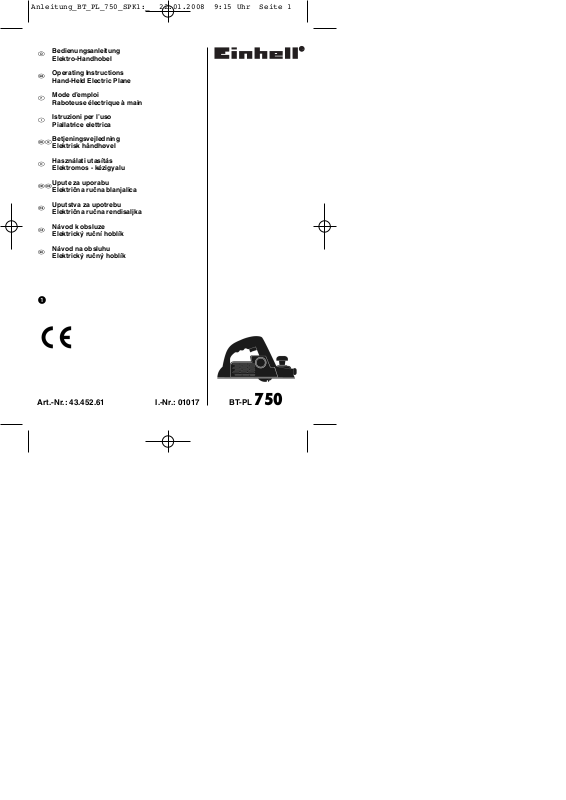

Einhell BT-PL 750 User Manual



Bedienungsanleitung Elektro-Handhobel

Operating Instructions Hand-Held Electric Plane

Mode d’emploi Raboteuse électrique à main

Istruzioni per l’uso Piallatrice elettrica

Betjeningsvejledning Elektrisk håndhøvel

Használati utasítás Elektromos - kézigyalu

Upute za uporabu Električna ručna blanjalica

Uputstva za upotrebu Električna ručna rendisaljka

Návod k obsluze Elektrický ruční hoblík

Návod na obsluhu Elektrický ručný hoblík



Art.-Nr.: 43.452.61 I.-Nr.: 01017

BT-PL

750

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 1

6 4

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 2

4 5

6 7

8 9

3 4

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 3

14 15

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 4

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.



Tragen Sie eine Staubschutzmaske.

Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!



Tragen Sie eine Schutzbrille.

Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.



Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 5

 Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

 WARNUNG

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung (Bild 1/2/3)

1. Einstellknopf für Spantiefe

2. Staubfangsack

3. Einschaltsperre

4. Ein-/Aus-Schalter

5. hintere Grundplatte

6. Riemenabdeckung

7. Spanauswurf

8. vordere Grundplatte

9. Umschalter für Spanauswurf

10. Netzkabel

11. Flügelschraube für Stufentiefen-Messstab

12. Stufentiefen-Messstab

13. Parallelanschlag

3. Bestimmungsgemäße Verwendung

Der Elektro-Handhobel ist zum Hobeln, Falzen und Anschrägen von Holzteilen bestimmt.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230 V~ 50 Hz Leistungsaufnahme: 750 W Leerlauf-Drehzahl: 16.500 min

-1

Spantiefe: 0-2 mm Falztiefe: 0-6 mm Hobelbreite: 82 mm Schutzklasse: II / 쓑 Gewicht: 2,9 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L

87,5 dB(A)

Schallleistungspegel L

98,5 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte ermittelt entsprechend EN

60745.

Schwingungsemissionswert a

= 4,189 m/s

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 6

 Achtung!

Der Schwingungswert wird sich aufgrund des Einsatzbereiches des Elektrowerkzeuges ändern und kann in Ausnahmefällen über dem angegebenen Wert liegen.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Einstellung der Spantiefe (Bild 4/Pos. 1)

Durch Drehung des Einstellknopfes für Spantiefe (1) kann die Spantiefe in Schritten von 0,1 mm von 0-2 mm eingestellt werden.

Drehung des Einstellknopfes für Spantiefe (1) im Uhrzeigersinn: höhere Spantiefe

Drehung des Einstellknopfes für Spantiefe (1) gegen den Uhrzeigersinn: geringere Spantiefe

Nach Beendigung der Arbeit ist die Spantiefe so einzustellen, dass die Messer versenkt und somit vor Beschädigung geschützt sind. Drehen Sie dazu den Einstellknopf für die Spantiefe in die Position „0“.

5.2 Spanabsaugung (Bild 5-6)

Für eine optimale Spanabsaugung können Sie an den Elektro-Handhobel einen im Lieferumfang enthaltenen Staubfangsack (2) anschließen. Hierzu schieben Sie den Staubfangsack (2) in den Spanauswurf (7) des Elektro-Handhobels. Wahlweise kann der Staubfangsack (2) am linken oder rechten Spanauswurf (7) angeschlossen werden. Die Auswahl zwischen den Spanauswürfen (7) erfolgt durch den Umschalter (9).

5.3 Parallelanschlag (Abb. 7/Pos. 13)

Verwenden Sie den Parallelanschlag (13) wenn parallel zum Werkstückrand gehobelt werden soll.

Montage Parallelanschlag (Bild 7)

 Befestigen Sie die Halterung (d) des

Parallelanschlages mit der mitgelieferten Flügelschraube (a) an der linken Geräteseite.

 Verbinden Sie nun die Halterung (d) mit dem

Schlitten des Parallelanschlages (13).

 Die Führungsleiste muss stets nach unten

ausgerichtet sein.

 Setzen Sie den zwischen Parallelanschlag und

Werkstückrand benötigten Abstand fest.

 Befestigen Sie die Teile mit der Schlossschraube

(b)und der Flügelmutter (c).

6. Bedienung

6.1 Ein-/ Ausschalter (Bild 8)

 Der Elektro-Handhobel ist mit einem

Sicherheitsschalter zur Unfallverhütung ausgestattet.

 Zum Einschalten den seitlichen Sperrknopf (3)

drücken und die Schalttaste drücken.

 Zum Ausschalten des Elektro-Handhobels die

Schalttaste (4) loslassen. Die Schalttaste (4) springt in die Ausgangsstellung zurück.

6.2 Arbeitshinweise

 Achtung: Der Elektro-Handhobel darf nur

eingeschaltet an das Werkstück herangeführt werden.

6.2.1 Hobeln von Flächen

Stellen Sie die gewünschte Spantiefe ein. Den Elektro-Handhobel mit der vorderen Grundplatte auf das zu bearbeitende Holzstück aufsetzen und den Hobel einschalten. Den Elektro-Hobel mit beiden Händen über die Fläche schieben, dabei müssen die vordere und die hintere Grundplatte ganz aufliegen.

Zur Endbearbeitung von Flächen nur eine geringe Spantiefe einstellen und die Fläche mehrfach bearbeiten.

6.2.2 Anfasen von Kanten (Bild 9-10)

 An der vorderen Grundplatte ist eine V-Nut (a)

eingearbeitet mit der Sie Kanten in einem Winkel von 45° glatt hobeln können.

 Schalten Sie das Gerät ein und lassen Sie es

seine volle Geschwindigkeit erreichen. Setzen Sie die V-Nut (a) des Hobels in einem 45°-Winkel an die Kante eines Werkstückes an.

 Führen Sie den Elektrohobel nun an der Kante

des Werkstückes entlang.

 Um ein qualitativ gutes Ergebnis zu erzielen,

sollten Sie Vorschubgeschwindigkeit und Winkellage konstant halten.

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 7

6.2.3 Hobeln von Stufen (Bild 7/11)

 Mit Hilfe des Parallelanschlages (13) können Sie

Stufen hobeln.

 Montieren Sie den Parallelanschlag (13) an der

linken Geräteseite (siehe Punkt 5.3)

 Montieren Sie den Tiefenanschlag indem Sie den

Stufentiefen-Messstab (12) mit Hilfe der Feststellschraube (11) vorne rechts am Gehäuse des Hobels befestigen (siehe Bild 11).

 Lösen Sie die Feststellschraube (11) und

positionieren Sie den Stufentiefen-Messstab (12) so, dass die gewünschte Stufentiefe angezeigt wird. Ziehen Sie die Feststellschraube (11) wieder fest.

Stufenbreite:

Die Stufenbreite kann mit dem Parallelanschlag (13) eingestellt werden.

Stufentiefe:

Wir empfehlen, dass Sie eine Spantiefe von 2 mm einstellen und so oft über das Werkstück hobeln, bis die benötigte Stufentiefe erreicht ist.

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

 Halten Sie Schutzvorrichtungen, Luftschlitze und

Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

 Wir empfehlen, dass Sie das Gerät direkt nach

jeder Benutzung reinigen.

 Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3. Wechsel der Hobelmesser (Bild 12-13)

 Achtung: Vor allen Arbeiten an der Maschine

den Netzstecker aus der Steckdose ziehen!

Für das Wechseln der Hobelmesser benötigen Sie den beiliegenden Schraubenschlüssel (a).

Der Elektro-Handhobel ist mit zwei HartmetallWendemessern bestückt. Wendemesser haben zwei Schneiden und können gewendet werden. Durch die Führungsnut der Wendemesser wird bei einem Wechsel eine gleiche Höheneinstellung gewährleistet. Abgenutzte, stumpfe oder beschädigte Messer müssen ausgetauscht werden.

Hartmetall-Wendemesser können nicht nachgeschliffen werden. Lösen Sie die drei Sechskantschrauben (c) mit dem beiliegenden Schraubenschlüssel (a) und schieben Sie das Hartmetall-Wendemesser seitlich mit einem Holzstück aus der Hobelwelle heraus. (siehe Abb.

12).

Reinigen Sie vor dem Einbau den Messersitz. Der Einbau der Messer erfolgt in der umgekehrten Reihenfolge. Stellen Sie sicher, dass das Hobelmesser mit den beiden Enden der Hobelwelle übereinstimmt. Tauschen Sie immer beide Messer, um eine gleichbleibende Spanabnahme zu gewährleisten.

 Achtung: Vor der Inbetriebnahme des Elektro-

Handhobels sind die Messer auf eine korrekte Einbaulage und auf festen Sitz zu überprüfen!

Überprüfen der korrekten Einstellung (Bild 13)

(8) Vordere Grundplatte (beweglicher Hobelschuh) (5) Hintere Grundplatte (feststehender Hobelschuh)

1. Korrekte Einstellung

Resultat: Glatte Hobeloberfläche

2. Kerben in der Oberfläche

Problem: Die Schneide des Hobelmessers (oder beider Hobelmesser) verläuft nicht parallel zur Höhe der hinteren Grundplatte.

3. Furchen am Beginn der Hobelfläche

Problem: Die Schneide des Hobelmessers (oder beider Hobelmesser) liegt unterhalb der Höhe der

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 8

hinteren Grundplatte.

4. Furchen am Ende der Hobelfläche

Problem: Die Schneide des Hobelmessers (oder beider Hobelmesser) liegt über der Höhe der hinteren Grundplatte.

8.4 Austausch des Antriebriemens (Bild 14-15)

 Der Austausch des Riemens sollte durch eine

qualifizierte Fachkraft vorgenommen werden.

 Der Antriebsriemen (b) muss ausgetauscht

werden, falls er verschlissen ist.

 Lösen Sie die Schrauben (a) und nehmen Sie

die seitliche Riemenabdeckung (6) ab.

 Entfernen Sie den verschlissenen

Antriebsriemen (b) und reinigen Sie die beiden Riemenscheiben (c/d).

 Legen Sie den neuen Antriebsriemen auf die

kleine Riemenscheibe (c) auf und ziehen Sie den Riemen unter Drehen der Hobelwelle auf die große Riemenscheibe (d) auf.

 Achten Sie darauf, dass die Längsrillen des

Antriebsriemens in den Führungsnuten der Antriebsräder liegen.

 Die Riemenabdeckung (6) aufsetzen und mit den

Schrauben (a) befestigen.

8.5 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

 Typ des Gerätes  Artikelnummer des Gerätes  Ident-Nummer des Gerätes  Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 9

“Caution - Read the operating instructions to reduce the risk of inquiry”

Wear ear-muffs.

The impact of noise can cause damage to hearing.



Wear a breathing mask.

Dust which is injurious to health can be generated when working on wood and other materials. Never use the device to work on any materials containing asbestos!



Wear safety goggles.

Sparks generated during working or splinters, chips and dust emitted by the device can cause loss of sight.



Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 10

 Important!

When using equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating manual with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, give them these operating instructions as well. We accept no liability for damage or accidents which arise due to non-observance of these instructions and the safety information.

1. Safety information

Please refer to the booklet included in delivery for the safety instructions.

 CAUTION!

Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, fire and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

2. Layout (Figs. 1/2/3)

1. Setting knob for the chip depth

2. Dust bag

3. Safety lock-off

4. ON/OFF switch

5. Rear base plate

6. Belt cover

7. Chip ejector

8. Front base plate

9. Changeover switch for chip ejector

10. Power cable

11. Thumb screw for step depth scale

12. Step depth scale

13. Parallel stop

3. Proper use

The hand-held electric plane is designed for planing, rabating and chamfering pieces of wood.

The machine is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

4. Technical data

Mains voltage: 230 V ~ 50 Hz Power input: 750 W Idling speed: 16,500 min

-1

Chip depth: 0-2 mm Rebate depth: 0-6 mm Plane width: 82 mm Protection class: II / 쏾 Weight: 2.9 kg

Sound and vibration

Sound and vibration values were measured in accordance with EN 60745.

LpAsound pressure level 87,5 dB(A) LWAsound power level 98,5 dB(A)

Wear ear-muffs.

The impact of noise can cause damage to hearing.

Total vibration values determined in accordance with EN 60745.

Vibration emission value a

= 4,189 m/s

 Important!

The vibration value changes according to the area of application of the electric tool and may exceed the specified value in exceptional circumstances.

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 11

5. Before starting the equipment

Before you connect the equipment to the mains supply make sure that the data on the rating plate are identical to the mains data.

Always pull the power plug before making adjustments to the equipment.

5.1 Adjusting the chip depth (Fig. 4/Item 1)

You can adjust the chip depth in steps of 0.1 mm from 0 to 2 mm by turning the setting knob for the chip depth (1).

Turn the setting knob for the chip depth (1) in a clockwise direction to set a greater chip depth. Greater chip depth

Turn the setting knob for the chip depth (1) in a counter-clockwise direction to set a lower chip depth. Lower chip depth

After finishing work, set the chip depth so that the knives are lowered and thus protected from damage. Turn the setting knob for the chip depth to position “0” for this purpose.

5.2 Sawdust extraction (Fig. 5-6)

For an optimal sawdust extraction you can connect the supplied dust bag (2) to the hand-held electric plane. To do so, slide the dust bag (2) into the the chip ejector (7) of the hand-held electric plane. The dust bag (2) can be connected to the chip ejector (7) optionally on either the left or right. Use the changeover switch (9) to select between the chip ejectors (7).

5.3 Parallel stop (Fig. 7/Item 13)

Use the parallel stop (13) when you want to plane parallel to the edge of the workpiece.

Fitting the parallel stop (Fig. 7)

 Fasten the mount (d) of the parallel stop to the

left side of the tool using the supplied thumb screw (a).

 Now connect the mount (d) to the slide of the

parallel stop (13).

 The guide rail must always be aligned in

downward direction.

 Fix the distance required between the parallel

stop and the edge of the workpiece.

 Fasten the parts with the carriage bolt (b) and

the wing nut (c).

6. Operation

6.1 ON/OFF switch (Fig. 8)

 The hand-held electric plane comes with a safety

switch which is designed to prevent accidents.

 To switch on the tool press the side safety lock-

off (3) and press the button switch.

 Release the button switch (4) to switch off the

electric plane. The button switch (4) jumps back into its starting position.

6.2 Practical tips

 Important: Only ever bring the hand-held electric

plane towards the workpiece while switched on.

6.2.1 Planing surfaces

Now adjust the desired chip depth. Equip the front base plate and place the hand-held electric plane onto the piece of wood you whish to plane. Then switch on the plane. Push to electric plane over the surface with both hands and make sure that the both the front and the rear base plate lie flat on the workpiece.

Used a low chip depth for finishing surfaces and complete several passes over the surface.

6.2.2 Chamfering edges (Fig. 9-10)

 There is a V-shaped groove (a) in the front base

plate that enables you to plane edges at an angle of 45° for a smooth finish.

 Switch on the tool and wait until it reaches full

speed. Place the V-shaped groove (a) on the edge of the workpiece at an angle of 45°.

 Now move the electric plane along the edge of

the workpiece.

 To achieve a good quality result you should keep

the feed speed and angle constant.

6.2.3 Planing steps (Fig. 7/11)

 The planing of steps is possible with the help of

the parallel stop (13).

 Mount the parallel stop (13) on the left side of the

tool (see section 5.3).

 To mount the depth stop fasten the step depth

scale (12) to the front right side of the plane housing with the locking screw (11) (see Fig. 11).

 Release the locking screw (11) and position the

step depth scale (12) so that the required step depth is displayed. Tighten the locking screw (11) again.

Width of step:

You can set the width of the step with the parallel stop (13).

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 12

Depth of step:

We recommend you to set a cutting depth of 2 mm and to keep planing the workpiece until the required depth of step is reached.

7. Replacing the power cable

If the power cable for this equipment is damaged, it must be replaced by the manufacturer or its aftersales service or similarly trained personnel to avoid danger.

8. Cleaning, maintenance and ordering of spare parts

Always pull out the mains power plug before starting any cleaning work.

8.1 Cleaning

 Keep all safety devices, air vents and the motor

housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure.

 We recommend that you clean the device

immediately each time you have finished using it.

 Clean the equipment regularly with a moist cloth

and some soft soap. Do not use cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device.

8.2 Carbon brushes

In case of excessive sparking, have the carbon brushes checked only by a qualified electrician. Important! The carbon brushes should not be rep laced by anyone but a qualified electrician.

8.3. Changing the planing knives (Fig. 12-13)

 Important: Always pull the plug out of the power

socket before doing any work on the equipment.

To change the planing knives, use the supplied wrench (a).

The hand-held electric plane comes with two carbide metal reversible knives. Reversible knives have two cutting edges and can be reversed. The guide slot on the reversible knives ensures the same height setting after a change. Replace a worn, blunt or damaged knife.

Carbide metal reversible knives cannot be resharpened. Undo the three hexagonal screws (c) using the

wrench (a) supplied and push the carbide metal reversible knife out of the planing shaft using a piece of wood. (see Fig. 12).

Clean the knife seat before fitting. Install the knives in reverse order. Check that the planing knife conforms with both ends of the planing shaft. Always replace both knives to ensure a uniform chip depth.

Important: Before using the hand-held electric

plane make sure the knives are installed securely and in the right place.

Check the correct setting (Fig. 13)

(8) Front base plate (moving plane shoe) (5) Rear base plate (fixed plane shoe)

1. Correct adjustment

Result: Smooth planed surfaces

2. Notches in the surface

Problem: The cutting edge on the planing knife (or both planing knives) is not parallel to the height of the rear base plate.

3. Furrows at the start of the planed surface

Problem: The cutting edge on the planing knife (or both planing knives) is below the height of the rear base plate.

4. Furrows at the end of the planed surface

Problem: The cutting edge on the planing knife (or both planing knives) is above the height of the rear base plate.

8.4 Replacing the drive belt (Fig. 14-15)

 The belt should be replaced by a trained expert.  The drive belt (b) must be replaced if it is worn.  Undo the screws (a) and remove belt cover at

the sides (6).

 Remove the worn belt drive (b) and clean the two

belt pulleys (c/d).

 Place the new drive belt on the small belt pulley

 Ensure that the longitudinal grooves on the drive

belt are in the guide grooves on the drive wheels.

 Fit the belt cover (6) and secure it with the

screws (a).

8.5 Maintenance

There are no parts inside the equipment which require additional maintenance.

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 13

8.6 Ordering replacement parts

Please quote the following data when ordering replacement parts:

 Type of machine  Article number of the machine  Identification number of the machine  Replacement part number of the part required

For our latest prices and information please go to www.isc-gmbh.info

9. Disposal and recycling

The unit is supplied in packaging to prevent its being damaged in transit. This packaging is raw material and can therefore be reused or can be returned to the raw material system. The unit and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 14

« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures »

Portez une protection de l’ouïe.

L’exposition au bruit peut entraîner une perte de l’ouïe.



Portez un masque anti-poussière.

Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !



Portez des lunettes de protection.

Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.



Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 15

 Attention !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afin d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l’appareil doit être remis à d’autres personnes, remettez-leur aussi ce mode d’emploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint.

 AVERTISSEMENT !

Veuillez lire toutes les consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l’appareil (figure 1/2/3)

1. Bouton de réglage pour la section de coupure

2. Sac récupérateur de poussière

3. Verrouillage de démarrage

4. Interrupteur marche/arrêt

5. Plaque de base arrière

6. Recouvrement de courroie

7. Ejection de copeaux

8. Plaque de base avant

9. Commutateur pour éjection de copeaux

10. Câble réseaucopeaux

11. Vis à oreilles pour jalon de profondeur de marche

12. Jalon de profondeur de marche

13. Butée parallèle

3. Utilisation conforme à l’affectation

La raboteuse électrique à main sert à raboter, plier et abraser des pièces en bois.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension réseau : 230 V~50 Hz Puissance absorbée : 750 W Vitesse de rotation à vide : 16 500 tr/min Section de coupure : 0-2 mm Profondeur de rainure : 0-6 mm Largeur de rabotage : 82 mm Catégorie de protection : II / 쏾 Poids : 2,9 kg

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.

Niveau de pression acoustique L

87,5 dB(A)

Niveau de puissance acoustique L

98,5 dB(A)

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de l’ouïe.

Les valeurs totales des vibrations ont été déterminées conformément à EN 60745.

Valeur d’émission des vibrations a

= 4,189 m/s

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 16

 Attention !

La valeur de vibration est différente en fonction du domaine d’utilisation de l’outil électrique et peut, dans des cas exceptionnels, être supérieure à la valeur indiquée.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fiche de contact avant de paramétrer l’appareil.

5.1 Réglage de la section de coupure (figure 4/pos. 1)

En tournant le bouton de réglage pour la section de coupure (1), vous pouvez régler la section de coupure par étapes de 0,1 mm sur une plage comprise entre 0 et 2 mm.

Rotation du bouton de réglage pour la section de coupure (1) dans le sens des aiguilles d’une montre : augmentation de la section de coupure

Rotation du bouton de réglage pour la section de coupure (1) dans le sens contraire à celui des aiguilles d’une montre : diminution de la section de coupure

Une fois le travail achevé, réglez la section de coupure de telle sorte que les fers soit abaissés et donc protégés de tout endommagement. Tournez pour ce faire le bouton de réglage pour la section de coupure dans la position „0“.

5.2 Dispositif d’aspiration des copeaux (figures 5-6)

Vous pouvez raccorder le sac récupérateur de poussière (2) compris dans la livraison à votre raboteuse électrique à main pour une aspiration optimale. Pour ce faire, glissez le sac récupérateur de poussière (2) dans l’éjection de copeaux (7) de la raboteuse électrique à main. Vous pouvez choisir d’attacher le sac récupérateur de poussière (2) sur l’éjection de copeaux (7) de gauche ou de droite. La sélection de l’éjection de copeaux (7) s’effectue via le commutateur (9).

5.3 Butée parallèle (fig. 7/pos. 13)

Utilisez la butée parallèle (13) lorsque vous devez raboter parallèlement au bord de la pièce à usiner.

Montage de la butée parallèle (figure 7)

 Fixez le support (d) de la butée parallèle avec la

vis à oreilles (a) fournie au côté gauche de l’appareil.

 Raccordez à présent le support (d) avec le

chariot de la butée parallèle (13).

 La barre de guidage doit toujours être tournée

vers le bas.

 Fixez l’écart nécessaire entre la butée parallèle

et le bord de la pièce à usiner.

 Fixez les pièces avec le boulon à tige carrée (b)

et l’écrou à oreilles (c).

6. Commande

6.1 Interrupteur marche/arrêt (figure 8)

 La raboteuse électrique à main est équipée d’un

interrupteur de sécurité pour la prévention des accidents.

 Pour la mise en service, appuyez sur le bouton

de verrouillage (3) latéral et sur la touche de commutation.

 Pour la mise hors service de la raboteuse

électrique à main, relâchez la touche de commutation (4). La touche de commutation (4) se remet dans sa position d’origine.

6.2 Consignes de travail

 Attention: il est uniquement autorisé d’approcher

la raboteuse électrique à main de la pièce à usiner lorsqu’elle est en circuit.

6.2.1 Rabotage de surfaces

Réglez la section de coupure souhaitée. Placez la raboteuse électrique à main la plaque de fondation avant sur la pièces de bois à usiner et mettez le rabot en circuit. Poussez la raboteuse électrique sur la surface des deux mains, ce faisant, faites reposer complètement la plaque de base avant et celle arrière.

Pour le traitement final de surfaces, réglez uniquement de petites sections de coupure et travaillez plusieurs fois la surface.

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 17

6.2.2 Chanfreinage d’arêtes (figures 9-10)

 Vous pouvez raboter les arêtes à un angle de 45°

avec la rainure en V (a) insérée dans la plaque de base.

 Mettez l’appareil sous tension et attendez qu’il ait

atteint sa vitesse de marche. Placez la rainure en V (a) du rabot à un angle de 45° au niveau l’arête d’une pièce à usiner.

 Guidez alors le rabot électrique le long de l’arête

de la pièce à usiner.

 Pour obtenir un résultat de bonne qualité, il est

préférable de maintenir la vitesse d’avance et la position de l’angle constantes.

6.2.3 Rabotage de marches (figures 7/11)

 Vous pouvez raboter des marches à l’aide de la

butée parallèle (13).

 Montez la butée parallèle (13) sur le côté gauche

de l’appareil (voir point 5.3)

 Montez la butée de profondeur en fixant le jalon

de profondeur de marche (12) à l’aide de la vis de fixation (11) devant à droite sur le boîtier de la raboteuse (cf. figure 11).

 Desserrez le levier de blocage (11) et

positionnez-le sur le jalon de profondeur de marche (12) de sorte à afficher la profondeur de marche désirée. Serrez à nouveau la vis de fixation (11) à fond.

Largeur de marche :

on peut régler la largeur de marche avec la butée parallèle (13).

Profondeur de marche :

nous recommandons de régler une section de coupure de 2 mm et de repasser le rabot sur la pièce à usiner jusqu’à avoir atteint la profondeur de marche nécessaire.

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d’éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fiche de contact avant tous travaux de nettoyage.

8.1 Nettoyage

 Maintenez les dispositifs de protection, les fentes

à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression.

 Nous recommandons de nettoyer l’appareil

directement après chaque utilisation.

 Nettoyez l’appareil régulièrement à l’aide d’un

chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

8.3. Remplacement du fer de rabot (figures 12-13)

 Attention: avant tous travaux sur la machine,

tirez la fiche de la prise !

Pour remplacer les fers du rabot, vous avez besoin de la clé à vis (a) jointe.

La raboteuse électrique à main est équipée de deux lames réversibles en métal dur. Les lames réversibles ont deux lames et peuvent être retournées. La gorge de guidage des lames réversibles permet un réglage de la hauteur identique lors de l’échange. Les lames usées, émoussées ou endommagées doivent être remplacées.

Les lames réversibles en métal dur ne peuvent pas être aiguisées. Desserrez les trois boulons hexagonaux (c) à l’aide de la clé à vis (a) jointe et sortez la lame réversible en métal dur de l’arbre du rabot en la poussant sur le côté avec un morceau de bois. (cf. fig. 12).

Avant le montage, le logement des lames. Le montage des couteaux se fait dans l’ordre inverse. Assurez-vous que la lame du rabot correspondent

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 18

bien par ses deux extrémités au fer du rabot. Remplacez toujours les deux lames afin d’assurer un enlèvement uniforme des copeaux.

 Attention: avant la mise en service du rabot,

contrôlez si les lames sont bien dans leur position de montage correcte et si elles tiennent bien correctement !

Vérifier si le réglage est correct (figure 13)

(8) Plaque de base de devant (semelle de rabot amovible) (5) Plaque de base arrière (semelle de rabot fixe)

1. Réglage correct

Résultat: Surface de rabot lisse

2. Encoches dans la surface

Problème : Le tranchant du fer de rabot (ou des deux fers de rabot) n’est pas parallèle à la hauteur de la plaque de base arrière.

3. Sillons au début de la surface du rabot

Problème : Le tranchant du fer de rabot (ou des deux fers de rabot) se trouve sous la hauteur de la plaque de base arrière.

4. Sillons à la fin de la surface du rabot

Problème : Le tranchant du fer de rabot (ou des deux fers de rabot) se trouve au-dessus de la hauteur de la plaque de base arrière.

8.4 Remplacement de la courroie d’entraînement (figure 14-15)

 Le remplacement de la courroie doit être réalisé

par un personnel spécialisé dûment qualifié.

 Il faut remplacer la courroie d’entraînement (b)

lorsqu’elle est usée.

 Desserrez les vis (a) et enlevez le recouvrement

de courroie (6) latéral.

 Enlevez la courroie d’entraînement usée (b) et

nettoyez les deux poulies à courroie (c / d).

 Placez la nouvelle courroie d’entraînement sur la

petite poulie de courroie (c) et tirez la courroie en tournant l’arbre de rabot sur la grande poulie de courroie (d).

 Veillez à ce que les gorges longitudinales de la

courroie d’entraînement se trouvent dans les rainures de guidage des roues d’entraînement.

 Mettez en place le recouvrement de courroie (6)

et fixez avec les vis (a).

8.5 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.6 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

 Type de l’appareil  No. d’article de l’appareil  No. d’identification de l’appareil  No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 19

“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso”

Portate cuffie antirumore.

L’effetto del rumore può causare la perdita dell’udito.



Mettete una maschera antipolvere.

Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!



Indossate gli occhiali protettivi.

Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.



Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 20

 Attenzione!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso. Conservatele bene per avere a disposizione le informazioni in qualsiasi momento. Se date l’apparecchio ad altre persone consegnate loro queste istruzioni per l’uso insieme all’apparecchio! Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze di sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

 AVVERTIMENTO!

Leggete tutte le avvertenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio (Fig. 1/2/3)

1. Pulsante di regolazione della profondità di passata

2. Sacchetto di raccolta polvere

3. Sicura

4. Interruttore ON/OFF

5. Piastra di base posteriore

6. Copertura della cinghia

7. Scarico dei trucioli

8. Piastra di base anteriore

9. Commutatore per lo scarico dei trucioli

10. Cavo di alimentazione

11. Vite ad alette per astina di misurazione della profondità di livello

12. Astina di misurazione della profondità di livello

13. Guida parallela

3. Utilizzo proprio

La piallatrice elettrica è concepita per piallare, intagliare e smussare pezzi di legno.

L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 230 V ~ 50 Hz Potenza assorbita: 750 W Numero di giri a vuoto: 16,500 min

-1

Profondità di passata: 0-2 mm Profondità di intaglio: 0-6 mm Larghezza della piallatura: 82 mm Grado di protezione: II / 쏾 Peso: 2,9 kg

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica L

87,5 dB (A)

Livello di potenza acustica L

98,5 dB (A)

Portate cuffie antirumore.

L’effetto del rumore può causare la perdita dell’udito.

Valori complessivi delle vibrazioni rilevati secondo la norma EN 60745.

Valore emissione vibrazioni a

= 4,189 m/s

 Attenzione!

Il valore di vibrazione cambierà a causa del settore di impiego dell’elettroutensile e in casi eccezionali può essere superiore ai valori riportati.

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 21

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

5.1 Impostazione della profondità di passata (Fig. 4/Pos. 1)

Ruotando il pulsante di regolazione (1), la profondità di passata può essere regolata da 0 a 2 mm con incrementi di 0,1 mm.

Rotazione del pulsante di regolazione della profondità di passata (1) in senso orario: profondità di passata maggiore

Rotazione del pulsante di regolazione della profondità di passata (1) in senso antiorario: profondità di passata minore

Dopo aver terminato il lavoro, la profondità di passata deve essere impostata in modo tale che la lama rientri e sia così protetta da danni. A questo scopo ruotate il pulsante di regolazione della profondità di passata nella posizione „0“.

5.2 Aspirazione trucioli (Fig. 5-6)

Per un’aspirazione ottimale dei trucioli potete collegare alla piallatrice elettrica il sacchetto per raccolta della polvere (2) compreso tra gli elementi forniti. A tale scopo spingete il sacchetto (2) nell’adattatore per lo scarico dei trucioli (7) della piallatrice elettrica. Il sacchetto di raccolta della polvere (2) può essere fissato a scelta all’apertura di scarico dei trucioli (7) destra o a quella sinistra. La scelta dell’una o dell’altra apertura di scarico dei trucioli (7) si effettua mediante il commutatore (9).

5.3 Guida parallela (Fig. 7/Pos. 13)

Usate la guida parallela (13) se dovete piallare parallelamente al bordo del pezzo da lavorare.

Montaggio della guida parallela (Fig. 7)

 Fissate sulla parte sinistra dell’apparecchio il

supporto (d) della guida parallela con la vite ad alette in dotazione (a).

 Ora collegate il supporto (d) con la slitta della

guida parallela (13).

 Il listello di guida deve sempre essere rivolto

verso il basso.

 Stabilite la distanza necessaria tra la guida

parallela ed il bordo del pezzo da lavorare.

 Fissate le parti con la vite da legno a testa

quadra (b) ed il dado ad alette (c).

6. Uso

6.1 Interruttore ON/OFF (Fig. 8)

 La piallatrice elettrica è dotata di un interruttore

di sicurezza per la prevenzione degli infortuni.

 Per accenderla premete la sicura laterale (3) e

l’interruttore.

 Per spegnere la piallatrice elettrica lasciate

andare l’interruttore (4). L’interruttore (4) ritorna alla posizione di partenza.

6.2 Istruzioni di lavoro

 Attenzione: la piallatrice elettrica deve essere

avvicinata al pezzo da lavorare solo se inserita.

6.2.1 Piallatura di superfici

Impostate la profondità di passata desiderata. Appoggiate la piastra di base anteriore della piallatrice al pezzo di legno da lavorare e inserite la piallatrice. Spingete la piallatrice sulla superficie con entrambe le mani. Durante questa operazione la piastra di base anteriore e quella posteriore devono essere completamente appoggiate. Per la finitura di superfici impostate una profondità di passata bassa e lavorate la superficie più volte.

6.2.2 Smussamento degli spigoli (Fig. 9-10)

 Sulla piastra di base anteriore è inserita una

scanalatura a V (a) mediante la quale potete smussare spigoli con un angolo di 45 °.

 Inserite l’apparecchio e lasciate che raggiunga la

sua velocità massima. Appoggiate ad un angolo di 45 ° la scanalatura a V (a) contro uno spigolo del pezzo da lavorare.

 Fate scorrere la piallatrice lungo lo spigolo del

pezzo.

 Per ottenere un risultato qualitativamente buono,

la velocità di spostamento e l’angolo dovrebbero rimanere costanti.

6.2.3 Piallatura di diversi livelli (Fig. 7/11)

 Con l’aiuto della guida parallela (13) potete

piallare livelli diversi.

 Montate la guida parallela (13) sul lato sinistro

dell’apparecchio (vedi punto 5.3)

 Montate l’asta di profondità fissando l’astina per

la misurazione della profondità di livello (12) con la vite di serraggio (11) a destra del lato anteriore della scocca della piallatrice (vedi Fig. 11).

 Allentate la vite di serraggio (11) e posizionate

l’astina di misurazione della profondità di livello (12) in modo che venga indicata la profondità di

Anleitung_BT_PL_750_SPK1:_ 22.01.2008 9:15 Uhr Seite 22

+ 50 hidden pages
