Important :
Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'instal-
lation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
3
SOMMAIRE
FR
1 / A L’ATTENTION DE L’UTILISATEUR
••
Consignes de sécurité
______________________________________
04
••
Respect de l’environnement
_________________________________
05
2 / INSTALLATION DE VOTRE APPAREIL
••
Choix de l’emplacement
_____________________________________
06
••
Encastrement
_____________________________________________
06
••
Raccordement électrique
____________________________________
07
3 / DESCRIPTION DE VOTRE APPAREIL
••
Accessoires
_______________________________________________
09
4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
••
Nettoyage de la surface extérieure
____________________________
12
••
Nettoyage de la porte_______________________________________ 12
••
Four à émail catalytique
_____________________________________
14
••
Démontage des gradins fils
__________________________________
14
••
Remplacement des parois catalytiques ________________________ 15
••
Qu’est-ce qu’une pyrolyse ?
__________________________________
16
••
Dans quel cas faut-il effectuer une pyrolyse ?
___________________
16
5 / REGLAGE DE VOTRE APPAREIL
••
Remplacement de la lampe du four
___________________________
17
6 / EN CAS D’ANOMALIES DE FONCTIONNEMENT
___________________
19
7 / SERVICE APRES-VENTE
_______________________________________
20
4
1 / A L’ATTENTION DE L’UTILISATEUR
FR
CONSIGNES DE SÉCURITÉ
— Cet appareil n’est pas prévu pour être utilisé
par des personnes (y compris les enfants)
dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes
dénuées d’expérience ou de connaissance,
sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions
préalables concernant l’utilisation de l’appareil.
— Il convient de surveiller les enfants pour
s’assurer qu’ils ne jouent pas avec l’appareil.
— MISE EN GARDE: les parties accessibles
peuvent devenir chaudes au cours de l’utilisation. Il est recommandé d’éloigner les jeunes
enfants.
— N'utilisez jamais d'appareils à vapeur ou à
haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
— Avant de procéder à un nettoyage pyrolyse
de votre four, retirez tous les éléments de casserolerie et enlevez les éclaboussures excessives.
— Dans la fonction de nettoyage, les surfaces
peuvent devenir plus chaudes qu'en usage normal. Il est recommandé d'éloigner les jeunes
enfants.
— Cet appareil a été conçu pour être utilisé
par des particuliers dans leur lieu d'habitation.
Il est destiné exclusivement à la cuisson des
denrées alimentaires. Ce four ne contient
aucun composant à base d'amiante.
— A la réception de l'appareil, déballez-le ou
faites le déballer immédiatement. Vérifiez son
aspect général. Faites les éventuelles
réserves par écrit sur le bon de livraison dont
vous gardez un exemplaire.
— Votre appareil est destiné à un usage
domestique normal. Ne l'utilisez pas à des
fins commerciales ou industrielles ou pour
d'autres buts que celui pour lequel il a été
conçu.
— Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela
représenterait un danger pour vous.
— Ne tirez jamais votre appareil par la poignée
de la porte.
— Avant d'utiliser votre four pour la première
fois, chauffez le à vide pendant 15 minutes
environ. Assurez-vous que la pièce est suffisamment aérée. Vous constaterez peut être
une odeur particulière ou un petit dégagement de fumée. Tout ceci est normal.
— En enfournant ou en sortant vos plats du
four, n'approchez pas vos mains des éléments chauffants supérieurs, utilisez des
gants thermiques de cuisine.
Pendant une pyrolyse, les surfaces accessibles deviennent plus chaudes qu'en usage
normal. Il y a lieu d'éloigner les jeunes
enfants.
— Après une cuisson, ne prenez pas à main
nue la casserolerie (grille, tournebroche…).
— Ne placez jamais de papier d'aluminium
directement en contact avec la sole (voir chapitre description de votre four), la chaleur
accumulée pourrait entraîner une détérioration de l'émail.
— Sur la porte ouverte du four, ne posez pas
de charges lourdes, et assurez vous qu'un
enfant ne puisse ni monter ni s'asseoir.
— Pour toute intervention de nettoyage dans
la cavité du four, le four doit être arrêté.
— En plus des accessoires fournis avec votre
four, n'utilisez que des plats résistants à de
hautes températures (suivez les instructions
des fabricants).
— Après utilisation de votre four, assurez-vous
que toutes les commandes se trouvent sur la
position arrêt.
— Ne vous servez pas de votre four comme
garde-manger ou pour stocker quelconques
éléments après utilisation.
••
Important
Conservez cette notice d'utilisation
avec votre appareil. Si l'appareil devait être
vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de
ces conseils avant d'installer et d'utiliser
votre appareil. Ils ont été rédigés pour votre
sécurité et celle d'autrui.
5
1 / A L’ATTENTION DE L’UTILISATEUR
FR
Attention
L'installation est réservée aux
installateurs et techniciens qualifiés.
Cet appareil est conforme aux directives
européennes suivantes :
- Directive Basse Tension 2006/95/CE pour
l’apposition du marquage CE.
- Directive Compatibilité Electromagnétique
89/336/CEE modifiée par la directive
93/68/CEE pour l’apposition du marquage
CE.
- Règlement CE n° 1935/2004 concernant les
matériaux et objet destinés à entrer en
contact avec des denrées alimentaires.
Cet appareil doit être branché sur une
source d’alimentation principale
présentant une impédance système
maximale autorisée Zmax de 0,4372 Ohm
au niveau du point de raccordement.
— (Suivant modèle) Pour votre sécurité,
votre four est équipé d’un ARRET AUTOMATIQUE, si par mégarde vous oubliez d’éteindre votre four. Après 23h30 de fonctionnement, la fonction AS (Auto Stop) s’active et
votre four s’arrête de chauffer. AS ou Auto
Stop s’affiche à la place de l’heure et une
série de bips successifs est émise pendant
un certain temps.
RESPECT DE L’ENVIRONNEMENT
••
— Les matériaux d'emballage de
cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans
les conteneurs municipaux prévus
à cet effet.
— Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les
appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage
des appareils qu'organise votre fabricant sera
ainsi réalisé dans les meilleures conditions,
conformément à la directive européenne
2002/96/CE sur les déchets d'équipements
électriques et électroniques. Adressez vous à
votre mairie ou à votre revendeur pour
connaître les points de collecte des appareils
usagés les plus proches de votre domicile.
— Nous vous remercions pour votre collaboration à la protection de l'environnement.
CONSIGNES DE SÉCURITÉ
- Le circuitsecteur qui alimente le four doit
disposer d’un dispositif de coupure
omnipolaireavec au moins 3mm d’écart entre
contacts.
- S’assurer que l’appareilest débranché avant
de remplacer la lampe pour éviter un éventuel choc éléctrique.
••
Mise en garde
S’assurer que l’appareil est déconnecté de l’alimentation avant de remplacer
la lampe pour éviter tout risque de choc
électrique. Intervenez lorsque l’appareil
est refroidi.
En cas de perturbation externe surve-
nant sur le réseau, il est possible que
l’appareil interrompe le cycle de cuisson ou
de nettoyage en cours et que l’affichage s’éteigne alors pendant quelques secondes.
L’utilisateur peut ensuite lancer à nouveau le
programme.
6
2 / INSTALLATION DE VOTRE APPAREIL
FR
ENCASTREMENT
Pour ce faire :
1) Effectuez un trou dans la paroi du meuble
pour éviter l’éclatement du bois.
2) Fixez le four avec les 2 vis.
(*) si le meuble est ouvert, son ouverture doit
être de 50 mm (maxi).
••
CHOIX DE L’EMPLACEMENT
Les schémas ci-dessus déterminent les cotes
d'un meuble qui permettra de recevoir votre
four.
Le four peut indifféremment être installé sous
un plan de travail ou dans un meuble en colonne (ouvert* ou fermé) ayant les dimensions
d’encastrement adaptées (voir schéma cicontre).
Votre four possède une circulation d’air optimisée qui permet d’obtenir des résultats de
cuisson et de nettoyage remarquables en respectant les éléments suivants :
•Centrez le four dans le meuble de façon à
garantir une distance minimum de 10mm avec
le meuble voisin.
La matière du meuble d'encastrement doit
résister à la chaleur (ou être revêtu d'une telle
matière).
Pour plus de stabilité, fixez le four dans le
meuble par 2 vis au travers des trous prévus à
cet effet sur les montants latéraux. (fig.1).
••
fig.1
Conseil
Pour être assuré d’avoir une installation conforme, n’hésitez pas à faire appel à
un spécialiste électroménager.
+4
-0
560
+3
-0
597
555
8
8
529/545
553
21
595.5
592/593
22/25
+4
-0
560
+4
-0
600
50
555
7
2 / INSTALLATION DE VOTRE APPAREIL
FR
••
RACCORDEMENT ELECTRIQUE
La sécurité électrique doit être assurée par un
encastrement correct. Lors de l'encastrement
et des opérations d'entretien, l'appareil doit
être débranché du réseau électrique, les
fusibles doivent être coupés ou retirés.
Le raccordement électrique est à réaliser avant
la mise en place de l'appareil dans le meuble.
Vérifiez que:
- la puissance de l'installation est suffisante,
- les lignes d'alimentation sont en bon état,
- le diamètre des fils est conforme aux règles
d'installation.
Votre four doit être branché avec un cordon
d'alimentation (normalisé) à 3 conducteurs de
1,5mm
2
(1ph + 1N + terre) qui doivent être rac-
cordés sur réseau 220-240V
~
monophasé par
l'intermédiaire d'une prise de courant 1ph + 1
neutre + terre normalisée CEI 60083 ou d'un
dispositif à coupure omnipolaire conformément aux règles d'installation.
Attention
Le fil de protection (vert-jaune)
est
relié à la borne de l'appareil et doit
être relié à la terre
de l'installation.
La fiche de prise de courant doit être accessible après installation.
Il doit être possible de déconnecter l'appareil du réseau d'alimentation, soit à l'aide
d'une fiche de prise de courant, soit en
incorporant un interrupteur dans les canalisations fixes conformément aux règles
d’installation.
Le fusible de l’installation doit être de 16
ampères.
Si le câble d’alimentation est endommagé, il
doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger.
Compteur 20A Mono
220-240V~50Hz
Prise de courant
2 pôles
++ tteerrrree
norme CEI 60083
Ligne Mono 220-240 V
~
Câble
d'alimentation
longueur 1,50 m
environ
Disjoncteur différentiel ou
fusible 16A
Four Pyrolytique
8
2 / INSTALLATION DE VOTRE APPAREIL
FR
Attention
L’utilisateur doit s’assurer que la source d’alimentation principale satisfait à l’exigence
mentionnée ci-dessus.
Si nécessaire, l’impédance du système au niveau du point de raccordement peut être
obtenue auprès du fournisseur d’énergie.
Notre responsabilité ne saurait être engagée en cas d'accident ou d'incident consécutif à une
mise à la terre inexistante, défectueuse ou incorrecte.
Si l'installation électrique de votre habitation nécessite une modification pour le branchement
de votre appareil, faites appel à un électricien qualifié.
Si le four présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible
correspondant à la ligne de branchement du four.
Attention
FOURS NON PYROLYTIQUE:
Brancher l’appareil sur une prise fixe monophasée à
connexion neutre(en bleu) avec neutre garantie.
Introduire le four dans l’encastrement en veillant à ce que
le câble en trop ne reste pas dans le haut.
Le fixer au meuble avec les deux vis fournies.
9
3 / DESCRIPTION DE VOTRE APPAREIL
FR
••
Grille sécurité avec poignée
(fig.1)
Equipée à l’avant d’une poignée pour faciliter
la prise en main. La grille peut être utilisée
pour supporter tous les plats et moules
contenant des aliments à cuire ou à gratiner.
Elle sera utilisée pour les grillades (à poser
directement dessus).
ACCESSOIRES
(
suivant modèle)
••
fig.1
fig.2
AV
AR
Attention
Il est très important que, lors du nettoyage par pyrolyse, tous les accessoires
incompatibles avec une pyrolyse soient enlevés du four (rails coulissants, plaque à
pâtisserie, grilles chromées) ainsi que tous les récipients. Les grilles latérales ainsi que la
plaque spécialement revêtue d’émail pyrolytique sont compatibles et peuvent rester à
l'intérieur du four pendant la pyrolyse.
••
Plat multi-usages 45 mm. Système
de rails coulissants avec accessibilité totale (fig.2)
Grâce au nouveau système de rails coulissants avec appui (Accessibilité totale), la
manipulation des aliments devient plus pratique et facile puisque les plaques peuvent
être sorties en douceur, ce qui simplifie au
maximum leur manipulation. Les plaques peuvent être extraites entièrement, ce qui permet
d’y accéder totalement. De plus, leur stabilité
permet de travailler et de manipuler les aliments en toute sécurité, ce qui réduit le
risque de brûlures. Ainsi, vous pouvez sortir
vos aliments du four beaucoup plus aisément.
La lèchefrite placée au bas du four recueille
les jus et les graisses des rôtisseries ; de
même, elle peut être à demi remplie d'eau
pour les préparations au bain-marie. Evitez de
placer les viandes ou volailles à rôtir directement sur la lèchefrite. Des éclaboussures se
produiraient immanquablement et saliraient
les parois du four.
AV
AR
10
FR
ACCESSOIRES
(
suivant modèle)
••
••
Plaque à pâtisserie (fig.3)
Cette plaque en tôle aluminée recouverte
d’un revêtement anti adhésif de type alimentaire, est uniquement dédiée à la cuisson de
vos pâtisseries.
Elle est particulièrement conçue pour la cuisson des pâtisseries légères, et vous pouvez y
déposer directement vos préparations pour
les choux à la crème, les meringues, les
madeleines, les pâtes feuilletées,...
••
Plat multi usages 45 mm (fig.4)
Inséré dans les gradins sous la grille, il
recueille les jus et les graisses des grillades,
il peut être utilisé à demi rempli d’eau pour
des cuissons au bain-marie.
Evitez de mettre dans la lèchefrite des rôtis
ou des viandes car vous aurez systématiquement d’importantes projections sur les parois
du four.
3 / DESCRIPTION DE VOTRE APPAREIL
fig.3
fig.4
NNOOTTAA ::
En aucun cas, la plaque à pâtisserie
ne doit être utilisée comme support de plats
de cuisson ou moules à gâteaux.
AV
AR
AV
AR
FR
3 / DESCRIPTION DE VOTRE APPAREIL
11
••

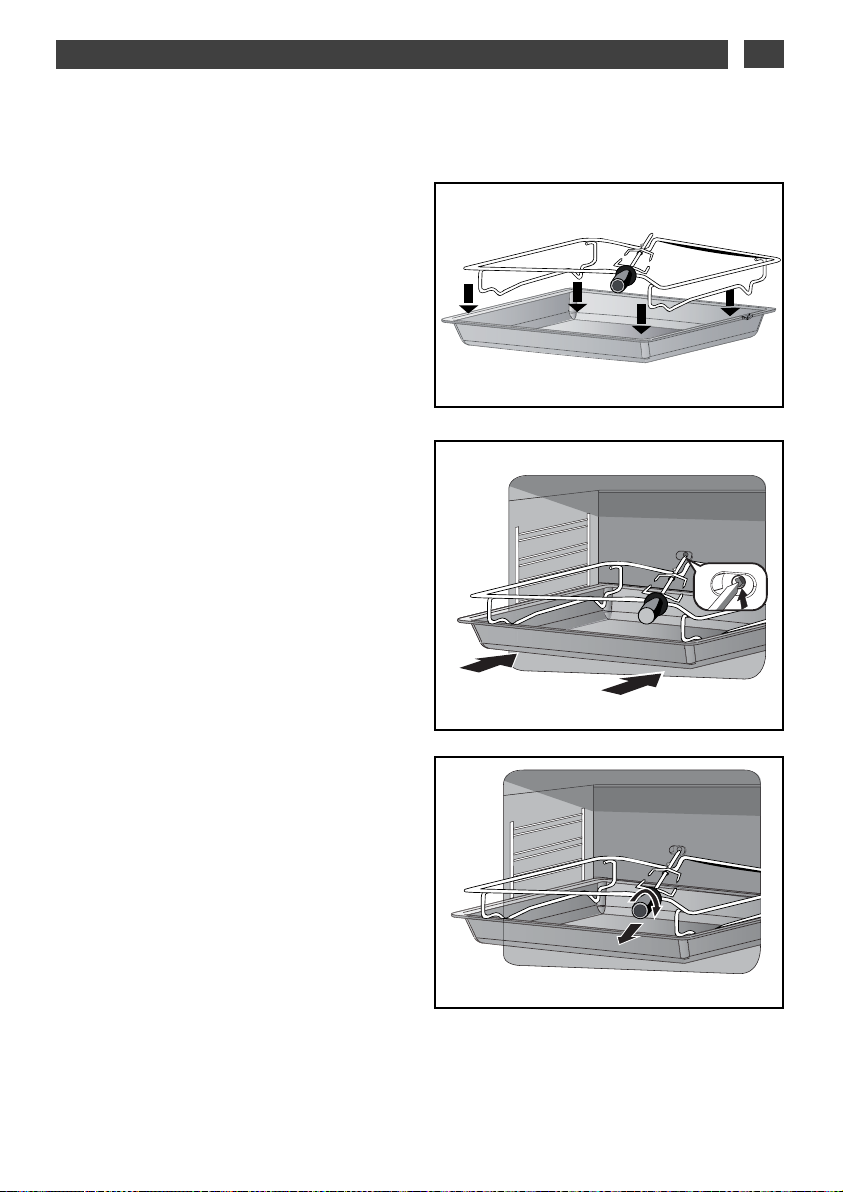

Tournebroche (fig.5)
Embrochez la pièce à rôtir, enfilez la deuxiè-
me fourchette, centrez et serrez en vissant.
Placez la broche sur le berceau: le berceau
est à poser dans le plat émail creux.
Glissez le berceau au niveau du 3
e
gradin,
poussez légèrement pour engager la pointe
du tournebroche dans le carré d'entraînement
situé au fond du four (Fig.6).
Retirez la poignée en la dévissant afin de pouvoir fermer la porte. Après la cuisson, revissez la poignée sur la broche pour retirer la
pièce à rôtir sans vous brûler (Fig.7).
NNOOTTAA ::
si toutefois la pièce à rôtir est grosse,
pour éviter qu'elle ne touche au fond du plat
et ne perturbe le mouvement de la broche,
vous pouvez poser le plat sur la sole du four
et engager le berceau au 3
e
gradin.
ACCESSOIRES
(
suivant modèle)
••
fig.5
fig.6
fig.7
AV
AR
12
FR
4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
NETTOYAGE DE LA SURFACE EXTERIEURE
••
Pour nettoyer la fenêtre du programmateur électronique, ainsi que la porte du four, utilisez un
chiffon doux, imbibé de produit à vitre.
N'utilisez pas de crèmes à récurer, ni d'éponge grattoir.
Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien
Clearit.
Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien
quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits
accessoires et consommables.
LL''eexxppeerrttiissee ddeess pprrooffeessssiioonnnneellss
aauu sseerrvviiccee ddeess ppaarrttiiccuulliieerrss
- Ouvrez complétement la porte et la bloquer
à l’aide de deux butées rouges (fig.1).
Elles sont fournies dans la pochette plastique
de votre appareil.
NETTOYAGE DE LA PORTE
••
- Nettoyez votre glace à l’aide d’une éponge
douce et de produit vaisselle (fig.3).
Ne pas immerger la glace dans l’eau.
Ne pas utiliser de crèmes à récurer, ni d’éponges grattantes. Rincez à l’eau claire et
essuyez avec un chiffon non pelucheux.
Attention
Avant de procéder au déclippage de
la glace, laissez refroidir l’appareil.
Avant de retirer la paroi du fond, l’appareil
doit être mis hors tension. Après le
nettoyage, la paroi du fond doit être remise
en place conformément aux instructions.
Attention
Ne pas utiliser de produits d’entretien
abrasifs ou de grattoirs métalliques durs
pour nettoyer la porte en verre du four, ce
qui pourrait érafler la surface et entraîner
l’éclatement du verre.
fig.3
••
Démontage de la porte
(
suivant modèle)
- Retirez la première glace clipée de la manière suivante:
Faire levier dans les emplacements
AA
avec la
pièce métallique, d’un côté puis de l’autre afin
de déclipper la glace (fig.2).
fig.1
fig.2
AA
AA
CLIC
CLIC
FR
13
4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
fig. 7
- Si nécessaire, retirez l’ensemble des glaces
intérieures de la porte (fig.4).
Cet ensemble est composé d’une ou deux glaces
selon modèle avec à chaque coin une butée
caoutchouc noire (fig.5).
- Après nettoyage, repositionnez vos quatre coins
caoutchouc en prenant soin que sur la glace soit
indiqué :
eenn hhaauutt àà ggaauucchhee :: LL
eenn hhaauutt àà ddrrooiittee :: RR
Placez votre ensemble de glaces intérieures dans
la porte afin que L et R se situent côté charnières
(fig.6)..
- Si votre four est équipé d’une seule glace
intérieure, celle-ci doit se trouver au plus proche de
la glace clipée.
- Clippez votre dernière glace en plaçant l’indication
”P.Y.R.O.L.Y.T.I.C” vers vous (fig.7).
- Retirez les butées plastique rouge (fig.8)..
Votre appareil est de nouveau opérationnel.
fig. 6
fig. 8
fig. 5
fig. 4
L
R
PYROLYTIC
14
FR
4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
FOUR A EMAIL CATALYTIQUE
(
autodégraissant)
••
- Ce four est constitué d’une enceinte équipée de parois amovibles recouvertes d’un émail spécial microporeux (émail catalytique) qui lui confère ses qualités autodégraissantes. Dès leur
apparition, les souillures s’étalent et se diffusent largement dans les microporosités. Elles se
trouvent oxydées sur les deux faces et disparaissent progressivement. L’émail autodégraissant
est surtout adapté aux corps gras, mais pas au sucre. C’est pourquoi le revêtement de la sole,
plus sujet aux débordements de sucre, n’est pas revêtu de cet émail.
NNoouuss vvoouuss rreeccoommmmaannddoonnss ffoorrtteemmeenntt ::
- De ne pas gratter ces parois catalytiques avec une brosse métallique, des instruments pointus
ou tranchants.
- De ne pas essayer de les nettoyer avec des produits à recurer du commerce.
- Lors de la cuisson des grillades, la température des parois n’est pas toujours suffisante pour
éliminer les projections grasses importantes.
Dans ce cas, après cuisson, prolonger le chauffage du four pendant 20 à 30 minutes, à la température maximale de la séquence choisie.
S’il reste des traces, elles s’atténueront lors des cuissons suivantes.
AAvvaanntt ddee pprrooccééddeerr aauu ddéémmoonnttaaggee,, llaaiisssseerr
rreeffrrooiiddiirr ll’’aappppaarreeiill eett ss’’aassssuurreerr qquuee ll’’aappppaarreeiill
eesstt ddééccoonnnne
eccttéé ddee ll’’aalliimmeennttaattiioonn..
DEMONTAGE DES GRADINS FILS
(
suivant modèle)
••
Attention
- Pour toute intervention de nettoyage
dans la cavité, le four doit être arrêté.
Avant de retirer la paroi du fond,l’appareil
doit être mis hors tension. Après le nettoyage, la paroi du fond doit être remise en place
conformément aux instructions.
GGrraaddiinnss ffiillss aavveecc ddeess ccrroocchheettss eenn ppaarrttiiee
cceennttrraallee..

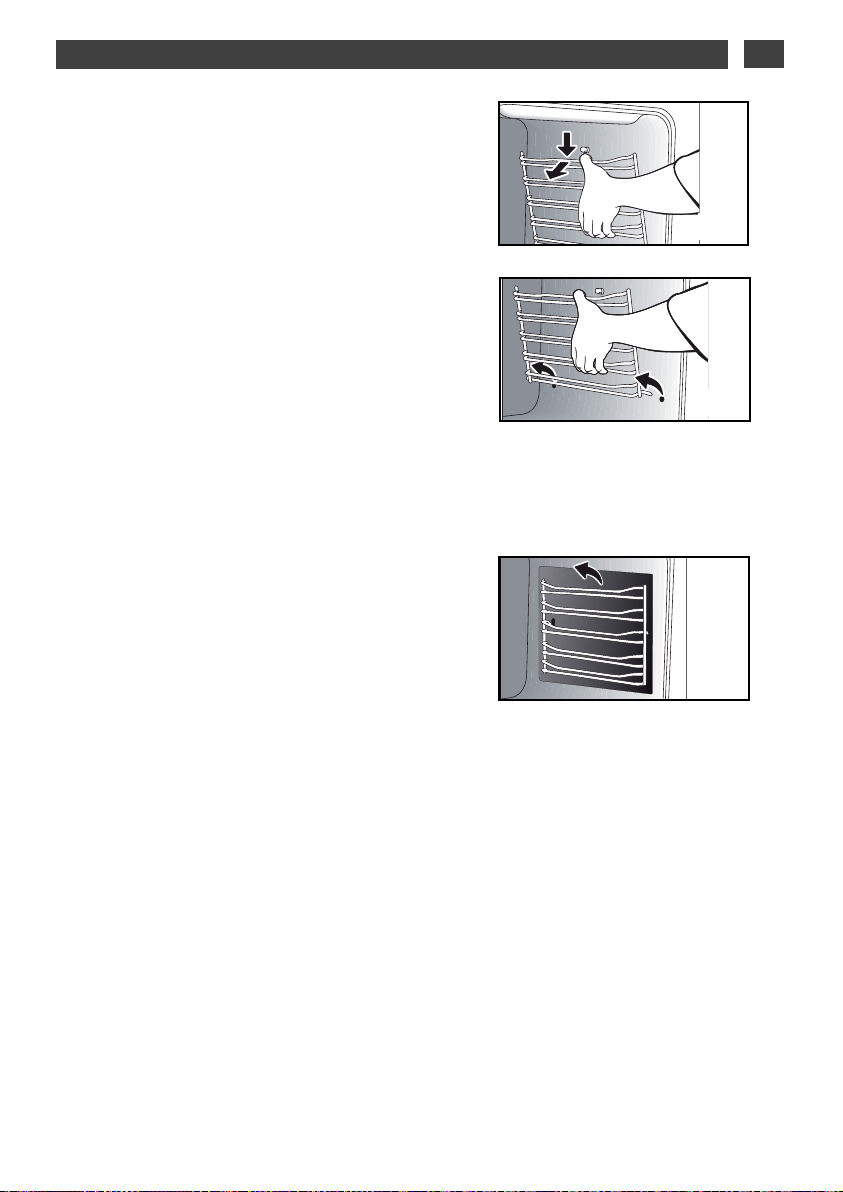

Pour retirer les gradins fils, soulevez la partie
avant du gradin fils vers le haut afin de faire
sortir le crochet avant de son logement
(fig.1).
Puis tirez légèrement l’ensemble du gradin
fils vers soi et soulevez l’arrière afin de faire
sortir le crochet arrière de son logement
(fig.2).
Retirez ainsi les 2 gradins fils latéraux.
fig.1
fig.2
FR
15
4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
Il est recommandé de remplacer les 2 parois
latérales catalytiques lorsque leur nettoyage
auto-dégraissant n’est plus efficace.
Démontez au préalable les gradins fils
latéraux - voir chapitre « Démontage des
gradins fils ».)
Retirez les deux anciennes parois latérales
et remplacez-les par des parois catalytiques
neuves.
REMPLACEMENT DES PAROIS LATERALES CATALYTIQUES
(modèle four catalytique)
••

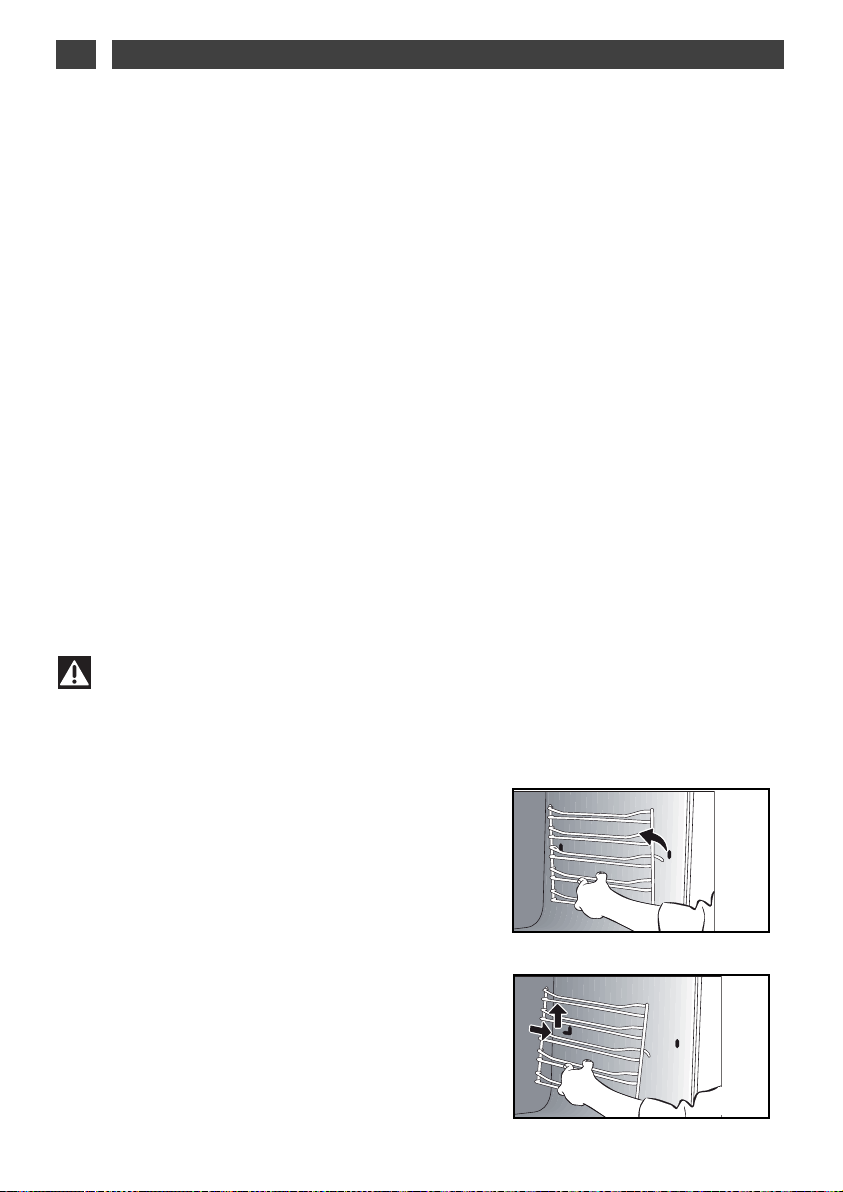

GGrraaddiinnss ffiillss aavveecc ssyyssttèèmmee ddee cclliipp..
Appuyez sur la partie haute du gradin fils
vers le bas pour le décrocher du support clip
central (fig.1). Inclinez le gradin fils vers
l’intérieur du four, tirez-le légèrement vers le
haut pour l’extraire des 2 trous du bas (fig.2).
Pour remonter les gradins fils après leur
nettoyage, effectuez les étapes précédentes
en sens inverse.
fig.2
fig.1
fig.1
16
FR
4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
Votre four fume lors d’un préchauffage ou fume énormément lors d’une cuisson.
Votre four dégage une odeur à froid désagréable suite à différentes cuissons (mouton, poisson,
grillades…).
- La pyrolyse est un cycle de chauffe de la cavité du four à très haute température qui permet
d’éliminer toutes les salissures qui proviennent des éclaboussures ou des débordements. Les
fumées et odeurs dégagées sont détruites par le passage dans un catalyseur.
- La pyrolyse n’est toutefois pas nécessaire après chaque cuisson, mais seulement si le degré
de salissure le justifie.
- Par mesure de sécurité, l’opération de nettoyage ne s’effectue qu’après blocage automatique
de la porte. Dès que la température à l’intérieur du four dépasse les températures de cuisson, il
est impossible de déverrouiller la porte même en positionnant la manette «sélecteur de fonctions» sur 0.
CCuuiissssoonnss
ppeeuu ssaalliissssaanntteess
CCuuiissssoonnss
ssaalliissssaanntteess
CCuuiissssoonnss
ttrrèèss ssaalliissssaanntteess
Biscuits, légumes, pâtisseries,
quiches, soufflés…
Viandes, poissons (dans un plat),
légumes farcis.
Grosses pièces de viandes à la
broche.
Cuissons sans éclaboussures :
une pyrolyse n’est pas justifiée.
La pyrolyse peut se justifier
toutes les 3 cuissons.
La pyrolyse peut se faire après
une cuisson de ce type, si les
projections ont été importantes.
QU’EST-CE QU’UNE PYROLYSE ?
Conseil
Il ne faut pas attendre que le four soit chargé de graisse pour effectuer ce nettoyage.
DANS QUEL CAS FAUT-IL EFFECTUER UNE PYROLYSE ?
••
••
Conseil
Votre four est équipé de gradins fils émaillés : il n’est pas nécessaire de les retirer
pour effectuer la pyrolyse.
Attention
Retirer la casserolerie du four et enlever les débordements importants qui auraient
pu se produire avant d’effectuer la pyrolyse.
FR
17
5 / REGLAGE DE VOTRE APPAREIL
La lampe est accessible:
AA ll’’iinnttéérriieeuurr dduu ffoouurr ((ffiigg..11))..
L’ampoule se situe au plafond de la cavité de
votre four.
- Dévissez le hublot vers la gauche (fig.2),
- Tirez l’ampoule.
Caractéristiques de l’ampoule :
- 25 W,
- 220-240 V~,
- 300°C,
- G9.
- Changez l’ampoule puis remontez le hublot
et rebranchez votre four.
Conseil
Pour dévisser le hublot et la lampe,
utilisez un gant de caoutchouc qui facilitera le démontage.
Mise en garde
S’assurer que l’appareil est déconnecté de l’alimentation avant de remplacer
la lampe pour éviter tout risque de choc
électrique. Intervenez lorsque l’appareil
est refroidi.
fig.1
REMPLACEMENT DE LA LAMPE DU FOUR
••
Ampoule
Dévissez
Hublot
fig.2
Lampe
18
FR
Démontez les gradins (voir démontage des
gradins fils p.14)
..
- Les lampes sont accessible: A l’intérieur du
four (fig.1).
- Faire levier à l’aide de l’outil butée rouge sur
le hublot afin de le retirer (fig.2-3).
- Tirez l’ampoule (fig.4).
Caractéristiques de l’ampoule :
- 25 W,
- 220-240 V~,
- 300°C,
- G9.
- Changez l’ampoule puis reclipsez le hublot
et rebranchez votre four.
fig.1
REMPLACEMENT DE LA LAMPE DU FOUR
••
Hublot
fig.2
Lampe
fig.3
5 / REGLAGE DE VOTRE APPAREIL
Hublot
Ampoule
fig.4
Mise en garde
S’assurer que l’appareil est déconnecté de l’alimentation avant de remplacer
la lampe pour éviter tout risque de choc
électrique. Intervenez lorsque l’appareil
est refroidi.
FR6 / EN CAS D’ANOMALIES DE FONCTIONNEMENT
19
Conseil
Dans tous les cas, si votre intervention n’est pas suffisante, contactez sans attendre le
Service après-vente.
VVoouuss aavveezz uunn ddoouuttee ssuurr llee bboonn ffoonnccttiioonnnneemmeenntt ddee vvoottrree ffoouurr,,
ceci ne signifie pas
forcément qu'il y a une panne.
DDaannss ttoouuss lleess ccaass,, vvéérriiffiieezz lleess ppooiinnttss ssuuiivvaannttss ::
Attention
- Les réparations sur l'appareil doivent être effectuées uniquement par des professionnels.
Les réparations non effectuées dans les règles peuvent être source de dangers pour l'utilisateur.
**
PPoouurr lleess mmooddèèlleess aavveecc ffoonnccttiioonn ppyyrroollyyssee uunniiqquueemmeenntt..
VVOOUUSS CCOONNSSTTAATTEEZZ
QQUUEE……
LL EESS CCAAUUSSEE SS
PPOOSSSSIIBB LL EESS
QQUUEE FFAAUUTT--IILL FFAAIIRREE ??
VVoottrree ffoouurr nnee cchhaauuffffee ppaass..
- Le four n’est pas branché.
- Le fusible de votre installation est hors service.
- La température sélectionnée
est trop basse.
➡ Branchez votre four.
➡ Changez le fusible de votre ins-
tallation et vérifiez sa valeur (16A).
➡ Augmentez la température sélectionnée.
**
LLaa cclléé cclliiggnnoottee..
- Défaut de verrouillage de la
porte.
➡ Faire appel au Service AprèsVente.
LLaa llaammppee ddee vvoottrree ffoouurr nnee
ffoonnccttiioonnnnee pplluuss..
- La lampe est hors service.
- Votre four n’est pas branché
ou le fusible est hors service.
➡ Changez la lampe.
➡ Branchez votre four ou changez
le fusible.
**
LLee nneettttooyyaaggee ppaarr ppyyrroollyy--
ssee nnee ssee ffaaiitt ppaass..
- La porte est mal fermée.
- Le système de verrouillage
est défectueux.
➡ Vérifiez la fermeture de la porte.
➡ Faire appel au Service Après-
Vente.
VVoottrree ffoouurr éémmeett ddeess bbiippss..
- En cours de cuisson.
- En fin de cuisson.
➡ La température de consigne de
votre choix est atteinte.
➡ Votre cuisson programmée est
terminée.
LLee vveennttiillaatteeuurr ddee rreeffrrooii--
ddiisssseemmeenntt ccoonnttiinnuuee ddee
ttoouurrnneerr àà ll’’aarrrrêêtt dduu ffoouurr..
- La ventilation fonctionne
pendant 1 heure maximum
après la cuisson, ou lorsque la
température de votre four est
supérieure à 125°C
- Si pas d’arrêt après 1 heure.
➡ Ouvrir la porte pour accélérer le
refroidissement du four.
➡ Faire appel au Service AprèsVente.
19
20
FR
7 / SERVICE APRES-VENTE
20
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de
votre appel, mentionnez la référence complète
de votre appareil (modèle, type, numéro de
série). Ces renseignements figurent sur la
plaque signalétique
(fig.1).
PIÈCES D’ORIGINE
Lors d’une intervention d’entretien, deman-
dez l'utilisation exclusive de
pièces déta-
chées certifiées d’origine.
•INTERVENTIONS
fig.1
FFaaggoorrBBrraannddtt SSAASS,,
locataire gérant – SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
CZ5700665-04 02-12
BRANDT APPLIANCES SAS
7 rue Henri Becquerel
MADE IN FRANCE
92500 RUEIL MALMAISON
230V ~ 50 Hz
Loading...
