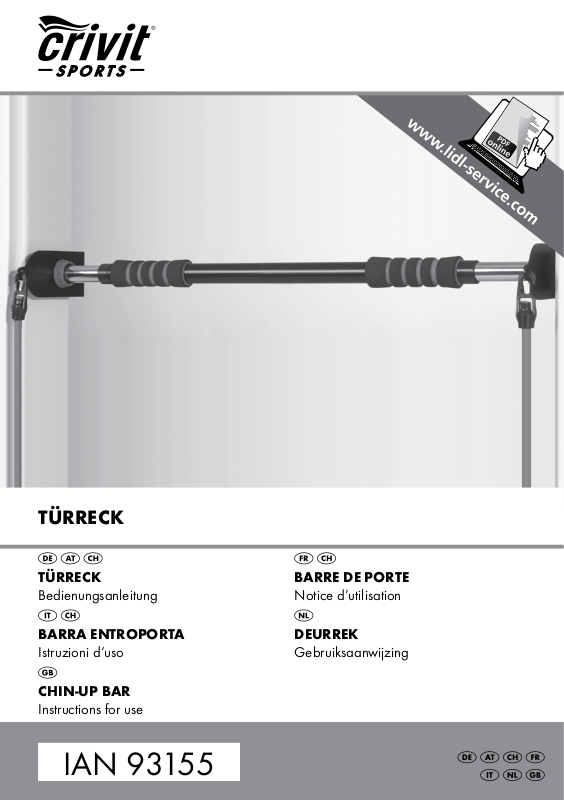

TÜRRECK
TÜRRECK
Bedienungsanleitung
BARRA ENTROPORTA
Istruzioni d‘uso
CHIN-UP BAR
Instructions for use
IAN 93155
BARRE DE PORTE
Notice d’utilisation
DEURREK
Gebruiksaanwijzing
DE/AT/CH
2
Inhaltsverzeichnis/Table des matieres/Indice/Inhoudsopgave/Contents
Lieferumfang ........................................................ 6
Technische Daten ................................................ 6
Bestimmungsgemäße Verwendung ................... 6
Sicherheitshinweise zur Montage ..................... 6
Sicherheitshinweise zur Benutzung .............. 6 - 7
Montage ......................................................... 7 - 8
Werkzeugliste .............................................. 7
Verschraubung der Sicherheitsendkappen
im Türrahmen ............................................... 7
Montage der Sicherheitsbügel ...............7 - 8
Öffnen und Arretieren ................................. 8
Trainingshinweise ................................................ 8
Übungen ......................................................... 8 - 9
Pflege, Lagerung ................................................. 9
Hinweise zur Entsorgung ................................. 10
3 Jahre Garantie .............................................. 10
Dotazione .......................................................... 16
Dati Tecnici ........................................................ 16
Impiego conforme alle descrizioni ................. 16
Indicazioni di sicurezza per montaggio ......... 16
Indicazioni di sicurezza per l‘impiego ... 16 - 17
Montaggio ..................................................17 - 18
Elenco degli attrezzi .................................. 17
Avvitamento dei cappucci di sicurezza
nel telaio della porta ................................. 17
Montaggio del manico di sicurezza 17 - 18
Aprire e bloccare ....................................... 18
Avvertenze per gli esercizi .............................. 18
Allenamento .............................................. 18 - 19
Manutenzione, immagazzinamento ............... 19
Istruzioni per lo smaltimento rifiuti ................... 20
3 anni di garanzia ............................................ 20
Contenu de livraison ........................................ 11
Caractéristiques ................................................ 11
Utilisation conforme à sa vocation .................. 11
Instructions de sécurité pour montage ............ 11
Instructions de sécurité pour l‘emploi ..............12
Montage ......................................................12 - 13
Liste des outils ............................................. 12
Capuchons de sécurité à visser dans
l’encadrement de la porte ........................ 12
Montage des arceaux de sécurité ........... 13
Ouverture et arrêt ...................................... 13
Entraînement ...................................................... 13
Exercice ..................................................... 13 - 14
Entretien, conservation ..................................... 15
Remarques concernant la mise au rebut ........ 15
3 ans de garantie ............................................. 15
Inhoud verpakking ............................................ 21
Technische Gegevens ....................................... 21
Alleen te gebruiken als rekstok ........................ 21
Veiligheidswenken bij het montage ................ 21
Veiligheidswenken bij het gebruik ........... 21 - 22
Montage .....................................................22 - 23
Gereedschapslijst ...................................... 22
Verschroeving van de veiligheidsdoppen
in het deurkozijn ........................................ 22
Montage van de veiligheidsbeugel . 22 - 23
Openen en vastzetten ............................... 23
Trainingsadviezen ............................................. 23
Oefeningen ............................................... 23 - 24
Onderhoud, opslag .......................................... 24
Opmerkingen voor het verwijderen ................ 25
3 jaar garantie .................................................. 25
List of contents ................................................... 26
Technical Specifications ................................... 26
Conventional use .............................................. 26
Safety information about installation .............. 26
Safety information about usage .............. 26 - 27
Assembly ................................................... 27 - 28
List of tools .................................................. 27
Screw connection of the safety cap in
the door frames .......................................... 27
Safety rail assembly ...................................27
Opening and locking ................................ 28
Training advice ................................................. 28
Exercises .....................................................28 - 29
Care and Storage ............................................. 29
Advise on disposal ............................................29
3 Years Warranty ............................................. 30
3
A
B
72 - 98 cm
C
E
G
D
F
H
Öffnen
Ouvrir
Aprire
Openen
Open
4
Arretieren
Bloquer
Bloccare
Vastzetten
Lock in position
I
J
K
N
L
M
O
5
Herzlichen Glückwunsch!
Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor
der Montage und der ersten Inbetriebnahme mit
dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung
und die Sicherheitshinweise. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese
Anleitung gut auf. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte ebenfalls
mit aus.
Das Nichtbefolgen der Sicherheits-
hinweise kann zu ernsthaften
Verletzungen führen.
Lieferumfang
1 x Türreck
2 x Sicherheitsbügel
2 x Expander
2 x Schraube und Kunststoffringe für
Verschraubung im Türrahmen
1 x Bedienungsanleitung
Technische Daten
max.
Max. Belastung: 100 kg
100
KG
Gesamtgewicht: 1700 g
Für Türrahmen von: 72 cm - 98 cm
Strecklänge: 120 cm 140 cm 160 cm 185 cm
Kraft: 32 N 45 N 48 N 56 N
Bestimmungsgemäße
Verwendung
Dieser Artikel ist ein Sportgerät zur Montage in
Türrahmen mit max. Breite von 98 cm, das nicht
für professionelles Training geeignet ist. Die Expander dienen dem Dehnen und Kräftigen unterschiedlicher Muskelgruppen. Der Artikel ist nicht
für Kinder unter 14 Jahren geeignet, da Kinder
die potentiellen Gefahren nicht einschätzen
können. Außerdem enthält der Artikel Kleinteile,
die von Kindern verschluckt werden können.
Sicherheitshinweise zur
Montage
- Achtung! Der Artikel darf nur mit im
Türrahmen verschraubten Endkappen
benutzt werden!
- Die max. Ausdrehweite von 98 cm ist an
beiden Endstangen markiert, bitte nicht weiter
ausdrehen.
- Die Montage ist durch einen Erwachsenen
durchzuführen und im Anschluss auf Festigkeit
zu kontrollieren.
- Achtung! Der Türrahmen kann bei der
Montage beschädigt werden. Bei zu
festem Anziehen können Farbspuren
oder Beschädigungen am Türrahmen
auftreten.
- Die Gummiflächen an den Enden des Artikels
müssen immer vollständig auf dem Türrahmen
aufliegen.
- Bitte überprüfen Sie die Beschaffenheit des
Türrahmens. Der Artikel ist für Türrahmen
geeignet, die mind. 72 cm und max. 98 cm
breit sind. Bitte überprüfen Sie, ob die Wand
hinter dem Türrahmen aus Beton oder Ziegeln
ist, damit der Druck sich auf die Wand ver teilen kann und eine ausreichende Stabilität
gegeben ist! Wenn der Türrahmen aus Kunst stoff, Aluminium oder Holz mit einer Wand stärke von weniger als 7 mm ist, bitte nicht
montieren, da die Rahmen in diesem Fall
voraussichtlich nicht stabil genug sind.
- Die Montage des Artikels muss immer gerade
und mittig erfolgen. Überprüfen Sie den Artikel
auf Verkantungen.
- Nicht an Türrahmen in der Nähe von Treppen
befestigen.
Sicherheitshinweise zur
Benutzung
- Die Benutzung des Artikels geschieht auf
eigene Gefahr.
- Dieser Artikel darf nur von Personen ver wendet werden, die mit den Sicherheitshin weisen vertraut sind.
- Vor jedem Gebrauch ist die Befestigung
(Verklemmung) zu prüfen.
6 DE/AT/CH
- Den Artikel nicht mit mehr als insgesamt
100 kg belasten.
- Vor jedem Gebrauch nochmals die Festigkeit
durch feste „Zieh“- und „Rüttel“- Bewegungen
am Artikel kontrollieren.
- Nicht geeignet zum Anbringen dynamischer
Teile, wie z.B. Schaukeln.
- Keine Übungen durchführen, bei denen der
Kopf zum Boden zeigt.
- Nicht schwingen!
- Der Artikel darf immer nur von einer Person
verwendet werden.
- Der Artikel ist nur für die private Nutzung
geeignet.
- Der Artikel darf nur unter Aufsicht Erwachsener
und nicht als Spielzeug verwendet werden.
- Kontrollieren Sie die Trainingsgeräte vor jedem
Trainingsbeginn auf Schäden und Verschleiß.
Sollten Sie z.B. Risse in den Kunststoffteilen
oder an den Seilen erkennen, benutzen Sie
das Gerät nicht mehr. Richten Sie bei der
Kontrolle bitte ein besonderes Augenmerk auf
die Gummiseile.
- Bei gesundheitlichen Problemen fragen Sie
Ihren Arzt, bevor Sie den Artikel verwenden.
Treten während der Übungen Unwohlsein
oder Beschwerden auf, brechen Sie die
Übungen sofort ab und konsultieren Sie einen
Arzt!
- Schwangere sollten das Training nur nach
Absprache mit ihrem Arzt durchführen.
- Führen Sie Übungen mit so viel Platz zu
Gegenständen und anderen Personen durch,
dass niemand verletzt werden kann.
- Halten Sie die Expander immer auf Zug und
achten Sie darauf, nicht abzurutschen!
- Führen Sie die Expander immer langsam und
unter Spannung in die Ausgangsposition
zurück.
- Die Expander sind ausschließlich für den
Gebrauch in Verbindung mit dem Türreck zu
verwenden. Die Expander dürfen an keinen
anderen Gegenständen befestigt werden.
- Die maximale Strecklänge der Expander
beträgt 185 cm.
- Ziehen Sie die Expander nicht über die
maximale Strecklänge von 185 cm.
- Ziehen Sie die Expander niemals in Richtung
Gesicht und wickeln Sie diese niemals um
Kopf, Hals oder Brust.
- Benutzen Sie die Expander nicht für andere
Zwecke (z.B. als Spannseil, Abschleppseil
oder Ähnliches).
- Bewahren Sie die Bedienungsanleitung in der
Nähe des Trainingsgerätes auf. Dieses dient
zum Nachschlagen der Hauptübungen.
- Dieser Artikel ist nicht für ein therapeutisches
Training geeignet.
Montage
Werkzeugliste
Zur Verschraubung im Türrahmen benötigen Sie
einen Kreuzschlitz-Schraubendreher und einen
entsprechend geeigneten Bohrer.
Verschraubung der Sicherheitsendkappen im Türrahmen
Das Türreck muss mit dem beigelegten
Verschraubungsmaterial fest im Türrahmen verschraubt werden.
Die Verschraubung bietet während des
Trainings eine höhere Sicherheit und ist
zwingend erforderlich.
Achtung: Hierdurch beschädigen Sie
Ihren Türrahmen durch die gebohrten
Löcher dauerhaft!
Dabei beachten Sie bitte Folgendes: Bohren Sie
mit einem kleinen Bohrer (1 - 2 mm) die zwei
Löcher vor, um das Einschrauben zu erleichtern.
Schrauben Sie dann die Sicherheitskappen mit
der Halbrundkopfschraube fest an. Bitte beachten Sie, dass die Löcher in derselben Höhe sind,
so dass das Reck horizontal sitzt, da sonst der
optimale Gebrauch und die Festigkeit beeinträchtigt werden. Danach das Reck montieren.
Montage der Sicherheitsbügel
(für Übungen mit Expandern)
Achtung! Die Verwendung der Sicherheitsbügel ist bei Übungen mit dem
Expander zwingend erforderlich.
- Achten Sie bei der Arretierung des Türrecks im
Türrahmen darauf, dass die Bügel entgegen
der Expanderzugrichtung platziert werden
(Abb. F).
7DE/AT/CH
- Drehen Sie die orangefarbige Kappe ab
(Abb. C).
- Setzen Sie die mitgelieferten Sicherheitsbügel
auf das Türreck (Abb. D).
- Anschließend schieben Sie den Sicherheits bügel auf die schwarze Endkappe und
verschrauben die beiden Teile wieder. Ziehen
Sie die Verschraubung nicht fest an, da die
Sicherheitsbügel für die spätere Montage im
Türrahmen frei drehbar sein müssen (Abb. E).
- Nach der Arretierung des Türrecks im Tür rahmen ziehen Sie die Verschraubung des
Sicherheitsbügels fest an.
- Der Expander kann nur am Sicherheitsbügel
befestigt werden (Abb. F).
Öffnen und Arretieren
Die gezeigte Drehrichtung gilt, wenn die
Mittelstange gehalten wird und die Enden wie
gezeigt gedreht werden. Sobald die Stange
im Rahmen leicht fixiert ist, kann nur der
Mittelteil gedreht werden und die Drehrichtung kehrt sich um (Abb. G, H).
Ziehen Sie das Türreck so fest an, bis es sich
selbst bei ruckartiger Belastung nicht mehr bewegen lässt (Beachten Sie, dass eine Verformung
des Türrahmens trotz ordnungsgemäßer Handhabung erfolgen kann)! Die Enden des Recks
müssen immer vollständig auf dem Türrahmen
aufliegen.
Trainingshinweise
- Die nachfolgenden Übungen stellen nur eine
Auswahl dar. Weitere Übungen finden Sie in
einschlägiger Fachliteratur.
- Tragen Sie bequeme Sportkleidung und
Turnschuhe.
- Wärmen Sie sich vor jedem Training auf.
Gehen oder Laufen auf der Stelle, Stretching
und leichte Dehnübungen eignen sich als
Warm Up.
- Führen Sie die Übungen mit gleichmäßigem
Tempo durch. Atmen Sie ruhig. Halten Sie sich
an die Bewegungsabläufe und überschätzen
Sie sich nicht. Atmen Sie bei Muskelan spannung aus, bei Muskelentspannung ein.
HINWEIS: Bei Beschwerden oder Unwohlsein beenden Sie bitte sofort die
Übungen und kontaktieren Ihren Arzt.
Übungen
Einen optimalen Erfolg erzielen Sie, wenn Sie 3
bis 5 Sätze mit jeweils 7 bis 20 Wiederholungen
pro Übung durchführen. Diese Trainingseiheit
sollte 2 bis 3 mal pro Woche wiederholt
werden.
Übungen mit Türreck und
Trainingsbändern
Kräftigung der Hüft- und seitlichen
Oberschenkelmuskeln - „Abduktoren /
Adduktoren“ (Abb. I)
Achtung! Beachten Sie die
maximale Strecklänge
Befestigen Sie das Türreck in dargestellter Position im unteren Teil des Türrahmens.
Abduktoren
Platzieren Sie den von der Tür abgewandten Fuß
in der Schlaufe des Expanders. Stellen Sie sich
aufrecht hin und ziehen das Bein einige Zentimeter gestreckt seitlich von sich weg. Wiederholen
Sie die Übung 15 Mal und wechseln dann das
Bein.
Adduktoren
Als Ausgleichsübung sollten auch die Adduktoren trainiert werden. Verändern Sie hierfür
Ihre Standposition und führen Sie Ihren der Tür
zugewanden Fuß in der Schlaufe des Expanders
zu sich heran. Wiederholen Sie die Übung 15
Mal und wechseln dann das Bein.
Kräftigung des Trizeps
- „Trizeps isoliert“ (Abb. J)
Achtung! Beachten Sie die
maximale Strecklänge
Befestigen Sie das Türreck in dargestellter
Position im oberen Teil des Türrahmens. Stellen
Sie sich hin wie abgebildet und greifen Sie die
Schlaufen des Expanders vor der Brust. Führen
Sie die Arme an die Hüfte und wieder zurück in
die Ausgangsposition. Achten Sie darauf, dass
die Position Ihrer Ellenbogen möglichst unverändert bleibt.
8 DE/AT/CH
Kräftigung der Arm- und
Oberkörpermuskulatur (Abb. K)
Achtung! Beachten Sie die
maximale Strecklänge
„Klimmzüge“: Befestigen Sie das Türreck in dargestellter Position im oberen Teil des Türrahmens.
Hängen Sie sich mit Untergriff und gestrecktem
Oberkörper an die Stange. Nun ziehen Sie sich
mit den Armen nach oben, sodass Sie über die
Stange hinwegsehen können. Anschließend
senken Sie sich wieder langsam ab. Zur Unterstützung der Übung können Sie, wie dargestellt,
Ihre Füße in den Schlaufen des Expanders
platzieren.
Kräftigung der Arm- und
Brustmuskulatur (Abb. L)
Achtung! Beachten Sie die
maximale Strecklänge
Butterfly: Befestigen Sie das Türreck in dargestellter Position im oberen Teil des Türrahmens.
Stellen Sie sich in Schrittstellung mit Oberkörpervorlage und mit dem Rücken vor das Türreck. In
der Ausgangslage befindet sich der Expander in
Höhe der Schulter, mit angewinktelten Ellenbogengelenk. Die Hände fassen den Expander in
Brusthöhe. Führen Sie nun den Expander vor
den Körper. Dabei verläuft das Trainingsband
über den Ellenbogen. Die Ellenbogengelenke
werden dabei durchgestreckt. Der gesamte
Oberkörper darf sich während der Ausführung
nicht bewegen. Halten Sie die Position für einige
Sekunden und gehen Sie dann wieder in die
Ausgangsposition.
Kräftigung der Rückenmuskulatur
(Abb. M)
Achtung! Beachten Sie die
maximale Strecklänge
„Rudern“: Befestigen Sie das Türreck in dargestellter Position im unteren Teil des Türrahmens.
Nehmen Sie eine sichere Sitzposition ein, bei
der beide Füße Bodenkontakt haben. Ziehen
Sie die Trainingsbänder parallel bis zur Brust
und führen Sie sie anschließend langsam wieder
zurück in die Ausgangsposition. Achten Sie bei
dieser Übung auf einen geraden Rücken.
Kräftigung des Bizeps
- „Bizeps im Ausfallschritt“ (Abb. N)
Achtung! Beachten Sie die
maximale Strecklänge
Befestigen Sie das Türreck in dargestellter
Position im unteren Teil des Türrahmens. Knien
Sie sich wie abgebildet hin und greifen Sie die
Schlaufen des Expanders. Führen Sie die Arme
aus hängender Position bis zur Brust und wieder
zurück.
Durch den Ausfallschritt wird zeitgleich der
betroffene Oberschenkelmuskel mit trainiert.
Übungen mit Türreck ohne
Trainingsbänder
Kräftigung von Bauchmuskulatur
(Abb. O)
Achtung! Bei Sit-Ups kann es
zu Wirbelsäulenverletzungen
kommen.
Sit-Ups: Befestigen Sie das Türreck in dargestellter Position im unteren Teil des Türrahmens.
Legen Sie sich auf den Rücken und klemmen Sie
Ihre Füße unter die Stange des Türrecks. Winkeln Sie die Beine leicht an, um ein Hohlkreuz
zu vermeiden. Die Hände können seitlich an
den Hinterkopf angelegt werden, ohne Druck
auf den Kopf auszuüben. Der Oberkörper wird
nun mit Hilfe der Bauchmuskeln langsam nach
oben gezogen. Halten Sie die Position für einige
Sekunden und senken Sie den Oberkörper
anschließend langsam wieder ab.
Pflege, Lagerung
Bitte vergessen Sie nie, dass eine regelmäßige
Wartung und Reinigung zur Sicherheit und Erhaltung Ihres Türrecks beitragen. Den Artikel immer
trocken und sauber in einem temperierten Raum
lagern. WICHTIG! Nur mit Wasser reinigen,
nie mit scharfen Pflegemitteln. Anschließend mit
einem Reinigungstuch trocken wischen.
9DE/AT/CH
Hinweise zur Entsorgung
Verpackung und Artikel bitte umweltgerecht und
sortenrein entsorgen! Entsorgen Sie den Artikel
über einen zugelassenen Entsorgungsbetrieb
oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktuell geltenden
Vorschriften.
3 Jahre Garantie
Das Produkt wurde mit großer Sorgfalt und unter
ständiger Kontrolle produziert. Sie erhalten auf
dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.
Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder
unsachgemäßer Behandlung. Ihre gesetzlichen
Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht
eingeschränkt. Bei etwaigen Beanstandungen,
wenden Sie sich bitte an die unten stehende
Service-Hotline oder setzen Sie sich per E-Mail
mit uns in Verbindung. Unsere Servicemitarbeiter
werden das weitere Vorgehen schnellstmöglich
mit Ihnen abstimmen. Wir werden Sie in jedem
Fall persönlich beraten. Die Garantiezeit wird
durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Nach Ablauf der Garantie
anfallende Reparaturen sind kostenpflichtig.
IAN: 93155
Service Deutschland
Tel.: 0800-5435111
E-Mail: deltasport@lidl.de
Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: deltasport@lidl.at
Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: deltasport@lidl.ch
Ersatzteile zu Ihrem Produkt finden Sie auch unter:
www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
DE/AT/CH10
Loading...
