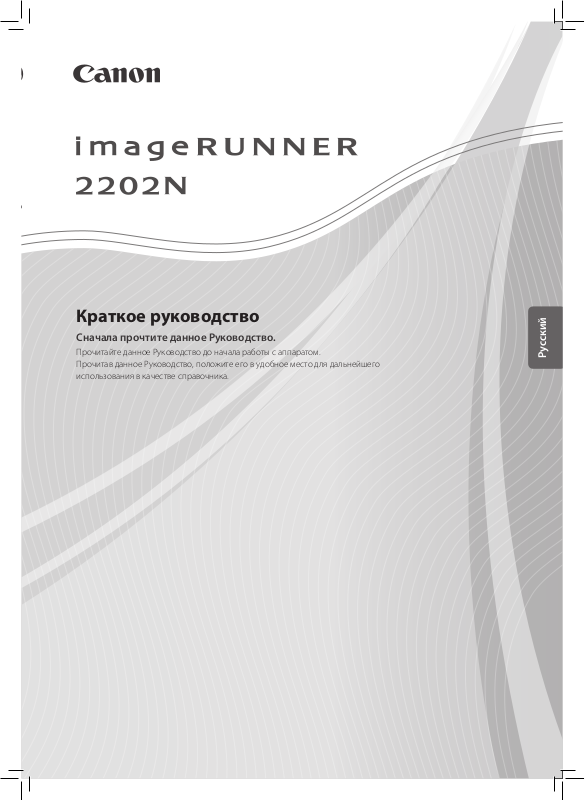

imageRUNNER 2202N
Table of contents
Loading...
Русский
Краткое руководство
Сначала прочтите данное Руководство.
Прочитайте данное Руководство до начала работы с аппаратом.
Прочитав данное Руководство, положите его в удобное место для дальнейшего
использования в качестве справочника.
imageRUNNER 2202N
Краткое руководство
Руководства для аппарата
Руководства для данного аппарата делятся в соответствии с нижеприведенным перечнем. Пожалуйста,
используйте их для получения более подробной информации.
Руководства, отмеченные данным символом, представляют собой печатный материал.
Руководства, отмеченные данным символом, записаны на компакт-диске.
Краткое руководство (данное руководство)
• Содержит описание мер предосторожности при использовании аппарата.
• Приводится краткий обзор функций, основных операций и настройки параметров,
необходимой перед использованием функций.
• Содержит описание процедур технического обслуживания аппарата и устранения
неисправностей.
Электронное руководство (руководство в формате HTML)
• Содержит описание всех функций аппарата. Предусматривает также функцию поиска,
полезную для отыскания и проверки сведений.
• Записано на компакт-диске «User Software CD» (Пользовательское программное
обеспечение).
Для пользователей Macintosh
Примеры, приведенные в этом руководстве, основаны на работе в среде Windows. Для информации по
использованию драйвера принтера или драйвера сканера см. руководства, записанные на компакт-диске «User
Software CD» (Пользовательское программное обеспечение), и справку драйвера.
Отображение руководств по использованию драйверов
Для просмотра руководств по использованию драйверов дважды щелкните файлы HTML из
следующих папок на компакт-диске «User Software CD».
• Canon UFR II/UFRII LT Printer Driver Guide (Руководство по драйверу принтера Canon UFRII/
UFRII LT) → [Documents/Документы] → [english] → [Print/Печать] → [Guide/Руководство] →
[index.html]
• Canon Scanner Driver Guide (Руководство по драйверу сканера Canon) → [Documents/
Документы] → [english] → [Scan/Сканирование] → [Guide/Руководство] → [index.html]
Отображение из системы помощи по использованию драйверов Driver's Help
System
С панели каждого драйвера щелкните значок [ ].
Для просмотра Руководства в формате PDF требуется программа Adobe Reader/Adobe Acrobat Reader.
Если программа Adobe Reader/Adobe Acrobat Reader не установлена в Вашей системе, загрузите ее
ссайта корпорации Adobe Systems Incorporated
Как пользоваться
Электронным
руководством
Как установить Электронное
руководство
В этом разделе описано, как установить Электронное
руководство.
■ Windows
1. Вставьте компакт-диск «User Software CD»
(Пользовательское программное обеспечение)
вдисковод компьютера.
2. Выберите язык электронного руководства.
3. Нажмите [Выборочная установка].
4. Выберите [USB-соединение] и щелкните [Далее].
5. Снимите все флажки, за исключением флажка
[Manuals] (Руководства).
6. Нажмите кнопку [Install] (Установить).
7. Прочитайте лицензионное соглашение и нажмите
[Yes] (Да), чтобы принять его.
Электронное руководство сохраняется
вкомпьютере в папке [Program Files] (Программные
файлы). Если дважды щелкнуть мышью значок,
созданный на рабочем столе, или файл [index.html],
то отображается электронное руководство.
■ Macintosh
1. Вставьте компакт-диск «User Software CD»
(Пользовательское программное обеспечение)
вдисковод компьютера.
2. Откройте папку [Documents/Документы].
3. Перетащите папку [MF Guide] в папку, в которой
требуется сохранить руководство.
4. При просмотре установленного электронного
руководства дважды щелкните [index.html]
всохраненной папке [MF Guide].
Если компакт-диск не запускается
Возможно, отключена функция автоматического
запуска компакт-диска. В таком случае необходимо
выполнить следующую процедуру.
■ Windows 8/Server 2012
1. Выведите на экран рабочий стол → щелкните
значок проводника на панели задач.
2. Нажмите [Computer] (Компьютер).
3. Дважды щелкните значок компакт-диска.
4. Дважды щелкните файл [MInst.exe].
■ Windows Vista/7/Server 2008
1. Нажмите кнопку [Start] (Пуск) на панели задач
Windows → нажмите [Computer] (Компьютер).
2. Дважды щелкните значок компакт-диска.
3. Дважды щелкните файл [MInst.exe].
■ Windows XP/Server 2003
1. Нажмите кнопку [Start] (Пуск) на панели задач
Windows → нажмите [My Computer] (Мой
компьютер).
2. Дважды щелкните значок компакт-диска.
3. Дважды щелкните файл [MInst.exe].
Главная страница Электронного
руководства
1
2
4
3
1 Select from functions (Выбор по функциям)
Приводятся указания по каждой функции и способ
эксплуатации.
2 [Top] (Главная), [Site map] (Карта сайта), [Help]
(Справка)
Отображаются ссылки на главную страницу, карту
сайта и справку Электронного руководства.
3 [For Macintosh Users] (Для пользователей
Macintosh)
Нажмите для просмотра мер предосторожности при
использовании компьютера Macintosh.
4 First of all... (Прежде всего...)
Этот раздел содержит сведения, необходимые
для эксплуатации аппарата, а также сведения
одополнительных продуктах.
Содержание
Содержание
Предисловие
...........................................................................
04
Как пользоваться данным Руководством
.......
04
Символьные обозначения, используемые
в данном Руководстве
..................................................
04
Клавиши и кнопки, используемые вданном
Руководстве
..........................................................................
04
Изображения экранов, используемые
в данном Руководстве
..................................................
04
Иллюстрации, используемые вданном
Руководстве
..........................................................................
05
Сокращения, используемые вданном
Руководстве
..........................................................................
05
Торговые марки
.....................................................................
05
Глава1
Перед началом работы с аппаратом
Выбор места установки и обращение
с аппаратом
..........................................................................
08
Меры предосторожности при установке
..........
08
Запрещается устанавливать аппарат
внижеперечисленных местах
............................
08
Выберите безопасный источник питания
......
09
Перемещение аппарата
..............................................
09
Обеспечьте достаточное пространство
для установки
..................................................................
09
Меры предосторожности при обращении
саппаратом
......................................................................
09
Компоненты и их назначение
...................................
11
Вид снаружи
............................................................................
11
Внутреннее устройство аппарата
...........................
12
Компоненты панели управления и их
назначение
............................................................................
13
Клавиша основного питания и режима
энергосбережения
.........................................................
14
Как включать основное питание
..............................
14
Клавиша режима Энергосбережение
...................
14
Отключение аппарата
......................................................
15
Настройка подключения
..............................................
16
Порядок настройки
...........................................................
16
Подключение с помощью интерфейса USB
......
16
Подключение к сети
..........................................................
17
Перед использованием аппарата в качестве
принтера или сканера
.................................................
19
Требования к системе (Печать)
..................................
19
Требования к системе (Сканирование)
...............
19
Установка
...................................................................................
19
Настройка конфигурации принтера
.....................
20
Последовательность настройки параметров
для использования желаемых функций
.......
21
Последовательность настройки параметров
для использования функций печати
..................
21
Последовательность настройки параметров
для использования функций дистанционного
сканирования
.....................................................................
21
Глава2
Основные операции
Что может делать этот аппарат
................................
24
Установка оригиналов
....................................................
26
Ориентация
..............................................................................
26
Стекло экспонирования
.................................................
26
Устройство подачи (АДПД AM1)
(приобретается дополнительно)
..........................
27
Обычное копирование
...................................................
28
Обычная печать
....................................................................
29
Отмена задания
....................................................................
30
Использование клавиши Стоп
...................................
30
Использование экрана Монитор состояния
...
30
Обычное дистанционное сканирование
........
32
Управление аппаратом с компьютера
(Удаленный ИП)
.................................................................
33
Глава3
Техническое обслуживание
иустранение неполадок
Загрузка бумаги
....................................................................
36
Загрузите бумагу в кассету.
...........................................
36
Настройка кассеты на бумагу другого формата
(Кассета 1)
..............................................................................
38
Русский
Содержание
Расходные материалы
.....................................................
40
Рекомендуемая бумага
.....................................................
40
Данные для приобретения расходных
материалов
...........................................................................
40
Тонер
.............................................................................................
40
Блок барабана
........................................................................
41
Оригинальные расходные материалы
.................
41
Замена тонера
........................................................................
42
Участки замятия бумаги
.................................................
45
Если отображается сообщение об ошибке/
код ошибки
...........................................................................
46
Если отображается сообщение об ошибке
......
46
Если отображается код ошибки
................................
46
Сообщение о вызове специалиста по
обслуживанию
...................................................................
47
Обращение к местному авторизованному
дилеру Canon
......................................................................
47
Юридические комментарии
......................................
48
Название аппарата
.............................................................
48
Требования по ЭМС директивы ЕС
.........................
48
Безопасность при работе с лазером
.....................
48
Дополнительная информация
...................................
48
Международная программа ENERGY STAR
........
49
Логотип IPv6 Ready
..............................................................
49
Авторское право
..................................................................
49
Отказ от ответственности
..............................................
50
Юридические ограничения на использование
аппарата, а также на использование
изображений
.......................................................................
50
Важные указания по технике
безопасности
......................................................................
51
Установка
...................................................................................
51
Источник питания
...............................................................
51
Обращение с аппаратом
................................................
52
Обслуживание и осмотр аппарата
..........................
53
Расходные материалы
......................................................
54
Другие предупреждения
...............................................
55
04
Предисловие
Благодарим Вас за приобретение аппарата Canon imageRUNNER 2202N. Внимательно прочитайте
данное Руководство перед началом работы с аппаратом, чтобы ознакомиться с его возможностями
и максимально эффективно использовать его многочисленные функции. Сведения о подробных
параметрах функций, описание которых приводится в данном руководстве, см. в электронном
руководстве. После того как Вы прочли данное Руководство, сохраните его в надежном месте для
дальнейшего использования в качестве справочника.
Как пользоваться данным Руководством
Символьные обозначения,
используемые в данном Руководстве
Приведенные ниже символы используются в данном
Руководстве для описания процедур, ограничений,
мер предосторожности при обращении с аппаратом
и указаний, которые необходимо выполнять для
обеспечения безопасной эксплуатации.
ОСТОРОЖНО
Предупреждает о том, что несоблюдение правил
выполнения определенных операций может привести
к травме, вплоть до смертельного исхода. Во избежание
нарушения правил безопасности при эксплуатации
аппарата обязательно обращайте внимание на эти
предупреждения.
ВНИМАНИЕ
Обозначает, что несоблюдение правил выполнения
определенных операций может привести к травмам.
Во избежание нарушения правил безопасности при
эксплуатации аппарата обязательно обращайте внимание
на эти предупреждения.
ЗАПОМНИТЕ
Обозначает требования и ограничения при эксплуатации.
Прочитайте эти положения, чтобы правильно
эксплуатировать аппарат и избежать повреждения
аппарата или иного имущества.
ПРИМЕЧАНИЕ
Указывает на пояснение конкретной операции или
дополнительные пояснения процедуры в целом. Чтение
этих примечаний настоятельно рекомендуется.
Указывает на операцию, выполнять которую запрещается.
Внимательно прочитайте эти положения и ни в коем
случае не выполняйте описанные операции.
Клавиши и кнопки, используемые
вданном Руководстве
Следующие символы и названия клавиш/кнопок
приведены в качестве примеров работы с клавишами
или кнопками.
• Сообщения на дисплее: <Сообщение>
Пример. <Нет бумаги: Универс. лоток>
• Клавиши панели управления: [Значок клавиши]
(название клавиши)
Пример. [
] (Пуск)
[
] (Стоп)
• Кнопки на экранах управления при помощи
компьютера: [Название кнопки]
Пример: [OK]
[Добавить]
Изображения экранов,
используемые в данном Руководстве
Изображения экранов, используемые в данном
Руководстве, получены, когда к аппарату
подсоединено следующее дополнительное
оборудование:
• АДПД AM1
• Модуль кассетной подачи AB1
• Устройство двусторонней печати С1
Обратите внимание: те функции, которые не
предусмотрены к использованию в данной
модели или для которых требуются отсутствующие
дополнительно приобретаемые устройства, на
дисплее не отображаются.
Примеры экранов, приведенные в данном
Руководстве, могут отличаться от фактически
отображаемых экранов.
05
Русский
Иллюстрации, используемые
вданном Руководстве
Иллюстрации, используемые в данном Руководстве,
отображаются, когда к аппарату подсоединено
следующее дополнительное оборудование:
• АДПД AM1
• Модуль кассетной подачи AB1
• Устройство двусторонней печати С1
Сокращения, используемые
вданном Руководстве
В данном Руководстве названия изделий и моделей
приводятся в следующей сокращенной форме.
• Операционная система Microsoft Windows Server
2003: Windows Server 2003
• Операционная система Microsoft Windows Server
2003 R2: Windows Server 2003 R2
• Операционная система Microsoft Windows XP:
Windows XP
• Операционная система Microsoft Windows Vista:
Windows Vista
• Операционная система Microsoft Windows
Server2008: Windows Server 2008
• Операционная система Microsoft Windows
Server2008 R2: Windows Server 2003 R2
• Операционная система Microsoft Windows
Server2012: Windows Server 2012
• Операционная система Microsoft Windows 7:
Windows 7
• Операционная система Microsoft Windows 8:
Windows 8
• Операционная система Microsoft Windows: Windows
• Microsoft Internet Explorer: Internet Explorer
• Microsoft Windows Internet Explorer: Internet Explorer
• Apple Macintosh: Macintosh
Торговые марки
Apple, Mac OS и Macintosh являются товарными
знаками или зарегистрированными товарными
знаками корпорации Apple Inc. в США и/или других
странах.
Microsoft, Windows, Windows Vista, Windows Server,
Internet Explorer, Excel и PowerPoint являются
зарегистрированными торговыми марками
или торговыми марками корпорации Microsoft
Corporation в США и/или других странах.
Все прочие наименования компаний и изделий
являются зарегистрированными торговыми марками,
торговыми марками или служебными марками
соответствующих компаний.
06
1
Перед началом работы с аппаратом
Выбор места установки и обращение
саппаратом
.........................................................................
08
Меры предосторожности при установке
......
08
Компоненты и их назначение
...................................
11
Вид снаружи
.........................................................................
11
Внутреннее устройство аппарата
........................
12
Компоненты панели управления и их
назначение
.......................................................................
13
Клавиша основного питания и режима
энергосбережения
........................................................
14
Как включать основное питание
..........................
14
Клавиша режима Энергосбережение
...............
14
Отключение аппарата
...................................................
15
Настройка подключения
..............................................
16
Порядок настройки
........................................................
16
Подключение с помощью
интерфейса USB
............................................................
16
Подключение к сети
.......................................................
17
Перед использованием аппарата в качестве
принтера или сканера
................................................
19
Требования к системе (Печать)
..............................
19
Требования к системе (Сканирование)
............
19
Установка
................................................................................
19
Настройка конфигурации принтера
..................
20
Последовательность настройки параметров
для использования желаемых функций
.....
21
Последовательность настройки параметров
для использования функций печати
.............
21
Последовательность настройки
параметров для использования функций
дистанционного сканирования
........................
21
08 Выбор места установки и обращение с аппаратом
Выбор места установки и обращение с аппаратом
В этом разделе приводятся меры предосторожности при выборе места установки и обращении
саппаратом. Рекомендуем прочитать этот раздел, прежде чем приступать к эксплуатации аппарата.
Меры предосторожности при
установке
Запрещается устанавливать аппарат
внижеперечисленных местах
• Избегайте установки аппарата в местах,
подверженных воздействию слишком низкой или
слишком высокой температуры и влажности.
Hапример, не следует устанавливать аппарат
около водопроводных кранов, кипятильников,
увлажнителей, кондиционеров, обогревательных
приборов и плит.
• Не устанавливайте
аппарат в местах, куда
попадают прямые лучи
солнца.
Если этого не избежать,
используйте в качестве
защиты шторы. Следите
за тем, чтобы шторы
не блокировали
вентиляционные
отверстия или решетки
и не мешали доступу к
шнуру питания и источнику питания.
• Избегайте мест
установки с плохой
вентиляцией.
Данный аппарат
генерирует небольшое
количество озона и др.
веществ при нормальной
эксплуатации. Хотя
чувствительность к
озону и др. веществам
бывает разной, это
количество не представляет опасности для
здоровья. Озон и др. вещества более ощутимы при
продолжительном использовании или большом
объеме работы, особенно в плохо вентилируемых
помещениях. Рекомендуется проветривать
помещение, в котором установлен аппарат, чтобы
поддерживать благоприятные условия работы.
• Не устанавливайте аппарат там, где скапливается
большое количество пыли.
• Не устанавливайте
аппарат в местах, где
выделяется аммиак.
• Не устанавливайте аппарат вблизи мест
хранения летучих огнеопасных жидкостей (спирт,
разбавитель и пр.).
• Избегайте мест,
подверженных вибрации.
Например, не следует
устанавливать аппарат
на неустойчивый пол или
подставку.
• Не следует устанавливать
аппарат в местах,
подверженных резким
перепадам температуры.
Если аппарат установлен
в холодном помещении,
которое резко нагревается,
то внутри аппарата могут
образовываться капли воды
(конденсат). Это может
привести к заметному
ухудшению качества скопированных изображений,
плохому сканированию оригиналов или полному
отсутствию изображений на копиях.
• Не устанавливайте аппарат рядом с компьютерами
или другим точным электронным оборудованием.
Электрические помехи и вибрация, создаваемые
аппаратом во время печати, могут отрицательно
влиять на работу этого оборудования.
09
Русский
Выбор места установки и обращение с аппаратом
• Не устанавливайте аппарат рядом с телевизорами,
радиоприемниками и другим аналогичным
электронным оборудованием.
Аппарат может создавать помехи при приеме
звукового или видеосигнала.
Подключайте аппарат к отдельной розетке
истарайтесь максимально увеличить расстояние
между аппаратом и другим электронным
оборудованием.
• Старайтесь не устанавливать аппарат на высоте
3000 и более метров над уровнем моря.
При использовании на высоте 3000 м и более над
уровнем моря аппараты, оснащенные жесткими
дисками, могут работать неправильно.
Выберите безопасный источник питания
• Подключите аппарат к сети переменного тока
снапряжением 220 - 240 В.
• Убедитесь в безопасности источника питания
ивстабильности его напряжения.
• Не подключайте другие электрические приборы
крозетке, к которой подключен аппарат.
• Во избежание пожара или поражения
электрическим током запрещается подключать
аппарат к многоштепсельной розетке или колодке.
• Шнур питания может повредиться, когда он
закреплен монтажными скобами и на него часто
наступают, или ставят на него тяжелые предметы.
Использование поврежденного шнура питания
может привести к пожару или поражению
электрическим током.
• Кабель питания не должен быть натянут, так как
это может привести к плохому контакту и вызвать
перегрев, что, в свою очередь, может привести
кпожару.
• При приложении избыточного усилия
ксоединительным деталям кабеля питания
возможно повреждение кабеля питания или
отсоединение проводов внутри аппарата. Это
может привести к пожару. Ниже перечислены
ситуации, которых следует избегать:
- частое подключение и отключение шнура
питания;
- задевание шнура питания ногами;
- изгиб шнура питания вблизи соединительной
вилки и приложение постоянного усилия
кэлектрической розетке или соединительной
вилке;
- воздействие на вилку питания с избыточным
усилием.
Перемещение аппарата
• Если аппарат требуется
переместить даже
впределах одного
этажа, обратитесь
к местному
авторизованному
дилеру Canon
заранее. Не пытайтесь
перемещать аппарат
самостоятельно.
Обеспечьте достаточное пространство для
установки
Предусмотрите свободный доступ к аппарату со
всех сторон, что обеспечит его беспрепятственную
эксплуатацию.
• Если подключено устройство подачи (АДПД AM1):
Не менее 100 мм
1285 мм
533 мм
1022,9 мм
Меры предосторожности при обращении
саппаратом
• Не пытайтесь разбирать
или модифицировать
данный аппарат.
• Некоторые детали внутри аппарата подвержены
воздействию высоких напряжений и температур.
При осмотре внутренних компонентов
аппарата соблюдайте соответствующие меры
предосторожности. Не выполняйте никаких
проверок, не описанных в руководствах для
данного аппарата.
• Не допускайте попадания в аппарат каких-либо
посторонних предметов
(например скрепок
или скобок). Если
посторонний предмет
или жидкость попадет
взону, находящуюся под
высоким напряжением,
это может вызвать
короткое замыкание
и стать причиной
пожара или поражения
электрическим током.
10 Выбор места установки и обращение с аппаратом
• Если аппарат издает необычный шум, из него идет
дым, немедленно отключите питание, отсоедините
шнур питания от сетевой розетки и обратитесь
к местному авторизованному дилеру компании
Canon. Эксплуатация аппарата в таком состоянии
может привести к пожару или поражению
электрическим током. Оставьте свободным место
вокруг розетки питания, чтобы аппарат можно было
при необходимости легко отсоединить от сети.
• Не отключайте основное питание и не открывайте
переднюю крышку во время работы аппарата. Это
может стать причиной замятия бумаги.
• Запрещается
пользоваться
рядом с аппаратом
легковоспламеня-
ющимися аэрозолями.
Существует опасность
возгорания.
• Данный аппарат генерирует небольшое количество
озона и др. веществ при нормальной эксплуатации.
Хотя чувствительность к озону и др. веществам
бывает разной, это количество не представляет
опасности для здоровья. Озон и др. вещества более
ощутимы при продолжительном использовании
или большом объеме работы, особенно в плохо
вентилируемых помещениях. Рекомендуется
проветривать помещение, в котором установлен
аппарат, чтобы поддерживать благоприятные
условия работы.
• В целях безопасности нажимайте кнопку
[
] (Энергосбережение), если аппарат не будет
использоваться в течение продолжительного
периода времени, например в ночное время. Если
аппарат не будет использоваться в течение более
продолжительного периода времени, например
впраздничные дни, в качестве дополнительной
меры предосторожности выключайте основное
питание и отсоединяйте вилку шнура питания от
сети.
11
Русский
Компоненты и их назначение
Компоненты и их назначение
В данном разделе приводятся названия и функции всех компонентов аппарата. Сведения
одополнительных изделиях, компонентах и их назначении см. в электронном руководстве >
Дополнительная продукция.
Вид снаружи
Если подсоединены устройство АДПД AM1 и модуль кассетной подачи AB1:
9
8
7
6
10
1
3
4
5
2
1 Универсальный лоток
Используйте универсальный лоток для подачи
документов вручную и для загрузки нестандартной
бумаги, например конвертов. (См. электронное
руководство > Основные операции)
2 Устройство подачи (АДПД AM1) (приобретается
дополнительно)
Оригиналы, установленные в устройство подачи,
подаются по одному листу на стекло экспонирования
для сканирования. Устройство подачи также
автоматически переворачивает двусторонние
оригиналы для получения двусторонних или
односторонних копий.
3 Панель управления
Содержит клавиши, дисплей и индикаторы,
необходимые для работы с аппаратом.
4 Кассета 1
Вмещает до 250 листов бумаги (80 г/м
2
).
5 Модуль кассетной подачи AB1 (приобретается
дополнительно)
Вмещает до 250 листов бумаги (80 г/м
2
).
6 Порт USB
Используйте кабель, входящий в комплект, для
подключения аппарата к сети.
7 Порт ЛВС
Для подключения аппарата к сети используйте кабель
Ethernet.
8 Гнездо питания
Служит для подключения шнура питания.
9 Главный переключатель питания
Для включения питания нажмите на сторону «I».
10 Код тонера
Этот код обозначает тип оригинального тонера,
который можно использовать в аппарате.
Используйте тонер с кодом, который содержит те же
буквы, что и код на передней крышке аппарата.
12 Компоненты и их назначение
Внутреннее устройство аппарата
Если подсоединены устройство АДПД AM1 и модуль кассетной подачи AB1:
9
7
8
1
2
5 46 3
1 Область сканирования
Здесь сканируются оригиналы, установленные в
устройство подачи.
2 Стекло экспонирования
Используйте стекло экспонирования, когда нужно
отсканировать книги, толстые оригиналы, тонкие
оригиналы, OHP-пленки и т. д.
3 Левая крышка кассеты 1
Открывайте эту крышку при устранении замятия
бумаги в кассете 1.
4 Левая крышка кассеты 2 (крышка дополнительно
приобретаемого модуля кассетной подачи AB1)
Открывайте эту крышку при устранении замятия
бумаги в кассете 2.
5 Блок термозакрепления
Если замятие бумаги происходит в блоке
термозакрепления, удаляйте замятую бумагу
аккуратно.
6 Левая крышка
Откройте эту крышку при устранении замятия бумаги
внутри основного блока.
7 Картридж с тонером
Если кончается тонер, извлеките картридж для тонера
и замените его новым.
8 Блок барабана
Этот блок наносит тонер на бумагу во время печати.
Дополнительные сведения об обращении с блоком
барабана см. в электронном руководстве.
9 Передняя обложка
Открывайте эту крышку для замены картриджа для
тонера или блока барабана.
13
Русский
Компоненты и их назначение
Компоненты панели управления и их назначение
1 2 73 6 9
10
111215161718 14 13
4
85
1 Отображение
При обычной работе отображает сообщения и
подсказки. При настройке параметров отображает
выбранные параметры, текст и числа.
2 Клавиша [КОПИР./СКАН.]
Служит для переключения режимов копирования
исканирования.
3 Клавиша [Сброс]
Служит для сброса настроек.
4
[Клавиша [ ]: Служит для прокрутки вверх или для
увеличения значения.
[Клавиша [
]: Служит для прокрутки вниз или для
уменьшения значения.
[Клавиша [
]: Служит для возврата к предыдущему
экрану или перемещения курсора влево.
[Клавиша [
]: Служит для перехода к следующему
экрану или перемещения курсора вправо.
Клавиша [OK]: Служит для подтверждения действия
или настройки.
5 Клавиша [Монитор состояния]
Служит для просмотра состояния заданий или отмены
заданий.
6
Цифровые клавиши ([0]–[9]): Служат для ввода
символов и цифр.
[Клавиша [
]: Служит для переключения режима
ввода символов.
[Клавиша [
]: Служит для ввода символов.
[Клавиша [
]: Служит для удаления введенных
символов и цифр.
7 Клавиша [Проверка счетчика]
Служит для отображения суммарного количества
копий или распечаток (полученных с помощью
аппарата), на дисплее. Можно также проверить
серийный номер аппарата (три буквы и пять цифр).
8 Клавиша [Энергосбережение]
Служит для ручного перехода в спящий режим
и выхода из него. В спящем режиме индикатор
энергосбережения горит зеленым.
9 Клавиша [Параметры/Регистрация]
Служит для указания или регистрации различных
настроек.
10 Клавиша [Стоп]
Служит для отмены заданий.
11 Клавиша [Пуск]
Служит для запуска выполнения задания.
12 Индикатор [Ошибка]
Мигает в случае ошибки.
13 Индикатор [Обработка/Данные]
Мигает во время выполнения аппаратом операции
игорит, когда имеется задание, ожидающее
обработки.
14 Клавиша [Вход/Выход]
Служит для входа в систему и выхода из нее, когда
задан режим Управление идентификатором отдела.
15 Клавиша [Выбор/параметры бумаги]
Служит для выбора источника бумаги, т.е. кассеты для
бумаги или универсального лотка, и для регистрации
формата и типа бумаги.
16 Клавиша [Назад]
Служит для возврата к предыдущему экрану.
17 Клавиша [Копирование ИД-карты/Часто исп.
параметры]
Служит для использования функции Копирование
ИД-карты и часто используемых параметров.
18 Клавиша [2-сторонняя]
Служит для задания 2-стороннего копирования.
14 Клавиша основного питания и режима энергосбережения
Клавиша основного питания и режима
энергосбережения
В этом разделе приводится описание порядка использования выключателя основного питания
иклавиши Энергосбережение.
Как включать основное питание
В этом разделе описан порядок включения
ивыключения питания.
ЗАПОМНИТЕ
Если требуется выключить, а затем снова включить
основное питание, подождите не менее 10 с,
прежде чем снова включить питание.
01 Убедитесь, что вилка шнура питания
надежно вставлена в розетку сети.
ОСТОРОЖНО
Не включайте вилку в сетевую розетку и не
отключайте ее мокрыми руками, поскольку это
может стать причиной поражения электрическим
током.
02 Нажмите выключатель основного
питания (расположен на правой стороне
аппарата) на стороне «I».
ПРИМЕЧАНИЕ
• Кнопки и клавиши могут не откликаться на
нажатие мгновенно сразу после включения
основного питания аппарата.
• Если используется режим Управление ИД отдела,
см. электронное руководство > Основные
операции.
Клавиша режима Энергосбережение
Нажав клавишу [ ] (Энергосбережение), можно
перевести аппарат в спящий режим и снизить
потребление энергии.
После определенного периода простоя аппарат
автоматически переходит в спящий режим, снижая
энергопотребление до минимума.
Для отмены спящего режима и возобновления
нормальной работы аппарата нажмите клавишу [
]
(Энергосбережение).
ПРИМЕЧАНИЕ
Аппарат может печатать документы
сперсонального компьютера, находясь в спящем
режиме.
15
Русский
Клавиша основного питания и режима энергосбережения
Отключение аппарата
01 Для безопасного выключения
основного питания аппарата нажмите
сторону «
» выключателя основного
питания (на правой панели аппарата).
ЗАПОМНИТЕ
Для полного завершения работы аппарата может
потребоваться некоторое время.
Если выключить основное питание во время
сканирования или печати, возможно замятие
бумаги.
