Brother HL-8050N User Manual [es]

Impresora láser Brother

HL-8050N

Manual del usuario

Para usuarios con minusvalías en la vista:

Este Manual de usuario puede leerse con el software Screen Reader
“texto a voz”.

Antes de utilizar la impresora, debe configurar el hardware e instalar el controlador.
Lea la Guía de configuración rápida para instalar la impresora. Podrá encontrar una copia impresa del
manual en la caja de la impresora y también encontrará una copia en formato electrónico en el
CD-ROM que se proporciona.
Antes de instalar la impresora, lea atentamente el contenido de este Manual del usuario.
Guarde el CD-ROM en un lugar conveniente para realizar consultas rápidas en cualquier momento.

Visite nuestra sede Web en http://solutions.brother.com
más comunes (FAQ), asistencia de productos, preguntas técnicas y actualizaciones de controladores
y utilidades.

donde encontrará repuestas a las preguntas

Versión 4

Índice de materias

Índice de materias ........................................................................................................................... -I

Marcas registradas ..............................................................................................................-VI

Compilación y publicación ...................................................................................................-VI

Para EE.UU. y Canadá .................................................................................................................-VII

Números de Brother ...............................................................................................................-VII

Normativas ............................................................................................................................-VIII

Declaración de cumplimiento de la norma International ENERGY STAR

Avisos referentes a dispositivos láser .....................................................................................-IX

Radiación láser interna ........................................................................................................-IX

Información de seguridad .........................................................................................................-X

Para Europa y otros países ...........................................................................................................-XI

Números de Brother ................................................................................................................-XI

Normativas .............................................................................................................................-XII

Declaración de cumplimiento de la norma International ENERGY STAR

Avisos referentes a dispositivos láser ....................................................................................-XII

Radiación láser interna ......................................................................................................-XIII

Información de seguridad ......................................................................................................-XIII

Introducción ................................................................................................................................ -XVI

Cómo utilizar este manual ......................................................................................................... -XVII

Convenciones ...................................................................................................................... -XVII

Convenciones y símbolos que se utilizan en este Manual del usuario ........................... -XVII

Funciones especiales de esta impresora ................................................................................. -XVIII

Precauciones de seguridad ........................................................................................................ -XIX

Instalación y reubicación de la impresora ............................................................................ -XIX

Entorno de funcionamiento .............................................................................................. -XXI

Precauciones sobre las conexiones de alimentación y toma de tierra ................................ -XXII

Interferencias de radiofrecuencia ................................................................................... -XXIV

Precauciones sobre el funcionamiento ............................................................................... -XXIV

Otras dificultades .............................................................................................................-XXV

Notas sobre la manipulación de consumibles .................................................................... -XXVI

®

.........................-IX

®

........................-XII

1

Funcionamiento básico de la impresora .............................................................................................. 1-1

Nombres de componentes y funciones de la impresora .............................................................. 1-1

Vista frontal ........................................................................................................................ 1-1

Vista posterior .................................................................................................................... 1-2

Vista interior ....................................................................................................................... 1-3

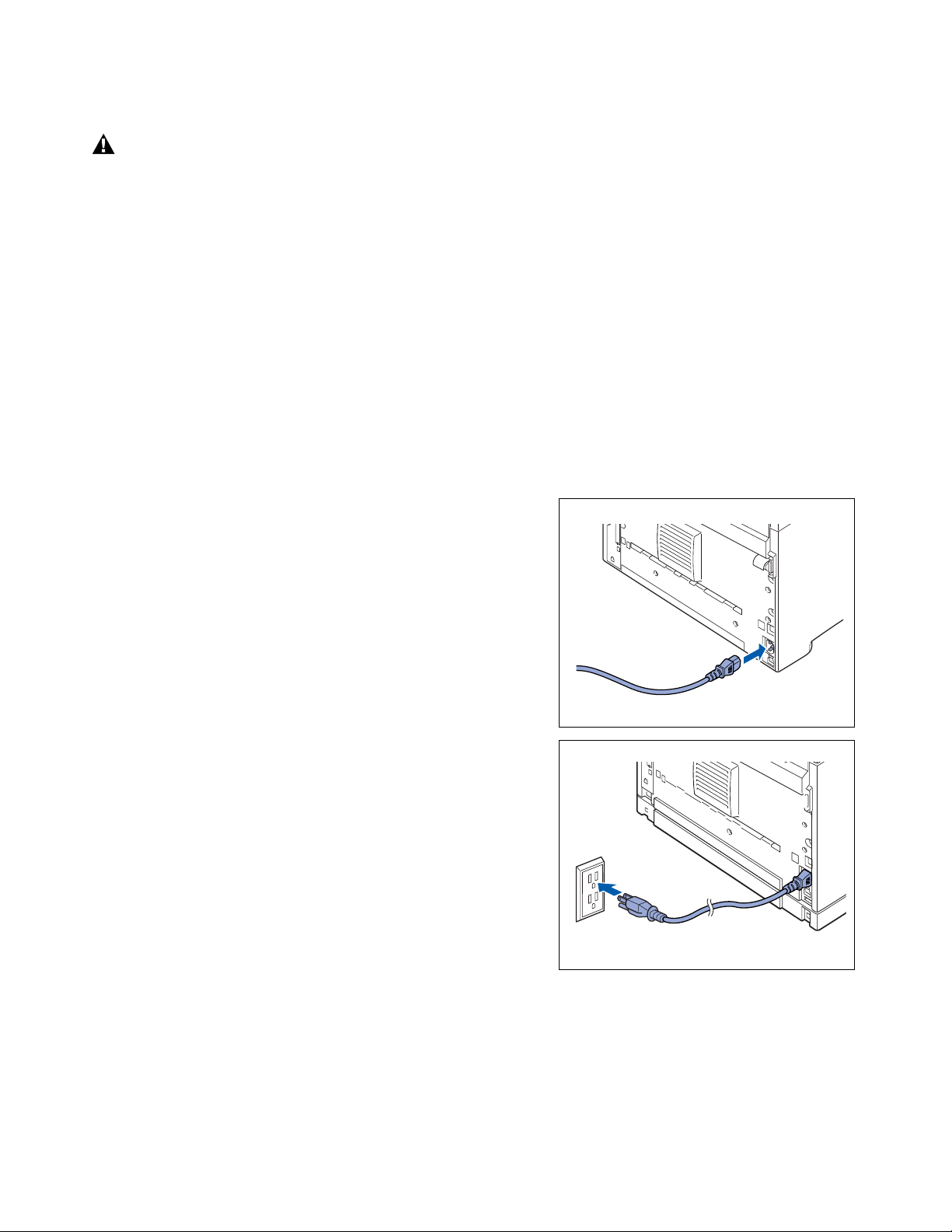

Conexión del cable de alimentación de CA .................................................................................. 1-4

Encendido y apagado de la impresora ......................................................................................... 1-5

Encendido de la impresora ..................................................................................................... 1-5

Apagado de la impresora ....................................................................................................... 1-5

2

Tipos de papel utilizables y método de impresión .............................................................................. 2-1

Tipos de papel adecuados e inadecuados ................................................................................... 2-1

Tipos de papel adecuados ..................................................................................................... 2-1

Peso base adecuado .......................................................................................................... 2-1

Bandejas de papel, tipos y tamaños .................................................................................. 2-2

Papel recomendado ........................................................................................................... 2-3

Papel especial .................................................................................................................... 2-4

Superficie de impresión ...................................................................................................... 2-5

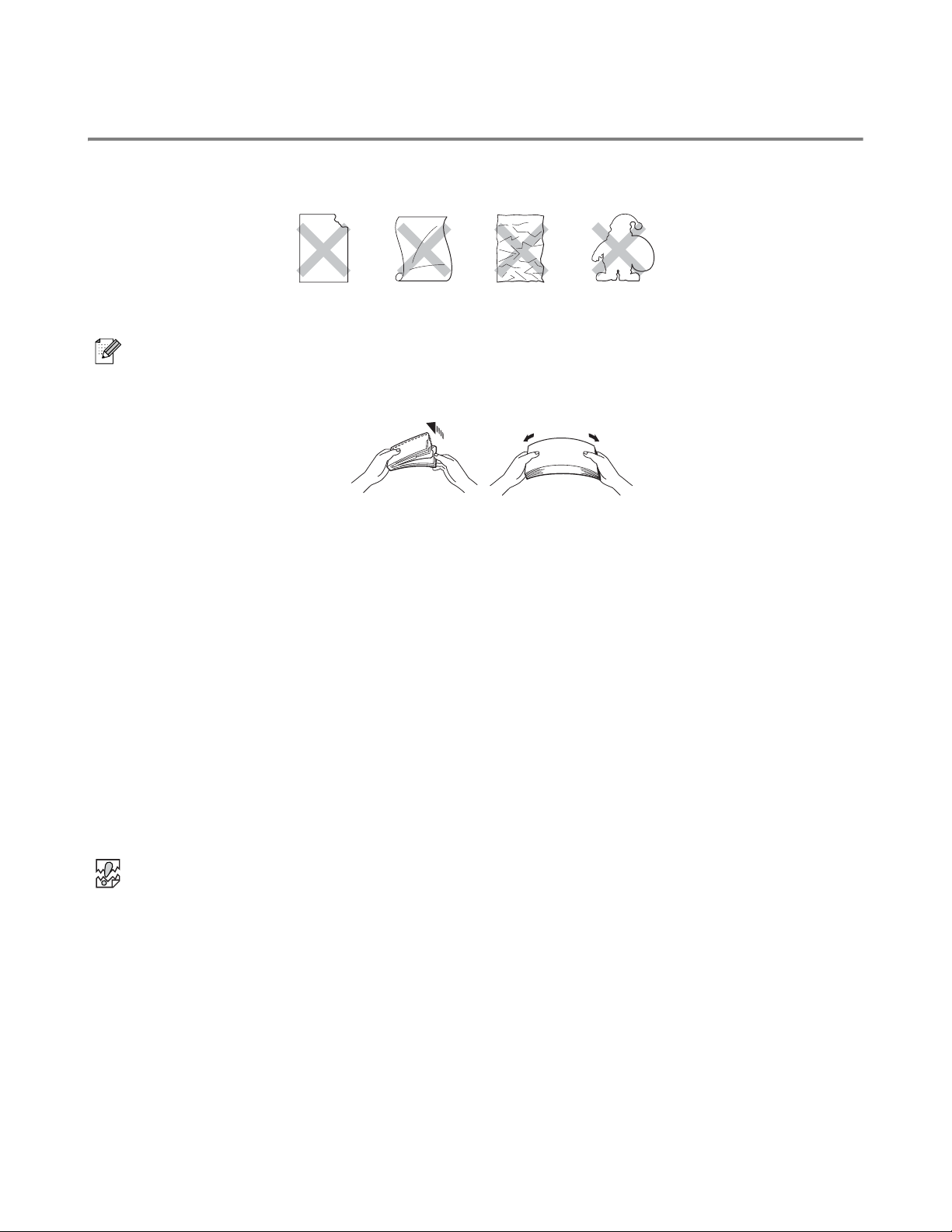

Tipos de papel inadecuados ................................................................................................... 2-7

Almacenamiento del papel ..................................................................................................... 2-8

Carga de papel e impresión ......................................................................................................... 2-9

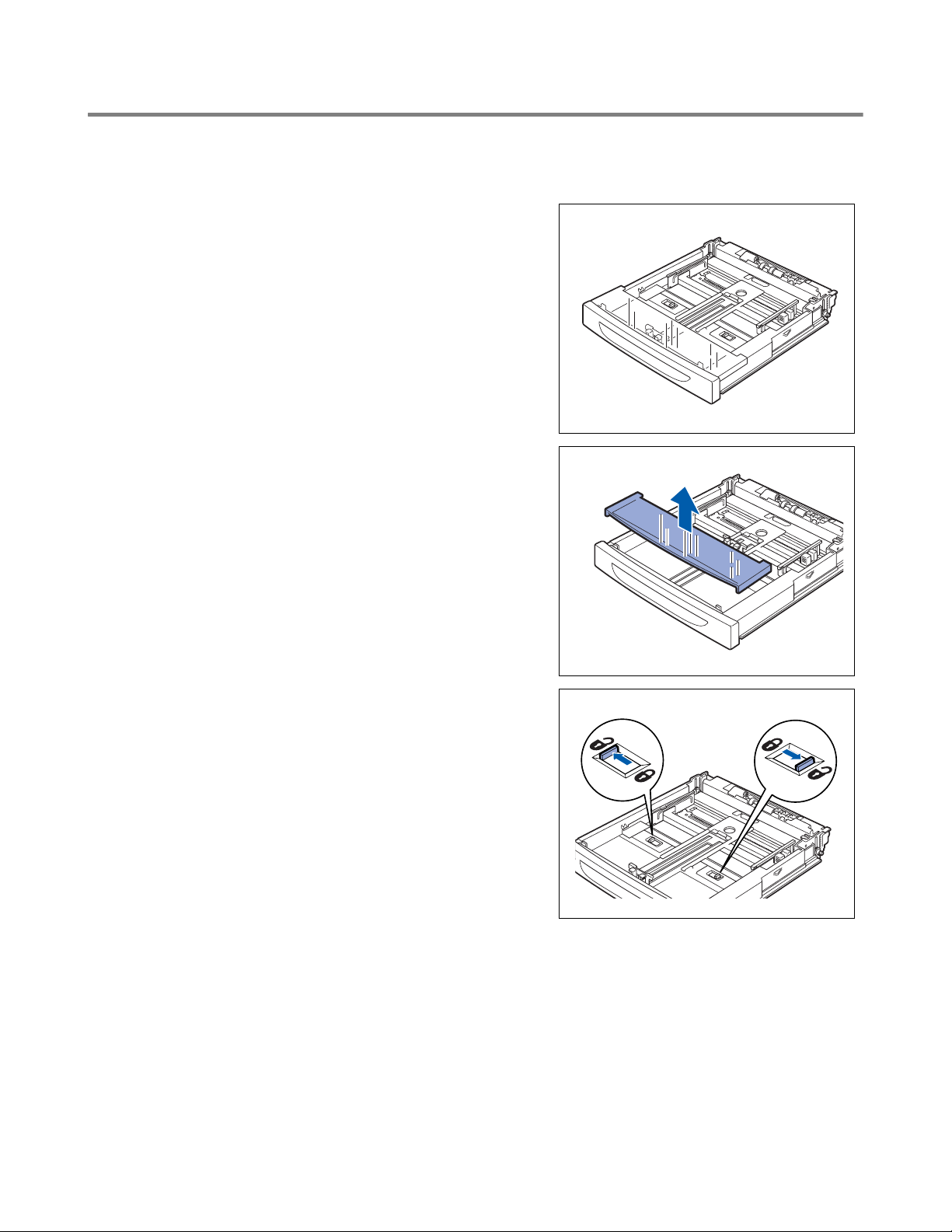

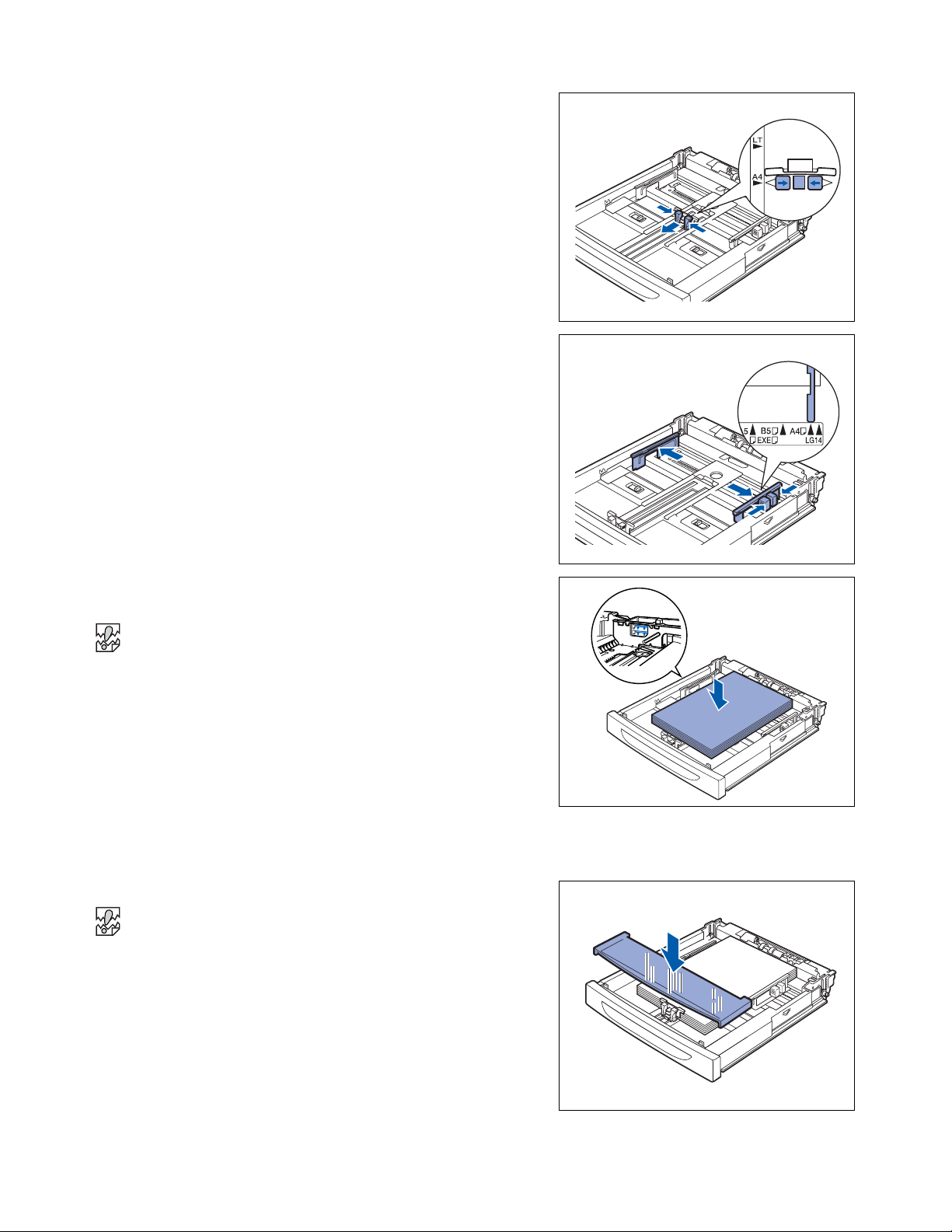

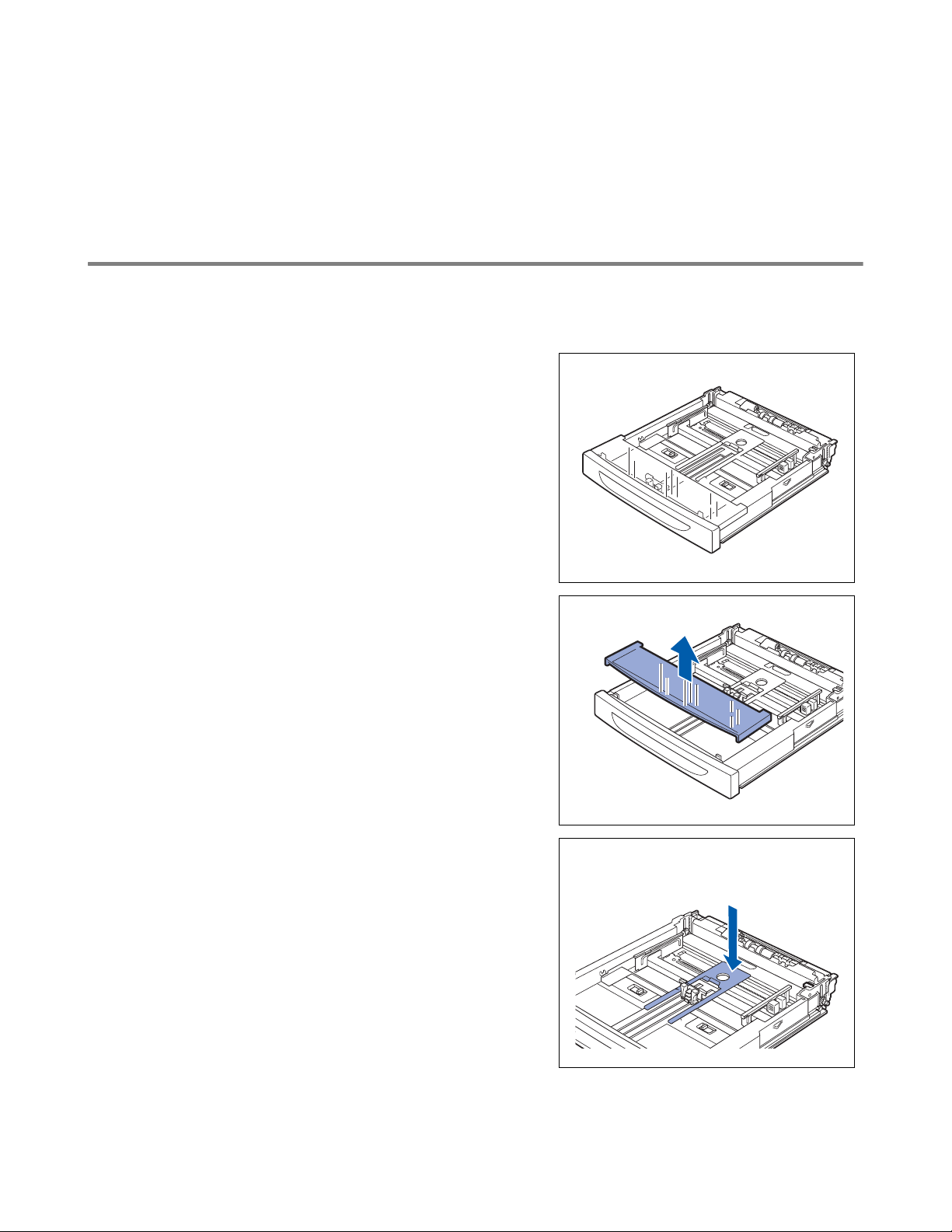

Carga de papel A4/Carta en la bandeja de papel .................................................................. 2-9

Impresión en papel A4/Carta desde la bandeja de papel ..................................................... 2-11

I

Carga de papel mayor que los tamaños A4/Carta en la bandeja de papel .......................... 2-12

Carga de sobres en la bandeja de papel .............................................................................. 2-15

Impresión en sobres desde la bandeja de papel .................................................................. 2-19

Carga de etiquetas, transparencias y otros tipos de papel especial en la bandeja de papel

.......................................................................................................................................... 2-20

Impresión en transparencias desde la bandeja de papel ..................................................... 2-23

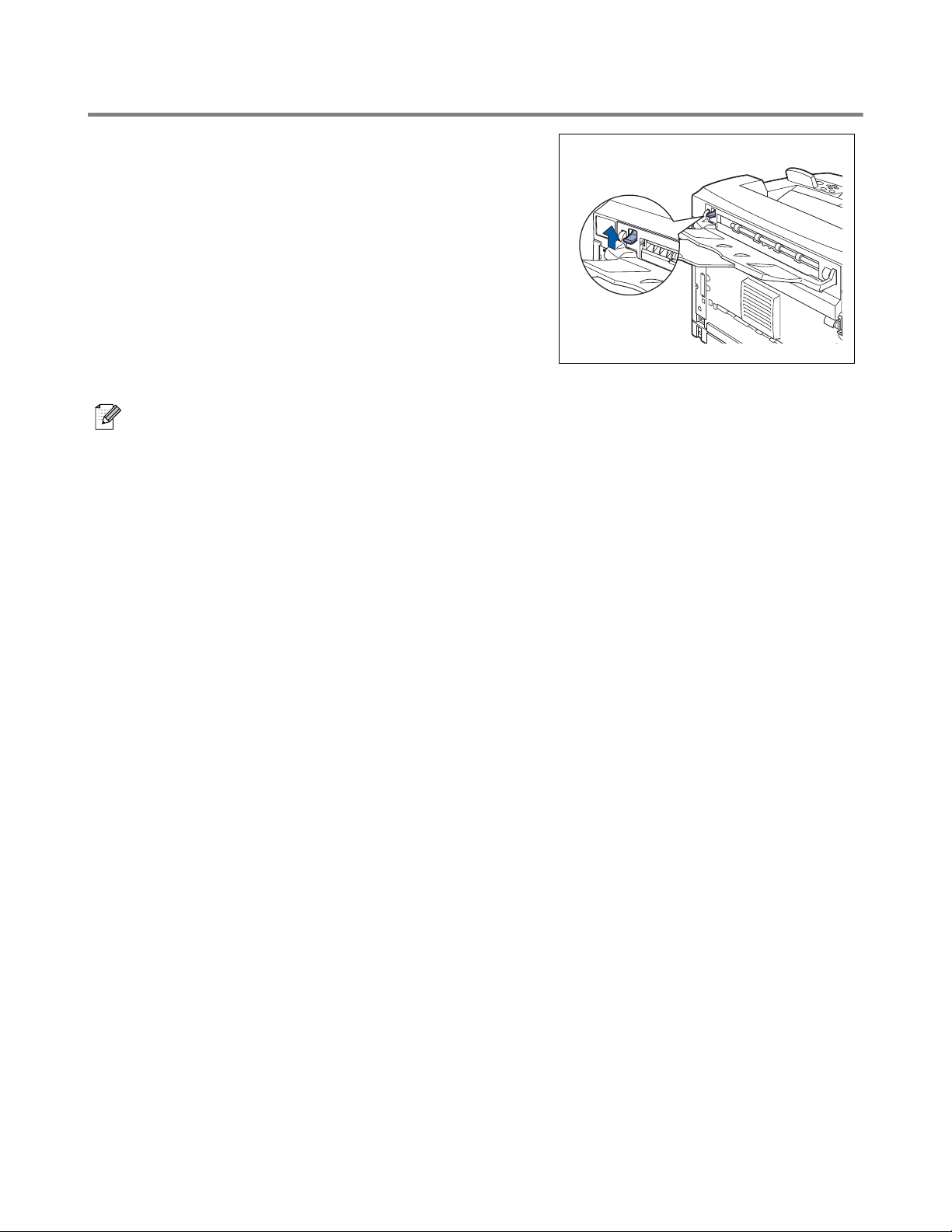

Impresión en la bandeja de salida cara arriba ...................................................................... 2-25

Cambio de la configuración para las opciones ........................................................................... 2-26

Ampliación de memoria .................................................................................................... 2-26

Bajo Windows
En un sistema Macintosh

Para Mac OS

Para Mac OS

®

..................................................................................................................... 2-28

®

8-6 - 9.2 .................................................................................................... 2-28

®

X 10.2 o superior ...................................................................................... 2-28

®

.................................................................................................... 2-28

Impresión dúplex ........................................................................................................................ 2-29

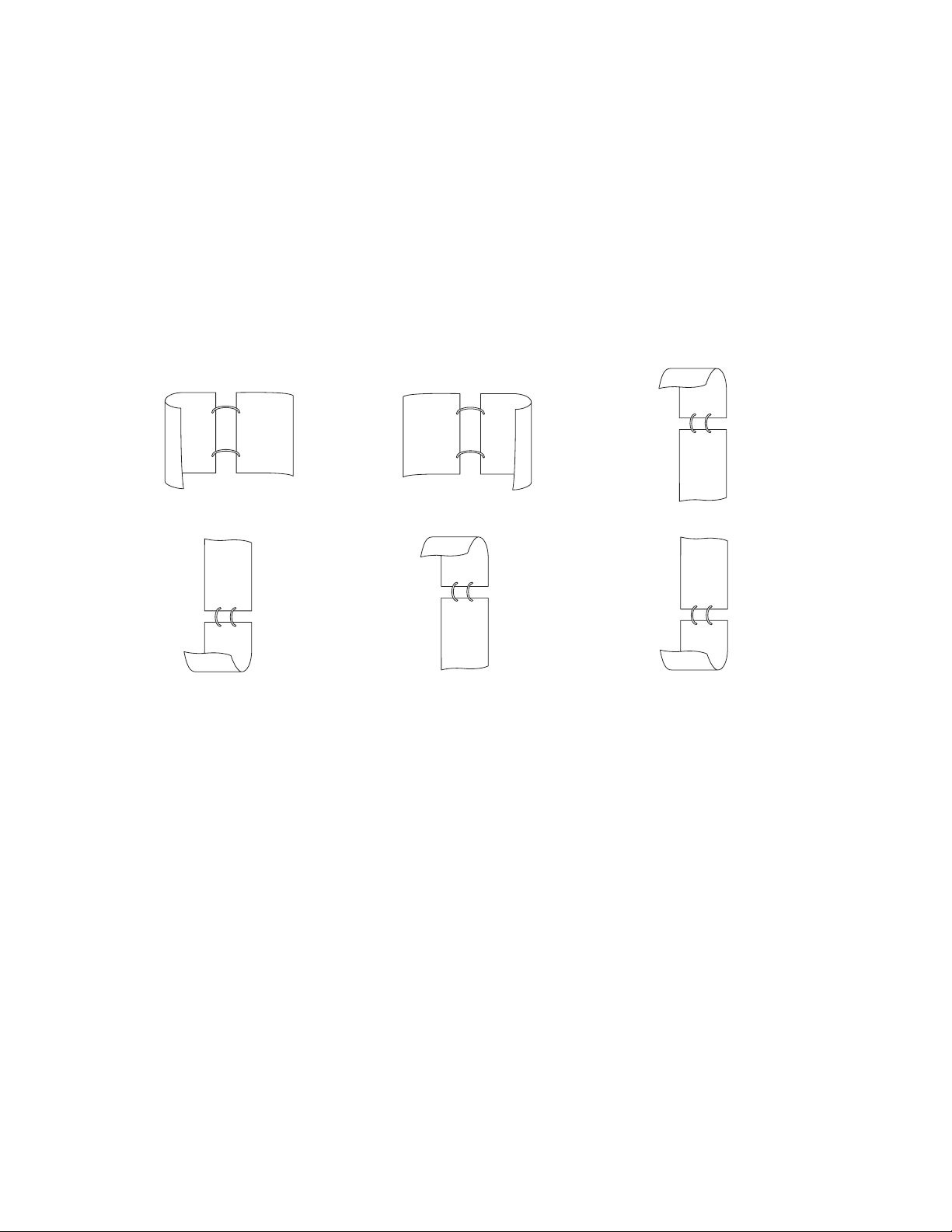

Tipos de impresión dúplex ............................................................................................... 2-29

3

Controlador de impresora y software ................................................................................................... 3-1

Controlador de impresora (Windows

®

) ......................................................................................... 3-1

Instalación del controlador de impresora ................................................................................ 3-1

Actualización del controlador de impresora ............................................................................ 3-1

Características del controlador de impresora PCL ................................................................. 3-2

Ficha Básica ....................................................................................................................... 3-2

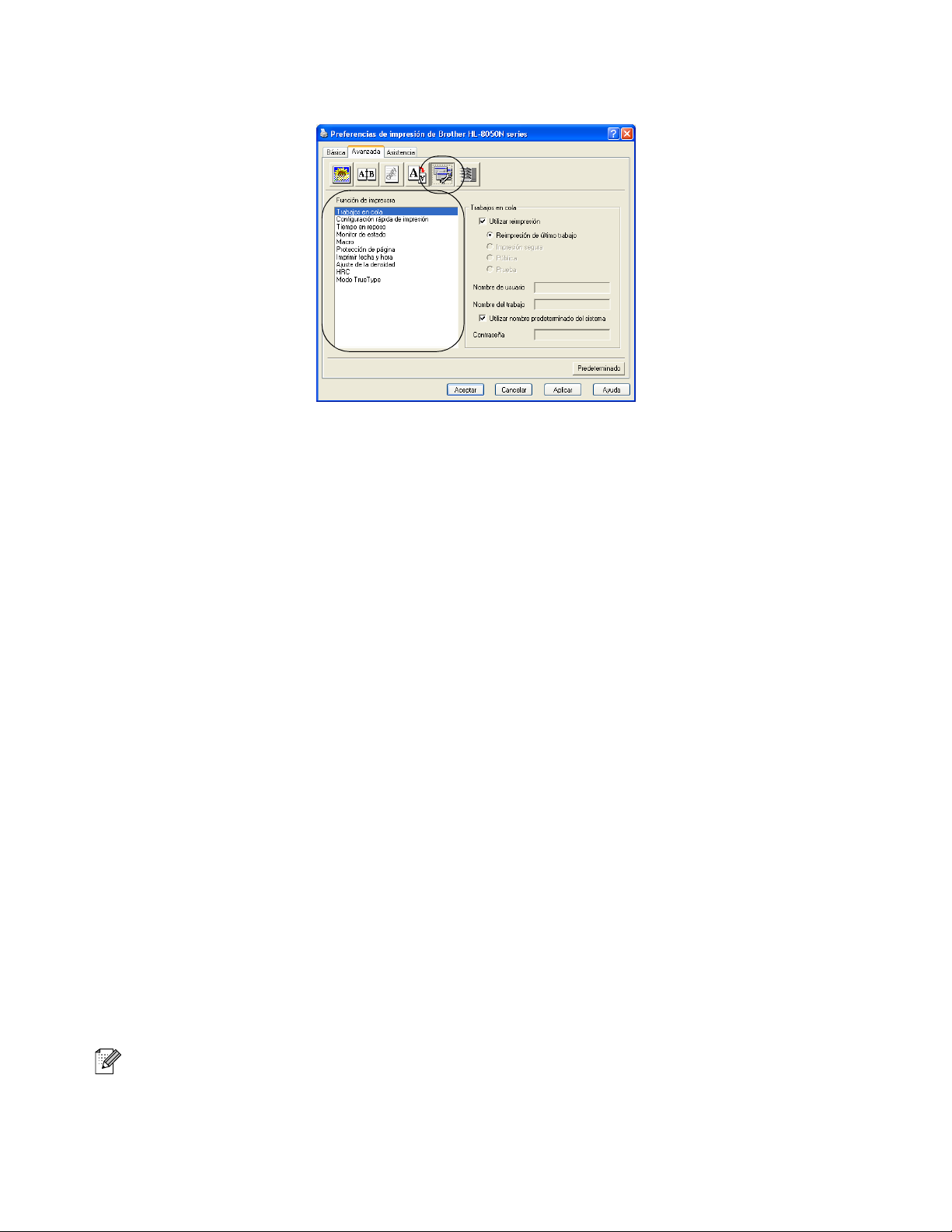

Ficha Avanzada .................................................................................................................. 3-3

Opciones de dispositivo ..................................................................................................... 3-5

Destino ............................................................................................................................... 3-7

Ficha Accesorios ................................................................................................................ 3-7

Ficha Asistencia ................................................................................................................. 3-8

Características del controlador de impresora PS ................................................................... 3-9

Ficha Puertos ..................................................................................................................... 3-9

Ficha Configuración de dispositivo ..................................................................................... 3-9

Ficha Presentación ........................................................................................................... 3-10

Ficha Papel/Calidad ......................................................................................................... 3-10

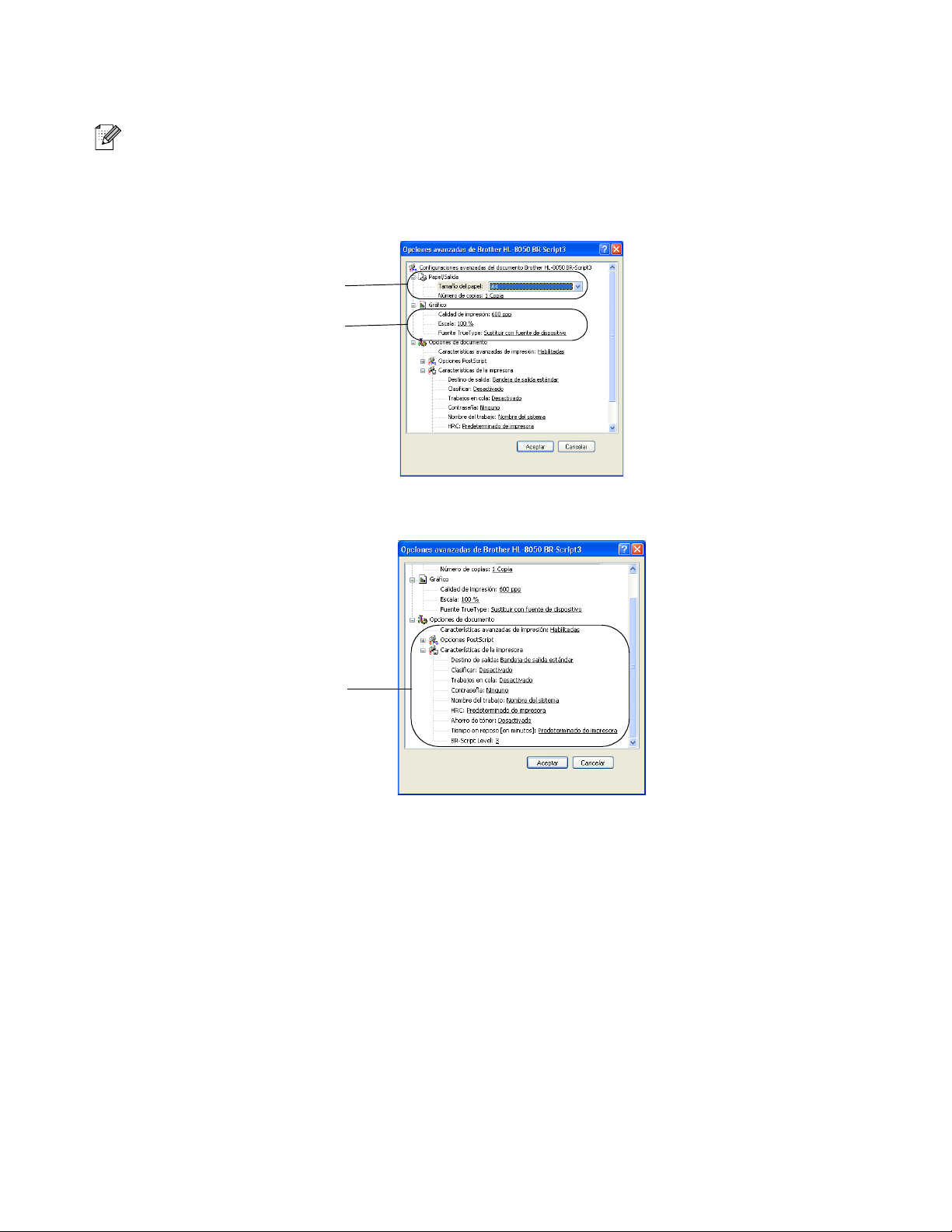

Opciones avanzadas ........................................................................................................ 3-11

Software (Windows

®

) .................................................................................................................. 3-12

Software para redes ............................................................................................................. 3-12

Controlador de impresora (Macintosh

®

) ..................................................................................... 3-13

Instalación del controlador de impresora .............................................................................. 3-13

Actualización del controlador de impresora .......................................................................... 3-13

Características del controlador de impresora PS

(Para sistemas operativos Mac

®

OS 8.6 a 9.2 / Mac OS® OS X 10.1/10.2 o superior) ... 3-14

Atributos de página .......................................................................................................... 3-14

Disposición ....................................................................................................................... 3-14

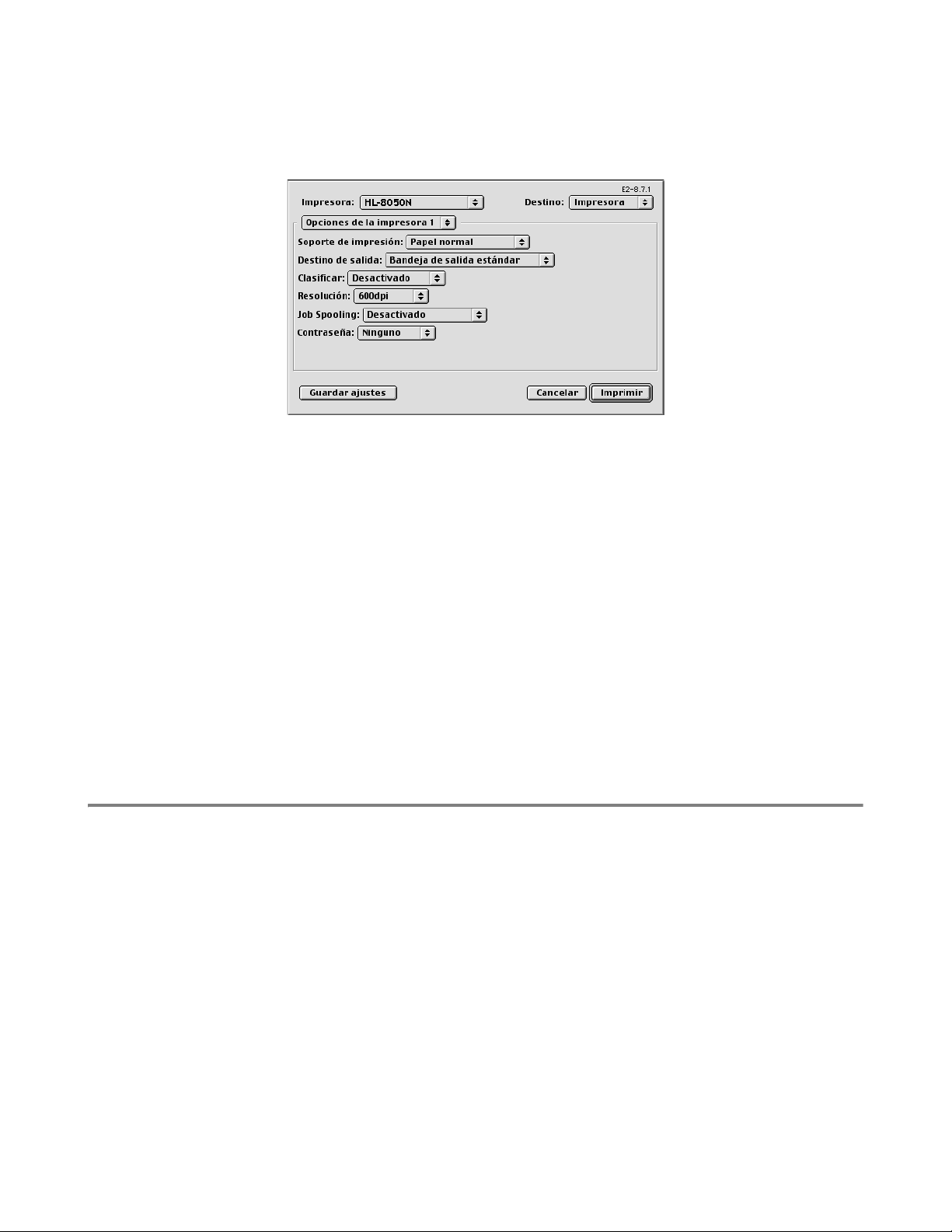

Opciones de la impresora específicas ............................................................................. 3-15

Administración con navegadores Web para usuarios de red ............................................... 3-15

Selección automática de emulación ........................................................................................... 3-16

Selección automática de interfaz ................................................................................................ 3-17

Configuración de la impresora .................................................................................................... 3-18

Configuración de fábrica .......................................................................................................3-18

Valores predeterminados de fábrica de red ......................................................................... 3-18

4

Panel de control ...................................................................................................................................... 4-1

Visión general del panel de control .............................................................................................. 4-1

Botones ........................................................................................................................................ 4-2

Botón Job Cancel ................................................................................................................... 4-2

Botón Go ................................................................................................................................ 4-2

Botón Secure Print ................................................................................................................. 4-3

II

Botones + o - .......................................................................................................................... 4-3

Para desplazarse por los menús en el LCD ....................................................................... 4-3

Para introducir números ..................................................................................................... 4-3

Botón Set ................................................................................................................................ 4-3

Botón Back ............................................................................................................................. 4-4

Cómo establecer el tamaño de DISCO RAM ......................................................................... 4-4

Botón Reprint .......................................................................................................................... 4-4

Reimpresión del último trabajo ........................................................................................... 4-5

Impresión de datos de PRUEBA ........................................................................................ 4-6

Impresión de datos PÚBLICOS .......................................................................................... 4-6

Impresión de datos SEGUROS .......................................................................................... 4-6

Botón Menu ............................................................................................................................ 4-8

Testigos LED ................................................................................................................................ 4-8

Testigo Alarm - Rojo ..........................................................................................................4-8

Testigo Ready - Verde ....................................................................................................... 4-8

Visor de cristal líquido (LCD) ........................................................................................................ 4-9

Mensaje del LCD .................................................................................................................... 4-9

Mensajes de estado de la impresora ................................................................................. 4-9

Utilización del Panel de control ............................................................................................ 4-10

Menú de LCD del Panel de control ....................................................................................... 4-12

INFORMACION ................................................................................................................ 4-13

PAPEL .............................................................................................................................. 4-13

CALIDAD .......................................................................................................................... 4-14

CONFIGURACION ........................................................................................................... 4-14

MENU IMPRESION .......................................................................................................... 4-16

RED .................................................................................................................................. 4-19

INTERFAZ ........................................................................................................................ 4-20

MENU RESTABLECER ................................................................................................... 4-20

Acerca de los modos de emulación ................................................................................. 4-22

Lista de configuración de fábrica ...................................................................................... 4-23

Indicaciones del zumbador ................................................................................................... 4-26

5

Solución de problemas .......................................................................................................................... 5-1

Si no puede resolver el problema ........................................................................................... 5-1

Problemas de alimentación eléctrica ............................................................................................5-2

Problemas de impresión ............................................................................................................... 5-3

Los testigos están encendidos, parpadeando o apagados .................................................... 5-3

No se puede imprimir bajo Windows
No se puede imprimir en un sistema Macintosh

®

.................................................................................... 5-4

®

................................................................... 5-5

Problemas de calidad de impresión ............................................................................................. 5-6

Las páginas se imprimen en blanco o completamente en negro ........................................... 5-6

Copias sucias o borrosas, zonas de color blanco (pérdida de impresión), rayas, borrones ..5-7

Impresión deficiente ............................................................................................................. 5-10

Problemas de control del papel .................................................................................................. 5-11

Solución de problemas de impresión ......................................................................................... 5-12

Otros problemas ......................................................................................................................... 5-13

Problemas de red ................................................................................................................. 5-13

Problemas de DOS ...............................................................................................................5-14

Problemas de BR-Script 3 .................................................................................................... 5-14

Qué hacer cuando aparece un mensaje de error ....................................................................... 5-15

Mensajes de error ................................................................................................................. 5-15

Mensajes de mantenimiento ................................................................................................. 5-16

Mensajes de llamadas de servicio ........................................................................................ 5-16

Eliminación de atascos de papel ................................................................................................5-17

Atascos de papel en la bandeja de papel ............................................................................. 5-19

Atascos de papel alrededor de la unidad del fusor .............................................................. 5-22

III

Atascos de papel alrededor del cartucho de tóner ............................................................... 5-25

Atascos de papel en la unidad dúplex .................................................................................. 5-27

Atascos de papel en la bandeja de recogida suplementaria ................................................ 5-29

Transporte de la impresora ........................................................................................................ 5-32

6

Mantenimiento rutinario y sustitución de elementos consumibles ................................................... 6-1

Sustitución del cartucho de tóner (TN-1700) ................................................................................ 6-1

Precauciones sobre la manipulación de los cartuchos de tóner ............................................ 6-1

Precauciones sobre la manipulación .................................................................................. 6-1

Sustitución del cartucho de tóner ........................................................................................... 6-2

Sustitución de la unidad del fusor y el cartucho de rodillo de transferencia (FP-8000) ................ 6-5

Precauciones de manejo de la unidad del fusor y el cartucho de rodillo de transferencia ..... 6-5

Precauciones sobre la manipulación .................................................................................. 6-5

Sustitución de la unidad del fusor y el cartucho de rodillo de transferencia ........................... 6-5

Sustitución del rodillo de alimentación ....................................................................................... 6-10

Precauciones sobre la manipulación del rodillo de alimentación ......................................... 6-10

Sustitución del rodillo de alimentación ................................................................................. 6-11

Limpieza de la impresora ........................................................................................................... 6-15

Precauciones sobre la limpieza ............................................................................................ 6-15

Limpieza del exterior de la impresora ................................................................................... 6-15

Limpieza del interior ............................................................................................................. 6-16

Limpieza del rodillo de alimentación ..................................................................................... 6-17

Si no se va a utilizar la impresora por un período de tiempo prolongado ............................ 6-18

7

Apéndices ................................................................................................................................................A-1

Introducción a los elementos opcionales y consumibles ..............................................................A-1

Opciones ................................................................................................................................A-1

Memoria CompactFlash .....................................................................................................A-1

Memoria DIMM ...................................................................................................................A-1

Unidad de bandeja inferior opcional (A4/Carta - 550 hojas) (LT-8000) ..............................A-1

Unidad dúplex (DX-8000) ...................................................................................................A-2

Bandeja de recogida suplementaria (CT-8000) .................................................................A-2

Elementos consumibles ..........................................................................................................A-3

Cartucho de tóner (TN-1700) .............................................................................................A-3

Unidad del fusor y Cartucho de rodillo de transferencia (FP-8000) ...................................A-3

Tarjeta CompactFlash ..................................................................................................................A-4

Montaje de la tarjeta CompactFlash .......................................................................................A-4

Memoria DIMM .............................................................................................................................A-6

Montaje de memoria la DIMM ................................................................................................A-6

Unidad de bandeja inferior opcional (LT-8000) ............................................................................A-8

Montaje de la unidad de bandeja inferior ...............................................................................A-9

Desmontaje de la unidad de bandeja inferior .......................................................................A-12

Unidad dúplex (DX-8000) ...........................................................................................................A-16

Montaje de la unidad dúplex .................................................................................................A-16

Desmontaje de la unidad dúplex ..........................................................................................A-17

Bandeja de recogida suplementaria (CT-8000) ..........................................................................A-20

Montaje de la bandeja de recogida suplementaria ...............................................................A-20

Desmontaje de la bandeja de recogida suplementaria ........................................................A-22

Obtención de información de asistencia sobre el producto ........................................................A-24

Especificaciones de la impresora ...............................................................................................A-25

Imprimiendo ..........................................................................................................................A-25

Funciones .............................................................................................................................A-25

Opciones ..............................................................................................................................A-26

Especificaciones eléctricas y mecánicas ..............................................................................A-26

Especificaciones del papel ......................................................................................................... A-27

Papel recomendado .........................................................................................................A-28

IV

Papel especial ..................................................................................................................A-29

Superficie de impresión ..............................................................................................................A-30

Vida útil de los elementos consumibles ......................................................................................A-31

Fuentes .......................................................................................................................................A-32

66 escalables y 12 de mapas de bits ...................................................................................A-32

Modos HP LaserJet, EPSON FX-850 e IBM Proprinter XL ..............................................A-32

66 fuentes escalables .................................................................................................................A-33

Modo BR-Script 3 .............................................................................................................A-33

Conjuntos de símbolos y caracteres ..........................................................................................A-34

Conjuntos de símbolos OCR ................................................................................................A-34

Modo HP LaserJet ................................................................................................................A-35

Modo EPSON .......................................................................................................................A-43

Modo IBM .............................................................................................................................A-45

Modo HP-GL .........................................................................................................................A-46

Conjuntos de símbolos admitidos por los tipos de fuente compatibles

con Intellifont de la impresora ...................................................................................... A-48

Conjuntos de símbolos admitidos por las fuentes compatibles TrueType

Tipo 1 y tipos de letra originales de la impresora .........................................................A-49

Referencia rápida para comandos .............................................................................................A-50

Control de código de barras .................................................................................................A-50

Códigos de barras de impresión o caracteres ampliados ................................................A-50

8

Índice ........................................................................................................................................................ I-1

™

,

V

Marcas registradas

Brother es una marca registrada de Brother Industries, Ltd.

®

Apple, el logotipo de Apple y Macintosh
países; TrueType

®

es una marca comercial de Apple Computer, Inc.
Centronics es una marca comercial de Genicom Corporation.
Hewlett-Packard, HP, PCL 5e, PCL 6 y PCL son marcas registradas de Hewlett-Packard Company.
Adobe, el logotipo de Adobe, Acrobat y PostScript son marcas registradas de Adobe Systems Incorporated.
Esta impresora contiene UFST y Micro Type de Agfa Division.

son marcas comerciales registradas en Estados Unidos y otros

E

NERGY STAR

®

es una marca registrada en EE.UU..

Todas las demás marcas y nombres de productos mencionados en el Manual del usuario son marcas
registradas o marcas comerciales de sus respectivos titulares.

Compilación y publicación

Este manual ha sido compilado y editado por Brother Industries Ltd. e incluye las descripciones y
especificaciones más actualizadas del producto.

El contenido de este manual y las especificaciones de este producto están sujetas a modificación sin previo
aviso.

Brother se reserva el derecho de modificar sin previo aviso las especificaciones y materiales aquí contenidos,
y no asumirá responsabilidad alguna por daños de cualquier índole (incluyendo daños derivados) producidos
al basarse en el material presentado, incluyendo (aunque su enumeración no debe interpretarse como una
limitación), los errores tipográficos y de otra naturaleza contenidos en la publicación.

©2003 Brother Industries Ltd.

Transporte de la impresora

Si por alguna razón debe transportar la impresora, embálela cuidadosamente para evitar que se produzcan
daños durante el tránsito. Recomendamos guardar y utilizar el embalaje original. Además, sería conveniente
contratar un seguro adecuado con el transportista.

VI

Para EE.UU. y Canadá

Números de Brother

IMPORTANTE: Para obtener asistencia técnica y de funcionamiento, debe llamar al país donde adquirió la
impresora. Las llamadas deben realizarse desde dentro de ese país.

Registre su producto

Registrando su producto en Brother, quedará registrado como el propietario original del producto.
Su registro en Brother:

■ puede servir como confirmación de la fecha de compra de su producto en caso de perder el recibo;

■ puede respaldar una demanda de seguro en caso de pérdida del producto cubierta por un seguro y

■ le ayudará a que le notifiquemos mejoras en el producto y ofertas especiales.

Cumplimente el Registro de garantía de Brother o registre su producto en línea en

http://www.brother.com/registration/

FAQ (Preguntas más comunes)

El Centro de soluciones de Brother es su punto de referencia para todas las necesidades de su impresora. Puede
descargar los controladores, el software y las utilidades más actualizados y leer las preguntas más comunes y las
sugerencias de solución de problemas para aprender cómo obtener el máximo de su producto Brother.

http://solutions.brother.com

Puede comprobar aquí si hay actualizaciones de controladores Brother.

Atención al cliente

En EE.UU. 1-800-276-7746
En Canadá 1-877-BROTHER

En caso de tener comentarios o sugerencias, escríbanos a:

En EE.UU. Printer Customer Support

Brother International Corporation
15 Musick
Irvine, CA 92618

En Canadá Brother International Corporation (Canada), Ltd.

- Marketing Dept.
1, rue Hotel de Ville
Dollard-des-Ormeaux, PQ, Canada H9B 3H6

Ubicador de centros de servicios (sólo EE.UU.)

Si desea saber la ubicación de un centro de servicio técnico autorizado de Brother, llame al 1-800-284-4357.

Ubicaciones de centros de servicio (sólo Canadá)

Si desea saber la ubicación de un centro de servicio técnico autorizado de Brother, llame al 1-877-BROTHER.

VII

Sistema fax-back de Brother (sólo EE.UU.)

Brother dispone de un sistema Fax-Back de fácil uso, que le permitirá obtener inmediatamente respuestas a las
preguntas técnicas más comunes, así como información acerca de nuestros productos. Este servicio está
disponible las 24 horas de los 7 días de la semana. Puede utilizar el sistema para enviar la información a cualquier
máquina de fax.

Llame al número que se indica a continuación y siga las instrucciones grabadas para recibir un fax sobre el método
de utilización del sistema y un índice de todos los temas sobre los que se puede obtener información.

En EE.UU.

1-800-521-2846

Direcciones de Internet

Sede Web global de Brother: http://www.brother.com
Para preguntas más comunes (FAQ), asistencia de productos, preguntas técnicas y actualizaciones de

controladores y utilidades: http://solutions.brother.com
Para accesorios y suministros de Brother (sólo para EE.UU.): http://www.brothermall.com

Normativas

Avisos de emisiones electrónicas
Declaración de conformidad con la Federal Communications Commission (FCC)

(sólo para EE.UU.)

Parte responsable: Brother International Corporation

100 Somerset Corporate Boulevard
Bridgewater, NJ 08807-0911, USA
TEL : [phone]

declara que los productos

Nombre de producto : Impresora láser Brother HL-8050N
Número de modelo : HL-8050N
Opciones de producto : TODAS

cumple la Parte 15 del Reglamento de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1)
Este dispositivo no debe provocar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier
interferencia recibida, incluyendo interferencias que puedan provocar un funcionamiento indebido.

Tras las pruebas realizadas en este equipo, confirmamos que cumple los límites para dispositivos
digitales de Clase B, en virtud de lo estipulado en la Parte 15 del Reglamento de la FCC. Estos límites se
han estipulado para disponer una protección razonable contra interferencias perjudiciales en
instalaciones residenciales. Este equipo genera, utiliza y puede irradiar radiofrecuencia y, en caso de no
instalarse y utilizarse según las instrucciones, puede provocar interferencias perjudiciales a las
comunicaciones de radio. Sin embargo, esto no garantiza que no vayan a producirse interferencias en una
determinada instalación. En caso de que este equipo provocase interferencias perjudiciales a la recepción
de radio y televisión, lo que podrá determinarse apagándolo y encendiéndolo, se recomienda al usuario
intentar corregir la interferencia empleando cualquiera de las siguientes medidas:

■ Ajustar o reubicar la antena de recepción.

■ Aumentar la separación entre el equipo y el receptor.

■ Conectar el equipo a una toma de red de CA en un circuito diferente al que esté conectado el receptor.

■ Solicitar ayuda al distribuidor o a un técnico de radio/TV cualificado.

VIII

Importante

Debe utilizarse un cable de interfaz apantallado para asegurar el cumplimiento de los límites para un dispositivo
digital de Clase B.

Todo cambio o modificación no aprobado expresamente por Brother Industries, Ltd. podría dejar sin efecto la
autorización al usuario para hacer funcionar el equipo.

Declaración de cumplimiento de la industria canadiense (sólo para Canadá)

Este aparato digital de Clase B cumple todos los requisitos de la normativa ICES-003 canadiense.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Declaración de cumplimiento de la norma International ENERGY STAR

El propósito del Programa internacional de ENERGY STAR® es promover el desarrollo y popularización de equipos
de oficina que consuman electricidad de manera eficiente.

Como participante en el Programa Internacional E
este producto cumple las directrices del programa E

NERGY STAR

NERGY STAR

®

Partner, Brother Industries, Ltd. manifiesta que

®

para el consumo eficiente.

®

Avisos referentes a dispositivos láser

Seguridad de láser (sólo modelo 110-127 V)

Esta máquina está homologada como producto láser de Clase I según la Norma de Emisión de Radiaciones del
Ministerio de Sanidad y Servicios Humanos (DHHS) de los Estados Unidos, en virtud de la Ley de Control de
Radiaciones para la Protección de la Salud y la Seguridad de 1968. Lo cual implica que la máquina no genera
radiaciones láser nocivas.

Ya que las radiaciones emitidas en el interior de la máquina quedan completamente confinadas dentro de las
carcasas protectoras y tapas externas, el haz de láser no puede escapar de la máquina durante ninguna fase del
funcionamiento.

Normativas de la FDA (sólo modelo 110-127 V)

La Food and Drug Administration (FDA) de los Estados Unidos ha implementado normativas para los productos
láser fabricados a partir del 2 de agosto de 1976, de obligado cumplimiento para los productos comercializados
en los Estados Unidos. La etiqueta de la parte trasera de la impresora indica el cumplimiento de las normativas
de la FDA, y debe pegarse en todos los productos láser comercializados en los Estados Unidos.

MANUFACTURED:

BROTHER INDUSTRIES, LTD.
15-1 Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561 Japan
This product complies with FDA radiation performance standards, 21 CFR Subchapter J.

Precaución: La utilización de controles y ajustes, o la realización de procedimientos de manera diferente a la

especificada en el presente manual, puede provocar una exposición nociva a las radiaciones.

Radiación láser interna

Potencia máxima de radiación: 5 mW
Longitud de onda: 770 - 800 nm
Clase del láser: Clase IIIb (de acuerdo con la norma 21 CFR Parte 1040.10)

IX

Información de seguridad

IMPORTANTE - Para su seguridad

Para asegurar el funcionamiento seguro del aparato, el enchufe eléctrico de tres patillas debe insertarse
únicamente en una toma de red estándar de tres patillas con conexión a masa adecuada en el cableado estándar
normal.

No deben utilizarse alargaderas con el equipo. Si es esencial que se utilice una alargadera, debe tener un enchufe
de tres patillas, con un cableado correcto para proporcionar la conexión a tierra adecuada. Los cables alargadores
incorrectamente conectados pueden provocar lesiones personales y daños al equipo.

El hecho de que el equipo funcione correctamente no implica que la alimentación esté conectada a tierra y que la
instalación sea completamente segura. Para su seguridad, en caso de duda acerca de la conexión a tierra, llame
a un electricista cualificado.

Este producto debe conectarse a una fuente de alimentación de CA dentro del rango indicado en la etiqueta de
potencia de servicio. NO lo conecte a una fuente de alimentación de CC. Si no está seguro, póngase en contacto
con un electricista cualificado.

Dispositivo de desconexión

Esta impresora debe instalarse en las proximidades de una toma a red de CA de fácil acceso. En caso de
emergencia, deberá desenchufar el cable eléctrico de la toma de red para desconectar totalmente la alimentación.

Advertencia sobre las baterías

No sustituya la batería. Existe peligro de explosión si se sustituye incorrectamente. No la desmonte, recargue o
arroje al fuego. Las baterías usadas deben desecharse de acuerdo con la normativa local.

Conexión LAN

Precaución:Conecte este producto a una conexión LAN que no esté expuestas a sobretensiones.

X

Para Europa y otros países

Números de Brother

IMPORTANTE: Para obtener asistencia técnica y de funcionamiento, debe llamar al país donde adquirió la
impresora. Las llamadas deben realizarse desde dentro de ese país.

Registre su producto

Registrando su producto en Brother, quedará registrado como el propietario original del producto.
Su registro en Brother:

■ puede servir como confirmación de la fecha de compra de su producto en caso de perder el recibo;

■ puede respaldar una demanda de seguro en caso de pérdida del producto cubierta por un seguro y

■ le ayudará a que le notifiquemos mejoras en el producto y ofertas especiales.

Cumplimente el Registro de garantía de Brother o registre su producto en línea en

http://www.brother.com/registration/

FAQ (Preguntas más comunes)

El Centro de soluciones de Brother es su punto de referencia para todas las necesidades de su impresora. Puede
descargar los controladores, el software y las utilidades más actualizados y leer las preguntas más comunes y las
sugerencias de solución de problemas para aprender cómo obtener el máximo de su producto Brother.

http://solutions.brother.com

Puede comprobar aquí si hay actualizaciones de controladores Brother.

Atención al cliente

En Europa: Visite www.brother.com

Ubicaciones de centros de servicio (Europa)

Para averiguar los centros de servicio en Europa, póngase en contacto con su oficina local de Brother. Podrá
encontrar la información de direcciones y números de teléfono de contacto en www.brother.com
país de la lista desplegable.

para obtener información de contacto de su oficina local de Brother.

seleccionando su

Direcciones de Internet

Sede Web global de Brother: http://www.brother.com
Para preguntas más comunes (FAQ), asistencia de productos, preguntas técnicas y actualizaciones de

controladores y utilidades: http://solutions.brother.com
Para accesorios y suministros de Brother (sólo para EE.UU.): http://www.brothermall.com

XI

Normativas

Declaración de cumplimiento de la norma International ENERGY STAR

®

El propósito del Programa internacional de ENERGY STAR® es promover el desarrollo y popularización de equipos
de oficina que consuman electricidad de manera eficiente.

Como participante en el Programa Internacional E

NERGY STAR

este producto cumple las directrices del programa E

NERGY STAR

®

Partner, Brother Industries, Ltd. manifiesta que

®

para el consumo eficiente.

Avisos referentes a dispositivos láser

Seguridad de láser (sólo modelo 110-127 V)

Esta máquina está homologada como producto láser de Clase I según la Norma de Emisión de Radiaciones del
Ministerio de Sanidad y Servicios Humanos (DHHS) de los Estados Unidos, en virtud de la Ley de Control de
Radiaciones para la Protección de la Salud y la Seguridad de 1968. Lo cual implica que la máquina no genera
radiaciones láser nocivas.

Ya que las radiaciones emitidas en el interior de la máquina quedan completamente confinadas dentro de las
carcasas protectoras y tapas externas, el haz de láser no puede escapar de la máquina durante ninguna fase del
funcionamiento.

Normativas de la FDA (sólo modelo 110-127 V)

La Food and Drug Administration (FDA) de los Estados Unidos ha implementado normativas para los productos
láser fabricados a partir del 2 de agosto de 1976, de obligado cumplimiento para los productos comercializados
en los Estados Unidos. La etiqueta de la parte trasera de la impresora indica el cumplimiento de las normativas
de la FDA, y debe pegarse en todos los productos láser comercializados en los Estados Unidos.

MANUFACTURED:

BROTHER INDUSTRIES, LTD.
15-1 Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561 Japan
This product complies with FDA radiation performance standards, 21 CFR Subchapter J.

Precaución:La utilización de controles y ajustes, o la realización de procedimientos de manera diferente a la

especificada en el presente manual, puede provocar una exposición nociva a las radiaciones.

Especificación IEC 60825 (sólo modelo 220-240 V)

Esta máquina es un producto láser de Clase 1, tal y como está definido en la especificación IEC 60825. La
siguiente etiqueta debe adjuntarse en los países en que se requiera.

CLASS 1 LASER PRODUCT
APPAREIL À LASER DE CLASSE 1
LASER KLASSE 1 PRODUKT

Esta máquina tiene un diodo láser de Clase 3B, que emite radiación láser invisible en la unidad de barrido. La
unidad de barrido no debe abrirse bajo ninguna circunstancia.

XII

Precaución:

La utilización de controles y ajustes, o la realización de procedimientos de manera diferente a
la especificada en el presente manual, puede provocar una exposición nociva a las radiaciones.

Para Finlandia y Suecia

LUOKAN 1 LASERLAITE
KLASS 1 LASER APPARAT

Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän
turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.

Varning - Om apparaten används på annat sätt än i denna Bruksanvisning specificerats, kan användaren utsättas
för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Radiación láser interna

Potencia máxima de radiación: 5 mW
Longitud de onda: 770 - 800 nm
Clase del láser: Clase IIIb (de acuerdo con la norma 21 CFR Parte 1040.10)

Información de seguridad

IMPORTANTE - Para su seguridad

Para asegurar el funcionamiento seguro del aparato, el enchufe eléctrico de tres patillas debe insertarse
únicamente en una toma de red estándar de tres patillas con conexión a masa adecuada en el cableado estándar
normal.

No deben utilizarse alargaderas con el equipo. Si es esencial que se utilice una alargadera, debe tener un enchufe
de tres patillas, con un cableado correcto para proporcionar la conexión a tierra adecuada. Los cables alargadores
incorrectamente conectados pueden provocar lesiones personales y daños al equipo.

El hecho de que el equipo funcione correctamente no implica que la alimentación esté conectada a tierra y que la
instalación sea completamente segura. Para su seguridad, en caso de duda acerca de la conexión a tierra, llame
a un electricista cualificado.

Este producto debe conectarse a una fuente de alimentación de CA dentro del rango indicado en la etiqueta de
potencia de servicio. NO lo conecte a una fuente de alimentación de CC. Si no está seguro, póngase en contacto
con un electricista cualificado.

Dispositivo de desconexión

Esta impresora debe instalarse en las proximidades de una toma a red de CA de fácil acceso. En caso de
emergencia, deberá desenchufar el cable eléctrico de la toma de red para desconectar totalmente la alimentación.

Advertencia sobre las baterías

No sustituya la batería. Existe peligro de explosión si se sustituye incorrectamente. No la desmonte, recargue o
arroje al fuego. Las baterías usadas deben desecharse de acuerdo con la normativa local.

Opmerking / Oplaadbare Batterij Recycle Informatie (sólo para los Países Bajos)

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar
inleveren als Klein Chemisch Afval.

XIII

Radiointerferencias (sólo modelo 220-240 V)

Esta máquina cumple la especificación EN55022(CISPR Publication 22)/Clase B.

Sistema de alimentación IT (sólo para Noruega)

Este producto también está diseñado para el sistema de alimentación IT con tensión fase a fase de 230V.

Conexión LAN

Precaución: Conecte este producto a una conexión LAN que no esté expuestas a sobretensiones.

Información sobre cableado (sólo para el Reino Unido)

Importante

En caso de sustitución del fusible del enchufe, utilice sólo un fusible con homologaciones entre ASTA y BS1362
con la misma resistencia nominal que el original.

Siempre vuelva a colocar la tapa del fusible. Nunca utilice un enchufe sin tapa.

ADVERTENCIA - ESTA MÁQUINA DEBE CONECTARSE CORRECTAMENTE A TIERRA.

Los hilos del cable principal están coloreados de acuerdo con el siguiente código:

Verde y amarillo: Tierra
Azul: Neutro
Marrón: Vivo

Si tiene alguna duda, llame a un electricista cualificado.

XIV

Declaración de conformidad CE bajo la directiva R y TTE

Fabricante
Brother Industries Ltd.,
15-1, Naeshiro-cho, Mizuho-ku,
Nagoya 467-8561, Japón

Declaramos que:

Descripción del producto : Impresora láser
Nombre de producto : HL-8050N

cumple las disposiciones de la Directiva R y TTE (1999/5/CEE 2002) y declaramos el cumplimiento de los
siguientes estándares:

R y TTE: EN300330-2 V1.1.1

EN301489-3 V1.3.1
CE0682

Seguridad: EN60950:2000

EMC: EN55022:1998 A1:2000 Clase B

EN55024:1998
EN61000-3-2:1995 + A14:2000
EN61000-3-3:1995

!

Año en el que se aplicó por primera vez la marca CE: 2003

Expedido por : Brother Industries, Ltd.

Fecha : 7 de julio, 2003

Lugar : Nagoya, Japón

Firma :

Takashi Maeda

Director
Quality Management Group
Quality Management Dept.
Information & Document Company

XV

Introducción

Gracias por adquirir la impresora HL-8050N. Este manual contiene información importante sobre el
funcionamiento de la impresora y las precauciones que hay que tomar. Para ayudarle a utilizarla de forma
eficiente, lea este manual antes de utilizar su nueva impresora.

Después de leer el manual, guárdelo en un lugar seguro. Le resultará de utilidad si olvida cómo realizar
operaciones o si se presenta un problema con la impresora.

Este manual está redactado para usuarios que están familiarizados con ordenadores personales, sistemas
operativos y software compatible con esta impresora. Para obtener información y procedimientos de
funcionamiento referentes a estos elementos, consulte la documentación que se proporciona con el hardware y el
software que esté utilizando.

Brother Industries Ltd.

XVI

Cómo utilizar este manual

Convenciones

En el presente Manual del usuario se utilizan las siguientes convenciones y símbolos:

Convenciones y símbolos que se utilizan en este Manual del usuario

Ejemplo: Significado

Le indica que hay un procedimiento importante que debe realizarse con cuidado.
Asegúrese de leer estos apartados.

Las notas le proporcionan información útil.

Consulte Visión general del
panel de control en la
página 4-1.

Tecla Indica una tecla del teclado del ordenador.

negrita Indica una ventana, un cuadro de diálogo, una ficha o un botón que se muestra en

Fuente de
visualización LCD

Pulse los botones Set o +
una vez.

Una referencia cruzada a otra sección en este Manual del usuario. Si está leyendo
el archivo PDF de Adobe Acrobat en pantalla, puede hacer clic en el texto en
cursiva para saltar a la otra ubicación.

Indica que el elemento al que se hace referencia está en otro manual (como la
Guía de configuración rápida).

Ejemplo: Pulse la tecla Intro.

la pantalla del sistema informático.
También indica un menú o un valor que se muestra en el panel de control de la
impresora.
Ejemplo: Haga clic en Aceptar en el cuadro de diálogo Propiedades.

Establezca Activado en el panel de control.

Indica un mensaje que se muestra en el panel de control de la impresora.
También puede enfatizar un nombre de pieza o información importante que se
debe introducir.
Ejemplo: Aparece LISTA .

INTRODUZCA “0.0.0.0”.

Indica un botón del panel de control.
Ejemplo: Pulse el botón

Pulse el botón Set.

+.

+ Indica que en necesario pulsar 2 teclas o botones del panel de control al mismo

tiempo.
Ejemplo: Pulse los botones + + -.

XVII

Funciones especiales de esta impresora

La impresora tiene las siguientes funciones especiales:

■ Con su resolución máxima de 1200 x 1200 ppp, puede imprimir documentos e imágenes de gran

calidad.

■ Consigue una impresión de alta velocidad de hasta 34/35 páginas por minuto (ppm) cuando se

imprime el mismo documento con tamaño A4/Carta.

■ Puede cargar sobres, etiquetas, transparencias y papel de diversos tamaños, desde tamaño A6 a

Oficio, en todas las bandejas, incluyendo las dos unidades de bandeja inferior opcionales. La
bandeja de papel 1 alberga hasta 150 hojas y la bandeja 2 alberga hasta 550 hojas.

■ Hay dos unidades de bandeja inferior opcionales (dos LT-8000) disponibles (de tamaño A4/Carta

con una capacidad de 550 hojas cada una). Añadiendo ambas unidades de bandeja inferior
opcionales, puede ampliar la capacidad de alimentación de papel global hasta las 1.800 hojas.

■ Añadiendo la unidad dúplex opcional (DX-8000), podrá imprimir a dos caras de forma automática.

■ Añadiendo la bandeja de recogida suplementaria opcional (CT-8000), podrá imprimir hasta 500

hojas en una salida adicional del papel, lo que amplía la capacidad de salida impresa total hasta las

1.000 hojas.

La siguiente ilustración muestra la impresora con la bandeja de recogida suplementaria opcional
(CT-8000) y las dos unidades de bandeja inferior opcionales (dos LT-8000) montadas.

XVIII

Precauciones de seguridad

Para asegurar el funcionamiento seguro de la impresora, asegúrese de que lee esta sección
completamente antes de utilizar la impresora.

Esta sección describe las convenciones utilizadas en la guía.

ADVERTENCIA

PRECAUCIÓN

Indica advertencias que deben cumplirse para evitar posibles lesiones
personales.

Indica precauciones que deben observarse para utilizar correctamente la
impresora o evitar que se dañe.

Este símbolo le avisa que los procedimientos requieren
que se preste mucha atención. Asegúrese de que lee y
sigue las instrucciones cuidadosamente.

Este símbolo le avisa de procedimientos prohibidos.
Asegúrese de que lee las instrucciones cuidadosamente.

Este símbolo le avisa de procedimientos que hay que
realizar. Asegúrese de que realiza el procedimiento
después de leer las instrucciones cuidadosamente.

Instalación y reubicación de la impresora

Alta

temperatura

Prohibido No

Sugerencia

Inflamable Descarga

Sin protección/

llama viva

enchufe

eléctrica

desmantelar

Masa / TierraRetirar el

Lesiones en

los dedos

No

tocar

PRECAUCIÓN

No coloque la impresora en un entorno cálido, húmedo, polvoriento o con ventilación
deficiente. Una exposición prolongada a tales condiciones adversas puede provocar un
incendio o descargas eléctricas.

No coloque la impresora junto a calefactores o productos volátiles, inflamables o
combustibles, como cortinas.

Coloque la impresora en una superficie firme y nivelada que pueda soportar el peso de la
impresora. Si no lo hace la impresora puede caer, provocando lesiones.

Para evitar lesiones, dos personas deben levantar esta impresora.

XIX

Para levantar la impresora, póngase delante de ella y coloque las manos en los huecos de
la parte inferior izquierda y derecha. Nunca intente levantar la impresora sujetándola por
otra parte. Si levanta la impresora por otra parte, es posible que la impresora caiga y
provoque lesiones.

Cuando levante la impresora, utilice calzado con buen agarre y doble las rodillas para
evitar lesionarse la espalda.

No mueva la impresora levantándola por los bordes delantero y trasero (las posiciones que
se muestran en la siguiente ilustración) cuando la bandeja de papel esté desplegada
(cargada con papel Oficio 14). La impresora puede caerse y provocar lesiones o dañarse
la bandeja de papel.

La impresora dispone de rejillas de ventilación en uno de los laterales y en la parte trasera.
Asegúrese de que la impresora se instala a no menos de 300 mm de la pared de la
derecha, 200 mm de la pared de la izquierda y 255 mm de la pared trasera. Una impresora
con una ventilación deficiente puede provocar una acumulación interna excesiva de calor
que puede provocar un incendio.
La siguiente ilustración muestra los espacios mínimos necesarios para un funcionamiento
normal, la sustitución de consumibles y el mantenimiento, asegurando que la impresora
funciona con un rendimiento óptimo.

200 mm

402 mm

255 mm

300 mm

XX

Cuando mueva la impresora, asegúrese de desenchufar el cable de alimentación de la
toma de CA. Al mover la impresora con el cable de alimentación conectado puede dañar
el cable de alimentación, lo que puede dar como resultado un incendio o descargas
eléctricas.

Cuando mueva la impresora, no la incline con un ángulo superior a los que se muestran en
la siguiente ilustración.

Si se inclina demasiado, la impresora puede caer, dando como resultado lesiones.

10°

10°

10°

10°

Entorno de funcionamiento

■ Utilice la impresora en un lugar que tenga los siguientes requisitos:

Gama de temperatura ambiente de 10 a 32 °C, humedad relativa de 15 a 85% (sin condensación)
Cuando utilice la impresora a una temperatura ambiente de 32 °C, la humedad relativa no debe

exceder el 65%. Cuando la humedad relativa alcance el 85%, la temperatura ambiente no debe
sobrepasar los 28°C.

■ No coloque la impresora en una habitación donde haya fluctuaciones de temperatura

súbitas y no desplace la impresora de un lugar frío a un lugar cálido y húmedo. Si lo
hace, puede producirse condensación en el interior de la impresora y se deteriore la
calidad de impresión.

■ No coloque la impresora bajo la luz solar directa, ya que puede dañarse.

■ Cuando desplace la impresora, retire el cartucho de tóner.

■ No coloque la impresora junto a una máquina de aire acondicionado o un calefactor, ya

que esto afectará a la temperatura del interior de la impresora y puede provocar daños.

■ No utilice la impresora cuando esté inclinada con un ángulo de más de 5 grados, ya que

se pueden producir daños.

XXI

Precauciones sobre las conexiones de alimentación y toma de tierra

ADVERTENCIA

Utilice la impresora dentro de los valores de alimentación especificados.
Alimentación de CA: 100-127 VCA ± 10% (90 V-140 V) o 220-240 VCA ± 10% (198 V-264 V)
Frecuencia: 50 ± 3Hz/60 ± 3Hz

Asegúrese de que el conector del cable de alimentación y la toma de CA no tienen polvo.
En un entorno húmedo, un conector contaminado con el tiempo puede absorber grandes
cantidades de electricidad que generan calor y pueden provocar un incendio.

No intente modificar, tirar, doblar, rozar o dañar el cable de alimentación de CA. No coloque
objetos sobre el cable de alimentación de CA. Un cable de alimentación de CA dañado
puede provocar un incendio o descargas eléctricas.

No toque nunca un cable de alimentación de CA con las manos mojadas. Esto constituye
un peligro de descarga eléctrica.

En las siguientes situaciones, deje de utilizar la impresora inmediatamente, apáguela y
desconecte el cable de alimentación de la toma de CA. Después, llame a su distribuidor o
al Servicio de atención al cliente de Brother inmediatamente. El uso continuado de la
impresora en tales situaciones puede dar como resultado un incendio:

■ Sale humo de la impresora o el exterior de la impresora está excesivamente caliente.

■ La impresora emite ruidos anormales.

■ Hay agua en el interior de la impresora.

XXII

Para evitar incendios o descargas eléctricas, conecte el cable de alimentación de CA a una
toma de CA con conexión a tierra. Para su seguridad, en caso de duda acerca de la
conexión a tierra, llame a un electricista cualificado.

Si el cable de alimentación está roto o los cables aislados están expuestos, deje de utilizar
la impresora inmediatamente, apáguela, y desenchúfela de la toma de CA. Después, llame
a su distribuidor o al Servicio de atención al cliente de Brother. Un cable de alimentación
dañado puede provocar un incendio o descargas eléctricas.

PRECAUCIÓN

No enchufe o desenchufe la impresora cuando esté encendida. Si se desenchufa un
conector con alimentación eléctrica el enchufe puede deformarse y provocar un incendio.

Cuando desenchufe la impresora, sujete el enchufe en vez del cable de alimentación. Si
tira del cable de CA con fuerza puede dañarlo y provocar un incendio o recibir una
descarga eléctrica.

Asegúrese de apagar y desenchufar la impresora antes de acceder al interior de ésta para
realizar tareas de limpieza, mantenimiento y diagnosticar problemas. Si accede al interior
de la impresora cuando está enchufada puede recibir descargas eléctricas.

No utilice papel conductor, como por ejemplo papel carbón o papel estucado. Si se atascan
estos tipos de papel, pueden provocar un cortocircuito y un incendio.

Una vez al mes, apague la impresora y compruebe el cable de alimentación de CA.

■ El cable de alimentación de CA tiene que estar enchufado fuertemente a la toma de CA.

■ El enchufe no debe estar excesivamente caliente, presentar óxido o estar doblado.

■ El enchufe y la toma de CA no deben tener polvo.

■ El cable no debe estar agrietado o deshilachado.

■ Si detecta alguna anomalía, póngase en contacto con su distribuidor o llame al Servicio

de atención al cliente de Brother.

Cuando no se utiliza la impresora durante un período largo de tiempo, es recomendable
desenchufar la impresora.

Apague la impresora antes de conectar el cable de interfaz o las opciones. Si se conecta
el cable de interfaz o las opciones a una impresora cuando está enchufada puede provocar
descargas eléctricas.

XXIII

Interferencias de radiofrecuencia

Esta impresora puede interferir con la recepción de aparatos de radio o televisión, haciendo que haya
parpadeo o distorsión. Esto puede determinarse encendiendo y apagando la impresora. Para corregir
la interferencia, realice uno o una combinación de los siguientes procedimientos:

■ Aparte la impresora de los aparatos de TV y/o radio.

■ Acerque de nuevo la impresora a los aparatos de TV y/o radio.

■ Si la impresora y los aparatos de TV y/o radio están enchufados a la misma toma de CA,

desenchúfelos y vuelva a enchufarlos en otra toma de CA diferente.

■ Reoriente las antenas y cambie los cables de los aparatos de TV y/o radio hasta que cese la

interferencia. Para antenas externas, póngase en contacto con un electricista.

■ Utilice cables coaxiales con antenas de radio y televisión.

Precauciones sobre el funcionamiento

ADVERTENCIA

No coloque contenedores con líquido como jarrones o tazas de café sobre la impresora.
Los líquidos que se derramen sobre la impresora pueden provocar un incendio o una
descarga eléctrica.

No coloque objetos metálicos como grapas o clips sobre la impresora. Si se introduce un
objeto metálico o inflamable en la impresora, puede provocar un cortocircuito en los
componentes internos y provocar un incendio o una descarga eléctrica.

Si se introducen deshechos (metálicos o líquidos) en la impresora, apague y desenchufe
la impresora. Después, llame a su distribuidor o al Servicio de atención al cliente de Brother
inmediatamente. Si la impresora funciona con desechos en su interior, se puede provocar
un incendio o descargas eléctricas.

Nunca abra o retire las cubiertas de la impresora que estén fijas con tornillos a no ser que
se le indique específicamente en este manual. Los componentes de alto voltaje pueden
provocar descargas eléctricas.

No intente alterar la estructura de la impresora o modificar las piezas. Las modificaciones
no autorizadas pueden provocar un incendio.

Esta impresora cumple el estándar internacional láser IEC60825 (Clase 1). Esto significa
que la impresora no representa ningún riesgo de lesiones a individuos por radiación láser.
Hay varias cubiertas que evitan que la radiación láser salga al exterior; por lo tanto, los
usuarios no pueden recibir radiaciones dañinas en condiciones normales de
funcionamiento. Pueden provocarse lesiones por radiación láser si se retiran cubiertas a
no ser que se indique en este manual.

XXIV

PRECAUCIÓN

No toque nunca una zona marcada con una etiqueta de advertencia de alta temperatura
(en la unidad de fusión o cerca de ella). Estas zonas pueden provocar quemaduras al
tocarlas.

Si hay una hoja de papel enrollada en el fusor o los rodillos, no utilice una fuerza excesiva
para retirarla pare evitar lesiones o quemaduras. Apague la impresora inmediatamente y
póngase en contacto con su distribuidor o con el Servicio de atención al cliente de Brother.

No coloque ningún objeto pesado sobre la impresora. El objeto pesado o la impresora mal
equilibrada puede caer, dando como resultado lesiones.

No utilice aerosoles o disolventes muy inflamables cerca de la impresora, ya que puede
producirse un incendio.

Cuando retire atascos de papel, asegúrese de que no quedan trozos de papel en el interior
de la impresora, ya que pueden provocar un incendio.

Si hay papel enrollado alrededor del fusor o el rodillo o no puede ver el atasco que está
intentando eliminar, no intente retirar el papel por sí mismo, ya que puede provocar
lesiones o quemaduras. Apague la impresora inmediatamente y póngase en contacto con
su distribuidor o con el Servicio de atención al cliente de Brother.

No coloque objetos magnéticos cerca del interruptor de seguridad de la impresora. Los
imanes pueden activar la impresora accidentalmente, provocando lesiones.

Otras dificultades

Consulte este manual para obtener procedimientos sobre la eliminación de atascos de papel y resolver
otros problemas que puedan surgir.

XXV

Notas sobre la manipulación de consumibles

ADVERTENCIA

Nunca arroje un cartucho de tóner al fuego. Puede explotar y provocar lesiones.

Nunca arroje un cartucho de rodillo de transferencia al fuego. Puede explotar y provocar
lesiones.

Nunca caliente el tambor o arañe su superficie. Un tambor caliente o arañado puede ser
nocivo para la salud.

No utilice un aspirador para limpiar el tóner derramado. Emplee un trapo empapado con
agua jabonosa para limpiarlo. El tóner aspirado puede provocar un incendio en el aspirador
debido a las chispas eléctricas.

PRECAUCIÓN

■ No abra los consumibles hasta que esté listo para utilizarlos. No almacene los consumibles bajo las

siguientes condiciones:

■ Zonas calientes o húmedas

■ Junto a una llama

■ Expuestos a la luz solar directa

■ Zonas polvorientas

■ Antes de utilizar los consumibles, lea las instrucciones y las precauciones que se proporcionan

con los consumibles.

■ Los procedimientos de primeros auxilios son los siguientes:

■ Contacto con los ojos: Lave los ojos con agua abundante un mínimo de 15 minutos y busque

atención médica.

■ Contacto con la piel: Lave la piel con abundante jabón y agua.

■ Inhalación: tome aire fresco y busque atención médica.

■ Ingestión: Si ingiere tóner, busque inmediatamente atención médica.

■ Cuando retire el cartucho de rodillo de transferencia de la impresora porque la caja de recogida del

tóner residual está llena, no intente vaciar la caja de tóner residual y reutilizar el cartucho, ya que el
tóner puede esparcirse por la impresora y provocar daños. El tóner residual puede esparcirse por el
interior de la impresora y deteriorar la calidad de impresión.

XXVI

XXVII

1

Funcionamiento básico de la impresora

Nombres de componentes y funciones de la impresora

Los nombres y funciones de los diferentes componentes de la impresora son los siguientes:

Vista frontal

1

2

8

7

3

56

4

Nº Nombre Descripción

1 Bandeja de salida

central
2 Panel de control Utilice los botones y el visor para controlar la impresora.
3 Rejilla de ventilación Disipa calor para evitar el sobrecalentamiento de la impresora.
4 Medidor de papel Utilice el medidor como guía para rellenar la bandeja del papel.
5 Bandeja de papel 1

(A4/Carta - 150 hojas)
6 Bandeja de papel 2

(A4/Carta - 550 hojas)
7 Interruptor de

alimentación
8 Tope del papel Levántelo cuando imprima en papel más grande que el tamaño A4 o Carta.

Los trabajos de impresión salen con la cara impresa cara abajo.

Cargue aquí el papel.

Cargue aquí el papel.

El interruptor de alimentación eléctrica de la impresora. Pulse I para encender
la impresora y O para apagarla.

1 - 1 FUNCIONAMIENTO BÁSICO DE LA IMPRESORA

Vista posterior

17

16

15
14

13
12

910

Nº Nombre Descripción

9 Rejilla de ventilación Disipa calor para evitar el sobrecalentamiento de la impresora.

10 Conector de la unidad

dúplex

11 Conector de

alimentación de CA

12 Ranura de opciones

(para la tarjeta

CompactFlash)

13 Conector de interfaz

Ethernet

14 Conector de interfaz

USB

15 Conector de interfaz

paralelo

16 Palanca trasera Levante la palanca cuando abra la cubierta trasera.
17 Cubierta trasera Abra la cubierta trasera cuando sustituya la unidad del fusor y retire el papel

18 Bandeja de salida cara

arriba

11

Conecte la unidad dúplex opcional aquí.

Conecte aquí el cable de alimentación.

Monte la tarjeta CompactFlash aquí.

Para utilizar la impresora a través de una red, conecte aquí el cable Ethernet.

Para utilizar la impresora de forma local, conecte aquí el cable USB.

Para utilizar la impresora de forma local, conecte aquí el cable paralelo.

atascado.
Utilice la bandeja de salida cara arriba cuando desee imprimir en ella.

9

18

FUNCIONAMIENTO BÁSICO DE LA IMPRESORA 1 - 2

Vista interior

Nº Nombre Descripción

19 Tope del papel Levántelo cuando imprima en papel más grande que el tamaño A4/Carta.
20 Cartucho de tóner Contiene el tóner y el tambor fotosensible.
21 Cubierta superior Ábrala cuando sustituya el cartucho de tóner y retire el papel atascado.
22 Cartucho de rodillo de

transferencia

23 Unidad del fusor Utiliza el calor para fundir el tóner sobre el papel.

Transfiere la imagen creada en la superficie del tambor al papel y recoge el
tóner usado.

ADVERTENCIA

La unidad del fusor se calienta mucho durante la impresión. No la toque. Si lo
hace, puede provocarle quemaduras.

1 - 3 FUNCIONAMIENTO BÁSICO DE LA IMPRESORA

Conexión del cable de alimentación de CA

ADVERTENCIA

A continuación se enumeran tres especificaciones de alimentación eléctrica. Las especificaciones que
se aplican a su impresora dependen de su configuración. Conecte el enchufe de alimentación sólo a
una toma de corriente con la tensión adecuada. Si no lo hace, se puede producir un incendio o recibir
descargas eléctricas. Si tiene dudas, llame a su distribuidor o al Servicio de atención al cliente de
Brother.

■ Tensión nominal: 100 V

Frecuencia nominal: 50/60 Hz

■ Tensión nominal: 110 V

Frecuencia nominal: 60 Hz

■ Tensión nominal: 220 - 240 V

Frecuencia nominal: 50/60 Hz

Para evitar incendios o descargas eléctricas, conecte el cable de alimentación de CA a una toma de CA
con conexión a tierra. Para su seguridad, en caso de duda acerca de la conexión a tierra, llame a un
electricista cualificado.

1

Conecte el cable de alimentación de CA a la parte
trasera de la impresora.

2

Asegúrese de que el interruptor de alimentación se ha
pulsado con fuerza a la posición O y, a continuación,
inserte el otro extremo del cable de alimentación de CA
a la toma de corriente eléctrica. Si el cable de
alimentación de CA tiene un terminal de tierra/masa,
conéctelo también.

FUNCIONAMIENTO BÁSICO DE LA IMPRESORA 1 - 4

Encendido y apagado de la impresora

Encendido de la impresora

Encienda la alimentación eléctrica antes de hacer funcionar la impresora. Cuando haya terminado de
utilizar la impresora durante la jornada o no vaya a utilizarla durante un largo período de tiempo, apague
la alimentación eléctrica.

Una vez que se apague la alimentación eléctrica, la información como los datos de impresión guardados
en la impresora se borrarán.

1

Pulse el interruptor de alimentación a la posición I para
encender la impresora.

Apagado de la impresora

1

Asegúrese de que la impresora no está procesando datos.

2

Pulse el interruptor de alimentación a la posición O para
apagar la impresora.

1 - 5 FUNCIONAMIENTO BÁSICO DE LA IMPRESORA

Tipos de papel utilizables y método de

2

impresión

Tipos de papel adecuados e inadecuados

El uso de papel que no sea adecuado para la impresión puede provocar atascos de papel y deteriorar
la calidad de impresión. Le recomendamos que utilice los tipos de papel enumerados a continuación
para obtener los mejores resultados con la impresora.

Tipos de papel adecuados

Peso base adecuado

Asegúrese de que el papel que utilice cumple las siguientes especificaciones.

Método de carga Especificaciones

Bandeja de papel estándar (Bandeja 1 y Bandeja 2) Peso base: 60 a 216 g/m

Bandeja de papel opcional (Bandeja 3 y Bandeja 4)

2

(16 a 57 lb)

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 1

Bandejas de papel, tipos y tamaños

Los tipos de papel, los tamaños y el número máximo de hojas que puede cargar en las diversas
bandejas se indica en la tabla que se muestra a continuación. Cargue todo el papel en la impresora en
la orientación vertical (a lo largo). Los nombres de las bandejas de papel en el controlador de impresora
y en este manual son los siguientes:

Bandeja de papel estándar (A4/Carta - 150 hojas)
Bandeja de papel estándar (A4/Carta - 550 hojas)
2 bandeja de papel opcionales (A4/Carta - 550 hojas por bandeja)

Bandeja 1
Bandeja 2
Bandeja 3 / Bandeja 4

(hasta dos unidades LT-8000)
Unidad dúplex opcional para la impresión dúplex (DX-8000) DX
Bandeja de recogida suplementaria opcional (CT-8000) BR

Tamaño de papel Número de hojas

Bandeja 1 A4, Carta, Oficio, B5 (JIS), B5 (ISO), Ejecutivo, A5, A6, B6

Sobres:

150 hojas

(80 g/m
Com-10, Monarca, C5, DL
Tamaño definido por el usuario:
anchura: 76,2 a 215,9 mm (3,0 a 8,5 pulg.),
longitud: 127,0 a 355,6 mm (5,0 a 14,0 pulg.)

Bandeja 2 A4, Carta, Oficio, B5 (JIS), B5 (ISO), Ejecutivo, A5, A6, B6

Sobres:

550 hojas

(80 g/m
Com-10, Monarca, C5, DL
Tamaño definido por el usuario:
anchura: 98,4 a 215,9 mm (3,9 a 8,5 pulg.),

longitud: 148,0 a 355,6 mm (5,8 a 14,0 pulg.)

2

o 20 lb)

2

o 20 lb)

(Opción)
Bandeja 3 / Bandeja 4

A4, Carta, Oficio, B5 (JIS), B5 (ISO), Ejecutivo, A5, A6, B6
Sobres:
Com-10, Monarca, C5, DL
Tamaño definido por el usuario:
anchura: 98,4 a 215,9 mm (3,9 a 8,5 pulg.),
longitud: 148,0 a 355,6 mm (5,8 a 14,0 pulg.)

DX A4, Carta, Oficio, B5 (JIS), B5 (ISO), Ejecutivo, A5, A6, B6

Tamaño definido por el usuario:
anchura: 88,9 a 215,9 mm (3,5 a 8,5 pulg.),
longitud: 139,7 a 355,6 mm (5,5 a 14,0 pulg.)

BR A4, Carta, Oficio, B5 (JIS), B5 (ISO), Ejecutivo, A5, A6, B6

Sobres:
Com-10, Monarca, C5, DL
Tamaño definido por el usuario:
anchura: 88,9 a 215,9 mm (3,5 a 8,5 pulg.),

longitud: 139,7 a 355,6 mm (5,5 a 14,0 pulg.)

550 hojas

(80 g/m

2

o 20 lb)

-

500 hojas

(80 g/m

2

o 20 lb)

2 - 2 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Papel normal

60 g/m2 a 110 g/m2
(16 a 29 lb)

Papel grueso

111 g/m2 a 159 g/m2
(30 a 42 lb)

Papel más grueso

160 g/m2 a 216 g/m2
(43 a 57 lb)

Transparencias Etiquetas Sobres

Bandeja 1 LL L LLL
Bandeja 2 LL L LLL
Bandeja 3 /

LL L LLL

Bandeja 4
DX LL L

---

BR LL L L - L
Seleccione el

soporte de
impresión en el
controlador de

Papel normal Papel grueso Papel más grueso Transparencias Papel normal

Papel grueso

Papel
grueso

Papel más
grueso

impresora

■ El uso de papel de baja calidad puede provocar dobleces y deteriorar la calidad de impresión.

■ El número de hojas que puede cargar varía de acuerdo con el grosor del papel.

Papel recomendado

Recomendamos los siguientes tipos de papel para esta impresora:

Tipo de papel Europa EE.UU.

2

Papel normal Premier 80 g/m

(21,4 lb) de Xerox 4200DP 20 lb de Xerox

■ Antes de comprar grandes cantidades de papel, imprima unas páginas de prueba para asegurarse

de que es adecuado.

■ Utilice papel fabricado para copia en papel normal.

■ Utilice papel neutro. No utilice papel ácido o alcalino.

■ Utilice papel de grano largo.

■ Utilice papel con un contenido de humedad de aproximadamente el 5%.

Esta impresora puede utilizar papel reciclado de acuerdo con la norma DIN 19309.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 3

Papel especial

Puede imprimir los siguientes tipos de papel "especiales" desde cualquiera de las bandejas de papel.

Tamaño de papel Tipo de papel

Transparencias* Carta (215,9 x 279,4 mm (8,5 x 10,9 pulg.))

A4 (210 x 297 mm (8,2 x 11,6 pulg.))

3M P/N CG3300

Etiquetas* Carta (215,9 x 279,4 mm (8,5 x 10,9 pulg.))

A4 (210 x 297 mm (8,2 x 11,6 pulg.))

G21
Sobres

* Utilice únicamente transparencias y etiquetas que estén diseñadas para su uso en impresoras láser y

Com#10 (104,8 x 241,3 mm (4,1 x 9,4 pulg.))
C5 (162 x 229 mm (6,3 x 8,9 pulg.))
DL (110 x 220 mm (4,3 x 8,6 pulg.))
Monarca (98,4 x 190,5 mm (3,8 x 7,4 pulg.))

Etiquetas láser Avery P/N 5160 (EE.UU.)
XEROX P/N 3R96178 (Europa)

en impresión en blanco y negro.

La siguiente ilustración muestra la anchura y longitud mencionada en la tabla de la página 2-2.

1. Longitud

2. Orientación vertical

3. Dirección de carga

4. Anchura

2 - 4 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Superficie de impresión

A continuación, se indican los bordes del papel en los que no se puede imprimir cuando se utiliza
emulación PCL.

Vertical

1

A4 Carta Oficio B5 (JIS) B5 (ISO) Ejecutivo A5

1 4,2 mm

(0,17 pulg.)

2 6,01 mm

(0,24 pulg.)

3 4,2 mm

(0,17 pulg.)

4 6,01 mm

(0,24 pulg.)

A6 B6 COM-10 Monarca C5 DL

1 4,2 mm

(0,17 pulg.)

2 6,01 mm

(0,24 pulg.)

3 4,2 mm

(0,17 pulg.)

4 6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

2

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

3

4,2 mm

(0,17 pulg.)

5,84 mm

(0,23 pulg.)

4,2 mm

(0,17 pulg.)

5,84 mm

(0,23 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4,2 mm

(0,17 pulg.)

6,35 mm

(0,25 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

4,2 mm

(0,17 pulg.)

6,01 mm

(0,24 pulg.)

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 5

Horizontal

A4 Carta Oficio B5 (JIS) B5 (ISO) Ejecutivo A5

1 4,2 mm

(0,17 pulg.)

2 5,0 mm

(0,19 pulg.)

3 4,2 mm

(0,17 pulg.)

4 5,0 mm

(0,19 pulg.)

A6 B6 COM-10 Monarca C5 DL

1 4,2 mm

(0,17 pulg.)

2 5,0 mm

(0,19 pulg.)

3 4,2 mm

(0,17 pulg.)

4 5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,08 mm

(0,2 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

4,2 mm

(0,17 pulg.)

5,0 mm

(0,19 pulg.)

2 - 6 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Tipos de papel inadecuados

Evite utilizar los siguientes tipos de papel, ya que pueden provocar atascos de papel o dañar la
impresora.

■ Transparencias que no sean las recomendadas.

■ Papel para impresoras de chorro de tinta

■ Papel que sea demasiado grueso o demasiado fino

■ Papel con una cara preimpresa en otra impresora o

fotocopiadora, o papel preimpreso con tinta

■ Papel doblado, plegado o roto

■ Papel húmedo o mojado

■ Papel doblado o enrrollado

■ Hojas afectadas por electricidad estática

■ Papel con capas o adhesivo

■ Papel con recubrimiento especial

■ Papel en color con una superficie tratada

■ Papel impreso con tinta que no soporte temperaturas de

155 °C (311 °F)

■ Papel sensible al calor

■ Papel carbón

■ Papel con una superficie rugosa como papel de

formularios con textura o fibras

■ Papel ácido que pueda provocar que los caracteres

desaparezcan con el tiempo. Utilice papel neutro.

■ Sobres con una superficie áspera o con clips

■ Papel con grapas, clips o cinta adhesiva

■ Sobres con adhesivo pegajoso

■ Hojas de etiquetas donde la hoja protectora esté visible o

precortada

Transparencias a todo color Papel para impresoras

de chorro de tinta

Papel enrollado

Papel con cinta adhesiva

Hoja protectora brillante visible Hojas de etiquetas

precortadas

■ Papel de transferencia para camisetas (uso con presión al calor)

■ Papel de transferencia (uso con agua fría)

■ Papel satinado con recubrimiento digital

■ Película de etiquetas (transparente, incolora)

■ Papel perforado

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 7

Almacenamiento del papel

Si no se almacena el papel adecuadamente, pueden producirse atascos de papel, deteriorarse la
calidad de impresión o dañarse la impresora. Almacene el papel bajo las siguientes condiciones:

■ Entre 10 °C y 30 °C (50 a 86 °F)

■ Entre el 30% y el 65% de humedad relativa

■ En un lugar seco

■ Después de abrir el paquete, embale las hojas no utilizadas en su paquete original y almacénelo en

un armario u otro lugar seco

■ Almacene el papel sobre una superficie plana. No apoye el papel contra otros objetos o lo coloque

en posición vertical

■ Evite almacenar el papel de modo que se provoquen dobleces, pliegues o combamientos

■ Almacene el papel alejado de la luz solar directa

2 - 8 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Carga de papel e impresión

Consulte la sección apropiada a continuación para cargar o cambiar el papel.
Para obtener más información sobre tipos de papel adecuados, consulte Tipos de papel adecuados e

inadecuados en la página 2-1.

Carga de papel A4/Carta en la bandeja de papel

Realice los siguientes pasos para cargar papel de tamaño A4 o Carta en cualquiera de las bandejas de
papel. (Se muestra la bandeja de papel 1 en las ilustraciones.)

1

Coloque la bandeja de papel sobre una superficie plana.

2

Retire la tapa de la bandeja.

3

Si la placa base de la bandeja de papel está levantada,
empújela hacia abajo.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 9

4

Apriete la guía de longitud y deslícela para que se ajuste
al tamaño del papel.

5

Apriete la guía de anchura derecha y deslícela para que
se ajuste al tamaño del papel.

6

Cargue el papel con la cara que se va a imprimir boca
arriba y con sus cuatro esquinas alineadas.

■ No cargue papel sobrepasando la línea de capacidad

máxima o la cantidad máxima permitida.

■ Alinee la guía de anchura derecha con la anchura del

papel correctamente. Si la guía de anchura derecha
no está en su sitio, el papel no se cargará
adecuadamente y puede provocar un atasco del
papel.

■ No se recomienda el uso de papel preimpreso. El uso

de papel preimpreso puede provocar que el tóner se
emborrone.

7

Vuelva a colocar la tapa de la bandeja de papel.

La tapa de la bandeja debe colocarse firmemente. Si no lo
hace, el papel puede quedar mal alineado.

2 - 10 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

8

Empuje la bandeja de papel hasta el fondo de la
impresora.

Impresión en papel A4/Carta desde la bandeja de papel

1

Inicie la impresión desde su programa después de cargar papel de tamaño A4 o Carta en la
impresora.

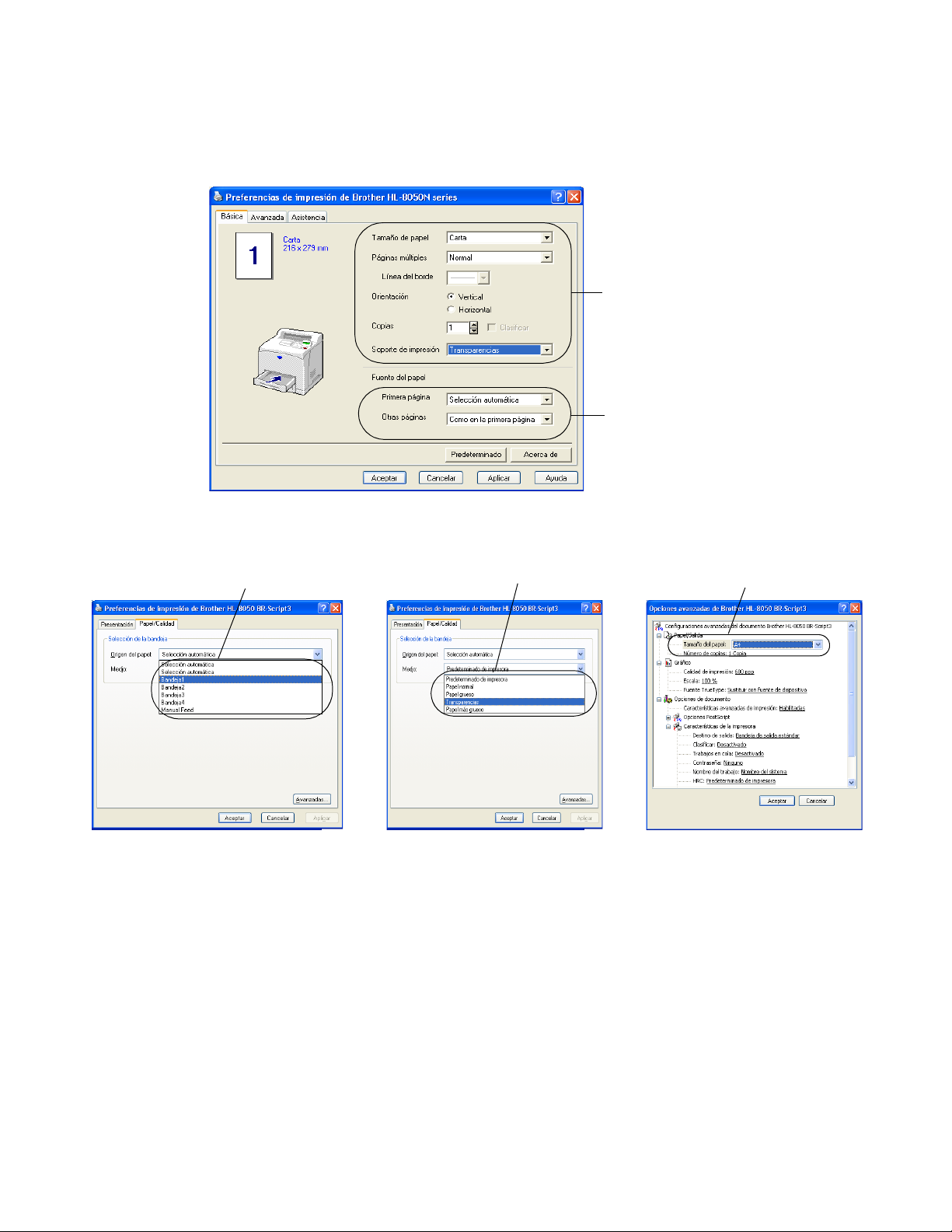

<Controlador PCL>

<Controlador PS>

Seleccione el tamaño del papel,
soporte de impresión, etcétera.

Seleccione Bandeja1.

Seleccione el tamaño del papel.Seleccione Bandeja1.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 11

Carga de papel mayor que los tamaños A4/Carta en la bandeja de papel

Realice los siguientes pasos para cargar papel de tamaño superior a A4 o Carta en cualquiera de las
bandejas de papel. (Se muestra la bandeja de papel 1 en las ilustraciones.)

1

Coloque la bandeja de papel sobre una superficie plana.

2

Retire la tapa de la bandeja.

3

Deslice las lengüetas de bloqueo derecha e izquierda de
la bandeja de papel hacia afuera para desbloquearlas.

2 - 12 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

4

Sujete el asa de la bandeja de papel y tire de su parte
extensible hacia la parte delantera hasta que la pieza
central toque el marcador para el tamaño de papel que
vaya a utilizar.

Las lengüetas de bloqueo derecha e izquierda de la
bandeja de papel se mueven hacia adentro y se bloquean
automáticamente.

5

Apriete la guía de longitud y deslícela para que se ajuste
al tamaño del papel.

6

Apriete la guía de anchura derecha y deslícela para que
se ajuste al tamaño del papel.

7

Cargue el papel con la cara que se va a imprimir boca
arriba y con sus cuatro esquinas alineadas.

■ No cargue papel sobrepasando la línea de capacidad

máxima o la cantidad máxima permitida.

■ Alinee la guía de anchura derecha con la anchura del

papel correctamente. Si la guía de anchura derecha
no está en su sitio, el papel no se cargará
adecuadamente y puede provocar un atasco del
papel.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 13

8

Vuelva a colocar la tapa de la bandeja de papel.

La tapa de la bandeja debe colocarse firmemente. Si no lo
hace, el papel puede quedar mal alineado.

9

Empuje la bandeja de papel hasta el fondo de la
impresora.

2 - 14 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Carga de sobres en la bandeja de papel

Tipos de sobres que se deben evitar

No utilice sobres que:

■ estén dañados, doblados, arrugados o de forma irregular

■ sean muy brillantes o tengan textura

■ tengan grapas, cierre a presión o cierre de cuerda

■ tengan cierre autoadhesivo

■ tengan un diseño acolchado

■ tengan bordes mal plegados

■ estén en relieve (con escritura en relieve)

■ ya se hayan imprimido con una impresora láser

■ ya estén preimpresos en el interior

■ no puedan acomodarse de manera uniforme cuando se apilen

■ sean de un papel cuyo peso exceda las especificaciones de la impresora

■ se hayan fabricado defectuosamente, con bordes que no estén derechos o cuya forma rectangular

sea irregular

■ tengan ventanillas transparentes, agujeros, cortes o perforaciones.

SI UTILIZA CUALQUIER SOBRE DE LA LISTA ANTERIOR, PUEDE DAÑAR LA IMPRESORA.
DICHOS DAÑOS NO ESTÁN CUBIERTOS POR NINGUNA GARANTÍA O CONTRATO DE SERVICIO
DE BROTHER.

■ Antes de imprimir sobres, "avéntelos" para evitar atascos de papel o problemas de

alimentación.

■ No cargue diferentes tipos de sobres al mismo tiempo en la bandeja de papel ya que podrían

producirse atascos de papel o problemas de alimentación.

■ No imprima sobres mediante impresión dúplex.

■ Para obtener una impresión correcta, en la aplicación de software debe seleccionar el mismo

tamaño de papel que el papel de la bandeja.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 15

Tenga cuidado cuando seleccione la configuración de sobres, ya que si lo hace incorrectamente pueden
imprimirse en la cara o con la dirección del texto erróneas.

Cierre las lengüetas de los sobres antes de cargarlos como se ilustra. Puede utilizar sobres Com-10,
Monarca, C5 y DL.

■ No utilice sobres con cierres de cinta adhesiva. Es posible que no se pueda imprimir en sobres

prepegados, dependiendo de la condición del adhesivo. Le recomendamos que utilice sobres
diseñados para impresoras láser.

■ No utilice sobres con una anchura superior a 215,9 mm (8,5 pulg.) y una longitud superior a

355,6 mm (14,0 pulg.).

El uso de sobres de baja calidad puede provocar dobleces y deteriorar la calidad de impresión.

A continuación se muestra un ejemplo de cómo imprimir la dirección en un sobre.

Ejemplo:

impreso así.

Realice los siguientes pasos para cargar sobres en cualquiera de las bandejas de papel.
(Se muestra la bandeja de papel 1 en las ilustraciones.)

1

Coloque la bandeja de papel sobre una superficie plana.

2 - 16 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

2

Retire la tapa de la bandeja.

3

Si la placa base de la bandeja de papel está levantada,
empújela hacia abajo.

4

Apriete la guía de longitud y deslícela para que se ajuste
al tamaño de los sobres.

5

Apriete la guía de anchura derecha y deslícela para que
se ajuste al tamaño de los sobres.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 17

6

Cargue los sobres con la cara que se va a imprimir boca
arriba y con sus cuatro esquinas alineadas.

■ No cargue sobres sobrepasando la capacidad

máxima permitida.

■ Alinee la guía de anchura derecha con la anchura del

sobre correctamente. Si la guía de anchura derecha
no está en su sitio, el sobre no se cargará
adecuadamente y puede provocar un atasco del
papel.

■ La solapa debe colocarse cara abajo y alinearse al

borde del lado derecho.

7

Vuelva a colocar la tapa de la bandeja de papel.

La tapa de la bandeja debe colocarse firmemente. Si no lo
hace, el papel puede quedar mal alineado.

8

Empuje la bandeja de papel hasta el fondo de la
impresora.

2 - 18 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Impresión en sobres desde la bandeja de papel

1

Inicie la impresión desde el programa después de colocar los sobres en la impresora.

<Controlador PCL>

Seleccione el tamaño del
sobre, orientación, etcétera.

Seleccione el soporte de impresión.

Seleccione Bandeja1.

<Controlador PS>

Seleccione Bandeja1. Seleccione el soporte de impresión. Seleccione el tamaño de sobre.

2

Siga los pasos descritos a continuación para seleccionar el tamaño del papel desde el panel de
control.

(1) Pulse cualquier botón de Menu (+, -, Set o Back) para dejar la impresora fuera de línea.
(2) Pulse + ó – hasta que aparezca PAPEL en el visor LCD.
(3) Pulse Set y, a continuación, pulse + ó – hasta que aparezca TAMAÑO BANDEJA 1.
(4) Pulse Set.
(5) Pulse + ó - para seleccionar el tamaño del sobre y, a continuación, pulse el botón Set.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 19

Carga de etiquetas, transparencias y otros tipos de papel especial en la bandeja de papel

Los tipos de papel especial que hay que evitar son:

No utilice papel dañado, doblado, arrugado o con una forma inusual.

■ Antes de utilizar papel perforado, como por ejemplo hojas de agenda, "avente" bien las hojas

para evitar atascos de papel o problemas de alimentación.

■ No utilice papel con perforaciones (agujeros) en los bordes.

■ No coloque los agujeros perforados cerca del dispositivo de accionamiento (sensor de papel).

■ No utilice hojas de agenda que estén pegadas. El pegamento utilizado podría dañar la

impresora.

■ No cargue diferentes tipos de papel al mismo tiempo en la bandeja de papel ya que podrían

producirse atascos de papel o problemas de alimentación (excepto para las transparencias)
(Consulte Impresión en transparencias desde la bandeja de papel en la página 2-23).

■ Para obtener una impresión correcta, en la aplicación de software debe seleccionar el mismo

tamaño de papel que el papel de la bandeja.

■ Si la aplicación de software no admite la selección de tamaño de papel en el menú de impresión,

puede utilizar los botones de menú del panel de control para acceder al menú PAPEL y cambiar
el tamaño de papel. Para obtener más información, consulte PAPEL en la página 4-13.

Utilice únicamente transparencias que estén diseñadas para su uso en impresoras láser y en impresión
en blanco y negro.

■ Las transparencias para la impresión a color no pueden cargarse. Si se utilizan transparencias

no adecuadas, la impresora puede dañarse.

■ Si se apilan las transparencias impresas en la bandeja de salida central, pueden producirse

atascos de papel debido a la electricidad estática.
Retire las transparencias de la bandeja a medida que salen de la impresora.

2 - 20 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Realice los siguientes pasos para cargar papel cualquiera de las bandejas de papel.
(Se muestra la bandeja de papel 1 en las ilustraciones.)

1

Coloque la bandeja de papel sobre una superficie plana.

2

Retire la tapa de la bandeja.

3

Si la placa base de la bandeja de papel está levantada,
empújela hacia abajo.

4

Apriete la guía de longitud y deslícela para que se ajuste
al tamaño del papel.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 21

5

Apriete la guía de anchura derecha y deslícela para que
se ajuste al tamaño del papel.

6

Avente bien el papel en pequeñas cantidades.

7

Cargue el papel con la cara que se va a imprimir boca
arriba y con sus cuatro esquinas alineadas..

■ Las transparencias para la impresión en color pueden

provocar atascos y fallos del fusor. No las utilice.

■ No cargue papel sobrepasando la capacidad máxima

permitida.

8

Vuelva a colocar la tapa de la bandeja de papel.

La tapa de la bandeja debe colocarse firmemente. Si no lo
hace, el papel puede quedar mal alineado.

2 - 22 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

9

Empuje la bandeja de papel hasta el fondo de la
impresora.

Impresión en transparencias desde la bandeja de papel

Cuando imprima transparencias o papel especial, asegúrese de que selecciona el tipo de papel y la
calidad de imagen antes de enviar el comando de impresión.

■ Utilice únicamente transparencias que estén diseñadas para su uso en impresoras láser y en

impresión en blanco y negro.

■ Utilice únicamente el tipo de transparencias recomendadas (Consulte Papel especial en la

página 2-4). No utilice otros tipos como transparencias para color (enmarcadas en blanco).

■ El uso de transparencias no adecuadas puede causar daños a la impresora.

■ No utilice transparencias enmarcadas en blanco.

■ Retire cada hoja de transparencia de la bandeja de salida cara abajo tan pronto como se

imprima. Si se acumulan las transparencias en la bandeja de salida cara abajo, se puede
acumular electricidad estática y provocar atascos.

Se pueden cargar transparencias desde las bandejas 1, 2, 3 y 4. Cuando cargue transparencias
desde las bandejas 1, 2, 3 y 4, cargue en primer lugar papel normal hasta una altura de 30 mm (1,2
pulg. aproximadamente) en la bandeja y luego cargue las transparencias encima del papel normal
hasta la línea de capacidad máxima. En este caso, pueden cargar hasta 100 hojas de
transparencias.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 23

1

Inicie la impresión desde el programa después de colocar las transparencias en la impresora.

<Controlador PCL>

Seleccione el tamaño de papel,
transparencias, etcétera.

Seleccione una bandeja de papel.

<Controlador PS>

Seleccione una bandeja de papel. Seleccione las transparencias. Seleccione el tamaño del papel.

2 - 24 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Impresión en la bandeja de salida cara arriba

1

Empuje hacia arriba la palanca trasera.

2

Coloque papel en la bandeja de papel.

Cuando haya finalizado la impresión en la bandeja de
salida cara arriba, empuje hacia abajo la palanca trasera.

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 25

Cambio de la configuración para las opciones

Una vez que realice la configuración inicial de la impresora, debe volver a configurar el controlador de
impresora cuando instale las siguientes opciones.

1. Unidades de bandeja inferior (hasta dos LT-8000)

2. Ampliación de memoria

3. Unidad dúplex (DX-8000)

4. Bandeja de recogida suplementaria (CT-8000)

4

3

2

1

Para obtener detalles sobre el modo de montar las opciones, consulte las instrucciones que se
proporcionan con las opciones. En la siguiente sección se asume que las opciones ya están montadas.

Ampliación de memoria

En general, la memoria DIMM debe cumplir las siguientes especificaciones:
Tipo: 100 contactos y salida de 32 bits
Latencia CAS: 2 o 3
Frecuencia de reloj: 66 MHz o más
Capacidad: 16, 32, 64, 128 o 256 MB
Altura: 46 mm (1,8 pulgadas) o menos
Paridad: NINGUNA
Tipo Dram: Banco SDRAM 4
Se puede utilizar memoria SDRAM.

■ Para obtener más información, consulte al distribuidor donde adquirió la impresora.

■ Para obtener la información y los controladores más actualizados, visite el Centro de soluciones

de Brother en http://solutions.brother.com

2 - 26 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Pueden montarse los siguientes tamaños de módulos DIMM:
<EE.UU.>
16 MB TECHWORKS 12456-0001
32 MB TECHWORKS 12457-0001
64 MB TECHWORKS 12458-0001
128 MB TECHWORKS 12459-0001
256 MB TECHWORKS 12530-0001

<Europa>
16 MB Buffalo Technology 12323-0001
32 MB Buffalo Technology 12324-0001
64 MB Buffalo Technology 12325-0001
128 MB Buffalo Technology 12326-0001

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 27

Bajo Windows

Siga los pasos descritos a continuación. A continuación se muestra un ejemplo para Windows® XP.

1

En el menú Inicio, haga clic en Impresoras y faxes.
Se abrirá la ventana Impresoras.

2

Haga clic en la impresora apropiada y, en el menú Archivo, haga clic en Propiedades.
Se abrirá el cuadro de diálogo Propiedades.

3

Haga clic en la ficha Accesorios.
Seleccione las opciones añadidas a la impresora, haga clic en Aceptar o Aplicar.

®

En un sistema Macintosh

Siga los pasos descritos a continuación:

®

Para Mac OS® 8-6 - 9.2

1

Seleccione el icono Impresora en su escritorio.

2

Seleccione Cambiar configuración... en el menú Impresión.

3

Seleccione las opciones añadidas a la impresora, haga clic en OK.

Para Mac OS® X 10.2 o superior

Estas opciones no están disponibles en Mac OS® X 10.1.

1

Abra el Centro de impresión.

2

Seleccione la impresora de la lista de impresoras.

3

Seleccione Mostrar información en el menú Impresoras.

4

Seleccione Opciones instalables.

5

Seleccione las opciones añadidas a la impresora, haga clic en OK.

6

Cierre el Centro de impresión.

2 - 28 TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN

Impresión dúplex

Para utilizar la impresión dúplex, es necesario instalar en la impresora la unidad dúplex opcional. Puede
realizar la impresión dúplex automática con la impresora cuando se utilice la unidad dúplex opcional
(DX-8000).

Para obtener detalles sobre los tipos de papel adecuados para la impresión dúplex, consulte Tipos de
papel adecuados e inadecuados en la página 2-1.

Tipos de impresión dúplex

Existen seis tipos de impresión dúplex. El resultado de la impresión con los seis tipos se muestra a
continuación:

1

2

23

1

3

2

1

23

1

3

1

2

3

3

2

1

TIPOS DE PAPEL UTILIZABLES Y MÉTODO DE IMPRESIÓN 2 - 29

3

Controlador de impresora y software

Controlador de impresora (Windows®)

Un controlador de impresora es el software que traduce los datos del formato que utiliza un sistema
informático al formato requerido por una impresora en particular. Normalmente, este formato es un
lenguaje de comandos de impresora (PCL) o un lenguaje de descripción de páginas.

Los controladores de impresora para los siguientes sistemas operativos se encuentran en el CD-ROM
suministrado. También se puede descargar el controlador de impresora más reciente desde el sitio
Centro de soluciones de Brother en http://solutions.brother.com

Controlador PCL

(Impresora láser compatible LaserJet de

Hewlett-Packard)

Windows® 95/98/Me

®

Windows
Windows NT
Windows

Cuando se utiliza la impresora de forma local, instale el controlador de impresora al sistema al que está
conectada. Para compartir la impresora a través de una red, instale el controlador de impresora en cada
sistema conectado a la red.

2000

®

XP

®

4.0

Controlador BR-Script

(Emulación del lenguaje PostScript® 3)

Instalación del controlador de impresora

Para instalar el controlador de impresora para Windows®, consulte la Guía de configuración rápida.

Actualización del controlador de impresora

Hay actualizaciones del controlador de impresora disponibles en el Centro de soluciones de Brother.
Para utilizar el software, descárguelo.

Las tarifas de conexión (transporte a Internet) que se aplicarán durante la descarga del software serán
por cuenta del cliente.

La dirección del Centro de soluciones de Brother es:

http://solutions.brother.com

3 - 1 CONTROLADOR DE IMPRESORA Y SOFTWARE

Características del controlador de impresora PCL

Puede descargar el controlador más actualizado u obtener información de otros productos accediendo
al Centro de soluciones de Brother en http://solutions.brother.com

■ Las pantallas que se muestran en esta sección pertenecen a Windows® XP.

■ Las pantallas de su equipo variarán dependiendo del sistema operativo que utilice.

Ficha Básica

Si está utilizando Windows NT® 4.0, Windows® 2000 o XP, puede acceder a la ficha Básica
haciendo clic en Preferencias de impresión… en la ficha Básica de la pantalla Propiedades de
Brother HL-8050N series.

.

2

1

3

Cambie la configuración para Tamaño del papel, Páginas múltiples, Orientación, etcétera.

1

Seleccione la Fuente del papel o establezca la configuración Dúplex haciendo clic en Fuente del
papel o Unidad dúplex.

2

Seleccione Tamaño de papel, Páginas múltiples, Orientación(Vertical u Horizontal), Copias y
Soporte de impresión.

3

Seleccione la Fuente del papel, etcétera.

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 2

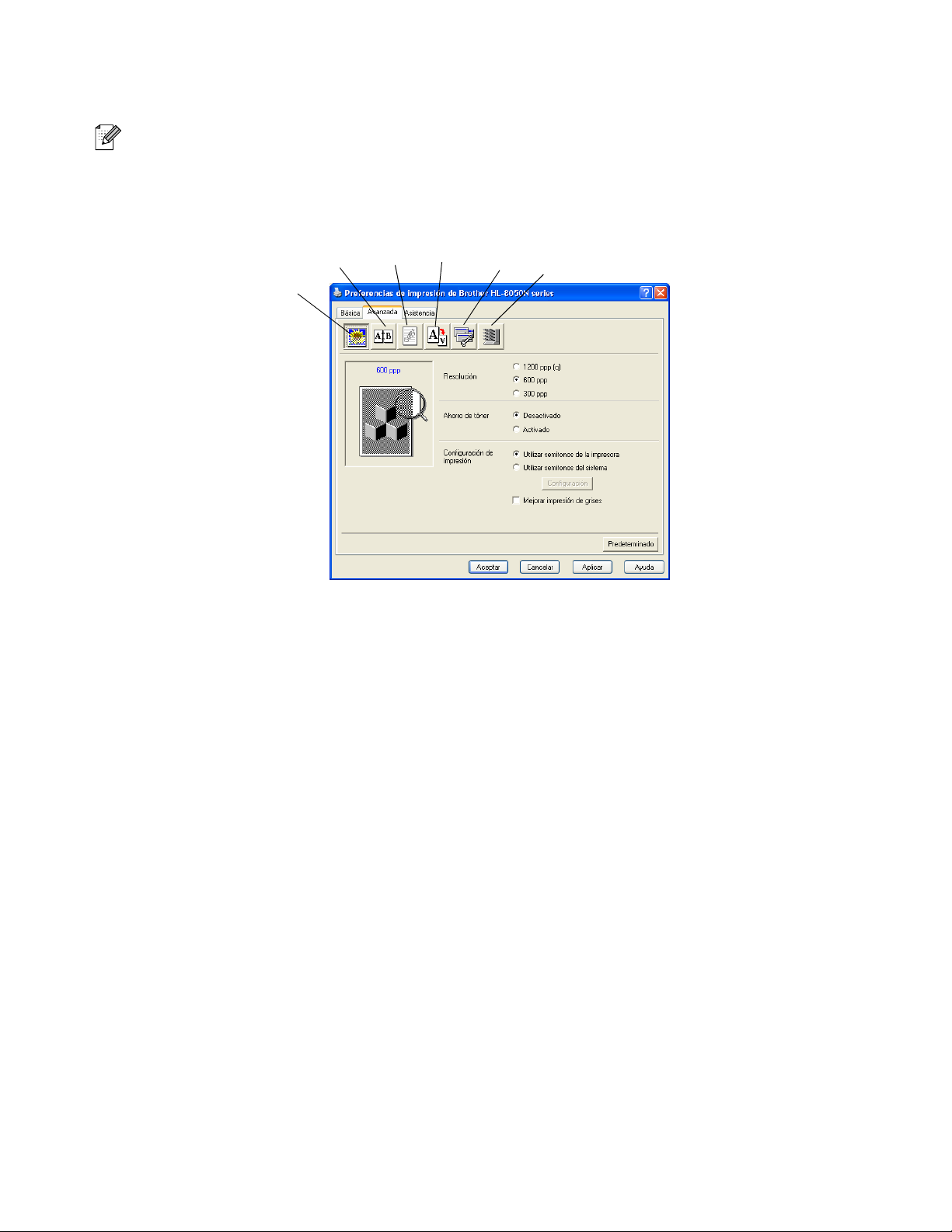

Ficha Avanzada

Si está utilizando Windows NT® 4.0, Windows® 2000 o XP, puede acceder a la ficha Avanzada
haciendo clic en Preferencias de impresión… en la ficha Básica de la pantalla Propiedades de
Brother HL-8050N series.

2

1

Cambie la configuración de la ficha haciendo clic en los siguientes iconos:

1

Calidad de impresión

2

Impresión dúplex

3

Estampilla

4

Configuración de página

5

Opciones de dispositivo

6

Destino

3

4

5

6

Calidad de impresión
Seleccione la Resolución, modo de Ahorro de tóner y Configuración de impresión.

■ Puede cambiar la Resolución en el controlador de impresora de la forma siguiente:

1200 ppp
600 ppp
300 ppp

■ Modo de Ahorro de tóner

Puede ahorrar en los costes de explotación activando el modo de Ahorro de tóner, que reduce la
densidad de impresión.

3 - 3 CONTROLADOR DE IMPRESORA Y SOFTWARE

■ Configuración de impresión

Puede cambiar manualmente el brillo, el contraste y otros valores.

Sólo para usuarios de Windows

®

95/98/Me:

■ Automático

Puede imprimir automáticamente con la configuración de impresión más adecuada
seleccionando el botón Automático.

■ Manual

Puede cambiar la configuración manualmente seleccionado el botón Manual y haciendo clic en
el botón de configuración.

Sólo para usuarios de Windows NT

®

4.0 y Windows® 2000/XP:

■ Utilizar semitonos de la impresora

Puede imprimir utilizando la configuración de la impresora seleccionando el botón Utilizar
semitonos de la impresora.

■ Utilizar semitonos del sistema

Puede cambiar manualmente el brillo, el contraste y otras configuraciones seleccionado el
botón Utilizar semitonos del sistema y haciendo clic en el botón de configuración.

■ Mejorar impresión de grises

Puede mejorar la calidad de imagen de las áreas sombreadas marcando la casilla de
verificación Mejorar impresión de grises. (La velocidad de impresión será más lenta
dependiendo del tipo de datos.)

Impresión dúplex

Para utilizar la impresión dúplex, es necesario montar en la impresora la unidad dúplex opcional
(DX-8000). Si hace clic en el icono Dúplex, aparecerá el cuadro de diálogo para configurar la impresión
dúplex. Existen seis tipos de opciones de impresión dúplex disponibles.

Impresión de folletos (sólo para el controlador PCL)

Se puede utilizar una función de Impresión de folletos si la unidad dúplex opcional está montada. Si
selecciona el icono Dúplex, aparecerá un cuadro de diálogo para configurar la función dúplex, pudiendo
seleccionar dos tipos de opciones de impresión de folletos.

Estampilla
Seleccione Utilizar estampilla para poner un logotipo o texto como estampilla en los documentos.

■ Cuando se utiliza un archivo de mapa de bits como estampilla, puede cambiar el tamaño y ponerla

donde le parezca en la página.

■ Cuando se utiliza texto para la estampilla, puede cambiar la fuente, ajustar la oscuridad y cambiar

el ángulo.

Configuración de página

Puede cambiar la escala de impresión de la imagen y seleccionar las opciones de impresión reflejada
e inversa.

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 4

Opciones de dispositivo

Puede establecer los siguientes modos de Función de impresora en esta ficha.
Vaya a la página de cada Función de impresora haciendo clic en el nombre de la función.

■ Trabajos en cola

■ Configuración rápida de impresión

■ Tiempo en reposo

■ Monitor de estado

■ Macro

■ Administrador (sólo para usuarios de Windows

■ Insertar comando/archivo (sólo para usuarios de Windows

■ Protección de página

■ Imprimir fecha y hora

■ Ajuste de densidad

■ HRC (sólo para usuarios de Windows NT

■ Modo TrueType (sólo para usuarios de Windows NT

®

95/98/Me)

®

95/98/Me)

®

4.0 y Windows® 2000/XP)

®

4.0 y Windows® 2000/XP)

Trabajos en cola

La impresora guarda los datos que desee reimprimir.
Puede volver a imprimir un documento sin enviar los datos de nuevo desde el PC, excepto en caso de

tener activada la función de impresión segura.

■ Reimpresión de último trabajo: reimprime el último trabajo

■ Impresión segura: imprime los datos con una contraseña

■ Pública: guarda los datos sin contraseña

■ Prueba: guarda los datos y los imprime

Para obtener más información acerca de la función de reimpresión, consulte consulte Botón Reprint en
la página 4-4.

Si desea evitar que otras personas impriman datos confidenciales utilizando la función de reimpresión,
quite la marca de verificación

3 - 5 CONTROLADOR DE IMPRESORA Y SOFTWARE

Utilizar reimpresión

en la configuración de trabajos en cola.

Configuración rápida de impresión

Puede activar o desactivar la función de Configuración rápida de impresión. En la pantalla del sistema,
aparecerá una pequeña ventana de selección que le permitirá realizar modificaciones en la
configuración de las siguientes funciones:

■ Página múltiple

■ Dúplex

■ Modo de ahorro de tóner

■ Fuente del papel

■ Soporte de impresión

Tiempo en reposo

Si la impresora no recibe datos durante un determinado período de tiempo, entrará en modo inactivo.
Este modo actúa como si se hubiese apagado la impresora. El tiempo de espera es de 5 minutos y se
ajusta automáticamente a la configuración de tiempo de espera más adecuado en función de la
frecuencia de utilización de la impresora (modo inactivo inteligente). Mientras la impresora está en modo
inactivo, la luz de la pantalla está apagada, aunque la impresora aún es capaz de recibir datos desde
el sistema. Al recibir un archivo o documento, la impresora se reactiva automáticamente y comienza a
imprimir. Otro modo de reactivarla es pulsando uno de los botones.

Monitor de estado

Esta característica muestra el número de página y el estado de la impresora (así como cualquier error
que se produzca en la misma) durante la impresión. Si no lo necesita y desea acelerar sus trabajos,
desactive Estado de impresora.

Macro

Puede guardar una página de un documento como una macro en la memoria de la impresora o en un
dispositivo opcional. Además, puede ejecutar la macro guardada; en otras palabras, puede utilizar la
macro guardada como una plantilla en cualquier documento. Esto ahorrará tiempo y aumentará la
velocidad de impresión para información utilizada con frecuencia, como los formularios, logotipos de
empresa, formatos de membretes o facturas.

Administrador (sólo para usuarios de Windows

®

95/98/Me)

Los administradores tienen la autoridad para limitar el número de copias y las configuraciones de escala
y estampilla.

Insertar comando/archivo (sólo para usuarios de Windows

®

95/98/Me)

Esta opción permite que se introduzcan datos en un trabajo de impresión.

Protección de página

"Protección de página" hace referencia a una configuración que reserva memoria adicional para la
creación de imágenes a toda página.

Las selecciones son AUTOMÁTICA, DESACTIVAR, LTR (tamaño de papel carta), A4 o LGL (tamaño
de papel oficio).

La función de protección de página permite a la impresora crear la imagen a toda página que se va a
imprimir en la memoria antes de desplazar físicamente el papel por el interior de la impresora. Cuando
la imagen es muy complicada y la impresora tiene que esperar a procesar la imagen antes de imprimir,
utilice esta función.

Imprimir fecha y hora
Fecha: Especifica el formato de la fecha.
Hora: Especifica el formato de la hora.

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 6

Ajuste de densidad

Aumenta o disminuye la densidad de la impresión.

HRC (sólo para usuarios de Windows NT

Esta opción le permite cambiar la configuración de HRC (control de alta resolución) en su impresora de
la serie Brother HL-8050N. HRC es una función especial que ofrece una calidad de impresión mejorada
de caracteres y gráficos que las impresoras láser convencionales no pueden alcanzar con una
resolución de 300 o 600 ppp.

■ Predeterminado de impresora

■ Clara

■ Media

■ Oscura

■ Desactivado

Modo TrueType (sólo para usuarios de Windows NT
Las fuentes TrueType pueden enviarse a la impresora de una de las siguientes formas:

■ Descargar como TrueType

■ Descargar como imagen de mapa de bits

■ Imprimir como gráficos

®

4.0 y Windows® 2000/XP)

®

4.0 y Windows® 2000/XP)

Destino

Puede seleccionar la bandeja de salida cuando haya montado la Bandeja de recogida suplementaria
(CT-8000) en la impresora.

Ficha Accesorios

Cuando monte las unidades opcionales, podrá añadir dichas opciones y seleccionar su configuración
en la ficha Accesorios de la manera siguiente:

1

3

2

1

Puede añadir y eliminar las opciones de cualquier dispositivo opcional o DISCO RAM que esté
montado en la impresora. La configuración de las bandejas se adaptarán a las opciones instaladas.

3 - 7 CONTROLADOR DE IMPRESORA Y SOFTWARE

2

Detección automática de opciones de impresora
La función de detección automática encuentra los dispositivos opcionales instalados actualmente y
muestra los valores de configuración disponibles en el controlador de impresora.
Cuando pulse el botón Detectar automáticamente, se enumerarán las opciones que estén
montadas en la impresora. Puede añadir o eliminar opciones de forma manual. La bandeja y otras
configuraciones coincidirán con las opciones montadas.

La función Detectar automáticamente no estará disponible bajo ciertas condiciones de la impresora.

3

Parámetro Fuente del papel
Esta función reconoce de forma automática el tamaño de papel en cada bandeja de papel.

Ficha Asistencia

Si está utilizando Windows NT® 4.0, Windows® 2000 o XP, puede acceder a la ficha Asistencia
haciendo clic en Preferencias de impresión… en la ficha Básica de la pantalla Propiedades de
Brother HL-8050N series.

■ También puede descargar el controlador más reciente desde el Centro de soluciones de Brother en

http://solutions.brother.com

■ Puede ver la versión del controlador de impresora.

■ Puede comprobar la configuración del controlador actual.

■ Puede imprimir la página de configuración de la impresora y la lista de fuentes internas.

.

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 8

Características del controlador de impresora PS

También puede descargar el controlador más reciente desde el Centro de soluciones de Brother en
http://solutions.brother.com

Para obtener más información, consulte la ayuda en pantalla del controlador de impresora.

■ Las pantallas que se muestran en esta sección pertenecen a Windows® XP.

■ Las pantallas de su equipo variarán dependiendo del sistema operativo que utilice.

Ficha Puertos

Seleccione el puerto al que la impresora está conectado o la ruta de acceso de la impresora de red que
esté utilizando.

.

Ficha Configuración de dispositivo

Seleccione las opciones instaladas.

3 - 9 CONTROLADOR DE IMPRESORA Y SOFTWARE

Ficha Presentación

Si está utilizando Windows NT® 4.0, Windows® 2000 o XP, puede acceder a la ficha Presentación
haciendo clic en Preferencias de impresión… en la ficha General de la pantalla Propiedades de
Brother HL-8050N BR-Script3.

Puede cambiar la configuración del diseño seleccionando los valores de Orientación, Imprimir en

ambas caras, Orden de las páginas y Páginas por hoja.

Ficha Papel/Calidad

Seleccione el origen del papel y el tipo de soporte.

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 10

Opciones avanzadas

Si está utilizando Windows NT®, Windows® 2000 o XP, puede acceder a la ficha Opciones
avanzadas de Brother HL-8050N BR-Script3 haciendo clic en el botón Avanzada... en la ficha
Presentación o en la ficha Papel/Calidad.

1

2

1

Seleccione el Tamaño de papel y el Número de copias.

2

Configure los valores de Calidad de impresión, Escala y Fuente TrueType.

3

3

Puede modificar la configuración seleccionando la opción de la lista Características de la
impresora:

■ Destino de salida

■ Clasificar

■ Trabajos en cola (será necesario establecer primero el tamaño del disco RAM.)

(Consulte Ficha Accesorios en la página 3-7 y Cómo establecer el tamaño de DISCO RAM en
la página 4-4.)

■ Contraseña

■ HRC

■ Ahorro de tóner

■ Tiempo en reposo

■ BR-Script Level

3 - 11 CONTROLADOR DE IMPRESORA Y SOFTWARE

Software (Windows®)

Software para redes

Administración por medio de navegadores Web

Muchas impresoras Brother admiten la tecnología de servidor Web incrustado (EWS). Esto significa que
puede utilizar un navegador Web estándar para administrar muchos aspectos de la impresora; por
ejemplo, puede ver la vida útil de los consumibles, configurar parámetros de red, ver la información del
número de serie, el uso de la impresora, etcétera. Abra su navegador Web e introduzca el nombre
NetBIOS, el nombre DNS o la dirección IP de la impresora.

BRAdmin Professional

La utilidad BRAdmin Professional está diseñada para administrar sus dispositivos conectados a red de
Brother, como las impresoras preparadas para red y los centros multifunción. BRAdmin Professional
también puede administrar dispositivos de otros fabricantes cuyos productos admitan SNMP (protocolo
simple de administración de redes).

Asistente de despliegue del controlador

Este instalador incluye el controlador PCL para Windows
(LPR y NetBIOS). El administrador debe configurar la dirección IP, la puerta de acceso y la máscara
subred con BRAdmin Professional antes de utilizar este software.

Si el administrador instala a continuación el controlador de impresora y el controlador de puerto
utilizando este software, podrá guardar el archivo en el servidor de archivos o enviarlo por correo
electrónico a los usuarios. Después, cada usuario sólo tiene que hacer clic en ese archivo para que el
controlador de impresora, el controlador de puerto, la dirección IP, etcétera se copien automáticamente
en su sistema.

®

y el controlador de puerto de red de Brother

Web BRAdmin

El software Web BRAdmin está diseñado para administrar todos los dispositivos conectados a redes
LAN/WAN de Brother. Al instalar el software de servidor Web BRAdmin en un sistema que ejecuta IIS*,
los administradores que dispongan de un navegador Web podrán conectarse al servidor Web BRAdmin
que les pondrá en comunicación con el dispositivo en sí. A diferencia de la utilidad BRAdmin
Professional, diseñada sólo para sistemas Windows

®

, el software de servidor Web BRAdmin permite el
acceso desde cualquier sistema cliente con un navegador Web que admita Java 2. Puede descargar el
software Web BRAdmin desde nuestro sitio Web en http://solutions.brother.com/webbradmin

.
IIS* = Internet Information Server 4.0 o Internet Information Services 5.0/5.1
Los siguientes sistemas operativos admiten Web BRAdmin e Internet Information Server 4.0:

Windows NT

®

4.0 Server

Los siguientes sistemas operativos admiten Web BRAdmin e Internet Information Services 5.X:

Windows
Windows
Windows
Windows

®

2000 Professional

®

2000 Server

®

2000 Advanced Server

®

XP Professional

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 12

Controlador de impresora (Macintosh®)

Un controlador de impresora es el software que traduce los datos del formato que utiliza un sistema
informático al formato requerido por una impresora en particular. Normalmente, este formato es un
lenguaje de comandos de impresora (PCL) o un lenguaje de descripción de páginas.

Los controladores de impresora para los siguientes sistemas operativos se encuentran en el CD-ROM
suministrado. También se puede descargar el controlador de impresora más reciente desde el sitio
Centro de soluciones de Brother en http://solutions.brother.com

Controlador BR-Script

(Emulación del lenguaje PostScript® 3)

Mac OS® 8.6-9.2

*Utilice el controlador LaserWriter 8 que
proporcionamos para su SO

Mac OS® X 10.1/10.2 o superior

*Utilice el controlador PostScript® que
proporcionamos para su SO

Se proporcionan con su impresora Brother los controladores de impresora para USB y las conexiones
de red.

Puede instalar el controlador de impresora en sistemas Macintosh que satisfagan los siguientes
requisitos:

■ La impresora está conectada con un cable USB y el sistema ejecuta el sistema operativo Mac OS

8.6 a Mac OS

®

X 10.2 o superior con la interfaz USB estándar.

■ La impresora está conecta a una red y sistemas que ejecutan Mac OS

■ La impresora está configurada como un cliente AppleTalk.

Para obtener detalles sobre la configuración de un cliente AppleTalk, consulte la documentación que
acompaña a su sistema Macintosh.

■ Los usuarios de red de Mac OS

®

X 10.2.4 pueden conectar por medio de la capacidad de

configuración simple de red.

®

®

8.6 a Mac OS® X.

Instalación del controlador de impresora

Para instalar el controlador de impresora para Macintosh, consulte la Guía de configuración rápida.

Actualización del controlador de impresora

Hay actualizaciones del controlador de impresora disponibles en el Centro de soluciones de Brother.
Para utilizar el software, descárguelo.

Las tarifas de conexión (transporte a Internet) que se aplicarán durante la descarga del software serán
por cuenta del cliente.

La dirección del Centro de soluciones de Brother es:

http://solutions.brother.com

3 - 13 CONTROLADOR DE IMPRESORA Y SOFTWARE

Características del controlador de impresora PS (Para sistemas operativos Mac® OS 8.6 a 9.2 / Mac OS® OS X 10.1/10.2 o superior)

También puede descargar el controlador más reciente desde el Centro de soluciones de Brother en
http://solutions.brother.com

■ Las pantallas que se muestran en esta sección pertenecen a LaserWriter 8 de Mac OS® 9.0.

■ Las pantallas de su Macintosh

Atributos de página

Puede establecer el tamaño del Papel, la Orientación y la Escala.

.

®

variarán dependiendo del sistema operativo que utilice.

Disposición

Establezca las opciones de Páginas por hoja, Sentido, Borde y Imprimir en ambas caras.

Páginas por hoja: Seleccione el número de páginas que aparecerán en cada cara del papel.
Sentido: Cuando especifique las Páginas por hoja, también puede especificar la

dirección de la disposición.

Borde: Si desea añadir un borde, utilice esta función.
Imprimir en ambas caras: Cuando desee imprimir ambas caras del papel, utilice esta función.

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 14

Opciones de la impresora específicas

Establezca Soporte de impresión, Destino de salida, Clasificar, Resolución, Job Spooling y los
ajustes de la impresión segura.

Soporte de impresión: Puede utilizar varios tipos de soportes de impresión en la impresora. Para

obtener la calidad de impresión óptima, asegúrese de seleccionar el tipo de
soporte que esté utilizando.

Destino de salida: Seleccione una de las bandejas para imprimir.
Clasificar: Cuando esté utilizando direcciones de disposición para trabajos de varias

páginas, todas las páginas del trabajo se imprimirán seguidas de otro
conjunto completo de páginas y así sucesivamente.

Resolución: Puede establecer la resolución (ppp) de acuerdo con sus requisitos de

impresión.

Job Spooling: Cuando desee reimprimir, seleccione Activado.
Contraseña: Se mostrará la contraseña como números y debe establecerse desde la

impresora.

Administración con navegadores Web para usuarios de red

La impresora HL-8050N admite la tecnología de servidor Web incrustado (EWS). Esto significa que
puede utilizar un navegador Web estándar para administrar muchos aspectos de la impresora; por
ejemplo, puede ver la vida útil de los consumibles, configurar parámetros de red, ver la información del
número de serie, el uso de la impresora, etcétera. Abra su navegador Web e introduzca el nombre
NetBIOS, el nombre DNS o la dirección IP de la impresora.

3 - 15 CONTROLADOR DE IMPRESORA Y SOFTWARE

Selección automática de emulación

Esta impresora dispone de una función de selección de emulación automática. Cuando la impresora
recibe los datos del sistema, selecciona de forma automática el modo de emulación. La configuración
de fábrica de esta función es SI.

La impresora puede seleccionar la emulación entre las siguientes combinaciones:

EPSON (predeterminada) IBM

HP LaserJet
BR-Script 3
HP-GL
EPSON FX-850

HP LaserJet
BR-Script 3
HP-GL
IBM Proprinter XL

Puede seleccionar el modo de emulación manualmente mediante el panel de control mediante
EMULACION en el menú CONFIGURACION. Consulte CONFIGURACION en la página 4-14.

Cuando utilice la selección de emulación automática, tenga en cuenta lo siguiente:

■ Se debe seleccionar la prioridad del modo de emulación EPSON o IBM, ya que la impresora no

puede distinguir entre ellos. Debido a que el modo de emulación predeterminado de fábrica es
EPSON, es posible que tenga que seleccionar el modo de emulación IBM utilizando el panel de
control para acceder a EMULACION en el menú CONFIGURACION.

■ Pruebe la selección automática de la emulación con su aplicación o con el servidor de red. Si

no funciona correctamente, seleccione el modo de emulación de forma manual mediante los
botones del panel de control de la impresora o utilice los comandos de selección de emulación
desde el software.

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 16

Selección automática de interfaz

Esta impresora dispone de una función de selección automática de interfaz. Cuando la impresora recibe
datos desde el ordenador, selecciona automáticamente la interfaz paralelo IEEE 1284 o la interfaz USB.

Si utiliza la interfaz paralelo, puede activar o desactivar las comunicaciones en paralelo de alta velocidad
y bidireccionales utilizando el panel de control para acceder al menú PARALELO en el modo
INTERFAZ. Consulte INTERFAZ en la página 4-20. Como el modo de selección automática de interfaz
está establecido de fábrica como SI, simplemente conecte el cable de interfaz a la impresora. (Nota:
Apague siempre el sistema y la impresora cuando conecte o desconecte el cable.)

Cuando sea necesario, seleccione la interfaz o los parámetros de comunicaciones serie manualmente
utilizando el panel de control para acceder al modo INTERFAZ. Consulte INTERFAZ en la página 4-20.
Para obtener la configuración del sistema, consulte el manual del usuario de su sistema o la aplicación
de software.

Cuando utilice la selección automática de interfaz, tenga en cuenta lo siguiente:

■ Esta función tarda unos segundos en funcionar. Si desea acelerar la impresión, seleccione de

forma manual la interfaz necesaria con SELECCIONAR en el menú INTERFAZ mediante el
panel de control.

Si normalmente utiliza una única interfaz, se recomienda que seleccione dicha interfaz en el menú
INTERFAZ. Si sólo se selecciona una interfaz, la impresora asignará toda la memoria intermedia de
entrada para esa interfaz.

3 - 17 CONTROLADOR DE IMPRESORA Y SOFTWARE

Configuración de la impresora

Configuración de fábrica

La configuración de impresora se estableció en fábrica antes de embalarla para su envío. A dichos
valores se les denomina “configuración de fábrica”. Aunque la impresora puede trabajar con dicha
configuración de fábrica sin cambios, puede personalizar la impresora con una configuración de
usuario. Consulte Lista de configuración de fábrica en la página 4-23.

La modificación de la configuración de usuario no afecta a la configuración de fábrica. No se puede
modificar la configuración de fábrica preestablecida.

Se puede restablecer la configuración predeterminada de fábrica mediante el MENU RESTABLECER.
Consulte MENU RESTABLECER en la página 4-20.

Valores predeterminados de fábrica de red

Si desea restablecer la configuración de red a su configuración predeterminada de fábrica
(restableciendo toda la información como la contraseña y la información de la dirección IP), realice los
siguientes pasos:

1

Apague la impresora.

2

Mantenga pulsado el botón + en el momento que enciende el interruptor de alimentación.
Mantenga pulsado el botón hasta que el visor muestre LISTA.

3

El servidor de impresión se habrá restablecido a su configuración predeterminada de fábrica.

Para obtener más información sobre APIPA, consulte el Manual del usuario de red o visite
http://solutions.brother.com

.

CONTROLADOR DE IMPRESORA Y SOFTWARE 3 - 18

4

Panel de control

Visión general del panel de control

El panel de control consta de testigos LED, un visor de cristal líquido (LCD) y varios botones. Esta
sección describe los nombres y las funciones del panel de control.

2

1

1. Visor de cristal líquido (LCD)

2. Testigos LED (diodos emisores de luz)

3. Botones

3

4 - 1 PANEL DE CONTROL

Botones

Puede controlar las operaciones básicas de la impresora y cambiar diversas configuraciones de la
misma con nueve botones (Job Cancel, Go, Secure Print, +, -, Set, Back, Reprint, Menu).

Nombre Pantalla de menús
Job Cancel Detiene y cancela el trabajo de impresión en curso.
Go Sale del menú del panel de control, vuelve a imprimir configuraciones y borra

mensajes de error.
Realiza una pausa y sigue imprimiendo.

Secure Print Vuelve a imprimir datos seguros.
+ Se desplaza hacia adelante por los menús.

Se desplaza hacia adelante por las opciones que se pueden seleccionar.

- Se desplaza hacia atrás por los menús.

Se desplaza hacia atrás por las opciones que se pueden seleccionar.

Set Selecciona el menú del panel de control.

Establece los menús y configuraciones seleccionadas.

Back Vuelve atrás un nivel en el menú.
Reprint Reimprime el último trabajo recibido.
Menu Pasa al menú superior (modo INFORMACION).

Botón Job Cancel

El procesamiento o la impresión de datos se pueden cancelar mediante el botón Job Cancel. El visor
muestra el mensaje CANCELANDO TRBJO mientras se cancela el trabajo. Una vez cancelado, la
impresora vuelve al estado LISTA.

Si la impresora no está recibiendo datos ni imprimiendo, el visor muestra !!NO HAY DATOS!! y no se
puede cancelar el trabajo.

Botón Go

Puede cambiar las indicaciones del panel desde el estado actual (configuraciones del menú, error y
reimpresión) pulsando una vez el botón Go. Para las indicaciones de ERROR, el panel de control
cambia sólo cuando se ha resuelto el error.

Puede poner en pausa la impresión con el botón Go. Si vuelve a pulsar el interruptor Go, se reinicia el
trabajo de impresión y se cancela la pausa. Durante la misma, la impresora está fuera de línea.

Si la impresora está en PAUSA y no desea imprimir los datos restantes, puede cancelar el trabajo
pulsando el botón Job Cancel. Una vez cancelado, la impresora volverá al estado LISTA.

PANEL DE CONTROL 4 - 2

Botón Secure Print

Puede utilizar el botón Secure Print para volver a imprimir datos seguros guardados en unidades de
trabajo.

Esta función está disponible únicamente cuando se monta una tarjeta CompactFlash que contiene
datos seguros o cuando se almacenan datos seguros en la RAM. (Consulte Ficha Accesorios en la
página 3-7 y Cómo establecer el tamaño de DISCO RAM en la página 4-4.)

Básicamente, el botón Secure Print se activa únicamente cuando la impresora está en el estado LISTA
o MENU. Se desactiva durante el estado IMPRIMIENDO y PAUSA (pausa en la impresión).

Al pulsar el botón Secure Print mientras está activada, se muestra una pantalla para seleccionar el
nombre de usuario de los datos seguros. Realizando los mismos pasos que para seleccionar el trabajo
de datos seguros para la operación REIMPRIMIR, especifique el nombre de usuario, el nombre de
trabajo, la contraseña y, a continuación, el número de copias. A continuación, pulse los botones Set o
Secure Print para iniciar la impresión.

Puede utilizar los botones + o - para cambiar el número de copias a un valor de hasta 999. Después de
finalizar la impresión, los datos seguros se borrarán y la impresora pasará al estado LISTA. Si pulsa el
botón Secure Print mientras no haya un dispositivo de almacenamiento montado, aparecerá el
mensaje NO DATOS ALMACEN en la línea superior del visor LCD durante un segundo aproximadamente.

Botones + o -

Si pulsa el botón + o - cuando la impresora está en línea (LISTA), la pondrá fuera de línea y el LCD
mostrará el menú.

Para desplazarse por los menús en el LCD

Si pulsa el botón + o - cuando la impresora está en línea (LISTA), la pondrá fuera de línea y el visor LCD
mostrará el modo actual.

Para acceder a otros menús, pulse los botones + o -. Estos botones, + y -, le permiten desplazarse hacia
adelante o hacia atrás a través de los menús y las configuraciones en el visor. Pulse o mantenga
pulsado el botón hasta que aparezca la opción que desee.

Para introducir números

Puede introducir números de dos maneras. Puede pulsar los botones + o - para desplazarse hacia arriba
o hacia abajo un número por pulsación o puede mantener pulsado los botones + o - para desplazarse
más rápido. Cuando vea el número que desee, pulse el botón Set.

Botón Set

Si pulsa el botón Set cuando la impresora está en línea (LISTA), la pondrá fuera de línea y el visor LCD
mostrará el menú.

El botón Set permite seleccionar el menú o la opción mostrados. Después de cambiar una
configuración, aparecerá un asterisco (*) durante un corto período de tiempo a la derecha del mensaje.

4 - 3 PANEL DE CONTROL

Botón Back

Si pulsa el botón Back cuando la impresora está en línea (LISTA), la pondrá fuera de línea y el LCD
mostrará el menú.

El botón Back le permite volver al nivel anterior desde el actual nivel de menú.
El botón Back también permite seleccionar el dígito anterior durante la introducción de números.
Cuando se selecciona una configuración que no tiene un asterisco (no se ha pulsado el botón Set), el

botón Back le permitirá volver al nivel de menú anterior con la configuración original inalterada.

Si pulsa el botón Set para seleccionar una configuración, aparecerá brevemente un asterisco al final
del visor. Como el asterisco señala la selección, podrá encontrar fácilmente la configuración actual
al desplazarse por el visor.

Cómo establecer el tamaño de DISCO RAM

1

Pulse el botón + o - hasta que aparezca el modo CONFIGURACION.

2

Pulse el botón Set y, a continuación, los botones + o – hasta que aparezca TAMAÑO DISCO RAM.

3

Pulse el botón Set y, a continuación, pulse los botones + o - para establecer el tamaño de DISCO
RAM.

4

Pulse el botón Set.

Botón Reprint

Si desea volver a imprimir un trabajo que se acaba de imprimir, puede reimprimirlo pulsando el botón
Reprint. Del mismo modo, si ha creado un documento que desea compartir con sus compañeros,
simplemente ponga en cola el documento en un área no protegida de la impresora. De esta manera,
cualquiera que esté en la red o en el panel de control podrá volver a imprimir este documento.

Puede utilizar el botón Reprint si la impresora está en estado LISTA o PAUSA.
Cuando desea imprimir datos del tipo PRUEBA, PÚBLICA o SEGURO, recomendamos que monte la

tarjeta CompactFlash.
Si no tiene montada una tarjeta CompactFlash (consulte Montaje de la tarjeta CompactFlash en la

página A-4), podrá volver a imprimir desde la memoria de acceso aleatorio (RAM). Los datos de
reimpresión en la RAM se eliminarán cuando se apague la impresora.

Cuando utilice la RAM para reimprimir:

1

Pulse el botón Set en el panel de control para salir del estado LISTA y seleccione TAMAÑO DISCO
RAM en el menú CONFIGURACION.

2

El tamaño predeterminado de DISCO RAM es 0 MB. Pulse el botón + para aumentar el tamaño
RAM de reimpresión en incrementos de 1 MB.

■ Cuando aumenta el tamaño de RAM para utilizar la impresión segura, el área de trabajo de la

impresora disminuye y se reduce el rendimiento de la impresora. Asegúrese de restablecer el
tamaño de DISCO RAM a 0 MB cuando acabe de utilizar la impresión segura.

■ Cuando se almacenan datos en la memoria RAM, se eliminan al apagar la impresora.

PANEL DE CONTROL 4 - 4

También se recomienda añadir RAM adicional si desea poder imprimir una gran cantidad de datos
seguros. (Consulte Ampliación de memoria en la página 2-26.)

Reimpresión del último trabajo

Puede reimprimir los datos del último trabajo de impresión sin tener que volver a enviarlo desde el
sistema.

■ Si la función REIMPRIMIR está desactivada en el panel de control y pulsa el botón Reprint, el

visor LCD muestra NO DATOS ALMACEN durante un corto período de tiempo.

■ Si desea cancelar la reimpresión, pulse el botón Job Cancel.

■ Si la impresora no tiene suficiente memoria para poner en cola el trabajo de impresión, sólo

imprimirá la última página.

■ Para disminuir o aumentar el número de copias de reimpresión pulse el botón - o +. Puede

seleccionar entre 1 y 999 copias.

■ Para obtener más información acerca de la configuración del controlador de la impresora,

consulte consulte Trabajos en cola en la página 3-5.

Reimprime el último trabajo tres veces

1

Active la función REIMPRIMIR mediante los botones del panel de control para acceder al menú
CONFIGURACION.

Si imprime utilizando el controlador proporcionado con la impresora, la configuración de Trabajos en
cola en el controlador de impresora tomarán prioridad sobre la configuración realizada en el panel
de control. Para obtener más información, consulte Trabajos en cola en la página 3-5.

2

Pulse el botón Reprint.

↓

-REIMPRIMIR­COPIAS=______1

↓

Si espera demasiado para continuar con las operaciones de los botones en el panel
de control, el visor sale de forma automática de la configuración de REIMPRIMIR.

Pulse el botón + dos veces.

-REIMPRIMIR­COPIAS=______3

↓

Pulse los botones Set o Reprint.

IMPRIMIENDO

↓

-REIMPRIMIR­COPIAS=______1

■ Si pulsa el botón Go dos veces, la impresora saldrá de la configuración de REIMPRIMIR.

■ Si desea reimprimir los datos y ha pulsado el botón Go, el visor mostrará PULSE SET IMPRIM.

Pulse el botón Set o Reprint para iniciar la reimpresión o vuelva a pulsar el interruptor Go para
cancelarla.

4 - 5 PANEL DE CONTROL

Impresión de datos de PRUEBA

Puede utilizar esta función para reimprimir datos de PRUEBA que se hayan impreso en este momento
y que no tengan configuración de seguridad. Los documentos que se haya colocado en el área
PRUEBA están disponibles para cualquier persona. Esta función también puede utilizarse si se trata de
un documento que se moverá a una carpeta pública más adelante.

Cuando el área para colocar datos en cola está llena, los datos más antiguos se eliminarán primero. El
orden para borrar datos no tiene relación con el orden de reimpresión.

Cuando reimprima datos de PRUEBA, consulte Cómo imprimir datos SEGUROS en la página 4-7.

■ Si no ha montado la tarjeta CompactFlash, los datos de reimpresión se eliminarán cuando la

impresora se apague.

■ Si hay datos en la información del trabajo que no se pueden visualizar en el LCD, el visor

muestra "?".

■ Para obtener más información acerca de la configuración del controlador de la impresora,

consulte consulte Trabajos en cola en la página 3-5.

Impresión de datos PÚBLICOS

Puede utilizar esta función para reimprimir documentos almacenados en el área PÚBLICA de la
memoria de la impresora. Los documentos almacenados aquí no estarán protegidos por contraseña y
cualquier persona podrá acceder a ellos utilizando el panel frontal o un navegador web. La impresora
no imprimirá un documento público cuando lo envíe a la impresora. Debe utilizar el panel de control de
la impresora o conectarse con la impresora a través de un navegador web.

Los datos PÚBLICOS pueden eliminarse por medio del panel de control de la impresora o desde un
programa de administración con base web.

■ Si hay datos en la información del trabajo que no se pueden visualizar en el LCD, el visor

muestra "?".

■ Para obtener más información acerca de la configuración del controlador de la impresora,

consulte consulte Trabajos en cola en la página 3-5.

Impresión de datos SEGUROS

Los documentos SEGUROS están protegidos por contraseña y sólo las personas que la conozcan
podrán imprimir el documento. La impresora no imprimirá el documento cuando lo envíe a la impresora.
Para imprimirlo, deberá utilizar el panel de control de la impresora (con la contraseña) o conectarse con
la impresora a través de un navegador Web.

Si desea eliminar los datos en la cola, puede hacerlo utilizando el panel de control o desde el software
de administración con base web.

■ Si hay datos en la información del trabajo que no se pueden visualizar en el LCD, el visor

muestra "?".

■ Para obtener más información acerca de la configuración del controlador de la impresora,

consulte consulte Trabajos en cola en la página 3-5.

PANEL DE CONTROL 4 - 6

Cómo imprimir datos SEGUROS

Pulse los botones Reprint
o Secure Print.

↓

-REIMPRIMIR­ULTIMO TRABAJO

↓

-REIMPRIMIR­ARCHIVO SEGURO

↓

ARCHIVO SEGURO
USUARIO___XXXXXX

↓

USUARIO___XXXXXX
TRABAJO____XXXXXX

↓

TRABAJO____XXXXXX
CONTRASEÑA__XXXX

↓

-REIMPRIMIR­COPIAS=______1

↓

IMPRIMIENDO

Si no hay datos.

Pulse el botón + o -.

Pulse el botón Set.

Pulse los botones + o - para seleccionar el nombre de usuario.
Pulse el botón Set para establecer el nombre del usuario.

Pulse los botones + o - para seleccionar el trabajo.
Pulse el botón Set para establecer el trabajo.

Introduzca la contraseña.
Pulse el botón Set para establecer la contraseña.

La impresora saldrá de este menú después de un período de espera.

Pulse los botones Set, Reprint o Secure Print.
Si pulsa el botón Go, el visor mostrará PULSE SET IMPRIM.

NO DATOS ALMACEN

Si no hay datos de reimpresión en la memoria
Si la impresora no tiene datos de reimpresión en la memoria intermedia y pulsa el botón Reprint o

Secure Print, en el LCD aparecerá brevemente NO DATOS ALMACEN.
Para cancelar el trabajo de reimpresión

Al pulsar el botón Job Cancel, se cancelará el trabajo de reimpresión actual. El botón Job Cancel
también permite cancelar un trabajo de reimpresión en pausa.

4 - 7 PANEL DE CONTROL

Botón Menu

Al pulsar el botón Menu mientras se está en un modo que no sea de configuración de menús, la
impresora pasará a estar fuera de línea y mostrará el menú principal. El botón Menu se proporciona
únicamente con el propósito de mostrar el menú principal. No realiza ninguna función adicional. La
impresora sale automáticamente del menú si no se realiza ninguna operación durante 30 segundos.

Testigos LED

Los indicadores LED son testigos que muestran el estado de la impresora.

Testigo Alarm - Rojo

Este testigo se ilumina para indicar que la impresora ha detectado algún tipo de problema (llamada del
operador, error, error de servicio).

Estado de los testigos Significado

Encendido Estado de alarma (error)
Apagado Estado normal (no hay errores)

Testigo Ready - Verde

Estado de los testigos Significado

Apagado La impresora está apagada.

La impresora está fuera de línea.

■ Se está realizando una selección de menús

■ Se está estableciendo el número de copias de reimpresión

■ Estado PAUSA

■ Estado de alarma

Parpadea La impresora está recibiendo datos desde el sistema o procesando datos.
Encendido La impresora está en línea y lista para imprimir.

■ Estado LISTA/CALENTANDO

■ Estado REPOSO

■ Estado IMPRIMIENDO (incluyendo reimpresión)

■ Estado CANCELANDO TRBJO

Hay datos* incompletos. En este caso, se mostrará, Aún hay datos en la línea
superior del visor LCD.
* Hay datos que están en proceso de creación y no se están recibiendo datos.

Si la impresora pasa al estado fuera de línea y se están recibiendo o procesando datos (como
cuando se muestra un menú y se produce un error), la visualización de datos tendrá prioridad.

PANEL DE CONTROL 4 - 8

Visor de cristal líquido (LCD)

El visor muestra el estado actual de la impresora. Cuando utilice los botones del panel de control, el
visor cambiará.

Si pone la impresora fuera de línea, el visor cambiará para mostrar la emulación seleccionada.
Si se produce algún problema, el visor mostrará los mensajes de error, los mensajes de mantenimiento

o los mensajes de llamada de servicio adecuados para que sepa que debe realizar alguna acción. Para
obtener más información sobre estos mensajes, consulte Qué hacer cuando aparece un mensaje de
error en la página 5-15.

Mensaje del LCD

Mensajes de estado de la impresora

La siguiente tabla muestra los mensajes del estado de la impresora que aparecen durante el
funcionamiento normal:

Mensajes Significado

LISTA Lista para imprimir.
IMPRIMIENDO Imprimiendo.
RESOLUCION ADAPT Imprimiendo con la resolución reducida.
PROCESANDO Ocupada procesando datos.
CANCELANDO TRBJO Cancelando el trabajo.
PAUSA La impresora ha dejado en pausa sus funciones. Si pulsa el botón Go , se volverá

a iniciar la impresora.

CALENTANDO La impresora se está calentando.
REPOSO En estado de reposo
PULSE SET IMPRIM Pulse el botón Set para iniciar la impresión.

REPOS. A AJUST.
FABRICA

AUTO TEST Realizando diagnosis automática.
TAM RAM=XX MB Esta impresora tiene XX MB de memoria.
INICIALIZANDO La impresora está configurándose.
PROGRAMANDO Accediendo a la tarjeta CompactFlash.
DATOS IGNORADOS Los datos PS se están leyendo y se están descartando.
AUN HAY DATOS (*) Hay datos incompletos.
ENFRIANDOSE Espere algunos segundos hasta que el interior de la impresora se haya enfriado.

La configuración de la impresora se restablece con los valores de fábrica.

* Hay datos que están en proceso de creación y no se están recibiendo datos. Al pulsar el botón Go, se
realiza un avance de página y se cambia el mensaje del visor a IMPRIMIENDO.

4 - 9 PANEL DE CONTROL

Utilización del Panel de control

Cuando maneje los botones de menú (+, -, Set, Back o Menu), recuerde los siguientes pasos básicos:

■ Si durante 30 segundos no se realiza ninguna operación con el panel de control, el LCD vuelve

automáticamente a LISTA.

■ Si pulsa el botón Set para seleccionar una configuración, aparecerá brevemente un asterisco al final

del visor. Después, el visor regresa al nivel de menú anterior.

■ Después de cambiar el estado o una configuración, si se pulsa el botón Back antes de pulsar el

botón Set, hará que el visor regrese al nivel de menú anterior con la configuración original sin ningún
cambio.

■ Existen dos maneras de introducir números. Puede pulsar los botones + o - para desplazarse hacia

arriba o hacia abajo un número por pulsación o puede mantener pulsado los botones + o - para
desplazarse más rápido. El número que está parpadeando es el que se puede modificar.

PANEL DE CONTROL 4 - 10

Si desea activar la configuración de PAPEL MANUAL

El valor predeterminado es NO. Si lo desea, active esta opción.

LISTA

↓

-MENU­INFORMACION

↓

-MENU­PAPEL

↓

PAPEL
FUENTE

↓

PAPEL
PAPEL MANUAL

↓

PAPEL MANUAL
=NO_____________*

↓

PAPEL MANUAL
=SI

↓

PAPEL MANUAL
=SI______________*

Pulse cualquier botón de menús (+, -, Set, Back o Menu) para dejar la
impresora fuera de línea.

Pulse los botones + o - para desplazarse por las selecciones del menú.

Pulse el botón Set para desplazarse al siguiente nivel del menú.

Pulse el botón + o -.

Pulse el botón Set.

Pulse el botón +.

Pulse el botón Set.
Aparecerá brevemente un asterisco * al final del visor.
La configuración predeterminada aparece indicada con un *.

4 - 11 PANEL DE CONTROL

Menú de LCD del Panel de control

Los nombres del LCD del panel de control para las bandeja de papel son las siguientes:

Bandeja de papel estándar BAND1 y BAND2
Bandeja de papel opcional BAND3 y BAND4
Unidad dúplex opcional para la impresión dúplex DX
Bandeja de recogida suplementaria BR

Existen 8 menús. Para obtener más información sobre las selecciones disponibles en cada menú,
consulte las páginas enumeradas a continuación.

■ INFORMACION Para obtener más información, consulte la página 4 -13.

■ PAPEL Para obtener más información, consulte la página 4 -13.

■ CALIDAD Para obtener más información, consulte la página 4 -14.

■ CONFIGURACION Para obtener más información, consulte la página 4 -14 .

■ MENU IMPRESION Para obtener más información, consulte la página 4 -16.

■ RED Para obtener más información, consulte la página 4 -19.

■ INTERFAZ Para obtener más información, consulte la página 4 -20.

■ MENU RESTABLECER Para obtener más información, consulte la página 4 -20.

PANEL DE CONTROL 4 - 12

INFORMACION

Menú Descripción

CONFIG IMPRESION

PRUEBA IMPRESION
IMPRIMIR DEMO Imprime la hoja de demostración.
IMP LISTA ARCHIV Imprime la lista de la tarjeta.
IMPRIMIR FUENTES Imprime la lista de fuentes y ejemplos.
VERSION

MANTENIMIENTO CONTADOR PAGINAS ###### Muestra el total de páginas impresas

NO.SER ######### Muestra el número de serie de la impresora.
VERSION ROM #### Muestra la versión de la ROM.
FECH ROM ##/##/## Muestra la fecha de la ROM.
VERSION RED #### Muestra la versión de red (sólo para los

FCH RED ##/##/## Muestra la fecha de ensamblaje de la red

VER MOTOR #### Muestra la versión del motor de la ROM.
TAM RAM ###MB Muestra el tamaño de la memoria de esta

FUSOR RESTANTE ###### Muestra las páginas que aún se pueden

Imprime la página de configuración de impresión.
Imprime la página de prueba.

usuarios de red).

(sólo para los usuarios de red).

impresora.

actualmente.

imprimir con la unidad del fusor.

PAPEL

Menú Descripción

FUENTE AUTOMATICO/BAND1/BAND2/BAND3/

BAND4

PRIORIDAD B1>B2>B3>B4

B4>B3>B2>B1

PAPEL MANUAL NO/SI Seleccione si desea que cargar el papel de

TAMAÑO BANDEJA 1 SENSOR DETECC/B5/B6/A6/

COM-10/DL/MONARCA/C5/
DEFNDO USUARIO

TAMAÑO BANDEJA 2 SENSOR DETECC/B5/B6/A6/

COM-10/DL/MONARCA/C5/
DEFNDO USUARIO

TAMAÑO BANDEJA 3 SENSOR DETECC/B5/B6/A6/

COM-10/DL/MONARCA/C5/
DEFNDO USUARIO

TAMAÑO BANDEJA 4 SENSOR DETECC/B5/B6/A6/

COM-10/DL/MONARCA/C5/
DEFNDO USUARIO

DUPLEX NO/SI (ENC. LARGO)/

SI (ENC. CORTO)

SALIDA ESTANDAR/BR/APILADO BR Seleccione dónde desea que vayan las

DESPLAZ. TRABAJO SI/NO Seleccione si desea que el trabajo quede

Seleccione la bandeja de papel desde la que
se cargará el papel.

Cuando FUENTE se selecciona como
AUTOMATICO: Selecciona el orden en el
que la impresora utiliza las bandejas de papel
que contienen papel del mismo tamaño.

forma manual.
Seleccione el tamaño de papel que ha

cargado en la bandeja de papel, por

ejemplo, A4/Carta/Oficio/....

Seleccione el tamaño de papel que ha
cargado en la bandeja de papel, por

ejemplo, A4/Carta/Oficio/....

Seleccione el tamaño de papel que ha
cargado en la bandeja de papel, por

ejemplo, A4/Carta/Oficio/....

Seleccione el tamaño de papel que ha
cargado en la bandeja de papel, por

ejemplo, A4/Carta/Oficio/....

Seleccione si desea imprimir, de forma
automática, en ambas caras del papel.

páginas impresas.

desplazado.

4 - 13 PANEL DE CONTROL

CALIDAD

Menú Descripción

RESOLUCION 300/600/1200

HRC MEDIA/CLARA/NO/OSCURA

AHORRO TÓNER NO/SI Reduzca los costes activando esta opción.
DENSIDAD -2 a 2 Aumente o disminuya la densidad de la

Puede seleccionar una resolución de impresión
de 300, 600 o 1200 ppp (puntos por pulgada).

HRC

: El control de alta resolución (HRC)
ofrece una calidad de impresión mejorada de
letras, números y gráficos que las impresoras
láser convencionales no pueden alcanzar
con una resolución de 300 o 600 ppp.

impresión.

CONFIGURACION

Menú Descripción

IDIOMA ENGLISH/FRAN

CONTROL PANEL LCD INFERIOR

EN LINEA AUTO SI/NO La impresora pasará automáticamente a

REPETICION TECLA

DESPLAZ MENSAJES

ALARMA DE ERROR NO Seleccione esta opción si no desea que la

NORMAL Habrá tres series de cinco pitidos cuando se

ESPECIAL Suena cinco veces consecutivamente hasta

ALARMA PANEL NO Desactiva la función de alarma cuando se

SI Activa la función de alarma cuando se pulsa

TMP AHORRO ENRGA 1:30:60MIN. Seleccione el período de tiempo que la

CONTINUAR AUTOM. NO/SI
TONER BAJO CONTINUAR/PARADA CONTINUAR: Continúa la impresión incluso

ÇAIS/... Seleccione el idioma que desee que

muestre el visor LCD.

NINGUNO/
CONTADOR
PAGINAS/
NOMBRETRABAJO

Seleccione lo que desea que aparezca en la
segunda línea de su visor LCD.

estar en línea después de un trabajo de
impresión si establece esta opción en SI.

Establezca el tiempo para que cambie el mensaje
del visor al mantener pulsado el botón
intervalos de: 0,1, 0,2, 0,3, 0,4, 0,5, 1,0, 1,5 o 2,0
segundos. La configuración de fábrica es de 0,1.

Establezca el tiempo en segundos que tardará
en desplazarse un mensaje de LCD por el
visor. Desde Nivel 1=0,2 hasta Nivel 10=2,0.
La configuración de fábrica es Nivel 1.

alarma se active cuando se produzca un
error en la impresora.

produzca un error.

que se elimina el error.

pulsa el botón.

el botón.

impresora esperará hasta que entre en el
modo de ahorro de energía.

si se produce un error TONER BAJO.
PARADA: Detiene la impresión si se produce
un error TONER BAJO.

+

o - a

PANEL DE CONTROL 4 - 14

CONFIGURACION (continuación)

Menú Descripción

BLOQUEAR PANEL NO/SI Activa o desactiva la configuración de

bloqueo del panel.

NUM. CONTRSÑ=### Introduzca una contraseña de 3 dígitos para

desbloquear el panel de control cuando esté
bloqueado.

REIMPRIMIR SI/NO Seleccione si desea que la función de

reimpresión esté activada o no. Si
REIMPRESIÓN está configurado como SI,
la impresora reimprimirá el último trabajo de
impresión cuando se pulse el botón Reprint.

PROTECCION PAG. AUTO/NO/CARTA/A4/OFICIO PROTECC=AUTO

EMULACION AUTO(EPSON)/AUTO(IBM)/

HP LASERJET/...

MANTENER PCL NO/SI
TAMAÑO DISCO RAM 0/1/2/...MB ¿REIN IMPRESORA?
ELIMINAR ALMACEN Elimina los datos almacenados en la tarjeta

ARCHIVO SEGURO Seleccione el nombre de usuario, nombre

ARCHIVO PUBLICO Seleccione el nombre de usuario y el

ARCHIVO PRUEBA Seleccione el nombre de usuario y el

ID DATOS (CF)

ID DEMACRO(CF)

ID FUENTE(CF)

FORMATO(CF)

####

####

####

####

ESTILO HORARIO AA/MM/DD hh:mm

MM/DD/AA hh:mm
DD/MM/AA hh:mm

FECHA Y HORA PANTALLA AAAA/MM/DD

hh:mm

AÑO #### Introduzca el año (por ej. 2003).
MES ## Introduzca el mes (por ej. 07).
DIA ## Introduzca el día (por ej. 01).
HORA ## Introduzca la hora (en formato de 24 horas,

MINUTO ## Introduzca los minutos (por ej. 30).

Seleccione el modo de emulación que
desea que utilice la impresora.

CompactFlash.

del trabajo y contraseña.

nombre del trabajo.

nombre del trabajo.
Introduzca la identificación de los datos de

imagen que están almacenados en la tarjeta
CompactFlash.

Introduzca la identificación de la macro de
imagen que está almacenada en la tarjeta
CompactFlash.

Introduzca la identificación de la fuente que
está almacenada en la tarjeta
CompactFlash.

Da formato a la tarjeta CompactFlash.
Seleccione la forma que desea que la

impresora muestre la fecha.

Selecciona si desea que se muestre la fecha
o la hora.

por ej. 14).

4 - 15 PANEL DE CONTROL

MENU IMPRESION

Menú Descripción

TIPO DE MEDIA PAPEL NORMAL/PAPEL GRUESO/

TRANSPARENCIAS/PAPEL MAS GRSO

PAPEL LETTER/LEGAL/A4/EJECUTIVO/

COM-10/DL/JIS B5/B5/A5/
B6/A6/MONARCA/C5

COPIAS ■ Puede comprobar el número total de

ORIENTACION VERTICAL/APAISADO Esta impresora puede imprimir páginas en

POSICION IMPRES Se puede ajustar esta impresora para

MOVER.X -500:0:500 Desplaza la posición inicial de impresión (en

MOVER.Y -500:0:500 Desplaza la posición inicial de impresión (en

FF AUTOMATICO NO/1:5:99 (segundos) Permite imprimir los datos restantes sin

SUPRIMIR FF NO/SI Activa o desactiva la configuración de

HP LASERJET NUMERO FUENTE I000:### Introduzca el código de la fuente HP que

PASO/PUNTO DE
FUENTE

JUEGO SIMBOL PC-8/... Establece el conjunto de símbolos o

IMPR. TABLA Imprime la tabla de códigos.
LF AUTOMATICO NO/SI SI: CR→CR+LF,

CR AUTOMATICO NO/SI SI: LF LF+CR, FF+CR o VT→VT+CR

AJUSTE AUTOM NO/SI Seleccione si desea que cuando la

SALTO AUTOMATICO SI/NO Seleccione si desea que cuando la posición

MARGEN IZQUIERDO ## Establece el margen izquierdo en la

MARGEN DERECHO ## Establece el margen derecho en la columna

##.## Introduzca el tamaño que desea para

Seleccione el tipo de soporte que hay en la
bandeja de papel.

Seleccione el tipo de papel que hay en la
bandeja de papel.

páginas impresas.

■ Muestra el número de páginas impresas

(1 a 999).

orientación vertical u horizontal.

alinear el formato de página.

la esquina superior izquierda de las páginas)
horizontalmente hasta -500 (izquierda)
hasta +500 (derecha) puntos a 300 ppp.

la esquina superior izquierda de las páginas)
verticalmente hasta -500 (arriba) hasta +500
(abajo) puntos a 300 ppp.

pulsar el botón Go.

supresión del avance (PAUSA).

desee.

imprimir la fuente.

caracteres.

NO: CR→CR

NO: LF→LF, FF→FF o VT→VT

impresora alcance el margen derecho se
produzca un salto de línea y un retorno de
carro.

de la impresora alcance el margen inferior
se produzca un salto de línea y un retorno de
carro.

columna 0 a 70 columnas a 10 cpp.

10 a 80 columnas a 10 cpp.

PANEL DE CONTROL 4 - 16

MENU IMPRESION (continuación)

Menú Descripción

HP LASERJET

(continuación)

EPSON FX-850 NUMERO FUENTE I000:### Introduzca el código de la fuente que desee.

IBM PROPRINTER NUMERO FUENTE I000:### Introduzca el código de la fuente que desee.

MARGEN SUPERIOR #.## Establece el margen superior a una

distancia del borde superior del papel: 0,
0,33, 0,5, 1,0, 1,5 o 2,0. La configuración de
fábrica es de 0,5.

MARGEN INFERIOR #.## Establece el margen inferior a una distancia

del borde inferior del papel: 0, 0,33, 0,5, 1,0,
1,5 o 2,0. La configuración de fábrica es de
0,33 (No HP), 0,5 (HP).

LINEAS ### Establece el número de líneas por página

entre 5 y 128 líneas.

PASO/PUNTO DE
FUENTE

JUEGO CARACTER. PC-8/... Establece el conjunto de símbolos o

IMPR. TABLA Imprime la tabla de códigos.
LF AUTOMATICO NO/SI SI: CR→CR+LF,

MASCARA AUTOM NO/SI
MARGEN IZQUIERDO ## Establece el margen izquierdo en la

MARGEN DERECHO ## Establece el margen derecho en la columna

MARGEN SUPERIOR #.## Establece el margen superior a una

MARGEN INFERIOR #.##

LINEAS ### Establece el número de líneas por página

PASO/PUNTO DE
FUENTE

JUEGO CARACTER. PC-8/...
IMPR. TABLA Imprime la tabla de códigos.
LF AUTOMATICO NO/SI SI: CR→CR+LF,

CR AUTOMATICO NO/SI Seleccione si desea que la impresora realice

MASCARA AUTOM NO/SI
MARGEN IZQUIERDO ## Establece el margen izquierdo en la

MARGEN DERECHO ## Establece el margen derecho en la columna

##.## Introduzca el tamaño que desea para

imprimir la fuente.

caracteres.

NO: CR→CR

columna 0 a 70 columnas a 10 cpp.

10 a 80 columnas a 10 cpp.

distancia del borde superior del papel: 0,
0,33, 0,5, 1,0, 1,5 o 2,0. La configuración de
fábrica es de 0,33.

Establece el margen inferior a una distancia del
borde inferior del papel: 0, 0,33, 0,5, 1,0, 1,5 o
2,0. La configuración de fábrica es de 0,33.

entre 5 y 128 líneas.

##.## Introduzca el tamaño que desea para

imprimir la fuente.
Establece el conjunto de símbolos o caracteres.

NO: CR→CR
Seleccione si desea que la impresora
avance automáticamente líneas.

automáticamente un salto de carro.

columna 0 a 70 columnas a 10 cpp.

10 a 80 columnas a 10 cpp.

4 - 17 PANEL DE CONTROL

MENU IMPRESION (continuación)

Menú Descripción

IBM PROPRINTER

(continuación)

HP-GL CONJ CARAC(STD) #### Introduzca el código del carácter estándar

BR-SCRIPT IMPR. ERROR NO/SI Seleccione si la impresora debe imprimir un

MARGEN SUPERIOR #.## Establece el margen superior a una

distancia del borde superior del papel: 0,
0,33, 0,5, 1,0, 1,5 o 2,0. La configuración de
fábrica es de 0,33.

MARGEN INFERIOR #.##

LINEAS ### Establece el número de líneas por página

CONJ CARAC(ALT) #### Introduzca el código del carácter alternativo

PLUMA # TAMÑO PEN1 a 6 Configura el tamaño y el porcentaje de gris

PLUMA # GRIS PEN1 a 6 15, 30, 45, 75, 90 o 100%

Establece el margen inferior a una distancia del
borde inferior del papel: 0, 0,33, 0,5, 1,0, 1,5 o
2,0. La configuración de fábrica es de 0,33.

entre 5 y 128 líneas.

que desee.

que desee.

de la pluma seleccionada.

(# es el número de pluma seleccionado)

error si se produce un error PostScript.

PANEL DE CONTROL 4 - 18

RED

Menú Descripción

TCP/IP ACTIVAR TCP/IP SI/NO

DIRECCION IP= ###.###.###

.###

MASCARA SUBRED= ###.###.###

.###

PUERTA DE ACCESO= ###.###.###

.###

INTENTOS ARR IP # Introduzca el número de veces que el

METODO IP

AUTO/ESTATICA
/RARP/BOOTP/
DHCP

APIPA SI/NO Asigna automáticamente la dirección IP del

NETWARE ACTIVAR NETWARE SI/NO Seleccione SI para utilizar la impresora en

TRAMA DE RED AUTO/8023/

ENET/8022/
SNAP

APPLETALK SI/NO Seleccione SI para utilizar la impresora en

NETBEUI SI/NO Seleccione SI para utilizar el protocolo

DLC/LLC SI/NO Seleccione SI para utilizar la impresora en

NETBIOS/IP SI/NO Seleccione SI para utilizar la impresora en

ENET AUTO/100B-FD/10B-FD Selecciona el modo de enlace Ethernet.

Introduzca la dirección IP.

Introduzca la dirección de la máscara de
subred.

Introduzca la dirección de la puerta de
acceso.

servidor de impresión intentará obtener
automáticamente una dirección TCP/IP.

Puede seleccionar el método de arranque
que mejor se ajuste a sus necesidades.

intervalo de direcciones de enlace locales.

una red NetWare.
Le permite especificar el tipo de trama.

una red Macintosh

®

.

NETBEUI en su red.

una red DCL/LLC.

una red NetBIOS/IP.

4 - 19 PANEL DE CONTROL

INTERFAZ

Menú Descripción

SELECCIONAR AUTO/PARALELO/USB/RED
TIEMPO IF AUTOM 1:5:99 (seg.) Debe establecer el período de espera para

la selección automática de interfaz.

BUFFER ENTRADA NIVEL 1:3:15 Aumenta o disminuye la capacidad de la

memoria intermedia de entrada.

PARALELO Cuando se utiliza la interfaz paralelo.

ALTA VELOCIDAD SI/NO Activa o desactiva las comunicaciones

paralelo de alta velocidad.

BIDIRECCIONAL SI/NO Activa o desactiva las comunicaciones

paralelo bidireccionales.

MENU RESTABLECER

Menú Descripción

REPOSI. IMP. Restablece la impresora y restaura todas las

configuraciones de la impresora, incluyendo
la configuración de los comandos, a los
valores establecidos anteriormente con los
botones del panel de control.

REST. A FABRICA Restablece la impresora y restaura todas las

configuraciones (incluyendo la
configuración de comandos) a los valores de
fábrica. Consulte Lista de configuración de
fábrica en la página 4-23.

REP. VIDA PIEZAS UNIDAD FUSOR Restablece la unidad del fusor. Consulte

Sustitución de la unidad del fusor y el
cartucho de rodillo de transferencia
(FP-8000) en la página 6-5.

PANEL DE CONTROL 4 - 20
