レーザー墨出し器
GLL 5-50
取扱説明書
このたびは、 弊社レーザー墨出し器をお買い求めいただき、 誠にありがとう
ございます。
● ご使用になる前に、 この 『取扱説明書』 をよくお読みになり、 正しくお
使いください。
● お読みになった後は、 この 『取扱説明書』 を大切に保管してください。
わからないことが起きたときは、 必ず読み返してください。
00-2 GLL5-50(改 01) 目次 2015 年 8 月 20 日(木) 午後 1 時 17 分
はじめに .................................... 2
警告表示の区分 ···································· 2
安全上のご注意 .............................. 3
使用上のご注意 .............................. 6
お手入れと保管 .............................. 8
廃 棄 ············································ 8
免責事項 .................................... 9
本製品について .............................. 10
用 途 ············································ 10
各部の名称 ········································ 10
仕 様 ············································ 12
標準付属品 ········································ 13
使い方 ...................................... 14
作業前の準備をする ································ 14
作業する ·········································· 22
困ったときは ................................ 28
故障かな？と思ったら ······························ 28
修理を依頼するときは ······························ 29
1
01 GLL5-50(改 01) はじめに 2015 年 8 月 20 日(木) 午後 1 時 17 分
◆ ご使用前に、『安全上のご注意』『使用上のご注意』をすべてよくお読
みのうえ、指示に従って正しく使用してください。
◆ お読みになった後は、ご使用になる方がいつでも見られる所に必ず保管
してください。
◆ 他の人に貸し出す場合は、いっしょに取扱説明書もお渡しください。
警告表示の区分
ご使用上の注意事項は
意味を表わします。
と に区分していますが、それぞれ次の
◆ 誤った取扱いをしたときに、使用者が死亡または重傷を負う
可能性が想定される内容のご注意。
◆ 誤った取扱いをしたときに、使用者が傷害を負う可能性が想
定される内容および物的損害のみの発生が想定される内容
のご注意。
なお、
能性があります。いずれも安全に関する重要な内容を記載しているので、必ず
守ってください。
本機はレーザー光を照射します。レーザー安全基準のクラス２に準拠していま
すが、以下に記載する内容には十分に注意してご使用ください。
に記載した事項でも、状況によっては重大な結果に結び付く可
2
02 GLL5-50(改 01) 安全上の注意 2015 年 8 月 20 日(木) 午後 1 時 18 分
警 告
1. レーザー光を光学機器で直接見ないでください。
望遠鏡や双眼鏡、ルーペなどでレーザー光を見ると視力に影響を及ぼす場
合があります。
2. 異常を感じたら絶対に使用しないでください。
◆ 使用中に異常が疑われるときには、直ちに使用を中止し、お買い求めの販
売店、またはボッシュ電動工具サービスセンターに点検を依頼してくださ
い。
3. レーザー光を直接のぞきこまないでください。
レーザー光が目に入ると視力に影響を及ぼす場合があります。
4. レーザー光路は眼の高さを避けてください。
レーザー光が目に入ると視力に影響を及ぼす場合があります。
5. レーザー光路には立ち入らないでください。
◆ 使用者以外はレーザー光路に立ち入らないようにしてください。
6. レーザー光路に反射物を置かないでください。
レーザー光が目に入ると視力に影響を及ぼす場合があります。
7. 分解、改造は絶対にしないでください。
◆ 故障、修理の場合は、必ずお買い求めの販売店、またはボッシュ電動工具
サービスセンターにお申しつけください。
8. 使用者にレーザー光による視力障害が疑われる場合は、速やか
に医師の診断を受けてください。
9. 取扱説明書に記載された使用方法に従って使用してください。
3
02 GLL5-50(改 01) 安全上の注意 2015 年 8 月 20 日(木) 午後 1 時 18 分
10. 取扱説明書およびボッシュ電動工具カタログに記載されてい
る付属品やアクセサリー以外は使用しないでください。
11. レーザーメガネを保護メガネとして使用しないでください。
レーザーメガネはレーザー光の視認を助けるものであり、レーザー光から
目を保護するものではありません。
12. レーザーメガネをサングラスとして使用したり、道路交通上で着
用したりしないでください。
レーザーメガネでは紫外線からの完全な保護はできません。またレーザー
メガネは色の認識力を低下させます。
13. 測定を行う場合は安全な測定場所を確保してください。
14.レーザー光が他人や動物、自分に向いていないことを確かめて、
本機を設置してください。
15. 本機に強い衝撃を与えたり、落としたりしないでください。
16. 誤って落としたり、ぶつけたりしたときは、本機に破損や亀裂、
変形がないことをよく確認してください。
17. 本機を湿気の多い場所や直射日光の当たる場所に、放置しない
でください。
18. 使用しないときは、きちんと保管してください。子供の手の届
かない安全な場所に保管してください。
19. 本機をペースメーカーの付近で使用しないでく
ださい。
4
◆ マグネットにより磁界が発生し、ペースメーカーの機能に
障害をきたす恐れがあります。
02 GLL5-50(改 01) 安全上の注意 2015 年 8 月 20 日(木) 午後 1 時 18 分
注 意
1. 使用しないときは乾電池を取り出してください。
液漏れをして故障の原因となります。
2. 乾電池を火中へ入れたり、充電をして使用しないでください。
3. 使用者への安全教育について
◆ レーザー光の性質、危険性などについて、十分ご理解のうえご使用くださ
い。
4. 本機を磁気データ媒体や磁気に敏感な装置に近づけないでく
ださい。
◆ マグネットの作用により致命的なデータ消失につながる恐れがあります。
5
03 GLL5-50(改 01) 使用上のご注意 2015 年 8 月 20 日(木) 午後 1 時 18 分
注 意
1. 使用前、使用後には必ず精度を確認してください。
◆ 精度の確認方法通りに、使用前と使用後に必ず精度を確認してください。
確認しないと、誤差が生じた場合に誤った作業をすることになります。
詳しくは 16 ページ「精度を確認する」をご覧ください。
2. －10℃～＋45℃の環境で使用してください。
上記環境外では精度不良や、レーザー光が照射しない場合があります。
3. 次のような場所には置かないでください。
精度不良や故障の原因になります。
・ 直射日光があたるところや暖房器具の近くなど高温になるところ
・ 冬場の屋外など低温になるところ
・ ダッシュボード、トランク、荷台や直射日光下で窓を閉め切った車
内
・ 急激な温度変化のあるところ
・ 磁気を帯びたところ
・ ほこりの多いところ
・ 湿気の多いところや漏れたところ
・ 振動が多いところ
4. 結露したまま使用しないでください。
5. 故障したまま使用しないでください。
◆ 故障しているときは、直ちに使用を中止し、お買い求めの販売店、または
ボッシュ電動工具サービスセンターに修理をお申しつけください。
6. 雨や水にぬらさないでください。
精度や寿命が低下し、故障の原因になります。
7. 本機を移動させるときは必ず電源スイッチを切って運んでく
ださい。
6
03 GLL5-50(改 01) 使用上のご注意 2015 年 8 月 20 日(木) 午後 1 時 18 分
8. 照射口には触れないでください。
照射ラインの精度不良の原因になります。
9. 運搬する場合は、専用ケースに入れて運んでください。また、
横倒しにしないでください。
専用ケースに入れて運ばないと、振動などが精度不良の原因になります。
また専用ケースに入れて運んでも、横倒しにすると精度不良の原因になり
ます。
10. 保管する場合は専用ケースに入れてください。
湿気やほこりで故障の原因になります。
11. 使用前に、本機に損傷がないか点検してください。
◆ 使用前に、本機に損傷がないか十分に点検し、正常に作動するか、また所
定機能を発揮するか確認してください。
12. 点検は、必ずお買い求めの販売店、またはボッシュ電動工具サ
ービスセンターにお申しつけください。
点検の知識や技術のない方が点検しますと、十分な性能を発揮しないだけ
でなく、事故やけがの原因になります。
この取扱説明書は、大切に保管してください。
7
04 GLL5-50(改 01) お手入れと保管 2015 年 8 月 20 日(木) 午後 1 時 18 分
● 本機を保管・運搬する際には、必ず付属のキャリングバッグに収納してく
ださい。
● レーザー墨出し器はきれいな状態を保ってください。
● レーザー墨出し器を水中やその他の液体中に入れないでください。
● 汚れは湿ったやわらかい布で拭き取ってください。洗浄剤や溶剤は使用し
ないでください。
廃 棄
本機の廃棄処分は各地域の行政が指導する方法に従って適切に処分してくだ
さい。
本機を不適切に廃棄処分すると、以下のような問題が起きる恐れがあります。
● プラスチック部品を燃やすと、有毒ガスが発生し、人体に悪影響を及ぼす
恐れがあります。
● 電池が損傷したり、加熱され爆発したりすると、毒物の発生、火傷、腐食、
火事あるいは環境汚染の原因となることがあります。
● 本機を無責任に廃棄処分すると、製品知識の無い人が規定を守らずに使用
する恐れがあります。そのため自分自身だけでなく第三者も重症を負った
り、環境汚染を起こすことがあります。
8
05 GLL5-50(改 01) 免責事項 2015 年 8 月 20 日(木) 午後 1 時 18 分
● 取扱説明書の記載をよく守ってご使用ください。
取扱説明書に記載された用途、本製品本来の用途以外の使い方によって生
じた損害（事業利益の損失、事業の中断等による損失を含む）について、
当社は一切責任を負いません。
● 使用前、使用後には必ず精度確認を行ってください。また、本製品に転倒・
落下等による衝撃が加わった場合にも同様に精度確認を行ってください。
精度確認を行わなかった場合の誤作動によって生じた損害（事業利益の損
失、事業の中断等による損失を含む）について、当社は一切責任を負いま
せん。
● 火災、地震、水害、落雷、その他の天災、第三者による行為、その他の事
故等により生じた損害について、当社は一切責任を負いません。
9
06 GLL5-50(改 01) 本製品について 2015 年 8 月 20 日(木) 午後 1 時 19 分
用 途
◆ 垂直、水平出し作業
各部の名称
10
◆イラストの形状・詳細は、実物と異なる場合があります。
06 GLL5-50(改 01) 本製品について 2015 年 8 月 20 日(木) 午後 1 時 19 分
◆イラストの形状・詳細は、実物と異なる場合があります。
11
06 GLL5-50(改 01) 本製品について 2015 年 8 月 20 日(木) 午後 1 時 19 分
仕 様
品 番 GLL 5-50
レーザー 630mm～650mm、＜1mW クラス 2
使用距離 半径 15m（標準）
半径 5m～50m
（パルスモードで受光器を使用した場合）
5m（鉛直点）
精 度 ±0.2mm/m *
自動補正範囲 ±3°
使用温度範囲 －10℃～＋45℃
保管温度範囲 －20℃～＋70℃
最大相対湿度 90％
三脚用ネジ穴 5/8"
電 源 単 3 アルカリ乾電池 4 本
連続使用時間 5 ライン 約 10 時間
3 ライン 約 17 時間
2 ライン 約 24 時間
1 ライン 約 40 時間
質 量 0.5kg
外形寸法 122×83×129mm（本体のみ）
φ151×203mm（回転台含む）
防じん防水性能 IP54
* 工場出荷時
12
06 GLL5-50(改 01) 本製品について 2015 年 8 月 20 日(木) 午後 1 時 19 分
標準付属品
キャリングバッグ
◆イラストの形状・詳細は、実物と異なる場合があります。
13
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
作業前の準備をする
電池を取り付ける・取り外す
取り付け
アルカリ乾電池を使用してください。
1. 電池収納カバーロック④を矢
印の方向にスライドさせて取
り外します。
14
2. 電池収納カバー⑤の裏に表示されているプラス（＋）極・マイナス（－）
極の向きに合わせて、電池をセットします。
3. 電池収納カバー⑤を取り付けます。
4. 電池収納カバー⑤が確実に閉じているか、確認します。
電池を交換するときは、必ずすべての電池を交換してください。異なったメー
カーの電池を同時に使用しないでください。
長期間使用しない場合は、本体から電池を取り外してください。長期間、電池
を入れたまま使用しないと、電池が腐食、放電することがあります。
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
取り外し
1. 電池収納カバーロック④を矢印の方向にスライドさせて取り外します。
（前ページ「取り付け」のイラスト参照）
2. 電池を取り外します。
3. 電池収納カバー⑤を取り付けます。
4. 電池収納カバー⑤が確実に閉じているか確認します。
回転台を取り付ける・取り外す
取り付け
1. 本体側ジョイント③を回転台側ジョイント⑫にはめ込み、時計回りに
回してロックします。
2. 水準器⑧を見ながら 3 本の回転台高さ調整ネジ⑪を回し、水平レベル
を調整します。
回転角度微調整ノブ⑨で垂直ライン照射方向の微調整ができます。
取り外し
1. 本体を反時計回りに回して引き抜きます。
15
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
精度を確認する
本機の使用前と使用後に、下記の方法で必ず精度を確認してください。確認
の結果、誤差が大きい場合はお買い求めの販売店、またはボッシュ電動工具
サービスセンターまでご連絡ください。
◆ レーザー光を光学機器で直接見ないでください。
◆ レーザー光を直接のぞきこまないでください。
◆ レーザー光が他人や動物、自分に向いていないことを確かめて、
本機を設置してください。
レーザー光が目に入りますと視力に影響を及ぼす場合がありま
す。
電源の“ON”“OFF”、照射ラインの選択、モードの選択方法は、22 ページ「作
業する」を参照してください。
水平ラインの高さ
水平ラインの高さ精度確認は、対面する壁のある 5m 四方のスペースで行って
ください。
1. 本機を回転台または三脚に取り
付け、壁Ａの近くに壁Ａに向け
て設置します。
2. 「ON/OFF スイッチ②」を“ON”の“
整モード”で電源を入れます。
電源／電池残量表示⑮が点灯し、自動的に水平ラインが照射されます。
3. 「垂直ラインボタン⑯」を 1 回押します。垂直ライン（前）が照射さ
れます。
”までスライドさせ“自動調
16
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
4. 壁Ａに照射された水平ラインと
垂直ラインの交差点をマーキン
グします。（ポイントⅠ）
5. 位置や高さを変えずに本機を 180°回転させ、壁Ｂにレーザーライン
を照射します。
6. 壁Ｂに照射された水平ラインと
垂直ラインの交差点をマーキン
グします。（ポイントⅡ）
7. 本機の向きを変えずに、壁Ｂに
近づけて設置します。（本機を
壁Ｂに向けたまま移動させてく
ださい）
8. 壁Ｂにマーキングした“ポイン
トⅡ”に、照射しているレーザ
ーラインの水平（高さ）、垂直
ラインが合うように本機の高さ
と位置を調節します。
9. 位置や高さを変えずに本機を 180°回転させ、壁Ａにレーザーライン
を照射します。
10. 初めにマーキングした“ポイントⅠ”に合わせて、垂直ラインを調節
します。
17
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
11. 壁Ａに照射されている水平ライ
ンと垂直ラインの交差点をマー
キングします。（ポイントⅢ）
12. “ポイントⅠ”と“ポイントⅢ”の高さの差を計測します。
13. 値が正常か確認します。
“ポイントⅠ”と“ポイントⅢ”の差が下記計測値以内であれば正常
です。
((壁Ａと壁Ｂの距離)×2)×±0.2mm/m
例えば、壁Ａと壁Ｂの距離が 5m の場合
(5m×2)×±0.2mm/m＝±2mm
“ポイントⅠ”と“ポイントⅢ”の差が±2mm 以内であれば正常です。
値が正常でないときは、お買い求めの販売店、またはボッシュ電動工具
サービスセンターまでご連絡ください。
水平ラインの水平度
18
水平ラインの水平度確認は対面する壁のある 5m 四方のスペースで行ってく
ださい。
1. 本機を回転台または三脚に取り付け、いずれかの壁の近くに、対面壁
に向けて設置します。
2. 「ON/OFF スイッチ②」を“ON”の“
整モード”で電源を入れます。
電源／電池残量表示⑮が点灯し、自動的に水平ラインが照射されます。
”までスライドさせ“自動調
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
3. 本機から対面壁へ 2.5m の距離
にラインを引き、左右の壁（壁
Ａ・壁Ｂ）における水平ライン
との交差点をマーキングしま
す。（ポイントⅠ・Ⅱ）
4. 本機を対面壁へ 5m 移動し、
180°回転させます。（2.5m ラ
インで対称となる位置）
5. 壁ＢのポイントⅡが一致するよう、本機の高さを調整します。
6. 壁Ａにおける 2.5m ラインと水平ラインの交差点をマーキングします。
（ポイントⅢ）
7. “ポイントⅠ”と“ポイントⅢ”の高さの差を計測します。
8. 値が正常か確認します。
“ポイントⅠ”と“ポイントⅢ”の差が下記計測値以内であれば正常
です。
((壁Ａと壁Ｂの距離)×2)×±0.2mm/m
例えば、壁Ａと壁Ｂの距離が 5m の場合
(5m×2)×±0.2mm/m＝±2mm
“ポイントⅠ”と“ポイントⅢ”の差が±2mm 以内であれば正常です。
値が正常でないときは、お買い求めの販売店、またはボッシュ電動工具
サービスセンターまでご連絡ください。
19
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
垂直ラインの垂直度
垂直ラインの精度確認は、水平面にあるドアを使用します。
ドアの開口部から片側 2.5m 以上あるスペースで行ってください。
1. 本機をドアの片側 2.5m 離れた
位置に図のように設置します。
2. 「ON/OFF スイッチ②」を“ON”の“
準モード”で電源を入れます。
レーザーラインが照射されます。
3. 「垂直ラインボタン⑯」を 4 回押して、“垂直全周ライン”を選択し
ます。
4. ドアの開口部に照射されているレーザーライン上で、ドアの地面にマ
ーキングします。（ポイントⅠ）
5. 4 項と同じレーザーライン上で、ドアの反対側 2.5m の位置にマーキン
グします。（ポイントⅡ）
6. ドア開口上部に照射されているレーザーラインをドア開口上部面にマ
ーキングします。（ポイントⅢ）
7. ドアの反対側 2.5m の位置にマーキングした“ポイントⅡ”の後方に、
“ポイントⅠ”と“ポイントⅡ”のラインに合わせて、本機を 180°
回転させた向きで設置します。
”までスライドさせ“自動整
20
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
8. ドア開口上部に照射されている
レーザーラインをマーキングし
ます。（ポイントⅣ）
9. “ポイントⅢ”と“ポイントⅣ”
の差を計測します。
10. ドア開口部の高さを計測しま
す。
11. 値が正常か確認します。
“ポイントⅢ”と“ポイントⅣ”の差が下記計測値以内であれば正常
です。
(ドア開口部の高さ×2)×±0.2mm/m
例えば、ドア開口部の高さが 2m の場合
(2m×2)×±0.2mm/m＝±0.8mm
“ポイントⅢ”と“ポイントⅣ”の差が±0.8mm 以内であれば正常で
す。
値が正常でないときは、お買い求めの販売店、またはボッシュ電動工具
サービスセンターまでご連絡ください。
12. 値が正常なときは、“垂直全周ライン”のまま本機を 90°回転させ、
別の垂直ラインについて 1～9 項の手順で計測します。
13. 本機を 90°ずつ回転させ、4 方向の垂直ラインについて、11 項の値以
内であれば正常です。
値が正常でないときは、お買い求めの販売店、またはボッシュ電動工具
サービスセンターまでご連絡ください。
21
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
作業する
◆ レーザー光を直接のぞかないでください。
◆ レーザー光が他人や動物、自分に向いていないことを確かめて、
本機を設置してください。
◆ 本機を水分や直射日光から保護してください。
◆ 極度に温度の高いまたは低い環境、極度に温度変化のある場所
では使用しないでください。
測定するときは、レーザー光照射口に何も被さっていないことを確認してくだ
さい。
本体を水平な場所に置く
電源を入れる

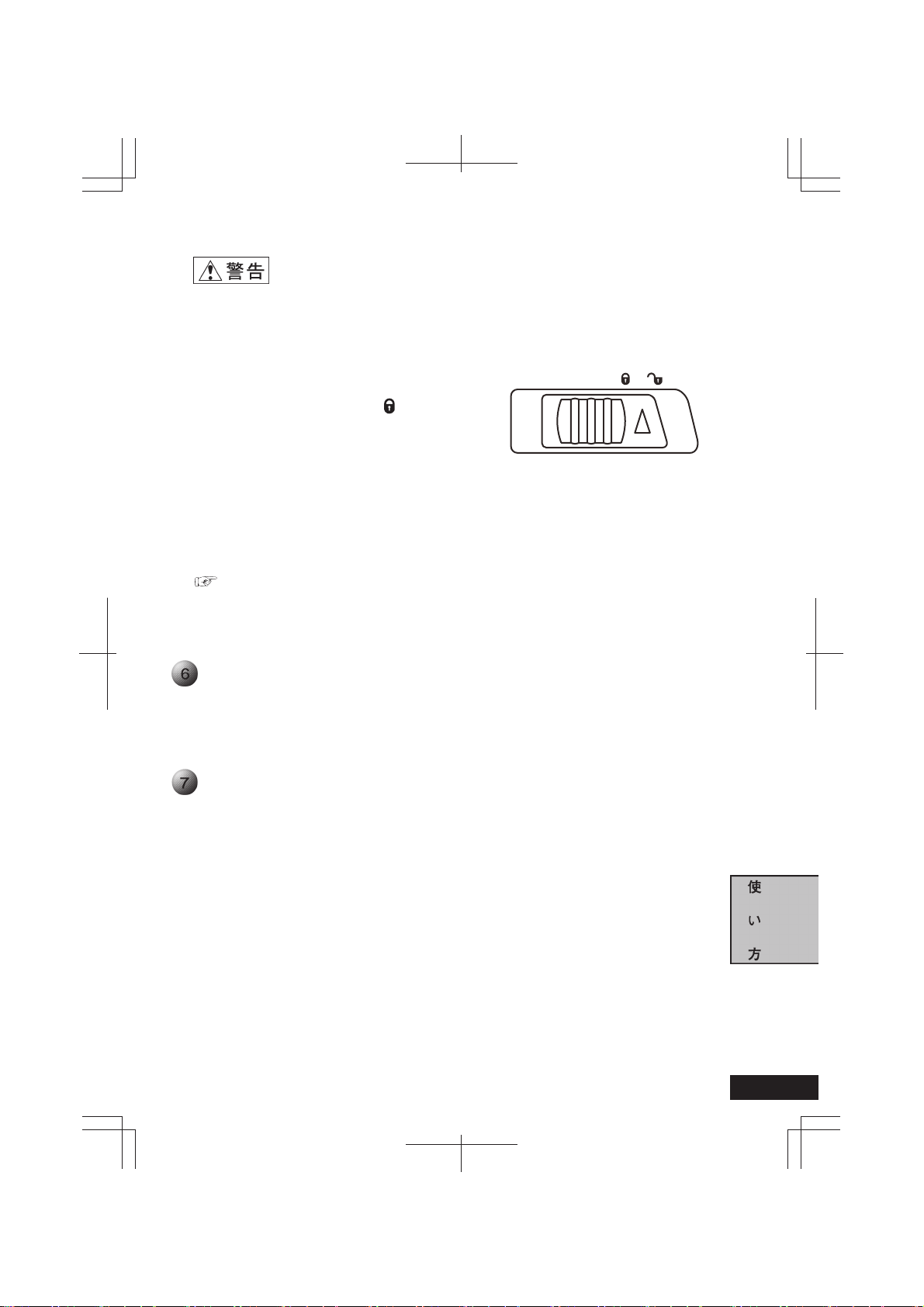

「ON/OFF スイッチ②」をスライドさせる
ことで電源を“ON”“OFF”できます。
電源が入ると、電源／電池残量表示⑮が
点灯し、自動的に水平ラインが照射され
ます。
スイッチの ON/OFF
スイッチ ON
自動整準モード・・・ON/OFF スイッチを
固定ラインモード・・ON/OFF スイッチを
スイッチ OFF
ON/OFF スイッチを OFF までスライドさせます
Off On On
までスライドさせます
までスライドさせます
22
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
温度が 45℃以上のときは、自動的に電源が OFF になります。
使用温度範囲内に本機を置き、再度電源を入れ直すことで、電源が ON になり
ます。
30 分以上操作ボタンを操作しない場合は自動的に電源が OFF になります。
電源を入れ直すか、「垂直ラインボタン⑯」または「水平ラインボタン⑰」を
押すと電源が ON になります。
自動電源 OFF 機能を解除する（電源を ON のままにする）
「垂直ラインボタン⑯」または「水平ラインボタン⑰」を 3 秒以上押し続け
ます。
レーザーラインがわずかに点滅して自動電源 OFF 機能が解除します。
自動電源 OFF 機能を作動させる
「ON/OFF スイッチ②」で再度電源を入れ直すか、「垂直ラインボタン⑯」ま
たは「水平ラインボタン⑰」を 3 秒以上押し続けます。
本機使用中、電池残量が少なくなった場合には電源／電池残量表示⑮が赤く点
滅します。
この場合、使用時間は 2 時間以内になります。（使用ラインモードにより異な
ります）
23
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
照射ラインを選択する
水平ライン
本機の電源を入れたときは、自動的に水平ラインを照射します。
「水平ラインボタン⑰」を押すたびに、水平ラインの“入／切”ができます。
垂直ライン
「垂直ラインボタン⑯」を押すたびに照射モードが切り替わります。
押す 垂直ライン(前)＋下部ポイント
↓
押す 垂直ライン(前・左)＋下部ポイント
↓
押す 垂直ライン(前・後)＋下部ポイント
↓
押す 垂直全周ライン(前・後・左・右)＋下部ポイント
↓
押す 照射なし
いずれの垂直ラインモードも、水平ライン“入／切”との組み合わせができま
す。
“自動整準モード”か“固定ラインモード”かにも制限されません。
照射ラインの組み合わせ例
24
水平ラインのみ
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
水平ライン＋垂直ライン（前）
水平ライン＋垂直ライン（前・左）
垂直全周ライン
25
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
パルスモードを作動させる（受光器使用時のみ）
受光器 LR2（別売）を使用するときは、パルスモードを使用します。
パルスモードを作動させるには「パルスモードボタン⑱」を押します。
パルスモードが作動しているときはパルスモード表示ランプ⑲が赤色に点灯
します。
パルスモードを切るには、「パルスモードボタン⑱」を押します。
パルスモード表示ランプ⑲が消えます。
パルスモードを作動させると、レーザーラインが若干暗くなりますので、受光
器を使用しないときはパルスモードを使用しないでください。
モードを選択する
本機には“自動整準モード”と“固定ラインモード”の 2 種類があります。
自動整準モード
“自動整準モード”にするには「ON/OFF
スイッチ②」を“ON”の“
”までス
ライドさせます。
電源が入ると、本機はレーザーラインを照射し、自動整準を行います。（自動
補正範囲が 3°以内の場合）
自動整準ができない場合（例えば自動整準範囲が 3°超）は、レーザーライ
ンが高速点滅します。
レーザーラインの点滅は、電源を入れてから 10 秒後以降に機能します。
Off On On
26
07 GLL5-50(改 01) 使い方 2015 年 8 月 20 日(木) 午後 1 時 19 分
固定ラインモード
◆ “固定ラインモード”を選択すると、水平、垂直ラインは整
準されません。
自動整準後に、“固定ラインモード”を選択しても、振動な
どにより水準を維持しているとは限りません。
“固定ラインモード”にするには「ON/OFF
スイッチ②」を“ON”の“
イドさせます。
電源が入ると、固定ラインモード表示ランプ⑭が赤く点灯し、レーザーライ
ンをゆっくりと 30 秒間点滅させながら照射します。
30 秒後にレーザーラインは継続して照射します。
“固定ラインモード”では本体を自動補正範囲（3°）を超えて傾けてもレー
ザーラインの点滅はなく、レーザーラインを照射し続けます。
”までスラ
Off On On
作業する
照射されたレーザーラインを基準に作業します。
電源を切る
作業が終了したら、必ず電源を切ってください。
「ON/OFF スイッチ②」を“OFF”までスライドさせます。
27
08 GLL5-50(改 01) 困ったときは 2015 年 8 月 20 日(木) 午後 1 時 20 分
故障かな？と思ったら
① 『取扱説明書』を読み直し、使い方に誤りがないか確かめます。
② 次の代表的な症状が当てはまるかどうか確かめます。
症 状 原 因 対 処
ラインが出ない 電池の入れ方が間違ってい
る
電池が消耗している
本体が 3°を超えて傾斜し
ている
電池を正しく入れる
電池を交換する
本体を 3°以内の水平にす
る
28
08 GLL5-50(改 01) 困ったときは 2015 年 8 月 20 日(木) 午後 1 時 20 分
修理を依頼するときは
◆ 『故障かな？と思ったら』を読んでもご不明な点があるときは、お買い
求めの販売店または弊社コールセンターフリーダイヤルまでお尋ねくだ
さい。
◆ 修理を依頼されるときは、お買い求めの販売店またはボッシュ電動工具
サービスセンターにご相談ください。
◆ この製品は厳重な品質管理体制の下に製造されています。万一、本取扱
説明書に書かれたとおり正しくお使いいただいたにもかかわらず、不具
合（消耗部品を除きます）が発生した場合は、お買い求めの販売店また
は、ボッシュ電動工具サービスセンターまでご連絡ください。
弊社で現品を点検・調査のうえ、対処させていただきます。お客様のご
使用状況によって、修理費用を申し受ける場合があります。あらかじめ
ご了承ください。
コールセンターフリーダイヤル 0120-345-762
土・日・祝日を除く、午前 9：00～午後 6：00
※携帯電話からお掛けのお客様は、TEL.03-5485-6161 をご利用ください。
コールセンターフリーダイヤルのご利用はできませんのでご了承くだ
さい。
ボッシュ株式会社ホームページ http://www.bosch.co.jp
ボッシュ電動工具サービスセンター
〒360-0107 埼玉県熊谷市千代 39
TEL 048-536-7171 FAX 048-536-7176
ボッシュ電動工具サービスセンター西日本
〒811-0104 福岡県糟屋郡新宮町的野 741-1
TEL 092-963-3486 FAX 092-963-3407
29
09 GLL5-50(改 01) メモ 2015 年 8 月 20 日(木) 午後 1 時 20 分
MEMO
09 GLL5-50(改 01) メモ 2015 年 8 月 20 日(木) 午後 1 時 20 分
MEMO
09 GLL5-50(改 01) メモ 2015 年 8 月 20 日(木) 午後 1 時 20 分
MEMO
10 GLL5-50(改 01) 保証書 2015 年 8 月 20 日(木) 午後 1 時 20 分
Loading...
