Z87-A
Motherboard
G7828
Erste Ausgabe (V1)
Mai 2013
Copyright © 2013 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.
Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
Produktgarantien oder Service werden nicht geleistet, wenn: (1) das Produkt repariert, modifiziert oder abgewandelt wurde, außer schriftlich vonASUS genehmigte Reparaturen, Modifizierung oder
Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK, ZUR VERFÜGUNG. UNTER KEINEN UMSTÄNDEN HAFTET ASUS, SEINE DIREKTOREN, VORSTANDSMITGLIEDER, MITARBEITER ODER AGENTEN FÜR INDIREKTE, BESONDERE, ZUFÄLLIGE ODER SICH ERGEBENDE SCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUF
GRUND VON PROFITVERLUST, GESCHÄFTSVERLUST, BEDIENUNGSAUSFALL ODER DATENVERLUST, GESCHÄFTSUNTERBRECHUNG UND ÄHNLICHEM), AUCH WENN ASUS VON DER WAHRSCHEINLICHKEIT DERARTIGER SCHÄDEN AUF GRUND VON FEHLERN IN DIESEM HANDBUCH ODER AM PRODUKT UNTERRICHTET WURDE.
SPEZIFIKATIONEN UND INFORMATIONEN IN DIESEM HANDBUCH DIENEN AUSSCHLIESSLICH DER INFORMATION, KÖNNEN JEDERZEIT OHNE ANKÜNDIGUNG GEÄNDERT WERDEN
UND DÜRFEN NICHT ALS VERPFLICHTUNG SEITENS ASUS AUSGELEGT WERDEN. ASUS ÜBERNIMMT FÜR EVENTUELLE FEHLER ODER UNGENAUIGKEITEN IN DIESEM HANDBUCH KEINE VERANTWORTUNG ODER HAFTUNG, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE.
In diesem Handbuch angegebene Produktund Firmennamen können u.U. eingetragene Warenzeichen oder Urheberrechte der entsprechenden Firmen sein und dienen nur der Identifizierung oder Erklärung zu
Gunsten des Eigentümers, ohne Rechte verletzen zu wollen.
Die Offenlegung des Quellkodes für bestimmte Software
Dieses Produkt kann urheberrechtlich geschützte Software enthalten, die unter der General Public License (“GPL”) und der Lesser General Public License (“LGPL”) Version lizenziert sind. Der in diesem Produkt lizenzierte GPLund LGPL-Kode wird ohne jegliche Garantien überlassen. Kopien der Lizenzen sind diesem Produkt beigelegt.
Sie können den vollständigen entsprechenden Quellkode für die GPL-Software (in der GPL-Lizenz definiert) und/oder den vollständigen entsprechenden Quellkode für die LGPL-Software (mit kompletten maschinenlesbaren “work that uses the Library”) in einem Zeitraum von drei Jahren seit der letzten Auslieferung des betreffenden Produktes, entweder durch:
(1)den kostenlosen Download unter http://support.asus.com/download; oder
(2)die Kostenerstattung der Vervielfältigung und Zulieferung, abhängig von dem erwünschten Frachtunterhemen und des Zielortes der Zulieferung, nach Zusendung der Anfrage an:
ASUSTeK Computer Inc.
Legal Compliance Dept.
15 Li Te Rd.,
Beitou, Taipei 112
Taiwan
Der Anfrage fügen Sie bitte den Namen, die Modellnummer und Version des Produktes, wie in der
Produktspezifikation aufgeführt, für welchen Sie den entsprechenden Quellkode erhalten möchten, sowie
Ihre Kontaktdaten, so dass wir die Konditionen und Frachtkosten mit Ihnen abstimmen können.
Der Quellkode wird ohne jegliche Garantien überlassen und wie der entsprechende Binär-/
Objektkode, unter der gleichen Lizenz gehandelt.
Das Angebot betrifft jeden Empfänger dieser Information.
ASUSTeK bemüht sich, den kompletten Quellkode, wie in verschiedenen Free Open Source Software Licenses stipuliert, ordnungsgemäß zur Verfügung zu stellen. Wenn Sie trotzdem Schwierigkeiten haben sollten, den vollen entsprechenden Quellkode zu erhalten, wären wir für eine Nachricht an die gpl@asus.com Emailadresse dankbar, mit Angaben zu dem Produkt und einer Beschreibung des Problems (senden Sie bitte keine großen Anhänge wie Quellkodearchive usw. an diese Emailadresse).
ii
Inhalt
Sicherheitsinformationen........................................................................................... |
iv |
Über dieses Handbuch............................................................................................... |
iv |
Z87-A Spezifikationsübersicht................................................................................... |
vi |
Kapitel 1: |
Produkteinführung |
|
|
1.1 |
Bevor Sie beginnen.................................................................................... |
1-1 |
|
1.2 |
Motherboard-Übersicht.............................................................................. |
1-2 |
|
1.3 |
Zentralverarbeitungseinheit (CPU)........................................................... |
1-4 |
|
1.4 |
Systemspeicher.......................................................................................... |
1-8 |
|
1.5 |
Erweiterungssteckplätze.......................................................................... |
1-22 |
|
1.6 |
Onboard-Schalter..................................................................................... |
1-24 |
|
1.7 |
Onboard LEDs........................................................................................... |
1-27 |
|
1.8 |
Jumpers |
..................................................................................................... |
1-29 |
1.9 |
Anschlüsse................................................................................................ |
1-30 |
|
1.10 |
Software ...........................................................................-Unterstützung |
1-40 |
Kapitel 2: |
BIOS - Informationen |
|
|
2.1 |
Aktualisieren des BIOS.............................................................................. |
2-1 |
|
2.2 |
BIOS Setupprogramm................................................................................ |
2-6 |
|
2.3 |
Meine Favoriten........................................................................................ |
2-10 |
|
2.4 |
Hauptmenü |
................................................................................................ |
2-11 |
2.5 |
Ai Tweaker- ......................................................................................Menü |
2-13 |
|
2.6 |
Erweitertes ......................................................................................Menü |
2-25 |
|
2.7 |
Monitor-Menü............................................................................................ |
2-34 |
|
2.8 |
Boot-Menü................................................................................................. |
|
2-37 |
2.9 |
Tools-Menü................................................................................................ |
2-43 |
|
2.10 |
Exit-Menü................................................................................................... |
|
2-45 |
Anhang |
|
|
|

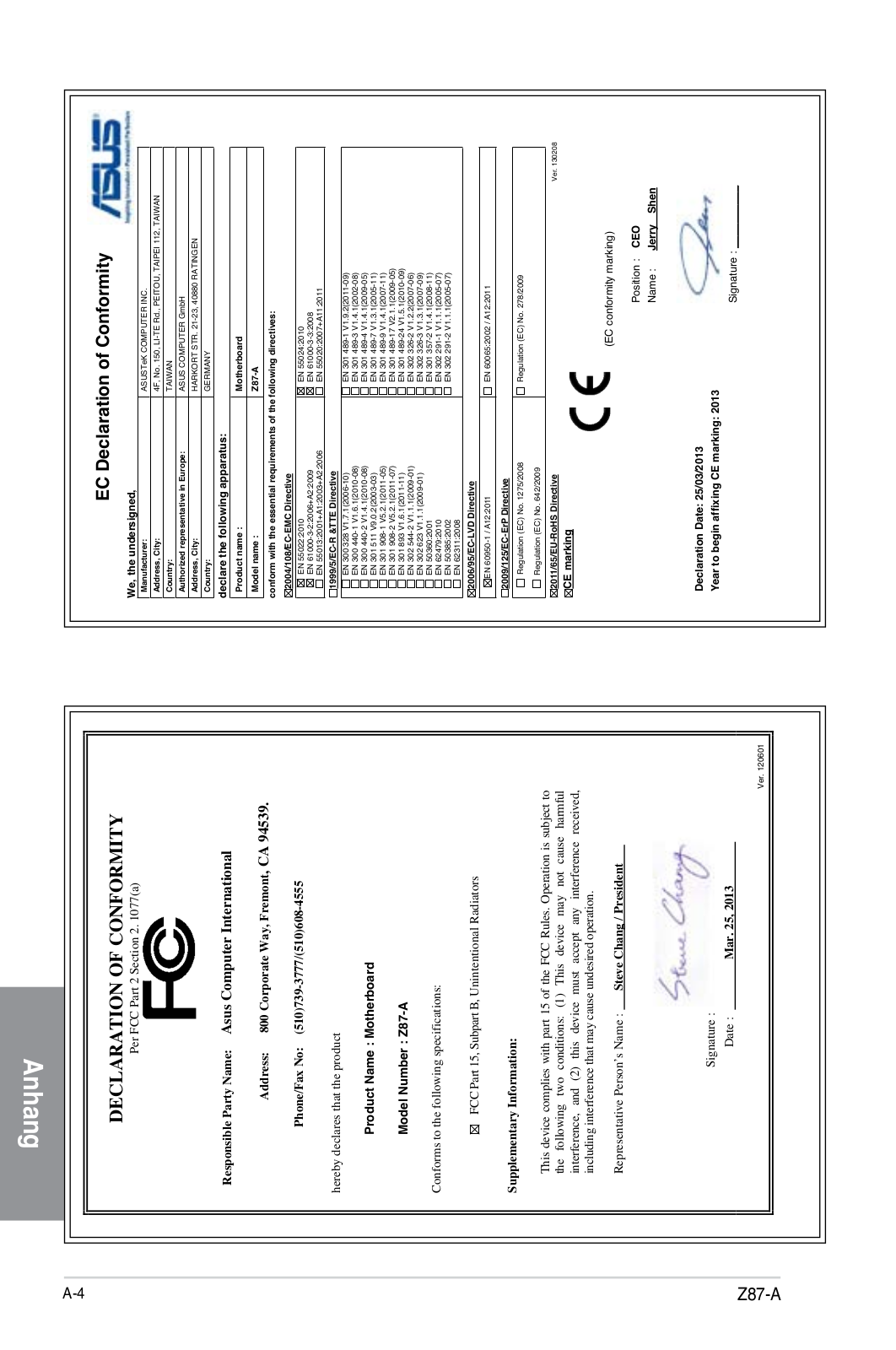

Hinweise................................................................................................................... |
|
A-1 |
iii
Elektrische Sicherheit
•Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus den Stecker, bevor Sie das System an einem anderen Ort aufstellen.
•Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. Ziehen Sie ggf. alle Netzleitungen vom aufgebauten System ab, bevor Sie ein Gerät anschließen.
•Vor dem Anschließen oder Ausstecken von Signalkabeln an das oder vom Motherboard müssen alle Netzleitungen ausgesteckt sein.
•Erbitten Sie professionelle Unterstützung, bevor Sie einen Adapter oder eine Verlängerungsschnur verwenden. Diese Geräte könnte den Schutzleiter unterbrechen.
•Prüfen Sie, ob die Stromversorgung auf die Spannung Ihrer Region richtig eingestellt ist. Sind Sie sich über die Spannung der von Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem Energieversorgungsunternehmen vor Ort.
•Ist die Stromversorgung defekt, versuchen Sie nicht, sie zu reparieren. Wenden Sie sich an den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
Betriebssicherheit
•Vor der Installation des Motherboards und dem Anschließen von Geräten sollten Sie alle mitgelieferten Handbücher gewissenhaft lesen.
•Vor Inbetriebnahme des Produkts müssen alle Kabel richtig angeschlossen sein und die Netzleitungen dürfen nicht beschädigt sein. Bemerken Sie eine Beschädigung, kontaktieren Sie sofort Ihren Händler.
•Um Kurzschlüsse zu vermeiden, halten Sie Büroklammern, Schrauben und Heftklammern fern von Anschlüssen, Steckplätzen, Sockeln und Stromkreisen.
•Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Produkt nicht an einem Ort auf, wo es nass werden könnte.
•Stellen/legen Sie das Produkt auf eine stabile Fläche.
•Sollten technische Probleme mit dem Produkt auftreten, kontaktieren Sie den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
DiesesBenutzerhandbuchenthältdieInformationen,dieSiebeiderInstallationundKonfiguration des Motherboards brauchen.
Die Gestaltung dieses Handbuchs
Das Handbuch enthält die folgenden Teile:
•Kapitel 1: Produkteinführung
Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien.
•Kapitel 2: BIOS-informationen
Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS-
Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-
Parameter.
iv
Weitere Informationen
An den folgenden Quellen finden Sie weitere Informationen und Produktsowie Software-
Updates.
1.ASUS-Webseiten
ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet.
2.Optionale Dokumentation
Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. Diese Dokumente gehören nicht zum Lieferumfang des Standardpakets.
In diesem Handbuch verwendete Symbole
Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden.
GEFAHR/WARNUNG: Informationen zum Vermeiden von
Verletzungen beim Ausführen einer Aufgabe.
VORSICHT: Informationen zum Vermeiden von Schäden an den
Komponenten beim Ausführen einer Aufgabe.
WICHTIG: Anweisungen, die Sie beim Ausführen einer Aufgabe befolgen müssen.
HINWEIS: Tipps und zusätzliche Informationen zur Erleichterung
bei der Ausführung einer Aufgabe.
Schriftformate
Fettgedruckter Text |
Weist auf ein zu wählendes Menü/Element hin. |
Kursive |
Wird zum Betonen von Worten und Aussagen verwendet. |
<Taste> |
Die Taste, die Sie drücken müssen, wird mit einem “kleiner |
|
als” und “größer als”-Zeichen gekennzeichnet. |
|
Beispiel: <Enter> bedeutet, dass Sie die Eingabetaste |
|
drücken müssen. |
<Taste1>+<Taste2>+<Taste3> |
Wenn zwei oder mehrere Tasten gleichzeitig gedrückt |
|
werden müssen, werden die Tastennamen mit einem |
|
Pluszeichen (+) verbunden. |
CPU
Chipsatz
Arbeitsspeicher
Erweiterungssteckplätze
VGA
Multi-GPU-
Unterstützung
Datensicherung
LAN
Audio
Intel® Sockel LGA1150 für 4. Gen Intel® Core™ i7 / Core™ i5 / CoreTM i3 / Pentium®/ Celeron®-Prozessoren
Unterstützt 22nm CPU
Unterstützt Intel® Turbo Boost-Technologie 2.0*
*Die Unterstützung für Intel® Turbo Boost-Technologie 2.0 ist vom CPU-Typ abhängig.
Intel® Z87 Express-Chipsatz
4 x DIMM, max. 32GB, DDR3 2800 (O.C.)* / 2666 (O.C.)* 2600 (O.C.)* / 2500 (O.C.)* / 2400 (O.C.)* / 2200 (O.C.)* / 2133 (O.C.)* / 2000 (O.C.)* / 1866 (O.C.)* / 1800 (O.C.)* / 1600 / 1333 MHz, nicht-ECC, ungepufferte Speichermodule
Dual-Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
*Hyper DIMM-Unterstützung unterliegt den physik. Eigenschaften der entsprechenden CPUs. Beziehen Sie sich bitte auf die Liste
Qualifizierter Anbieter.
2 x PCI Express 3.0/2.0 x16-Steckplätze (single im x16 oder dual im x8/x8-Modus)
1 x PCI Express 2.0 x16-Steckplatz (max. im x2-Modus, kompatibel
mit PCIe x1und x2-Geräten)
2 x PCI Express 2.0 x1-Steckplätze
2 x PCI-Steckplätze
Integrierter Grafikprozessor - Intel® HD-Grafikunterstützung Multi-VGA-Ausgangsunterstützung: Mini DisplayPort/HDMI/DVI-D/RGB-Port
Unterstützt DisplayPort 1.2* mit max.Auflösung von 4096 x 2160 @24Hz
and 3840 x 2160 @60Hz (für DisplayPort und Mini DisplayPort)
Unterstützt HDMI mit max.Auflösung von 4096 x 2160 @24Hz und 2560 x 1600 @60Hz
Unterstützt DVI mit max.Auflösung von 1920 x 1200 @60Hz
Unterstützt RGB mit max.Auflösung von 1920 x 1200 @60Hz
Unterstützt Intel® InTru™ 3D, Intel® Quick Sync Video, Intel® Clear Video HD Technology, und Intel® Insider™
Unterstützt bis zu drei Anzeigegeräte gleichzeitig Maximal gemeinsam benutzter Speicher 1024MB
*DisplayPort 1.2Multi-Stream Transport-kompatibel; unterstützt DisplayPort 1.2- Reihenschaltung (Daisy-Chaining) mit bis zu drei Anzeigegeräten
Unterstützt die NVIDIA® Quad-GPU SLI™-Technologie (mit 2 PCIex16Grafikkarten)
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Intel® Z87 Express-Chipsatz mit RAID 0, 1, 5, 10 und Intel® Rapid Storage Technology 12-Unterstützung
-6 x SATA6.0 Gb/s-Anschlüsse (gelb)
-Unterstützt Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology*
*Unterstützt von Intel® Core™-Prozessoren.
Realtek® 8111GR Gigabit LAN-Controller
ASUS Remote GO!
Realtek® ALC892 8-Kanal HD-Audio-CODEC
-Absolute Pitch 192khz/24bit True BD Lossless Sound
-DTS UltraPC II
(Fortsetzung auf der nächsten Seite)
vi
Z87-A Spezifikationsübersicht
Audio |
- |
DTS Connect |
|
- |
Unterstützt Buchsenerkennung, Multi-Streaming und Frontblenden- |
|
|
Buchsenumprogrammierung |
|
- |
Optischer S/PDIF-Ausgang auf der Rücktafel |
USB
ASUS
Exklusivefunktionen
Intel® Z87 Express-Chipsatz - unterstützt ASUS USB 3.0 Boost
-2 x USB 3.0/2.0-Anschlüsse auf Board-Mitte und Frontblende
-4 x USB 3.0/2.0-Anschlüsse an der Rücktafel (blau)
-8 x USB 2.0/1.1-Anschlüsse (6-Anschlüsse auf Board-Mitte, 2-
Anschlüsse an der Rücktafel)
ASUS Dual Intelligent Processors 2 mit DIGI+ VRM
ASUS DIGI+ VRM
-Branchenführendes, Digitales 8-Phasen Energiedesign
-ASUS DIGI+ VRM-Hilfsprogramme
ASUS EPU
- EPU, EPU-Schalter
ASUS TPU
- Auto Tuning, TurboV, GPU Boost, TPU-Schalter
ASUS Fan Xpert 2
- Automatische Lüfterabstimmung zur optimalen Drehzahlregelung
ASUS Remote GO!
-Remote GO!-Funktion: Cloud GO!, DLNA Media Hub, Remote Desktop, Dateiübertragung
-“Wi-Fi GO! & NFC Remote” für mobiles Smartphone/Tablet unterstützt iOS und Android-Systemen.
ASUS Exklusivefunktionen:
-Network iControl mit sofortiger Bandbreitendominierung für intensive Netzwerkprogramme.
-USB 3.0 Boost ermöglicht blitzschnelle USB-3.0-Übertragungen
-Disk Unlocker
-AI Suite 3
-Anti Surge
-MemOK!
ASUS Quiet thermische Lösung:
-ASUS Fan Xpert 2
-ASUS lüfterloses Design: Wärmeleitröhren
ASUS EZ DIY
-ASUS UEFI BIOS EZ-Modus mit benutzerfreundlicher grafischer Schnittstelle
-ASUS O.C. Tuner
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 2
ASUS Q-Design
-ASUS Q-LED (CPU, DRAM, VGA, Boot-Geräte-LED)
-ASUS Q-Slot
-ASUS Q-DIMM
-ASUS Q-Connector*
*Das 1 x 2-in-1 ASUS Q-Connector-Set ist ausschließlich für Händler bestimmt.
(Fortsetzung auf der nächsten Seite)
vii
Z87-A Spezifikationsübersicht
ASUS Exklusive |
Precision Tweaker 2 |
|
Übertaktungsfunktionen |
- |
vCore: In 0.001V-Schritten einstellbare CPU-Spannung |
|
- iGPU: In 0,001 V-Schritten einstellbare CPU-Grafikspannung |
|
|
- vCCIO: In 0,001 V-Schritten einstellbareAnalogund Digital-I/O- |
|
|
|
Spannung |
|
- |
vCCIN: In 0,01 V-Schritten einstellbare CPU-Eingangsspannung |
|
- |
vCCSA: In 0,001 V-Schritten einstellbare CPU- |
|
|
Systemagentspannung |
|
- |
vDRAM Bus: Speicherspannungsregelung in 0.001V-Schritten |
|
- |
vPCH: Chipsatz-Spannungsregelung in 0.0125V-Schritten |
|
SFS (Stufenlose Frequenzauswahl) |
|
|
- BCLK/PCIE-Frequenzanpassung von 80MHz bis zu 300MHz |
|
|
in 0.1MHz-Schritten |
|
|
Übertaktungsschutz |
|
Rücktafelanschlüsse |
- ASUS C.P.R.(CPU Parameter Recall) |
|
1 x PS/2-Tastatur-/Maus-Kombianschluss |
|
|
|
1 x Mini DisplayPort |
|
|
1 x HDMI-Anschluss |
|
|
1 x DVI |
|
|
1 x RGB |
|
|
1 x optischer S/PDIF-Ausgang |
|
|
1 x LAN (RJ-45)-Anschluss |
|
|
4 x USB 3.0/2.0-Anschlüsse (blau) |
|
|
2 x USB 2.0/1.1-Anschlüsse |
|
Interne Anschlüsse |
8-Kanal-Audio E/A-Anschlüsse |
|

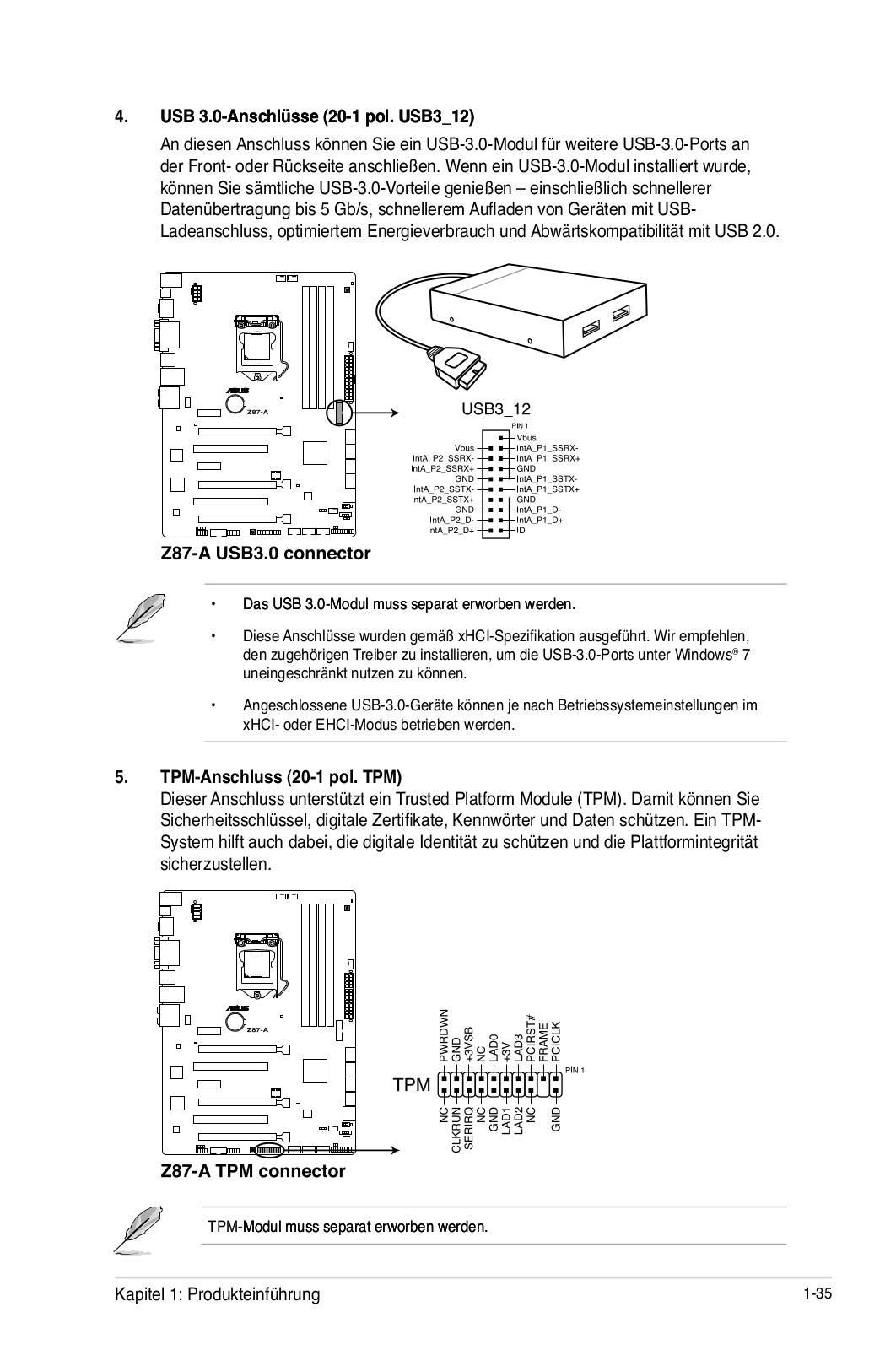

1 x 19-pol. USB 3.0/2.0-Sockel für 2 weitere USB-Anschlüsse |
|
|
|
3 x USB 2.0/1.1-Sockel für 6 weitere USB-Anschlüsse |
|
|
6 x SATA6.0 Gb/s-Anschlüsse (6 x gelb) |
|
|
1 x 4-poliger CPU-Lüfteranschluss unterstützt sowohl 3-polige |
|
|
(Gleichspannungsmodus) und 4-polige (PWM-Modus) CPU- |
|
|
Lüftersteuerung |
|
|
1 x 4-pol. CPU-Zusatzlüfteranschluss (CPU_OPT) |
|
|
3 x 4-pol. Gehäuselüfteranschlüsse |
|
|
1 x Fronttafelaudioanschluss (AAFP) |
|
|
1 x S/PDIF-Ausgang |
|
|
1 x TPM-Ausgang |
|
|
1 x Serieller (COM) Anschluss |
|
|
1 x 24-pol. EATX-Netzanschluss |
|
|
1 x 8-pol. EATX 12V-Netzanschluss |
|
|
Systemtafel (Q-Connector) |
|
|
1 x MemOK!-Schalter |
|
|
1 x Clear CMOS-Taste |
|
|
1 x DirectKey-Schalter |
|
|
1 x DRCT-Anschluss (Direct Key) |
|
|
1 x EPU-Taste |
|
|
1 x TPU-Taste (erweiterte, zweistufigeAnpassung) |
|
|
(Fortsetzung auf der nächsten Seite) |
viii
Z87-A Spezifikationsübersicht
BIOS-Funktionen
Verwaltung
Zubehör
Inhalt der SupportDVD
Formfaktor
64 Mb Flash ROM, UEFIAMI BIOS, PnP, DMI 2.7, WfM 2.0, SM BIOS 2.7,
ACPI 5.0, Mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Letzte-Änderung-Protokoll, F12 PrintScreenFunktion, F3-Schnellwahltastenfunktion und ASUS DRAM SPD (Serial Presence Detect) -Speicherinformation
WfM 2.0, DMI 2.7, WOL durch PME, PXE 2 x SerialATA6.0 Gb/s-Kabel
1 x ASUS SLI-Brücke*
ASUS E/A-Abdeckung
2-in-1 Q-Connector**
Benutzerhandbuch
*Der (optionale) SLI-Brückenverbinder ist ausschließlich für die Z87-A- Standardedition erhältlich.
**Das 1 x 2-in-1 ASUS Q-Connector-Set ist ausschließlich für Händler bestimmt.
Treiber ASUS-Hilfsprogramme ASUS Update
Antivirus-Software (OEM-Version)
ATX-Formfaktor: 12 in. x 8.8 in. (30.5 cm x 22.35 cm)
Die Spezifikationen können ohne Vorankündigung geändert werden.
ix
Kapitel 1
Produkteinführung
Vielen Dank für den Kauf eines ASUS® Z87-A-Motherboard!
Überprüfen Sie den Lieferumfang, bevor Sie mit der Installation des Motherboards und
Hardwarekomponenten beginnen. Eine Zubehörliste finden Sie bei den Spezifikationen auf Seite IX.
Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.
Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen.
•Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen.
•Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden.
•Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren.
•Legen Sie eine deinstallierte Komponente immer auf eine geerdete AntistatikUnterlage oder in die Originalverpackung der Komponente.
•Vor dem Installieren oderAusbau einer Komponente muss dieATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden.
Kapitel 1: Produkteinführung |
1-1 |
Schauen Sie sich die Konfigurationen Ihres Gehäuses an und überzeugen Sie sich davon, dass das Motherboard hineinpasst, bevor Sie das Motherboard installieren.
Denken Sie unbedingt daran, den Netzstecker zu ziehen, bevor Sie das Motherboard einoder ausbauen. Andernfalls kann es zu Verletzungen und zu Beschädigungen der Motherboard-Komponenten kommen.
1.2.1Ausrichtung
Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses, wie es unten abgebildet ist.
1.2.2Schraubenlöcher
Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am
Gehäuse zu befestigen.
Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden.
Diese Seite auf die Rücksei- te des Computergehäuses
legen
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ASUS Z87-A |
1.2.3Motherboard-Layout
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kapitel 1: Produkteinführung |
1-3 |
1.2.4Layout-Inhalt
Anschlüsse/Jumper/Steckplätze |
Seite |
|
1. |
ATX-Netzanschlüsse (24-pol. EATXPWR, 8-pol. EATX12V) |
1-32 |
2. |
LGA1150 CPU-Sockel |
1-4 |
3. |
CPU-, Gehäuse-, und Netzteillüfteranschlüsse (4-pol. CPU_FAN, 4- |
1-34 |
|
pol. CPU_OPT, 4-pol. CHA_FAN1-3) |
|
4. |
DDR3 DIMM-Steckplätze |
1-8 |
5. |
MemOK!-Taste |
1-24 |
6. |
USB 3.0-Anschluss (20-1 pol. USB3_12) |
1-35 |
7. |
Intel® Z87 SerialATA6.0 Gb/s-Anschlüsse (7-pol. SATA6G_1-6 [gelb]) |
1-33 |
8. |
EPU-Taste |
1-27 |
9. |
TPU-Taste |
1-26 |
10. |
Direct-Anschluss (2-pol. DRCT) |
1-38 |
11. |
Systemtafelanschluss (20-8 pol. PANEL) |
1-39 |
12. |
USB 2.0-Anschlüsse (10-1 pol. USB910, USB1112, USB1314) |
1-36 |
13. |
Clear CMOS-Taste |
1-29 |
14. |
TPM-Anschluss (20-1 pol. TPM) |
1-35 |
15. |

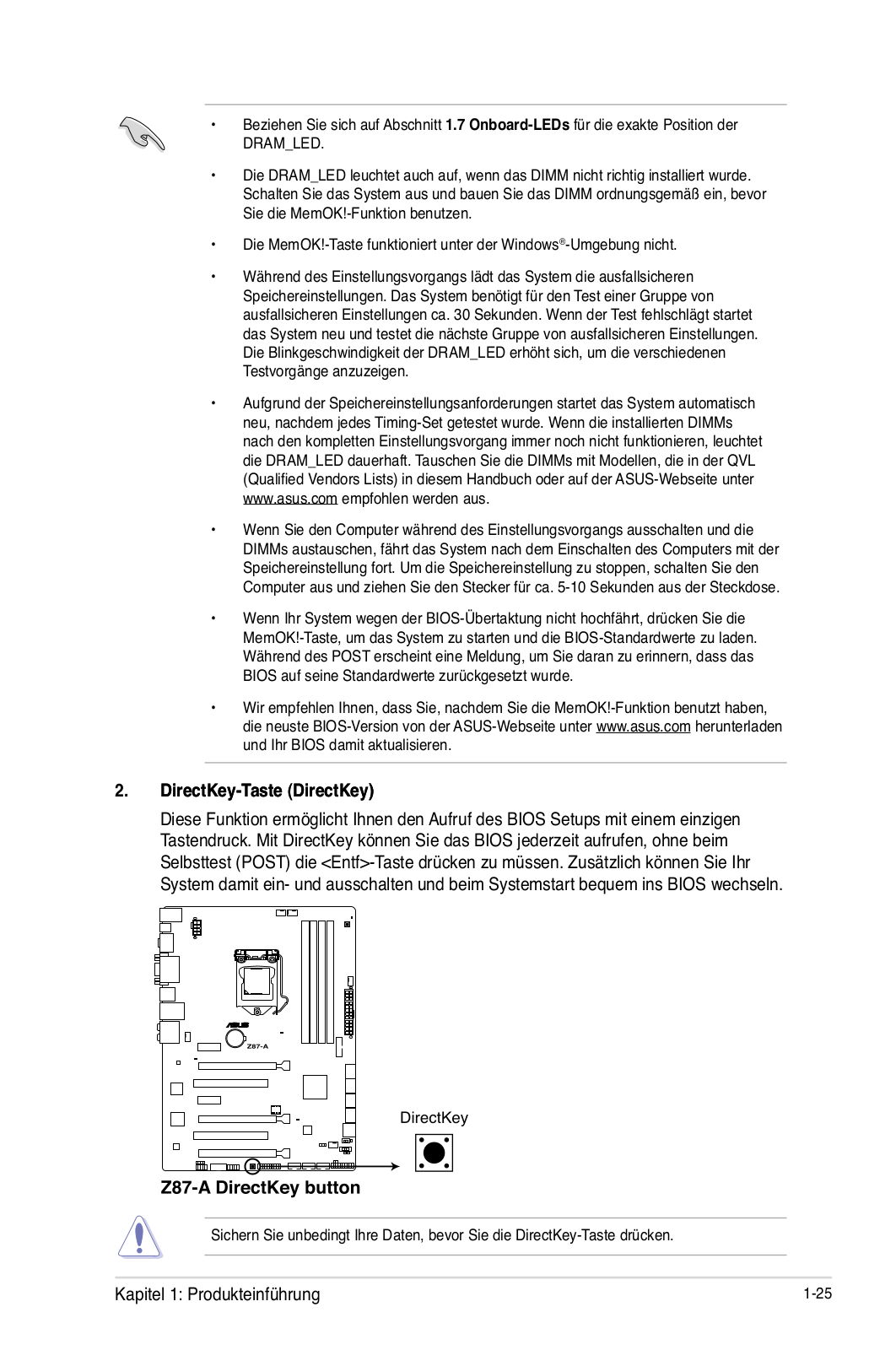

DirectKey-Taste |
1-25 |
16. |
Serieller Anschluss (10-1 pol. COM) |
1-37 |
17. |
Fronttafelaudioanschluss (10-1 pol. AAFP) |
1-38 |
18. |
Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) |
1-37 |
Das Motherboard ist mit einem aufgelöteten LGA1150-Sockel für Intel® Core™ i7 / Core™ i5 / Core™ i3- / Pentium- / Celeron-Prozessoren der 4. Generation ausgestattet.
Vergewissern Sie sich, dass alle Stromversorgungskabel herausgezogen wurden, bevor Sie den Prozessor installieren.
1-4 |
ASUS Z87-A |
•Achten Sie darauf, ausschließlich speziell für LGA1150-Sockel vorgesehene CPUs zu installieren. Versuchen Sie KEINESFALLS, für LGA1155oder LGA1156-Sockel vorgesehene CPUs in den LGA1150-Sockel einzusetzen.
•Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung am Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich
Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind.
ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind.
•Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA1150-Sockel geliefert wurde.
•Die Garantie des Produkts deckt die Schäden an Sockelpolen nicht, die durch unsachgemäße Installation oder Entfernung der CPU oder falsche Platzierung/ Verlieren/falsches Entfernen der PnP-Abdeckung entstanden sind.
1.3.1CPU-Installation
Achten Sie darauf, ausschließlich speziell für LGA1150-Sockel vorgesehene CPUs zu installieren. Versuchen Sie KEINESFALLS, für LGA1155oder LGA1156-Sockel vorgesehene CPUs in den LGA1150-Sockel einzusetzen.
Kapitel 1: Produkteinführung |
1-5 |
Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren.
1-6 |
ASUS Z87-A |
1.3.2Installieren von CPU-Kühlkörper und Lüfter
So installieren Sie den CPU-Kühlkörper und -Lüfter:
So deinstallieren Sie den CPU-Kühlkörper und -Lüfter:
Kapitel 1: Produkteinführung |
1-7 |
1.4.1Übersicht
Dieses Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet.
Ein DDR3-Modul sind anders gekerbt als DDRoder DDR2-Module. Installieren Sie KEINEN DDRoder DDR2-Speichermodul auf einem DDR3-Steckplatz.
Empfohlene Speicherkonfigurationen
Zum Single-Channel-Betrieb installieren Sie ein Speichermodul in Steckplatz A2.
1-8 |
ASUS Z87-A |
1.4.2Speicherkonfigurationen
Sie können 2GB, 4GB und 8GB ungepufferte und nicht-ECC DDR3 DIMMs in den DIMMSteckplätzen installieren.
•Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren. Das System bildet die Gesamtgröße des kleineren Kanals für die Dual-Channel-
Konfiguration ab. Überschüssiger Speicher wird dann für den Single-Channel-Betrieb abgebildet.
•Entsprechend der Intel CPU-Spezifikationen wird eine DIMM-Spannung von weniger als 1,65V empfohlen, um den Prozessor zu schützen.
•Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers zu verwenden.
•Aufgrund der Speicheradressenbeschränkung in 32-Bit Windows-Systemen kann der nutzbare Speicher bei auf dem Motherboard installierten 4GB oder mehr nur 3GB oder weniger betragen. Für eine effektive Speichernutzung empfehlen wir eine der folgenden Möglichkeiten:
a Installieren Sie nur maximal 3GB Systemspeicher, wenn Sie ein 32-Bit Windows benutzen.
b)Installieren Sie ein 64-Bit Windows-Betriebssystem, wenn Sie 4GB oder mehr
Speicher auf dem Motherboard installieren wollen.
c)Für mehr Details beziehen Sie sich auf die Microsoft®-Support-Seite unter http://support.microsoft.com/kb/929605/de.
•Dieses Motherboard unterstützt keine Speichermodule mit 512Mb (64MB) Chips oder weniger (Speicherchipkapazitäten werden in Megabit angegeben, 8 Megabit/Mb = 1 Megabyte/MB).
•Die Standard-Betriebsfrequenz für Arbeitsspeicher hängt von dessen SPD ab. Im Ausgangszustand arbeiten einige übertaktete Speichermodule mit einer niedrigeren Frequenz als vom Hersteller angegeben. Um mit einer höheren Frequenz zu arbeiten, stellen Sie die Frequenz selbst ein, wie im Abschnitt 2.5 Ai Tweaker-Menü beschrieben.
•Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (mit vier DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten.
•Speichermodule mit Frequenzen höher als 2133MHz und deren entsprechendes
Timing oder die geladenen XMP-Profile sind kein JEDEC-Speicherstandard. Die
Stabilität und Kompatibilität der Speichermodule hängt von den CPU-Fähigkeiten und anderen installierten Geräten ab.
•Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale Kompatibilität wird empfohlen, nur Speichermodule der gleichen Version eines Herstellers zu verwenden. Befragen Sie dazu Ihren Händler, um die korrekten Speichermodule zu erhalten.
Kapitel 1: Produkteinführung |
1-9 |
Z87-A Motherboard Liste qualifizierter Anbieter (QVL)
DDR3 2800(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
|
|
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
G.SKILL |
F3-2800C11Q-16GTXD(XMP) |
16GB (4x4GB) |
DS |
- |
- |
11-13-13-35 |
1.65 |
• |
• |
• |
G.SKILL |
F3-2800C12Q-32GTXD(XMP) |
32GB (4x8GB) |
DS |
- |
- |
12-13-13-35 |
1.65 |
• |
• |
• |
G.SKILL |
F3-2800C12Q-32GTXDG(XMP) |
32GB (4x8GB) |
DS |
- |
- |
12-14-14-35 |
1.65 |
• |
• |
• |
APACER |
78.BAGH5.AFD0C |
8GB (2x4GB) |
DS |
- |
- |
12-14-14-35 |
1.65 |
• |
• |
|
APACER |
78.CAGH6.AFD0C |
16GB (2x8GB) |
DS |
- |
- |
12-14-14-35 |
1.65 |
• |
• |
|
CORSAIR |
CMD16GX3M4A2800C11 |
16GB (4x4GB) |
DS |
- |
- |
11-14-14-35 |
1.65 |
• |
• |
• |
CORSAIR |
CMD16GX3M4A2800C12 |
16GB (4x4GB) |
DS |
- |
- |
12-14-14-36 |
1.65 |
• |
• |
• |
DDR3 2666(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
|
|
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
APACER |
78.BAGFF.AFC0C |
16GB (4x4GB) |
SS |
- |
- |
12-13-13-35 |
1.65 |
• |
• |
• |
APACER |
78.CAGFF.AFD0C |
32GB (4x8GB) |
DS |
- |
- |
12-13-13-35 |
1.65 |
• |
• |
• |
CORSAIR |
CMD16GX3M4A2666C11 |
16GB (4x4GB) |
DS |
- |
- |
11-13-13-35 |
1.65 |
• |
• |
• |
G.SKILL |
F3-2666C11Q-16GTXD(XMP) |
16GB (4x4GB) |
DS |
- |
- |
11-13-13-35 |
1.65 |
• |
• |
• |
G.SKILL |
F3-2666C10Q-16GTXD(XMP) |
16GB (4x4GB) |
DS |
- |
- |
10-12-12-31 |
1.65 |
• |
• |
• |
GEIL |
GOC332GB2666C11QC(XMP) |
32GB (4x8GB) |
DS |
- |
- |
11-13-13-35 |
1.65 |
• |
• |
• |
TEAM |
TXD34G2666HC11CBK |
8GB (2x4GB) |
SS |
- |
- |
11-13-13-35 |
1.65 |
• |
• |
• |
TEAM |
TXD38G2666HC11CBK |
16GB (2x8GB) |
DS |
- |
- |
11-13-13-35 |
1.65 |
• |
• |
|
G.SKILL |
F3-2666CL10Q- |
16GB (4x4GB) |
DS |
- |
- |
9-11-9-27 |
1.65 |
• |
• |
|
|
16GBZHD(XMP) |
|
|
|
|
|
|
|
|
|
DDR3 2600(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
||
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
ADATA |
AX3U2600GW8G11-DG2 |
16GB (2x4GB) |
DS |
- |
- |
11-13-13-35 |
1.65V |
• |
• |
• |
DDR3 2500(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
||
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
G.SKILL |
F3-20000CL10Q-16GBZHD(XMP) |
16GB (4x4GB) |
DS |
- |
- |
10-11-11-31 |
1.65 |
• |
• |
• |
1-10 |
ASUS Z87-A |
DDR3 2400(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
|
||
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
|||
|
|
|
|
|
|
|
|
1 |
2 |
|
4 |
A-DATA |
AX3U2400GC4G10(XMP) |
4GB |
DS |
- |
- |
10-12-12-31 |
1.65 |
• |
• |
• |
|
Apacer |
78.BAGFL.AFD0C(XMP) |
8GB (2x4GB) |
DS |
- |
- |
11-12-12-30 |
- |
• |
• |
• |
|
Apacer |
783BAGF3.AFD0C(XMP) |
8GB (2x4GB) |
DS |
- |
- |
11-11-11-30 |
- |
• |
• |
• |
|
CORSAIR |
CMGTX8(XMP) |
8GB (4x2GB) |
SS |
- |
- |
10-12-10-30 |
1.65 |
• |
• |
• |
|
CORSAIR |
CMZ16GX3M2A2400C10 |
16GB (2x8GB) |
DS |
- |
- |
10-12-12-31 |
1.65 |
• |
• |
• |
|
|
(Ver4.21) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ16GX3M4A2400C9R |
16GB (4x4GB) |
DS |
- |
- |
2400 9-11-11-31 |
1.65 |
• |
• |
• |
|
|
(Ver4.13)(XMP) |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-19200CL10Q- |
32GB (4x8GB) |
DS |
- |
- |
10-12-12-31 |
1.65 |
• |
• |
• |
|
|
32GBZHD(XMP) |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-19200CL11Q- |
16GB (4x4GB) |
DS |
- |
- |
11-11-11-31 |
1.65 |
• |
• |
• |
|
|
16GBZHD(XMP) |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-19200CL11Q- |
16GB (4x4GB) |
DS |
- |
- |
11-11-11-31 |
1.65 |
• |
• |
• |
|
|
16GBZHD(XMP) |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-19200CL9D- |
4G (2x2GB) |
DS |
- |
- |
9-11-9-28 |
1.65 |
• |
• |
|
|
|
4GBPIS(XMP) |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-19200CL9Q- |
16GB (4x4GB) |
DS |
- |
- |
9-11-11-31 |
1.65 |
• |
• |
• |
|
|
16GBZMD(XMP) |
|
|
|
|
|
|
|
|
|
|
GEIL |
GOC316GB2400 |
16GB (4x4GB) |
DS |
- |
- |
10-11-11-30 |
1.65 |
• |
• |
• |
|
|
C10QC(XMP) |
|
|
|
|
|
|
|
|
|
|
GEIL |
GOC316GB2400 |
16GB (4x4GB) |
DS |
- |
- |
11-11-11-30 |
1.65 |
• |
• |
• |
|
|
C11QC(XMP) |
|
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX2400C11D3 |
8GB (4x2GB) |
SS |
- |
- |
11-13-11-30 |
1.65 |
• |
• |
• |
|
|
K4/8GX(XMP) |
|
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX24C11K4/16X(XMP) |
16GB (4x4GB) |
DS |
- |
- |
11-13-13-30 |
1.65 |
• |
• |
• |
|
KINGSTON |
KHX24C11T2K2/8X(XMP) |
8GB (2x4GB) |
DS |
- |
- |
- |
1.65 |
• |
• |
• |
|
KINGSTON |
KHX24C11T3K4/32X(XMP) |
32GB (4x8GB) |
DS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
• |
|
Patriot |
PVV34G2400C 9K(XMP) |
4GB (2x2GB) |
DS |
- |
- |
9-11-9-27 |
1.66 |
• |
• |
|
|
Patriot |
PXD38G2400C 11K(XMP) |
8GB (2x4GB) |
DS |
- |
- |
11-11-11-30 |
1.65 |
• |
• |
• |
|
Patriot |
PXD38G2400C 11K(XMP) |
8GB (2x4GB) |
DS |
- |
- |
2400 11-11-11-30 |
1.65 |
• |
• |
• |
|
Team |
TXD38G2400HC |
8GB |
DS |
- |
- |
10-12-12-31 |
1.65 |
• |
• |
• |
|
|
10QBK(XMP) |
|
|
|
|
|
|
|
|
|
|
DDR3 2200(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
||
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
G.SKILL |
F3-17600CL7D-4GBFLS(XMP) |
4GB (2x2GB) |
DS |
- |
- |
7-10-10-28 |
1.65 |
• |
• |
|
GEIL |
GET34GB2200C9DC(XMP) |
4GB (2x2GB) |
DS |
- |
- |
9-10-9-28 |
1.65 |
• |
• |
• |
GEIL |
GET38GB2200C9ADC(XMP) |
8GB (2x4GB) |
DS |
- |
- |
9-11-9-28 |
1.65 |
• |
• |
• |
Kapitel 1: Produkteinführung |
1-11 |
DDR3 2133(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
||
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
A-DATA |
AX3U2133XC4G10(XMP) |
4GB |
DS |
- |
- |
10-11-11-30 |
1.65 |
• |
• |
• |
A-DATA |
AX3U2133XW8G10(XMP) |
8GB |
DS |
- |
- |
10-11-11-30 |
1.65 |
• |
• |
• |
Apacer |
78.BAGE4.AFD0C(XMP) |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
- |
• |
• |
• |
Apacer |
AHU04GFB33CAQ3R(XMP) |
4GB |
DS |
- |
- |
11-13-13-31 |
- |
• |
• |
• |
CORSAIR |
CMD8GX3M2A2133C9 |
8GB (2x4GB) |
DS |
- |
- |
9-11-10-27 |
1.5 |
• |
• |
• |
|
(Ver1.5)(XMP) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMT4GX3M2B2133C9(Ver |
4GB (2x2GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
• |
|
7.1)(XMP) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMT4GX3M2B2133C9(XMP) |
4GB (2x2GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
• |
G.SKILL |
F3-17000CL11Q2- |
64GB (8x8GB) |
DS |
- |
- |
11-11-11-30 |
1.5 |
• |
• |
• |
|
64GBZLD(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-17000CL9Q- |
16GB (4x4GB) |
DS |
- |
- |
9-11-9-28 |
1.65 |
• |
• |
• |
|
16GBXLD(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-17000CL9Q- |
16GB (4x4GB) |
DS |
- |
- |
9-11-10-28 |
1.65 |
• |
• |
• |
|
16GBZH(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-17066CL9D- |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
• |
|
8GBPID(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-17066CL9Q- |
16GB (4x4GB) |
DS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
|
|
16GBTDD(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-2133C11Q-32GZL(XMP) |
32GB (4x8GB) |
DS |
- |
- |
11-11-11-31 |
1.5 |
• |
• |
• |
KINGSTON |
KHX2133C11D3K4/ |
16GB (4x4GB) |
DS |
- |
- |
11-12-11-30 |
1.65 |
• |
• |
• |
|
16GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX2133C11D3T1K2/ |
16GB (2x8GB) |
DS |
- |
- |
9-9-9-24 |
1.6 |
• |
• |
• |
|
16GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX21C11T3FK8/64X(XMP) |
64GB (8x8GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
OCZ |
OCZ3XTEP2133C 9LV4GK |
2GB |
DS |
- |
- |
7-7-7-20 |
1.65 |
• |
• |
|
Patriot |
PV316G213C1K (XMP) |
16GB (2x8GB) |
DS |
- |
- |
11-11-11-30 |
1.5 |
• |
• |
• |
Patriot |
PVV34G2133C9 K(XMP) |
4GB (2x2GB) |
DS |
- |
- |
9-11-9-27 |
1.66 |
• |
• |
• |
Patriot |
PXD38G2133C1 1K(XMP) |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
• |
Patriot |
PXD38G2133C11 K(XMP) |
8GB (2x4GB) |
DS |
- |
- |
2133 11-11- |
1.5 |
• |
• |
• |
|
|
|
|
|
|
11-27 |
|
|
|
|
Team |
TLD38G2133HC11ABK(XMP) |
8GB |
DS |
- |
- |
11-11-11-31 |
1.65 |
• |
• |
• |
Team |
TXD34096M2133HC11A- |
4GB |
DS |
- |
- |
11-11-11-31 |
1.65 |
• |
• |
• |
|
V(XMP) |
|
|
|
|
|
|
|
|
|
1-12 |
ASUS Z87-A |
DDR3 2000(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip -Nr. |
Timing |
Spannung |
DIMM-Sockel- |
||
|
|
|
DS |
Marke |
|
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
AEXEA |
AXA3ES2G2000LG28V(XMP) |
2GB |
DS |
- |
- |
- |
1.65 |
• |
• |
• |
AEXEA |
AXA3ES4GK2000LG28V(XMP) |
4GB (2x2GB) |
DS |
- |
- |
- |
1.65 |
• |
• |
• |
Apacer |
78.AAGD5.9KD(XMP) |
6GB (3x2GB) |
DS |
- |
- |
9-9-9-27 |
- |
• |
• |
• |
Asint |
SLA302G08-ML2HB(XMP) |
4GB |
DS |
Hynix |
H5TQ2G83BF |
9-9-9-27 |
- |
• |
• |
• |
|
|
|
|
|
RH9C |
|
|
|
|
|
G.SKILL |
F3-16000CL9D-4GBRH(XMP) |
4GB (2x2GB) |
DS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
|
G.SKILL |
F3-16000CL9D-4GBTD(XMP) |
4GB (2x2GB) |
DS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
|
GEIL |
GUP34GB2000C9DC(XMP) |
4GB (2x2GB) |
DS |
- |
- |
9-9-9-28 |
1.65 |
• |
• |
• |
Patriot |
PV736G2000ELK(XMP) |
6GB (3x2GB) |
DS |
- |
- |
7-7-7-20 |
1.65 |
• |
• |
• |
Patriot |
PX7312G2000ELK(XMP) |
12GB (3x4GB) |
DS |
- |
- |
9-11-9-27 |
1.65 |
• |
• |
• |
Silicon |
SP002GBLYU200S02(XMP) |
2GB |
DS |
- |
- |
- |
- |
• |
• |
|
Power |
|
|
|
|
|
|
|
|
|
|
Team |
TXD32048M2000C9(XMP) |
2GB |
DS |
Team |
T3D1288RT-20 |
9-9-9-24 |
1.5 |
• |
• |
|
Team |
TXD32048M2000C9-L(XMP) |
2GB |
DS |
Team |
T3D1288LT-20 |
9-9-9-24 |
1.5 |
• |
• |
• |
Team |
TXD32048M2000C9-L(XMP) |
2GB |
DS |
Team |
T3D1288RT-20 |
9-9-9-24 |
1.6 |
• |
• |
|
DDR3 1866(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
|
||
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
|||
|
|
|
|
|
|
|
|
1 |
2 |
|
4 |
CORSAIR |
CMD16GX3M2A1866C9 |
16GB (2x8GB) |
DS |
- |
- |
1866 9-9-9-27 |
1.5 |
• |
• |
|
|
|
(Ver5.29)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMD16GX3M4A1866C9 |
16GB (4x4GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
• |
|
|
(Ver4.13)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMD16GX3M4A1866C9 |
16GB (4x4GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
• |
|
|
(Ver8.16)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMD8GX3M2A1866C9 |
8GB (2x4GB) |
DS |
- |
- |
- |
1.5 |
• |
• |
• |
|
|
(Ver4.13)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMD8GX3M2A1866C9 |
8GB (2x4GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
|
|
|
(Ver5.12)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMD8GX3M2A1866C9 |
8GB (2x4GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
|
|
|
(Ver8.16)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMT32GX3M4X1866C9(Ver3 |
32GB (4x8GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
• |
|
|
.23)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ16GX3M4X1866C9R |
16GB (4x4GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
• |
|
|
(Ver8.16)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ16GX3M4X1866C9R(Ver |
16GB (4x4GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
• |
|
|
8.16)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ32GX3M4X1866C10 |
32GB (4x8GB) |
DS |
- |
- |
10-11-10-27 |
1.5 |
• |
• |
• |
|
|
(Ver3.23)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ32GX3M4X1866C10(Ver |
32GB (4x8GB) |
DS |
- |
- |
10-11-10-27 |
1.5 |
• |
• |
• |
|
|
3.23)(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ8GX3M2A1866C9 |
8GB (2x4GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
• |
|
|
(Ver8.16)(XMP) |
|
|
|
|
|
|
|
|
|
|
(Fortsetzung auf der nächsten Seite)
Kapitel 1: Produkteinführung |
1-13 |
DDR3 1866(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
|
||
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
|||
|
|
|
|
|
|
|
|
1 |
2 |
|
4 |
CORSAIR |
CMZ8GX3M2A1866C9(XMP) |
8GB (2x4GB) |
DS |
- |
- |
9-10-9-27 |
1.5 |
• |
• |
|
|
CORSAIR |
CMZ8GX3M2A1866C9G |
8GB (2x4GB) |
DS |
- |
- |
1866 9-10-9-27 |
1.5 |
• |
• |
• |
|
|
(Ver5.12)(XMP) |
|
|
|
|
|
|
|
|
|
|
Crucial |
BLE4G3D1869DE1XT0.16F |
4GB |
DS |
- |
- |
9-9-9-27 |
1.5 |
• |
• |
• |
|
|
MD(XMP) |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-14900CL10Q2- |
64GB (8x8GB) |
DS |
- |
- |
10-11-10-30 |
1.5 |
• |
• |
• |
|
|
64GBZLD(XMP) |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-14900CL9D-8GBSR(XMP) |
8GB (2x4GB) |
DS |
- |
- |
9-10-9-28 |
1.5 |
• |
• |
• |
|
G.SKILL |
F3-14900CL9Q-16GBXL(XMP) |
16GB (4x4GB) |
DS |
- |
- |
9-10-9-28 |
1.5 |
• |
• |
• |
|
G.SKILL |
F3-14900CL9Q-16GBZL(XMP) |
16GB (4x4GB) |
DS |
- |
- |
9-10-9-28 |
1.5 |
• |
• |
• |
|
G.SKILL |
F3-14900CL9Q-8GBFLD(XMP) |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.6 |
• |
• |
• |
|
G.SKILL |
F3-1866C9Q-32GXM(XMP) |
32GB (4x8GB) |
DS |
- |
- |
9-10-9-28 |
1.5 |
• |
• |
• |
|
KINGSTON |
KHX1866C9D3K2/8GX(XMP) |
8GB (2x4GB) |
DS |
- |
- |
- |
1.65 |
• |
• |
• |
|
Patriot |
PXD34G1866ELK(XMP) |
4GB (2x2GB) |
SS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
• |
|
Patriot |
PXD38G1866ELK(XMP) |
8GB (2x4GB) |
DS |
- |
- |
9-11-9-27 |
1.65 |
• |
• |
• |
|
Patriot |
PXD38G1866ELK(XMP) |
8GB (2x4GB) |
DS |
- |
- |
9-11-9-27 |
1.65 |
• |
• |
• |
|
Patriot |
PXD38G1866ELK(XMP) |
8GB (2x4GB) |
DS |
- |
- |
1866 9-10-9-27 |
1.5 |
• |
• |
• |
|
Team |
TLD34G1866HC9KBK(XMP) |
4GB |
DS |
- |
- |
9-11-9-27 |
1.5 |
• |
• |
• |
|
Team |
TLD38G1866HC10SBK(XMP) |
8GB |
DS |
- |
- |
10-11-10-30 |
1.5 |
• |
• |
• |
DDR3 1800(O.C.) MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip |
Timing |
Spannung |
DIMM-Sockel- |
||
|
|
|
DS |
Marke |
-Nr. |
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
G. SKILL |
F3-14400CL9D-4GBRL(XMP) |
4GB (2x2GB) |
DS |
|
|
9-9-9-24 |
1.6 |
• |
• |
• |
DDR3 1600 MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip -Nr. |
Timing |
Spannung |
DIMM-Sockel- |
|
|
|
|
|
DS |
Marke |
|
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
A-DATA |
AD3U1600C2G11 |
2GB |
SS |
MICRON |
D9PFJ |
11-11-11-28 - |
• |
• |
• |
|
A-DATA |
AD3U1600C4G11 |
4GB |
DS |
MICRON |
D9PFJ |
11-11-11-28 - |
• |
• |
• |
|
A-DATA |
AD3U1600W4G11 |
4GB |
SS |
A-DATA |
3WCD-1211A |
11-11-11-28 - |
• |
• |
• |
|
A-DATA |
AD3U1600W8G11 |
8GB |
DS |
A-DATA |
3WCD-1211A |
11-11-11-28 |
- |
• |
• |
• |
AMD |
AE32G1609U1-U |
2GB |
SS |
AMD |
23EY4587MB6H |
- |
1.5 |
• |
• |
• |
AMD |
AE34G1609U2-U |
4GB |
DS |
AMD |
23EY4587MB6H |
- |
1.5 |
• |
• |
• |
AMD |
AP38G1608U |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-28 |
1.65 |
• |
• |
• |
|
2K(XMP) |
|
|
|
|
|
|
|
|
|
Apacer |
78.B1GE3.9L10C |
4GB |
DS |
Apacer |
AM5D5908DEQSCK |
- |
1.65 |
• |
• |
• |
Apacer |
78.B1GET.9K00C |
4GB |
SS |
Apacer |
AM5D6008BQQSCK |
11-11-11-28 |
- |
• |
• |
• |
(Fortsetzung auf der nächsten Seite)
1-14 |
ASUS Z87-A |
DDR3 1600 MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip -Nr. |
Timing |
Spannung |
DIMM-Sockel- |
|
||
|
|
|
DS |
Marke |
|
|
|
Support(Optional) |
|||
|
|
|
|
|
|
|
|
1 |
2 |
|
4 |
Apacer |
78.C1GET.9K10C |
8GB |
DS |
Apacer |
AM5D6008 |
11-11- |
- |
• |
• |
• |
|
|
|
|
|
|
BQQSCK |
11-31 |
|
|
|
|
|
Apacer |
AHU04GFA60C9Q1D(XMP) |
4GB |
DS |
- |
- |
9-9-9-27 |
1.65 |
• |
• |
• |
|
Apacer |
AHU04GFA60C9Q3R(XMP) |
4GB |
DS |
- |
- |
11-11- |
- |
• |
• |
• |
|
|
|
|
|
|
|
11-28 |
|
|
|
|
|
Apacer |
AHU08GFA60CBT3R(XMP) |
8GB |
DS |
- |
- |
9-9-9-24 |
- |
• |
• |
• |
|
Asint |
SLA302G08-EGG1C(XMP) |
4GB |
DS |
Asint |
302G08- |
9-9-9-27 |
- |
• |
• |
• |
|
|
|
|
|
|
GG1C |
|
|
|
|
|
|
Asint |
SLA302G08-EGJ1C(XMP) |
4GB |
DS |
Asint |
302G08- |
9-9-9-27 |
- |
• |
• |
• |
|
|
|
|
|
|
GJ1C |
|
|
|
|
|
|
Asint |
SLA302G08-EGN1C |
4GB |
DS |
ASint |
302G08- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
GN1C |
|
|
|
|
|
|
Asint |
SLB304G08-EGN1B |
8GB |
DS |
ASint |
304G08- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
GN1B |
|
|
|
|
|
|
Asint |
SLZ302G08-EGN1C |
2GB |
SS |
ASint |
302G08- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
GN1C |
|
|
|
|
|
|
Asint |
SLZ3128M8-EGJ1D(XMP) |
2GB |
DS |
Asint |
3128M8- |
- |
- |
• |
• |
|
|
|
|
|
|
|
GJ1D |
|
|
|
|
|
|
ATP |
AQ12M64B8BKK0S |
4GB |
DS |
SAMSUNG |
K4B2G |
- |
NO |
• |
• |
• |
|
|
|
|
|
|
08460 |
|
|
|
|
|
|
CORSAIR |
CMD16GX3M2A1600C9 |
16GB |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
|
|
|
(Ver8.21)(XMP) |
(2x8GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMD8GX3M2A1600C8 |
8GB |
DS |
- |
- |
1600 |
1.5 |
• |
• |
• |
|
|
(Ver5.12)(XMP) |
(2x4GB) |
|
|
|
8-8-8-24 |
|
|
|
|
|
CORSAIR |
CMD8GX3M2A1600C9 |
8GB |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
(Ver2.12)(XMP) |
(2x4GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMG4GX3M2A1600C6 |
4GB |
DS |
- |
- |
6-6-6-18 |
1.65 |
• |
• |
• |
|
|
|
(2x2GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CML16GX3M4X1600C8(Ver |
16GB |
DS |
- |
- |
Heat-Sink |
1.5 |
• |
• |
• |
|
|
2.12)(XMP) |
(4x4GB) |
|
|
|
Package |
|
|
|
|
|
CORSAIR |
CMP6GX3M3A1600C8(XMP) |
6GB |
DS |
- |
- |
8-8-8-24 |
1.65 |
• |
• |
• |
|
|
|
(3x2GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMP6GX3M3A1600C8(XMP) |
6GB |
DS |
- |
- |
8-8-8-24 |
1.65 |
• |
• |
• |
|
|
|
(3x2GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMX6GX3M3C1600C7(XMP) |
6GB |
DS |
- |
- |
7-8-7-20 |
1.65 |
• |
• |
• |
|
|
|
(3x2GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMX8GX3M2A1600C9 |
8GB |
SS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
• |
|
|
(Ver3.19)(XMP) |
(2x4GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ16GX3M2A1600C10 |
16GB |
DS |
- |
- |
10-10- |
1.5 |
• |
• |
• |
|
|
(Ver.3.24)(XMP) |
(2x8GB) |
|
|
|
10-27 |
|
|
|
|
|
CORSAIR |
CMZ16GX3M4A1600C9(XMP) |
16GB |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
|
(4x4GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ32GX3M4X1600C10 |
32GB |
DS |
- |
- |
10-10- |
1.5 |
• |
• |
• |
|
|
(Ver2.2)(XMP) |
(4x8GB) |
|
|
|
10-27 |
|
|
|
|
|
CORSAIR |
CMZ8GX3M2A1600C8(XMP) |
8GB |
DS |
- |
- |
8-8-8-24 |
1.5 |
• |
• |
• |
|
|
|
(2x4GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ8GX3M2A1600C9(XMP) |
8GB |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
|
(2x4GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
CMZ8GX3M4X1600C9(Ver |
8GB |
SS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
2.12)(XMP) |
(4x2GB) |
|
|
|
|
|
|
|
|
|
CORSAIR |
HX3X12G1600C9(XMP) |
12GB |
DS |
- |
- |
9-9-9-24 |
1.6 |
• |
• |
• |
|
|
|
(6x2GB) |
|
|
|
|
|
|
|
|
|
Crucial |
BL12864BN1608 .8FF(XMP) |
2GB |
SS |
- |
- |
8-8-8-24 |
1.65 |
• |
• |
• |
|
|
|
(2x1GB) |
|
|
|
|
|
|
|
|
|
Crucial |
BLT4G3D1608DT1TX0.16F |
4GB |
DS |
- |
- |
8-8-8-24 |
1.5 |
• |
• |
• |
|
|
M(XMP) |
|
|
|
|
|
|
|
|
|
|
(Fortsetzung auf der nächsten Seite)
Kapitel 1: Produkteinführung |
1-15 |
DDR3 1600 MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip -Nr. |
Timing |
Spannung |
DIMM-Sockel- |
|
|
|
|
|
DS |
Marke |
|
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
EK Memory |
EKM324L28BP8- |
4GB (2x2GB) |
DS |
- |
- |
9 |
- |
• |
• |
• |
|
I16(XMP) |
|
|
|
|
|
|
|
|
|
EK Memory |
EKM324L28BP8- |
4GB (2x2GB) |
DS |
- |
- |
9 |
- |
• |
• |
• |
|
I16(XMP) |
|
|
|
|
|
|
|
|
|
Elixir |
M2X2G64CB88 G7N- |
2GB |
SS |
Elixir |
N2CB2G80GN- |
9-9-9-28 |
- |
• |
• |
• |
|
DG(XMP) |
|
|
|
DG |
|
|
|
|
|
Elixir |
M2X4G64CB8HG |
4GB |
DS |
Elixir |
N2CB2G80GN- |
9-9-9-28 |
- |
• |
• |
• |
|
5N-DG(XMP) |
|
|
|
DG |
|
|
|
|
|
Elixir |
M2X8G64CB8HB |
8GB |
DS |
Elixir |
N2CB4G80BN- |
9-9-9-28 |
1.5 |
• |
• |
|
|
5N-DG(XMP) |
|
|
|
DG |
|
|
|
|
|
G.SKILL |
F3-12800CL7D- |
8GB (2x4GB) |
DS |
- |
- |
7-8-7-24 |
1.6 |
• |
• |
• |
|
8GBRH(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-12800CL7Q- |
16GB (4x4GB) |
DS |
- |
- |
7-8-7-24 |
1.6 |
• |
• |
• |
|
16GBXH(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-12800CL8D- |
8GB (2x4GB) |
DS |
- |
- |
8-8-8-24 |
1.35 |
• |
• |
|
|
8GBECO(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-12800CL9D- |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
8GBRL(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-12800CL9D- |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.25 |
• |
• |
• |
|
8GBSR2(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-12800CL9Q- |
16GB (4x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
16GBXL(XMP) |
|
|
|
|
|
|
|
|
|
G.Skill |
F3-12800CL9Q- |
16GB (4x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
16GBZL(XMP) |
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-1600C9Q- |
32GB (4x8GB) |
DS |
- |
- |
- |
1.5 |
• |
• |
• |
|
32GXM(XMP) |
|
|
|
|
|
|
|
|
|
GEIL |
GET316GB160 |
16GB (4x4GB) |
DS |
- |
- |
9-9-9-28 |
1.6 |
• |
• |
• |
|
0C9QC(XMP) |
|
|
|
|
|
|
|
|
|
GEIL |
GUP34GB160 |
4GB (2x2GB) |
DS |
- |
- |
7-7-7-24 |
1.6 |
• |
• |
• |
|
0C7DC(XMP) |
|
|
|
|
|
|
|
|
|
GoodRam |
GR1600D364L9/2G |
2GB |
DS |
GoodRam |
GF1008KC-JN |
- |
- |
• |
• |
• |
KINGMAX |
FLGE85F- |
2GB |
SS |
KINGMAX |
N/A |
9-9-9-28 |
- |
• |
• |
• |
|
C8KL9A(XMP) |
|
|
|
|
|
|
|
|
|
KINGMAX |
FLGF65F- |
4GB |
DS |
KINGMAX |
N/A |
9-9-9-28 |
- |
• |
• |
• |
|
C8KL9A(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3K3/ |
12GB (3x4GB) |
DS |
- |
- |
- |
1.65 |
• |
• |
• |
|
12GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3K3/ |
12GB (3x4GB) |
DS |
- |
- |
9 |
1.65 |
• |
• |
• |
|
12GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3K3/ |
6GB (3x2GB) |
DS |
- |
- |
9 |
1.65 |
• |
• |
• |
|
6GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3K3/ |
6GB (3x2GB) |
DS |
- |
- |
9 |
1.65 |
• |
• |
• |
|
6GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3K4/ |
16GB (4x4GB) |
DS |
- |
- |
9-9-9-24 |
1.65 |
• |
• |
• |
|
16GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3K6/ |
24GB (6x4GB) |
DS |
- |
- |
9 |
1.65 |
• |
• |
• |
|
24GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3K8/ |
32GB (8x4GB) |
DS |
- |
- |
9-9-9-27 |
1.65 |
• |
• |
• |
|
32GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3LK2/ |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.35 |
• |
• |
• |
|
8GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3P1K2/ |
8GB (2x4GB) |
DS |
- |
- |
9 |
1.5 |
• |
• |
• |
|
8G |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3T |
12GB (3x4GB) |
DS |
- |
- |
9 |
1.65 |
• |
• |
|
|
1BK3/12GX(XMP) |
|
|
|
|
|
|
|
|
|
KINGSTON |
KHX1600C9D3T1K3/ |
6GB (3x2GB) |
DS |
- |
- |
9 |
1.65 |
• |
• |
• |
|
6GX(XMP) |
|
|
|
|
|
|
|
|
|
(Fortsetzung auf der nächsten Seite)
1-16 |
ASUS Z87-A |
DDR3 1600 MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip -Nr. |
Timing |
Spannung |
DIMM-Sockel- |
|
|
|
|
|
DS |
Marke |
|
|
|
Support(Optional) |
||
|
|
|
|
|
|
|
|
1 |
2 |
4 |
KINGSTON |
KHX16C10B1K2/ |
16GB |
DS |
- |
- |
- |
1.5 |
• |
• |
• |
|
16X(XMP) |
(2x8GB) |
|
|
|
|
|
|
|
|
KINGSTON |
KHX16C9K2/16 |
16GB |
DS |
- |
- |
1333-9- |
1.5 |
• |
• |
|
|
|
(2x8GB) |
|
|
|
9-9-24 |
|
|
|
|
KINGSTON |
KHX16C9P1K2/16 |
16GB |
DS |
- |
- |
- |
1.5 |
• |
• |
• |
|
|
(2x8GB) |
|
|
|
|
|
|
|
|
KINGSTON |
KVR16N11/4 |
4G |
DS |
Hynix |
H5TQ2G83CFRPBC |
- |
1.5 |
• |
• |
• |
KINGTIGER |
KTG2G1600PG3(XMP) |
2GB |
DS |
- |
- |
- |
- |
• |
• |
• |
MICRON |
MT16JTF1G64AZ- |
8GB |
DS |
MICRON |
D9PBC |
- |
1.5 |
• |
• |
• |
|
1G6D1 |
|
|
|
|
|
|
|
|
|
MICRON |
MT16KTF51264AZ- |
4GB |
DS |
MICRON |
D9PFJ |
- |
- |
• |
• |
|
|
1G6M1 |
|
|
|
|
|
|
|
|
|
MICRON |
MT8KTF25664AZ- |
2GB |
SS |
MICRON |
D9PFJ |
- |
- |
• |
• |
• |
|
1G6M1 |
|
|
|
|
|
|
|
|
|
Mushkin |
996805(XMP) |
4GB |
DS |
- |
- |
6-8-6- |
1.65 |
• |
• |
|
|
|
(2x2GB) |
|
|
|
24 |
|
|
|
|
Mushkin |
998805(XMP) |
6GB |
DS |
- |
- |
6-8-6- |
1.65 |
• |
• |
• |
|
|
(3x2GB) |
|
|
|
24 |
|
|
|
|
OCZ |
OCZ3BE1600C8LV4GK |
4GB |
DS |
- |
- |
8-8-8 |
1.65 |
• |
• |
|
|
|
(2x2GB) |
|
|
|
|
|
|
|
|
Patriot |
PGD316G1600E |
16GB |
DS |
- |
- |
- |
1.65 |
• |
• |
• |
|
LK(XMP) |
(2x8GB) |
|
|
|
|
|
|
|
|
Patriot |
PGD316G1600E |
16GB |
DS |
- |
- |
9-9- |
1.5 |
• |
• |
• |
|
LK(XMP) |
(2x8GB) |
|
|
|
9-24 |
|
|
|
|
Patriot |
PGD38G1600EL |
8GB |
DS |
- |
- |
9-9-9- |
1.65 |
• |
• |
• |
|
K(XMP) |
(2x4GB) |
|
|
|
24 |
|
|
|
|
Patriot |
PGD38G1600E |
8GB |
DS |
- |
- |
9-9-9- |
1.5 |
• |
• |
|
|
LK(XMP) |
(2x4GB) |
|
|
|
24 |
|
|
|
|
Patriot |
PGS34G1600LLKA |
4GB |
DS |
- |
- |
7-7-7- |
1.7 |
• |
• |
• |
|
|
(2x2GB) |
|
|
|
20 |
|
|
|
|
Patriot |
PGS34G1600LL KA2 |
4GB |
DS |
- |
- |
8-8-8- |
1.7 |
• |
• |
• |
|
|
(2x2GB) |
|
|
|
24 |
|
|
|
|
Patriot |
PV316G160C9Q |
16GB |
DS |
- |
- |
9-9-9- |
1.5 |
• |
• |
• |
|
KRD(XMP) |
(4x4GB) |
|
|
|
24 |
|
|
|
|
Patriot |
PV38G160C9KR |
8GB |
DS |
- |
- |
9-9-9- |
1.5 |
• |
• |
• |
|
D(XMP) |
(2x4GB) |
|
|
|
24 |
|
|
|
|
Patriot |
PVV38G1600L |
8GB |
DS |
- |
- |
8-9-8- |
1.65 |
• |
• |
• |
|
LK(XMP) |
(2x4GB) |
|
|
|
24 |
|
|
|
|
Patriot |
PX7312G1600L |
12GB |
DS |
- |
- |
8-9-8- |
1.65 |
• |
• |
• |
|
LK(XMP) |
(3x4GB) |
|
|
|
24 |
|
|
|
|
Patriot |
PXD38G1600LL |
8GB |
DS |
- |
- |
1600 8- |
1.65 |
• |
• |
• |
|
K(XMP) |
(2x4GB) |
|
|
|
9-8-24 |
|
|
|
|
PSC |
AL9F8L93B-GN2E |
4GB |
SS |
PSC |
A3P4GF3BLF |
- |
- |
• |
• |
• |
PSC |
ALAF8L93B-GN2E |
8GB |
DS |
PSC |
A3P4GF3BLF |
- |
- |
• |
• |
• |
SanMax |
SMD-4G68HP-16KZ |
4GB |
DS |
Hynix |
H5TQ2G83BFRPBC |
- |
1.5 |
• |
• |
• |
SanMax |
SMD-4G68NG-16KK |
4GB |
DS |
ELPIDA |
J2108BDBG-GN-F |
- |
- |
• |
• |
• |
Silicon |
SP002GBLTU16 |
2GB |
SS |
S-POWER |
20YT5NG |
9-11- |
1.5 |
• |
• |
• |
Power |
0V02(XMP) |
|
|
|
|
11-28 |
|
|
|
|
Silicon |
SP004GBLTU16 |
4GB |
DS |
S-POWER |
20YT5NG |
9-9-9- |
1.5 |
• |
• |
• |
Power |
0V02(XMP) |
|
|
|
|
24 |
|
|
|
|
Team |
TXD34096M1600HC9- |
4GB |
DS |
Hynix |
H5TC2G83BFRH9A |
9-9-9- |
1.5 |
• |
• |
• |
|
D(XMP) |
|
|
|
|
24 |
|
|
|
|
Transcend |
JM1600KLH- |
8GB |
DS |
Transcend |
TK963EBF3 |
- |
- |
• |
• |
• |
|
8G(626633) |
|
|
|
|
|
|
|
|
|
Transcend |
TS1GLK64V |
8GB |
DS |
SAMSUNG |
K4B4G0846B |
- |
- |
• |
• |
• |
|
6H(620945) |
|
|
|
|
|
|
|
|
|
Kapitel 1: Produkteinführung |
1-17 |
DDR3 1333 MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip-Marke |
Chip -Nr. |
Timing |
Spannung |
DIMM-Sockel- |
|
||
|
|
|
DS |
|
|
|
|
Support(Optional) |
|||
|
|
|
|
|
|
|
|
1 |
2 |
|
4 |
ACTICA |
ACT1GHU64B |
1GB |
SS |
SAMSUNG |
K4B1G0846F |
- |
- |
• |
• |
• |
|
|
8F1333S |
|
|
|
|
|
|
|
|
|
|
ACTICA |
ACT1GHU72C |
1GB |
SS |
SAMSUNG |
K4B1G0846F(ECC) |
- |
- |
• |
• |
• |
|
|
8G1333S |
|
|
|
|
|
|
|
|
|
|
ACTICA |
ACT2GHU64B |
2GB |
DS |
Micron |
D9KPT |
- |
- |
• |
• |
• |
|
|
8G1333M |
|
|
|
|
|
|
|
|
|
|
ACTICA |
ACT2GHU64B |
2GB |
DS |
SAMSUNG |
K4B1G0846F |
- |
- |
• |
• |
• |
|
|
8G1333S |
|
|
|
|
|
|
|
|
|
|
ACTICA |
ACT2GHU72D |
2GB |
DS |
Micron |
D9KPT(ECC) |
- |
- |
• |
• |
• |
|
|
8G1333M |
|
|
|
|
|
|
|
|
|
|
ACTICA |
ACT2GHU72D8 |
2GB |
DS |
SAMSUNG |
K4B1G0846F(ECC) |
- |
- |
• |
• |
• |
|
|
G1333S |
|
|
|
|
|
|
|
|
|
|
ACTICA |
ACT4GHU64B8 |
4GB |
DS |
Hynix |
H5TQ2G83AFR |
- |
- |
• |
• |
• |
|
|
H1333H |
|
|
|
|
|
|
|
|
|
|
ACTICA |
ACT4GHU72D8 |
4GB |
DS |
Hynix |
H5TQ2G83AFR(ECC) |
- |
- |
• |
• |
• |
|
|
H1333H |
|
|
|
|
|
|
|
|
|
|
AMD |
AE32G1339U1- |
2GB |
SS |
AMD |
23EY4587MB3H |
- |
1.5 |
• |
• |
• |
|
|
U |
|
|
|
|
|
|
|
|
|
|
AMD |
AE34G1339U2- |
4GB |
DS |
AMD |
23EY4587MB3H |
- |
1.5 |
• |
• |
• |
|
|
U |
|
|
|
|
|
|
|
|
|
|
Apacer |
78.A1GC6.9L1 |
2GB |
DS |
Apacer |
AM5D5808FEQSBG |
9 |
- |
• |
• |
• |
|
Apacer |
78.B1GDE.9L |
4GB |
DS |
Apacer |
AM5D5908CEHSBG |
9 |
- |
• |
• |
• |
|
|
10C |
|
|
|
|
|
|
|
|
|
|
Asint |
SLA302G08- |
2GB |
SS |
ASint |
302G08-DJ1C |
- |
- |
• |
• |
• |
|
|
EDJ1C |
|
|
|
|
|
|
|
|
|
|
Asint |
SLZ302G08- |
4GB |
DS |
ASint |
302G08-DJ1C |
- |
- |
• |
• |
• |
|
|
EDJ1C |
|
|
|
|
|
|
|
|
|
|
ATP |
AQ12M72E8B |
4GB |
DS |
SAMSUNG |
K4B2G0846C(ECC) |
- |
- |
• |
• |
• |
|
|
KH9S |
|
|
|
|
|
|
|
|
|
|
BUFFALO |
D3U1333-1G |
1GB |
SS |
Elpida |
J1108BFBG-DJ-F |
- |
- |
• |
• |
• |
|
BUFFALO |
D3U1333-2G |
2GB |
DS |
Elpida |
J1108BFBG-DJ-F |
|
- |
• |
• |
• |
|
BUFFALO |
D3U1333-4G |
4GB |
DS |
NANYA |
NT5CB256M8BN-CG |
|
- |
• |
• |
• |
|
CORSAIR |
CMV4GX3M2A |
4GB (2x2GB) |
SS |
- |
N/A |
9-9-9-24 |
- |
• |
• |
• |
|
|
1333C9 |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMV8GX3M2A |
8GB (2x4GB) |
DS |
- |
N/A |
9-9-9-24 |
- |
• |
• |
• |
|
|
1333C9 |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMX8GX3M1A |
8GB |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
|
|
|
1333C9 |
|
|
|
|
|
|
|
|
|
|
|
(Ver2.2) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMX8GX3M1A |
8GB |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
|
|
|
1333C9 |
|
|
|
|
|
|
|
|
|
|
|
(Ver3.23) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
CMX8GX3M2 |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
A1333C9(XMP) |
|
|
|
|
|
|
|
|
|
|
CORSAIR |
TW3X4G133 |
4GB (2x2GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
|
|
|
3C9A |
|
|
|
|
|
|
|
|
|
|
EK Memory |
EKM324L28B |
4GB (2x2GB) |
DS |
- |
- |
9 |
- |
• |
• |
• |
|
|
P8-I13 |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3- |
4GB (2x2GB) |
DS |
G.SKILL |
D3 128M8CE9 2GB |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
10600CL9D- |
|
|
|
|
|
|
|
|
|
|
|
4GBNT |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3- |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
10666CL9D- |
|
|
|
|
|
|
|
|
|
|
|
8GBRL |
|
|
|
|
|
|
|
|
|
|
(Fortsetzung auf der nächsten Seite)
1-18 |
ASUS Z87-A |
DDR3 1333 MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip-Marke |
Chip -Nr. |
Timing |
Spannung |
DIMM-Sockel- |
|
||
|
|
|
DS |
|
|
|
|
Support(Optional) |
|||
|
|
|
|
|
|
|
|
1 |
2 |
|
4 |
G.SKILL |
F3-10666CL9D- |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
8GBRL |
|
|
|
|
|
|
|
|
|
|
G.SKILL |
F3-10666CL9D- |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
8GBXL |
|
|
|
|
|
|
|
|
|
|
GEIL |
GB34GB1333C7DC |
4GB (2x2GB) |
DS |
GEIL |
GL1L128M8 |
7-7-7-24 |
1.5 |
• |
• |
• |
|
|
|
|
|
|
8BA15FW |
|
|
|
|
|
|
GEIL |
GET316GB1333 |
16GB (4x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
C9QC |
|
|
|
|
|
|
|
|
|
|
GEIL |
GG34GB1333C |
4GB (2x2GB) |
DS |
GEIL |
GL1L128M8 |
9-9-9-24 |
1.3 |
• |
• |
• |
|
|
9DC |
|
|
|
8BA115FW |
|
|
|
|
|
|
GEIL |
GG34GB1333C |
4GB (2x2GB) |
DS |
GEIL |
GL1L128M |
9-9-9-24 |
1.3 |
• |
• |
• |
|
|
9DC |
|
|
|
88BA15B |
|
|
|
|
|
|
GEIL |
GVP34GB1333 |
4GB (2x2GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
C9DC |
|
|
|
|
|
|
|
|
|
|
GEIL |
GVP38GB1333 |
8GB (2x4GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
C9DC |
|
|
|
|
|
|
|
|
|
|
GoodRam |
GR1333D364L9/ |
2GB |
DS |
Qimonda |
IDSH1G-03A |
- |
- |
• |
• |
• |
|
|
2G |
|
|
|
1F1C-13H |
|
|
|
|
|
|
Hynix |
HMT125U6TFR8A- |
2GB |
DS |
Hynix |
H5TC1G83T |
- |
- |
• |
• |
• |
|
|
H9 |
|
|
|
FR |
|
|
|
|
|
|
INNODISK |
M3UN-2GHJB C09 |
2GB |
SS |
Hynix |
H5TQ2G83C |
9-9-9-24 |
- |
• |
• |
• |
|
|
|
|
|
|
FRH9C |
|
|
|
|
|
|
INNODISK |
M3UN-4GHJAC09 |
4GB |
DS |
Hynix |
H5TQ2G83C |
9-9-9-24 |
- |
• |
• |
• |
|
|
|
|
|
|
FRH9C |
|
|
|
|
|
|
KINGMAX |
FLFE85F-B8KL9 |
2GB |
DS |
KINGMAX |
KFB8FNLXL- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
BNF-15A |
|
|
|
|
|
|
KINGMAX |
FLFE85F-C8KL9 |
2GB |
SS |
KINGMAX |
KFC8FNLBF- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
GXX-12A |
|
|
|
|
|
|
KINGMAX |
FLFE85F-C8KL9 |
2GB |
SS |
KINGMAX |
KFC8FNLXF- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
DXX-15A |
|
|
|
|
|
|
KINGMAX |
FLFE85F-C8KM9 |
2GB |
SS |
Kingmax |
KFC8FNMXF- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
BXX-15A |
|
|
|
|
|
|
KINGMAX |
FLFF65F-C8KL9 |
4GB |
DS |
KINGMAX |
KFC8FNLBF- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
GXX-12A |
|
|
|
|
|
|
KINGMAX |
FLFF65F-C8KL9 |
4GB |
DS |
KINGMAX |
KFC8FNLXF- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
DXX-15A |
|
|
|
|
|
|
KINGMAX |
FLFF65F-C8KM9 |
4GB |
DS |
Kingmax |
KFC8FNMXF- |
- |
- |
• |
• |
• |
|
|
|
|
|
|
BXX-15A |
|
|
|
|
|
|
KINGSTON |
KVR1333D3 |
4GB |
DS |
Elpida |
J2108ECSE- |
9 |
1.5 |
• |
• |
• |
|
|
E9S/4G |
|
|
|
DJ-F |
|
|
|
|
|
|
KINGSTON |
KVR1333D3 |
4GB |
DS |
ELPIDA |
J2108BDBG- |
- |
1.5 |
• |
• |
• |
|
|
N9H/4G |
|
|
|
GN-F |
|
|
|
|
|
|
KINGSTON |
KVR1333D3N |
8GB |
DS |
ELPIDA |
J4208EASE- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
9H/8G |
|
|
|
DJ-F |
|
|
|
|
|
|
KINGSTON |
KVR13N9S8H/4 |
4GB |
SS |
ELPIDA |
J4208BBBG- |
- |
1.5 |
• |
• |
• |
|
|
|
|
|
|
GN-F |
|
|
|
|
|
|
KINGTIGER |
F10DA2T1680 |
2GB |
DS |
KINGTIGER |
KTG1333P |
- |
- |
• |
• |
• |
|
|
|
|
|
|
S1208NST- |
|
|
|
|
|
|
|
|
|
|
|
C9 |
|
|
|
|
|
|
KINGTIGER |
KTG2G1333 PG3 |
2GB |
DS |
- |
- |
- |
- |
• |
• |
• |
|
Mach Xtreme |
MXD3U1333 16GQ |
16GB (4x4GB) |
DS |
- |
- |
- |
- |
• |
• |
• |
|
Mach Xtreme |
MXD3V1333 2GS |
2GB |
SS |
Mach |
C2S46D30- |
- |
- |
• |
• |
• |
|
|
|
|
|
Xtreme |
D313 |
|
|
|
|
|
|
MICRON |
MT8JTF25664AZ- |
2GB |
SS |
MICRON |
D9PFJ |
- |
- |
• |
• |
• |
|
|
1G4M1 |
|
|
|
|
|
|
|
|
|
|
(Fortsetzung auf der nächsten Seite)
Kapitel 1: Produkteinführung |
1-19 |
DDR3 1333 MHz
Anbieter |
Part Nr. |
Größe |
SS/ |
Chip- |
Chip -Nr. |
Timing |
Spannung |
DIMM-Sockel- |
|
||
|
|
|
DS |
Marke |
|
|
|
Support(Optional) |
|||
|
|
|
|
|
|
|
|
1 |
2 |
|
4 |
OCZ |
OCZ3G1333L |
4GB (2x2GB) |
DS |
- |
- |
9-9-9 |
1.65 |
• |
• |
|
|
|
V4GK |
|
|
|
|
|
|
|
|
|
|
OCZ |
OCZ3G1333L |
8GB (2x4GB) |
DS |
- |
- |
9-9-9 |
1.65 |
• |
• |
|
|
|
V8GK |
|
|
|
|
|
|
|
|
|
|
OCZ |
OCZ3G1333L |
8GB (2x4GB) |
DS |
- |
- |
9-9-9 |
1.65 |
• |
• |
|
|
|
V8GK |
|
|
|
|
|
|
|
|
|
|
OCZ |
OCZ3RPR1333 |
8GB (2x4GB) |
DS |
- |
- |
9-9-9 |
1.65 |
• |
• |
|
|
|
C9LV8GK |
|
|
|
|
|
|
|
|
|
|
Patriot |
PG38G1333EL |
8GB |
DS |
- |
- |
- |
1.5 |
• |
• |
• |
|
|
(XMP) |
|
|
|
|
|
|
|
|
|
|
Patriot |
PGD316G1333 |
16GB (2x8GB) |
DS |
- |
- |
9-9-9-24 |
1.5 |
• |
• |
• |
|
|
ELK(XMP) |
|
|
|
|
|
|
|
|
|
|
Patriot |
PGS34G1333L |
4GB (2x2GB) |
DS |
- |
- |
7-7-7-20 |
1.7 |
• |
• |
• |
|
|
LKA |
|
|
|
|
|
|
|
|
|
|
Patriot |
PSD32G13332 |
2GB |
DS |
Prtriot |
PM128M8D3BU-15 |
9 |
- |
• |
• |
• |
|
RiDATA |
C304627CB1A |
2GB |
DS |
RiDATA |
C304627CB1AG22Fe |
9 |
- |
• |
• |
• |
|
|
G22Fe |
|
|
|
|
|
|
|
|
|
|
RiDATA |
E304459CB1A |
4GB |
DS |
RiDATA |
E304459CB1AG32Cf |
9 |
- |
• |
• |
• |
|
|
G32Cf |
|
|
|
|
|
|
|
|
|
|
SAMSUNG |
M378B5273CH |
4GB |
DS |
SAMSUNG |
K4B2G0846C |
- |
- |
• |
• |
• |
|
|
0-CH9 |
|
|
|
|
|
|
|
|
|
|
Silicon |
SP001GBLTE |
1GB |
SS |
NANYA |
NT5CB128M8AN-CG |
- |
- |
• |
• |
• |
|
Power |
133S01 |
|
|
|
|
|
|
|
|
|
|
Silicon |
SP001GBLTU1 |
1GB |
SS |
S-POWER |
10YT3E5 |
9 |
- |
• |
• |
• |
|
Power |
33S02 |
|
|
|
|
|
|
|
|
|
|
Silicon |
SP002GBLTE1 |
2GB |
DS |
NANYA |
NT5CB128M8AN-CG |
- |
- |
• |
• |
• |
|
Power |
33S01 |
|
|
|
|
|
|
|
|
|
|
Silicon |
SP002GBLTU1 |
2GB |
SS |
S-POWER |
20YT3NG |
9-9-9-24 |
- |
• |
• |
• |
|
Power |
33V02 |
|
|
|
|
|
|
|
|
|
|
Silicon |
SP004GBLTU1 |
4GB |
DS |
S-POWER |
20YT3NG |
9-9-9-24 |
- |
• |
• |
• |
|
Power |
33V02 |
|
|
|
|
|
|
|
|
|
|
Team |
TED34096M1 |
4GB |
DS |
Team |
T3D2568LT-13 |
- |
- |
• |
• |
• |
|
|
333HC9 |
|
|
|
|
|
|
|
|
|
|
Transcend |
JM1333KLH-8 |
8GB |
DS |
Transcend |
TK963EBF3 |
- |
- |
• |
• |
• |
|
|
G(623654) |
|
|
|
|
|
|
|
|
|
|
Transcend |
TS1GLK64V3 |
8GB |
DS |
MICRON |
D9QBJ |
- |
- |
• |
• |
• |
|
|
H(620053) |
|
|
|
|
|
|
|
|
|
|
1-20 |
ASUS Z87-A |
