Agilent E5805A USB/RS232 Interface for Windows - 4 Port
Agilent USB/RS232 Interface
Agilent USB/RS232 Interface
for Windows® - 4 Port
Installation
Agilent Technologies
E5805A
Guide
E5805A USB/RS232 Interface
Notices
CAUTION
WARNING
© Agilent Technologies, Inc. 2 007
No p art o f this manual may be rep roduc ed in
any form or by any means (including electronic storage and retrieval or translation
into a foreign language) without prior agreement and written consent from Agilent
Technologies, Inc. as governed by United
States and international copyright laws.
Manual Part Number
E5805-90001
Edition
Second Edition, September 22, 2007
Printed in Malaysia
Agilent Technologies, Inc.
815 14th Street SW
Loveland, CO 80537
Windows is a US Registered trademark of
Microsoft Corporation.
USB-IF is a trademark of Universal Serial
Bus Implementers Forum, Inc.
Warranty
The material contained in this document is provided “as is,” and is subject to being changed, without notice,
in future editions. Further, to the maximum extent permitted by applicable
law, Agilent disclaims all warranties,
either express or implied, with regard
to this manual and any information
contained herein, including but not
limited to the implied warranties of
merchantability and fitness for a particular purpose. Agilent shall not be
liable for errors or for incidental or
consequential damages in connection with the furnishing, use, or performance of this document or of any
information contained herein. Should
Agilent and the user have a separate
written agreement with warranty
terms covering the material in this
document that conflict with these
terms, the warranty terms in the separate agreement shall control.
Technology Licenses
The hardware and/or software described in
this document are furnished under a license
and may be used or copied only in accordance with the terms of such license.
Restricted Rights Legend
If software is for use in the performance of a
U.S. Government prime contract or subcontract, Software is delivered and licensed as
“Commercial computer software” as
defined in DFAR 252.227-7014 (June 1995),
or as a “commercial item” as defined in FAR
2.101(a) or as “Restricted computer software” as defined in FAR 52.227-19 (June
1987) or any equivalent agency regulation or
contract clause. Use, duplication or disclosure of Software is subject to Agilent Technologies’ standard commercial license
terms, and non-DOD Departments and
Agencies of the U.S. Government will
receive no greater than Restricted Rights as
defined in FAR 52.227-19(c)(1-2) (June
1987). U.S. Government users will receive
no greater than Limited Rights as defined in
FAR 52.227-14 (June 1987) or DFAR
252.227-7015 (b)(2) (November 1995), as
applicable in any technical data.
Safety Notices
A CAUTION notice denotes a haz-
ard. It calls attention to an operating procedure, practice, or the like
that, if not correctly performed or
adhered to, could result in damage
to the product or loss of important
data. Do not proceed beyond a
CAUTION notice until the indicated
conditions are fully understood and
met.
A WARNING notice denotes a
hazard. It calls attention to an
operating procedure, practice, or
the like that, if not correctly performed or adhered to, could result
in personal injury or death. Do not
proceed beyond a WARNING
notice until the indicated conditions are fully understood and
met.
E5805A USB/RS232 Interface
Contents
Table of Contents
E5805A USB/RS232 Interface . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Cabling the E5805A USB/RS232 Interface . . . . . . . . . . . . 2
Installing the USB Hub & E5805A USB/RS232 Drivers . . . . . 3
Driver Installation For Windows XP . . . . . . . . . . . . . . . . . . 4
Driver Installation For Windows 2000 Users . . . . . . . . . . . 4
Driver Installation For Windows 98, and Me Users . . . . . 5
Interpreting the System Status Light . . . . . . . . . . . . . . . . . . . . 6
The E5805A USB/RS232 Interface Utility Program . . . . . . . . 7
For all Windows Operating Systems . . . . . . . . . . . . . . . . . 7

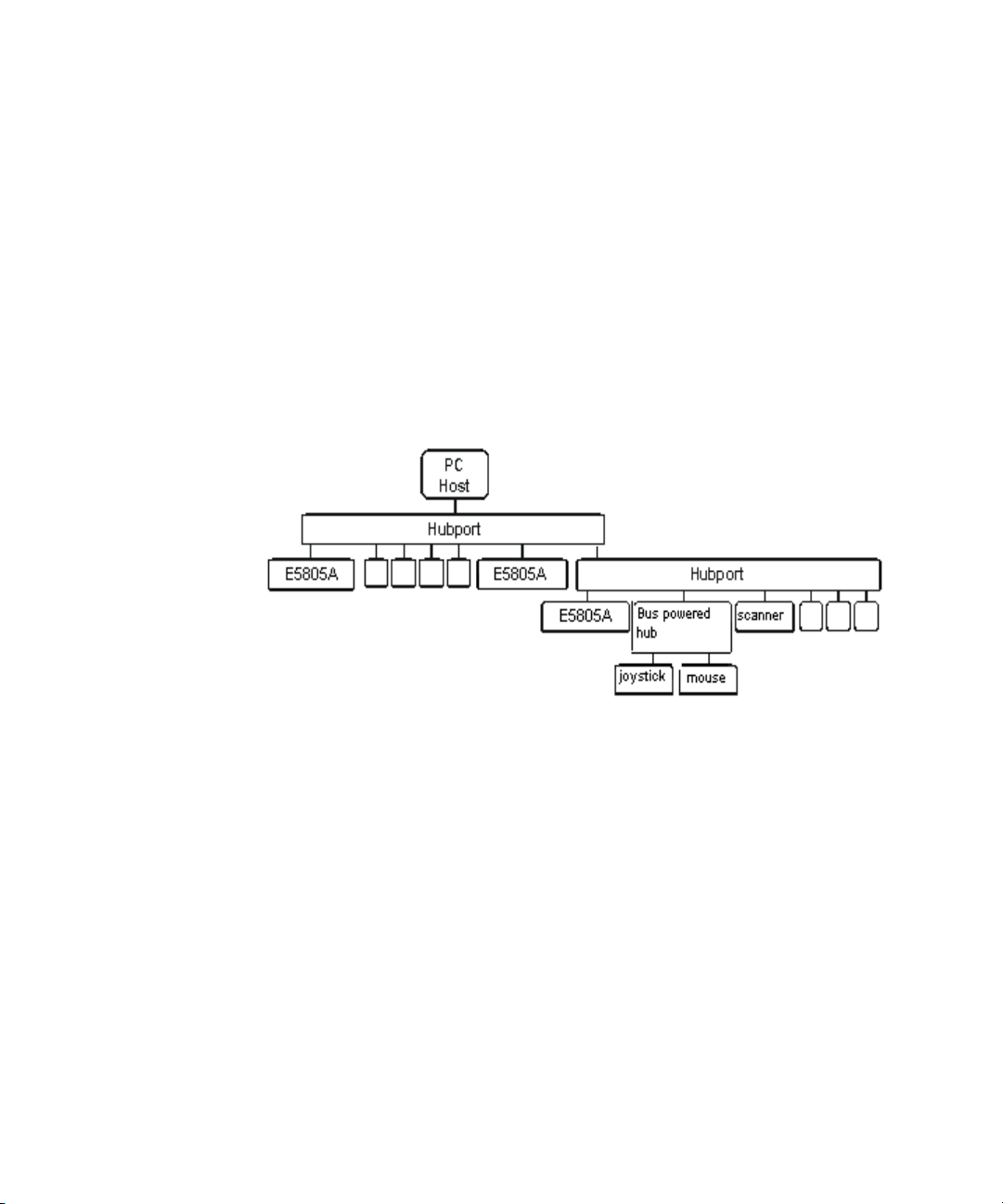

Understanding the E5805 and USB Hubs . . . . . . . . . . . . . . . 14
Support. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Appendix A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Regulatory and Other Information . . . . . . . . . . . . . . . . . . . . . 21
Japanese Version . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
1
Installation Guide for the Agilent
USB/RS232 Interface
E5805A USB/RS232 Interface 2
Installing the E5805A USB/RS232 Interface Drivers 3
Interpreting the System Status Light 6
The E5805A USB/RS232 Interface Utility Program 7
Understanding the E5805A and USB Hubs 14
Support 16
E5805A USB/RS232 Interface 1
E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
The E5805A USB/RS232 Interface is an intelligent, stackable
expansion module that connects to a PC or server running
Windows® 98SE, Me, 2000, or XP via the Universal Serial Bus
(USB), providing high- speed serial connectivity.

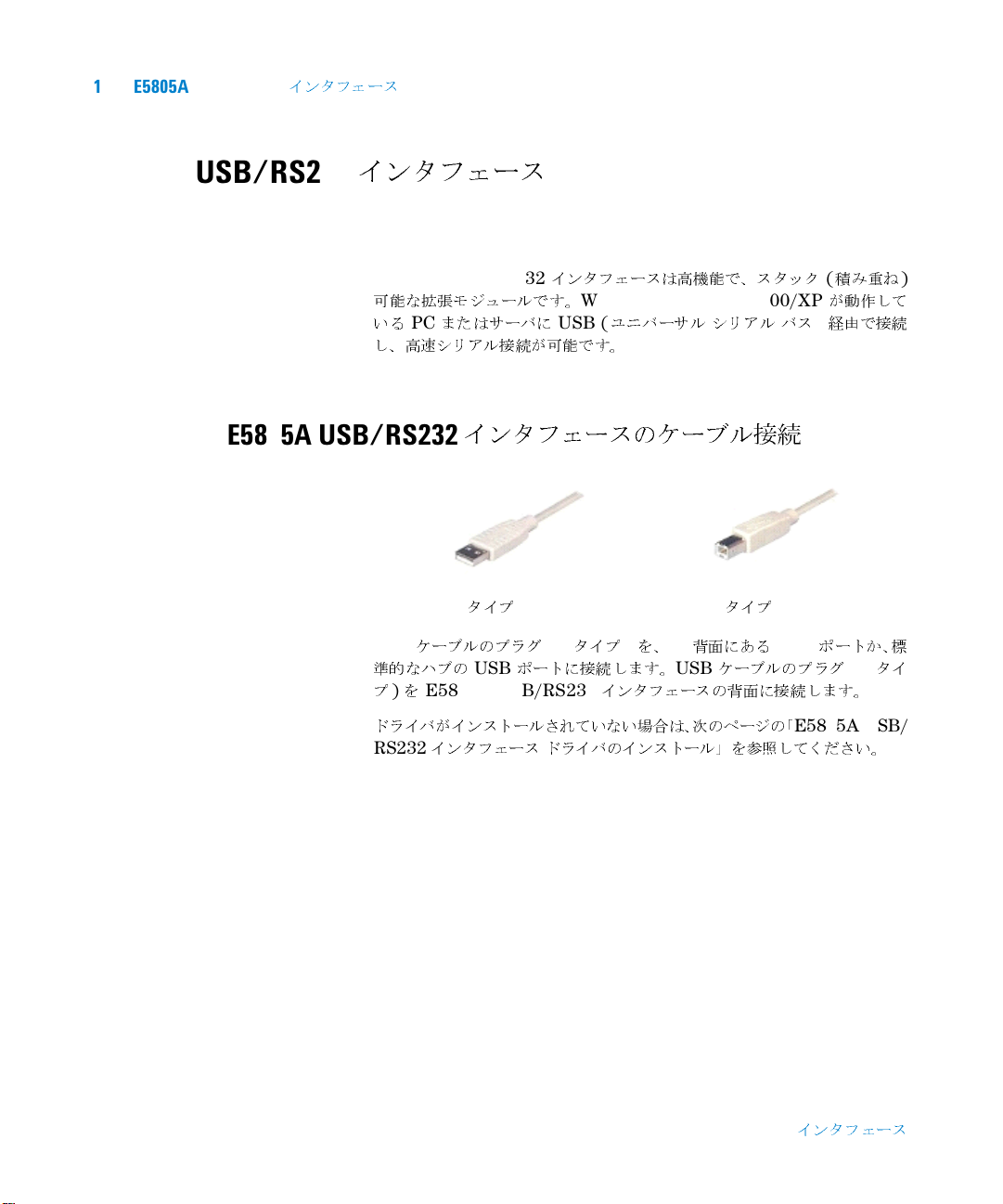

Cabling the E5805A USB/RS232 Interface
Type A Type B
Plug the Type A end of the USB cable into the USB port located
in the back of your PC or into an available USB port on a
standard hub. Plug the Type B end of the USB cable into the
back of the E5805A USB/RS232 Interface.
If the drivers are not already installed, go to "Installing the
E5805A USB/RS232 Interface” on the next page.
2 E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
NOTE
Installing the E5805A USB/RS232 Interface Drivers
The E5805A ships with the Driver and the Automation- Ready
CDs. The Driver CD software must be installed for the product
to operate. Once the Driver software is installed, the E5805A
can be attached to a USB port. Your PC should be able to
connect to it, and the four RS232 ports on the E5805A should
appear as additional Windows® COM ports. These ports can be
used by your PC to connect serial instruments and general
purpose devices to the four port RS- 232 converter. The IO
Libraries CD shipped with the E5805A allows you to use I/O
libraries (for example VISA, VISA COM, and SICL) to do
“instrument style” programming of instruments or devices. It
also provides a suite of tools for connection management and
interactive instrument control. If you are using VISA or other
T&M specialized software to program instruments, or if you are
using application software that does instrument control, you
may want to also install the IO Libraries Suite.
Note: Drivers may not have received “Designed for Windows 2000”
certification. If so, Windows displays a warning: Digital Signature Not
Found. While the drivers may not be Windows certified, they have been
thoroughly tested. Select “Ye s” to continue with driver installation.
E5805A USB/RS232 Interface 3
E5805A USB/RS232 Interface
Driver Installation For Windows XP
Driver Installation For Windows 2000
1 You must be logged into an account with administrator
privileges.
2 Insert the “Agilent Driver” CD into your CD- ROM drive.
3 After connecting the USB cable, the Found New Hardware
Wizard appears. Click “Next,” and the drivers are
automatically installed from the CD. There are multiple
resources on the E5805A which have to be setup, so continue
to install resources until the XP installation completes.
1 You must be logged into an account with administrator
privileges.
2 Insert the “Agilent Driver” CD into your CD- ROM drive.
3 After connecting the USB cable, the Found New Hardware
Wizard appears. Select “Install from a list or specific location
(Advanced)” and click “Next”.
4 Select “Search for a suitable driver for my device” and click
“Next”.
5 Select “Specify a location” and click “Next”.
6 Type in <CD drive letter>:\Win2k and click “OK”.
7 Confirm that Windows is pointing to <CD drive letter>:\
Win2k. Then click “Next”.
8 There are multiple resources on the E5805A which have to be
setup, so continue to install resources until the Windows
2000 installation completes.
9 Windows then finishes installing the driver files.
10 Choose “Finish” to complete the driver installation.
Installation is complete when no more dialogs appear. Your new
COM port(s), numbered sequentially following the existing
ports in your system, are ready.
4 E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
Driver Installation For Windows 98SE and Me
1 Insert the "Agilent Driver" CD into your CD- ROM drive.
2 After connecting the USB cable, the Add New Hardware
Wizard appears. Click "Next".
3 Select "Search for the best driver for your device" and click
"Next".
4 Select "Specify a location" and type in <CD drive letter>:\
Win98. Then click "Next".
5 Confirm Windows is pointing to <CD drive letter>:\Win98.
Click "Next". Windows then copies over the driver files.
6 Click "Finish" to complete the driver installation.
Installation is complete when no more dialogs appear. Your new
COM port(s), numbered sequentially following the existing
ports in your system, are ready.
E5805A USB/RS232 Interface 5
E5805A USB/RS232 Interface
Interpreting the System Status Light
Red: This light signifies a loss of USB communication with the
host. If the loss is due to unplugging the unit, when the unit is
reconnected the light will blink red for a few moments before
turning green. Otherwise, the light indicates a problem with the
drivers, which may need to be reinstalled. The red light also
blinks during installation. Once the installation is complete, it
should stop blinking.
Amber: This light signifies serial port activity on the E5805A
USB/RS232 Interface. The amber light may also flash briefly
during installation.
Green: This light indicates the serial ports are successfully set
up and the E5805A USB/RS232 Interface is operating normally.
6 E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
NOTE
The E5805A USB/RS232 Interface Utility Program
For all Windows Operating Systems
The E5805A USB/RS232 Interface configuration utility
program, which is available from the Start menu, allows you to
manage the serial ports of your 4 Port Interface product.
For Windows 98SE and Windows Me, the configuration utility is located in
C:\WINDOWS\SYSTEM\EDGEPORT.EXE.
E5805A USB/RS232 Interface 7
E5805A USB/RS232 Interface
The General tab in this utility allows you to do the following:
1 Information - Check the manufacturing information related
to your device.
2 Configure - Reassign your device’s physical port to any
available Windows COM port number from 1 to 255 and give
your device a user- friendly Device Name. This capability is
particularly helpful if you have more than one device.
8 E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
Port F lags - Configure performance options and special
functionality on a per- port basis.
•Remap Baud: Setting the baud rate to 1200 baud will result
in 230400 baud
•Fast Reads:
This flag is used when an application requires a read to
complete immediately. In the read immediate case, the
E5805A USB/RS232 Interface driver sends a request to the
device asking for any buffered data to be sent. This buffered
data will be included when the read completes. If this flag is
set, the driver does not query the device for additional data.
•Fast Writes: When an application sends a write to the driver,
by default the E5805A USB/RS232 Interface driver waits
until all data has been transmitted out of the device before
completing the write. When the Fast Writes flag is set, the
write is completed even if data is still buffered in the driver
and the device.
•Ignore Tx Purge: The IOCTL_SERIAL_PURGE request
cancels the specified requests and deletes data from the
specified buffers. The purge request can be used to cancel all
read requests, all write requests, and to delete all data from
the read and write buffers.
E5805A USB/RS232 Interface 9
E5805A USB/RS232 Interface
When the Ignore Tx Purge flag is set the
SERIAL_PURGE_TXCLEAR command is ignored. The
function does not purge the write buffer.
• Disable Plug & Play: (Windows 2k/XP only)
Do not let the serial port enumerator detect devices plugged
into the 4 Port Interface.
•Timer Logic: (Windows 98SE only)
If the application uses PortSetReadCallBack(), the
notification routine is only called when the number of bytes
in the receive buffer is greater then the RX trigger. The
Microsoft serial VxD also implements a timer that triggers
and calls the notification routine if some amount of data is
available in the RX buffer, but no new data has been received
for ~200ms (receiver is no longer active).
We do not enable this behavior by default because of the
nature of E5805A USB/RS232 Interface’s buffering. However,
if you set the f lag, the read is completed when ~200 ms of no
activity is detected.
Here is a comment from the code:
If the receiver is active, then do not complete this read. The
problem is that the device buffers the RX bytes and we poll
the driver. If we do not receive any bytes in 200ms we may
report an erroneous event even if there are available bytes
in the device or driver.
Tes t Ports - Performs a confidence test on the internal
workings of the serial ports..
10 E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
The Version tab allows you to check the file information related
to the software. There is no graphic of this tab.
E5805A USB/RS232 Interface 11
E5805A USB/RS232 Interface
The Advanced tab allows you to do the following:
• Uninstall the drivers.
• Enable Event Logging – Place event messages in the
system event log.
• Configure how COM ports are assigned.
The driver supports COM port number assignment in two
ways:
1 Assign COM ports based on the converter serial number.
This is the default setting. In this mode, the driver uses the
serial number of each converter to uniquely identify it, and
the COM port assignments for a given converter are based on
its serial number. No matter which physical USB port a
converter is plugged into, it maintains its assigned COM port
numbers.
2 Assign COM ports based on physical USB port.
12 E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
In this mode, the driver identifies a converter based on the
physical USB port where it is connected. This effectively
assigns COM port numbers to physical USB ports. No matter
which converter is plugged into a given USB port, it uses the
COM port numbers assigned to that USB port. This permits a
converter to be replaced with a new unit, and, although the
new unit has a different serial number, it receives the same
COM port assignments as the old unit because they were both
plugged into the same USB port.
When using this mode, converters are not identified by their
serial number, but by a 2- 7 digit number that identifies the
USB port it is plugged into.
After changing this setting, you need to reboot before the
change takes effect.
E5805A USB/RS232 Interface 13
E5805A USB/RS232 Interface
Understanding the E5805A and USB Hubs
Hubs, critical components in the USB architecture, are wiring
concentrators that enable the attachment of multiple devices,
thus converting a single attachment point into multiple
attachment points. USB architecture allows a cascaded multiple
hub configuration with certain power limitations (explained
later in this section). See Figure 1.
Figure 1 Hub Architecture
Each hub has an upstream port, connecting to the host, and
multiple downstream ports, connecting to downstream devices,
possibly including other hubs. A hub can detect attachment and
detachment of downstream devices and enable and monitor the
distribution of the power to downstream devices via their
integral hardware and the operating system.
Each USB device reports its power requirements to the
operating system, which then enables and disables the device as
a function of its power requirements and the amount of
available power. High powered devices typically need to be
connected to a self- powered hub that obtains power from its
external power supply and provides up to 500 mA for each
downstream port. Only low powered devices, such as a mouse,
14 E5805A USB/RS232 Interface
E5805A USB/RS232 Interface
NOTE
can be connected to a bus- powered hub, which obtains power
from its upstream host and provides up to 100 mA for each
downstream port.

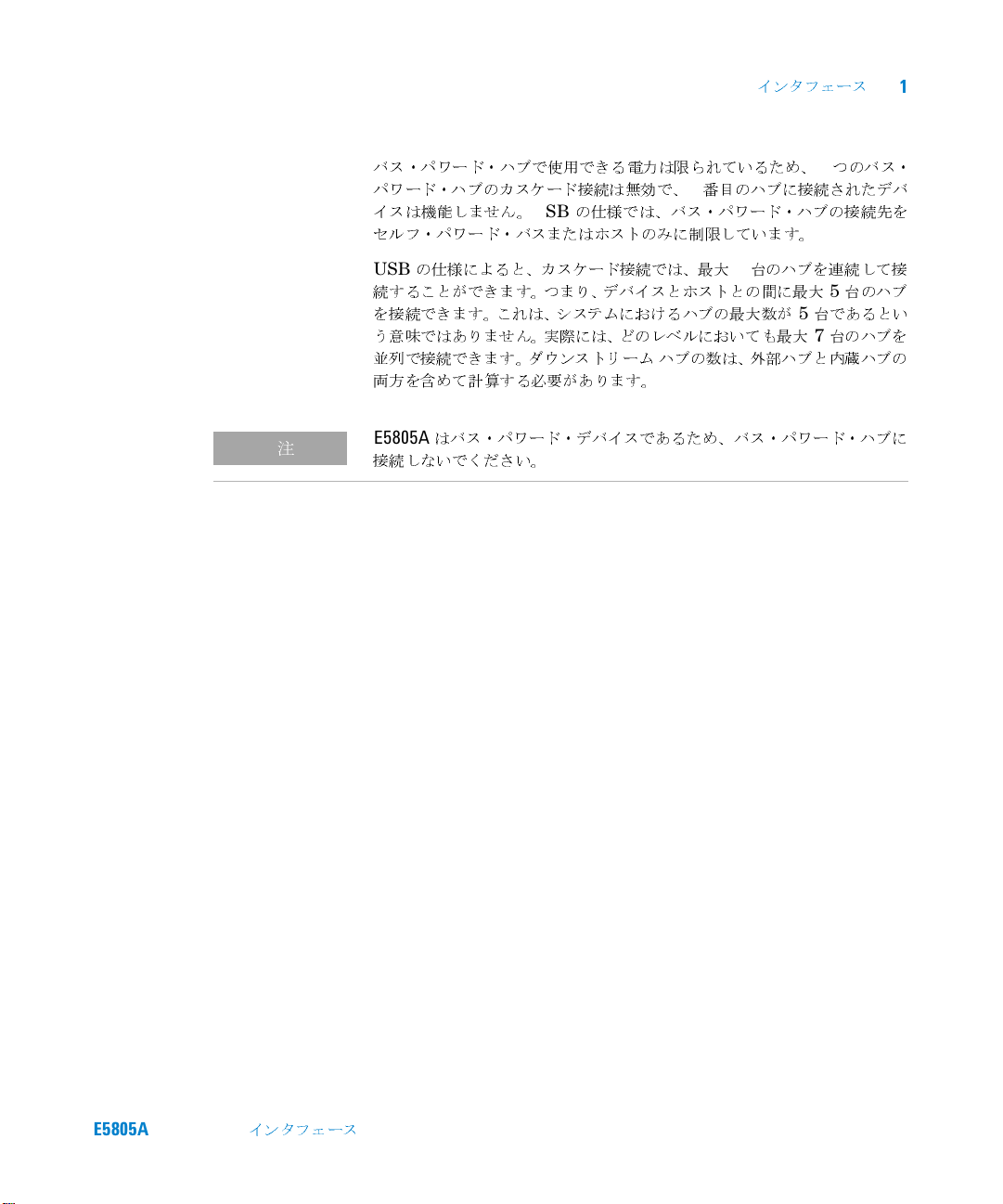

Due to the limited available power for bus- powered hubs,
cascading two bus- powered hubs is an illegal topology, and
devices connected to the second hub will not function. USB
specifications limit the connection of a bus- powered hub to a
self- powered hub or host only.
According to the USB Specification, the maximum limit of hubs
cascaded in series cannot exceed five. In other words, you may
have a maximum of five hubs between any device and the host.
This does not mean that the maximum number of hubs in a
system is five. Indeed, up to seven hubs can be connected
parallel at any given level. You must tally both external and
embedded hubs when counting downstream hubs.
The E5805A is a bus-powered device and, therefore, must not be
connected to a bus-powered hub.
E5805A USB/RS232 Interface 15
E5805A USB/RS232 Interface
Support
All support can be reached by contacting a call center. For your
nearest call center, go to http://www.agilent.com/find/assist
16 E5805A USB/RS232 Interface
A
E5805A Specifications
E5805A Specifications
This appendix lists E5805A Agilent USB/RS232 Interface Technical
Specifications and Supplementary Information.
18 Appendi x A

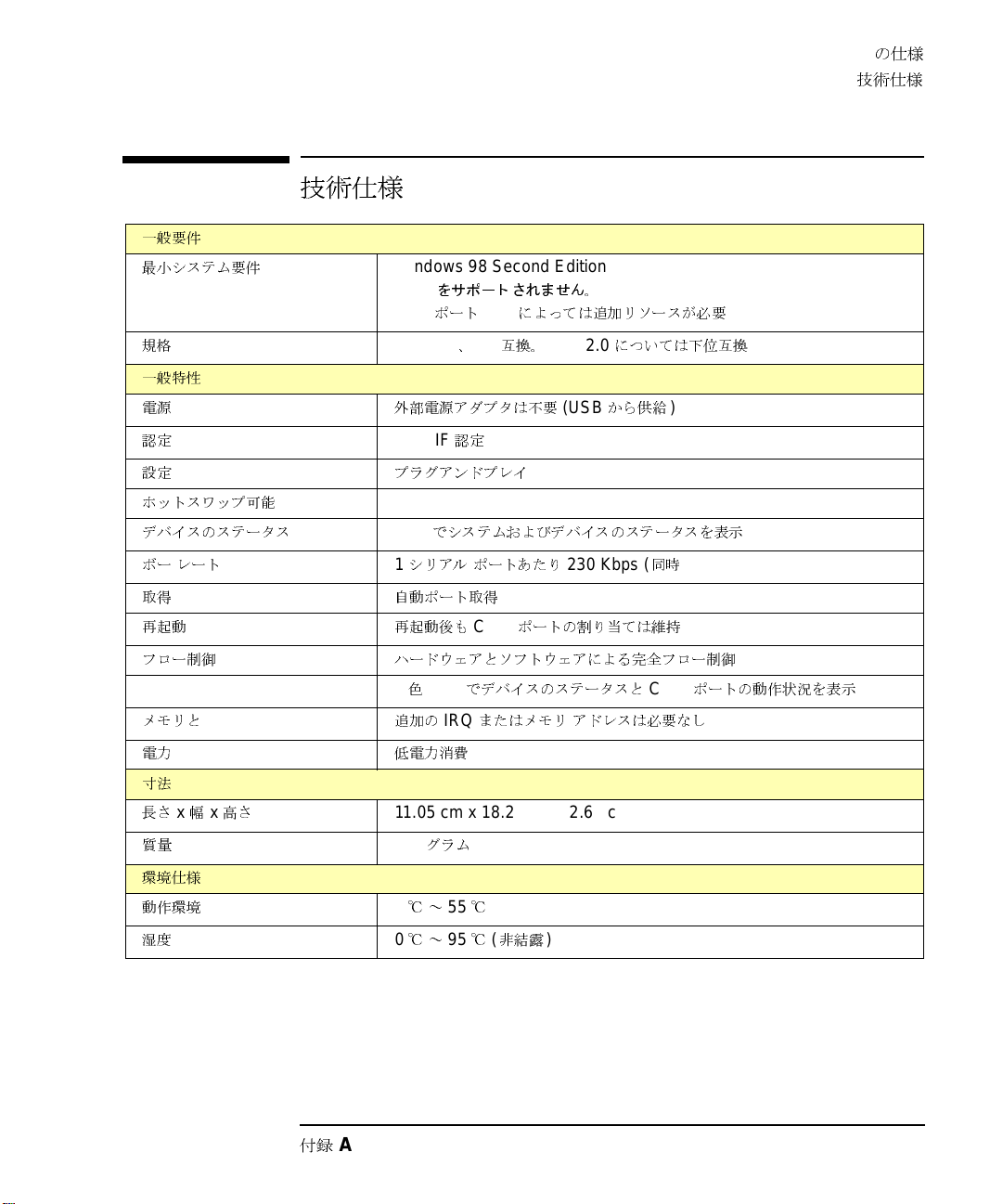

Te chni cal Specifications
General Requirements
E5805A Specifications
Technical Specifications
Minimum System
Requirements
Supported Standards USB 1.0, 1.1 compatible; backwards compat ible for USB 2.0
General Characteristics
Power External power supply not required (USB powered)
Certification USB-IF™ certified
Configuration Plug-and-Play
Hot-swappable
Device Status LEDs for system and device status
Baud Rate 230 Kbps per serial port simultaneou sly
Acquisition Automatic port acquisition
Reboots COM port assignments maintained across reboots
Flow Control Full hardware and software flow control
LEDs Tri-state LED displays devi ce status and COM port activit y
Memory and IRQs No additional IRQ or memory address requirements
Dimensions
Length, Width, and Height 1 1.05 cm (L) x 18.29 cm (W) x 2.61 cm (H)
Windows 98 Second Edition /M e/2000/XP Professional (Windows Vista
is not supported). A USB port (OS may require more resources)
Maximum Power - 2.5W
Weig ht 311 grams
Environmental Specifications
Operating Environment
Humidity 0% to 95% (Non-condensing)
o
F to 131o F (0oC to 55oC)
32
Appendix A 19
E5805A Specifications
Technical Specifications
20 Appendix A
DECLARATION OF CONFORMITY
According to ISO/IEC Guide 22 and CEN/CENELEC EN 45014
Manufa ct urer’s Name: Agilent Technologies, Incorporated
Manufacturer’s Address:
815 – 14
th
St. SW
Loveland, Colorado 80537
USA
Declares, that the product
Product N am e : USB/4-port RS232 Interface
Model Num ber: E5805A
Product Op tions: This declaration covers all options of the above product(s).
Conforms with the following European Directives:
The product herewith complies with the requirements of the Low Voltage Directive 73/23/EEC and the EMC Directive 89/336/EEC
(including 93/68/EEC) and carries the CE Marking accordingly. This product is intended for use with ISM equipment.
Conforms with the following product standards:
EMC Standard
Limit
Safety
CISPR 22:1997 / EN 55022:1998
CISPR 24:1997 / EN 55024:1998
IEC 61000-4-2:1995+A1:1998 / EN 610 00-4-2:1995
IEC 61000-4-3:1995 / EN 61000-4-3:1995
IEC 61000-4-4:1995 / EN 61000-4-4:1995
IEC 61000-4-5:1995 / EN 61000-4-5:1995
IEC 61000-4-6:1996 / EN 61000-4-6:1996
IEC 61000-4-8:1993 / EN 61000-4-8:1993
IEC 61000-4-11:1994 / EN 61000-4-11:1994
Canada: ICES/NMB-003:1998
Australia/New Zealand: AS/NZS 3548
IEC 60950:1991 +A1, A2, A3, A4 / EN 60950:1992 + A1, A2, A3 , A4
USA: UL 1950, 3rd edition
Canada: CSA C22. 2 No. 950
[2]
Class B
4 kV CD, 8 kV AD
3 V/m, 80-1000 MHz
0.5 k V signal lines, 1 kV power lines
2 kV CM, 1 kV DM
3 V, 0.15- 8 0 MH z , Mo d 1 kH z , 80%
1 A/m, 50 Hz
Dips: 95% 10 ms ; 30 % 50 0 ms ;
Interrupt > 95% 5 s
Supplemental Information:
[1]
This product was tested in a typical configuration with Agilent Technologies test systems.
[2]
This Class B digital apparatus complies with Canadian ICES-003.
[3]
Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.
27 September 2004
Date
Ray Corson
Product Regulations Program Manager
For further information, please contact your local Agilent Technologies sales office, agent or distributor.
1
E5805A USB/RS232
インタフェース
1
Agilent USB/RS232
インストール ガイド
E5805A USB/RS232
E5805A USB/RS232
システム ステータス ランプの説明
E5805A USB/RS232
E5805A と USB
サポート
38
インタフェース
インタフェース ドライバのインストール
インタフェースのユーティリティ・プログラム
ハブについて
36
インタフェース
24
28
25
29
E5805A USB/RS232
インタフェース
23
1 E5805A USB/RS232
インタフェース
E5805A USB/RS232
E5805A USB/RS232
インタフェース
E5805A USB/RS232
可能な拡張モジュールです。
PC
いる
し、高速シリアル接続が可能です。
またはサーバに
インタフェースのケーブル接続
A
タイプ
USB
ケーブルのプラグ
準的なハブの
) を E5805A USB/RS232
プ
USB
インタフェースは高機能で、スタック (積み重ね
USB (
(A
タイプ
ポートに接続します。
Windows 98SE/Me/2000/XP
ユニバーサル シリアル バス) 経由で接続
B
タイプ
) を、PC
インタフェースの背面に接続します。
背面にある
USB
ケーブルのプラグ
USB
が動作して
ポートか、標
(B
)
タイ
ドライバがインストールされていない場合は、次のページの「
RS232
インタフェース ドライバのインストール」を参照してください。
24 E5805A USB/RS232
E5805A USB/
インタフェース
E5805A USB/RS232
インタフェース
1
E5805A USB/RS232
インタフェース ドライバのインストール
E5805A
います。本製品を使用するには、ドライバ
ルする必要があります。ドライバ・ソフトウェアをインストールする と、
E5805A を USB
の
USB
Windows® COM
ル接続機器や汎用デバイスの接続に使用できます。
ブラリ
など) を使用して機器やデバイスのプログラムを作成できます。また、この
CD
含まれています。
のプログラムを作成する場合、または機器制御を行うアプリケーション
トウェアを使用する場合に、
もできます。
には、ドライバ
ポートに接続すると、
CD と
ポートから使用できるようになります。
ポートとして認識されます。これらのポートは、シリア
オートメーションレディ
CD
のソフトウェアをインストー
E5805A の 4 つの RS232
CD
が付属して
E5805A を PC
ポートは追加の
E5805A には IO
CD
が付属しており、
には接続管理やインタラクティブな機器制御のためのツール セットも
VISA
I/O
ライブラリ
やその他の
T&M
IO Libraries Suite
(VISA、VISA COM、SICL
専用ソフトウェアを使用して機器
をインストールすること
ライ
ソフ
E5805A USB/RS232
インタフェース
25
1 E5805A USB/RS232
注
インタフェース
Windows XP
用ドライバのインストール
1
2 Agilent
3
Windows 2000
1
2 Agilent
3
4 [
5 [
6
7 Windows
管理者権限を持つアカウントでログインします。
ドライバ
新しいハードウェアの検出ウィザードが画面に表示されたら、[次へ] を
クリックします。ドライバは
E5805A
の複数のリソースがセットアップされる必要があるので、
Windows XP
ルを続行します。
CD を CD- ROM
CD
でのインストールが完了するまでリソースのインストー
ドライブに挿入します。
から自動的にインストールされます。
用ドライバのインストール
管理者権限を持つアカウントでログインします。
ドライバ
新しいハードウェアの検出ウィザードが画面に表示されたら、[一覧また
は特定の場所からインストールする
クします。
使用中のデバイスに最適なドライバを検索する] を選択し、[次へ] をク
リックします。
場所を指定] を選択し、[次へ] をクリックします。
「
<CD
ドライブ文字
認します。
CD を CD- ROM
>:¥Win2k
が
<CD
[次へ]
をクリックします。
」と入力し、
ドライブ文字
ドライブに挿入します。
(詳細)]
>:¥Win2k
を選択し、[次へ] をクリッ
[OK]
をクリックします。
を指定していることを確
注: ドライバが「
があります。その場合は、
警告メッセージが表示されます。
でも、ドライバ自体は完全にテストされています。
ライバのインストールを続行します。
Designed for Windows 2000
Windows 2000
で「デジタル署名未検出」という
Windows 2000
」の認定を
の認定を受けていない場合
26 E5805A USB/RS232
受けていない場合
をクリックし、ド
[はい]
インタフェース
E5805A USB/RS232
インタフェース
1
8 E5805A
Windows XP
ルを続行します。
9
ドライバ ファイルのインストールが終了します。
10 [
完了] を選択し、ドライバのインストールを完了します。
ダイアログが画面から消えたら、インストールは完了です。これで新しい
COM
ポートが使用できるようになりました。新しい
ステムの既存のポートの番号に続く番号が付けられます。
Windows 98SE/Me
1 Agilent
2 USB
3 [
4 [
5 Windows
6 [
ケーブルを接続した後に、新しいハードウェアの追加ウィザードが
画面に表示されます。
使用中のデバイスに最適なドライバを検索する] を選択し、[次へ] をク
リックします。
場所を指定] を選択し、「
[次へ]
認します。
ます。
完了] をクリックし、ドライバのインストールを完了します。
の複数のリソースがセットアップされる必要があるので、
でのインストールが完了するまでリソースのインストー
COM
ポートには、シ
用ドライバのインストール
ドライバ
をクリックします。
CD を CD- ROM
が
<CD
[次へ]
をクリックします。ドライバ ファイルがコピーされ
[次へ]
ドライブ文字
をクリックします。
<CD
ドライブ文字
ドライブに挿入します。
>:¥Win98
>:¥Win98
を指定していることを確
」と入力します。
E5805A USB/RS232
インタフェース
ダイアログが画面から消えたら、インストールは完了です。これで新しい
COM
ポートが使用できるようになりました。新しい
ステムの既存のポートの番号に続く番号が付けられます。
COM
ポートには、シ
27
1 E5805A USB/RS232
インタフェース
システム ステータス ランプの説明
赤: ホストとの
はずれたために通信が切断された場合は、装置を再接続するとランプが赤で
しばらく点滅した後で緑に変わります。 それ以外の場合はドライバに問題が
生じたことを示し、再インストールが必要となることもあります。インス
トール中も、赤のランプが点滅します。インストールが完了すると、点滅し
なくなります。
: E5805A USB/RS232
黄
します。インストール中に黄色のランプが一瞬点滅する場合もあります。
緑
:
シリアル ポートが正常に設定され、
フェースが正常に動作していることを示します。
USB
通信が切断されたことを示します。装置からプラグが
インタフェースのシリアル ポートの動作を示
E5805A USB/RS232
インタ
28 E5805A USB/RS232
インタフェース
E5805A USB/RS232
インタフェース
1
E5805A USB/RS232
プログラム
全
Windows
インタフェースのユーティリティ・
オペレーティング システム共通
E5805A USB/RS232
4
使用して、
プログラムは
ポート インタフェース製品のシリアル ポートを管理できます。
[
スタート] メニューから起動します。
インタフェース設定ユーティリティ・プログラムを
E5805A USB/RS232
インタフェース
このユーティリティの
[General (全般)]
タブでは、以下の作業が行えます。
29
1 E5805A USB/RS232
インタフェース
1 Information (
2 Configure (
Windows COM
能な
すい名前を付けます。この機能は、複数のデバイスを使用する場合に特
に便利です。
情報
):
デバイスに関連した製造情報を確認できます。
設定
):
デバイスの物理ポートを
ポート番号に割り当て直し、デバイスにわかりや
1 から 255
30 E5805A USB/RS232
までの使用可
?
インタフェース
E5805A USB/RS232
インタフェース
1
Port Flags (
•
殊機能をポート別に設定します。
Remap Baud (
•
設定すると、
Fast Reads (
•
このフラグは、アプリケーションで読み取りを即座に完了させる必要が
ある場合に使用します。高速読み取りの場合、
インタフェース ドライバは、バッファに格納されたデータを送信するよ
うリクエストをデバイスに送信します。バッファに格納されたデータは、
読み取りが完了すると取り込まれます。このフラグをオンにすると、ド
ライバはデバイスに追加データを照会しません。
Fast Writes (
•
をドライバに送信すると、デフォルトでは
タフェース
機してから書き込みを完了します。
グをオンにすると、データがドライバやデバイスのバッファに格納され
ている状態であっても書き込み処理は完了します。
Ignore Tx Purge (Tx
•
クエストは指定したリクエストをキャンセルし、指定したバッファから
データを削除します。削除リクエストは、すべての読み取りリクエスト
および書き込みリクエストをキャンセルして、読み取りバッファおよ
書き込
みバッファからすべてのデータを削除するのに使用できます。
ポート フラグ
ボーレートの再マッピング
230400
高速読み取り
):
パフォーマンスに関するオプションや特
ボーになります。
):
): ボー
レートを
1200
E5805A USB/RS232
高速書き込み
):
アプリケーションが書き込みリクエスト
E5805A USB/RS232
ドライバはすべてのデータがデバイスから送信されるまで
[Fast Writes (
削除を無視
): IOCTL_SERIAL_PURGE
高速書き込み
)]
に
イン
待
フラ
リ
び
E5805A USB/RS232
インタフェース
31
1 E5805A USB/RS232
インタフェース
[Ignore Tx Purge (Tx
SERIAL_PURGE_TXCLEAR
は、書き込みバッファの削除は実行されません。
Disable Plug & Play (
•
(Windows 2000/ XP
シリアル ポート エミュレータが
デバイスを検出しないようにします。
Timer Logic (
•
アプリケーションが
バッファ内のバイト数が
チンが呼び
内
に一定量のデータが存在するが、
信されなかった
ンを起動するタイマが実装されています。
タイマ ロジック
PortSetReadCallBack()
出されます。
(
受信側がアクティブでなくなった) 場合に通知ルー
E5805A USB/RS232
め、この動作をデフォルトで有効にすることはできませんが、
をオンにした場合は、
取り処理は完了します。
以下はコードからのコメントです。
受信先がアクティブな場合、読み取り処理を完了しないでください。問
題は、デバイスで
をポーリングすることです。この場合、
されないと、デバイスまたはドライバにデータが存在していてもエラー
を報告する可能性があります。
Test Por ts (
•
頼性
テストを実行します。
200
RX
ポートのテスト
削除を無視
コマンドは無視されます。この機能で
プラグアンドプレイを無効にする
のみ
)
4
)]
フラグをオンにすると、
):
ポート インタフェースに接続された
): (Windows 98SE のみ)
を使用する場合、受信
RX
トリガより大きくなったときのみ通知ルー
Microsoft
インタフェースのバッファリングの特性のた
ミリ秒以内に操作が何
バイトがバッファに格納されないまま、ドライバ
シリアル
200
ミリ秒以内
200
):
シリアル ポートの
VxD
にも、
RX
に新しいデータが受
このフラグ
も検出されないと読み
ミリ秒以内
にデータが受信
内部処
理について信
バッファ
チ
32 E5805A USB/RS232
インタフェース
E5805A USB/RS232
インタフェース
1
E5805A USB/RS232
インタフェース
[Version (
を確認できます。
バージョン
)]
タブでは、ソフトウェアに関連したファイル情報
33
1 E5805A USB/RS232
インタフェース
[Advanced (詳細)]
•
ドライバのアンインストール
•
イベントのログ
)
に
記録
• COM
ドライバでは、以下の
1
コンバータのシリアル番号に基づいて
これはデフォルトの設定です。このモードでは、ドライバは各コンバー
タのシリアル番号を使用してコンバータを一意に識別し、シリアル番号
に基づいて指定のコンバータに
タがどの物理
れた
2
物理
ポートの割り当て方法の設定
COM
USB
ポートに基づいて
タブでは、以下の処理を実行できます。
記録 (イベント メッセージをシステム イベント ログ
2
つの方法で
USB
ポートに接続されているかに関係なく、割り当てら
ポート番号は保持されます。
COM
ポート番号の割り当てができます。
COM
COM
ポートを割り当てます。コンバー
COM
ポートを割り当てる。
ポートを割り当てる。
34 E5805A USB/RS232
インタフェース
E5805A USB/RS232
インタフェース
1
このモードでは、ドライバはコンバータが接続されている物理
COM
に基づいてコンバータを識別し、
ポートにどのコンバータが接続されているかに関係なく、
COM
り当てられている
を新しい装置に交換することが可能です。新しい装置のシリアル番号が
なっていても、同じ
られたのと同じ
このモードの場合、コンバータはシリアル番号ではなく、接続先の
ポートを識別する
この設定を変更した場合、変更を有効にするために再起動する必要があり
ます。
COM
ポート番号が使用されます。このため、コンバータ
USB
ポートに接続されているため古い装置に割り当て
ポート番号が割り当てられます。
2 ～ 7
桁
の番号で識別されます。
ポート番号を割り当てます。
USB
USB
ポート
ポートに割
USB
異
USB
E5805A USB/RS232
インタフェース
35
1 E5805A USB/RS232
インタフェース
E5805A と USB
ハブについて
USB
アーキテクチャの重要なコンポーネントであるハブは、単一接続ポイ
ントをマルチ接続ポイントに変換し、 複数のデバイスの接続を可能にする
線
装置です。
一定の電力制限を伴ったカスケード型のマル
を参照してください。
図
1
USB
アーキテクチャでは、(このセクションで後に説明する
チ ハブ構成が可能です。
ハブのアーキテク
チャ
図
集
)
1
各
ハブには、ホストに接続するアップストリーム
(
デバイス
ります。ハブはダウンストリーム
基
本ハードウェアおよびオペレーティング
リーム
USB
各
オペレーティング
イスを
ド・ハブに接続する必要があります。この種類のハブは、外
から電力を受け、各ダウンストリーム
します。バス・パワード・ハブに接続できるのは、マウスなどの低電力デバ
イスのみです。この種類のハブは、アップストリーム
け、各ダウンストリーム
別のハブを含
デバイスへの電力供給を有効にして、それを監視します。
デバイスは必要とする電力をオペレーティング システムに報告し、
有効化
または
む) に接続する複数のダウンストリーム ポートがあ
デバイスの接続および取り外しを検出し、
システムは必要な電力と使用可能な電力量に応じて、デバ
無効化
します。高電力デバイスは通常、セルフ・パワー
ポートに最
ポートに最
大
100 mA
ポート、ダウンストリーム
システム経由でのダウンスト
大
500 mA
ホストから電力を受
の電力を供給します。
36 E5805A USB/RS232
部電源
アダプタ
の電力を
インタフェース
供給
E5805A USB/RS232
注
バス・パワード・ハブで使用できる電力は限られているため、2 つのバス・
パワード・ハブのカスケード接続は無効で、
USB
イスは機能しません。
セルフ・パワード・バスまたはホストのみに制限しています。
USB
の仕様によると、カスケード接続では、最
続することができます。つまり、デバイスとホストとの間に最
を接続できます。これは、システムにおけるハブの最大数が
う意味ではありません。実際には、どのレベルにおいても最
並列
で接続できます。ダウンストリーム
両方
を含めて計算する必要があります。
の仕様では、バス・パワード・ハブの接続先を
2
ハブの数は、外部ハブと内蔵ハブの
インタフェース
番目のハブに接続されたデバ
大
5
台
のハブを連続して接
5
台
のハブ
大
5
台
であるとい
7
台
のハブを
大
1
E5805A
接続しないでください。
はバス・パワード・デバイスであるため、バス・パワード・ハブに
E5805A USB/RS232
インタフェース
37
1 E5805A USB/RS232
サポート
インタフェース
サポートが必要な場合は、カスタマ センタにご連絡ください。最寄りのカス
タマ
認ください。
センタの連絡先は、
http://www.agilent.co.jp/find/assist
でご確
38 E5805A USB/RS232
インタフェース
A
E5805A
の仕様
E5805A
の仕様
この付録には、
が記載されています。
E5805A Agilent USB/RS232
インタフェースの
技術仕様と補足
情報
40
付録
A
一般要件
最小システム要件
技術仕様
E5805A
技術仕様
Windows 98 Second E dit i on/ M e/2000/XP Profes sional (Windows
Vista
をサポート さ れません
USB
ポート
(OS
によっては追加リソースが必要
。
)
の仕様
規格
一般特性
電源 外部電源アダプタは不要
認定
設定 プラグアンドプレイ
ホットスワップ可能
デバイスのステータス
ボー
レート
取得 自動ポート取得
再起動 再起動後も
フロー制御 ハードウェアとソフトウェアによる完全フロー制御
LED
メモリと
電力 低電力消費
寸法
長さ
質量
環境仕様
動作環境
IRQ
x 幅 x
高さ
USB 1.0、1.1
USB-IF
LED
でシステムおよびデバイスのステータスを表示
1
シリアル ポートあたり
3
色
LED
追加の
IRQ
互換。
USB 2.0
(USB
認定
については下位互換
から供給
230 Kbps (同時)
COM
ポートの割り当ては維持
でデバイスのステータスと
またはメモリ アドレスは必要なし
COM
11.05 cm x 18.29 cm x 2.61 cm
311
グラム
0 ℃ ～ 55
℃
)
ポートの動作状況を表示
湿度
0 ℃ ～ 95 ℃ (
付録
A41
非結露
)
E5805A
技術仕様
の仕様
42
付録
A
www.agilent.com
Contact us
T
o obtain service, warranty or technical support
assistance, contact us at the
following phone numbers:
Unit ed States:
(tel) 800 829 4444 (fax) 800 829 4433
Canada:
(tel) 877 894 4414 (fax) 800 746 4866
China:
(tel) 800 810 0189 (fax) 800 820 2816
Europe:
(tel) 31 20 547 2111
Japan:
(tel) (81) 426 56 7832 (fax) (81) 426 56 7840
Korea:
(tel) (080) 769 0800 (fax) (080) 769 0900
Latin America:
(tel) (305) 269 7500
Tai wan:
(tel) 0800 047 866 (fax) 0800 286 331
Other Asia Pacific Countries:
(tel) (65) 6375 8100 (fax) (65) 6755 0042
Or visit A gilent worlwide Web at:
www.agilent.com/find/assist
Product specifications and descriptions in this
document are subject to change without notice.
© Agilent Technologies, Inc. 2007
Printed in Malaysia
Second Edition, September 22, 2007
E5805-90001
Agilent Technologies
Loading...
