Zoom RFX-1000 User Manual [de]
INHALT
Einleitung •••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2
Vorsichtsmaßregeln/Gebrauchshinweise
••••••••••••••••••••••••••• 3
Bedienungselemente und Funktionen
•••••••••••••••••••••••••••••• 4
Vorderseite
••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4
Rückseite
•••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4
Rack-Einbau
••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6
Anschlüsse
•••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6
Probieren Sie die Effekte aus
••••••••••••••••••••••••••••••••••••••• 8
Einstellen des Effektklangs
••••••••••••••••••••••••••••••••••••••••• 9
Effekte des RFX-1000
•••••••••••••••••••••••••••••••••••••••••••• 10
Störungshilfe
••••••••••••••••••••••••••••••••••••••••••••••••••••• 17
Technische Daten
••••••••••••••••••••••••••••••••••••••••••••••••• 67
BEDIENUNGSANLEITUNG
Einleitung
2
ZOOM RFX-1000
Wir danken Ihnen für Ihre Wahl des ZOOM RFX-1000 (im folgenden einfach als "RFX-1000 " bezeichnet). Das RFX1000 ist ein hochmodernes digitales Reverb- und Multi- Effektgerät, das die folgenden Besonderheiten und Funktionen
bietet:
• 33 sofort anwendbare Effekte
Das RFX-1000 verfügt über eine Vielzahl von vorprogrammierten Effekten (11 Effekte x 3
Speicherbänke). Deshalb ist das Gerät prompt einsetzbar und liefert sofort großartigen Sound.
Besonders die REVERB-Speicherbank erzeugt ein breitgefächertes Klangbild und einen natürlich
klingenden Raumeindruck, der auch Profi-Ansprüchen voll gerecht wird.
• Eingebaute Reverb-Effekte in Profi-Qualität
Die Reverb-Effekte allein erlauben bereits 121 verschiedene Einstellungen. Das vom RFX-1000
erzeugte Klangbild übertrifft andere Geräte in dieser Preisklasse bei weitem.
• Kreative Lösungen
Der "Lo-Fi EFX" Effekt engt die Klangqualität für spezielle Wirkungen gezielt ein. RESONANCE
bearbeitet das Eingangssignal durch hochwertige Filter. MIC SIMULATOR dupliziert den
Klangcharakter von Kondensatormikrofonen mit einem dynamischen Mikrofon. Diese Effekte bieten
Ihnen, besonders bei der Aufnahme im Studio, kreative Möglichkeiten.
• Attraktive Abmischfunktionen
Die speziellen Mischeffekte sind vor allem beim Abmischen (Mischen von mehreren Kanälen auf zwei
endgültige Stereokanäle) und Mastering (Feinabstimmung von Klang und Pegel für einen endgültigen
Zweikanal-Mix) von Vorteil.
• Intuitive Bedienung
Einfach zu bedienende Drehknöpfe am Gerät erlauben schnelle Einstellung des Verhältnisses von
Originalklang und Effektklang. Effektparameter können ebenfalls bequem variiert werden. So erzielen
Sie den gewünschten Sound mit einem Minimum an Aufwand.
• MIC IN-Buchse
Der Mikrofoneingang auf der Vorderseite ist nützlich für Gesangseffekte und kann für das Steuern des
VOCODER- Effekts verwendet werden.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um sich mit den vielfältigen Funktionen des
Geräts vertraut zu machen. Damit stellen Sie sicher, daß Sie das RFX-1000 optimal nutzen und über viele
Jahre hinweg an diesem Gerät Freude haben. Bewahren Sie die Bedienungsanleitung sowie alle anderen
Unterlagen gut auf.
BESCHEINIGUNG DES HERSTELLERS/IMPORTEURS
Hiermit wird bestätigt, daß der/die/das
Effekt - Prozessor ZOOM RFX-1000
(Grerät, Typ, Bezeichnung)
in Übereinstimmung mit den Bestimmungen der
VDE 0871 B, Amtsblatt 163/1984, Vfg. 1046
(Amtsblattverfügung)
funkenstört ist
Der Deutschen Bundespost wurde das Inverkehrbringen
dieses Gerätes angezeigt und die Berechtigung zur
Überprüfung der Serie auf Einhaltung der Bestimmungen
eingeräumt.
ZOOM CORPORATION TOKYO/JAPAN
(Name des Herstellers / Importeurs)
Deutsch
Vorsichtsmaßregeln/Gebrauchshinweise
3
ZOOM RFX-1000
Warnung
Achtung
Achtung
Achtung
Achtung
Deutsch
Vorsichtsmaßregeln
In dieser Bedienungsanleitung werden besondere Symbole
verwendet, um auf Stellen aufmerksam zu machen, die für
die Sicherheit und Unfallverhütung wichtig sind. Die
Bedeutung dieser Symbole ist wie folgt.
Dieses Symbol kennzeichnet besonders
wichtige Erklärungen zu möglichen
Gefahrenquellen. Wenn diese Warnungen
ignoriert werden und das Gerät in
falscher Weise benutzt wird, kann es zu
schweren Verletzungen oder Todesfall
kommen.
Dieses Symbol kennzeichnet Erklärungen
zu möglicherweise gefährlichen Punkten.
Wenn diese Hinweise ignoriert werden
und das Gerät in falscher Weise benutzt
wird, kann es zu Verletzungen oder zur
Beschädigung des Geräts kommen.
Beachten Sie die folgenden Hinweise bitte genau, um einen
sicheren Gebrauch des RFX-1000 zu gewährleisten.
Stromversorgung
Verwenden Sie nur den mitgelieferten
Netzstromadapter als Stromversorgung für den RFX-
1000.
Die Verwendung eines anderen Netzstromadapters
kann zu Betriebsstörungen und Beschädigung des
Geräts führen.
Wenn der Adapter in einem Land mit
unterschiedlicher Netzspannung verwendet werden
soll, ist ein geeigneter Spannungswandler oder ein
anderer Adapter erforderlich. Wenden Sie sich in
einem solchen Fall an Ihren ZOOM- Fachhändler.
Umweltbedingungen
Verwenden Sie den RFX-1000 nicht an Orten, die
folgenden Bedingungen ausgesetzt sind:
• Extreme Temperaturen
• Hohe Feuchtigkeit
• Staubentwicklung oder Sand
• Starke Vibrationen oder Erschütterungen
Transport und Bedienung
Dieses Gerät ist ein Präzisionsprodukt. Üben Sie auf
Tasten, Regler und andere Bedienungselemente
keine übermäßige Kraft aus.
Der RFX-1000 ist solide konstruiert, aber durch
starke Erschütterungen, Sturz oder übermäßige
Belastung kann es zu Beschädigungen kommen.
Anschluß
Schalten Sie das Gerät unbedingt aus, bevor Sie
irgendwelche Anschlüsse vornehmen. Ziehen Sie
alle Kabel und auch den Netzstromadapter ab, bevor
Sie den RFX-1000 transportieren.
Umbau
Versuchen Sie niemals, das Gehäuse des RFX-1000
zu öffnen oder Veränderungen vorzunehmen, da dies
zu Beschädigungen führen kann.
Gebrauchshinweise
Elektrische Störungen
Das RFX-1000 ist so konstruiert, daß es nur
minimale Störfelder erzeugt und gegen äußere
Störungen sehr unempfindlich ist. Wenn es jedoch in
unmittelbarer Nähe von Fernsehgeräten oder Radios
aufgestellt wird, kann es zu Empfangsstörungen
kommen. Vergrößern Sie in einem solchen Fall den
Abstand zwischen dem RFX-1000 und dem anderen
Gerät.
Alle digitalen Geräte wie der RFX-1000 können
unter gewissen Umständen Störungen in anderen
Geräten hervorrufen oder Daten zerstören. Dies ist
eine Gefahr, die durch korrekten Gebrauch so gering
wie möglich gehalten werden sollte.
Reinigung
Reinigen Sie das RFX-1000 nur durch Abreiben mit
einem weichen, trockenen Tuch. Bei starker
Verschmutzung kann ein leicht angefeuchtetes Tuch
mit einer milden Seifenlösung verwendet werden.
Verwenden Sie auf keinen Fall Scheuermittel, Wachs
oder Lösungsmittel (wie Spiritus oder
Reinigungsbenzin), da hierdurch die Oberfläche
angegriffen wird.
Bewahren Sie diese Bedienungsanleitung für
späteres Nachschlagen bitte gut auf.
Warnung
Achtung
(1) POWER-Schalter
Dient zum Ein- und Ausschalten des Geräts.
(2) POWER-Anzeiger
Wenn das RFX-1000 eingeschaltet ist, leuchtet dieser
LED-Anzeiger grün. Wenn die Effekte mit dem
Fußschalter FS01 (Option) ausgeschaltet wurden,
blinkt der Anzeiger rot.
(3) MIC IN-Buchse
Ein dynamisches Mikrofon mit einer
Ausgangsimpedanz von etwa 600 Ohm kann hier
angeschlossen werden. Normalerweise wird das
Eingangssignal von dieser Buchse mit dem Signal von
den INPUT-Buchsen auf der Geräterückseite
gemischt. Wenn der VOCODER-Effekt gewählt ist,
dient das Mikrofonsignal zum Steuern des Effekts. Sie
können mit Ihrer Stimme den Klangcharakter und die
Hüllkurve (Lautstärke-Änderungskurve) variieren.
Hinweis: Beim Einstecken und Abtrennen eines
Mikrofons kann es zu Störgeräschen
kommen. Drehen Sie bitte den INPUTRegler (5) zuerst zurück.
(4) Pegelanzeiger
Diese LEDs zeigen den Pegel des Eingangssignals an.
(5) INPUT-Regler
Dient zur Pegelregelung des Signals von den INPUTBuchsen und der MIC IN-Buchse.
(6) OUTPUT-Regler
Dient zur Pegelregelung des an die OUTPUT-Buchsen
gegebenen Signals.
(7) MIX-Regler
Dient zum Einstellen der Balance zwischen
Originalklang (DRY) und Effektklang (WET). Wenn
der Regler ganz nach links gedreht ist, wird nur der
Originalklang ausgegeben. Wenn der Regler ganz
nach rechts gedreht ist, wird nur der Effektklang
ausgegeben.
Deutsch
4
ZOOM RFX-1000
Bedienungselemente und Funktionen
Vorderseite
(1) POWER-Schalter
(2) POWER-Anzeiger
(3) MIC IN-Buchse
(4) Pegelanzeiger
(5) INPUT-Regler
(6) OUTPUT-Regler
(7) MIX-Regler
Rückseite
(1) BYPASS-Buchse
(1) BYPASS-Buchse
Dient zum Anschluß des Fußschalters FS01 (Option),
der zum Ein- und Ausschalten der Effekte verwendet
werden kann.
(2) OUTPUT-Buchsen
Verbinden Sie diese Buchsen mit dem Recorder oder
der Wiedergabe-Anlage.
(3) INPUT-Buchsen
Schließen Sie eine Hochpegelquelle wie ein
(8) REVERB TIME/ADJUST-Regler
Dient zum Einstellen eines Effektparameters des
gegenwärtig gewählten Effekts.
(9) CHARACTER/VARIATION-Wähler
Dient zum Auswählen einer von 11
Klangcharaktereinstellungen für den gegenwärtig
gewählten Effekt, oder zum Einstellen eines
Effektparameters.
(10)BANK-Schalter
Dient zum Wählen der Effekt-Speicherbank (Gruppe
von Effekten). Die folgenden drei EffektSpeicherbänke sind verfügbar.
• REVERB-Speicherbank
Umfaßt verschiedene Nachhalleffekte.
• EFFECTS-Speicherbank
Umfaßt Einzel-Effekte für Instrumente und
Stimmen, sowie kombinierte Effekte.
• MIX&SFX-Speicherbank
Umfaßt Spezial-Effekte sowie Effekte, die
besonders für das Abmischen (Mischen von
mehreren Kanälen auf zwei endgültige
Stereokanäle) geeignet sind.
(11)EFFECT TYPE-Wähler
Dient zum Wählen eines Effekts aus der gegenwärtig
aktiven Speicherbank.
Deutsch
5
ZOOM RFX-1000
Bedienungselemente und Funktionen
(8) REVERB TIME/ADJUST-Regler
(10) BANK-Schalter
(11) EFFECT TYPE-Wähler
(9) CHARACTER/VARIATION-Wähler
(2) OUTPUT-Buchsen
(3) INPUT JACKS (4) POWER-Buchse
Instrument oder den Send-Ausgang eines Mischpults
an diese Buchsen an. Wenn nur die L/MONO-Buchse
belegt ist, wird das Signal von dieser Buchse an beide
Kanäle gegeben. Eine hochohmige Quelle wie z.B.
eine Elektrogitarre sollte zuerst an einen Vorverstärker
oder ein Gitarren-Effektgerät vorgeschaltet werden.
(4) POWER-Buchse
Der mitgelieferte Netzadapter zur Versorgung des
Geräts muß hier angeschlossen werden.
Deutsch
6
ZOOM RFX-1000
FS01
RFX-1000 Rückseite
RFX-1000 Vorderseite
Mikrofon
FS01
MIC IN
FS01
Gitarre
Gitarren-Effektgerät
OUTPUT
INPUT
R
L/MONO
L
MIC IN
INPUT
R
R
L
Rhythmusmaschine,
Synthesizer o.ä.
RFX-1000
Mischpult oder
Verstärker/Lautsprecher
Mikrofon
Einschleif-Konfiguration
Grundlegende Anschlüsse

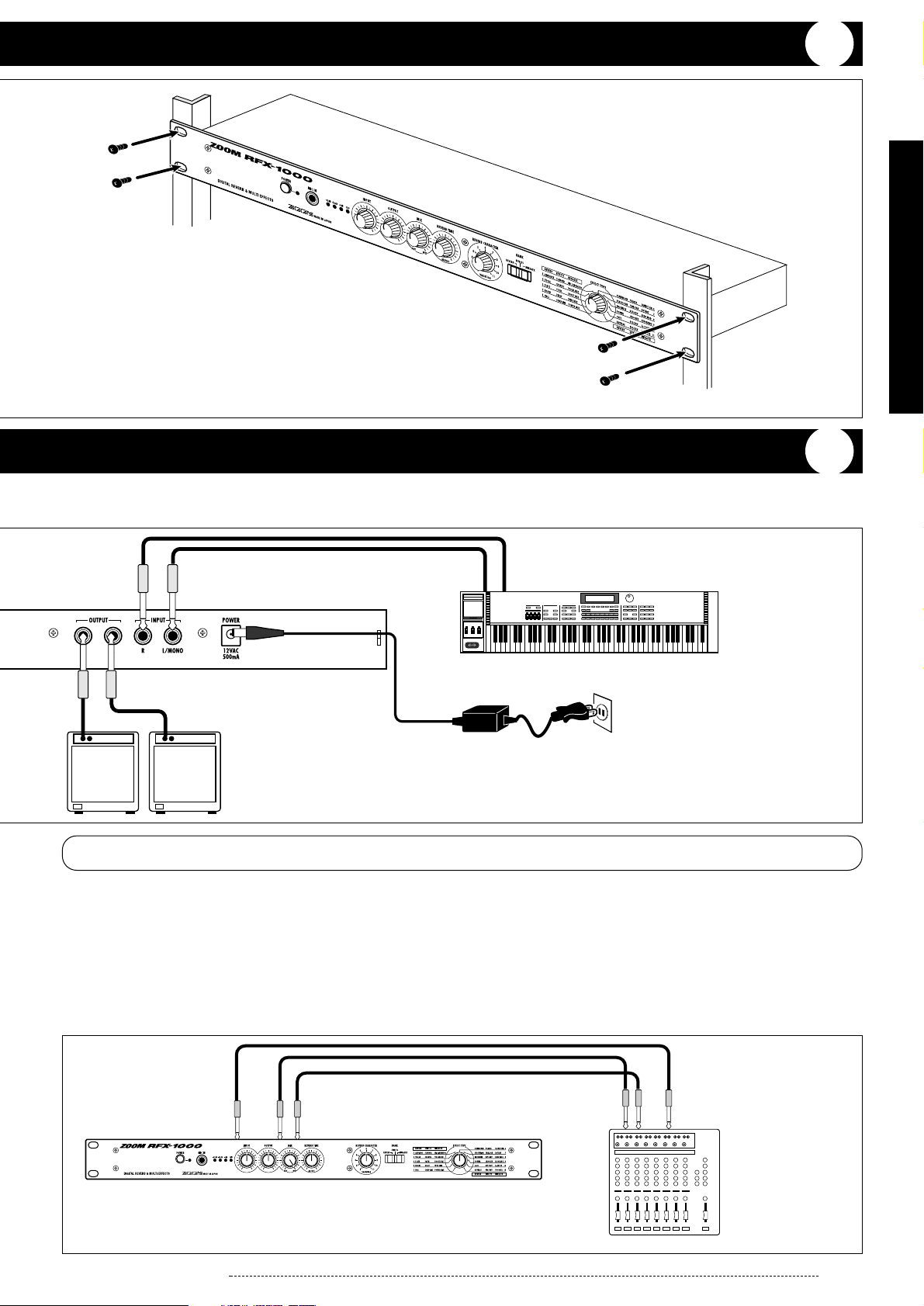

Das RFX-1000 ist kompatibel mit internationalen Standards für 19-Zoll-Einbaugestelle (EIA, DIN). Da das Gerät für
den Rack-Einbau konzipiert ist, sollte es nach Möglichkeit in dieser Form betrieben und nicht einfach auf einen Tisch
o.ä. gestellt werden. Zum Einbau müssen die vier Schraubenlöcher mit den Löchern im Gestell zur Deckung gebracht
werden. Befestigen Sie das Gerät dann gut mit vier Schrauben.
Rack-Einbau
Anschlüsse

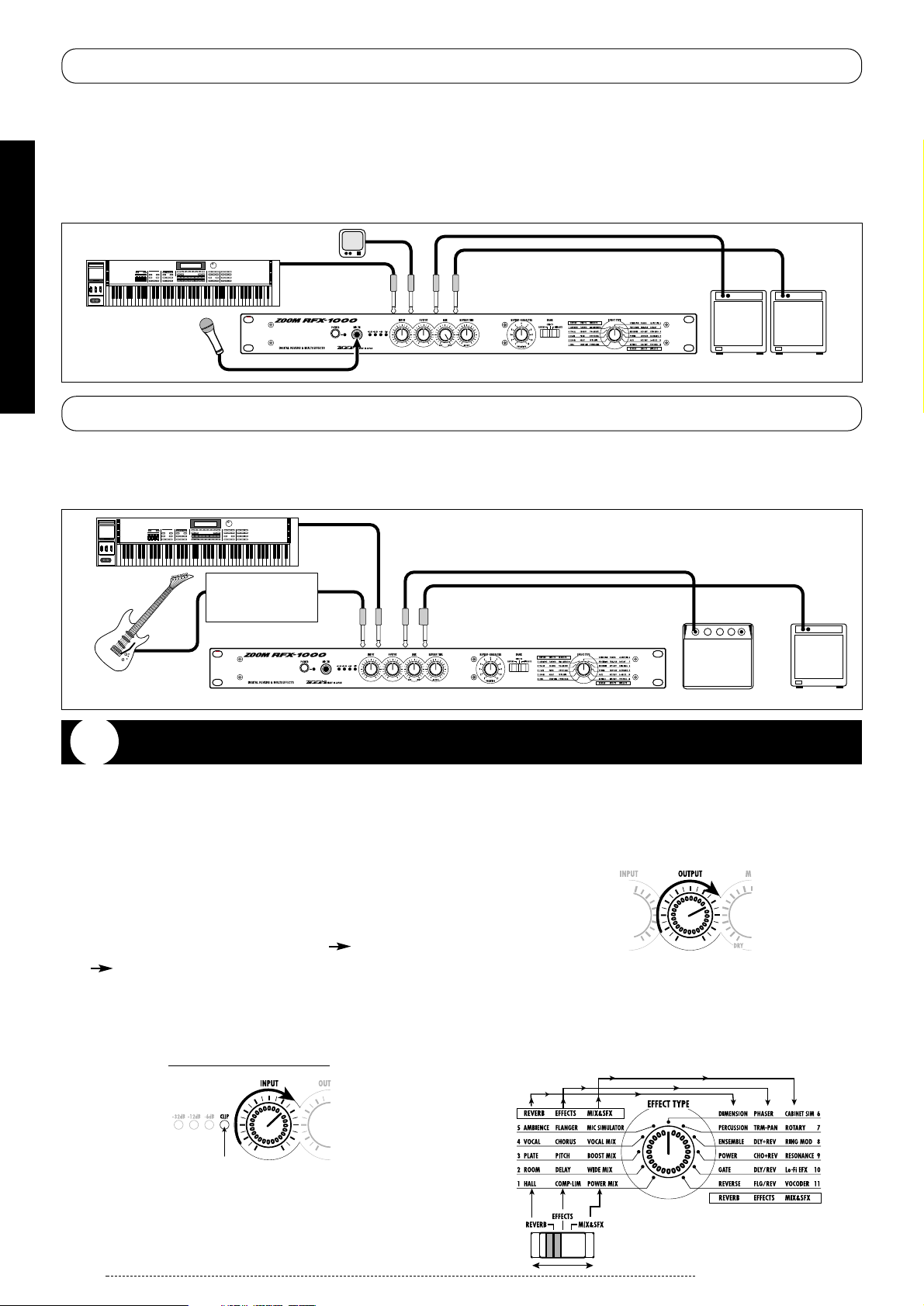

Dies ist ein Beispiel für das Einschleifen des RFX-1000 zwischen Klangquelle und Wiedergabe-Anlage oder MehrspurRecorder. Eine Stereo-Klangquelle ist an die INPUT L/MONO und R-Buchsen anzuschließen. Eine Mono-Klangquelle ist
an die L/MONO-Buchse anzuschließen.
In diesem Beispiel wird das Signal vom Mikrofon oder Instrument von den Effekten des RFX-1000 verarbeitet und dann
an die Wiedergabe-Anlage oder den Mehrspur-Recorder gegeben. Die Balance zwischen Originalklang und Effektklang
wird am RFX-1000 eingestellt.
• Das RFX-1000 besitzt einen Metallrahmen, der das
Gerät schwerer macht, als es auf den ersten Blick
scheinen mag. Wenn Sie das Gerät in ein Gestell
einbauen, stützen Sie es gut ab, bis alle Schrauben
ganz festgezogen sind. Andernfalls kann das Gerät
eventuell herunterfallen und Verletzungen
verursachen oder es kann zur Beschädigung des
Geräts selbst sowie anderer Geräte kommen.
• Stellen Sie das RFX-1000 nicht direkt auf ein
anderes Gerät, da dies zu Wärmestau mit
Feuergefahr führen kann. Außerdem kann es zu
Leistungsminderungen kommen.
• Trennen Sie vor dem Einbau alle
Verbindungskabel sowie das Netzadapter-Kabel
ab. Andernfalls kann es zur Beschädigung von
Geräten oder Kabeln kommen.
• Achten Sie darauf, daß das Gestell, in dem das
Gerät eingebaut wird, auf einer soliden Unterlage
steht, so daß es nicht schwanken oder umfallen
kann. Andernfalls kann es zu Verletzungen oder
zur Beschädigung des Geräts selbst sowie
anderer Geräte kommen.
Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.
Andernfalls kann es durch plötzliche laute Störgeräusche zu Hörschäden oder zur
Beschädigung von Geräten kommen.
Achtung
RFX-1000 ist an ein elektronisches Instrument, Mikrofon, sowie Mischpult oder anderes Audio-Gerät angeschlossen.
Achtung
Loading...
