_зЗЙелн~нбо=pUU
For internal use only!
pUU=cäççê=pí~åÇ
pЙкобЕЙ=j~ем~д
SM-30-2047
Version 2007-07
Order No. 1187-017 CG-ST
Diese Serviceunterlage ist unser Eigentum. Der Inhalt
darf nicht vervielfältigt, verwertet oder weitergegeben
werden. Jeder Missbrauch wird verfolgt.
Der Gebrauch dieser Unterlage setzt die Fachkenntnisse
und Fähigkeiten unseres Service-Personals voraus.
Im Zuge des technischen Fortschritts sind Änderungen
möglich.
Dieses Dokument unterliegt nicht dem Änderungsdienst.
This service manual remains company property. Its
contents, or any part there of, must not be copied or
circulated without our express written consent. Any
such misuse will be prosecuted.
The use of this manual requires the technical
knowledge and skills of our trained service personnel.
Alterations may be made due to technical
advancement.
This document is not covered by the updating service.
N
Aufstellung
Installation
O
Wartung/Reparatur
Maintenance
P
Ersatzteilkatalog
Spare Parts Catalogue
Q
Service Bulletins
R
Gebrauchsanweisungen
Instructions for Use
^мСлнЙддмеЦ
fелн~дд~нбзе
S8/S88/S81 Stativ: Aufstellbericht S8/S88/S81: Installation report SM-30-2036-A1
Aufstellanweisung Instructions for installation SM-30-2047-A2
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
t~кнмеЦLoЙй~к~нмк
j~бенЙе~еЕЙ
Serviceanweisung Bodenstativ S88 Service Instructions S88 Floor Stand SM-30-2047-A3
S88 Transportbehälter
Umbauanweisung
Bodenstativ S8: Einbauanweisung
für Superlux 180
S8/S88 Boden- u. S8/S81
Deckenstativ: Motorenendstufe

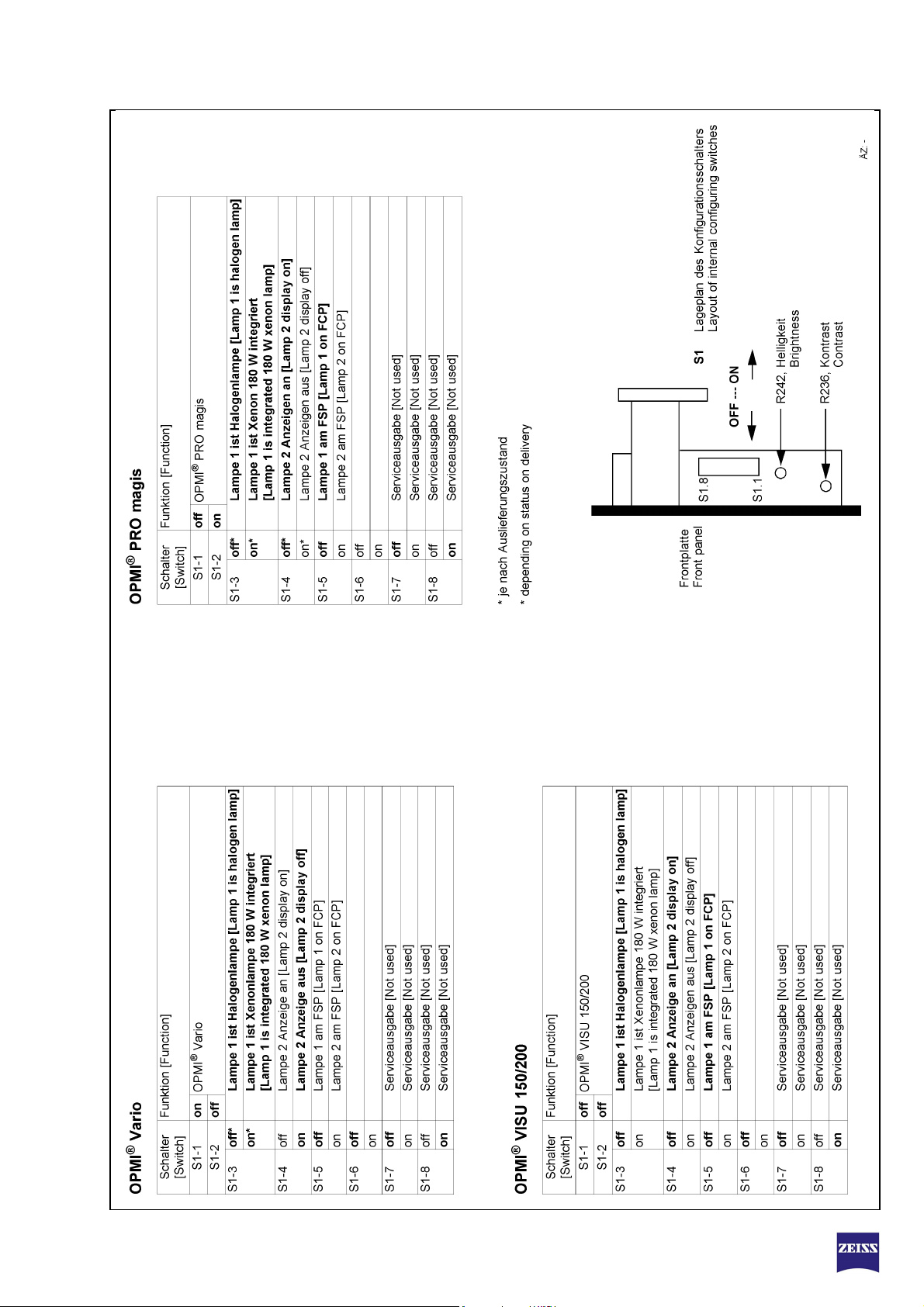

1067-575 Konfiguration für OPMI®
Vario / OPMI® VISU 150/200 /
OPMI® PRO magis
Nachrüstsatz für Ablage S8/S88,
Montageanweisung
Umrüstanweisung 2.
Halogenbeleuchtung S8/S88
S88 Transport Container
Modification Instructions
S8 Floor Stand: Instructions for
retrofitting the superlux 180
S8/S88 Floor Stand, S8/S81 Ceiling
Mount: PSB Motor end stage
1067-575 Configuring for OPMI®
Vario / OPMI® VISU 150/200 /
OPMI® PRO magis
Kit for retrofitting tray to S8/S88,
Mounting instructions
Instructions for conversion 2nd
halogen illumination system S8/S88
SM-30-2047-A4
SM-30-2036-A6
SM-30-8005-47
SM-30-8005-57
SM-30-8005-60
Optischer Zusatzfilter Einbauanleitung Bodenstativ S8/S88
Additional Optical Filters Instructions for Installation S8/S88
SM-30-8005-68
Floor Stands
Video Autofokus S8-S81-S88 S8-S81-S88 Video Autofocus SM-30-8005-80
Einbauanweisung S8/S88/S81
Frontplatte mit CPU und Kabel
1133-934
SM-30-2047
Version 2007-07
CG-ST
Installations instructions S8/S88/S81
Front Panel with CPU and Cable
1133-934
Bodenstativ S88
S88 Floor Stand
SM-30-8005-86
t~кнмеЦLoЙй~к~нмк
j~бенЙе~еЕЙ
Halogen Kombi Superlux Eye
S88/S8/S81 Umbauanweisung
Boden- Deckenstative
Graufilter 25% mit Federring
Einbauanweisung
Halogen Combi Superlux Eye S88 S8
S81 Upgrading Instructions for Floor
Stands and Ceiling Mounts
25% Gray Filter with Spring Ring
Installation Instructions
Einbauanweisung Blaufilter 485nm Installation Instructions 485nm Blue
Filter
Nachrüstsatz Ablage für MediLive
Trio Bodenstativ S8/S88
Serviceanweisung S8/S88/S81
Fehleranzeige auslesen
Retrofit Kit: Tray for MediLive Trio
S8/S88 Floor Stand
Service Instructions S8/S88/S81
Reading out the Error Display
SM-30-8005-87
SM-30-8005-89
SM-30-8005-90
SM-30-8005-92
SM-30-8005-95
Austausch des NV-SRAM
S8/S88/S81
Nachrüstsatz Ablage für VISULAS
532s Bodenstativ S8/S88
Exchanging_the_NV-SRAM_S8_S88
_S81
Retrofit Kit: Tray for VISULAS 532s
S8/S88 Floor Stand
SM-30-8005-96
SM-30-8005-98
Navigation für Bodenstativ S8 Navigation for S8 Floor stand SM-30-8019-A2
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
bкл~нтнЙбдв~н~дзЦ
pй~кЙ=m~кнл=`~н~дзЦмЙ
fеЬ~дн=L=`зенЙен
Bodenstativ S88
S88 floorstand
Bodenstativ S88 mit Hubsäule
S88 floorstand with lifting column

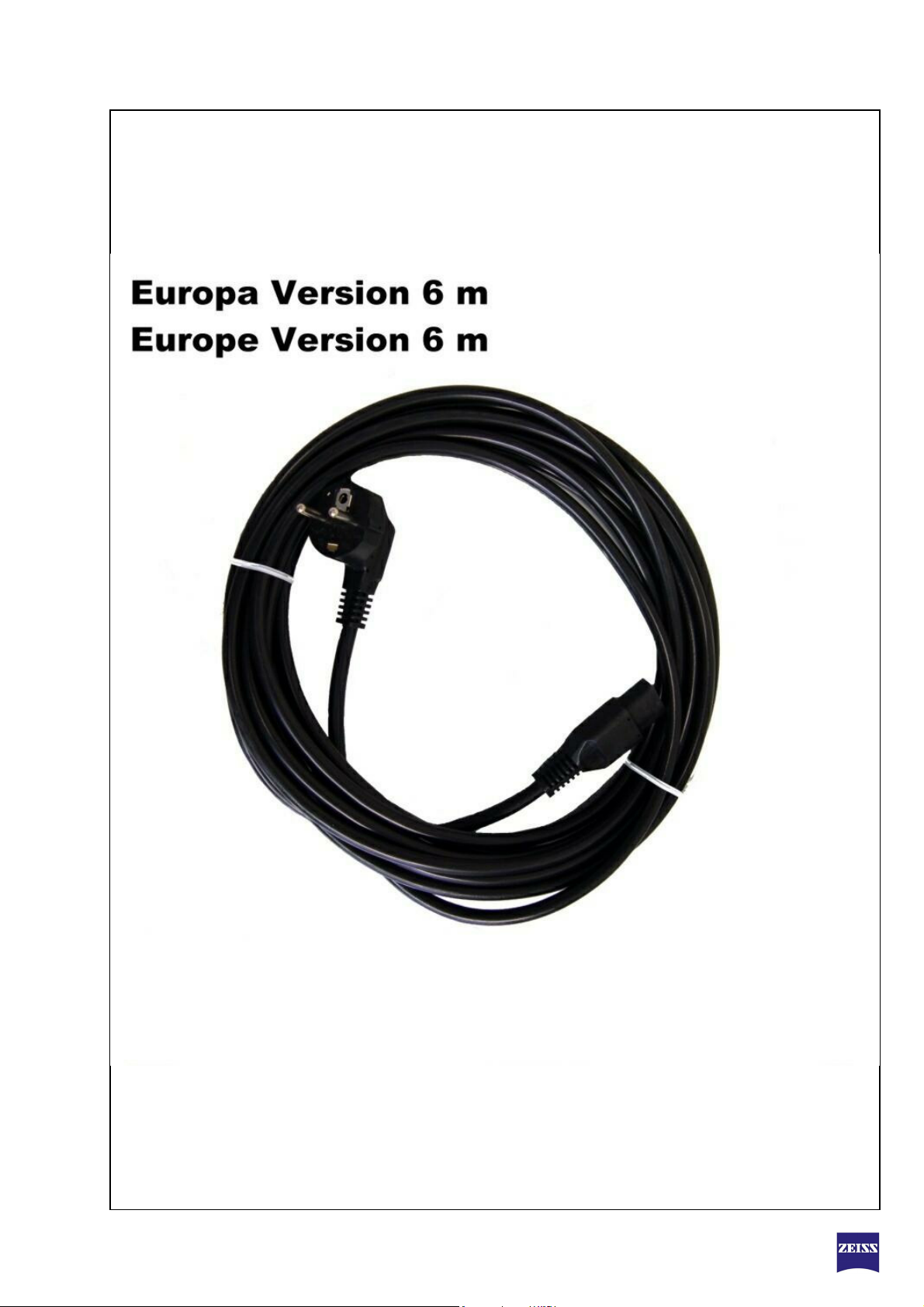

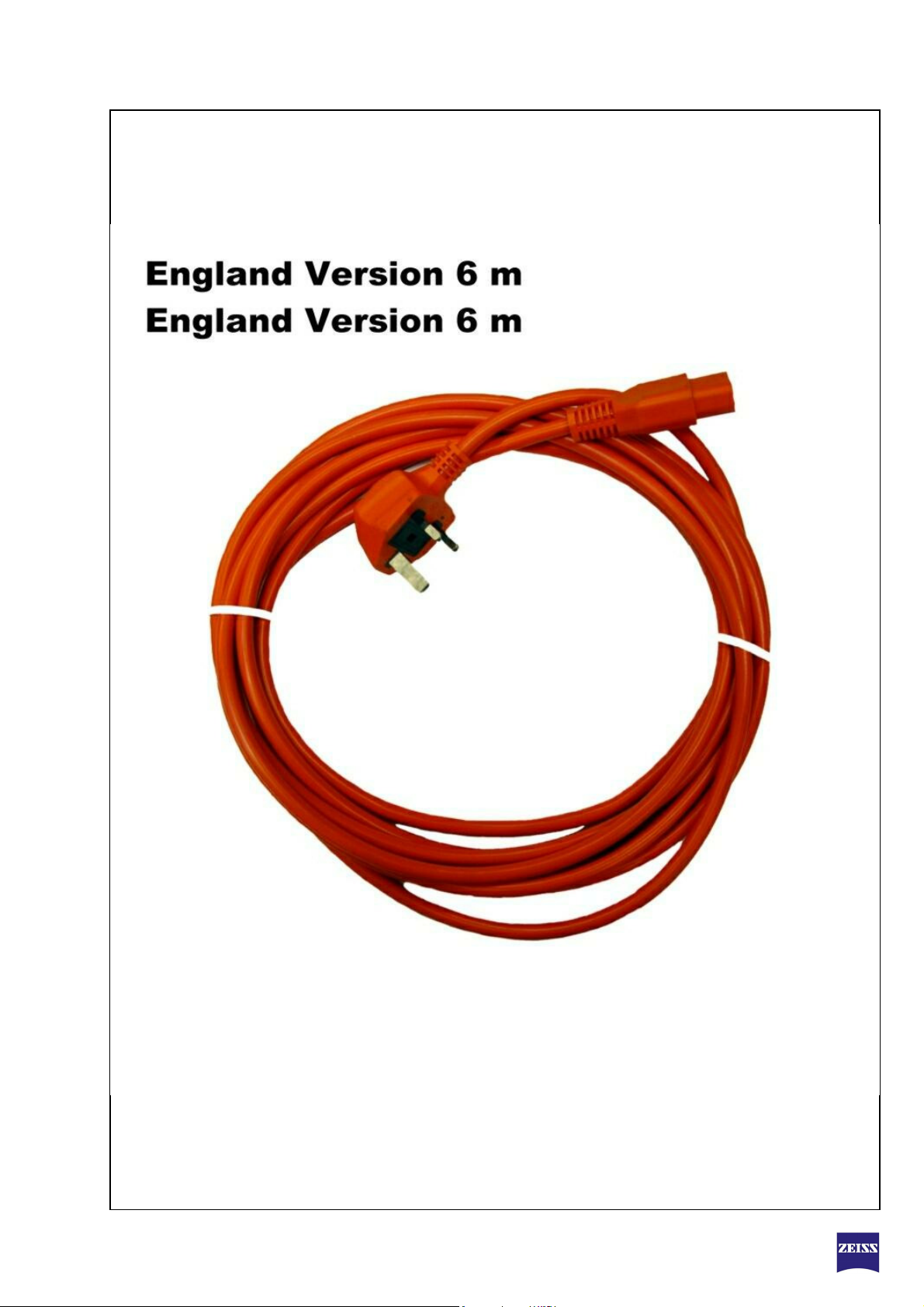

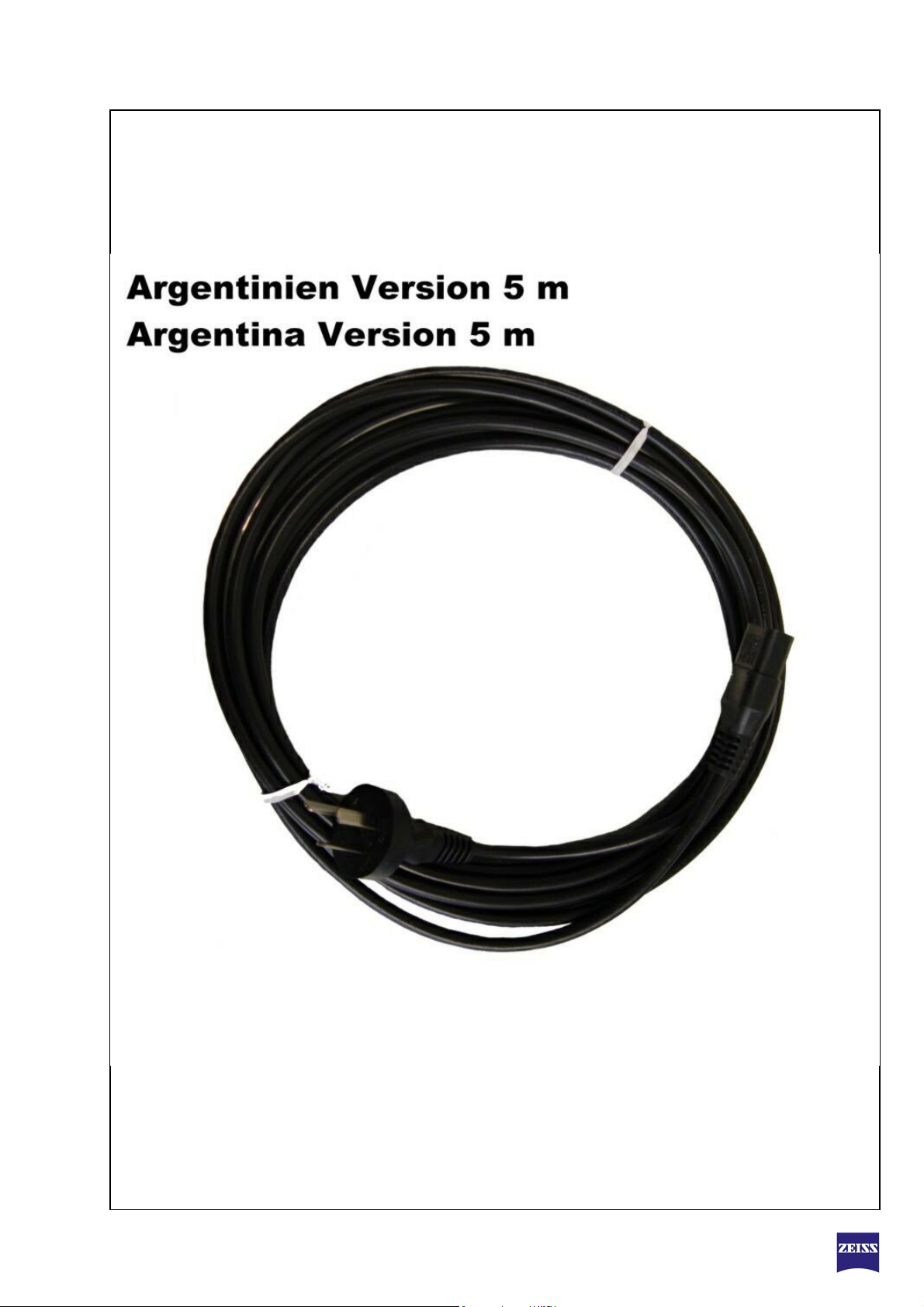

Netzkabel
Power cable
Nachrüstungen (UC) Bodenstativ S88
Upgrade components (UC) S88 Floor stand
Ablage S8 000000-1181-519
Adapter kit for Medilive on S8/S88
Adapterstecker S8 (HD, 44 - 26pol) 000000-1074-185
Adapter Connector S8 (HD, 44 - 26pol)
Ablage S88 000000-1352-729
Instrument tray for the S88 Floor Stand
Versorgungskabel SDI (MLH 10p) 000000-1072-797
Cable for power supply & SDI's control
4
90
104
122
133
135
136
138
Versorgungskabel SDI 000000-1047-761
Cable to attach Oculus to S8
Kabel; Photoauslösung S8 000000-1028-587
Camera Release Cable for S8
139
140
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SM-30-2047 Bodenstativ S 88 000000-1187-017
SM-30-2047 S88 Floor Stand
Seite/Page 2
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SM-30-2047 Bodenstativ S 88 000000-1187-017
SM-30-2047 S88 Floor Stand
Seite/Page 3
Pos.
Item
Bestell-Nr.
Order no.
1 Bodenstativ S88 S88 floorstand
2 Bodenstativ S88 mit Hubsäule S88 floorstand with lifting column
3 Netzkabel Power cable
4 Nachrüstungen (UC) Bodenstativ S88 Upgrade components (UC) S88 Floor stand
Z 000000-1181-519 Ablage S8 Adapter kit for Medilive on S8/S88
Z 000000-1074-185 Adapterstecker S8 (HD, 44 - 26pol) Adapter Connector S8 (HD, 44 - 26pol)
Z 000000-1188-525 Remote Kabel Remote cable
Z 000000-1352-729 Ablage S88 Instrument tray for the S88 Floor Stand
Z 000000-1072-797 Versorgungskabel SDI (MLH 10p) Cable for power supply & SDI's control
Z 000000-1047-761 Versorgungskabel SDI Cable to attach Oculus to S8
Benennung Designation
Seite
Page
4
90
104
122
133
135
79
136
138
139
Z 000000-1028-587 Kabel; Photoauslösung S8 Camera Release Cable for S8
140
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 4
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 5
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 6
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 7
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 8
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 9
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 10
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 11

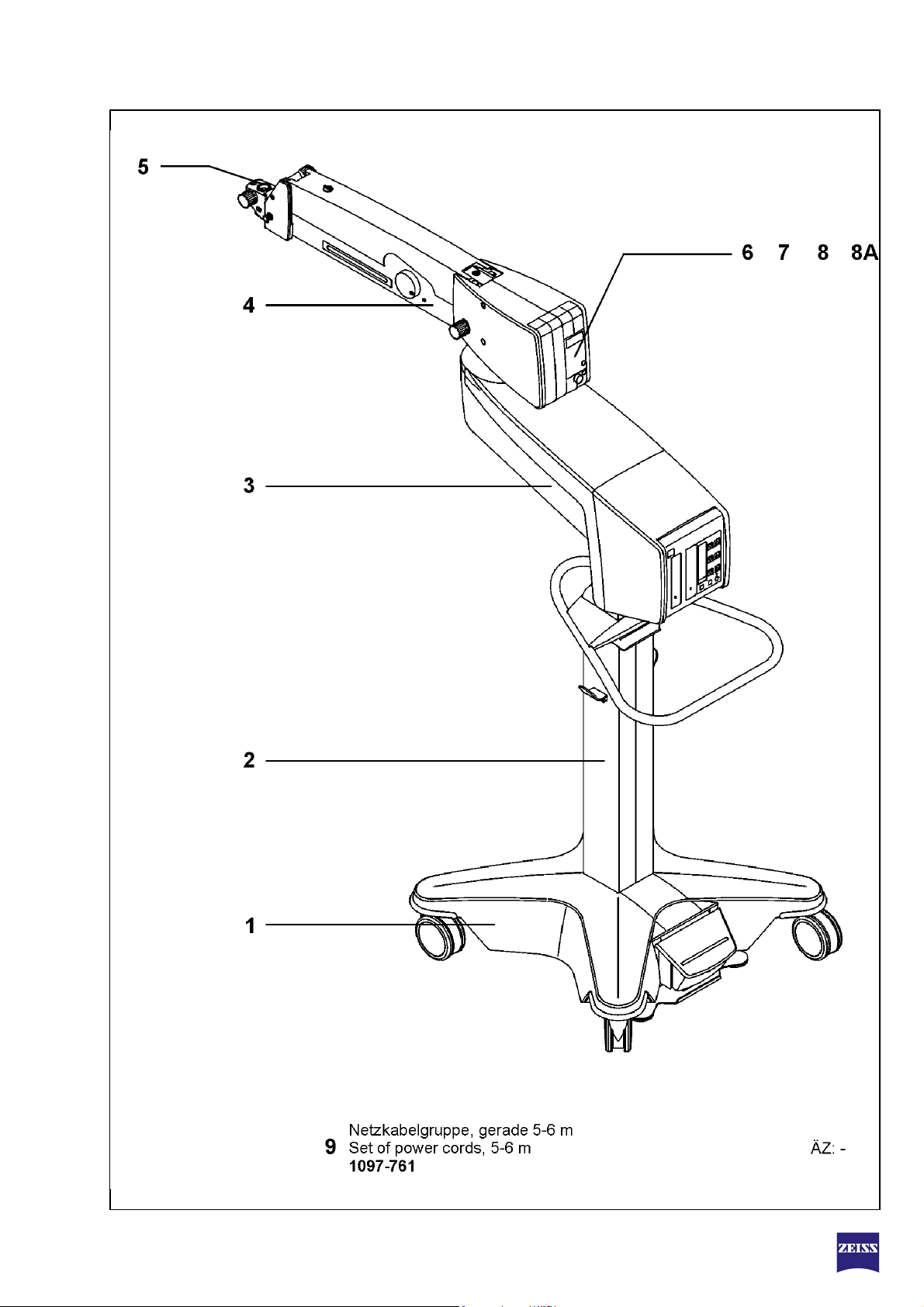

Pos.
Item
Bestell-Nr.
Order no.
1 000000-1146-194 Stativfuss S88 Stand base S88
2 000000-1169-839 Säule mit Montagematerial Column
3 000000-1165-666 Tragarm, mont. Carrier arm
4 000000-1078-531 Scherenarm S8 (modifiziert) Swivel arm S8, modified
5 305952-8030-000 KUPPLUNG, komplett Coupling (for VISU, Pro magis)
6 000000-1255-182 UC Halogenbeleuchtung 1-fach S8;S81;S88 UC Halogen illumination (single) S8/S81/
7 000000-1222-409 UC Halogenbeleuchtung 2-fach S8;S81;S88 UC Halogen illumination (double) S8/S81/
8 Xenonbeleuchtung S8;S81;S88 Xenon illumination S8/S81/S88

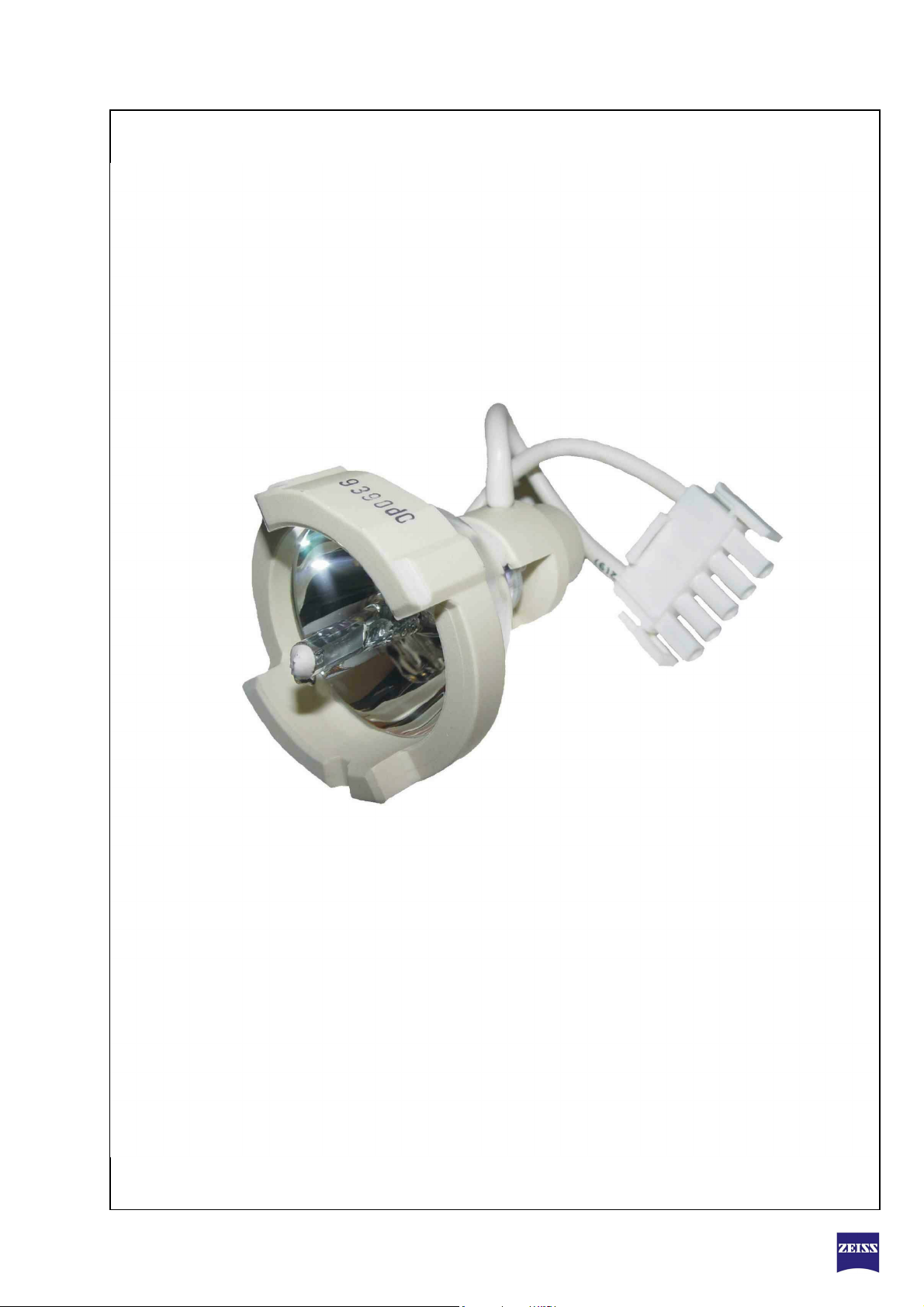

8A 304977-9010-000 Xenonbel. Superlux-Eye,S8,S81,S88 Xenon illum Superlux Eye S8,S81,S88
9 Netzkabelgruppe gerade 5-6m Set of power cords straight, 5-6 m
Benennung Designation
Seite
Page
14
16
19
21
28
30
36
39
57
67
10 000000-1187-441 Schale,rechts (Lampenhaus), Sieb S88 Shell, right (Lamphousing),sieve S88
11 305952-0081-000 Verkleidung, rechts (Tragarm) Panel, right (Carrier Arm)
12 000000-0360-928 Abdeckkappe 19,6/16,3x7,9 PE natur Cap 19,6/16,3x7,9 PE natur
13 000000-0235-099 ISO 4762-M 4 x 35-A2-70 ISO 4762-M 4 x 35-A2-70
14 000000-0214-092 DIN 125-A 4,3-A2 Washer 4,3 A2
15 000000-1212-035 Abdeckplatte Cover
16 305952-0255-000 Haube Cover
17 000000-1133-548 Haube,Display bearbeitet Cover, display navigation
18 000000-0435-640 ISO 14579 - M 4 x 10 -A2-70 Hexalobular socket head cap screw
19 000000-0004-496 ISO 4762-M 4x 25-A2-70 ISO 4762-M 4x 25-A2-70
20 000000-0065-516 ISO 4026-M4 x 4-A2-21H Set Screw ISO 4026-M4 x 4-A2-21H
73
21 000000-1063-997 Aufname für Zugentlastung cover
22 000000-0407-676 Zugentlastungsschelle 1x8 Polyamid sw Strain-relief device 1x8
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88
S88 floorstand
Seite/Page 12
Pos.
Item
Bestell-Nr.
Order no.
23 000000-1064-345 Stoßschutz f. Tragarm Shock protection for lug
24 305952-0082-000 Verkleidung, links (Tragarm) Panel, left (Carrier Arm)
25 305952-0039-000 Bedienknopf Control knob
26 000000-1187-472 Schale,links (Lampenhaus), Sieb S88 Shell, left (lamp housing),sieve S88
27 305952-0095-000 Schraube Screw
28 000000-1186-295 Schildersatz Set of labels
29 000000-0121-418 Kabelbinder Pa6.6 nf 200x2,4mm UL cable tie
30 305952-0105-000 Ringkerntrafo S8 Toroidal Transformer S8

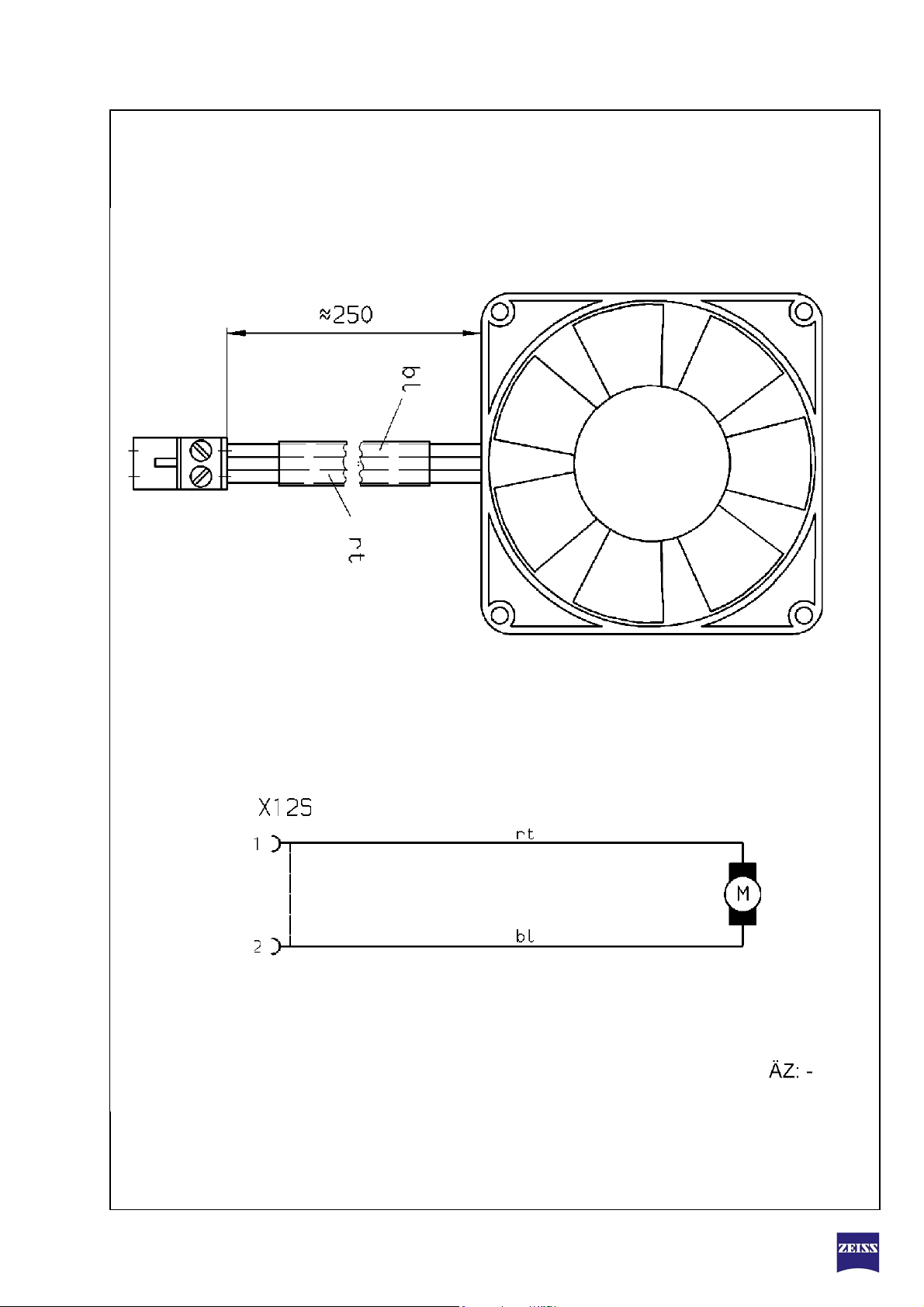

31 305952-8208-000 Lüfter, NAG-S8 Fan, PSU S8
32 000000-0149-719 1 PH. BRIDGE 600V 25A GBPC2506 /VISHAY 1 PH. BRIDGE 600V 25A GBPC2506 /VISHAY
Benennung Designation
Seite
Page
74
33 305952-8207-000 Netzschalter S8 Power Switch S8
34 305952-0117-000 Bedienknopf Knob 13
35 000000-0414-943 Abdeckstopfen d= 8,0mm PE/grau plug d= 8,0mm PE/grey
37 000000-0435-632 ISO 14579 - M 3 x 6 -A2-70 Hexalobular socket head cap screw
38 000000-0231-454 DIN 125-A 3,2-A2 Disk DIN 125-A 3.2-A2
50 000000-1073-023 Kabel: Bremsenschaltleiste Cable for Brake switch panel
51 000000-1053-056 Kabel S8-OPMI; D-Sub HD 44pol (2x) Cable S8-OPMI; D-Sub HD 44pin
52 305952-8210-000 Kabel, Lampe E1, E2 Cable, Lamp E1, E2
53 305952-8212-000 Kabel Rechner-S8 NAG Cable, Host S8 PSU
54 305952-8200-000 Fusspultkabel S8 Cable, foot control Panel S8
55 305952-8202-000 Kabel, Lampenversorgung Cable, Lamp Power Supply
75
76
77
78
56 305952-8206-000 Kabel, PE Cable, PE
57 000000-1188-525 Remote Kabel Remote cable
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
79
Bodenstativ S88
S88 floorstand
Seite/Page 13
Pos.
Item
A1-A1 305952-9302-000 Netzeingang S8 Power Inlet S8

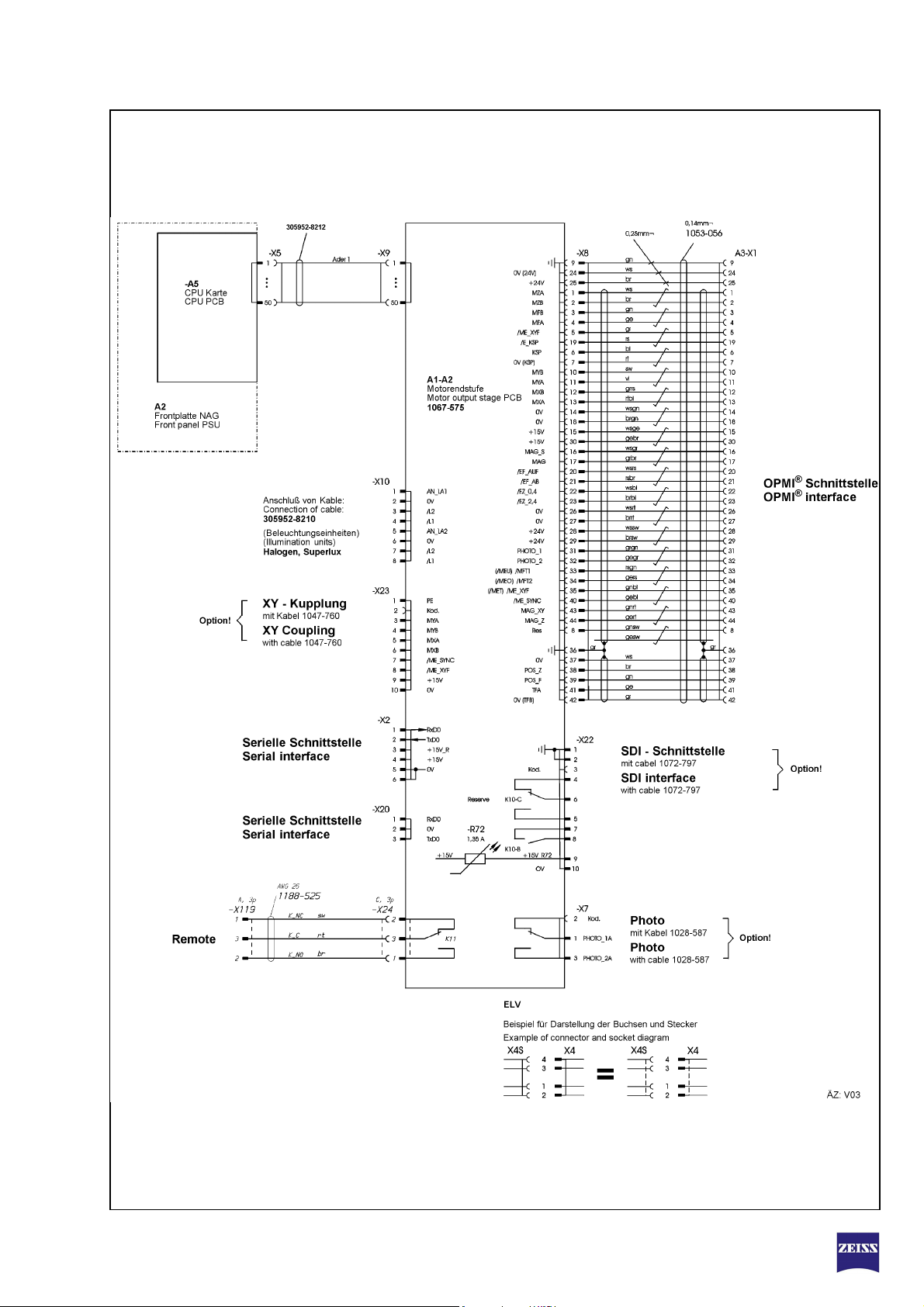

A1-A2 000000-1067-575 FBG Motorendstufe PCB Motor end stage

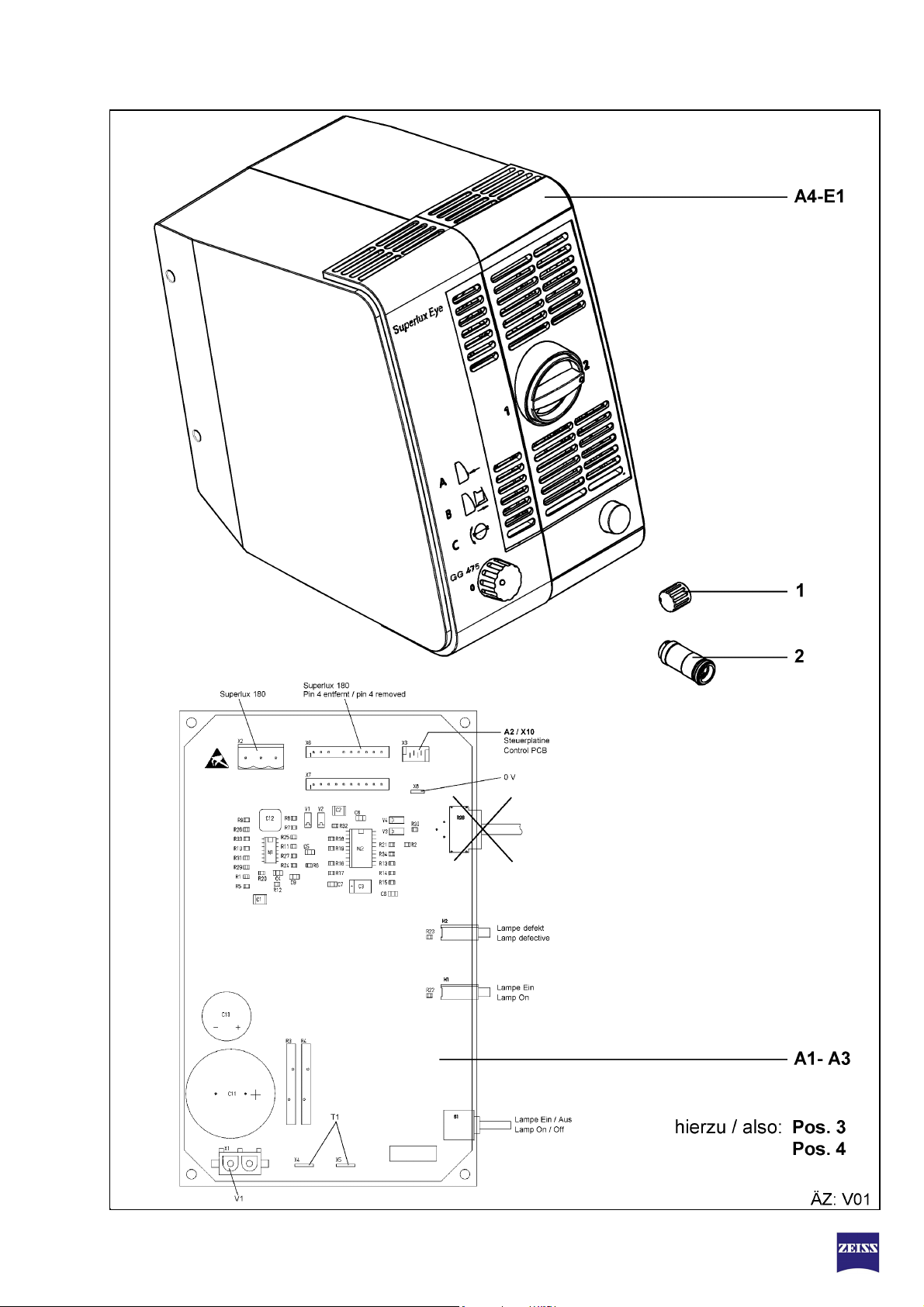

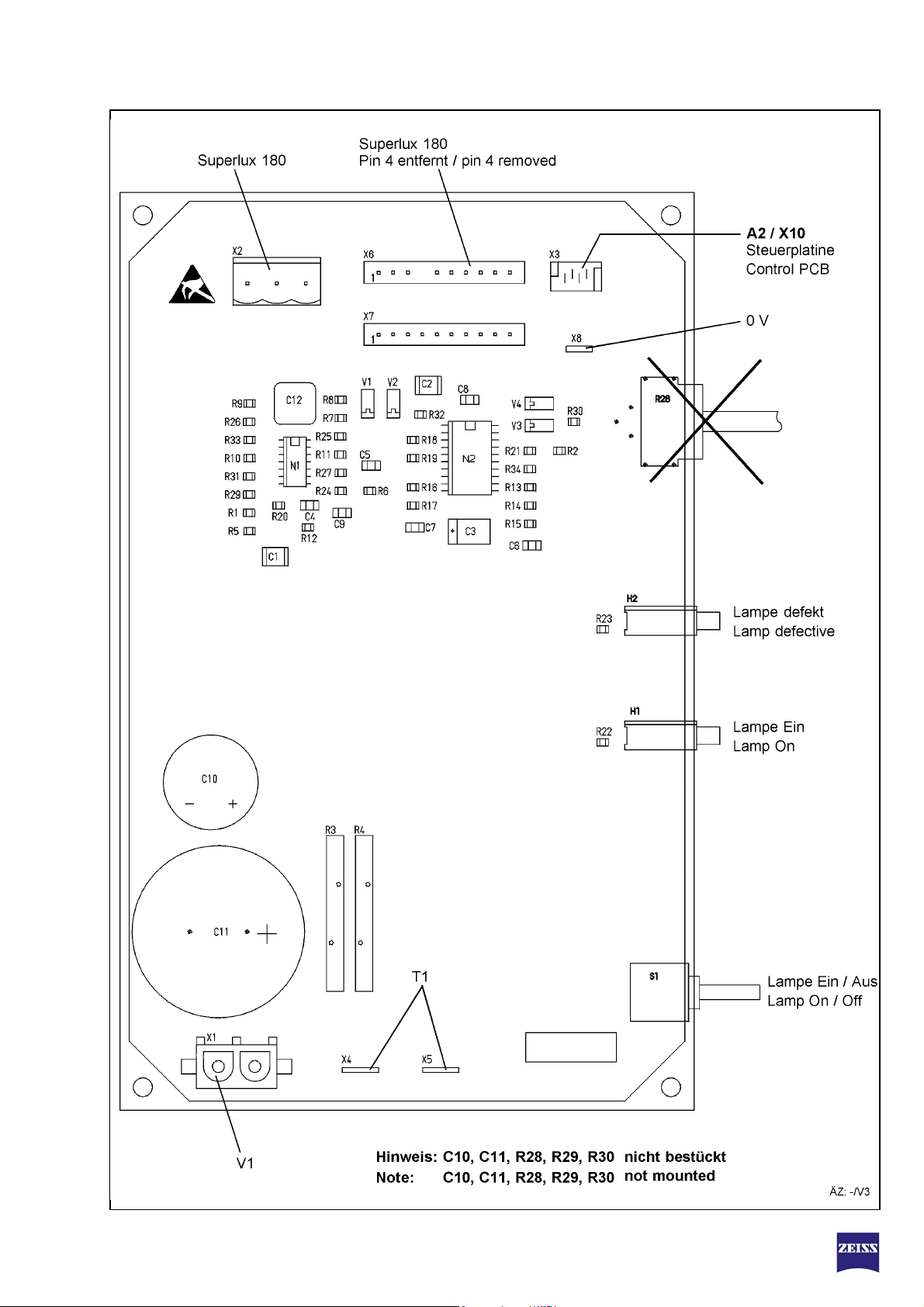

A1-A3 000000-1067-522 Helligkeits-Steuerung o.Poti Superlux 180W Brightness control
A1-A3
A1-A4
A1-A6 000000-1164-948 FBG Hubsäule S8 PCB Lifting column
Bestell-Nr.
Order no.
305952-9300-000 FBG Lampenschaltregler PCB Lamp Switching

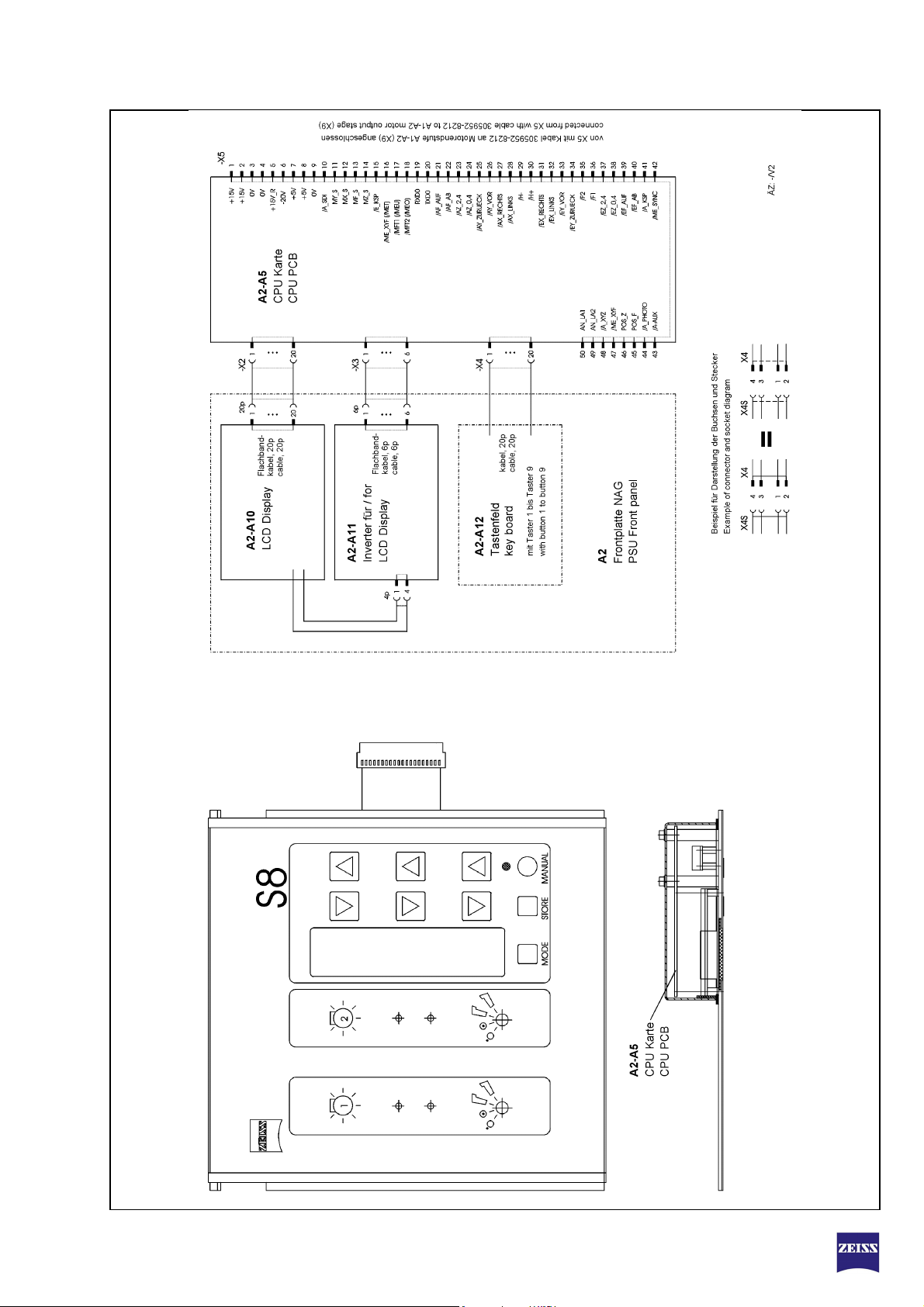

A5 000000-1133-934 SBG Frontpl. m. CPU u. S8 Kab. 1174-214 SC Front panel with control PCB,S8 cable
~ 000000-0010-044 Kabelbinder Pa6.6 nf 92x2,4mm UL cable tie 92x2,4mm
Benennung Designation
Seite
Page
80
83
42
33
84
85
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Stativfuss S88 000000-1146-194
Stand base S88
Seite/Page 14
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Stativfuss S88 000000-1146-194
Stand base S88
Seite/Page 15
Pos.
Item
Bestell-Nr.
Order no.
1 000000-0360-710 Zugfed. 0,63x5,6x53,7 RZ-060DX -Gutek.- Tension spring 0,63x5,6x53,7 RZ-060DX
2 000000-0437-622 DIN 934-M 16-A 2-70 m.TufLok Beschicht. DIN 934-M 16-A 2-70 w.TufLok coating
3 000000-0460-435 Rolle Dmr.125mm mit mont.Kabelabweiser Double caster with cable deflectors
3A 000000-0460-436 Kabelabweiser m.Schraube f.Rolle Dmr.125 Cable deflector with screw for castersCa
4 000000-1151-930 Stopper Brake
5 000000-0432-234 Scheibe 17x63x5 mm Adiprene 90 Shore Washer 17x63x5 mm
6 000000-0436-878 ISO 14579 - M 8 x 20 -A2-70 Hexalobular socket head cap screw
7 000000-0232-639 DIN 433- 8,4-A1 DIN 433- 8,4-A1
8 305952-0180-000 Fusstritt Breake Activator Plate
9 000000-0435-640 ISO 14579 - M 4 x 10 -A2-70 Hexalobular socket head cap screw
Benennung Designation
Seite
Page
10 000000-1179-094 Scheibe Washer
11 000000-1179-086 Scheibe Washer
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Säule mit Montagematerial 000000-1169-839
Column
Seite/Page 16
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Säule mit Montagematerial 000000-1169-839
Column
Seite/Page 17
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1178-191 Säulenabdeckung Column cover
2 000000-0438-361 ISO 14579 - M 6x 20 -8.8 verzinkt ISO 14579 - M 6x 20 -8.8 zinced
3 000000-1177-328 Abdeckscheibe Cover disk
4 000000-0436-882 ISO 14579 - M 10 x 25 -A2-70 ISO 14579 - M 10 x 25 -A2-70
5 305952-0246-000 KEGELHUELSE Taper sleeve
6 000000-1162-763 Formadapter quadratisch- rund Adapter
7 000000-1160-735 Abdeckhaube, kompl. Cover, stand base
8 000000-0436-880 ISO 14579 - M 8 x 25 -A2-70 Hexalobular socket head cap screw
9 000000-0214-468 DIN 125-A 8,4-A2 DIN 125-A 8,4-A2
10 000000-0438-149 ISO 14579 - M 6 x 30 -8.8 verzinkt Hexalobular socket head cap screw
Benennung Designation
Seite
Page
11 000000-0438-150 ISO 14579 - M 12x 35 -8.8 verzinkt Hexalobular socket head cap screw
12 000000-0214-467 DIN 125-A 13-A2 DIN 125-A 13-A2
13 000000-0210-967 ISO 4017-M 6 x 20-A2-70 ISO 4017-M 6 x 20-A2-70
14 000000-0214-094 DIN 125-A 6,4-A2 DIN 125-A 6,4-A2
15 000000-0230-534 ISO 4017-M 6 x 25-A2-70 ISO 4017-M 6 x 25-A2-70
16 000000-0435-640 ISO 14579 - M 4 x 10 -A2-70 Hexalobular socket head cap screw
17 000000-0214-092 DIN 125-A 4,3-A2 Washer 4,3 A2
18 000000-1160-702 Blende Cover
19 000000-0435-642 ISO 14579 - M 4 x 12 -A2-70 Hexalobular socket head cap screw
20 000000-0429-480 DIN 912-M10x40-A2-70 TufLok Fleckbesch. DIN 912-M10x40-A2-70 TufLok blot coating
21 000000-0214-096 DIN 125-A 10,5 -A2 DIN 125-A 10,5 -A2
22 000000-0437-372 ISO 14579 - M 5 x 20 -A2-70 Hexalobular socket head cap screw
23 000000-0214-093 DIN 125-A 5,3-A2 DIN 125-A 5,3-A2
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Säule mit Montagematerial 000000-1169-839
Column
Seite/Page 18
Pos.
Item
Bestell-Nr.
Order no.
24 000000-1173-062 Griffbügel, vollst. Handle
25 000000-1184-212 Kabelhalter rund, vollst. Cable holder round, complette
26 000000-0401-784 ISO 7380-M 5x16 A2-70 ISO 7380-M 5x16 A2-70
Benennung Designation
Seite
Page
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Tragarm, mont. 000000-1165-666
Carrier arm
Seite/Page 19
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Tragarm, mont. 000000-1165-666
Carrier arm
Seite/Page 20
Pos.
Item
Bestell-Nr.
Order no.
1 000000-0437-370 ISO 14579 - M 5 x 10 -A2-70 Hexalobular socket head cap screw
2 000000-0451-350 FEDERDRUCKBREMSE SF40 /STUDER
3 000000-0435-646 ISO 14579 - M 5 x 16 -A2-70 Hexalobular socket head cap screw
4 000000-0436-881 ISO 14579 - M 8 x 30 -A2-70 Hexalobular socket head cap screw
5 000000-1088-145 Anschlagbolzen Bolt
6 000000-0437-371 ISO 14579 - M 8 x 16 -A2-70 Hexalobular socket head cap screw
7 000000-0066-376 DIN 125-A 8,4-A4 DIN 125-A 8,4-A4
8 000000-1106-353 Anschlag Stop
9 000000-0103-140 DIN 7991-M 5x10-A2-70 DIN 7991-M 5x10-A2-70
10 000000-1151-909 Anschlagbolzen Bolt
Benennung Designation
ELEKTRO MAGNETIC BRAKE SF40 /STUDER
MEDICAL
MED.
Seite
Page
11 000000-0451-346 FEDERDRUCKBREMSE SF30 /STUDER
MEDICAL
ELEKTRO MAGNETIC BRAKE SF30 /STUDER
MED.
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Scherenarm S8 (modifiziert) 000000-1078-531
Swivel arm S8, modified
Seite/Page 21
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Scherenarm S8 (modifiziert) 000000-1078-531
Swivel arm S8, modified
Seite/Page 22
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Scherenarm S8 (modifiziert) 000000-1078-531
Swivel arm S8, modified
Seite/Page 23
Pos.
Item
Bestell-Nr.
Order no.
- 000000-1057-839 AT Scherenarm (305952-9003-000) Swivel arm in exchange
1 000000-0067-745 DIN 923-M5 x2,5 -C4 DIN 923-M5 x2,5 -C4
2 000000-1161-984 Abdeckung Federarm S8 oben Lasergeschw. Panel for suspension arm, S88 top
3 000000-1041-176 Verriegelung kompl. -S8- Locking Device Complete -S8-
3A 000000-1287-741 SBG Verriegelung kompl. -S8- SC Locking Device Complete -S8-
4 000420-0007-731 DIN 471-10X1-VERZINKT DIN 471-10X1-VERZINKT
5 000000-1055-282 Geräteaufnahme, komplett Mount, complete
6 305952-0250-000 Verkleidung Scherenarm Panel for swivel arm, front left
7 000000-0401-778 ISO 7380-M 4x20 A2-70 ISO 7380-M 4x20 A2-70
8 000000-0050-100 ISO 4762-M 6X 16-A2-70 ISO 4762-M 6X 16-A2-70
Benennung Designation
Seite
Page
26
9 000000-0235-567 DIN 963-M 4 x12-A2-70 DIN 963-M 4 x12-A2-70
10 000000-0401-775 ISO 7380-M 4x10 A2-70 ISO 7380-M 4x10 A2-70
11 000000-0068-862 DIN 125-A 4,3-A4-70 Scheibe DIN 125-A 4,3-A4-70 washer
12 000000-0400-606 ISO 7380-M 4x 4-A2-70 ISO 7380-M 4x 4-A2-70
13 000000-0123-632 Klebesockel 20X14 BB4,0 TY3G1S/Hellerm. Mounting base, 20x14 mm
14 000000-1058-641 Schaltleiste /Kundisch Release bar, self- adhesive
15 305952-0249-000 Verkleidung Scherenarm Cover Right
16 305952-0089-500 SBG Scherenarmverkl, u. re. m Schaltleis .C Panel for swivel arm , bottom right
17 305952-0088-500 SBG Scherenarmver, u. li. m Schaltleiste SC Panel for swivel arm, bottom left
18 000000-0004-526 ISO 4762-M 4X 10-A2-70 ISO 4762-M 4X 10-A2-70
19 305952-0248-000 Kabelfuehrung Cable routing
20 000000-0068-863 5,3 DIN125 X10CRNIMOTI1810 SCHB WSHR;FLAT,5.3mm,DIN125
21 305952-0246-000 KEGELHUELSE Taper sleeve
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Scherenarm S8 (modifiziert) 000000-1078-531
Swivel arm S8, modified
Seite/Page 24
Pos.
Item
Bestell-Nr.
Order no.
22 000000-0436-882 ISO 14579 - M 10 x 25 -A2-70 ISO 14579 - M 10 x 25 -A2-70
23 000000-0098-004 DIN 472- 19X1 -A2 DIN 472- 19X1 -A2
24 000000-0082-638 DIN 6797-A 4,3-A2 DIN 6797-A 4,3-A2
25 000000-0054-828 ISO 4032-M 4 -A4-70 ISO 4032-M 4 -A4-70
26 000000-0213-220 DIN 7- 4 h8 x28-A1-70 DIN 7- 4 h8 x28-A1-70
27 305952-8205-000 ROBA-Stop-M2 mit Stecker Magnetic clutch with connector
28 305952-0085-000 Abdeckhaube, Bremse REAR COVER
29 000420-0007-733 12X1 DIN471 SIRI 12X1 DIN471 SIRI
30 000000-0068-864 DIN 125- 6,4-X10CRNIMOTI1810 Scheibe Washer DIN 125-6,4 -X10CRNIMOTI1810
31 000000-0231-951 ISO 4762-M 6 x 12 -A2-70 ISO 4762-M 6 x 12 -A2-70
Benennung Designation
Seite
Page
32 000000-0061-121 ISO 4762-M 4 x 6-A2-70 ISO 4762-M 4 x 6-A2-70
33 000000-0012-091 Befestigungsschelle DIN72573 3x7 St/Zk fastening clamp DIN72573 3x7 St/Zc
34 000000-0082-961 DIN 7- 5 M6X 18 -A1-70 DIN 7- 5 M6X 18 -A1-70
35 000000-0093-935 DIN 6912- M8X 20-A2-70 DIN 6912- M8X 20-A2-70
36 000000-0231-948 ISO 4762-M 3 x 6-A2-70 ISO 4762-M 3 x 6-A2-70
37 000000-0449-639 Befestigungsschelle 1x12 Polyamid nt Nylon clip
38 000000-0098-344 Kabelklemme -CONTINUA- Cable Clamp
39 000000-0054-767 DIN 84-M 3X 6-X10CRNIMOTI1810 Screw 84-M 3X 6-X10CRNIMOTI1810
40 305952-0099-000 Gewindebolzen Threaded bolt
41 305952-0039-000 Bedienknopf Control knob
42 000000-0067-628 ISO 4762-M 5 X16-A2-70 ISO 4762-M 5 X16-A2-70
43 305952-0086-000 ABDECKHAUBE, BREMSE Cover for S8 Stand
44 000000-0235-464 Linsenschraube M 5 x 30 CZN 813-A2 ULS Oval head screw M 5 X 30 CZN 813-A2 ULS
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Scherenarm S8 (modifiziert) 000000-1078-531
Swivel arm S8, modified
Seite/Page 25
Pos.
Item
Bestell-Nr.
Order no.
45 000000-0360-713 PASSFEDER DIN 6885 A 3X3X16 -A1-70 Feather DIN 6885 A 3X3X16 -A1-70
46 000000-0094-386 DIN 711-51100 P6 -SKF- DIN 711-51100 P6 -SKF-
47 305952-8018-000 SCHNECKE,MONTIERT Worm, mounted
48 000000-0068-425 DIN 2093-C 20 GR1 TFE Spring Washer
49 000000-0086-087 PASSCHEIBE 10X16X0,2 DIN988 Alignment washer 10X16X0,2 DIN988
Benennung Designation
Seite
Page
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SBG Verriegelung kompl. -S8- 000000-1287-741
SC Locking Device Complete -S8-
Seite/Page 26
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand

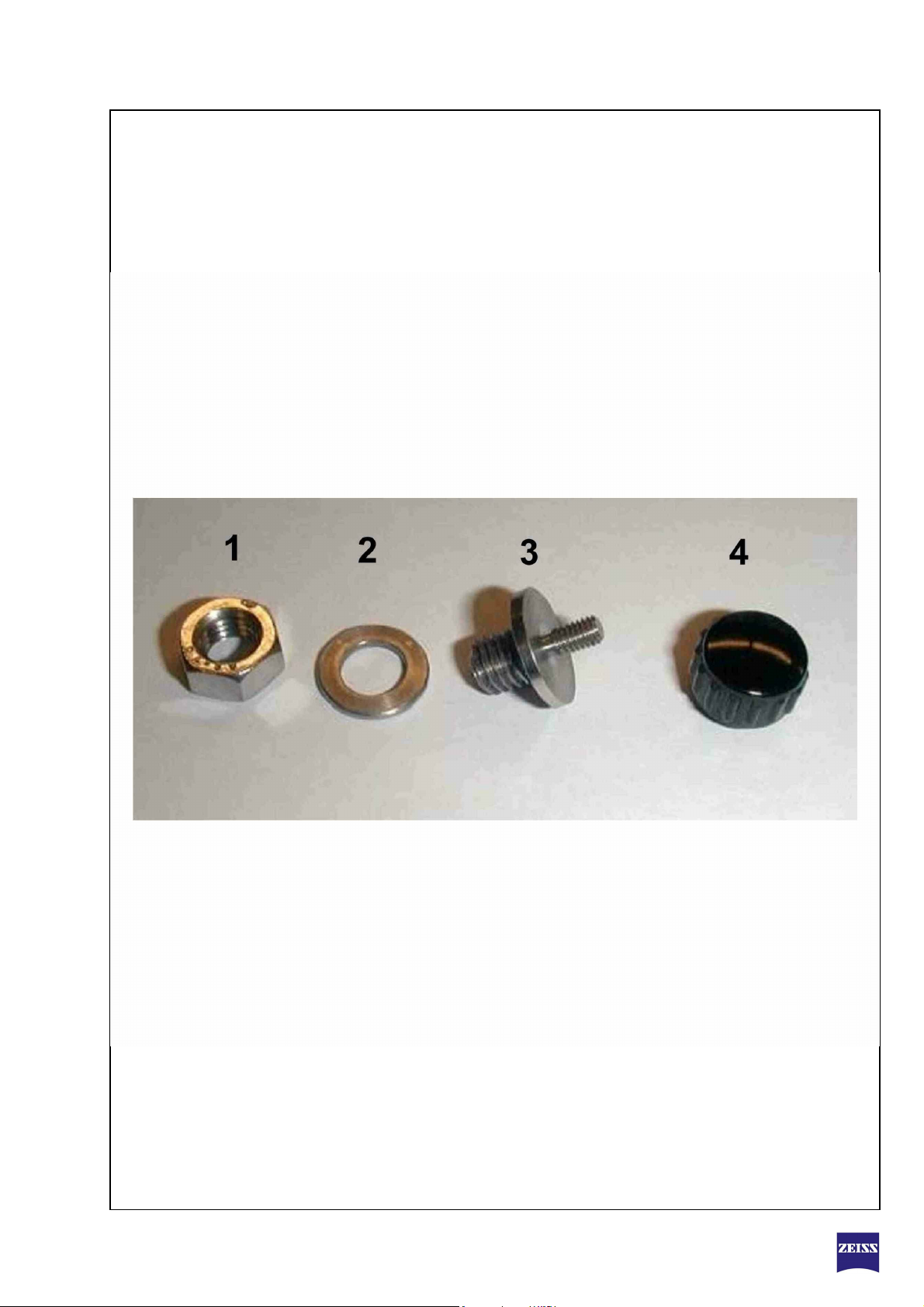

SBG Verriegelung kompl. -S8- 000000-1287-741
SC Locking Device Complete -S8-
Seite/Page 27
Pos.
Item
Bestell-Nr.
Order no.
1 ISO 4035 - M 8-A2-70 ISO 4035 - M 8-A2-70
2 DIN 433-8,4 -C4 Washer DIN 433-8,4 -C4
3 Gewindebolzen Screw mounting
4 000000-0426-183 ELESA-Rändelmutter GN 530-15-M4 ELESA Knurled Nut GN530-15-M4
Benennung Designation
Seite
Page
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
KUPPLUNG, komplett 305952-8030-000
Coupling (for VISU, Pro magis)
Seite/Page 28
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
KUPPLUNG, komplett 305952-8030-000
Coupling (for VISU, Pro magis)
Seite/Page 29
Pos.
Item
Bestell-Nr.
Order no.
1 303030-0020-000 Sicherungsschraube, gehärtet Lock Screw
2 305952-8032-000 Schraube, komplett Screw, complete
3 305952-9024-000 Kabelhalter, kompl. Cable support complete
4 305952-0039-000 Bedienknopf Control knob
Benennung Designation
Seite
Page
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
UC Halogenbeleuchtung 1-fach S8;S81;S88 000000-1255-182
UC Halogen illumination (single) S8/S81/
Seite/Page 30
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
UC Halogenbeleuchtung 1-fach S8;S81;S88 000000-1255-182
UC Halogen illumination (single) S8/S81/
Seite/Page 31
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
UC Halogenbeleuchtung 1-fach S8;S81;S88 000000-1255-182
UC Halogen illumination (single) S8/S81/
Seite/Page 32
Pos.
Item
A1-A3
A1-A4
A4/A5
Bestell-Nr.
Order no.
1 000000-0214-094 DIN 125-A 6,4-A2 DIN 125-A 6,4-A2
2 000000-0231-951 ISO 4762-M 6 x 12 -A2-70 ISO 4762-M 6 x 12 -A2-70

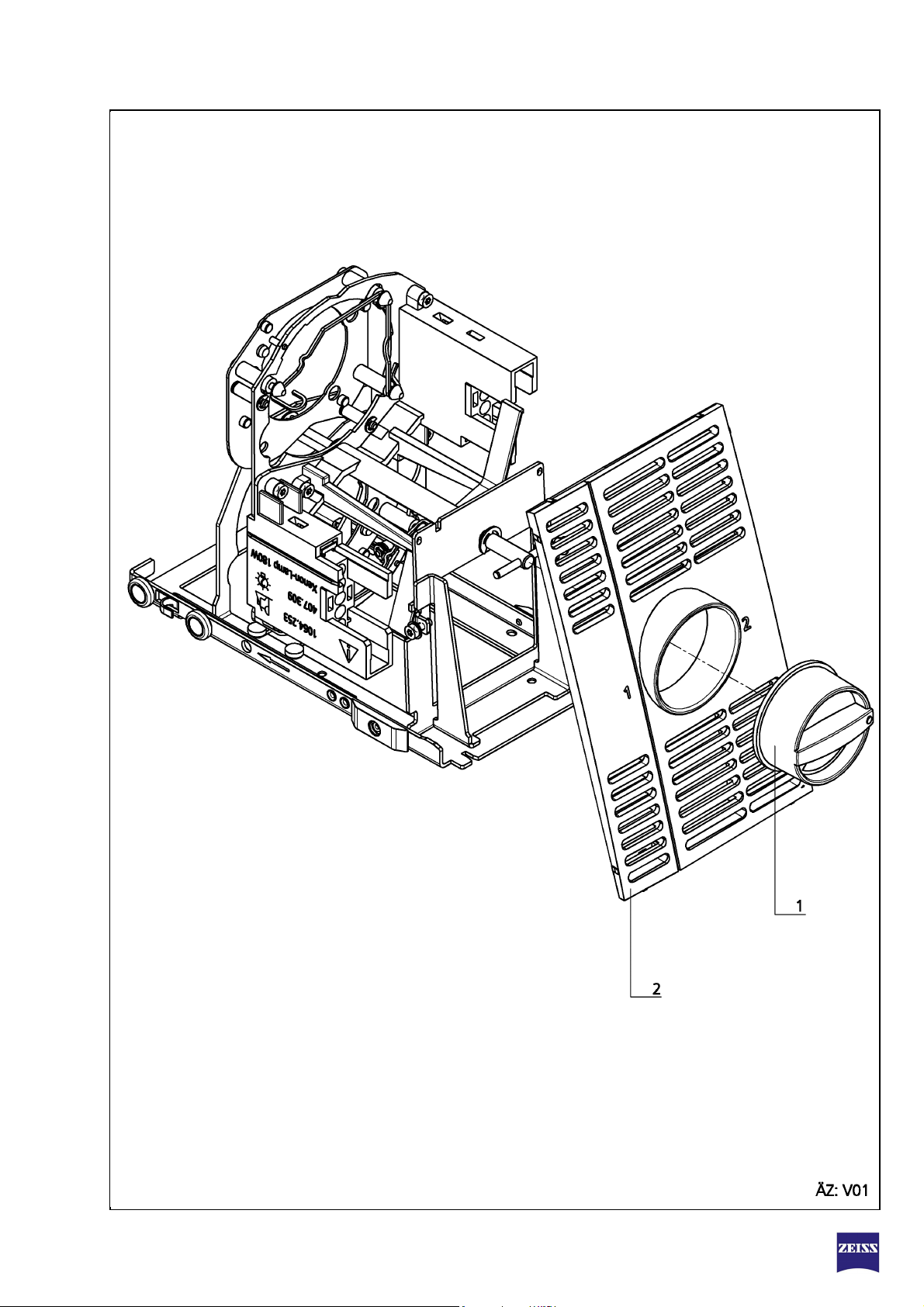

3 305952-0032-000 TRAGSCHIENE (LAMPENHAUS) Bracket (Lamp housing)
4 000000-0214-092 DIN 125-A 4,3-A2 Washer 4,3 A2
5 000000-0231-483 ISO 4762-M 4 x 20-A2-70 ISO 4762-M 4 x 20-A2-70
6 000000-1177-282 Blinddeckel Lampenhaus li S8 Lamp housing cover
7 000000-1182-191 Halteblech f. Blinddeckel Support plate for cover
8 000000-0435-636 ISO 14579 - M 4 x 8 -A2-70 Hexalobular socket head cap screw
305952-9300-000 FBG Lampenschaltregler PCB Lamp Switching
305952-9050-000 Lampenhaus S-Stativ 100 W Lamp Housing S-Base 100 W
-E1
Benennung Designation
Seite
Page
33
34
~ 305952-0117-000 Bedienknopf Knob 13
~ 000000-0414-943 Abdeckstopfen d= 8,0mm PE/grau plug d= 8,0mm PE/grey
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
FBG Lampenschaltregler 305952-9300-000
PCB Lamp Switching
Seite/Page 33
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand

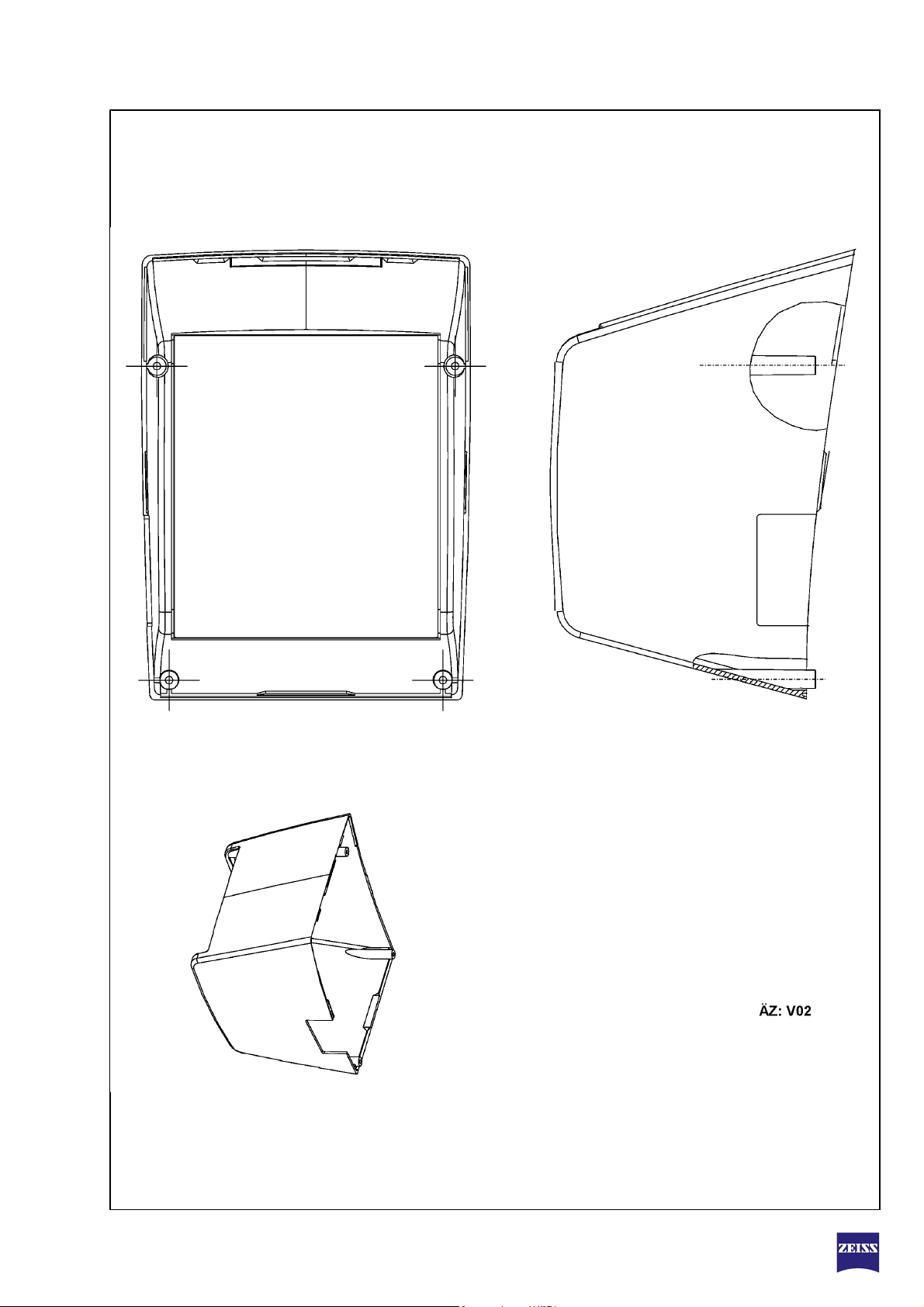

Lampenhaus S-Stativ 100 W 305952-9050-000
Lamp Housing S-Base 100 W
Seite/Page 34
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Lampenhaus S-Stativ 100 W 305952-9050-000
Lamp Housing S-Base 100 W
Seite/Page 35
Pos.
Item
Bestell-Nr.
Order no.
1 000000-0405-492 Temperaturwächter Typ All 90Grad C Temperature control Typ ALL 90 Degree C
2 305952-8092-000 Filterrad, komplett Filter Wheel, complete
3 000000-0407-325 Zahnriemen -LEICA- Pulley
4 000000-1019-264 Lüfter vormont.247-12 r17B -Leica- Fan, assembled
5 000000-0407-324 Kontaktschiene, genietet -LEICA- Contact surface, riveted
6 305952-8091-000 Drehknopf, komplett Knob, complete
7 000000-1019-256 Schnappschalter 510 12-55 C-Leica- Microswitch
8 000000-1019-252 Lampenfassung 247 12-11 C -Leica- Lamp Socket
9 380079-9040-000 Hal.-Lampe 12V 100W (HLX 64627) Halogen lamp 12V 100W 64627 HLX
10 305952-8090-000 Lampenschlitten, komplett Lamp Module, Complete
Benennung Designation
Seite
Page
11 000000-1213-340 Hubmagnet Lifting magnet
Z 000000-1162-575 Anschlußkabel komplett Connection cable, complete
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
UC Halogenbeleuchtung 2-fach S8;S81;S88 000000-1222-409
UC Halogen illumination (double) S8/S81/
Seite/Page 36
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
UC Halogenbeleuchtung 2-fach S8;S81;S88 000000-1222-409
UC Halogen illumination (double) S8/S81/
Seite/Page 37
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
UC Halogenbeleuchtung 2-fach S8;S81;S88 000000-1222-409
UC Halogen illumination (double) S8/S81/
Seite/Page 38
Pos.
Item
A1-A3
A1-A4
A4/A5
Bestell-Nr.
Order no.
1 000000-0214-094 DIN 125-A 6,4-A2 DIN 125-A 6,4-A2
2 000000-0231-951 ISO 4762-M 6 x 12 -A2-70 ISO 4762-M 6 x 12 -A2-70
3 305952-0032-000 TRAGSCHIENE (LAMPENHAUS) Bracket (Lamp housing)
4 000000-0214-092 DIN 125-A 4,3-A2 Washer 4,3 A2
5 000000-0231-483 ISO 4762-M 4 x 20-A2-70 ISO 4762-M 4 x 20-A2-70
305952-9300-000 FBG Lampenschaltregler PCB Lamp Switching
305952-9050-000 Lampenhaus S-Stativ 100 W Lamp Housing S-Base 100 W
-E1
~ 305952-0117-000 Bedienknopf Knob 13
Benennung Designation
Seite
Page
33
34
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand

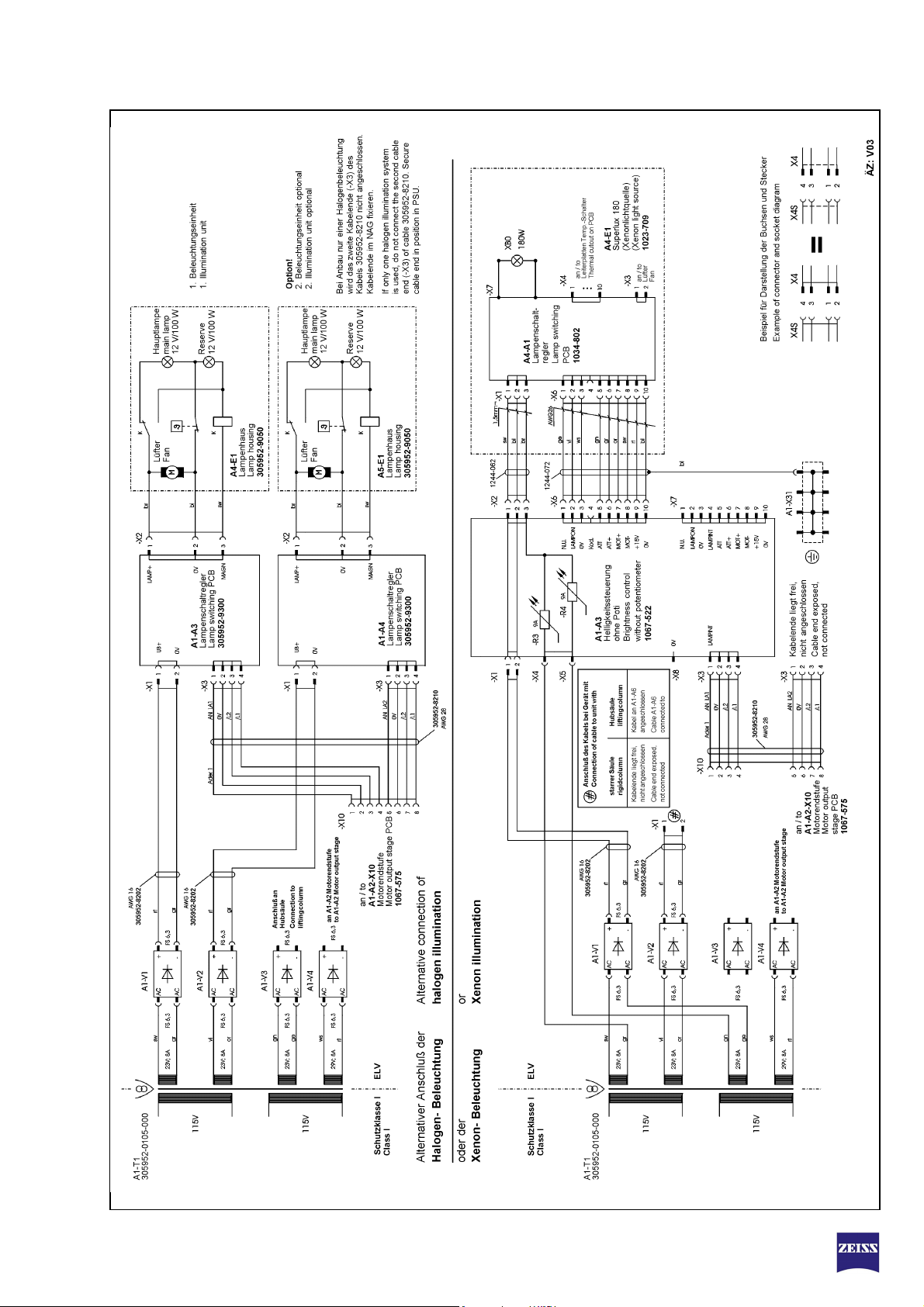

Xenonbeleuchtung S8;S81;S88
Xenon illumination S8/S81/S88
Seite/Page 39
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Xenonbeleuchtung S8;S81;S88
Xenon illumination S8/S81/S88
Seite/Page 40
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Xenonbeleuchtung S8;S81;S88
Xenon illumination S8/S81/S88
Seite/Page 41
Pos.
Item
A1-A3 000000-1067-522 Helligkeits-Steuerung o.Poti Superlux 180W Brightness control
A4-E1 Superlux 180 für S8/S81/S88 Stative SL 180 for S8/S81/S88 Suspension systems
Bestell-Nr.
Order no.
1 305952-0117-000 Bedienknopf Knob 13
2 000000-0414-943 Abdeckstopfen d= 8,0mm PE/grau plug d= 8,0mm PE/grey
Benennung Designation
Seite
Page
42
43
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Helligkeits-Steuerung o.Poti 000000-1067-522
Superlux 180W Brightness control
Seite/Page 42
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Superlux 180 für S8/S81/S88 Stative
SL 180 for S8/S81/S88 Suspension systems
Seite/Page 43
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Superlux 180 für S8/S81/S88 Stative
SL 180 for S8/S81/S88 Suspension systems
Seite/Page 44
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Superlux 180 für S8/S81/S88 Stative
SL 180 for S8/S81/S88 Suspension systems
Seite/Page 45
Pos.
Item
A1-A3 000000-1067-522 Helligkeits-Steuerung o.Poti Superlux 180W Brightness control
A4-A1 000000-1473-741 SBG Lampenschaltregler SL 180 (1034-802) SC PCB Lamp Control SL 180 (1034-802)
Bestell-Nr.
Order no.
1 000000-1421-462 SL 180 ohne Lampenschlitten Beleuchtung SL 180 without lamp slide illumination
2 000000-1428-153 AT SL 180 o. Lampenschlitten 1421-462 EC SL180 without lamp slide 1421-462
3 304977-9036-000 Xenon-Lampeneinschub kompl. Xenon lamp module complete
4 304977-9036-700 AT Xenon-Lampeneinschub EC Xenon-Lamp Module
58 000000-1244-062 Leistungskabel / Versorgung Supply Power Cable
59 000000-1244-072 Steuerleitung Control line
Benennung Designation
Seite
Page
46
52
51
50
42
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SL 180 ohne Lampenschlitten Beleuchtung 000000-1421-462
SL 180 without lamp slide illumination
Seite/Page 46
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SL 180 ohne Lampenschlitten Beleuchtung 000000-1421-462
SL 180 without lamp slide illumination
Seite/Page 47
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1354-308 Gegenstecker f. Lampeneinschub Remote connector for lamp module
2 000000-1163-692 Kleinschalter ohne Kabel Small switch without cable
3 000000-1163-695 Zahnriemen Toothed belt
4 000000-1163-696 Getriebemotor 12V,komplett Drive motor 12 V, complete
5 000000-1163-698 Potiplatine komplett bestückt Poti PCB, complete
6 000000-1295-311 Axiallüfter Axial fan
7 000000-1163-932 Drehknopf mit Befestigungsfeder Turning knob with fastening spring
8 000000-1261-095 Gehäuse links u. rechts SL 180 Cover left and right SL 180
9 000000-1440-099 Auslöseknopf SL180 Cancellation button SL180
52 000000-1244-072 Steuerleitung Control line
Benennung Designation
Seite
Page
48
49
50
53 000000-1244-062 Leistungskabel / Versorgung Supply Power Cable
A4-A1 000000-1473-741 SBG Lampenschaltregler SL 180 (1034-802) SC PCB Lamp Control SL 180 (1034-802)
51
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Gegenstecker f. Lampeneinschub 000000-1354-308
Remote connector for lamp module
Seite/Page 48
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Auslöseknopf SL180 000000-1440-099
Cancellation button SL180
Seite/Page 49
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Steuerleitung 000000-1244-072
Control line
Seite/Page 50
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Leistungskabel / Versorgung 000000-1244-062
Supply Power Cable
Seite/Page 51
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Xenon-Lampeneinschub kompl. 304977-9036-000
Xenon lamp module complete
Seite/Page 52
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Xenon-Lampeneinschub kompl. 304977-9036-000
Xenon lamp module complete
Seite/Page 53
Pos.
Item
Bestell-Nr.
Order no.
1 304977-9035-000 Lampeneinschub Xenon EMV gesch. Back-Up Lamp Module Xenon EMV
2 000000-0407-309 XENON-Kurzbogenlampe XBO R 180W/45 C
Benennung Designation
Xenon Lamp 180W
OFR
Seite
Page
54
56
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Lampeneinschub Xenon EMV gesch. 304977-9035-000
Back-Up Lamp Module Xenon EMV
Seite/Page 54
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Lampeneinschub Xenon EMV gesch. 304977-9035-000
Back-Up Lamp Module Xenon EMV
Seite/Page 55
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1146-351 Wechselknopf Change-over knob
2 000000-1140-319 Schlittenklappe Front panel, lamp module
Benennung Designation
Seite
Page
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
XENON-Kurzbogenlampe XBO R 180W/45 C OFR 000000-0407-309
Xenon Lamp 180W
Seite/Page 56
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Xenonbel. Superlux-Eye,S8,S81,S88 304977-9010-000
Xenon illum Superlux Eye S8,S81,S88
Seite/Page 57
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Xenonbel. Superlux-Eye,S8,S81,S88 304977-9010-000
Xenon illum Superlux Eye S8,S81,S88
Seite/Page 58
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Xenonbel. Superlux-Eye,S8,S81,S88 304977-9010-000
Xenon illum Superlux Eye S8,S81,S88
Seite/Page 59
Pos.
Item
A1-A3_1000000-1067-522 Helligkeits-Steuerung o.Poti Superlux 180W Brightness control
A4-E1 Superlux-Eye für S8/S81/S88 Stative SL-Eye for S8/S81/S88 Suspension systems
Bestell-Nr.
Order no.
1 305952-0117-000 Bedienknopf Knob 13
2 000000-1341-005 LL-Hülse XE, mont. Light guide sleeve
3 000000-0414-943 Abdeckstopfen d= 8,0mm PE/grau plug d= 8,0mm PE/grey
4 000000-0407-309 XENON-Kurzbogenlampe XBO R 180W/45 C
Benennung Designation
Xenon Lamp 180W
OFR
Seite
Page
60
56
42
62
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
LL-Hülse XE, mont. 000000-1341-005
Light guide sleeve
Seite/Page 60
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
LL-Hülse XE, mont. 000000-1341-005
Light guide sleeve
Seite/Page 61
Pos.
Item
Bestell-Nr.
Order no.
1 000000-0232-820 O-Ring 8 x1,6 Si 840 /Gehrckens O-ring
2 302531-0072-000 FEDER Spring light fiber con
Benennung Designation
Seite
Page
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand

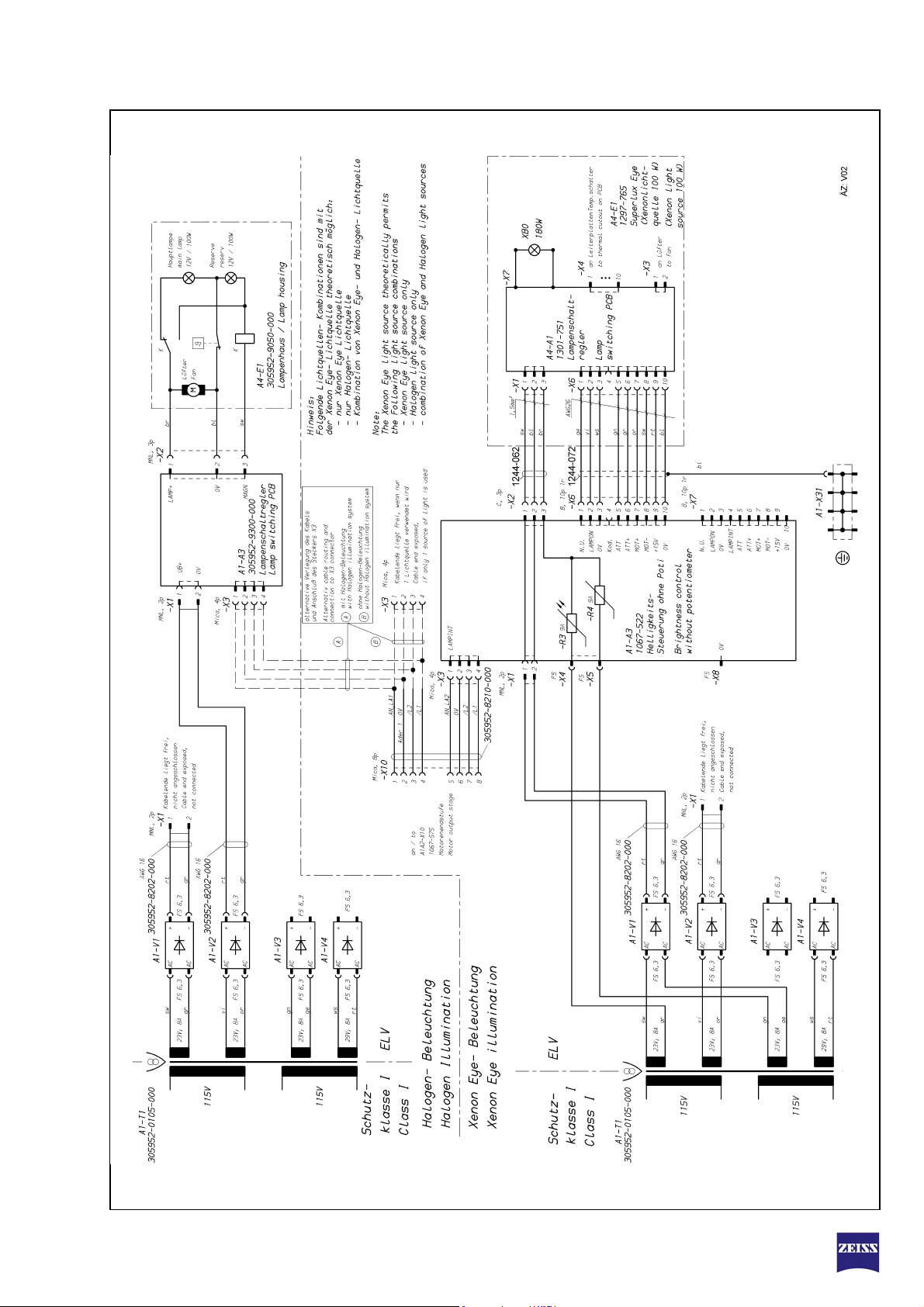

Superlux-Eye für S8/S81/S88 Stative
SL-Eye for S8/S81/S88 Suspension systems
Seite/Page 62
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Superlux-Eye für S8/S81/S88 Stative
SL-Eye for S8/S81/S88 Suspension systems
Seite/Page 63
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Superlux-Eye für S8/S81/S88 Stative
SL-Eye for S8/S81/S88 Suspension systems
Seite/Page 64
Pos.
Item
A1-A3_1000000-1067-522 Helligkeits-Steuerung o.Poti Superlux 180W Brightness control
A4-A1 000000-1473-743 SBG Lampenschaltregler SL Eye (1301-751) SC PCB Xenon Lamp Control SLEye 1301-751
Bestell-Nr.
Order no.
1 000000-1311-459 SuperluxL Eye ohne Lampeneinschub Superlux Eye without lamp module
2 000000-1427-158 AT Gehäuse SL-Eye o. Lampein. 1311-459 EC Housing SL-Eye without Lamp mod.
3 304977-9036-000 Xenon-Lampeneinschub kompl. Xenon lamp module complete
4 304977-9036-700 AT Xenon-Lampeneinschub EC Xenon-Lamp Module
52 000000-1244-072 Steuerleitung Control line
53 000000-1244-062 Leistungskabel / Versorgung Supply Power Cable
Benennung Designation
Seite
Page
65
52
50
51
42
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SuperluxL Eye ohne Lampeneinschub 000000-1311-459
Superlux Eye without lamp module
Seite/Page 65
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SuperluxL Eye ohne Lampeneinschub 000000-1311-459
Superlux Eye without lamp module
Seite/Page 66
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1354-308 Gegenstecker f. Lampeneinschub Remote connector for lamp module
2 000000-1163-692 Kleinschalter ohne Kabel Small switch without cable
3 000000-1163-695 Zahnriemen Toothed belt
4 000000-1163-696 Getriebemotor 12V,komplett Drive motor 12 V, complete
5 000000-1163-698 Potiplatine komplett bestückt Poti PCB, complete
6 000000-1295-311 Axiallüfter Axial fan
7 000000-1163-932 Drehknopf mit Befestigungsfeder Turning knob with fastening spring
8 000000-1421-460 Gehäuse links u. rechts SL Eye Cover left and right SL Eye
9 000000-1440-099 Auslöseknopf SL180 Cancellation button SL180
52 000000-1244-072 Steuerleitung Control line
Benennung Designation
Seite
Page
48
49
50
53 000000-1244-062 Leistungskabel / Versorgung Supply Power Cable
A4-A1 000000-1473-743 SBG Lampenschaltregler SL Eye (1301-751) SC PCB Xenon Lamp Control SLEye 1301-751
51
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Netzkabelgruppe gerade 5-6m
Set of power cords straight, 5-6 m
Seite/Page 67
Pos.
Item
Bestell-Nr.
Order no.
A 000000-0147-000 USA-NETZANSCHLUSSLEITUNG GRAU 6,0M
B 000000-0301-997 Netzl.VII-H05VV-F3G1,5-C13V/6,0m,sw PowerSupplyVII-H05VV-F3G1,5-C13V/6,0m,b
C 000000-0400-264 Netzkabel engl.Steck/C13 6m or Power Supply Cord Engl.Plug/EURO Socket
D 309850-9011-000 CH-NETZLEITUNG (2) SEV-ST.+POAG/MC 5M CH-power cable (2) SEV-ST.+POAG/MC 5m
E 000000-0434-527 Netzl.RA/3-H05VV-F3G1,0-C13/5,0m sw cable RA/3-H05VV-F3G1,0-C13/5m bk
F 000000-0475-507 Netzl.PRC/3-H05VV-F3G1,0-C13/6,0m,grau China cable 6m
Benennung Designation
US - Power Supply Cable
LANG
k
Seite
Page
68
69
70
71
72
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
USA-NETZANSCHLUSSLEITUNG GRAU 6,0M LANG 000000-0147-000
US - Power Supply Cable
Seite/Page 68
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Netzl.VII-H05VV-F3G1,5-C13V/6,0m,sw 000000-0301-997
PowerSupplyVII-H05VV-F3G1,5-C13V/6,0m,bk
Seite/Page 69
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Netzkabel engl.Steck/C13 6m or 000000-0400-264
Power Supply Cord Engl.Plug/EURO Socket
Seite/Page 70
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
CH-NETZLEITUNG (2) SEV-ST.+POAG/MC 5M 309850-9011-000
CH-power cable (2) SEV-ST.+POAG/MC 5m
Seite/Page 71
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Netzl.RA/3-H05VV-F3G1,0-C13/5,0m sw 000000-0434-527
cable RA/3-H05VV-F3G1,0-C13/5m bk
Seite/Page 72
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Haube,Display bearbeitet 000000-1133-548
Cover, display navigation
Seite/Page 73
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Lüfter, NAG-S8 305952-8208-000
Fan, PSU S8
Seite/Page 74
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Netzschalter S8 305952-8207-000
Power Switch S8
Seite/Page 75
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Kabel S8-OPMI; D-Sub HD 44pol (2x) 000000-1053-056
Cable S8-OPMI; D-Sub HD 44pin
Seite/Page 76
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Kabel, Lampe E1, E2 305952-8210-000
Cable, Lamp E1, E2
Seite/Page 77
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Kabel Rechner-S8 NAG 305952-8212-000
Cable, Host S8 PSU
Seite/Page 78
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Remote Kabel 000000-1188-525
Remote cable
Seite/Page 79
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Netzeingang S8 305952-9302-000
Power Inlet S8
Seite/Page 80
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Netzeingang S8 305952-9302-000
Power Inlet S8
Seite/Page 81
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Netzeingang S8 305952-9302-000
Power Inlet S8
Seite/Page 82
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
FBG Motorendstufe 000000-1067-575
PCB Motor end stage
Seite/Page 83
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
FBG Hubsäule S8 000000-1164-948
PCB Lifting column
Seite/Page 84
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SBG Frontpl. m. CPU u. S8 Kab. 1174-214 000000-1133-934
SC Front panel with control PCB,S8 cable
Seite/Page 85
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
SBG Frontpl. m. CPU u. S8 Kab. 1174-214 000000-1133-934
SC Front panel with control PCB,S8 cable
Seite/Page 86
Pos.
Item
A2-A5 FBG CPU-Karte PCB CPU
Bestell-Nr.
Order no.
- 000000-1290-714 AT Frontplatte m CPU u Kabel S8 1133-934 EC Front panel w control PCB+S8 cable
Benennung Designation
Seite
Page
87
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
FBG CPU-Karte
PCB CPU
Seite/Page 87
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
FBG CPU-Karte
PCB CPU
Seite/Page 88
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
FBG CPU-Karte
PCB CPU
Seite/Page 89
Pos.
Item
Bestell-Nr.
Order no.
1 000000-0143-418 NV-SRAM 8K X 8 DS1225AD /DALLAS
2 000000-1398-117 SBG S8 Multi Steuersoftware V 1.1 SC S8 Multi control software V 1.1
3 000000-1291-126 EPROM-Bausatz S8/88 AF EPROM kit S8/88 Autofocus
Benennung Designation
NV-SRAM 8K X 8 DS1225AD /DALLAS
SEMIC.
SEMIC.
Seite
Page
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88 mit Hubsäule
S88 floorstand with lifting column
Seite/Page 90
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88 mit Hubsäule
S88 floorstand with lifting column
Seite/Page 91
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88 mit Hubsäule
S88 floorstand with lifting column
Seite/Page 92
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88 mit Hubsäule
S88 floorstand with lifting column
Seite/Page 93
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88 mit Hubsäule
S88 floorstand with lifting column
Seite/Page 94
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Bodenstativ S88 mit Hubsäule
S88 floorstand with lifting column
Seite/Page 95
SM-30-2047
Version 2007-07
CG-ST
Bodenstativ S88
S88 Floor Stand
Loading...
