CANADA

THIS DIGITAL APPARATUS DOES NOT EXCEED THE “CLASS B” LIMITS FOR RADIO NOISE EMISSIONS FROM DIGITAL APPARATUS SET OUT IN THE RADIO INTERFERENCE REGULATION OF THE CANADIAN DEPARTMENT OF COMMUNICATIONS.

LE PRESENT APPAREIL NUMERIQUE N’EMET PAS DE BRUITS RADIOELECTRIQUES DEPASSANT LES LIMITES APPLICABLES AUX APPAREILS NUMERIQUES DE LA “CLASSE B” PRESCRITES DANS LE REGLEMENT SUR LE BROUILLAGE RADIOELECTRIQUE EDICTE PAR LE MINISTERE DES COMMUNICATIONS DU CANADA.

Entsorgung leerer Batterien (nur innerhalb Deutschlands)

Leisten Sie einen Beitrag zum Umweltschutz. Verbrauchte Batterien oder Akkumulatoren dürfen nicht in den Hausmüll. Sie können bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgegeben werden. Informieren Sie sich bei Ihrer Kommune.

The serial number of this product may be found on the bottom of the unit. You should note this serial number in the space provided below and retain this manual as a permanent record of your purchase to aid identification in the event of theft.

Model No. PSR-320 Model No. PSR-420

• This applies only to products distributed by Yamaha Canada Music Ltd.

• Ceci ne s’applique qu’aux produits distribués par Yamaha Canada Music Ltd.

Serial No.

Page 3

Herzlichen Glückwunsch!

○○○○○○○○○○○○○○○○○○○○○○

Sie sind nun stolze/r Besitzer/in eines Yamaha PSR-320/420. Bei Ihrem PortaTone PSR-320/ 420 handelt es sich um ein State-of-the-Art Keyboard, zu gut deutsch: modernste AWM Tonerzeugungstechnik und ein sehr hoher Qualitätsstandard liegen diesem Instrument zugrunde, damit Sie, verehrte Kundin und verehrter Kunde, größtmöglichen und langanhaltenden Spaß an und mit Ihrem Instrument haben können! Ein neues, groß ausgeführtes grafisches Display und ein benutzerfreundliches Interface machen die Bedienung darüber hinaus zu einem Kinderspiel.

Damit Sie das immense Potential des PSR-320/420 voll ausschöpfen können, lesen Sie bitte die Anleitung sorgfältig durch — am besten während Sie die beschrieben Funktionen dazu am Gerät ausprobieren, so daß die Theorie gleich durch ein bißchen Praxis “versüßt” wird. Danach sollten Sie alle Unterlagen an einem sicheren Ort griffbereit aufbewahren, damit sie auch später bei eventuellen Unklarheiten noch griffbereit sind.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Wichtige Merkmale

● 128 realistische Stimmen mit acht Schlagzeugsets.

● Eine Stimmen-Voreinstellfunktion gibt beim Auswählen einer neuen Stimme automatisch

passende Parameter vor.

● 100 Begleitrhythmen, jeder mit eigenen Begleitungsteilen: Einleitung, Hauptteile A und B, vier

rhythmische Schlagzeugeinwürfe (Fill-ins) und Abschluß.

● Fortschrittliche Begleitautomatikfunktionen sorgen für voll orchestrierte Untermalung Ihres

Tastaturspiels.

● Das große Mehrfunktionsdisplay erleichtert die Auswahl und Einstellung von Parametern.

● Die One Touch Setting-Funktion wählt die Stimme, den Effekt und andere Einstellungen, die

zum gewählten Begleitrhythmus passen, automatisch aus — Sie brauchen nur den gewünsch-

ten Rhythmus zu wählen und können danach sofort spielen.

● Digitaleffekte verleihen dem Klang größere Tiefe und Räumlichkeit.

● Die Übungs-, Partausblendungs- und Wiederholfunktionen bieten sich ideal zum Einüben

neuer Songs und Aufpolieren der Spielfertigkeit an.

● Mit einer Song-Aufnahmefunktion können zwei Melodiespuren mit einer passenden Begleitungsspur

aufgezeichnet werden.

● Durch Antippen von Multi Pad-Tasten können kurze rhythmische und melodische Sequenzen

eingespielt werden, die Darbietungen mehr Ausdruckskraft verleihen und für Abwechslung

sorgen.

● Mit der Registration Memory-Funktion lassen sich bevorzugte Bedienfeld-Einstellungen für

späteren Abruf auf Tastendruck speichern.

● Als Sonderzubehör erhältliche Yamaha Music Cartridges können zum automatischen Abspie-

len von Stücken, für Übungszwecke und zum Nachrüsten weiterer Rhythmen verwendet

werden.

● Das eingebaute Verstärker/Lautsprechersystem liefert einen qualitativ hochwertigen Klang, so

daß keine externen Geräte benötigt werden.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 4

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Inhalt

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Pflege Ihres PortaTone ...................................................... 3

Bedienelemente 4

Aufstellung 6

Stromversorgung ............................................................... 6

■

Bei Verwendung eines Netzadapters (Sonderzubehör)

■

Bei Verwendung von Batterien ....................................... 6

.... 6

Anschlüsse .......................................................................... 7

■

PHONES-Buchse ........................................................... 7

■

SUSTAIN-Buchse ........................................................... 7

■

MIDI IN und OUT ............................................................ 7

Der Notenständer ............................................................... 7

Die DEMO-Songs 8

Displayanzeigen- und funktionen 10

Spielen auf dem PSR-320/420 12

Auswählen und Spielen der Stimmen .......................... 12

■

Keyboard Percussion ................................................... 14

Der Split-Modus ................................................................ 15

Ändern der Split-Stimme und zugehöriger Parameter .... 15

Anschlagdynamik ............................................................. 17

Dual-Modus ........................................................................17

Ändern der Dual-Stimme und zugehöriger Parameter .... 18

Digitaleffekte ..................................................................... 19

Auswählen des Digitaleffekts ...........................................19

Transponierung ................................................................ 20

Gebrauch der automatischen Baß/Akkordbegleitung 21

■

Akkordspiel bei gestoppter Begleitung ......................... 27

Begleitungsspursteuerung ............................................. 28

■

Große/kleine Begleitung ............................................... 28

■

Stummschalten individueller Spuren .............................29

■

Ändern der Stimmen von Begleitungsspuren ................ 29

■

Einstellen der Lautstärke von Begleitungsspuren ........ 29

Verlegen des Begleitungs-Splitpunkts ......................... 30

One Touch Setting ............................................................31

Harmonieautomatik .......................................................... 31

Auswählen eines Harmonietyps ...................................... 32

Registration Memory 33

Registrieren von Bedienfeldeinstellungen .................. 33

Abrufen registrierter Bedienfeldeinstellungen ............34

Die ACCOMP FREEZE-Funktion .................................... 34

Aufnehmen eines Songs 35

Bespielen einer Melodiespur ...........................................35

Bespielen der Begleitungsspur

mit oder ohne Melodie ..................................................... 37

Wiedergabe von Begleitung und Melodie .....................39

Wiedergabe ab einer spezifischen Taktnummer ............. 40

■

Ändern von Stimme und Lautstärke ..............................41

■

Löschen von SONG-Spuren ..........................................41

Die Multi Pads 42

Auswählen eines MULTI PAD-Sets ............................... 42

Abspielen von MULTI PAD-Phrasen .............................. 43

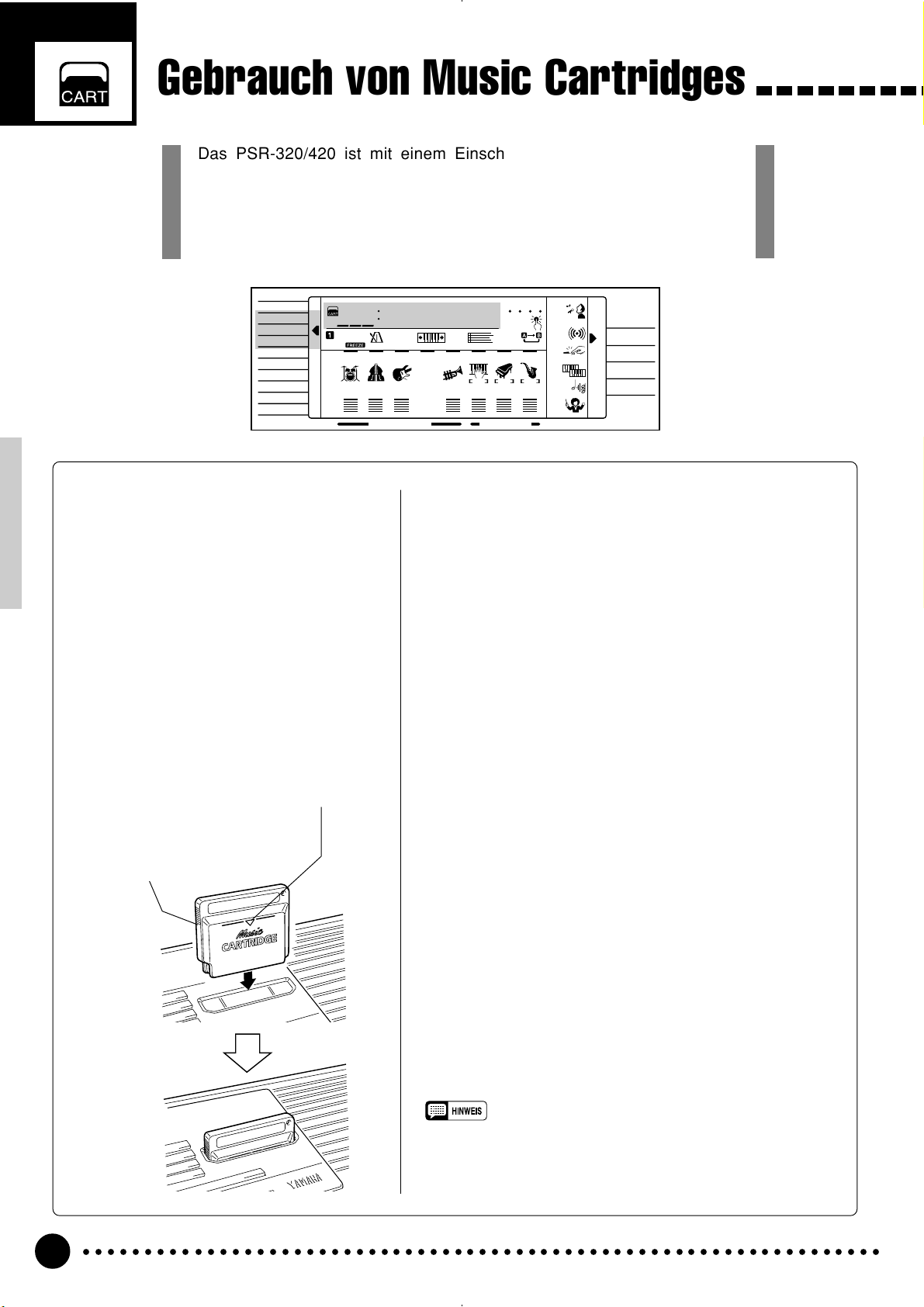

Gebrauch von Music Cartridges 44

■

Einstecken einer Music Cartridge ..................................44

■

Vorsichtsmaßregeln für die Handhabung

von Music Cartridges .................................................... 44

Cartridge-Rhythmen ........................................................ 45

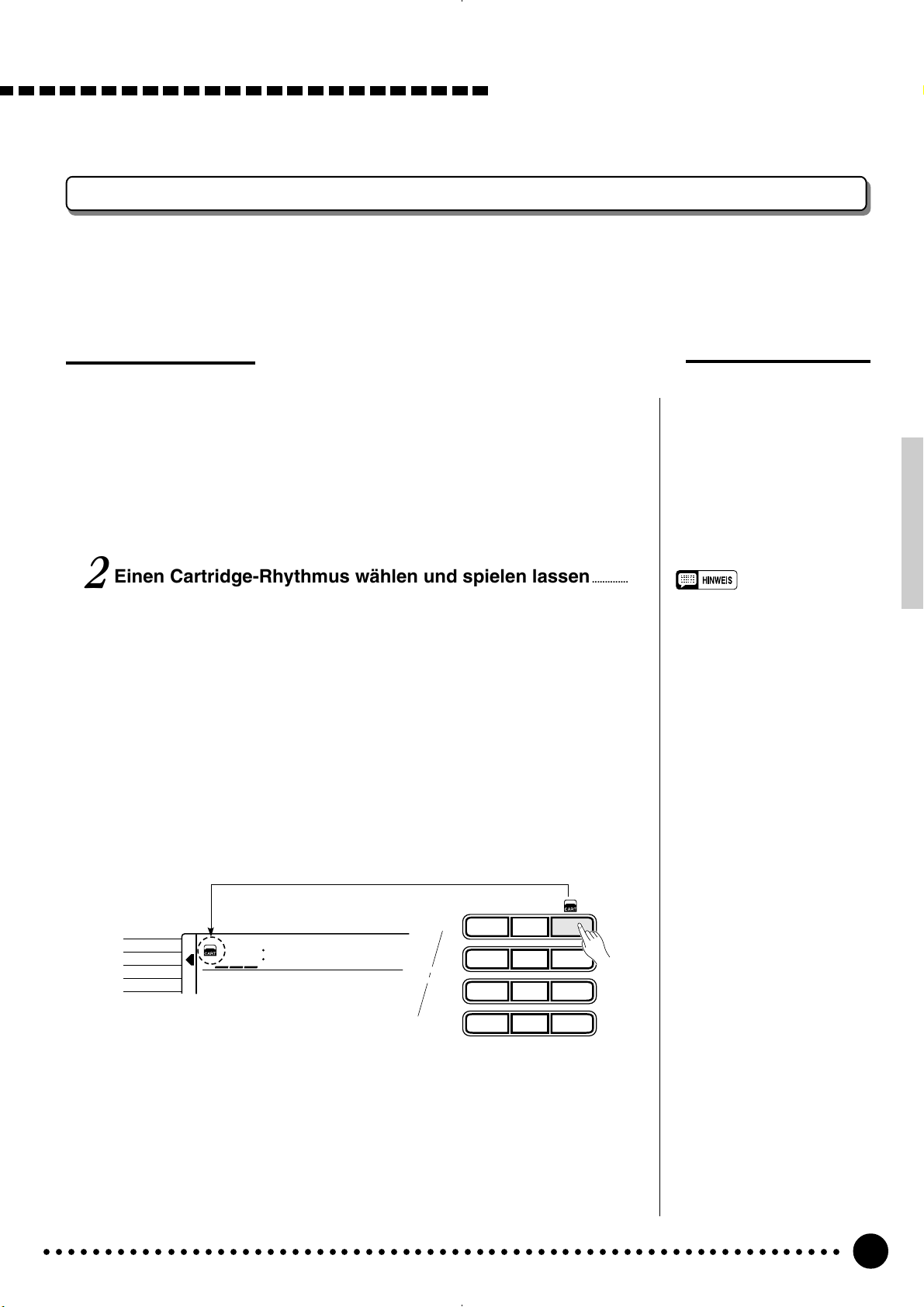

Auswählen eines Cartridge-Rhythmus .............................45

■

Das Yamaha Style File Format .................................... 46

Cartridge-Songs ................................................................47

Wiedergabe von Cartridge-Songs ................................... 47

Cartridge-Presets für die Registration Memory-Funktion

............................................................. 48

Auswählen von Cartridge-Setups .................................... 48

Übungsfunktionen 49

Ausblenden von Parts ..................................................... 49

■

Spezifizieren des auszublendenden Parts ................... 49

Üben mit Hilfestellung (nur PSR-420) ........................... 50

Wiederholte Wiedergabe ................................................. 51

OVERALL-Funktionsgruppe 52

Allgemeine Funktionen ................................................... 53

■

Tastatur-Lautstärke (Kybd Vol) .................................... 53

■

Oktavlage (Octave) .......................................................53

■

Panorama (Pan) ............................................................54

■

Stimmen-Voreinstellung (VoiceSet) ..............................54

■

Begleitungslautstärke (AcompVol) ............................... 54

■

Anschlagempfindlichkeit (TouchSns) ........................... 54

■

Kanal für rechte/linke Hand bei Partausblendung

(Minus ChR/ChL) .......................................................... 55

■

Notenanzeigen (Lamp; nur PSR-420) .......................... 55

■

Metronom (Metronom) ...................................................55

MIDI-Funktionen ................................................................56

■

Empfangskanal für externes Keyboard (RemoteCh) .... 57

■

Übertragung von Tastaturdaten (KybdOut) .................. 58

■

Übertragung von Songdaten (SongOut) ....................... 58

■

Übertragung von Begleitungsdaten (AcompOut) ......... 58

■

Lokalsteuerung (Local) ................................................. 59

■

Externe Taktsteuerung (ExtClock) ............................... 59

■

Anfangsdatenübertragung (InitSnd?) ........................... 59

■

Blockdatenübertragung (BulkSnd?) ..............................60

■

Empfangen von Blockdaten ..........................................60

Anhang

Datenerhalt und Initialisierung ..........................................61

■

Initialisierung der Daten ................................................ 61

Stimmenverzeichnis und Polyphonieliste .........................62

Störungssuche ................................................................ 63

Stichwortverzeichnis ........................................................64

Technische Daten ............................................................65

Verzeichnis der Schlagzeug- und Percussion- Sets ........66

Implementierungstabelle ................................................. 68

■

GM System Level 1 .......................................................70

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 5

○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○

Pflege Ihres PortaTone

Wenn Sie die folgenden, einfachen Regeln beachten, werden Sie viele Jahre Spaß an Ihrem PortaTone haben:

■ Aufstellungsort

Setzen Sie das Instrument nicht den folgenden Einflüssen aus, um Gehäuseverformung, -entfärbung oder noch schwerere Beschädigung zu vermeiden:

● Direktem Sonnenlicht (z.B. neben einem Fenster).

● Hohen Temperaturen (z.B. neben einem Heizkör-

per, in der prallen Sonne oder tagsüber in einem

geschlossenen Fahrzeug).

● Übermäßig hoher Feuchtigkeit.

● Übermäßiger Staubeinwirkung.

● Starken Erschütterungen.

■ Stromversorgung

● Schalten Sie das Instrument nach Gebrauch AUS.

● Bei Verwendung eines Netzadapters (das PSR-320/

420 kann mit Batterien oder einem als Sonder-

zubehör erhältlichen Netzadapter betrieben wer-

den) ziehen Sie dessen Netzstecker, wenn das In-

strument voraussichtlich längere Zeit nicht ge-

braucht wird.

● Trennen Sie den Netzadadapter auch bei Gewittern

von der Steckdose.

● Schließen Sie den Netzadapter nicht an eine Steck-

dose an, von der andere Geräte mit hoher

Leistungsaufnahme gespeist werden, wie beispiels-

weise elektrische Heizkörper u. dgl. Vermeiden Sie

außerdem den Gebrauch von Mehrfachstecker-

adaptern, da hierdurch die Klangqualität beein-

trächtigt wird und Betriebsstörungen sowie auch

Beschädigungen nicht ausgeschlossen sind.

■ Schalten Sie das Instrument vor dem Herstellen von Geräteverbindungen AUS

● Zur Vorbeugung gegen eine mögliche Beschädi-

gung des Instruments sowie anderer angeschlossener Geräte schalten Sie vor dem Anschließen bzw. Abtrennen von MIDI-Kabeln alle Geräte AUS.

■ Handhabung und Transport

● Wenden Sie beim Betätigen der Bedienelemente

sowie beim Anschließen und Abtrennen von Stekkern nicht zu viel Kraft auf.

● Ziehen Sie zum Trennen von Verbindungen stets am Stecker und nicht am Kabel.

● Entfernen Sie alle Verbindungskabel, bevor Sie das Gerät umstellen oder transportieren.

● Fall, Stoß und Ablegen schwerer Gegenstände auf dem Instrument können Kratzer und andere Schäden zur Folge haben.

■ Reinigung

● Reinigen Sie Gehäuse und Bedienfeld mit einem

weichen und trockenen Tuch .

● In hartnäckigen Fällen kann das Tuch leicht angefeuchtet werden.

● Verwenden Sie keine Reinigungsmittel wie Alkohol oder Verdünner.

● Legen Sie auch keine Gegenstände aus Weichplastik (Vinyl usw.) auf das Instrument, da diese verkleben und das Gehäuse verfärben können.

■ Elektrische Störungen

● Da das Instrument digitale Schaltungen enthält,

könnte bei zu dichter Plazierung bei einem Fernseh- oder Rundfunkgerät der Empfang beeinträchtigt werden. Stellen Sie das PortaTone in einem solchen Fall bitte einfach etwas weiter entfernt auf.

■ Datenerhalt

● Intern gespeicherte Daten (Registration Memory-

und Song-Daten) bleiben auch beim Ausschalten des Instruments erhalten, solange es über einen Netzadapter bzw. Batterien mit Strom versorgt wird.

■ Kundendienst, Wartung und Modifikationen

● Im PSR-320/420 befinden sich keine vom Benut-

zer zu wartenden Teile. Öffnen des Gehäuses und eigenmächtige Eingriffe können elektrische Schläge und Beschädigungen zur Folge haben. Überlassen Sie alle Wartungsarbeiten dem qualifizierten YAMAHA-Personal.

YAMAHA kann nicht für Schäden haftbar gemacht werden, die auf falsche Bedienung oder unsachgemäßen Gebrauch zurückführbar sind.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 6

Bedienelemente

12 LIGHT POP

26 6/8 BALLAD

DANCE

TRAD JAZZ 52 DIXIELAND 53 BIG BAND 54 B B BALLAD 55 SWING CONTEMP JAZZ 56 UPTEMPO JAZZ 57 COOL JAZZ 58 JAZZ BALLAD 59 JAZZ WALTZ 60 FUSION 61 FUSION BALLAD LATIN 62 FAST BOSSA 63 SLOW BOSSA

MAIN

AUTO FILL

64 POP BOSSA 65 SALSA 66 MAMBO 67 MERENGUE 68 SAMBA 1 69 BOLERO LENTO 70 SON CARIBBEAN 71 POP REGGAE 72 REGGAE 16 73 REGGAE 12 C & W 74 BLUEGRASS 75 TWO STEP

COWBOY BOOGIE

CURSOR

TEMPO

RESET

ENDING

STYLE

ROCK 01 ROCK BOOGIE 02 ROCK POP 03 LT RK BALLAD 04 ROCK BALLAD 05 ROCK SHUFFLE 06 HARD ROCK 07 6/8HEAVY ROCK 08 SLOW ROCK POP 09 UP POP SHFFL 10 8 UPBEAT POP 11 DETROIT POP

POWER

ON / OFF

MASTER VOLUME

MIN MAX

ACCOMPANIMENT

13 FOLK ROCK

ROCK & ROLL 27 ROCK & ROLL 1 28 ROCK & ROLL 2 29 BOOGIE 30 TWIST RHYTHM & BLUES 31 R & B 32 BLUES 33 FUNK 34 FUNK SHFL 35 SOUL 36 6/8 BLUES 37 GOSPEL

GOSPEL WALTZ

SONG

PLAY/STOP REPEAT

START/STOP

DIGITAL EFFECT

PLAY

INTRO

39 DANCE POP 40 EUROBEAT 41 TECHNO 42 JUNGLE 43 POP RAP 44 ACID JAZZ DISCO 45 DISCO SOUL 46 DISCO POP 47 70S DISCO 48 DISCO TROP 49 DISCO PARTY 50 DISCO FOX 51 MARCH FOX

MINUS ONE

14 POP RHUMBA 15 16BT POP 16 POP SHUFFLE 17 SURF SHUFFLE POP BALLAD 18 8BT BALLAD 19 8BT LIGHT 20 16BT BALLAD 1 21 16BT BALLAD 2 22 POP BALLAD 23 SLOW BALLAD 24 EPIC BALLAD 25 PNO BALLAD

3 4 5 6

DEMO

REC

SYNC-

START/STOP

AUTO

FUNCTION

ACCOMP

LARGE/SMALL

77 C SHUFFLE 78 C BALLAD 79 C ROCK 1 80 C ROCK 2 81 C WALTZ WORLD MUSIC 82 POLKA 83 TARANTELLA 84 ESPAGNOLE 85 ZYDECO 86 TRAD WALTZ 87 MARCH 88 6/8 MARCH BALLROOM STD 89 QUICKSTEP

90 FOXTROT 91 JIVE 92 SLOWFOX 93 TANGO ARGN 94 VIEN WALTZ 95 SLOW WALTZ BALLROOM LATIN 96 CHA CHA 97 CONGA 98 SAMBA 2 99 RHUMBA 00 PASODOBLE

VOICE STYLE

001

SONG

REGIST MEMORY

REGIST

MULTI PAD

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

DUAL VOICE

ON / OFF

SPLIT VOICE

HARMONY

VOICE

OVERALL

VOL

DIGITAL EFFECT

MEMORIZE

11 MUSIC BOX

VOICE

12 VIBRAPHONE 13 MARIMBA

PIANO

14 XYLOPHONE

01 GRAND PIANO

15 TUBE BELLS

02 BRIGHT PNO

16 DULCIMER

03 E GRAND PNO

ORGAN

04 HONKY-TONK

DRAWBAR ORG

05 E PIANO 1

18 PERC ORGAN

06 E PIANO 2

19 ROCK ORGAN

07 HARPSICHORD

20 CHURCH ORG

08 CLAVI

21 REED ORGAN

CHROMATIC PERC

22 ACCORDION

09 CELESTA

23 HARMONICA

10 GLOCKEN

24 BANDONEON

GrandPno

TEMPO

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

REGISTRATION MEMORY

123 4

BEAT

OTS

TRANSPOSE

152

MEASURE

REPEAT

REC

REC REC

GUITAR 25 NYLON GTR 26 STEEL GTR 27 JAZZ GUITAR 28 CLEAN GTR 29 MUTE GUITAR 30 OVRDRV GTR 31 DIST GUITAR 32 HARMONICS BASS 33 ACC BASS 34 FINGER BASS 35 PICK BASS 36 FRETLESS 37 SLAP BASS 1

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

ACCOMP FREEZE

38 SLAP BASS 2 39 SY BASS 1 40 SY BASS 2 STRINGS 41 VIOLIN 42 VIOLA 43 CELLO 44 CONTRABASS 45 TREMOLO STR 46 PIZZ STR 47 HARP 48 TIMPANI ENSEMBLE 49 STRINGS 1 50 STRINGS 2

NORMAL

SPLIT

SINGLE

FINGERED

MODE

MULTI PADS

51 SYNTH STR 1 52 SYNTH STR 2 53 CHOIR AAHS 54 VOICE OOHS 55 SYNTH VOICE 56 ORCH HIT BRASS 57 TRUMPET 58 TROMBONE 59 TUBA 60 MUTE TRP 61 FRENCH HORN 62 BRASS SECT 63 SY BRASS 1 64 SY BRASS 2

STYLE

ONE TOUCH

SETTING

TERMINATE

REED

78 SHAKUHACHI

91 POLYSYN PAD

65 SOPRANO SAX

79 WHISTLE

66 ALTO SAX

80 OCARINA

67 TENOR SAX

SYNTH LEAD

68 BARI SAX

81 SQUARE LEAD

69 OBOE

82 SAWTOOTH LD

70 ENG HORN

83 CALLIOPE LD

71 BASSOON

84 CHIFF LEAD

72 CLARINET

85 CHARANG LD

PIPE

86 VOICE LEAD

73 PICCOLO

87 FIFTH LEAD

74 FLUTE

88 BASS & LEAD

75 RECORDER

SYNTH PAD

76 PAN FLUTE

89 NEWAGE PAD

77 BOTTLE

90 WARM PAD

– –

123

789

VOICE

TOUCH RESPONSE

–

/NO

1234

92 CHOIR PAD 93 BOWED PAD 94 METALLIC PD 95 HALO PAD 96 SWEEP PAD SYNTH EFFECTS 97 RAIN 98 SOUNDTRACK 99 CRYSTAL 100 ATMOSPHERE 101 BRIGHTNESS 102 GOBLINS 103 ECHOES 104 SCI-FI

654

/YES

DUAL VOICE

ETHNIC 105 SITAR 106 BANJO 107 SHAMISEN 108 KOTO 109 KALIMBA 110 BAGPIPE 111 FIDDLE 112 SHANAI PERCUSSIVE 113 TINKLE BELL 114 AGOGO 115 STEEL DRUMS 116 WOODBLOCK 117 TAIKO DRUM

PRESS AND HOLD FOR A WHILE.

HARMONY

(

118 MELODIC TOM 119 SYNTH DRUM 120 REV CYMBAL SOUND EFFECTS 121 FRET NOISE 122 BREATH 123 SEASHORE 124 BIRD TWEET 125 TELEPHONE 126 HELICOPTER 127 APPLAUSE 128 GUNSHOT

PSR-320

KEYBOARD

PERCCUSSION KIT

129 STANDARD 130 ROOM 131 ROCK 132 ELECTRONIC 133 ANALOG 134 JAZZ 135 BRUSH 136 CLASSIC

PHONES

STYLE

ROCK 01 ROCK BOOGIE 02 ROCK POP 03 LT RK BALLAD 04 ROCK BALLAD 05 ROCK SHUFFLE 06 HARD ROCK 07 6/8HEAVY ROCK 08 SLOW ROCK POP 09 UP POP SHFFL 10 8 UPBEAT POP 11 DETROIT POP

POWER

ON / OFF

MASTER VOLUME

MIN MAX

ACCOMPANIMENT

GUITAR

38 SLAP BASS 2

12 LIGHT POP

26 6/8 BALLAD

DANCE

TRAD JAZZ

64 POP BOSSA

77 C SHUFFLE

FUNCTION

ACCOMP

78 C BALLAD 79 C ROCK 1 80 C ROCK 2 81 C WALTZ WORLD MUSIC 82 POLKA 83 TARANTELLA 84 ESPAGNOLE 85 ZYDECO 86 TRAD WALTZ 87 MARCH 88 6/8 MARCH BALLROOM STD 89 QUICKSTEP

90 FOXTROT 91 JIVE 92 SLOWFOX 93 TANGO ARGN 94 VIEN WALTZ 95 SLOW WALTZ BALLROOM LATIN 96 CHA CHA 97 CONGA 98 SAMBA 2 99 RHUMBA 00 PASODOBLE

VOICE STYLE

001

SONG

REGIST MEMORY

REGIST

MULTI PAD

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

DUAL VOICE

ON / OFF

SPLIT VOICE

HARMONY

VOICE

OVERALL

VOL

DIGITAL EFFECT

MEMORIZE

13 FOLK ROCK

ROCK & ROLL

39 DANCE POP

52 DIXIELAND

14 POP RHUMBA

27 ROCK & ROLL 1 28 ROCK & ROLL 2 29 BOOGIE 30 TWIST RHYTHM & BLUES 31 R & B 32 BLUES 33 FUNK 34 FUNK SHFL 35 SOUL 36 6/8 BLUES 37 GOSPEL

GOSPEL WALTZ

SONG

PLAY/STOP REPEAT

START/STOP

DIGITAL EFFECT

PLAY

INTRO

40 EUROBEAT 41 TECHNO 42 JUNGLE 43 POP RAP 44 ACID JAZZ DISCO 45 DISCO SOUL 46 DISCO POP 47 70S DISCO 48 DISCO TROP 49 DISCO PARTY 50 DISCO FOX 51 MARCH FOX

MINUS ONE

15 16BT POP 16 POP SHUFFLE 17 SURF SHUFFLE POP BALLAD 18 8BT BALLAD 19 8BT LIGHT 20 16BT BALLAD 1 21 16BT BALLAD 2 22 POP BALLAD 23 SLOW BALLAD 24 EPIC BALLAD 25 PNO BALLAD

3 4 5 6

DEMO

REC

SYNC-

START/STOP

AUTO

53 BIG BAND 54 B B BALLAD 55 SWING CONTEMP JAZZ 56 UPTEMPO JAZZ 57 COOL JAZZ 58 JAZZ BALLAD 59 JAZZ WALTZ 60 FUSION 61 FUSION BALLAD LATIN 62 FAST BOSSA 63 SLOW BOSSA

GUIDE

MAIN

AUTO FILL

65 SALSA 66 MAMBO 67 MERENGUE 68 SAMBA 1 69 BOLERO LENTO 70 SON CARIBBEAN 71 POP REGGAE 72 REGGAE 16 73 REGGAE 12 C & W 74 BLUEGRASS 75 TWO STEP

COWBOY BOOGIE

CURSOR

TEMPO

RESET

ENDING

LARGE/SMALL

11 MUSIC BOX

VOICE

12 VIBRAPHONE 13 MARIMBA

PIANO

14 XYLOPHONE

01 GRAND PIANO

15 TUBE BELLS

02 BRIGHT PNO

16 DULCIMER

03 E GRAND PNO

ORGAN

04 HONKY-TONK

DRAWBAR ORG

05 E PIANO 1

18 PERC ORGAN

06 E PIANO 2

19 ROCK ORGAN

07 HARPSICHORD

20 CHURCH ORG

08 CLAVI

21 REED ORGAN

CHROMATIC PERC

22 ACCORDION

09 CELESTA

23 HARMONICA

10 GLOCKEN

24 BANDONEON

GrandPno

TEMPO

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

REGISTRATION MEMORY

123 4

BEAT

OTS

TRANSPOSE

152

MEASURE

REPEAT

REC

REC REC

25 NYLON GTR 26 STEEL GTR 27 JAZZ GUITAR 28 CLEAN GTR 29 MUTE GUITAR 30 OVRDRV GTR 31 DIST GUITAR 32 HARMONICS BASS 33 ACC BASS 34 FINGER BASS 35 PICK BASS 36 FRETLESS 37 SLAP BASS 1

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

ACCOMP FREEZE

39 SY BASS 1 40 SY BASS 2 STRINGS 41 VIOLIN 42 VIOLA 43 CELLO 44 CONTRABASS 45 TREMOLO STR 46 PIZZ STR 47 HARP 48 TIMPANI ENSEMBLE 49 STRINGS 1 50 STRINGS 2

NORMAL

SPLIT

SINGLE

FINGERED

MODE

MULTI PADS

51 SYNTH STR 1 52 SYNTH STR 2 53 CHOIR AAHS 54 VOICE OOHS 55 SYNTH VOICE 56 ORCH HIT BRASS 57 TRUMPET 58 TROMBONE 59 TUBA 60 MUTE TRP 61 FRENCH HORN 62 BRASS SECT 63 SY BRASS 1 64 SY BRASS 2

STYLE

ONE TOUCH

SETTING

TERMINATE

)

REED

78 SHAKUHACHI

91 POLYSYN PAD

65 SOPRANO SAX

79 WHISTLE

66 ALTO SAX

80 OCARINA

67 TENOR SAX

SYNTH LEAD

68 BARI SAX

81 SQUARE LEAD

69 OBOE

82 SAWTOOTH LD

70 ENG HORN

83 CALLIOPE LD

71 BASSOON

84 CHIFF LEAD

72 CLARINET

85 CHARANG LD

PIPE

86 VOICE LEAD

73 PICCOLO

87 FIFTH LEAD

74 FLUTE

88 BASS & LEAD

75 RECORDER

SYNTH PAD

76 PAN FLUTE

89 NEWAGE PAD

77 BOTTLE

90 WARM PAD

– –

123

789

VOICE

TOUCH RESPONSE

–

/NO

1234

92 CHOIR PAD 93 BOWED PAD 94 METALLIC PD 95 HALO PAD 96 SWEEP PAD SYNTH EFFECTS 97 RAIN 98 SOUNDTRACK 99 CRYSTAL 100 ATMOSPHERE 101 BRIGHTNESS 102 GOBLINS 103 ECHOES 104 SCI-FI

654

/YES

DUAL VOICE

ETHNIC 105 SITAR 106 BANJO 107 SHAMISEN 108 KOTO 109 KALIMBA 110 BAGPIPE 111 FIDDLE 112 SHANAI PERCUSSIVE 113 TINKLE BELL 114 AGOGO 115 STEEL DRUMS 116 WOODBLOCK 117 TAIKO DRUM

PRESS AND HOLD FOR A WHILE.

HARMONY

(

118 MELODIC TOM 119 SYNTH DRUM 120 REV CYMBAL SOUND EFFECTS 121 FRET NOISE 122 BREATH 123 SEASHORE 124 BIRD TWEET 125 TELEPHONE 126 HELICOPTER 127 APPLAUSE 128 GUNSHOT

PSR-420

KEYBOARD

PERCCUSSION KIT

129 STANDARD 130 ROOM 131 ROCK 132 ELECTRONIC 133 ANALOG 134 JAZZ 135 BRUSH 136 CLASSIC

PHONES

MIDI

OUT IN

DC IN 10-12V SUSTAIN

w e r

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 7

PSR-320

Bedienelemente

■ Bedienfeld............................................................................................................................................................................................................

PSR-420

1 POWER-Schalter

(Instrument Ein/Aus) ........................ Seite 8

2 MASTER VOLUME-Regler

(Gesamtlautstärke) .......................... Seite 8

3 DEMO-Taste ..................................... Seite 9

4 DIGITAL EFFECT-Taste ................ Seite 19

5 Display (Flüssigkristallanzeige) .....Seite 10

6 Nummerntasten [0] bis [9] sowie

Tasten [+/YES] und [–/NO] ........Seite 9, 13

7 SONG-Teil

• REC-Taste (Aufnahme) ......... Seite 36, 38

• PLAY/STOP-Taste

(Wiedergabe/Stop)......... Seite 36, 38, 39

• REPEAT PLAY-Taste

(wiederholte Wiedergabe) .......... Seite 51

• MINUS ONE-Taste

(Part-Ausblendung) .................... Seite 49

• GUIDE-Taste (Übungsfunktion, nur PSR-420) ...

Seite 50

8 AUTO ACCOMPANIMENT-Teil

(automatische Baß/Akkordbegleitung)

9 CURSOR-Tasten

s, t, < und > ............................. Seite 10

0 TEMPO-Tasten s und t .............. Seite 24

! FUNCTION-Tasten s und t ........ Seite 10

@ REGISTRATION MEMORY-Teil

MEMORIZE-Taste (Speichern) ....

•

• Tasten 1 bis 4.............................. Seite 34

• ACCOMP FREEZE-Taste ........... Seite 34

Seite 34

# MODE-Taste t (Spielmodus)........ Seite 11

$ STYLE-Taste (Rhythmus) .............. Seite 24

% VOICE-Taste (Stimme) .................. Seite 12

^ ONE TOUCH SETTING-Taste ....... Seite 31

& Music Cartridge-Schlitz .................. Seite 44

* KEYBOARD-Teil

• TOUCH RESPONSE-Taste

(Anschlagdynamik) ..................... Seite 17

• DUAL VOICE-Taste

(Dual-Stimme) ............................. Seite 17

• HARMONY-Taste ........................ Seite 31

• SYNC-START/STOP-Taste

(Synchronstart/Stop)................... Seite 26

• START/STOP-Taste .............. Seite 25, 27

• INTRO-Taste (Einleitung) ........... Seite 25

• MAIN A-Taste (Hauptteil A) .. Seite 25, 27

( MULTI PADS-Teil

• MULTI PADS 1 bis 4 ................... Seite 43

• TERMINATE-Taste

(Wiedergabe-Stop) ..................... Seite 43

) Notenanzeigen

MAIN B-Taste (Hauptteil B) ...

•

• ENDING-Taste (Abschluß) ......... Seite 27

• ACCOMP LARGE/SMALL-Taste

(große/kleine Begleitung) ........... Seite 28

Seite 25, 27

(nur PSR-420) ..........................Seite 50, 55

q PHONES-Buchse (Kopfhörer) ......... Seite 7

■ Rückwand.............................................................................................................................................................................................................

w MIDI-Anschlüsse OUT

(Ausgang) und IN (Eingang) ...... Seite 7, 56

e SUSTAIN-Buchse............................. Seite 7

r DC IN 10-12V-Buchse

(Netzadapter) ................................... Seite 6

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 8

Aufstellung

In diesem Abschnitt erfahren Sie, wie Sie Ihr PSR-320/420 aufstellen und zum Spielen vorbereiten. Lesen Sie ihn daher bitte gründlich durch, bevor Sie das PortaTone in Betrieb nehmen.

Stromversorgung

Ihr PSR-320/420 kann wahlweise mit Batterien oder einem getrennt erhältlichen Netzadapter betrieben werden. Befolgen Sie bitte die nachfolgenden Anweisungen für die jeweils verwendete Stromquelle.

■ Bei Verwendung eines Netzadapters (Sonderzubehör) ................

Verbinden Sie zunächst das Gleichspannungskabel des separat erhältlichen

Yamaha Netzadapters PA-5, PA-5B oder PA-5C mit der Buchse DC IN an der

Rückseite des PSR-320/420, bevor Sie den Adapter (bzw. dessen Netzkabel) an

eine Steckdose anschließen. Beim Anschließen eines Netzadapters werden die

eingelegten Batterien automatisch vom Stromversorgungskreis getrennt.

DC IN 10-12V

PA-5,

PA-5B,

oder

PA-5C

Steckdose

• Keinesfalls während eines Aufnahmevorgangs mit dem PSR-320/420 die Stromversorgung ausschalten (z.B. Batterien herausnehmen oder den Netzadapter abtrennen)! Dies kann Datenverlust zur Folge haben.

• NUR einen Yamaha Netzadapter PA-5, PA-5B oder PA-5C für den Netzbetrieb verwenden. Andere Adapter können selbst beschädigt werden und sogar ernsthafte Schäden an Ihrem PSR-320/ 420 verursachen.

■ Bei Verwendung von Batterien ...............................................................................................

Für Batteriebetrieb benötigt Ihr PSR-320/420 sechs 1,5-V-Monozellen (R20, SUM-l bzw. Größe “D”) oder entsprechende Batterien. Die Anzeige “Btry Low” auf dem Display weist auf einen fälligen Batteriewechsel hin. Auch ein Abnehmen der Lautstärke, Klangverzerrungen und evtl. auftretende Betriebsstörungen zeigen an, daß die Batterien erschöpft sind und durch frische ersetzt werden müssen. In diesem Fall schalten Sie das Instrument aus und wechseln die Batterien oder schließen einen Netzadapter an.

Ersetzen Sie die verbrauchten Batterien wie folgt durch frische:

ZDen Batteriefachdeckel an der Unterseite des Instruments öffnen und die

alten Batterien entnehmen.

XDie sechs neuen Batterien entsprechend den Polmarkierungen im Batterie-

fach einlegen.

CDen Batteriefachdeckel wieder anbringen und darauf achten, daß er fest

einrastet.

• Wenn die Batterien schwach werden, stets alle Batterien zugleich als Satz austauschen. NIEMALS alte und neue Batterien zusammen verwenden.

• Keinesfalls Batterien unterschiedlichen Typs (z.B. Alkaliund Manganbatterien) zusammen verwenden.

• Vor längerem Nichtgebrauch die Batterien aus dem PortaTone entfernen, um mög- liche Schäden durch auslaufenden Elektrolyt zu verhindern.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 9

Anschlüsse

■ PHONES-Buchse .............................................................................................................................................

Aufstellung

Hier können Sie zum ungestörten Üben oder für mitternächtliche Etüden

Stereokopfhörer anschließen. Beim Anschließen von Kopfhörern an die PHONES-Buchse werden die eingebauten Lautsprecher automatisch stummgeschaltet.

PHONES

■ SUSTAIN-Buchse............................................................................................................................................

An die SUSTAIN-Buchse auf der Rückseite kann ein separat erhältlicher

Yamaha Fußschalter (FC4 oder FC5) angeschlossen werden. Der Fußschalter wirkt dabei wie das Dämpferpedal eines Klaviers — bei betätigtem Schalter werden Noten länger ausgehalten, während sie bei freigegebenem Schalter normal ausklingen.

SUSTAIN

• Außerdem können Sie über die

Buchse PHONES das Ausgangssignal des PSR-320/420 auch einem Keyboard-Verstärker, einer Stereoanlage, einer Mischkonsole oder einem Bandgerät zuführen.

• Vermeiden Sie beim Einschalten

des Instruments ein Betätigen des Fußschalters, da in diesem Fall seine EIN/AUS-Funktionszuordnung umgekehrt wird.

■ MIDI IN und OUT...............................................................................................................................................

Der MIDI IN-Eingang des PSR-320/420 kann MIDI-Daten von einem

externen MIDI-Gerät empfangen, die dann zur Steuerung des PSR-320/420 verwendet werden können. Der MIDI OUT-Ausgang dagegen überträgt die MIDI-Daten, die im PSR-320/420 erzeugt werden (z. B. Noten- und Dynamikdaten, die beim Spielen auf der Tastatur erzeugt werden). Einzelheiten zu MIDI erfahren Sie auf Seite 56.

MIDI

OUT IN

Der Notenständer

Das PSR-320/420 wird mit einem Notenständer geliefert, der einfach in den Schlitz hinter dem Bedienfeld gesteckt wird.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 10

Die DEMO-Songs

Nachdem Sie Ihr PSR-320/420 aufgestellt haben, sollten Sie sich zuerst einmal die vorprogrammierten Demo-Songs anhören — diese Stücke zeigen Ihnen, was das PortaTone kann! Insgesamt 16 Demos stehen zur Wahl: Songs 01 bis 08 wurden zusammengestellt, um einige der Instrumentstimmen vorzustellen, während Songs 09 bis 16 eine Reihe von Rhythmen demonstrieren.

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

Das Instrument einschalten..........................................................................................................

U01

Trumpet

REGIST

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

TEMPO

152

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

BEAT

MEASURE

REC REC REC

OTS

REPEAT

Schalten Sie das PortaTone mit den [POWER]-Schalter ein (ON).

POWER

ON / OFF

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

Die Lautstärke provisorisch einstellen......................................................................

Drehen Sie den [MASTER VOLUME]-Regler von MIN aus um etwa eine

Vierteldrehung (nach rechts) auf. Die gewünschte Hörlautstärke stellen Sie später nach Starten der Wiedergabe ein.

MASTER VOLUME

MIN MAX

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 11

Die [DEMO]-Taste drücken .............................................................................................................

Drücken Sie nun die [DEMO]-Taste, um die Wiedergabe zu starten. Das

PSR-320/420 schaltet dabei automatisch auf SONG-Modus, die Nummer sowie der Name des ersten Demo-Songs erscheinen auf der obersten Displayzeile, und die SONG [PLAY/STOP]-Anzeige leuchtet. Die Demo-Wiedergabe setzt nun automatisch ein. Die Demo-Songs werden in chronologischer Reihenfolge wiederholt durchgespielt, bis Sie die Wiedergabe stoppen.

DEMO

001

Zu einem anderen Demo-Song wechseln .............................................................

Trumpet

PSR-420

Während der Demo-Wiedergabe können Sie mit den Tasten [–/NO] und [+/

YES] oder den Nummerntasten zu einem beliebigen anderen der 16 Demo-

Songs wechseln. Die Wiedergabe wird dann am Anfang des gewählten Demos fortgesetzt.

– –

123

Die DEMO-Songs

• Beim Abspielen eines Demos können Sie auf der Tastatur dazuspielen.

• Die Harmonieautomatik (Seite

31) arbeitet bei gewissen DemoSongs nicht.

• Während der Demo-Wiedergabe geben beim PSR-420 die Notenanzeigen über der Tastatur die jeweils spielenden Noten an. Näheres zur GUIDE-Übungsfunktion erfahren Sie auf Seite

50.

654

789

–

/NO

/YES

Die Demo-Wiedergabe stoppen .............................................................................................

Nachdem Sie sich alle Demo-Songs angehört haben, drücken Sie wieder die

[DEMO]-Taste, oder aber die SONG [PLAY/STOP]-Taste bzw. AUTO ACCOMPANIMENT [START/STOP]-Taste, und danach die [VOICE]-Taste, um die Demo-Wiedergabe zu beenden und in den normalen Spielmodus zu wechseln.

DEMO

• Wenn Sie die Demo-Wiedergabe beim Abspielen in chronologischer Reihenfolge stoppen und danach durch einen Druck auf die [PLAY/STOP]-Taste wieder starten, wird lediglich der gewähl- te Demo-Song gespielt, wonach die Wiedergabe stoppt.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 12

Displayanzeigen- und funktionen

Das PSR-320/420 ist mit einem großen Mehrfunktionsdisplay ausgestattet, das alle grundlegenden Parameter auf einen Blick anzeigt und Zugriff auf die wichtigsten Funktion des Instruments ermöglicht. Im folgenden erfahren Sie, wie Sie mit dem Display und den CURSOR-, FUNCTION-, MODE- und Nummerntasten umgehen. Darüber hinaus wird auch die Bedeutung einiger der auf dem Display dargestellten Piktogramme erläutert.

Die Cursortasten

Mit den CURSOR-Tasten können Sie die auf dem Display angezeigten Parameter für Einstellzwecke anwählen. Der “Cursor” selbst wird dabei je nach Parameter als Unterstrich dargestellt oder durch Blinken des gewählten Piktogramms symbolisiert. Die vier CURSORTasten bewirken ein Verschieben des Cursors in der entsprechenden Richtung. Die CURSORTasten [▲] und [▼] dienen außerdem nach Aufrufen einer Funktionsgruppe mit den FUNCTION-Tasten zum Auswählen einer spezifischen Funktion.

CURSOR

Die Funktionen

Links neben dem Display sind eine Reihe von Funktionen und Funktionsgruppen gelistet, die Sie mit den FUNCTION-Tasten [▲] und [▼] anwählen können, z.B. VOICE (Stimme), STYLE (Rhythmus), SONG usw. Der Displayzeiger rechts neben der Funktionsliste steht dabei an der jeweils gewählten Funktion. Sie können jede der gelisteten Funktion auswählen, indem Sie die FUNCTION-Taste [▲] bzw. [▼] wiederholt antippen, bis der Zeiger auf die gewünschte Funktion weist.

Parameter-Piktogramme

CART (Cartridge)

Erscheint, wenn ein Song, Rhythmus oder Registration Memory-Preset von einer Music Cartridge gewählt ist (Seite 44).

BEA T (T aktschlag)

BEAT

Blinkt im eingestellten Tempo und zeigt bei automatischer Baß/Akkordbegleitung sowie SongWiedergabe den aktuellen Taktschlag an (Seite

26).

OTS (One T ouch Setting)

OTS

Wird bei aktivierter One Touch Setting-Funktion angezeigt (Seite 31).

FUNCTION

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

001

REGIST

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

GrandPno

152

TRANSPOSE

TEMPO

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

Parameter und Piktogramme der Begleitungsspuren

Das PSR-320/420 verfügt über 5 Begleitungsspuren mit individuellen Ein/Aus-, Stimmennummer- und Lautstärkeparametern, die wunschgemäß eingestellt werden können (Seite 29). Jede der Spuren wird durch ein eigenes Piktogramm identifiziert, das auf dem Display bei eingeschalteter Spur zu sehen ist.

BEAT

MEASURE

REC REC REC

OTS

REPEAT

RHYTHM BASS CHORD PAD PHRASE

111

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 13

Displayanzeigen- und funktionen

REGIST

TEMPO

TRANSPOSE

MEASURE

REPEAT

REGIST (Registration Memory)

Zeigt den gegenwärtig gewählten REGISTRATION MEMORY-Speicherplatz an (Seite 33).

TEMPO

Zeigt das aktuelle Tempo für automatische Baß/Akkordbegleitung bzw. Song-Wiedergabe an (Seite 24).

TRANSPOSE (T ransponierung)

Zeigt den aktuellen Transponierungswert an (Seite 20).

MEASURE (T aktnummer)

Zeigt bei Song-Aufnahme und -Wiedergabe die Nummer des aktuellen Taktes an (Seite 40).

REPEA T (wiederholte W iedergabe)

Bestätigt beim Einstellen des wiederholt abzuspielenden Abschnitts Setzen von Anfangspunkt “A” und Endpunkt “B” (Seite 51).

Die Modi

Mit der MODE-Taste rechts neben dem Display können Sie eine der vier Betriebsarten des PSR-320/420 auswählen: NORMAL, SPLIT, SINGLE oder FINGERED. Der Displayzeiger rechts neben der Modusliste gibt die jeweils gewählte Betriebsart an. Zum Auswählen eines Modus drücken Sie wiederholt auf die MODE-Taste, bis der Zeiger auf die gewünschte Betriebsart weist.

NORMAL: Dies ist der normale Spielmodus (Seite

12).

SPLIT : Beim SPLIT-Modus können Sie im linken

und rechten Tastaturabschnitt zwei verschiedene Stimmen spielen (Seite 15).

SINGLE: Die im SINGLE-Begleitungsmodus akti-

vierte “Einfingerautomatik” liefert voll orchestrierte Begleitung durch einfaches Spielen von Akkorden mit ein, zwei oder drei Fingern (Seite 22).

FINGERED: Beim FINGERED-Begleitungmodus müs-

sen Sie die Akkorde für voll orchestrierte Begleitung normal greifen (Seite 22).

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

MODE

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

Parameter und Piktogramme der Songspuren

Die 3 Songspuren verfügen wie die Begleitungsspuren über individuelle Ein/Aus-, Stimmennummer- und Lautstärkeparameter, die wunschgemäß eingestellt werden können (Seite 35). Jede der Spuren wird durch ein eigenes Piktogramm identifiziert, das auf dem Display bei eingeschalteter Spur zu sehen ist.

ACCOMP MELODY1MELODY

Piktogramme aktivierter Funktionen

MINUS ONE (Partausblendung)

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

Wird bei aktivierter MINUS ONE-Funktion angezeigt (Seite 49).

DIGIT AL EFFECT (Digitaleffekt)

Erscheint beim Aktivieren der DIGITAL EFFECT-Funktion (Seite 19).

TOUCH (Anschlagdynamik)

Wird bei aktivierter TOUCH RESPONSEFunktion angezeigt (Seite 17).

DUAL (Dualmodus)

Erscheint beim Einschalten der DUAL VOICE-Funktion (Seite 18).

HARMONY (Harmonieautomatik)

Ist bei aktivierter HARMONY-Funktion zu sehen (Seite 31).

GUIDE (Übungsfunktion, PSR-420)

Wird bei aktivierter GUIDE-Funktion angezeigt (Seite 50).

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 14

Spielen auf dem PSR-320/420

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

U01

GrandPno

REGIST

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

TEMPO

152

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

MEASURE

REC REC REC

BEAT

OTS

REPEAT

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

Auswählen und Spielen der Stimmen

Das PSR-320/420 wartet mit 128 bestechend realistischen Instrumentstimmen (VOICEs 01 bis 128) sowie 8

Schlagzeugsets (VOICEs 129 bis 136) auf, die Sie beliebig auswählen und auf der Tastatur spielen können.

Den NORMAL-Modus wählen.....................................................................................................

Zum Spielen einer Stimme über den gesamten Tastaturumfang des PSR-320/

420 müssen Sie den NORMAL-Modus aktivieren. Hierzu drücken Sie die [MODE]-Taste rechts vom Display, bis der Zeiger neben der Modusliste auf “NORMAL” weist. Die anderen Modi werden an späterer Stelle behandelt.

NORMAL

SPLIT

SINGLE

FINGERED

Die VOICE-Funktion wählen.........................................................................................................

MODE

Bevor Sie nun zum Spielen eine der Stimmen auswählen können, müssen

Sie die VOICE-Funktion aktivieren. Der schnellste Weg ist ein Druck auf die [VOICE]-Taste — die VOICE-Funktion wird hierbei unabhängig von der zuvor aktivierten Funktion direkt aufgerufen.

Alternativ können Sie auch eine der [FUNCTION]-Tasten links vom

Display drücken, bis der Zeiger neben der Funktionsliste auf “VOICE” weist.

FUNCTION

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

001

GrandPno

STYLE

VOICE

• Zum Einstellen der TastaturLautstärke können Sie die “Kybd Vol”-Funktion in der OVERALLFunktionsgruppe schnell aufrufen, indem Sie die [VOICE]-Taste gedrückt halten.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 15

Spielen auf dem PSR-320/420

Eine Stimme wählen ..................................................................................................................................

Das PSR-320/420 verfügt über 136 Stimmen, die entweder mit den Tasten

[–/NO] und [+/YES] oder den Nummerntasten ausgewählt werden können. Die Stimmen sind im VOICE-Verzeichnis oben am Bedienfeld aufgelistet. Nummer und Name der aktuellen Stimme werden auf der obersten Displayzeile angezeigt, während die VOICE-Funktion aktiviert ist.

● Die Tasten [–/NO] und [+/YES]

Bei gewählter VOICE-Funktion erlauben diese beide Tasten schrittweises Aufrufen der Stimme mit der jeweils nächstniedrigeren bzw. -höheren Nummer. Zum Wechseln zur nächsten Stimme wird die betreffende Taste kurz angetippt; zum Auswählen einer weiter entfernten Stimmennummer kann die betreffende Taste auch gedrückt gehalten werden.

789

–

/NO

+/YES

● Die Nummerntasten

Mit den Nummerntasten können Sie die Nummer der gewünschten Stimme direkt eingeben und auf diese Weise eine schnellere Auswahl ohne umständliches, schrittweises Weiterschalten treffen.

Stimmen mit zweistelligen Nummern können durch einfaches Eingeben der beiden Stellen angewählt werden. Für Stimme Nr. “57” tippen Sie beispielsweise zuerst Taste [5] und danach Taste [7] an.

– –

123

654

789

–

/NO

/YES

Zum Abrufen einer Stimme mit einer dreistelligen Nummer (d.h. “100” bis “136”) müssen Sie zunächst Taste [1] gedrückt halten, bis auf dem Display an der Hunderterstelle die “1” erscheint, wonach Sie dann die Tasten für die beiden anderen Stellen nacheinander drücken.

• Beim Auswählen einer neuen

Stimme werden die zugehörigen Stimmenparameter durch die Voice Set-Funktion des PSR320/420 automatisch eingestellt. Die Voice Set-Funktion kann bei Bedarf auch deaktiviert werden

— siehe Seite 54.

• Die Position der Stimme im

Stereo-Panorama kann mit der “Pan”-Funktion in der OVERALLFunktionsgruppe eingestellt werden — siehe Seite 54.

• Die Bedienfeldstimmenzu-

ordnung des PSR-320/420 entspricht dem GM System Level 1 Standard (siehe Seite 70). Beachten Sie jedoch bitte, daß die Einstellungen für Oktavlage, Lautstärke und Anschlagdynamik von GM System Level 1 unabhängig sind.

• Die optimalen Oktavenein-

stellungen (OVERALL-Funktion: octave = 0) sind für die einzelnen Stimmen voreingestellt (Ausnahme: Schlagzeug-Stimmen).

– –

VOICE STYLE

SONG

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

101

GrandPno

123

654

789

–

/NO

/YES

Page 16

Spielen auf dem PSR-320/420

Auf der Tastatur spielen und die Lautstärke einstellen ................

Sie können die gewählte Stimme nun auf der Tastatur des PSR-320/420

spielen. Beim Anschlagen von Tasten leuchten beim PSR-420 die entsprechenden Notenanzeigen auf (siehe Seite 50). Mit dem [MASTER VOLUME]-Regler können Sie die Hauptlautstärke passend einstellen.

■ Keyboard Percussion

Wenn Sie eine der PERCUSSION KIT-Stimmen — d.h. Nr. 129 bis 136 — wählen, können Sie auf der Tastatur das betreffende Schlagzeugset spielen. Die auf der Tastatur spielbaren Schlag- und Percussion-Instrumente sind durch entsprechende Piktogramme unter den Tasten gekennzeichnet.

VOICE STYLE

SONG

● Die Schlagzeugsets

129 Standard Kit 130 Room Kit 131 Rock Kit 132 Electronic Kit 133 Analog Kit 134 Jazz Kit 135 Brush Kit 136 Classic Kit

129

Std.Kit

• Die Tastatur-Lautstärke kann mit der “Kybd Vol”-Funktion in der OVERALL-Funktionsgruppe unabhängig von der Begleitungslautstärke eingestellt werden — siehe Seite 53. Sie können Sie die “Kybd Vol”-Funktion auch direkt aufrufen, indem Sie die [VOICE]-Taste gedrückt halten.

• Wenn eine Schlagzeug-Stimme gewählt ist, können die Harmonieautomatik, der DualModus und die DigitaleffektFunktion (Seiten 31, 18 und

19) nicht aktiviert werden. Falls eine dieser Funktionen beim Auswählen einer SchlagzeugStimme aktiviert ist, wird sie automatisch ausgeschaltet.

• Der TRANSPOSE-Parameter (Seite 20) wirkt nicht auf Schlagzeug-Stimmen.

• Eine komplettes Verzeichnis der SchlagzeugTastaturbelegungen finden Sie auf Seite 66.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 17

Spielen auf dem PSR-320/420

Der Split-Modus

Bei aktiviertem SPLIT-Modus können Sie mit der linken und der rechten Hand zwei verschiedene Stimmen spielen. So haben Sie beispielsweise die Möglichkeit, mit der linken Hand eine Baßstimme und mit der rechten eine Pianostimme zu spielen. Die rechte Stimme ist dabei die normal für Tastaturspiel gewählte Stimme (Seite 12), während die Stimme für die linke Hand mit Hilfe der im folgenden beschriebenen SPLIT VOICE-Funktion gewählt wird. Der die beiden Tastaturabschnitte trennende “Splitpunkt” ist anfänglich auf B2 (Note Nr. 59) gesetzt, kann jedoch bei Bedarf beliebig verlegt werden.

Zum Aktivieren des SPLIT-Modus positionieren Sie den Zeiger neben der Modusliste auf dem Display mit der [MODE]-Taste an “SPLIT”.

• Der SPLIT-Modus und der DualModus (Seite 18) können kombiniert eingesetzt werden. Die Dual-Stimme ist in diesem Fall jedoch nur dem rechten Tastaturabschnitt zugeordnet.

Tastatur-Splitpunkt

Split-Stimme

Per VOICE-Funktion gewählte Stimme

MODE

NORMAL

SPLIT

SINGLE

FINGERED

Ändern der Split-Stimme und zugehöriger Parameter

Die SPLIT VOICE-Funktion wählen...................................................................................

Drücken Sie eine der [FUNCTION]-Tasten links vom Display wiederholt,

bis der Zeiger neben der Funktionsliste auf “SPLIT VOICE” weist.

VOICE

FUNCTION

STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

133

Aco.Bass

Eine Funktion wählen und einstellen ...........................................................................

Wählen Sie mit den Tasten [▲] und [▼] die gewünschte Funktion, um da-

nach mit den Tasten [–/NO] und [+/YES] die erforderliche Einstellung zu machen (der Name der jeweiligen Funktion und die aktuelle Einstellung werden auf der obersten Displayzeile angezeigt).

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 18

Spielen auf dem PSR-320/420

CURSOR

789

–

/NO

/YES

Funktion Beschreibung

Split Voice Erlaubt Auswählen bzw. Ändern der Split-Stimme, solange

Name und Nummer der aktuellen Split-Stimme auf der obersten Displayzeile angezeigt werden.

S.Volume Ermöglicht Einstellen der Lautstärke der Split-Stimme für

eine präzise Abstimmung mit der rechten Stimme. Der Einstellbereich geht von “00” (kein Ton) bis “127” (Höchst- lautstärke für Split-Stimme).

S.Octave Dient zum Versetzen der Tonhöhe bzw. -lage der Split-

Stimme um eine oder zwei Oktaven nach oben bzw. unten.

“–1” entspricht einer Versetzung um 1 Oktave nach unten, “–2” um 2 Oktaven nach unten; bei “+1” bzw. “+2” ist die

Stimme um 1 bzw. 2 Oktaven nach oben versetzt.

S.Pan Diese Funktion bestimmt die Lage der Split-Stimme im

Stereo-Panorama. Der Einstellbereich geht von “–7” bis “+7”. Bei “–7” ist die Stimme ganz links angeordnet, bei “+7” ganz rechts.

S.Split Ermöglicht ein Verlagern des Tastatur-Splitpunkts, d.h. der

den linken vom rechten Tastaturabschnitt trennenden Taste (die Splitpunkt-Taste selbst gehört zum linken Tastaturabschnitt). Zum Einstellen eines neuen Splitpunkts schlagen Sie nach Anwählen dieser Funktion einfach die betreffende Taste an. Die Nummer der angeschlagenen Taste wird dabei links neben “S.Split” auf der obersten Zeile des Displays angezeigt. Sie können alternativ auch mit den Tasten [–/NO] und [+/YES] oder den Nummerntasten eine spezifische Tastennummer für den Splitpunkt einstellen. Die niedrigste Taste der Tastatur (C1) ist Nr. “36”, das eingestrichene C (C3) ist Nr. “60” und die höchste Taste (C6) ist Nr. “96”. Der Splitpunkt kann auf eine beliebige Nummer von 00 bis 127 gelegt werden, so daß für MIDI-Anwendungen auch eine Note außerhalb des Tastaturumfangs des PSR-320/420 einstellbar ist. Die Standardeinstellung für den Splitpunkt ist “59” (B2).

• Bei aktivierter Voice Set-Funktion (Seite 54) ändern sich die Parameter der Split-Stimme, wenn Sie eine andere Hauptstimme für den rechten Abschnitt wählen.

• Der gewählte SPLIT VOICEParameter kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] auf seinen Anfangswert rückgesetzt werden.

• Sie können für “S.Octave” und “S.Pan” negative Werte einstel-

len, indem Sie bei der Werteingabe mit den Nummerntasten die [–/NO]-Taste gedrückt halten.

Die Funktion wieder abwählen ................................................................................................

Drücken Sie abschließend die [VOICE]-Taste, oder wählen Sie eine andere

Funktion, um die SPLIT VOICE-Funktion abzuwählen.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 19

Spielen auf dem PSR-320/420

Anschlagdynamik

Die Anschlagdynamik-Funktion der Tastatur kann je nach Bedarf mit der

KEYBOARD [TOUCH RESPNSE]-Taste ein- oder ausgeschaltet werden. Bei aktivierter Anschlagdynamik wird rechts neben “TOUCH” auf dem Display das entsprechende Piktogramm angezeigt. Die Empfindlichkeit, mit der die Tastatur auf Anschläge reagiert, können Sie mit der “TouchSns”-Funktion in der OVERALL-Funktionsgruppe einstellen (Seite 54). Wenn die Anschlagdynamik ausgeschaltet ist (Anschlagdynamik-Piktogramm nicht zu sehen), werden alle Tastenanschläge unabhängig von der Anschlaghärte mit derselben Lautstärke in Ton umgesetzt. Stimmen, deren Instrumente im Normalfall nicht auf Anschlagdynamik ansprechen, wie beispielsweise Orgel und Cembalo, werden mit abgeschalteter Anschlagdynamik-Funktion natürlicher reproduziert.

• Beim Einschalten des Instru-

ments wird die Anschlagdynamik als Vorgabeeinstellung aktiviert.

• Sie können die “TouchSns”-

Funktion der OVERALLFunktionsgruppe direkt anwählen, indem Sie die [TOUCH RESPONSE]-Taste gedrückt halten.

TOUCH

TOUCH RESPONSE

DUAL VOICE

HARMONY

KEYBOARD

Dual-Modus

Im Dual-Modus können Sie mit zwei Stimmen gleichzeitig auf der gesamten Tastatur spielen, d.h. mit der normal gewählten Stimme (Seite 12) und einer “Dual”-Stimme, die Sie mit Hilfe der DUAL VOICE-Funktion wählen.

Der Dual-Modus wird mit der [DUAL VOICE]-Taste ein- und ausgeschaltet. Beim Einschalten erscheint neben “DUAL” auf dem Display ein entsprechendes Piktogramm (zwei überlappende Tastaturen).

TOUCH RESPONSE

DUAL

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

DUAL VOICE

HARMONY

KEYBOARD

Page 20

Spielen auf dem PSR-320/420

Ändern der Dual-Stimme und zugehöriger Parameter

Die DUAL VOICE-Funktion wählen...................................................................................

Drücken Sie eine der [FUNCTION]-Tasten links vom Display wiederholt,

bis der Zeiger neben der Funktionsliste auf “DUAL VOICE” weist.

VOICE

FUNCTION

STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

052

Syn.Str2

• Sie können die DUAL VOICEFunktion auch direkt aufrufen, indem Sie die [DUAL VOICE]Taste gedrückt halten.

Eine Funktion wählen und einstellen ...........................................................................

Wählen Sie mit den Tasten [▲] und [▼] die gewünschte Funktion, um da-

nach mit den Tasten [–/NO] und [+/YES] die erforderliche Einstellung zu machen (der Name der jeweiligen Funktion und die aktuelle Einstellung werden auf der obersten Displayzeile angezeigt).

Funktion Beschreibung

Dual Voice Erlaubt Auswählen bzw. Ändern der Dual-Stimme, solan-

ge Name und Nummer der aktuellen Dual-Stimme auf der obersten Displayzeile angezeigt werden.

D.Volume Ermöglicht Einstellen der Lautstärke der Dual-Stimme für

eine präzise Abstimmung mit der Hauptstimme. Der Einstellbereich geht von “00” (kein Ton) bis “127” (Höchst- lautstärke für Dual-Stimme).

D.Octave Dient zum Versetzen der Tonhöhe bzw. Oktavlage der

Dual-Stimme um eine oder zwei Oktaven nach oben bzw. unten. “–1” entspricht einer Versetzung um 1 Oktave nach unten, “–2” um 2 Oktaven nach unten; bei “+1” bzw. “+2” ist die Stimme um 1 bzw. 2 Oktaven nach oben versetzt. Die Standard-Oktavlage der Dual-Stimme wird durch die Octave-Funktion in der OVERALL-Funktionsgruppe vorgegeben — siehe Seite 53.

• Bei aktivierter Voice Set-Funktion (Seite 54) ändern sich die Parameter der Dual-Stimme, wenn Sie über die VOICE-Funktion eine andere Hauptstimme wählen.

• Schlagzeug-Stimmen können nicht als Dual-Stimmen herangezogen werden.

• Der gewählte DUAL VOICEParameter kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] auf seinen Anfangswert rückgesetzt werden.

• Die Oktavlage von Hauptstimme und Dual-Stimme kann mit der “Octave”-Funktion in der OVERALL-Funktionsgruppe geändert werden — siehe Seite

53.

• Sie können für “D.Octave” und “D.Pan” negative Werte einstel-

len, indem Sie bei der Werteingabe mit den Nummerntasten die [–/NO]-Taste gedrückt halten.

D.Pan Diese Funktion bestimmt die Lage der Dual-Stimme im

Stereo-Panorama. Der Einstellbereich geht von “–7” bis “+7”. Bei “–7” ist die Stimme ganz links angeordnet, bei “+7” ganz rechts.

Die Funktion wieder abwählen ................................................................................................

Drücken Sie abschließend die [VOICE]-Taste, oder wählen Sie eine andere

Funktion, um die DUAL VOICE-Funktion abzuwählen.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 21

Spielen auf dem PSR-320/420

Digitaleffekte

Das PSR-320/420 verfügt über vier Digitaleffekte, Ambience, Ensemble,

Amb+Ens und Sustain, die mit Hilfe der [DIGITAL EFFECT]-Taste ein- und ausgeschaltet werden. Die Effekte haben folgende Eigenschaften:

DIGITAL EFFECT

1: Ambience Ein hallähnlicher Effekt, der gespielten Notenklängen ein Ge-

fühl von Räumlichkeit verleiht.

Ensemble Dieser Effekt bewirkt einen volleren Klang mit leichtem

“Verstimmungscharakter”. Beachten Sie bitte, daß der zuvor bereits beschriebene Dual-Modus und der Ensemble-Effekt nicht gleichzeitig aktiviert sein können. Beim Einschalten des Ensemble-Effekts wird der Dual-Modus daher automatisch deaktiviert. Dasselbe gilt für den umgekehrten Fall.

DIGITAL EFFECT

• Der Sustain-Effekt ist bei gewis-

sen Stimmen wirkungslos.

• Beim Einschalten des Instru-

ments wird als Vorgabeeinstellung “3: Amb+Ens” aktiviert.

• Wenn eine Schlagzeug-Stimme

gewählt ist, kann die Digitaleffekt-Funktion nicht aktiviert werden.

Amb+Ens Eine Kombination der oben beschriebenen Effekte Ambience

und Ensemble.

Sustain Wenn Sustain gewählt ist, werden alle auf der Tastatur gespiel-

ten Noten länger ausgehalten.

Sie können den auf die aktuelle Stimme wirkenden Digitaleffekt wie folgt än-

dern:

Auswählen des Digitaleffekts

Die DIGITAL EFFECT-Funktion wählen.....................................................................

Drücken Sie eine der [FUNCTION]-Tasten links vom Display wiederholt,

bis der Zeiger neben der Funktionsliste auf “DIGITAL EFFECT” weist.

Sie können die DIGITAL EFFECT-Funktion auch direkt aufrufen, indem Sie

die [DIGITAL EFFECT]-Taste gedrückt halten, bis der Zeiger auf dem Display zum Posten “DIGITAL EFFECT” springt.

VOICE

FUNCTION

STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

o03

Amb+Ens

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 22

Spielen auf dem PSR-320/420

Den Effekt wählen..........................................................................................................................................

Wählen Sie nun den gewünschten Effekt mit den Tasten [–/NO] und

[+/YES] oder den Nummerntasten (der Name des jeweils aktiven Effekts wird

auf der obersten Displayzeile angezeigt).

789

–

/NO

+/YES

Die Funktion wieder abwählen ................................................................................................

Drücken Sie abschließend die [VOICE]-Taste, oder wählen Sie eine andere

Funktion, um die DIGITAL EFFECT-Funktion abzuwählen.

Transponierung

Mit der TRANSPOSE-Funktion können Sie die Tonlage des PSR-320/420 insgesamt in Halbtonschritten um

maximal eine Oktave nach oben bzw. unten transponieren.

Den Cursor am Transponierungswert positionieren .........................

Bewegen Sie den Cursor mit den CURSOR-Tasten bis zu dem Zahlenwert

rechts neben dem mit “TRANSPOSE” gekennzeichneten Tastatur-Piktogramm auf dem Display.

CURSOR

TRANSPOSE

Den gewünschten Transponierungswert einstellen ...........................

Stellen Sie den gewünschten Transponierungsgrad nun mit den Tasten

[–/NO] und [+/YES] ein oder den Nummerntasten. Der Transponierungsbereich geht von –12 bis +12, so daß eine Transponierung um bis zu eine Oktave nach oben bzw. unten möglich ist. “0” entspricht der Standardtonlage.

• Durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] kön- nen Sie die Tonlage direkt wieder auf den Standardwert “0” rück- setzen.

• Die neue Transponierungseinstellung ist ab der nächsten gespielten Note aktiv.

• Zum Einstellen negativer Werte halten Sie bei der Werteingaben mit den Nummerntasten die [–/ NO]-Taste gedrückt.

789

–

/NO

+/YES

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 23

Gebrauch der automatischen Baß/Akkordbegleitung

Im PSR-320/420 sind 100 verschiedene Rhythmen (“Styles”) für voll orchestrierte Begleitung oder einfache Rhythmusbegleitung vorprogrammiert. Die hochentwickelte automatische Baß/Akkordbegleitung erzeugt bei Bedarf eigenständige Baßzeilen und Akkordfortschreitungen, die perfekt zum gewählten Rhythmus passen.

• Die Höchstzahl der gleichzeitig auf der Tastatur des PSR-320/420 spielbaren Noten ist beim Spielen mit automatischer Begleitung geringer.

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

Den Begleitungsmodus SINGLE oder FINGERED wählen .......

U01

RkBoogie

REGIST

TEMPO

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

152

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

MEASURE

REC REC REC

BEAT

OTS

REPEAT

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

Drücken Sie die [MODE]-Taste rechts vom Display, bis der Zeiger neben

der Modusliste auf “SINGLE” oder “FINGERED” weist. Im SINGLE-Modus (Einfinger-Automatik) können Sie Begleitakkorde folgendermaßen spielen:

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

NORMAL

MODE

SPLIT

SINGLE

FINGERED

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 24

Gebrauch der automatischen Baß/Akkordbegleitung

● EINFINGER-AUTOMATIK

Die Einfinger-Automatik macht es Ihnen besonders leicht! Mit einfachen Tastenkombinationen im linken Tastaturabschnitt können Sie aufwendig orchestierte Begleitungen mit Dur-, Sept-, Moll- und Moll-Septakkorden “hervorzaubern”. Die folgenden vereinfachten Akkordgriffe werden verwendet:

■ Für einen Dur-Akkord schlagen Sie einfach die Grundton-Taste an.

■ Für einen Moll-Akkord schlagen Sie gleichzeitig die Grundton-Taste und eine schwarze Taste links davon an.

■ Für einen Septakkord schlagen Sie gleichzeitig die Grundton-Taste und eine weiße Taste links davon an.

■ Für einen Moll-Septakkord schlagen Sie gleichzeitig die Grundtontaste und eine weiße sowie eine schwarze Taste links davon an.

Falls FINGERED (gegriffene Akkordbegleitung) eingestellt

wurde, den gewünschten Akkordmodus wählen.....................................

Für gegriffene Akkordbegleitung bietet das PSR-320/420 zwei verschiedene Modi: “nor” (normal) und “Full” (auf der ganzen Tastatur). Beim Einschalten des Instruments wird als Vorgabeeinstellung automatisch der normale FINGERED-Modus (“nor”) aktiviert. Zum Umschalten auf den jeweils anderen Modus wählen Sie zunächst mit den [FUNCTION]-Tasten links vom dem Display die OVERALL-Funktionsgruppe (der Zeiger neben der Funktionsliste muß auf “OVERALL” weisen). Auf der obersten Displayzeile sollte nun das Funktionskürzel “FngrngMd” zu sehen sein (falls eine andere OVERALLFunktion gewählt ist, drücken Sie die CURSOR-Taste [▲] oder [▼], bis “FngrdMd” angezeigt wird). Wählen Sie den gewünschten Modus mit der Taste [–/NO] bzw. [+/YES] (das Kürzel des jeweils aktiven FINGERED-Modus wird links neben “FingrngMd” angezeigt).

CURSOR

FUNCTION

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

nor

FngrngMd

Die Modi “nor” und “Full” für gegriffene Akkordbegleitung arbeiten folgendermaßen:

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 25

Gebrauch der automatischen Baß/Akkordbegleitung

● Normale gegriffene Akkordbegleitung (“nor”)

Dies ist die FINGERED-Vorgabeeinstellung. In diesem Modus können Sie eigene Akkorde im linken Tastaturabschnitt greifen (d.h. alle Tasten links von und einschließlich der Splitpunkt-Taste — normalerweise Nr. 54), während das PSR-320/420 passende Rhythmus-, Baß- und Akkordbegleitung erzeugt. Bei aktivierter FINGERED-Funktion spricht das Instrument auf die folgenden Akkordgriffe an (Noten in Klammern können weggelassen werden):

Beispiel für “C”-Akkorde Akkordname/[Abkürzung] Normaler Griff

CM C

Csus

CmM

Caug

Cdim

1+2+5

Dur [M] ........................................................... 1-3-5

Moll [m].......................................................... 1-b3-5

( )

Dur-Akkord mit großer Septime [M7] ........ 1-3-(5)-7

Dur-Akkord mit hinzugefügter Sexte [6] .... 1-(3)-5-6

Vorgehaltene Quarte [sus4] ........................... 1-4-5

Moll-Akkord mit hinzugefügter Sexte [m6] ....

( )

C sus

( )

Moll-Septakkord [m7] ............................ 1-b3-(5)-b7

Moll-Septakkord mit verminderter

Quinte [m7b5] ..................................... 1-b3-b5-b7

Moll-Akkord mit großer Septime [mM7] ...

1-b3-(5)-7

Dur-Septakkord [7] .................................. 1-3-(5)-b7

Dur-Septakkord mit verminderter

Quinte [7b5] ..........................................1-3-b5-b7

C aug

Dur-Septakkord mit vorgehaltener

Quarte [7sus4] ....................................... 1-4-5-b7

Übermäßig [aug] ........................................... 1-3-#5

Cdim

(Übermäßiger Dur-Septakkord [7aug] .... 1-3-#5-b7)

Vermindert [dim] .......................................... 1-b3-b5

(Verminderter Septakkord [dim7] ........... 1-b3-b5-6)

Eines plus Zwei plus Fünf [1+2+5] ................. 1-2-5

1-b3-5-6

• Wenn Sie drei nebeneinanderliegende Tasten (weiße und schwarze Tasten) anschlagen, wird die Akkordbegleitung unterdrückt, so daß lediglich der Rhythmus zu hören ist.

• Eine Oktave erzeugt Begleitung, die lediglich auf dem Grundton basiert.

• Die Akkorde sind alle in “Grundtonposition” aufgelistet, es können mit folgenden Ausnahmen jedoch auch andere Umkehrungen verwendet werden:

* 6-Akkorde werden nur in

Grundtonposition erkannt. Alle anderen Umkehrungen werden als m7 interpretiert.

* m6-Akkorde werden nur in

Grundtonposition erkannt. Alle anderen Umkehrungen werden als m7b5 interpretiert.

* 1+2+5-Akkorde werden nur in

Grundtonposition erkannt. Alle anderen Umkehrungen werden als sus4 interpretiert.

* Bei übermäßigen Akkorden

wird die tiefste angeschlagene Note als Grundton aufgefaßt.

* Bei 7b5-Akkorden wird die

tiefste angschlagene Note als Grundton oder b7 aufgefaßt.

● Gegriffene Akkordbegleitung auf der ganzen Tastatur (“Full”)

In diesem Modus werden Akkordgriffe über die ganze Tastatur erkannt und für automatische Baß/Akkordbegleitung verwertet. Im übrigen spricht die Tastatur wie gewohnt auf einzelne Tastenanschläge an, so daß Sie auch die Melodie über den gesamten Bereich spielen können. Die Akkorde werden nach dem bei der normalen gegriffenen Akkordbegleitung beschriebenen Schema erkannt. Sie haben dadurch die Möglichkeit, in einem beliebigen

• Eine einzelne Note, die elf Noten über der tiefsten Note eines

Akkords liegt, wird als Melodienote verarbeitet.

• Die Harmonieautomatik (Seite

31) ist bei gegriffener Akkordbegleitung auf der ganzen Tastatur (“Full”) funktionslos.

Stil überall auf der Tastatur zu spielen, wobei das PSR-320/420 automatisch eine passende Begleitung erzeugt.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 26

Gebrauch der automatischen Baß/Akkordbegleitung

Die STYLE-Funktion wählen ........................................................................................................

Drücken Sie die [STYLE]-Taste, um die STYLE-Funktion aufzurufen. Alternativ können Sie auch eine der [FUNCTION]-Tasten links vom

Display drücken, bis der Zeiger neben der Funktionsliste auf “STYLE” weist.

• Zum Einstellen der Begleitungslautstärke können Sie die “AcompVol”-Funktion in der OVERALL-Funktionsgruppe schnell aufrufen, indem Sie die [STYLE]-Taste gedrückt halten.

VOICE

FUNCTION

Einen Rhythmus auswählen ........................................................................................................

STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

001

RkBoogie

STYLE

Das PSR-320/420 bietet 100 Rhythmen, die entweder mit den Tasten [–/NO]

und [+/YES] oder mit den Nummerntasten ausgewählt werden (der Bedienvorgang ist der derselbe wie beim Auswählen einer Stimme — siehe Seite 13). Die Rhythmen sind im STYLE-Verzeichnis über dem Bedienfeld des Instruments aufgelistet. Nummer und Name des jeweils gewählten Rhythmus werden bei aktivierter STYLE-Funktion auf der obersten Displayzeile angezeigt.

VOICE

• Näheres zum Gebrauch von Cartridge-Rhythmen finden Sie auf Seite 45.

Das Tempo einstellen..............................................................................................................................

Wenn beim Auswählen eines Rhythmus die Begleitung nicht spielt, wird das “Standardtempo” des neuen Rhythmus vorgegeben. Das Tempo wird rechts neben dem Metronom-Piktogramm (“TEMPO”) in Viertel/Minute angezeigt. Wenn Sie einen Rhythmus wählen, während die Begleitung spielt und die One Touch Setting-Funktion (Seite 31) ausgeschaltet ist, wird das für den früheren Rhythmus eingestellte Tempo übernommen.

Sie können mit den TEMPO-Tasten [▲] und [▼] einen beliebigen Wert zwischen 32 und 280 Schlägen pro Minute einstellen. Zum schrittweisen Verändern des Tempo-Werts tippen Sie die jeweilige Taste kurz an. Um schnell zu einem weiter entfernten Wert vorzurücken, können Sie die Taste auch gedrückt halten. Das Standardtempo des aktuellen Rhythmus kann durch gleichzeitiges Drücken der TEMPO-Tasten [▲] und [▼] jederzeit direkt abgerufen werden.

TEMPO

RESET

116

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 27

Gebrauch der automatischen Baß/Akkordbegleitung

Zum Einstellen des Tempos können Sie alternativ auch den Cursor mit den

CURSOR-Tasten bis zum Tempo-Wert auf dem Display bewegen, um den Wert danach mit den Tasten [–/NO] und [+/YES] oder den Nummerntasten wunschgemäß zu verändern. Gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] bewirkt in diesem Fall Rücksetzung auf das Standardtempo. Die Einstellung kann bei laufender oder gestoppter Begleitung erfolgen.

CURSOR

789

–

/NO

TEMPO

116

Die Begleitung starten ...........................................................................................................................

Die Begleitung kann auf verschiedene Weisen gestartet werden:

● Direktstart:

Drücken Sie die [START/STOP]-Taste. Der Rhythmus läuft dabei ohne Baß- und Akkordbegleitung sofort an, wobei der gegenwärtig gewählte Hauptteil (MAIN [A] oder [B]) spielt.

• Zum Eingeben einer dreistelligen Zahl (d.h. Werte “100” bis “280”) halten Sie zunächst die Nummerntaste [1] oder [2] gedrückt, bis “1” bzw. “2” an der Hunderterstelle auf dem Display angezeigt wird, und geben danach die beiden restlichen Stellen wie gewohnt nacheinander ein.

/YES

• Sie können vor dem Direktstart den gewünschten Hauptteil (MAIN A bzw. B) wählen, wie bei Schritt “8 Den gewünschten Hauptteil wählen” an späterer Stelle beschrieben.

SYNC-

START/STOP

INTRO

MAIN

AUTO FILL

ENDING

ACCOMP

LARGE/SMALL

● Starten mit einer Einleitung gefolgt von Variation MAIN A:

Drücken Sie die [INTRO]-Taste, so daß deren Anzeige leuchtet, danach die MAIN-Taste [A] (nicht erforderlich, wenn deren Anzeige bereits blinkt) und abschließend die [START/STOP]-Taste.

SYNC-

START/STOP

INTRO

MAIN

AUTO FILL

ENDING

ACCOMP

LARGE/SMALL

● Starten mit einer Einleitung gefolgt von Variation MAIN B:

Drücken Sie die [INTRO]-Taste, so daß deren Anzeige leuchtet, danach die MAIN-Taste [B] (nicht erforderlich, wenn deren Anzeige bereits blinkt) und abschließend die [START/STOP]-Taste.

SYNC-

START/STOP

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

START/STOP

INTRO

MAIN

AUTO FILL

ENDING

ACCOMP

LARGE/SMALL

Page 28

Gebrauch der automatischen Baß/Akkordbegleitung

● Synchronstart:

Jede der zuvor beschriebenen Startmöglichkeiten kann mit dem ersten Tastenanschlag im linken Tastaturabschnitt (d.h. alle Tasten links von und einschließlich der Splitpunkt-Taste — normalerweise Nr. 54) synchronisiert werden, indem Sie als erstes die [SYNC-START/STOP]-Taste drücken. Falls Sie lediglich die [SYNC-START/STOP]-Taste drücken, läuft der Rhythmus beim ersten Tastenanschlag direkt an. Wenn Sie nach der [SYNC- START/STOP]-Taste die [INTRO]- und eine der [MAIN]-Tasten drücken, wird beim Synchronstart zunächst eine Einleitung gespielt. Bei aktivierter Synchronstart-Funktion blinkt die BEAT-Anzeige im aktuellen Tempo. Sie können die Synchronstart-Funktion bei Bedarf vor dem Starten der Begleitung auch wieder ausschalten, indem Sie die [SYNC-START/STOP]-Taste einfach noch einmal drücken.

• Wenn Sie die [SYNC-START/ STOP]-Taste bei spielender Begleitung drücken, stoppt der Rhythmus, und das Instrument schaltet auf Synchronstart um.

• Sie können den Einleitungsteil auch bei spielender Begleitung mit der [INTRO]-Taste wählen.

• Wenn Sie die [SYNC-START/ STOP]-Taste gedrückt halten, wird die “InitSnd?”-Funktion aktiviert — siehe Seite 59.

• Der Begleitungs-Splitpunkt kann mit der “AccSpPnt”-Funktion in der OVERALL-Funktionsgruppe verlegt werden — siehe Seite 30.

SYNC-

START/STOP

SYNC-

START/STOP

Im Begleitungsabschnitt der Tastatur spielen..............................................

START/STOP

INTRO

MAIN

AUTO FILL

MAIN

AUTO FILL

ENDING

ACCOMP

LARGE/SMALL

ACCOMP

LARGE/SMALL

Sobald Sie nun im linken Tastaturabschnitt (bei aktiviertem FINGERINGModus “Full” irgendwo auf der Tastatur) eine Tastenkombination greifen, die vom PSR-320/420 “erkannt” wird, spielt das Instrument den Akkord zusammen mit dem gewählten Rhythmus und einer dazu passenden Baßzeile. Die Begleitung spielt auch dann weiter, wenn Sie die Tasten wieder freigeben.

● Die Taktanzeige

Die vier Punkte der BEAT-Anzeige geben das Tempo und den jeweiligen

Taktschlag wie folgt vor:

4/4-Takt 3/4-Takt

1. Taktschlag

2. Taktschlag

3. Taktschlag

4. Taktschlag

BEAT

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

BEAT

Page 29

Gebrauch der automatischen Baß/Akkordbegleitung

Den gewünschten Hauptteil wählen...............................................................................

Die Hauptteile MAIN A und MAIN B können bei spielender Begleitung

jederzeit mit der entsprechenden Taste gewählt werden. Wenn Sie während der Rhythmuswiedergabe die MAIN-Taste [A] oder [B] drücken, erzeugt das PSR320/420 zunächst einen passenden Schlagzeug-Einwurf bzw. “Fill-in” (einen von vier Typen), der für eine saubere Überleitung vom aktuellen zum neu gewählten Teil sorgt — auch dann, wenn wieder zu demselben Teil übergeleitet wird. Wenn Sie beispielsweise die MAIN-Taste [A] drücken, während Hauptteil A bereits spielt, wird ein rhythmischer-Schlagzeug-Einwurf erzeugt, wonach Hauptteil A weiterspielt. Beim Anwählen eines anderen Teils setzt der rhythmische Schlagzeug-Einwurf direkt ein, und der neue Teil läuft am Anfang des nächsten Taktes an. Wenn Sie die MAIN-Taste [A] bzw. [B] jedoch am letzten Schlag des aktuellen Taktes drücken, startet der rhythmische Schlagzeug-Einwurf am Anfang des nächsten Taktes.

SYNC-

START/STOP

Die Begleitung stoppen .......................................................................................................................

START/STOP

INTRO

MAIN

AUTO FILL

ENDING

ACCOMP

LARGE/SMALL

Die Begleitung kann jederzeit durch einen Druck auf die [START/STOP]-

Taste gestoppt werden. Wenn die Begleitung mit einem passenden Abschluß ausklingen soll, drücken Sie stattdessen die [ENDING]-Taste. Der Abschluß beginnt am Anfang des nächsten Taktes.

SYNC-

START/STOP

SYNC-

START/STOP

INTRO

MAIN

AUTO FILL

MAIN

AUTO FILL

ENDING

ACCOMP

LARGE/SMALL

ACCOMP

LARGE/SMALL

• Manche INTRO- und ENDINGTeile haben ihre eigenen Akkordfortschreitungen, die in der aktuellen Begleitungstonart gespielt werden.

• Wenn die MAIN-Taste [A] bzw. [B] gedrückt wird, während der ENDING-Teil spielt, erzeugt das Instrument einen passenden Schlagzeug-Einwurf mit nachfolgender Überleitung zu Hauptteil MAIN A bzw. B.

• Die Begleitungslautstärke kann unabhängig von der Tastaturbzw. Hauptlautstärke mit Hilfe der “AcompVol”-Funktion in der OVERALL-Funktionsgruppe eingestellt werden — siehe Seite

54.

■ Akkordspiel bei gestoppter Begleitung

Bei aktiviertem SINGLE- bzw. FINGERED-Begleitungsmodus werden im Begleitungsabschnitt der Tastatur gespielte Akkorde auch bei gestoppter Begleitung von der Begleitautomatik des PSR-320/420 in Ton umgesetzt (Ausnahme: Modus “Full” für gegriffene Akkordbegleitung auf der ganzen Tastatur). In diesem Fall werden die Baßnote und die Akkordstimmen automatisch gewählt.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 30

Gebrauch der automatischen Baß/Akkordbegleitung

Begleitungsspursteuerung

Das PSR-320/420 verfügt über fünf Begleitungsspuren, RHYTHM, BASS, CHORD, PAD und PHRASE, die Sie individuell bearbeiten können, um die “Orchestrierung” und damit den Klang der Begleitung insgesamt passend umzugestalten.

● Die Aufgaben der Begleitungsspuren

RHYTHM BASS CHORD PAD PHRASE

111

ON / OFF

VOICE

VOL

RHYTHM Dies ist die Rhythmus-Hauptspur. Die RHYTHM-Spur spielt

gewöhnlich eines der Schlagzeug-Sets.

BASS Diese Spur spielt gewöhnlich eine Baßzeile, wobei jedoch eine

zum gewählten Rhythmus passende Stimme vorgegeben wird: akustischer Baß, synthetischer Baß, Tuba usw.

CHORD Diese Spur liefert die zum jeweiligen Rhythmus passende

Akkordbegleitung. Typische Instrumente für Akkordbegleitung sind beispielsweise Gitarre und Klavier.

PAD Diese Spur spielt bei Bedarf Akkorde mit länger ausgehaltenen

Stimmen, z.B. Streicher, Orgel und Chor.

PHRASE Diese beiden Spuren dienen zur musikalischen

Ausschmückung. Die PHRASE-Spur dient zur musikalischen Ausschmückung durch Bläsereinwürfe, arpeggierte Akkorde und andere Extras, mit denen die Begleitung interessanter gestaltet wird.

39 28 19 301

ACCOMP TRACK

• Manche INTRO- und ENDINGTeile haben zwei PHRASESpuren (PHRASE 1 und PHRASE 2). Die Melodie solcher INTRO-Teile ist auf der Spur PHRASE 2 programmiert.

• Beim Auswählen eines Rhythmus werden die Piktogramme der Spuren angezeigt, die in mindestens einem der Rhythmusteile Daten enthalten.

■ Große/kleine Begleitung.....................................................................................................................

Die [ACCOMP LARGE/SMALL]-Taste bietet die einfachste Begleitungs-

spur-Steuermöglichkeit. Mit dieser Taste können Sie die PAD- oder PHRASESpur abwechselnd aus- und einschalten. Wenn die große Begleitung (LARGE) gewählt ist und die PAD- und PHRASE-Spur eingeschaltet ist, werden unter den Spuranzeigen auf dem Display entsprechende Piktogramme angezeigt (Geigen für die PAD-Spur und eine Trompete für die PHRASE-Spur). Beim Spielen mit kleiner Begleitung (SMALL) sind bei PAD und PHRASE 1 keine Piktogramme zu sehen. Beachten Sie bitte auch, daß gewisse Rhythmen ohne PAD-Spur programmiert sind, in welchem Fall auch bei LARGE-Begleitung kein PAD-Piktogramm zu sehen ist.

MAIN

AUTO FILL

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

ENDING

ACCOMP

LARGE/SMALL

RHYTHM BASS CHORD PAD PHRASE

111

ON / OFF

• Beim Auswählen eines neuen Rhythmus wird automatisch die LARGE-Begleitung vorgegeben.

• Wenn Sie bei einem CartridgeRhythmus (Seite 45) die SMALLBegleitung wählen, wird unter Umständen die zu diesem Rhythmus passende Spur deaktiviert.

Page 31

Gebrauch der automatischen Baß/Akkordbegleitung

■ Stummschalten individueller Spuren...........................................................................

Sie können individuelle Spuren einschalten (ON) bzw. ausschalten (OFF),

indem Sie den Cursor mit den CURSOR-Tasten an der jeweiligen Spuranzeige positionieren (Piktogramm und Spurname blinken) und dann die Taste [–/NO] bzw. [+/YES] drücken. Beim Stummschalten einer Spur verschwindet deren Piktogramm.

PAD

ON / OFF

VOICE

VOL

■ Ändern der Stimmen von Begleitungsspuren...............................................

Bei Bedarf können Sie die einzelnen Begleitungsspuren auch mit anderen Stimmen belegen, indem Sie die Stimmennummer (VOICE) mit den CURSORTasten anwählen, um danach die Nummer der gewünschten Stimme mit den Nummerntasten bzw. den Tasten [–/NO] und [+/YES] einzustellen. Beachten Sie bitte, daß für die RHYTHM-Spur lediglich die Nummern 1 bis 8 wählbar sind, die den PERCUSSION KIT-Nummern 129 bis 136 der Schlagzeugsets entsprechen. Für alle anderen Spuren können Sie beliebige Stimmennummern zwischen 01 und 136 wählen.

PAD

EIN AUS

789

–

/NO

/YES

• Die PHRASE-Spuren 1 und 2 können mit dem Cursor nacheinander angewählt werden. Wenn Sie PHRASE 1 gewählt haben und danach die rechte CURSORTaste drücken, verbleibt der Cursor an der aktuellen Position, wobei jedoch nun anstelle von “PHRASE 1” die Anzeige “PHRASE 2” zu sehen ist. Sie können jetzt die Einstellungen für die Spur PHRASE 2 vornehmen.

• Während der Aufnahme eines Songs ist ein Ausschalten individueller Begleitungsspuren, eine Zuordnung neuer Begleitungsstimmen sowie eine Einstellung der Lautstärke von Begleitungsspuren nicht möglich.

PAD

ON / OFF

VOICE

VOL

Stimmennummer

789

–

/NO

/YES

■ Einstellen der Lautstärke von Begleitungsspuren ................................

Um einen optimalen Abgleich zu ermöglichen, kann die Lautstärke jeder Begleitungsspur individuell eingestellt werden. Hierzu wählen Sie mit den Cursor-Tasten den Lautstärke-Anzeigebalken (VOL) der jeweiligen Spur an (der Anzeigebalken muß blinken) und stellen dann die gewünschte Höchstlautstärke ein. Je kürzer der Balken, um so niedriger der Höchstlautstärkewert. Während der Rhythmuswiedergabe gibt das oberste Segment die für die betreffende Spur eingestellte Höchstlautstärke an, während die Segmente darunter die variierende, aktuelle Wiedergabelautstärke anzeigen.

ON / OFF

VOICE

VOL

PAD

Lautstärke

789

–

/NO

/YES

• Beim Auswählen einer anderen Rhythmusnummer werden alle Begleitungsspurparameter zu den Anfangswerten rückgesetzt. Wenn Sie eine spezifische Einstellung für späteren Gebrauch abrufbereit speichern möchten, lesen Sie bitte im Abschnitt “Reg- istration Memory” auf Seite 33 nach.

• Wenn die Stimme bzw. Lautstärke einer Spur geändert wurde, können Sie den Anfangswert durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] wieder aufrufen.

• Die Änderung von Daten einer Spur betrifft alle Begleitungsteile.

• Einzelheiten zur Begleitungsspursteuerung bei CartridgeRhythmen erfahren Sie auf Seite

46.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 32

Gebrauch der automatischen Baß/Akkordbegleitung

Verlegen des Begleitungs-Splitpunkts

Die Begleitungs-Splitpunktfunktion wählen.....................................................

Drücken Sie eine der [FUNCTION]-Tasten links vom Display wiederholt,

bis der Zeiger neben der Funktionsliste auf “OVERALL” weist. Wählen Sie danach mit den CURSOR-Tasten [▲] und [▼] aus der OVERALL-Funktionsgruppe die Funktion “AccSpPnt” aus.

CURSOR

Den Splitpunkt wunschgemäß einstellen..............................................................

FUNCTION

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

154

AccSpPnt

Schlagen Sie nun einfach die Taste an, auf die Sie den Splitpunkt verlegen möchten. Die Nummer der angeschlagen Taste erscheint zur Bestätigung links neben “AccSpPnt”. Sie können alternativ zum Einstellen des Splitpunkts auch die Tasten [–/NO] und [+/YES] oder die Nummerntasten verwenden. Die niedrigste Taste der Tastatur (C1) ist Nr. “36”, das eingestrichene C (C3) ist Nr. “60” und die höchste Taste (C6) ist Nr. “96”. Der Splitpunkt kann auf eine beliebige Nummer von 00 bis 127 gelegt werden, so daß für MIDI-Anwendungen auch eine Note außerhalb des Tastaturumfangs des PSR-320/420 einstellbar ist.

– –

123

• Die Splitpunkt-Taste ist die höchste Taste im Begleitungsabschnitt der Tastatur.

• Der Standard-Splitpunkt (Taste Nr. 54) kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] direkt wieder aufgerufen werden.

654

789

–

/NO

/YES

Die Funktion wieder abwählen ................................................................................................

Drücken Sie abschließend die [VOICE]-Taste, oder wählen Sie eine andere

Funktion, um die OVERALL-Funktionsgruppe abzuwählen.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 33

Gebrauch der automatischen Baß/Akkordbegleitung

One Touch Setting

Die internen Rhythmen des PSR-320/420 sowie auch die per Music Cartridge

nachrüstbaren Rhythmen (Seite 44) haben bevorzugte “Bedienfeldeinstellungen”, die Sie durch einen Druck auf die [ONE TOUCH SETTING]-Taste abrufen können. Die One Touch Setting-Funktion stellt folgende Parameter automatisch ein:

One Touch Setting-Parameterliste

• Stimmennummer

• Oktavlage

• Panorama

• Dual-Stimme (Stimmennummer, Lautstärke, Oktavlage, Panorama)

• Dual-Modus Ein/Aus

• Split-Stimme (Stimmennummer,

Lautstärke, Oktavlage, Panorama, Splitpunkt = 59)

• Tastatur-Lautstärke

• Harmonieautomatik Ein/Aus,

Harmonietyp

• Digitaleffekt Ein/Aus, Digitaleffekttyp

• Multi Pad-Set

• Rhythmusparameter = Standardein-

stellungen

• Synchronstart = aktiviert

• Wenn bei aktivierter One Touch Setting-Funktion eine Registration Memory-Einstellung gewählt wird, deaktiviert das Instrument die One Touch SettingFunktion automatisch.

• Begleitungslautstärke = 100

• Begleitungs-Splitpunkt = 54

• Begleitungstyp = große Begleitung

(LARGE)

• Tempo = Standardwert (für den gegenwärtig gewählten Rhythmus)

Sie können die One Touch Setting-Funktion bei spielender Begleitung oder vor

dem Starten der Begleitung durch einen einfachen Druck auf die [ONE TOUCH SETTING]-Taste einschalten, wobei zur Bestätigung “OTS” angezeigt wird (unterhalb der BEAT-Anzeige des Displays). Zum Abschalten der Funktion drücken Sie die [ONE TOUCH SETTING]-Taste ein weiteres Mal, so daß die Anzeige “OTS” wieder erlischt.

Wenn Sie bei aktivierter One Touch Setting-Funktion einen anderen Rhythmus wählen, werden dessen One Touch Setting-Einstellungen automatisch mit aufgerufen.

BEAT

OTS

REPEAT

ONE TOUCH

SETTING

Harmonieautomatik

Der Harmonieeffekt kann in Verbindung mit der automatischen Baß/Akkordbegleitung eingesetzt werden. Die Harmonieautomatik wird mit der [HARMONY]-Taste ein- und ausgeschaltet. Bei aktivierter HARMONY-Funktion (d.h. wenn das Notenpiktogramm neben “HARMONY” auf dem Display zu sehen ist) werden beim Spielen von Noten bzw. Akkorden im rechten Tastaturabschnitt automatisch zu den Begleitakkorden passende Harmonienoten erzeugt. Der gewünschte Harmonietyp kann über die auf Seite 32 beschriebene HARMONYFunktion gewählt werden.

HARMONY

TOUCH RESPONSE

DUAL VOICE

HARMONY

KEYBOARD

• Wenn Sie die One Touch Setting-Funktion im NORMALoder SPLIT-Modus aktivieren, wird automatisch auf FINGERED-Modus umgeschaltet.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 34

Gebrauch der automatischen Baß/Akkordbegleitung

Auswählen eines Harmonietyps

Die HARMONY-Funktion wählen ..........................................................................................

Zum Auswählen eines Harmonietyps wählen Sie zunächst die HARMONY-

Funktion an (entweder mit den [FUNCTION]-Tasten oder durch Gedrückthalten der [HARMONY]-Taste, bis der Zeiger neben der Funktionsliste auf “HARMONY” weist).

VOICE

FUNCTION

Einen Harmonietyp wählen............................................................................................................

STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

Wählen Sie nun mit den Tasten [–/NO] und [+/YES] oder den Nummern-

tasten einen der fünf folgenden Harmonietypen:

1: Duet Die auf der Tastatur gespielten Noten werden durch je-

weils eine Harmonienote bereichert, was zweistimmige Harmonien ergibt.

2: Trio Die auf der Tastatur gespielten Noten werden durch je-

weils zwei Harmonienoten bereichert, was dreistimmige Harmonien ergibt.

003

Block

• Wenn eines der Schlagzeug-Sets gewählt ist, kann der Harmonieeffekt nicht eingeschaltet werden.

• Im Dual-Modus wirkt die Harmonieautomatik nur auf die Hauptstimme.

• Bei unterdrückter Akkordbegleitung (Seite 23) ist die Harmonieautomatik funktionslos.

• Der Harmonieeffekt kann im NORMAL-Modus nicht genutzt werden.

• Die Harmonieautomatik kann im SPLIT-Modus sowie auch in den Modi SINGLE und FINGERED eingesetzt werden.

• Bei aktivierter Voice Set-Funktion (Seite 54) ändert sich der Harmonietyp beim Wählen einer anderen Stimme über die VOICE-Funktion automatisch.

• Die Standardeinstellung “3: Block” kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] direkt wieder aufgerufen werden.

• Wenn der FINGERED-Modus mit gegriffener Akkordbegleitung auf der ganzen Tastatur (“Full”) aktiviert ist (Seite 23), kann die Harmonieautomatik nicht eingeschaltet werden. Beim Einschalten des FINGERED-Modus “Full” wird die Harmonieautomatik automatisch ausgeschaltet.

3: Block Die auf der Tastatur gespielten Noten werden durch je-

weils drei Harmonienoten bereichert, so daß der Effekt von Blockakkorden erzielt wird.

Country Die auf der Tastatur gespielten Noten werden durch je-

weils eine Harmonienote bereichert, die in spezifischen Intervallen gestaffelt sind und auf diese Weise ein CountryFeeling vermitteln.

Octave Die auf der Tastatur gespielten Noten werden durch je-

weils eine um eine Oktave tiefer liegende Note bereichert.

Die Funktion wieder abwählen ................................................................................................

Drücken Sie abschließend die [VOICE]-Taste, oder wählen Sie eine andere

Funktion, um die HARMONY-Funktion abzuwählen.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 35

Registration Memory

Mit der Registration Memory-Funktion des PSR-320/420 können Sie 32 komplette Bedienfeld-Setups speichern (in 8 Banken für jeweils 4 Setups) und später bei Bedarf wieder abrufen.

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

o01

Bank1

REGIST

TEMPO

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

152

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

MEASURE

REC REC REC

BEAT

OTS

REPEAT

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

Registrieren von Bedienfeldeinstellungen

Alle Funktionen und Parameter wunschgemäß einstellen ......

Stellen Sie zunächst das gewünschte Bedienfeld-Setup zusammen. Die folgenden Einstellungen werden von der Registration Memory-Funktion gespeichert:

● Per Registration Memory speicherbare Einstellungen

STIMMENPARAMETER

• Stimmennummer

• Tastatur-Lautstärke

• Oktavlage

• Panorama

• Split-Stimme (Stimmen-

nummer, Lautstärke, Oktavlage, Panorama, Splitpunkt)

• Dual-Stimme (Stimmennummer, Lautstärke, Oktavlage, Panorama)

• Dual-Modus Ein/Aus

• Anschlagdynamik Ein/Aus, An-

schlagempfindlichkeit

• Harmonieautomatik Ein/Aus, Effekttyp

• Digitaleffekt Ein/Aus, Effekttyp

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

BEGLEITUNGSPARAMETER

•

Modus (NORMAL/SPLIT/SINGLE/FINGERED)

• Rhythmusnummer (einschließlich CartridgeRhythmen)

• Tempo

• Splitpunkt (für Begleitung)

• Modus für gegriffene Akkordbegleitung

• Begleitungslautstärke

• Spurdaten (Spur Ein/Aus, Stimme, Lautstärke)

• Hauptteil A/B

• Multi Pad-Set

• Transponierung

Eine Registration Memory-Bank wählen (falls erforderlich)

.......

Zum Abspeichern der Einstellungen können Sie über die REGIST MEMORY-Funktion eine beliebige der acht Registration Memory-Banken auswählen. Hierzu bewegen Sie den Zeiger neben der Funktionsliste links vom Display mit einer der [FUNCTION]-Taste zu “REGIST MEMORY” und wählen dann die gewünschte Registration Memory-Bank (01 bis 08) mit den Tasten [–/NO] und [+/YES] oder den Nummerntasten aus.

VOICE

FUNCTION

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

o01

Bank1

Page 36

Registration Memory

Die Einstellungen registrieren..................................................................................................

Zum Registrieren (Speichern) des Bedienfeld-Setups halten Sie die

[MEMORIZE]-Taste gedrückt und tippen dabei eine der REGISTRATION MEMORY-Tasten (1 bis 4) an. Zuvor im gewählten Speicherplatz befindliche Daten werden dabei gelöscht und durch die neuen ersetzt. Die Nummer des gewählten Speicherplatzes wird zur Bestätigung über “REGIST” auf dem Display angezeigt.

MEMORIZE

REGISTRATION MEMORY

12 3 4

Abrufen registrierter Bedienfeldeinstellungen

Zum Abrufen eines gespeicherten Setups wählen Sie zunächst die betreffende Bank, wie an früherer Stelle beschrieben, und drücken dann die REGISTRATION MEMORY-Taste, in deren Speicherplatz die Einstellungen festgehalten wurden. Die Registration Memory-Nummer wird dabei zur Bestätigung über “REGIST” auf dem Display angezeigt, und die neuen Einstellwerte erscheinen an den entsprechenden Stellen auf dem Display.

Wenn Sie danach eine Bedienfeldeinstellung ändern, blinkt die Anzeige des gewählten REGISTRATION MEMORY-Speicherplatzes, um darauf aufmerksam zu machen, daß das aktuelle Setup nicht mehr mit dem im Speicher registrierten übereinstimmt.

Nach dem Einschalten des PSR-320/420 und beim Auswählen einer Bank ist keine der REGISTRATION MEMORY-Anzeigen zu sehen.

ACCOMP

FREEZE

• Bedienfeld-Setups für Music Cartridges können auf dieselbe Weise abgerufen werden — siehe Seite 48.

• Wenn beim Abrufen eines REGISTRATION MEMORY-Setups die ACCOMP FREEZE-Funktion aktiviert ist, blinkt die Speicherplatznummer.

• Speicherbank 01 kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] direkt aufgerufen werden.

ACCOMP

FREEZE

REGIST

MEMORIZE

REGISTRATION MEMORY

12 3 4

Die ACCOMP FREEZE-Funktion

Wenn die ACCOMP FREEZE-Funktion eingeschaltet ist, werden die aktuellen Begleitungsparameter beim Abrufen eines REGISTRATION MEMORY-Setups nicht geändert. Sie haben damit die Möglichkeit, beim Spielen mit automatischer Baß/Akkordbegleitung andere Bedienfeld-Einstellungen abzurufen, ohne den Ablauf der Begleitung zu stören. Die ACCOMP FREEZE-Funktion wird mit der [ACCOMP FREEZE]-Taste ein- und ausgeschaltet. Bei aktivierter Funktion ist auf dem Display neben “REGIST” das Wort “FREEZE” zu sehen.

ACCOMP

FREEZE

REGIST

MEMORIZE

REGISTRATION MEMORY

12 3 4

• ACCOMP FREEZE bleibt auch beim Anwählen einer anderen REGISTRATION MEMORY-Bank aktiviert.

• Wenn Sie ein REGISTRATION MEMORY-Setup während der Aufnahme bzw. Wiedergabe eines Songs abrufen, werden auch bei ausgeschalteter ACCOMP FREEZE-Funktion lediglich die Stimmenparametereinstellungen des Setups aufgerufen.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 37

Aufnehmen eines Songs

Auf den Songspuren (SONG TRACK) des PSR-320/420 können Sie komplette Songs aufzeichnen, einschließlich der mit der Begleitautomatik erzeugten Akkordfortschreitungen sowie einer auf der Tastatur gespielten Melodiezeile. Die Songspuren bestehen aus einer ACCOMP-Spur und zwei MELODY-Spuren. Das PSR-320/420 kann bis zu drei Songs im internen Speicher festhalten, die Sie später bei Bedarf nach Anwählen der entsprechen SONG-Nummer abspielen lassen können.

• Auf den Songspuren aufgezeichnetes Material bleibt auch beim Ausschalten erhalten, solange Batterien eingelegt sind oder das Instrument über einen Netzadapter an einer Steckdose angeschlossen ist.

• Aufgezeichnete Daten gehen verloren, wenn während der Aufnahme das Instrument ausgeschaltet wird, der Netzadapter abgetrennt wird oder die Batterien zu schwach werden.

VOICE

STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

U17

Song1

REGIST

TEMPO

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

152

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

MEASURE

REC REC REC

BEAT

OTS

REPEAT

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

Bespielen einer Melodiespur

Auf den MELODY-Spuren können folgende Ereignisse und Daten aufgezeich-

net werden:

• Note An/Aus

• Dynamikwerte

• Stimmennummer

• Oktavlage

• Panorama

• Dual-Modus Ein/Aus

• Dual-Stimme (Stimmennummer, Lautstärke, Oktavlage, Panorama)

• Tastatur-Lautstärke*

• Harmonieautomatik Ein/Aus, Harmonietyp

• Digitaleffekt Ein/Aus, Digitaleffekttyp (Sustain-Fußschalter Ein/Aus)

• (Gemeinsames Tempo für MELODY-

Spuren und ACCOMP-Spur)

* Wird nur am Anfang eines Songs aufgezeich-

net; Änderungen im Verlauf der Aufnahme sind nicht möglich.

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

• Auf den MELODY-Spuren des PSR-320/420 können etwa 1300 Noten (für 3 Songs) aufgezeichnet werden.

Eine SONG-Nummer wählen .......................................................................................................

Falls erforderlich, wählen Sie mit den [FUNCTION]-Tasten die SONG-

Funktion an, um dann mit den Tasten [–/NO] und [+/YES] eine spezifische SONG-Nummer (“17”, “18” oder “19”) für die Aufnahme zu wählen.

VOICE

FUNCTION

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

U17

Song1

Page 38

Aufnehmen eines Songs

Eine Stimme wählen und die Stimmenparameter einstellen

Wählen Sie die Stimme, die Sie aufnehmen möchten, und stellen Sie dann

den Digitaleffekt und andere Parameter wunschgemäß ein.

Die MELODY-Spur auf Aufnahmebereitschaft schalten...............

Drücken Sie die SONG [REC]-Taste. Die Anzeige der [REC]-Taste blinkt

daraufhin zur Bestätigung, und “REC” erscheint auf dem Display unter der Spuranzeige von MELODY 1, um zu bestätigen, daß das PSR-320/420 aufnahmebereit ist. Blinkende rechteckige Klammern unter den Spuranzeigen MELODY 1 und MELODY 2 bedeuten, daß zu diesem Zeitpunkt eine der beiden Spuren für die Aufnahme gewählt werden kann — wählen Sie die gewünschte MELODY-Spur mit den Tasten [–/NO] und [+/YES] aus (die mit “REC” gekennzeichnete Spur wird bespielt).

Die Punkte der BEAT-Anzeige blinken im aktuellen Tempo. Wenn die “Metronom”-Funktion in der OVERALL-Funktionsgruppe aktiviert ist, gibt das Metronom das aktuelle Tempo zusätzlich akustisch vor (Seite 55).

SONG

REC

PLAY/STOP

ACCOMP MELODY1MELODY

REC

• Im SPLIT-Modus kann nicht aufgenommen werden. Beim Aktivieren der SONG-Aufnahmebereitschaft wird automatisch auf NORMAL-Modus umgeschaltet.

• Falls die ACCOMP-Spur (von SONG TRACK) bereits bespielt wurde und eingeschaltet ist (ACCOMP-Piktogramm wird angezeigt), können Sie sie beim Bespielen der MELODY-Spur mithören. Wenn Sie die ACCOMPSpur bei der Aufnahme nicht hören möchten, positionieren Sie den Cursor an ihrem Piktogramm und drücken dann die [–/NO]-Taste, um die Spur abzuschalten.

• Wenn bei aktivierter Aufnahmebereitschaft eine nicht für Aufnahmen vorgesehene SONG-Nummer gewählt wird, gibt das Instrument automatisch SONG-Nummer 17 vor.

• Für die Melodiespurlautstärke wird

789

–

/NO

+/YES

die aktuelle Tastatur-Lautstärkeein- stellung übernommen — siehe Seite 53.

• Beim Aktivieren der Aufnahmebereitschaft wird die Taktnummer auf “01” zurückgesetzt. (Die Aufnahme kann nicht am spezifizierten Takt gestartet werden.)

Die Aufnahme machen ..........................................................................................................................

Die Aufnahme läuft an, sobald Sie eine Note auf der Tastatur spielen oder

die SONG [PLAY/STOP]-Taste drücken, und die Punkte der BEAT-Anzeige geben daraufhin den aktuellen Taktschlag wie beim Spielen mit automatischer Baß/Akkordbegleitung an. Der MEASURE-Parameter zeigt zusätzlich die Nummer des aktuellen Taktes an. Die [REC]-Anzeige leuchtet nach dem Starten der Aufnahme kontinuierlich.

Wenn lediglich eine MELODY-Spur aufgenommen werden soll, können Sie

die Melodie auf der gesamten Tastatur spielen.

SONG

REC

Die Aufnahme stoppen .........................................................................................................................

PLAY/STOP REPEAT

PLAY

Zum Stoppen der Aufnahme drücken Sie die SONG [PLAY/STOP]-Taste.

Die [REC]-Anzeige erlischt dabei zur Bestätigung und die Taktnummer neben MEASURE auf dem Display wird auf “01” rückgesetzt.

Danach sind die Stimmennummer der Melodiespur und die Lautstärkeein-

stellungen auf dem Display zu sehen.

MINUS ONE

• Beim Bespielen einer SONGSpur werden eventuell bereits auf der Spur aufgezeichnete Daten überschrieben (gelöscht).

• Falls der SONG-Speicher beim Aufnehmen auf eine MELODYSpur voll wird, erscheint “Mel Full” auf dem Display, und die Aufnahme stoppt.

• Melodiespur-Daten können gelöscht werden, indem Sie die Aufnahme durch einen Druck auf die [PLAY/STOP]-Taste starten und dann wieder stoppen, ohne auf der Tastatur zu spielen (Melodiespur-Löschfunktion).

• Die Aufnahme erfolgt in Taktschritten. Wenn Sie die Aufnahme in der Mitte eines Taktes stoppen, wird der Rest des Taktes durch Pausen ergänzt.

• Wenn Sie die Aufnahme durch einen Druck auf die [PLAY/ STOP]-Taste starten, wird nichts aufgezeichnet, bis Sie auf der Tastatur zu spielen beginnen.

• Unter den MELODY-Spuranzeigen des Displays werden lediglich die Nummern der per VOICE-Funktion gewählten Stimmen angegeben (Nummern von Dual-Stimmen werden nicht angezeigt).

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 39

Bespielen der Begleitungsspur mit oder ohne Melodie

Auf der SONG-Spur ACCOMP werden folgende Ereignisse und Daten aufge-

zeichnet:

• Starten/Stoppen der Begleitung

• Begleitungsteilwechsel

• Rhythmusnummer* (einschließlich Cartridge-Rhythmen)

• Begleitungsspurparameter* (Spur Ein/Aus, Stimmennummer, Lautstärke)

• Begleitungslautstärke*

• Akkordwechsel, Timing

• (Gemeinsames Tempo für MELODY-Spuren und ACCOMP-Spur)

* Wird nur am Anfang eines Songs aufgezeichnet; Änderungen im Verlauf der Aufnahme

sind nicht möglich.

Eine SONG-Nummer wählen .......................................................................................................

Falls erforderlich, wählen Sie mit den [FUNCTION]-Tasten die SONG-

Funktion an, um dann mit den Tasten [–/NO] und [+/YES] eine spezifische SONG-Nummer (“17”, “18” oder “19”) für die Aufnahme zu wählen.

Aufnehmen eines Songs

• Auf der ACCOMP-Spur können

etwa 200 Akkorde (für 3 Songs) aufgezeichnet werden.

VOICE

FUNCTION

Den SINGLE- oder FINGERED-Modus und einen Rhythmus

STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

U17

Song1

wählen ...............................................................................................................................................................................

Wählen Sie nun noch den SINGLE- oder FINGERED-Modus (Seite 21) und einen zum Musikstil passenden Begleitrhythmus. Beim FINGERED-Modus können Sie außerdem zwischen zwei Modi für gegriffene Akkordbegleitung wählen.

NORMAL

SPLIT

SINGLE

FINGERED

MODE

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 40

Aufnehmen eines Songs

Die ACCOMP/MELODY-Spur auf Aufnahmebereitschaft

schalten

Drücken Sie die SONG [REC]-Taste. Die Anzeige der [REC]-Taste blinkt

daraufhin zur Bestätigung, und “REC” erscheint auf dem Display unter den Spuranzeigen von ACCOMP und MELODY 1, um zu bestätigen, daß das PSR320/420 aufnahmebereit ist. Blinkende rechteckige Klammern unter den Spuranzeigen MELODY 1 und MELODY 2 bedeuten, daß zu diesem Zeitpunkt eine der beiden Spuren für die Aufnahme gewählt werden kann — wählen Sie die gewünschte MELODY-Spur mit den Tasten [–/NO] und [+/YES] aus, oder schalten Sie beide Spuren ab, wenn lediglich die ACCOMP-Spur bespielt werden soll (die mit “REC” gekennzeichneten Spuren werden bespielt).

REC

..........................................................................................................................................................................

SONG

PLAY/STOP

ACCOMP MELODY1MELODY

REC REC

• Falls eine der MELODY-Spuren bereits bespielt wurde und eingeschaltet ist (Piktogramm wird angezeigt), können Sie sie wäh- rend der Aufnahme mithören. Wenn Sie die bereits bespielte Spur bei der Aufnahme nicht hören möchten, positionieren Sie den Cursor an ihrem Piktogramm und drücken dann die [–/NO]- Taste, um die Spur abzuschalten.

• Für die Begleitungsspurlautstärke wird die aktuelle Begleitungslautstärkeeinstellung

übernommen — siehe Seite 54.

• Beim Aktivieren der Aufnahme-

bereitschaft wird die Taktnummer auf “01” zurückgesetzt. (Die Aufnahme kann nicht am

789

–

/NO

+/YES

spezifizierten Takt gestartet werden.)

Die Aufnahme machen ..........................................................................................................................

Die Aufnahme läuft an, sobald Sie einen Akkord im Begleitungsabschnitt der Tastatur spielen. Wenn gleichzeitig eine MELODY-Spur bespielt wird, kann die Aufnahme auch durch einen Tastenanschlag im rechten Abschnitt ausgelöst werden. Die [REC]-Anzeige leuchtet nach dem Starten der Aufnahme kontinuierlich.

Die Aufnahme kann alternativ auch durch einen Druck auf die ACCOMPANIMENT CONTROL [START/STOP]-Taste gestartet werden. In diesem Fall läuft zunächst nur der Rhythmus ohne Baß- und Akkordbegleitung, bis Sie den ersten Akkord im Begleitungsabschnitt spielen.

Spielen Sie die gewünschten Akkorde im Begleitungsabschnitt der Tastatur. Wenn Sie gleichzeitig eine der MELODY-Spuren bespielen, spielen Sie die Melodie im rechten Abschnitt dazu. Die bei MEASURE angegebene Taktnummer nimmt während der Aufnahme schrittweise zu.

Die Aufnahme stoppen .........................................................................................................................

Zum Stoppen der Aufnahme drücken Sie die SONG [PLAY/STOP]-Taste, die AUTO ACCOMPANIMENT [START/STOP]-Taste oder die AUTO ACCOMPANIMENT [ENDING]-Taste, wenn der Song mit einem Abschluß ausklingen soll. Die [REC]-Anzeige erlischt dabei zur Bestätigung und die Taktnummer neben MEASURE auf dem Display wird auf “01” rückgesetzt.

Danach ist auf dem Display die Lautstärkeeinstellung der ACCOMP-Spur zu sehen.

• Beim Bespielen einer SONGSpur werden eventuell bereits auf der Spur aufgezeichnete Daten überschrieben (gelöscht).

• Falls der SONG-Speicher beim Aufnehmen auf die ACCOMPSpur voll wird, erscheint “Acc Full” auf dem Display, und die Aufnahme stoppt.

• Die Aufnahme erfolgt in Taktschritten. Wenn Sie die Aufnahme in der Mitte eines Taktes stoppen, wird der Rest des Taktes durch Pausen ergänzt.

• Wenn Sie die Aufnahme auf die ACCOMP-Spur durch einen Druck auf die [PLAY/STOP]Taste starten, werden keine Akkorddaten aufgezeichnet, bis Sie auf der Tastatur zu spielen beginnen.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 41

Wiedergabe von Begleitung und Melodie

Eine SONG-Nummer wählen .......................................................................................................

Falls erforderlich, wählen Sie zunächst mit den [FUNCTION]-Tasten die

SONG-Funktion an, um danach mit den Tasten [–/NO] und [+/YES] die SONG-Nummer (17, 18 oder 19) zu spezifizieren, an der der abzuspielende Song gespeichert ist.

VOICE

FUNCTION

STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

U17

Song1

Aufnehmen eines Songs

Die Wiedergabe starten........................................................................................................................

Drücken Sie zum Starten der Wiedergabe die SONG [PLAY/STOP]-Taste.

Sie können die ACCOMP-Spur und die MELODY-Spuren während der Wiedergabe je nach Bedarf individuell ein- und ausschalten.

SONG

REC

Auf der Tastatur dazuspielen.....................................................................................................

PLAY/STOP REPEAT

PLAY

MINUS ONE

Wenn Sie möchten, können Sie während der Wiedergabe auf der Tastatur

etwas dazuspielen oder das Tempo ändern.

Die Wiedergabe stoppen....................................................................................................................

Nachdem alle aufgezeichneten Daten abgespielt wurden, stoppt die Wieder-

gabe automatisch. Sie können die Wiedergabe jedoch auch jederzeit durch einen Druck auf die SONG [PLAY/STOP]-Taste beenden.

• Sie können die Song-Wiedergabe auch an einer spezifischen Taktnummer starten (siehe Seite

40).

• Zum Stummschalten und Wiedereinblenden individueller Spuren positionieren Sie den Cursor an deren Piktogramm (Piktogramm und Spurname blinken dabei), um sie dann mit der Taste [–/NO] bzw. [+/YES] aus- bzw. einzuschalten. Beim Stummschalten einer Spur verschwindet ihr Piktogramm vom Display.

• Beim Starten der SONG-Wiedergabe wird automatisch auf NORMAL-Modus geschaltet.

• Stimmen- und Lautstärkedaten können während der Wiedergabe überschrieben (d.h. geändert) werden — siehe “Ändern von Stimme und Lautstärke” an spä- terer Stelle.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 42

Aufnehmen eines Songs

Wiedergabe ab einer spezifischen Taktnummer

Sie können die SONG-Wiedergabe wahlweise auch an einer beliebigen Taktnummer starten, solange diese innerhalb des Taktbereiches des aufgenommenen Songs liegt.

Den MEASURE-Parameter anwählen............................................................................

Wählen Sie den MEASURE-Parameter auf dem Display mit den CURSOR-

Tasten an.

CURSOR

MEASURE

Die gewünschte Taktnummer eingeben ..................................................................

Stellen Sie die Nummer des gewünschten Taktes mit den Tasten [–/NO] und

[+/YES] oder den Nummerntasten ein.

– –

123

654

789

–

/NO

/YES

Die Wiedergabe starten........................................................................................................................

Sie können nun die Wiedergabe an der spezifizierten Taktnummer starten.

• Zum Eingeben eines dreistelligen Werts halten Sie zunächst die Nummerntaste [1] oder [2] gedrückt, bis “1” bzw. “2” an der Hunderterstelle auf dem Display angezeigt wird, und geben danach die beiden restlichen Stellen wie gewohnt nacheinander ein.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 43

■ Ändern von Stimme und Lautstärke

Sie können den jeweils letzten aufgezeichneten Stimmenwechsel auf einer MELODY-Spur während der Wiedergabe überschreiben, indem Sie die Stimmennummer in der Spuranzeige auf dem Display mit den CURSOR-Tasten anwählen (die Stimmennummer muß blinken) und dann mit den Nummerntasten oder den Tasten [–/NO] und [+/YES] die Nummer der neuen Stimme einstellen. Die alte Stimmennummer wird dabei tatsächlich erst beim Drücken der [PLAY/STOP]-Taste, bei Erreichen des Songendes oder am nächsten auf- gezeichneten Stimmenwechsel überschrieben. Die ursprüngliche Stimmennummer kann daher vor dem Überschreiben durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] wieder aufgerufen werden. Alle anderen auf der Spur aufgezeichneten Stimmenwechsel werden am jeweiligen Setzpunkt ausgeführt.

Die Lautstärke individueller Spuren kann während der Wiedergabe auf dieselbe Weise geändert werden. Hierzu wählen Sie zunächst den Lautstärke-Anzeigebalken (VOL) der betreffenden Spur an (Anzeigebalken muß blinken) und stellen dann mit den Tasten [–/NO] und [+/YES] die gewünschte Höchstlautstärke für die Spur ein. Je kürzer der Anzeigebalken, um so kleiner ist die eingestellte Höchstlautstärke. Der alte Lautstärkewert wird erst beim Drücken der [PLAY/STOP]-Taste oder am Ende des Songs überschrieben, so daß Sie den ursprünglichen Lautstärkewert davor noch durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] wieder aufrufen können. Der neue Lautstärkewert wird nur am Anfang der Spur gesetzt und gilt bis zu ihrem Ende.

Aufnehmen eines Songs

• Beim Ändern einer Melodiespur-Stimme wechselt die Dual-Stimme automatisch.

• Sie können nur die Stimmenund Lautstärkedaten eigener Songs überschreiben.

CURSOR

ACCOMP MELODY1MELODY

101 103

– –

123

789

–

/NO

■ Löschen von SONG-Spuren

Sie können alle Daten der Spuren ACCOMP, MELODY 1 und MELODY 2

des gewählten Songs in einem Durchgang komplett löschen, indem Sie bei gedrückt gehaltener [REC]-Taste die [MINUS ONE]-Taste antippen und danach die Frage “Clear?” (Löschen?) auf dem Display durch einen Druck auf die [+/YES]-Taste bestätigen (wenn Sie die Daten doch nicht löschen wollen, drükken Sie [–/NO]).

SONG

REC

PLAY/STOP REPEAT

PLAY

MINUS ONE

U17

Clear ?

654

/YES

• Sie können nur Songs löschen, die Sie selbst aufgenommen haben.

• Wenn Sie zum Löschen einen fest programmierten Song wählen, wechselt das Instrument automatisch zu Song Nr.

17.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 44

Die Multi Pads

Mit den MULTI PADS des PSR-320/420 können Sie kurze rhyhtmische und melodische Sequenzen abspielen lassen, die das Tastaturspiel sowie auch SONG-Aufnahmen untermalen und für mehr Ausdruckskraft sorgen. Manche der Pad-Phrasen werden einfach wie vorprogrammiert abgespielt, während andere wiederum den mit der automatischen Baß/Akkordbegleitung des PSR-320/420 gespielten Akkorden angepaßt und automatisch entsprechend transponiert werden.

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

o01

Fanfare

REGIST

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

TEMPO

152

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

MEASURE

REC REC REC

BEAT

OTS

REPEAT

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

Auswählen eines MULTI PAD-Sets

Das PSR-320/420 verfügt über 11 und das PSR-420 über 14 Multi Pad-Sets, die jeweils 4 MULTI PAD-Phrasen (eine pro Taste) enthalten, so daß insgesamt 44 bzw. 56 Phrasen zur Verfügung stehen. Bevor Sie mit den MULTI PADS spielen können, müssen Sie zunächst das MULTI PAD-Set wählen, das die gewünschten Phrasen enthält:

Die MULTI PAD-Funktion wählen ........................................................................................

Zum Auswählen eines Multi Pad-Sets rufen Sie zunächst die MULTI PAD-

Funktion auf, indem Sie eine der [FUNCTION]-Tasten drücken, bis der Zeiger

neben der Funktionsliste auf “MULTI PAD” weist.

• Eine komplette Liste der Multi Pad-Belegungen finden Sie auf Seite 43.

VOICE

FUNCTION

Die Nummer des gewünschten Multi Pad-Sets wählen.................

STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

o01

Fanfare

PSR-420

Wählen Sie nun eines der 11 bzw. 14 Multi Pad-Sets mit den Tasten [–/NO]

und [+/YES] oder den Nummerntasten aus.

789

–

/NO

+/YES

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 45

Abspielen von MULTI PAD-Phrasen

Die Multi Pads

Zum Abspielen einer Phrase tippen Sie einfach das betreffende MULTI PAD an. Die MULTI PAD-Wiedergabe setzt dabei direkt ein. Bei Bedarf können Sie auch mehrere MULTI PADs gleichzeitig abspielen lassen. Wenn ein Pad wiederholt angetippt wird, bevor es seine Phrase bis zu Ende gespielt hat, lassen sich interessante “Retriggered Sample”-Effekte erzeugen.

Die MULTI PAD-Stimmen sind unabhängig von den aktuell für Tastaturspiel gewählten Stimmen programmiert. So können Sie beispielsweise auf der Tastatur eine Pianostimme spielen und durch Pad-Einlagen mit Bläserakkorden untermalen.

Beim Spielen einer MULTI PAD-Phrase mit automatischer Akkordanpassung wird diese so transponiert, das sie zu den mit der automatischen Baß/Akkordbegleitung des PSR-320/420 gespielten Akkorden harmoniert.

TERMINATE

MULTI PADS

1234

Die laufende MULTI PAD-Wiedergabe kann durch einen Druck auf die

MULTI PADS [TERMINATE]-Taste abgebrochen werden.

TERMINATE

MULTI PADS

1234

• Die MULTI PAD-Wiedergabegeschwindigkeit hängt von der aktuellen TEMPO-Einstellung ab.

● Die MULTI PAD-Sets

PSR-320 Akkordanpassung Set Pad 1 Pad 2 Pad 3 Pad 4

01 WildWest –––– 02 StarShip –––– 03 Wedding ––OO 04 HarpGlis OOOO 05 BrassChd OOOO 06 Fanfare –––– 07 TechnoFX ––OO 08 Drum-Kit –––– 09 DrumFlam –––– 10 AnalogDr –––– 11 Timbales ––––

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

PSR-420 Akkordanpassung Set Pad 1 Pad 2 Pad 3 Pad 4

01 Fanfare –––– 02 HiTechno ––OO 03 Arpeggio ––OO 04 GuitRiff OO –– 05 DrumFill –––– 06 DrumFlam –––– 07 Drum Kit –––– 08 Class.Dr –––– 09 Timbales –––– 10 CongaSet –––– 11 TrumpHit OOOO 12 Amazonas –––– 13 Xeno-SFX ––OO 14 WildWest ––OO

Page 46

Gebrauch von Music Cartridges

Das PSR-320/420 ist mit einem Einschubschlitz für vorprogrammierte Yamaha Music Cartridges ausgestattet, auf denen Rhythmus-, Song- und/ oder Registration-Daten gespeichert sind. Eine solche Music Cartridge wird als Muster mit dem PSR-320/420 geliefert. Andere können bei Bedarf beim Yamaha-Händler erworben bzw. bestellt werden.

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

■ Einstecken einer Music Cartridge

Schalten Sie das Instrument aus und schieben Sie die Music Cartridge wie gezeigt in den Schlitz ein. Drücken Sie diese fest ein, bis die Cartridge einwandfrei festsitzt (wie in der Abbildung gezeigt). Die Cartridge ist so geformt, daß sie nur in einer bestimmten Stellung in den Schlitz gesteckt werden kann – versuchen Sie nicht, sie umgekehrt einzuschieben. Schalten Sie das Instrument nach dem Einsetzen der Cartridge wieder an.

Wenn die Cartridge richtig eingesetzt ist, muß die dreieckige Markierung an der Vorderseite der Cartridge vollständig von der Kante des Bedienfeldes verdeckt sein.

Bei Cartridges ohne diese Markierung muß die Unterkante der Griffmulden am Rand der Cartridge mit der Kante des Bedienfeldes abschließen und darf nicht darüber liegen.

o01

YESTERDY

REGIST

RHYTHM BASS C HORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

TEMPO

152

33 25 26 101 1017

ACCOMP TRACK SONG TRACK

MEASURE

REC REC REC

■ Vorsichtsmaßregeln für die Handhabung von Music Cartridges

• Bewahren Sie Music Cartridges an einem Ort auf, wo sie vor übermäßiger Wärme und Feuchtigkeit geschützt sind.

• Lassen Sie die Music Cartridges nicht fallen und setzen Sie sie keinen starken Erschütterungen aus.

• Versuchen Sie bitte nicht, Music Cartridges zu zerlegen.

• Vermeiden Sie eine direkte Berührung der elektrischen Kontakte am Cartridge-Gehäuse, um eine Beschädigung und statische Aufladung zu vermeiden. Statische Elektrizität kann Datenverlust und Betriebsstörungen zur Folge haben.

• Der Einschubschlitz kann nur Yamaha Music Cartridges aufnehmen. Beim Einstecken anderer Cartridge-Typen kann das Instrument schwer beschädigt werden.

• Verwenden Sie die Music Cartridges nicht in anderen Geräten, da dies irreparable Beschädigungen zur Folge haben kann.

• Vermeiden Sie bitte ein Einschieben bzw. Herausziehen der Cartridge, während das Instrument eingeschaltet ist. Dies könnte Verlust der im PSR-320/420 gespeicherten Daten (Songs/Registration Memory) und sogar ein “Aufhängen” des Geräts zur Folge haben.

• Schmutz auf den elektrischen Kontakten am CartridgeGehäuse kann Probleme beim Auswählen und Abspielen von Cartridge-Dateien zur Folge haben. Sollten beim Einsatz derartige Probleme auftreten, ziehen Sie die Cartridge zur Beseitigung aus dem Schlitz, um sie danach wieder einzustecken (ggf. wiederholt ausführen). Sollte dies keine Abhilfe schaffen, befreien Sie die elektrischen Kontakte mit einem weichen Tuch von Schmutz und Staub.

BEAT

OTS

REPEAT

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

• Wenn Sie ein Registration-Setup abrufen oder einen Song wiedergeben möchten, das/der auf Cartridge-Daten basiert, dürfen Sie nicht vergesen, die Music Cartridge einzustecken. Wenn kein Zugriff auf die benötigten Cartridge-Daten möglich ist, erscheint, “No Cart (Cartridge)” auf dem Display.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 47

Gebrauch von Music Cartridges

Cartridge-Rhythmen

Die mit dem PSR-320/420 gelieferte Music Cartridge enthält 8 zusätzliche Begleitrhythmen, die Sie wie die

interen Rhythmen verwenden können.

Auswählen eines Cartridge-Rhythmus

Die STYLE-Funktion wählen ........................................................................................................

Drücken Sie einmal auf die [STYLE]-Taste, um die STYLE-Funktion direkt

aufzurufen, oder wiederholt auf eine der [FUNCTION]-Tasten links vom Display, bis der Zeiger neben der Funktionsliste auf “STYLE” weist.

Einen Cartridge-Rhythmus wählen und spielen lassen................

Zum Wählen eines Cartridge-Rhythmus halten Sie die Nummerntaste [3]

(unter dem Cartridge-Piktogramm am Bedienfeld) gedrückt, bis dasselbe Piktogramm links neben dem Rhythmusnamen auf dem Display erscheint, und geben danach die Nummer des gewünschten Rhythmus wie gewohnt über die Nummerntasten ein (2 Stellen). Sie können die Cartridge-Rhythmen, die hinter der höchsten bzw. vor der niedrigsten internen Rhythmusnummer angesiedelt sind, auch mit den Tasten [–/NO] und [+/YES] anwählen: Wenn Sie bei aufgerufener Rhythmusnummer 00 die [+/YES]-Taste drücken, wird zu CartridgeRhythmus Nr. 01 gewechselt (das Cartridge-Piktogramm erscheint dabei zur Bestätigung auf dem Display).

Die Cartridge-Rhythmen werden auf dieselbe Weise wie die internen

Begleitrhythmen eingesetzt (siehe Seite 24).

– –

123

VOICE STYLE

SONG

REGIST MEMORY

C01

ORGRKBLD

789

–

/NO

/YES

• Bei Cartridge-Rhythmen ohne One Touch Setting-Daten erscheint “No OTS” auf dem Display.

654

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 48

Gebrauch von Music Cartridges

■ Das Yamaha Style File Format

Das Yamaha “Style File Format” ist ein von Yamaha entwickeltes Begleitautomatik-Datenformat, das als Teil der jahrelangen Entwicklung und Verbesserung der Formate Standard MIDI File und GM System Level 1 entstand, auf denen es basiert. Das Style File Format ermöglicht die Nutzung außergewöhnlich hochwertiger Begleitungsmuster auf vielen unserer Instrumente und auf den Music Cartridges für das PSR-320/420. Aufgrund des durch das Style File Format möglichen komplexen Aufbaus von Begleitungen weisen gewisse Cartridge-Rhythmen eine andere Anzahl an Begleitungsteilen und/oder Begleitungsspuren auf als die internen Rhythmen im PSR-320/420.

● Begleitungsteile

Manche Cartridge-Rhythmen haben beispielsweise neben den Hauptteilen A und B auch zwei Einleitungs- und Abschlußteile (ebenfalls jeweils A und B). Wenn Sie bei solchen Rhythmen die Tasten [INTRO] und MAIN [A] drükken, um die Begleitung mit einer Einleitung zu starten und dann zu Hauptteil A überzuleiten, wird Einleitung A gespielt. Wenn Sie die Tasten [INTRO] und MAIN [B] drücken, wird Einleitung B gespielt. Dasselbe gilt für den Abschluß. Spielt beim Drücken der [ENDING]-Taste gerade Hauptteil A , so klingt der Rhythmus mit Abschluß A aus.

● Begleitungsspuren

Die Rhythmen im PSR-320/420 sind mit den Spuren RHYTHM, BASS, CHORD und PHRASE programmiert. Manche der Cartridge-Rhythmen haben jedoch zusätzliche Spuren, z.B. RHYTHM 2, CHORD 2 bzw. PHRASE 2, die Sie wie gewohnt durch Cursorsteuerung anwählen können. Wenn Sie beispielsweise gerade RHYTHM 1 gewählt haben und dann die Cursortaste für “rechts” drücken, verbleibt der Cursor bei Rhythmen mit zwei RHYTHM-Spuren an der aktuellen Displayposition, und anstelle von “RHYTHM 1” wird “RHYTHM 2” angezeigt. Sie können nun die Parameter der zweiten RHYTHM-Spur einstellen. Dasselbe gilt für die Spuren CHORD 1 und CHORD 2 sowie PHRASE 1 und PHRASE 2.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 49

Gebrauch von Music Cartridges

Cartridge-Songs

Die Yamaha Music Cartridges erlauben das Abspielen vorprogrammierter Stücke und können Ihnen auch als “privater Musiklehrer” dienen, da Sie unterschiedliche Parts eines Stücks einüben können, während die anderen automatisch abspielen (die mit dem PSR-320/420 gelieferte Music Cartridge enthält 8 Songs, weitere sind beim Yamaha-Händler erhältlich). Beim PSR-420 geben die Notenanzeigen über der Tastatur zusätzlich an, welche Taste(n) Sie anschlagen müssen.

Wiedergabe von Cartridge-Songs

Die SONG-Funktion wählen ..........................................................................................................

Wählen Sie die SONG-Funktion mit den FUNCTION-Tasten [▲] und [▼].

Die Nummer eines Cartridge-Songs wählen ....................................................

Zum Wählen eines Cartridge-Songs halten Sie die Nummerntaste [3] (unter

dem Cartridge-Piktogramm am Bedienfeld) gedrückt, bis dasselbe Piktogramm

links neben dem Songnamen auf dem Display erscheint, und geben danach die

Nummer des gewünschten Songs wie gewohnt über die Nummerntasten ein. Sie

können die Cartridge-Songs, die hinter der höchsten bzw. vor der niedrigsten

internen Songnummer angesiedelt sind, auch mit den Tasten [–/NO] und

[+/YES] anwählen: Wenn Sie bei aufgerufener Songnummer 19 die [+/YES]-

Taste drücken, wird zu Cartridge-Song Nr. 01 gewechselt (das Cartridge-

Piktogramm erscheint dabei zur Bestätigung auf dem Display).

– –

123

VOICE

STYLE

SONG

REGIST MEMORY

Die Wiedergabe starten........................................................................................................................

C02

AåTRAIN

789

–

/NO

/YES

Zum Abspielen des Songs drücken Sie die SONG [PLAY/STOP]-Taste. Sie können die laufende Wiedergabe jederzeit durch einen Druck auf die

SONG [PLAY/STOP]-Taste beenden.

654

• Die Wiedergabe kann auch an einem spezifischen Takt gestartet werden — siehe Seite 40.

• Sie können das Wiedergabetempo beliebig einstellen.

• Die Notenanzeigen geben die anzuschlagenden Tasten in Echtzeit vor. Wenn Sie diese visuelle Stütze als störend empfinden, können Sie die Notenanzeigen über die “Lamp”-Funktion in der OVERALL-Funktionsgruppe ausschalten — siehe Seite 55. (PSR-420)

• Stimmen- und Lautstärkedaten von Catridge-Songs können nicht überschrieben (d.h. permanent geändert) werden.

• Die Harmonieautomatik (Seite

31) arbeitet bei gewissen Cartridge-Songs nicht.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 50

Gebrauch von Music Cartridges

Cartridge-Presets für die Registration Memory-Funktion

Die mit dem PSR-320/420 gelieferte Music Cartridge enthält 8 Banken mit Registration Memory-Presets (8

Banken x 4 Presets = 32 abrufbare Bedienfeldeinstellungen), die eine Reihe nützlicher Registration-Setups bieten (Einzelheiten zur Registration Memory-Funktion entnehmen Sie bitte Seite 33).

Auswählen von Cartridge-Setups

Die REGIST MEMORY-Funktion wählen ..................................................................

Drücken Sie eine der [FUNCTION]-Tasten links vom Display, bis der Zei-

ger auf dem Display neben “REGIST MEMORY” in der Funktionsliste steht.

Ein Cartridge-Setup abrufen........................................................................................................

Zum Wählen eines Registration-Setups von der Cartridge halten Sie die

Nummerntaste [3] (unter dem Cartridge-Piktogramm am Bedienfeld) gedrückt, bis dasselbe Piktogramm links neben der Bank-Nummer auf dem Display erscheint, und geben danach die Nummer der gewünschten Bank wie gewohnt über die Nummerntasten ein (Seite 33). Sie können die Cartridge-Banken, die hinter der höchsten bzw. vor der niedrigsten internen Banknummer angesiedelt sind, auch mit den Tasten [–/NO] und [+/YES] anwählen: Wenn Sie bei aufgerufener Banknummer 08 die [+/YES]-Taste drücken, wird zu Cartridge-Bank Nr. 01 gewechselt (das Cartridge-Piktogramm erscheint dabei zur Bestätigung auf dem Display).

Das gewünschte Registration-Preset kann wie die internen Registration Memory-Setups durch einen Druck auf die betreffende REGISTRATION MEMORY-Taste gewählt werden (vergleiche Seite 34).

– –

123

VOICE STYLE

SONG

REGIST MEMORY

C01

ORGRKBLD

789

• Sie können keine eigenen Daten in den Registration-Speicherplätzen von Music Cartridges speichern.

• Bei den durch ein CartridgeRegistration-Preset abgerufenen Stimmen handelt es sich nicht um Bedienfeldstimmen des PSR320/420 (Seite 13), sondern um Stimmen, die durch das GM System Level 1 definiert sind. Die Nummern von Cartridge-Registration-Stimmen werden nicht angezeigt. Anstelle einer Nummer erscheint links neben dem Stimmennamen “- - -” auf dem Display.

654

–

/NO

/YES

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 51

Übungsfunktionen

Das PSR-320/420 bietet mehrere Übungsfunktionen, mit denen Sie sich das Spielen auf der Tastatur auf elegante Weise selbst beibringen können.

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

__r

MinusMod

REGIST

TEMPO

RHYTHM BASS CHORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

152

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

MEASURE

REC REC REC

BEAT

OTS

REPEAT

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

Ausblenden von Parts

Bei aktivierter MINUS ONE-Funktion können Sie den linken, rechten oder beide Tastaturparts eines Songs (Demo oder Music Cartridge) stummschalten, um ihn durch Spielen auf der Tastatur einzuüben. Welcher Part im MINUS ONEModus ausgeblendet wird, stellen Sie mit der “MinusMod”-Funktion in der OVERALL-Funktionsgruppe ein.

Zum Ausblenden des eingestellten Parts drücken Sie einfach die [MINUS ONE]-Taste. Bei aktivierter Partausblendung wird zur Bestätigung das MINUS ONE-Piktogramm auf dem Display angezeigt.

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

SONG

REC

PLAY/STOP REPEAT

PLAY

MINUS ONE

■ Spezifizieren des auszublendenden Parts ..........................................................

Zum Spezifizieren des auszublendenden Parts (linken, rechten oder beide)

drücken Sie zunächst eine der [FUNCTION]-Tasten links vom Display, bis der

Zeiger neben der Funktionsliste auf “OVERALL” weist, um die “MinusMod”-

Funktion danach mit der CURSOR-Taste [▲] bzw. [▼] anzuwählen. Geben Sie

schließlich noch die gewünschte Einstellung mit den Tasten [–/NO] und [+/

YES] vor.

• Sie können die “MinusMod”Funktion der OVERALLFunktionsgruppe auch direkt aufrufen, indem Sie die [MINUS ONE]-Taste gedrückt halten.

• Informationen zur Verwendung der Partausblendungsfunktion mit einem spezifischen SongKanal finden Sie auf Seite 55.

• Bei Songs, die Sie selbst aufgenommen haben, entspricht die MELODY 1-Spur dem rechten Part und die MELODY 2-Spur dem linken.

• Beim Einschalten des Instruments wird die Einstellung “_ _ r” (Part für rechte Hand) vorgegeben.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 52

Übungsfunktionen

CURSOR

FUNCTION

VOICE

STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

Einstellung Ausgeblendeter Part

__r Rechte Hand L__ Linke Hand L_r Linke und rechte Hand

Üben mit Hilfestellung (nur PSR-420)

__r

MinusMod

789

–

/NO

/YES

Wenn Sie mit aktivierter GUIDE-Funktion üben, setzt das PSR-420 die Wiedergabe erst fort, wenn Sie die nächste richtige Note angeschlagen haben, so daß Sie das Stück in Ihrem eigenen Spieltempo einüben können.

Drücken Sie zum Aktivieren der Funktion die [GUIDE]-Taste, so daß das über der Taste aufgedruckte Piktogramm auf dem Display angezeigt wird. Die “MinusMod”-Funktion in der OVERALL-Funktionsgruppe bestimmt, für welchen Part Hilfestellung gegeben wird. Wenn Sie den betreffenden Part (oder beide Parts) selbst spielen möchten, drücken Sie die [MINUS ONE]-Taste, um die Partausblendung zu aktivieren.

SONG

REC

PLAY/STOP REPEAT

PLAY

MINUS ONE

GUIDE

Wenn Sie nun die Wiedergabe durch einen Druck auf die SONG [PLAY/

STOP]-Taste starten, spielt das PSR-420 die Einleitung automatisch, stoppt

danach jedoch und wartet, bis Sie die nächste(n) Note(n) spielen. Die Notenan-

zeigen über der Tastatur geben an, welche Taste(n) Sie als nächstes anschlagen

müssen. Jedesmal, wenn Sie die richtige(n) Taste(n) angeschlagen haben, setzt

das Instrument das Stück bis zu Ihrem nächsten Einsatz fort und wartet dort auf

Ihr Spiel.

Die Wiedergabe stoppt wie beim normalen Abspielen von Songs automa-

tisch, sobald das Ende des Stücks erreicht ist, kann jedoch natürlich auch früh-

zeitig mit der SONG [PLAY/STOP]-Taste beendet werden.

• Das Wiedergabetempo kann nach dem Auswählen eines Songs mit den TEMPO-Tasten [▲] und [▼] auf einen beliebigen Wert eingestellt werden.

• Falls die blinkenden Notenanzeigen über der Tastatur störend wirken, oder wenn Sie ohne visuelle Hilfestellung spielen möchten, können Sie sie mit der “Lamp”-Funktion in der OVERALL-Funktionsgruppe ausschalten (siehe Seite 55). Die GUIDE-Funktion arbeitet auch ohne Notenanzeigen, wie links beschrieben.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 53

Wiederholte Wiedergabe

Mit der REPEAT PLAY-Funktion können Sie einen beliebigen Abschnitt eines

internen bzw. Cartridge-Songs wiederholt abspielen lassen.

Drücken Sie hierfür bei laufender Wiedergabe am Anfangspunkt des wiederholt

abzuspielenden Abschnitts einmal auf die [REPEAT PLAY]-Taste (über der REPEAT-Anzeige auf dem Display erscheint dabei ein “A”), und tippen Sie die Tasten dann am Endpunkt des Abschnitts ein weiteres Mal an (neben dem “A” ist nun ein “B” zu sehen). Nachdem Sie Punkt B spezifiziert haben, setzt die Wiedergabe automatisch bei Punkt A ein, wonach der Abschnitt wiederholt gespielt wird, bis Sie die Wiederholfunktion durch einen weiteren Druck auf die [REPEAT PLAY]-Taste wieder ausschalten.

SONG

REC

PLAY/STOP REPEAT

PLAY

MINUS ONE

REPEAT

Übungsfunktionen

• Falls Sie lediglich Punkt A vorge-

ben, wird der Song ab Punkt A bis zu seinem Ende wiederholt gespielt.

• Wenn Sie beispielsweise Punkt A

auf Takt 8 setzen und Punkt B auf Takt 2, werden die Takte 2 bis 8 wiederholt gespielt.

Sie können Anfangs- und Endpunkt des gewünschten Abschnitts auch bei

gestopper Wiedergabe vorgeben. Hierzu geben Sie am MEASURE-Parameter zunächst die Taktnummer für Punkt A ein und drücken die [REPEAT PLAY]-Taste. Spezifizieren Sie nun die Taktnummer für Punkt B, um die Einstellung danach durch einen weiteren Druck auf die [REPEAT PLAY]-Taste zu beenden. Der ein- gestellte A-B-Abschnitt wird wiederholt wiedergegeben, sobald Sie die [PLAY/ STOP]-Taste drücken.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 54

OVERALL-Funktionsgruppe

Manche der Funktionen in der OVERALL-Funktionsgruppe wurden an früherer Stelle in dieser Anleitung bereits erklärt, während andere in diesem Abschnitt zum ersten Mal beschrieben werden. Entnehmen Sie die Nummer der Seite, auf der die jeweilige Funktion beschrieben ist, bitte der untenstehenden Übersicht. Die Übersicht gibt darüber hinaus zur Bezugnahme eine deutsche Bezeichnung, den auf dem Display angezeigten englischen Namen (Abkürzung) und den Einstellbereich jeder Funktion an. Wertebereiche werden durch zwei oder mehrere Werte angezeigt, die durch drei Punkte (…) voneinander getrennt sind.

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD

DUAL VOICE

SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

100

Kybd Vol

REGIST

RHYTHM BASS C HORD PAD PHRASE ACCOMP MELODY1MELODY

111

ON / OFF

VOICE

VOL

TRANSPOSE

TEMPO

152

39 28 19 30 101 1011

ACCOMP TRACK SONG TRACK

MEASURE

REC REC REC

BEAT

OTS

REPEAT

MINUS ONE

DIGITAL EFFECT

TOUCH

DUAL

HARMONY

GUIDE

NORMAL

SPLIT

SINGLE

FINGERED

PSR-420

Funktion Displayname Einstellbereich Seite

Tastatur-Lautstärke

Kybd Vol 00 … 127 53

Oktavlage Octave –2 … 0 … 253 Panorama

Pan –7 … 0 … 754

Stimmen-Voreinstellung VoiceSet oFF, on 54 Modus für gegriffene Akkordbegleitung

FngrngMd nor, Full 22

Begleitungslautstärke AcompVol 00 … 127 54 Begleitungs-Splitpunkt AccSpPnt 00 … 127 30 Anschlagempfindlichkeit Ausgeblendeter Part MinusMod Kanal für rechte Hand bei Partausblendung

TouchSns 00 … 127 54

_ _

r, L

_ _

, L

r49

MinusChR 01 … 16 55

Kanal für linke Hand bei Partausblendung MinusChL 01 … 16 55 Notenanzeigen (nur PSR-420) Lamp oFF, on 55 Metronom

Metronom oFF, on 55

Empfangskanal für externes Keyboard RemoteCh oFF, 01 … 16 57 Übertragung von Tastaturdaten

KybdOut oFF, on 58

Übertragung von Songdaten SongOut oFF, on 58 Übertragung von Begleitungsdaten

AcompOut oFF, on 58

Lokalsteuerung Local oFF, on 59 Externe Taktsteuerung ExtClock oFF, on 59 Anfangsdatenübertragung

InitSnd? Keine 59

Blockdatenübertragung BulkSnd? Keine 60

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 55

OVERALL-Funktionsgruppe

Zum Anwählen einer der OVERALL-Funktionen drücken Sie zunächst eine der beiden [FUNCTION]-

Tasten links vom Display, bis der Zeiger neben der Funktionsliste auf den Posten “OVERALL” weist. Danach können Sie die OVERALL-Funktionliste mit den CURSOR-Tasten [▲] und [▼] durchgehen und die gewünschte Funktion heraussuchen. Sobald das Funktionskürzel auf dem Display angezeigt wird, können Sie die Funktion mit den Tasten [–/NO] und [+/YES] (bei Einstellwerten auch mit den Nummerntasten) wunschgemäß einstellen.

– –

123

654

789

–

/NO

/YES

CURSOR

FUNCTION

VOICE STYLE

SONG

REGIST MEMORY

MULTI PAD DUAL VOICE SPLIT VOICE

HARMONY

OVERALL

DIGITAL EFFECT

100

Kybd Vol

Allgemeine Funktionen

■ Tastatur-Lautstärke (Kybd Vol)...............................................................................................

Dient zum Einstellen der Lautstärke für die auf der Tastatur gespielte Stimme (einschließlich Dual- und Split-Stimmen), um eine Abstimmung mit der Begleitungs- und Song-Lautstärke zu ermöglichen. Der Einstellbereich geht von “00” bis “127”. Bei “00” wird kein Ton erzeugt, während “127” der Höchstlautstärke entspricht. Die Standardeinstellung (“100”) kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] direkt wieder abgerufen werden.

100

■ Oktavlage (Octave) ......................................................................................................................................

Ermöglicht Versetzen der Stimme für den rechten Tastaturabschnitt (einschließlich der Dual-Stimme) um eine oder zwei Oktaven nach oben bzw. unten. Bei “–1” ist die Stimme um eine Oktave nach unten versetzt, bei “–2” um zwei, während Sie bei den positiven Werten “+1” und “+2” um eine bzw. zwei Oktaven nach oben versetzt ist. Die Standardeinstellung (“0”) kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] direkt wieder abgerufen werden.

Kybd Vol

• Sie können Sie die “Kybd Vol”Funktion auch direkt aufrufen, indem Sie die [VOICE]-Taste gedrückt halten.

• Zum Einstellen negativer Werte halten Sie bei der Werteingabe mit den Nummerntasten die [–/ NO]-Taste gedrückt.

100

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Octave

Page 56

OVERALL-Funktionsgruppe

■ Panorama (Pan).................................................................................................................................................

Bestimmt die Position der (über VOICE gewählten) Stimme für den rechten Tastaturabschnitt im Stereo-Panorama. Der Einstellbereich geht von “–7” (ganz links) bis “+7” (ganz rechts). Die Standardeinstellung für die aktuelle Stimme kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] direkt wieder abgerufen werden.

100

■ Stimmen-Voreinstellung (VoiceSet)................................................................................

Wenn diese Funktion aktiviert ist, werden die wichtigsten Stimmenparameter beim Auswählen einer neuen Stimme automatisch vom Instrument vorgegeben, um die klanglichen Eigenschaften der betreffenden Stimme zu optimieren. Die durch Voice Set voreingestellten Parameter sind unten aufgeführt. Sie können die Funktion bei Bedarf ausschalten (oFF). Beim Einschalten des Instruments wird Voice Set als Standardeinstellung aktiviert (on).

Pan

• Bei aktivierter Voice Set-Funktion wird als Pan-Einstellung automatisch “0” vorgegeben, wenn Sie über die [VOICE]-Funktion eine andere Stimme auswählen.

• Zum Einstellen eines negativen Werts halten Sie bei der Eingabe des Werts die [–/NO]-Taste gedrückt.

• Die Voice Set-Funktion wirkt nicht auf die Schlagzeug-Stimmen.

• Dual-Stimme (Stimmennummer, Lautstärke, Oktavlage, Panorama = 0)

• Split-Stimme (Stimmennummer, Lautstärke, Oktavlage, Panorama)

• Harmonietyp

• Panorama (0)

1on

VoiceSet

■ Begleitungslautstärke (AcompVol) ..................................................................................

Dient zum Einstellen der Begleitungslautstärke, um eine Abstimmung mit der Tastatur- und Song-Lautstärke zu ermöglichen. Der Einstellbereich geht von “00” bis “127”. Bei “00” wird kein Ton erzeugt, während “127” der Höchstlautstärke entspricht. Die Standardeinstellung (“100”) kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] direkt wieder abgerufen werden.

100

AcompVol

■ Anschlagempfindlichkeit (TouchSns).........................................................................

Mit dieser Funktion stellen Sie die Anschlagempfindlichkeit der Tastatur bei aktivierter Anschlagdynamik (TOUCH RESPONSE, Seite 17) ein. Der Einstellbereich geht von “00” bis “127”. Je größer der eingestellte Wert, um so empfindlicher reagiert die Tastatur auf Tastenanschläge. Bei einer hohen Anschlagempfindlichkeit werden relativ weiche Tastenanschläge bereits mit hoher Lautstärke in Ton umgesetzt.

• Sie können Sie die “AcompVol”Funktion auch direkt aufrufen, indem Sie die [STYLE]-Taste gedrückt halten.

• Die Standardeinstellung (“100”) kann durch gleichzeitiges Drük- ken der Tasten [–/NO] und [+/YES] direkt wieder abgerufen werden.

• Sie können Sie die “TouchSns”Funktion auch direkt aufrufen, indem Sie die [TOUCH RESPONSE]-Taste gedrückt halten.

100

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

TouchSns

Page 57

■ Kanal für rechte/linke Hand bei Partausblendung (Minus ChR/ChL)

Sie können einen spezifischen Part (im MINUS ONE-Modus) einstudieren, indem Sie zunächst den zu übenden Demo/Cartridge-Song auswählen und dem linken bzw. rechten Abschnitt dann den betreffenden Song-Kanal zuordnen. Ein beliebiger der Kanäle 1 bis 16 kann eingestellt werden. Die Standardeinstellung (“01” für rechte Hand und “02” für linke Hand) kann durch gleichzeitiges Drükken der Tasten [–/NO] und [+/YES] wieder abgerufen werden.

_01

_02

MinusChR

MinusChL

.................................................................................

OVERALL-Funktionsgruppe

• Der Kanal für den spezifischen Part wird automatisch vorgegeben, wenn der gewählte Song feste MINUS ONE-Kanaleinstellungen (für linke/rechte Hand) enthält. In diesem Fall wird “- - -” auf dem Display angezeigt, wobei eine Neuzuordnung nicht möglich ist.

• Unabhängig von den für Partausblendung gemachten Kanaleinstellungen entspricht bei Songs, die Sie selbst aufgenommen haben, die MELODY 1-Spur dem rechten Part und die MELODY 2-Spur dem linken. Beim Abspielen eines Songs, den Sie selbst aufgenommen haben, wird “- - -” angezeigt, in welchem Fall Sie die Kanaleinstellungen für Partausblendung nicht ändern können.

■ Notenanzeigen (Lamp; nur PSR-420) ...........................................................................

Mit der Lamp-Funktion können Sie die Notenanzeigen über der Tastatur einund ausschalten. Die Übungsfunktionen des Instruments können wahlweise mit oder ohne Notenanzeigen verwendet werden (siehe Seite 50). Die roten Notenanzeigen sind weißen Tasten zugeordnet und die grünen Notenanzeigen schwarzen Tasten.

1on

Lamp

■ Metronom (Metronom) ...........................................................................................................................

Zum Ein- und Ausschalten der Metronomfunktion. Das Metronom gibt beim Spielen mit automatischer Begleitung sowie beim Aufnehmen eines Songs den Takt akustisch an.

oFF

Metronom

• Beim Einschalten des Instruments werden die Notenanzeigen als Standardeinstellung aktiviert.

• Beim Einschalten des Instruments wird die Metronomfunktion als Standardeinstellung ausgeschaltet.

• Beim aufeinanderfolgenden Abspielen von Demo-Songs kann die Metronomfunktion nicht verwendet werden.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 58

OVERALL-Funktionsgruppe

MIDI-Funktionen

MIDI steht für “Musical Instrument Digital Interface” und stellt einen weltweiten Standard für Datenkommunikation zwischen elektronischen Musikinstrumenten dar. MIDI-kompatible Instrumente können Daten austauschen und sich gegenseitig steuern. Dies ermöglicht die Zusammenstellung komplexer Systeme aus MIDIInstrumenten, die wesentlich mehr Vielseitigkeit bieten und umfassendere kreative Steuerung erlauben als einzelne Instrumente.

● Die MlDI-Anschlüsse

Der MIDI IN-Eingang empfängt MIDI-Daten von einem externen MIDI- Gerät, die zur Steuerung des PSR-320/420 verwendet werden können. Der MIDI OUT-Ausgang dagegen überträgt die MIDI-Daten, die im PSR-320/ 420 erzeugt werden (z.B. Noten- und Dynamikdaten, die beim Spielen auf der Tastatur erzeugt werden).

MIDI

OUT IN

● Einfache MlDI-Steuerung

Die meisten MIDI-Keyboards (wie natürlich auch das PSR-320/420) übertragen Noten- und Dynamikdaten (Anschlagdaten) über ihren MIDI OUT- Anschluß, wenn eine Taste angeschlagen wird. Falls der MIDI OUT-Anschluß mit dem MIDI IN-Eingang eines zweiten Keyboards (Synthesizer usw.) oder Tongenerators (praktisch ein Synthesizer ohne Tastatur) verbunden wird, reproduziert das angeschlossene Gerät die auf dem sendenden Keyboard gespielten Noten. Daher können Sie praktisch zwei Instrumente zugleich spielen und einen wesentlich volleren Klang produzieren. Das PSR-320/420 überträgt außerdem “Programmwechsel”-Daten, wenn eine seiner Stimmen gewählt wird. Je nach Einstellung des empfangenden Geräts wird dadurch die Stimme mit der entsprechenden Nummer im anderen Instrument aufgerufen, wenn eine Stimme im PSR- 320/420 gewählt wird.

PSR-320/420

MIDI INMIDI OUT

Tongenerator

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 59

OVERALL-Funktionsgruppe

Da das PSR-320/420 auch MIDI-Daten empfangen und verarbeiten kann, können Sie ein zweites MIDI-Keyboard an seine MlDI IN-Buchse anschließen und dann das PSR-320/420 durch Spielen auf dem zweiten Keyboard steuern und nach Wunsch Stimmen aufrufen.

PSR-320/420 MIDI-Keyboard

MIDI OUTMIDI IN

● MlDI-Sequenzaufnahme

Obwohl das PSR-320/420 über einen eigenen Sequenzer verfügt (die SongAufnahmefunktion ist eine Art von Sequenzer), können die oben beschriebenen Datenübertragungsmöglichkeiten vorteilhaft für noch umfangreichere und komplexere MIDI-Sequenzaufnahmen mit einem externen Sequenzer oder Musik-Computer verwendet werden. Mit einem MIDI-Sequenzer bzw. Musik-Computer können Sie beispielsweise die vom PSR-320/420 erzeugten Daten aufzeichnen. Wenn Sie danach die auf diese Weise gespeicherten Daten wiedergeben, spielt das PSR-320/420 die Aufzeichnung mit allen Details präzise ab.

PSR-320/420

MIDI INMIDI OUT

MIDI OUTMIDI IN

Musik-

Computer

• Niemals MlDI-Kabel von mehr als 15 m Länge verwenden, da dies Rauscheinstreuungen und Datenfehler zur Folge haben kann.

■ Empfangskanal für externes Keyboard (RemoteCh) .........................

Hier können Sie den MIDI-Kanal einstellen, auf dem Daten eines externen

Keyboards empfangen werden. Sie können einen beliebigen MIDI-Kanal (1 bis

16) spezifizieren. Das externe Keyboard muß so eingestellt werden, daß es seine Daten auf demselben Kanal überträgt, und sein MIDI OUT-Anschluß muß über ein MIDI-Kabel mit dem MIDI IN-Anschluß des PSR-320/420 verbunden werden. Technische Spezifikationen entnehmen Sie bitte der “MIDI Implementation Chart” auf Seite 68. Bei Einstellung “oFF” werden auf allen 16 Kanälen Daten empfangen. Die Standardeinstellung (“oFF”) kann durch gleichzeitiges Drücken der Tasten [–/NO] und [+/YES] wieder abgerufen werden.

oFF

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

RemoteCh

• Bei Empfang einer MIDI “GM ON”-Nachricht wird RemoteCh automatisch auf “oFF” eingestellt.

• Die RemoteCh-Einstellung bleibt auch beim Ausschalten gespeichert, solange Batterien eingelegt sind oder das Instrument über einen Netzadapter an einer Steckdose angeschlossen ist.

Page 60

OVERALL-Funktionsgruppe

■ Übertragung von Tastaturdaten (KybdOut).......................................................

Mit dieser Funktion stellen Sie ein, ob Tastaturdaten über den MIDI OUT-

Anschluß gesendet werden. Bei Einstellung “on” (Standardeinstellung) werden die beim Spielen auf der Tastatur erzeugten Daten auf folgenden MIDI-Kanälen übertragen:

Stimme Kanal

Hauptstimme (rechte Hand) 1 Dual-Stimme 11 Split-Stimme (linke Hand) 2

■ Übertragung von Songdaten (SongOut) .................................................................

Mit dieser Funktion stellen Sie ein, ob Songdaten (nur Melodiespuren) über

den MIDI OUT-Anschluß gesendet werden. Bei Einstellung “on” werden Songdaten übertragen. Die Standardeinstellung ist “oFF”. Wenn Sie “on” wählen, werden die Songdaten auf folgenden MIDI-Kanälen übertragen:

Spur/Stimme Kanal

MELODY 1/Hauptstimme 13 MELODY 1/Dual-Stimme 14 MELODY 2/Hauptstimme 15 MELODY 2/Dual-Stimme 16

oon

oFF

KybdOut

SongOut

• Die KybdOut-Einstellung bleibt auch beim Ausschalten gespeichert, solange Batterien eingelegt sind oder das Instrument über einen Netzadapter an einer Steckdose angeschlossen ist.

• Die SongOut-Einstellung bleibt auch beim Ausschalten gespeichert, solange Batterien eingelegt sind oder das Instrument über einen Netzadapter an einer Steckdose angeschlossen ist.

• Sie können nur Songs übertragen, die Sie selbst aufgenommen haben.

• Zum Übertragen aller Songdaten (einschließlich der ACCOMPSpur) stellen Sie sowohl “SongOut” als auch “AcompOut” auf “on”.

■ Übertragung von Begleitungsdaten (AcompOut)....................................

Mit dieser Funktion stellen Sie ein, ob Daten der automatischen Baß/

Akkordbegleitung über den MIDI OUT-Anschluß gesendet werden. Bei Einstellung “on” werden Begleitungsdaten übertragen. Die Standardeinstellung ist “oFF”. Wenn Sie “on” wählen, werden die Daten der Begleitung auf folgenden MIDI-Kanälen übertragen:

● Interne Rhythmen

Spur Kanal

Rhythm 10 Bass 3 Chord 4 Pad 6 Phrase 1 7 Phrase 2 8 Phrase 2

(Dual-Stimme)

● Cartridge-Rhythmen

Spur Kanal

Rhythm 1 9 Rhythm 2 10 Bass 3 Chord 1 4

oFF

AcompOut

Spur Kanal

Chord 2 5 Pad 6 Phrase 1 7 Phrase 2 8

• Die AcompOut-Einstellung bleibt auch beim Ausschalten gespeichert, solange Batterien eingelegt sind oder das Instrument über einen Netzadapter an einer Steckdose angeschlossen ist.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 61

OVERALL-Funktionsgruppe

■ Lokalsteuerung (Local).........................................................................................................................

“Lokalsteuerung” bezeichnet den Betriebszustand, bei dem das PSR-320/ 420 den eigenen Tongenerator steuert, so daß die internen Stimmen über die Tastatur direkt gespielt werden. In diesem Fall ist die Lokalsteuerung eingeschaltet (on), da der interne Tongenerator von der eignen Tastatur “lokal” angesteuert wird. Die Lokalsteuerung kann jedoch auch ausgeschaltet werden, wobei der interne Tongenerator nicht mehr angesteuert wird, jedoch beim Anschlagen von Noten auf der Tastatur weiterhin MIDI-Daten über den MIDI OUT-Anschluß gesendet werden. Gleichzeitig reagiert der interne Tongenerator auf MIDI-Meldungen, die über den MIDI IN-Anschluß empfangen werden. Auf diese Weise kann beispielsweise ein externer MIDI-Sequenzer die internen Stimmen des PSR-320/420 ansteuern und für Wiedergabe nutzen. Beim Einschalten des Instruments wird als Standardeinstellung für Lokalsteuerung “on” vorgegeben.

oon

Local

■ Externe Taktsteuerung (ExtClock) ....................................................................................

Mit dieser Funktion können Sie den Empfang eines externen MIDI-Taktsignals freigeben bzw. sperren.

Wenn der Empfang gesperrt ist (“oFF”), wird das PSR-320/420 vom internen Taktgeber gesteuert. Wenn Sie den Empfang jedoch freigeben (“on”), wird das PSR-320/420 von dem über den MIDI IN-Anschluß empfangenen MIDITaktsignal gesteuert. Die Standardeinstellung ist “oFF”.

oFF

ExtClock

■ Anfangsdatenübertragung (InitSnd?)..........................................................................

Mit dieser Funktion können Sie die aktuellen Bedienfeldeinstellungen vor dem Aufnehmen eines Songs zu einem MIDI-Datenspeichergerät übertragen. Wählen Sie hierzu zunächst die Funktion “InitSnd?”, und drücken Sie danach zum Übertragen der Daten die [+/YES]-Taste. Nachdem die Daten übertragen wurden, wird auf dem Display kurzzeitig “End” angezeigt, wonach dann wieder “InitSnd?” erscheint.

• Wenn der Empfang eines externen Taktsignals freigegeben ist (on:ExtClock), dieses jedoch länger als 400 ms ausbleibt, schaltet das Instrument automatisch auf internen Taktgeber um.

• Die ExtClock-Einstellung bleibt auch beim Ausschalten gespeichert, solange Batterien eingelegt sind oder das Instrument über einen Netzadapter an einer Steckdose angeschlossen ist.

• Songdaten können von einem anderen Gerät nur dann richtig abgespielt werden, wenn die betreffenden Bedienfeldeinstellungen vorsorglich mit aufgezeichnet wurden. Zum Übertra- gen der Bedienfeldeinstellungen zu einem externen Gerät schalten Sie dieses auf Aufnahmebereitschaft und führen dann den “InitSnd?”-Befehl aus.

YES

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

InitSnd?

Page 62

OVERALL-Funktionsgruppe

■ Blockdatenübertragung (BulkSnd?) ..............................................................................

Mit dieser Funktion können Sie den Inhalt der Registration Memory- und

Song-Speicherplätze über den MIDI OUT-Anschluß senden, um diese Daten auf einem externen Speichermedium (MIDI-Sequenzrecorder oder -Datenspeichergerät) sicherzustellen. Die so gespeicherten Daten lassen sich später bei Bedarf wieder in das PSR-320/420 zurückladen. Die Daten können alternativ auch zu einem zweiten PSR-320/420 gesendet werden.

Zum Übertragen der Blockdaten wählen Sie zunächst die Funktion

“BulkSnd?” und drücken dann die [+/YES]-Taste. Das Display fordert nun mit “Sure?” (Sicher?) zur Bestätigung auf. Drücken Sie die [+/YES]-Taste ein weiteres Mal, um die Datenübertragung zu starten. Während die Daten gesendet werden, erscheint auf dem Display “BkSnd:Sg” (Songdaten) und danach “BkSnd:Rg” (Registration Memory-Daten). Nach erfolgreicher Übertragung der Blockdaten wird kurzzeitig “End” auf dem Display angezeigt, wonach dann wieder “BulkSnd?” erscheint.

• Sie können die Blockdatenübertragung jederzeit durch einen Druck auf die [–/NO]-Taste abbrechen.

• Während der Übertragung von Blockdaten können keine anderen Bedienvorgänge ausgeführt werden.

YES

BulkSnd?

■ Empfangen von Blockdaten

Blockdaten eines anderen Geräts werden vom PSR-320/420 automatisch empfangen, solange der Rhythmus gestoppt ist und kein Song wiedergegeben bzw. aufgenommen wird. Während des Empfangs von Blockdaten wird auf dem Display “BkRcv:Sg” (Songa-Daten) und danach “BkRcv:Rg” (Registration Memory-Daten) angezeigt. Nach dem Empfang der Blockdaten wird kurzzeitig “End” auf dem Display angezeigt, wonach dann wieder die frühere Anzeige erscheint.

001

BkRcv:Sg

• Während des Empfangs von Blockdaten können keine anderen Bedienvorgänge ausgeführt werden.

• Wenn beim Empfangen von Blockdaten ein Fehler erkannt wird, erscheint auf dem Display zunächst “BkRcvErr” (Empfangsfehler) und danach “MemClrSg” (Songspeicher gelöscht) oder “MemClrRg” (Registration Memory gelöscht), um darauf hinzuweisen, daß der Song-Speicher oder der Registration MemorySpeicher gelöscht wurde.

• Beim Empfangen von Blockdaten ersetzen diese alle früheren Daten im Speicher des PSR-320/420.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 63

Anhang: Datenerhalt und Initialisierung

Beim Einschalten werden die Bedienfeldeinstellungen des PSR-320/420 mit Ausnahme der unten aufgeführten Daten auf die Anfangswerte rückgesetzt. Die unten gelisteten Daten bleiben erhalten (dh. gespeichert), solange das Instrument über einen Netzadapter an einer Steckdose angeschlossen ist oder Batterien eingelegt sind.

• Registration Memory

• Song-Speicher

• Empfangskanal für externes Keyboard (RemoteCh)

• Übertragung von Tastaturdaten (KybdOut)

• Übertragung von Songdaten (SongOut)

• Übertragung von Begleitungsdaten (AcompOut)

• Externe Taktsteuerung (ExtClock)

■ Initialisierung der Daten......................................................................................................................

Um alle Daten zu initialisieren, d.h. zu den werkseitigen Vorgabeein-

stellungen rückzusetzen, halten Sie beim Einschalten des Instruments die Tasten

[–/NO] und [+/YES] gedrückt. “CLr Backup” wird dabei zur Bestätigung

kurzzeitig auf dem Display angezeigt.

POWER

ON / OFF

CLr

Backup

789

–

/NO

/YES

• Beim Initialisieren des Instruments werden alle gespeicherten Registration Memory- und Song-Daten sowie auch die oben gelisteten Einstellungen aus dem Speicher gelöscht und durch die werkseitigen Vorgabeeinstellungen ersetzt.

• Sollte sich das PSR-320/420 wegen statischer Elektrizität oder anderen Störeinflüssen “aufhängen”, schalten Sie das Instrument aus und führen danach eine Initialisierung durch.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 64

Anhang: Stimmenverzeichnis und Polyphonieliste

Das PSR-320/420 kann zu jedem gegebenen Zeitpunkt maximal 28 individuelle Notenereignisse in Ton umsetzen (in anderen Worten: “Polyphoniekapazität” = 28 Noten). Diese Einschränkung gilt auch für alle beim Spielen mit Dual- und SplitModus, automatischer Baß/Akkordbegleitung, Song-Speicher und Multi-Pads verwendeten Stimmen. Bei einer Überschreitung der Polyphoniekapazität werden alle überzähligen Noten beschnitten und nicht in Ton umgesetzt.

Beachten Sie bitte auch, daß manche der Stimmen im PSR-320/420 sich bereits aus zwei Einzelstimmen zusammensetzen (siehe Liste weiter unten), in welchem Fall die effektive Polyphoniekapazität des Instruments entsprechend geringer ist.

• Im Stimmenverzeichnis sind auch die MIDI-Programmnummern aufgeführt, mit denen die einzelnen Stimmen von einem externen MIDI-Gerät aufgerufen werden können.

• Bei den folgenden Stimmen wird in den angegebenen Bereichen lediglich eine Einzelstimme gespielt: 46 (Pizzicato strings), alle Noten unterhalb C#2 und oberhalb F5; 110 (Bagpipe), alle Noten oberhalb A#2.

Stimmen-

nummer

MIDI- Anzahl

Programm-

nummer stimmen

Stimmenname

Piano

01 0 Acoustic Grand Piano 1 02 1 Bright Acoustic Piano 1 03 2 Electric Grand Piano 2 04 3 Honky-tonk Piano 2 05 4 Electric Piano 1 2 06 5 Electric Piano 2 2 07 6 Harpsichord 1 08 7 Clavi 1

Chromatic Percussion

09 8 Celesta 1 10 9 Glockenspiel 1 11 10 Music Box 2 12 11 Vibraphone 1 13 12 Marimba 1 14 13 Xylophone 1 15 14 Tubular Bells 1 16 15 Dulcimer 2

Organ

17 16 Drawbar Organ 2 18 17 Percussive Organ 2 19 18 Rock Organ 2 20 19 Church Organ 2 21 20 Reed Organ 1 22 21 Accordion 2 23 22 Harmonica 1 24 23 Bandoneon 2

Guitar

25 24 Acoustic Guitar (nylon) 1 26 25 Acoustic Guitar (steel) 1 27 26 Electric Guitar (jazz) 1 28 27 Electric Guitar (clean) 2 29 28 Electric Guitar (muted) 1 30 29 Overdriven Guitar 1 31 30 Distortion Guitar 1 32 31 Guitar Harmonics 1

Bass

33 32 Acoustic Bass 1 34 33 Electric Bass (finger) 1 35 34 Electric Bass (pick) 1 36 35 Fretless Bass 1 37 36 Slap Bass 1 1 38 37 Slap Bass 2 1 39 38 Synth Bass 1 1 40 39 Synth Bass 2 1

Strings

41 40 Violin 1 42 41 Viola 1 43 42 Cello 1 44 43 Contrabass 1

Einzel-

Stimmen-

nummer

MIDI- Anzahl

Programm-

nummer stimmen

45 44 Tremolo Strings 2 46 45 Pizzicato Strings 2 47 46 Orchestral Harp 1 48 47 Timpani 1

Stimmenname

Ensemble

49 48 Strings Ensemble 1 1 50 49 Strings Ensemble 2 1 51 50 Synth Strings 1 2 52 51 Synth Strings 2 2 53 52 Choir Aahs 2 54 53 Voice Oohs 1 55 54 Synth Voice 1 56 55 Orchestra Hit 1

Brass

57 56 Trumpet 1 58 57 Trombone 1 59 58 Tuba 1 60 59 Muted Trumpet 1 61 60 French Horn 1 62 61 Brass Section 1 63 62 Synth Brass 1 2 64 63 Synth Brass 2 2

Reed

65 64 Soprano Sax 1 66 65 Alto Sax 1 67 66 Tenor Sax 1 68 67 Baritone Sax 1 69 68 Oboe 1 70 69 English Horn 1 71 70 Bassoon 1 72 71 Clarinet 1

Pipe

73 72 Piccolo 1 74 73 Flute 1 75 74 Recorder 1 76 75 Pan Flute 1 77 76 Blown Bottle 2 78 77 Shakuhachi 1 79 78 Whistle 1 80 79 Ocarina 1

Synth Lead

81 80 Lead 1 (square) 2 82 81 Lead 2 (sawtooth) 2 83 82 Lead 3 (calliope) 2 84 83 Lead 4 (chiff) 2 85 84 Lead 5 (charang) 2 86 85 Lead 6 (voice) 2 87 86 Lead 7 (fifth) 2

88 87 Lead 8 (bass+Lead ) 2

Einzel-

Stimmen-

nummer

MIDI- Anzahl

Programm-

nummer stimmen

Stimmenname

Synth Pad

89 88 Pad 1 (new age) 2 90 89 Pad 2 (warm) 2 91 90 Pad 3 (polysynth) 2 92 91 Pad 4 (choir) 2 93 92 Pad 5 (bowed) 2 94 93 Pad 6 (metallic) 2 95 94 Pad 7 (halo) 2 96 95 Pad 8 (sweep) 2

Synth Effects

97 96 FX 1 (rain) 2 98 97 FX 2 (soundtrack) 2 99 98 FX 3 (crystal) 2 100 99 FX 4 (atmosphere) 2 101 100 FX 5 (brightness) 2 102 101 FX 6 (goblins) 2 103 102 FX 7 (echoes) 2 104 103 FX 8 (sci-fi) 2

Ethnic

105 104 Sitar 1 106 105 Banjo 1 107 106 Shamisen 1 108 107 Koto 1 109 108 Kalimba 1 110 109 Bagpipe 2 111 110 Fiddle 1 112 111 Shanai 1

Percussive

113 112 Tinkle Bell 2 114 113 Agogo 1 115 114 Steel Drums 2 116 115 Woodblock 1 117 116 Taiko Drum 1 118 117 Melodic Tom 1 119 118 Synth Drum 1 120 119 Reverse Cymbal 1

Sound Effects

121 120 Guitar Fret Noise 1 122 121 Breath Noise 1 123 122 Seashore 2 124 123 Bird Tweet 2 125 124 Telephone Ring 1 126 125 Helicopter 2 127 126 Applause 2 128 127 Gunshot 1

Einzel-

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 65

Anhang: Störungssuche

Mit dem Keyboard stimmt etwas nicht? In vielen Fällen entpuppt sich eine vermeintliche Störung als simpler Bedien- oder Anschlußfehler, der im Handumdrehen behoben werden kann. Bevor Sie also an Ihrem PSR-320/420 die Diagnose “Defekt” stellen, sollten Sie zunächst die folgenden Punkte prüfen.

MÖGLICHE URSACHE/ABHILFEPROBLEM

Die Lautsprecher erzeugen beim Einund Ausschalten ein “ploppendes” Geräusch.

Schwache Lautstärke. Schlechte Klangqualität. Fehlerhafte Song-Wiedergabe. “Btry Low” wird zeitweilig angezeigt. Das Display zeigt nichts an, und die Bedienfeldeinstellungen wurden auf die Vorgabewerte rückgesetzt.

Kein Ton beim Spielen auf der Tastatur.

Es werden nicht alle gleichzeitigen Tastenanschläge in Ton umgesetzt.

Die automatische Baß/Akkord- begleitung arbeitet nicht. Kein Ton beim Anschlagen von Tasten im linken Abschnitt.

Die gewählte Stimme ist beim Spielen auf der Tastatur nicht zu hören.

Dies ist normal und kein Anzeichen für eine Störung.

Die Batterien sind verbraucht und müssen ausgetauscht werden. Ersetzen Sie alle sechs Batterien durch frische desselben Typs, wie auf Seite 6 beschrieben.

Vielleicht ist die Lokalsteuerung (Local) ausgeschaltet. Schalten Sie die Funktion ein (Seite 59).

Die Polyphoniekapazität des Instruments wurde überschritten. Das PSR-320/420 kann maximal 28 gleichzeitige Noten in Ton umsetzen; diese Zahl schließt jedoch auch Split-, Dual-, Begleitautomatik-, Song- und Multi Pad-Noten mit ein. Überzähli- ge Noten bleiben stumm.

Die automatische Baß/Akkordbegleitung arbeitet nicht, wenn Sie SINGLE-Akkorde im FINGERED-Modus spielen (Seite 22).

Gehören die angeschlagenen Tasten zum Begleitungsabschnitt der Tastatur? Handelt es sich um Akkordgriffe, die das PSR-320/420 erkennen kann (siehe

Akkordliste auf Seite 23)? Vergewissern Sie sich, daß die Lautstärkeparameter für Tastatur, Split-Stimme und

Dual-Stimme auf geeignete Werte eingestellt sind (Seiten 53, 16 und 18).

Beim Starten des Rhythmus wird kein Ton erzeugt.

Ein/Aus-Zuordnung des SustainFußschalters ist umgekehrt.

Der gewünschte Parameter kann nicht geändert werden.

Die Begleitung wird nicht ordnungsgemäß gespielt.

Harmonieautomatik/Dual-Modus/Digitaleffekt kann nicht eingeschaltet werden.

Cartridge-Dateien können nicht gewählt oder abgespielt werden.

Individuelle, per Bulk Dump von einem externen Sequenzer oder anderen Gerät gesendete Blockdaten (Registration Memory- oder Songdaten) werden vom PSR-320/ 420 nicht empfangen.

Manche Begleitungsteile gewisser Rhythmen haben keine Rhythmusspur.

Die Sustain-Funktionszuordnung wird umgekehrt, wenn Sie den Fußschalter beim Anschließen oder beim Einschalten des Instruments betätigen. Zur Wiederherstellung der normalen Funktionszuordnung schalten Sie das Instrument einfach aus und danach wieder ein.

Der Cursor befindet sich nicht an der Displaypositon des Parameters. Achten Sie darauf, daß der Cursor am jeweiligen Parameter steht (die Parameteranzeige muß blinken).

Vergewissern Sie sich, daß die Begleitungsspuren, die Sie hören möchten, nicht stummgechaltet sind (Seite 29), und daß die Begleitungslautstärke (AcompVol) auf einen ausreichend hohen Wert eingestellt ist (Seite 54).

Diese Funktionen können nicht aktiviert werden, während eine Schlagzeug-Stimme gewählt ist. Wählen Sie eine der Stimmen von 01 bis 128.

Bei aktiviertem FINGERED-Modus “Full” kann der Harmonie-/Echoeffekt nicht eingeschaltet werden.

Vergewissern Sie sich, daß die Yamaha Music Cartridge richtig im Einschubschlitz sitzt (Seite 44).

Die elektrischen Kontakte am Cartridge-Gehäuse sind schmutzig. Die Cartridge herausziehen und danach wieder einstecken (ggf. wiederholt ausführen). Sollte dies keine Abhilfe schaffen, die elektrischen Kontakte mit einem weichen Tuch von Schmutz und Staub befreien.

Die Daten mit nicht mehr als 2 Sekunden langen Pausen zwischen Blöcken oder als völlig separate Daten übertragen.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 66

Stichwortverzeichnis

Abschluß (Begleitungsteil) ................. 27

Akkordanpassung (Multi Pads) .......... 42

Akkordspiel bei gestoppter Begleitung ..

Ambience (Digitaleffekt) ..................... 19

Ändern aufgezeichneter Daten (Song) ....

Anfangsdatenübertragung ................. 59

Anschlagdynamik ...............................17

Anschlagempfindlichkeit .................... 54

Anschlüsse, MIDI ........................... 7, 56

Aufnahme (Song) ...............................35

AUTO FILL .........................................27

Automatische Baß/Akkordbegleitung ....

BASS (Begleitungsspur) .................... 28

Batterien ............................................... 6

Bedienelemente ................................... 4

Begleitung, große/kleine .................... 28

Begleitungs-Splitpunkt ....................... 30

Begleitungsdaten (MIDI-Übertragung) .....

Begleitungslautstärke ......................... 54

Begleitungsspur (Song) ..................... 37

Blockdatenübertragung ......................60

Bulk Dump, MIDI ................................60

Cartridge-Presets für

Registration Memory ...................... 48

Cartridge-Rhythmen ........................... 45

Cartridge-Songs .................................47

CHORD (Begleitungsspur) ................. 28

Cursor ................................................ 10

Datenerhalt .................................... 3, 61

Demo.................................................... 8

Digitaleffekt ........................................ 19

Direktstart ........................................... 25

Dual-Stimme ...................................... 18

Dual-Stimme, Lautstärke ................... 18

Dual-Stimme, Oktavlage .................... 18

Dual-Stimme, Panorama .................... 18

Einleitung (Begleitungsmuster) .......... 25

Elektrische Störungen ..........................3

Empfangen von Blockdaten ............... 60

Empfangskanal für externes Keyboard

Ensemble (Digitaleffekt) ..................... 19

Externe Taktsteuerung ....................... 59

.... 57

FINGERED-Modus............................. 22

FREEZE (Registration Memory) ........ 34

Full (gegriffene Akkordbegleitung

auf der ganzen Tastatur) ................ 23

Funktion ............................................. 10

Gesamtlautstärke .................................8

GM System Level 1 ............................ 70

Harmonieautomatik ............................31

Hauptteile A und B

(Begleitungsteile) ...................... 25, 27

Initialisierung ...................................... 61

Keyboard Percussion .........................14

Kopfhörer ............................................. 7

Kundendienst,

Wartung und Modifikation ................. 3

Liste der Multi Pad-Sets .....................43

Lokalsteuerung .................................. 59

Löschen (Songspuren) ....................... 41

MELODY-Spur (Song) ....................... 35

Metronom ...........................................55

MIDI.................................................... 56

MIDI-Implementierungstabelle ........... 68

Modus ................................................ 11

Modus für gegriffene

Akkordbegleitung ............................ 22

MULTI PADS...................................... 42

Multi Pad-Set...................................... 42

Music Cartridge ..................................44

Netzadapter ......................................... 6

nor (normale gegriffene

Akkordbegleitung) .......................... 23

Notenanzeigen (PSR-420) .................55

Notenständer ....................................... 7

Nummerntasten.............................. 9, 13

Oktavlage ...........................................53

One Touch Setting ............................. 31

OVERALL-Funktionsgruppe .............. 52

PAD (Begleitungsspur) ...................... 28

Panorama........................................... 54

Partausblendung ................................49

Partausblendung,

Kanal für linke Hand ....................... 55

Partausblendung,

Kanal für rechte Hand .................... 55

PHRASE (Begleitungsspur) ............... 28

POWER-Schalter ................................. 8

Registration Memory ..........................33

Registration Memory-Bank ................ 33

Reinigung .............................................3

RHYTHM (Begleitungsspur) .............. 28

Rhythmischer Schlagzeugeinwurf

(Begleitungsteil) .............................. 27

Rhythmusauswahl .............................. 24

SFF (Style File Format) ...................... 46

SINGLE ..............................................22

Songdaten (MIDI-Übertragung) ......... 58

Split-Stimme ....................................... 15

Split-Stimme, Lautstärke ....................16

Split-Stimme, Oktavlage .................... 16

Split-Stimme, Panorama .................... 16

Splitpunkt (Split-Modus) .....................16

Spuren (automatische

Baß/Akkordbegleitung) ...................28

Start/Stop ..................................... 25, 27

Stimmen- und Polyphonieverzeichnis ...

Stimmen-Voreinstellfunktion .............. 54

Stimmenauswahl ................................ 12

Störungssuche ................................... 63

Stromversorgung ................................. 6

Sustain (Digitaleffekt) .........................19

Sustain (Fußschalter) ........................... 7

Synchronstart .....................................26

Takt .................................................... 40

Taktanzeige ....................................... 26

Tastatur-Lautstärke ............................53

Tastaturdaten (MIDI-Übertragung) ..... 58

Technische Daten .............................. 65

Tempo ................................................24

Transponierung ..................................20

Übungsfunktion (PSR-420) ................ 50

Verzeichnis der Schlagzeug- und

Percussion-Instrumente ................. 66

Wiedergabe (Begleitung und Melodie) ..

Wiedergabe (Cartridge-Song) ............47

Wiedergabe (Demo) ............................. 8

Wiederholte Wiedergabe ................... 51

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 67

Specifications / Technische Daten / Spécifications / Especificaciones

Keyboards:

61 standard-size keys (C1-C6) with touch response.

Display:

Large multi-function LCD display

Setup:

Power: ON/OFF Master Volume: MIN-MAX

Control & Ten Keys:

CURSOR ▲▼< >, FUNCTION ▲▼, MODE ▼, [0]–[9], [+/YES], [–/NO]

Cartridge Slot Keyboard Guide Lamps (PSR-420 only) Demo:

Voice Demo: 8 Songs Style Demo: 8 Songs

Mode:

NORMAL, SPLIT, SINGLE, FINGERED

Voice:

AWM128 voices +8 Keyboard Percussion Kits Polyphony: 28 Voice Set Split Voice: Volume, Octave, Pan, Split Point Dual Voice: Volume, Octave, Pan Touch Response: Touch Sensitivity Harmony: 5 types Others: Keyboard Volume, Octave, Pan

Multi Pads:

14 Multi Pad Kits (PSR-420) 11 Multi Pad Kits (PSR-320) 4 Pads+Terminate

SONG:

Song: 3 songs Recording Tracks: ACCOMP, MELODY 1, 2 Edit: Volume, Voice (MELODY TRACK), Song Clear Minus One: 3 Modes

Minus One Right-hand Channel, Minus One Left-hand

Channel Repeat Guide (PSR-420 only)

MIDI:

Remote Channel, Keyboard Out, Song Out, Accompaniment Out, External Clock, Local Control, Initial Data Send, Bulk Data Send

Auxiliary Jacks:

DC IN 10-12V, PHONES, SUSTAIN, MIDI IN/OUT

Amplifiers:

6.0 W + 6.0 W (when using PA-5B AC power adaptor)

4.5 W + 4.5 W (when using batteries) Phones output: 100Ω ±5% Impedance

Speakers:

12cm (4-3/4") x 2

Power Consumption:

26 W (when using PA-5B AC power adaptor)

Auto Accompaniment:

100 styles Accomp Track: RHYTHM, BASS, CHORD, PAD, PHRASE

ACCOMP LARGE/SMALL Accomp Track Settings: ON/OFF, VOICE, VOLUME Accompaniment Control: SYNC-START/STOP, START/

STOP, INTRO, MAIN A/B (AUTO FILL), ENDING Tempo: 32–280 Beat Indicator Fingering (FINGERED Mode): Normal, Full Accompaniment Volume Split Point (Accomp Mode)

One Touch Setting Overall Controls:

Transpose Metronome Lamp (PSR-420 only)

Digital Effect:

4 types (Ambience/Ensemble/Ambience+Ensemble/Sustain)

Registration Memory:

8 Regist Bank: 1–4 ACCOMP FREEZE

Batteries:

Six SUM-1, “D” size, R-20 or equivalent batteries

Rated Voltage:

DC 10-12V

Dimensions (W x D x H):

933 x 372 x 127mm (36-3/4" x 14-5/8" x 5")

Weight:

PSR-320: 5.9 kg (13.0 lbs.) excluding batteries PSR-420: 6.1 kg (13.4 lbs.) excluding batteries

Supplied Accessories:

• Music Cartridge

• Music Stand

• Owner’s Manual

Optional Accessories:

• Headphones HPE-3, HPE-150

• AC Power Adaptor PA-5, PA-5B, PA-5C

• Foot switch FC4, FC5

• Music Cartridge

* Specifications subject to change without notice. * Änderungen ohne Vorankündigung vorbehalten. * Sous toute réserve de modification des caractéristiques sans préavis. * Especificaciones sujetas a cambios sin previo aviso.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 68

Percussion Kit List / Verzeichnis der Schlagzeug- und Percussion-

* “<——” indicates the content is the same as that of Standard Kit. * The number in parentheses ( ) after the percussion kit name is the MIDI program

number.

* The corresponding MIDI note numbers for the notes listed in the chart below are

actually one octave lower. For example, the MIDI note number for note #36 (C1)

in the chart is note #24 (C0). * Each drum/percussion voice uses one note. * The drum and percussion voices in same alternate group *1–4 can not be played

at the same time.

Note# Note 129: Standard Kit (0) 130: Room Kit (8) 131: Rock Kit (16) 132: Electronic Kit (24)

36 C1 Click (Square wave) <—— <—— <—— 37 C#1 Brush Tap <—— <—— <—— 38 D1 Brush Swirl <—— <—— <—— 39 D#1 Brush Slap <—— <—— <—— 40 E1 Brush Swirl W/Attack <—— <—— Reverse Cymbal 41 F1 Snare Roll <—— <—— <—— 42 F#1 Castanet <—— <—— Hi-Q 43 G1 Snare H Soft Snare Room L Snare Rock L Snare Gate L 44 G#1 Sticks <—— <—— <—— 45 A1 Bass Drum H Soft Bass Drum Room L Bass Drum Rock L Bass Drum Gate L 46 A#1 Open Rim Shot <—— <—— <—— 47 B1 Bass Drum L Bass Drum Room M Bass Drum Rock M Bass Drum Gate M 48 C2 Bass Drum H Hard Bass Drum Room H Bass Drum Rock H Bass Drum Gate H 49 C#2 Closed Rim Shot <—— <—— <—— 50 D2 Snare L Snare Room M Snare Rock M Snare Gate M 51 D#2 Hand Clap <—— <—— <—— 52 E2 Snare H Hard Snare Room H Snare Rock H Snare Gate H 53 F2 Floor Tom L Room Tom 1 Rock Tom 1 Electronic Tom 1 54 F#2 Hi-Hat Closed *1 <—— <—— <—— 55 G2 Floor Tom H Room Tom 2 Rock Tom 2 Electronic Tom 2 56 G#2 Hi-Hat Pedal *1 <—— <—— <—— 57 A2 Low Tom Room Tom 3 Rock Tom 3 Electronic Tom 3 58 A#2 Hi-Hat Open *1 <—— <—— <—— 59 B2 Mid Tom L Room Tom 4 Rock Tom 4 Electronic Tom 4 60 C3 Mid Tom H Room Tom 5 Rock Tom 5 Electronic Tom 5 61 C#3 Crash Cymbal 1 <—— <—— <—— 62 D3 High Tom Room Tom 6 Rock Tom 6 Electronic Tom 6 63 D#3 Ride Cymbal 1 <—— <—— <—— 64 E3 Chinese Cymbal <—— <—— <—— 65 F3 Ride Cymbal Cup <—— <—— <—— 66 F#3 Tambourine <—— <—— <—— 67 G3 Splash Cymbal <—— <—— <—— 68 G#3 Cowbell <—— <—— <—— 69 A3 Crash Cymbal 2 <—— <—— <—— 70 A#3 Vibraslap <—— <—— <—— 71 B3 Ride Cymbal 2 <—— <—— <—— 72 C4 Bongo H <—— <—— <—— 73 C#4 Bongo L <—— <—— <—— 74 D4 Conga H Mute <—— <—— <—— 75 D#4 Conga H Open <—— <—— <—— 76 E4 Conga L <—— <—— <—— 77 F4 Timbale H <—— <—— <—— 78 F#4 Timbale L <—— <—— <—— 79 G4 Agogo H <—— <—— <—— 80 G#4 Agogo L <—— <—— <—— 81 A4 Cabasa <—— <—— <—— 82 A#4 Maracas <—— <—— <—— 83 B4 Samba Whistle H <—— <—— <—— 84 C5 Samba Whistle L <—— <—— <—— 85 C#5 Guiro Short <—— <—— <—— 86 D5 Guiro Long <—— <—— <—— 87 D#5 Claves <—— <—— <—— 88 E5 Wood Block H <—— <—— <—— 89 F5 Wood Block L <—— <—— <—— 90 F#5 Cuica Mute <—— <—— Scratch H 91 G5 Cuica Open <—— <—— Scratch L 92 G#5 Triangle Mute *2 <—— <—— <—— 93 A5 Triangle Open *2 <—— <—— <—— 94 A#5 Shaker <—— <—— <—— 95 B5 Jingle Bell <—— <—— <—— 96 C6 Bell Tree <—— <—— <—— 97 C#6 Voice ‘One’ <—— <—— <—— 98 D6 Voice ‘Two’ <—— <—— <——

99 D#6 Voice ‘Three’ <—— <—— <—— 100 E6 Voice ‘Four’ <—— <—— <—— 101 F6 Voice ‘Are You Sure?’ <—— <—— <——

* “<——” zeigt an, daß der Inhalt identisch mit dem Standardset ist. * Bei der neben dem Namen des Percussion-Sets in Klammern ( ) gesetzten

Nummer handelt es sich um die Programmnummer.

* Die entsprechenden MIDI-Notennummern für die in der unteren Tabelle

aufgeführten Noten liegen tatsächlich eine Oktave tiefer. So ist beispielsweise

die MIDI-Notennummer von Note #36 (C1) in der Tabelle die Note #24 (C0). * Jeder Schlagzeug/Percussion-Klang belegt eine Note. * Unterschiedliche Klänge desselben Schlaginstruments (*1 bis *4) können nicht

gleichzeitig erzeugt werden.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 69

Sets / Liste des kits de percussion/ Lista de juegos de percusión

* “<——” indique que le contenu est le même que celui du kit standard. * Le nombre entre parenthèses ( ) indiqué après le nom du kit de percussion est

le numéro de programme MIDI.

* Les numéros de note MIDI correspondant aux notes indiquées dans le tableau

suivant sont en réalité une octave plus basse. Par exemple, le numéro de note

MIDI de la note #36 (C1) indiquée dans le tableau est la note #24 (C0). * Chaque voix de batterie/percussion utilise une note. * Les voix de batterie et de percussion appartenant aux deux variantes d’un même

groupe (*1 à 4) ne peuvent pas être utilisées en même temps.

Note# Note 133: Analog Kit (25) 134: Jazz Kit (32) 135: Brush Kit (40) 136: Classic Kit (48)

36 C1 <—— <—— <—— <—— 37 C#1 <—— <—— <—— <—— 38 D1 <—— <—— <—— <—— 39 D#1 <—— <—— <—— <—— 40 E1 Reverse Cymbal <—— <—— <—— 41 F1 <—— <—— <—— <—— 42 F#1 Hi-Q <—— <—— <—— 43 G1 Snare Analog L <—— Brush Slap L Snare Classic L 44 G#1 <—— <—— <—— <—— 45 A1 Bass Drum Analog L <—— <—— Gran Casa L 46 A#1 <—— <—— <—— <—— 47 B1 Bass Drum Analog M <—— <—— Gran Casa M 48 C2 Bass Drum Analog H <—— <—— Gran Casa H 49 C#2 Closed Rim Shot Analog <—— <—— <—— 50 D2 Snare Analog M <—— Brush Slap H Snare Classic M 51 D#2 <—— <—— <—— <—— 52 E2 Snare Analog H <—— Brush Tap Snare Classic H 53 F2 Analog Tom 1 Natural Tom 1 Brush Tom 1 Natural Tom 1 54 F#2 Analog Hi-hat Closed 1 *3 Dark Hi-Hat Closed *4 Dark Hi-Hat Closed *4 Dark Hi-Hat Closed *4 55 G2 Analog Tom 2 Natural Tom 2 Brush Tom 2 Natural Tom 2 56 G#2 Analog Hi-hat Closed 2 *3 Dark Hi-Hat Pedal *4 Dark Hi-Hat Pedal *4 Dark Hi-Hat Pedal *4 57 A2 Analog Tom 3 Natural Tom 3 Brush Tom 3 Natural Tom 3 58 A#2 Analog Hi-hat Open *3 Dark Hit Hat Open *4 Dark Hit Hat Open *4 Dark Hit Hat Open *4 59 B2 Analog Tom 4 Natural Tom 4 Brush Tom 4 Natural Tom 4 60 C3 Analog Tom 5 Natural Tom 5 Brush Tom 5 Natural Tom 5 61 C#3 <—— <—— <—— Hand Cymbal Long L 62 D3 Analog Tom 6 Natural Tom 6 Brush Tom 6 Natural Tom 6 63 D#3 <—— <—— <—— Hand Cymbal Short L 64 E3 <—— <—— <—— <—— 65 F3 <—— <—— <—— <—— 66 F#3 <—— <—— <—— <—— 67 G3 <—— <—— <—— <—— 68 G#3 <—— <—— <—— <—— 69 A3 <—— <—— <—— Hand Cymbal Long H 70 A#3 <—— <—— <—— <—— 71 B3 <—— <—— <—— Hand Cymbal Short H 72 C4 <—— <—— <—— <—— 73 C#4 <—— <—— <—— <—— 74 D4 <—— <—— <—— <—— 75 D#4 <—— <—— <—— <—— 76 E4 <—— <—— <—— <—— 77 F4 <—— <—— <—— <—— 78 F#4 <—— <—— <—— <—— 79 G4 <—— <—— <—— <—— 80 G#4 <—— <—— <—— <—— 81 A4 <—— <—— <—— <—— 82 A#4 <—— <—— <—— <—— 83 B4 <—— <—— <—— <—— 84 C5 <—— <—— <—— <—— 85 C#5 <—— <—— <—— <—— 86 D5 <—— <—— <—— <—— 87 D#5 <—— <—— <—— <—— 88 E5 <—— <—— <—— <—— 89 F5 <—— <—— <—— <—— 90 F#5 Scratch H <—— <—— <—— 91 G5 Scratch L <—— <—— <—— 92 G#5 <—— <—— <—— <—— 93 A5 <—— <—— <—— <—— 94 A#5 <—— <—— <—— <—— 95 B5 <—— <—— <—— <—— 96 C6 <—— <—— <—— <—— 97 C#6 <—— <—— <—— <—— 98 D6 <—— <—— <—— <——

99 D#6 <—— <—— <—— <—— 100 E6 <—— <—— <—— <—— 101 F6 <—— <—— <—— <——

* “<——” indica que el contenido es el mismo que el del juego estándar. * El número entre paréntesis ( ) después del nombre del juegod e percusión es el

número de programa MIDI.

* Los números de nota MIDI correspondientes para las notas listadas en la gráfica

de abajo son en realidad una octava más bajas. Por ejemplo, el número de nota

MIDI para la nota #36 (C1) en la gráfica es #24(C0). * Cada voz de batería/percusión emplea una nota. * Las voces de batería y percusión en el mismo grupo alternado *1-4 no pueden

reproducirse al mismo tiempo.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 70

MIDI Implementation Chart / Implementierungstabelle / Table

[Portable Keyboard] Date: 1995. 3. 23 Model: PSR-320/420

Function Transmitted Recognized Remarks

Basic Default 1~16 CH 1~16 CH (*0) Channel Changed 1~16 CH 1~16 CH (*0)

Default Mode 3 (*0)

Mode Messages XX

Altered ***************** X

Note 0~127 0~127 Number : True voice ***************** 0~127

Velocity Note on O 9nH, v=1~127 O 9nH, v=1~127

Note off X 9nH, v=0 X 9nH, v=0 or 8nH

After key’s XX Touch Ch’s XX

MIDI Implementation Chart Version: 0.112

Pitch Bender OO

Control Change 0, 32 O (*1) O (*1) Bank select MSB, LSB

100, 101 O (*2) O (*2) RPN LSB, MSB

Program O 0~127 O 0~127 Change : True # ***************** 0~127

System Exclusive O (*4) O (*4)

System : Song Position XX

: Song Select XX

Common : Tune XX

1 OOModulation depth

6, 38 OOData entry MSB, LSB

7 OOVolume 10 OOPan 11 OOExpression 64 OOSustain 66 XOSostenuto 84 OOPortamento control 91 OO (*7) Ambience depth 96 XORPN data increment 97 XORPN data decrement

120 OOAll sound off 121 XO (*3) Reset all controllers

System : Clock OO (*5) Real Time : Commands O (*6) X

Aux : Local ON/OFF XX

: All Notes Off XO

Messages : Active Sense OO

: Reset XX

Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO O: Yes Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO X: No

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 71

d’implémentation / Gráfico de implememtación

*0 PSR-320/420 functions as 16 MIDI channel multi-timbral tone

generator. The Remote Keyboard channel can be set by the panel settings. The designated channels on the PSR-320/420 can be controlled by an external device and receive all the data excepting the following control change data:

Data entry, MSB, LSB Portamento control RPN data increment RPN data decrement RPN LSB, MSB

*1 Bank select transmission: The LSB is fixed at 00H.

Bank select reception: The bank select MSB is used for melody voice and rhythm voice switching.

MSB 00H: Melody voice. MSB 7FH: Rhythm voice.

The bank select LSB is ignored. The bank select on the channel 10 is ignored. No voice change will occur when only a bank select is received. When a program change is received the latest bank select value is used.

*2 RPN transmits and receives the following data:

Pitch bend sensitivity: BnH, 64H, 00H, 65H, 00H Fine tuning: BnH, 64H, 01H, 65H, 00H Coarse tuning: BnH, 64H, 02H, 65H, 00H Null: BnH, 64H, 7FH, 65H, 7FH

*3 Reset all controllers.

Pitch bend, modulation, expression, sustain, sostenuto, and registered parameter number are returned to their default values. Portamento is reset.

*4 Exclusive.

<GM1 System ON> F0H, 7EH, 7FH, 09H, 01H, F7H

All parameters except MIDI Master Tuning are reset to their default values.

<DISK ORCHESTRA ON> F0H, 43H, 73H, 01H, 14H, F7H

Disk Orchestra Collection disk can be played on the PSR320/420 via an external FDD device.

<DISK ORCHESTRA OFF> F0H, 43H, 73H, 01H, 13H, F7H

Allows the volume of all channels to be changed simultaneously (universal system exclusive). “mm” is used as the MIDI Master Volume value (“ll” is ignored). The relation between MIDI Master Volume value and the actual volume is the same as the one between control change master volume value and the actual volume.

The default value for “mm” is 7FH.

F0H, 43H, 1nH, 27H, 30H, 00H, mm, ll, cc, F7H Allows the pitch of all channels to be changed simultaneously. “mmll” is used as the MIDI Master Tuning value, and the actual tuning value is represented as follows:

T=M–128 (28<=M<=228)

Where T is the actual tuning value in cents. M is decimal value represented by 1-byte using bits 0..3 of “mm” as the MSB and bits 0..3 of “ll” as the LSB. The default values of “mm” and “ll” are 08H and 00H,

respectively. n and cc are also recognized. This value is not reset by a GM1 System On or Reset All Controllers message.

<Panel Voice> F0H, 43H, 76H, 1B, cc, vv, F7H

This message alternately selects Panel voice or GM voice.

cc: MIDI channel

vv: 00=GM voice mode, 01=Panel Voice mode The channel designated as the Remote Keyboard channel is fixed to Panel voice mode.

Song Memory: F0H, 43H, 76H, 20H, bl, bh, <DATA>, cs, F7H Registration Memory: F0H, 43H, 76H, 21H, bl, bh, <DATA>, cs, F7H

“bl” and “bh” represent the total byte count as “bl + bh*128”.

cs= Checksum.

*5 Internal/External clock selectable.

*6 Start/Stop messages is transmitted.

*7 Each channel receives the message (in Panel voice mode), but

ignores the message if the channel is in GM voice mode. The relation between the ambience depth value and actual effect value is defined as follows:

0~25:OFF, 26~81:1, 82~121:2, 122~127:3 (MAX)

F0H, 7FH, 7FH, 04H, 01H, II, mm, F7H

■ GM System Level 1

The existing MIDI protocol allows performance and other data to be transferred between different instruments, even if they are from different manufacturers. This means, for example, that sequence data that was originally created to control a tone generator from manufacturer A can also be used to control a different tone generator from manufacturer B. Since the voice allocation in different devices from different manufacturers is usually different, however, appropriate program change data must be transmitted to select the right voices.

The General MIDI protocol was developed to minimize confusion and the need for re-programming when playing software created by one MIDI device on another. This has been achieved by defining a standard voice allocation in which the same or similar voices are accessed by the same program change numbers or MIDI channels. The current standard recognized by the International MIDI Association is known as “GM System Level 1.” The PSR-320/420 voice allocation complies with the GM System Level 1 standard.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 72

Implementierungstabelle

*0 Das PSR-320/420 arbeitet wie ein multitimbraler 16-Kanal-

Tongenerator. Der Remote Keyboard-Kanal kann am Bedienfeld eingestellt werden. Das PSR-320/420 kann auf den einzelnen Kanälen von einem externen Gerät angesteuert werden und mit Ausnahme der folgend aufgeführten Steuerbefehle alle Daten empfangen und verarbeiten.

Data entry, MSB, LSB (Dateneingabe) Portamento control (Portamentosteuerung) RPN data increment (RPN-Werterhöhung) RPN data decrement (RPN-Wertverminderung) RPN LSB, MSB

*1 Bank select (Bankauswahlbefehl) Übertragung: LSB

unveränderlich 00H. Bank select Empfang: MSB dient zum Wechseln zwischen

Melodie-Stimme und Rhythmus-Stimme.

MSB 00H: Melodie-Stimme MSB 7FH: Rhythmus-Stimme

Das Bankauswahl-LSB wird ignoriert. Bankauswahlbefehle auf Kanal 10 werden ignoriert. Wird lediglich ein Bankauswahlbefehl empfangen, ändert sich die Stimme nicht. Bei Empfang eines Programmwechsels wird der letzte Bank select-Wert verwendet.

*2 Folgende RPN-Daten werden übertragen und empfangen:

Pitch-Bend-Empfindlichkeit: BnH, 64H, 00H, 65H, 00H Feinstimmung: BnH, 64H, 01H, 65H, 00H Grobstimmung: BnH, 64H, 02H, 65H, 00H Null: BnH, 64H, 7FH, 65H, 7FH

*3 Reset all controllers (alle Controller rücksetzen).

Pitch-Bend, Modulation, Expression (Schweller-Lautstärke), Sustain, Sostenuto und registrierte Parameternummern (RPNs) werden auf ihre Standardwerte rückgesetzt. Portamento wird rückgesetzt.

*4 Exclusive.

<GM1 System ON> F0H, 7EH, 7FH, 09H, 01H, F7H

Alle Parameter außer MIDI Master Tuning (Gesamtstimmung) werden auf ihre Standardwerte rückgesetzt.

<DISK ORCHESTRA ON> F0H, 43H, 73H, 01H, 14H, F7H

Disk Orchestra Collection-Disketten können mit Hilfe eines externen Floppy-Diskettenlaufwerks auf dem PSR-320/420 abgespielt werden.

<DISK ORCHESTRA OFF> F0H, 43H, 73H, 01H, 13H, F7H

Ermöglicht eine gleichzeitige Lautstärkeänderung auf allen Kanälen (universale System Exclusive-Nachricht). “mm” ist der MIDI-Lautstärkeänderungswert (“ll” wird ignoriert). Die Beziehung zwischen dem MIDI Master Volume-Wert und der tatsächlichen Lautstärke ist dieselbe wie die zwischen dem Gesamtlautstärkewert (Steuerbefehl) und der tatsächlichen Lautstärke.

Der Standardwert für “mm” ist 7FH.

F0H, 43H, 1nH, 27H, 30H, 00H, mm, ll, cc, F7H Ermöglicht eine gleichzeitige Änderung der Tonhöhe auf allen Kanälen. “mmll” gibt den MIDI Master Tuning-Wert vor, während der aktuelle Stimmungswert gemäß folgender Gleichung bestimmt wird:

T=M–128 (28<=M<=228)

Wobei T der aktuelle Stimmungswert in Cent ist. M ist ein dezimaler Wert, der durch 1 Byte durch Bits 0..3 von

Die Standardwerte von “mm” und “ll” sind 08H und 00H. n und cc werden ebenfalls erkannt. Dieser Wert wird durch die Nachrichten GM1 System ON und Reset All Controllers nicht rückgesetzt.

<Panel Voice> F0H, 43H, 76H, 1B, cc, vv, F7H

Diese Nachricht dient zum Umschalten zwischen Bedienfeldund GM-Stimmen.

cc: MIDI-Kanal

vv: 00=GM-Stimmen; 01 = Bedienfeld-Stimmen Der als Remote Keyboard-Kanal eingestellte Kanal gilt nur für den Bedienfeldstimmenmodus.

Song-Speicher: F0H, 43H, 76H, 20H, bl, bh, <DATA>, cs, F7H Registration Memory: F0H, 43H, 76H, 21H, bl, bh, <DATA>, cs, F7H

“bl” und “bh” repräsentieren die Bytezahl insgesamt: “bl + bh*128”.

cs= Kontrollsumme

*5 Interner/externer Taktgeber wählbar.

*6 Start/Stop-Befehle werden übertragen.

*7 Diese Nachricht kann (im Bedienfeldstimmenmodus) auf allen

Kanälen empfangen werden, wird jedoch bei Kanälen, die auf GM-Stimmen-Modus geschaltet sind, ignoriert. Empfangene “Ambience Depth”-Werte werden folgendermaßen in Effektwerte umgesetzt:

0~25:AUS, 26~81:1, 82~121:2, 122~127:3 (MAX)

F0H, 7FH, 7FH, 04H, 01H, II, mm, F7H

■ GM System Level 1

Das Kommunikationsprotokoll des MIDI-Standards garantiert problemlosen Austausch von Spieldaten und allgemeinen Daten zwischen kompatiblen Instrumenten und Geräten, auch wenn sie von unterschiedlichen Herstellern stammen. Dies wiederum bedeutet, daß beispielsweise Sequenzdaten, die ursprünglich zur Steuerung eines Tongenerators von Hersteller A aufgezeichnet wurden, auch zur Steuerung eines Tongenerators von Hersteller B verwendet werden können. Da jedoch die Stimmen-Programmwechselzuordnung geräte- und herstellerspezifisch unterschiedlich ist, müssen Programmwechseldaten bei der Übertragung in Werte umgesetzt werden, die vom Zielgerät verstanden und zur Wahl der richtigen Stimme genutzt werden können.

Das “General MIDI”-Protokoll wurde ins Leben gerufen, um beim Einsatz von Software, die mit einem Gerät eines anderen Herstellers erstellt wurde, eine größere Verwirrung zu vermeiden und erforderliche Umprogrammierarbeiten auf ein Minimum zu beschränken. Als Grundlage dient eine Standard-Stimmenzuordnung, gemäß der über allgemein definierte Programmwechselnummern bzw. MIDI-Kanäle auf identische bzw. ähnliche Stimmen zugegriffen werden kann. Der gegenwärtig vom internationalen MIDI-Verband anerkannte Standard trägt die englische Bezeichnung “GM System Level 1”. Die Stimmenzuordnung im PSR-320/420 entspricht diesem Standard.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 73

Table d’implémentation

*0 Le PSR-320/420 fonctionne comme un générateur de sons

multitimbral MIDI à 16 canaux.

Le canal du clavier de contrôle peut être réglé au moyen des

réglages de panneau. Les canaux spécifiés du PSR-320/420

peuvent être contrôlés au moyen d’un dispositif externe et ils

reçoivent toutes les données à l’exception des données de

commande suivantes.

Introduction de données, MSB (bit de poids fort), LSB (bit de poids faible) Commande de portamento Incrément de donnée RPN (numéro de paramètre enregistré) Décrément de donnée RPN MSB et LSB de numéro de RPN

*1 Transmission de sélection de banque : le LSB est fixé à 00H

Réception d’une donnée de sélection de banque : Le MSB de

sélection de banque est utilisé pour le changement voix de

mélodie/voix de rythme

MSB 00H: Voix de mélodie MSB 7FH: Voix de rythme

Le LSB de sélection de banque est ignoré. Les données de sélection de banque du canal 10 sont ignorées. Aucun changement de voix ne se produira en cas de réception d’une donnée de sélection de banque seule. Lorsqu’une commande de changement de programme est reçue la dernière donnée de sélection de banque sera utilisée.

*2 RPN transmet et reçoit les données suivantes :

Sensibilité de variation de ton : BnH, 64H, 00H, 65H, 00H Accord fin : BnH, 64H, 01H, 65H, 00H Accord grossier : BnH, 64H, 02H, 65H, 00H Nul: BnH, 64H, 7FH, 65H, 7FH

*3 Réinitialisation de tous les contrôleurs

Les valeurs par défaut de variation de ton, modulation, expres-

sion, sustain, sostenuto et numéro de paramètre enregistré sont

rappelées. Portamento est réinitialisé.

*4 Exclusif

<GM1 System ON> F0H, 7EH, 7FH, 09H, 01H, F7H

Les valeurs par défauts de tous les paramètres sont rétablies, à l’exception du paramètre d’accord principal MIDI.

<DISK ORCHESTRA ON> F0H, 43H, 73H, 01H, 14H, F7H

Les disquettes DISK ORCHESTRA peuvent être reproduites sur le PSR-320/420 en utilisant un lecteur de disquette externe.

<DISK ORCHESTRA OFF> F0H, 43H, 73H, 01H, 13H, F7H

Permet de changer le volume de tous les canaux en même temps (système exclusif universel). “mm” est utilisé comme valeur de Volume Principal MIDI (“ll” est ignoré). La corrélation entre la valeur de Volume Principal MIDI et volume réel est identique à la corrélation entre la valeur de réglage de la commande MASTER VOLUME et le volume réel.

La valeur par défaut de “mm” est 7FH.

F0H, 43H, 1nH, 27H, 30H, 00H, mm, ll, cc, F7H Permet de changer la hauteur de tous les canaux en même temps. “mmll” est utilisé comme valeur d’accord principal MIDI. La valeur d’accord réelle est indiquée ci-dessous :

T=M–128 (28<=M<=228)

Où T représente la valeur d’accord réelle exprimée en centièmes. M est une valeur décimale représentée par 1 multiplet utilisant les bits 0..3 de “mm” comme MSB et les bits 0..3 de “ll” comme LSB. Les valeurs par défaut de “mm” et de “ll” sont 08H et

00H respectivement. n et cc sont également reconnus. Cette valeur n’est pas remise à l’état initial à la réception d’un message “GM1 System ON” ou d’un message de réinitialisation de tous les contrôleurs.

<Voix de panneau> F0H, 43H, 76H, 1B, cc, vv, F7H

Ce message sélectionne alternativement une voix de panneau ou une voix GM.

cc: Canal MIDI

vv: 00=mode voix GM, 01 = mode voix de panneau Le canal de clavier de contrôle est fixe en mode voix de panneau.

Mémoire SONG : F0H, 43H, 76H, 20H, bl, bh, <DONNEE>, cs, F7H Mémoire de registration : F0H, 43H, 76H, 21H, bl, bh, <DONNEE>, cs, F7H

“bl” et “bh” représentent le comptage total de multiplets, à

savoir: “bl + bh*128”.

cs= Checksum

*5 Horloge interne/externe sélectionnable.

*6 Transmission de messages de début/arrêt.

*7 Chaque canal reçoit le message (en mode voix de panneau) mais

l’ignorera lorsque le canal est en mode voix GM. La corrélation entre la valeur de profondeur de l’effet ambiance et la valeur réelle de l’effet est définie comme suit :

0 - 25:OFF, 26 - 81:1, 82 - 121:2, 122 - 127:3 (MAXI)

F0H, 7FH, 7FH, 04H, 01H, II, mm, F7H

■ GM System Level 1

Le protocole MIDI existant permet le transfert des données d’exécution et autres entre plusieurs instruments, même s’ils ne sont pas de la même marque. Ceci signifie, par exemple, qu’un générateur de marque A peut être utilisé pour commander un générateur de sons de marque B. Du fait que l’assignation des voix est généralement différente d’une marque à l’autre, il est nécessaire de transmettre des données de changement de programme appropriées pour sélectionner la voix qui convient.

Le protocole “General MIDI” a été mis au point pour éliminer la confusion et la nécessité de reprogrammer en cas de reproduction sur un appareil MIDI d’un logiciel créé sur un autre appareil. Ceci a été réalisé en définissant une assignation de voix standard dans laquelle des voix identiques ou similaires sont accédées par les mêmes numéros de changement de programme ou de canal MIDI. La norme actuelle, reconnue par l’association MIDI internationale, est appelée “GM System Level 1”. L’assignation des voix du PSR-320/420 est conforme à la norme “GM System Level 1”.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 74

Gráfico de implememtación

*0 El PSR-320/420 funciona como un generador de tonos de 16

timbres múltiples MIDI. El canal remoto del teclado puede ajustarse con los ajustes del panel. Los canales designados del PSR-320/420 pueden controlarse con un dispositivo externo y recibirse todos los datos con excepción de los siguientes datos de cambio de control:

Entrada de datos, MSB, LSB Control de portamento Incremento de datos RPN Reducción de datos RPN RPN LSB, MSB

*1 Transmisión de selección de banco: El LSB es fijo en 00H.

Recepción de selección de banco: El MSB de selección de banco se usa para el cambio de la voz de melodía y voz de ritmo.

MSB 00H: Voz de melodía MSB 7FH: Voz de ritmo

El LSB de selección de banco se ignora. La selección de banco en el canal 10 se ignora. No se producirá ningún cambio de voz cuando sólo se reciba una selección de banco. Cuando se recibe un cambio de programa, se usa el valor de la última selección de banco.

*2 RPN transmite y recibe los datos siguientes:

Sensibilidad de inflexión del tono: BnH, 64H, 00H, 65H, 00H Afinación precisa: BnH, 64H, 01H, 65H, 00H Afinación aproximada: BnH, 64H, 02H, 65H, 00H Cancelación: BnH, 64H, 7FH, 65H, 7FH

*3 Reposición de todos los controladores.

La inflexión del tono, modulación, expresión, sostenido, sostenuto, y número de parámetro registrado se reponen a sus valores de fábrica. El portamento se repone.

*4 Exclusivo

<Sistema GM1 activado> F0H, 7EH, 7FH, 09H, 01H, F7H

Todos los parámetros excepto la afinación principal MIDI se reponen a sus valores de fábrica.

<DISK ORCHESTRA activado> F0H, 43H, 73H, 01H, 14H, F7H

Los discos de la colección de discos orquestales pueden reproducirse en el PSR-320/420 a través de un dispositivo de unidad de discos flexibles externa.

F0H, 43H, 73H, 01H, 13H, F7H

Permite cambiar simultáneamente el volumen de todos los canales (exclusivo de volumen universal). “mm” se usa como el valor de volumen principal MIDI (“II” se ignora). La relación entre el valor de volumen principal MIDI y el volumen real es la misma que entre el valor del volumen principal de control y el volumen real.

El valor de ajuste de fábrica para “mm” es 7FH.

<Afinación principal MIDI>

F0H, 43H, 1nH, 27H, 30H, 00H, mm, ll, cc, F7H Permite cambiar simultáneamente el todo de todos los canales. “mmII” se usa como el valor de afinación principal MIDI, y el valor de afinación actual se representa como sigue:

T=M–128 (28<=M<=228)

Donde T, es el valor de afinación actual en centésimas. M es el valor decimal representado por 1 byte usando los bitios 0..3 de “mm” como MSB y los bitios 0..3 de “II” como LSB. Los valores de ajuste de fábrica de “mm” y de “II” son

08H y 00H, respectivamente. n y cc también se reconocen. Este valor no se repone con una activación del sistema GM1 ni por el mensaje de reponer todos los controladores.

<Voz de panel> F0H, 43H, 76H, 1B, cc, vv, F7H

Este mensaje seleccionada alternativamente la voz de panel o la voz GM.

cc: Canal MIDI

vv: 00=Modo de voz GM, 01= Modo de voz de panel El canal designado como canal de teclado remoto es fijo en el modo de voz del panel.

Memoria de canciones: F0H, 43H, 76H, 20H, bl, bh, <DATA>, cs, F7H Memoria de registros: F0H, 43H, 76H, 21H, bl, bh, <DATA>, cs, F7H

“bl” y “bh” representan la cuenta de bytes total como

“bl + bh*128”.

cs= Suma de comprobación.

*5 Reloj interno/externo seleccionable.

*6 Se transmiten los mensajes de inicio/parada.

*7 Cada canal recibe el mensaje (en el modo de voz del panel), pero

ignora el mensaje si el canal está en el modo de voz GM. La relación entre el valor de profundidad de ambiente y el valor del efecto real se define de la forma siguiente:

0~25:OFF, 26~81:1, 82~121:2, 122~127:3 (MAX)

F0H, 7FH, 7FH, 04H, 01H, II, mm, F7H

■ GM System Level 1

El protocolo existente de MIDI permite la transferencia de los datos de interpretación y otros entre instrumentos distintos, aunque sean de marcas diferentes. Esto significa que, por ejemplo, los datos de secuencia que se crearon originalmente para controlar un generador de tonos del fabricante A pueden también usarse para controlar otro generador de tonos del fabricante B. Puesto que normalmente la asignación de voces es distinta en cada aparato de distintas marcas diferentes, deben transmitirse los datos de cambio de programa para seleccionar las voces correctas.

El protocolo MIDI General fue desarrollado para minimizar la confusión y la necesidad de reprogramar cuando se reproducen los programas creados por un aparato MIDI en otro aparato. Esto se ha logrado definiendo una asignación estándar de vcoes en la que las mismas voces o voves similares se acceden por los mismos números de cambio de programa o canales MIDI. La norma actual reconocida por la asociación MIDI internacional se conoce como “GM System Level 1”. La asignación de voces del PSR-320/420 satisface la norma del “GM System Level 1”.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Page 75

VT41830 504POCP1.4-01A0 Printed in Japan

Yamaha PSR-320 User Manual [de, fr, en]

Specifications and Main Features

Frequently Asked Questions

User Manual
