Circolatori serie Ecocirc

EB-EBV Circulators Ecocirc ® EB-EBV

series Circulateurs séries Ecocirc

EB-EBV Umwälzpumpen Baureihe

Ecocirc® EB-EBV Circuladores serie Ecocirc

EB-EBV Circulatiepompen serie

Ecocirc® EB-EBV Cirkulationspumper i serie

Ecocirc® EB-EBV Sirkulasjonspumper serie

Ecocirc® EB-EBV Cirkulatorer serie Ecocirc®

EB-EBV Ecocirc® EB-EBV -sarjan

kierrätyspumput

it Conservate con cura il manuale per future consultazioni

en Keep this manual for future reference

fr Conservez avec soin le manuel pour toute consultation future

Die Bedienungsanleitung muss für zukünftige Konsultationen

sorgfältig aufbewahrt werden

es Guardar con cuidado el manual para poderlo consultar en el futuro

nl Bewaar de handleiding zorgvuldig voor latere raadpleging

da Gem manualen til senere brug. no Ta vare på håndboken for senere bruk.

sv Förvara bruksanvisningen med omsorg för framtida konsultation

fi Säilytä käyttöopas huolellisesti.

Istruzioni d’installazione e uso

Installation and operating instructions

Instructions pour l’installation et l’emploi

Installations- und Bedienungsanleitungen

Instrucciones para la instalación y el uso

Aanwijzingen voor de installatie en het gebruik

Manual vedrørende installation og brug

Håndbok for installasjon og bruk

Bruks- och installationsanvisningar

Asennus- ja käyttöohjeet

cod. 671075002 rev. E ed. 05/2012

it - en - fr - de - es - nl - da - no - sv - fi

Ecocirc EB-EBV

EBV 15-1/65 - EB 15-1/65R - - - 15 0,9 EBV 15-1/65U - EB 15-1/65RU 110 163 150 15 1 EBV 15-1/110 - EB 15-1/110R - - - 15 1,3 EBV 15-1/110U - EB 15-1/110RU 110 187 157 15 1,4 EBV 15-3/65 - - - 15 0,9 EBV 15-3/110 - - - 15 1,3

(mm) A (mm) B (mm) C DN kg

EB-20

it - en - fr - de - es - nl - da - no - sv - fi

Togliere l'isolante/Stripping the insulation/ Enlever l’isolant/Abisolieren/Quitar el aislante/Verwijder het isolatiemateri aal/ Fjern isoleringen/Fjern isolasjonen/Ta bort isoleringen/Poista eriste

Giallo/Verde/Yellow-Green/ Jaune-Vert/Grün-Gelb/ Amarillo-Verde/Geel-Groen/ Gul-grøn/Gulgrønn/ Gulgrön/Keltavihreä Blu/Blue/Bleu/Blau/Azul marino

Blauw/Blå/Sininen

Marrone/Brown Marrón/Bruin/Brun/Ruskea

Cavo di alimentazione/

Power cable/Câble d’alimentation

Cable de alimentación/ Voedingskabel/ Forsyningskabel/ Nettkabel/Nätkabel/Sähkökaapeli

Anschlusskabel/

H05V2V2-F

3x0.5mm

Brun/Braun/

it - en - fr - de - es - nl - da - no - sv - fi

Ecocirc EB-EBV

Italiano it

1. Avvertenze

Per l’installazione e l’esercizio attenersi a queste istruzioni di montaggio e d’uso. Leggerle attentamente. Si consiglia di conservarle sul luogo di utilizzo. Osservare in particolare le avvertenze contrassegnate come segue:

TTENZIONE

Osservare inoltre le altre normative importanti, come ad es. la normativa antinfortunistica o le indicazioni di sicurezza ed esercizio interne del costruttore dell’impianto. In caso di mancata osservanza di queste avvertenze, decade il diritto al risarcimento dei danni.

2. Descrizione generale

Durante lunghi periodi di inattività dell’attività di prelievo si fredda l'acqua nella tubazione dell'acqua calda. Le pompe di circolazione per acqua potabile pompano quest’acqua fredda nello scaldacqua attraverso una tubazione di circolazione a parte. Grazie all’afflusso di acqua proveniente dallo scaldacqua è sempre disponibile acqua calda non appena si apre il rubinetto (maggiore comfort). Ne deriva inoltre un risparmio di acqua potabile. Le pompe di circolazione per acqua potabile Serie EB sono adatte per 1 - 2 case familiari con una tubazione di circolazione lunga fino a ca. 50 m. Dalla denominazione modello si ricava la seguente versione:

- /

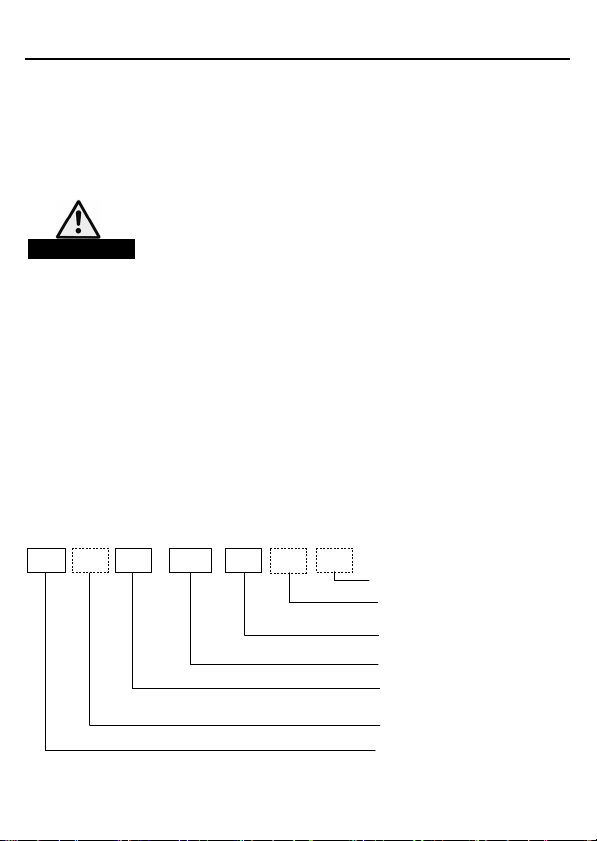

ESEMPIO: EB 15-1/110 RU

Circolatore elettronico classe A della serie EB, diametro nominale delle bocche = 15, prevalenza massima = 1 m, con interasse bocche di 110 mm, con sensori di temperatura e timer.

Avvertenza la cui mancata osservanza potrebbe avere come conseguenza la sicurezza di persone. Avvertenza la cui mancata osservanza potrebbe compromettere il funzionamento perfetto dell’apparecchio e provocare dei danni.

110

VERSIONE CON TIMER VERSIONE CON SENSORI DI

TEMPERATURA INTERASSE BOCCHE IN mm

PREVALENZA MASSIMA IN m. DIAMETRO NOMINALE DELLE

BOCCHE

V=VARIO

NOME SERIE E=ECOCIRC B=BRONZE

Note relative alla protezione da funzionamento a secco o surriscaldamento: Sulle pompe EB viene ridotta automaticamente la potenza della pompa e quindi la portata di acqua troppo calda per proteggere i componenti elettronici da temperature troppo alte. La temperatura viene misurata direttamente sui componenti elettronici. Con una temperatura dei componenti elettronici compresa tra 105 °C e 115 °C viene ridotta la potenza della pompa in modo continuo fino alla potenza minima. La pompa si ferma automaticamente del tutto a 125 °C e viene riavviata automaticamente a 115 °C, quando i componenti elettronici si sono raffreddati.

La carcassa del motore può surriscaldarsi. Pericolo di ustioni.

Nota relativa ai motori di ricambio: I motori di ricambio LOWARA vengono forniti con due guarnizioni differenti:

- Utilizzare la guarnizione O-ring, per sostituire un motore per pompa LOWARA vecchio su un involucro per pompa LOWARA con un motore per pompa LOWARA nuovo.

- Utilizzare la guarnizione piatta, per sostituire un motore per pompa vecchio (di altre marche) su un involucro per pompa (di altre marche) con un motore per pompa nuovo LOWARA (elenco per i ricambi disponibile su richiesta). Se si utilizza per errore l'O-ring LOWARA su involucri per pompa di altre marche si può verificare una perdita di acqua tra l’involucro di altre marche e il motore di ricambio LOWARA, poiché negli involucri per pompa di altre marche è presente una costola di tenuta nella zona della superficie di tenuta.

3. Dimensioni (vedi figura 1)

4. Dati tecnici

Ad alte prestazioni, senza albero Motore a sfera con tecnologia ECM Tensione nominale 200-240 V Frequenza 50/60 Hz Potenza assorbita 2 … 27W IP/classe d‘isolamento IP 44 / F, IP 42 / F Pressione max. di sistema 10 bar Temperatura di sistema 95 °C Temperatura ambiente min. Non congelante/condensante

La riaccensione avviene automaticamente non appena la pompa si è raffreddata.

5. Curva caratteristica (vedi figura 2)

6. Disposizione di installazione (vedi figura 3)

TTENZIONE

In generale va prevista per le versioni con involucro per pompa 70 la valvola di ritegno in dotazione LOWARA RV ½“ che impedisce che la pompa venga attraversata da una corrente di riflusso all'apertura del rubinetto dell'acqua con conseguente possibile danneggiamento della pompa stessa. Quando si utilizzano valvole di marche diverse dalla LOWARA RV ½“ si deve prestare attenzione alla pressione di chiusura adatta. La valvola di ritegno RV ½“ deve essere montata in direzione di flusso in modo tale che la freccia sull’involucro della pompa e quella sulla valvola stessa siano rivolte nella stessa direzione. Per poter sostituire successivamente la pompa – senza uno scarico dell’intero sistema – si consiglia di prevedere un rubinetto a sfera a monte della pompa. Le pompe con involucro 10 e 94 hanno una valvola di ritegno a sfera già integrata nell’involucro della pompa. (La valvola di ritegno si apre e chiude automaticamente; se la manetta della valvola a sfera è trasversale rispetto alla direzione del tubo =

Descrizione relativa alla figura 3:

valvola chiusa).

1 - Scaldacqua 2 - Valvola di ritegno 3 - Rubinetto a sfera 4 - Pompa di circolazione modello EB

7. Montaggio

Non è ammessa l’installazione in zone a rischio di esplosioni né il trasporto

In riferimento alla figura 4:

di liquidi combustibili!

Il montaggio deve essere effettuato in locali asciutti e a prova di congelamento in una delle posizioni di montaggio consentite.

In riferimento alla figura 5: Sulle pompe con temporizzatore è possibile ruotare la carcassa del motore con l’orologio rispetto all’involucro della pompa per una maggiore visibilità: Svitare il dado a risvolto prima del montaggio. Girare la carcassa del motore nella posizione di montaggio desiderata. Stringere nuovamente il dado a risvolto. Per il montaggio della pompa in posizione orizzontale è possibile una rotazione massima compresa tra 11.30 e 12.30 per rispettare i criteri della classe di protezione IP 42.

Per la riduzione di un’eventuale propagazione del rumore si devono prendere provvedimenti finalizzati al disaccoppiamento oppure all'isolamento acustico.

7.1 Allacciamento elettrico (vedi figura 6)

TTENZIONE

Effettuare l’allacciamento delle pompe come indicato dal rispettivo schema di connessione valido. In caso di unità con timer, seguire la sequenza illustrata nella figura 7.

7.2 Messa in funzione

TTENZIONE

Prima della messa in funzione, l’impianto va:

- Riempito.

- Lavato accuratamente per prevenire il bloccaggio della pompa a causa di corpi estranei

o particelle di sporcizia.

- Sfiatato completamente.

Se sono udibili chiari rumori di flusso significa che nella pompa è ancora presente dell'aria. Per accelerare lo sfiato, accendere e spegnere più volte la pompa. L’aria residua può essere eventualmente rimossa nel seguente modo:

7.3 Impostazione del temporizzatore (vedi figura 8B)

Eseguire l'impostazione dell'ora attuale girando il quadrante (1) nella direzione indicata dalla freccia finché l’ora attuale non coincide con il contrassegno (2). Estrarre l’elemento scorrevole (3) per gli orari in cui la pompa deve essere in funzione. Impostare il selettore di funzione (4) su: ON = pompa in esercizio continuo OFF = pompa disinserita oppure (TIMER) = la pompa funziona secondo il programma selezionato con gli elementi scorrevoli.

L'allacciamento deve essere effettuato esclusivamente da elettricisti autorizzati.

Nella pompa deve essere immessa acqua prima dell’allacciamento elettrico, altrimenti il cuscinetto viene distrutto dall’esercizio a secco.

Non è ammesso l’esercizio senza liquido, in quanto può causare in tempi brevissimi danni irreparabili ai cuscinetti.

- Scollegare la pompa dalla rete.

- Svitare leggermente il dado a risvolto e aprire con cautela la tubazione di alimentazione finché non fuoriesce acqua dal dado a risvolto. Fare in modo che il collegamento elettrico della pompa non si bagni.

- Stringere nuovamente il dado a risvolto e riallacciare la pompa alla rete.

7.4 Impostazione del termostato di regolazione

Selezionare la temperatura desiderata utilizzando la manopola di selezione presente sulla carcassa del motore.

8. Manutenzione / Smontaggio

Le pompe sono pezzi soggetti ad usura. Se la pompa si blocca o se si sentono rumori di sfregamento controllare la pompa o sostituirla. A questo scopo:

Quando si sostituisce il motore di altre marche usare la guarnizione piatta in dotazione. La scanalatura in cui è alloggiata la guarnizione piatta negli involucri per pompa di altre marche contiene una costola aggiuntiva da cui può derivare una tenuta carente in combinazione con la guarnizione O-Ring.

9. Guasti

Problema Cause Soluzioni La pompa non funziona

La pompa emette rumori

Le pompe difettose possono essere rispedite al costruttore. Il costruttore non accetta spedizioni a carico, né conti di riparazioni. La garanzia del costruttore è di due anni, presupposti il montaggio a regola d’arte e l’utilizzo corretto dell’apparecchio.

- Scollegare la pompa dalla rete.

- Chiudere le tubazioni di allacciamento.

- Svitare il dado a risvolto ed estrarre il motore (può fuoriuscire acqua residua dal vano rotore. Fare in modo che il collegamento elettrico della pompa non si bagni).

I lavori su componenti elettrici devono essere eseguiti esclusivamente da personale autorizzato!

- Non è collegata o è collegata male

- La pompa si è surriscaldata,

protezione contro il

funzionamento a secco o il surriscaldamento attiva

- Pompa bloccata

- Collegarla correttamente

- Attendere fino al raffreddamento, riavvio pompa automatico

- Vedi punto 8 Manutenzione / Smontaggio

- Sfiato non sufficiente

- Presenza di corpi estranei nella pompa

- Cuscinetto consumato

- Vedi punto 7.2 Messa in

funzione

- Vedi punto 8 Manutenzione

/ Smontaggio

- Sostituire la pompa

10. Smaltimento

Questo prodotto e le sue parti devono essere smaltiti ecologicamente. Attenersi alla normative locali vigenti.

11. Schema esploso (vedi figura 9)

1. Statore / motore pompa

2. Dado a risvolto

3. Sfera cuscinetto in ceramica

4. Guarnizione

5. Unità rotore/girante (rotore a sfera)

6. Involucro pompa

7. Filettatura raccordo

8. Valvola di ritegno RV 1/2‘‘ contenuta nel volume di fornitura di EB…./65

9. Valvola di intercettazione a sfera integrata con manetta di azionamento

10. Valvola di ritegno integrata

English en

1. Instructions

These installation and operating instructions must be followed during installation and operation. Read them carefully. We recommend that you keep these instructions where the device is used. Particular attention must be paid to instructions marked as follows:

WARNING

Other relevant regulations should also be followed: e.g. accident prevention regulations or the internal operating and safety instructions of the system manufacturer. Failure to follow these instructions can result in the loss of all entitlement to claim damages.

If this instruction is not followed, personal safety risks could ensue. If this instruction is not followed, the device may not function properly and could be damaged.

2. General Description

If water is not tapped for longer periods of time, the water in the hot water pipe cools off. Domestic hot water pumps (also called sanitary or drinking water circulation pumps) pump this cold water back into the water heater via a separate circulation pipe. The water that then flows out of the water heater provides a constant supply of hot water at the tap (increased comfort). At the same time, drinking water is conserved. Drinking water circulation pumps EB series are suitable for single- and two-family homes with a circulation pipe length of approx. 50 m. The version at hand can be determined from the type designation:

- /

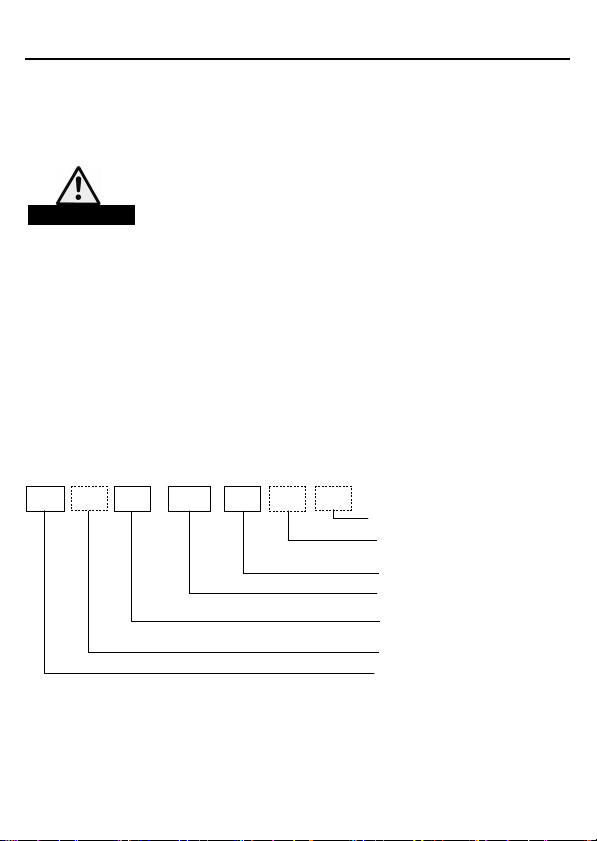

EXAMPLE: EB 15-1/110 RU

Electronic circulator, class A, series EB. rated diameter of mouths = 15, maximum head = 1m, centre-to-centre distance of mouths 110 mm, with temperature sensors and timer.

110

VERSION WITH TIMER VERSION WITH TEMPERATURE SENSOR CENTRE-TO-CENTRE-DISTANCE

F MOUTHS IN mm MAXIMUM HEAD IN m RATED DIAMETER OF MOUTHS

V = VARIO SERIES E=ECOCIRC B=BRONZE

Note regarding dry run and overheating protection: In order to protect the electronics in EB pumps from temperatures that are too high, the pump power, and thus the flow of water that is too hot, is automatically reduced. The temperature is measured directly at the electronics. When the temperature of the electronics is between 105 °C and 115 °C, the pump power is continuously lowered to minimum power. The pump automatically stops completely at 125 °C and automatically restarts at 115 °C, when the electronics have cooled down.

Motor housing may be very hot. Burn hazard.

Note regarding replacement motors: Two different seals are included in the scope of delivery with LOWARA replacement motors:

- Use the O-ring seal to replace an old LOWARA pump motor on a LOWARA pump housing with a new LOWARA pump motor.

- Use the flat seal to replace an old non- LOWARA pump motor on a non-LOWARA pump housing with a new LOWARA pump motor (replacement list available on request). If the LOWARA O-ring seal is mistakenly used in non-LOWARA pump housings, water may leak out between the non-LOWARA pump housing and the LOWARA replacement motor because non-LOWARA pump housings have a sealing ridge located near the sealing surface.

3. Dimensions (see figure 1)

4. Technical Specifications

High-efficiency, shaftless spherical motor with ECM technology Rated voltage 200-240 V Frequency 50/60 Hz Power consumption 2 … 27W IP/insulation class IP 44 / F, IP 42 / F Max. system pressure 10 bar Max. system temperature 95 °C Min. ambient temperature Not freezing/condensing

The pump is restarted as soon as it has cooled down.

5. Pump Curve (see figure 2)

6. Installation Sequence (see figure 3)

WARNING

Description for figure 3: 1 - Water heater 2 - Check valve 3 - Ball shut-off valve 4 - Circulation pump type EB

7. Installation

The unit may not be installed in areas where there is a danger of explosion

For figure 4: Only install in dry, frost-proof rooms in one of the permitted mounting positions.

For figure 5: On pumps with a timer, the motor housing may be turned so that the timer is across from the pump housing so that the timer may be seen more easily. Loosen the union nut before installation. Rotate the motor housing to the required installation position. Tighten the union nut. When installing the pump in a horizontal position, it may be turned in the range from 11:30 to 12:30 at maximum in order to maintain protection class IP 42. The customer must take appropriate isolation measures and provide appropriate acoustic insulation to reduce possible noise transmission.

Normally, when using versions with pump housing 70, use the LOWARA RV ½“ check valve. This prevents water from flowing back through the pump when the water valve is opened, thus causing damage. When using valves other than RV ½“, pay attention to appropriate closing pressure. Install the RV ½“ check valve in the direction of flow, so that the arrows on the pump housing and on the check valve point in the same direction. We recommend that you install a ball shut-off valve in front of the pump so the pump can be replaced at a later time without completely draining the system. Pumps with housings 10 and 94 already contain integrated check and ball shut-off valves in the pump housings. (The check valve opens and closes automatically; when the handle of the ball shutoff valve is perpendicular to the pipe direction, the valve is shut).

or used to pump flammable liquids.

7.1 Electrical connection (see figure 6)

WARNING

Connect the pumps according to the proper connection scheme. In case of unit equipped with timer follow the sequence shown in fig. 7.

7.2 Getting started

WARNING

Before starting, the system must be:

- Filled.

- Rinsed thoroughly to prevent foreign objects and impurities from blocking the pump.

- Completely bled.

Audible flow noises indicate that there is still air in the pump. Bleeding is sped up by repeatedly switching the pump on and off. If necessary, remove the residual air as follows:

7.3 Setting the timer (see figure 8B)

Set the current time by turning the setting dial (1) in the direction of the arrow until the current time matches the marking (2). Pull out the tabs (3) for the times that the pump should run. Set the function selection switch (4): ON = pump runs continuously, OFF = pump is off, (TIMER) = pump runs according to the program that is selected by the tabs.

7.4 Setting the control thermostat

Select the desired temperature using the selector knob placed on the motor housing.

The unit may only be connected by an authorized electrical specialist.

Before the electrical connection is made, the unit must be filled; if not, the bearings will be destroyed by dry operation.

The pump may not be run dry, as this can destroy the bearings in a very short time.

- Disconnect the pump from the mains.

- Slightly loosen the union nut and carefully open the supply line until water runs out of the union nut. Prevent the electrical connection to the pump from getting wet.

- Tighten the union nut again and reconnect the pump to the mains.

8. Maintenance/Disassembly

Pumps are subject to wear. If the pump is blocked or grinding noises are audible, check the pump and replace it if necessary. Procedure:

- Disconnect pump from the mains.

- Close the connection lines.

- Loosen the union nut and remove the motor (Residual water

may leak out of the rotor cavity. Prevent the electrical connection to the pump from getting wet.).

When replacing non-LOWARA motors, use the additionally included flat seal. The groove for holding the flat seal in non-LOWARA pump housings has an additional ridge that can cause leakage when used with an O-ring seal.

9. Troubleshooting

Problem Cause Solution Pump not running - Not connected or

Pump is noisy - Not thoroughly bled

Malfunctioning pumps can be returned to the manufacturer‘s address. The manufacturer will refuse to accept packages with unpaid shipping or invoices for repair. The manufacturer grants a two-year guarantee under the condition of correct installation and proper use.

Work on electrical parts may only be performed by authorized specialists.

- Connect correctly

connected incorrectly

- Pump too hot, dry operation- or overheating protection active

- Pump blocked

- Foreign objects in pump

- Worn bearing

- Allow to cool, pump restarts automatically

- See section 8 “Maintenance/Disassembly”

- See section 7.2 “Getting started”

- See section 8 “Maintenance/Disassembly”

- Replace pump

10. Disposal

This product and parts thereof must be disposed of in an environmentally friendly manner. Applicable local regulations must be followed.

11. Exploded View (see figure 9)

1. Stator/pump motor

2. Union nut

3. Ceramic bearing ball

4. Seal

5. Rotor/impeller unit

6. Pump housing

7. Connection threads

8. RV ½“ check valve included in scope of delivery for EB…./65

9. Integrated ball shut-off valve with operating handle

10. Integrated check valve

Français fr

R U

1. Remarques

Respectez ces instructions de montage et de service lors de l’installation et le fonctionnement de l’appareil. Veuillez les lire attentivement. Nous vous recommandons de les conserver sur le lieu d’utilisation. Les remarques signalées spécialement de la manière suivante doivent être respectées tout particulièrement :

TTENTION

D’autres directives, comme les mesures de prévention des accidents ou les consignes de sécurité et de fonctionnement du fabricant doivent également être respectées. Le non respect des remarques peut entraîner la perte de toute exigence de dommages et intérêts.

Situation susceptible de mettre en danger la sécurité de personnes en cas de non respect de cette remarque. Situation susceptible d’influencer le parfait fonctionnement de l’appareil et pouvant en entraîner des endommagements en cas de non respect de cette remarque.

2. Description générale

En cas de pauses longues lors du prélèvement, l’eau refroidit dans la conduite. Des pompes de circulation d’eau potable refoulent cette eau froide vers le chauffe-eau via une conduite de circulation séparée. De l’eau chaude est disponible au point de prélèvement en permanence (amélioration du confort) grâce à l’eau s’écoulant du chauffe-eau. Cette méthode économise également l’eau potable. Les pompes de circulation d’eau potable des Séries EB sont conçues pour les installations des maisons individuelles ou jumelées et une canalisation d’une longueur maximale de 50 m :

- /

EXEMPLE: EB 15-1/110 RU

Circulateur électronique classe A de la série EB, diamètre nominal des orifices = 15, hauteur d’élévation maximale = 1 m, avec entraxes des orifices de 110 mm, avec capteurs de température et temporisateur.

110

VERSION avec minuterie VERSION AVEC CAPTEURS DE TEMPÉRATURE

ENTRAXE BOUCHES EN mm HAUTEUR D’ÉLÉVATION

MAXIMALE EN m. DIAMÈTRE NOMINAL DES BOUCHES

V = VARIO NOM SÉRIE

E=ECOCIRC B=BRONZE

Remarque concernant la protection contre le fonctionnement à sec et la surchauffe : La puissance, donc le débit d’eau très chaude, des pompes EB est automatiquement réduite afin de protéger le système électronique contre les fortes températures. A cet effet, la température est mesurée par le système électronique. Le régime de la pompe diminue de façon continue à une puissance minimale en présence de températures situées entre 105 °C et 115 °C. La pompe s’arrête complètement et automatiquement lorsque la température atteint 125 °C, puis se remet automatiquement sous tension à 115 °C, dès que le système électronique a refroidi.

Le carter moteur peut devenir brûlant. Risques de brûlure.

Remarque concernant les moteurs de rechange : Deux garnitures d’étanchéité différentes sont livrées avec les moteurs de rechange de LOWARA :

- Utilisez le joint torique lorsque vous remplacez un ancien moteur de pompe LOWARA par un nouveau dans un boîtier de pompe LOWARA.

- Utilisez le joint plat lorsque vous remplacez un ancien moteur de pompe (autre fabricant) par un nouveau moteur de pompe LOWARA dans un boîtier de pompe d’un autre fabricant (liste des modèles de remplacement sur demande). En cas d’installation erronée du joint torique de LOWARA dans des boîtier de pompes d’autres fabricants, il est possible que de l’eau s’écoule entre le boîtier et le moteur de remplacement de LOWARA, car les boîtiers de pompe d’autres fabricants disposent d’une lèvre d’étanchéité dans la zone de la surface d’étanchéité.

3. Dimensions (voir ill. 1)

4. Caractéristiques techniques

Moteur sphérique sans arbre hautes performances à technologie ECM Tension nominale 200-240 V Fréquence 50/60 Hz Puissance absorbée 2 … 27W Classe d’isolation / IP IP 44 / F, IP 42 / F Pression maxi du système 10 bars Température maxi du système 95 °C Température ambiante mini Supérieure à 0° / non

La remise en service est effectuée automatiquement dès que la pompe a refroidi.

condensante

5. Courbe caractéristique (voir ill. 2)

6. Ordre d’installation (voir ill. 3)

TTENTION

De façon générale, le clapet anti-retour LOWARA RV ½“ fourni doit être installé sur les modèles à boîtier 70 ; ce clapet évite que de l’eau traverse la pompe en sens inverse lors de l’ouverture du robinet, ce qui serait susceptible de l’endommager. La pression de fermeture d’autres clapets que celle du modèle LOWARA RV ½“ doit être respectée en cas d’utilisation de modèles d’autres fabricants. Le clapet anti-retour RV ½“ doit être installé dans le sens de l’écoulement de telle sorte que la flèche du boîtier de la pompe indique la même direction que celle du clapet antiretour. Nous vous recommandons de prévoir une vanne d’arrêt en amont de la pompe afin de permettre un éventuel remplacement de la pompe sans devoir vidanger entièrement le système. Un clapet anti-retour et une vanne d’arrêt sont déjà intégrés dans les boîtiers des pompes 10 et 94 (le clapet anti-retour s’ouvre et se ferme automatiquement, la manette de la vanne d’arrêt doit être orientée perpendiculairement à la direction du tuyau =

Description de l’ill. 3:

vanne fermée).

1 - Chauffe-eau 2 - Clapet anti-retour 3 - Vanne d’arrêt 4 - Pompe de circulation de type EB

7. Montage

Il est interdit d’installer la pompe dans des locaux présentant un risque

A propos de l’illustration 4 :

d’explosion et de l’utiliser pour convoyer des liquides inflammables.

Le montage doit être réalisé dans un local sec, à l’abri du gel dans une position autorisée. A propos de l’illustration 5 : Le carter moteur des pompes à minuterie peut être pivoté par rapport au boîtier de la pompe, ce qui facilite la visualisation de la minuterie. Desserrez l’écrou raccord avant l’installation. Tournez le carter moteur dans la bonne position de montage. Resserrez l’écrou raccord. Le pivotement maximal des pompes installées à l’horizontale se situe entre 11.30 et 12.30 afin de respecter les consignes de la classe de protection IP 42. L’exploitant doit prévoir des mesures de neutralisation ou une isolation acoustique appropriées afin de diminuer tout bruit éventuel.

7.1 Raccordement électrique (voir ill. 6)

TTENTION

Raccordez la pompe conformément au schéma de raccordement. En cas d'unité avec temporisateur, suivre la séquence décrite sur la figure 7.

7.2 Mise en service

TTENTION

Avant la première mise en service, l’installation doit être :

- remplie,

- rincée à fond afin d’éliminer tout corps étranger ou toute crasse susceptible de bloquer

la pompe,

- entièrement purgée.

Un ruissellement clairement audible vous indique la présence d’air résiduel dans la pompe. Vous pouvez accélérer la purge en mettant la pompe successivement en service et hors service plusieurs fois. Le cas échéant, l’air résiduel peut être éliminé comme suit :

7.3 Réglage de la minuterie (voir ill. 8B)

Réglage de l’heure actuelle en tournant la vis de réglage (1) dans la direction de la flèche jusqu’à ce que l’heure corresponde à la marque (2). Faites sortir les onglets (3) des heures pendant lesquelles la pompe doit fonctionner. Réglez le sélecteur de fonctions (4) sur : ON = pompe en fonctionnement permanent OFF = pompe hors service (TIMER) = la pompe fonctionne conformément au programme sélectionné à l’aide des onglets.

7.4 Réglage du thermostat

Sélectionner la température désirée au moyen de la poignée située sur la carcasse du moteur.

Le raccordement doit être réalisé exclusivement par un électricien autorisé.

La pompe doit être remplie d’eau avant son raccordement électrique afin d’éviter tout fonctionnement à sec du roulement.

Le fonctionnement de la pompe sans liquide n’est pas autorisé et est susceptible de provoquer des endommagements irréparables de la pompe en très peu de temps.

- débranchez l’alimentation électrique, puis

- desserrez l’écrou raccord et ouvrir prudemment l’alimentation jusqu’à ce que de l’eau sorte de l’écrou raccord. Veillez à ne pas mouiller le branchement électrique de la pompe.

- Resserrez l’écrou raccord, puis rebranchez l’alimentation électrique de la pompe.

8. Entretien / démontage

Les pompes sont composées de pièces d’usure. La pompe doit être contrôlée, le cas échéant remplacée dans le cas où elle se bloque ou si des frottements sont audibles. Marche à suivre :

Utilisez les joints plats supplémentaires fournis lors du remplacement du moteur avec un modèle d’un autre fabricant. La rainure de réception du joint plat comprend une lèvre supplémentaire qui, en combinaison avec un joint torique, est susceptible de provoquer des fuites.

9. Pannes

Les pompes défectueuses peuvent être retournées au fabricant. Les envois doivent être suffisamment affranchis ; le fabricant ne prend pas en charge les factures d’éventuelles réparations. Le fabricant garantit le bon fonctionnement de la pompe pendant deux ans sous réserve d’une installation dans les normes et d’une utilisation conforme.

Problème Causes Solutions La pompe ne

fonctionne pas

La pompe est bruyante

- débranchez l’alimentation électrique, puis

- fermez le câble de raccordement,

- desserrez l’écrou raccord et extraire le moteur (de l’eau résiduelle est susceptible de s’écouler ; veillez à ne pas mouiller le branchement électrique de la pompe).

Travaux électriques réalisés exclusivement par du personnel qualifié autorisé.

- pompe non ou mal raccordée

- pompe trop chaude, attendre ou la protection contre la surchauffe activée

- la pompe se bloque

- pompe non entièrement purgée

- présence de corps étrangers

dans la pompe

- roulement usé

- refaire le raccordement

- le refroidissement, la pompe redémarre automatiquement

- voir point 8 Entretien / démontage

- voir point 7.2 Mise en service

- voir point 8 Entretien /

démontage

- remplacer la pompe

10. Recyclage

Ce produit ainsi que ses composants doivent être recyclés conformément aux règlements de protection de l’environnement. Les directives locales relatives à la protection de l’environnement doivent être respectées.

11. Vue éclatée (voir ill. 9)

1. Stator/moteur de la pompe

2. Ecrou raccord

3. Bille de roulement en céramique

4. Joint

5. Module rotor / roue (rotor roue)

6. Boîtier de la pompe

7. Raccord fileté

8. Clapet anti-retour RV 1/2‘‘ fourni avec EB…./65

9. Clapet anti-retour à manette de commande intégré

10. Clapet anti-retour intégré

Deutsch de

1. Hinweise

Bei der Installation und dem Betrieb ist diese Montage- und Betriebsanleitung zu beachten. Bitte aufmerksam durchlesen. Wir empfehlen Aufbewahrung am Einsatzort. Besonders zu beachten sind die wie folgt gekennzeichneten Hinweise:

CHTUNG

Darüber hinaus sind weitere relevante Vorschriften zu beachten, z. B. zur Unfallverhütung oder interne Betriebs- und Sicherheitsanweisungen des Anlagenherstellers. Die Nichtbeachtung der Hinweise kann zum Verlust jeglicher Schadensersatzansprüche führen.

2. Allgemeine Beschreibung

Bei längeren Zapfpausen kühlt sich das Wasser in der Warmwasserleitung ab. Trinkwasserzirkulationspumpen pumpen dieses kalte Wasser über eine separate Zirkulationsleitung wieder zurück in den Warmwasserbereiter. Durch das nachfließende Wasser aus dem Warmwasserbereiter steht immer warmes Wasser an der Zapfstelle zur Verfügung (erhöhter Komfort). Zusätzlich wird Trinkwasser eingespart. Die Trinkwasserzirkulationspumpen EB eignen sich für 1 bis 2 Familienhäuser mit einer Zirkulationsleitungslänge bis ca. 50 m. Aus der Typenbezeichnung ist die vorliegende Version ersichtlich:

- /

BEISPIEL: EB 15-1/110 RU

Elektronischer Umwälzer der Klasse A, Baureihe EB, Stutzen-Nenndurchmesser = 15, max. Förderhöhe = 1 m, mit Stutzenabstand von 110 mm, mit Temperaturfühlern und Timer.

Hinweis, dessen Nichteinhaltung eine Gefahr für die Sicherheit von Personen zur Folge haben könnte. Hinweis, dessen Nichtbeachtung den einwandfreien Betrieb des Geräts gefährden und Schäden hervorrufen könnte.

110

AUSFÜHRUNG MIT TIMER AUSFÜHRUNG MIT TEMPERATURSENSOREN

STUTZENABSTAND IN mm MAX. FÖRDERHÖHE IN m. NENNDURCHMESSER DER

STUTZEN

V = VARIO BEZEICHNUNG DER BAUREIHE

E=ECOCIRC B=BRONZE

Anmerkung zu Trockengeh- bzw. Überhitzungsschutz: Bei den EB-Pumpen werden zum Schutz der Elektronik vor zu hohen Temperaturen die Leistung der Pumpe und damit der Durchfluss mit zu heißem Wasser automatisch reduziert. Die Temperatur wird hierzu direkt an der Elektronik gemessen. Von 105°C bis 115°C Elektroniktemperatur wird die Pumpenleistung kontinuierlich auf eine Minimalleistung abgesenkt. Die Pumpe stoppt vollständig automatisch bei 125°C und startet automatisch wieder bei 115°C, wenn die Elektronik abgekühlt ist.

Motorgehäuse kann sehr heiß werden. Verbrennungsgefahr.

Anmerkung zu Austauschmotoren: Die LOWARA-Ersatzmotoren werden mit zwei verschiedenen Dichtungen geliefert:

- Verwenden Sie die O-Ring-Dichtung, um einen alten LOWARA-Pumpenmotor auf einem LOWARA-Pumpengehäuse durch einen neuen LOWARA-Pumpenmotor zu ersetzen.

- Verwenden Sie die Flachdichtung, um einen alten Pumpenmotor (Fremdfabrikat) auf einem (Fremd-)Pumpengehäuse gegen einen neuen LOWARA-Pumpenmotor zu tauschen (Ersatzteilliste auf Anfrage). Bei irrtümlicher Verwendung der LOWARA-ORing-Dichtung in fremden Pumpengehäusen kann evtl. Wasser zwischen dem Pumpengehäuse von Fremdmarken und dem LOWARA-Ersatzmotor austreten, da bei fremden Pumpengehäusen ein Dichtsteg im Bereich der Dichtfläche vorhanden ist.

3. Abmessungen (siehe Bild 1)

4. Technische Daten

Hocheffizienter, wellenloser Kugelmotor mit Nennspannung 200-240 V Frequenz 50/60 Hz Leistungsaufnahme 2 … 27W IP/Isolationsklasse IP 44 / F, IP 42 / F Max. Systemdruck 10 bar Systemtemperatur 95 °C Min. Umgebungstemperatur Nicht gefrierend/kondensierend

Die Wiedereinschaltung erfolgt jeweils automatisch sobald die Pumpe abgekühlt ist.

5. Kennlinie (siehe Bild 2)

6. Installationsanordnung (siehe Bild 3)

CHTUNG

Beschreibung zu Bild 3: 1 - Warmwasserbereiter 2 - Rückschlagventil 3 - Kugel-Absperrhahn 4 - Zirkulationspumpe Typ EB

7. Montage

Eine Aufstellung in explosionsgefährdeten Bereichen und eine Förderung

Zu Bild 4: Einbau hat in trockenen, frostsicheren Räumen in einer der zugelassenen Einbaulagen zu erfolgen. Zu Bild 5: Bei Pumpen mit Zeitschaltuhr läst sich das Motorgehäuse mit der Uhr gegenüber dem Pumpengehäuse zwecks besserer Sichtbarkeit verdrehen: Überwurfmutter vor dem Einbau lösen. Motorgehäuse in die gewünschte Einbaulage drehen. Überwurfmutter wieder festdrehen. Beim Einbau der Pumpe in horizontaler Lage ist bei Einhaltung der Schutzklasse IP 42 eine Verdrehung maximal im Bereich zwischen 11.30 und 12.30 möglich. Zur Reduzierung einer evtl. Geräuschübertragung sind bauseitig geeignete Entkoppelungsmaßnahmen bzw. Schalldämmung vorzusehen.

Generell ist bei den Versionen mit Pumpengehäuse 70 das beigelegte LOWARA-Rückschlagventil RV ½“ vorzusehen, das verhindert, dass die Pumpe beim Öffnen des Wasserhahns rückwärts durchströmt wird und Schaden nimmt. Bei Einsatz von anderen Fabrikaten als LOWARA RV ½“, ist auf passenden Schließdruck zu achten. Das Rückschlagventil RV ½“ ist in Flussrichtung einzubauen, so dass der Pfeil am Pumpengehäuse und auf dem Rückschlagventil in die gleiche Richtung zeigen. Um die Pumpe später einmal – ohne kompletten Ablass des Systems – austauschen zu können, empfiehlt es sich vor der Pumpe einen Kugelabsperrhahn vorzusehen. Die Pumpen mit Gehäuse 10 und 94 haben Rückschlag- und Kugelabsperrventil bereits im Pumpengehäuse integriert. (Rückschlagventil öffnet und schließt automatisch, Knebel des Kugelabsperrventils quer zur Rohrrichtung = Ventil geschlossen).

von brennbaren Flüssigkeiten ist nicht zulässig.

7.1 Elektroanschluss (siehe Bild 6)

CHTUNG

Anschluss der Pumpen entsprechend dem jeweils gültigen Anschlussbild vornehmen. Bei Anlagen mit Timer beachten Sie bitte die in Abb. 7 angegebene Reihenfolge.

7.2 Inbetriebnahme

CHTUNG

Vor Inbetriebnahme ist die Anlage

- Filled.

- gründlich zu spülen, damit keine Fremdkörper bzw. Verunreinigungen die Pumpe

blockieren können

- komplett zu entlüften

Hörbare Strömungsgeräusche weisen darauf hin, dass sich noch Luft in der Pumpe befindet. Durch mehrmaliges Ein- u. Ausschalten der Pumpe wird die Entlüftung beschleunigt. Restluft kann gegebenenfalls wie folgt entfernt werden:

7.3 Einstellung der Zeitschaltuhr (siehe Bild 8B)

Einstellung der aktuelle Uhrzeit durch Drehen der Einstellscheibe (1) in Pfeilrichtung bis die aktuelle Uhrzeit mit der Markierung (2) übereinstimmt. Reiter (3) für die Zeiten, in denen die Pumpe laufen soll, herausziehen. Funktionswahlschalter (4) einstellen auf: ON = Pumpe im Dauerbetrieb OFF = Pumpe aus (TIMER) = Die Pumpe läuft gemäß dem mit den Reitern gewähltem Programm.

7.4 Einstellen des Regelthermostat

Die gewünschte Temperatur mit dem am Motorgehäuse vorhandenen Drehknopf auswählen.

Der Anschluss darf nur von einer autorisierten Elektro-Fachkraft vorgenommen werden.

Die Pumpe muss vor dem elektrischen Anschluss geflutet sein, da sonst das Lager durch Trockenlauf zerstört wird.

Der Betrieb ohne Flüssigkeit ist nicht zulässig und kann nach kurzer Zeit zu irreparablem Lagerschaden führen.

- Pumpe vom Netz trennen, dann

- Überwurfmutter etwas lösen und Zuleitung vorsichtig öffnen, bis Wasser an der Überwurfmutter austritt. Es ist darauf zu achten, dass der elektrische Anschluss der Pumpe nicht nass wird.

- Überwurfmutter wieder anziehen und Pumpe wieder an das Netz anschließen.

8. Wartung/Demontage

Pumpen sind Verschleißteile. Blockiert die Pumpe, oder sind Schleifgeräusche zu hören, ist die Pumpe zu überprüfen bzw. auszutauschen. Hierzu:

- Pumpe vom Netz trennen, dann

- Anschlussleitungen absperren.

- Überwurfmutter lösen und Motor abnehmen (Restwasser aus

dem Rotorraum kann noch austreten. Es ist darauf zu achten, dass der elektrische Anschluss der Pumpe nicht nass wird).

Bei Austausch des Motors von Fremdfabrikaten die zusätzlich beigelegte Flachdichtung verwenden. Die Nut zur Aufnahme der Flachdichtung in fremden Pumpengehäusen enthält einen Zusatzsteg, der in Kombination mit einer O-Ring-Dichtung zu Undichtigkeiten führen kann.

9. Betriebsstörungen

Defekte Pumpen können an die Herstelleradresse geschickt werden. Die Annahme von unfreien Sendungen sowie die Übernahme von Reparaturrechnungen werden vom Hersteller abgelehnt. Der Hersteller gewährt 2 Jahre Garantie unter dem Vorbehalt des fachgerechten Einbaus und der ordnungsgemäßen Nutzung.

Problem Ursachen Lösungen Pumpe läuft nicht

Pumpe macht Geräusche

Arbeiten an Elektroteilen sind nur von zugelassenes Fachpersonal auszuführen.

- Nicht bzw. falsch angeschlossen

- Pumpe zu heiß, Trockengehbzw. Überhitzungsschutz aktiv

- Pumpe blockiert

- Nicht ausreichend entlüftet

- Lager verschlissen

- korrekt anschließen

- Abkühlung abwarten, Pumpe startet wieder automatisch

- siehe Pkt. 8

Wartung/Demontage

- siehe Pkt. 7.2 Inbetriebnahme

- siehe Pkt. 8 Wartung/Demontage

- Pumpe wechseln

10. Entsorgung

Dieses Produkt sowie Teile davon sind umweltgerecht zu entsorgen. Entsprechende örtliche Vorschriften sind zu beachten.

11. Explosionsbild (siehe Bild 9)

1. Stator/Pumpenmotor

2. Überwurfmutter

3. Keramik-Lagerkugel

4. Dichtung

5. Rotor-/Laufradeinheit (Kugelrotor)

6. Pumpengehäuse

7. Anschlussgewinde

8. Rückschlagventil RV 1/2‘‘, bei EB…./65 im Lieferumfang enthalten

9. Integriertes Kugel-Absperrventil mit Bedienungsknebel

10. Integriertes Rückschlagventil

Español es

R U

1. Indicaciones de importancia

Debe tener en cuenta la información contenida en estas instrucciones de montaje y servicio cuando instale y siempre que emplee la bomba. Léalas con atención y en toda su extensión. Le aconsejamos que las guarde cerca del punto en el que se haya instalado la bomba. Preste especial atención a las indicaciones que vayan acompañadas por los siguientes símbolos:

TENCIÓN

Además debe respetar las directrices que sean de aplicación, como por ejemplo la correspondiente a la prevención de accidentes o las directrices internas del fabricante de la instalación que regulan la seguridad y el funcionamiento de la misma. De no respetar las indicaciones pertinentes puede perder el derecho a recibir cualquier compensación por daños.

Siga esta indicación. De lo contrario corre peligro la seguridad de las personas. Siga esta indicación. De lo contrario puede causar un funcionamiento erróneo del aparato y producirse daños.

2. Descripción general

Cuando las pausas en las tomas son prolongadas, el agua de la tubería de agua caliente sanitaria se enfría. Las bombas de circulación de agua potable bombean este agua fría para llevarlas de vuelta al productor de agua caliente sanitaria a través de una tubería de circulación por separado. Gracias al agua que fluye después del productor de agua caliente sanitaria, se dispone siempre de agua en la toma (mayor confort). Además, ello supone un ahorro de agua potable. Las bombas de circulación de agua potable Serie EB son adecuadas para casas unifamiliares y bifamiliares con tuberías de circulación de una longitud aproximada de 50 m. De la denominación del modelo se extrae la versión presente:

- /

110

VERSIÓN CON TEMPORIZADO VERSIÓN CON SENSORES DE TEMPERATUR DISTANCIA ENTRE LOS EJES DE LAS BOCAS EN mm ALTURA DE ELEVACIÓN MÁXIMA EN m DIÁMETRO NOMINAL DE LAS BOCAS

V = VARIO NOMBRE SERIES E=ECOCIRC B=BRONZE

EJEMPLO: EB 15-1/110 RU Circulador electrónico clase A de la serie EB, diámetro nominal de las bocas = 15, altura

de elevación máxima = 1 m, con distancia entre los ejes de las bocas de 110 mm, con sensores de temperatura y temporizador.

Nota sobre la prevención de funcionamiento en seco y la protección contra sobrecalentamiento: En el caso de las bombas EB, para el proteger el sistema electrónico contra las altas temperaturas se reduce automáticamente la potencia de la bomba y, así, el flujo de agua demasiado caliente. Para ello, la temperatura se mide directamente en el sistema electrónico. Cuando la temperatura del sistema electrónico se encuentra entre 105 °C y 115 °C, la potencia de la bomba se reduce de forma continuada hasta el mínimo. La bomba se para automáticamente por completo a 125 °C y arranca de nuevo a 115 °C, cuando el sistema eléctrico se ha enfriado.

La carcasa del motor puede alcanzar temperaturas muy altas. Peligro de

Nota sobre los motores de recambio: Los motores de recambio LOWARA se suministran con dos tipos de juntas diferentes:

- Emplee una junta tórica para sustituir un motor para bombas LOWARA antiguo en una carcasa de bomba LOWARA por un motor nuevo LOWARA.

- Emplee una junta plana para sustituir un motor para bombas antiguo de otro fabricante en una carcasa de bomba de otro fabricante por un motor para bomba nuevo de LOWARA (pídanos la lista de recambios). Si se emplea equivocadamente una junta tórica LOWARA en carcasas de bombas de otros fabricantes, puede que salga agua en la conexión entre la carcasa de la bomba y el motor de recambio LOWARA, ya que las carcasas de bombas de otros fabricantes tienen un talón en la zona de la superficie de la junta.

3. Dimensiones (véase figura 1)

4. Datos técnicos

Motor esférico con tecnología ECM de alto rendimiento, sin ejes Tensión nominal 200-240 V Frecuencia 50/60 Hz Consumo de potencia 2 ... 27W Clase de aislamiento IP IP 44 / F, IP 42 / F Presión máx. del sistema 10 bares Temperatura máxima del sistema 95 °C Temperatura ambiente mínima Por encima del punto de congelación/con

sufrir quemaduras. La bomba vuelve a conectarse automáticamente cuando se ha enfriado.

condensación

5. Curva característica (véase figura 2)

6. Disposición para la instalación (véase figura 3)

TENCIÓN

De forma general, en las versiones con carcasa de bomba 70 se debe prever la válvula de retención LOWARA RV ½“ suministrada, que impide que cuando se abre la llave de paso, el agua circule a través de la bomba en sentido inverso al de avance y provoque daños. Si se utilizan otras marcas distintas a LOWARA RV ½“, se debe tener en cuenta la presión de cierre adecuada. La válvula de retención RV ½“ se debe montar en el sentido del flujo, de modo que las flechas de la carcasa de la bomba y de la válvula de retención apunten en el mismo sentido. Para poder cambiar posteriormente la bomba sin necesidad de vaciar el sistema por completo, se recomienda equipar la bomba con una llave de paso esférica en su parte delantera. Las bombas con carcasas 10 y 94 vienen ya equipadas con una válvula de retención y una llave de paso esférica integradas en la carcasa. (La válvula de retención se abre y se cierra automáticamente, palanca de la llave de paso esférica

Descripción de la figura 3:

perpendicular a la dirección del tubo = llave cerrada).

1 - Productor de agua caliente sanitaria 2 - Válvula de retención 3 - Llave esférica de paso 4 - Bomba de circulación tipo EB

7. Montaje

Está prohibido instalar la bomba en zonas expuestas a riesgo de

Figura 4:

explosiones y utilizarla para bombear líquidos combustibles.

El montaje se debe realizar en recintos secos y protegidos contra la congelación y en una de las posiciones de montaje permitidas. Figura 5: En las bombas con interruptor temporizador se puede girar la carcasa del motor con el temporizador respecto a la carcasa de la bomba. Suelte la tuerca de racor antes del montaje. Gire la carcasa del motor a la posición de montaje que desee. Apriete de nuevo la tuerca de racor. Durante el montaje horizontal de la bomba, sólo es posible un giro máximo en el rango entre las 11.30 y las 12.30 horas si se quiere mantener la clase de protección IP42. A fin de reducir eventuales transmisiones acústicas, el cliente deberá tomar la medidas adecuadas de neutralización o de aislamiento acústico.

7.1 Conexión eléctrica (véase figura 6)

TENCIÓN

Realice la conexión de las bombas según el esquema de conexiones válido en cada caso. En caso de unidad con temporizador, seguir la secuencia indicada en la figura 7.

7.2 Puesta en servicio

TENCIÓN

Antes de la puesta en servicio, la instalación:

- se debe llenar;

- se debe lavar cuidadosamente para eliminar impurezas y cuerpos extraños que puedan

bloquear la bomba;

- se debe purgar por completo;

Si percibe ruidos de corriente, seguramente todavía hay aire en la bomba. Apagando y encendiendo la bomba varias veces de forma consecutiva, se acelera la purga del aire. El aire restante se puede purgar del siguiente modo:

7.3 Ajuste del interruptor temporizador (véase figura 8B)

Ajuste de la hora actual girando el disco selector (1) en el sentido de la flecha hasta que la hora actual coincida con la marca (2). Sacar los topes (3) para las horas en las que deba funcionar la bomba. Selector de función (4) en posición: ON = Bomba en funcionamiento continuo OFF = Bomba OFF (TIMER) = la bomba se conecta siguiendo la programación que se ha hecho sacando los diferentes topes.

7.4 Ajuste del termostato regulador

Seleccione la temperatura deseada utilizando el botón de ajuste en la carcasa del motor.

La conexión debe ser realizada por un profesional autorizado con la cualificación apropiada.

Antes de establecer la conexión eléctrica, la bomba debe estar llena, ya que el funcionamiento en seco puede destruir el rodamiento.

El funcionamiento sin líquido no está permitido puesto que esto conduce al deterioro del rodamiento en muy breve tiempo.

- Desconecte la bomba de la red de corriente.

- Afloje parcialmente la tuerca de racor y abra cuidadosamente la entrada hasta que salga agua por la tuerca de racor. Preste especial cuidado en evitar que se moje la conexión eléctrica de la bomba.

- Apriete de nuevo la tuerca de racor y vuelva a conectar la bomba a la red de corriente.

8. Mantenimiento / Desmontaje

Las bombas están sometidas a desgaste. Si la bomba se bloquea o si se perciben ruidos de roce, se deberá comprobar o cambiar la bomba. Para ello:

Para cambiar el motor de otros fabricantes, utilice la junta plana que se ha suministrado. La ranura que aloja la junta plana en las carcasas de bomba de otros fabricantes contiene un talón que, en combinación con una junta tórica, puede ser causa de falta de estanqueidad.

9. Funcionamiento incorrecto, fallos

Envíe por correo las bombas defectuosas a la dirección del fabricante. Éste no aceptará facturas de reparaciones ni se hará cargo de tales gastos. Igualmente, el fabricante no aceptará envíos con franqueo a pagar en destino. El fabricante ofrece una garantía de 2 años válida siempre y cuando se hayan realizado una instalación y un uso correctos del aparato.

Problema Causas Soluciones La bomba no funciona

La bomba hace ruidos

- Desconecte la bomba de la red de corriente.

- Bloquee los cables de conexión.

- Suelte la tuerca de racor y saque el motor (aún puede salir

agua residual del motor. Preste especial cuidado en evitar que se moje la conexión eléctrica de la bomba).

Los trabajos eléctricos serán realizados exclusivamente por electricistas convenientemente cualificados y que dispongan de los permisos pertinentes.

- No está conectada o no lo está correctamente

- La bomba está demasiado caliente, esperar enfriamiento o protección contra sobrecalentamiento activa

- La bomba está bloqueada

- Purga de aire insuficiente

- Cuerpos extraños en la bomba

- Cojinete desgastado

- Conectar correctamente

- de funcionamiento en seco, bomba arranca automáticamente de nuevo

- Ver punto 8 Mantenimiento/ Desmontaje

- Ver punto 7.2 Puesta en

servicio

- Ver punto 8 Mantenimiento/

Desmontaje

- Cambiar la bomba

10. Fin de vida útil y gestión de residuos

Este producto así como sus piezas han de ser tratados al final de su vida útil de acuerdo con las directrices locales vigentes que regulan la gestión de residuos y la protección del medio ambiente.

11. Diagrama de despiece (véase figura 9)

1. Estator/Motor de la bomba

2. Tuerca de racor

3. Cojinete de cerámica

4. Junta

5. Rotor / Rodete

6. Carcasa de la bomba

7. Rosca de conexión

8. Válvula de retención RV ½“ en EB…./65, incluida en el volumen de suministro

9. Válvula esférica de cierre integrada con palanca de manejo

10. Válvula de retención integrada

nl Nederlands

R U

1. Opmerkingen

Bij de installatie en het gebruik dient deze montage- en bedieningsinstructie in acht te worden genomen. Lees deze instructie goed door. Het is aan te bevelen de instructie bij de pomp te bewaren. De volgende aanwijzingen zijn bijzonder belangrijk:

TTENTIE

Bovendien dienen overige relevante voorschriften aangehouden te worden, bijv. over voorkoming van ongevallen of interne gebruiks- en veiligheidsaanwijzingen van de fabrikant van de installatie. Het niet in acht nemen van de aanwijzingen kan ertoe leiden dat schadeclaims niet vergoed worden.

Aanwijzing waarvan de veronachtzaming een gevaar kan betekenen voor de veiligheid van personen. Aanwijzing waarvan de veronachtzaming de correcte werking van het toestel in gevaar kan brengen en schade kan veroorzaken.

2. Algemene beschrijving

Bij lange taponderbrekingen koelt het water in de warmwaterleiding af. Drinkwatercirculatiepompen pompen diit koude water via een separate circulatieleiding weer terug in de warmwaterapparaat. Door het nastromende water uit het warmwaterapparaat staat steeds warm water ter beschikking aan het aftappunt (groter comfort). Bovendien wordt drinkwater gespaard. De drinkwatercirculatiepompen Serie EB zijn geschikt voor 1 tot 2 eengezinshuizen met een circulatieleidingslengte tot ca. 50 m. Uit de typebenaming kan de volgende versie worden opgemaakt:

- /

VOORBEELD: EB 15-1/110 RU

Elektronische circulatiepomp klasse A van de EB serie, nominale diameter van de openingen = 15, maximum opvoerhoogte = 1 m, hartafstand van de openingen van 110 mm, met temperatuursensoren en timer.

110

VERSIE MET TIMER VERSIE MET

TEMPERATUURSENSOREN HARTAFSTAND OPENINGEN in mm

MAX. OPVOERHOOGTE IN m. NOMINALE DIAMETER VAN DE OPENINGEN

V = VARIO NAAM SERIE E=ECOCIRC B=BRONZE

Opmerking betreffende de droogloop- of oververhittingsbeveiliging: Bij de EB-pompen wordt ter bescherming van de elektronica tegen te hoge temperaturen het vermogen van de pomp en daardoor de doorstroming met te heet water automatisch gereduceerd. Hiervoor wordt de temperatuur direct aan de elektronica gemeten. Van 105 °C tot 115 °C temperatuur van de elektronica wordt het pompvermogen continu op een minimumvermogen verlaagd. De pomp stopt volledig automatisch bij 125 °C en start automatisch opnieuw bij 115 °C, als de elektronica is afgekoeld.

Motorhuis kan zeer heet worden. Verbrandingsgevaar.

Opmerking bij vervangmotoren: Bij LOWARA-vervangmotoren worden twee verschillende afdichtingen meegeleverd:

- Gebruik de O-ring-dichting om een oude LOWARA-pompmotor op een LOWARApomphuis door een nieuwe LOWARA-pompmotor te vervangen.

- Gebruik de platte dichting om een oude pompmotor (extern fabrikaat) op een externpomphuis door een nieuwe LOWARA-pompmotor te vervangen (vervangingslijst op aanvraag). Bij verkeerd gebruik van de LOWARA-O-ring-dichting in externe pomphuizen kan ev. water tussen het externe pomphuis en de LOWARA-vervangmotor naar buiten treden, omdat bij externe pomphuizen een afdichtbrug in het gebied van het afdichtvlak aanwezig is.

3. Afmetingen (zie afbeelding 1)

4. Technische gegevens

Hoogefficiënte, asloze kogelmotor met ECM-technologie Nominale spanning 200-240 V Frequentie 50/60 Hz Opgenomen vermogen 2 ... 27W IP/isolatieklasse IP 44 / F, IP 42 / F Max. systemdruk 10 bar Max. systeemtemperatuur 95 °C Min. omgevingstemperatuur niet bevriezend/condenserend

Het herinschakelen geschiedt automatisch zodra de pomp is afgekoeld.

5. Grafiek (zie afbeelding 2)

6. Installatievolgorde (zie afbeelding 3)

TTENTIE

Algemeen dient bij de versies met pomphuis 70 de meegeleverde terugslagklep LOWARA RV ½“ te worden gebruikt, deze voorkomt dat de pomp bij het openen van de waterkraan achterwaarts wordt doorstroomd en beschadigd wordt. Bij gebruik van andere fabrikaten dan LOWARA RV ½“ dient op de juiste sluitdruk te worden gelet. De terugslagklep RV ½“ dient in stromingsrichting te worden ingebouwd, zodat de pijl op het pomphuis en op de terugslagklep in dezelfde richting wijzen. Om de pomp later – zonder ingewikkeld aflaten van het systeem – te kunnen vervangen, is het raadzaam voor de pomp een afsluiter te installeren. De pompen met behuizing 10 en 94 beschikken reeds over een terugslag- en een kogelafsluitklep in het pomphuis. (Terugslagklep opent en sluit automatisch, knevel van de

Beschrijving bij afbeelding 3:

kogelafsluitklep dwars op de buisrichting = klep gesloten.).

1 - Warmwaterapparaat 2 - Terugslagklep 3 - Kogelafsluitkraan 4 - Circulatiepomp type EB

7. Montage

Opstelling in explosieve omgevingen en transport van brandbare

Bij afbeelding 4:

vloeistoffen is niet toegestaan.

De montage moet in droge, vorstvrije vertrekken en in een van de toelaatbare montageposities worden uitgevoerd.

Bij afbeelding 5: Bij pompen met tijdschakelklok kan het motorhuis met de klok ten overstaan van het pomphuis met het oog op een betere zichtbaarheid worden gedraaid: Wartelmoer voor de montage losdraaien. Motorhuis in de gewenste montagestand draaien. Wartelmoer opnieuw vastdraaien. Bij de montage van de pomp in horizontale stand is bij inachtneming van de beschermingsklasse IP 42 een maximale verdraaiing in het bereik tussen 11.30 en 12.30 mogelijk. Ter reducering van een ev. geluidsoverdracht moet aan het gebouw voor geschikte ontkoppelingsmaatregelen of geluiddemping worden gezorgd.

7.1 Elektrische aansluiting (zie afbeelding 6)

TTENTIE

Sluit de pompen aan volgens het geldige aansluitschema. Volg bij units met een timer de op figuur 7 afgebeelde volgorde op.

7.2 Inbedrijfstelling

TTENTIE

Voor de inbedrijfstelling dient de installatie:

- te worden gevuld.

- grondig te worden gespoeld, zodat geen vreemde deeltjes of verontreinigingen de

pomp kunnen blokkeren.

- volledig te worden ontlucht.

Hoorbare stromingsgeluiden wijzen erop dat zich nog lucht in de pomp bevindt. Door meermaals in- en uitschakelen van de pomp wordt de ontluchting versneld. Restlucht kan eventueel als volgt worden verwijderd.

7.3 Instelling van de tijdschakelklok (zie afbeelding 8B)

Instellen van de actuele tijd door draaien van de instelschijf (1) in de richting van de pijl tot de actuele tijd overeenstemt met de markering (2). Ruiter (3) voor de tijden waarin de pomp moet draaien uittrekken. Functiekeuzeschakelaar (4) instellen op: ON = pomp in continubedrijf OFF = pomp uit (TIMER) = pomp draait volgens het programma dat met de ruiters is ingesteld.

De aansluiting mag slechts door een geautoriseerde elektromonteur worden uitgevoerd.

De pomp moet alsvorens elektrisch te worden aangesloten volgelopen zijn, anders wordt het lager door drooglopen vernield.

Werken zonder vloeistof is niet toegestaan en kan al na zeer korte tot onherstelbare lagerschade leiden.

- Pomp van het elektrische net loskoppelen, daarna

- wartelmoer iets losmaken en de toevoer voorzichtig openen tot aan de wartelmoer water naar buiten komt. Er dient op te worden gelet dat de elektrische aansluiting van de pomp niet nat wordt.

- Wartelmoer opnieuw vastdraaien en de pomp weer op het elektrische net aansluiten.

7.4 Instellen van de regelthermostaat Kies de gewenste temperatuur met behulp van de keuzeknop op het motorhuis.

8. Onderhoud/demontage

Pompen zijn aan slijtage onderhevige delen. Als de pomp blokkeert of als er sleepgeluiden te horen zijn, moet de pomp worden gecontroleerd en ev. vervangen. Hiervoor:

Als een motor van extern fabrikaat wordt vervangen de extra meegeleverde platte dichting gebruiken. De groef voor het inpassen van de platte dichting in externe pomphuizen bevat een extra brug, die in combinatie met een O-ringdichting tot lekken kan leiden.

9. Bedrijfsstoringen

Probleem Oorzaken Oplossingen Pomp draait niet - niet of verkeerd

Pomp maakt geluiden

Defecte pompen kunnen naar de fabrikant worden gestuurd. Ongefrankeerde zendingen en reparatienota’s worden niet door de fabrikant geaccepteerd. De fabrikant geeft 2 jaar garantie mits de pomp vakkundig ingebouwd en volgens de voorschriften wordt gebruikt.

- Pomp van het elektrische net loskoppelen, daarna

- aansluitleidingen blokkeren.

- Wartelmoer losmaken en motor verwijderen (er kan nog

restwater uit de rotorkamer naar buiten treden. Er dient op te worden gelet dat de elektrische aansluiting van de pomp niet nat wordt).

Werkzaamheden aan elektrische onderdelen alleen door geautoriseerd vakpersoneel.

- correct aansluiten

aangesloten

- pomp te heet, droogloop of beveiliging tegen oververhitting actief

- pomp geblokkeerd

- afkoeling afwachten, pomp start weer automatisch

- zie punt 8 Onderhoud/demontage

- onvoldoende ontlucht

- vreemde deeltjes in de pomp

- lager versleten

- zie punt 7.2 Inbedrijfstelling

- zie punt 8

Onderhoud/demontage

- pomp vervangen

10. Afvoer

Dit product en de onderdelen ervan dienen milieuvriendelijk tot afval verwerkt te worden. Overeenkomstige lokale voorschriften dienen aangehouden te worden.

11. Opengewerkte tekening (zie afbeelding 9)

1. Stator/pompmotor

2. Wartelmoer

3. Keramische lagerkogel

4. Afdichting

5. Rotor-/loopwieleenheid (kogelrotor)

6. Pomphuis

7. Aansluitschroefdraad

8. Terugslagklep RV 1/2‘‘ bij EB…./65 in de levering begrepen

9. Geïntegreerde kogelafluitkraan met bedieningsknevel

10. Geïntegreerde terugslagklep

Dansk da

1. Forskrifter

Følg denne manual for installation og brug. Læs manualen omhyggeligt. Det anbefales at opbevare manualen på brugsstedet. Følg især de forskrifter, der er markeret på følgende måde:

DVARSEL

Overhold endvidere øvrige vigtige standarder som f.eks. standarder vedrørende forebyggelse af arbejdsulykker og producentens sikkerheds- og driftsanvisninger. Ved manglende overholdelse af disse forskrifter bortfalder garantien.

Manglende overholdelse af denne advarsel kan påvirke sikkerheden. Manglende overholdelse af denne advarsel kan påvirke apparatets funktion og medføre beskadigelser.

2. Generel beskrivelse

I tilfælde af længerevarende afbrydelse af tapning afkøles det varme vand i røret. Cirkulationspumpen til drikkevand pumper det kolde vand til vandvarmeren via et separat cirkulationsrør. Takket være flowet fra vandvarmeren er der altid varmt vand, når der åbnes for hanen (større komfort). Herved spares der også drikkevand. Cirkulationspumperne til drikkevand i serie EB passer til 1-2 familiehuse med cirkulationsrør på op til ca. 50 m. Versionen angives ved hjælp af modellens navn:

- /

110

EKSEMPEL: EB 15-1/110 RU

Elektronisk cirkulationspumpe i klasse A i serie EB, studsernes nominelle diameter = 15, maks. stigehøjde = 1 m, indbyrdes afstand mellem studserne på 110 mm, med temperatursensorer og timer.

VERSION MED TIMER VERSION MED

TEMPERATURSENSORER INDBYRDES AFSTAND

MAKS. STIGEHØJDE (m) STUDSERNES NOMINELLE

DIAMETER

V = VARIO

SERIENS NAVN E = ECOCIRC B = BRONZE

Bemærkninger vedrørende beskyttelse mod tørdrift og overophedning: Pumpens effekt og dermed flow af for varmt vand reduceres automatisk på pumperne i serie EB for at beskytte de elektroniske dele mod høje temperaturer. Temperaturen måles direkte på de elektroniske dele. Hvis temperaturen på de elektroniske dele når 105-115 °C, reduceres pumpens effekt, indtil min. effekt nås. Pumpen standser automatisk ved 125 °C og genstarter automatisk ved 115 °C, når de elektroniske dele er afkølet.

Motorhuset kan blive meget varmt. Fare for forbrændinger.

Bemærkninger vedrørende reservemotorer: LOWARA reservemotorer leveres med to forskellige pakninger:

- Benyt O-ringen, når der udskiftes en gammel LOWARA pumpemotor på et LOWARA pumpehus med en ny LOWARA pumpemotor.

- Benyt den flade pakning, når der udskiftes en gammel uoriginal pumpemotor på et uoriginalt pumpehus med en ny LOWARA pumpemotor (reservedelsliste kan fås på forespørgsel). Hvis LOWARA O-ringen benyttes ved en fejl på uoriginale pumpehuse, kan der opstå vandlækage mellem pumpehuset og LOWARA reservemotoren. Dette skyldes, at der findes en kant i pakningsfladen på uoriginale pumpehuse.

3. Mål (fig. 1)

4. Tekniske specifikationer

Højkapacitets motor med kugle med ECM-teknologi, uden aksel Nominel spænding Frekvens Effektforbrug IP/isoleringsklasse Maks. driftstryk Driftstemperatur Min. omgivelsestemperatur

Pumpen genstarter automatisk, når den er afkølet.

200-240 V 50/60 Hz 2 ... 27 W IP 44/F, IP 42/F 10 bar 95 °C Ingen frost/fugt

5. Effektkurve (fig. 2)

6. Installationsrækkefølge (fig. 3)

DVARSEL

Forklaring til fig. 3: 1 - Vandvarmer 2 - Bakventil 3 - Kuglehane 4 - Cirkulationspumpe i serie EB

7. Installation

Det er ikke tilladt at udføre installationen i områder med eksplosionsfare

Henvisning til fig. 4: Pumpen skal installeres på et tørt sted uden frost i en af de angivne positioner.

Henvisning til fig. 5: På pumper med timer er det muligt at dreje motorhuset med uret i forhold til pumpehuset for at opnå bedre overblik: Løsn kontramøtrikken inden installationen. Drej motorhuset til den ønskede installationsposition. Fastspænd kontramøtrikken igen. Hvis pumpen skal installeres i vandret position, må motorhuset maks. drejes til kl. 11.30 og

12.30, så kravene for beskyttelsesklasse IP 42 overholdes.

Sørg for at foretage lydisolering for at reducere støjniveauet.

Generelt er pumperne med pumpehus 70 udstyret med den medfølgende LOWARA RV ½” bakventil. Ventilen hindrer, at der sendes returflow mod pumpen, når vandhanen åbnes, så pumpen beskadiges. Vær opmærksom på det korrekte tryk ved lukning, hvis der anvendes andre ventiler end LOWARA RV ½“. RV ½“ bakventilen skal monteres i flowretningen, så pilen på pumpehuset og pilen på ventilen peger i samme retning. Det anbefales at montere en kuglehane foran pumpen, så pumpen kan udskiftes efterfølgende uden at skulle tømme hele systemet. Pumperne med pumpehus 10 og 94 er udstyret med en bakventil med kugle i pumpehuset. (Bakventilen åbner og lukker automatisk. Ventilen er lukket, når kugleventilens håndtag står vinkelret på røret.)

eller at anvende pumpen til brandfarlige væsker!

7.1 Tilslutning af strøm (fig. 6)

DVARSEL

Tilslut pumpen som angivet i det respektive elskema. Følg fremgangsmåden i fig. 7, hvis pumpen er udstyret med en timer.

7.2 Ibrugtagning

DVARSEL

Sørg inden ibrugtagning for, at systemet er:

- fyldt.

- rengjort omhyggeligt for at hindre, at pumpen tilstoppes med fremmedlegemer eller

snavspartikler.

- udluftet fuldstændigt.

Hvis pumpen støjer i forbindelse med flow, indeholder den stadig luft. Tænd og sluk pumpen nogle gange for at foretage hurtigere udluftning. Den resterende luft kan eventuelt fjernes på følgende måde:

7.3 Indstilling af timer (fig. 8B)

Indstil det aktuelle klokkeslæt ved at dreje skiven (1) i pilens retning, indtil det aktuelle klokkeslæt flugter med markøren (2). Skyd rytterne på skiven (3) for det tidsrum, som pumpen skal være i drift. Indstil driftsvælgeren (4) på: ON = pumpen er i konstant drift OFF = pumpen er slukket, eller (TIMER) = pumpen er i drift i henhold til det program, der blev valgt ved hjælp af rytterne.

7.4 Indstilling af termostat

Vælg den ønskede temperatur ved hjælp af knoppen på motorhuset.

Tilslutningen må kun udføres af en autoriseret elektriker.

Pumpen skal fyldes med vand, inden strømmen tilsluttes. I modsat fald beskadiges lejet ved tørdrift.

Det er ikke tilladt at bruge pumpen uden vand, da det på kort tid kan forårsage uoprettelig skade på lejerne.

- Kobl strømmen fra pumpen.

- Løsn kontramøtrikken en smule, og åbn forsigtigt trykrøret, så der strømmer vand ud af kontramøtrikken. Sørg for, at pumpens strømtilslutning ikke bliver våd.

- Fastspænd kontramøtrikken, og kobl strømmen til pumpen igen.

8. Vedligeholdelse/afmontering

Pumperne er sliddele. Kontrollér og udskift eventuelt pumpen, hvis den blokeres, eller der høres skrabelyde. Gør følgende:

Benyt den medfølgende flade pakning i forbindelse med udskiftning af uoriginale motorer. Rillerne til den flade pakning i det uoriginale pumpehus har en ekstra kant, der kan give lækage, hvis der benyttes en O-ring.

9. Fejlfinding

Problem Pumpen fungerer ikke.

Pumpen støjer.

Årsag

- Pumpen er ikke tilsluttet eller forkert tilsluttet.

- Pumpen er overophedet, beskyttelsen mod tørdrift eller beskyttelsen mod overophedning er udløst.

- Pumpen er blokeret.

- Pumpen er ikke udluftet korrekt.

- Der er fremmedlegemer i pumpen.

- Lejet er slidt.

- Kobl strømmen fra pumpen.

- Luk tilslutningsrørene.

- Løsn kontramøtrikken, og fjern motoren (der kan strømme resterende vand ud fra rotorrummet).

- Sørg for, at pumpens strømtilslutning ikke bliver våd.

Indgreb på elektriske dele må kun udføres af specialuddannet personale!

Afhjælpning

- Tilslut pumpen korrekt.

- Vent, indtil pumpen er afkølet. Pumpen genstarter automatisk.

- Se afsnit 8 Vedligeholdelse/afmontering.

- Se afsnit 7.2 Ibrugtagning.

- Se afsnit 8 Vedligeholdelse/afmontering.

- Udskift pumpen.

Defekte pumper kan sendes tilbage til producenten. Producenten betaler hverken for fragt eller reparation. Garantien fra producenten gælder i 2 år under forudsætning af korrekt installation og brug af apparatet.

10. Bortskaffelse

Dette apparat og dets dele skal bortskaffes på miljørigtig vis. Følg den gældende nationale lovgivning.

11. Sprængbillede (fig. 9)

1. Stator/pumpemotor

2. Kontramøtrik

3. Keramisk kugleleje

4. Pakning

5. Rotor/pumpehjul (kuglerotor)

6. Pumpehus

7. Koblingsgevind

8. RV 1/2‘‘ bakventil (medfølger til EB…./65)

9. Indbygget afspærringsventil med kugle og håndtag

10. Indbygget bakventil

Norsk no

1. Advarsler

Følg denne håndboken for installasjon og drift. Les håndboken nøye. Håndboken må oppbevares i nærheten av pumpen. Følg spesielt advarslene merket på følgende måte:

DVARSEL

Følg i tillegg viktige standarder for forebygging av ulykker ol., og systemprodusentens interne anvisninger for sikkerhet og drift. Manglende overhold av disse advarslene fører til bortfall av krav om skadeerstatning.

Manglende overhold av denne advarselen kan sette personsikkerheten i fare. Manglende overhold av denne advarselen kan føre til dårlig drift av apparatet, og forårsake skader.

2. Generell beskrivelse

Hvis det ikke tappes vann over lenger tid, vil vannet i varmtvannsrøret kjøles ned. Sirkulasjonspumpene for drikkevann pumper dette kalde vannet tilbake til varmtvannsberederen gjennom et eget sirkulasjonsrør. Vannet som renner ut av varmtvannsberederen garanterer en konstant tilførsel av varmt vann når kranen åpnes (bedre komfort). I tillegg spares det drikkevann. Sirkulasjonspumpene for drikkevann serie EB er egnet for 1-2 boliger med et sirkulasjonsrør på maks. 50 m. Utgaven finnes ut fra modellnavnet:

- /

110

EKSEMPEL: EB 15-1/110 RU

Elektronisk sirkulasjonspumpe serie EB, klasse A: Åpningenes nominelle diameter = 15, maks. sugehøyde = 1 m, senteravstand mellom åpningene: 110 mm, og med temperatursensorer og timer.

UTGAVE MED TIMER UTGAVE MED TEMPERATURSENSORER SENTERAVSTAND MELLOM ÅPNINGENE (mm) MAKS. SUGEHØYDE (m)

PNINGENES NOMINELLE

DIAMETER

V = VARIO

SERIE E = ECOCIRC B = BRONZE

Bemerkninger vedrørende beskyttelse mot tørrkjøring og overoppheting: I pumpene serie EB reduseres automatisk pumpens effekt og strømningen av for varmt vann for å beskytte de elektroniske delene mot for høye temperaturer. Temperaturen måles direkte på de elektroniske delene. Når de elektroniske delene har en temperatur på mellom 105 og 115 °C, reduseres pumpens effekt jevnt til min. effekt. Pumpen stopper automatisk ved 125 °C. Når de elektroniske delene er kjølt ned til 115 °C, starter pumpen automatisk igjen.

Motorhuset kan overopphetes. Fare for forbrenninger.

Bemerkninger vedrørende reservemotorer: LOWARA reservemotorene leveres med to ulike pakninger:

- Bruk O-ringen ved utskiftingen av en gammel LOWARA pumpemotor i et LOWARA pumpehus med en ny LOWARA pumpemotor.

- Bruk den flate pakningen ved utskiftingen av en gammel ikke-LOWARA pumpemotor i et ikke-LOWARA pumpehus med en ny LOWARA pumpemotor (liste over tilgjengelige reservedeler fås ved henvendelse). Hvis LOWARA O-ringen ved en feil brukes i et ikkeLOWARA pumpehus, kan det oppstå vannlekkasje mellom ikke-LOWARA pumpehuset og LOWARA reservemotoren, fordi et ikke-LOWARA pumpehus har en tetningskant nær tetningsflaten.

3. Mål (fig. 1)

4. Tekniske data

Høyytelses motor med kule med ECM-teknikk, uten aksel Nominell spenning Frekvens Absorbert effekt IP/Isolasjonsklasse Maks. systemtrykk Systemtemperatur Min. omgivelsestemperatur

Pumpen starter automatisk igjen når den er kjølt ned.

200-240 V 50/60 Hz 2 ... 27 W IP 44/F, IP 42/F 10 bar 95 °C Fryser ikke/kondenserer ikke

5. Karakteristikkurve (fig. 2)

6. Installasjonsrekkefølge (fig. 3)

DVARSEL

Beskrivelse av fig. 3: 1 - Varmtvannsbereder 2 - Tilbakeslagsventil 3 - Kulekran 4 - Sirkulasjonspumpe serie EB

7. Installasjon

Pumpen må ikke installeres i eksplosjonsfarlige områder, eller brukes for

Fig. 4: Installasjonen må utføres på et tørt og frostsikkert sted i en av de oppgitte posisjonene.

Fig. 5: På pumpene med timer kan motorhuset dreies med klokken i forhold til pumpehuset for en bedre oversikt. Løsne overfalsmutteren før installasjonen. Drei motorhuset til ønsket installasjonsposisjon. Stram til overfalsmutteren igjen. For installasjonen av pumpen i horisontal posisjon må den dreies maks. mellom kl. 11.30 og 12.30 for å overholde kriteriene i isolasjonsklasse IP 42. Ta nødvendige forholdsregler og sørg for lydisolering for å redusere ev. støy.

Utgavene med pumpehus 70 leveres vanligvis med LOWARA RV ½“ tilbakeslagsventil. Denne hindrer at vannet renner tilbake i pumpen når vannkranen åpnes, med mulighet for å skade pumpen. Pass på at lukketrykket er egnet ved bruk av ikkeLOWARA RV ½“ ventiler. Monter RV ½“ tilbakeslagsventilen i strømningsretningen, slik at pilen på pumpehuset og på ventilen vender i samme retning. Installer en kulekran foran pumpen slik at pumpen kan skiftes ut på et senere tidspunkt ut at hele systemet må tømmes. Pumper med pumpehus 10 og 94 er allerede utstyrte med en tilbakeslagsventil med kule i pumpehuset. (Tilbakeslagsventilen åpnes og lukkes automatisk. Når ventilens hendel er loddrett på rørretningen, er ventilen stengt).

brannfarlige væsker!

7.1 Elektrisk tilkopling (fig. 6)

DVARSEL

Tilkople pumpene som oppgitt på koplingsskjemaet. Følg rekkefølgen vist på fig. 7 hvis pumpen er utstyrt med timer.

7.2 Oppstart

DVARSEL

Før oppstart må systemet:

- fylles,

- rengjøres nøye for å hindre at pumpen blokkeres pga. fremmedlegemer eller skitt,

- tømmes helt for luft.

Hvis pumpen støyer, er det fremdeles luft i pumpen. Slå pumpen av og på flere ganger for å slippe ut luften raskere. Fjern ev. restluft på følgende måte:

7.3 Innstilling av timeren (fig. 8B)

Drei skiven (1) i pilretningen, helt til aktuelt klokkeslett er ved merket (2). Trekk ut stiftene (3) for de tidsintervallene pumpen skal være i drift. Innstill driftsvelgeren (4) på: ON = pumpen i uavbrutt drift OFF = pumpen er slått av eller (TIMER) = pumpen fungerer i henhold til programmet valgt med stiftene.

7.4 Innstilling av reguleringstermostaten

Velg ønsket temperatur med håndtaket på motorhuset.

Tilkoplingen må kun utføres av kvalifiserte elektrikere.

Pumpen må fylles med vann før den elektriske tilkoplingen, ellers vil lageret ødelegges av tørrkjøringen.

Det er forbudt å starte opp uten vann, fordi det på veldig kort tid kan føre til uopprettelige skader på lagrene.

- Kople pumpen fra strømmen.

- Løsne overfalsmutteren litt, og åpne trykkrøret helt til det renner vann ut av overfalsmutteren. Pass på at pumpens elektriske kopling ikke vætes.

- Stram til overfalsmutteren og kople pumpen til strømmen igjen.

8. Vedlikehold/Demontering

Pumpene er utsatt for slitasje. Kontroller pumpen og skift den ev. ut hvis den blokkeres eller hvis det høres glidelyder. Gjør da følgende:

Bruk den vedlagte flate pakningen når en ikke-LOWARA motor skiftes ut. Rillen for plasseringen av den flate pakningen i et ikke-LOWARA pumpehus, har en ekstra kant som kan forårsake lekkasjer ved bruk av O-ringen.

9. Feilsøking

Problem Pumpen fungerer ikke.

Pumpen støyer.

- Kople pumpen fra strømmen.

- Steng koplingsrørene.

- Løsne overfalsmutteren og trekk ut motoren (vann kan renne ut

fra rotorrommet). Pass på at pumpens elektriske kopling ikke vætes.

Inngrep i de elektriske delene må kun utføres av autorisert personale!

Årsaker

- Den er ikke tilkoplet, eller er feil

- Pumpen er overopphetet, og

- Pumpen er blokkert.

- Det finnes fremdeles luft i

- Det finnes fremmedlegemer i

- Slitt lager.

tilkoplet.

beskyttelsen mot torrkjøring eller overopphetingsbeskyttelsen er utløst.

systemet.

pumpen.

Løsninger

- Kople pumpen riktig.

- Vent helt til pumpen er kjølt ned. Pumpen starter igjen automatisk.

- Se punkt 8 Vedlikehold/Demontering.

- Se punkt 7.2 Oppstart

- Se punkt 8 Vedlikehold/Demontering.

- Skift ut pumpen.

Defekte pumper må returneres til produsenten. Produsenten betaler ikke frakt eller reparasjonskostnader. Ved riktig installasjon og riktig bruk har pumpen en 2 års garanti.

10. Kassering

Apparatet og dets deler må kasseres på en miljøvennlig måte. Følg gjeldende lover.

11. Isometrisk tegning (fig. 9)

1. Stator/pumpemotor

2. Overfalsmutter

3. Keramisk kulelager

4. Pakning

5. Rotor/pumpehjul (kulerotor)

6. Pumpehus

7. Koplingsgjenge

8. RV 1/2‘‘ tilbakeslagsventil som leveres med EB…./65

9. Innebygd på/av kuleventil med hendel

10. Innebygd tilbakeslagsventil

Svenska sv

1. Föreskrifter

Angående installationen och drift hänvisas till dessa monterings- och användningsanvisningar. Läs dessa anvisningar noggrant. Det rekommenderas att förvara dem på användningsplatsen. Ta särskild hänsyn till noteringarna som markeras på följande sätt:

VARNING

Ta dessutom hänsyn till andra viktiga föreskrifter, som t.ex. olycksförebyggande föreskrifter eller säkerhetsanvisningar och -rutiner som tillhandahålls av tillverkaren av anläggningen. Om dessa säkerhetsföreskrifter försummas upphör rätten till skadeersättning att gälla.

Försummelse av denna föreskrift kan äventyra säkerheten för personer. Försummelse av denna föreskrift kan äventyra den perfekta funktionen för apparaten och förorsaka skador.

2. Allmän beskrivning

Under längre perioder av inaktivitet för uppfordring av vatten kyls vattnet ned i rörledningarna för varmt vatten. Cirkulationspumparna för dricksvatten pumpar detta kalla vatten till varmvattenberedaren via särskilda cirkulationsrörledningar. Tack vare inflödet av vatten som kommer från varmvattenberedaren finns alltid varmt vatten tillgängligt när kranen öppnas (bättre komfort). På detta sätt sparas även dricksvatten. Cirkulationspumparna för dricksvatten Serie EB är lämpliga för 1 - 2 hushåll med en cirkulationsrörledning på upp till ca 50 m. Från modellbeteckningen kan följande information utläsas:

- /

110

EXEMPEL: EB 15-1/110 RU

Elektronisk cirkulator klass A serie EB, öppningarnas nominella diameter = 15, max. uppfordringshöjd = 1 m, öppningsavstånd på 110 mm och med temperaturgivare och timer.

VERSION MED TIMER VERSION MED

TEMPERATURGIVARE ÖPPNINGSAVSTÅND I mm

MAX. TRYCKHÖJD I m NOMINELL DIAMETER FÖR

ÖPPNINGAR

V=VÄXLANDE

SERIENAMN E=ECOCIRC B=BRONS

Noteringar angående skydd mot torrdrift eller överhettning: På EB-pumpar reduceras automatiskt pumpens effekt och därmed varmvattenflödet för att skydda de elektroniska komponenterna mot alltför höga temperaturer. Temperaturen mäts direkt på de elektroniska komponenterna. Vid en temperatur för de elektroniska komponenterna mellan 105 °C och 115 °C minskas pumpens effekt kontinuerligt ned till min. effekt. Pumpen stoppas automatiskt fullständigt vid 125 °C och startats om automatiskt vid 115 °C när de elektroniska komponenterna har svalnat.

Motorns hölje kan bli mycket varmt. Risk för brännskador.

Notering angående motorns reservdelar: LOWARA:s reservdelsmotorer levereras med två olika packningar:

- Använd O-ringspackningen för att byta ut en gammal pumpmotor från LOWARA på ett hus för en LOWARA-pump mot en ny pumpmotor från LOWARA.

- Använd den plana packningen för att byta ut en motor på en gammal pump (av annat märke) på ett pumphus (av annat märke) mot en ny LOWARA-pump (lista över reservdelar kan beställas). Om O-ringar från LOWARA av misstag används på pumpar av andra märken kan det läcka vatten mellan hus av annat märke och reservdelsmotorns från LOWARA. Anledningen till detta är att på pumphöljen av annat märke finns en tätningskant i tätningsområdet.

Pumpen startar på nytt automatiskt så snart den har svalnat.

3. Dimensioner (se figur 1)

4. Tekniska data

Högpresterande kulmotor utan och med ECM-teknologi Nominell spänning 200-240 V Frekvens 50/60 Hz Effektförbrukning 2 … 27W IP/isoleringsklass IP 44/F, IP 42/F Max. systemtryck 10 bar Systemtemperatur 95 °C Min. omgivningstemperatur Inte frys- eller kondenserande

temperatur

5. Diagram över egenskaper (se figur 2)

6. Installationsarrangemang (se figur 3)

VARNING

Beskrivning av figur 3: 1 - Varmvattenberedare 2 - Backventil 3 - Kulventil 4 - Cirkulationspump modell EB

7. Montering

Det är inte tillåtet att installera pumpen i områden där det finns risk för

Referens till figur 4: Monteringen ska göras i torra och frostskyddade lokaler i någon av de tillåtna monteringspositionerna.

Referens till figur 5: På pumpar med timer går det att vrida motorns hölje med klockan i förhållande till pumphuset för en bättre avläsning: Skruva ur kantmuttern före monteringen. Vrid motorns hölje i önskat monteringsläge. Dra sedan åt kantmuttern. Monteringen av pumpen i horisontellt läge medger en max. rotation mellan 11.30 och 12.30 för att respektera gällande krav i kapslingsklass IP 42. För att minska eventuell spridning av buller ska lämpliga åtgärder vidtas för att isolera bullret.

I allmänhet ska den medlevererade backventilen LOWARA RV ½“ monteras på versioner med hus för pump 70. Denna förhindrar att ett backflöde går igenom pumpen när vattenkranen öppnas, vilket kan leda till att själva pumpen skadas. Om ventiler av andra märken än LOWARA RV ½“ används ska man vara uppmärksam på att stängningstrycket är lämpligt. Backventilen RV ½“ ska monteras i flödesriktningen så att pilen på pumphuset och på själva ventilen är riktade åt samma håll. För att kunna byta ut pumpen vid ett senare skede utan att hela systemet behöver tömmas, rekommenderas att installera en kulventil före pumpen. På pumparna med hus 10 och 94 finns redan en kulbackventil inbyggd i pumphuset. (Backventilen öppnas och stängs automatiskt om kulventilens handtag är tvärgående i förhållande till rörets riktning = stängd ventil).

explosion eller i närheten av brännbara vätskor!

7.1 Elanslutning (se figur 6)

VARNING

Utför anslutningen av pumparna enligt anvisningarna i respektive elschema. På enheter med timer ska följden som visas i figur 7 respekteras.

7.2 Driftsättning

VARNING

Före driftsättning ska utrustningen:

- Fyllas med vatten.

- Rengöras noggrant för att förebygga att pumpen blockeras av främmande föremål eller

smutspartiklar.

- Avluftas fullständigt.

Om det hörs ljusa flödesbuller innebär detta att det fortfarande finns luft i pumpen. För att påskynda avluftningen, sätt på och stäng av pumpen flera gånger. Kvarstående luft kan eventuellt tas bort på följande sätt:

7.3 Inställning av timern (se figur 8B)

Ställ in aktuell tid genom att vrida urtavlan (1) i pilens riktning tills den aktuella tiden överensstämmer med markeringen (2). Dra ut det utdragbara elementet (3) vid den tid då pumpen ska starta. Ställ in funktionsomkopplaren (4) på: ON = Pump i kontinuerlig drift OFF = OFF = Frånkopplad pump eller (TIMER) = Pumpen fungerar enligt programmet som har valts med de utdragbara elementen.

7.4 Inställning av reglertermostaten

Välj önskad temperatur med vredet som sitter på motorns hölje.

Anslutningen ska endast utföras av behöriga elektriker.

Pumpen måste fyllas med vatten före elanslutningen. I annat fall förstörs lagret vid torrdrift.

Det är inte tillåtet att använda pumpen utan vätska. I annat fall kan lagren skadas på ett oreparerbart sätt på kort tid.

- Koppla från pumpen från elnätet.

- Skruva ur kantmuttern något och öppna försiktigt matningsrören tills det rinner ut vatten från kantmuttern. Var försiktig så att inte pumpens elanslutningar blir blöta.

- Dra sedan åt kantmuttern och anslut pumpen till elnätet.

8. Underhåll/nedmontering

Pumpar är en typ av utrustning som slits ut. Om pumpen blockeras eller om det hörs nötande ljud ska den kontrolleras eller bytas ut. Gör på följande sätt:

Om motorn byts ut mot en motor av annat märke ska den medlevererade plana packningen användas. Urtaget där den plana packningen ligger på pumphöljen av andra märken består en extra kant, vilket kan resultera i en dålig tätning i kombination med Oringstätningen.

9. Funktionsfel

Problem Orsaker Lösningar Pumpen fungerar inte

Det hörs oljud från pumpen

Defekta kondenspumpar kan skickas tillbaka till tillverkaren. Tillverkaren betalar inte transport- eller reparationskostnader. Garantin från tillverkaren är två år, under förutsättning att monteringen och användningen sker på ett korrekt sätt.

- Koppla från pumpen från elnätet.

- Stäng rörledningarna som är anslutna till pumpen.

- Skruva ur kantmuttern och dra ut motorn (det kan komma ut vattenrester från rotorns utrymme. Se till att pumpens elanslutning inte blir blöt).

Arbeten på elektriska komponenter ska endast utföras av behörig personal!

- Den är inte ansluten eller

- Pumpen är överhettad, skyddet mot torrdrift eller överhettning har löst ut

- Pumpen är blockerad

- Anslut pumpen på ett korrekt sätt

- Vänta tills pumpen har svalnat och sedan startar den automatiskt

- Se punkt 8 Underhåll/nedmontering

- Avluftningen är inte tillräcklig

- Det förekommer främmande föremål i pumpen

- Utslitet lager

- Se punkt 7.2 Driftsättning

- Se punkt 8 Underhåll/nedmontering

- Byt ut pumpen

10. Kassering

Denna produkt och dess delar måste kasseras på ett ekologiskt sätt. Respektera gällande lokal lagstiftning.

11. Sprängskiss (se figur 9)

1. Stator/pumpmotor

2. Kantmutter

3. Lagerkula av keramik

4. Packning

5. Rotor-/pumphjulsenhet (kulrotor)

6. Pumphus

7. Gänga rörkoppling

8. Backventil RV 1/2‘‘ som ingår i leverans av typ EB…./65

9. Avstängningsventil med inbyggd kula och avstängningsvred

10. Inbyggd backventil

Suomi fi

1. Varoituksia

Noudata laitteen asennuksessa ja käytössä näitä asennus- ja käyttöohjeita. Lue ne huolellisesti. Säilytä ne käyttöpaikassa. Noudata ennen kaikkea seuraavalla symbolilla merkittyjä varoituksia:

VAROITUS

Noudata lisäksi muita tärkeitä määräyksiä kuten työsuojelumääräyksiä tai järjestelmän valmistajan sisäisiä turvallisuus- ja toimintaohjeita. Ellet noudata näitä varoituksia, menetät oikeuden vahingonkorvauksiin.

Varoituksen noudattamatta jättämisestä saattaa olla seurauksena henkilövahinkoja. Varoituksen noudattamatta jättämisestä saattaa olla seurauksena laitteen toiminnan heikentyminen tai vahingoittuminen.

2. Yleiskuvaus

Jos vedenotossa on pitkiä taukoja, kuumavesiputkessa oleva vesi jäähtyy. Juomaveden kierrätyspumput pumppaavat kylmää vettä vedenlämmittimeen erillisen kierrätysputken kautta. Vedenlämmittimestä virtaavan veden ansiosta hanasta tulee avattaessa heti lämmintä vettä, mikä lisää käyttömukavuutta. Lisäksi juomavettä säästyy. EB-sarjan juomaveden kierrätyspumput soveltuvat 1 - 2 omakotitalolle, joiden kierrätysputken enimmäispituus on noin 50 m. Mallinimike sisältää pumpun mallia koskevat tiedot:

- /

ESIMERKKI: EB 15-1/110 RU

EB-sarjan A-luokan elektroninen kierrätyspumppu, aukkojen nimellishalkaisija = 15, maksimipainekorkeus = 1 m, aukkojen keskiöväli = 110 mm, varusteena lämpötilaanturit ja ajastin

110

AJASTINVERSIO

LÄMPÖTILA-ANTURIVERSIO

AUKKOJEN KESKIÖVÄLI (mm) MAKSIMIPAINEKORKEUS (m)

AUKKOJEN NIMELLISHALKAISIJA

V = VARIO

SARJANIMI E = ECOCIRC B = BRONZE

Kuivakäynti- ja ylikuormasuojausta koskevia huomautuksia EB-sarjan pumpun tehoa ja siten myös liian kuuman veden virtausta alennetaan automaattisesti elektronisten osien suojaamiseksi liian korkealta lämpötilalta. Lämpötila mitataan suoraan elektronisista osista. Jos elektronisten osien lämpötila on 105 - 115°C, pumpun tehoa alennetaan jatkuvasti minimitehoon asti. Pumppu pysähtyy automaattisesti kokonaan 125°C:n lämpötilassa ja käynnistyy automaattisesti uudelleen 115°C:n lämpötilassa, kun elektroniset osat ovat jäähtyneet.

Moottorin kotelo saattaa ylikuumentua. Palovamman vaara.

Vaihtomoottoreita koskeva huomautus LOWARA-vaihtomoottoreiden ohessa toimitetaan kaksi erilaista tiivistettä.

- Käytä O-rengasta vaihtaaksesi LOWARA-pumppupesään liitetyn vanhan LOWARApumpun moottorin uuteen LOWARA-pumpun moottoriin.

- Käytä litteää tiivistettä vaihtaaksesi toisen merkkiseen pumppupesään liitetyn toisen merkkisen vanhan pumpun moottorin uuteen LOWARA-pumpun moottoriin (varaosaluettelo saatavilla pyynnöstä). Jos käytät vahingossa LOWARA-pumpulle tarkoitettua O-rengasta toisen merkkisessä pumppupesässä, pumppupesän ja LOWARAvaihtomoottorin välistä saattaa vuotaa vettä, sillä toisen merkkisten pumppupesien tiivistyspinnan lähellä on lisäkoroke.

3. Mitat (kuva 1)

4. Tekniset tiedot

Korkea toimintateho, akseliton ECM-tekniikalla valmistettu kuulamoottori Nimellisjännite Taajuus Tehonkulutus IP/eristysluokka Järjestelmän maks.paine Järjestelmän lämpötila Ympäröivä min.lämpötila

Pumppu käynnistyy automaattisesti uudelleen heti jäähdyttyään.

200 - 240 V 50/60 Hz 2 ... 27 W IP 44 / F, IP 42 / F 10 bar 95°C Ei jäädyttävä/ei vettä tiivistävä

5. Ominaiskäyrä (kuva 2)

6. Asennusjärjestys (kuva 3)

VAROITUS

Kuvan 3 selitykset: 1 - Vedenlämmitin 2 - Takaiskuventtiili 3 - Kuulahana 4 - EB-mallin kierrätyspumppu

7. Asennus

Asennus on kiellettyä räjähdysvaarallisiin tiloihin. Pumpulla ei saa pumpata

Ks. kuva 4 Pumppu tulee asentaa yhteen sallituista asennoista kuivaan tilaan, jossa ei ole jäätymisvaaraa.

Ks. kuva 5 Ajastimella varustettujen pumppujen moottorin koteloa voidaan kääntää pumppupesään nähden, jotta ajastin näkyy paremmin. Ruuvaa liitosmutteri auki ennen asennusta. Käännä moottorin kotelo haluttuun asennusasentoon. Kiristä liitosmutteri uudelleen. Asennettaessa pumppu vaaka-asentoon sitä voidaan kääntää enintään klo 11.30 ja 12.30 asennon välillä suoja-asteen IP 42 säilyttämiseksi. Huolehdi tarvittaessa riittävästä äänieristyksestä melun leviämisen vähentämiseksi.

Yleensä pumppupesällä 70 varustettuihin malleihin tulee asentaa ohessa toimitettu LOWARA RV ½“ -takaiskuventtiili, joka estää pumppua mahdollisesti vahingoittavan takaisinvirtauksen pumpun läpi avattaessa vesihana. Muita kuin LOWARA RV ½“ merkkisiä venttiilejä käytettäessä tulee kiinnittää huomiota asianmukaiseen sulkupaineeseen. RV ½“ -takaiskuventtiili tulee asentaa virtaussuuntaan, niin että pumppupesän ja venttiilin nuolet osoittavat samaan suuntaan. Asenna pumppua ennen kuulahana, jotta pumppu voidaan tarvittaessa vaihtaa ilman koko järjestelmän tyhjentämistä. Pumppupesissä 10 ja 94 on sisäänrakennettu kuulatakaiskuventtiili. Takaiskuventtiili aukeaa ja sulkeutuu automaattisesti. Kun kuulaventtiilin kahva on poikittain putken suuntaan nähden, venttiili on suljettu.

syttyviä nesteitä!

7.1 Sähköliitäntä (kuva 6)

VAROITUS

Pumput tulee liittää asianmukaisen liitäntäkaavion mukaisesti. Jos laitteessa on ajastin, noudata kuvan 7 järjestystä.

7.2 Käyttöönotto

VAROITUS

Ennen käyttöönottoa järjestelmä tulee:

- täyttää

- pestä perusteellisesti, etteivät ylimääräiset esineet tai likahiukkaset tuki pumppua

- ilmata täydellisesti.

Jos kuulet selkeitä virtauksen ääniä, pumpussa on yhä ilmaa. Nopeuta ilman poistumista käynnistämällä ja sammuttamalla pumppu useita kertoja. Jäljelle jäänyt ilma voidaan tarvittaessa poistaa seuraavasti:

7.3 Ajastimen asetus (kuva 8B)

Aseta oikea kellonaika kääntämällä numerotaulua (1) nuolen suuntaan, kunnes kellonaika on merkin (2) kohdalla. Vedä ulos säätökielet (3) niiden kellonaikojen kohdalta, joina pumpun tulee toimia. Aseta toimintavalitsin (4) kohtaan: ON = pumppu toimii jatkuvasti OFF = pumppu on kytketty pois tai (TIMER) = pumppu toimii säätökielillä valitun ohjelman mukaisesti.

7.4 Säätötermostaatin asetus

Valitse haluamasi lämpötila moottorin kotelossa olevalla valitsimella.

Ainoastaan valtuutettu sähköalan ammattilainen saa suorittaa sähköliitännän.

Pumppuun tulee syöttää vettä ennen sähköliitäntää, ettei kuivakäyttö vaurioita laakeria.

Kuivakäyttö on kiellettyä, sillä se saattaa aiheuttaa korvaamattomia vaurioita laakereihin lyhyessä ajassa.

- Katkaise pumpun sähkö.

- Ruuvaa liitosmutteria hieman auki ja avaa syöttöputkea varoen, kunnes liitosmutterista valuu vettä. Varmista, ettei pumpun sähköliitäntä kastu.

- Kiristä liitosmutteri uudelleen ja kytke sähkö pumppuun.

8. Huolto / Purkaminen

Pumput ovat kuluvia osia. Jos pumppu menee jumiin tai kuulet hankaavia ääniä, tarkista tai vaihda pumppu. Toimi seuraavasti:

Jos vaihdat moottorin toisen merkkiseen, käytä ohessa toimitettua litteää tiivistettä. Toisen merkkisten pumppupesien tiivisteurassa on lisäkoroke, joka saattaa aiheuttaa heikon tiivistyksen käytettäessä O-rengasta.

9. Vianetsintä

Vialliset pumput voidaan palauttaa valmistajalle. Valmistaja ei ota vastaan lähetyksiä, joiden postimaksua ei ole maksettu, eikä korjauslaskuja. Valmistajan takuu kestää kaksi vuotta, kun asennus on suoritettu ammattimaisesti ja laitetta käytetään oikein.

Vika Pumppu ei toimi.

Pumppu pitää melua.

- Katkaise pumpun sähkö.

- Sulje liitosputket.

- Ruuvaa liitosmutteri auki ja vedä moottori ulos. Roottoritilasta saattaa valua vettä. Varmista, ettei pumpun sähköliitäntä kastu.

Ainoastaan valtuutettu ammattilainen saa suorittaa sähköosiin liittyvät työt!

Syy

- Pumppua ei ole kytketty tai se

on kytketty heikosti.

- Pumppu on ylikuumentunut tai

kuivakäynti- tai ylikuormasuoja on päällä.

- Pumppu on jumiutunut.

- Pumppua ei ole ilmattu

riittävästi.

- Pumpussa on ylimääräisiä

esineitä.

- Laakeri on kulunut.

Korjaus

- Kytke pumppu oikein.

- Odota jäähtymistä. Pumppu käynnistyy automaattisesti uudelleen.

- Ks. kohta 8 Huolto / Purkaminen.

- Ks. kohta 7.2 Käyttöönotto

- Ks. kohta 8 Huolto / Purkaminen.

- Vaihda pumppu.

10. Hävitys

Laite ja sen osat tulee hävittää ympäristöystävällisesti. Noudata voimassa olevia paikallisia määräyksiä.

11. Hajotuskaavio (kuva 9)

1. Pumpun staattori/moottori

2. Liitosmutteri

3. Keraaminen kuulalaakeri

4. Tiiviste

5. Roottori/juoksupyöräkokonaisuus (kuularoottori)

6. Pumppupesä

7. Liitoskierteet

8. RV 1/2‘‘ -takaiskuventtiili, sisältyy EB…./65-mallin toimitukseen

9. Käyttökahvalla varustettu sisäänrakennettu kuulasulkuventtiili

10. Sisäänrakennettu takaiskuventtiili

it - en - fr - de - es - nl - da - no - sv - fi

12. Dichiarazione di conformità - Declaration of Conformity - Déclaration de conformité - Konformitäts - Declaración de conformidad - Verklaring van overeenstemming - Overensstemmelseserklæring - Overensstemmelsesklæring Försäkran om överensstämmelse - Vaatimustenmukaisuusvakuutus

it Dichiarazione CE di Conformità

La Lowara srl, con sede a Montecchio Maggiore - Vicenza - Italia, dichiara che i prodotti descritti sotto

circolatori serie ECOCIRC ® EB-EBV sono conformi alle disposizioni delle seguenti direttive europee e alle disposizioni nazionali di attuazione

• Macchine 98/37/CE

• Bassa Tensione 2006/95/CE (anno di prima apposizione della marcatura: 2009)

• Compatibilità Elettromagnetica 2004/108/CE e conformi alle seguenti norme tecniche

• EN 60335-1, EN 60335-2-51, EN 55014-1, EN 55014-2

en EC Declaration of Conformity

Lowara srl, with headquarters in Montecchio Maggiore - Vicenza - Italy, hereby declares that the following products

ECOCIRC ® EB-EBV series circulators comply with the provisions of the following European Directives and with the regulations transposing them into national law

• Machinery Directive 98/37/EC

• Low Voltage Directive 2006/95/EC (Year of first use of the mark: 2009)

• Electromagnetic Compatibility Directive 2004/108/EC and with the following technical standards

• EN 60335-1, EN 60335-2-51, EN 55014-1, EN 55014-2

it - en - fr - de - es - nl - da - no - sv - fi

fr Déclaration CE de Conformité

Lowara srl, ayant son siège à Montecchio Maggiore - Vicence - Italie, déclare que les produits décrits ci-après

sont conformes aux dispositions des directives européennes et aux dispositions nationales de transposition suivantes

• Machines 98/37/CE

• Basse Tension 2006/95/CE (année de première apposition du marquage: 2009)

• Compatibilité électromagnétique 2004/108/CE et sont conformes aux normes techniques suivantes

• EN 60335-1, EN 60335-2-51, EN 55014-1, EN 55014-2

de EG-Konformitätserklärung

Lowara srl, mit Sitz in Montecchio Maggiore, Vicenza, Italien, erklärt, dass die nachfolgend beschriebenen Produkte

den Vorschriften der folgenden europäischen Richtlinien und nationalen Durchführungsbestimmungen:

• Maschinenrichtlinie 98/37/EG

• Niederspannungsrichtlinie 2006/95/EG (Jahr der ersten Anbringung der Kennzeichnung:

2009)

• Elektromagnetische Kompatibilität 2004/108/EG sowie den folgenden technischen Vorschriften entsprechen:

• EN 60335-1, EN 60335-2-51, EN 55014-1, EN 55014-2

circulateurs série ECOCIRC ® EB-EBV

Umwälzpumpen der Baureihe ECOCIRC ® EB-EBV

it - en - fr - de - es - nl - da - no - sv - fi

es Declaración CE de Conformidad

Lowara srl, con sede en Montecchio Maggiore - Vicenza - Italia, declara que los productos abajo descritos

son conformes a las disposiciones de las siguientes directivas europeas y a las disposiciones nacionales de ejecución

• Máquinas 98/37/CE

• Baja Tensión 2006/95/CE (año de primera aplicación de la marca: 2009)

• Compatibilidad Electromagnética 2004/108/CE y son conformes a las normas técnicas siguientes

• EN 60335-1, EN 60335-2-51, EN 55014-1, EN 55014-2

nl EG-verklaring van Overeenstemming

De firma Lowara srl, gevestigd te Montecchio Maggiore - Vicenza - Italië, verklaart dat de hieronder beschreven producten

in overeenstemming zijn met de bepalingen van de volgende Europese richtlijnen en de nationale uitvoerende bepalingen

• Machinerichtlijn 98/37/EG

• Laagspanningsrichtlijn 2006/95/EG (jaar van eerste keer opbrengen van de markering:

2009)

• Elektromagnetische Compatibiliteitsrichtlijn 2004/108/EG en de volgende technische normen

• EN 60335-1, EN 60335-2-51, EN 55014-1, EN 55014-2

circuladores series ECOCIRC ® EB-EBV

circulatiepompen serie ECOCIRC ® EB-EBV

it - en - fr - de - es - nl - da - no - sv - fi

EF-overensstemmelseserklæring

Lowara srl., med sæde i Montecchio Maggiore - Vicenza - Italien, erklærer, at nedenstående produkter:

opfylder betingelserne i følgende europæiske direktiver og i den nationale inkorporationslovgivning:

• Maskindirektivet 98/37/EF

• Lavspændingsdirektivet 2006/95/EF (første år for brug af mærkning: 2009)

• Direktivet vedrørende elektromagnetisk kompatibilitet 2004/108/EF Endvidere opfylder produkterne betingelserne i følgende tekniske standarder:

• EN 60335-1, EN 60335-2-51, EN 55014-1 og EN 55014-2.

CE-samsvarserklæring

Lowara srl med kontor i Montecchio Maggiore - Vicenza - Italia, erklærer at produktene beskrevet nedenfor

oppfyller betingelsene i følgende europeiske direktiver og nasjonale iverksettelsesbestemmelser:

• Maskindirektivet 98/37/EF

• Lavspenningsdirektivet 2006/95/EF (året merket ble påført for første gang: 2009)

• Direktivet for elektromagnetisk kompatibilitet 2004/108/EF Produktene er også i overensstemmelse med følgende tekniske standarder:

• NEK EN 60335-1, NEK EN 60335-2-51, NEK EN 55014-1 og NEK EN 55014-2

Cirkulationspumper i serie ECOCIRC ® EB-EBV

Sirkulasjonspumper serie ECOCIRC ® EB-EBV

it - en - fr - de - es - nl - da - no - sv - fi

sv Försäkran om CE-överensstämmelse

Lowara srl, med huvudkontor i Montecchio Maggiore - Vicenza - Italien, förklarar att produkterna som beskrivs nedan

överensstämmer med bestämmelserna i följande europeiska direktiv och gällande nationella bestämmelser

• Maskiner 98/37/EG

• Lågspänning 2006/95/EG (år för första tillämpning av märkning: 2009)

• Elektromagnetisk kompatibilitet 2004/108/EG och överensstämmer med följande tekniska standard

• EN 60335-1, EN 60335-2-51, EN 55014-1, EN 55014-2

EY-vaatimustenmukaisuusvakuutus

Lowara srl, toimipaikkanaan Montecchio Maggiore VI Italia, vakuuttaa että alla kuvaillut tuotteet:

ovat yhdenmukaisia seuraavien eurooppalaisten direktiivien ja täytäntöönpanevien paikallisten määräysten

• Konedirektiivi 98/37/EY

• Pienjännitedirektiivi 2006/95/EY (merkin ensimmäinen kiinnitysvuosi: 2009)

• EMC-direktiivi 2004/108/EY ja seuraavien teknisten standardien kanssa

• EN 60335-1, EN 60335-2-51, EN 55014-1 ja EN 55014-2.

Montecchio Maggiore, 28.07.2009 Amedeo Valente (Director of Engineering and R&D)

cirkulator serie Ecocirc® EB-EBV

ECOCIRC ® EB-EBV -sarjan kierrätyspumput

it - en - fr - de - es - nl - da - no - sv - fi

it Lowara si riserva il diritto di apportare modifiche senza obbligo di preavviso. en Lowara reserves the right to make modifications without prior notice. fr Lowara se réserve le droit d’apporter des modifications sans obligation de préavis. de Änderungen, auch ohne vorherige Ankündigung, sind LOWARA jederzeit vorbehalten. es Lowara se reserva el derecho de realizar modificaciones sin necesidad de aviso previo. pt A Lowara reserva-se o direito de proceder a alterações sem aviso prévio. nl Lowara behoudt zich het recht voor om zonder voorafgaand bericht wijzigingen aan te

brengen. da Lowara forbeholder sig retten til at ændre specifikationerne uden meddelelse herom. no Lowara forbeholder seg retten til å utføre endringer uten forvarsel. sv Lowara förbehåller sig rätten att utföra ändringar utan förhandsmeddelande. fi Lowara pidättää itselleen oikeuden tehdä muutoksia ilman ennakkoilmoitusta. is Lowara áskilur sér rétt til að gera breytingar án fyrirvara. et Lowara jätab endale õiguse teha muudatusi eelnevalt ette teatamata lv Lowara patur tiesības veikt izmaiņas bez iepriekšēja brīdinājuma. lt „Lowara“ pasilieka teisę atlikti pakeitimus be išankstinio įspėjimo. pl Lowara zastrzega sobie prawo do wprowadzenia zmian bez obowiązku wcześniejszego

powiadomienia. cs Společnost Lowara si vyhrazuje právo na provedení změn bez předcházejícího

upozornění. sk Spoločnosť Lowara si vyhradzuje právo na vykonanie zmien bez predchádzajúceho

upozornenia. hu A Lowara fenntartja magának a jogot előzetes értesítés nélküli módosítások

eszközlésére. ro Lowara îşi rezervă dreptul de a face modificări fără o înştiinţare prealabilă. bg Фирмата Ловара си запазва правото да нанася промени без предупреждение sl Lowara si pridržuje pravico do vnašanja sprememb brez vsakršnega predhodnega

obvestila. hr Lowara zadržava pravo promjene bez obveze prethodne najave. sr Lowara zadržava pravo promene bez obaveze prethodne najave. el Η Lowara διατηρεί το δικαίωμα να επιφέρει τροποποιήσεις χωρίς υποχρέωση

προειδοποίησης tr Lowara şirketi önceden haber vermeksizin değişiklikler yapma hakkını saklı tutmaktadır ru Lowara оставляет за собой право вносить изменения без предварительного

уведомления. uk Компанія Lowara залишає за собою право вносити зміни без попередження. ar اراﻮﻟ ﺔآﺮﺷ ﻆﻔﺘﺤﺗLowaraﺗ ءاﺮﺟإ ﻖﺤﺑ ﻖﺒﺴُﻤﻟا ﻪﻴﺒﻨﺘﻟﺎﺑ ماﺰﺘﻟﻻا نوﺪﺑ تﻼﻳﺪﻌ .

Headquarters

LOWARA S.R.L. UNIPERSONALE Via Vittorio Lombardi 14 36075 Montecchio Maggiore VI Italia Tel. (+39) 0444 707111 - Fax (+39) 0444 492166 e-mail: lowara.mkt@xyleminc.com web: www.lowara.com

Xylem ECOCIRC EB EBV IM User Manual [en, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
