Modello Nº. WEEVSY62000 N

. di Serie

Scrivere il numero di serie nello spazio soprastante per facile riferimento.

Etichetta del Numero di Serie

(Sotto la Sedile)

AVVERTENZA

Leggere attentamente tutte le istruzioni e precauzioni importanti elencate in questo manuale prima di utilizzare questo articolo. Conservare il manuale per future referenze.

www.weiderfitness.com

Nostro website

MANUALE D’ISTRUZIONI

DOMANDE?

Come fabbricanti, ci siamo imposti di provvedere alla completa soddisfazione del cliente. Se avete domande, oppure rinvenite parti mancanti noi vi garantiamo la completa soddisfazione attraverso l’assistenza diretta della nostra Azienda.

ALLO SCOPO DI EVITARE INUTILI RITARDI, VOGLIATE GENTILMENTE CHIAMARCI AL NOSTRO NUMERO VERDE.

Numero verde:

lunedì-venerdì: 15:00-18:00 (non accessibile da telefoni cellulari). Fax: 0755271829 email: csitaly@iconeurope.com

800-865114

Classe HC Prodotto di Fitness

INDICE

PRECAUZIONI IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

PRIMA DI INIZIARE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

MONTAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

COME USARE l’ HOME GYM SYSTEM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

TABELLA DI RESISTENZA DEI PESI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

MANUTENZIONE E GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

DIAGRAMMA ROTTA CAVI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

COME ORDINARE PARTI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina

GARANZIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina

Nota: Al centro di questo manuale è stata inserita una TABELLA D’IDENTIFICAZIONE DELLE PARTI ed una LISTA DELLE PARTI/DIAGRAMMA DELLE PARTl che dovrà essere rimossa prima di iniziare l’assemblaggio.

AVVERTENZA:Consultare un medico prima di iniziare qualsiasi programma di eserci-

zio fisico. Questo é raccomandabile soprattutto per le persone oltre i 35 anni di età o persone con problemi fisici preesistenti. ICON non assume nessuna responsabilità per lesioni di persona, o a danni alla proprietà dovuti da o causati dall’uso di questo prodotto.

WEIDER e una marchio della ICON Health & Fitness, Inc.

1. Sarà responsabilità del proprietario di assicurarsi che qualsiasi persona che parà uso dell’ home gym system sia bene informata circa le precauzioni e le modalità d’uso.

2. Leggere attentamente questo manuale d’istruzioni ed informazioni prima di usare l’home gym system.

3. Usare l’home gym system solo su di una superficie pianeggiante e livellata. Coprire il pavimento sottostante il sistema per evitare possibili danni.

4. Ispezionare e stringere tutte le parti spesso. Sostituire immediatamente qualsiasi parte logorata.

5. Tenere lontano dalla portata dei bambini sotto ai 12 anni e da animali domestici.

6. Non rilasciare mai i bracci press, i bracci farfalla, i bracci Militare press, il leg lever, la piastra gamba press, la lat bar o la cinghia in nylon mentre i pesi sono sollevati, perché cadrebbero con grande forza.

7. Tenere i piedi e le mani lontano da parti in movimento. Calzare sempre scarpe da ginnastica durante l’allenamento.

8. Tenere le mani lontano dall’aiuto montante, durante l'uso dell’aiuto braccio, in modo da evitare che vengano pizzicate tra il braccio ed il montante.

9. Posizionarsi sempre sulla pedana ogni qualvolta si effettuano esercizi che potrebbero causare il ribaltamento dell’home gym system.

10. Ispezionare i cavi prima di utilizzare il sistema pesi ogni volta. Assicurarsi che i cavi siano sempre posizionati sulle pulegge. In caso i cavi non dovessero scorrere liberamente durante l’esercizio, fermarsi immediatamente ed accertarsi che questi siano ben posizionati sulle pulegge. Sostituire i cavi ogni due anni.

11. Fare in modo che il peso corporeo sia completamente sostenuto dai bracci d’abbassamento o dai bracci d'alzata, prima di inginocchiarsi

sull’aiuto braccio. L’aiuto braccio può abbassarsi velocemente quando sostiene tutto il peso corporeo.

12. Tenere le mani lontano dal montante del leg press, durante l'uso dei bracci militare press, in modo da evitare che vengano schiacciate tra il montante del leg press ed i bracci militare press.

13. Staccare a lat bar dalla stazione puleggia alta quando si sta eseguendo un esercizio che non richieda l’utilizzo della lat bar.

14. In caso di giramenti di testa o dolori di qualsiasi tipo durante l’allenamento; fermarsi immediatamente e incominciare la fase di raffreddamento.

15. Fare riferimento ai disegni. Localizzare l'adesivo sul home gym system. Il testo sull'adesivo d’avvertenza è in inglese. Trovare il foglio con gli adesivi quadrati che è incluso con il home gym system. Staccare l’adesivo in italiano, ed attaccarlo sull’adesivo in modo da coprire il testo in inglese.

IMPORTANTE: Se manca l’adesivo, o se non è leggibile, si prega chiamare il nostro Servizio Assistenza Clienti per ordinare un altro adesivo gratis. Attaccare gli adesivi nei luoghi mostrati nel disegno a pagina 4.

AVVERTENZA:Per ridurre il rischio di lesioni gravi, leggere attentamente le seguenti

informazioni e precauzioni importanti prima di utilizzare l’home gym system.

PRECAUZIONI IMPORTANTI

PRIMA DI INIZIARE

DIMENSIONI A MONTAGGIO COMPLETO: Altezza: 198 cm. Larghezza: 218 cm. Lunghezza: 168 cm.

Pedana

Stazione Puleggia Alta

Lat Bar

Leg Lever

Bracci Farfalla

Braccio Aiuto

Braccio Press

Pila Pesi

Schienali

Impugnature d’Abbassamento

Impugnature d’Alzata

Piastra Leg

Press

Grazie per aver acquistato il versatile WEIDER®PRO 9645 home gym system. Il PRO 9645 offre una selezione di stazioni pesi disegnate per sviluppare tutti i gruppi muscolari. Sia che il proprio obiettivo sia quello di migliorare il benessere del sistema cardiovascolare, il tonificamento generale di muscoli del corpo od un notevole sviluppo e rafforzamento della massa muscolare, il PRO 9645 aiuterà a raggiungere gli specifici risultati desiderati.

Per il proprio beneficio, leggere attentamente le istruzioni di questo manuale prima di utilizzare

WEIDERPRO 9645 home gym system. In caso di

ulteriori informazioni rivolgersi al Servizio Assistenza Clienti al NUMERO VERDE 800-865114 tutti i pomeriggi dalle 15:00 alle 18:00. Fare riferimento al numero di serie ed a quello del modello. Il numero di questo modello è WEEVSY62000. È possibile trovare il numero di serie su un’etichetta posta sulle home gym system (vedere la copertina di questo manuale).

Prima di procedere con la lettura di questo manuale, si prega di osservare il grafico sottostante per familiarizzare con le diverse parti del prodotto.

Perno Pesi

Stazione Puleggia

Bassa

Braccio Militare

Press

Adesivo

Avvertenza

Adesivo

Avvertenza

Adesivo Avvertenza

MONTAGGIO

1. Prima di iniziare il montaggio, leggere

attentamente le informazioni sopra elencate.

Aprire il sacchetto delle parti con la scritta “FRAME ASSEMBLY” (MONTAGGIO DEL TELAIO).

Inserire due Cappucci Esterni Quadrati da 2” (51) sullo Stabilizzatore (5). Inserire un Cappuccio Interno Quadrato da 2” (27) nella Base (4).

Inserire sei Bulloni Trasporto da 5/16” x 2 1/2” (1) attraverso lo Stabilizzatore (5). Inserire due Bulloni Trasporto da 5/16” x 2 1/2” attraverso la Base (4).

Attaccare la Base (4) allo Stabilizzatore (5) con due Bulloni da 5/16” x 2 3/4” (11), due Rondelle Piatte da 5/16” (8) e due Controdadi in Nylon da 5/16” (3). Non avvi-

tare a fondo i Controdadi per il momento.

MONTAGGIO DEL TELAIO

Prima di iniziare il montaggio, leggere attentamente le seguenti informazioni ed istruzioni:

• Mettere tutte le parti della home gym system in

un’area sgombra e togliere i materiali di imballaggio; non gettare questi materiali prima che l’assemblaggio sia stato completato.

• Il montaggio e suddiviso in quattro fasi: 1) montaggio del telaio, 2) montaggio dei bracci, 3) montaggio del cavo e delle pulegge 4) montaggio del sedile e dello schienale. Gli attrezzi necessari per ciascuna fase del montaggio, sono stati impacchettati separatamente.

• Aspttare fino a quando si è proti ad iniziare una nuova fase prime di aprire il relativo pacchetto contenente le parti necessarie.

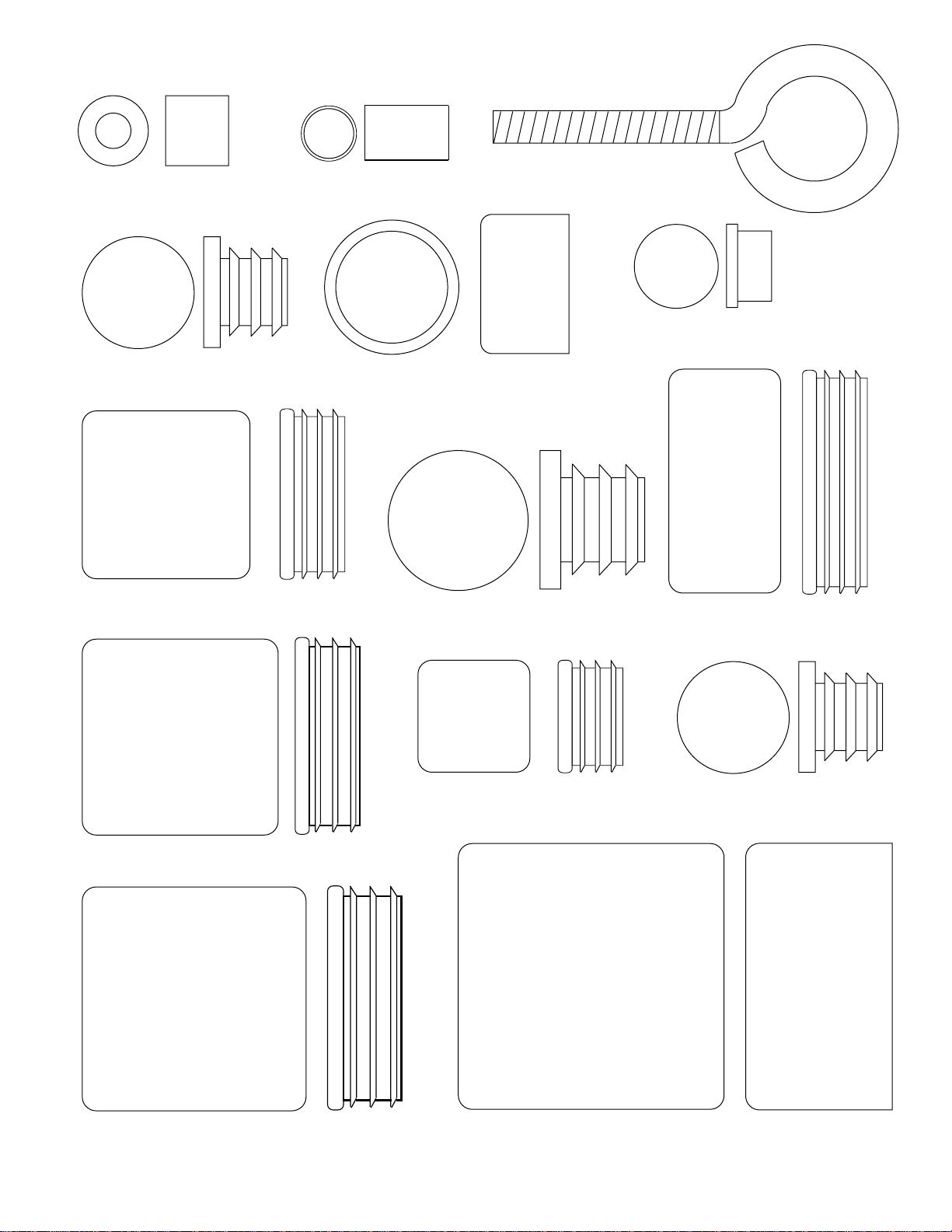

• Fare uso della TABELLA D’IDENTIFICAZIONE DELLE PARTI situata al centro di questo manuale, per un aiuto nell’identificazione delle

parti piccole. Nota: Per motivi di trasporto alcune piccole parti potrebbero essere state precedentemente montate. Se una parte non si trovasse nell’apposito sacchetto che la contiene, controllare

che non sia già stata premontata.

• Durante il montaggio del home gym system, accertarsi che tutte le parti siano posizionate allo stesso modo come è mostrato nei disegni.

• Stringere a fondo tutte le parti al momento dell’inserzione, a meno che sia stato indicato diversamente.

I SEGUENTI ATTREZZI (NON INCLUSI) SONO NECESSARI PER IL MONTAGGIO:

• Due (2) chiavi inglesi regolabili

• Un (1) cacciavite universale

• Un (1) cacciavite a stella

• Un (1) martello in gomma

• Del lubrificante tipo grasso o vaselina e dell’acqua e sapone.

Il montaggio sarà molto facilitato se si avranno a dipoosizione: una serie di chiavi a tubo, una serie di chiavi aperte e chiuse, o una serie di chiavi dentellate.

2. Infilare l’Aiuto Montante (74) ed il Montante Leg Press (56) sui Bulloni Trasporto da 5/16” x 2 1/2” (1) indicati sullo Stabilizzatore (5). La

parte alta dei sostegni che si trova sull'Aiuto Montante ed il Montante Leg Press devono essere sullo steso lato come mostrato nel disegno. Avvitare a mano quat-

tro Controdadi in Nylon da 5/16” (3) sui Bulloni Trasporto. Non avvitare i Controdadi

in Nylon a fondo per il momento.

Inserire due Cappucci Interni Quadrati da 2” (27) nell‘estremità del Montante Leg Press (56). Inserire un Cappuccio Interno Quadrato da 2” nell’Aiuto Montante (74).

Attaccare il Gommino Paracolpi (91) al Montante Leg Press (56) con la Vite Tipo #8 x 1/2” (87).

3. Infilare il Montante Anteriore (42) sui Bulloni Trasporto da 5/16” x 2 1/2” (1) che si trovano nella Base (4). Avvitare a mano un Controdado in Nylon da 5/16” (3) su ciascun Bullone Trasporto. Non avvitare a fondo i

Controdadi per il momento.

Inserire un Cappuccio Interno Quadrato da 1” (6) nel Montante Anteriore (42).

Parte Alta del Sostegno

MONTAGGIO DEL TELAIO

4. Inserire un Cappuccio Interno Quadrato da 2” (27) nell’estremità del Telaio Superiore (55). Inserire un Cappuccio Interno Quadrato da 1 3/4” (44) nell‘estremità della traversa sul Telaio Superiore. Inserire due Cappucci Interni Rotondi (111) sopra del superiore della traversa.

Attaccare il Telaio Superiore (55) all’Aiuto Montante (74) ed al Montante Leg Press (56) con due Bulloni da 5/16” x 2 3/4” (11) e due Controdadi in Nylon da 5/16” (3).

Attaccare il Telaio Superiore (55) al Montante Anteriore (42) con due Bulloni da 5/16” x 2 3/4” (11), due Rondelle Piatte da 5/16” (8) e due Controdadi in Nylon da 5/16” (3).

5. Infilare il Telaio del Sedile Posteriore (100) sui Bulloni Trasporto da 5/16” x 2 1/2” (1), indicati sullo Stabilizzatore (5). Avvitare a mano due Controdadi in Nylon da 5/16” (3) sui Bulloni Trasporto. Non avvitare a fondo i

Controdadi per il momento.

Attaccare l’altra estremità del Telaio del Sedile Posteriore (100) al Montante Leg Press (56) con due Bulloni da 5/16” x 2 3/4” (11), due Rondelle Piatte da 5/16” (8), e due Controdadi in Nylon da 5/16” (3).

Attaccare le Impugnature (82) al Telaio del Sedile Posteriore (100) con due Bulloni Trasporto da 5/16” x 2 1/2” (1) e due Controdadi in Nylon da 5/16” (3).

Avvitare a fondo tutti i Controdadi in Nylon (3) utilizzati nelle fasi 1 fino a 5.

6. Appoggiare due Gommini Pesi (19) sul sostegno che si trova sulla Base (4) come mostrato in figura. Mettere due Gommini Pesi sul sostegno che si trova sullo Stabilizzatore (5).

Ammucchiare dieci Pesi (25) sul sostegno dello Stabilizzatore (5). Ammucchiare otto Pesi sul Sostegno della Base (4). Controllare

che gli incastri per il perno di ciascuna pila di Pesi, siano girati dallo stesso lato. Fare attenzione a non rovesciare le pile di Pesi fino a completamento della fase 8.

Traversa

100

5—Sostegno

4—Sostegno

MONTAGGIO DEL TELAIO

Incastri

per il

Perno

Incastri

per il

Perno

7. Inserire un Gommino Tubo Pesi (64) alla fine del Tubo Corto dei Pesi (108). Inserire il Tubo Pesi nella pila di Pesi (25) anteriore.

Controllare che il perno che si trova sul Tubo Corto dei Pesi, appoggi negli incastri per il perno sul Peso in alto.

Lubrificare l’interno dei fori del Peso Superiore (65). Mettere il Peso Superiore sulla pila di Pesi (25) anteriore. Inserire le due Guide Lunghe dei Pesi (62) nella pila di Pesi.

Controllare che i fori che si trovano sui Guida Pesi siano in alto, come mostrato nel disegno.

8. Inserire un Gommino Tubo Pesi (64) alla fine del Tubo Lungo dei Pesi (63). Inserire il Tubo Pesi nella pila di Pesi (25) posteriore.

Controllare che il perno che si trova sul Tubo Pesi, appoggi negli incavi per il perno sul Peso in alto.

Lubrificare l’interno dei fori dell’altro Peso Superiore (65). Mettere il Peso Superiore sulla pila di Pesi (25) posteriore. Inserire le due Guide Corte dei Pesi (73) nella pila di Pesi. Controllare che i fori che si trovano

sulle Guida Corti dei Pesi siano in alto, come mostrato nel disegno.

Fori

Lubrificare

Perno

108

Incastri per

il Perno

Fori

Lubrificare

Perno

Incastri per

il Perno

MONTAGGIO DEL TELAIO

9. Attaccare le estremità superiori delle Guide Corte dei Pesi (73) al Telaio Superiore (55) con un Bullone da 5/16” x 6” (60), due Spaziatore da 1/2” x 3/4” (61), ed un Controdado in Nylon da 5/16” (3).

Attaccare le estremità superiori delle Guide Lunghe dei Pesi (62) al Telaio Superiore (55) allo stesso modo.

10. Aprire il sacchetto delle parti con la scritta

“ARM ASSEMBLY” (MONTAGGIO DEI BRACCI).

Premere uno Cappuccio Interno Quadrato da 2" (27) nell’estremità del Braccio del Leg Press (96). Assicurarsi che ci sia una Boccola (98) in ciascun lato dello Stabilizzatore (5).

Lubrificare un Bullone da 3/8” x 3 1/4” (67). Attaccare il Braccio del Leg Press (96) allo Stabilizzatore (5) con il Bullone ed un Controdado in Nylon da 3/8” (21). Non avvitare trop-

po il Controdado, in modo da poter muovere il Braccio Leg Press liberamente.

11. Inserire una Boccola in Plastica da 1” x 7/8” (90) nei due spaziatori saldati sul Telaio Press (17). Infilare il Telaio Press nel punto indicato sulla Base (4). Nota: Questo sarà un incastro

molto stretto. Le Boccole in Plastica dovranno aderire su ciascun lato del tubo sulla Base. Controllare che le pulegge siano sul lato come mostrato nel disegno.

Lubrificare il Bullone da 3/8” x 8” (59). Attaccare il Telaio Press (17) alla Base (4) con il Bullone ed un Controdado in Nylon da 3/8” (21).

Le Pulegge

devono essere

su questo lato

59—Lubrificare

Spaziatori Saldati

Tubo

MONTAGGIO DEL TELAIOMONTAGGIO BRACCI

67—Lubrificare

12. Inserire un Cappuccio Interno Rotondo da 1” (49) nel lato di uno dei Bracci Press (46). Inserire un Cappuccio Interno Quadrato da 1 3/4” (44) nell’estremità superiore del Braccio Press.

Attaccare il Braccio Press (46) da un lato del Telaio Press (17) con due Bulloni da 5/16” x 2 1/2” (22) e due Controdadi in Nylon da 5/16” (3).

Montare l’altro Braccio Press (46) allo stesso modo.

13. Prendere il Braccio Destro (48) ed il Braccio Sinistro (47). Notare la posizione del sostegno saldato su ciascun Braccio. La giusta identi-

ficazione dei Bracci sarà molto importante nella fase 14.

Attaccare una Puleggia a “V” (50) ed un Ferma Cavo Lungo (31) al Braccio Destro (48) con un Bullone da 3/8” x 2 1/2” (86) ed un Controdado in Nylon da 3/8” (21). Non avvita-

re a fondo il Controdado per il momento.

Attaccare una Puleggia a “V” (50) ed un Ferma Cavo Lungo (31) al Braccio Sinistro (47) allo stesso modo.

14. Lubrificare il due assi che si trovano sul Telaio Superiore (55).

Infilare il Braccio Destro (48) sull’asse destro.

Nota: Fare attenzione a non confondere il Braccio Destro con quello Braccio Sinistro (47); fare riferimento alla fase 13 del montaggio per informazioni su come identificare il Braccio Destro. Controllare che l’estremità superiore del Braccio Destro sia dietro l’indicato sostegno sul Telaio Superiore (55).

Inserire picchiettando, due Ritenitori da 1” (69) ed un Cappuccio Coperchio Rotondo da 1” (70) nell’asse. Controllare che la dentel-

latura dei Ritenitori, sia piegata verso il Cappuccio Rotondo, come mostra il grafico inserito nel disegno. Se doveste rimuoverli, avrete bisogno di ordinare nuovi Ritenitori.

Attaccare il Braccio Sinistro (47) allo stesso modo.

Inserire un Cappuccio Interno Quadrato da 1 3/4” (44) alla fine del Braccio Destro e di quello Sinistro (47, 48). Inumidire l‘estremità dei Bracci con saponette. Infilare un Rullo da 10” (45) sull'estremità di ogni Braccio.

Sostegni

Saldati

MONTAGGIO BRACCI

Sostegno

Lubrificare Asse

Asse

15. Vedere il grafico inserito nel disegno. Attaccare il Braccio Militare Press (84) al Braccio Mobile (101) con due Bulloni da 5/16” x 2 1/4” (33) e due Controdadi in Nylon da 5/16” (3).

Inserire due Cappucci Interni Quadrati da 1 1/2” (32) nell’estremità del Braccio Militare Press (84). Inserire due Cappucci Interni Rotondi da 1” (49) nel Braccio Militare Press nei punti indicati. Infilare due Impugnature in Plastica da 5” (83) nei lati del Braccio Militare Press.

Attaccare il Braccio Mobile (101) all’Aiuto Montante (74) con un Bullone da 3/8” x 3 1/4” (67) ed un Controdado in Nylon da 3/8” (21).

16. Inserire due Cappucci Interni da 1” x 2” (107) nel Braccio Aiuto (105).

Attaccare un Gommino Paracolpi (91) al foro indicato sul Braccio Aiuto (105) con due Viti tipo Vite tipo #8 x 1/2" (87).

Attaccare il Braccio Aiuto (105) al Montante Leg Press (56) con un Bullone da 3/8” x 6” (106), due Rondelle Piatte da 3/8” (9) ed un Controdado in Nylon da 3/8” (21). Vedere il

grafico inserito nel disegno. L’Aiuto Braccio deve essere attaccato al foro più in basso nel Montante Leg Press (56). L’Aiuto Braccio deve inoltre essere sotto il sostegno saldato sull’Aiuto Montante (74).

101

5674

MONTAGGIO BRACCI

107

106

105

Sostegno

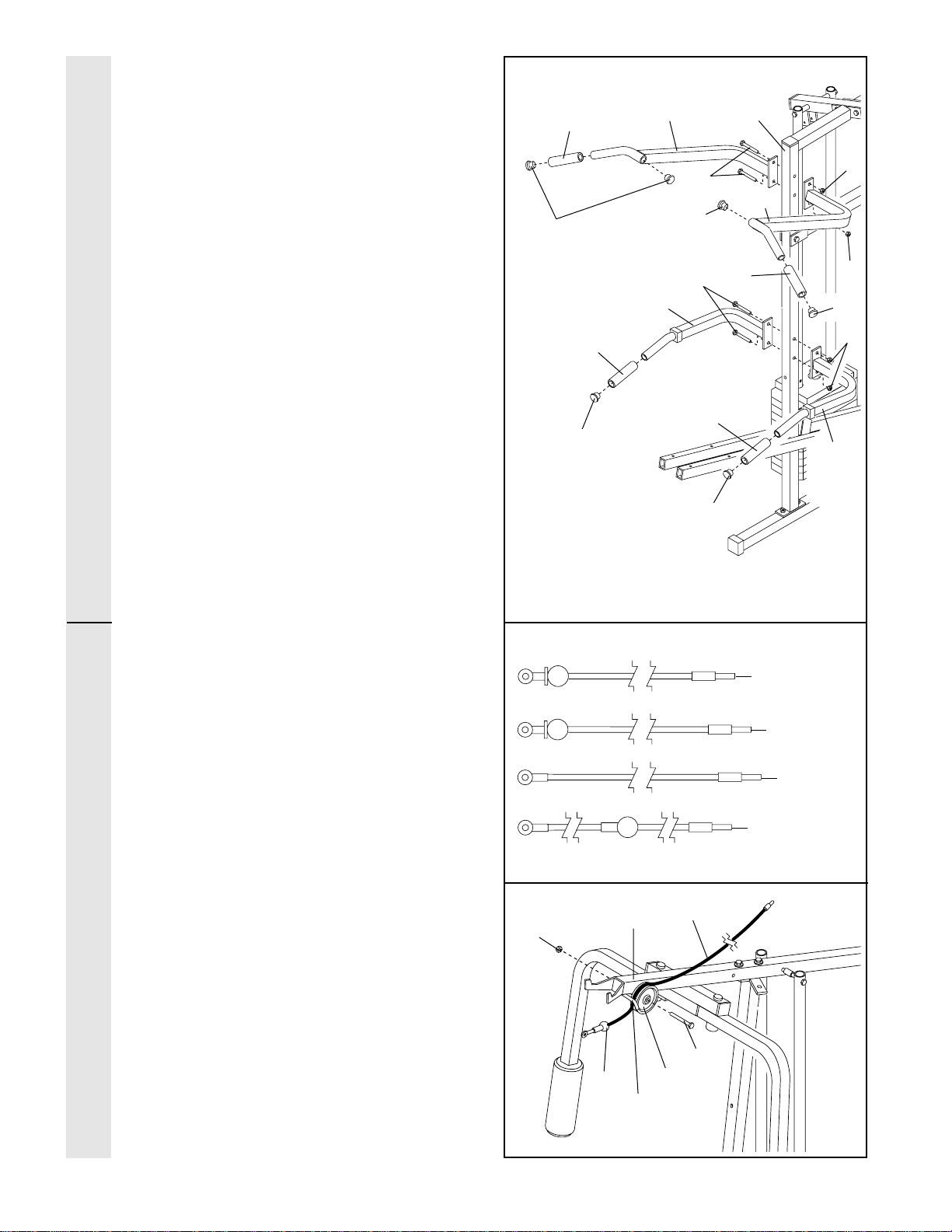

17. Attaccare il Braccio d’Alzata Sinistro (75) ed il Braccio d’Alzata Destro (77) all’Aiuto Montante (74) con due Bulloni da 5/16” x 2 3/4” (11) e due Controdadi in Nylon da 5/16” (3).

Attaccare il Braccio d’Abbassamento Sinistro (78) ed il Braccio d’Abbassamento Destro (79) all’Aiuto Montante (74) con due Bulloni da 5/16” x 2 3/4” (11) e due Controdadi in Nylon da 5/16” (3).

Inumidire l’estremità del Braccio d’Alzata Sinistro (75) con dell’acqua insaponata. Infilare un’Impugnatura Corta (113) sul Braccio d’Alzata Sinistro e sul Braccio d’Alzata Destro (77).

Inumidire l’estremita del Braccio d’Abbassamento Sinistro (78) con dell’acqua insaponata. Far scivolare un’Impugnatura Lunga (80) sul Braccio d’Abbassamento Sinistro. Ripetere con il Braccio d’Abbassamento Destro (79).

Inserire due Cappucci Interni Rotondi da 1 1/4” (109) nel Braccio d’Alzata Sinistro (75) e nel Braccio d’Alzata Destro (77).

Inserire un Cappuccio Interno Rotondo da 1 1/4” (109) nel Braccio d’Abbassamento Sinistro (78) e nel Braccio d’Abbassamento Destro (79).

18. Aprire il sacchetto delle parti con la scritta

“CABLE ASSEMBLY” (MONTAGGIO DEI CAVI) e “PULLEYS” (PULEGGE).

Durante le fasi 19 fino a 39, fare riferimento ai DIAGRAMMI ROTTA CAVI a pagina 27 di questo manuale, per poter verificare la giusta rotta dei cavi. Prima di incominciare questa fase del montaggio, estendere completamente i quattro Cavi. Identificare i quattro Cavi confrontando le diverse lunghezze e le diverse estremità. La lunghezza approssimativa di ciascun Cavo è stata riportata (in pollici) affianco al numero del diagramma.

IMPORTANTE: Durante il montaggio dei cavi, non avvitare troppo i bulloni ed i dadi che attaccano le pulegge, in quanto queste dovranno poter girare liberamente.

19. Prendere il Cavo Alto (58). Avvolgere il Cavo Alto attorno da una Puleggia da 3 1/2” (15). Attaccare la Puleggia al Telaio Superiore (55) con un Bullone da 3/8” x 3 3/4” (88) ed un Controdado in Nylon da 3/8” (21). Controllare

che l’estremità del Cavo con la sfera sia dal lato indicato della Puleggia e che il Cavo stesso passi tra la Puleggia ed il gancio.

Sfera

Gancio

MONTAGGIO BRACCI

MONTAGGIO CAVI

23 (200 cm)

58 (373 cm)

72 (483 cm)

99 (163 cm)

109

113

109

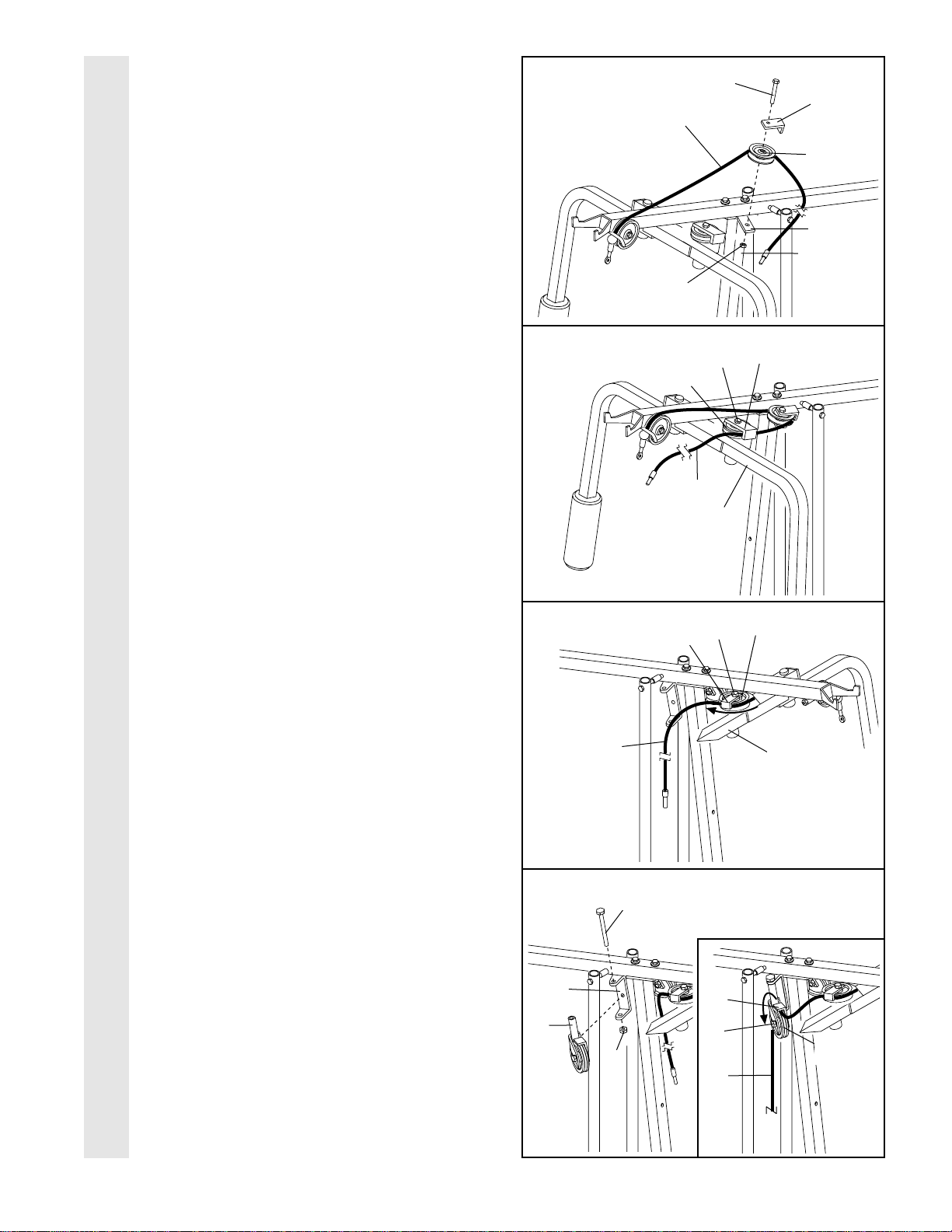

20. Avvolgere il Cavo Alto (58) attorno da una Puleggia a “V” (50). Attaccare la Puleggia a “V” ed un Ferma Cavo Lungo (31) all’indicato sostegno sul Montante Anteriore (42) con un Bullone da 3/8” x 2 1/2” (86) ed un Controdado in Nylon da 3/8” (21). Controllare che il

Ferma Cavo Lungo sia posizionato in modo da tenere il Cavo in posizione.

21. Fare passare il Cavo Alto (58) attorno alla Puleggia a “V” (50) che si trova sul Braccio Sinistro (47). Controllare che il Cavo sia

appoggiato nella scanalatura della Puleggia e che il Ferma Cavo Lungo (31) sia posizionato in modo da tenere il Cavo in posizione. Avvitare il Bullone da 3/8” x

2 1/2” (86) ed il Controdado in Nylon da 3/8” (non raffigurato).

22. Fare passare il Cavo Alto (58) attorno alla Puleggia a “V” (50) che si trova sul Braccio Destro (48). Controllare che il Cavo sia

appoggiato nella scanalatura della Puleggia a “V” e che il Ferma Cavo Lungo (31) sia posizionato in modo da tenere il Cavo in posizione. Avvitare il Bullone da 3/8” x

2 1/2” (86) ed il Controdado in Nylon da 3/8” (non mostrato).

23. Attaccare il Sostegno Puleggia (20) al Telaio Superiore (55) con il Bullone da 5/16” x 5” (68) ed un Controdado in Nylon da 5/16” (3).

Non avvitare a fondo il Controdado; il Sostegno della Puleggia deve potersi muovere liberamente.

Vedere il grafico inserito in figura. Fare passare il Cavo Alto (58) attorno alla Puleggia da 3 1/2” (15) attaccata al Sostegno Puleggia (20). Avvitare il Bullone da 3/8” x 2” (12) ed un Controdado in Nylon da 3/8” (non mostrato). Controllare che il Cavo sia appoggiato

nella scanalatura della Puleggia e che il Ferma Cavo (66) sia posizionato in modo da tenere il Cavo in posizione.

MONTAGGIO CAVI

Sostegno

24. Vedere il grafico inserito nel desegno. Avvolgere il Cavo Alto (58) intorno a una Puleggia da 3 1/2" (15). Attaccare la Puleggia da 3 1/2" e una serie di Copri-Puleggia (114) al foro superiore su Sostegno a “U” Lungo (57) con un Bullone da 3/8" x 2" (12) e un Controdado in Nylon da 3/8" (21). Nota:

Questo potrebbere essere stato premontato. Assicurarsi che le piccole linguette sui Copri-Puleggia siano nella posizione raffigurata e che il Cavo e la Puleggia si muovano scorrevolmente.

25. Avvolgere il Cavo Alto (58) attorno da una Puleggia da 3 1/2” (15). Attaccare la Puleggia al sostegno che si trova sul Telaio Superiore (55) con un Bullone da 3/8” x 2” (12) ed un Controdado in Nylon da 3/8” (21). Controllare

che il Cavo sia appoggiato nella scanalatura della Puleggia, e che il Cavo e la Puleggia si muovino scorrevolmente.

26. Far scivolare una Rondella Piatta da 3/8" (9) su un Bullone da 3/8" x 3 3/4" (88). Inserire il Bullone attraverso il foro inferiore sul Telaio Press (17). Attaccare lo Spaziatore da 5/8" x 9/16" (7) e la Puleggia Bassa da 3 1/2" (102) al Bullone con un Controdado in Nylon da 3/8” (21). Non avvitare il Controdado in Nylon

per ora. Assicurarsi che il Bullone, la Rondella Piatta, lo Spaziatore, la Puleggia Bassa, e il Controdado in Nylon siano orientati come raffigurato.

Sostegno

MONTAGGIO

CAVI

102

114

Le piccole linguette

dovrebbero essere

rivolte verso l’alto.

27. Prendere il Cavo Basso (23). Fare passare il Cavo Basso sotto la Puleggia Bassa da 3 1/2” (102). Controllare che l'estremità del Cavo

con la sfera sia dalla parte indicata del Telaio Press (17) e che il Cavo passi tra la Puleggia e la traversa sul Telaio Press.

Avvitare il Controdado in Nylon da 3/8” (21) ed il Bullone da 3/8” x 3 3/4” (non mostrato).

28. Avvolgere il Cavo Basso (23) intorno a una Puleggia da 3 1/2" (15). Attaccare la Puleggia, una serie di Copri-Puleggia (114), e due Rondelle Piatte da 3/8" (9) al foro inferiore sul Montante Anteriore (42) con un Dado Compresso in Nylon da 3/8” (112), e un Bullone da 3/8" x 3 3/4" (88). Assicurarsi

che le piccole linguette sui Copri-Puleggia siano nella posizione raffigurata.

29. Avvolgere il Cavo Basso (23) intorno a una Puleggia da 3 1/2" (15). Attaccare la Puleggia, una serie di Copri-Puleggia (114), e due Rondelle Piatte da 3/8" (9) al foro superiore del Telaio Press (17) con un Controdado in Nylon da 3/8" (21), e un Bullone da 3/8" x 3 1/2" (16). Assicurarsi che le grandi lin-

guette sui Copri-Puleggia siano nella posizione raffigurata.

30. Avvolgere il Cavo Basso (23) intorno a una Puleggia da 3 1/2" (15). Attaccare la Puleggia, una serie di Copri-Puleggia (114), e due Rondelle Piatte da 3/8" (9) al foro superiore del Montante Anteriore (42) con un Dado Compresso in Nylon da 3/8" (112), e un Bullone da 3/8" x 3 3/4" (88). Assicurarsi

che le piccole linguette sui Copri-Puleggia siano nella posizione indicata.

MONTAGGIO CAVI

112

Le piccole lin-

guette dovreb-

bero essere qui

114—Le piccole lin-

guette dovrebbero

essere qui

114

112

114—Le gran-

di linguette

dovrebbero

essere qui

102

Traversa

Sfera

31. Attaccare la fine del Cavo Basso (23) al Sostegno a “U” Lungo (57) con un Controdado in Nylon da 1/4” (2) ed una Rondella Piatta da 1/4” (10). Non avvitare

completamente il Controdado in Nylon. Dovrebbe essere avvitato solo di alcuni giri in modo da lasciare solamente un paio di filettature sopra il Controdado, come mostrato nel grafico inserito nel disegno.

32. Attaccare il Cavo Alto (58) da un Sostegno a “U” Piccolo (71) con un Controdado in Nylon da 1/4” (2) ed una Rondella Piatta da 1/4” (10). Non avvitare completamente il

Controdado in Nylon. Dovrebbe essere avvitato solo di alcuni giri, in modo da lasciare solamente un paio di filettature sopra il Cavo, come mostrato nel grafico inserito nel disegno.

Attaccare il Sostegno a “U” Piccolo (71) al Tubo Corto dei Pesi (108) con un Bullone da 5/16” x 1 3/4” (24) ed un Controdado in Nylon da 5/16” (3).

33. Prendere il Cavo Militare Press (72). Attaccare il Cavo Militare Press all’altro Sostegno a “U” Piccolo (71) con un Controdado in Nylon da 1/4” (2) ed una Rondella Piatta da 1/4” (10). Non avvitare

completamente il Controdado in Nylon. Dovrebbe essere avvitato solo di pochi giri, in modo da lasciare solamente un paio di filettature sopra il Cavo, come mostrato nel grafico inserito nel disegno.

Attaccare il Sostegno a “U” Piccolo (71) al Tubo Lungo dei Pesi (63) con un Bullone da 5/16” x 1 3/4” (24) ed un Controdado in Nylon da 5/16” (3).

MONTAGGIO CAVI

10 2

108

34. Avvolgere il Cavo Militare Press (72) attorno da una Puleggia a “V” (50). Attaccare la Puleggia a “V” al Telaio Superiore (55) con un Bullone da 3/8” x 2 1/2” (86) ed un Controdado in Nylon da 3/8” (21).

Avvolgere il Cavo Militare Press (72) attorno da una Puleggia da 3 1/2” (15). Attaccare la Puleggia, una serie di Copri-Puleggia (114), e una Rondella Piatta da 3/8" (9) al sostegno indicato sul Braccio Aiuto (105) con un Bullone da 3/8" x 2" (12) e un Controdado in Nylon da 3/8" (21). Assicurarsi che le gran-

di linguette sui Copri-Puleggia siano nella posizione raffigurata e che il Cavo e la puleggia si muovano scorrevolmente.

35. Avvolgere il Cavo Militare Press (72) intorno a una Puleggia da 3 1/2" (15). Attaccare la Puleggia e una serie di Copri-Puleggia (114) al Aiuto Montante (74) con un Bullone da 3/8" x 3 3/4" (88), due Rondelle Piatte da 3/8" (9), e un Dado Compresso in Nylon da 3/8" (112).

Assicurarsi che il Cavo sia infilato intorno alla Puleggia come raffigurato.

Avvolgere il Cavo Militare Press (72) intorno a una Puleggia da 3 1/2" (15). Attaccare la Puleggia, una serie di Copri-Puleggia (114), e una Rondella Piatta da 3/8" (9) all’altro sostegno sul Braccio Aiuto (105) con un Bullone da 3/8" x 2" (12) e un Controdado in Nylon da 3/8" (21). Assicurarsi che il Cavo e la

puleggia si muovano senza intoppi. Assicurarsi che le grandi linguette sui Copri-Puleggia siano nella posizione raffigurata.

MONTAGGIO CAVI

Sostegno

105

114—Le

grandi lin-

guette

dovrebbero

essere qui

105

112

114

Sostegno

Le grandi linguette

dovrebbero

essere qui

Le grandi

linguette dovreb-

bero essere qui

36. Infilare una Rondella Piatta da 5/16” (8) su di un Bullone da 5/16” x 2 3/4” (11). Inserire il Bullone attraverso l’indicato foro sul Braccio Mobile (101). Il Bullone deve essere inseri- to dal lato mostrato nel disegno. Far scivolare un’altra Rondella Piatta da 5/16" (8) sul Bullone da 5/16” x 2 3/4” (11). Avvitare un Dado Compresso in Nylon da 5/16” (93) sul Bullone.

Avvolgere il Cavo Militare Press (72) attornoda a una Puleggia da 3 1/2" (15). Attaccare la Puleggia, una serie di Copri-Puleggia (114), e due Rondelle Piatte da 3/8" (9) al Braccio Mobile (101) con un Bullone da 3/8" x 3 3/4" (88), e un Dado Compresso in Nylon da 3/8" (112). Assicurarsi che la Puleggia sia sul

lato raffigurato e che le piccole linguette dei Copri-Puleggia siano nella posizione raffigurata.

37. Vedere disegno Anel riquadro. Avvolgere il Cavo Militare Press (72) intorno a una Puleggia da 3 1/2" (15). Attaccare la Puleggia e una serie di Copri-Puleggia (114) al foro superiore del Sostegno a “U” Lungo (57) con un Bullone da 3/8" x 2" (12) e un Controdado in Nylon da 3/8" (21). Nota: Questo potreb-

bere essere stato premontato. Assicurarsi che le piccole linguette sui Copri-Puleggia siano nella posizione raffigurata.

Vedere il grafico B. Infilare la fine del Cavo Militare Press (72) sul Bullone da 5/16” x 2 3/4” (11) nel Braccio Mobile (101). Avvitare un’altro Dado Compresso in Nylon da 5/16” (93) sul Bullone. Non avvitare il secondo

Dado completamente. Dovrà rimanere dello spazio tra i due Dadi in modo che il Cavo possa muoversi.

MONTAGGIO CAVI

114

Le piccole linguette

dovrebbero essere

rivolte verso l’alto

114

112

114

101

Le piccole

linguette

dovrebbero

essere qui

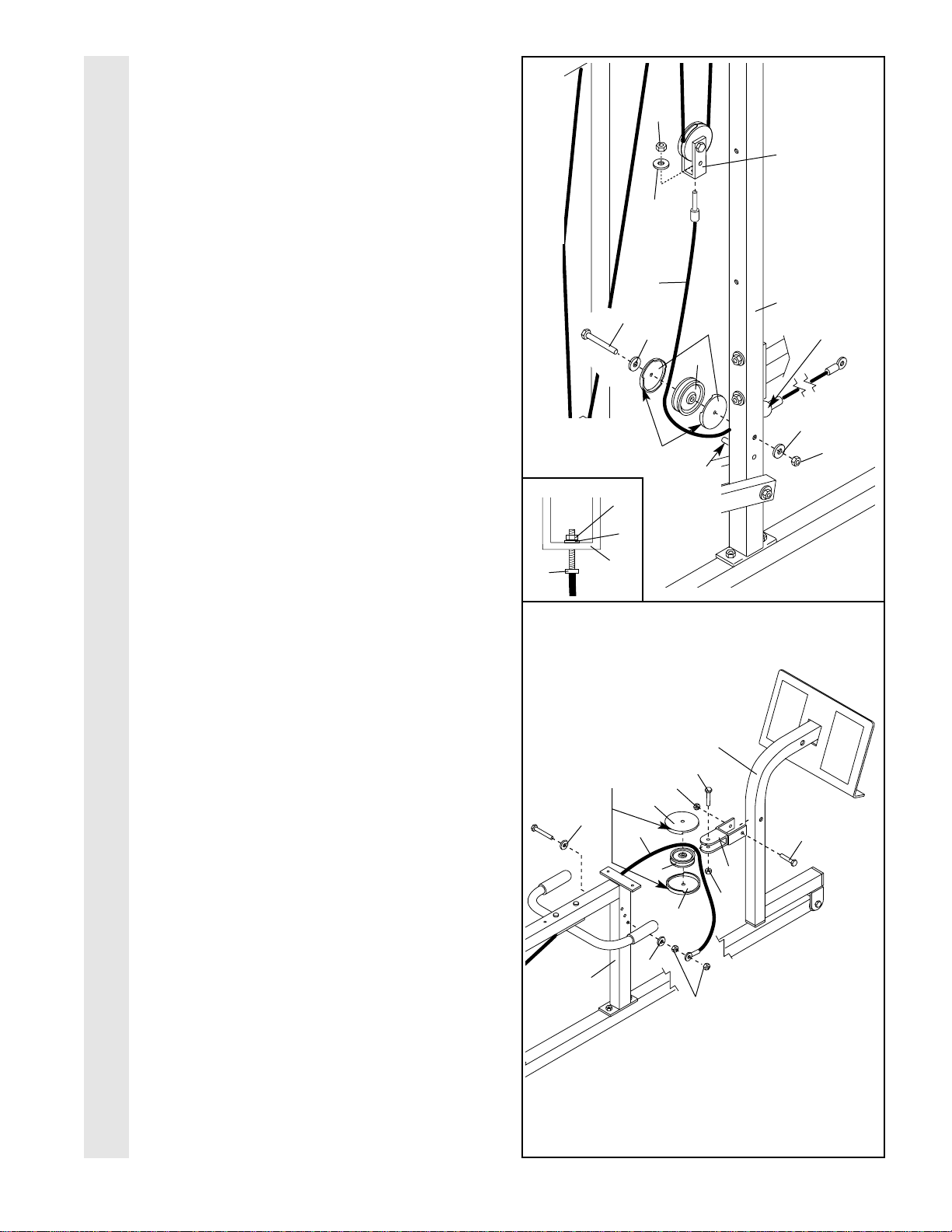

38. Prendere il Cavo Leg Press (99). Attaccare l’estremità del Cavo Leg Press al Sostegno a “U” Lungo (57) con un Controdado in Nylon da 1/4” (2) ed una Rondella Piatta da 1/4” (10). Non avvitare completamente il

Controdado in Nylon. Avvitarlo solo di alcuni giri lasciando solamente un paio di filettature sopra il Controdado, come mostrato nel disegno.

Avvolgere il Cavo Leg Press (99) attorno da una Puleggia da 3 1/2” (15). Attaccare la Puleggia e una serie di Copri-Puleggia (114) al Montante Leg Press (56) con il Bullone da 3/8" x 3 3/4" (88), due Rondelle Piatte da 3/8" (9), e un Dado Compresso in Nylon da 3/8" (112). La palla sul Cavo deve essere sul

lato indicato della Puleggia. Assicurarsi che il Cavo e la Puleggia si muovano senso intoppi e che le piccole linguette sui Copri-Puleggia siano nella posizione indicata.

39. Attaccare il Sostegno Press (94) al Braccio del Leg Press (96) con un Bullone da 3/8” x 3 1/4” (67) ed un Controdado in Nylon da 3/8” (21).

Avvolgere il Cavo Leg Press (99) attorno da una Puleggia da 3 1/2” (15). Attaccare la Puleggia e una serie di Copri-Puleggia (114) all’interno del Sostegno Press (94) con un Bullone da 3/8" x 2" (12) e un Controdado in Nylon da 3/8" (21). Assicurarsi che le picco-

le linguette sui Copri-Puleggia siano nella posizione raffigurata.

Infilare una Rondella Piatta da 5/16” (8) su un Bullone da 5/16” x 2 3/4” (11). Inserire il Bullone attraverso il foro più in basso sul Telaio del Sedile Posteriore (100), dal lato indicato in figura e Rondella Piatta da 5/16" sul Bullone. (Nota: I tre fori servono per la regolazione del cavo.) Avvitare un Dado in Nylon da 5/16” (93) sul Bullone. Infilare la fine del Cavo Leg Press (99) sul Bullone. Avvitare un’altro Dado da 5/16” sul Bullone. Non avvi-

tare il secondo dado completamente. Lasciare dello spazio tra i due Dadi in modo che la fine del Cavo possa muoversi.

MONTAGGIO CAVI

114

100

Stera

112

Tubo

Saldato

114

Le piccole lin-

guette dovrebbe-

ro essere qui.

Le piccole

linguette dovrebbero essere qui.

40. Aprire il sacchetto delle parti con la scritta

“SEAT ASSEMBLY” (MONTAGGIO DEL SEDILE).

Inserire un Bullone Trasporto da 1/4” x 2 1/2” (92) attraverso il foro centrale sulla Piastra del Sedile (37). Attaccare la Piastra del Sedile allo Schienale Posteriore (85) con due Viti da 1/4” x 1/2” (18).

Inserire il Bullone Trasporto da 1/4” x 2 1/2” (92) attraverso l”indicato foro sul Montante Leg Press (56). Avvitare un Controdado in Nylon da 1/4” (2) con una Rondella Piatta da 1/4” (10) sul Bullone Trasporto. Attaccare la parte alta dello Schienale Posteriore (85) al Montante Leg Press con una Vite da 1/4” x 2 1/2” (43) ed una Rondella Piatta da 1/4” (10).

41. Attaccare un’estremità del Sedile (13) al Telaio del Sedile Posteriore (100) con due Viti da 1/4” x 1/2” (18). Attaccare l’altra estremità del Sedile al Telaio del Sedile Posteriore con una Rondella Piatta da 1/4” (10) ed una Vite da 1/4” x 2 1/2” (43).

42. Attaccare il Sedile Aiuto (104) e il Sostegno da Angolato (110) al Braccio Aiuto (105) con due Bullone da 1/4” x 2 3/4” (76) e due Rondelle Piatte da 1/4" (10). Terminare di attaccare il Sedile Aiuto con due Viti da 1/4" x 2 1/2" (43) e due Rondelle Piatte da 1/4".

MONTAGGIO SEDILE

104

105

100

110

43. Attaccare lo Schienale Anteriore (41) al Montante Anteriore (42) con due Viti da 1/4” x 2 1/2” (43) e due Rondelle Piatte da 1/4” (10). Lo Schienale deve essere orientato come nel disegno.

44. Inserire un Cappuccio Interno Quadrato da 1 1/2” (32) nel Telaio del Sedile Anteriore (36).

Inserire un Bullone Trasporto da 1/4” x 2” (38) attraverso il foro centrale sulla Piastra del Sedile (37). Attaccare la Piastra del Sedile al Sedile (13) con due Viti da 1/4” x 1/2” (18).

Inserire il Bullone Trasporto da 1/4” x 2” (38) attraverso l’indicato foro sul Telaio del Sedile Anteriore (36). Avvitare un Controdado in Nylon da 1/4” (2) con una Rondella Piatta da 1/4” (10) sul Bullone Trasporto.

Attaccare l’altra estremità del Sedile (13) al Telaio del Sedile Anteriore (36) con una Rondella Piatta da 1/4” (10) ed una Vite Macchina da 1/4” x 2” (81).

45. Inserire un Cappuccio Interno Quadrato da 1 1/2” (32) nel Leg Lever (29).

Lubrificare il Bullone da 5/16” x 2 1/4” (33). Attaccare il Leg Lever (29) al Telaio del Sedile Anteriore (36) con il Bullone ed un Controdado in Nylon da 5/16” (3).

Inserire il Bullone ad Occhiello da 5/16” x 2” (35) nel Leg Lever (29) como mostrato nel disegno. Avvitare un Controdado in Nylon da 5/16” (3) con una Rondella Piatta da 5 1/6” (8) sul Bullone ad Occhiello.

46. Fare appoggiare il Telaio del Sedile Anteriore (36) sul perno indicato sul Montante Anteriore (42). Attaccare il Telaio del Sedile Anteriore al Montante Anteriore con un Bullone Trasporto da 5/16” x 2 3/4” (14) e la Manopola del Sedile (40).

MONTAGGIO SEDILE

Parte

Spessa

Lubrificare—33

Perno

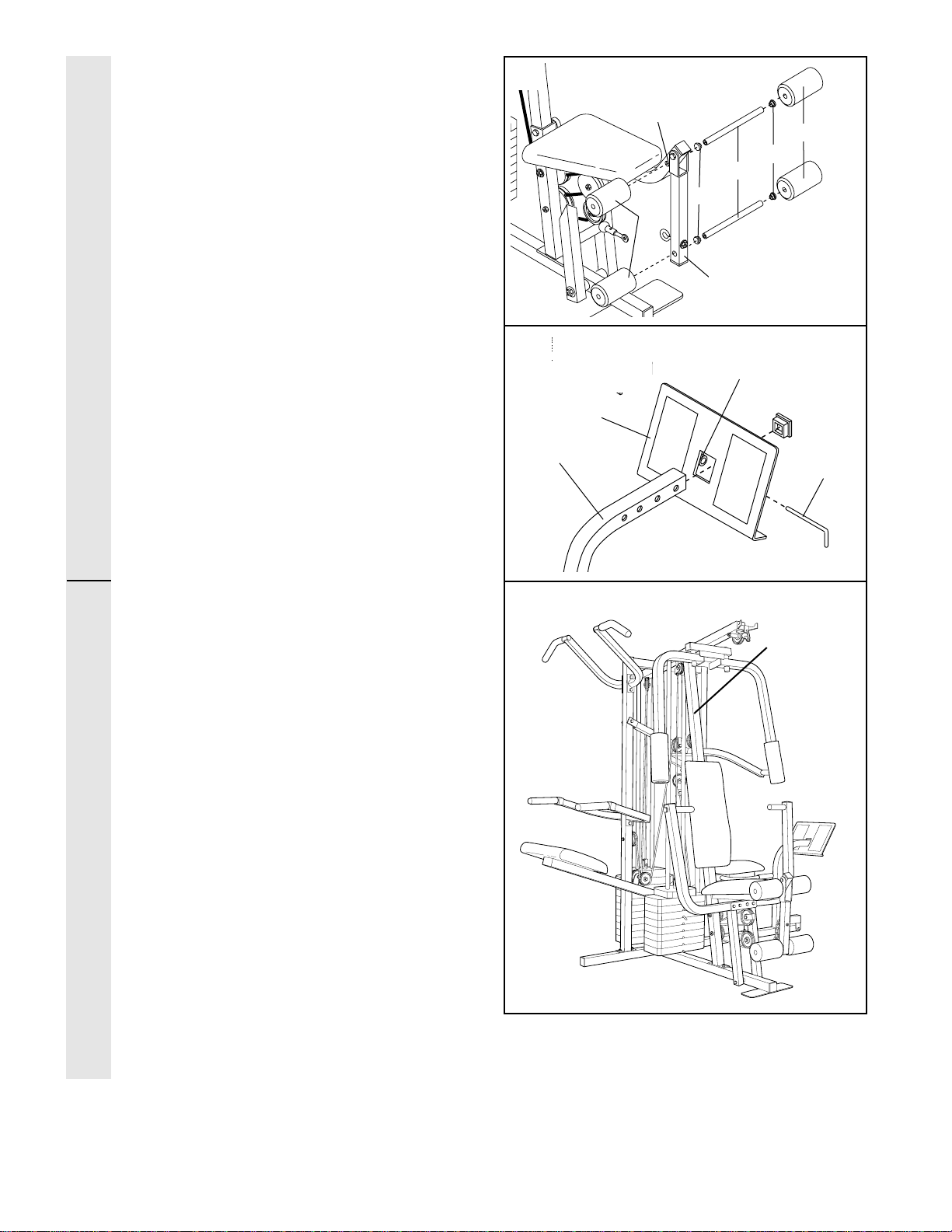

47. Inserire due Cappucci Interni Rotondi da 3/4” (34) in tutte le estremità dei Tubi da Imbottitura (28).

Inserire un Tubo da Imbottitura (28) nel Telaio del Sedile Anteriore (36). Infilare un Rullo in Gommapiuma (30) sulle estremità del Tubo da Ricoprire.

Inserire l’altro Tubo da Imbottitura (28) nel Leg Lever (29). Infilare un Rullo in Gommapiuma (30) sulle estremità del Tubo da Imbottitura.

48. Premere uno Cappuccio Interno Quadrato da 2" (27) nell’estremità del Braccio del Leg Press (96). Allineare i tubi saldati sulla Piastra del Leg Press (95) con uno dei set di fori nel Braccio del Leg Press (96). Attaccare la Piastra del Leg Press al Braccio Leg Press con il Perno Press (97).

48. Rimuovere la pellicola dal retro dell’adesivo PRO 9645, ed applicare l’adesivo nella zona mostrata nel disegno.

Controllare che tutte le parti siano state montate appropriatamente. L’uso delle parti rimanenti, verrà spiegato nella sezione COME UTILIZZARE L’HOME GYM SYSTEM a partire da pagina 23 di questo manuale.

Prima di utilizzare il sistema, tirare un paio di volte poni i cavi, in modo da accertarsi che scorrino liberamente sulle pulegge. Se uno dei cavi non dovesse scorrere liberamente, trovare il problema e correggerlo. IMPOR-

TANTE: Se i cavi non fossero stati installati appropriatamente, potrebbero essere danneggiati con l'uso di elevati pesi. Vedere la sezione DIAGRAMMA ROTTA CAVI a pagina 27 di questo manuale per ottenere istruzioni sulla giusta rotta dei cavi. In caso ci fossero degli allentamenti nei cavi, risolvere il problema seguendo le istruzioni elencate nella sezione MANUTENZIONE E GUASTI a pagina 26.

MONTAGGIO SEDILE

ADESIVO

Tubo

Saldati

PRO 9645

COME USARE l’HOME GYM SYSTEM

Le istruzioni sottostanti descrivono come ciascuna parte del l’home gym system pesi può essere regolata.

IMPORTANTE: Quando si attacca la lat bar o la cinghia in nylon, assicurarsi che gli attacchi siano nella giusta posizione di partenza per l’esercizio che si vuole eseguire. Se dovesse esserci un allentamento nei cavi o nella catena durante l’esecuzione di un esercizio, l’efficienza di questo sarà ridotta.

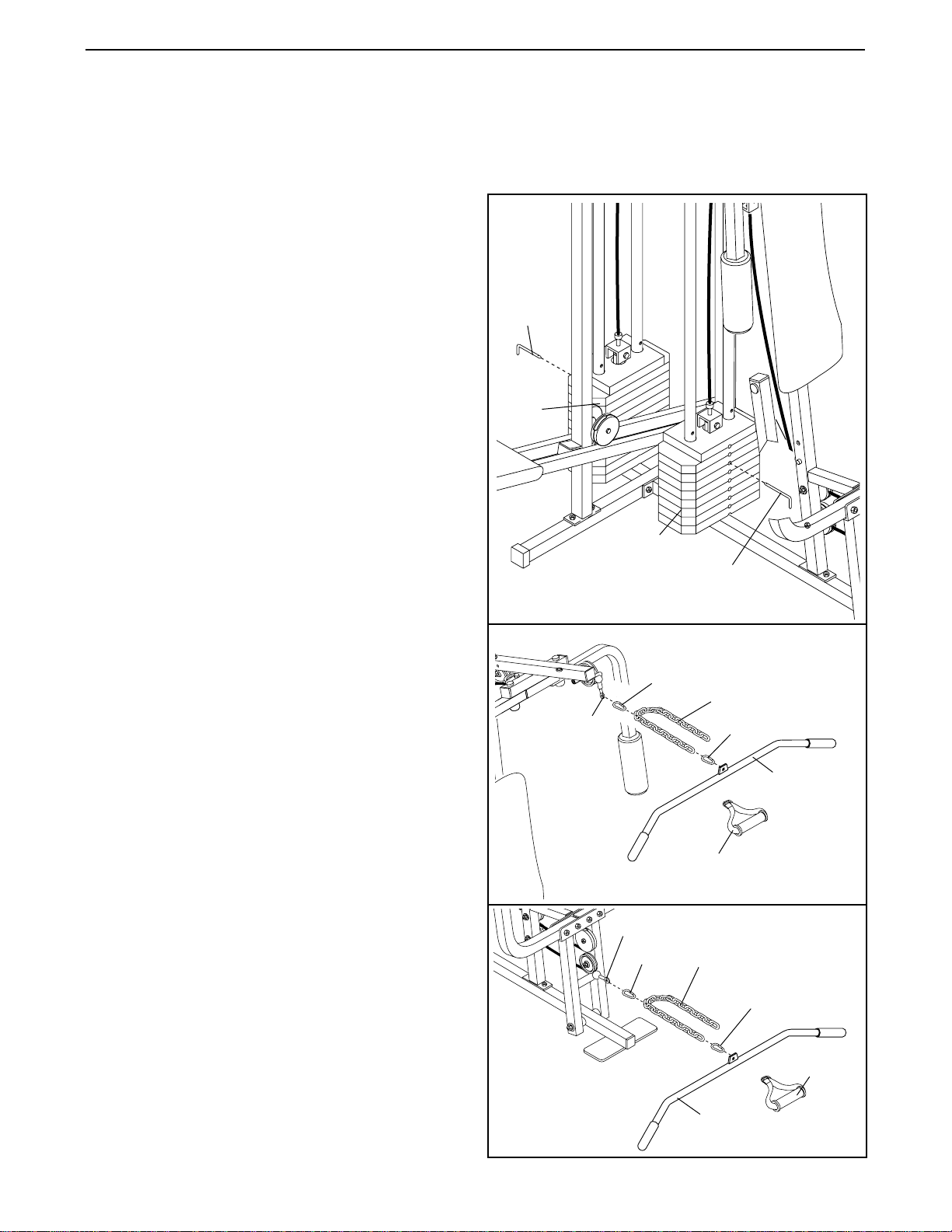

COME CAMBIARE L’AMMONTARE DEI PESI

Il sistema l’ home gym system offre due pile di pesi. La pila di pesi anteriore, è collegata alla puleggia superiore e quella inferiore, al braccio press, e ai bracci farfalla. La pila di pesi posteriore è collegata ai bracci militare press, braccio aiuto e al leg press.

Per cambiare la regolazione dei pesi di entrambe le pile pesi, inserire il Perno Pesi (26) sotto il Pesi (25) desiderato. Inserire il Perno Pesi fino a quando la parte piegata dello stesso tocchi i pesi, girando l’estremità piegata verso il basso. L’ammontare dei pesi può essere cambiato da un minimo di 6,5 libbre fino ad un massimo di 106,5 libbre, con un incremento di 12,5 libbre. Nota: Per effetto dei cavi e delle puleg-

ge, l’attuale ammontare della resistenza per ogni stazione d’allenamento, potrebbe variare leggermente dalla regolazione originale dei pesi della pila pesi. Fare uso della TABELLA DI RESISTENZA DEI PESI a pagina 25 di questo manuale, per ottenere informazioni sul livello di resistenza appropriato per ciascuna stazione pesi.

COME A TTACCARE LA LAT BAR O LA CINGHIA IN NYLON ALLA STAZIONE PULEGGIA ALTA

Attaccare la Lat Bar (54) al Cavo Alto (58) con un Fermaglio per Cavo (53). Per alcuni esercizi, la Catena (52) dovrebbe essere installata tra la Lat Bar ed il Cavo Alto tramite due Fermagli. Regolare la

lunghezza della Catena tra la Lat Bar ed il Cavo Alto così da essere nella giusta posizione di partenza per l’esercizio.

La Cinghia in Nylon (39) può essere attaccata allo stesso modo.

COME ATTACCARE LA LAT BAR O LA CINGHIA IN NYLON ALLA STAZIONE PULEGGIA BASSA

Attaccare la Lat Bar (54) al Cavo Basso (23) con un Fermaglio per Cavo (53). Per alcuni esercizi, la Catena (52) dovrebbe essere installata tra la Lat Bar ed il Cavo Basso tramite due Fermagli. Regolare la

lunghezza della Catena tra la Lat Bar ed il Cavo Basso così da essere nella giusta posizione di partenza per l’esercizio.

La Cinghia in Nylon (39) può essere attaccata allo stesso modo.

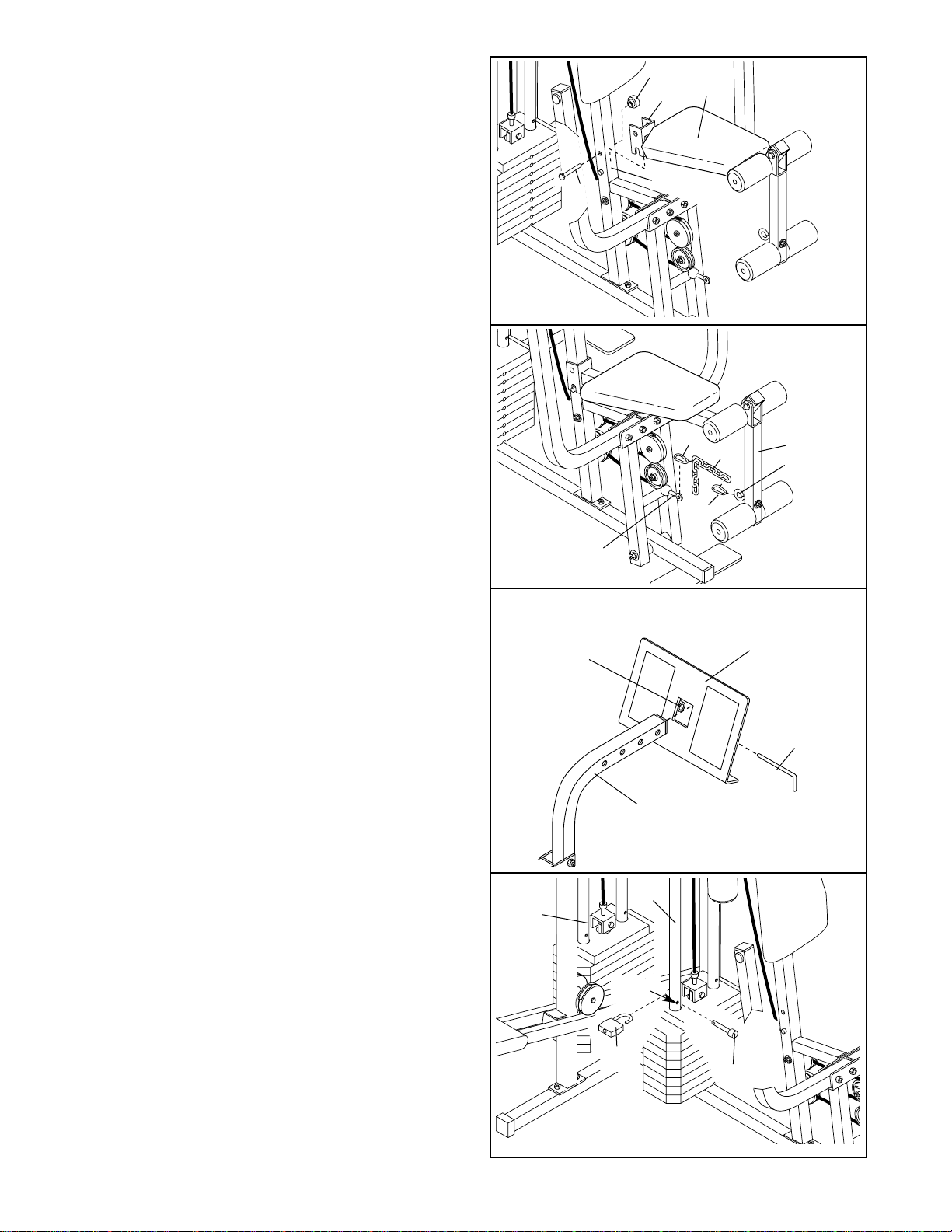

COME ATTACCARE E RIMUOVERE IL SEDILE

Per attaccare il Sedile (13), appoggiare il sostegno che si trova sul Telaio del Sedile Anteriore (36), sui perni indicati sul Montante Anteriore (42). Attaccare il Telaio del Sedile Anteriore al Montante Anteriore con il Bullone Trasporto da 5/16” x 2 3/4” (14) e l’apposita Manopola del Sedile (40).

Per alcuni esercizi, sarà necessario rimuovere il Sedile (13). Per fare ciò, prima di tutto, controllare che la catena non sia attaccata al leg lever. A questo punto, rimuovere la Manopola del Sedile (40) ed il Bullone Trasporto da 5/16” x 2 3/4” (14) dal Telaio del Sedile Anteriore (36). Sollevare il Telaio del Sedile Anteriore dal Montante Anteriore (42).

COME A TTACCARE IL LEG LEVER ALLA STAZIONE PULEGGIA BASSA

Per usare il Leg Lever (29), il sedile deve essere attaccato al montante anteriore (vedi COME ATTACCARE E RIMUOVERE IL SEDILE sopra).

Attaccare l’estremità della Catena (52) al Cavo Basso (23) con un Fermaglio per Cavo (53). Attaccare l’altra estremità della Catena al Bullone ad Occhiello da 5/16” x 2” (35) con un Fermaglio per Cavo.

COME REGOLARE LA PIASTRA LEG PRESS

Rimuovere il Perno Press (97) dalla Piastra del Leg Press (95) e dal Braccio del Leg Press (96).

Allineare i tubi saldati sulla Piastra del Leg Press (95) con il set di fori desiderato sul Braccio del Leg Press (96). Rinserire il Perno Press (97) attraverso i tubi saldati sulla Piastra del Leg Press ed i fori sul Braccio del Leg Press.

Tubo

Saldato

COME BLOCCARE LA PILA PESI

Per prevenier l’ uso inautorizzato dell’home gym system, inserire il Perno del Lucchetto (115) nel foro indicato in una delle Guide Pesi (62, 73) ed assicurare il Perno del Lucchetto con il Lucchetto (116).

Rimuovere il Perno del Lucchetto (115) prima di utilizzare nuovamente l’home gym.

115

116

Foro

TABELLA DI RESISTENZA DEI PESI

Questa tabella mostra la resistenza pesi approssimativa per ogni stazione, “Peso Superiore” si riferisce al peso superiore di 6,5 libbre. Gli altri numeri si riferiscono alle piastre di pesi da 12,5 libbre. La resistenza del braccio farfalla qui sotto descritta é relativa ad un solo braccio. Nota: L’attuale resistenza di ciascuna stazione pesi

potrebbe variare dovuto alla diversità delle piastre, così come alla frizione tra li cavi, le pulegge, e le guide pesi.

PIASTRE BRACCIO BRACCIO LEG PULEGGIA PULEGGIA BRACCIO LEG AIUTO

PESI PRESS FARFALLA LEVER ALTA BASSA MILITARE LEVER BRACCIO

PRESS

(libbre) (libbre) (libbre) (libbre) (libbre) (libbre) (libbre) (libbre)

Peso

Superiore 31 17 25 23 36 30 36 11

15935503667517838 281407154957412366 3 104 70 97 70 123 97 171 95 4 132 80 111 88 155 115 219 117 5 154 110 131 98 191 135 265 142 6 196 115 156 120 220 164 299 186 7 206 130 172 135 252 183 333 213 8 227 140 184 144 273 194 387 232 9 – – – – – 218 440 256

10 – – – – – 246 455 293

1 libbre = .454 kg

MANUTENZIONE E GUASTI

Ispezionare e stringere tutte la parti ogni volta che si usa l’home gym system. Sostituire immediatamente le parti consumate. La parte esteriore del l’home gym system può essere pulita semplicemente usando un panno inumidito con acqua e sapone liquido detergente delicato.

COME STRINGERE I CAVI

Il cavo intrecciato, il tipo di cavo usato sul home gym system, potrebbe allungarsi leggermente quando viene usato per la prima volta. Se dovesse esserci un allentamento dei cavi prima che qualsiasi tipo di resistenza venga applicata agli stessi, questi dovranno essere regolati e stretti. Se sentite degli allentamenti durante l’uso della pila pesi anteriore, sarà necessario stringere sia il Cavo Alto (58) che il Cavo Basso (23). Se ci fossero degli allentamenti durante l’uso della pila pesi posteriore, sarà necessario regolare sia il Cavo Militare Press (72) che il Cavo Leg Press (99).

Per regolare i cavi, inserire il perno pesi al centro della pila pesi. Gli allentamenti potranno essere rimossi da questi cavi in diversi modi:

• Vedere il grafico 1. Avvitare il Controdado in Nylon da 1/4” (2) che connette la fine del Cavo Basso (23) con il Sostegno a “U” Lungo (57).

Il Cavo Leg Press (99) potrà essere regolato allo stesso modo.

• Vedere il grafico 1. Rimuovere il Controdado in Nylon da 3/8” (21) ed il Bullone da 3/8” x 2” (12) dell Copri Puleggia (114), dalla Puleggia de 3 1/2” (15) e dal Sostegno ad “U” Lungo (57). Riattaccare la Puleggia ed il Copri Puleggianell foro pìu baso sul Sostegno ad “U” Lungo (57). Controllare che il Ferma Cavo sia posizionato correttamente e che il Cavo e la Puleggia si muovino scorrevolmente.

L’altro Sostegno a “U” Lungo (57) potrà essere regolato allo stesso modo.

• Vedere il grafico 2. Avvitare il Controdado in Nylon da 1/4” (2) che connette la fine del Cavo Alto (58) con il Sostegno a “U” Piccolo (71).

Il Cavo Militare Press (72) potrà essere regolato allo stesso modo.

• Vedere il grafico 3. In caso di ulteriori allentamenti durante l’uso del Braccio del Leg Press (96), bisognerà spostare la fine del Cavo Leg Press (99) di un foro sul Telaio del Sedile Posteriore (100). Rimuovere il Bullone da 5/16” x 2 3/4” (11), la Rondella Piatta da 5/16” (8), la fine del Cavo e i due Dadi Compressi in Nylon da 5/16” (93) dal Telaio del Sedile Posteriore. Riattaccare il Bullone, la Rondella, la fine del Cavo ed i due Dadi Compressi nel nuovo foro sul Telaio del Sedile Posteriore.

Non tirare troppo i cavi; il peso superiore rimarrà sollevato dalla pila pesi. Se il cavo tende ad uscire spesso dalle puleggie, potrebbe essersi attorcigliato. Rimuovere il Cavo e rinstallarlo.

Sostituire i cavi ogni due ani. Se necessaria la sostituzione dei cavi, fare riferimento alla sezione COME ORDINARE PARTI DI RICAMBIO nel retro della copertina di questo manuale.

23 o 99

100

267227

DIAGRAMMA ROTTA CAVI

I diagrammi raffigurati sotto mostrano la giusta rotta del Cavo Alto (58), del Cavo Basso (23), del Cavo Militare Press (72), del Cavo Leg Press (99). Fare uso dei diagrammi per assicurare che i cavi ed i fermi cavi siano montati correttamente. Se i cavi non vengono direzionati correttamente, l’home gym system non funzionerà appropriatamente causando possibili danni. I riquadri mostrano le collocazioni esatte dei fermi cavi. I fermi cavi dovranno infatti essere posizionati in maniera tale che i cavi non fuoriescano dalle pulegge. Accertarsi che i

fermi dei non tocchino e non chiudano i cavi.

Cavo Leg Press (99)

Pila Pesi Posteriore—1

4—

Telaio del Sedile Posteriore

8—

Braccio Mobile

1—

Sostegno a “U” Lungo

Cavo Basso (23)

—Puleggia

Basso

—Sostegno da “U” Lungo

—Puleggia

Alta

Cavo Alto (58)

Pila Pesi Anteriore—

Cavo Militare Press (72)

Per ordinare parti di ricambio, chiamare il nostro Servizio Assistenza Clienti al NUMERO VERDE

tutti i pomeriggi dalle 15:00 alle 18:00 (non accessibile da telefoni cellulari). Fax: 0755271829. Fare riferimento ai seguenti dati:

• Il NUMERO DELMODELLO del prodotto (WEEVSY62000)

• Il NOME del prodotto (WEIDER

PRO 9645 home gym system)

• Il NUMERO DI SERIE del prodotto (vedere la copertina di questo manuale)

• ILNUMERO DEL DIAGRAMMAdella/e parte/i (vedere la DIAGRAMMA DELLE PARTI e la LISTA DELLE

PARTI al centro di questo manuale)

• La DESCRIZIONE della/e parte/i (vedere la DIAGRAMMA DELLE PARTI e la LISTA DELLE PARTI al centro

di questo manuale).

800-865114

COME ORDINARE PARTI DI RICAMBIO

GARANZIA DELLA ICON HEALTH & FITNESS ITALIA S.p.A.

La ICON HEALTH & FITNESS ITALIA S.p.A. garantisce questo articolo privo di difetti nel materiale e nella fabbricazione.

La garanzia sul prodotto è valida a condizione che:

• il prodotto rimanga in possesso del compratore originario;

• il prodotto venga usato privatamente;

• il prodotto non abbia subito danni dovuti ad incidenti e/o ad un uso improprio, manomissioni e/o manutenzione e/o modifiche da parte di personale non autorizzato dalla ICON HEALTH & FITNESS ITALIA S.p.A.

La durata della garanzia è:

• di 12 mesi dalla data di acquisto originario comprovata dalla copia dello scontrino fiscale, per le parti strutturali.

• di 3 mesi per le parti mobili (cavi, pulegge, ecc.) ed elettriche.

Nell’eventualità di difetto nel materiale o nella fabbricazione, la ICON HEALTH & FITNESS ITALIA S.p.A. provvederà, a sua scelta, alla riparazione od alla sostituzione. Tutte le relative spese saranno a carico della ICON HEALTH & FITNESS ITALIA S.p.A. Sono a carico dell’acquirente le spese di spedizione che dovranno esser prepagate. Inoltre, il prodotto dovrà essere adeguatamente imballato in modo da evitare danni allo stesso nel corso del trasporto, danni che non verranno riconosciuti dall’Azienda.

LA PROCEDURA Il certificato di garanzia, corredato dalla copia dello scontrino fiscale, dovrà essere spedito alla ICON

HEALTH & FITNESS ITALIA S.p.A., Via S. Penna, 2—06132 S. ANDREA DELLE FRATTE PERUGIA entro venti (20) giorni dalla data di acquisto.

Qualora doveste scoprire un difetto nel materiale o nella fabbricazione durante il periodo di garanzia, dovrete contattare la ICON HEALTH & FITNESS ITALIA S.p.A. al Numero verde 800-865114 lamentando il difetto scoperto.

Gli addetti del Servizio Assistenza Clienti provvederanno ad inviarvi parti di ricambio o illustrarvi le procedure per la riparazione o sostituzione del prodotto.

WEEVSY62000 R0301A

Fare attenzione: Il montaggio è suddiviso in quattro fasi: 1) montaggio del telaio, 2) montaggio dei bracci, 3) montaggio del cavo e delle pulegge, 4) montaggio del sedile e dello schienale. Gli attrezzi necessari per ciascuna fase del montaggio, sono stati impacchettati separatamente. ASPETTARE FINO A QUANDO SI È PRONTI DA INIZIARE UNA NUOVA FASE PRIMA DI APRIRE IL RELATIVO PACCHETTO CONTENENTE LE PARTI NECESSARIE.

Questa tabella vi aiuterà da identificare le piccole parti utilizzare per l’assemblaggio. Importante: Alcune parti sono state pre-assemblate per comodità di spedizione. Se non trovate una parte negli appositi sacchetti, controllare per vedere se sia stata pre-assemblata. Il numero in parentesi sotto ogni parte, fa riferimento al

numero del diagramma della parte. Il secondo numero si riferisce alla quantità necessaria per il montaggio.

RIMUOVERE QUESTA TABELLA

D’IDENTIFICAZIONE DELLE PARTI

DAL MANUALE!

Spaziatore da 5/8" x 9/16"

(7)

Cappuccio Interno Rotondo

da 1" (49)

Spaziatore da 1/2" x 3/4" (61)

Cappuccio Coperchio Rotondo

da 1" (70)

Bullone ad Occhiello da

5/16" x 2" (35)

Cappuccio Interno Rotondo

da 3/4" (34)

Cappuccio Interno Quadrato da

1 1/2" (32)

Cappuccio Interno Quadrato

da 1 3/4" (44)

Cappuccio Interno Quadrato da

1 1/4" (109)

Cappuccio Interno Quadrato

da 1" (6)

Cappuccio Interno da 1" x 2"

(107)

Cappucio Interno Quadrato

(111)

Cappuccio Interno Quadrato da 2" (27)

Cappuccio Esterno Quadrato da 2" (51)

Vite Tipo #8 x 1/2" (87)

Vite da 1/4" x 1/2" (18)

Bullone da 3/8" x 8" (59)

Bullone da 5/16" x 6" (60)

Bullone da 3/8" x 6" (106)

Bullone da 3/8" x 3 1/4" (67)

Bullone da 3/8" x 3 3/4" (88)

Bullone da 3/8" x 3 1/2" (16)

Vite Mecchina da 1/4" x 2" (81)

Bullone di Trasporto da 1/4" x 2 1/2" (92)

Bullone da 5/16" x 5" (68)

Fermaglio per Cavo (53)

Bullone da 3/8" x 2" (12)

Bullone da 5/16" x 2 1/2" (22)

Ritenitore da 1" (69)

Vite da 1/4" x 2 1/2" (43)

Bullone da 5/16" x 2 1/4" (33)

Puleggia da 3 1/2" (15)

(Non sono raffigurati in proporzione)

Boccola in Plastica da 1 1/8" x 2 1/2" (89)

Boccola in Plastica da 1" x 7/8" (90)

Bullone Trasporto da 5/16" x 2

1/2" (1)

Bullone da 3/8" x 2 1/2" (86)

Bullone da 5/16" x 2 3/4" (11)

Puleggia a "V" (50)

(Non sono raffigurati in proporzione)

Bullone Trasporto da 5/16" x 2 3/4" (14)

Bullone di Trasporto da 1/4" x 2" (38)

Controdado in Nylon da 1/4" (2)

Controdado in Nylon da 5/16" (3)

Dado in Nylon da 5/16" (93)

Controdado in Nylon da 3/8" (21)

Dado in Nylon da 3/8" (112)

Rondella Piatta da 1/4" (10)

5/16" (8)

Rondella Piatta da

Rondella Piatta da 3/8" (9)

Bullone da 5/16" x 1 3/4" (24)

Bullone da 1/4” x 2 3/4” (76)

RIMUOVERE QUESTA LISTA DELLE

PARTI/DIAGRAMMA DELLE PARTI DAL

MANUALE

LISTA DELLE PARTI—Modello No. WEEVSY62000 R0301A

N°. Qtà. Descrizione

Bullone Trasporto da 5/16” x 2 1/2”

Controdado in Nylon da

1/4”

335

Controdado in Nylon da

5/16” 4 1 Base 51

Stabilizzatore

Cappuccio Interno Quadrato da

1”

7 1 Spaziatore da

5/8” x 9/16” 8 9 Rondella Piatta da 5/16” 9 9 Rondella Piatta da 3/8”

10 15 Rondella Piatta da 1/4”

11 14

Bullone da

5/16” x 2 3/4”

12 5

Bullone da

3/8” x 2” 13 2 Sedile 14 1

Bullone Trasporto da

5/16” x 2 3/4” 15 13 Puleggia da 3 1/2” 16 1

Bullone da

3/8” x 3 1/2”

17 1

Telaio Press 18 6 Vite da 1/4” x 1/2” 19 4 Gommino Pesi 20 1

Sostegno Puleggia 21 23

Controdado in Nylon

3/8”

22 4

Bullone da

5/16” x 2 1/2”

23 1

Cavo Basso 24 2

Bullone da

5/16” x 1 3/4” 25 18 Pesi 26 2 Perno Pesi 27 8

Cappuccio Interno Quadrato da

2” 28 2 Tubo da Imbottitura 29 1 Leg Lever 30 4

Rullo in Gommapiuma

31 4

Ferma Cavo Lungo

32 4

Cappuccio Interno Quadrato da

1 1/2” 33 3

Bullone da

5/16” x 2 1/4”

34 4

Cappuccio Interno da Rotondo

3/4”

35 1 Bullone ad Occhiello

da 5/16” x 2”

36 1

Telaio del Sedile Anteriore

37 2

Piastra del Sedile

38 1

Bullone Trasporto da 1/4” x 2”

39 1 Cinghia in Nylon

N°. Qtà. Descrizione

40 1 Manopola del Sedile 41 1

Schienale Anteriore 42 1 Montante Anteriore 43 8 Vite da 1/4” x 2 1/2” 44 6

Cappuccio Interno

Quadrato da

1 3/4” 45 2 Rullo da 10” 46 2 Braccio Press 47 1 Braccio Sinistro 48 1 Braccio Destro 49 6

Cappuccio Interno Rotondo da

1” 50 5 Puleggia a “V” 51 2 Cappuccio Esterno

Quadrato da 2” 52 1 Catena 53 3 Fermaglio per Cavo 54 1 Lat Bar 55 1

Telaio Superiore 56 1

Montante Leg Press 57 2

Sostegno a “U” Lungo 58 1

Cavo Alto 59 1

Bullone da

3/8” x 8”

60 2

Bullone da

5/16” x 6”

61 4 Spaziatore da

1/2” x 3/4” 62 2

Guida Lunga dei Pesi 63 1

Tubo Lungo dei Pesi 64 2

Gommino Tubo Pesi 65 2 Peso Superiore 66 7

Ferma Cavo 67 2

Bullone da

3/8” x 3 1/4”

68 1

Bullone da

5/16” x 5” 69 4 Ritenitore da 1” 70 2 Cappuccio Coperchio

Rotondo da 1”

71 2

Sostegno a “U” Piccolo

72 1

Cavo Militare Press

73 2

Guida Corta dei Pesi

74 1 Aiuto

Montante

75 1

Braccio d’Alzata Sinistro

76 2

Bullone da

1/4” x 2 3/4” 77 1

Braccio d’Alzata Destro

78 1

Braccio d’Abbassamento Sinistro

79 1

Braccio d’Abbassamento Destro

80 2

Impugnatura Lunga

81 1 Vite Macchina da

1/4” x 2”

N°. Qtà. Descrizione

82 1

Impugnatura

83 8

Impugnatura in Plastica da

5”

84 1

Braccio Militare Press

85 1

Schienale Posteriore

86 4

Bullone da

3/8” x 2 1/2” 87 1 Vite Tipo #8 x 1/2” 88 6

Bullone da

3/8” x 3 3/4” 89 2 Boccola in Plastica da

1 1/8” x 2 1/2”

90 2 Boccola in Plastica da

1” x 7/8” 91 2 Gommino Paracolpi 92 1

Bullone Trasporto da

1/4” x 2 1/2” 93 4 Dado Compresso in

Nylon da 5/16” 94 1

Sostegno Press 95 1

Piastra del Leg Press 96 1

Braccio del Leg Press 97 1

Perno Press 98 2 Boccola 99 1

Cavo Leg Press

100 1

Telaio del Sedile

Posteriore

101 1 Braccio Mobile 102 1 Puleggia Bassa

da 3 1/2”

103 2

Cappuccio Impugnatura

104 1

Sedile

Aiuto

105 1

Braccio

Aiuto

106 1

Bullone da

3/8” x 6”

107 2 Cappuccio Interno

da 1” x 2”

108 1

Tubo Corto dei Pesi

109 6 Cappuccio Interno

Rotondo da 1 1/4”

110 1

Sostegno Angolato

111 1

Cappuccio Interno

Rotondo

5/16” x 3”

112 1

Dado Compresso in

Nylon da

3/8”

113 2 Impugnatura Corta

114 2

Copri-Puleggia

115 2 Perno del Lucchetto 116 2 Lucchetto 1 17 2 Nastro Adesivo per

Impugnatura

# 1 Manuale d’Istruzioni

Nota: “#” indicata una parte non-illustrata. Specificazioni possono variare senza preavviso.

DIAGRAMMA DELLE PARTI–Modello NO. WEEVSY62000 R0301A

111

117

114

100

108

112

114

8 114

112

114

112

114

1043

116

115

101

32 30

107

106

114

104

102

114

105

110

114

109

113

109

114

112

109

113

116

115

114

103

109

3 10

112

114

117

114

107

114

112

104

8 11

112

10 43

101

100

87 91

115

116

114

117

114

106

114

110

105

Weider PRO 9645 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
