TP-LINK TL-SG2216WEB, TL-SG2224WEB, TL-SG2248WEB User Guide

TL-SG2216WEB
16口全千兆Web管理交换机
TL-SG2224WEB
24口全千兆Web管理交换机
TL-SG2248WEB
48口全千兆Web管理交换机
用 户 手 册
选择知名品牌
品质更有保障
REV:1.0.1 1910040116
商标、版权声明
知，可随时查阅我们的万维网页
http:// www.tp-link.com.cn
。
版权所有，不得翻印
目 录
物品清单 .........................................................................................1
第一章 用户手册简介 ....................................................................2
1.1 用 途 ................................................................................................. 2
1.2 约 定 ................................................................................................. 2
1.3 用户手册概述 ..................................................................................... 2
第二章 产品概述 ...........................................................................3
2.1 产品简介 ............................................................................................ 3
2.2 主要特性 ......................................................................................... 3
第三章 安装指南 ............................................................................5
3.1 安 装 ................................................................................................. 5
3.1.1 安装在桌面上的方法 ....................................................................... 5
3.1.2 安装在机架上的方法 ....................................................................... 5
3.1.3 加 电 .............................................................................................. 6
3.2 交换机的外观 ..................................................................................... 6
3.2.1 前面板 ............................................................................................. 6
3.2.2 后面板 ............................................................................................. 8
3.2.3 可选的SFP模块 ............................................................................... 8
3.3 注意事项 ............................................................................................ 9
第四章 交换机功能描述 ................................................................10
4.1 系统配置 .......................................................................................... 10
4.1.1 系统信息 ....................................................................................... 10
4.1.2 文件传输 ....................................................................................... 10
4.1.3 重启与复位 .................................................................................... 10
4.1.4 用户配置 ....................................................................................... 10
4.2 端口管理 ........................................................................................ 11
4.2.1 端口参数 ....................................................................................... 11
4.2.2 端口统计与端口状态 ..................................................................... 12
4.2.3 广播风暴抑制 ................................................................................ 13
4.2.4 端口描述 ....................................................................................... 13
4.3 网 络 ............................................................................................... 13
4.3.1 IP地址参数 .................................................................................... 13
4.3.2 最大老化时间与动态地址表 .......................................................... 14
4.3.3 静态地址表 .................................................................................... 15
4.3.4 过滤地址表 .................................................................................... 15
4.3.5 动态地址绑定 ................................................................................ 15
4.3.6 Ping工具 ....................................................................................... 16
4.4 VLAN（虚拟局域网）管理 ............................................................... 16
4.4.1 VLAN模式配置 .............................................................................. 16
4.5 Trunk配置 ......................................................................................... 18
4.6 优先级管理 ....................................................................................... 19
4.6.1 优先级配置 .................................................................................... 19
4.6.2 端口优先级表 ................................................................................ 19
4.6.3 端口缺省优先级Tag ....................................................................... 19
4.6.4 802.1p优先级 ................................................................................ 19
4.7 端口监控 .......................................................................................... 20
4.8 电缆检测 .......................................................................................... 20
第五章 Web管理 ..........................................................................21
5.1 概 述 .............................................................................................. 21
5.2 Web管理的连接 .............................................................................. 21
5.2.1 准备工作 ...................................................................................... 21
5.2.2 连 接 ............................................................................................ 24
5.3 Web管理界面及操作方法 ................................................................ 25
5.3.1 系统配置 ...................................................................................... 29
5.3.2 端口管理 ...................................................................................... 32
5.3.3 网 络 ........................................................................................... 40
5.3.4 VLAN管理 .................................................................................... 48
5.3.5 Trunk 配置 ..................................................................................... 53
5.3.6 优先级 .......................................................................................... 55
5.3.7 端口监控 ....................................................................................... 58
5.3.8 电缆检测 ....................................................................................... 58

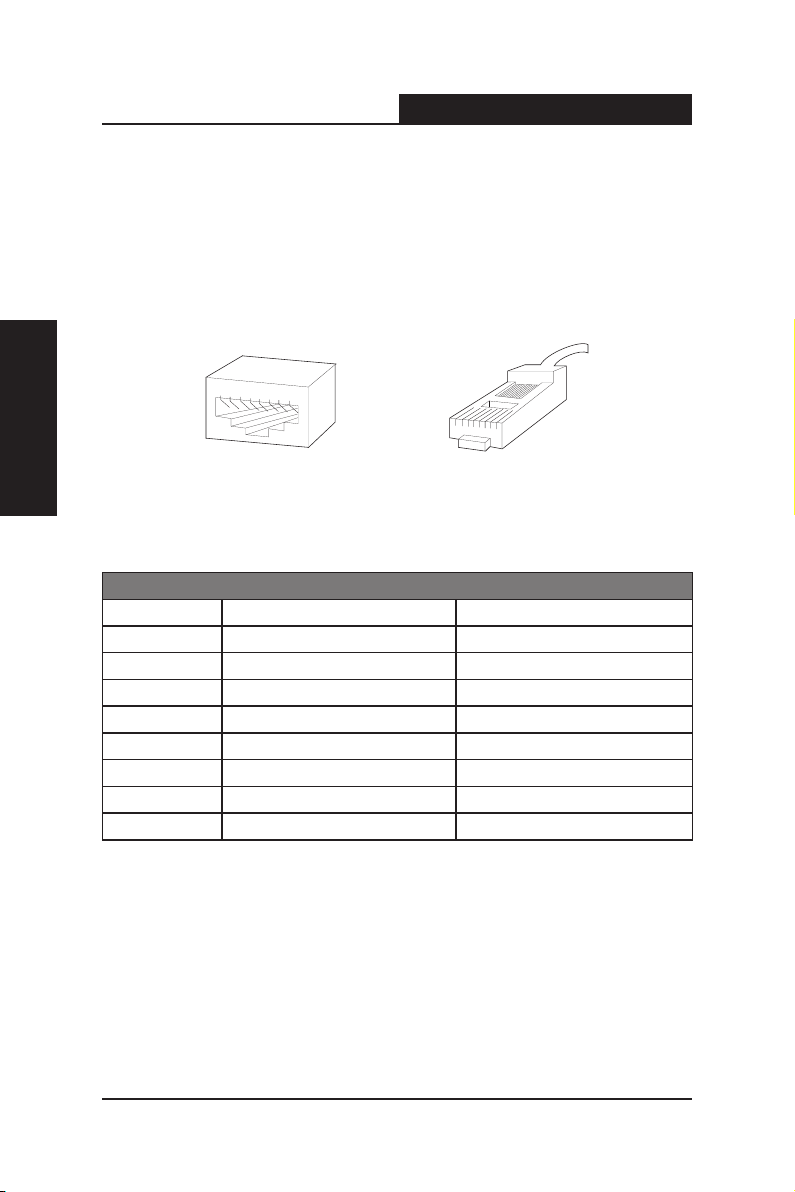

附录A RJ45插座/连接器引脚详细说明 ........................................60
附录B 交换机的出厂设置 ............................................................62
附录C 各机型功能差异表 .............................................................64
附录D 规格说明 ...........................................................................65
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web

物品 清 单

小心打开包装盒，检查包装盒里应有的配件：
1台交换机
1根交流电源线
1本《用户手册》（光盘或印刷本
1张保修卡
2个用来固定在机架上的L型支架及其它配件
如果发现包装箱内有任何物品的缺失或损坏，请立即与销售该产品的经销商或者
与最近的本公司的销售人员联系
）
。
物品清单
1
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web

第一 章 用户手 册 简介

感谢您购买我公司TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB系列全千兆
Web管理交换机！本系列交换机提供多方面的管理功能，整体性能优越，使用简
单，价格适宜，是您提升工作组性能的理想选择

1.1 用 途

本手册用于帮助您正确使用TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB系
列千兆Web管理交换机
。
！
1. 用户手册简介

1.2 约 定

鉴于TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB系列全千兆Web管理交换
机功能近似，在本手册以下部分，如无特别说明，均以TL-SG2216WEB为例。并
且，所提到的交换机系指TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB系列
全千兆Web管理交换机

1.3 用户手册概述

第一章：用户手册简介
第二章：产品概述。描述交换机的构造和基本特性
第三章：安装指南。指导您进行交换机的基本安装步骤
第四章：交换机功能描述
第五章：Web管理。讲述如何使用Web连接进行交换机管理
附录A：RJ45 插座/连接器引脚详细说明
附录B：交换机的出厂设置
附录C：各机型功能差异表
附录D：规格说明
。
。
。
。
。
。
。
。
。
。
2
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web

第二 章 产品概 述

2.1 产品简介

TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB系列全千兆Web管理交换机完
全符合IEEE 802.3 Ethernet标准，它的标准机架式结构设计和智能配置管理设置可
为建立小型、中型、大型网络提供理想的组网解决方案
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB系列全千兆Web管理交换机提
供多方面的管理功能，可对系统、端口、网络、VLAN、Trunk、优先级等进行管
理
。
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB系列全千兆Web管理交换机分
别提供16/24/48个10/100/1000M自适应双绞线端口，以及2/2/2个SFP模块扩展插
槽。SFP模块端口与最后两个千兆RJ45端口Combo共享，即：使用了SFP模块端
口时，共享的千兆RJ45端口将不能使用，反之也一样，具体对应关系见5.3.2.1的
说明
。
您可以通过Web浏览器查看交换机的系统配置信息、修改IP网络参数、修改登录
用户密码以及其它管理操作
。
。
2. 产品概述

2.2 主要特性

符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z标准
存储-转发体系结构
流控方式：全双工采用IEEE 802.3x标准，半双工采用Backpressure标准
支持8K MAC地址空间
支持静态MAC地址表的管理及过滤MAC地址表的管理功能
每一端口支持地址学习功能，并允许设置动态地址老化时间
提供端口动态地址绑定设置和查询功能
提供端口安全控制、广播风暴控制、端口监控等设置功能
端口支持N-Way自协商功能，自动调整传输方式和传输速度
支持基于端口的优先级和IEEE 802.1p优先级配置模式
支持基于端口的VLAN和基于IEEE 802.1Q的Tag VLAN
3
2. 产品概述
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
支持Trunk功能
提供固定IP地址设置、DHCP自动获取交换机IP地址等参数的功能
提供WEB浏览器管理
TFTP对交换机系统软件的下载，配置文件的上传和下载
提供电缆检测功能
全 千 兆 管 理 交 换 机 用 户 手 册
Web
4
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web

第三 章 安装指南

3.1 安 装

首先，请按照下述步骤妥当地安置好交换机
必须放在至少能承重5kg的表面上
供电的电源插座距离交换机须在1.5米之内
确保电源线已可靠地连接在交换机后面板上的电源接口和供电的电源插座
间
。
保证交换机有良好的通风散热环境，并且请勿将重物放置在交换机上

3.1.1 安装在桌面上的方法

：
。
。
。
1、将交换机底部朝上放在足够大且稳定的桌面上
2、逐个揭去4个脚垫的胶面保护纸，分别粘贴在机壳底部4个角上圆形凹槽
中
。
3、将交换机翻转过来，平稳的放在桌面上
。
。

3.1.2 安装在机架上的方法

交换机尺寸是符合EIA（Electronic Industries Association）电子工业协会的标准19
英寸支架
1、 将配件中的两个L型支架分别安装在交换机面板的两侧（配件提供螺钉
2、 再将交换机安放在机架内
3、 然后将交换机固定好（螺钉用户自备
。
）
）
图3-1 安装L型支架示意图
3. 安装指南
5
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web

3.1.3 加 电

交换机的供电输入电压范围是100-240伏（50-60Hz）的交流电，交换机的内置电
源系统可以根据实际输入的电压自动调整其工作电压。当交换机正常加电后，交
换机前面板上的电源（Power）指示灯亮
。
3. 安装指南
注 意
当供电系统出现掉电故障时，为了确保交换机不被突发性的大电流损坏，请务必
将交换机的电源线从供电的插座上拔下来。当供电恢复正常后，再将交换机的电
源线插上
：
。

3.2 交换机的外观

对交换机的前面板、后面板进行详细说明

3.2.1 前面板

TL-SG2216WEB交换机前面板由16个10/100/1000Mbps端口、2个SFP模块扩展
槽、Reset按钮以及相关的LED灯组成，如下图所示
图3-2 TL-SG2216WEB交换机的前面板示意图
16个10/100/1000 自适应RJ45端口
SFP模块扩展槽左边是16个10/100/1000M端口，支持10Mbps 、100Mbps或
1000Mbps带宽的连接设备，均具有自协商能力。每个端口对应有一组LED灯，分
别表示Link/Act和1000Mbps指示灯
。
：
。
2个SFP模块接口
2个SFP模块卡扩展槽位于面板的最右边，每个端口对应有一组LED灯，每个SFP
的LED指示灯与其Combo共享的RJ45端口LED指示灯共用
TL-SG2216WEB：SFP1与端口15共用，SFP2与端口16共用
TL-SG2224WEB：SFP1与端口23共用，SFP2与端口24共用
。
；
；
6
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web
TL-SG2248WEB：SFP1与端口47共用，SFP2与端口48共用
Reset按 钮
复位按钮。在交换机上电之前按住Reset按钮，上电后等待System指示灯闪三下
后松开，系统配置恢复到出厂默认值
指示灯
1) Power指示灯（电源指示灯
它的位置在面板的最左边，交换机接上电源后，此指示灯为红色常亮。如果指示
灯不亮，检查是否连接好了电源
2) System指示灯
它的位置在面板的最左边，交换机接上电源后，此指示灯常亮，表示CPU中的软
件正常运行
3) 1000Mbps指示灯（速度指示灯
当一个10/100/1000Mbps端口与1000Mbps设备连通时，相对应的LED指示灯为绿
色常亮；如果一个普通端口与10Mbps或100Mbps设备连通时，相对应的LED指示
灯不亮。（TL-SG2248WEB无速度指示灯
4) Link/Act（连接指示灯
当任何一个端口正常连接了一个网络设备，相应的LED指示灯为绿色常亮。当任
何一个端口正常连接后，在接收和发送数据时，相应的LED指示灯为绿色闪烁
。
）
。
）
。
）
）
。
。
3. 安装指南
5) FAN指示灯（风扇指示灯
当风扇正常运行时，FAN1、FAN2指示灯常亮，若某个风扇停转，其对应的灯熄
灭。（TL-SG2248WEB有四个风扇，但无风扇指示灯
说 明
TL-SG2224WEB和TL-SG2248WEB的前面板的排列、组成与TL-SG2216 WEB不
同，如下面两张图片所示
：
）
）
：
7
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
SFP1 SFP2
Link/Act
Power
System
Reset
TL-SG2 2 48WEB
48-portGigabit Web-Smart Switch
4
6 8 10
12 14
16
3 5 7 9 11 13 15
2 16
1 15
1
2
293031
3218 20
22 24
252627
28
17 19 21 23
18 32 34
333117
333435363738394041424344454647
48
48
47
(SFP2)
(SFP1)
图3-3 TL-SG2224WEB交换机的前面板示意图
图3-4 TL-SG2248WEB交换机的前面板示意图

3.2.2 后面板

全 千 兆 管 理 交 换 机 用 户 手 册
Web
3. 安装指南
交换机后面板有一个电源接口。电源工作范围：100-240V~ 50-60Hz
。
图3-5 后面板示意图
电源插座
这是一个三相电源插座，把电源线阴性插头接到这个插座上，阳性插头接到交流
电源上
。

3.2.3 可选的SFP模块

交换机前面板有2个SFP模块扩展插槽
SFP(Small Form Pluggable)模块功能基本上与GBIC一致，但体积只有其一半，也
称小型化GBIC(Mini GBIC)
。
SFP模块支持热插拔。使用SFP模块时，将SFP模块沿内导轨平滑地推进交换机
的扩展插槽里。交换机能自动识别模块并且自行配置
TL-SG2216WEB/TL-SG2224WEB的SFP模块端口支持100/1000Mbps的设备；TL-
SG2248WEB只支持1000Mbps网络设备
。
。
。
8
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web

3.3 注意事项

在放置交换机时请注意稳定性，跌落将造成严重后果
应在正确的电源供电下才能正常工作，请在使用前确认电源供电与交换机
所标示的供电要求相符
为减少受电击的危险，在交换机工作时不要打开外壳，即使在不带电的情
况下，也不要自行打开
当交换机和工作站、服务器、HUB或其它的交换机相连时，若所用的网线
是UTP（非屏蔽双绞线）时，其长度不能大于100米
对于10Base-T的以太网，则所用的网线应是3类或3类以上的UTP线
对于100Base-TX的以太网，则必需使用5类或5类以上UTP线
对于1000Base-T的以太网，则必需使用5类或5类以上UTP线
在交换机工作时网络线可以随意插入或拔出端口，而不会中断交换机的工
作
。
在清洁交换机前，应先将交换机电源插头拔出，用湿润的面料擦拭，不可
用液体清洗
不要将交换机放在水边或潮湿的地方，并防止水和湿气进入交换机机壳
在放置交换机时，请避开多尘及电磁干扰强的地区
。
。
。
。
。
。
。
。
。
。
3. 安装指南
9
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB

第四 章 交换机功 能 描述

全 千 兆 管 理 交 换 机 用 户 手 册
Web
本章主要介绍配置和管理交换机时将涉及到的一些基本概念
。

4.1 系统配置

交换机系统配置主要包括：查看和设置交换机的系统信息、升级交换机的固件
备份和载入配置文件、重启交换机和软件恢复交换机出厂设置以及更改用户名密
码等
。

4.1.1 系统信息

可以查看本交换机的硬件版本、软件版本、系统描述及运行时间等，还可以自定
义本交换机系统名称和位置、联系方法等基本内容
。

4.1.2 文件传输

交换机提供交换机配置信息的载入和备份功能，以及系统文件升级功能
该功能是通过标准的TFTP协议完成。所谓TFTP（Trivial File Transfer Protocol）就
是简单文件传输协议，它是为了解决网络中两台工作站之间的文件传输而设计
的，它是基于UDP协议的，相对简单
在配置时，网络中需要一个TFTP文件服务器，在交换机端需要填写这个TFTP文
件服务器的IP地址，如果是升级系统文件或者载入配置文件，那么一定要给出正
确的文件名，如果是备份配置文件，必须指定配置文件保存在文件服务器上的文
件名
。
。
、
。

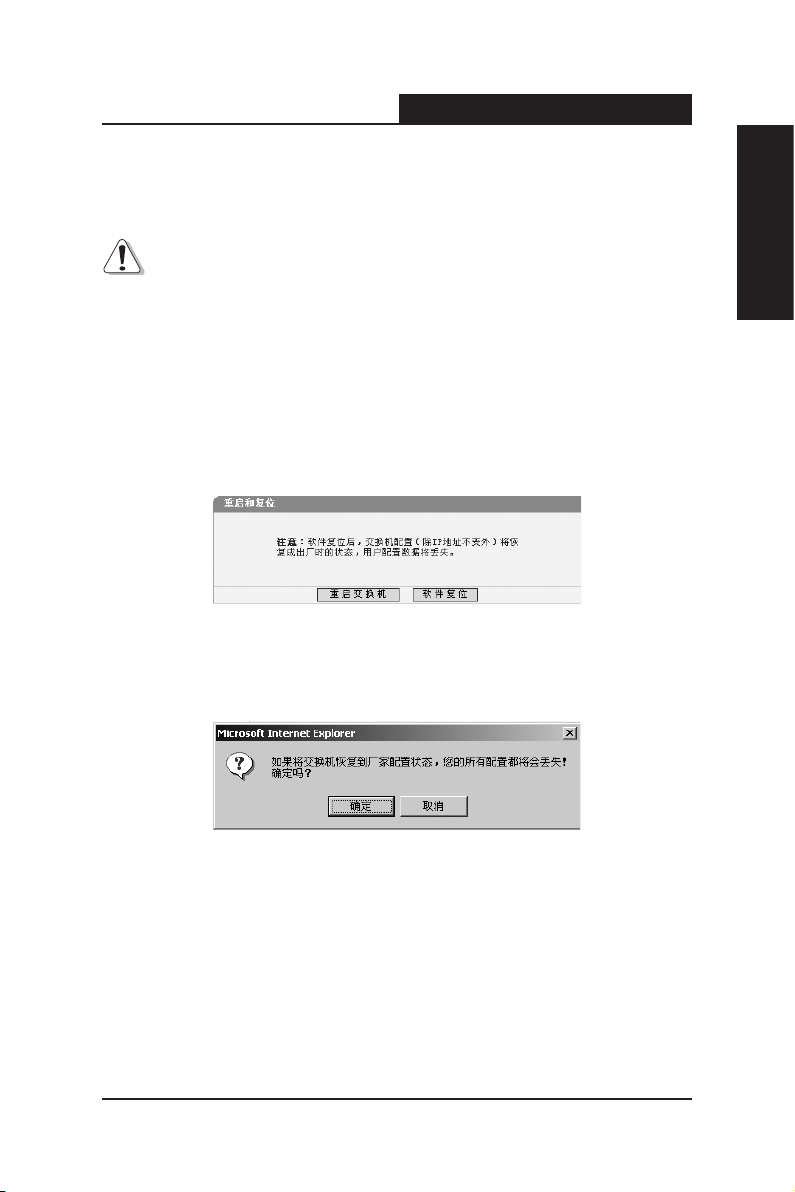

4.1.3 重启与复位

这里的复位指的是软件复位，软件复位操作除了保持交换机的IP地址不变之外
其它的配置全部都恢复成出厂设置

4.1.4 用户配置

用户配置允许用户更改原用户名和密码，以达到限制非法用户进入交换机管理界
4. 交换机功能描述
，
。
10
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web
面的目的
。

4.2 端口管理

交换机通过端口管理，可以设置端口参数、获得端口统计信息和端口状态、对广
播风暴进行控制、以及对端口进行描述

4.2.1 端口参数

主要包括是否使能端口，是否启用端口安全控制，是否启用流量控制，以及设置
工作模式
4.2.1.1 端口的工作模式
交换机有五种工作模式：10M半双工，10M全双工，100M半双工，100M全双工
和1000M全双工
前面的数字表示的是传输速率，后面表示的是双工模式。所谓半双工就是传输的
两边既可以发送，也可以接收，但是在某一时刻只能有一个设备使用网络传输介
质，即不能同时进行发送和接收；所谓全双工是传输的两边可以同时的发送和接
收，互不影响
4.2.1.2 端口的N-Way自动协商功能
交换机提供N-Way自协商功能。该功能使交换机的端口可根据另一端设备的连接
速度和双工模式，自动调节速度和双工模式到双方都可以达到的最高水平。自
协商的设备可以交换关于各自功能的信息，这样就可以使设备进行自动配置
实现自动调整传输方式（全双工或半双工）和传输速度（10Mbps，100Mbps
1000Mbps）的功能
。
。
。
。
。
，
，
SFP模块端口及其对应的Combo UTP端口只能按默认的工作方式工作，不支持手
动设定工作模式
。
4.2.1.3 流量控制
流量控制（Flow control）是为了同步接收方和发送方的的速度而进行的控制。当
11
4. 交换机功能描述
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
接收方接收能力比发送方的发送能力小的时候，如果没有流量控制就会丢失数
据。流量控制主要分两种情况，一种在半双工下，一种在全双工下。 半双工流量
控制是采用Backpressure标准，全双工流控使用的是基于PAUSE帧的流量控制
即IEEE 802.3x标准。半双工方式下，当接收方设备的资源不足时就会启用流量
控制，发送一组载波信号脉冲串（假冲突信号），发送方设备检测到网络上的载
波信号和自己发送的信号不同，就会停止一段时间（随机）后再发送数据，接收
方就可以在这个时间处理数据，从而达到流量控制。采用假冲突信号进行流量控
制，就是半双工情况下的Backpressure标准
全双工方式下，当接收方设备的资源不足时就会启用流量控制，由于发送方发送
时接收方可以发送数据给发送方（全双工的特征），接收方通过发送一个PAUSE
帧告诉发送方停止一段时间再发送数据。这就是全双工下的流量控制IEEE 802.3x
标准
。
全 千 兆 管 理 交 换 机 用 户 手 册
。
Web
，
4.2.1.4 端口安全
某个端口的端口安全（Port Security）启用时，该端口将不学习新的MAC地址，同
时只发送符合条件的数据帧，其他的帧将被丢弃。判断条件为：由其它交换机端
口转发过来的单播帧，若其目的地址为该端口的静态MAC地址表成员，则允许发
送出去，其余单播帧将被丢弃
。
1、当某个端口的端口安全关闭时，该端口将开始自动学习新的MAC地址
2、当某个端口的端口安全启用时，不可以使用这个端口构成Trunk
3、当某个端口已经设置了动态地址绑定后，不可以手动改变该端口的端口安
全状态
4、在没有设置静态MAC地址的情况下，启用所有端口的端口安全，将导致无
法管理交换机

4.2.2 端口统计与端口状态

端口统计将针对每一个端口，统计它收发多少数据字节、多少数据帧、多少个广
播帧、多少个多播帧、多少个错误帧等等；端口状态标识端口上是否接有设备
4. 交换机功能描述
注 意
。
12
：
。
。
。
，
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
如果接有设备了那么它的工作速率是多少，它是工作在全双工模式还是半双工模
式，它是否启用了流控等等
。
全 千 兆 管 理 交 换 机 用 户 手 册
Web
注 意
交换机支持的最小帧长为64字节，最大帧长为10240字节
：
。

4.2.3 广播风暴抑制

广播风暴是指网络上的广播帧（由于被转发）数量急剧增加而影响正常的网络通
讯的反常现象。广播风暴的判断标准为一个端口是否在短时间内连续收到许多个
广播帧，广播风暴会严重降低网络性能。广播风暴控制是允许交换机对网络上出
现的广播帧进行过滤。当交换机发现广播帧超出一定的范围时，会自动丢弃广播
帧，以防止广播风暴的发生
交换机可以对三种常见的广播帧（广播包、组播包、未学习到地址的单播包）进
行过滤
。
。

4.2.4 端口描述

端口描述是使用一个字符串描述一个端口，以便网络管理员分清楚各个端口的用
途
。

4.3 网 络

通过网络模块可以对交换机的IP地址参数、静态MAC地址、过滤MAC地址、动态
地址绑定设置、动态地址老化时间进行配置，同时可进行动态绑定MAC地址查
询。此外交换机还提供了Ping工具
。

4.3.1 IP地址参数

如果想要把交换机放在网络里，为了找到交换机，它也应该有属于自己的IP地
址。交换机可以通过手动设置IP地址、子网掩码和默认网关，也可以启用DHCP
功能自动从网络上获取IP地址、子网掩码和默认网关。出厂时我们对交换机的IP
地址参数进行了设置（出厂设置请参考附录B），使用时应根据自己网络的实际
13
4. 交换机功能描述
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
全 千 兆 管 理 交 换 机 用 户 手 册
Web
情况对这些参数进行重新设置
动态主机配置协议(Dynamic Host Configuration Protocol，DHCP)是在TCP/IP网络上
使客户机获得配置信息的协议。配置信息主要是客户机的IP地址、子网掩码、默
认网关等。DHCP向网络主机提供配置参数，它由两个基本部分组成：一部分是
向网络主机传送专用的配置信息，另一部分是给主机分配网络地址。DHCP是基
于客户/服务器模式的，这种模式下，专门指定的主机分配网络地址，传送网络配
置参数给需要的网络主机，被指定的主机称为DHCP服务器
如果网络中有一台DHCP服务器，并且要从这个DHCP服务器上自动获取交换
机的IP参数配置，此时只需要简单的将 DHCP功能打开，交换机将从网络上的
DHCP服务器上自动获取交换机的IP地址、子网掩码与默认网关
如果网络中有多台DHCP服务器，交换机的DHCP功能打开时，它将从其中一台
DHCP服务器获得IP参数配置，可以在给交换机分配IP参数的DHCP服务器上了解
到交换机的配置信息
注 意
当网络中没有DHCP服务器而启用了交换机的DHCP功能时，需要等待几分钟的
时间，交换机会自动将IP地址参数中各项参数恢复为出厂值并关闭DHCP功能
所以要使DHCP功能正常，请确认网络中有效DHCP服务器的存在
。
：
。
。
。
，
。

4.3.2 最大老化时间与动态地址表

交换机内部总是维护了一张动态MAC地址表（Dynamic MAC Address Table
MAC地址又称为物理地址，是网络节点的唯一地址，这个地址是6个字节，它标
识着一个局域网中的一个网络设备
动态MAC地址表有两项内容：MAC地址及其对应的端口号。动态地址表是动态
更新的，表里的每一个记录都是有寿命限制的，其寿命的长短受最大老化时间控
制。如果该记录在寿命限定内没有被重新学习，那么它将会被删除，这个处理叫
做老化。这个时间我们就称之为“最大老化时间”，它是以秒作为单位的
可以设置交换机的最大老化时间，设置的范围是0到630秒，设置为0表示不老
化，缺省状态下它的值是300秒。实际的老化时间是设置值的一到两个周期
4. 交换机功能描述
）。
。
。
。
14
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB

4.3.3 静态地址表

全 千 兆 管 理 交 换 机 用 户 手 册
Web
静态地址表记录了端口的静态地址。静态地址表中一个MAC地址对应一个端口
如果设置，则所有发给这个地址的数据只会转发给该端口
静态地址是不会老化的MAC地址，它区别于一般的由端口学习得到的动态地址
静态地址一旦被加入，这个地址表项在被删除之前将一直有效，而不受最大老化
时间的限制
假设在静态地址表中设置了端口1对应的MAC地址为000AEB000001，那么，传给
这个MAC地址的所有数据帧（目的地址是000AEB000001的数据帧）只传递给这
个端口。这对于某些相对固定的连接来说，由于减少了地址学习步骤，可以提高
交换机的效率。同时也限制这个地址只能通过端口1连接到交换机上，达到易于
管理的目的。凡是加入到静态地址表的地址，不能同时加入到过滤地址表，也不
能被端口动态绑定
静态MAC地址表的大小根据机型不同有所不同，设置时请参考附录C
。
。
。
。
，
。

4.3.4 过滤地址表

过滤MAC地址表用来限制一个MAC地址接入到交换机上，交换机将自动过滤掉目
的地址为这个地址的帧，达到安全的目的。过滤地址表中的地址对所有的交换机
端口都生效。已加入到过滤地址表中的地址不能被加入到静态地址表中，也不能
被端口动态绑定
。

4.3.5 动态地址绑定

动态地址绑定是指交换机的端口在动态地址绑定状态下，可以动态学习MAC地
址，但是可以学习地址的数目是受到限制的。当端口学习到一个MAC地址后，立
即被绑定，接着学习下一个地址。被绑定的地址是不会老化的。端口学习到一定
数目的地址后，就不再学习和绑定了。被端口绑定的MAC地址在该端口地址绑定
功能被禁用或交换机重启后才会被删除。这个功能的好处是，交换机启用后，能
自动绑定端口连接的计算机的地址。绑定的地址数达到允许的最大值后，就停止
学习了。这样既能满足计算机上网的要求，也能提高交换机的效率，同时还能控
制该端口上网的用户数
。
15
4. 交换机功能描述
TL-SG2216WEB/TL-SG2224WEB/TL-SG2248WEB
设置端口地址绑定后最好重新启用交换机，让交换机重新学习地址。远程管理交
换机时，请将您的管理终端的MAC地址或网关MAC地址作为静态地址加入到交换
机中，以预防在某些情况下失去对交换机的远程管理能力
全 千 兆 管 理 交 换 机 用 户 手 册
Web
。

4.3.6 Ping工具

网络中通常使用Ping来探测网络节点之间是否正常连接，使用交换机时经常需要
知道交换机是否和网络中某个节点正常连接。Ping工具就实现这种网络探测
。

4.4 VLAN（虚拟局域网）管理

虚拟局域网（Virtual Local Area Network，VLAN）可以把数据交换限制在各个虚拟
网的范围内，从而减少整个网络范围内广播包的传输，提高网络的传输效率；同
时各虚拟网之间不能直接进行通讯，而必须通过路由器转发，起到了隔离端口的
作用，为高级安全控制提供了可能，增强了网络的安全性。VLAN功能的适用性
很广，在数据交换较频繁或对网络安全性有要求的环境均可适用，如：1、在智
能小区、校园、企业等应用环境，使用VLAN功能可使不同VLAN间的工作站不能
互相访问，可为网络安全控制提供良好保障；2、在大型网吧、大中型企业等环
境中，使用VLAN可大大减少网络中不必要的数据交换的数量，杜绝广播风暴
提升网络传输性能。并且，通过网络分段的方法，各个网段可共用一套网络设
备，这样不仅减少了网络硬件的开销，还有利于设备迁移，降低连网成本
，
。

4.4.1 VLAN模式配置

交换机可以选择不设置VLAN、基于端口的VLAN模式、IEEE 802.1Q Tag VLAN 模
式或MTU VLAN模式
4.4.1.1 不设置VLAN
在不设置VLAN模式下，交换机无任何VLAN，任何数据包都可以在交换机上任意
端口之间转发
4.4.1.2 基于端口的VLAN
在基于端口的VLAN（Port VLAN）模式下，处于同一VLAN的端口之间才能相互通
4. 交换机功能描述
。
。
16
Loading...
+ 49 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
