SUPRA Tilos User Manual [fr]

F-1/24

POÊLE À GRANULÉS

POÊLE À GRANULÉS

NIMOS - TILOS

NIMOS - TILOS

NOTICE D’UTILISATION 11-14 36120

SOMMAIRE

1. CARACTÉRISTIQUES TECHNIQUES 2

2. PRINCIPES DE FONCTIONNEMENT 5

3. PILOTAGE DE L’APPAREIL 6

4. UTILISATION 6

5. ENTRETIEN 7

6. SERVICE APRÈS-VENTE 7

7. BOITIER DE COMMANDE ET AFFICHEUR 8

8. MENU UTILISATEUR 9

9. MESSAGES D’ERREUR ET RÉSOLUTION 18

-IMPORT

-IMPORT

ANT

ANT--

Vous venez d’acquérir un appareil de chauffage à granulés de notre gamme. Nous vous félicitons de votre choix.
Cet appareil a été étudié avec soin. Pour en tirer tous les avantages que vous êtes en droit d’en attendre, faites
appel à un spécialiste de notre marque. Il réalisera l’installation dans les règles de l’art et assurera les meilleures
conditions de fonctionnement, de sécurité et assumera l’entière responsabilité de l’installation finale.
Avant la première mise en service du poêle, lire attentivement la notice d'utilisation et la carte de garantie. Le
non-respect des indications des documents d’installation entraîne l’entière responsabilité de celui qui effectue
le montage et la mise en service.

Illustrations non contractuelles

NIMOS

TILOS

BP 22 - 67216 OBERNAI Cedex- FRANCE

www.supra.fr

1. CARACTÉRISTIQUES TECHNIQUES

1. CARACTÉRISTIQUES TECHNIQUES

1.1 POÊLE À GRANULÉS NIMOS - TILOS

Combustible : granulés de bois conformes à la norme EN PLUS, DIN Plus ou NF

(2)

Dimensions des granulés Ø 6 - L 30 mm max.
Capacité de la trémie 44 litres / 35 kg environ
Capacité du cendrier extractible 2 litres
Combustibles interdits tous les autres dont maïs et céréales

Caractéristiques de combustion

(2)

Allure nominale

Puissance calorifique 5,5 kW
Rendement 90 %
Débit massique des fumées 5,8 g/s
Température moyenne des fumées 120 °C
Taux de CO (13% O2) 0,02 %
Taux de CO2(13% O2) 7,9 %
Poussières 45 mg/Nm

3

Consommation horaire à puissance nominale 1,28 kg/h
Autonomie à puissance nominale 27 h environ
Consommation horaire à puissance 2 kW 0,5 kg/h environ
Autonomie à puissance 2 kW 70 h environ

Caractéristiques du conduit de fumées

Départ des fumées arrière (raccord Poujoulat) buse femelle Ø 80 mm

Raccordement d’air de combustion

Raccordement Ø 45 mm

Dépression (10 Pa = 1 mm CE)

Allure nominale 12 Pa ± 2 Pa
Maxi admissible 40 Pa

Etanchéité (homologuée selon NF EN 483)

Débit de fuite à 10 Pa / 50 Pa 0,50 m3/h / 1,38 m3/h

Caractéristiques et marquage

Poids net (brut + 29 kg) 152 kg/ 147 kg
Plaquette signalétique au dos du poêle

Caractéristiques électriques

Alimentation 230 V~ / 50 Hz
Intensité 0,77 A
Puissance absorbée maxi. à l’allumage 340 W
Puissance absorbée en fonctionnement régime établi 50 W

Accessoires fournis

Moufle isolante (dans la trémie) 1
Cordon d’alimentation (dans le cendrier) 1
Télécommande radio (dans le cendrier) pile 23AE-12V fournie

F-2/24

36120-11-14

POÊLE À GRANULÉS

- MISES EN GARDE -

• Respecter les instructions de la notice. Conserver soigneusement cette notice et le certificat de garantie

• Respecter toutes les réglementations locales et nationales ainsi que les normes européenneslors de l’installation et de l’utilisation du poêle.

• Cet appareil doit être installé conformément aux spécifications des normes

(1)

en vigueur. L'installation par un professionnel qualifié est impérative.

• Avant d'accéder aux équipements électriques, tous les circuits d'alimentation doivent être mis hors tension.

• La responsabilité du constructeur se limite à la fourniture du poêle. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.

• Sont spécialement interdits:

- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate du poêle.

- La mise en place d'un récupérateur de chaleur de quelque type que ce soit, autres que ceux spécifiés par le fabricant

- L’utilisation de tout combustible autre que les granulés de bois. L’appareil ne doit pas être utilisé comme incinérateur.

- Toute modification du poêle ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusi­vement des pièces de rechange recommandées par le fabricant.

- Toute intervention sur le circuit électrique et la carte électronique autre que par un professionnel agréé par le fabricant.

- Toute intervention sur le poêle ou ses accessoires si le poêle n’est pas à l’arrêt et débranché.

- L’introduction de quelque objet que ce soit autre que des granulés de bois dans la trémie.

• Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

• Les installations dans les lieux publics sont soumises au règlement sanitaire départemental et des règlements ERP en vigueur.

• Le poêle est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour
éviter tout contact avec le poêle (des jeunes enfants particulièrement).

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques sensorielles ou mentales sont réduites, ou des
personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier par l’intermédiaire d’une personne responsable de leur sécurité d’une surveillance
ou d’instructions préalables concernant l’utilisation de l’appareil.

• Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas
et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

(1)

DTU 24.1 traitant des conduits de fumées, NF EN 14785. (disponibles à l’AFNOR).

(2)

Essais réalisés conformément à la norme EN 14785 avec des granulés de bois certifiés EN+, DIN Plus ou NF. Caractéristiques variables selon les combustibles.

F-3/24

36120-11-14

POÊLE À GRANULÉS

525

1205

220

225

835

125

345

625

365

Ø80

405

Ø45

1.1

1.1

NIMOS
TILOS

1.2. COMBUSTIBLES

Brûler des granulés de bois conformes à la norme EN PLUS, DIN
Plus ou avec marquage NF. Contrôler les caractéristiques suivan­tes:

- Diamètre 6 mm max

- Longueur 30 mm max

- Humidité 10 % max

- Taux de poussières < 1%.

- Pouvoir calorifique 4800 à 5300 Wh/kg environ.
Conserver les granulés de bois en sac fermés dans un local sec,
car le taux d’humidité requis pour les granulés est généralement
inférieur au taux ambiant. Ne pas utliser de granulés ayant pu se
charger d’humidité (sac conservé ouvert dans un local humide;...).
Ne jamais utiliser de granulés qui s’éffritent ou se décomposent en
poussière.
Tous les autres combustibles sont interdits. Le fabricant décline
toute responsabilité et garantie en cas d’utilisation de combusti­bles non conformes.
L’usage de granulés de mauvaise qualité ou dégradés peut provo­quer le blocage de la vis d’alimentation, une mauvaise combus­tion, l’accumulation de dépots dans le brûleur et sa dégradation.
Le changement de combustible peut nécessiter un ajustement des
paramètres de combustion.

1.3. SYSTÈMES DE SÉCURITÉ

Contrôle de température

1 sonde de température mesure la température ambiante.
1 sonde de température mesure la température des fumées.
1 clixon de sécurité déclenche en cas de surchauffe.
Le système de contrôle électronique pilote le fonctionnement du
poêle et arrête le poêle en cas d‘anomalies (ex. surchauffe, tem­pérature excessive des fumées, etc.…).

Sécurité électrique

Le dispositif de protection électrique est celui du local d’installa­tion. L’installateur doit assurer une protection conforme à la norme
NF C15-100. Les composants électriques de l’appareil sont proté­gés par un fusible monté sur la carte électronique.

Sécurité du tirage

Le pressostat détecte un défaut du ventilateur d’extraction ou un
risque d’obstruction du conduit.

Air de combustion et évacuation de fumées

L’appareil doit être posé, raccordé et mis en service par un profes­sionnel agréé conformément à la réglementation en vigueur et à la
notice d’installation. Toute modification de l’alimentation en air de
combustion et de l’évacuation de fumées doit être réalisée par un
professionnel agréé par le fabricant.

NE PAS COUVRIR L’APPAREIL, MÊME À L’ARRÊT.

IL EST INTERDIT DE SUPPRIMER, MODIFIER, ET/OU REMPLACER

LES DISPOSITIFS DE SÉCURITÉ DU POÊLE.

F-4/24

36120-11-14

POÊLE À GRANULÉS

B

A

C

D

E

G

H

J

K

L

O

M

N

F

U

P

Q

R

M

S

T

V

1.3

1.3

A Trémie; réservoir de granulés
B Vis d’alimentation de granulés
C Motoréducteur
D Bougie d’allumage
E Conduit d’alimentation d’air
F Extracteur de fumées
G Manchon raccordement du conduit de fumées
H Carte électronique
J Ventilateur de convection
K Cendrier 2 litres
L Brûleur
M Thermostat de sécurité
N Tubes échangeurs
O Chambre de combustion
P Goulotte de distribution de granulés
Q Pressostat
R Sonde de température des fumées
S Vitre
T Racleur
U Boîtier de controle-commande

(amovible)

1.4

1.4

BRULEUR

Ø45/50

AIR

provenant

delabougie

1.5

1.5

1.4 POSITION DU BRÛLEUR

Le support de brûleur est symétrique. Contrôler la position sur
conduit d’air de combustion. Contrôler la position du brûleur,
entrée d’air à l’arrière.

POÊLE À GRANULÉSPOÊLE À GRANULÉSPOÊLE À GRANULÉSPOÊLE À GRANULÉSPOÊLE À GRANULÉSPOÊLE À GRANULÉS

F-5/24

36120-11-14

POÊLE À GRANULÉS

3.3.PRINCIPES DE FONCTIONNEMENT

PRINCIPES DE FONCTIONNEMENT

L’appareil est allumé manuellement ou par programmation.
L’utilisateur sélectionne une température de consigne (Tc °C) tandis
que l’appareil mesure la température ambiante (Ta °C).
La puissance de combustion est régulée automatiquement par la
carte électronique en fonction de la différence entre la température
de consigne et la température mesurée.
L’alimentation optimale en combustible et air comburant permet de
produire la chaleur nécessaire pour obtenir puis maintenir la tempé­rature de consigne sélectionnée par l’utilisateur.
L’utilisateur dispose du boîtier de commande pour piloter l’ensemble
des commandes de l’appareil et d’une télécommande pour piloter les
fonctions allumage/extinction et ventilation.
Un entretien régulier est indispensable pour conserver le brûleur pro­pre, permettre l’allumage de l’appareil et fonctionner en sécurité.

Combustion :
La qualité de la combustion varie avec :

- Le combustible : qualité, pouvoir calorifique.

- Le tirage du conduit de fumée;

- Le volume d’air de combustion introduit.

Le paramétrage initial permet le fonctionnement du poêle après une
installation conforme, dans un logement normalement isolé avec un
combustible de bonne qualité (cf § 4.1).
Le fonctionnement optimal nécessite un paramétrage lors de la mise
en service ainsi que des réglages si la qualité des granulé change.

Valeurs à saisir par l’installateur :

La RECETTE doit être choisie avant le premier allumage selon le
type d’installation. Elle peut être modifiée ultérieurement (cf § 7.4).

Valeurs à saisir par l’utilisateur :

- Température ambiante de consigne (Tc°C). . . . . . . .[+10°C; +40°C]

C’est la température souhaitée dans la pièce.
Veiller au positionnement correct de la sonde de température.

- Niveau de convection . . . . . . . . . . . . . . . . . .5 niveaux de ventilation

La convection indépendante de la combustion souffle l’air chaud pro­duit par le poêle.
Le moteur de convection fonctionne lorsque la chaleur produite est
suffisante. Sélectionner une valeur élevée pour souffler rapidement
l’air dans la pièce et rendre la température plus homogène ou plus
faible si le confort est convenable.

Programmation horaire :

La programmation horaire de l’appareil commande l’allumage et l’ex­tinction du poêle conformément à la sélection de l’utilisateur.
Lorsque l’appareil s’allume, il prend en compte la dernière tempéra­ture de consigne saisie.

Etat de fonctionnement :

ALLUMAGE 5 à 15 min.
ON (MARCHE) tant que Ta°C < Tc°C
MODULATION * Ta°C - Tc°C < 1°C pendant 30 minutes
STAND BY ** tant que Ta°C - Tc°C > 1°C
EXTINCTION tant que Tf °C > réglage d’usine
BLOCAGE + code erreur Défaut de fonctionnement (cf § 9)
OFF (ARRÊT) Programmé ou manuel

Abréviations utilisées :

Ta°C Température ambiante mesurée °C
Tc°C Température ambiante de consigne °C
Tf°C Température de fumées °C

Grandeurs mesurées :

- Température ambiante Ta°C

- Température de fumées Tf°C

PHASES DE FONCTIONNEMENT :

ALLUMAGE

Le moteur d’extraction de fumée tourne au maximum et la bou­gie d’allumage électrique est allumée. Une quantité initiale de
granulé est distribuée. Les premières flammes peuvent apparaî­tre au bout d’environ 3 minutes ou plus selon le tirage et la qua­lité du granulé. La phase d’allumage est finie lorsque la tempéra­ture des fumées est suffisante. La bougie s’éteint. L’extracteur de
fumée ralentit. L’afficheur indique ON.
NB : Dans cette phase, les réglages sont accessibles sur le boî­tier de commande mais n’ont pas d’effet.
Un allumage demandé lorsque l’appareil est en cours d’extinction
agira après l’extinction.

ON

La carte électronique commande la puissance de combustion
jusqu’à mesurer une température ambiante dépassant la tempé­rature de consigne (tant que Ta°C<Tc°C).
Pendant cette phase, tous les réglages utilisateur sont possibles.
Le menu CALIBRAGE COMBUSTION permet d’ajuster la quan­tité de granulés et d’air pour une combustion optimale.
Lorsque la température de consigne est dépassée, l’appareil
passe en MODULATION.

MODULATION

L’appareil se met en MODULATION lorsque la température
ambiante dépasse la température de consigne. La combustion
est au minimum. La ventilation de convection est au minimum.
L’appareil est en MODULATION pendant 30 minutes (réglage
usine) puis pasee en STAND BY.

STAND BY

L’appareil se met en STAND BY lorsque la température de consi­gne est dépassée de plus de 1°C. Le moteur d’extraction de
fumée tourne plus vite pour brûler tout le granulé du brûleur.
L’appareil est en STAND BY jusqu’à ce que la température
mesurée baisse de 1°C sous la température de consigne.

Si Tc°C-Ta°C = 1°C, l’appareil se rallume automatiquement.

Augmenter la température de consigne permet de commander le
réallumage durant le STAND BY.

EXTINCTION

L’alimentation en granulés est arrêtée. L’extracteur fonctionne à
vitesse maximale pour brûler tous les granulés restant dans le
brûleur et s’arrête lorsque la température de fumées est assez
basse.

OFF

L’appareil est OFF lorsque le cycle d’extinction est terminé. La
faible température mesurée par le sonde de température de
fumées (Tf°C) indique l’absence de fumées et la fin de la com­bustion (brûleur vide).

BLOCAGE

En cas de défaut, l’appareil se met en état “BLOCAGE” jusqu’à
l’acquittement du défaut constaté et au déblocage manuel.
Pour allumer le poêle, vider le brûleur puis allumer.

Coupure de courant

Coupure < 1 min. : Pas d’effet sur le fonctionnement du poêle.
1 min. < Coupure < 5 min. : Récupération d’allumage automati­que (affichage REC ALL)
Coupure > 5 min. : EXTINCTION
Vider le brûleur avant réallumage.
La programmation est conservée durant la coupure.

* MODULATION : Fonctionnement à puissance minimale.
* VEILLE : Appareil éteint; rallumage automatique.

3.3.PILOT

PILOT

AGE DU POÊLE

AGE DU POÊLE

3.1 ORGANES DE COMMANDE

Effectuer les réglages de base avec le boîtier de contrôle. Piloter le feu avec
la télécommande du poêle à granulés.

3.1.1 Boîtier de contrôle

Le boîtier de contrôle est connecté par un câble à la carte électronique du
poêle. Le boîtier de contrôle peut être accroché à l’arrière du poêle. Ne
jamais le poser sur le poêle.
L’afficheur s’éclaire en appuyant sur une touche de commande.
L’extinction de l’afficheur est temporisée.

3.1.2 Télécommande infrarouge

La télécommande (alimentée par une pile 23AE-12V) a une portée de 4 m
pour allumer /éteindre l’appareil et règler la puissance de chauffage.

3.2 CONTRÔLES AVANT L’ALLUMAGE

Chacun des points suivants doit être contrôlé avant l’allumage du poêle.

1) Vérifier qu’il n’y aucune obstruction après une période d’arrrêt prolongé.

2) Le brûleur et son support sont propres et bien positionnés.

3) Le cendrier n’est pas plein.

4) Le réservoir à granulés est rempli de granulés; la trémie est fermée.

5) Le cendrier est verrouillé en appui contre la façade du corps de chauffe.

6) La chambre de combustion est fermée (portes de l’appareil fermées).

7) Il n’y a pas de matériaux inflammables à proximité du poêle (fig. 3.2).

8) Il n’y a pas d’obstacle à la circulation de l’air chaud.

Ne pas allumer le poêle en cas d’avarie et/ou anomalies.

Si nécessaire demander l’intervention de l’installateur.

3.3 CYCLES D’UTILISATION

1) Sélectionner le mode de fonctionnement
MANUEL (cf § 4.2) ou PROGRAMMÉ (cf § 4.3)

2) Allumer le poêle depuis le panneau de commande ou télécommande
(appui long sur le bouton “O”. § 4.2.1). La phase d’allumage dure 10 à
15 minutes.

3) Régler la température de consigne (thermostat ambiant) et la puis­sance de chauffe sur le panneau de commande. Les derniers réglages
saisis sont conservés (si l’alimentation électrique du poêle est interrom­pue, le poêle est configuré en “réglage usine”). A partir de ce règlage,
le poêle fonctionne automatiquement jusqu'à l’extinction. Pour un
confort thermique optimal la température ambiante du local est mainte­nue proche de la température de consigne. Le local ne sera pas sur­chauffé. Le poêle s’allume et s’éteint automatiquement en fonction de
la température de consigne et de la température ambiante.

4) Pour éteindre le poêle appuyer sur le bouton ON-OFF (appui long).

5) Vider la cendre et nettoyer.

3.4 SÉCURITÉ

Ne jamais verser dans la trémie de granulés tombés dans le brûleur ou
dans le cendrier. Risque d’incendie !
Ne jamais débrancher l’appareil en fonctionnement ou en cours d’ex­tinction.
Ne pas allumer ou laisser allumé l’appareil si le cendrier est plein.
Fermer la trappe de la trémie après le remplissage.

4.4.UTILISA

UTILISA

TION COURANTE

TION COURANTE

Ne pas couvrir l’appareil, même à l’arrêt.

4.1. CHARGEMENT / RECHARGEMENT DES GRANULÉS DE BOIS

1) Soulever le couvercle de la trémie.

2) Charger les granulés dans la trémie. Ne pas vider les poussières du fond
de sac dans la trémie.

3) Fermer le couvercle de chargement, vérifier la fermeture complète.
Si la trémie s’est vidée en totalité, effectuer le chargement initial de la vis

d’alimentation (cf Menu utilisateur § 8.9).
Arrêter le chargement de la vis sans fin lorsque les premiers granulés

tombent dans le brûleur (30 s environ). Vider impérativement le brûleur
avant l’allumage (jamais dans la trémie); dans le cendrier par exemple.

4.2. FONCTIONNEMENT MANUEL

4.2.1 Allumage manuel

Appuyer sur O “ALLUMAGE” (appui long sur la télécommande ou sur le
boîtier de commande). Al’allumage, un “bouchon” thermique du conduit de
fumée peut se former. Celui-ci doit être réchauffé progressivement avant
d’obtenir le tirage normal. Les commandes saisies sont actives après la
phase d’allumage (10 à 15 min).

4.2.2. Réglage de température et ventilation

Il est possible à tout moment de modifier la consigne de température et la
vitesse de circulation de l’air. Les commandes saisies sont actives après
la phase d’allumage (10 à 15 min).

4.2.3. Extinction manuelle

Appuyer sur O “ALLUMAGE” (appui long sur la télécommande ou le boîtier
de commande). L’alimentation en granulés est interrompue. Le poêle s’éteint.

4.3. FONCTIONNEMENT PROGRAMMÉ

Règler la date et l’heure (cf Menu utilisateur § 8.5).
Programmer les plages horaires de fonctionnement automatique. Les

commandes saisies sont actives après la phase d’allumage (10 à 15 min).
Les consignes saisies sont conservées jusqu’à la prochaine modification.

4.3.1. Programmation horaire (cf Menu utilisateur § 8.3).

Sélectionner un mode de programmation. Saisir la plage de fonctionnement
horaire; valider les lignes de programmation horaires choisies.

4.3.2. Consigne de température (cf Menu utilisateur § 8.2).

Saisir la température de consigne.Les commandes saisies sont actives
après la phase d’allumage (10 à 15 min).

4.3.3. Ventilation (cf Menu utilisateur 8.1).
Saisir la consigne de puissance de chauffage.

4.4. BLOCAGE

En cas de blocage voir § 9 Problèmes et solutions.

4.5. ARRÊT SAISONNIER

En fin de saison de chauffe, finir le sac entamé et épuiser les granulés de
la trémie. Laisser refroidir le poêle. Débrancher l’alimentation électrique.
Vider le cendrier. Nettoyer la trémie, le corps de chauffe et le brûleur.
accrocher le boîtier de contrôle à l’arrière du poêle. Ranger la télécom­mande. Aspirer les restes de granulés et de poussières de la trémie. Signaler
maintenant à votre installateur les éventuelles opérations de maintenance
ou d’entretien à réaliser.

4.6. EN CAS D’INCIDENT

En cas d’incident dans l’habitation (feu de cheminée, départ de feu dans
l’habitation, vents très violents,..), éteindre le poêle sans le débrancher. Ne
pas verser d’eau sur l’appareil. Avertir les pompiers.

F-6/24

36120-11-14

POÊLE À GRANULÉS

3.1

3.1

F

Vérifier la position

du brûleur

10cm

10cm

10cm

2m

d

3.2

3.2

Raccordement
de fumées

air de

combustion

La position de l’appareil est défi­nie par l’installateur. Ne pas dis­poser de matériaux combustibles
à moins de 2 m de la vitre ou à
moins de 10 cm des cotés ou de
l’arrière de l’appareil.

5.

5.

ENTRETIEN

ENTRETIEN

5.1 DÉCENDRAGE

Garder l’accès libre pour le nettoyage du poêle et du conduit.
Le poêle produit environ 10 g de cendre par kg de granulés brûlés. Le
cendrier peut contenir les résidus de 2 réservoirs de granulés (au minimum)
et doit être vidé en conséquence. Appareil éteint et froid, ouvrir la porte de
façade. Extraire le cendrier (fig 5.1 rep. A). Nettoyer puis replacer le cendrier;
contrôler la fermeture totale du cendrier. Si le joint de cendrier n’est pas
étanche, il doit être impérativement remplacé. Fermer la porte.

5.2 ENTRETIEN QUOTIDIEN

Contrôler l’aspect des flammes et remplir la trémie de granulés. Eviter autant
que possible que la trémie ne se vide en totalité, ce qui ralentit l’allumage
ultérieur du poêle (rechargement de la vis d’alimentation).

5.3 ENTRETIEN HEBDOMADAIRE

Arrêter le poêle (fréquence à définir selon l’usage et la qualité du combus­tible). Avant d’ouvrir la porte, actionner le racleur de l’échangeur pour évacuer
la cendre. Nettoyer le brûleur. Vider le cendrier.

5.3.1 Nettoyage de l’intérieur du poêle

Appareil éteint et froid, ouvrir la porte de façade. Déverrouiller et extraire
le cendrier (fig 5.1 rep. A), le support brûleur (F) et le brûleur (B). Nettoyer
la chambre de combustion avec une petite brosse ou par aspiration. Nettoyer
puis replacer le support brûleur, le brûleur et le cendrier. Verrouiller le
cendrier. Fermer la porte.

5.3.2 Entretien extérieur du poêle

Pour raviver l'aspect du poêle, utiliser uniquement un chiffon doux et de
l'eau chaude savonneuse (ne pas utiliser de produit abrasif, même
légèrement). Essuyer immédiatement.

5.3.3 Nettoyage de la vitre

Ouvrir les portes lorsque le poêle est éteint et refroidi. Nettoyer la vitre avec
un chiffon humide et de la cendre de granulés.
Le système de balayage d'air permet de conserver la vitre la plus propre
possible. Toutefois, en fonctionnement normal, un dépôt apparaît sur la
vitre.

5.4 ENTRETIEN MENSUEL

Ouvrir la porte de façade. Extraire le cendrier, et le brûleur (fig 5.1 rep.
A,B). Démonter les parois en vermiculite (C;D). Démonter le déflecteur (E)
(fig. 5.2;5.3;5.4). Nettoyer la chambre de combustion et les éléments
démontés. Remonter le déflecteur et les cotés de vermiculite. Vider puis
replacer le cendrier et le brûleur. Contrôler la position du brûleur et de son
support. Fermer la porte.

5.5 ENTRETIEN TRIMESTRIEL

Nettoyer le fond de la trémie avec un aspirateur.

5.6 RAMONAGE BIS-ANNUEL

La législation prévoit 2 ramonages par an (dont un pendant la période de
chauffage) effectués avec un moyen mécanique (hérisson). Conserver LE
certificat de ramonage et la facture. Après le ramonage du conduit, replacer
le déflecteur de fumée si nécessaire. Avant toute nouvelle utilisation du
poêle, contrôler tous les éléments mobiles du poêle.

5.6 NETTOYAGE ANNUEL

Après chaque saison de chauffe, effectuer un nettoyage complet du poêle
et vérifier le bon fonctionnement des parties mobiles du poêle.
Remarque: un parement intérieur en vermiculite abîmé ne gêne pas le
fonctionnement du poêle.

5.7 VISITE D’ENTRETIEN ANNUEL

Après chaque saison de chauffe, faire réaliser par votre installateur la visite
annuelle d’entretien.

6.

6.

SER

SER

VICE

VICE

APRÈS-VENTE

APRÈS-VENTE

Le poêle comporte des pièces d'usure à contrôler lors de la visite annuelle
d’entretien. Le revendeur peut fournir les pièces de rechange nécessaires.
Pour toute demande de renseignements ou de pièces détachées, indiquer
la référence et le numéro de série du poêle figurant sur la plaquette signa­létique à l’arrière de l’appareil. N’utiliser que des pièces de rechange fournies
par le fabricant.

F-7/24

36120-11-14

POÊLE À GRANULÉS

POÊLE À GRANULÉSPOÊLE À GRANULÉS

5.2

5.2

5.3

5.3

5.4

5.4

avant

arrière

F

5.1

5.1

Utiliser des gants de

protection

pour toute intervention d’ins-

tallation d’entretien ou de

maintenance.

F-8/24

36120-11-14

POÊLE À GRANULÉS

7. BOITIER DE COMMANDE ET

7. BOITIER DE COMMANDE ET

AFFICHEUR

AFFICHEUR

Touche “ESC”
QUITTER sans valider
RETOUR au menu précédent

Touche “ALLUMAGE/ARRET”

ALLUMAGE

ou

EXTINCTION
ou
DEBLOCAGE

Touche “SET”
ENTREE MENU

VALIDER et QUITTER

Touche “

Ý

”

DEFILER le menu vers le haut

ou bien

AUGMENTER la consigne affichée

Touche “ACTIV”

ACTIVER une plage horaire
(cf § 8.3)

Touche “

ß

”

DEFILER le menu vers le bas

ou bien

DIMINUER la consigne affichée

7.1

7.1

BOITIER DE COMMANDE

BOITIER DE COMMANDE

Brancher l’appareil.
Les menus installateur et utilisateur sont commandés avec les 6 touches du clavier.

Voyant “VIS SANS FIN”

Vis sans fin en mouvement

Voyant “ALLUMAGE”
Résistance en chauffe
(éteint sur la vue ci-dessus)

Voyant “VENTILATEUR DE CONVECTION”
Sous tension

Voyant “VANNE” Voyant “2”

non utilisé non utilisé

Voyant “VERS LE BAS”

non utilisé

Voyant “NIVEAU”

non utilisé

Voyant “TEMPERATURE”

non utilisé

Voyant “ROBINET”

non utilisé

7.2

7.2

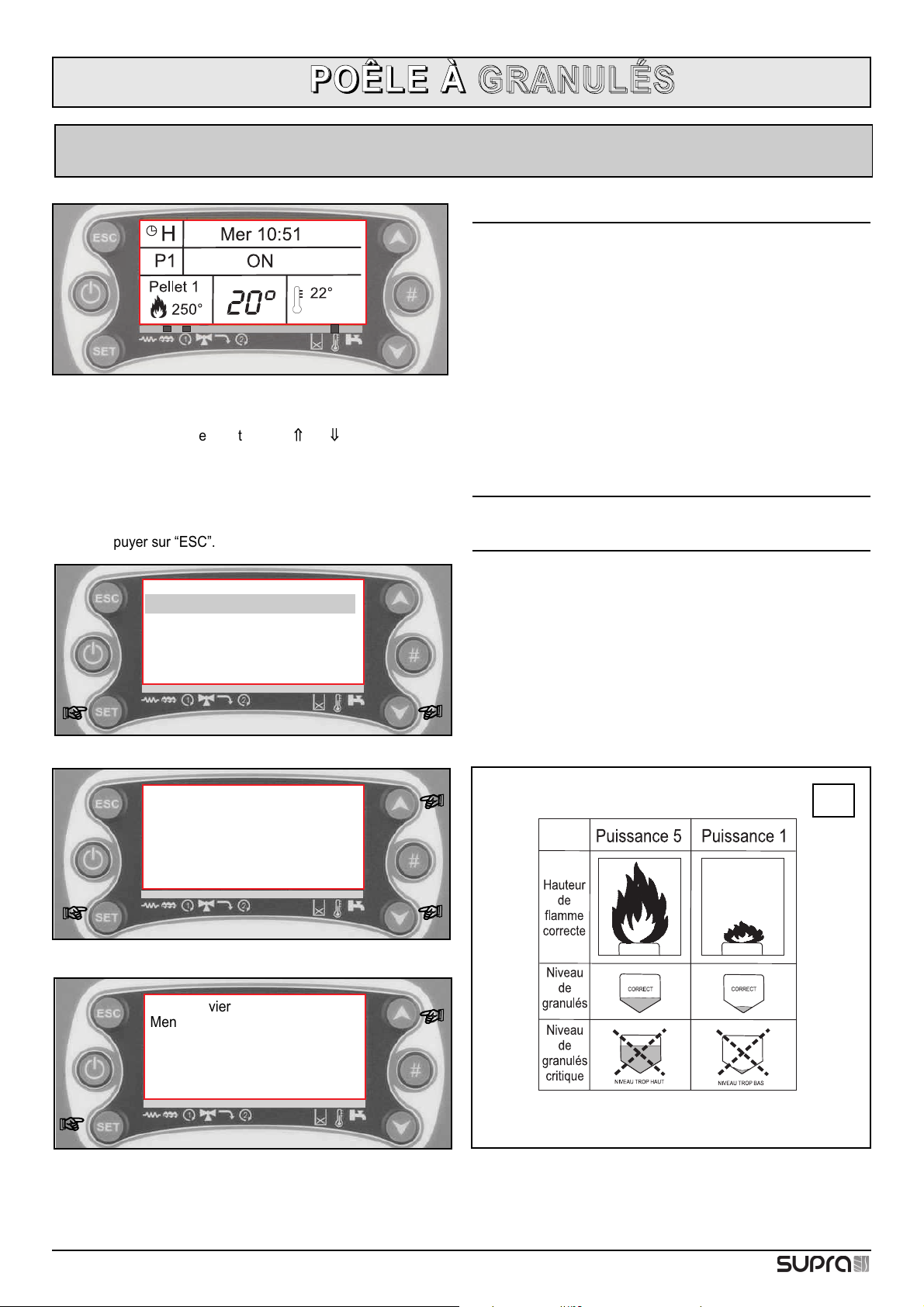

AFFICHAGE

AFFICHAGE

Les valeurs de fonctionnement et de consigne sont affichées sur l’écran.

PROGRAMMATION HORAIRE H
Horaire
J Journalière
FS Week-end
(cf § 8.3)

PUISSANCE CHAUFFAGE

(cf § 8.1)

RECETTE UTILISÉE

(cf § 8.4)

TEMPÉRATURE DE FUMÉES

DATE ET HEURE

(cf § 8.5)

ÉTAT

ALLUMAGE
ON (MARCHE)
MODULATION
STAND-BY (VEILLE)
EXTINCTION
OFF (ARRÊT)
BLOCAGE (cf § 9)

TEMPÉRATURE DE CONSIGNE

(cf § 8.2)

TEMPÉRATURE AMBIANTE

L’état marche/arrrêt des organes du poêle est visualisé par un indicateur au dessus des symboles sérigraphiés.
