Samsung SyncMaster 650MP User Manual [es]

LCD M O N I T O R

quick start guide

650MP, 650FP

ii

Introducción

Contenido del embalaje

Nota

Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.

Si falta alguno, póngase en contacto con su distribuidor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Comprobación del contenido del embalaje

Retire el cierre de la caja de embalaje como se muestra en la figura anterior.

Levante la caja de emba-	Compruebe el contenido	Retire la cubierta de po-
laje sujetándola por las ra-	del embalaje.	liestireno y vinilo.
nuras de ambos lados.

Nota

•Una vez desembalado, compruebe bien el contenido.

•Conserve la caja de embalaje para futuros transportes del producto.

•Una vez desembalado, debe utilizar la parte inferior del embalaje como soporte temporal para la prueba del producto o la comprobación del funcionamiento.

Desembalaje

9

Introducción

Pantalla LCD

Manuales

Guía de configuración ráp-	Tarjeta de garantía	Manual del usuario
ida	(Nodisponibleentodoslos
	lugares)
Cables

Cable de alimentación

Cable D-sub

Otros

Mando a distancia	Pilas (AAA x 2)	Terminal del adaptador
(BP59-00138A)	(Nodisponibleentodoslos	BNC a RCA
	lugares)

Núcleo de ferrita para el cable de alimentación

Se vende por separado

Cable de DVI

Caja de red

Juego de montaje mural

10

Introducción

Se vende por separado

Cable RGB a BNC

Cable BNC a BNC

Juego de medio soporte

Núcleo de ferrita

•El núcleo de ferrita se utiliza para proteger los cables de las interferencias.

•Cuando conecte un cable, abra el núcleo de ferrita y sujételo con un cable cerca del enchufe.

Pantalla LCD

Parte frontal

Botón MENU [MENU]

Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de la pantalla o volver al menú anterior.

Botones de navegación (botones arriba y abajo)

Se mueve de un elemento de menú a otro verticalmente o ajusta los valores seleccionados del menú.

Botones de ajustes (botones izquierda/derecha)/Botones del volumen

Se mueve de un elemento de menú a otro horizontalmente o ajusta los valoresseleccionadosdelmenú.Cuandonohayamenúenpantalla,pulse el botón para ajustar el volumen.

Botón ENTER [ENTER]

Activa un elemento resaltado del menú.

Botón SOURCE [SOURCE]

11

Introducción

Cambia entre los modos PC y Vídeo. Seleccione la fuente de entrada en la que esté conectado el dispositivo externo.

[PC] → [DVI] → [AV] → [Componente] → [HDMI] → [MagicInfo] → [BNC] Nota

•MagicInfo sólo se activa cuando se conecta una caja de red.

•ElpuertoHDMIylacajaderednosepuedenconectaralmismotiempo.

Botón PIP

Pulse el botón PIP para activar o desactivar la pantalla PIP.

En la pantalla no se puede superponer más de un PIP cuando BNC y el componente utilizan el mismo terminal.

•PC : DVI / AV / Componente / HDMI

•BNC : DVI / AV / HDMI

•DVI / AV : PC / BNC

•Componente : PC

•HDMI : PC / BNC

Botón de encendido []

Utilice este botón para encender o apagar la pantalla LCD.

Sensor de brillo (opcional)

Detecta automáticamente la iluminación del entorno.

Nota

Esta función está activada sólo en los modelos equipados con un sensor automático del brillo.

Indicador de encendido

Muestra el modo de ahorro de energía parpadeando en verde

Nota

Para obtener más información respecto a las funciones de ahorro de energía, consulte la sección Ahorro de energía en el manual. Para ahorrar energía, apague la pantalla LCD cuando no la necesite o cuando la deje sin funcionar durante largos períodos.

Sensor del mando a distancia

Encare el mando a distancia hacia ese punto de la pantalla LCD.

Parte posterior

Nota

Para obtener información detallada sobre las conexiones de los cables, consulte Conexión de los cables en Configuración. La configuración de la parte posterior de la pantalla LCD puede variar ligeramente según el modelo.

12

Introducción

POWER S/W ON [│ ]/OFF [O]

Enciende o apaga la pantalla LCD.

POWER

El cable de alimentación se enchufa en la pantalla LCD y en el enchufe de la pared.

RS232C OUT/IN (Puerto serie RS232C)

Puerto de programa MDC (Control de visualización múltiple)

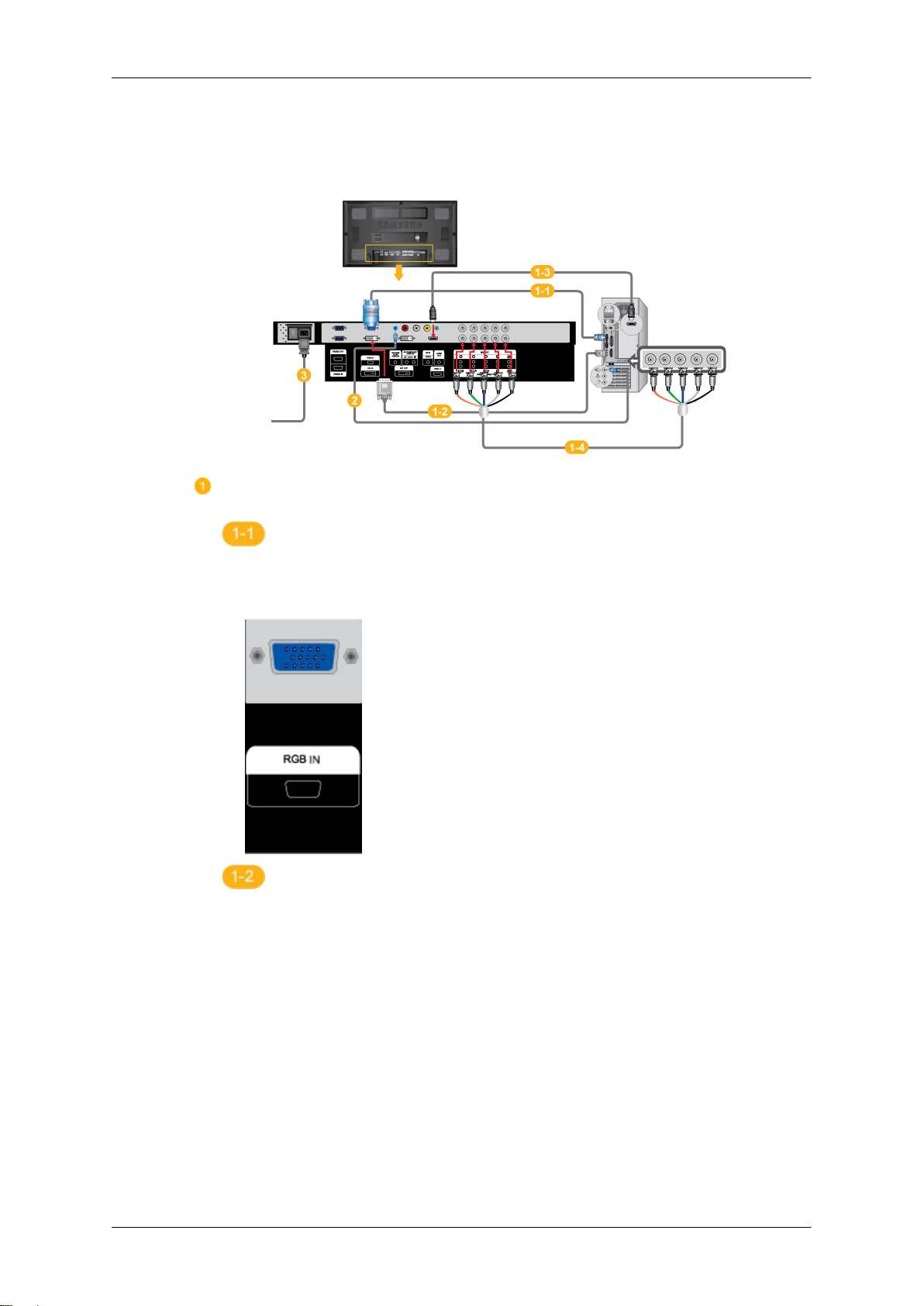

RGB IN (Terminal de conexión de PC (entrada))

•Use un cable D-Sub (D-Sub de 15 patillas) - Modo PC (PC analógico)

•Conecte el puerto RGB IN del monitor al puerto BNC del PC mediante el cable RGB a BNC.

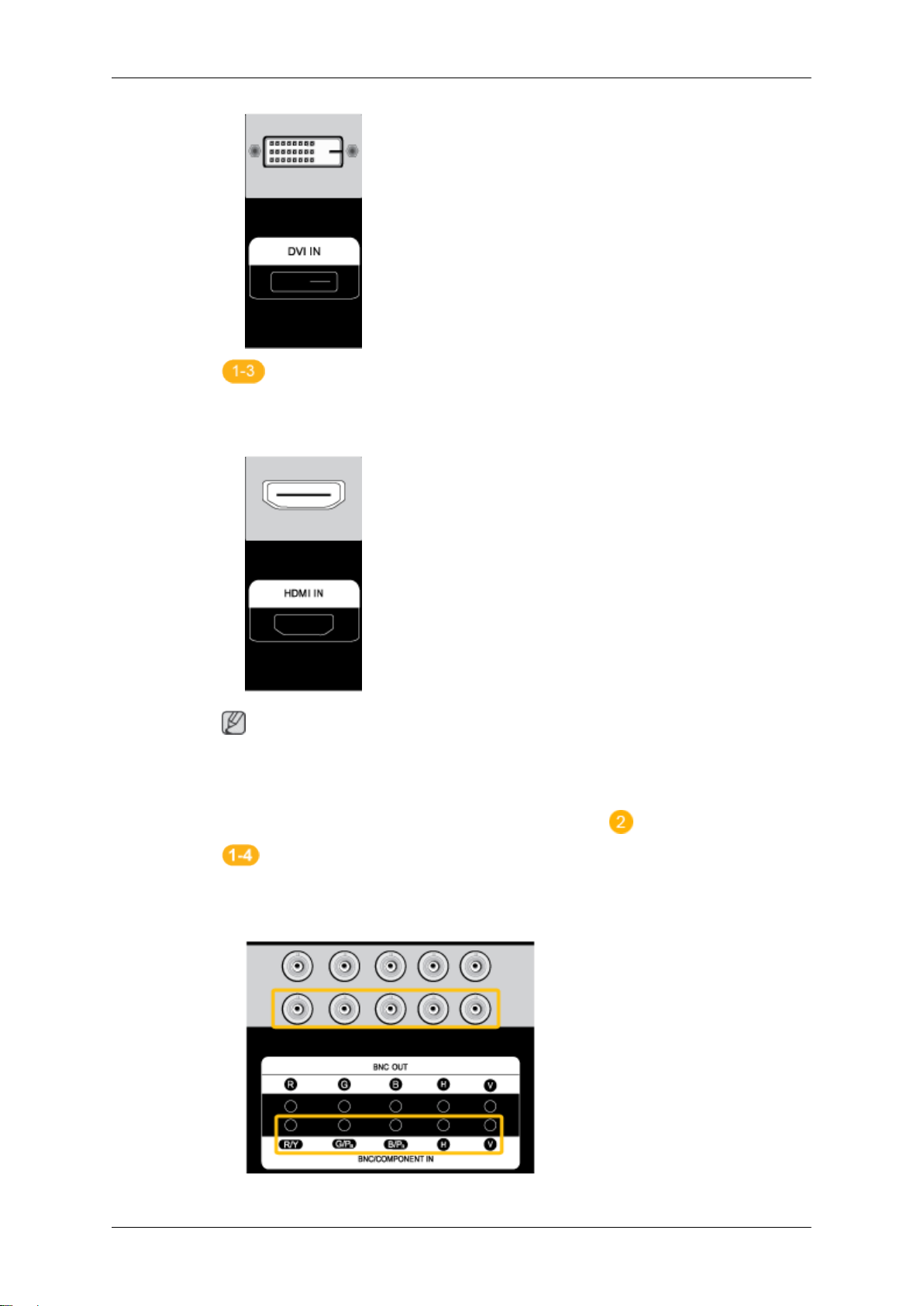

DVIIN(Terminaldeconexiónparavídeo

PC)

Conecte el puerto [DVI IN] del monitor al puerto DVI del PC mediante el cable DVI.

13

Introducción

DVI/RGB/HDMI AUDIO IN (Terminal de conexión para audio (PC/DVI/HDMI(PC) (entrada))

AV/COMPONENTAUDIOIN[R-AUDIO-

L]

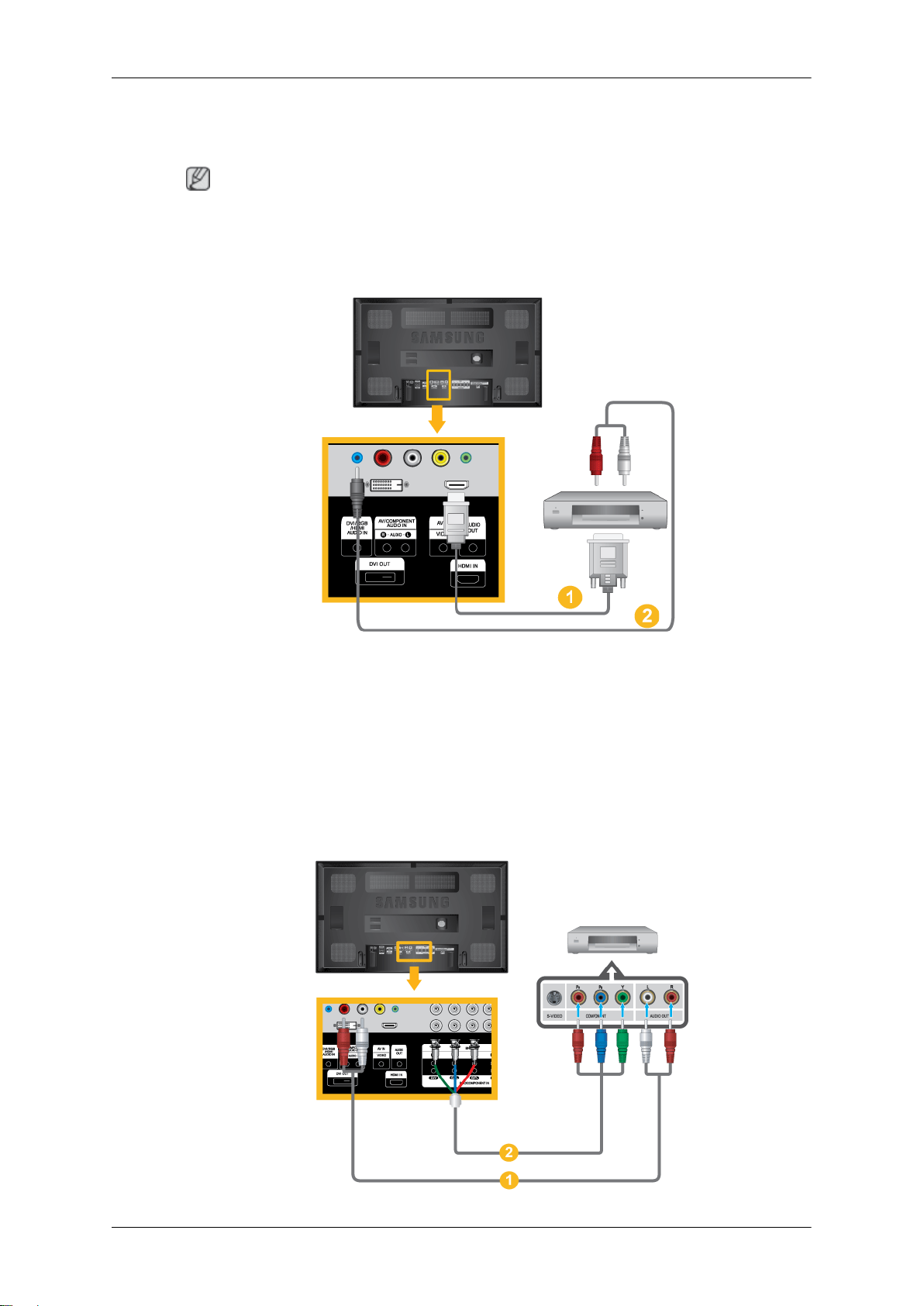

Conecte el puerto del DVD, VCR (decodificador DVD/DTV) al puerto [R-AUDIO-L] de la pantalla LCD.

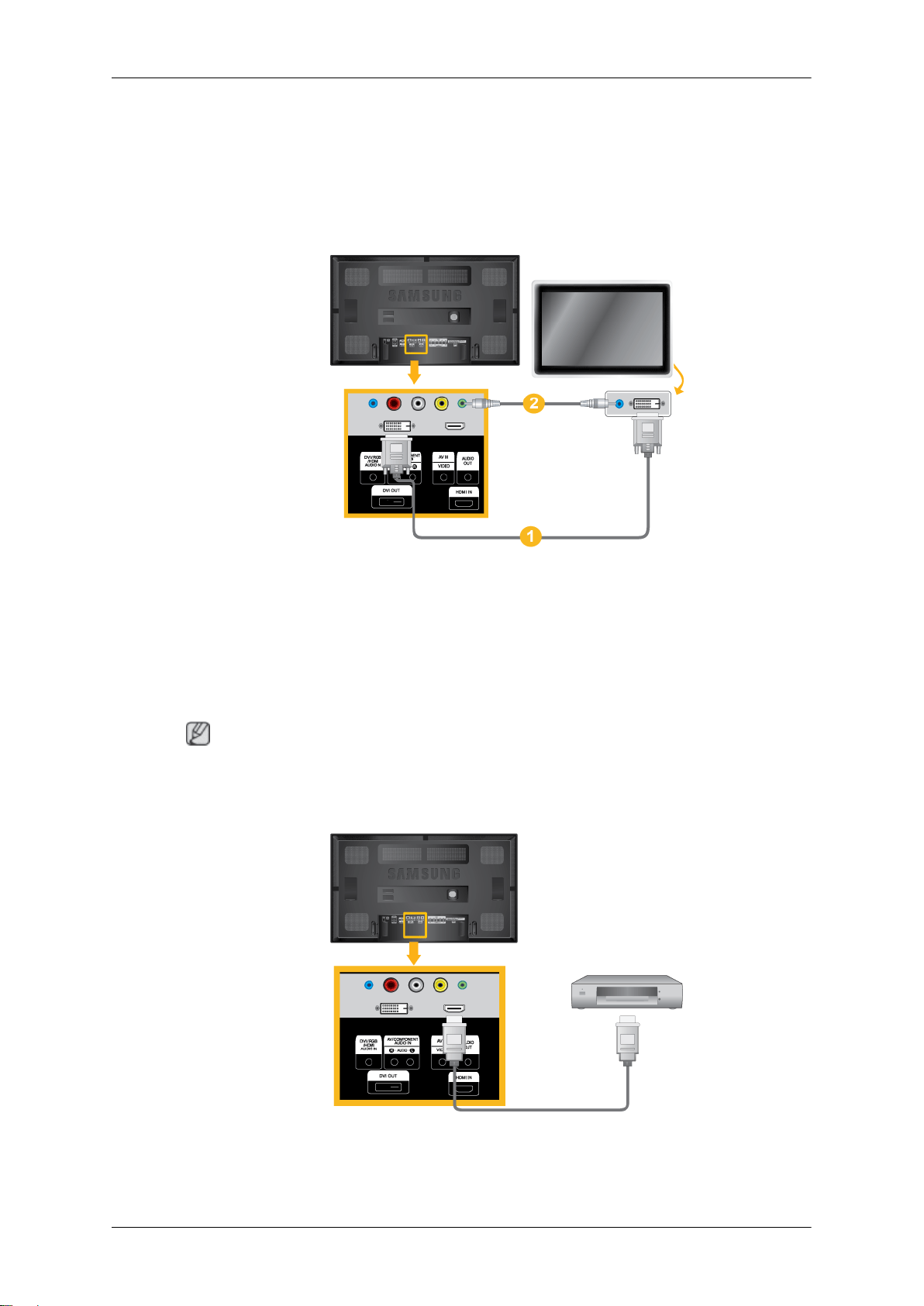

DVI OUT

•Conecte un monitor a otro monitor mediante un cable DVI.

•Conecte el puerto [DVI OUT] del monitor al puerto [HDMI IN] del otro monitor mediante el cable DVI a HDMI.

•LasseñalesdeDVI,HDMIyredenviadas a través del puerto [DVI OUT] se ven en la segunda pantalla que tiene el puerto DVI IN.

Nota

Los monitores hasta 6 Full HD o 10 HD se pueden conectar (pueden variar según el producto).

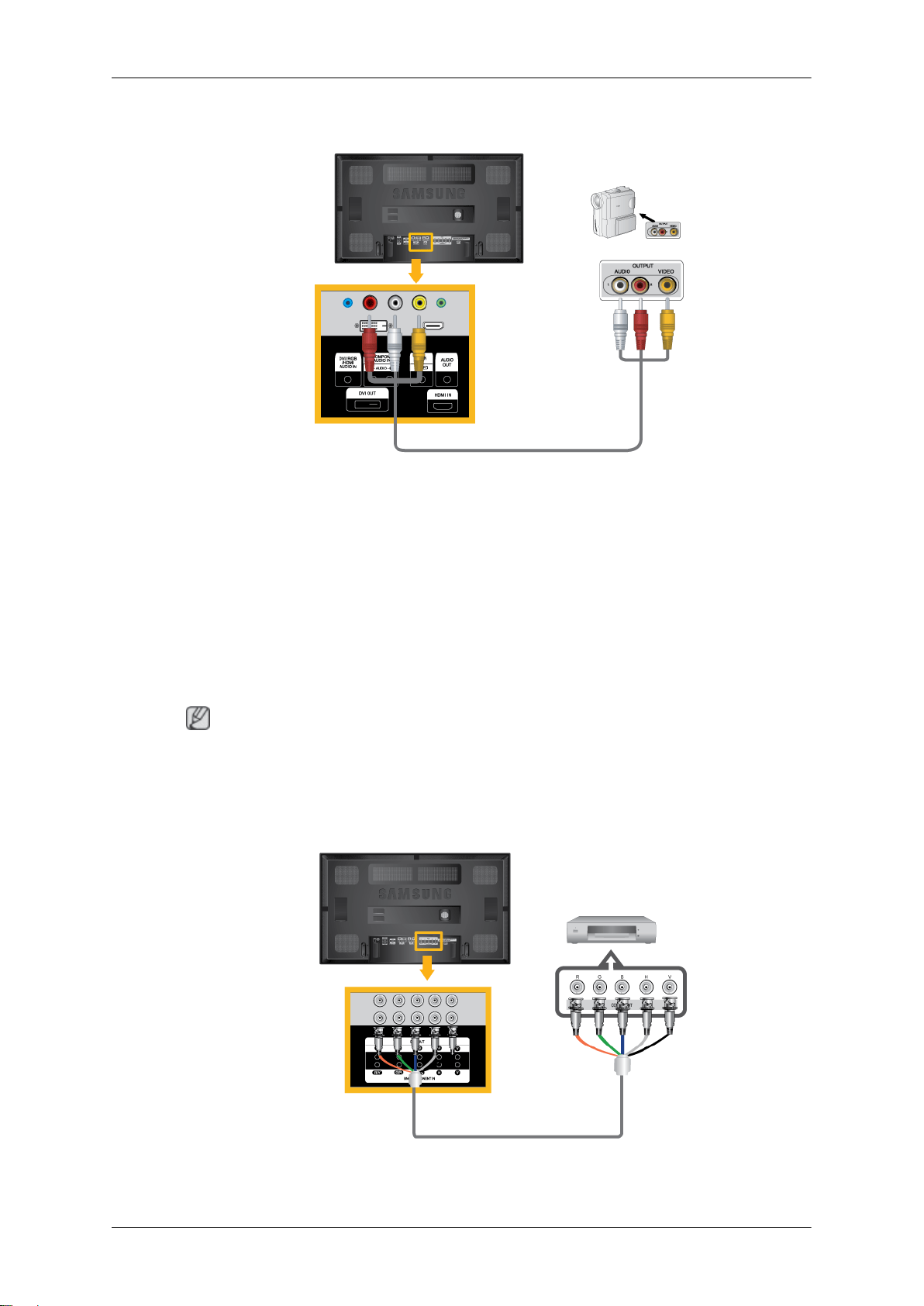

AV IN [VIDEO]

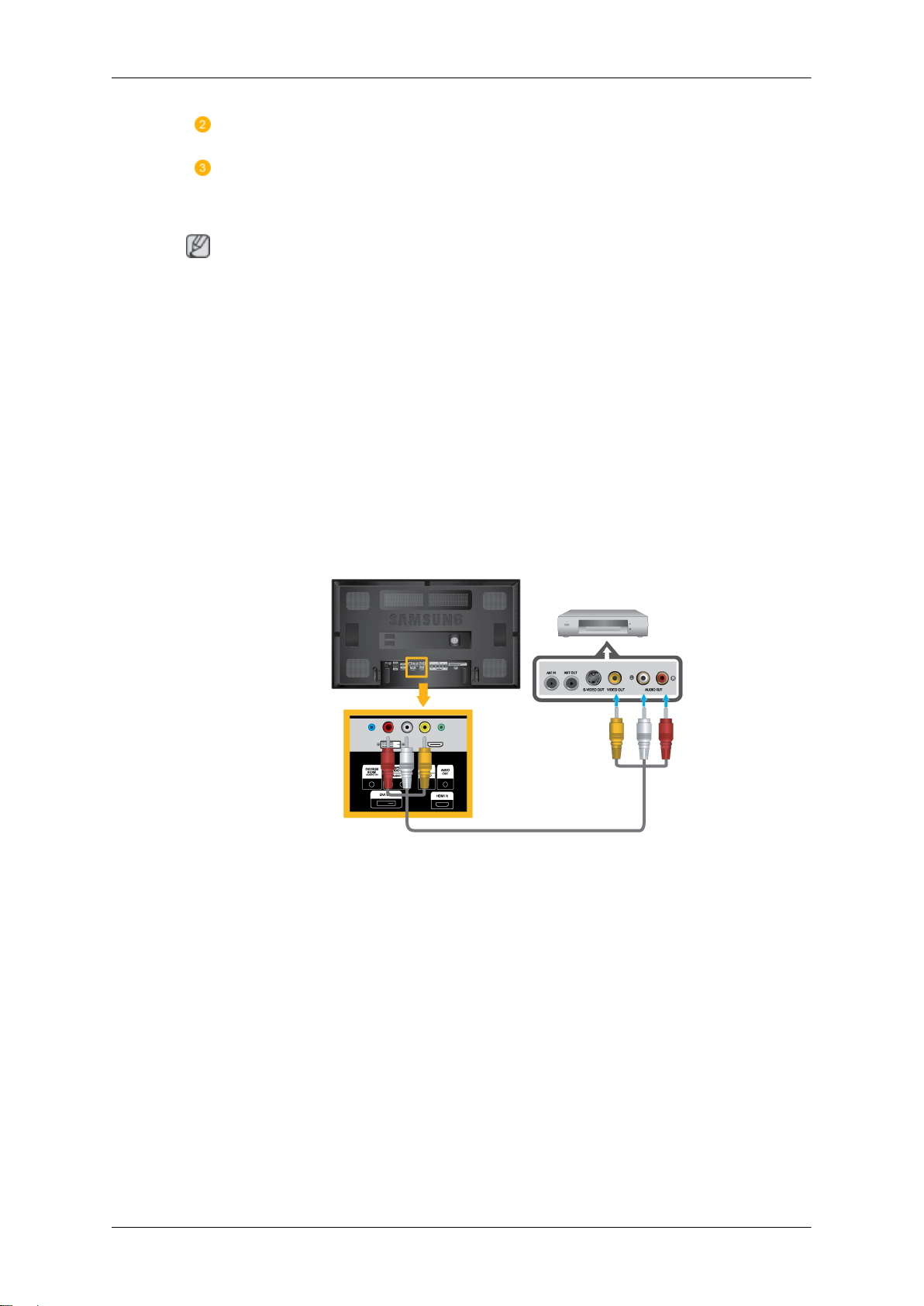

Conecte el terminal [VIDEO] del monitor y el terminal de salida de vídeo del dispositivo externo con un cable de vídeo.

AUDIO OUT

Terminal de salida del auricular.

HDMI IN

Conecte el terminal HDMI de la parte posterior de la pantalla LCD con el terminal HDMI del dispositivo de salida digital mediante un cable HDMI.

Se admite hasta un cable HDMI 1.0.

14

Introducción

BNC OUT [R, G, B, H, V] (Terminal para

BNC (salida))

Conexión BNC (PC analógico): conexión de los puertos R, G, B, H, V.

El número de pantallas LCD que se pueden conectar a la misma salida puede diferir segúnloscables,lafuentedeseñal,etc.Cuando no hay degradación en los cables o en la fuentedelaseñal,sepuedenconectarhasta 10pantallasLCD.(segúnelcableconectado, tal vez no se admitan).

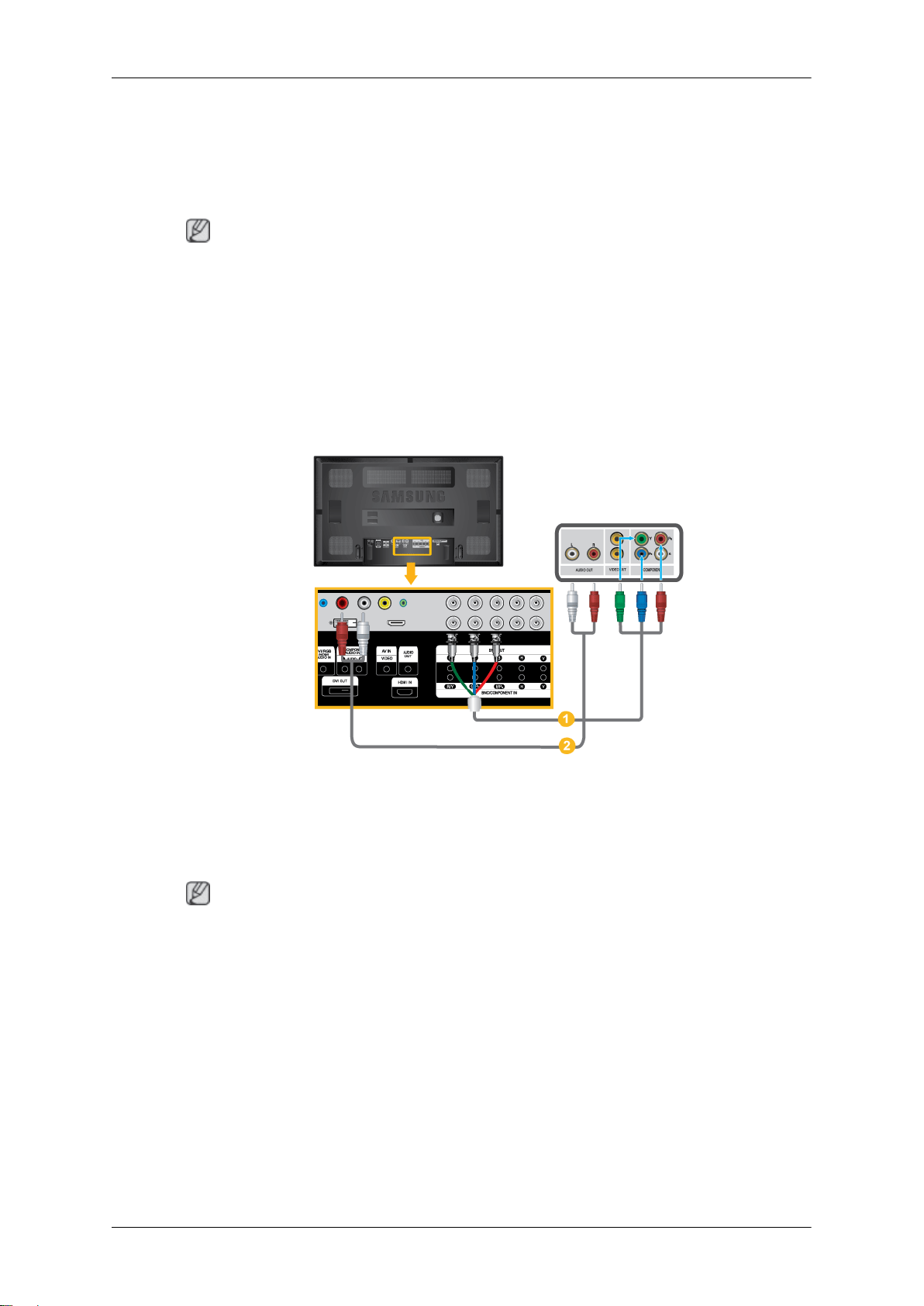

BNC/COMPONENT IN [R/Y, G/PB, B/ PR, H, V] (BNC/ Terminal de conexión de componentes(entrada))

- Durante la entrada BNC, compruebe las especificaciones de los puertos de entrada que se facilitan a continuación.

•[R/Y] --> Puerto de entrada rojo

•[G/PB] --> Puerto de entrada verde

•[B/PR] --> Puerto de entrada azul

- Durante la entrada de componentes, compruebe las especificaciones de los puertos de entrada que se facilitan a continuación.

•[R/Y] --> Puerto de entrada verde

•[G/PB] --> Puerto de entrada azul

•[B/PR] --> Puerto de entrada rojo

SBB Lcok

Conecte la caja de red.

Nota

•Para obtener más información, consulte el manual del usuario de la caja de red.

•La adquisición de una caja de red es opcional.

Nota

Consulte Conexión de los cables para obtener más información acerca de los cables de conexión.

15
