SyncMaster 400UX,460UX
LCD 显示器
用户手册
介绍
-- 400UX --
包装清单
请确保 LCD 显示器包装箱中包含下列物件。
如果有任何物件丢失，请与您的经销商联系。
请联系本地代理商购买可选件。
本支架不用于地板立式安装。
开箱
注
注
手册
快速安装指南 保修卡
（某些地区可能不适用）
缆线
D-Sub 缆线
LCD 显示器
电源线
用户指南
其他
介绍
单独销售
-- 400UX --
显示器
遥控器
DVI 缆线
BNC 缆线
电池(AAA X 2)
（某些地区可能不适用）
墙壁安装套件 半独立式支架套件
校准器
有关使用校准器的更多信
息，请参阅“Natural Color
Expert 帮助”。
BNC 转 RCA 适配器插孔
正面
MENU
按钮
[MENU]
介绍
打开同屏菜单和退出菜单。也可用于退出 OSD 菜单或返回到上一级菜单。
导航按钮（向上向下按钮）
在菜单项之间垂直移动或调整选定的菜单值。
左右调节按钮/音量按钮
从一个菜单选项水平移动到另外一个，或者调整选定的菜单值。屏幕上没
有显示 OSD 时，可按此按钮调节音量。
ENTER
激活一个高亮显示的菜单项。
SOURCE
从 PC（计算机）模式切换为 Video（视频）模式。仅在有外部设备同时连
接到 LCD 显示器时才可以更改源。
[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [分量输入] → [HDMI]
>> 单击此处观看动画剪辑
PIP
按钮
按钮
[ENTER]
[SOURCE]
按画中画按钮可以打开/关闭画中画屏幕。
由于 BNC 和组合视频使用同一端口，因此屏幕上的多个画中画无法重叠。
>> 单击此处观看动画剪辑
• PC
AV / S-Video / 分量输入 / HDMI 模式
• BNC
AV / S-Video / HDMI 模式
• DVI
AV / S-Video / 分量输入 模式
• AV / S-Video
PC / BNC / DVI 模式
分量输入
•
PC / DVI 模式
• HDMI
PC / BNC 模式
电源按钮
使用这个按钮开启或关闭 LCD 显示器。
[ ]
电源指示灯
闪烁绿光表示处于 PowerSaver 模式
背面
介绍
注
有关节电功能的详细信息，请参阅手册中关于 PowerSaver 的说明。为了节
能，在不需要使用显示器或长时间无人操作时，请将 LCD 显示器关闭。
遥控传感器
将遥控器对准 LCD 显示器上的这一点。
注
有关缆线连接的详细情况，请参照“设置”下的缆线连接部分。LCD 显示器的背面配制可能
因型号不同而有所差异。
POWER S/W ON [ │ ] / OFF [O]
开关显示器。
POWER IN
将电源线一端插入此插孔，另一端插入墙壁
插座，即可给本 LCD 显示器供电。
介绍
REMOTE OUT/IN
您可以使用一个有线遥控器，方法是将它连
接到 LCD 显示器。
RS232C OUT/IN(RS232C
MDC（多屏幕控制）程序端口
DVI / PC / HDMI IN [PC/DVI/BNC AUDIO
IN] (PC/DVI/BNC/HDMI
串行端口）
音频连接端子（输
入）
DVI / PC / HDMI IN [HDMI]
用 HDMI 缆线连接 LCD 显示器后部的 HDMI
端口和数字输出设备的 HDMI 端子。
DVI / PC / HDMI IN [RGB]
（计算机视频
连接端子）
D-Sub 缆线（15 针 D-Sub) - PC 模式（模拟计
算机）
DVI / PC / HDMI IN [DVI(HDCP)]
（计算
机视频连接端子）
使用 DVI 缆线（DVI-D 至 DVI-D） - DVI 模
式(数字计算机）
COMPONENT AUDIO IN [L-AUDIO-R]
(Component
BNC/COMPONENT OUT [R/PR, G/Y, B/
PB, H, V] (BNC/Component
BNC（模拟计算机）连接：连接 R, G, B, H, V
端口
分量连接：连接 PR, Y, PB 端口
BNC/COMPONENT IN [R/PR, G/Y, B/PB,
H, V](BNC/Component
音频连接端子[输入]）
连接端子[输出
连接端子[输入
])
])
介绍
AV AUDIO IN [L-AUDIO-R] (LCD
显示器
音频连接端子[输入]）
AV OUT [VIDEO](VIDEO
AV 模式（输出）
AV IN [VIDEO](VIDEO
AV OUT [S-VIDEO] (S-Video
S-VIDEO 模式（输出）
AV IN [S-VIDEO](S-VIDEO
连接端子
)
连接端子)（输入）
连接端子
)
连接端子)（输
入）
EXT SPEAKER(8 Ω)[- - L - +, - - R - +] (
置扬声器连接端子
AUDIO OUT [L-AUDIO-R] (LCD
频连接端子[输出]）
或
BNC
的声音输出端子。
)
AUDIO OUT 是 PC、DVI
外
显示器音
有关缆线连接的详细信息请参阅连接缆线。
-- 400UX --
遥控器
遥控器的性能可能会受电视机或者在显示器附近操作的其他电子设备的影响，从而因频率干
扰而导致故障。
注
注
USB(USB
兼容键盘/鼠标、大容量存储设备。
注
不同环境（例如缆线和信号源等）下，环路
可以连接的 LCD 显示器数目会有所不同。如
果信号源正常而且使用的缆线无信号损失，
可以连接 10 台 LCD 显示器。
连接端子
)
介绍
ON / OFF
MagicInfo
MDC
LOCK
MagicInfo 按钮
+100 DEL
VOL
MUTE
TTX/MIX
MENU
ENTER
P.MODE
AUTO
ENTER/PRE-CH
CH/P
SOURCE
INFO
EXIT
上下左右按钮
S.MODE
STILL
FM RADIO
P.SIZE
SRS
DUAL/MTS
PIP
SOURCE
SWAP
SIZE
REW
STOP
PLAY/PAUSE
FF
1. ON / OFF 用此按钮开关 LCD 显示器。
2. MagicInfo MagicInfo 快速启动按钮。
介绍
3. MDC MDC 快速启动按钮。
4. LOCK 此按钮可激活或停用遥控器和 LCD 显示器上除电源和 LOCK
按钮以外的所有功能键。
5. MagicInfo 按钮 MagicInfo 快速启动按钮。
• 字母/数字：用于输入 Internet 网址。
• DEL:相当于 BackSpace 键。
• SYMBOL:用于输入符号。(.O_-)
• ENTER:在输入值时使用。
6. +100 DEL
7. VOL
MUTE
8.
9. TTX/MIX
10. MENU
11. ENTER
12. P.MODE
按此按钮可选择 100 以上的频道。例如，要选择 121 频道，
按“+100”然后按“2”和“1”。
- 该功能不适用于此 LCD 显示器。
调节音频音量。
暂停音频输出（静音）。它将显示在屏幕的左下角。如果
在 Mute（静音）模式中按下 MUTE 或 - VOL +，音频将恢
复。
电视频道通过图文电视提供文字信息服务。
- 该功能不适用于此 LCD 显示器。
按此按钮打开屏幕菜单，并从菜单屏幕退出或关闭屏幕调整
菜单。
激活一个高亮显示的菜单项。
按下此按钮时，屏幕的下方正中将显示当前的图像模式。
AV / S-Video /
LCD 显示器在出厂时预设了 4 种自动画面设置。再次按按钮
就可以循环查找可用的预置模式。( 动态 → 标准 → 剧场
→ 个人设定 )
分量输入 ：
P.MODE
PC / DVI / BNC :M/B (MagicBright)
MagicBright 是一种可以根据正在收看的画面内容提供最佳
观看环境的新功能。再次按按钮就可以循环查找可用的预置
模式。(娱乐空间 → 畅游互联网 → 文本显示 → 个人设定 )
13. AUTO 在 PC 模式中自动调整屏幕显示。在控制面板中更改分辨率
时，将执行自动功能。
14.
15. CH/P 在 TV 模式中选择电视频道。
ENTER/PRE-CH
返回到上一频道。
- 该功能不适用于此 LCD 显示器。
- 该功能不适用于此 LCD 显示器。
介绍
16. SOURCE
17.
18. EXIT
19.上下左右按钮 在菜单项之间垂直/水平移动或调整选定的菜单值。
20.
21. STILL
22. FM RADIO 打开/关闭 FM 收音机。在 PC/DVI 模式中，将 SOUND（声
23. P.SIZE
INFO
S.MODE
更改该视频源。
当前的画面信息显示在屏幕的左上角。
退出菜单屏幕。
按该按钮时，屏幕的中央偏下会显示当前模式。LCD 显示器
具有内置的高保真立体声放大器。再次按下按钮循环查看可
用的预置模式。( 标准 → 音乐 → 剧场 → 语言 → 个人设
定 )
按下该按钮一次，定格画面。再次按下解除定格。
音）设置为 FM Radio（调频收音机）。在普通“Video”
（视频）模式下，选择“FM RADIO”（FM 收音机），然后
关闭画面。在信号微弱的区域，播放 FM 调频时可能会产生
噪声。
- 该功能不适用于此 LCD 显示器。
按此按钮可调整画面大小。
24. SRS
25. DUAL/MTS
26.
27. SOURCE
28. SWAP
PIP
SRS
DUAL-
当显示器处于电视模式时，根据播放类型可以使用遥控器上
的 DUAL 按钮选择 STEREO/MONO、DUAL l / DUAL ll 和
MONO/NICAM MONO/NICAM STEREO。
MTS-
您可以选择 MTS（多频道电视立体声）模式。
音频类型
调频立体声 单声道 单声道 手动更改
立体声
SAP 单声道 ↔ SAP
- 该功能不适用于此 LCD 显示器。
按画中画按钮可以开/关“画中画”屏幕。
更改画中画窗口的信号源。
切换画中画和主图像的内容。画中画窗口中的图像将显示在
主屏幕中，而主屏幕图像将显示在画中画窗口中。
MTS/S_Mode
单声道 ↔ 立体声
默认
单声道
29.
30.
31. STOP
32. PLAY / PAUSE
SIZE
REW
切换画中画图像的尺寸。
快退
停止
播放/暂停
介绍
33. FF
-- 400UX --

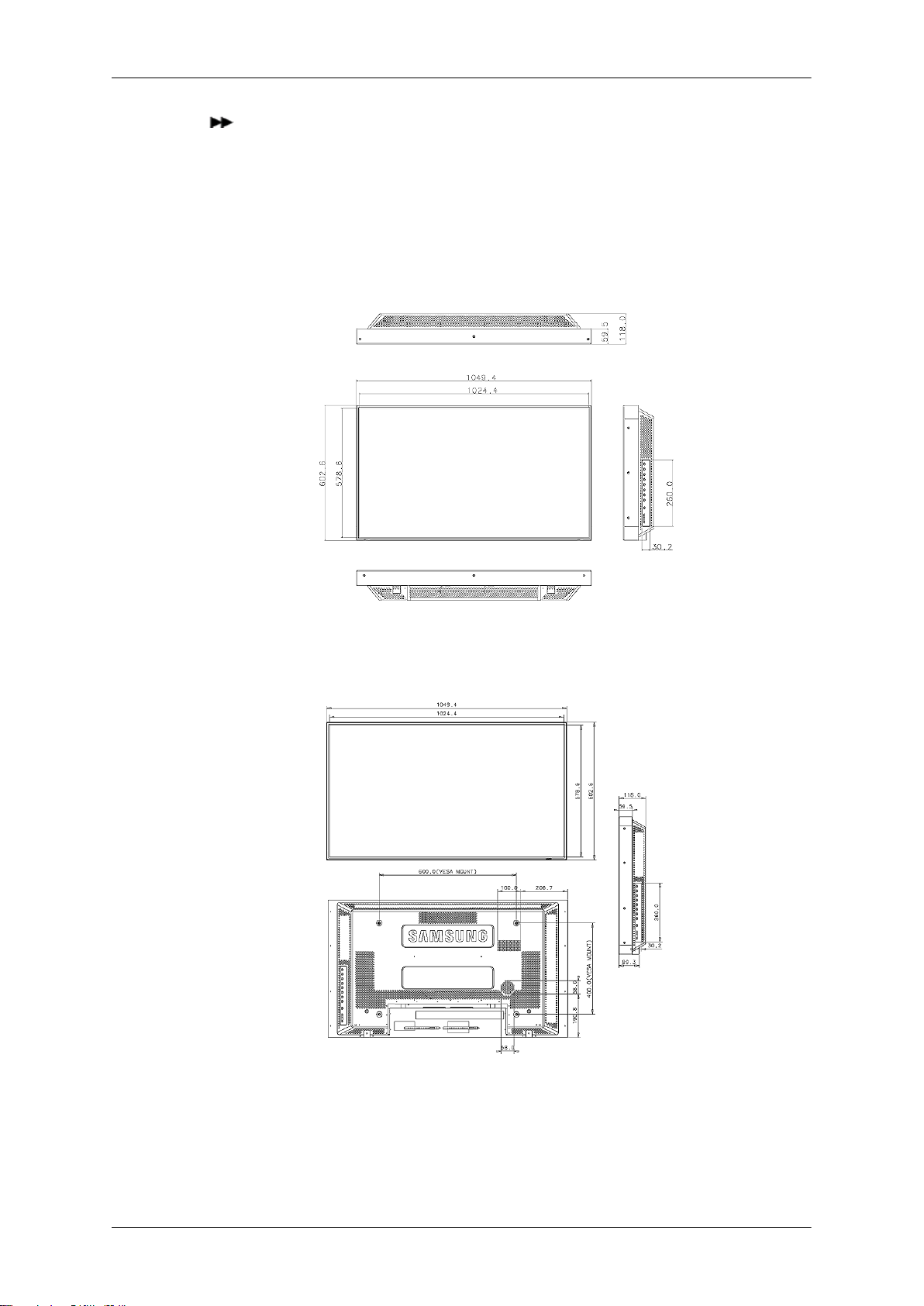

机械布局
机械布局
网络模型尺寸
快进
LCD 显示器头部
网络模型尺寸
介绍
安装 VESA 支架
• 在安装 VESA 时，确保符合国际 VESA 标准。
• 要购买 VESA 支架和安装说明：请联系距您最近的 SAMSUNG 代理商，进行订购。订购
支架后，专业安装人员将上门为您安装。
• 搬动 LCD 显示器时至少需要 2 个人。
• 安装过程中由于顾客的疏忽所造成的任何产品损坏或任何伤害，SAMSUNG 公司概不负
责。
尺寸
介绍
将支架固定到墙上时，只可使用直径 6 毫米，长度 8 至 12 毫米的机器螺钉。
安装壁挂支架
有关安装壁挂支架的信息，请与技术人员联系。
•
• 如果客户自行安装，则 SAMSUNG Electronics 对产品的任何损坏和对客户造成的任何伤害
概不负责。
本产品用于安装到水泥墙上。如果安装在灰泥或木质墙面上，本产品可能会脱位。
•
部件
仅使用随本产品附带的部件和附件。
注意
壁挂支架 (1) 铰链(左 1，右 1)
壁挂支架安装
注
提供了两个铰链（左和右）。使用正确的铰链。
1.
按箭头方向插入并旋紧外加螺钉。
完成后，在墙上安装壁挂支架。
塑料挂
耳 (4)
螺钉 (A)
(11)
螺钉 (B)
(4)
锚栓 (11)
介绍

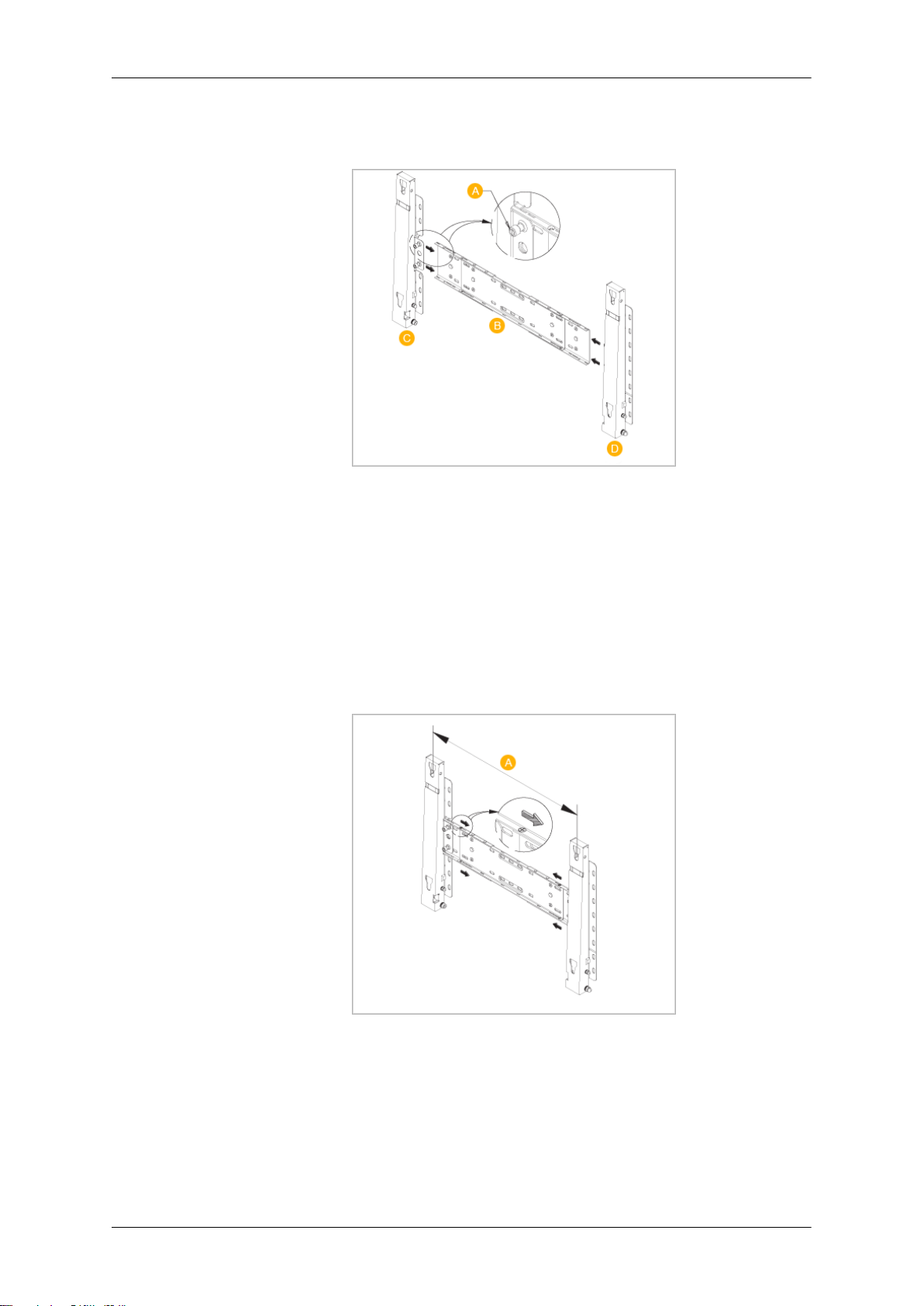

提供了两个铰链（左和右）。使用正确的铰链。
A -
B -
C -
D -
在墙上钻孔前，请检查产品背面两个锁孔之间的长度是否正确。
2.
如果长度太短或太长，请松开壁挂支架上所有 4 个螺丝或其中几个来调整长度。
外加螺钉
壁挂支架
铰链（左）
铰链（右）
A -

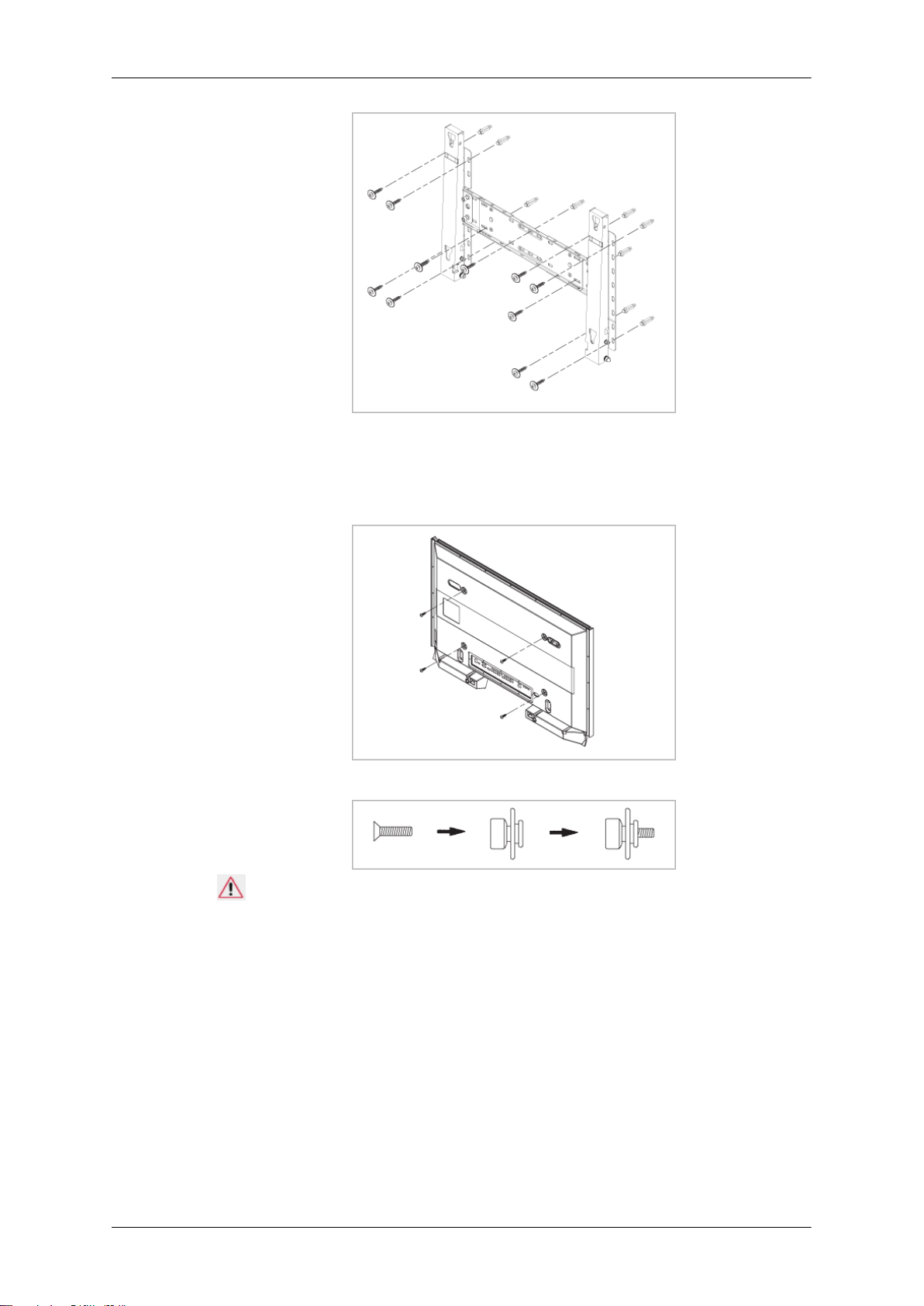

3. 参见安装图并在墙上标记钻入点使用 5.0 毫米钻头钻孔，孔深超过 35 毫米。将每个锚栓
固定到墙上的钻孔内。将每个托架和铰链孔对准相应的锚孔，然后插入并旋紧 11 颗螺
钉 A。
两个锁孔之间的长度
在壁挂支架上安装本产品
产品的形状因型号而异。（塑料挂耳和螺钉的安装方法相同）
1. 拆下产品背后的 4 颗螺钉。
介绍
2. 将螺丝 B 插入塑料挂耳中。
注意
将产品安装到壁挂支架，确保已将它正确固定到左右塑料挂耳上。
•
由于手指可能卡在孔中，所以将产品安装到托架上时要小心。
•
确保壁挂支架牢固地固定到墙上，否则安装后产品可能不稳定。
•
3. 将步骤 2 中的 4 颗螺钉（塑料挂耳 + 螺钉 B)旋入产品后面的孔中。
介绍
4. 拆下安全销 (3)，然后将 4 个产品固定器插入到相应的托架孔 (1) 中。然后放置产品 (2) ，
使其可以牢固地固定在托架上。确保产品重新插入并旋紧安全销 (3) 以安全地将产品放在
托架上。
A - LCD 显示器
B -
C -
调整壁挂支架角度
在将支架安装到墙上前，请将其角度调整到 -2˚。
将产品固定到墙上支架。
1.
用手扶着产品顶部的中间位置，然后向前拉（按箭头方向）调整角度。
2.
3. 可以在 -2˚和 15˚ 之间调整支架角度。
壁挂支架
墙
确保使用顶部的中间位置而不是产品的左侧或右侧来调整角度。
-- 460UX --
包装清单
请确保 LCD 显示器包装箱中包含下列物件。
介绍
注
开箱
如果有任何物件丢失，请与您的经销商联系。
请联系本地代理商购买可选件。
注
本支架不用于地板立式安装。
LCD 显示器
手册
快速安装指南 保修卡
（某些地区可能不适用）
缆线
用户指南
缆线
其他
D-Sub 缆线
介绍
电源线
单独销售
-- 460UX --
显示器
遥控器
DVI 缆线
BNC 缆线
电池(AAA X 2)
（某些地区可能不适用）
墙壁安装套件 半独立式支架套件
校准器
有关使用校准器的更多信
息，请参阅“Natural Color
Expert 帮助”。
BNC 转 RCA 适配器插孔
正面
介绍
MENU
打开同屏菜单和退出菜单。也可用于退出 OSD 菜单或返回到上一级菜单。
按钮
[MENU]
导航按钮（向上向下按钮）
在菜单项之间垂直移动或调整选定的菜单值。
左右调节按钮/音量按钮
从一个菜单选项水平移动到另外一个，或者调整选定的菜单值。屏幕上没
有显示 OSD 时，可按此按钮调节音量。
ENTER
激活一个高亮显示的菜单项。
SOURCE
从 PC（计算机）模式切换为 Video（视频）模式。仅在有外部设备同时连
接到 LCD 显示器时才可以更改源。
[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [分量输入] → [HDMI]
>> 单击此处观看动画剪辑
PIP
按画中画按钮可以打开/关闭画中画屏幕。
按钮
按钮
[ENTER]
[SOURCE]
由于 BNC 和组合视频使用同一端口，因此屏幕上的多个画中画无法重叠。
>> 单击此处观看动画剪辑
• PC
AV / S-Video / 分量输入 / HDMI 模式
• BNC
AV / S-Video / HDMI 模式
• DVI
AV / S-Video / 分量输入 模式
• AV / S-Video
PC / BNC / DVI 模式
分量输入
•
PC / DVI 模式
• HDMI
PC / BNC 模式
电源按钮
使用这个按钮开启或关闭 LCD 显示器。
[ ]
电源指示灯
闪烁绿光表示处于 PowerSaver 模式
背面
介绍
注
有关节电功能的详细信息，请参阅手册中关于 PowerSaver 的说明。为了节
能，在不需要使用显示器或长时间无人操作时，请将 LCD 显示器关闭。
遥控传感器
将遥控器对准 LCD 显示器上的这一点。
注
有关缆线连接的详细情况，请参照“设置”下的缆线连接部分。LCD 显示器的背面配制可能
因型号不同而有所差异。
POWER S/W ON [ │ ] / OFF [O]
开关显示器。
POWER IN
将电源线一端插入此插孔，另一端插入墙壁
插座，即可给本 LCD 显示器供电。
介绍
REMOTE OUT/IN
您可以使用一个有线遥控器，方法是将它连
接到 LCD 显示器。
RS232C OUT/IN(RS232C
MDC（多屏幕控制）程序端口
DVI / PC / HDMI IN [PC/DVI/BNC AUDIO
IN] (PC/DVI/BNC/HDMI
串行端口）
音频连接端子（输
入）
DVI / PC / HDMI IN [HDMI]
用 HDMI 缆线连接 LCD 显示器后部的 HDMI
端口和数字输出设备的 HDMI 端子。
DVI / PC / HDMI IN [RGB]
（计算机视频
连接端子）
D-Sub 缆线（15 针 D-Sub) - PC 模式（模拟计
算机）
DVI / PC / HDMI IN [DVI(HDCP)]
（计算
机视频连接端子）
使用 DVI 缆线（DVI-D 至 DVI-D） - DVI 模
式(数字计算机）
COMPONENT AUDIO IN [L-AUDIO-R]
(Component
BNC/COMPONENT OUT [R/PR, G/Y, B/
PB, H, V] (BNC/Component
BNC（模拟计算机）连接：连接 R, G, B, H, V
端口
分量连接：连接 PR, Y, PB 端口
BNC/COMPONENT IN [R/PR, G/Y, B/PB,
H, V](BNC/Component
音频连接端子[输入]）
连接端子[输出
连接端子[输入
])
])
介绍
AV AUDIO IN [L-AUDIO-R] (LCD
显示器
音频连接端子[输入]）
AV OUT [VIDEO](VIDEO
AV 模式（输出）
AV IN [VIDEO](VIDEO
AV OUT [S-VIDEO] (S-Video
S-VIDEO 模式（输出）
AV IN [S-VIDEO](S-VIDEO
连接端子
)
连接端子)（输入）
连接端子
)
连接端子)（输
入）
EXT SPEAKER(8 Ω)[- - L - +, - - R - +] (
置扬声器连接端子
AUDIO OUT [L-AUDIO-R] (LCD
频连接端子[输出]）
或
BNC
的声音输出端子。
)
AUDIO OUT 是 PC、DVI
外
显示器音
有关缆线连接的详细信息请参阅连接缆线。
-- 460UX --
遥控器
遥控器的性能可能会受电视机或者在显示器附近操作的其他电子设备的影响，从而因频率干
扰而导致故障。
注
注
USB(USB
兼容键盘/鼠标、大容量存储设备。
注
不同环境（例如缆线和信号源等）下，环路
可以连接的 LCD 显示器数目会有所不同。如
果信号源正常而且使用的缆线无信号损失，
可以连接 10 台 LCD 显示器。
连接端子
)
介绍
ON / OFF
MagicInfo
MDC
LOCK
MagicInfo 按钮
+100 DEL
VOL
MUTE
TTX/MIX
MENU
ENTER
P.MODE
AUTO
ENTER/PRE-CH
CH/P
SOURCE
INFO
EXIT
上下左右按钮
S.MODE
STILL
FM RADIO
P.SIZE
SRS
DUAL/MTS
PIP
SOURCE
SWAP
SIZE
REW
STOP
PLAY/PAUSE
FF
1. ON / OFF 用此按钮开关 LCD 显示器。
2. MagicInfo MagicInfo 快速启动按钮。
介绍
3. MDC MDC 快速启动按钮。
4. LOCK 此按钮可激活或停用遥控器和 LCD 显示器上除电源和 LOCK
按钮以外的所有功能键。
5. MagicInfo 按钮 MagicInfo 快速启动按钮。
• 字母/数字：用于输入 Internet 网址。
• DEL:相当于 BackSpace 键。
• SYMBOL:用于输入符号。(.O_-)
• ENTER:在输入值时使用。
6. +100 DEL
7. VOL
MUTE
8.
9. TTX/MIX
10. MENU
11. ENTER
12. P.MODE
按此按钮可选择 100 以上的频道。例如，要选择 121 频道，
按“+100”然后按“2”和“1”。
- 该功能不适用于此 LCD 显示器。
调节音频音量。
暂停音频输出（静音）。它将显示在屏幕的左下角。如果
在 Mute（静音）模式中按下 MUTE 或 - VOL +，音频将恢
复。
电视频道通过图文电视提供文字信息服务。
- 该功能不适用于此 LCD 显示器。
按此按钮打开屏幕菜单，并从菜单屏幕退出或关闭屏幕调整
菜单。
激活一个高亮显示的菜单项。
按下此按钮时，屏幕的下方正中将显示当前的图像模式。
AV / S-Video /
LCD 显示器在出厂时预设了 4 种自动画面设置。再次按按钮
就可以循环查找可用的预置模式。( 动态 → 标准 → 剧场
→ 个人设定 )
分量输入 ：
P.MODE
PC / DVI / BNC :M/B (MagicBright)
MagicBright 是一种可以根据正在收看的画面内容提供最佳
观看环境的新功能。再次按按钮就可以循环查找可用的预置
模式。(娱乐空间 → 畅游互联网 → 文本显示 → 个人设定 )
13. AUTO 在 PC 模式中自动调整屏幕显示。在控制面板中更改分辨率
时，将执行自动功能。
14.
15. CH/P 在 TV 模式中选择电视频道。
ENTER/PRE-CH
返回到上一频道。
- 该功能不适用于此 LCD 显示器。
- 该功能不适用于此 LCD 显示器。
介绍
16. SOURCE
17.
18. EXIT
19.上下左右按钮 在菜单项之间垂直/水平移动或调整选定的菜单值。
20.
21. STILL
22. FM RADIO 打开/关闭 FM 收音机。在 PC/DVI 模式中，将 SOUND（声
23. P.SIZE
INFO
S.MODE
更改该视频源。
当前的画面信息显示在屏幕的左上角。
退出菜单屏幕。
按该按钮时，屏幕的中央偏下会显示当前模式。LCD 显示器
具有内置的高保真立体声放大器。再次按下按钮循环查看可
用的预置模式。( 标准 → 音乐 → 剧场 → 语言 → 个人设
定 )
按下该按钮一次，定格画面。再次按下解除定格。
音）设置为 FM Radio（调频收音机）。在普通“Video”
（视频）模式下，选择“FM RADIO”（FM 收音机），然后
关闭画面。在信号微弱的区域，播放 FM 调频时可能会产生
噪声。
- 该功能不适用于此 LCD 显示器。
按此按钮可调整画面大小。
24. SRS
25. DUAL/MTS
26.
27. SOURCE
28. SWAP
PIP
SRS
DUAL-
当显示器处于电视模式时，根据播放类型可以使用遥控器上
的 DUAL 按钮选择 STEREO/MONO、DUAL l / DUAL ll 和
MONO/NICAM MONO/NICAM STEREO。
MTS-
您可以选择 MTS（多频道电视立体声）模式。
音频类型
调频立体声 单声道 单声道 手动更改
立体声
SAP 单声道 ↔ SAP
- 该功能不适用于此 LCD 显示器。
按画中画按钮可以开/关“画中画”屏幕。
更改画中画窗口的信号源。
切换画中画和主图像的内容。画中画窗口中的图像将显示在
主屏幕中，而主屏幕图像将显示在画中画窗口中。
MTS/S_Mode
单声道 ↔ 立体声
默认
单声道
29.
30.
31. STOP
32. PLAY / PAUSE
SIZE
REW
切换画中画图像的尺寸。
快退
停止
播放/暂停
介绍
33. FF
-- 460UX --
机械布局
机械布局
网络模型尺寸
快进
LCD 显示器头部
网络模型尺寸
安装 VESA 支架
• 在安装 VESA 时，确保符合国际 VESA 标准。
• 要购买 VESA 支架和安装说明：请联系距您最近的 SAMSUNG 代理商，进行订购。订购
支架后，专业安装人员将上门为您安装。
尺寸
介绍
• 搬动 LCD 显示器时至少需要 2 个人。
• 安装过程中由于顾客的疏忽所造成的任何产品损坏或任何伤害，SAMSUNG 公司概不负
责。
将支架固定到墙上时，只可使用直径 6 毫米，长度 8 至 12 毫米的机器螺钉。
安装壁挂支架
有关安装壁挂支架的信息，请与技术人员联系。
•
• 如果客户自行安装，则 SAMSUNG Electronics 对产品的任何损坏和对客户造成的任何伤害
概不负责。
本产品用于安装到水泥墙上。如果安装在灰泥或木质墙面上，本产品可能会脱位。
•
部件
仅使用随本产品附带的部件和附件。
注意
壁挂支架 (1) 铰链(左 1，右 1)
壁挂支架安装
注
提供了两个铰链（左和右）。使用正确的铰链。
塑料挂
耳 (4)
螺钉 (A)
(11)
螺钉 (B)
(4)
锚栓 (11)
介绍
按箭头方向插入并旋紧外加螺钉。
1.
完成后，在墙上安装壁挂支架。
提供了两个铰链（左和右）。使用正确的铰链。
A -
B -
C -
D -
在墙上钻孔前，请检查产品背面两个锁孔之间的长度是否正确。
2.
如果长度太短或太长，请松开壁挂支架上所有 4 个螺丝或其中几个来调整长度。
外加螺钉
壁挂支架
铰链（左）
铰链（右）
A -
3. 参见安装图并在墙上标记钻入点使用 5.0 毫米钻头钻孔，孔深超过 35 毫米。将每个锚栓
固定到墙上的钻孔内。将每个托架和铰链孔对准相应的锚孔，然后插入并旋紧 11 颗螺
钉 A。
两个锁孔之间的长度
在壁挂支架上安装本产品
产品的形状因型号而异。（塑料挂耳和螺钉的安装方法相同）
1. 拆下产品背后的 4 颗螺钉。
介绍
2. 将螺丝 B 插入塑料挂耳中。
注意
将产品安装到壁挂支架，确保已将它正确固定到左右塑料挂耳上。
•
由于手指可能卡在孔中，所以将产品安装到托架上时要小心。
•
确保壁挂支架牢固地固定到墙上，否则安装后产品可能不稳定。
•
3. 将步骤 2 中的 4 颗螺钉（塑料挂耳 + 螺钉 B)旋入产品后面的孔中。
介绍
4. 拆下安全销 (3)，然后将 4 个产品固定器插入到相应的托架孔 (1) 中。然后放置产品 (2) ，
使其可以牢固地固定在托架上。确保产品重新插入并旋紧安全销 (3) 以安全地将产品放在
托架上。
A - LCD 显示器
B -
C -
调整壁挂支架角度
在将支架安装到墙上前，请将其角度调整到 -2˚。
将产品固定到墙上支架。
1.
用手扶着产品顶部的中间位置，然后向前拉（按箭头方向）调整角度。
2.
3. 可以在 -2˚和 15˚ 之间调整支架角度。
壁挂支架
墙
介绍
确保使用顶部的中间位置而不是产品的左侧或右侧来调整角度。
连接
连接到计算机
注
AV 输入设备，如 DVD、录像机或便携式摄像机及您的计算机均可连接到 LCD 显示器。有关
连接 AV 输入设备的详细信息，请参阅“调整 LCD 显示器”一节中的“用户控制”。
使用接地电源线
如果发生故障，接地线可能引起触电。请确保在插入交流电源前，正确
•
连接接地线。如果要取消接地连线，请先拔下交流电源线。
将 LCD 显示器的电源线连接到 LCD 显示器背面的电源端口。打开电源开
关。
有 3 种方法可以连接 D-sub 端口和 LCD 显示器。从下列选项中选择一个：
使用显卡上的 D-Sub （模拟）接口。
• 用 D-sub 缆线连接 LCD 显示器背面的 15 针 RGB 端口和计算机上的 15
针 D-sub 端口。
使用显卡上的 DVI（数字）连接器。
• 用 DVI 缆线连接 LCD 显示器背面的 DVI(HDCP) 端口和计算机上的 DVI
端口。
连接
• 用 BNC 缆线连接 LCD 显示器背面的 BNC/COMPONENT IN - R, G, B,
将 LCD 显示器的音频缆线连接至计算机背面的音频端口。
注
• 打开计算机和 LCD 显示器。
• DVI 缆线或 BNC 缆线是选购件。
• 请联系本地的 SAMSUNG Electronics 服务中心购买这些选购件。
连接至其他设备
使用显卡上的 BNC（模拟）连接器。
H, V 端口和计算机的 15 针 D-sub 端口。
使用接地电源线
如果发生故障，接地线可能引起触电。请确保在插入交流电源前，正确
•
连接接地线。如果要取消接地连线，请先拔下交流电源线。
注
AV 输入设备，如 DVD、录像机或便携式摄像机及您的计算机均可连接到 LCD 显示器。有关
连接 AV 输入设备的详细信息，请参阅“调整 LCD 显示器”一节中的“用户控制”。
连接到录像机
连接
录像机或便携式摄像机之类的 AV 输入设备可通过 S-VHS 或 BNC 缆线连
接到 LCD 显示器的 AV IN [VIDEO] 端子或 AV IN [S-VIDEO] 端子。
用音频缆线连接录像机或便携式摄像机的左 (L) 右 (R) 音频端子到 LCD 显
示器的 AV AUDIO IN [L-AUDIO-R] 端子。
注
• 用 LCD 显示器前面或遥控器上的 SOURCE 按钮为录像机或便携式摄像机的连接选择 AV
或 S-Video。
请把录像带放进录像机或摄像机里按播放键播放。
•
• S-VHS 缆线或 BNC 缆线为选购件。
连接到 DVD 播放器
用一套音频缆线连接 LCD 显示器的 COMPONENT AUDIO IN [L-AUDIO-
R] 端子和 DVD 播放器的音频输出插孔。
用 Component 缆线连接 LCD 显示器的 BNC/COMPONENT IN - PR, Y, PB
端子和 DVD 播放器的 PR、Y、PB 插孔。
注
• 用 LCD 显示器前面或遥控器上的 SOURCE 按钮为 DVD 播放器连接选择 分量输入。
• 然后，启动 DVD 播放器并放入 DVD 光盘。
分量输入缆线为选购件。
•
• 欲知 Component 视频的详细信息，请参阅 DVD 播放器用户手册。
连接便携式摄像机
连接
找出便携式摄像机的 A/V 输出插孔。这些插孔通常位于便携式摄像机的侧
面或背面。用一套音频缆线连接便携式摄像机的 AUDIO OUTPUT 插孔和
LCD 显示器的 AV AUDIO IN [L-AUDIO-R] 端子。
用视频缆线连接便携式摄像机的 VIDEO OUTPUT 插孔和 LCD 显示器的 AV
IN [VIDEO]端子。
注
• 用 LCD 显示器前面或遥控器上的 SOURCE 按钮为便携式摄像机连接选择 AV。
请把录像带放进摄像机里按播放键播放。
•
• 此处所示的音频 - 视频缆线通常随便携式像机一起提供。
（如果没有，请与您本地的电子商店联系）。
• 如果您的便携式摄像机是立体声的， 您需要连接两条缆线。
连接 DTV 机顶盒
用 Component 缆线连接 LCD 显示器的 BNC / COMPONENT IN - PR, Y, PB
端子和机顶盒的 PR, Y, PB 插孔。
用一套音频缆线连接 LCD 显示器的 COMPONENT AUDIO IN [L-AUDIO-
R] 和机顶盒的 AUDIO OUT 插孔。
注
• 用 LCD 显示器前面或遥控器上的 SOURCE 信号源按钮为 DTV 机顶盒连接选择 Component。
• 有关 Component 视频说明，请参阅您的机顶盒用户手册。
连接到音响系统
连接
注
用一组音频缆线连接音响系统的 AUX L（左）、R（右）插孔和 LCD 显示器的 AUDIO OUT
[L-AUDIO-R] 端子。
连接有线遥控器
注
• 您可以使 LCD 显示器通过 REMOTE OUT 端子接收其他设备的遥控信号，从而对其进行
控制。
• 您可以使设备通过 REMOTE IN 端子接收其他设备的遥控信号，从而对其进行控制。
• 限制：仅当其他设备支持有线遥控 I/O 端子时，此功能才可用。
用 HDMI 缆线进行连接
注
• 数字 DVD 这类输入设备是通过 HDMI 缆线连接至 LCD 显示器的 HDMI IN 端子的。
• 您不能将 PC 连接到 HDMI IN 端子。
用 DVI 至 HDMI 缆线进行连接
连接
注
• 使用 DVI 至 HDMI 缆线将数字输出设备的 DVI 输出端口连接到 LCD 显示器的 HDMI IN
端子。
• 将 RCA 至立体声（适用于 PC）缆线的红色和白色插孔连接到数字输出设备上相同颜色的
音频输出端子，并将另一端插孔连接到显示器的 HDMI / PC / DVI-D AUDIO IN 端子。
连接 USB 设备
注
AV 输入设备，如 DVD、录像机或便携式摄像机及您的计算机均可连接到 LCD 显示器。有关
连接 AV 输入设备的详细信息，请参阅“调整 LCD 显示器”一节中的“用户控制”。
使用接地电源线
如果发生故障，接地线可能引起触电。请确保在插入交流电源前，正确
•
连接接地线。如果要取消接地连线，请先拔下交流电源线。
连接
注
您可以连接 USB 设备（如鼠标或键盘）。
故障诊断
自检功能检查
注
在寻求支持之前，请您检查以下项目。如果您自己无法解决问题，请联系服务中心。
自检功能检查
1. 关闭计算机和 LCD 显示器。
2.
3. 打开 LCD 显示器。
从计算机背面拔下视频缆线。
当 LCD 显示器处于正常的工作状态而没有检测到任何视频信号时，下面的图形"检测信
号线。"（检测信号线）将显示在黑色背景上:在自测模式中，LED 电源指示灯保持为绿
色，而图形在屏幕上四处移动。
4. 关闭 LCD 显示器并重新连接视频缆线；然后启动计算机和 LCD 显示器。
如果进行上一步骤后 LCD 显示器屏幕仍然无图像，请检查视频控制器、计算机系统以及 LCD
显示器是否正常运作。
警告消息
您可以在 1360 x 768 以上的分辨率下查看屏幕。但下面的消息会出现一分钟，在此期间您可
以选择改变屏幕分辨率，也可保持不变。并且，如果刷新频率大于 85Hz，将会出现黑屏，因
为本 LCD 显示器不支持大于 85Hz 的刷新频率。
请参考规格 > 预设时钟模式，了解 LCD 显示器所支持的各种分辨率或频率。
维护和清洁
注
1)维护 LCD 显示器外壳。
断开电源线后， 用一块软布清洁外壳。
2)维护平板显示屏。
用软布（棉布）平滑地清洁屏幕。
故障现象和建议措施
注
LCD 显示屏再现从计算机接收的视频信号。因此，如果计算机或显卡出现故障，可能会导致
出现 LCD 显示屏无图像、色彩不正常、噪点、不支持视频模式等情况；如果出现这种情况
下，请先检查问题原因所在，然后联系服务中心服务中心或您的经销商。
故障诊断
请勿使用苯、稀释剂或其他可燃物质，也不要用湿
•
布。
• 我们建议使用 SAMSUNG 清洁剂，以防损伤屏幕。
请勿使用丙酮、苯和稀释剂。
•
（这些物质可能会导致屏幕表面出现缺陷和发生变
形。)
对于用户造成的损坏，其维修费用以及其他相关费用
•
将由用户自己支付。
检查电源线和视频缆线是否已正确连接到计算机。
1.
2. 检查计算机引导时的蜂鸣声是否超过 3 次。
（如果是这样，将计算机主板送修。）
3. 如安装了新的显卡，或重装过 PC，请检查是否已安装适配器（视频）驱动程序。
4. 检查显示器的扫描频率是否设置为 50Hz ~ 85Hz。
（使用最大分辨率时，请勿超过 60 Hz。）
5. 如果在安装适配器（视频）驱动程序方面有问题，请在 Safe Mode（安全模式）下启动计
算机，并通过 Control Panel（控制面板）→System（系统）→Device Administrator（设备
管理器）中删除显示适配器，然后重启计算机以重新安装适配器（视频）驱动程序。
核对表
注
下表列出可能出现的故障及其解决办法。在请求协助之前，请查阅本部分内容，看看您是
•
否能自己解决问题。如果确实需要帮助，请拨打“信息”部分提供的电话号码或联系您的
经销商。
与安装相关的问题（PC 模式）
注
列出了 LCD 显示器的相关安装问题及对应的解决方案。
Q: LCD 显示器屏幕闪烁。
A: 请检查计算机和 LCD 显示器之间的信号线是否已牢固连接。
（请参阅连接到计算机）
屏幕相关问题
注
列出与 LCD 显示器屏幕的相关问题及其解决办法。
Q:
A: 确保电源线已牢固连接且 LCD 显示器已打开。
Q: "检测信号线。"（检查信号线）消息
A: 确保信号线已牢固连接到 PC 或视频源。
A: 确保 PC 或视频源已打开。
Q: "非最佳模式"（非最佳模式）消息
A:
故障诊断
屏幕无图像，电源指示灯不亮。
（请参考连接到计算机）
（请参考连接到计算机）
请检查视频适配器的最大分辨率和刷新频率。
把这些数值和“预设时钟模式”图表中的数据做比较。
A:
画面纵向滚动。
Q:
检查信号线是否已牢固连接。如有必要，进行重新连接。
A:
（请参阅连接到计算机）
画面不清晰；画面模糊。
Q:
A: 进行频率 粗调和微调。
拆下所有附件（视频扩展缆线等）后重新开机。
A:
将分辨率和刷新频率设置为推荐的值。
A:
画面不稳定或颤动。
Q:
A: 检查计算机显卡所设分辨率和频率是否在 LCD 显示器支持的范围内。如果不是，请参
考 LCD 显示器菜单下当前的信息以及“预设时钟模式”下的信息。
画面中出现鬼影。
Q:
A: 检查计算机显卡所设分辨率和频率是否在 LCD 显示器支持的范围内。如果不是，请参
考 LCD 显示器菜单下当前的信息以及“预设时钟模式”下的信息。
画面太亮或太暗。
Q:
A: 调整 亮度和 对比度。
(参考 亮度, 对比度)
屏幕颜色不一致。
Q:
A: 使用 OSD 颜色调整菜单下的 个人设定。
彩色图像变形且带有黑影。
Q:
A: 使用 OSD 颜色调整菜单下的 个人设定。
白色显示效果差。
Q:
A: 使用 OSD 颜色调整菜单下的 个人设定。
电源指示灯闪烁绿光。
Q:
A: LCD 显示器目前正在将所作的设置修改保存到 OSD 内存。
Q: 屏幕无图像，电源指示灯呈绿色持续亮起或者每 0.5 或 1 秒闪烁一次。
A: LCD 显示器正在使用其电源管理系统。
按一下键盘上的某个按键。
A:
屏幕无图像并且闪烁。
Q:
A: 如果在按下 MENU（菜单）按钮时在屏幕上看到“TEST GOOD”（测试是否良好）消
息，则请检查 LCD 显示器和计算机之间的缆线连接，确保接口已连接好。
与音频有关的问题
故障诊断
注
下面列出与音频信号有关的问题及其解决办法。
无声音。
Q:
A: 确保音频缆线牢固地连接至 LCD 显示屏的音频输入端口和声卡的音频输出端口。
（请参考连接到计算机）
检测音量。
A:
音量太低。
Q:
检测音量。
A:
如果将音量调节到最大后还是太低，请检测计算机声卡或软件程序的音量控制。
A:
音量太高或太低。
Q:
A: 将 高音和低音调整到适当水平。
与遥控器相关的问题
注
列出与遥控器有关的问题及其解决办法。
遥控器按钮没反应。
Q:
A: 检查电池极性 (+/-)。
检查电池电量是否已用完。
A:
检查是否已打开电源。
A:
检查电源线是否已牢固连接。
A:
检查附近是否有特殊的荧光灯或氖光灯。
A:
问题与回答
Q:
A:
Q:
A: Windows XP:
A: Windows ME/2000:
故障诊断
如何更改刷新率？
可以通过重新配置显卡来更改刷新频率。
注
显卡支持可能根据所使用的驱动器版本而变化。（请参阅计算机或显卡手册获取详细信
息。）
如何调节分辨率？
选择 “Control Panel”（控制面板）→“Appearance and Themes”（外观和主题）→
“Display”（显示）→“Settings”（设置）来设置分辨率。
选择 “Control Panel”（控制面板）→“Display”（显示）→“Settings”（设置）来设
置分辨率。
* 详情请与显卡的制造商联系。
如何设置节电功能？
Q:
A: Windows XP:
选择 Control Panel（控制面板）→Appearance and Themes（外观和主题）→Display（显
示）→屏幕保护程序。
设置计算机 BIOS-SETUP 中的功能。（请参阅 Windows/计算机手册。）
A: Windows ME/2000:
选择 Control Panel（控制面板）→Display（显示） →屏幕保护程序设置分辨率。
设置计算机 BIOS-SETUP 中的功能。（请参阅 Windows/计算机手册。）
Q: 如何清洁外壳/LCD 面板？
A: 断开电源线，然后使用软布以清洁液或白水清洁 LCD 显示器。
切勿在外壳上留有清洁剂或划痕。请勿使将水滴到计算机内部。
如何播放视频？
Q:
A: 视频功能仅支持 MPEG1 和 WMV 编码解码器。要播放视频，请安装相应的编码解码
器。请注意，某些编码解码器可能不兼容。
注
在请求协助之前，请查看本节中的信息，确定是否能自行解决问题。如果确实需要帮助，请
拨打“信息”部分提供的电话号码或联系您的经销商。
Loading...
