Samsung SYNCMASTER 460UT-2, SYNCMASTER 460UT-B QUICK GUIDE [es]

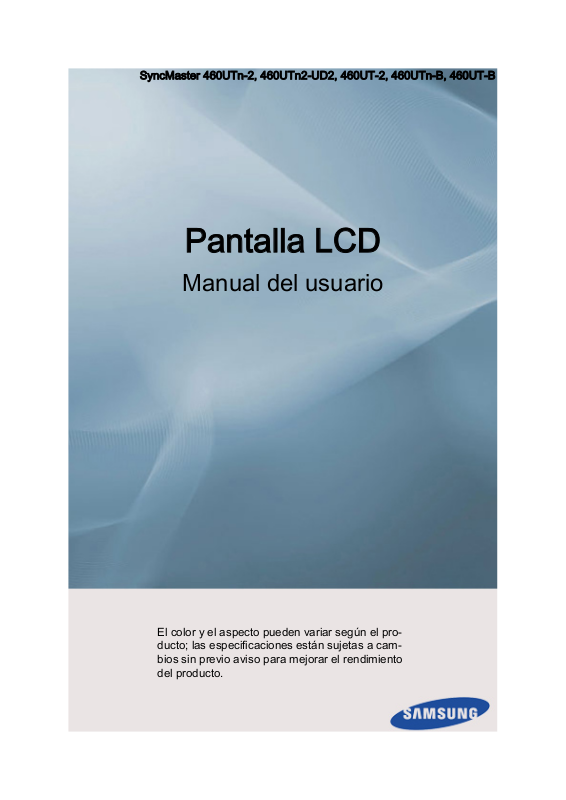

SyncMaster 460UTn-2, 460UTn2-UD2, 460UT-2, 460UTn-B, 460UT-B

Pantalla LCD

Manual del usuario

El color y el aspecto pueden variar según el producto; las especificaciones están sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.

Instr. seguridad

Símbolos

Nota

Es necesario cumplir estas en la propiedad.

Lea las instrucciones con detenimiento y utilice el producto del modo correcto.

Advertencia/Precaución

Si no sigue las indicaciones marcadas con este símbolo, se pueden producir lesiones en el usuario o desperfectos en el equipo.

Nota

Prohibido

No desmonte

No lo toque

Alimentación eléctrica

instrucciones de seguridad para su seguridad e impedir daños

Lea siempre estas indicaciones con mucha atención

Desconecte el enchufe de la toma de corriente

Toma a tierra para evitar una descarga eléctrica

Si no va a utilizar el ordenador durante un período prolongado, configúrelo en DPM.

Si utiliza un salvapantallas, configúrelo en el modo de pantalla activa.

La imágenes que se aplicar en todos los casos (o países).

Acceso directo a las instrucciones para evitar la persistencia de imágenes

No utilice un cable de alimentación ni un enchufe dañados ni

una toma de corriente estropeada o floja.

• Podría provocar un incendio o una descarga eléctrica.

No toque el enchufe con las manos húmedas cuando lo quite

o lo enchufe en la toma de corriente.

• Podría provocar un incendio o una descarga eléctrica.

Asegúrese de conectar el cable de alimentación en una toma

de corriente con conexión a tierra.

• De lo contrario, podría siones personales.

muestran son sólo de referencia y no se pueden

provocar una descarga eléctrica o le-

Instr. seguridad

Asegúrese de que el cable de alimentación esté enchufado

firme y correctamente en la toma de corriente.

•

Podría provocar un incendio.

No doble demasiado el cable ni coloque objetos pesados en-

cima.

• Podría provocar un incendio.

No conecte varios aparatos en la misma toma de corriente.

Podría provocar un incendio por sobrecalentamiento.

•

No desconecte el cable de alimentación mientras esté usando

el producto.

Instalación

• De lo contrario, podría eléctrica.

Para desconectar el aparato de la corriente, debe desenchufar el cable de la estar siempre fácilmente accesible.

• Podría provocar un incendio o una descarga eléctrica.

Utilice sólo el cable de alimentación proporcionado por nuestra empresa. No use el cable de alimentación de otro producto.

• Podría provocar un incendio o una descarga eléctrica.

Conecte el enchufe del cable de alimentación a una toma de pared fácilmente accesible.

• Cuando se produzca algún problema en el producto, se debe

desenchufar el cable para cortar la corriente completamente. Con el botón de encendido del aparto no se corta la corriente completamente.

Póngase en contacto con un centro de servicio técnico autorizado si instala el monitor en lugares con gran cantidad de polvo, temperaturas extremas, alto nivel de humedad o productos químicos, o en lugares donde se vaya a utilizar las 24 horas del día, como aeropuertos, estaciones de ferrocarril, etc.

toma principal, por lo que el enchufe principal debe

dañar el producto por una descarga

El incumplimiento de estas indicaciones puede causar serios desperfectos en el monitor.

Asegúrese de que al menos dos personas levantan y trasladan el producto.

• De lo contrario, el producto se podría caer y provocar lesiones

personales o sufrir daños.

Instr. seguridad

Cuando instale el producto en un armario o un estante, asegúrese de que la base no sobresalga.

•

De lo contrario, podría caerse y causar daños personales.

Use

•

NO COLOQUE VELAS, REPELENTES DE MOSQUITOS, CIGARRILLOS CERCA DEL PRODUCTO.

• Podría provocar un incendio.

Mantenga los aparatos que producen calor tan lejos como sea posible del cable de alimentación y del producto.

•

Podría provocar un incendio o una descarga eléctrica.

No instale el producto en un lugar mal ventilado como una librería o un armario cerrados.

• Podría provocar un incendio

peratura interna.

Cuando ponga el monitor en el suelo, hágalo con cuidado.

• Se podría dañar la pantalla.

No deje el aparato con la parte frontal contra el suelo.

Se podría dañar la pantalla.

•

armario o un estante de tamaño adecuado al producto.

NINGÚN

APARATO

QUE PRODUZCA CALOR

debido al incremento de la tem-

Asegúrese de que sólo una empresa de instalación autorizada instale el montaje mural.

• De lo contrario, podría caerse y causar daños personales.

• Asegúrese de instalar el montaje mural adecuado.

Instale el producto en un lugar bien ventilado. Asegúrese de que haya una distancia pared.

• De lo contrario, podría provocar un incendio debido al incre-

mento de la temperatura interna.

Mantenga el embalaje de vinilo lejos de los niños.

• Éstos podrían sufrir daños (ahogarse) si juegan con él.

Si la altura del monitor es ajustable, no coloque ningún objeto ni ninguna parte de su cuerpo en el soporte cuando lo rebaje.

• Una caída del producto

lo lleva.

de más de 4 pulgadas (10 cm) desde la

podría dañar éste o a la persona que

Limpieza

Instr. seguridad

Cuando limpie la caja del monitor o la superficie de la pantalla TFT-LCD, utilice un paño suave ligeramente húmedo.

No rocíe productos limpiadores directamente sobre la superficie del producto.

• Podría causar una decoloración

tructura y la pantalla podría exfoliarse.

Para limpiar las patillas del enchufe o quitar el polvo de la toma de corriente, use un paño seco.

• De lo contrario, podría provocar un incendio.

Cuando limpie el producto debe desconectar el cable de alimentación.

• De lo contrario, podría provocar un incendio o una descarga

eléctrica.

Cuando limpie el producto debe desconectar el cable de alimentación y limpiarlo con un paño seco suave.

• (No utilice productos químicos, como ceras, benceno, alcohol,

disolventes, repelentes de mosquito, lubricantes o limpiadores.) Pueden afectar a la estructura de la superficie del producto y despegar las etiquetas de indicación del producto.

Dado que la caja del producto se puede rayar con facilidad, sólo debe usar un paño específico.

o una deformación de la es-

Otros

Cuando limpie el producto, no rocíe agua directamente sobre el cuerpo principal del producto.

• Asegúrese de que el

éste no se moje.

• De lo contrario, puede provocar un incendio o una descarga

eléctrica o que el producto no funcione normalmente.

Es un producto de alto voltaje. No desmonte, repare ni modifique el producto usted mismo.

• Podría provocar un incendio

debe reparar el producto, póngase en contacto con un centro de servicio técnico.

agua no penetre en el producto y de que

o una descarga eléctrica. Si se

Instr. seguridad

Si se oyen ruidos extraños, se notan olores anormales o se ve salir y póngase en contacto con un centro de servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

No coloque este producto en un lugar expuesto a la humedad, el polvo, el humo, el agua o en el interior de un automóvil.

•

Podría provocar un incendio o una descarga eléctrica.

Si el producto se cae o se rompe, apáguelo y desconecte el cable de alimentación. Póngase servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

En caso de tormenta con aparato eléctrico, no toque el cable de alimentación ni el de la antena.

• Podría provocar un incendio o una descarga eléctrica.

Para desplazar el monitor nunca tire del cable de alimentación ni del cable de señal.

humo

del

producto,

desconecte inmediatamente el enchufe

en contacto con un centro de

• De lo contrario, el

carga eléctrica o un incendio o sufrir daños.

No levante el producto ni lo mueva hacia adelante o hacia atrás, a la derecha o o de los cables de señal.

• De lo contrario, el producto se puede caer y provocar una des-

carga eléctrica o un incendio o sufrir daños.

Asegúrese de que las aberturas de ventilación no estén obstruidas por una mesa o una cortina.

• De lo contrario, podría

mento de la temperatura interna.

No coloque recipientes que contengan agua, como vasos o jarros de flores, ni medicinas u objetos de metal sobre el producto.

• Si agua o algún

necte el cable de alimentación y póngase en contacto con un centro de servicio técnico.

• Puede producirse un mal funcionamiento, una descarga eléc-

trica o un incendio.

No utilice ni conserve aerosoles de combustibles o materiales inflamables cerca del producto.

producto se puede caer y provocar una des-

la izquierda, tirando sólo del cable de alimentación

provocar un incendio debido al incre-

objeto extraño penetra en el producto, desco-

• De lo contrario, se

dio.

No introduzca objetos de metal, como palillos, monedas, alfileres y pasadores, ni del producto (a través de los orificios de ventilación, terminales de entrada o salida, etc.).

podría provocar una explosión o un incen-

inflamables, como cerillas o papel, dentro

Instr. seguridad

• Si

agua o algún objeto extraño penetra en el producto, desco-

necte centro de servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

Cuando se visualiza una pantalla fija durante mucho tiempo, puede aparecer una imagen residual o manchas.

de alimentación y póngase en contacto con un

cable

• Si

Establezca una resolución y una ducto.

• De lo contrario, se podría causar daños en la vista.

Cuando use auriculares no ponga el volumen muy alto.

• El sonido demasiado alto puede dañar los oídos.

Para no forzar la vista, no se siente muy cerca del producto.

Haga una pausa de al menos cinco (5) minutos después de usar el monitor durante una (1) hora.

Así reducirá la fatiga de los ojos.

No instale el producto en una superficie inestable, desigual o que pueda experimentar vibraciones.

en el modo de suspensión o utilice un salvapantallas.

usar el producto durante un tiempo largo, póngalo

frecuencia

adecuadas al pro-

• De lo contrario, el

personales o sufrir daños.

• Si usa el producto en un lugar expuesto a vibraciones, se

puede dañar y provocar un incendio.

Antes de trasladar el producto, apáguelo y desconecte los cables de alimentación, de la antena y de señales.

• De lo contrario, podría

eléctrica.

Asegúrese de que los niños no se cuelguen del producto ni se pongan encima.

• El producto se podría

incluso la muerte.

Si no va a usar el producto durante un tiempo largo, desenchúfelo de la toma de corriente.

• De lo contrario, se

incendio debido al polvo o a una descarga eléctrica.

producto se podría caer y provocar lesiones

provocar un incendio o una descarga

caer y provocar lesiones personales e

podría producir un recalentamiento o un

Instr. seguridad

No coloque sobre el producto elementos pesados, juguetes o golosinas que puedan atraer la atención de los niños.

• Éstos

Tenga cuidado de que los niños no se pongan en la boca las pilas en un lugar inaccesible para los niños.

• Si un niño se ha puesto una pila en la boca consulte inmedia-

Cuando reemplace las pilas, insértelas con la polaridad correcta (+, -).

• De

Utilice sólo las pilas estándar especificadas; no use al mismo tiempo pilas nuevas y usadas.

• De

La pilas (también las recargables) no se deben desechar con la

basura para su reciclaje. El cliente es responsable de devolver las pilas usadas y las recargables para su reciclaje.

podrían ducto, lo que podría causar lesiones personales e incluso la muerte.

mando

del

tamente a un médico.

contrario

lo dio, lesiones personales o dañar el producto por fugas del líquido interno.

contrario,

lo cendio, lesiones personales o dañar el producto por fugas del líquido interno.

doméstica,

intentar

distancia cuando las sustituya. Coloque las pilas

las

cogerlos

pilas se pueden dañar o provocar un incen-

pilas se pueden dañar o provocar un in-

depositarlas en los lugares adecuados

sino

y provocar la caída del pro-

• El cliente puede devolver las pilas usadas y las recargables en los centros públicos de reciclaje o en la tienda cuando compra pilas nuevas.

No coloque el producto en lugares expuestos a la luz directa

del sol o cerca de un fuego o un calentador.

• Esto

•

• Podría provocar un incendio o una descarga eléctrica.

de alimentación y ventile la habitación inmediatamente.

• Si salta alguna chispa,

se calienta. No la toque.

podría

incendio.

No deje caer objetos sobre el producto ni lo golpee.

Podría provocar un incendio o una descarga eléctrica.

No utilice un humidificador cerca del producto.

Si se produce un escape de gas, no toque el producto ni el cable

incendio.

Si el producto está encendido durante mucho tiempo, la pantalla

reducir

vida del producto e, incluso, provocar un

se podría producir una explosión o un

Instr. seguridad

Mantenga los accesorios pequeños en un lugar fuera del al-

cance de los niños.

Sea cuidadoso cuando ajuste el ángulo del producto o la altura

del soporte.

• Podría herirse si las

• Asimismo, si inclina demasiado el producto, éste se podría caer y causar lesiones personales.

No instale el producto en un lugar al alcance de los niños.

• De lo contrario, podría caerse y causar daños personales.

• Debido a instalarlo en una superficie nivelada y estable.

No coloque objetos pesados sobre el producto.

• Podría provocar lesiones personales o daños en el producto.

que la parte frontal del producto es pesada, debe

manos o los dedos le quedan atrapados.

Introducción

Contenido del embalaje

Comprobación del contenido del embalaje

Retire el cierre de la caja de embalaje como se muestra en la figura anterior.

Levante la caja de emba-

laje sujetándola por las ra-

nuras de ambos lados.

• Una vez desembalado, compruebe bien el contenido.

• Conserve la caja de embalaje por si más adelante debe volver a trasladar el producto.

• Si falta alguno, póngase en contacto con su distribuidor.

•

Desembalaje

Compruebe el contenido

del embalaje.

Nota

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Retire la cubierta de po-

liestireno y vinilo.

Pantalla LCD

Manuales

Introducción

Guía de configuración ráp-

ida

CD del software de Magi-

cInfo, CD del manual de

MagicInfo

(Sólo se aplica al modelo

460UTn-2, 460UTn2-UD2,

460UTn-B )

Cables

Cable de alimentación Cable D-sub

Otros

Tarjeta de garantía

(No disponible en todos los

lugares)

Manual del usuario

Mando a distancia

(BP59-00138B)

Se vende por separado

Juego de medio soporte Cable LAN Cable USB

Pilas (AAA x 2)

(No disponible en todos los

lugares)

(Sólo se aplica al modelo

460UTn-2, 460UTn2-UD2,

460UTn-B )

Se vende por separado

Introducción

Juego de montaje mural Caja del sintonizador del

Los accesorios que se pueden adquirir con el producto varían en cada país.

Pantalla LCD

Parte frontal

Cable RGB a BNC Cable RGB a compo-

nentes

televisor

Nota

Caja de red

(Sólo se aplica al modelo

460UT-2, 460UT-B )

SOURCE

Botón

Cambia entre los modos PC y Vídeo. Seleccione la fuente de entrada en la que esté conectado el dispositivo externo.

[PC] → [DVI] → [AV] → [Componente] → [HDMI1] → [HDMI2] → [Puerto de pantalla] → [MagicInfo] → [TV]

Nota

• Para

• Para utilizar MagicInfo con un modelo 460UT-2, 460UT-B se debe

Botón

Utilice este botón para encender o apagar la pantalla LCD.

utilizar

televisor (se vende por separado).

conectar una caja de red (se vende por separado).

POWER

televisor

se debe conectar una caja del sintonizador del

Introducción

Indicador de encendido

Muestra el modo de ahorro de energía parpadeando en verde

Nota

Parte posterior

Nota

Consulte la sección " cables. La configuración de la parte posterior de la pantalla LCD puede variar ligeramente según el modelo.

Para obtener más información ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar energía, apague la pantalla LCD cuando no la necesite o cuando la deje sin funcionar durante largos períodos.

Sensor del mando a distancia

Encare el mando a distancia hacia ese punto de la pantalla LCD.

Conexiones" para obtener información sobre las conexiones de los

respecto a las funciones de ahorro de en-

POWER S/W ON [ │ ] / OFF

Enciende o apaga la pantalla LCD.

POWER

El cable de alimentación se enchufa en la pantalla LCD y en el enchufe de la pared.

IR OUT/IN

Recibe una señal del mando a distancia y la envía a través de la salida Loopout cuando se conecta una placa detectora extraíble.

AMBIENT SENSOR IN

Suministra alimentación a la placa detectora extraíble y recibe la señal del sensor de luz.

Introducción

DVI OUT (LOOPOUT)

• Conecte un monitor a otro monitor mediante un cable DVI, DVI a HDMI.

• Conecte un cable DVI o DVI-HDMI a

OUT (LOOPOUT)] IN]

[HDMI IN]

• Las señales de HDMI y red enviadas a través del puerto se ven en la segunda pantalla que tiene el puerto

Nota

• La función Loopout se puede utilizar para duplicar la pantalla de la pantalla principal. Conecte principal a talla.

• A través de DVI-Loopout se pueden conectar hasta 100 monitores (mediante un cable DVI de 2 m). Se admite hasta la resolución HD. Las fuentes de entrada compatibles incluyen DVI IN, HDMI IN 1 y HDMI IN 2 (MagicInfo).

• El estado del cable puede tener un gran efecto sobre el rendimiento de Loopout.

[DVI IN]

del producto y

a otro monitor.

[DVI OUT(LOOPOUT)]

[DVI OUT]

de la pantalla

[HDMI]

de otra pan-

[DVI [DVI

RGB/COMPONENT IN (Terminal de

conexión para PC/componentes (entrada))

• Conecte el puerto

IN]

del monitor al puerto RGB del PC me-

diante el cable D-SUB.

• Conecte el puerto

IN]

del monitor al puerto COMPONENT del dispositivo externo mediante el cable RGB a componentes.

• Conecte el puerto

IN]

del monitor al puerto BNC del PC mediante el cable RGB a BNC.

DVI IN (Terminal de conexión para vídeo

[RGB/COMPONENT

PC)

Conecte el puerto erto DVI del PC mediante el cable DVI.

[DVI IN]

del monitor al pu-

RGB/DVI/DP/HDMI AUDIO IN (Terminal de conexión para audio PC/DVI/DP/HDMI (entrada))

Introducción

Mediante un cable estéreo (se suministra por separado)

conecte

HDMI AUDIO IN]

salida del altavoz de la tarjeta de sonido del ordenador.

DP IN

Recibe una señal desde el puerto Display.

terminal

del monitor al terminal de

[RGB/DVI/DP/

Conecte un cable DP a y a DP IN de otra pantalla.

AV/COMPONENT AUDIO IN [R-AUDIO-

[DP IN]

del producto

Conecte el puerto

DIO IN [R-AUDIO-L]]

salida del audio del PC o del dispositivo externo mediante un cable de audio.

AV IN

Conecte el terminal terminal de salida de vídeo del dispositivo externo con un cable de vídeo.

AUDIO OUT

Conecte un auricular o un altavoz externo.

[AV/COMPONENT AU-

del monitor al puerto de

[AV IN]

del monitor y el

DC OUT

Asegúrese de que conecta el terminal

OUT]

a la caja del sintonizador del televisor

autorizado [SBB_DTC/ZA].

De lo contrario se podría dañar el pro-

ducto.

HDMI IN 1

• Conecte el terminal

parte posterior de la pantalla LCD con el terminal HDMI del dispositivo de salida digital mediante un cable HDMI .

• Se admite hasta HDMI 1,3.

Nota

• Al terminal

tar un dispositivo normal externo (reproductor de DVD, videocámara,, etc.) o un sintonizador de TV.

[HDMI IN 1]

se puede conec-

de la

[DC

Introducción

• Si

se utiliza un sintonizador de TV se

debe conectar al terminal

HDMI IN 2 (MAGICINFO)

[HDMI IN 1]

• Conecte el terminal

CINFO)]

talla LCD con el terminal HDMI del dispositivo de salida digital mediante un cable HDMI .

• Se admite hasta HDMI 1,3.

Nota

El puerto MAGICINFO OUT se debe conectar al puerto

RJ 45 MDC (PUERTO MDC)

Puerto de programa MDC (Control de visualización múltiple)

Conecte el cable LAN cable a del producto y a LAN del PC. Para utilizar MDC, se debe instalar en el PC el programa MDC.

Nota

de la parte posterior de la pan-

[HDMI IN 2 (MAGICINFO)]

[HDMI IN 2 (MAGI-

[RJ45 MDC]

Vaya a Control múltiple y MDC como Conexión MDC.

seleccione RJ45

RS232C OUT/IN (Puerto serie RS232C)

Puerto de programa MDC (Control de visualización múltiple)

Conecte un cable de serie (tipo cruz) a

[RS232C]

Para utilizar MDC, se debe instalar en el PC el programa MDC.

Vaya a Control múltiple RS232C MDC como Conexión MDC.

del producto y a RS232C del PC.

Nota

y seleccione

Introducción

RGB OUT

Puerto de salida de vídeo MagicInfo

Nota

Sólo se aplica al modelo 460UTn-2, 460UTn2-UD2, 460UTn-B.

MAGICINFO OUT

Salidas de las señales DP de MagicInfo. Se debe conectar a mediante un cable DP a HDMI.

LAN (Terminal de conexión para LAN)

Conecta un cable LAN a fin de permitir acceso a Internet o la red en el modo MagicInfo.

Nota

Sólo se aplica al modelo 460UTn-2, 460UTn2-UD2, 460UTn-B.

[HDMI IN 2 (MAGICINFO)]

USB(Terminal de conexión para USB)

Compatible con teclado/ratón/dispositivo de almacenamiento masivo

Nota

Sólo se aplica al modelo 460UTn-2, 460UTn2-UD2, 460UTn-B.

Kensington Lock slot

Un bloqueo Kensington es un dispositivo antirrobo que permite a los usuarios bloquear el producto cuando se utiliza en un sitio público. Ya que la forma y el uso del dispositivo de bloqueo varían según el modelo y el fabricante, para obtener más información consulte el manual del usuario suministrado con el dispositivo de bloqueo.

Para bloquear el producto, siga estos pasos:

1. Enrolle el cable del bloqueo Kensington

alrededor de un objeto grande y fijo, como una mesa o un escritorio.

2. Deslice el extremo del cable con el blo-

queo montado a través del extremo del bucle del cable del bloqueo Kensington.

Introducción

Nota

Consulte cables.

sección

3. Inserte

nura de seguridad ( terior de la pantalla.

Cierre el bloqueo ( ).

Nota

• El bloqueo Kensington se

separado.

• Esto son instrucciones generales. Para

obtener unas instrucciones exactas, consulte el manual del usuario suministrado con el dispositivo de bloqueo.

• Puede adquirir el dispositivo de bloqueo

en un establecimiento de electrónica, una tienda en línea o nuestro centro de servicio técnico.

Conexiones" para obtener información sobre las conexiones de los

bloqueo

Kensington

) en la parte pos-

adquiere por

en la ra-

Mando a distancia

Nota

El rendimiento del mando sitivo electrónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento debido a las interferencias con la frecuencia.

a distancia puede resultar afectado por un televisor u otro dispo-

Introducción

POWER OFF

Botones numéricos

Botón DEL / GUIDE

+ VOL -

SOURCE

D.MENU

TOOLS

Botones arriba/abajo, derecha/izquierda

INFO

Botones de color y de selección PC/DVI/

HDMI/DP

TTX/MIX

MTS/DUAL

POWER

OFF

Botones numéricos

Botón DEL / GUIDE

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

Enciende o apaga el producto.

Apaga el producto.

Se utilizan para escribir la OSD o para utilizar MagicInfo.

Púlselo para cambiar el canal.

El botón "-" se utiliza para seleccionar los canales digitales.

la contraseña durante el ajuste de

+ VOL -

SOURCE

Pantalla de la guía electrónica de programas (EPG).

- Esta función no está operativa en esta pantalla LCD.

Ajusta el volumen de audio.

Selecciona una fuente de modo MagicInfo.

Pulse el botón para cambiar la SOURCE de la señal de entrada.

entrada externa conectada o el

Introducción

El cambio de SOURCE sólo se permite en dispositivos externos conectados a la pantalla LCD a la vez.

D.MENU

TOOLS

Botones arriba/abajo,

derecha/izquierda

INFO

Botones de color y de se-

lección PC/DVI/HDMI/DP

TTX/MIX

Pantalla del menú DTV

- Esta función no está operativa en esta pantalla LCD.

Se usa para seleccionar rápidamente las funciones que se utilizan con mayor frecuencia.

- Esta función no está operativa en esta pantalla LCD.

Se mueve de un elemento de menú a otro horizontalmente, verticalmente o ajusta los valores seleccionados del menú.

La información actual de superior izquierda de la pantalla.

modo

el figurar la función de notificación de emisión de un canal digital.

Se puede seleccionar directamente las entradas externas PC, DVI, HDMI o DP(Puerto de pantalla) en otro modo que no sea el TV.

Los canales de televisión mación escrita a través del teletexto.

estos botones se pueden utilizar para con-

TV,

la imagen aparece en la esquina

proporcionan servicios de infor-

MTS/DUAL

- Botones del teletexto

- Se activa cuando se instala una caja de sintonizador de TV.

MTS-

Puede seleccionar el modo MTS (Multichannel Television Stereo).

Tipo de audio Modo MTS/S Predetermina-

FM estéreo Mono Mono Cambio man-

Estéreo Mono ↔ Estéreo SAP Mono ↔ SAP Mono

ual

DUAL-

Mientras se ve la televisión se pueden activar STEREO/ MONO, DUAL l / DUAL ll y MONO/NICAM MONO/NICAM STEREO, según el tipo de emisión, con el botón DUAL del mando a distancia.

ENTER/PRE-CH

- Se activa cuando se instala una caja de sintonizador de TV.

Este botón se utiliza tamente.

para volver al canal anterior inmedia-

Introducción

- Se activa cuando se instala una caja de sintonizador de TV.

MUTE

CH/P

RETURN

EXIT

MagicInfo

Hace una pausa (silencia) dio. Se muestra en la esquina inferior izquierda de la pantalla. El audio se reanuda si se pulsa MUTE o - VOL + en el modo de silencio.

En el modo TV, selecciona los canales de TV.

activa

TV.

Selecciona directamente el modo TV.

- Se activa cuando TV.

Abre el menú en de ajuste.

Vuelve al menú anterior.

Sale de la pantalla del menú.

Botón de lanzamiento rápido de MagicInfo.

Nota

cuando

se instala una caja de sintonizador de

pantalla y sale del menú o cierra el menú

temporalmente la salida de au-

Disposición mecánica

Cabezal de la pantalla LCD

Este botón está inhabilitado MagicInfo.

en productos que no admitan

Introducción

Instalación del soporte VESA

• Cuando instale VESA, debe comprobar que cumpla las normas internacionales VESA.

• Adquisición del soporte VESA e información de instalación: Póngase en contacto con el distribuidor SAMSUNG cibirá la visita de instaladores profesionales que le instalarán el soporte.

• Al menos se necesitan dos personas para mover la pantalla LCD.

• SAMSUNG no se hace responsable de ningún daño al producto ni de lesiones personales causadas por una instalación realizada personalmente por el cliente.

más cercano para realizar el pedido. Una vez realizado éste, re-

Dimensiones

Introducción

Aviso

Para asegurar el soporte a 12 mm de longitud.

en la pared, utilice tornillos máquina de 6 mm de diámetro y de 8

Instalación del soporte en la pared

• Póngase en contacto con un técnico para instalar el soporte en la pared.

• SAMSUNG Electronics no se hace responsable de ningún daño al producto ni de lesiones a los clientes si la instalación la realizan éstos personalmente.

• Este producto se debe instalar en paredes de cemento. Si se instala en paredes de escayola o de madera se puede caer.

Componentes

Use sólo los componentes y accesorios suministrados con el producto.

Introducción

Soporte de pared (1) Guías (izquierda 1,

Montaje del soporte de pared

Nota

Hay dos guías (izquierda y derecha). Úselas correctamente.

1. Inserte y apriete el tornillo cautivo según la dirección de la flecha.

Una vez hecho, monte el soporte en la pared.

derecha, 1)

Colgador de plástico (4)

Tornillo (A) (11)

Tornillo (b) (4)

Anclaje (11)

Hay dos guías (izquierda y derecha). Úselas correctamente.

A - Tornillo cautivo B - Soporte de pared C - Guía (izquierda) D - Guía (derecha)

2. Antes de agujerear la pared, compruebe si la longitud entre los dos orificios de sujeción

en la parte posterior del producto es correcta.

Si es demasiado soporte de pared para ajustar la longitud.

corta o demasiado larga, afloje todos o alguno de los 4 tornillos del

Introducción

A - Longitud entre los dos orificios de sujeción

3. Compruebe el diagrama de

Utilice una broca de 5 mm para taladrar orificios de más de 35 mm de profundidad. Inserte cada anclaje en el orificio correspondiente. Haga coincidir los orificios de los soportes y las guías con los correspondientes de la pared e inserte y apriete los 11 tornillos A.

la instalación y marque los puntos de los orificios en la pared.

Para montar el producto en el soporte de pared.

forma

La plástico y los tornillos son iguales.)

1. Retire los 4 tornillos de la parte posterior del producto.

producto

del

puede variar según el modelo. (Los montajes de los colgadores de

Introducción

2. Inserte el tornillo B en el colgador de plástico.

Aviso

• Monte el producto en fijado en los colgadores de plástico derecho e izquierdo.

• Tenga cuidado cuando monte el producto en el soporte, ya que se podría pillar los dedos.

• Asegure firmemente el soporte en la pared para evitar que el producto se mueva o caiga después de la instalación.

3. Apriete los 4 tornillos del paso 2 (colgador de plástico + tornillo B) en los orificios posteriores del producto.

el soporte de pared y asegúrese de que esté adecuadamente

4. Retire los pasadores de orificios (1) correspondientes del soporte. Coloque el producto (2) de modo que quede bien asentado en el soporte. Vuelva a colocar y apretar los pasadores de seguridad (3) para sujetar el producto al soporte.

seguridad (3) e inserte los 4 colgadores del producto en los

A - Pantalla LCD B - Soporte de pared C - Pared

Ajuste del ángulo del soporte de pared

Introducción

Ajuste el ángulo del soporte -2˚C antes de instalar éste en la pared.

1. Fije el producto en el soporte de pared.

2. Sujete el producto por la la flecha) para ajustar el ángulo.

Nota

Puede ajustar un ángulo entre

parte central superior y tire de él hacia adelante (dirección de

-2˚ y 15˚.

Para ajustar el ángulo debe utilizar la parte superior central del producto, no las partes laterales derecha o izquierda.

Conexiones

Conexión de un ordenador

Existen varios procedimientos para conectar el ordenador al monitor. Elija una de las opciones siguientes.

Uso del conector D-Sub (analógico) en la tarjeta de vídeo.

• Conecte la parte posterior de la pantalla LCD y al puerto D-sub de 15 patillas del ordenador.

Uso del conector DVI (digital) en la tarjeta de vídeo.

• Conecte el cable DVI al puerto talla LCD y al puerto DVI del ordenador.

D-sub

puerto

[RGB/COMPONENT IN]

[DVI IN]

de la parte posterior de la pan-

de 15 patillas de

• Conecte

Uso del conector HDMI (digital) en la tarjeta de vídeo.

puerto

PC mediante el cable HDMI.

[HDMI IN 1]

de la pantalla LCD al puerto HDMI del

Conexiones

Nota

Seleccione HDMI2 (sólo con un modelo 460UT-2, 460UT-B o HDMI1 con una fuente de entrada conectada al PC a través de un cable HDMI.

Para conseguir un audio y una imagen normales desde el PC, se debe seleccionar HDMI2 (sólo con un modelo 460UT-2, 460UT-B) o HDMI1 antes de seleccionar PC en Editar nombre.

Para habilitar el audio cuando se ha seleccionado Dispositivos DVI, se debe establecer la conexión mediante el paso ( ).

Conecte el cable de audio de la pantalla LCD al puerto de audio de la parte posterior de la pantalla LCD.

Conecte el cable de alimentación de la pantalla LCD al puerto de alimentación de la parte posterior

de la pantalla LCD. Encienda la alimentación.

Nota

Póngase adquirir los artículos adicionales.

contacto

con

Conexión con otros dispositivos

Nota

• El ordenador y los dispositivos vídeo o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.

• La configuración de la parte posterior de la pantalla LCD puede variar ligeramente según el modelo de pantalla LCD.

centro de servicio técnico de SAMSUNG Electronics local para

de entrada AV, como reproductores DVD, aparatos de

Conexión de un monitor externo

Conexiones

Conecte el puerto

de entrada de otro monitor mediante un cable DVI.

Seleccione el modo DVI

OUT]

DVI OUT no admite HDCP.

Conecte el puerto de audio de otro monitor mediante un cable estéreo.

Nota

Conexión de dispositivos AV

[DVI OUT(LOOPOUT)]

[AUDIO OUT]

como fuente de entrada del monitor externo conectado a

de la pantalla LCD y el puerto de entrada

de la pantalla LCD y el puerto

[DVI

1. Conecte un cable de audio a

L]]

del producto y el puerto de audio del dispositivo externo como un

aparato de vídeo o un reproductor DVD.

[AV/COMPONENT AUDIO IN [R-AUDIO-

Conexiones

2. Conecte un cable de vídeo a vídeo del dispositivo externo.

3. A continuación, inicie el DVD, el aparato de vídeo o la videograbadora con un disco DVD o una cinta insertados.

4. Pulse

Nota

El ordenador y los o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.

SOURCE

dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo

Conexión a una videocámara

[AV IN]

del producto o del mando a distancia y seleccione "AV".

del producto y el puerto de salida de

1. Localice los terminales de salida AV de la videocámara. Normalmente se encuentran conjunto de cables de vídeo entre el terminal VIDEO OUTPUT de la videocámara y el terminal

2. Conecte un conjunto de cables de audio entre los terminales AUDIO OUTPUT de la videocámara y el terminal

AUDIO-L]]

3. Pulse

4. A continuación, inicie la videocámara con una cinta insertada.

Nota

Los cables de audio

(Si no fuera así, deberá adquirirlos en una tienda de electrónica.)

Si la videocámara es estéreo, debe conectar un juego de dos cables.

SOURCE

lateral o posterior de la videocámara. Conecte un

parte

[AV IN]

de la pantalla LCD.

[AV /COMPONENT AUDIO IN [R-

de la pantalla LCD.

del producto o del mando a distancia y seleccione "AV".

y vídeo que se muestran aquí vienen normalmente con la videocámara.

Conexión mediante un cable HDMI

Conexiones

1. Conecte un cable de HDMI a modelo 460UT-2, 460UT-B ) o salida HDMI de un dispositivo digital.

2. Pulse "HDMI1 /HDMI2 (sólo con un modelo 460UT-2, 460UT-B)".

Nota

En el modo HDMI, sólo se admite el formato de audio PCM.

SOURCE

del producto o del mando a distancia y seleccione

Conexión mediante un cable DVI a HDMI

[HDMI IN 2 (MAGICINFO)]

[HDMI IN 1]

del producto y el puerto de

(sólo con un

Conecte un cable de DVI-HDMI a

modelo 460UT-2, 460UT-B) o dispositivo digital.

Conecte los terminales rojo y blanco de un cable RCA a estéreo (para PC) a los terminales de

salida de audio del mismo color del dispositivo con

[HDMI IN 1]

[HDMI IN 2 (MAGICINFO)]

y el puerto de salida DVI del

(sólo con un

Conexiones

salida digital y conecte el terminal opuesto al terminal

AUDIO IN]

3. Pulse "HDMI1 /HDMI2 (sólo con un modelo 460UT-2, 460UT-B)".

de la pantalla LCD.

SOURCE

del producto o del mando a distancia y seleccione

Conexión de un reproductor DVD

[RGB/DVI/DP/HDMI

Conecte un cable RGB a componentes entre el puerto

NENT IN]

DVD.

Conecte un juego de cables de audio entre

[R-AUDIO-L]]

productor DVD.

Nota

• Pulse

• A continuación, inicie el reproductor DVD con un disco DVD insertado.

• El cable RGB a componentes es opcional.

• Para la explicación del vídeo de componentes, consulte el manual del DVD.

SOURCE

de la pantalla LCD y los terminales PR, Y, PB del reproductor

[AV/COMPONENT AUDIO IN

de la pantalla LCD y los terminales AUDIO OUT de un re-

del producto o del mando a distancia y seleccione "Componente".

[RGB/COMPO-

Conexiones

Conexión de un decodificador DTV (cable/satélite)

Conecte un cable RGB a componentes entre el puerto

NENT IN]

Conecte un juego de cables de audio entre

[R-AUDIO-L]]

dificador.

Nota

• Pulse

• Para la explicación del vídeo de componentes, consulte el manual del decodificador.

SOURCE

de la pantalla LCD y los terminales PR, Y, PB del descodificador.

de la pantalla LCD y los terminales AUDIO OUT del deco-

del producto o del mando a distancia y seleccione "Componente".

Conexión de un sistema de audio

[RGB/COMPO-

[AV/COMPONENT AUDIO IN

1. Conecte el conjunto de cables de audio entre los terminales AUX L, R del SISTEMA DE AUDIO y el terminal

[AUDIO OUT]

de la pantalla LCD.

Conexión de un cable LAN

Conexiones

1. Conecte el cable LAN entre el puerto del PC.

Nota

Sólo se aplica al modelo 460UTn-2, 460UTn2-UD2, 460UTn-B.

Conexión de dispositivos USB

[LAN]

del producto y el puerto [LAN]

1. Se pueden conectar dispositivos USB como el ratón y el teclado.

Nota

Sólo se aplica al modelo 460UTn-2, 460UTn2-UD2, 460UTn-B.

Uso del software

Controlador del monitor

Nota

Cuando el sistema operativo le solicite el controlador del monitor, inserte el CD-ROM suministrado con el monitor. La instalación del controlador es ligeramente diferente de un sistema operativo a otro. Siga las instrucciones adecuadas para su sistema operativo.

Prepare un disco vacío y descargue el archivo del programa del controlador desde la página web de Internet que se muestra aquí. Página web de Internet:

http://www.samsung.com/

Instalación del controlador del monitor (automáticamente)

1. Inserte el CD en la unidad del CD-ROM.

2. Haga clic en Windows.

Elija el modelo de su monitor en la lista de modelos y haga clic en el botón "OK (Aceptar)".

4. Si

puede ver la siguiente ventana de mensajes, haga clic en el botón "Continue Anyway (¿Continuar?". A continuación Microsoft® Windows® XP/2000 ).

haga clic en el botón "OK (Aceptar)" (sistema operativo

Uso del software

Nota

Este monitor está certificado por Microsoft y su instalación no dañará a su sistema.

El controlador certificado se anunciará en la página web del monitor de Samsung .

http://www.samsung.com/

Instalación del controlador del monitor (manualmente)

Sistema operativo Microsoft® Windows Vista™‚

Inserte el CD del manual en la unidad de CD-ROM.

Haga clic en Start (Inicio) y "Control Panel (Panel de control)". A continuación, haga doble clic en "Appearance and Personalization (Apariencia y personalización)".

3. Haga clic en "Personalization (Personalización)" y a continuación en "Display Settings (Configuración de pantalla)".

4. Haga clic en Advanced Settings... (Configuración avanzada...)".

5. Haga clic en "Properties (Propiedades)" en la pestaña "Monitor (Monitor)". El hecho de que el botón "Properties del monitor se ha completado. El monitor ya está preparado.

(Propiedades)" esté desactivado significa que la configuración

Uso del software

Si aparece el mensaje “Windows needs... (Windows necesita…)” como se muestra en la ilustración siguiente, haga clic en "Continue (Continuar)".

Nota

Este controlador del monitor daños en el sistema.

El controlador certificado se anunciará en la página web del monitor de Samsung .

6. Haga clic en "Update Driver... (Actualizar controlador...)" en la pestaña "Driver (Controlador)".

7. Compruebe la casilla de el software del controlador en mi ordenador)" y haga clic en "Let me pick from a list of device drivers on my computer (Elegir de la lista de controladores de dispositivos de mi ordenador)".

está certificado por el logo MS y su instalación no causará

verificación "Browse my computer for driver software (Buscar

8. Haga clic en "Have Disk... (Utilizar disco…)" y seleccione la carpeta (por ejemplo, D: \Unidad) donde se

encuentra el archivo de configuración y haga clic en "OK (Aceptar)".

Uso del software

9. Seleccione el modelo que y haga clic en "Next (Siguiente)".

10. Haga clic en "Close (Cerrar)" → "Close (Cerrar)" → "OK (Aceptar)" → "OK (Aceptar)" en las siguientes pantallas que se van mostrando.

coincida con su monitor en la lista de modelos de la pantalla

Uso del software

Sistema operativo Microsoft® Windows® XP

Inserte el CD en la unidad del CD-ROM.

Haga

2. clic en el icono "Appearance and Themes (Apariencia y temas)".

3. Haga clic en el icono "Display (Pantalla)" y elija la pestaña "Settings (Configuración)"; a continuación, haga clic en "Advanced... (Opciones avanzadas...)".

en "Start (Inicio)" → "Control Panel (Panel de control)" y, a continuación, haga

clic

4. Haga clic en el botón "Properties (Propiedades)" en la pestaña "Monitor (Monitor)" y seleccione la pestaña "Driver (Controlador)".

5. Haga clic en "Update Driver... (Actualizar controlador...)" y seleccione "Install from a list or... (Instalar desde guiente)".

una lista o...)"; a continuación, haga clic en el botón "Next (Si-

Uso del software

6. Seleccione "Don't search, I clic en "Next (Siguiente)" y a continuación, haga clic en "Have disk (Utilizar disco...)".

7. Haga clic en el botón "Browse (Examinar)", elija A:(D:\Controlador) y elija el modelo de su monitor en guiente)".

la lista de monitores; a continuación, haga clic en el botón "Next (Si-

will... (No buscar. Seleccionaré...)" ; a continuación, haga

8. Si puede ver la siguiente ventana de mensajes, haga clic en el botón "Continue Anyway (Continuar)". Haga clic en el botón "OK (Aceptar)".

Nota

Este controlador del monitor daños en el sistema.

El controlador certificado se anunciará en la página web del monitor de Samsung .

está certificado por Microsoft y su instalación no causará

http://www.samsung.com/

Uso del software

9. Haga continuamente.

10. La instalación del controlador del monitor se ha completado.

clic

botón "Close (Cerrar)" y, a continuación, en el botón "OK (Aceptar)"

Sistema operativo Microsoft® Windows® 2000

Cuando estos pasos.

1. Elija el botón "OK (Aceptar)" en la ventana "Insert disk (Inserte el disco)".

2. Haga clic en el botón "Browse (Examinar)" en la ventana "File Needed (Archivo neces-

3. Elija A:(D:\Controlador), haga clic en el botón "Open (Abrir)" y a continuación en "OK

Cómo instalar

1. Haga clic en "Start (Inicio)", "Setting (Configuración)", "Control Panel (Panel de control)".

2. Haga doble clic en el icono “Display (Pantalla)”.

3. Seleccione la pestaña “Settings (Configuración)” y haga clic en el botón “Advanced

4. Seleccione "Monitor (Monitor)".

vea "Digital Signature

ario)".

(Aceptar)".

Properties (Propiedades avanzadas)”.

Caso 1: Si el botón "Properties (Propiedades)" está inactivo, significa que el monitor está adecuadamente configurado. Pare la instalación.

Not Found (Firma digital no encontrada)" en su monitor siga

Caso 2: Si el botón "Properties (Propiedades)" está activo, haga clic en el botón "Properties (Propiedades)" y ejecute los pasos siguientes.

5. Haga clic en "Driver (Controlador)", a continuación en "Update Driver... (Actualizar controlador...)" y finalmente en el botón "Next (Siguiente)".

Uso del software

6. Seleccione specific driver (Mostrar una lista de los controladores conocidos de este dispositivo para poder elegir un controlador específico)", a continuación haga clic en "Next (Siguiente)" y finalmente en "Have disk (Utilizar disco)".

7. Haga clic en el botón "Browse (Examinar)" y seleccione A:(D:\Controlador).

8. Haga clic en el botón "Open (Abrir)" y a continuación en "OK (Aceptar)".

9. Elija el modelo del monitor y haga clic en el botón "Siguiente". Haga clic en el botón "Siguiente".

10. Haga clic en botón "Finish (Finalizar) " y, a continuación, en el botón "Close (Cerrar)".

Si puede ver la ventana "Digital Signature Not Found (Firma digital no encontrada)", haga clic en el botón "Yes (Sí)". Haga clic en botón "Finish (Finalizar)" y, a continuación, en el botón "Close (Cerrar)".

Sistema operativo Microsoft® Windows® Millennium sistema operativo

1. Haga clic en "Start (Inicio)", "Setting (Configuración)", "Control Panel (Panel de control)".

2. Haga doble clic en el icono “Display (Pantalla)”.

3. Seleccione la pestaña “Settings (Configuración)” y haga clic en el botón “Advanced Properties (Propiedades avanzadas)”.

"Display a list

of the known drivers for this device so that I can choose a

4. Seleccione la pestaña "Monitor (Monitor)".

5. Haga clic en el botón "Change (Cambiar)" en el área "Monitor Type (Tipo de monitor)".

6. Seleccione “Specify the location of the driver (Especificar la ubicación del controlador)”.

7. Seleccione “Display a list of all the driver in a specific location (Mostrar una lista de controladores para seleccionar)" y haga clic en el botón “Next (Siguiente)".

8. Haga clic en “Have Disk (Utilizar disco)".

9. Especifique A:\(D:\controlador) y haga clic en el botón “OK (Aceptar)".

10. Seleccione “Show all devices (Mostrar todos los dispositivos)", elija el monitor correspondiente al que esté conectado al ordenador y haga clic en “OK (Aceptar).

11. Haga clic en los botones “Close (Cerrar)" y “OK (Aceptar)" hasta que consiga cerrar la ventana de diálogo Propiedades de pantalla.

Sistema operativo Microsoft® Windows® NT

1. Haga clic en "Start (Inicio)", "Setting (Configuración)", "Control Panel (Panel de control)" y a continuación haga doble clic en el icono "Display (Pantalla)".

2. En la ventana de información de registro de la pantalla, haga clic en la pestaña de configuración y a continuación en "All Display Modes (Todos los modos de pantalla)"

3. Seleccione el modo que desee usar (resolución, número de colores y Frecuencia vertical) y a continuación haga clic en "OK (Aceptar)".

4. Haga clic en el botón "Apply (Aplicar)" si la pantalla funciona normalmente después de hacer clic en "Test (Comprobar)". Si la pantalla no es normal, cambie a un modo diferente (modo inferior de resolución, colores o frecuencia).

Nota

Uso del software

Si no hay un frecuencia vertical; para ello consulte los Modos de temporización predefinidos en la guía del usuario.

Linux Sistema operativo

Para ejecutar X-Window, se necesita el archivo X86Config, que es un tipo de archivo de configuración del sistema.

1. Pulse "Intro" en la primera y la segunda pantalla después de ejecutar el archivo X86Config.

2. La tercera pantalla es para la configuración del ratón.

3. Configure un ratón para el ordenador.

4. La siguiente pantalla es para la configuración del teclado.

5. Configure un teclado para el ordenador.

6. La siguiente pantalla es para la configuración del monitor.

7. En primer lugar, configure la frecuencia horizontal del monitor. (Puede escribir una frecuencia directamente.)

8. Configure una frecuencia vertical para el monitor. (Puede escribir una frecuencia directamente.)

modo en todos los modos de pantalla, seleccione el nivel de resolución y de

9. Escriba un nombre de modelo para el monitor. Esta información no afecta a la ejecución real de X-Window.

10. Ya ha finalizado la configuración del monitor. Ejecute X-Window después de configurar cualquier otro hardware necesario.

MDC (Multiple Display Control)

Instalación

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en el programa de instalación de MDC System.

Nota

Si no aparece la archivo exe de MDC System de la carpeta MDC del CD-ROM.

3. Si se abre la ventana del asistente de instalación, haga clic en “Siguiente".

pantalla de instalación del software, puede instalar éste mediante el

4. Aparecerá la pantalla "License Agreement". Haga clic en "Yes".

5. Aparecerá la ventana"Customer Information". Registre la información del usuario y haga clic en "Yes".

Uso del software

6. Aparecerá la ventana"Choose Destination Location". Especifique la localización del archivo para la instalación y haga clic en "Next".

Nota

Si no se especifica predeterminada.

7. Aparecerá la ventana"Start Copying Files". Confirme la localización del archivo y haga clic en "Next".

8. Aparece la pantalla de progreso de la instalación.

9. Aparecerá la pantalla "InstallShield Wizard Complete". Haga clic en "Finish".

Nota

Seleccione "Launch MDC System" y haga clic en "Finish." El programa MDC se ejecutará inmediatamente.

10. Una vez completada la instalación con éxito, en el escritorio se muestra el icono de ejecución rápida MDC System.

El icono de ciones del sistema del ordenador o del monitor. Si esto sucede, pulse la tecla F5.

ejecución de MDC puede no aparecer dependiendo de las especifica-

la localización del archivo, el programa se instalará en la localización

Problemas de instalación

La instalación de MDC base y el entorno de red.

Desinstalar

El programa MDC sólo se puede borrar mediante la opción “Add or Remove Programs (Agregar o quitar programas)” del Panel de control de Windows®.

Siga estos pasos para borrar MDC.

Seleccione "Setting/Control Panel (Configuración/Panel de control)" en el menú "Start (Inicio)" y haga doble clic en "Add/Delete a program (Agregar o quitar programas)".

Seleccione MDC System en la lista y haga clic en el botón "Add/Delete (Agregar/Borrar)".

Uso de Serial MDC

Uso de Ethernet MDC

puede verse afectada por factores como la tarjeta de vídeo, la placa

jueg

Introducción

Serial MDC

Un MDC (Multiple Display Control) (MDC, Multiple Display Control) es una aplicación que permite trabajar en un PC con varias pantallas fácil y simultáneamente. RS-232C, un estándar de comunicación serial, se usa para la comunicación entre un PC y una pantalla. Por tanto, es necesario conectar un cable serial entre el puerto serial del PC y el puerto serial de cada pantalla.

Pantalla principal

Haga clic en Start > Program > Samsung > MDC System para inicial el programa.

Seleccione un

o para ver su volumen seleccionado con el control deslizante.

Iconos principales All Remote Control Botones de selección Safety Lock Refresh Port Selection Selección de pantalla Lamp Control Cuadro de información Option... Herramientas de control Selectores desplegables OSD Display

1. Use los iconos principales para modificar en cada pantalla.

2. Permite que se active o se desactive la función de recepción de control remoto de la unidad de la pantalla.

3. Establece la función Lock (seguridad para niños) Cuando se configura la función de bloqueo, sólo están operativos los botones de encendido y de bloqueo del mando a distancia y del aparato.

4. La configuración para el puerto serie del PC puede cambiar. El valor original es COM1.

5. Selecciona un modo de ajuste de Lamp.

6. Ajustar el número de ID de LFD y la frecuencia de las repeticiones de búsquedas.

7. Establece el rango de los ID de LFD para mostrarlos. Puede seleccionar o deseleccionar los ID mostrados mediante los botones Select o Clear.

8. Todos los monitores se pueden seleccionar o deseleccionar.

9. Selecciona (Select) o deselecciona (Clear) los ID de LFD mostrados gracias a la configuración de 7 y 8.

10. Busca monitores. El número máximo se indica en el campo Max LFD Id.

11. Seleccionar una pantalla en la Selección de pantalla.

12. Utilizar la cuadrícula para ver una breve información de la pantalla seleccionada.

13. Use Herramientas de control para controlar las pantallas.

14. Conmuta la función OSD como On/Off.

-Según el producto quizás no se admita.

<Nota> La función Activar/Desactivar del control remoto funciona esté o no activada la ener

a todas las pantallas activadas y conectadas con el MDC. Sin embargo, independientemente del estado en el momento en que está apagado el MDC, la función de recepción de señal del control remoto de todas las pantallas se inicializa con el estado Enable (activado) cuando se cierra el MDC.

Port Selection

ía, y esto se aplica

1. El Control de pantallas múltiple s está configurado originalmente como COM1.

2. Si se utiliza cualquier puerto distinto de COM1, se puede seleccionar desde COM1 hasta COM4 en el menú de Selección de puertos.

3. Si el nombre de puerto exacto que está conectado al monitor usando un cable serial no está seleccionado, la comunicación no será posible.

4. Le port sélectionné est enregistré dans le programme et également utilisé pour le programme suivant.

System

1. Haga clic en System en el menú principal para abrir la pantalla de ajuste del sistema.

Info Grid muestra información básica necesaria para gestionar Control de energía.

1) (Power Status (Estado de energía))

2) Input

3) Image Size

4) On Timer

5) Off Timer

2. Selecciona la pantalla que se desea ajustar mediante el botón Select o las casillas de verificación.

Control de energía permite controlar algunas de las funciones de la pantalla seleccionada.

jueg

1) Power On/Off

- Activa o desactiva la ener

ía de la pantalla seleccionada.

2) Volume

- Controla el nivel de volumen de la pantalla seleccionada. Está definido con el valor del volumen de la pantalla seleccionada a partir de los

os y lo muestra en la barra de desplazamiento. (Si se deselecciona sólo una pantalla o todas las pantallas, se restablece el valor predeterminado 10.)

(Mute On/Off (Activar/desactivar silencio))

- Activa o desactiva el silencio de la pantalla seleccionada On / Off . Cuando se selecciona un juego cada vez, si el juego seleccionado ya está definido como MUTE (Silencio), es necesario marcar la pantalla MUTE. (Si elige deshacer las selecciones o escoge Seleccionar todo, los valores vuelven a la configuración predeterminada).

Las funciones Volumen y Mute sólo están disponibles para pantallas cuyo estado de energía está ON (activado).

3. Selecciona si se ha de mostrar la pantalla de menús mediante el menú OSD Display.

1) Source OSD

- Establece si se mostrará la OSD de la fuente para indicar que se ha cambiado la Source.

2) Not Optimum Mode OSD

- Establece si se mostrará la OSD del modo óptimo para indicar que el modo actual no se admite.

3) No Signal OSD

- Establece si se mostrará la OSD de sin señal para indicar que no hay señal.

4) MDC OSD

- Establece si se mostrará la OSD de MDC para indicar que se ha cambiado la configuración mediante MDC.

Input Source

1. Haga clic en Input Source (Fuente de entrada), situada en los iconos principales, y aparecerá la pantalla de control de fuente de entrada. Selecciona la pantalla que se desea ajustar mediante el botón Select o las casillas de verificación.

• TV Mode

• PC Mode

Info Grid muestra información básica necesaria para controlar la fuente de entrada.

- Cambia la fuente de entrada de la pantalla seleccionada a PC.

2) BNC

- Cambia la fuente de entrada de la pantalla seleccionada a BNC.

3) DVI

- Cambia la fuente de entrada de la pantalla seleccionada a DVI.

4) TV

- Cambia la fuente de entrada de la pantalla seleccionada a TV.

5) DTV

- Cambia la fuente de entrada de la pantalla seleccionada a DTV.

6) AV

- Cambia la fuente de entrada de la pantalla seleccionada a AV.

7) S-Video

- Cambia la fuente de entrada de la pantalla seleccionada a S-Video.

8) Component

- Cambia la fuente de entrada de la pantalla seleccionada a Component.

9) MagicInfo

- La source d’entrée de Ma

10) HDMI1/HDMI2

- Cambia la fuente de entrada de la pantalla seleccionada a HDMI.

11) DP

- Cambia la fuente de entrada de Display a DP.

12) Channel

- La flecha del canal aparece cuando la opción Input Source (Fuente de entrada) es TV.

HDMI2 quizás no se admita según el producto. DP quizás no se admita según el producto. La fuente TV se puede seleccionar sólo en productos con TV, y el control de los canales únicamente se

permite cuando la opción Input Source (Fuente de entrada) es TV. El control de Fuente de entrada se aplica sólo está disponible para las pantallas para las cuales está

activado (ON) el estado de suministro eléctrico.

icInfo ne fonctionne que sur le modèle MagicInfo.

Image Size

PC, BNC, DVI,DP

1. Haga clic en Tamaño de imagen, situado en los iconos principales, y aparecerá la pantalla de control de Tamaño de imagen.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño

de imagen.

(Power Status (Estado de energía))

- Muestra el estado de energía de la pantalla seleccionada.

2) Image Size

- Muestra el tamaño de imagen actual de la pantalla seleccionada.

3) Input

- El cuadro de información muestra sólo las pantallas cuyas fuentes de entrada sean PC, BNC, DVI y DP.

4) PC Source

- Cuando haga clic en Tamaño de imagen, aparecen primero las fichas PC, BNC, DVI y DP.

- El botón Control de Tamaño de ima

5) Video Source

- Mediante el botón de ajuste Image Size se puede ajustar el tamaño de la imagen a un valor disponible en PC, BNC, DVI y DP.

DP quizás no se admita según el producto. La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. El control Tamaño de imagen sólo está disponible para las pantallas para las cuales está activado (ON)

el estado de suministro eléctrico.

en controla el Tamaño de imagen disponible para PC,BNC,DVI y DP.

Image Size

TV, AV, S-Video, Component, DVI(HDCP), HDMI1,HDMI2, DTV.

1. Haga clic en Tamaño de imagen, situado en los iconos principales, y aparecerá la pantalla de control de Tamaño de imagen.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño

de imagen.

1) Para ajustar Image Size en los modos TV, AV, S-Video, Component, HDMI1, HDMI2 o DTV, haga clic en la pestaña Video Source. Selecciona la pantalla que se desea ajustar mediante el botón Select o las casillas de verificación.

2) Info Grid (Cuadrícula de información) sólo muestra la pantalla que tiene TV, AV, S-VIDEO, Componente, HDMI, DTV como fuente de entrada.

3) Cambia aleatoriamente el tamaño de imagen de la pantalla seleccionada.

4) Los modos de pantalla sólo se pueden a (Tamaño de imagen) está establecido en Auto Wide (Ancho automático).

HDMI2 quizás no se admita según el producto. Custom quizás no se admita según el producto. Auto Wide (Ancho automático), Zoom1 (Zoom1) y Zoom2 (Zoom2) no se pueden seleccionar cuando el

tipo de señal de entrada para componentes y DVI (HDCP) es 720p o 1080i. (El modo Auto Wide sólo está disponible para TV, AV y S-Video.)

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. El control Tamaño de imagen sólo está disponible para las pantallas para las cuales está activado (ON)

el estado de suministro eléctrico.

ustar cuando el televisor (sólo PAL) está conectado y el elemento Image Size

Time

1. Haga clic en Time (hora) , entre los iconos principales, y aparecerá la pantalla Control de Time (hora).

Info Grid muestra información básica de Time (hora).

1) Set clock

- Seleccione la hora actual para la pantalla seleccionada PC Time (hora del PC)

- Para cambiar la hora actual, cambie primero PC Time (hora del PC).

2) Timer

- Configura Timer1, Timer2, Timer3 y Holiday Management.

3) Muestra si el Timer está activado.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. Control de Time (hora) está disponible sólo para las pantallas cuyo estado de energía está ON

(activado).

Time

Configuración de Timer y Holiday Management

1. Configuración de Timer1, Timer2 y Timer3

1) On Time

- Establece la hora de encendido del monitor seleccionado en horas, minutos y AM/PM.

2) Off Time

- Establece la hora de apagado del monitor seleccionado en horas, minutos y AM/PM.

3) Volume

- Selecciona el volumen para cuando se encienda el monitor seleccionado.

4) Source

- Selecciona la fuente de entrada externa que se mostrará cuando se encienda el monitor seleccionado.

5) Holiday

- Aplica la función Holiday Management al Timer.

6) Repeat

- Las selecciones disponibles incluyen Once, EveryDay, Mon~Fri, Mon~Sat, Sat~Sun y Manual.

 Once: El Timer se desactiva sólo una vez.  EveryDay: El Timer se repite cada día.  Mon~Fri: El Timer se repite desde el lunes hasta el viernes.  Mon~Sat: El Timer se repite desde el lunes hasta el sábado.  Sat~Sun: El Timer se desactiva el sábado y el domingo.  Manual: Seleccione el día de la semana para desactivar el temporizador.

2. Configuración de Holiday Management La función Holiday Management especifica las fechas en las que el Timer no encenderá ni apagará el monitor.

1) Especifica la fecha.

2) Delete All

- Borra todos los días festivos.

3) Add

- Añade la fecha especificada.

- Borra la programación de la línea seleccionada.

La función Holiday Management se puede activar o desactivar en el menú de configuración del Timer. La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. Control de Time (hora) está disponible sólo para las pantallas cuyo estado de energía está ON

(activado). Sólo está habilitado en un TV cuando Source está configurado como TV en el modo On Time. Sólo está habilitado en un modelo con MagicInfo instalado cuando Source está configurado como

MagicInfo en el modo On Time.

PIP

PIP Size

1. Haga clic en PIP, entre los iconos principales, y aparecerá la pantalla Control PIP. Selecciona la pantalla que se desea ajustar mediante el botón Select o las casillas de verificación.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño PIP.

1) PIP Size

- Muestra el Tamaño PIP actual de la pantalla utilizada.

2) OFF

- Desactiva el modo PIP de la pantalla seleccionada.

3) Large

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Large.

4) Small

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Small.

5) Double1

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Double 1.

6) Double 2

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Double 2.

7) Double3 (Picture By Picture)

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Double 3.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. El Tamaño PIP se puede controlar cuando se enciende el monitor.

PIP

PIP Source

1. Haga clic en PIP, entre los iconos principales, y aparecerá la pantalla Control PIP.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Fuente PIP.

1) PIP Source

- La Fuente PIP se puede controlar cuando se enciende el monitor.

2) PC

- Cambia la Fuente PIP de la pantalla seleccionada a PC.

3) BNC

- Cambia la Fuente PIP de la pantalla seleccionada a BNC.

4) DVI

- Cambia la Fuente PIP de la pantalla seleccionada a DVI.

5) TV

- Cambia la Fuente PIP de la pantalla seleccionada a TV.

6) DTV

- Cambia la Fuente PIP de la pantalla seleccionada a DTV.

7) AV

- Cambia la Fuente PIP de la pantalla seleccionada a AV.

8) S-Video

- Cambia la Fuente PIP de la pantalla seleccionada a S-Video.

9) Component

- Cambia la Fuente PIP de la pantalla seleccionada a Component.

10) HDMI1,HDMI2

- Cambia la Fuente PIP de la pantalla seleccionada a HDMI.

11) DP

- Cambia la fuente PIP de la pantalla seleccionada a DP.

HDMI2 quizás no se admita según el producto. DP quizás no se admita según el producto.

Algunas de las fuentes PIP pueden no estar disponibles dependiendo del tipo de fuente de entrada de la pantalla principal.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La función de Control PIP sólo está disponible para las pantallas donde el estado de la energía sea

activado (ON) y la función PIP esté configurada como ON.

Settings


1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

La información básica necesaria para ajustar la Picture se muestra en el menú principal. Cuando se selecciona uno de los monitores conectados se muestra la configuración de éste; si se seleccionan todos los monitores haciendo clic en All y Select se muestra la configuración predeterminada. Si se cambia una parámetro en esta pantalla, el modo actual cambia automáticamente al modo personal.

1) Picture

- Disponible sólo para TV, AV, S-Video, Component, HDMI1,HDMI2, DTV.

2) Contrast usta el contraste de la pantalla seleccionada.

-A

3) Brightness

- Ajusta la luminosidad de la pantalla seleccionada.

4) Sharpness usta la nitidez de la pantalla seleccionada.

-A

5) Color usta el color de la pantalla seleccionada.

-A

6) Tint

- Ajusta el matiz de la pantalla seleccionada.

7) Color Tone

- Ajusta el Color Tone de la pantalla seleccionada.

Color Temp

- Ajusta la Color Temp de la pantalla seleccionada.

9) Brightness Sensor

- Ajusta el Brightness Sensor de la pantalla seleccionada.

10) Dynamic Contrast

- Ajusta el Dynamic Contrast de la pantalla seleccionada.

HDMI2 quizás no se admita según el producto. Brightness Sensor quizás no se admita según el producto. La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. Esta función sólo está activada si Color Tone está configurado como Off. La source d’entrée de TV ne fonctionne que sur le modèle TV. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active.

Settings

Picture PC

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

Se muestra la información básica necesaria para ajustar la configuración. Si se selecciona el ID de una pantalla se importa y se muestra en el deslizador la configuración del SET correspondiente; si se seleccionan los ID de todas las pantallas haciendo clic en All y Select se muestra la configuración predeterminada. Si se cambia una parámetro en esta pantalla, el modo actual cambia automáticamente al modo personal.

1) Picture PC

- Disponible sólo para PC, BNC, DVI y DP.

2) Contrast usta el contraste de la pantalla seleccionada.

-A

3) Brightness

usta la luminosidad de la pantalla seleccionada.

-A

4) Red usta la Temperatura del color de la pantalla seleccionada.

-A

5) Green usta la Temperatura del color de la pantalla seleccionada.

-A

6) Blue usta la Temperatura del color de la pantalla seleccionada.

-A

7) Color Tone

- Ajusta el Color Tone de la pantalla seleccionada.

8) Color Temp

- Ajusta la Color Temp de la pantalla seleccionada.

9) Brightness Sensor

- Ajusta el Brightness Sensor de la pantalla seleccionada.

10) Dynamic Contrast

- Ajusta el Dynamic Contrast de la pantalla seleccionada.

DP quizás no se admita según el producto. Brightness Sensor quizás no se admita según el producto. La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. Esta función sólo está activada si Color Tone está configurado como Off. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active.

Settings

Audio

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

La información básica necesaria para ajustar el Audio se muestra en el menú principal. Si se selecciona el ID de una

pantalla se importa y se muestra en el deslizador la configuración del SET corre spo ndien te; si se seleccionan los ID de todas las pantallas haciendo clic en All y Select se muestra la configuración predeterminada. Si se cambia una parámetro en esta pantalla, el modo actual cambia automáticamente al modo personal.

1) Audio

- Controla la configuración de audio para todas las fuentes de entrada.

2) Bass

usta los graves de la pantalla seleccionada.

-A

3) Treble

usta los agudos de la pantalla seleccionada.

-A

4) Balance

usta el balance de la pantalla seleccionada.

-A

SRS TSXT

- Encendido y apagado de Sonido SRS TSXT.

6) Sound Select

- Puede seleccionar Main (Principal) o Sub (Secundario) cuando PIP esté activado.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active.

Settings

Image Lock

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

Info Grid muestra información básica necesaria para Settings Control.

1) Image Lock

- Disponible sólo para PC, BNC.

2) Coarse

- Ajusta la fase de la pantalla Coarse.

3) Fine

- Ajusta la fase de la pantalla Fine.

4) Position

- Ajusta la posición de la pantalla seleccionada.

5) Auto Adjustment

- Púlselo para que se ajuste automáticamente a la señal proveniente del PC.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. Control Brightness (Brillo) está disponible sólo para las pantallas cuyo estado de energía está ON

(activado).

Maintenance

Lamp Control

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la pantalla de mantenimiento.

Aparece una cuadrícula de información "Info Grid" mostrando varios elementos básicos de datos.

1) Maintenance

- Permite la función Maintenance Control (Control de mantenimiento) para todas las fuentes de entrada.

2) Lamp Control

- Ajusta automáticamente la luz posterior de la pantalla seleccionada a una hora especificada. El Manual Lamp Control se desactiva automáticamente cuando el ajuste se realiza con el Auto Lamp Control.

- Le permite ajustar la luz posterior de la pantalla seleccionada sin importar la hora. El Auto Lamp Control se desactiva automáticamente cuando el ajuste se realiza con el Manual Lamp Control.

3) Ambient Light

- Detecta la intensidad de luz ambiental en el monitor designado y ajusta automáticamente el brillo de la imagen.

- Se puede especificar un valor de Reference y designar un monitor que determinará automáticamente el Lamp Value (la intensidad de luz de la lámpara), basado en la intensidad de la luz ambiental.

Ambient Light sólo se admite en los modelos con sensor de brillo y sólo está habilitado cuando Ambient Brightness Mode se ha seleccionado en el menú Lamp Control.

Auto Lamp Control y Manual Lamp Control sólo están habilitados cuando User Control Mode se ha seleccionado en el menú Lamp Control.

La función de Control del mantenimiento sólo está disponible para las pantallas para las cuales está activado (ON) el estado de suministro eléctrico.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV.

Maintenance

Scroll

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la pantalla de mantenimiento.

1) Scroll

- Esta función se utiliza para evitar la persistencia de las imágenes que puede ocurrir cuando se muestra una imagen fija en la pantalla durante mucho tiempo.

2) Pixel Shift

- Permite que la imagen se mueva ligeramente tras un intervalo de tiempo especificado.

3) Safety Screen

- La función Safety Screen (Pantalla de seguridad) se utiliza para evitar la persistencia de las imágenes que puede ocurrir cuando se muestra un imagen fija en el monitor durante mucho tiempo. El elemento Interval (Intervalo) se utiliza para establecer el ciclo de repetición en unidades horarias y el elemento Time (Hora) se utiliza para establecer el tiempo de intervalo tras el cual se debe ejecutar la función Safety Screen (Pantalla de seguridad). El elemento Type (Tipo) se puede configurar como Scroll (Desplazamiento), Pixel (Píxel), Bar (Barra), Eraser (Borrador), All White (Toda blanca) o Pattern (Patrón).

4) Safety Screen2

- Esta función se utiliza para prevenir la persistencia de las imágenes. Con esta función se puede seleccionar y controlar cinco (5) types (tipos).

El tipo Scroll (Desplazamiento) se puede establecer en 1, 2, 3, 4 o 5. Los tipos Bar (Barra) y Eraser (Borrador) se pueden establecer en 10, 20, 30, 40 o 50. Los tipos All White (Toda blanca) y Pattern (Patrón) se pueden establecer en 1, 5, 10, 20 o 30.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. La función de Control del mantenimiento sólo está disponible para las pantallas para las cuales está

activado (ON) el estado de suministro eléctrico.

Maintenance

Video Wall

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la pantalla de mantenimiento.

1) Video Wall

- Un Video Wall es un conjunto de pantallas de vídeo conectadas entre sí, de manera que cada una puede mostrar una parte de la imagen completa o la misma imagen repetida en cada pantalla.

2) Video Wall Control

- Las propiedades de Video Wall se pueden configurar.

1) On / Off

- Enciende o apa

a la función Video Wall (Vídeo mural) en la pantalla seleccionada.

2) Format

- Se puede seleccionar el formato para ver una pantalla dividida.

 Full

 Natural

3) Video Wall (Screen divider)

- Se puede dividir la pantalla en otras varias. Puede seleccionar varias pantallas con una distribución diferente al dividirlas.

 Seleccione un modo en el Divisor de pantalla.  Seleccione una pantalla en la Display Selection (Selección de pantalla).  La ubicación se configurará pulsando un número en el modo seleccionado.  Número máximo de monitores que se pueden disponer: Horizontal X Vertical = 100  En una hilera se pueden disponer hasta 15 monitores. El valor máximo para Horizontal es 6 si Vertical se ha

establecido en 15 mientras que el valor máximo para Vertical es 6 si Horizontal se ha establecido en 15.

4) Visualización de las divisiones de la pantalla.

- Se puede ver y cambiar la disposición de las pantallas mediante la configuración del Screen Divider.

El rango de la configuración Screen Divider puede variar según el modelo. Esta función puede no estar operativa en MagicInfo.

La source d’entrée de TV ne fonctionne que sur le modèle TV. La función de Control del mantenimiento sólo está disponible para las pantallas para las cuales está

activado (ON) el estado de suministro eléctrico.

Solución de problemas

1. La pantalla que desea controlar no aparece en la cuadrícula de información de control de energía.

- Compruebe la conexión de RS232C. (Compruebe que esté conectada correctamente con el puerto Com1)

- Compruebe las pantallas por si alguna de las otras tiene el mismo ID. Si hay más de una pantalla con el mismo ID, el programa no puede detectarlas correctamente debido a un conflicto de datos.

- En los monitores que admiten una ID configurada entre 0 y 99, se debe establecer ésta con un valor entre 0 y 99.

Nota: Compruebe si la ID configurada del monitor es un valor entre 0 y 99 (configure el valor con el menú de la

pantalla).

2. La pantalla que se desea controlar no aparece en el resto de cuadrículas de información de control. Compruebe que la pantalla seleccionada esté activada (ON). (Puede comprobarlo en Cuadrícula de información de

control Energía)

- Compruebe si se puede cambiar la fuente de entrada de la pantalla.

3. El cuadro de diálogo aparece en varias ocasiones.

- Compruebe si la pantalla que desea controlar está seleccionada.

4. Se ha configurado On Timer (Temporizador activado) y Off Timer (Temporizador desactivado) pero muestran una

hora diferente.

- Aplique la hora actual para sincronizar los relojes de la pantalla.

5. La función remota no funcionará correctamente cuando se desactiva la misma, se desconecta el cable RS-232C, o se

sale del programa de forma irregular. Vuelva a ejecutar el programa y active de nuevo la función remota para volver al funcionamiento normal.

<Nota> Este programa puede funcionar incorrectamente debido a problemas en los circuitos de la comunicacióno

interferencias de aparatos electrónicos cercanos.

Pantalla Settings Value (Valor de configuración) en Modo Multiple Display (Pantallas múltiples)

Cuando hay más de una pantalla conectada, los valores de la configuración se muestran de esta manera.

1. No hay selección: Muestra el valor predeterminado de fábrica.

2. Una pantalla seleccionada: Obtiene y muestra el valor de configuración para la pantalla seleccionada.

3. Seleccionada una pantalla (ID1 ) y se añade otra pantalla (ID3): el programa, que mostraba el valor de configuración de ID 1, obtiene y muestra el valor de ID3.

4. Si todos los equipos se seleccionan al mismo tiempo haciendo clic en All y Select, se restablece el valor

predeterminado.

Introducción

Ethernet MDC

A diferencia del método anterior, que utilizaba las especificaciones serie RS-232C para comunicaciones de datos, se ha incorporado una función Ethernet. Conecte el primer dispositivo de visualización y el PC introduciendo la dirección IP. Para conectar otro dispositivo de visualización, utilice un cable serie RS-232C. Consulte la ilustración anterior.

Pantalla principal

Haga clic en Start > Program > Samsung > MDC System para inicial el programa.

Seleccione un juego para ver su volumen seleccionado con el control deslizante.

Iconos principales Lamp Control Add a Device Selección de pantalla Remote Control Cuadro de información Safety Lock Herramientas de control Fault Device Alert OSD Display

1. Use los iconos principales para modificar en cada pantalla.

2. Puede añadir un dispositivo introduciendo la dirección IP configurada en el monitor.

3. Permite que se active o se desactive la función de recepción de control remoto de la unidad de la pantalla.

4. Establece la función Lock (seguridad para niños)

5. Cuando falla la conexión del monitor, se activa o desactiva la función que transfiere el resultado mediante un

correo electrónico.

6. Selecciona un modo de ajuste de Lamp.

7. Seleccionar una pantalla en la Selección de pantalla.

8. Todos los monitores se pueden seleccionar o deseleccionar.

9. Use Herramientas de control para controlar las pantallas.

10. Conmuta la función OSD como On/Off.

-Según el producto quizás no se admita. <Nota> La función Activar/Desactivar del control remoto funciona esté o no activada la energía, y esto se aplica

Add a Device

1. IP Adress -> ADD -> OK

System

1. Haga clic en System en el menú principal para abrir la pantalla de ajuste del sistema.

Info Grid muestra información básica necesaria para gestionar Control de energía.

2) Input

3) Image Size

4) On Timer

5) Off Timer

2. Selecciona la pantalla que se desea ajustar mediante el botón Select o las casillas de verificación.

(Power Status (Estado de energía))

Control de energía permite controlar algunas de las funciones de la pantalla seleccionada.

1) Power On/Off

- Activa o desactiva la energía de la pantalla seleccionada.

2) Volume

- Controla el nivel de volumen de la pantalla seleccionada. Está definido con el valor del volumen de la pantalla seleccionada a partir de los juegos y lo muestra en la barra de desplazamiento. (Si se deselecciona sólo una pantalla o todas las pantallas, se restablece el valor predeterminado 10.)

(Mute On/Off (Activar/desactivar silencio))

Las funciones Volumen y Mute sólo están disponib les para pantallas cuyo estado de energía está ON (activado).

3. Selecciona si se ha de mostrar la pantalla de menús mediante el menú OSD Display.

1) Source OSD

- Establece si se mostrará la OSD de la fuente para indicar que se ha cambiado la Source.

2) Not Optimum Mode OSD

- Establece si se mostrará la OSD del modo óptimo para indicar que el modo actual no se admite.

3) No Signal OSD

- Establece si se mostrará la OSD de sin señal para indicar que no hay señal.

4) MDC OSD

- Establece si se mostrará la OSD de MDC para indicar que se ha cambiado la configuración mediante MDC.

Network

1) Select All o Clear All los dispositivos añadidos; o Refresh o Delete los dispositivos seleccionados.

2) Se muestra la IP Address, la ID (Ethernet o serie), la Mac Address y el estado de la conexión del monitor conecta do.

3) Puede controlar automáticamente si la IP DHCP está configurada y, a continuación, configurar la dirección IP.

Puede configurar automática o manualmente y, a continuación, aplicar la IP Address, la Subnet y la Gateway del monitor seleccionado.

Input Source

• TV Mode

• PC Mode

Info Grid muestra información básica necesaria para controlar la fuente de entrada.

1) PC

- Cambia la fuente de entrada de la pantalla seleccionada a PC.

BNC

- Cambia la fuente de entrada de la pantalla seleccionada a BNC.

3) DVI

- Cambia la fuente de entrada de la pantalla seleccionada a DVI.

4) TV

- Cambia la fuente de entrada de la pantalla seleccionada a TV.

5) DTV

- Cambia la fuente de entrada de la pantalla seleccionada a DTV.

6) AV

- Cambia la fuente de entrada de la pantalla seleccionada a AV.

7) S-Video

- Cambia la fuente de entrada de la pantalla seleccionada a S-Video.

8) Component

- Cambia la fuente de entrada de la pantalla seleccionada a Component.

9) MagicInfo

- La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.

10) HDMI1/HDMI2

- Cambia la fuente de entrada de la pantalla seleccionada a HDMI.

11) DP

- Cambia la fuente de entrada de la pantalla seleccionada a DP.

12) Channel

- La flecha del canal aparece cuando la opción Input Source (Fuente de entrada) es TV.

HDMI2 quizás no se admita según el producto. DP quizás no se admita según el producto. La fuente TV se puede seleccionar sólo en productos con TV, y el control de los canales únicamente se

permite cuando la opción Input Source (Fuente de entrada) es TV. El control de Fuente de entrada se aplica sólo está disponible para las pantallas para las cuales está

activado (ON) el estado de suministro eléctrico.

Image Size

PC, BNC, DVI, DP

1. Haga clic en Tamaño de imagen, situado en los iconos principales, y aparecerá la pantalla de control de Tamaño de imagen.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño de imagen.

(Power Status (Estado de energía))

- Muestra el estado de energía de la pantalla seleccionada.

2) Image Size

- Muestra el tamaño de imagen actual de la pantalla seleccionada.

3) Input

- El cuadro de información muestra sólo las pantallas cuyas fuentes de entrada sean PC, BNC, DVI y DP

4) PC Source

- Cuando haga clic en Tamaño de imagen, aparecen primero las fichas PC, BNC, DVI, DP.

- El botón de control Image Size controla el Image Size disponible para PC, BNC, DVI y DP.

5) Video Source

- Haga clic en la ficha AV, S-VIDEO, Componente para controla r el Tamaño de imagen para la Fuente de entrada respectiva.

el estado de suministro eléctrico. DP quizás no se admita según el producto.

Image Size

TV, AV, S-Video, Component, DVI(HDCP), HDMI1, HDMI2, DTV.

1. Haga clic en Tamaño de imagen, situado en los iconos principales, y aparecerá la pantalla de control de Tamaño de imagen.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño de imagen.

1) Para ajustar Image Size en los modos TV, AV, S-Video, Component, HDMI1, HDMI2 o DTV, haga clic en la pestaña Video Source. Seleccione la pantalla que desee ajustar mediante el botón Seleccionar o marcando la casilla de verificación.

2) El cuadro de información muestra sólo la pantalla que tenga TV, AV, S-Video, Component, HDMI1, HDMI2 o DTV como fuente de entrada.

3) Cambia aleatoriamente el tamaño de imagen de la pantalla seleccionada.

4) Los modos de pantalla sólo se pueden ajustar cuando el televisor (sólo PAL) está conectado y el elemento Image Size (Tamaño de imagen) está establecido en Auto Wide (Ancho automático).

Custom quizás no se admita según el producto. Auto Wide (Ancho automático), Zoom1 (Zoom1) y Zoom2 (Zoom2) no se pueden seleccionar cuando el

tipo de señal de entrada para componentes y DVI (HDCP) es 720p o 1080i and DVI (HDCP) is 720p or 1080i. (El modo Auto Wide sólo está disponible para TV, AV y S-Video.)

el estado de suministro eléctrico. HDMI quizás no se admita según el producto.

Time

1. Haga clic en Time (hora) , entre los iconos principales, y aparecerá la pantalla Control de Time (hora).

Info Grid muestra información básica de Time (hora).

1) Set clock

- Seleccione la hora actual para la pantalla seleccionada PC Time (hora del PC)

- Para cambiar la hora actual, cambie primero PC Time (hora del PC).

2) Timer

- Configura Timer1, Timer2, Timer3 y Holiday Management.

3) Muestra si el Timer está activado.

(activado).

Time

Configuración de Timer y Holiday Management

1. Configuración de Timer1, Timer2 y Timer3

1) On Time

- Establece la hora de encendido del monitor seleccionado en horas, minutos y AM/PM.

2) Off Time

- Establece la hora de apagado del monitor selecc ionado en horas, minutos y AM/PM.

3) Volume

- Selecciona el volumen para cuando se encienda el monitor seleccionado.

4) Source

- Selecciona la fuente de entrada externa que se mostrará cuando se encienda el monitor seleccionado.

5) Holiday

- Aplica la función Holiday Management al Timer.

6) Repeat

- Las selecciones disponibles incluyen Once, EveryDay, Mon~Fri, Mon~Sat, Sat~Sun y Manual.

2. Configuración de Holiday Management La función Holiday Management especifica las fechas en las que el Timer no encenderá ni apagará el monitor.

1) Especifica la fecha.

2) Delete All

- Borra todos los días festivos.

3) Add

- Añade la fecha especificada.

- Borra la programación de la línea seleccionada.

MagicInfo en el modo On Time.

PIP

PIP Size

1. Haga clic en PIP, entre los iconos principales, y aparecerá la pantalla Control PIP. Selecciona la pantalla que se desea ajustar mediante el botón Select o las casillas de verificación.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño PIP.

1) PIP Size

- Muestra el Tamaño PIP actual de la pantalla utilizada.

OFF

- Desactiva el modo PIP de la pantalla seleccionada.

3) Large

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Large.

4) Small

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Small.

5) Double1

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Doubl e 1.

6) Double 2

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Doubl e 2.

7) Double3 (Picture By Picture)

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Doubl e 3.

PIP Size can be controlled with turning on the LCD Display power. La source d’entrée de TV ne fonctionne que sur le modèle TV. El Tamaño PIP se puede controlar cuando se enciende el monitor.

PIP

PIP Source

1. Haga clic en PIP, entre los iconos principales, y aparecerá la pantalla Control PIP.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Fuente PIP.

1) PIP Source

- La Fuente PIP se puede controlar cuando se enciende el monitor.

2) PC

- Cambia la Fuente PIP de la pantalla seleccionada a PC.

3) BNC

- Cambia la Fuente PIP de la pantalla seleccionada a BNC.

DVI

- Cambia la Fuente PIP de la pantalla seleccionada a DVI.

5) TV

- Cambia la Fuente PIP de la pantalla seleccionada a TV.

6) DTV

- Cambia la Fuente PIP de la pantalla seleccionada a DTV.

7) AV

- Cambia la Fuente PIP de la pantalla seleccionada a AV.

8) S-Video

- Cambia la Fuente PIP de la pantalla seleccionada a S-Video.

9) Component

- Cambia la Fuente PIP de la pantalla seleccionada a Component.

10) HDMI 1/HDMI2

- Cambia la Fuente PIP de la pantalla seleccionada a HDMI.

11) DP

- Cambia la Fuente PIP de la pantalla seleccionada a DP.

Algunas de las fuentes PIP pueden no estar disponibles dependiendo del tipo de fuente de entrada de la pantalla principal.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La función de Control PIP sólo está disponible para las pantallas donde el estado de la energía sea

activado (ON) y la función PIP esté configurada como ON. HDMI2 may not be supported depending on the product. DP quizás no se admita según el producto. HDMI quizás no se admita según el producto.

Settings


1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

La información básica necesaria para ajustar la Picture se muestra en el menú principal. Cuando se selecciona uno

de los monitores conectados se muestra la configuración de éste; si se seleccionan todos los monitores haciendo clic en All y Select se muestra la configuración predeterminada. Si s e cambia una parámetro en esta pantalla, el modo actual cambia automáticamente al modo personal.

1) Picture

- Disponible sólo para TV, AV, S-Video, Component, HDMI, DTV, DP.

2) Contrast

- Ajusta el contraste de la pantalla seleccionada.

3) Brightness

- Ajusta la luminosidad de la pantalla seleccionada.

4) Sharpness

- Ajusta la nitidez de la pantalla seleccionada.

5) Color

- Ajusta el color de la pantalla seleccionada.

6) Tint

- Ajusta el matiz de la pantalla seleccionada.

7) Color Tone

- Ajusta el tono de color para la pantalla seleccionada.

8) Color Temp

- Ajusta la Color Temp de la pantalla seleccionada.

9) Brightness Sensor

- Ajusta el Brightness Sensor de la pantalla seleccionada.

10) Dynamic Contrast

- Ajusta el Dynamic Contrast de la pantalla seleccionada.

Brightness Sensor quizás no se admita según el producto. La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. Esta función sólo está activada si Color Tone está configurado como Off. La source d’entrée de TV ne fonctionne que sur le modèle TV. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. HDMI quizás no se admita según el producto.

Settings

Picture PC

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

1) Picture PC

- Disponible sólo para PC, BNC, DVI y DP.

2) Contrast

- Ajusta el contraste de la pantalla seleccionada.

3) Brightness

- Ajusta la luminosidad de la pantalla seleccionada.

4) Red

- Ajusta la Temperatura del color de la pantalla seleccionada.

5) Green

- Ajusta la Temperatura del color de la pantalla seleccionada.

6) Blue

- Ajusta la Temperatura del color de la pantalla seleccionada.

7) Color Tone

- Ajusta el Color Tone de la pantalla seleccionada.

8) Color Temp

- Ajusta la Color Temp de la pantalla seleccionada.

9) Brightness Sensor

- Ajusta el Brightness Sensor de la pantalla seleccionada.

10) Dynamic Contrast

- Ajusta el Dynamic Contrast de la pantalla seleccionada.

Brightness Sensor quizás no se admita según el producto. La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. Esta función sólo está activada si Color Tone está configurado como Off. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. DP quizás no se admita según el producto.

Settings

Audio

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

La información básica necesaria para ajustar el Audio se muestra en el menú principal. Si se selecciona el ID de una pantalla se importa y se muestra en el deslizador la configuración del SET correspondiente; si se seleccionan los ID de todas las pantallas haciendo clic en All y Select se muestra la configuración predeterminada. Si se cambia una parámetro en esta pantalla, el modo actual cambia automáticamente al modo personal.

1) Audio

- Controla la configuración de audio para todas las fuentes de entrada.

2) Bass

- Ajusta los graves de la pantalla seleccionada.

3) Treble

- Ajusta los agudos de la pantalla seleccionada.

4) Balance

- Ajusta el balance de la pantalla seleccionada.

SRS TSXT

- Encendido y apagado de Sonido SRS TSXT.

6) Sound Select

- Puede seleccionar Main (Principal) o Sub (Secundario) cuando PIP esté activado.

Settings

Image Lock

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

Info Grid muestra información básica necesaria para Settings Control.

1) Image Lock

- Disponible sólo para PC, BNC.

2) Coarse

- Ajusta la fase de la pantalla Coarse.

3) Fine

- Ajusta la fase de la pantalla Fine.

4) Position

- Ajusta la posición de la pantalla seleccionada.

5) Auto Adjustment

- Púlselo para que se ajuste automáticamente a la señal proveniente del PC.

La función de control Maintenance está disponible sólo en las pantallas cuyo estado de alimentación sea el de activado.

La source d’entrée de TV ne fonctionne que sur le modèle TV. Control Brightness (Brillo) está disponible sólo para las pantallas cuyo estado de energía está ON

(activado).

Maintenance

Lamp Control

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la pantalla de mantenimiento.

Aparece una cuadrícula de información "Info Grid" mostrando varios elementos básicos de datos.

1) Maintenance

- Permite la función Maintenance Control (Control de mantenimiento) para todas las fuentes de entrada.

2) Lamp Control

- Le permite ajustar la luz posterior de la pantalla seleccionada sin importar la hora. El Auto Lamp Control se desactiva automáticamente cuando el ajuste se realiza con el Manual Lamp Control.

3) Ambient Light

- Detecta la intensidad de luz ambi ental en el monitor designado y ajusta automáticamente el brillo de la imagen.

- Se puede especificar un valor de Reference y designar un monitor que determinará automáticamente el Lamp Value (la intensidad de luz de la lámpara), basado en la intensidad de la luz ambiental.

Ambient Light sólo se admite en los modelos con sensor de brillo y sólo está habilitado cuando Ambient Brightness Mode se ha seleccionado en el menú Lamp Control.

Auto Lamp Control y Manual Lamp Control sólo están habilitados cuando User Control Mode se ha seleccionado en el menú Lamp Control.

La función de Control del mantenimiento sólo está disponible para las pantallas para las cuales está activado (ON) el estado de suministro eléctrico.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV.

Maintenance

Scroll

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la pantalla de mantenimiento.

1) Scroll

- Esta función se utiliza para evitar la persistencia de las imágenes que puede ocurrir cuando se muestra una imagen fija en la pantalla durante mucho tiempo.

2) Pixel Shift

- Permite que la imagen se mueva ligeramente tras un intervalo de tiempo especificado.

3) Safety Screen

4) Safety Screen2

- Esta función se utiliza para prevenir la persistencia de las imágenes. Con esta función se puede seleccionar y controlar cinco (5) types (tipos).

activado (ON) el estado de suministro eléctrico.

Maintenance

Video Wall

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la pantalla de mantenimiento.

1) Video Wall

- Un vídeo mural es un conjunto de pantallas de vídeo conectadas entre sí, de manera que cada una puede mostrar una parte de la imagen completa o la misma imagen repetida en cada pantalla.

2) Video Wall Control

- Se puede configurar las propiedades de Video Wall.

On / Off

- Enciende o apaga la función Video Wall (Vídeo mural) en la pantalla seleccionada.

2) Format

- Se puede seleccionar el formato para ver una pantalla dividida.

 Full

 Natural

3) Video Wall (Screen divider)

- Se puede dividir la pantalla en otras varias. Puede seleccionar varias pantallas con una distribución diferente al dividirlas.

 Seleccione un modo en el Divisor de pantalla.  Seleccione una pantalla en la Display Selection (Selección d e pantalla).  La ubicación se configurará pulsando un número en el modo seleccionado.  Número máximo de monitores que se pueden disponer: Horizontal X Vertical = 100  En una hilera se pueden disponer hasta 15 monitores. El valor máximo para Horizontal es 6 si Vertical se ha

establecido en 15 mientras que el valor máximo para Vertical es 6 si Horizontal se ha establecido en 15.

4) Visualización de las divisiones de la pantalla.

- Se puede ver y cambiar la disposición de las pantallas mediante la configuración del Screen Divider.

El rango de la configuración Screen Divider puede variar según el modelo. La source d'entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo. La source d’entrée de TV ne fonctionne que sur le modèle TV. La función de Control del mantenimiento sólo está disponible para las pantallas para las cuales está

activado (ON) el estado de suministro eléctrico.

Solución de problemas

1. La pantalla que desea controlar no aparece en la cuadrícula de información de control de energía.

- Compruebe si la dirección IP introducida es correcta y verifique el estado de conexión del cable Ethernet.

- Compruebe las pantallas por si alguna de las otras tiene el mismo ID. Si hay más de una pantalla con el mismo ID, el programa no puede detectarlas correctamente debido a un conflicto de datos.

- En los monitores que admiten una ID configurada entre 0 y 99, se debe establecer ésta con un valor entre 0 y 99.

Nota: Compruebe si la ID configurada del monitor es un valor entre 0 y 99 (configure el valor con el menú de la

pantalla).

control Energía)

- Compruebe si se puede cambiar la fuente de entrada de la pantalla.

3. El cuadro de diálogo aparece en varias ocasiones.

- Compruebe si la pantalla que desea controlar está seleccionada.

4. Se ha configurado On Timer (Temporizador activado) y Off Timer (Temporizador desactivado) pero muestran una hora diferente.

- Aplique la hora actual para sincronizar los relojes de la pantalla.

La función remota no funcionará correctamente cuando se desactiva la misma, se desconecta el cable RS-232C, o se

sale del programa de forma irregular. Vuelva a ejecutar el programa y active de nuevo la función remota para volver al funcionamiento normal.

<Nota> Este programa puede funcionar incorrectamente debido a problemas en los circuitos de la comunicacióno

interferencias de aparatos electrónicos cercanos.

Pantalla Settings Value (Valor de configuración) en Modo Multiple Display (Pantallas múltiples)

Cuando hay más de una pantalla conectada, los valores de la configuración se muestran de esta manera.

1. No hay selección: Muestra el valor predeterminado de fábrica.

2. Una pantalla seleccionada: Obtiene y muestra el valor de configuración para la pantalla seleccionada.

3. Seleccionada una pantalla (ID1 ) y se añade otra pantalla (ID3): el programa, que mostraba el valor de configuración de ID 1, obtiene y muestra el valor de ID3.

4. Si todos los equipos se seleccionan al mismo tiempo haciendo clic en All y Select, se restablece el valor predeterminado.

Ajuste de la pantalla LCD

Entrada

Modos disponibles

•

PC / DVI / Puerto de pantalla

•

Componente

•

HDMI

•

MagicInfo

•

Nota

Fuentes

• Para utilizar el televisor por separado).

• Para un modelo 460UT-2, 460UT-B,MagicInfo sólo se activa cuando se conecta una caja de red.

Se utiliza para seleccionar un PC, HDMI o cualquier a la pantalla LCD. Permite seleccionar la pantalla de su elección.

1. PC

2. DVI

3. AV

se debe conectar una caja del sintonizador del televisor (se vende

otra fuente de entrada externa conectada

4. Componente

5. HDMI1 - Se desactiva cuando hay un sintonizador de TV instalado.

6. HDMI2 - Se desactiva cuando hay una caja de red instalada.

7. Puerto de pantalla

8. MagicInfo - Para un modelo 460UT-2, 460UT-B, MagicInfo sólo se activa cuando se

conecta una caja de red.

9. TV - Activado cuando se conecta un sintonizador de TV.

Nota

Ajuste de la pantalla LCD

PIP

El puerto RGB/COMPONENT IN nente.

Sin embargo, la imagen se puede mostrar incorrectamente si la señal de entrada externa conectada es diferente de la señal de vídeo seleccionada.

Nota

La función PIP no está disponible cuando Video Wall está configurado como Act..

Cuando PIP permite ver vídeos desde dichos dispositivos en una ventana pequeña que se superpone en la señal de vídeo del PC. (Des./Act.)

• PIP se desactiva cuando la pantalla LCD se cambia a una fuente externa.

•

se conectan dispositivos

Nota

Si se selecciona , , en Tamaño, Posición y Transparenc. no se activarán.

es compatible con las señales RGB (PC) y Compo-

AV, como un aparato de vídeo o DVD, a la pantalla LCD,

Fuente

Ajusta la pantalla PIP en Des./Act..

• Des.

• Act.

Nota

PIP está deshabilitado si la pantalla principal no recibe una señal.

Para

utilizar el televisor

por separado).

Selecciona la fuente de entrada para PIP.

se debe conectar una caja del sintonizador del televisor (se vende

Tamaño

Ajuste de la pantalla LCD

• PC: DVI / AV / HDMI1 / HDMI2 / Puerto de pantalla

• DVI : PC

• AV: PC

• HDMI : PC

• Puerto de pantalla : PC

Cambia el tamaño de la ventana PIP.

<Tamaño> se cambiará a <16:9> cuando <PIP> esté configurado como <Act.>.

Posición

Cambia la posición de la ventana PIP.

Transparenc.

Nota

Ajusta la transparencia de las ventanas PIP.

• Alto

• Medio

• Bajo

• Opaco

Editar nombre

Asigne un nombre al dispositivo de entrada conectado a los terminales de entrada para que la selección de la fuente de entrada sea más fácil.

Vídeo / DVD / Cable STB / HD STB / Satélite STB / Receptor AV / Receptor DVD / Juego / Videocámara / DVD Combo / DHR / PC / Dispositivos DVI

Nota

• Los dispositivos que se muestran pueden variar según el modo de entrada externa.

Ajuste de la pantalla LCD

• Cuando se conecta PC. En otros casos, configure Editar nombre como AV. Sin embargo, dado que 640x480, 720P (1280x720) y 1080p (1920x1080) son señales comunes para AV y PC, debe configurar Editar nombre de acuerdo con la señal de entrada.

• El menú Imagen cambia de acuerdo con la señal de entrada y Editar nombre.

Cuando se utiliza un cable de conexión DVI a HDMI (que no admite simultáneamente vídeo y audio), el puerto de audio se debe conectar por separado con un cable de audio.

Cuando se conecta un PC, Editar nombre se ha de establecer como DVI PC para poder ver vídeo y oír audio desde el PC conectado.

Cuando se conecta un dispositivo AV, Editar nombre se ha de establecer como Dispositivos DVI para poder ver vídeo y oír audio desde el dispositivo AV conectado.

Config. cambio autom. fuente

Si se enciende la pantalla con Cam. autom. fuente Act. y la selección de la fuente de vídeo anterior no está activa, la trada de vídeo activo.

Nota

• Si la fuente TV de función de búsqueda Cam. autom. fuente está inactiva. La pantalla conservará la fuente TV.

la pantalla está activa (sintonizador de TV conectado a la pantalla), la

un PC al terminal HDMI se debe configurar Editar nombre como

pantalla buscará automáticamente las diferentes fuentes de en-

• Selección de Cam. autom. fuente y función PIP: Si la selección Cam. autom. fuente se establece como Act., la función PIP no se activará; la selección Cam. autom. fuente se debe establecer como Des. para que se active la función PIP.

• Cuando la selección Cam. autom. fuente está establecida en Act. y Recup. fuente principal está establecida en Act., el modo de ahorro de energía se desactiva.

• Cuando Recup. fuente principal está establecida en Act., sólo están disponibles las selecciones Fuente principal y Fuente secundaria y son intercambiables y seleccionables como se desee.

Ajuste de la pantalla LCD

Consulte PIP principal.

Cam. autom. fuente

Cuando Cam. de vídeo de la pantalla del vídeo activo.

La selección Fuente principal se activará si la fuente de vídeo actual no se reconoce. La selección Fuente secundaria se activará si no hay ninguna fuente de vídeo principal disponible. Si no se reconocen las fuentes principal y secundaria, la pantalla buscará de nuevo, y si no se encuentra ningún vídeo activo, la pantalla mostrará un mensaje de que no hay señal.

Cuando la selección Fuente principal está establecida como Todo, la pantalla buscará todas las entradas de fuentes de vídeo dos veces secuencialmente para buscar una fuente de vídeo activa, y si no encuentra ésta volverá a la primera fuente de vídeo de la secuencia.

> Fuente para

autom.

fuente

conocer las señales compatibles para cada fuente de entrada

establecida en Act., se busca automáticamente la fuente

está

1. Des.

2. Act.

Recup. fuente principal

Cuando Recup. fuente principal está fuentes de vídeo del vídeo activo en Fuente principal y Fuente secundaria.

Se seleccionará la Fuente principal si se encuentra un vídeo activo; si no se encuentra ninguno, se seleccionará Fuente secundaria, y si no se encuentra ningún vídeo en Fuente secundaria, se mostrará el mensaje de que no hay señal.

1. Des.

2. Act.

establecida en Act., sólo se buscará la selección de

Samsung SYNCMASTER 460UT-2, SYNCMASTER 460UT-B QUICK GUIDE [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Pantalla LCD

Instr. seguridad

Símbolos

Alimentación eléctrica

Instalación

Limpieza

Otros

Introducción

Contenido del embalaje

Comprobación del contenido del embalaje

Desembalaje

Pantalla LCD

Parte frontal

Parte posterior

Mando a distancia

Disposición mecánica

Disposición mecánica

Cabezal de la pantalla LCD

Instalación del soporte VESA

Dimensiones

Instalación del soporte en la pared

Componentes

Montaje del soporte de pared

Para montar el producto en el soporte de pared.

Ajuste del ángulo del soporte de pared

Conexiones

Conexión de un ordenador

Conexión con otros dispositivos

Conexión de un monitor externo

Conexión de dispositivos AV

Conexión a una videocámara

Conexión mediante un cable HDMI

Conexión mediante un cable DVI a HDMI

Conexión de un reproductor DVD

Conexión de un decodificador DTV (cable/satélite)

Conexión de un sistema de audio

Conexión de un cable LAN

Conexión de dispositivos USB

Uso del software

Controlador del monitor

Instalación del controlador del monitor (automáticamente)

Instalación del controlador del monitor (manualmente)

MDC (Multiple Display Control)

Instalación

Problemas de instalación

Desinstalar

Ajuste de la pantalla LCD

Entrada

Fuentes

Fuente

Tamaño

Posición

Transparenc.

Editar nombre

Config. cambio autom. fuente

Cam. autom. fuente

Recup. fuente principal
