LCD DISPLAY
quick start guide
460DRN-S,460DR-S
ii
Introducción
Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.
Si falta alguno, póngase en contacto con su distribuidor
Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.
Nota
Este soporte no el del tipo de soporte para suelo.
Comprobación del contenido del embalaje
Retire el cierre de la caja de embalaje como se muestra en la figura anterior.
.
Levante la caja de emba-
laje sujetándola por las ra-
nuras de ambos lados.
Nota
Una vez desembalado, compruebe bien el contenido.
•
• Conserve la caja de embalaje para futuros transportes del producto.
Compruebe el contenido
del embalaje.
Retire la cubierta de po-
liestireno y vinilo.
Desembalaje
Manuales
Introducción
LANDSCAPE tipo PORTRAIT tipo
Guía de configuración
rápida
Cables
Cable D-sub Cable de alimentación
Otros
Mando a distancia Pilas (AAA x 2)
Tarjeta de garantía
(No disponible en todos los
lugares)
(No
disponible en todos los
lugares)
Manual del usuario, Magi-
cInfo Software CD, MagicIn-
fo Manual CD
Se vende por separado

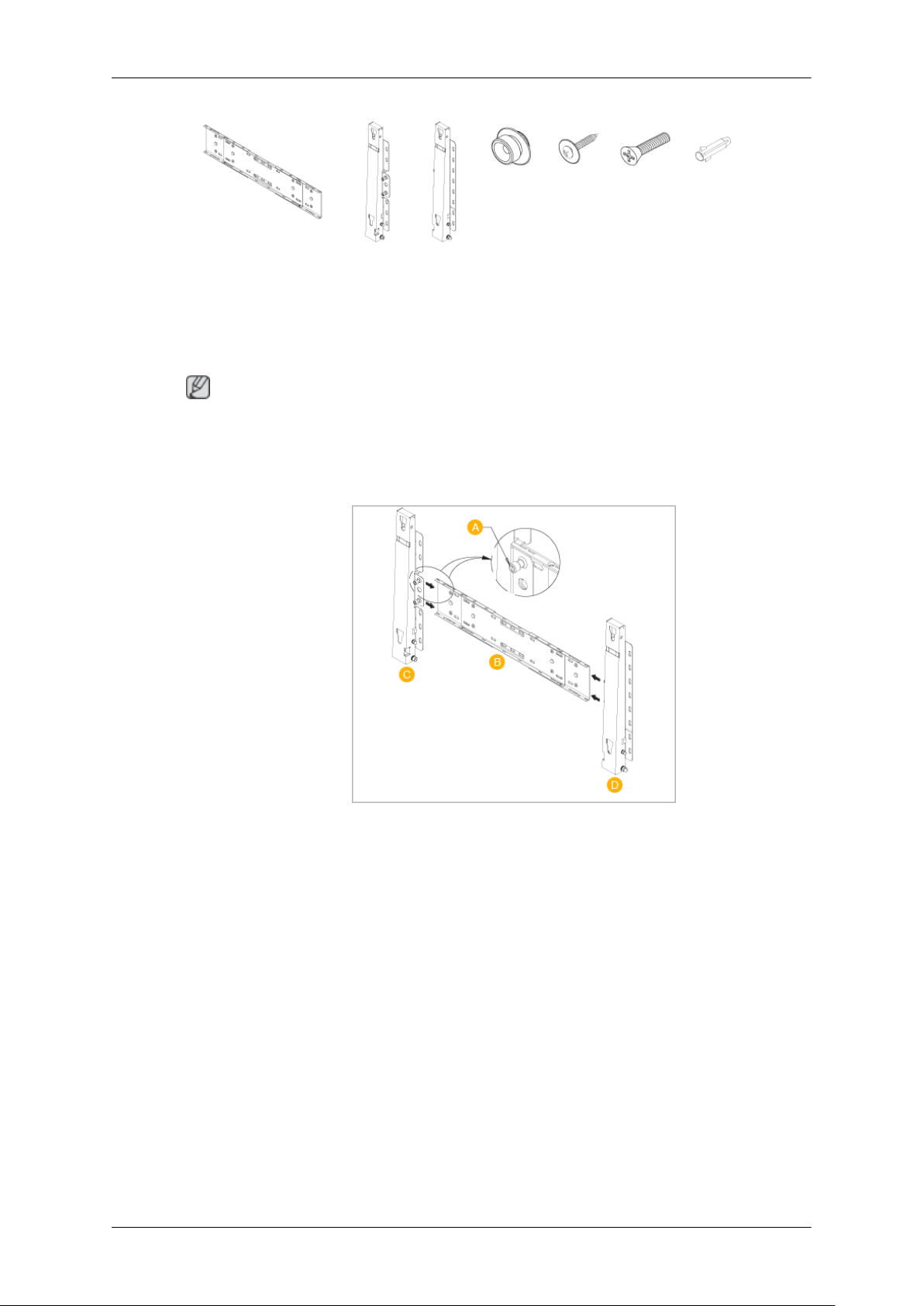

Cable de DVI Juego de montaje mural Cable LAN
(Sólo se aplica al modelo
DRN-S )
Pantalla LCD
Parte frontal
Introducción
Botón de encendido [ ]
Utilice este botón para encender o apagar la pantalla LCD.
D.MENU
Abre el D.MENU en pantalla.
Nota
Está disponible cuando se instala una caja de sintonizador de TV.
Botón SOURCE [SOURCE]
Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite
en los dispositivos externos conectados a la pantalla LCD a la vez.
[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV]
Introducción
Nota
• El
menú TV está disponible cuando se instala una caja de sintonizador
de TV.
• El modelo DR-S puede usar el menú MagicInfo si tiene un sintonizador
de red instalado.
Botón ENTER [ENTER]
Activa un elemento resaltado del menú.
Botones de ajustes (botones izquierda/derecha)/Botones del volumen
Se mueve de un elemento de menú a otro horizontalmente o ajusta los
valores seleccionados del menú. Cuando no haya visualización en la pantalla, pulse el botón para ajustar el volumen.
Botones de navegación (botones arriba y abajo)
Se mueve de un elemento de menú a otro verticalmente o ajusta los valores seleccionados del menú.
Botón MENU [MENU]
Parte posterior
Nota
Abre el menú en pantalla y sale del menú. Se usa también para salir del
menú de la pantalla o volver al menú anterior.
Sensor de brillo
La función de sensor de brillo del producto detecta automáticamente el
brillo ambiental y ajusta el brillo de la pantalla consecuentemente.
Indicador de encendido
Muestra el modo de ahorro de energía parpadeando en verde
Nota
Para obtener más información respecto a las funciones de ahorro de energía, consulte la sección Ahorro de energía en el manual. Para ahorrar
energía, apague la pantalla LCD cuando no la necesite o cuando la deje
sin funcionar durante largos períodos.
Sensor del mando a distancia
Encare el mando a distancia hacia ese punto de la pantalla LCD.
Altavoz
Para
obtener información detallada sobre las conexiones de los cables, consulte Conexión
de los cables en Configuración. La configuración de la parte posterior de la pantalla LCD
puede variar ligeramente según el modelo de pantalla LCD.
Introducción
POWER S/W ON [ │ ] / OFF [O]
Enciende o apaga la pantalla LCD.
POWER IN
El cable de alimentación se enchufa en la
pantalla LCD y en el enchufe de la pared.
RS232C OUT/IN (Puerto serie RS232C)
Puerto de programa MDC (Control de visualización múltiple)
DVI / PC / HDMI IN [PC/DVI/BNC AUDIO
IN] (PC/DVI/BNC/HDMI Terminal de conexión para el audio (entrada)

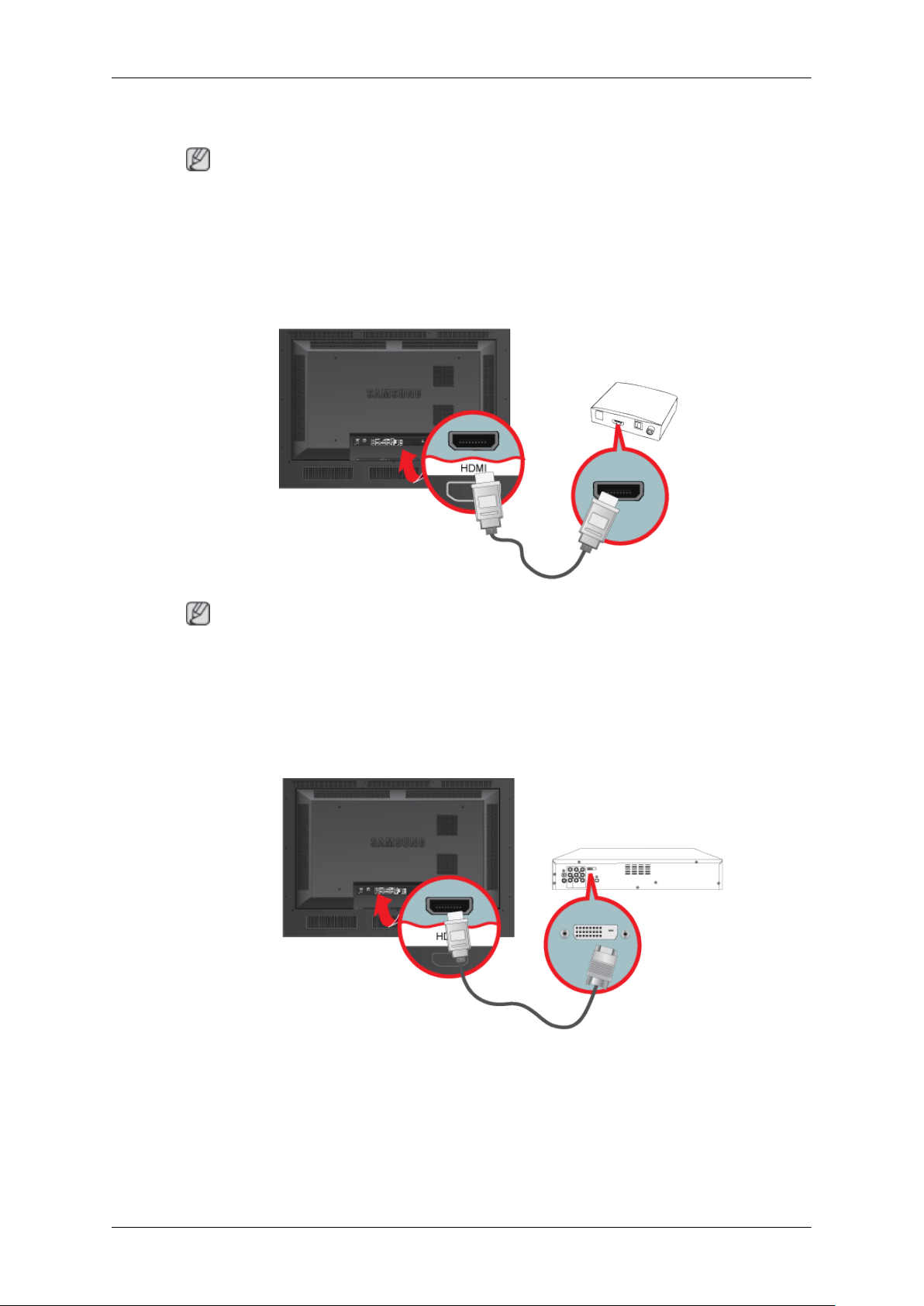

DVI / PC / HDMI IN [HDMI]
Conecte el terminal HDMI de la parte posterior de la pantalla LCD con el terminal HDMI
del dispositivo de salida digital mediante un
cable HDMI.

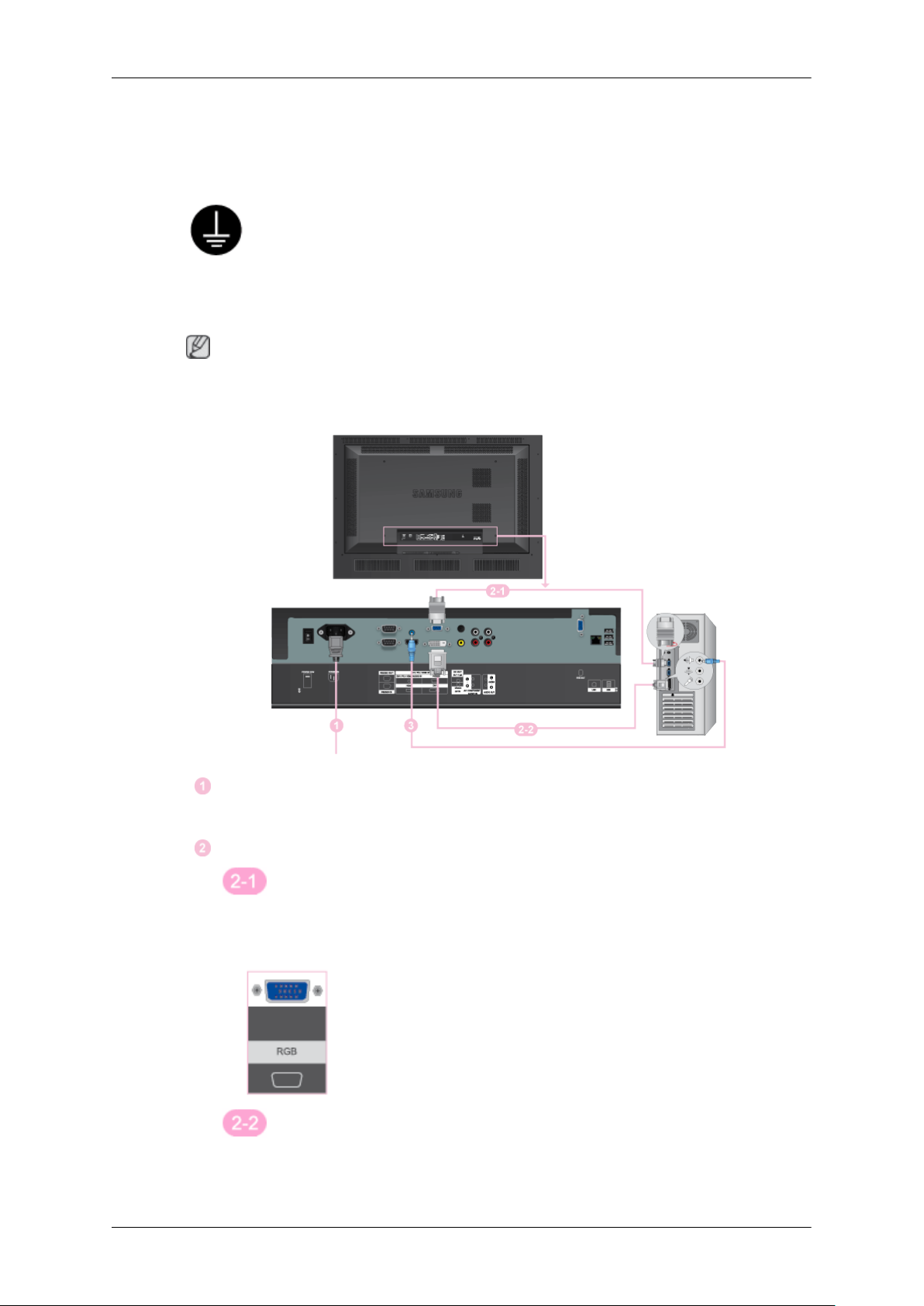

DVI / PC / HDMI IN [RGB](Terminal de
conexión para vídeo PC)
Mediante un cable D-Sub (D-Sub de 15 patillas) - Modo PC (PC analógico)
Introducción
DVI / PC / HDMI IN [DVI(HDCP)] (Ter-
minal de conexión de vídeo de PC)
Mediante un cable DVI (DVI-D a DVI-D) Modo DVI (PC digital)
DC OUT [5V/1.5A]
Conecte al conector POWER de la caja de
un sintonizador de TV o de red.

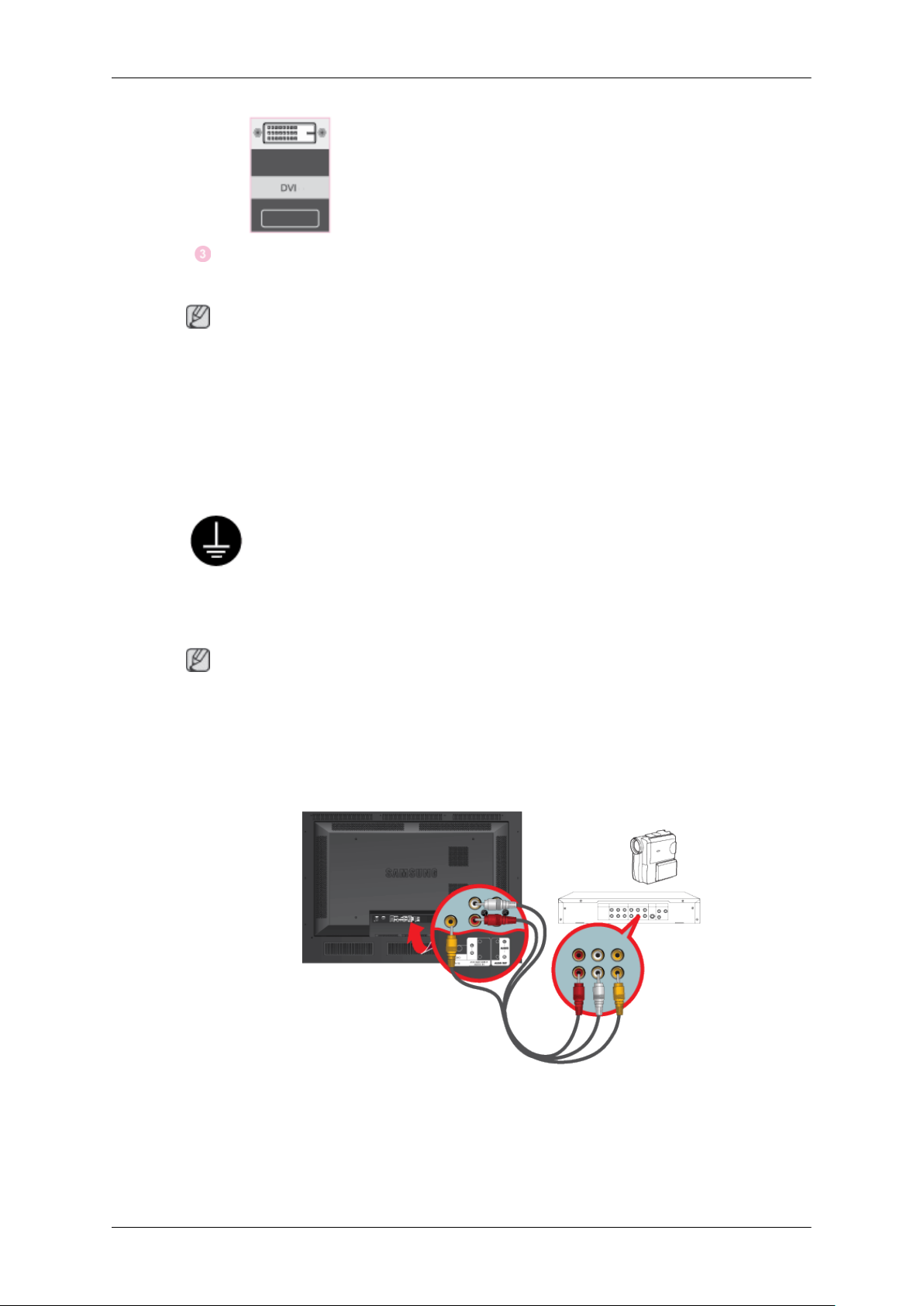

AV IN [VIDEO](Terminal de conexión
para vídeo)
Conecte el terminal [VIDEO] del monitor y el
terminal de salida de vídeo del dispositivo
externo con un cable de vídeo.

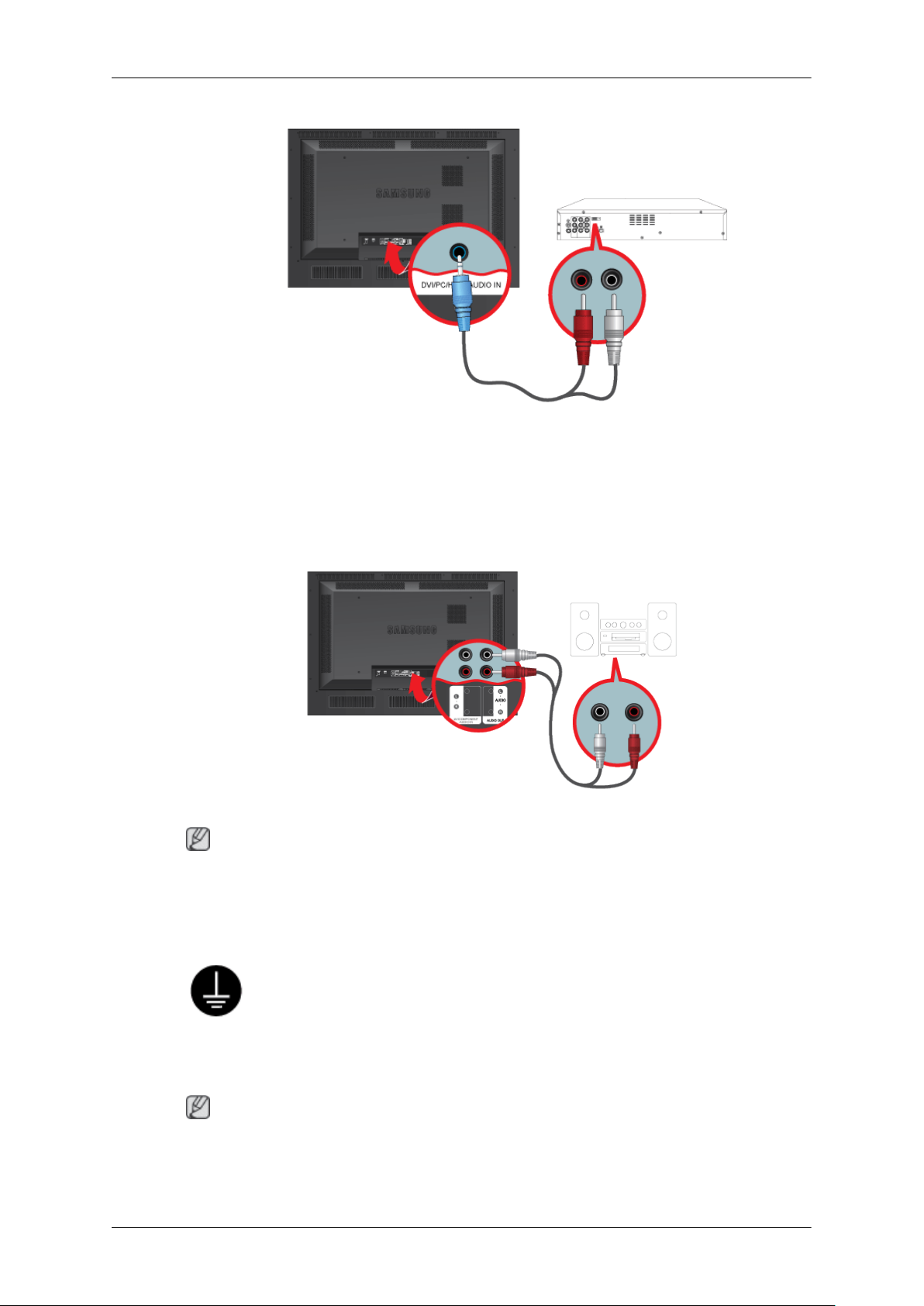

AV AUDIO IN [L-AUDIO-R](Terminal de
conexión del audio de la pantalla LCD (entrada))
AUDIO OUT [L-AUDIO-R](terminal de
conexión del audio de la pantalla LCD (salida))
RGB OUT
(Sólo se aplica al modelo DRN-S )

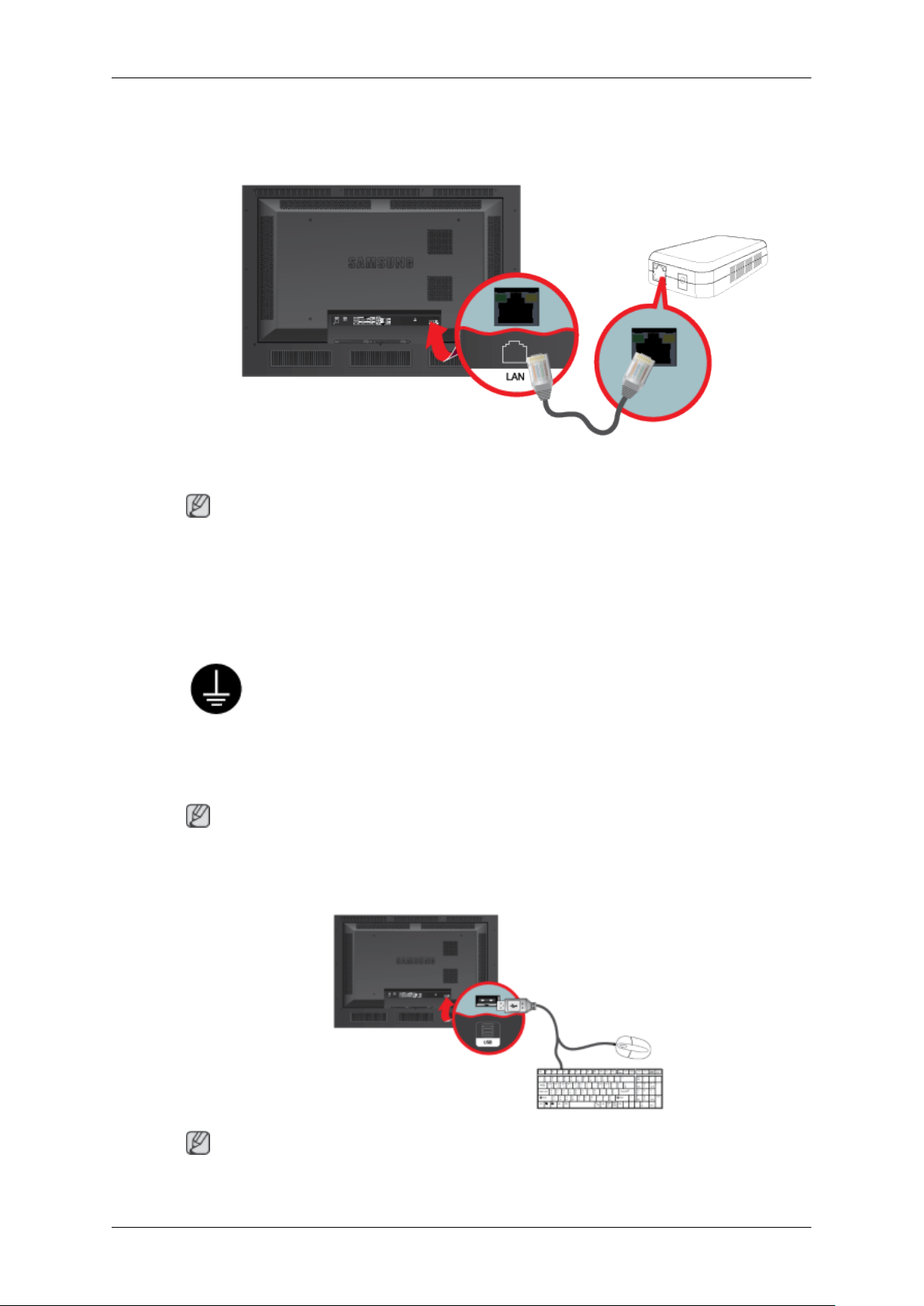

LAN (Terminal de conexión para LAN)
(Sólo se aplica al modelo DRN-S )
USB(Terminal de conexión para USB)
(Sólo se aplica al modelo DRN-S )
Compatible con teclado/ratón/dispositivo de
almacenamiento masivo
Nota
número de pantallas LCD que se pueden
El
conectar a la misma salida puede diferir según los cables, la fuente de señal, etc. Cuando no hay degradación en los cables o en la
fuente de la señal, se pueden conectar hasta
10 pantallas LCD.
Nota
Introducción
Consulte
conexión.
Mando a distancia
Nota
rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispo-
El
sitivo electrónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento
debido a las interferencias con la frecuencia.
Nota
El menú TV está disponible cuando se instala una caja de sintonizador de TV.
Conexión de los cables para obtener más información acerca de los cables de
POWER
OFF
Botones numéricos
Botón DEL
+ VOL -
MUTE
TV/DTV
MENU
INFO
Botones de colores
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN
Botones arriba/abajo, derecha/izquierda
EXIT
SRS
Introducción
MagicInfo
P.MODE
DUAL/MTS
PIP
SWAP
POWER
1.
2.
Off
3. Botones numéricos
4. Botón DEL
5. + VOL -
6.
MUTE
7. TV/DTV Selecciona directamente los modos de TV y DTV.
8. MENU Abre el menú en pantalla y sale del menú o cierra el menú
9.
10. INFO
Enciende el producto.
Apaga el producto.
Púlselo para cambiar el canal.
El botón "-" funciona sólo para DTV. Se utiliza para seleccionar MMS (multicanal) para un DTV.
Ajusta el volumen de audio.
Hace
una pausa (silencia) temporalmente la salida de audio. Se muestra en la esquina inferior izquierda de la pantalla. El audio se reanuda si se pulsa MUTE o - VOL + en el
modo de silencio.
de ajuste.
Activa un elemento resaltado del menú.
La
información actual de la imagen aparece en la esquina
superior izquierda de la pantalla.
11. Botones de colores Púlselo para agregar o borrar canales y para guardarlos en
la lista de canales favoritos del menú “Lista de canales”.
canales de televisión proporcionan servicios de infor-
12.
13. STILL Pulse
14. AUTO Ajusta la pantalla automáticamente en el modo PC. Cuando
15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en
TTX/MIX
Los
mación escrita a través del teletexto.
- Botones del teletexto
Para obtener más información > TTX / MIX
el botón una vez para congelar la pantalla. Vuelva a
pulsarlo para descongelarla.
se cambia la resolución en el panel de control, la función se
ejecuta automáticamente.
la parte central inferior de la pantalla. La pantalla LCD cuenta con un amplificador estéreo de alta fidelidad incorporado.
A continuación, vuelva a pulsar el botón para pasar los
modos preconfigurados disponibles. ( Estándar → Música
→ Película → Diálogo → Personal )
