PanelConnectTM Fuse Module
Module de fusible de PanelConnect
PanelConnect
TM
Sicherung Modul
Modulo del fusible di PanelConnect
Módulo del fusible de PanelConnect
(1667-Z16F)
D
A
A
Interface Module
Module d'interface
Schnittstellenmodul
Modulo di interfaccia
Módulo de interface
B
Connection Cable to PLC
Câble de raccordement au PLC
Anschluß-Kabel zu PLC
Cavo del collegamento al PLC
Cable de la conexión al PLC
C
Connection Cable to PanelConnect
Câble de raccordement à PanelConnect
Anschluß-Kabel zu PanelConnect
Cavo del collegamento a PanelConnect
Cable de la conexión a PanelConnect
D Fuse Holders
Supports de fusible
Sicherung Halter
Supporti del fusibile
Sostenedores del fusible
E Module Identification Area.
Identification du module.
Modulkennzeichnungsbereich
Area per l'identificazione del modulo
Area de identificación del módulo.
TM
TM
TM
A
B
1492-EA35
C
E
35 mm DIN Rail
199-DR1
199-DR4
1492-DR5
1492-DR6
1492-DR7
ATTENTION: To prevent electrical shock, disconnect from power source before installing or servicing.
ATTENTION: Avant le montage et la mise en service, couper l'alimentation secteur pour éviter toutes décharges.
ACHTUNG: Vor Installations- oder Servicearbeiten Strom-versorgung unterbrechen, um Elektroschocks zu vermeiden.
ATTENZIONE: Per prevenire infortuni, togliere tensione prima dell’installazione o manutenzione.
ATENCION: Desconéctese de la corriente eléctrica, antes de la instalación o del servicio, a fin de impedir sacudidas eléctricas.
Installation
Montage
Installation
3
Montaggio
Instalación
Cable Matrix
Matrice des câbles
4
3
1
2
Matrice cavi
Matriz de cables
2
Removal
Retrait
Entfernung
Smontaggio
Extracción
8
6
3
4
3
2
1
1
7
5
Kabelmatrix
I/O Module
Module E/S
E/A-Modul
Modulo I/O
Módulo de E/S
1746-IA16
1746-IB16
1746-IC16
1746-IH16
1746-IN16
1746-IV16
1746-ITV16
1746-ITB16
1756-IA16
1756-IB16
1756-IC16
1756-IN16
1756-IV16
1764-24AWA
1764-24BWA
1764-28BXB
1769-IA16
1769-IQ16
1769-IQ16F
1771-IAD
1771-IBD
1771-IMD
1771-IND
➀ Cables are available in 0.5m, 1.0m, 2.5m and 5.0m lengths (005=0.5m, 010=1.0m, 025 = 2.5m, 050=5.0m). Custom length cables also available. Contact local Sales Office for more information.
Câbles disponibles en 0,5m, 1,0m, 2,5m et 5,0m de longueur (005=0,5m; 010=1,0m; 025=2,5m; 050=5,0m). Câbles sur mesure à la demande. Contactez le bureau le plus proche.
Verfügbare Kabellängen 0,5m, 1,0m, 2,5m und 5,0m (005=0,5m; 010=1,0m; 025=2,5m; 050=5,0m). Anwenderspezifizifische Längen stehen ebenfalls zur Verfügung. Kontaktieren Sie bitte Ihr lokales
Vertriebsbüro für weitere Informationen.
I cavi sono disponibili in lunghezze di 0,5m, 1,0m, 2,5m e 5,0m (005=0,5m; 010=1,0m; 025=2,5m; 050=5,0m). Sono disponibili anche cavi su misura. Per ulteriori informazioni, contattare l’ufficio vendite locale.
Cables disponibles en longitudes de 0,5m, 1,0m, 2,5m, 5,0m (005=0,5m; 010=1,0m; 025=2,5m; 050=5,0m). Hay disponibles cables de varias longitudes. Para más información comuníquese con la oficina de ventas.
Specifications
Spécifications
Connection Cable to PLC
Câble de raccordement au PLC
Anschluß-Kabel zu PLC
Cavo del collegamento al PLC
Cable de la conexión al PLC
1492-CABLE 1 A
1492-CABLE 1 B
1492-CABLE 1 X
1492-CAB 1 A64
1492-CAB 1 B64
1492-CAB 1 A69
1492-CAB 1 B69
1492-CABLE 1 F
Specifiche
Especificaciones
Connection Cable to PanelConnect
Câble de raccordement à PanelConnect
Anschluß-Kabel zu PanelConnect
Cavo del collegamento a PanelConnect
Cable de la conexión a PanelConnect
1667-CAB005A
1667-CAB010A
1667-CAB015A
1667-CAB025A
1667-CAB055A
I/O Module
Module E/S
E/A-Modul
Modulo I/O
Módulo de E/S
1746-OA16
1746-OB16
1746-OBE16
1746-OBP16
1746-OV16
1746-OVP16
1746-OW16
1756-OA16
1756-OB16E
1756-OV16E
1769-OW16
1769-OA16
1769-OB16
1769-OV16
1771-OAD
1771-OBD
1771-OND
Connection Cable to PLC
Câble de raccordement au PLC
Anschluß-Kabel zu PLC
Cavo del collegamento al PLC
Cable de la conexión al PLC
1492-CABLE 1 A
1492-CABLE 1 E
1492-CABLE 1 D
1492-CABLE 1 X
1492-CAB 1 H69
1492-CAB 1 E69
1492-CABLE 1 F
Connection Cable to PanelConnect
Câble de raccordement à PanelConnect
Anschluß-Kabel zu PanelConnect
Cavo del collegamento a PanelConnect
Cable de la conexión a PanelConnect
1667-CAB005A
1667-CAB010A
1667-CAB015A
1667-CAB025A
1667-CAB055A
Technische Daten
Catalog No.
Référence
Bestell-Nr.
N. Catalogo
Referencia
Voltage
Tension
Spannung
Tensione
Voltaje
Current/Circuit
Courant/Circuit
Strom/Schaltkreis
Corrente/circuito
Intensidad/circuito
Current/Module
Courant/Module
Strom/Modul
Corrente/modulo
Intensidad/módulo
Operating Temperature Range
Plage températures de fonctionnement
Betriebstemperaturbereich
Limiti temperatura di funzionamento
Rango de temperatura de funcionamiento
1667-Z16F
SURGE SUPPRESSION follow the literature recommendations of the PLC module being used.
La section SUPPRESSION DES SURTENSIONS se trouve à la suite de la littérature qui contient les recommandations relatives au module PLC utilisé.
ÜBERSPANNUNGSSCHUTZ Bitte beachten Sie die Dokumentationsempfehlungen für das jeweils benutzte SPS-Modul.
Per la SOPPRESSIONE DEI PICCHI TEMPORANEI, seguire le istruzioni riportate nella documentazione in dotazione al Modulo PLC utilizzato.
SUPRESIÓN DE SOBRETENSIÓN, siga las recomendaciones indicadas en la documentación del módulo PLC respectivo.
10-264 VAC/DC
2 Amps 12 Amps
0˚ C - 60˚ C
(2)

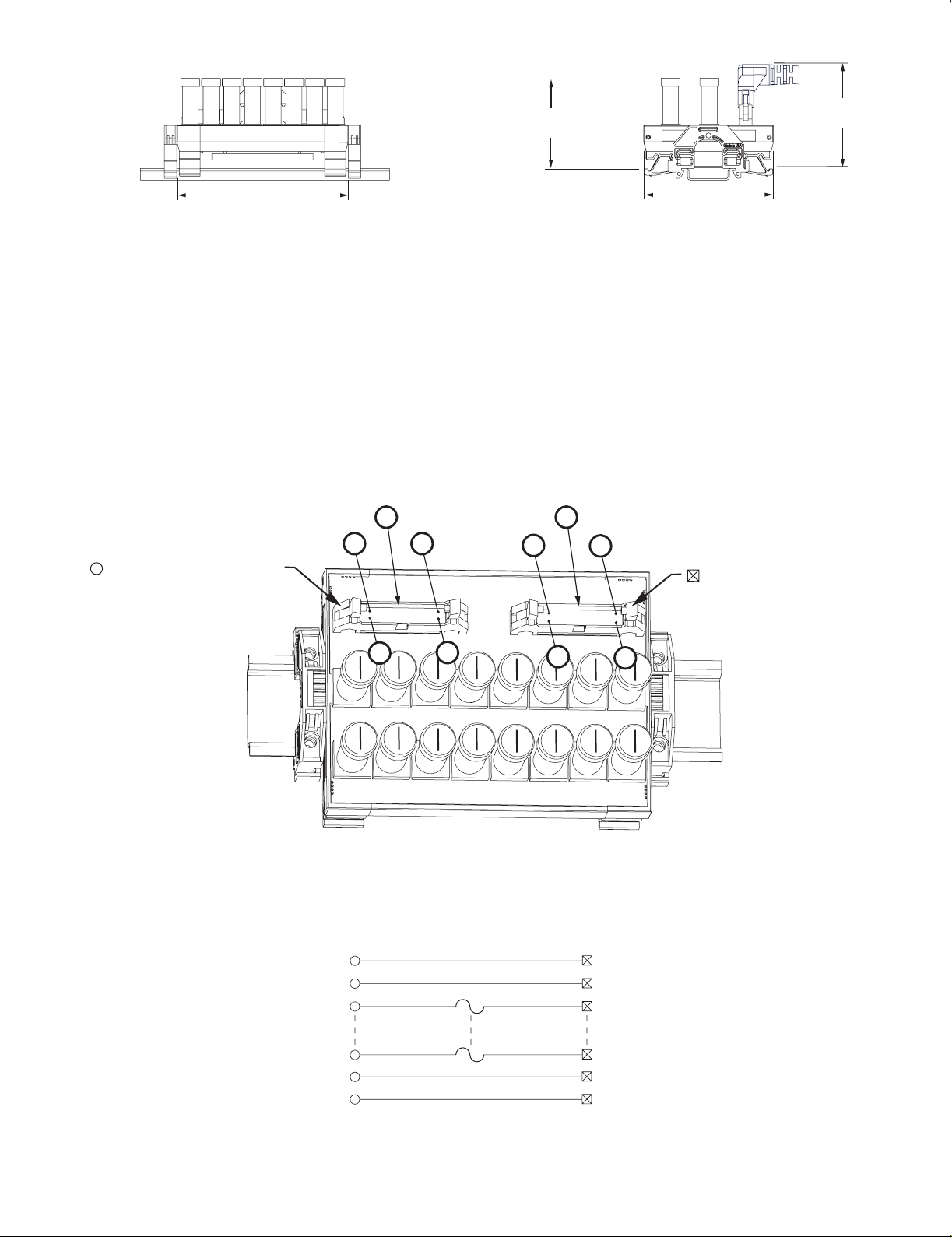

Dimensions
Dimensions
Abmessungen
Dimensioni
Dimensiones
1667-Z16F
2.19 in
(55.5 mm)
2.78 in
(70.5 mm)
Wiring
Câblage
Verdrahtung
Cablaggio
Important:
Important:
Wichtig:
Importante:
Importante:
actualizado.
Cableado
Pinout
Brochage
Anschlußbelegung
Disposizione
dei piedini
Esquema de pins
= Connector Pin to PLC
= Goupille de connecteur au PLC
= Steckerstift zu PLC
= Perno di connettore al PLC
= Perno de conectador al PLC
4.33 in
(110 mm)
Refer to the online documentation for new product information and for the most up-to-date set of wiring diagrams.
Consulter la documentation en ligne pour obtenir des informations sur les nouveaux produits et les schémas de câblage les plus récents.
Informationen über neue Produkte und die aktuellen Schaltpläne entnehmen Sie bitte der Online-Dokumentation.
Per informazioni sui nuovi prodotti e per gli schemi di cablaggio più aggiornati fare riferimento alla documentazione online.
Ver la documentación en línea para obtener información sobre los nuevos productos y el conjunto de diagramas de conexiones más
3.27 in
(83 mm)
Terminal Identification Convention
Convention d’identification des bornes
Klemmenbezeichnungskonvention
Convenzioni per l’identificazione dei morsetti
Convención de identificación del terminal
P1 P2
2
20
2
20
=
Connector Pin to PanelConnect
= Goupille de connecteur à PanelConnect
= Steckerstift zu PanelConnect
= Perno di connettore a PanelConnect
1
19
1
19
= Perno de conectador a PanelConnect
1
2
3
18
19
20
1667-Z16FP1 P2
F0
F15
1
2
3
18
19
20
(3)
ATTENTION: FM Class 1, Div.2 requires device installation in a tool-accessible enclosure compliant with ANSI/ISA S82.
ATTENTION: FM Classe 1, Div. 2 nécessite l'installation de l'équipement dans une armoire accessible aux interventions, conforme à ANSI/ISA S82.
ACHTUNG: FM-Klasse 1, Gruppe 2 erfordert die Installation des Gerätes in einem Gehäuse, das für Werkzeuge zugänglich ist und den Anforderungen gemäß
ANSI/ISA S82 entspricht.
ATENCION: El requisito de FM (Factory Mutual) Clase 1, Div. 2, establece que el dispositivo debe instalarse en un envolvente que permita la introducción y uso
de herramientas y cumpla con la norma ANSI/ISA S82.
ATTENZIONE: FM Classe 1, Divisione 2 richiede l'installazione del dispositivo in un alloggiamento con capacità di accesso per strumenti conforme allo standard
ANSI/ISA S82.
Fuse Installation
Montage du fusible
Installation der Sicherung
Installazione del fusibile
Instalación de fusibles
5 x 20 mm (.125A, 250V Fast Acting)
5 x 20 mm (Action rapide 0,125 A, 250 V)
5 x 20 mm (12. 0,125 A, 250 V, flink)
5 x 20 mm (12. 125 A, 250 V ad azione rapida)
5 x 20 mm (12. 0.125 A, 250 V, de acción rápida)
LITTELFUSE 217.125
BUSSMANN GDB-125MA
WICKMANN 19193-028-I1
3
2
1
Fuse Removal
Retrait du fusible
Entfernung der Sicherung
1
Rimozione del fusibile
Extracción de fusibles
3
2
41063-104-01 (2)
