Prology MCH-385U User Manual

Модель: MCH-385U

FM/УКВ CD/MP3

SD/USB-ресивер

Руководство пользователя

Содержание



Назначение....................................................................................................................

4

Функции устройства ......................................................................................................

4

Комплект поставки.........................................................................................................

4

Для безопасного и эффективного использования устройства ..................................

5

Элементы управления и их функции...........................................................................

7

Общие операции ...........................................................................................................

8

Управление радиоприемником.............................................................................

10

Управление проигрывателем компакт-дисков.....................................................

11

Воспроизведение дисков в формате MP3 ...........................................................

12

Ограничения для файлов MP3 .............................................................................

14

Использование карт памяти SD............................................................................

15

Использование карт памяти с интерфейсом USB...............................................

16

Основные технические характеристики.....................................................................

17

Установка устройства .................................................................................................

18

Процедура установки ............................................................................................

18

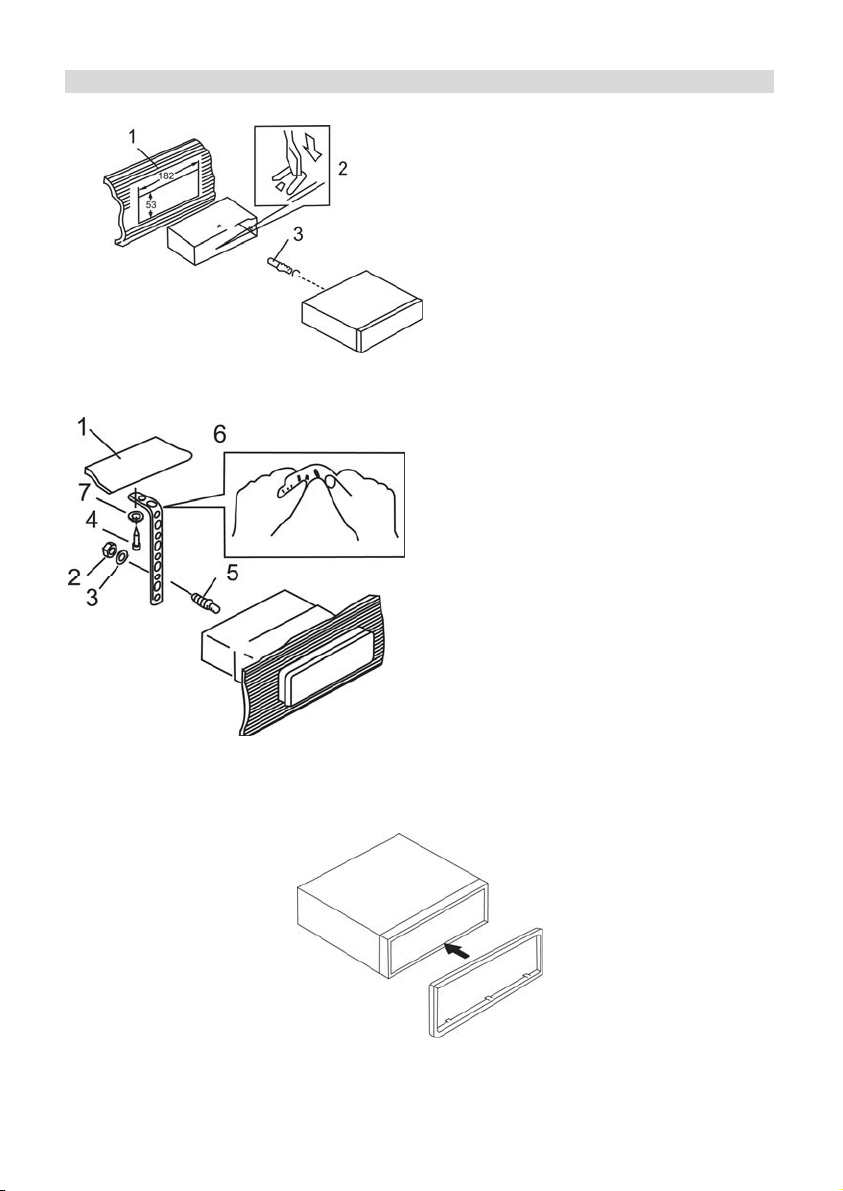

Первый вариант установки устройства................................................................

19

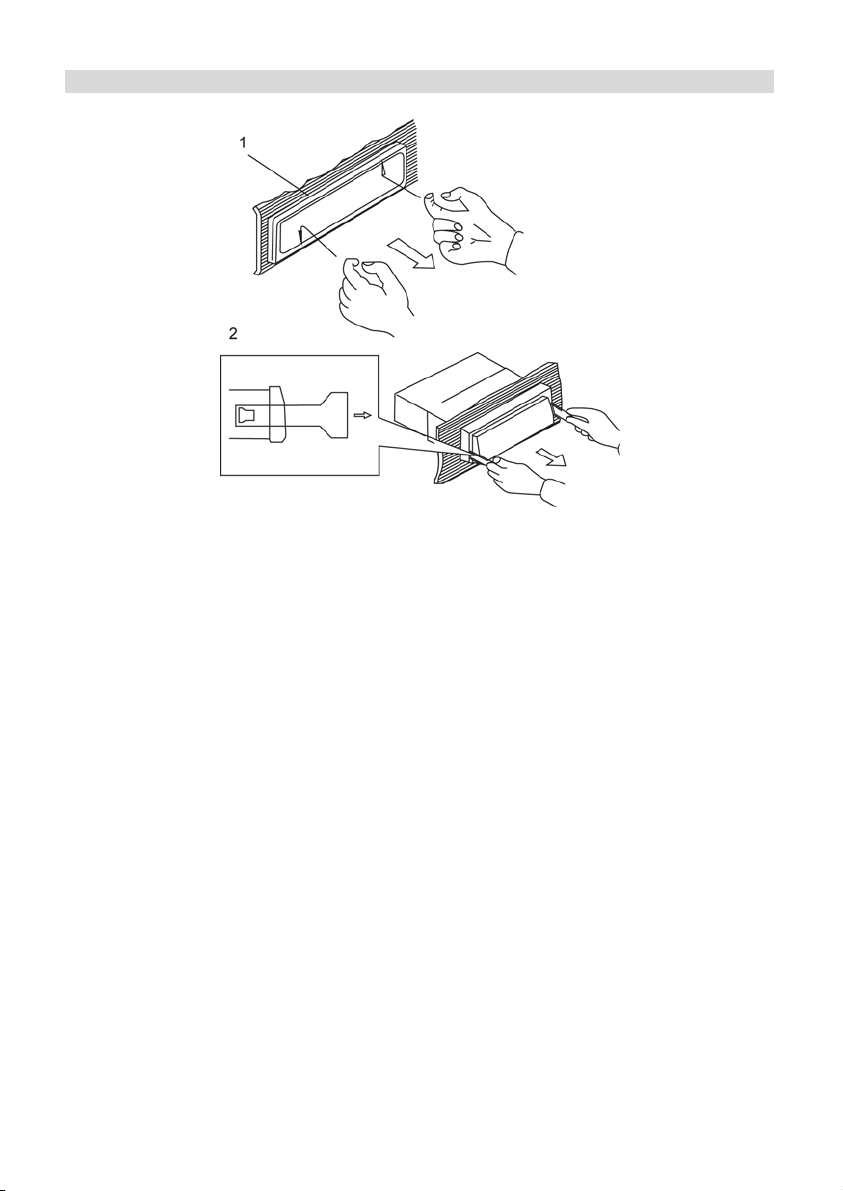

Удаление устройства.............................................................................................

20

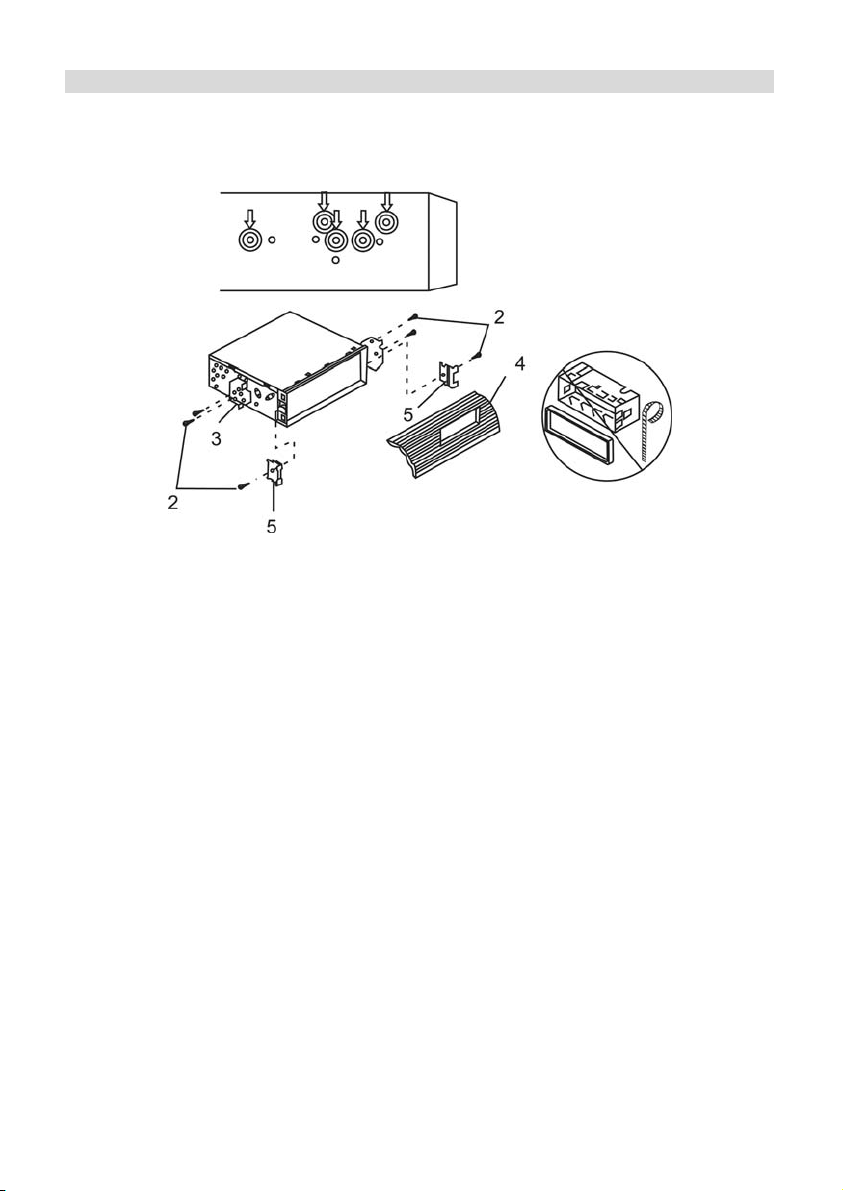

Второй вариант установки устройства.................................................................

21

Съемная передняя панель устройства................................................................

22

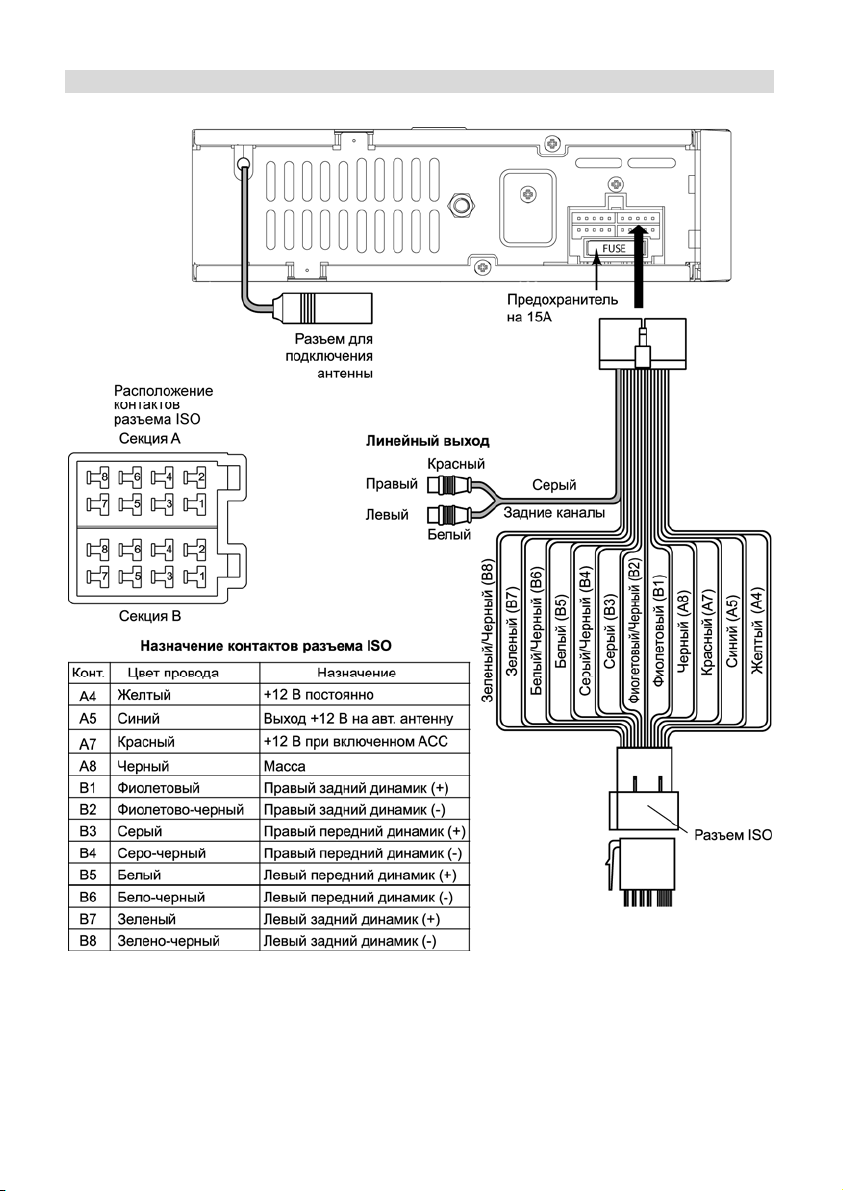

Схема подключения проводов устройства ..........................................................

23

Обслуживание устройства..........................................................................................

24

Эксплуатационные ограничения и текущий ремонт .................................................

26

Хранение, транспортирование, ресурс, утилизация.................................................

28

Гарантии поставщика..................................................................................................

28

29072011_ v2

3

Prology MCH-385U

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ CD/MP3 SD/USB-ресивера (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства или съемной панели, механические повреждения и нарушение правил эксплуатации могут привести к неисправностям устройства или подключенных к нему динамиков.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и сервисные меню могут быть внесены изменения, не отраженные в настоящем Руководстве.

Назначение

Устройство Prology MCH-385U предназначено для прослушивания радиостанций в диапазонах FM и УКВ, для воспроизведения стереофонических звукозаписей на аудиокомпакт-дисках (CD-DA), звуковых файлов в формате MP3 на записываемых компакт-дисках CD-R/RW, картах памяти SD или на картах памяти с интерфейсом USB, через внешние динамики.

Функции устройства

Полностью съемная передняя панель с футляром





Высокая выходная мощность (4 х 50 Вт)







Высокоскоростной цифровой PLL-тюнер





Память на 18 радиостанций





Слот для карт памяти SD





Поддержка карт памяти с интерфейсом USB





Индикация информации ID3 TAG







Электронная регулировка параметров





Линейный стереовход Mini-Jack на передней панели







Стереовыход RCA





Стандартный монтажный размер 1 DIN







Стандартный разъем ISO











Комплект поставки





Устройство Prology MCH-385U

1

шт.

Панель передняя съемная

1

шт.

Декоративная внешняя рамка

1

шт.

Соединительные провода

1

комплект

Монтажный комплект

1

шт.

Настоящее Руководство пользователя

1

шт.

Гарантийный талон

1

шт.

Индивидуальная потребительская тара

1

комплект

Prology MCH-385U

4

29072011_ v2

Для безопасного и эффективного использования устройства

Данное изделие является технически сложным товаром и относится к

бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг устройство относится к группировке 3230115 «Устройства радиоприемные комбинированные прочие» (часть IV ОКДП).

Монтаж и эксплуатация данного сложного электронного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в данном Руководстве и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) – установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).

Завод-изготовитель не несет ответственность за проблемы, возникшие вследствие самостоятельной установки устройства!

Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».

Перед установкой устройства, пожалуйста, полностью прочитайте данное Руководство. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или при случайном пролитии жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

После эксплуатации автомобиля в летний период на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и предотвращения попадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

29072011_ v2

5

Prology MCH-385U

Никогда не вставляйте внутрь дискового отсека устройства никаких посторонних предметов, кроме дисков. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека устройства. Храните диски в месте, недоступном для попадания прямых солнечных лучей.

Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной. Устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.

Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала, расположенном внутри устройства, может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

«Перескакивание» воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудиодисков могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия для исключения перескакивания воспроизведения. Частые поездки по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов, расположенных внутри устройства.

Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую ткань.

Prology MCH-385U

6

29072011_ v2

Элементы управления и их функции

1.Кнопка включения и выключения питания / отключения звука /MUTE

2.Кнопка выбора пресетов эквалайзера/управление режимом тонкомпенсации

EQ/XBS

3.Кнопка выбора диапазона радиоприемника / в режиме воспроизведения MP3файлов – переход в режим поиска BAND

4.Вращающийся регулятор громкости / кнопка выбора настроек и параметров звучания / подтверждение ввода названия или номера искомого файла

5.Кнопка перехода к следующему треку / поиск радиостанций в направлении увеличения частоты

6.Дисплей

7.Индикатор уровня сигнала принимаемой радиостанции

8.Кнопка открывания передней панели

9.Кнопка перехода к предыдущему треку / поиск радиостанций в направлении уменьшения частоты

10.Кнопка выбора режима работы дисплея и индикации информации ID3 TAG

DISP

11.Кнопка выбора режима работы SOURCE

12.Кнопки предварительной настройки на радиостанции и управления режимами воспроизведения:

кнопка паузы и возобновления воспроизведения 1/;

кнопка включения режима сканирования треков на диске 2/INT;

кнопка управления режимом повторного воспроизведения 3/RPT;

кнопка включения режима воспроизведения в произвольном порядке 4/RDM;

кнопка перехода к предыдущей папке диска 5/F–;

кнопка перехода к следующей папке диска 6/F+

13.Линейный стереовход AUX IN

14.Крышка отсека разъема для подключения карт памяти USB

29072011_ v2

7

Prology MCH-385U

Общие операции

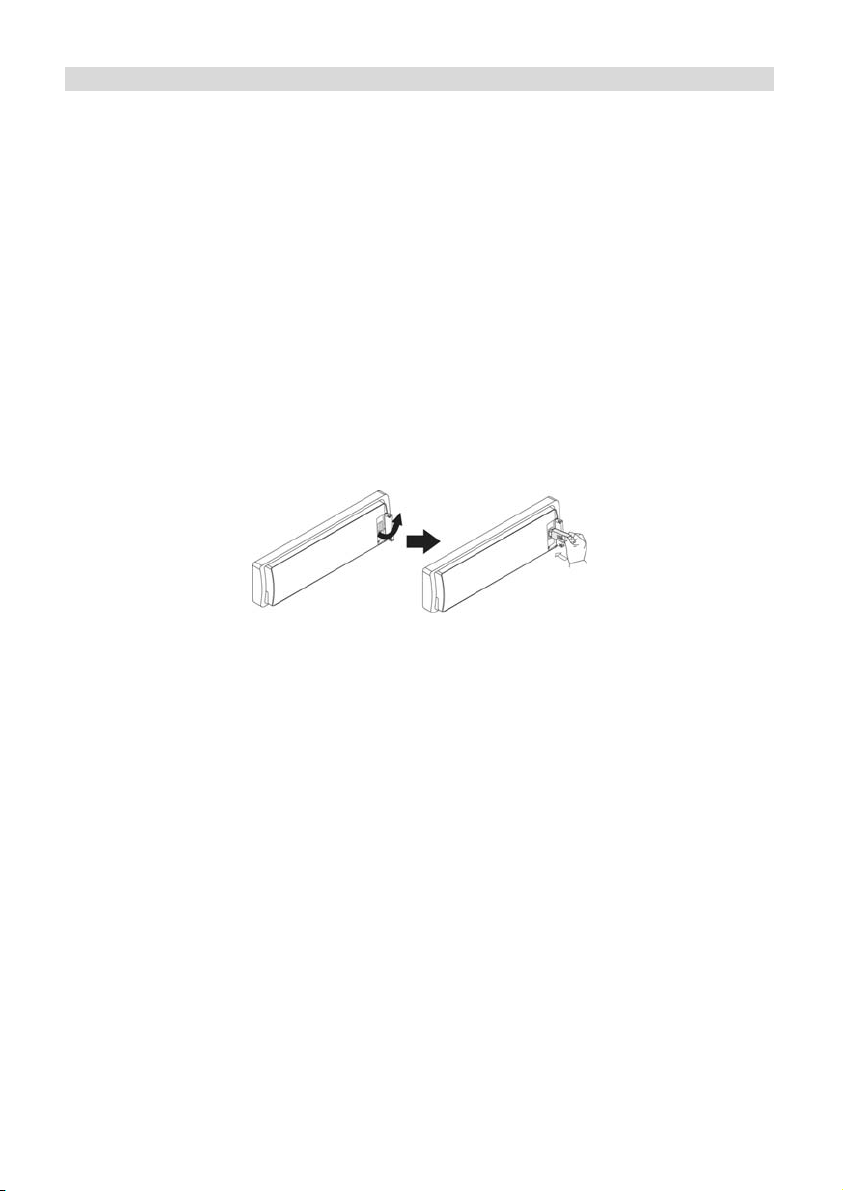

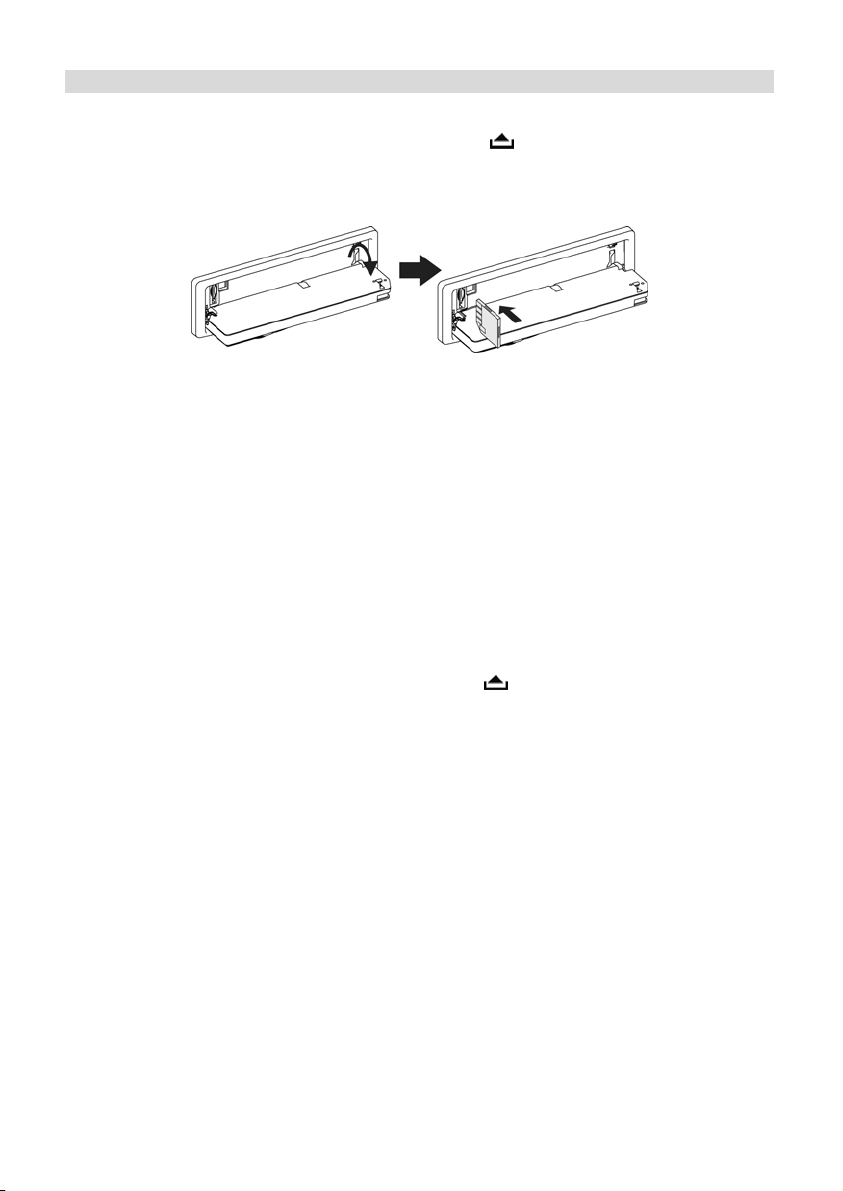

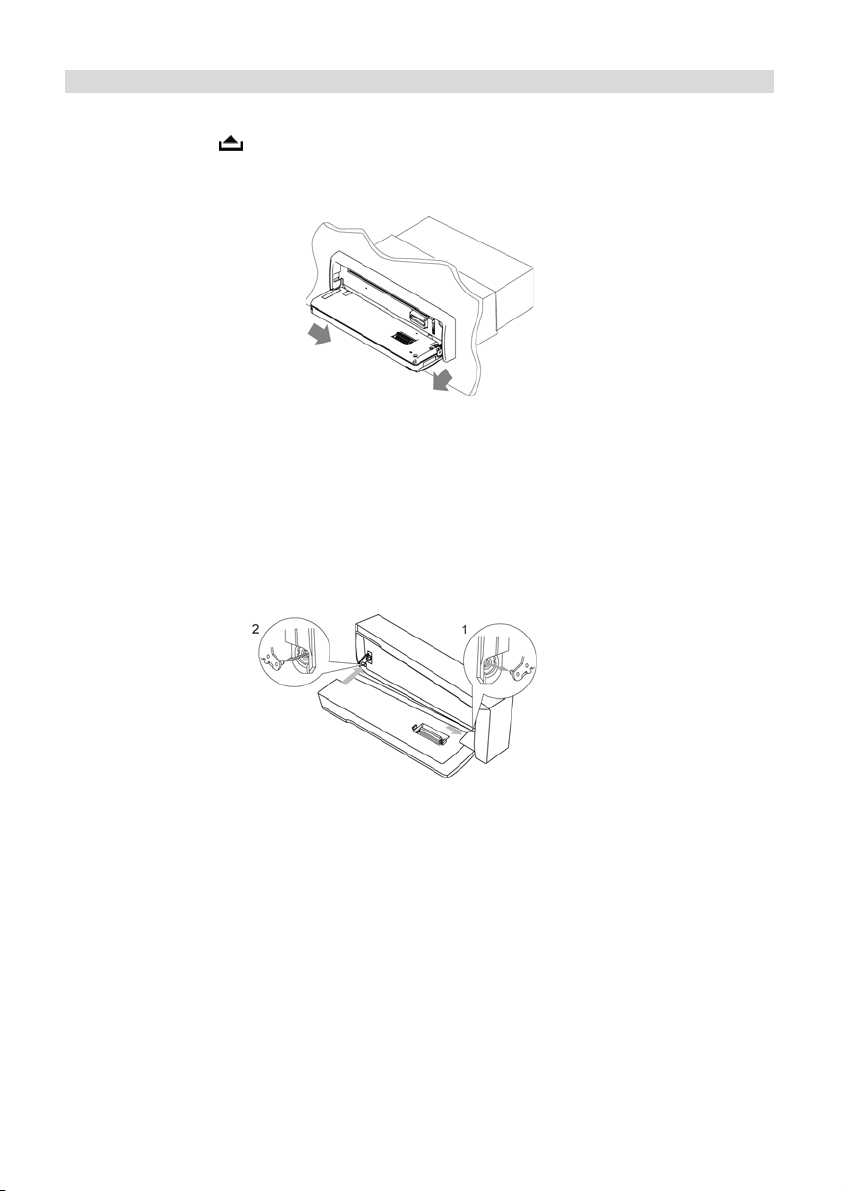

Отсоединение и установка передней панели

Для снятия передней панели нажмите кнопку (поз. 8) на передней панели (стр. 7). Также смотрите пояснения на стр. 22.

Включение и выключение устройства

Нажмите кнопку / MUTE (поз. 1, стр. 7) для включения устройства. Для отключения устройства удерживайте данную кнопку нажатой не менее 2 секунд.

Выбор режима работы

Для выбора необходимого режима работы нажимайте кнопку SOURCE (поз. 11) на передней панели устройства (стр. 7). В случае, если в устройство загружен компакт-диск, при каждом нажатии на кнопку SOURCE происходит переключение режимов в следующем порядке:

TUNER (радиоприемник) CDP (проигрыватель дисков)

USB* (карта памяти USB) SD* (карта памяти SD)

AUX (линейный аудиовход)

*При условии, что в USB или SD-разъём устройства вставлена карта памяти.

Примечание. Запрещается извлечение карт памяти (USB, SD) из устройства во время воспроизведения файлов, которые находятся на данных картах памяти.

Меню настроек устройства

Удерживайте нажатым не менее 2 секунд регулятор (поз. 4, стр. 7) для перехода в меню настроек. Режимы настройки перечислены ниже.

ASM – автоматическая настройка на радиостанции с сохранением в памяти устройства, стр. 11 (ON – вкл, OFF – выкл.);

DISTANT/LOCAL – дальний/местный режим приема радиостанции, стр. 11;

EUROPE (USA / ASIA / LATIN). При помощи данного режима выбираются частотные диапазоны и шаг настройки радиоприемника в соответствии со стандартами вещания в данном регионе. По умолчанию установлено значение

«EUROPE».

CLK – настройка текущего времени. Вращайте регулятор (поз. 4, стр. 7) по часовой стрелке для изменения значения минут, против часовой стрелки – для изменения значения часов. Для подтверждения выбора нажмите регулятор.

BEEP – звуковые сигналы подтверждения нажатия кнопок (ON – вкл, OFF –

выкл.).

Для перехода к следующему/предыдущему параметру нажимайте кнопки (поз. 5, стр. 7) / (поз. 9, стр. 7). Для изменения выбранного параметра

вращайте регулятор (поз. 4, стр. 7).

Prology MCH-385U

8

29072011_ v2

Настройка звучания

Для выбора желаемого режима настройки звучания кратковременно нажимайте на регулятор (поз. 4) на передней панели (стр. 7). Режимы выбираются в следующем порядке:

VOL (громкость) BAS (низкие частоты) TRB (высокие частоты)

BAL L-R (баланс левого – правого каналов)

FAD F-R (баланс переднего – заднего каналов) VOL ...

Для изменения выбранного параметра вращайте регулятор (поз. 4, стр. 7) по часовой стрелке или против часовой стрелки.

Примечание. Регулировка громкости может осуществляться поворотом регулятора по часовой стрелке или против часовой стрелки без нажатия на регулятор.

Тонкомпенсация

При прослушивании на небольшой громкости нажимайте и удерживайте нажатой не менее 2 секунд кнопку EQ/XBS (поз. 2, стр. 7) для увеличения уровня низких частот. На дисплее появится надпись «XBS ON». Для отключения режима тонкомпенсации нажмите кнопку EQ/XBS не менее чем на 2 секунды еще раз.

Управление режимом отображения дисплея

Нажмите кнопку DISP (поз. 10) на передней панели устройства (стр. 7) для вывода на дисплей устройства текущего времени (в режиме воспроизведения компактдиска). В режиме радиоприемника / прослушивания MP3-файлов при последовательном нажатии на кнопку DISP на дисплей устройства будет выводиться частота радиостанции, RDS-информация / информация ID3 TAG о воспроизводимом MP3-файле. Через 5 секунд дисплей вернется к прежнему режиму индикации.

Выбор характеристики звучания

При помощи кнопки EQ/XBS (поз. 2) на передней панели устройства (стр. 7) можно выбрать наиболее приятную для Вашего слуха настройку звучания. При каждом нажатии режимы выбираются в следующем порядке:

FLAT (ровная) CLASSICS (классическая) POP M (поп-музыка) ROCK M (рок-музыка) USER (пользовательские настройки) FLAT … Внимание! При изменении ручной настройки высоких или низких частот любая выбранная предустановленная характеристика отключается и переходит в

состояние "USER".

Отключение звука

Для отключения звука устройства нажмите кнопку /MUTE (поз. 1) на передней панели (стр. 7). Для включения звука нажмите данную кнопку еще раз.

Кнопка RESET

Снимите переднюю панель (стр. 22).

Кнопка RESET находится на корпусе устройства и для ее нажатия следует воспользоваться шариковой ручкой или другим подобным предметом.

После нажатия и удержания данной кнопки в течение 2 секунд из памяти устройства будут стерты все запрограммированные радиостанции. Данная кнопка

29072011_ v2

9

Prology MCH-385U

должна быть нажата при появлении на дисплее ошибочной индикации или при неверном функционировании.

Установите переднюю панель обратно (стр. 22).

Примечание. Если после нажатия кнопки RESET устройство продолжает работать неправильно, полностью отключите питание устройства (отсоединив желтый и красные провода), протрите смоченным в спирте ватным тампоном разъём, находящийся позади панели управления. Подключите питание и проверьте работоспособность устройства.

Управление радиоприемником

При необходимости переключения устройства в режим работы радиоприемника нажимайте кнопку SOURCE (поз. 11, стр. 7). На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BAND (поз. 3) на передней панели (стр. 7). Диапазоны будут переключаться циклически:

F1F2 F3 (УКВ).

Автоматическая настройка на радиостанцию

Нажмите кнопку (поз. 5, стр. 7) для автоматического поиска радиостанции в направлении увеличения частоты настройки.

Нажмите кнопку (поз. 9, стр. 7) для автоматического поиска радиостанции в направлении уменьшения частоты настройки.

Ручная настройка на радиостанцию

Для переключения в режим ручной настройки нажмите и удерживайте не менее

2 секунд кнопку (поз. 5, стр. 7) или (поз. 9, стр. 7) (на экране появится надпись «MANUAL»).

Для увеличения частоты настройки на один шаг кратковременно нажимайте кнопку (поз. 5, стр. 7). Для уменьшения частоты настройки на один шаг кратковременно нажмите кнопку (поз. 9, стр. 7).

Для быстрой смены частоты настройки удерживайте нажатой кнопку

(поз. 5, стр. 7) или (поз. 9, стр. 7).

Выключение функции ручной настройки и переход к режиму автоматического поиска произойдет автоматически, если не производить никаких действий по ручной настройке в течение 3 секунд (на экране появится надпись «AUTO»).

Ручное сохранение настройки на радиостанцию в памяти устройства

Нажмите кнопку желаемой ячейки памяти предварительной настройки 1–6 (поз. 12, стр. 7) и удерживайте ее в нажатом положении не менее 2 секунд. В память данной кнопки будет запрограммирована радиостанция, на которую настроен радиоприемник.

Prology MCH-385U

10

29072011_ v2
