INFORMACIÓN GENERAL
IMPORTANTE:
EL SELECTOR DE VOLTAJE SITUADO EN LA PARTE POSTERIOR DE ESTEAPARATO VIENE PRESELECCIONADO DE FACTORÍA A 220V. LOS PAÍSESQUE UTILIZAN UN VOLTAJE DE 110V, DEBERÁN AJUSTARLO ANTES DEENCENDER EL APARATO.
Información general
•La placa tipo (con el número de serie) está situada en la parte posterior de la unidad.
•Las grabaciones están permitidas siempre que no infrinjan los derechos de autor u otros derechos a terceros.
Información medioambiental
Se ha prescindido de cualquier material de embalaje innecesario. Hemos puesto el mayorempeño en que el embalaje sea fácilmente separable en tres materiales: cartón (caja),poliestireno expandible (amortiguación) y polietileno (bolsas, plancha protectora de espuma).
INFORMACIÓN DE SEGURIDAD
Los materiales que componen el equipo son reciclables y reutilizables si son desmontados poruna empresa especializada. Observe las normas locales concernientes a la eliminación de los materiales de embalaje, pilas usadas y equipos desechables.
Accesorios (incluidos)
–Mando a distancia
–2 pilas AA para el mando a distancia
–Antena de cuadro de AM
–Antena monofilar de FM
–Cable de alimentación AC
–Altavoces envolventes SS-39
Información de seguridad
•Antes de poner en funcionamiento el equipo, compruebe que la tensión indicada en la placa tipo (o la indicación de tensión junto al selector de voltaje) coincide con la tensión de redde su zona. En caso contrario, consulte a su distribuidor. La placa tipo se encuentra situada en la parte posterior de la unidad.
•No cambie el equipo de lugar mientras está encendido.
•Coloque el equipo sobre una superficie sólida (por ejemplo, un mueble).
•Instale el equipo en un lugar debidamente ventilado para evitar la acumulación de calor en su interior. Deje al menos 10 cm de espacio libre en la parte trasera y la parte superior de la unidad y 5 cm en cada lado.
•No exponga el equipo a la lluvia, exceso de humedad, arena o fuentes generadoras decalor.
•Bajo ninguna circunstancia deberá reparar el equipo por su cuenta, o de lo contrario quedará invalidada la garantía.
•Si la unidad se traslada directamente de un entorno frío a otrocaliente, o se instala en una habitación con exceso de humedad, ésta puede condensarse en la lente del reproductor de CD, en el interior del equipo. En tal caso el reproductor de CD no funcionará con normalidad. Deje la unidad encendida durante una hora sin ningún disco insertado, hasta que pueda restablecerse el funcionamiento normal.
•Las descargas electrostáticas pueden ocasionar problemas inesperados. Compruebe silas anomalías desaparecen desconectando el cable de la red y volviéndolo a conectar después de unos instantes.
•Para interrumpir por completo el suministro de corriente, desconecte el cable de alimentación de la toma de la red.
Español
47
Untitled-6 |
47 |
29/05/2001, 02:56 PM |
3139 116 19401 |
PREPARATIVOS
Conexiones del panel posterior
C
D
olñEspa
L R
|
|
|
|
B |
|
|
|
|
A |
|
DIGITAL OUT |
|
|
|
|
|
FM AERIAL |
|
|
|
|
75Ω |
|
|
+ |
+ |
AM ANTENNA |
|
|
R |
R |
|
|
|
|
|
|
||
– |
– |
VOLTAGE |
|
|
– |
– |
|
||
|
|
VOLTAGE |
|
|
L |
L |
SELECTOR |
|
|
SELECTOR |
H |
|||
220V- |
110V- |
|||
+ |
+ |
240V |
127V |
|
110V- |
220V- |
|||
|
|
240V |
||
|
|
127V |
||
L |
R |
AC |
|
surr. |
surr. |
||
MAINS |
|||
|
SUBWOOFER |
~ |
|
|
OUT |
|
|
E |
|
I |
|
AUX IN |
|
(sólo el modelo FW-C39)
G
FAUDIO OUT
48
Untitled-6 |
48 |
29/05/2001, 02:56 PM |
3139 116 19401 |
AConexión de la antena de cuadro de AM
Conecte la antena de cuadro suministrada al terminal AM ANTENNA. Sitúe la antena AM alejada del equipo, y oriéntela para lograr la mejor recepción posible.
B Conexión de la antena monofilar de FM
Conecte la antena monofilar incluida de FM al terminal FM AERIAL (FM ANTENNA) 75 Ω. Oriente la antena de FM para lograr la mejor recepción posible.
Antena exterior
Para mejorar la recepción estéreo en FM, conecte una antena de FM exterior al terminal FM AERIAL (FM ANTENNA) 75 Ω ,
utilizando para ello un cable coaxial de 75
Ω.
FM AERIAL 75Ω |
FM ANTENNA 75Ω |
O
C Conexión de salida digital
Por medio de esta salida, puede grabar el sonido digital de un CD, a cualquier equipo de audiocon entrada digital (ej. un grabador de CD, un grabador de cintas audio digitales (DAT), unconvertidor digitalanalógico DAC y un procesador de señales digitales).
Conecte un extremo del cable (no incluido) a la salida DIGITAL OUT y el otro extremo alequipo de audio con entrada digital. Cuando conecte el cable, asegúrese de introducirlo bien.
D Conexiones de los altavoces
•Conecte el altavoz derecho al terminal
Front R, con el hilo coloreado al positivo (+) y el hilo negro al negativo (-).
•Conecte el altavoz izquierdo al terminal
Front L, con el hilo coloreado al positivo (+) y el hilo negro al negativo (-).
•Asegure la porción desnuda del cable de altavoz como se indica en la ilustración.
12 mm
desconexión conexión
EConexión de los altavoces envolventes posteriores
(sólo el modelo FW-C39)
Conecte los cables negros (o no identificados) a los terminales negros de REAR SURROUND y los cables blancos (o identificados) a los terminales grises REAR SURROUND.
F Conexión de otros equipos

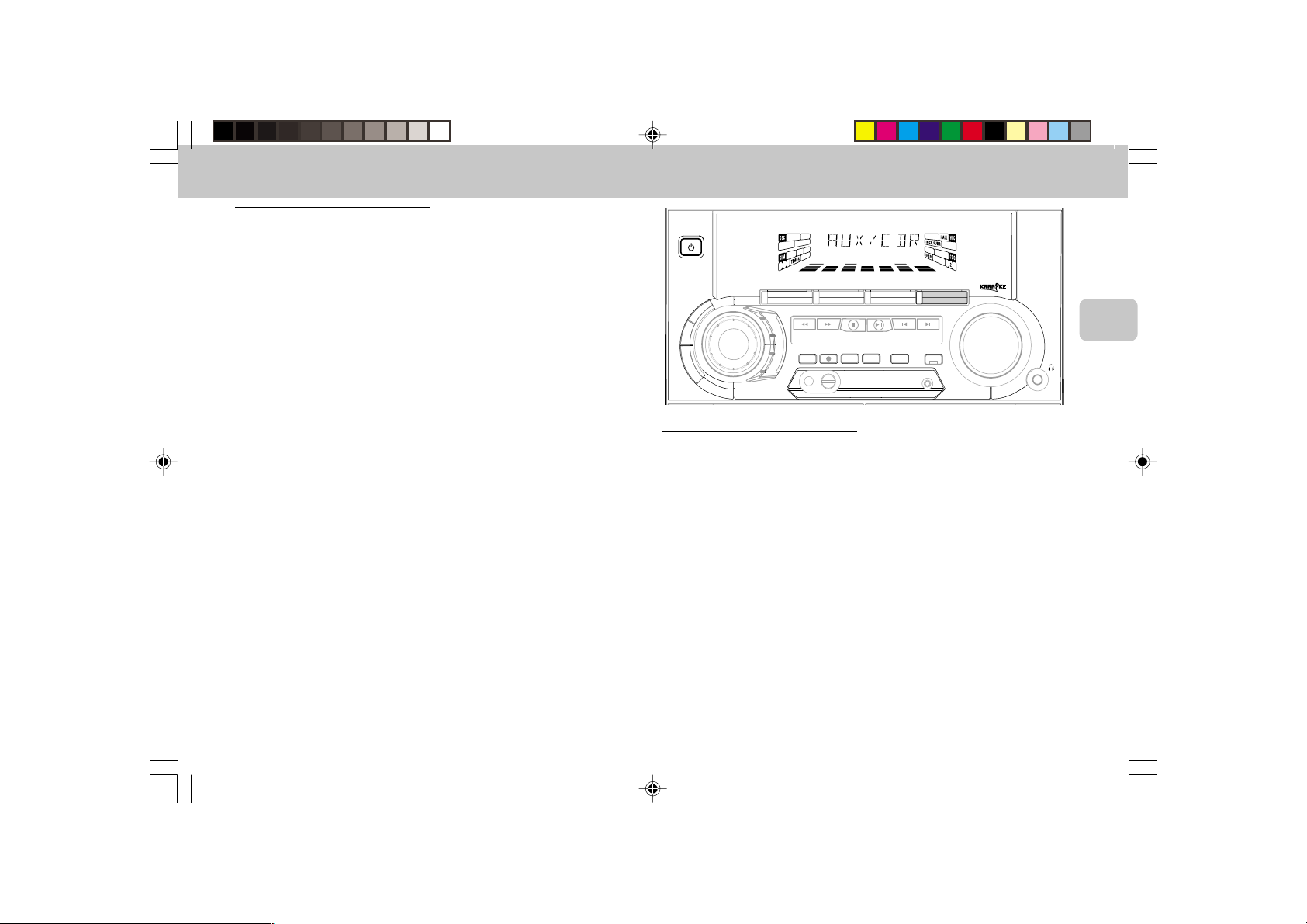

Puede conectar las salidas de audio derecha e izquierda de un TV, vídeo, reproductor de discos láser LD o DVD a los terminales de entrada AUX IN del panel posterior del equipo.
G Conexión de la salida
Subwoofer
Puede conectar opcionalmente un subwoofer activo o un subwoofer activo inalámbrico a lasalida SUBWOOFER OUT. El subwoofer reproduce los sonidos de bajas frecuencias másprofundos (explosiones, ruido de naves espaciales, etc.). Procure seguir las instruccionesfacilitadas con el subwoofer.
HPara ajustar el voltaje de funcionamiento (sólo algunas
versiónes)
Antes de conectar el cable de alimentación AC a la salida mural, asegúrese de que elvoltaje del selector de la parte posterior del aparato está ajustado de acuerdo al voltaje dela línea eléctrica local. Si no coincide, reajuste el selector antes de efectuar la conexión ala salida mural.
PREPARATIVOS
I Suministro de corriente
Conecte el cable de alimentación a la unidad y a la toma mural después de haber realizado el resto de las conexiones.
Inserción de las pilas en el
mando a distancia |
olñ |
|
Espa |
||
• Introduzca las pilas (tipo R06 o AA) en el |
||
|
||
mando a distancia como se indica en el |
|
|
compartimento de las pilas. |
|
- |
+ |
- |
+ |
•Para evitar el daño que puede provocar una fuga de las pilas, extraiga las pilas gastadas o las pilas que no va a utilizar por mucho tiempo. Cuando cambie las pilas utilice las de tipo R06 o AA.
49
