PARKSIDE PBSA 12 F5 User manual [gb]

Download

CORDLESS DRILL 12V / AKKU-BOHRSCHRAUBER 12 V PERCEUSE-VISSEUSE SANS FIL 12V PBSA 12 F5

CORDLESS DRILL 12V

Translation of the original instructions

PERCEUSE-VISSEUSE SANS FIL 12V

Traduction des instructions d’origine

AKU VRTACÍ ŠROUBOVÁK 12V

Překlad originálního provozního návodu

AKU VŔTACÍ SKRUTKOVAČ 12 V

Preklad originálneho návodu na obsluhu

BATTERIDREVEN BORE-/ SKRUEMASKINE 12 V

Oversættelse af den originale driftsvejledning

AKKUS FÚRÓ-CSAVAROZÓ 12V

Az originál használati utasítás fordítása

AKU ODVIJAČ/BUŠILICA 12 V

Prijevod originalnih uputa za uporabu

AKKU-BOHRSCHRAUBER 12 V

Originalbetriebsanleitung

ACCU-SCHROEFBOORMACHINE 12V

Vertaling van de originele gebruiksaanwijzing

WIERTARKOWKRĘTARKA AKUMULATOROWA 12 V

Tłumaczenie oryginalnej instrukcji obsługi

ATORNILLADORA TALADRADORA RECARGABLE 12 V

Traducción del manual de instrucciones original

TRAPANO AVVITATORE RICARICABILE 12 V

Traduzione delle istruzioni d’uso originali

AKUMULATORSKI VRTALNI VIJAČNIK 12V

Prevod originalnega navodila za uporabo

MAŞINĂ DE ÎNŞURUBAT ŞI GĂURIT CU ACUMULATOR 12 V

Traducerea instrucţiunilor de utilizare original

АКУМУЛАТОРНА БОРМАШИНА 12 V

Превод на оригиналното ръководство за експлоатация

IAN 408292_2207

ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ 12 V

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

GB / IE Translation of the original instructions Page 1 DE / AT / CH Originalbetriebsanleitung Seite 15 FR / BE Traduction des instructions d’origine Page 29 NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 45 CZ Překlad originálního provozního návodu Strana 59 PL Tłumaczenie oryginalnej instrukcji obsługi Strona 73 SK Preklad originálneho návodu na obsluhu Strana 89 ES Traducción del manual de instrucciones original Página 103 DK Oversættelse af den originale driftsvejledning Side 117 IT Traduzione delle istruzioni d’uso originali Pagina 131 HU Az originál használati utasítás fordítása Oldal 147 SI Prevod originalnega navodila za uporabo Stran 161 HR Prijevod originalnih uputa za uporabu Stranica 175 RO Traducerea instrucţiunilor de utilizare original Pagina 189 BG Превод на оригиналното ръководство за експлоатация Cтраница 203 GR Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα 219

10a

12 V max.

10,8 V

All Parkside tools and the chargers PLGK12A1/A2/A3/B2/PDSLG 12 A1 of the

X12V Team series are compatible with the PAPK12A1/A2/A3/B1/B3/C1/D1 battery pack.

Alle Parkside Geräte und die Ladegeräte PLGK12A1/A2/A3/B2/PDSLG 12 A1 der

X12V Team Serie sind mit dem Akku-Pack PAPK12A1/A2/A3/B1/B3/C1/D1 kompatibel.

Tous les outils Parkside et les chargeurs PLGK12A1/A2/A3/B2/PDSLG 12 A1 de la

série X12V Team sont compatibles avec la batterie PAPK12A1/A2/A3/B1/B3/C1/D1.

Charging times

Ladezeiten

Temps de charge

Charging currents

Ladeströme

Courants de charge

max. 2,4 A

Charger

Ladegerät

Chargeur

PLGK 12 A1/A2/A3

max. 4,5 A

Charger

Ladegerät

Chargeur

PLGK 12 B2

max. 4,5 A

Charger

Ladegerät

Chargeur

PDSLG 12 A1

2 Ah

Battery pack

Akku

Batterie

PAPK 12 A1

60 min

2,4 A

60 min

2,4 A

60 min

2,4 A

2 Ah

Battery pack

Akku

Batterie

PAPK 12 A2/A3

60 min

2,4 A

45 min

3,5 A

45 min

3,5 A

2,5 Ah

Battery pack

Akku

Batterie

PAPK 12 C1

80 min

2,4 A

55 min

3,8 A

55 min

3,8 A

4 Ah

Battery pack

Akku

Batterie

PAPK 12 B1/B3

120 min

2,4 A

60 min

4,5 A

60 min

4,5 A

5 Ah

Battery pack

Akku

Batterie

PAPK 12 D1

150 min

2,4 A

80 min

4,5 A

80 min

4,5 A

Contents

Introduction ............................................................2

Intended use ........................................................................2

Features ...........................................................................2

Package contents ....................................................................2

Technical data ......................................................................2

General power toolsafety warnings .......................................3

1. Work area safety ..................................................................3

2. Electrical safety ...................................................................3

3. Personal safety ....................................................................4

4. Power tool use and care ............................................................4

5. Battery tool use and care ............................................................5

6. Service ..........................................................................5

Safety guidelines for cordlessscrewdrivers ................................................5

Original accessories/auxiliary equipment .................................................6

Safety guidelines for battery chargers ....................................................6

Before use .............................................................6

Removing/charging/ insertingthebattery pack .............................................6

Checking the battery charge level .......................................................7

Changing tools ......................................................................7

2-speed gearbox ....................................................................7

Removing the chuck ..................................................................7

Using the bit adapter .................................................................7

Torque selection ring/drill setting ........................................................7

Use ................................................................... 8

Change direction of rotation/unlockappliance .............................................8

Switching on and oﬀ .................................................................8

Adjusting the rotational speed ..........................................................8

Activate lock ........................................................................8

Tips and tricks .......................................................................8

Maintenance and cleaning ................................................ 9

Kompernass Handels GmbH warranty ..................................... 9

Service ............................................................... 10

Importer .............................................................11

Disposal ..............................................................11

Translation of the original Conformity Declaration ...........................12

Ordering a replacement battery .......................................... 13

Telephone ordering .................................................................13

PBSA 12 F5

GB│IE

│

CORDLESS DRILL 12V PBSA 12 F5

Introduction

Congratulations on the purchase of your new appliance. You have chosen a high-quality product. The operating instructions are part of this product. They contain important information about safety, usage and disposal. Before using the product, please familiarise yourself with all operating and safety instructions. Use the product only as described and for the range of applications speciﬁed. Please also pass these operating instructions on to any future owner.

Intended use

This appliance is designed for screwing and drilling into wood, plastic and metal. Use this product only as described and for the areas of applications speciﬁed. Any other usage of or modiﬁcation to the appliance is deemed to be improper and carries a signiﬁcant risk of accidents. The manufacturer accepts no responsibility for damage(s) attributable to misuse. This appliance is not intended for commercial use.

Features

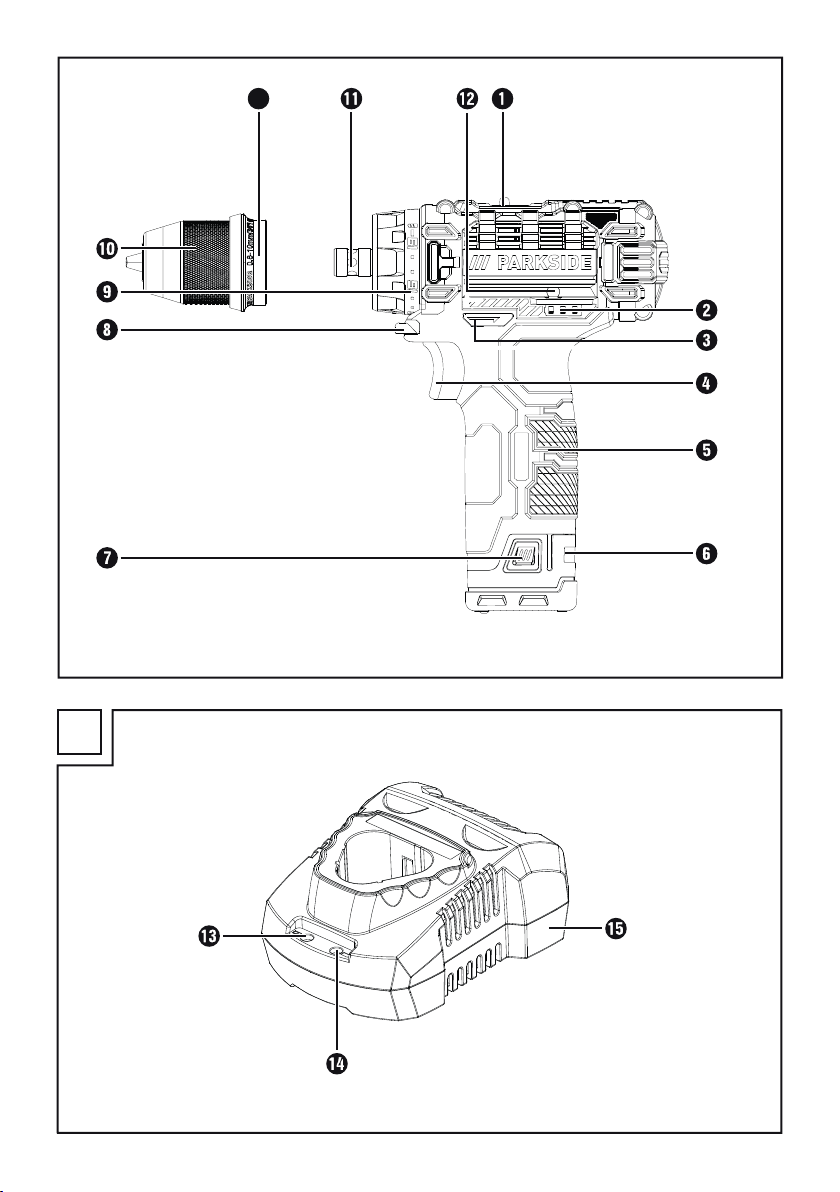

Speed selector Battery LED (charge level indicator) Rotational direction switch/lock ON/OFF switch Soft grip Battery pack* Release button for the battery pack LED working light Torque selection ring/drill setting Quick-release chuck

10a

Chuck ring Bit adapter Bit holder

Figure A

Red charge control LED Green charge control LED

Charger*

Package contents

1 cordless drill 12V 1 carrying case 1 set of operating instructions

Technical data

Cordless Drill 12V PBSA 12 F5

Rated voltage 12 V (DC) Rated idle speed 1st gear n

2nd gear n0 0–1300 rpm

Chuck clamping range max. Ø 10 mm

Max. drill diameter Steel 8 mm

Wood 20 mm

Battery pack PAPK 12 A2*

Type LITHIUM ION Rated voltage 12 V

Cells 3 Capacity 2000 mAh (24 Wh)

High-speed battery charger PLGK 12 A1* INPUT

Rated voltage 220–240 V ∼, 50–60 Hz

(AC)

Rated power consumption 50 W

Fuse (internal) 2 A

OUTPUT

Rated voltage 12 V (DC) Rated current 2400 mA Charging time approx. 60 min Protection class II /

* BATTERY AND CHARGER ARE NOT INCLUDED

0–350 rpm

(DC)

T2A

(double insulation)

■ 2 │ GB

│

PBSA 12 F5

Noise emission value

Noise measurement value determined in accordance with EN62841. The A-rated noise level of the power tool is typically:

Sound pressure level L Uncertainty K K Sound power level L Uncertainty K K

= 69.5 dB (A)

= 5 dB

= 80.5 dB (A)

= 5 dB

Vibration emission value

Total vibration values (vector total of three directions) determined in accordance with EN 62841:

Drilling in metal Vibration emission value a

= 1.485 m/s

h,D

Uncertainty K = 1.5 m/s

NOTE

► The vibration emission values and the noise

emission values given in these instructions have been measured in accordance with a standardised test procedure and can be used for comparison of the power tool with another tool.

► The speciﬁed total vibration values and the

noise emission values can also be used to make a provisional load estimate.

WARNING!

► Depending on the manner in which the

power tool is being used, and in particular the kind of workpiece that is being worked, the vibration and noise emission values can deviate from the values given in these instructions during actual use of the power tool.

► Try to keep the load as low as possible.

Measures to reduce the vibration load are, e.g. wearing gloves and limiting the working time. Wherein all states of operation must be included (e.g. times when the power tool is switched oﬀ and times where the power tool is switched on but running without load).

General power toolsafety warnings

WARNING!

► Read all safety warnings, instructions,

illustrations and speciﬁcations provided with this power tool. Failure to follow all

instructions listed below may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

The term „power tool“ in the warnings refers to your

mains-operated (corded) power tool or batteryoperated (cordless) power tool.

1. Work area safety

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause you to lose control.

2. Electrical safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electric shock.

PBSA 12 F5

GB│IE

│

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entan-

gled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

3. Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂuence of drugs, alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools

with your ﬁnger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

Protective equipment such

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

h) Do not let familiarity gained from frequent

use of tools allow you to become complacent and ignore tool safety principles. A careless

action can cause severe injury within a fraction of a second.

4. Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and oﬀ. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dan-

gerous in the hands of untrained users.

e) Maintain power tools and accessories. Check

for misalignment or binding of moving parts, breakage of parts and any other condition that may aﬀect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the

power tool for operations diﬀerent from those intended could result in a hazardous situation.

■ 4 │ GB

│

PBSA 12 F5

h) Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5. Battery tool use and care

a) Recharge only with the charger speciﬁed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of ﬁre when used with another battery pack.

b) Use power tools only with speciﬁcally desig-

nated battery packs. Use of any other battery packs may create a risk of injury and ﬁre.

c) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery termi-

nals together may cause burns or a ﬁre.

d) Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If contact accidentally occurs, ﬂush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery

may cause irritation or burns.

e) Do not use a battery pack or tool that is

damaged or modiﬁed. Damaged or modiﬁed batteries may exhibit unpredictable behaviour resulting in ﬁre, explosion or risk of injury.

f) Do not expose a battery pack or tool to ﬁre

or excessive temperature. Exposure to ﬁre or temperature above 130 °C (265°F) may cause explosion.

g) Follow all charging instructions and do not

charge the battery pack or tool outside the temperature range speciﬁed in the instructions. Charging improperly or at temperatures

outside the speciﬁed range may damage the battery and increase the risk of ﬁre.

CAUTION! RISK OF EXPLOSION! Never charge non-rechargeable batteries!

Protect the rechargeable battery from heat, for example from continuous exposure to sunlight, ﬁre, water and moisture. There is a risk of explosion.

6. Service

a) Have your power tool serviced by a qualiﬁed

repair person using only identical replacement parts. This will ensure that the safety of

the power tool is maintained.

b) Never service damaged battery packs.

Service of battery packs should only be performed by the manufacturer or authorized service providers.

Safety guidelines for cordlessscrewdrivers

Safety instructions for all work

WARNING!

■ Hold the power tool only by the insulated

handles when you are carrying out work in which the accessory tool may come into contact with concealed power cables or the tool’s own power cord. Contact between the

screw or attached tool and a live wire may cause exposed metal parts of the power tool to become live and give the operator an electric shock.

Safety information for using long drill bits

■ Do not use a higher rotational speed than

the maximum permissible speed. At higher

speeds, the drill bit can bend slightly if allowed to turn freely without being in contact with the workpiece and this can lead to injuries.

■ Always start drilling at a low speed and with

the drill bit in contact with the workpiece. At

higher speeds, the drill bit can bend slightly if allowed to turn freely without being in contact with the workpiece and this can lead to injuries.

■ Do not exert excessive pressure and only

along the length of the drill bit (no lateral pressure). Drill bits can bend and break which

can lead to a loss of control and injuries.

PBSA 12 F5

GB│IE

│

Original accessories/auxiliary equipment

■ Use only the accessories and additional equip-

ment that are speciﬁed in the operating instructions and are compatible with the appliance.

Safety guidelines for battery chargers

■ This appliance may be used by

children aged 8 years and above and by persons with limited physical, sensory or mental capabilities or lack of experience and knowledge, provided that they are under supervision or have been told how to use the appliance safely and are aware of the potential risks. Do not allow children to use the appliance as a toy. Cleaning and user maintenance tasks may not be carried out by children unless they are supervised.

The charger is suitable for indoor use only.

WARNING!

■ To avoid potential risks, damaged mains cables

should be replaced by the manufacturer, their customer service department or a similarly qualiﬁed person.

ATTENTION!

► This charger can only charge the follow-

ing batteries: PAPK 12 A1/PAPK 12 A2/ PAPK 12 A3/PAPK 12 B1/PAPK 12 B3/ PAPK 12 C1/PAPK 12 D1.

► A current list of battery compatibility can

be found at www.lidl.de/akku.

Before use

Removing/charging/ insertingthebattery pack

NOTE

► The battery is partially charged. Ideally, fully

charge the battery before use. You can charge the lithium-ion battery at any time without shortening its service life. Interrupting the charging process does not damage the battery.

► Never charge the battery pack if the ambient

temperature is below 10°C or above 40°C. If a lithium-ion battery is to be stored for an extended period, the charge level should be checked regularly. The optimum charge level is between 50% and 80%. The storage climate should be cool and dry and the ambient temperature should be between 0°C and 50°C.

CAUTION!

► Always unplug the appliance before you

remove the battery pack the battery pack to the charger.

1) To remove the battery pack , press the release button and pull the battery pack out of the appliance.

2) Insert the battery pack into the battery charger .

3) Insert the power plug into the socket. The charge indicator LED

4) The green that the charging process is complete and the battery pack is ready for use.

5) Push the battery pack ance.

charge indicator LED

from or connect

lights up.

indicates

back into the appli-

red

■ 6 │ GB

│

PBSA 12 F5

Checking the battery charge level

When the appliance is switched on, the remaining charge will be shown on the battery LED as follows: RED/ORANGE/GREEN = maximum charge RED/ORANGE = medium charge RED = low charge – charge the battery

Changing tools

Your cordless screwdriver has a fully automatic spindle lock .

When the motor is stopped, the power train locks so that the quick-release chuck by turning it

. After you have attached the

can be opened

desired tool and tightened it by turning the chuck you can continue working. The spindle lock is automatically released when the motor starts (ON/OFF switch pressed).

2-speed gearbox

CAUTION!

► Operate the speed selector

only when the appliance is at a standstill. Otherwise the appliance can be damaged.

In ﬁrst gear (speed selector

in position 1)

you can reach a speed of approx. 350 rpm and a high torque. This setting is suitable for all screwing jobs.

In second gear (speed selector in position 2)

you can reach a speed of approx. 1300 rpm for carrying out drilling work.

Removing the chuck

If you want to use the bit adapter , you must remove the quick-release chuck .

Removing the chuck

♦ Hold the quick-release chuck

front.

♦ Pull/push the chuck ring

the quick-release chuck . The quick-release chuck is now unlocked and can be removed towards the front.

ﬁrmly from the

10a

in the direction of

Attaching the quick-release chuck

♦ To replace the quick-release chuck

the chuck ring chuck the bit adapter to click the quick-release chuck

10a

towards the quick-release

. Push the quick-release chuck over

. Let go of the chuck ring

into place.

NOTE

► If the quick-release chuck

does not

automatically click into place, turn the chuck

10a

ring

Using the bit adapter

After removing the quick release chuck , you can use the bit adapter .

♦ Insert a suitable bit into the bit adapter

♦ Push the bit into the bit adapter

as far as the stop. The guidance and the magnetic holder keep the bit ﬁrmly in place.

♦ Pull the bit out of the bit adapter

Torque selection ring/drill setting

You can set the torque using the torque selection ring .

♦ Select a low level for small screws or soft

materials.

♦ Select a high level for large screws, hard

materials or removing screws.

♦ Select the drill setting for drilling work by

adjusting the torque selection ring position

♦ Push the speed selector

forward for drilling

work (position: 2).

to the

, pull

10a

PBSA 12 F5

GB│IE

│

Use

Tips and tricks

Change direction of rotation/ unlockappliance

♦ Unlock the appliance and change the direction

of rotation by pressing the rotation direction switch

towards the left or right.

Switching on and oﬀ

Switching on

♦ To start the appliance, press the ON/OFF

switch working light switch provides illumination of the work area in poor lighting conditions.

Switching oﬀ

♦ Release the ON/OFF switch

the appliance.

and keep it pressed in. The LED

lights up when the ON/OFF

is depressed lightly or fully. This

to switch oﬀ

Adjusting the rotational speed

The ON/OFF switch has a variable speed control. Press the ON/OFF switch lightly for a low speed. Increasing the pressure increases the speed.

NOTE

The integrated motor brake ensures rapid

►

stoppage.

Activate lock

♦ Push the rotation direction switch into the

middle position. The ON/OFF switch is blocked.

Tip! This symbol indicates proper behaviour.

♦ Before operating the appliance, check whether

the screw or drill bit is correctly positioned, i.e. centred in the drill chuck.

♦ Screw bits are labelled according to their

dimensions and their shape. If you are uncertain, always check whether the bit ﬁts tightly in the screw head without any free play.

Torque

♦ Smaller screws/bits can be damaged if you set

the torque or rotational speed too high.

Hard screw joints (in metal)

♦ Particularly high torques occur, for example, in

metal screw joints made using drive sockets. Select a low rotational speed.

Soft screw joints (e.g. in soft wood)

♦ Again, use a low rotational speed, for example

to avoid damaging the surface of the wood on contact with the screw head. Use a countersink.

When drilling in wood, metal and other materials, observe the following

♦ Use a high speed for drill bits with a small

diameter and a low speed for drill bits with a large diameter.

♦ Select a low speed for hard materials and a

high speed for soft materials.

♦ Secure or fasten the workpiece in a clamp or

vice (if possible).

♦ Mark the spot where you want to drill using a

centre punch or nail. Select a low rotational speed when starting.

♦ Pull the rotating drill bit from the hole repeatedly

to remove dust and chips and clear the hole.

■ 8 │ GB

│

PBSA 12 F5

Drilling in metal

♦ Use a metal drill (HSS). For optimum results,

cool the drill bit with cutting oil. Metal drill bits can also be used to drill into plastics. Start with a 3 mm diameter drill bit and then increase the size until the desired hole diameter is achieved.

Drilling in wood

♦ Use a wood drill with a lathe centre; for deep

holes, use an auger bit; for large-diameter holes, use a Forstner bit. Small screws can be screwed directly into soft wood.

Maintenance and cleaning

WARNING! RISK OF INJURY! Always switch the appliance oﬀ and remove the battery before carrying out any work on the appliance.

The cordless screwdriver is maintenance-free.

■ The appliance must always be kept clean, dry

and free from oil or grease.

■ Never allow liquids to get into the appliance.

■ Use a soft, dry cloth to clean the housing.

Never use petrol, solvents or cleansers which can damage plastic.

■ If a lithium-ion battery is to be stored for an

extended period, the charge level should be checked regularly. The optimum charge level is between 50% and 80%. The optimum storage environment is cool and dry.

NOTE

► Replacement parts not listed (such as batter-

ies, switches) can be ordered via our service hotline.

Kompernass Handels GmbH warranty

Dear Customer, This appliance has a 3-year warranty valid from

the date of purchase. If this product has any faults, you, the buyer, have certain statutory rights. Your statutory rights are not restricted in any way by the warranty described below.

Warranty conditions

The warranty period starts on the date of purchase. Please keep your receipt in a safe place. This will be required as proof of purchase.

If any material or manufacturing fault occurs within three years of the date of purchase of the product, we will either repair or replace the product for you or refund the purchase price (at our discretion). This warranty service requires that you present the defective appliance and the proof of purchase (receipt) within the three-year warranty period, along with a brief written description of the fault and of when it occurred.

If the defect is covered by the warranty, your product will either be repaired or replaced by us. The repair or replacement of a product does not signify the beginning of a new warranty period.

X 12 V and X 20 V Team Series battery packs come with a 3-year warranty valid from the date of purchase.

Warranty period and statutory claims for defects

The warranty period is not prolonged by repairs eﬀected under the warranty. This also applies to replaced and repaired components. Any damage and defects present at the time of purchase must be reported immediately after unpacking. Repairs carried out after expiry of the warranty period shall be subject to a fee.

PBSA 12 F5

GB│IE

│

Scope of the warranty

This appliance has been manufactured in accordance with strict quality guidelines and inspected meticulously prior to delivery.

The warranty covers material faults or production faults. The warranty does not extend to product parts subject to normal wear and tear or to fragile parts which could be considered as consumable parts such as switches or parts made of glass.

The warranty does not apply if the product has been damaged, improperly used or improperly maintained. The directions in the operating instructions for the product regarding proper use of the product are to be strictly followed. Uses and actions that are discouraged in the operating instructions or which are warned against must be avoided.

This product is intended solely for private use and not for commercial purposes. The warranty shall be deemed void in cases of misuse or improper handling, use of force and modiﬁcations / repairs which have not been carried out by one of our authorised Service centres.

The warranty period does not apply to

■ Normal reduction of the battery capacity

over time

■ Commercial use of the product

■ Damage to or alteration of the product by the

customer

■ Non-compliance with safety and maintenance

instructions, operating errors

■ Damage caused by natural hazards

Warranty claim procedure

To ensure quick processing of your case, please observe the following instructions:

■ Please have the till receipt and the item number

(IAN) 408292_2207 available as proof of purchase.

■ You will ﬁnd the item number on the type plate

on the product, an engraving on the product, on the front page of the operating instructions (below left) or on the sticker on the rear or bottom of the product.

■ If functional or other defects occur, please

contact the service department listed either by telephone or by e-mail.

■ You can return a defective product to us free of

charge to the service address that will be provided to you. Ensure that you enclose the proof of purchase (till receipt) and information about what the defect is and when it occurred.

You can download these instructions along with many other manuals, product videos and installation software at www.lidl-service.com.

This QR code will take you directly to the Lidl service page (www.lidl-service.com) where you can open your operating instructions by entering the item number (IAN) 408292_2207.

WARNING!

► Have the power tool repaired by the service

centre or a qualiﬁed electrician and only using genuine replacement parts. This will

ensure that the safety of the appliance is maintained.

► Always ensure that the power plug or the

mains cable is replaced only by the manufacturer of the appliance or its customer service. This will ensure that the safety of the

appliance is maintained.

Service

Service Great Britain

Tel.: 0800 404 7657 E-Mail: kompernass@lidl.co.uk

Service Ireland

Tel.: 1800 101010 E-Mail: kompernass@lidl.ie

IAN 408292_2207

■ 10 │ GB

│

PBSA 12 F5

Importer

Please note that the following address is not the service address. Please use the service address provided in the operating instructions.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

Disposal

Applies only to France

The product, its packaging and the operating instructions are recyclable. They are subject to an extended manufacturer responsibility and will be collected separately.

Your local community or municipal authorities can provide information on

how to dispose of the worn-out product.

Do not dispose of batteries in your normal household waste!

Defective or worn-out rechargeable

batteries must be recycled according to Directive 2006/66/EC. Batteries/rechargeable batteries must be treated as hazardous waste and must therefore be disposed of in an environmentally sound manner by appropriate bodies (dealers, specialist dealers, public municipal bodies, commercial disposal companies). Batteries/rechargeable batteries may contain toxic heavy metals.

For this reason, do not dispose of batteries/ rechargeable batteries in domestic waste. Take them to a specialist collection point. Only return batteries that are fully discharged.

The packaging is made from environ-

mentally friendly material and can be

disposed of at your local recycling plant.

Dispose of the packaging in an

environmentally friendly manner.

Note the labelling on the packaging

and separate the packaging material components for disposal if necessary. The packaging material is labelled with abbreviations (a) and numbers (b) with the following meanings: 1–7: plastics, 20–22: paper and cardboard, 80–98: composites.

Do not dispose of power tools in your normal domestic waste!

The adjacent symbol of a crossed-out

dustbin means that this appliance is subject to Directive 2012/19/EU. This directive states that this appliance may not be disposed of in the normal household waste at the end of its useful life, but must be taken to specially set-up collection locations, recycling depots or disposal companies.

The disposal is free of charge for the user. Protect the environment and dispose of this appliance properly.

PBSA 12 F5

GB│IE

│

Translation of the original Conformity Declaration

We, KOMPERNASS HANDELS GMBH, document oﬃcer: Mr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANY, hereby declare that this product complies with the following standards, normative documents and EC directives:

Machinery Directive (2006/42/EC) EMC (Electromagnetic Compatibility) (2014/30/EU) RoHS Directive (2011/65/EU)*

* The manufacturer bears the full responsibility for compliance with this conformity declaration. The object of the

declaration described above complies with the requirements of the Directive 2011/65/EU of the European Parliament and Council of 8 June 2011 on the limitations of use of certain dangerous substances in electrical and electronic appliances.

Applied harmonised standards

EN 62841-1:2015 EN 62841-2-1:2018/A11:2019 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 63000:2018

Type/appliance designation: Cordless Drill 12V PBSA 12 F5

Year of manufacture: 10–2022

Serial number: IAN 408292_2207

Bochum, 27.09.2022

Semi Uguzlu

- Quality Manager We reserve the right to make technical changes in the context of further product development.

■ 12 │ GB

│

PBSA 12 F5

Ordering a replacement battery

If you want to order a replacement battery for your appliance, you can do so easily via the Internet on www.kompernass.com or by telephone.

Due to limited stocks, this item may sell out in a relatively short time.

NOTE

► Online ordering of replacement parts might not be possible in some countries. In this is the case,

please contact the Service hotline.

Telephone ordering

Service Great Britain Tel.: 0800 404 7657

Service Ireland Tel.: 1800 101010

To ensure fast processing of your order, have the article number of your appliance to hand (IAN408292_2207) in case of questions. The article number can be found on the type plate or the title page of these instructions.

PBSA 12 F5

GB│IE

│

■ 14 │ GB

│

PBSA 12 F5

Inhaltsverzeichnis

Einleitung .............................................................16

Bestimmungsgemäßer Gebrauch .......................................................16

Ausstattung ........................................................................16

Lieferumfang .......................................................................16

Technische Daten ...................................................................16

Allgemeine Sicherheitshinweise fürElektrowerkzeuge .......................17

1. Arbeitsplatzsicherheit ..............................................................17

2. Elektrische Sicherheit ..............................................................17

3. Sicherheit von Personen ............................................................18

4. Verwendung und Behandlung desElektrowerkzeugs .....................................18

5. Verwendung und Behandlung desAkkuwerkzeugs .......................................19

6. Service .........................................................................20

Sicherheitshinweise für Bohrschrauber ...................................................20

Originalzubehör/-zusatzgeräte ........................................................20

Sicherheitshinweise für Ladegeräte .....................................................20

Vor der Inbetriebnahme ................................................21

Akku-Pack entnehmen /laden/ einsetzen .................................................21

Akkuzustand ablesen ................................................................21

Werkzeuge wechseln ................................................................21

2-Gang Getriebe ...................................................................21

Bohrfutter abnehmen ................................................................21

Bitaufnahme benutzen ...............................................................22

Drehmomentvorwahl/Bohrstufe ........................................................22

Inbetriebnahme .......................................................22

Drehrichtung umschalten/ Gerät entriegeln ...............................................22

Ein-/ausschalten ....................................................................22

Drehzahl einstellen ..................................................................22

Sperre aktivieren ...................................................................22

Tipps und Tricks ....................................................................23

Wartung und Reinigung .................................................23

Garantie der Kompernaß Handels GmbH ..................................24

Service ............................................................... 25

Importeur ............................................................25

Entsorgung ...........................................................25

Original-Konformitätserklärung ..........................................27

Ersatz Akku Bestellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Telefonische Bestellung ...............................................................28

PBSA 12 F5

DE│AT│CH

│

15 ■

AKKU-BOHRSCHRAUBER 12 V PBSA 12 F5

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedienund Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoﬀ und Metall bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

Gangwahlschalter Akku-LED (Zustandsanzeige) Drehrichtungsumschalter/Sperre EIN-/AUS-Schalter Softgriﬀ Akku-Pack* Taste zur Entriegelung des Akku-Packs LED-Arbeitsleuchte Vorwahl Drehmoment/Bohrstufe Schnellspannbohrfutter

10a

Bohrfutterring Bitaufnahme Bithalter

Abbildung A

Rote Ladekontroll-LED Grüne Ladekontroll-LED

Ladegerät*

Lieferumfang

1 Akku-Bohrschrauber 12 V 1 Tragekoﬀer 1 Bedienungsanleitung

Technische Daten

Akku-Bohrschrauber 12 V PBSA 12 F5

Bemessungsspannung 12 V Bemessungs-

Leerlaufdrehzahl 1. Gang n0 0–350 min-1

Bohrfutterspannbereich max. Ø 10 mm

Max. Bohrdurchmesser Stahl 8 mm

Akku-Pack PAPK 12 A2

Typ LITHIUM-IONEN Bemessungsspannung 12 V Zellen 3 Kapazität 2000 mAh (24 Wh)

Akku-Schnellladegerät PLGK 12 A1 EINGANG/Input

Bemessungsspannung 220–240 V ~, 50–60 Hz

Bemessungsaufnahme 50 W Sicherung (innen) 2 A

AUSGANG/Output

Bemessungsspannung 12 V Bemessungsstrom 2400 mA Ladedauer ca. 60 min Schutzklasse II / (Doppelisolierung)

* AKKU UND LADEGERÄT SIND NICHT IM

LIEFERUMFANG ENTHALTEN

(Gleichstrom)

2. Gang n0 0–1300 min

Holz 20 mm

(Gleichstrom)

(Wechselstrom)

T2A

(Gleichstrom)

-1

■ 16 │ DE

│AT│

PBSA 12 F5

Geräuschemissionswert

Messwert für Geräusch ermittelt entsprechend EN62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel L Unsicherheit K K Schallleistungspegel L Unsicherheit K K

= 69,5 dB (A)

= 5 dB

= 80,5 dB (A)

= 5 dB

Schwingungsemissionswert

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Bohren in Metall Schwingungsemissionswert a

= 1,485 m/s

h,D

Unsicherheit K = 1,5 m/s

HINWEIS

Die angegebenen Schwingungsgesamtwerte

►

und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemissionswerte können auch zu einer vorläuﬁgen Einschätzung der Belastung verwendet werden.

WARNUNG!

► Die Schwingungs- und Geräuschemissionen

können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

► Versuchen Sie, die Belastung so gering wie

möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise fürElektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise, Anwei-

sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die

Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un-

veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

PBSA 12 F5

DE│AT│CH

│

17 ■

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung

nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte

oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für

den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in

feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.

b) T

ragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb -

nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Teil des Elektrowerkzeugs beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangeinrich-

tungen montiert werden können, sind diese anzuschließen und richtig zu verwenden.

Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit

und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses

Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung desElektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

■ 18 │ DE

│AT│

PBSA 12 F5

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das

sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen.

Diese Vorsichtsmaßnahme verhindert den unbeab sichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge und Einsatz-

werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatz-

werkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griﬀe und Griﬀﬂächen trocken,

sauber und frei von Öl und Fett. Rutschige Griﬀe und Griﬀﬂächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung desAkkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf,

die vom Hersteller empfohlen werden. Durch

ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen

den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuﬂüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder ver-

änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder

zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden

und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs.

Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht auﬂadbare Batterien niemals auf.

PBSA 12 F5

DE│AT│CH

│

19 ■

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen einstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qua-

liﬁziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus.

Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte KundendienststeIlen erfolgen.

Sicherheitshinweise für Bohrschrauber

Sicherheitshinweise für alle Arbeiten

WARNUNG!

■ Halten Sie das Elektrowerkzeug an den

isolierten Griﬀﬂächen, wenn Sie Arbeiten ausführen, bei denen die Schraube oder das Einsatzwerkzeug verborgene Stromleitungen treﬀen kann. Der Kontakt der

Schraube oder des Einsatzwerkzeugs mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise bei Verwendung langer Bohrer

■ Arbeiten Sie auf keinen Fall mit einer höheren

Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei höheren Drehzahlen

kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

■ Beginnen Sie den Bohrvorgang immer mit

niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei höheren

Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

■ Üben Sie keinen übermäßigen Druck und

nur in Längsrichtung zum Bohrer aus. Bohrer

können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern

ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

WARNUNG!

■ Wenn die Netzanschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

■ 20 │ DE

│AT│

PBSA 12 F5

ACHTUNG!

► Dieses Ladegerät kann nur die folgenden

Batterien laden: PAPK12A1/PAPK12A2/ PAPK12A3/PAPK12B1/PAPK12B3/ PAPK12C1/PAPK12D1.

► Eine aktuelle Liste der Akkukompatibilität

ﬁnden Sie unter www.lidl.de/akku.

Vor der Inbetriebnahme

Akku-Pack entnehmen /laden/ einsetzen

HINWEIS

► Der Akku ist teilgeladen. Laden Sie den Akku

vor Inbetriebnahme idealerweise vollständig auf. Sie können den Li-Ionen-Akku jederzeit auﬂ aden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.

► Laden Sie den Akku-Pack nie, wenn die Um-

gebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Soll ein Lithium-IonenAkku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80%. Das Lagerungsklima soll kühl und trocken sein in einer Umgebung stemperatur zwischen 0 °C und 50 °C.

VORSICHT!

► Ziehen Sie immer den Netzstecker, bevor

Sie den Akku-Pack nehmen bzw. einsetzen.

1) Zur Entnahme des Akku-Packs Sie die Entriegelungstasten und ziehen den Akku-Pack aus dem Gerät.

2) Stecken Sie den Akku-Pack in das Ladegerät .

3) Stecken Sie den Netzstecker in die Steckdose. Die rote Ladekontroll-LED

4) Die grüne Ladekontroll-LED dass der Ladevorgang abgeschlossen und der Akku-Pack

5) Schieben Sie den Akku-Pack in das Gerät ein.

einsatzbereit ist.

aus dem Ladegerät

drücken

leuchtet rot.

signalisiert Ihnen,

Akkuzustand ablesen

Der Zustand bzw. die Restleistung wird bei eingeschaltetem Gerät in der Akku-LED wie folgt angezeigt: ROT/ORANGE/GRÜN = maximale Ladung ROT/ORANGE = mittlere Ladung ROT = schwache Ladung – Akku auﬂaden

Werkzeuge wechseln

Ihr Akku-Bohrschrauber hat eine vollautomatische Spindelarretierung .

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Schnellspannbohrfutter durch Drehen öﬀnen können. Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters festgespannt haben, können Sie sofort weiter arbeiten. Die Spindelarretierung löst sich automatisch mit Starten des Motors (Betätigung des EIN-/AUS-Schalters ).

2-Gang Getriebe

VORSICHT!

► Betätigen Sie den Gangwahlschalter

bei Stillstand des Gerätes. Ansonsten droht Beschädigung des Gerätes.

Im ersten Gang (Gangwahlschalter

erreichen Sie eine Drehzahl von ca. 350 min-1 und ein hohes Drehmoment. Diese Einstellung eignet sich für alle Schraubarbeiten.

Im zweiten Gang (Gangwahlschalter

erreichen Sie eine Drehzahl von ca. 1300 min-1 zur Durchführung von Bohrarbeiten.

in Position: 1)

in Position: 2)

nur

Bohrfutter abnehmen

Um die Bitaufnahme zu benutzen, müssen Sie das Schnellspannbohrfutter abnehmen.

PBSA 12 F5

DE│AT│CH

│

21 ■

Bohrfutter abnehmen

♦ Halten Sie das Schnellspannbohrfutter

von

vorne fest.

10a

♦ Ziehen/schieben Sie den Bohrfutterring

in Richtung Schnellspannbohrfutter . Das Schnellspannbohrfutter

ist nun entriegelt

und kann nach vorne abgezogen werden.

Schnellspannbohrfutter aufsetzen

♦ Um das Schnellspannbohrfutter

zusetzen, ziehen Sie den Bohrfutterring

wieder auf-

10a

in Richtung Schnellspannbohrfutter . Schieben Sie dabei das Schnellspannbohrfutter über die Bitaufnahme . Lassen Sie den Bohrfutter-

10a

ring

los, um das Schnellspannbohrfutter

einzurasten.

HINWEIS

► Sollte das Schnellspannbohrfutter

nicht von selbst einrasten, drehen Sie den Bohrfutterring

10a

Bitaufnahme benutzen

Nach Abnahme des Schnellspannbohrfutters können Sie die Bitaufnahme benutzen.

♦ Stecken Sie einen geeigneten Bit in die Bit-

aufnahme

♦ Schieben Sie den Bit bis zum Anschlag in die

Bitaufnahme Durch die Führung und die magnetische Halterung sitzt der Bit fest.

♦ Zum Entfernen des Bits ziehen Sie den Bit aus

der Bitaufnahme

ein.

heraus.

♦ Wählen Sie für Bohrarbeiten die Bohrstufe,

indem Sie die Drehmomentvorwahl

in die

Position einstellen.

♦ Schieben Sie für Bohrarbeiten auch den

Gangwahlschalter

nach vorne (Position 2).

Inbetriebnahme

Drehrichtung umschalten/ Gerät entriegeln

♦ Entriegeln Sie das Gerät und wechseln Sie die

Drehrichtung, indem Sie den Drehrichtungsumschalter nach rechts bzw. links durchdrücken.

Ein-/ausschalten

Einschalten

♦ Drücken Sie zur Inbetriebnahme des Gerätes

den EIN-/AUS-Schalter gedrückt. Die LED-Arbeitsleuchte leuchtet bei leicht oder vollständig gedrücktem EIN-/AUSSchalter . Sie ermöglicht so das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

Ausschalten

♦ Lassen Sie zum Ausschalten des Gerätes den

EIN-/AUS-Schalter

Drehzahl einstellen

Der EIN-/AUS-Schalter verfügt über eine variable Geschwindigkeitsregelung. Leichter Druck auf den EIN-/AUS-Schalter bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl.

und halten Sie ihn

los.

Drehmomentvorwahl/Bohrstufe

Sie können über die Drehmomentvorwahl die Drehkraft einstellen.

♦ Wählen Sie eine niedrige Stufe für kleine

Schrauben, bzw. weiche Werkstoﬀe.

♦ Wählen Sie eine hohe Stufe für große Schrauben,

harte Werkstoﬀe, bzw. beim Herausdrehen von Schrauben.

■ 22 │ DE

│AT│

HINWEIS

► Die integrierte Motorbremse sorgt für einen

schnellen Stillstand.

Sperre aktivieren

♦ Drücken Sie den Drehrichtungsumschalter in

die Mittelposition. Der EIN-/AUS-Schalter ist blockiert.

PBSA 12 F5

Tipps und Tricks

Tipp! So verhalten Sie sich richtig.

♦ Überprüfen Sie vor dem Betrieb, ob der

Schraub bzw. Bohreinsatz korrekt angebracht ist, d.h. zentriert im Bohrfutter sitzt.

♦ Schraub-Bits sind mit ihren Maßen und der Form

gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubenkopf sitzt.

Drehmoment

♦ Kleinere Schrauben/Bits können beschädigt

werden, wenn Sie ein zu hohes Drehmoment bzw. eine zu hohe Drehzahl einstellen.

Harter Schraubfall (in Metall)

♦ Besonders hohe Drehmomente entstehen z.B.

bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsätzen. Wählen Sie eine niedrige Drehzahl.

Weicher Schraubfall (z.B. in Weichholz)

♦ Schrauben Sie auch hier mit geringer Drehzahl,

um z.B. die Holzoberﬂäche beim Kontakt mit dem Schraubenkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen Materialien unbedingt berücksichtigen

♦ Benutzen Sie bei kleinem Bohrer-Durchmesser

eine hohe Drehzahl und bei großem BohrerDurchmesser eine niedrige Drehzahl.

♦ Wählen Sie bei harten Materialien eine nie-

drige Drehzahl, bei weichem Material eine hohe Drehzahl.

♦ Sichern oder befestigen Sie (wenn möglich)

das Werkstück in einer Spannvorrichtung.

♦ Markieren Sie die Stelle, an der gebohrt werden

soll mit einem Körner oder einem Nagel. Wählen Sie zum Anbohren eine niedrige Drehzahl.

♦ Ziehen Sie den drehenden Bohrer mehrmals

aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu lüften.

Bohren in Metall

♦ Verwenden Sie Metallbohrer (HSS). Für beste

Ergebnisse sollten Sie den Bohrer mit Schneidöl kühlen. Metallbohrer können Sie auch zum Bohren in Kunststoﬀ verwenden. Bohren Sie zunächst mit einem Ø 3 mm Bohrer vor und nähern Sie sich dem gewünschten Bohrdurchmesser.

Bohren in Holz

♦ Verwenden Sie einen Holzbohrer mit Zentrier-

spitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer”, für große Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindrehen.

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku.

Der Akku-Bohrschrauber ist wartungsfrei.

■ Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

■ Es dürfen keine Flüssigkeiten in das Innere der

Geräte gelangen.

■ Verwenden Sie zum Reinigen des Gehäuses ein

trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoﬀ angreifen.

■ Soll ein Lithium-Ionen-Akku längere Zeit gelagert

werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80%. Das optimale Lagerungsklima ist kühl und trocken.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z. B. Akku,

Schalter) können Sie über unsere ServiceHotline bestellen.

PBSA 12 F5

DE│AT│CH

│

23 ■

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Sie erhalten auf die Akku-Packs der X12V und X20V Team Serie 3 Jahre Garantie ab Kaufdatum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Be dienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität

■ gewerblichen Gebrauch des Produktes

■ Beschädigung oder Veränderung des Produktes

durch den Kunden

■ Missachtung der Sicherheits- und Wartungs-

vorschriften, Bedienungsfehler

■ Schäden durch Elementarereignisse

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon

und die Artikelnummer als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Ty-

penschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

(IAN)408292_2207

■ 24 │ DE

│AT│

PBSA 12 F5

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 408292_2207 Ihre Bedienungsanleitung öﬀnen.

WARNUNG!

► Lassen Sie Ihre Geräte von der Service-

stelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

► Lassen Sie den Austausch des Steckers

oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass

die Sicherheit des Gerätes erhalten bleibt.

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND www.kompernass.com

Entsorgung

Für Frankreich gilt

Service

Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich Tel.: 0800 447 744 E-Mail: kompernass@lidl.at

Service Schweiz Tel.: 0800 56 44 33 E-Mail: kompernass@lidl.ch

IAN 408292_2207

PBSA 12 F5

Das Produkt, die Verpackung und die Bedienungsanleitung sind recycelbar, unterliegen einer erweiterten Herstellerverantwortung und werden getrennt gesammelt.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Das nebenstehende Symbol einer durch-

gestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoﬀhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

DE│AT│CH

│

25 ■

Für den deutschen Markt gilt

Beim Kauf eines Neugerätes haben Sie das Recht, das entsprechende Altgerät an Ihren Händler zurückzugeben. Händler von Elektro- und Elektronikgeräten mit einer Verkaufsﬂäche von mindestens 400qm sowie Lebensmittelhändler mit einer Verkaufs ﬂäche von mindestens 800qm, die regelmäßig Elektro- und Elektronik geräte verkaufen, sind außerdem verpﬂichtet, bis zu drei Altgeräte unentgeltlich zurückzunehmen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größer sind als 25cm. LIDL bietet Ihnen Rücknahmemöglichkeiten direkt in den Filialen und Märkten an. Informieren Sie sich auch bei Ihrem Händler über die Rücknahme möglichkeiten vor Ort.

Weitere Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen

gemäß Richtlinie 2006/66/EG recycelt werden. Batterien/Akkus sind als Sondermüll zu be handeln und müssen daher durch entsprechende Stellen (Händler, Fachhändler, öﬀentliche kommunale Stellen, gewerbliche Entsorgungsunternehmen) umweltgerecht entsorgt werden. Batterien/Akkus können giftige Schwermetalle enthalten.

Werfen Sie Batterien/Akkus daher nicht in den Hausmüll, sondern führen Sie diese einer separaten Sammlung zu. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.

ie Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebe-

nenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung: 1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe.

■ 26 │ DE

│AT│

PBSA 12 F5

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG) Elektromagnetische Verträglichkeit (2014/30/EU) RoHS-Richtlinie (2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben

be schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen

EN 62841-1:2015 EN 62841-2-1:2018/A11:2019 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 63000:2018

Typ/Gerätebezeichnung: Akku-Bohrschrauber 12 V PBSA 12 F5

Herstellungsjahr: 10–2022

Seriennummer: IAN 408292_2207

Bochum, 27.09.2022

Semi Uguzlu

- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

PBSA 12 F5

DE│AT│CH

│

27 ■

Ersatz Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

HINWEIS

► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden.

Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

Telefonische Bestellung

Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Service Österreich Tel.: 0800 447 744

Service Schweiz Tel.: 0800 56 44 33

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (IAN408292_2207) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

■ 28 │ DE

│AT│

PBSA 12 F5

Table des matières

Introduction ...........................................................30

Utilisation conforme à l’usage prévu ....................................................30

Équipement ........................................................................30

Matériel livré ......................................................................30

Caractéristiques techniques ...........................................................30

Avertissements de sécurité généraux pour l’outil électrique ...................31

1. Sécurité de la zone de travail .......................................................31

2. Sécurité électrique ................................................................31

3. Sécurité des personnes ............................................................32

4. Utilisation et entretien de l’outil électrique ..............................................32

Utilisation des outils fonctionnant sur

6. Entretien ........................................................................34

Consignes de sécurité relatives aux perceuses-visseuses .....................................34

Accessoires/équipements supplémentaires d’origine ........................................34

Consignes de sécurité relatives aux chargeurs .............................................34

Avant la mise en service ................................................35

Retirer/charger/mettre en place lepack d’accus ..........................................35

Lire l’état de charge de l’accu .........................................................35

Changement des outils ...............................................................35

Transmission à 2 vitesses .............................................................35

Retirer le mandrin porte-foret ..........................................................36

Utiliser le logement d’embout ..........................................................36

Sélection du couple/puissance deperçage ...............................................36

Mise en service ........................................................ 36

Commuter le sens de rotation/ déverrouiller l’appareil .......................................36

Mise en marche/mise hors service ......................................................36

Réglage de la vitesse de rotation .......................................................37

Activer le blocage ..................................................................37

Conseils et astuces ..................................................................37

Entretien et nettoyage ..................................................38

Garantie pour Kompernass Handels GmbH pour la France ....................38

Garantie pour Kompernass Handels GmbH pour la Belgique ..................40

Service après-vente ....................................................41

Importateur ...........................................................42

Mise au rebut .........................................................42

Traduction de la déclaration de conformité originale .........................43

Commande d’accu de rechange ..........................................44

Commande téléphonique .............................................................44

batteries et précautions d’emploi .........................33

PBSA 12 F5

FR│BE

│

29 ■

PERCEUSE-VISSEUSE SANS FIL 12V PBSA 12 F5

Introduction

Nous vous félicitons pour l’achat de votre nouvel appareil. Vous venez ainsi d’opter pour un produit de grande qualité. Le mode d’emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l’usage et le recyclage. Avant d’utiliser le produit, veuillez vous familiariser avec toutes les consignes d’utilisation et de sécurité. N’utilisez le produit que conformément aux descriptions et pour les domaines d’utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.

Utilisation conforme à l’usage prévu

Cet appareil est conçu pour percer et visser dans le bois, les matières plastiques et le métal. N’utilisez l’appareil que conformément aux consignes et pour les domaines d’utilisation prévus. Toute utilisation autre ou modiﬁcation de l’appareil est considérée comme non conforme et s’accompagne de risques d’accident non négligeables. Le fabricant n’assume aucune responsabilité pour les dommages résultant d’une utilisation non conforme à l’usage prévu. L’outil n’est pas conçu pour un usage professionnel.

Équipement

Sélecteur de vitesse LED de l’accu (indicateur d’état) Inverseur de sens de rotation/verrouillage Interrupteur MARCHE/ARRÊT Poignée souple Pack d’accus* Touche de déverrouillage du pack d’accus Lampe de travail LED Sélection du couple/position de perçage Mandrin à serrage rapide

10a

Bague du mandrin porte-foret Logement d’embout Porte-embout

Figure A

LED rouge de contrôle de charge LED verte de contrôle de charge

Chargeur*

Matériel livré

1 perceuse-visseusesans ﬁl 12 V 1 mallette de transport 1 mode d’emploi

Caractéristiques techniques

Perceuse-visseusesans ﬁl 12 V PBSA 12 F5

Tension nominale 12V (courant continu) Vitesse nominale

à vide 1ère vitesse n0 0–350 min-1

2e vitesse : n0 0–1300 min

Plage de serrage du mandrin max. Ø 10 mm

Diamètre de perçagemax. acier 8 mm

Bois 20 mm

Pack d’accus PAPK 12 A2*

Type LITHIUM-IONS Tension nominale 12V Cellules 3 Capacité 2000 mAh/(24 Wh)

Chargeur rapide des accus PLGK 12 A1* ENTRÉE/Input

Tension nominale 220–240 V ∼, 50–60 Hz

(courant alternatif)

Puissance nominale absorbée 50W

Fusible (interne) 2 A

SORTIE/Output

Tension nominale 12V

(courant continu) Courant nominal 2400mA Temps de charge env. 60min Classe de protection II /

* BATTERIE ET CHARGEUR NE SONT PAS INCLUS

DANS FOURNI

(courant continu)

T2A

(double isolation)

-1

■ 30 │ FR

│

PBSA 12 F5

Valeur d’émissions sonores

Valeur de mesure du bruit déterminée conformément à la norme EN62841. Le niveau de bruit A pondéré typique de l’outil électrique est de:

Niveau de pression acoustique L Imprécision K K Niveau de puissance acoustique L Imprécision K K

= 69,5 dB (A)

= 5 dB

= 80,5 dB (A)

= 5 dB

Valeur d’émission des vibrations

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées selon la norme EN62841:

Perçage dans le métal valeur d’émission des

vibra

tions a

= 1,485 m/s

h,D

Imprécision K = 1,5 m/s

REMARQUE

Les valeurs d'émission de vibrations et les

►

valeurs d'émissions sonores indiquées ont été mesurées conformément à une méthode de mesure normée et peuvent être utilisées pour comparer des outils électriques.

► Les valeurs d'émission de vibrations et les va-

leurs d'émissions sonores indiquées peuvent également être utilisées pour une évaluation préliminaire de la sollicitation.

AVERTISSEMENT!

► Pendant l'utilisation eﬀective de l'outil élec-

trique, les émissions de vibrations et sonores peuvent diﬀérer des valeurs indiquées en fonction de la manière dont l'outil électrique est utilisé, et en particulier en fonction du type de pièce à usiner.

► Essayez de garder la sollicitation aussi faible

que possible. Des mesures d’exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l’utilisation de l’outil et la limitation du temps de travail. À ce titre, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l’outil est éteint et celles pendant lesquelles il est allumé mais fonctionne sans charge).

Avertissements de sécurité généraux pour l’outil électrique

AVERTISSEMENT!

► Lire tous les avertissements de sécurité, les

instructions, les illustrations et les spéciﬁcations fournis avec cet outil électrique. Ne

pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes

les instructions pour pouvoir s‘y reporter

ultérieurement.

Le terme „outil électrique“ dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d’alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en présence de liquides inﬂammables, de gaz ou de poussières. Les outils électriques produisent

des étincelles qui peuvent enﬂammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes pré-

sentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire

perdre le contrôle de l’outil.

2. Sécurité électrique

a) Il faut que les ﬁches de l’outil électrique

soient adaptées au socle. Ne jamais modiﬁer la ﬁche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils électriques à branchement de terre. Des ﬁches

non modiﬁées et des socles adaptés réduisent le risque de choc électrique.

PBSA 12 F5

FR│BE

│

31 ■

b) Éviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils électriques à la

pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil électrique augmente le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utili-

ser le cordon pour porter, tirer ou débrancher l’outil électrique. Maintenir le cordon à l’écart de la chaleur, du lubriﬁant, des arêtes vives ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu’on utilise un outil électrique à l’exté-

rieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon

adapté à l’utilisation extérieure réduit le risque de choc électrique.

f) Si l‘usage d‘un outil électrique dans un em-

placement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant diﬀérentiel résiduel (RCD). L‘usage

d‘un RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en

train de faire et faire preuve de bon sens dans votre utilisation de l’outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un outil électrique peut entraîner des blessures graves.

b) Utiliser un équipement de protection indivi-

duelle. Toujours porter une protection pour les yeux.

duelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.

Les équipements de protection indivi-

c) Éviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter.

Porter les outils électriques en ayant le doigt sur l’interrupteur ou brancher des outils électriques dont l’interrupteur est en position marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil électrique en marche. Une clé laissée ﬁxée sur une partie tournante de l’outil électrique peut donner lieu à des blessures.

e) Ne pas se précipiter. Garder une position et

un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples,

des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccor-

dement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser

des collecteurs de poussière peut réduire les risques dus aux poussières.

h) Rester vigilant et ne pas négliger les principes

de sécurité de l‘outil sous prétexte que vous avez l‘habitude de l‘utiliser. Une fraction de

seconde d‘inattention peut provoquer une blessure grave.

4. Utilisation et entretien de l’outil

électrique

a) Ne pas forcer l’outil électrique. Utiliser l’outil

électrique adapté à votre application. L’outil

électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil électrique si l’interrup-

teur ne permet pas de passer de l’état de marche à arrêt et inversement. Tout outil élec-

trique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer.

■ 32 │ FR

│

PBSA 12 F5

c) Débrancher la ﬁche de la source d’alimenta-

tion et/ou enlever le bloc de batteries, s‘il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de l’outil électrique.

d) Conserver les outils électriques à l’arrêt hors

de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont

dangereux entre les mains d’utilisateurs novices.

e) Observer la maintenance des outils élec-

triques et des accessoires. Vériﬁer qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant aﬀecter le fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil électrique avant de l’utiliser. De nombreux accidents sont

dus à des outils électriques mal entretenus.

f) Garder aﬀûtés et propres les outils permet-

tant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil électrique, les accessoires et les

lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil élec-

trique pour des opérations diﬀérentes de celles prévues peut donner lieu à des situations dangereuses.

h) Il faut que les poignées et les surfaces de pré-

hension restent sèches, propres et dépourvues d‘huiles et de graisses. Des poignées et des

surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l‘outil dans les situations inattendues.

Utilisation des outils fonctionnant sur batteries et précautions d’emploi

a) Ne recharger qu’avec le chargeur spéciﬁé

par le fabricant. Un chargeur qui est adapté à

un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries.

b) N’utiliser les outils électriques qu’avec des

blocs de batteries spéciﬁquement désignés.

L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.

c) Lorsqu’un bloc de batteries n’est pas utilisé,

le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le

court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu.

d) Dans de mauvaises conditions, du liquide

peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut

causer des irritations ou des brûlures.

e) Ne pas utiliser un bloc de batteries ou un

outil fonctionnant sur batteries qui a été endommagé ou modiﬁé. Les batteries endomma-

gées ou modiﬁées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.

f) Ne pas exposer un bloc de batteries ou un

outil fonctionnant sur batteries au feu ou à une température excessive. FUne exposition au

feu ou à une température supérieure à 130°C (265°F) peut provoquer une explosion.

g) Suivre toutes les instructions de charge et ne

pas charger le bloc de batteries ou l‘outil fonctionnant sur batteries hors de la plage de températures spéciﬁée dans les instructions.

Un chargement incorrect ou à des températures hors de la plage spéciﬁée de températures peut endommager la batterie et augmenter le risque de feu.

PBSA 12 F5

FR│BE

│

33 ■

ATTENTION! RISQUE D’EXPLOSION! Ne rechargez jamais des piles non rechargeables.

Protégez l’accu de la

chaleur, par ex. aussi du rayonnement solaire continu, du feu, de l’eau et de l’humidité. Il y

a risque d’explosion.

6. Entretien

a) Faire entretenir l’outil électrique par un répa-

rateur qualiﬁé utilisant uniquement des pièces de rechange identiques. Cela assure le main-

tien de la sécurité de l’outil électrique.

b) Ne jamais eﬀectuer d‘opération d‘entretien

sur des blocs de batteries endommagés. Il convient que l‘entretien des blocs de batteries ne soit eﬀectué que par le fabricant ou les fournisseurs de service autorisés.

Consignes de sécurité relatives aux perceuses-visseuses

Consignes de sécurité pour tous les travaux

AVERTISSEMENT!

■ Tenez l’outil électrique par les surfaces de

préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’outil peut entrer en contact avec des lignes électriques invisibles ou avec son propre cordon d’alimentation. Le contact de la vis ou

de l'outil à insérer avec une ligne "sous tension" peut également mettre "sous tension" les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Consignes de sécurité lors de l’utilisation deforets longs

■ Ne travaillez en aucun cas avec une vitesse

supérieure à la vitesse maximale autorisée pour le foret. Le foret risque de se voiler légè-

rement à des vitesses plus élevées, lorsqu’il peut tourner librement sans contact avec la pièce à usiner, et causer ainsi des blessures.

■ Commencez toujours l’opération de perçage

avec une vitesse basse et lorsque le foret est en contact avec la pièce à usiner. Le foret

risque de se voiler légèrement à des vitesses plus élevées, lorsqu’il peut tourner librement sans contact avec la pièce à usiner, et causer ainsi des blessures.

■ N’exercez aucune pression excessive, et

uniquement dans le sens longitudinal du foret. Les forets peuvent se voiler et casser ou

entraîner une perte de contrôle et provoquer des blessures.

Accessoires/équipements supplémentaires d’origine

■ Utilisez uniquement les accessoires et équipe-

ments supplémentaires spéciﬁés dans le mode d’emploi ou dont le logement est compatible avec l’appareil.

Consignes de sécurité relatives aux chargeurs

■ Cet appareil peut être utilisé par

des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou disposant de peu d’expérience et/ou de connaissances, à condition qu’ils soient surveillés ou qu’ils aient été initiés à l’utilisation sécurisée de l’appareil et qu’ils aient compris les dangers en résultant. Ne pas laisser les enfants jouer avec l’appareil. Le netto yage et la maintenance utilisateur ne doivent pas être réalisés par des enfants s’ils ne sont pas surveillés.

Le chargeur convient uniquement à une exploitation en intérieur.

■ 34 │ FR

│

PBSA 12 F5

AVERTISSEMENT!

■ Si le cordon d'alimentation de l'appareil est

endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualiﬁcation similaire aﬁn d'éviter tout risque.

ATTENTION!

► Ce chargeur ne peut charger que les batte-

ries suivantes: PAPK12A1/PAPK12A2/ PAPK12A3/PAPK12B1/PAPK12B3/ PAPK12C1/PAPK12D1.

► Une liste actualisée de la compatibilité de la

batterie est disponible sur www.Lidl.de/Akku.

Avant la mise en service

Retirer/charger/mettre en place lepack d’accus

REMARQUE

► La batterie est partiellement chargée. Idéale-

ment, chargez complètement la batterie avant de l’utiliser. Vous pouvez recharger l'accu à ions lithium à tout moment sans en raccourcir sa durée de vie. Une interruption du processus de chargement ne porte pas préjudice à l'accu.

► Ne chargez jamais le bloc-batterie lorsque la

température ambiante est inférieure à 10°C ou supérieure à 40°C. Si une batterie lithiumions doit rester stockée pendant une période prolongée, il faut contrôler régulièrement son état de charge. L’état de charge optimal se situe entre 50% et 80%. Le climat de stockage doit être frais et sec, à une température ambiante située entre 0°C et 50°C.

PRUDENCE!

► Débranchez toujours la ﬁche secteur avant

de retirer le pack d'accus de le mettre en place.

1) Pour retirer le pack d’accus la touche de déverrouillage et retirez le pack d’accus de l’appareil.

du chargeur ou

, appuyez sur les

3) Placez le pack d’accus

4) Insérez la ﬁche secteur dans la prise secteur. La LED de contrôle rouge

5) La

LED de contrôle

l’opération de chargement est terminée et que le pack d’accus

6) Introduisez le pack d’accus dans l’appareil.

dans le chargeur .

s’allume.

verte vous signale que

est prêt à être utilisé.

Lire l’état de charge de l’accu

L’état de charge et la puissance restante s’aﬃchent comme suit sur la LED de l’accu lorsque l’appareil est allumé: ROUGE/ORANGE/VERT = charge maximale ROUGE/ORANGE = charge moyenne ROUGE = charge faible – recharger l’accu

Changement des outils

Votre perceuse-visseuse sans ﬁl est équipée d’un blocage de la broche entièrement automatique .

Lorsque le moteur est immobile, la transmission est verrouillée pour vous permettre d’ouvrir le mandrin à serrage rapide en tournant. Une fois que vous avez inséré l’outil désiré et avez resserré en tournant le mandrin porte-foret , vous pouvez immédiatement poursuivre votre travail. Le blocage de la broche se libère automatiquement au démarrage du moteur (actionnement de l’interrupteur MARCHE/ARRÊT ).

Transmission à 2 vitesses

PRUDENCE!

► Actionnez le sélecteur de vitesse

ment lorsque l'appareil est à l'arrêt. Sinon l'appareil risque d'être endommagé.

En première vitesse (sélecteur de vitesse

vous atteignez une vitesse de rotation d’env. 350min-1 et un couple élevé. Ce réglage est adapté à tous les travaux de vissage.

En seconde vitesse (sélecteur de vitesse en position 2)

vous atteignez une vitesse de rotation d’env. 1300min-1 pour réaliser des travaux de perçage.

en position 1)

unique-

PBSA 12 F5

FR│BE

│

35 ■

Retirer le mandrin porte-foret

Pour utiliser le logement d’embout vous devez retirer le mandrin porte-foret .

Retirer le mandrin porte-foret

♦ Tenez fermement le mandrin à serrage rapide

par l’avant.

♦ Tirez/poussez la bague du mandrin porte-

10a

foret

en direction du mandrin à serrage rapide . Le mandrin à serrage rapide est maintenant déverrouillé et peut être retiré par l’avant.

Mettre en place le mandrin à serrage rapide

♦ Pour remettre en place le mandrin à serrage

rapide foret

, tirez la bague du mandrin porte-

10a

en direction du mandrin à serrage rapide . Poussez ce faisant le mandrin à serrage rapide par dessus le logement d’embout . Relâchez la bague du mandrin porte-foret

10a

pour faire s’enclencher le mandrin à serrage rapide .

REMARQUE

► Si le mandrin à serrage rapide

ne s'enclenche pas automatiquement, tournez la bague du mandrin porte-foret

10a

Utiliser le logement d’embout

Une fois le mandrin à serrage rapide retiré, vous pouvez utiliser le logement d’embout .

♦ Placez un embout adapté dans le logement

d’embout

♦ Poussez l’embout jusqu’à la butée dans le loge-

ment d’embout L’embout est serré entre le guidage et le support magnétique.

♦ Pour retirer l’embout, tirez l’embout hors du

logement d’embout

Sélection du couple/puissance deperçage

Vous pouvez régler le couple de torsion par la sélection du couple .

♦ Choisissez une puissance plus basse pour les

petites vis ou pour les matériaux mous.

♦ Choisissez une puissance plus élevée pour les

grandes vis, les matériaux durs ou pour dévisser des vis.

♦ Pour les travaux de perçage, sélectionnez la

puissance de perçage en réglant la sélection du couple

sur la position .

♦ Pour les travaux de perçage, glissez le sélecteur

de vitesse

avant (position 2).

Mise en service

Commuter le sens de rotation/ déverrouiller l’appareil

♦ Déverrouillez l’appareil et commutez le sens de

rotation en tournant le sélecteur du sens de rotation vers la droite ou vers la gauche.

Mise en marche/mise hors service

Allumer

♦ Pour la mise en service de l’appareil, appuyez

sur l’interrupteur MARCHE/ARRÊT nez-le enfoncé. La lampe de travail LED s’allume lorsque l’interrupteur MARCHE/ARRÊT est légèrement ou entièrement enfoncé. Elle permet ainsi d’éclairer la zone de travail si la luminosité n’est pas suﬃsante.

Éteindre

♦ Pour éteindre l’appareil, relâchez l’interrupteur

MARCHE/ARRÊT

et mainte-

■ 36 │ FR

│

PBSA 12 F5

Réglage de la vitesse de rotation

L’interrupteur MARCHE/ARRÊT est équipé d’un variateur de vitesse. Une légère pression sur l’interrupteur MARCHE/ARRÊT fait démarrer l’appareil à une vitesse de rotation réduite. La vitesse de rotation augmente avec la pression.

REMARQUE

► Le frein moteur intégré veille à une immobili-

sation rapide.

Activer le blocage

♦ Appuyez sur l’inverseur de sens de rotation

pour l’amener en position intermédiaire. L’interrupteur MARCHE/ARRÊT est bloqué.

Conseils et astuces

Conseil! Voici le bon comportement recommandé.

♦ Avant le fonctionnement, contrôlez si l’embout

de vissage ou de perçage est correctement monté, c’est-à-dire s’il est centré dans le mandrin porte-foret.

♦ Les bits de vissage sont signalés par leurs di-

mensions et leur forme. Si vous n’êtes pas sûr, commencez toujours par vériﬁer si le bit est en assise sans jeu dans la tête de vis.

Couple

♦ Les petites vis/bits peuvent être endommagés si

vous réglez un couple trop élevé ou une vitesse de rotation trop haute.

Vissage à couple élevé (dans le métal)

♦ Des couples particulièrement élevés se pro-

duisent par ex. avec les raccords métalliques nécessitant l’emploi de douilles. Choisissez dans ce cas une vitesse de rotation basse.

Vissage à couple réduit (par ex. dans du bois tendre)

♦ Vissez ici aussi avec une vitesse de rotation

basse pour par ex. ne pas endommager la surface en bois lors du contact avec la tête de vis en métal. Utilisez un foret aléseur.

Lors du perçage dans le bois, le métal etd’autres matériaux, il est impératif de respecter ce qui suit

♦ Pour un petit diamètre de foret, utilisez une vi-

tesse de rotation élevée et pour un diamètre de foret plus grand, une vitesse de rotation basse.

♦ Pour les matériaux durs, choisissez une vitesse

de rotation basse, pour les matériaux mous, une vitesse de rotation élevée.

♦ Sécurisez ou ﬁxez (si possible) la pièce dans un

dispositif de serrage.

♦ Marquez l’endroit qui doit être percé avec un

pointeau ou un clou. Choisissez une vitesse de rotation basse pour le pré-perçage.

♦ Retirez plusieurs fois le foret en rotation du trou

de perçage pour évacuer les copeaux ou la poussière de forage et pour l’aérer.

Perçage dans le métal

♦ Utilisez des forets à métaux (HSS). Pour obtenir

d’excellents résultats, nous vous recommandons de refroidir le foret à l’huile de coupe. Vous pouvez également utiliser des forets à métaux pour percer le plastique. Percez d’abord avec un foret d’un Ø de 3 mm, et rapprochez-vous ensuite du diamètre de perçage souhaité.

Perçage dans le bois

♦ Utilisez un foret à bois avec pointe de centrage;

pour les perçages profonds, utilisez une mèche à simple spirale, pour les grands diamètres de perçage, un foret Forstner. Vous pouvez aussi visser directement les petites vis dans le bois mou sans pré-perçage.

PBSA 12 F5

FR│BE

│

37 ■

Entretien et nettoyage

AVERTISSEMENT! RISQUE DE BLESSURES! Avant d’eﬀectuer tout travail sur l’appareil, éteignez-le et retirez la batterie.

La perceuse-visseuse sans ﬁl ne nécessite aucun entretien.

■ L’appareil doit toujours être propre, sec et

exempt d’huile ou de graisse.

■ Aucun liquide ne doit pénétrer à l’intérieur de

l’appareil.

■ Pour le nettoyage du boîtier, utilisez un chiﬀon

sec. N’utilisez jamais d’essence, de solvant ou de nettoyant qui agressent le plastique.

■ Si un accu lithium ions doit être stocké pendant

une période prolongée, il faut contrôler régulièrement son état de charge. L’état de charge optimal se situe entre 50% et 80%. Le climat de stockage idéal est frais et sec.

REMARQUE

► Vous pouvez commander des pièces déta-

chées non listées (comme les accus, interrupteurs par ex.) auprès de notre hotline du service après-vente.

Garantie pour Kompernass Handels GmbH pour la France

Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date

d’achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat.

Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d’achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l’appareil défectueux et du justiﬁcatif d’achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.

Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit.

Les blocs-batteries de la série X 12 V et X 20 V Team sont garantis 3 ans à compter de la date d’achat.

Période de garantie et réclamation légale pour vices cachés

L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation.

■ 38 │ FR

│

PBSA 12 F5

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

La prestation de la garantie s’applique aux vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux détériorations de pièces fragiles, par ex. interrupteurs ou pièces en verre.

Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inapproprié, d’usage de la force et en cas d’intervention non réalisée par notre centre de service après-vente agréé.

Article L217-16 du Code de la consommation

Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L21713 du Code de la consommation et aux articles

1641 à 1648 et 2232 du Code Civil.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou de l‘installation lorsque celleci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu

d‘un bien semblable et, le cas échéant :

– s‘il correspond à la description donnée

par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ;

– s‘il présente les qualités qu‘un acheteur peut

légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques déﬁnies

d‘un commun accord par les parties ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur

et que ce dernier a accepté.

Article L217-12 du Code de la consommation

L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un

moindre prix, s‘il les avait connus.

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice.

Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la durée de la garantie du produit.

PBSA 12 F5

FR│BE

│

39 ■

La période de garantie ne s’applique pas dans les cas suivants

■ usure normale de la capacité de l’accu

■ utilisation commerciale du produit

■ détérioration ou modiﬁcation du produit par

le client

■ non-respect des consignes de sécurité et de

maintenance, erreur d’utilisation

■ dommages causés par des événements

élémentaires

Procédure en cas de garantie

Aﬁn de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence article (IAN) 408292_2207 en tant que justiﬁcatif de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

gistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’aﬀranchir à l’adresse de service après-vente communiquée.

Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation.

Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d’emploi en saisissant votre référence (IAN) 408292_2207.

Garantie pour Kompernass Handels GmbH pour la Belgique

Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date

Conditions de garantie

La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat.

Les blocs-batteries de la série X 12 V et X 20 V Team sont garantis 3 ans à compter de la date d’achat.

Période de garantie et réclamation légale pour vices cachés

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

■ 40 │ FR

│

PBSA 12 F5

La période de garantie ne s’applique pas dans les cas suivants

■ usure normale de la capacité de l’accu

■ utilisation commerciale du produit

■ détérioration ou modiﬁcation du produit par

le client

■ non-respect des consignes de sécurité et de

maintenance, erreur d’utilisation

■ dommages causés par des événements

élémentaires

Procédure en cas de garantie

Aﬁn de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence article (IAN) 408292_2207 en tant que justiﬁcatif de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation.

AVERTISSEMENT!

► Faites réparer vos appareils par le service

après-vente ou un électricien et uniquement avec des pièces de rechange d'origine.

Cela assure le maintien de la sécurité de l'appareil.

► Conﬁez toujours le remplacement de la

ﬁche ou du cordon d'alimentation au fabricant de l'appareil ou à son service aprèsvente. Cela assure le maintien de la sécurité

de l'appareil.

Service après-vente

Service France

Tel.: 0800 919270 E-Mail: kompernass@lidl.fr

Service Belgique

Tel.: 0800 12089 E-Mail: kompernass@lidl.be

IAN 408292_2207

PBSA 12 F5

FR│BE

│

41 ■

Importateur

Veuillez tenir compte du fait que l’adresse suivante n’est pas une adresse de service après-vente. Veuillez d’abord contacter le service mentionné.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM ALLEMAGNE www.kompernass.com

Mise au rebut

Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usagé.

Ne jetez pas les accus dans les ordures ménagères!

Directive 2006/66/CE. Déposez le

pack d’accus et/ou l’appareil auprès des points de collecte existants. Les piles/batteries doivent être traitées comme des déchets spéciaux devant être obligatoirement recyclés dans le respect de l’environnement par les entités correspondantes (commerçants, revendeurs spécialisés, services municipaux, entreprises de recyclage professionnel). Les piles/batteries peuvent contenir des métaux lourds toxiques.

Par conséquent, ne jetez pas les piles/batteries dans les ordures ménagères, rapportez-les au contraire à un point de collecte séparé. Ne rapportez les piles/batteries qu’à l’état déchargé.

L’emballage est constitué de matériaux

écologiques que vous pouvez recycler

par le biais des services de recyclage

locaux.

Le produit, l‘emballage et le mode d’emploi sont recyclables, soumis à une responsabilité élargie du fabricant, et sont collectés séparément.

Ne jetez pas les outils électriques dans les ordures ménagères!

Le symbole ci-contre, d’une poubelle

barrée sur roues, indique que cet appareil doit respecter la directive2012/19/EU. Cette directive stipule que vous ne devez pas éliminer cet appareil en ﬁn de vie avec les ordures ménagères, mais le rapporter aux points de collecte, aux centres de recyclage ou aux entreprises de gestion des déchets spécialement équipés à cet eﬀet.

Ce recyclage est gratuit. Respectez l’environnement et recyclez en bonne et due forme.

■ 42 │ FR

│

Éliminez l‘emballage d‘une manière respectueuse de l‘environnement. Observez le marquage sur les diﬀé-

rents matériaux d‘emballage et triez-les séparé ment si nécessaire. Les matériaux d‘emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signiﬁcation suivante : 1–7 : Plastiques, 20–22 : Papier et carton, 80–98 : Matériaux composites.

PBSA 12 F5

Traduction de la déclaration de conformité originale

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants:

Directive relative aux machines (2006/42/CE) Compatibilité électromagnétique (2014/30/EU) Directive RoHS (2011/65/EU)*

* La seule responsabilité pour l’établissement de cette déclaration de conformité incombe au fabricant. L’objet de

la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8juin 2011 visant la restriction de l’utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.

Normes harmonisées appliquées

EN 62841-1:2015 EN 62841-2-1:2018/A11:2019 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 63000:2018

Type/désignation de l'appareil: Perceuse-visseuse sans ﬁl 12 V PBSA 12 F5

Année de fabrication: 10–2022

Numéro de série: IAN 408292_2207

Bochum, le 27/09/2022

Semi Uguzlu

-Responsable qualitéSous réserve de modiﬁcations techniques à des ﬁns de perfectionnement.

PBSA 12 F5

FR│BE

│

43 ■

Commande d’accu de rechange

Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très aisément soit sur le site www.kompernass.com soit par téléphone.

En raison d’un stock limité, il est possible que cet article soit épuisé très rapidement.

REMARQUE

► Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne. Dans ce

cas, veuillez contacter la hotline du service après-vente.

Commande téléphonique

Service France Tel.: 0800 919270

Service Belgique Tel.: 0800 12089

Pour que votre commande soit traitée plus rapidement, veuillez s.v.p. tenir prêt le numéro de référence de l’appareil (IAN408292_2207) pour répondre à toute demande de renseignements. Vous trouverez le numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d’emploi.

■ 44 │ FR

│

PBSA 12 F5

Inhoud

Inleiding ..............................................................46

Gebruik in overeenstemming met bestemming .............................................46

Onderdelen .......................................................................46

Inhoud van het pakket ...............................................................46

Technische gegevens ................................................................46

Algemene veiligheidsvoorschriften voor elektrisch gereedschap ...............47

1. Veiligheid op de werkplek ..........................................................47

2. Elektrische veiligheid ..............................................................47

3. Veiligheid van personen ............................................................48

4. Gebruik en behandeling van hetelektrische gereedschap .................................48

5. Gebruik en behandeling vanhetaccugereedschap ......................................49

6. Service .........................................................................50

Veiligheidsvoorschriften voorschroefboormachines .........................................50

Originele accessoires/ hulpapparatuur ..................................................50

Veiligheidsvoorschriften voor opladers ...................................................50

Vóór de ingebruikname .................................................51

Accupack verwijderen/opladen/plaatsen ................................................51

Status van de accu aﬂezen ...........................................................51

Gereedschappen verwisselen .........................................................51

Aandrijving met 2 versnellingen ........................................................51

Boorhouder afnemen ................................................................51

Bithouder gebruiken .................................................................52

Instellen koppel/boorstand ...........................................................52

Ingebruikname ........................................................52

Draairichting omschakelen/ apparaatontgrendelen ........................................52

In-/uitschakelen ....................................................................52

Toerental instellen ...................................................................52

Blokkering activeren .................................................................52

Tips en trucs .......................................................................53

Onderhoud en reiniging .................................................53

Garantie van Kompernaß Handels GmbH ..................................54

Service ............................................................... 55

Importeur ............................................................55

Afvoeren .............................................................56

Vertaling van de oorspronkelijke conformiteitsverklaring .................... 57

Vervangende accu bestellen .............................................58

Telefonische bestelling ...............................................................58

PBSA 12 F5

NL│BE

│

45 ■

ACCU-SCHROEFBOORMACHINE 12V PBSA 12 F5

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Dit apparaat is bedoeld voor het boren en schroeven in hout, kunststof en metaal. Gebruik het apparaat uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Niet bestemd voor bedrijfsmatig gebruik.

Onderdelen

Versnellingsschakelaar Accu-LED (status van accu) Draairichtingschakelaar/vergrendeling Aan-/uitknop Softhandgreep Accupack* Knop voor ontgrendeling van het accupack LED-werklampje Instelring koppel/boorstand Snelspanboorhouder

10a

Boorhouderring Bithouder Bithouder

Afbeelding A

Rode controle-LED voor opladen Groene controle-LED voor opladen

Oplader*

Inhoud van het pakket

1 accu-schroefboormachine 12 V 1 koﬀer 1 gebruiksaanwijzing

Technische gegevens

Accu-schroefboormachine 12 V PBSA 12 F5

Nominale spanning 12 V (gelijkstroom) Nominaal toerental

(onbelast) 1e stand n0 0–350 min-1

2e stand n0 0 - 1300 min

Spanbereik boorhouder max. Ø 10 mm

Max. boordiameter Staal 8 mm

Hout 20 mm

Accupack PAPK 12 A2*

Type LITHIUM-ION Nominale spanning 12 V

Cellen 3 Capaciteit 2000 mAh (24 Wh)

Accu-snellader PLGK 12 A1* INGANG/Input

Nominale stroom 220–240 V ∼, 50–60 Hz

Nominaal vermogen 50 W Zekering (intern) 2 A

UITGANG/Output

Nominale spanning 12 V (gelijkstroom) Nominale stroom 2400 mA Oplaadduur ca. 60 min Beschermingsklasse II /

* BATTERIJ EN LADER ZIJN NIET INBEGREPEN

IN GELEVERD

(gelijkstroom)

(wisselstroom)

T2A

(dubbel geïsoleerd)

-1

■ 46 │ NL

│

PBSA 12 F5

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform EN62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:

Geluidsdrukniveau L Onzekerheid K K Geluidsvermogensniveau L Onzekerheid K K

= 69,5 dB (A)

= 5 dB

= 80,5 dB (A)

= 5 dB

Trillingsemissiewaarde

Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN62841:

Boren in metaal Trillingsemissiewaarde a

= 1,485 m/s

h,D

Onzekerheid K = 1,5 m/s

OPMERKING

De vermelde totale trillingswaarden en trilling-

►

semissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap.

► De vermelde totale trillingswaarden en trilling-

semissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.

WAARSCHUWING!

► De trillings- en geluidsemissieniveaus kunnen

tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de ver

melde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt.

► Probeer de belasting zo klein mogelijk te

houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).

Algemene veiligheidsvoorschriften voor elektrisch gereedschap

WAARSCHUWING!

► Lees alle veiligheidsvoorschriften, aanwijzin-

gen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het

niet-naleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebruikte term “elektrisch gereedschap” heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu’s werkt (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed

verlicht. Wanorde en een niet-verlichte werk-

omgeving kunnen leiden tot ongelukken.

b) Gebruik het elektrische gereedschap niet in

explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elek-

trisch gereedschap geeft namelijk vonken af die stof of dampen kunnen doen ontvlammen.

c) Houd kinderen en andere personen uit de

buurt terwijl u elektrisch gereedschap gebruikt. Als u afgeleid raakt, zou u namelijk

de controle over het elektrische gereedschap kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveran-

derde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.

PBSA 12 F5

NL│BE

│

47 ■

b) Voorkom lichamelijk contact met geaarde

oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat

een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van

regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.

d) Gebruik het aansluitsnoer niet voor oneigen-

lijke doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de

war geraakte aansluitsnoeren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereed-

schap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis.

Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.

f) Als u het niet kunt vermijden om het elektri-

sche gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aard-

lekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw

gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén

moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.

Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van

persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.

c) Voorkom onbedoelde inschakeling. Controleer

of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/ of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elek-

trisch gereedschap uw vinger op de aan-/ uit knop houdt of als u reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.

d) Verwijder alle afstelgereedschap of moer-

sleutels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels

die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, kunnen letsel veroorzaken.

e) Voorkom een abnormale lichaamshouding.

Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kunt u het elektrische gereed-

schap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde

kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszit-

tende kleding, sieraden of haren kunnen door bewegende onderdelen worden gegrepen.

g) Als stofafzuigings- en opvangvoorzieningen

kunnen worden bevestigd, moeten deze worden aangesloten en correct worden gebruikt.

Het gebruik van een stofafzuiging kan risico’s door stof beperken.

h) Laat u niet misleiden door schijnbare veilig-

heid en negeer de veiligheidsregels voor elektrisch gereedschap niet, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaamheid

kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van hetelektrische gereedschap

a) Voorkom overbelasting van het elektrische

gereedschap. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch

gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

■ 48 │ NL

│

PBSA 12 F5

b) Gebruik geen elektrisch gereedschap waarvan

de aan-/uitknop defect is. Elektrisch gereed-

schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact en/of

verwijder de afneembare accu voordat u instellingen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op als het niet in gebruik is. Zorg ervoor dat het elektrische gereedschap niet wordt gebruikt door personen die er niet mee vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is

gevaarlijk als het door onervaren personen wordt gebruikt.

e) Onderhoud elektrisch gereedschap en hulp-

stukken zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen vóór de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zijn het

gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Met

zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te bedienen.

g) Gebruik elektrisch gereedschap, hulpstukken

en dergelijke in overeenstemming met de handleiding. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch

gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

h) Houd handgrepen en greepvlakken droog,

schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en controle van het elektrische gereedschap in onvoorziene situaties niet mogelijk.

5. Gebruik en behandeling vanhetaccugereedschap

a) Laad de accu’s uitsluitend op met een oplader

die door de fabrikant wordt aanbevolen. Er

bestaat brandgevaar als een oplader die voor een bepaald type accu’s bestemd is, voor andere accu’s wordt gebruikt.

b) Gebruik alleen de daarvoor bestemde accu’s

in de elektrische apparaten. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden.

c) Houd een niet-gebruikte accu uit de buurt van

paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucon-

tacten kan verbrandingen of brand tot gevolg hebben.

d) Bij onjuist gebruik kan er vloeistof uit de accu

lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden

tot huidirritatie en brandwonden.

e) Gebruik geen beschadigde of gemodiﬁceerde

accu. Beschadigde of gemodiﬁceerde accu’s kunnen zich onvoorspelbaar gedragen en brand, explosies of letselgevaar tot gevolg hebben.

f) Stel een accu niet bloot aan vuur of hoge

temperaturen. Vuur en temperaturen boven 130 °C (265 °F) kunnen een explosie veroorzaken.

g) Volg alle aanwijzingen voor het opladen op

en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd

opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevaar toenemen.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu’s nooit op.

PBSA 12 F5

NL│BE

│

49 ■

Bescherm de accu

tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosie gevaar.

6. Service

a) Laat uw elektrische gereedschap alleen door

gekwaliﬁceerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren.

Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

b) Pleeg nooit onderhoud aan beschadigde

accu’s. Alle accuonderhoud mag uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klantenservice.

Veiligheidsvoorschriften voorschroefboormachines

Veiligheidsvoorschriften voor alle werkzaamheden

WAARSCHUWING!

■ Pak het elektrische gereedschap vast aan de

geïsoleerde grijpvlakken wanneer u werkzaamheden uitvoert waarbij het gereedschap met verborgen elektriciteitsleidingen of het netsnoer in aanraking kan komen. Bij

contact tussen een schroef of het gebruikte gereedschap en een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.

Veiligheidsvoorschriften bij gebruik van lange boren

■ Werk in geen geval met een hoger toerental

dan het voor de boor maximaal toegestane toerental. Bij hogere toerentallen kan de boor,

wanneer die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken.

■ Begin altijd met een laag toerental te bo-

ren, terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor,

wanneer die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken.

■ Oefen geen overmatige druk uit en oefen al-

leen druk uit in de lengterichting van de boor. Boren kunnen verbuigen en daardoor breken of tot een verlies van de controle leiden en letsel veroorzaken.

Originele accessoires/ hulpapparatuur

■ Gebruik alleen accessoires en hulpstukken

die vermeld staan in de gebruiksaanwijzing of waarvan gebruik compatibel is met het apparaat.

Veiligheidsvoorschriften voor opladers

■ Dit apparaat mag worden ge-

bruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit voortkomende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.

De oplader is alleen geschikt voor gebruik binnenshuis.

WAARSCHUWING!

■ Wanneer het netsnoer van dit apparaat be-

schadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwaliﬁcaties, om risico's te vermijden.

■ 50 │ NL

│

PBSA 12 F5

LET OP!

► Met deze oplader kunnen alleen de volgen-

de accu's worden opgeladen: PAPK 12 A1/ PAPK 12 A2/PAPK 12 A3/PAPK 12 B1/ PAPK 12 B3/ PAPK 12 C1/PAPK 12 D1.

► Een actuele lijst met compatibele accu's is te

vinden op www.lidl.de/akku.

Vóór de ingebruikname

Accupack verwijderen/opladen/ plaatsen

OPMERKING

► De batterij is gedeeltelijk opgeladen. Idealiter,

laad de batterij volledig op voor gebruik. Ukunt de lithium-ion-accu op elk gewenst moment opladen zonder de levensduur te verkorten. De accu raakt niet beschadigd bij onderbreking van de oplaadprocedure.

► Laad het accupack nooit op als de omge-

vingstemperatuur lager is dan 10 °C of hoger is dan 40 °C. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0 °C en 50 °C.

VOORZICHTIG!

► Trek altijd de stekker uit het stopcontact

voordat u het accupack haalt resp. in de oplader plaatst.

1) Druk om het accupack de ontgrendelingsknoppen en neem het accupack uit het apparaat.

2) Plaats het accupack in de oplader .

3) Steek de stekker in het stopcontact. De controle-LED voor opladen

4) De groene geeft aan dat het opladen is voltooid en dat het accupack

5) Schuif het accupack

controle-LED voor opladen

klaar is voor gebruik.

uit de oplader

te verwijderen op

rode

brandt rood.

in het apparaat.

Status van de accu aﬂezen

De toestand of de resterende capaciteit van de accu wordt bij ingeschakeld apparaat door het acculampje als volgt aangegeven: ROOD/ORANJE/GROEN = maximaal opgeladen ROOD/ORANJE = middelhoog opgeladen ROOD = zwakke lading – accu opladen

Gereedschappen verwisselen

Uw accu-schroefboormachine heeft een volautomatische asvergrendeling .

Bij een stilstaande motor wordt de aandrijfas vergrendeld, zodat de snelspanboorhouder draaien gewenste hulpstuk hebt ingezet en door het draaien van de boorhouder onmiddellijk weer verder werken. De asvergrendeling komt automatisch los bij het starten van de motor (drukken op de aan-/uitknop

kan worden geopend. Nadat u het

hebt vastgezet, kunt u

door

Aandrijving met 2 versnellingen

VOORZICHTIG!

► Bedien de versnellingsschakelaar

wanneer het apparaat stilstaat. Anders kan het apparaat beschadigd raken.

In de eerste versnelling (snelheidsschakelaar op stand 1)

bereikt u een toerental van circa 350 min-1 en een hoog draaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden.

In de tweede versnelling (snelheidsschakelaar

bereikt u een toerental van circa 1300 min het uitvoeren van boorwerkzaamheden.

op stand 2)

alleen

-1

voor

Boorhouder afnemen

Om de bithouder te gebruiken moet u de snelspanboorhouder verwijderen.

Boorhouder verwijderen

♦ Houd de snelspanboorhouder ♦ Trek/schuif de boorhouderring

van de snelspanboorhouder . De snelspanboorhouder is nu ontgrendeld en kan naar voren toe worden afgenomen.

van voren vast.

10a

in de richting

PBSA 12 F5

NL│BE

│

51 ■

Snelspanboorhouder bevestigen

♦ Om de snelspanboorhouder

trekt u de boorhouderring de snelspanboorhouder snelspanboorhouder over de bithouder . Laat de boorhouderring boorhouder te laten vastklikken.

OPMERKING

► Als de snelspanboorhouder

vastklikt, draait u de boorhouderring

terug te plaatsen

10a

in de richting van

. Schuif daarbij de

10a

los om de snelspan-

niet uit zichzelf

10a

Bithouder gebruiken

Na het afnemen van de snelspanboorhouder kunt u de bithouder gebruiken.

♦ Steek een geschikte bit in de bithouder ♦ Schuif de bit tot aan de aanslag in de bithou-

der

. Door de geleiding en de magnetische

houder zit de bit vast.

♦ Om de bit te verwijderen trekt u deze uit de

bithouder

Instellen koppel/boorstand

Met de instelring voor het koppel kunt u de draaikracht instellen.

♦ Kies een lagere stand voor kleine schroeven

resp. zachte materialen.

♦ Kies een hogere stand voor grote schroeven,

harde materialen, resp. bij het uitdraaien van schroeven.

♦ Kies voor boorwerkzaamheden de boorstand,

door de instelring voor het koppel

te zetten.

stand

♦ Schuif voor boorwerkzaamheden ook de

snelheidsschakelaar

vooruit (stand: 2).

op de

Ingebruikname

Draairichting omschakelen/ apparaatontgrendelen

♦ Ontgrendel het apparaat en wijzig de draai-

richting door de draairichtingschakelaar naar rechts resp. naar links te drukken.

In-/uitschakelen

Inschakelen

♦ Druk op de aan-/uitknop

ingedrukt om het apparaat in te schakelen. Het LED-werklampje of volledig ingedrukte aan-/uitknop u het werkvlak verlichten bij ongunstige lichtomstandigheden.

Uitschakelen

♦ Laat de aan-/uitknop

uit te schakelen.

brandt bij een gedeeltelijk

en houd deze

los om het apparaat

Toerental instellen

De aan-/uitknop heeft een variabele toerentalregeling. Licht drukken op de aan-/uitknop resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger.

OPMERKING

► De geïntegreerde motorrem zorgt ervoor dat

het apparaat snel stilstaat.

Blokkering activeren

♦ Druk de draairichtingschakelaar naar de

middelste stand. De aan-/uitknop is geblokkeerd.

. Zo kunt

■ 52 │ NL

│

PBSA 12 F5

Tips en trucs

Tip! Zo handelt u correct.

♦ Controleer vóór gebruik of de schroefbit of

boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouder is bevestigd.

♦ Maat en type zijn op de schroefbits aangege-

ven. Als u twijfelt, probeert u eerst of de bit zonder speling in de schroefkop past.

Koppel

♦ Kleinere schroeven en bits kunnen beschadigd

raken als u een te hoog koppel resp. een te hoog toerental instelt.

Harde schroefverbinding (in metaal)

♦ Een bijzonder hoog koppel ontstaat bijvoor-

beeld bij metalen schroefverbindingen met gebruik van dopsleutelhulpstukken. Kies een laag toerental.

Zachte schroefverbinding (bijv. in zacht hout)

♦ Schroef ook hier met een laag toerental, om

bijv. het oppervlak van het hout bij het contact met de metalen schroefkop niet te beschadigen. Gebruik een verzinkboor.

Neem bij het boren in hout, metaal en andere materialen beslist de onderstaande punten in acht

♦ Gebruik bij een boor met een kleine diameter

een hoog toerental en bij een boor met een grote diameter een laag toerental.

♦ Kies bij harde materialen een laag toerental en

bij zachte materialen een hoog toerental.

♦ Zet het werkstuk indien mogelijk vast in een

spansysteem.

♦ Markeer de plaats waar moet worden geboord

met een drevel of een spijker. Kies voor het aanboren een laag toerental.

♦ Trek de draaiende boor regelmatig uit het boor-

gat om spanen of zaagsel te verwijderen en de boor te koelen.

Boren in metaal

♦ Gebruik metaalboren (HSS). Voor het beste

resultaat moet de boor met snijolie worden gekoeld. Metaalboren kunnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van Ø 3 mm en ga daarna door tot de gewenste boordiameter is bereikt.

Boren in hout

♦ Gebruik een houtboor met centerpunt. Voor

diepe boringen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout kunnen ook zonder voorboren worden ingeschroefd.

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR! Schakel, voordat u werkzaamheden aan het apparaat uitvoert, eerst het apparaat uit en verwijder de accu.

De accu-schroefboormachine is onderhoudsvrij.

■ Het apparaat moet altijd schoon, droog en vrij

van olie of smeervet zijn.

■ Er mogen geen vloeistoﬀen in het apparaat

terechtkomen.

■ Gebruik voor het schoonmaken van de behui-

zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.

■ Als een lithium-ion-accu langere tijd moet wor-

den opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog.

OPMERKING

► Niet vermelde vervangingsonderdelen (zoals

accu, schakelaars) kunt u bestellen via onze service-hotline.

PBSA 12 F5

NL│BE

│

53 ■

Garantie van Kompernaß Handels GmbH

Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf

de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

U hebt op de accupacks van de X 12 V Team-serie en de X 20 V Team-serie 3 jaar garantie vanaf de aankoopdatum.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na aﬂoop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend serviceﬁliaal zijn uitgevoerd, vervalt de garantie.

Garantieperiode geldt niet bij

■ normale afname van de accucapaciteit

■ commercieel/bedrijfsmatig gebruik van het

product

■ beschadiging of modiﬁcatie van het product

door de klant

■ niet-naleving van de veiligheids- en onderhouds-

voorschriften, bedieningsfouten

■ schade door natuurrampen

■ 54 │ NL

│

PBSA 12 F5

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het

artikelnummer (IAN) 408292_2207 als aankoopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje

van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.

■ Als er fouten in de werking of andere gebreken

optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.

■ Een als defect geregistreerd product kunt u dan

zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo‘s en installatiesoftware downloaden.

Service

Service Nederland

Tel.: 0800 0249630 E-Mail: kompernass@lidl.nl

Service België

Tel.: 0800 12089 E-Mail: kompernass@lidl.be

IAN 408292_2207

Importeur

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DUITSLAND www.kompernass.com

Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 408292_2207 de gebruiksaanwijzing openen.

WAARSCHUWING!

► Laat uw apparaten door het servicepunt

of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op

die manier blijft de veiligheid van het apparaat gewaarborgd.

► Laat de stekker of het snoer altijd vervan-

gen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de

veiligheid van het apparaat gewaarborgd.

PBSA 12 F5

NL│BE

│

55 ■

Afvoeren

Geldt alleen voor Frankrijk

Het product, de verpakking en de gebruiksaanwijzing zijn recycleerbaar, vallen onder de uitgebreide producentenverantwoordelijkheid en worden gescheiden ingezameld.

Deponeer elektrisch gereedschap niet bij het huisvuil!

Het pictogram hiernaast met een

doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal daartoe bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven.

Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.

Deponeer accu’s niet bij het huisvuil!

Defecte of afgedankte accu’s moeten

conform Richtlijn 2006/66/EC worden gerecycled. Batterijen/accu’s moeten als gevaarlijk afval worden behandeld en moeten daarom worden ingeleverd bij een bevoegde organisatie (winkel, vakhandel, openbaar afvalpunt, commercieel afvalverwerkingsbedrijf). Batterijen/accu’s kunnen giftige zware metalen bevatten.

Deponeer batterijen/accu’s daarom niet bij het huisvuil, maar lever ze gescheiden in. Lever batterijen/accu’s uitsluitend in ontladen toestand in.

De verpakking bestaat uit milieuvrien-

delijke materialen, die u via de plaatse-

lijke recyclepunten kunt afvoeren.

Voer de verpakking af conform

de milieuvoorschriften. Let op de aan-

duiding op de verschillende verpak-

kingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoﬀen, 20–22: papier en karton, 80–98: composiet materialen.

Informatie over mogelijkheden voor het afvoeren van het afgedankte product

krijgt u bij uw gemeentereiniging.

■ 56 │ NL

│

PBSA 12 F5

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC) Elektromagnetische compatibiliteit (2014/30/EU) RoHS-richtlijn (2011/65/EU)*

* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierbo-

ven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoﬀen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015 EN 62841-2-1:2018/A11:2019 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 63000:2018

Type/apparaatbeschrijving: Accu-schroefboormachine 12 V PBSA 12 F5

Productiejaar: 10–2022

Serienummer: IAN 408292_2207

Bochum, 27-09-2022

Semi Uguzlu

- Kwaliteitsmanager Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

PBSA 12 F5

NL│BE

│

57 ■

Vervangende accu bestellen

Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet regelen, op www.kompernass.com, of telefonisch afhandelen.

Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.

OPMERKING

► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat

geval contact op met de servicehelpdesk.

Telefonische bestelling

Service Nederland Tel.: 0800 0249630

Service België Tel.: 0800 12089

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN408292_2207) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

■ 58 │ NL

│

PBSA 12 F5

Obsah

Úvod ................................................................60

Použití vsouladu surčením ............................................................60

Vybavení .........................................................................60

Rozsah dodávky ....................................................................60

Technické údaje ....................................................................60

Obecné bezpečnostní pokyny pro elektrická nářadí .........................61

1. Bezpečnost na pracovišti ...........................................................61

2. Elektrická bezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

3. Bezpečnost osob .................................................................62

4. Manipulace s elektrickým nářadím a jeho použití ........................................62

5. Manipulace s akumulátorovým nářadím a jeho použití ....................................63

6. Servis ..........................................................................63

Bezpečnostní pokyny pro vrtací šroubováky ..............................................64

Originální příslušenství/originální přídavná zařízení ........................................64

Bezpečnostní pokyny pro nabíječky .....................................................64

Před uvedením do provozu .............................................. 65

Vyjmutí/nabití/vložení akumulátoru .....................................................65

Odečtení stavu akumulátoru ...........................................................65

Výměna nástroje ....................................................................65

Dvourychlostní převod ...............................................................65

Sejmutí sklíčidla vrtáku ...............................................................65

Použití upnutí bitů ...................................................................66

Předvolba krouticího momentu/ stupeň vrtání ..............................................66

Uvedení do provozu .................................................... 66

Přepnutí směru otáčení/ odblokovánípřístroje .............................................66

Zapnutí/vypnutí ....................................................................66

Nastavení otáček ...................................................................66

Aktivace zablokování ................................................................66

Tipy a triky ........................................................................66

Údržba a čištění .......................................................67

Záruka společnosti Kompernass Handels GmbH ............................68

Servis ................................................................ 69

Dovozce ..............................................................69

Likvidace .............................................................70

Překlad originálu prohlášení o shodě .....................................71

Objednávka náhradního akumulátoru ....................................72

Telefonická objednávka ..............................................................72

PBSA 12 F5

│

59 ■

AKU VRTACÍ ŠROUBOVÁK 12V PBSA 12 F5

Úvod

Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady.

Použití vsouladu surčením

Tento přístroj je určen k vrtání a šroubování do dřeva, umělé hmoty a kovu. Přístroj používejte pouze předepsaným způsobem a vuvedených oblastech použití. Jakékoli jiné použití nebo modiﬁkace přístroje jsou považovány za použití vrozporu surčením a představuje závažné nebezpečí zranění. Za škody, které vzniknou při použití vrozporu surčením, nenese výrobce odpovědnost. Přístroj není určen pro komerční účely.

Vybavení

přepínač převodových stupňů LED akumulátoru (stavová indikace) přepínač směru otáčení/zablokování zapínač/vypínač měkké držadlo akumulátor* tlačítko k odjištění akumulátoru pracovní LED světlo předvolba krouticího momentu/stupně vrtání rychloupínací sklíčidlo pro vrták

10a

kroužek sklíčidla upnutí bitů držák bitů

ObrázekA

červená LED kontrolka nabíjení zelená LED kontrolka nabíjení

nabíječka*

Rozsah dodávky

1 aku vrtací šroubovák 12 V 1přenosný kufřík 1návod kobsluze

Technické údaje

Aku vrtací šroubovák 12 V PBSA 12 F5

Domezovací napětí 12 V

Domezovací volnoběžné otáčky 1.převodový stupeň

Rozsah upnutí sklíčidla vrtáku max. Ø10mm

Max. průměr vrtání ocel 8 mm

Akumulátor PAPK 12 A2*

Typ LITHIUM-IONTOVÝ Domezovací napětí 12 V

Články 3 Kapacita 2000 mAh (24 Wh)

Rychlonabíječka akumulátorů PLGK 12 A1* VSTUP/input

Domezovací napětí 220–240 V ∼, 50–60 Hz

Domezovací příkon 50 W Pojistka (vnitřní) 2 A

VÝSTUP/output

Domezovací napětí 12V

Domezovací proud 2400 mA Doba nabíjení cca 60 min Třída ochrany II / (dvojitá izolace)

(stejnosměrný proud)

n0 0–350 min

2.převodový stupeň n

0–1300min

-1

dřevo 20 mm

(stejnosměrný proud)

(střídavý proud)

T2A

(stejnosměrný proud)

■ 60 │ CZ

PBSA 12 F5

* BATERIE A NABÍJEČKA NEJSOU ZAHRNUTY

DO DODÁVANÉ

Hodnota emisí hluku

Měřená hodnota hluku zjištěna podle EN 62841. Typická hladina hluku elektrického nářadí shodnocenímA je:

Hladina akustického tlaku L Nejistota K K Hladina akustického výkonu L Nejistota K K

= 69,5 dB (A)

= 5 dB

= 80,5 dB (A)

= 5 dB

Hodnota emise vibrací

Celkové hodnoty vibrací (součet vektorů tří směrů) zjištěny vsouladu sEN 62841:

Vrtání do kovu Hodnota emise vibrací a

= 1,485 m/s

h,D

Nejistota K= 1,5 m/s

UPOZORNĚNÍ

► Uvedené hodnoty emise vibrací a uvedené

hodnoty emise hluku byly měřeny pomocí standardizované zkušební metody a lze je použít pro srovnání elektrického nářadí s jiným nářadím.

► Uvedené hodnoty emise vibrací a uvede-

né hodnoty emise hluku lze rovněž použít k předběžnému posouzení zatížení.

VÝSTRAHA!

► Emise vibrací a hluku se mohou lišit během

skutečného používání elektrického nářadí od uvedených hodnot vzávislosti na způsobu, kterým se elektrické nářadí používá, zejména na způsobu, jakým je obrobek opracováván.

► Snažte se udržovat zatížení co nejnižší. Pří-

kladem opatření ke snížení zatížení vibracemi je použití rukavic při práci snářadím a omezení doby práce snářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení).

Obecné bezpečnostní pokyny pro elektrická nářadí

VÝSTRAHA!

► Přečtěte si veškeré bezpečnostní pokyny,

instrukce, ilustrace a technická data, jimiž je toto elektrické nářadí opatřeno. Zanedbání

dodržování následujících bezpečnostních upozornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ užívaný vbezpečnostních

pokynech se vztahuje na elektrická nářadí napájená ze sítě (se síťovým kabelem) a na elektrická nářadí napájená akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře

osvětlený. Nepořádek a neosvětlený pracovní

prostor mohou vést kúrazům.

b) S elektrickým nářadím nepracujte vprostředí

ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické

nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.

c) Nedovolte dětem ani jiným osobám, aby se

přibližovaly kelektrickému nářadí vdobě, kdy ho používáte. Vpřípadě odvedení pozornosti

můžete ztratit kontrolu nad elektrickým nářadím.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí

odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombinaci suzemněným elektrickým nářadím. Nepozměněné

zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.

b) Zabraňte kontaktu těla suzemněnými povr-

chy jako např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí

zvýšené riziko úrazu elektrickým proudem.

PBSA 12 F5

│

61 ■

c) Elektrická nářadí chraňte před deštěm a vlh-

kostí. Vniknutím vody do elektrického nářadí

se zvyšuje riziko úrazu elektrickým proudem.

d) Nepoužívejte připojovací vedení vrozporu

sjeho určením pro přenášení či zavěšování elektrického nářadí nebo kvytahování zástrčky ze zásuvky. Udržujte připojovací vedení vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozená nebo zapletená

připojovací vedení zvyšují riziko úrazu elektrickým proudem.

e) Pokud pracujete selektrickým nářadím venku,

používejte pouze taková prodlužovací vedení, jež jsou schválena i pro venkovní použití.

Používáním prodlužovacího vedení vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.

f) Pokud nelze zabránit provozu elektrického

nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče

se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Buďte neustále pozorní, sledujte své počínání

a kpráci selektrickým nářadím přistupujte srozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při použí-

vání elektrického nářadí může způsobit vážná zranění.

b) N

oste osobní ochranné prostředky a vždy

iochranné brýle. Nošením osobních ochran-

ných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.

c) Zabraňte neúmyslnému uvedení přístroje do

provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, zda je vypnuté. Pokud máte při přená-

šení elektrického nářadí prst na spínači, nebo pokud do sítě zapojíte již zapnuté elektrické nářadí, může dojít kúrazu.

d) Předtím, než elektrické nářadí zapnete, od-

straňte nastavovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nachází v otáčející se části elektrického nářadí, může to vést kezraněním.

e) Vyhýbejte se nepřirozenému držení těla.

Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické

nářadí vneočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volné oblečení

ani šperky. Vlasy a oděv udržujte vbezpečné vzdálenosti od pohyblivých částí. Volný a

nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.

g) Pokud lze namontovat zařízení pro odsávání

a zachytávání prachu, potom se tato musí připojit a správně použít. Použitím odsávání

prachu se může snížit ohrožení prachem.

h) Nenechte se ukonejšit falešným bezpečím a

neopomíjejte bezpečnostní předpisy pro elektrická nářadí, i když elektrické nářadí po opakovaném použití již znáte. Nepozorná

manipulace může způsobit v zlomku sekundy vážná zranění.

4. Manipulace s elektrickým nářadím

a jeho použití

a) Elektrické nářadí nepřetěžujte. Pro práci pou-

žívejte elektrické nářadí vhodné k danému účelu. Svhodným elektrickým nářadím se Vám

bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji.

b) Nepoužívejte elektrické nářadí, jehož spínač

je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.

c) Před nastavováním přístroje, výměnou dílů

vsazeného nástroje nebo odložením elektrického nářadí, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto

bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.

■ 62 │ CZ

PBSA 12 F5

d) Nepoužívaná elektrická nářadí udržujte

mimo dosah dětí. Nedovolte používat elektrické nářadí osobám, které sním nejsou obeznámeny nebo které nečetly tento návod.

Elektrická nářadí jsou nebezpečná, pokud je používají nezkušené osoby.

e) Údržbu elektrických nářadí a vsazeného ná-

stroje vykonávejte pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje azda nejsou sevřené, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části elektrického nářadí nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve

špatné údržbě elektrických nářadí.

f) Řezné nástroje udržujte vostrém a čistém

stavu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají a snáze se vedou.

g) Elektrické nářadí, příslušenství, vsazené

nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrických

nářadí kjiným než určeným účelům může vést ke vzniku nebezpečných situací.

h) Udržujte rukojeti a plochy rukojetí suché, čisté

a bez oleje a mastnoty. Kluzké rukojeti a plochy rukojetí neumožňují bezpečnou obsluhu a kontrolu elektrického nářadí vneočekávaných situacích.

5. Manipulace s akumulátorovým nářadím a jeho použití

a) Akumulátory nabíjejte pouzenabíječkami

doporučenými výrobcem. Unabíječky, která je

určena pro určitý typ akumulátorů, hrozí nebezpečí vzniku požáru, je-li používána sjinými akumulátory.

b) V elektrickém nářadí používejte jen akumu-

látory pro ně určené. Používání jiných akumulátorů může způsobit zranění a požár.

c) Nepoužívaný akumulátor udržujte vdostateč-

né vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů a jiných drobných kovových předmětů, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulá-

toru může způsobit popáleniny nebo požár.

d) Při nesprávném použití může zakumulátoru

vytéct kapalina. Zabraňte kontaktu skapalinou akumulátoru. Při náhodném kontaktu opláchněte zasažené místo vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina unikající zakumulátoru může

způsobit podráždění pokožky nebo popáleniny.

e) Nepoužívejte poškozený nebo upravený

akumulátor. Poškozené nebo upravené akumulátory mohou reagovat nepředvídatelně a způsobit požár, výbuch nebo zranění.

f) Akumulátor nevystavujte ohni nebo příliš

vysokým teplotám. Oheň nebo teploty nad 130 °C (265 °F) mohou způsobit výbuch.

g) Dodržujte všechny pokyny k nabíjení a aku-

mulátor nebo akumulátorový nástroj nikdy nenabíjejte mimo teplotní rozsah uvedený v návodu k obsluze. Nesprávné nabíjení nebo

nabíjení mimo přípustný rozsah teplot může vést ke zničení akumulátoru a zvýšit nebezpečí požáru.

POZOR! NEBEZPEČÍ VÝBUCHU! Nikdy nenabíjejte baterie, které nejsou určeny knabíjení.

Chraňte akumulátor před horkem, např. také před dlouhodobým slunečním zářením, ohněm, vodou a vlhkostí.

Hrozí nebezpečí výbuchu.

6. Servis

a) Nechte elektrické nářadí opravovat pouze

kvaliﬁkovanými odborníky a používejte pouze originální náhradní díly. Tím zajistíte, že

zůstane zachována bezpečnost elektrického nářadí.

b) Nikdy neprovádějte údržbu upoškozených

akumulátorů. Veškerou údržbu akumulátorů by měl provádět jen výrobce nebo autorizovaný zákaznický servis.

PBSA 12 F5

│

63 ■

Bezpečnostní pokyny pro vrtací šroubováky

Bezpečnostní pokyny pro všechny práce

VÝSTRAHA!

■ Při práci, ukteré by mohlo dojít ke kontaktu

výměnného nástroje se skrytými vodiči nebo svlastním přívodním kabelem, držte elektrické nářadí pouze za izolované plochy rukojeti. Kontakt šroubu nebo použitého

nářadí svedením pod napětím může vést napětí ina kovové díly přístroje a způsobit úraz elektrickým proudem.

Bezpečnostní pokyny při použití dlouhých vrtáků

■ Nikdy nepracujte s vyšší rychlostí, než je

maximálně povolená rychlost vrtáku. Při

vyšších otáčkách se může vrták snadno ohýbat, pokud není při otáčení v kontaktu s obrobkem. To může způsobit zranění.

■ S vrtáním začněte vždy při nízkých otáčkách,

jakmile má vrták kontakt s obrobkem. Při

vyšších otáčkách se může vrták snadno ohýbat, pokud není při otáčení v kontaktu s obrobkem. To může způsobit zranění.

■ Nevyvíjejte nadměrný tlak. Tlak musí působit

pouze v podélném směru k vrtáku. Vrtáky se mohou ohnout a zlomit nebo mohou mít za následek ztrátu kontroly a způsobit zranění.

Originální příslušenství/originální přídavná zařízení

■ Používejte pouze příslušenství a přídavná

zařízení, uvedená vnávodu kobsluze, resp. taková, jejichž upínání je s přístrojem kompatibilní.

Bezpečnostní pokyny pro nabíječky

■ Děti ve věku od 8let a osoby

somezenými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí mohou používat tento přístroj, avšak pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny obezpečném používání přístroje a pokud porozuměly ztoho vyplývajícímu nebezpečí. Děti si nesmí spřístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Nabíječka je vhodná pouze pro provoz ve vnitřních prostorách.

VÝSTRAHA!

■ Pokud se napájecí kabel tohoto přístroje

poškodí, musí jej vyměnit výrobce, jeho zákaznický servis nebo obdobně kvaliﬁkovaná osoba, aby se tak zabránilo nebezpečím.

POZOR!

► Tato nabíječka může nabíjet pouze násle-

dující baterie: PAPK 12 A1/PAPK 12 A2/ PAPK 12 A3/PAPK 12 B1/PAPK 12 B3/ PAPK 12 C1/PAPK 12 D1.

► Aktuální seznam kompatibility akumulátorů

naleznete na adrese www.lidl.de/akku.

■ 64 │ CZ

PBSA 12 F5

Před uvedením do provozu

Vyjmutí/nabití/vložení akumulátoru

UPOZORNĚNÍ

Baterie je částečně nabitá. V ideálním přípa-

►

dě dobíjejte baterii před použitím. Lithiumiontový akumulátor můžete kdykoliv nabít, aniž by došlo ke zkrácení životnosti. Přerušení nabíjení není pro akumulátor škodlivé.

► Akumulátor nikdy nenabíjejte, je-li okolní

teplota nižší než 10°C nebo vyšší než 40°C. Pokud je nutné lithium-iontový akumulátor skladovat po delší dobu, musí se pravidelně kontrolovat stav jeho nabití. Optimální stav nabití je mezi 50% a 80%. Skladujte v chladu a suchu, při okolní teplotě mezi 0°C a 50°C.

POZOR!

► Než akumulátor

resp. ho do ní vložíte, vytáhněte vždy zástrčku ze sítě.

1) Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítka a vytáhněte akumulátor z přístroje.

2) Zastrčte akumulátor do nabíječky .

3) Zastrčte síťovou zástrčku do zásuvky. LED kontrolka nabíjení

4) Zelená

5) Zasuňte akumulátor do přístroje.

LED kontrolka nabíjení

zuje, že je nabíjení ukončené a akumulátor je připravený kpoužití.

Odečtení stavu akumulátoru

Stav, resp. zbývající výkon se při zapnutém přístroji v LED akumulátoru zobrazí takto: ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximální nabití ČERVENÁ/ORANŽOVÁ=průměrné nabití ČERVENÁ=slabé nabití– akumulátor nabijte

vytáhnete znabíječky,

svítí červeně.

Červená

Vám signali-

Výměna nástroje

Váš akumulátorový vrtací šroubovák má plně automatickou aretaci vřetena .

Je-li motor vklidovém stavu, větev pohonu se automaticky zablokuje, takže rychloupínací sklíčidlo můžete otevřít otáčením ného nástroje a pevném utažení otáčením sklíčidla vrtáku , můžete okamžitě pokračovat vpráci. Aretace vřetena se automaticky uvolní spuštěním motoru (stisknutí zapínače/vypínače ).

. Po vložení požadova-

Dvourychlostní převod

POZOR!

► Přepínač převodových stupňů

pouze vklidovém stavu přístroje. Jinak hrozí poškození přístroje.

Vprvním převodovém stupni (přepínač převodových stupňů

dosáhnete otáček cca 350min-1 a vysokého krouticího momentu. Toto nastavení je vhodné pro všechny šroubovací práce.

Ve druhém převodovém stupni (přepínač převodových stupňů

dosáhnete otáček cca 1300min-1 pro provádění vrtacích prací.

stiskněte

Sejmutí sklíčidla vrtáku

K použití upnutí bitů se musí sejmout rychloupínací sklíčidlo pro vrták

Sejmutí sklíčidla vrtáku

♦ Držte rychloupínací sklíčidlo pro vrták

zepředu.

♦ Tahejte/posouvejte kroužek sklíčidla

směru rychloupínacího sklíčidla pro vrták . Rychloupínací sklíčidlo pro vrták je nyní odblokované a lze ho stáhnout směrem dopředu.

vpoloze 1)

vpoloze 2)

10a

PBSA 12 F5

│

65 ■

Nasazení rychloupínacího sklíčidla pro vrták

♦ K opětovnému nasazení rychloupínacího sklíči-

10a

, aby

dla pro vrták směru rychloupínacího sklíčidla pro vrták Rychloupínací sklíčidlo pro vrták nasuňte na upnutí bitů rychloupínací sklíčidlo pro vrták zaskočilo.

UPOZORNĚNÍ

► Pokud rychloupínací sklíčidlo pro vrták

samočinně nezaskočí, otáčejte kroužek sklíčidla

tahejte kroužek sklíčidla

. Pusťte kroužek sklíčidla

10a

Použití upnutí bitů

Po sejmutí rychloupínacího sklíčidla pro vrták lze používat upnutí bitů .

♦ Nasaďte vhodný bit do upnutí bitů ♦ Nasuňte bit na doraz do upnutí bitů

Pomocí vedení a magnetického držáku sedí bit pevně.

♦ K vyjmutí bitu jej vytáhněte z upnutí bitů

Předvolba krouticího momentu/ stupeň vrtání

Pomocí předvolby krouticího momentu můžete nastavit sílu otáčení.

♦ Pro malé šrouby, resp. měkké materiály zvolte

nízký stupeň.

♦ Pro velké šrouby, tvrdé materiály, resp. při vy-

šroubovávání šroubů zvolte vysoký stupeň.

♦ Uvrtacích prací zvolte vrtací stupeň nastavením

předvolby krouticího momentu

♦ Pro vrtací práce posuňte také přepínač převodo-

vých stupňů

vpřed (poloha 2).

do polohy .

Uvedení do provozu

Přepnutí směru otáčení/ odblokovánípřístroje

♦ Odblokujte přístroj a směr otáčení změňte

stisknutím přepínače směru otáčení doprava, resp. doleva.

Zapnutí/vypnutí

Zapnutí

♦ Kuvedení přístroje do provozu stiskněte zapí-

nač/vypínač LED světlo ném stisknutí zapínače/vypínače tak osvětlení pracovního prostoru při nepříznivých světelných poměrech.

Vypnutí

♦ Kvypnutí přístroje uvolněte zapínač/vypínač

a podržte jej stisknutý. Pracovní

se rozsvítí při lehkém nebo úpl-

Nastavení otáček

Zapínač/vypínač má variabilní regulaci rychlosti. Lehké stisknutí zapínače/vypínače má za následek snížení počtu otáček. Se zesilujícím stiskem se počet otáček zvyšuje.

UPOZORNĚNÍ

► Integrovaná motorová brzda umožňuje rychlé

zastavení.

Aktivace zablokování

♦ Zatlačte přepínač směru otáčení do střední

polohy. Zapínač/vypínač je zablokovaný.

Tipy a triky

Tip! Tak se zachováte správně.

směrem

. Umožňuje

■ 66 │ CZ

♦ Před použitím zkontrolujte, zda je šroub, resp.

vrtací vložka správně umístěna, tzn. zda sedí uprostřed sklíčidla.

♦ Na šroubovacích bitech jsou vyznačeny jejich

rozměry a tvar. Nejste-li si jisti, nejdříve vyzkoušejte, zda je bit umístěn ve šroubovací hlavě bez vůle.

PBSA 12 F5

Krouticí moment

♦ Malé šrouby/bity se mohou poškodit, pokud

nastavíte příliš vysoký krouticí moment, resp. příliš vysoké otáčky.

Tvrdé šroubování (do kovu)

♦ Obzvláště vysoké krouticí momenty vznikají

např. ukovových šroubových spojů při použití nástavců nástrčných klíčů. Zvolte nižší otáčky.

Měkké šroubování (např. do měkkého dřeva)

♦ Izde šroubujte snízkými otáčkami, aby se ne-

poškodily např. dřevěné povrchy při kontaktu shlavou šroubu zkovu. Použijte záhlubník.

Při vrtání do dřeva, kovů a jiných materiálů bezpodmínečně dodržujte

♦ Umalého průměru vrtáku používejte vysoké

otáčky a uvelkého průměru vrtáku nízké otáčky.

♦ Utvrdých materiálů volte nízké otáčky, uměkké-

ho materiálu vysoké otáčky.

♦ Zajistěte nebo upevněte (dle možnosti) obrobek

vupínacím přípravku.

♦ Označte místo, do kterého se má vrtat, pomocí

důlčíku nebo hřebíku. Pro navrtávání zvolte nízké otáčky.

♦ Rotující vrták několikrát vytáhněte zvrtaného

otvoru, abyste odstranili třísky nebo vrtnou moučku a otvor uvolnili.

Vrtání do kovu

♦ Použijte vrták do kovu (HSS). Pro dosažení

nejlepších výsledků byste vrták měli chladit řezným olejem. Vrták do kovu lze použít ik vrtání do plastu. Nejdříve proveďte předvrtání vrtákem sØ3mm a přibližte se kpožadovanému průměru vrtání.

Vrtání do dřeva

♦ Použijte vrták do dřeva svycentrovanou špič-

kou, pro hluboké otvory použijte „spirálový vrták“, pro velké průměry vrtání Forstnerův vrták. Malé šrouby můžete do měkkého dřeva zašroubovat přímo ibez předvrtání.

Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Přístroj před jakoukoli prací na něm vypněte a vyjměte akumulátor.

Akumulátorový vrtací šroubovák nevyžaduje údržbu.

■ Přístroj musí být vždy čistý, suchý a zbavený

oleje a maziv.

■ Do přístroje se nesmí dostat žádné kapaliny.

■ Kčištění povrchu používejte suchý hadřík. Ni-

kdy nepoužívejte benzin, rozpouštědla nebo čisticí prostředky, které narušují umělou hmotu.

■ Pokud je nutné lithium-iontový akumulátor skla-

dovat po delší dobu, musí se pravidelně kontrolovat stav jeho nabití. Optimální stav nabití je mezi 50% a 80%. Optimální skladovací klima je chladné a suché.

UPOZORNĚNÍ

► Neuvedené náhradní díly (jako např. aku-

mulátory, spínače) můžete objednat přes naši servisní a poradenskou linku.

PBSA 12 F5

│

67 ■

Záruka společnosti Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku v trvání 3 let od

data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz o koupi.

Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní doklad) a stručně se popíše, v čem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

Na akumulátor řady X 12 V a X 20 V Team 3 získáváte záruku v trvání 3 let od data zakoupení.

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače nebo díly, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Záruční lhůta neplatí v těchto případech

■ normální opotřebení kapacity akumulátoru

■ komerční použití výrobku

■ poškození nebo změna výrobku zákazníkem

■ nedodržení bezpečnostních předpisů

a předpisů údržby, chyby obsluhy

■ škody vlivem přírodních živlů

■ 68 │ CZ

PBSA 12 F5

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní

lístek a číslo výrobku (IAN) 408292_2207 jako doklad o koupi.

■ Číslo výrobku naleznete na typovém štítku na

výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.

■ Pokud by se měly vyskytovat funkční vady

nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.

■ Výrobek, zaevidovaný jako vadný výrobek pak

můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a instalační software.

Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN) 408292_2207 otevřít svůj návod k obsluze.

Servis

Servis Česko

Tel.: 800143873 E-Mail: kompernass@lidl.cz

IAN 408292_2207

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM NĚMECKO www.kompernass.com

VÝSTRAHA!

► Nechte své přístroje opravit vservisní dílně

nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím se

zajistí, že zůstane zachována bezpečnost přístroje.

► Výměnu zástrčky nebo síťového kabelu

svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že

zůstane zachována bezpečnost přístroje.

PBSA 12 F5

│

69 ■

Likvidace

Platí pouze pro Francii

Výrobek, obal a návod k obsluze jsou recyklovatelné, podléhají rozšířené odpovědnosti výrobce ashromažďují se odděleně.

Nevyhazujte elektrické nářadí do domovního odpadu!

Symbol přeškrtnuté pojízdné popelnice

uvedený vedle označuje, že tento přístroj podléhá směrnici č. 2012/19/EU. Tato směrnice uvádí, že tento přístroj se na konci své životnosti nesmí likvidovat sběžným domovním odpadem, ale musí se odevzdat vurčených sběrných místech či dvorech nebo podnicích oprávněných knakládání sodpady.

Tato likvidace je pro Vás zdarma. Chraňte životní prostředí a zajistěte odbornou likvidaci přístroje.

Akumulátory nevyhazujte do domovního odpadu!

Vadné nebo spotřebované akumulátory

se musí recyklovat podle směrnice č. 2006/66/EC. S bateriemi/akumulátory je nutné zacházet jako s nebezpečným odpadem, a proto musí být ekologicky zlikvidovány odpovídajícími subjekty (prodejci, specializovaní prodejci, orgány veřejné správy, komerční ﬁrmy zabývající se likvidací odpadu). Baterie/akumulátory mohou obsahovat toxické těžké kovy.

Nevyhazujte proto baterie/akumulátory do domovního odpadu, nýbrž je dopravte na sběrné místo tříděného odpadu. Baterie/akumulátory odevzdávejte pouze zcela vybité.

Obal je zekologických materiálů. Lze

ho zlikvidovat vmístních recyklačních

kontejnerech.

Balení zlikvidujte ekologicky.

Dbejte na označení na různých obalo-

vých materiálech a v případě potřeby

tyto obaly roztřiďte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.

Informace omožnostech likvidace vysloužilého výrobku vám podá obecní

nebo městská správa.

■ 70 │ CZ

PBSA 12 F5

Překlad originálu prohlášení o shodě

My, společnost KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, tímto prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice ostrojních zařízeních (2006/42/EC) Směrnice oelektromagnetické kompatibilitě (2014/30/EU) Směrnice oomezení používání nebezpečných látek (RoHS) (2011/65/EU)*

* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je

vsouladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 oomezení používání určitých nebezpečných látek velektrických a elektronických zařízeních.

Použité harmonizované normy

EN 62841-1:2015 EN 62841-2-1:2018/A11:2019 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 63000:2018

Typ/označení přístroje: Aku vrtací šroubovák 12 V PBSA 12 F5

Rok výroby: 10–2022

Sériové číslo: IAN 408292_2207

Bochum, 27.09.2022

Semi Uguzlu

- manažer kvality Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

PBSA 12 F5

│

71 ■

Objednávka náhradního akumulátoru

Chcete-li si k přístroji objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na webových stránkách www.kompernass.com nebo telefonicky.

Tento výrobek může být vzhledem komezenému množství na skladě vkrátkém čase vyprodán.

UPOZORNĚNÍ

► Objednávání náhradních dílů nelze vněkterých zemích provést on-line. Vtakovém případě kontaktujte

servisní poradenskou linku.

Telefonická objednávka

Servis Česko Tel.: 800143873

Aby bylo zaručeno rychlé zpracování Vaší objednávky, připravte si prosím pro všechny dotazy číslo výrobku (IAN408292_2207) přístroje. Číslo výrobku naleznete na typovém štítku nebo na titulním listu tohoto návodu.

■ 72 │ CZ

PBSA 12 F5

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Użytkowanie zgodne z przeznaczeniem .................................................74

Wyposażenie ......................................................................74

Zakres dostawy ....................................................................74

Dane techniczne ....................................................................74

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi .....................75

1. Bezpieczeństwo na stanowisku pracy .................................................75

2. Bezpieczeństwo elektryczne ........................................................76

3. Bezpieczeństwo osób .............................................................76

4. Użytkowanie iobsługa elektro narzędzia ...............................................77

5. Stosowanie iobsługa narzędzia akumulatorowego ......................................77

6. Serwis .........................................................................78

Zasady bezpieczeństwa pracy zwkrętarko-wiertarką .......................................78

Oryginalne akcesoria iurządzenia dodatkowe ............................................78

Zasady bezpieczeństwa użycia ładowarek ...............................................79

Przed uruchomieniem ..................................................79

Wyjmowanie/ładowanie/ wkładanieakumulatora .........................................79

Sprawdzanie stanu naładowania akumulatora ............................................80

Zmiana narzędzi ...................................................................80

Przekładania 2-biegowa .............................................................80

Zdejmowanie uchwytu wiertarskiego ....................................................80

Korzystanie z mocowania do bitów .....................................................80

Ustawianie momentu dokręcania/stopnia wiercenia ........................................81

Uruchomienie .........................................................81

Zmiana kierunku obrotów/ odblokowanie urządzenia .......................................81

Włączanie/wyłączanie ..............................................................81

Regulacja prędkości obrotowej ........................................................81

Aktywacja blokady .................................................................81

Wskazówki i porady ................................................................81

Konserwacja i czyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Gwarancja Kompernaß Handels GmbH ....................................83

Serwis ...............................................................84

Importer .............................................................84

Utylizacja ............................................................85

Tłumaczenie oryginalnej deklaracji zgodności ..............................86

Zamawianie dodatkowego akumulatora ..................................87

Zamawianie telefoniczne .............................................................87

PBSA 12 F5

│

73 ■

WIERTARKOWKRĘTARKA AKUMULA TOROWA 12 V PBSA 12 F5

Wstęp

Gratulujemy zakupu nowego urządzenia. Wybrany produkt charakteryzuje się wysoką jakością. Instrukcja obsługi stanowi część niniejszego produktu. Zawiera ona ważne informacje na temat bezpieczeństwa, użytkowania iutylizacji. Przed rozpoczęciem użytkowania produktu należy zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować wyłącznie zgodnie zzamieszczonym tu opisem oraz wpodanym zakresie zastosowań. Wprzypadku przekazania urządzenia osobie trzeciej należy dołączyć do niego również całą dokumentację.

Użytkowanie zgodne z przeznaczeniem

Niniejsze urządzenie jest przeznaczone do wiercenia oraz wkręcania wkrętów i śrub w drewnie, plastiku i metalu. Urządzenie należy używać zgodnie z opisem i w podanych zakresach zastosowania. Jakiekolwiek inne użycie lub modyﬁkacje urządzenia uważa się za niezgodne z przeznaczeniem i niosą za sobą poważne niebezpieczeństwo wypadku. Producent nie ponosi żadnej odpowiedzialności za szkody powstałe w wyniku użycia urządzenia w sposób niezgodny z jego przeznaczeniem. Produkt nie nadaje się do zastosowań komercyjnych.

Wyposażenie

Przełącznik biegów Dioda akumulatora (wskaźnik stanu

naładowania akumulatora) Przełącznik kierunku obrotów/blokada Włącznik/wyłącznik Miękka rękojeść Akumulator* Przycisk odblokowania akumulatora Lampka robocza LED

Regulacja momentu dokręcania/

stopnia wiercenia

Uchwyt szybkomocujący

10a

Pierścień uchwytu wiertarskiego Mocowanie do bitów Uchwyt do bitów

Rysunek A

Czerwona dioda kontrolna naładowania Zielona dioda kontrolna naładowania

Ładowarka*

Zakres dostawy

1 wiertarkowkrętarka akumulatorowa 12 V 1 walizka do przenoszenia 1 instrukcja obsługi

Dane techniczne

Wiertarkowkrętarka akumulatorowa 12 V PBSA 12 F5

Napięcie znamionowe 12 V Znamionowa prędkość obrotowa biegu j

ałowego 1. bieg n

Zakres mocowania uchwytu wiertarskiego maks. Ø 10 mm

Maks. średnica wiercenia Stal 8 mm

Akumulator PAPK 12 A2*

Typ LITOWO-JONOWY Napięcie znamionowe 12 V Ogniwa 3 Pojemność 2000 mAh (24 Wh)

Szybka ładowarka do akumulatora PLGK 12 A1*

Wejście

Napięcie znamionowe 220–240 V ∼,

Znamionowy pobór mocy 50 W Bezpiecznik (wewnętrzny) 2 A

(prąd stały)

0–350 min-1

2. bieg n0 0–1300 min

Drewno 20 mm

50–60Hz (prąd przemienny)

(prąd stały)

T2A

-1

■ 74 │ PL

PBSA 12 F5

Wyjście

Napięcie znamionowe 12 V (prąd stały) Prąd znamionowy 2400 mA Czas ładowania ok. 60 min Klasa ochrony II /

(podwójna

izolacja)

* AKUMULATOR I ŁADOWARKA NIE SĄ ZAWARTE

W ZESTAWIE

Wartość emisji hałasu

Wartość pomiarowa hałasu określona zgodnie znormą EN 62841. Korygowany współczynnikiemA poziom hałasu elektronarzędzia wynosi zreguły:

Poziom ciśnienia akustycznego L

Niepewność pomiarów K K Poziom mocy akustycznej L Niepewność pomiarów K K

= 69,5 dB (A)

= 5 dB

= 80,5 dB (A)

= 5 dB

Wartość emisji drgań

Całkowite wartości drgań (suma wektorów trzech kierunków) ustalone zgodnie z normą EN 62841:

Wiercenie w metalu Wartość emisji drgań a

= 1,485 m/s

h,D

Niepewność pomiarów K = 1,5 m/s

WSKAZÓWKA

► Podane w tej instrukcji łączne wartości drgań

oraz wartości emisji hałasu zostały zmierzone znormalizowaną metodą pomiaru i mogą zostać wykorzystane do porównania jednego elektronarzędzia z innym.

► Podane łączne wartości drgań oraz podane

wartości emisji hałasu mogą posłużyć także do wstępnej oceny stopnia narażenia.

OSTRZEŻENIE!

► Emisje drgań i hałasu mogą w czasie korzy-

stania z elektronarzędzia różnić się od wskazanych wartości, zależnie od sposobu użytkowania elektronarzędzia, a w szczególności od rodzaju przedmiotu obrabianego.

OSTRZEŻENIE!

► Należy starać się, aby obciążenie było jak

najmniejsze. Przykładowe środki ograniczające narażenie na wibracje obejmują noszenie rękawic wtrakcie korzystania znarzędzia iograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie części cyklu pracy (na przykład czas, przez jaki elektronarzędzie pozostaje wyłączone oraz takie, wktórych jest ono wprawdzie włączone, ale pracuje bez obciążenia).

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE!

► Przeczytaj wszystkie wskazówki bezpie-

czeństwa, instrukcje, zapoznaj się zilustracjami oraz danymi technicznymi dotyczącymi tego elektronarzędzia.

Nieprzestrzeganie poniższych instrukcji może być przyczyną porażenia prądem elektrycz-

nym, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa oraz instrukcje należy zachować do późniejszego wykorzystania.

Użyte we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie“ dotyczy narzędzi elektrycznych zasilanych zsieci (przez kabel sieciowy) oraz narzędzi elektrycznych zasilanych akumulatorami (bez kabla sieciowego).

1. Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać

w czystości idbać ojego dobre oświetlenie.

Nieporządek iniedostateczne oświetlenie mogą doprowadzić do różnych wypadków.

b) Nigdy nie używaj elektronarzędzia woto-

czeniu zagrożonym wybuchem, wktórym znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które

mogą spowodować zapłon pyłu lub oparów.

PBSA 12 F5

│

75 ■

c) Wczasie użytkowania elektronarzędzia

zwróć uwagę na to, aby wpobliżu nie przebywały dzieci ani żadne inne osoby. Wprzy-

padku odwrócenia uwagi od pracy możesz stracić kontrolę nad elektronarzędziem.

2. Bezpieczeństwo elektryczne

a) Wtyk przyłączeniowy elektronarzędzia musi

pasować do gniazda zasilania. Dokonywanie zmian we wtyku jest zabronione. Nigdy nie używaj adapterów wtyków wpołączeniu zelektronarzędziami mającymi uziemienie.

Oryginalne wtyki oraz pasujące gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.

b) Unikaj kontaktu zuziemionymi powierzchnia-

mi, takimi jak rury, grzejniki, kuchenki lub lodówki. Zetknięcie się zuziemionym przed-

miotem zwiększa ryzyko porażenia prądem elektrycznym.

c) Nigdy nie narażaj elektronarzędzia na dzia-

łanie deszczu lub wilgoci. Przedostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

d) Nigdy nie chwytaj za kabel zasilający,

np.wcelu przeniesienia bądź zawieszenia elektronarzędzia lub wyciągnięcia wtyku zgniazda zasilania. Chroń kabel zasilający przed źródłami gorąca, olejem, ostrymi krawędziami lub poruszającymi się częściami urządzenia. Uszkodzone lub poplątane kable

zasilające zwiększają ryzyko porażenia prądem elektrycznym.

e) Podczas pracy zelektronarzędziem na ze-

wnątrz stosuj wyłącznie przedłużacze, które są dopuszczone również do użytku na zewnątrz pomieszczeń. Stosowanie przedłuża-

cza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

f) Jeśli nie da się uniknąć pracy zelektronarzę-

dziem wwilgotnym otoczeniu, zastosuj wyłącznik różnicowo-prądowy. Zastosowanie

wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Zawsze zachowuj ostrożność iuważaj na to,

co robisz. Praca zelektronarzędziem wymaga także zachowania zasad zdrowego rozsądku. Nie korzystaj zelektronarzędzia wprzypadku przemęczenia, bycia pod wpływem narkotyków, alkoholu lub lekarstw. Nawet chwila nie-

uwagi podczas korzystania zelektronarzędzia może spowodować poważne obrażenia ciała.

Noś środki ochrony indywidualnej iobowiązko-

wo okulary ochronne. Noszenie środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub ochronników słuchu - wzależności od rodzaju izastosowania elektronarzędzia - zmniejsza ryzyko odniesienia obrażeń.

c) Unikaj sytuacji prowadzących do przypadko-

wego uruchomienia urządzenia. Przed podłączeniem do zasilania sieciowego i/lub akumulatora, przed chwyceniem lub przeniesieniem elektronarzędzia upewnij się, że elektronarzędzie jest wyłączone. Trzymanie

palca na wyłączniku wtrakcie przenoszenia elektronarzędzia lub podłączenie elektronarzędzia do zasilania zwciśniętym już wyłącznikiem może doprowadzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń

wszystkie przyrządy regulacyjne lub klucze. Narzędzie lub klucz pozostawiony wobracającej się części elektronarzędzia może spowodować obrażenia ciała.

e) Unikaj nienaturalnej postawy ciała. Zadbaj

outrzymanie stabilnej postawy iprzez cały czas utrzymuj równowagę. Dzięki temu będzie

można lepiej kontrolować elektronarzędzie wprzypadku nieoczekiwanych sytuacji.

f) Noś odpowiednią odzież. Nie zakładaj luźnych

ubrań ani biżuterii. Włosy, odzież iodzież trzymaj zdala od ruchomych części urządzenia.

Ruchome części urządzenia mogą pochwycić luźną, odstającą odzież, biżuterię lub długie włosy.

g) Jeżeli możliwe jest podłączenie odciągu

izbiornika pyłu, należy je podłączyć iużywać ich wprawidłowy sposób. Zastosowanie

odciągu pyłowego może zmniejszyć zagrożenia związane zzapyleniem.

■ 76 │ PL

PBSA 12 F5

h) Nie ulegaj złudnemu poczuciu bezpieczeń-

stwa inie ignoruj zasad bezpieczeństwa dla elektronarzędzi, nawet jeśli po wielokrotnym korzystaniu jesteś zaznajomiony zelektronarzędziem. Nieuwaga może wciągu ułamków

sekund stać się przyczyną poważnych obrażeń.

4. Użytkowanie iobsługa elektronarzędzia

a) Nie przeciążaj elektronarzędzia. Elektrona-

rzędzia używaj zawsze do ściśle określonego zakresu użytkowania. Zodpowiednim elektro-

narzędziem pracuje się lepiej ibezpieczniej wpodanym zakresie mocy.

b) Nie używaj elektronarzędzia zuszkodzonym

wyłącznikiem. Elektronarzędzie, którego nie można

włączyć ani wyłączyć, stanowi zagrożenie imusi zostać niezwłocznie przekazane do naprawy.

c) Przed dokonaniem ustawień elektronarzędzia,

wymianą narzędzi roboczych lub odłożeniem elektronarzędzia na bok wyciągnij wtyk zgniazda zasilania i/lub wyjmij akumulator.

Ten środek ostrożności uniemożliwi przypadkowe uruchomienie elektronarzędzia.

d) Nieużywane elektronarzędzia przechowuj

wmiejscu niedostępnym dla dzieci. Nie pozwalaj na używanie elektronarzędzia przez osoby, które nie wiedzą, jak się znim obchodzić lub nie przeczytały niniejszych instrukcji.

Elektronarzędzia wrękach niepowołanych osób stanowią duże zagrożenie.

e) Elektronarzędzia inarzędzia robocze wyma-

gają starannej pielęgnacji. Sprawdź, czy ruchome elementy działają prawidłowo inie blokują się, czy żaden zelementów nie pękł lub nie jest uszkodzony wstopniu uniemożliwiającym prawidłowe działanie elektronarzędzia. Przed zastosowaniem elektronarzędzia zleć naprawę uszkodzonych części. Przyczyną

wielu wypadków zelektronarzędziami jest ich niewłaściwa konserwacja.

f) Dbaj oto, aby narzędzia skrawające były

ostre iczyste. Zadbane narzędzia skrawające zostrymi ostrzami rzadziej się blokują ipozwalają się lepiej prowadzić.

g) Korzystaj zelektronarzędzia, narzędzi robo-

czych itd. zgodnie zniniejszymi instrukcjami. Uwzględnij przy tym warunki pracy iwykonywaną czynność. Używanie elektronarzędzi

do celów innych niż przewiduje to ich przeznaczenie może doprowadzić do niebezpiecznych sytuacji.

h) Uchwyty ipowierzchnie uchwytów utrzymuj

wczystości, wstanie suchym, wolne od olejów ismarów. Śliskie uchwyty ipowierzchnie

uchwytów nie dają gwarancji bezpiecznej obsługi ikontroli elektronarzędzia wtrudnych do przewidzenia sytuacjach.

5. Stosowanie iobsługa narzędzia akumulatorowego

a) Akumulatory ładuj wyłącznie za pomocą

ładowarek zalecanych przez producenta.

Używanie ładowarki do ładowania akumulatorów innych niż te, do których jest ona przewidziana, stwarza zagrożenie pożarowe.

b) Stosuj zawsze akumulatory przewidziane do

określonego elektronarzędzia. Używanie innych akumulatorów może doprowadzić do obrażeń iniebezpieczeństwa pożaru.

c) Nieużywany akumulator przechowuj zdala

od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych drobnych metalowych przedmiotów, które mogłyby powodować zwarcie styków. Zwarcie między stykami akumu-

latora może spowodować oparzenia lub pożar.

d) Przy nieprawidłowym użytkowaniu zakumu-

latora może wydostać się ciecz. Unikaj kontaktu ztą cieczą. Wrazie przypadkowego kontaktu zmyj wodą. Wprzypadku przedostania się cieczy do oczu skorzystaj dodatkowo zpomocy lekarza. Wydostająca się zaku-

mulatora ciecz może powodować podrażnienia skóry lub poparzenia.

e) Nie wolno używać uszkodzonego lub zmody-

ﬁkowanego akumulatora. Uszkodzone lub zmodyﬁkowane akumulatory mogą zachowywać się nieprzewidywalnie idoprowadzić do pożaru, eksplozji lub obrażeń.

PBSA 12 F5

│

77 ■

f) Nie wystawiaj akumulatora na działanie

ognia lub wysokiej temperatury. Ogień lub

temperatury powyżej 130°C (265°F) mogą spowodować wybuch.

g) Przestrzegaj wszystkich instrukcji dotyczą-

cych ładowania inie ładuj akumulatora lub narzędzia akumulatorowego poza wskazanym winstrukcji obsługi zakresem temperatur. Niewłaściwe ładowanie lub ładowanie

poza dopuszczonym zakresem temperatur może spowodować zniszczenie akumulatora oraz zwiększyć zagrożenie pożarowe.

PRZESTROGA! NIEBEZPIECZEŃSTWO WYBUCHU! Nigdy nie ładuj baterii jednorazowych.

Chroń akumulator przed wysoką temperaturą, np. przed ciągłym działaniem promieni słonecznych, ognia, wody i wilgoci. Niebezpieczeństwo

eksplozji.

6. Serwis

a) Naprawę elektronarzędzia powierzaj zawsze

wykwaliﬁkowanemu specjaliście i używaj zawsze oryginalnych części zamiennych.

Dzięki temu zapewnione jest bezpieczeństwo użytkowania elektronarzędzia.

b) Nigdy nie wolno naprawiać uszkodzonych

akumulatorów. Każda konserwacja akumulatorów powinna być przeprowadzana wyłącznie przez producenta lub autoryzowany punkt serwisowy.

Zasady bezpieczeństwa pracy zwkrętarko-wiertarką

Wskazówki bezpieczeństwa dla wszystkich prac

OSTRZEŻENIE!

■ Podczas prac, wtrakcie których można

natraﬁć na ukryte przewody elektryczne lub własny przewód przyłączeniowy, trzymaj elektronarzędzie zawsze za izolowane uchwyty. Kontakt śruby lub wkrętu z prze-

wodem elektrycznym może spowodować przejście napięcia również na metalowe elementy urządzenia i porażenie elektryczne.

Wskazówki bezpieczeństwa przy stosowaniu długich wierteł

■ Nigdy nie pracować z większą prędkością

obrotową, niż maksymalna dopuszczalna prędkość obrotowa wiertła. Przy wyższych

prędkościach obrotowych wiertło może się lekko wyginać, jeśli bez kontaktu z obrabianym przedmiotem może się swobodnie obracać, co może prowadzić do obrażeń ciała.

■ Wiercenie należy zawsze rozpoczynać przy

niskiej prędkości obrotowej oraz gdy wiertło styka się z obrabianym przedmiotem. Przy

wyższych prędkościach obrotowych wiertło może się lekko wyginać, jeśli bez kontaktu z obrabianym przedmiotem może się swobodnie obracać, co może prowadzić do obrażeń ciała.

■ Nie wywieraj nadmiernego nacisku i tylko w

kierunku wzdłużnym na wiertło. Wiertła mogą się zginać i wskutek tego łamać lub prowadzić do utraty kontroli nad urządzeniem i obrażeń.

■ 78 │ PL

Oryginalne akcesoria iurządzenia dodatkowe

■ Używaj wyłącznie akcesoriów iurządzeń

dodatkowych, które zostały wymienione winstrukcji obsługi lub których mocowanie jest kompatybilne zurządzeniem.

PBSA 12 F5

Zasady bezpieczeństwa użycia ładowarek

■ To urządzenie może być używane

przez dzieci od 8.roku życia oraz przez osoby ozmniejszonych zdolnościach ﬁzycznych, sensorycznych lub umysłowych bądź osoby nieposiadające odpowiedniego doświadczenia i/lub wiedzy, wyłącznie pod nadzorem lub po przeszkoleniu wzakresie bezpiecznego użytkowania urządzenia oraz potencjalnych zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Dzieciom bez opieki osób dorosłych nie wolno czyścić ani konserwować urządzenia.

Ładowarka nadaje się tylko do użytku wzamkniętych pomieszczeniach.

OSTRZEŻENIE!

■ Wprzypadku uszkodzenia kabla zasilają-

cego należy zlecić jego wymianę producentowi, wpunkcie serwisowym lub osobie posiadającej odpowiednie kwaliﬁkacje. Dzięki temu unikniemy poważnych zagrożeń.

UWAGA!

► W tej ładowarce można ładować tylko

następujące baterie: PAPK 12 A1/ PAPK 12 A2/PAPK 12 A3/PAPK 12 B1/ PAPK 12 B3/ PAPK 12 C1/PAPK 12 D1.

► Aktualna lista zgodności akumulatorów

znajduje się na stronie internetowej www.lidl.de/akku.

Przed uruchomieniem

Wyjmowanie/ładowanie/ wkładanieakumulatora

WSKAZÓWKA

► Akumulator jest częściowo naładowany. W

idealnej sytuacji całkowicie naładuj baterię przed użyciem. Akumulator litowy można ładować wkażdej chwili inie będzie to miało żadnego wpływu na jego żywotność. Przerwanie procesu ładowania nie jest szkodliwe dla akumulatora.

► Nigdy nie ładuj akumulatora, jeśli tempera-

tura otoczenia jest niższa niż 10°C lub wyższa niż 40°C. Wprzypadku dłuższego przechowywania akumulatora litowego należy regularnie kontrolować jego poziom naładowania. Optymalny stan naładowania wynosi pomiędzy 50% a80%. Miejsce przechowywania powinno być suche ichłodne, ztemperaturą otoczenia między 0°C a50°C.

OSTROŻNIE!

► Przed wyjęciem lub włożeniem akumula-

tora

do ładowarki wyciągaj zawsze

wtyk sieciowy zgniazda zasilania.

1) Wcelu wyjęcia akumulatora nacisnąć przyciski zwolnienia blokady iwyjąć akumulator zurządzenia.

2) Włożyć akumulator do ładowarki .

3) Włóż wtyk do gniazda zasilania. Zapali się

sygnali-

czerwona dioda kontrolna ładowania

4) Zielona

5) Wsunąć akumulator

dioda kontrolna ładowania

zuje zakończenie ładowania i gotowość akumulatora

do pracy.

do urządzenia.

PBSA 12 F5

│

79 ■

Sprawdzanie stanu naładowania akumulatora

Stan lub pozostały poziom naładowania jest wyświetlany na wskaźniku LED stanu naładowania akumulatora wnastępujący sposób: CZERWONY/POMARAŃCZOWY/ZIELONY = maksymalny poziom naładowania CZERWONY/POMARAŃCZOWY = średni poziom naładowania CZERWONY = niski poziom naładowania - naładować akumulator

Zmiana narzędzi

Wkrętarko-wiertarka akumulatorowa wyposażona jest w pełni automatyczną blokadę wrzeciona

Zatrzymanie silnika powoduje unieruchomienie całego układu przeniesienia napędu, pozwalając na otwarcie uchwytu wiertarskiego

poprzez jego obrócenie . Po włożeniu odpowiedniego narzędzia izablokowaniu uchwytu wiertarskiego przez jego obrót można od razu przystąpić do dalszej pracy. Blokada wrzeciona zwalnia się automatycznie wraz zuruchomieniem silnika (naciśnięcie włącznika/wyłącznika

Przekładania 2-biegowa

OSTROŻNIE!

► Przełącznik zmiany biegów

wyłącznie po zatrzymaniu urządzenia. Wprzeciwnym razie może to spowodować uszkodzenie urządzenia.

Na pierwszym biegu (przełącznik zmiany biegów

wpołożeniu 1)

uzyskujemy prędkość obrotową ok. 350 min wysoki moment dokręcania. To ustawienie nadaje się do wszystkich prac związanych zwkręcaniem śrub.

Na drugim biegu (przełącznik zmiany biegów wpołożeniu: 2)

uzyskasz prędkość obrotową ok. 1300 min-1, pozwalającą na wiercenie otworów.

naciskaj

-1

oraz

Zdejmowanie uchwytu wiertarskiego

Aby skorzystać z mocowania do bitów , trzeba zdjąć uchwyt szybkomocujący .

Zdejmowanie uchwytu wiertarskiego

♦ Chwyć mocno uchwyt szybkomocujący

z przodu.

♦ Pociągnij/przesuń pierścień uchwytu wiertar-

10a

skiego

w kierunku uchwytu szybkomocującego . Uchwyt szybkomocujący jest teraz odryglowany i można go ściągnąć do przodu.

Zakładanie uchwytu szybkomocującego

♦ Aby ponownie założyć uchwyt szybkomocu jący

pociągnij pierścień uchwytu wiertarskiego kierunku uchwytu szybkomocującego . Przesuń w tym celu uchwyt szybkomocujący nad mocowanie do bitów . Puść pierścień uchwytu wiertarskiego

10a

, aby zatrzasnąć uchwyt szyb-

komocujący .

WSKAZÓWKA

► Jeżeli uchwyt szybkomocujący

nie zatrzaśnie się samoczynnie, obróć pierścień uchwytu wiertarskiego

10a

Korzystanie z mocowania do bitów

Po zdjęciu uchwytu szybkomocującego można korzystać z mocowania do bitów .

♦ Włóż odpowiedni bit wmocowanie do

bitów

♦ Wsuń bit do oporu w mocowanie do bitów

Dzięki prowadnicy i uchwytowi magnetycznemu bit jest pewnie zamocowany w uchwycie.

♦ W celu wyjęcia bitu, wyciągnij go z moco-

wania

10a

■ 80 │ PL

PBSA 12 F5

Ustawianie momentu dokręcania/ stopnia wiercenia

Przełącznikiem momentu dokręcania można ustawić moment dokręcania.

♦ Do małych śrub lub miękkich materiałów należy

wybrać niski moment.

♦ Wysoki moment ustawiaj do wkręcania dużych

śrub, twardych materiałów lub do wykręcania śrub.

♦ Wybierz odpowiedni stopień dla prac związa-

nych z wierceniem, ustawiając moment dokręcania

♦ W przypadku wiercenia przesuń przełącznik

zmiany biegów naprzód (pozycja 2).

w położenie .

Uruchomienie

Zmiana kierunku obrotów/ odblokowanie urządzenia

♦ Odblokować urządzenie i zmienić kierunek

obrotów przestawiając przełącznik lub w lewo.

Włączanie/wyłączanie

Włączanie

♦ Wcelu uruchomienia urządzenia naciśnij

iprzytrzymaj włącznik/wyłącznik robocza LED świeci się przy lekko lub całkowicie wciśniętym włączniku/wyłączniku . Pozwala to na oświetlenie miejsca pracy wwarunkach słabego oświetlenia.

Wyłączanie

♦ Wcelu wyłączenia urządzenia zwolnij przycisk

włącznika/wyłącznika

Regulacja prędkości obrotowej

Włącznik/ wyłącznik wyposażony jest wzmienną regulację prędkości. Lekkie naciśnięcie włącznika/ wyłącznika powoduje pracę zniską prędkością obrotową. Wraz ze wzrostem siły nacisku na przycisk prędkość obrotowa wzrasta.

w prawo

. Lampka

WSKAZÓWKA

► Wbudowany hamulec silnikowy zapewnia

szybkie zatrzymanie.

Aktywacja blokady

♦ Przesuń przełącznik kierunku obrotów

w położenie środkowe. Włącznik/wyłącznik jest zablokowany.

Wskazówki i porady

Wskazówka! Zasady prawidłowego postępowania.

♦ Przed przystąpieniem do pracy sprawdź, czy

wiertło lub końcówka są prawidłowo zamocowane, tzn. równo zablokowane wuchwycie.

♦ Bity mają oznaczenia określające ich wymiar

ikształt. Jeśli nie znasz rozmiaru końcówki, przed rozpoczęciem wkręcania sprawdź, czy końcówka będzie pasowała do łba wkrętu.

Moment obrotowy

♦ Ustawienie zbyt wysokiego momentu obroto-

wego lub zbyt wysokiej prędkości obrotowej narzędzia może spowodować uszkodzenie mniejszych wkrętów/bitów.

Wkręcanie wtwardy materiał (metal)

♦ Szczególnie wysokie momenty obrotowe

uzyskuje się np. wprzypadku metalowych połączeń śrubowych przy użyciu nasadek do kluczy nasadowych. Wybierz niską prędkość obrotową.

Wkręcanie wmiękki materiał (np. drewno iglaste)

♦ Również wtym przypadku wybieraj mniejszą

prędkość obrotową, aby przykładowo nie uszkodzić powierzchni drewnianej podczas styczności zmetalowym łbem wkrętu. Użyj pogłębiacza.

PBSA 12 F5

│

81 ■

Podczas wiercenia wdrewnie, metalu oraz pozostałych materiałach należy pamiętać

♦ Wprzypadku małych średnic wierteł używaj

wysokiej prędkości obrotowej, awprzypadku większych średnic wierteł niskiej prędkości obrotowej.

♦ W przypadku twardych materiałów stosuj niż-

szą prędkość obrotową, a w przypadku miękkich materiałów wyższą prędkość obrotową.

♦ Zabezpiecz lub zamocuj przedmiot obrabiany

(o ile możliwe) np. ściskiem stolarskim lub w imadle.

♦ Punktakiem lub gwoździem zaznacz miejsce,

wktórym chcesz wiercić. Podczas nawiercania wybierz niską prędkość obrotową.

♦ Wcelu usunięcia wiórów zotworu oraz schło-

dzenia miejsca wiercenia, wyciągaj wielokrotnie wiertło zwierconego otworu.

Wiercenie wmetalu

♦ Używaj wyłącznie wierteł do wiercenia w meta-

lu (HSS). W celu uzyskania lepszych rezultatów można schłodzić wiertło olejem chłodząco-smarującym. Wiertłami do metalu można wiercić również otwory w plastiku. Nawierć otwór najpierw za pomocą wiertła Ø 3 mm i następnie zbliżaj się do żądanej średnicy wiercenia.

Wiercenie w drewnie

♦ Używaj wierteł do drewna zkłem centrującym,

do wiercenia głębszych otworów używaj „wierteł krętych”, do wiercenia otworów owiększych średnicach używaj wierteł cylindrycznych. Do wkręcania małych wkrętów wmiękkie drewno nie trzeba nawiercać otworów.

Konserwacja i czyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO OBRAŻEŃ! Przed rozpoczęciem wszelkich prac przy urządzeniu należy je wyłączyć iwyjąć akumulator.

Wkrętarko-wiertarka akumulatorowa jest urządzeniem bezobsługowym.

■ Urządzenie musi być zawsze czyste, suche i

niezabrudzone olejem ani smarem.

■ Do wnętrza urządzeń nie mogą się przedostać

żadne ciecze.

■ Do czyszczenia obudowy używaj suchej szmat-

ki. Nigdy nie używaj benzyny, rozpuszczalników ani środków myjących, niszczących tworzywo sztuczne.

■ Wprzypadku dłuższego przechowywania

akumulatora litowego należy regularnie kontrolować jego poziom naładowania. Optymalny stan naładowania wynosi pomiędzy 50% a80%. Optymalne warunki przechowywania to chłodne isuche miejsce.

WSKAZÓWKA

► Niewymienione tutaj części zamienne (np.

akumulatory, przełączniki) można zamówić za pośrednictwem naszej infolinii serwisowej.

■ 82 │ PL

PBSA 12 F5

Gwarancja Kompernaß Handels GmbH

Szanowny Kliencie, To urządzenie objęte jest 3-letnią gwarancją, licząc

od daty zakupu. W przypadku wad tego produktu, masz gwarantowane ustawowo prawa w stosunku sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki gwarancji.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu. Należy zachować paragon. Jest on wymagany jako dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu produktu ujawni się w nim wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania nieodpłatnie naprawiony, wymieniony na nowy lub zostanie zwrócona jego cena. Warunkiem spełnienia tego świadczenia gwarancyjnego jest dostarczenie w trakcie tego trzyletniego okresu uszkodzonego urządzenia wraz z dowodem zakupu (paragonem) oraz krótkim opisem wady i daty jej wystąpienia.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz z powrotem naprawiony lub nowy produkt. Zgodnie z art. 581 §1 polskiego kodeksu cywilnego wraz z wy-mianą produktu lub jego istotnej części rozpoczyna się nowy okres gwarancyjny.

Akumulatory z serii X 12 V oraz X 20 V Team objęte są 3-letnią gwarancją, licząc od daty zakupu.

Okres gwarancji i ustawowe roszczenia gwarancyjne

Wykonanie usługi gwarancyjnej nie przedłuża okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i wady wykryte w chwili zakupu należy zgłosić bezpośrednio po rozpakowaniu urządzenia. Po upływie okresu gwarancji wszelkie naprawy są wykonywane odpłatnie.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane i poddane przed wysyłką skrupulatnej kontroli jakości.

Gwarancja obejmuje wady materiałowe lub produkcyjne. Niniejsza gwarancja nie obejmuje części produktu, podlegających normalnemu zużyciu, ani uszkodzeń części łatwo łamliwych, np. przełączników, lub części wykonanych ze szkła.

Niniejsza gwarancja traci swoją ważność, jeśli produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu zapewnienia prawidłowego stosowania produktu należy ściśle przestrzegać wszystkich instrukcji wymienionych w instrukcjach obsługi. Należy bezwzględnie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku domowego, a nie do zastosowań komercyjnych. Niewłaściwe użytkowanie urządzenia, używanie go w sposób niezgodny z jego przeznaczeniem, użycie siły lub ingerencja w urządzenie, dokonywana poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.

Okres gwarancji nie ma zastosowania w następujących przypadkach

■ normalne zużycie pojemności baterii

■ komercyjne wykorzystanie produktu

■ uszkodzenie lub modyﬁkacja produktu przez

klienta

■ nieprzestrzeganie przepisów bezpieczeństwa

i konserwacji, błędy w obsłudze

■ szkody spowodowane zjawiskami naturalnymi

PBSA 12 F5

│

83 ■

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygotuj

paragon ﬁskalny oraz numer artykułu (IAN) 408292_2207 jako dowód zakupu.

■ Numer artykułu można znaleźć na tabliczce

znamionowej na produkcie, wygrawerowany na urządzeniu, zapisany na stronie tytułowej instrukcji obsługi (w dolnym lewym rogu) lub na naklejce z tyłu bądź na spodzie urządzenia.

■ W przypadku wystąpienia błędów działania

lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez e-mail.

■ Zarejestrowany jako wadliwy produkt możesz

wtedy wraz z dołączonym dowodem zakupu (paragonem) oraz opisem i datą wystąpienia usterki wysłać nieodpłatnie na przekazany wcześniej adres serwisu.

Na stronie www.lidl-service.com możesz pobrać te i wiele innych instrukcji, ﬁlmów o produktach oraz oprogramowanie instalacyjne.

Za pomocą tego kodu QR możesz przejść bezpośrednio na stronę serwisu Lidl (www.lidl-service.com), gdzie możesz otworzyć instrukcję obsługi, wpisując numer artykułu (IAN) 408292_2207.

OSTRZEŻENIE!

► Naprawy urządzenia zlecaj wyłącznie

serwisowi lub elektrykowi, stosując tylko oryginalne części zamienne. Zapewni to

odpowiedni poziom bezpieczeństwa użytkowania urządzenia po naprawie.

► Wymianę wtyku lub kabla przewodu zasi-

lającego powierzaj zawsze producentowi elektronarzędzia lub autoryzowanemu serwisowi. Zapewni to odpowiedni poziom

bezpieczeństwa użytkowania urządzenia po naprawie.

Serwis

Serwis Polska

Tel.: 22 397 4996 E-Mail: kompernass@lidl.pl

IAN 408292_2207

Importer

Pamiętaj, że poniższy adres nie jest adresem serwisu. Skontaktuj się najpierw z odpowiednim punktem serwisowym.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM NIEMCY www.kompernass.com

■ 84 │ PL

PBSA 12 F5

Utylizacja

Dotyczy wyłącznie Francji

Produkt, opakowanie nadają i instrukcja obsługi się do recyklingu, podlegają rozszerzonej odpowiedzialności producenta i są zbierane selektywnie.

Urządzeń elektrycznych nie wolno wyrzucać razem z odpadami domowymi!

Widoczny obok symbol przekreślonego pojemnika na kółkach na śmieci oznacza, że urządzenie to podlega postanowieniom dyrektywy 2012/19/EU. Dyrektywa ta stanowi, że zużytego urządzenia nie wolno wyrzucać wraz ze zwykłymi odpadami domowymi, lecz należy je oddać do wyspecjalizowanych punktów zbiórki odpadów, centrów recyklingu lub zakładów utylizacji odpadów.

Utylizacja jest dla użytkownika bezpłatna. Chroń środowisko iusuwaj odpady wprawidłowy sposób.

Zużyty sprzęt może mieć szkodliwy

wpływ na środowisko i zdrowie ludzi z

uwagi na potencjalną zawartość nie-

bezpiecznych substancji, mieszanin

oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku surowców wtórnych, w tym recyklingu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.

Informacje na temat możliwości utylizacji wysłużonego urządzenia można

uzyskać w urzędzie gminy lub miasta.

Akumulatorów nie wolno wyrzucać razem zodpadami domowymi!

Uszkodzone lub zużyte akumulatory należy poddać procesowi recyklingu zgodnie zdyrektywą 2006/66/EC. Baterie/akumulatory należy traktować jako odpady specjalne iw związku ztym należy je utylizować wsposób przyjazny dla środowiska przez odpowiednie podmioty (sprzedawców, wyspecjalizowanych sprzedawców, publiczne podmioty komunalne, komercyjne ﬁrmy zajmujące się utylizacją odpadów). Baterie/akumulatory mogą zawierać toksyczne metale ciężkie.

Dlatego nie wolno wyrzucać baterii/akumulatorów do odpadów domowych, lecz oddawać je do oddzielnych punktów zbiórki odpadów. Baterie/ akumulatory należy oddawać tylko wstanie rozładowanym.

Opakowanie urządzenia wykonane

jest z materiałów przyjaznych dla śro-

dowiska naturalnego, które można

oddać w lokalnych punktach zbiórki.

Opakowania należy utylizować w

sposób przyjazny dla środowiska.

Przestrzegać oznaczeń na różnych

materiałach opakowaniowych i w razie potrzeby utylizuj je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób: 1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty.

PBSA 12 F5

│

85 ■

Tłumaczenie oryginalnej deklaracji zgodności

Firma KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NIEMCY, oświadcza niniejszym, że produkt ten jest zgodny znastępującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa (2006/42/EC) Dyrektywa wsprawie kompatybilności elektromagnetycznej (2014/30/EU) Dyrektywa wsprawie stosowania substancji szkodliwych dla zdrowia (2011/65/EU)*

* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej

przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego iRady z8 czerwca 2011 wsprawie ograniczenia stosowania określonych substancji niebezpiecznych wurządzeniach elektrycznych ielektronicznych.

Zastosowane normy zharmonizowane

EN 62841-1:2015 EN 62841-2-1:2018/A11:2019 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 63000:2018

Typ/nazwa urządzenia: Wiertarkowkrętarka akumulatorowa 12 V PBSA 12 F5

Rok produkcji: 10–2022

Numer seryjny: IAN 408292_2207

Bochum, dnia 27.09.2022 r.

Semi Uguzlu

- dyrektor ds. jakości Zastrzegamy sobie prawo do wprowadzania zmian technicznych wramach procesu udoskonalania

urządzenia.

■ 86 │ PL

PBSA 12 F5

Zamawianie dodatkowego akumulatora

Jeśli chcesz zamówić dodatkowy akumulator do urządzenia, możesz to zrobić wygodnie przez Internet na stronie www.kompernass.com lub telefonicznie.

Artykuł ten może być po krótkim czasie niedostępny ze względu na niewielkie ilości zapasów magazynowych.

WSKAZÓWKA

► Wniektórych krajach nie jest możliwe zamówienie części zamiennych online. Wtakim wypadku

skontaktuj się zinfolinią serwisową.

Zamawianie telefoniczne

Serwis Polska Tel.: 22 397 4996

Aby zapewnić szybką realizację zamówienia, prosimy przygotować numer katalogowy przypisany do urządzenia (IAN408292_2207). Numer katalogowy znajduje się na tabliczce znamionowej lub na stronie tytułowej niniejszej instrukcji.

PBSA 12 F5

│

87 ■

■ 88 │ PL

PBSA 12 F5

Obsah

Úvod ................................................................90

Používanie vsúlade surčením .........................................................90

Vybavenie ........................................................................90

Rozsah dodávky ....................................................................90

Technické údaje ....................................................................90

Všeobecné bezpeč nostné pokyny pre elektrické náradie .....................91

1. Bezpečnosť na pracovisku ..........................................................91

2. Elektrická bezpečnosť .............................................................91

3. Bezpečnosť osôb .................................................................92

4. Manipulácia s elektrickým náradím a jeho použitie ......................................92

5. Používanie a manipulácia s akumulátorovým náradím ....................................93

6. Servis ..........................................................................94

Bezpečnostné pokyny pre vŕtací skrutkovač ...............................................94

Originálne príslušenstvo/originálne prídavné zariadenia ....................................94

Bezpečnostné upozornenia pre nabíjačky ................................................94

Pred uvedením do prevádzky ............................................95

Vybratie/nabíjanie/vloženie boxu sakumulátorom .........................................95

Odčítanie stavu akumulátora ..........................................................95

Výmena nástrojov ...................................................................95

2-stupňový prevod ..................................................................95

Odobranie skľučovadla ..............................................................95

Používanie uchytenia bitov ............................................................96

Predvoľba krútiaceho momentu/stupeň vŕtania ............................................96

Uvedenie do prevádzky ................................................96

Prepnutie smeru otáčania/ odblokovanie prístroja ..........................................96

Zapnutie/vypnutie ..................................................................96

Nastavenie otáčok ..................................................................96

Aktivovanie blokovania ..............................................................96

Tipy atriky ........................................................................96

Údržba ačistenie ......................................................97

Záruka spoločnosti Kompernass Handels GmbH ............................98

Servis ................................................................ 99

Dovozca .............................................................. 99

Likvidácia ...........................................................100

Preklad originálneho vyhlásenia o zhode .................................101

Objednanie náhradného akumulátora ...................................102

Telefonická objednávka ............................................................ 102

PBSA 12 F5

│

89 ■

AKU VŔTACÍ SKRUTKOVAČ 12V PBSA 12 F5

Úvod

Srdečne vám gratulujeme kukúpe vášho nového prístroja. Touto kúpou ste sa rozhodli pre výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Pred použitím výrobku sa oboznámte sovšetkými pokynmi na obsluhu a bezpečnostnými pokynmi. Výrobok používajte iba podľa opisu a vuvedených oblastiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu sním aj všetky podklady.

Používanie vsúlade surčením

Tento prístroj je určený na vŕtanie a skrutkovanie do dreva, umelej hmoty a kovu. Prístroj používajte len tak, ako je opísané a len pre uvedené oblasti použitia. Akýkoľvek iný spôsob používania alebo zmeny prístroja sa považujú za používanie v rozpore surčením a prinášajú vážne nebezpečenstvá úrazu. Za škody vzniknuté v dôsledku použitia v rozpore s určením výrobca nepreberá žiadnu zodpovednosť. Prístroj nie je určený na priemyselné použitie.

Vybavenie

Prepínač rýchlostných stupňov LED akumulátora (ukazovateľ stavu) Prepínač smeru otáčania/poistka Spínač ZAP/VYP Mäkká rukoväť Box s akumulátorom* Tlačidlo na odblokovanie boxu s akumulátorom LED pracovné svietidlo Predvoľba krútiaceho momentu/stupňa vŕtania Rýchloupínacie skľučovadlo vrtáka

10a

Prstenec skľučovadla Uchytenie bitov Držiak bitov

Obrázok A

Červená LED kontrolka nabíjania Zelená LED kontrolka nabíjania

Nabíjačka*

Rozsah dodávky

1 aku vŕtací skrutkovač 12 V 1 prenosný kufrík 1 návod na obsluhu

Technické údaje

Aku vŕtací skrutkovač 12 V PBSA 12 F5

Dimenzačné napätie 12 V (jednosmerný

prúd)

Dimenzované otáčky naprázdno 1. rýchlosť n0 0–350 min-1

2. rýchlosť n0 0–1300min

Rozsah upínania skľučovadla max. Ø 10 mm

Max. odporúčaný priemer vŕtania Oceľ 8 mm

Drevo 20 mm

Box s akumulátorom PAPK 12 A2*

Typ LÍTIUM-IÓNOVÝ Dimenzačné napätie 12 V

Články 3 Kapacita 2000 mAh (24 Wh)

Rýchlonabíjačka akumulátora PLGK 12 A1* VSTUP/Input

Dimenzačné napätie 220–240 V ∼, 50–60 Hz

Dimenzačný príkon 50 W Poistka (vnútorná) 2 A

VÝSTUP/Output

Dimenzačné napätie 12 V (jednosmerný

Dimenzačný prúd 2400 mA Doba nabíjania cca 60 min Trieda ochrany II /

* BATÉRIA A NABÍJAČ NIE SÚ NAPLNENÉ DODANÉ

DODÁVKY

(jednosmerný

prúd)

(striedavé napätie)

T2A

prúd)

(dvojitá izolácia)

-1

■ 90 │ SK

PBSA 12 F5

Hodnota emisií hluku

Nameraná hodnota hluku zistená podľa EN62841. Hodnota hladiny hluku vyhodnotená ako A elektrického náradia je typicky:

Hladina akustického tlaku L Neurčitosť K K Hladina akustického výkonu L Neurčitosť K K

= 69,5 dB (A)

= 5 dB

= 80,5 dB (A)

= 5 dB

Hodnota emisie vibrácií

Hodnoty celkových vibrácií (súčet vektorov troch smerov) zisťované podľa EN62841:

Vŕtanie do kovu Hodnota emisií vibrácií a

= 1,485 m/s

h,D

Neurčitosť K = 1,5 m/s

UPOZORNENIE

Uvedené celkové hodnoty vibrácií a uvedené

►

hodnoty emisie hluku boli merané podľa normovaného skúšobného postupu a môžu sa použiť na porovnanie jedného elektrického náradia s druhým.

► Uvedené celkové hodnoty vibrácií a uvedené

hodnoty emisie hluku sa môžu tiež použiť na predbežný odhad zaťaženia.

VÝSTRAHA!

► Emisie vibrácií a hluku sa môžu líšiť od uvede-

ných hodnôt počas skutočného používania elektrického náradia, v závislosti od spôsobu, akým sa elektrické náradie používa, obzvlášť od druhu obrobku.

► Pokúste sa zaťaženie udržať podľa možnosti

na čo najnižšej hodnote. Príkladom opatrení na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Musia sa pritom zohľadniť všetky podiely prevádzkového cyklu (napríklad časy, v priebehu ktorých je elektrické náradie vypnuté a časy, počas ktorých je náradie síce zapnuté, ale beží bez zaťaženia).

Všeobecné bezpečnostné pokyny pre elektrické náradie

VÝSTRAHA!

► Prečítajte si všetky bezpečnostné pokyny,

upozornenia, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.

Zanedbania pri dodržiavaní nasledujúcich pokynov môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Pre prípad budúceho použitia uschovajte

všetky bezpečnostné pokyny a upozornenia.

V bezpečnostných pokynoch používaný pojem „elektrické náradie“ sa týka elektrického náradia napájaného zo siete (so sieťovým vedením) a elektrického náradia prevádzkovaného s akumulátorom (bez sieťového vedenia).

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko v čistote adobre

osvetlené. Neporiadok aneosvetlené pracovné

oblasti môžu viesť k úrazom.

b) Nepracujte s elektrickým náradím na miestach

s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo prach. Z elektrického náradia vychádzajú iskry,

ktoré môžu tento prach alebo výpary zapáliť.

c) Počas používaniaelektrického náradia za-

bráňte prístupu detí a iných osôb. Pri odvrátení pozornosti môžete stratiť kontrolu nad elektrickým náradím.

2. Elektrická bezpečnosť

a) Prípojná zástrčka elektrického náradia musí

byť vhodná pre danú zásuvku. Zástrčka sa nesmie žiadnym spôsobom meniť. Spolu s elektrickým náradím, ktoré má ochranné uzemnenie, nepoužívajte žiadne sieťové adaptéry. Nezmenené zástrčky avhodné zásuv-

ky znižujú riziko zásahu elektrickým prúdom.

PBSA 12 F5

│

91 ■

b) Vyvarujte sa telesnému kontaktu suzemnenými

povrchmi ako sú potrubia, vykurovacie telesá, sporáky achladničky. Ak je vaše telo uzemne-

né, hrozí zvýšené riziko zásahu elektrickým prúdom.

c) Chráňte elektrické náradie pred dažďom

alebo vlhkosťou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte pripojovacie vedenie na iné

účely, ako napr. na nosenie, zavesenie elektrického náradia alebo na vyťahovanie zástrčky z elektrickej zásuvky. Pripojovacie vedenie udržiavajte mimo zdrojov tepla, oleja, ostrých hrán alebo pohybujúcich sa častí prístroja.

Poškodené alebo zamotané pripojovacie vedenia zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s elektrickým náradím vonku,

používajte len také predlžovacie vedenia, ktoré sú schválené na vonkajšie použitie.

Použitie predlžovacieho vedenia vhodného pre vonkajšie prostredie zníži riziko zásahu elektrickým prúdom.

f) Ak nie je možné zabrániť prevádzke elektric-

kého náradia vo vlhkom prostredí, použite prúdový chránič. Používanie prúdového chráni-

ča znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy pozorní a dávajte pozor na to,

čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj oka-

mih nepozornosti pri používaní elektrického náradia môže spôsobiť vážne zranenia.

b) V

ždy noste osobné ochranné prostriedky a

ochranné okuliare.Nosenie osobných ochran-

ných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu a použitia elektrického náradia, znižuje riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do pre-

vádzky. Pred zapojením napájania elektrického náradia do siete a/alebo akumulátora a pred jeho zdvíhaním a prenášaním sa presvedčte, či je vypnuté. Ak máte pri prenášaní

elektrického náradia prst na spínači, alebo ak elektrické náradie zapojíte do zdroja elektrického prúdu zapnuté, môže to viesť kúrazom.

d) Skôr než zapnete elektrické náradie, odstráňte

nastavovacie náradie alebo kľúč na skrutky. Náradie alebo kľúč, ktorý sa nachádza na otáčajúcej sa časti elektrického náradia, môže spôsobiť zranenia.

e) Vyhýbajte sa neprirodzenému držaniu tela.

Majte pevný postoj a udržiavajte stále rovnováhu. Takto môžete elektrické náradie lepšie

kontrolovať v neočakávaných situáciách.

f) Noste vhodný odev. Nenoste voľný odev

ani šperky. Vlasy a odev sa musia udržiavať v bezpečnej vzdialenosti od pohyblivých dielov. Voľný odev, šperky alebo dlhé vlasy sa

môžu zachytiť pohybujúcimi sa časťami elektrického náradia.

g) Ak je možná montáž zariadení na odsávanie

a zachytávanie prachu, musia sa tieto pripojiť a používať správne. Používanie odsávania

prachu môže zredukovať ohrozenie prachom.

h) Nenechajte sa ukolísať falošnou istotou a

nepovznášajte sa nad bezpečnostné predpisy pre elektrické náradia, aj keď ste po viacnásobnom použití oboznámení s elektrickým náradím. Neodborná manipulácia môže v

rámci zlomku sekundy viesť k ťažkým poraneniam.

4. Manipulácia s elektrickým

náradím a jeho použitie

a) Nepreťažujte elektrické náradie. Pri svojej

práci používajte len na tento účel určené elektrické náradie. Sosprávnym elektrickým

náradím pracujete lepšie abezpečnejšie v uvedenom rozsahu jeho výkonu.

b) Nepoužívajte elektrické náradie spoškodeným

spínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné amusí sa opraviť.

■ 92 │ SK

PBSA 12 F5

c) Pred vykonávaním nastavení na prístroji,

výmenou vložených nástrojov alebo pred odložením elektrického náradia vytiahnite zástrčku z elektrickej zásuvky a/alebo odstráňte odoberateľný akumulátor. Toto pre-

ventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.

d) Nepoužívané elektrické náradie uschovávajte

mimo dosahu deti. Nedovoľte používať elektrické náradie osobám, ktoré sním nie sú oboznámené alebo si neprečítali tieto pokyny.

Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.

e) Elektrické náradie a vložený nástroj starostlivo

udržiavajte. Skontrolujte, či pohyblivé diely fungujú bezchybne a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo poškodené tak, aby bola obmedzená funkcia elektrického náradia. Pred použitím elektrického náradia nechajte opraviť poškodené časti. Veľa úra-

zov je spôsobených nedostatočnou údržbou elektrického náradia.

f) Rezné nástroje udržiavajte ostré ačisté.

Starostlivo udržiavané rezné nástroje sostrými reznými hranami sa menej zasekávajú aľahšie sa dajú viesť.

g) Elektrické náradie, príslušenstvo, vložené

nástroje atď. používajte v súlade s týmito pokynmi. Zohľadnite pritom pracovné podmienky ačinnosť, ktorú budete vykonávať.

Použitie elektrického náradia na iný ako určený účel použitia môže mať za následok nebezpečné situácie.

h) Rukoväte a úchopné plochy udržiavajte suché,

čisté a bez oleja a tuku. Klzké rukoväte a úchopné plochy neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

5. Používanie a manipulácia s akumulátorovým náradím

a) Akumulátory nabíjajte len v nabíjačkách, ktoré

odporúča výrobca. Pri nabíjačkách, ktoré sú

vhodné pre určitý druh akumulátorov, hrozí nebezpečenstvo požiaru, ak sa použijú s inými akumulátormi.

b) V elektrických náradiach používajte len aku-

mulátory, určené na tento účel. Používanie iných akumulátorov môže viesť k úrazom a nebezpečenstvu požiaru.

c) Nepoužívaný akumulátor nepribližujte ku

kancelárskym sponkám, minciam, kľúčom, klincom, skrutkám a iným malým kovovým predmetom, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumu-

látora môže spôsobiť popáleniny alebo požiar.

d) Pri nesprávnom používaní môže z akumuláto-

ra vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa kvapalina dostane do očí, vyhľadajte dodatočne lekársku pomoc. Unikajúca kvapalina môže spôso-

biť podráždenie kože alebo popáleniny.

e) Nepoužívajte poškodený ani upravený aku-

mulátor. Poškodené alebo upravené akumulátory sa môžu správať nepredvídateľne a viesť k požiaru, výbuchu alebo nebezpečenstvu zranenia.

f) Akumulátor nevystavujte ohňu ani príliš vyso-

kým teplotám. Oheň alebo teploty vyššie ako 130 °C (265 °F) môžu spôsobiť výbuch.

g) Dodržiavajte všetky pokyny na nabíjanie

a akumulátor alebo akumulátorové náradie nenabíjajte nikdy mimo rozsahu teplôt uvedeného v návode na obsluhu. Nesprávne nabíja-

nie alebo nabíjanie mimo prípustného rozsahu teplôt môže akumulátor zničiť a zvýšiť nebezpečenstvo požiaru.

POZOR! NEBEZPEČENSTVO VÝBUCHU! Nikdy nenabíjajte batérie, ktoré nemožno nabíjať.

Chráňte akumulátor

pred teplom, napr. aj pred trvalým slnečným žiarením, ohňom, vodou a vlhkosťou.

Hrozí nebezpečenstvo výbuchu.

PBSA 12 F5

│

93 ■

6. Servis

a) Elektrické náradie môže opravovať len kvaliﬁ-

kovaný personál alen s použitím originálnych náhradných dielov. Takto sa zabezpečí, že

zostane zachovaná bezpečnosť elektrického náradia.

b) Nikdy nevykonávajte údržbu na poškode-

ných akumulátoroch. Akúkoľvek údržbu na akumulátoroch by mal vykonávať iba výrobca alebo splnomocnené zákaznícke servisy.

Bezpečnostné pokyny pre vŕtací skrutkovač

Bezpečnostné upozornenia pre všetky práce

VÝSTRAHA!

■ Držte elektrické náradie len za izolované

plochy rukovätí, keď vykonávate práce, pri ktorých sa elektrické náradie môže dostať na skryté prúdové vedenia alebo na vlastné prívodné vedenie. Kontakt skrutky alebo

používaného nástroja svedením vedúcim napätie môže tiež uviesť pod napätie aj kovové časti prístrojaaspôsobiť zásah elektrickým prúdom.

Bezpečnostné pokyny pri používaní dlhých vrtákov

■ V žiadnom prípade nepracujte s vyššími otáč-

kami ako otáčkami maximálne dovolenými pre vrták. Pri vyšších otáčkach sa môže vrták

ľahko ohnúť, keď sa bez kontaktu s obrobkom môžu voľne otáčať a môže spôsobiť poranenia.

■ Vŕtanie začnite vždy s nízkymi otáčkami a

zatiaľ čo vrták má kontakt s obrobkom. Pri

vyšších otáčkach sa môže vrták ľahko ohnúť, keď sa bez kontaktu s obrobkom môžu voľne otáčať a môže spôsobiť poranenia.

■ Nevyvíjajte žiadny nadmerný tlak a iba v po-

zdĺžnom smere k vrtáku. Vrtáky sa môžu ohnúť a tým sa zlomia alebo vedú k strate kontroly a k poraneniam.

Originálne príslušenstvo/originálne prídavné zariadenia

■ Používajte len príslušenstvo a prídavné za-

riadenia, ktoré sú uvedené v návode na obsluhu, príp. ktorých upnutie je kompatibilné sprístrojom.

Bezpečnostné upozornenia pre nabíjačky

■ Tento prístroj môžu používať deti

staršie ako 8 rokov, ako aj osoby sozníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností avedomostí, ak sú pod dohľadom alebo ak boli o bezpečnom používaní prístroja poučené apochopili z toho vyplývajúce nebezpečenstvá. Deti sa nesmú hrať sprístrojom. Deti nesmú vykonávať čistenie anipoužívateľskú údržbu bez dohľadu.

Nabíjačka je určená len na prevádzku vinteriéri.

VÝSTRAHA!

■ Ak sa prípojný sieťový kábel tohto prístroja

poškodí, musí sa nechať vymeniť výrobcom alebo jeho zákazníckym servisom alebo obdobne kvaliﬁkovanou osobou, aby sa zabránilo ohrozeniam.

POZOR!

► Ta polnilnik lahko polni samo naslednje

baterije: PAPK 12 A1/PAPK 12 A2/ PAPK 12 A3/PAPK 12 B1/PAPK 12 B3/ PAPK 12 C1/PAPK 12 D1.

► Veljaven seznam združljivih akumulatorjev

najdete na www.lidl.de/akku.

■ 94 │ SK

PBSA 12 F5

Pred uvedením do prevádzky

Vybratie/nabíjanie/vloženie boxu sakumulátorom

UPOZORNENIE

► Batéria je čiastočne nabitá. V ideálnom prí-

pade úplne nabite batériu pred použitím. Lítium-iónový akumulátor môžete kedykoľvek nabíjať bez toho, aby sa skracovala životnosť. Prerušenie nabíjania akumulátor nepoškodzuje.

► Akumulatorja nikoli ne polnite, če je tempera-

tura okolice pod 10 °C ali nad 40 °C. Če litij-ionski akumulator hranite dlje časa, morate redno preverjati njegovo napolnjenost. Najprimernejša napolnjenost je med 50 in 80%. Akumulator naj bo shranjen na hladnem in suhem mestu pri temperaturi okolja od 0 °C do 50 °C.

POZOR!

► Vždy vytiahnite zástrčku, skôr ako vyberiete

box s akumulátorom vložíte do nabíjačky.

1) Na vybratie boxu s akumulátorom stlačte uvoľňovacie tlačidlá a box s akumulátorom vytiahnite z prístroja.

2) Box s akumulátorom vložte do nabíjačky .

3) Zastrčte elektrickú zástrčku do zásuvky. LED kontrolka nabíjania

4) Zelená

LED kontrolka nabíjania

nalizuje, že nabíjanie je ukončené a box s akumulátorom

5) Zasuňte box s akumulátorom

Odčítanie stavu akumulátora

Stav nabitia, príp. zvyšný výkon sa signalizuje pri zapnutom prístroji LED diódou akumulátora nasledovne: ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximálne nabitie ČERVENÁ/ORANŽOVÁ = stredné nabitie ČERVENÁ = slabé nabitie – nabite akumulátor

z nabíjačky, resp. ho

Červená

svieti červeno.

vám sig-

je pripravený na použitie.

do prístroja.

Výmena nástrojov

Váš akumulátorový vŕtací skrutkovač má plnoautomatickú aretáciu vretena .

Pri zastavení motora sa zablokuje hnacia vetva, takže môžete rýchloupínacie skľučovadlo otáčaním

otvoriť. Po nasadení požadovaného nástroja a jeho zaistení otáčaním skľučovadla môžete okamžite pokračovať v práci. Aretácia vretena sa uvoľní automaticky spustením motora (po stlačení spínača ZAP/VYP ).

2-stupňový prevod

POZOR!

► Prepínač rýchlostných stupňov

stláčajte iba pri zastavenom prístroji. Inak hrozí poškodenie prístroja.

V prvom rýchlostnom stupni (prepínač rýchlostných stupňov

dosiahnete otáčky cca 350 min

v polohe 1)

-1

a vysoký krútiaci moment. Toto nastavenie je vhodné pre všetky skrutkovacie práce.

V druhom rýchlostnom stupni (prepínač rýchlostných stupňov

dosiahnete otáčky cca 1300 min

v polohe 2)

-1

vhodné na

vŕtacie práce.

Odobranie skľučovadla

Aby ste mohli použiť uchytenie bitov , musíte odobrať rýchloupínacie skľučovadlo .

Odobratie skľučovadla

♦ Spredu pevne podržte

vadlo

♦ Ťahajte/posúvajte prstenec skľučovadla

v smere rýchloupínacieho skľučovadla . Rýchloupínacie skľučovadlo je teraz odblokované a môže sa vytiahnuť smerom dopredu.

rýchloupínacie skľučo-

10a

PBSA 12 F5

│

95 ■

Nasadenie rýchloupínacieho skľučovadla

♦ Aby ste rýchloupínacie skľučovadlo

nasadili, ťahajte prstenec skľučovadla rýchloupínacieho skľučovadla vajte rýchloupínacie skľučovadlo cez uchytenie bitov aby rýchloupínacie skľučovadlo zapadlo.

UPOZORNENIE

► Ak rýchloupínacie skľučovadlo

samo od seba, otočte prstenec skľučovadla

. Uvoľnite prstenec skľučovadla

opäť

10a

v smere

. Pritom posú-

nezapadne

Používanie uchytenia bitov

Po odobratí rýchloupínacieho skľučovadla môžete použiť uchytenie bitov .

♦ Vložte vhodný bit do uchytenia bitov ♦ Teraz posuňte bit až po doraz do uchytenia

bitov

. Prostredníctvom vedenia a magnetického držiaka bit pevne sedí.

♦ Bit odoberiete jeho vytiahnutím z uchytenia

bitov

Predvoľba krútiaceho momentu/ stupeň vŕtania

Pomocou predvoľby krútiaceho momentu môžete nastaviť krútiacu silu.

♦ Nižší stupeň zvoľte pre malé skrutky, príp.

mäkké materiály.

♦ Vyšší stupeň zvoľte pre veľké skrutky, tvrdé

materiály, príp. pri vyskrutkovávaní skrutiek.

♦ Na vŕtacie práce zvoľte stupeň vŕtania tak, že

predvoľbu krútiaceho momentu polohy

♦ Na vŕtacie práce posuňte tiež prepínač

rýchlostných stupňov

vpred (poloha 2).

prepnete do

Uvedenie do prevádzky

Prepnutie smeru otáčania/ odblokovanie prístroja

10a

♦ Odblokujte prístroj a zmeňte smer otáčania

prepnutím prepínača smeru otáčania doprava, príp. doľava.

Zapnutie/vypnutie

Zapnutie

♦ Na uvedenie prístroja do prevádzky stlačte

spínač ZAP/VYP Pracovné LED svetlo alebo úplne stlačenom spínači ZAP/VYP Umožňuje osvetlenie pracovného priestoru pri nepriaznivých svetelných pomeroch.

Vypnutie

♦ Na vypnutie prístroja pustite spínač ZAP/

VYP

a podržte ho stlačený.

sa rozsvieti pri jemne

Nastavenie otáčok

Spínač ZAP/VYP má variabilnú reguláciu rýchlosti. Jemným stlačením spínača ZAP/VYP dosiahnete nízke otáčky. S narastajúcim tlakom sa otáčky zvýšia.

UPOZORNENIE

Integrovaná motorová brzda zaistí rýchle

►

zastavenie.

Aktivovanie blokovania

♦ Zatlačte prepínač smeru otáčania do stred-

nej polohy. Spínač ZAP/VYP je blokovaný.

Tipy atriky

Tip! Takto sa zachováte správne.

♦ Pred prevádzkou skontrolujte správne nasade-

nie skrutkovacieho, resp. vŕtacieho nadstavca, t.z. jeho vycentrovanie v skľučovadle.

♦ Skrutkovacie bity sú označené svojou veľkosťou

a tvarom. Ak si nie ste istí, vždy najprv vyskúšajte, či bit sedí bez vôle v hlave skrutky.

■ 96 │ SK

PBSA 12 F5

PARKSIDE PBSA 12 F5 User manual [gb]

Specifications and Main Features

Frequently Asked Questions

User Manual
