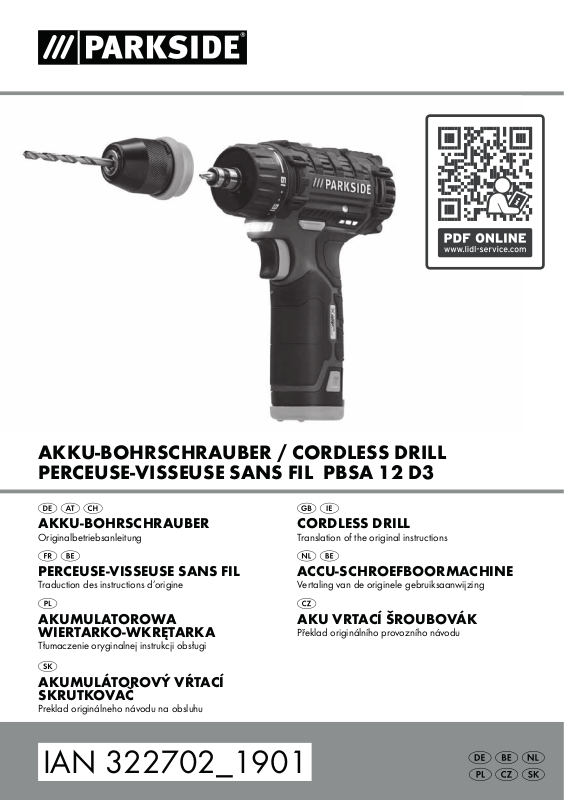

AKKU-BOHRSCHRAUBER / CORDLESS DRILL
PERCEUSE-VISSEUSE SANS FIL PBSA 12 D3
AKKU-BOHRSCHRAUBER
Originalbetriebsanleitung
PERCEUSE-VISSEUSE SANS FIL
Traduction des instructions d’origine
AKUMULATOROWA
WIERTARKO-WKRĘTARKA
Tłumaczenie oryginalnej instrukcji obsługi
AKUMULÁTOROVÝ VŔTACÍ
SKRUTKOVAČ
Preklad originálneho návodu na obsluhu
IAN 322702_1901
CORDLESS DRILL
Translation of the original instructions
ACCU-SCHROEFBOORMACHINE
Vertaling van de originele gebruiksaanwijzing
AKU VRTACÍ ŠROUBOVÁK
Překlad originálního provozního návodu
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
DE / AT / CH Originalbetriebsanleitung Seite 1
GB/IE Translation of the original instructions Page 15
FR / BE Traduction des instructions d’origine Page 27
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 41
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 55
CZ Překlad originálního provozního návodu Strana 69
SK Preklad originálneho návodu na obsluhu Strana 83
10a
A
Ladezeiten
Charging
times
Temps
de charge
Ladeströme
Charging
currents
Courants
de charge
max. 2,4 A
Ladegerät
PLGK 12 A1
Charger
Chargeur
max. 4,5 A
Ladegerät
PLGK 12 B2
Charger
Chargeur
2 Ah
Akku
PAPK 12 A1
Battery pack
Batterie
60 min
2,4 A
60 min
2,4 A
2 Ah
Akku
PAPK 12 A2
Battery pack
Batterie
60 min
2,4 A
45 min
3,5 A
4 Ah
Akku
PAPK 12 B1
Battery pack
Batterie
120 min
2,4 A
60 min
4,5 A
Alle Parkside Geräte und die Ladegeräte PLGK 12 A1 / B2 der X12V Team Serie
sind mit dem Akku-Pack PAPK 12 A1 / A2 / B1 kompatibel.
All Parkside tools and the chargers PLGK 12 A1 / B2 of the X12V Team series
are compatible with the PAPK 12 A1 / A2 / B1 battery pack.
Tous les outils Parkside et les chargeurs
Team sont compatibles avec la batterie PAPK 12 A1 / A2 / B1.
PLGK 12 A1 / B2 de la série X12V
12V max.
10,8V
Inhaltsverzeichnis
Einleitung ........................................................2
Bestimmungsgemäßer Gebrauch ................................................ 2
Ausstattung ................................................................. 2
Lieferumfang ................................................................ 2
Technische Daten ............................................................2
Allgemeine Sicherheitshinweise fürElektrowerkzeuge ...................3
1. Arbeitsplatzsicherheit ....................................................... 3
2. Elektrische Sicherheit ....................................................... 4
3. Sicherheit von Personen ..................................................... 4
4. Verwendung und Behandlung des Elektrowerkzeugs .............................. 5
5. Verwendung und Behandlung des Akkuwerkzeugs ................................ 5
6. Service .................................................................. 6
Sicherheitshinweise für Bohrschrauber ............................................ 6
Originalzubehör / -zusatzgeräte ................................................ 6
Sicherheitshinweise für Ladegeräte .............................................. 7
Vor der Inbetriebnahme ...........................................7
Akku-Pack entnehmen /laden /einsetzen .......................................... 7
Akkuzustand ablesen ......................................................... 7
Werkzeuge wechseln ......................................................... 8
2-Gang Getriebe ............................................................ 8
Bohrfutter abnehmen ......................................................... 8
Bitaufnahme benutzen ........................................................ 8
Drehmomentvorwahl / Bohrstufe ................................................ 8
Inbetriebnahme ..................................................9
Drehrichtung umschalten/Gerätentriegeln ........................................ 9
Ein- / ausschalten ............................................................ 9
Drehzahl einstellen ........................................................... 9
Sperre aktivieren ............................................................9
Tipps und Tricks ............................................................. 9
Wartung und Reinigung ...........................................10
Garantie der Kompernaß Handels GmbH ............................10
Service .........................................................11
Importeur ......................................................12
Entsorgung .....................................................12
Original-Konformitätserklärung ....................................13
Ersatz Akku Bestellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Telefonische Bestellung .......................................................14
PBSA 12 D3
DE│AT│CH
│
1 ■
AKKU-BOHRSCHRAUBER
PBSA 12 D3
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedienund Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist zum Bohren und Schrauben in
Holz, Kunststoff und Metall bestimmt. Benutzen Sie
das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung
entstandene Schäden übernimmt der Hersteller
keine Haftung. Nicht für den gewerblichen Einsatz
bestimmt.
Ausstattung
Gangwahlschalter
Akku-LED (Zustandsanzeige)
Drehrichtungsumschalter / Sperre
EIN- / AUS-Schalter
Softgriff
Akku-Pack
Taste zur Entriegelung des Akku-Packs
LED-Arbeitsleuchte
Vorwahl Drehmoment / Bohrstufe
Schnellspannbohrfutter
10a
Bohrfutterring
Bitaufnahme
Bithalter
Abbildung A:
Rote Ladekontroll-LED
Grüne Ladekontroll-LED
Ladegerät
Lieferumfang
1 Akku-Bohrschrauber
1 Akku-Schnellladegerät
1 Akku-Pack
1 Tragekoffer
1 Bedienungsanleitung
Technische Daten
Akku-Bohrschrauber: PBSA 12 D3:
Bemessungsspannung: 12 V
Bemessungs-
Leerlaufdrehzahl: 1. Gang: n0 0 - 350 min
2. Gang: n0 0 - 1300 min
Bohrfutterspannbereich : max. Ø 10 mm
Max. Bohrdurchmesser: Stahl: 8 mm
Holz: 20 mm
Akku-Pack: PAPK 12 A2:
Typ: LITHIUM-IONEN
Bemessungsspannung: 12 V
Zellen: 3
Kapazität: 2000 mAh (24 Wh)
Akku-Schnellladegerät: PLGK 12 A1
EINGANG / Input:
Bemessungsspannung: 220 – 240 V ~, 50-60 Hz
(Wechselspannung)
Bemessungsaufnahme: 50 W
Sicherung (innen): 2 A
AUSGANG / Output:
Bemessungsspannung: 12 V
Bemessungsstrom: 2400 mA
Ladedauer: ca. 60 min
Schutzklasse: II /
(Gleichstrom)
-1
(Gleichstrom)
T2A
(Gleichstrom)
(Doppelisolierung)
-1
■ 2 │ DE
│AT│
CH
PBSA 12 D3
Geräuschemissionswert:
Messwert für Geräusch ermittelt entsprechend
EN 62841. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: L
Unsicherheit K: K
= 71,1 dB (A)
PA
= 3 dB
PA
Schallleistungspegel: LWA = 82,1 dB (A)
Unsicherheit K: K
= 3 dB
WA
Schwingungsemissionswert:
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841:
Bohren in Metall: Schwingungsemissionswert
= 1,987 m/s2
a
h,D
Unsicherheit K = 1,5 m/s
2
Schrauben ohne
Schlag: Schwingungsemissionswert
ah = 0,781 m/s2
Unsicherheit K = 1,5 m/s
2
HINWEIS
► Die angegebenen Schwingungsgesamtwerte
und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum
Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.
► Die angegebenen Schwingungsgesamtwerte
und die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.
WARNUNG!
► Die Schwingungs- und Geräuschemissionen
können während der tatsächlichen Benutzung
des Elektrowerkzeugs von den Angabewerten
abweichen, abhängig von der Art und Weise,
in der das Elektrowerkzeug verwendet wird,
insbesondere, welche Art von Werkstück
bearbeitet wird.
► Versuchen Sie, die Belastung so gering wie
möglich zu halten. Beispielhafte Maßnahmen
zur Verringerung der Vibrationsbelastung sind
das Tragen von Handschuhen beim Ge
brauch des Werkzeugs und die Begrenzung
der Arbeitszeit. Dabei sind alle Anteile des
Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Belastung läuft).
Allgemeine
Sicherheitshinweise
fürElektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise, Anwei-
sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).
PBSA 12 D3
1. Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
DE│AT│CH
│
3 ■
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle
über das Elektrowerkzeug verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeugs
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen
Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Wasser
in ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung
nicht, um das Elektrowerkzeug zu tragen,
aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Teilen. Beschädigte
oder verwickelte Anschlussleitungen erhöhen das
Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für
den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen
Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerk zeugs kann zu ernsthaften
Verletzungen führen.
b) T
ragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeugs,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetrieb nahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und / oder
den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerk-
zeugs den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen
führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
■ 4 │ DE
│AT│
CH
PBSA 12 D3
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck
oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrich-
tungen montiert werden können, sind diese
anzuschließen und richtig zu verwenden.
Die Verwendung einer Staubabsaugung kann
Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit
und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch
wenn Sie nach vielfachem Gebrauch mit
dem Elektrowerkzeug vertraut sind. Achtloses
Handeln kann binnen Sekundenbruchteilen zu
schweren Verletzungen führen.
4. Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem passen-
den Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen
vornehmen, Einsatzwerkzeugteile wechseln
oder das Elektrowerkzeug weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn
sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatz-
werkzeug mit Sorgfalt. Kontrollieren Sie, ob
bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatz-
werkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen
Sie dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken,
sauber und frei von Öl und Fett. Rutschige
Griffe und Griffflächen erlauben keine sichere
Bedienung und Kontrolle des Elektrowerkzeugs
in unvorhergesehenen Situationen.
5. Verwendung und Behandlung des
Akkuwerkzeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf,
die vom Hersteller empfohlen werden. Durch
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der
Kontakte verursachen könnten. Ein Kurzschluss
zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
PBSA 12 D3
DE│AT│CH
│
5 ■
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder ver-
änderten Akku. Beschädigte oder veränderte
Akkus können sich unvorhersehbar verhalten
und zu Feuer, Explosion oder Verletzungsgefahr
führen.
f) Setzen Sie einen Akku keinem Feuer oder
zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine
Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden
und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs.
Falsches Laden oder Laden außerhalb des
zugelassenen Temperaturbereichs kann den
Akku zerstören und die Brandgefahr erhöhen.
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Schützen Sie den Akku vor Hitze,
z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und
Feuchtigkeit. Es besteht Explosionsgefahr.
Sicherheitshinweise für
Bohrschrauber
Sicherheitshinweise für alle Arbeiten
WARNUNG!
■ Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen die Schraube oder
das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt der
Schraube oder des Einsatzwerkzeugs mit
einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen
und zu einem elektrischen Schlag führen.
Sicherheitshinweise bei Verwendung langer
Bohrer
■ Arbeiten Sie auf keinen Fall mit einer höheren
Drehzahl als der für den Bohrer maximal
zulässigen Drehzahl. Bei höheren Drehzahlen
kann sich der Bohrer leicht verbiegen, wenn
er sich ohne Kontakt mit dem Werkstück frei
drehen kann, und zu Verletzungen führen.
■ Beginnen Sie den Bohrvorgang immer mit
niedriger Drehzahl und während der Bohrer
Kontakt mit dem Werkstück hat. Bei höhe-
ren Drehzahlen kann sich der Bohrer leicht
verbiegen, wenn er sich ohne Kontakt mit dem
Werkstück frei drehen kann, und zu Verletzungen führen.
6. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali-
fiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämt-
liche Wartung von Akkus sollte nur durch den
Hersteller oder bevollmächtigte KundendienststeIlen erfolgen.
■ 6 │ DE
│AT│
CH
■ Üben Sie keinen übermäßigen Druck und
nur in Längsrichtung zum Bohrer aus. Bohrer
können sich verbiegen und dadurch brechen
oder zu einem Verlust der Kontrolle und zu
Verletzungen führen.
Originalzubehör / -zusatzgeräte
■ Benutzen Sie nur Zubehör und Zusatzgeräte,
die in der Bedienungsanleitung angegeben
sind bzw. deren Aufnahme mit dem Gerät
kompatibel ist.
PBSA 12 D3
Sicherheitshinweise für Ladegeräte
■ Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
Das Ladegerät ist nur für den
Betrieb im Innenbereich geeignet.
WARNUNG!
■ Wenn die Netzanschlussleitung dieses
Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
ACHTUNG!
► Dieses Ladegerät kann nur die folgenden
Batterien laden: PAPK 12 A1 / PAPK 12 A2
/ PAPK 12 B1.
► Eine aktuelle Liste der Akkukompatibilität
finden Sie unter www.lidl.de/akku.
Vor der Inbetriebnahme
Akku-Pack entnehmen /laden /
einsetzen
HINWEIS
Der Akku ist teilgeladen. Laden Sie den Akku
►
vor Inbetriebnahme idealerweise vollständig
auf. Sie können den Li-Ionen-Akku jederzeit
aufladen, ohne die Lebensdauer zu verkürzen.
Eine Unterbrechung des Ladevorgangs
schädigt den Akku nicht.
► Laden Sie den Akku-Pack nie, wenn die
Umgebungstemperatur unterhalb 10 °C oder
oberhalb 40 °C liegt. Soll ein Lithium-IonenAkku längere Zeit gelagert werden, muss
regelmäßig der Ladezustand kontrolliert
werden. Der optimale Ladezustand liegt
zwischen 50 % und 80 %. Das Lagerungsklima soll kühl und trocken sein in einer
Umgebungstemperatur zwischen 0 °C und
50 °C.
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor
Sie den Akku-Pack
nehmen bzw. einsetzen.
1.) Zur Entnahme des Akku-Packs
die Entriegelungstasten und ziehen den
Akku-Pack aus dem Gerät.
2.) Stecken Sie den Akku-Pack in das Ladegerät .
3.) Stecken Sie den Netzstecker in die Steckdose.
Die rote Ladekontroll-LED leuchtet rot.
4.) Die grüne Ladekontroll-LED
dass der Ladevorgang abgeschlossen und der
Akku-Pack
5.) Schieben Sie den Akku-Pack in das Gerät ein.
einsatzbereit ist.
Akkuzustand ablesen
Der Zustand bzw. die Restleistung wird bei eingeschaltetem Gerät in der Akku-LED wie folgt
angezeigt:
ROT / ORANGE / GRÜN = maximale Ladung
ROT / ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen
aus dem Ladegerät
drücken Sie
signalisiert Ihnen,
PBSA 12 D3
DE│AT│CH
│
7 ■
Werkzeuge wechseln
Ihr Akku-Bohrschrauber hat eine vollautomatische
Spindelarretierung .
Beim Stillstand des Motors wird der Antriebsstrang
verriegelt, so dass Sie das Schnellspannbohrfutter
durch Drehen öffnen können. Nachdem Sie
das gewünschte Werkzeug eingesetzt und durch
Drehen des Bohrfutters
festgespannt haben,
können Sie sofort weiter arbeiten. Die Spindelarretierung löst sich automatisch mit Starten des Motors
(Betätigung des EIN- / AUS-Schalters
).
2-Gang Getriebe
VORSICHT!
► Betätigen Sie den Gangwahlschalter
nur
bei Stillstand des Gerätes. Ansonsten droht
Beschädigung des Gerätes.
Im ersten Gang (Gangwahlschalter
in
Position: 1)
erreichen Sie eine Drehzahl von ca. 350 min-1 und
ein hohes Drehmoment. Diese Einstellung eignet
sich für alle Schraubarbeiten.
Im zweiten Gang (Gangwahlschalter
in
Position: 2)
erreichen Sie eine Drehzahl von ca. 1300 min-1 zur
Durchführung von Bohrarbeiten.
Bohrfutter abnehmen
Um die Bitaufnahme zu benutzen, müssen Sie
das Schnellspannbohrfutter abnehmen.
Bohrfutter abnehmen:
♦ Halten Sie das Schnellspannbohrfutter
vorne fest.
♦ Ziehen / schieben Sie den Bohrfutterring
Richtung Schnellspannbohrfutter .
Das Schnellspannbohrfutter ist nun entriegelt
und kann nach vorne abgezogen werden.
von
10a
in
Schnellspannbohrfutter aufsetzen:
♦ Um das Schnellspannbohrfutter
aufzusetzen, ziehen Sie den Bohrfutterring
wieder
10a
Richtung Schnellspannbohrfutter . Schieben
Sie dabei das Schnellspannbohrfutter über
die Bitaufnahme
10a
ring
los, um das Schnellspannbohrfutter
. Lassen Sie den Bohrfutter-
einzurasten.
HINWEIS
► Sollte das Schnellspannbohrfutter
nicht
von selbst einrasten, drehen Sie den
Bohrfutterring
10a
.
Bitaufnahme benutzen
Nach Abnahme des Schnellspannbohrfutters
können Sie die Bitaufnahme benutzen.
♦ Stecken Sie einen geeigneten Bit in die Bitauf-
nahme
.
♦ Schieben Sie den Bit bis zum Anschlag in die
Bitaufnahme
ein.
Durch die Führung und die magnetische Halterung sitzt der Bit fest.
♦ Zum Entfernen des Bits ziehen Sie den Bit aus
der Bitaufnahme
heraus.
Drehmomentvorwahl / Bohrstufe
Sie können über die Drehmomentvorwahl die
Drehkraft einstellen.
♦ Wählen Sie eine niedrige Stufe für kleine
Schrauben, bzw. weiche Werkstoffe.
♦ Wählen Sie eine hohe Stufe für große Schrau-
ben, harte Werkstoffe, bzw. beim Herausdrehen
von Schrauben.
♦ Wählen Sie für Bohrarbeiten die Bohrstufe,
indem Sie die Drehmomentvorwahl
Position einstellen.
♦ Schieben Sie für Bohrarbeiten auch den Gang-
wahlschalter
nach vorne (Position: 2).
in die
in
■ 8 │ DE
│AT│
CH
PBSA 12 D3
Inbetriebnahme
Drehrichtung umschalten/
Gerätentriegeln
♦ Entriegeln Sie das Gerät und wechseln Sie die
Drehrichtung, indem Sie den Drehrichtungsumschalter
Ein- / ausschalten
Einschalten:
♦ Drücken Sie zur Inbetriebnahme des Gerätes
den EIN- / AUS-Schalter
gedrückt. Die LED-Arbeitsleuchte leuchtet bei
leicht oder vollständig gedrücktem EIN- / AUSSchalter . Sie ermöglicht so das Ausleuchten
des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.
Ausschalten:
♦ Lassen Sie zum Ausschalten des Gerätes den
EIN- / AUS-Schalter
Drehzahl einstellen
Der EIN- / AUS-Schalter verfügt über eine variable Geschwindigkeitsregelung. Leichter Druck auf
den EIN- / AUS-Schalter bewirkt eine niedrige
Drehzahl. Mit zunehmendem Druck erhöht sich die
Drehzahl.
HINWEIS
► Die integrierte Motorbremse sorgt für einen
schnellen Stillstand.
Sperre aktivieren
♦ Drücken Sie den Drehrichtungsumschalter in
die Mittelposition. Der EIN- / AUS-Schalter
ist blockiert.
Tipps und Tricks
nach rechts bzw. links durchdrücken.
und halten Sie ihn
los.
♦ Schraub-Bits sind mit ihren Maßen und der Form
gekennzeichnet. Falls Sie sich unsicher sind
probieren Sie immer zuerst aus, ob das Bit ohne
Spiel im Schraubenkopf sitzt.
Drehmoment:
♦ Kleinere Schrauben / Bits können beschädigt
werden, wenn Sie ein zu hohes Drehmoment
bzw. eine zu hohe Drehzahl einstellen.
Harter Schraubfall (in Metall):
♦ Besonders hohe Drehmomente entstehen z.B.
bei Metallverschraubungen unter Verwendung
von Steckschlüsseleinsätzen. Wählen Sie eine
niedrige Drehzahl.
Weicher Schraubfall (z.B. in Weichholz):
♦ Schrauben Sie auch hier mit geringer Drehzahl,
um z.B. die Holzoberfläche beim Kontakt mit
dem Schraubenkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker.
Beim Bohren in Holz, Metall und anderen
Materialien unbedingt berücksichtigen:
♦ Benutzen Sie bei kleinem Bohrer-Durchmesser
eine hohe Drehzahl und bei großem BohrerDurchmesser eine niedrige Drehzahl.
♦ Wählen Sie bei harten Materialien eine niedrige
Drehzahl, bei weichem Material eine hohe
Drehzahl.
♦ Sichern oder befestigen Sie (wenn möglich) das
Werkstück in einer Spannvorrichtung.
♦ Markieren Sie die Stelle, an der gebohrt werden
soll mit einem Körner oder einem Nagel. Wählen
Sie zum Anbohren eine niedrige Drehzahl.
♦ Ziehen Sie den drehenden Bohrer mehrmals
aus dem Bohrloch, um Späne oder Bohrmehl zu
entfernen und es zu lüften.
Tipp! So verhalten Sie sich richtig.
♦ Überprüfen Sie vor dem Betrieb, ob der
Schraub bzw. Bohreinsatz korrekt angebracht
ist, d.h. zentriert im Bohrfutter sitzt.
PBSA 12 D3
DE│AT│CH
│
9 ■
Bohren in Metall:
♦ Verwenden Sie Metallbohrer (HSS). Für beste
Ergebnisse sollten Sie den Bohrer mit Schneidöl
kühlen. Metallbohrer können Sie auch zum
Bohren in Kunststoff verwenden. Bohren Sie
zunächst mit einem Ø 3 mm Bohrer vor und
nähern Sie sich dem gewünschten Bohrdurchmesser.
Bohren in Holz:
♦ Verwenden Sie einen Holzbohrer mit Zentrier-
spitze, für tiefe Bohrungen verwenden Sie einen
„Schlangenbohrer”, für große Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in
weichem Holz können Sie auch ohne Vorbohren direkt eindrehen.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.
Der Akku-Bohrschrauber ist wartungsfrei.
■ Das Gerät muss stets sauber, trocken und frei
von Öl oder Schmierfetten sein.
■ Es dürfen keine Flüssigkeiten in das Innere der
Geräte gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein
trockenes Tuch. Verwenden Sie niemals Benzin,
Lösungsmittel oder Reiniger, die Kunststoff
angreifen.
■ Soll ein Lithium-Ionen-Akku längere Zeit gela-
gert werden, muss regelmäßig der Ladezustand
kontrolliert werden. Der optimale Ladezustand
liegt zwischen 50 % und 80 %. Das optimale
Lagerungsklima ist kühl und trocken.
HINWEIS
► Nicht aufgeführte Ersatzteile (wie z. B.
Akku, Schalter) können Sie über unsere
Service - Hotline bestellen.
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Kassenbon gut auf. Dieser wird
als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert, ersetzt, oder der
Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte
Gerät und der Kaufbeleg (Kassenbon) vorgelegt
und schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.
■ 10 │ DE
│AT│
CH
PBSA 12 D3
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung
gewissen haft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus
Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts
sind alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt
wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht
für den gewerblichen Gebrauch bestimmt. Bei
missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht von
unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassen-
bon und die Artikelnummer (z.B.IAN123456)
als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Ty-
penschild am Produkt, einer Gravur am Produkt,
dem Titelblatt der Bedienungsanleitung (unten
links) oder dem Aufkleber auf der Rück- oder
Unterseite des Produktes.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Serviceanschrift übersenden.
HINWEIS
► Bei Parkside und Florabest Werkzeugen
senden Sie bitte ausschließlich den defekten
Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Installationssoftware herunterladen.
Mit diesem QR-Code gelangen Sie
direkt auf die Lidl-Service-Seite (www.lidl-service.com)
und können mittels der Eingabe der Artikelnummer
(IAN) 123456 Ihre Bedienungsanleitung öffnen.
Service
WARNUNG!
► Lassen Sie Ihre Geräte von der Servicestelle
oder einer Elektrofachkraft und nur mit
Original-Ersatzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.
► Lassen Sie den Austausch des Steckers
oder der Netzleitung immer vom Hersteller
des Gerätes oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass die
Sicherheit des Gerätes erhalten bleibt.
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 322702_1901
PBSA 12 D3
DE│AT│CH
│
11 ■
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Kennzeichnung auf
den verschiedenen Verpackungsmaterialien und trennen Sie diese
gegebenenfalls gesondert. Die Verpackungs materialien sind gekennzeichnet mit Abkürzungen (a) und
Ziffern (b) mit folgender Bedeutung:
1–7: Kunststoffe,
20–22: Papier und Pappe,
80–98: Verbundstoffe
Entsorgung
Die Verpackung besteht aus umweltfreund-
lichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Akkus nicht in den
Hausmüll!
Entfernen Sie die Akkus vor der Entsorgung aus
dem Gerät.
Defekte oder verbrauchte Akkus müssen gemäß
Richtlinie 2006/66/EG recycelt werden. Geben
Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge / Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.
Möglichkeiten zur Entsorgung des
ausgedienten Produkts erfahren Sie
bei Ihrer Gemeinde- oder Stadtverwaltung.
■ 12 │ DE
│AT│
CH
PBSA 12 D3
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EG)
EG-Niederspannungsrichtlinie
(2014 / 35 / EU) (Nur Ladegerät)
Elektromagnetische Verträglichkeit
(2014 / 30 / EU)
RoHS Richtlinie
(2011 / 65 / EU)*
*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU
des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen:
EN 62841-1:2015
EN 62841-2-1:2018
EN 60335-1:2012/A13:2017
EN 60335-2-29:2004/A11:2018
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Typ / Gerätebezeichnung: Akku-Bohrschrauber PBSA 12 D3
Herstellungsjahr: 05 - 2019
Seriennummer: IAN 322702_1901
Bochum, 11.06.2019
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
PBSA 12 D3
DE│AT│CH
│
13 ■
Ersatz Akku Bestellung
Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im
Internet unter www.kompernass.com oder telefonisch abwickeln.
Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.
HINWEIS
► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden.
Kontaktieren Sie in diesem Fall bitte die Service-Hotline.
■ Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten
nach dem Aktionszeitraum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.
Telefonische Bestellung
Service Deutschland
Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die
Artikelnummer (z. B. IAN 322702) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem
Typenschild oder dem Titelblatt dieser Anleitung.
■ 14 │ DE
│AT│
CH
PBSA 12 D3
Contents
Introduction .....................................................16
Intended use ............................................................... 16
Features .................................................................. 16
Package contents ...........................................................16
Technical data ............................................................. 16
General power tool safety warnings ................................17
1. Work area safety ......................................................... 17
2. Electrical safety .......................................................... 17
3. Personal safety ........................................................... 18
4. Power tool use and care ................................................... 18
5. Battery tool use and care ...................................................19
6. Service .................................................................19
Safety guidelines for cordless screw drivers ....................................... 19
Original accessories/auxiliary equipment ........................................20
Safety guidelines for battery chargers ...........................................20
Before use ......................................................20
Removing/charging/inserting the battery pack ....................................20
Checking the battery charge level ..............................................20
Changing tools ............................................................. 21
2-speed gearbox ........................................................... 21
Removing the chuck .........................................................21
Using the bit adapter ........................................................21
Torque selection ring/drill setting ............................................... 21
Use ............................................................21
Change direction of rotation/unlock appliance ....................................21
Switching on and off ........................................................21
Adjusting the rotational speed .................................................22
Activate lock ...............................................................22
Tips and tricks .............................................................. 22
Maintenance and cleaning .........................................22
Kompernass Handels GmbH warranty ..............................23
Service .........................................................24
Importer .......................................................24
Disposal ........................................................24
Translation of the original Conformity Declaration .....................25
Ordering a replacement battery ....................................26
Telephone ordering .........................................................26
PBSA 12 D3
GB│IE
│
15
CORDLESS DRILL
PBSA 12 D3
Introduction
Congratulations on the purchase of your new appliance. You have chosen a high-quality product. The
operating instructions are part of this product. They
contain important information about safety, usage
and disposal. Before using the product, please
familiarise yourself with all operating and safety
instructions. Use the product only as described and
for the range of applications specified. Please also
pass these operating instructions on to any future
owner.
Intended use
This appliance is designed for screwing and drilling
into wood, plastic and metal. Use this product only
as described and for the areas of applications
specified. Any other usage of or modification to the
appliance is deemed to be improper and carries
a significant risk of accidents. The manufacturer
accepts no responsibility for damage(s) attributable to misuse. This appliance is not intended for
commercial use.
Features
Speed selector
Battery LED (charge level indicator)
Rotational direction switch/lock
ON/OFF switch
Soft grip
Battery pack
Release button for the battery pack
LED working light
Torque selection ring/drill setting
Quick-release chuck
10a
Chuck ring
Bit adapter
Bit holder
Figure A:
Red charge control LED
Green charge control LED
Charger
Package contents
1 cordless drill
1 high-speed battery charger
1 battery pack
1 carrying case
1 set of operating instructions
Technical data
Cordless drill: PBSA 12 D3:
Rated voltage: 12 V
Rated idle speed: 1st gear: n0 0–350 rpm
2nd gear: n0 0–1300 rpm
Chuck clamping
range : max. Ø 10 mm
Max. drill diameter: Steel: 8 mm
Wood: 20 mm
Battery pack: PAPK 12 A2:
Type: LITHIUM ION
Rated voltage: 12 V
Cells: 3
Capacity: 2000 mAh (24 Wh)
High-speed battery charger: PLGK 12 A1:
INPUT:
Rated voltage: 220 - 240 V ~, 50-60 Hz
(AC)
Rated power
consumption: 50 W
Fuse (internal): 2 A
OUTPUT:
Rated voltage: 12 V
Rated current: 2400 mA
Charging time: approx. 60 min
Protection class: II /
(DC)
(DC)
T2A
(DC)
(double insulation)
■ 16 │ GB
│
IE
PBSA 12 D3
Noise emission value:
Noise measurement value determined in accordance with EN 62841. The A-rated noise level of
the power tool is typically:
Sound pressure level: L
Uncertainty K: K
= 71.1 dB(A)
PA
= 3 dB
PA
Sound power level: LWA = 82.1 dB(A)
Uncertainty K: K
= 3 dB
WA
Vibration emission value:
Total vibration values (vector total of three directions) determined in accordance with EN 62841:
Drilling in metal: Vibration emission value
= 1.987 m/s2
a
h,D
Uncertainty K = 1.5 m/s
2
Screwing without
impact: Vibration emission value
ah = 0.781 m/s2
Uncertainty K = 1.5 m/s
2
NOTE
► The vibration emission values and the noise
emission values given in these instructions
have been measured in accordance with
a standardised test procedure and can be
used for comparison of the power tool with
another tool.
► The specified total vibration values and the
noise emission values can also be used to
make a provisional load estimate.
WARNING!
► Depending on the manner in which the power
tool is being used, and in particular the kind of
workpiece that is being worked, the vibration
and noise emission values can deviate from
the values given in these instructions during
actual use of the power tool.
► Try to keep the load as low as possible.
Measures to reduce the vibration load are,
e.g. wearing gloves and limiting the working
time. Wherein all states of operation must be
included (e.g. times when the power tool is
switched off and times where the power tool is
switched on but running without load).
General power tool
safety warnings
WARNING!
► Read all safety warnings, instructions, illust-
rations and specifications provided with this
power tool. Failure to follow all instructions
listed below may result in electric shock, fire
and/or serious injury.
Save all warnings and instructions for future
reference.
The term „power tool“ in the warnings refers to
your mains-operated (corded) power tool or battery-operated (cordless) power tool.
1. Work area safety
a) Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or
fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2. Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded)
power tools. Unmodified plugs and matching
outlets will reduce risk of electric shock.
b) Avoid body contact with earthed or ground-
ed surfaces, such as pipes, radiators, ranges
and refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
PBSA 12 D3
GB│IE
│
17
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduc-
es the risk of electric shock.
3. Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol
or medication. A moment of inattention while
operating power tools may result in serious
personal injury.
b) Use personal protective equipment. Always
wear eye protection.
as a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate conditions
will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising
power tools that have the switch on invites
accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away
from moving parts. Loose clothes, jewellery or
long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Protective equipment such
h) Do not let familiarity gained from frequent
use of tools allow you to become complacent
and ignore tool safety principles. A careless
action can cause severe injury within a fraction
of a second.
4. Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at
the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous
and must be repaired.
c) Disconnect the plug from the power source
and/or remove the battery pack, if detachable, from the power tool before making any
adjustments, changing accessories, or storing
power tools. Such preventive safety measures
reduce the risk of starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
e) Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired before use. Many accidents are caused by poorly
maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions, taking into account the working conditions and
the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
■ 18 │ GB
│
IE
PBSA 12 D3
h) Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow
for safe handling and control of the tool in unexpected situations.
5. Battery tool use and care
a) Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of
fire when used with another battery pack.
b) Use power tools only with specifically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and fire.
c) When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from
one terminal to another. Shorting the battery
terminals together may cause burns or a fire.
d) Under abusive conditions, liquid may be ejec-
ted from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical
help. Liquid ejected from the battery may cause
irritation or burns.
e) Do not use a battery pack or tool that is
damaged or modified. Damaged or modified
batteries may exhibit unpredictable behaviour
resulting in fire, explosion or risk of injury.
f) Do not expose a battery pack or tool to fire
or excessive temperature. Exposure to fire
or temperature above 130 °C (265°F) may
cause explosion.
g) Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specified in the instructions. Charging improperly or at temperatures
outside the specified range may damage the
battery and increase the risk of fire.
CAUTION! RISK OF EXPLOSION!
Never charge non-rechargeable
batteries!
Protect the rechargeable battery from
heat, for example from continuous
exposure to sunlight, fire, water and
moisture. There is a risk of explosion.
6. Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement parts. This will ensure that the safety of
the power tool is maintained.
b) Never service damaged battery packs. Service
of battery packs should only be performed by
the manufacturer or authorized service providers.
Safety guidelines for cordless screw
drivers
Safety instructions for all work
WARNING!
■ Hold the power tool only by the insulated
handles when you are carrying out work
in which the accessory tool may come into
contact with concealed power cables or the
tool’s own power cord. Contact between
the screw or attached tool and a live wire
may cause exposed metal parts of the power
tool to become live and give the operator an
electric shock.
Safety information for using long drill bits
■ Do not use a higher rotational speed than
the maximum permissible speed. At higher
speeds, the drill bit can bend slightly if allowed
to turn freely without being in contact with the
workpiece and this can lead to injuries.
■ Always start drilling at a low speed and with
the drill bit in contact with the workpiece. At
higher speeds, the drill bit can bend slightly if
allowed to turn freely without being in contact
with the workpiece and this can lead to injuries.
PBSA 12 D3
GB│IE
│
19
■ Do not exert excessive pressure and only
along the length of the drill bit (no lateral
pressure). Drill bits can bend and break which
can lead to a loss of control and injuries.
Original accessories/auxiliary
equipment
■ Use only the accessories and additional equip-
ment that are specified in the operating instructions and are compatible with the appliance.
Safety guidelines for battery
chargers
■ This appliance may be used by chil-
dren aged 8 years and above and
by persons with limited physical,
sensory or mental capabilities or
lack of experience and knowledge,
provided that they are under supervision or have been told how to use
the appliance safely and are aware
of the potential risks. Do not allow
children to use the appliance as a
toy. Cleaning and user maintenance
tasks may not be carried out by
children unless they are supervised.
The charger is suitable for
indoor use only.
WARNING!
■ To avoid potential risks, damaged mains cables
should be replaced by the manufacturer, their
customer service department or a similarly
qualified person.
ATTENTION!
► This charger can only charge the following
batteries: PAPK 12 A1 / PAPK 12 A2,
PAPK 12 B1.
► A current list of battery compatibility can
be found at www.lidl.de/akku.
Before use
Removing/charging/inserting the
battery pack
NOTE
The battery is partially charged. Ideally, fully
►
charge the battery before use. You can
charge the lithium-ion battery at any time
without shortening its service life. Interrupting
the charging process does not damage the
battery.
► Never charge the battery pack if the ambient
temperature is below 10°C or above 40°C.
If a lithium-ion battery is to be stored for an
extended period, the charge level should
be checked regularly. The optimum charge
level is between 50% and 80%. The storage
climate should be cool and dry and the
ambient temperature should be between
0°C and 50°C.
CAUTION!
► Always unplug the appliance before you
remove the battery pack
the battery pack to the charger.
1.) To remove the battery pack
release button and pull the battery pack
out of the appliance.
2.) Insert the battery pack into the battery
charger .
3.) Insert the power plug into the socket. The red
charge indicator LED lights up.
4.) The green charge indicator LED
that the charging process is complete and the
battery pack is ready for use.
5.) Push the battery pack back into the appliance.
Checking the battery charge level
When the appliance is switched on, the remaining
charge will be shown on the battery LED as
follows:
RED/ORANGE/GREEN = maximum charge
RED/ORANGE = medium charge
RED = low charge – charge the battery
from or connect
, press the
indicates
■ 20 │ GB
│
IE
PBSA 12 D3
Changing tools
Your cordless screwdriver has a fully automatic
spindle lock
.
When the motor is stopped, the power train locks
so that the quick-release chuck
by turning it
. After you have attached the
can be opened
desired tool and tightened it by turning the chuck
, you can continue working. The spindle lock is
automatically released when the motor starts
(ON/OFF switch pressed).
2-speed gearbox
CAUTION!
► Operate the speed selector
only when
the appliance is at a standstill. Otherwise the
appliance can be damaged.
In first gear (speed selector
in position: 1)
you can reach a speed of approx. 350 rpm and a
high torque. This setting is suitable for all screwing
jobs.
In second gear (speed selector
in position: 2)
you can reach a speed of approx. 1300 rpm for
carrying out drilling work.
Removing the chuck
If you want to use the bit adapter , you must
remove the quick-release chuck .
NOTE
If the quick-release chuck
►
does not
automatically click into place, turn the chuck
10a
ring
.
Using the bit adapter
After removing the quick release chuck , you can
use the bit adapter .
♦ Insert a suitable bit into the bit adapter
♦ Push the bit into the bit adapter
.
as far as the
stop.
The guidance and the magnetic holder keep the
bit firmly in place.
♦ Pull the bit out of the bit adapter
.
Torque selection ring/drill setting
You can set the torque using the torque selection
ring .
♦ Select a low level for small screws or soft
materials.
♦ Select a high level for large screws, hard materi-
als or removing screws.
♦ Select the drill setting for drilling work by
adjusting the torque selection ring
position
.
♦ Push the speed selector forward for drilling
work (position: 2).
to the
Removing the chuck:
♦ Hold the quick-release chuck
firmly from the
front.
10a
♦ Pull/push the chuck ring
in the direction of
the quick-release chuck .
The quick-release chuck is now unlocked and
can be removed towards the front.
Attaching the quick-release chuck:
♦ To replace the quick-release chuck
chuck ring
10a
towards the quick-release chuck
, pull the
. Push the quick-release chuck over the bit
adapter
. Let go of the chuck ring
the quick-release chuck
into place.
10a
to click
PBSA 12 D3
Use
Change direction of rotation/unlock
appliance
♦ Unlock the appliance and change the direction
of rotation by pressing the rotation direction
switch towards the left or right.
Switching on and off
Switching on:
♦ To start the appliance, press the ON/OFF
switch and keep it pressed in. The LED working light lights up when the ON/OFF switch
is depressed lightly or fully. This provides
illumination of the work area in poor lighting
conditions.
│
GB│IE
21
Switching off:
♦ Release the ON/OFF switch
appliance.
to switch off the
Adjusting the rotational speed
The ON/OFF switch has a variable speed control. Press the ON/OFF switch lightly for a low
speed. Increasing the pressure increases the speed.
NOTE
► The integrated motor brake ensures rapid
stoppage.
Activate lock
♦ Push the rotation direction switch into the
middle position. The ON/OFF switch is
blocked.
Tips and tricks
Tip! This symbol indicates proper
behaviour.
When drilling in wood, metal and other materials, observe the following:
♦ Use a high speed for drill bits with a small
diameter and a low speed for drill bits with a
large diameter.
♦ Select a low speed for hard materials and a
high speed for soft materials.
♦ Secure or fasten the workpiece in a clamp or
vice (if possible).
♦ Mark the spot where you want to drill using a
centre punch or nail. Select a low rotational
speed when starting.
♦ Pull the rotating drill bit from the hole repeatedly
to remove dust and chips and clear the hole.
Drilling in metal:
♦ Use a metal drill (HSS). For optimum results,
cool the drill bit with cutting oil. Metal drill bits
can also be used to drill into plastics. Start with
a 3 mm diameter drill bit and then increase the
size until the desired hole diameter is achieved.
♦ Before operating the appliance, check whether
the screw or drill bit is correctly positioned, i.e.
centred in the drill chuck.
♦ Screw bits are labelled according to their di-
mensions and their shape. If you are uncertain,
always check whether the bit fits tightly in the
screw head without any free play.
Torque:
♦ Smaller screws/bits can be damaged if you set
the torque or rotational speed too high.
Hard screw joints (in metal):
♦ Particularly high torques occur, for example, in
metal screw joints made using drive sockets.
Select a low rotational speed.
Soft screw joints (e.g. in soft wood):
♦ Again, use a low rotational speed, for example
to avoid damaging the surface of the wood on
contact with the screw head. Use a countersink.
■ 22 │ GB
│
IE
Drilling in wood:
♦ Use a wood drill with a lathe centre; for deep
holes, use an auger bit; for large-diameter
holes, use a Forstner bit. Small screws can be
screwed directly into soft wood.
Maintenance and cleaning
WARNING! RISK OF INJURY!
Always switch the appliance off and
remove the battery before carrying
out any work on the appliance.
The cordless screwdriver is maintenance-free.
■ The appliance must always be kept clean, dry
and free from oil or grease.
■ Never allow liquids to get into the appliance.
■ Use a soft, dry cloth to clean the housing.
Never use petrol, solvents or cleansers which
can damage plastic.
■ If a lithium-ion battery is to be stored for an
extended period, the charge level should be
checked regularly. The optimum charge level is
between 50% and 80%. The optimum storage
environment is cool and dry.
PBSA 12 D3
NOTE
► Replacement parts not listed (such as batter-
ies, switches) can be ordered via our service
hotline.
Kompernass Handels GmbH
warranty
Dear Customer,
This appliance has a 3-year warranty valid from
the date of purchase. If this product has any faults,
you, the buyer, have certain statutory rights. Your
statutory rights are not restricted in any way by the
warranty described below.
Warranty conditions
The warranty period starts on the date of purchase.
Please keep your receipt in a safe place. This will
be required as proof of purchase.
If any material or manufacturing fault occurs within
three years of the date of purchase of the product,
we will either repair or replace the product for you
or refund the purchase price (at our discretion).
This warranty service requires that you present the
defective appliance and the proof of purchase (receipt) within the three-year warranty period, along
with a brief written description of the fault and of
when it occurred.
If the defect is covered by the warranty, your product will either be repaired or replaced by us. The
repair or replacement of a product does not signify
the beginning of a new warranty period.
Warranty period and statutory claims for
defects
The warranty period is not prolonged by repairs
effected under the warranty. This also applies to
replaced and repaired components. Any damage
and defects present at the time of purchase must
be reported immediately after unpacking. Repairs
carried out after expiry of the warranty period shall
be subject to a fee.
Scope of the warranty
This appliance has been manufactured in accordance with strict quality guidelines and inspected
meticulously prior to delivery.
The warranty covers material faults or production
faults. The warranty does not extend to product parts
subject to normal wear and tear or to fragile parts
which could be considered as consumable parts
such as switches, batteries or parts made of glass.
The warranty does not apply if the product has
been damaged, improperly used or improperly maintained. The directions in the operating
instructions for the product regarding proper use
of the product are to be strictly followed. Uses
and actions that are discouraged in the operating
instructions or which are warned against must be
avoided.
This product is intended solely for private use and
not for commercial purposes. The warranty shall
be deemed void in cases of misuse or improper
handling, use of force and modifications / repairs
which have not been carried out by one of our
authorised Service centres.
Warranty claim procedure
To ensure quick processing of your case, please
observe the following instructions:
■ Please have the till receipt and the item number
(e.g.IAN12345) available as proof of purchase.
■ You will find the item number on the type plate
on the product, an engraving on the product,
on the front page of the operating instructions
(below left) or on the sticker on the rear or
bottom of the product.
■ If functional or other defects occur, please
contact the service department listed either by
telephone or by e-mail.
■ You can return a defective product to us free of
charge to the service address that will be provided to you. Ensure that you enclose the proof
of purchase (till receipt) and information about
what the defect is and when it occurred.
NOTE
► For Parkside and Florabest tools, please send
us only the defective item without the accessories (e.g. battery, storage case, assembly
tools, etc.).
PBSA 12 D3
GB│IE
│
23
You can download these instructions
along with many other manuals,
product videos and installation
software at www.lidl-service.com.
This QR code will take you directly
to the Lidl service page (www.lidl-service.com)
where you can open your operating instructions by
entering the item number (IAN) 123456.
Disposal
The packaging is made from environmentally friendly material and can be
disposed of at your local recycling plant.
Do not dispose of power tools in
your normal domestic waste!
Service
WARNING!
► Have the power tool repaired by the service
centre or a qualified electrician and only
using genuine replacement parts. This will
ensure that the safety of the appliance is
maintained.
► Always ensure that the power plug or the
mains cable is replaced only by the manufacturer of the appliance or its customer
service. This will ensure that the safety of the
appliance is maintained.
Service Great Britain
Tel.: 0800 404 7657
E-Mail: kompernass@lidl.co.uk
Service Ireland
Tel.: 1890 930 034
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: kompernass@lidl.ie
IAN 322702_1901
Importer
Please note that the following address is not the
service address. Please use the service address
provided in the operating instructions.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
European Directive 2012/19/EU requires that
worn-out power tools be collected separately and
recycled in an environmentally compatible manner.
Do not dispose of batteries in your
normal household waste!
Before disposal, remove the batteries from the
appliance.
Defective or worn-out rechargeable batteries must
be recycled according to Directive 2006/66/EC.
Take the battery pack and/or appliance to a nearby collection facility.
Please consult your local authorities regarding
suitable disposal of worn out power tools/battery
packs.
Dispose of the packaging in an
environmentally friendly manner.
Note the labelling on the packaging
and separate the packaging material
components for disposal if necessary.
The packaging material is labelled
with abbreviations (a) and numbers
(b) with the following meanings:
1–7: Plastics,
20–22: Paper and cardboard,
80–98: Composites.
Your local community or municipal
authorities can provide information on
how to dispose of the worn-out
product.
■ 24 │ GB
│
IE
PBSA 12 D3
Translation of the original Conformity Declaration
We, KOMPERNASS HANDELS GMBH, document officer: Mr Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, GERMANY, hereby declare that this product complies with the following
standards, normative documents and EC directives:
Machinery Directive
(2006/42/EC)
EC Low Voltage Directive
(2014/35/EU) (only charger)
EMC (Electromagnetic Compatibility)
(2014/30/EU)
RoHS Directive
(2011/65/EU)*
*The manufacturer bears the full responsibility for compliance with this conformity declaration. The object
of the declaration described above complies with the requirements of the Directive 2011/65/EU of the
European Parliament and Council of 8 June 2011 on the limitations of use of certain dangerous substances
in electrical and electronic appliances.
Applied harmonised standards:
EN 62841-1:2015
EN 62841-2-1:2018
EN 60335-1:2012/A13:2017
EN 60335-2-29:2004/A11:2018
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Type/appliance designation: Cordless drill PBSA 12 D3
Year of manufacture: 05 - 2019
Serial number: IAN 322702_1901
Bochum, 11.06.2019
Semi Uguzlu
- Quality Manager We reserve the right to make technical changes in the context of further product development.
PBSA 12 D3
GB│IE
│
25
Ordering a replacement battery
If you want to order a replacement battery for your appliance, you can do so easily via the Internet on
www.kompernass.com or by telephone.
Due to limited stocks, this item may sell out in a relatively short time.
NOTE
► Online ordering of replacement parts might not be possible in some countries. In this is the case,
please contact the Service hotline.
■ The promotion is limited to one battery per customer/appliance and also to a timeline of two months
after the promotion period. Thereafter, the replacement battery can be ordered as a replacement part
under other conditions.
Telephone ordering
Service Great Britain
Tel.: 0800 404 7657
E-Mail: kompernass@lidl.co.uk
Service Malta
Tel.: 80062230
E-Mail: kompernass@lidl.com.mt
To ensure fast processing of your order, have the article number of your appliance to hand
(e.g. IAN 322702) in case of questions. The article number can be found on the type plate
or the title page of these instructions.
■ 26 │ GB
│
IE
PBSA 12 D3
Table des matières
Introduction .....................................................28
Utilisation conforme à l'usage prévu ............................................ 28
Équipement ................................................................ 28
Matériel livré .............................................................. 28
Caractéristiques techniques ................................................... 28
Avertissements de sécurité généraux pour l’outil électrique .............29
1. Sécurité de la zone de travail ...............................................29
2. Sécurité électrique ........................................................29
3. Sécurité des personnes ....................................................30
4. Utilisation et entretien de l’outil électrique ......................................31
5. Utilisation des outils fonctionnant sur batteries et précautions d’emploi .......................31
6. Entretien ................................................................32
Consignes de sécurité relatives aux perceuses-visseuses .............................32
Accessoires/équipements supplémentaires d’origine ................................32
Consignes de sécurité relatives aux chargeurs .....................................33
Avant la mise en service ..........................................33
Retirer/charger/mettre en place le pack d'accus ................................... 33
Lire l'état de charge de l'accu ..................................................33
Changement des outils ....................................................... 34
Transmission à 2 vitesses ..................................................... 34
Retirer le mandrin porte-foret .................................................. 34
Utiliser le logement d'embout .................................................. 34
Sélection du couple / puissance de perçage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Mise en service ..................................................35
Commuter le sens de rotation/ déverrouiller l'appareil ............................... 35
Mise en marche / mise hors service .............................................35
Réglage de la vitesse de rotation ............................................... 35
Activer le blocage .......................................................... 35
Conseils et astuces ..........................................................35
Entretien et nettoyage ............................................36
Garantie de Kompernass Handels GmbH ............................36
Service après-vente ..............................................37
Importateur .....................................................37
Recyclage ......................................................38
Traduction de la déclaration de conformité originale ...................39
Commande d’accu de rechange ....................................40
Commande téléphonique .....................................................40
PBSA 12 D3
FR│BE
│
27 ■
PERCEUSE-VISSEUSE SANS FIL
PBSA 12 D3
Introduction
Nous vous félicitons pour l'achat de votre nouvel
appareil. Vous venez ainsi d'opter pour un produit
de grande qualité. Le mode d'emploi fait partie de
ce produit. Il contient des remarques importantes
concernant la sécurité, l'usage et le recyclage.
Avant d'utiliser le produit, veuillez vous familiariser
avec toutes les consignes d'utilisation et de sécurité.
N'utilisez le produit que conformément aux descriptions et pour les domaines d'utilisation prévus. Si
vous cédez le produit à un tiers, remettez-lui également tous les documents.
Utilisation conforme à l'usage prévu
Cet appareil est conçu pour percer et visser dans le
bois, les matières plastiques et le métal. N'utilisez
l'appareil que conformément aux consignes et pour
les domaines d'utilisation prévus. Toute utilisation
autre ou modification de l'appareil est considérée
comme non conforme et s'accompagne de risques
d'accident non négligeables. Le fabricant n'assume
aucune responsabilité pour les dommages résultant
d'une utilisation non conforme à l'usage prévu. L'outil n'est pas conçu pour un usage professionnel.
Équipement
Sélecteur de vitesse
LED de l'accu (indicateur d'état)
Inverseur de sens de rotation / verrouillage
Interrupteur MARCHE / ARRÊT
Poignée souple
Pack d'accus
Touche de déverrouillage du pack d'accus
Lampe de travail LED
Sélection du couple / position de perçage
Mandrin à serrage rapide
10a
Bague du mandrin porte-foret
Logement d'embout
Porte-embout
Figure A:
LED rouge de contrôle de charge
LED verte de contrôle de charge
Chargeur
Matériel livré
1 perceuse-visseusesans fil
1 chargeur rapide de l'accu
1 pack d'accus
1 mallette de transport
1 mode d'emploi
Caractéristiques techniques
Perceuse-visseusesans fil : PBSA 12 D3 :
Tension nominale: 12V
Vitesse nominale
à vide: 1ère vitesse: n0 0 - 350 min
2e vitesse : n0 0 - 1300 min
Plage de serrage
du mandrin : max. Ø 10 mm
Diamètre de
perçagemax. : acier: 8 mm
Bois: 20 mm
Pack d'accus: PAPK 12 A2 :
Type: LITHIUM-IONS
Tension nominale: 12V
Cellules: 3
Capacité : 2000 mAh / (24 Wh)
Chargeur rapide des accus: PLGK 12 A1
ENTRÉE / Input:
Tension nominale: 220 - 240 V ~, 50-60 Hz
(Tension alternative)
Puissance nominale
absorbée: 50W
Fusible (interne): 2 A
SORTIE / Output:
Tension nominale: 12V
(courant continu)
Courant nominal : 2400mA
Temps de charge: env. 60min
Classe de protection: II/
(courant continu)
(courant continu)
T2A
(double isolation)
-1
-1
■ 28 │ FR
│
BE
PBSA 12 D3
Valeur d'émissions sonores:
Valeur de mesure du bruit déterminée conformément à la norme EN62841. Le niveau de bruit A
pondéré typique de l'outil électrique est de:
Niveau de pression
acoustique: L
Imprécision K: K
= 71,1 dB (A)
PA
= 3 dB
PA
Niveau de puissance
acoustique: L
Imprécision K: K
= 82,1 dB (A)
WA
= 3 dB
WA
Valeur d'émission des vibrations:
Valeurs totales des vibrations (somme vectorielle
triaxiale) déterminées selon la norme EN62841:
Perçage dans le métal: valeur d'émission des
tions a
= 1,987 m/s2
h,D
Imprécision K = 1,5m/s
vibra-
Vissage sans percussion : Valeur d'émission des
vibrations ah < 0,781 m/s2
imprécision K = 1,5 m/s
REMARQUE
► Les valeurs d'émission de vibrations et les
valeurs d'émissions sonores indiquées ont été
mesurées conformément à une méthode de
mesure normée et peuvent être utilisées pour
comparer des outils électriques.
► Les valeurs d'émission de vibrations et les va-
leurs d'émissions sonores indiquées peuvent
également être utilisées pour une évaluation
préliminaire de la sollicitation.
AVERTISSEMENT !
► Pendant l'utilisation effective de l'outil électrique,
les émissions de vibrations et sonores peuvent
différer des valeurs indiquées en fonction de la
manière dont l'outil électrique est utilisé, et en
particulier en fonction du type de pièce à usiner.
► Essayez de garder la sollicitation aussi faible
que possible. Des mesures d'exemple de réduction
de la sollicitation des vibrations sont le port de
gants lors de l'utilisation de l'outil et la limitation
du temps de travail. À ce titre, toutes les parts
du cycle de travail doivent être prises en
compte (par exemple les durées pendant lesquelles l'outil est éteint et celles pendant lesquelles il est allumé mais fonctionne sans charge).
Avertissements de
sécurité généraux pour
l’outil électrique
AVERTISSEMENT!
► Lire tous les avertissements de sécurité, les
instructions, les illustrations et les spécifications fournis avec cet outil électrique.
Ne pas suivre les instructions énumérées
ci-dessous peut provoquer un choc électrique,
un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes
les instructions pour pouvoir s‘y reporter
ultérieurement.
Le terme „outil électrique“ dans les avertissements
2
fait référence à votre outil électrique alimenté par
le secteur (avec cordon d’alimentation) ou votre
outil électrique fonctionnant sur batterie
(sans cordon d’alimentation).
2
1. Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien
éclairée. Les zones en désordre ou sombres
sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques
en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent
des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes pré-
sentes à l’écart pendant l’utilisation de l’outil
électrique. Les distractions peuvent vous faire
perdre le contrôle de l’outil.
2. Sécurité électrique
a) Il faut que les fiches de l’outil électrique
soient adaptées au socle. Ne jamais modifier
la fiche de quelque façon que ce soit. Ne pas
utiliser d’adaptateurs avec des outils électriques à branchement de terre. Des fiches
non modifiées et des socles adaptés réduisent
le risque de choc électrique.
PBSA 12 D3
FR│BE
│
29 ■
b) Éviter tout contact du corps avec des surfaces
reliées à la terre telles que les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs.
Il existe un risque accru de choc électrique si
votre corps est relié à la terre.
c) Ne pas exposer les outils électriques à la
pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil électrique
augmente le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais
utiliser le cordon pour porter, tirer ou débrancher l’outil électrique. Maintenir le cordon à
l’écart de la chaleur, du lubrifiant, des arêtes
vives ou des parties en mouvement. Des
cordons endommagés ou emmêlés augmentent
le risque de choc électrique.
e) Lorsqu’on utilise un outil électrique à
l’extérieur, utiliser un prolongateur adapté à
l’utilisation extérieure. L’utilisation d’un cordon
adapté à l’utilisation extérieure réduit le risque
de choc électrique.
f) Si l‘usage d‘un outil électrique dans un
emplacement humide est inévitable, utiliser
une alimentation protégée par un dispositif
à courant différentiel résiduel (RCD). L‘usage
d‘un RCD réduit le risque de choc électrique.
3. Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes
en train de faire et faire preuve de bon sens
dans votre utilisation de l’outil électrique. Ne
pas utiliser un outil électrique lorsque vous
êtes fatigué ou sous l’emprise de drogues,
de l’alcool ou de médicaments. Un moment
d’inattention en cours d’utilisation d’un outil
électrique peut entraîner des blessures graves.
b) Utiliser un équipement de protection
individuelle. Toujours porter une protection
pour les yeux.
individuelle tels que les masques contre les
poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives
utilisés pour les conditions appropriées réduisent
les blessures.
c) Éviter tout démarrage intempestif. S’assurer
que l’interrupteur est en position arrêt avant
de brancher l’outil au secteur et/ou au bloc
de batteries, de le ramasser ou de le porter.
Porter les outils électriques en ayant le doigt sur
l’interrupteur ou brancher des outils électriques
dont l’interrupteur est en position marche est
source d’accidents.
d) Retirer toute clé de réglage avant de mettre
l’outil électrique en marche. Une clé laissée
fixée sur une partie tournante de l’outil électrique peut donner lieu à des blessures.
e) Ne pas se précipiter. Garder une position
et un équilibre adaptés à tout moment. Cela
permet un meilleur contrôle de l’outil électrique
dans des situations inattendues.
f) S’habiller de manière adaptée. Ne pas por-
ter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance
des parties en mouvement. Des vêtements
amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccor-
dement d’équipements pour l’extraction et la
récupération des poussières, s’assurer qu’ils
sont connectés et correctement utilisés. Utiliser
des collecteurs de poussière peut réduire les
risques dus aux poussières.
Les équipements de protection
■ 30 │ FR
│
BE
PBSA 12 D3
h) Rester vigilant et ne pas négliger les principes
de sécurité de l‘outil sous prétexte que vous
avez l‘habitude de l‘utiliser. Une fraction
de seconde d‘inattention peut provoquer une
blessure grave.
4. Utilisation et entretien de l’outil
électrique
a) Ne pas forcer l’outil électrique. Utiliser l’outil
électrique adapté à votre application. L’outil
électrique adapté réalise mieux le travail et de
manière plus sûre au régime pour lequel il a été
construit.
b) Ne pas utiliser l’outil électrique si
l’interrupteur ne permet pas de passer de
l’état de marche à arrêt et inversement. Tout
outil électrique qui ne peut pas être commandé
par l’interrupteur est dangereux et il faut le
réparer.
c) Débrancher la fiche de la source
d’alimentation et/ou enlever le bloc de
batteries, s‘il est amovible, avant tout réglage, changement d’accessoires ou avant de
ranger l’outil électrique. De telles mesures
de sécurité préventives réduisent le risque de
démarrage accidentel de l’outil électrique.
d) Conserver les outils électriques à l’arrêt hors
de la portée des enfants et ne pas permettre
à des personnes ne connaissant pas l’outil
électrique ou les présentes instructions de le
faire fonctionner. Les outils électriques sont
dangereux entre les mains d’utilisateurs novices.
e) Observer la maintenance des outils élec-
triques et des accessoires. Vérifier qu’il n’y
a pas de mauvais alignement ou de blocage
des parties mobiles, des pièces cassées ou
toute autre condition pouvant affecter le
fonctionnement de l’outil électrique. En cas
de dommages, faire réparer l’outil électrique
avant de l’utiliser. De nombreux accidents sont
dus à des outils électriques mal entretenus.
f) Garder affûtés et propres les outils per-
mettant de couper. Des outils destinés à
couper correctement entretenus avec des pièces
coupantes tranchantes sont moins susceptibles
de bloquer et sont plus faciles à contrôler.
g) Utiliser l’outil électrique, les accessoires et les
lames etc., conformément à ces instructions,
en tenant compte des conditions de travail
et du travail à réaliser. L’utilisation de l’outil
électrique pour des opérations différentes de
celles prévues peut donner lieu à des situations
dangereuses.
h) Il faut que les poignées et les surfaces de pré-
hension restent sèches, propres et dépourvues
d‘huiles et de graisses. Des poignées et des
surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute
sécurité de l‘outil dans les situations inattendues.
5. Utilisation des outils fonctionnant sur
batteries et précautions d’emploi
a) Ne recharger qu’avec le chargeur spécifié
par le fabricant. Un chargeur qui est adapté
à un type de bloc de batteries peut créer un
risque de feu lorsqu’il est utilisé avec un autre
type de bloc de batteries.
b) N’utiliser les outils électriques qu’avec des
blocs de batteries spécifiquement désignés.
L’utilisation de tout autre bloc de batteries peut
créer un risque de blessure et de feu.
c) Lorsqu’un bloc de batteries n’est pas utilisé,
le maintenir à l’écart de tout autre objet
métallique, par exemple trombones, pièces
de monnaie, clés, clous, vis ou autres objets
de petite taille qui peuvent donner lieu à une
connexion d’une borne à une autre. Le court-
circuitage des bornes d’une batterie entre elles
peut causer des brûlures ou un feu.
d) Dans de mauvaises conditions, du liquide
peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à
l’eau. Si le liquide entre en contact avec les
yeux, rechercher en plus une aide médicale.
Le liquide éjecté des batteries peut causer des
irritations ou des brûlures.
e) Ne pas utiliser un bloc de batteries ou un ou-
til fonctionnant sur batteries qui a été endommagé ou modifié. Les batteries endommagées
ou modifiées peuvent avoir un comportement
imprévisible provoquant un feu, une explosion
ou un risque de blessure.
PBSA 12 D3
FR│BE
│
31 ■
f) Ne pas exposer un bloc de batteries ou un
outil fonctionnant sur batteries au feu ou à
une température excessive. FUne exposition au
feu ou à une température supérieure à 130 °C
(265°F) peut provoquer une explosion.
g) Suivre toutes les instructions de charge et ne
pas charger le bloc de batteries ou l‘outil
fonctionnant sur batteries hors de la plage de
températures spécifiée dans les instructions.
Un chargement incorrect ou à des températures
hors de la plage spécifiée de températures peut
endommager la batterie et augmenter le risque
de feu.
ATTENTION! RISQUE D’EXPLO-
SION! Ne rechargez jamais des
piles non rechargeables.
Protégez l’accu de la chaleur, par ex.
aussi du rayonnement solaire continu,
du feu, de l’eau et de l’humidité. Il y a
risque d’explosion.
6. Entretien
a) Faire entretenir l’outil électrique par un
réparateur qualifié utilisant uniquement des
pièces de rechange identiques. Cela assure le
maintien de la sécurité de l’outil électrique.
b) Ne jamais effectuer d‘opération d‘entretien
sur des blocs de batteries endommagés. Il
convient que l‘entretien des blocs de batteries
ne soit effectué que par le fabricant ou les
fournisseurs de service autorisés.
Consignes de sécurité relatives aux
perceuses-visseuses
Consignes de sécurité pour tous les travaux
AVERTISSEMENT!
■ Tenez l’outil électrique par les surfaces de
préhension isolées, lors de la réalisation
d’une opération au cours de laquelle l’outil
peut entrer en contact avec des lignes
électriques invisibles ou avec son propre
cordon d’alimentation. Le contact de la vis
ou de l'outil à insérer avec une ligne "sous
tension" peut également mettre "sous tension"
les parties métalliques exposées de l'outil
électrique et provoquer un choc électrique sur
l'opérateur.
Consignes de sécurité lors de l’utilisation de
forets longs
■ Ne travaillez en aucun cas avec une vitesse
supérieure à la vitesse maximale autorisée
pour le foret. Le foret risque de se voiler légè-
rement à des vitesses plus élevées, lorsqu’il peut
tourner librement sans contact avec la pièce à
usiner, et causer ainsi des blessures.
■ Commencez toujours l’opération de perçage
avec une vitesse basse et lorsque le foret est
en contact avec la pièce à usiner. Le foret
risque de se voiler légèrement à des vitesses
plus élevées, lorsqu’il peut tourner librement
sans contact avec la pièce à usiner, et causer
ainsi des blessures.
■ N’exercez aucune pression excessive, et
uniquement dans le sens longitudinal du
foret. Les forets peuvent se voiler et casser ou
entraîner une perte de contrôle et provoquer
des blessures.
■ 32 │ FR
│
BE
Accessoires/équipements
supplémentaires d’origine
■ Utilisez uniquement les accessoires et équipe-
ments supplémentaires spécifiés dans le mode
d’emploi ou dont le logement est compatible
avec l’appareil.
PBSA 12 D3
Consignes de sécurité relatives aux
chargeurs
■ Cet appareil peut être utilisé par
des enfants à partir de 8 ans et par
des personnes ayant des capacités
physiques, sensorielles ou mentales
réduites ou disposant de peu d'expérience et/ou de connaissances, à
condition qu'ils soient surveillés ou
qu'ils aient été initiés à l'utilisation
sécurisée de l'appareil et qu'ils aient
compris les dangers en résultant.
Ne pas laisser les enfants jouer
avec l'appareil. Le nettoyage et la
maintenance utilisateur ne doivent
pas être réalisés par des enfants
s'ils ne sont pas surveillés.
Le chargeur convient unique-
ment à une exploitation en
intérieur.
AVERTISSEMENT!
■ Si le cordon d'alimentation de l'appareil est
endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter
tout risque.
ATTENTION !
► Ce chargeur peut recharger uniquement
les batteries suivantes : PAPK 12 A1 /
PAPK 12 A2, PAPK 12 B1.
► Une liste à jour de la compatibilité des
batteries est disponible sur www.lidl.de/akku.
Avant la mise en service
Retirer/charger/mettre en place le
pack d'accus
REMARQUE
La batterie est partiellement chargée.
►
Idéalement, chargez complètement la
batterie avant de l’utiliser. Vous pouvez
recharger l'accu à ions lithium à tout moment
sans en raccourcir sa durée de vie. Une
interruption du processus de chargement ne
porte pas préjudice à l'accu.
► Ne chargez jamais le bloc-batterie lorsque la
température ambiante est inférieure à 10°C
ou supérieure à 40°C. Si une batterie
lithium-ions doit rester stockée pendant une
période prolongée, il faut contrôler régulièrement son état de charge. L’état de charge
optimal se situe entre 50% et 80%. Le climat
de stockage doit être frais et sec, à une
température ambiante située entre 0°C et
50°C.
PRUDENCE!
► Débranchez toujours la fiche secteur avant
de retirer le pack d'accus
de le mettre en place.
1.) Pour retirer le pack d'accus , appuyez sur
les la touche de déverrouillage et retirez le
pack d'accus de l'appareil.
2.) Placez le pack d'accus dans le chargeur .
3.) Insérez la fiche secteur dans la prise secteur. La
LED de contrôle rouge
4.) La LED de contrôle
l'opération de chargement est terminée et que
le pack d'accus
5.) Introduisez le pack d'accus dans l'appareil.
est prêt à être utilisé.
Lire l'état de charge de l'accu
L'état de charge et la puissance restante s'affichent
comme suit sur la LED de l'accu lorsque l'appareil
est allumé:
ROUGE / ORANGE / VERT = charge maximale
ROUGE / ORANGE = charge moyenne
ROUGE = charge faible – recharger l'accu
du chargeur ou
s'allume.
verte vous signale que
PBSA 12 D3
FR│BE
│
33 ■
Changement des outils
Votre perceuse-visseuse sans fil est équipée d'un
blocage de la broche entièrement automatique .
Lorsque le moteur est immobile, la transmission est
verrouillée pour vous permettre d'ouvrir le mandrin
à serrage rapide
en tournant. Une fois que
vous avez inséré l'outil désiré et avez resserré en
tournant le mandrin porte-foret
, vous pouvez
immédiatement poursuivre votre travail. Le blocage
de la broche se libère automatiquement au démarrage du moteur (actionnement de l'interrupteur
MARCHE/ARRÊT
).
Transmission à 2 vitesses
PRUDENCE!
► Actionnez le sélecteur de vitesse
uniquement lorsque l'appareil est à l'arrêt. Sinon
l'appareil risque d'être endommagé.
En première vitesse (sélecteur de vitesse
en position: 1)
vous atteignez une vitesse de rotation d'env.
350min-1 et un couple élevé. Ce réglage est
adapté à tous les travaux de vissage.
En seconde vitesse (sélecteur de vitesse
en
position: 2)
vous atteignez une vitesse de rotation d'env. 1300
min-1 pour réaliser des travaux de perçage.
Retirer le mandrin porte-foret
Pour utiliser le logement d'embout vous devez
retirer le mandrin porte-foret .
Retirer le mandrin porte-foret:
♦ Tenez fermement le mandrin à serrage rapide
par l'avant.
♦ Tirez / poussez la bague du mandrin porte-foret
10a
en direction du mandrin à serrage rapide .
Le mandrin à serrage rapide est maintenant
déverrouillé et peut être retiré par l'avant.
Mettre en place le mandrin à serrage rapide :
♦ Pour remettre en place le mandrin à serrage
rapide
10a
, tirez la bague du mandrin porte-foret
en direction du mandrin à serrage rapide .
Poussez ce faisant le mandrin à serrage rapide
par dessus le logement d'embout . Relâchez
la bague du mandrin porte-foret
10a
pour faire
s'enclencher le mandrin à serrage rapide .
REMARQUE
► Si le mandrin à serrage rapide
ne
s'enclenche pas automatiquement, tournez la
bague du mandrin porte-foret
10a
.
Utiliser le logement d'embout
Une fois le mandrin à serrage rapide retiré,
vous pouvez utiliser le logement d'embout .
♦ Placez un embout adapté dans le logement
d'embout
.
♦ Poussez l'embout jusqu'à la butée dans le loge-
ment d'embout
.
L'embout est serré entre le guidage et le support
magnétique.
♦ Pour retirer l'embout, tirez l'embout hors du
logement d'embout
.
Sélection du couple / puissance de
perçage
Vous pouvez régler le couple de torsion par la
sélection du couple .
♦ Choisissez une puissance plus basse pour les
petites vis ou pour les matériaux mous.
♦ Choisissez une puissance plus élevée pour les
grandes vis, les matériaux durs ou pour dévisser
des vis.
♦ Pour les travaux de perçage, sélectionnez la
puissance de perçage en réglant la sélection du
couple
♦ Pour les travaux de perçage, glissez le sélecteur
de vitesse
sur la position .
avant (position : 2).
■ 34 │ FR
│
BE
PBSA 12 D3
Mise en service
Commuter le sens de rotation/
déverrouiller l'appareil
♦ Déverrouillez l'appareil et commutez le sens de
rotation en tournant le sélecteur du sens de rotation
vers la droite ou vers la gauche.
Mise en marche / mise hors service
Allumer:
♦ Pour la mise en service de l'appareil, appuyez
sur l'interrupteur MARCHE / ARRÊT et maintenez-le enfoncé. La lampe de travail LED
s'allume lorsque l'interrupteur MARCHE / ARRÊT
est légèrement ou entièrement enfoncé. Elle
permet ainsi d'éclairer la zone de travail si la
luminosité n'est pas suffisante.
Éteindre:
♦ Pour éteindre l'appareil, relâchez l'interrupteur
MARCHE/ARRÊT
Réglage de la vitesse de rotation
L'interrupteur MARCHE/ARRÊT est équipé d'un
variateur de vitesse. Une légère pression sur l'interrupteur MARCHE/ARRÊT fait démarrer l'appareil à une vitesse de rotation réduite. La vitesse de
rotation augmente avec la pression.
REMARQUE
► Le frein moteur intégré veille à une immobili-
sation rapide.
Activer le blocage
♦ Appuyez sur l'inverseur de sens de rotation
pour l'amener en position intermédiaire. L'interrupteur MARCHE / ARRÊT
Conseils et astuces
Conseil! Voici le bon comportement
recommandé.
.
est bloqué.
♦ Les bits de vissage sont signalés par leurs di-
mensions et leur forme. Si vous n'êtes pas sûr,
commencez toujours par vérifier si le bit est en
assise sans jeu dans la tête de vis.
Couple:
♦ Les petites vis / bits peuvent être endommagés
si vous réglez un couple trop élevé ou une vitesse de rotation trop haute.
Vissage à couple élevé (dans le métal):
♦ Des couples particulièrement élevés se pro-
duisent par ex. avec les raccords métalliques
nécessitant l'emploi de douilles. Choisissez dans
ce cas une vitesse de rotation basse.
Vissage à couple réduit
(par ex. dans du bois tendre):
♦ Vissez ici aussi avec une vitesse de rotation
basse pour par ex. ne pas endommager la surface en bois lors du contact avec la tête de vis
en métal. Utilisez un foret aléseur.
Lors du perçage dans le bois, le métal
et d'autres matériaux, il est impératif de
respecter ce qui suit:
♦ Pour un petit diamètre de foret, utilisez une vi-
tesse de rotation élevée et pour un diamètre de
foret plus grand, une vitesse de rotation basse.
♦ Pour les matériaux durs, choisissez une vitesse
de rotation basse, pour les matériaux mous, une
vitesse de rotation élevée.
♦ Sécurisez ou fixez (si possible) la pièce dans un
dispositif de serrage.
♦ Marquez l'endroit qui doit être percé avec un
pointeau ou un clou. Choisissez une vitesse de
rotation basse pour le pré-perçage.
♦ Retirez plusieurs fois le foret en rotation du trou
de perçage pour évacuer les copeaux ou la
poussière de forage et pour l'aérer.
♦ Avant le fonctionnement, contrôlez si l'embout
de vissage ou de perçage est correctement
monté, c'est-à-dire s'il est centré dans le mandrin
porte-foret.
PBSA 12 D3
FR│BE
│
35 ■
Perçage dans le métal:
♦ Utilisez des forets à métaux (HSS). Pour obtenir
d'excellents résultats, nous vous recommandons
de refroidir le foret à l'huile de coupe. Vous
pouvez également utiliser des forets à métaux
pour percer le plastique. Percez d'abord avec
un foret d'un Ø de 3 mm, et rapprochez-vous
ensuite du diamètre de perçage souhaité.
Perçage dans le bois:
♦ Utilisez un foret à bois avec pointe de cen-
trage; pour les perçages profonds, utilisez
une mèche à simple spirale, pour les grands
diamètres de perçage, un foret Forstner. Vous
pouvez aussi visser directement les petites vis
dans le bois mou sans pré-perçage.
Entretien et nettoyage
AVERTISSEMENT! RISQUE DE BLES-
SURES! Avant d'effectuer tout travail
sur l'appareil, éteignez-le et retirez la
batterie.
La perceuse-visseuse sans fil ne nécessite aucun
entretien.
■ L'appareil doit toujours être propre, sec et
exempt d'huile ou de graisse.
■ Aucun liquide ne doit pénétrer à l'intérieur de
l'appareil.
■ Pour le nettoyage du boîtier, utilisez un chiffon
sec. N'utilisez jamais d'essence, de solvant ou
de nettoyant qui agressent le plastique.
■ Si un accu lithium ions doit être stocké pendant
une période prolongée, il faut contrôler régulièrement son état de charge. L'état de charge
optimal se situe entre 50% et 80%. Le climat
de stockage idéal est frais et sec.
REMARQUE
► Vous pouvez commander des pièces
détachées non listées (comme les accus,
interrupteurs par ex.) auprès de notre hotline
du service après-vente.
Garantie de
Kompernass Handels GmbH
Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date
d’achat. Si ce produit venait à présenter des vices,
vous disposez de droits légaux face au vendeur de
ce produit. Vos droits légaux ne sont pas restreints
par notre garantie présentée ci-dessous.
Conditions de garantie
La période de garantie débute à la date d’achat.
Veuillez bien conserver le ticket de caisse. Celui-ci
servira de preuve d’achat.
Si dans un délai de trois ans suivant la date
d’achat de ce produit, un vice de matériel ou de
fabrication venait à apparaître, le produit sera
réparé, remplacé gratuitement par nos soins ou le
prix d’achat remboursé, selon notre choix. Cette
prestation sous garantie nécessite, dans le délai de
trois ans, la présentation de l’appareil défectueux
et du justificatif d’achat (ticket de caisse) ainsi que
la description brève du vice et du moment de son
apparition.
Si le vice est couvert par notre garantie, vous
recevrez le produit réparé ou un nouveau produit
en retour. Aucune nouvelle période de garantie ne
débute avec la réparation ou l’échange du produit.
Période de garantie et réclamation légale
pour vices cachés
L’exercice de la garantie ne prolonge pas la
période de garantie. Cette disposition s’applique
également aux pièces remplacées ou réparées. Les
dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après
le déballage. Toute réparation survenant après la
période sous garantie fera l’objet d’une facturation.
Étendue de la garantie
L’appareil a été fabriqué avec soin conformément
à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.
La prestation de la garantie s’applique aux vices
de matériel et de fabrication. Cette garantie
ne s’étend pas aux pièces du produit qui sont
exposées à une usure normale et peuvent de ce
■ 36 │ FR
│
BE
PBSA 12 D3
fait être considérées comme pièces d’usure, ni aux
détériorations de pièces fragiles, par ex. interrupteurs, batteries ou pièces en verre.
Cette garantie devient caduque si le produit est
détérioré, utilisé ou entretenu de manière non
conforme. Toutes les instructions listées dans le
manuel d’utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des
buts d’utilisation et actions qui sont déconseillés
dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.
Le produit est uniquement destiné à un usage privé
et ne convient pas à un usage professionnel. La
garantie est annulée en cas d’entretien incorrect
et inapproprié, d’usage de la force et en cas d’intervention non réalisée par notre centre de service
après-vente agréé.
Procédure en cas de garantie
Afin de garantir un traitement rapide de votre
demande, veuillez suivre les indications suivantes :
■ Veuillez avoir à portée de main pour toutes
questions le ticket de caisse et la référence article (par ex.IAN12345) en tant que justificatif
de votre achat.
■ Vous trouverez la référence sur la plaque signa-
létique sur le produit, une gravure sur le produit,
sur la page de garde du mode d’emploi (en
bas à gauche) ou sur l’autocollant au dos ou
sur le dessous du produit.
■ Si des erreurs de fonctionnement ou d’autres
vices venaient à apparaître, veuillez d’abord
contacter le département service clientèle cité
ci-dessous par téléphone ou par e-mail.
■ Vous pouvez ensuite retourner un produit enre-
gistré comme étant défectueux en joignant le
ticket de caisse et en indiquant en quoi consiste
le vice et quand il est survenu, sans devoir
l’affranchir à l’adresse de service après-vente
communiquée.
REMARQUE
Pour les outils Parkside et Florabest, veuillez
►
ne renvoyer que l’article défectueux, sans
accessoire (par ex. sans accu, mallette de
rangement, outils de montage, etc.).
Sur www.lidl-service.com, vous
pourrez télécharger ce mode
d’emploi et de nombreux autres
manuels, vidéos produit et logiciels
d’installation.
Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente
(www.lidl-service.com) et vous pourrez ouvrir
votre mode d’emploi en saisissant votre référence
(IAN)123456.
Service après-vente
AVERTISSEMENT!
► Faites réparer vos appareils par le service
après-vente ou un électricien et uniquement
avec des pièces de rechange d'origine.
Cela assure le maintien de la sécurité de
l'appareil.
► Confiez toujours le remplacement de la
fiche ou du cordon d'alimentation au
fabricant de l'appareil ou à son service
après-vente. Cela assure le maintien de la
sécurité de l'appareil.
Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
Service Belgique
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 322702_1901
Importateur
Veuillez tenir compte du fait que l’adresse suivante
n’est pas une adresse de service après-vente. Veuillez d’abord contacter le service mentionné.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
ALLEMAGNE
www.kompernass.com
PBSA 12 D3
FR│BE
│
37 ■
Recyclage
L'emballage est constitué de matériaux
écologiques que vous pouvez recycler par
le biais des services de recyclage locaux.
Ne jetez pas les outils électriques
dans les ordures ménagères!
Conformément à la directive européenne
2012/19/EU, les outils électriques usagés doivent
faire l'objet d'un tri et d'un recyclage respectueux
de l'environnement.
Éliminez l‘emballage d‘une manière
respectueuse de l‘environnement.
Observez le marquage sur les
différents matériaux d‘emballage et
triez-les séparé ment si nécessaire. Les
matériaux d‘emballage sont repérés
par des abréviations (a) et des
numéros (b) qui ont la signification
suivante :
1–7 : Plastiques,
20–22 : Papier et carton,
80–98 : Matériaux composites
Ne jetez pas les accus dans les
ordures ménagères !
Retirez les accus avant la mise au rebut
de l'appareil.
Les accus défectueux ou usagés doivent être recyclés conformément à la directive 2006/66/EC.
Recyclez le pack d'accus et/ou l'appareil auprès
des points de collecte existants.
Informez-vous auprès des services administratifs
communaux ou municipaux quant aux possibilités
de mise au rebut des outils électriques / pack
d'accus qui ne servent plus.
Renseignez-vous auprès de votre
commune pour connaître les possibilités de mise au rebut de votre appareil
usagé.
■ 38 │ FR
│
BE
PBSA 12 D3
Traduction de la déclaration de conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu,
BURGSTR. 21, DE - 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en
conformité avec les normes, documents normatifs et directives CE suivants:
Directive relative aux machines
(2006 / 42 / CE)
Directive européenne sur les basses tensions
(2014/35/EU) (chargeur seulement)
Compatibilité électromagnétique
(2014 / 30 / EU)
Directive RoHS
(2011 / 65 / EU)*
*La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant.
L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du
Parlement européen et du Conseil en date du 8juin 2011 visant la restriction de l'utilisation de certaines
substances dangereuses dans les appareils électriques et électroniques.
Normes harmonisées appliquées:
EN 62841-1:2015
EN 62841-2-1:2018
EN 60335-1:2012/A13:2017
EN 60335-2-29:2004/A11:2018
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Type / désignation de l'appareil: Perceuse-visseuse sans fil PBSA 12 D3
Année de fabrication: 05 - 2019
Numéro de série: IAN 322702_1901
Bochum, le 11/06/2019
Semi Uguzlu
-Responsable qualitéSous réserve de modifications techniques à des fins de perfectionnement.
PBSA 12 D3
FR│BE
│
39 ■
Commande d’accu de rechange
Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très
aisément soit sur le site www.kompernass.com soit par téléphone.
En raison d’un stock limité, il est possible que cet article soit épuisé très rapidement.
REMARQUE
► Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne. Dans ce
cas, veuillez contacter la hotline du service après-vente.
■ Cette promotion est limitée à un accu par client / appareil, ainsi qu’à une durée de deux mois après la
période promotionnelle. L’accu de rechange peut ensuite être commandé à d’autres conditions.
Commande téléphonique
Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
Service Belgique
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
Pour que votre commande soit traitée plus rapidement, veuillez s.v.p. tenir prêt le numéro de référence de
l’appareil (par ex. IAN 322702) pour répondre à toute demande de renseignements. Vous trouverez le
numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d’emploi.
■ 40 │ FR
│
BE
PBSA 12 D3
Inhoud
Inleiding ........................................................42
Gebruik in overeenstemming met bestemming .....................................42
Onderdelen ............................................................... 42
Inhoud van het pakket ....................................................... 42
Technische gegevens ........................................................ 42
Algemene veiligheidsvoorschriften voor elektrisch gereedschap .........43
1. Veiligheid op de werkplek ..................................................43
2. Elektrische veiligheid ......................................................43
3. Veiligheid van personen .................................................... 44
4. Gebruik en behandeling van het elektrische gereedschap ......................... 44
5. Gebruik en behandeling van het accugereedschap .............................. 45
6. Service .................................................................46
Veiligheidsvoorschriften voor schroefboormachines ................................. 46
Originele accessoires/hulpapparatuur .......................................... 46
Veiligheidsvoorschriften voor opladers ........................................... 46
Vóór de ingebruikname ...........................................47
Accupack verwijderen/opladen/plaatsen ........................................ 47
Status van de accu aflezen ................................................... 47
Gereedschappen verwisselen ................................................. 47
Aandrijving met 2 versnellingen ................................................ 47
Boorhouder afnemen ........................................................47
Bithouder gebruiken ......................................................... 48
Instellen koppel/boorstand ................................................... 48
Ingebruikname ..................................................48
Draairichting omschakelen/apparaat ontgrendelen ................................ 48
In-/uitschakelen ............................................................ 48
Toerental instellen ........................................................... 48
Blokkering activeren ......................................................... 48
Tips en trucs ............................................................... 48
Onderhoud en reiniging ...........................................49
Garantie van Kompernaß Handels GmbH ............................50
Service .........................................................51
Importeur ......................................................51
Afvoeren .......................................................51
Vertaling van de oorspronkelijke conformiteitsverklaring ..............52
Vervangende accu bestellen .......................................53
Telefonische bestelling .......................................................53
PBSA 12 D3
NL│BE
│
41 ■
ACCU-SCHROEFBOORMACHINE
PBSA 12 D3
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw
nieuwe apparaat. U hebt hiermee gekozen voor
een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat
belangrijke aanwijzingen voor veiligheid, gebruik
en afvoer. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt.
Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden.
Geef alle documenten mee als u het product
overdraagt aan een derde.
Gebruik in overeenstemming met
bestemming
Dit apparaat is bedoeld voor het boren en
schroeven in hout, kunststof en metaal. Gebruik het
apparaat uitsluitend op de voorgeschreven wijze
en voor de aangegeven doeleinden. Elk ander
gebruik of elke wijziging van het apparaat geldt
als niet in overeenstemming met de bestemming
en brengt ernstig gevaar voor ongelukken met
zich mee. De fabrikant aanvaardt geen enkele
aansprakelijkheid voor schade die voortvloeit uit
gebruik in strijd met de bestemming. Niet bestemd
voor bedrijfsmatig gebruik.
Onderdelen
Versnellingsschakelaar
Accu-LED (status van accu)
Draairichtingschakelaar/vergrendeling
Aan-/uitknop
Softhandgreep
Accupack
Knop voor ontgrendeling van het accupack
LED-werklampje
Instelring koppel/boorstand
Snelspanboorhouder
10a
Boorhouderring
Bithouder
Bithouder
Afbeelding A:
Rode controle-LED voor opladen
Groene controle-LED voor opladen
Oplader
Inhoud van het pakket
1 accu-schroefboormachine
1 accu-snellader
1 accupack
1 koffer
1 gebruiksaanwijzing
Technische gegevens
Accu-schroefboormachine: PBSA 12 D3:
Nominale spanning: 12 V
Nominaal toerental
(onbelast): 1e stand: n
Spanbereik
boorhouder : max. Ø 10 mm
Max. boordiameter: Staal: 8 mm
Accupack: PAPK 12 A2:
Type: LITHIUM-ION
Nominale spanning: 12 V
Cellen: 3
Capaciteit: 2000 mAh (24 Wh)
Accu-snellader: PLGK 12 A1
INGANG / Input:
Nominale spanning: 220 - 240 V ~, 50-60 Hz
Nominaal vermogen: 50 W
Zekering (intern): 2 A
UITGANG / Output:
Nominale spanning: 12 V
Nominale stroom: 2400 mA
Oplaadduur: ca. 60 min
Beschermingsklasse: II /
(gelijkstroom)
0 - 350 min
2e stand: n0 0 - 1300 min
0
Hout: 20 mm
(gelijkstroom)
(wisselspanning)
T2A
(gelijkstroom)
(dubbel geïsoleerd)
-1
-1
■ 42 │ NL
│
BE
PBSA 12 D3
Geluidsemissiewaarde:
Gemeten waarde voor geluid vastgesteld conform
EN 62841. Het A-gewogen geluidsniveau van het
elektrische gereedschap bedraagt typisch:
Geluidsdrukniveau: L
Onzekerheid K: K
Geluidsvermogensniveau: L
Onzekerheid K: K
= 71,1 dB (A)
PA
= 3 dB
PA
= 82,1 dB (A)
WA
= 3 dB
WA
Trillingsemissiewaarde:
Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN62841:
Boren in metaal: Trillingsemissiewaarde
a
= 1,987 m/s2
Schroeven
h,D
Onzekerheid K = 1,5 m/s
2
zonder slag: Trillingsemissiewaarde ah =
0,781 m/s2 Onzekerheid
K = 1,5 m/s
2
OPMERKING
► De vermelde totale trillingswaarden en trilling-
semissiewaarden zijn in een genormeerde
testopstelling gemeten en kunnen ook worden
gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap.
► De vermelde totale trillingswaarden en trilling-
semissiewaarden kunnen ook worden gebruikt
voor een voorlopige inschatting van de belasting.
WAARSCHUWING!
► De trillings- en geluidsemissieniveaus kunnen
tijdens het daadwerkelijke gebruik van het
elektrische gereedschap afwijken van de ver
melde waarden, afhankelijk van de aard en het
gebruik van het elektrische gereedschap, en in
het bijzonder afhankelijk van het soort werkstuk
dat wordt bewerkt.
► Probeer de belasting zo klein mogelijk te hou
den. Om de trillingsbelasting te reduceren, kunt
u bijvoorbeeld handschoenen dragen tijdens
het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld
perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).
Algemene veiligheidsvoorschriften voor
elektrisch gereedschap
WAARSCHUWING!
► Lees alle veiligheidsvoorschriften, aanwijzin-
gen, afbeeldingen en technische gegevens
van dit elektrische gereedschap. Het
niet-naleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of
ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en
instructies voor toekomstig gebruik.
De in de veiligheidsvoorschriften gebruikte term
“elektrisch gereedschap” heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met
snoer) en op elektrisch gereedschap dat op accu’s
werkt (zonder snoer).
1. Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed
verlicht. Wanorde en een niet-verlichte werkom-
geving kunnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap niet in
explosiegevaarlijke omgevingen waarin zich
brandbare vloeistof, gas of stof bevindt. Elek-
trisch gereedschap geeft namelijk vonken af die
stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de
buurt terwijl u elektrisch gereedschap gebruikt. Als u afgeleid raakt, zou u namelijk
de controle over het elektrische gereedschap
kunnen verliezen.
2. Elektrische veiligheid
a) De stekker van het elektrische gereedschap
moet in het stopcontact passen. De stekker
mag op geen enkele wijze worden veranderd.
Gebruik geen verloopstekker in combinatie
met geaard elektrisch gereedschap. Onver-
anderde stekkers en passende stopcontacten
verminderen het risico op een elektrische schok.
PBSA 12 D3
NL│BE
│
43 ■
b) Voorkom lichamelijk contact met geaarde
oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat
een verhoogd risico op een elektrische schok
als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van
regen of vocht. Als er water in een elektrisch
gereedschap binnendringt, bestaat er verhoogd
risico op een elektrische schok.
d) Gebruik het aansluitsnoer niet voor oneigen-
lijke doelen, bijvoorbeeld om het elektrische
gereedschap te dragen, om het gereedschap
op te hangen of om de stekker uit het stopcontact te trekken. Houd het aansluitsnoer uit de
buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war
geraakte aansluitsnoeren verhogen de kans op
een elektrische schok.
e) Gebruik bij het werken met elektrisch gereed-
schap buitenshuis alleen verlengsnoeren die
zijn goedgekeurd voor gebruik buitenshuis.
Het gebruik van een verlengsnoer dat geschikt
is voor gebruik buitenshuis, vermindert het risico
op een elektrische schok.
f) Als u het niet kunt vermijden om het elektrische
gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekscha-
kelaar vermindert het risico op een elektrische
schok.
3. Veiligheid van personen
a) Wees alert, let op wat u doet en gebruik uw
gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch
gereedschap als u moe bent of onder invloed
bent van drugs, alcohol of medicijnen. Eén
moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig
letsel leiden.
b)
Draag persoonlijke beschermingsmiddelen en
draag altijd een veiligheidsbril. Het dragen van
persoonlijke beschermingsmiddelen zoals een
stofmasker, antislip-veiligheidsschoenen, een
veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische
gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Controleer
of het elektrische gereedschap uitgeschakeld
is voordat u het aansluit op de netvoeding en/
of op een accu en voordat u het gereedschap
optilt of draagt. Als u bij het dragen van elek-
trisch gereedschap uw vinger op de aan-/
uit knop houdt of als u reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit,
kan dit tot ongelukken leiden.
d) Verwijder alle afstelgereedschap of moersleu-
tels voordat u het elektrische gereedschap
aanzet. Gereedschap of moersleutels die zich
in een draaiend onderdeel van het elektrische
gereedschap bevinden, kunnen letsel veroorzaken.
e) Voorkom een abnormale lichaamshouding.
Zorg dat u stevig staat en bewaar altijd uw
evenwicht. Zo kunt u het elektrische gereed-
schap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen wijde
kleding of sieraden. Houd haar en kleding uit
de buurt van bewegende onderdelen. Loszit-
tende kleding, sieraden of haren kunnen door
bewegende onderdelen worden gegrepen.
g) Als stofafzuigings- en opvangvoorzieningen
kunnen worden bevestigd, moeten deze worden aangesloten en correct worden gebruikt.
Het gebruik van een stofafzuiging kan risico’s
door stof beperken.
h) Laat u niet misleiden door schijnbare veilig-
heid en negeer de veiligheidsregels voor
elektrisch gereedschap niet, ook wanneer u
na veelvuldig gebruik vertrouwd bent met het
elektrische gereedschap. Onachtzaamheid
kan in een fractie van een seconde tot ernstig
letsel leiden.
4. Gebruik en behandeling van het
elektrische gereedschap
a) Voorkom overbelasting van het elektrische
gereedschap. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische
gereedschap. Met een geschikt elektrisch
gereedschap werkt u beter en veiliger in het
aangegeven vermogensbereik.
■ 44 │ NL
│
BE
PBSA 12 D3
b) Gebruik geen elektrisch gereedschap waar-
van de aan-/uitknop defect is. Elektrisch gereed-
schap dat niet meer aan- of uitgezet kan worden,
is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of ver-
wijder de afneembare accu voordat u instellingen aan het apparaat verricht, hulpstukken
verwisselt of het elektrische gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt
dat het elektrische gereedschap onbedoeld kan
worden gestart.
d) Berg elektrisch gereedschap buiten het bereik
van kinderen op als het niet in gebruik is.
Zorg ervoor dat het elektrische gereedschap
niet wordt gebruikt door personen die er niet
mee vertrouwd zijn of die deze instructies niet
hebben gelezen. Elektrisch gereedschap is
gevaarlijk als het door onervaren personen
wordt gebruikt.
e) Onderhoud elektrisch gereedschap en hulp-
stukken zorgvuldig. Controleer of bewegende
onderdelen naar behoren werken en niet
klemmen, en of er geen onderdelen gebroken
of zodanig beschadigd zijn dat de werking
van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen vóór de ingebruikname van het elektrische gereedschap
repareren. Veel ongelukken zijn het gevolg van
slecht onderhoud van elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Met
zorg onderhouden snijwerktuigen lopen minder
vaak vast en zijn gemakkelijker te bedienen.
g) Gebruik elektrisch gereedschap, hulpstukken
en dergelijke in overeenstemming met de
handleiding. Houd daarbij rekening met de
werkomstandigheden en de te verrichten
werkzaamheden. Het gebruik van elektrisch
gereedschap voor andere doeleinden dan de
beoogde toepassingen kan tot gevaarlijke situaties leiden.
h) Houd handgrepen en greepvlakken droog,
schoon en vrij van olie en vet. Bij gladde
handgrepen en greepvlakken is een veilige
bediening en controle van het elektrische gereedschap in onvoorziene situaties niet mogelijk.
5. Gebruik en behandeling van het
accugereedschap
a) Laad de accu’s uitsluitend op met een oplader
die door de fabrikant wordt aanbevolen. Er
bestaat brandgevaar als een oplader die voor
een bepaald type accu’s bestemd is, voor andere accu’s wordt gebruikt.
b) Gebruik alleen de daarvoor bestemde accu’s
in de elektrische apparaten. Het gebruik van
andere accu’s kan tot verwondingen en brandgevaar leiden.
c) Houd een niet-gebruikte accu uit de buurt van
paperclips, munten, sleutels, spijkers, schroeven
en andere kleine metalen voorwerpen die
een overbrugging van de contacten kunnen
veroorzaken. Kortsluiting tussen de accucon-
tacten kan verbrandingen of brand tot gevolg
hebben.
d) Bij onjuist gebruik kan er vloeistof uit de accu
lekken. Vermijd contact met accuvloeistof.
Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg
bovendien een arts als er accuvloeistof in de
ogen komt. Lekkende accuvloeistof kan leiden
tot huidirritatie en brandwonden.
e) Gebruik geen beschadigde of gemodificeerde
accu. Beschadigde of gemodificeerde accu’s
kunnen zich onvoorspelbaar gedragen en brand,
explosies of letselgevaar tot gevolg hebben.
f) Stel een accu niet bloot aan vuur of hoge
temperaturen. Vuur en temperaturen boven
130 °C (265 °F) kunnen een explosie veroorzaken.
g) Volg alle aanwijzingen voor het opladen
op en laad de accu of het accugereedschap
nooit op buiten het in de gebruiksaanwijzing
aangegeven temperatuurbereik. Bij verkeerd
opladen of opladen buiten het toegestane
temperatuurbereik kan de accu stuk gaan en
kan het brandgevaar toenemen.
PBSA 12 D3
NL│BE
│
45 ■
VOORZICHTIG! EXPLOSIEGEVAAR!
Laad niet-oplaadbare accu’s nooit
op.
Bescherm de accu tegen hitte, bijv.
ook tegen continu zonlicht, vuur,
water en vocht. Er bestaat explosie-
gevaar.
6. Service
a) Laat uw elektrische gereedschap alleen door
gekwalificeerde vakmensen en uitsluitend met
originele vervangingsonderdelen repareren.
Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.
b) Pleeg nooit onderhoud aan beschadigde
accu’s. Alle accuonderhoud mag uitsluitend
worden uitgevoerd door de fabrikant of een
bevoegde klantenservice.
■ Oefen geen overmatige druk uit en oefen alleen
Originele accessoires/hulpapparatuur
Veiligheidsvoorschriften voor
opladers
Veiligheidsvoorschriften voor
schroefboormachines
Veiligheidsvoorschriften voor alle
werkzaamheden
WAARSCHUWING!
■ Pak het elektrische gereedschap vast aan de
geïsoleerde grijpvlakken wanneer u werkzaamheden uitvoert waarbij het gereedschap met verborgen elektriciteitsleidingen
of het netsnoer in aanraking kan komen. Bij
contact tussen een schroef of het gebruikte gereedschap en een leiding waar spanning op
staat, kunnen ook metalen onderdelen van het
apparaat onder spanning komen te staan, met
een elektrische schok tot gevolg.
Veiligheidsvoorschriften bij gebruik van
lange boren
■ Werk in geen geval met een hoger toerental
dan het voor de boor maximaal toegestane
toerental. Bij hogere toerentallen kan de boor,
wanneer die zonder contact met het werkstuk
vrij kan draaien, gemakkelijk verbuigen en
zodoende letsel veroorzaken.
■ Begin altijd met een laag toerental te
boren, terwijl de boor contact maakt met het
werkstuk. Bij hogere toerentallen kan de boor,
wanneer die zonder contact met het werkstuk
vrij kan draaien, gemakkelijk verbuigen en
zodoende letsel veroorzaken.
druk uit in de lengterichting van de boor. Boren
kunnen verbuigen en daardoor breken of tot
een verlies van de controle leiden en letsel
veroorzaken.
■ Gebruik alleen accessoires en hulpstukken
die vermeld staan in de gebruiksaanwijzing
of waarvan gebruik compatibel is met het
apparaat.
■ Dit apparaat mag worden gebruikt
door kinderen vanaf 8jaar en door
personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of
gebrek aan ervaring of kennis, mits
ze onder toezicht staan of over het
veilige gebruik van het apparaat zijn
geïnstrueerd en de daaruit voortkomende gevaren hebben begrepen.
Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder
toezicht geen reiniging en gebruikersonderhoud uitvoeren.
De oplader is alleen geschikt
voor gebruik binnenshuis.
WAARSCHUWING!
■ Wanneer het netsnoer van dit apparaat be-
schadigd raakt, moet het worden vervangen
door de fabrikant of de klantendienst van de
fabrikant of een persoon met vergelijkbare
kwalificaties, om risico's te vermijden.
■ 46 │ NL
│
BE
PBSA 12 D3
LET OP!
► Met deze oplader kunnen alleen de volgen-
de accu's worden opgeladen: PAPK 12 A1 /
PAPK 12 A2, PAPK 12 B1.
► Een actuele lijst met compatibele accu's is te
vinden op www.lidl.de/akku.
Vóór de ingebruikname
Accupack verwijderen/opladen/
plaatsen
OPMERKING
► De batterij is gedeeltelijk opgeladen. Idealiter,
laad de batterij volledig op voor gebruik.
Ukunt de lithium-ion-accu op elk gewenst
moment opladen zonder de levensduur te
verkorten. De accu raakt niet beschadigd bij
onderbreking van de oplaadprocedure.
► Laad het accupack nooit op als de omge-
vingstemperatuur lager is dan 10 °C of
hoger is dan 40 °C. Als een lithium-ion-accu
langere tijd moet worden opgeslagen, moet
de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen
50% en 80%. De accu moet worden
opgeslagen in een koele, droge omgeving
met een temperatuur tussen 0 °C en 50 °C.
VOORZICHTIG!
► Trek altijd de stekker uit het stopcontact voor-
dat u het accupack
resp. in de oplader plaatst.
1.) Druk om het accupack
de ontgrendelingsknoppen en neem het
accupack uit het apparaat.
2.) Plaats het accupack in de oplader .
3.) Steek de stekker in het stopcontact. De rode
controle-LED voor opladen
4.) De groene controle-LED voor opladen
aan dat het opladen is voltooid en dat het
accupack
5.) Schuif het accupack
klaar is voor gebruik.
uit de oplader haalt
te verwijderen op
brandt rood.
geeft
in het apparaat.
Status van de accu aflezen
De toestand of de resterende capaciteit van de
accu wordt bij ingeschakeld apparaat door het
acculampje als volgt aangegeven:
ROOD/ORANJE/GROEN = maximaal opgeladen
ROOD/ORANJE = middelhoog opgeladen
ROOD = zwakke lading – accu opladen
Gereedschappen verwisselen
Uw accu-schroefboormachine heeft een volautomatische asvergrendeling
Bij een stilstaande motor wordt de aandrijfas
vergrendeld, zodat de snelspanboorhouder
door draaien kan worden geopend. Nadat u
het gewenste hulpstuk hebt ingezet en door het
draaien van de boorhouder hebt vastgezet,
kunt u onmiddellijk weer verder werken. De asvergrendeling komt automatisch los bij het starten van
de motor (drukken op de aan-/uitknop ).
.
Aandrijving met 2 versnellingen
VOORZICHTIG!
► Bedien de versnellingsschakelaar
wanneer het apparaat stilstaat. Anders kan
het apparaat beschadigd raken.
In de eerste versnelling (snelheidsschakelaar
op stand: 1)
bereikt u een toerental van circa 350 min
hoog draaimoment. Deze instelling is geschikt voor
alle schroefwerkzaamheden.
In de tweede versnelling (snelheidsschake-
op stand: 2)
laar
bereikt u een toerental van circa 1300 min-1 voor
het uitvoeren van boorwerkzaamheden.
alleen
-1
en een
Boorhouder afnemen
Om de bithouder te gebruiken moet u de snelspanboorhouder verwijderen.
PBSA 12 D3
NL│BE
│
47 ■
Boorhouder verwijderen:
♦ Houd de snelspanboorhouder
♦ Trek/schuif de boorhouderring
van voren vast.
10a
in de richting
van de snelspanboorhouder .
De snelspanboorhouder is nu ontgrendeld
en kan naar voren toe worden afgenomen.
Snelspanboorhouder bevestigen:
♦ Om de snelspanboorhouder
sen trekt u de boorhouderring
terug te plaat-
10a
in de richting
van de snelspanboorhouder . Schuif daarbij
de snelspanboorhouder over de bithouder
. Laat de boorhouderring
10a
los om de snel-
spanboorhouder te laten vastklikken.
OPMERKING
► Als de snelspanboorhouder
vastklikt, draait u de boorhouderring
niet uit zichzelf
10a
.
Bithouder gebruiken
Na het afnemen van de snelspanboorhouder
kunt u de bithouder gebruiken.
♦ Steek een geschikte bit in de bithouder
.
♦ Schuif de bit tot aan de aanslag in de bithouder
. Door de geleiding en de magnetische
houder zit de bit vast.
♦ Om de bit te verwijderen trekt u deze uit de
bithouder
.
Instellen koppel/boorstand
Met de instelring voor het koppel kunt u de
draaikracht instellen.
♦ Kies een lagere stand voor kleine schroeven
resp. zachte materialen.
♦ Kies een hogere stand voor grote schroeven,
harde materialen, resp. bij het uitdraaien van
schroeven.
♦ Kies voor boorwerkzaamheden de boorstand,
door de instelring voor het koppel
te zetten.
stand
♦ Schuif voor boorwerkzaamheden ook de
snelheidsschakelaar
vooruit (stand: 2).
op de
Ingebruikname
Draairichting omschakelen/apparaat
ontgrendelen
♦ Ontgrendel het apparaat en wijzig de draai-
richting door de draairichtingschakelaar
naar rechts resp. naar links te drukken.
In-/uitschakelen
Inschakelen:
♦ Druk op de aan-/uitknop
en houd deze
ingedrukt om het apparaat in te schakelen. Het
LED-werklampje
brandt bij een gedeeltelijk
of volledig ingedrukte aan-/uitknop
u het werkvlak verlichten bij ongunstige lichtomstandigheden.
Uitschakelen:
♦ Laat de aan-/uitknop
los om het apparaat
uit te schakelen.
Toerental instellen
De aan-/uitknop heeft een variabele toerentalregeling. Licht drukken op de aan-/uitknop
resulteert in een laag toerental. Met toenemende
druk wordt het toerental hoger.
OPMERKING
► De geïntegreerde motorrem zorgt ervoor dat
het apparaat snel stilstaat.
Blokkering activeren
♦ Druk de draairichtingschakelaar naar de
middelste stand. De aan-/uitknop
keerd.
Tips en trucs
Tip! Zo handelt u correct.
♦ Controleer vóór gebruik of de schroefbit of boor
correct is aangebracht, dat wil zeggen of deze
gecentreerd in de boorhouder is bevestigd.
♦ Maat en type zijn op de schroefbits aange-
geven. Als u twijfelt, probeert u eerst of de bit
zonder speling in de schroefkop past.
. Zo kunt
is geblok-
■ 48 │ NL
│
BE
PBSA 12 D3
Koppel:
♦ Kleinere schroeven en bits kunnen beschadigd
raken als u een te hoog koppel resp. een te
hoog toerental instelt.
Harde schroefverbinding (in metaal):
♦ Een bijzonder hoog koppel ontstaat bijvoor-
beeld bij metalen schroefverbindingen met
gebruik van dopsleutelhulpstukken. Kies een
laag toerental.
Zachte schroefverbinding (bijv. in zacht hout):
♦ Schroef ook hier met een laag toerental, om
bijv. het oppervlak van het hout bij het contact
met de metalen schroefkop niet te beschadigen.
Gebruik een verzinkboor.
Neem bij het boren in hout, metaal en andere materialen beslist de onderstaande punten
in acht:
♦ Gebruik bij een boor met een kleine diameter
een hoog toerental en bij een boor met een
grote diameter een laag toerental.
♦ Kies bij harde materialen een laag toerental en
bij zachte materialen een hoog toerental.
♦ Zet het werkstuk indien mogelijk vast in een
spansysteem.
♦ Markeer de plaats waar moet worden geboord
met een drevel of een spijker. Kies voor het
aanboren een laag toerental.
♦ Trek de draaiende boor regelmatig uit het boor-
gat om spanen of zaagsel te verwijderen en de
boor te koelen.
Boren in hout:
♦ Gebruik een houtboor met centerpunt. Voor die-
pe boringen gebruikt u een spiraalboor en voor
boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout kunnen
ook zonder voorboren worden ingeschroefd.
Onderhoud en reiniging
WAARSCHUWING! LETSELGEVAAR!
Schakel, voordat u werkzaamheden
aan het apparaat uitvoert, eerst het
apparaat uit en verwijder de accu.
De accu-schroefboormachine is onderhoudsvrij.
■ Het apparaat moet altijd schoon, droog en vrij
van olie of smeervet zijn.
■ Er mogen geen vloeistoffen in het apparaat
terechtkomen.
■ Gebruik voor het schoonmaken van de behui-
zing een droge doek. Gebruik nooit benzine,
oplosmiddelen of schoonmaakmiddelen die
kunststof aantasten.
■ Als een lithium-ion-accu langere tijd moet
worden opgeslagen, moet de laadtoestand
periodiek worden gecontroleerd. De optimale
laadtoestand ligt tussen 50% en 80%. Het
optimale opslagklimaat is koel en droog.
OPMERKING
► Niet vermelde vervangingsonderdelen (zoals
accu, schakelaars) kunt u bestellen via onze
service-hotline.
Boren in metaal:
♦ Gebruik metaalboren (HSS). Voor het beste
resultaat moet de boor met snijolie worden
gekoeld. Metaalboren kunnen ook worden
gebruikt voor het boren in kunststof. Boor eerst
voor met een boor van Ø 3 mm en ga daarna
door tot de gewenste boordiameter is bereikt.
PBSA 12 D3
NL│BE
│
49 ■
Garantie van
Kompernaß Handels GmbH
Geachte klant,
U hebt op dit apparaat 3 jaar garantie vanaf
de aankoopdatum. In geval van ge breken in dit
product hebt u wettelijke rechten tegenover de
verkoper van het product. Deze wettelijke rechten
worden door onze hierna beschreven garantie niet
beperkt.
Garantievoorwaarden
De garantieperiode geldt vanaf de datum van
aankoop. Bewaar de kassabon zorgvuldig. U hebt
hem nodig als bewijs van aankoop.
Als er binnen drie jaar vanaf de aankoopdatum
van dit product een materiaal- of fabricagefout
optreedt, wordt - naar onze keuze - het product
door ons kosteloos gerepareerd of vervangen of
wordt de koopprijs terugbetaald. Voorwaarde voor
deze garantie is dat het defecte apparaat en het
aankoopbewijs (kassabon) binnen de termijn van
drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer
het is opgetreden.
Wanneer het defect door onze garantie wordt
gedekt, krijgt u het gerepareerde product of
een nieuw product retour. Met de reparatie of
vervanging van het product begint er geen nieuwe
garantieperiode.
Garantieperiode en wettelijke aanspraken bij
gebreken
De garantieperiode wordt door deze waarborg
niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop
aanwezige schade en gebreken moeten meteen na
het uitpakken worden gemeld. Voor reparaties na
afloop van de garantieperiode worden kosten in
rekening gebracht.
Garantieomvang
Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd
en voorafgaand aan de levering nauwkeurig
gecontroleerd.
De garantie geldt voor materiaal- of fabricagefouten.
Deze garantie geldt niet voor productonderdelen die
onderhevig zijn aan normale slijtage en die daarom
als slijtonderdelen worden beschouwd, of voor schade
aan breekbare onderdelen zoals schakelaars,
accu‘s of onderdelen die van glas zijn gemaakt.
Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd.
Voor deskundig gebruik van het product moeten alle
in de gebruiksaanwijzing beschreven aanwijzingen
precies worden opgevolgd. Gebruiksdoeleinden en
handelingen die in de gebruiksaanwijzing worden
afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.
Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij
verkeerd gebruik en ondeskundige behandeling,
bij gebruik van geweld en bij reparaties die niet
door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.
Afhandeling bij een garantiekwestie
Voor een snelle afhandeling van uw aanvraag
neemt u de volgende aanwijzingen in acht:
■ Houd voor alle aanvragen de kassabon en het
artikelnummer (bijv.IAN12345) als aankoopbewijs bij de hand.
■ Het artikelnummer vindt u op het typeplaatje
van het product, op het product gegraveerd,
op de titelpagina van de gebruiksaanwijzing
(linksonder) of op de sticker op de achter- of
onderkant van het product.
■ Als er fouten in de werking of andere gebreken
optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of
viae-mail.
■ Een als defect geregistreerd product kunt u dan
zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs
(kassabon) bij en vermeld waaruit het gebrek
bestaat en wanneer het is opgetreden.
OPMERKING
► Bij gereedschap van Parkside en Florabest:
retourneer a.u.b. uitsluitend het defecte artikel
zonder accessoires (bijv. accu, opbergkoffer,
montagegereedschap, enz.).
■ 50 │ NL
│
BE
PBSA 12 D3
Op www.lidl-service.com kunt u deze
en vele andere handleidingen,
productvideo‘s en installatiesoftware
downloaden.
Met deze QR-code gaat
u direct naar de website van Lidl Service
(www.lidl-service.com) en kunt u met het invoeren
van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen.
Service
WAARSCHUWING!
► Laat uw apparaten door het servicepunt
of een elektricien repareren, en uitsluitend
met originele vervangingsonderdelen. Op
die manier blijft de veiligheid van het apparaat gewaarborgd.
► Laat de stekker of het snoer altijd vervan-
gen door de fabrikant van het apparaat of
diens klantenservice. Op die manier blijft de
veiligheid van het apparaat gewaarborgd.
Service Nederland
Tel.: 0900 0400223 (0,10 EUR/Min.)
E-Mail: kompernass@lidl.nl
Service België
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 322702_1901
Importeur
Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven serviceadres.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DUITSLAND
www.kompernass.com
Afvoeren
De verpakking bestaat uit milieuvriendelij-
ke materialen, die u via de plaatselijke
recyclepunten kunt afvoeren.
Deponeer elektrisch gereedschap
niet bij het huisvuil!
Conform de Europese richtlijn 2012/19/EU moet
afgedankt elektrisch gereedschap gescheiden
worden ingezameld en op een milieuvriendelijke
wijze worden gerecycled.
Deponeer accu’s niet bij het huisvuil!
Accu’s moeten uit het apparaat worden verwijderd
voordat het apparaat wordt afgevoerd.
Defecte of afgedankte accu’s moeten conform
richtlijn 2006/66/EC worden gerecycled. Lever
het accupack en/of het apparaat in bij de hiervoor
bestemde inzamelpunten.
Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt accupack kunt
u informatie opvragen bij uw gemeentereiniging.
Voer de verpakking af conform de
milieuvoorschriften.
Let op de aanduiding op de verschillende verpakkingsmaterialen en voer
ze zo nodig gescheiden af. De
verpakkingsmaterialen zijn voorzien
van afkortingen (a) en cijfers (b) met
de volgende betekenis:
1–7: kunststoffen,
20–22: papier en karton,
80–98: composietmaterialen
Mogelijkheden voor het afvoeren van
het afgedankte product vindt u bij uw
gemeente.
PBSA 12 D3
NL│BE
│
51 ■
Vertaling van de oorspronkelijke conformiteitsverklaring
Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen,
normatieve documenten en EU-richtlijnen:
Machinerichtlijn
(2006/42/EC)
EG-laagspanningsrichtlijn
(2014/35/EU) (alleen oplader)
Elektromagnetische compatibiliteit
(2014/30/EU)
RoHS-richtlijn
(2011/65/EU)*
*De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn
2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het
gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Toegepaste geharmoniseerde normen:
EN 62841-1:2015
EN 62841-2-1:2018
EN 60335-1:2012/A13:2017
EN 60335-2-29:2004/A11:2018
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Type / apparaatbeschrijving: Accu-schroefboormachine PBSA 12 D3
Productiejaar: 05 - 2019
Serienummer: IAN 322702_1901
Bochum, 11.06.2019
Semi Uguzlu
- Kwaliteitsmanager Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.
■ 52 │ NL
│
BE
PBSA 12 D3
Vervangende accu bestellen
Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet
regelen, op www.kompernass.com, of telefonisch afhandelen.
Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.
OPMERKING
► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat
geval contact op met de servicehelpdesk.
■ De actie is beperkt tot één accu per klant/apparaat, alsmede tot een looptijd van twee maanden
na de actieperiode. Daarna kan de vervangende accu als vervangingsonderdeel tegen de normaal
geldende voorwaarden worden besteld.
Telefonische bestelling
Service Nederland
Tel.: 0900 0400223 (0,10 EUR/Min.)
E-Mail: kompernass@lidl.nl
Service België
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer
(bijv. IAN 322702) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op
het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.
PBSA 12 D3
NL│BE
│
53 ■
■ 54 │ NL
│
BE
PBSA 12 D3
Spis treści
Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Użytkowanie zgodne z przeznaczeniem ......................................... 56
Wyposażenie .............................................................. 56
Zakres dostawy ............................................................56
Dane techniczne ............................................................ 56
Ogólne wskazówki bezpieczeństwa dla elektronarzędzi ...............57
1. Bezpieczeństwo na stanowisku pracy .........................................57
2. Bezpieczeństwo elektryczne ................................................58
3. Bezpieczeństwo osób ..................................................... 58
4. Użytkowanie iobsługa elektro narzędzia ....................................... 59
5. Stosowanie iobsługa narzędzia akumulatorowego .............................. 59
6. Serwis .................................................................60
Zasady bezpieczeństwa pracy zwkrętarko-wiertarką ............................... 60
Oryginalne akcesoria iurządzenia dodatkowe .................................... 60
Zasady bezpieczeństwa użycia ładowarek ....................................... 61
Wyjmowanie / ładowanie / wkładanie akumulatora ...............................61
Sprawdzanie stanu naładowania akumulatora ....................................61
Zmiana narzędzi ........................................................... 62
Przekładania 2-biegowa ..................................................... 62
Zdejmowanie uchwytu wiertarskiego ............................................62
Korzystanie z mocowania do bitów ............................................. 62
Ustawianie momentu dokręcania / stopnia wiercenia ............................... 62
Uruchomienie ...................................................63
Zmiana kierunku obrotów / odblokowanie urządzenia ..............................63
Włączanie/wyłączanie ......................................................63
Regulacja prędkości obrotowej ................................................63
Aktywacja blokady .........................................................63
Wskazówki i porady ........................................................63
Konserwacja i czyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Gwarancja Kompernaß Handels GmbH ..............................64
Serwis .........................................................66
Importer .......................................................66
Utylizacja ......................................................66
Tłumaczenie oryginalnej deklaracji zgodności ........................67
Zamawianie dodatkowego akumulatora ............................68
Zamawianie telefoniczne .....................................................68
PBSA 12 D3
PL
│
55 ■
AKUMULATOROWA
WIERTARKOWKRĘTARKA
PBSA 12 D3
Wstęp
Gratulujemy zakupu nowego urządzenia. Wybrany produkt charakteryzuje się wysoką jakością.
Instrukcja obsługi stanowi część niniejszego
produktu. Zawiera ona ważne informacje na
temat bezpieczeństwa, użytkowania iutylizacji.
Przed rozpoczęciem użytkowania produktu należy
zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy
użytkować wyłącznie zgodnie zzamieszczonym
tu opisem oraz wpodanym zakresie zastosowań.
Wprzypadku przekazania urządzenia osobie
trzeciej należy dołączyć do niego również całą
dokumentację.
Użytkowanie zgodne z
przeznaczeniem
Niniejsze urządzenie jest przeznaczone do
wiercenia oraz wkręcania wkrętów i śrub w
drewnie, plastiku i metalu. Urządzenie należy
używać zgodnie z opisem i w podanych zakresach zastosowania. Jakiekolwiek inne użycie lub
modyfikacje urządzenia uważa się za niezgodne
z przeznaczeniem i niosą za sobą poważne
niebezpieczeństwo wypadku. Producent nie ponosi
żadnej odpowiedzialności za szkody powstałe w
wyniku użycia urządzenia w sposób niezgodny z
jego przeznaczeniem. Produkt nie nadaje się do
zastosowań komercyjnych.
Wyposażenie
Przełącznik biegów
Dioda akumulatora (wskaźnik stanu
naładowania akumulatora)
Przełącznik kierunku obrotów / blokada
Włącznik/wyłącznik
Miękka rękojeść
Akumulator
Przycisk odblokowania akumulatora
Lampka robocza LED
Regulacja momentu dokręcania / stopnia
wiercenia
Uchwyt szybkomocujący
10a
Pierścień uchwytu wiertarskiego
Mocowanie do bitów
Uchwyt do bitów
Rysunek A:
Czerwona dioda kontrolna naładowania
Zielona dioda kontrolna naładowania
Ładowarka
Zakres dostawy
1 akumulatorowa wiertarkowkrętarka
1 szybka ładowarka do akumulatora
1 akumulator
1 walizka do przenoszenia
1 instrukcja obsługi
Dane techniczne
Akumulatorowa wiertarko-wkrętarka:
PBSA 12 D3
Napięcie znamionowe: 12 V
Znamionowa prędkość
obrotowa biegu j
ałowego: 1. bieg: n
Zakres mocowania
uchwytu
wiertarskiego: : maks. Ø 10 mm
Maks. średnica
wiercenia: Stal: 8 mm
Akumulator: PAPK 12 A2
Typ: LITOWO-JONOWY
Napięcie znamionowe: 12 V
Ogniwa: 3
Pojemność: 2000 mAh (24 Wh)
(prąd stały)
0 - 350 min
2. bieg: n0 0 - 1300 min
Drewno: 20 mm
0
(prąd stały)
-1
-1
■ 56 │ PL
PBSA 12 D3
Szybka ładowarka
do akumulatora: PLGK 12 A1
Wejście:
Napięcie znamionowe: 220-240 V ∼, 50-60 Hz
(napięcie przemienne)
Znamionowy pobór mocy: 50 W
Bezpiecznik (wewnętrzny): 2 A
T2A
Wyjście:
Napięcie znamionowe: 12 V
(prąd stały)
Prąd znamionowy: 2400 mA
Czas ładowania: ok. 60 min
Klasa ochrony: II /
(podwójna izolacja)
Wartość emisji hałasu:
Wartość pomiarowa hałasu określona zgodnie
znormą EN 62841. Korygowany współczynnikiemA poziom hałasu elektronarzędzia wynosi
zreguły:
Poziom ciśnienia
akustycznego: L
= 71.1 dB (A)
PA
Niepewność pomiarów K: KPA = 3 dB
Poziom mocy akustycznej: L
= 82,1 dB (A)
WA
Niepewność pomiarów K: KWA = 3 dB
Wartość emisji drgań:
Całkowite wartości drgań (suma wektorów trzech
kierunków) ustalone zgodnie z normą EN 62841:
Wiercenie w metalu: Wartość emisji drgań
= 1,987 m/s2
a
h,D
Niepewność pomiarów
K = 1,5 m/s
2
Śruby bez udaru: wartość emisji drgań ah =
0,781 m/s2 niepewność
K = 1,5 m/s
2
WSKAZÓWKA
► Podane w tej instrukcji łączne wartości drgań
oraz wartości emisji hałasu zostały zmierzone
znormalizowaną metodą pomiaru i mogą zostać wykorzystane do porównania jednego
elektronarzędzia z innym.
► Podane łączne wartości drgań oraz podane
wartości emisji hałasu mogą posłużyć także
do wstępnej oceny stopnia narażenia.
OSTRZEŻENIE!
► Emisje drgań i hałasu mogą w czasie
korzystania z elektronarzędzia różnić się od
wskazanych wartości, zależnie od sposobu
użytkowania elektronarzędzia, a w szczególności od rodzaju przedmiotu obrabianego.
► Należy starać się, aby obciążenie było jak
najmniejsze. Przykładowe środki ograniczają
ce narażenie na wibracje obejmują noszenie
rękawic w trakcie korzystania z narzędzia
i ograniczenie czasu pracy. Należy przy tym
uwzględnić wszystkie części cyklu pracy (na
przykład czas, przez jaki elektronarzędzie
pozostaje wyłączone oraz takie, w których
jest ono wprawdzie włączone, ale pracuje
bez obciążenia).
Ogólne wskazówki
bezpieczeństwa dla
elektronarzędzi
OSTRZEŻENIE!
► Przeczytaj wszystkie wskazówki bezpie-
czeństwa, instrukcje, zapoznaj się zilustracjami oraz danymi technicznymi dotyczącymi tego elektronarzędzia.
Nieprzestrzeganie poniższych instrukcji może
być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.
Wszystkie wskazówki bezpieczeństwa oraz
instrukcje należy zachować do późniejszego
wykorzystania.
Użyte we wskazówkach bezpieczeństwa pojęcie
„elektronarzędzie“ dotyczy narzędzi elektrycznych
zasilanych zsieci (przez kabel sieciowy) oraz
narzędzi elektrycznych zasilanych akumulatorami
(bez kabla sieciowego).
1. Bezpieczeństwo na stanowisku
pracy
a) Stanowisko pracy należy utrzymywać
w czystości idbać ojego dobre oświetlenie.
Nieporządek iniedostateczne oświetlenie
mogą doprowadzić do różnych wypadków.
PBSA 12 D3
PL
│
57 ■
b) Nigdy nie używaj elektronarzędzia wotocze-
niu zagrożonym wybuchem, wktórym znajdują się łatwopalne ciecze, gazy lub pyły.
Elektronarzędzia wytwarzają iskry, które mogą
spowodować zapłon pyłu lub oparów.
c) Wczasie użytkowania elektronarzędzia
zwróć uwagę na to, aby wpobliżu nie przebywały dzieci ani żadne inne osoby. Wprzy-
padku odwrócenia uwagi od pracy możesz
stracić kontrolę nad elektronarzędziem.
2. Bezpieczeństwo elektryczne
a) Wtyk przyłączeniowy elektronarzędzia musi
pasować do gniazda zasilania. Dokonywanie
zmian we wtyku jest zabronione. Nigdy nie
używaj adapterów wtyków wpołączeniu
zelektronarzędziami mającymi uziemienie.
Oryginalne wtyki oraz pasujące gniazda wtykowe zmniejszają ryzyko porażenia prądem
elektrycznym.
b) Unikaj kontaktu zuziemionymi powierzch-
niami, takimi jak rury, grzejniki, kuchenki lub
lodówki. Zetknięcie się zuziemionym przed-
miotem zwiększa ryzyko porażenia prądem
elektrycznym.
c) Nigdy nie narażaj elektronarzędzia na dzia-
łanie deszczu lub wilgoci. Przedostanie się
wody do wnętrza elektronarzędzia zwiększa
ryzyko porażenia prądem elektrycznym.
d) Nigdy nie chwytaj za kabel zasilający,
np.wcelu przeniesienia bądź zawieszenia
elektronarzędzia lub wyciągnięcia wtyku
zgniazda zasilania. Chroń kabel zasilający
przed źródłami gorąca, olejem, ostrymi krawędziami lub poruszającymi się częściami
urządzenia. Uszkodzone lub poplątane kable
zasilające zwiększają ryzyko porażenia prądem
elektrycznym.
e) Podczas pracy zelektronarzędziem na
zewnątrz stosuj wyłącznie przedłużacze,
które są dopuszczone również do użytku na
zewnątrz pomieszczeń. Stosowanie przedłu-
żacza przystosowanego do pracy na zewnątrz
pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.
f) Jeśli nie da się uniknąć pracy zelektrona-
rzędziem wwilgotnym otoczeniu, zastosuj
wyłącznik różnicowo-prądowy. Zastosowanie
wyłącznika różnicowo-prądowego zmniejsza
ryzyko porażenia prądem elektrycznym.
3. Bezpieczeństwo osób
a) Zawsze zachowuj ostrożność iuważaj na to,
co robisz. Praca zelektronarzędziem wymaga
także zachowania zasad zdrowego rozsądku.
Nie korzystaj zelektronarzędzia wprzypadku
przemęczenia, bycia pod wpływem narkotyków, alkoholu lub lekarstw. Nawet chwila nie-
uwagi podczas korzystania zelektronarzędzia
może spowodować poważne obrażenia ciała.
Noś środki ochrony indywidualnej iobowiązko-
b)
wo okulary ochronne. Noszenie środków ochrony
indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub
ochronników słuchu - wzależności od rodzaju
izastosowania elektronarzędzia - zmniejsza ryzyko odniesienia obrażeń.
c) Unikaj sytuacji prowadzących do przypad-
kowego uruchomienia urządzenia. Przed
podłączeniem do zasilania sieciowego i/lub
akumulatora, przed chwyceniem lub przeniesieniem elektronarzędzia upewnij się, że elektronarzędzie jest wyłączone. Trzymanie palca
na wyłączniku wtrakcie przenoszenia elektronarzędzia lub podłączenie elektronarzędzia do
zasilania zwciśniętym już wyłącznikiem może
doprowadzić do wypadku.
d) Przed włączeniem elektronarzędzia usuń
wszystkie przyrządy regulacyjne lub klucze.
Narzędzie lub klucz pozostawiony wobracającej się części elektronarzędzia może spowodować obrażenia ciała.
e) Unikaj nienaturalnej postawy ciała. Zadbaj
outrzymanie stabilnej postawy iprzez cały
czas utrzymuj równowagę. Dzięki temu będzie
można lepiej kontrolować elektronarzędzie
wprzypadku nieoczekiwanych sytuacji.
f) Noś odpowiednią odzież. Nie zakładaj
luźnych ubrań ani biżuterii. Włosy, odzież
iodzież trzymaj zdala od ruchomych części
urządzenia. Ruchome części urządzenia mogą
pochwycić luźną, odstającą odzież, biżuterię
lub długie włosy.
■ 58 │ PL
PBSA 12 D3
g) Jeżeli możliwe jest podłączenie odciągu
izbiornika pyłu, należy je podłączyć iużywać ich wprawidłowy sposób. Zastosowanie
odciągu pyłowego może zmniejszyć zagrożenia związane zzapyleniem.
h) Nie ulegaj złudnemu poczuciu bezpieczeń-
stwa inie ignoruj zasad bezpieczeństwa dla
elektronarzędzi, nawet jeśli po wielokrotnym
korzystaniu jesteś zaznajomiony zelektronarzędziem. Nieuwaga może wciągu ułamków
sekund stać się przyczyną poważnych obrażeń.
4. Użytkowanie iobsługa elektronarzędzia
a) Nie przeciążaj elektronarzędzia. Elektro-
narzędzia używaj zawsze do ściśle określonego zakresu użytkowania. Zodpowiednim
elektronarzędziem pracuje się lepiej ibezpieczniej wpodanym zakresie mocy.
b) Nie używaj elektronarzędzia zuszkodzonym
wyłącznikiem. Elektronarzędzie, którego nie można
włączyć ani wyłączyć, stanowi zagrożenie imusi
zostać niezwłocznie przekazane do naprawy.
c) Przed dokonaniem ustawień elektronarzędzia,
wymianą narzędzi roboczych lub odłożeniem
elektronarzędzia na bok wyciągnij wtyk
zgniazda zasilania i/lub wyjmij akumulator.
Ten środek ostrożności uniemożliwi przypadkowe uruchomienie elektronarzędzia.
d) Nieużywane elektronarzędzia przechowuj
wmiejscu niedostępnym dla dzieci. Nie pozwalaj na używanie elektronarzędzia przez
osoby, które nie wiedzą, jak się znim obchodzić lub nie przeczytały niniejszych instrukcji.
Elektronarzędzia wrękach niepowołanych osób
stanowią duże zagrożenie.
e) Elektronarzędzia inarzędzia robocze wy-
magają starannej pielęgnacji. Sprawdź, czy
ruchome elementy działają prawidłowo inie
blokują się, czy żaden zelementów nie pękł
lub nie jest uszkodzony wstopniu uniemożliwiającym prawidłowe działanie elektronarzędzia. Przed zastosowaniem elektronarzędzia
zleć naprawę uszkodzonych części. Przyczyną
wielu wypadków zelektronarzędziami jest ich
niewłaściwa konserwacja.
f) Dbaj oto, aby narzędzia skrawające były
ostre iczyste. Zadbane narzędzia skrawające
zostrymi ostrzami rzadziej się blokują ipozwalają się lepiej prowadzić.
g) Korzystaj zelektronarzędzia, narzędzi robo-
czych itd. zgodnie zniniejszymi instrukcjami.
Uwzględnij przy tym warunki pracy iwykonywaną czynność. Używanie elektronarzędzi
do celów innych niż przewiduje to ich przeznaczenie może doprowadzić do niebezpiecznych
sytuacji.
h) Uchwyty ipowierzchnie uchwytów utrzymuj
wczystości, wstanie suchym, wolne od olejów ismarów. Śliskie uchwyty ipowierzchnie
uchwytów nie dają gwarancji bezpiecznej
obsługi ikontroli elektronarzędzia wtrudnych
do przewidzenia sytuacjach.
5. Stosowanie iobsługa narzędzia
akumulatorowego
a) Akumulatory ładuj wyłącznie za pomocą
ładowarek zalecanych przez producenta.
Używanie ładowarki do ładowania akumulatorów innych niż te, do których jest ona przewidziana, stwarza zagrożenie pożarowe.
b) Stosuj zawsze akumulatory przewidziane
do określonego elektronarzędzia. Używanie
innych akumulatorów może doprowadzić do
obrażeń iniebezpieczeństwa pożaru.
c) Nieużywany akumulator przechowuj zdala
od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych drobnych metalowych
przedmiotów, które mogłyby powodować
zwarcie styków. Zwarcie między stykami akumu-
latora może spowodować oparzenia lub pożar.
d) Przy nieprawidłowym użytkowaniu zaku-
mulatora może wydostać się ciecz. Unikaj
kontaktu ztą cieczą. Wrazie przypadkowego kontaktu zmyj wodą. Wprzypadku
przedostania się cieczy do oczu skorzystaj
dodatkowo zpomocy lekarza. Wydostająca
się zakumulatora ciecz może powodować
podrażnienia skóry lub poparzenia.
PBSA 12 D3
PL
│
59 ■
e) Nie wolno używać uszkodzonego lub zmo-
dyfikowanego akumulatora. Uszkodzone lub
zmodyfikowane akumulatory mogą zachowywać się nieprzewidywalnie idoprowadzić do
pożaru, eksplozji lub obrażeń.
f) Nie wystawiaj akumulatora na działanie
ognia lub wysokiej temperatury. Ogień lub
temperatury powyżej 130°C (265°F) mogą
spowodować wybuch.
g) Przestrzegaj wszystkich instrukcji dotyczą-
cych ładowania inie ładuj akumulatora lub
narzędzia akumulatorowego poza wskazanym winstrukcji obsługi zakresem temperatur. Niewłaściwe ładowanie lub ładowanie
poza dopuszczonym zakresem temperatur
może spowodować zniszczenie akumulatora
oraz zwiększyć zagrożenie pożarowe.
PRZESTROGA! NIEBEZPIECZEŃSTWO
WYBUCHU! Nigdy nie ładuj baterii
jednorazowych.
Chroń akumulator przed wysoką
temperaturą, np. przed ciągłym działaniem promieni słonecznych, ognia,
wody i wilgoci. Niebezpieczeństwo
eksplozji.
Zasady bezpieczeństwa pracy
zwkrętarko-wiertarką
Wskazówki bezpieczeństwa dla wszystkich
prac
■ Podczas prac, wtrakcie których można na-
Wskazówki bezpieczeństwa przy stosowaniu
długich wierteł
■ Nigdy nie pracować z większą prędkością
■ Wiercenie należy zawsze rozpoczynać przy
6. Serwis
a) Naprawę elektronarzędzia powierzaj zawsze
wykwalifikowanemu specjaliście i używaj
zawsze oryginalnych części zamiennych.
Dzięki temu zapewnione jest bezpieczeństwo
użytkowania elektronarzędzia.
b) Nigdy nie wolno naprawiać uszkodzonych
akumulatorów. Każda konserwacja akumulatorów powinna być przeprowadzana wyłącznie
przez producenta lub autoryzowany punkt
serwisowy.
■ Nie wywieraj nadmiernego nacisku i tylko w
Oryginalne akcesoria iurządzenia
dodatkowe
■ Używaj wyłącznie akcesoriów iurządzeń
OSTRZEŻENIE!
trafić na ukryte przewody elektryczne lub
własny przewód przyłączeniowy, trzymaj
elektronarzędzie zawsze za izolowane
uchwyty. Kontakt śruby lub wkrętu z przewo-
dem elektrycznym może spowodować przejście napięcia również na metalowe elementy
urządzenia i porażenie elektryczne.
obrotową, niż maksymalna dopuszczalna
prędkość obrotowa wiertła. Przy wyższych
prędkościach obrotowych wiertło może się
lekko wyginać, jeśli bez kontaktu z obrabianym
przedmiotem może się swobodnie obracać, co
może prowadzić do obrażeń ciała.
niskiej prędkości obrotowej oraz gdy wiertło
styka się z obrabianym przedmiotem. Przy
wyższych prędkościach obrotowych wiertło
może się lekko wyginać, jeśli bez kontaktu z
obrabianym przedmiotem może się swobodnie
obracać, co może prowadzić do obrażeń ciała.
kierunku wzdłużnym na wiertło. Wiertła mogą
się zginać i wskutek tego łamać lub prowadzić
do utraty kontroli nad urządzeniem
i obrażeń.
dodatkowych, które zostały wymienione
winstrukcji obsługi lub których mocowanie
jest kompatybilne zurządzeniem.
■ 60 │ PL
PBSA 12 D3
Zasady bezpieczeństwa użycia
ładowarek
■ To urządzenie może być używane
przez dzieci od 8.roku życia oraz
przez osoby ozmniejszonych
zdolnościach fizycznych, sensorycznych lub umysłowych bądź
osoby nieposiadające odpowiedniego doświadczenia i/lub wiedzy,
wyłącznie pod nadzorem lub po
przeszkoleniu wzakresie bezpiecznego użytkowania urządzenia oraz
potencjalnych zagrożeń. Dzieciom
nie wolno bawić się urządzeniem.
Dzieciom bez opieki osób dorosłych nie wolno czyścić ani konserwować urządzenia.
Ładowarka nadaje się tylko
do użytku wzamkniętych
pomieszczeniach.
OSTRZEŻENIE!
■ Wprzypadku uszkodzenia kabla zasilają-
cego należy zlecić jego wymianę producentowi, wpunkcie serwisowym lub osobie
posiadającej odpowiednie kwalifikacje.
Dzięki temu unikniemy poważnych zagrożeń.
UWAGA!
► W tej ładowarce można ładować tylko
następujące baterie: PAPK 12 A1 /
PAPK 12 A2, PAPK 12 B1.
► Aktualna lista zgodności akumulatorów
znajduje się na stronie internetowej
www.lidl.de/akku.
Przed uruchomieniem
Wyjmowanie / ładowanie /
wkładanie akumulatora
WSKAZÓWKA
Akumulator jest częściowo naładowany. W
►
idealnej sytuacji całkowicie naładuj baterię
przed użyciem. Akumulator litowy można ładować wkażdej chwili inie będzie to miało żadnego wpływu na jego żywotność. Przerwanie
procesu ładowania nie jest szkodliwe dla akumulatora.
► Nigdy nie ładuj akumulatora, jeśli tempera-
tura otoczenia jest niższa niż 10°C lub
wyższa niż 40°C. Wprzypadku dłuższego
przechowywania akumulatora litowego
należy regularnie kontrolować jego poziom
naładowania. Optymalny stan naładowania
wynosi pomiędzy 50% a80%. Miejsce
przechowywania powinno być suche
ichłodne, ztemperaturą otoczenia między
0°C a50°C.
OSTROŻNIE!
► Przed wyjęciem lub włożeniem akumulatora
do ładowarki wyciągaj zawsze wtyk sie-
ciowy zgniazda zasilania.
1.) Wcelu wyjęcia akumulatora nacisnąć przyciski zwolnienia blokady iwyjąć akumulator
zurządzenia.
2.) Włożyć akumulator do ładowarki .
3.) Włóż wtyk do gniazda zasilania. Zapali się
czerwona dioda kontrolna ładowania
4.) Zielona dioda kontrolna ładowania
zuje zakończenie ładowania i gotowość akumulatora
5.) Wsunąć akumulator do urządzenia.
do pracy.
Sprawdzanie stanu naładowania
akumulatora
Stan lub pozostały poziom naładowania jest
wyświetlany na wskaźniku LED stanu naładowania
akumulatora wnastępujący sposób:
CZERWONY / POMARAŃCZOWY / ZIELONY =
maksymalny poziom naładowania
.
sygnali-
PBSA 12 D3
PL
│
61 ■
CZERWONY / POMARAŃCZOWY = średni
poziom naładowania
CZERWONY = niski poziom naładowania - naładować akumulator
Zmiana narzędzi
Wkrętarko-wiertarka akumulatorowa wyposażona
jest w pełni automatyczną blokadę wrzeciona .
Zatrzymanie silnika powoduje unieruchomienie
całego układu przeniesienia napędu, pozwalając
na otwarcie uchwytu wiertarskiego
jego obrócenie . Po włożeniu odpowiedniego
narzędzia izablokowaniu uchwytu wiertarskiego
przez jego obrót można od razu przystąpić
do dalszej pracy. Blokada wrzeciona zwalnia
się automatycznie wraz zuruchomieniem silnika
(naciśnięcie włącznika/wyłącznika ).
poprzez
Uchwyt szybkomocujący
jest teraz odryglo-
wany i można go ściągnąć do przodu.
Zakładanie uchwytu szybkomocującego:
♦ Aby ponownie założyć uchwyt szybkomocują-
cy
, pociągnij pierścień uchwytu wiertarskie-
10a
go
w kierunku uchwytu szybkomocującego
. Przesuń w tym celu uchwyt szybkomocujący
nad mocowanie do bitów . Puść pierścień
uchwytu wiertarskiego
10a
, aby zatrzasnąć
uchwyt szybkomocujący .
WSKAZÓWKA
► Jeżeli uchwyt szybkomocujący
nie
zatrzaśnie się samoczynnie, obróć pierścień
uchwytu wiertarskiego
10a
.
Przekładania 2-biegowa
OSTROŻNIE!
► Przełącznik zmiany biegów
naciskaj wyłącznie po zatrzymaniu urządzenia. Wprzeciwnym razie może to spowodować uszkodzenie
urządzenia.
Na pierwszym biegu (przełącznik zmiany
biegów
uzyskujemy prędkość obrotową ok. 350 min
wpołożeniu: 1)
-1
oraz
wysoki moment dokręcania. To ustawienie nadaje się
do wszystkich prac związanych zwkręcaniem śrub.
Na drugim biegu (przełącznik zmiany
biegów
wpołożeniu: 2)
uzyskasz prędkość obrotową ok. 1300 min-1,
pozwalającą na wiercenie otworów.
Zdejmowanie uchwytu wiertarskiego
Aby skorzystać z mocowania do bitów , trzeba
zdjąć uchwyt szybkomocujący .
Zdejmowanie uchwytu wiertarskiego:
♦ Chwyć mocno uchwyt szybkomocujący
z przodu.
♦ Pociągnij / przesuń pierścień uchwytu wiertar-
10a
skiego
cego
w kierunku uchwytu szybkomocują-
.
Korzystanie z mocowania do bitów
Po zdjęciu uchwytu szybkomocującego można
korzystać z mocowania do bitów .
♦ Włóż odpowiedni bit wmocowanie do bitów
♦ Wsuń bit do oporu w mocowanie do bitów
Dzięki prowadnicy i uchwytowi magnetycznemu bit jest pewnie zamocowany w uchwycie.
♦ W celu wyjęcia bitu, wyciągnij go z mocowa-
nia
.
Ustawianie momentu dokręcania /
stopnia wiercenia
Przełącznikiem momentu dokręcania można
ustawić moment dokręcania.
♦ Do małych śrub lub miękkich materiałów należy
wybrać niski moment.
♦ Wysoki moment ustawiaj do wkręcania dużych
śrub, twardych materiałów lub do wykręcania
śrub.
♦ Wybierz odpowiedni stopień dla prac zwią-
zanych z wierceniem, ustawiając moment
dokręcania
♦ W przypadku wiercenia przesuń przełącznik
zmiany biegów naprzód (pozycja: 2).
w położenie .
.
.
■ 62 │ PL
PBSA 12 D3
Uruchomienie
Zmiana kierunku obrotów /
odblokowanie urządzenia
♦ Odblokować urządzenie i zmienić kierunek
obrotów przestawiając przełącznik
lub w lewo.
Włączanie/wyłączanie
Włączanie:
♦ Wcelu uruchomienia urządzenia naciśnij
iprzytrzymaj włącznik/wyłącznik . Lampka robocza LED świeci się przy lekko lub
całkowicie wciśniętym włączniku/wyłączniku
. Pozwala to na oświetlenie miejsca pracy
wwarunkach słabego oświetlenia.
Wyłączanie:
♦ Wcelu wyłączenia urządzenia zwolnij przycisk
włącznika/wyłącznika
.
Regulacja prędkości obrotowej
Włącznik/ wyłącznik wyposażony jest
wzmienną regulację prędkości. Lekkie naciśnięcie
włącznika/wyłącznika powoduje pracę zniską
prędkością obrotową. Wraz ze wzrostem siły nacisku na przycisk prędkość obrotowa wzrasta.
WSKAZÓWKA
► Wbudowany hamulec silnikowy zapewnia
szybkie zatrzymanie.
Aktywacja blokady
♦ Przesuń przełącznik kierunku obrotów wpo-
łożenie środkowe. Włącznik/wyłącznik
zablokowany.
Wskazówki i porady
Wskazówka! Zasady prawidłowego
postępowania.
♦ Przed przystąpieniem do pracy sprawdź, czy
wiertło lub końcówka są prawidłowo zamocowane, tzn. równo zablokowane wuchwycie.
w prawo
jest
♦ Bity mają oznaczenia określające ich wymiar
ikształt. Jeśli nie znasz rozmiaru końcówki,
przed rozpoczęciem wkręcania sprawdź, czy
końcówka będzie pasowała do łba wkrętu.
Moment obrotowy:
♦ Ustawienie zbyt wysokiego momentu obroto-
wego lub zbyt wysokiej prędkości obrotowej
narzędzia może spowodować uszkodzenie
mniejszych wkrętów/bitów.
Wkręcanie wtwardy materiał (metal):
♦ Szczególnie wysokie momenty obrotowe
uzyskuje się np. wprzypadku metalowych
połączeń śrubowych przy użyciu nasadek do
kluczy nasadowych. Wybierz niską prędkość
obrotową.
Wkręcanie wmiękki materiał (np. drewno
iglaste):
♦ Również wtym przypadku wybieraj mniejszą
prędkość obrotową, aby przykładowo nie
uszkodzić powierzchni drewnianej podczas
styczności zmetalowym łbem wkrętu. Użyj
pogłębiacza.
Podczas wiercenia wdrewnie, metalu oraz
pozostałych materiałach należy pamiętać:
♦ Wprzypadku małych średnic wierteł używaj
wysokiej prędkości obrotowej, awprzypadku
większych średnic wierteł niskiej prędkości
obrotowej.
♦ W przypadku twardych materiałów stosuj niż-
szą prędkość obrotową, a w przypadku miękkich materiałów wyższą prędkość obrotową.
♦ Zabezpiecz lub zamocuj przedmiot obrabiany
(o ile możliwe) np. ściskiem stolarskim lub w
imadle.
♦ Punktakiem lub gwoździem zaznacz miejsce,
w którym chcesz wiercić. Podczas nawiercania
wybierz niską prędkość obrotową.
♦ Wcelu usunięcia wiórów zotworu oraz schło-
dzenia miejsca wiercenia, wyciągaj wielokrotnie wiertło zwierconego otworu.
PBSA 12 D3
PL
│
63 ■
Wiercenie wmetalu:
♦ Używaj wyłącznie wierteł do wiercenia w meta-
lu (HSS). W celu uzyskania lepszych rezultatów
można schłodzić wiertło olejem chłodząco-smarującym. Wiertłami do metalu można wiercić
również otwory w plastiku. Nawierć otwór najpierw za pomocą wiertła Ø 3 mm i następnie
zbliżaj się do żądanej średnicy wiercenia.
Wiercenie w drewnie:
♦ Używaj wierteł do drewna zkłem centrującym,
do wiercenia głębszych otworów używaj „wierteł krętych”, do wiercenia otworów owiększych
średnicach używaj wierteł cylindrycznych. Do
wkręcania małych wkrętów wmiękkie drewno
nie trzeba nawiercać otworów.
Konserwacja i czyszczenie
OSTRZEŻENIE! NIEBEZPIECZEŃ-
STWO OBRAŻEŃ! Przed rozpoczęciem wszelkich prac przy urządzeniu
należy je wyłączyć iwyjąć akumulator.
Wkrętarko-wiertarka akumulatorowa jest urządzeniem bezobsługowym.
■ Urządzenie musi być zawsze czyste, suche i
niezabrudzone olejem ani smarem.
■ Do wnętrza urządzeń nie mogą się przedostać
żadne ciecze.
■ Do czyszczenia obudowy używaj suchej
szmatki. Nigdy nie używaj benzyny, rozpuszczalników ani środków myjących, niszczących
tworzywo sztuczne.
■ Wprzypadku dłuższego przechowywania
akumulatora litowego należy regularnie kontrolować jego poziom naładowania. Optymalny
stan naładowania wynosi pomiędzy 50%
a80%. Optymalne warunki przechowywania
to chłodne isuche miejsce.
WSKAZÓWKA
► Niewymienione tutaj części zamienne (np.
akumulatory, przełączniki) można zamówić
za pośrednictwem naszej infolinii serwisowej.
Gwarancja
Kompernaß Handels GmbH
Szanowny Kliencie,
To urządzenie objęte jest 3-letnią gwarancją, licząc
od daty zakupu. W przypadku wad tego produktu,
masz gwarantowane ustawowo prawa w stosunku
sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki
gwarancji.
Warunki gwarancji
Okres gwarancji rozpoczyna się od daty zakupu.
Należy zachować paragon. Jest on wymagany
jako dowód zakupu.
Jeżeli w ciągu trzech lat od daty zakupu produktu
ujawni się w nim wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania
nieodpłatnie naprawiony, wymieniony na nowy
lub zostanie zwrócona jego cena. Warunkiem
spełnienia tego świadczenia gwarancyjnego jest
dostarczenie w trakcie tego trzyletniego okresu
uszkodzonego urządzenia wraz z dowodem zakupu (paragonem) oraz krótkim opisem wady i daty
jej wystąpienia.
Jeżeli wada jest objęta naszą gwarancją, otrzymasz
z powrotem naprawiony lub nowy produkt.
Okres gwarancji i ustawowe roszczenia
gwarancyjne
Wykonanie usługi gwarancyjnej nie przedłuża
okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i
wady wykryte w chwili zakupu należy zgłosić
bezpośrednio po rozpakowaniu urządzenia. Po
upływie okresu gwarancji wszelkie naprawy są
wykonywane odpłatnie.
■ 64 │ PL
PBSA 12 D3
Zakres gwarancji
Urządzenie zostało starannie wyprodukowane
i poddane przed wysyłką skrupulatnej kontroli
jakości.
Gwarancja obejmuje wady materiałowe lub produkcyjne. Niniejsza gwarancja nie obejmuje części
produktu, podlegających normalnemu zużyciu, ani
uszkodzeń części łatwo łamliwych, np. przełączników, akumulatorów, lub części wykonanych ze
szkła.
Niniejsza gwarancja traci swoją ważność, jeśli
produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu
zapewnienia prawidłowego stosowania produktu
należy ściśle przestrzegać wszystkich instrukcji
wymienionych w instrukcjach obsługi. Należy
bezwzględnie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub
przed którymi się w niej ostrzega.
Produkt przeznaczony jest wyłącznie do użytku
domowego, a nie do zastosowań komercyjnych.
Niewłaściwe użytkowanie urządzenia, używanie go
w sposób niezgodny z jego przeznaczeniem, użycie
siły lub ingerencja w urządzenie, dokonywana
poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.
Realizacja zobowiązań gwarancyjnych
W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:
■ W przypadku wszelkich pytań przygo-
tuj paragon fiskalny oraz numer artykułu
(np.IAN12345) jako dowód zakupu.
■ Numer artykułu można znaleźć na tabliczce
znamionowej na produkcie, wygrawerowany
na urządzeniu, zapisany na stronie tytułowej
instrukcji obsługi (w dolnym lewym rogu) lub na
naklejce ztyłu bądź na spodzie urządzenia.
■ W przypadku wystąpienia błędów działania
lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez
e-mail.
■ Zarejestrowany jako wadliwy produkt możesz
wtedy wraz z dołączonym dowodem zakupu
(paragonem) oraz opisem i datą wystąpienia
usterki wysłać nieodpłatnie na przekazany
wcześniej adres serwisu.
WSKAZÓWKA
► Wprzypadku narzędzi Parkside iFlorabest
prosimy przesłać wyłącznie uszkodzony
produkt bez akcesoriów (np. akumulatorów,
walizek do przechowywania, narzędzi montażowych itp.).
Na stronie www.lidl-service.com
możesz pobrać te i wiele innych
instrukcji, filmów o produktach oraz
oprogramowanie instalacyjne.
Za pomocą tego kodu QR możesz
przejść bezpośrednio na stronę serwisu Lidl
(www.lidl-service.com), gdzie możesz otworzyć
instrukcję obsługi, wpisując numer artykułu (IAN)
123456.
PBSA 12 D3
PL
│
65 ■
Serwis
OSTRZEŻENIE!
► Naprawy urządzenia zlecaj wyłącznie
serwisowi lub elektrykowi, stosując tylko
oryginalne części zamienne. Zapewni to
odpowiedni poziom bezpieczeństwa użytkowania urządzenia po naprawie.
► Wymianę wtyku lub kabla przewodu zasi-
lającego powierzaj zawsze producentowi
elektronarzędzia lub autoryzowanemu
serwisowi. Zapewni to odpowiedni poziom
bezpieczeństwa użytkowania urządzenia po
naprawie.
Serwis Polska
Tel.: 22 397 4996
E-Mail: kompernass@lidl.pl
IAN 322702_1901
Importer
Pamiętaj, że poniższy adres nie jest adresem
serwisu. Skontaktuj się najpierw z odpowiednim
punktem serwisowym.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NIEMCY
www.kompernass.com
Utylizacja
Opakowanie urządzenia jest wykonane
z materiałów przyjaznych dla środowiska naturalnego, które można oddać w
lokalnych punktach zbiórki.
Elektronarzędzi nie wolno wyrzucać
razem zodpadami domowymi!
Zgodnie zdyrektywą europejską 2012/19/EU
zużyte elektronarzędzia należy zbierać oddzielnie
ipoddawać procesowi odzysku zposzanowaniem
zasad ochrony środowiska naturalnego.
Akumulatorów nie wolno wyrzucać
razem zodpadami domowymi!
Przed utylizacją wyjmij akumulatory z urządzenia.
Uszkodzone lub zużyte akumulatory należy poddać procesowi recyklingu zgodnie zdyrektywą
2006/66/EC. Akumulatory i/lub urządzenie należy oddać we właściwym punkcie zbiórki odpadów.
Wcelu uzyskania informacji na temat możliwości utylizacji zużytych narzędzi elektrycznych /
akumulatorów należy skontaktować się zlokalnym
urzędem gminy lub miasta.
Opakowania należy utylizować w
sposób przyjazny dla środowiska.
Przestrzegać oznaczeń na różnych
materiałach opakowaniowych i w razie
potrzeby utylizuj je zgodnie z
zasadami segregacji odpadów.
Materiały opakowaniowe są
oznaczone skrótami (a) i cyframi (b)
w astępujący sposób:
1–7: tworzywa sztuczne,
20–22: papier i tektura,
80–98: kompozyty.
■ 66 │ PL
Informacji na temat możliwości
utylizacji wyeksploatowanego
produktu udziela urząd gminy lub
miasta.
PBSA 12 D3
Tłumaczenie oryginalnej deklaracji zgodności
Firma KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji:
Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, NIEMCY, oświadcza niniejszym, że produkt
ten jest zgodny znastępującymi normami, dokumentami normatywnymi oraz dyrektywami WE:
Dyrektywa maszynowa
(2006 / 42 / EC)
Dyrektywa niskonapięciowa WE
(2014/35/EU) (tylko ładowarka)
Dyrektywa w sprawie kompatybilności elektromagnetycznej
(2014/30/EU)
Dyrektywa wsprawie stosowania substancji szkodliwych dla zdrowia (RoHS)
(2011/65 / EU)*
*Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent.
Opisany powyżej przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU
Parlamentu Europejskiego iRady z8 czerwca 2011 wsprawie ograniczenia stosowania określonych
substancji niebezpiecznych wurządzeniach elektrycznych ielektronicznych.
Zastosowane normy zharmonizowane:
EN 62841-1:2015
EN 62841-2-1:2018
EN 60335-1:2012/A13:2017
EN 60335-2-29:2004/A11:2018
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Typ / nazwa urządzenia: Akumulatorowa wiertarkowkrętarka PBSA 12 D3
Rok produkcji: 05 - 2019
Numer seryjny: IAN 322702_1901
Bochum, dnia 11.06.2019
Semi Uguzlu
- dyrektor ds. jakości Zastrzegamy sobie prawo do wprowadzania zmian technicznych wramach procesu udoskonalania
urządzenia.
│
PBSA 12 D3
PL
67 ■
Zamawianie dodatkowego akumulatora
Jeśli chcesz zamówić dodatkowy akumulator do urządzenia, możesz to zrobić wygodnie przez Internet
na stronie www.kompernass.com lub telefonicznie.
Artykuł ten może być po krótkim czasie niedostępny ze względu na niewielkie ilości zapasów magazynowych.
WSKAZÓWKA
► Wniektórych krajach nie jest możliwe zamówienie części zamiennych online. Wtakim wypadku
skontaktuj się zinfolinią serwisową.
■ Promocja jest ograniczona do jednego akumulatora na klienta / urządzenie oraz do jednego miesiąca
po zakończeniu okresu promocyjnego. Po tym czasie akumulator będzie można wdalszym ciągu
zamówić jako część zamienną na innych warunkach.
Zamawianie telefoniczne
Serwis Polska
Tel.: 22 397 4996
E-Mail: kompernass@lidl.pl
Aby zapewnić szybką realizację zamówienia, prosimy przygotować numer katalogowy przypisany
do urządzenia (np. IAN 322702). Numer katalogowy znajduje się na tabliczce znamionowej lub
na stronie tytułowej niniejszej instrukcji.
■ 68 │ PL
PBSA 12 D3
Obsah
Úvod ..........................................................70
Použití vsouladu surčením .................................................... 70
Vybavení .................................................................70
Rozsah dodávky ............................................................ 70
Technické údaje ............................................................70
Obecné bezpečnostní pokyny pro elektrická nářadí ...................71
1. Bezpečnost na pracovišti ...................................................71
2. Elektrická bezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
3. Bezpečnost osob .........................................................72
4. Manipulace s elektrickým nářadím a jeho použití ................................72
5. Manipulace s akumulátorovým nářadím a jeho použití ............................ 73
6. Servis ..................................................................73
Bezpečnostní pokyny pro vrtací šroubováky ...................................... 74
Originální příslušenství / originální přídavná zařízení ...............................74
Bezpečnostní pokyny pro nabíječky ............................................. 74
Před uvedením do provozu ........................................75
Vyjmutí/nabití/vložení akumulátoru .............................................75
Odečtení stavu akumulátoru ...................................................75
Výměna nástroje ............................................................75
Dvourychlostní převod ....................................................... 75
Sejmutí sklíčidla vrtáku .......................................................75
Použití upnutí bitů ...........................................................76
Předvolba krouticího momentu/ stupeň vrtání .....................................76
Uvedení do provozu ..............................................76
Přepnutí směru otáčení/odblokování přístroje ..................................... 76
Zapnutí/vypnutí ............................................................ 76
Nastavení otáček ...........................................................76
Aktivace zablokování ........................................................ 76
Tipy a triky ................................................................ 76
Údržba a čištění .................................................77
Záruka společnosti Kompernass Handels GmbH ......................77
Servis ..........................................................78
Dovozce ........................................................78
Likvidace .......................................................79
Překlad originálu prohlášení o shodě ...............................80
Objednávka náhradního akumulátoru ..............................81
Telefonická objednávka ......................................................81
PBSA 12 D3
CZ
│
69 ■
AKU VRTACÍ ŠROUBOVÁK
PBSA 12 D3
Úvod
Blahopřejeme Vám kzakoupení Vašeho nového
přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku.
Obsahuje důležité informace obezpečnosti, použití
a likvidaci. Před použitím výrobku se seznamte se
všemi provozními a bezpečnostními pokyny. Výrobek
používejte pouze předepsaným způsobem a pro
uvedené oblasti použití. Při předávání výrobku třetím
osobám předejte spolu sním ityto podklady.
Použití vsouladu surčením
Tento přístroj je určen k vrtání a šroubování do dřeva, umělé hmoty a kovu. Přístroj používejte pouze
předepsaným způsobem a vuvedených oblastech
použití. Jakékoli jiné použití nebo modifikace
přístroje jsou považovány za použití vrozporu
surčením a představuje závažné nebezpečí zranění. Za škody, které vzniknou při použití vrozporu
surčením, nenese výrobce odpovědnost. Přístroj
není určen pro komerční účely.
Vybavení
přepínač převodových stupňů
LED akumulátoru (stavová indikace)
přepínač směru otáčení/ zablokování
zapínač/vypínač
měkké držadlo
akumulátor
tlačítko k odjištění akumulátoru
pracovní LED světlo
předvolba krouticího momentu / stupně vrtání
rychloupínací sklíčidlo pro vrták
10a
kroužek sklíčidla
upnutí bitů
držák bitů
ObrázekA:
červená LED kontrolka nabíjení
zelená LED kontrolka nabíjení
nabíječka
Rozsah dodávky
1 aku vrtací šroubovák
1 rychlonabíječka akumulátorů
1 akumulátor
1přenosný kufřík
1návod kobsluze
Technické údaje
Aku vrtací šroubovák: PBSA 12 D3:
Domezovací napětí: 12 V
Domezovací
volnoběžné otáčky: 1.převodový stupeň:
Rozsah upnutí
sklíčidla vrtáku : max. Ø10mm
Max. průměr vrtání: ocel: 8 mm
Akumulátor: PAPK 12 A2:
Typ: LITHIUM-IONTOVÝ
Domezovací napětí: 12 V
Články: 3
Kapacita: 2000 mAh (24 Wh)
Rychlonabíječka akumulátorů: PLGK 12 A1:
VSTUP / input:
Domezovací napětí: 220–240 V ~, 50-60 Hz
Domezovací příkon: 50 W
Pojistka (vnitřní): 2 A
VÝSTUP / output:
Domezovací napětí: 12V
Domezovací proud: 2400 mA
Doba nabíjení: cca 60 min
Třída ochrany: II /
(stejnosměrný proud)
n0 0–350 min
2.převodový stupeň:
n0 0–1300min
dřevo: 20 mm
(stejnosměrný proud)
(střídavé napětí)
(stejnosměrný proud)
(dvojitá izolace)
-1
-1
T2A
■ 70 │ CZ
PBSA 12 D3
Hodnota emisí hluku:
Měřená hodnota hluku zjištěna podle EN 62841.
Typická hladina hluku elektrického nářadí shodnocenímA je:
Hladina akustického tlaku: L
Nejistota K: K
= 71,1 dB (A)
PA
= 3 dB
PA
Hladina akustického výkonu: LWA = 82,1 dB (A)
Nejistota K: K
= 3 dB
WA
Hodnota emise vibrací:
Celkové hodnoty vibrací (součet vektorů tří směrů)
zjištěny vsouladu sEN 62841:
Vrtání do kovu: Hodnota emise vibrací
= 1,987 m/s2
a
h,D
Nejistota K=1,5m/s
2
Šroubování bez
příklepu: Hodnota emise vibrací
ah = 0,781 m/s2 Nejistota
K = 1,5 m/s
2
UPOZORNĚNÍ
► Uvedené hodnoty emise vibrací a uvedené
hodnoty emise hluku byly měřeny pomocí
standardizované zkušební metody a lze je
použít pro srovnání elektrického nářadí s
jiným nářadím.
► Uvedené hodnoty emise vibrací a uvede-
né hodnoty emise hluku lze rovněž použít
k předběžnému posouzení zatížení.
VÝSTRAHA!
► Emise vibrací a hluku se mohou lišit během
skutečného používání elektrického nářadí od
uvedených hodnot v závislosti na způsobu,
kterým se elektrické nářadí používá, zejména
na způsobu, jakým je obrobek opracováván.
► Snažte se udržovat zatížení co nejnižší. Příkla
dem opatření ke snížení zatížení vibracemi je
použití rukavic při práci s nářadím a omezení
doby práce s nářadím. Přitom se musí zohlednit všechny části provozního cyklu (například
časy, kdy je elektrické nářadí vypnuté, a časy,
kdy je sice zapnuté, ale běží bez zatížení).
Obecné bezpečnostní
pokyny pro elektrická
nářadí
VÝSTRAHA!
► Přečtěte si veškeré bezpečnostní pokyny,
instrukce, ilustrace a technická data, jimiž je
toto elektrické nářadí opatřeno. Zanedbání
dodržování následujících bezpečnostních
upozornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/nebo těžkým
zraněním.
Veškerá bezpečnostní upozornění a pokyny
uschovejte pro budoucí použití.
Pojem „elektrické nářadí“ užívaný vbezpečnostních
pokynech se vztahuje na elektrická nářadí napájená
ze sítě (se síťovým kabelem) a na elektrická nářadí
napájená akumulátorem (bez síťového kabelu).
1. Bezpečnost na pracovišti
a) Pracovní prostor udržujte včistotě a dobře
osvětlený. Nepořádek a neosvětlený pracovní
prostor mohou vést kúrazům.
b) S elektrickým nářadím nepracujte vprostředí
ohroženém výbuchem, ve kterém se nachází
hořlavé kapaliny, plyny nebo prach. Elektrické
nářadí vytváří jiskry, od nichž se může vznítit
prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se
přibližovaly kelektrickému nářadí vdobě, kdy
ho používáte. Vpřípadě odvedení pozornosti
můžete ztratit kontrolu nad elektrickým nářadím.
2. Elektrická bezpečnost
a) Přípojná zástrčka elektrického nářadí musí
odpovídat zásuvce. Zástrčka se nesmí žád-
-
ným způsobem pozměňovat.
Nepoužívejte adaptérové zástrčky vkombinaci suzemněným elektrickým nářadím.
Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla suzemněnými povr-
chy jako např. od trubek, topení, sporáků
a chladniček. Je-li Vaše tělo uzemněné, hrozí
zvýšené riziko úrazu elektrickým proudem.
PBSA 12 D3
CZ
│
71 ■
c) Elektrická nářadí chraňte před deštěm a vlh-
kostí. Vniknutím vody do elektrického nářadí
se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte připojovací vedení vrozporu
sjeho určením pro přenášení či zavěšování
elektrického nářadí nebo kvytahování zástrčky ze zásuvky. Udržujte připojovací vedení
vdostatečné vzdálenosti od zdrojů vysoké
teploty, oleje, ostrých hran nebo pohyblivých
částí přístroje. Poškozená nebo zapletená při-
pojovací vedení zvyšují riziko úrazu elektrickým
proudem.
e) Pokud pracujete selektrickým nářadím venku,
používejte pouze taková prodlužovací vedení,
jež jsou schválena i pro venkovní použití.
Používáním prodlužovacího vedení vhodného
pro venkovní použití se snižuje riziko úrazu
elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického
nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče
se snižuje riziko úrazu elektrickým proudem.
3. Bezpečnost osob
a) Buďte neustále pozorní, sledujte své počínání
a kpráci selektrickým nářadím přistupujte
srozumem. Elektrické nářadí nepoužívejte,
jste-li unavení nebo pod vlivem drog, alkoholu
či léků. Jediný okamžik nepozornosti při použí-
vání elektrického nářadí může způsobit vážná
zranění.
b) N
oste osobní ochranné prostředky a vždy
iochranné brýle. Nošením osobních ochran-
ných prostředků, jako je ochranná maska proti
prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to vzávislosti
na druhu a použití elektrického nářadí, se snižuje
riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do
provozu. Než elektrické nářadí zapojíte do
elektrické sítě a/nebo připojíte akumulátor
nebo než nářadí zvednete či přenesete, ujistěte se, zda je vypnuté. Pokud máte při přená-
šení elektrického nářadí prst na spínači, nebo
pokud do sítě zapojíte již zapnuté elektrické
nářadí, může dojít kúrazu.
d) Předtím, než elektrické nářadí zapnete,
odstraňte nastavovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nachází
votáčející se části elektrického nářadí, může to
vést kezraněním.
e) Vyhýbejte se nepřirozenému držení těla.
Zajistěte si bezpečnou stabilitu a neustále
udržujte rovnováhu. Tak dokážete elektrické
nářadí vneočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení
ani šperky. Vlasy a oděv udržujte vbezpečné
vzdálenosti od pohyblivých částí. Volný a
nepřiléhavý oděv, šperky nebo dlouhé vlasy
mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání
a zachytávání prachu, potom se tato musí
připojit a správně použít. Použitím odsávání
prachu se může snížit ohrožení prachem.
h) Nenechte se ukonejšit falešným bezpečím
a neopomíjejte bezpečnostní předpisy pro
elektrická nářadí, i když elektrické nářadí po
opakovaném použití již znáte. Nepozorná
manipulace může způsobit v zlomku sekundy
vážná zranění.
4. Manipulace s elektrickým nářadím
a jeho použití
a) Elektrické nářadí nepřetěžujte. Pro práci po-
užívejte elektrické nářadí vhodné k danému
účelu. Svhodným elektrickým nářadím se Vám
bude vuvedeném výkonovém rozsahu pracovat
lépe a bezpečněji.
b) Nepoužívejte elektrické nářadí, jehož spínač
je vadný. Elektrické nářadí, které se již nedá
zapnout nebo vypnout, představuje nebezpečí
a musí se opravit.
c) Před nastavováním přístroje, výměnou dílů
vsazeného nástroje nebo odložením elektrického nářadí, vytáhněte zástrčku ze zásuvky
a/nebo vyjměte vyjímatelný akumulátor. Toto
bezpečnostní opatření zabraňuje neúmyslnému
spuštění elektrického nářadí.
■ 72 │ CZ
PBSA 12 D3
d) Nepoužívaná elektrická nářadí udržujte mimo
dosah dětí. Nedovolte používat elektrické
nářadí osobám, které sním nejsou obeznámeny nebo které nečetly tento návod. Elektrická
nářadí jsou nebezpečná, pokud je používají
nezkušené osoby.
e) Údržbu elektrických nářadí a vsazeného
nástroje vykonávejte pečlivě. Zkontrolujte,
zda jsou vpořádku pohyblivé části přístroje
a zda nejsou sevřené, zda nejsou některé
součásti rozbité nebo natolik poškozené, že
je funkčnost elektrického nářadí omezena.
Poškozené části elektrického nářadí nechte
před jeho použitím opravit. Řada úrazů má
svou příčinu ve špatné údržbě elektrických
nářadí.
f) Řezné nástroje udržujte vostrém a čistém
stavu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají
a snáze se vedou.
g) Elektrické nářadí, příslušenství, vsazené ná-
stroje atd. používejte dle těchto pokynů.
Zohledňujte přitom pracovní podmínky a
vykonávanou činnost. Použití elektrických ná-
řadí kjiným než určeným účelům může vést ke
vzniku nebezpečných situací.
h) Udržujte rukojeti a plochy rukojetí suché, čisté
a bez oleje a mastnoty. Kluzké rukojeti a plochy rukojetí neumožňují bezpečnou obsluhu a
kontrolu elektrického nářadí vneočekávaných
situacích.
5. Manipulace s akumulátorovým
nářadím a jeho použití
a) Akumulátory nabíjejte pouzenabíječkami
doporučenými výrobcem. Unabíječky, která
je určena pro určitý typ akumulátorů, hrozí nebezpečí vzniku požáru, je-li používána sjinými
akumulátory.
b) V elektrickém nářadí používejte jen akumulá-
tory pro ně určené. Používání jiných akumulátorů může způsobit zranění a požár.
c) Nepoužívaný akumulátor udržujte vdostateč-
né vzdálenosti od kancelářských sponek,
mincí, klíčů, hřebíků, šroubů a jiných drobných kovových předmětů, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty
akumulátoru může způsobit popáleniny nebo
požár.
d) Při nesprávném použití může zakumulátoru
vytéct kapalina. Zabraňte kontaktu skapalinou akumulátoru. Při náhodném kontaktu
opláchněte zasažené místo vodou. Pokud
kapalina vnikne do očí, vyhledejte lékařskou
pomoc. Kapalina unikající zakumulátoru může
způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený aku-
mulátor. Poškozené nebo upravené akumulátory mohou reagovat nepředvídatelně a způsobit
požár, výbuch nebo zranění.
f) Akumulátor nevystavujte ohni nebo příliš
vysokým teplotám. Oheň nebo teploty nad
130 °C (265 °F) mohou způsobit výbuch.
g) Dodržujte všechny pokyny k nabíjení a aku-
mulátor nebo akumulátorový nástroj nikdy
nenabíjejte mimo teplotní rozsah uvedený
v návodu k obsluze. Nesprávné nabíjení nebo
nabíjení mimo přípustný rozsah teplot může
vést ke zničení akumulátoru a zvýšit nebezpečí
požáru.
POZOR! NEBEZPEČÍ VÝBUCHU!
Nikdy nenabíjejte baterie, které
nejsou určeny knabíjení.
Chraňte akumulátor před horkem,
např. také před dlouhodobým
slunečním zářením, ohněm, vodou
a vlhkostí. Hrozí nebezpečí výbuchu.
6. Servis
a) Nechte elektrické nářadí opravovat pouze
kvalifikovanými odborníky a používejte
pouze originální náhradní díly. Tím zajistíte,
že zůstane zachována bezpečnost elektrického
nářadí.
PBSA 12 D3
CZ
│
73 ■
b) Nikdy neprovádějte údržbu upoškozených
akumulátorů. Veškerou údržbu akumulátorů by
měl provádět jen výrobce nebo autorizovaný
zákaznický servis.
Bezpečnostní pokyny pro vrtací
šroubováky
Bezpečnostní pokyny pro všechny práce
VÝSTRAHA!
■ Při práci, ukteré by mohlo dojít ke kontaktu
výměnného nástroje se skrytými vodiči
nebo svlastním přívodním kabelem, držte
elektrické nářadí pouze za izolované plochy
rukojeti. Kontakt šroubu nebo použitého
nářadí svedením pod napětím může vést
napětí ina kovové díly přístroje a způsobit
úraz elektrickým proudem.
Bezpečnostní pokyny při použití dlouhých
vrtáků
■ Nikdy nepracujte s vyšší rychlostí, než je
maximálně povolená rychlost vrtáku. Při
vyšších otáčkách se může vrták snadno ohýbat,
pokud není při otáčení v kontaktu s obrobkem.
To může způsobit zranění.
■ S vrtáním začněte vždy při nízkých otáčkách,
jakmile má vrták kontakt s obrobkem. Při
vyšších otáčkách se může vrták snadno ohýbat,
pokud není při otáčení v kontaktu s obrobkem. To
může způsobit zranění.
■ Nevyvíjejte nadměrný tlak. Tlak musí působit
pouze v podélném směru k vrtáku. Vrtáky se
mohou ohnout a zlomit nebo mohou mít za
následek ztrátu kontroly a způsobit zranění.
Bezpečnostní pokyny pro nabíječky
■ Děti ve věku od 8let a osoby
somezenými fyzickými, smyslovými
nebo mentálními schopnostmi či
nedostatkem zkušeností a znalostí
mohou používat tento přístroj, avšak
pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny
obezpečném používání přístroje
a pokud porozuměly ztoho vyplývajícímu nebezpečí. Děti si nesmí
spřístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti
bez dozoru.
Nabíječka je vhodná pouze
pro provoz ve vnitřních prostorách.
VÝSTRAHA!
■ Pokud se napájecí kabel tohoto přístroje
poškodí, musí jej vyměnit výrobce, jeho zákaznický servis nebo obdobně kvalifikovaná
osoba, aby se tak zabránilo nebezpečím.
POZOR!
► Tato nabíječka může nabíjet pouze následující
baterie: PAP 20 A1 / PAP 20 A2 / PAP 20
A3.
► Aktuální seznam kompatibility akumulátorů
naleznete na adrese www.lidl.de/akku.
Originální příslušenství / originální
přídavná zařízení
■ Používejte pouze příslušenství a přídavná
zařízení, uvedená vnávodu kobsluze, resp.
taková, jejichž upínání je s přístrojem kompatibilní.
■ 74 │ CZ
PBSA 12 D3
Před uvedením do provozu
Vyjmutí/nabití/vložení akumulátoru
UPOZORNĚNÍ
► Baterie je částečně nabitá. V ideálním přípa-
dě dobíjejte baterii před použitím. Lithiumiontový akumulátor můžete kdykoliv nabít,
aniž by došlo ke zkrácení životnosti. Přerušení
nabíjení není pro akumulátor škodlivé.
► Akumulátor nikdy nenabíjejte, je-li okolní
teplota nižší než 10°C nebo vyšší než
40°C. Pokud je nutné lithium-iontový
akumulátor skladovat po delší dobu, musí se
pravidelně kontrolovat stav jeho nabití.
Optimální stav nabití je mezi 50% a 80%.
Skladujte v chladu a suchu, při okolní teplotě
mezi 0°C a 50°C.
můžete otevřít otáčením
. Po vložení požadovaného nástroje a pevném utažení otáčením sklíčidla
vrtáku , můžete okamžitě pokračovat vpráci.
Aretace vřetena se automaticky uvolní spuštěním
motoru (stisknutí zapínače/vypínače ).
Dvourychlostní převod
POZOR!
► Přepínač převodových stupňů
pouze vklidovém stavu přístroje. Jinak hrozí
poškození přístroje.
Vprvním převodovém stupni (přepínač
převodových stupňů
vpoloze: 1)
dosáhnete otáček cca 350min-1 a vysokého
krouticího momentu. Toto nastavení je vhodné pro
všechny šroubovací práce.
stiskněte
POZOR!
► Než akumulátor
vytáhnete znabíječky,
resp. ho do ní vložíte, vytáhněte vždy zástrčku ze sítě.
1.) Pro vyjmutí akumulátoru
stiskněte odjišťovací
tlačítka a vytáhněte akumulátor
z přístroje.
2.) Zastrčte akumulátor do nabíječky .
3.) Zastrčte síťovou zástrčku do zásuvky. Červená
LED kontrolka nabíjení svítí červeně.
4.) Zelená LED kontrolka nabíjení
Vám signalizuje, že je nabíjení ukončené a akumulátor
je připravený kpoužití.
5.) Zasuňte akumulátor do přístroje.
Odečtení stavu akumulátoru
Stav, resp. zbývající výkon se při zapnutém přístroji
v LED akumulátoru zobrazí takto:
ČERVENÁ / ORANŽOVÁ / ZELENÁ = maximální
nabití
ČERVENÁ / ORANŽOVÁ=průměrné nabití
ČERVENÁ=slabé nabití– akumulátor nabijte
Výměna nástroje
Váš akumulátorový vrtací šroubovák má plně automatickou aretaci vřetena
Je-li motor vklidovém stavu, větev pohonu se automaticky zablokuje, takže rychloupínací sklíčidlo
.
Ve druhém převodovém stupni (přepínač
převodových stupňů
dosáhnete otáček cca 1300min
vpoloze: 2)
-1
pro provádění
vrtacích prací.
Sejmutí sklíčidla vrtáku
K použití upnutí bitů se musí sejmout rychloupínací sklíčidlo pro vrták
Sejmutí sklíčidla vrtáku:
♦ Držte rychloupínací sklíčidlo pro vrták
zepředu.
♦ Tahejte/posouvejte kroužek sklíčidla
směru rychloupínacího sklíčidla pro vrták
Rychloupínací sklíčidlo pro vrták
blokované a lze ho stáhnout směrem dopředu.
Nasazení rychloupínacího sklíčidla pro vrták:
♦ K opětovnému nasazení rychloupínacího sklíči-
dla pro vrták
směru rychloupínacího sklíčidla pro vrták
Rychloupínací sklíčidlo pro vrták
upnutí bitů
. Pusťte kroužek sklíčidla
rychloupínací sklíčidlo pro vrták zaskočilo.
UPOZORNĚNÍ
► Pokud rychloupínací sklíčidlo pro vrták
samočinně nezaskočí, otáčejte kroužek
10a
sklíčidla
.
.
tahejte kroužek sklíčidla
10a
ve
.
je nyní od-
10a
ve
.
nasuňte na
10a
, aby
PBSA 12 D3
CZ
│
75 ■
Použití upnutí bitů
Po sejmutí rychloupínacího sklíčidla pro vrták
lze používat upnutí bitů .
♦ Nasaďte vhodný bit do upnutí bitů
♦ Nasuňte bit na doraz do upnutí bitů
Pomocí vedení a magnetického držáku sedí bit
pevně.
♦ K vyjmutí bitu jej vytáhněte z upnutí bitů
.
.
.
Předvolba krouticího momentu/
stupeň vrtání
Pomocí předvolby krouticího momentu můžete
nastavit sílu otáčení.
♦ Pro malé šrouby, resp. měkké materiály zvolte
nízký stupeň.
♦ Pro velké šrouby, tvrdé materiály, resp. při
vyšroubovávání šroubů zvolte vysoký stupeň.
♦ Uvrtacích prací zvolte vrtací stupeň nastavením
předvolby krouticího momentu
♦ Pro vrtací práce posuňte také přepínač převodo-
vých stupňů vpřed (poloha: 2).
do polohy .
Uvedení do provozu
Přepnutí směru otáčení/odblokování
přístroje
♦ Odblokujte přístroj a směr otáčení změňte stisknu-
tím přepínače směru otáčení směrem doprava,
resp. doleva.
Zapnutí/vypnutí
Zapnutí:
♦ Kuvedení přístroje do provozu stiskněte
zapínač/vypínač
Pracovní LED světlo se rozsvítí při lehkém
nebo úplném stisknutí zapínače/vypínače .
Umožňuje tak osvětlení pracovního prostoru při
nepříznivých světelných poměrech.
Vypnutí:
♦ Kvypnutí přístroje uvolněte zapínač/vypínač
a podržte jej stisknutý.
Nastavení otáček
Zapínač/vypínač má variabilní regulaci rychlosti. Lehké stisknutí zapínače/vypínače má za
následek snížení počtu otáček. Se zesilujícím stiskem
se počet otáček zvyšuje.
UPOZORNĚNÍ
► Integrovaná motorová brzda umožňuje rychlé
zastavení.
Aktivace zablokování
♦ Zatlačte přepínač směru otáčení do střední
polohy. Zapínač/vypínač je zablokovaný.
Tipy a triky
Tip! Tak se zachováte správně.
♦ Před použitím zkontrolujte, zda je šroub, resp.
vrtací vložka správně umístěna, tzn. zda sedí
uprostřed sklíčidla.
♦ Na šroubovacích bitech jsou vyznačeny jejich
rozměry a tvar. Nejste-li si jisti, nejdříve vyzkoušejte, zda je bit umístěn ve šroubovací hlavě
bez vůle.
Krouticí moment:
♦ Malé šrouby/bity se mohou poškodit, pokud
nastavíte příliš vysoký krouticí moment, resp.
příliš vysoké otáčky.
Tvrdé šroubování (do kovu):
♦ Obzvláště vysoké krouticí momenty vznikají
např. ukovových šroubových spojů při použití
nástavců nástrčných klíčů. Zvolte nižší otáčky.
Měkké šroubování (např. do měkkého dřeva):
♦ Izde šroubujte snízkými otáčkami, aby se
nepoškodily např. dřevěné povrchy při kontaktu
shlavou šroubu zkovu. Použijte záhlubník.
Při vrtání do dřeva, kovů a jiných materiálů
bezpodmínečně dodržujte:
.
♦ Umalého průměru vrtáku používejte vysoké
otáčky a uvelkého průměru vrtáku nízké otáčky.
♦ Utvrdých materiálů volte nízké otáčky, uměkké-
ho materiálu vysoké otáčky.
■ 76 │ CZ
PBSA 12 D3
♦ Zajistěte nebo upevněte (dle možnosti) obrobek
vupínacím přípravku.
♦ Označte místo, do kterého se má vrtat, pomocí
důlčíku nebo hřebíku. Pro navrtávání zvolte
nízké otáčky.
♦ Rotující vrták několikrát vytáhněte zvrtaného
otvoru, abyste odstranili třísky nebo vrtnou
moučku a otvor uvolnili.
Vrtání do kovu:
♦ Použijte vrták do kovu (HSS). Pro dosažení nej-
lepších výsledků byste vrták měli chladit řezným
olejem. Vrták do kovu lze použít ikvrtání do
plastu. Nejdříve proveďte předvrtání vrtákem
sØ3mm a přibližte se kpožadovanému
průměru vrtání.
Vrtání do dřeva:
♦ Použijte vrták do dřeva svycentrovanou
špičkou, pro hluboké otvory použijte „spirálový
vrták“, pro velké průměry vrtání Forstnerův
vrták. Malé šrouby můžete do měkkého dřeva
zašroubovat přímo ibez předvrtání.
Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
Přístroj před jakoukoli prací na něm
vypněte a vyjměte akumulátor.
Akumulátorový vrtací šroubovák nevyžaduje
údržbu.
■ Přístroj musí být vždy čistý, suchý a zbavený
oleje a maziv.
■ Do přístroje se nesmí dostat žádné kapaliny.
■ Kčištění povrchu používejte suchý hadřík.
Nikdy nepoužívejte benzin, rozpouštědla nebo
čisticí prostředky, které narušují umělou hmotu.
■ Pokud je nutné lithium-iontový akumulátor
skladovat po delší dobu, musí se pravidelně
kontrolovat stav jeho nabití. Optimální stav nabití je mezi 50% a 80%. Optimální skladovací
klima je chladné a suché.
UPOZORNĚNÍ
►
Neuvedené náhradní díly (jako např. akumulátory, spínače) můžete objednat přes naši
servisní a poradenskou linku.
Záruka společnosti
Kompernass Handels GmbH
Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku v trvání 3let od
data zakoupení. V případě závad tohoto výrobku
máte zákonná práva vůči prodejci výrobku. Tato
zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční doba začíná plynout dnem nákupu. Dobře
uschovejte pokladní doklad. Tento doklad je
potřebný jako důkaz okoupi.
Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada,
pak Vám podle našeho uvážení výrobek zdarma
opravíme, vyměníme nebo uhradíme kupní cenu.
Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad okoupi
(pokladní doklad) a stručně se popíše, včem
závada spočívá a kdy se vyskytla.
Vztahuje-li se na závadu naše záruka, obdržíte
zpět buď opravený nebo nový produkt. Opravou
nebo výměnou výrobku nezačne plynout nová
záruční doba.
Záruční doba a zákonné nároky vyplývající
ze závad
Záručním plněním se záruční doba neprodlužuje.
To platí ipro vyměněné a opravené součásti.
Poškození nebo vady vyskytující se případně již
při nákupu se musí oznámit ihned po vybalení. Po
uplynutí záruční doby podléhají veškeré opravy
zpoplatnění.
PBSA 12 D3
CZ
│
77 ■
Rozsah záruky
Přístroj byl vyroben pečlivě podle přísných směrnic
kvality a před expedicí byl svědomitě vyzkoušen.
Záruka se vztahuje na materiálové nebo výrobní
vady. Tato záruka se nevztahuje
na součásti výrobku, které jsou vystaveny běžnému
opotřebení, a proto je lze považovat za spotřební
díly, nebo na poškození křehkých součástí, jako
jsou např. spínače, akumulátory nebo díly, které
jsou vyrobeny ze skla.
Tato záruka zaniká, pokud je výrobek poškozen,
nebyl řádně používán nebo udržován. Pro zajištění
správného používání výrobku se musí přesně
dodržovat všechny pokyny uvedené v návodu kobsluze. Účelům použití a úkonům, které se v návodu
kobsluze nedoporučují nebo se před nimi varuje,
je třeba se bezpodmínečně vyhnout.
Výrobek je určen pouze pro soukromé účely a ne
pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích,
které nebyly provedeny našimi autorizovanými
servisními provozovnami, záruční nároky zanikají.
Vyřízení v případě záruky
Pro zajištění rychlého Vaší žádosti postupujte podle
následujících pokynů:
■ Pro všechny dotazy mějte připraven pokladní
lístek a číslo výrobku (např.IAN12345) jako
doklad o koupi.
■ Číslo výrobku naleznete na typovém štítku na
výrobku, rytině na výrobku, na titulní straně
návodu k obsluze (vlevo dole) nebo na nálepce
na zadní nebo spodní straně výrobku.
■ Pokud by se měly vyskytovat funkční vady
nebo jiné závady, kontaktujte nejprve níže
uvedené servisní oddělení telefonicky nebo
e-mailem.
■ Výrobek, zaevidovaný jako vadný výrobek pak
můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a
kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.
UPOZORNĚNÍ
► U nástrojů Parkside a Florabest zašlete,
prosím, výlučně vadnou část bez příslušenství
(např. akumulátor, úložný kufřík, montážní
nářadí atd.).
Na webových stránkách
www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček,
videí o výrobku a instalační software.
Pomocí kódu QR se dostanete přímo
na stránku servisu Lidl (www.lidl-service.com)
a můžete pomocí zadání čísla výrobku
(IAN)123456 otevřít svůj návod k obsluze.
Servis
VÝSTRAHA!
► Nechte své přístroje opravit vservisní dílně
nebo odborným elektrikářem a pouze za
použití originálních náhradních dílů. Tím
se zajistí, že zůstane zachována bezpečnost
přístroje.
► Výměnu zástrčky nebo síťového kabelu
svěřte vždy výrobci přístroje nebo jeho
zákaznickému servisu. Tím se zajistí, že
zůstane zachována bezpečnost přístroje.
Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
IAN 322702_1901
Dovozce
Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NĚMECKO
www.kompernass.com
■ 78 │ CZ
PBSA 12 D3
Likvidace
Obal se skládá zekologických materiálů,
které můžete zlikvidovat vkomunálních
sběrných recyklačních dvorech.
Nevyhazujte elektrické nářadí do
domovního odpadu!
Vsouladu sevropskou směrnicí č. 2012/19/EU
musí být opotřebovaná elektrická nářadí shromažďována odděleně a odevzdána kekologické
recyklaci.
Akumulátory nevyhazujte do
domovního odpadu!
Akumulátor se před likvidací musí vyjmout zpřístroje.
Vadné nebo spotřebované akumulátory se musí
recyklovat podle směrnice č. 2006/66/EC. Akumulátor a/nebo přístroj odevzdejte do příslušných
sběren.
Omožnostech likvidace vysloužilých elektrických
nářadí / akumulátorů se informujte usvého obecního či městského úřadu.
Balení zlikvidujte ekologicky.
Dbejte na označení na různých
obalových materiálech a v případě
potřeby je roztřiďte odděleně.
Obalové materiály jsou označeny
zkratkami (a) a číslicemi (b) s
následujícím významem:
1–7: Plasty,
20–22: Papír a lepenka,
80–98: Kompozitní materiály.
Informace omožnostech likvidace
vysloužilého výrobku Vám podá
správa Vašeho obecního nebo
městského úřadu.
PBSA 12 D3
CZ
│
79 ■
Překlad originálu prohlášení o shodě
My, společnost KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu,
BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, tímto prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES:
Směrnice ostrojních zařízeních
(2006/42/EC)
Směrnice onízkém napětí
(2014/35/EU) (pouze nabíječka)
Elektromagnetická snášenlivost
(2014 / 30 / EU)
Směrnice oomezení používání nebezpečných látek (RoHS)
(2011 / 65 / EU)*
*Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět
prohlášení je v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června
2011 oomezení používání určitých nebezpečných látek velektrických a elektronických zařízeních.
Aplikované harmonizované normy:
EN 62841-1:2015
EN 62841-2-1:2018
EN 60335-1:2012/A13:2017
EN 60335-2-29:2004/A11:2018
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Typ/označení přístroje: Aku vrtací šroubovák PBSA 12 D3
Rok výroby: 05 - 2019
Sériové číslo: IAN 322702_1901
Bochum, 11.06.2019
Semi Uguzlu
- manažer kvality Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.
■ 80 │ CZ
PBSA 12 D3
Objednávka náhradního akumulátoru
Chcete-li si k přístroji objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na webových
stránkách www.kompernass.com nebo telefonicky.
Tento výrobek může být vzhledem komezenému množství na skladě vkrátkém čase vyprodán.
UPOZORNĚNÍ
► Objednávání náhradních dílů nelze vněkterých zemích provést on-line. Vtakovém případě kontaktujte
servisní poradenskou linku.
■ Akce je omezena na jeden kus akumulátoru na zákazníka/přístroj a na dobu dvou měsíců po období
akce. Poté lze náhradní akumulátor nadále objednávat jako náhradní díl za jiných podmínek.
Telefonická objednávka
Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
Aby bylo zaručeno rychlé zpracování Vaší objednávky, připravte si prosím pro všechny dotazy číslo
výrobku (např. IAN 322702) přístroje. Číslo výrobku naleznete na typovém štítku nebo na titulním listu
tohoto návodu.
│
CZ
PBSA 12 D3
81 ■
■ 82 │ CZ
PBSA 12 D3
Obsah
Úvod ..........................................................84
Používanie vsúlade surčením ................................................. 84
Vybavenie ................................................................84
Rozsah dodávky ............................................................ 84
Technické údaje ............................................................84
Všeobecné bezpečnostné pokyny pre elektrické náradie ...............85
1. Bezpečnosť na pracovisku .................................................. 85
2. Elektrická bezpečnosť ..................................................... 85
3. Bezpečnosť osôb .........................................................86
4. Manipulácia s elektrickým náradím a jeho použitie ............................... 86
5. Používanie a manipulácia s akumulátorovým náradím ............................ 87
6. Servis ..................................................................87
Bezpečnostné pokyny pre vŕtací skrutkovač .......................................88
Originálne príslušenstvo/originálne prídavné zariadenia ............................88
Bezpečnostné upozornenia pre nabíjačky ........................................88
Pred uvedením do prevádzky ......................................89
Vybratie/nabíjanie/vloženie boxu s akumulátorom ................................. 89
Odčítanie stavu akumulátora ..................................................89
Výmena nástrojov ........................................................... 89
2-stupňový prevod .......................................................... 89
Odobranie skľučovadla ......................................................89
Používanie uchytenia bitov ....................................................90
Predvoľba krútiaceho momentu / stupeň vŕtania ................................... 90
Uvedenie do prevádzky ..........................................90
Prepnutie smeru otáčania/ odblokovanie prístroja ..................................90
Zapnutie/vypnutie .......................................................... 90
Nastavenie otáčok .......................................................... 90
Aktivovanie blokovania ...................................................... 90
Tipy atriky ................................................................ 90
Údržba ačistenie ................................................91
Záruka spoločnosti Kompernass Handels GmbH ......................92
Servis ..........................................................93
Dovozca ........................................................93
Likvidácia ......................................................94
Preklad originálneho vyhlásenia o zhode ............................95
Objednanie náhradného akumulátora ..............................96
Telefonická objednávka ......................................................96
PBSA 12 D3
SK
│
83 ■
AKUMULÁTOROVÝ VŔTACÍ
SKRUTKOVAČ PBSA 12 D3
Úvod
Srdečne vám gratulujeme kukúpe vášho nového
prístroja. Touto kúpou ste sa rozhodli pre výrobok
vysokej kvality. Návod na obsluhu je súčasťou
tohto výrobku. Obsahuje dôležité upozornenia
týkajúce sa bezpečnosti, používania a likvidácie.
Pred použitím výrobku sa oboznámte sovšetkými
pokynmi na obsluhu a bezpečnostnými pokynmi.
Výrobok používajte iba podľa opisu a vuvedených
oblastiach použitia. Pri postúpení výrobku tretej
osobe odovzdajte spolu sním aj všetky podklady.
Používanie vsúlade surčením
Tento prístroj je určený na vŕtanie a skrutkovanie
do dreva, umelej hmoty a kovu. Prístroj používajte
len tak, ako je opísané a len pre uvedené oblasti
použitia. Akýkoľvek iný spôsob používania alebo
zmeny prístroja sa považujú za používanie v
rozpore surčením a prinášajú vážne nebezpečenstvá úrazu. Za škody vzniknuté v dôsledku použitia
v rozpore s určením výrobca nepreberá žiadnu
zodpovednosť. Prístroj nie je určený na priemyselné
použitie.
Vybavenie
Prepínač rýchlostných stupňov
LED akumulátora (ukazovateľ stavu)
Prepínač smeru otáčania/poistka
Spínač ZAP/VYP
Mäkká rukoväť
Box s akumulátorom
Tlačidlo na odblokovanie boxu s akumulátorom
LED pracovné svietidlo
Predvoľba krútiaceho momentu/stupňa vŕtania
Rýchloupínacie skľučovadlo vrtáka
10a
Prstenec skľučovadla
Uchytenie bitov
Držiak bitov
Obrázok A:
Červená LED kontrolka nabíjania
Zelená LED kontrolka nabíjania
Nabíjačka
Rozsah dodávky
1 akumulátorový vŕtací skrutkovač
1 rýchlonabíjačka akumulátora
1 box s akumulátorom
1 prenosný kufrík
1 návod na obsluhu
Technické údaje
Akumulátorový vŕtací skrutkovač:
PBSA 12 D3:
Dimenzačné napätie: 12 V
Dimenzované otáčky
naprázdno: 1. rýchlosť: n0 0 – 350 min
Rozsah upínania
skľučovadla : max. Ø 10 mm
Max. odporúčaný
priemer vŕtania: Oceľ: 8 mm
Box s akumulátorom: PAPK 12 A2:
Typ: LÍTIUM-IÓNOVÝ
Dimenzačné napätie: 12 V
Články: 3
Kapacita: 2000 mAh (24 Wh)
Rýchlonabíjačka akumulátora: PLGK 12 A1
VSTUP/Input:
Dimenzačné napätie: 220–240 V ~, 50-60 Hz
Dimenzačný príkon: 50 W
Poistka (vnútorná): 2 A
VÝSTUP/Output:
Dimenzačné napätie: 12 V
Dimenzačný prúd: 2400 mA
Doba nabíjania: cca 60 min
Trieda ochrany: II /
(jednosmerný prúd)
2. rýchlosť: n0 0 – 1300min
Drevo: 20 mm
(jednosmerný prúd)
(striedavé napätie)
T2A
(jednosmerný prúd)
(dvojitá izolácia)
-1
-1
■ 84 │ SK
PBSA 12 D3
Hodnota emisií hluku:
Nameraná hodnota hluku zistená podľa EN62841.
Hodnota hladiny hluku vyhodnotená ako
A elektrického náradia je typicky:
Hladina akustického tlaku: L
Neurčitosť K: K
= 71,1 dB (A)
PA
= 3 dB
PA
Hladina akustického výkonu: LWA = 82,1 dB (A)
Neurčitosť K: K
= 3 dB
WA
Hodnota emisie vibrácií:
Hodnoty celkových vibrácií (súčet vektorov troch
smerov) zisťované podľa EN62841:
Vŕtanie do kovu: Hodnota emisií vibrácií
= 1,987 m/s2
a
h,D
Neurčitosť K = 1,5 m/s
2
Skrutky bez rázu: hodnota emisií vibrácií
ah = 0,781 m/s2
Neurčitosť K = 1,5 m/s
2
UPOZORNENIE
► Uvedené celkové hodnoty vibrácií a uvedené
hodnoty emisie hluku boli merané podľa normovaného skúšobného postupu a môžu sa
použiť na porovnanie jedného elektrického
náradia s druhým.
► Uvedené celkové hodnoty vibrácií a uvedené
hodnoty emisie hluku sa môžu tiež použiť na
predbežný odhad zaťaženia.
VÝSTRAHA!
► Emisie vibrácií a hluku sa môžu líšiť od uvede-
ných hodnôt počas skutočného používania
elektrického náradia, v závislosti od spôsobu,
akým sa elektrické náradie používa, obzvlášť
od druhu obrobku.
► Pokúste sa zaťaženie udržať podľa možnosti
na čo najnižšej hodnote. Príkladom opatrení
na zníženie zaťaženia vibráciami je nosenie
rukavíc pri používaní náradia a obmedzenie
pracovného času. Musia sa pritom zohľadniť
všetky podiely prevádzkového cyklu (naprí
klad časy, v priebehu ktorých je elektrické
náradie vypnuté a časy, počas ktorých je náradie síce zapnuté, ale beží bez zaťaženia).
Všeobecné bezpečnostné
pokyny pre elektrické
náradie
VÝSTRAHA!
► Prečítajte si všetky bezpečnostné pokyny,
upozornenia, ilustrácie a technické údaje,
ktorými je opatrené toto elektrické náradie.
Zanedbania pri dodržiavaní nasledujúcich
pokynov môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.
Pre prípad budúceho použitia uschovajte
všetky bezpečnostné pokyny a upozornenia.
V bezpečnostných pokynoch používaný pojem
„elektrické náradie“ sa týka elektrického náradia
napájaného zo siete (so sieťovým vedením) a elektrického náradia prevádzkovaného s akumulátorom
(bez sieťového vedenia).
1. Bezpečnosť na pracovisku
a) Udržiavajte svoje pracovisko v čistote adobre
osvetlené. Neporiadok aneosvetlené pracovné
oblasti môžu viesť k úrazom.
b) Nepracujte s elektrickým náradím na miestach
s nebezpečenstvom výbuchu, na ktorých sa
nachádzajú horľavé kvapaliny, plyny alebo
prach. Z elektrického náradia vychádzajú iskry,
ktoré môžu tento prach alebo výpary zapáliť.
c) Počas používaniaelektrického náradia za-
bráňte prístupu detí a iných osôb. Pri odvrátení
pozornosti môžete stratiť kontrolu nad elektrickým náradím.
2. Elektrická bezpečnosť
a) Prípojná zástrčka elektrického náradia musí
byť vhodná pre danú zásuvku. Zástrčka sa
nesmie žiadnym spôsobom meniť.
Spolu s elektrickým náradím, ktoré má ochranné uzemnenie, nepoužívajte žiadne sieťové
adaptéry. Nezmenené zástrčky avhodné zásuv-
ky znižujú riziko zásahu elektrickým prúdom.
b) Vyvarujte sa telesnému kontaktu suzemnenými
povrchmi ako sú potrubia, vykurovacie telesá,
sporáky achladničky. Ak je vaše telo uzem-
nené, hrozí zvýšené riziko zásahu elektrickým
prúdom.
PBSA 12 D3
SK
│
85 ■
c) Chráňte elektrické náradie pred dažďom
alebo vlhkosťou. Vniknutie vody do elektrického
náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte pripojovacie vedenie na iné
účely, ako napr. na nosenie, zavesenie elektrického náradia alebo na vyťahovanie zástrčky z elektrickej zásuvky. Pripojovacie vedenie
udržiavajte mimo zdrojov tepla, oleja, ostrých
hrán alebo pohybujúcich sa častí prístroja.
Poškodené alebo zamotané pripojovacie vedenia zvyšujú riziko zásahu elektrickým prúdom.
e) Ak pracujete s elektrickým náradím vonku, po-
užívajte len také predlžovacie vedenia, ktoré
sú schválené na vonkajšie použitie. Použitie
predlžovacieho vedenia vhodného pre vonkajšie
prostredie zníži riziko zásahu elektrickým prúdom.
f) Ak nie je možné zabrániť prevádzke elektric-
kého náradia vo vlhkom prostredí, použite
prúdový chránič. Používanie prúdového chráni-
ča znižuje riziko zásahu elektrickým prúdom.
3. Bezpečnosť osôb
a) Buďte vždy pozorní a dávajte pozor na to,
čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Nepoužívajte elektrické
náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih
nepozornosti pri používaní elektrického náradia
môže spôsobiť vážne zranenia.
b) V
ždy noste osobné ochranné prostriedky a
ochranné okuliare.Nosenie osobných ochran-
ných prostriedkov, ako je maska proti prachu,
protišmyková bezpečnostná obuv, ochranná
prilba alebo ochrana sluchu, podľa druhu apoužitia elektrického náradia, znižuje riziko poranení.
c) Zabráňte neúmyselnému uvedeniu do prevádz-
ky. Pred zapojením napájania elektrického
náradia do siete a/alebo akumulátora a pred
jeho zdvíhaním a prenášaním sa presvedčte, či
je vypnuté. Ak máte pri prenášaní elektrického
náradia prst na spínači, alebo ak elektrické
náradie zapojíte do zdroja elektrického prúdu
zapnuté, môže to viesť kúrazom.
d) Skôr než zapnete elektrické náradie, odstráňte
nastavovacie náradie alebo kľúč na skrutky.
Náradie alebo kľúč, ktorý sa nachádza na
otáčajúcej sa časti elektrického náradia, môže
spôsobiť zranenia.
e) Vyhýbajte sa neprirodzenému držaniu tela.
Majte pevný postoj a udržiavajte stále rovnováhu. Takto môžete elektrické náradie lepšie
kontrolovať v neočakávaných situáciách.
f) Noste vhodný odev. Nenoste voľný odev
ani šperky. Vlasy a odev sa musia udržiavať
v bezpečnej vzdialenosti od pohyblivých
dielov. Voľný odev, šperky alebo dlhé vlasy sa
môžu zachytiť pohybujúcimi sa časťami elektrického náradia.
g) Ak je možná montáž zariadení na odsávanie
a zachytávanie prachu, musia sa tieto pripojiť
a používať správne. Používanie odsávania
prachu môže zredukovať ohrozenie prachom.
h) Nenechajte sa ukolísať falošnou istotou a
nepovznášajte sa nad bezpečnostné predpisy
pre elektrické náradia, aj keď ste po viacnásobnom použití oboznámení s elektrickým náradím. Neodborná manipulácia môže v rámci
zlomku sekundy viesť k ťažkým poraneniam.
4. Manipulácia s elektrickým náradím
a jeho použitie
a) Nepreťažujte elektrické náradie. Pri svojej
práci používajte len na tento účel určené
elektrické náradie. Sosprávnym elektrickým
náradím pracujete lepšie abezpečnejšie v uvedenom rozsahu jeho výkonu.
b) Nepoužívajte elektrické náradie spoškodeným
spínačom. Elektrické náradie, ktoré sa nedá
zapnúť alebo vypnúť, je nebezpečné amusí sa
opraviť.
c) Pred vykonávaním nastavení na prístroji,
výmenou vložených nástrojov alebo pred
odložením elektrického náradia vytiahnite zástrčku z elektrickej zásuvky a/alebo odstráňte
odoberateľný akumulátor. Toto preventívne
opatrenie zabraňuje neúmyselnému spusteniu
elektrického náradia.
d) Nepoužívané elektrické náradie uschovávajte
mimo dosahu deti. Nedovoľte používať elektrické náradie osobám, ktoré sním nie sú
oboznámené alebo si neprečítali tieto pokyny.
Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
■ 86 │ SK
PBSA 12 D3
e) Elektrické náradie a vložený nástroj starostlivo
udržiavajte. Skontrolujte, či pohyblivé diely
fungujú bezchybne a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo poškodené
tak, aby bola obmedzená funkcia elektrického
náradia. Pred použitím elektrického náradia
nechajte opraviť poškodené časti. Veľa úra-
zov je spôsobených nedostatočnou údržbou
elektrického náradia.
f) Rezné nástroje udržiavajte ostré ačisté.
Starostlivo udržiavané rezné nástroje sostrými
reznými hranami sa menej zasekávajú aľahšie
sa dajú viesť.
g) Elektrické náradie, príslušenstvo, vložené
nástroje atď. používajte v súlade s týmito
pokynmi. Zohľadnite pritom pracovné podmienky ačinnosť, ktorú budete vykonávať.
Použitie elektrického náradia na iný ako určený
účel použitia môže mať za následok nebezpečné situácie.
h) Rukoväte a úchopné plochy udržiavajte suché,
čisté a bez oleja a tuku. Klzké rukoväte a
úchopné plochy neumožňujú bezpečnú obsluhu
a kontrolu elektrického náradia v nepredvídateľných situáciách.
5. Používanie a manipulácia s
akumulátorovým náradím
a) Akumulátory nabíjajte len v nabíjačkách, ktoré
odporúča výrobca. Pri nabíjačkách, ktoré sú
vhodné pre určitý druh akumulátorov, hrozí
nebezpečenstvo požiaru, ak sa použijú s inými
akumulátormi.
b) V elektrických náradiach používajte len aku-
mulátory, určené na tento účel. Používanie
iných akumulátorov môže viesť k úrazom
a nebezpečenstvu požiaru.
c) Nepoužívaný akumulátor nepribližujte ku
kancelárskym sponkám, minciam, kľúčom,
klincom, skrutkám a iným malým kovovým
predmetom, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumu-
látora môže spôsobiť popáleniny alebo požiar.
d) Pri nesprávnom používaní môže z akumuláto-
ra vytekať kvapalina. Vyhýbajte sa kontaktu
s touto kvapalinou. Po náhodnom kontakte
miesto opláchnite vodou. Ak sa kvapalina dostane do očí, vyhľadajte dodatočne lekársku
pomoc. Unikajúca kvapalina môže spôsobiť
podráždenie kože alebo popáleniny.
e) Nepoužívajte poškodený ani upravený aku-
mulátor. Poškodené alebo upravené akumulátory
sa môžu správať nepredvídateľne a viesť k požiaru, výbuchu alebo nebezpečenstvu zranenia.
f) Akumulátor nevystavujte ohňu ani príliš vyso-
kým teplotám. Oheň alebo teploty vyššie ako
130 °C (265 °F) môžu spôsobiť výbuch.
g) Dodržiavajte všetky pokyny na nabíjanie
a akumulátor alebo akumulátorové náradie
nenabíjajte nikdy mimo rozsahu teplôt uvedeného v návode na obsluhu. Nesprávne
nabíjanie alebo nabíjanie mimo prípustného
rozsahu teplôt môže akumulátor zničiť a zvýšiť
nebezpečenstvo požiaru.
POZOR! NEBEZPEČENSTVO VÝ-
BUCHU! Nikdy nenabíjajte batérie,
ktoré nemožno nabíjať.
Chráňte akumulátor pred teplom,
napr. aj pred trvalým slnečným žiarením, ohňom, vodou a vlhkosťou.
Hrozí nebezpečenstvo výbuchu.
6. Servis
a) Elektrické náradie môže opravovať len kva-
lifikovaný personál alen s použitím originálnych náhradných dielov. Takto sa zabezpečí,
že zostane zachovaná bezpečnosť elektrického
náradia.
b) Nikdy nevykonávajte údržbu na poškode-
ných akumulátoroch. Akúkoľvek údržbu na
akumulátoroch by mal vykonávať iba výrobca
alebo splnomocnené zákaznícke servisy.
PBSA 12 D3
SK
│
87 ■
Bezpečnostné pokyny pre vŕtací
skrutkovač
Bezpečnostné upozornenia pre
nabíjačky
Bezpečnostné upozornenia pre všetky práce
VÝSTRAHA!
■ Držte elektrické náradie len za izolované
plochy rukovätí, keď vykonávate práce, pri
ktorých sa elektrické náradie môže dostať
na skryté prúdové vedenia alebo na vlastné prívodné vedenie. Kontakt skrutky alebo
používaného nástroja svedením vedúcim napätie môže tiež uviesť pod napätie aj kovové
časti prístrojaaspôsobiť zásah elektrickým
prúdom.
Bezpečnostné pokyny pri používaní dlhých
vrtákov
■ V žiadnom prípade nepracujte s vyššími otáč-
kami ako otáčkami maximálne dovolenými
pre vrták. Pri vyšších otáčkach sa môže vrták
ľahko ohnúť, keď sa bez kontaktu s obrobkom
môžu voľne otáčať a môže spôsobiť poranenia.
■ Vŕtanie začnite vždy s nízkymi otáčkami a
zatiaľ čo vrták má kontakt s obrobkom. Pri
vyšších otáčkach sa môže vrták ľahko ohnúť,
keď sa bez kontaktu s obrobkom môžu voľne
otáčať a môže spôsobiť poranenia.
■ Nevyvíjajte žiadny nadmerný tlak a iba v po-
zdĺžnom smere k vrtáku. Vrtáky sa môžu ohnúť
a tým sa zlomia alebo vedú k strate kontroly a
k poraneniam.
Originálne príslušenstvo/originálne
prídavné zariadenia
■ Používajte len príslušenstvo a prídavné
zariadenia, ktoré sú uvedené v návode na
obsluhu, príp. ktorých upnutie je kompatibilné
s prístrojom.
■ Tento prístroj môžu používať deti
staršie ako 8 rokov, ako aj osoby
sozníženými fyzickými, zmyslovými
alebo mentálnymi schopnosťami
alebo s nedostatkom skúseností
avedomostí, ak sú pod dohľadom
alebo ak boli o bezpečnom používaní prístroja poučené apochopili
z toho vyplývajúce nebezpečenstvá. Deti sa nesmú hrať sprístrojom. Deti nesmú vykonávať čistenie
anipoužívateľskú údržbu bez
dohľadu.
Nabíjačka je určená len na
prevádzku v interiéri.
VÝSTRAHA!
■ Ak sa prípojný sieťový kábel tohto prístroja
poškodí, musí sa nechať vymeniť výrobcom
alebo jeho zákazníckym servisom alebo
obdobne kvalifikovanou osobou, aby sa
zabránilo ohrozeniam.
POZOR!
► Ta polnilnik lahko polni samo naslednje bate-
rije: PAPK 12 A1/PAPK 12 A2, PAPK 12 B1.
► Veljaven seznam združljivih akumulatorjev
najdete na www.lidl.de/akku.
■ 88 │ SK
PBSA 12 D3
Pred uvedením do prevádzky
Vybratie/nabíjanie/vloženie boxu
s akumulátorom
UPOZORNENIE
Batéria je čiastočne nabitá. V ideálnom
►
prípade úplne nabite batériu pred použitím.
Lítium-iónový akumulátor môžete kedykoľvek
nabíjať bez toho, aby sa skracovala životnosť.
Prerušenie nabíjania akumulátor nepoškodzuje.
► Akumulatorja nikoli ne polnite, če je
temperatura okolice pod 10 °C ali nad
40 °C. Če litij-ionski akumulator hranite dlje
časa, morate redno preverjati njegovo
napolnjenost. Najprimernejša napolnjenost je
med 50 in 80%. Akumulator naj bo shranjen
na hladnem in suhem mestu pri temperaturi
okolja od 0 °C do 50 °C.
POZOR!
► Vždy vytiahnite zástrčku, skôr ako vyberiete
box s akumulátorom
vložíte do nabíjačky.
1.) Na vybratie boxu s akumulátorom stlačte
uvoľňovacie tlačidlá a box s akumulátorom
vytiahnite z prístroja.
2.) Box s akumulátorom vložte do nabíjačky .
3.) Zastrčte elektrickú zástrčku do zásuvky. Červená LED kontrolka nabíjania
4.) Zelená LED kontrolka nabíjania
zuje, že nabíjanie je ukončené a box s akumulátorom
je pripravený na použitie.
5.) Zasuňte box s akumulátorom do prístroja.
Odčítanie stavu akumulátora
Stav nabitia, príp. zvyšný výkon sa signalizuje pri
zapnutom prístroji LED diódou akumulátora
nasledovne:
ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximálne
nabitie
ČERVENÁ/ORANŽOVÁ = stredné nabitie
ČERVENÁ = slabé nabitie – nabite akumulátor
z nabíjačky, resp. ho
svieti červeno.
vám signali-
Výmena nástrojov
Váš akumulátorový vŕtací skrutkovač má plnoautomatickú aretáciu vretena .
Pri zastavení motora sa zablokuje hnacia vetva,
takže môžete rýchloupínacie skľučovadlo
otáčaním
otvoriť. Po nasadení požadovaného
nástroja a jeho zaistení otáčaním skľučovadla
môžete okamžite pokračovať v práci. Aretácia
vretena sa uvoľní automaticky spustením motora
(po stlačení spínača ZAP/VYP
).
2-stupňový prevod
POZOR!
► Prepínač rýchlostných stupňov
stláčajte
iba pri zastavenom prístroji. Inak hrozí poškodenie prístroja.
V prvom rýchlostnom stupni (prepínač
rýchlostných stupňov
dosiahnete otáčky cca 350 min
v polohe: 1)
-1
a vysoký krútiaci
moment. Toto nastavenie je vhodné pre všetky
skrutkovacie práce.
V druhom rýchlostnom stupni (prepínač
rýchlostných stupňov
dosiahnete otáčky cca 1300 min
v polohe: 2)
-1
vhodné na
vŕtacie práce.
Odobranie skľučovadla
Aby ste mohli použiť uchytenie bitov , musíte
odobrať rýchloupínacie skľučovadlo .
Odobratie skľučovadla:
♦ Spredu pevne podržte
vadlo
.
♦ Ťahajte/posúvajte prstenec skľučovadla
v smere rýchloupínacieho skľučovadla .
Rýchloupínacie skľučovadlo je teraz odblokované a môže sa vytiahnuť smerom dopredu.
rýchloupínacie skľučo-
10a
PBSA 12 D3
SK
│
89 ■
Nasadenie rýchloupínacieho skľučovadla:
♦ Aby ste rýchloupínacie skľučovadlo
nasadili, ťahajte prstenec skľučovadla
rýchloupínacieho skľučovadla . Pritom posúvajte rýchloupínacie skľučovadlo cez uchytenie
bitov
. Uvoľnite prstenec skľučovadla
rýchloupínacie skľučovadlo zapadlo.
UPOZORNENIE
► Ak rýchloupínacie skľučovadlo
samo od seba, otočte prstenec skľučovadla
opäť
10a
v smere
10a
, aby
nezapadne
Používanie uchytenia bitov
Po odobratí rýchloupínacieho skľučovadla
môžete použiť uchytenie bitov .
♦ Vložte vhodný bit do uchytenia bitov
♦ Teraz posuňte bit až po doraz do uchytenia
bitov
.
Prostredníctvom vedenia a magnetického
držiaka bit pevne sedí.
♦ Bit odoberiete jeho vytiahnutím z uchytenia
bitov
.
.
Predvoľba krútiaceho momentu /
stupeň vŕtania
Pomocou predvoľby krútiaceho momentu
môžete nastaviť krútiacu silu.
♦ Nižší stupeň zvoľte pre malé skrutky, príp.
mäkké materiály.
♦ Vyšší stupeň zvoľte pre veľké skrutky, tvrdé
materiály, príp. pri vyskrutkovávaní skrutiek.
♦ Na vŕtacie práce zvoľte stupeň vŕtania tak, že
predvoľbu krútiaceho momentu
polohy
♦ Na vŕtacie práce posuňte tiež prepínač rých-
lostných stupňov
.
vpred (poloha: 2).
prepnete do
Uvedenie do prevádzky
Prepnutie smeru otáčania/
odblokovanie prístroja
♦ Odblokujte prístroj a zmeňte smer otáčania prep-
nutím prepínača smeru otáčania
príp. doľava.
Zapnutie/vypnutie
Zapnutie:
10a
♦ Na uvedenie prístroja do prevádzky stlačte
.
spínač ZAP/VYP a podržte ho stlačený.
Pracovné LED svetlo sa rozsvieti pri jemne
alebo úplne stlačenom spínači ZAP/VYP .
Umožňuje osvetlenie pracovného priestoru pri
nepriaznivých svetelných pomeroch.
Vypnutie:
♦ Na vypnutie prístroja pustite spínač ZAP/VYP
Nastavenie otáčok
Spínač ZAP/VYP má variabilnú reguláciu
rýchlosti. Jemným stlačením spínača ZAP/VYP
dosiahnete nízke otáčky. S narastajúcim tlakom sa
otáčky zvýšia.
UPOZORNENIE
► Integrovaná motorová brzda zaistí rýchle
zastavenie.
Aktivovanie blokovania
♦ Zatlačte prepínač smeru otáčania do stred-
nej polohy. Spínač ZAP/VYP
Tipy atriky
Tip! Takto sa zachováte správne.
♦ Pred prevádzkou skontrolujte správne nasade-
nie skrutkovacieho, resp. vŕtacieho nadstavca,
t.z. jeho vycentrovanie v skľučovadle.
doprava,
.
je blokovaný.
■ 90 │ SK
PBSA 12 D3
♦ Skrutkovacie bity sú označené svojou veľkosťou
a tvarom. Ak si nie ste istí, vždy najprv vyskúšajte, či bit sedí bez vôle v hlave skrutky.
Krútiaci moment:
♦ Pri nastavení príliš vysokého krútiaceho momentu,
príp. príliš vysokých otáčok môže dôjsť k poškodeniu menších skrutiek/bitov.
Náročné skrutkovanie (do kovu):
♦ Mimoriadne vysoké krútiace momenty vznikajú
napr. pri skrutkovaní v kove pri použití nadstavcov nástrčných kľúčov. Zvoľte nízke otáčky.
Nenáročné skrutkovanie (napr. do mäkkého
dreva):
♦ Aj tu skrutkujte s nízkymi otáčkami, aby ste napr.
nepoškodili povrch dreva pri kontakte s kovovou
hlavou skrutky. Použite záhlbník.
Pri vŕtaní do dreva, kovu a iných materiálov
dbajte bezpodmienečne na nasledujúce:
♦ Pri malom priemere vrtáka používajte vysoké
otáčky a pri veľkom priemere vrtáka nízke
otáčky.
♦ Pri tvrdých materiáloch voľte nízke otáčky, pri
mäkkých materiáloch vysoké otáčky.
♦ Zaistite alebo upevnite (keď je to možné) obro-
bok v upínacom zariadení.
♦ Miesto, na ktorom sa má vŕtať, označte jam-
kovačom alebo klincom. Na navŕtanie zvoľte
nízke otáčky.
♦ Na odstránenie a odvzdušnenie triesok alebo
vrtnej múčky vytiahnite počas vŕtania rotujúci
vrták niekoľkokrát z vŕtanej diery.
Vŕtanie do kovu:
♦ Používajte vrtáky do kovu (vysokovýkonná
rezná oceľ). Pre najlepšie výsledky by ste mali
vrták chladiť rezným olejom. Vrtáky do kovu
môžete použiť aj na vŕtanie do umelej hmoty.
Otvor najskôr predvŕtajte vrtákom s Ø3mm
a priblížte sa tak k požadovanému priemeru
vŕtania.
Vŕtanie do dreva:
♦ Použite vrták do dreva so strediacim hrotom,
na hlboké diery použite „špirálový vrták“, na
veľké priemery vŕtania Forstnerov vrták. Malé
skrutky môžete do mäkkého dreva zaskrutkovať
aj priamo, bez predvŕtania.
Údržba ačistenie
VÝSTRAHA! NEBEZPEČENSTVO
ÚRAZU! Pred akýmikoľvek prácami
na prístroji tento vypnite a vyberte
z neho akumulátor.
Akumulátorový vŕtací skrutkovač si nevyžaduje
údržbu.
■ Prístroj musí byť vždy čistý, suchý abez oleja
alebo mastiaceho tuku.
■ Do vnútra prístroja sa nesmú dostať žiadne
tekutiny.
■ Načistenie telesapoužívajte suchú utierku.
Nikdy nepoužívajte benzín, rozpúšťadlá alebo
čistiace prostriedky, ktoré poškodzujú umelú
hmotu.
■ Pri dlhšom skladovaní lítium-iónového akumulá-
tora musíte zaistiť pravidelné kontroly jeho stavu
nabitia. Optimálny stav nabitia je v rozsahu
50% až 80%. Na uskladnenie je najvhodnejšie chladné a suché prostredie.
UPOZORNENIE
► Neuvedené náhradné diely (ako napr. akumu-
látor, vypínač) si môžete objednať prostredníctvom poradenskej linky nášho servisu.
PBSA 12 D3
SK
│
91 ■
Záruka spoločnosti
Kompernass Handels GmbH
Vážená zákazníčka, vážený zákazník,
natento prístroj máte záruku 3roky od dátumu
zakúpenia. V prípade nedostatkov tohto výrobku
máte práva vyplývajúce zo zákona voči predajcovi
tohto výrobku. Tieto Vaše práva vyplývajúce zo zákona nie sú obmedzené našou zárukou, uvedenou
nižšie.
Záručné podmienky
Záručná doba začína plynúť dátumom zakúpenia.
Prosím, uschovajte si pokladničný blok. Tento bude
potrebný ako dôkaz ozakúpení.
Ak v priebehu troch rokov od dátumu zakúpenia
tohto výrobku dôjde k chybe materiálu alebo
výrobnej chybe, výrobok vám – podľa nášho
uváženia – bezplatne opravíme, vymeníme alebo
uhradíme kúpnu cenu. Podmienkou tohto záručného plnenia je, že počas trojročnej lehoty sa poškodený prístroj a doklad o zakúpení (pokladničný
blok) predloží so stručným opisom, v čom spočíva
nedostatok prístroja a kedy sa vyskytol.
Ak je chyba pokrytá našou zárukou, zašleme Vám
späť opravený alebo nový výrobok. Opravou
alebo výmenou výrobku nezačína plynúť žiadna
nová záručná doba.
Záručná doba a zákonné nároky na odstránenie chýb
Záručná doba sa záručným plnením nepredĺži. To
platí aj pre vymenené aopravené diely. Poškodenia a chyby zistené prípadne už pri kúpe, sa musia
hlásiť okamžite po vybalení. Po uplynutí záručnej
doby podliehajú prípadné opravy poplatku.
Rozsah záruky
Prístroj bol starostlivo vyrobený v súlade s prísnymi
smernicami kvality a pred dodaním bol svedomito
preskúšaný.
Záručné plnenie sa vzťahuje na chyby materiálu
alebo výrobné chyby. Táto záruka sa nevzťahuje
na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu a preto ich možno pokladať za rýchlo
opotrebiteľné diely, ani na poškodenia krehkých
dielov, ako sú napríklad spínače, akumulátory alebo
diely vyrobené zo skla.
Táto záruka zaniká v prípade poškodenia výrobku
neodborným používaním alebo neodbornou
údržbou. Na správne používanie výrobku sa
musia presne dodržiavať všetky pokyny, uvedené
v návode na obsluhu. Bezpodmienečne sa musí
zabrániť použitiu alebo úkonom, ktoré sa v návode
na obsluhu neodporúčajú alebo pred ktorými sa
varuje.
Výrobok je určený len na súkromné použitie a
nie na priemyselné používanie. Zárukazaniká pri
nesprávnom aneodbornom zaobchádzaní, pri použití násilia apri zásahoch, ktoré neboli vykonané
naším autorizovaným servisom.
■ 92 │ SK
PBSA 12 D3
Vybavenie v prípade záruky
Na zaručenie rýchleho vybavenia Vašej žiadosti
postupujte podľa nasledujúcich pokynov:
■ Na všetky otázky majte pripravený pokladničný
doklad a číslo výrobku (napr.IAN12345) ako
doklad o nákupe.
■ Číslo výrobku nájdete na typovom štítku na vý-
robku, na gravúre na výrobku, na titulnej stránke
návodu na obsluhu (dole vľavo) alebo ako nálepku na zadnej alebo spodnej strane výrobku.
■ Ak dôjde k funkčným poruchám alebo iným ne-
dostatkom, kontaktujte najprv nižšie uvedené servisné oddelenie telefonicky alebo e-mailom.
■ Výrobok, zaevidovaný ako poruchový, môžete
potom spolu s dokladom o nákupe (pokladničný
blok) a uvedením popisu chyby a dátumu, kedy k
nej došlo, bezplatne odoslať na adresu servisného strediska, ktorá Vám bude oznámená.
UPOZORNENIE
► Pri nástrojoch Parkside a Florabest zašli-
te, prosím, výlučne chybný výrobok bez
príslušenstva (napr. akumulátor, úložný kufrík,
montážne náradie, atď.).
Na webovej stránke
www.lidl-service.com si môžete
stiahnuť tieto a mnoho ďalších
príručiek, videá o výrobkoch a
inštalačný softvér.
Pomocou tohto QR-kódu sa dostanete priamo na
stránku servisu Lidl (www.lidl-service.com) a pomocou zadania čísla výrobku (IAN) 123456 otvoríte
váš návod na obsluhu.
Servis
VÝSTRAHA!
► Opravy vašich prístrojov zverte servisnému
stredisku alebo odbornému elektrikárovi
a pri opravách použite iba originálne
náhradné diely.Tým sa zaistí, že sa zachová
bezpečnosť prístroja.
► Výmenu zástrčky alebo sieťového kábla
nechajte vykonať len výrobcom prístroja
alebo jeho zákazníckym servisom.Tým sa
zaistí, že sa zachová bezpečnosť prístroja.
Servis Slovensko
Tel. 0850 232001
E-Mail: kompernass@lidl.sk
IAN 322702_1901
Dovozca
Majte na pamäti, že nižšie uvedená adresa nie je
adresou servisného strediska. Najprv kontaktujte
uvedené servisné stredisko.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NEMECKO
www.kompernass.com
PBSA 12 D3
SK
│
93 ■
Likvidácia
Obal sa skladá zekologických materiálov, ktoré môžete zlikvidovať vmiestnych
zberných surovinách.
Elektrické náradie neodhadzujte do
komunálneho odpadu!
V súlade s európskou smernicou č. 2012/19/EU
sa opotrebované elektrické nástroje musia zberať
oddelene a odovzdať za účelom ekologickej
recyklácie.
Akumulátory neodhadzujte do
komunálneho odpadu!
Akumulátory sa pred likvidáciou musia vybrať
z prístroja.
Chybné alebo použité batérie sa musia recyklovať
podľa smernice č. 2006/66/EC. Akumulátor a/
alebo prístroj odovzdajte cez ponúkané zberné
zariadenia.
O možnostiach likvidácie opotrebovaných elektrických nástrojov/boxov s akumulátorom sa, prosím,
informujte na obecnej alebo mestskej správe.
Obal zlikvidujte ekologicky.
Zohľadnite označenie na rozličných
obalových materiáloch a tieto
prípadne zvlášť vytrieďte. Obalové
materiály sú označené skratkami (a) a
číslicami (b) s nasledujúcim
významom:
1–7: Plasty,
20–22: Papier a lepenka,
80–98: Kompozitné materiály.
Informácie o možnostiach likvidácie
vyslúženého výrobku získate od svojej
obecnej alebo mestskej samosprávy.
■ 94 │ SK
PBSA 12 D3
Preklad originálneho vyhlásenia o zhode
My, spoločnosť KOMPERNASS HANDELS GMBH, osoba zodpovedná za dokumentáciu: pán Semi
Uguzlu, BURGSTR. 21, DE – 44867 BOCHUM, DEUTSCHLAND/NEMECKO vyhlasujeme, že tento
výrobok je vsúlade snasledovnými normami, normatívnymi dokumentmi a smernicami ES:
Smernicao strojových zariadeniach
(2006/42/EC)
SmernicaES o nízkom napätí
(2014/35/EU) (iba nabíjačka)
Elektromagnetická kompatibilita
(2014/30/EU)
Smernica RoHS
(2011/65/EU) *
*Výhradnú zodpovednosť za vydanie tohto vyhlásenia o zhode nesie výrobca. Vyššie opísaný predmet
vyhlásenia je v súlade spredpismi smernice č. 2011/65/EU Európskeho parlamentu a Rady z 8.júna
2011 o obmedzení používania určitých nebezpečných látok velektrických a elektronických zariadeniach.
Aplikované harmonizované normy:
EN 62841-1:2015
EN 62841-2-1:2018
EN 60335-1:2012/A13:2017
EN 60335-2-29:2004/A11:2018
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Typ/označenie prístroja: Akumulátorový vŕtací skrutkovač PBSA 12 D3
Rok výroby: 05 ‒ 2019
Sériové číslo: IAN 322702_1901
Bochum, 11.06.2019
Semi Uguzlu
‒ Manažér kvality ‒
Technické zmeny vzmysle ďalšieho vývoja sú vyhradené.
PBSA 12 D3
SK
│
95 ■
Loading...
