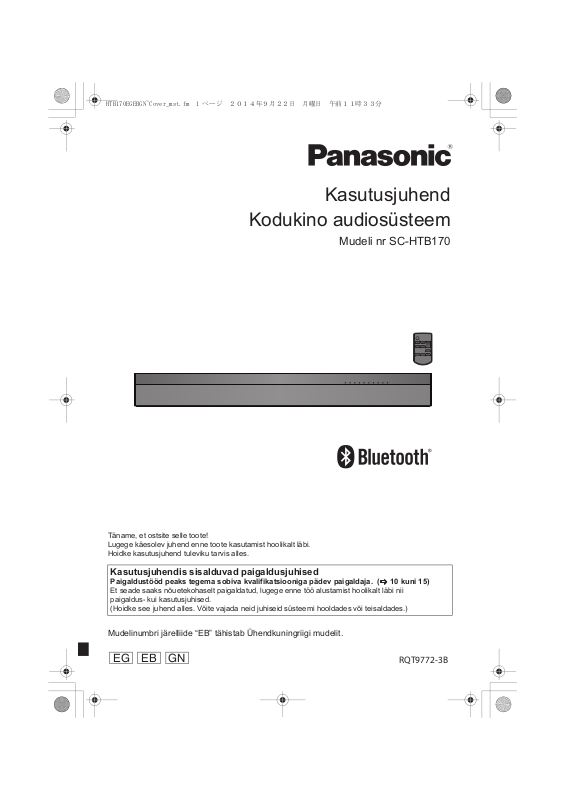

HTB170EGEBGN~Cover_mst.fm 1 ページ ２０１４年９月２２日　月曜日　午前１１時３３分

Kasutusjuhend

Kodukino audiosüsteem

Mudeli nr SC-HTB170

Täname, et ostsite selle toote!
Lugege käesolev juhend enne toote kasutamist hoolikalt läbi.
Hoidke kasutusjuhend tuleviku tarvis alles.

Kasutusjuhendis sisalduvad paigaldusjuhised

Paigaldustööd peaks tegema sobiva kvalifikatsiooniga pädev paigaldaja. ( 10 kuni 15)

Et seade saaks nõuetekohaselt paigaldatud, lugege enne töö alustamist hoolikalt läbi nii
paigaldus- kui kasutusjuhised.
(Hoidke see juhend alles. Võite vajada neid juhiseid süsteemi hooldades või teisaldades.)

Mudelinumbri järelliide “EB” tähistab Ühendkuningriigi mudelit.

EG EB GN

2013/02/22

RQT9772-3B

SC-HTB170EGEBGN_RQT9772-B.book 2 ページ ２０１３年２月４日　月曜日　午前９時５分

Ohutusnõuded

HOIATUS! ETTEVAATUST!

Seade

 Tule-, elektrilöögi- ja toote kahjustamise ohu

vähendamiseks:

– Hoidke seadet vihma, niiskuse, tilkuva ja
pritsiva vedeliku eest.
– Ärge asetage seadmele vedelikuga täidetud
esemeid nagu vaase.
– Kasutage ainult soovitatud tarvikuid.
– Ärge eemaldage seadmelt katteid.
– Ärge seadet ise remontige. Vajalikud
hooldustööd tuleb lasta teha pädeval
hooldustehnikul.

Toitejuhe

 Tule-, elektrilöögi- ja toote kahjustamise ohu

vähendamiseks:

– Hoolitsege, et toitepinge vastab seadmele
märgitud nimipingele.
– Sisestage toitejuhtme pistik lõpuni
pistikupessa.
– Toitejuhet ei tohi tõmmata ega painutada ja
toitejuhtmele ei tohi asetada raskeid esemeid.
– Toitejuhtme pistikut ei tohi puudutada märgade
kätega.
– Seadet elektrivõrgust lahti ühendades tuleb
võtta kinni pistikust (otse juhtmest ei tohi
tõmmata).
– Seadet ei tohi kasutada, kui selle toitejuhtme
pistik on kahjustatud. Seadet ei tohi
ühendada kahjustatud pistikupessa.

 Toitepistik on elektrivõrgust lahtiühendamise

seadis. Paigaldage seade nii, et toitepistiku
saab vajadusel viivitamata elektrivõrgu
pistikupesast lahti ühendada.

Nööppatarei (liitiumpatarei)

 Tule-, plahvatus- ja põletusoht! Patareid ei tohi

püüda laadida, koost lahti võtta, kuumutada üle
60°C ega tuhastada.

 Hoidke nööppatareid lastele kättesaamatult.

Nööppatareid ei tohi mingil juhul suhu panna.
Allaneelamisel pöörduge arsti poole.

Seade

 Ärge asetage seadmele põlevaid küünlaid ega

muid lahtise tule allikaid.

 See seade võib võtta vastu mobiiltelefonide poolt

kasutamise ajal tekitatavat raadiointerferentsi.
Palume teil sellise interferentsi ilmnemisel kasutada
mobiiltelefoni sellest seadmest kaugemal.

 See seade on ettenähtud kasutamiseks mõõdukate

klimaatiliste tingimustega piirkonnas.

 Toote andmesilt asub toote põhjal.

Paigutamine

 Paigutage seade tasasele pinnale.
 Tule-, elektrilöögi- ja toote kahjustamise ohu

vähendamiseks:

– Ärge paigaldage ega asetage seda seadet
raamatukappi, sisseehitatud seinakappi ega
muusse umbsesse kohta.
– Hoolitsege, et seade on hästi ventileeritud.
– Ärge katke seadme õhuavasid kinni ajalehtede,
laudlinade, kardinate ega muude sarnaste
esemetega.
– Kaitske seadet otsese päikesevalguse, kõrge
temperatuuri, suure niiskuse ja liigse vibratsiooni
eest.

Nööppatarei (liitiumpatarei)

 Plahvatusoht patarei valesti asendamisel!

Patarei tohib asendada ainult tootja soovitatud
tüüpi patareiga.

 Sisestage patarei õigetpidi (pöörake tähelepanu

polaarsustele).

 Patareide nõuetevastane käsitsemine põhjustab

elektrolüüdi lekkimise ja tuleohtu.

– Võtke kaugjuhtimispuldist patarei välja, kui te
ei kasuta pulti kaua aega. Hoidke patareid
jahedas ja pimedas kohas.
– Ärge patareid kuumutage ja kandke hoolt selle
eest, et patarei ei puutu kokku lahtise tulega.
– Patarei(si)d ei tohi jätta kauaks ajaks otsese
päikesevalguse kätte suletud uste ja akendega
autos.

 Patareide kõrvaldamiseks pöörduge kohalikku

omavalitsusse või seadme müüja poole, et saada
infot nõuetekohase kasutuselt kõrvaldamise
meetodi kohta.

RQT9772

2

SC-HTB170EGEBGN_RQT9772-B.book 3 ページ ２０１３年２月４日　月曜日　午前９時５分

Hoiatus toitejuhtme
kohta

(Kolmekontaktilisele toitepistikule)

Ohutuse tagamiseks lugege järgmine tekst
hoolikalt läbi.
Sellel seadmel on kasutaja ohutuse ja mugavuse
tagamiseks valatud kolmekontaktiline toitepistik.
Pistiku sees on 5 A kaitse.
Kui kaitse on vaja välja vahetada, siis
hoolitsege, et asenduskaitse on 5-amprine ning
et sellel on ASTA või BSI heakskiit vastavalt
standardile BS1362.
Kontrollige, et kaitsmel on heakskiidutähis
ASTA  või BSI .
Kui toitepistikul on eemaldatav kaitsmekate, siis
hoolitsege, et see paigaldatakse kaitsme
väljavahetamisel kindlasti tagasi.
Kaitsmekatte kaotamisel ei tohi pistikut
kasutada enne uue katte ostmist ja
paigaldamist.
Kaitsme asenduskatte saab osta kohalikult
edasimüüjalt.

Enne kasutamist

Eemaldage konnektori kate.

Kaitsme asendamine

Kaitsme asukoht on toitepistiku tüübist sõltuvalt
erinev (joonised A ja B). Kontrollige paigaldatud
toitepistikut ja järgige järgmisi juhiseid.
Joonistel kujutatud toitepistik võib tegelikust
erineda.

1. Avage kruvikeerajaga kaitsmekate.
Joonis A Joonis B

Kaitsmekate

2. Vahetage kaitse välja ja sulgege kaitsmekate.

Joonis A Joonis B

Kaitse
(5 A)

Kaitse
(5 A)

Info Bluetooth®’i kohta

Panasonic ei vastuta raadio teel
edastamisega kaasneva andmete ja/või
info võimaliku kompromiteerimisohu eest.

 Kasutatav sagedusriba

See süsteem kasutab 2,4 GHz sagedusriba.

 Selle seadme sertifikaat

See süsteem kasutab 2,4 GHz sagedusriba.

 See süsteem vastab sageduspiirangutele ja on

sagedusseaduste kohaselt sertifitseeritud.
See ei vaja seega raadioluba.

 Järgmised tegevused on osades riikides

seaduse kohaselt karistatavad:

– seadme koost lahti võtmine ja muutmine,
– tehniliste andmete sildi eemaldamine.

 Kasutuspiirangud

 Andmete raadio teel edastamist ja/või

kasutamist koos kõikide Bluetooth®’iga
seadmetega ei saa tagada.

 Kõik seadmed peavad vastama firma

Bluetooth SIG Inc kehtestatud standarditele.

 Tehnilistest andmetest ja sätetest sõltuvalt ei

pruugi seade ühenduda ning mõned
toimingud võivad erineda.

 See süsteem toetab Bluetooth

turbefunktsioone. Kasutuskeskkonnast ja/või
sätetest sõltuvalt ei pruugi sellega olla tagatud
piisav turvalisus. Olge ettevaatlik sellele
süsteemile raadio teel andmeid edastades.

 Selle süsteemiga ei saa andmeid

Bluetooth®’iga seadmele edastada.

 Kasutusulatus

Kasutage seda seadet kuni 10 m raadiuses.
Keskkond, takistused ja häired võivad
kasutusulatust vähendada.

 Häired muudelt seadmetelt

 See süsteem ei pruugi raadiohäirete tõttu

nõuetekohaselt töötada ning seadme töös
võib esineda talitlushäireid nagu müra ja
heli katkemine, kui põhiseade paikneb liiga
lähedal teistele Bluetooth®’iga või 2,4 GHz
sagedusriba kasutavatele seadmetele.

 Kui läheduses paikneva raadiojaama vms

raadiolained on liiga tugevad, siis ei pruugi
see süsteem nõuetekohaselt töötada.

 Kavandatud kasutus

 See süsteem on ettenähtud üksnes

tavaliseks üldiseks kasutamiseks.

 Ärge kasutage seda süsteemi raadiohäirete

suhtes tundlike seadmete lähedal ega
raadiohäirete suhtes tundlikus keskkonnas
(nt lennujaamad, haiglad, laborid jne).

®

’i

RQT9772

Ohutusnõuded

3

SC-HTB170EGEBGN_RQT9772-B.book 4 ページ ２０１３年２月４日　月曜日　午前９時５分

Sisukord

Ohutusnõuded .................................................................................................. 2

Hoiatus toitejuhtme kohta ................................................................................ 3

Info Bluetooth®’i kohta ...................................................................................... 3

Enne kasutamist

Komplekti kuuluvad osad ................................................................................ 5

See süsteem (SC-HTB170) ............................................................................................. 5

Tarvikud ........................................................................................................................... 5

Juhtseadised ..................................................................................................... 6

See süsteem (esipaneel) ................................................................................................. 6

See süsteem (tagapaneel) ............................................................................................... 7

Kaugjuhtimispult .............................................................................................................. 8

Alustamine

Samm 1: Paigaldusmeetodi valimine ............................................................... 9

Põhiseade ....................................................................................................................... 9

Raadiohäired ................................................................................................................. 10

Samm 2: Paigutamine ...................................................................................... 11

Põhiseadme riiulile või lauale paigutamisel .................................................................... 11

Põhiseadme seinale kinnitamisel ................................................................................... 13

Samm 3: Ühendused .......................................................................................... 16

Teleriga ühendamine ...................................................................................................... 16

HDMI-ühilduva seadme ühendamine .............................................................................. 17

Infrapunasaatja kasutamine ............................................................................................ 18

Toitejuhtme ühendus ....................................................................................................... 19

Bluetooth

®

-ühendus ........................................................................................................ 19

Kasutamine

Selle süsteemi kasutamine ............................................................................. 20

3D-heli ............................................................................................................... 21

Helirežiimid ................................................................................................................... 21

Lingitud toimingud teleriga (VIERA Link “HDAVI ControlTM”) ................... 22

Lisatoimingud .................................................................................................. 23

Teadmiseks

Rikkeotsing ...................................................................................................... 26

Tähistega signaalimine ................................................................................... 29

Tehnilised andmed .......................................................................................... 30

Seadme hooldus .............................................................................................. 31

Litsentsid .......................................................................................................... 31

RQT9772

4

(RYQ1166-K)

(RYQ1167-K)

SC-HTB170EGEBGN_RQT9772-B.book 5 ページ ２０１３年２月４日　月曜日　午前９時５分

Before use

 Käesoleva kasutusjuhendi joonised võivad tegelikust tootest pisut erineda.
 Käesolev kasutusjuhend kehtib mudelile SC-HTB170 erinevates piirkondades. Kui muud

öeldud ei ole, siis on käesoleva kasutusjuhendi joonistel Ühendkuningriigi ja Iirimaa mudel.

 Käesolevas kasutusjuhendis kirjeldatakse toimingute tegemist peamiselt

kaugjuhtimispuldiga, ent kui põhiseadmel on samad juhtnupud, siis saab ka neid
kasutada.

Komplekti kuuluvad osad

See süsteem (SC-HTB170)

 1 põhiseade (kõlar)

(SC-HTB170)

Ohutusnõuded

Tarvikud

Kontrollige enne süsteemi kasutamist, et sellega on kaasas kõik komplekti kuuluvad tarvikud.

 1 kaugjuhtimispult

(koos patareiga)

(N2QAYC000083)

 1 toitejuhe

Ühendkuningriigile ja
Iirimaale
(K2CT2YY00097)

 2 turvahoidikut

(RXA0260)

 2 30° jalandit

 1 infrapunasaatja

(K2ZZ02C00007)

Mandri-Euroopale

(K2CQ2YY00119)

 2 seinale paigaldamise

kronsteini

(RMQX1082-K)

Austraaliale ja
Uus-Meremaale
(K2CJ2YY00093)

 2 põhijalandit

(RYQ1165-K)

 2 80° jalandit  4 kruvi

(koos seibiga x2: XYN5+J14FJK)
(ilma seibita x2: XSN4+8FJK)

Enne kasutamist

Alustamine

KasutamineTeadmiseks

 Tootenumbrid on õiged 2012. aasta detsembri seisuga. Neid võidakse muuta.
 Komplekti kuuluv toitejuhe on ettenähtud kasutamiseks üksnes koos selle süsteemiga.
 Ärge seda koos muude seadmetega kasutage. Lisaks ei tohi muude seadmete juhtmeid kasutada

koos selle süsteemiga.

RQT9772

5

SC-HTB170EGEBGN_RQT9772-B.book 6 ページ ２０１３年２月４日　月曜日　午前９時５分

Juhtseadised

See süsteem (esipaneel)

4 65

7

1 Ooteoleku/töörežiimi nupp

Vajutage seda nuppu sisselülitatud seadme
lülitamiseks ooteolekusse või vastupidi.

Seade tarbib ka ooteolekus pisut elektrienergiat.
2 Selle süsteemi helitugevuse reguleerimine
3 Sisendallika valimine

4 Kõlarinurga tähis ( 9)

Nurk 1: 0° kalle

Kõlarinurga tähis põleb roheliselt.

Nurk 2: 30° kalle

Kõlarinurga tähis põleb merevaikkollaselt.

Nurk 3: 80°/90° kalle

Kõlarinurga tähis põleb punaselt.

5 Sisendivaliku tähised*

A Bluetooth

Põleb siniselt, kui audioallikaks on
Bluetooth

B

Teleritähis

®

’i tähis

®

’iga seade.

1

Põleb roheliselt, kui audioallikaks
on teler.

C

BD/DVD tähis
Põleb merevaikkollaselt, kui audioallikaks
on BD/DVD pessa ühendatud seade.

6 Helirežiimide tähised*

STANDARD ehk standardse režiimi tähis

D

Põleb, kui valitud on helirežiim

STANDARD.

STADIUM ehk staadionirežiimi tähis*

E

Põleb, kui valitud on helirežiim

STADIUM.

MUSIC ehk muusikarežiimi tähis*

F

Põleb, kui valitud on helirežiim

MUSIC.

CINEMA ehk kinorežiimi tähis

G

Põleb, kui valitud on helirežiim

CINEMA.

NEWS ehk uudisterežiimi tähis

H

Põleb, kui valitud on helirežiim

NEWS.
STEREO-tähis

I

Põleb, kui valitud on

STEREO-helirežiim.

7

Kaugjuhtimissignaali andur ( 8)

1

1

3

2

2

2

RQT9772

6

SC-HTB170EGEBGN_RQT9772-B.book 7 ページ ２０１３年２月４日　月曜日　午前９時５分

See süsteem (tagapaneel)

==

6

1 Toitepesa AC IN ( 19)
2 Infrapunasüsteemi pesa Ir SYSTEM ( 18)
3 Optiline digitaalse audiosisendi pesa teleri
jaoks OPTICAL DIGITAL AUDIO IN (TV)
( 16)

*1

Tähised vilguvad ka erinevates tingimustes. ( 29)

*2

Tähis vilgub 5 s, kui põhiseade tuvastab audiovormingut.

4 HDMI-väljundpesa HDMI OUT
(ARC-ühilduv) ( 16)
5 HDMI-sisendpesa HDMI IN ( 17)
6 USB-port (ainult hoolduseesmärkidel
kasutamiseks)

Vt lk 23 (Audiovormingu tähis) aktiivse audiovormingu ja vastavate tähiste käsitsi kontrollimiseks.

Enne kasutamist

RQT9772

7

1

6
7

2

3

4

5
8

SC-HTB170EGEBGN_RQT9772-B.book 8 ページ ２０１３年２月４日　月曜日　午前９時５分

Kaugjuhtimispult

 Enne esmakordset kasutamist

Eemaldage isoleerleht A.

 Nööppatarei asendamine

INPUT

SELECTOR

SOUND

Patarei tüüp: CR2025 (liitiumpatarei)

1

1 Põhiseadme sisse või välja lülitamine ( 20)
2 Dialoogiefekti taseme reguleerimine ( 20)
3 Bassikõlari (bassiheli) väljundtaseme
reguleerimine ( 20)
4 Selle süsteemi helitugevuse reguleerimine ( 20)
5 Heliväljundi katkestamine ja taastamine ( 20)
6 Sisendallika valimine ( 20)

7 Bluetooth®’iga seadme allikaks valimine

20)

(

8 Helirežiimi valimine ( 21)

 Kaugjuhtimispuldi kasutusulatus

Kaugjuhtimissignaali andur asub põhiseadmel.

 Kasutage pulti sobivas raadiuses.

B

2

 Seadke nööppatarei alusele nii, et selle (+)

märk jääb ülespoole.

 Hoidke nööppatareid allaneelamise

vältimiseks lastele kättesaamatult.

B Kaugjuhtimissignaali andur

 Kasutusulatus

Kaugus: kuni umbes 7 m kaugusel
otse seadme ees
Nurk: umbes 30° vasakule ja paremale

RQT9772

8

SC-HTB170EGEBGN_RQT9772-B.book 9 ページ ２０１３年２月４日　月曜日　午前９時５分

Getting started

Samm 1: Paigaldusmeetodi valimine

 Valige endale sobivaim paigaldusmeetod.

Põhiseade

Põhiseadme riiulile või lauale paigutamisel

Nurk 1: 0° kalle

 Kõlarinurga tähis põleb roheliselt.

Tõstetud põhijalandeid kasutades

Nurk 2: 30° kalle

 Kõlarinurga tähis põleb merevaikkollaselt.

Kallutatud 30° jalandeid kasutades

Lk 11

Lk 11

Põhiseadme seinale kinnitamisel

Nurk 3: 80° kalle

 Kõlarinurga tähis põleb punaselt.

Kallutatud 80° jalandeid kasutades

Nurk 3: 90° kalle

 Kõlarinurga tähis põleb punaselt.

Lk 11

Lk 13

RQT9772

Alustamine Enne kasutamist

9

SC-HTB170EGEBGN_RQT9772-B.book 10 ページ ２０１３年２月４日　月曜日　午前９時５分

Ohutusnõuded

Seadme peab paigaldama pädev professionaal. Keegi muu peale vajalikku kvalifikatsiooni
omava pädeva paigaldamisspetsialisti ei tohi seda seadet paigaldada.
PANASONIC EI VASTUTA VALESTI PAIGALDAMISE VÕI KÄSITSEMISE PÕHJUSTATUD
VARA KAHJUSTUMISE JA/VÕI TÕSISTE KEHAVIGASTUSTE (KAASA ARVATUD SURMA
SAAMISE) EEST.

 Põhiseade tuleb paigaldada käesolevas juhendis näidatud viisil.
 Rakendage seadet paigaldades paigalduskoha konstruktsioonile ja materjalidele vastavaid võtteid.

Ettevaatust!

 Seda süsteemi tohib kasutada üksnes käesolevas juhendis kirjeldatud ja näidatud viisil.
Selle nõude eiramine võib põhjustada võimendi ja/või kõlari kahjustamist ning seega tuleohtu.
Konsulteerige pädeva hooldustehnikuga, kui seade on saanud kahjustada või kui selle talitlus äkki
muutub.
 Põhiseadet ei tohi püüda kinnitada seinale käesolevas juhendis kirjeldatutest erinevaid meetodeid
kasutades.

 Hoidke turvahoidikuid, kruvisid ja seinale paigaldamise kronsteine allaneelamise vältimiseks lastele kättesaamatult.
 Turvahoidikud viivad kahjustus- ja vigastusohu küll miinimumini, ent ei suuda neid ometi täielikult kõrvaldada.
 Kehavigastuste vältimiseks ei tohi hoida põhiseadet ühe käega, kuna seade võib nii kandes maha kukkuda.
 Kriimustuste ja muude kahjustuste vältimiseks pange maha pehme riie ja tehke vajalikud koostetööd selle peal.

 Põhiseadme teleri ette paigutamisel

Põhiseade võib tõkestada või häirida teleri erinevate andurite (C.A.T.S. (ingl k Contrast Automatic
Tracking System ehk kontrasti automaatse reguleerimise süsteem vastavalt ümbritseva keskkonna
tingimustele) andur, kaugjuhtimisandur jne) ning 3D-prillide saatjate tööd 3D-ühilduval teleril.

 Interferentsi ilmnemisel kasutage väiksema nurgaga jalandeid, paigaldage põhiseade ilma

jalandeid kasutamata või paigutage põhiseade telerist kaugemale. Kui teler ikka nõuetekohaselt
ei tööta, siis proovige seda kasutada riiulile või seinale paigaldatult.

 Kui põhiseade tõkestab teleri kaugjuhtimisandurit

Proovige kasutada teleri kaugjuhtimispulti muu nurga alt. Kui probleem ei lahene, siis saate kasutada
komplekti kuuluvat infrapunasaatjat signaali telerile transleerimiseks. ( 18)

 Ärge kasutage infrapunasaatjat, kui põhiseade ei varja teleri kaugjuhtimissignaali andurit.

Raadiohäired

Raadiohäirete vältimiseks tagage allpool näidatud kaugused põhiseadme ja muude sama
raadiosagedust (2,4 GHz sagedusriba) kasutavate elektroonikaseadmete vahel.

A Põhiseade

Juhtmeta ruuter, juhtmeta telefon ja muud

B

B

A

 Põhiseadet ei tohi panna metallkappi.
 Ebaühtlaste värvide korral teleri ekraanil lülitage teler välja umbes 30 minutiks. Kui probleem ei lahene, siis paigutage põhiseade

telerist kaugemale.
 Hoidke magnetesemed sellest süsteemist eemal. Magnetkaardid, kellad jms võivad kahjustuda, kui paigutate need põhiseadmele liiga lähedale.

RQT9772

10

elektroonikaseadmed: umbes 2 m

SC-HTB170EGEBGN_RQT9772-B.book 11 ページ ２０１３年２月４日　月曜日　午前９時５分

Samm 2: Paigutamine

Põhiseadme riiulile või lauale
paigutamisel

 Seadke põhiseade tasasele rõhtsale pinnale.

Komplekti kuuluvad tarvikud

 2 põhijalandit  2 30° jalandit

 2 80° jalandit  2 kruvi koos seibidega

Täiendavalt vajalikud tarvikud (kaubandusvõrgus müügil)

 Kukkumist takistav nöör .................................................................................................................... x 2

 Kinnitusaasaga kruvid (kukkumist takistava nööri kinnitamiseks)...................................................... x 2

Ohutusnõuded

 Kasutage enam kui 33 kg suurust raskust toetada suutvaid müügilolevaid kruvisid.
 Kasutage enam kui 33 kg raskust toetada suutvat nööri (umbes 1,5 mm läbimõõduga).

Kinnitage nöör põhiseadme külge.

A

A

A Nöör*

* Kui nööri on raske läbi aukude lükata, siis proovige teha nii: painutage nöör 2 punktis
(umbes 5 mm ja 10 mm kaugusel otsast) 45° nurga alla (nagu ülal joonisel näidatud).

RQT9772

Alustamine

11
