GUIDE D’UTILISATION

SoundPlate™

LAB540W

Veuillez lire ce guide avec attention avant d’utiliser cet appareil et conservez-le pour référence ultérieure.

LAB540W (LAB540W, S54A2-D)

Directives de sécurité importantes

AVIS

RISQUE DE CHOC

ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, N’ENLEVEZ PAS LE COUVERCLE (OU LA PARTIE ARRIÈRE). IL N’Y A PAS DE COMPOSANTS SUSCEPTIBLES D’ÊTRE RÉPARÉS PAR L’UTILISATEUR À L’INTÉRIEUR DE CET APPAREIL. CONFIEZ LE SERVICE TECHNIQUE À DU PERSONNEL QUALIFIÉ.

Le symbole d’éclair avec une èche, dans un triangle équilatéral, est destiné à avertir l’utilisateur de la présence d’une tension dangereuse

du produit pouvant être susamment importante pour constituer un danger de choc électrique.

la maintenance (entretien) dans la documentation accompagnant ce produit.

AVERTISSEMENT : AFIN D’ÉVITER DES RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE, MAINTENEZ CE PRODUIT À L’ABRI DE LA PLUIE ET DE L’HUMIDITÉ.

AVERTISSEMENT : Ne pas installer cet équipement à un endroit conné comme une bibliothèque ou un endroit similaire.

ATTENTION : Ne pas bloquer les ouvertures d’aération. Installez l’appareil en respectant les instructions du fabricant. Les fentes et les ouvertures de l’appareil ont été conçues pour assurer une bonne ventilation et un bon fonctionnement du produit en le protégeant de toute surchaue. Les ouvertures ne doivent jamais être bloquées en installant le produit sur un lit, un canapé, un tapis ou sur toute autre surface similaire. Cet appareil ne doit pas être installé dans un emplacement fermé comme une bibliothèque ou une étagère à moins que vous assuriez une ventilation particulière ou que les instructions du fabricant l’autorisent.

non isolée à l’intérieur du boîtier

Le point d’exclamation à l’intérieur d’un triangle équilatéral est destiné à avertir l’utilisateur de la présence d’importantes instructions concernant le fonctionnement ou

Pour vous aider à démarrer 3

ATTENTION: Ce produit utilise un système laser. Pour garantir une utilisation correcte de ce produit, veuillez lire attentivement ce manuel de l’utilisateur et le conserver pour future consultation. Si cette unité requiert du service technique, contactez un point de service après-vente agréé.

L’utilisation de commandes, de congurations ou de procédures autres que celles décrites ici peut entraîner une exposition à de la radiation dangereuse.

AVERTISSEMENT concernant le câble d’alimentation

Il est conseillé de brancher la plupart des appareils électroménagers sur un circuit spécialisé, c’està-dire un circuit qui est relié uniquement à cet appareil et qui n’a pas d’autres prises ni d’autres circuits de dérivation. Vériez la section à ce sujet dans le présent manuel. Ne pas surcharger les prises murales. Les prises murales surchargées, mal xées ou endommagées, les rallonges électriques, les câbles d’alimentation élimés et le revêtement abîmé ou déchiré des ls électriques constituent un danger. Chacun de ces facteurs peut provoquer un choc électrique ou un incendie. Examinez périodiquement le câble d’alimentation de votre appareil, et s’il présente des signes de détérioration, débranchez-le et cessez d’utiliser l’appareil. Faites remplacer le câble d’alimentation par un réparateur agréé. Protégez le câble d’alimentation de mauvais traitements physiques ou mécaniques. Évitez qu’il ne soit tordu, vrillé, pincé, coincé dans une porte ou que l’on marche dessus. Faites particulièrement attention aux prises et à l’endroit où le câble sort de l’appareil. Pour déconnecter l’appareil du réseau électrique, retirez la prise du câble d’alimentation. Lors de l’installation de l’appareil, assurez-vous que la prise soit facilement accessible.

REMARQUE : Pour obtenir des renseignements sur le marquage de sécurité/conformité et l’identication du produit, reportez-vous à l’étiquette principale au-dessous de l’appareil.

Pour vous aider à démarrer

Pour vous aider à démarrer4

Cet appareil est équipé d’une batterie transportable ou de piles rechargeables.

Retrait sans danger de la batterie ou des piles de l’appareil : Pour retirer la batterie ou les piles

usagées, procédez dans l’ordre inverse de leur

Pour vous aider à démarrer

insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. Il ne faut pas exposer la pile à une chaleur excessive comme la lumière du soleil, un feu ou autre chose du même genre.

ATTENTION : L’appareil ne doit pas être exposé à l’eau (par mouillure ou éclaboussure) et aucun objet rempli de liquide, par exemple un vase, ne devrait être placé sur l’appareil.

Avis d’Industrie Canada :

Cet appareil est conforme à la norme CNR-210 de la réglementation d’Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes :

1) Cet appareil ne doit pas provoquer d’interférences;

2) Cet appareil doit accepter toutes les interférences, y compris celles pouvant entraîner son dysfonctionnement.

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

CAN ICES-3 (B)/NMB-3(B) Avis d’Industrie Canada sur l’exposition aux

rayonnements :

Cet appareil est conforme aux limites d’exposition aux rayonnements d’Industrie Canada pour un environnement non contrôlé.

Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.

REMARQUE : LE FABRICANT N’EST PAS RESPONSABLE DES INTERFÉRENCES RADIOÉLECTRIQUES CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L’AUTORISATION ACCORDÉE À L’UTILISATEUR DE FAIRE FONCTIONNER L’APPAREIL.

Attention

yRegarder des images en 3D durant une

période prolongée peut provoquer étourdissements et fatigue.

yRegarder un lm en 3D n’est pas

recommandé aux personnes handicapées, aux enfants et aux femmes enceintes.

ySi vous avez des maux de tête, ressentez

de la fatigue ou des vertiges pendant que vous regardez un contenu 3D, nous vous recommandons grandement d’arrêter la lecture et de vous reposer jusqu’à ce que vous vous sentiez mieux.

Remarques concernant le droit d’auteur

yComme AACS (Advanced Access Content

System) est approuvé en tant que système de protection de contenus pour le format de disque Blu-ray, à l’instar de CSS (Content Scramble System) qui est utilisé pour le format DVD, certaines restrictions s’imposent pour la relecture, la sortie de signaux analogiques, etc., des contenus protégés par AACS. Le fonctionnement et les restrictions de ce produit peuvent varier selon le moment de votre achat, et ces restrictions peuvent être adoptées ou changées par AACS après la fabrication de ce produit.

yPar ailleurs, BD-ROM Mark et BD+ sont également

utilisés en tant que systèmes de protection de contenus pour le format de disque Blu-ray, qui impose certaines restrictions, notamment les restrictions de lecture pour les contenus protégés par BD-ROM Mark ou BD+. Pour plus de renseignements sur les technologies AACS, BD-ROM, BD+ ainsi que sur ce produit, veuillez contacter un centre de service à la clientèle agréé.

yDe nombreux disques au format BD-ROM/DVD

sont encodés avec une protection contre la copie. Pour cette raison, vous devez connecter votre graveur directement à votre téléviseur, et pas à votre platine vidéo. Le branchement à la platine vidéo déforme les images en provenance des disques protégés.

yCe produit intègre une technologie de

protection de droits réservés protégée par des clauses de certains brevets aux États-Unis et d’autres droits à la propriété intellectuelle.

Pour vous aider à démarrer 5

L’utilisation de cette technologie de protection de droits réservés doit être autorisée par Rovi, et est destinée à une utilisation à domicile ou à d’autres usages restreints uniquement, sauf avec l’autorisation de Rovi. L’ingénierie inverse ou le désassemblage sont interdits.

yDans le cadre des lois sur les droits d’auteur aux

États-Unis et dans d’autres pays, l’enregistrement, l’utilisation, la lecture, la distribution ou l’édition d’émissions de télévision, de bandes vidéo, de disques BD-ROM, DVD, CD et autres matériaux peuvent mettre en jeu votre responsabilité civile ou pénale.

Consignes de sécurité importantes

1. Lire les instructions.

2. Conserver ces instructions.

3. Observer tous les avertissements.

4. Suivre toutes les instructions.

5. Ne pas utiliser ce produit près de l’eau.

6. Nettoyer seulement avec un chiffon propre.

7. Ne pas obstruer les ouvertures de ventilation. Installer conformément aux instructions du fabricant.

8. Ne pas installer cet appareil près de sources de chaleur comme un radiateur, une cuisinière ou d’autres appareils semblables (y compris des amplificateurs) qui produisent de la chaleur.

9. Ne pas neutraliser le but sécuritaire de la prise polarisée ou de mise à la terre. Une prise polarisée est dotée de deux fiches dont l’une est plus large que l’autre. Une prise de mise à la terre est dotée de deux fiches et d’une fiche de mise à la terre. La fiche la plus large ou la fiche de mise à la terre est là pour votre sécurité. Si la prise n’entre pas dans la prise murale, consulter un électricien pour la remplacer.

10. Protéger le cordon d’alimentation contre le piétinement ou le pincement, particulièrement près de la fiche, des prises et des points de sortie du produit.

11. Utiliser seulement les accessoires recommandés par le fabricant.

12. Utiliser seulement des chariots, des supports, des trépieds, des fixations ou des tables recommandés par le fabricant ou vendus avec l’appareil. Si un chariot est utilisé, faire attention au moment de déplacer l’appareil pour que celui-ci ne bascule pas.

13. Débrancher cet appareil pendant les orages ou lorsqu’il n’est pas utilisé pendant de longues périodes.

14. Consulter du personnel qualifié pour la réparation. Une intervention est requise lorsque le produit a été endommagé de quelque façon que ce soit, comme lorsque le cordon d’alimentation ou la fiche ont été abîmés, que du liquide y a été renversé ou que des objets ont été insérés à l’intérieur, que le produit a été exposé à la pluie ou à l’humidité, qu’il ne marche pas normalement ou qu’il est tombé par terre.

Pour vous aider à démarrer

Table des matières6

Table des matières

1 Pour vous aider à démarrer

3 Directives de sécurité importantes 8 Préparation 8 – Disques pris en charge et symboles

utilisés dans ce manuel

9 – À propos de l’affichage du symbole «

7 »

9 – Code de pays 10 Télécommande 11 Panneau avant 11 Panneau arrière

2 Connexion

12 Installation de l’appareil 15 Connexion du caisson de basse sans fil 16 Raccordements à votre téléviseur 17 – Qu’est-ce que SIMPLINK ? 17 – Fonction Canal de retour audio (ARC) 17 – Réglage de la résolution 19 Connexions avec un appareil périphérique

externe

19 – Connexion OPTICAL IN (entrée

optique) 19 – Connexion HDMI IN 20 Connexion à votre réseau domestique 20 – Connexion à un réseau filaire 21 – Configuration pour la connexion à un

réseau filaire 22 – Connexion à un réseau sans fil 22 – Configuration pour la connexion à un

réseau sans fil

3 Configuration de la chaîne

25 Configuration initiale 26 Réglage des paramètres 26 – Réglage des paramètres de

configuration 27 – Menu [RÉSEAU] 28 – Menu [AFFICHAGE] 29 – Menu [LANGUE]

30 – Menu [AUDIO] 31 – Menu [VERROU] 32 – Menu [AUTRES]

4 Fonctionnement

34 Effets sonores 35 Affichage du menu d’accueil 35 – Utilisation du menu [HOME] 35 – Utilisation de SmartShare 36 Lire les appareils liés 36 – Lire un disque 36 – Lecture d’un disque Blu-ray 3D 37 – Lire un fichier d’un appareil USB/

disque

38 – Lecture d’un fichier sur un appareil

Android 39 – Lire un fichier d’un serveur de réseau 40 Connexion au serveur de réseau

domestique pour ordinateur

40 – À propos du logiciel SmartShare PC

(DLNA) 40 – Installation du logiciel SmartShare PC

(DLNA) 40 – Partage de fichiers et de dossiers 41 – Caractéristiques de la chaîne 42 Lecture normale 42 – Opérations de base pour le contenu

vidéo et audio 42 – Opérations de base pour les photos 42 – Utilisation du menu du disque 43 – Reprise de la lecture 43 – Mémoire dernière scène 44 Affichage à l’écran 44 – Contrôle de la lecture vidéo 45 – Contrôle de l’affichage photo 46 Lecture avancée 46 – Répéter la lecture 46 – Répéter une partie précise 46 – Lecture à partir d’une heure

sélectionnée 47 – Sélection de la langue d’un sous-titre 47 – Entendre un autre fichier audio 47 – Regarder d’un autre angle 47 – Changer le format d’image de la

télévision

Table des matières 7

48 – Changer le code de page de sous-

titres 48 – Changer le mode d’image 49 – Affichage d’information de contenu 49 – Changer l’affichage de la liste de

contenu 49 – Sélection d’un fichier de sous-titre 50 – Écouter de la musique pendant un

diaporama 50 – Lecture de contenu sur 3D 51 Fonctions avancées 51 – Wi-Fi Direct 52 – Profiter de BD-Live 52 – LG AV Remote 52 – Mode son privé 52 – Utilisation d’un clavier ou d’une souris

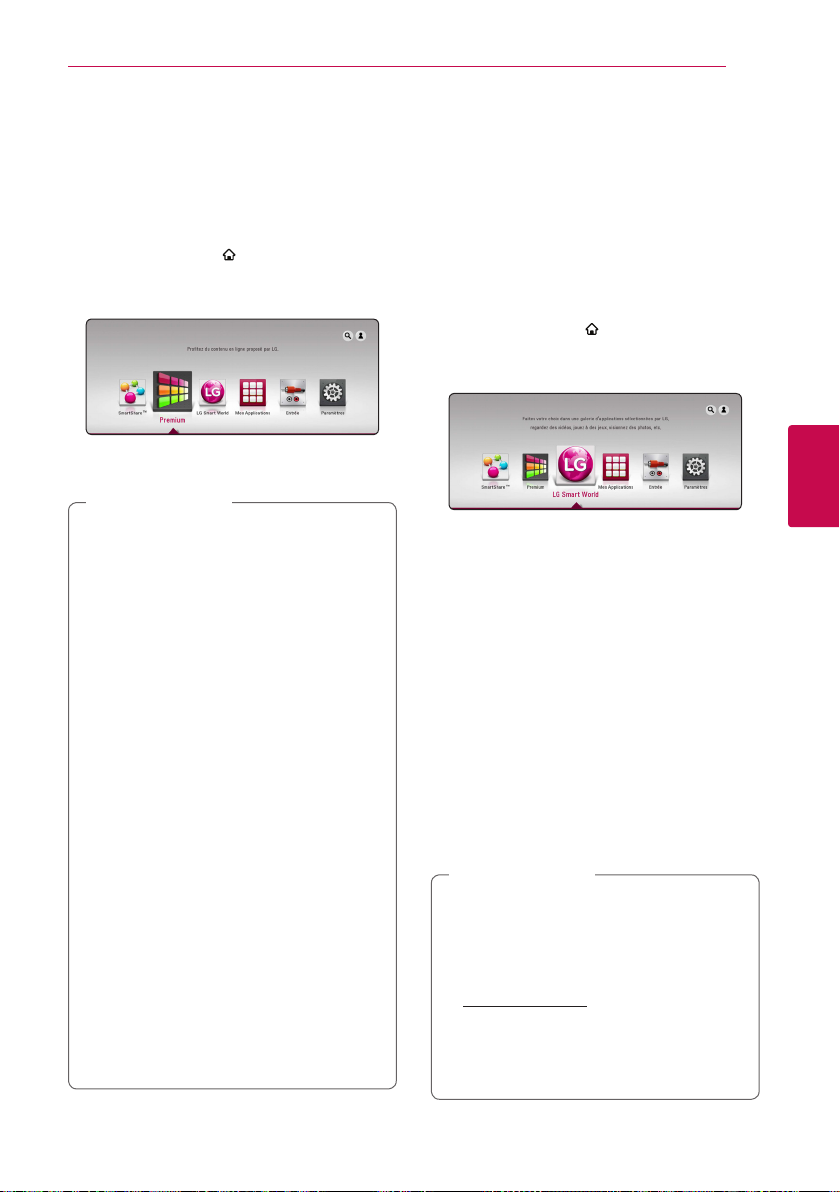

USB 53 Utilisation de Premium 53 Utilisation de LG SmartWorld 54 – Ouvrir une session 54 – Recherche de contenu en ligne 55 Utilisation du menu Mes Applications 56 Utilisation de la technologie Bluetooth 56 – Écoute de musique stockée sur des

périphériques Bluetooth

62 Mise à jour du logiciel par le réseau 62 – Notification de mise à jour du réseau 62 – Mise à jour du logiciel 64 Renseignements supplémentaires 64 – Exigences relatives aux fichiers 65 – AVCHD (Advanced Video Codec High

Definition) 66 – À propos de DLNA 66 – Exigences de la chaîne 66 – Remarques sur la compatibilité 67 Caractéristiques des sorties audio 68 Liste des codes de pays 69 Liste des codes de langue 70 Marques commerciales et licences 72 Caractéristiques 74 Entretien 74 – Entretien de l’appareil 74 – Remarques concernant les disques 75 RENSEIGNEMENTS IMPORTANTS

CONCERNANT LES SERVICES RÉSEAU

5 Dépannage

58 Dépannage 58 – Problèmes de type général 59 – Réseau 60 – Image 60 – Son 60 – Assistance à l’usager 60 – Avis concernant les logiciels libres

6 Annexe

61 Contrôle d’un téléviseur avec la

télécommande fournie

61 – Configuration de la télécommande

pour contrôler votre téléviseur

Certains contenus de ce guide peuvent diérer de votre lecteur selon le logiciel du lecteur ou votre fournisseur de services.

Pour vous aider à démarrer8

Préparation

Disques pris en charge et symboles utilisés dans ce manuel

Pour vous aider à démarrer

Média/terme Logo Symbole Description

yDisques que vous pouvez acheter ou louer,

comme des lms. yDisques « Blu-Ray 3D » et « Blu-ray 3D ONLY ». yDisques BD-R/RE qui sont enregistrés en format

BDAV.

yDisques BD-R/RE contenant des chiers de

vidéo, de musique ou de photo. yFormats ISO 9660+JOLIET, UDF et UDF Bridge.

yDisques que vous pouvez acheter ou louer,

comme des lms. yMode lm et nalisé uniquement. yCompatible aussi avec disque à double couche.

Format AVCHD nalisé.

yDisques DVD±R/RW contenant des chiers de

vidéo, de musique ou de photo. yFormats ISO 9660+JOLIET, UDF et UDF Bridge.

Blu-ray

DVD-ROM

DVD-R

DVD-RW

DVD+R

DVD+RW

(12cm)

y u i

DVD-RW (VR)

(12cm)

Audio CD

(12cm)

CD-R/RW

(12cm)

Remarque –

Mise en garde –

y u i

Mode VR et nalisé uniquement.

CD audio

yDisques CD-R/RW contenant des chiers de

vidéo, de musique ou de photo. yFormats ISO 9660+JOLIET, UDF et UDF Bridge.

Souligne la présence de remarques particulières ou de caractéristiques de fonctionnement spéciales.

Ce symbole est utilisé dans ce guide pour indiquer les risques de dommages et la manière de les éviter.

Remarques

ySelon les conditions de l’équipement de

gravure ou du disque CD-R/RW (ou DVD±R/RW) lui-même, certains disques CD-R/RW (ou DVD±R/RW ) ne seront pas lus par cet appareil.

ySelon le logiciel d’enregistrement et de

nalisation, certains disques gravés (CD-R/RW, DVD±R/RW ou BD-R/RE) ne seront pas lus.

yLes disques BD-R/RE, DVD±R/RW et

CD-R/RW gravés dans un ordinateur personnel ou un graveur DVD ou CD ne seront pas lus si le disque est endommagé ou sale, ou s’il y a de la poussière ou de la condensation sur la lentille du lecteur.

ySi vous enregistrez un disque à l’aide d’un

ordinateur personnel, même si vous le faites dans un format compatible, il se peut qu’il ne puisse pas être lu en raison des réglages du logiciel d’application utilisé pour créer le disque. (Contactez l’éditeur du logiciel pour des renseignements plus détaillés.)

yCe graveur requiert que les disques et les

gravures obéissent à certains standards techniques pour atteindre une qualité de lecture optimale.

yLes DVD préenregistrés sont réglés

automatiquement selon ces standards. Il y a beaucoup de formats de disques inscriptibles (y compris les CD-R contenant des chiers MP3 ou WMA), et il y a certaines conditions préexistantes (voir ci-dessus) pour assurer la compatibilité de lecture.

yLes usagers doivent savoir qu’il faut obtenir

une permission pour télécharger des chiers MP3/WMA et de la musique depuis Internet. Notre compagnie n’a pas le droit d’octroyer cette permission, droit qui revient toujours aux propriétaires des droits d’auteur.

yLors du formatage de disques réinscriptibles,

vous devez dénir l’option de format de disque sur [Mastered] pour rendre les disques compatibles avec les lecteurs LG. Si vous dénissez l’option de format sur « Live System », vous ne pourrez pas lire le disque sur un lecteur LG. (Système de chiers Mastered/Live : système de format de disque pour Windows Vista.)

Pour vous aider à démarrer 9

À propos de l’affichage du symbole « 7 »

Il se peut que « 7 » apparaisse sur l’achage de votre téléviseur pendant son fonctionnement. Cela indique que la fonction précisée dans le manuel de l’utilisateur n’est pas disponible sur cet appareil.

Code de pays

À l’arrière de l’appareil est imprimé un code de pays. L’appareil ne peut lire que des disques BD-ROM ou DVD marqués de la même façon ou « ALL ».

Pour vous aider à démarrer

Pour vous aider à démarrer10

Télécommande

Pour vous aider à démarrer

Mise en place des piles

• • • • • • a • • • • • •

(POWER) : Mettre en marche /

en arrêt le lecteur.

(OPEN/CLOSE) : Permet

d’éjecter et d’insérer un disque. FUNCTION : Pour changer le

mode d’entrée.

Touches numériques 0-9 :

Pour sélectionner des options numérotées dans un menu.

CLEAR : Pour supprimer un numéro lorsque vous réglez le mot de passe ou la connexion de réseau.

REPEAT (h) : Pour répéter une sélection ou une séquence souhaitée.

• • • • • • b • • • • •

c/v

une recherche vers l’arrière ou vers l’avant.

C/V

au chapitre, au chier ou à la piste qui précède ou qui suit.

Z z M

en pause. SPEAKER LEVEL : Pour régler

le volume relatif de l’enceinte souhaitée.

SOUND EFFECT : Pour sélectionner un mode d’eet sonore.

VOL +/- : Pour régler le volume général des enceintes.

OPTICAL/TV SOUND : Pour changer le mode d’entrée directement pour l’optique.

MUTE : Pour couper le son.

(SCAN) : Pour eectuer

(SKIP) : Pour accéder

(STOP) : Pour arrêter la lecture.

(PLAY) : Pour lancer la lecture.

(PAUSE) : Pour mettre la lecture

• • • • • • c • • • • •

HOME ( ) : Pour acher ou quitter le [Menu d’accueil].

CINEMA SOUND: Permet de sélectionner l’option de son Cinéma.

INFO/MENU (m) : Pour acher ou quitter le menu OSD.

Touches de direction (

) : Pour sélectionner une

A/D

option de menu. ENTER (b) : Pour conrmer la

sélection d’un menu. BACK ( ) : Pour quitter le menu

ou revenir à l’écran précédent. TITLE/POPUP : Pour acher le

menu des titres d’un DVD ou le menu contextuel d’un BD-ROM, lorsqu’ils existent.

DISC MENU : Pour accéder au menu d’un disque.

• • • • • • d • • • • •

Touches de couleur (R, G, Y, B) : Pour naviguer dans les menus BDROM. Ils sont également utilisés comme touches de raccourci pour des menus précis.

SUBTITLE : Pour sélectionner une langue pour les sous-titres.

AUDIO : Pour sélectionner une langue ou une chaîne audio.

SLEEP : Pour dénir un délai après lequel l’appareil se met hors tension automatiquement.

: Ce bouton n’est pas disponible.

• • • • • • e • • • • •

Touches de commande du téléviseur : voir page 61.

W/S/

Retirez le couvercle du compartiment de piles à l’arrière de la télécommande et insérez deux piles R03 (AAA) en respectant les polarités 4 et 5.

Panneau avant

Pour vous aider à démarrer 11

a 1/! b c R d e f

(Alimentation)

Plateau de chargement

(Ouverture/Fermeture) Capteur infrarouge Fenêtre d’achage Boutons de fonctions

F (Fonction)

Permet de sélectionner la fonction et la source d’entrée.

(Lecture/Pause)

(Arrêt)

-/+ (Volume)

Panneau arrière

ab c ed

Mise en garde

Précautions à prendre lors de l’utilisation des touches

yUtilisez les touches tactiles avec des mains

propres et sèches.

- En environnement humide, essuyez toute trace d’humidité sur les touches avant l’utilisation.

yN’appuyez pas fort sur les touches pour les

enclencher.

Si vous appliquez trop de pression, cela

- peut endommager les capteurs des touches.

yTouchez le bouton que vous souhaitez

faire marcher pour que la fonction marche correctement.

yFaites attention à n’avoir aucun élément

conducteur comme un objet métallique sur les touches. Cela peut entraîner des dysfonctionnements.

Pour vous aider à démarrer

Port USB

OPT. IN

Entrée optique

a b c d e

HDMI IN / OUT

Entrée/Sortie HDMI

Port LAN

AC IN

Connexion12

Installation de l’appareil

Cet appareil est conçu pour être placé sous votre téléviseur.

Avant d’installer ce système avec votre téléviseur, vériez les caractéristiques de ce dernier.

Connexion

yPoids

38 kg max.

(83 lb max.)

yDimensions de la base

Mise en garde

yN’essayez pas d’installer cet appareil seul.

Deux personnes ou plus peuvent être nécessaires pour soulever votre téléviseur. Vous risquez sinon de provoquer des dégâts matériels ou de vous blesser.

yNe raccordez pas un téléviseur de type

CRT (à tube cathodique) à cet appareil. Cet appareil contenant des pièces magnétiques, il est possible que des irrégularités de couleurs apparaissent sur l’écran du téléviseur.

yNe posez pas d’objets autres qu’un téléviseur

ou un moniteur sur l’appareil.

yL’appareil doit être installée sur une surface

horizontale stable.

yLors de l’installation, ne mettez pas d’autres

objets entre l’appareil et le meuble sur lequel il est posé.

Recommandation

Il est recommandé d’installer l’appareil sur une surface susamment stable et horizontale.

1. Placez l’appareil à l’endroit où vous voulez placer votre téléviseur.

680 mm max.

(26,7 pouces max.)

270 mm max.

(10,6 pouces max.)

Connexion 13

2. Connectez tous les câbles des périphériques externes que vous souhaitez utiliser comme un téléviseur, un lecteur de disque Blu-ray ou un lecteur DVD. Connectez le port de réseau local du lecteur au réseau local ou au câble Ethernet. Un câble d’extension USB et un cordon d’alimentation fourni en tant qu’accessoires sont également connectés.

Mise en garde

Comme il est dicile d’établir une connexion après l’installation de cet appareil, vous devez connecter les câbles avant l’installation.

Lecteur de disque Blu-ray, lecteur DVD, etc.

3. Placez votre téléviseur au centre de l’appareil.

Mise en garde

yVeillez à ne pas cacher les boutons de

commande sur le dessus de l’appareil lorsque vous mettez votre téléviseur sur l’appareil.

yLaissez une certaine distance entre la base

de votre téléviseur et le bord de l’appareil.

10 mm

20 mm

Zone disponible

(Dessus de l’appareil)

30 mm

10 mm

Connexion

Cordon

d’alimentation

Pour plus d’information à propos des connexions et des modes de fonctionnement, reportez-vous aux pages suivantes.

(O) Câble optique: Voir la page19. (H) HDMI: Voir les pages16 et19. (U) USB: Voir la page37. (L) Réseau local (LAN): Voir la page20.

4. Branchez le cordon d’alimentation de l’apparei.

Connexion

Connexion14

Mise en garde

yNe placez pas votre téléviseur sur le bord

de cet appareil. Vous risquez sinon de provoquer des dégâts matériels ou de vous blesser.

ySi votre téléviseur dépasse le poids

recommandé (38 kg max.) ou comporte une base plus grande que la surface de l’appareil, ne placez PAS votre téléviseur sur l’appareil.

-Il est recommandé dans ce cas de placer ce système à un autre endroit, tel que sur la tablette située sous le téléviseur.

Connexion 15

Connexion du caisson de basse sans fil

Voyants du caisson de basse sans fil

Couleur du voyant

Vert (clignotement)

Vert La connexion est complétée.

Rouge Le caisson de basse est

Éteint (aucun achage)

Configuration initiale d’un identifiant de connexion pour le caisson de basse sans fil

1. Branchez le cordon d’alimentation du caisson de basse sans fil dans la prise de courant.

2. Allumez la barre de son : les deux appareils seront automatiquement connectés.

Jumelage sans fil manuel

Lorsque la connexion n’est pas eectuée, vous pouvez apercevoir le voyantDEL rouge ou le voyantDEL vert clignotant sur le caisson d’extrêmes graves sans-l, et le caisson n’émet aucun son. Pour résoudre le problème, suivez les étapes ci-dessous.

1. Réglez le volume de l’appareil principal au minimum.

-« VOL MIN » apparaît sur l’écran d’achage.

2. Maintenez enfoncée la touche MUTEi sur la télécommande pendant environ trois secondes.

-« WL RESET » apparaît brièvement sur l’écran d’achage.

Description

La connexion est en essai.

en mode de veille, ou la connexion a échoué.

Le cordon d’alimentation du caisson de basse sans l est débranché.

3. Si le voyant DEL qui se trouve sur le caisson d’extrêmes graves sans-fil clignote déjà continuellement en vert, vous pouvez sauter cette étape.

Maintenez enfoncée la touche PAIRING à

l’arrière du récepteur sans fil pendant plus de 5secondes.

-Le voyant DEL sur le caisson d’extrêmes graves sans-l s’allume en alternant du rouge et au vert.

4. Débranchez le cordon d’alimentation de l’appareil et le caisson de basse sans fil.

5. Il faut les connecter après que les témoins DEL de l’appareil principal et du caisson de basse sans fil soient complètement éteints.

L’appareil principal et le caisson de basses sans

fil seront jumelés automatiquement lorsque l’appareil sera mis sous tension.

-Lorsque la connexion est eectuée, vous pouvez voir le voyant DEL vert sur le caisson d’extrêmes graves.

Remarques

yLa communication entre l'appareil principal

et le caisson de basses peut prendre quelques secondes (et même plus).

yPour obtenir un meilleur son, le caisson doit

être le plus près possible de l'appareil. Il est recommandé d’installer l'appareil principal et le caisson de basse le plus près possible l’un de l’autre (à l’intérieur d’une distance de 5m) an d’éviter les problèmes ci-dessous.

-Un obstacle se trouve entre l’appareil et le caisson de basse.

-Un appareil utilise la même fréquence que cette connexion sans l, tel que du matériel médical, un four à micro-ondes ou un dispositif de réseau LAN sans l.

Connexion

Connexion16

Raccordements à votre téléviseur

Vous pouvez raccorder votre téléviseur à ce lecteur à l’aide d’un câble HDMI (type A, câble HDMI™ haute vitesse). Reliez la prise HDMI du lecteur à un téléviseur ou un écran compatible HDMI.

Connexion

Câble HDMI

Réglez la source du téléviseur sur HDMI (reportezvous au mode d’emploi de votre téléviseur).

Remarque

Veuillez vous reporter aux guides d’utilisation de votre téléviseur, magnétoscope, chaîne stéréo ou tout autre dispositif, le cas échéant, an d’eectuer des connexions appropriées.

Renseignements supplémentaires sur la connexion HDMI

yLorsque vous raccordez un dispositif HDMI ou

DVI compatible, veillez à vérier ce qui suit :

-Essayez d’éteindre l’appareil HDMI/DVI et ce lecteur. Ensuite, rallumez l’appareil HDMI/ DVI et laissez-le pendant 30 secondes, puis rallumez le lecteur.

-L’entrée vidéo du dispositif raccordé est correctement réglée pour cet appareil.

-L’appareil connecté est compatible avec les entrées vidéo 720 x 480p, 1280 x 720p, 1920 x 1080i ou 1920 x 1080p.

yIl est possible que certains périphériques HDMI

ou DVI compatibles HDCP ne fonctionnent pas avec cet appareil.

-L’image ne s’achera pas bien avec le dispositif non HDCP.

Remarques

ySi un équipement HDMI connecté n’accepte

pas le signal de sortie audio de l’appareil, le son provenant de l’équipement HDMI peut être distordu ou inexistant.

yLorsque la connexion HDMI est utilisée, vous

pouvez modier la résolution du signal de sortie HDMI. (Consultez la section « Réglage de la résolution », page 17.)

ySélectionnez le type de sortie vidéo au

niveau de la prise HDMI OUT à l’aide de l’option [Rég. couleur HDMI] du menu de conguration [Cong.] (voir page 29).

yModiez la résolution une fois le

branchement établi peut provoquer de mauvais fonctionnements. Pour régler le problème, éteignez puis rallumez le lecteur.

yLorsque la connexion HDMI / HDCP n’est

pas reconnue, l’écran du téléviseur devient noir. Dans ce cas, vériez la connexion HDMI ou débranchez le câble HDMI.

yEn cas de bruits parasites ou de lignes

indésirables à l’écran, vériez le câble HDMI (sa longueur ne doit pas dépasser 4,5 m en général).

Qu’est-ce que SIMPLINK ?

Si cet appareil et un téléviseur LG avec SIMPLINK sont connectés au moyen d’une connexion HDMI, certaines fonctions de cet appareil seront commandées depuis la télécommande du téléviseur.

Fonctions contrôlables depuis une télécommande de téléviseur LG : Lecture, Pause, Recherche, Sauter, Arrêt, Hors tension, etc.

Pour des détails sur la fonction SIMPLINK, consultez le guide du propriétaire du téléviseur.

Le logo ci-dessus identie les téléviseurs de LG avec fonction SIMPLINK.

Remarques

ySelon le type de disque ou l’état de

lecture, certaines fonctions SIMPLINK fonctionneront diéremment de ce que vous espérez ou ne fonctionneront pas.

yLa fonction SIMPLINK n’est pas prise en

charge par cet appareil si SIMPLINK est connecté à la prise HDMI IN.

Connexion 17

Remarque

Pour activer la fonction [SIMPLINK / ARC], réglez cette option en mode [Marche]. (page33)

Réglage de la résolution

L’appareil ore plusieurs résolutions de sortie au niveau des prises HDMI OUT. Vous pouvez modier la résolution à l’aide du menu de conguration [Cong.].

1. Appuyez sur la touche HOME ( ).

2. Utilisez les touches

[Config.], puis appuyez sur ENTER (b). Le menu [Config.] apparaît.

3. Utilisez

[AFFICHAGE], puis appuyez sur D pour aller au second niveau.

4. Utilisez

[Résolution], puis appuyez sur ENTER (b) pour aller au troisième niveau.

pour sélectionner l’option

W/S

pour sélectionner l’option

W/S

pour sélectionner

A/D

Connexion

Fonction Canal de retour audio (ARC)

La fonction ARC permet à un téléviseur compatible avec le HDMI d’envoyer le signal audio vers la sortie HDMI de ce lecteur.

Pour utiliser cette fonction :

-Votre téléviseur doit supporter le HDMI-CEC et la fonction ARC doit être allumée.

-Le processus de paramétrage du HDMI-CEC et de la fonction ARC peut varier en fonction du modèle de téléviseur. Pour obtenir des détails sur la fonction ARC, reportez-vous au manuel du téléviseur.

-Vous devez utiliser le câble HDMI (Câble HDMI™ haut débit avec Ethernet de Type A).

-Vous devez raccorder l’entrée HDMI qui supporte la fonction ARC en utilisant la sortie HDMI sur ce lecteur.

-Vous ne pouvez connecter qu’une chaîne de cinéma maison au téléviseur compatible à l’ARC.

5. Utilisez souhaitée puis appuyez sur ENTER (b) pour confirmer votre sélection.

pour sélectionner la résolution

W/S

Connexion

Connexion18

Remarques

ySi votre téléviseur n’accepte pas la résolution

que vous avez dénie sur l’appareil, vous pouvez régler la résolution sur 480p, en procédant comme suit :

1. Appuyez sur la touche B pour ouvrir le plateau de chargement.

2 Appuyez sur la touche Z (STOP)

pendant au moins 5 secondes.

ySi vous sélectionnez manuellement une

résolution et si vous connectez la prise HDMI sur le téléviseur alors que ce dernier ne prend pas cette résolution en charge, la conguration de la résolution est dénie sur [Auto].

ySi vous sélectionnez une résolution que

votre téléviseur ne prend pas en charge, un message d’avertissement va s’acher. Après la modication de la résolution, si vous ne pouvez pas voir l’écran, veuillez patienter pendant 20 secondes et la résolution va automatiquement retourner à la conguration précédente.

yLe débit des trames des sorties vidéo 1080p

peut être automatiquement réglé sur 24 Hz ou sur 60 Hz en fonction de la puissance et des préférences du téléviseur connecté et sur la base du débit de la trame vidéo initiale du contenu du disque BD-ROM.

Connexion 19

Connexions avec un appareil périphérique externe

Connexion OPTICAL IN (entrée optique)

Vous pouvez entendre le son de votre appareil périphérique avec connexion optique par l’intermédiaire des enceintes de cette chaîne.

Branchez la prise de sortie optique de votre appareil périphérique dans la prise OPT. IN (OPTICAL IN) (entrée optique) de l’appareil. Puis, sélectionnez l’option [OPTICAL] en appuyant sur FUNCTION. Ou appuyez sur la touche OPTICAL/TV SOUND pour sélectionner directement l’entrée optique.

Vous pouvez également utiliser le bouton F (Fonction) sur le tableau avant pour sélectionner le mode d’entrée.

Câble optique

Connexion HDMI IN

Vous pouvez voir les images et entendre le son de votre appareil périphérique par cette connexion.

Raccordez la prise de sortie HDMI OUT du périphérique externe à la prise HDMI IN de l’appareil principal. Puis, sélectionnez l’option [HDMI IN] en appuyant sur FUNCTION.

Vous pouvez également utiliser le bouton F (Fonction) sur le panneau avant pour sélectionner le mode d’entrée.

Vers la prise HDMI OUT de l’équipement externe (boîtier décodeur, récepteur numérique satellite, console de jeu vidéo, etc.)

Connexion

Remarques

yVous ne pouvez pas changer la résolution

vidéo en mode HDMI IN. Changez la résolution sur le périphérique externe connecté.

ySi le signal de sortie vidéo est anormal

lorsque vous connectez un ordinateur à la prise HDMI IN, changez la résolution sur l’ordinateur pour 480p, 720p, 1080i ou 1080p.

yLe lecteur envoie un signal audio depuis les

entrées HDMI à la fois vers la sortie HDMI et les enceintes de l’appareil.

Connexion20

Connexion à votre réseau domestique

Cet appareil peut être connecté à un réseau local (LAN) par la prise LAN située à l’arrière de l’appareil, ou par le module sans l intégré. Si vous raccordez l’appareil à un réseau domestique à large bande, vous avez accès à des services tels

que les mises à jour des logiciels, l’interactivité

Connexion

BD-Live et des services en ligne.

Connexion à un réseau filaire

L’utilisation d’un réseau laire permet d’obtenir les meilleures performances, car les périphériques sont connectés directement au réseau et ne subissent pas d’interférences radio.

Veuillez consulter la documentation fournie avec vos périphériques réseau pour plus de renseignements.

Raccordez la prise LAN de l’appareil au port correspondant de votre routeur (ou modemrouteur) à l’aide d’un câble réseau LAN ou Ethernet disponible en magasin.

Remarques

yAu moment de brancher ou de débrancher

le câble LAN, tenez la prise et non le l. Pour débrancher, ne tirez pas depuis le câble LAN : débranchez en abaissant le blocage.

yNe connectez pas un câble de téléphone

modulaire au port LAN.

yÉtant donné qu’il y a plusieurs congurations

de connexion, veuillez suivre les indications de votre entreprise de télécommunications ou fournisseur de services Internet.

ySi vous voulez accéder au contenu à partir

de serveurs DLNA, ce lecteur doit être connecté au même réseau local qu’eux par un routeur.

yPour régler votre PC en tant que serveur

DLNA, installez le logiciel SmartShare PC sur votre PC (Voir page 40).

Service Internet haut débit

Routeur

Serveurs DLNA certiés

Connexion 21

Configuration pour la connexion à un réseau filaire

S’il existe un serveur DHCP sur le réseau local (LAN) auquel l’appareil est relié par une liaison laire, une adresse IP est automatiquement attribuée à l’appareil. Une fois la connexion matérielle établie, certains réseaux domestiques peuvent nécessiter le réglage de paramètres du réseau. Pour cela, utilisez l’option [RÉSEAU] et suivez les indications ci-après.

Préparation

Avant de congurer les paramètres du réseau laire, vous devez connecter votre réseau domestique à Internet haut débit.

1. Sélectionnez l’option [Config. connexion] dans le menu de configuration [Config.], puis appuyez sur ENTER (b).

2. Lisez les préparatifs de la configuration du réseau, puis appuyez sur la touche ENTER (b) lorsque l’option [Démarrer] est en surbrillance.

Le lecteur sera automatiquement connecté au réseau.

Réglages avancés

Si vous voulez congurer manuellement le réseau, utilisez les touches l’option [Réglages avancés] du menu [Paramètre réseau], puis appuyez sur la touche ENTER (b).

1. Utilisez les touches [Câblé], puis appuyez sur ENTER (b).

2. Utilisez les touches accéder au mode IP et sélectionnez la valeur [Dynamique] ou [Statique]. Normalement, il suffit de sélectionner [Dynamique] pour attribuer une adresse IP automatiquement.

Remarque

S’il n’existe pas de serveur DHCP sur le réseau ou que vous préférez dénir l’adresse IP manuellement, sélectionnez [Statique], puis entrez les valeurs nécessaires pour l’adresse IP [Adresse IP], le masque de sous-réseau [Masque sous-réseau], la passerelle [Passerelle] et le serveur DNS [Serveur DNS] à l’aide des touches numérotées d’erreur en cours de saisie, appuyez sur CLEAR pour eacer le chire aché en surbrillance.

3. Sélectionnez [prochain] et appuyez sur ENTER (b) pour appliquer les paramètres du réseau.

pour sélectionner

W/S

W/S/A/D

pour sélectionner

pour

. En cas

Connexion

L’état de la connexion réseau s’affiche à l’écran.

4. Appuyez sur ENTER (b) lorsque l’option [OK] est en surbrillance afin de terminer la configuration du réseau câblé.

Connexion22

Connexion à un réseau sans fil

Il est possible de connecter l’appareil à un réseau sans l par un point d’accès ou un routeur sans l. La conguration réseau et la méthode de connexion peuvent varier selon les équipements utilisés et l’environnement réseau.

Connexion

Communication

sans l

Serveurs DLNA certiés

Point d’accès ou routeur sans l

Service Internet haut débit

Pour plus de renseignements sur la connexion et les paramètres réseau, veuillez consulter les instructions fournies par le fabricant de votre point d’accès ou routeur sans l.

Pour obtenir des performances optimales, il est conseillé d’utiliser une connexion laire entre cet appareil et le routeur de votre réseau domestique ou votre modem ADSL/câble. Si vous préférez utiliser la connexion sans l, gardez à l’esprit que les performances peuvent être aectées par les interférences électromagnétiques d’autres équipements électroménagers.

Configuration pour la connexion à un réseau sans fil

Pour pouvoir se connecter à un réseau sans l, l’appareil doit tout d’abord être conguré pour la communication réseau. Ce réglage peut être eectué à partir du menu [Cong.]. Congurez l’option [RÉSEAU] comme indiqué ci-après. Il est nécessaire de congurer le point d’accès ou le routeur sans l avant de pouvoir connecter cet appareil au réseau.

Préparation

Avant de congurer le réseau sans l, vous devez :

- connecter le réseau domestique à Internet haut débit;

- congurer le point d’accès ou le routeur sans l;

-noter le nom du réseau (SSID) et le code de sécurité du réseau.

1. Sélectionnez l’option [Config. connexion] dans le menu de configuration [Config.], puis appuyez sur ENTER (b).

2. Lisez les préparatifs de la configuration du réseau, puis appuyez sur la touche ENTER (b) lorsque l’option [Démarrer] est en surbrillance.

Si le lecteur n’est connecté à aucun réseau câblé, tous les réseaux disponibles s’affichent à l’écran.

3. Utilisez les touches l’identifiant du réseau sans fil de votre choix, puis appuyez sur ENTER (b).

Si le point d’accès est protégé, vous devez saisir le code de sécurité correspondant.

Remarque

Si vous utilisez d’autres caractères que l’alphabet anglais ou des chires dans le nom du SSID de votre point d’accès ou le routeur sans l, ceux-ci peuvent s’acher diéremment.

pour sélectionner

W/S

Remarques

ySur les points d’accès et les routeurs sans

l, il est généralement possible de dénir quatre clés WEP. Si votre point d’accès ou votre routeur sans l utilise le mode de sécurité WEP, entrez le code de sécurité et utilisez la clé « n° 1 » pour la connexion à votre réseau domestique.

yUn point d’accès est un équipement qui

vous permet d’eectuer des connexions sans l à votre réseau domestique.

4. Utilisez les touches accéder au mode IP et sélectionnez la valeur [Dynamique] ou [Statique]. Normalement, il suffit de sélectionner [Dynamique] pour attribuer une adresse IP automatiquement.

Remarque

5. Sélectionnez [prochain] et appuyez sur ENTER (b) pour appliquer les paramètres réseau.

L’état de la connexion réseau s’affiche à l’écran.

6. Sélectionnez [Fermer] et appuyez sur la touche ENTER (b) pour terminer la connexion réseau.

W/S/A/D

pour

. En cas

Connexion 23

Réglages avancés

Si vous voulez congurer manuellement le réseau, utilisez les touches l’option [Réglages avancés] du menu [Paramètre réseau], puis appuyez sur la touche ENTER (b).

1. Utilisez les touches [Sans l], puis appuyez sur ENTER (b).

[Liste des points d’accès] - le lecteur recherche tous les points d’accès ou routeurs sans fil disponibles à portée et les affiche sous forme de liste.

[Nom réseau (SSID)] – il se peut que votre point d’accès ne diffuse pas son nom de réseau (SSID). Vérifiez les paramètres de votre point d’accès sur votre ordinateur et réglez-le de sorte qu’il diffuse son SSID ou saisissez manuellement le nom du réseau dans le champ [Nom réseau (SSID)].

[PBC] – si votre point d’accès ou votre routeur sans fil prend en charge la méthode de configuration par le bouton de commande (PBC), sélectionnez cette option et appuyez sur le bouton de commande de votre point d’accès dans les 2 minutes. Vous n’avez pas besoin de connaître le nom du réseau (SSID) et le code de sécurité de votre point d’accès.

[PIN] – si votre point d’accès prend en charge la méthode de configuration par code NIP selon le protocole WPS (Wi-Fi Protected Setup), sélectionnez cette option et notez le code qui s’affiche à l’écran. Saisissez ensuite le code NIP dans le menu de configuration de votre point d’accès pour vous connecter. Reportez-vous à la documentation de votre appareil réseau.

2. Suivez les instructions à l’écran pour chaque méthode de connexion.

Remarque

Pour utiliser la connexion réseau PBC et un NIP, le mode sécurité de votre point d’accès doit être réglé sur OPEN ou AES.

pour sélectionner

W/S

pour sélectionner

Connexion

+ 53 hidden pages
