Kia Optima TF FL 2013 — 2015 User Manual

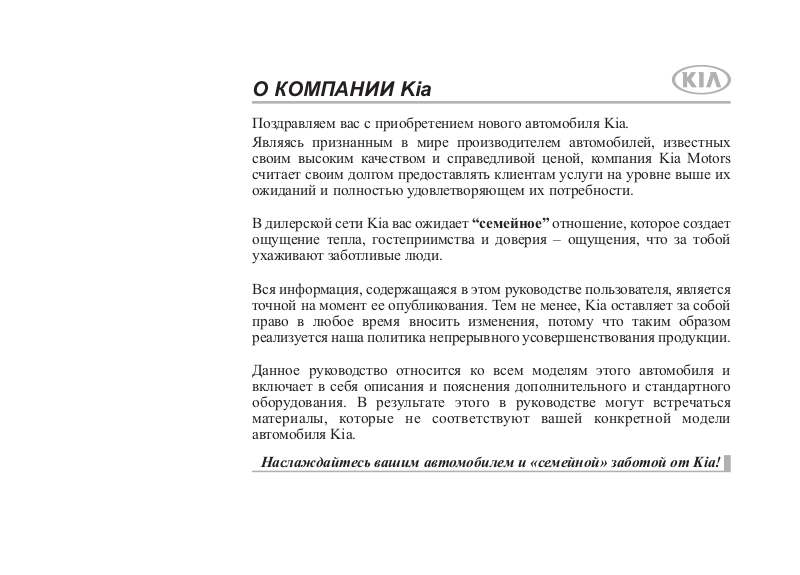

О КОМПАНИИ Kia

Наслаждайтесь вашим автомобилем и «семейной» заботой от Kia!

Поздравляем вас с приобретением нового автомобиля Kia. Являясь признанным в мире производителем автомобилей, известных

своим высоким качеством и справедливой ценой, компания Kia Motors считает своим долгом предоставлять клиентам услуги на уровне выше их ожиданий и полностью удовлетворяющем их потребности.

В дилерской сети Kia вас ожидает “семейное” отношение, которое создает ощущение тепла, гостеприимства и доверия – ощущения, что за тобой ухаживают заботливые люди.

Вся информация, содержащаяся в этом руководстве пользователя, является точной на момент ее опубликования. Тем не менее, Kia оставляет за собой право в любое время вносить изменения, потому что таким образом реализуется наша политика непрерывного усовершенствования продукции.

Данное руководство относится ко всем моделям этого автомобиля и включает в себя описания и пояснения дополнительного и стандартного оборудования. В результате этого в руководстве могут встречаться материалы, которые не соответствуют вашей конкретной модели автомобиля Kia.

Спасибо за то, что вы выбрали автомобиль Kia.

В этом руководстве вы найдете сведения по эксплуатации, техническому обслуживанию и безопасности автомобиля. Оно также дополнено буклетом “Гарантийные обязательства и техническое обслуживание”, который содержит важную информацию по вопросам гарантийного обслуживания вашего автомобиля. Для обеспечения приятной и безопасной эксплуатации вашего нового автомобиля Kia настоятельно просит внимательно ознакомиться с этими материалами и выполнять приведенные рекомендации.

Kia предлагает Вам большое разнообразие вариантов исполнения, компонентов и комплектующих для различных моделей. Следовательно, оборудование, описанное в данном руководстве, наряду с иллюстрациями, может отличаться от комплектации Вашего автомобиля.

Информация и технические характеристики, приведенные в данном руководстве, были абсолютно точными на момент издания. Kia оставляет за собой право вносить изменения в технические характеристики или конструкцию в любое время без уведомления и каких-либо обязательств. Если у Вас возникают вопросы, всегда обращайтесь к авторизованному дилеру компании Kia.

Компания Kia заявляет о своем постоянном стремлении к тому, чтобы вы получали удовольствие от использования автомобиля Kia.

Все права защищены. Воспроизведение или перевод целого документа или какой-либо его части в любой форме, электронной или печатной, включая фотокопирование, запись или внесение в информационно-поисковую систему, запрещено без предварительного письменного разрешения компании Kia MOTORS.

Отпечатано в Корее.

Предисловие

Введение

Знакомство с вашим автомобилем

Системы безопасности автомобиля

Характеристики автомобиля

Управление автомобилем

Действия в непредвиденных случаях

Техническое обслуживание

Технические характеристики & Информация для потребителя

Приложение I

Приложение II

Предметный указатель

СОДЕРЖАНИЕ

Введение

Как пользоваться настоящим руководством . . 1-2

Требования к топливу . . . . . . . . . . . . . . . . . . . . . . 1-3

• Автомобили с бензиновым двигателем. . . . . . . . . . 1-3

• Автомобили с дизельным двигателем. . . . . . . . . . . 1-6

Порядок обкатки автомобиля . . . . . . . . . . . . . . . 1-8

Введение

Мы хотим помочь Вам получить максимально возможное удовольствие от вождения данного автомобиля. Настоящее Руководство пользователя может оказать содействие в этом различными способами. Мы настойчиво рекомендуем прочитать руководство полностью. С целью уменьшения до минимума вероятности гибели людей и травматизма следует обязательно прочитать разделы, отмеченные заголовками ОСТОРОЖНО и ВНИМАНИЕ, которые присутствуют во всем руководстве.

Иллюстрации дополняют словесные описания, приведенные в настоящем руководстве, для того, чтобы наилучшим образом показать, как получить удовольствие от данного автомобиля. Прочтя данное руководство, владелец автомобиля ознакомится с его характерными особенностями, важной информацией о безопасности и с советами по его эксплуатации в различных дорожных условиях.

Общая структура руководства приведена в содержании. Неплохим местом для начала знакомства является предметный указатель; в нем приведен в алфавитном порядке перечень всей информации, содержащейся в руководстве.

Главы: Данное руководство содержит восемь глав и индекс. Каждая глава начинается с краткого содержания, что дает возможность быстро узнать, есть ли в данной главе нужная вам информация.

В данном руководстве вам встретятся различные ПРЕДУПРЕЖДЕНИЯ, ВНИМАНИЯ и ПРИМЕЧАНИЯ. Они предназначены для сохранения вашей личной безопасности. Внимательно читайте и следуйте ВСЕМ процедурам и рекомендациям, выдаваемых в данных ПРЕДУПРЕЖДЕНИЯХ, ВНИМАНИЯХ и ПРИМЕЧАНИЯХ.

✽✽

К СВЕДЕНИЮ

Информация, представленная под заголовком К СВЕДЕНИЮ, может представить интерес для владельца автомобиля или оказаться ему полезной.

КАК ПОЛЬЗОВАТЬСЯ НАСТОЯЩИМ РУКОВОДСТВОМ

ОСТОРОЖНО

Обозначенная под заголовком ОСТОРОЖНО ситуация может привести к нанесению вреда, причинению тяжелых травм или к гибели людей в случае игнорирования данного предупреждения.

ВНИМАНИЕ

Обозначенная под заголовком ВНИМАНИЕ ситуация может привести к нанесению вреда автомобилю при игнорировании данного предупреждения.

Введение

Автомобили с бензиновым двигателем

Неэтилированный бензин

B Еврoпе

Для достижения оптимальных рабочих характеристик автомобиля мы рекомендуем вам применять неэтилированный бензин с октановым числом RON (по исследовательскому методу) 95/антидетонационным показателем AKI 91, или выше.

Вы можете использовать неэтилированный бензин с октановым числом RON от 91 до 94/показателем AKI от 87 до 90, однако это может привести к незначительному снижению рабочих характеристик автомобиля.

Bнe Еврoпы

Для достижения оптимальных рабочих характеристик автомобиля мы рекомендуем вам применять неэтилированный бензин с октановым числом RON (по исследовательскому методу) 91/антидетонационным показателем AKI 87, или выше.

Автомобиль разработан таким образом, чтобы достигать максимальных эксплуатационных характеристик при использовании НЕЭТИЛИРОВАННОГО БЕНЗИНА, что также приводит к минимизации выхлопа вредных веществ и загрязнения свечей зажигания.

ТРЕБОВАНИЯ К ТОПЛИВУ

ВНИМАНИЕ

НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЭТИЛИРОВАННОЕ ТОПЛИВО. Использование этилированного топлива наносит ущерб каталитическому нейтрализатору и приведет к повреждению кислородного датчика системы управления двигателя, негативно сказавшись на контроле выброса вредных веществ.

Никогда не добавляйте какиелибо присадки для очистки топливной системы в топливо за исключением тех, которые были рекомендованы производителем автомобиля. (Для получения дополнительной информации рекомендуется обратиться к официальному дилеру Kia.)

ОСТОРОЖНО

• Не выполняйте дозаправку после того как сопло автоматически закрылось.

• Всегда убеждайтесь в том, что крышка топливозаливной горловины надежно закрыта во избежание пролива топлива во время дорожно-транспортного происшествия.

Введение

Этилированное (при наличии)

Для некоторых стран ваше транспортное средство предназначено для использования этилированного бензина. При использовании этилированного бензина мы рекомендуем обратиться к авторизованному дилеру Kia и узнать, возможно ли использование этилированного бензина в вашем транспортном средстве.

Октановое число этилированного бензина такое же, как и у неэтилированного.

Бензин, содержащий этиловый и метиловый спирт

Бензоспирт, смесь, состоящая из бензина и этилового спирта (также известного под названием пищевой спирт), и бензин или бензоспирт с содержанием метилового спирта (также известного под названием древесный спирт) продаются на рынке одновременно с этилированным или неэтилированным бензином или вместо них.

Не допускается использование бензоспирта, содержащего более 10% этилового спирта, и использование бензина или бензоспирта, содержащего какую-либо долю метилового спирта. Все эти виды топлива могут вызвать проблемы при управлении автомобилем и привести к повреждению топливной системы.

Прекратите использовать бензоспирт любого типа при возникновении проблем при управлении автомобилем.

Повреждение автомобиля или проблемы при управлении им могут не покрываться гарантией производителя в случае, если они вызваны использованием следующих видов топлива:

1. Бензоспирт, содержание этилового спирта в котором превышает 10%.

2. Бензин или бензоспирт, содержащие метиловый спирт.

3. Этилированное топливо или этилированный бензин.

ВНИМАНИЕ

Никогда не используйте бензоспирт, содержащий метиловый спирт. Прекратите использовать любой продукт типа бензоспирта, который негативно сказывается на управлении автомобилем.

Введение

Использование метилтербутилэфира (MTBE)

Не рекомендуется использовать в данном автомобиле топлива, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%).

Использование топлив, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%), может привести к снижению эксплуатационных характеристик автомобиля и привести к образованию паровых пробок или проблем при запуске.

Не используйте метиловый спирт

Для заправки данного автомобиля не следует использовать виды топлива с содержанием метанола (древесного спирта). Этот класс топлива может ухудшить эксплуатационные характеристики автомобиля и привести к повреждению деталей и агрегатов топливной системы.

Присадки к топливу

Kia рекомендует использовать высококачественный бензин, отвечающий требованиям европейского топливного стандарта (EN228) или другим аналогичным требованиям.

Если у клиента, не использующего высококачественный бензин с присадками на регулярной основе, возникают проблемы с пуском двигателя или его перебоями, следует вливать в топливный бак одну бутылку присадки через каждые 15 000 км (для Европы) / 5 000 км (кроме Европы, Для России). Присадки можно приобрести у авторизованного дилера Kia. Там же можно получить рекомендации по их использованию. Не смешивайте разные присадки.

ВНИМАНИЕ

Предоставленная произво- дителем ограниченная гарантия на новый автомобиль может не распространяться на повреждение топливной сис

темы и ухудшение эксплуатационных характе

ристик, которые появились в результате использования видов топлива, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%).

Введение

Эксплуатация автомобиля за рубежом

При поездке в другую страну на данном автомобиле следует обеспечить:

• соблюдение всех требований в отношении регистрации и страховки;

• определение наличия в продаже топлива необходимого качества.

Автомобили с дизельным двигателем

Дизельный двигатель должен работать только на имеющемся на рынке дизельном топливе, соответствующем стандарту EN 590 или аналогичному. (EN обозначает “Европейский стандарт”) Не используйте судовое дизельное топливо, печное топливо или неутвержденные топливные присадки, т.к. это повысит износ и вызовет повреждение двигателя и топливной системы. Применение неутвержденных марок топлива и/или присадок приведет к ограничению ваших гарантийных прав.

А автомобиле используется дизельное топливо с цетановым числом более

51. При наличии двух видов дизельного топлива используйте летнее или зимнее топливо в соответствии со следующими рекомендациями применительно к температуре окружающего воздуха.

• Выше -5°C (23°F) ... Летнее дизельное топливо

• Ниже -5°C (23°F) ... Зимнее дизельное топливо

Внимательно следите за уровнем топлива в баке: Остановка двигателя из-за отсутствия топлива в баке обязательно потребует полной прочистки магистралей для последующего запуска.

ВНИМАНИЕ

Не допускайте попадания бензина или воды в топливный бак. В результате потребуется слив топлива из бака и удаление его из магистралей для исключения засорения насоса высокого давления и повреждения двигателя.

Введение

Биодизель

В вашем транспортном средстве могут использоваться поставляемые коммерческим путем смеси дизельного топлива с содержанием биологического дизельного топлива, обычно называемого «B7 Diesel», не выше 7 %, если биологическое дизельное топливо соответствует EN 14214 или аналогичным нормам. (EN означает «Европейская норма»). Использование биологического топлива, в котором концентрация добавок из рапсового метилового эфира (RME), сложного метилового эфира жирной кислоты (FAME), метилового эфира растительного масла (VME) и т. д. превышает 7 %, или смеси дизельного топлива и биологического дизельного топлива с концентрацией больше 7 %, может вызвать повышенный износ или привести к повреждению двигателя и топливной системы.

Ремонт или замена изношенных или поврежденных деталей, если использовалось несоответствующее топливо, не будут производиться по гарантии изготовителя.

ВНИМАНИЕ

• Никогда не используйте топливо (дизельное топливо, биологическое дизельное топливо B7 или любое другое), которое не соответствует последним стандартам.

• Никогда не используйте никакие топливные присадки или присадки-очистители, не рекомендуемые либо не одобренные изготовителем автомобиля.

ВНИМАНИЕ

Дизельное топливо (при наличии c DPF)

Для автомобилей с дизельным двигателем, оборудованным системой DPF, рекомендуется использовать соответст

вующее стандартам автомобильное дизельное топливо. Если использовать дизельное топливо с высоким содержанием серы (серы более 50 промилле) и присадки, не соответствующие техническим условиям, возможно повреждение системы DPF и выделение белого дыма.

Введение

Не требуется специального периода обкатки нового автомобиля. Соблюдение нескольких простых мер предосторожности в течение первых 1000 км (600 миль) пробега может позитивно сказаться на эксплуатационных характеристиках, экономичности и сроке службы автомобиля

• Не заставляйте двигатель работать на очень высоких оборотах.

• Во время движения поддерживайте частоту вращения двигателя (об/мин или обороты в минуту) в пределах от 2000 до 4000 об/мин.

• Не двигайтесь с одной скоростью (как высокой, так и низкой) в течение длительного времени. Изменение частоты вращения двигателя необходимо для его правильной обкатки.

• Избегайте резких торможений, за исключением экстренных случаев, с целью обеспечения правильного контакта тормозных колодок.

• Не допускайте работы двигателя в режиме холостого хода более 3 минут единовременно.

• Не следует буксировать прицеп в течение первых 2000 км (1200 миль) пробега автомобиля.

ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯ

Знакомство с вашим автомобилем

Обзор внешнего вида. . . . . . . . . . . . . . . . . . . . . . . 2-2

Обзор салона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Обзор панели приборов. . . . . . . . . . . . . . . . . . . . . 2-5

Моторный отсек . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Знакомство с вашим автомобилем

ОБЗОР ВНЕШНЕГО ВИДА

1. Капот....................................................4-36

2. Фара........................................4-126, 7-118

3. Противотуманная фара ........4-129, 7-121

4. Колесо и шина ....................................7-80

5. Наружное зеркало заднего вида .......4-56

6. Щетки стеклоочистителя ветрового

стекла .......................................4-132, 7-71

7. Остекление..........................................4-30

8. Система помощи при парковке .......4-104

OTF014003

■ Вид спереди

❈ Фактическая форма может отличаться от изображения.

Знакомство с вашим автомобилем

9. Замки дверей ......................................4-21

10. Крышка горловины топливного бака4-38

11. Задний комбинированный фонарь 7-127

12. Верхний стоп-сигнал ......................7-129

13. Багажник............................................4-26

14. Антенна............................................4-182

15. Система помощи при парковке .....4-104

16. Камера заднего обзора ..................4-123

OTF014004

■ Вид сзади

❈ Фактическая форма может отличаться от изображения.

Знакомство с вашим автомобилем

ОБЗОР САЛОНА

1. Система запоминания положения

сиденья водителя.....................................4-48

2. Кнопка блокировки/разблокирования

дверей.......................................................4-22

3. Выключатель складывания наружного

зеркала заднего вида ..............................4-58

4. Выключатель бокового зеркала заднего

вида...........................................................4-57

5. Переключатель централизованного

управления замками дверей...................4-23

6. Кнопка блокировки

электростеклоподъемников ....................4-34

7. Переключатель

электростеклоподъемников ....................4-30

8. Устройство регулировки угла

наклона фар ...........................................4-130

9. Регулятор подсветки приборной панели...4-60

10. Кнопка ESC OFF

(выключения системы подвески с

электронным управлением) ..................5-48

11. Кнопка ISG

(выключения остановки и

запуска на холостом ходу).....................5-68

12. Кнопка интеллектуальной

системы помощи при парковке ...........4-115

13. Кнопка системы помощи движению по

полосе (LKAS) ........................................5-78

14. Кнопки системы помощи при парковке 4-105

15. Кнопка BSD ON/OFF

(включения/выключения системы обнаружения объектов вне зоны

видимости водителя) ..............................5-87

16. Рулевое колесо ......................................4-50

17. Управление наклоном рулевого колеса...4-52

18. Предохранитель.....................................7-95

19. Рычаг отпирания капота........................4-36

20. Кнопка открытия крышки

топливного бака .....................................4-38

21. Кнопка отпирания крышки багажника ..4-26

22. Сиденье ....................................................3-2

OTF014001L

❈ Фактическая форма может отличаться от изображения.

ОБЗОР ПАНЕЛИ ПРИБОРОВ

Знакомство с вашим автомобилем

❈ Фактическая форма может отличаться от изображения.

1. Комбинация приборов........................4-59

2. Управление осветительными приборами/указателями поворота...4-125

3. Стеклоочиститель/стеклоомыватель4-132

4. Звуковой сигнал..................................4-53

5. Дистанционное управление аудиосистемой на рулевом колесе .4-183

6. Автоматический круиз-контроль........5-57

7. Передняя подушка безопасности

водителя ..............................................3-64

8. Замок зажигания или Кнопка ENGINE START/STOP

(запуск/останов двигателя) .........5-7, 5-12

9. Аудиосистема....................................4-182

10. Цифровые часы ..............................4-180

11. Переключатель световой аварийной

сигнализации.......................................6-2

12. Система управления

микроклиматом .....................4-143/4-153

13. Порты для дополнительных

устройств, USB и iPod

...................4-184

14. Электрическая розетка...................4-178

15. Рычаг переключения передач...5-19/5-24

16. Обогреватель сиденья .....................3-12

17. Педаль акселератора.................5-9/5-15

18. Педаль тормоза ................................5-32

19. Педаль стояночного тормоза...........5-34

20. Электрический стояночный тормоз...5-36

21. Кнопка управления AUTO HOLD

(автоматическим удержанием) ........5-43

22. Передняя подушка безопасности

пассажира..........................................3-64

23. Перчаточный ящик..........................4-173

OTF014002L

Знакомство с вашим автомобилем

МОТОРНЫЙ ОТСЕК

1. Бачок охлаждающей жидкости

двигателя .........................................7-58

2. Крышка маслозаливной горловины

двигателя .........................................7-55

3. Резервуар для тормозной жидкости/жидкости гидропривода

сцепления........................................7-61

4. Воздушный фильтр .........................7-67

5. Предохранитель..............................7-95

6. Положительный вывод АКБ ...........7-75

7. Отрицательный вывод АКБ............7-75

8. Указатель уровня моторного

масла................................................7-55

9. Крышка радиатора..........................7-59

10. Резервуар для жидкости омывателя

ветрового стекла ...........................7-65

11. Резервуар рабочей жидкости

гидроусилителя рулевого

управления*...................................7-63

* : при наличии

OTF073080/OTF074091

■■

Бензиновый двигатель (Nu 2,0Л - CVVL)

■■

Бензиновый двигатель (Nu 2,0Л - MPI)

❈ Фактический моторный отсек транспортного средства может отличаться от изображения.

Знакомство с вашим автомобилем

1. Бачок охлаждающей жидкости

двигателя .........................................7-58

2. Крышка маслозаливной горловины

двигателя .........................................7-55

3. Резервуар для тормозной

жидкости/жидкости гидропривода

сцепления........................................7-61

4. Воздушный фильтр .........................7-67

5. Предохранитель..............................7-95

6. Положительный вывод АКБ ...........7-75

7. Отрицательный вывод АКБ............7-75

8. Указатель уровня моторного

масла................................................7-55

9. Крышка радиатора..........................7-59

10. Резервуар для жидкости омывателя

ветрового стекла ...........................7-65

11. Резервуар рабочей жидкости

гидроусилителя рулевого

управления*...................................7-63

* : при наличии

OTF070072L/OYF071200N

■■

Бензиновый двигатель (THETA 2,0Л T-GDI)

■■

Бензиновый двигатель (THETA 2,4Л - MPI)

❈ Фактический моторный отсек транспортного средства может отличаться от изображения.

Знакомство с вашим автомобилем

OTFS070001

■ Дизельный двигатель (U2 1,7Л)

❈ Фактический моторный отсек транспортного средства может отличаться от изображения.

1. Бачок охлаждающей жидкости

двигателя .........................................7-58

2. Крышка маслозаливной горловины

двигателя .........................................7-55

3. Резервуар для тормозной

жидкости/жидкости гидропривода

сцепления........................................7-61

4. Воздушный фильтр .........................7-67

5. Предохранитель..............................7-95

6. Положительный вывод АКБ ...........7-75

7. Отрицательный вывод АКБ............7-75

8. Указатель уровня моторного

масла................................................7-55

9. Крышка радиатора..........................7-59

10. Резервуар для жидкости омывателя

ветрового стекла ...........................7-65

11. Топливный фильтр*.......................7-64

* : при наличии

Средства обеспечения безопасности автомобиля

Сиденье. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

• Сиденье водителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

• Сиденье переднего пассажира . . . . . . . . . . . . . . . . . 3-2

• Заднее сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

• Регулировка переднего сиденья . . . . . . . . . . . . . . . 3-5

• Подголовник. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

• Обогреватель сиденья . . . . . . . . . . . . . . . . . . . . . . . 3-12

• Сиденье с вентиляцией . . . . . . . . . . . . . . . . . . . . . . 3-14

• Карман спинки сиденья . . . . . . . . . . . . . . . . . . . . . . 3-15

• Регулировка заднего сиденья . . . . . . . . . . . . . . . . . 3-15

• Обогрев сидений . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

Ремни безопасности . . . . . . . . . . . . . . . . . . . . . . . 3-23

• Система ремней безопасности . . . . . . . . . . . . . . . . 3-23

• Ремни безопасности с преднатяжителем . . . . . . . 3-32

• Меры предосторожности при

использовании ремней безопасности . . . . . . . . . 3-35

• Уход за ремнями безопасности . . . . . . . . . . . . . . . . 3-38

Детское сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40

• Использование детского кресла . . . . . . . . . . . . . . . 3-43

Система подушек безопасности

(дополнительная система пассивной

безопасности). . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54

• Принцип работы системы подушек безопасности . 3-55

• Контрольная лампа неисправности подушек

безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58

• Элементы системы подушек безопасности SRS и

их функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60

• Передние подушки безопасности водителя и

пассажира . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64

• Боковая подушка безопасности . . . . . . . . . . . . . . . 3-70

• Надувная шторка . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72

• Уход за системой подушек безопасности SRS . . . 3-79

• Дополнительные меры безопасности . . . . . . . . . . 3-80

• Установка дополнительного оборудования или внесение изменений в конструкцию автомобиля,

оборудованного подушками безопасности . . . . . 3-81

• Этикетка, предупреждающая о наличии

подушек безопасности . . . . . . . . . . . . . . . . . . . . . . 3-82

Средства обеспечения безопасности автомобиля

Сиденье водителя

(1) Вперед и назад (2) Наклон спинки сиденья (3) Высота положения подушки

сиденья (4) Поясничная опора (5) Система памяти водительского

места* (6) Подогрев сидения* /

Подогрев сидения

(с воздушной вентиляцией)* (7) Подголовник

Сиденье переднего пассажира

(8) Вперед и назад (9) Наклон спинки сиденья (10) Подогрев сидения* /

Подогрев сидения (с воздушной вентиляцией)*

(11) Подголовник

Заднее сиденье

(12) Обогрев сидений* (13) Подлокотник (14) Подголовник

(15) Рычаг складывания спинки

сиденья*

* : при наличии

СИДЕНЬЕ

OTF034001L

Средства обеспечения безопасности автомобиля

ОСТОРОЖНО

- Посторонние предметы

Посторонние предметы, оказавшиеся в зоне ног водителя, могут стать помехой при нажатии педалей, что может привести к дорожнотранспортному происшествию. Не располагайте никаких вещей под передними сиденьями.

ОСТОРОЖНО

- Водитель отвечает за пассажира, находящегося на переднем сиденье

Если во время движения пассажир находится на переднем сиденье, спинка которого отклонена назад, это может привести к получению серьезных травм или к гибели людей в случае дорожнотранспортного происшествия.

Если во время такого происшествия спинка переднего сиденья будет отклонена назад, бедра находящегося на нем пассажира могут проскользнуть под поясной частью ремня безопасности, и большая нагрузка будет приложена к незащищенной области живота.

Это может привести к получению серьезных травм или к гибели человека. Водитель должен рекомендовать пассажиру, находящемуся на переднем сиденье, установить его спинку в вертикальном положении во время движения автомобиля.

ОСТОРОЖНО

- Возвращение спинки сиденья в вертикальное положение

При возвращении спинки сиденья в вертикальное положение удерживайте ее и перемещайте медленно.

Убедитесь в отсутствии других людей рядом с сиденьем. Если не удерживать спинку сиденья при ее возврате в исходное положение и не контролировать этот процесс, она может резко переместиться вперед и причинить случайную травму человеку, ударив его.

ОСТОРОЖНО

Не используйте подушки сидения, уменьшающие трение между сидением и пассажиром. Бедра пассажира могут выскользнуть из-под ремня во время аварии или внезапной остановки. Ремень безопасности может не сработать должным образом и это может привести к серьезным или фатальным повреждениям внутренних органов.

Средства обеспечения безопасности автомобиля

(Продолжение)

• Во время движения спинки сидений водителя и пассажиров всегда должны стоять вертикально, а поясная часть ремня безопасности должна находиться у них на бедрах как можно ниже и удобнее. Это наилучшее положение с точки зрения обеспечения защиты человека в случае дорожнотранспортного происшествия.

• Для исключения получения ненужных и, возможно, серьезных травм от подушек безопасности, всегда располагайтесь на сиденье как можно дальше от рулевого колеса, сохраняя при этом контроль над автомобилем. Рекомендуется сидеть так, чтобы грудь водителя находилась на расстоянии не менее 250 мм от рулевого колеса.

ОСТОРОЖНО

- Сиденье водителя

• Никогда не пытайтесь отрегулировать положение сиденья во время движения автомобиля. Это может привести к потере управления и к дорожно-транспортному происшествию, результатом которого может быть гибель людей, нанесение тяжелых телесных повреждений или причинение ущерба имуществу.

• Не допускайте изменения кемлибо нормального положения спинки сиденья. Расположение предметов с опорой на спинку сиденья или создание иных помех нормальной фиксации спинки сиденья может привести к серьезной травме или к гибели человека при внезапной остановке или столкновении.

(Продолжение)

ОСТОРОЖНО

- Спинка заднего сиденья

• Спинка заднего сиденья должна быть надежно зафиксирована замками. В противном случае пассажиры и предметы могут быть выброшены вперед, что приведет к получению серьезных травм или к гибели людей при неожиданной остановке или столкновении.

• Багаж и другую полезную нагрузку следует располагать в горизонтальном положении на полу багажного отделения. При перевозке крупногабаритных, тяжелых предметов, или при необходимости перевозки их уложенными друг на друга в несколько рядов необходима их надежная фиксация.

Ни при каких обстоятельствах нельзя укладывать предметы в багажнике друг на друга выше спинки сидений.

(Продолжение)

Средства обеспечения безопасности автомобиля

Регулировка переднего сиденья

В продольном направлении

Для перемещения сиденья в продольном направлении:

1. Потяните вверх рычаг салазок сиденья, находящийся под передним краем подушки сиденья, и удерживайте его в таком положении.

2. Сдвиньте сиденье в продольном направлении так, как это необходимо.

3. Отпустите рычаг и убедитесь в том, что сиденье зафиксировано на своем месте.

ОСТОРОЖНО

После регулировки сиденья всегда проверяйте, что оно надежно закреплено на месте, для этого попытайтесь переместить сиденье вперед или назад, не используя рычаг перемещения сиденья. Резкое или неожиданное движение сиденья водителя может стать причиной потери контроля над автомобилем и аварии.

(Продолжение)

Несоблюдение этих мер предосторожности может привести к получению серьезных травм или к гибели людей в случае неожиданной остановки, столкновения или переворота автомобиля.

• Категорически не допускается перевозка людей в багажном отделении или сидящими (лежащими) на сложенных спинках сидений во время движения автомобиля. Все пассажиры должны находится на сиденьях и быть пристегнуты должным образом ремнями безопасности во время поездки.

• При возврате спинки сиденья в вертикальное положение убедитесь в том, что она надежно зафиксирована, толкая ее вперед-назад.

• Для исключения возможности получения ожогов не вынимайте ковровое покрытие из багажного отделения. Система контроля выброса вредных веществ, находящаяся под полом, работает с высоким уровнем температуры на выходе.

ОСТОРОЖНО

• Будьте крайне внимательны, следите за тем, чтобы ваши руки или другие предметы не попали в механизм сиденья во время его перемещения.

• Не оставляйте зажигалку на полу или на сиденье. При изменении положения сиденья газ может выйти из зажигалки и это может привести к возгоранию.

OTF030002

Средства обеспечения безопасности автомобиля

Регулировку положения сиденья производите до начала движения. Убедитесь в том, что сиденье надежно зафиксировано, попытавшись переместить вперед-назад без использования рычага. Если сиденье движется, значит, оно не зафиксировано должным образом.

Наклон спинки сиденья

Для отклонения назад спинки сиденья:

1. Слегка наклонитесь вперед и поднимите рычаг регулировки наклона спинки сиденья, расположенный с внешней стороны сиденья в задней его части.

2. Осторожно наклонитесь назад и установите спинку сиденья в требуемое положение.

3. Отпустите рычаг и убедитесь в том, что спинка сиденья зафиксирована на своем месте. (Рычаг ДОЛЖЕН вернуться в исходное положение для того, чтобы зафиксировать спинку сиденья.)

Высота положения подушки сиденья (для сиденья водителя)

Для регулировки высоты положения подушки сиденья толкайте вверх или вниз рычаг, расположенный с внешней стороны подушки.

• Для того, чтобы опустить подушку сиденья, толкните рычаг несколько раз вниз.

• Для того, чтобы поднять подушку сиденья, толкните рычаг несколько раз вверх.

OTF030003

OTF030004

Средства обеспечения безопасности автомобиля

Регулировка переднего сиденья электроприводом (при наличии)

Регулировка переднего сиденья производится при помощи ручки управления, расположенной с внешней стороны подушки сиденья. Перед началом движения отрегулируйте положение сиденья так, чтобы можно было удобно управлять рулем, педалями и переключателями на передней панели.

В продольном направлении

1. Переместите ручку управления

вперед или назад для перемещения сиденья до необходимого места.

2. Как только это будет достигнуто,

отпустите ручку.

ОСТОРОЖНО

Электропривод регулировки сидений работает при выключенном зажигании.

По этой причине никогда не оставляйте детей без присмотра в автомобиле.

ВНИМАНИЕ

• Привод сидений осуществляется электродвигателем. Прекратите работать органами управления сразу после завершения регулировки. Излишние действия могут привести к повреждению электрооборудования.

• Во время работы электропривод регулировки сидений потребляет большое количество электроэнергии. Для исключения неоправданного разряда аккумуляторной батареи не производите регулировку сидений, оснащенных электроприводом, дольше, чем это необходимо, при неработающем двигателе.

• Не допускается одновременное использование двух ручек управления электроприводом регулировки сиденья. Это может привести к отказу электродвигателя привода или другого электрооборудования.

OTF030006

Средства обеспечения безопасности автомобиля

Наклон спинки сиденья

1. Переместите ручку управления вперед или назад для наклона спинки сиденья на необходимый угол.

2. Как только это будет достигнуто, отпустите ручку.

Высота положения подушки сиденья (для сиденья водителя)

1. Потяните переднюю часть контрольного переключателя вверх чтобы поднять или вниз, чтобы опустить переднюю часть подушки сиденья. Потяните заднюю часть контрольного переключателя вверх чтобы поднять или вниз, чтобы опустить нижнюю часть подушки сиденья.

2. Отпустите переключатель как только добьетесь нужного положения.

Поясничная опора (при наличии)

Поясничную опору можно отрегулировать, нажав на соответствующий переключатель, расположенный сбоку сиденья.

1. Нажмите на переднюю часть переключателя, чтобы поднять опору или на заднюю часть переключателя, чтобы опустить.

2. После достижения требуемого положения отпустите переключатель.

OTF030007 OTF030008 OTF030009

Средства обеспечения безопасности автомобиля

Подголовник

Водительское и переднее пассажирское сидения оборудованы подголовником для обеспечения безопасности и комфорта водителя и пассажира.

Подголовники не только служат для удобства водителя или пассажиров, но и помогают обеспечить защиту головы и шеи в случае столкновения.

OMG038400

(Продолжение)

• Не допускается эксплуатация автомобиля со снятыми подголовниками, поскольку это может привести к получению серьезных травм людьми, находящимися на сиденьях, в случае дорожно-транспортного происшествия. Подголовники могут предотвратить получение травмы шеи при правильной их установке.

• Не регулируйте положение подголовников по высоте во время движения автомобиля.

ОСТОРОЖНО

• Для достижения максимальной эффективности в случае дорожно-транспортного происшествия высота расположения подголовника должна быть такова, чтобы его середина находилась на уровне глаз сидящего человека. Кроме того, отрегулируйте положение подголовника так, чтобы расстояние между ним и головой составляло размер кулака человека. По этой причине не рекомендуется использование таких накладных подушек, которые увеличивают расстояние между телом сидящего человека и спинкой сиденья.

(Продолжение)

Средства обеспечения безопасности автомобиля

103

Регулировка в вертикальном направлении

Для того, чтобы поднять подголовник, потяните его вверх до требуемого положения (1). Для того, чтобы опустить подголовник, нажмите кнопку фиксатора (2) на опоре подголовника и удерживайте ее в нажатом положении, опуская подголовник в требуемое положение (3).

Регулировка в продольном направлении

Угол наклона подголовника вперед может быть установлен в 4 разных положениях путем перемещения подголовника вперед. Для наклона подголовника назад его нужно наклонить вперед до упора и отпустить. Отрегулируйте положение подголовника так, чтобы он обеспечивал надежную поддержку для головы и шеи.

Снятие/установка (Кроме стран подголовники активного типа)

Снятие подголовника:

1. Наклоните спинку сиденья (2) с помощью рычага или регулятора (1) наклона спинки.

2. Поднимите подголовник, насколько это возможно.

OTF030010 OTF030012

OTF034086

OTF034088

■ Tип A

■ Tип B

311

Средства обеспечения безопасности автомобиля

3. Поднимая подголовник вверх (4), нажмите кнопку фиксатора (3).

Установка подголовника:

1. Вставьте стойки подголовника (2) в отверстия, нажав кнопку фиксатора (1).

2. Наклоните спинку сиденья (4) с помощью рычага или регулятора (3) наклона спинки.

3. Отрегулируйте высоту подголовника.

ОСТОРОЖНО

Поездка на сиденье со снятым подголовником НЕДОПУСТИМА.

OTF034089

OTF034087

■ Tип A

■ Tип B

ОСТОРОЖНО

После установки и регулировки убедитесь, что подголовник зафиксирован в требуемом положении.

Средства обеспечения безопасности автомобиля

123

Подголовники активного типа (при наличии)

Подголовник активного типа предназначен для того, чтобы сместиться вперед и вверх при получении сигнала об ударе в автомобиль сзади. Это предотвращает резкое откидывание назад головы водителя и пассажира, находящегося на переднем сиденье, что помогает защищать их от получения травм шеи.

Обогреватель сиденья (при наличии)

Обогреватель сиденья предназначен для обогрева передних сидений в холодную погоду.

Когда выключатель зажигания находится в положении ON (ВКЛ), нажмите на любой из выключателей, чтобы согреть сидение.

В умеренно холодную погоду или если функция охлаждения сидений не требуется, установите переключатели в положении “OFF” (ВЫКЛ).

• При каждом нажатии переключателя температурный режим сиденья изменяется следующим образом:

• По умолчанию выключатель обогревателя сиденья устанавливается в положение OFF (ВЫКЛ) при каждом включении зажигания.

✽✽

К СВЕДЕНИЮ

Если выключатель обогревателя сиденья находится в положении ON (ВКЛ), система обогрева выключается или включается автоматически в зависимости от температуры сиденья.

ОСТОРОЖНО

При нахождении на сиденье или его перемещении между ним и кнопкой фиксации подголовника может образоваться зазор.

Будьте осторожны, чтобы в него не зажать в нем палец и т. п.

OTF034045

OTFC034046

■ Tип A

■ Tип B

ВЫКЛ. → ВЫС.( ) → НИЗК.( )

→

HNF2041-1

313

Средства обеспечения безопасности автомобиля

ОСТОРОЖНО

- Возможность ожога от обогревателя сиденья

При использовании обогревателей сидений водитель и пассажиры должны соблюдать чрезвычайную осторожность из-за возможности чрезмерного нагревания или ожогов. Водитель и пассажиры должны быть способны почувствовать высокую температуру сиденья, чтобы выключить его в этом случае. Обогреватель сиденья может вызвать ожоги даже при невысоких температурах, особенно если использовать его в течение продолжительного периода времени.

В частности, водитель должен соблюдать чрезвычайную осторожность в отношении следующих категорий пассажиров:

(продолжение)

1. Младенцы, дети, пожилые, больные люди или инвалиды.

2. Лица с чувствительной кожей или с легко возникающими ожогами.

3. Усталые люди.

4. Лица в состоянии опьянения.

5. Лица, принимающие препараты, которые могут вызвать сонливость (снотворные, препараты от простуды и т. д.).

ВНИМАНИЕ

- Возможно повреждение сиденья

• При очистке сидений не следует использовать органические растворители, такие как разбавитель краски, бензол, спирт и бензин.

Это может повредить поверхность обогревателя или сидений.

• Во избежание перегрева обогревателя сидения не кладите на работающий обогреватель ничего, что может нарушить теплообмен, например, покрывала, подушки или чехлы.

• Не кладите на сиденье тяжелые или острые предметы. Они могут повредить систему обогревателя сиденья.

• Не допускайте пролития на сиденье жидкостей, например воды или напитков. Если жидкость пролилась, вытрите сиденье сухим полотенцем. Перед использованием обогревателя сиденья полностью высушите его.

Средства обеспечения безопасности автомобиля

143

Сиденье с вентиляцией (при наличии)

В жаркую погоду сидение водителя охлаждается путем продувания воздуха через небольшие вентиляционные отверстия на поверхностях подушек и спинок.

Для охлаждения сиденья нажмите выключатель при работающем двигателе.

Если охлаждение сидений не требуется, поддерживайте выключатели в положении “OFF” (ВЫКЛ).

• При каждом нажатии выключателя воздушный поток изменяется следующим образом:

• После включения функции вентиляции сидений результат начинает ощущаться примерно через 5 минут.

• Поскольку для вентиляции используется внутренний воздух, эффективность охлаждения зависит от температуры в салоне. Для повышения эффективности охлаждения следует одновременно использовать кондиционер.

• По умолчанию выключатель вентиляции сиденья устанавливается в положение “OFF” (ВЫКЛ) при включении зажигания.

OTF034015

OTF034046

■ Tип A

■ Tип B

ВНИМАНИЕ

- Возможно повреждение сиденья

• При очистке сидений не следует использовать органические растворители, такие как разбавитель краски, бензол, спирт и бензин. Это может привести к повреждению вентилируемого сиденья.

• Не кладите на сиденье тяжелые или острые предметы. Это может привести к повреждению вентилируемого сиденья.

• Не допускайте пролития на сиденье жидкостей, например воды или напитков. Если жидкость пролилась, вытрите сиденье сухим полотенцем. Перед использованием вентилируемого сиденья полностью высушите его.

ВЫКЛ. → ВЫС.( ) → НИЗК.( )

→

315

Средства обеспечения безопасности автомобиля

Карман спинки сиденья

На задней стороне спинок сиденья водителя и переднего пассажирского сиденья предусмотрены карманы.

Регулировка заднего сиденья

Подголовник (при наличии)

Заднее сидение оборудовано подголовниками для безопасности и комфорта пассажира.

Подголовники не только служат для удобства пассажиров, но и помогают обеспечить защиту головы и шеи в случае столкновения.

OMG038401

ОСТОРОЖНО

- Карманы спинок сидений

Не размещайте тяжелые вещи или предметы с острыми кромками в карманах спинок сидений. В случае дорожнотранспортного происшествия они могут вылететь из карманов и нанести повреждение людям, находящимся в автомобиле.

OTF030016

ОСТОРОЖНО

• Для максимальной эффективности в случае аварии подголовник должен быть отрегулирован таким образом, чтобы его середина располагалась на той же высоте, что и центр тяжести головы пассажира. В общем случае, центр тяжести головы большинства людей располагается на уровне верха их глаз. Кроме того, необходимо отрегулировать подголовник так, чтобы он находился как можно ближе к голове. По этой причине использование подушки, которая удерживает тело в отдалении от спинки сидения, не рекомендуется.

(продолжение)

Средства обеспечения безопасности автомобиля

163

Регулировка в вертикальном направлении

Демонтаж и монтаж

Для снятия подголовника поднимите его вверх до упора, затем нажмите кнопку фиксатора (1) и выньте подголовник вверх (2).

Для переустановки подголовника вставьте штыри (3) в отверстия, нажав на спусковую кнопку (1). Затем настройте его на нужную высоту.

(продолжение)

• Не допускается эксплуатация автомобиля со снятыми подголовниками, поскольку это может привести к получению серьезных травм людьми, находящимися на сиденьях, в случае дорожно-транспортного происшествия. Подголовники могут предотвратить получение серьезной травмы шеи при правильной их установке.

OTF030017 OTF030018

ОСТОРОЖНО

Убедитесь, что защелки в правильном положении после настройки для защиты водителя и пассажира.

317

Средства обеспечения безопасности автомобиля

Подлокотник

Чтобы использовать подлокотник опустите его в крайнее нижнее положение.

Складывание заднего сиденья (при наличии)

Спинки задних сидений могут быть сложены для упрощения перевозки длинномерных предметов или для увеличения объема багажного отделения автомобиля.

(продолжение) Это может привести к получению

серьезных травм или к гибели людей в случае дорожно

транспортного происшествия или внезапной остановки автомобиля. Предметы, которые перевозятся в автомобиле со сложенной спинкой заднего сиденья, не должны выступать выше верхней кромки передних сидений. В противном случае груз может переместиться вперед и привести в получению травм или повреждений при внезапной остановке автомобиля.

ОСТОРОЖНО

Складывающиеся спинки задних сидений предназначены для того, чтобы в автомобиле можно было перевозить более длинные предметы, чем те, которые помещаются в багажное отделение. Во время движения автомобиля никогда не позволяйте пассажирам садиться на верхнюю часть спинки, когда она находится в сложенном состоянии, поскольку это неправильное положение для сидения, и в таком случае нельзя пристегнуться ремнями безопасности.

(продолжение)

OTF030023

OTFS032023

■ Tип А

■ Tип B

Средства обеспечения безопасности автомобиля

183

Процедура складывания спинки заднего сиденья:

1. Убедитесь в том, что корд ремня безопасности заднего сидения проходит по направляющим, чтобы предупредить повреждение ремня.

2. Установите спинку переднего сидения в вертикальное положение и, при необходимости, подвиньте переднее сиденье вперед.

3. Опустите подголовники задних сидений в нижнее положение.

4. Потяните за расположенную в багажнике рукоятку привода замка спинки сиденья (1), затем сверните сиденье к передней части транспортного средства.

OTF030021

OTFS032021

■ Tип А

■ Tип B

OTF034020

OTF030022N

319

Средства обеспечения безопасности автомобиля

5. Для использования заднего сиденья необходимо поднять и потянуть спинку сиденья назад. Тяните за спинку сиденья, пока она не зафиксируется и не раздастся щелчок. Убедитесь, что спинка сиденья зафиксирована на месте.

6. Верните ремень безопасности задних сидений в исходное положение.

ОСТОРОЖНО

После складывания заднего сиденья проверьте положение водителя и, если его невозможно установить в соответствии с физическими данными водителя, то не складывайте заднее сиденье. Иначе может возникнуть опасность получения травм в случае внезапной остановки или при столкновении.

ОСТОРОЖНО

- возврат сиденья в вертикальное положение

При возврате сиденья в вертикальное положение, удерживайте спинку и перемещайте ее медленно. Если возвращать спинку сиденья в вертикальное положение, не удерживая, спинка может отскочить вперед и стать причиной травмы в результате прижатия спинкой.

ОСТОРОЖНО

При возвращении спинки заднего сиденья в вертикальное положение после ее складывания:

Проявляйте осторожность во избежание повреждений ремня безопасности или его пряжки. Не допускайте защемления или зажатия ремня безопасности или его пряжки задним сиденьем. Убедитесь в том, что спинка заднего сиденья прочно зафиксирована в вертикальном положении. Для этого потяните на себя верхнюю часть спинки. В противном случае при дорожнотранспортном происшествии или внезапной остановке возможно складывание сиденья и перемещение грузов из багажника в пассажирский салон, что может привести к получению серьезных травм или к гибели людей.

Средства обеспечения безопасности автомобиля

203

ВНИМАНИЕ

- Ремни безопасности заднего сиденья

При возвращении спинок задних сидений в вертикальное положение не забудьте вернуть ремни безопасности задних сидений в исходное положение.

ВНИМАНИЕ

- Повреждение пряжек ремней безопасности задних сидений

При складывании заднего сиденья необходимо вставить пряжку ремня безопасности заднего сиденья между спинкой заднего сиденья и подушкой. Это может предотвратить повреждение пряжки спинкой заднего сиденья.

ОСТОРОЖНО

- Погрузка багажа

Убедитесь в том, что двигатель выключен, автоматическая коробка передач находится в положении P (Парковка), а механическая коробка передач на 1-ой передаче или R, и автомобиль стоит на парковочном тормозе, независимо от того, загружен автомобиль или нет.

Невыполнение этих требований может привести к тому, что автомобиль начнет двигаться если рычаг переключения передач случайно будет переключен в другое положение.

ОСТОРОЖНО - Багаж

Необходимо всегда фиксировать положение багажа для предотвращения его резкого перемещения по автомобилю при столкновении, что может вызвать нанесение травм людям, находящимся в транспортном средстве. Особую осторожность следует соблюдать в отношении предметов, расположенных на задних сиденьях, поскольку они могут ударить людей, находящихся на передних сиденьях, при лобовом столкновении.

321

Средства обеспечения безопасности автомобиля

Обогрев сидений (при наличии)

Обогреватель сиденья предназначен для обогрева заднего сиденья в холодную погоду. Когда включено зажигание, нажмите на любой из переключателей для обогрева задних сидений.

Если погода умеренно холодная или если функция охлаждения сидений не требуется, разомкните переключатели.

• При каждом нажатии кнопки температурный режим сиденья изменяется следующим образом:

• По умолчанию переключатель обогревателя сиденья находится в положении OFF (ВЫКЛ), когда ключ замка зажигания ставится в положение «включено».

✽✽

К СВЕДЕНИЮ

Во время нахождения переключателя обогрева сиденья во положении ON (Вкл.), система подогрева, расположенная в сиденье, включается и выключается автоматически в зависимости от температуры сиденья.

OTF030025

ВНИМАНИЕ

• При очистке сидений от загрязнения не используйте такие органические растворители, как растворитель для краски, бензол, спирт и бензин. Это может привести к повреждению поверхности устройства обогрева или сидений.

• Во избежание перегрева обогревателя сиденья не помещайте на сиденье во время его работы предметы, изолирующие тепло, такие как одеяла, подушки или чехлы для сидений.

• Не располагайте на сиденьях, оборудованных устройствами нагрева, тяжелых вещей или предметов с острыми кромками. Это может привести к повреждению элементов устройства обогрева сиденья.

ВЫКЛ→НИЗК ()

→

Средства обеспечения безопасности автомобиля

223

ОСТОРОЖНО

- Ожоги от обогрева сидений

При использовании обогрева сидений пассажиры должны проявлять крайнюю осторожность, поскольку существует вероятность перегрева или получения ожогов. В случае чрезмерного нагрева сиденья необходимо отключить обогрев. Обогреватель сиденья может стать причиной ожогов даже при низкой температуре, особенно, при длительном использовании. В особенности, водитель должен проявлять особую заботу о следующих категориях пассажиров:

1. Дети любого возраста, пожилые люди или инвалиды, амбулаторные больные.

2. Люди с чувствительной или склонной к получению ожогов кожей.

3. Люди, находящиеся в состоянии усталости.

(продолжение)

4. Люди, находящиеся в состоянии алкогольного или наркотического опьянения.

5. Люди, находящиеся под воздействием лекарств, которые могут вызывать дремоту или сонливость (снотворное, средства от простуды и т.д.).

323

Средства обеспечения безопасности автомобиля

Система ремней безопасности

РЕМНИ БЕЗОПАСНОСТИ

(продолжение)

• Никогда не размещайте

плечевой ремень безопасности под рукой или за спиной. Неправильное положение плечевого ремня безопасности может привести к получению серьезных травм при столкновении. Плечевой ремень безопасности должен лежать на плече так, чтобы пересекать ключицу в ее средней точке.

• Избегайте перекручивания

ремней безопасности при их застегивании. Эффективность перекрученного ремня безопасности невысока. При столкновении он может даже врезаться в тело человека. Убедитесь в том, что ремень безопасности не перекручен и лежит прямо.

• Проявляйте осторожность во

избежание повреждений ремня безопасности или элементов его замка. При повреждении ремня безопасности или элементов его замка замените его.

ОСТОРОЖНО

• Для обеспечения максимального уровня защиты ремни безопасности всегда должны быть застегнуты во время движения автомобиля.

• Наибольшая эффективность ремней безопасности достигается при нахождении спинки сиденья в вертикальном положении.

• Дети в возрасте 12 лет и младше должны всегда находится на заднем сиденье, а положение их тела должно быть надежно зафиксировано. Никогда не разрешайте детям ездить в автомобиле на переднем пассажирском сиденье. Если ребенок старше 13 лет должен располагаться на переднем сиденье, он должен быть надежно пристегнут ремнями безопасности, а сиденье должно быть отодвинуто в крайнее заднее положение.

(продолжение)

ОСТОРОЖНО

Ремни безопасности предназначены для расположения на тех частях тела, которые имеют прочную костную структуру; их надо располагать поперек таза в нижней его части или поперек таза, груди и плеч, в зависимости от ситуации. Необходимо избегать расположения поясной части ремня безопасности поперек живота.

Необходимо обеспечить по возможности наиболее тугую затяжку ремней безопасности при сохранении комфорта для того, чтобы обеспечить тот уровень защиты, для которого они предназначены.

Свободно висящий ремень безопасности существенно уменьшает уровень защиты человека, находящегося в автомобиле.

Необходимо проявлять осторожность во избежание загрязнения ремня полиролями, маслами и химикатами, а в особенности электролитом.

(продолжение)

Средства обеспечения безопасности автомобиля

243

(продолжение) Безопасная очистка ремня может

выполняться при помощи туалетного мыла и воды.

Необходимо заменить ремень безопасности при наличии потертостей, загрязнения или повреждений его матерчатой части. Очень важно произвести замену всего ремня в сборе после того, как он был использован при серьезном столкновении, даже в случае, если его видимые повреждения отсутствуют. Не допускается надевать ремни перекрученными. Каждый ремень должен использоваться только одним человеком; опасным является пристегивание ремнем безопасности ребенка, находящегося на коленях у взрослого.

ОСТОРОЖНО

• Не допускается внесение владельцем автомобиля таких изменений или дополнений в конструкцию, которые либо будут препятствовать нормальной работе устройств натяжения ремней безопасности по устранению провисания ремня, или будут препятствовать регулировке натяжения ремня с этой же целью.

• Пристегивая ремень безопасности будьте внимательны, закрепляйте его в соответствующем замке, не спутайте с замком соседнего сидения. Это очень опасно и ремень безопасности может не защитить должным образом во время аварии.

(продолжение)

• Не отстегивайте ремень безопасности и не пытайтесь застегнуть и расстегнуть ремень безопасности по время езды. Это может привести к потере управления и созданию аварийной ситуации со смертельным исходом, серьезными травмами и повреждением имущества.

• Пристегивая ремень безопасности убедитесь в том, что он не попадает на твердые предметы или те, что могут легко разбиться.

• Убедитесь в том, что в замок ремня безопасности не попали никакие посторонние предметы. В противном случае ремень может не пристегнуться должным образом.

325

Средства обеспечения безопасности автомобиля

Предупреждение о незастегнутых ремнях безопасности - фронт

Тип А

Являясь предупреждением для водителя, эта контрольная лампа будет мигать примерно 6 секунд каждый раз после поворота ключа зажигания в положение ON (Вкл.), независимо от того, пристегнуты ремни безопасности или нет.

Если ремень безопасности водителя будет расстегнут после поворота ключа зажигания в положение ON (Вкл.), эта контрольная лампа будет мигать в течение примерно 6 секунд.

Если ремень безопасности водителя не застегнут при повороте ключа зажигания в положение ON (Вкл.), или если он будет расстегнут после поворота ключа зажигания в ON (Вкл.), зуммер предупреждения о незастегнутом ремне безопасности будет работать в течение примерно 6 секунд. В это же время, если застегнуть ремень безопасности, зуммер перестанет работать. (при наличии)

Тип В

(1) Контрольная лампа ремня

безопасности водителя

(2) Контрольная лампа ремня

безопасности переднего пассажира

В качестве напоминания для водителя и пассажира переднего сиденья, сигнальные лампы ремней безопасности водителя (1) и пассажира переднего сиденья (2) будут включаться примерно на 6 секунд каждый раз, когда ключ зажигания устанавливается в положение ON (ВКЛ).

1GQA2083

OTF034080

Средства обеспечения безопасности автомобиля

263

Если ремни безопасности водителя и пассажира переднего сиденья не пристегнуты после того, как ключ зажигания установлен в положение ON или если он расстегнут после того, как ключ зажигания установлен в положение ON, загорается сигнальная лампа соответсвующего ремня безопасности и будет гореть до тех пор, пока ремень не будет пристегнут.

Если вы не пристегнете ремень и начнете движение на скорости более 9 км/ч (5 миль в час), горящая сигнальная лампа начнет мигать до тех пор, пока скорость не будет снижена до 6 км/ч (3 миль в час).

Если вы не пристегнете ремень и будете ехать на скорости более 20 км/ч (12 миль в час), в течение 100 секунд будет звучать предупредительный звуковой сигнал и будет мигать соответствующий предупредительный сигнал.

✽✽

К СВЕДЕНИЮ

• Сигнальная лампа ремня безопасности пассажира переднего сиденья находится в центре фронтальной панели.

• Несмотря на то, что сиденье пассажира переднего ряда свободно, сигнальная лампа ремня безопасности будет мигать или гореть в течение 6 секунд.

• Предупреждение о необходимости пристегнуть ремень безопасности для пассажирского сиденья переднего ряда могут срабатывать если на это место положен багаж.

Предупреждение о незастегнутых ремнях безопасности - задний (при наличии)

Если ключ зажигания установлен в положение ON (двигатель не работает) и не пристегнут ремень безопасности пассажирских сидений заднего ряда, загорится соответствующая контрольная лампа.

ОСТОРОЖНО

Неправильная посадка во время движения неблагоприятно влияет на систему сигнализации ремня безопасности переднего пассажира. Важно, чтобы водитель проинструктировал пассажира о надлежащей посадке в соответствии с инструкциями, приведенным в данном руководстве.

OTF034081

327

Средства обеспечения безопасности автомобиля

Кроме этого, соответствующая контрольная лампа заднего ремня безопасности горит в течение 35 секунд в следующих условиях:

- если ремень не пристегнут раньше запуска двигателя;

- при движении со скоростью более 9 км/ч с непристегнутым ремнем;

- при отстегивании ремня на скорости менее 20 км/ч.

Контрольная лампа заднего ремня безопасности гаснет сразу после его пристегивания.

Если отстегнуть ремень при движении со скоростью более 20 км/ч, соответствующая лампа начинает мигать и включается зуммер (на 35 секунд).

Но если ремень безопасности заднего ряда сидений будет пристегнут и расстегнут дважды в течение 9 с после первого пристегивания, соответствующая контрольная лампа ремня безопасности не загорится.

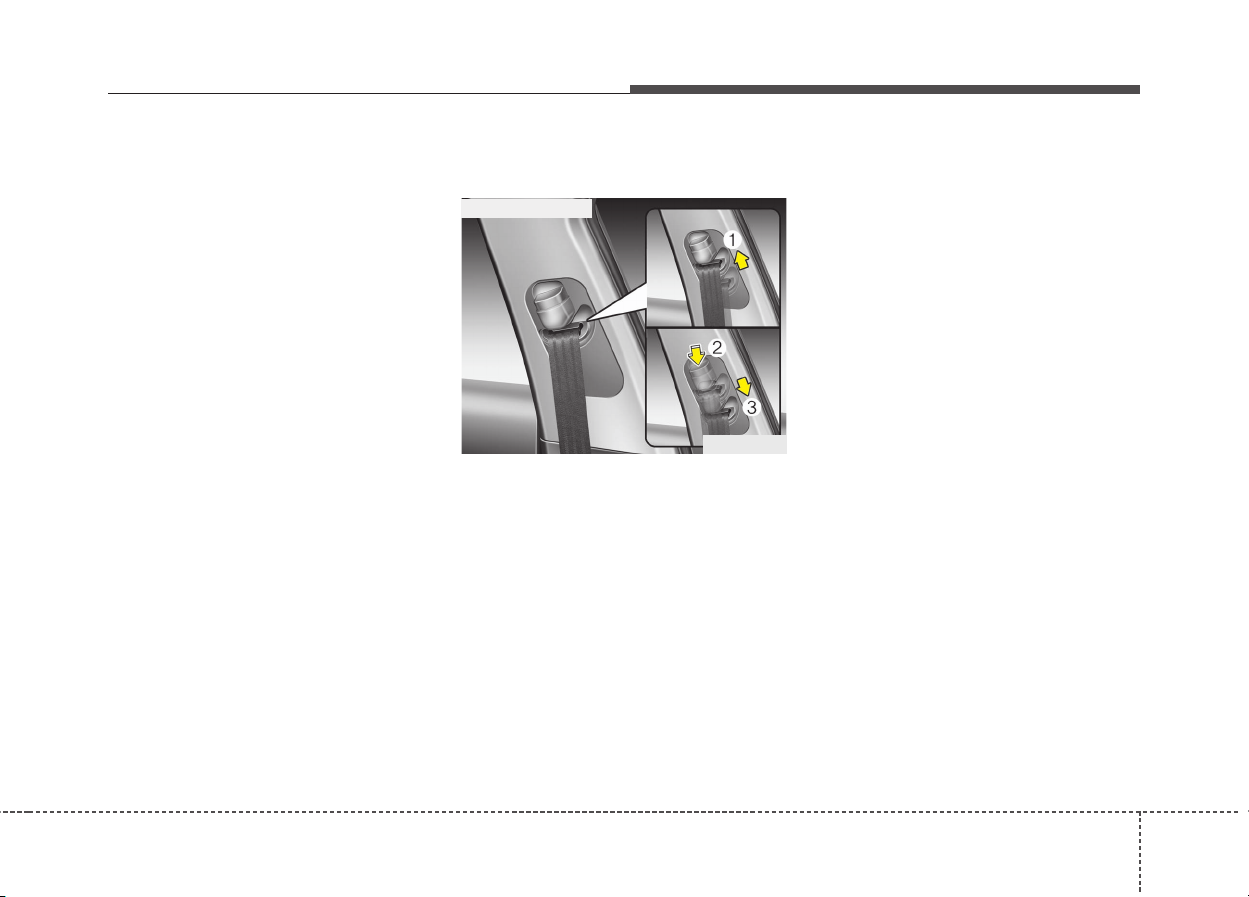

Регулировка высоты (переднее сиденье)

Можно установить верхнюю точку крепления ремня безопасности в одном из 4 возможных положений для достижения максимального удобства и безопасности.

Выбирайте такую высоту, чтобы крепление ремня безопасности не находилось слишком близко к шее.

Плечевая часть ремня должна быть отрегулирована таким образом, что ремень должен лежать на грудной клетке и на средней точке того плеча, которое находится ближе к соответствующей двери, а не на шее сидящего человека.

Для регулировки высоты точки верхней точки крепления ремня, опустите или поднимите узел регулировки в соответствующее место.

Для того чтобы поднять узел регулировки высоты крепления ремня, потяните его вверх (1). Для того чтобы опустить его, удерживая фиксатор (2) в нажатом положении, переместите узел регулировки (3) вниз.

Отпустите фиксатор, и узел регулировки останется в данном положении. Попробуйте сместить его вниз для того, чтобы убедиться в его фиксации.

OTF030026

Переднее сиденье

Средства обеспечения безопасности автомобиля

283

Комбинированный поясноплечевой ремень безопасности

Как застегнуть ремень безопасности:

Для того чтобы застегнуть ремень безопасности, его следует вытянуть из устройства натяжения и вставить металлический язычок (1) в пряжку ремня (2). В момент запирания язычка в пряжке будет слышен металлический щелчок.

Длина ремня будет настроена автоматически только после того, как поясная часть ремня будет натянута вручную так, чтобы он плотно прилегал к бедрам сидящего человека. При медленном и плавном наклоне человека длина ремня увеличится, что позволит человеку свободно перемещаться. Вместе с тем, во время неожиданной остановки или удара положение ремня будет жестко зафиксировано. Таким оно будет и в том случае, когда сидящий человек попытается слишком быстро наклониться вперед.

✽✽

К СВЕДЕНИЮ

Если ремень безопасности не вытягивается из втягивающего механизма, потяните ремень с силой, чтобы снять блокировку. После этого ремень будет вытягиваться свободно.

B180A01NF-1

ОСТОРОЖНО

• Проверьте фиксацию узла

регулировки высоты крепления ремня на соответствующей высоте. Никогда не размещайте плечевой ремень безопасности поперек шеи или лица человека. Неправильное размещение ремней безопасности может привести к получению серьезных травм в дорожно

транспортном происшествии.

• Если не заменить ремни

безопасности после дорожнотранспортного происшествия, то в автомобиле могут остаться поврежденные ремни безопасности, которые не обеспечат защиту в случае другого столкновения, что приведет к получению травм или к гибели людей. Как можно скорее проведите замену ремней безопасности после дорожно

транспортного происшествия.

329

Средства обеспечения безопасности автомобиля

При использовании ремня безопасности пассажирами, находящимися на заднем сиденье, необходимо использовать пряжку с маркировкой CENTER (Центральный).

Как расстегнуть ремень безопасности:

Для того чтобы расстегнуть ремень безопасности, нужно нажать на кнопку (1) его пряжки. После этого ремень автоматически будет втянут в кожух устройства автоматического натяжения.

Если этого не произойдет, проверьте, не перекручен ли ремень, и повторите попытку еще раз.

B210A01NF-1

OBH038023N

ОСТОРОЖНО

Поясная часть ремня безопасности должна быть расположена как можно ниже на бедрах, а не на талии. Если она будет лежать слишком высоко на талии, это может увеличить вероятность получения травмы в случае столкновения. Не допускается располагать обе руки под ремнем или над ремнем. Совсем наоборот, одна рука должна находиться над ремнем, а другая - под ним, как это показано на рисунке. Никогда не размещайте ремень под той рукой, которая находится ближе к соответствующей двери.

B200A02NF

Средства обеспечения безопасности автомобиля

303

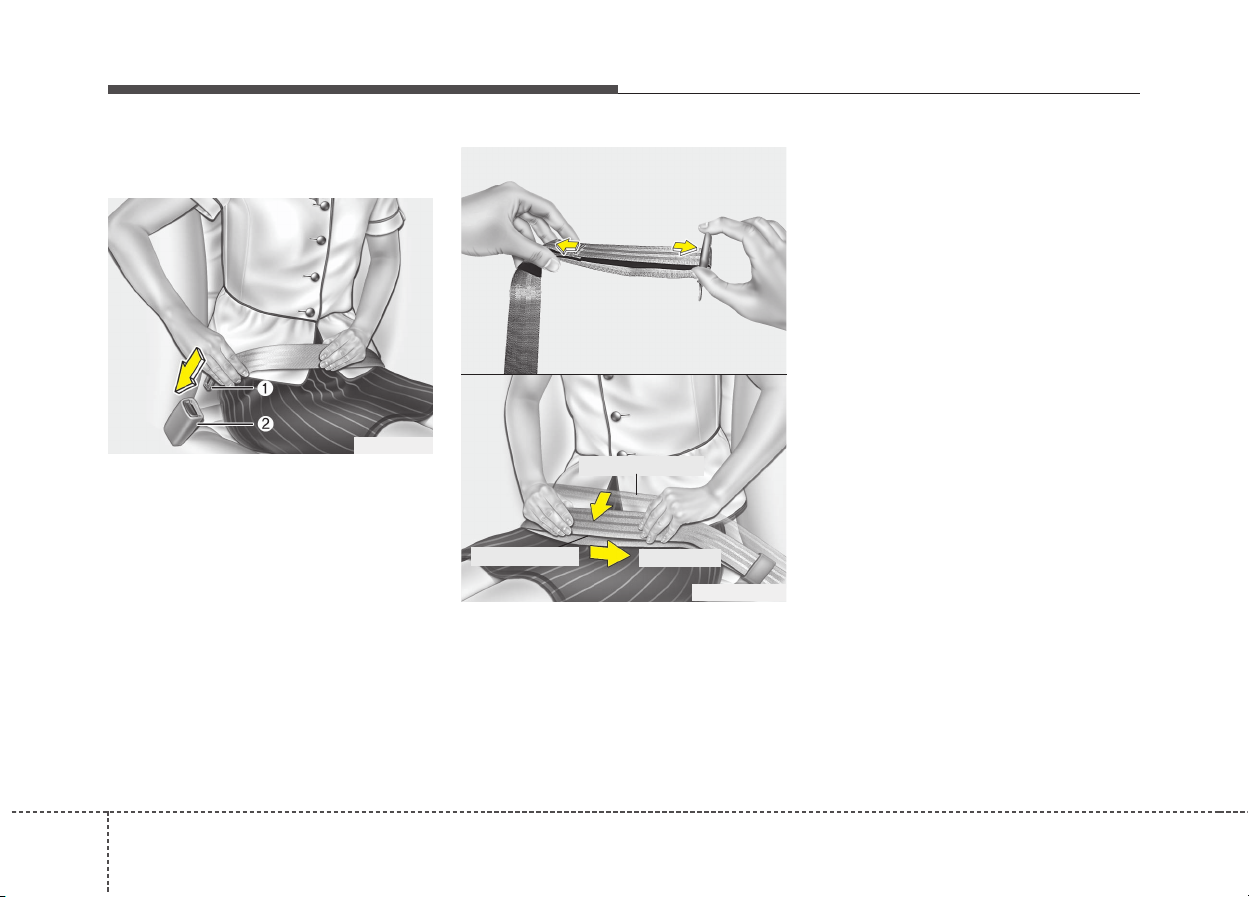

Поясной ремень безопасности (при наличии)

Как застегнуть ремень безопасности:

Чтобы застегнуть двухточечный ремень статического типа, вставьте металлический язычок (1) в пряжку (2). В момент запирания язычка в пряжке будет слышен металлический щелчок. Убедитесь в том, что ремень застегнут должным образом, и при этом он не перекручен.

Регулировка длины двухточечного ремня для того, чтобы он плотно облегал тело пассажира, производится вручную. Застегните ремень и натяните его, потянув за его свободный конец. Ремень должен быть расположен как можно ниже на бедрах, а не на талии.

Слишком высокое расположение ремня может увеличить вероятность получения травм в дорожнотранспортном происшествии.

OVI039066

OHM039105N

B220B01NF/H

Слишком высоко

Нормально

Сделать короче

331

Средства обеспечения безопасности автомобиля

Как расстегнуть ремень безопасности

Если нужно расстегнуть ремень безопасности, нажмите на кнопку (1), расположенную на его пряжке.

ОСТОРОЖНО

Центральный поясной ремень имеет механизм запирания, отличный от механизмов запирания плечевых ремней безопасности заднего сиденья. Когда пассажиры застегивают задние ремни безопасности, они должны убедиться в том, что для этого они используют соответствующие пряжки, для того, чтобы обеспечить максимальный уровень эффективности ремней безопасности и нормальную их работу.

OAM039023

B210A02NF-1

Средства обеспечения безопасности автомобиля

323

Ремни безопасности с преднатяжителем (при наличии)

В данном автомобиле ремни безопасности водителя и пассажира, находящегося на переднем сиденье, оборудованы преднатяжителями. Это устройство предназначено для того, чтобы плотнее прижать ремнями безопасности тело человека при лобовых столкновениях определенного типа. Преднатяжители ремней безопасности могут срабатывать во время дорожно-транспортных происшествий при достаточно сильном лобовом столкновении.

В момент неожиданной остановки автомобиля или при очень резком наклоне человека вперед устройство аварийной блокировки ремней безопасности зафиксирует положение ремня. При лобовых столкновениях определенного типа произойдет срабатывание преднатяжителя ремней безопасности, которое плотнее прижмет ремень к телу человека.

Если датчики системы дополнительного натяжения ремней безопасности определят, что ремни водителя или переднего пассажира натянуты слишком сильно при срабатывании системы, ограничитель нагрузки, встроенный в блок дополнительного натяжения уменьшит усилие, приложенное к данному ремню. (при наличии)

Система преднатяжителей ремней безопасности состоит из следующих основных элементов. Их расположение показано на иллюстрации:

1. Контрольная лампа неисправности подушек безопасности (SRS)

2. Преднатяжитель, расположенный на катушке ремня

3. Блок управления подушками безопасности (SRS)

OED030300

ОСТОРОЖНО

Для вашей безопасности убедитесь в том, что лента ремня не ослаблена и не перекручена и всегда хорошо установлена на вашем сиденье.

8KMB3311/Q

333

Средства обеспечения безопасности автомобиля

✽✽

К СВЕДЕНИЮ

• Срабатывание обеих преднатяжителей ремней безопасности при аварии (и водителя, и переднего пассажира) произойдет при лобовых столкновениях определенного типа. Преднатяжители ремней безопасности могут начать работать при серьезном лобовом столкновении, одновременно с раскрытием подушек безопасности.

• Срабатывания преднатяжителей ремней безопасности при аварии может сопровождаться громким шумом и появлением в салоне облачка тонкодисперсной пыли, которое может быть похоже на дым. Все это является нормальным следствием работы устройства и не несет в себе никакой опасности.

(Продолжение)

• Несмотря на свою безвредность, мелкодисперсная пыль может вызывать раздражение кожи; нежелательным является ее попадание в органы дыхания в большом количестве. После дорожнотранспортного происшествия, которое сопровождалось срабатыванием устройства дополнительного натяжения ремня во время столкновения, тщательно вымойте все открытые участки кожи.

• Поскольку датчик, который дает команду на раскрытие подушек безопасности, соединен с преднатяжи-телями ремней безопасности, лампа, сигнализирующая об отказе системы подушек безопасности SRS

на приборной панели, будет гореть в течение около 6 секунд после включения зажигания (поворота ключа в замке зажигания в положение ON); после этого она должна погаснуть.

ОСТОРОЖНО

Для максимальной эффективности работы ремней безопасности, оснащенных преднатяжителями:

1. Ремень безопасности должен работать в соответствии с требованиями и должен быть нормально отрегулирован. Ознакомьтесь со всей важной информацией и мерами безопасности, имеющими отношение к обеспечению безопасности людей, находящихся в автомобиле, - в том числе к ремням безопасности и подушкам безопасности, - которые приведены в данном руководстве.

2. Водитель и пассажиры должны всегда быть пристегнуты ремнями безопасности должным образом.

Средства обеспечения безопасности автомобиля

343

ОСТОРОЖНО

• Преднатяжители ремней безопасности предназначены только для одноразовой работы. После их срабатывания необходимо заменить соответствующую систему ремней безопасности. Все ремни безопасности, которые использовались во время столкновения, вне зависимости от их типа, подлежат обязательной замене.

• Механизмы узлов преднатяжителей ремней безопасности во время своей работы разогреваются до высокой температуры. Не прикасайтесь к ним в течение нескольких минут после их срабатывания.

• Не пытайтесь самостоятельно выполнить проверку или замену преднатяжителей ремней безопасности. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• Не стучите по узлам преднатяжителей ремней безопасности.

(Продолжение)

• Не пытайтесь любыми способами выполнять обслуживание или ремонт системы преднатяжителя ремня безопасности.

• Неправильное обращение с узлами преднатяжителей ремней безопасности, несоблюдение предупреждений о недопустимости применения в их отношении ударного воздействия, их доработки, проверки, обслуживания или замены может привести к их отказу или случайному срабатыванию и к получению серьезных травм.

• Всегда во время движения автомобиля все находящиеся в нем люди (и водитель, и пассажиры) должны быть пристегнуты ремнями безопасности.

• Для утилизации автомобиля или преднатяжителя ремня безопасности рекомендуем обращаться к авторизованному дилеру Kia.

ВНИМАНИЕ

Если существует отказ в системе преднатяжителей ремней безопасности, эта сигнальная лампа будет гореть даже в случае исправности системы подушек безопасности SRS. Если сигнальная лампа подушки безопасности SRS не загорается при включении зажигания, остается включенной более примерно 6 с или горит во время движения автомобиля, рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

335

Средства обеспечения безопасности автомобиля

Меры предосторожности при использовании ремней безопасности

Малолетний ребенок

Следует быть знакомым со специальными требованиями, действующими в стране эксплуатации автомобиля. На заднем сиденье должны быть установлены в соответствии с нормами детские кресла. Более подробная информация об использовании этих кресел приведена в пункте “Детские кресла” в настоящем разделе.

(Продолжение) Всегда соблюдайте меры

предосторожности в отношении ремней безопасности. подушек безопасности и сидений, содержащиеся в данном руководстве.

ОСТОРОЖНО

Водитель и все пассажиры автомобиля всегда должны быть пристегнуты ремнями безопасности. Ремни безопасности и детские сиденья уменьшают вероятность получения серьезных травм или повреждений смертельного характера всеми людьми, находящимися в автомобиле, в случае столкновения или внезапной остановки. Без ремня безопасности пассажиры могут оказаться слишком близко от раскрывающейся подушки безопасности, столкнуться с элементами интерьера или быть выброшены из автомобиля. Использование должным образом ремней безопасности существенно уменьшает вероятность возникновения таких угроз.

(Продолжение)

ОСТОРОЖНО

Необходимо обеспечить, чтобы все люди, находящиеся в автомобиле, включая детей любого возраста, были пристегнуты ремнями безопасности должным образом. Никогда не держите ребенка на руках или на коленях во время движения автомобиля. Силы большой величины, возникающие при столкновении, вырвут ребенка из рук и приведут к его удару об элементы салона автомобиля. Cегда используйте специальное детское кресло, соответствующее росту и весу ребенка.

Средства обеспечения безопасности автомобиля

363

✽✽

К СВЕДЕНИЮ

Наилучшая защита для малолетних детей при дорожно-транспортном происшествии обеспечивается в том случае, когда они должным образом зафиксированы от перемещения при помощи специального сиденья, которое соответствует стандартам безопасности страны, в которой эксплуатируется автомобиль. Перед покупкой любого детского сиденья убедитесь в том, что оно имеет маркировку, подтверждающую его соответствие стандартам безопасности этой страны. Детское кресло обязательно должно соответствовать росту и весу ребенка. Проверьте это по этикетке на детском кресле. См. пункт “Детские кресла” настоящего раздела.

Дети более старшего возраста

Дети, которые уже выросли из сидений для малолетних детей, всегда должны находиться на заднем сиденье и пользоваться соответствующими поясными и плечевыми ремнями безопасности. Поясной ремень должен быть плотно застегнут на уровне бедер в возможно более низком положении. Периодически проверяйте положение ремня. Перемещения ребенка во время движения могут привести к смещению ремня. Наибольшая безопасность детей в случае дорожно-транспортного происшествия обеспечивается в случае использования ими должным образом ремней безопасности на заднем сиденье. Если ребенок старшего возраста (старше 12 лет) должен располагаться на переднем сиденье, то ребенок должен быть надежно пристегнут имеющимся поясным/ плечевым ремнем, а сиденье должно быть максимально сдвинуто назад. Дети в возрасте до 12 лет должны находиться на заднем сиденье и быть прочно пристегнуты ремнями безопасности. НИКОГДА не размещайте ребенка в возрасте до 12 лет на переднем сиденье.

НИКОГДА не устанавливайте детское кресло на переднем сиденье автомобиля в положении “лицом назад”.

Если плечевая часть ремня безопасности слегка касается шеи или лица ребенка, попробуйте поместить ребенка ближе к оси автомобиля.

ОСТОРОЖНО

- Использование плечевых ремней безопасности для малолетних детей

• Никогда не допускайте контакта плечевого ремня безопасности с шеей или лицом ребенка во время движения автомобиля.

• Если ремни расположены на ребенке и отрегулированы неправильно, существует вероятность его гибели или получения серьезных травм.

337

Средства обеспечения безопасности автомобиля

Беременные женщины

Рекомендуется использование ремней безопасности для беременных женщин в целях уменьшения вероятности получения травм в дорожно-транспортном происшествии. В случае применения ремня безопасности поясная часть ремня должна находиться как можно ниже и удобнее на бедрах, а не на животе. Для получения более подробных рекомендаций обратитесь к врачу.

Люди, получившие травму

При перевозке людей, получивших травму, следует использовать ремни безопасности. При необходимости обратитесь за рекомендациями к врачу.

Один человек на один ремень безопасности

Два человека (включая детей) не должны никогда пытаться пристегнуться одним ремнем безопасности. Это может привести к увеличению тяжести травм в случае дорожно-транспортного происшествия.

Не ложитесь в автомобиле

Для уменьшения вероятности травм в случае аварии и достижения максимальной эффективности системы устройств пассивной безопасности во время движения автомобиля все пассажиры должны сидеть прямо, а передние и задние сиденья должны находиться в вертикальном положении. Ремень безопасности не может обеспечить достаточную защиту, если пассажир лежит на заднем сидении, а также, если переднее и задние сиденья откинуты назад.

ОСТОРОЖНО

- Беременным женщинам

Запрещается пристегивать ремень безопасности так, чтобы его часть проходила по брюшной области, где находится плод, или выше этой области, поскольку давление ремня может причинить вред плоду.

Средства обеспечения безопасности автомобиля

383

Уход за ремнями безопасности

Никогда не следует разбирать систему ремней безопасности или дорабатывать ее конструкцию. Кроме того, необходимо соблюдать осторожность для исключения повреждения ремней и их оснастки элементами крепления сидений, дверями или иными предметами.

ОСТОРОЖНО

Если во время движения автомобиля спинка сиденья, на котором находится человек, отклонена назад, это увеличивает вероятность получение им серьезных травм или повреждений смертельного характера в случае столкновения или внезапной остановки. Уровень защиты, предоставляемы системами пассивной безопасности (ремнями безопасности и подушками безопасности) существенно снижается при отклонении спинки сиденья назад. Для обеспечения нормальных условий работы для ремней безопасности они должны плотно лежать на бедрах и груди человека.

(продолжение)

(продолжение) Чем больше угол отклонения

спинки сиденья от вертикали, тем выше вероятность того, что произойдет проскальзывание бедер человека под поясным ремнем, что приведет к получению им серьезных повреждений внутренних органов или к удару шеи человека о плечевой ремень безопасности. Водитель и пассажиры должны всегда быть плотно прижаты к спинкам сидений, их ремни безопасности должны быть застегнуты так, как это требуется, а спинки сидений должны находиться в вертикальном положении.

ОСТОРОЖНО

При возвращении спинки заднего сиденья из сложенного в вертикальное положение будьте осторожны и избегайте повреждения ленты или пряжки ремня. Убедитесь в том, что лента ремня или пряжка не зажаты задним сиденьем или не придавлены им. Повреждение ленты ремня безопасности или его замка может помешать надлежащему действию ремня при аварии или внезапной остановке и привести к серьезной травме. В случае повреждения этих деталей необходимо незамедлительно их заменить.

339

Средства обеспечения безопасности автомобиля

Периодический осмотр

Рекомендуется периодически проверять все ремни безопасности на наличие признаков износа и повреждений любого рода. Поврежденные детали необходимо заменять как можно скорее.

Ремни должны быть чистыми и сухими

Ремни безопасности должны содержаться в чистоте и быть сухими. При загрязнении ремней их можно очистить при помощи раствора туалетного мыла в теплой воде. Не допускается использование отбеливателей, красящих средств, сильных моющих средств или абразивных веществ, поскольку они могут повредить ткань ремня и ухудшить ее прочностные свойства.

Когда следует заменять ремни безопасности

Если автомобиль был в дорожнотранспортном происшествии, необходимо заменить те ремни безопасности в сборе с сопутствующими деталями, которые воспринимали нагрузку во время этого происшествия. Это следует сделать даже в том случае, когда видимые следы повреждений отсутствуют. По вопросам функционирования ремня безопасности рекомендуем обращаться к авторизованному дилеру Kia.

Средства обеспечения безопасности автомобиля

403

ДЕТСКОЕ СИДЕНЬЕ

При поездке в автомобиле дети должны находиться на заднем сиденье, и их положение всегда должно быть зафиксировано таким образом, чтобы минимизировать риск получения травмы при дорожнотранспортном происшествии, неожиданной остановке или резком маневре. В соответствии со статистикой дорожно-транспортных происшествий более безопасным для детей является нахождение не на переднем, а на заднем сиденье и тогда, когда они пристегнуты должным образом. Дети старшего возраста, которые выросли уже из специальных детских сидений, должны использовать один из имеющихся ремней безопасности.

Следует быть знакомым со специальными требованиями, действующими в стране эксплуатации автомобиля. На заднем сиденье должны быть установлены в соответствии с нормами детские кресла. Необходимо использовать имеющееся на рынке детское кресло, соответствующее стандартам безопасности страны, в которой эксплуатируется автомобиль.

Детские сиденья должны крепиться на сиденьях автомобиля с помощью поясных ремней безопасности, поясной части поясно-плечевого ремня безопасности либо с помощью крепления привязного ремня и/или креплений ISOFIX (при наличии).

Дети могут получить травмы в дорожно-транспортном происшествии, если кресла или устройства фиксации их положения, в которых они находятся, не закреплены должным образом. Для малолетних детей следует использовать специальные кресла. Перед тем, как покупать конкретное приспособление для фиксации положения ребенка, убедитесь в том, что оно совместимо с конструкцией сидений и ремней безопасности автомобиля, и соответствует ребенку по размеру. Соблюдайте все инструкции производителя при установке такого приспособления в автомобиль.

ОСТОРОЖНО

• Специальное детское кресло должно быть установлено на заднем сиденье. Никогда не устанавливайте детское кресло на переднем пассажирском сиденье. В случае дорожнотранспортного происшествия может сработать боковая подушка безопасности пассажира, что может причинить серьезные травмы ребенку, сидящему в таком кресле, или стать причиной его гибели. Таким образом, следует устанавливать детское кресло только на заднем сиденье автомобиля.

• Ремень безопасности или приспособление для фиксации положения ребенка могут нагреться до высокой температуры, если они будут находиться в закрытом автомобиле в солнечный день, даже если температура окружающего воздуха не очень высокая.

(продолжение)

341

Средства обеспечения безопасности автомобиля

(продолжение)

Проверьте температуру поверхности кресла и пряжек застежек перед тем, как поместить в это кресло ребенка.

• Если детское кресло не используется, его следует убрать в багажник или закрепить ремнем безопасности так, чтобы избежать его резкого перемещения вперед в случае дорожно-транспортного происшествия или внезапной остановки.

• Дети могут получить серьезные травмы или погибнуть в результате раскрытия подушки безопасности. Все дети, даже те, которые выросли из детских кресел, должны находиться на заднем сиденье во время движения автомобиля.

ОСТОРОЖНО

Как уменьшить вероятность получения серьезных травм или повреждений смертельного характера:

• Более безопасным для детей любого возраста является нахождение на заднем сиденье, пристегнутыми ремнями безопасности. Ребенок, находящийся на переднем пассажирском сиденье, может получить сильный удар от раскрывающейся подушки безопасности, что может привести к получению серьезных травм или повреждений смертельного характера.

• Всегда соблюдайте инструкции по установке и использованию, предоставленные производителем детского кресла.

(продолжение)

• Всегда убеждайтесь в том, что детское сиденье зафиксировано должным образом в автомобиле, а сам ребенок прочно зафиксирован в этом сиденье.

• Никогда не держите ребенка на руках или на коленях во время движения автомобиля. Силы большой величины, возникающие при столкновении, вырвут ребенка из рук и приведут к его удару об элементы салона автомобиля.

• Никогда не допускайте пристегивания одним ремнем безопасности взрослого и ребенка. Во время столкновения ремень может глубоко врезаться в тело ребенка и вызвать серьезные повреждения внутренних органов.

(продолжение)

Средства обеспечения безопасности автомобиля

423

(продолжение)

• Никогда не оставляйте детей без присмотра в автомобиле даже на короткое время. Может произойти быстрый нагрев автомобиля, что вызовет получение серьезных телесных повреждений детьми, которые находятся внутри него. Даже очень маленькие дети могут непреднамеренно привести автомобиль в движение, оказаться зажатыми в окнах или запереть себя и других внутри автомобиля.

• Никогда не допускайте использование одного ремня безопасности двумя детьми или любыми двумя людьми.

• Дети часто беспорядочно двигаются и принимают неправильное положение. Никогда не допускайте размещения плечевого ремня безопасности под рукой или за спиной ребенка во время движения автомобиля. Всегда размещайте ребенка на заднем сиденье и фиксируйте его положение должным образом.

(продолжение)

• Никогда не разрешайте ребенку вставать на ноги или на колени на сиденье или на полу во время движения автомобиля. Во время столкновения или внезапной остановки ребенок может сильно удариться об элементы салона автомобиля, что приведет к получению серьезных травм.

• Никогда не используйте переносную колыбельку или детское кресло, которые крепятся на спинку сиденья при помощи креплений типа крюков; это может не обеспечить адекватный уровень безопасности в дорожнотранспортном происшествии.

• Ремни безопасности могут нагреться до высокой температуры, особенно если автомобиль находится на стоянке под воздействием прямых солнечных лучей. Всегда проверяйте пряжки ремней безопасности перед использования их для фиксации положения ребенка.

(продолжение)

• После дорожно-транспортного происшествия рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• После аварии обратитесь в авторизованному дилеру Kia и проверьте детское автокресло, ремни безопасности, верхний замок натяжителя и нижний замок.

• Если недостаточно места для установки детского сиденья на переднем ряду рядом с водителем установите его на заднем ряду.

343

Средства обеспечения безопасности автомобиля

Использование детского кресла

Для малолетних детей использование соответствующих детских сидений является обязательным. Такое детское сиденье должно соответствовать ребенку по размеру; оно должно быть установлено в автомобиль в соответствии с инструкциями его производителя.

В целях безопасности рекомендуется устанавливать удерживающие приспособления для детей на задних сидениях.

ОСТОРОЖНО

Запрещается устанавливать обращенное назад детское сидение на переднем пассажирском сиденье, поскольку подушка безопасности, установленная со стороны пассажира, при срабатывании может ударить по детскому сиденью, что приведет к гибели ребенка.

CRS09/OTF030028/OTFS032028

Детское кресло, расположенное лицом вперед

Детское кресло, расположенное лицом назад

■■

TTTTиииипппп АА

АА

■■

TTTTиииипппп ВВ

ВВ

ОСТОРОЖНО

- установка детского сиденья

• Перед установкой удерживающего приспособления для детей, ознакомьтесь с инструкцией производителя приспособления.

• Если ремень безопасности не работает так, как описано в этом разделе, рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• Невыполнение указаний, приведенных в данном руководстве и касающихся удерживающих приспособлений для детей, а также указаний производителя приспособлений может увеличить вероятность и/или степень тяжести травм в случае аварии.

Средства обеспечения безопасности автомобиля

443

Установка детского кресла с использованием трехточечного ремня безопасности

Для установки детского кресла на центральную или боковую часть заднего сиденья следует сделать следующее:

1. Поместите детское кресло на сиденье и просуньте трехточечный ремень безопасности в отверстия в кресле или расположите его вокруг кресла в соответствии с инструкциями производителя. Убедитесь в том, что лента ремня безопасности не перекручена.

2. Вставьте язычок замка трехточечного ремня безопасности в пряжку. При соединении должен быть ясно слышан щелчок.

Расположите кнопку открывания замка так, чтобы обеспечить к ней простой доступ в экстренном случае.

E2BLD310

E2MS103005

ОСТОРОЖНО

Если детское кресло не закреплено должным образом, или положение ребенка в нем не зафиксировано надежно, существенно увеличивается вероятность получения ребенком серьезных травм или его гибели при столкновении.

Всегда соблюдайте инструкции производителя детского сиденья при его установке и использовании.

345

Средства обеспечения безопасности автомобиля

3. Застегните ремень и дайте ему натянуться. После установки детского сиденья попробуйте переместить его в разных направлениях так, чтобы убедиться в надежности его крепления.

Если необходимо натянуть ремень, подайте ленту ремня внутрь кожуха устройства автоматического натяжения. Если расстегнуть ремень безопасности и дать ему возможность втянуться внутрь кожуха устройства автоматического натяжения, это устройство автоматически вернется в свое нормальное рабочее положение.

Установка детского кресла с использованием поясного ремня безопасности (в центральной части заднего сиденья) (при наличии)

Для установки детского кресла на центральную часть заднего сиденья следует сделать следующее:

1. Поместите детское кресло на центральную часть заднего сиденья.

2. Вытяните язычок пряжки поясного ремня безопасности.

3. Просуньте поясной ремень безопасности через отверстия в детском кресле в соответствии с инструкциями производителя.

4. Застегните поясной ремень безопасности и отрегулируйте его длину так, чтобы он плотно удерживал детское кресло, потянув за свободный конец ремня. После установки детского сиденья попробуйте переместить его в разных направления так, чтобы убедиться в надежности его крепления.

E2BLD347

MMSA3030

Средства обеспечения безопасности автомобиля

463

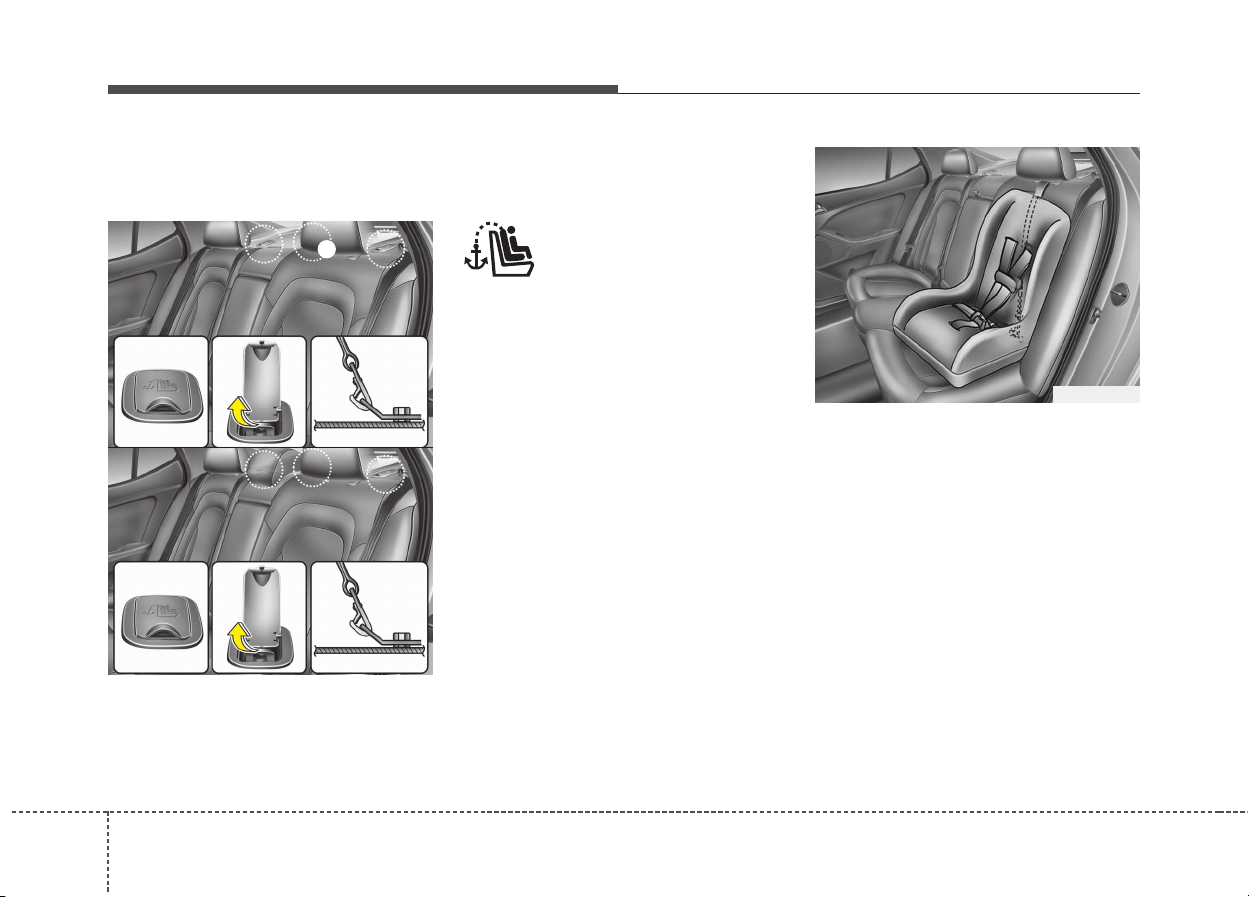

Фиксация детского кресла при помощи привязного крепления (при наличии)

* : при наличии

Держатели крюка детского сиденья расположены на полке за задними сиденьями.

Данный символ указывает на расположение привязного крепления.

1. Пропустите ремень крепления детского сиденья над спинкой сиденья.

Для автомобилей, которые оборудованы регулируемыми подголовниками, пропустите ремень крепления детского сиденья под подголовником между его опорами или иным образом пропустите ремень над спинкой сиденья.

2. Соедините ответную часть замка привязного крепления с соответствующим замком крепления детского кресла и затяните ремень для надежной фиксации кресла.

OTF030030N

OTF030029N

OTFS032029

■■

TTTTиииипппп АА

АА

■■

TTTTиииипппп ВВ

ВВ

347

Средства обеспечения безопасности автомобиля

ОСТОРОЖНО

- Привязное крепление

• Если детское кресло не акреплено должным образом, или положение ребенка в нем не зафиксировано надежно, существенно увеличивается вероятность получения ребенком серьезных травм или его гибели в дорожнотранспортном происшествии. Всегда соблюдайте инструкции производителя детского сиденья при его установке и использовании.

• Никогда не используйте один узел крепления детского кресла (верхнее привязное крепление или нижний замок) для фиксации более чем одного кресла. Увеличенная нагрузка от нескольких сидений может вызвать разрушение привязных креплений или замков, что приведет к получению серьезных травм или к гибели ребенка.

ОСТОРОЖНО

- Узлы крепления детского кресла

• Узлы крепления детского кресла предназначены для восприятия только нагрузок от детского кресла, установленного должным образом. Но при каких обстоятельствах не допускается их использование для крепления штатных ремней безопасности или для фиксации других предметов или оборудования в автомобиле.

• Крепление привязной системы любым образом, отличном от фиксации с использованием соответствующего замка, может привести к ее ненормальной работе.

ОСТОРОЖНО

- Проверка детского кресла

Убедитесь в надежности фиксации детского кресла путем попытки перемещения его в различных направлениях. Если не обеспечить правильного крепления детского кресла, оно может колебаться, проворачиваться, наклоняться или отделяться от сиденья, что приведет к гибели ребенка или к получению им серьезных повреждений.

Средства обеспечения безопасности автомобиля

483

Фиксация детского кресла системой ISOFIX и системой привязного крепления (при наличии)

Система ISOFIX является стандартизированным решением для установки детских кресел в автомобиле, причем это решение устраняет необходимость использования штатных ремней безопасности для фиксации детского кресла. Все это обеспечивает более надежную фиксацию одновременно с более легкой и более быстрой установкой.

Сиденье, оснащенное системой ISOFIX, может быть установлено только в случае его сертификации применительно к данному автомобилю в соответствии с требованиями норм ECE-R44.

На нижней части задних сидений с обеих сторон расположены маркеры детских ремней безопасности, отмечающие места крепления нижних фиксаторов ремней безопасности для детей, установленных подобным образом.

Оба задних боковых сиденья оборудованы парой креплений ISOFIX, а также соответствующими креплениями верхнего страховочного троса на задней стороне спинки сиденья. Крепления ISOFIX расположены между подушкой сиденья и спинкой сиденья, маркированной изображением ISOFIX.

При установке соединители ДУС ISOFIX должны войти в контакт с креплениями ISOFIX транспортного средства (при соединении должен быть слышан щелчок, следует проверить визуальные индикаторы ДУС и выполнить дополнительную проверку натягиванием).

ДУС с общим одобрением по ECE-R 44 должна установливаться с дополнительной лямкой верхнего страховочного троса, соединенной с соответствующей точкой крепления верхнего страховочного троса на спинке сиденья.

Детское кресло должно быть установлено и должно использоваться в соответствии с руководством по установке, которое прилагается к креслу, оборудованному креплениями типа ISOFIX.

B230D01NF

OTF030031

Крепление ISOFIX

Индикатор положения

крепления ISOFIX

349

Средства обеспечения безопасности автомобиля

ОСТОРОЖНО

• При использовании имеющейся на автомобиле системы ISOFIX для установки детского кресла на заднем сиденье автомобиля, все неиспользуемые металлические части замков ремней безопасности должны быть соединены со своими пряжками, а сами ремни безопасности должны быть расположены за спинкой детского кресла так, чтобы ребенок не мог дотянуться до свободных частей ремней безопасности и схватить их. Незафиксированные части замков ремней безопасности могут дать ребенку возможность дотянуться до свободных частей ремней безопасности, что может привести к удушью и к серьезным травмам или гибели ребенка, находящегося в детском кресле.

(продолжение)

• Не кладите ничего около нижних замков. Также убедитесь в том, что ремни безопасности не цепляются за нижние замки.

ОСТОРОЖНО

Средства обеспечения безопасности автомобиля

503

Как зафиксировать детское сиденье:

1. Для фиксации детского сиденья соедините две части замка типа ISOFIX: одну, которая прикреплена к креслу, и другую, которая закреплена на заднем сиденье автомобиля. При соединении должен быть ясно слышан щелчок.

2. Соедините ответную часть замка привязного крепления с верхним замком крепления детского кресла и затяните ремень для надежной фиксации кресла. (См. предыдущую страницу.)

ОСТОРОЖНО

• Не устанавливайте детское сиденье в центр заднего сиденья с использованием расположенных на автомобиле замков типа ISOFIX. Замки типа ISOFIX предназначены только для фиксации детского сиденья в правой или в левой части заднего сиденья. Не используйте замки типа ISOFIX не по назначению, пытаясь с их помощью закрепить детское сиденье в центре заднего сиденья автомобиля.

В таком случае при столкновении прочность замков типа ISOFIX может оказаться недостаточной для удержания на месте детского сиденья, установленного в центре заднего сиденья. Их возможное разрушение может привести к серьезным травмам или к гибели ребенка.

(продолжение)

• Не используйте нижний замок крепления детского сиденья для фиксации более чем одного изделия такого рода. Избыточное увеличение нагрузки может привести к разрушению (разрыву) такого крепления, что может стать причиной серьезных травм или гибели ребенка.

• Фиксируйте детское сиденье с креплениями типа ISOFIX или с креплениями, совместимыми с креплениями типа ISOFIX только в тех местах, которые указаны на рисунке.

ВНИМАНИЕ

Не допускайте, чтобы во время установки замок сиденья и крепление системы ISOFIX поцарапали или зажали ткань ремня безопасности заднего сиденья.

351

Средства обеспечения безопасности автомобиля

Соответствие детских сидений местам их установки

- для стран Европы

Используйте только те детские сиденья, которые были одобрены и которые пригодны для Ваших детей. При пользовании детскими сиденьями безопасности, следуйте данной таблице:

Переднее

пассажирское

сиденье

Заднее боковое

сиденье

Заднее

центральное

сиденье

0 : до 10 кг (0 - 9 месяцев)

0 + : до 13 кг (0 - 2 года)

I : 9 - 18 кг (9 месяцев - 4 года)

II и III : 15 - 36 кг (4 года - 12 лет)

U : Пригодно в качестве универсального изделия, разрешенного для

использования в данной весовой группе.

X: Сиденье не пригодно для детей данной весовой группы.

ОСТОРОЖНО

Производитель рекомендует устанавливать детское сиденье на заднее сиденье даже в случае отключения подушки безопасности переднего пассажира. Для обеспечения безопасности ребенка подушка безопасности пассажира, находящегося на переднем сиденье, должна быть отключена в том случае, когда в исключительных обстоятельствах необходимо установить детское сиденье на переднее пассажирское сиденье.

Возрастная группа

Расположение сиденья

Средства обеспечения безопасности автомобиля

523

Заднее боковое

сиденье (сторона

пассажира)

Заднее боковое

сиденье (сторона

водителя)

Переднее

пассажирское

сиденье

Крепление

(фиксирующее

устройство)

РазмерВесовая группа

Переносные

детские сиденья

0 : до 10 кг

0+ : до 13 кг

I : от 9 до 18 кг

Заднее

центральное

сиденье

Расположение ISOFIX в автомобиле

F ISO/L1 - X X -

G ISO/L2 - X X -

E ISO/R1 - IUF IUF -

D ISO/R2 - IUF IUF -

C ISO/R3 - IUF IUF -

D ISO/R2 - IUF IUF -

C ISO/R3 - IUF IUF -

B ISO/F2 - IUF IUF -

B1 ISO/F2X - IUF IUF -

A ISO/F3 - IUF IUF -

Соответствие детских сидений местам их установки в автомобилях, оснащенных системой ISOFIX

- для стран Европы

IUF = Пригодно для предназначенных для детей систем универсальной категории ISOFIX, которые разрешены для использования в

данной весовой группе.

IL = В прилагающемся перечне указаны детские автокресла ISOFIX для системы дополнительной безопасности (CRS). Эти системы ISOFIX

CRS относятся к категориям "спецавтомобиль", "ограничивающие" или "полууниверсальные"

X = Положение ISOFIX, которое не пригодно для систем универсальной категории ISOFIX, предназначенных для детей данной весовой

группы.

* Обе системы ISO/R2 и ISO/R3 могут устанавливаться только в крайнем переднем положении пассажирского сиденья. * Размеры и приспособления системы крепления детских сидений ISOFIX.

(Продолжение)

353

Средства обеспечения безопасности автомобиля

(Продолжение) A - ISO/F3: Система крепления сиденья ребенка, начинающего ходить, полный рост, лицом вперед (высота 720 мм) B - ISO/F2: Система крепления сиденья ребенка, начинающего ходить, уменьшенной высоты, лицом вперед (высота 650 мм) B1 - ISO/F2X: Система крепления сиденья ребенка, начинающего ходить, уменьшенной высоты, вторая версия формы задней

поверхности, лицом вперед (высота 650 мм) C - ISO/R3: Система крепления сиденья ребенка, начинающего ходить, полноразмерная, лицом назад D - ISO/R2: Система крепления сиденья ребенка, начинающего ходить, уменьшенного размера, лицом назад E - ISO/R1: Система крепления сиденья младенца, лицом назад F - ISO/L1: Система крепления детского сиденья, лицом в левом поперечном направлении (переносная кроватка) G - ISO/L2: Система крепления детского сиденья, лицом в правом поперечном направлении (переносная кроватка)

Рекомендуемые системы удерживания ребенка - для стран Европы

Информация о производителе CRS

FAIR http://www.fairbimbofix.com Britax

Römer http://www.britax.com

Группа по массе Название Производитель Тип фиксации

№ регистрации

ECE-R44

Группа 0-1

(0 ~ 18kg)

Bimbo G 0/1 S Fair

обращен лицом назад со специфичной для

автомобиля платформой ISOFIX типа “C”

E4 03443416 (сиденье)

E4 04443718 (платформа)

baby-Safe Plus II Britax Römer

Установка «лицом назад» с помощью

основания ISOFIX и опоры

E1 04301146

Группа 1

(9 ~ 18kg)

Bimbo G 0/1 S Fair

обращен лицом вперед со специфичной для

автомобиля платформой ISOFIX типа “I”

E4 03443416 (сиденье)

E4 04443718 (платформа)

Duo plus Britax Römer

Установка «лицом вперед» с помощью ISOFIX

и привязной системы

E1 04301133

Средства обеспечения безопасности автомобиля

543

(1) Передняя подушка безопасности

водителя

(2) Передняя подушка безопасности

пассажира* (3) Боковая подушка безопасности* (4) Надувная шторка* (5) Включение/выключение подушки

безопасности пассажира на

переднем сиденье*

* : при наличии

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ) (ПРИ НАЛИЧИИ)

ОСТОРОЖНО

Даже в автомобилях воздушными подушками, Вы и Ваши пассажиры должны быть всегда пристегнуты ремнями безопаности, которые сводят к минимуму риск и опасность ренений в случае столкновения или опрокидывания.

OYF039050/OUB031021

❈ Подушки безопасности, фактически установленные в автомобиле

могут иметь вид, отличный от изображенного на рисунке.

355

Средства обеспечения безопасности автомобиля

Принцип работы системы подушек безопасности

• Подушки безопасности находятся в рабочем состоянии только при нахождении ключа зажигания в положении ON (Вкл.) или START (Пуск).

• Их раскрытие происходит мгновенно в случае серьезного лобового или бокового столкновения (в случае установки боковых подушек безопасности или надувных шторок) с целью дополнительной защиты людей, находящихся в автомобиле, от серьезных травм.

• Скорость раскрытия подушек безопасности не является постоянной. В общем случае раскрытие подушек безопасности происходит в зависимости от силы удара и его направления. Эти два фактора определяют подачу датчиками электронного сигнала на раскрытие подушек безопасности.

• Раскрытие подушек безопасности зависит от ряда факторов, включая скорость движения автомобиля, направление удара, а также плотность и жесткость конструкции автомобиля или предмета, с которыми происходит столкновение данного автомобиля.

Приведенный выше перечень определяющих факторов не является исчерпывающим.

• Раскрытие передних подушек безопасности и их сворачивание происходит мгновенно.

Увидеть процесс раскрытия подушки безопасности при дорожнотранспортном происшествии практически невозможно. Скорее всего люди, находящиеся в автомобиле, просто увидят сократившиеся в объеме подушки безопасности, висящие на своих контейнерах после столкновения.

• Для обеспечения защиты при сильном столкновении подушки безопасности должны надуваться очень быстро. Необходимость в такой скорости раскрытия подушки безопасности вызвана исключительно малой величиной промежутка времени при столкновении, за который требуется надуть подушку между находящимся в автомобиле человеком и элементами конструкции автомобиля, чтобы человек не успел удариться об эти элементы конструкции. Подобная скорость раскрытия уменьшает вероятность получения серьезных травм или опасных для жизни повреждений при серьезном столкновении и, таким образом, является обязательной расчетной характеристикой подушки безопасности.

Вместе с тем, само раскрытие подушки безопасности также может приводить к травмам, включая царапины на лице, ушибы и переломы, поскольку высокая скорость раскрытия подушки вызывает возникновение при этом больших усилий.

Средства обеспечения безопасности автомобиля

563

• Существуют даже такие

обстоятельства, при которых контакт человека с подушкой безопасности, размещенной в рулевом колесе, приводил к получению повреждений смертельного характера, особенно в том случае, когда тот располагался чересчур близко к рулевому колесу.

Шум и дым

Раскрытие подушек безопасности сопровождается громким шумом и образованием дыма и пыли внутри автомобиля. Это является нормальным и представляет собой следствие сгорания устройства, вызывающего надувание подушек. После раскрытия подушек люди могут почувствовать существенный дискомфорт при дыхании в результате контакта грудной клетки как с ремнем безопасности, так и с подушкой, а также от вдыхания дыма и пыли.

Производитель настойчиво рекомендует раскрыть двери и/или окна как можно скорее после столкновения в целях уменьшения этого дискомфорта и предотвращения продолжительного воздействия дыма и пыли на организм человека.

Хотя этот дым и пыль нетоксичны, они могут вызывать раздражение кожи (глаз, носа, гортани и т.д.). В такой ситуации немедленно умойтесь и промойте пораженные места холодной водой; если симптомы не исчезнут, - обратитесь к врачу.

ОСТОРОЖНО

• Для исключения получения тяжелых травм или гибели людей в результате размещения подушек безопас-ности при столкновении водитель должен располагаться по возможности дальше от подушки безопасности, размещенной в рулевом колесе (не менее 250 мм от него). Пассажир, находящийся на переднем сиденье, всегда должен отодвинуть его как можно дальше назад, и сидеть в нем, прислонившись к его спинке.

• Раскрытие подушки безопасности при столкновении происходит моментально, и пассажиры могут получить травмы в результате воздействия усилий от такого раскрытия, если они не будут сидеть должным образом.

• Раскрытие подушки безопасности может вызывать получение травм, включая ссадины на лице и теле, порезы от разбитых очков и ожоги.

357

Средства обеспечения безопасности автомобиля

Не допускается установка детского кресла на переднем пассажирском сиденье

Никогда не размещайте детское кресло в положении “лицом назад” на переднее пассажирское сиденье.

При раскрытии подушки безопасности она может нанести удар по такому креслу, что приведет к получению ребенком серьезных травм или повреждений смертельного характера.

Кроме того, не допускается размещать на переднем пассажирском сиденье детское кресло и в положении “лицом вперед”.

При раскрытии передней подушки безопасности пассажира она может причинить ребенку серьезные травмы или повреждения смертельного характера.

Дополнительную информацию см. на стр. 3-67.

ОСТОРОЖНО

При раскрытии подушек безопасности детали рулевого колеса и/или передней панели и/или обеих кромок потолка над передними и задними дверьми, которые имеют отношение к подушкам, нагреваются до высокой температуры. Для предотвращения получения травм не прикасайтесь к внутренним деталям в местах расположения подушек безопасности непосредственно после их раскрытия.

OYDESA2042

OLM034310

■ Tип A

■ Tип В

Средства обеспечения безопасности автомобиля

583

Контрольная лампа неисправности подушек безопасности

Эта лампа, размещенная на приборной панели, предназначена для предупреждения водителя о возникновении возможных проблем в системе подушек безопасности - SRS (Supplemental Restraint System).

При включении зажигания она должна гореть примерно в течение 6 секунд, а потом погаснуть.

(продолжение)

• При нахождении детей на боковых задних сиденьях в автомобиле, оборудованном боковыми подушками безопасности, обязательно установите детские кресла как можно дальше от дверей, и обеспечьте их фиксацию от перемещений.

Раскрытие боковой подушки или шторки может вызвать получение серьезных травм или привести к гибели ребенка в результате удара.

ОСТОРОЖНО

• ЗАПРЕЩАЕТСЯ устанавливать детское удерживающее устройство, обращенное назад, на сиденье, перед которым находится АКТИВНАЯ ПОДУШКА БЕЗОПАСНОСТИ. Это может привести к СЕРЬЕЗНОЙ ТРАВМЕ или СМЕРТИ РЕБЕНКА.

• Никогда не устанавливайте детское кресло на переднее пассажирское сиденье. При раскрытии передней подушки безопасности пассажира она может причинить ребенку серьезные травмы или повреждения смертельного характера.

(продолжение)

W7-147

359

Средства обеспечения безопасности автомобиля

Обеспечьте выполнение проверки системы в следующих случаях:

• Лампа не загорается сразу после включения зажигания.

• Лампа продолжает гореть по прошествии примерно 6 секунд.

• Лампа загорается во время движения автомобиля.

• Когда замок безопасности находится в положении ВКЛ (ON), мигает индикатор.

Индикатор включения передней подушки безопасности пассажира (при наличии)

После поворота ключа зажигания в положение ВКЛ индикатор включения (ON) передней воздушной подушки безопасности загорается приблизительно на 4 секунды.

Кроме того, индикатор включения (ON) передней воздушной подушки безопасности загорается, если выключатель ВКЛ/ВЫКЛ пассажирской воздушной подушки безопасности поставить в положение ВКЛ, и гаснет приблизительно через 60 секунд.

Индикатор отключения передней подушки безопасности пассажира (при наличии)

Эта лампа загорается примерно на 4 секунды после поворота ключа зажигания в положение ON.

Она также загорается, когда выключатель передней подушки безопасности переводится в положение OFF, и выключается, когда этот выключатель переводится в положение ON.

OTF034082 OTF034083

Средства обеспечения безопасности автомобиля

603

Элементы системы подушек безопасности SRS и их функции

В систему подушек безопасности SRS входят следующие элементы:

1. Модуль передней подушки безопасности водителя*

2. Модуль передней подушки безопасности пассажира*

3. Модули боковых подушек безопасности*

4. Модули надувных шторок*

5. Преднатяжители, расположенные на катушке ремня безопасности*

6. Контрольная лампа неисправности подушек безопасности

7. Блок управления системой подушек безопасности SRS (SRSCM)

8. Датчики лобового удара

9. Датчики бокового удара*

10. Контрольная лампа отключения

передней подушки безопасности пассажира (только для переднего пассажирского сиденья)*

11. Переключатель для включения/

отключения передней подушки безопасности пассажира*

*: при наличии

Если ключ в замке зажигания находится в положении “ON” (Вкл.), блок управления SRSCM вспомогательной системы безопасности SRS постоянно проверяет все ее элементы, чтобы в случае возникновения аварийной ситуации определить, необходимо ли при данной силе удара приводить в действие подушки безопасности и преднатяжители ремней безопасности.

Сигнальная лампа подушки безопасности SRS “ ” светится на протяжении 6 секунд на приборной панели после включения зажигания в положение ВКЛ, после чего сигнальная лампа должна погаснуть.

ВНИМАНИЕ

В случае неисправности выключателя ВКЛ/ВЫКЛ передней пассажирской воздушной подушки безопасности, индикатор передней пассажирской воздушной подушки безопасности ВЫКЛ (OFF) не будет гореть (индикатор ВКЛ передней пассажирской воздушной подушки безопасности загорается и гаснет приблизительно через 60 секунд), и передняя пассажирская воздушная подушка безопасности начнет наполняться воздухом при фронтальном ударе, даже если выключатель ВКЛ/ВЫКЛ передней пассажирской воздушной подушки безопасности стоит в положении ВЫКЛ.

В этом случае обратитесь к уполномоченному дилеру Kia для проверки системы.

OTF030053L/Q

361

Средства обеспечения безопасности автомобиля

Модули подушек безопасности находятся в центре рулевого колеса и внутри передней панели напротив пассажирского сиденья над перчаточным ящиком. Когда блок SRSM определит наличие удара большой силы в переднюю часть автомобиля, он автоматически подаст команду на раскрытие подушек безопасности.

Во время раскрытия давление раскрывающихся подушек вскроет закрывающие их панели по заранее подготовленным местам разрыва. Дальнейшее вскрытие панелей обеспечит наполнение полушек безопасности в полном объеме.

ОСТОРОЖНО

Ниже перечислены признаки наличия неисправностей в системе SRS. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• Не происходит кратковременное включение контрольной лампы при переводе ключа зажигания в положение “ON”.

• Контрольная лампа продолжает гореть по прошествии 6 секунд.

• Лампа загорается во время движения автомобиля.

• Когда замок безопасности находится в положении ВКЛ (ON), мигает индикатор.

B240B01L

Передняя подушка безопасности водителя (1)

B240B02L

Передняя подушка безопасности водителя (2)

Средства обеспечения безопасности автомобиля

623

Полностью раскрывшаяся подушка безопасности совместно с должным образом расположенным на теле ремнем безопасности замедлит движение вперед тела водителя или пассажира, уменьшая тем самым вероятность получения травмы головы или грудной клетки.

После того, как подушка безопасности полностью раскроется, она немедленно начнет сокращаться, обеспечивая водителю обзор в переднем направлении и возможность управления автомобилем при помощи рулевого колеса или иных органов управления.

B240B03L

Передняя подушка безопасности водителя (3)

B240B05L

Передняя подушка безопасности пассажира

ОСТОРОЖНО

• Не устанавливайте или не размещайте никакие аксессуары (держатели для напитков, аудиокассет, блокноты и т.д.) на передней панели перед пассажиром над перчаточным ящиком в автомобиле, который оборудован подушкой безопасности пассажира. Такие предметы могут резко прийти в движение и привести к получению травм при раскрытии подушки безопасности пассажира.

(продолжение)

• При установке освежителя воздуха внутри салона следует исключить его размещение рядом с приборами или на поверхности приборной панели.

Такие предметы могут резко прийти в движение и привести к получению травм при раскрытии подушки безопасности пассажира.

363

Средства обеспечения безопасности автомобиля

ОСТОРОЖНО

• Раскрытие подушек безо

пасности может сопровожда- ться громким шумом и распространением по салону тонкодисперсной пыли. Это является нормальным и не представляет никакой угрозы, подушки безопасности в нерабочем состоянии упакованы в этот порошок. Пыль, появившаяся во время раскрытия подушек может вызвать раздражение кожи или органов зрения, а также усилить астматическую реакцию отдельных людей. После дорожно-транспортного происшествия, которое сопровождалось раскрытием подушек безопасности, всегда тщательно мойте все открытые участки кожи теплой водой и туалетным мылом.

(продолжение)

• Система подушек безопасности SRS может работать только при включенном зажигании (когда ключ в замке зажигания находится в положении ON).

Если при включении зажигания или запуске двигателя контрольная лампа SRS « » не загорается, остается включенной более 6 секунд или горит во время движения, система SRS неисправна. В этом случае обратитесь к уполномоченному дилеру Kia для проверки системы.

(продолжение)

• Перед заменой плавкого предохранителя и отсоединением какой-либо клеммы аккумуляторной батареи поворачивайте ключ в замке зажигания в положение LOCK (Блокировка) и вынимайте ключ из замка зажигания. Никогда не вынимайте и не заменяйте плавкий предохранитель (предохранители), которые имеют отношение к системе подушек безопасности при нахождении ключа зажигания в положении ON (Вкл.).

Несоблюдение этого предупреждения приведет к загоранию лампы , сигнализирующей о неисправности системы подушек безопасности SRS.

Средства обеспечения безопасности автомобиля

643

Передние подушки безопасности водителя и пассажира (при наличии)

Автомобиль оснащен вспомогательной системой безопасности (подушками безопасности) и наплечными/поясными ремнями безопасности как для водительского, так и для пассажирского сидений. На ее наличие указывает рельефная надпись AIR BAG (подушками безопасности) на крышке подушки безопасности на рулевом колесе и на элементе передней панели над перчаточным ящиком со стороны пассажирского сиденья.

Система подушек безопасности SRS включает в себя подушки безопасности, установленные под панелью в центре рулевого колеса и под элементом передней панели над перчаточным ящиком со стороны пассажирского сиденья.

Система подушек безопасности SRS предназначена для предоставления водителю и/или пассажиру, находящемуся на переднем сиденье, средств защиты при сильном лобовом столкновении, дополняющих возможности системы ремней безопасности.

OTF034033

Передняя подушка безопасности водителя

OTF030034

Передняя подушка безопасности пассажира

ОСТОРОЖНО

Всегда используйте ремни безопасности и детские кресла - в каждой поездке, когда бы то ни было, все без исключения! Раскрытие подушек безопасности происходит со значительной силой в мгновение ока. Ремни безопасности помогают удержать людей, находящихся в автомобиле в таком положении, в котором защитный эффект подушек безопасности проявляется максимально. Даже при наличии подушек безопасности возможно получение серьезных травм теми, кто находится в салоне автомобиля при раскрытии подушек, если люди не будут пристегнуты ремнями безопасности вообще, или будут пристегнуты не должным образом. Всегда соблюдайте меры предосторожности в отношении ремней безопасности, подушек безопасности и безопасности людей, которые находятся в автомобиле, содержащиеся в данном руководстве.

(продолжение)

365

Средства обеспечения безопасности автомобиля

(продолжение) Для уменьшения вероятности

получения серьезных травм или повреждений смертельного характера, а также для получения максимального защитного эффекта от пассивной системы безопасности:

• Никогда не сажайте ребенка на переднее сиденье и не устанавливайте на нем детское кресло.

• ВСЕГДА ПРИСТЕГИВАЙТЕ ДЕТЕЙ, находящихся на заднем сиденье, ремнями безопасности. Это самое безопасное место для детей любого возраста во время движения автомобиля.

• Передние и боковые подушки безопасности могут нанести травмы людям, которые находятся на передних сиденьях с нарушением требований.

• Сдвиньте сиденье водителя назад от передних подушек безопасности настолько, насколько это возможно, при сохранении управления автомобилем.

(продолжение)

• Водитель и пассажиры никогда не должны сидеть или наклоняться неоправданно близко к подушкам безопасности. Если водитель и пассажиры сидят с нарушением требований, они могут получить серьезные травмы от раскрывающихся подушек безопасности.

• Никогда не прислоняйтесь к двери или к центральной консоли, - всегда сидите вертикально.

• Не допускается нахождение никаких предметов над подушками безопасности, которые расположены в ступице рулевого колеса или на передней панели, или рядом с этими подушками. Причина этого в том, что при столкновении, сила которого будет достаточна для раскрытия подушек безопасности, любой такой предмет может нанести травму.

(продолжение)

• Не прикасайтесь к проводке или к другим элементам системы подушек безопас-ности SRS, не разъединяйте их контакты. Такие действия могут привести к получению травм в результате случайного раскрытия подушек безопасности SRS или в результате приведения этой системы в нерабочее состояние.

• Если во время езды продолжает гореть предупредительный сигнал подушки безопасности SRS, рекомендуем проверить систему подушки безопасности у авторизованного дилера Kia.

• Подушки безопасности можно использовать только один раз — рекомендуем заменить систему у авторизованного дилера Kia.

(продолжение)

Средства обеспечения безопасности автомобиля

663

(продолжение)

• Система подушек безопасности SRS предназначена для их раскрытия только в том случае, когда сила лобового удара достаточно велика, и его направление составляет с продольной осью автомобиля угол не более 30°. Кроме того, она является системой одноразового применения. Необходимо всегда пристегиваться ремнями безопасности.

• Передние подушки безопасности не предназначены для раскрытия в случае бокового столкновения, удара сзади или переворачивания автомобиля. Кроме того, эта система не работает при лобовом столкновении, сила которого ниже порога срабатывания системы.

(продолжение)

• Детское сиденье никогда не должно быть установлено на переднем сиденье. Ребенок может получить серьезные травмы или погибнуть в результате раскрытия подушки безопасности в случае дорожно-транспортного происшествия.

• Дети в возрасте младше 12 лет должны всегда находится на заднем сиденье, а положение их тела должно быть надежно зафиксировано. Никогда не разрешайте детям ездить в автомобиле на переднем пассажирском сиденье. Если ребенок старше 12 лет должен располагаться на переднем сиденье, он должен быть надежно пристегнут ремнями безопасности, а сиденье должно быть отодвинуто в крайнее заднее положение.

(продолжение)

• Для максимальной защиты во всех случаях дорожнотранспортных происшествий все люди, находящиеся в автомобиле включая водителя, должны быть пристегнуты ремнями безопасности с целью минимизации вероятности получения серьезных травм или гибели в случае дорожнотранспортного происшествия.

Не сидите излишне близко к подушке безопасности, не наклоняйтесь к ней во время движения автомобиля.

• Если сидеть с нарушением требований или отклоняться от правильного положения, это может привести к получению серьезных травм или повреждений смертельного характера при столкновении.

(продолжение)

367

Средства обеспечения безопасности автомобиля

Переключатель для включения/ отключения передней подушки безопасности пассажира (при наличии)

Передняя подушка безопасности пассажира может быть выключена при помощи соответствующего переключателя, если на переднем пассажирском сиденье установлено детское кресло, или это сиденье свободно.

Для обеспечения безопасности ребенка передняя подушка безопасности пассажира должна быть отключена в том случае, когда в исключительных обстоятельствах необходимо установить на переднее пассажирское сиденье детское кресло в положении “лицом назад”.

(продолжение)

Все люди, находящиеся в автомобиле, должны сидеть вертикально (а спинка сиденья должна находиться при этом в вертикальном положении), по центру подушки сиденья, и быть пристегнутыми ремнями безопасности, их ноги должны быть вытянуты в удобное положение со ступнями, находящимися на поверхности пола до тех пор, пока автомобиль не остановится на стоянке, а ключ не будет вынут из замка зажигания.

• Раскрытие подушек безопасности SRS происходит очень быстро для обеспечения защиты людей при столкновении. Если человек, находящийся в автомобиле, в это время находится в произвольном положении из-за того, что он не пристегнут ремнями безопасности, подушка безопасности может с силой ударить его, вызвав серьезную травму или гибель человека.

OTF034054L

Средства обеспечения безопасности автомобиля

683

Как включить или отключить переднюю подушку безопасности пассажира:

Для отключения передней подушки безопасности пассажира необходимо вставить главный ключ от автомобиля в соответствующий переключатель, расположенный внутри перчаточного ящика и повернуть его в положение OFF (Выкл.).

В этом случае загорится лампа, сигнализирующая об отключении передней подушки безопасности пассажира, которая будет продолжать гореть все время, пока эта подушка отключена.

Для включения передней подушки безопасности пассажира необходимо вставить главный ключ от автомобиля в соответствующий переключатель, расположенный внутри перчаточного ящика и повернуть его в положение ON (Вкл.). Индикатор ВЫКЛ передней пассажирской воздушной подушки безопасности погаснет, а индикатор ВКЛ передней пассажирской воздушной подушки безопасности загорится приблизительно на 60 секунд.

✽✽

К СВЕДЕНИЮ

• Когда переключатель передней подушки безопасности пассажира находится в положении ON (Вкл.), эта подушка находится в рабочем состоянии и не допускается установка на переднее пассажирское сиденье детского кресла.

• Когда переключатель передней подушки безопасности пассажира находится в положении OFF (Выкл.), то эта подушка находится в нерабочем состоянии.

OTF034082

OTF034083

ОСТОРОЖНО

Выключатель передних подушек безопасности может быть переключен при помощи похожего маленького устройства. Всегда проверяйте положение выключателя передних подушек безопасности и индикатора неисправности подушки безопасности пассажира.

369

Средства обеспечения безопасности автомобиля

ВНИМАНИЕ

• Если переключатель передней подушки безопасности пассажира неисправен, на приборной панели загорится лампа, сигнализирующая о неисправности системы подушек безопасности ( ).

Индикатор ( ) ВЫКЛ передней пассажирской воздушной подушки безопасности не будет гореть (индикатор ВКЛ передней пассажирской воздушной подушки безопасности загорится и погаснет приблизительно через 60 секунд). Блок управления системы SRS снова активирует переднюю пассажирскую воздушную подушку безопасности, и она будет наполняться воздухом при фронтальном ударе, даже если выключатель ВКЛ/ВЫКЛ передней пассажирской воздушной подушки безопасности стоит в положении ВЫКЛ.

(Продолжение)

В этом случае обратитесь к уполномоченному дилеру Kia для проверки системы.

• Если контрольная лампа неисправности подушек безопасности не загорается при включении зажигания, остается включенной более примерно 6 с или горит во время движения автомобиля, рекомендуем обратиться к уполномоченному дилеру Kia для проверки системы.

ОСТОРОЖНО

• Ответственность за правильность положения переключателя передней подушки безопасности пассажира лежит на водителе.

• Отключение передней подушки безопасности пассажира следует производить только при выключенном зажигании, в противном случае возможен отказ блока управления системой подушек безопасности SRSCM.

Кроме того, может случиться так, что передние и/или боковые подушки безопасности и надувные защитные шторы водителя и/или пассажира не раскроются или раскроются не в нужный момент времени при столкновении.

(продолжение)

Средства обеспечения безопасности автомобиля

703

Боковая подушка безопасности (при наличии)

Данный автомобиль оборудован боковыми подушками безопасности на обоих передних сиденьях и боковых задних сиденьях.

(продолжение)

Дети, которые уже выросли из сидений для малолетних детей, всегда должны находиться на заднем сиденье и пользоваться соответствующими поясными и плечевыми ремнями безопасности. Наибольшая безопасность детей в случае дорожно-транспортного происшествия обеспечивается в случае использования ими должным образом ремней безопасности на заднем сиденье.

• Как только детское сиденье больше не нужно располагать на переднем пассажирском сиденье, приведите переднюю подушку безопасности пассажира в рабочее состояние.

(продолжение)

• Никогда не устанавливайте детское кресло в положении “лицом назад” на переднем пассажирском сиденье до тех пор, пока не будет отключена передняя подушка безопасности пассажира. Ребенок может получить серьезные травмы или погибнуть в результате раскрытия подушки безопасности в случае дорожн

отранспортного происшествия.

• Даже хотя данный автомобиль оснащен переключателем передней подушки безопасности пассажира, не устанавливайте детское кресло на переднее пассажирское сиденье. Детское сиденье никогда не должно быть установлено на переднем сиденье.

(продолжение)

OTF030035

OTF030036

передняя

371

Средства обеспечения безопасности автомобиля

Эти подушки безопасности предназначаются для обеспечения защиты водителя и/или пассажиров, находящихся на переднем и боковых задних сиденьях, в дополнение к защите с помощью ремней безопасности.

Боковые подушки безопасности раскрываются только в боковых столкновениях конкретного типа в зависимости от силы удара, его направления, скорости и точки соприкосновения. Боковые подушки безопасности раскрываются не при любых боковых столкновениях.

ОСТОРОЖНО

• Не разрешайте пассажирам высовываться из дверей, класть какие-либо предметы между дверьми и пассажирами если они сидят на местах, оборудованных боковыми подушками безопасности и/или шторками безопасности.

• Боковая подушка безопасности устанавливается в дополнение к ремням безопасности, а не заменяет их. Следовательно, всегда во время движения автомобиля необходимо оставаться пристегнутым ремнем безопасности. Раскрытие подушек безопасности происходит только при боковых столкновениях определенных типов, сила которых достаточна для возможного получения травм людьми, находящимися в автомобиле.

(продолжение)

• Для наибольшей эффективности защиты, предоставляемой системой боковых подушек безопасности, а также во избежание получения травм во время раскрытия данных подушек, водитель и пассажиры, находящиеся на переднем и задних (при наличии данной функции) сиденьях, должны сидеть вертикально и надлежащим образом пристегиваться ремнями безопасности.

Руки водителя должны находиться на рулевом колесе в положениях “9 часов” и “3 часа”. Руки пассажира должны находиться у него на коленях.

• Не устанавливайте дополнительные чехлы на сиденьях.

• Использование таких чехлов может уменьшить, в том числе и полностью, эффективность работы системы.

(продолжение)

Средства обеспечения безопасности автомобиля

723

Надувная шторка (при наличии)

Шторки безопасности расположены вдоль обоих рельсов люка над центральной стойкой.

Они предназначены для того, чтобы защитить головы людей, сидящих на передних сиденьях и по краям заднего сиденья, в боковых столкновениях определенного типа.

Надувные защитные шторки раскрываются только в боковых столкновениях конкретного типа в зависимости от силы удара, его направления, скорости и точки соприкосновения. Надувные защитные шторки не предназначены для работы в боковых столкновениях всех типов, лобовых столкновениях или ударах сзади автомобиля, или в большинстве случаев переворота автомобиля.

(продолжение)

• Не устанавливайте никакие аксессуары со стороны боковой подушки безопасности или рядом с ней.

• Не располагайте никаких предметов над подушкой безопасности или между подушкой безопасности и человеком.

• Не оставляйте предметы (зонт, сумку и т.д.) между дверью и сидением. При раскрытии боковой подушки безопасности такие предметы могут отлететь в сторону и стать причиной травм.

• Для предупреждения неожиданного раскрытия боковой подушки безопасности, которое может привести к получению травм, избегайте ударов по датчику бокового столкновения при включенном зажигании.

• При повреждении сиденья или его обивки рекомендуем обратиться к авторизованному дилеру Kia для ремонта системы.

OTF030037-1

OTF030038

373

Средства обеспечения безопасности автомобиля

ОСТОРОЖНО

• Для обеспечения наибольшей эффективности защиты, предоставляемой системой боковых подушек безопасности (боковыми подушками безопасности и надувными шторками), и для исключения получения травм во время раскрытия таких подушек, водитель и пассажиры, находящиеся на переднем сиденье и на боковых задних сиденьях, должны сидеть вертикально и быть пристегнуты ремнями безопас-ности должным образом. Что очень важно, так это то, что дети должны сидеть в детском кресле необходимого типа, расположенном на заднем сиденье.

(продолжение)

• Когда дети сидят на боковых задних сиденьях, они должны использовать для этого детское кресло необходимого типа. Располагайте детское кресло как можно дальше от двери и должным образом закрепляйте на месте.

• Не позволяйте пассажирам облокачиваться головой или туловищем на двери, опираться на них руками, высовывать руки из окна или размещать какие-либо предметы между дверьми и пассажирами, если те сидят на сиденьях, оборудованных боковыми подушками безопасности и/или надувными шторками.

(продолжение)

• Запрещается самостоятельно вскрывать или ремонтировать любые компоненты системы шторок безопасности. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

Несоблюдение приведенных выше инструкций может привести к травмам или гибели людей, находящихся в автомобиле, в случае дорожнотранспортного происшествия.

Средства обеспечения безопасности автомобиля

743

Почему подушка безопасности не раскрылась при столкновении? (Условия, при которых происходит и не происходит раскрытие подушки безопасности)

Существует много типов дорожнотранспортных происшествий, в которых не ожидается получение дополнительной защиты от подушки безопасности.

К ним относятся удары в заднюю часть автомобиля, случаи, когда автомобиль окажется вторым или третьим в цепочке столкнувшихся машин, а также столкновения, которые происходят на малой скорости.

Датчики столкновения системы подушек безопасности

(1) Блок управления подушками

безопасности SRS

(2) Датчик лобового удара

(3) Датчик бокового столкновения

(при наличии)

OTF034039/OTF034040/OTF034041/OMG035053

375

Средства обеспечения безопасности автомобиля

Условия раскрытия подушек безопасности

Передние подушки безопасности

Передние подушки безопасности предназначены для того, чтобы раскрыться при лобовом столкновении в зависимости от его интенсивности, скорости или направления удара, - в общем случае направление столкновения должно совпадать с осью автомобиля при небольшом отклонении вправо и влево.

(продолжение)

• При изменении углов установки датчиков в результате деформации переднего бампера, кузова или стоек В, С, где эти датчики расположены, возможно возникновение проблем. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• Данный автомобиль был спроектирован так, чтобы воспринимать ударное воздействие и обеспечивать раскрытие подушек (подушки) безопасности при определенных столкновениях. Установка на бампер неоригинальных защитных решеток или замена бампера на бампер стороннего производителя может существенно снизить защитные характеристики автомобиля и системы подушек безопасности при столкновении.

ОСТОРОЖНО

• Не допускается наносить удары по тем местам, где расположены подушки безопасности или датчики, или подвергать их ударному воздействию от посторонних предметов.

Это может вызвать неожиданное раскрытие подушки безопасности, что может привести к получению серьезных травм или к гибели людей.

• Если любым образом изменить место или угол установки датчиков, подушки безопасности могут раскрыться в тот момент, когда они не должны этого делать, или не раскрыться в нужной ситуации. Все это может привести к получению серьезных травм или к гибели людей.

Поэтому не следует выполнять работы по техническому обслуживанию автомобиля в зонах установки датчиков системы подушек безопасности. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

(продолжение)

1JBA3513

Средства обеспечения безопасности автомобиля

763

Боковые подушки безопасности и надувные шторки (при наличии)

Боковые подушки безопасности и надувные шторки предназначаются для раскрытия в случае регистрации удара датчиками бокового столкновения в зависимости от силы, скорости или направления ударного воздействия вследствие бокового столкновения.

Хотя передние подушки безопасности (подушки безопасности водителя и переднего пассажира) предназначены для раскрытия только при лобовом столкновении, они также могут раскрываться при столкновениях других типов в случае регистрации удара значительной силы датчиками лобового столкновения. Боковые подушки безопасности и надувные шторки предназначаются для раскрытия только в случае бокового столкновения, но они также могут раскрываться при столкновениях других типов в случае регистрации удара значительной силы датчиками бокового столкновения.

Если шасси автомобиля подвергнется воздействию ударов о неровности или посторонние предметы на проселочной дороге, подушки безопасности могут раскрыться. Соблюдайте осторожность при управлении автомобилем на дорогах плохого качества и на поверхностях, которые не предназначены для движения автомобильного транспорта, чтобы избежать непредвиденного раскрытия подушек безопасности.

Условия, при которых не происходит раскрытия подушек безопасности

• Подушки безопасности могут не раскрыться в определенных столкновениях при низкой скорости движения. Они не предназначены для того, чтобы раскрываться в таких случаях, поскольку они не смогут предоставить дополнительной защиты к той, которая обеспечивается ремнями безопасности в подобных столкновениях.

1JBA3514

OTF030042

1JBA3515

377

Средства обеспечения безопасности автомобиля

• Передние подушки безопасности не предназначены для того, чтобы раскрываться при ударе в заднюю часть автомобиля, поскольку силой такого удара находящиеся в нем люди перемещаются назад. В таком случае подушки безопасности при их раскрытии не смогут обеспечить какой-либо дополнительной защиты.

• Передние подушки безопасности могут не раскрыться в случаях боковых столкновений, поскольку находящиеся в автомобиле люди перемещаются в направлении удара, и поэтому раскрытие передних подушек безопасности в таких ситуациях не обеспечит дополнительной защиты этим людям.

Тем не менее, боковые подушки безопасности и надувные шторки могут раскрыться в зависимости от силы удара, скорости автомобиля и направления ударного воздействия.

• В столкновении под углом сила удара может вызвать перемещение людей, находящихся в автомобиле в том направлении, в котором подушки безопасности не смогут обеспечить дополнительную защиту. В связи с этим датчики могут не выдать команду на раскрытие подушек безопасности.

OBH038060OBH038058 1JBA3516

Средства обеспечения безопасности автомобиля

783

• Непосредственно перед столкновением обычно водители прибегают к резкому торможению. Это приводит к смещению вниз передней части автомобиля, в результате чего он оказывается под транспортным средством с более высоким дорожным просветом. Подушки безопасности могут не раскрыться при таком «подкате», поскольку уровень отрицательного ускорения при этом может быть существенно ниже заданного.

• В случае опрокидывания подушки безопасности могут не раскрыться, поскольку автомобиль не способен обнаружить такой тип ДТП.

Однако боковые подушки и (или) шторки безопасности могут раскрыться в случае опрокидывания автомобиля после бокового столкновения.

• Подушки безопасности могут не раскрыться при столкновении автомобиля с такими предметами, как столбы или деревья. В этом случае удар приходится на ограниченную поверхность, а его полная сила не воспринимается датчиками.

1JBA3517 1JBA3522 1JBA3518

379

Средства обеспечения безопасности автомобиля

Уход за системой подушек безопасности SRS

Система подушек безопасности фактически не требует обслуживания: в ней нет элементов, обслуживание которых владелец автомобиля может проводить самостоятельно. Если сигнальная лампа подушки безопасности SRS не загорается при включении зажигания или остается включенной, рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

ОСТОРОЖНО

• Внесение изменений в элементы системы подушек безопасности SRS или в ее электрические цепи, включая размещение на панелях, закрывающих подушки, любых наклеек, или внесение изменений в несущие элементы кузова, - все это может негативно сказаться на эффективности работы системы подушек безопасности и стать причиной возможных травм.

• Для очистки панелей, закрывающих подушки безопасности, от загрязнения используйте только мягкую сухую ткань или ткань, увлажненную чистой водой. Растворители или чистящие средства могут повредить эти панели, что негативно скажется на эффективности работы системы при раскрытии подушек безопасности.

(продолжение)

• В случае раскрытия подушки безопасности рекомендуем обратиться к авторизованному дилеру Kia для ее замены.

• Не прикасайтесь к проводке или к другим элементам системы подушек безопас-ности SRS, не разъединяйте их контакты. Такие действия могут привести к получению травм в результате случайного раскрытия подушек безопас-ности или в результате приведения системы SRS в нерабочее состояние.

(продолжение)

Средства обеспечения безопасности автомобиля

803

Дополнительные меры безопасности

• Все люди, находящиеся в автомобиле, должны сидеть вертикально, плотно опираясь на спинку сиденья, и быть пристегнутыми ремнями безопасности, а ступни их ног должны стоять на поверхности пола.

• Пассажиры не должны вставать со

своих сидений или меняться местами во время движения автомобиля. Пассажир, не

пристегнутый ремнем безопасности, может удариться об элементы салона, о других людей, находящихся в автомобиле или вылететь из автомобиля при столкновении или внезапной остановке.

• Каждый ремень безопасности

предназначен для использования только одним человеком. Если

один и тот же ремень безопасности используется несколькими людьми, они могут получить серьезные травмы или погибнуть при столкновении.

• Не устанавливайте никаких

аксессуаров на ремнях безопасности. Производители таких

изделий могут заявлять о том, что они предоставляют повышенный комфорт или изменяют положение ремня безопасности, но они могут уменьшить уровень защиты, предоставляемой ремнем безопасности и увеличить вероятность получения серьезных травм при столкновении.

• Пассажиры не должны помещать

твердые или острые предметы между собой и подушками безопасности. Нахождение

твердых или острых предметов на коленях или во рту может привести к получению травм при раскрытии подушки безопасности.

• Удерживайте людей, находящихся

в автомобиле, на расстоянии от крышек подушек безопасности. Все

люди, находящиеся в автомобиле, должны сидеть вертикально, плотно опираясь на спинку сиденья, и быть пристегнутыми ремнями безопасности, а ступни их ног должны стоять на поверхности пола. Если они находятся слишком близко к крышкам подушек безопасности, они могут получить травмы при раскрытии подушек.

(продолжение)

• При необходимости снятия элементов системы подушек безопасности или при необходимости утилизации автомобиля следует соблюдать определенные меры предосторожности. Все эти предосторожности известны авторизованному дилеру компании Kia, который может предоставить необходимую информацию. Несоблюдение этих предосто-рожностей и процедур может увеличить вероятность получения травм.

• Если автомобиль был затоплен или на ковриках или полу видны следы воды, не пытайтесь запускать двигатель. Рекомендуем обратиться к авторизованному дилеру Kia.

381

Средства обеспечения безопасности автомобиля

• Не прикрепляйте и не устанавливайте какие-либо предметы на крышки подушек безопасности или рядом с ними.

Любой предмет, прикрепленный к крышке передней или боковой подушки безопасности, или установленный на ней, может помешать нормальной работе подушки.

• Не вносите изменений в

конструкцию передних сидений.

Это может помешать нормальному функционированию датчиков системы подушек безопасности или боковых подушек безопасности.

• Не располагайте никаких вещей под передними сиденьями. Это может помешать нормальному функционированию датчиков системы подушек безопасности или боковых подушек безопасности.

• Никогда не держите ребенка любого возраста на коленях. Он может получить серьезные травмы или погибнуть при столкновении. Все дети должны находиться в зафиксированном положении соответствующих детских креслах или на заднем сиденье, будучи пристегнуты ремнями безопасности.

Установка дополнительного оборудования или внесение изменений в конструкцию автомобиля, оборудованного подушками безопасности

Внесение изменений в конструкцию автомобиля путем изменения его силового каркаса, системы бамперов, передней части, боковых сторон, выполненных из листового металла, или высоты автомобиля над дорогой может негативно сказаться на работе системы подушек безопасности.

ОСТОРОЖНО

• Нарушение правил посадки людей в автомобиле может привести к тому, что они могут оказаться слишком близко от раскрывающейся подушки безопасности, столкнуться с элементами интерьера или быть выброшены из автомобиля.

• Всегда сидите вертикально (а спинка сиденья должна находиться при этом в вертикальном положении), по центру подушки сиденья, и будьте пристегнутым ремнями безопасности, ноги должны быть вытянуты в удобное положение со ступнями, находящимися на поверхности пола.

Kia Optima TF FL 2013 — 2015 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
