Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Sicherheitshinweise DE - 1 Funktion DE - 1 Bestimmungsgemäße Ver-

wendung Umweltschutz DE - 2 Bedienelemente DE - 3 Vor Inbetriebnahme DE - 4 Betrieb DE - 6 Transport DE - 10 Lagerung DE - 10 Pflege und Wartung DE - 10 Störungen DE - 11 Zubehör DE - 13 Technische Daten DE - 15 CE-Erklärung DE - 16 Garantie DE - 16 Ersatzteile DE - 16

DE - 2

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte,

5.956-251.

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Funktion

Diese Scheuersaugmaschine wird zur Nassreinigung von ebenen Böden eingesetzt. Sie kann durch Einstellen der Wassermenge und der Schmutzwasserabsaugung leicht an die jeweilige Reinigungsaufgabe angepasst werden. Eine Arbeitsbreite von 460 mm bzw. 530 mm (XL-Variante) und ein Fassungsvermögen der Frisch- und Schmutzwassertanks von jeweils 40 l ermöglichen eine effektive Reinigung bei hoher Einsatzdauer. Die Batterien können mittels Ladegerät an einer 230-V-Steckdose geladen werden. Ein Ladegerät ist bei den Geräten BR/BD 530 BAT-Package bzw, BR/BD BAT-Package bereits integriert.

Das Gerät ist für den Betrieb auf Flächen mit einer Steigung von bis zu 2% zugelassen.

몇 Warnung

Gerät nicht auf geneigten Flächen benutzen.

Das Gerät darf nur betrieben werden, wenn der Behälter und alle Deckel geschlossen sind.

– 1

3DE

Bestimmungsgemäße Ver-

wendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen glatten Böden benutzt werden.

– Dieses Gerät ist zur Verwendung in In-

nenräumen bestimmt.

– Das Gerät ist nicht geeignet zur Reini-

gung gefrorener Böden (z. B. in Kühlhäusern).

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

Umweltschutz

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten. Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte entsorgen Sie Altgeräte, Batterien und Akkus deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

4 DE

– 2

Bedienelemente

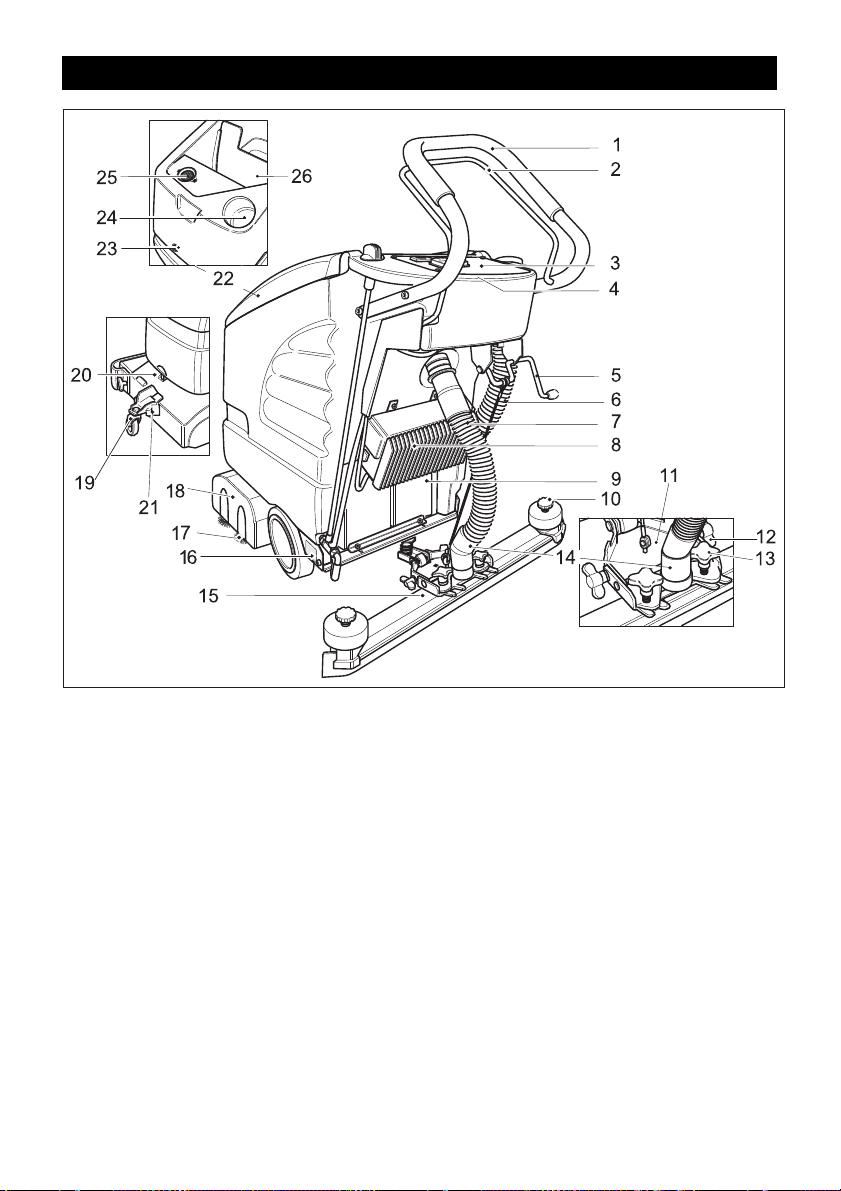

1 Schubbügel 2 Schaltbügel 3 Bedienpult 4 Elektronik und Sicherungen

(unter dem Bedienpult) 5 Hebel Saugbalkenabsenkung 6 Ablassschlauch Schmutzwasser 7 Saugschlauch 8 Ladegerät (Package-Variante) 9 Batterie (nur Package-Variante) 10 Sterngriffe zum Auswechseln der Saug-

lippen 11 Saugbalkenaufhängung 12 Flügelmuttern zum Neigen des Saug-

balkens 13 Kreuzgriffe zum Befestigen und

Schrägstellen des Saugbalkens. 14 Anschluss Saugschlauch-Saugturbine

15 Saugbalken (nicht im Lieferumfang) 16 Typenschild 17 Bürstenwalzen (BR-Variante)

Scheibenbürste (BD-Variante) 18 Reinigungskopf 19 Fahrwerk 20 Handgriff 21 Verriegelung 22 Deckel Schmutzwassertank 23 Schraube zur Verriegelung des Behäl-

ters; im Behälter: Batterien *

Unter dem Deckel Schmutzwassertank:

24 Einfüllöffnung Frischwassertank 25 Flusensieb (Absaugung) 26 Schmutzwassertank * nicht im Lieferumfang

– 3

5DE

Bedienpult

1 Regulierknopf Wassermenge 2 Schalter Bürstbetrieb 3 Schalter Saugturbine 4 Display

Saugbalken montieren

Î Saugbalken so in Saugbalkenaufhän-

gung einsetzen, dass das Formblech

über der Aufhängung liegt. Î Kreuzgriffe festziehen.

Vor Inbetriebnahme

Abladen

Î Schubbügel mit den vier mitgelieferten

Schrauben befestigen und Schutzkappen aufstecken.

Î Lange seitliche Bretter der Verpackung

als Rampe an die Palette legen.

Î Rampe mit Nägeln an der Palette be-

festigen.

Î Kurze Bretter zur Abstützung unter die

Rampe legen.

Î Holzleisten vor den Rädern entfernen. Î Reinigungskopf anheben und Kartona-

ge entfernen.

Î Gerät von der Palette über die Rampe

herunterschieben.

Î Saugschlauch aufstecken.

Bürsten montieren

BD 530 BAT/Package bzw. BD 530 XL BAT/Package

Vor Inbetriebnahme müssen die Scheibenbürsten montiert werden (siehe „Wartungsarbeiten“).

Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten

Augenschutz tragen

Kinder von Säure und Batterien fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und Rauchen verboten

Verätzungsgefahr

6 DE

– 4

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

 Gefahr

Explosionsgefahr. Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Verletzungsgefahr. Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

Batterie einsetzen und anschließen

Î Schraube zur Verriegelung des Behäl-

ters lösen und Behälter öffnen.

Î Batterien zum Reinigungskopf hin bün-

dig in die Wanne einsetzen.

Î Batteriepole mit Polfett einfetten. Î Pole mit dem beiliegenden Verbin-

dungskabel verbinden.

Vorsicht

Beschädigungsgefahr beim Verpolen des Anschlusskabels. Rotes Kabel an den Pluspol und schwarzes Kabel an den Minuspol anklemmen. Die Batterievariante kann leicht an der Gehäusefarbe der Batterien erkannt werden: EXIDE: grau, HOPPECKE: grün.

Î Mitgeliefertes Anschlusskabel an die

noch freien Batteriepole (+) und (-)

klemmen. Î Behälter schließen und Schraube fest-

drehen. Î Schraube zur Verriegelung des Behäl-

ters einschrauben und festziehen.

Vorsicht

Vor Inbetriebnahme des Gerätes Batterien aufladen.

Batterie laden

 Gefahr

Explosionsgefahr. Das Laden von Nassbatterien ist nur bei geöffnetem Behälter erlaubt.

Hinweis

Das Gerät verfügt über einen Tiefentladungsschutz, d.h., wird das noch zulässige Mindestmaß an Kapazität erreicht, so wird der Bürstenmotor und die Turbine ausgeschaltet. Im Display auf dem Bedienpult erscheint die Anzeige „LOW BAT“.

Hinweis

Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden. Die empfohlenen Ladegeräte (passend zu den jeweils eingesetzten Batterien) sind elektronisch geregelt und beenden den Ladevorgang selbstständig. Alle Funktionen des Gerätes werden während des Ladevorgangs automatisch unterbrochen.

Î Gerät direkt zur Ladestation schieben.

Ladevorgang BD 530 BAT/Package bzw. BD 530 XL BAT/Package

Î Netzstecker des Ladegerätes in Steck-

dose stecken.

Ladevorgang BR/BD 530 BAT

Î Saugschlauch vom Saugbalken abzie-

hen. Î Schraube zur Verriegelung des Behäl-

ters lösen und Behälter öffnen. Î Batteriestecker abziehen und mit dem

Ladekabel verbinden. Î Ladegerät mit dem Netz verbinden und

einschalten.

– 5

7DE

Wartungsarme Batterien (Nassbatterien)

Î Eine Stunde vor Ende des Ladevor-

gangs destilliertes Wasser zugeben, den richtigen Säurestand beachten. Batterie ist entsprechend gekennzeichnet.

 Gefahr

Verätzungsgefahr!

– Nachfüllen von Wasser im entladenen

Zustand der Batterie kann zu Säureaustritt führen.

– Beim Umgang mit Batteriesäure

Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern.

– Eventuelle Säurespritzer auf Haut oder

Kleidung sofort mit viel Wasser ausspülen.

Vorsicht

Beschädigungsgefahr!

– Zum Nachfüllen der Batterien nur destil-

liertes oder entsalztes Wasser (EN 50272-T3) verwenden.

– Keine Fremdzusätze (so genannte Auf-

besserungsmittel) verwenden, sonst erlischt jede Garantie.

Empfohlene Batterien

Hersteller, Kärcher-Bestell-Nr.

DETA

6.654-097.0

DETA

6.654-093.0

HOPPECKE

6.654-224.0

Beschreibung

12 V GIS 80, wartungsarm, Kapazität: 80 Ah, Spannung: 12 V

12 V GIV 75 DT, wartungsfrei, Kapazität: 75 Ah, Spannung: 12 V

12 V / 70 Ah, wartungsfrei, Kapazität: 70 Ah, Spannung: 12 V

Empfohlene Ladegeräte

Hersteller, Kärcher-Bestell-Nr.

KÄRCHER

6.654-102.0 KÄRCHER

6.654-067.0

Batterien und Ladegeräte sind im Fachhandel erhältlich.

Beschreibung

Separates Ladegerät für Batterie 6.654-093.0

Separates Ladegerät für Batterie 6.654-097.0

몇 Warnung

Bei Package-Geräten im Ersatzfall nur wartungsfreie Batterien verwenden.

Batteriekontrollanzeige

Der Ladezustand der Batterie wird im Display auf dem Bedienpult angezeigt:

– Nach dem Einschalten des Schalters

Bürstbetrieb oder Saugturbine werden

5 Sekunden lang die Betriebsstunden

angezeigt.

– Anschließend erscheint eine Balkenan-

zeige für den Ladezustand der Batterie.

Batterien ausbauen

Î Schalter Bürstbetrieb und Saugturbine

ausschalten. Î Schraube zur Verriegelung des Behäl-

ters lösen und Behälter öffnen. Î Kabel vom Minuspol der Batterie ab-

klemmen. Î Restliche Kabel von den Batterien ab-

klemmen.

Î Batterien herausnehmen. Î Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

Betrieb

Vorsicht

Beschädigungsgefahr. Saugbalken vor dem Rückwärtsfahren anheben.

Hinweis

Das Gerät ist so aufgebaut, dass der Bürstenkopf rechts übersteht. Dies ermöglicht ein übersichtliches, randnahes Arbeiten.

8 DE

– 6

Betriebsstoffe einfüllen

Vorsicht

Beschädigungsgefahr. Nur die empfohlenen Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit, Unfallgefahr und verringerter Lebensdauer des Gerätes. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reingungsmitteln beachten.

Hinweis

Keine stark schäumenden Reinigungsmittel verwenden. Dosierhinweise beachten.

Î Deckel des Schmutzwassertanks öff-

nen. Frischwasser (maximal 60 °C) einfüllen.

Î Î Reinigungsmittel beigeben. Hinweise

zur Dosierung beachten.

Empfohlene Reinigungsmittel:

Anwendung Reinigungs-

mittel

Unterhaltsreinigung (auch bei alkaliempfindlichen Böden)

Reinigung von Fettverschmutzungen

Grundreinigung (Strippen) von alkalibeständigen Hartbelägen

Grundreinigung (Strippen) von Linoleum

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Sanitärreiniger RM 25 ASF Desinfektionsreiniger RM 732

Reinigungsmittel sind im Fachhandel erhältlich. Î Deckel des Schmutzwassertanks

schließen.

Reinigen

Fahrwerk

unten Transport

oben Reinigen

Î Gerät am Handgriff leicht anheben. Î Verriegelung herausziehen. Î Fahrwerk in gewünschte Position

schwenken. Î Verriegelung einrasten.

Zum Einsatzort fahren

Î Fahrwerk nach unten schwenken und

verriegeln. Î Gerät zum Einsatzort schieben.

Reinigen

Î Fahrwerk nach oben schwenken und

verriegeln. Î Schalter Bürstbetrieb und Saugturbine

einschalten.

Hinweis

Wenn der Bürstenmotor beim Einschalten nicht anläuft, Bürstenmotor durch Zurückziehen des Gerätes entlasten.

Î Reinigung durchführen.

– 7

9DE

Vortriebsgeschwindigkeit einstellen (nur BD 530 BAT bzw. BD 530 XL BAT)

Î Geschwindigkeit drosseln:

Knopf in Richtung „–“ drehen.

Î Geschwindigkeit erhöhen:

Knopf in Richtung „+“ drehen.

Wassermenge einstellen

Î Wassermenge entsprechend der Ver-

schmutzung und Art des Bodenbelages am Regulierknopf einstellen.

Î Kreuzgriffe festziehen.

Neigung

Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens geändert werden.

Î Flügelmuttern lösen. Î Saugbalken neigen.

Hinweis

Erste Reinigungsversuche mit geringer Wassermenge durchführen. Wassermenge Schritt für Schritt erhöhen, bis das gewünschte Reinigungsgergebnis erreicht ist.

Saugbalken einstellen

Schräglage

Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbalken um bis zu 5° Schräglage verdreht werden.

Î Kreuzgriffe lösen. Î Saugbalken drehen.

10 DE

Î Flügelmuttern festziehen.

Saugbalken absenken

Î Hebel nach unten drücken; der Saug-

balken wird abgesenkt.

Î Saugturbine am Schalter einschalten.

– 8

Reinigungskopf einschalten

Schmutzwassertank entleeren

Vorsicht

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

Î Schalter Bürstbetrieb einschalten. Î Schaltbügel betätigen, der Bürstenmo-

tor läuft an.

Hinweis

Zuerst Schalter Bürstbetrieb einschalten, dann Schaltbügel betätigen. Bei umgekehrter Reihenfolge erscheint eine Störungsmeldung in Display.

Anhalten und abstellen

Î Regulierknopf Wassermenge schlie-

ßen.

Î Gerät noch 1-2 m vorwärts fahren, um

Restwasser abzusaugen.

Î Schaltbügel loslassen. Î Schalter Bürstbetrieb und Saugturbine

ausschalten.

Î Saugbalken anheben. Î Fahrwerk nach unten schwenken und

verriegeln.

Vorsicht

Gefahr der Deformierung der Bürste/n. Beim Abstellen des Gerätes Bürste/n durch absenken des Fahrwerks entlasten

Vorsicht

Örtliche Vorschriften zur Abwasserbehandlung beachten.

Î Ablassschlauch Schmutzwasser aus

Halterung nehmen und über einer ge-

eigneten Sammeleinrichtung absen-

ken.

Î Wasser durch Öffnen der Dosiereinrich-

tung am Ablassschlauch ablassen. Î Anschließend Schmutzwasserbehälter

mit klarem Wasser ausspülen.

Frischwassertank entleeren

Î Verschluss des Frischwassertanks mit

geeignetem Werkzeug (z.B. Münze)

öffnen.

Frostschutz

Bei Frostgefahr: Î Frisch- und Schmutzwassertank ent-

leeren. Î Gerät in einem frostgeschützten Raum

abstellen.

– 9

11DE

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Î Bürsten herausnehmen, um Beschädi-

gung der Bürsten zu vermeiden.

Î Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Schalter Bürstbetrieb und Saugturbine ausschalten und Netzstecker des Ladegerätes ziehen.

Vorsicht

Beschädigungsfahr für das Gerät durch auslaufendes Wasser. Schmutzwassertank und Frischwassertank vor Wartungsarbeiten am Gerät entleeren.

Î Gerät auf einer ebenen Fläche abstel-

len.

Wartungsplan

Î Flusensieb prüfen, bei Bedarf reinigen. Î Sauglippen und Abstreiflippen säubern,

auf Verschleiß prüfen und bei Bedarf

austauschen. Î Bürsten auf Verschleiß prüfen, bei Be-

darf austauschen. Î Batterie bei Bedarf laden.

Monatlich

Î Batteriepole auf Oxidation prüfen, bei

Bedarf abbürsten und mit Polfett einfet-

ten. Auf festen Sitz der Verbindungska-

bel achten. Î Dichtungen zwischen Schmutzwasser-

tank und Deckel auf Zustand prüfen, bei

Bedarf austauschen. Î Bei nicht-wartungsfreien Batterien,

Säuredichte der Zellen überprüfen.

Jährlich

Î Vorgeschriebene Inspektion durch

Kundendienst durchführen lassen.

Wartungsarbeiten

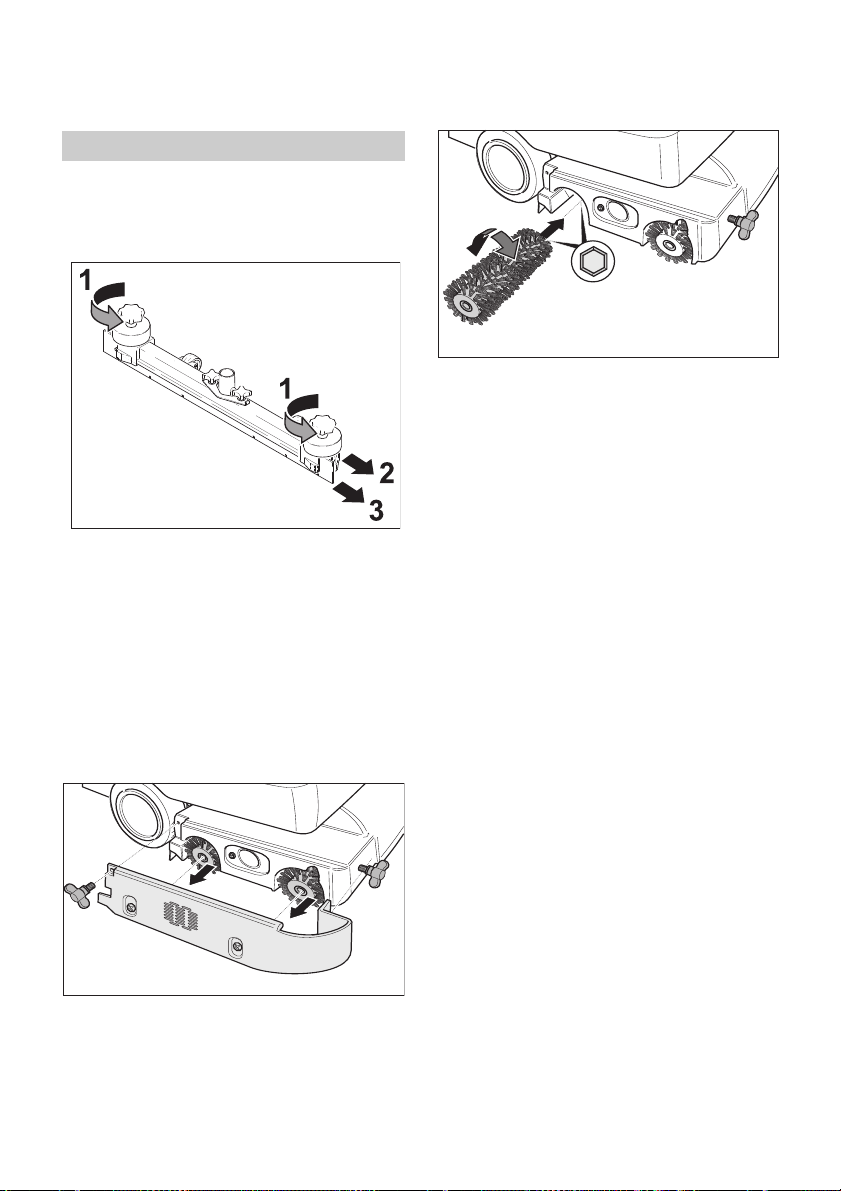

Sauglippen wenden oder austauschen

Î Saugbalken abnehmen. Î Sterngriffe herausschrauben.

Nach der Arbeit

Vorsicht

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

Î Schmutzwasser ablassen. Î Schmutzwasserbehälter mit klarem

Wasser ausspülen.

Î Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reinigen.

12 DE

Kunststoffteile abziehen.

Î Î

Sauglippen abziehen.

Sauglippen wenden oder neue Sauglip-

pen einschieben.

Kunststoffteile aufschieben. Î Sterngriffe einschrauben und festzie-

hen.

– 10

Bürstenwalzen austauschen

Î Flügelmuttern lösen. Î Lagerdeckel abnehmen.

Î Beide Bürstenwalzen herausnehmen,

neue einsetzen (Sechskant-Aufnahmen beachten).

Störungen

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Schalter Bürstbetrieb und Saugturbine ausschalten und Netzstecker des Ladegerätes ziehen.

Vorsicht

Beschädigungsfahr für das Gerät durch auslaufendes Wasser. Schmutzwassertank und Frischwassertank vor Wartungsarbeiten am Gerät entleeren.

Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

Î Lagerdeckel aufsetzen. Î Flügelmuttern festziehen.

Scheibenbürste austauschen

Î Knopf zur Einstellung der Vortriebsge-

schwindigkeit in Richtung „–“ drehen.

Î Scheibenbürste anheben. Î Scheibenbürste um ca. 45° gegen den

Uhrzeigersinn drehen.

Î Scheibenbürste nach unten abnehmen. Î Neue Scheibenbürste in umgekehrter

Reihenfolge einfügen.

Î Vortriebsgeschwindigkeit einstellen.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen KärcherVerkaufsbüro Wartungsverträge abgeschlossen werden.

– 11

13DE

Störungen mit Anzeige im Display

Display-Anzeige Behebung

ERR B Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls

Fremdkörper entfernen. ERR T Kundendienst rufen LOW BAT Batterie laden ERR TEMP Gerät abkühlen lassen.

Eventuell Bürstenanpressdruck verringern. HandsOff Schaltbügel loslassen und warten bis Betriebsstunden oder Bat-

teriezustand im Display angezeigt werden. Anschließend Schalt-

bügel wieder betätigen. ERR REL Schalter Bürstbetrieb ausschalten, Schalter Saugturbine aus-

schalten, Schaltbügel loslassen, 3 Sekunden warten, wieder ein-

schalten.

Bei Wiederholung Kundendienst rufen

Störungen ohne Anzeige im Display

Störung Behebung

Gerät lässt sich nicht starten Schaltbügel betätigen.

Batterien prüfen, ggf. austauschen.

Ungenügende Wassermenge Frischwasserstand prüfen, bei Bedarf Tank auffüllen.

Schläuche auf Verstopfung prüfen, bei Bedarf reinigen.

Ungenügende Saugleistung Dichtungen zwischen Schmutzwassertank und Deckel rei-

nigen und auf Dichtigkeit prüfen, bei Bedarf austauschen. Flusensieb reinigen. Sauglippen am Saugbalken reinigen, bei Bedarf wenden

oder austauschen. Saugschlauch und Saugbalken auf Verstopfung prüfen,

ggf. Verstopfung beseitigen Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austau-

schen. Überprüfen, ob der Deckel am Schmutzwasser-Ablass-

schlauch geschlossen ist. Einstellung des Saugbalkens überprüfen.

Ungenügendes Reinigungsergebnis

Bürsten drehen sich nicht Schaltbügel betätigen.

Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.

Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls Fremdkörper entfernen.

14 DE

– 12

Zubehör

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Bezeichnung

Bürstenwalze, rot (mittel, Standard)

Bürstenwalze, weiß (weich)

Bürstenwalze, orange (hoch/ tief)

Bürstenwalze, grün (hart)

Padwalzenwelle 4.762-184.0 4.762-214.0 Zur Aufnahme von Walzen-

Walzenpad, weiß (sehr weich)

Walzenpad, rot (mittel)

Walzenpad, grün (hart)

Walzenpad, gelb (weich)

Teile-Nr.

BR 530

5.762-169.0 5.762-208.0 Zur Unterhaltsreinigung auch

5.762-172.0 5.762-211.0 Zum Polieren und zur Unter-

5.762-170.0 5.762-209.0 Zum Schrubben von Struktur-

5.762-171.0 5.762-210.0 Zur Grundreinigung stark ver-

6.369-731.0 6.369-735.0 Zum Feinpolieren von Böden. 2

6.369-730.0 6.369-734.0 Zur Reinigung von leicht ver-

6.369-729.0 6.369-733.0 Zur Reinigung von normal bis

6.369-728.0 6.369-732.0 Zum Polieren von Böden. 2

Teile-Nr.

BR 530 XL

Beschreibung

stärker verschmutzter Böden.

haltsreinigung empfindlicher Böden.

böden (Sicherheitsfliesen usw.).

schmutzter Böden und zur Entschichtung (z. B. Wachse, Acrylate).

pads.

schmutzten Böden.

stark verschmutzten Böden.

Gerät benötigt

Stück

– 13

15DE

Bezeichnung

Scheibenbürste, natur (weich)

Scheibenbürste, rot (mittel, Standard)

Scheibenbürste, schwarz (hart)

Treibteller 6.906-332.0 6.906-331.0 Zur Aufnahme von Pads. 1 1 Disc-Pad, rot (mit-

tel) Disc-Pad, grün

(hart) Disc-Pad,

schwarz (sehr hart)

Teile-Nr.

BD 530

6.906-056.0 6.905-866.0 Zum Polieren von Böden. 1 1

6.906-054.0 6.905-864.0 Zur Reinigung gering ver-

6.906-055.0 6.905-865.0 Zur Reinigung stark ver-

6.369-024.0 6.369-017.0 Zur Reinigung leicht ver-

6.369-023.0 6.369-016.0 Zur Reinigung normal ver-

6.369-022.0 6.369-015.0 Zur Reinigung stark ver-

Teile-Nr.

BD 530 XL

Beschreibung

schmutzter oder empfindlicher Böden.

schmutzter Böden.

Stück/Verpackung

Gerät benötigt Stück

Bezeichnung

Saugbalken, gerade

Saugbalken, gebogen

Gummilippe, blau 6.273-204.0 Standard 1 1 Gummilippe,

braun

16 DE

Teile-Nr.

BR/BD 530

4.777-047.0 Standard 1 1

4.777-054.0 Standard 1 1

6.273-207.0 ölfest 1 1

Teile-Nr.

BR/BD 530 XL

Beschreibung

– 14

Stück/Verpackung

Gerät benötigt Stück

Technische Daten

BR 530

(BR 530 XL)

BD 530

(BD 530 XL)

Leistung

Nennspannung V 24

Batteriekapazität Ah (5h) 75

Mittlere Leistungsaufnahme W 1200 (1560)

Saugmotorleistung W 500

Bürstmotorleistung W 600

Saugen

Saugleistung, Luftmenge l/s 30

Saugleistung, Unterdruck kPa 14

Reinigungsbürsten

Arbeitsbreite mm 460 (530)

Bürstendurchmesser mm 96 460 (530)

Bürstendrehzahl 1/min 1500 140

Maße und Gewichte

Theoretische Flächenleistung m

/h 1840 (2120)

Volumen Frisch-/Schmutzwassertank l 40/40

Zulässiges Gesamtgewicht kg 201,5

Transportgewicht kg 150

Ermittelte Werte gemäß EN 60335-2-72

Schwingungsgesamtwert m/s

Unsicherheit K m/s

Schalldruckpegel L

Unsicherheit K

Schallleistungspegel L

+ Unsicherheit K

dB(A) 70

dB(A) 1

dB(A) 83

<2,5

0,2

– 15

17DE

CE-Erklärung

CEO

Head of Approbation

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger Typ: 1.127-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG

Angewandte harmonisierte Normen

EN 50336: 2003 + A1: 2006 EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 50366: 2003 + A1: 2006

Angewandte nationale Normen

Hinweis: Alle Geräte die die neuen Ladegeräte eingebaut haben, sind auf dem Gerät

und der Kartonage mit einem Haken gekennzeichnet.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

18 DE

– 16

Please read and comply with

these original instructions prior to the initial operation of your appliance and store them for later use or subsequent owners.

Contents

Safety instructions EN - 1 Function EN - 1 Proper use EN - 1 Environmental protection EN - 2 Control elements EN - 3 Before Startup EN - 4 Operation EN - 7 Transport EN - 10 Storage EN - 10 Maintenance and care EN - 10 Faults EN - 11 Accessories EN - 13 Technical specifications EN - 15 CE declaration EN - 16 Warranty EN - 16 Spare parts EN - 16

Safety instructions

Before using the appliance for the first time, read and observe these operating instructions and the accompanying brochure: Safety information for brush cleaning units and spray-extraction units, 5.956-251.

The machine has been approved for use on surfaces with gradients of up to 2%.

몇 Warning

Do not use the appliance on inclines.

The appliance may only be operated when the container and all lids are closed.

Symbols in the operating instruc-

tions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Function

The scrubbing vacuum cleaner is used for the wet cleaning of level floors. It can be easily adjusted to the cleaning task by setting the water quantity and the dirt water suction. A working width of 460 mm or 530 mm (XL model) and a capacity of 40 l each of the fresh and dirt water reservoirs enable an effective cleaning when the machine is to be used for a longer period of time. The batteries can be charged using a charger connected to a 230 V socket. A charger has already been integrated in the BR/BD 530 BAT package or BR/BD BAT package.

Proper use

Use this appliance only as directed in these operating instructions.

– The appliance should only be used for

cleaning level floors that are not affected by moisture.

– This appliance is intended for inside

use.

– The appliance is not suited for the

cleaning of frozen grounds (e.g. in cold stores).

– The appliance may only be equipped

with original accessories and spare parts.

– 1

19EN

Environmental protection

The packaging material can be recy-

cled. Please do not place the packaging into the ordinary refuse for disposal, but arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old appliances. Batteries and accumulators contain substances that must not enter the environment. Please dispose of your old appliances, batteries and accumulators using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

20 EN

– 2

Control elements

1 Push handle 2 Control handle 3 Operator console 4 Electronics and fuses

(under the operations panel) 5 Vacuum bar lowering lever 6 Dirt water discharge hose 7 Suction hose 8 Charger (package model) 9 Battery (only package model) 10 Star grips to exchange the vacuum lips 11 Vacuum bar suspension 12 Wing nuts for tilting the vacuum bar 13 Cross handles for fastening and slant-

ing the vacuum bar 14 Connecting the suction hose to the suc-

tion turbine

15 Vacuum bar (not included in the deliv-

ery) 16 Nameplate 17 Brush rollers (BR model)

Disk brushes (BD model) 18 Cleaning head 19 Chassis 20 Handle 21 Locking 22 Cover dirt water reservoir 23 Screw for locking the container; in the

container. Batteries *

Under the lid of the dirt water tank:

24 Fresh water reservoir filler neck 25 Lint sieve (suction) 26 Dirt water reservoir * not included in the delivery

– 3

21EN

Operator console

1 Water quantity regulator 2 Switch for brush operations 3 Switch of suction turbine 4 Display

Before Startup

Unloading

Î Fasten the pushing handle using the

four screws that have been delivered and fit the protective caps.

Installing the Vacuum Bar

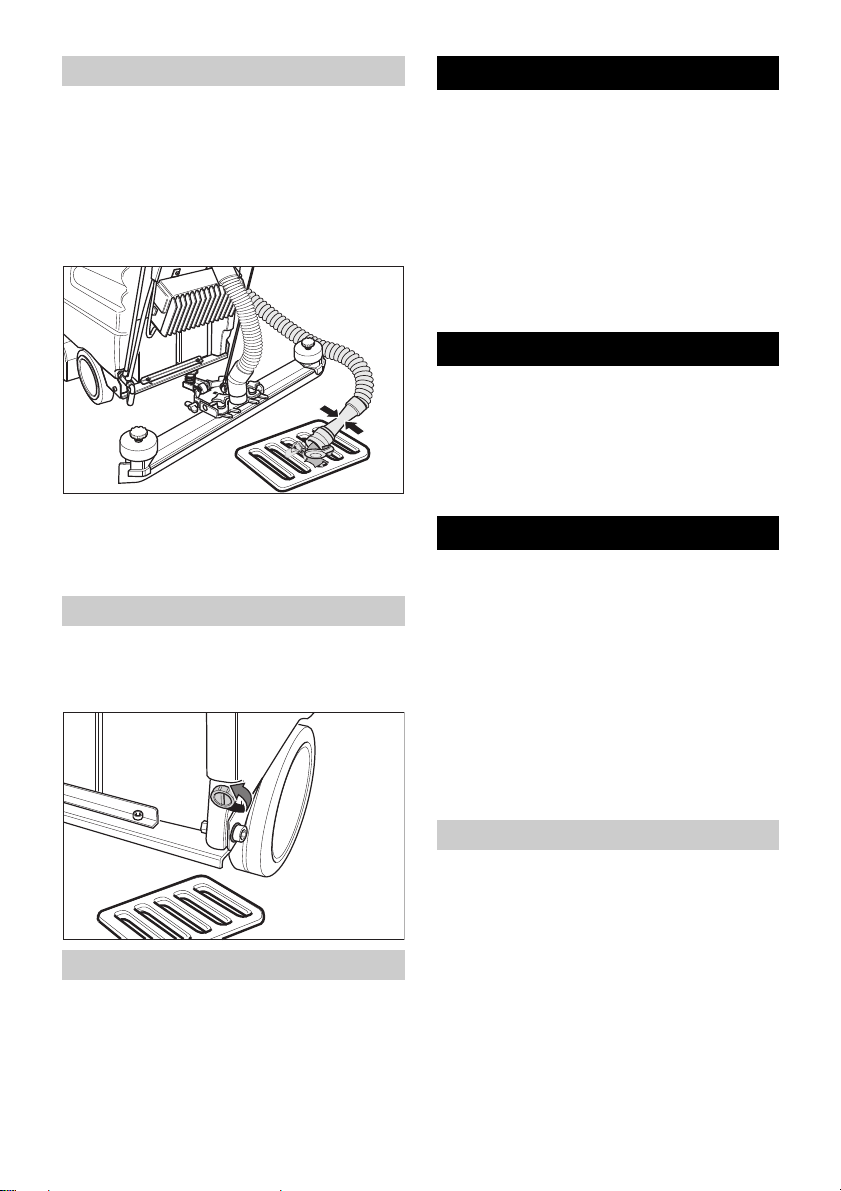

Î Insert the vacuum bar into the vacuum

bar suspension in such a manner that

the profiled sheet is positioned above

the suspension.

Î Tighten the cross-handles.

Î Insert the suction hose.

Installing the Brushes

BD 530 BAT/Package and/ or BD 530 XL BAT/Package

The sweep brushes must be installed before the initial operation (see "Maintenance work").

Batteries

Please observe the following warning notes when handling batteries:

Î Place long lateral boards of the packag-

ing as a ramp next to the pallet.

Î Fix the ramp on the pallet with nails. Î Place short boards as a support under-

neath the ramp.

Î Remove the wooden bars in front of the

wheels.

Î Raise the cleaning head and remove

the cartonage.

Î Push down the appliance through the

ramp from the pallet.

22 EN

Observe the directions on the battery, in the instructions for use and in the vehicle operating instructions

Wear eye protection

Keep children away from acid and batteries

Danger of explosion

– 4

Fire, sparks, naked flames and smoking must be strictly avoided

Danger of chemical burns

First aid

Warning note

Disposal

Do not throw the battery into the regular waste

 Danger

Danger of explosion. Do not put tools or similar on the battery, i.e. on the terminal poles and cell connectors. Risk of injury. Ensure that wounds never come into contact with lead. Always clean your hands after having worked with batteries.

Insert batteries and connect

Î Release the lock screw for the contain-

er and open the container.

Î Place the batteries facing the cleaning

head closely in the trough.

Î Lubricate the battery pole with pole

grease.

Î Connect pole using the enclosed con-

necting cable.

Caution

Risk of damage during repoling the connecting cable. Connect the red cable to the plus pole and the black cable to the minus pole of the battery. The battery model can easily be recognised by the casing color of the batteries: EXIDE: grey, HOPPECKE: green.

Î Connect the connection cable to the

free battery poles (+) and (-). Î Close the container and tighten the

screw. Î Screw in the the lock screw for the con-

tainer and tighten it.

Caution

Charge the batteries before commissioning the machine.

Charging battery

 Danger

Danger of explosion. Wet batteries can only be charged with opened battery cover.

Note

The device is equipped with a safety mechanism to prevent total discharge, i.e. when the permissible minimum capacity is reached, then the brush motor and the turbine are switched off. The message "LOW BAT“ is displayed on the operations panel.

Note

Average charging time is approx. 10 -15 hours. The recommended chargers (matching the batteries used) are regulated electronically and will automatically switch off the charging process.

– 5

23EN

All functions of the machine are automatically interrupted during the charging process.

Î Move the machine directly to the charg-

ing station.

Charging process BD 530 BAT/Package and/ or BD 530 XL BAT/Package

Î Insert the plug of the charger into the

socket.

Charging process BR/BD 530 BAT

Î Pull out the suction hose from the vacu-

um bar.

Î Release the lock screw for the contain-

er and open the container.

Î Remove battery plug and join it to the

charging cable.

Î Connect the charger to the mains and

turn it on.

Low maintenance batteries (wet batteries)

Î Add distilled water one hour before the

charging process comes to an end; follow the correct acid level. There are corresponding indicators on the battery.

 Danger

Danger of causticization!

– Adding water to the battery in its dis-

charged state can cause the acid to leak.

– Use safety glasses while handling bat-

tery acid and follow the safety instructions to avoid personal injury or damage to clothes.

– Should the acid spray on to the skin or

clothes, rinse immediately with lots of water.

Caution

Risk of damage!

– Use only distilled or desalinated water

(EN 50272-T3) for filling the battery.

– Do not add any substances (so-called

performance improving agents), else warranty claims will not be entertained.

Recommended batteries

Manufactur-

Description er, Kärcher order no.

DETA

6.654-097.0

12 V GIS 80, mainte-

nance-free, capacity: 80

Ah, voltage: 12 V DETA

6.654-093.0

12 V GIS 75 DT, mainte-

nance-free, capacity: 75

Ah, voltage: 12 V HOP-

PECKE

6.654-224.0

12 V / 70 Ah, mainte-

nance-free, capacity: 70

Ah, voltage: 12 V

Recommended chargers

Manufactur-

Description er, Kärcher order no.

KÄRCHER

6.654-102.0 KÄRCHER

6.654-067.0

Separate charger for bat-

tery 6.654-093.0

Separate charger for bat-

tery 6.654-097.0

Batteries and chargers are available in specialised stores.

몇 Warning

Only use maintenance-free batteries while replacing batteries in package appliances.

Battery control display

The charging status of the battery is shown in the display on the operations panel:

– After switching on the button for brush

operations or suction turbine, the operating hours are displayed for 5 seconds.

– A bar diagram is then displayed to show

the charging status of the battery.

24 EN

– 6

Removing the batteries

Î Switch off the button for brush opera-

tions and suction turbine

Î Release the lock screw for the contain-

er and open the container.

Î Clamp off the minus pole of the battery. Î Clamp off the remaining cables from the

battery.

Î Remove the batteries. Î Dispose of the used batteries according

to the local provisions.

Operation

Caution

Risk of damage. Raise the vacuum bar before reversing.

Note

The appliance is designed and built in such a way that the brush head is projecting towards the right. This enables working in a comfortable way close to the edges.

Filling in detergents

Caution

Risk of damage. Only use the recommended detergents. With respect to different detergents the operator bears the increased risk regarding the operational safety, accident risk and reduced product life of the appliance. Only use detergents that are free from solvents, hydrochloric acid and hydrofluoric acid. Follow the safety instructions for using detergents.

Note

Do not use highly foaming detergents. Observe the dosing notes.

Î Open the cover of the fresh water reser-

voir.

Î Fill in fresh water (maximum 60 °C). Î Add detergent. Follow dosing instruc-

tions for detergent.

Recommended detergents:

Application Detergent

Regular cleaning (even for floors sensitive to alkalies)

Cleaning dirt from grease

Basic cleaning (stripping) of alkali-resistant hard coatings

Basic cleaning (stripping) linoleum

Sanitary cleaning RM 25 ASF Disinfection cleaning RM 732

Detergents are available in specialised stores. Î Close the cover of the dirt water reser-

voir.

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Cleaning

Chassis

Down Transport

Up Cleaning

Î Raise the device slightly at the handle. Î Pull out the lock. Î Tilt the chassis to the desired position. Î Put the lock.

Driving to the Place of Use

Î Tilt the chassis downward and lock it. Î Push the machine to the place where it

is to be used.

– 7

25EN

Cleaning

Î Tilt the chassis upward and lock it. Î Switch on the button for brush opera-

tions and suction turbine

Note

If the brush motor does not run when switched on, then brush motor is to be released by pulling the machine backward.

Î Perform the cleaning operation.

Set the advance speed (only BD 530 BAT or BD 530 XL BAT)

Î Reducing the speed: Turn the button in

"–" direction.

Î Increasing the speed: Turn the button in

"+" direction.

Setting the water quantity

Î Set the water quantity at the regulation

knob according to the dirt level and the type of flooring.

Setting the Vacuum Bar

Oblique position

To improve the vacuuming result on tiled floors the vacuum bar can be turned to an oblique position of up to 5°.

Î Loosen cross-handles. Î Turn the vacuum bar.

Î Tighten the cross-handles.

Inclination

If the vacuum result is unsatisfactory the inclination of the straight vacuum bar can be modified.

Î Release the wing nuts. Î Tilt the vacuum bar.

Note

Carry out initial cleaning attempts with low quantity of water. Slowly increase the water quantity till the desired cleaning result is achieved.

26 EN

Î Tighten the wing nuts.

– 8

Lower the vacuum bar

Î Turn the lever downwards; the vacuum

bar is lowered.

Î Switch on the suction turbine using the

switch.

Switching on the cleaning head

Caution

Risk of damage to the floor covering. Do not operate the appliance on the spot.

Î Switch on the button for brush opera-

tions.

Î Activate the control handle; the brush

motor starts up.

Note

First turn on the switch for brush operation, then use the control handle. If you do this in reverse order, there will an error message on the display.

Î Switch off the button for brush opera-

tions and suction turbine

Î Raise the vacuum bar. Î Tilt the chassis downward and lock it.

Caution

Danger of deformation of the brush(es). When shutting down the appliance relieve the brush(es) by lowering the running gear.

Emptying the Dirt Water Reservoir

Caution

Please observe the local provisions regarding the wastewater treatment.

Î Take the dirt water discharge hose from

the support and lower above a suited collection device.

Î Let off water by opening the dosage de-

vice at the discharge hose.

Î The rinse the dirt water reservoir with

clear water.

Emptying the Fresh Water Tank

Î Open the lock of the fresh water tank

using a suitable tool (such as a coin).

Shutting Down the Appliance

Î Close the water quantity regulator. Î Drive the appliance forward for another

1-2 m to draw off residual water.

Î Release the control handle.

– 9

27EN

Frost protection

In case of danger of frost: Î Empty the fresh and dirt water reser-

voirs.

Î Store the appliance in a frost-protected

room.

Transport

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

Î Remove brushes to avoid damage to

the brushes.

Î When transporting in vehicles, secure

the appliance according to the guidelines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

This appliance must only be stored in interior rooms.

Maintenance and care

 Danger

Risk of injury. Before carrying out any tasks on the device, switch off the button for brush operations and suction turbine and pull out the charger plug.

Caution

Risk of damage to the appliance on account of water leakage. Empty the waste water reservoir and the fresh water reservoir prior to performing maintenance on the appliance.

Î Park the machine on an even surface.

Maintenance schedule

After the work

Caution

Risk of damage. Do not wash down the appliance with water and do not use aggressive detergents.

Î Drain off dirt water. Î Rinse the dirt water reservoir with clear

water.

Î Clean the outside of the appliance with

a damp cloth which has been soaked in mild detergent.

Î Check the fluff filter, clean if required Î Clean the vacuum lips and the wiping

lips, check for wear and replace if required.

Î Check the brushes for wear, replace if

required.

Î Charge battery if required.

Monthly

Î Check battery pole for oxidation; brush

it if required and lubricate it using pole grease. Ensure that the connection cable sits firmly.

Î Check the condition of the seals be-

tween dirt water reservoir and cover, replace if required.

Î Check the acid density of the cells if the

batteries are not maintenance-free batteries.

Yearly

Î Have the prescribed inspection carried

out by the customer service.

28 EN

– 10

Maintenance Works

Turn or replace vacuum lips

Î Remove the vacuum bar. Î Unscrew the star grips.

Î Remove the plastic parts. Î Remove the vacuum lips. Î Turn the vacuum lips or insert new

ones.

Î Insert the plastic parts. Î Screw in and tighten the star grips.

Replacing the brush rollers

Î Release the wing nuts. Î Remove bearing lid.

Î Place bearing lid. Î Tighten the wing nuts.

Replacing the disk brushes

Î Turn the button for the setting of the ad-

vance speed in "– " direction.

Î Raise the disk brush. Î Turn the disk brush by approx. 45° in

anti-clock-wise direction.

Î Remove the disk brush at the bottom. Î Insert new disk brush in reverse se-

quence.

Î Set the advance speed.

Maintenance contract

To ensure a reliable operation of the appliance maintenance contracts can be concluded with the competent Kärcher sales office.

Faults

Î Take out both the brush rollers, insert

new ones (follow the six-edge positions).

 Danger

Risk of injury. Before carrying out any tasks on the device, switch off the button for brush operations and suction turbine and pull out the charger plug.

Caution

Risk of damage to the appliance on account of water leakage. Empty the waste water reservoir and the fresh water reservoir prior to performing maintenance on the appliance.

In case of faults that cannot be remedied using the table below please contact the customer service.

– 11

29EN

Faults with display

Display Remedy

ERR B Check if foreign matters block the brushes; remove foreign mat-

ter if required. ERR T Call customer service. LOW BAT Charging battery ERR TEMP Allow device to cool down.

Reduce brush contact pressure, if necessary. HandsOff Release the control handle and wait until the operating hours or

the battery status is shown in the display. After that, activate the

control handle again. ERR REL Turn off the switch for brush operation, turn off the switch for the

vacuum turbine, release the control handle, wait 3 seconds and

turn back on.

If the event recurs, call Customer Service.

Faults without display on the console

Fault Remedy

Appliance cannot be started Press control switch.

Check battery; replace, if needed.

Insufficient water quantity Check fresh water level, refill tank if necessary.

Check hoses for blockages; clean if required.

Insufficient vacuum performance

Insufficient cleaning result Check the brushes for wear, replace if required. Brushes do not turn Press control switch.

Clean the seals between dirt water reservoir and cover and check for tightness, replace if required.

Clean the fluff filter. Clean the vacuum lips on the vacuum bar, turn or replace

if required Check if the suction hose and vacuum bar are chocked,

clean if required Check the suction hose for tightness; replace if required. Check if the cover on the dirt water discharge hose is

closed Check the setting of the vacuum bar.

Check if foreign matters block the brushes; remove foreign matter if required.

30 EN

– 12

Accessories

The appliance can be equipped with various accessories depending on the cleaning

task. Please request our catalogue or visit us on the Internet at www.kaercher.com.

Description

Brush roller, red (medium, standard)

Brush roller, white (soft)

Brush roller, orange (high/ low)

Brush roller, green (hard)

Pad roller shaft 4.762-184.0 4.762-214.0 For intake of roller pads. 2

Roller pad, white (very soft)

Roller pad, red (medium)

Roller pad, green (hard)

Roller pad, yellow (soft)

Part no.:

BR 530

5.762-169.0 5.762-208.0 Also for regular cleaning of

5.762-172.0 5.762-211.0 For polishing and cleaning

5.762-170.0 5.762-209.0 For scrubbing structured

5.762-171.0 5.762-210.0 For thoroughly cleaning heav-

6.369-731.0 6.369-735.0 For fine-polishing floors. 2

6.369-730.0 6.369-734.0 For cleaning slightly dirtied

6.369-729.0 6.369-733.0 For cleaning normal to heavily

6.369-728.0 6.369-732.0 For polishing floors. 2

Part no.:

BR 530 XL

Description

heavily dirtied floors.

sensitive floors.

floors (safety tiles, etc.).

ily dirtied floors and for removing the coating (for e.g. of wax, acrylate).

floors.

dirtied floors.

Machine requires piece

– 13

31EN

Description

Disk brush, natural (white)

Disk brush, red (medium, standard)

Disk brush, black (hard)

Driver plate 6.906-332.0 6.906-331.0 For intake of pads. 1 1

Disc pad, red (medium)

Part no.:

BD 530

6.906-056.0 6.905-866.0 For polishing floors. 1 1

6.906-054.0 6.905-864.0 For cleaning slightly dirt-

6.906-055.0 6.905-865.0 For cleaning heavily dirt-

6.369-024.0 6.369-017.0 For cleaning slightly dirt-

Part no.:

BD 530 XL

Description

ied or sensitive floors.

ied floors.

Each/packaging

Machine requires piece

Disc pad, green (hard)

Disc pad, black (very hard)

Description

Vacuum bar, straight

Vacuum bar, bent

Rubber lip, blue 6.273-204.0 Standard 1 1

Rubber lip, brown

32 EN

6.369-023.0 6.369-016.0 For cleaning normal dirtied floors.

6.369-022.0 6.369-015.0 For cleaning heavily dirtied floors.

Part no.:

BR/BD 530

4.777-047.0 Standard 1 1

4.777-054.0 Standard 1 1

6.273-207.0 oil-resistant 1 1

Part no.:

BR/BD 530 XL

Description

– 14

Each/packaging

Machine requires piece

Technical specifications

BR 530

(BR 530 XL)

BD 530

(BD 530 XL)

Power

Nominal voltage V 24

Battery capacity Ah (5h) 75

Average power consumption W 1200 (1560)

Suction engine output W 500

Brush engine output W 600

Vacuuming

Cleaning power, air quantity l/s 30

Cleaning power, negative pressure kPa 14

Cleaning brushes

Working width mm 460 (530)

Brush diameter mm 96 460 (530)

Brush speed 1/min 1500 140

Dimensions and weights

Theoretical surface cleaning performance m

/h 1840 (2120)

Fresh/dirt water reservoir volume l 40/40

Permissible overall weight kg 201,5

Transport weight kg 150

Values determined as per EN 60335-2-72

Total oscillation value m/s

Uncertainty K m/s

Sound pressure level L

Uncertainty K

Sound power level L

+ Uncertainty K

dB(A) 70

dB(A) 1

dB(A) 83

<2,5

0,2

– 15

33EN

CE declaration

CEO

Head of Approbation

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Floor cleaner Type: 1.127-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC) 2004/108/EC

Applied harmonized standards

Applied national standards

Note: All machine that have new built-in chargers are marked with a tick mark on the device and the carton.

Warranty

The warranty terms published by our competent sales company are applicable in each country. We will repair potential failures of your accessory within the warranty period free of charge, provided that such failure is caused by faulty material or defects in fabrication. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service center. Please submit the proof of purchase.

Spare parts

– Only use accessories and spare parts

which have been approved by the manufacturer. The exclusive use of original accessories and original spare parts ensures that the appliance can be operated safely and troublefree.

– At the end of the operating instructions

you will find a selected list of spare parts that are often required.

– For additional information about spare

parts, please go to the Service section at www.kaercher.com.

The undersigned act on behalf and under the power of attorney of the company management.

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212

34 EN

– 16

Lire ces notice originale avant la

première utilisation de votre appareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Table des matières

Consignes de sécurité FR - 1 Fonction FR - 1 Utilisation conforme FR - 1 Protection de l’environnement FR - 2 Eléments de commande FR - 3 Avant la mise en service FR - 4 Fonctionnement FR - 7 Transport FR - 10 Entreposage FR - 10 Entretien et maintenance FR - 10 Pannes FR - 12 Accessoires FR - 14 Caractéristiques techniques FR - 16 Déclaration CE FR - 17 Garantie FR - 17 Pièces de rechange FR - 17

Consignes de sécurité

Lire la présente notice d'instructions ainsi que la brochure ci-jointe Consignes de sécurité pour les nettoyeurs à brosses n°

5.956-251 avant d'utiliser l'appareil et respecter les instructions.

Cette balayeuse doit être utilisée uniquement sur des surfaces qui présentent une pente maximale de 2%.

몇 Avertissement

Ne pas utiliser l'appareil sur des plans inclinés.

L'appareil peut être seulement exploité, lorsque le réservoir et tous les couvercles sont fermés.

Symboles utilisés dans le mode

d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Fonction

Cette aspirateur à friction est mis en œuvre pour nettoyer des sols plans par voie humide. Il peut être aisément adapté à la tâche de nettoyage respective par réglage du débit d'eau et aspiration de l'eau sale. Une largeur de travail de 460 mm ou 530 mm (version XL) et une capacité respective de 40 l pour le réservoir d'eau propre et le réservoir d'eau sale sont les garants pour un nettoyage efficace. Les batteries peuvent être rechargées au moyen d’un chargeur branché à une prise de 230V. Un chargeur est intégré dans les appareils BR/BD 530 BAT-Package et BR/BD BATPackage.

Utilisation conforme

L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service.

– L'apareil peut être urilizé que pour le

polissage des sols plats qui ne sont pas sensibles à l'humidité.

– Cet appareil est destiné à une utilisation

dans les locaux intérieurs.

– 1

35FR

– L'appareil n'est pas approprié pour net-

toyer des sols gelés (par exemple dans des entrepôts frigorifiques)

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange d'origine.

Protection de l’environne-

ment

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un système de recyclage. Les batteries et les accumulateurs contiennent des substances ne devant pas être tout simplement jetées. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les batteries et les accumylatuers.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

36 FR

– 2

Eléments de commande

1 Guidon de poussée 2 Etrier de commande 3 Pupitre de commande 4 Électronique et fusibles

(sous le pupitre de commande) 5 Levier pour abaisser la barre d'aspiration 6 Flexible de vidange pour eau sale 7 Flexible d’aspiration 8 Chargeur (variante package) 9 Batterie (uniquement variante Package) 10 Bouton cannelé pour le remplacement

des lèvres d'aspiration 11 Suspension de la barre d'aspiration 12 Ecrous-papillon pour incliner la barre

d'aspiration 13 Écrous à croisillon pour fixer et points

diagonaux de la barre d'aspiration. 14 Raccordement flexible d'aspiration -

turbine

15 Barre d'aspiration (non fournie) 16 Plaque signalétique 17 Rouleaux-brosses (variante BR)

Disques-brosses (variante BD) 18 Tête de nettoyage 19 Train de roulement 20 Poignée 21 Verrouillage 22 Couvercle du réservoir d'eau sale 23 Vis pour le verrouillage du réservoir,

dans le réservoir : Batteries *

Sous le couvercle du réservoir d'eau sale :

24 Orifice de remplissage pour réservoir

d'eau propre 25 Filtre pour des bouloches de déchets

(aspiration) 26 Réservoir d'eau sale * pas comprise dans l'étendue de livraison

– 3

37FR

Pupitre de commande

1 Bouton de régulation pour la quantité

d'eau 2 Sélecteur mode brosse 3 Sélecteur turbine 4Ecran

Montage de la barre d'aspiration

Î Poser les barres d'aspiration dans la

suspension de la barre d'aspiration que la tôle profilée se trouve au-dessous de la suspension.

Î Visser les écrous à croisillon.

Avant la mise en service

Déchargement de la machine

Î Fixer le guidon de poussée avec les

quatre vis fournies et enficher les bou-

chons de protection.

Î Poser les longues planches latérales

d'emballage sur la palette pour qu'elles

servent de rampe de descente.

Î Clouer la rampe sur la palette. Î Poser les planches courtes sous la

rampe pour qu'elles servent d'appui. Î Retirer les listeaux en bois figurant de-

vant les roues. Î Soulever la tête de nettoyage et retirer

les cartons. Î Descendre l'appareil de la palette en le

poussant sur la rampe.

Î Emmancher le flexible d'aspiration.

Montage des brosses

BD 530 BAT/Package ou BD 530 XL BAT/Package

Les disques-brosses doivent être montées avant la mise en service (voir 'Travaux de maintenance').

Batteries

Respecter impérativement ces consignes en cas de manipulation des batteries :

Respecter les consignes situées sur la batterie, dans les instructions de service et dans le mode d'emploi du véhicule

Porter des lunettes de protection

Tenir les enfants à l'écart des acides et des batteries

Risque d'explosion

38 FR

– 4

Toute flamme, matière incandescente, étincelle ou cigarette est interdite à proximité de la batterie.

Risque de brûlure

Premiers soins

Attention

Mise au rebut

Ne pas mettre la batterie au rebut dans le vide-ordures

 Danger

Risque d'explosion. Ne jamais déposer d'outils ou d'objets similaires sur les bornes et les barrettes de connexion de la batterie. Risque de blessure. Ne jamais mettre en contact des plaies avec le plomb. Prendre soin de toujours se laver les mains après avoir manipulé la batterie.

Montage et branchement de la batterie

Î Desserrer la vis pour le verrouillage du

récipient et relever le récipient. Î Mettre en place les batteries dans la

cuve en les alignant par rapport à la tête

de nettoyage. Î Graisser les bornes de batterie avec

graisse de borne. Î Connecter les bornes avec le câble de

raccordement ci-joint.

Attention

Risque d'endommagement en cas d'inversion des pôles du câble de raccordement. Connecter le câble rouge au pôle plus et le câble noir au pôle moins. La version de la batterie peut être facilement identifiée au moyen de la couleur du corps de la batterie : EXIDE : gris, HOPPECKE : vert.

Î Brancher le câble de raccordement ci-

joint aux bornes de batterie encore libres (+) et (-).

Î Fermer le réservoir et serrer la vis. Î Visser la vis pour le verrouillage du ré-

cipient et la serrer.

Attention

Charger les batteries avant de mettre l'appareil en service.

Chargement de la batterie

 Danger

Risque d'explosion. Le chargement des batteries humides est seulement permis avec réservoir ouvert.

Remarque

L'appareil dispose d'un dispositif de protection anti-décharge, c'est-à-dire se le minimum admissible de capacité est attendu, le moteur des brosses et la turbine sont arrêtés. L'affichage "LOW VAT" apparaît dans l'écran sur le pupitre de commande.

Remarque

Le temps de charge s'élève en moyenne à environ 10-15 heures. Les chargeurs recommandés (adaptables à toutes les batteries) disposent d'une ré-

– 5

39FR

glage électronique et mettent fin automatiquement à la procédure de charge. Lors de la procédure de charge, toutes les fonctions de l'appareil sont automatiquement interrompues.

Î Pousser directement l'appareil jusqu'à

la station de charge.

Processus de charge BD 530 BAT/Package ou BD 530 XL BAT/Package

Î Brancher la fiche secteur du chargeur

dans la prise.

processus de charge BR/BD 530 BAT

Î Retirer le tuyau d'aspiration de la bare

d'aspiration. Î Desserrer la vis pour le verrouillage du

récipient et relever le récipient. Î Débrancher le connecteur de batterie et

le raccorder au câble du chargeur. Î Brancher le chargeur au réseau et le

mettre en marche.

Batteries pour service à maintenance réduite (batteries humides)

Î Ajouter de l'eau distillée une heure

avant la fin de la procédure de charge.

Respecter le niveau d'acidité approprié.

Les mentions correspondantes figurent

sur la batterie.

 Danger

Risque de brûlure!

– Des fuites d'acide peuvent survenir lors

du remplissage de la batterie déchar-

gée.

– Porter impérativement des lunettes de

protection lors de toute manipulation

d'acide de batterie et respecter les con-

signes afin d'éviter les blessures et l'en-

dommagement des vêtements.

– En cas de projection d'acide sur la peau

ou les vêtements, rincer immédiate-

ment et abondamment à l'eau.

Attention

Risque d'endommagement!

– Pour remplir la batterie, utiliser unique-

ment de l'eau distillée ou dessalée (EN

50272-T3).

– N'employer aucun additif (produit dit

d'amélioration) sous peine d'annulation de toute garantie.

Batteries recommandées

Fabricant,

Description N° de commande de Kärcher

DETA

6.654-097.0

12 V GIS 80, sans entre-

tien, capacité : 80 Ah, ten-

sion : 12 V DETA

6.654-093.0

12 V GIS 75 DT, sans en-

tretien, capacité : 75 Ah,

tension : 12 V HOPPEC-

6.654-224.0

12 V / 70 Ah, sans entre-

tien, capacité : 70 Ah, ten-

sion : 12 V

Chargeurs recommandés

Fabricant,

Description N° de commande de Kärcher

KÄRCHER 60654-102.0

KÄRCHER

6.654-067.0

Chargeur séparé pour la

batterie 6.654-093.0

Chargeur séparé pour la

batterie 6.654-097.0

Les batteries et chargeurs sont disponibles dans le commerce.

몇 Avertissement

Utiliser, en cas des appareil qui vont partie d'un achat groupé uniquement des batterie pour service à maintenance réduite.

Témoin de contrôle de la batterie

L'état de charge de la batterie est affiché dans l'écran sur le pupitre de commande :

– Après la mise en service du sélecteur

mode brosse ou turbine, les heures de service sont affichées pendant 5 secondes.

– Ensuite, un affichage à barre apparaît

pour le niveau de charge de la batterie.

40 FR

– 6

Démonter les batteries

Î Désactiver les sélecteurs mode brosse

et turbine.

Î Desserrer la vis pour le verrouillage du

récipient et relever le récipient.

Î Débrancher le câble du pôle moins de

la batterie.

Î Déconnecter les câbles restants de la

batterie

Î Sortir les batteries. Î Eliminer les batteries dans le respect

des dispositions en vigueur.

Fonctionnement

Attention

Risque d'endommagement. Toujours soulever la barre d'aspiration avant de rouler en marche arrière.

Remarque

Lorsque la tête de brosse dépasse à la côté droite, l'appareil est bien installé. Ce-ci permet un travail clair et prêt de la bord.

Remplissage de carburant

Attention

Risque d'endommagement. Utiliser uniquement les détergents recommandés. Pour tout autre détergent, l'exploitant prend des risques plus élevés quant à la sécurité du travail, au risque d'accident et à la durée de vie de l'appareil. Utiliser uniquement des détergents exempts de solvants, d'acide chlorhydrique et fluorhydrique. Respecter les consignes de sécurité figurant sur les détergents.

Remarque

Ne jamais utiliser de détergents extrêmement moussants. Tenir compte des consignes de dosage.

Î Ouvrir le couvercle du réservoir d'eau

sale.

Î Remplir d'eau fraîche (maximum 60° C) Î Ajouter de détergent. Observer les con-

signes pour le dosage.

Détergents recommandés :

Application Produit déter-

gent

Nettoyge d'entretien (y compris pour les sols sensibles aux alcalins)

Nettoyages des salissures graisseuses

Nettoyage minutieux (stripage) des revêtements durs résistants aux alcalins

Nettoyage de base (stripage) du linoléum

Détergent sanitaire RM 25 ASF Détergent désinfectant RM 732

Les détergents sont disponibles dans le commerce spécialisé. Î Fermer le couvercle du réservoir d'eau

sale.

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Nettoyage

Train de roulement

en bas Transport

en haut Nettoyage

Î Soulever légèrement l'appareil au ni-

veau de la poignée.

Î Retirer le verrouillage. Î Pivoter le train de roulement dans la po-

sition désirée.

Î Enclencher le verrouillage.

– 7

41FR

Déplacement vers le lieu d'utilisation

Î Le faire ensuite pivoter vers le bas et le

retirer.

Î Pousser l'appareil jusqu'au site de mise

en oeuvre.

Nettoyage

Î Faire pivoter le train de roulement vers

le haut et le verrouiller.

Î Mettre en service les sélecteurs mode

brosse et turbine.

Remarque

Lorsque le moteur de brosses ne démarre pas à la mise en service, soulager la contrainte du moteur de brosses en tirant l'appareil en arrière.

Î Procéder au nettoyage.

Régler la vitesse de traction avant (uniquement BD 530 BAT ou BD 530 XL BAT)

Réglage de la quantité d'eau

Î Régler la quantité d'eau correspondant

à la salissure et l'espèce du sol au bouton de réglage.

Remarque

Effectuer des premières essaies de nettoyage avec une faible quantité d'eau. Augmenter peu à peu la quantité d'eau jusqu'à atteindre le résultat souhaité du nettoyage.

Réglage de la barre d'aspiration

Position inclinée

Pour améliorer le résultat de l'aspiration sur des revêtements carrelés, il est possible de tourner la barre d'aspiration jusqu'à une position inclinée de 5°.

Î Deserrer les écrous à croisillon. Î Tourner la barre d'aspiration.

Î Pour réduire la vitesse : tourner le bou-

ton dans le sens "–".

Î Pour augmenter la vitesse : tourner le

bouton dans le sens "+".

42 FR

Î Visser les écrous à croisillon.

– 8

Inclinaison

Si le résultat de l'aspiration n'est pas suffisant, il est possible de modifier le degré d'inclinaison de la barre d'aspiration.

Î Desserrer les écrous-papillons. Î Incliner la barre d'aspiration.

Remarque

Enclencher en premier le commutateur de fonctionnement des brosses puis actionner l'étrier de commande. Un message de défaut est affiché dans l'écran dans l'ordre inverse.

Î Serrer à fond les écrous-papillons.

Abaisser la barre d'aspiration

Î Pousser le levier vers le bas, la barre

d'aspiration est abaissée.

Î Mettre la turbine en service avec le sé-

lecteur.

Mettre en marche la tête de nettoya-

Attention

Risque d'endommagement pour le revêtement de sol. Ne pas exploiter l'appareil sur place.

Î Activer l'interrupteur mode brosse. Î Actionner l'étrier de commande, le mo-

teur de brosse démarre.

Arrêt et mise hors marche de l'appa-

reil

Î Fermer le bouton de régulation pour la

quantité d'eau.

Î Encore avancer l'appareil de 1 à 2 m

pour aspirer toute l'eau restante.

Î Relâcher l'étrier de commande Î Désactiver les sélecteurs mode brosse

et turbine.

Î Soulever la barre d'aspiration. Î Le faire ensuite pivoter vers le bas et le

retirer.

Attention

Risque de déformer la/les brosse/s. Lors de la mise hors marche/stationnement de l'appareil, soulager la/les brosse/s en abaissant le train de roulement vers l'avant

– 9

43FR

Vidange du réservoir d'eau sale

Attention

Tenir compte des prescriptions locales pour le traitement des eaux usées.

Î Sortir le flexible de vidange pour l'eau

sale du dispositif de maintien et l'abaisser au-dessus d'un collecteur approprié.

Î Vider l'eau en ouvrant le dispositif de

dosage sur le flexible de vidange.

Î Puis rincer le réservoir d'eau sale à

l'eau propre.

Vidange du réservoir d'eau propre

Î Ouvrir le bouchon du réservoir d'eau

fraîche avec un outil approprié (par ex. une pièce).

Transport

Attention

Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.

Î Retirer les brosses pour éviter qu'elles

ne soient endommagées.

Î Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

 Danger

Risque de blessure. Avant tout travail sur l'appareil, désactiver les sélecteurs mode brosse et turbine et débrancher la fiche secteur du chargeur.

Attention

Risque de dommage pour l'appareil par eau que fuit. Vider le réservoir d'eau sale et le réservoir d'eau propre avant les travaux d'entretien sur l'appareil.

Î Garer l'appareil sur une surface plane.

Plan de maintenance

Protection antigel

En cas de risque de gel : Î Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.

Î Déposer l'appareil dans une pièce à

l'abri du gel.

44 FR

Après le travail

Attention

Risque d'endommagement. Ne pas laver l'appareil au jet d'eau et ne jamais utiliser de détergents agressifs.

Î Vider l'eau sale. Î Rincer le réservoir d'eau sale à l'eau

propre.

Î Nettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de détergent doux.

– 10

Î Contrôler le tamis à peluches et le cas

échéant, le nettoyer.

Î Nettoyer les lèvres d'aspiration et les lè-

vres d'enlèvement, puis contrôler leur degré d'usure et le cas échéant, les nettoyer.

Î Contrôler le degré d'usure des brosses

et le cas échéant, les remplacer.

Î Charger la batterie, en cas de besoin.

Mensuellement

Î Contrôler les bornes de la batterie, en

cas de besoin brosser et graisser avec graisse de borne. Faire attention que les câbles de raccordement sont bien branché.

Î Contrôler les joints entre le réservoir

d'eau sale et le couvercle ; le cas échéant, les remplacer.

Î Contrôler en cas de batteries avec

maintenance la concentration de l'acide des celulles.

Tous les ans

Î L'inspection prescrite doit être effec-

tuée par le service après-vente.

Travaux de maintenance

Î Mettre en place des pièces plastiques. Î Visser et serrer les boutons cannelés.

Remplacement des rouleaux-brosses

Î Desserrer les écrous-papillons. Î Retirer le couvercle de stockage.

Î Retirer les deux brosses, en placer de

nouvelles (faire attention à l'entrée hexagonale).

Changer ou tourner les lèvres d'aspiration.

Î Retirer la brosse d'aspiration. Î Dévisser le bouton cannelé.

Î Retirer les pièces plastiques. Î Retirer les lèvres d'aspiration. Î Tourner les lèvres d'aspiration ou met-

tre des nouvelles lèvres d'aspiration.

Î Poser le couvercle de stockage. Î Serrer à fond les écrous-papillons.

Échanger les disques-brosses

Î Tourner le bouton de régulation de la vi-

tesse de traction avant dans le sens "–".

Î Soulever le disque-brosse. Î Tourner le disque-brosse d'environ 45°

dans le sens anti-horaire.

Î Retirer le disque-brosse par le bas. Î Mettre en place le nouveau disque-

brosse dans l'ordre inverse.

Î Régler la vitesse de traction avant.

Contrat de maintenance

Afin de pouvoir garantir un fonctionnement fiable de l'appareil, il est possible de conclure des contrats de maintenance avec le bureau de ventes Kärcher responsable.

– 11

45FR

Pannes

 Danger

Risque de blessure. Avant tout travail sur l'appareil, désactiver les sélecteurs mode brosse et turbine et débrancher la fiche secteur du chargeur.

Attention

Risque de dommage pour l'appareil par eau que fuit. Vider le réservoir d'eau sale et le réservoir d'eau propre avant les travaux d'entretien sur l'appareil.

En cas de pannes ne pouvant pas être résolues grâce aux instructions de ce tableau, appeler le service après-vente.

Défauts qui s'affichent à l'écran

Affichage de l'écran Remède

ERR B Vérifier si des corps étrangers bloquent les brosses et le cas

échéant, éliminer les corps étrangers.

ERR T Contacter le service après-vente

LOW BAT Chargement de la batterie

ERR TEMP Laisser refroidir l'appareil.

Réduire éventuellement la pression d'appui des brosses.

HandsOff Relâcher l'étrier de commande et attendre jusqu'à ce que les

heures de service ou l'état de la batterie soient affichés dans l'écran. Actionner ensuite de nouveau l'étrier de commande.

ERR REL Mettre l'interrupteur de fonctionnement de brosse hors service,

mettre l'interrupteur de turbine d'aspiration, relâcher l'étrier de commande, attendre 3 secondes, remettre en service. Si cela se renouvelle, appeler le service après-vente.

46 FR

– 12

Défauts qui ne s'affichent pas à l'écran

Panne Remède

Il est impossible de mettre l'appareil en marche

Quantité d'eau insuffisante Contrôler le niveau d'eau propre et en cas de besoin,

Actionner le guidon à poussée. Vérifier les batteries, les remplacer si nécessaire

remplir le réservoir

Contrôler si les flexibles sont bouchés, en cas de besoin nettoyer.

Puissance d'aspiration insuffisante

Résultat de nettoyage insuffisant

Les brosses ne se tournent pas

Nettoyer les joints entre le réservoir d'eau sale et le couvercle et vérifier s'ils sont étanches, en cas de besoin remplacer.

Nettoyer le tamis à peluches.

Nettoyer les lèvres d'aspiration sur la barre d'aspiration et en cas de besoin tourner ou remplacer.

Vérifiier si le flexible d'aspiration et la barre d'aspiration sont colmatés et le cas échéant, éliminer le colmatage

Contrôler si les flexibles d'aspiration sont étanches et en cas de besoin remplacer.

Vérifier si le couvercle sur le flexible de vidange d'eau sale est fermé.

Vérifier le réglage de la barre d'aspiration.

Contrôler le degré d'usure des brosses et le cas échéant, les remplacer.

Actionner le guidon à poussée. Vérifier si des corps étrangers bloquent les brosses et le cas échéant, éliminer les corps étrangers.

– 13

47FR

Accessoires

L'appareil peut être équipé de différents accessoires en fonction de l'application respective. De plus amples détails figurent dans notre catalogue ou sur notre site Internet www.kaercher.com.

Désignation

Brosse d'aération, rouge (moyenne, standard)

Brosse d'aération, blanche (douce)

Brosse d'aération, orange (haut/bas)

Brosse d'aération, verte (dure)

Rouleau de pad 4.762-184.0 4.762-214.0 Pour la réception de pads de

Pad de rouleau, blanc (très doux)

Pad de rouleau, rouge (moyen)

Pad de rouleau, vert (dur)

pad de rouleau, jaune (doux)

Référence

BR 530

5.762-169.0 5.762-208.0 Aussi pour un nettoyage des

5.762-172.0 5.762-211.0 Pour le polissage et nettoyage

5.762-170.0 5.762-209.0 Pour frotter des sols structu-

5.762-171.0 5.762-210.0 Pour un nettoyage profond

6.369-731.0 6.369-735.0 Pour le polissage fin des sols. 2

6.369-730.0 6.369-734.0 Pour le nettoyage de sols pas

6.369-729.0 6.369-733.0 Pour le nettoyage des sols

6.369-728.0 6.369-732.0 Pour le polissage des sols. 2

Référence

BR 530 XL

Description

sol plus sales.

des sols sensibles.

rés (carrelage de protection etc.).

des sols très sales et pour décaper (p.ex. cire, acryliques).

rouleau.

trop sales.

normaux à très sales.

L'appareil besoin la pièce

48 FR

– 14

Désignation

Disque-brosse, nature (douce)

Référence

BD 530

6.906-056.0 6.905-866.0 Pour le polissage des

Référence

BD 530 XL

Description

sols.

Pièce/emballage

L'appareil besoin

la pièce

Disque-brosse, rouge (moyenne, standard)

Disque-brosse, noire (dure)

Plateau de propulsion

Disc-Pad, rouge (moyen)

Disc-Pad, vert (dur)

Disc-Pad, noir (très dur)

Désignation

Barre d'aspiration, droit

Barre d'aspiration, courbée

6.906-054.0 6.905-864.0 Pour le nettoyage des sols pas trop sales ou sensibles.

6.906-055.0 6.905-865.0 Pour le nettoyage des sols très sales.

6.906-332.0 6.906-331.0 Pour la réception de pads.

6.369-024.0 6.369-017.0 Pour le nettoyage des sols pas trop sales.

6.369-023.0 6.369-016.0 Pour le nettoyage des sols normalement sales.

6.369-022.0 6.369-015.0 Pour le nettoyage des sols très sales.

Référence

BR/BD 530

4.777-047.0 Standard 1 1

4.777-054.0 Standard 1 1

Référence

BR/BD 530 XL

Description

Pièce/emballage

L'appareil besoin

la pièce

Lèvre en caoutchouc, bleu

Lèvre en caoutchouch, marron

6.273-204.0 Standard 1 1

6.273-207.0 résistante à l'huile 1 1

– 15

49FR

Caractéristiques techniques

BR 530

(BR 530 XL)

BD 530

(BD 530 XL)

Performances

Tension nominale V 24

Capacité de la batterie Ah (5h) 75

Puissance absorbée moyenne W 1200 (1560)

Puissance du moteur d'aspiration W 500

Puissance de moteur de brosses W 600

Aspiration

Puissance d'aspiration, débit d'air l/s 30

Puissance d'aspiration, dépression kPa 14

Brosses de nettoyage

Largeur de travail mm 460 (530)

Diamètre des brosses mm 96 460 (530)

Vitesse des brosses t/min 1500 140

Dimensions et poids

Surface théoriquement nettoyable m

Volume du réservoir d'eau propre/réservoir d'eau

/h 1840 (2120)

l 40/40

sale

Poids total admissible kg 201,5

Poids de transport kg 150

Valeurs déterminées selon EN 60335-2-72

Valeur totale de vibrations m/s

Incertitude K m/s

Niveau de pression sonore L

Incertitude K

Niveau de pression sonore L

50 FR

+ incertitude KWAdB(A) 83

– 16

<2,5

0,2

dB(A) 70

dB(A) 1

Déclaration CE

CEO

Head of Approbation

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Nettoyeur de plancher Type: 1.127-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE) 2004/108/CE

Normes harmonisées appliquées :

Normes nationales appliquées :

Remarque : Tous les appareils intégrant les

nouveaux chargeurs sont identifiés avec un crochet sur l'appareil et sur les cartons.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur les accessoires sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Pièces de rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d’origine garantissent un fonctionnement sûr et parfait de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous www.kaercher.com sous le menu Service.

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

– 17

51FR

Prima di utilizzare l'apparecchio

per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indice

Norme di sicurezza IT - 1 Funzione IT - 1 Uso conforme a destinazione IT - 1 Protezione dell’ambiente IT - 2 Dispositivi di comando IT - 3 Prima della messa in funzione IT - 4 Funzionamento IT - 7 Trasporto IT - 10 Supporto IT - 10 Cura e manutenzione IT - 10 Guasti IT - 12 Accessori IT - 14 Dati tecnici IT - 16 Dichiarazione CE IT - 17 Garanzia IT - 17 Ricambi IT - 17

Norme di sicurezza

Prima di usare l'apparecchio per la prima volta si prega di leggere attentamente e di osservare le presenti istruzioni per l'uso e l'accluso opuscolo "Norme di sicurezza per dispositivi di pulizia spazzole e apparecchi a spruzzo-estrazione" 5.956-251.

L'apparecchio è omologato per l'uso su superfici con pendenza fino a 2%.

몇 Attenzione

Non usare l’apparecchio su superfici inclinate.

Prima di mettere in funzione l’apparecchio, assicurarsi che il serbatoio e tutti i coperchi siano ben chiusi.

Simboli riportati nel manuale d'uso

 Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Funzione

La lavasciugapavimenti è impiegata per la pulizia ad umido di superfici piane. Mediante l'impostazione della quantità d'acqua e dell'aspirazione di acqua sporca può essere reso idoneo a soddisfare le diverse esigenze di pulizia. Una larghezza di 460 mm o 530 mm (variante XL) e una capienza di acqua pulita e sporca di rispettivamente 40 l permettono una pulizia effettiva in caso di lunghi tempi di utilizzo. Le batterie possono essere caricate con l'apposito caricabatterie (presa 230V). Un caricabatterie è già integrato nelle apparecchiature BR/BD 530 BAT-Package o BR/BD BAT-Package.

Uso conforme a destinazione

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.

– L'apparecchio dev'essere utilizzato

esclusivamente per la pulizia di pavimenti lisci resistenti all'umidità.

– Questo apparecchio è destinato esclu-

sivamente per l'uso in ambienti interni.

– L'apparecchio non si adatta alla pulizia

di pavimenti gelati (per es. in magazzini frigoriferi).

– L'apparecchio dev'essere equipaggiato

solo da accessori e pezzi di ricambio originali.

52 IT

– 1

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno

consegnati ai relativi centri di raccolta. Sia le batterie che gli accumulatori contengono sostanze che non devono essere disperse nell’ambiente. Si prega quindi di smaltire gli apparecchi dismessi, le batterie e gli accumulatori mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

– 2

53IT

Dispositivi di comando

1 Archetto di spinta 2 Staffa di azionamento 3 Quadro di comando 4 Elettronica e fusibili

(sotto il quadro di comando) 5 Leva abbassamento barra di aspirazione 6 Tubo di scarico dell'acqua sporca 7 Tubo flessibile di aspirazione 8 Caricabatterie (variante Package) 9 Batteria (solo variante Package) 10 Manopole a crociera per sostituzione

labbra di aspirazione 11 Aggancio per la barra di aspirazione 12 Dadi ad alette per l'inclinazione della

barra di aspirazione 13 Dadi ad alette per il fissaggio e inclina-

zione della barra di aspirazione. 14 Collegamento tubo flessibile di aspira-

54 IT

zione-turbina di aspirazione 15 Barra di aspirazione (non in dotazione) 16 Targhetta 17 Rulli delle spazzole (variante BR)

Spazzola a disco (variante BD) 18 Testa di pulizia 19 telaio 20 Impugnatura 21 Chiusura 22 Coperchio serbatoio acqua sporca 23 Vite per la chiusura del serbatoio; nel

serbatoio: Batterie *

Sotto il coperchio del serbatoio dell'acqua sporca:

24 Foro di rabbocco serbatoio acqua pulita 25 Filtro pelucchi (aspirazione) 26 Serbatoio acqua sporca * non in dotazione

– 3

Quadro di comando

1 Pulsante di regolazione della quantità

d'acqua 2 Interruttore funzionamento spazzole 3 Interruttore turbina di aspirazione 4 Display

Montare la barra di aspirazione

Î Inserire la barra di aspirazione nell'ag-

gancio per la barra di aspirazione in modo tale che la lamiera sagomata si trovi sopra l'aggancio.

Î Svitare i dadi ad alette

Prima della messa in funzione

Operazione di scarico

Î Fissare l'archetto di spinta con le quat-

tro viti compresi nella fornitura ed intro-

durre i cappucci di protezione.

Î Appoggiare le assi lunghe laterali

dell’imballaggio al pallet formando una

rampa.

Î Fissare le assi con delle viti. Î Sistemare sotto la rampa le assicelle

corte come sostegno. Î Rimuovere i listelli di legno che blocca-

no le ruote. Î Sollevare la testa di pulizia e rimuovere

l’imballaggio in cartone. Î Rimuovere l'apparecchio dal bancale

facendolo scorrere lungo la rampa.

Î Inserire il tubo flessibile di aspirazione.

Montare le spazzole

BD 530 BAT/Package o BD 530 XL BAT/ Package

Prima della messa in funzione è necessario montare le spazzole a disco (vedi „lavori di manutenzione“).

Batterie

Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

Rispettare le indicazioni riportate sulla batteria, nelle istruzioni per l'uso e nel manuale d'uso dell'apparecchio

Indossare una protezione per gli occhi

Tenere l'acido e le batterie fuori dalla portata dei bambini

Rischio di esplosioni

Vietato accendere fuochi, fare scintille, usare fiamme libere e fumare

– 4

55IT

Pericolo di ustioni chimiche

Pronto soccorso

Avviso di pericolo

Smaltimento

Non gettare la batteria nei rifiuti domestici

 Pericolo

Rischio di esplosioni. Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria. Rischio di lesioni. Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

Inserire e collegare le batterie

Î Allentare la vite per il bloccaggio del

contenitore ed aprire il contenitore. Î Introdurre le batterie verso la testa di

pulizia a filo nella vasca. Î Ungere i poli della batteria con l’apposi-

to grasso per batterie. Î Collegare i poli con il cavo di collega-

mento in dotazione.

Attenzione

Pericolo di danneggiamento in caso di polarizzazione errata del cavo di collegamento. Collegare il cavo rosso al polo positivo ed il cavo nero al polo negativo. La variante della batteria può essere rilevata facilmente dal colore dell'alloggiamento delle batterie: EXIDE: grigio, HOPPECKE: verde.

Î Serrare il cavo di collegamento fornito

ai poli (+) e (-) della batteria ancora liberi.

Î Chiudere il serbatoio e stringere la vite. Î Avvitare la vite per il bloccaggio del

contenitore e stringere.

Attenzione

Caricare le batterie prima dell'accensione dell'apparecchio.

Carica della batteria

 Pericolo

Rischio di esplosioni. Il caricamento di batterie con liquido è consentito solo con il serbatoio aperto.

Avvertenza

L'apparecchio dispone di una protezione dallo scaricamento totale, ciò significa che se si raggiunge il livello minimo di capacità, sia il motore delle spazzole che la turbina si disattivano. Sul display del quadro di comando viene visualizzato il messaggio „LOW BAT“.

Avvertenza

Il tempo medio di caricamento è di ca. 1015 ore. I caricabatterie raccomandati dalla Kärcher sono conformi alle batterie utilizzate. Sono regolate elettronicamente e terminano automaticamente il procedimento di carica. Tutte le funzioni dell'apparecchio vengono disattivate automaticamente durante il procedimento di carica.

Î Spingere l'apparecchio direttamente

alla stazione di carica.

Processo di carica per BD 530 BAT/ Package o BD 530 XL BAT/Package

Î Inserire la spina del caricabatterie in

una presa elettrica.

56 IT

– 5

Processo di carica per BR/BD 530 BAT

Î Rimuovere il tubo flessibile di aspirazio-

ne dalla barra di aspirazione. Î Allentare la vite per il bloccaggio del

contenitore ed aprire il contenitore. Î Staccare la spina della batteria e colle-

garla al cavo di caricamento. Î Collegare il caricabatterie alla rete e ac-

cenderlo.

Batterie a ridotta manutenzione (batterie con liquido)

Î Un'ora prima della fine del procedimen-

to di carica aggiungere acqua distillata.

Osservare il giusto livello di acido. Le

batterie sono adeguatamente contras-

segnate.

 Pericolo

Pericolo di ustioni chimiche!

– Il rabbocco di acqua allo stato scarico

della batteria può provocare la fuoriu-

scita di acido!

– Durante l'impiego di acido da batteria

indossare occhiali di protezione ed os-

servare le indicazioni in modo da evita-

re ferite o danneggiamenti

dell'abbigliamento.

– Sciacquare immediatamente eventuali

schizzi di acido sulla cute o sull'abbi-

gliamento con acqua abbondante.

Attenzione

Rischio di danneggiamento!

– Utilizzare solo acqua distillata o desali-

nizzata (EN 50272-T3) per rabboccare

la batteria.

– Non utilizzare additivi estranei (cosid-

detti agenti di miglioramento), in quanto

decadrebbe ogni garanzia.

Batterie consigliate

Produttore, cod. ordinazione Kärcher

DETA

6.654-097.0

Descrizione

12 V GIS 80, manutenzione ridotta, capacità: 80 Ah, tensione: 12 V

DETA

6.654-093.0

12 V GIV 75 DT, manutenzione ridotta, capacità: 75 Ah, tensione: 12 V

HOPPECKE

6.654-224.0

12 V / 70 Ah, manutenzione ridotta, capacità: 70 Ah, tensione: 12 V

Caricabatterie consigliati

Produttore,

Descrizione cod. ordinazione Kärcher

KÄRCHER

6.654-102.0 KÄRCHER

6.654-067.0

Caricabatteria separato

per batteria 6.654-093.0

Caricabatteria separato

per batteria 6.654-097.0

Sia le batterie che i caricabatteria sono acquistabili nei negozi specializzati.

몇 Attenzione

In caso di sostituzione della batteria negli apparecchi "Package", utilizzare soltanto batterie prive di manutenzione.

Indicatore di controllo batteria

Il livello di carica della batteria è visualizzato sul display del quadro di comando:

– Dopo l'azionamento dell'interruttore per

il funzionamento delle spazzole o della turbina di aspirazione, per 5 secondi vengono visualizzate le ore di funzionamento.

– Successivamente viene visualizzato un

messaggio a batta relativo al livello di carica della batteria.

Smontare le batterie

Î Disattivare l'interruttore per il funziona-

mento delle spazzole e la turbina di aspirazione.

Î Allentare la vite per il bloccaggio del

contenitore ed aprire il contenitore.

Î Scollegare il cavo dal polo negativo del-

la batteria.

Î Scollegare i cavi residui dalle batterie. Î Estrarre le batterie. Î Smaltire le batterie scariche in confor-

mità alle disposizioni in vigore.

– 6

57IT

Funzionamento

Attenzione

Rischio di danneggiamento. Prima di effettuare spostamenti all'indietro sollevare la barra di aspirazione.

Avvertenza

L’apparecchio è costruito in modo da lasciar sporgere la testa della spazzola verso destra. Questo permette un’ampia visibilità e un accostamento ottimale ai bordi durante il lavoro.

Aggiungere carburante e sostanze

aggiuntive

Attenzione

Pericolo di danneggiamento. Utilizzare solo i detergenti consigliati. In caso di utilizzo di detergenti diversi, l'operatore è responsabile del rischio maggiore in termini di sicurezza di funzionamento, pericolo d'infortunio e durata minore dell'apparecchio. Utilizzare esclusivamente detergenti privi di solventi, sale e acido fluoridrico. Osservare le avvertenze di sicurezza riportate sui detergenti.

Avvertenza

Non utilizzare detergenti fortemente schiumogeni. Attenersi alle raccomandazioni per il dosaggio.

Î Aprire il coperchio del serbatoio di ac-

qua sporca.

Î Aggiungere acqua pulita (massimo 60

°C).

Î Aggiungere del detergente. Osservare

le indicazioni relative al detergente.

Detergenti consigliati:

Impiego Detergente

Pulizia di manutenzione (anche per pavimenti sensibili a sostanze alcaline)

Pulizia di sporco da grasso

Pulizia accurata (corde) di rivestimenti duri resistenti a sostanze alcaline

Pulizia accurata (corde) di linoleum

Detergente per sanitari RM 25 ASF Detergente disinfettan-teRM 732

I detergenti possono essere acquistati nei negozi specializzati. Î Chiudere il coperchio del serbatoio di

acqua sporca.

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Pulizia

telaio

sotto Trasporto

sopra Pulizia

Î Sollevare leggermente l'apparecchio

dalla maniglia.

Î Estrarre il dispositivo di bloccaggio. Î Spostare il carrello nella posizione desi-

derata.

Î Agganciare il dispositivo di bloccaggio.

Raggiungere il luogo d'impiego

Î Spostare il carrello verso il basso e

bloccarlo.

Î Spingere l'apparecchio verso il luogo

d'impiego.

58 IT

– 7

Pulizia

Î Spostare il carrello verso l'alto e bloc-

carlo.

Î Azionare l'interruttore per il funziona-

mento delle spazzole e la turbina di aspirazione.

Avvertenza

Nel caso in cui il motore delle spazzole non si attivi, rilasciare il motore delle spazzole arretrando l'apparecchio.

Î Eseguire la pulizia.

Impostare la velocità di avanzamento (solo BD 530 BAT o BD 530 XL BAT)

Avvertenza

Eseguire le prime prove di lavaggio con una piccola quantità d’acqua. Aumentare gradatamente la quantità d’acqua fino ad ottenere il risultato di lavaggio desiderato.

Regolare la barra di aspirazione

Posizione obliqua

Per migliorare il risultato di aspirazione su pavimenti piastrellati la barra di aspirazione può essere messa in posizione obliqua (5° max.).

Î Allentare i dadi ad alette. Î Ruotare la barra di aspirazione.

Î Ridurre la velocità: ruotare il selettore in

direzione "–".

Î Aumentare la velocità: ruotare il seletto-

re in direzione "+".

Regolare la quantità di acqua

Î Impostare la quantità d´acqua adegua-

ta allo sporco ed alla superficie da pulire tramite il pulsante di regolazione.

Î Svitare i dadi ad alette

Inclinazione

In caso di aspirazione insufficiente l'inclinazione della barra di aspirazione orizzontale può essere modificata.

Î Allentare i dadi a farfalla. Î Inclinare la barra di aspirazione.

Î Stringere i dadi a farfalla.

– 8

59IT

Abbassare la barra di aspirazione.

Î Premere la leva verso il basso; la barra

di aspirazione viene abbassata.

Î Attivare dall'interruttore la turbina di

aspirazione.

Accendere la testa di pulizia

Attenzione

Pericolo di danneggiamento della superficie da pulire. Non utilizzare l’apparecchio fermandosi a lungo sullo stesso punto.

Î Attivare l'interruttore per il funziona-

mento delle spazzole.

Î Premere la staffa di azionamento ed il

motore delle spazzole si avvia.

Avvertenza

Azionare prima l'interruttore per il funzionamento delle spazzole, quindi azionare la staffa di azionamento. In caso di sequenza inversa sul display viene visualizzato un messaggio di errore.

Arresto e spegnimento

Î Ruotare il regolatore della quantità

d'acqua fino a che risulti posizionato su "MIN".

Î Spingere l'apparecchio in avanti per al-

tri 1-2 m, così da aspirare l'acqua residua.

Î Rilasciare la staffa di azionamento. Î Disattivare l'interruttore per il funziona-

mento delle spazzole e la turbina di aspirazione.

Î Sollevare la barra di aspirazione. Î Spostare il carrello verso il basso e

bloccarlo.

Attenzione

Pericolo di deformazione della/e spazzola/ e. Nello spegnere l'apparecchio abbassare il carrello, così da scaricare il peso gravante sulla/e spazzola/e.

Svuotare il serbatoio dell'acqua

sporco

Attenzione

Rispettare le norme vigenti locali sul trattamento delle acque di scarico.

Î Rimuovere dal supporto il tubo di scari-

co dell'acqua sporca e abbassare su di un dispositivo di raccolta adeguato.

60 IT

Î Scaricare l'acqua aprendo il dispositivo

di dosaggio del tubo di scarico.

Î Sciacquare infine il contenitore dell'ac-

qua sporca con acqua pulita.

– 9

Svuotare il serbatoio dell'acqua pu-

lita

Î Aprire il dispositivo di bloccaggio del

serbatoio dell'acqua pulita con uno strumento adatto (ad es. moneta).

Antigelo

In caso di pericolo di gelo: Î Svuotare il serbatoio dell'acqua pulita e

dell'acqua sporca.

Î Collocare l'apparecchio in un locale

protetto dal gelo.

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

Î Estrarre le spazzole per prevenire

eventuali danni alle spazzole.

Î Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

 Pericolo

Rischio di lesioni. Prima di qualsiasi intervento sull'apparecchio, disattivare l'interruttore per il funzionamento delle spazzole e della turbina di aspirazione e tirare la spina di rete del caricabatterie.

Attenzione

Pericolo di daneggiamento per l'apparecchio a causa di fuoriuscita d'acqua. Prima di effettuare lavori di manutenzione sull'apparecchio, svuotare il serbatoio dell'acqua sporca e quello dell'acqua pulita.

Î Depositare la spazzatrice su una super-

ficie piana.

Schema di manutenzione

Dopo il lavoro

Attenzione

Pericolo di danneggiamento. Non rivolgere il getto d'acqua sull'apparecchio e non utilizzare detergenti aggressivi.

Î Svuotare l'acqua sporca. Î Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

Î Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

Î Controllare il filtro pelucchi, eventual-

mente pulirlo.

Î Pulire i labbri di aspirazione e di trasci-

namento, verificarne l'usura ed eventualmente sostituirle.

Î Verificare l'usura delle spazzole, even-

tualmente sostituirle.

Î Se necessario, caricare la batteria.

Una volta al mese

Î Controllare l'ossidazione dei poli della

batteria, se necessario spazzolarli e lubrificarli con grasso per poli. Controllare che i cavi di collegamento siano fissati correttamente.

Î Controllare lo stato delle guarnizioni tra

il serbatoio dell'acqua sporca e il coperchio, sostituirle se necessario.

– 10

61IT

Î Per batterie che richiedono manuten-

zione controllare la densità dell'acido delle celle.

Una volta all'anno

Î Far effettuare l'ispezione prevista dal

servizio clienti.

Interventi di manutenzione

Sostituire o girare i labbri di aspirazione

Î Togliere la barra di aspirazione. Î Svitare le manopole a crociera.

Î Togliere le parti sintetiche. Î Togliere i labbri di aspirazione. Î Girare i labbri di aspirazione o inserirne

dei nuovi.

Î Inserire le parti sintetiche. Î Avvitare e stringere le manopole a cro-

ciera.

Sostituire i rulli delle spazzole

Î Allentare i dadi a farfalla. Î Togliere il coperchio del supporto.

Î Rimuovere i due rulli delle spazzole ed

inserire quelle nuove (rispettare le sedi esagonali).

Î Rimontare il coperchio del supporto. Î Stringere i dadi a farfalla.

Sostituire la spazzola a disco

Î Ruotare il regolatore della velocità di

avanzamento in direzione "–".

Î Sollevare la spazzola a disco. Î Ruotare la spazzola a disco di ca. 45° in

senso antiorario.

Î Togliere la spazzola a disco verso il

basso.

Î Introdurre una nuova spazzola a disco

nella sequenza inversa.

Î Impostare la velocità di avanzamento.

Contratto di manutenzione

Per garantire un utilizzo affidabile dell'apparecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kärcher competente.

62 IT

– 11

Guasti

 Pericolo

Attenzione

In caso si presentino guasti che non possono essere risolti grazie a questa tabella, chiamare il servizio clienti.

Guasti visualizzati sul display

Segnalazione del display

ERR B Controllare se corpi estranei bloccano le spazzole, eventual-

ERR T Chiamare il servizio assistenza

LOW BAT Carica della batteria

ERR TEMP Lasciare raffreddare l'apparecchio.

HandsOff Rilasciare la staffa di azionamento ed attendere fino a quando

ERR REL Disattivare l'interruttore per il funzionamento delle spazzole, di-

Rimedio

mente rimuoverli.

Eventualmente ridurre la pressione di contatto delle spazzole.

sul display vengono visualizzate le ore di funzionamento o lo stato delle batterie. Successivamente azionare nuovamente la staffa di azionamento.

sattivare l'interruttore della turbina di aspirazione, rilasciare la staffa di azionamento, attendere 3 secondi e riattivare. Nel caso in cui si dovesse ripresentare l'evento contattare il servizio clienti

– 12

63IT

Guasti non visualizzati sul display

Guasto Rimedio

L'apparecchio non si accende Azionare la staffa di azionamento.

Controllare le batterie, se necessario sostituirle.

Quantità di acqua insufficiente.

Controllare il livello di acqua pulita, riempire eventualmente il serbatoio

Controllare che i tubi flessibili non siano otturati, eventualmente pulirli.

Potenza di aspirazione insufficiente

Risultato di pulizia insufficien-teVerificare l'usura delle spazzole, eventualmente sostituir-

Le spazzole non ruotano Azionare la staffa di azionamento.

Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllarne l'impermeabilità, eventualmente sostituire.

Pulire il filtro pelucchi

Pulire i labbri di aspirazione sulla barra di aspirazione, eventualmente girarli o sostituirli

Controllare eventuali otturazioni del tubo flessibile e della barra di aspirazione, eliminare le eventuali otturazioni

Verificare la tenuta stagna del tubo flessibile, eventualmente sostituirlo.

Verificare che il coperchio del tubo di scarico di acqua sporca sia chiuso.

Verificare le regolazioni della barra di aspirazione.

le.

Controllare se corpi estranei bloccano le spazzole, eventualmente rimuoverli.

64 IT

– 13

Accessori

L'apparecchio può essere equipaggiato da diversi accessori in relazione ai diversi lavori di pulizia. Richiedete il nostro catalogo o visitate il nostro sito Internet alla pagina www.kaercher.com.

Denominazione

Rullo della spazzola, rosso (modello medio, standard)

Rullo della spazzola, bianco (morbido)

Rullo della spazzola, arancione (alto/basso)

Rullo della spazzola, verde (versione dura)

Albero del rullo tampone

Tampone per rullo, bianco (molto morbido)

Tampone per rullo, rosso, (medio)

Tampone per rullo, verde (duro)

Tampone per rullo, giallo (morbido)

Codice componente

BR 530

5.762-169.0 5.762-208.0 Per la pulizia di manutenzione

5.762-172.0 5.762-211.0 Per la lucidatura e la pulizia di

5.762-170.0 5.762-209.0 Per strofinare pavimenti strut-

5.762-171.0 5.762-210.0 Per la pulizia di fondo di pavi-

4.762-184.0 4.762-214.0 Serve da supporto per i tam-

6.369-731.0 6.369-735.0 Per la lucidatura accurata di

6.369-730.0 6.369-734.0 Per la pulizia di pavimenti

6.369-729.0 6.369-733.0 Per la pulizia di pavimenti

6.369-728.0 6.369-732.0 Per la lucidatura di pavimenti. 2

Codice componente

BR 530 XL

Descrizione

anche di pavimenti molto sporchi.

manutenzione di pavimenti delicati.

turati (pavimenti di sicurezza etc.).

menti molto sporchi e destratificazioni (per es. cere, acrilati).

poni del rullo.

pavimenti.

poco sporchi.

sporchi o molto sporchi.

Quantità necessaria

– 14

65IT

Denominazione

Spazzola a disco, naturale (versione morbida)

Spazzola a disco, rosso (versione media, standard)

Spazzola a disco, nera (versione dura)

Piatto di azionamento

Disc-Pad, rosso (medio)

Disc-Pad, verde (duro)

Disc-Pad, nero (molto duro)

Codice componente

BD 530

6.906-056.0 6.905-866.0 Per la lucidatura di pavi-

6.906-054.0 6.905-864.0 Per la pulizia di pavimenti

6.906-055.0 6.905-865.0 Per la pulizia di pavimenti

6.906-332.0 6.906-331.0 Serve da supporto per i

6.369-024.0 6.369-017.0 Per la pulizia di pavimenti

6.369-023.0 6.369-016.0 Per la pulizia di pavimenti

6.369-022.0 6.369-015.0 Per la pulizia di pavimenti

Codice componente

BD 530 XL

Descrizione

menti.

poco sporchi o delicati.

molto sporchi.

tamponi.

poco sporchi.

normalmente sporchi.

molto sporchi.

Pezzi/Confezione

Quantità necessaria

Denominazione

Barra di aspirazione, orizzontale

Barra di aspirazione ad arco

Labbro di gomma, blu

Labbro di gomma, marrone

66 IT

Codice componente

BR/BD 530

4.777-047.0 Standard 1 1

4.777-054.0 Standard 1 1

6.273-204.0 Standard 1 1

6.273-207.0 Resistente all’olio 1 1

Codice componente

BR/BD 530 XL

– 15

Descrizione

Pezzi/Confezione

Quantità necessaria

Dati tecnici

BR 530

(BR 530 XL)

BD 530

(BD 530 XL)

Potenza

Tensione nominale V 24

Capacità della batteria Ah (5h) 75

Medio assorbimento di potenza W 1200 (1560)

Potenza del motore di aspirazione W 500

Potenza del motore delle spazzole W 600

Aspirazione

Potenza di aspirazione, quantità d'aria l/s 30

Potenza di aspirazione, pressione negativa kPa 14

Spazzole pulenti

Larghezza della superficie di lavoro mm 460 (530)

Diametro spazzole mm 96 460 (530)

Numero giri spazzole 1/min 1500 140

Dimensioni e pesi

Potenza di superficie teorica m

/h 1840 (2120)

Volume del serbatoio di acqua pulita/sporca l 40/40

Peso totale consentito kg 201,5

Peso di trasporto kg 150

Valori rilevati secondo EN 60335-2-72

Valore complessivo oscillazione m/s

Dubbio K m/s

Pressione acustica L

Dubbio K

Pressione acustica L

+ Dubbio K

dB(A) 70

dB(A) 1

dB(A) 83

<2,5

0,2

– 16

67IT

Dichiarazione CE

CEO

Head of Approbation

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: detergente per pavimenti Modelo: 1.127-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE) 2004/108/CE

Norme armonizzate applicate

Norme nazionali applicate

Avviso: Tutti gli apparecchi che montano i nuovi caricabatterie sono contrassegnati

sull'apparecchio e sull'imballaggio con un segno di spunta.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti agli accessori, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Ricambi

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l’apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manuale d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaercher.com alla voce “Service”.

I firmatari agiscono su incarico e con la procura dell’amministrazione.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

68 IT

– 17

Lees vóór het eerste gebruik

van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Veiligheidsinstructies NL - 1 Functie NL - 1 Reglementair gebruik NL - 1 Zorg voor het milieu NL - 2 Bedieningselementen NL - 3 Voor de inbedrijfstelling NL - 4 Werking NL - 7 Vervoer NL - 10 Opslag NL - 10 Onderhoud NL - 10 Storingen NL - 12 Toebehoren NL - 14 Technische gegevens NL - 16 CE-verklaring NL - 17 Garantie NL - 17 Reserveonderdelen NL - 17

Veiligheidsinstructies

Lees en neem voor het eerste gebruik van het apparaat deze bedieningshandleiding in acht en de bijgeleverde brochure Vieligheidsaanwijzingen voor borstelreinigingsapparaten en sproeiextractieapparaten,

5.956-251.

Het apparaat is toegelaten voor het gebruik op oppervlakken met een helling tot 2%.

몇 Waarschuwing

Apparaat niet op hellende oppervlakken gebruiken.

Het apparaat mag uitsluitend gebruikt worden als de tank en alle deksels gesloten zijn.

Symbolen in de gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Functie

Deze schuurzuigmachine wordt gebruikt voor de natte reiniging van vlakke vloeren. Deze kan door het instellen van de waterhoeveelheid en de afzuiging van het vuile water gemakkelijk aan de reinigingstaak van dat moment aangepast worden. Een werkbreedte van 460 mm resp. 530 mm (XL-variant) en een schoon- en vuilwatertank met elk een capaciteit van 40 l maken een effectieve reiniging bij hoge inzetduur mogelijk. De accu's kunnen door middel van een oplaadapparaat aan een 230-V-stopcontact opgeladen worden. Een oplaadapparaat is reeds geïntegreerd bij de apparaten BR/BD 530 BAT-Package resp. BR/BD BAT-Package.

Reglementair gebruik

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

– Het apparaat mag alleen voor het reini-

gen van niet-vochtgevoelige gladde vloeren gebruikt worden.

– Dit apparaat is voor gebruik binnen be-

stemd.

– Het apparaat is niet geschikt voor de

reiniging van bevroren vloeren (bijv. in koelhuizen).

– 1

69NL

– Het apparaat mag alleen uitgerust wor-

den met originele toebehoren en reserveonderdelen.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Oude apparaten bevatten waardevol-

le recycleerbare materialen die voor

recyclage ingediend moeten worden. Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gelieve oude apparaten, batterijen en accu's in te leveren op de geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

70 NL

– 2

Bedieningselementen

1 Duwbeugel 2 Schakelbeugel 3 Bedieningspaneel 4 Electronica en zekeringen

(onder het bedieningspaneel) 5 Hendel omlaag zetten zuigbalk 6 Aftapslang vuil water 7 Zuigslang 8 Oplaadapparaat (Package-variant) 9 Accu (alleen Package-variant) 10 Stergreep voor het vervangen van de

zuiglippen 11 Zuigbalkophanging 12 Vleugelmoeren voor het verstellen van

de zuigbalk 13 Kruisknoppen voor het bevestigen en

kantelen van de zuigbalk. 14 Aansluiting zuigslang-zuigturbine

15 Zuigbalk (niet in leveringspakket) 16 Typeplaatje 17 Borstelrollen (BR-variant)

Schijfborstel (BD-variant) 18 Reinigingskop 19 Onderstel 20 Handgreep 21 Vergrendeling 22 Deksel reservoir vuil water 23 Schroef voor de vergrendeling van de

tank; in de tank: accu's *

Onder het deksel vuilwatertank:

24 Vulopening verswaterreservoir 25 Pluizenzeef (afzuiging) 26 Vuilwaterreservoir * niet in leveringspakket

– 3

71NL

Bedieningspaneel

1 Regelknop waterhoeveelheid 2 schakelaar borstelwerking 3 schakelaar zuigturbine 4 Display

Zuigbalk monteren

Î Zuigbalk zodanig in de ophanging

plaatsen dat de vormplaat boven de op-

hanging ligt. Î Kruisknoppen vastdraaien

Voor de inbedrijfstelling

Afladen

Î Duwbeugel met de vier meegeleverde

schroeven bevestigen en afschermkappen aanbrengen.

Î Lange zijplanken van de verpakking te-

gen het pallet leggen en zo een losplank maken.

Î Losplank met nagels aan het pallet be-

vestigen.

Î Korte planken ter ondersteuning onder

de losplank leggen.

Î Houten latten voor de wielen verwijde-

ren.

Î Reinigingskop optillen en karton verwij-

deren.

Î Schuif het apparaat van de pallet over

de helling naar beneden.

Î Zuigslang plaatsen.

Borstels monteren

BD 530 BAT/Package resp. BD 530 XL BAT/Package

Voor de inbedrijfstelling moeten de schijfborstels gemonteerd worden (zie „Onderhoudswerkzaamheden“).

Accu's

Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

Aanwijzingen op de accu, in de gebruiksaanwijzing en in de voertuiggebruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken verboden

Pas op voor bijtende vloeistoffen

72 NL

– 4

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

 Gevaar

Explosiegevaar. Geen werktuigen e.d. op de accu, d.b. op eindpolen en accucelverbinder leggen. Verwondingsgevaar. Wonden nooit in contact brengen met lood. Na het werk aan accu's altijd de handen reinigen.

Accu plaatsen en aansluiten

Î Schroef voor de vergrendeling van het

reservoir losdraaien en het reservoir openen.

Î Accu's naar de reinigingskop toe vlak in

de houder plaatsen.

Î Accupolen met poolvet invetten. Î Polen met de bijgevoegde verbindings-

kabels verbinden.

Voorzichtig

Beschadigingsgevaar bij een verkeerde aansluiting van de aansluitkabel. Rode kabel op de positieve pool en zwarte kabel op de negatieve pool klemmen. De batterijvariant kan makkelijk herkend worden aan de

kleur van de batterijmantel: EXIDE: grijs, HOPPECKE: groen.

Î Meegeleverde aansluitingskabels aan

de nog vrije accupool (+) en (-) vast-

klemmen.

Î Tank sluiten en schroef vastdraaien. Î Schroef voor de vergrendeling van het

reservoir erin schroeven en aanspan-

nen.

Voorzichtig

Voor inbedrijfname van het apparaat accu's opladen.

Accu laden

 Gevaar

Explosiegevaar. Het opladen van natte accu's is alleen toegelaten bij een geopende tank.

Waarschuwing

Het apparaat beschikt over een beveiliging tegen volledige ontlading, d.b.: indien de nog toegelaten minimumcapaciteit bereikt wordt, worden borstelmotoren en turbine uitgeschakeld. Op het display van het bedieningspaneel verschijnt de weergave „LOW BAT“.

Instructie

De oplaadtijd bedraagt gemiddeld ongeveer 10-15 uren. De aanbevolen oplaadapparaten (die bij de gebruikte accu's passen) zijn elektronisch geregeld en beëindigen het laadproces automatisch. Alle functies van het apparaat worden tijdens het laadproces automatisch onderbroken.

Î Apparaat onmiddellijk naar het laadsta-

tion schuiven.

Opladen BD 530 BAT/Package resp. BD 530 XL BAT/Package

Î Stekker van het oplaadapparaat in

stopcontact steken.

Opladen BR/BD 530 BAT

Î Zuigslang van de zuigbalk trekken. Î Schroef voor de vergrendeling van het

reservoir losdraaien en het reservoir

openen.

– 5

73NL

Î Accustekker uittrekken en verbinden

met de oplaadkabel.

Î Oplaadapparaat verbinden met het

stroomnet en inschakelen.

Onderhoudsarme accu's (natte accu's)

Î Een uur voor het einde van het laadpro-

ces gedestilleerd water toevoegen, letten op het juiste zuurpeil. Accu is overeenkomstig gekenmerkt.

 Gevaar

Gevaar van brandwonden!

– Navullen van water in de ontladen toe-

stand van de accu kan leiden tot het vrijkomen van zuren.

– Bij de omgang met accuzuur een veilig-

heidsbril dragen en de voorschriften in acht nemen om verwondingen en de beschadiging van kledij te vermijden.

– Eventuele zuurspatten op huid of kledij

onmiddellijk met overvloedig water uitspoelen.

Voorzichtig

Beschadigingsgevaar!

– Voor het bijvullen van accu's alleen ge-

destilleerd of ontzilt water (EN 50272T3) gebruiken.

– Geen vreemde toevoegingsstoffen (zo-

genoemde verbeteringsmiddelen) gebruiken, anders vervalt elke garantie.

Aanbevolen accu's

Fabrikant, Kärcher-bestelnr.

DETA

6.654-097.0

DETA

6.654-093.0

HOPPECKE

6.654-224.0

Beschrijving

12 V GIS 80, onderhoudsarm, capaciteit: 80 Ah, spanning: 12 V

12 V GIS 75 DT, onderhoudsvrij, capaciteit: 75 Ah, spanning: 12 V

12 V / 70 Ah, onderhoudsvrij, capaciteit: 70 Ah, spanning: 12 V

Aanbevolen oplaadapparaten

Fabrikant,

Beschrijving Kärcher-bestelnr.

KÄRCHER

6.654-102.0

Afzonderlijk oplaadappa-

raat voor accu 6.654-

093.0

KÄRCHER

6.654-067.0

Afzonderlijk oplaadappa-

raat voor accu 6.654-

097.0

Accu's en oplaadapparaten zijn verkrijgbaar in de vakhandel.

몇 Waarschuwing

In geval van vervanging bij Package-apparaten uitsluitend onderhoudsvrije accu's gebruiken.

Accu-ladingsindicator

De ladingstoestand van de accu wordt weergegeven op het display van het bedieningspaneel:

– Na het inschakelen van de schakelaar

Borstelwerking of Zuigturbine worden de bedrijfsuren gedurende 5 seconden weergegeven.

– Vervolgens verschijnt een balkweerga-

ve voor de ladingstoestand van de accu.

Batterijen demonteren

Î Schakelaar borstelwerking en zuigturbi-

ne uitschakelen.

Î Schroef voor de vergrendeling van het

reservoir losdraaien en het reservoir openen.

Î Kabel van de minpool van de batterij

losmaken.

Î Resterende kabels van de batterijen af-

halen.

Î Batterijen eruit nemen. Î Verbruikte batterijen conform de gel-

dende bepaleingen verwijderen.

74 NL

– 6

Werking

Voorzichtig

Beschadigingsgevaar. Zuigbalk voor het achteruitrijden optillen.

Waarschuwing

Het apparaat is zodanig opgebouwd dat de borstelkop rechts uitsteekt. Dit maakt een overzichtelijk, tot op korte afstand werken mogelijk.

Bedrijfsstoffen vullen

Voorzichtig

Beschadigingsgevaar. Alleen de aanbevolen reinigingsmiddelen gebruiken. Voor andere reinigingsmiddelen draagt de exploitant het verhoogde risico betreffende de gebruiksveiligheid, het gevaar voor ongevallen en de kortere levensduur van het apparaat. Alleen reinigingsmiddelen gebruiken, die vrij zijn van oplossingsmiddelen, zoutzuur en bijtende zuren. Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Instructie

Geen sterk schuimende reinigingsmiddelen gebruiken. Doseeraanwijzingen in acht nemen.

Î Deksel van het vuilwaterreservoir ope-

nen.

Î Schoon water (max. 60 °C) vullen. Î Reinigingsmiddel toevoegen. Instruc-

ties betreffende de dosering in acht nemen.

Aanbevolen reinigingsmiddelen:

Gebruik Reinigings-

middel

Onderhoudsreiniging (ook bij alkaligevoelige vloeren)

Reiniging van vet RM 69 ES ASF

Basisreiniging (strippen) van alkalibestendige, harde vloerbedekkingen

Basisreiniging (strippen) van linoleum

Reinigingsmiddel voor sanitair

Ontsmettend reinigingsmiddel

Reinigingsmiddelen zijn verkrijgbaar in de vakhandel. Î Deksel van het vuilwaterreservoir slui-

ten.

RM 745 RM 746

RM 69 ASF RM 752

RM 754

RM 25 ASF

RM 732

Reinigen

Onderstel

beneden Vervoer

boven Reinigen

Î Apparaat lichtjes optillen met de hand-

greep.

Î Vergrendeling uittrekken. Î Rijgedeelte in de gewenste positie

zwenken.

Î Vergrendeling laten vastklikken.

Naar de plaats van inzet rijden

Î Rijgedeelte naar beneden draaien en

vergrendelen.

Î Apparaat naar de gebruiksplaats schui-

ven.

Reinigen

Î Rijgedeelte naar boven zwenken en

vergrendelen.

Î Schakelaar borstelwerking en zuigturbi-

ne inschakelen.

– 7

75NL

Waarschuwing

Indien de borstelmotor bij het inschakelen niet start, de borstelmotor ontlasten door het apparaat terug te trekken.

Î Reiniging uitvoeren.

Aandrijfsnelheid instellen (alleen BD 530 BAT resp. BD 530 XL BAT)

Zuigbalk instellen

Schuine stand

Voor de verbetering van het zuigresultaat op stenen ondergronden kan de zuigbalk tot 5° schuine stand verdraaid worden.

Î Kruisknoppen lossen. Î Zuigbalk draaien.

Î Snelheid verlagen: Knop in de richting

"–" draaien.

Î Snelheid verhogen: Knop in de richting

"+" draaien.

Waterhoeveelheid instellen

Î Waterhoeveelheid in functie van de ver-

vuiling en de soort van de bodemdeklaag aan de regelknop instellen.

Waarschuwing

Eerste reinigingspogingen met lage waterhoeveelheid uitvoeren. Waterhoeveelheid stapsgewijs verhogen tot het gewenste reinigingsresultaat bereikt is.

Î Kruisknoppen vastdraaien

Helling

Bij onvoldoende afzuigresultaat kan de helling van de rechte zuigbalk veranderd worden.

Î Vleugelmoeren lossen. Î Zuigbalk schuin zetten.

Î Vleugelmoeren aanspannen.

76 NL

– 8

Zuigbalk neerlaten

Î Hendel naar beneden duwen; de zuig-

balk wordt neergelaten.

Î Zuigturbine aan de schakelaar inscha-

kelen.

Reinigingskop inschakelen

Voorzichtig

Beschadigingsgevaar voor bodemdeklaag. Apparaat niet op die plaats gebruiken.

Î Schakelaar borstelwerking inschake-

len.

Î Schakelbeugel bedienen, de borstel-

motor start.

Waarschuwing

Eerst de schakelaar Borstelwerking inschakelen, vervolgens de schakelbeugel bedienen. Bij een omgekeerde volgorde verschijnt een storingsmelding op het display.

Stoppen en stilleggen

Î Regelknop waterhoeveelheid sluiten. Î Apparaat nog 1-2 m vooruit rijden, om

het restwater af te zuigen.

Î Schakelbeugel loslaten. Î Schakelaar borstelwerking en zuigturbi-

ne uitschakelen.

Î Zuigbalk omhoog zetten. Î Rijgedeelte naar beneden draaien en

vergrendelen.

Voorzichtig

Gevaar voor vervorming van de borstel(s). Bij het uitzetten van het apparaat de borstel(s) door het laten zakken van het rijgedeelte ontlasten.

Vuilwatertank legen

Voorzichtig

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

Î Neem de aftapslang vuilwater uit de

houder en plaats deze in een geschikte verzamelinrichting.

Î Water door het openen van de dosee-

rinrichting op de aftapslang aftappen.

Î Vervolgens de vuilwatertank met

schoon water uitspoelen.

– 9

77NL

Schoonwatertank legen

Î Sluiting van de schoonwatertank met

geschikt werktuig (bv. muntstuk) openen.

Vorstbeveiliging

Bij vorstgevaar:

Î Schoon- en vuilwatertank legen. Î Apparaat in een vorstvrije ruimte op-

slaan.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

Î Borstels uitnemen om beschadiging

van de borstels te vermijden.

Î Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

 Gevaar

Verwondingsgevaar. Voor alle werkzaamheden aan het apparaat de schakelaar bor-

stelwerking en zuigturbine uitschakelen en stekker van het oplaadapparaat uittrekken.

Voorzichtig

Beschadigingsgevaar voor het apparaat door uitlopend water. Vuilwaterreservoir en schoonwaterreservoir voor onderhoudswerkzaamheden aan het apparaat leegmaken.

Î Apparaat op een egaal oppervlak neer-

zetten.

Onderhoudsschema

Na het werk

Voorzichtig

Beschadigingsgevaar. Apparaat niet met water afspuiten en geen agressieve reinigingsmiddelen gebruiken.

Î Vuil water aflaten. Î Vuilwatertank met schoon water uit-

spoelen.

Î Apparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte doek reinigen.

Î Pluizenzeef controleren, indien nodig

reinigen.

Î Zuiglippen en schraaplippen reinigen,

op slijtage controleren en indien nodig vervangen.

Î Borstels op slijtage controleren, indien

nodig vervangen.

Î Accu indien nodig opladen.

Maandelijks

Î Accupool op oxidatie controleren, in-

dien nodig schoonborstelen en met poolvet invetten. Op stevige zitting van de verbindingskabels letten.

Î Afdichtingen tussen vuilwatertank en

deksel op conditie controleren, zonodig vervangen.

Î Bij niet-onderhoudsvrije accu's, zuur-

dichtheid van de cellen controleren.

Jaarlijks

Î Voorgeschreven inspectie door klan-

tendienst laten uitvoeren.

78 NL

– 10

Onderhoudswerkzaamheden

Zuiglippen vervangen of draaien

Î Zuigbalk wegnemen. Î Stergrepen er uit schroeven.

Î Kunststofonderdelen verwijderen. Î Zuiglippen verwijderen. Î Zuiglippen draaien of nieuwe zuiglippen

inschuiven.

Î Kunststofonderdelen opschuiven. Î Stergrepen inschroeven en vast-

draaien.

Borstelwalsen vervangen

Î Vleugelmoeren lossen. Î Lagerdeksel wegnemen.

Î Beide borstelwalsen uitnemen, nieuwe

plaatsen (zeskantopnamen in acht nemen).

Î Lagerdeksel plaatsen. Î Vleugelmoeren aanspannen.

Schijfborstel vervangen

Î Knop voor de instelling van de aandrijf-

snelheid in de richting "–" draaien.

Î Schijfborstel optillen. Î Schijfborstel ongeveer 45° tegen de

richting van de wijzers van de klok draaien.

Î Schijfborstel naar omlaag wegnemen. Î Nieuwe schijfborstel in de omgekeerde

volgorde aanbrengen.

Î Aandrijfsnelheid instellen.

Onderhoudscontract

Voor een betrouwbare werking van het apparaat kunnen met het verantwoordelijke Kárcher-verkoopkantoor onderhoudscontracten worden afgesloten.

– 11

79NL

Storingen

 Gevaar

Verwondingsgevaar. Voor alle werkzaamheden aan het apparaat de schakelaar borstelwerking en zuigturbine uitschakelen en stekker van het oplaadapparaat uittrekken.

Voorzichtig

Beschadigingsgevaar voor het apparaat door uitlopend water. Vuilwaterreservoir en schoonwaterreservoir voor onderhoudswerkzaamheden aan het apparaat leegmaken.

Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen.

Storingen met weergave op het display

Displayweergave Oplossing

ERR B Controleren of vreemde voorwerpen de borstels blokkeren, in-

dien nodig vreemde voorwerpen verwijderen.

ERR T Contact opnemen met klantendienst

LOW BAT Accu laden

ERR TEMP Apparaat laten afkoelen.

Eventueel borstelaandrukkracht verlagen.

HandsOff Schakelbeugel loslaten en wachten tot op het display Bedrijfsu-

ren of Batterijtoestand verschijnt. Vervolgens de schakelbeugel opnieuw bedienen.

ERR REL Schakelaar Borstelwerking uitschakelen, schakelaar Zuigturbi-

ne uitschakelen, schakelbeugel loslaten, 3 seconden wachten, opnieuw inschakelen. Bij herhaling de klantendienst raadplegen.

80 NL

– 12

Storingen zonder weergave op het display

Storing Oplossing

Apparaat wil niet starten. Schakelbeugel bedienen.

Accu's controleren, indien nodig vervangen.

Onvoldoende waterhoeveelheid

Onvoldoende zuigcapaciteit Afdichting tussen vuilwaterreservoir en deksel reinigen

Peil van het schone water controleren, indien nodig reservoir bijvullen.

Slangen op verstopping controleren, indien nodig reinigen.

en op dichtheid controleren, indien nodig vervangen.

Pluizenzeef reinigen.

Zuiglippen aan de zuigbalk reinigen, indien nodig omdraaien of vervangen.

Zuigslang en zuigbalk op verstopping controleren, indien nodig verstopping verhelpen

Zuigslang op dichtheid controleren, indien nodig vervangen.

Controleren of het deksel aan de aftapslang voor het vuile water gesloten is.

Instelling van de zuigbalk controleren.

Onvoldoende reinigingsresultaat

Borstels draaien niet Schakelbeugel bedienen.

Borstels op slijtage controleren, indien nodig vervangen.

Controleren of vreemde voorwerpen de borstels blokkeren, indien nodig vreemde voorwerpen verwijderen.

– 13

81NL

Toebehoren

In functie van de verschillende reinigingsopdrachten kan het apparaat uitgerust worden met verschillende accessoires. Vraag onze catalogus aan of bezoek onze webpagina op www.kaercher.com.

Benaming

Borstelwals, rood (gemiddeld, standaard)

Borstelwals, wit (zacht)

Borstelwals, oranje (hoog/ laag)

Borstelwals, groen (hart)

Walspadas 4.762-184.0 4.762-214.0 Voor de opname van wals-

Walspad, wit (heel zacht)

Walspad, rood (gemiddeld)

Walspad, groen (hard)

Walspad, geel (zacht)

Onderdelen-nr.

BR 530

5.762-169.0 5.762-208.0 Voor de onderhoudsreiniging

5.762-172.0 5.762-211.0 Voor het polijsten en de on-

5.762-170.0 5.762-209.0 Voor het schrobben van struc-

5.762-171.0 5.762-210.0 Voor de basisreiniging van

6.369-731.0 6.369-735.0 Voor het polijsten van vloeren. 2

6.369-730.0 6.369-734.0 Voor de reiniging van licht ver-

6.369-729.0 6.369-733.0 Voor de reiniging van normaal

6.369-728.0 6.369-732.0 Voor het polijsten van vloeren. 2

Onderdelen-nr.

BR 530 XL

Beschrijving

ook van sterk vervuilde vloeren.

derhoudsreiniging van gevoelige vloeren.

tuurvloeren (veiligheidstegels, enz.).

sterk vervuilde vloeren en voor het verwijderen van lagen (bijv. was, acrylaat).

pads.

vuilde vloeren.

tot sterk vervuilde vloeren.

Aantal stuks nodig

82 NL

– 14

Benaming

Schijfborstel, natuur (zacht)

Schijfborstel, rood (gemiddeld, standaard)

Schijfborstel, zwart (hard)

Drijfschijf 6.906-332.0 6.906-331.0 Voor de opname van

Onderdelen-nr.

BD 530

6.906-056.0 6.905-866.0 Voor het polijsten van

6.906-054.0 6.905-864.0 Voor de reiniging van licht

6.906-055.0 6.905-865.0 Voor de reiniging van

Onderdelen-nr.

BD 530 XL

Beschrijving

vloeren.

vervuilde of gevoelige vloeren.

sterk vervuilde vloeren.

pads.

Aantal/verpakking

Aantal stuks nodig

Disc-pad, rood (gemiddeld)

Disc-pad, groen (hard)

Disc-Pad, zwart (heel hard)

Benaming

Zuigbalk, recht 4.777-047.0 Standaard 1 1

Zuigbalk, gebogen

Rubberlip, blauw 6.273-204.0 Standaard 1 1

Rubberlip, bruin 6.273-207.0 Olievast 1 1

6.369-024.0 6.369-017.0 Voor de reiniging van licht vervuilde vloeren.

6.369-023.0 6.369-016.0 Voor de reiniging van normaal vervuilde vloeren.

6.369-022.0 6.369-015.0 Voor de reiniging van sterk vervuilde vloeren.

Onderdelen-nr.

BR/BD 530

4.777-054.0 Standaard 1 1

Onderdelen-nr.

BR/BD 530 XL

Beschrijving

Aantal/verpakking

Aantal stuks nodig

– 15

83NL

Technische gegevens

BR 530

(BR 530 XL)

BD 530

(BD 530 XL)

Vermogen

Nominale spanning V 24

Accucapaciteit Ah (5h) 75

Gemiddeld opgenomen vermogen W 1200 (1560)

Vermogen zuigmotor W 500

Vermogen borstelmotor W 600

Zuigen

Zuigvermogen, luchthoeveelheid l/s 30

Zuigvermogen, onderdruk kPa 14

Reinigingsborstels

Werkbreedte mm 460 (530)

Borsteldiameter mm 96 460 (530)

Borsteltoerental 1/min 1500 140

Maten en gewichten

Theoretische oppervlaktecapaciteit m

/u 1840 (2120)

Volume reservoirs schoon/vuil water l 40/40

Toelaatbaar totaalgewicht kg 201,5

Transportgewicht kg 150

Berekende waarden volgens EN 60335-2-72

Totale bewegingswaarde m/s

Onzekerheid K m/s

Geluidsdrukniveau L

Onzekerheid K

Geluidskrachtniveau L

84 NL

+ onveiligheid K

– 16

dB(A) 70

dB(A) 1

dB(A) 83

<2,5

0,2

CE-verklaring

CEO

Head of Approbation

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vloerreiniger Type: 1.127-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG) 2004/108//EG

Toegepaste geharmoniseerde normen

Toegepaste landelijke normen

Instructie: Alle apparaten die uitgerust zijn

met de nieuwe oplaadapparaten, zijn op het apparaat en de kartonnen verpakking met een haakje gekenmerkt.

Garantie

In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kostenloos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Reserveonderdelen

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij Service.

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

– 17

85NL

Antes del primer uso de su apa-

rato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Índice de contenidos

Indicaciones de seguridad ES - 1 Función ES - 1 Uso previsto ES - 1 Protección del medio ambien-teES - 2

Elementos de mando ES - 3 Antes de la puesta en marcha ES - 4 Funcionamiento ES - 7 Transporte ES - 10 Almacenamiento ES - 10 Cuidados y mantenimiento ES - 10 Averías ES - 12 Accesorios ES - 14 Datos técnicos ES - 16 Declaración CE ES - 17 Garantía ES - 17 Piezas de repuesto ES - 17

Indicaciones de seguridad

Antes de utilizar por primera vez el aparato, lea y tenga en cuenta el presente manual de instrucciones y el folleto adjunto relativo a las indicaciones de seguridad para aparatos de limpieza con cepillos y aparatos pulverizadores, 5.956-251.

El equipo está diseñado para funcionar en superficies con una pendiente de hasta 2%.

몇 Advertencia

No utilizar el aparato en cuestas inclinadas.

El aparato sólo se puede poner en funcionamiento cuando el depósito y todas las tapas estén cerradas.

Símbolos del manual de instruccio-

nes

 Peligro

Para un peligro inminente que acarrea lesiones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte.

Precaución

Para una situación que puede ser peligrosa, que puede acarrear lesiones leves o daños materiales.

Función

La fregadora/aspiradora sirve para efectuar la limpieza en húmedo de pisos llanos. Se puede adaptar fácilmente a la tarea de limpieza que corresponda ajustando el caudal de agua y la aspiración de agua sucia. Una anchura de trabajo de 460 mm o 530 mm (Variante XL) y unos depósitos de agua limpia y de agua sucia con una capacidad de 40 l respectivamente permiten llevar a cabo una limpieza efectiva en aplicaciones largas. Las baterías se puede cargar con el cargador en un enchufe de 230 V. En los aparatos BR/BD 530 BAT-Package o BR/BD BAT-Package ya viene incluido un cargador.

Uso previsto

Utilice el aparato únicamente de conformidad con las indicaciones del presente manual de instrucciones.

– El aparato sólo se puede utilizar para

limpiar suelos lisos resistentes a la humedad.

– Este aparato está destinado a ser usa-

do en interiores.

– El aparato no es apto para la limpieza

de pisos congelados (p. ej., en almacenes frigoríficos).

86 ES

– 1

– Sólo está permitido dotar al aparato de

accesorios y piezas de repuesto originales.

Protección del medio ambien-

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprovechamiento posterior. Las baterías y los acumuladores contienen sustancias que no deben entrar en contacto con el medio ambiente. Por este motivo, entregue los aparatos usados, las baterías y acumuladores en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

– 2

87ES

Elementos de mando

1 estribo de empuje 2 Estribo de conexión 3 Pupitre de mando 4 Sistema electrónico y fusibles

(bajo el pupitre de mando)

5 Palanca de bajada de la barra de aspi-

ración 6 Manguera de salida de agua sucia 7 manguera de aspiración 8 (Variante de modelo) cargador 9 Batería (sólo la variante Package) 10 Mangos en estrella para cambiar los la-

bios de aspiración 11 Soporte para barra de aspiración 12 Tuercas de mariposa para inclinar la

barra de aspiración 13 Mango en cruz para fijar e inclinar la ba-

rra de aspiración. 14 Conexión de la turbina de aspiración

con la manguera de aspiración

88 ES

15 Barra de aspiración (no incluida en el

suministro) 16 placa de características 17 Cepillos cilíndricos (sólo la variante BR)

Cepillo de disco (variante limpiasuelos) 18 Cabezal limpiador 19 Tren de desplazamiento 20 Mango 21 dispositivo de bloqueo 22 Tapa del depósito de agua sucia 23 Tornillo para bloquear el depósito; en el

depósito: Baterías *

Debajo de la tapa del depósito de agua sucia:

24 Orificio de llenado del depósito de agua

limpia 25 Filtro de pelusas (aspiración) 26 depósito de agua sucia * no incluido en el volumen de suministro

– 3

Pupitre de mando

1 Botón regulador del caudal de agua 2 Interruptor modo de cepillo 3 Interruptor turbina de aspiración 4 anuncio

Montaje de la barra de aspiración

Î Coloque la barra de aspiración en su

soporte de modo que la chapa perfilada

quede por encima del soporte. Î Ajustar bien los mangos en cruz.

Antes de la puesta en marcha

Descarga

Î Fijar el estribo con los cuatro tornillos

suministrados e insertar la tapa protectora.

Î Coloque las tablas largas laterales del

embalaje como rampa en el palet.

Î Fije la rampa al palet con clavos. Î Coloque las tablas cortas debajo de la

rampa a modo de soporte.

Î Retire los listones de madera de delan-

te de las ruedas.

Î Levantar el cabezal de limpieza y retirar

el cartón.

Î Baje el aparato del palet por la rampa.

Î Coloque la manguera de aspiración.

Montaje de los cepillos

BD 530 BAT/Package o BD 530 XL BAT/ Package

Antes de la puesta en servicio, se tienen que montar las escobillas de disco (véase "Trabajos de mantenimiento").

Baterías

Al manipular baterías, tenga siempre en cuenta las siguientes advertencias:

Tenga en cuenta las indicaciones presentes en la batería, en las instrucciones de uso y en el manual del vehículo.

Use protección para los ojos

Mantenga a los niños alejados del ácido y las baterías

Peligro de explosiones

Prohibido hacer fuego, producir chispas, aplicar una llama directa y fumar

– 4

89ES

Peligro de causticación

Primeros auxilios

Nota de advertencia

Eliminación de desechos

No tire la batería al cubo de la basura

 Peligro

Peligro de explosiones. No coloque herramientas u otros objetos similares sobre la batería, es decir, sobre los terminales y el conector de elementos. Peligro de lesiones. No deje nunca que el plomo entre en contacto con las heridas. Luego de trabajar con las baterías, límpiese siempre las manos.

Colocar la batería y cerrar

Î Afloje el tornillo de bloqueo del depósito

y abra el depósito.

Î Insertar las baterías alineadas respecto

al cabezal limpiador en la cubeta.

Î Lubricar los polos de la batería con lu-

bricante para polos

Î Conectar los polos con el cable de co-

nexión que viene incluido.

Precaución

Riesgo de daños por inversión de la polaridad del cable de conexión. Enganchar el cable rojo en el polo positivo y el cable negro en el polo negativo. La variante de batería puede reconocerse fácilmente por el color de la carcadas de la batería: EXIDE: gris, HOPPECKE: verde.

Î Enganchar el cable de conexión sumi-

nistrado al polo de batería libre (+) y (-).

Î Cerrar el depósito y apretar el tornillo. Î Atornillar el tornillo de bloqueo del de-

pósito y apretarlo.

Precaución

Cargar las baterías antes de poner el aparato en funcionamiento.

Carga de batería

 Peligro

Peligro de explosiones. Sólo está permitido cargar baterías húmedas con el depósito abierto.

Nota

El aparato dispone de una protección contra descarga total, es decir, si se alcanza la medida mínima permitida de capacidad, se apaga el motor de los cepillos y la turbina. En la pantalla del pupitre de mando aparece el texto "LOW BAT".

Nota

El tiempo de carga dura aproximadamente 10-15 horas. Los cargadores recomendados (adaptados a las baterías que se usen) se regulan electrónicamente y finalizan el proceso de carga automáticamente. Todas las funciones del aparato se interrumpen automáticamente durante el proceso de carga.

Î Desplazar el aparato directamente a la

estación de carga.

Proceso de carga BD 530 BAT/Package o BD 530 XL BAT/Package

Î Enchufar el cargador en la clavija.

90 ES

– 5

Proceso de carga BR/BD 530 BAT

Î Sacar la manguera de absorción de la

barra.

Î Afloje el tornillo de bloqueo del depósito

y abra el depósito.

Î Extraer el enchufe de la batería y co-

nectarlo con el cable de carga.

Î Conecte el cargador a la red y encién-

dalo.

Baterías que no requieren mantenimiento (baterías húmedas)

Î Una hora antes de que se acabe el pro-

ceso de carga, añadir agua destilada, tener en cuenta el nivel de ácido correcto. La batería está marcada de la forma correspondiente.

 Peligro

¡Peligro de causticación!

– Rellenar con agua cuando la batería

está descargada puede provocar una salida de ácido.

– Cuando trate con ácido de baterías, lle-

ve siempre unas gafas de seguridad y respetar las normas, para evitar lesiones y daños a la ropa.

– Lavar inmediatamente con mucha agua

las posibles salpicaduras de ácido sobre la piel o la ropa.

Precaución

¡Peligro de daños en la instalación!

– Utilizar únicamente agua destilada o

desalada (EN 50272-T3) para rellenar las baterías.

– No utilizar más sustancias (los llama-

dos agentes de mejora), de lo contrario desaparecerá la garantía.

Baterías recomendadas

Fabricante,

Descripción

ref. Kärcher DETA

6.654-097.0

12 V GIS 80, no requiere mantenimiento, capacidad: 80 Ah, tensión: 12 V

DETA

6.654-093.0

12 V GIV 75 DT, no requiere mantenimiento, capacidad: 75 Ah, tensión: 12 V

HOPPECKE

6.654-224.0

12 V / 70 Ah, no requiere mantenimienot, capacidad: 70 Ah, tensión: 12 V

Cargadores recomendados

Fabricante,

Descripción

ref. Kärcher KÄRCHER

6.654-102,0 KÄRCHER

6.654-067.0

Cargador por separado para batería 6.654-093.0

Cargador por separado para batería 6.654-097.0

Las baterías y cargadores se pueden adquirir en comercios especializados.

몇 Advertencia

En el caso de sustituir baterías en aparatos de modelos utilizar sólo aquellas que no requieran mantenimiento.

Indicador de control de batería

El estado de carga de la batería se muestra en la pantalla del pupitre de mando:

– Tras conectar el interruptor de modo de

cepillos o turbina de aspiración se

muestran las horas de servicio durante

5 segundos.

– A continuación aparece una barra que

indica el estado de carga de la batería.

– 6

91ES

Desmontar las baterías

Î Desconectar el interruptor modo de ce-

pillos y turbina de aspiración.

Î Afloje el tornillo de bloqueo del depósito

y abra el depósito.

Î Enganchar el cable del polo negativo

de la batería.

Î Desembornar el resto del cable de las

baterías.

Î Extraer las baterías. Î Eliminar las baterías usadas de acuer-

do con las normativas vigentes.

Funcionamiento

Precaución

Peligro de daños en la instalación. Antes de la circulación marcha atrás, levante la barra de aspiración.

Nota

El aparato se debe montar de forma que el cabezal del cepillo sobresalga por la derecha. Esto permite trabajar de forma clara y junto al borde.

Adición de combustibles

Precaución

Peligro de daños. Utilice únicamente el detergente recomendado. En caso de usar otros detergentes, el propietario-usuario asume unos mayores riesgos en lo que a la seguridad durante el funcionamiento, al peligro de sufrir accidentes y la reducción de la vida útil del aparato se refiere. Utilice únicamente detergentes que no contengan disolventes, ácidos clorhídricos ni ácidos hidrofluóricos. Tener en cuenta las indicaciones de seguridad de los detergentes.

Nota

No utilice detergentes altamente espumosos. Respete las indicaciones de dosificación.

Î Abra la tapa del depósito de agua su-

cia.

Î Rellenar con agua fresca (máximo 60

ºC).

Î Añadir detergente. Observar las indica-

ciones de dosificación.

Detergente recomendado:

Empleo Detergente

Limpieza de mantenimiento (también en suelos sensibles al álcali)

Limpieza de manchas de grasa

Limpieza básica (marca) de pavimentos duros resistentes al álcali

Limpieza básica (marca) de linóleo

Limpiador de sanitarios RM 25 ASF Desinfectante RM 732

Detergente disponible en comercios especializados. Î Cierre la tapa del depósito de agua su-

cia.

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Limpieza

Tren de desplazamiento

abajo Transporte

arriba Limpieza

Î Elevar ligeramente el aparato por el

asa.

Î Extraer el bloqueo. Î Girar el chasis en la posición deseada. Î Encajar el bloqueo.

92 ES

– 7

Conducción hasta el lugar de empleo

Î Girar hacia abajo y bloquear el chasis. Î Desplazar el aparato hacia el lugar de

uso.

Limpieza

Î Girar hacia arriba y bloquear el chasis. Î Conectar el interruptor modo de cepi-

llos y turbina de aspiración.

Nota

Si el motor de cepillos no arranca al conectar, descargar el motor tirando hacia atrás del aparato.

Î Llevar a cabo la limpieza.

Ajustar la velocidad de avance (sólo BD 530 BAT o BD 530 XL BAT)

Î Para reducir la velocidad: gire el botón

hacia –.

Î Para aumentar la velocidad: gire el bo-

tón hacia "+".

Ajuste del caudal de agua

Î Ajustar el caudal de agua con el botón

regulador de acuerdo con la suciedad y el tipo del pavimento del suelo.

Nota

Llevar a cabo los primeros intentos con menos caudal de agua. Aumentar el caudal de agua poco a poco, hasta alcanzar el resultado de limpieza deseado.

Ajuste de la barra de aspiración

Posición en diagonal

Para mejorar el resultado de la aspiración en pavimentos alicatados, se puede girar la barra de aspiración hasta una posición en diagonal de 5°.

Î Soltar los mangos en cruz. Î Gire la barra de aspiración.

Î Ajustar bien los mangos en cruz.

Inclinación

Si el resultado de la aspiración no resulta satisfactorio, se puede modificar la inclinación de la barra de aspiración recta.

Î Suelte las tuercas de mariposa. Î Incline la barra de aspiración.

Î Apriete las tuercas de mariposa.

– 8

93ES

Baje la barra de aspiración

Î Pulsar la palanca hacia abajo, la barra

de aspiración se baja.

Î Conectar la turbina de aspiración con el

interruptor.

Encender el cabezal limpiador

Precaución

Peligro de daños para el revestimiento del suelo. No utilice el aparato en esa zona.

Î Conexión del interruptor del modo de

cepillos.

Î Accionar el estribo, el motor de cepillos

arranca.

Nota

Primero conectar interruptor de funcionamiento de cepillo, después accionar estribo de conexión. Si se efectúa en orden inverso aparece un aviso de avería en la pantalla.

Detención y apagado

Î Cierre el botón regulador del caudal de

agua. Î Conduzca el aparato entre 1-2 m hacia

delante para aspirar el agua restante.

Î Suelte el estribo de conexión. Î Desconectar el interruptor modo de ce-

pillos y turbina de aspiración.

Î Levante la barra de aspiración. Î Girar hacia abajo y bloquear el chasis.

Precaución

Peligro de deformación del/de los cepillo/s. Al apagar el aparato, descargue los cepillos haciendo avanzar el tren de desplazamiento

Vaciado del depósito de agua sucia

Precaución

Respetar la normativa local vigente en materia de tratamiento de aguas residuales.

Î Retire del soporte la manguera de sali-

da de agua sucia y bájela mediante un

mecanismo recogedor adecuado.

94 ES

Î Purgue el agua a través del orificio del

dosificador situado en la manguera de

salida. Î A continuación, aclare el depósito de

agua sucia con agua limpia.

– 9

Vaciado del depósito de agua limpia

Î Abrir el cierre del depósito de agua lim-

pia con una herramienta adecuada (p.ej. moneda).

Protección antiheladas

En caso de peligro de heladas: Î Vacíe el depósito de agua limpia y el

depósito de agua sucia.

Î Guarde el aparato en un lugar protegi-

do de las heladas.

Transporte

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

Î Extraer cepillos para evitar que se da-

ñen.

Î Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuelque conforme a las directrices vigentes.

Almacenamiento

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en interiores.

Cuidados y mantenimiento

 Peligro

Peligro de lesiones. Antes de realizar cualquier trabajo, desconectar el aparato con el interruptor de modo de cepillos y la turbina

de aspiración y tirar del enchufe del cargador.

Precaución

Si se sale agua se puede dañar el aparato. Vaciar el depósito de agua sucia y el depósito de agua limpia antes de realizar tareas de mantenimiento en el aparato.

Î Coloque la dispositivo sobre una super-

ficie plana.

Plan de mantenimiento

Después del trabajo

Precaución

Peligro de daños. No salpique al aparato con agua ni utilice detergentes agresivos.

Î Purgue el agua sucia. Î Aclare el depósito de agua sucia con

agua limpia. Î Limpie el aparato por fuera con un trapo

húmedo ligeramente empapado en una

solución jabonosa suave. Î Compruebe el filtro de pelusas; en caso

necesario, límpielo. Î Limpie los labios de aspiración y los la-

bios de secado; compruebe si presen-

tan desgaste y, en caso necesario,

cámbielos. Î Compruebe si los cepillos presentan

desgaste y, en caso necesario, cámbie-

los. Î Si es necesario recargar la batería.

Mensualmente

Î Comprobar si los polos de la batería es-

tán oxidados, si es necesario cepillar y

lubricar con lubricante para polos. Cer-

ciorarse del asiento firme y correcto del

cable de conexión. Î Compruebe el estado de las juntas si-

tuadas entre el depósito de agua sucia

y la tapa y, en caso necesario, cámbie-

las. Î En el caso de baterías que requieran

mantenimiento, comprobar la estan-

queidad al ácido de los elementos.

– 10

95ES

Anualmente

Î Encargue al servicio técnico la revisión

anual obligatoria.

Trabajos de mantenimiento

Cambiar o girar los labios de aspiración

Î Retire la barra de aspiración. Î Desatornille los mangos en estrella.

Î Retire las piezas de plástico. Î Retire los labios de aspiración. Î Girar los labios de aspiración o introdu-

cir unos nuevos.

Î Coloque las piezas de plástico. Î Atornille y apriete los mangos en estre-

lla.

Recambio del cepillo cilíndrico

Î Suelte las tuercas de mariposa. Î Quitar la tapa del cojinete.

Î Extraer ambos cepillos rotativos, colo-

car uno nuevo (tener el cuenta los alo-

jamiento hexagonales).

Î Colocar la tapa del cojinete. Î Apriete las tuercas de mariposa.

Cambiar el cepillo de disco

Î Gire el botón de ajuste de la velocidad

de avance hacia –.

Î Elevar el cepillo de disco. Î Girar el cepillo de disco aprox. 45º en el

sentido contrario a las agujas del reloj.

Î Retire la escobilla de disco por debajo. Î Insertar un nuevo cepillo de disco si-

guiendo los mismos pasos en el orden

inverso. Î Ajuste la velocidad de avance.

Contrato de mantenimiento

Para garantizar el funcionamiento seguro del aparato, es posible firmar contratos de mantenimiento con el departamento comercial correspondiente de Kärcher.

96 ES

– 11

Averías

 Peligro

Peligro de lesiones. Antes de realizar cualquier trabajo, desconectar el aparato con el interruptor de modo de cepillos y la turbina de aspiración y tirar del enchufe del cargador.

Precaución

Si se sale agua se puede dañar el aparato. Vaciar el depósito de agua sucia y el depósito de agua limpia antes de realizar tareas de mantenimiento en el aparato.

Cuando las averías no se puedan solucionar con ayuda de la tabla que aparece a continuación, acuda al servicio técnico.

Averías con indicación en pantalla

Indicador de pantalla Modo de subsanarla

ERR B Compruebe si hay cuerpos extraños bloqueando los cepillos y,

de ser así, elimínelos.

ERR T Acuda al servicio técnico

LOW BAT Cargue la batería

ERR TEMP Deje enfriar el aparato.

Si es necesario reducir la presión de apriete de los cepillos.

HandsOff Soltar el estribo de conexión y esperar hasta que se muestren

en la pantalla horas de servicio o estado de la batería. A continuación volver a accionar el estribo de conexión.

ERR REL Desconectar el interruptor de funcionamiento de cepillo, desco-

nectar interruptor de turbina de aspiración, soltar estribo de conexión, esperar 3 segundos, volver a conectar. Si se repite, llamar al servicio técnico

– 12

97ES

Averías sin indicación en pantalla

Avería Modo de subsanarla

No se puede poner en marcha el aparato

Caudal de agua insuficiente Compruebe el nivel de agua limpia y, de ser necesario,

Pulsar el estribo de conexión. Comprobar las baterías y si es necesario cambiar.

llene el depósito.

Comprobar si los tubos están atascados, si es necesario limpiar.

Potencia de aspiración insuficiente

Resultados de limpieza insuficientes

Los cepillos no giran Pulsar el estribo de conexión.

Limpie las juntas situadas entre el depósito de agua sucia y la tapa; compruebe su estanqueidad y, en caso necesario, cámbielas

Limpiar el filtro de pelusas.

Limpie los labios de aspiración de la barra de aspiración y, en caso necesario, girar o cambiar

Compruebe si la manguera y la barra de aspiración está obstruida y, de ser necesario, desatásquela

Compruebe si el tubo de aspiración está hermética y, en caso necesario, cámbielo.

Compruebe si está cerrada la tapa de la manguera de salida de agua sucia.

Compruebe el ajuste de la barra de aspiración.

Compruebe si los cepillos presentan desgaste y, en caso necesario, cámbielos.

Compruebe si hay cuerpos extraños bloqueando los cepillos y, de ser así, elimínelos.

98 ES

– 13

Accesorios

En función de la tarea de limpieza de que se desee realizar, es posible dotar al aparato de distintos accesorios. Solicite nues-

tro catálogo o visítenos en la página de internet www.kaercher.com.

denominación

Cepillo rotativo, rojo (medio, estándar)

Cepillo rotativo, blanco (suave)

Cepillo rotativo, naranja (alto/profundo)

Cepillo rotativo, verde (duro)

Eje de cilindro pad

Pad del cilindro, blanco (muy suave)

Pad del cilindro, rojo (medio)

Pad del cilindro, verde (duro)

Pad del cilindro, amarillo (suave)

No. de pieza

BR 530

5.762-169.0 5.762-208.0 También para limpieza de

5.762-172.0 5.762-211.0 Para pulido y limpieza de

5.762-170.0 5.762-209.0 Para frotar pavimentos con

5.762-171.0 5.762-210.0 Para limpiezas a fondo de pa-

4.762-184.0 4.762-214.0 Para alojamiento del pad del

6.369-731.0 6.369-735.0 Para pulir pavimentos. 2

6.369-730.0 6.369-734.0 Para limpiar pavimentos lige-

6.369-729.0 6.369-733.0 Para limpiar pavimentos de

6.369-728.0 6.369-732.0 Para pulir pavimentos. 2

No. de pieza

BR 530 XL

Descripción

mantenimiento de suelos muy sucios.

mantenimiento de pavimentos delicados.

estructura (alicatado de seguridad etc.)

vimentos muy sucios y para decapar (como ceras, acrilatos).

cilindro.

ramente sucios.

suciedad normal hasta grande.

Aparato necesita pieza

– 14

99ES

denominación

Escobilla de disco, natural (suave)

No. de pieza

BD 530

6.906-056.0 6.905-866.0 Para pulir pavimentos. 1 1

No. de pieza

BD 530 XL

Descripción

unidad/paquete

Aparato necesita

pieza

Escobilla de disco, rojo (medio, estándar)

Cepillo de disco, negro (duro)

platillo motriz 6.906-332.0 6.906-331.0 Para alojamiento del pad. 1 1

Pad del disco, rojo (medio)

Pad del disco, verde (duro)

Pad del disco, negro (muy duro)

denominación

Barra de aspiración, recta

Barra de aspiración, doblado

Borde de goma, azul

6.906-054.0 6.905-864.0 Para limpiar pavimentos de poca suciedad o delicados.

6.906-055.0 6.905-865.0 Para limpiar pavimentos muy sucios.

6.369-024.0 6.369-017.0 Para limpiar pavimentos ligeramente sucios.

6.369-023.0 6.369-016.0 Para limpiar pavimentos de suciedad normal.

6.369-022.0 6.369-015.0 Para limpiar pavimentos muy sucios.

No. de pieza

BR/BD 530

4.777-047.0 Estándar 1 1

4.777-054.0 Estándar 1 1

6.273-204.0 Estándar 1 1

No. de pieza

BR/BD 530 XL

Descripción

unidad/paquete

Aparato necesita

pieza

Borde de goma, marrón

100 ES

6.273-207.0 resistente al aceite 1 1

– 15

Karcher BD 530 Bp Pack User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
