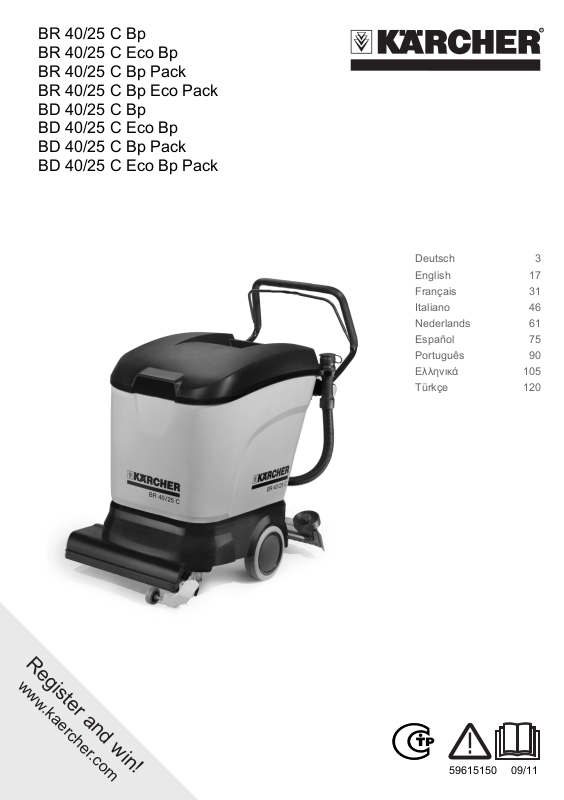

BR 40/25 C Bp BR 40/25 C Eco Bp BR 40/25 C Bp Pack BR 40/25 C Bp Eco Pack BD 40/25 C Bp BD 40/25 C Eco Bp BD 40/25 C Bp Pack BD 40/25 C Eco Bp Pack

Deutsch 3

English 17

Français 31

Italiano 46

Nederlands 61

Español 75

Português 90

Ελληνικά 105

Türkçe 120

www.kaercher.com

59615150 09/11

Lesen Sie vor der ersten Benut-

Deutsch

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

zung Ihres Gerätes diese Origi-

Inhaltsverzeichnis

Sicherheitshinweise . . . . . . DE . . .1

Funktion . . . . . . . . . . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .2

Umweltschutz. . . . . . . . . . . DE . . .2

Bedien- und Funktionselemen-

te . . . . . . . . . . . . . . . . . . . . DE . . .3

Vor Inbetriebnahme . . . . . . DE . . .4

Betrieb . . . . . . . . . . . . . . . . DE . . .7

Transport . . . . . . . . . . . . . . DE . .10

Lagerung . . . . . . . . . . . . . . DE . . 10

Pflege und Wartung . . . . . . DE . .10

Störungen. . . . . . . . . . . . . . DE . .11

Technische Daten . . . . . . . DE . .13

EG-Konformitätserklärung . DE . .14

Garantie . . . . . . . . . . . . . . . DE . .14

Ersatzteile . . . . . . . . . . . . . DE . .14

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte,

5.956-251.

몇 Warnung

Gerät nicht auf geneigten Flächen benutzen.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Schaltbügel

Für eine sofortige Außerbetriebnahme des Bürstenantriebs: Schaltbügel loslassen.

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Funktion

Diese Scheuersaugmaschine wird zur Nassreinigung oder zum Polieren von ebenen Böden eingesetzt. Das Gerät kann durch Einstellen eines Reinigungsprogramms und der Wassermenge leicht an die jeweilige Reinigungsaufgabe angepasst werden. Eine Arbeitsbreite von 400 mm und ein Fassungsvermögen der Frisch- und Schmutzwassertanks von jeweils 25 l ermöglichen eine effektive Reinigung.

Hinweis

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

– 1

3DE

Bestimmungsgemäße

Verwendung

Verwenden Sie dieses Ladegerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen Hartflächen benutzt werden.

Der Einsatztemperaturbereich liegt zwischen +5°C und +40°C.

– Dieses Gerät ist zur Verwendung in In-

nenräumen bestimmt.

– Das Gerät ist nicht geeignet zur Reini-

gung gefrorener Böden (z. B. in Kühlhäusern).

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

– Das Gerät ist für die Reinigung von Bö-

den im Innenbereich bzw. von überdachten Flächen entwickelt. Bei anderen Anwendungsgebieten muss der Einsatz alternativer Bürsten geprüft werden.

– Das Gerät ist nicht bestimmt für die Rei-

nigung öffentlicher Verkehrswege.

– Zulässige Flächenbelastung des

Bodens berücksichtigen. Das Gerät ist nicht für den Einsatz in ex-

plosionsgefährdeten Umgebungen geeignet.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

4 DE

– 2

Bedien- und Funktionselemente

Eco

1 Schubbügel 2 Schaltbügel 3 Sterngriff Schubbügelbefestigung 4 Füllstandsanzeige und Ablassschlauch

Frischwasser (nicht bei ECO-Variante) 5 Batterie (nur Variante Pack) 6 Reinigungskopf 7 Batteriekontrollanzeige 8 Störungsanzeige 9 Programmwahlschalter 10 Regulierknopf Wassermenge 11 Flügelmuttern zum Neigen des Saug-

balkens 12 Flügelmuttern zum Befestigen des

Saugbalkens 13 Hebel Saugbalkenabsenkung 14 Elektronik/Ladegerät (nur Pack-Variante) 15 Fahrwerk für Transportfahrt 16 Schraube Tankbefestigung

17 Einfüllöffnung Frischwassertank 18 Flusensieb 19 Schmutzwassertank 20 Deckel Schmutzwassertank 21 Schwimmer 22 Netzstecker für Ladegerät (nur Pack-

Variante) 23 Saugschlauch 24 Saugbalken * 25 Ablassschlauch Schmutzwasser 26 Sterngriffe zum Auswechseln der Saug-

lippen 27 Ablasschraube Frischwasser (nur bei

Eco-Variante 28 Spritzschutz 29 Bürstenwalzen (BR-Variante)

Scheibenbürsten (BD-Variante) * nicht im Lieferumfang (außer bei ECO-

Variante)

– 3

5DE

Vor Inbetriebnahme

Verätzungsgefahr

Abladen

 Sterngriffe der Schubbügelbefestigung

lösen.

 Schubbügel nach hinten schwenken

und Sterngriffe festziehen.

 Lange seitliche Bretter der Verpackung

als Rampe an die Palette legen.

 Rampe mit Nägeln an der Palette be-

festigen.

 Kurze Bretter zur Abstützung unter die

Rampe legen.

 Holzleisten vor den Rädern entfernen.  Gerät von der Palette über die Rampe

herunterschieben.

Batterien

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

 Gefahr

Explosionsgefahr! Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Verletzungsgefahr! Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

Batterien einsetzen und

anschließen

Bei der Variante Bp Pack sind Batterien und Ladegerät bereits eingebaut.

Sicherheit

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten

Augenschutz tragen

Kinder von Säure und Batterien fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und Rauchen verboten

6 DE

 Tanks entleeren, wenn nötig  Fahrwerk mit dem Fuß nach vorne

schwenken.

Vorsicht

Beschädigungsgefahr für Kabel auf der Rückseite des Gerätes. Bevor der Tank nach hinten geschwenkt wird unbedingt Fahrwerk nach vorne schwenken.

– 4

 Schraube herausdrehen und Tank nach

hinten schwenken.

 Batterieabdeckung abheben.  Batterie einsetzen.  Befestigungswinkel hinter den Batteri-

en festschrauben.

몇 Warnung

Beschädigungsgefahr durch Vertauschen der Batterieanschlüsse. Auf richtige Polung achten.

–

Hinweis

Vor dem Anklemmen des Batteriesatzes muss der Programmwahlschalter auf „OFF“ gedreht werden. Wird dieser Hinweis nicht beachtet können folgende Störungen auftreten:

– Die Überlastanzeige Bürstenmotor

zeigt eine Störung an. Behebung: Programmwahlschalter ca.

10 Sekunden lang auf „OFF“ drehen.

– Die Batteriekontrollanzeige zeigt eine

Tiefentladung an und das Gerät kann nicht in Betrieb genommen werden.

Behebung: Batterie vollständig aufladen.

 Programmwahlschalter auf „OFF“ drehen.  Pluspol der einen Batterie mit dem Mi-

nuspol der anderen Batterie verbinden.

 Anschlusskabel an die noch freien Bat-

teriepole (+) und (-) klemmen.

 Batterieabdeckung auflegen.  Tank nach unten schwenken und mit

Schraube sichern.

Vorsicht

Beschädigungsgefahr durch Tiefentladung. Vor Inbetriebnahme des Gerätes Batterien aufladen.

–

Batterie laden

Hinweis

Das Gerät verfügt über einen Tiefentladungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, so schaltet das Gerät aus. Auf dem Bedienpult leuchtet die Batterieüberwachung in diesem Fall rot. Entladene Batterien (auch teilentladene) stets wieder aufladen.

 Gefahr

Gefahr durch elektrischen Schlag. Ladegerät nie bei Regen, bei hoher Luftfeuchtigkeit oder in feuchten Räumen verwenden!

Hinweis

Die Ladezeit beträgt im Durchschnitt ca. 10-12 Stunden.

Ladevorgang BR/BD 40/25 Bp Pack

 Netzstecker des Ladegeräts in Steck-

dose stecken. Das Ladegerät ist elektronisch geregelt

und beendet den Ladevorgang selbstständig. Alle Funktionen des Gerätes weden während dem Ladevorgang automatisch unterbrochen. Die Batteriekontrollanzeige zeigt bei eingestecktem Netzstecker den Fortschritt des Ladevorgangs an:

Refreshladung blinkt schnell rot Schnellladung blinkt schnell gelb Erhaltungsladung

(Batterie ist voll)

Ladevorgang BR/BD 40/25 Bp

 Batteriestecker abziehen und mit dem

Ladekabel verbinden.

Hinweis

Ladegerät mit dem abziehbaren Batteriestecker des Gerätes verbinden, nicht mit dem fest am Gerät montierten Stecker.

 Ladegerät einschalten

blinkt schnell grün

– 5

7DE

Wartungsarme Batterien

(Nassbatterien)

 Eine Stunde vor Ende des Ladevorgangs

destilliertes Wasser zugeben, den richtigen Säurestand beachten. Batterie ist entsprechend gekennzeichnet.

 Gefahr

Verätzungsgefahr. Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säureaustritt führen! Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern. Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser ausspülen.

Vorsicht

Zum Nachfüllen der Batterien nur destilliertes oder entsalztes Wasser (EN 50272-T3) verwenden. Keine Fremdzusätze (so genannte Aufbesserungsmittel) verwenden, sonst erlischt jede Garantie.

Nach dem Ladevorgang:

 Ladegerät vom Netz trennen.  Bei Varianten ohne eingebautes Lade-

gerät: Batteriekabel vom Ladekabel abziehen und mit dem Gerät verbinden.

Empfohlene Batterien, Ladegeräte

Bestellnummer Batteriesatz 6.654-093 Ladegerät 6.654-102

Batterien und Ladegeräte sind im Fachhandel erhältlich.

Maximale Batterie-Abmessungen

Beim Laden von wartungsarmen Batterien müssen die Vorschriften des Batterieherstellers beachtet werden (siehe Wartungsplan)

Batterien ausbauen

 Tanks entleeren, wenn nötig  Fahrwerk mit dem Fuß nach vorne

schwenken.

Vorsicht

Beschädigungsgefahr für Kabel auf der Rückseite des Gerätes. Bevor der Tank nach hinten geschwenkt wird unbedingt Fahrwerk nach vorne schwenken.

 Schraube herausdrehen und Tank nach

hinten schwenken.

 Batterieabdeckung abheben.  Kabel vom Minuspol der Batterie ab-

klemmen.

 Restliche Kabel von den Batterien ab-

klemmen.

 Befestigungswinkel hinter den Batteri-

en lösen.

 Batterien herausnehmen.  Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

Bürsten montieren

Vor Inbetriebnahme müssen die Bürsten montiert werden (siehe „Wartungsarbeiten“).

Saugbalken montieren

 Saugbalken so in Saugbalkenaufhän-

gung einsetzen, dass das Formblech über der Aufhängung liegt.Flügelmuttern festziehen.

Länge Breite Höhe 330 mm 171 mm 235 mm

Sollen bei der Bp-Variante Nassbatterien eingesetzt werden, ist Folgendes zu beachten:

– Die maximalen Batterieabmessungen

müssen eingehalten werden.

8 DE

 Saugschlauch aufstecken.

– 6

Betrieb

Vorsicht

Beschädigungsgefahr. Saugbalken vor dem Rückwärtsfahren anheben.

Hinweis

Für eine sofortige Außerbetriebnahme des Bürstenantriebs Schaltbügel loslassen.

Betriebsstoffe einfüllen

몇 Warnung

Beschädigungsgefahr. Nur die empfohlenen Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reingungs-

mitteln beachten.

Hinweis

Keine stark schäumenden Reinigungsmittel verwenden.

Empfohlene Reinigungsmittel:

Anwendung Reinigungs-

mittel

Unterhaltsreinigung aller wasserbeständigen Böden

Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit)

Unterhaltsreinigung und Grundreinigung von Industriefußböden

Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen

Unterhaltsreinigung von Fliesen im Sanitärbereich

Reinigung und Desinfektion im Sanitärbereich

Entschichtung aller alkalibeständigen Böden (z. B. PVC)

Entschichtung von Linoleumböden

RM 745 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

 Deckel des Frischwassertanks öffnen.  Wasser-Reinigungsmittel-Gemisch bis

zur MAX Markierung der Füllstandsanzeige einfüllen. Höchsttemperatur der Flüssigkeit 60 °C.

 Deckel des Frischwassertanks schließen.

Zum Einsatzort fahren

Mit vorgeschwenktem Fahrwerk kann das Gerät zum Einsatzort geschoben werden, ohne dass die Bürsten den Boden berühren.

 Saugbalken anheben.  Gerät am Schubbügel nach unten drükken.  Fahrwerk mit dem Fuß nach vorne

schwenken.

 Gerät am Schubbügel zum Einsatzort

schieben.

Reinigungsprogramme

1 OFF

Gerät ist außer Betrieb.

2 Scheuersaugen

Boden nass reinigen und Schmutzwasser aufsaugen.

3 Nassschrubben

Boden nass reinigen und Reinigungsmittel einwirken lassen.

4 Saugen

Schmutzflotte aufsaugen.

5 Polieren

Boden ohne Flüssigkeitsauftrag polieren.

– 7

9DE

Batteriekontrollanzeige

Die Batteriekontrollanzeige zeigt den Ladezustand der Batterien bei ausgestecktem Ladegerät an:

40-100% leuchtet grün 20-40% leuchtet gelb 0-20% blinkt langsam rot leer leuchtet rot

Hinweis

Wurde die Batterie tiefentladen (die Batteriekontrollanzeige leuchtet rot) wird das Gerät automatisch ausgeschaltet. Die Wiederinbetriebnahme des Gerätes ist erst nach einer vollständigen Aufladung der Batterie möglich.

Wechselbatterien

Um die Wartezeit während des Ladens der Batterien zu umgehen, können zusätzliche Batteriesätze angeschafft werden. Der leere Batteriesatz im Gerät kann dann jeweils durch einen aufgeladenen Batteriesatz ausgewechselt werden.

Hinweis

Der Wechsel-Batteriesatz muss beim Anklemmen an das Gerät eine Mindestspannung vom 25,8 V aufweisen. Bei niedrigerer Spannung verhindert der Tiefentladeschutz in der Elektronik die Inbetriebnahme des Gerätes. In diesem Fall muss der Batteriesatz vollständig aufgeladen werden.

Saugbalken einstellen

Schräglage

Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbalken um bis zu 5° Schräglage verdreht werden:

 Flügelmuttern lösen.  Saugbalken drehen.

 Flügelmuttern festdrehen.

Neigung

Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens geändert werden.

 Flügelmuttern lösen.  Saugbalken neigen.

10 DE

 Flügelmuttern fest drehen.

– 8

Vortriebsgeschwindigkeit

einstellen (nur BD-Variante)

 Fahrwerk mit dem Fuß nach vorne

schwenken.

 Geschwindigkeit drosseln:

Knopf in Richtung – drehen.

 Geschwindigkeit erhöhen:

Knopf in Richtung + drehen.

Reinigen

 Fahrwerk mit dem Fuß nach hinten

schwenken.

 Programmwahlschalter auf gewünsch-

tes Reinigungsprogramm drehen.

 Wassermenge entsprechend Verschmut-

zung und Bodenbelag einstellen.

 Saugbalken absenken.  Bürsten durch Ziehen des Schaltbügels

einschalten.

Vorsicht

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

Anhalten und abstellen

 Regulierknopf Wassermenge schließen.  Gerät noch 1-2 m vorwärts fahren, um

Restwasser abzusaugen.

 Programmwahlschalter auf „OFF“ dre-

hen.

 Saugbalken anheben.  Fahrwerk mit dem Fuß nach vorne

schwenken.

Vorsicht

Gefahr der Deformierung der Bürste/n. Beim Abstellen des Gerätes Bürste/n durch vorschwenken des Fahrwerks entlasten

Schmutzwassertank entleeren

Hinweis

Bei vollem Schmutzwassertank verschließt der Schwimmer den Saugkanal. Die Absaugung wird unterbrochen. Schmutzwassertank leeren.

몇 Warnung

Örtliche Vorschriften zur Abwasserbehandlung beachten.

 Ablassschlauch Schmutzwasser aus

Halterung nehmen und über einer geeigneten Sammeleinrichtung absenken.

 Wasser durch Öffnen der Dosiereinrich-

tung am Ablassschlauch ablassen.

 Anschließend Schmutzwasserbehälter

mit klarem Wasser ausspülen.

Frischwassertank entleeren

 Kupplung am oberen Ende der Füll-

standsanzeige lösen.

 Schlauch der Füllstandsanzeige über ei-

ner geeigneten Sammeleinrichtung absenken und Flüssigkeit ablaufen lassen.

 Kupplung wieder am Gerät einrasten.

Eco-Variante:

 Ablassschraube Frischwasser heraus-

drehen und Flüssigkeit ablaufen lassen.

 Ablassschraube Frischwasser wieder

einschrauben und festziehen.

– 9

11DE

Transport

Wartungsplan

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

 Zum Transport auf einem Fahrzeug,

Gerät mit Spanngurten/Seilen gegen Verrutschen sichern.

Zur Verringerung des Platzbedarfs kann der Schubbügel nach vorne geschwenkt werden:  Sterngriffe der Schubbügelbefestigung

lösen.

 Schubbügel nach vorne schieben.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

 Dieses Gerät darf nur in Innenräumen

gelagert werden.

 Abstellplatz unter Berücksichtigung des

zulässigen Gesamtgewichts des Gerätes wählen, um die Standsicherheit nicht zu beeinträchtigen.

Pflege und Wartung

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ drehen und Netzstecker ziehen. Gerät auf stabiler, ebener Fläche abstellen und Batterie abklemmen.

 Schmutzwasser und restliches Frisch-

wasser ablassen und entsorgen.

Nach der Arbeit

Vorsicht

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

 Schmutzwasser ablassen.  Flusensieb prüfen, bei Bedarf reinigen.  Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reinigen.

 Sauglippen und Spritzschutz säubern,

auf Verschleiß prüfen und bei Bedarf austauschen.

 Bürsten auf Verschleiß prüfen, bei Be-

darf austauschen.

 Batterie bei Bedarf laden.

Monatlich

 Bei vorübergehend stillgelegtem Gerät:

Ausgleichsladung der Batterie durchführen.

 Batteriepole auf Oxidation prüfen,

bei Bedarf abbürsten und mit Polfett einfetten. Auf festen Sitz der Verbindungskabel achten.

 Dichtungen zwischen Schmutzwasser-

tank und Deckel auf Zustand prüfen, bei Bedarf austauschen.

 Bei nicht-wartungsfreien Batterien die

Säuredichte der Zellen überprüfen.

 Bürstentunnel reinigen.

(nur BR Variante)

Jährlich

 Vorgeschriebene Inspektion durch

Kundendienst durchführen lassen.

12 DE

– 10

Wartungsarbeiten

Sauglippen austauschen

 Saugbalken abnehmen.  Sterngriffe herausschrauben.

 Einsetzen der neuen Scheibenbürsten

in umgekehrter Reihenfolge.

 Vortriebsgeschwindigkeit einstellen.  Fahrwerk mit dem Fuß nach hinten

schwenken.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen KärcherVerkaufsbüro Wartungsverträge abgeschlossen werden.

Frostschutz

Bei Frostgefahr:  Frisch- und Schmutzwassertank ent-

leeren.

 Gerät in einem frostgeschützten Raum

abstellen.

 Kunststoffteile abziehen.  Sauglippen abziehen.  Neue Sauglippen einschieben.  Kunststoffteile aufschieben.  Sterngriffe einschrauben und fest-

ziehen.

Bürstenwalzen austauschen

 Schmutzwassertank leeren.  Gerät am Schubbügel nach unten drükken.  Fahrwerk mit dem Fuß nach vorne

schwenken.

 Bürste eindrücken und nach unten ent-

nehmen.

 Neue Bürstenwalze einsetzen und ein-

rasten.

 Fahrwerk mit dem Fuß nach hinten

schwenken.

Scheibenbürsten austauschen

 Schmutzwassertank leeren.  Gerät am Schubbügel nach unten drükken.  Fahrwerk mit dem Fuß nach vorne

schwenken.

 Knopf zur Einstellung der Vortriebsge-

schwindigkeit in Richtung – drehen.

 Scheibenbürsten anheben.  Scheibenbürsten um ca. 45° drehen.  Scheibenbürsten nach unten

abnehmen.

Störungen

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ drehen und Netzstecker ziehen. Gerät auf stabiler, ebener Fläche abstellen und Batterie abklemmen.

 Schmutzwasser und restliches Frisch-

wasser ablassen und entsorgen.

Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

– 11

13DE

Störungen mit Anzeige

Batteriekontrollanzeige

– blinkt

– blinkt lang-

– leuchtet Störung in der Elekt-

blinkt schnell rot blinkt

blinkt langsam rot blinkt lang-

Störungsanzeige

schnell

sam

schnell

sam

Störung Behebung

Übertemperatur Bürstenantrieb

Verkabelungsfehler, Unterbrechung

ronik Batterie defekt

Überlast Bürstenmotor Programmwahlschalter auf OFF stel-

Störungen ohne Anzeige

Störung Behebung

Gerät lässt sich nicht starten

Ungenügende Wassermenge

Ungenügende Saugleistung

Ungenügendes Reinigungsergebnis

Bürsten drehen sich nicht

Batterien prüfen, ggf. aufladen Batteriepolsicherung am Pluspol der Batterie prüfen (75 A), bei

defekter Sicherung Kundendienst verständigen. Frischwasserstand prüfen, bei Bedarf Tank auffüllen. Schläuche auf Verstopfung prüfen, bei Bedarf reinigen. Dichtungen zwischen Schmutzwassertank und Deckel auf Zu-

stand prüfen, bei Bedarf austauschen. Flusensieb reinigen Sauglippen am Saugbalken reinigen, bei Bedarf wenden oder

austauschen. Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen. Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen. Überprüfen ob der Deckel am Schmutzwasser-Ablassschlauch

geschlossen ist Einstellung des Saugbalkens überprüfen. Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.

Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls Fremdkörper entfernen.

Programmwahlschalter auf OFF stellen und Gerät abkühlen lassen.

Programmwahlschalter auf OFF stellen. Anschließend Reinigungsprogramm erneut anwählen. Tritt der Fehler weiterhin auf, Kundendienst rufen.

len. Prüfen, ob Fremdkörper die Bürsten blokkiert, ggf. Fremdkörper entfernen. Anschließend Reinigungsprogramm erneut anwählen. Tritt der Fehler weiterhin auf, Kundendienst rufen.

14 DE

– 12

Technische Daten

BR 40/25

C Bp

BR 40/25

C BP Pack

BD 40/25

C Bp

BD 40/25

C Bp Pack

Leistung

Nennspannung V 24 Batteriekapazität Ah (5h) - 70 - 70 Batteriekapazität ECO-Variante Ah (5h) - 60 - 60 Mittlere Leistungsaufnahme W 1200 Saugmotorleistung W 600 Bürstmotorleistung W 600

Saugen

Saugleistung, Luftmenge l/s 30 Saugleistung, Unterdruck, max. kPa 130

Reinigungsbürsten

Arbeitsbreite mm 400 390 Durchmesser Bürste mm 96 385 Bürstendrehzahl 1/min 1350 140

Maße und Gewichte

Theoretische Flächenleistung m Volumen Frisch-/Schmutzwas-

/h 1600

l25

sertank Länge (ohne Schubbügel) mm 800 870 Breite (ohne Saugbalken) mm 575 Höhe (ohne Schubbügel) mm 830 Transportgewicht kg 117 123 Zulässiges Gesamtgewicht kg 133 137

Ermittelte Werte gemäß EN 60335-2-72

Schwingungsgesamtwert Arme m/s Unsicherheit K m/s Schalldruckpegel L Unsicherheit K Schallleistungspegel L

sicherheit K

+ Un-

<2,5

0,2 dB(A) 67 dB(A) 1 dB(A) 82

– 13

15DE

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger Typ: 1.515-xxx Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

CEO

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/07/01

16 DE

Head of Approbation

– 14

Please read and comply with these

English

operation of your appliance and store them for later use or subsequent owners.

original instructions prior to the initial

Contents

Safety instructions . . . . . . . EN . . .1

Function . . . . . . . . . . . . . . . EN . . .1

Proper use . . . . . . . . . . . . . EN . . .2

Environmental protection . . EN . . .2 Operating and Functional Ele-

ments . . . . . . . . . . . . . . . . . EN . . .3

Before Startup . . . . . . . . . . EN . . . 4

Operation . . . . . . . . . . . . . . EN . . .7

Transport . . . . . . . . . . . . . . EN . . .9

Storage. . . . . . . . . . . . . . . . EN . .10

Maintenance and care . . . . EN . .10

Faults . . . . . . . . . . . . . . . . . EN . .11

Technical specifications . . . EN . .13 EC Declaration of Conformity EN . .14

Warranty. . . . . . . . . . . . . . . EN . .14

Spare parts. . . . . . . . . . . . . EN . .14

Safety instructions

Before using the appliance for the first time, read and observe these operating instructions and the accompanying brochure: Safety information for brush cleaning units and spray-extraction units, 5.956-251.

몇 Warning

Do not use the appliance on inclines.

Safety Devices

Safety devices serve to protect the user and must not be rendered inoperational or their functions bypassed.

Control handle

To put the brush drive out of operation immediately: release the control handle.

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Function

The scrubber vacuum is used for wet cleaning or polishing of level floors. The appliance can be easily adjusted to the cleaning task by setting a cleaning program and the water quantity. A working width of 400 mm and a capacity of 25 l each of the fresh and dirt water reservoirs enable an effective cleaning.

Note

The appliance can be equipped with various accessories depending on the cleaning task. Please request our catalogue or visit us on the Internet at www.kaercher.com.

– 1

17EN

Proper use

Use this charger only as directed in these operating instructions.

– The appliance may only be used for the

cleaning of hard surfaces that are not sensitive to moisture and polishing operations.

The application temperature ranges from +5°C to +40°C.

– This appliance is intended for inside use. – The appliance is not suited for the

cleaning of frozen grounds (e.g. in cold stores).

– The appliance may only be equipped with

original accessories and spare parts.

– The appliance has been designed for

the cleaning of floors inside or or covered surfaces. With respect to other applications the usage of alternative brushes must be checked.

– The appliance is not intended for the

cleaning of public traffic routes.

– Please consider the allowed load per

surface unit of the floor. The appliance is not suited for the use

in potentially explosive environments.

Environmental protection

The packaging materials are recyclable. Please do not throw packaging in the domestic waste but pass it on for recycling.

Old units contain valuable recyclable materials. Batteries, oil and similar substances may not be released into the environment. Therefore please dispose of old units through suitable collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

18 EN

– 2

Operating and Functional Elements

Eco

1 Push handle 2 Control handle 3 Star grip pushing handle fastening 4 Filling level display and fresh water dis-

charge hose (not with ECO model) 5 Battery (only package model) 6 Cleaning head 7 Battery control display 8 Fault indication 9 Program selection switch 10 Water quantity regulator 11 Wing nuts for tilting the vacuum bar 12 Wing nuts for fastening the vacuum bar 13 Vacuum bar lowering lever 14 Electronics/ Charger (only Pack model) 15 Running gear for transport travel 16 Screw for tank fastening 17 Fresh water reservoir filler neck 18 Fluff filter

19 Dirt water reservoir 20 Cover dirt water reservoir 21 Float 22 Mains plug for charger (only Pack model) 23 Suction hose 24 Vacuum bar * 25 Dirt water discharge hose 26 Star grips to exchange the vacuum lips 27 Fresh water drain screw (with ECO

model only) 28 Splash guard 29 Brush rollers (BR model) Disk brushes

(BD model) * not included in the delivery (except with

ECO model)

– 3

19EN

Before Startup

Danger of chemical burns

Unloading

 Release the star grips of the pushing

handle fastening.

 Turn the pushing handle backwards

and tighten the star grips.

 Place long lateral boards of the packag-

ing as a ramp next to the pallet.

 Fix the ramp on the pallet with nails.  Place short boards as a support under-

neath the ramp.

 Remove the wooden bars in front of the

wheels.

 Push down the appliance through the

ramp from the pallet.

Batteries

First aid

Warning note

Disposal

Do not throw the battery into the regular waste

 Danger

Risk of explosion! Do not put tools or similar on the battery, i.e. on the terminal poles and cell connectors. Risk of injury! Ensure that wounds never come into contact with lead. Always clean your hands after having worked with batteries.

Insert batteries and connect

Batteries and charger are already fitted in the Bp Pack models.

Safety

Please observe the following warning notes when handling batteries:

Observe the directions on the battery, in the instructions for use and in the vehicle operating instructions

Wear eye protection

Keep children away from acid and batteries

Danger of explosion

Fire, sparks, naked flames and smoking must be strictly avoided

20 EN

 Empty tanks, whenever required  Turn the running gear to the front with

your foot.

Caution

The cable at the rear of the machine can get damaged. Always tilt the chassis forward before tilting the tank backward.

 Turn out the screw and tilt the tank

backwards.  Lift battery cover.

– 4

 Insert battery.  Firmly screw in the fastening bracket

behind the batteries.

몇 Warning

Risk of damage due to inadvertent transposition of the battery terminals. Pay attention to correct poles.

–

Note

The programme switch must be turned to "OFF" before connecting the battery set. If you do not follow this instruction, it can result in the following disturbances:

– The overload display of the brush motor

displays an interruption. Remedy: Turn the programme switch to

"OFF" for approx. 10 seconds.

– The battery indicator shows full dis-

charge and the appliance cannot be started.

Remedy: Charge the battery fully.

 Turn the program selection switch to

"OFF".

 Connect the plus pole of one of the bat-

teries to the minus pole of the other battery.

 Connect the connection cable to the

free battery poles (+) and (-).

 Replace battery cover.  Tilt the tank downward and secure it

with screw.

Caution

Risk of damage due to full discharge! Charge the batteries before commissioning the appliance.

–

Charging battery

Note

The appliance is fitted with low charge protection, that is, the appliance is switched off when a minimum capacity level is reached. If this is the case, the battery monitor on the operator console lights up red. Always recharge discharged (and partially discharged) batteries.

 Danger

Risk of electric shock. Never use the charger when it is raining or there is high humidity or in humid rooms!

Note

Average charging time is approx. 10 - 12 hours.

Charging procedure for BR/BD 40/25

Bp Pack

 Plug the charger plug into the mains. The charger is controlled electronically and

automatically terminates the charging procedure. All appliance functions are automatically interrupted during charging. When the plug is connected to the mains, the battery control display shows charging progress:

Refresh charge rapidly flashes red Rapid charge rapidly flashes yellow Maintenance

charge (battery is fully charged)

Charging process BR/BD 40/25 Bp

 Remove battery plug and join it to the

charging cable.

Note

Connect the charger to the detachable battery plug at the machine and not to the plug installed on the machine.

 Switching on the charger

rapidly flashes green

– 5

21EN

Low maintenance batteries

(wet batteries)

 Add distilled water one hour before the

charging process comes to an end; follow the correct acid level. There are corresponding indicators on the battery.

 Danger

Danger of chemical burns. Filling water in while the battery is discharged can lead to acid leaks! Wear goggles when handling battery acid and adhere to instructions to prevent injuries and damage to clothing. Flush any acid drops on the skin or clothes immediately with plenty of water.

Caution

Use only distilled or desalinated water (EN 50272-T3) for filling the battery. Do not add any substances (so-called performance improving agents), else warranty claims will not be entertained.

After charging:

 Unplug the charger from the mains.  In the case of models without a built-in

cable: remove the battery cable from the charging cable and connect it to the appliance.

Recommended batteries, chargers

Order number Battery set 6.654-093 Charger 6.654-102

Batteries and chargers are available in specialised stores.

Maximum battery dimensions

Removing the batteries

 Empty tanks, whenever required  Turn the running gear to the front with

your foot.

Caution

The cable at the rear of the machine can get damaged. Always tilt the chassis forward before tilting the tank backward.

 Turn out the screw and tilt the tank

backwards.

 Lift battery cover.  Clamp off the minus pole of the battery.  Clamp off the remaining cables from the

battery.

 Loosen the fastening bracket behind

the batteries.

 Remove the batteries.  Dispose of the used batteries according

to the local provisions.

Installing the Brushes

The brushes must be installed before the initial operation (see "Maintenance works").

Installing the Vacuum Bar

 Insert the vacuum bar into the vacuum

bar suspension in such a manner that the profiled sheet is positioned above the suspension. Tighten the wing nuts.

Length Width Height 330 mm 171 mm 235 mm

If you use wet batteries in the Bp model, then follow the following instructions:

– It is necessary to conform to the maxi-

mum battery dimensions. While charging maintenance-free batteries,

follow the specifications of the battery manufacturer (see maintenance chart)

22 EN

 Insert the suction hose.

– 6

Operation

Caution

Risk of damage. Raise the vacuum bar before reversing.

Note

To put the brush drive out of operation immediately release the control handle.

Filling in detergents

몇 Warning

Risk of damage. Only use the recommended detergents. With respect to different detergents the operator bears the increased risk regarding the operational safety and danger of accident. Only use detergents that are free from solvents, hydrochloric acid and hydrofluoric acid. Follow the safety instructions for using detergents.

Note

Do not use highly foaming detergents.

Recommended detergents:

Application Detergent

Routine cleaning of all water resistant floors

Routine cleaning of glossy surfaces (e.g. granite)

Routine cleaning and basic cleaning of industrial floors

Routine cleaning and basic cleaning of fine stoneware tiles

Routine cleaning of tiles in sanitary areas

Cleaning and disinfection in sanitary areas

Removal of coating from all alkali-resistant floors (e.g. PVC)

Removal of coating from linoleum floors

RM 745 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

play. Maximum temperature of the liquid 60°C.

 Close the cover of the fresh water res-

ervoir.

Driving to the Place of Use

When the running gear is turned to the front the appliance can be pushed to the place of use without any contact of the brushes with the floor.

 Raise the vacuum bar.  Press the appliance to the bottom using

the push handle.

 Turn the running gear to the front with

your foot.

 Use the push handle to push the appli-

ance to the place of use.

Cleaning Programs

1 OFF

Appliance is out of operation.

2 Scrubbing suction

Wet clean the floor and vacuum up dirt water.

3 Wet scrubbing

Wet clean the floor and allow the detergent to react.

4 Vacuuming

Suck in the dirt fleet.

5 Polishing

Polishing the floor without the application of liquid.

 Open the cover of the fresh water reservoir.  Fill in the water detergent mixture up to

the MAX marking of the filling level dis-

– 7

23EN

Battery control display

The battery control display shows the charging status of the batteries when the charger has been connected:

40-100% glows green 20-40% glows yellow 0-20% slowly blinks red empty glows red

Note

The appliance is switched off automatically if the battery has been fully discharged (battery indicator glows red). You can restart the appliance only after you have fully charged the battery.

Spare batteries

You can acquire additional sets of batteries to avoid the waiting time when the batteries are getting charged. You can then replace the empty battery set in the appliance by a charged set of batteries.

Note

The spare battery set must show a minimum voltage of 25.8 V when you connect it to the appliance. If the voltage is lower, the electronic mechanism to prevent total discharge will block the appliance startup. In such a case you would need to fully charge the battery.

Setting the Vacuum Bar

Inclination

If the vacuum result is unsatisfactory the inclination of the straight vacuum bar can be modified.

 Release the wing nuts.  Tilt the vacuum bar.

 Tighten the wing nuts.

Setting the advance speed (BD

model only)

Oblique position

To improve the vacuuming result on tiled floors the vacuum bar can be turned to an oblique position of up to 5°.

 Release the wing nuts.  Turn the vacuum bar.

 Tighten the wing nuts.

24 EN

 Turn the running gear to the front with

your foot.

 Reducing the speed: Turn the wheel in

– direction.

 Increasing the speed: Turn the wheel in

+ direction.

– 8

Cleaning

 Turn the running gear to the back with

your foot.

 Turn the program selection switch to

the desired cleaning program.

 Set the water quantity according to the

degree of dirt accumulation and the floor covering.

 Lower the vacuum bar.  Turn on the brushes by pulling the con-

trol handle.

Caution

Risk of damage to the floor covering. Do not operate the appliance on the spot.

Shutting Down the Appliance

 Close the water quantity regulator.  Drive the appliance forward for another

1-2 m to draw off residual water.

 Turn the program selection switch to

"OFF".

 Raise the vacuum bar.  Turn the running gear to the front with

your foot.

Caution

Danger of deformation of the brush(es). When shutting down the appliance relieve the brush(es) by turning forward the running gear.

Emptying the Dirt Water Reservoir

Note

If the dirt water reservoir is full the float closes the suction channel. The suction operation is interrupted. Empty the dirt water reservoir.

몇 Warning

Please observe the local provisions regarding the wastewater treatment.

 Take the dirt water discharge hose from

the support and lower above a suited collection device.

 Let off water by opening the dosage de-

vice at the discharge hose.

 The rinse the dirt water reservoir with

clear water.

Emptying the fresh water tank

 Release the coupling at the upper end

of the fill level display.

 Lower the hose for the fill level display into a

suitable collector and drain off liquid.

 Engage the coupling on the appliance

again.

ECO model:

 Unscrew the fresh water drain screw

and drain the liquid.

 Screw in the fresh water drain screw

and tighten it.

Transport

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

 If you want to transport the machine on

a vehicle secure it from slipping using belts/ ropes.

To reduce the required space the pushing handle can be turned to the front:  Release the star grips of the pushing

handle fastening.

 Push the pushing handle to the front.

– 9

25EN

Storage

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

 This appliance must only be stored in

interior rooms.

 Select the storage site for the appliance

taking into consideration the permissible total weight of the appliance in order not to impact its stability.

Maintenance and care

grease. Ensure stability of the connecting cables.

 Check the condition of the seals be-

tween dirt water reservoir and cover, replace if required.

 Check for acid leaks on the cells of non-

maintenance-free batteries.

 Clean the brush tunnel. (BR model only)

Yearly

 Have the prescribed inspection carried

out by the customer service.

Maintenance Works

 Danger

Risk of injury. Turn the program selection switch to "OFF" and disconnect the mains plug before performing any work on the appliance. Place the appliance on a stable, even surface and disconnect the battery.

 Drain and dispose of the dirt water and

the residual fresh water.

Maintenance schedule

After the work

Caution

Risk of damage. Do not wash down the appliance with water and do not use aggressive detergents.

 Drain off dirt water.  Check the fluff filter, clean if required  Clean the outside of the appliance with

a damp cloth which has been soaked in mild detergent.

 Clean the vacuum lips and the splash-

guard, check for wear and replace if required.

 Check the brushes for wear, replace if

required.

 Charge battery if required.

Monthly

 If appliance is temporarily out of use:

perform an adjustment charge of the battery.

 Check the battery pole for oxidation. If

required, brush off and apply pole

Replacing the vacuum lips

 Remove the vacuum bar.  Unscrew the star grips.

 Remove the plastic parts.  Remove the vacuum lips.  Insert new vacuum lips.  Insert the plastic parts.  Screw in and tighten the star grips.

Replacing the brush rollers

 Empty the dirt water reservoir.  Press the appliance to the bottom using

the pushing handle.

 Swing the running gear to the front with

your foot.

 Press in the brush and remove down-

wards.

 Insert the new brush roller and lock into

place.

 Swing the running gear backwards with

your foot.

26 EN

– 10

Replacing the disk brushes

 Empty the dirty water reservoir.  Press the appliance down using the

push handle.

 Turn the running gear to the front with

your foot.

 Turn the button for setting the advance

speed in – direction.

 Raise the disk brushes.  Turn the disk brushes through approxi-

mately 45°.

 Remove the disk brushes downwards.  Insert the new disk brushes in reverse

sequence.

 Set the advance speed.  Turn the running gear to the rear with

your foot.

Maintenance contract

To ensure a reliable operation of the appliance maintenance contracts can be concluded with the competent Kärcher sales office.

Frost protection

In case of danger of frost:  Empty the fresh and dirt water reser-

voirs.

 Store the appliance in a frost-protected

room.

Faults

 Danger

Risk of injury. Turn the program selection switch to "OFF" and disconnect the mains plug before performing any works on the appliance. Place the appliance on a stable, even surface and disconnect the battery.

 Drain and dispose of the dirt water and

the residual fresh water.

In case of faults that cannot be remedied using the table below please contact the customer service.

– 11

27EN

Faults with display

Battery control display

– blinks rapidly Excess temperature

– blinks slowly Cable routing fault,

– glows Failure in the elec-

blinks red fast blinks rapidly Battery defective slowly blinks red blinks slowly Overload on brush

Fault indication

Fault Remedy

Set the program selection switch to

in brush drive

interruption

tronics

motor

OFF and let the machine cool down. Set program switch to OFF. Then se-

lect again the cleaning program. If the fault recurs, call customer service.

Set program switch to OFF. Check whether foreign matters are blocking the brushes, remove foreign matter if required Then select again the cleaning program. If the fault recurs, call customer service.

Faults without display

Fault Remedy

Appliance cannot be started

Insufficient water quantity

Insufficient vacuum performance

Insufficient cleaning result

Brushes do not turn Check if foreign matters block the brushes; remove foreign matter

Check battery; charge it, if needed Check battery pole fuse at the positive pole of the battery (75 A);

inform customer service if the fuse is defective. Check fresh water level, refill tank if necessary. Check hoses for blockages; clean if required. Check the condition of the seals between dirt water reservoir and

cover, replace if required. Clean the fluff filter Clean the vacuum lips on the vacuum bar, turn or replace if re-

quired Check suction hose for blockages; clean if required. Check the suction hose for tightness; replace if required. Check if the cover on the dirt water discharge hose is closed Check the setting of the vacuum bar. Check the brushes for wear, replace if required.

if required.

28 EN

– 12

Technical specifications

BR 40/25

C Bp

BR 40/25

C BP Pack

BD 40/25

C Bp

BD 40/25

C Bp Pack

Power

Nominal voltage V 24 Battery capacity Ah (5h) - 70 - 70 Battery capacity - ECO model Ah (5h) - 60 - 60 Average power consumption W 1200 Suction engine output W 600 Brush engine output W 600

Vacuuming

Cleaning power, air quantity l/s 30 Cleaning power, negative pres-

kPa 130

sure, max.

Cleaning brushes

Working width mm 400 390 Brush diameter mm 96 385 Brush speed 1/min 1350 140

Dimensions and weights

Theoretical surface cleaning

/h 1600

performance Fresh/dirt water reservoir volume l 25 Length (without pushing handle) mm 800 870 Width (without vacuum bar) mm 575 Height (without pushing handle) mm 830 Transport weight kg 117 123 Permissible overall weight kg 133 137

Values determined as per EN 60335-2-72

Vibration total value on arms m/s Uncertainty K m/s Sound pressure level L Uncertainty K

Sound power level L tainty K

+ Uncer-

<2,5

0,2 dB(A) 67 dB(A) 1 dB(A) 82

– 13

29EN

EC Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Floor cleaner Type: 1.515-xxx Relevant EU Directives

2006/42/EC (+2009/127/EC) 2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008

The undersigned act on behalf and under the power of attorney of the company management.

Warranty

The warranty terms published by our competent sales company are applicable in each country. We will repair potential failures of your accessory within the warranty period free of charge, provided that such failure is caused by faulty material or defects in fabrication. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service center. Please submit the proof of purchase.

Spare parts

– Only use accessories and spare parts

which have been approved by the manufacturer. The exclusive use of original accessories and original spare parts ensures that the appliance can be operated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts that are often required.

– For additional information about spare

parts, please go to the Service section at www.kaercher.com.

CEO

Authorised Documentation Representative S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/07/01

30 EN

Head of Approbation

– 14

+ 106 hidden pages
