Istruzioni per l’uso

CUCINA E FORNO

Italiano, 1

Magyar, 45

K3G52S/R K3 G55S/ UA

English, 16

Украінська,59

РУССКИЙ, 29

Sommario

Installazione, 2-5

Posizionamento e livellamento Collegamento elettrico Collegamento gas Adattamento a diversi tipi di gas Dati tecnici Tabella caratteristiche bruciatori e ugelli

Descrizione dell’apparecchio,6

Vista d’insieme Pannello di controllo

Avvio e utilizzo, 7-12

Uso del piano cottura Uso del forno Uso del timer Tabella cottura in forno

Precauzioni e consigli, 13

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Manutenzione e cura, 14-15

Escludere la corrente elettrica Pulire l’apparecchio Manutenzione rubinetti gas Sostituire la lampadina di illuminazione del forno Asistenza

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

! L’installazione dell’apparecchio va effettuata secondo queste istruzioni da personale qualificato.

! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall’impianto elettrico.

Consigliamo di pulire il forno prima del suo primo utilizzo seguendo le indicazioni riportate nel paragrafo “Manutenzione e cura”.

Ventilazione dei locali

! Dopo un uso prolungato dell’apparecchio, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

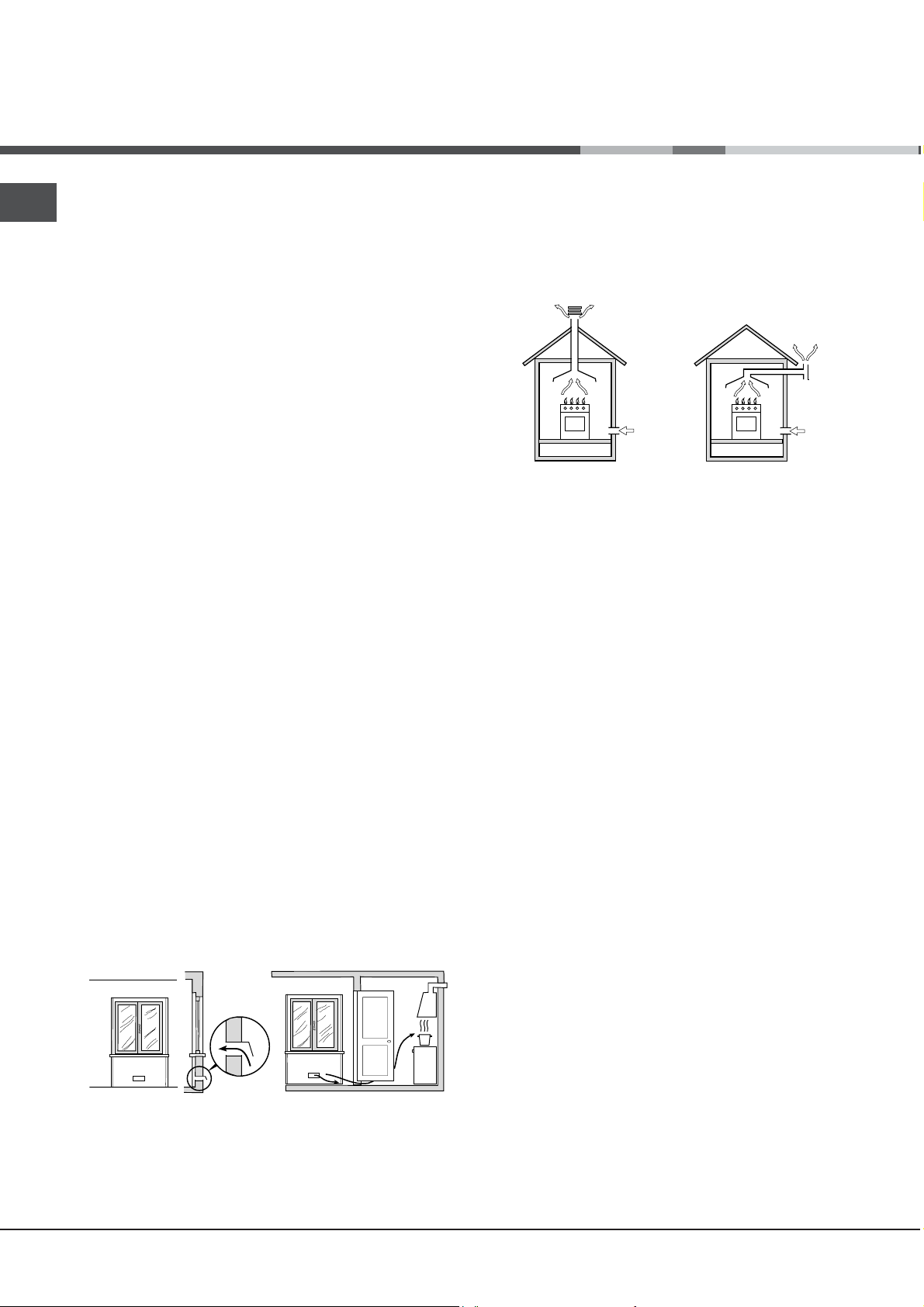

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio (

vedi figure

L’apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNICIG 7129 e 7131 e successivi aggiornamenti in vigore. Nel locale in cui viene installato l’apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non deve essere inferiore a 2 m potenza installata). Le prese di immisione aria, protette da griglie, devono avere un condotto di almeno 100 cm sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (

figura A

Tali prese devono essere maggiorate nella misura del 100% – con un minimo di 200 cm2 – qualora il piano di lavoro dell’apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l’afflusso dell’aria avviene in maniera indiretta da locali adiacenti ( non siano parti comuni dell’immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l’esterno come descritto sopra.

A B

/h per kW di

vedi

vedi figura B

Locale adiacente Locale da ventilare

) – purché

Scarico direttamente Scarico tramite camino o all’esterno canna fumaria ramificata

(riservata agli apparecchi di cottura)

! I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano in basso, perciò i locali contenenti bidoni di GPL devono prevedere aperture verso l’esterno per l’evacuazione dal basso di eventuali fughe di gas. I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

Posizionamento e livellamento

! È possibile installare l’apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.

! Assicurarsi che la parete a contatto con il retro dell’apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Apertura di ventilazione Maggiorazione della per l’aria comburente fessura fra porta e

pavimento

Per una corretta installazione:

• porre l’apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);

• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600

mm dall’apparecchio;

• se la cucina viene installata sotto un pensile, esso dovrà mantenere una

mm. with hood

mm. without hood

distanza minima dal

650

700

min.

piano di 420 mm.

min.

mm.

420

Min.

HOOD

Min. mm.

600

420

Min. mm.

Tale distanza deve essere di 700 mm se i pensili sono

figura

infiammabili (

);

vedi

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;

• eventuali cappe devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Livellamento

della targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Se è necessario livellare l’apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (

vedi figura

Le gambe* si montano a incastro sotto la base della cucina.

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull’apparecchio ( In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato

vedi tabella Dati tecnici

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore e dopo essersi accertati che l’apparecchio sia regolato per il tipo di gas con cui sarà alimentato (vedi etichetta di taratura sul coperchio: in caso contrario Nel caso di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti in vigore. Per facilitare l’allacciamento, l’alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e per una maggiore durata dell’apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l’allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50°C;

vedi sotto

• non sia soggetto ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;

• non venga a contatto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;

• sia facilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;

• abbia una lunghezza inferiore a 1500 mm;

• sia ben calzato alle sue due estremità, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non può essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNICIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549. Per mettere in opera il tubo eliminare il portagomma presente sull’apparecchio (il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l’allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

vedi sotto

Adattamento a diversi tipi di gas

È possibile adattare l’apparecchio a un tipo di gas diverso da quello per il quale è predisposto (indicato sull’etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro sedi;

2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (

vedi figura

quelli adatti al nuovo tipo di gas (

Caratteristiche bruciatori e

ugelli

);

3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:

1. portare il rubinetto sulla posizione di minimo;

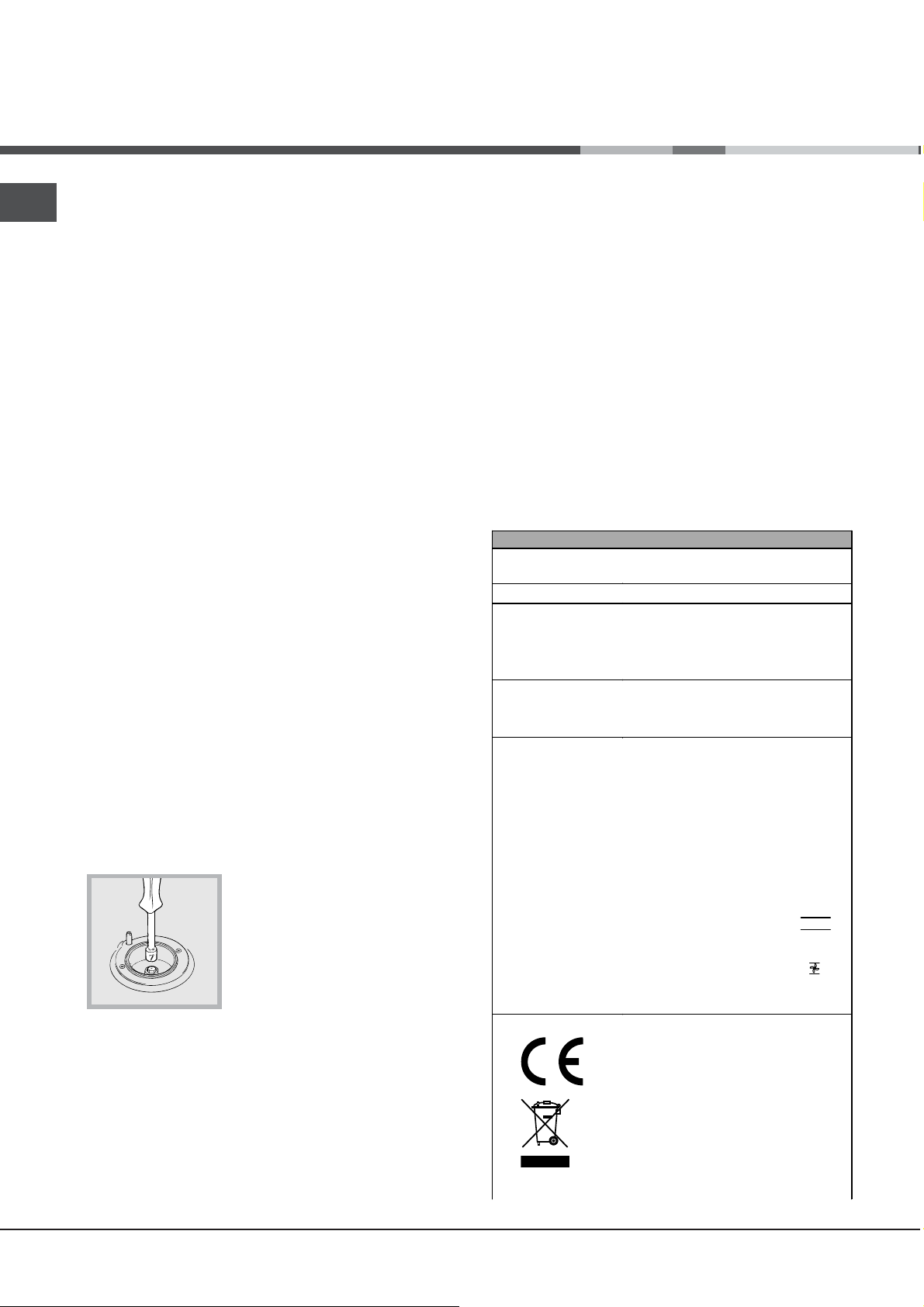

2. togliere la manopola e agire sulla vite di regolazione posta all’interno o di fianco all’astina del rubinetto fino a ottenere una piccola fiamma regolare. ! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;

3. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

! I bruciatori del piano non necessitano di regolazione dell’aria primaria.

), e sostituirli con

vedi tabella

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

! Dopo la regolazione con un gas diverso da quello di collaudo, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata.

! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d’ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i “regolatori per gas canalizzati”

Tabella caratteristiche bruciatori e ugelli

  

 







! "#     

"# $#"

2"# 6#2

<

<

# 

* At 15°C and 1013 mbar- dry gas ** Propano P.C.S. = 50,37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m

 % & ' (& )( )' )( )(+

&: ; ' % & %( %+ ' (

:  ' % :) &% & &+ ;:

!>

6>

6>

K3G52S/R K3 G55S/ UA













)(%

) %:

TARGHETTA CARATTERISTICHE

Dimensioni Forno HxLxP

Volume

Dimensioni utili del cassetto scaldavivande

Bruciatori

Tensione e frequenza d'alimentaz ione

41x39x34

lt. 54

larghezza cm 42 profondità cm 44 altezza cm 23

adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche situata all’interno della ribaltina oppure, una volta aperto il cassetto scaldavivande, sulla parete interna sinistra.

vedi targhetta caratteristiche

Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304

%& ): ':









) & ):

ENERGY LABEL

Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale;

Consumo energia dichiarazione Classe convezione Forzata funzione di

riscaldamento: Ventilato. Questa apparecchiatura è conforme

alle seguenti Direttive Comunitarie: 2006/95/EC del 12/12/06(Bassa Tensione) e successive

modificazioni - 2004/108/EC del 15/12/04 (Compatibilità Elettromagnetica) 2009/142/EC del 30/11/09 (Gas) e

successive modificazioni -

93/68/EEC del 22/07/93 e

successive modificazioni. 2002/96/EC

Descrizione dell’apparecchio

Vista d’insieme

Bruciatore a gas

Griglia del piano di lavoro

Pannello di controllo

Ripiano GRIGLIA

Ripiano LECCARDA

Piedino di regolazione

Pannello di controllo

Piano di contenimento per eventuali trabocchi

GUIDE

di scorrimento dei ripiani

posizione 5 posizione 4 posizione 3 posizione 2 posizione 1

Piedino di regolazione

Accensione elettronica dei bruciatori del piano*

Manopola

contaminuti*

Timer elettronico*

Manopola

termostato

Manopola

termostato

Spia termostato

Manopola di selezione

Spia termostato

Manopola di selezione

Manopole di comando dei bruciatori a gas del piano di cottura

*Solo in alcuni modelli

Avvio e utilizzo

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato. Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;

2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima E.

3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo C, sul massimo E o su una posizione intermedia.

Se l’apparecchio è dotato di accensione elettronica* (

figura

) (D) è sufficiente premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul

simbolo di fiamma massima, fino ad accensione avvenuta. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l’operazione tenendo premuta la manopola più a lungo. Se l’apparecchio è dotato di dispositivo di sicurezza per assenza di fiamma (X), tenere premuta la manopola BRUCIATORE circa 3-7 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l’accensione.

Se l’apparecchio è dotato di dispositivo di sicurezza* per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

vedi

ruiatore iaetroeiieti

Rapido(R) 24-26

SemiRapido(S) 16-20

Ausiliario(A) 10-14

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Uso del forno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

! Evitare che le pentole fuoriescano dai bordi del piano durante l’uso.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (

3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI;

- modificare la temperatura agendo sulla manopola TERMOSTATO;

- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

vedi Programmi

Per spegnere il bruciatore ruotare la manopola fino all’arresto •.

Consigli pratici per l’uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

ATTENZIONE! Il coperchio in vetro può frantumarsi se viene riscaldato. Spegnere tutti i bruciatori o le eventuali piastre elettriche prima di chiuderlo.

*Solo in alcuni modelli

Spia termostato

Indica la fase di riscaldamento dello stesso, il suo spegnimento segnala il raggiungimento all’interno del forno della temperatura impostata con la manopola. A questo punto l’alternativo accendersi e spegnersi di questa spia indica che il termostato sta lavorando correttamente per mantenere costante la temperatura del forno.

La luce forno

Si accende ruotando la manopola sul simbolo Illumina il forno e resta accesa quando sia messo in

funzione un qualsivoglia elemento elettrico riscaldante del forno.

Le manopole del forno

Il “5 Programmi” riunisce in un unico apparecchio i pregi dei tradizionali forni a convezione naturale: “statici” a quelli dei moderni forni a convezione forzata: “ventilati”. Il “5 Programmi” è un apparecchio estremamente versatile che permette di scegliere in modo facile e sicuro fra 5 diversi metodi di cottura. La selezione delle diverse funzioni di cottura offerte dal “5 Programmi” si ottiene agendo sulle manopole: di selezione e del termostato presenti sul cruscotto.

Programmi di cottura

Programma SCONGELAMENTO

Posizione manopola termostato : La ventola posta sul fondo del forno fa circolare l’aria a temperatura ambiente attorno al cibo. E’ indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Il tempo di scongelamento viene all’incirca dimezzato. Nel caso di carni pesci o pane è possibile accelerare utilizzando la funzione “ventilato” impostando una temperatura di 80° - 100°C.

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

qualunquequalunque

qualunque

qualunquequalunque

Programma FORNO SOPRA

5050

Tra

50°C e

5050 Si accende l’elemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura.

Programma “IL VENTILATO”

- Posizione manopola: a scelta fra Nel forno ventilato, a circolazione forzata d’aria calda, il calore ruota attorno al cibo mosso continuamente da una turbina posta sul fondo del forno. E’ l’aria che cuoce e rosola così il cibo in modo uniforme e in tutti i punti. E dato che nel forno ventilato il calore è costante ed uniforme in tutto il forno, potete cuocere contemporaneamente anche pietanze diverse tra loro, purchè le temperature di cottura siano simili. E’ possibile utilizzare due ripiani contemporaneamente seguendo le avvertenze riportate nel paragrafo “Cottura contemporanea su più ripiani”. Alcuni consigli sui cibi più indicati da cucinare nel ventilato: ottimi risultati si ottengono con i primi piatti che necessitano di gratinatura e cottura abbastanza lunga ad esempio: lasagne, maccheroni pasticciati, risotti soffiati, vol au vent etc... Per le carni notevoli vantaggi si ottengono per la cottura degli arrosti in quanto la migliore distribuzione della temperatura consente di utilizzare temperature più basse che riducono la dispersione degli umori mantenendo così le carni più morbide e riducono notevolmente il calo di peso. Il ventilato è particolarmente apprezzato per la cottura dei pesci che possono essere cucinati con pochissima aggiunta di condimenti mantenendo così inalterato l’aspetto e il sapore.Per i contorni eccellenti risultati si ottengono nelle cotture di verdure brasate quali cavoloverza, rape rosse, carote, zucchine, melanzane, peperoni. Desserts: risultati sicuri si ottengono cuocendo torte lievitate come pan di spagna, brioches, croissants. La funzione ventilato può anche essere usata per scongelare carne bianca o rossa, pesce, pane, impostando una temperatura di 80°-100°C. Per scongelare cibi più delicati potete impostare 50°C o usare la sola circolazione di aria fredda impostando la manopola termostato a 0°C.

MaxMax

Max.

MaxMax

5050

50°C e

5050

MaxMax

Max

MaxMax

Programma GRILL

Posizione manopola termostato: Si accende l’elemento riscaldante superiore centrale. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc... Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli pratici per la cottura”.

Programma GRILL VENTILATO

Posizione manopola termostato: Tra Si accende l’elemento riscaldante superiore centrale e si mette in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Risultati eccellenti si ottengono utilizzando il grill ventilato per spiedini misti di carne e verdura, salsicce, costine di maiale, costolette di agnello, pollo alla diavola, quaglie alla salvia, filetto di maiale etc... Fra i pesci il forno gratinante è insuperabile nella cottura di tranci di cernia, di tonno, di pesce spada, seppioline ripiene etc...

MaxMax

Max.

MaxMax

5050

50°C e

5050

200200

200°C.

200200

AttenzioneAttenzione

Attenzione: per utilizzare il forno in funzionamento

AttenzioneAttenzione manuale, escludendo cioè il programmatore di fine cottura, occorre far coincidere con il riferimento fisso del frontalino il simbolo Quando il forno è spento il programmatore di fine cottura può essere usato come un normale contaminuti.

Il girarrosto

posizionato nel retro del forno; c)c)

c) azionare il girarrosto selezionando con la

c)c) manopola forno la posizione .

Vano inferiore*

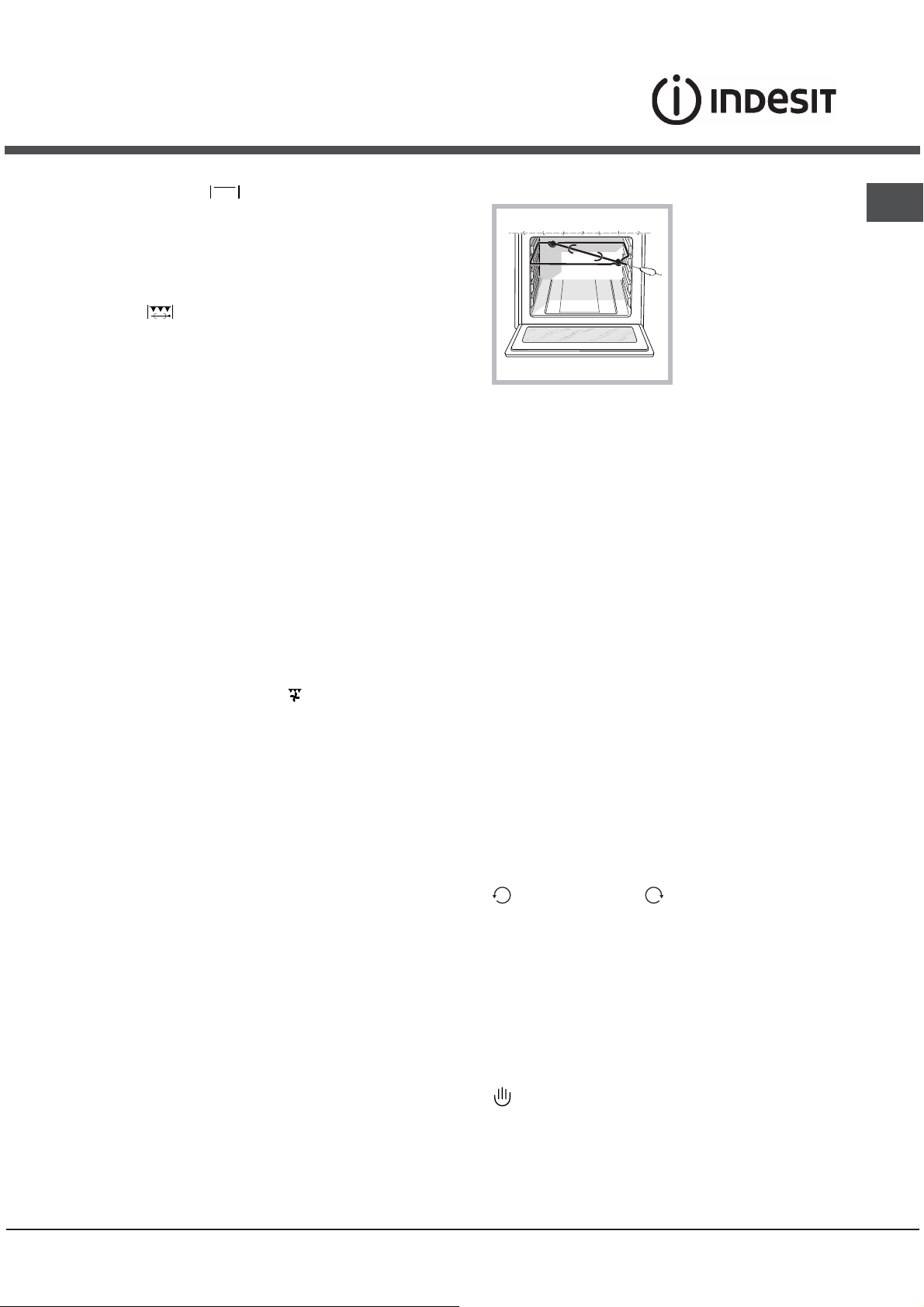

Per azionare il girarrosto procedere nel modo seguente: a)a)

a) posizionare la leccarda al

a)a) 1° ripiano; b)b)

b ) inserire l’apposito

b)b) sostegno del girarrosto al 4° ripiano e posizionare lo spiedo inserendolo, attraverso l’apposito foro, nel girarrosto

Sotto il forno è presente un vano che può essere utilizzato per il deposito di accessori o casseruole. Per aprire lo sportello è necessario farlo ruotare verso

il basso.

Attenzione:Attenzione:

Attenzione: non utilizzare

Attenzione:Attenzione: mai il vano per il deposito di materiale infiammabile.

! Le cotture FORNO SOPRA, GRILL e GRATIN debbono essere effettuate a porta chiusa.

! Nelle cotture FORNO SOPRA e GRILL mettere la griglia in posizione 5 e la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). Nella cottura GRATIN mettere la griglia in posizione 2 o 3 e la leccarda in posizione 1 per raccogliere i residui di cottura.

La manopola del contaminuti di fine cottura

Alcuni modelli sono dotati di programmatore di fine cottura. Per utilizzarlo occorre caricare la suoneria ruotando la manopola di un giro quasi completo in senso antiorario impostare il tempo desiderato facendo coincidere con il riferimento fisso del frontalino il numero corrispondente ai minuti prefissati, al termine del tempo impostato oltre all’intervento della suoneria si ha lo spegnimento automatico del forno.

*Solo in alcuni modelli

; quindi, tornando indietro ,

Il forno mette a vostra disposizione una vasta gamma di possibilità che consentono di cuocere ogni cibo nella maniera migliore. Con il tempo potrete sfruttare al meglio questo versatile apparecchio di cottura, pertanto le note riportate di seguito sono solamente delle indicazioni di massima che potrete ampliare con la vostra esperienza personale. Preriscaldamento Nel caso in cui sia necessario preriscaldare il forno, in linea di massima tutte le volte in cui si cuocciano cibi lievitati, è possibile utilizzare la funzione

ventilatoventilato

ventilato” che consente di raggiungere la

“

ventilatoventilato temperatura desiderata in breve tempo e con consumi ridotti. Una volta infornato si può passare alla funzione di cottura più indicata.

Cottura contemporanea su più ripiani

Se è necessario usare due griglie, utilizzare il programma GRILL VENTILATO, l’unico adatto a questo tipo di cottura. È bene inoltre:

• non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati.

• utilizzare per lo più le posizioni 2 e 4, mettendo sulla posizione 2 i cibi che richiedono maggior calore.

• quando si cucinano alimenti che richiedono tempi e temperature di cottura diversi, impostare una temperatura media tra le due consigliate (

Tabella cottura in forno

delicati in posizione 4. Rimuovere prima l’alimento che necessita di un tempo di cottura più breve.

• quando si cuociono pizze su più ripiani con temperatura impostata su 220°C, conviene preriscaldare il forno per 15 minuti. Generalmente la cottura in posizione 4 ha una durata maggiore: si consiglia pertanto di estrarre prima la pizza cotta sul ripiano più basso e solo dopo qualche minuto quella cotta in posizione 4.

• Disporre la leccarda in basso e la griglia in alto.

) e porre gli alimenti più

vedi

leccarda nel 1° ripiano dal basso. Importante: effettuare la cottura al Importante: effettuare la cottura al

Importante: effettuare la cottura al “

Importante: effettuare la cottura al Importante: effettuare la cottura al con porta del forno chiusacon porta del forno chiusa

con porta del forno chiusa, ciò per ottenere

con porta del forno chiusacon porta del forno chiusa migliori risultati ed un sensibile risparmio di energia (10% circa). Quando si utilizza tale funzione, si raccomanda di impostare il termostato a 200 °C, perchè questa è la condizione di rendimento ottimale, che si basa sull’irraggiamento ai raggi infrarossi. Questo, però, non significa che non si possano utilizzare temperature inferiori, semplicemente regolando la manopola del termostato sulla temperatura desiderata. Pertanto i migliori risultati nell’utilizzo delle funzioni grill si ottengono disponendo la griglia sugli ultimi ripiani partendo dal basso (vedi tabella cottura) dopodiché, per raccogliere i grassi ed evitare la formazione di fumo, disponete la leccarda in dotazione nel primo ripiano dal basso.

Cottura dei dolci

Nella cottura dei dolci infornate sempre a forno caldo, attendete la fine di preriscaldamento, indicata dallo spegnimento della spia rossa “ la porta durante la cottura, per evitare un abbassamento del dolce.

GratinGratin

Gratin”

GratinGratin

O”. Non aprite

Utilizzo del grill

Il forno multifunzione mette a vostra disposizione 2 diverse possibilità di grigliare.

grillgrill

a porta chiusa,a porta chiusa,

a porta chiusa,

Utilizzate la funzione “ posizionando il cibo al centro della griglia posta al 3° o 4° ripiano partendo dal basso. Per raccogliere sughi e/o grassi, posizionare la leccarda in dotazione al 1°ripiano. Quando si utilizza tale funzione, si raccomanda di impostare il livello di energia al massimo anche se si possono impostare livelli inferiori semplicemente regolando la manopola del termostato su quello desiderato.

Grill ventilatoGrill ventilato

La funzione “ con porta forno chiusa, con porta forno chiusa,

con porta forno chiusa, è utilissima per

con porta forno chiusa, con porta forno chiusa, grigliature veloci, si distribuisce il calore emesso dal grill consentendo contemporaneamente alla doratura superficiale anche una cottura nella parte inferiore. Potete anche usarla nella parte finale della cottura dei cibi che abbiano bisogno di doratura superficiale, ad esempio è l’ideale per dorare la pasta al forno a fine cottura. Nell’utilizzo di tale funzione disponete la griglia sul 2° o 3° ripiano partendo dal basso (vedi tabella cottura) dopodiché, per raccogliere i grassi ed evitare la formazione di fumo, disponete una

Grill ventilato”,

Grill ventilatoGrill ventilato

grill”,

a porta chiusa,a porta chiusa,

grillgrill

esclusivamenteesclusivamente

esclusivamente

esclusivamenteesclusivamente

Cottura della pizza

Per una buona cottura della pizza utilizzate la

ventilatoventilato

ventilato”

funzione

• Preriscaldare il forno per almeno 10 minuti

• Utilizzare una teglia in alluminio leggero appoggiandola sulla griglia in dotazione. Utilizzando la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante

• Non aprite frequentemente il forno durante la cottura

• Nel caso di pizze molto farcite (capricciosa, quattro stagioni) è consigliabile inserire la mozzarella a metà cottura.

• Nella cottura della pizza su due ripiani utilizzate il 2° ed il 4° con temperatura di 220°C ed infornate dopo aver preriscaldato per almeno 10 minuti.

Cottura del pesce e della carne

Per le carni bianche, i volatili ed il pesce utilizzate temperature da 180 °C a 200 °C. Per le carni rosse che si vuole siano ben cotte all’esterno conservando all’interno il sugo, è bene utilizzare una temperatura iniziale alta (200°C-220°C) per breve tempo, per poi diminuirla successivamente.

“

ventilatoventilato

In generale, più grosso è l’arrosto, più bassa dovrà essere la temperatura e più lungo il tempo di cottura. Ponete la carne da cuocere al centro della griglia ed inserite sotto la griglia la leccarda per raccogliere i grassi. Inserite la griglia in modo che il cibo si trovi al centro del forno. Se volete più calore da sotto, utilizzate i ripiani più bassi. Per ottenere arrosti saporiti (in particolare anatra e selvaggina) bardate la carne con lardo o pancetta e posizionatela in modo che sia nella parte superiore.

Timer elettronico

Consente la visualizzazione dell'ora e la funzione di contaminuti con conto alla rovescia. ! Tutte le funzioni vengono rese operative dopo circa 7 secondi dalla loro impostazione.

Come rimettere l’orologio

Dopo l’allacciamento alla rete o dopo una mancanza di corrente il display lampeggia su:

• Premere il tasto

G e successivamente con i tasti

0:000:00

0:00

0:000:00

– e + impostare l’ora esatta. Per l'avanzamento

veloce tenere premuti i tasti. Eventuali aggiornamenti dell’ora possono essere effettuati ripetendo la fase sopra descritta.

Regolazione volume segnale acustico

Dopo aver scelto e confermatom le impostazioni dell'orologio, tramite il tasto volume del segnale acustico d'allarme.

– è possibile regolare il

Funzione contaminuti

Si accede a questa funzione pigiando il tasto sul display viene visualizzato il simbolo

pressione del tasto tempo di 10 secondi fino a 99 minuti e 50 secondi. Continuando a premere l'incremento del tempo avviene con passi di un minuto fino ad un massimo di 10 ore. Con il tasto tempo desiderato, inizia il conto alla rovescia. A tempo scaduto il cicalino emette un suono che può essere arrestato premendo un tasto qualsiasi.

E' possibile visualizzare l'ora pigiando il tasto ed il simbolo

impostata. Dopo circa 7 secondi il display ritorna automaticamente a visualizzare il contaminuti.

Per annullare un tempo già impostato

Premere il tasto

– si torna indietro.Dopo aver impostato il

+ corrisponde un incremento del

n indica che la funzione contaminuti è

– fino a

0:00.0:00.

0:00.

0:00.0:00.

n e

n. Ad ogni

Tabella cottura in forno

osiione manopola seleione

$con"elamento

$tatico

%entilato

&orno$opra

ibodacucinare eso

(!")

osiionedi

cotturaripiani

dalbasso

Tempodipre# riscaldamento

(minuti)

osiione manopola

termostato

Tempodi

cottura

(minuti)

?uttiicibisurgelati

Anatra Arrostodi@itelloo manzo Arrostodimaiale Biscotti(diDrolla)

1 1 1

3 3 3 3 3

15 15 15 15 15

200 200 200 180 180

65-75 70-75 70-80 15-20 30-35

Erostate

Pizza

(su2ripiani)

Fasagne

Agnello PolloarrostoGpatate Sgombro Plum-cake

(su2ripiani)

BignH

(su2ripiani

Biscotti Pandispagna

)

ripiano

Pandispagna

ripiani)

)

(su1

(su2

?ortesalate

1 1 1 1 1 1

0.5

1.0

1.5

2-4

3 2

2-4

2 2-4 2-4

2-4

15 10 10 10 10 10 10 10 10

220 200 180 180 180 170 190 180 170

170

200

15-20 30-35 50-60 60-75 30-35 40-50 20-25 10-15 15-20

20-25

25-30

Ritocchidicottura - 3/4 15 220 -

Grill

Soglioleeseppie

MaR

8-10 Spiedinidicalamarie gamberi

Iilettodimerluzzo Lerdureallagriglia Bisteccadi@itello Eotolette Oamburger

Sgombri ?oast

1 1 1 1 1 1 1

n.Q4

4 4

3/4

4 4 4 4 4

5 5 5 5 5 5 5 5

MaR MaR MaR MaR MaR MaR MaR MaR

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3

on"irarrosto

Grill'entilato

Litelloallospiedo Polloallospiedo Agnelloallospiedo

Polloallagriglia Seppie

1.0

1.5

1.0

1.5

3 3

5 5 5

5 5

MaR MaR MaR

200 200

80-90 70-80 70-80

55-60 30-35

NB(itempidicotturasonoindicati@iepossonoesseremodiDicatiinbaseaiproprigustipersonali.Nellecotturealgrill ogrill@entilatoTlaleccarda@apostasempreal1Qripianoapartiredalbasso.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.

•

L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).

• Tenere lontani i bambini.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell’apparecchio.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell’apparecchio quando esso è in uso.

• Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Quando l’apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione del gas sia chiuso.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza.

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stesso.

• e che rubinetto

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.

• Durante l'uso dell'apparecchio gli elementi

riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Il coperchio vetro può frantumarsi nel caso si surriscaldi, quindi è necessario che tutti i bruciatori o le eventuali piastre elettriche risultino spente prima di chiudere il coperchio.

• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dismessi al

servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all’acquisto di nuovi prodotti di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi

nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dismessi.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.

• Pulire frequentemente la parte terminale dei dispositivi di sicurezza per assenza di fiamma.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino all’avvenuta riparazione.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

Questa operazione deve essere effettuata da unQuesta operazione deve essere effettuata da un

Questa operazione deve essere effettuata da un

Questa operazione deve essere effettuata da unQuesta operazione deve essere effettuata da un

tecnico autorizzato dal costruttore.tecnico autorizzato dal costruttore.

tecnico autorizzato dal costruttore.

tecnico autorizzato dal costruttore.tecnico autorizzato dal costruttore.

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (

figura

2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W,

attacco E 14.

3. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

vedi

• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

! Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Estrazione del coperchio

Il coperchio della cucina può essere rimosso per facilitarne la pulizia. Per rimuovere il coperchio, è necessario aprirlo completamente e tirare verso l'alto (vedi figura)

Assistenza

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

Operating Instructions

Contents

Italiano,1

Magyar,45

K3G52S/R K3 G55S/ UA

English,16

Украінська, 59

РУССКИЙ, 29

Installation, 17-20

Positioning and levelling Electrical connections Gas connection Adapting to different types of gas Technical data Table of burner and nozzle specifications

Description of the appliance, 21

Overall view Control panel

Start-up and use, 22-26

Using the hob Using the oven Electronic Timer Oven cooking advice table

COOKER

Precautions and tips, 27

General safety Disposal Respecting and conserving the environment

Maintenance and care, 28

Switching the appliance off Cleaning the appliance Gas tap maintenance Replacing the oven light bulb Assistance

Installation

Before operating your new appliance please read

this instruction booklet carefully. It contains important information concerning the safe installation and operation of the appliance.

! Please keep these operating instructions for future reference. Make sure that the instructions are kept with the appliance if it is sold, given away or moved.

! The appliance must be installed by a qualified professional according to the instructions provided.

! Any necessary adjustment or maintenance must be performed after the cooker has been disconnected from the electricity supply.

We recommend cleaning the oven before using it for the first time, following the instructions provided in the "Care and maintenance" section.

Room ventilation

The appliance may only be installed in permanentlyventilated rooms, according to current national legislation. The room in which the appliance is installed must be ventilated adequately so as to provide as much air as is needed by the normal gas combustion process (the flow of air must not be lower than 2 m The air inlets, protected by grilles, should have a duct with an inner cross section of at least 100 cm and should be positioned so that they are not liable to even partial obstruction ( These inlets should be enlarged by 100% - with a minimum of 200 cm hob is not equipped with a flame failure safety device. When the flow of air is provided in an indirect manner from adjacent rooms ( provided that these are not communal parts of a building, areas with increased fire hazards or bedrooms, the inlets should be fitted with a ventilation duct leading outside as described above.

/h per kW of installed power).

see figure A

- whenever the surface of the

see figure B

Adjacent room Room requiring

ventilation

Disposing of combustion fumes

The disposal of combustion fumes should be guaranteed using a hood connected to a safe and efficient natural suction chimney, or using an electric fan that begins to operate automatically every time the appliance is switched on (

Fumes channelled straight outside

! The liquefied petroleum gases are heavier than air and collect by the floor, therefore all rooms containing LPG cylinders must have openings leading outside so that any leaked gas can escape easily. LPG cylinders, therefore, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). Only the cylinder being used should be stored in the room; this should also be kept well away from sources of heat (ovens, chimneys, stoves) that may cause the temperature of the cylinder to rise above 50°C.

see figure

Fumes channelled through a chimney or branched flue system reserved for cooking appliances)

Positioning and levelling

! It is possible to install the appliance alongside cupboards whose height does not exceed that of the hob surface.

! Make sure that the wall in contact with the back of the appliance is made from a non-flammable, heatresistant material (T 90°C).

Ventilation opening for comburent air

! After prolonged use of the appliance, it is advisable to open a window or increase the speed of any fans used.

Increase in the gap between the door and the flooring

To install the appliance correctly:

• Place it in the kitchen, dining room or the bed-sit (not in the bathroom).

• If the top of the hob is higher than the cupboards, the appliance must be installed at least 200 mm away from them.

• If the cooker is installed underneath a wall cabinet, there must be a minimum distance of 420 mm between this cabinet and the top of the hob.

This distance should be increased to 700 mm if

the wall cabinets are flammable (

see figure

mm.

420

Min.

Levelling

HOOD

Min. mm.

600

• Do not position blinds behind the cooker or less than 200 mm away from its sides.

mm. with hood

420

mm. without hood

• Any hoods must be

650

700

Min. mm.

min.

installed according to

min.

the instructions listed in the relevant operating manual.

If it is necessary to level the appliance, screw the adjustable feet into the places provided on each corner of the base of the cooker (

figure

see

The legs* fit into the slots on the underside of the base of the cooker.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only.

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

Connection to the gas network or to the gas cylinder may be carried out using a flexible rubber or steel hose, in accordance with current national legislation and after making sure that the appliance is suited to the type of gas with which it will be supplied (see the rating sticker on the cover: if this is not the case

). When using liquid gas from a cylinder, install a

below

pressure regulator which complies with current national regulations. To make connection easier, the gas supply may be turned sideways*: reverse the position of the hose holder with that of the cap and replace the gasket that is supplied with the appliance.

see

Electrical connection

Install a standardised plug corresponding to the load indicated on the appliance data plate (

Technical data table

). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with NFC 15-100 regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point.

Before connecting the appliance to the power supply, make sure that:

• The appliance is earthed and the plug is compliant

with the law.

• The socket can withstand the maximum power of

the appliance, which is indicated by the data plate.

• The voltage is in the range between the values

indicated on the data plate.

• The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

* Only available in certain models

see

! Check that the pressure of the gas supply is consistent with the values indicated in the Table of burner and nozzle specifications (

see below

). This will ensure the safe operation and durability of your appliance while maintaining efficient energy consumption.

Gas connection using a flexible rubber hose

Make sure that the hose complies with current national legislation. The internal diameter of the hose must measure: 8 mm for liquid gas supply; 13 mm for methane gas supply.

Once the connection has been performed, make sure that the hose:

• Does not come into contact with any parts that

reach temperatures of over 50°C.

• Is not subject to any pulling or twisting forces and

that it is not kinked or bent.

• Does not come into contact with blades, sharp

corners or moving parts and that it is not compressed.

• Is easy to inspect along its whole length so that

its condition may be checked.

• Is shorter than 1500 mm.

• Fits firmly into place at both ends, where it will be

fixed using clamps that comply with current regulations.

! If one or more of these conditions is not fulfilled or if the cooker must be installed according to the conditions listed for class 2 - subclass 1 appliances (installed between two cupboards), the flexible steel hose must be used instead (

see below

Connecting a flexible jointless stainless steel pipe to a threaded attachment

Make sure that the hose and gaskets comply with current national legislation. To begin using the hose, remove the hose holder on the appliance (the gas supply inlet on the appliance is a cylindrical threaded 1/2 gas male attachment).

! Perform the connection in such a way that the hose length does not exceed a maximum of 2 metres, making sure that the hose is not compressed and does not come into contact with moving parts.

Checking the connection for leaks

When the installation process is complete, check the hose fittings for leaks using a soapy solution. Never use a flame.

Adapting to different types of gas

It is possible to adapt the appliance to a type of gas other than the default type (this is indicated on the rating label on the cover).

Adapting the hob

Replacing the nozzles for the hob burners:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner (

figure

), and replace them with nozzles suited to the new type of gas(

see Burner and nozzle

specifications table

3. Replace all the components by following the above

instructions in reverse.

Adjusting the hob burners’ minimum setting:

1. Turn the tap to the minimum position.

2. Remove the knob and adjust the regulatory screw, which is positioned inside or next to the tap pin, until the flame is small but steady. ! If the appliance is connected to a liquid gas supply, the regulatory screw must be fastened as tightly as possible.

see

3. While the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the flame is not extinguished.

! The hob burners do not require primary air adjustment.

TECHNICAL DATA

Oven dimensions (HxWxD) Volume Useful measurements relating to the oven compartment Power supply voltage and frequency

Energy Label

Burners

34x39x41 cm

54 l

width 42 cm depth 44 cm height 23 cm

see data plate

Declared energy consumption for Natural convection Class Heating mode: Convection Energy consumption for Forced convection heating mode: Fan assisted may be adapted for use with any type of gas shown on the data plate, which is located inside the flap or, after the oven compartment has been opened, on the left-hand wall inside the oven.

EC Directives: 2006/95/EC dated 12/12/06 (Low Voltage) and subsequent amendments 2004/108/EC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments 2009/142/EC dated 30/11/09 (Gas) and subsequent amendments - 93/68/EEC dated 22/07/93 and subsequent amendments - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)



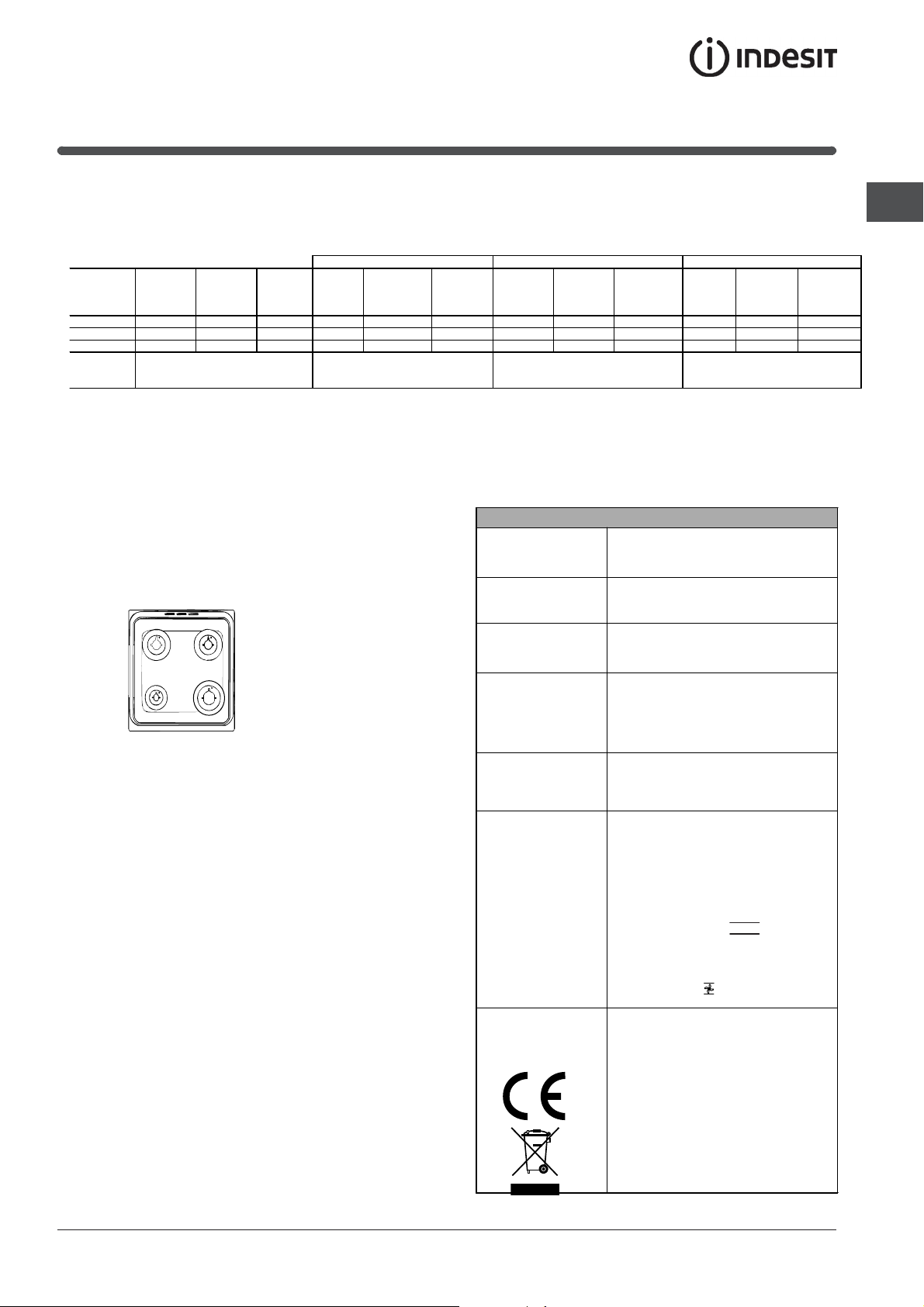

Table of burner and nozzle specifications

  

 



 

 

  

 

          

          

          



































       

K3G52S/R K3 G55S/ UA



 

* At 15°C and 1013 mbar- dry gas ** Propane P.C.S. = 50,37 MJ/Kg

  

  

*** Butane P.C.S. = 49,47 MJ/Kg

Natural P.C.S. = 37,78 MJ/m











Descriptionof the appliance

Overall view

DRIPPING PAN

Adjustable foot

Gas burner

Hob grid

Control panel

GRILL

Containment surface for spills

GUIDE RAILS

for the sliding racks

position 5 position 4 position 3 position 2 position 1

Adjustable foot

Control panel

Cooktop Electronic Ignition*

Timer Knob

Thermostat knob

Electronic timer*

Thermostat light

Selector knob

Thermostat light

Hob Gas Burners Knobs

Thermostat knob

Only available in certain models.

Selector knob

Hob Gas Burners Knobs

Start-up and use

Using the hob

Lighting the burners

For each BURNER knob there is a complete ring showing the strength of the flame for the relevant burner. To light one of the burners on the hob:

1. Bring a flame or gas lighter close to the burner.

2. Press the BURNER knob and turn it in an anticlockwise direction so that it is pointing to the maximum flame setting E.

3. Adjust the intensity of the flame to the desired level by turning the BURNER knob in an anticlockwise direction. This may be the minimum setting C, the maximum setting E or any position in between the two.

If the appliance is fitted with an electronic lighting device* ( ignition button, marked with

the symbol the BURNER knob down

and turn it in an anticlockwise direction, towards the maximum flame setting, until the burner is lit. Several models are equipped with an ignition device which is built into the knob; in this case the electronic ignition device* is present ( ignition button is not. Simply press the BURNER knob and turn it in an anticlockwise direction so that it is pointing to the maximum flame setting, until the burner is lit. The burner may be extinguished when the knob is released. If this occurs, repeat the operation, holding the knob down for a longer period of time.

! If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight it. If the appliance is equipped with a flame failure safety device*(X), press and hold the BURNER knob for approximately 2-3 seconds to keep the flame alight and to activate the device. To switch the burner off, turn the knob until it reaches the stop position •.

WARNING! The glass lid canWARNING! The glass lid can

WARNING! The glass lid can

WARNING! The glass lid canWARNING! The glass lid can break in if it is heated up. Turnbreak in if it is heated up. Turn

break in if it is heated up. Turn

break in if it is heated up. Turnbreak in if it is heated up. Turn off all the burners and theoff all the burners and the

off all the burners and the

off all the burners and theoff all the burners and the electric plates before closingelectric plates before closing

electric plates before closing

electric plates before closingelectric plates before closing the lid. *Applies to the modelsthe lid. *Applies to the models

the lid. *Applies to the models

the lid. *Applies to the modelsthe lid. *Applies to the models with glass cover only.with glass cover only.

with glass cover only.

with glass cover only.with glass cover only.

), press the

, then hold

) but the

Practical advice on using the burners

For the burners to work in the most efficient way possible and to save on the amount of gas consumed, it is recommended that only pans that have a lid and a flat base are used. They should also be suited to the size of the burner.

urer arediaeter

Fast(R) 24-26

SemiFast(S) 16-20

Auxiliary(A) 10-14

To identify the type of burner, please refer to the diagrams contained in the “Burner and nozzle specifications”.

Using the oven

! The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may emit a slightly unpleasant odour caused by protective substances used during the manufacturing process burning away. ! Before operating the product, remove all plastic film from the sides of the appliance.

! !

! Only use the bottom shelf of the oven when using

! ! the rotisserie to cook (where present). For all other types of cooking, never use the bottom shelf and never place anything on the bottom of the oven when it is in operation because this could damage the enamel. Always place your cookware (dishes, aluminium foil, etc. etc.) on the grate provided with the appliance inserted especially along the oven guides.

The Oven Control Knobs

The “5 Programms” oven combines all the advantages of traditional “static” ovens with those of modern “ventilated” ones. The”5 Programms” oven is extremely versatile and offers 5 different but sure and easy ways of cooking. Use the knobs to select the different cooking functions available on the “5 Programms” oven: selector knob ; thermostat knob .

Only available in certain models.

+ 50 hidden pages
