hphpLaserJet 9055 mfp
LaserJet 9065 mfp
hp LaserJet 9055mf p 및 9065mfp
간이 설명서
저작권 정보
© 2003 Copyright Hewlett-Packard
Development Company, LP
저작권법에서 허용한 경우를 제외하고 HP 의
사전 서면 승인 없이는 이 문서를 복제하거나
개작하거나 번역할 수 없습니다 .
이 사용자 설명서와 관련된 Hewlett-Packard
프린터 사용자에게 , a) 사용자 설명서의 하드
카피를 판매 , 전매 또는 배포하지 않은 경우에
한하여 하드 카피를 개인용 , 내부용 또는 업무
용으로 인쇄할 수 있고 , b) 이 사용자 설명서
와 관련된 Hewlett-Packard 프린터의 개인 , 내
부 사용자만 전자 복사본을 액세스할 수 있다
는 가정 하에 이 사용자 설영서의 복사본을 네
트워크 서버에 저장할 수 있도록 허용합니다 .
이 문서의 내용은 예고 없이 변경될 수 있습니
다
제품 제조 번호 : Q3643-90917
Edition 1: 11/2003
FCC 클래스 A 명시문
본 장치는 테스트를 거쳤으며 FCC 규정 15 조
에 준하여 클래스 A 디지털 장치의 규격을 준
수함이 확인되었습니다 . 이러한 규격은 장치
를 상업적 환경에서 사용할 때 발생할 수 있는
유해 간섭으로부터 적절하게 보호하기 위해 고
안되었습니다 . 본 장치는 무선 주파수 에너지
를 생성 , 사용 및 방사할 수 있으며 , 설명서에
따라 설치 및 사용하지 않는 경우 무선 통신에
유해한 간섭을 일으킬 수 있습니다 . 본 장치를
주거 지역에서 사용하면 유해한 간섭이 발생할
수 있으며 , 이럴 경우에는 사용자가 직접 비용
을 부담하여 간섭 문제를 해결해야 합니다 . 본
제품의 최종 사용자가 Hewlett-Packard의 승
인 없이 본 장치를 변경 또는 수정할 경우 제품
이 클래스 A 규격에 맞지 않게 될 수 있으며 ,
이 경우 FCC 는 사용자의 장치 사용 권한을 취
소할 수 있습니다 .
상표 정보
여기에서 인용된 모든 제품은 해당 회사의 상
표일 수 있습니다 .
목차
1 시작
MFP 부품 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
MFP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
제어판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
터치 스크린 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MFP 켜짐 / 꺼짐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
도움말 모드. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2 복사
스캔 유리 사용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
ADF 사용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
용지 크기 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
용지 방향 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
축소 및 확대하려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
양면 인쇄 ( 양면 복사 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
선택적 피니셔 기능 사용. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
스테이플링하려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
천공 구멍을 뚫으려면. . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
가운데 접기를 하려면. . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
3 중 접기를 하려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
표지를 삽입하려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
소책자를 만들려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
마무리 기능 용지 크기 . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3 인쇄
인쇄 화면 액세스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
구성 페이지에 액세스하려면 . . . . . . . . . . . . . . . . . . . . . . .16
4 용지함 넣기
용지함 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
용지를 넣으려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
탭을 넣으려면. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
용지함 2 및 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
용지를 넣으려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
탭을 넣으려면. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
용지함 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
용지를 넣으려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
탭을 넣으려면. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
선택적 용지함 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
용지를 넣으려면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
탭을 넣으려면. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
용지함에 지원되는 용지 크기 . . . . . . . . . . . . . . . . . . . . . . . . . .25

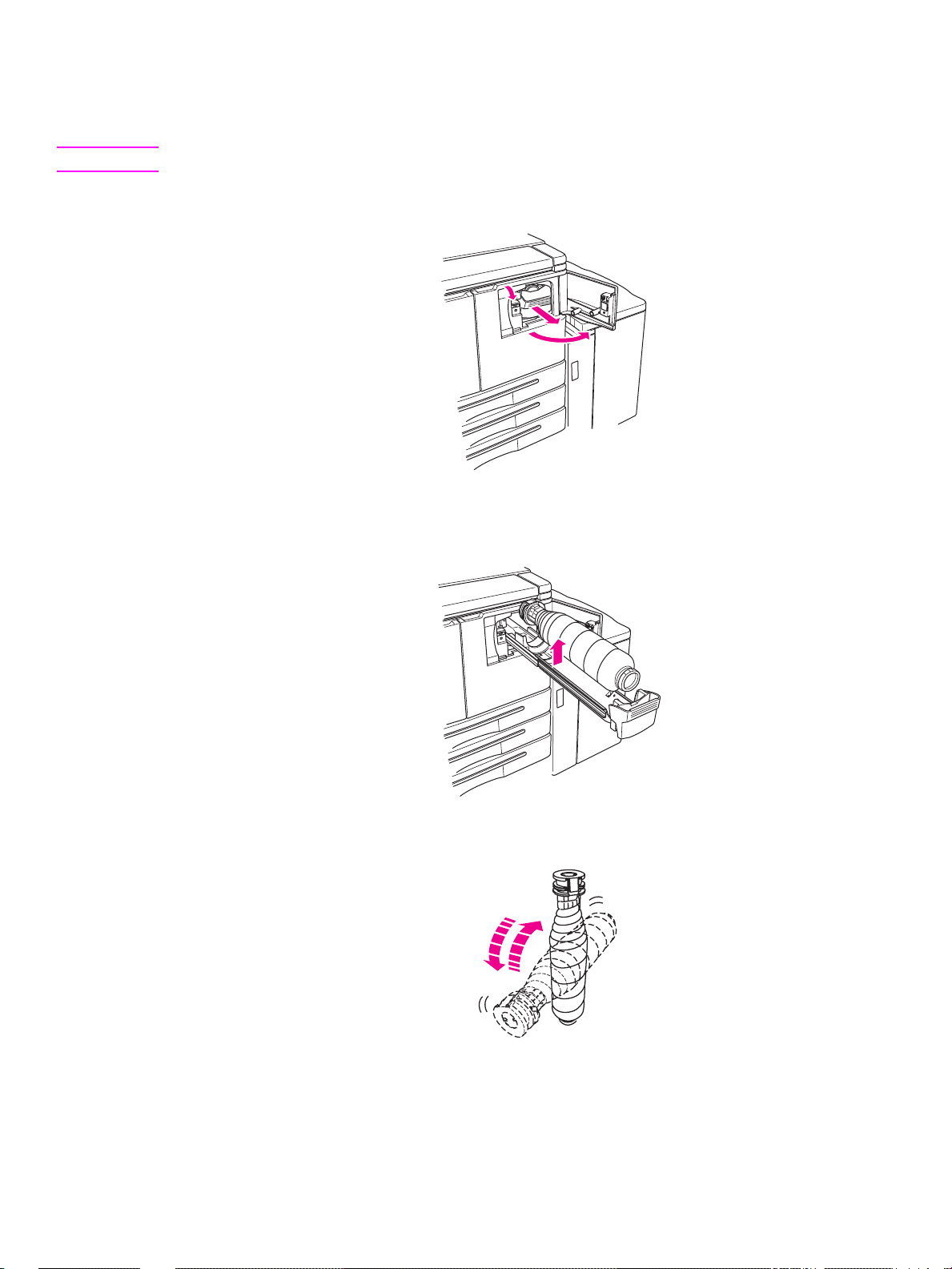

5 토너 추가
토너 추가 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
KOWW iii
6 천공 휴지통 비우기
천공 휴지통 비우기. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
7 용지 걸림 제거
용지 걸림 제거 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Appendix A 용지 크기
Appendix B 보증 및 규약 정보
Hewlett-Packard 제한 보증 명시문. . . . . . . . . . . . . . . . . . .37
iv KOWW
1
시작
KOWW 1
MFP 부품
MFP
1 자동 문서 공급기 (ADF)
2 스캔 유리
3 선반
4 용지함 1
5 용지함 4
6 용지함 3
7 용지함 2
8 전면 도어
9 토너 액세스 도어
10 터치 스크린
11 제어판
12 선택적 용지함 5( 대용량 공급 장치 )
13 선택적 피니셔 ( 출력 장치 )
2 1 시작 KOWW
제어판
1} 터치 스크린 9} 수면 모드 on/off
2} 점검 10} 정지
3} 모드 선택 키 11} 시작
4} 도움말 12} 매수 삭제
5} 숫자 키패드 13} 카운터
6} 일시 중단 14} 재설정
7} 초안 15} 작업 메모리
8} 타이머
제어판을 통해 다음 기능에 액세스할 수 있습니다 .
● 점검 (2) 은 현재 작업에 적용된 모든 설정을 요약하는 화면을 표시합니다 .
● 모드 선택 키 (3) 는 머신 작업 모드를 복사 , 스캔 / 팩스 또는 인쇄로 전환합니다 .
● 도움말 (4) 은 현재 선택된 기능에 대한 도움말이 있는 화면을 표시하거나 키 작동 모드 화면
에 액세스합니다 . 일부 기능에만 도움말 화면이 있습니다 .
● 숫자 키패드 (5) 를 사용하여 숫자 값을 입력할 수 있습니다 .
● 일시 중단 (6) 은 진행 중인 복사를 중지하여 스캔 유리에서 복사를 할 수 있게 합니다 .
● 초안 (7)은 현재 설정이 제대로 선택되었는지 확인할 수 있도록 하나의 복사본 세트를 출력합니
다 .
● 주간 타이머 기능이 작동하면 타이머(8)의 불이 켜집니다. 이 기능을 사용하여 MFP는 최대 1주
까지 일정 기간 동안 전원을 자동으로 끌 수 있습니다 .
● 수면 모드 on/off(9)은 MFP가 작동하지 않는 시간에는 절전 모드를 활성화하고 주간 타이
머 기능이 작동하면 타이머 중단 모드를 활성화합니다 .
● 정지 (10) 는 복사를 중지하고 저장된 메모리를 삭제합니다 .
● 시작 (11) 은 복사나 스캔을 시작합니다 .
● 매수 삭제 (12) 는 복사 매수를 재설정할 수 있게 합니다 .
● 카운터(13)는 카운터 화면을 표시하거나 특수 기능을 설정하기 위한 프로그래밍 모드에 액세스
하게 해 줍니다 .
● 재설정 (14) 은 MFP 를 자동 모드 설정 또는 키 작동 설정으로 복원합니다 .
● 작업 메모리 (15) 는 작업 저장 / 작업 취소 기능을 선택할 수 있는 화면을 표시합니다 .
KOWW MFP 부품 3
터치 스크린
주의 터치 스크린 유리에 무거운 것을 올려 놓거나 압력을 가하지 마십시오 . 손상될 수 있습니다 .
터치 스크린은 작업을 선택할 수 있는 터치 키가 있는 대화형 화면을 표시하는 LCD 입니다 . 이 키
를 누르면 선택 항목이 강조 표시됩니다 . 터치 스크린은 MFP 가 완전히 켜질 때까지 활성화되지
않습니다 .
초기 화면에서 피니셔 , 양면 인쇄 , 명암대비 , 배율 , 용지 및 고급 옵션을 사용할 수 있습니다 .
피니셔에서 옵션을 선택하면 용지함 나가기 , 바인딩 , 스테이플링 , 출력 및 HDD 에 저장을 선택할
수 있습니다 . 또한 스테이플링과 분류를 선택할 수 있습니다 . 스테이플링은스테이플링 기능을 설
정 / 해제합니다 . 분류는 분류 기능을 설정 / 해제합니다 .
양면 인쇄에서 단면 또는 양면 원본 및 인쇄에 필요한 양면 인쇄 옵션을 선택합니다 .
명암대비에서 재설정 또는 자동을 선택합니다 . 이 설정을 통해 복사본 대비를 밝게 또는 어둡게 할
수 있습니다 .
배율에서 자동 , 줌 또는 사전 설정을 선택합니다 . 그러면 문서를 축소하거나 확대할 수 있습니다 .
사전 설정을 사용하여 사전 설정 비율을 선택하거나 줌를 사용하여 비율을 수동으로 조정할 수 있
습니다 . 자동은 비율을 1:1 로 되돌립니다 .
용지에서 복사할 용지함을 선택합니다 . 용지 크기가 표시됩니다 . 해당 아이콘은 각 용지함에 남은
용지 매수를 표시합니다 .
고급에서 원본 , 출력 , 회전 꺼짐 또는 저장을 선택합니다 . 원본에서는 복사하려는 원본 종류를
MFP 에 알려줄 수 있습니다 ( 예 : 혼합 크기 원본 또는 탭 용지의 원본 ). 출력에서는 표지 삽입 , 투
명 인터리브 , 이미지 반복 또는 스탬프 / 오버레이 추가 등의 옵션을 선택할 수 있습니다 . 회전 꺼
짐을 선택하여 강조 표시되면 원본 이미지를 90 도 회전하여 데이터 손실 없이 복사본 페이지의 회
전 방항을 맞출 수 있는 자동 모드가 비활성화됩니다 . 예를 들어 회전 꺼짐을 선택하면 세로 방향
복사지에 인쇄하기 전에 가로 방향 이미지가 회전되지 않습니다 . 먼저 이미지를 회전하여 세로 방
향 용지에 가로 방향 문서를 인쇄하거나 가로 방향 용지에 세로 방향 문서를 인쇄하려면 자동 모드
가 활성화되어야 합니다 ( 회전 꺼짐 강조 표시 안 됨 ). 저장을 선택하면 문서를 스캔하고 MFP 에
저장하여 나중에 인쇄를 할 수 있습니다 .
4 1 시작 KOWW
MFP 켜짐 / 꺼짐
MFP 를 켜려면 주 전원 스위치 (2) 를 누른 다음 보조 전원 스위치 (1) 를 누릅니다 .
주의 항상 보조 전원 스위치 (1) 를 누른 다음 주 전원 스위치 (2) 를 눌러 MFP 를 끄십시오 .
1 보조 전원 스위치
2 주 전원 스위치
도움말 모드
대부분 기능에 도움말 옵션이 있습니다 . 도움말을 표시하려면 제어판의 도움말을 누릅니다 .
도움말 옵션을 사용하여 현재 화면 모드에 대한 정보를 보고 작업 수행하는 데 필요한 사항을 알
수 있습니다 .
도움말 옵션을 선택하면 화면에 모든 MFP 기능 목록이 표시됩니다 . 기능을 누르면 도움말 화면
에 해당 기능에 대한 정보가 표시됩니다 . 도움말을 사용하려면 다음 절차를 수행하십시오 .
1 도움말을 누릅니다 .
2 스테이플 공급 , 천공 , ADF, 토너 공급 , 용지 공급 , 도움말 메뉴 또는 지원을 누르면 관련된 도
움말 정보가 표시됩니다 . 원하는 항목을 선택합니다 .
3 작동에 대한 도움말을 보려면 화면 중앙의 도움말 메뉴를 누릅니다 .
4 종료를 누르면 도움말 옵션을 누르기 전에 표시된 화면으로 돌아갑니다 .
KOWW 도움말 모드 5
6 1 시작 KOWW
2
복사
KOWW 7
스캔 유리 사용
원본이 자동 문서 공급기에서 사용하기에 부적합한 경우 ( 예 : 크기가 맞지 않거나 , 원본이 접혀졌
거나 , 스테이플이 찍혔거나 , 찢어졌거나 , 상태가 좋지 않은 경우 ) 스캔 유리를 사용합니다 .
다음 크기에 맞는 스캔 유리를 사용합니다 .
● 280 x 432mm(11 x 17 인치 ) 용지 또는 책
● 6.8kg(15lb) 책 무게
● 30mm(1.2인치 ) 두께
스캔 유리를 사용하려면
1 앞면이 아래로 오게 스캔 유리의 왼쪽 후면 모서리에 원본 문서를 놓습니다 .
2 문서 덮개를 닫아 원본 문서가 스캔 유리에서 움직이지 않도록 합니다 .
3 원하는 옵션을 선택한 다음 시작을 누릅니다 .
8 2 복사 KOWW
ADF 사용
자동 문서 공급기 (ADF) 는 앞면이 위로 오도록 용지함에 넣은 원본을 100 매까지 자동 공급합니다 .
ADF 는 스테이플이 없는 문서 , 접히지 않은 문서 , 매끄럽고 , 구겨지지 않은 원본 문서에만 사용해
야 합니다 . 여러 가지 용지 크기 규격은 용지
크기를 참조하십시오 . 다음 크기는 ADF에 사용할 수
있습니다 .
•A3 •B4 •5.5x8.5R+
•A4 •B5 •Letter
•A4R •B5R •LetterR
• A5 • B6R • Legal
•A5R •5.5x8.5 •Tabloid/Ledger
다음 원본 문서에는 ADF 를 사용하지 않습니다 .
● 말리거나 구겨지거나 접힌 문서
● 풀칠이 되거나 잘린 문서
● 책
● 광택 용지 , 오버헤드 투명 용지 , 미리 인쇄된 양식 또는 셀로판 용지
● 접히거나 , 천공 구멍이 뚫리거나 , 스테이플이 찍힌 원본
● 매우 얇거나 매우 두꺼운 원본(얇은 용지는 49 ~ 57g/m
200g/m
2
(25 ~ 110 lb 본드 ))
2
(13 ~ 15 lb 본드 ), 두꺼운 용지는 90 ~
ADF 를 사용하려면
MFP 는 ADF 의 용지 가이드 조정에 따라 사용할 올바른 용지 크기를 결정합니다 .
1 앞면이 위로 오게 원본 문서를 ADF 용지함에 넣습니다 . ADF 가 완전히 닫혔는지 확인합니다 .
2 ADF 를 통해 공급되는 문서의 크기에 맞게 용지 가이드를 조정합니다 .
3 숫자 키패드를 사용하여 원하는 복사본 매수를 입력합니다 .
4 시작을 누릅니다 .
혼합 원본에서 ADF 를 사용하려면
용지의 자동 모드 중 하나를 사용하여 ADF 에서 복사할 수 있습니다 . 용지의 자동 모드에서 복사본
은 원본에 맞추기 위해서 혼합 용지 크기로 출력됩니다 . 배율의 자동 모드에서는 선택하는 일반 용
지 크기로 복사본이 출력됩니다 . 알맞은 확대 비율이 자동으로 선택됩니다 .
1 차례대로 앞면이 위로 오게 용지함의 왼쪽 후면에 맞추어 원본 문서를 ADF 용지함에 넣습
니다 . A4 용지 (210 x 297mm(8.3 x 11.7 인치 )) 보다 큰 용지의 경우 짧은 쪽이 먼저 공급되도
록 해야 합니다 .
KOWW ADF 사용 9
용지 크기 선택
2 최대 원본 페이지에 맞게 용지 가이드를 조정합니다 .
3 시작을 누릅니다 .
용지 방향
배율 또는 용지의 자동 모드를 사용하여 복사기에 공급되는 원본과 다른 용지에 원본 문서를 복사
할 수 있습니다 . 예를 들어 원본 문서의 짧은 쪽이 ADF 에 공급되고 넣은 용지가 같은 크기이지만
원래 용지 방향은 긴 쪽인 경우 MFP 에서 이미지를 자동 회전하여 제대로 복사되게 합니다 .
배율의 자동 모드는 이미지를 회전하고 선택된 용지에 맞게 원본 이미지를 축소 또는 확대합니다 .
용지의 자동 모드는 이미지를 회전만 하고 원본과 크기가 동일한 용지를 선택합니다 .
자동 회전을 끄려면
자동 회전의 기본 설정은 켜짐 ( 회전 꺼짐이 강조 표시됨 ) 입니다 . 터치 스크린의 회전 꺼짐을 누
르면 자동 회전을 끌 수 있습니다 .
축소 및 확대하려면
줌 모드를 사용해서 복사된 원본 이미지를 1 퍼센트씩 축소 또는 확대합니다 .
1 터치 스크린에 있는 줌를 누릅니다 .
2 팝업 메뉴의 숫자나 화살표를 사용해서 원하는 비율을 설정합니다 .
3 확인을 누릅니다 .
4 원본 문서를 ADF 에 넣거나 스캔 유리에 놓습니다 .
5 시작을 누릅니다 .
수직 / 수평 줌 ( 삭제 )
수직 / 수평 줌 모드를 사용하여 세로 및 가로 크기를 축소 또는 확대합니다 .
1 터친 스크린에서 줌를 누릅니다 .
2 수직을 눌러 세로 비율을 선택하거나 수평을 눌러서 가로 비율을 선택합니다 .
3 팝업 메뉴의 숫자나 화살표를 사용해서 원하는 비율을 설정합니다 .
4 확인을 누릅니다 .
5 원하는 복사본 크기를 선택합니다 .
6 원본 문서를 ADF 용지함에 넣거나 스캔 유리에 놓습니다 .
7 시작을 누릅니다 .
양면 인쇄 ( 양면 복사 )
단면 인쇄된 여러 페이지 원본 문서 또는 양면 인쇄된 원본 문서를 양면 복사하려는 경우 양면 인쇄
를 사용합니다 .
양면 복사하려면
1 단면에 인쇄된 원본 문서를 양면 복사하려는 경우 12 를 누릅니다 .
양면 인쇄된 원본 문서를 양면 복사하려는 경우 22 를 누릅니다 .
2 원본 문서를 ADF 용지함에 넣거나 스캔 유리에 넣습니다 .
3 시작을 누릅니다 .
10 2 복사 KOWW
선택적 피니셔 기능 사용
스테이플링하려면
스테이플링 기능을 사용하여 스테이플링된 복사본을 만들 수 있습니다 . 한 쪽 가장자리에 하나의
모서리 스테이플이나 두 개의 스테이플을 선택할 수 있습니다 . 특정 용지 크기는 마무리
크기를 참조하십시오 .
1 옵션을 누릅니다 .
2 스테이플링 메뉴에서 알맞은 스테이플 위치와 필요한 경우 바인딩 모드를 선택합니다 .
3 확인을 누릅니다 .
4 원본을 누릅니다 .
5 알맞은 원본 방향을 선택한 다음 확인을 누릅니다 .
6 복사 매수와 같은 추가 복사 기능을 선택합니다 .
7 원본 문서를 ADF 용지함에 넣습니다 .
8 시작을 누릅니다 .
천공 구멍을 뚫으려면
특정 용지 크기는 마무리 기능 용지 크기를 참조하십시오 .
주 특수 용지에 천공 구멍을 뚫지 마십시오 ( 예 : 라벨 , 탭 용지 또는 투명 필름 ).
기능 용지
1 옵션을 누릅니다 .
2 천공을 누릅니다 .
3 알맞은 천공 위치를 선택합니다 .
4 확인을 누릅니다 .
5 원본을 누릅니다 .
6 알맞은 원본 방향을 선택한 다음 확인을 누릅니다 .
7 복사 매수와 같은 추가 복사 기능을 선택합니다 .
8 원본 문서를 ADF 용지함에 넣습니다 .
9 시작을 누릅니다 .
가운데 접기를 하려면
스테이플링 기능을 사용하지 않고 용지를 세 매까지 접을 수 있습니다 . 특정 용지 크기는 마무리 기
능 용지 크기를 참조하십시오 .
1 문서 덮개를 단단하게 덮고 재설정을 눌러 이전 설정을 해제합니다 .
2 옵션을 누릅니다 .
3 폴딩를 누릅니다 .
4 확인을 누릅니다 .
5 복사 매수와 같은 추가 복사 기능을 선택합니다 .
6 원본 문서를 ADF 용지함에 넣습니다 .
7 시작을 누릅니다 .
KOWW 선택적 피니셔 기능 사용 11
3 중 접기를 하려면
이 피니셔 옵션은 브로셔와 letter에 유용하고 A4- 또는 letter 크기 용지를 사용하여 세 번 접습니다 .
특정 용지 크기는 마무리
1 옵션을 누릅니다 .
2 3 중 접기를 누릅니다 .
3 확인을 누릅니다 .
4 복사 매수와 같은 추가 복사 기능을 선택합니다 ..
5 원본 문서를 ADF 용지함에 넣습니다 .
6 시작을 누릅니다 .
기능 용지 크기를 참조하십시오 .
표지를 삽입하려면
선택적 포스트 삽입 키트가 사용하는 구체적인 용지 크기는 마무리 기능 용지 크기를
참조하십시오 .
1 문서 덮개를 단단하게 덮고 재설정을 눌러 이전 설정을 해제합니다 .
2 옵션을 누릅니다 .
3 표지를 누릅니다 .
4 알맞은 앞 표지와 뒷 표지를 선택합니다 . 각 표지에 사용하려는 용지함을 선택합니다 .
5 확인을 누릅니다 .
6 복사 매수와 같은 추가 복사 기능을 선택합니다 ..
7 표지를 포스트 삽입 용지함에 넣습니다 .
8 원본 문서를 ADF 용지함에 넣습니다 .
9 시작을 누릅니다 .
소책자를 만들려면
1 문서 덮개를 단단하게 덮고 재설정을 눌러 이전 설정을 해제합니다 .
2 옵션을 누릅니다 .
3 스테이플링 및 폴딩을 누릅니다 .
4 확인을 누릅니다 .
5 표지를 삽입하는 경우 표지를 누른 다음 소책자를 누릅니다 . 알맞은 옵션을 선택합니다 .
6 복사 매수와 같은 추가 복사 기능을 선택합니다 ..
7 원본 문서를 ADF 용지함에 넣습니다 .
8 시작을 누릅니다 .
12 2 복사 KOWW
마무리 기능 용지 크기
다음 표는 스테이플링 , 천공 , 가운데 접기 , 3 중 접기 및 표지 삽입에 사용할 수 있는 표준 용지 크
기를 보여줍니다 .
크기 스테이
플링
A3
A4
A4R
A5
B4
B5
B5R
5.5x8.5
5.5x8.5R+
Folio (F4)R
천공 중앙 접기 3 중 접기 표지 삽입
상단 용하단 용
Letter
LetterR
Legal
Tabloid/Ledge
주 몇 가지 큰 용지 크기가 지원됩니다 . 자세한 내용은
시스템 관리자 설명서
를 참조하십시오 .
KOWW 선택적 피니셔 기능 사용 13
14 2 복사 KOWW
3
인쇄
KOWW 15
인쇄 화면 액세스
MFP 를 사용하여 컴퓨터에서 전송한 작업을 저장할 수 있습니다 . 이러한 작업을 나중에 액세스하
려면 다음 절차를 수행하십시오 .
1 모드 선택 키를 두 번 누릅니다 .
2 작업을 인쇄하려면 저장된 작업의 이름을 선택합니다 .
3 시작을 누릅니다 .
구성 페이지에 액세스하려면
구성 페이지에 액세스하려면 다음 절차를 수행하십시오 .
1 모드 선택 키를 두 번 누릅니다 .
2 정보를 누릅니다 .
3 구성 페이지를 누릅니다 .
4 시작을 누릅니다 .
16 3 인쇄 KOWW
4
용지함 넣기
KOWW 17
용지함 1
용지함 1 은 75g/m2(20lb) 용지를 100 장까지 넣을 수 있습니다 . 100 x 148mm(5.5 x 8.26 인치 ) 와
314 x 459mm(12.36 x 18.07 인치 ) 사이의 크기를 사용할 수 있습니다 . 특정 용지 크기는 용지함에
지원되는 용지 크기를 참조하십시오 .
용지를 넣으려면
주 오버헤드 투명 용지를 한 번에 한 장씩 넣습니다 .
1 용지함 1 을 엽니다 . 용지함 1 은 MFP 의 오른쪽에 있습니다 .
2 용지함 확장대를 엽니다 .
3 용지함에 용지를 넣고 용지 가이드를 해당 크기에 맞게 조정합니다 .
탭을 넣으려면
맨 위 용지는 마무리된 세트의 첫 번째 탭으로 앞면이 아래로 향하도록 되어 있습니다. 후속 오프셋
탭 용지가 순서대로 놓여 있습니다 .
1 용지함 1 을 열고 용지함 확장대를 엽니다 .
18 4 용지함 넣기 KOWW
2 탭 확장이 용지함 뒤쪽의 오른쪽에 놓이도록 오프셋 탭 용지를 넣습니다 . 탭 확장 너비는
12.5mm(0.5 인치 ) 이하여야 합니다 .
용지함 2 및 3
용지함 2 와 3 에는 75g/m2(20lb) 용지를 500 장까지 넣을 수 있습니다 . 210 x 140mm(8.26 x 5.51
인치 ) 와 314 x 459mm(12.36 x 18.07 인치 ) 사이의 크기를 사용할 수 있습니다 . 특정 용지 크기는
용지함에
용지를 넣으려면
주 용지 유형이 터치 스트린의 용지함 표시기에 표시되면 지정된 용지를 넣습니다 .
1 용지함 2 또는 3 을 빼내고 용지 공급 롤러를 엽니다 .
지원되는 용지 크기를 참조하십시오 .
2 용지함에 용지를 넣고 , 필요한 경우 측면 가이드를 용지 크기에 맞게 조정합니다 .
주 굵은 빨간색 선 위로 용지를 넣지 마십시오 .
3 후면 용지 가이드의 초록색 레버를 용지 끝으로 옮깁니다 .
4 용지 공급 롤러를 닫습니다 .
5 용지함을 닫습니다 .
KOWW 용지함 2 및 3 19
탭을 넣으려면
맨 위 용지는 마무리된 세트 첫 번째 탭으로 앞면이 아래로 향하도록 되어 있습니다 . 후속 오프셋
탭 용지가 순서대로 놓여 있습니다 .
1 탭 확장이 용지함 뒤쪽의 왼쪽에 놓이도록 오프셋 탭 용지를 넣습니다 . 탭 확장 너비는
12.5mm(0.5 인치 ) 이하여야 합니다 .
2 용지 유형을 키 작동 모드에서 탭으로 지정합니다 .
20 4 용지함 넣기 KOWW
용지함 4
용지함 4 에는 75g/m2(20lb) 용지를 1,500 장까지 넣을 수 있습니다 . 210 x 140mm(8.26 x 5.51 인
치 ) 와 314 x 459mm(12.36 x 18.07 인치 ) 사이의 크기를 사용할 수 있습니다 . 특정 용지 크기는 용
지함에 지원되는 용지 크기를 참조하십시오 .
용지를 넣으려면
주 용지 유형이 터치 스트린의 용지함 키에 표시되면 지정된 용지를 넣습니다 .
1 용지함 4 를 빼내고 , 용지 공급 롤러를 엽니다 .
2 용지함에 용지를 넣습니다 .
주 굵은 빨간색 선 위로 용지를 넣지 마십시오 .
3 후면 용지 가이드의 초록색 레버를 용지 끝으로 옮깁니다 .
주 초록색 레버를 사용하지 않고 용지 가이드를 앞 / 뒤로 움직이지 마십시오 .
KOWW 용지함 4 21
4 용지 공급 롤러를 닫고 , 필요한 경우 측면 가이드를 용지 크기에 맞게 조정합니다 .
5 용지함을 닫습니다 .
탭을 넣으려면
용지함 2 및 3 절의 탭을 넣으려면을 참조하십시오 .
22 4 용지함 넣기 KOWW
선택적 용지함 5
용지함 5 에는 75g/m2(20lb) 용지를 4,000 장까지 넣을 수 있습니다 . 이 MFP 에서는 다음 두 버전
의 용지함 5 를 사용할 수 있습니다 .
● hp 4000 장 대용량 공급 장치 (A4/Letter): 이 선택적 용지함은 설치 중에 A4 또는 Letter 용으로
구성됩니다 .
● hp 4000장 대용량 공급 장치(A3/Ledger): 이 선택적 용지함은 설치 중에 A3 또는 Ledger용으로
구성됩니다 .
주 A4/Letter 버전은 설치 중에 A4 또는 Letter 용으로 구성되지만 , A3/Ledger 버전은 설치 중에 A3 또
는 Ledger 용으로 구성됩니다 . 다른 용지 크기의 용지함 5 를 구성하려면 서비스 제공업체에 문의하
십시오 .
특정 용지 크기는 용지함에
지원되는 용지 크기를 참조하십시오 .
용지를 넣으려면
주 용지 유형이 터치 스트린의 용지함 키에 표시되면 지정된 용지를 넣습니다 .
1 용지함 5 맨 위 도어를 엽니다 .
2 용지 넣기 단추를 눌러 맨 아래 판을 낮춥니다 .
주 빨간색 선 위로 용지를 넣지 마십시오 .
3 용지함에 용지를 넣습니다 .
4 맨 위 도어를 닫습니다 .
KOWW 선택적 용지함 5 23
탭을 넣으려면
맨 위 시트는 마무리된 세트의 첫 번째 탭으로 앞면이 아래로 향하도록 되어 있습니다. 후속 오프셋
탭 시트가 순서대로 놓여 있습니다 .
1 탭 확장이 용지함 뒤쪽의 오른쪽에 놓이도록 오프셋 탭 시트를 넣습니다 . 탭 확장 너비는
12.5mm(0.5 인치 ) 이하여야 합니다 .
2 용지 유형을 키 작동 모드에서 탭으로 지정합니다 .
24 4 용지함 넣기 KOWW
용지함에 지원되는 용지 크기
다음 표는 각 용지함의 표준 용지 크기를 보여줍니다 .
크기 용지
함 1
A3
A4
A4R
A5
B4
B5
B5R
5.5x8.5
Folio (F4)
Letter
용지
함 2
용지
함 3
용지
함 4
용지함 5
A4/
Letter
1111
A3/
Ledger
3
23
3
3
2
3
23
LetterR
1111 3
Legal
Tabloid/ledge
1
키 작동 모드에서 ì 특수 크기 설정 î 이 필요합니다 .
2
용지함 5 는 설치 중에 A4 또는 Letter 용으로 구성됩니다 . 다른 용지 크기는 해당 용지함으로 바
꾸어야 합니다 . 서비스 제공업체에 문의하십시오 .
3
용지함 5 는 설치 중에 A3 또는 Ledger 용으로 구성됩니다 . 다른 용지 크기는 해당 용지함으로 바
꾸어야 합니다 . 서비스 제공업체에 문의하십시오 .
주 몇 가지 큰 용지 크기가 지원됩니다 . 자세한 내용은
시스템 관리자 설명서
시스템 관리자 설명서
3
3
를 참조하십시오 .
를 참조하십시오 .
KOWW 용지함에 지원되는 용지 크기 25
26 4 용지함 넣기 KOWW
5
토너 추가
KOWW 27
토너 추가
MFP 가 작동하는 중에 토너를 교체할 수 있습니다 .
경고 ! 토너가 피부나 옷에 묻을 경우 찬물로 씻으십시오 . 뜨거운 물은 토너를 응고시킵니다 .
1 토너 공급 도어를 엽니다 .
2 토너 병 공급 유니트를 사용자 쪽으로 당깁니다 .
3 빈 토너 병을 제거합니다 .
4 새 토너 병을 세로로 잡고 병을 위 아래로 가볍게 흔듭니다 .
5 토너 캡을 제거합니다 .
28 5 토너 추가 KOWW
6 병을 가로로 잡고 토너 병에 있는 고리의 위치를 토너 공급 유니트의 홈에 맞춥니다 .
7 토너 공급 유니트를 눌러 넣고 토너 공급 도어를 닫습니다 .
8 빈 토너 병을 지역에 따라 적절하게 재활용하거나 폐기합니다 .
KOWW 토너 추가 29
30 5 토너 추가 KOWW
6
천공 휴지통 비우기
KOWW 31
천공 휴지통 비우기
선택적 천공 키트가 설치된 경우 터치 스크린에 메시지가 표시되어 천공 휴지통을 비워야 함을 알
려줍니다 .
1 피니셔 도어를 열고 천공 휴지통을 꺼냅니다 .
2 천공 휴지통을 비웁니다 .
3 천공 휴지통을 다시 원래 위치에 넣은 후 피니셔 도어를 닫습니다 .
32 6 천공 휴지통 비우기 KOWW
7
용지 걸림 제거
KOWW 33
용지 걸림 제거
경고 ! 다음 사항을 준수하여 부상을 입지 않도록 조심하십시오 .
● 자동 양면 인쇄 장치(ADU)의 오른쪽 뒷부분은 고전압을 생성합니다. 전원이 MF P에 들어가는
동안 이 부분을 만지지 마십시오 .
● 퓨저는 매우 뜨겁습니다 . ADU 를 빼내거나 용지 걸림을 제거할 때 퓨저를 만지지 마십시오 .
● ADU 는 무겁습니다 . 조심해서 살짝 밖으로 빼내십시오 .
● MFP 새시와 ADU 사이에 손을 넣지 마십시오 .
● 소책자를 제거할 때 선택적 피니셔의 소책자 용지함 안으로 손을 넣지 마십시오 . 롤러 드라이
브 장치가 있어 부상을 입을 수 있습니다 .
주의 용지 걸림을 제거할 때 MFP에서 걸린 용지 조각을 모두 제거하십시오 . 드럼을 만지거나 긁지 마십시오 .
시계 및 보석과 같은 모든 금속 및 자성을 띤 물체를 드럼 주변에 두지 마십시오 .
용지 공급 오류가 발생하면 MFP 는 복사 또는 인쇄를 중지하고 용지 걸림 코드를 화면에 표시하여
용지 걸림을 알립니다 . 깜박이는 코드는 가장 먼저 제거해야 할 부분을 나타냅니다 . 도움말 화면
지시 사항을 보려면 깜박이는 잘못 처리된 용지 코드가 표시될 때 그림 설명을 누릅니다 . 깜박이는
코드가 없어질 때까지 해당 위치에서 용지를 제거합니다 . 다음 그림은 용지 걸림 표시가 화면에 어
떻게 표시되는지 보여줍니다 .
다음 표는 용지 걸림이 발생할 수 있는 MFP 위치의 다양한 코드를 보여줍니다 .
용지 걸림 코드
코드 위치 코드 위치 코드 위치
1
2
3
5
6
7
34 7 용지 걸림 제거 KOWW
용지함 2
용지함 3
용지함 4
용지함 5
용지함 1
MFP 의 오른쪽 도어
8
9
10
11
12
13
용지함 5 와 MFP 사이
오른쪽 상단 모서리
상단 중심
왼쪽 상단 모서리
가운데 중심
ADU 또는 가운데 중심
14 ADF
15 ADF
16
17
18
상단 피니셔
포스트 삽입
소책자 용지함
A
용지 크기
다음 표에는 일반적으로 사용되는 용지 크기 규격이 나와 있습니다 .
크기 영국식 ( 인치 ) 미터법 ( 밀리미터 )
A3 11.69 x 16.54 297 x 420
A4 8.27 x 11.70 210 x 297
A4R 11.70 x 8.27 297 x 210
A5 5.83 x 8.27 148 x 210
A5R 8.27 x 5.83 210 x 148
B4 10.12 x 14.33 257 x 364
B4R 14.33 x 10.12 364 x 257
B5 7.17 x 10.12 182 x 257
B5R 10.12 x 7.17 257 x 182
B6R 5.02 x 7.17 128 x 182
5.5 x 8.5 5.5 x 8.5 140 x 216
5.5 x 8.5R+ 8.5 x 5.5 216 x 140
Letter 8.5 x 11.0 215.9 x 279.4
LetterR 11.0 x 8.5 279.4 x 215.9
Legal 8.5 x 14 215.9 x 355.6
Tabloid/Ledger 11.0 x 17.0 279.4 x 431.8
KOWW 35
36 A 용지 크기 KOWW
B
보증 및 규약 정보
Hewlett-Packard 제한 보증 명시문
1 HP 는 고객에게 본 MFP 에 대한 제품 보증을 제공하지 않습니다 . 그러나 , 제품의 서비스 유지
보수 계약과 관련하여 의문사항이 있으면 공인 HP 대리점에 문의하시기 바랍니다 . 공급 보증
은 아래에 설명되어 있습니다 .
2 HP 제품은 성능 면에서 새 부품과 동일하게 다시 제조된 부품을 포함할 수 있으며 , 우연히 사
용되었을 수 있습니다 .
3 지역 법에서 허용되는 범위 한에서 , 위의 보증 ( 있는 경우 ) 은 배타적이며 기타 어떠한 보증이
나 조건도 서면이나 구두 형태로 명시 또는 암시되지 않으며 , 특히 HP 는 상품성 , 만족스러운
품질 및 특정 목적에의 적합성에 대한 어떠한 암시적 보증이나 조건도 부인합니다 . 일부 국가 /
지역 , 시 / 도에서는 암시적 보증 기간에 대한 제한이 허용되지 않으므로 , 위의 제한 또는 제외
사항이 사용자에게는 적용되지 않을 수 있습니다 . 본 보증은 사용자에게 특정 법적 권한을 제
공하며 , 사용자는 국가 / 지역 , 시 / 도마다 다른 권한을 가질 수도 있습니다 .
4 지역 법에서 허용되는 범위 안에서 , 본 문서 내에 명시된 보상이 사용자의 유일하고 배타적인
보상입니다 . 위에 명시된 사항을 제외하고 HP 또는 그 공급업체는 직접적 , 특별한 , 부수적 ,
필연적 ( 수익 또는 데이터 손실 포함 ) 또는 기타 어떠한 손해에 대해서도 , 그러한 손해가 계약
서 , 불법행위 또는 기타 어떠한 조건에 근거한 것인지에 무관하게 책임을 지지 않습니다 . 일부
국가 / 지역 , 시 / 도에서는 부수적 또는 필연적 손해에 대한 책임을 배제하거나 제한하는 것을
허용하지 않으므로 , 위 제한은 사용자에게는 적용되지 않을 수도 있습니다 .
5 법적으로 허용되는 범위를 제외하고 본 문서에 포함된 보증은 사용자에 대한 본 제품의 판매에
적용될 수 있는 필수 법정 권한을 제외 , 제한 또는 변경하지 않으며 그에 추가됩니다 .
KOWW 37
38 B 보증 및 규약 정보 KOWW
색인
Numerics
2 공 천공 , 11
3 공 천공 , 11
3 중 접기 , 12
A
ADF, 9
L
letter 접기 , 12
ㄱ
가운데 접기 , 11
걸린 용지 , 34
규격
용지 크기
꺼짐 , 5
, 35
ㄷ
도움말 , 5
도움말 모드 , 5
ㅁ
마무리 기능 용지 크기 , 13
ㅂ
브로셔 접기 , 12
ㅅ
소책자 만들기 , 12
소책자 접기 , 11
소책자 , 만들기 , 12
스캔 유리 , 8
스테이플 , 11
스테이플링 , 11
용지 크기 , 13
ㅇ
양면 복사 , 10
양면 인쇄 , 10
용지 , 34
용지 걸림 , 34
용지 걸림 제거 , 34
용지 방향 , 10
용지 크기
스테이플링
용지함 채우기 , 25
일반적으로 사용됨 , 35
천공 , 13
폴딩 , 13
표지 삽입 , 13
용지함
지원되는 용지 크기
용지함 1, 18
용지함 1 넣기 , 18
용지함 1 채우기 , 18
용지함 2, 19
용지함 2 넣기 , 19
, 13
, 25
용지함 2 채우기 , 19
용지함 3, 19
용지함 3 넣기 , 19
용지함 3 채우기 , 19
용지함 4, 21
용지함 4 넣기 , 21
용지함 4 채우기 , 21
용지함 5, 23
용지함 5 넣기 , 23
용지함 5 채우기 , 23
용지함 넣기
용지 크기
용지함 채우기
용지 크기
인쇄 , 16
인쇄 화면 , 16
, 25
, 25
ㅈ
자동 문서 공급기 , 9
작은 이미지 , 10
접기
용지 크기
접기 용지 , 11
제어판 , 3
제품 , ii
, 13
ㅊ
천공 , 11
용지 크기 , 13
천공 구멍 , 11
천공 휴지통 비우기 , 32
축소 , 10
ㅋ
켜짐 , 5
코드 , 용지 걸림 , 34
크기가 다른 원본 , 9
크기가 혼합된 원본 , 9
큰 이미지 , 10
ㅌ
토너 교체 , 28
토너 추가 , 28
ㅍ
표지 삽입 , 12
용지 크기 , 13
표지 , 추가 , 12
플래튼 유리 , 8
ㅎ
확대 , 10
KOWW 39
40 KOWW
2003 Copyright Hewlett-Packard Development Company, L.P.
www.hp.com
*Q3643-90917*
*Q3643-90917*
Q3643-90917
Loading...
