HP DeskJet 500K User guide

사사용용 설설명명서서

HHPP DDeesskkJJeett 550000KK 프프린린터터

알알림림

이 자료에 기술된 내용은 사전 통보없이 변경될 수 있습니다.

삼성휴렛팩커드는 이 자료에서 설명한 특수 용도에 대한 시장성 및 적합성 등에 대하여 어떠한 보증 도 하지 않습니다. 삼성휴렛팩커드는 이 자료에 포함된 오류 또는 이 자료의 공급이나 수행 도는 사용 과 관련되어 직접, 간접, 특별히, 우연 또는 필연적으로 발생한 손해에 대하여 어떠한 책임도지지 않습 니다.

삼성휴렛팩커드는 삼성휴렛팩커드가 공급하지 않은 기기에 삼성휴렛팩커드 소프트웨어를 사용하여 발생하는 문제 또는 그 소프트웨어의 신뢰성에 대하여 책임을 지지 않습니다.

이 자료에는 판권에 의해 보호되는 삼성휴렛팩커드 고유의 정보가 담겨 있습니다. 모든 판권은 본사의 소유입니다. 따라서 이 자료의 어떠한 부분도 사전에 삼성휴렛팩커드로부터 문서상의 동의없이 복사 되거나 다시 생산될 수 없으며 또한 다른 언어로 번역될 수 없습니다.

제제품품 보보증증

삼성휴렛팩커드는 구매일로부터 3년 동안 이 제품을 정상적으로 사용하는 중에 재료와 기능상에 겨 함이 없을 것임을 보증합니다. 보증 기간동안 제품의 재료나 기능에서 결함이 발견되면 삼성휴렛팩커 드에 알려 주십시오. 결함이 있는 것으로 판명되면, 제품을 수리하거나 교환해 드립니다. 삼성휴렛팩 커드가 적절한 시간 내에 제품을 수리 또는 교환해 드리지 못할 겨우, 제품을 반환하시면 환불해 드립 니다. 이 제품을 삼성휴렛팩커드 시스템의 일부로 구입하신 경우의 보증 기간은 그 시스템의 보증 기 간과 같습니다.

인인쇄쇄 내내역역

제1 판 1991년11월 싱가포르에서 인쇄 제2 판 1992년 5월 싱가포르에서 인쇄 제3 판 1992년 9월 싱가포르에서인쇄

이이설설명명서서에에 대대하하여여

이 설명서는 DeskJet 500K 프린터를 사용하는 방법과 기능에 대한 설명을 담고 있습니다. 또한 프린터와 관련된 글씨체와 프린터 제어 코드 등에 대한 기본적이 내용이 설명됩니다.

11.. 프프린린터터 설설치치

DeskJet 500K 프린터 설치하는 방법에 대하여 단계적으로 설명합니다.

22.. 프프린린터터 사사용용

프린터의 사용 및 관리 방법에 대하여 설명합니다. 용지 다루는 법, 낱장 용지 및 봉투의 사용, 프린터 키패드의 정의, 프린터 관리 등에 관한 내용들이 있습니다.

33.. 문문제제 해해결결 방방안안

인쇄할 때 발생하는 여러 문제점들에 대한 해결 방법과 키패드의 오류 표시등의 의미를 설명합니다.

44.. 소소프프트트웨웨어어에에서서 프프린린터터의의 사사용용

일반적인 한글 소프트웨어에서 DeskJet 500K 프린터를 사용하는 경우, 지원되 는 프린터 제어 모드별로 DeskJet 500K 프린터의 환경 설정과 각 한글 소프트웨 어의 환경 설정에 대하여 설명합니다.

55.. 글글씨씨체체의의 이이해해

DeskJet 500K 프리터에서 제공하는 글씨체 및 모든 문자 스타일에 대하여 소개 하며, 글씨체와 관련된 용어들에 대하여 설명합니다.

66.. 프프린린터터 제제어어 코코드드 요요약약

KSSM 모드 프린터 제어 코드와 행정 전산망용 프린터 제어 코드, PCL 모드 프 린터 제어 코드를 요약하여 설명합니다.

부부록록 AA.. DDIIPP 스스위위치치의의 설설정정

두 종류의 DIP 스위치의 위치를 보여 주고 그들의 초기 설정값에 대하여 설명합 니다.

부부록록 BB.. 인인터터페페이이스스

DeskJet 500K 프린터에 사용되는 병렬 인터페이스와 핀 할당에 대하여 설명합 니다.

부부록록 CC.. 제제품품 규규격격

제품 규격과 사용 환경에 대하여 설명합니다.

부부록록 DD.. 문문제제 세세트트

DeskJet 500K 프린터에서 지원하는 문자들의 코드를 제공합니다.

주주문문 정정보보

소소모모품품 및및 부부속속품품 HHPP 부부품품 번번호호

잉크 카트리지(검정색 잉크) 1608A 잉크 카트리지(highcapacity 검정색 잉크) 51626A DeskJet 기종 프린터 덮개 92250R

전전원원 모모듈듈

한국, 220VAC/ 60Hz 9100-5050

인인터터페페이이스스

36-pin male ~ 25-pin male HP24542D

참참고고 문문헌헌

사용 설명서(User’s Manual) Software Notes Guide C2605-90004 Service Manual C2605-90006 Self-pace Training Guide C2605-90007 Packing List C2605-90008 User’s Manual Kit C2605-60002

프프린린터터의의 각각 부부 명명칭칭

목목 차차

이이설설명명서서에에 대대하하여여··········································11

주주문문 정정보보 ··················································33

프프린린터터의의 각각 부부 명명칭칭 ········································44

11..프프린린터터 설설치치

프프린린터터의의 포포장장 풀풀기기

·······················1-2

전전원원 모모듈듈 연연결결

·························1-3

접접속속 케케이이블블 연연결결

························1-4

잉잉크크 카카트트리리지지 설설치치

·······················1-5

용용지지 공공급급

···························1-6

프프린린터터의의 자자체체 검검사사 인인쇄쇄

····················1-7

22..프프린린터터 사사용용

사사용용 용용지지

···························2-2 복사 용지의 사용 ·······················2-2 사용하지 말아야 할 용지의 종류 ················2-2 용지 크기 ··························2-2 인쇄할 수 있는 최대 영역 ···················2-3

용용지지를를 공공급급하하기기 전전에에

······················2-4

용용지지 공공급급

···························2-6

BB55 크크기기의의 용용지지 공공급급

······················2-7

ⅰ

봉봉투투 공공급급

···························2-9

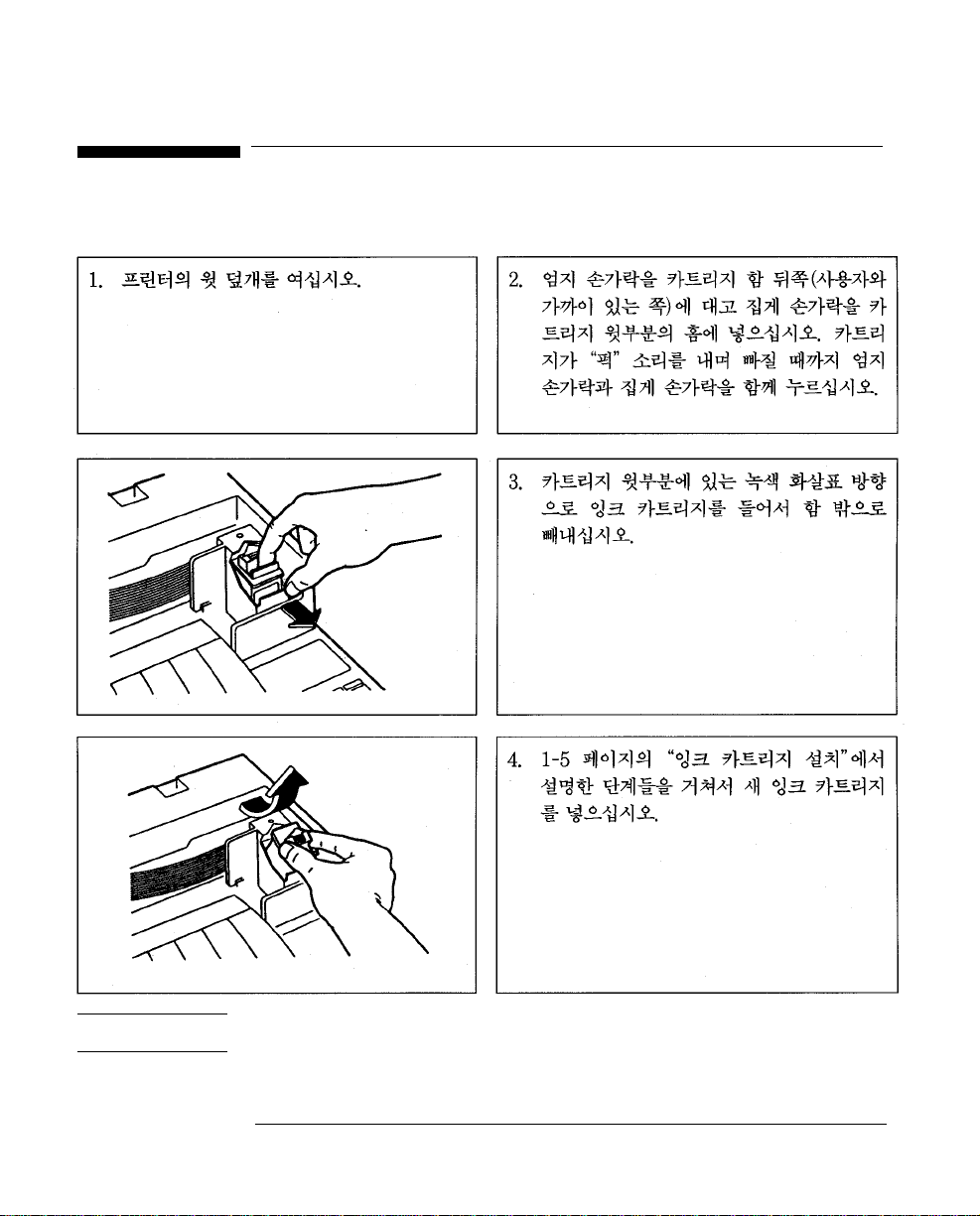

잉잉크크 카카트트리리지지 교교체체

······················2-11

잉잉크크 카카트트리리지지 관관리리

······················2-12

프프린린터터 관관리리

·························2-12

프프린린터터 제제어어

·························2-13 소프트웨어 사용·······················2-13 프린터 제어 코드 사용 ····················2-13 DIP 스위치 사용·······················2-13 자주 사용되는 프린터 기능 ··················2-14

프프린린터터 키키패패드드 사사용용

······················2-15

KS/KSSM 모드 ·······················2-15

키패드 기능 ·······················2-15 키패드 표시등 ······················2-19

PCL 모드··························2-21

키패드 기능 ························2-21 키패드 표시등 ·······················2-22

오류 표시··························2-22

프프린린터터 제제한한 사사항항

·······················2-23

PPCCLL 모모드드 설설정정

························2-24

33.. 문문제제 해해결결 방방안안

인인쇄쇄상상의의 문문제제

·························3-2 인쇄가 되지 않을 때······················3-2 인쇄 결과가 잘못되었을 때···················3-2 프린터 자체 검사 ·······················3-2 프린터 자체 검사가 인쇄되지 않을 때 ··············3-3

키키패패드드 표표시시등등의의 의의미미

······················3-4 KS/KSSM 모드 오류 표시 ···················3-4 PCL 모드 오류 표시······················3-6

용용지지 공공급급의의 문문제제

························3-7 용지가 프린터에 공급되지 않을 때 ···············3-7 프린터에 여러 장이 한꺼번에 들어갈 때 ·············3-7 인쇄 후 용지가 나오지 않을 때 ·················3-7 5 키와 4 키가 작동하지 않을 때·················3-7 인쇄가 삐뚤어지거나 기울었을 때················3-7

ⅱ

용지가 끼었을 때 ·······················3-8 봉투가 공급되지 않을 때····················3-8

인인쇄쇄 품품질질의의 문문제제

························3-9 문자가 정확하게 인쇄되지 않을 때3-9 인쇄가 희미할 때 ······················3-10 인쇄 농도가 일정하지 않거나 인쇄가 점차 흐려질 때 ·······3-10 인쇄 품질을 높이려고 할 때··················3-10

44.. 소소프프트트웨웨어어에에서서 프프린린터터의의 사사용용

프프린린터터 드드라라이이버버의의 선선택택

·····················4-2

DOS 응용 소프트웨어에서 선택 ················4-3

용용지지 크크기기 선선택택

·························4-3

영영문문 소소프프트트웨웨어어의의 사사용용

·····················4-4

한한글글 소소프프트트웨웨어어의의 사사용용

·····················4-5 한글 인쇄와 관련된 DIP 스위치4-5 KS/KSSM 모드 지원 소프트웨어 ················4-6 PCL 모드 지원 소프트웨어4-14 KS/KSSM 모드 및 P치 모드 지원 소프트웨어 ··········4-21

55.. 글글씨씨체체의의 이이해해

글글씨씨체체의의 기기본본 사사항항

·······················5-2 서체 ····························5-2 글씨체 ···························5-2 문자 스타일 ·························5-2 인쇄 품질 ··························5-2 문자 비트 맵 패턴·······················5-3 인쇄 모드 ··························5-3 문자 간격 ··························5-3 문자 크기 ··························5-4 1-바이트와 2-바이트 문자 코드 ················5-4 문자 세트 ··························5-4

내내부부 글글씨씨체체

··························5-5

명명조조체체와와 고고딕딕체체

························5-5

문자 간격 ··························5-5

ⅲ

문자 크기 ··························5-5 문자 스타일 ·························5-6 지원되는 문자 세트 ······················5-6 문자 코드 ··························5-6

로로만만체체

····························5-7 인쇄 품질 ··························5-7 문자 크기 ··························5-7 피치 ····························5-8 문자 스타일 ·························5-8 문자 세트 ··························5-8 문자 코드 ··························5-8

66.. 프프린린터터 제제어어 코코드드 요요약약

프프린린터터 제제어어 코코드드의의 주주의의 사사항항

··················6-2

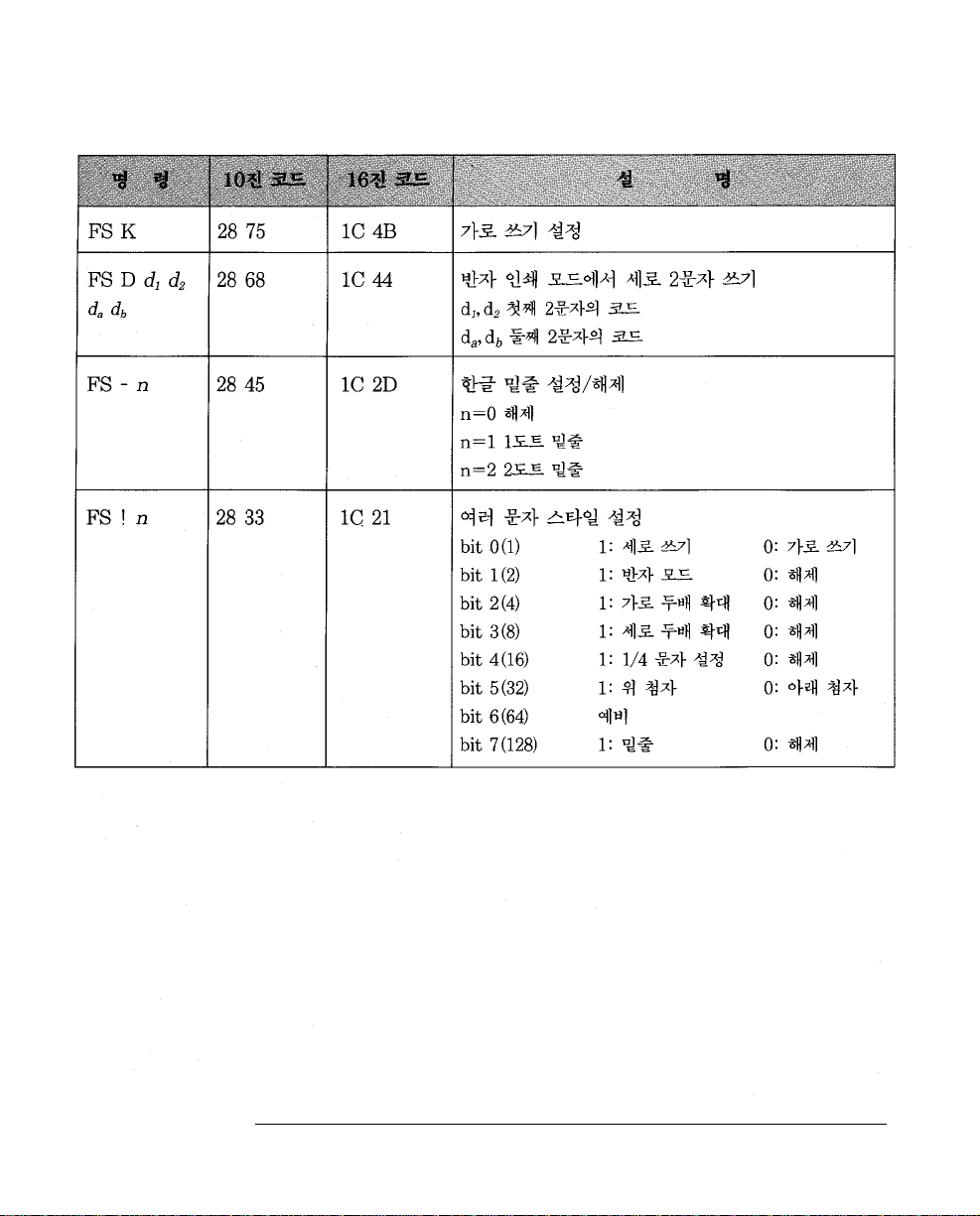

KKSSSSMM 프프린린터터 제제어어 코코드드

····················6-3

행행정정 전전산산망망용용 프프린린터터 제제어어 코코드드

·················6-16

330000 DDPPII 확확장장 명명령령

······················6-21

PPCCLL 모모드드 프프린린터터 제제어어 코코드드

···················6-24 1-바이트 제어 코드 ·····················6-24 프린터 제어 코드 ······················6-25 프린터 제어 코드 입력 ····················6-33

부부록록 AA.. DDIIPP 스스위위치치의의 설설정정

DDIIPP 스스위위치치의의 위위치치

·······················A-1

초초기기 값값의의 설설정정

·························A-1

KKSS//KKSSSSMM 모모드드 DDIIPP 스스위위치치

···················A-2

PPCCLL 모모드드 KKIIPP 스스위위치치

······················A-4

부부록록 BB.. 인인터터페페이이스스

병병렬렬 인인터터페페이이스스에에 대대하하여여

····················B-1

핀핀의의 할할당당

···························B-1

프프린린터터의의 타타이이밍밍 다다이이어어그그램램

···················B-3

부부록록 CC.. 제제품품 규규격격

ⅳ

부부록록 DD.. 문문자자 세세트트

KKSS 모모드드 문문자자 세세트트

·······················D-1 1-바이트 문자 세트 ·····················D-1 2-바이트 문자 세트 ·····················D-4

KKSSSSMM 모모드드 문문자자 세세트트

·····················D-7 1-바이트 문자 세트 ·····················D-7 2-바이트 문자 세트 ·····················D-9

PPCCLL 모모드드 문문자자 세세트트

······················D-12

용용어어

Ⅴ

이 장에서는 DeskJet 500K 프린터의 설치 방법에 대하여 설명합니다. 설치 순서 에 따라 다음과 같이 6 단계로 구성되어 있습니다.

프프린린터터 설설치치

1. 프린터의 포장 풀기

2. 전원 모듈 연결

3. 접속 케이블 연결

4. 잉크 카트리지 설치

5. 용지 공급

6. 프린터의 자체 검사 인쇄

11.. 프프린린터터의의 포포장장 풀풀기기

DesKJet 500K 포장을 풀고, 아래 그림과 같은 품목들이 모두 들어 있는지 확인 하십시오.

어느 한 품목이라도 빠져 있거나 손상을 입은 것이 있으면, 프린터를 구매한 곳에 연락하십시오. 프린터를 옮길 때를 대비하여 상자와 포장을 보관하는 것이 좋습 니다.

1-2

1. 프린터 설치

1-3

1. 프린터 설치

22.. 전전원원 모모듈듈 연연결결

전원 커넥터와 접속 커넥터는 프린터의 아랫부분에 있습니다. 프린터의 전원 스 위치는 프린터 앞면의 왼쪽 아래에 있습니다. “O”쪽을 누르면 전원이 꺼지고“|” 쪽을 누르면 전원이 켜집니다.

33.. 접접속속 케케이이블블 연연결결

1-6

1. 프린터 설치

44.. 잉잉크크 카카트트리리지지 설설치치

1-7

1. 프린터 설치

55.. 용용지지 공공급급

1-8

1. 프린터 설치

66.. 프프린린터터 자자체체 검검사사 인인쇄쇄

프린터가 제대로 작동되는지 확인하기 위하여, 자체 검사 결과를 인쇄하는 다음 의 단계들을 수행하십시오.

1. 컴퓨터를 켜고 프린터를 끄십시오.

2. 2-바이트(한글)자체 검사를 시작하려면 용지바꿈 키를 누른 채 프린터를 켜십시 오. 용지바꿈 키를 잠시 누르고 있으면, 프린터는 인쇄 시작합니다.

3. 1-바이트(영문) 자체 검사를 시작하려면 줄바꿈 키를 누른 채 프린터를 켜십시 오. 줄바꿈 키를 잠시 누르고 있으면, 프린터는 인쇄를 시작합니다.

인쇄 도중 자체 검사를 중단하려면, 초기화 키를 누르십시오. 자체 검사 인쇄가 잘 되지 않으면, 제 3 장 문제 해결 방안을 참조하십시오.

1-9

1. 프린터 설치

이 장에서는 DeskJet 500K 프린터의 사용에 관한 기본 정보에 대하여 설명합니 다. 그 내용은 다음과 같습니다.

프프린린터터 사사용용

■사용용지

■ 용지 / 봉투 공급

■ 프린터 및 잉크 카트리지 관리

■ 프린터 키패드 사용

■ 프린터 제한 사항

■ 24 lb보다 크거나 16 lb보다 작은 용지

■ 열전사 용지나 팩스 용지

■ 오려내겨나 구멍이 있는 용지

■ 여러 장으로 되어 있는 양식 용지

■ A4 210 mm × 297 mm

■ Letter/A 216 mm × 279 mm (8.5 인치 × 11 인치)

■ US Legal 203 mm × 356 mm (8.5 인치 × 14 인치)

용용지지 크크기기

DeskJet 500K 프린터에서는 아래와 같은 크기의 낱장 용지와 봉투를 사용할 수 있습니다.

초기의 용지 크기는 DIP 스위치, 소프트웨어 패키지 또는 프린터 제어 코드에 의 해 지정되며, 소프트웨어에 의해 지정된 값이 다른 값들보다 우선합니다.

낱낱장장 용용지지((표표준준 용용지지함함 용용))

사사용용 용용지지

DeskJet 500K 500K 프린터에는 EON분의 용지를 사용할 수 있습니다. DeskJet 500K 최상의 성능을 발휘할 수 있도록 하려면, 인쇄 용지 선택에 주의 하십시오. 용지 종류에 따라 인쇄의 품질과 용지 공급에 상당한 영향을 미칠 수도 있습니다. 다량의 용지를 구입하기 전에 용지를 자세히 검사할 것을 권합니다.

복복사사 용용지지의의 사사용용

복사 용지에는 보통 두 면이 있습니다. 눈으로 확인하기는 어렵지만 한쪽 면이 다 른 쪽 면보다는 매끄럽습니다. 인쇄의 품질이 만족스럽지 않다면, 다른 쪽 면을 사용해 보십시오. 인쇄될 면이 아래로 향하게 해서 용지함에 넣으십시오.

사사용용하하지지 말말아아야야 할할용용지지의의 종종류류

용지가 끼거나 기타 문제가 발생하는 것을 방지하기 위해서는 아래와 같은 종류 의 용지는 사용을 피하십시오.

2-2

2. 프린터 사용

봉봉투투

수수동동으으로로 공공급급하하는는 용용지지의의 크크기기

한 번에 한 장의 용지 또는 봉투를 수동으로 공급하는 경우, 사용할 수 있는 크기 는 보다 다양합니다. B5 크기의 용지는 수동으로 공급할 때에 사용할 수 있습니 다.

인인쇄쇄할할 수수있있는는 최최대대 영영역역

어떤 크기의 용지를 사용하는가에 관계없이, DesKJet 550K 프린터는 다음과 같 은 여백에는 인쇄를 할 수 없습니다.

■ Song No.4 90 mm × 205 mm

■ Western No.2 114 mm × 162 mm

■ Western No.5 95 mm × 217 mm

■ Western No.6 98 mm × 190 mm

■ Western No.7 92 mm × 165 mm

■ US # 10 봉투 105 mm × 241 mm (4.125 인치 × 9.5)

■ European DL 221 mm × 110 mm

■ 용지 폭: 110 mm - 241 mm

■ 용지 길이: 90 mm - 356 mm

■ 두께: 0.086 mm - 0.107 mm

■ 위 여백: 6.5 mm

■ 아래 여백: 12.7 mm

■ 왼쪽 및 오른쪽 여백: 3.175 mm

2-3

2. 프린터 사용

용용지지를를 공공급급하하기기 전전에에

용지함에 용지나 봉투를 공급하기 전에, DeskJet 500K 프린터가 용지를 다루는 방법에 대하여 설명합니다.

DeskJet 500K 프린터에서 용지는 아래 그림에 있는 방향으로 진행합니다.

용지함에 공급된 용지 또는 봉투의 아래쪽 명에 인쇄됩니다. 또한, 문구가 인쇄되어 있는 용지를 사용할 경우에는 윗줄부터 인쇄되는 점을 고

려하여야 합니다. 바로 보인 상태에서 옆으로 뒤집어 용지함에 넣으면 됩니다.

2-4

2. 프린터 사용

용지가 다 사용된 경우, 용지 표시등이 깜박거리고 프린터는 오프라인됩니다. 프 린터가 오프라인되었을 때도 인쇄될 내용은 기억되고 있습니다. 이때 용지함에 용지를 추가로 넣고, 온라인 키를 누르면 인쇄를 계속합니다. 그러나 프린터를 끄 거나 초기화 키를 누르면 인쇄될 내용이 없어 집지다.

2-5

2. 프린터 사용
