ÍNDICE

3	Introducción
4	Información sobre seguridad
4	Desembalaje
5	Controles del panel frontal
7	Visualización de la información
9	en el panel frontal
	Conexiones del panel posterior
11	Principales funciones a control remoto

14Funciones de la zona II a control remoto

15Instalación y conexiones

15	Conexiones de audio
15	Conexiones de vídeo
16	Conexiones SCART A/V
18	Conexiones del sistema y
19	de la alimentación de energía
	Selección de altavoces
19	Colocación de altavoces
20	Configuración del sistema
20	Primer encendido
20	Uso del visualizador de pantalla
20	Ajustes individuales
21	para cada entrada en uso
	Ajuste de entrada
21	Ajuste de altavoces
23	Ajuste del envolvente
24	Ajuste del resto de entradas
24	Ajustes independientes de la entrada
24	seleccionada
	Ajustes de retardo
25	Ajustes de modo Noche
26	Ajuste del nivel de salida
26	Uso de EzSet
27	Ajuste manual del nivel de salida
29	Funcionamiento
29	Cuadro sobre el modo envolvente
31	Funcionamiento básico
31	Selección de fuente
31	Controles y uso de los auriculares
32	Selección del modo envolvente
32	Reproducción digital de audio
32	Dolby Digital
33	DTS
33	Reproducción PCM Audio
33	HDCD
33	Reproducción de audio MP3
33	Selección de una fuente digital
34	Indicadores de estado digital
35	Modo Noche
35	Grabación en cinta
35	Conexiones de entradas/salidas
35	del panel frontal
	Ajuste del nivel de salida con
36	las señales fuente
	Entrada directa de los canales 6/8
36	Backup de memoria
37	Características avanzadas
37	Brillo de pantalla
37	Nivel de volumen
38	Ajustes Semi-OSD
38	Ajuste OSD total temporizado
39	Funcionamiento en multiespacio
40	Sintonizador
40	Funcionamiento básico del sintonizador
40	Selección de estación
40	Preajuste de la sintonización
41	Funcionamiento RDS
41	Sintonización de RDS
41	Opciones de visualización de RDS
41	Búsqueda de programas
42	Programación del mando a distancia
42	Programación del mando a
	distancia con códigos

42	Entrada de código directo	46	Reasignación de los selectores de control
42	Método de autobúsqueda		del aparato
43	Código de lectura de salida	47	Reajuste de la memoria del mando a
43	Códigos de aprendizaje		distancia
43	Borrar los códigos aprendidos	48	Lista de funciones
44	Macroprogramación	50	Guía de solución de problemas
45	Funciones del aparato programadas	50	Reajuste del procesador
45	Perforación de volumen	51	Especificaciones técnicas
46	Control de canal de perforación
46	Control de transporte de perforación

DECLARACIÓN DE CONFORMIDAD

Nosotros, Harman Consumer International:

2, route de Tours,

72500 Chateau-du-Loir,

FRANCIA

declaramos bajo nuestra propia responsabilidad que el producto descrito en este manual del usuario cumple con las siguientes normas técnicas:

EN 55013/6.1990
EN 55020/12.1994
EN 60065:1993
EN 61000-3-2/4.1995	Daniel Moyano
	Harman Kardon Europe A/S
	01/02

Convenciones tipográficas

Se han seguido determinadas convenciones para ayudarle a utilizar este manual junto con el mando a distancia, los controles del panel frontal y las conexiones del panel posterior.

EJEMPLO - (negrita) indica un botón del mando a distancia o del panel frontal, o una toma de conexión del panel posterior.

EJEMPLO - (fuente OCR) indica un mensaje visible en la pantalla de información del panel frontal.

1- (número en un cuadrado) indica un control del panel frontal

- (número en un círculo) indica una conexión del panel posterior

0- (número en un óvalo) indica un botón o un indicador del mando a distancia

A- (letra en un cuadrado) indica un indicador de la pantalla del panel frontal

å- (letra en óvalo) indica un botón del mando a distancia Zone II.

2 ÍNDICE

Introducción

Gracias por elegir Harman Kardon!

Con la compra de un receptor AVR 7500 Harman Kardon, podrá disfrutar durante muchos años de la mejor calidad de sonido. Este equipo está diseñado para proporcionarle todo tipo de emociones y detalles de las bandas sonoras de sus películas y todos los matices de las selecciones musicales. El AVR 7500 es realmente un receptor multicanal para el nuevo milenio. Además del modo de descodificación digital 5.1 tradicional, como el Dolby Digital y DTS, este equipo le ofrece los últimos avances en tecnología surround, como el Dolby Pro Logic II, los modos DTS-ES 6.1 al completo, DTS Neo:6 y las últimas versiones de canales 7.1 de la propia tecnología Logic 7 de Harman.

El AVR 7500 ha sido creado para sacar el mayor partido a su tecnología digital. La instalación es rápida y sencilla gracias a los menús en pantalla, los jacks y terminales de conexión de códigos en color y nuestro mando a distancia exclusivo EzSet™. Si desea obtener las máximas prestaciones de su nuevo receptor, le recomendamos que dedique unos minutos a leer este manual. Así, se asegurará de realizar las conexiones a altavoces, equipos reproductores y otros dispositivos externos de manera correcta. Además, en unos pocos minutos aprenderá las funciones de los distintos controles y aprovechará toda la potencia del receptor AVR 7500.

Si tiene alguna pregunta en relación con el producto o su instalación y funcionamiento, diríjase a su mejor fuente de información.

Descripción y funciones.

El AVR 7500 es uno de los receptores de audio/vídeo más versátiles disponible, e incorpora una amplia gama de opciones de audición. Además de los descodificadores de fuentes digitales Dolby Digital y DTS, dispone de una amplia gama de modos envolventes para grabaciones estéreo o codificadas con matriz envolvente para fuentes como CD, VCR, emisiones de TV y el propio sintonizador AM/FM del AVR 7500. Junto con el Dolby Pro Logic II, DTS Neo:6, Dolby 3 Estéreo, Estéreo Canal 5 o Canal 7 y los modos Hall y Teatro, el AVR 7500 le ofrece el proceso exclusivo de Harman International Logic 7 en sus versiones 5.1 y 7.1 para crear un ambiente más amplio y envolvente y unas panoramizaciones con mayor definición. También es exclusivo de Harman Kardon el sistema VMAx™, que crea un campo de sonido espacioso cuando sólo se utilizan dos altavoces delanteros por medio de un procesado de tecnología propietaria. Finalmente, el AVR 7500 es uno de los pocos receptores A/C que ofrecen decodificación de datos MP·, de modo que se puede escuchar las selecciones de música más reciente directamente desde ordenadores compatibles o reproducir aparatos con la potencia y la fidelidad que usted espera de Harman Kardon.

El AVR 7500 esta también dotado del decodificador HDCD®, que ofrece la reproducción más real posible de CDs cuando se usa una conexión digital, incluso con un reproductor de CD normal que no sea compatible HDCD® o un reproductor de DVD.

Además de proporcionar una amplia gama de opciones de escucha, el AVR 7500 es fácil de configurar, de modo que proporciona los mejores resultados con sus altavoces y su ambiente de escucha específico.

Los menús en la pantalla hacen muy sencillo introducir los ajustes para los altavoces, entradas y tiempos de retardo, mientras que nuestro mando a distancia exclusivo Ezset™ mide los niveles de sonido del sistema y lo calibra automáticamente para una presentación del campo de sonido perfectamente balanceada.

En cuanto a la flexibilidad, el AVR 7500 cuenta con 6 conexiones APRA aparatos de vídeo, todas con entradas compuestas y S-Video. También hay disponibles dos entradas de audio adicionales; junto con las seis entradas y tres salidas digitales, hace que el AVR 7500 sea capaz de soportar las últimas fuentes de audio digitales.

El AVR 7500 cuenta con amplitud de banda ancha e interruptor de vídeo de baja diafonía, características que lo hacen compatible con las últimas fuentes de vídeo HDTV y los reproductores DVD de exploración progresiva.

Las salidas digitales coaxiales y ópticas, son aptas para conexiones directas a grabadoras digitales. Las entradas analógicas de audio-vídeo y los conectores coaxiales digitales pueden ser conmutados a salida para poder ser utilizados con grabadoras portátiles – una exclusiva de Harman Kardon. Las dos salidas de grabación de vídeo, los jacks de salida de preamplificador y los de entrada de amplificador, y la entrada de los ocho canales con códigos de color hacen que el AVR 7500 sea un equipo a prueba de los retos del futuro, con todos los dispositivos necesarios para amoldarse a los nuevos formatos del mañana.

La flexibilidad y potencia del AVR 7500 se extienden más allá de la sala en que se utilice. Este equipo incluye un sistema de control multisala sofisticado con el que se puede seleccionar una fuente para una sala y otra para una segunda habitación. Los canales de audio derecho e izquierdo son enrutados a la sala remota, junto con el audio, con un control total del volumen por medio de un enlace por infrarrojos separado. Se suministra un mando a distancia Zone II para utilizar el AVR 7500 desde la sala de audición principal.

El potente amplificador del equipo se sirve de la tecnología de Harman Kardon para satisfacer el rango dinámico de cualquier programa que seleccione.

Harman Kardon inventó el receptor de alta fidelidad hace más de cuarenta y siete años. Con su diseño del sistema de circuitos ultramoderno y sus circuitos clásicos, el AVR 7500 es la combinación perfecta de la última tecnología digital de audio: un amplificador análogo potente a la par que silencioso con una cubierta elegante y de fácil uso.

■Descodificadores Dolby* Digital y Dolby Pro Logic II, la gama completa de DTS“, incluyendo DTS-ES“ 6.1 Discrete & Matriz, y Neo:6“ usan el último motor Crystal“ DSP de dos núcleos a 24 bits

■El procesador exclusivo de Harman Kardon Logic 7“ está disponible por primera vez en las versiones 7.1 y 5.1 en una variedad de modos y dos modos de VMAx“

■Decodificación MP3 para Uso con Ordenadores y Reproductores de Audio Digital compatibles

■ TM Control a Distancia que fija automáticamente los Niveles de Salida para un Funcionamiento Optimo

■Banda ancha de alta calidad, interruptor de vídeo del componente HDTV compatible

■Panel frontal analógico con entrada A/V conmutable a salida

■Entradas Digital del Panel Frontal y Salida Digital Coaxial para Conexión Fácil a Aparatos Digitales Portátiles y a las Ultimas Consolas de Vídeo Juegos

■Entradas y Salidas Digitales Múltiples

■Menú en Pantalla y Sistema de Display

■Sistema Multi-Zona Completa con Control Remoto "Zone II" Independiente

■Entrada directa Canal 6/ Canal 8 y salidas de preamplificador y entradas de amplificador para una expansión y uso sencillos con los formatos de audio del futuro

■Mando de control remoto principal con retroiluminación, capacitado para programar su configuración a través de códigos

■Decodificador HDCD para una excelente reproducción de CD

INTRODUCCIÓN 3

Información de seguridad

Información de seguridad importante

Verifique el voltaje de línea antes del uso

El receptor AVR 7500 se ha diseñado para tensión CA de 220-240 voltios. Si lo conecta a un voltaje de línea distinto, puede causar riesgo de incendio o problemas de seguridad, además de dañar la unidad.

Si no está seguro de los requisitos de tensión de su modelo, o del voltaje de línea de su localidad, consulte a su distribuidor autorizado antes de enchufar la unidad en una toma mural.

No utilice cables prolongadores

Para evitar riesgos de seguridad, utilice sólo el cable de alimentación conectado a la unidad. No se recomiendan los cables prolongadores con este producto. Como en los demás dispositivos eléctricos, no coloque los cables de alimentación debajo de alfombras, ni sitúe objetos pesados sobre ellos. Si estos cables están dañados, deben sustituirse inmediatamente por otros que cumplan las mismas especificaciones de fábrica.

Utilice el cable de alimentación CA con cuidado

Al desconectarlo de una toma de CA, tire del enchufe y nunca del cable. Si no va a utilizar la unidad durante un largo espacio de tiempo, desconecte el enchufe de la toma de CA.

No abra la carcasa

No hay partes que pueda reparar el usuario en el interior de este producto. Abrir su carcasa puede causar riesgo de descarga eléctrica y cualquier modificación en el mismo anulará la garantía. Si entra agua o un objeto metálico como un clip, un cable o una grapa accidentalmente en la unidad, desconéctela de la toma de alimentación CA inmediatamente y consulte a un servicio técnico autorizado.

Lugar de instalación

■Para que la unidad funcione correctamente y evitar riesgos de seguridad, colóquela sobre una superficie firme y nivelada. Si la coloca sobre una estantería, compruebe que sus partes aguantan el peso del producto.

■Asegúrese de dejar el suficiente espacio libre de ventilación por encima y debajo de la unidad. Si la instala dentro de un gabinete u otro lugar cerrado, compruebe que haya la suficiente circulación de aire en el interior. En algunos casos, puede ser necesario un ventilador.

■No coloque la unidad directamente sobre una superficie enmoquetada.

■No la instale en lugares con temperaturas muy altas o muy bajas, o en áreas expuestas a luz solar directa o equipos de calefacción.

■Evite también las zonas con mucha humedad.

■No obstruya las ranuras de ventilación en la parte superior de la unidad, ni coloque objetos sobre ellas.

Limpieza

Limpie la unidad con un paño limpio y seco cuando tenga suciedad. Si es necesario, humedezca el paño en agua jabonosa y después enjuáguelo. Seque la unidad con otro paño. NO utilice benceno, aerosoles, disolventes, alcohol u otros limpiadores volátiles. Tampoco utilice limpiadores corrosivos, ya que dañarán el acabado de las partes metálicas. No pulverice insecticidas cerca de la unidad.

Transporte de la unidad

Antes de cambiar la unidad de sitio, compruebe que ha desconectado todos los cables de interconexión con otros componentes y que la ha desenchufado de la toma de CA.

Desembalaje

La caja y materiales de embalaje utilizados para el receptor durante su transporte se han diseñado especialmente para protegerlo de golpes y vibración. Es aconsejable que guarde la caja y materiales de embalaje para utilizarlos otra vez si necesita transportar o repararlo.

Para reducir al mínimo el tamaño de la caja de embalaje en su lugar de almacenamiento, puede aplanarla. Para ello, rasque las hendiduras con cinta en la parte inferior y dóblela. Los demás insertos de la caja pueden guardarse de la misma manera. Los materiales que no puedan plegarse pueden guardarse en una bolsa plástica.

Si no desea conservar los materiales de embalaje, recuerde que la caja de cartón y otros elementos de protección son reciclables. Respete el medio ambiente y deshágase de estos materiales en un centro de reciclado.

PRECAUCION´

PELIGRO DE DESCARGA

´

ELECTRICA. NO ABRIR

PRECAUCIO´ N: PARA REDUCIR EL RIESGO DE DESCARGA ELE´CTRICA, NO RETIRE LA TAPA (NI LA CUBIERTA POSTERIOR). EN EL INTERIOR NO HAY PIEZAS UTILIZABLES POR EL USUARIO. CUALQUIER REPARACIO´ N DEBERA´ SER REALIZADA POR PERSONAL TE´CNICO CUALIFICADO.

El símbolo del relámpago con punta de flecha, dentro de un triángulo equilátero, alerta al usuario de la presencia de un “voltaje peligroso” sin aislar en el interior del producto, el cual puede ser de la suficiente magnitud como para constituir un riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la existencia de importantes instrucciones sobre funcionamiento y manteni-

miento (asistencia) en el manual que

~

acompana al equipo.

ADVERTENCIA: PARA PREVENIR EL RIESGO DE INCENDIO O DE DESCARGA ELE´CTRICA, NO EXPONGA ESTE EQUIPO A LA LLUVIA NI A LA HUMEDAD.

4 INFORMACIÓN DE SEGURIDAD

Controles del panel frontal

	˘	¯		˜			ˆ	ı
								Ù
								Û
								Ú
								Ò
1
2
3	5 7	9		!	#	%	& (	Ô
4	6	8	)	@		$	^ * Ó

1Interruptor de alimentación de energía 2 Control del Sistema de alimentación 3 Indicador de energía

4 Jack de auriculares

5 Selector de Modo Dolby

6 Selector de modo DTS envolvente

7 Selector de modo Logic 7 / Botón 3

8 Modo de sintonización

9 Selector de modo envolvente )Selector de sintonización

!Selector de sintonizador de banda

1Interruptor de encendido principal:

Presiónelo para encender el AVR 7500. Con el botón introducido, la unidad está en el modo Standby, como indica el LED ámbar 3alrededor del control de encendido del sistema 2. El botón DEBE estar introducido para que funcione la unidad. Para apagarla por completo y bloquear el uso del mando a distancia, pulse este botón hasta que vuelva a sobresalir del panel frontal y se lea ”OFF” en su parte superior.

NOTA: Este conmutador normalmente debe dejarse en la posición "ON"

2Control de encendido del sistema: Con el interruptor de encendido principal 1introducido en ”ON”, pulse este botón para encender el AVR 7500 y vuelva a pulsarlo para apagarlo (modo Standby). El indicador de encendido 3 alrededor del botón será de color verde cuando la unidad esté en funcionamiento.

3Indicador de Encendido: Este LED debe estar iluminado en color ámbar cuando la unidad está en modo Standby para señalar que la unidad está lista para ser encendida. Cuando la unidad está en funcionamiento, el indicador se volverá verde.

@Botón de ajuste

#Preajuste del selector de estación $Selector de modo estéreo /Botón 4 %Selector de fuente de entrada

^Selector RDS

&Selector modo DTS Neo:6 *Entrada óptica digital 3

(Indicadores de estados de entrada/salida ÓJack digital Coaxial 3

ÔJacks de entrada/salida de Vídeo 4Control de bajos

ÒControl de balance ÚControl de agudos

ÛBotón de selector digital ÙBotón de selector de canal ıControl de volumen

ˆIndicadores de entrada

˜Visualización de la información principal ¯Ventana del sensor del mando a distancia ˘Indicadores del modo envolvente

4Toma de auriculares: Sirve para oír la salida del AVR 7500 por unos auriculares. Asegúrese de que los auriculares tengan una toma fono estéreo estándar de 6,3 mm. Los altavoces de la sala principal y todas las salidas de preamplificador se apagarán automáticamente si se utilizan auriculares.

5Selector de modo Dolby: Si se pulsa este botón selector, el AVR rota por los varios modos de Dolby Surround. La primera vez que se pulsa, se enciende el modo envolvente en el último modo Dolby que se usó.

Las veces siguientes que se pulsa, el modo seleccionado es el siguiente:

		DOLBY		DOLBY PRO LOGIC II MOVIE
		DIGITAL
	DOLBY PRO LOGIC II					DOLBY PRO LOGIC II
	MUSIC					EMULATION

DOLBY 3 STEREO

Tenga en cuenta que el modo DOLBY DIGITAL sólo está disponible cuando se selecciona una entrada digital y el resto de modos sólo cuando no se reproduce una fuente Dolby Digital.

6Selector de modo DTS envolvente:

Cuando se usa una fuente DTS, el AVR 7500 seleccionará de forma automática el modo adecuado y no estará disponible ningún otro. En este caso, si se pulsa este botón, se muestra el modo que el descodificador del AVR ha seleccionado en ese momento. Según el material envolvente que se reproduzca y el ajuste de los altavoces, la unidad puede seleccionar uno de los siguientes modos:

•DTS-ES 6.1. DISCRETO

•DTS-ES 6.1 MATRIZ

•DTS + NEO:6

•DTS 5.1

Los modos DTS ES 6.1 y DTS+NEO:6 sólo se seleccionarán cuando los altavoces envolventes posteriores se hayan configurado en su sistema: DISCRETO con el material de referencia adecuado, MATRIZ con grabaciones Matriz 6.1 y DTS+NEO:6 con grabaciones normales de canales 5.1 DTS. El modo DTS 5.1 se selecciona con cualquier fuente DTS, cuando no se ha configurado ningún altavoz posterior envolvente (veanse págs. 24 y 32-35).

CONTROLES DEL PANEL FRONTAL 5

Controles del panel frontal

7Selector de modo Logic 7/ Botón 3: Este botón tiene dos funciones: durante un uso normal, púlselo para seleccionar uno de los modos Logic 7. Cuando se está realizando un ajuste a través de los botones Selector de Canal Ùo Selector Digital Û, este botón sirve para desplazarse entre las opciones disponibles.

6 Modo de Tono: Pulsando este botón se capacita e incapacita los controles de tono de Balance, Graves y Agudos. Al pulsar este botón de modo que aparezcan las palabras TONE IN en el Display de Información Principal ˜, la señal de salida será "plana", sin ninguna alteración de balance Ò, graves o agudos.Cuando de pulsa el botón aparece la palabraTONE OUT en el Main Information Display ˜, la señal de salida será "plana" , sin alteración de balance, graves o agudos, sin importar cómo se han ajustado los Controles , Òy Ú.

9Selector de modo envolvente: Pulse este botón para seleccionar entre los modos HALL, TEATRO o VMAx. Dependiendo del tipo de entrada, no siempre estarán disponibles todas las opciones. (véase pág. 32 para más información sobre los modos envolventes)

)Selector del sintonizador: Pulse el lado izquierdo del botón para sintonizar las emisoras de menor frecuencia y el lado derecho para las de mayor frecuencia. Al recibir una emisora con potencia de señal suficiente, el indicador TUNED Wse encenderá en la pantalla de información ˜

(consulte la página 40 para más información sobre sintonización de emisoras).

!Botón AM/FM: Presiónelo para seleccionar el sintonizador como fuente de entrada del AVR 7500. Al pulsarlo se oirá la última emisora sintonizada. Presiónelo otra vez para cambiar entre las bandas AM y FM, manténgalo pulsado para cambiar entre los modos de recepción estéreo y mono, o entre sintonización automática y manual. Al pulsar el botón de forma que el indicador AUTO Xse ilumina, el sintonizador buscará la siguiente estación que tenga una señal aceptable cuando se pulse el botón Selector de sintonización )ué. Al pulsar el botón de forma que el indicador AUTO Xno se ilumina, cada vez que se pulse el botón

Selector de sintonización )uése aumentará la frecuencia (véase pág. 40 para más información sobre el uso del sintonizador).

@Botón Set: Presiónelo cuando elija opciones en el proceso de ajuste y configuración, a fin de introducir los valores correctos, mostrados en la pantalla de información ˜, en la memoria del AVR 7500. Este botón también sirve para cambiar el brillo de la pantalla. (Consulte la página 36).

#Selector de Preselección de Emisoras:

Pulse este botón para deslizarse arriba y abajo por la lista de emisoras que han sido introducidas en la memoria de preselección. (Ver la página 40 para más información sobre la programación del tuner).

$Selector de modo estéreo / Botón 4: Este botón tiene dos funciones: durante un uso normal, al pulsar este botón se rota por los modos estéreo y también se pueden apagar todos los procesamientos envolventes en activo para que la unidad vuelva a funcionar en el modo tradicional de dos canales estéreo. Al pulsarlo la primera vez se selecciona 5 canales estéreo o 7 canales estéreo, según la selección (5.1 o 6.1/7.1) hecha en el ajuste de modo envolvente (véase pág. 23), y la segunda selecciona "SURROUND OFF", que es el estéreo real. Cuando se está realizando un ajuste a través de los botones

Selector de Canal Ùo Selector Digital Û, este botón sirve para desplazarse entre las opciones disponibles.

%Selector de fuente de entrada: Presiónelo para cambiar la entrada desplázandose por una lista de fuentes de entrada seleccionables.

^Botón de Selección RDS: Pulse este botón para ver los diferentes mensajes que son parte del sistema de datos RDS del sintonizador AVR 7500 (ver la página 30 para más información sobre el RDS).

&Selector de modo DTS Neo:6: Al pulsar este botón el AVR rota por los diversos modos DTS Neo:6, que extraen un campo envolvente de cinco o siete canales de material de programa de dos canales (de un fuente PCM o una señal de entrada analógica). Al pulsarlo una vez se selecciona el último modo DTS Neo:6 en uso, y las veces siguientes que se pulsa, el modo seleccionado es el siguiente:

DTS Neo:6 MUSIC

DTS Neo:6

MOVIES

*Entrada Optica Digital 3: Conecte la salida de audio digital óptica de un producto de audio o vídeo a este conector. Cuando la Entrada no está en uso, debe comprobar que tenga la tapa de plástico instalada para evitar que se ensucie por el polvo, lo que podría degradar el funcionamiento futuro.

(Indicadores de estado entrada/salida:

Estos indicadores LED serán iluminados en color verde para avisar que los conectores frontales de video 4 A/V Ôo el coaxial 3 Óesta en modo "entrada". Cuando cualquiera de estos conectores está configurado en modo "salida", el indicador LED correspondiente, se mostrará iluminado en color rojo, para advertir que el conector debe ser usado para grabación. (para más información, ver página 20, en el apartado de configuración de los conectores frontales como "salida" o "entrada").

ÓConectores Coax Digital 3: Este jack se usa normalmente para conectar a la salida de aparatos de audio portátiles, consolas de vídeo juegos, u otros productos que tengan un conector coax digital. También puede configurarse como jack de salida, para alimentar una señal digital a un CD-R, Mini-discl u otro aparato de grabación digital. (Ver

la página 20 para informarse sobre la configuración del conector Coax Digital a una salida).

ÔConectores video 4 entrada /salida: Estos conectores de audio/vídeo pueden usarse para la conexión temporal a los vídeo juegos o productos portátiles de audio/vídeo como camcorders o reproductores de audio portátiles. Deberán ser configurados como conectores (también S-Video) de salida para alimentar cualquier sistema de grabación audio o video (para más información, ver página 20).

Control de graves: Gírelo para cambiar la salida de baja frecuencia de los canales izquierdo y derecho hasta ±10dB como máximo. Ajuste este control según sus preferencias o la acústica de la habitación.

ÒBalance: Gírelo para cambiar el volumen relativo de los canales frontales izquierdo/

derecho.

NOTA : Para una mejor función del modo surround, este control deberá estar en su punto medio o en la posición “las 12 en punto“.

ÚControl de agudos: Gírelo para cambiar la salida de alta frecuencia de los canales izquierdo y derecho hasta ±10dB como máximo. Ajuste este control según sus preferencias o la acústica de la habitación.

ÛBotón de selector digital: Presiónelo cuando reproduzca una fuente que tenga una salida digital para seleccionar entre las entradas digitales

Optical * y Coaxial Ó . (Véase página 33 para más información).

ÙSelector de canales: Presiónelo para iniciar el proceso de afinar los niveles de salida de canales de una fuente de audio externa. (Para más información sobre el ajuste fino del nivel de salida, consulte la página 32).

ıVolumen: Gire este dial de izquierda a derecha para aumentar el volumen y en sentido contrario para reducirlo. Si se ha silenciado el sonido de la unidad, al ajustar el volumen volverá a oírse.

ˆIndicadores de entradas: Se enciende un LED verde delante de la entrada elegida como fuente del AVR 7500.

˜Display de Información Principal: Muestra mensajes e indicaciones de estado que ayudan a utilizar el receptor (consulte la página 7-8 para una explicación completa de esta pantalla).

¯Sensor remoto: El sensor detrás de esta ventana recibe las señales infrarrojas del mando a distancia. Apunte este mando hacia el área del sensor, que no debe taparse o cubrirse a menos que se haya instalado otro externo.

˘Indicadores de modo Surround: Se encenderá un LED verde delante del modo de envolvente que esté actualmente seleccionado.

6 CONTROLES DEL PANEL FRONTAL

Pantalla de información del panel frontal

ABitstream Indicators

B Optical Source Indicators

C Indicadores de la velocidad de muestra D Indicador de Modo DTS

E Indicador Dolby Digital

F Indicadores de Fuente Coaxial G Indicador Dolby Digital

H Indicadores de fuente Coaxial I Indicador Dolby Pro Logic II J Indicaores de Modo Logic 7

K Indicadores de 5 canales / 7 canales estéreo

AIndicadores Bistream™: Cuando la entrada es una fuente digital, uno de estos indicadores se encenderá para mostrar el tipo específico de señal en uso.

B Indicadores de Fuente Optica: Estos indicadores se encienden para mostrar cuando se ha seleccionado una Entrada de Optica Digital.

CIndicadores de la velocidad de muestra: Se ilumina uno de los dos indicadores cuando se use material de referencia de 96kHz o 192kHz.

D Indicador de Modo DTS: Este indicador se ilumina al seleccionar el modo DTS.

E Indicador Dolby Digital: Este indicador se enciende cuando se selecciona Dolby Digital.

FIndicadores de Fuente Coaxial: Este indicador se enciende para indicar que se ha seleccionado una Entrada Digital Coaxial.

G Indicador Dolby Pro Logic II: Este indicador se enciende cuando se selecciona el modo Dolby Pro Logic.

Aviso: Es posible ver iluminado el indicador de Dolby Pro Logic II a la vez que el de Dolby digital aunque se haya seleccionado este último. Ello se debe a las exigencias de procesamiento de Dolby digital: debe aplicarse el modo Dolby Pro Logic II cuando se detecte una señal de dos canales Dolby Digital (grabación 2.0) con información Pro

L Indicador de Modo Sala M Indicador de Modo Teathre

N Indicador de entrada analógica O Indicador Multi Room

P Indicador OSD

Q Indicadores Canal de entrada/Altavoz

RIndicadores Numero Preset/Temporizador Sleep

S Indicador Preset

T Indicador Sleep

U Indicador de Memoria

Logic (señalizador de Pro Logic encendido). Para más información, véase pág. 34. Si desea los canales 5.1 de audio, compruebe los ajustes de audio para DVD en el menú para asegurarse de que se ha seleccionado la banda sonora Dolby digital de 5.1 canales.

H Indicador de Entrada Analógico: Este indicador se enciende al seleccionar la fuente de entrada analógica.

I Indicador Dolby 3 Estéreo: Este indicador se enciende al seleccionar Dolby 3 Estéreo .

JIndicadores de modo Logic 7: Estos indicadores se iluminan para indicar que el modo Logic 7 está en uso. Junto con este indicador, también se iluminarán el 5.1 o 7.1 para mostrar la configuración del altavoz seleccionado. Una de las tres letras de la derecha de este segmento se iluminará para mostrar qué versión del procesador Logic 7 se está usando: C para modo Cine, M para modo Música y E para modo Intensificado usado con fuentes de dos canales (véase pág. 29 para la descripción de los modos Logic 7).

KIndicadores de 5 canales / 7 canales estéreo: Estos indicadores se iluminan para mostrar el modo seleccionado. El indicador ESTEREO se iluminará sólo cuando se seleccione "Surround off". En ese caso, se apagarán todos los modos envolventes y la unidad reproducirá en modo estéreo puro.

V Indicador de modo Hall W Indicador Tuned

X Indicador AUTO

Y Display de Información Principal Z Indicador Mute

AAIndicador de Avisos de Tráfico TA ABIndicador RT Text

ACIndicador de Tiempo Clock ADIndicador PTY

AEIndicador RDS

LIndicadores de modo Hall: Se encienden cuando se selecciona uno de los modos de sala Hall.

M Indicador de modo ”Theater”: Se enciende al utilizar el modo de sonido de sala de cine.

NIndicadores de modo VMAx: Se encienden cuando el modo VMAx se está usando. VMAx F aparece cuando se selecciona el modo Far Field VMAx: VMAx N aparece cuando se selecciona el modo Field VMAx. (Ver la página 29 para tener una descripción de los modos VMAx).

OIndicador de multisala: Se enciende cuando está activado el sistema de multisala. Observe que sigue encendido aunque el sistema de la sala principal esté en el modo Standby y los demás indicadores estén apagados. (Consulte la página 39 para más información sobre el sistema multisala).

PIndicador de OSD: Cuando se utilice el sistema OSD de menús en pantalla, recuerde que no funcionarán los demás indicadores mientras estén activados los menús.

PANTALLA DE INFORMACIÓN DEL PANEL FRONTAL 7

Pantalla de información del panel frontal

QIndicadores de entrada de altavoces/canales: Tienen varias funciones, señalando el tipo de altavoz elegido para cada canal, o la configuración de la señal de datos entrante. Los indicadores de altavoz de izquierda, centro, derecha, derecha envolvente, izquierda envolvente, derecha posterior envolvente e izquierda posterior envolvente están formados por tres casillas, mientras que el subwoofer está en una sola. El indicador de altavoces izquierdo, central y derecho consta de tres luces, al igual que el indicador de altavoces de envolvente izquierdo y derecho, mientras que el del subwoofer es de una luz. La luz central se enciende al seleccionar un altavoz “pequeño”, mientras que las dos luces externas se encienden al seleccionarlo “grande”. Si no se enciende ninguno de estos indicadores de canal central, de envolvente o de subwoofer, se deberá a que no hay altavoces elegidos para esas posiciones. (Consulte la página 21 para más información sobre la configuración de altavoces). Las letras dentro de cada luz indicadora central son los canales de entrada activos. En las entradas analógicas estándar sólo se encienden L y R, por lo que se trata de una entrada estéreo. Cuando se reproduce una fuente digital, estos indicadores se encienden mostrando los canales recibidos en la entrada digital. Si las letras destellan, significa que se ha interrumpido la señal en la entrada. Consulte la página 23 y 34 para más información sobre los indicadores de canales.

R Numero Preset/Temporizador Sleep:

Cuando el sintonizador está en uso, estos números indican que la localización de memoria de preselección está en uso. (Ver la página 40 para más información sobre las emisoras preseleccionadas). Cuando está en uso la función Sleep, estos números muestran los minutos que quedan antes de que la unidad pase a modo Standby.

SIndicador de preajuste: Se enciende mientras se utiliza el sintonizador para indicar que el número de preajuste/temporizador de reposo Rmuestra el número de emisora preprogramada. (Consulte la página 40 para más información sobre los preajustes del sintonizador).

TIndicador SLEEP: Se enciende cuando está activada la función de desconexión automática. El número que aparece Preajuste del temporizador Número/Dormir Ren el visor son los minutos que faltan para que el AVR 7500 regrese al modo de espera (Standby) (para más información de la función SLEEP, ver página 31).

UIndicador de memoria: Destella cuando se introducen emisoras preajustadas y otros datos en la memoria del sintonizador.

VIndicador de modo estéreo: Se enciende al sintonizar una emisora de FM con sonido estéreo.

WIndicador de sintonización: Se enciende al recibirse una emisora con la suficiente potencia de señal para una audición aceptable.

XIndicador de Auto: Se enciende cuando se utiliza el modo Auto del sintonizador.

YPantalla de información principal:

Muestra mensajes relativos al estado, la fuente de entrada, el modo de sonido envolvente, el sintonizador, el volumen y otros aspectos de funcionamiento de la unidad.

ZIndicador de silenciamiento: Se enciende para recordarle que la salida de sonido del receptor se ha silenciado con el botón ”Mute” ˚ . Pulse este botón otra vez si desea volver al volumen de salida anterior.

AA Indicador de Avisos de Tráfico TA: Este indicador se ilumina si la emisora RDS sintonizada transmite a veces información de tráfico (ver la página 41 para más información sobre RDS)

AB Indicador RT Text: Este indicador se ilumina cuando la emisora RDS sintonizada transmite datos de radiotexto (RT).

AC Indicador de Tiempo Clock: Este indicador se ilumina cuando la emisora RDS sintonizada transmite el código CT (clock time), indicando el tiempo actual del día.

AD Indicador PTY: Este indicador se ilumina cuando la emisora RDS sintonizada está transmitiendo datos de programa tipo o durante una búsqueda PTY.

AE Indicador RDS: Este indicador se ilumina cuando la emisión sintonizada transmite datos RDS.

8 PANTALLA DE INFORMACIÓN DEL PANEL FRONTAL

Conexiones del panel posterior

) ' % # " ! (& $

Antena AM Antena FM

Entradas de CintaSalidas de CintaSalida Subwoofer

( Entrada de Audio DVDEntradas de CD

Salidas Multiroom

Entradas Directa 6 CanalesEntradas directas de 8 canalesSalidas Audio Digital

Salidas de Monitor de Vídeo ) Entradas de Vídeo DVD

Salidas de altavoces frontales

AVISO: Para facilitar la conexión correcta de las entradas /salidas multicanal y los altavoces, todos los jacks y terminales de conexión tienen un código de color, según los últimos estándares CEA, que es el siguiente:

Izquierda frontal:	blanco
Derecha frontal:	rojo
Centro:	verde
Izquierda envolvente:	azul
Derecha envolvente:	gris
Izquierda posterior envolvente:	marrón
Derecha posterior envolvente:	tostado
Subwoofer (LFE):	morado
Audio digital:	naranja
Compuesto vídeo:	amarillo
Componente de vídeo "Y":	verde
Componente de vídeo "Pr":	rojo
Componente de vídeo "Pb":	azul

Antena AM: Conecte a estos terminales la antena de bucle AM suministrada con el receptor. Si utiliza una antena de AM externa, conecte los terminales AM y GND (masa) de acuerdo con las instrucciones de la antena.

Salidas de altavoces centralesSalidas de altavoces envolventesOutlet Accesorio conmutado AC

Outlet Accesorio no conmutado ACCable de corriente AC

Entradas de componente Video 2

Salidas de monitor de video componenteEntradas de vídeo componente DVD

Salida IR remotaEntrada IR remota

Entrada IR Multiroom % Salidas de Vídeo Vídeo 1

' Entradas de Vídeo Vídeo 1 " Salidas de Vídeo Vídeo 2

! Entradas de Vídeo Vídeo 3

# Entradas de Vídeo Vídeo 2Entradas Digital OpticaEntradas Digital CoaxialSalidas de Audio Vídeo 2Entradas de Audio Vídeo 2

Entradas de Audio Vídeo 3 & Entradas de Audio Vídeo 1 $ Salidas de Audio Vídeo 1Salidas Preamp

Entradas principales de amplificadorConector de disparo de amplificador

Antena FM: Conecte la antena de FM de interior suministrada o una antena de FM de exterior opcional.

Entradas de Tape: Se conectan a las tomas PLAY/OUT de un equipo grabador de audio.

Salidas Tape: Conecte estos jacks a los jacks RECORD/INPUT de una grabadora de audio.

Salida de subwoofer: Conéctela a la entrada de nivel de línea de un subwoofer amplificado. Si se utiliza un amplificador externo para este altavoz, conecte esta salida a la entrada del mismo.

(Entradas de audio de DVD: Conecte estos jacks a sus análogos de audio en un DVD u otra fuente de audio o vídeo.

Entradas de CD: Conecte estos jacks a la salida analógica de un reproductor o cambiador de CD u otra fuente de audio.

Salidas Multiroom: Conecte estos jacks a un amplificador de potencia de audio para escuchar la fuente seleccionada por el sistema multiroom en una habitación a distancia.

Entradas directas de 6 canales: Si utiliza un decodificador digital de audio externo, conéctelas a las salidas del decodificador.

Entradas directas de 8 canales: Cuando se usa un dispositivo de reproducción o procesador externo opcional con capacidad de audio 6.1 o 7.1, conecte los canales de salida del altavoz izquierdo posterior envolvente y derecho posterior envolvente del reproductor a estos jacks de entrada y el resto de salidas 6.1/7.1 a las entradas directas de 6 canales adecuadas.

Salidas de audio digital: Conecte estas salidas al conector de entrada digital correspondiente de una grabadora digital, por ejemplo, de CD-R o MiniDisc.

Salidas de monitor de vídeo: Conecte este jack a la entrada del compuesto y/o S-Video de un monitor o proyecto de vídeo para visionar los menús en pantalla y la salida de cualquier fuente de vídeo estándar o S-Video seleccionada por el interruptor de vídeo del receptor.

CONEXIONES DEL PANEL POSTERIOR 9

Conexiones del panel posterior

) Entradas DVD Vídeo: Conecte estos jacks al los jacks de salida S-Vídeo o compuesto en un reproductor DVD u otra fuente de vídeo.

Salidas de altavoces frontales: Conecte estas salidas a las terminales correspondientes + o – en los altavoces de izquierda y derecha. De acuerdo con las especificaciones del código de color de CEA, el terminal Blanco es positivo, o "+", y debe conectarse al terminal rojo (+) del

altavoz frontal izquierdo con el antiguo código de color, mientras que el terminal Rojo es positivo, o "+", que debería conectarse al terminal rojo (+) del altavoz frontal derecho. Conecte los terminales negros (-) del AVR a los terminales negros (-) de los altavoces. Véase pág. 15 para más información sobre la polaridad de los altavoces.

Salidas de los altavoces centrales:

Conecte estas salidas a las terminales correspondientes + o – en los canales de los altavoces centrales. De acuerdo con las especificaciones del código de color de CEA, el terminal Verde es positivo, o "+", y debe conectarse al terminal rojo (+) con antiguo código de color. Conecte el terminal negro (-) del AVR al terminal negro (-) del altavoz.( Véase pág. 15 para más información sobre la polaridad de los altavoces).

Salidas de los altavoces envolventes:

Conecte estas salidas a los terminales correspondientes + o – en los canales de los altavoces envolventes. De acuerdo con las especificaciones del código de color de CEA, el terminal Azul es positivo, o "+", y debe conectarse al terminal rojo (+) del altavoz envolvente izquierdo con el antiguo código de color, mientras que el terminal Gris es positivo, o "+", que debería conectarse al terminal rojo (+) del altavoz envolvente derecho con el antiguo código de colores. Conecte los terminales negros (-) del AVR a los terminales negros (-) correspondientes de los altavoces envolventes. Véase pág. 15 para más información sobre la polaridad de los altavoces.

Salida de CA conmutada: Sirve para la alimentación eléctrica de cualquier equipo que desee encender al mismo tiempo que la unidad con el control de encendido del sistema 2.

Salida de CA no conmutada: Sirve para la alimentación eléctrica de cualquier dispositivo de CA. El dispositivo conectado a esta salida permanece encendido con independencia de que el AVR esté encendido o apagado (en modo Standby), siempre que esté encendido el

interruptor de encendido principal 1.

Nota: El consumo total de todos los aparatos conectados a los outlets accesorios no puede exceder de 100 watios desde el Outlet no conmutado y 50 desde Outlet Conmutado .

Cable de alimentación CA: Conecte el enchufe de este cable a una toma mural de CA no conmutada.

Entradas de componentes de Video 2:

Conecte la salidas del componente de vídeo Y/Pr/Pb de un conversor HDTV, un receptor de satélite u otro dispositivo de fuente de vídeo con salidas de componente de vídeo a estos jacks.

Salidas de monitor de componente de vídeo: Se conectan a las entradas de vídeo componente de un proyector de vídeo o un monitor. Cuando se seleccione una fuente conectada a una de las dos entradas de vídeo componente la señal se enviará a estas salidas.

Entradas de vídeo componente DVD:

Conecte las salidas de vídeo componente Y/Pr/Pb de un reproductor de DVD a estas entradas.

Nota: Todas las entradas/salidas de vídeo componente también sirven para señales RGB, tal como se describe en las señales de Y/Pr/Pb, y se conectan a las entradas del color correspondiente. Para esto, es necesario que sólo se utilicen las tres líneas de RGB, sin ninguna señal de sincronización de salida separada de la fuente. (Consulte la página 16).

Salida de Remote IR: Permite que el sensor IR del receptor sirva para otros dispositivos controlados por el mando a distancia. Conecte esta salida a la entrada ”IR IN” de equipos Harman Kardon o compatibles.

Entrada de Remote IR: Si el sensor IR en el panel frontal del AVR 7500 queda tapado por las puertas de un gabinete u otros objetos, se puede utilizar un sensor IR externo. Conecte la salida de ese sensor a esta entrada.

Entrada Multiroom IR

(sistema multisala): Conecte la salida de un sensor de IR (infrarrojos) situado en otra habitación para utilizar el sistema de control multisala del AVR 7500.

% Salidas de Vídeo Video 1: Conecte estos jacks al compuesto RECORD/INPUT o al conector S-Vídeo en un VCR.

' Entrada de Vídeo Vídeo 1: Conecte estos terminales a los terminales PLAY/OUT de S- Vídeo o Vídeo compuesto de un VCR u otra fuente de vídeo.

" Salida de Vídeo Vídeo 2: Conecte estos terminales a los terminales RECORD/INPUT de S-Vídeo o Vídeo compuesto del segundo VCR.

! Entradas de Vídeo Vídeo 3: Conecte estos jacks al compuesto PLAY/OUT o al conector S- Vídeo en cualquier fuente de vídeo.

# Entradas de Vídeo Vídeo 2: Conecte estos jacks al compuesto PLAY/OUT o a los conectores S-Vïdeo en un segundo VCR u otra fuente de vídeo.

Entradas ópticas digitales: Conecte a estos jacks las salidas ópticas digitales de un reproductor de DVD, un receptor HDTV, la salida S/PDIF de una tarjeta de sonido de ordenador compatible reproductora de archivos MP3, un reproductor LD, MD o CD. La señal puede ser: Dolby digital, DTS, MPEG1 de dos canales, paquete de datos MP3 o HDCD o fuente digital estándar PCM.

Entradas digitales coaxiales. Conecte a estos jacks la salida digital coaxial de un reproductor de DVD, un receptor HDTV, la salida S/PDIF de una tarjeta de sonido de ordenador compatible reproductora de archivos MP3, un reproductor LD, MD o CD. La señal puede ser: Dolby digital, DTS, MPEG1 de dos canales, paquete de datos MP3 o HDCD o fuente digital estándar PCM. No conecte la salida digital de RF de un reproductor de LD a estos jacks.

Salidas de Audio Vídeo 2: Conecte estos terminales a los terminales RECORD/INPUT de audio de un VCR o cualquier otra fuente de vídeo.

Entradas de audio Video 2: Conecte estos jacks a los jacks de audio PLAY/OUT de un segundo VCR u otra fuente de audio o vídeo.

Entradas de Audio Vídeo 3: Conecte estos terminales a los terminales PLAY/OUT de audio de cualquier fuente de vídeo.

& Entradas de audio Video 1: Conecte estos jacks a los jacks de audio PLAY/OUT de un segundo VCR u otra fuente de audio o vídeo.

$ Salidas de Audio Vídeo 1: Conecte estos jacks a los jacks de audio RECORD/INPUT en un VCR u otro grabador de Audio.

Salidas de preamplificador: Cuando se suprimen las clavijas puente que unen las entradas principales de amplificador con estas salidas, estos jacks se pueden conectar a un amplificador de energía externo.

Entradas principales de amplificador:

Cuando se suprimen las clavijas puente que unen las salidas preamplificadas con estas entradas, estos jacks se pueden usar para conectar una fuente externa o el sistema multiespacial de AVR 7500 a los amplificadores internos.

Nota: Las salidas de Vídeo y S-Vídeo de cualquier fuente S-Vídeo no deben ser conectadas al AVR 7500 en paralelo, ya que pueden producirse defectos en la señal.

Conector de disparo de amplificador:

Conecte este jack a la entrada compatible correspondiente de un amplificador u otro equipo controlado por relé. El equipo conectado se encenderá cuando lo haga el AVR.

10 CONEXIONES DEL PANEL POSTERIOR

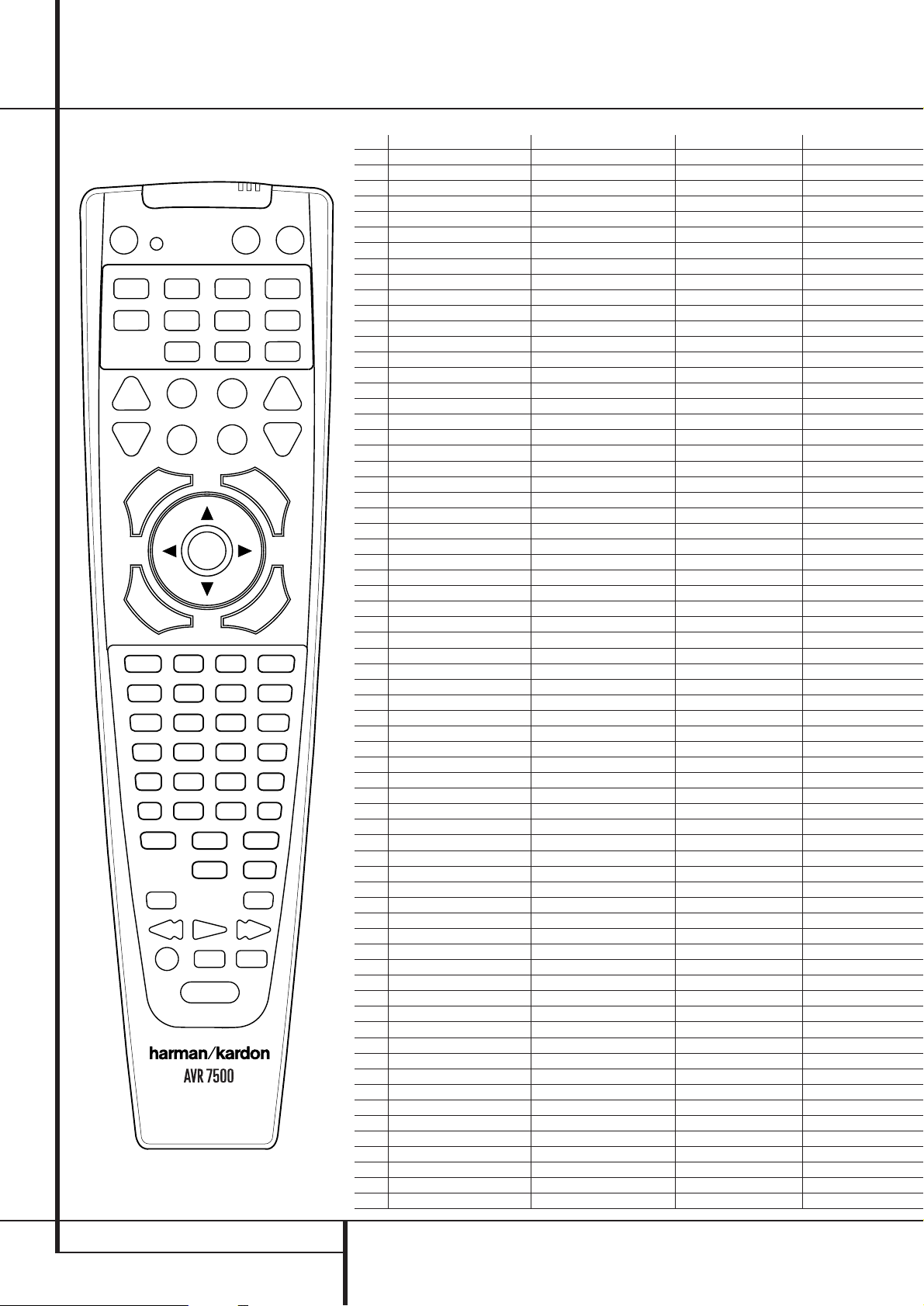

Funciones principales del mando a distancia

0Botón de apagado

1Ventana del transmisor IR

2Indicador Programa/SPL

3Botón de encendido

4Selectores de entrada

5Selector AVR

6Selección de sintonizador AM/FM

7Entrada directa de 6 canales / 8 canales

8Botón de Test

9Botón Sleep

ASelector de Modo Surround BModo Noche

CBotón de Selección de Canal DBotones Arriba/Abajo ⁄/ ¤ EBotón ‹

FBotón de Ajuste GSelección Digital HTeclas numéricas IModo Sintonizador JBotón Directo

KSintonía Arriba / Abajo LBotón OSD

MBotón selector de modo Dolby NSelector de modo digital DTS OBotón selector de modo Logic 7 PControles de Transporte

QBotón Light

Botón de Borrado

Botón selector de modo estéreo Selector de modo DTS Neo:6

!Botones Macro "Botón selector RDS

#Preset Arriba / Abajo $Botón de Borrado %Botón Memoria

&Retardo / canal Previo 'Botón ›

(Selección de Altavoz )Multiroom

*Volumen Arriba / Abajo +Selección de Indicador SPL ,Botón de aprendizajeMute

-Micrófono Sensor EzSet

NOTA: Los nombres de función mostrados aquí corresponden a las funciones de cada botón cuando se usa el mando con el AVR 7500. Muchos botones tienen otras funciones cuando se usan con otros dispositivos. Consulte la página 48-49 para ver una lista de estas funciones.

FUNCIONES PRINCIPALES DEL MANDO A DISTANCIA 11

Funciones principales del mando a distancia

NOTA IMPORTANTE: El mando a distancia del AVR 7500 puede ser programado para controlar hasta 7 aparatos, incluyendo el propio AVR 7500. Antes de utilizar el mando es importante que recuerde pulsar el Botón Selector de Entrada 4que corresponde a la unidad con la que desea trabajar. Además, el mando del AVR 7500 viene programado de fábrica para poder ser usado con el AVR 7500 y la mayoría de reproductores de CD y DVD y pletinas de cassette Harman Kardon. Este mando es también capaz de funcionar con una amplia gama de aparatos utilizando los códigos de control o aprendiendo directamente desde el mando a distancia del aparato deseado. Antes de utilizar el mando con otros aparatos, siga las instrucciones de la página 42-45 para programar los códigos adecuado.

También es importante recordar que muchos de los botones del mando a distancia adoptan distintas funciones, según el producto seleccionado mediante los Botón selector de entrada 4. Las siguientes descripciones se refieren principalmente a las funciones del mando a distancia cuando se usa con el AVR 7500 (consulte la página 44 para más información sobre las funciones alternativas de los botones del mando a distancia).

0Botón de Apagado: Pulse este botón para pasar a estado de espera al AVR 7500 o cualquier otro aparato seleccionado. Tenga en cuenta que cuando el AVR 7500 esté apagado, este botón apagará las funciones de la sala principal, pero si el sistema multiespacial está activado, seguirá funcionando.

1Visor de Infrarrojos: Apunte este visor hacia el AVR 7500 cuando pulse los botones del mando a distancia para comprobar que las instrucciones son recibidas adecuadamente.

2Indicador Programa/SPL: este indicador de tres colores se utiliza para guiarle a través del proceso de programación o aprendizaje del mando a distancia del AVR 7500 y también es utilizado como indicador de nivel al utilizar la función EzSet. (Vea la página 26 para más información sobre los ajustes de los niveles de salida, y consulte la página 42 para ver información sobre la programación del mando a distancia).

3Botón de Encendido: Pulse este botón para activar el dispositivo seleccionado con el Selector de Entrada 4.

4Selectores de entrada CD/Tape/DVD: Al pulsar uno de estos botones, se realizan tres acciones al mismo tiempo. Primero, la unidad se enciende en caso de estar apagada. Segundo, se selecciona la fuente indicada por el botón como señal de entrada del AVR. Finalmente, conmuta el mando a distancia para que controle el dispositivo seleccionado. Después de pulsar uno de estos botones, deberá pulsar el selector AVR 5de nuevo para controlar las funciones del AVR con el mando a distancia.

5Selector AVR: Al pulsar este botón, el mando a distancia pasa a controlar las funciones del AVR 7500. Si la unidad está en el modo Standby, también se encederá al pulsar este botón.

6Selector de AM/FM: Pulse este botón para seleccionar el sintonizador del AVR 7500 como opción de sonido. Si lo pulsa cuando esté utilizando el sintonizador, cambiará entre las bandas de AM y FM.

7Entrada directa de 6 canales / 8 canales: Pulse este botón para seleccionar el dispositivo conectado a las Entradas directas de 6 canales o entradas directas de 8 canales (la entrada disponible dependerá de la selección 5.1 o 6.1/7.1 hecha en el ajuste del modo envolvente. Véase página 23 para más información.

8Tono de Test: Pulse este botón para comenzar la secuencia para ajustar los niveles de salida del AVR 7500. (Vea la página 26 para más información).

9Botón Sleep: Presiónelo para que la unidad entre en el modo Sleep. Al transcurrir el tiempo mostrado en la pantalla, el AVR 7500 entrará automáticamente en el modo Standby. Si lo sigue pulsando, el tiempo restante se acortará en el siguiente orden hasta que la unidad se apague:

		90		80			70			60		50
		min		min			min			min			min
	40			30			20			10			OFF
		min		min			min			min

Mantenga pulsado el botón durante dos segundos para desactivar el modo Sleep.. Tenga en cuenta que este botón también se usa para cambiar los canales de la TV, el VCR y el receptor de satélite cuando se selecciona la fuente adecuada, usando los botones Selectores de entrada 4.

ASelector de modo envolvente: Pulse este botón para seleccionar el modo HALL, TEATRO o VMAx. Tenga en cuenta que, según el tipo de entrada, algunos modos no están siempre disponibles. (véase pág. 29 para más información sobre modos envolventes). Tenga en cuenta que este botón también se usa para sintonizar los canales de la TV, el VCR y el receptor de satélite cuando se selecciona la fuente adecuada, usando los botones Selectores de entrada 4.

BBotón de modo Night: Pulse este botón para activar el modo nocturno (Night). Este modo está disponible sólo con fuentes digitales que emitan señal Dolby Digital, conservando los diálogos de forma inteligente para ser oíos siempre aunque sean de bajo nivel. (Para más información ver página 25).

CBotón de selección de canal: Este botón se utiliza para iniciar el proceso de ajuste de los niveles de salida del AVR 7500 con una fuente externa. Después de pulsarlo, utilice los botones ⁄/¤ Dpara seleccionar el canal que quiere ajustar y luego pulse el botón de ajuste Set Fseguido de los botones ⁄/¤ Dde nuevo para cambiar el ajuste de nivel (consulte la página 35 para más información).

DBotones ⁄/¤: Estos botones multiuso se usan para cambiar o desplazarse por las opciones del menú de pantalla o del panel frontal o para realizar ajustes de configuración como las entradas digitales o retardo del temporizador. Cuando se cambia un ajuste, primero pulse el botón o ajuste que modificará (por ejemplo, pulse el Botón selector digital Gpara cambiar una entrada digital) y luego pulse uno de estos botones para desplazarse por la lista de opciones o aumentar o disminuir el ajuste. Las secciones de este manual que describen todas las características y funciones contienen información específica sobre el uso de estos botones en cada aplicación.

Cuando esté programando el mando a distancia para los códigos de otro dispositivo, este botón también se utiliza durante la "búsqueda automática" (véase la página 42 para más información sobre la programación del mando a distancia).

EBotón ‹: Pulse este botón para cambiar el ajuste o selección de menú si se han seleccionado dispositivos accionados por menú (TV, VCR, DVD y algunos otros).

FBotón de ajuste Set: Sirve para introducir ajustes en la memoria del AVR 7500. También se utiliza en los procedimientos de configuración de los tiempos de retraso, los altavoces y el nivel de salida de los canales.

GBotón de selección Digital: Presiónelo para asignar una de las entradas digitales *Ó a una fuente de sonido (consulte la página 33 para más información sobre la selección de entradas digitales).

HTeclas numéricas: Sirven como teclado numérico de diez botones para introducir posiciones preajustadas en el sintonizador. También sirven para seleccionar los números de canal cuando se selecciona TV, VCR, o receptor de cable o satélite en el mando a distancia, o para elegir los números de tema en un reproductor de CD, DVD o LD, según la programación del mando.

I E Modo de sintonizador: Pulse este botón cuando esté usando el sintonizador para escoger entre sintonización manual y automática. Cuando se pulsa de forma que se apaga el indicador AUTO X, los botones de sintonización K)≠permiten mover la frecuencia arriba o abajo en incrementos de un paso. Cuando se usa la frecuencia FM y el indicador AUTO Xestá encendido, al pulsar este botón se podrá cambiar a recepción monoaural, con lo que se logrará oír incluso estaciones débiles o mejorar la reproducción de audio de estaciones estéreo ruidosas (consulte la página 40 para más información).

JBotón Direct: Pulse este botón cuando esté utilizando el sintonizador para entrar directamente la frecuencia de la emisora. Tras pulsar el botón, pulse en las Teclas Numéricas Hla frecuencia de la emisora deseada (Vea la página 40 para más información).

12 FUNCIONES PRINCIPALES DEL MANDO A DISTANCIA

Funciones principales del mando a distancia

KBotones de sintonización arriba/abajo:

Cuando se está usando el sintonizador, estos botones permiten avanzar y retroceder en la banda de frecuencia seleccionada. Si se ha pulsado el botón de modo de sintonizador Ide forma que esté encendido el indicador AUTO X, estos botones activan la búsqueda de la siguiente emisora con una señal de calidad aceptable. Cuando el indicador AUTO X, está apagado, permiten sintonizar emisoras en incrementos de un paso (consulte la página 40 para más información).

LBotón Info/OSD: Pulse este botón para ver y seleccionar el sistema de mensajes en pantalla.

MSelector de modo Dolby: Este botón se usa para seleccionar uno de los modos de procesamiento Dolby Surround. Cada vez que se pulse, se seleccionará uno de los modos Dolby Pro Logic II, Dolby 3 Estéreo o Dolby Digital. Tenga en cuenta que el modo Dolby Digital sólo está disponible cuando se selecciona una entrada digital, y el resto mientras no se reproduzca una fuente Dolby Digital (excepto Pro Logic II con grabaciones Dolby Digital 2.0, véase pág. 7). Véase pág. 29 para las opciones disponibles del modo Dolby Surround.

NSelector de modo digital DTS: Cuando se usa una fuente DTS, el AVR 7500 selecciona de forma automática el modo adecuado y ningún otro estará disponible. Al pulsar este botón se mostrará el modo seleccionado por el descodificador del AVR, dependiendo del material envolvente reproducido y del ajuste de los altavoces. (véase botón 6, pág. 5). Cuando no hay ninguna fuente DTS en uso, este botón no tiene ninguna función (véase págs. 24 y 29 para las opciones disponibles de DTS).

OSelector de Logic 7: Pulse este botón para seleccionar uno de los modos disponibles de Logic 7 envolvente. (véase pág. 29 para las opciones disponibles de Logic 7).

PControles de Transporte: Estos botones no tienen ninguna función para el AVR 7500, pero se pueden programar para la función de avance/retroceso de reproducción en una amplia gama de reproductores de CD o DVD y grabadoras de cinta de audio o vídeo (consulte la página 42 para más información sobre la programación del mando a distancia).

QBotón Light: Pulse este botón para activar la retroiluminación del mando a distancia y mejorar la legibilidad de los botones en una habitación con poca luz.

Botones de Salto Arriba/Abajo: Estos botones no tienen una función directa con el AVR 7500, pero al ser usado con en cambiador de DVD permite saltar de disco o de pista.

Botón selector de modo estéreo: Al pulsar este botón se rota por los modos estéreo y también se pueden apagar todos los procesamientos envolventes en activo para que la unidad vuelva a funcionar en el modo tradicional de dos canales estéreo.

Al pulsarlo la primera vez se selecciona 5 canales estéreo o 7 canales estéreo, según la selección (5.1 o 6.1/7.1) hecha en el ajuste de modo envolvente (véase pág. 23), y la segunda selecciona "SURROUND OFF", que es el estéreo real.

Selector de modo DTS Neo:6: Al pulsar este botón el AVR rota por los diversos modos DTS Neo:6, que extraen un campo envolvente de cinco o siete canales de material de programa de dos canales (de un fuente PCM o una señal de entrada analógica). Al pulsarlo una vez se selecciona el último modo DTS Neo:6 en uso, y las veces siguientes que se pulsa, el modo seleccionado es el siguiente:

DTS Neo:6 MUSIC

DTS Neo:6

MOVIES

!Botones Macro: Pulse estos botones para almacenar o recuperar una "Macro", que es una secuencia de comandos pre – programada almacenada en el mando a distancia. (Vea la página 44 para más información).

"Botón de Selección RDS: Pulse este botón para visualizar los mensajes varios que son parte del sistema RDS del sintonizador del AVR 7500. (Vea la página 41 para más información).

#Preset Arriba / Abajo: Cuando esté utilizando el sintonizador, pulse estos botones para moverse por las emisoras almacenadas en la memoria del AVR 7500. Cuando esté seleccionado CD o DVD con el Botón de Selección de Entrada 4, estos botones funcionan como Avance /Retroceso lento (DVD) ó "+10" (CD). (CD, CDR).

$Botón de Borrado: Pulse este botón para borrar las entradas no correctas al usar el mando para entrar directamente la frecuencia de sintonía de una emisora.

%Botón Memory: Presiónelo para introducir una emisora de radio en el sistema de memoria preajustada del AVR 7500. Después de pulsarlo, el indicador MEMORY Uparpadeará y se dispone de cinco segundos para introducir una posición de memoria preajustada mediante las teclas numéricas H(consulte la página 40 para más información).

&Botón Delay/Prev Ch.: Pulse este botón para comenzar el proceso de ajuste de los tiempos de retraso usados por el AVR 7500 al procesar el sonido envolvente. Después de pulsarlo, se introducen los tiempos de retraso pulsando el botón de ajuste Set F y usando después los botones ⁄/¤ D para cambiar el ajuste. Pulse el botón de ajuste de nuevo para completar el proceso (consulte la página 25 para más información).

'Botón ›: pulse este botón para cambiar el ajuste o selección de menú en caso de haber seleccionado dispositivos accionados por menú (TV, VCR, DVD y algunos otros).

(Selector de altavoces: Pulse este botón para comenzar el proceso de configuración del sistema de control de graves (Bass Management System) del AVR 7500 para los tipos de altavoz que utilice en su sistema. Una vez pulsado este botón, emplee los botones ⁄/¤ Dpara seleccionar el canal que quiera configurar. Pulse el botón de ajuste

Pulse el Botón Ajuste Fy luego seleccione el tipo de altavoz acorde (grande, mediano, ninguno) con el altavoz en uso. (véase pág. 21 para más información).

)Botón de sistema multisala: Pulse este botón para activar el sistema multisala o comenzar el proceso de cambio del nivel de entrada o volumen para la segunda zona (consulte la página 39 para más información sobre el sistema multisala).

*Botón de volumen ⁄/¤: Pulse estos botones para elevar o disminuir el volumen del sistema.

+Selección de Indicador SPL: Este botón activa la función EzSet del AVR 7500 para calibrar rapidamente y con precisión los niveles de salida del mismo. Pulse y mantenga apretado el botón durante tres segundos y luego deje de pulsarlo. Observe que le tono de prueba se pone en marcha, y el

Indicador de Programa 2cambia de color. Durante esta secuencia, el sistema EzSet ajusta automáticamente los niveles de salida de todos los canales hasta que tengan el mismo nivel, como se muestra en el Indicador Programa iluminándose en verde para cada canal. (Vea la página 26 para más información sobre el EzSet).

,Botón de Aprendizaje: Pulse este botón para iniciar el proceso de "aprendizaje" de códigos del mando a distancia de otro aparato en el

AVR 7500. (Vea la página 43 para más información sobre esta función).

Botón Mute: Presiónelo para silenciar temporalmente el AVR 7500 o el televisor que esté controlando, según el dispositivo seleccionado.

Cuando el mando del AVR 7500 ha sido programado para manejar otro aparato, este botón se pulsa junto con el botón Input Selector 4para comenzar el proceso de programación. (Vea la página 42 para más información sobre la programación del mando a distancia).

-Micrófono Sensor EzSet: El micrófono sensor para EzSet está situado bajo estas hendiduras. Cuando utilice el mando para calibrar los niveles de salida d elos altavoces utilizando EzSet, asegúrese de que el sensor no está obstruido. (Vea la página 26 para más información).

AVISO: Al pulsar cualquier botón del mando a distancia, el Botón selector de entrada 45asociado con el botón pulsado se iluminará brevemente en rojo para confirmar la transmisión de la orden, siempre que haya asignada una función para ese botón con el dispositivo seleccionado (véase lista de funciones en págs. 48 y 49).

FUNCIONES PRINCIPALES DEL MANDO A DISTANCIA 13

Funciones del mando a distancia Zone II

		POWER		MUTE
	A	OFF		K
		AVR	VID1	VID2
	B
		AM/FM	VID3	VID4
	C
	D	DVD	CD	TAPE
	E	DN	TUNING	UP
	F	DN	PRESET	UP
	G

H

DISC SKIP

J

DISC SKIP

I

VOLUME

El mando a distancia Zone II se puede utilizar en la sala en que se coloque el AVR 7500 o en otra habitación separada, si hay un sensor de infrarrojos opcional conectado a la toma de entrada Multi IR del AVR 7500.

åApagar: Si utiliza este mando a distancia en la sala en que instale el AVR 7500, presione este botón para introducir el equipo en espera. Si lo utiliza en otra habitación con un sensor conectado a la entrada Multi IR , este botón desactiva el sistema de multisala.

∫Selector de AVR: Presiónelo para encender este equipo. La entrada que se utilizaba antes de apagarlo por última vez estará seleccionada.

çSelección Sintonizador AM/FM: Pulse este botón para seleccionar como entrada del sistema Multiroom el sintonizador. Pulse de nuevo para conmutar entre AM y FM.

∂Selectores de entrada: Con el AVR apagado, presione uno de estos botones para encenderlo y seleccionar una determinada entrada. Si el equipo ya está encendido, al presionarlos cambiará la entrada seleccionada.

≠Sintonía Arriba / Abajo – reproducción Rápida: Estos botones pueden ser utilizados para cambiar la frecuencia del sintonizador. Estos botones también pueden controlar el avance o retroceso rápido de un reproductor de CD, DVD o cassette compatible Harman Kardon en la misma sala, o desde una sala remota donde haya un IR link conectado al AVR 7500.

ƒGrabación / Pausa: Pulse este botón para cativar la función de Grabación o Pausa de un aparato Harman Kardon compatible conectado al sistema.

©Preajustes arriba/abajo - Omitir pista:

Con el sintonizador del AVR seleccionado como fuente de entrada, estos botones sirven para desplazarse por la lista de emisoras guardada en la memoria de preajustes. Si hay un reproductor de CD o un reproductor de DVD seleccionado, estos botones activan el avance o retroceso de pistas o la función de salto de capítulos.

˙Salto de Disco: Pulse este botón para cambiar de disco en un cargador de CD o DVD harman Kardon compatible.

îVolumen arriba/abajo: Si utiliza el mando a distancia en la sala en que instale el AVR 7500, presione este botón para subir o bajar el volumen en dicha sala. Si lo utiliza en otra habitación con un sensor conectado a la toma Multi IR , este botón cambiará el volumen en esa habitación.

∆Reproducción / Reproducción Inversa / Stop: Pulse estos botones para controlar el transporte de un reproductor de CD, DVD o cassette Harman Kardon compatible.

˚Mute: Si utiliza el mando a distancia en la sala en que se ubica el AVR 7500, presione este botón para cancelar el volumen. Si lo utiliza en otra habitación con un sensor conectado a la entrada Multi IR , sólo se cancelará el volumen en esa habitación. Vuelva a presionarlo para volver al nivel de volumen anterior.

Nota Importante: No importa en que sala sea utilizado el mando a distancia de la Zona II. Como en el mando principal, es importante pulsar el Botón de Selección de Entrada ∂que corresponda al aparato a controlar antes de cambiar el dispositivo a controlar.

åApagado ∫Selector AVR

çSelección Sintonizador AM/FM ∂Selectores de Entrada

≠Sintonía Arriba / Abajo – reproducción Rápida ƒGrabación / Pausa

©salto Preset / Pista ˙Salto de Disco

îVolumen Arriba / Abajo

∆Reproducción / Reproducción Inversa / Stop ˚Mute

NOTA: El mando de Zona II puede ser utilizado en la misma sala donde está situado el AVR 7500, o bien puede ser usado en una habitación separada con un sensor de infrarrojos opcional conectado al terminal de entrada Multi IR b del AVR 7500. Cuando es utilizado en la misma sala, controla el AVR 7500 y cualquier producto Harman Kardon compatible conectado a él. Cuando se utiliza en otra sala a través del sensor conectado al terminal Multi IR b, los botones de encendido, fuente de entrada, volumen y

mute controlarán la fuente y el volumen para la segunad zona, conectada a los terminales Multi Out ‚. (Vea la página 39 para una información completa sobre el sistema Multiroom).

14 FUNCIONES DEL MANDO A DISTANCIA ZONE II

Instalación y conexiones

Después de desempaquetar la unidad y de colocarla sobre una superficie sólida que pueda aguantar su peso, deberán realizarse las conexiones con los demás equipos de audio y vídeo.

Conexión de equipos de audio

Aconsejamos realizar con cables de alta calidad las conexiones con los equipos de fuente de sonido y grabación, para preservar la integridad de las señales.

Al conectar un equipo de fuente de audio o los altavoces, es recomendable desenchufar la unidad de la toma mural de CA. Esto impide cualquier posibilidad de enviar señales de audio o transitorios eléctricos que puedan dañar los altavoces.

1. Conecte la salida analógica de un reproductor de CD a las entradas CD .

NOTA: Si el reproductor de CD tiene salidas de audio fijas y variables, es mejor utilizar las salidas fijas, a menos que la entrada al receptor sea tan baja que el sonido sea ruidoso, o tan alta que la señal se distorsione.

2.Conecte los terminales analógicos Play/Out de una pletina de cassette, MD, CD-R u otor aparato grabador a los terminales Tape Input .

Conecte los terminales analógicos Record/In de la grabadora a los terminales Tape Output .

3.Conecte a las entradas óptica y coaxial digital *Óla salida del equipo de cualquier fuente digital, como un reproductor o cambiador de CD o DVD, un videojuego avanzado, un receptor digital de satélite, un sintonizador HDTV o dispositivo de cable digital o la salida de una tarjeta de sonido de ordenador compatible. .

4.Conecte las salidas digitales coaxiales u

ópticas en el panel posterior del AVR a las correspondientes entradas digitales de un grabador de CD-R o un grabador de minidiscos.

5. Monte la antena tipo bucle de AM suministrada con la unidad según se muestra a continuación. Conéctela a los terminales atornillados AM y GND

6. Conecte la antena de FM suministrada a la conexión FM (75 ohm) . También se puede utilizar una antena exterior en el tejado, una interior eléctrica, una de cable o la conexión de un sistema de TV por cable. Tenga en cuenta que si la antena o la conexión utilizan un hilo de par trenzado de 300 ohmios, necesitará el adaptador de 300 ohmios a 75 ohmios que se suministra con la unidad para esta conexión.

7. Conecte las salidas de altavoces frontales, centrales y de sonido envolvente a los altavoces correspondientes.

Para que todas las señales de audio se envíen a los altavoces sin perder claridad o resolución, es aconsejable utilizar cable de alta calidad. Hay disponibles muchas marcas comerciales distintas, y en su elección puede considerarse la distancia entre los altavoces y el receptor, el tipo de altavoz, las preferencias del usuario y otros factores. Su distribuidor o su instalador serán una valiosa fuente de información a la hora de seleccionar el cable adecuado.

Independientemente de la marca de cable que se haya seleccionado le recomendamos que utilice un cable de cobre multihilo fino y con un diámetro superior a 2 mm2

Se puede utilizar cable de 1,5 mm2 de diámetro para los recorridos cortos de menos de 4 m. No se recomienda un cable de menos de 1 mm2 de diámetro debido a la pérdida de potencia y rendimiento que ocurrirá.

Los cables que se tiendan por el interior de la pared deberán llevar las marcas correspondientes que indiquen su aprobación según las normas de la organización de estandarización que corresponda. Puede consultar al instalador, o a un electricista que conozca los códigos de edificación aplicables en su localidad, acerca de la instalación de cables por el interior de paredes.

Cuando conecte los cables a los altavoces, cerciórese de conectar bien las polaridades. Tenga en cuenta que el terminal positivo (+) de conexión de cada altavoz ahora tiene un código de color específico, tal como se explica en la pág. 9. No obstante, la mayoría de los altavoces aún utilizan un terminal rojo para la conexión positiva (+). Conecte el cable "negativo" o "negro" al mismo terminal tanto en el receptor como en el altavoz.

NOTA: La mayoría de fabricantes siguen la convención de utilizar el color negro para los terminales negativos y rojo para los positivos, aunque otros pueden variar esta configuración. Para obtener las fases correctas y el mejor rendimiento, consulte la placa de identificación o el manual del altavoz para verificar la polaridad. Si no conoce la polaridad de los altavoces, pida a su distribuidor más información antes de proceder o consulte al fabricante del altavoz.

También es aconsejable que los cables utilizados para conectar los pares de altavoces tengan la misma longitud. Por ejemplo, los altavoces fron- tal-izquierdo y frontal-derecho, o envolventeizquierdo y envolvente-derecho, deben conectarse con cables de idéntica longitud, aunque estén a distancias distintas del AVR 7500.

8. Las conexiones a un subwoofer se realizan normalmente con una conexión de audio de nivel de

línea entre la salida de subwoofer y la entrada del subwoofer con amplificador integrado. Si se utiliza un subwoofer pasivo, la conexión va primero al amplificador, que puede estar conectado a más de un altavoz. Si se utiliza un subwoofer con amplificador que no tiene conexiones de nivel de entrada, siga las instrucciones del altavoz para realizar la conexión.

9.Si se está usando una fuente de audio externa multicanal con salidas 5.1, como un procesador/descodificador digital externo o un reproductor DVD-Audio o SACD, conecte las salidas de ese aparato a las Entradas directas de

6canales .

10.Si se está usando una fuente de audio externa multicanal con salidas 7.1, como un procesador/descodificador digital externo o un reproductor DVD-Audio o SACD, primero conecte las salidas de ese aparato a las Entradas directas de 6 canales "9" tal como acabamos de mencionar, y luego conecte los canales de salida de los altavoces izquierdo posterior envolvente y derecho posterior envolvente del dispositivo de entrada a las

Entradas directas de 8 canales .

11.Si un dispositivo de fuente de 7.1 canales se conecta tal como se acaba de mencionar, deberá usar un amplificador de potencia estéreo de audio adicional para los canales posteriores envolventes. Conecte las salidas SBL y SBR preamplificadas en las entradas del amplificador que alimenta los altavoces de esos canales.

Conexión de equipos de vídeo

Los equipos de vídeo se conectan de la misma manera que los componentes de audio. También se recomienda el uso de cables de interconexión de alta calidad para mantener la calidad de la señal.

1. Conecte los terminales de audio y vídeo Play/Out del VCR a los terminales Vídeo 1 ó Vídeo 2 '# &del panel trasero. Los terminales de audio y vídeo Record/In del VCR han de conectarse a los terminales Vídeo 1 ó Vídeo 2 %"$del AVR 7500.

2.Conecte las salidas analógicas de audio y vídeo de un receptor de satélite, decodificador de TV por cable, televisor o cualquier otra fuente de vídeo a las entradas Video 2 In (in not in use) o Video 3 ! jacks.

3.Conecte las salidas analógicas de audio y vídeo de un reproductor de DVD o LD a las entradas

DVD ().

4.Conecte las salidas digitales de audio de un reproductor de CD o DVD, receptor de satélite, decodificador o convertidor de HDTV a las correspondientes entradas digitales Optical o Coaxial

*Ó.

INSTALACIÓN Y CONEXIONES 15

Instalación y conexiones

5.Conecte los jacks de Salida de monitor compuesta y S-Video (si se usa) del receptor a la entrada del compuesto y S-Video de su televisor o proyector de vídeo.

6.Si el reproductor de DVD y el monitor tienen conexiones de video componente, conecte las salidas de vídeo componente del reproductor de DVD a las entradas de DVD . Observe que incluso cuando se utilicen conexiones de vídeo componente, las conexiones de audio deberán realizarse a las entradas analógicas de audio de

DVD (, o a alguna de las entradas digitales coaxiales u ópticas .

7.Si tiene disponible algún otro dispositivo de vídeo componente, conéctelo a la entrada de Video 2 . Las conexiones de audio de este dispositivo se deberán realizar a la entrada de Video 2 o a alguna de las entradas digitales coaxiales u ópticas .

8.Si se utilizan las entradas de vídeo componente, conecte la salida de vídeo componente

a las entradas de componente de su TV, proyector o equipo de vídeo.

9.Si tiene conectado de forma temporal una cámara de vídeo, un videojuego u otros aparatos de audio/vídeo al AVR, conecte las salidas de audio, vídeo y audio digital de esos aparatos a las

Entradas del panel frontal *ÓÔ. Un dispositivo conectado a Video 4 jacks Ôse selecciona como la entrada Video 4, y conectada a los terminales digitales *Óse selecciona como entrada "Optical 3" o "Coaxial 3". (Ver pag. 21 para más información sobre configuración de entrada.)

Notas sobre conexión de vídeo:

•Componente Y/Pr/Pb, RGB (véase pág. 17). Las señales de S-Vídeo o Vídeo Compuesto solo pueden ser visualizadas en su formato nativo y no pueden ser convertidas a otro formato.

•Si utiliza las tomas de vídeo componente, no podrá visualizar los menús de indicación en pantalla. Deberá cambiar a la entrada estándar compuesta o de S-Video de su TV para ello.

•Todas las entradas/salidas de vídeo componente también sirven para señales RGB, tal como se describe en las señales de Y/Pr/Pb, y se conectan a las entradas del color correspondiente.

Pero esto sólo es cierto si las tres señales de vídeo RGB son enviadas por la fuente de vídeo, con una señal sincronizada sólo en la señal G, sin ninguna salida de señal sincronizada separada de la fuente.

Conexiones de disparo de amplificador

Si se utiliza un amplificador de audio externo opcional, este jack servirá para coordinar el encendido automático de dicho amplificador.

Conecte este jack a la entrada Trigger de un amplificador compatible. Una vez realizada la conexión, el amplificador o cualquier otro equipo controlado por relé (pantalla de proyección, persianas automáticas) se encenderá y apagará conjuntamente con el AVR.

NOTA: Cuando conecte un dispositivo a este terminal, procure respetar la polaridad y que el consumo total de corriente del equipo conectado no supere los 500 miliamperios. Si no está familiarizado con este tipo de conexión, le recomendamos que solicite más información a su distribuidor o a un instalador.

Conectores Scart A/V

Para las conexiones descritas en el apartado anterior, el dispositivo de vídeo necesita conectores RCA (Cinch) o/y conectores de S-Video para todas las señales de audio y vídeo: cualquier dispositivo de vídeo normal (que no sea ni SVHS ni High 8) sólo para reproducción necesita 3 conectores RCA; los VCR para grabación y reproducción hasta 6 conectores RCA. Cualquier dispositivo de S-Video (SVHS o High 8) necesita 2 conectores RCA (audio) y 1 conector de S- Video (vídeo), si es una unidad de reproducción, o 4 conectores RCA (entrada y salida de audio) y 2 de S-Video (entrada y salida de vídeo), si es un VCR con grabación.

Muchos dispositivos de vídeo europeos están equipados con conectores RCA (“Cinch”) sólo parcialmente, no para todas las entradas/salidas de audio y vídeo arriba descritas, pero sí disponen de un conector conocido como “Scart” o “Euro-AV” (un terminal casi rectangular con pins, vea dibujos en esta página).

En ese caso, se necesitan los siguientes adaptadores o cables de Scart a Cinch:

•Unidades de reproducción, como receptores de satélite, videograbadoras, convertidores de TV por cable, o reproductores de DVD y LD, necesitan un adaptador de Scart a 3 clavijas RCA en el caso de dispositivos de vídeo normales (figura 1), o de Scart a 2 clavijas RCA + 1 clavija de S-Video en el caso de dispositivos de S-Video (figura 4).

•Las unidades VCR HiFi necesitan adaptadores de Scart a 6 clavijas RCA para vídeo normal (figura 3), o de Scart a 4 clavijas de audio y + 2 clavijas de S-Video para S-Video. Lea con atención las instrucciones del adaptador para averiguar qué clavijas son para la señal de grabación que llega al VCR (conectar con los conectores Video Out del AVR) y para la de reproducción que sale del VCR (conectar con los conectores Video In del AVR). Distinga entre las señales de audio y vídeo. Consulte a su proveedor en caso de duda.

•Si se utilizan sólo dispositivos de vídeo normales, el monitor de TV necesita sólo un adaptador de 3 clavijas RCA a Scart (figura 3). Si también se usan dispositivos de S-Video, se necesita además un adaptador de 2 clavijas RCA + 1 de S-Video a Scart (figura 6) conectado a la entrada Scart del televisor.

Tenga en cuenta que sólo las clavijas de vídeo (la clavija Cinch ”amarilla” de la figura 3 y la de S-Video en la figura 6) debe conectarse a la Salida TV Monitor del AVR, y el volumen del televisor debe estar al mínimo.

Nota importante sobre cables adaptadores:

Si los conectores Cinch del adaptador empleado están etiquetados, conecte siempre las clavijas de audio y vídeo ”In” (entrada) a las tomas de audio y vídeo ”In” correspondientes del AVR 7500. Si no llevan etiquetas, preste atención a las direcciones del flujo de señal mostradas en los diagramas anteriores y en las instrucciones del adaptador. Si tiene alguna duda, consulte a su proveedor.

NOTAS IMPORTANTES PARA

CONEXIONES DE S-VIDEO:

1.Sólo deben conectarse los conectores S-Video In/Out (entrada/salida) de los dispositivos S-Video al AVR 7500, pero NUNCA los conectores de entrada y salida de vídeo normal y S-Video al mismo tiempo (excepto para TV, consulte el gráfico de abajo).

Cuando se hacen ambas conexiones, sólo se visualiza en pantalla la señal de S-Video.

2.Como la mayoría de unidades AV, el

AVR 7500 no convierte la señal de Vídeo a S- Vídeo o viceversa. Por ello, es necesario realizar las dos conexiones entre el AVR 7500 y el televisor, si van a utilizarse fuentes de vídeo y de S- Video, además de seleccionar la correspondiente entrada del televisor.

16 INSTALACIÓN Y CONEXIONES
