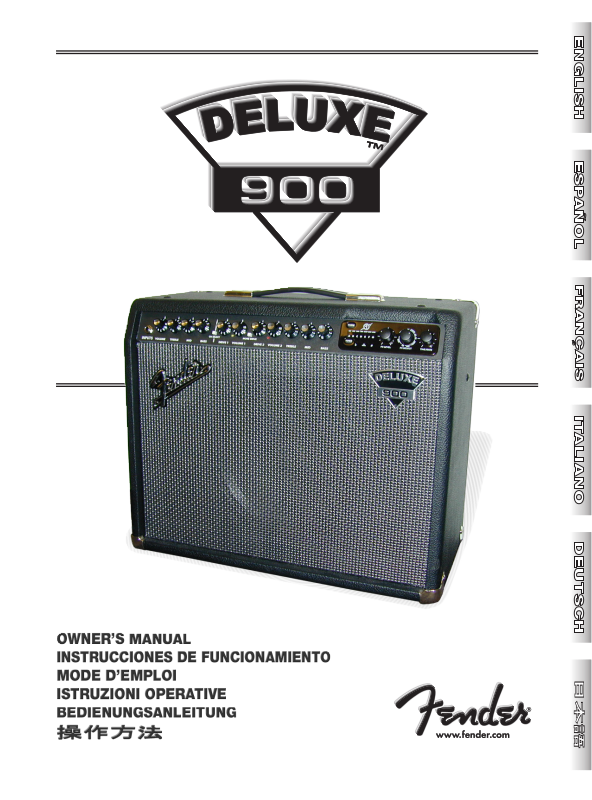

Fender Deluxe-900 Operation Manual

0 (0)

ENGLISH - PAGES . . . . . . 6-7

ESPAÑOL - PAGINAS . . . . 8-9

FRANÇAIS - PAGES . . . . . 10-11

ITALIANO - PAGINE . . . . . 12-13

DEUTSCH

- SEITEN . . . . . 14-15

. . . . . . . . . . 16-17

FCC Compliance Notice:

This equipment has been tested and found to comply within the limits for a Class B digital device,

pursuant to Part 15 of the FCC rules. These limits are designed to provide a reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency energy and if not used in accordance with the instructions, may cause

harmful interference to radio communications and there is no guarantee that interference will not occur in a particular installation. If this equipment

does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more of the following measures: reorient or relocate the receiving antenna, increase the

separation between the equipment and receiver, connect the equipment into an outlet on a circuit different from that of the receiver. Consult the

dealer or an experienced radio/TV technician if help is needed.

Important Safety Instructions

This symbol warns the user of dangerous voltage levels

localized within the enclosure.

This symbol advises the user to read all accompanying

literature for safe operation of the unit.

∆ Read, retain, and follow all instructions. Heed all warnings.

∆ Only connect the power supply cord to an earth grounded AC

receptacle in accordance with the voltage and frequency ratings

listed under INPUT POWER on the rear panel of this product.

∆ WARNING: To prevent damage, fire or shock hazard, do not

expose this unit to rain or moisture.

∆ Unplug the power supply cord before cleaning the unit exterior

(use a damp cloth only). Wait until the unit is completely dry

before reconnecting it to power.

∆ During operation: Maintain at least 6 inches (15.25 cm) of

unobstructed air space around the unit to allow for proper

ventilation and cooling of the unit; do not block any vents in the

unit chassis. Also, if rack mounted, remove the rack enclosure

front and rear covers and leave empty one full rack space above

the unit.

∆ This product should be located away from heat sources such as

radiators, heat registers, or other products that produce heat.

∆ This product may be equipped with a polarized plug (one blade

wider than the other). This is a safety feature. If you are unable

to insert the plug into the outlet, contact an electrician to replace

your obsolete outlet. Do not defeat the safety purpose of this

plug.

∆ Protect the power supply cord from being pinched or abraded.

∆ This product should only be used with a cart or stand that is

recommended by the manufacturer.

∆ The power supply cord of this product should be unplugged from

the outlet when left unused for a long period of time, or during

electrical storms.

∆ This product should be serviced by qualified service personnel

when: the power supply cord or the plug has been damaged; or

objects have fallen, or liquid has been spilled onto the product;

or the product has been exposed to rain; or the product does not

appear to operate normally or exhibits a marked change in

performance; or the product has been dropped, or the enclosure

damaged.

∆ Do not drip nor splash liquids, nor place liquid filled containers on

the unit.

∆ CAUTION: No user serviceable parts inside, refer servicing to

qualified personnel only.

∆ Fender

amplifiers and loudspeaker systems are capable of

producing very high sound pressure levels which may cause

temporary or permanent hearing damage. Use care when

setting and adjusting volume levels during use.

Instrucciones Importantes de Seguridad

Este símbolo advierte al usuario de la presencia de

niveles peligrosos de voltaje dentro de la carcasa del

aparato.

Este símbolo advierte al usuario de que debería leer

todos los documentos que acompañan a este aparato

para un manejo seguro del mismo.

∆ Lea, conserve y siga lo indicado en las instrucciones. Observe

todas las advertencias.

∆ Conecte el cable de corriente solo a una salida de corriente con

toma de tierra y cuyo voltaje y frecuencia se correspondan con

lo indicado en la etiqueta INPUT POWER que está en el panel

trasero de este aparato.

∆ PRECAUCION: Para evitar daños, incendios o descargas

eléctricas, no permita que este aparato quede expuesto a la

lluvia o la humedad.

∆ Desconecte el cable de corriente cuando vaya a limpiar la

superficie exterior de este aparato (use solo un trapo

ligeramente húmedo). Antes de volver a conectar el cable de

corriente, espere hasta que la unidad esté completamente seca.

∆ Deje un espacio libre de al menos 6 pulgadas (15.24 cm) por

detrás de esta unidad para permitir una correcta ventilación y

refrigeración de la misma.

∆ Debería situar este aparato lejos de fuentes de calor como

radiadores, hornos, calentadores u otros aparatos que

produzcan calor.

∆ Este aparato puede que esté equipado con un enchufe

polarizado (un borne más ancho que el otro). Esto es una

medida de seguridad. Si no lo puede introducir en su salida de

corriente, póngase en contacto con un electricista para que le

sustituya su salida anticuada. Nunca cambie el enchufe del

aparato ya que esto anularía el sistema de seguridad.

∆ Evite que el cable de alimentación pueda quedar aplastado o

muy retorcido.

∆ Este producto solo debería ser usado con un soporte o bastidor

que haya sido recomendado por el propio fabricante.

∆ Desconecte el cable de alimentación de este aparato de la salida

cuando no lo vaya a usar durante un largo tiempo o durante las

tormentas eléctricas.

∆ Este aparato debería ser revisado por el servicio técnico oficial

cuando: El cable de alimentación o el enchufe se hayan dañado;

o se hayan introducido objetos o líquidos dentro del producto; o

este aparato haya quedado expuesto a la lluvia; o el producto dé

muestras de no funcionar correctamente o se observe un

evidente cambio en su rendimiento; o el aparato haya caído al

suelo o su carcasa se haya dañado.

∆ No derrame líquidos, ni coloque objetos que los contengan sobre

este aparato.

∆ PRECAUCION: Dentro de este aparato no hay piezas

susceptibles de ser reparadas por el usuario; dirija cualquier

reparación solo al servicio técnico oficial.

∆ Los amplificadores Fender

son capaces de producir niveles de

presión sonora muy elevados que pueden provocar daños

temporales o permanentes en el oído. Ajuste los niveles de

volumen con cuidado cuando use este aparato.

Consignes de Sécurité Importantes

Ce symbole prévient l’utilisateur de tensions électriques

dangereuses présentes dans l’appareil.

Ce symbole conseille à l’utilisateur de lire les

instructions fournies pour éviter tout danger d’utilisation

du produit.

∆ Lisez, respectez et conservez les instructions. Respectez toutes

les mises en garde.

∆ Utilisez uniquement le cordon secteur fourni. Utilisez une

connexion secteur pourvue d’une mise à la terre. Veillez à ce que

la tension secteur et la fréquence de votre zone géographique

correspondent à celles indiquées sous la sérigraphie INPUT

POWER située en face arrière.

∆ ATTENTION : Pour éviter tout dommage, risque d’incendie ou

d’électrocution, ne pas exposer cet appareil à la pluie ou à

l’humidité.

∆ Déconnectez le cordon de la prise secteur avant de nettoyer

l’extérieur de l’appareil (utilisez un tissu humide uniquement).

Attendez que le produit soit complètement sec avant de le

replacer sous tension.

∆ Veillez à laisser un vide d’au moins 15 cm derrière l’appareil pour

assurer sa ventilation et son refroidissement.

∆ Ce produit doit être éloigné des sources de chaleur comme les

radiateurs, ou de toute autre source dégageant de la chaleur.

∆ Si ce produit est équipé d’une borne de terre, veillez à la

conserver. Cette borne de terre assure votre protection. Si les

prises murales ne sont pas équipées de la terre, contactez un

électricien et faites les changer.

∆ Protégez le cordon secteur pour qu’il ne soit pas pincé ou pour

éviter que les personnes marchent dessus.

∆ Ce produit ne doit être utilisé qu’avec un chariot de transport ou

un support préconisé par le fabricant.

∆ Si vous n’utilisez pas ce produit pendant longtemps ou en cas

d’orage, débranchez le cordon du secteur.

∆ Ce produit doit être réparé par un personnel qualifié lorsque : Le

cordon ou l’embase secteur sont endommagés; Un objet ou un

liquide s’est infiltré dans le produit; Le produit a été exposé à la

pluie; Le produit ne semble pas fonctionner correctement ou

dénote une baisse de performances; Le produit est tombé ou

son boîtier a été endommagé

∆ Ne pas projeter de liquides sur le produit. Ne pas poser de

récipients contenant un liquide sur l’appareil.

∆ ATTENTION : Ce produit ne contient aucune pièce pouvant être

remplacée par l’utilisateur. Les réparations doivent être confiées

à un personnel qualifié uniquement.

∆ Les amplificateurs Fender

peuvent produire des niveaux

sonores très élevés pouvant causer des dommages à votre

audition et à celle des tiers. Réglez le volume avec modération.

Istruzioni Importanti di Sicurezza

Questo simbolo indica la presenza di tensione

pericolosa all'interno della cassa.

Questo simbolo indica l'importanza per l'utilizzatore

della lettura di tutta la documentazione allegata al

prodotto, finalizzata all'utilizzo sicuro del dispositivo.

∆ Leggere, conservare ed attenersi alle istruzioni, specialmente

alle comunicazioni di avvertimento.

∆ Effettuare il collegamento dell'apparecchio ad una presa

idonea CA munita di messa a terra e con caratteristiche di

tensione e di frequenza corrispondenti ai valori indicati sul

retro dell'apparecchio alla voce INPUT POWER.

∆ ATTENZIONE: Non esporre l'apparecchio a pioggia o umidità,

al fine di evitare pericoli di danneggiamento, incendio, o

scosse elettriche.

∆ Prima di effettuare la pulizia della scatola esterna

dell'apparecchio, scollegare il cavo di alimentazione dalla

presa (utilizzare solamente un panno umido). Prima di

ricollegare l'apparecchio alla presa, assicurarsi che il

dispositivo sia completamente asciutto.

∆ Lasciare uno spazio libero dietro all'apparecchio di almeno

15,24 cm per permettere una giusta ventilazione e

raffreddamento dell'apparecchio.

∆ Posizionare l'apparecchio lontano da fonti di calore come

radiatori, diffusori di aria calda, o comunque altri apparecchi

che producono calore.

∆ Per fornire maggiore sicurezza, questo apparecchio può

essere dotato di spina polarizzata (uno spinotto piatto più largo

dell'altro). Se impossibilitati ad inserirlo nella presa, contattare

un elettricista per la sostituzione della vostra presa elettrica.

Non annullare la finalità di sicurezza di questo dispositivo

eliminandolo.

∆ Proteggere il cavo di alimentazione al fine di evitare abrasioni,

strappi o schiacciamento dello stesso.

∆ Dotare questo apparecchio unicamente di carrello o supporto

raccomandati dal produttore.

∆ Nel corso di tempeste elettriche o in caso di prolungati periodi

di inattività, scollegare il cavo di alimentazione dalla presa.

∆ La manutenzione dell'apparecchio dovrà essere affidata a

tecnici specializzati nei seguenti casi: danneggiamento del

cavo di alimentazione, caduta di oggetti o liquidi

sull'apparecchio, esposizione dell'apparecchio alla pioggia,

funzionamento anomalo dell'apparecchio o con prestazioni

alterate, caduta dell'apparecchio o cassa danneggiata.

∆ Proteggere l'apparecchio da schizzi e gocciolamenti e non

appoggiare contenitori di liquidi sull'apparecchio stesso.

∆ IMPORTANTE: L'apparecchio non contiene al suo interno

dispositivi finalizzati all'utilizzo dello stesso. Affidare la

manutenzione unicamente a personale qualificato.

∆ Gli amplificatori

Fender

sono in grado di produrre elevati livelli

di pressione acustica (SPL) in grado di causare danni

temporanei o permanenti all'udito. Fare quindi attenzione

durante la regolazione del livello acustico in fase di utilizzo.

∆

15.24 cm

W ichtige Sicherheitsvorkehrungen

Dieses Symbol warnt Sie vor gefährlichen

Spannungen im Innenraum des Gehäuses.

Dieses Symbol fordert Sie zum Lesen der

Begleittexte für einen sicheren Gerätebetrieb auf.

∆ Lesen, befolgen und bewahren Sie alle Anweisungen auf.

Beachten Sie alle Warnungen.

∆ Verbinden Sie das Netzkabel nur mit einer geerdeten

Netzsteckdose entsprechend den Spannungs- und Frequenz-

Nennwerten, die unter INPUT POWER auf der

Produktrückseite angegeben sind.

∆ WARNUNG: Um Beschädigungen, Brände oder Stromschläge

zu verhindern, setzen Sie das Gerät weder Regen noch

Feuchtigkeit aus.

∆ Ziehen Sie den Netzstecker, bevor Sie die Geräte-Oberfläche

säubern (nur feuchtes Tuch). Warten Sie, bis das Gerät völlig

trocken ist, bevor Sie es wieder ans Netz anschließen.

∆ Lassen Sie hinter dem Gerät mindestens 15,24 cm (6”)

Freiraum, um eine ausreichende Belüftung und Kühlung

sicherzustellen.

∆ Stellen Sie das Produkt in ausreichender Entfernung von

Wärmequellen, wie Heizkörpern, Wärme-klappen oder

anderen Geräten auf, die Hitze erzeugen.

∆ Dieses Produkt ist eventuell mit einem polarisierten Stecker

(unterschiedlich breite Pole) ausgerüstet. Dies ist eine

Sicherheitsfunktion. Wenn der vorhandene Stecker nicht in

Ihre Steckdose passt, lassen Sie die veraltete Steckdose von

einem Elektriker ersetzen. Setzen Sie die Sicherheitsfunktion

des Steckers nicht außer Kraft.

∆ Das Netzkabel darf nicht geknickt oder abgeschürft werden.

∆ Dieses Produkt sollte nur mit den vom Hersteller empfohlenen

Wagen oder Ständern benutzt werden.

∆ Das Netzkabel des Produkts sollte bei längerem

Nichtgebrauch oder bei Gewittern aus der Netzsteckdose

gezogen werden.

∆ Dieses Produkt sollte von qualifiziertem Wartungspersonal

gewartet werden, wenn: Netzkabel oder Netzstecker

beschädigt wurden oder; Objekte oder Flüssigkeiten ins

Produkt gelangt sind oder; das Produkt dem Regen

ausgesetzt war oder; das Produkt nicht normal funktioniert

oder sein Betrieb sich deutlich verändert hat oder; das Produkt

fallen gelassen wurde oder das Gehäuse beschädigt wurde.

∆ Verschütten Sie keine Flüssigkeiten und stellen Sie keine

Behälter mit Flüssigkeit auf das Gerät.

∆ VORSICHT: Die inneren Bauteile können nur von

qualifiziertem Fachpersonal gewartet werden.

∆

Fender

Verstärker können sehr hohe Schalldruckpegel

erzeugen, die zu vorübergehenden oder dauerhaften

Hörschäden führen können. Gehen Sie beim Einstellen der

Pegel vorsichtig vor.

™™

Your new Deluxe™ 900 amplifier delivers world–class Fender

tone and world–standard Fender

DSP technology:

• 90W output power @ 4 ohms

• Seven Timbre filters for total tone control

• Digital Signal Processing

• 16 FX SELECTIONS

• Separate FX LEVEL and TIME/RATE controls

• Selectable Normal and Drive channels with independent

volume and tone controls

• Selectable Drive 1 and Drive 2 channels for two independently

adjustable distortion channels.

• PRE AMP OUT and POWER AMP IN jacks

•

• Built in Tuner

• 3-button FOOTSWITCH (included) enables remote activation of:

(1) Channel Select, (2) Drive Select, (3) Effects

Thank you for choosing Fender

The W

orld’

s most popular instr

ument amplifiers—since 1946

A. INPUTS - Plug-in connection for your guitar.

B. VOLUME - Adjusts the loudness of the Normal channel.

C. TREBLE / MIDDLE / BASS - Adjusts the high–, middle– and

low–frequency tone of the Normal channel.

D. CHANNEL SELECT -

OUT Normal channel {B–C}

IN Drive channels {E–J}

E. DRIVE 1 - Adjusts the distortion level of the Drive 1 channel.

F. VOLUME 1 - Adjusts the overall loudness of the Drive 1

channel.

G. DRIVE SELECT - Press CHANNEL SELECT {D} in to

activate DRIVE SELECT.

OUT Drive 1 channel {E–F, J}

IN Drive 2 channel {H–I, J}

H. DRIVE 2 - Adjusts the distortion level of the Drive 2 channel.

I. VOLUME 2 - Adjusts the overall loudness of the Drive 2

channel.

J. TREBLE / MID / BASS - Adjusts the high–, middle– and

low–frequency tone of the Drive channels.

K. TIMBRE - Press repeatedly to select an amp character as

indicated by the LEDs. Your selection is stored and

automatically activated for each channel (Normal, Drive 1,

Drive 2).

TIMBRE FILTERS: These pre-set Equalizer curves allow the

Dyna–Touch amps to create seven very different voices on

each channel. FLAT—Preamp and Power Amp signal

without further equalization. BRIGHT—Treble boost,

especially effective for brightening the tone of double–coil

pickups. DARK—Treble cut, especially effective for

traditional Jazz tones with the Normal channel. DEEP—

Bass boost, especially effective for beefing up the tone of

single–coil pickups. SCOOP—A severe low–mid scoop with

bass boost designed for modern distortion tones.

SQUAWK—A strong mid peak reminiscent of a partially

depressed Wah–Wah pedal; great for distorted solos that

need to cut through the mix. ACOUSTIC—Simulates the

sound of an acoustic–electric guitar with extreme high treble

boost and bass boost; best with the Normal channel. Note:

This much Timbre flexibility requires that you use a little

common sense! It is possible to get “too much of a good

thing,” such as undesirable treble harshness or bass

boominess depending on your particular guitar, playing style

and knob settings.

L. TUNER - Activates the tuner and mutes audio output. Strike

a string and the top row of LEDs indicate the nearest note.

Sharp/flat notes are indicated by two LEDs; for example, A

and B light up to indicate A sharp (B flat). The bottom row

of LEDs indicate fine tuning.

M. EFFECTS LEVEL - Adjusts the level of the active effect.

N. EFFECTS SELECT - Selects the active effect (see next

page).

O. TIME/RATE - Adjusts the interval length / modulation speed

of the active effect (see next page).

Rear Panel

POWER SWITCH - Switches the amplifier

on / off.

Q. POWER CORD SOCKET - Connect the included

power cord in accordance with the voltage and

frequency ratings listed on the rear panel of your

amplifier.

R. PRE AMP OUT / POWER AMP IN -

fects Loop - Connect PRE AMP OUT to an effects device

input, then connect the effects device output to PWR AMP

IN.

Multiple Amps - Connect the primary unit’s PRE AMP OUT

to the auxiliary unit’s PWR AMP IN. The primary unit is used

to control all auxiliary units.

Recording or Reinforcement - Connect PRE AMP OUT to

the input jack of sound equipment.

Use TS (Tip-Sleeve) standard type plugs with

these jacks. The PRE AMP OUT signal includes

onboard tone shaping and DSP effects processing.

S. FOOTSWITCH - Connect the

3-button Fender footswitch (included) at

this jack to enable remote switching of

CHANNEL SELECT, DRIVE SELECT,

EFFECTS. When plugged in, the footswitch buttons

override the corresponding front panel controls.

wwwwww

ffee nnddeerr..ccoomm

✧

wwwwww

..mm rr ggee aa rrhheeaadd..nneett

+ 14 hidden pages
