eXperience 550

| Instrukcja obsługi |

Page 2

Page 3

WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Podczas użytkowania urządzenia elektrycznego, powinny być zachowane podstawowe środki bezpieczeństwa, włacznie z następującymi:

Ta maszyna została zaprogramowana wyłącznie do użytku domowego.

Przeczytaj wszystkie instrukcje przed rozpoczęciem pracy z maszyną.

NIEBEZPIECZEŃSTWO — Aby wyeliminować ryzyko porażenia prądem:

1. Nigdy nie wolno zostawiać maszyny do szycia bez nadzoru, jeżeli jest ona podłączona do sieci. Zawsze od razu po zakończeniu pracy i przed czyszczeniem należy wyjąć wtyczkę maszyny z gniazdka.

OSTRZEŻENIE — Aby ograniczyć ryzyko poparzenia, pożaru, porażenia prądem lub obrażeń:

1. Maszyna nie jest przeznaczona do zabawy. Gdy urządzenie używane jest przez dzieci lub w ich obecności, konieczny jest nadzór osoby dorosłej.
Maszyna powinna być używana zgodnie z jej przeznaczeniem opisanym w niniejszej instrukcji. Należy używać tylko wyposażenia rekomendowanego przez producenta i opisanego w niniejszej instrukcji.
Nie wolno używać maszyny, gdy: uszkodzony jest przewód lub wtyczka, urządzenie działa niewłaściwie na skutek upuszczenia lub uszkodzenia, urządzenie wcześniej wpadło do wody. Gdy zaistnieją powyższe okoliczności, maszynę należy zanieść do najbliższego autoryzowanego przedstawiciela lub centrum serwisowego, aby tam dokonano naprawy, przeglądu lub regulacji.
4. Nie wolno korzystać z urządzenia, jeśli którykolwiek z otworów wentylacyjnych jest zablokowany. Należy dbać o to, by otwory wentylacyjne maszyny oraz rozrusznika nożnego były wolne od zalegającego kurzu.
5. Nie wolno wtykać ani wkładać żadnych obcych obiektów do otworów w maszynie.
6. Nie wolno używać maszyny na wolnym powietrzu.
7. Nie wolno obsługiwać maszyny w miejscach, gdzie używane są produkty w aerozolu (sprayu) oraz tam, gdzie stosowano tlen.
8. Aby odłączyć urządzenie od zasilania, należy wyłączyć wszystkie przełączniki, a następnie wyjąć wtyczkę.
9. Nie wolno odłączać urządzenia od zasilania ciągnąc za przewód. Aby wyłączyć maszynę z sieci należy chwycić za wtyczkę a nie za przewód.
10. Należy trzymać palce z daleka od ruchomych części urządzenia, szczególnie od igły.
11. Zawsze należy używać odpowiedniej płytki ściegowej. Użycie niewłaściwej płytki może spowodować złamanie igły.
12. Nie wolno używać wygiętych igieł.
13. Nie wolno ciągnąć ani popychać materiału podczas szycia, gdyż może to spowodować wygięcie się lub złamanie igły.
14. Należy wyłączyć maszynę podczas wszelkich czynności regulacyjnych przy igle, takich jak nawlekanie igły, zmiana igły, nawlekanie szpulki bębenka, wymiana stopki dociskowej, itd.
15. Należy zawsze wyciągnąć wtyczkę maszyny z gniazdka przy zdejmowaniu obudowy, smarowaniu lub przy jakiejkolwiek czynności konserwacyjnej podanej w instrukcji.

NALEŻY ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI

Tylko dla Europy

Ta maszyna do szycia może być używana przez dzieci od 8 roku życia oraz osoby niepełnosprawne ruchowo, sensorycznie lub psychicznie, a także osoby bez odpowiedniej wiedzy i doświadczenia, o ile znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały odpowiednio poinstruowane oraz rozumieją zagrożenia związane z używaniem maszyny. Dzieci nie powinny bawić się maszyną. Czyszczenie i konserwacja maszyny nie powinna być wykonywana przez dzieci bez nadzoru.

W przypadku wyzbycia się maszyny, musi być ona bezpiecznie zutylizowana zgodnie z prawem krajowym odnośnie produktów elektrycznych. W razie wątpliwości skontaktuj się ze sprzedawcą.

Page 4

SPIS TREŚCI

PODSTAWOWE ELEMENTY

Nazwy części	3
Wyposażenie standardowe	4
Stolik powiększający pole pracy	5
Wykaz ściegów	5
PRZYGOTOWANIE DO SZYCIA
Podłączenie do źródła zasilania	6
Zanim użyjesz maszyny	6
Instrukcja obsługi	6
Kontrola prędkości szycia	7
Suwak regulacji prędkości szycia	7
Rozrusznik nożny	7
Stolik (osłona wolnego ramienia)	7
Wolne ramię	7

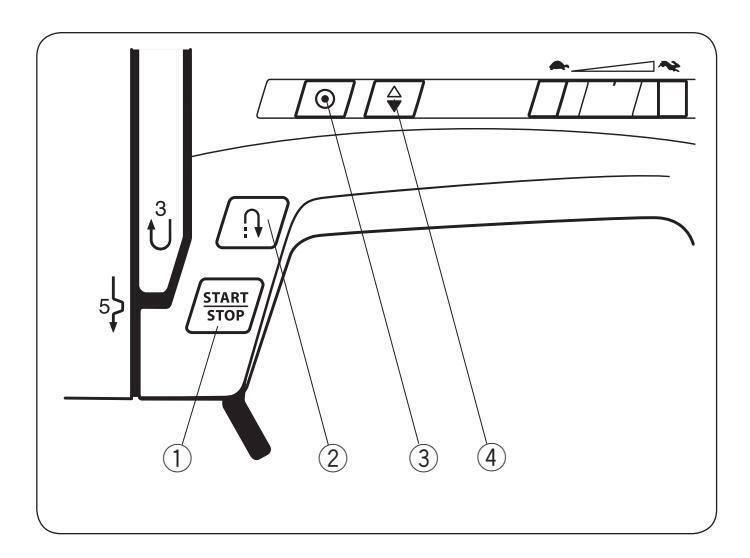

Przyciski funkcyjne w maszynie	8
Przycisk start/stop	8
Przycisk szycia wstecz	8
Przycisk ryglowania ściegu	8

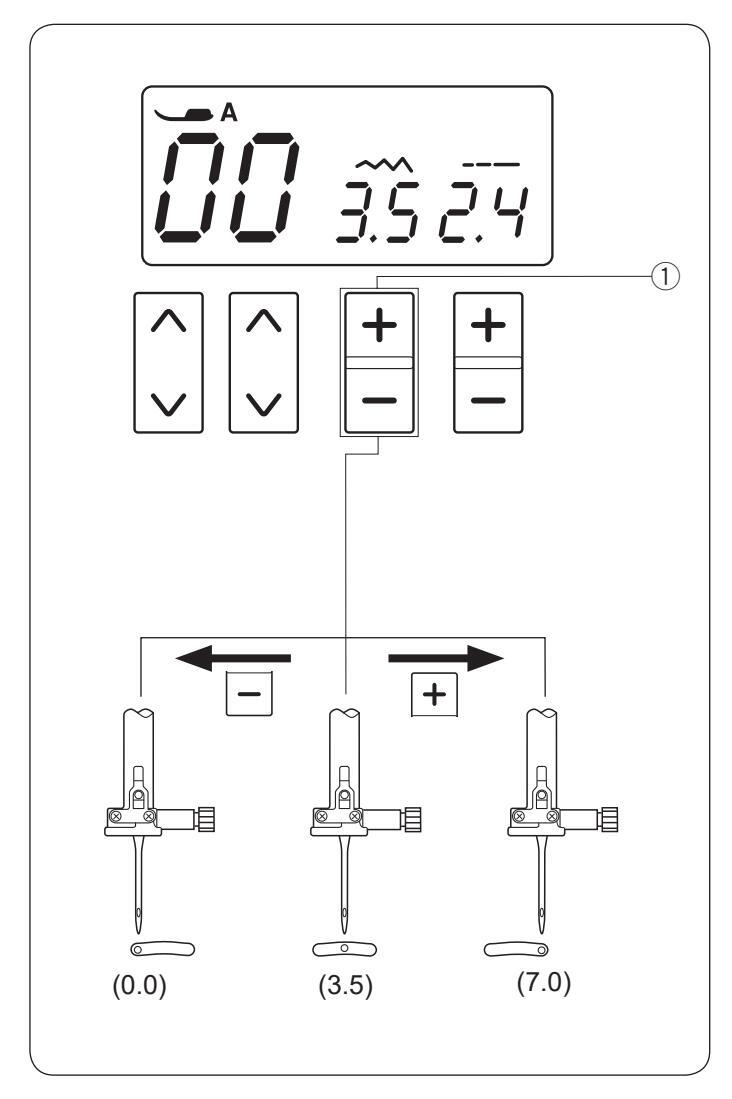

Przycisk pozycjonowania igły	8
Wyswietlacz LCD	9
Wybor sciegow	9
Przyciski bezposredniego wyboru sciegu	9
	9
Przycisk regulacji długości sciegu	9 10
	10

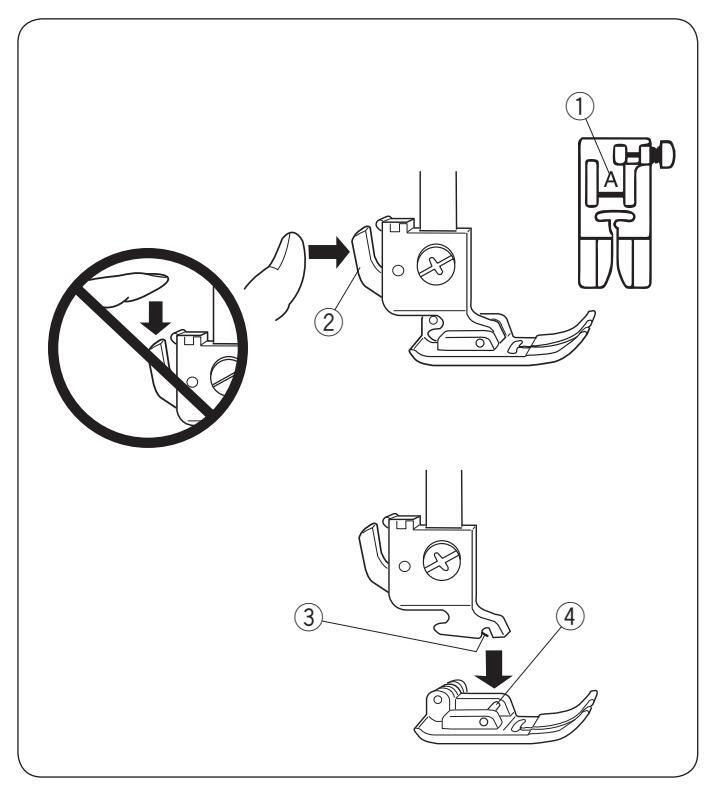

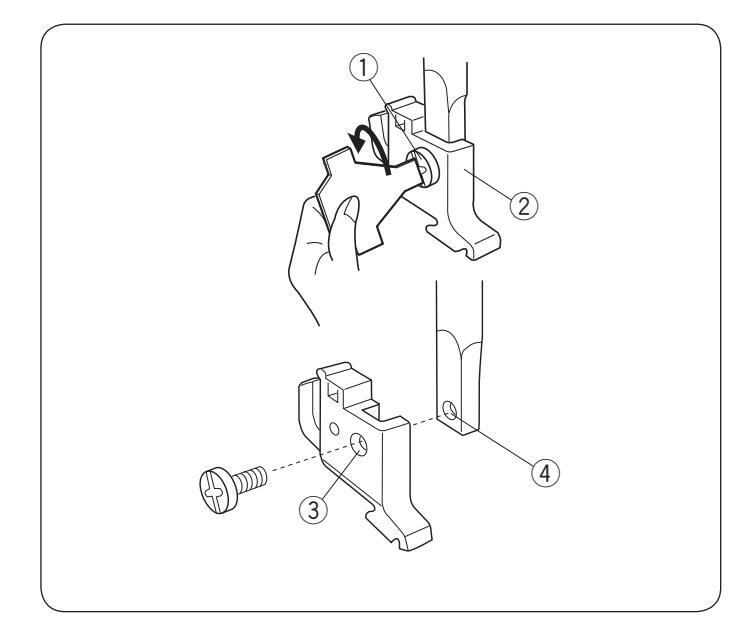

Wymiana stopki	. 10
	. 10
	10
Regulacja naprężenia nici przy ściogu prostym	-1Z
Regulacja naprężenia nici przy ściegu prostym
Regulacja hapiężenia nici przy sciegu zygzakowym . Podnoszenie i opuszczenie zabków transportera	12
	. 15
W/vmiana idv	1/
Wymiana igły	. 14
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki	. 14 . 14 . 15
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanje nici na szpulke bebenka 15	. 14 . 14 . 15 17
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 14 . 15 17 .15
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 14 . 15 17 . 15 . 16
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 14 . 15 . 15 . 15 . 16 . 17
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 14 . 15 . 17 . 15 . 16 . 17 . 18
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 14 . 15 . 15 . 15 . 15 . 16 . 17 . 18
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 14 . 15 . 17 . 15 . 16 . 17 . 18 . 19 . 20
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 14 . 15 . 15 . 15 . 16 . 17 . 18 . 19 . 20 . 21
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 14 . 15 . 17 . 15 . 16 . 17 . 18 . 19 . 20 . 21
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 . 15 . 15 . 15 . 16 . 17 . 18 . 20 . 21 . 21
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka Myjmowanie szpulki Nawijanie szpulki Umieszczanie szpulki Nawlekanie maszyny Nawlekacz igły Wyciąganie nitki z bębenka Tryb ustawień Ustawienie pozycji zatrzymania igły Czas automatycznego wyłączenia PODSTAWY SZYCIA	. 14 . 14 . 15 . 17 . 15 . 16 . 17 . 18 . 20 . 21 . 21
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka Myjmowanie szpulki Nawijanie szpulki Umieszczanie szpulki w bębenku Nawlekanie maszyny Nawlekacz igły Wyciąganie nitki z bębenka Tryb ustawień Ustawienie pozycji zatrzymania igły Czas automatycznego wyłączenia PODSTAWY SZYCIA Rodzaje ściegów prostych	. 14 . 14 . 15 . 17 . 15 . 16 . 17 . 18 . 20 . 21 . 21 . 21
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 15 -17 . 15 16 . 17 . 18 . 19 . 20 . 21 . 21 . 21 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 15 -17 15 16 . 17 . 15 . 16 . 17 . 18 . 19 . 20 . 21 . 21 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 15 -17 15 16 . 17 . 18 . 19 . 20 . 21 . 21 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 15 -17 15 16 . 17 . 18 . 19 . 21 . 21 . 21 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 14 15 -17 15 16 . 17 . 18 . 19 . 20 . 21 . 21 . 22 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 14 15 -17 15 16 . 17 . 18 . 19 . 20 . 21 . 21 . 22 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 15 -17 15 16 . 17 . 18 . 20 . 21 . 22 . 22 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 15 -17 15 16 . 17 . 18 . 19 . 20 . 21 . 21 . 22 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 15 15 16 . 17 . 18 . 19 . 20 . 21 . 21 . 21 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka	. 14 15 15 16 . 17 . 18 . 19 . 20 . 21 . 21 . 21 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka Nawijanie szpulki Nawijanie szpulki Umieszczanie szpulki w bębenku Nawlekanie maszyny Nawlekacz igły Wyciąganie nitki z bębenka Tryb ustawień Ustawienie pozycji zatrzymania igły Czas automatycznego wyłączenia PODSTAWY SZYCIA Rodzaje ściegów prostych Rozpoczęcie szycia Zakończenie ściegu Ucinanie nici Zmiana kierunku szycia Szycie od krawędzi grubych tkanin Linie prowadzące Obrót na igle pod kątem prostym Regulacja długości ściegu Ściegi proste 25 Ściegi ze standardowym ryglem	. 14 . 14 . 15 . 17 . 15 . 16 . 17 . 18 . 19 . 20 . 21 . 21 . 21 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka Nawijanie szpulki Nawijanie szpulki Umieszczanie szpulki w bębenku Nawlekanie maszyny Nawlekacz igły Wyciąganie nitki z bębenka Tryb ustawień Ustawienie pozycji zatrzymania igły Czas automatycznego wyłączenia PODSTAWY SZYCIA Rodzaje ściegów prostych Rozpoczęcie szycia Zakończenie ściegu Ucinanie nici Zmiana kierunku szycia Szycie od krawędzi grubych tkanin Linie prowadzące Obrót na igle pod kątem prostym Regulacja położenia igły Regulacja długości ściegu Ściegi proste 25 Ścieg z standardowym ryglem Ścieg z ryglem automatycznym	. 14 . 14 . 15 . 17 . 15 . 16 . 17 . 18 . 19 . 20 . 21 . 21 . 22 . 22 . 22 . 22 . 22 . 23 . 24 . 24 . 25 . 25 . 25
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka Nawijanie szpulki Nawijanie szpulki Umieszczanie szpulki w bębenku Nawlekanie maszyny Nawlekanie maszyny Nawlekacz igły Wyciąganie nitki z bębenka Tryb ustawień Ustawienie pozycji zatrzymania igły Czas automatycznego wyłączenia PODSTAWY SZYCIA Rodzaje ściegów prostych Rodzaje ściegów prostych Rozpoczęcie szycia Zakończenie ściegu Ucinanie nici Zmiana kierunku szycia Szycie od krawędzi grubych tkanin Linie prowadzące Obrót na igle pod kątem prostym Regulacja położenia igły Regulacja długości ściegu Ściegi proste 25 Ściegi z ryglem automatycznym Ścieg z potrójny elastyczny	. 14 14 15 -17 15 16 . 17 . 18 . 20 . 21 . 22 . 22 . 22 . 22 . 22 . 22 . 23 . 23
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka Nawijanie szpulki Nawijanie szpulki Wymowanie szpulki Wawijanie szpulki Nawijanie szpulki Wawijanie szpulki Wyciąganie nitki z bębenka Tryb ustawień Ustawienie pozycji zatrzymania igły Czas automatycznego wyłączenia PODSTAWY SZYCIA Rodzaje ściegów prostych Rozpoczęcie szycia Zakończenie ściegu Ucinanie nici Zmiana kierunku szycia Szycie od krawędzi grubych tkanin Linie prowadzące Obrót na igle pod kątem prostym Regulacja położenia igły Regulacja długości ściegu Ścieg i proste 25 Ścieg z standardowym ryglem Ścieg potrójny elastyczny Ścieg potrójny elastyczny	. 14 15 15 16 . 17 . 18 . 20 . 21 . 22 . 22 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka Nawijanie szpulki Umieszczanie szpulki Wymowanie szpulki Umieszczanie szpulki Nawlekanie maszyny Nawlekacz igły Wyciąganie nitki z bębenka Tryb ustawień Ustawienie pozycji zatrzymania igły Czas automatycznego wyłączenia PODSTAWY SZYCIA Rodzaje ściegów prostych Rozpoczęcie szycia Zakończenie ściegu Ucinanie nici Zmiana kierunku szycia Szycie od krawędzi grubych tkanin Linie prowadzące Obrót na igle pod kątem prostym Regulacja płożenia igły Regulacja długości ściegu Ściegi proste 25 Ścieg z ryglem automatycznym Ścieg optrójny elastyczny Ścieg elastyczny	. 14 15 15 16 . 17 . 18 . 20 . 21 . 22 . 22 . 22 . 22 . 22 . 22 . 22
Wymiana igły Tabela doboru nici oraz igły do materiału Ustawienie szpulki Nawijanie nici na szpulkę bębenka Nawijanie szpulki Nawijanie szpulki Umieszczanie szpulki w bębenku Nawlekanie maszyny Nawlekacz igły Wyciąganie nitki z bębenka Tryb ustawień Ustawienie pozycji zatrzymania igły Czas automatycznego wyłączenia PODSTAWY SZYCIA Rodzaje ściegów prostych Rozpoczęcie szycia Zakończenie ściegu Ucinanie nici Zmiana kierunku szycia Szycie od krawędzi grubych tkanin Linie prowadzące Obrót na igle pod kątem prostym Regulacja położenia igły Regulacja długości ściegu Ścieg z tyglem automatycznym Ścieg potrójny elastyczny Ścieg obrójny elastyczny Ścieg elastyczny Ścieg obrójny elastyczny Ścieg elastyczny Ścieg obrójny elastyczny	. 14 15 15 16 . 17 . 18 . 20 . 21 . 22 . 22 . 22 . 22 . 22 . 22 . 22

Regulacia długości ściegu	27
Rodzaje ściegów obrebiających	28-29
Obrzucanie ściegiem zvozak
Trzypunktowy zygzak	28
Obrebianie	28
Ścieg dziany	29
Podwóiny ścieg owerlokowy	29
Ścieg super owerlokowy	29

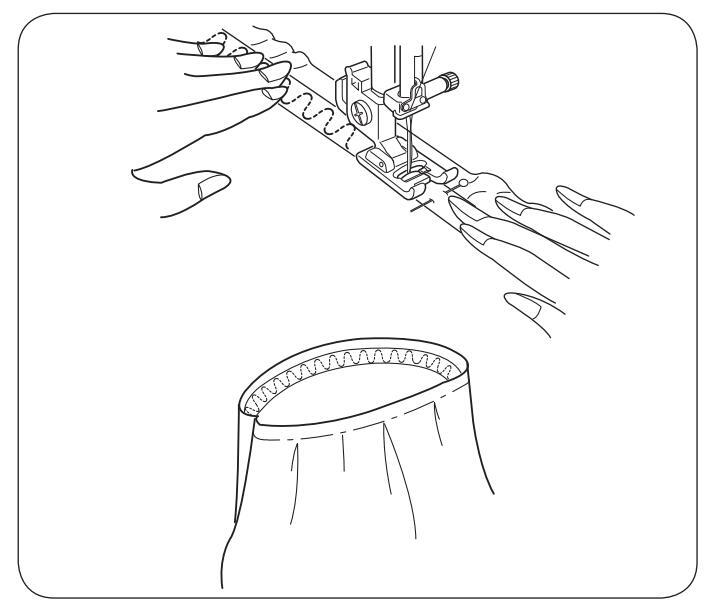

Wszywanie gumki	20

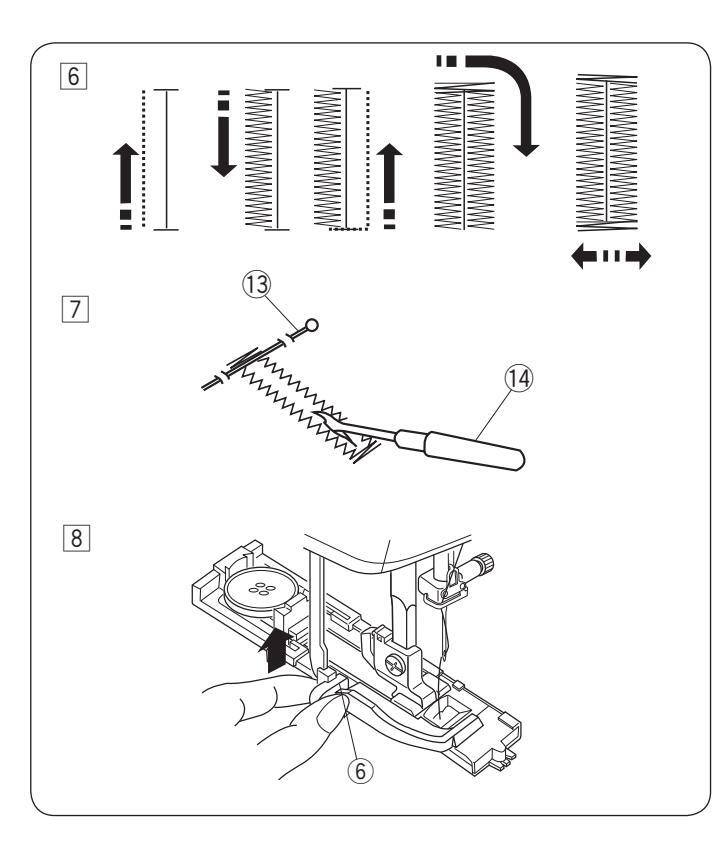

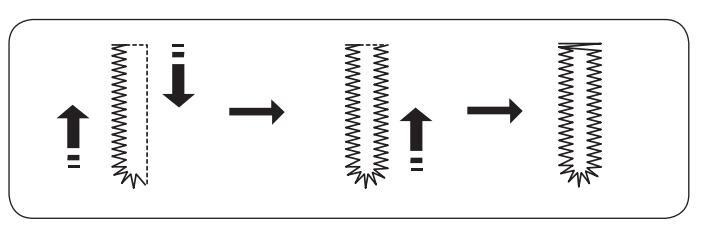

Obszwanie dziurki	31

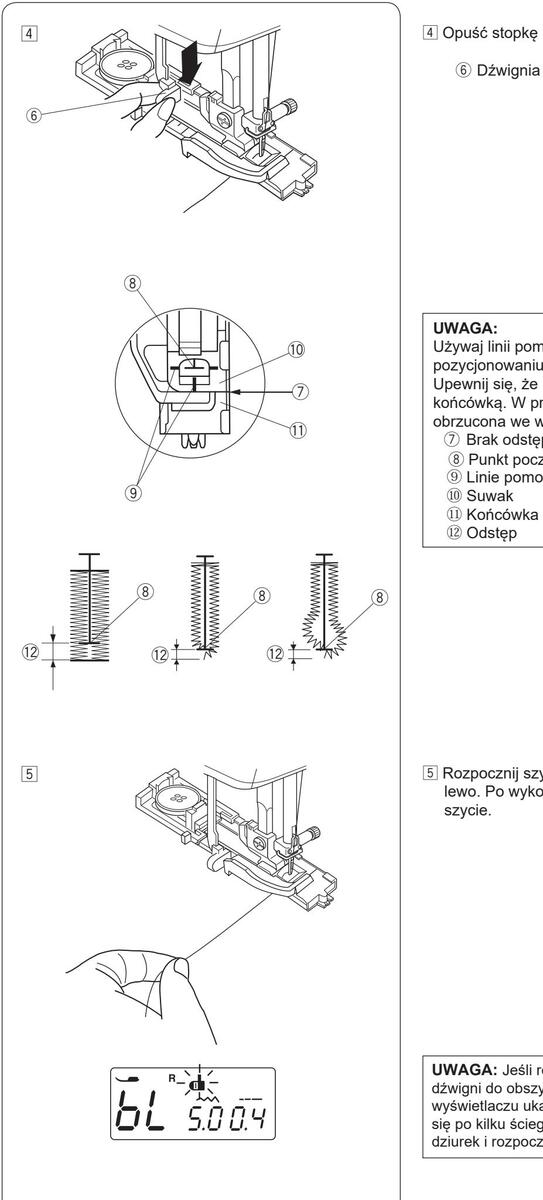

Dziurka prostokatna	32_35
Regulowanie szerokości dziurki	34

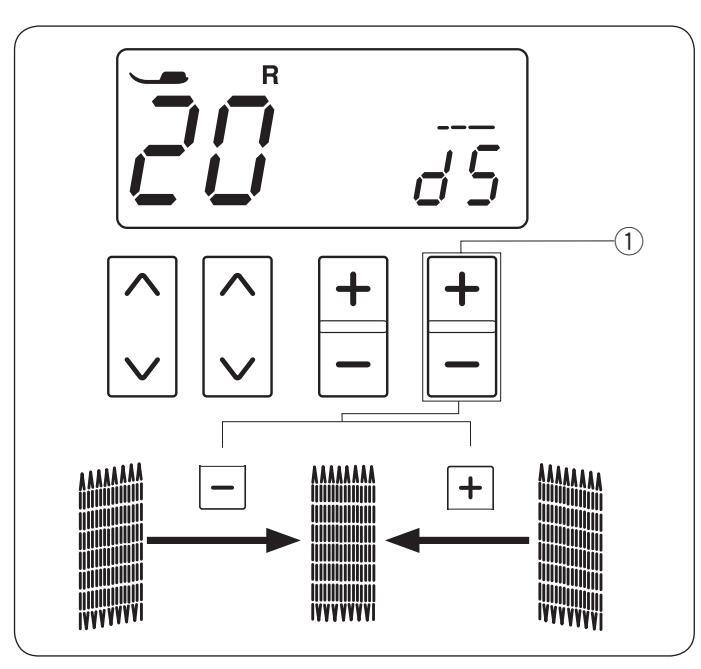

Regulowanie gestości ściegów w dziurce	34

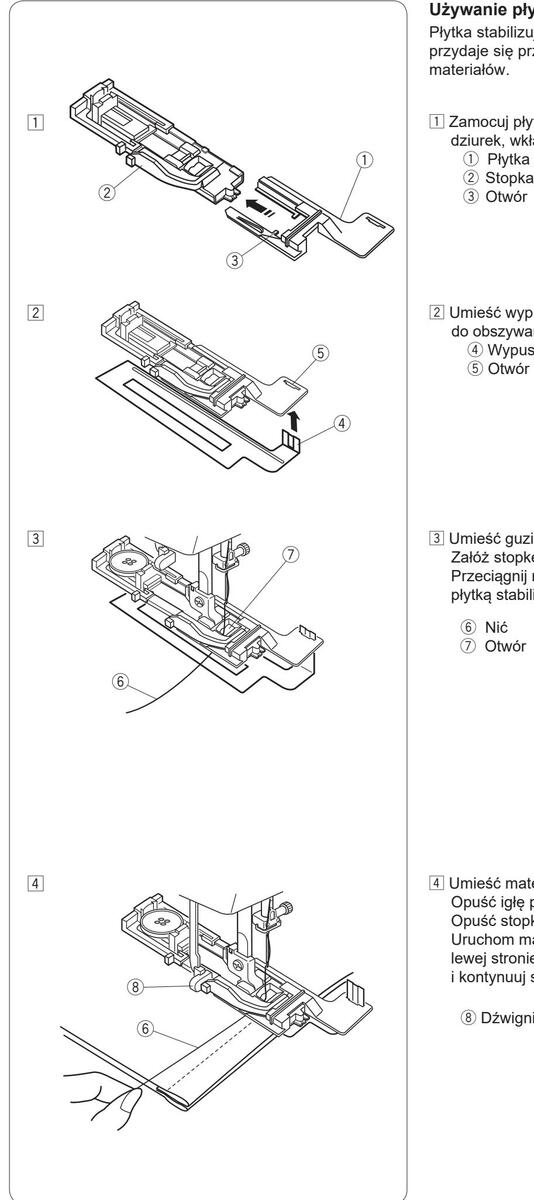

I lżywanie płytki stabilizującej	35
Dziurka zaokradona	36
Klasyczna dziurka odzieżowa	36

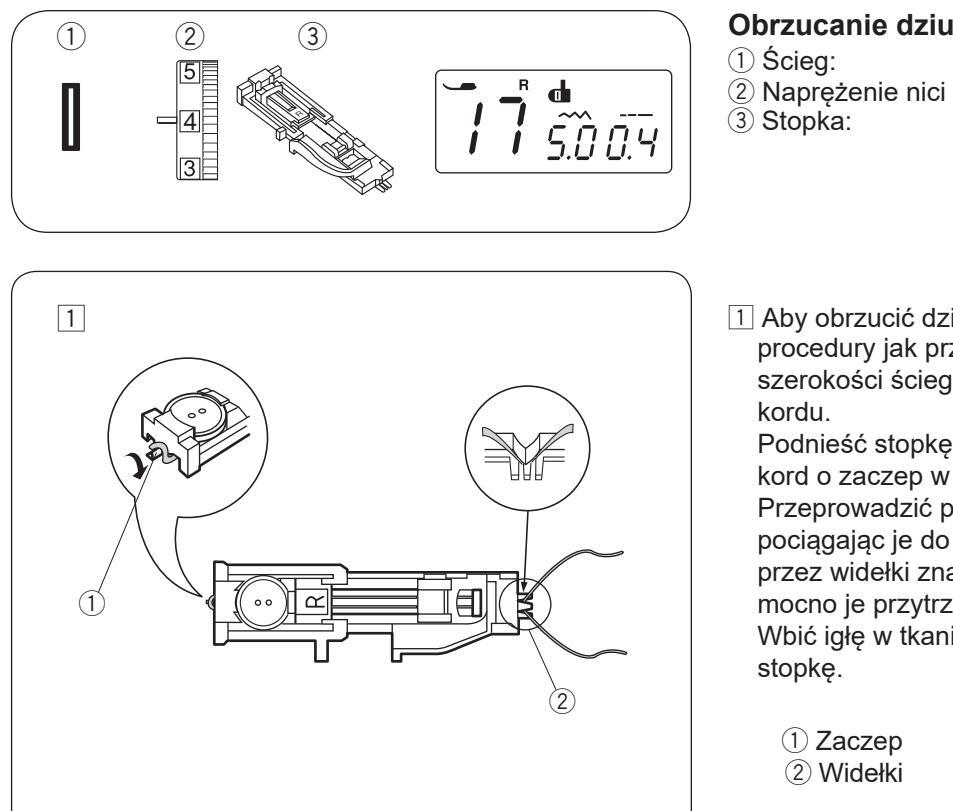

Obrzucanie dziurki z kordu	30
	37
Eastrygowanie	30
	39
Wezwanie zemke	11 12
Obrehianie kryte	. 41-43
	44
Marczezonia	43
	40
Patchwork	17

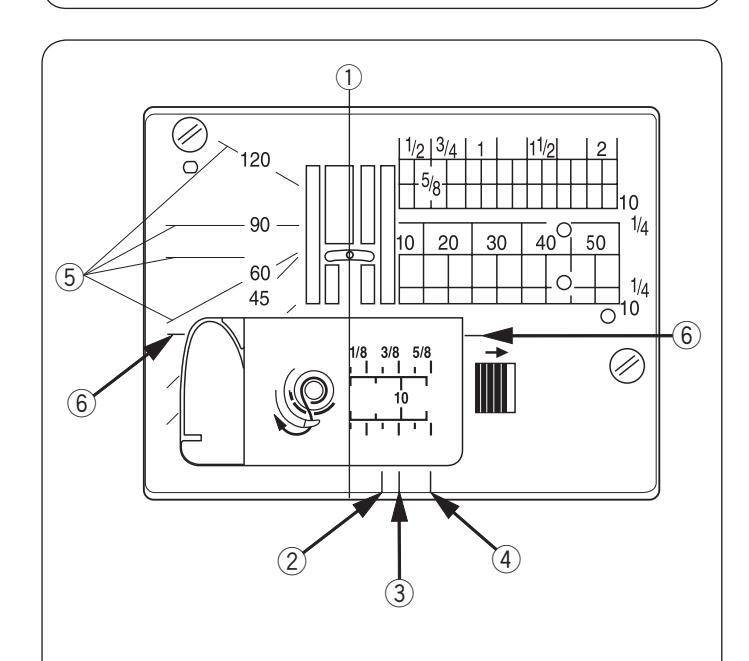

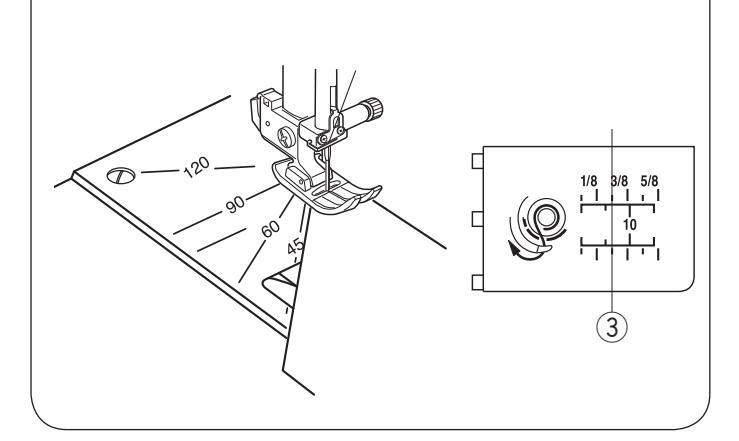

Katomierz na płytce ściegowej	47
Ścied muszelkowy	47 //7
	47
	40 18
Aplikacja Ozdobne zakładki	40
Erodzlo	49
Morożka	49 50
	50

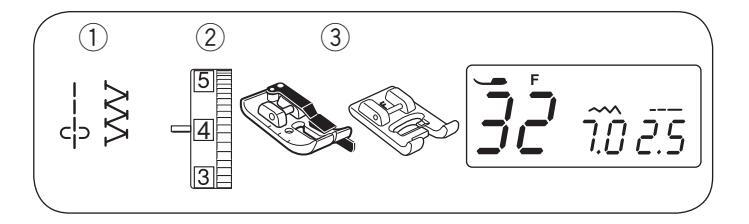

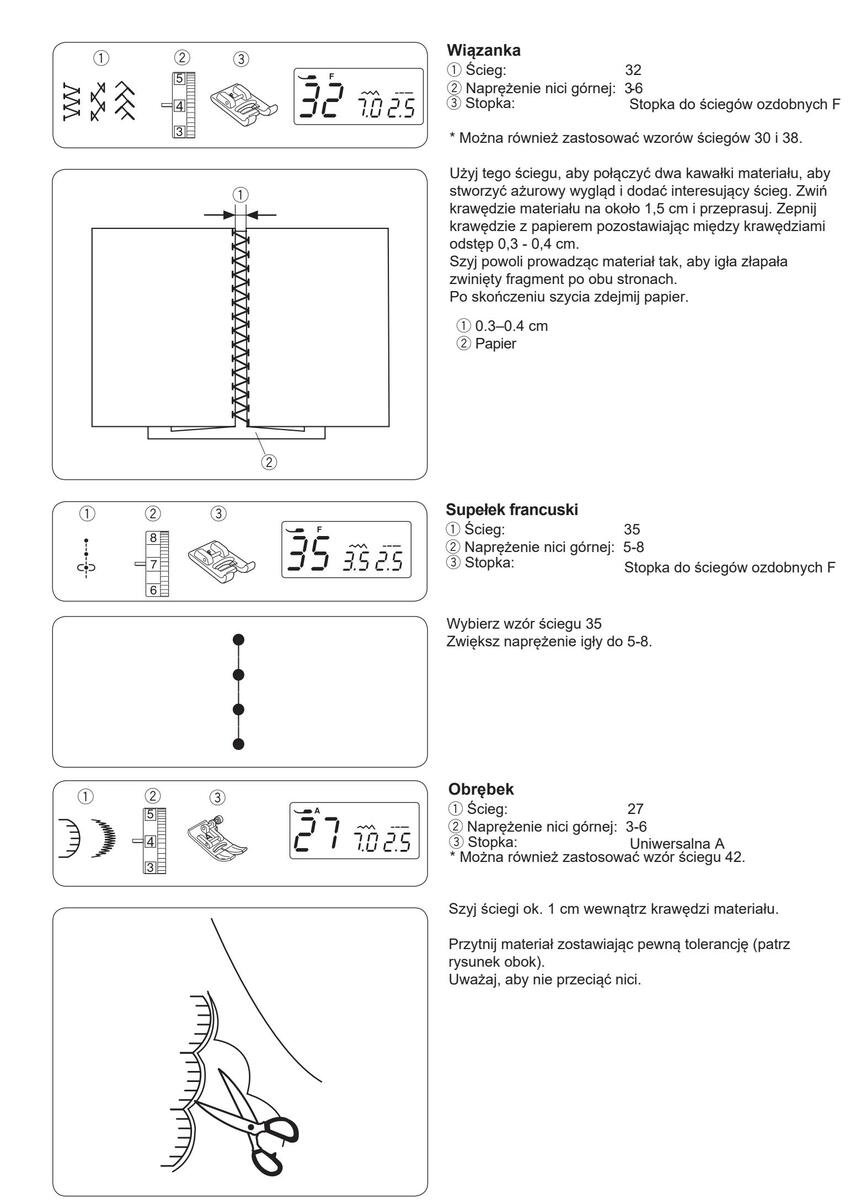

Wiazanka	50
Supelek francuski	51 51
	51 51
	01 50
	52
Ścieg Salynowy	52
	53
	F 4

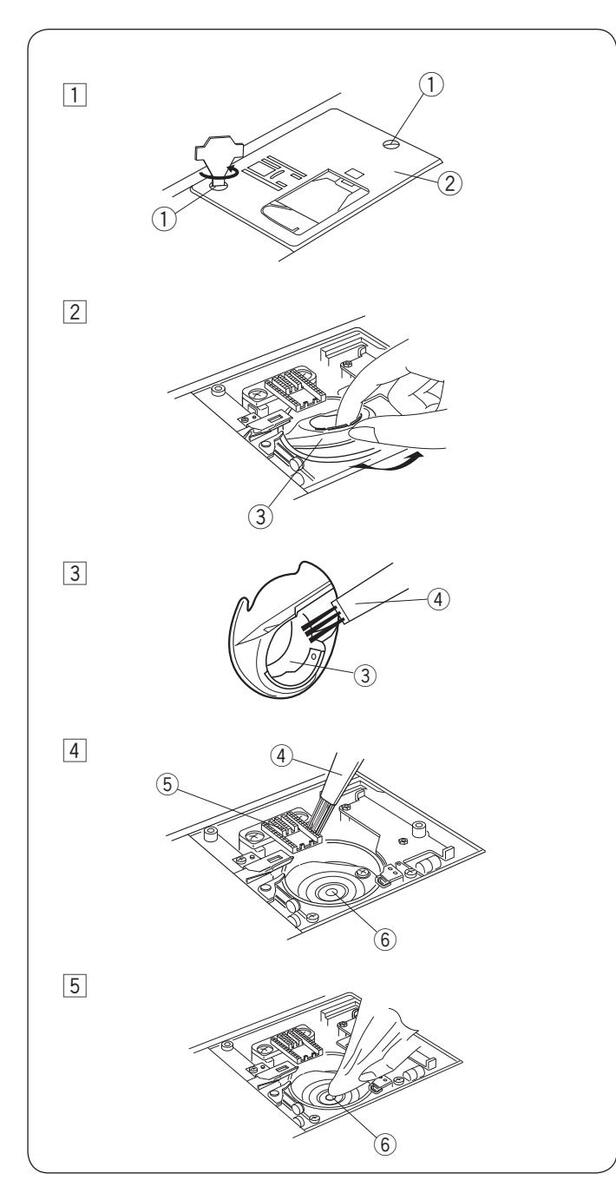

Czyszczenie cnwytacza i transportera doinego	54
	54
Korekta rozstrojonych sciegow	55
zakrocenia w działaniu maszvny i sydnał dzwieko	WV56

Rozwiązywanie problemów	57
Rozwiązywanie problemów	57
Rozwiązywanie problemów	57

Page 5

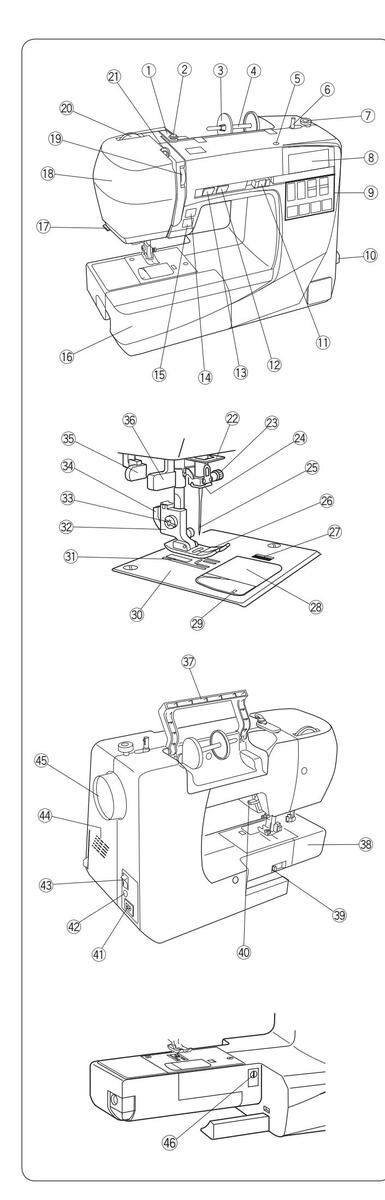

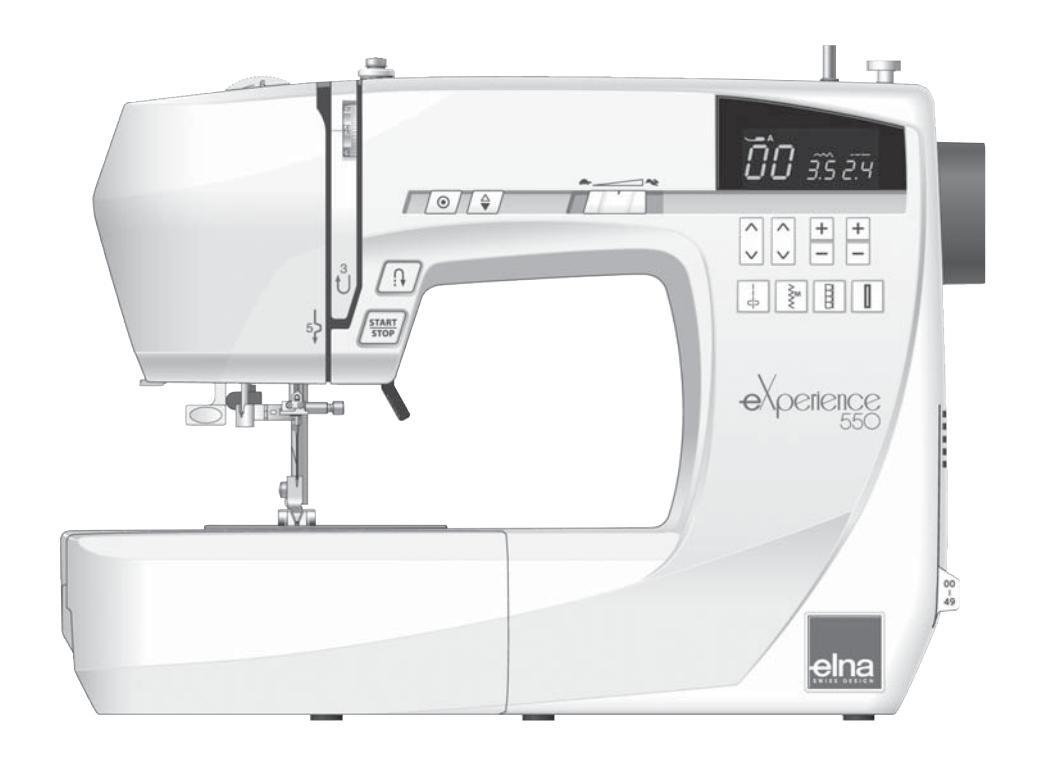

PODSTAWOWE ELEMENTY Nazwy części

① Górny prowadnik nici
2 Prowadnik szpulownika
③ Tarcza mocująca szpulkę (duża)
④ Trzpień szpulki

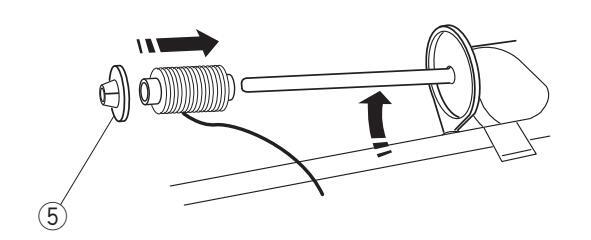

5 Otwór na dodatkowy trzpień szpulki
6 Trzpień obrotowy nawijacza szpulki bębenka
⑦ Blokada nawijacza szpulki bębenka
⑧ Wyświetlacz LCD
9 Przyciski funkcyjne
10 Wykaz ściegów
1) Dźwignia kontroli szybkości szycia
12 Przycisk podnoszenia/opuszczania igły
Przycisk automatycznego ryglowania
1 Przycisk szycia wstecz
15 Przycisk start/stop
16 Stolik (pojemnik na akcesoria)
1 Nożyk do obcinania nici
18 Pokrywa czołowa

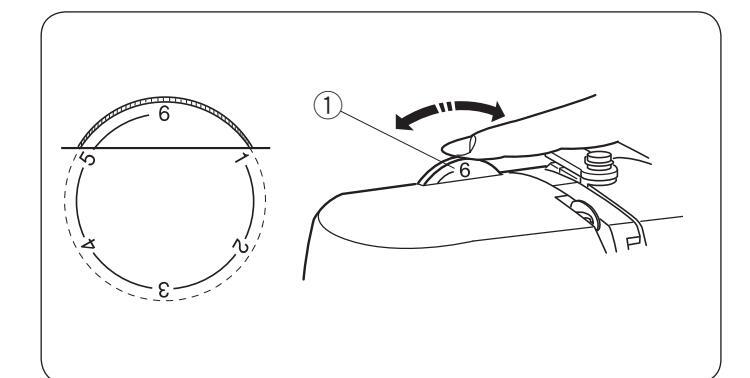

9 Pokrętło regulacji naprężenia nici
20 Pokrętło regulacji docisku stopki
2) Podciągacz nici
22 Dolny prowadnik nici
23 Śruba mocująca igłę
24 Prowadnik nici przy igielnicy
25 Iqła
26 Stopka dociskowa
27 Przycisk otwierania pokrywy bębenka
28 Pokrywa bebenka
29 Nożyk przy płytce ściegowej
30 Płytka ściegowa
3 Ząbki transportera
32 Uchwyt stopki
3 Śruba mocująca
3 Dźwignia
35 Dźwignia obszywania dziurek
36 Nawlekacz igły
3 Uchwyt do przenoszenia maszyny
38 Wolne ramię
39 Dźwignia opuszczania ząbków transportera
40 Dźwignia podnoszenia stopki
(1) Gniazdo przewodu zasilającego
(12) Gniazdo rozrusznika nożnego
43 Włącznik zasilania
4 Otwory wentylacyjne
45 Koło zamachowe
46 Regulator transportu ząbkowego

UWAGA

Aby unieść maszynę do szycia złap ją za uchwyt jedną ręką i przytrzymaj od spodu drugą.

UWAGA:

Projekt i specyfikacja mogą ulec zmianie bez wcześniejszego powiadomienia.

Page 6

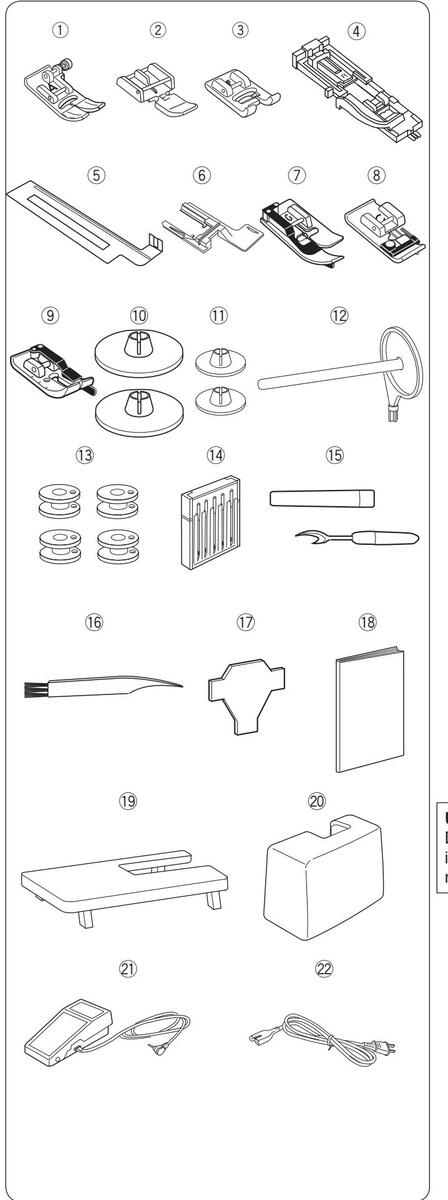

Wyposażenie standardowe

Nr.	Nazwa części		Nr. części
1	Stopka uniwersalna A (zamocowana)		832523007
2	Stopka do zamków E		808852003
3	Stopka do ściegó	w ozdobnych F	822804118
4	Stopka do dziurel	< R	753801004
5	Płytka stabilizując	a	200428118
6	Uchwyt płytki stał	oilizującej	200428406
7	Stopka do ściegu	krytego G	825817009
8	Stopka owerlokov	va C	822801001
9	Stopka krawędzio	owa 1 /4" O	200008037
10	Tarcza uchwytu szpulki ( X 2) (duża) (1 szuka zamocowana na maszynie)		822020503
11	Tarcza uchwytu szpulki ( X 2) (mała)		822019509
12	Dodatkowy trzpień na szpulkę		809146000
13	Szpulki x4 - 1 sztuka umieszczona w maszynie		102261103
14	Zestaw igieł		540401026
15	Rozpruwacz szwów/dziurek		647808009
16	Pędzelek		802424004
17	Śrubokręt		653802002
18	Instrukcja		813800002
19	Stolik powiększający pole pracy		808401106
20	Pokrowiec		404701404
21	Rozrusznik nożny		C-1036
	Przewód zasilajacv*	U.S.A i Kanada	856519004
22		U.K.	830377008
		Australia	830314018
		Europa kontynentalna	830335004

*Dołączony kabel zasilający może się różnić od przedstawionego na ilustracji.

UWAGA:

Dla tego modelu dostępna jest prezentacja wideo z informacją dotyczącą szybkiego uruchomienia, którą można pobrać z naszej strony www.elna.com/support

Page 7

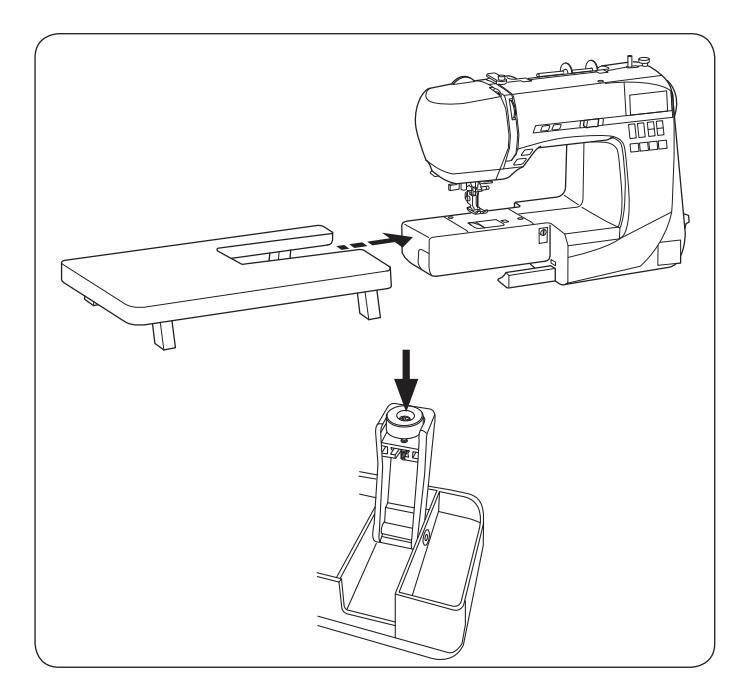

Stolik powiększający pole pracy Mocowanie stolika

Zdejmij osłonę wolnego ramienia. Rozłóż nogi stolika powiększającego pole pracy. Delikatnie wsuń stolik na wolne ramię.

Regulacja wysokości stolika

Odkręć śrubę mocującą podstawę nóg stolika.

UWAGA:

Do regulacji wysokości stolika niezbędny jest śrubokręt Phillips.

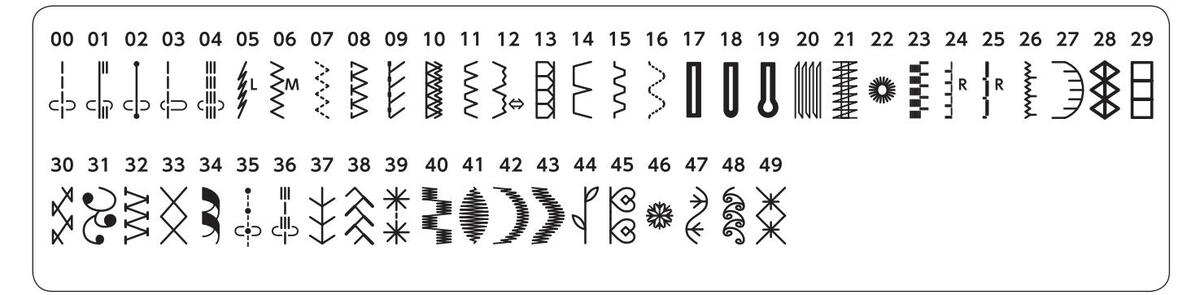

Wykaz ściegów

Wykaz ściegów znajduje się po prawej stronie maszyny do szycia.

Liczba nad danym wzorem oznacza numer wzoru ściegu.

Tabliczkę ściegów można zobaczyć pociągając w prawo za uchwyt.

1) Numery wzorów ściegów
2 Wykaz ściegów

Page 8

PRZYGOTOWANIE DO SZYCIA Podłączenie do źródła zasilania

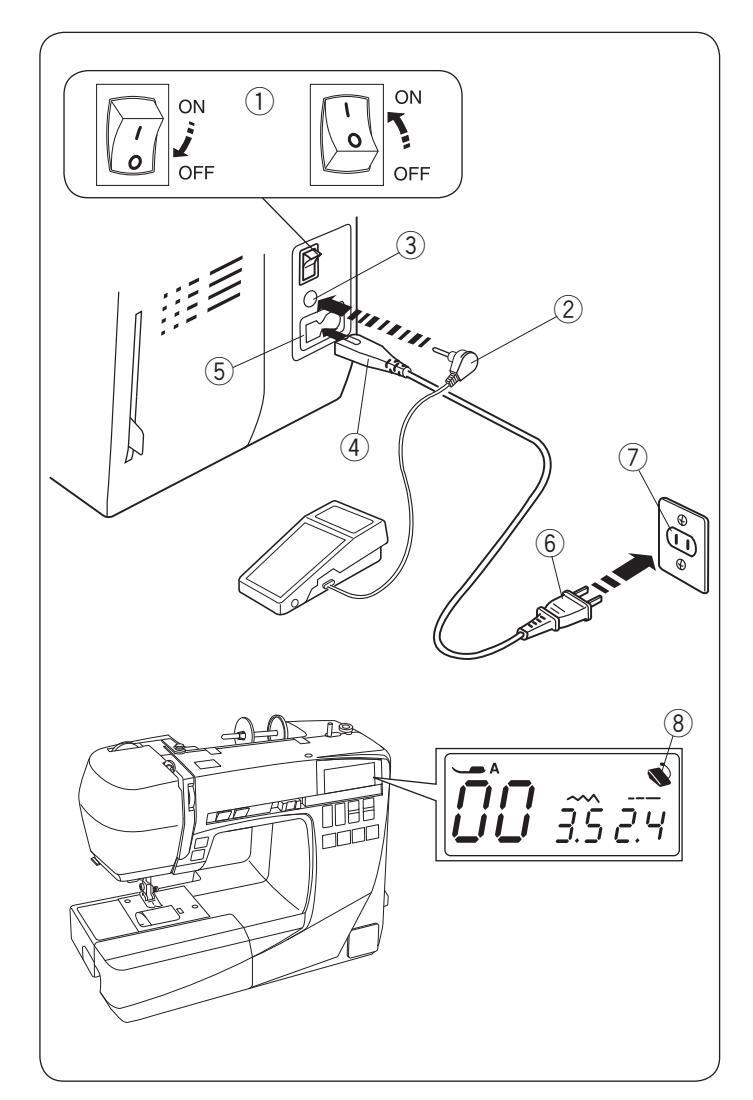

Praca z rozrusznikiem nożnym

Wyłącz zasilanie. Podłącz wtyczkę rozrusznika do odpowiedniego gniazda. Podłącz przewód zasilający do odpowiedniego gniazda. Podłącz przewód zasilający do gniazda zasilania. Włącz zasilanie w maszynie.

1) Przycisk zasilania
2 Wtyczka rozrusznika
3 Gniazdo rozrusznika
④ Wtyczka przewodu zasilającego
5 Gniazdo przewodu zasilania
6 Wtyczka kabla zasilającego
⑦ Gniazdo zasilania

Znacznik rozrusznika nożnego pojawi się na wyświetlaczu po jego podłaczeniu do urządzenia.

⑧ Znacznik rozrusznika

Podczas pracy maszyny zawsze obserwuj obszar szycia i nie dotykaj żadnych ruchomych części

maszyny takich jak szarpak, koło zamachowe czy igła. Zawsze wyłączaj przycisk zasilania oraz odpinaj kabel zasilania z gniazdka sieciowego gdy:

zostawiasz maszynę bez opieki
zdejmujesz lub zakładasz części
czyścisz maszynę
Nie kładź niczego na rozruszniku nożnym

Zanim użyjesz maszyny

Zanim użyjesz maszyny po raz pierwszy, podłóż niepotrzebny kawałek materiału pod stopkę i szyj przez kilka minut bez nici. Wytrzyj pojawiający się olej.

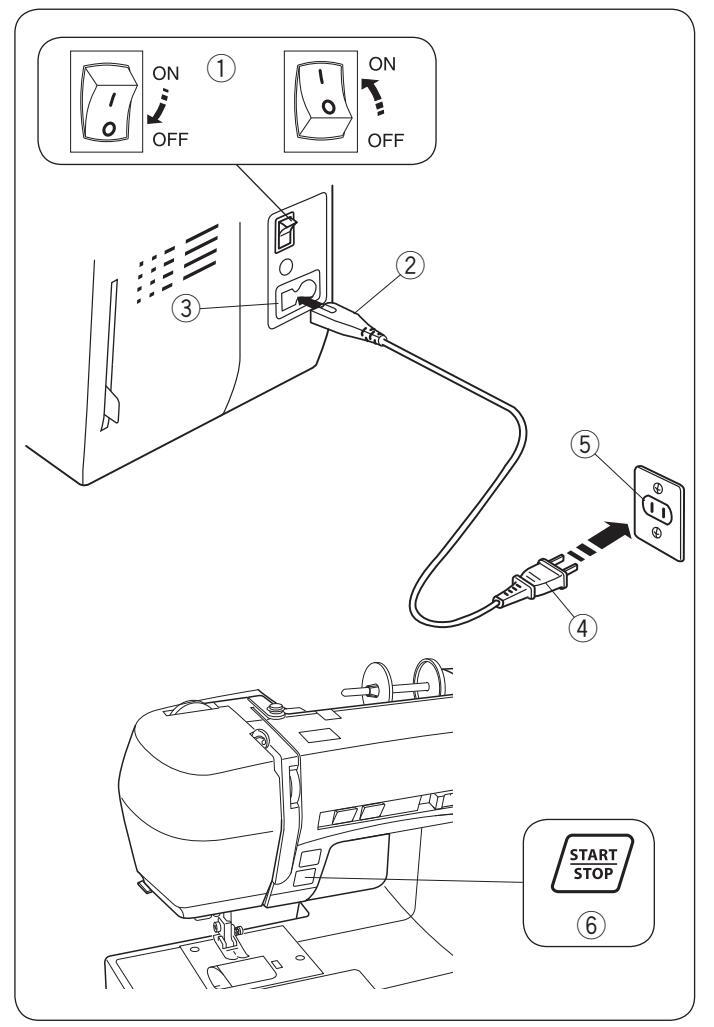

Używanie przycisku start/stop Wyłacz zasilanie.

Podłącz przewód zasilania do odpowiedniego gniazda. Podłącz przewód zasilający do gniazda zasilania. Włącz zasilanie w maszynie.

1) Przycisk zasilania
Wtyczka przewodu zasilającego
3 Gniazdo przewodu zasilającego
④ Wtyczka kabla zasilającego
5 Gniazdo zasilania
6 Przycisk start/stop

UWAGA:

Przycisk start/stop nie będzie działał, jeśli rozrusznik nożny jest podłączony.

Instrukcja obsługi:

Oznaczenie "O" na włączniku informuje, że maszyna jest wyłączona.

Do tego typu maszyny stosuje się rozrusznik nożny model YC-485EC-1.

Page 9

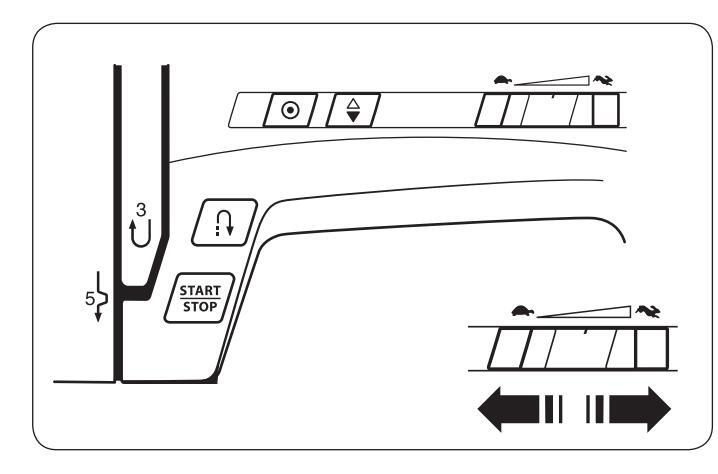

Kontrola prędkości szycia Suwak regulacji prędkości szycia

Prędkość szycia może być regulowana w zależności od potrzeb przy pomocy specjalnego suwaka regulacyjnego. W celu zwiększenia prędkości szycia, należy przesunąć suwak w prawą stronę. W celu jej zmniejszenia należy przesunąć go w lewo.

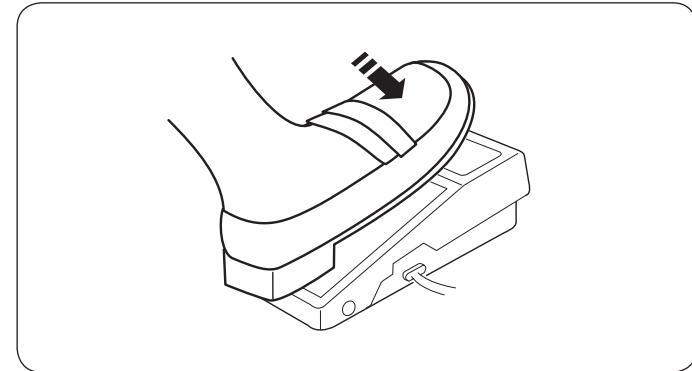

Rozrusznik nożny

Naciśnij na rozrusznik nożny, aby uruchomić maszynę. Im mocniej naciskamy na rozrusznik tym maszyna szyje szybciej.

Maszyna szyje z maksymalną prędkością poprzez odpowiednie ustawienie suwaka prędkości szycia.

UWAGA:

Nie możesz uruchomić maszyny, jeśli stopka dociskowa znajduje się w górnej pozycji. Opuść stopkę dociskowa i naciśnij rozrusznik nożny.

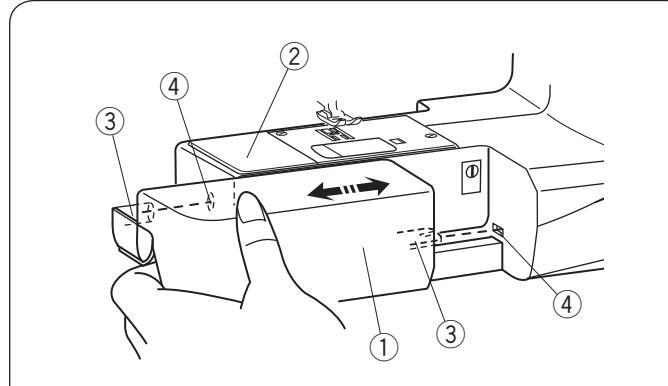

Stolik (osłona wolnego ramienia)

Osłona wolnego ramienia udostępnia dodatkową powierzchnie pracy. Można ją łatwo zdemontować, by szyć na wolnym ramieniu.

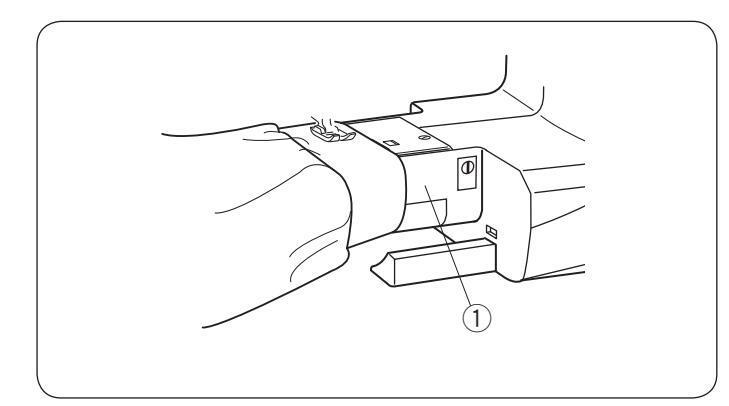

Zdejmowanie stolika

Przesuń stolik w lewo zgodnie z instrukcją na obrazku.

1) Stolik

Mocowanie stolika

Pchnij stolik wprowadzając bolec do otworu aż zatrzaśnie się w maszynie.

2 Wolne ramię
③ Prowadnica
④ Otwór

Schowek na akcesoria

Akcesoria mogą być przechowywyane w stoliku. Pociągnij pokrywę stolika do siebie by otworzyć schowek (5).

5 Stolik na akcesoria

Wolne ramie

Wolne ramię jest przydatne przy szyciu rękawów, nogawek, czy innych cylindrycznych materiałów.

① Wolne ramię

Page 10

Przyciski funkcyjne w maszynie

1) Przycisk start/stop

Wciśnij przycisk start/stop by rozpocząć prace.

Pierwsze kilka ściegów maszyna wykona wolniej. Następnie zacznie szyć zgodnie z prędkością ustawiona na suwaku.

Maszyna będzie pracować powoli, tak długo jak tylko trzymany będzie przycisk start/stop.

UWAGA:

Przycisk start/stop nie może być użyty jednocześnie z podłączonym rozrusznikiem nożnym.
Nie możesz uruchomić maszyny, jeśli stopka dociskowa znajduje się w górnej pozycji.

Opuść stopkę dociskową i naciśnij rozrusznik nożny.

2 Przycisk szycia wstecz

Jeśli poniższe ściegi zostały wybrane:

00	03	06	07
	÷	₹m	~~~

Maszyna szyje do tyłu tak długo, jak długo przycisk pozostaje wciśnięty. Puść przycisk by szyć do przodu.

Po zatrzymaniu maszyny i odłączeniu rozrusznika nożnego, maszyna będzie szyła do tyłu dopóki przycisk szycia wstecznego będzie włączony. Puść przycisk, aby zatrzymać maszynę.

· Jeśli poniższe ściegi zostały wybrane:

Przycisk szycia wstecz będzie miał inne funkcje w przypadku wybrania powyższych ściegów. Patrz stronę 25, 38 i 39.

Jeśli inne ściegi zostały wybrane:

Jeśli naciśniesz przycisk szycia wstecz przy innych ściegach maszyna wykona kilka ściegów ryglujących i automatycznie się zatrzyma.

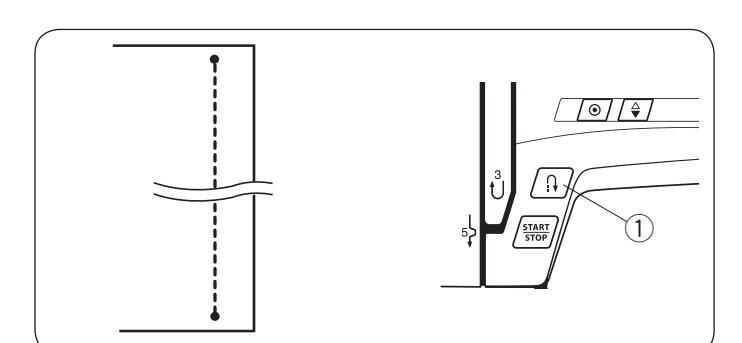

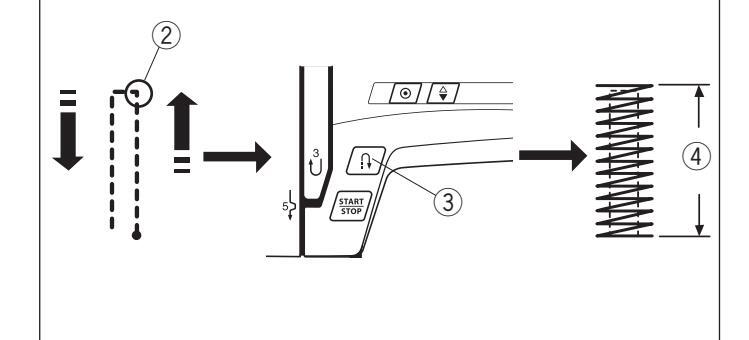

③ Przycisk ryglowania ściegu

· Jeśli poniższe ściegi zostały wybrane:

Naciśnij przycisk ryglowania ściegu, aby wykonać ścieg ryglujący. Maszyna zatrzyma się automatycznie.

· Jeśli inne ściegi zostały wybrane:

Naciśnij przycisk automatycznego ryglowania, by wykonać kilka ściegów mocujących na końcu wzoru. Maszyna zatrzyma sie automatycznie.

④ Przycisk pozycjonowania igły

Wciśnij przycisk by ustawić igłę w najwyższej lub w najniższej pozycji.

Page 11

Wyświetlacz LCD

UWAGA:

Fale magnetyczne i elektrostatyczne mogą spowodować zakłócenia i miganie wyświetlacza LCD. Nie należy używać urządzenia w pobliżu innych, które generują pole magnetyczne lub pole elektrostatyczne, takich jak np. kuchenki mikrofalowe.

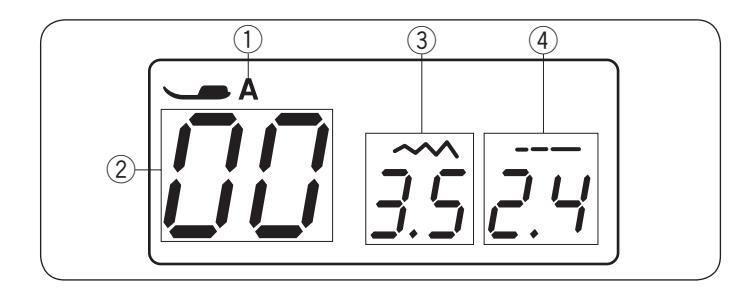

Wyświetlacz LCD pokazuje następujące informacje:

(1) Literę oznaczająca rekomendowaną stopkę
2 Numer ściegu
3 Szerokość ściegu
(4) Długość ściegu

Wybór ściegów

Aby wybrać ścieg, naciśnij przyciski kursorów (5 i 6), aż się pojawi numer żądanego ściegu. Aby zmienić pierwszą cyfrę numeru ściegu 7, naciśnij przycisk pod pierwszą cyfrą numeru ściegu 5. Aby zmienić drugą cyfrę numeru ściegu 8, naciśnij przycisk pod drugą cyfrą numeru ściegu 6.

5 Przyciski kursorów (pierwsza cyfra)
6 Przyciski kursorów (druga cyfra)
⑦ Pierwsza cyfra
⑧ Druga cyfra

Przyciski bezpośredniego wyboru ściegu

Możesz wybrać ściegi 00, 06, 13 i 17 w trybie bezpośredniego wybierania za pomocą przycisków danych ściegów ⁽⁹⁾. Wzór ściegu jest zaznaczony na każdym przycisku.

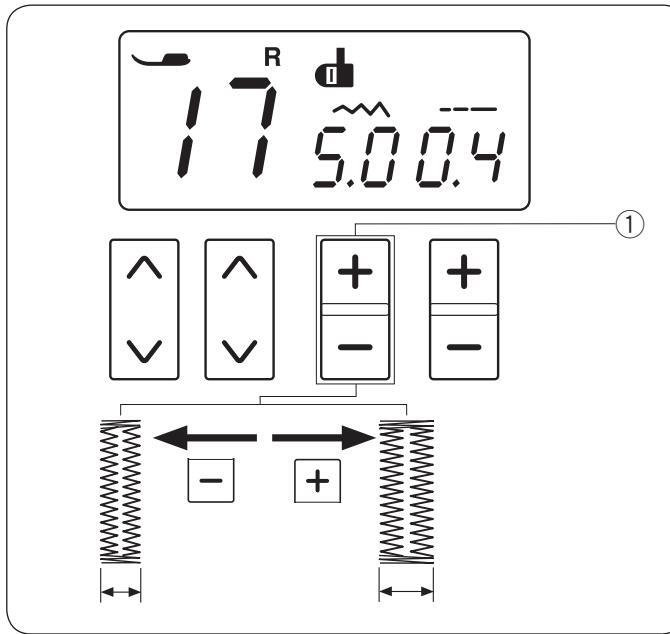

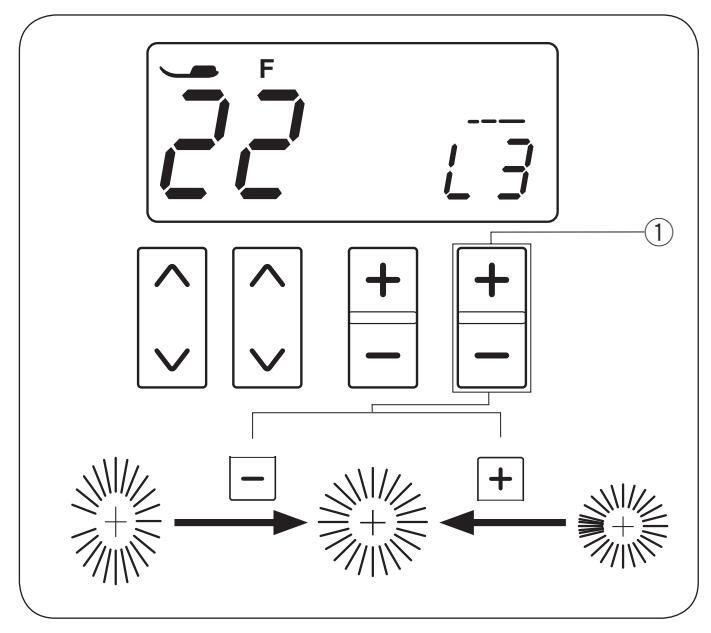

Przycisk regulacji szerokości ściegu

Naciśnij "+" lub "-" (1), aby zmienić szerokość ściegu lub pozycję opuszczenia igły do wybranego ściegu. Patrz strony 24, 27 i 34.

Przycisk regulacji długości ściegu

Naciśnij "+" lub "-" ^(II), aby zmienić długość wybranego ściegu. Za pomocą tego przycisku, również dostosujesz gęstość obrzucania dziurki, cerowania i rozmiaru oczka. Patrz strony 24, 27 i 34.

Page 12

Dźwignia podnoszenia stopki

Dźwignia odpowiada za podnoszenie i opuszczanie stopki. Możesz podnieść stopkę o 1/4" (0.7 cm) wyżej niż standardowo, aby łatwo ją wymienić lub wprowadzić grubsze materiały pod stopkę.

1 Dźwignia podnoszenia stopki
2 Standardowa pozycja
3 Najwyższa pozycja

Wymiana stopki

UWAGA:

Podczas montażu stopki wyłącz zasilanie w maszynie. Nie opuszczaj dźwigni podczas zdejmowania stopki. Zawsze używaj odpowiedniej stopki do wybranego

wzoru. Nieodpowiednia stopka może złamać igłę. Każda stopka jest opisana numerem identyfikacyjnym.

① Numer identyfikacyjny

Zdejmowanie stopki

Podnieś igłę do najwyższej pozycji. Podnieś stopkę i naciśnij dźwignie umieszczoną z tyłu uchwytu stopki. 2 Dźwignia

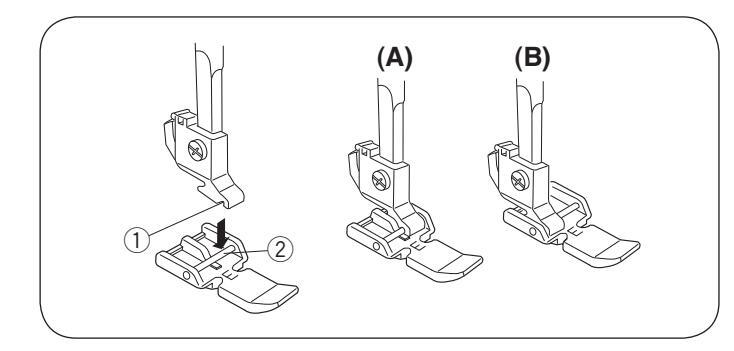

Montowanie stopki

Ustaw wybraną stopkę tak by poprzeczka była ustawiona pod otworem w uchwycie stopki. Opuść uchwyt tak by zamocować stopkę.

3 Otwór w uchwycie
④ Poprzeczka

Montaż i demontaż uchwytu stopki

Podczas montażu uchwytu stopki wyłącz zasilanie w maszynie.

Zdejmowanie uchwytu stopki

Przy pomocy śrubokręta przekręć śrubę blokującą w kierunku przeciwnym do ruchu wskazówek zegara.

Zakładanie uchwytu stopki

Dopasuj otwór w uchwycie z otworem w trzpieniu. Dopasuj śrube do otworów.

Następnie dokręć śrubę za pomocą śrubokrętu.

1) Śruba
2 Uchwyt stopki
3 Otwór w uchwycie
④ Otwór w trzpieniu

Page 13

Regulacja docisku stopki

Przekręć pokrętło, aby ustawić wymaganą wartość. Ustaw docisk pomiędzy "3" a "6" podczas szycia zwykłych tkanin. Ustaw docisk pomiędzy "1" a "3" podczas szycia delikatnych tkanin i aplikacji.

Ustaw docisk pomiędzy "5" a "6" podczas szycia ciężkich tkanin.

① Pokrętło regulacji docisku stopki

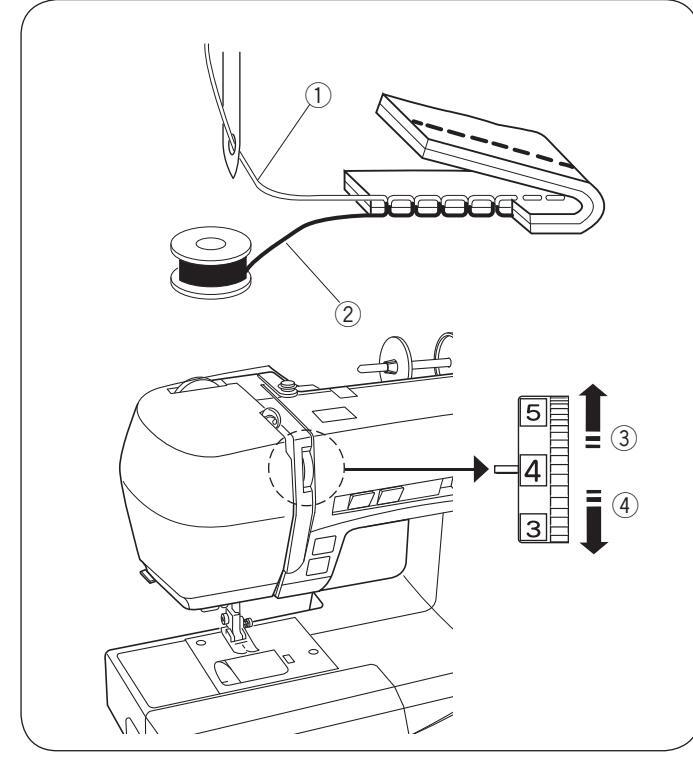

Regulacja naprężenia nici przy ściegu prostym

Idealny ścieg prosty uzyskujemy wtedy gdy nitka dolna i górna wiążą się między dwoma warstwami materiału. Kiedy popatrzymy na nić górną i na nić dolną zobaczymy, że ścieg jest gładki i regularny.

1) Górna nitka
Nitka bębenkowa (dolna)
③ Zmniejszanie naprężenia
4 Zwiekszanie napreżenia

Podczas regulacji pamiętaj, że czym wyższa cyfra na naprężaczu, tym wyższe naprężenie. Wysokość napreżenia zależy od:

grubości i rodzaju materiału
ilości szytych warstw
rodzaju ściegu

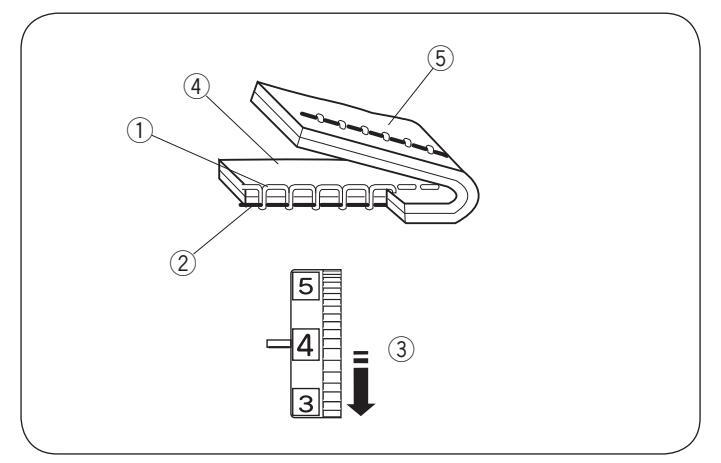

Naprężenie jest zbyt duże

Nić bębenkowa pojawia się na wierzchniej stronie materiału. Zmniejsz naprężenie nici poprzez przestawienie pokrętła naprężacza na niższą wartość.

1) Górna nitka
2 Nitka bębenkowa (dolna)
3 Zmniejszanie naprężenia
④ Prawa strona materiału
5 Lewa strona materiału

Naprężenie jest zbyt słabe

Nić górna pojawia się na lewej stronie materiału. Zwiększ naprężenie nici poprzez przestawienie pokrętła naprężacza na wyższą wartość.

1) Górna nitka
2 Nitka bębenkowa (dolna)
3 Zwiększanie naprężenia
④ Prawa strona materiału
5 Lewa strona materiału

Page 14

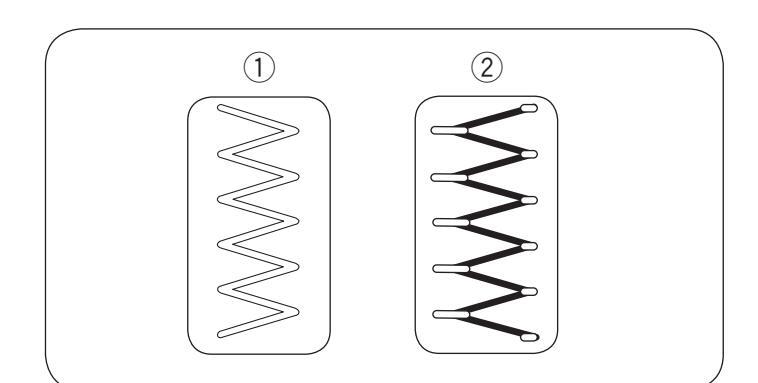

Dostosowywanie naprężenia przy ściegu zygzakowym

Przy idealnym zygzaku nitka dolna nie powinna być widoczna na prawej stronie materiału, zaś górna nitka powinna być delikatnie widoczna na lewej stronie materiału.

Spójrz na ilustrację by zobaczyć prawidłowe naprężenie. W razie konieczności dostosuj napreżenie nitki górnej.

Prawidłowe napreżenie

Górna nić powinna być delikatnie widoczna na krawędziach ściegu po lewej stronie materiału.

Jednocześnie materiał nie powinien się marszczyć, a nitka dolna nie powinna być widoczna na wierzchniej części materiału.

Wynik może się różnić w zależności od tkaniny, nici i warunków szycia.

1 Prawa strona materiału
2 Lewa strona materiału

Naprężenie jest zbyt mocne

Nić spodnia pojawia się w rogach zygzaka na prawej stronie materiału (wierzchniej).

1) Prawa strona materiału
2 Lewa strona materiału

Naprężenie jest zbyt słabe

Narożniki zygzaka łączą się na spodniej (lewej) stronie materiału.

① Prawa strona materiału
2 Lewa strona materiału

Page 15

Podnoszenie i opuszczanie ząbków transportera

Dźwignia opuszczania ząbków transportera, znajduje się z tyłu wolnego ramienia.

By opuścić ząbki transportera, przesuń dźwignie zgodnie z kierunkiem strzałki ①.

Aby podnieść ząbki transportera, przesuń dźwignie zgodnie z kierunkiem strzałki wskazanym na ilustracji ②, następnie przekręć koło zamachowe w kierunku do siebie.

Ząbki transportera powinny być podniesione podczas normalnego szycia.

Page 16

Tk	anina	Nić	lgła
Delikatna	Batyst Żorżeta Trykot Organdyna Krepa	Jedwab #80-100 Bawełna #80-100 Syntetyczna #80-100	#9/65-11/75
Średnia	Płótno Dżersej Popelina Polar	tno ersej Jedwab #50 Bawełna #50-80 Syntetyczna ar #50-80	#11/75-14/90
Gruba	Jeans Tweed Pokrowce Pikowanie	Jedwab #30-50 Bawełna #40-50 Syntetyczna #40-50	#14/90-16/100

UWAGA:

lgły 1 x #11/75, 2 x #11/75 i 2 x #14/90 są dostępne w wyposażeniu standardowym. (Część nr 540401026).

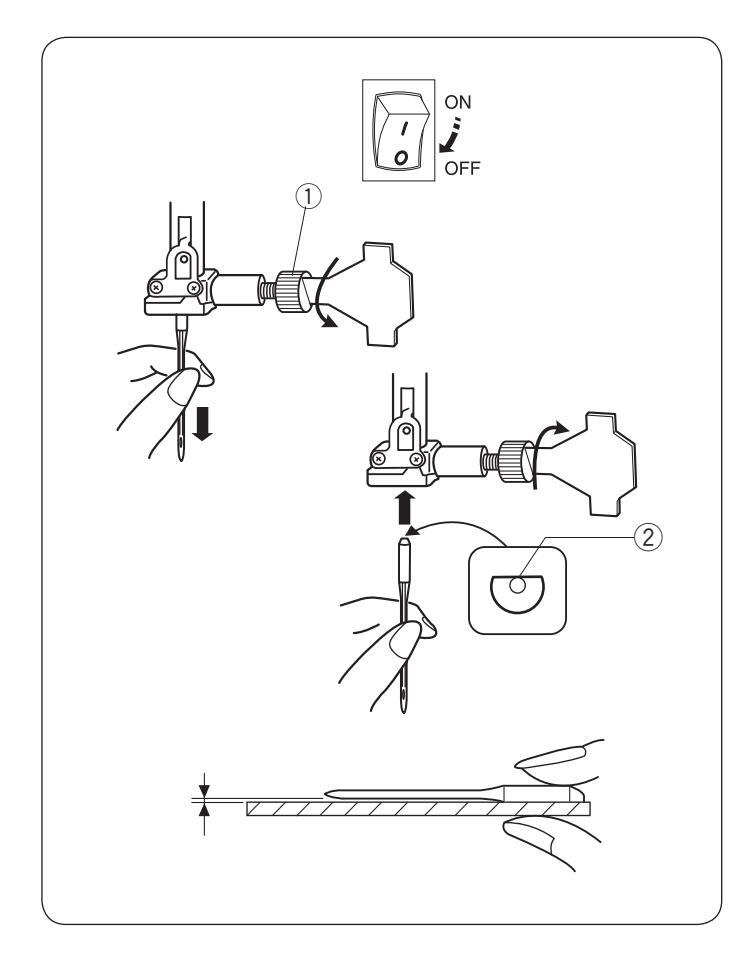

Wymiana igły

Należy wyłączyć zasilanie w maszynie przed wymianą igły.

Unieś igłę w najwyższą pozycję i opuść stopkę. Poluzowana śruba mocowania igły może spowodować uszkodzenie maszyny lub złamanie igły.

Odkręć śrubę dociskową igły, obracając ją w kierunku odwrotnym do ruchu wskazówek zegara. Wyjmij igłę z zacisku.

Włóż do zacisku nową igłę, płaską stroną do tyłu, dociskając ją maksymalnie do góry. Dokładnie dokręć śrubę dociskową, obracając ją zgodnie z ruchem wskazówek zegara.

(1) Śruba w uchwycie igielnicy

2 Płaska strona

Aby sprawdzić czy igła jest prosta, połóż ja na płaską stroną na równej powierzchni (szkle, płytce ściegowej). Odległość pomiędzy igłą a płaską powierzchnią powinna być równa na całej długości. Uszkodzona igła może zniszczyć materiał.

Tabela doboru nici oraz igły do materiału

Generalnie do szycia używaj igieł 11/75 lub14/90.
Delikatne tkaniny powinny być szyte cienką igłą i cienką nitką.
Grubsze tkaniny wymagają większej igły, tak by igła robiła otwór w tkaninie przez który swobodnie przejdzie nitka.
Zawsze przetestuj igłę na mniejszym kawałku materiału, zanim rozpoczniesz szycie na gotowym materiale.
Zasadniczo powinno się używać tej samej nitki u góry i w bębenku.
Do szycia elastycznych, bardzo delikatnych, syntetycznych tkanin użyj specjalnej igły z niebieską kolbą. Igła taka zabezpieczy przed przeskakiwaniem ściegów.

Page 17

Ustawienie szpulki

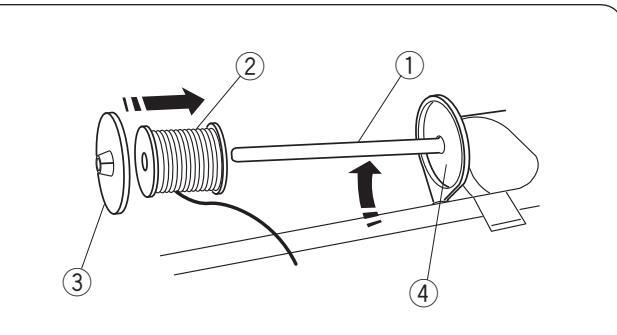

Zakładanie nici górnej

Unieś delikatnie trzpień na nici. Załóż szpulkę z nitką na trzpień.

Zamocuj blokadę szpulki i dociśnij nią szpulkę z nicią.

1) Trzpień szpulki
Szpulka nici
³ Tarcza blokady szpulki (duża)
(4) Podstawka

Małą tarcza blokady szpulki przydaje się przy mniejszych szpulkach.

(5) Tarcza blokady szpulki (mała)

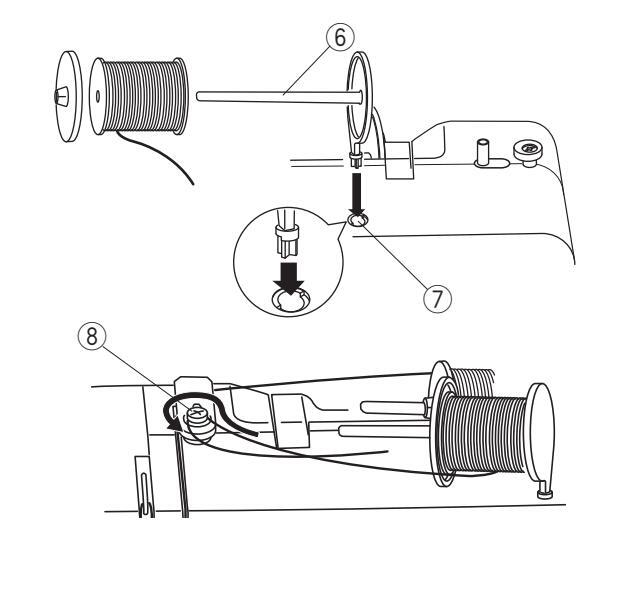

Dodatkowy trzpień na szpulkę

Dodatkowy trzpień przydaje się przy szpulowaniu bez konieczności zdejmowania nawleczonej nici górnej.

Zamocuj dodatkowy trzpień do otworu.

Dodatkowy trzpień na szpulkę powinien wskazywać w kierunku naprężacza szpulownika.

Pociągnij nić ze szpulki i przeciągnij przez naprężacz szpulownika.

6 Dodatkowy trzpień na szpulkę
⑦ Otwór na dodatkowy trzpień
(8) Naprężacz szpulownika

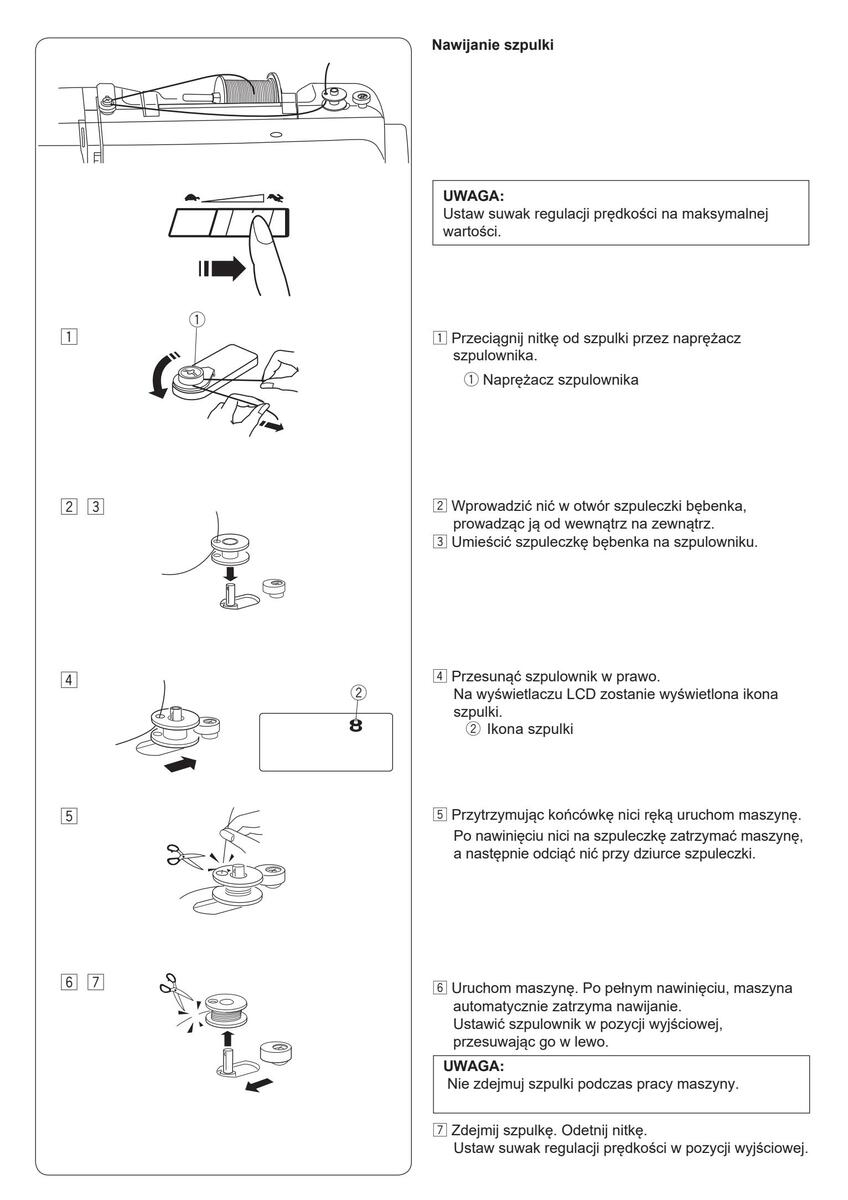

Nawijanie nici na szpulkę bębenka

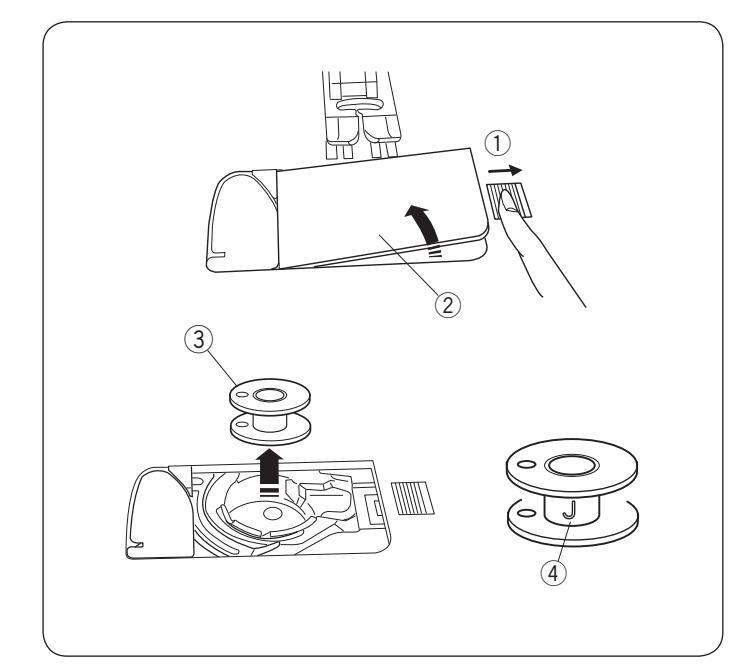

Wyjmowanie szpulki

Przesuń zatrzask zwalniający pokrywę w prawo i usuń płytkę osłaniającą szpulkę. Wyjmij szpulkę.

1) Zatrzask zwalniający płytkę
2 Płytka osłaniająca szpulkę
3 Szpulka

UWAGA:

Używaj plastikowych szpulek "J" dla maszyn z chwytaczem rotacyjnym (oznaczone literą "J" ④). Używanie innych szpulek może spowodować problemy z szyciem i / lub uszkodzenie bębenka.

Page 18

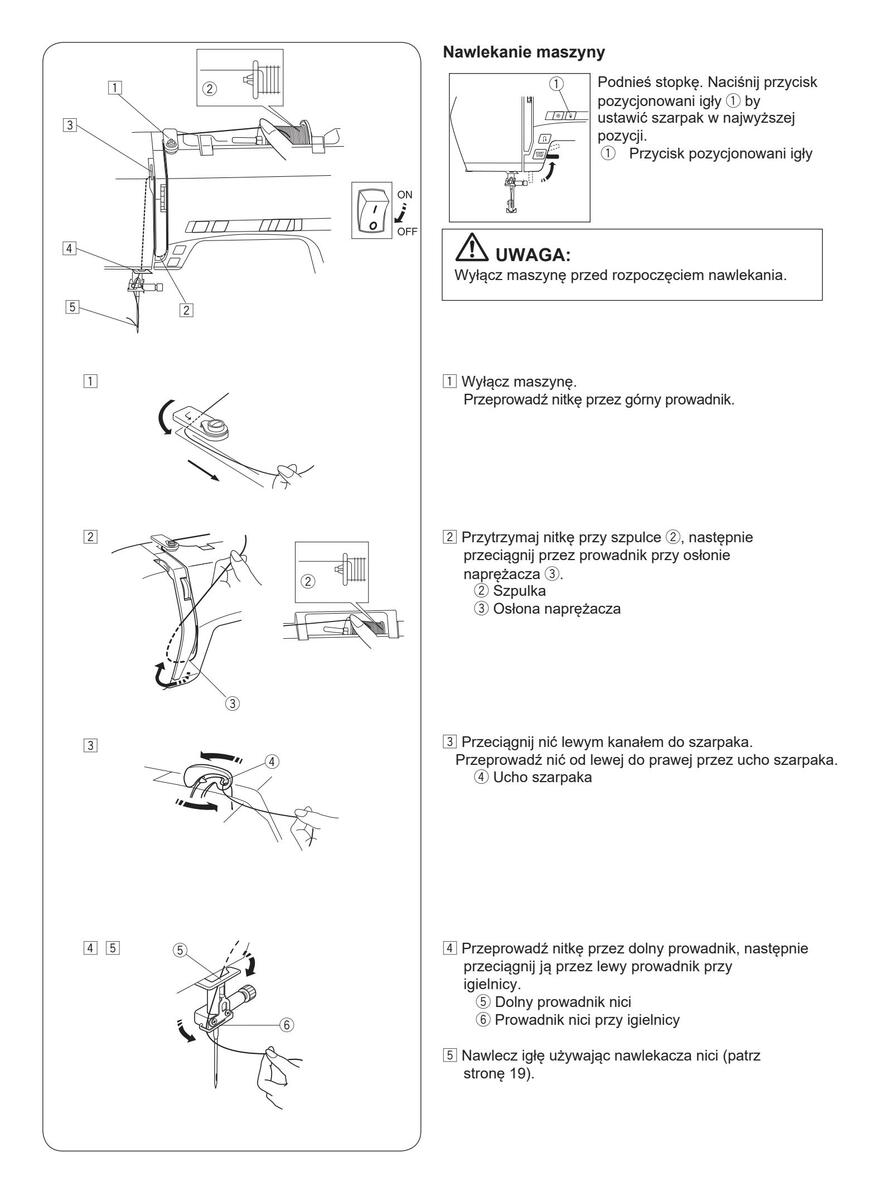

Page 19

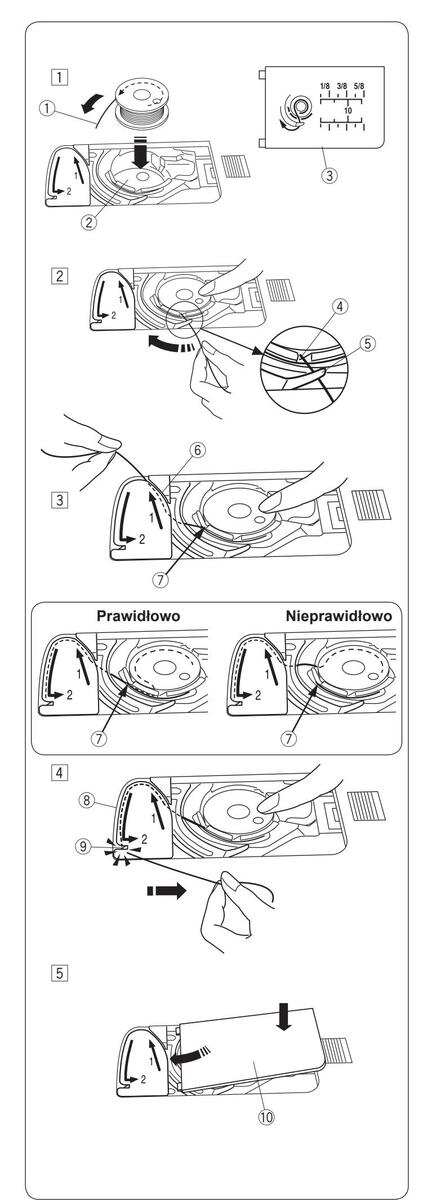

Umieszczanie szpulki w bebenku

Przed umieszczaniem szpulki w bebenku lub nawlekaniem odłacz zasilanie maszyny

1 Umieść szpulke w bebenku tak, aby nić rozwijała sie w kierunku przeciwnym do ruchu wskazówek zegara, jak jest pokazane na pokrywie bebenka.
- (1) Koniec nitki
- (2) Bebenek
- 3 Pokrvwa bebenka
2 Przytrzymaj szpulke palcem by sie nie obracała. Przeprowadź nitke przez przednia szczeline. Nastepnie pociagnii ja pod prowadnikiem w lewa strone
- (4) Przednia szczelina
3 Przeciągnij nitkę w lewo przez szczelinę w prowadniku oznaczona numerem "1" Upewnii się że nić przechodzi przez boczne nacięcie uchwytu szpulki.
- 6) Szczelina w prowadniku 1
- ⑦ Boczne nacięcie

UWAGA:

Jeśli nić nie przeszła przez szczeline nawlecz nić ponownie zaczvnajac do kroku 1

4 Kontynuui przeciaganie nici przez szczeline prowadzaca oznaczona numerem "2" i pociagnii nić w prawo. zostanie ona przycięta do odpowiedniej długości i przytrzymana w miejscu.
- 8 Szczelina w prowadniku 2
- 9 Nożyk
5 Wstaw lewa krawedź pokrywy bebenka do otworu. Domknij pokrywę tak aby się wpasowała. 10 Pokrywa bebenka

UWAGA:

O ile nie iest wskazane inaczei, możesz rozpoczać szycie bez wyciagania nitki z bebenka.

Patrz stronę 20 jak wyciągnąć nitkę z bębenka.

Page 20

Page 21

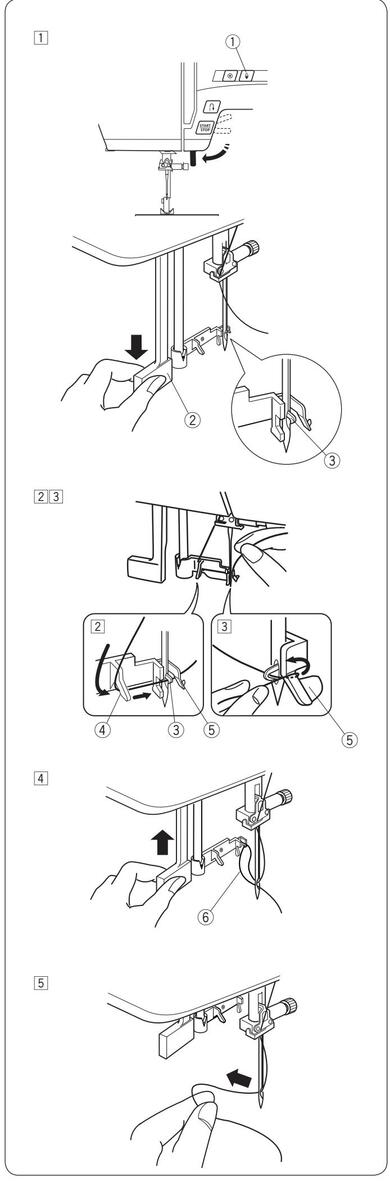

Nawlekacz igły

Wyłącz maszynę przed rozpoczęciem nawlekania.

Nacisnąć przycisk podnoszenia / opuszczania igły w celu ustawienia igły w pozycji górnej. Wyłączyć maszvne z sieci.

Wcisnąć do oporu dźwignię nawlekacza. Haczyk przejdzie automatycznie przez ucho igły.

① Przycisk podnoszenia/opuszczania igły
2 Dźwignia nawlekacza
③ Haczyk nawlekacza

2 Przeprowadź nitkę przez lewy prowadnik do prawego, a następnie przez haczyk nawlekacza.
- ④ Prowadnik lewy
- 5 Prowadnik prawy
3 Przeprowadź nitkę przez prawą stronę prowadnika.

4 Unieś dźwignie zgodnie z kierunkiem pokazanym na ilustracji przeciągając jednocześnie nitkę przez igłę.

6 Pętla nici

5 Pociągnij nitkę, tak by przeszła przez igłę.

Uwaga:

Nawlekacz igły może być używany tylko z igłami w rozmiarze od #11 (75) do #16 (100). Rekomendowana grubość nici to 50-90.

Page 22

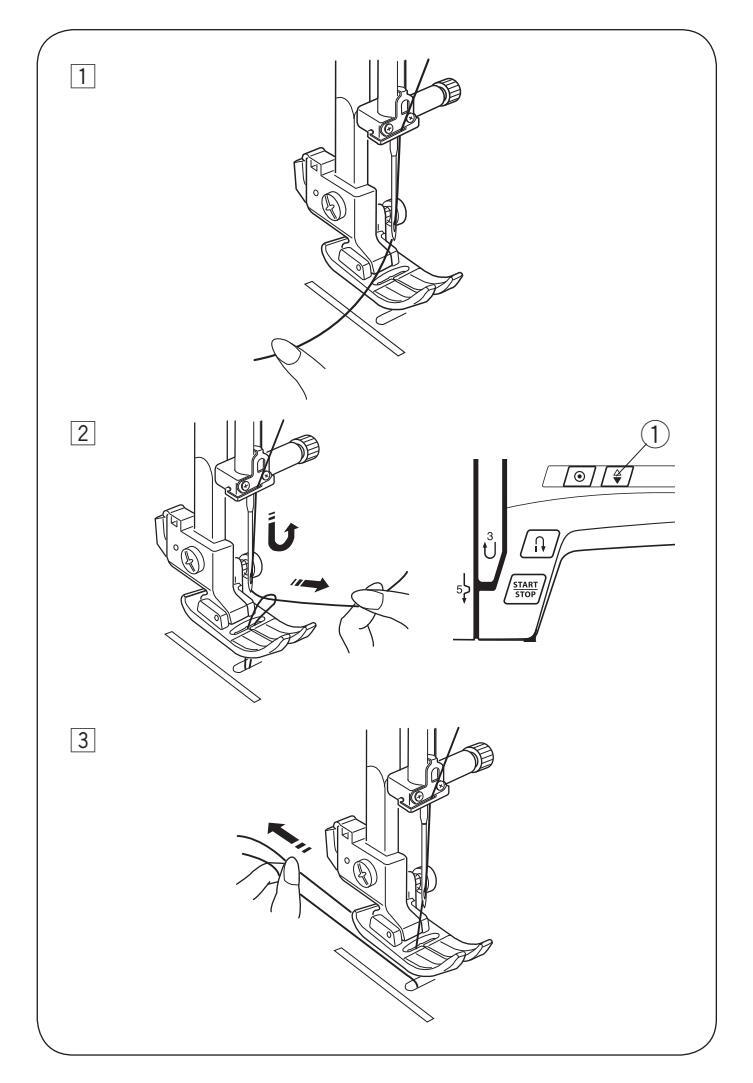

Wyciąganie nitki z bębenka

Po użyciu automatycznego obcinacza nitki lub po nawleczeniu nici, nie musisz wyciągać nitki z bębenka. W innych przypadkach np. podczas cerowania należy wyprowadzić nitkę z bębenka.

1 Podnieś stopkę. Delikatnie przytrzymaj nitkę lewą ręką.

Włącz maszynę. Dwukrotnie naciśnij przycisk pozycjonowania igły, tak aby górna nitka złapała nitkę dolną. (1) Przycisk podnoszenia/opuszczania igły
3 Przeciągnij obie nitki (około 10-15 cm) pod stopką.

Page 23

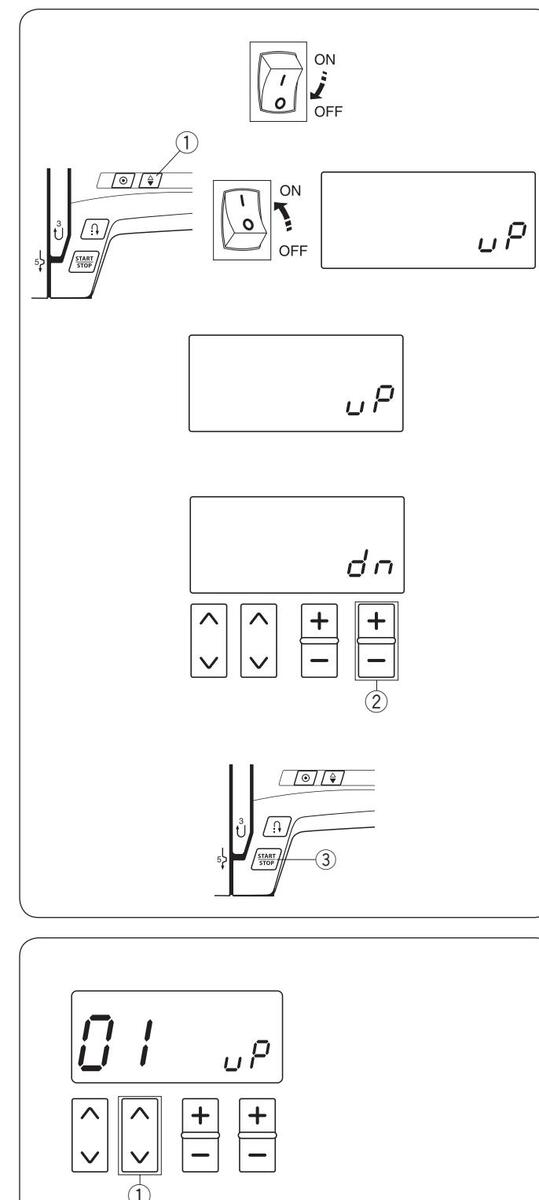

Tryb ustawień

Aby wejść w tryb ustawień wyłącz maszynę, naciśnij i przytrzymaj przycisk podnoszenia / opuszczania igły, a następnie naciśnij przycisk włączenia maszyny, aż na wyświetlaczu pojawi się tryb ustawień.

Ustawienie pozycji zatrzymania igły Możesz ustawić pozycję zatrzymania igły w górnej lub dolnej pozycji po zatrzymaniu maszyny. Maszyna jest domyślnie ustawiona na zatrzymanie igły w górnej pozycji, a na wyświetlaczu pojawia się oznaczenie "uP".

Aby zmienić pozycję zatrzymania igły, naciśnij "+" lub "-" na przycisku regulacji długości ściegu.

Na wyświetlaczu pojawi się oznaczenie "dn", co oznacza, że igła będzie zatrzymywać się w dolnej pozycji.

Naciśnij przycisk start/stop, aby zapisać ustawienia.

Czas automatycznego wyłączenia

UWAGA

Ustawienie czasu automatycznego wyłączania jest dostępne w państwach UE i niektórych regionach, w których stosowane są standardy napięcia 200 – 240V.

Maszyna się wyłączy, jeśli nie będzie używana w ciągu ustawionego wcześniej czasu.

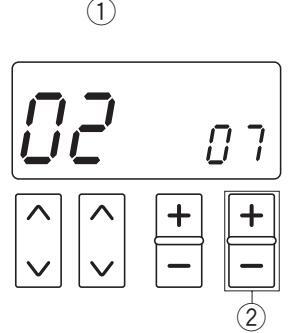

Wejdź w ustawienia (jak wyżej). Naciśnij przycisk "^" lub "v" ①, który znajduje się nad numerem. Na wyświetlaczu pojawi się czas automatycznego wyłączenia (02), który w ustawieniach domyślnych ustawiony jest na 7 godzin. Na ekranie wyświetli się więc liczba "07".

Naciśnij "+" lub "-" na przycisku regulacji długości ściegu ②, aby zwiększyć lub zmniejszyć ustawioną wartość. Czas automatycznego wyłączenia może być ustawiony od 1 do 12 godzin.

Jeśli chcesz wyłączyć ustawienie, naciśnij i trzymaj przycisk "+" lub "-" ②, aż na wyświetlaczu nie pojawi się oznaczenie "oFF".

Naciśnij przycisk start/stop ③, aby zapisać ustawienie.

Page 24

PODSTAWY SZYCIA

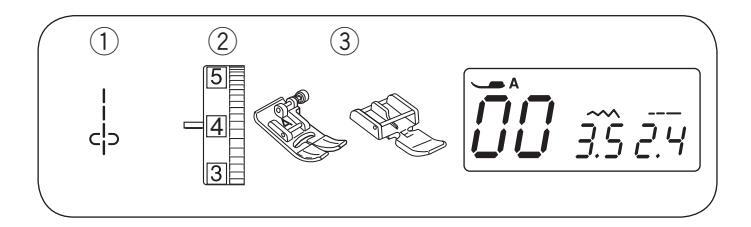

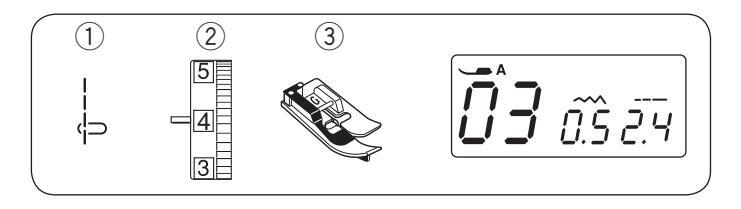

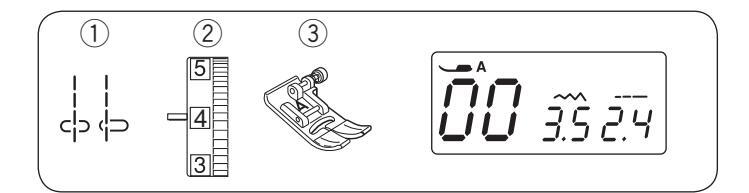

Szycie ściegiem prostym

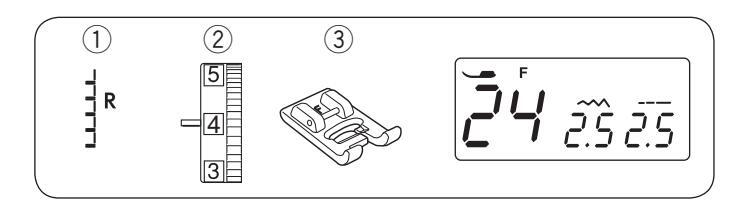

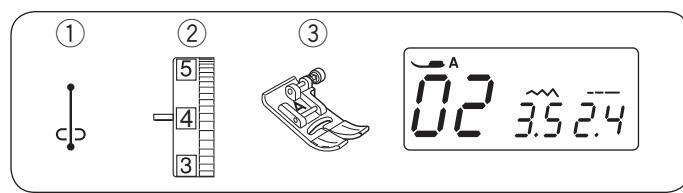

① Ścieg:

2 Napreżenie nici:

Stopka:

00 lub 03 2-6 Uniwersalna A

UWAGA:

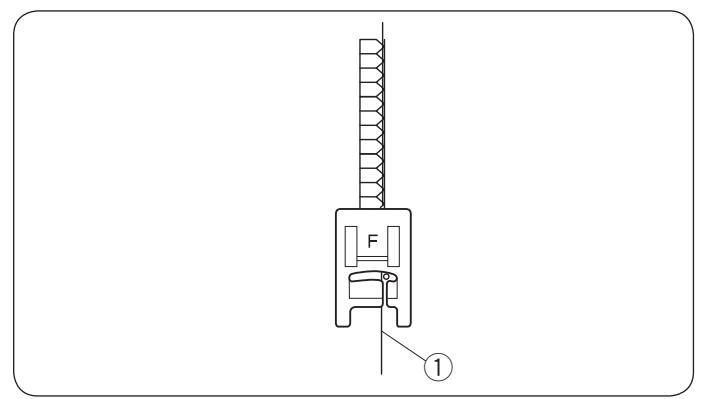

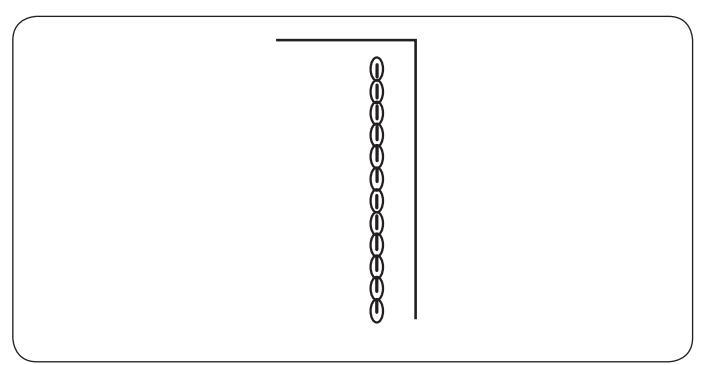

Jeśli szyjesz ściegiem satynowym, za pomocą stopki F lub stopki R pociągnij nitkę w lewo i przytrzymaj ją przed rozpoczęciem szvcia.

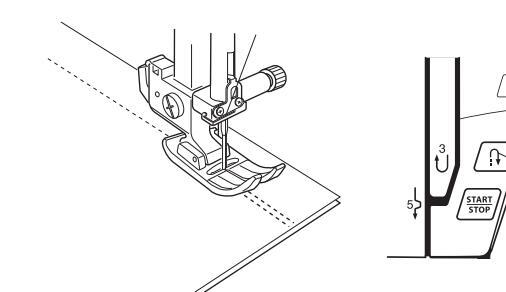

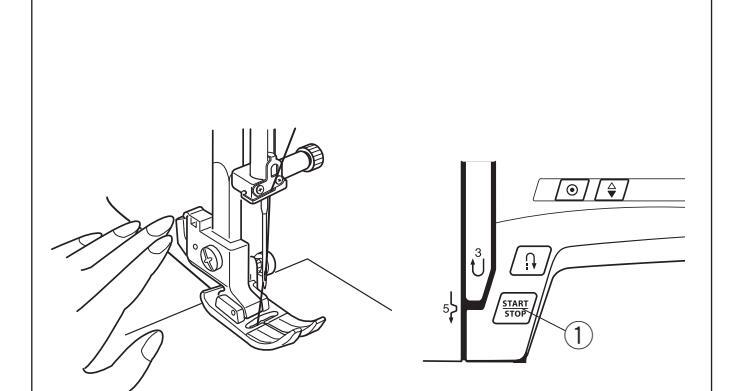

Rozpoczęcie szycia

Podnieś stopkę i umieść materiał tak by krawędź materiału pokrywała się z linią pomocniczą na płytce ściegowej.

Opuść igłę do punktu w którym chcesz rozpocząć szycie. Pociągnij nitkę do tyłu i opuść stopkę.

Naciśnij pedał lub przycisk Start/stop.

Delikatnie poprowadź tkaninę wzdłuż linii pomocniczych ściegu tak, aby tkanina swobodnie się przesuwała.

1) Przycisk start/stop

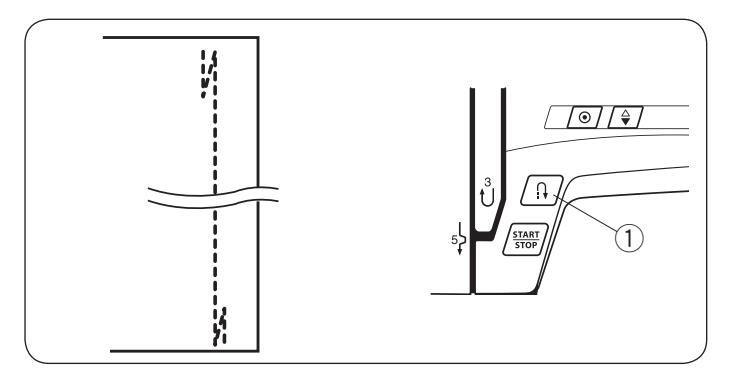

Zakończenie ściegu

By zamocować koniec ściegu, przyciśnij przycisk szycia wstecz i wykonaj kilka ściegów wstecz.

Maszyna będzie szyła wstecz dopóki przycisk szycia wstecz będzie włączony.

(2) Przycisk szycia wstecz

Naciśnij przycisk szycia wstecz, jeśli szyjesz ścieg ze standardowym ryglem (wzór 1) lub ryglem automatycznym (wzór 02), maszyna zrobi ścieg ryglujący i zatrzyma się automatycznie.

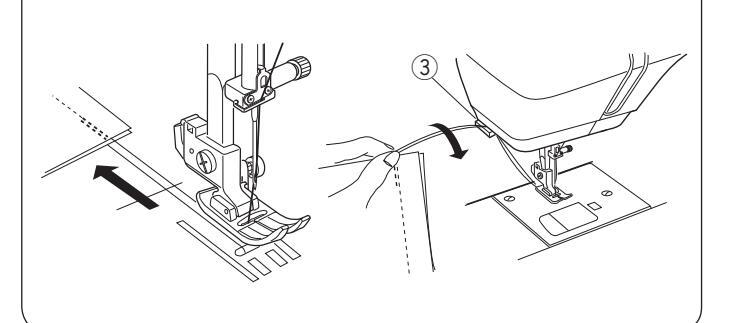

Ucinanie nici

Użyj nożyka do obcinania umieszczonego na lewej części obudowy. Pociągnij za materiał tak, aby nici znalazły się na wysokości nożyka i utnij je.

③ Nożyk do obcinania nici

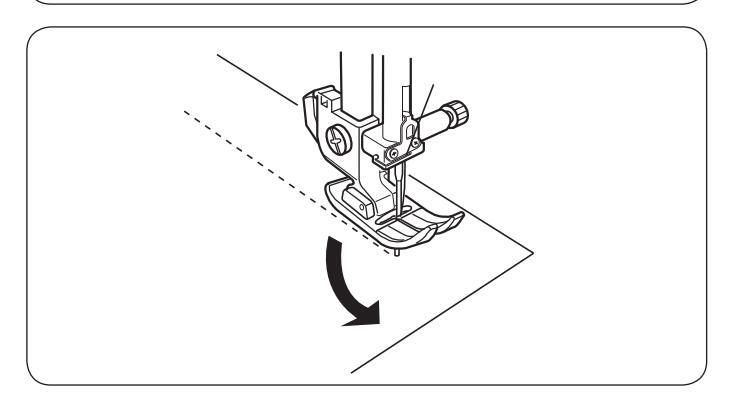

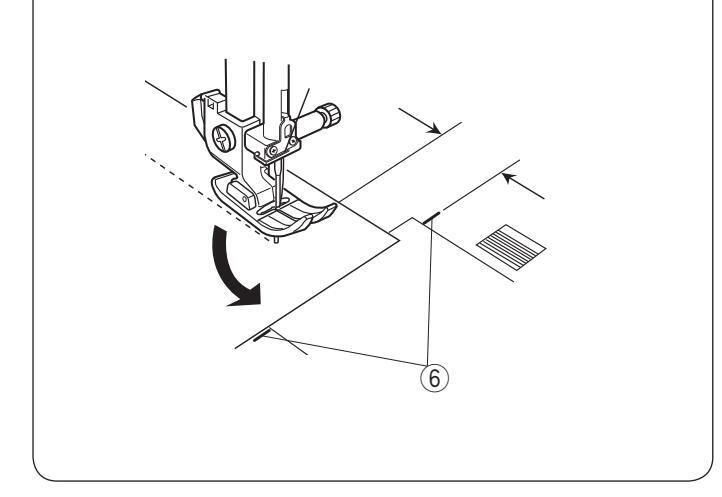

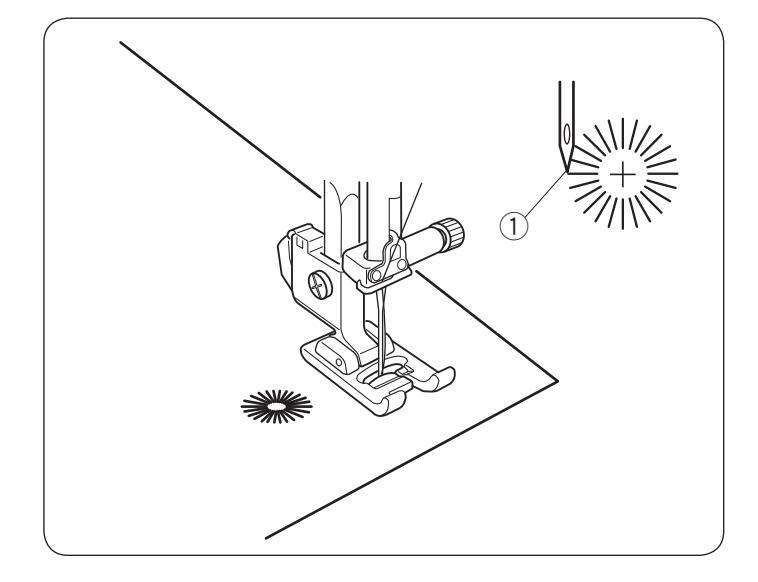

Zmiana kierunku szycia

Zatrzymaj maszynę. Podnieś stopkę z igłą wbitą w materiał. Obróć materiał na igle by zmienić kierunek szycia. Opuść stopkę i rozpocznij szycie w nowym kierunku.

UWAGA:

Możesz opuścić igłę za pomocą przycisku podnoszenia/ opuszczania igły, jeśli igła zatrzymuje się w górnej pozycji

Page 25

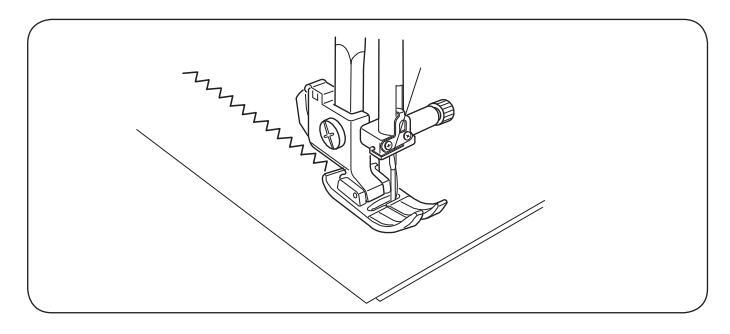

Szycie od krawędzi grubych tkanin

Czarny przycisk na stopce uniwersalnej blokuje stopkę w pozycji poziomej.

Jest to bardzo pomocne w sytuacji gdy rozpoczynamy szycie od samej krawędzi grubego materiału. Opuść igłe w punkt w którym chcesz rozpoczać szycie.

Opuść stopkę przytrzymując czarny przycisk. Stopka jest blokowana w pozycji horyzontalnej. Przycisk jest odblokowywany automatycznie po przeszyciu kilku ściegów.

① Czarny przycisk
2 Gruba tkanina

Linie prowadzące

Linie zaznaczone na płytce ściegowej, pozwalają na zmierzenie ściegu.

Liczby na płytce pokazują odległość między igłą w centralnej pozycji a krawędzią materiału w calach i milimetrach.

1 lgła w centralnej pozycji

Przednie linie pomocnicze są oznaczone 1 /4", 3/8" i 5/8" od centralnej pozycji igły.

2 Przednie linie pomocnicze 1/4"
③ Przednie linie pomocnicze 3/8″
(4) Przednie linie pomocnicze 5/8"

Na skali kątowej oznaczone są kąty 45, 60, 90 i 120 stopni.

Używaj skali kątowej podczas szycia patchworku (patrz str. 47).

5 Skala katowa
6 Prowadnica katowa

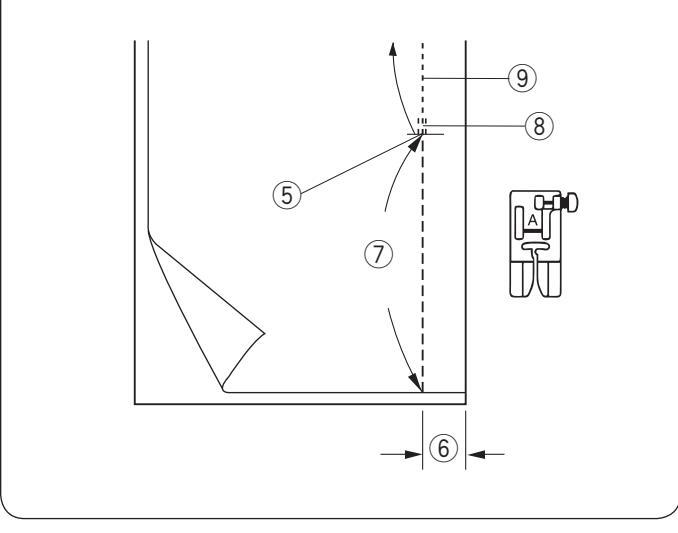

Obrót na igle pod katem prostym

By szyć z równą odległością (5/8") od krawędzi po zmianie kierunku szycia, zatrzymaj maszynę gdy tylna krawędź dotrze do poziomych linii

pomocniczych na płytce ściegowej 6. Podnieś stopkę. Obróć materiał na igle o 90°, opuść stopkę i rozpocznij szycie w nowym kierunku.

6 Poziome linie pomocnicze

UWAGA

Możesz opuścić igłę za pomocą przycisku podnoszenia/ opuszczania igły, jeśli igła zatrzymuje się w górnej pozycji

Page 26

Regulacja położenia igły

Pozycje igły można regulować przy ściegach od 00 do 04 oraz 36.

Naciśnij "--" by przesunąć igłę w lewą stronę. Naciśnij "+" by przesunąć igłę w prawą stronę.

① Przycisk regulacji szerokości ściegu

Regulacja długości ściegu Długość ściegu można regulować.

Naciśnij "+" by zwiększyć długość ściegu. Naciśnij "-" by zmniejszyć długość ściegu.

① Przycisk regulacji długości ściegu
2 Długość ściegu

Page 27

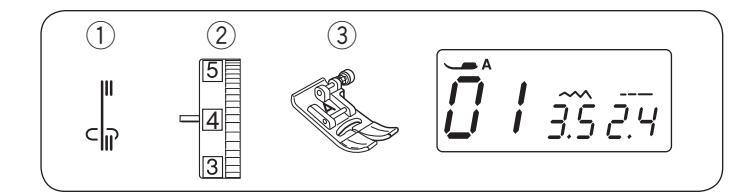

Rodzaje ściegów prostych

Ścieg ze standardowym ryglem ① Ściea:

2 Napreżenie nici górnei^- 2-6
Uniwersalna A 3 Stopka:

Użvi tego programu by zabezpieczyć początek i koniec ściegu ściegiem wstecznym

W momencie gdv doidziesz do końca ściegu, naciśnii przycisk szycia wstęcz raz Maszyna wykona cztery ściegi wsteczne, kolejne cztery do przodu i zatrzyma sie automatvcznie.

1) Przycisk szycia wstecz

Ścieg z ryglem automatycznym

(1) Ścieg: 02
2 Napreżenie nici górnei: 2-6
3 Stopka Uniwersalna A

Ten unikalny ścieg wykorzystywany jest do tego by w niewidoczny sposób zabezpieczyć ścieg przed pruciem. Rozpocznii szycie od krawedzi materiału. Maszyna zrobi kilka ściegów blokujących i rozpocznie szvcie. Gdv naciśniesz przycisk szycia wstecz na końcu ściegu, maszyna wykona kilka ściegów blokujących w miejscu, po czym zatrzyma się automatvcznie.

1) Przycisk szycia wstecz

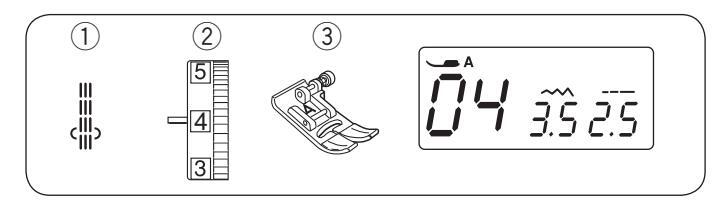

Ścieg potrójny elastyczny

1) Ścieg:
Naprężenie nici górnej: 2-6 Stopka:
- Uniwersalna A

Ten mocny i trwały ścieg jest rekomendowany do szycia elastycznych materiałów. Użyj go by wzmocnić ścieg w kroku lub pod pachami. Ścieg ten świetnie sie sprawdzi przy szyciu toreb i plecaków.

Page 28

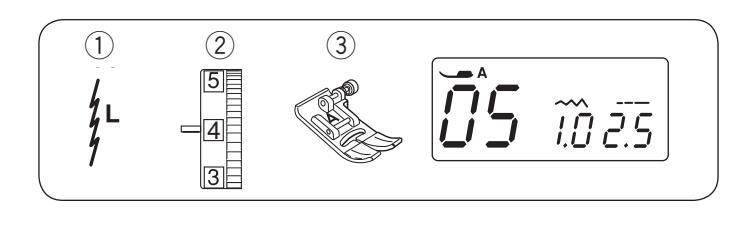

Ścieg elastyczny (1) Ścieg:

2 Naprężenie nici górnej: 3-6
3 Stopka:

Uniwersalna A

Ten ścieg jest przeznaczony do szycia elastycznych tkanin i dzianin. Pozwala wyeliminować marszczenie sie materiału przy jednoczesnym ułożeniu ściegu płasko na materiale.

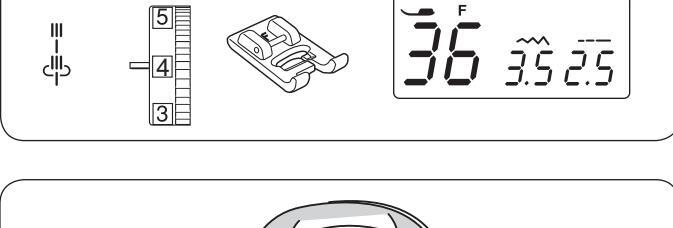

Pikowanie imitujące ścieg ręczny

(1) Ścieg: 36
2 Naprężenie nici górnej: 3-6 3 Stopka: 56
- Stopka do ściegów ozdobnych F

Za pomoca tych ściegów możesz uzyskać piękny ścieg imitujący ręczne szycie wykorzystywane podczas szycia kostiumów, żakietów, swetrów i dżinsowych wyrobów.

Page 29

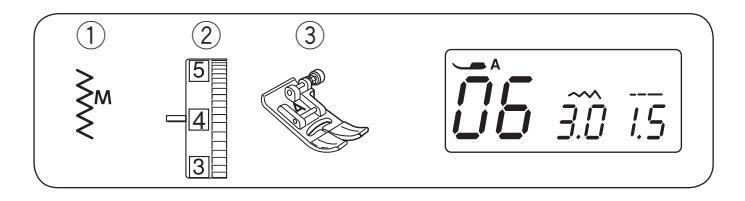

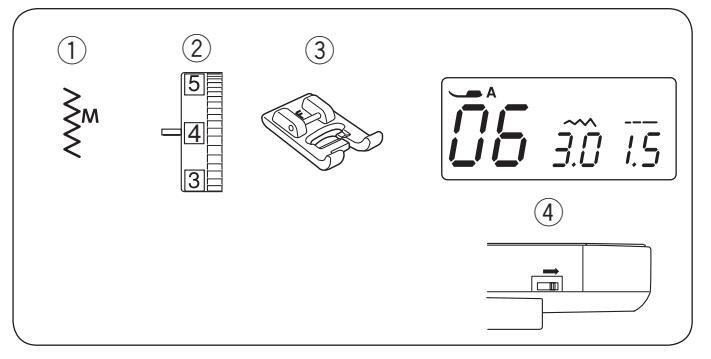

Zygzak

2 Naprężenie nici górnej: 3-7

3 Stopka:

Uniwersalna A

Zygzak jest najbardziej użytecznym i uniwersalnym ściegiem.

Jest on używany do obrzucania, cerowania, przyszywania aplikacji a także do ozdabiania.

UWAGA:

Szyjąc dzianiny lub elastyczne tkaniny koniecznie użyj stabilizatora (flizeliny).

Regulacja szerokości ściegu

Naciśnij "+" by zwiększyć szerokość ściegu. Naciśnij "--" by zmniejszyć szerokość ściegu.

Przycisk regulacji szerokości ściegu Szerokość ściegu

Możesz zmienić szerokość ściegu 06 nie zmieniając centralnej pozycji igły ③.

③ Centralna pozycja igły

Regulacja długości ściegu

Naciśnij "+" by zwiększyć długość ściegu. Naciśnij "–" by zmniejszyć długość ściegu.

Przycisk regulacji długości ściegu Długość ściegu

Page 30

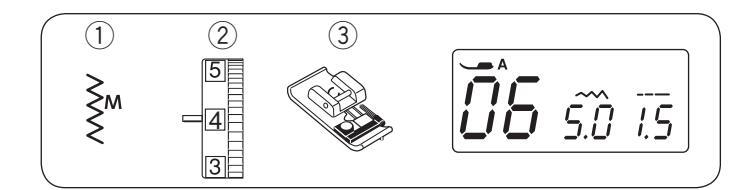

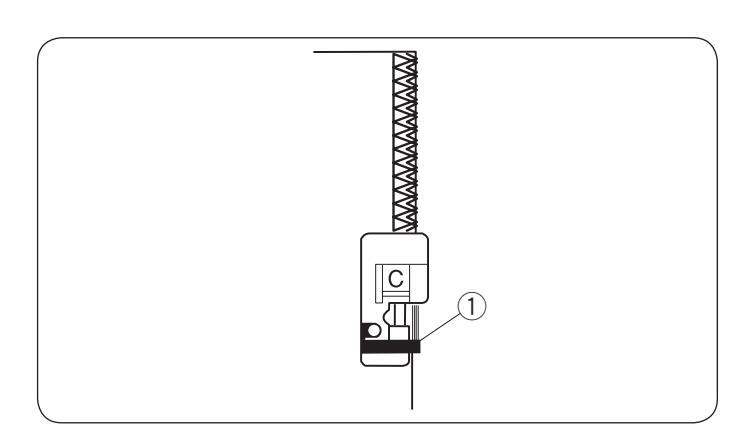

Obrzucanie ściegiem zygzak

(1) Ściea:
2 Napreżenie nici dórnei: 3-7
Stopka: Stopka owerlokowa C

Przyłóż krawedź materiału do prowadnika na

stopce. Szyj

1 Prowadzenie

Używając stopki owerlokowej C nie ustawiaj szerokości ściegu poniżei 4.5. ponieważ igła mogłaby uderzyć w znajdujący się na stopce drucik

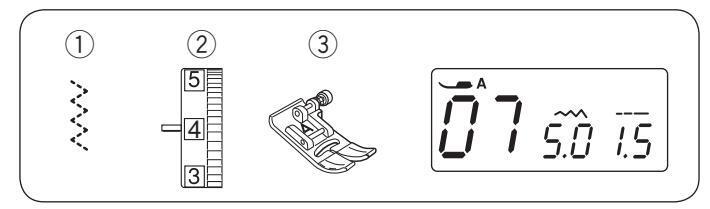

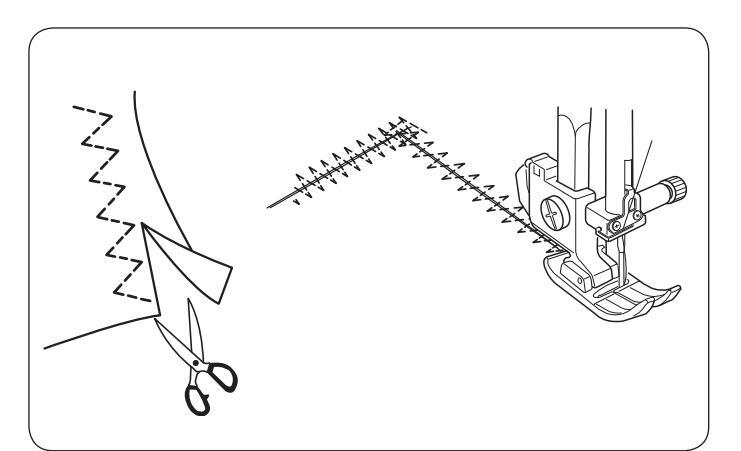

Trzypunktowy zygzak

(1) Ściecz 07
2 Napreżenie nici dórnei: 3-7 Uniwersalna A
3 Stopka:

Ścieg ten stosowany jest do wykańczania brzegów tkanin syntetycznych i łatwo strzepiacych sie Umieścić tkanine pod stopka tak, aby igła przeszywała iei prawa strone.

Odetnij nadmiar materiału.

Jest doskonały do cerowania i zszywania rozdarć.

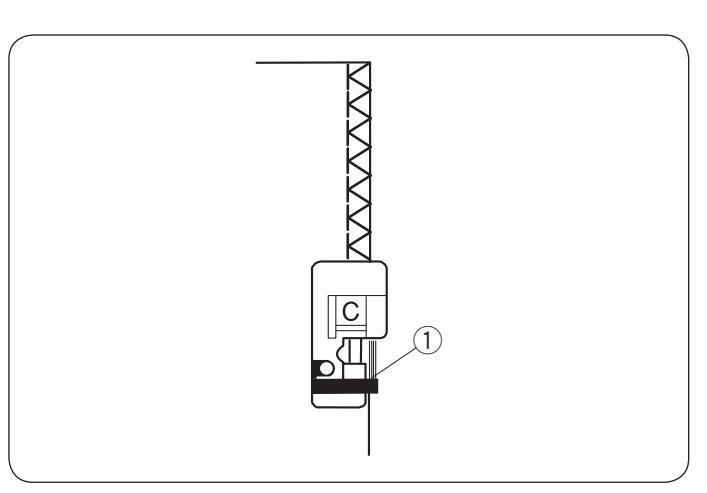

Obrebianie

(1) Ścieg: 08
2 Napreżenie nici dórnei: 3-7 (3) Stopka:

Stopka owerlokowa C

Zwykły ścieg zygzakowy jest stosowany do wykańczania nieobrebionych krawedzi (obrebiania) wiekszości tkanin co zapobiega strzepieniu sie. To najszybszy sposób na wykończenie krawedzi. Przyłóż krawedź materiału do czarnego prowadnika na stopce. Szvi

1) Prowadnik

IIWAGA.

Nie ustawiaj szerokości ściegu poniżej 4.5, ponieważ igła mogłaby uderzyć w znajdujący się na stopce drucik.

5.0 2.5

Page 31

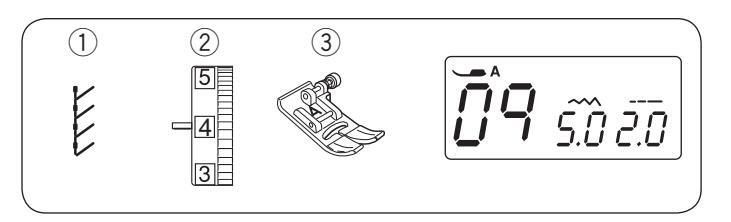

Ścieg dziany

1) Ścieg:092) Naprężenie nici górnej:3-6

Stopka:

3-6 Uniwersalna A

Umieść tkaninę tak, aby zmieścił się ścieg 1.5 cm. Ostrożnie odetnij nadmiar tkaniny, aby nie uszkodzić ściegu.

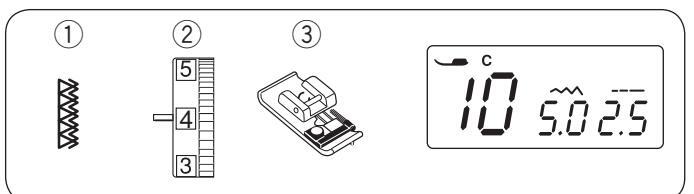

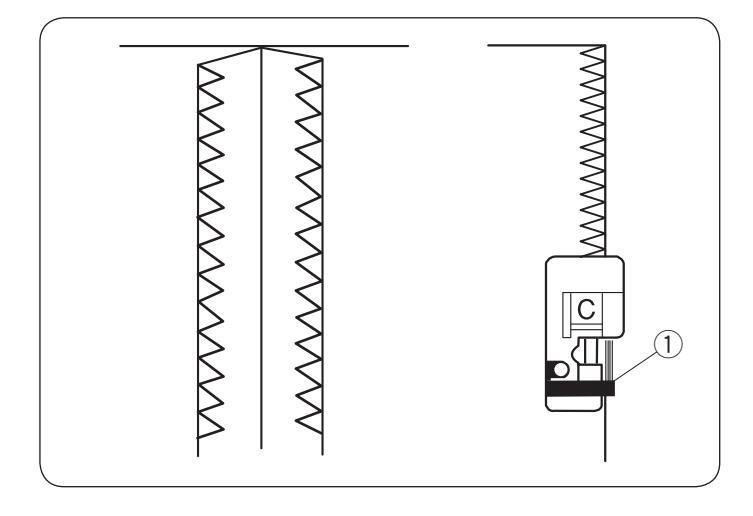

Podwójny ścieg owerlokowy

1) Ścieg: 10
2 Naprężenie nici górnej: 3-7
3 Stopka: Stopka owerlokowa C

Ścieg który idealnie sprawdza się przy szyciu tych materiałów, które mają tendencję do mocnego strzępienia się, jak płótno czy gabardyna.

Wykonywane są jednocześnie dwa rzędy ściegu zygzakowego, aby zapewnić dokładniejsze obrębianie. Dwa rzędy ściegów zygzakowych jednocześnie obrzucają krawędź materiału zapobiegając strzępieniu się materiału. Umieść krawędź materiału przy prowadniku stopki i szyj.

1 Prowadnik

UWAGA: jeśli używasz stopki owerlokowej C, nie ustawiaj szerokości ściegu poniżej 4.5, ponieważ istnieje ryzyko, że igła uderzy w stopkę.

Ścieg super owerlokowy

1) Ścieg:
2) Napreżenie nici górnej: 3-6
(3) Stopka: Stopka do ściegów ozdobnych F

Jest to ścieg owerlokowy, podobny do ściegu owerlokowego wykorzystywanego w przemyśle. Jest to doskonały szew, który jednoczenie zszywa razem i wykańcza tkaniny. Ścieg tworzy żeberka, dzięki którym ubranie zachowuje swój kształt.

Elna wymyśliła ten ścieg w 1982 roku.

Włóż brzegi tkaniny pod stopkę tak, aby dotykały prawej strony stopki.

1 Brzeg tkaniny

Page 32

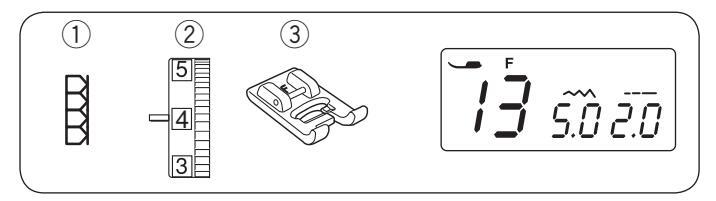

Wszywanie gumki ① Ścieg:

2 Naprężenie nici górnej: 1-4

3 Stopka:

Stopka do ściegu ozdobnego F

Podziel gumkę i tkaninę na równe części. Dopasuj gumkę do tkaniny. Środek gumki umieść pod środkiem stopki i naszyj ją tak, aby gumka równo się rozciągała.

Page 33

Obszywanie dziurki

1. Dziurka prostokątna

Używa się jej najczęściej do średnich i ciężkich materiałów.

2. Dziurka zaokrąglona Używa się jej najczęściej do lekkich oraz średnich materiałów, zwłaszcza do bluz i ubrań dzieciecych

3. Klasyczna dziurka odzieżowa

Używa się jej najczęściej do średnich i cieżkich materiałów. Jest także odpowiednia dla wiekszych i grubszych guzików.

1 2 3 ĨĨ

Page 34

Dziurka prostokątna

(1) Ścieg:
2 Naprężenie nici górnej: 1-4
3 Stopka:

Automatyczna stopka do obszywania dziurek R

Po umieszczeniu guzika w automatycznej stopce do dziurek R, maszyna automatycznie ustawia rozmiar

dziurki. Oprawka pasuje do guzików o średnicy między 1 cm a 2.5 cm.

Po wybraniu dziurki, na ekranie pojawi się komunikat o obniżeniu dźwigni do obrzucania dziurek.

UWAGI:

Czasami konieczna jest zmiana rozmiaru dziurki, aby dopasować rozmiar dziurki do specyficznego materiału lub nici. Wykonaj testową dziurkę na skrawku materiału, aby sprawdzić ustawienia.

Domyślna szerokość dziurki jest ustawiona dla zwykłych materiałów. Do materiałów elastycznych lub delikatnych użyj usztywniacza.

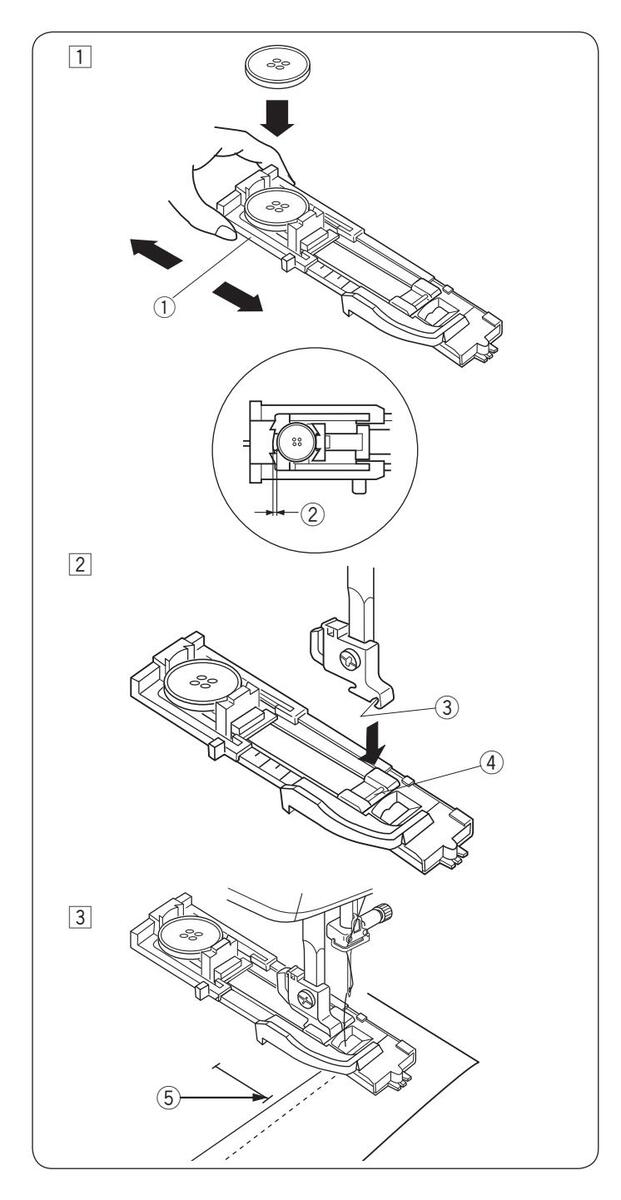

Szycie

Przesuń uchwyt guzika do tyłu, zamocuj guzik, a następnie domknij uchwyt, tak by unieruchomić guzik. Uchwyt guzika

UWAGA

W przypadku grubych guzików, wykonaj najpierw dziurkę testową. Jeśli guzik nie jest dopasowany do dziurki wydłuż ja rozsuwajac uchwyt guzika w stopce.

2 Dodatkowe rozsunięcie

2 Za pomocą przycisku pozycjonowania igły unieś ją w najwyższą pozycję. Przymocuj odpowiednią stopkę dopasowując poprzeczkę do otworu w uchwycie stopki. Podnieś stopkę.

③ Otwór
④ Poprzeczka

3 Zaznacz na materiale miejsce na dziurkę. Przeciągnij obie nici w lewo pod stopką. Włóż materiał pod stopkę i kręcąc kołem napędowym opuść igłę w miejscu, w którym zaczynasz szycie dziurki.

5 Punkt początkowy

Page 35

4 Opuść stopkę i pociągnij dźwignię do oporu.
- 6 Dźwignia obrzucania dziurki

Używaj linii pomocniczych na stopce przy

pozycjonowaniu

Upewnij sie, że nie ma odstepu miedzy suwakiem a końcówką. W przeciwnym razie dziurka nie zostanie

obrzucona we właściwej pozycji.

(7) Brak odstepu
(8) Punkt poczatkowy
9 Linie pomocnicze

5 Rozpocznij szycie, pociągając delikatnie nić od igły w lewo. Po wykonaniu kilku ściegów puść nić i kontynuuj

UWAGA: Jeśli rozpoczniesz szycie bez opuszczenia dźwigni do obszywania dziurek, na dotykowym wyświetlaczu ukaże się ostrzeżenie i maszyna zatrzyma się po kilku ściegach. Opuść dźwignię do obszywania dziurek i rozpocznij szycie.

Page 36

6 Maszyna będzie obszywać dziurkę według sekwencji pokazanej na rysunku obok. Po zakończeniu obszywania maszyna zatrzyma się samoczynnie z podniesioną igłą.
7 Zdejmij materiał i umieść szpilkę zaraz pod fastrygą po każdej stronie, aby zapobiec przypadkowemu przecięciu ściegu. Zrób otwór rozpruwaczem.
- 13 Szpilka
- 1 Rozpruwacz

Po obszyciu dziurki popchnij dźwignię obszywania dziurek do góry do oporu.

Dziurka z dwoma warstwami

Aby uszyć mocną dziurkę, szyj kolejną warstwę dziurki na uprzednio już wyszytej. Kiedy dziurka będzie ukończona, po prostu uruchom maszynę ponownie.

UWAGA:

Jeśli podczas szycia dziurki z dwoma warstwami tkanina ciężko się przesuwa, należy zwiększyć gęstość dziurki.

Regulowanie szerokości dziurki

Naciśnij "+" na przycisku regulacji szerokości ściegu, aby zwiększyć szerokość dziurki.

Naciśnij "–" na przycisku regulacji szerokości ściegu, aby zmniejszyć szerokość dziurki.

1) Przycisk regulacji szerokości ściegu

UWAGA:

Szerokość dziurki może być regulowana od 2.5 do 7.0

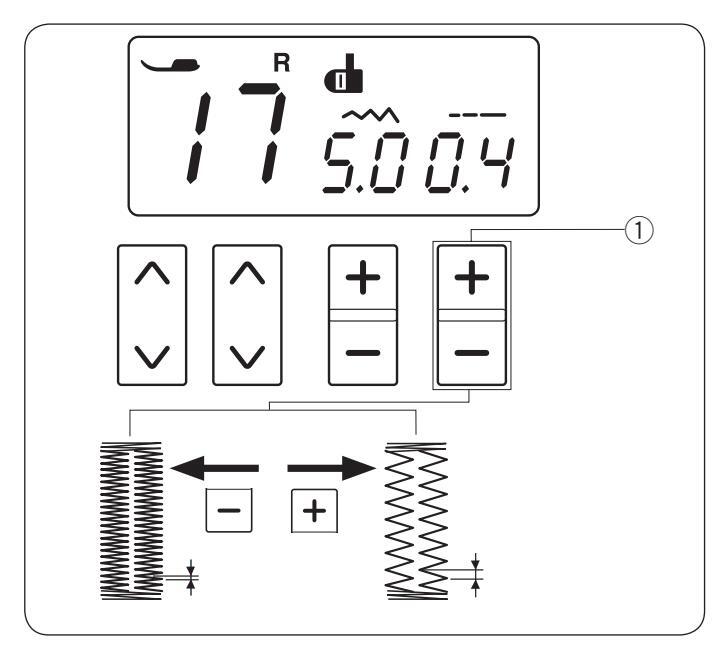

Regulowanie gęstości ściegów w dziurce

Naciśnij "+" na przycisku regulacji długości ściegu, aby zmniejszyć gęstość ściegu.

Naciśnij "–" na przycisku regulacji długości ściegu, aby zwiększyć gęstość ściegu.

① Przycisk regulacji długości ściegu

UWAGA:

Gęstość ściegu może być regulowana od 0.2 do 0.8

Page 37

Użvwanie płytki stabilizujacej

Płytka stabilizująca wspiera i utrzymuje materiał. przydaje się przy szyciu dziurek na brzegach grubych

1 Zamocuj płytke stabilizujaca do stopki do obszywania dziurek, wkładając stopke do otworu płytki.
- 1) Płytka stabilizująca
- Stopka do obszywania dziurek
2 Umieść wypustkę płytki stabilizującej w otworze stopki do obszywania dziurek
- (4) Wypustka

3 Umieść guzik w nasadce guzika na stopce. Załóż stopke do obszywania dziurek w maszynie. Przeciagnii nić od igły na lewo pomiedzy stopka a płytką stabilizującą.

4 Umieść materiał pomiedzy stopka a płytka. Opuść igłe przy pomocy koła zamachowego. Opuść stopkę i dźwignię od obszywania dziurek. Uruchom maszynę przytrzymując delikatnie nić po lewei stronie. Po wykonaniu kilku ściegów puść nić i kontynuuj szycie.
- (8) Dźwignia

Page 38

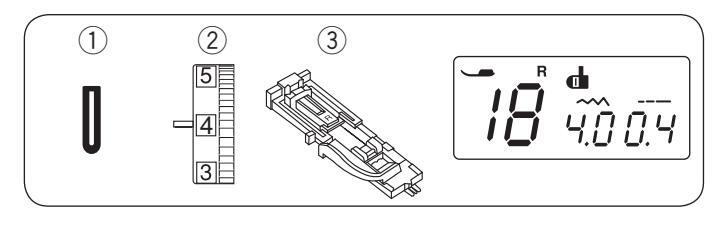

Dziurka zaokrąglona

18
Napreżenie nici górnej: 1-4
3 Stopka:

Automatyczna stopka do obszywania dziurek R

Procedura szycia jest taka sama jak przy dziurce prostokątnej.

Szerokość dziurki może być regulowana od 2.5 do 5.5. Gęstość ściegu może być regulowana od 0.2 do 0.8.

Klasyczna dziurka odzieżowa

1) Ścieg: 19
Naprężenie nici górnej: 1-4
Stopka:
Automatyczna stopka do obszywania dziurek R

Procedura szycia jest taka sama jak przy dziurce prostokatnej.

Szerokość dziurki może być regulowana od 5.5 do 7.0. Gęstość ściegu może być regulowana od 0.3 do 0.8. Użyj dziurkacza, imadła lub specjalnych nożyczek, aby otworzyć dziurkę.

Dziurkacz (nie jest dostępny w standardowym wyposażeniu maszyny)

Page 39

Obrzucanie dziurki z kordu

2 Napreżenie nici dórnei: 1-4

Automatyczna stopka do obszvwania dziurek R

1 Aby obrzucić dziurkę z kordu, użyj tej samej procedury jak przy dziurce prostokatnej. Regulacja szerokości ściegu musi być dostosowana do grubości

Podnieść stopkę do obszywania dziurek, zahaczyć kord o zaczep w tylnej cześci stopki.

Przeprowadzić pod stopka obydwie końcówki kordu pociagając je do siebie. Przeprowadzić końcówki nici przez widełki znajdujące się w przedniej części stopki j mocno je przytrzymać.

Wbić igłe w tkanine w punkcie poczatkowym i opuścić

2 Uruchomić maszyne i obszyć dziurke przeszywając kord. Po zakończeniu obszywania maszyna zatrzyma się automatvcznie. Wyjać tkanine z maszyny odciać nici

(3) Górna nitka

Nitka bebenkowa (dolna)

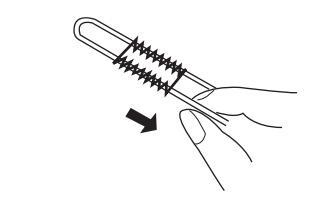

³ Pociagnii za kord z lewei strony w celu jego napreżenia.

Przed odcięciem, nawlec kord na zwykła igłę do recznego szycia i przeprowadzić go na lewa strone tkaniny

Odetnii kord z obu stron, ieśli nie ma możliwości przeciagniecia go na lewa strone.

Page 40

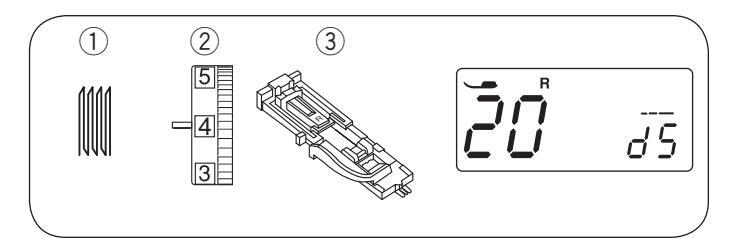

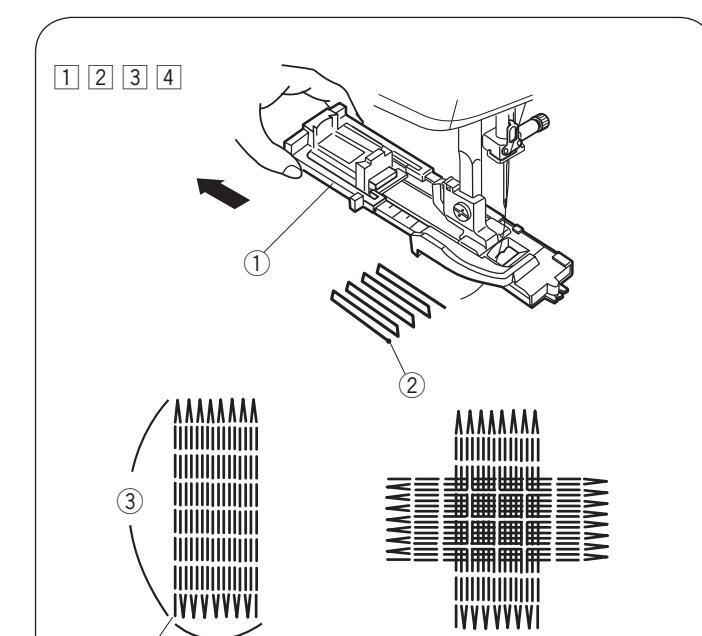

Cerowanie

1) Ścieg:
2 Naprężenie nici górnej: 3-6
3 Stopka:

Automatyczna stopka do obszywania dziurek R

1 Załóż stopkę do obszywania dziurek R i wysuń z z tyłu oprawkę guzika 1.
- Przeciągnij górną nitkę w lewo przez otwór w stopce.

Oprawka guzika

2 Umieść materiał pod stopką i obniż igłę do miejsca gdzie chcesz zacząć szyć 2. Następnie obniż stopkę.

2 Punkt początkowy

Iruchom maszynę. Maszyna zacznie szyć ścieg ryglujący, 16 rzędów cery, kolejny ścieg ryglujący i automatycznie się zatrzyma.
Obróć tkaninę i kontynuuj szycie w innym kierunku. 3/4" (2 cm)
- ④ 9/32″ (0.7 cm)

Szycie krótszej cery

Wykonaj pierwszą linię cery o ustalonej długości, po czym zatrzymaj maszynę. Naciśnij przycisk szycia wstecz i rozpocznij szycie ponownie. Maszyna wykona resztę cery, po czym zatrzyma się automatycznie.

5 Przycisk szycia wstecz
6 Wymagana długość
⑦ Punkt początkowy

Szycie cery o takich samych wymiarach

Aby wykonać kolejną cerę o tej samej wielkości po prostu uruchom maszynę ponownie.

UWAGA:

Aby zresetować cerę, zaznacz inny ścieg i ponownie wybierz cerowanie.

Korygowanie równości cery

Równość cery może być regulowana. "d5" jest ustawieniem domyślnym.

Jeżeli prawy róg jest niżej niż lewa strona, naciskaj na "+" na przycisku regulacji długości ściegu ①, aby ustawić wartość od "d6" do "d9", aby skorygować cerę. Jeżeli lewy róg jest niżej niż prawa strona, naciskaj na "–" na przycisku regulacji długości ściegu ①, aby ustawić wartość od "d1" do "d4", aby skorygować cerę.

① Przycisk regulacji długości ściegu

Page 41

Fastrygowanie

① Ścieg:
2 Naprężenie nici górnej:
③ Stopka:

3-6 Stopka do ściegów ozdobnych F

Fastrygi używa się do wzmacniania części materiałów takich jak uchwyty plecaków czy pasków - tam, gdzie potrzebna jest duża wytrzymałość szwu.

Szycie

Uruchom maszynę i szyj, dopóki maszyna nie zatrzyma się automatycznie. Maszyna wykona fastryge o długości 1.5 cm.

① 1.5 cm (5/8″)

Szycie krótszej fastrygi

Aby wykonać fastrygę krótszą niż 1.5 cm, najpierw zatrzymaj maszynę po wykonaniu ściegu o odpowiedniej długości, po czym naciśnij przycisk szycia wstecz.

Tym samym ustalono długość fastrygi. Uruchom maszynę i kontynuuj szycie, aż maszyna nie zatrzyma się automatycznie.

② Wymagana długość
③ Przycisk szycia wstecz
④ Długość fastrygi

Szycie takiej samej fastrygi

Uruchom maszynę ponownie i szyj, aż maszyna nie zatrzyma się automatycznie.

UWAGA:

Aby zresetować rozmiar fastrygi, zaznacz inny ścieg i ponownie wybierz fastrygowanie.

Page 42

Oczka

① Ścieg:
2 Naprężenie nici górnej: 1-4
3 Stopka:

Stopka do ściegów ozdobnych F

Oczko stosowane jest np. do obrębiania otworów na paskach, itp.

Szycie

Umieścić ubranie pod stopką i opuścić igłę w punkcie początkowym. Uruchom maszynę.

Szyj do momentu, aż maszyna zatrzyma się automatycznie.

① Punkt początkowy

Otwórz oczko szydłem, dziurkaczem lub ostrymi nożyczkami (nie są w standardowym wyposażeniu maszyny).

Regulowanie kształtu oczka

Reguluj kształt oczek w następujący sposób:

"L3" jest domyślną wartością. Jeżeli oczka nachodzą na siebie, naciskaj na "+" na przycisku regulującym długość ściegu. Jeżeli oczka są zbyt rozłożyste, naciskaj na "–" na przycisku regulującym długość ściegu.

1 Przycisk regulacji długości ściegu

UWAGA:

Kształt może być regulowany od wartości L1 do L5.

Page 43

Wszywanie zamka

(1) Ścieg: 2 Napreżenie nici górnei:
3 Stopka:

1-4 Uniwersalna A Stopka do zamków E

Mocowanie stopki do zamków E

Ustaw stopke do zamków E tak by poprzeczka była ustawiona pod otworem w uchwycie stopki. Opuść

uchwyt tak by zamocować stopkę.

1) Otwór w uchwycie

2 Poprzeczka

(A): W celu przeszycia lewei strony zamka błyskawicznego, należy umieścić stopke z prawej strony. (B): W celu przeszycia prawej strony zamka

błyskawicznego, należy umieścić stopke z lewej strony.

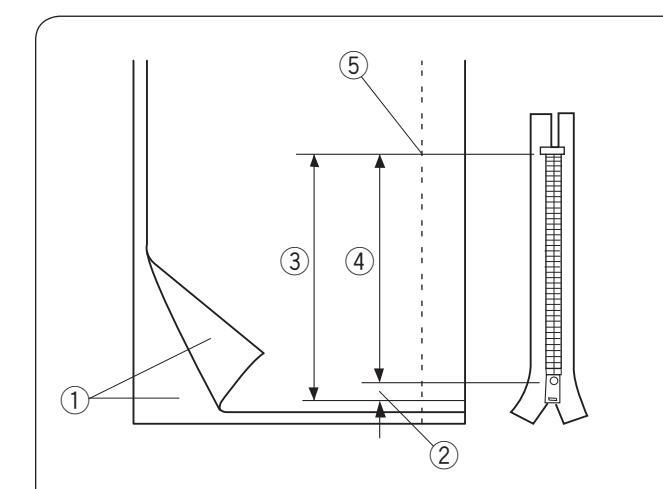

Przygotowanie materiału

Do długości zamka należy dodać zapas 1 cm. Będzie to łączna długość otwarcia zamka.

1) Prawa strona materiału
① 1 cm
③ Rozmiar otwarcia
(4) Długość zamka
5 Zakończenie otwarcia zamka

Połóż materiał prawymi stronami do siebie i wyszyj zakończenie zamka zostawiając tolerancie ok 2 cm

Wykonaj ściegi wsteczne, aby wzmocnić szew. Recznie zmień długość ściegu na 5.0 i sfastrygui okolice otwarcia zamka (napreżenie nici zmniejsz do 1-3)

- (5) Zakończenie otwarcia zamka
- 6 2 cm zapasu
- Testryga
- 8 Ściegi wstęczne
- 9 Szwy

Page 44

Szycie

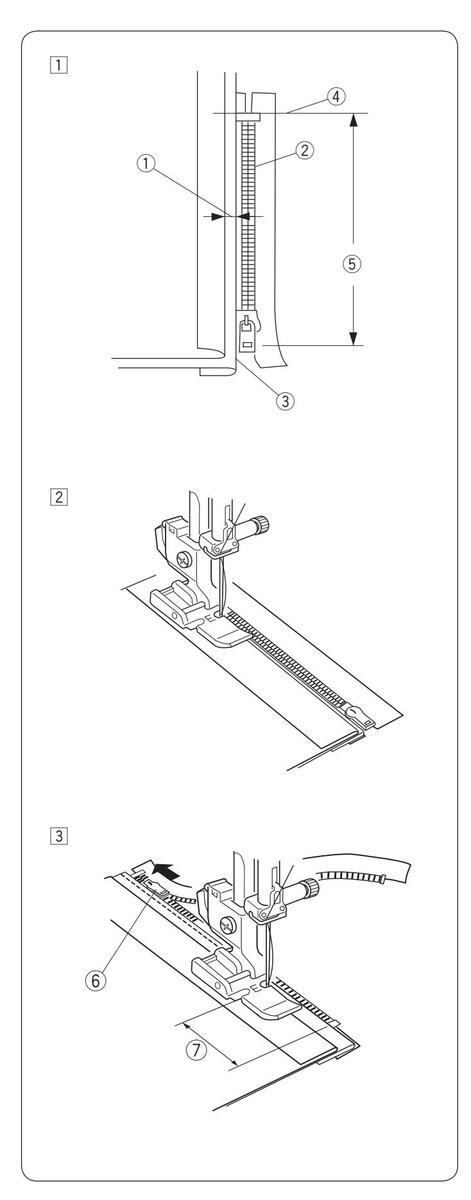

1 Zwiń tolerancję dla szwu po lewej stronie. Zwiń spód tolerancji po prawej stronie, aby zakładka miała od 0.2 do 0.3 cm. Umieść ząbki zamka przy zakładce i przypnij je. Przywróć oryginalne ustawienia dla długości ściegu i naprężenia nici.
- ① Margines 0.2 do 0.3 cm
- 2 Ząbki zamka
- Zakładka
- (4) Koniec otwarcia zamka
- 5 Rozmiar otwarcia

2 Załóż stopkę do zamków błyskawicznych po prawej stronie.

Obniż stopkę do górnej części, przy otwarciu zamka. Ustaw stopkę tak, aby igła przechodziła przy zakładce i taśmie zamka.

UWAGA: Po założeniu stopki do zamków błyskawicznych upewnij się, że igła nie uderza w stopkę dociskową, ani w taśmę zamka.

3 Szyj przez wszystkie warstwy, aż do złożenia. Zatrzymaj maszynę na taśmie zamka na ok. 5 cm przed suwakiem. Obniż igłę do materiału, po czym podnieś stopkę. Otwórz zamek, po czym obniż stopkę. Teraz wykonaj pozostały szew.
- 6 Suwak
- ⑦ 5 cm

Page 45

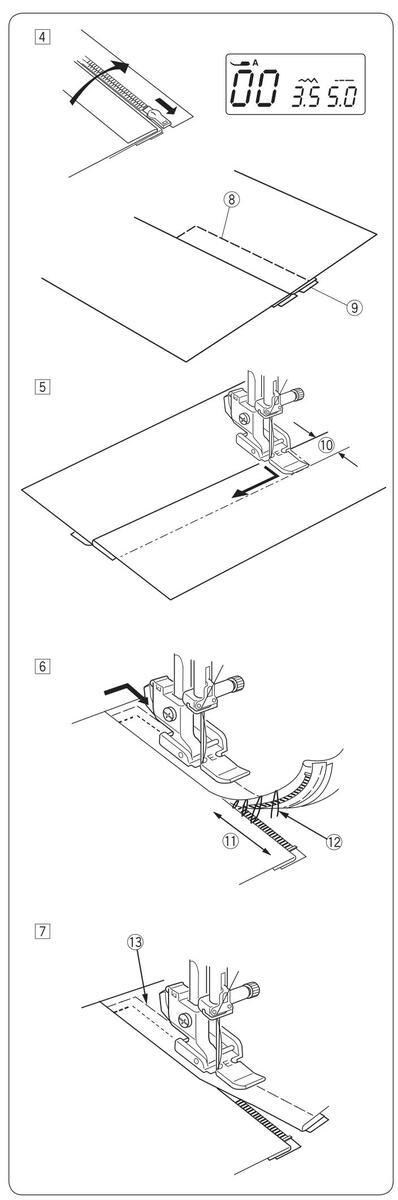

4 Zamknij zamek, po czym otwórz górną część materiału. Załóż stopkę dociskową A. Ustaw długość ściegu na 5.0, a szerokość na 3.5 (wartości domyślne), a pokrętło naprężenia nici na 1-3. Sfastryguj górną część materiału z taśmą zamka.
- ⑧ Fastryga
- 9 Taśma zamka

5 Załóż stopkę do zamków E.

Ustaw długość i szerokość ściegu na wartość domyślną, a pokrętło naprężenia nici na 4. Wykonaj ściegi wsteczne przez koniec otwarcia 0.7 -1 cm i obróć materiał o 90 stopni.

10 0.7-1 cm

Po założeniu stopki do zamków, upewnij się, że igła nie uderzy w stopke dociskowa ani w taśme zamka.

6 Zatrzymaj maszynę na taśmie zamka na ok. 5 cm przed suwakiem na taśmie zamka. Obniż igłę do materiału, po czym podnieś stopkę. Zdejmij fastrygę. Otwórz zamek.
- 5 cm Fastryga
Obniż stopkę i wyszyj brakujący szew, pilnując by zakładka była równa. Po skończeniu szycia zdejmij fastrygę w górnej części materiału.
- 13. Fastryga w górnej części materiału

Page 46

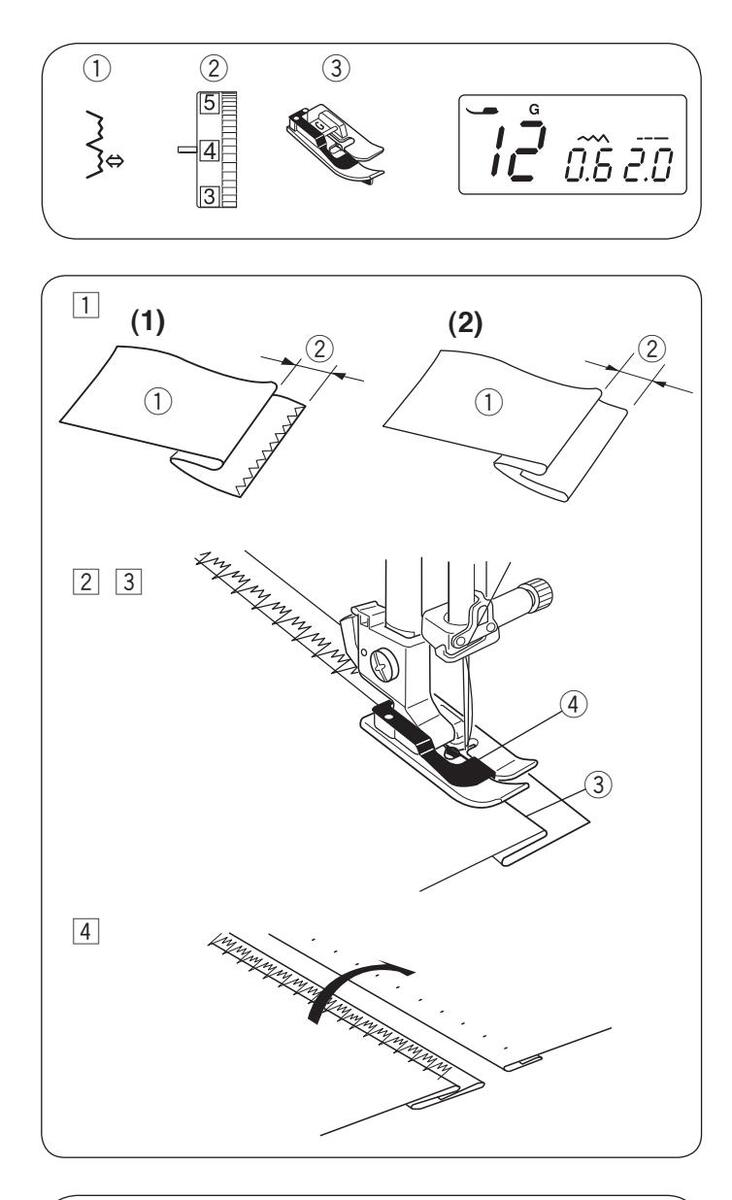

Obrebianie krvte

(1) Ścieg:
2 Napreżenie nici dórnei: 3-6 Stopka do ściegu krytego G
3 Stopka:
1 Złóż materiał tak, aby stworzyć zakładke z zapasem 0.5 cm
- (1) Lewa strona materiału (2) 0.5 cm
- (1) Od średnich do grubych materiałów^- krawedź

powinna być obrzucona.

(2) Lekkie materiały: złóż nieobrebiona krawedź.
2 Ustaw materiał tak, aby złożenie było po lewei strony prowadnika stopki. Obniż stopke dociskowa

Wyreguluj pozycję opadania igły, jeśli to konieczne.

3 Szyj prowadzac złożenie wzdłuż prowadnika. 3 Złożenie
- (4) Prowadnik

4 Po zakończeniu szycia rozprasować ścieg

UWAGA:

Jeżeli jąła zbytnio przeszywa tkanine z lewei strony ścieg bedzie widoczny na stronie prawej

Regulacia pozycii opadania igły

Ustaw pozycje opadania igły w następujacy sposób: Naciśnii "–" na przvcisku regulacji szerokości ściegu ①, aby przesunać jąłe w prawo

Naciśnii "+" na przycisku regulacji szerokości ściegu 1. aby przesunąć igłę w lewo.

1) Przycisk regulacji szerokości ściegu

Wyświetlacz pokazuje odległość między pozycją opadania igły na lewo a prowadnikiem stopki w milimetrach. Pozvcie opadania jąły można regulować od .0 do 1.2.

UWAGA:

Możesz zmienić pozycie opadania jąły, ale szerokość ściegu zostanie taka sama.

Page 47

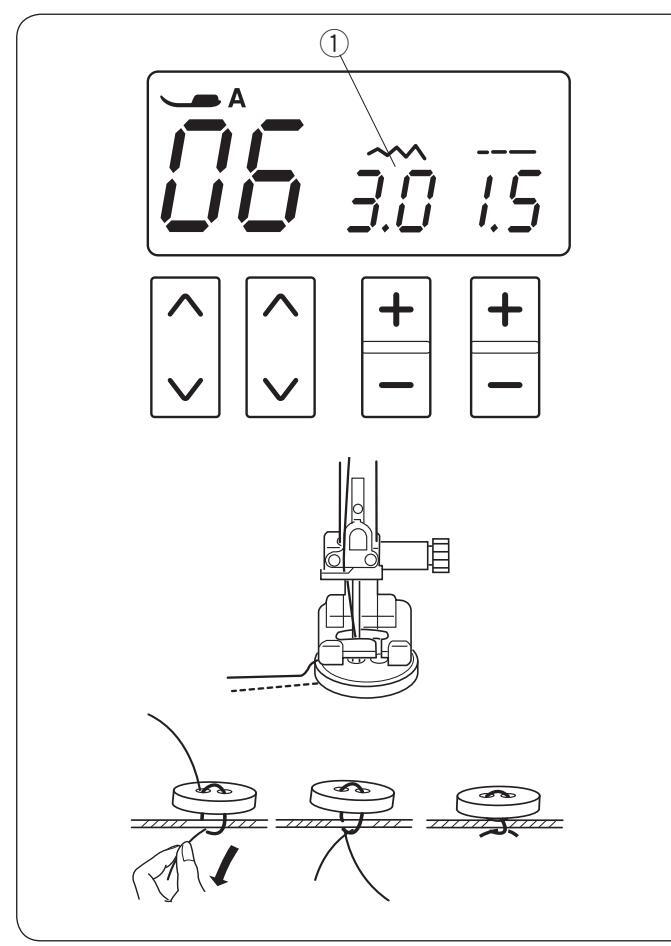

Przyszywanie guzika (1) Ścieg:

06

2 Naprężenie nici górnej: 3-7
3 Stopka:

wvła

(4) Zabki

Stopka do ściegów ozdobnych F wyłączone

Obniż zabki.

Ustaw prędkość szycia na najniższą.

Umieść guzik wraz z materiałem pod stopką. Ustaw dziurki guzika wzdłuż poziomego nacięcia w stopce.

Dostosuj szerokość ściegu, tak aby igła wchodziła do lewego otworu w guziku.

Przy pomocy koła obrotowego, podnieś igłę tak, aby ta przeszła w prawo, w kierunku drugiego otworu w guziku. W razie konieczności dokonaj regulacji szerokości ściegu.

① Szerokość ściegu (dopasowana do otworów)

Rozpocznij szycie.

Odetnij nić pozostawiając odcinek około 10 cm.

Pociągnij za nić bębenka po to, aby przeprowadzić nić górną na lewą stronę materiału i wykonać węzeł. Po zakończeniu szycia włącz ząbki.

Page 48

Page 49

ŚCIEGI DEKORACYJNE

Patchwork

1) Ścieg:

00 i 32 rnej: 3-6

2 Naprężenie nici górnej: 3 Stopka:

Stopka krawędziowa 1 /4" O Stopka do ściegów ozdobnych F

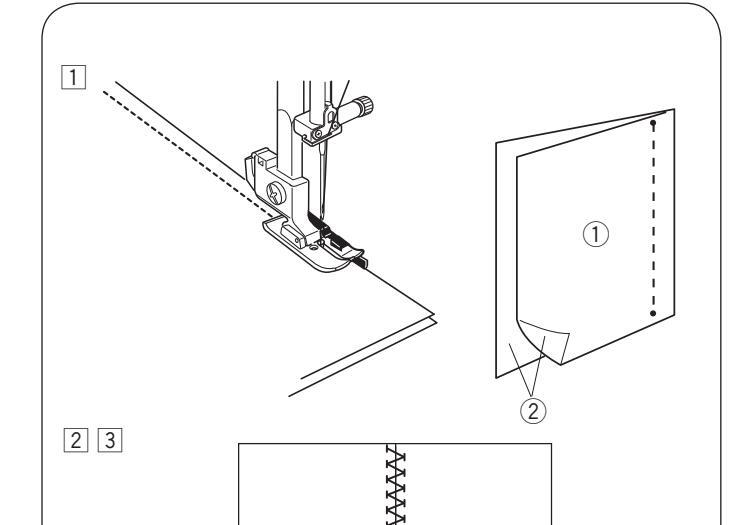

1 Umieść 2 kawałki materiału prawymi stronami do siebie. Wybierz wzór ściegu 00. Ustaw długość ściegu na 1.8 mm. Umieść kawałki patchworku pod stopką, tak aby krawędzie materiałów spasowały się z prowadnikiem na stopce dociskowej, trzymając zapas dla szwu 6 mm.
- ① Lewa strona tkaniny
- 2 Prawa strona tkaniny
2 Załóż stopkę do ściegów ozdobnych F. Wybierz wzór patchworku 32.

Możesz również używać wzorów 30 i 38.

3 Otwórz szwy płasko, prawą stroną do góry, po czym szyj patchwork wzdłuż linii szwu.

Kątomierz na płytce ściegowej

Możesz z łatwością szyć kawałki patchworku bez ich oznaczania, pod pożądanym kątem, używając do tego celu skali katowej na płytce ściegowej.

Na skali kątowej oznaczone są kąty 45, 60, 90 i 120 stopni.

Używaj uniwersalnej stopki A korzystając z kątomierza. Wyrównaj krawędź materiału względem linii prowadzącej 1/4″ (6 mm).

③ Linia prowadząca 1/4"

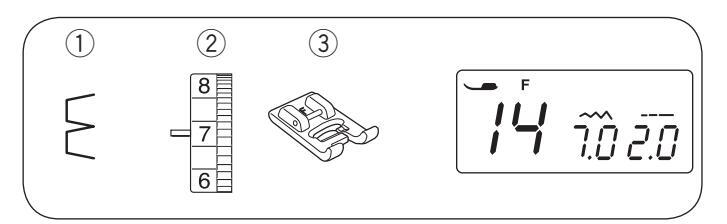

Ścieg muszelkowy

① Ścieg:
2 Naprężenie nici górnej: 6-8 3 Stopka:

: 6-8 Stopka do ściegów ozdobnych F

Użyj lekkiego materiału jak np. trykot. Zrób zakładkę i przeszyj po skosie.

Pozwól by igła przechodziła tak, aby tworzyć krawędź w kształcie muszelki.

① Skos
2 Zwinięta krawędź
3 Prawa pozycja igły

Jeżeli chcesz wykonać rzędy ściegów muszelkowych, rozstaw rzędy ściegów mniej więcej o 1.5 cm od siebie. Możesz także szyć ściegiem muszelkowym (w każdym kierunku) na dzianinie lub delikatnych tkaninach jedwabnych.

Page 50

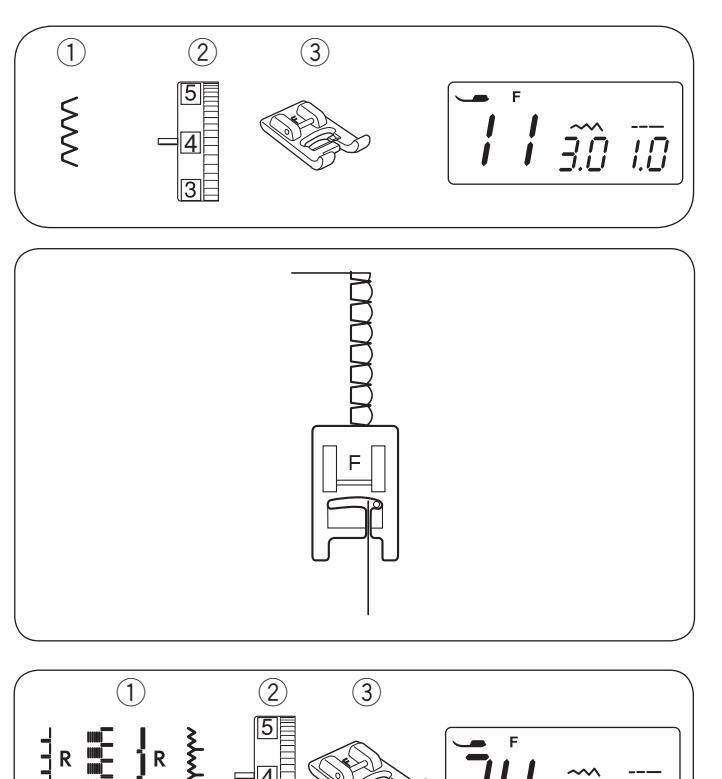

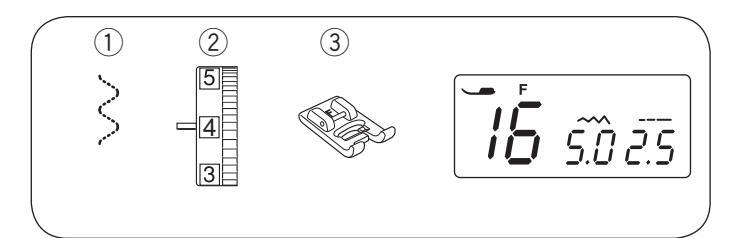

Ścieg bieliźniany

(1) Ściea:

2 Napreżenie nici dórnej: 2-8
3 Stopka:

Stopka do ściegów ozdobnych F

Używai tego ściegu podczas szycia bielizny i lekkich tkanin. Drobny ścieg dobrze się rozciąga i jest wygodny w noszeniu

Aplikacja

1) Ścieg 24 1_/ 2 Naprężenie nici górnej: 3 Stopka: Stopka do ściegów ozdobnych F (4) Docisk stopki: 1 do 3
* Możesz również użyć ściegów 23, 25-26.

Umieść aplikacie na materiale i sfastrvoui ia w danym miejscu. Opuść jąłe na zewnetrznej krawedzi aplikacji Prowadź materiał aplikacji tak, aby igła poruszając się w prawo, przechodziła przez krawedź aplikacji,

2 Zewnetrzna krawedź

W miejscu, odzie konjeczna jest zmiana kierunku szycia, wbić igłę w materiał, podnieść stopkę, przekrecić materiał i opuścić stopke.

Regulacia szerokości ściegu

Wybierz wzór ściedu 24.

Naciśnii "--" na przycisku regulacji szerokości ściegu (3), aby zmniejszyć szerokość ściegu (5).

Naciśnij "+" na przycisku regulacji szerokości ściegu 3, aby zwiększyć szerokość ściegu (6).

(3) Przycisk regulacii szerokości ściegu

Szerokość ściegu będzie zmieniona w stosunku do igły, znaidującej się w prawej pozycji ④

(A) Wzorv numer 23 i 26 maia ustawiona centralna pozvcie jąły. Szerokość ściegu zmienia się symetrycznie

(B) Wzory numer 24 i 25 maja ustawiona prawa pozycie igły. Gdy zmienisz szerokość ściegu, zmieni się także lewa pozvcia igły.

Page 51

Ozdobne zakładki

(1) Ścieg:

03 Napreżenie nici górnei: 3-6
3 Stopka:

Stopka do ściegu krytego G

Złóż tkanine lewymi stronami do siebie wzdłuż pierwszej linii Przyłóż złożona krawedź do prowadnika na stopce Zastanów sie nad szerokościa zaszewki i ustaw prowadnik. Usuń zaznaczone linie. Zaprasuj zaszewki na iedna strone

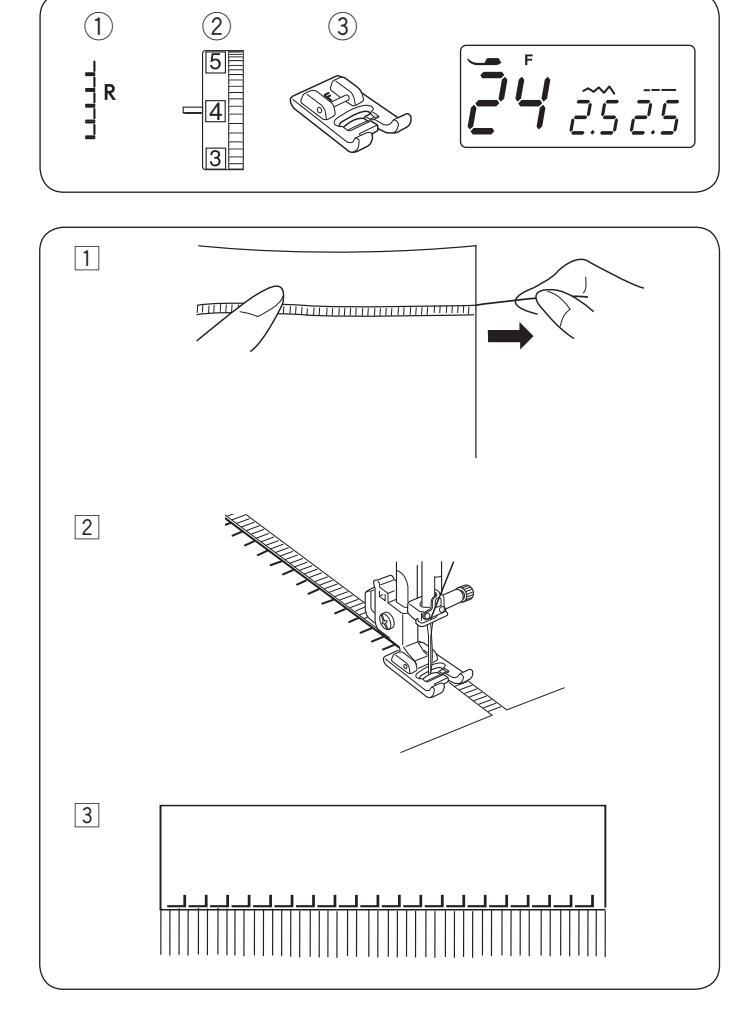

Fredzle

Ścieg:
N I

(3) Stopka:
Stopka do ściegów ozdobnych F

Fredzle to szczególna ozdoba, polecana przede wszystkim do Inianych obrusów i szali. Wybierz mocny. tkany materiał jak len z którego łatwo wyciagnać nici

24 1-4

1 Ostrożnie utnii materiał wzdłuż faktury. Wyciagnii

pojedvnoze włókna lub nić w miejscu, odzie zaczniesz szvć fredzelki.

2 Przeszyj lewa strone tak, aby ściegi z prawej strony układały sie na otwartej przestrzeni.
³ Wyciagnij wszystkie niepotrzebne włókna z prawej strony ściegu i zrób fredzelki.

Page 52

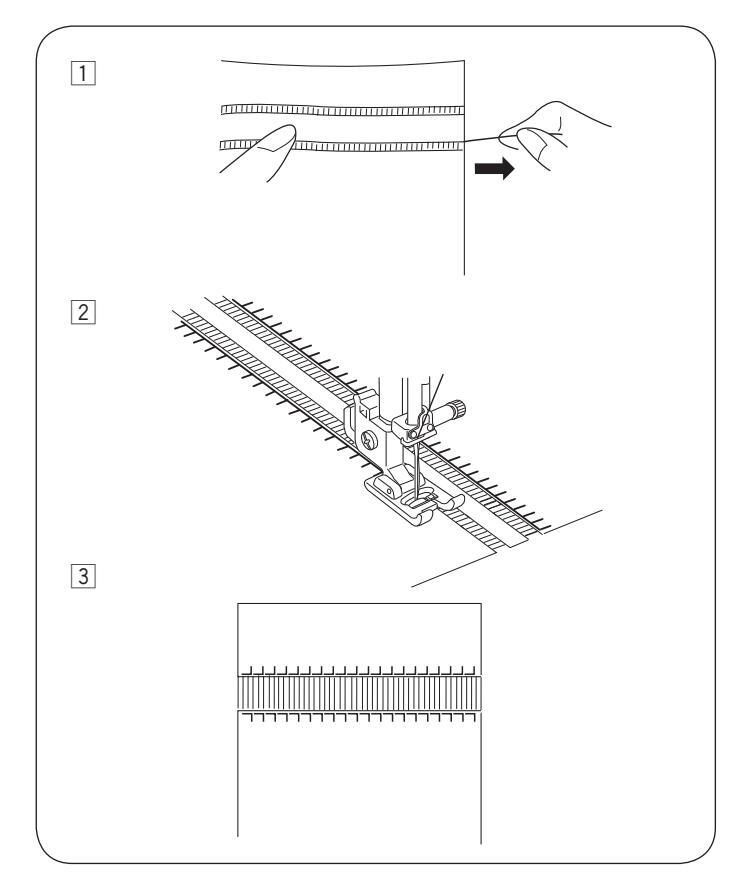

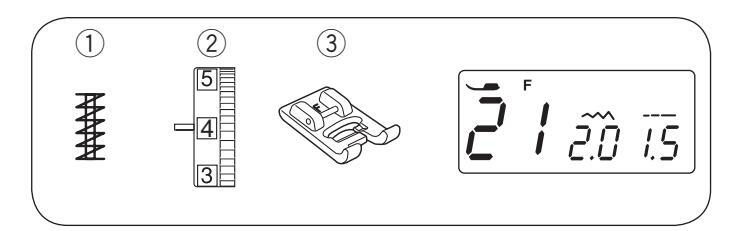

Mereżka

(1) Ścieg:
2 Napreżenie nici dórnei: 1-4 3 Stopka:

Stopka do ściegów ozdobnych F

Mereżka powstaje tak samo jak fredzelki. Wybierz mocny. tkany materiał jak np. len. z którego łatwo wyciagnać nici

1 Ostrożnie utnij materiał wzdłuż faktury. Ustal szerokość mereżki i z każdego końca wyciagnii jedno włókno lub nić tkaniny.
2 Przeszvi lewa strone, prowadzac materiał tak, aby ściegi po prawej stronie układały się na otwartej przestrzeni. Po skończeniu lewei strony obróć materiał o 180 stopni. Szvi druga strone

3 Usuń włókna lub nici materiału spomiedzy ściegów.

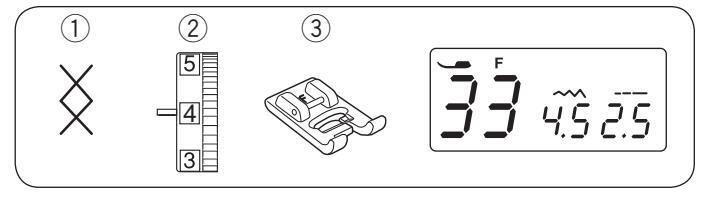

Ścieg krzyżykowy

(1) Ściea:
33
2 Naprężenie nici górnej: 3-6 3 Stopka: Sto
- Stopka do ściedów

ozdobnych F

Możesz wykonać swoje projekty ściegiem krzyżykowym dwa razy szybciej niż recznie.

Użyj zwykłej tkaniny o gestym splocie, takiej jak len lub wełna. Szvi od środka wzoru na zewnatrz.

Jeśli przed rozpoczeciem szycia naciśniesz przycisk automatycznego ryglowania ściegu, maszyna wyszyje jedna część wzoru po czym zatrzyma się automatvcznie.

1) Przycisk ryglowania ściegu

Page 53

Page 54

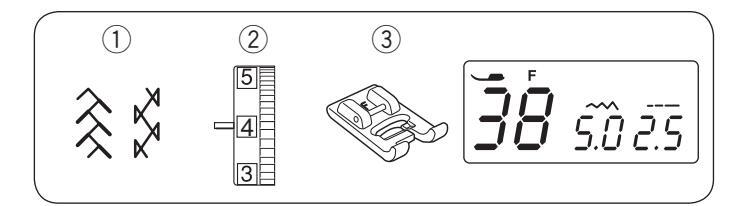

Szachownica

1 Ścieg:
2 Naprężenie nici górnej: 3-6 3 Stopka: Sto
- Stopka do ściegów ozdobnych F
* Można również użyć wzór ściegu 30.

Szachownica delikatnie ozdabia ubiory dziecięce czy damskie bluzki.

Wybierz miękki, cienki materiał, jak np. batyst, kraciastą bawełnę czy challis.

Utnij materiał trzykrotnie szerszy niż projektowana szerokość.

Użyj ściegu prostego, ustaw jego długość na 5.0. i zmniejsz naprężenie nici.

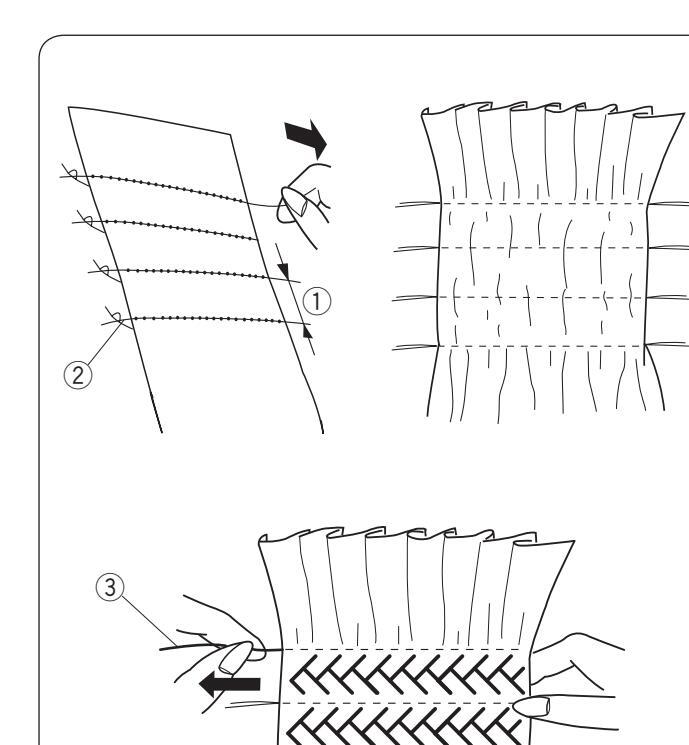

Przeszyj rzędy prostych ściegów w poprzek powierzchni, która ma być pomarszczona, tak aby oddalone były

między sobą na 1 cm. Zwiąż nici wzdłuż jednej krawędzi. Pociągnij za nici od bębenka, aby zmarszczyć materiał.

1 cm Zwiazane nici

Ustaw naprężenie nici od 3 do 6 i wybierz któryś ze ściegów dekoracyjnych.

Szyj ściegiem dekoracyjnym pomiędzy liniami ściegów prostych.

Wyciągnij nici ściegu prostego.

③ Ścieg prosty

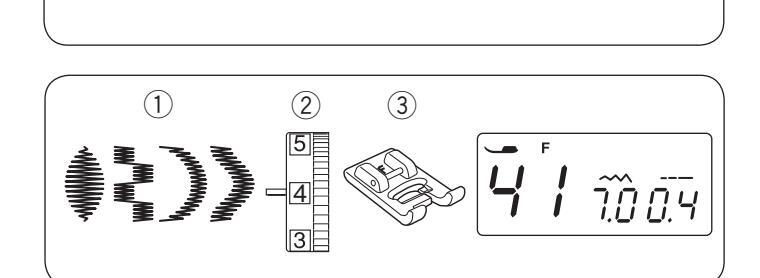

Ścieg satynowy

① Ścieg:
2 Naprężenie nici górnej: 1-4 3 Stopka: Sto
- Stopka do ściegów

ozdobnych F

* Można również użyć wzorów ściegów 40, 42 i 43.

W celu uzyskania najlepszych rezultatów, materiały elastyczne powinny zostać podklejone.

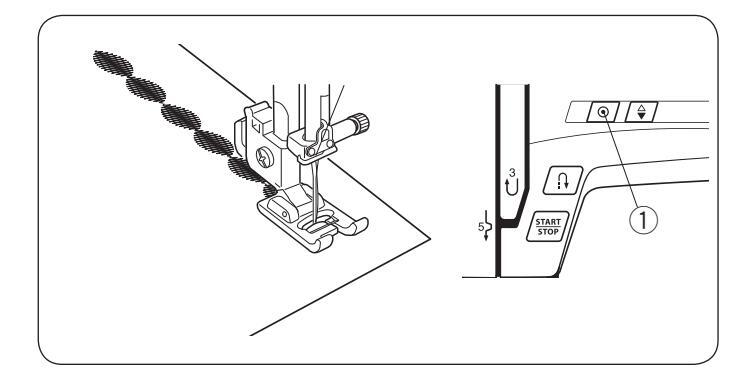

Przy przeszywaniu ostatniego motywu należy wcisnąć przycisk automatycznego ryglowania ściegu. Maszyna zatrzyma się automatycznie po zakończeniu ściegu.

Page 55

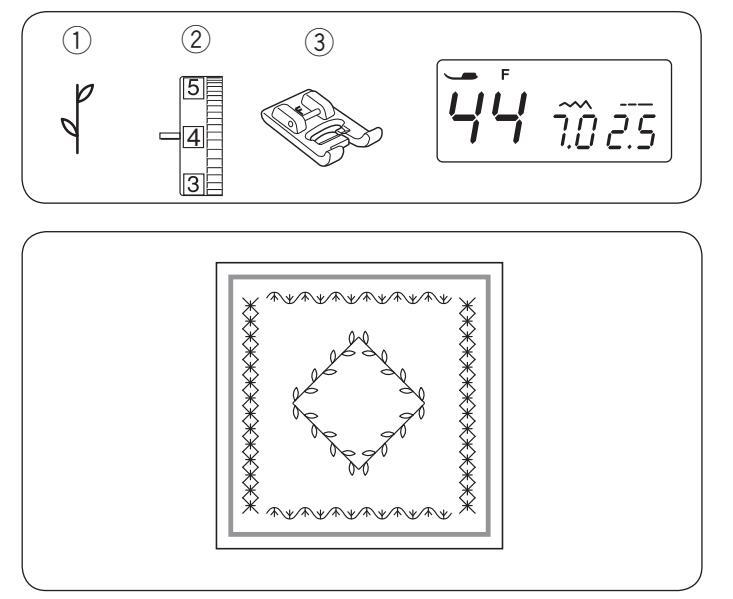

Ściegi dekoracyjne

1) Ścieg: 44
2 Naprężenie nici górnej: 3-6
3 Stopka:

Stopka do ściegów ozdobnych F

* Można również użyć wzorów ściegów 28 - 49.

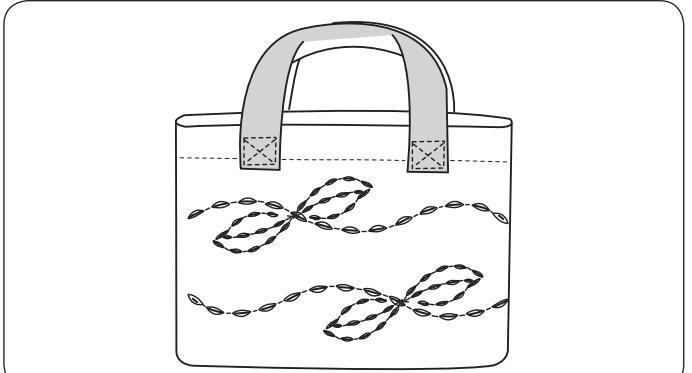

Aby uzyskać najlepszy efekt, ostrożnie prowadź materiał podczas szycia. W razie potrzeby użyj stabilizatora.

Page 56

CZYSZCZENIE I KONSERWACJA

Czyszczenie chwytacza i transportera dolnego

Przed rozpoczęciem czyszczenia upewnij się, że maszyna jest odłączona od zasilania. Nie demontuj maszyny w sposób inny niż opisany w tej części instrukcji

Nie przechowuj maszyny w pomieszczeniach o wysokiej wilgotności, w pobliżu źródeł ciepła, w miejscach narażonych na bezpośrednie działanie promieni słonecznych.

UWAGA:

Obudowę możesz czyścić delikatną ściereczką oraz delikatnym mydłem.

Ustaw igłę w najwyższej pozycji, następnie odłącz

maszynę od zasilania.

Zdejmij igłę oraz stopkę. Zdejmij płytkę osłaniającą szpulke i wyciagnii szpulke.

Wyczyść wnętrze z pyłu i kurzu. W tym celu możesz użyć odkurzacza.

1 Za pomocą dołączonego śrubokrętu odkręć śruby mocujące płytkę ściegową
- 1) Śrubokręt
- 2 Płytka ściegowa
2 Unieś bębenek i wyjmij go.
- ③ Bębenek
3 Wyczyść bębenek za pomocą pędzelka.
Wyczyść ząbki transportera i chwytacz za pomocą pędzelka. 5 Ząbki transportera
- 6 Chwytacz
Przetrzyj chwytacz suchą, delikatną ściereczką. W tym celu możesz użyć odkurzacza.

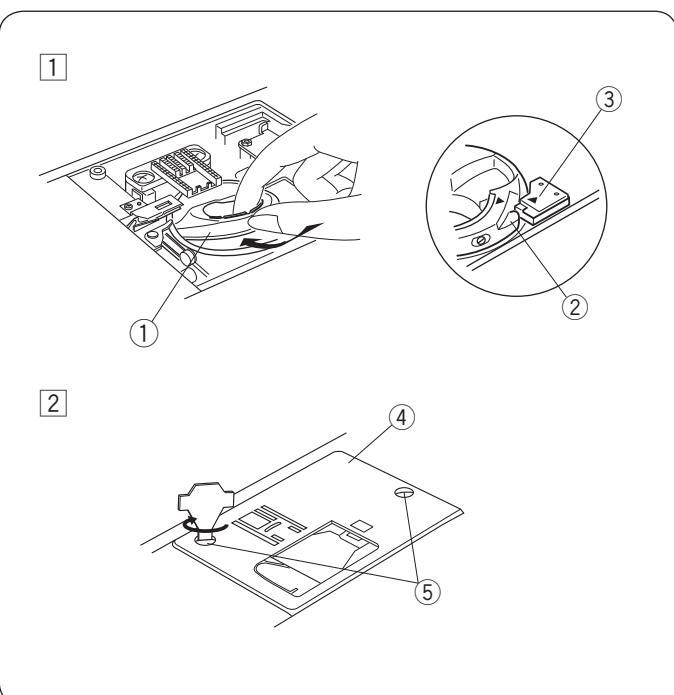

Zakładanie bębenka

1 Zamocuj bebenek tak by wybrzuszenie na bebenku

dopasowało się do stopera.

1 Bębenek
2 Wybrzuszenie na bębenku
③ Stoper
Przykręć śruby i zamocuj płytkę ściegową. Po ukończeniu czyszczenia upewnij się, że igła i stopka dociskowa są zamocowane.
- 4 Płytka ściegowa
- 5 Śrubokręt

Page 57

Korekta rozstrojonych ściegów

Rezultaty szycia zawsze mogą się zmienić w zależności od warunków t.j. szybkość szycia, typ materiału, liczba warstw itp.

Jeśli wzór ściegu jest rozregulowany, skoryguj go za pomocą pokrętła regulującego podawanie śrubokrętem.

Jeśli ścieg jest zbyt ściśnięty przesuń regulator w kierunku "+".

Jeśli ścieg jest zbyt rozstrzelony przesuń regulator w kierunku "–".

1) Regulator podawania

Page 58

Zakłócenia w działaniu maszyny

W przypadku uruchomienia się sygnału dźwiękowego i wyświetlenia się komunikatu, należy postępować według poniższych wskazówek:

Sygnał ostrzegawczy	Przyczyna	Rozwiązanie
ÖÖ 3.5 2.4	Maszyna nie może szyć z użyciem przycisku start/ stop ponieważ jest podłączony rozrusznik nożny. Rozrusznik nożny nie działa (mruga znak rozrusznika nożnego).	Odłącz rozrusznik nożny. Skontaktuj się z serwisem lub ze sprzedawcą
ÖÖ 3 .5 2 .4	Maszyna została uruchomiona z podniesioną stopką.	Opuść stopkę i rozpocznij szycie.
8	Trzpień szpulownika jest przesunięty w prawo.	Przesuń trzpień szpulownika w lewo.
5.00.4	Maszyna zatrzyma się, jeśli rozpoczniemy szycie dziurki bez opuszczenia dźwigni.	Opuść dźwignię i ponownie uruchom maszynę.
L o 3 .5 2 .4	Maszyna została zbyt szybko uruchomiona po tym jak zatrzymała się z powodu przeciążenia.	Poczekaj ok. 15 sekund, następnie uruchom maszynę ponownie.
(E1-E7)	Maszyna źle działa z powodu awarii systemu elektronicznego.	Skontaktuj się z serwisem lub ze sprzedawcą

Sygnał dźwiękowy	Sygnał dźwiękowy włącza się w następujących przypadkach:
Вір	Normalne działanie.
Bip-bip-bip	Niewłaściwe polecenie lub działanie.
Biiip	Awaria E1-E7.
Bip-bip-biiip	Zakończenie obrzucania dziurki.

Silnik maszyny wydaje dźwięki, co jest zjawiskiem normalnym. Wyświetlacz LCD może się nagrzewać kiedy maszyna pracuje przez kilka godzin.

Page 59

Rozwiązywanie problemów

Błąd	Przyczyna	Strona
Zrywanie nici	Igła została niewłaściwie nawleczona. Naprężenie nici górnej jest zbyt duże. Igła jest wykrzywiona lub stępiona. Igła została niewłaściwie założona. Nić górna i dolna nie zostały przeciągnięte do tyłu i nie zostały prawidłowo umieszczone pod stopką na początku szwu. Grubość nici jest niewłaściwie dobrana do igły.	str. 18 str. 11-12 str. 14 str. 14 str. 22 str. 14
Zrywanie nici bębenka	Nić dolna nie jest prawidłowo założona. Nagromadzenie zanieczyszczeń w bębenku. Bębenek został uszkodzony i nie obraca się prawidłowo. Nić dolna nie jest prawidłowo nawinięta na szpuleczkę.	str. 17 str. 54 Wymień bębenek str. 16
Igła łamie się	Igła została źle zamocowana. Śruba mocująca igłę nie jest wystarczająco dokręcona. Po zakończeniu szycia tkanina nie została przeciągnięta do tyłu. Igła jest zbyt cienka w stosunku do tkaniny. Stopka nie została prawidłowo dobrana.	str. 14 str. 14 str. 22 str. 14 Użyj odpowiedniej stopki.
Przeskakiwanie ściegu	Igła jest niewłaściwie zamocowana, jest wykrzywiona lub stępiona. Igła i / lub nici nie są dostosowane do gatunku tkaniny. Użyto niewłaściwej igły (niebieska końcówka) do przeszywania tkanin elastycznych lub delikatnych i syntetycznych. Nić górna została założona nieprawidłowo. Użyto igły złej jakości.	str. 14 str. 14 Użyj właściwej igły. str. 18 Zmień igłę.
Ścieg marszczy się	Naprężenie nici górnej jest zbyt duże. Nić została założona nieprawidłowo. Igła jest zbyt gruba w stosunku do przeszywanej tkaniny. Wybrano zbyt długi ścieg. Nie użyto stabilizatora (np. flizeliny) szyjac delikatny materiał.	str. 11-12 str. 18 str. 14 Ustaw krótszy ścieg. Użyj stabilizatora.
Materiał jest przesuwany w sposób nieregularny	W ząbkach znajdują się zanieczyszczenia. Ścieg jest zbyt krótki. Ząbki nie zostały ponownie włączone.	str. 54 Ustaw dłuższy ścieg. str. 13
Tworzą się pętelki	Naprężenie nici górnej jest zbyt słabe. Igła jest zbyt gruba lub zbyt cienka w stosunku do gatunku tkaniny.	str. 11-12 str. 14
Maszyna nie działa	Maszyna nie została podłączona do sieci. Nić zacięła się w bębenku. Szpulownik został ustawiony w pozycji szpulowania.	str. 6 str. 54 str. 16
Dziurka została źle obrzucona	Gęstość ściegu nie odpowiada grubości tkaniny. Elastyczna tkanina nie została podklejona. Dźwignia obrzucania dziurki nie została opuszczona.	str. 34 Użyj stabilizatora. str. 33
Maszyna pracuje głośno	Nić zaplątała się w chwytaczu. Strzępki materiału utkwiły w ząbkach transportera.	str. 54 str. 54

Page 60

Page 61

DEKLARACJA ZGODNOŚCI WE

Producent:Janome Sewing Machine Co., Ltd.Adres:1463 Hazama-cho, Hachioji-shi, Tokyo 193-0941, Japonia

Urządzenie jest zgodne z następującymi przepisami: EN 60335-1: 2012; A11 EN 60335-2-28: 2003; A1 EN 62233: 2008 EN 55014-1: 2006; A1; A2 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013

Page 62

Page 63

Page 64

813-800-002 (PL)
