electrolux SC290 User Manual [fr]

kühlgeräte/ réfrigérateur / frigorifero/ refrigerator

GEBRAUCHSANWEISUNG

NOTICE D’UTILISATION

ISTRUZIONI D’USO

INSTRUCTIONE BOOKLET

818 36 62--00/9

SC290

GB

DE

FR

IT

GB

Avertissements importants FR

Il se peut que votre nouveau réfrigérateur possède
d’autres fonctions que votre précédent.
Lisez attentivement cette notice d’utilisation afin de
vous familiariser avec le fonctionnement de l’appareil
et d’en prendre soin. Conservez cette notice. Elle
doit suivre l’appareil si vous décidez par la suite, de
le vendre ou de le donner à quelqu’un d’autre.

Utilisation

· L’appareil est destiné à la conservation
d’aliments pour la consommation normale
d’une famille et selon les instructions de la
présente notice.

· Ne conservez pas de récipients contenant
des gaz ou des liquides explosifs dans les
compartiments réfrigérateur et congélateur.
Ils risquent d’exploser de provoquer des
dommages corporels ou matériels.

· Evitez que des objets pointus entrent en
contact avec le circuit frigorifique au dos et à
l’intérieur de l’appareil. Si le circuit
frigorifique est percé, l’appareil sera
endommagé et des aliments à l’intérieur
peuvent s’abîmer.

· Ne placez pas de boissons gazeuses ou des
bouteilles dans le compartiment congélateur.
Les bouteilles en verre peuvent éclater.

· L’appareil est lourd. Les bords et certaines
pièces en saillie peuvent être coupantes.
Faîtes attention en déplaçant l’appareil et
utilisez toujours des gants.

Enfants

· Veillez à ce que les enfants en bas âge
n’aient pas accès aux commandes de
fonctionnement ou à l’intérieur de l’appareil.

Protection de l’environnement

· Tous les matériaux marqués par le
symbole

dans une déchetterie prévue à cet effet
(renseignez--vous auprès de votre
commune) pour qu’ils puissent être
récupérés et recyclés.

· Le système frigorifique et l’isolation de votre
appareil ne contiennent pas de C.F.C.,
contribuant ainsi à préserver
l’environnement.

· Si vous vous débarrassez de votre appareil,
veillez à ne pas détériorer les circuits
frigorifiques.

· Cet appareil est muni de fermetures
magnétiques. S’il remplace un appareil
équipé d’une fermeture à ressort, nous vous
conseillons de rendre celle--ci inutilisable
avant de vous en débarrasser, ceci afin
d’éviter aux enfants de s’enfermer dans
l’appareil et de mettre ainsi leur vie en
danger. Veillez également à couper le câble

sont recyclables. Déposez--les

Sommaire

Avertissements importants FR 13.

Protection de l’environnement 13...............

Sommaire 13.........................

Description du compartiment

réfrigérateur 14.......................

Le bandeau de commande 14.................

Avant d’utiliser l’appareil pour

la première fois 14....................

Utilisation du réfrigérateur 15..........

Mettez en marche le réfrigérateur et réglez

la température appropriée 15..................

Température à l’intérieur du réfrigérateur 15.....

Mesure de la température 15..................

Arrêt 15.....................................

Alarme et autres fonctions 16..................

Compartiment intérieur 17.....................

Démontage du porte--bouteilles 18.............

Conseils utiles 18.....................

Economie d’énergie 18........................

Votre réfrigérateur et l’environnement 18........

Préservation de l’environnement 18.............

Entretien et nettoyage 18..............

Retrait de la grille de ventilation 18.............

Nettoyage 19................................

Remplacement de l’ampoule 19................

Changement du filtre à charbon 19.............

Dégivrage réfrigérateur 19.....................

Arrêt prolongé 20............................

En cas d’anomalie de

fonctionnement 20....................

Caractéristiques techniques 21........

Installation 21................................

Câble 21....................................

Déballage 21................................

Retrait des cales de transport 21...............

Nettoyage 21................................

Installation du filtre à charbon 22...............

Mise en place de l’appareil 22..................

Remontage de la porte 23.....................

Branchement électrique 23....................

13

Electrolux 818 36 62-00/9

Description du compartiment réfrigérateur

Modèle SC290

4

3

5

1

2

11

1

1

5

1

1

5

6

Le bandeau de commande

10

10

13

7

8

9

1. Clayette en verre

2. Rayon de refroidissement rapide

3. Support portebouteilles

4. Grill

12

5. Bacs à légumes

6. Grill de ventilation

7. Compartiment à beurre

8. Balconnet de contre-porte + bac

9. Accrochage de la demi-étagère

10. Balconnet de contre-porte

11. Balconnet portebouteilles

12. Compartiment à oeufs

13. Balconnet portebouteilles

ACTION

5

COOL

A BCDEFG

A. Interrupteur d’alimentation du réfrigérateur

Allume et éteint le réfrigérateur.

B. Affichage de température

Affiche la température moyenne à l’intérieur du
réfrigérateur.

C. Touches de réglage de température/
thermostat

Utilisé pour régler la température.

D. Touche de réfrigération rapide

(ACTION COOL)
Utilisée pour activer et désactiver la fonction de

réfrigération rapide.

E. Voyant jaune

S’allume lorsque la fonction de réfrigération rapide
est opérationnelle.

F. Touche arrêt alarme sonore

Utilisée pour arrêter l’alarme sonore.

G. Voyant rouge alarme

Clignote lorsqu’une des alarmes dans le
compartiment a été déclenchée.

Avant d’utiliser l’appareil pour la première
fois

Placez et nettoyez le compartiment en suivant les
explications données dans la section “Installation“.
Contrôlez que le flexible d’évacuation à l’arrière du
compartiment débouche bien dans le bac collecteur.

! Avant d’insérer la fiche dans la prise
secteur et de mettre en marche l’appareil
pour la première fois, laissez--le environ 4
heures. Dans le cas contraire, le
compresseur risquerait d’être endommagé.
Ce délai permet, en effet, qu’une quantité
suffisante d’huile retourne dans le
compresseur.

Electrolux 818 36 62-00/9

14

Utilisation du réfrigérateur

Mettez en marche le réfrigérateur et
réglez la température appropriée

Mise en marche:

Mettez le réfrigérateur en marche en appuyant sur la
touche d’alimentation.

Réglagedelatempérature

Appuyez sur les touches jusqu’à ce que la
température désirée clignote sur l’indicateur de
température (La température peut être réglée entre
+2_Cet+8_C.)
“+“ augmente la température.
“--“ diminue la température.
Une fois le réglage effectué, l’indicateur de
température indique “--“ jusqu’à ce que la temérature
à l’intérieur du réfrigérateur soit de +9_Cou
en--dessous.
Laissez l’appareil fonctionner pendant 24 heures
après chaque modification de réglage pour permettre
à la température de se stabiliser à l’intérieur de
l’appareil.
Il n’est pas nécessaire de régler à nouveau la
température lorsque le compartiment est mis sous
tension après avoir été hors service. Le thermostat
se rappelle de la température définie précédemment.

Température à l’intérieur du
réfrigérateur

La bonne température de conservation dans le réfri­gérateur est d’environ 5ºC. La température dans l’ar­moire frigorifique est égale sur tous les rayonnages.
La température pour les aliments du bac à légumes,
placé dans la partie inférieure, doit être de 3--4ºC
supérieure à la température réglée.

ACTION

5

5

COOL

ACTION

COOL

Mesure de la température

Si la température est mesurée avec un thermomètre
standard, il doit être placé dans un verre d’eau au
milieu à l’intérieur du compartiment. Cela donne la
température à l’intérieur des denrées alimentaires.
Ne pas placer le thermomètre suspendu ou posé
directement sur la grille.

Conseils:

· Placez les aliments de façon à ce que l’air
froid puisse circuler librement entre les
produits.

· Ne placez jamais d’aliments chauds dans
l’appareil. Attendez qu’ils aient refroidi.

· Couvrez tous les aliments.

Arrêt

Arrêtez l’appareil en appuyant sur la touche
d’alimentation.
Pour plus de sûreté, maintenez la touche appuyée
pendant environ 1 seconde.

L’alimentation de l’appareil est
totalement interrompue uniquement
lorsque la fiche d’alimentation est

ACTION

5

COOL

15

Electrolux 818 36 62-00/9

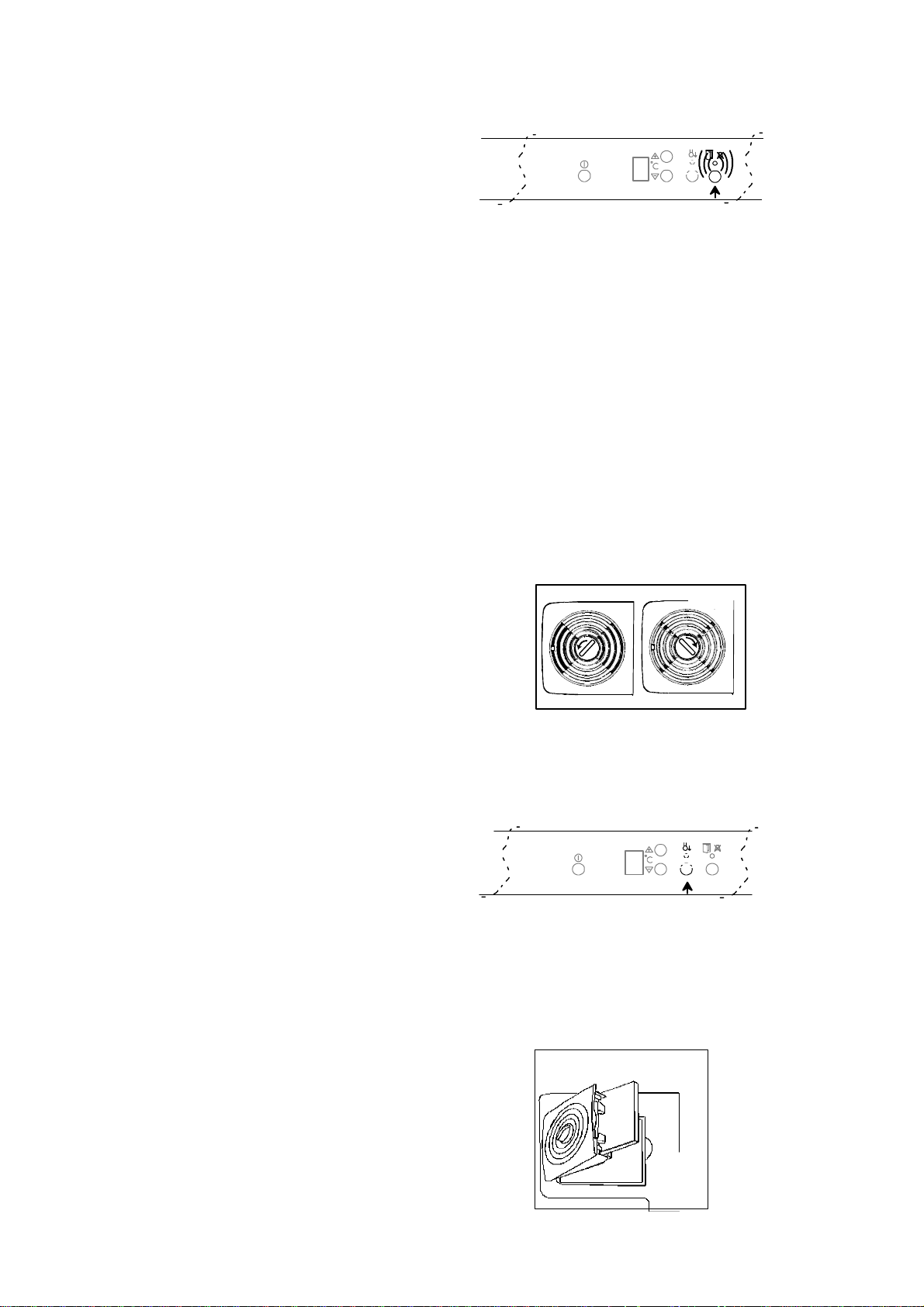

Alarme et autres fonctions

Alarme de porte ouverte

Si la porte reste ouverte pendant plus de 5 minutes,
le voyant rouge commence à clignoter et une alarme
sonore retentit.

Pour arrêter l’alarme:

Appuyer sur la touche ”d’arrêt d’alarme”. Le voyant
rouge s’éteint lorsque la porte est fermée.
Refroidissement rapide (QUICK CHILL)
Cette fontion a deux niveaux d’application. Elle
permet, d’une part, un refroidissement rapide des
conserves et des bouteilles au moyen de la
commande Quick Chill et permet d’autre part la
conservation dans le refrigérateur d’une partie plus
importante d’aliments.
Refroidissement des conserves et des bouteilles :
Lorsque les aliments sont placés dans le
réfrigérateur (voir sous Rayon de refroidissement
radipe) le réglage de circulation d’air doit être ouvert
au maxium, actionner ensuite le refroidissement
rapide au moyen de la touche appropriée. La lettre
« C » s’affiche sur le panneau lumineux alors qu’un
voyant jaune se met à clignoter.
Les aliments sont alors refroids au moyen du
refroidissment forcé à l’air.
Lorsque le refroidissement est atteint, presser à
nouveau la touche de refroidissement pour
permettre à la température de revenir à son niveau
minimal.
Après une durée de 6 heures, le refroidissement
rapide s’éteint automatiquement. L’armoire
frigorifique est à nouveau réglée sur son mode
normal, selon les réglages antérieurs..
Refroidissement d’aliments chauds.
Cette fonction est utilisée lorsque une quantité
importante d’aliments à la température ambiante est
placée dans le réfrigérateur. La fonction se met en
route lorsque l’on presse le bouton refroidissement
rapide.
La lettre « C » s’affiche sur le panneau lumineux
alors qu’un voyant jaune se met à clignoter.
Lorsque la fonction est activée, le refroidissement
forcé à l’air se met en marche et refroidit les
aliments, simultanément la température de l’armoire
frigorifique se règle sur 2ºC. Après une durée de 6
heures, le refroidissement rapide s’éteint
automatiquement. L’armoire frigorifique est à
nouveau réglée sur son mode normal, selon les
réglages antérieurs.
Il est également possible d’interrompre la fonction
plus tôt, il suffit, pour cela, de presser à nouveau le
bouton de refroidissement rapide.

MAX

C

ACTION

5

COOL

MIN

ACTION

COOL

Fonction des filtres à charbon.

Le filtre à charbon permet de placer des aliments à
forte odeur à côté d’autres aliments sans que ceux-­ci prennent le goût ou l’odeur des premiers.

Electrolux 818 36 62-00/9

16

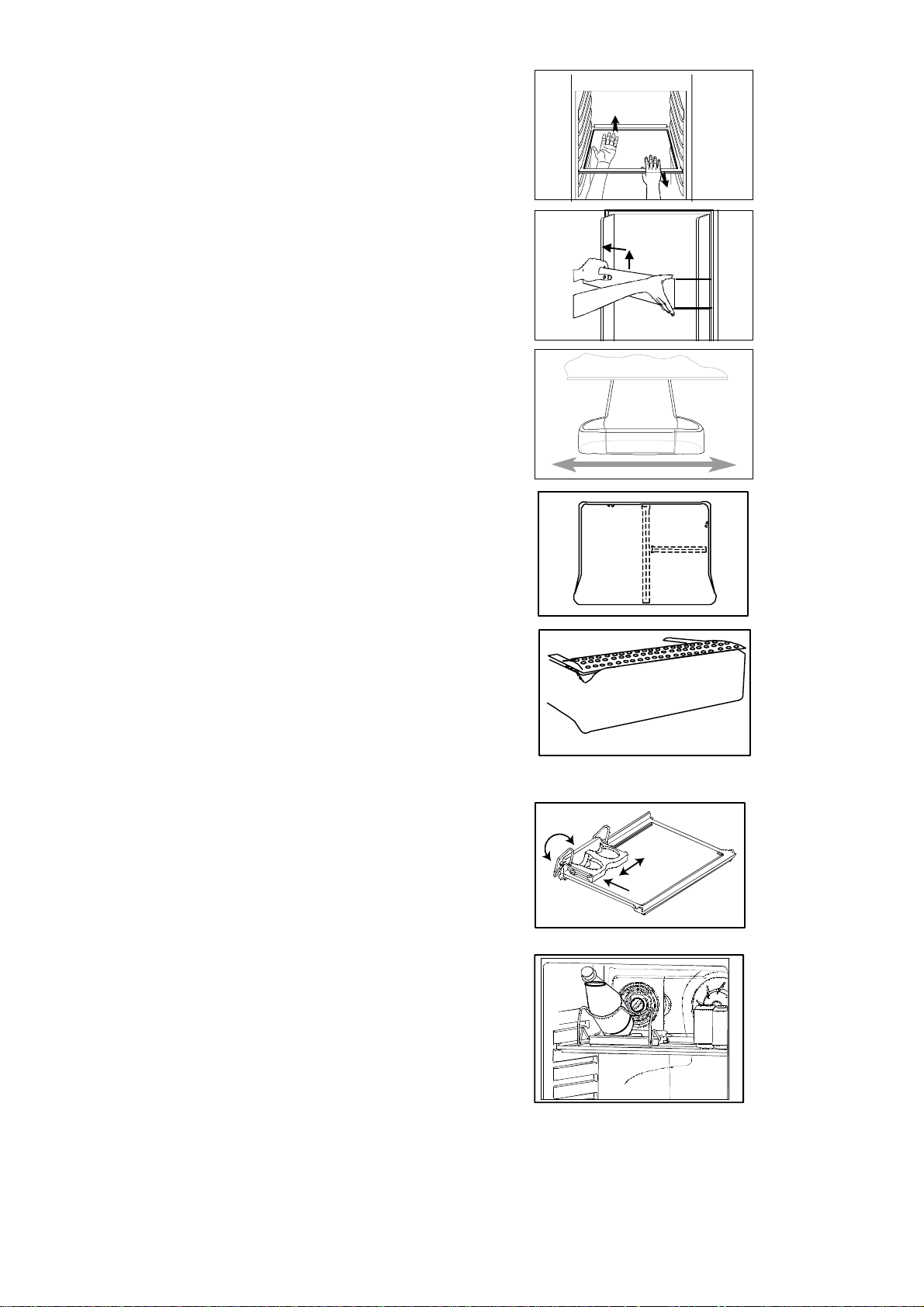

Compartiment intérieur

Les étagères et les balconnets de contre--porte sont
amovibles et peuvent être facilement re--disposées.
Certaines étagères doivent être soulevées par l’arriè­re si vous souhaitez les retirer.
Le balconnet de contre--porte inférieur et l’étagère de
verre au--dessus du bac à légumes ne doivent pas
être enlevées. Elles servent à la bonne circulation de
l’air à l’intérieur du compartiment.
Les étagères avec un bord élevé doivent être pla­cées avec le bord élevé face à la paroi arrière du
compartiment.

Accrochage de la demi--étagère

La demi--étagère peut être déplacée de côté. Elle
peut être accrochée sous n’importe quelle étagère
de porte à part la plus basse.

Le bac à légumes est pourvu de deux plateaux inter­changeables fin de pouvoir entreposer les légumes
séparément.

Le bac à légumes est pourvu d’une bordure de venti­lation afin d’augmenter la circulation d’air et réduire
les risques de condensation.

Porte--bouteille

Le porte--bouteilles peut être disposé de travers pour
permettre une meilleure flexibilité dans le placement,
au devant de la grille, des canettes, boîtes et bouteil­les. Pour faciliter le déplacement du porte--bouteilles,
veuillez presser le rayon vers l’arrière. Lors du refroi­dissement d’une canette ou d’une bouteille, il est
recommandé de placer la marchandise
au centre, devant la grille, afin d’obtenir un effet de
refroidissement optimal.
L’appui du porte--bouteille se rabat vers l’extérieur
lors du refroidissement d’une grande bouteille.
Pour la mise en route et l’arrêt des fonctions, voir le
paragraphe Refroidissement rapide (Quick Chill).

17

Electrolux 818 36 62-00/9

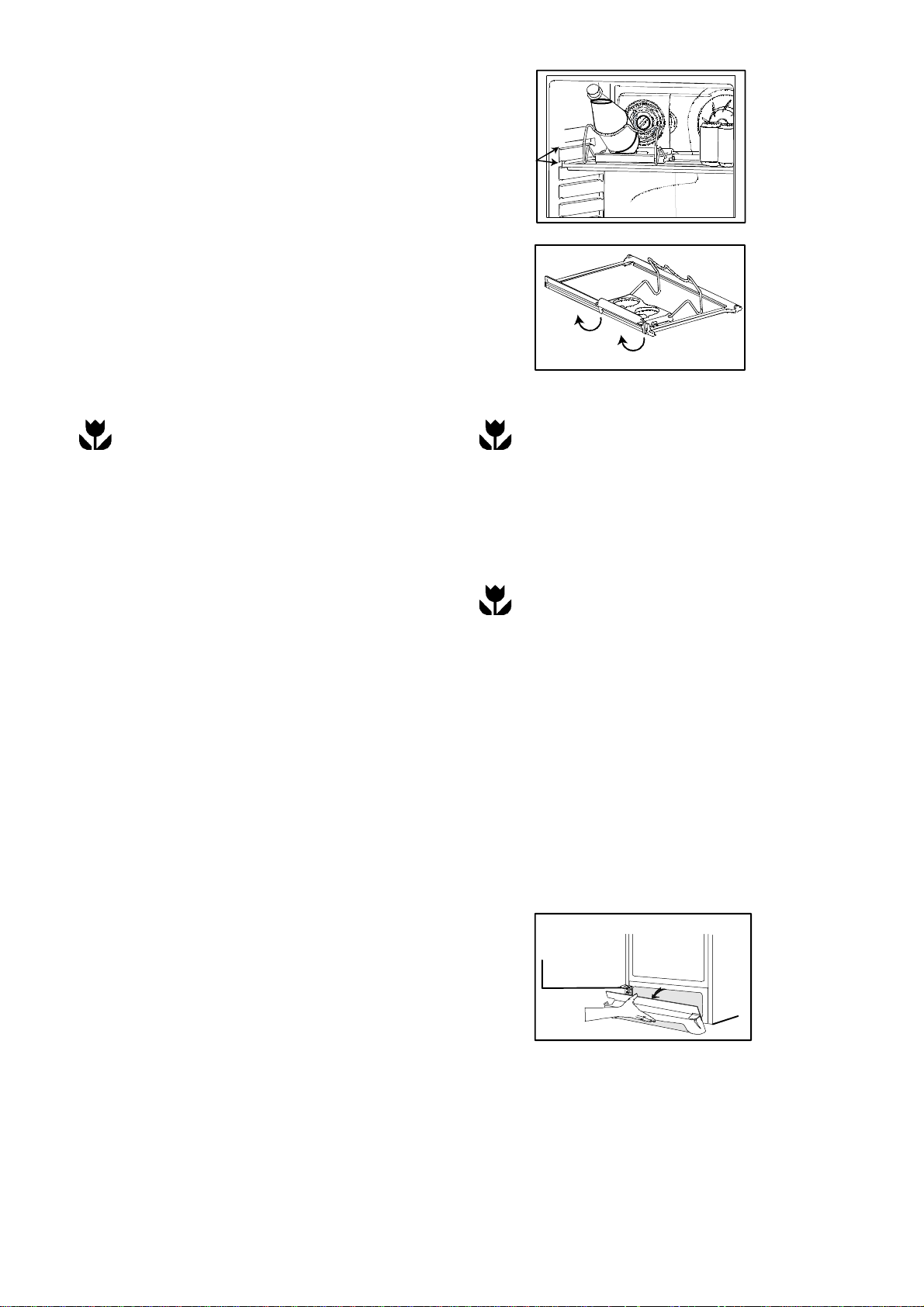

Rayon de refroidissement rapide.

Le rayon de base de refroidissement rapide peut
être placé sur l’un des niveaux supérieurs. Afin
d’obtenir un résultat optimal il est recommandé de
placer le rayon sur le deuxième niveau depuis le
haut.

Démontage du porte--bouteilles

Sortir le rayon refroidissement rapide ainsi que le
porte--bouteilles.
Afin de libérer le porte--bouteilles du rayonnage,
veuillez presser les crochets qui soutiennent l’arrière
de celui--ci.

Conseils utiles

Economie d’énergie

· Soyez attentif à l’emplacement choisi pour
l’appareil. Référez--vous à la section
“Installation“. Si l’appareil est installé
correctement, il consommera moins d’énergie.

· Evitez d’ouvrir la porte fréquemment et trop
longtemps.

· Vérifiez de temps à autre si la porte est bien
fermée.

· Décongelez les aliments congelés dans le
réfrigérateur; le froid provenant des produits
congelés sera récupéré utilement à l’intérieur du
réfrigérateur.

· Dépoussiérez à l’aide d’un aspirateur le
compresseur et le circuit frigorifique au dos
de l’appareil une fois par an environ.

· Laissez les aliments chauds refroidir avant
de le mettre au réfrigérateur.

· Vérifiez si l’isolant est complet et toujours
propre.

Entretien et nettoyage

Votre réfrigérateur et

l’environnement

· L’isolant et le réfrigérant utilisés dans cet
appareil sont inoffensifs pour la couche d’ozone.

· Tous les matériaux d’emballage sont recyclables.

· L’appareil est conçu pour être facilement

démonté puis recyclé.

Préservation de

l’environnement

· Déposez l’emballage et les réfrigérateurs et
congélateurs à mettre au rebus dans une
déchetterie. Pour de plus amples informations,
renseignez--vous auprès des services municipaux
ou auprès de votre revendeur le plus proche.

· Conservez les aliments dans des emballages
réutilisables. Evitez le plus possible les
emballages jetables.

· Lorsque vous nettoyez votre appareil, utilisez des
produits de nettoyagepréservant l’environnement.

· Suivez les conseils de la section “Economie
d’énergie “.

Retrait de la grille de ventilation

La grille de ventilation peut être retirée, par exemple
pour la nettoyer.
Vérifiez si la porte est ouverte lorsque vous enlevez
la grille de ventilation. Enlevez le bord supérieur de
la grille en tirant vers le haut/vers le bas. Puis, tirez
la grille en avant pour la retirer complètement.

Electrolux 818 36 62-00/9

18

Nettoyage

Nettoyez régulièrement votre appareil.
Mettez l’appareil hors tension et retirez la fiche de la
prise secteur ou bien retirez le fusible.
Retirez tous les éléments amovibles et lavez--les à la
main. Lors du de nettoyage de l’intérieur de
l’armoire, il est recommandé d’être particulièrement
attentif aux bords à cause de leur fragilité. Essuyez
l’extérieur et l’intérieur de l’appareil ainsi que les
joints d’échantéité de porte. Utilisez un chiffon doux
et un produit vaisselle dilué dans l’eau tiède. Ne
fermez la porte que lorsque l’intérieur de l’appareil
est parfaitement sec.

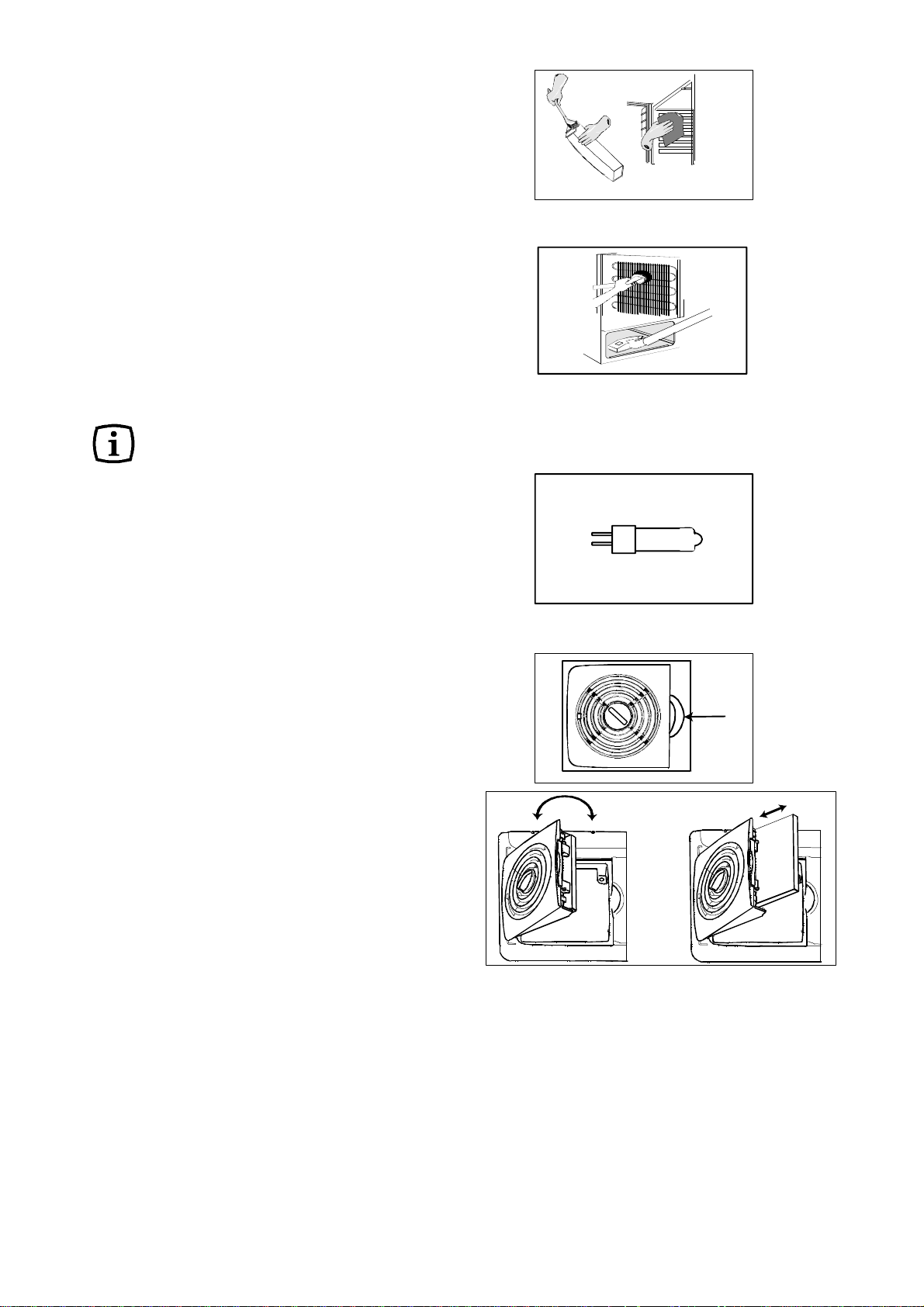

Retirez la grille de ventilation (voir la section ”Retrait
de la grille de ventilation” et passez l’aspirateur sous
l’appareil. Tirez l’appareil pour l’éloigner du mur et
passez l’aspirateur sur l’arrière du réfrigérateur, sur
le circuit frigorifique et sur le compresseur.

Lors du déplacement du comparti­ment, soulever par le bord avant afin
d’éviter de rayer le sol.

Remplacement de l’ampoule

L’éclairage s’allume automatiquement lorsque vous
ouvrez la porte. Avant de remplacer l’ampoule,
mettez l’appareil hors tension en retirant la fiche de
la prise secteur.
Ne touchez pas l’ampoule à mains nues. Les
ampoules d’éclairage halogène sont sensibles au
gras. Découpez l’emballage autour de la douille mais
conservez- -le pour tenir l’ampoule lorsque vous la
placez dans la douille. Utilisez une ampoule
d’éclairage halogène claire.

G4

UV-blocked

Low pressure20W/12V

1

Changement du filtre à charbon

Lors d’un usage normal et afin de permettre un bon
fonctionnement, il est recommandé de changer le
filtre à charbon une fois par année. On trouve les
filtres chez n’importe quel revendeur. Le filtre se
place derrière le treillis et il est accessible par
l’ouverture du panneau. Pour ouvrir le treillis, presser
sur le levier placé à la droite du treillis (1) et tirer en
même temps le panneau vers l’extérieur (2). Sortir
ensuite le filtre du compartiment dans lequel il est
engagé (3). Insérer le nouveau filtre dans la
compartiment. Manier le filtre avec précaution afin
d’éviter que des résidus s’en échappent.

2

Dégivrage réfrigérateur

Le dégivrage est automatique à chaque arrêt. La formation de givre peut être réduite en:

· ne mettant pas d’aliments chauds dans le réfrigérateur.

· évitant d’ouvrir trop fréquemment la porte ou de la laisser ouverte trop longtemps.

Electrolux 818 36 62-00/9

19

3

Arrêt prolongé

Mettez l’appareil hors tension et retirez la fiche de la prise secteur ou bien retirez le fusible.
Nettoyez l’appareil suivant les explications de la section “Nettoyage”. Ne fermez pas la porte : une odeur de
renfermé risque de s’installer à l’intérieur de l’appareil.
Si l’appareil reste en marche, demandez à quelqu’un de contrôler régulièrement son bon fonctionnement, pour
éviter de perdre son contenu en cas de panne de secteur.

En cas d’anomalie de fonctionnement

Si le compartiment ne fonctionne pas correctement, il est souvent possible d’effectuer la réparation soi--même.
Afin d’éviter des appels de dépannage inutiles, lire attentivement les instructions ci--dessous et les suivre.

Problème Cause possible / Remède

““ est affiché sur l’affichage de
température.

La température à l’intérieur du
réfrigérateur est trop chaude.

La température à l’intérieur du
réfrigérateur est trop froide.

De l’eau coule au sol. Placer le flexible de vidange à l’arrière du compartiment

Le compresseur fonctionne en continu. Augmenter la température.

Le compartiment ne fonctionne pas du
tout. Le voyant de réfrigération ou le
voyant intérieur ne fonctionne pas.
Aucun voyant n’est allumé.

Le niveau sonore dans le compartiment
est trop élevé.

Une erreur s’est produite au cours de la mesure de la
température. Prendre contact avec votre service après- -vente.
(Le système de réfrigération continue à maintenir les denrées
alimentaires froid, mais le réglage de température n’est pas
possible.)

Diminuer la température.
Placer les denrées alimentaires à l’endroit approprié à l’intérieur
du réfrigérateur. Voir le chapitre “Température à l’intérieur du
réfrigérateur“.
Disposer les denrées alimentaires de façon à faire circuler l’air
froid autour des aliments.
S’assurer si la porte est complètement fermée et si la bande
isolante est entière et propre.

Augmenter la température.
Les légumes et les autres produits qui gèlent facilement ont été
placés sur une grille “trop froide“. Voir le chapitre “Température
à l’intérieur du réfrigérateur“.

au--dessus du bac de vidange. Voir le chapitre “Avant de mettre
le compartiment sous tension pour la première fois “.

S’assurer si la porte est complètement fermée et si la bande
isolante est entière et propre.

Le compartiment n’est pas mis sous tension.
Le compartiment n’a pas été mis sous tension. (Essayer de
brancher un autre appareil électrique à la prise d’alimentation.)
Le fusible a sauté.
La fiche d’alimentation n’est pas branchée correctement.

Le système de réfrigération émet toujours des sons. Un son
impulsionnel est entendu lorsque l’eau de réfrigération est
pompée à l’intérieur des tuyaux de réfrigération. Un son tic--tac
venant du thermostat peut être entendu lorsque le
compresseur se met en route et s’arrête. Le niveau du son
varie selon le fonctionnement du compartiment.
Si le niveau sonore paraît incorrect:
Plier doucement les tuyaux à l’arrière du compartiment et
s’assurer qu’ils ne se touchent pas.
Si les cales d’amortissement (entre la paroi du compartiment et
les tuyaux) sont desserrées, les remettre en place.
Suivre attentivement les instructions décrites au chapitre “Mise
en place de l’appareil“.

20

Electrolux 818 36 62-00/9

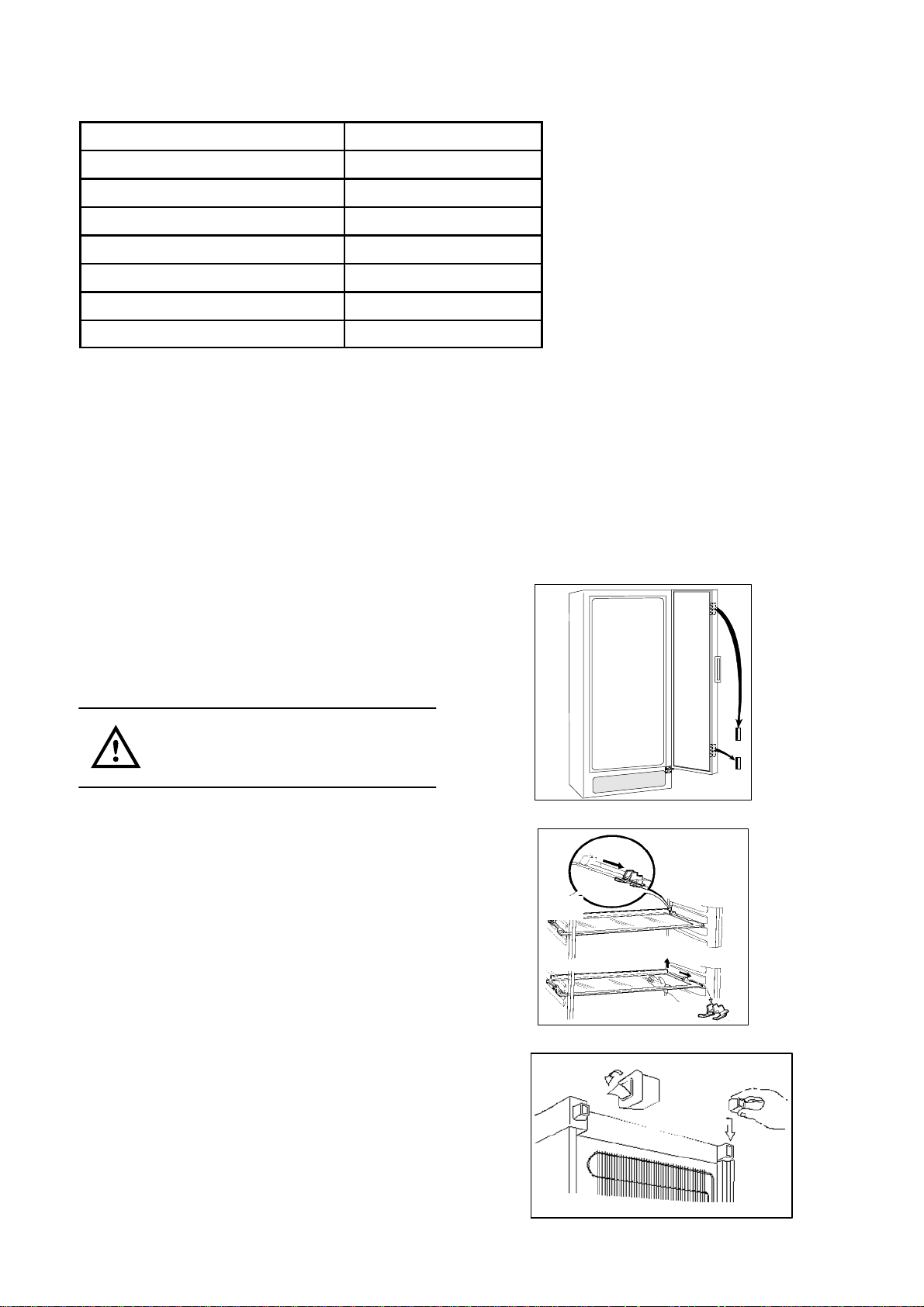

Caractéristiques techniques

Modèle
Volume total de réfrigérateur
Largeur
Hauteur
Profondeur
Consommation
Classe énergétique
Puissance nominale

SC290
290 l
595 mm
1800 mm
623 mm
136 kWh/an
A+
85 W

Installation

Câble

Ne débranchez pas l’appareil en tirant sur le câble, particulièrement lorsque l’appareil est tiré de son
emplacement.

· Si le câble d’alimentation est endommagé ou écrasé peut causer un court circuit, un incendie et/ou une
électrocution.

· En cas d’endommagement du câble de connexion de l’appareil, seul du personnel qualifié ou agréé par le
fournisseur officiel pourra procéder au changement, en vue de garantir un maximum de sécurité.

Déballage

Déballez l’appareil et contrôlez s’il est en bon état et
s’il n’a pas subi de dégât en cours de transport. Les
dégâts éventuellement constatés doivent être
immédiatement signalés au fournisseur. Déposez
l’emballage dans une déchetterie pour récupération.
Pour de plus amples informations, renseignez--vous
auprès des services municipaux ou de votre
revendeur.

! Ne laissez pas les enfants jouer

avec l’emballage.
Le film en plastique peut
provoquer un étouffement.

Retrait des cales de transport

Enlevez les bandes et les cales de transport

· sur les côtés de portes

· sur les étagères

Retirez la cale de transport de l’étagère en verre en
la faisant glisser vers l’avant le long du bord de
l’étagère, jusqu’à ce qu’elle se bloque au niveau de
l’encochement de l’étagère. En tenant l’étagère de
verre par le bord arrière, tirez l’étagère et la câle de
transport vers l’avant jusqu’à ce que l’étagère
bascule. La cale de transport peut être dégagée.
Certains modèles comportent un silentbloc placé
sous l’appareil. Il ne faut pas l’enlever.

Nettoyage

Laver l’intérieur de l’appareil à l’eau tiède avec un
produit vaisselle et un chiffon doux.

Installation du distance bloc

Fixez les distance bloc fournis avec l’appareil sur
l’arrière l’appareil comme indiqué sur le dessin.

Electrolux 818 36 62-00/9

21

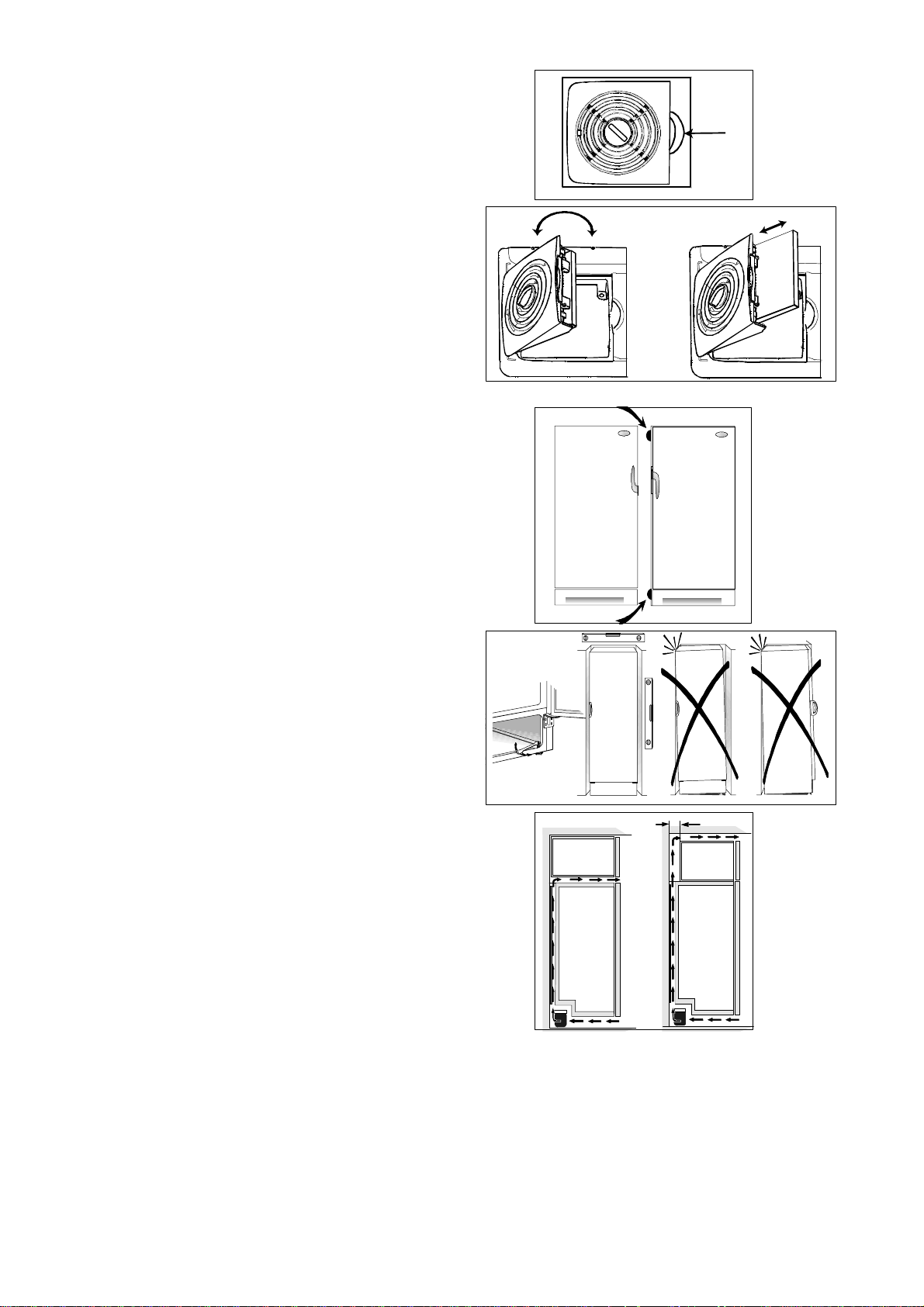

Installation du filtre à charbon

)

)

Le filtre est livré dans un emballage en plastique afin
d’en garantir la longévité. Le filtre doit être placé
derrière le treillis avant la mise en fonction de
l’armoire frigorifique.
Pour ouvrir le treillis, presser sur le levier placé à la
droite du treillis (1) et tirer en même temps le
panneau vers l’extérieur (2). Palcer ensuite le
nouveau filtre dans le compartiment situé sur
l’arrière du panneau (3).
Manier le filtre avec précaution afin d’éviter que des
résidus s’en échappent.

Mise en place de l’appareil

Quand deux armoires sont accouplée, les deux
pièces d’écartement jointes dans le sac en plastique
doivent être collées entre les armoires, comme
l’indique le schéma.

Assurez--vous que la câble et/ou contact à fiches
n’est pas écrasée ou endommagée par l’arrière
de l’appareil.

· une la câble et/ou contact à fiches de courant
endommagée peut s’échauffer et causer un
incendie.

Ne placez pas d’objets lourds ou l’appareil sur le
câble d’alimentation.

· risque de court circuit et incendie.

Si la prise murale est mal fixée, ne branchez pas
l’appareil.

· risque d’electrocution ou incendie.
Pour que votre appareil puisse fonctionner dans les
meilleures conditions, vérifiez si :

· l’appareil est placé dans un local frais et sec,
à l’abri des rayons directs du soleil.

· l’appareil n’est pas placé à proximité de sources
de chaleur telles qu’une cuisinière ou un
lave--vaisselle.

· l’appareil est droit et repose sur les quatre angles
L’appareil ne doit pas s’appuyer contre un mur.
Ajustez la hauteur des pieds si nécessaire au
moyendelacléfournieàceteffet.

· l’air circule bien autour de l’appareil et si les
conduits de ventilation derrière et sous l’appareil
ne sont pas obstrués. L’espace de ventilation
nécessaire au--dessus de l’appareil ou de tout
autre élément supérieur est d’au moins 4 cm.
L’espace de ventilation peut être ménagé soit

a) directement au--dessus de l’appareil, soit
b) derrière et au--dessus de l’appareil. Dans ce

cas, l’espace prévu pour la ventilation à
l’arrière doit être profond d’au moins 50 mm.

· l’appareil est placé dans un local à la température

ambiente corrospond à la classe climatique* pour
lequel il est prévu.
* La classe climatique est indiquée sur la plaque
signalétique qui se truve à l’intérieur de l’appareil.
Le tableau ci--après indique quelle température
ambiante correspond à quelle classe climatique.

1

2

a

b

3

50mm

Electrolux 818 36 62-00/9

22

Classe climatique

SN

N

ST

T

pour une température
ambiente de

+10°C à +32°C

+16°C à +32°C

+18°C à +38°C

+18°C à +43°C

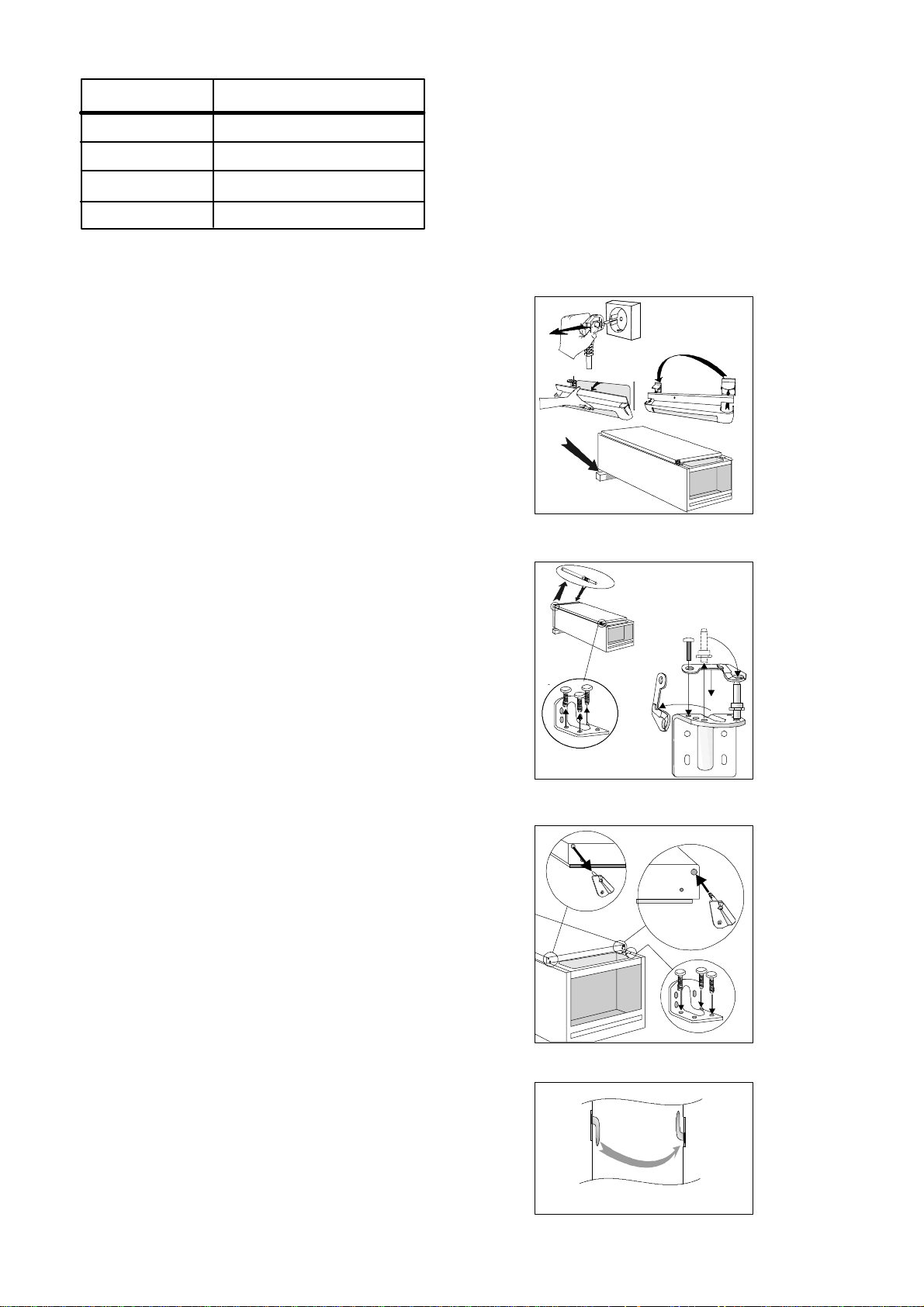

Remontage de la porte

1. Fermez l’appareil et débranchez la fiche de la

prise secteur.

2. Déposez la grille de ventilation. Un élément de la

grille peut être enlevé. Retirez- -le et placez--le de
l’autre côté.

3. Couchez l’appareil sur une planche de bois. Pour

relever l’appareil par la suite, il sera ainsi plus facile
de le saisir par en--dessous grâce à la planche.

4. Sur la partie supérieure de l’appareil. Mettez l’axe

de charnière sur le côté opposé.

Si l’appareil est placé dans un coin, avec le côté des
charnières contre le mur, laissez au moins 230 mm
entre le mur et l’appareil pour permettre une
ouverture suffisante de la porte, afin de pouvoir
retirer les étagères.
Contrôlez que le flexible d’évacuation à l’arrière du
compartiment débouche bien dans le bac collecteur.
La prise de courant doit être accessible après que
l’armoire ait été installée.

1

2

3

5. Sur la partie inférieure de l’appareil.

a. Dévissez la charnière.
b. Retirez le dispositif de fermeture de porte de la
charnière et placez l’axe de charnière de l’autre côté.
Fixez alors dispositif de fermeture de porte fourni à
cet effet.

6. a. Retirez le dispositif de fermeture de porte du

bas de la porte.
b. Fixez alors le dispositif de fermeture de porte
fourni à cet effet le côté opposé.
c. Fixez la charnière inférieure.
Corrigez tout jeu de la porte en ajustant la hauteur
de la charnière inférieure au moyen de la clé.
Vérouillez avec l’écrou de blocage.

7. Relevez l’appareil et remettez en place la grille de

ventilation.

8. Déplacement de la poignée.

Dévisser les vis. Visser la poignée sur le côte
opposé en lui faisant faire une demirotation.
Enfoncez les bouchons en plastique fournis dans les
trous dans lesquels les poignées étaient
précédemment fixées.

4

5b

5a

6

a

b

c

9. Remettre l’appareil en place et contrôlez s’il est à

niveau. Voir la section ”Installation”.

Branchement électrique

Branchez l’appareil sur une prise reliée à la terre.
Tension: 230 V.
Fusible: 10 A.
Voir la plaque signalétique sur la gauche, à l’intérieur
de l’appareil.

8

Electrolux 818 36 62-00/9

23

aбЙ=bдЙЕнкздмсJdкмййЙ=блн=ЗЙк=пЙднпЙбн=Цк∏≈нЙ=eЙклнЙддЙк=озе=Ц~лJ=меЗ=лнкзгÄЙнкбЙÄÉåÉå=dÉê®íÉå=ÑΩê=ÇáÉ=hΩЕЬЙI=тмг
oЙбебЦЙе=меЗ=СΩк=cзклн=меЗ=d~кнЙеK=gЙЗЙл=g~Ьк=оЙкв~мСн=ЗбЙ=bдЙЕнкздмсJdкмййЙ=бе=ΩÄЙк=NRM=i®еЗЙке=ЗЙк=bкЗЙ=ΩÄ Йк=RR
jбддбзеЙе=mкзЗмвнЙ=EhΩЬдлЕЬк®евЙI=eЙкЗЙI=t~лЕЬг~лЕЬбеЙеI=pн~мÄл~мЦЙкI=jзнзкл®ЦЙе=меЗ=o~лЙег®ЬЙкF=гбн=ЙбеЙг
tЙкн=озе=кмеЗ=NQ=jкЗK=rpaK

iЙ=dкзмйЙ=bдЙЕнкздмс=Йлн=дЙ=йкЙгбЙк=С~ДкбЕ~ен=гзеЗб~д=ЗD~йй~кЙбдл=ЗзгЙлнбимЙлI=ЗDЙенкЙнбЙе=Йн=йзмк=дDЙсн¨кбЙмкK
mдмл=ЗЙ=RR=гбддбзел=ЗЙ=йкзЗмбнл=Зм=dкзмйЙ=bдЙЕнкздмс=EнЙдл=имЙ=к¨СкбЦ¨к~нЙмклI=Емблбеб≠кЙлI=д~оЙJдбеЦЙI=~лйбк~нЙмклI
нкзе´зееЙмлЙлI=нзеЗЙмлЙл=¶=Ц~тзеF=лзен=оЙеЗмл=ЕЬ~имЙ=~ее¨Й=йзмк=ме=гзен~ен=ЗDЙеобкзе=NQ=гбддб~кЗл=ЗDbмкзл
З~ел=йдмл=ЗЙ=NRM=й~ул=¶=нк~оЙкл=дЙ=гзеЗЙK

fд=dкмййз=bдЙЕнкздмс==ЙD=бд=йбмD=Цк~еЗЙ=йкзЗмннзкЙ=гзеЗб~дЙ=Зб=~йй~кЙЕЕЬб~нмкЙ=йЙк=д~=ЕмЕбе~I=йЙк=д~=ймдбтб~=Й=Зб
~ннкЙтт~нмкЙ==йЙк=бд=Цб~кЗбе~ЦЦбз=Й=йЙк=млз=СзкЙлн~дЙK=lднкЙ=RR=гбдбзеб=Зб=йкзЗзннб=ЗЙд=dкмййз=bдЙЕнкздмс==E=им~дб=СкбЦзкбСЙкбI
ЕмЕбеЙI=д~о~Дб~еЕЬЙкб~I=д~о~лнзобЦдбЙI=~лйбк~йздоЙкЙI=гзнзлЙЦЬЙ=Й=к~л~ЙкД~=F=оЙеЦзез=оЙеЗмнЙ=зЦеб=~еез=бе=йбмD=Зб=NRM
m~Йлб=ЗЙд=гзеЗз=йЙк=ме=о~дзкЙ=Зб=Еб кЕ~=NQ=гбдб~кЗб=Зб=Зздд~кбK

qЬЙ=bдЙЕнкздмс=dкзмй=бл=нЬЙ=пзкдЗDл=д~кЦЙлн=йкзЗмЕЙк=зС=йзпЙкЙЗ=~ййдб~еЕЙл=Сзк=вбнЕЬЙеI=ЕдЙ~ебеЦ=~еЗ=змнЗззк=млЙK
jзкЙ=нЬ~е=RR=гбддбзе=bдЙЕнкздмс=dкзмй=йкзЗмЕнл=EлмЕЬ=~л=кЙСкбЦЙк~нзклI=ЕззвЙклI=п~лЬбеЦ=г~ЕЬбеЙлI=о~Еммг=ЕдЙ~еЙклI
ЕЬ~бе=л~пл=~еЗ=д~пе=гзпЙклF=~кЙ=лздЗ=Й~ЕЬ=уЙ~к=нз=~=о~дмЙ=зС=~ййкзсK=rpa=NQ=Дбддбзе=бе=гзкЙ=нЬ~е=NRM=ЕзменкбЙл
~кзмеЗ=нЬЙ=пзкдЗK

MARIESTAD /AV
