Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Betrieb

7. Austausch der Netzanschlussleitung

8. Reinigung, Wartung und Ersatzteilbestellung

9. Entsorgung und Wiederverwertung

10. Lagerung

- 7 -

Anl_TC_SM_2131_Dual_SPK4.indb 7Anl_TC_SM_2131_Dual_SPK4.indb 7 08.07.15 10:1208.07.15 10:12

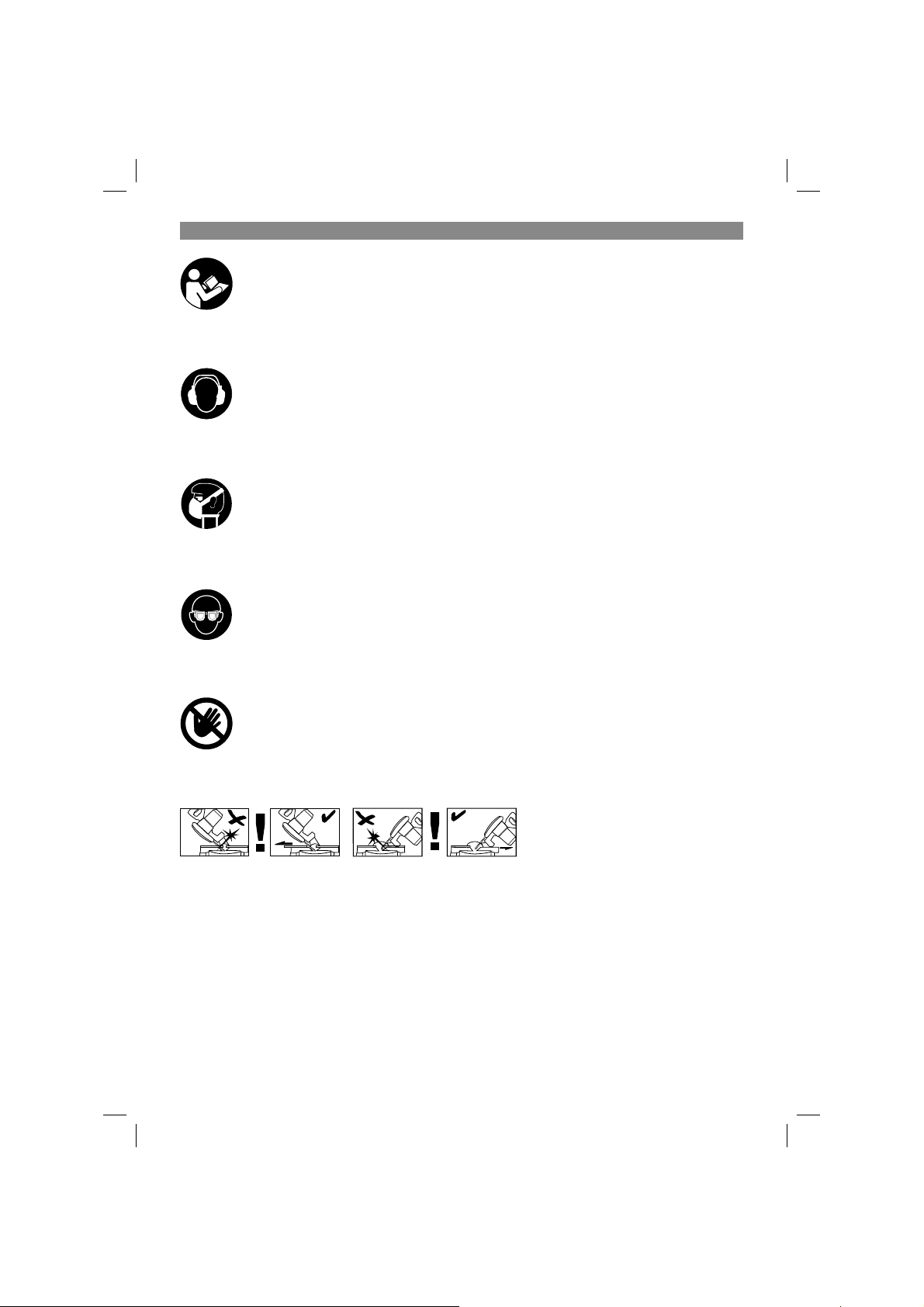

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Warnung! Die verschiebbaren Anschlagschienen sind mit Innensechskantschrauben befestigt.

Die verschiebbaren Anschlagschienen müssen für Gehrungsschnitte (bei geneigtem Sägekopf oder Drehtisch mit Winkeleinstellung) in einer äußeren Position ﬁ xiert werden. Bei 45°Kappschnitten nach links muss die linke Anschlagschiene nach außen geschoben und festgeschraubt werden! Bei 45°Kappschnitten nach rechts muss die rechte Anschlagschiene nach außen geschoben und festgeschraubt werden! Für 90° - Kappschnitte müssen die verschiebbaren Anschlagschienen in der inneren Position festgeschraubt werden!

- 8 -

Anl_TC_SM_2131_Dual_SPK4.indb 8Anl_TC_SM_2131_Dual_SPK4.indb 8 08.07.15 10:1208.07.15 10:12

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Spezielle Hinweise zum Laser

 Vorsicht! Laserstrahlung

Nicht in den Strahl blicken Laserklasse 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Niemals direkt in den Strahlengang blicken.

•

Den Laserstrahl nie auf reflektierende Flä-

•

chen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen. Vorsicht - wenn andere als die hier angege-

•

benen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen. Lasermodul niemals öffnen.

•

Es ist nicht erlaubt Veränderungen am Laser

•

ƓʸÃ

Ä·¹¾ʽʷʿʹʼƖʸ

vorzunehmen um die Leistung des Lasers zu erhöhen. Der Hersteller übernimmt keine Haftung für

•

Schäden die durch Nichtbeachtung der Sicherheitshinweise entstehen.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3)

1. Handgriﬀ

2. Ein-/Ausschalter

3. Entriegelungshebel

4. Maschinenkopf

5. Sägewellensperre

6. Sägeblattschutz beweglich

7. Sägeblatt

8. Spannvorrichtung

9. zusätzliche Standfüße

10. Werkstückauﬂ age

11. feststehende Anschlagschiene

12. Tischeinlage

13. verstellbarer Standfuss

14. Feststellschraube

15. Zeiger

16. Skala

17. Drehtisch

18. feststehender Sägetisch

19. Skala

20. Zeiger

21. Feststellschraube

22. Spänefangsack

23. Zugführung

24. Feststellschraube für Zugführung

25. Sicherungsbolzen

26. Feststellschraube für Werkstückauﬂ age

27. Rändelschraube für Schnitttiefenbegrenzung

28. Anschlag für Schnitttiefenbegrenzung

29. Justierschraube

30. Justierschraube

31. Flanschschraube

32. Außenﬂ ansch

33. Knopf

34. bewegliche Anschlagschiene

35. Laser

36. ausklappbarer Standbügel

37. Ein / Ausschalter Laser

38. Transportgriﬀ

- 9 -

Anl_TC_SM_2131_Dual_SPK4.indb 9Anl_TC_SM_2131_Dual_SPK4.indb 9 08.07.15 10:1208.07.15 10:12

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Zug-, Kapp und Gehrungssäge

•

Spannvorrichtung (8)

•

2 x Werkstückauflage (10)

•

Spänefangsack (22)

•

Inbusschlüssel (c,d)

•

zusätzliche Standfüße (9)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Die Zug-, Kapp- und Gehrungssäge dient zum Kappen von Holz und holzähnlichen Werkstoﬀ en, entsprechend der Maschinengröße. Die Säge ist nicht zum Schneiden von Brennholz geeignet.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Norm 61000-3-11, d. h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öﬀ ent- liches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers, diese mit den oben unter dem Punkt ”Wichtiger Hinweis zum Stromanschluss“ genannten technischen Hilfsmitteln zu beseitigen.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge-

•

deckten Sägebereich. Eingreifen in das laufende Sägeblatt (Schnitt-

•

verletzung)

- 10 -

Anl_TC_SM_2131_Dual_SPK4.indb 10Anl_TC_SM_2131_Dual_SPK4.indb 10 08.07.15 10:1208.07.15 10:12

Rückschlag von Werkstücken und Werkstück-

•

teilen. Sägeblattbrüche.

•

Herausschleudern von fehlerhaften Hartme-

•

tallteilen des Sägeblattes. Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes. Gesundheitsschädliche Emissionen von

•

Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Technische Daten

Wechselstrommotor: .......................230 V ~ 50Hz

Leistung: ............... 1500 W S1 / 1800 W S2 5 min

Leerlaufdrehzahl n

Hartmetallsägeblatt: ...........ø 210 x ø 30 x 2,8 mm

Anzahl der Zähne: ............................................ 48

Schwenkbereich: ........................... -45° / 0°/ +45°

Gehrungsschnitt nach links: ..................0° bis 45°

Gehrungsschnitt nach rechts: ............... 0° bis 45°

Sägebreite bei 90°: ..........................310 x 62 mm

Sägebreite bei 45°: ..........................210 x 62 mm

Sägebreite bei 2 x 45°

(Doppelgehrungsschnitt links):.........210 x 36 mm

Sägebreite bei 2 x 45°

(Doppelgehrungsschnitt rechts): ......210 x 20 mm

Gewicht: ................................................. ca. 11 kg

Laserklasse: ....................................................... 2

Wellenlänge Laser: .................................. 650 nm

Leistung Laser: ........................................≤ 1 mW

Die Einschaltdauer S2 5 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung (1800 W) nur für die auf dem Datenschild angegebene Zeit (5 min) dauernd belastet werden darf. Andernfalls würde er sich unzulässig erwärmen. Während der Pause kühlt sich der Motor wieder auf seine Ausgangstemperatur ab.

Gefahr! Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

: .............................5000 min

.............................. 93 dB(A)

............................................ 3 dB

...................... 104 dB(A)

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029.

Schwingungsemissionswert a Unsicherheit K = 1,5 m/s

Warnung!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

-1

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

3. Gesundheitsschäden, die aus Hand-ArmSchwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

- 11 -

= 2,44 m/s

Anl_TC_SM_2131_Dual_SPK4.indb 11Anl_TC_SM_2131_Dual_SPK4.indb 11 08.07.15 10:1208.07.15 10:12

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Allgemein

Die Maschine muss standsicher aufgestellt

•

werden, d.h. auf einer Werkbank, einem Universaluntergestell o. ä. festschrauben. Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Das Sägeblatt muss frei laufen können.

•

Bei bereits bearbeitetem Holz auf Fremd-

•

körper wie z.B. Nägel oder Schrauben usw. achten. Bevor Sie den Ein-/Ausschalter betätigen,

•

vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

5.2 Säge montieren (Bild 1-5)

Zum Verstellen des Drehtisches (17) die

•

Feststellschraube (14) ca. 2 Umdrehungen lockern um den Drehtisch (17) zu entriegeln. Drehtisch (17) und Zeiger (15) auf das ge-

•

wünschte Winkelmaß der Skala (16) drehen und mit der Feststellschraube (14) fixieren. Die Säge besitzt Raststellungen bei den Positionen -45°, -31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° und 45°, an denen der Drehtisch (17) hörbar einrastet. Durch leichtes Drücken des Maschinenkop-

•

fes (4) nach unten und gleichzeitiges Herausziehen des Sicherungsbolzens (25) aus der Motorhalterung, wird die Säge aus der unteren Stellung entriegelt. Drehen Sie den Sicherungsbolzen (25) um 90° bevor sie ihn loslassen, damit die Säge entriegelt bleibt. Maschinenkopf (4) nach oben schwenken,

•

bis der Entriegelungshebel (3) einrastet. Die Spannvorrichtung (8) kann sowohl links

•

als auch rechts am feststehenden Sägetisch (18) montiert werden. Feststellschrauben für Werkstückauflage (26)

•

lösen. Werkstückauflage (10) am feststehenden

•

Sägetisch (18) montieren, entsprechende Feststellschraube (26) anziehen (Bild 4). Die zweite Werkstückauflage (10) auf der ge-

•

genüberliegenden Seite der Säge montieren und mit der entsprechenden Feststellschraube (26) sichern. Der Maschinenkopf (4) kann durch lösen der

•

Feststellschraube (21), nach links auf max. 45° geneigt werden. Um einen sicheren Stand der Säge zu ge-

•

währleisten verstellen Sie den einstellbaren Standfuß (13), durch Drehung so, dass die Säge waagerecht und stabil steht. Schrauben Sie die zusätzlichen Standfüße

•

(9) an den Füßen des feststehenden Sägetisches (18) fest. Klappen sie den Standbügel (36) nach hinten

•

aus, bis er einrastet.

5.3 Feinjustierung des Anschlags für Kappschnitt 90° (Bild 7-8)

Den Drehtisch (17) auf 0° Stellung fixieren.

•

Feststellschraube (21) lockern und mit dem

•

Handgriff (1) den Maschinenkopf (4) ganz nach rechts neigen. 90° Anschlagwinkel (a) zwischen Sägeblatt

•

(7) und Drehtisch (17) anlegen. Justierschraube (29) soweit verstellen, bis

•

der Winkel zwischen Sägeblatt (7) und Drehtisch (17) 90° beträgt. Überprüfen Sie abschließend die Position des

•

Zeigers (20) an der Skala (19) Falls erforderlich, Zeiger (20) mit Kreuzschlitzschraubendreher lösen, auf 0°-Position der Skala (19) setzen und Halteschraube wieder festziehen. Anschlagwinkel nicht im Lieferumfang enthal-

•

ten.

5.4 Feinjustierung des Anschlags für Gehrungsschnitt 45° (Bild 1, 6, 7, 9)

Den Drehtisch (17) auf 0° Stellung fixieren.

•

Feststellschraube (21) lösen und mit dem

•

Handgriff (1) den Maschinenkopf (4) ganz nach links, auf 45° neigen. 45°-Anschlagwinkel (b) zwischen Sägeblatt

•

(7) und Drehtisch (17) anlegen. Justierschraube (30) soweit verstellen, dass

•

der Winkel zwischen Sägeblatt (7) und Drehtisch (17) genau 45° beträgt. Anschlagwinkel nicht im Lieferumfang enthal-

•

ten.

- 12 -

Anl_TC_SM_2131_Dual_SPK4.indb 12Anl_TC_SM_2131_Dual_SPK4.indb 12 08.07.15 10:1208.07.15 10:12

5.5 Einstellung des Gehrungswinkels am Maschinenkopf (Bild 2, 12-13)

Lösen die Feststellschraube (21).

•

Fassen Sie den Maschinenkopf (4) am Griff

•

(1) Nach Ziehen des Knopfes (33) kann der Ma-

•

schinenkopf stufenlos bzw. auch in verschiedenen Raststellungen geneigt werden. Winkel nach links: 0-45°

•

Winkel nach rechts: 0-45°

•

Feststellschraube (21) wieder festziehen

•

5.6 Einstellung der beweglichen Anschlagschienen (Bild 1, 10-14) Vorsicht! Diese Säge ist mit beweglichen

•

Anschlagschienen (34) ausgestattet, die an der feststehenden Anschlagschiene (11) verschraubt sind. Für Winkel- bzw. Gehrungsschnitte müssen

•

die beweglichen Anschlagschienen eingestellt werden, um eine Kollision mit dem Sägeblatt zu vermeiden. Bei Gehrungs- bzw. Winkelschnitten nach

•

links muss die linke Anschlagschiene nach außen verschoben werden. Bei Winkelschnitten nach rechts muss die rechte Anschlagschiene nach außen verschoben werden. Öffnen Sie die Feststellschrauben der beweglichen Anschlagschienen und ziehen Sie die Schienen soweit zurück, dass eine Kollision mit dem Sägeblatt ausgeschlossen ist. Ziehen Sie vor jedem Schnitt die Feststellschrauben der Anschlagschienen wieder an. Bei Gehrungsschnitten und Doppelgeh-

•

rungsschnitten mit nach rechts geneigtem Sägekopf muss die rechte Anschlagschiene komplett abgenommen werden. Achtung! In diesem Fall verringert sich die maximal erlaubte Werkstückhöhe (s. 4. Technische Daten). Befestigen Sie nach Ende der Arbeiten immer

•

die bewegliche Anschlagschiene wieder am Gerät. Die Anschlagschienen müssen stets beim

•

Gerät verbleiben. Eine entfernte Anschlagschiene gefährdet die Betriebssicherheit des Gerätes.

6. Betrieb

6.1 Kappschnitt 90° und Drehtisch 0° (Bild 1–3, 11)

Bei Schnittbreiten bis ca. 100 mm kann die Zugfunktion der Säge mit der Feststellschraube für Zugführung (24) in der hinteren Position ﬁ xiert werden. Sollte die Schnittbreite über 100 mm liegen, muss darauf geachtet werden, dass die Feststellschraube für Zugführung (24) locker und der Maschinenkopf (4) beweglich ist.

Maschinenkopf (4) in die obere Position brin-

•

gen. Maschinenkopf (4) am Handgriff (1) nach

•

hinten schieben und gegebenenfalls in dieser Position fixieren. (je nach Schnittbreite) Legen Sie das zu schneidende Holz an die

•

Anschlagschiene (11) und auf den Drehtisch (17). Das Material mit der Spannvorrichtung (8)

•

auf dem feststehenden Sägetisch (18) feststellen, um ein Verschieben während des Schneidvorgangs zu verhindern. Entriegelungshebel (3) drücken um den Ma-

•

schinenkopf (4) freizugeben. Ein-/ Ausschalter (2) drücken, um den Motor

•

einzuschalten. Bei fixierter Zugführung (23): Maschinenkopf

•

(4) mit dem Handgriff (1) gleichmäßig und mit leichtem Druck nach unten bewegen, bis das Sägeblatt (7) das Werkstück durchschnitten hat. Bei nicht fixierter Zugführung (23): Maschi-

•

nenkopf (4) nach ganz vorne ziehen und dann mit dem Handgriff (1) gleichmäßig und mit leichtem Druck ganz nach unten absenken. Nun Maschinenkopf (4) langsam und gleichmäßig ganz nach hinten schieben, bis das Sägeblatt (7) das Werkstück vollständig durchschnitten hat. Nach Beendigung des Sägevorgangs Ma-

•

schinenkopf (4) wieder in die obere Ruhestellung bringen und Ein-/ Ausschalter (2) loslassen.

Achtung! Durch die Rückholfeder schlägt die Maschine automatisch nach oben, d.h. Handgriﬀ (1) nach Schnittende nicht loslassen, sondern Maschinenkopf (4) langsam und unter leichtem Gegendruck nach oben bewegen.

- 13 -

Anl_TC_SM_2131_Dual_SPK4.indb 13Anl_TC_SM_2131_Dual_SPK4.indb 13 08.07.15 10:1208.07.15 10:12

6.2 Kappschnitt 90° und Drehtisch 0°- 45° (Bild 1-3, 12)

Mit der Kappsäge können Kappschnitte von 0°

- 45° nach links und 0° - 45° nach rechts zur An-

schlagschiene ausgeführt werden.

Den Drehtisch (17) durch Lockern der Fest-

•

stellschraube (14) lösen. Drehtisch (17) und Zeiger (15) auf das ge-

•

um den Drehtisch (17) zu fixieren. Schnitt wie unter Punkt 6.1 beschrieben aus-

•

führen.

6.3 Gehrungsschnitt 0°- 45° und Drehtisch 0° (Bild 1–3, 13)

Mit der Kappsäge können Gehrungsschnitte nach links von 0-45° und nach rechts von 0-45° zur Arbeitsﬂ äche ausgeführt werden.

Spannvorrichtung (8) gegebenenfalls demon-

•

tieren oder auf der gegenüberliegenden Seite des feststehenden Sägetisches (18) montieren. Maschinenkopf (4) in die obere Stellung brin-

•

gen. Den Drehtisch (17) auf 0° Stellung fixieren.

•

Die Einstellung des Gehrungswinkels am Ma-

•

schinenkopf und der Anschlagschiene erfolgt, wie unter Punkt 5.5, 5.6 beschrieben. Schnitt wie unter Punkt 6.1 beschrieben aus-

•

führen.

6.4 Gehrungsschnitt 0°- 45° und Drehtisch 0°- 45° (Bild 1–3, 14)

Mit der Kappsäge können Gehrungsschnitte nach links von 0-45° und nach rechts von 0-45° zur Arbeitsﬂ äche ausgeführt werden, mit gleichzeitiger Einstellung des Drehtisches zur Anschlagschiene von 0°-45° nach links bzw. 0-45° nach rechts (Doppelgehrungsschnitt).

Spannvorrichtung (8) gegebenenfalls de-

•

montieren oder auf der gegenüberliegenden Seite des feststehenden Sägetisches (18) montieren. Maschinenkopf (4) in die obere Stellung brin-

•

gen. Den Drehtisch (17) durch Lockern der Fest-

•

stellschraube (14) lösen. Mit dem Handgriff (1) den Drehtisch (17) auf

•

den gewünschten Winkel einstellen (siehe

hierzu auch Punkt 6.2). Die Feststellschraube (14) wieder festziehen,

•

um den Drehtisch zu fixieren. Die Einstellung des Gehrungswinkels am Ma-

•

schinenkopf und der Anschlagschiene erfolgt, wie unter Punkt 5.5, 5.6 beschrieben Schnitt wie unter Punkt 6.1 beschrieben aus-

•

führen.

6.5 Schnitttiefenbegrenzung (Bild 15)

Mittels der Schraube (27) kann die Schnitt-

•

tiefe stufenlos eingestellt werden. Stellen Sie die gewünschte Schnitttiefe durch Eindrehen oder Herausdrehen der Schraube (27) ein und ziehen Sie die Rändelmutter an der Schraube (27) anschließend wieder fest. Überprüfen Sie die Einstellung anhand eines

•

Probeschnittes.

6.6 Spänefangsack (Abb. 2)

Die Säge ist mit einem Fangsack (22) für Späne ausgestattet. Der Spänesack (22) kann über den Reißverschluss auf der Unterseite entleert werden.

6.7 Austausch des Sägeblatts (Bild 1, 16-18)

Vor Austausch des Sägeblattes: Netzstecker

•

ziehen! Tragen Sie beim Sägeblattwechsel Hand-

•

schuhe, um Verletzungen zu vermeiden! Schwenken Sie den Maschinenkopf (4) nach

•

oben. Öffnen Sie die Schraube (z) am Abdeckblech

•

(f) des Sägeblattes Ziehen Sie den beweglichen Sägeblattschutz

•

(6) zurück und drehen Sie gleichzeitig das Abdeckblech, so dass die Flanschschraube zugänglich wird. Drücken Sie mit einer Hand die Sägewellen-

•

sperre (5) und setzen Sie mit der anderen Hand den Inbusschlüssel (d) auf die Flanschschraube (31). Nach max. einer Umdrehung rastet die Sägewellensperre (5) ein. Jetzt mit etwas mehr Kraftaufwand Flansch-

•

schraube (31) im Uhrzeigersinn lösen. Drehen Sie die Flanschschraube (31) ganz

•

heraus und nehmen Sie den Außenflansch (32) ab. Das Sägeblatt (7) vom Innenflansch abneh-

•

men und nach unten herausziehen. Flanschschraube (31), Außenflansch (32)

•

und Innenflansch sorgfältig reinigen. Das neue Sägeblatt (7) in umgekehrter Rei-

•

henfolge wieder einsetzen und festziehen. Achtung! Die Schnittschräge der Zähne d.h.

•

- 14 -

Anl_TC_SM_2131_Dual_SPK4.indb 14Anl_TC_SM_2131_Dual_SPK4.indb 14 08.07.15 10:1208.07.15 10:12

die Drehrichtung des Sägeblattes (7), muss mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen. Bevor Sie mit der Säge weiter arbeiten, ist die

•

Funktionsfähigkeit der Schutzeinrichtungen zu prüfen. Achtung! Nach jedem Sägeblattwechsel prü-

•

fen, ob das Sägeblatt in senkrechter Stellung sowie auf 45° gekippt, frei in der Tischeinlage (12) läuft. Achtung! Das Wechseln und Ausrichten des

•

Sägeblattes (7) muss ordnungsgemäß ausgeführt werden.

6.8 Transport (Abb. 1-3)

Feststellschraube (14) festziehen, um den

•

Drehtisch (17) zu verriegeln Entriegelungshebel (3) betätigen, Maschinen-

•

kopf (4) nach unten drücken und mit Sicherungsbolzen (25) arretieren. Die Säge ist nun in der unteren Stellung verriegelt. Zugfunktion der Säge mit der Feststellschrau-

•

be für Zugführung (24) in der hinteren Position fixieren. Tragen Sie die Maschine am feststehenden

•

Sägetisch (18). Um die Maschine erneut aufzubauen, gehen

•

Sie nach Punkt 5.2 vor.

6.9 Betrieb Laser (Bild 2)

Einschalten: Bewegen Sie den Ein-/Ausschalter

Laser (37) in Stellung „I“, um den Laser (35) einzuschalten. Auf das zu bearbeitende Werkstück wird eine Laserlinie projiziert, die die genaue Schnittführung anzeigt. Ausschalten: Bewegen Sie den Ein-/Ausschalter Laser (37) in Stellung „0“.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehör von

! www.kwb.eu

welcome@kwb.eu

- 15 -

Anl_TC_SM_2131_Dual_SPK4.indb 15Anl_TC_SM_2131_Dual_SPK4.indb 15 08.07.15 10:1208.07.15 10:12

9. Entsorgung und Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

- 16 -

Anl_TC_SM_2131_Dual_SPK4.indb 16Anl_TC_SM_2131_Dual_SPK4.indb 16 08.07.15 10:1208.07.15 10:12

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedin-

•

gungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen

•

führen. Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die

•

a) eine maximale zulässige Netzimpedanz Z sys = 0,25 + j0,15 nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben. Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-

•

unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

- 17 -

Anl_TC_SM_2131_Dual_SPK4.indb 17Anl_TC_SM_2131_Dual_SPK4.indb 17 08.07.15 10:1208.07.15 10:12

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 18 -

Anl_TC_SM_2131_Dual_SPK4.indb 18Anl_TC_SM_2131_Dual_SPK4.indb 18 08.07.15 10:1208.07.15 10:12

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz-

lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_TC_SM_2131_Dual_SPK4.indb 19Anl_TC_SM_2131_Dual_SPK4.indb 19 08.07.15 10:1308.07.15 10:13

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 20 -

Anl_TC_SM_2131_Dual_SPK4.indb 20Anl_TC_SM_2131_Dual_SPK4.indb 20 08.07.15 10:1308.07.15 10:13

SLO

Vsebina

1. Varnostni napotki

2. Opis naprave na obseg dobave

3. Predpisana namenska uporaba

4. Tehnični podatki

5. Pred uporabo

6. Uporaba

7. Zamenjava električnega priključnega kabla

8. Čiščenje, vzdrževanje in naročanje nadomestnih delov

9. Odstranjevanje in ponovna uporaba

10. Skladiščenje

- 21 -

Anl_TC_SM_2131_Dual_SPK4.indb 21Anl_TC_SM_2131_Dual_SPK4.indb 21 08.07.15 10:1308.07.15 10:13

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride

do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

Pozor! Nevarnost poškodb! Ne posegajte po vrtečem se listu žage.

Pozor! Drsne omejilne tirnice so pritrjene z notranjimi šestrobnimi vijaki.

Premične omejilne tirnice morajo biti za zajeralne reze (ob nagnjeni glavi žage ali stružnici z nastavitvijo kota) pritrjena v eni od zunanjih leg. Pri čeličnem rezu 45° v levo mora biti leva omejilna tirnica potisnjena navzven in privijačena! Pri čeličnem rezu 45° v desno mora biti desna omejilna tirnica potisnjena navzven in privijačena! Nastavljivo omejilno tirnico morate za čelične reze 90° pritrditi v notranjem položaju.

- 22 -

Anl_TC_SM_2131_Dual_SPK4.indb 22Anl_TC_SM_2131_Dual_SPK4.indb 22 08.07.15 10:1308.07.15 10:13

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!

Nevarnost! Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

Posebni napotki za laser

 Pozor! Lasersko žarčenje

Ne glejte v svetlobni žarek. Razred laserja 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Nikoli ne glejte neposredno v smeri žarka.

•

Laserskega žarka nikoli ne usmerjajte na

•

odbojne površine, ljudi ali živali. Tudi laserski žarek z majhno močjo lahko poškoduje oko. Previdno – če se izvajajo drugi postopki, kot

•

navedeni tukaj, lahko pride do nevarne izpostavljenosti žarkom. Nikoli ne odpirajte laserskega modula.

•

Laserja ni dovoljeno spreminjati na tak način,

•

da se poveča njegova moč. Izdelovalec ne prevzema odgovornosti za

•

škodo, ki nastane zaradi neupoštevanja varnostnih napotkov.

ƓʸÃ

Ä·¹¾ʽʷʿʹʼƖʸ

2. Opis aparata in obseg dobave

2.1 Opis naprave (slika 1 - 3)

1. Ročaj

2. Stikalo za vklop/izklop

3. Odklepna ročica

4. Glava stroja

5. Blokada gredi žage

6. Gibljiva zaščita žaginega lisat

7. Žagin list

8. Vpenjalna naprava

9. Dodatne stojne noge

10. Opora za obdelovanca

11. Fiksna omejilna tirnica

12. Mizni nastavek

13. nastavljiva stojna noga

14. Pritrdilni vijak

15. Kazalec

16. Skala

17. Vrtljiva miza

18. Fiksna miza za žago

19. Skala

20. Kazalec

21. Pritrdilni vijak

22. Vreča za žagovino

23. Vlečno vodenje

24. Pritrdilni vijak za vlečno vodenje

25. Varnostni zatič

26. Pritrdilni vijak za oporo obdelovanca

27. Narebričeni vijak za omejitev globine reza

28. Omejilo za omejitev globine reza

29. Nastavni vijak

30. Nastavni vijak

31. Krilati vijak

32. Zunanja prirobnica

33. Gumb

34. Gibljiva omejilna tirnica

35. Laser

36. Izvlečni stojni lok

37. Stikalo za vklop/izklop laserja

38. Transportni ročaj

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže. Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja-

- 23 -

Anl_TC_SM_2131_Dual_SPK4.indb 23Anl_TC_SM_2131_Dual_SPK4.indb 23 08.07.15 10:1308.07.15 10:13

SLO

jo). Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med transportom. Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

Dvoročna, čelilna in zajeralna žaga

•

Vpenjalna naprava (8)

•

2 x opora za obdelovanca (10)

•

Vreča za žagovino (22)

•

Inbus ključ (c,d)

•

Dodatne stojne noge (9)

•

Originalna navodila za uporabo

•

Varnostna navodila

•

Originalna navodila za uporabo

•

Varnostni napotki

•

3. Predpisana namenska uporaba

Dvoročna, čelilna und zajeralna žaga so namenjene sekanju lesa in podobnih materialov, odvisno od velikosti stroja. Žaga ni primerna za rezanje drv.

Uporabljati smete samo za ta stroj primerne liste žage. Prepovedana je uporaba kakršnihkoli drugih rezalnih plošč.

Del smotrne namenske uporabe je tudi upoštevanje varnostnih navodil, kot tudi navodil za montažo in navodil za upravljanje, ki so v navodilih za uporabo. Osebe, ki ta stroj upravljajo in vzdržujejo, morajo biti seznanjeni s temi navodili in biti poučeno o možnih nevarnostih. Poleg tega pa se je treba točno držati vseh veljavnih predpisov za preprečevanje nesreč. Potrebno je upoštevati tudi ostala splošna pravila v delovnem medicinskem in varnostno tehničnem področju. Spremembe stroja istočasno izključujejo jamstvo proizvajalca in jamstvo za napake, ki nastanejo zaradi tega. Kljub smotrni namenski uporabi pa se ne morejo popolnoma odstraniti določeni faktorji preostalega tveganja. Pogojeno s konstrukcijo in

zgradbo stroja lahko nastopijo sledeči primeri:

Dotikanje žaginega lista na tistem delu, ki ni

•

pokrit. Poseganje v delujoč žagin list (poškodovanje

•

zaradi ureza) Povratni udar obdelovanca in delov obdelo-

•

vanca. Lom žaginega lista.

•

Izlet pomanjkljivih delov trdine žaginega lista.

•

Poškodbe sluha ob neuporabi glušnikov.

•

Zdravju škodljive emisije prahu pri uporabi v

•

zaprtih prostorih.

4. Tehnični podatki

Motor na izmenično napetost: ........ 230 V ~ 50Hz

Zmogljivost: ......... 1500 W S1 / 1800 W S2 5 min

Število vrtljajev v prostem teku n0 ......5.000 min

Žagin list iz trdine: .............ø 210 x ø 30 x 2,8 mm

Število zobcev: ............................................... 48

Območje obračanja: ...................... -45° / 0°/ +45°

Zajeralni rez v levo: ..................................0° - 45°

Zajeralni rez v desno: ...............................0° - 45°

Širina žaganja pri 90°: ..................... 310 x 62 mm

Širina žaganja pri 45°: ..................... 210 x 62 mm

Širina žaganja pri 2 x 45°

(dvojni zajeralni rez levo): .................210 x 36 mm

Širina žaganja pri 2 x 45°

(dvojni zajeralni rez desno): ............. 210 x 20 mm

Teža: ................................................. pribl. 11 kg

Razred laserja: ................................................. 2

Valovna dolžina laser: ............................. 650 nm

Zmogljivost laserja: ................................ ≤ 1 mW

Trajanje vklopa S2 5 min (kratkotrajno delovanje) pomeni, da je dovoljeno motor z navedeno nazivno močjo (1800 W) neprekinjeno obremeniti le za čas, naveden na tipski tablici (5 min). V nasprotnem bi se motor nedopustno pregreval. Po premoru se motor ponovno ohladi na svojo izhodiščno temperaturo.

Nevarnost! Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 61029.

-1

- 24 -

Anl_TC_SM_2131_Dual_SPK4.indb 24Anl_TC_SM_2131_Dual_SPK4.indb 24 08.07.15 10:1308.07.15 10:13

SLO

Nivo zvočnega tlaka LpA ....................... 93 dB (A)

Negotovost K Nivo zvočne moči L Negotovost K

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 61029.

Emisijska vrednost vibracij a Negotovost K = 1,5 m/s

Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja.

Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem.

Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

Pozor! Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev

rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.

.............................................3 dB

.......................... 104 dB (A)

............................................ 3 dB

= 2,44 m/s

5. Pred zagonom

Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Opozorilo! Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.

5.1 Splošno

Stroj morate postaviti na stabilno podlago, tj.

•

privijačiti na delovno mizo, univerzalno ogrodje ali podobno. Pred prvim zagonom morajo biti vsi pokrovi in

•

varnostne priprave pravilno montirane. Žagin list se mora vrteti brez oviranja.

•

Pri že obdelanem lesu je potrebno paziti na

•

tujke, kot so npr. žeblji ali vijaki itd. Preden aktivirate stikalo za vklop/izklop, se

•

prepričajte, da je žagin list pravilno montiran ter, da se premični deli z lahkoto premikajo.

5.2 Montaža žage (slike 1 - 5)

Za nastavitev vrtljive mize (17) zrahljajte pri-

•

trdilni vijak (14) za ca. 2 obrata, da odpahnete vrtljivo mizo (17). Vrtljivo mizo (17) in kazalec (15) obrnite na

•

želeno kotno mero skale (16) in ju fiksirajte s pritrdilnim vijakom (14). Žaga ima zaskočne položaje na -45°, -31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° in 45°, kjer se stružnica (17) slišno zaskoči. Z rahlim pritiskom glave stroja (4) navzdol

•

in sočasnim izvlečenjem varovalnega zatiča (25) iz držala motorja se žaga odpahne iz spodnjega položaja. Varnostni zatič (25) obrnite za 90°, preden ga spustite, da ostane žaga odpahnjena. Glavo stroja (4) obrnite navzgor, dokler se

•

odklepna ročica (3) ne zaskoči. Vpenjalno napravo (8) lahko montirate tako

•

levo kot desno na fiksni žagini mizi (18). Odpustite privojne vijake opore za obdelovan-

•

ca (26). Oporo za obdelovanca (10) montirajte na

•

fiksirano žagino mizo (18), pritegnite ustrezni pritrdilni vijak (26) (slika 4). Drugo oporo za obdelovanca (10) montirajte

•

na nasproti ležeči strani žage in jo pritrdite z ustreznimi pritrdilnimi vijaki (26). Glavo stroja (4) lahko z odpustitvijo pritrdilne-

•

ga ročaja (21) v levo nagnete za maks. 45°. Za zagotovitev stabilnosti žage morate nas-

•

- 25 -

Anl_TC_SM_2131_Dual_SPK4.indb 25Anl_TC_SM_2131_Dual_SPK4.indb 25 08.07.15 10:1308.07.15 10:13

SLO

tavljivo stojno nogo (13) z obračanjem nastaviti tako, da je žaga vodoravna in stabilna. Privijačite dodatne stojne noge (9) na noge

•

fiksne mize za žago (18). Stojni lok (36) odprite navzven, da se zaskoči.

•

5.3 Natančna nastavitev omejila za čelični rez

90° (sl. 7 - 8)

Stružnico (17) fiksirajte na položaju 0°.

•

Pritrdilni vijak (21) zrahljajte in z ročajem (1)

•

glavo stroja (4) nagnite čisto v desno. Nastavite 90° omejilni kot (a) med žaginim

•

listom (7) in vrtljivo mizo (17). Nastavni vijak (29) nastavite tako, da znaša

•

kot med žaginim listom (7) in vrtljivo mizo (17) 90°. Nato preverite položaj kazalca (20) na skali

•

(19) Če je treba, kazalec (20) odpustite z viličastim ključem, nastavite položaj 0° na skali (19) in ponovno pritegnite držalni vijak. Omejilni kotnik ni v obsegu dobave.

•

5.4 Natančna nastavitev omejila za zajeralni

rez 45° (sl. 1, 6, 7, 9)

Stružnico (17) fiksirajte na položaju 0°.

•

Pritrdilni vijak (21) odpustite in z ročajem (1)

•

glavo stroja (4) nagnite čisto v levo na 45°. Nastavite 45° omejilni kot (b) med žaginim

•

listom (7) in vrtljivo mizo (17). Nastavni vijak (30) nastavite tako, da znaša

•

kot med žaginim listom (7) in vrtljivo mizo (17) natančno 45°. Omejilni kotnik ni v obsegu dobave.

•

5.5 Nastavitev zajeralnega kota na glavi stro-

ja (slike 2, 12 - 13)

Odpustite pritrdilni vijak (21).

•

Glavo stroja (4) primite na ročaju (1).

•

Ko povlečete gumb (33), lahko glavo stroja

•

nagibate brezstopenjsko oz. tudi v različne položaje, kjer se zaskoči. Kot v levo: 0-45°

•

Kot v desno: 0-45°

•

Ponovno pritegnite pritrdilni vijak (21).

•

5.6 Nastavitev gibljivih pritrdilnih tirnic (slika

1, 10 - 14) Pozor! Ta žaga je opremljena z gibljivimi

•

pritrdilnimi tirnicami (34), ki so privijačene na fiksni omejilni tirnici (11). Za kotne oz. zajeralne reze morate gibljive

•

omejilne tirnice nastaviti tako, da ne trkajo v žagin list. Pri zajeralnih oz. kotnih reznih v levo morate

•

levo omejilno tirnico potisniti navzven. Pri

kotnih rezih v desno morate desno omejilno tirnico potisniti navzven. Odprite privojne vijake gibljivih omejilnih tirnic in povlecite tirnice nazaj tako daleč, da izključite trk z žaginim listom. Pred vsakim rezom ponovno pritegnite pritrdilne vijake omejilnih tirnic. Pri zajeralnih rezih in dvojnih zajeralnih rezih

•

z žagino glavo, nagnjeno v desno, morate desno omejilno tirnico povsem sneti. Pozor! V tem primeru se zmanjša največja dovoljena višina obdelovanca (gl. 4. Tehnične podatke). Po koncu dela spet pritrdite gibljivo omejilno

•

tirnico na napravo. Omejilna tirnica mora biti vedno pri napravi.

•

Oddaljena omejilna tirnica ogroža obratovalno varnost naprave.

6. Obratovanje

6.1 Čelični rez 90° in stružnica 0° (slike 1 - 3,

11)

Pri širini reza do ca. 100 mm lahko potezno funkcijo žage z nastavitvenim vijakom za vlečno vodenje (24) pritrdite v zadnjem položaju. Če je širina reza več kot 100 mm, morate paziti, da je pritrdilni vijak za vlečno vodenje (24) zrahljan in glava stroja (4) gibljiva.

Glavo stroja (4) spravite v zgornji položaj.

•

Glavo stroja (4) z ročajem (1) potisnite nazaj

•

in po potrebi pritrdite v tem položaju. (glede na širino reza) Les, ki ga želite rezati, položite na omejilno

•

tirnico (11) in na stružnico (17). Material z vpenjalno napravo (8) pritrdite na

•

fiksni mizi za žago (18), da preprečite premikanje med postopkom žaganja. Pritisnite na odklepno ročico (3), da sprostite

•

glavo stroja (4). Pritisnite na stikalo za vklop/izklop (2), da

•

vklopite motor. Pri fiksiranem vlečnem vodenju (23): Glavo

•

stroja (4) z ročajem (1) enakomerno in z blagim pritiskom pomikajte navzdol, da žagin list (7) prereže obdelovanca. Pri nefiksiranem vlečnem vodenju (23): Gla-

•

vo stroja (4) povlecite do konca naprej in z ročajem (1) enakomerno in z rahlim pritiskom spustite čisto navzdol. Sedaj glavo stroja (4) počasi in enakomerno potisnite navzdol, da žagin list (7) povsem prereže obdelovanca. Po koncu žaganja glavo stroja (4) spet posta-

•

vite v zgornji položaj mirovanja (4) in spustite stikalo za vklop/izklop (2).

- 26 -

Anl_TC_SM_2131_Dual_SPK4.indb 26Anl_TC_SM_2131_Dual_SPK4.indb 26 08.07.15 10:1308.07.15 10:13

SLO

Pozor! Zaradi povratne vzmeti stroj ne udari samodejno navzgor, tj. ročaja (1) po koncu rezanja ne spustite, temveč glavo žage (4) počasi in z rahlim protipritiskom premaknite navzgor.

6.2 Čelični rez 90° in stružnica 0° - 45° (slike

1 - 3, 12)

S čelilno žago lahko izvajate čelilne reze v levo od 0° do 45° in desno od 0° do 45° glede na omejilno tirnico.

Vrtljivo mizo (17) odpustite tako, da zrahljate

•

pritrdilni vijak (14). Vrtljivo mizo (17) in kazalec (15) obrnite na

•

sirate vrtljivo mizo (17). Rez izvedite, kot je opisano v točki 6.1.

•

6.3 Zajeralni rez 0° - 45° in stružnica 0° (slike

1 - 3, 13)

S čelilno žago lahko izvajate zajeralne reze od 0-45° v levo in od 0-45° na desno glede na delovno površino.

Vpenjalno napravo (8) po potrebi demonti-

•

rajte ali montirajte na nasproti ležeči strani fiksne mize za žago (18). Glavo stroja (4) spravite v zgornji položaj.

•

Stružnico (17) fiksirajte na položaju 0°.

•

Zajeralni kot na glavi stroja in omejilni tirnice

•

nastavite, kot je opisano v točki 5.5 in 5.6. Rez izvedite, kot je opisano v točki 6.1.

•

6.4 Zajeralni rez 0° - 45° in stružnica 0° - 45°

(slike 1 - 3, 14)

S čelilno žago lahko izvajate zajeralne reze v levo 0-45° in 0-45° v desno glede na delovno površino, s sočasno nastavitvijo vrtljive mize k omejilni tirnici 0°-45° v levo oz. 0-45° v desno (dvojni zajeralni rez).

Vpenjalno napravo (8) po potrebi demonti-

•

rajte ali montirajte na nasproti ležeči strani fiksne mize za žago (18). Glavo stroja (4) spravite v zgornji položaj.

•

Vrtljivo mizo (17) odpustite tako, da zrahljate

•

pritrdilni vijak (14). Z ročajem (1) nastavite vrtljivo mizo (17) na

•

želeni kot (glejte točko 6.2.). Ponovno pritegnite pritrdilni vijak (14), da fik-

•

sirate vrtljivo mizo. Zajeralni kot na glavi stroja in omejilni tirnice

•

nastavite, kot je opisano v točki 5.5 in 5.6.

Rez izvedite, kot je opisano v točki 6.1.

•

6.5 Omejitev globine reza (slika 15)

S pomočjo vijaka (27) lahko globino reza nas-

•

tavite brez stopenj. Nastavite želeno globino reza z uvijanjem ali izvijanjem vijaka (27) in ponovno pritegnite narebričene matice na vijaku (27). Preverite nastavitve na poskusnem rezu.

•

6.6 Vreča za žagovino (sl. 2)

Žaga je opremljena z vrečo za žagovino (22). Vrečo za žagovino (22) lahko izpraznite skozi zadrgo na dnu.

6.7 Menjava žaginega lista (slika 1, 16 - 18)

Pred zamenjave žaginega lista: Izvlecite

•

omrežno stikalo! Pri menjavi žaginega lista nosite rokavice, da

•

se ne poškodujete! Glavo stroja (4) obrnite navzgor.

•

Odprite vijak (z) na prekrivni pločevini (f)

•

žaginega lista. Povlecite gibljivo zaščito žaginega lista (6) na-

•

zaj in sočasno obračajte prekrivno pločevino, da je prirobnični vijak dostopen. Z eno roko pritisnite na blokado gredi žage

•

(5) in z drugo roko postavite inbus-ključ (d) na prirobnični vijak (31). Po maks. enem obratu se blokada gredi žage (5) zaskoči. Sedaj z nekaj več sile vijak prirobnice (31)

•

odpustite v desno. Prirobnični vijak (31) izvijte ven do konca in

•

snemite zunanjo prirobnico (32). Žagin list (7) snemite z notranje prirobnice in

•

ga izvlecite navzdol. Vijak prirobnice (31), zunanjo prirobnico (32)

•

in notranjo prirobnico skrbno očistite. Nov žagin list (7) vstavite v nasprotnem vrst-

•

nem redu in ponovno pritegnite. Pozor! Poševnina reza zobcev, tj. smer

•

obračanja žaginega lista (7) se mora ujemati s smerjo puščice na ohišju. Preden začnete ponovno delati z žago, vedno

•

preverite delovanje zaščitnih naprav. Pozor! Po vsaki menjavi žaginega lista preve-

•

rite, ali žagin list v navpičnem položaju in nagnjen na 45° prosto teče v miznem vložku (12). Pozor! Zamenjavo in izravnavo žaignega lista

•

(7) morate pravilno izvesti.

- 27 -

Anl_TC_SM_2131_Dual_SPK4.indb 27Anl_TC_SM_2131_Dual_SPK4.indb 27 08.07.15 10:1308.07.15 10:13

SLO

6.8 Transport (sl. 1 - 3)

Pritegnite pritrdilni vijak (14), da vrtljivo mizo

•

(17) zapahnete. Aktivirajte odklepno ročico (3), glavo stroja

•

(4) potisnite navzdol in blokirajte z varnostnim zatičem (25). Žaga je zaklenjena v spodnjem položaju. Vlečno funkcijo žage fiksirajte s pritrdilnim

•

vijakom za vlečno vodenje (24) v zadnjem položaju. Stroj prenašajte le na fiksirani mizi za žago

•

(18). Za ponovno montažo stroja ravnajte v skladu

•

s točko 5.2.

6.9 Delovanje laserja (slika 2)

Vklop: Stikalo za vklop/izklop laserja (37) prema-

knite v položaj „I“, da vklopite laser (35). Na obdelovanec se projicira laserska črta, ki omogoča natančno vodenje reza. Izklop: Stikalo za vklop/izklop laserja (37) premaknite v položaj „0“.

7. Zamenjava električnega priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

8.2 Oglene ščetke

Pri prekomernem iskrenju naj strokovnjak za elektriko preveri oglene ščetke. Nevarnost! Oglene ščetke lahko zamenja le stro- kovnjak za elektriko.

8.3 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

8.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

8.4 Seznam nadomestnih delov in dodatne opreme:

Pri naročanju nadomestnih delov navedite naslednje:

tip naprave

•

št. art. naprave

•

ID-številka naprave

•

številka potrebnega nadomestnega dela

•

Aktualne cene in informacije lahko najdete na spletni strani: www.isc-gmbh.info

Namig! Za dobre delovne rezultate priporočamo kakovostno dodatno opremo družbe welcome@kwb.eu

! www.kwb.eu

8.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom. Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu. Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo

- 28 -

Anl_TC_SM_2131_Dual_SPK4.indb 28Anl_TC_SM_2131_Dual_SPK4.indb 28 08.07.15 10:1308.07.15 10:13

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

10. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži.

SLO

- 29 -

Anl_TC_SM_2131_Dual_SPK4.indb 29Anl_TC_SM_2131_Dual_SPK4.indb 29 08.07.15 10:1308.07.15 10:13

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

Izdelek izpolnjuje zahteve EN 61000-3-11 in je predmet posebnih pogojev za priključitev. To pomeni,

•

da uporaba s priključnimi točkami, ki bi si jih lahko prosto izbrali, ni dovoljena. Naprava lahko pri neugodnih omrežnih razmerah povzroči prehodna nihanja v napetosti.

•

Izdelek je predviden izključno za uporabo na priključnih točkah, ki a) ne prekoračujejo največje do-

•

voljene omrežne impendance Z sys = 0,25 + j0,15 ali b) z najmanjšo trajno električno obremenitvijo omrežja 100 A na fazo. Kot uporabnik morate zagotoviti, po potrebi po posvetu z oskrbovalnim podjetjem za električno

•

energijo, da vaša priključna točka, na katero želite priključiti izdelek, izpolnjuje eno od navedenih zahtev a) ali b).

- 30 -

Anl_TC_SM_2131_Dual_SPK4.indb 30Anl_TC_SM_2131_Dual_SPK4.indb 30 08.07.15 10:1308.07.15 10:13

SLO

Servisne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer

Obrabni deli* Ogljene ščetke Obrabni material/ obrabni deli* Žagin list Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

- 31 -

Anl_TC_SM_2131_Dual_SPK4.indb 31Anl_TC_SM_2131_Dual_SPK4.indb 31 08.07.15 10:1308.07.15 10:13

SLO

Garancijska listina

Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zago-

tavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.

Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.

- 32 -

Anl_TC_SM_2131_Dual_SPK4.indb 32Anl_TC_SM_2131_Dual_SPK4.indb 32 08.07.15 10:1308.07.15 10:13

Tartalomjegyzék

1. Biztonsági utasítások

2. A készülék leírása és a szállítás terjedelme

3. Rendeltetésszerűi használat

4. Technikai adatok

5. Beüzemeltetés előtt

6. Kezelés

7. A hálózati csatlakozásvezeték kicserélése

8. Tisztítás, karbantartás és pótalkatrészmegrendelés

9. Megsemmisítés és újrahasznosítás

10. Tárolás

- 33 -

Anl_TC_SM_2131_Dual_SPK4.indb 33Anl_TC_SM_2131_Dual_SPK4.indb 33 08.07.15 10:1308.07.15 10:13

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros

por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat.

Figyelem! Sérülés veszélye! Ne nyúljon a futó fűrészlapba.

Figyelmeztetés! Az eltolható ütközősínek belső hatlapú csavarokkal vannak felerősítve.

A fejező vágásokhoz (döntött fűrészfejnél vagy forgóasztalnál szögletbeállítással) az eltolható ütközősíneknek egy külső pozícióban kell ﬁ xálva lenniük. Balra 45°-ban történő fejező vágásoknál ki kell tolni és feszesen oda kell csavarozni a baloldali ütközősínt! Jobbra 45°-ban történő fejező vágásoknál a jobboldali ütközősínt kell kitolni és feszesen odacsavarozni! A 90°-ban történő fejező vágásokhoz az eltolaható ütközősíneket, a belülső pozícióban kell feszesen odacsavarozni!

- 34 -

Anl_TC_SM_2131_Dual_SPK4.indb 34Anl_TC_SM_2131_Dual_SPK4.indb 34 08.07.15 10:1308.07.15 10:13

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a ﬁ gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Veszély! Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások

betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Őrizze meg a biztonsági utalásokat és

utasításokat a jövőre nézve.

Speciális utasítások a lézerhez

 Vigyázat! Lézersugárzás

Ne tekintsen a sugárba Lézerosztály 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Ne tekintsen sohasem közvetlenül a

•

sugárzásba. Soha sem irányítsa a lézersugarat visszaverő

•

felületekre és személyekre vagy állatokra. Egy kis telyesítményű lézersugár is károkat tud okozni a szemen. Vigyázat - ha az itt megadott eljárási módtól

•

eltér, akkor ez egy veszélyes sugárzási expozícióhoz vezethet. A lézermodult sohasem kinyitni.

•

ƓʸÃ

Ä·¹¾ʽʷʿʹʼƖʸ

Nem engedélyezett, a lézer teljesítménynöve-

•

lésenek az érdekében változtatásokat végezni el a lézeren. A gyártó nem vállal szavatosságot olyan káro-

•

kért, amelyek ezeknek a biztonsági utasításoknak a figyelmen kívül hagyásából adódnak.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1-től - 3-ig)

1. Fogantyú

2. Be- /Kikapcsoló

3. Kireteszelőkar

4. Gépfej

5. Fűrésztengelyzár

6. Fűrészlapvédő mozgatható

7. Fűrészlap

8. Feszítőberendezés

9. Kiegészítő állólábak

10. Munkadarabfeltét

11. Feszesen álló ütközősín

12. Asztalbetét

13. Elállítható állóláb

14. Rögzítő csavar

15. Mutató

16. Skála

17. Forgóasztal

18. Rögzített fűrészasztal

19. Skála

20. Mutató

21. Rögzítő csavar

22. Forgácsfelfogózsák

23. Vonó vezetés

24. Rögzítő csavar a vonó vezetéshez

25. Biztosító csapszeg

26. Rögzítőcsavar a munkafeltéthez

27. Recézett fejű csavar a vágásmélység határo-

lóhoz

28. Ütköző a vágásmélység határolóhoz

29. Jusztírozó csavar

30. Jusztírozó csavar

31. Karimás csavar

32. Külső karima

33. Gomb

34. Mozgatható ütközősín

35. Lézer

36. Kihajtható állófül

37. Lézer be- / kikapcsoló

38. Szállítófogantyú

- 35 -

Anl_TC_SM_2131_Dual_SPK4.indb 35Anl_TC_SM_2131_Dual_SPK4.indb 35 08.07.15 10:1308.07.15 10:13

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez ﬁ gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me. Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Vonó-, fejező és sarkaló fűrész

•

Feszítő berendezés (8)

•

2 x munkadarabfeltét (10)

•

Forgácsfelfogózsák (22)

•

Inbuszkulcs (c,d)

•

Kiegészítő állólábak (9)

•

Eredeti üzemeltetési útmutató

•

Biztonsági utasítások

•

Eredeti használati utasítás

•

Biztonsági utasítások

•

3. Rendeltetés szerinti használat

A vonó, fejező és sarkaló fűrész a gépnagyságnak megfelelő fa és fához hasonló műanyagok fejezésére szolgál. A fűrész nem alkalmas tüzelőfa vágására.

Csak a gépnek megfelelő fűrészlapokat szabad használni. Tilos bármilyen fajta ﬂ exkorongnak a használata.

A rendeltetésszerű használat része a biztonsági utasítások, valamint az összeszerelési és a has-

ználati utasításban levő üzemeltetési utasítások ﬁ gyelembe vétele is. A gépet kezelő és karbantartó személyeknek ezekben jártasaknak és a lehetséges veszélyekkel kapcsolatban kioktatottaknak kell lenniük. Ezen kívül legpontosabban be kell tartani az érvényes balesetvédelmi előírásokat. Figyelembe kell venni a munkaegészségügyi és a biztonságtechnikai téren fennálló balesetvédelmi szabályokat. A gépen történő változtatások, teljesen kizárják a gyártó szavatolását és az ebből adódó károk megtérítését. Bizonyos fennmaradt rizikótényezőket rendeltetésszerű használat ellenére sem lehet teljes mértékben kizárni. A gép konstrukciója és felépítése által a következő pontok léphetnek fel:

A fűrészlap megérintése a nem lefedett

•

fűrészkörben. A forgó fűrészlapba való nyúlás (vágási sé-

•

rülés) A munkadarabok és munkadarabrészek viss-

•

zacsapódása. Fűrészlaptörések.

•

A fűrészlap hibás keményfémrészeinek a

•

kivetése. A szükséges zajcsökkentő füllvédő használa-

•

tának mellőzésekor a hallás károsodása. Zárt teremben történö használatnál az egész-

•

ségre káros fapor kibocsájtása.

4. Technikai adatok

Váltakozóáramú motor: .................. 230 V ~ 50Hz

Teljesítmény: ...... 1500 W S1 / 1800 W S2 5 perc

Üresjárati fordulatszám n0 : ................5000 perc

Keményfémfűrészlap: ..... Ø 210 x Ø 30 x 2,8 mm

A fogak száma: .............................................. 48

Elfordítási határkör: ....................... -45° / 0°/ +45°

Sarkaló vágás balra: ..........................0°-tól 45°-ig

Sarkaló vágás jobbra: .......................0°-tól 45°-ig

Fűrésszélesség 90°-nál: ..................310 x 62 mm

Fűrésszélesség 45°-nál: ..................210 x 62 mm

Fűrész szélesség 2 x 45°-nál

(Duplasarkalóvágás balra): ..............210 x 36 mm

Fűrész szélesség 2 x 45°-nál

(Duplasarkalóvágás jobbra): ........... 210 x 20 mm

Súly: .................................................... cca. 11 kg

Lézerosztály: .................................................... 2

Hullámhossz lézer: .................................. 650 nm

Teljesítmény lézer: .................................. ≤ 1 mW

-1

- 36 -

Anl_TC_SM_2131_Dual_SPK4.indb 36Anl_TC_SM_2131_Dual_SPK4.indb 36 08.07.15 10:1308.07.15 10:13

A bekapcsolási időtartam S2 5 perc (rövid idejű üzem) ami azt jelenti, hogy a motort a névleges tejesítménnyel (1800 W) csak az adattáblán megadott időre (5 perc) szabad tartósan megterhelni. Mert különben nem engedélyezetten felmelegedne. A szünet ideje alatt ismét lehül a motor a kiinduló hőmérsékletére.

Veszély! Zaj és vibrálás

A zaj és a vibrálási értékek az EN 61029 szerint lettek mérve.

Hangnyomásmérték LpA ........................93 dB(A)

Bizonytalanság K Hangteljesítménymérték L Bizonytalanság K

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek (három irány vektorösszege) az EN 61026 szerint lettek meghatározva.

Rezgésemisszióérték a Bizonytalanság K = 1,5 m/s

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

•

megtisztítani. Illessze a munkamódját a készülékhez.

•

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

•

léket. Kapcsolja ki a készüléket, ha nem használja.

•

Hordjon kesztyűket.

•

....................................... 3 dB

...................................... 3 dB

................ 104 dB(A)

= 2,44 m/s

Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdőkárok, ha nem visel megfelelő

porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Üzembevétel előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Figyelmeztetés! Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

5.1 Általános

A gépet stabilan kell felállítani, ez annyit jelent

•

hogy egy munkapadra, egy univerzális állványra vagy hasonlóra erősen odacsavarozni. A beüzemeltetés előtt minden burkolatnak és

•

biztonsági berendezésnek szabályszerűen fell kell szerelve lennie. A fűrészlapnak szabadon kell tudni futnia.

•

Ügyeljen a már megmunkált fán az idegen

•

testekre, mint például szögekre vagy csavarokra stb.. Mielőtt üzemeltetné a be-/ kikapcsolót, bizo-

•

nyosodjon meg arról, hogy a fűrészlap helyesen fel van szerelve és a mozgatható részek könnyű járatúak.

5.2 A fűrész felszerelése (képek 1-től – 5-ig)

A forgóasztal (17) elállításához cca. 2 fordu-

•

lattal meglazítani a rögzítőcsavart (14), azért hogy kireteszelje a forgóasztalt (17). A forgóasztalt (17) valamint a mutatót (15)

•

a skála (16) kívánt szögmértékére fordítani és a rögzítőcsavarral (14) fixálni. A fűrész

-45°-nál, -31,6°-nál, -22,5°-nál, -15°-nál, 0°nál, 15°-nál, 22,5°-nál, 31,6°-nál és 45°-nál reteszelőállásokkal rendelkezik amelyekbe a forgóasztal (17) hallhatóan bereteszel.

- 37 -

Anl_TC_SM_2131_Dual_SPK4.indb 37Anl_TC_SM_2131_Dual_SPK4.indb 37 08.07.15 10:1308.07.15 10:13

A gépfej (4) enyhe lefelé nyomása és a biz-

•

tonsági csapszegnek (25) a motortartóbeli egyidejűleges kihúzása által, lesz a fűrész az alulsó állásból kireteszelve. Fordítsa 90°ban el a biztosító csapszeget (25) mielőtt elengedné, azért hogy a fűrész kireteszelve maradjon. Addig felfelé hajtani a gépfejet (4), amig a

•

kireteszelőkar (3) be nem reteszel. A feszítőberendezést (8) a rögzített

•

fűrészasztalon (18) úgy baloldalt mind jobboldalt fel lehet szerelni. Megereszteni a munkadarabfeltét (26) beállí-

•

tásának a rögzítőcsavarjait. Felszerelni a munkadarbfeltétet (10) a fes-

•

zesen álló fűrészasztalra (18), meghúzni a megfelelő rögzítőcsavart (26) (4-es kép). A másik munkadarbfeltétet (10) felszerelni a

•

fűrész szemben levő oldalára és a megfelelő rögzítőcsavarral (26) biztosítani. A gépfejet (4) a rögzítőcsavar (21) megeresz-

•

tése által lehet, max. 45°-ig balra dönteni. A fűrész biztos állásának a biztosításához

•

állítsa elfordítás által a beállítható állólábat (13) úgy el, hogy a fűrész vízszintesen és stabilan álljon. Csavarozza feszesen rá a kiegészítő állólá-

•

bakat (9) a szilárdan álló fűrészasztal (18) lábára. Hajtsa addig hátra ki az állófület (36), amig be

•

nem reteszel.

5.3 Az ütköző ﬁ nombeigazítása a fejező vágáshoz 90° (képek 7-től – 8-ig)

A forgóasztalt (17) a 0°-ú állásra rögzíteni.

•

Meglazítani a rögzítőcsavart (21) és a gép-

•

fejet (4) a fogantyúval (1) egészen jobbra dönteni. Beállítani a fűrészlap (7) és a forgóasztal (17)

•

között a 90°-ú ütközőszögletet (a). Annyira elállítani a jusztírozó csavart (29),

•

hogy a fűrészlap (7) és a forgóasztal (17) közötti szög 90° legyen. Azútán leellenőrizni a mutató (20) pozícióját

•

a skálán (19), ha szükséges akkor megereszteni a csillag csavarhajtóval a mutatót (20), a skála (19) 0°-pozíciójára tenni és ismét meghúzni a tartócsavart. Az ütközőszöglet nincs a szállítás terjedel-

•

mében.

5.4 Az ütköző ﬁ nombeigazítása a sarkaló

vágáshoz 45° (Képek 1, 6, 7, 9)

A forgóasztalt (17) a 0°-ú állásra rögzíteni.

•

Kioldani a rögzítőcsavart (21) és a gépfejet

•

(4) a fogantyúval (1) egészen balra, 45°-ra dönteni. Beilleszteni a fűrészlap (7) és a forgóasztal

•

(17) között a 45°-ú ütközési szögletet (b). Annyira elállítani a jusztírozó csavart (30),

•

hogy a fűrészlap (7) és a forgóasztal (17) közötti szög pontosan 45° legyen. Az ütközőszöglet nincs a szállítás terjedel-

•

mében.

5.5 A sarkaló vágás szögének a beállítása a

gépfejen (képek 2, 12-től - 13-ig)

Eressze meg a rögzítőcsavart (21).

•

Fogja meg a gépfejet (4) a fogantyúnál (1)

•

A gomb (33) húzása után meg lehet fokozat-

•

mentesen ill. különböző retezselőállásokba dönteni a gépfejet. Szöglet balra: 0-45°

•

Szöglet jobbra: 0-45°

•

Ismét feszesre húzni a rögzítőcsavart (21).

•

5.6 A mozgatható ütközősínek beállítása (képek 1, 10-től – 14-ig) Vigyázat! A fűrész mozgatható

•

ütközősínekkel (34) van felszerelve, amelyek rá vannak csavarozva a feszesen álló ütközősínekre (11). A szöglet ill. sarkaló vágasoknál be kell állítani

•

a mozgatható ütközősíneket, azért hogy elkerülje a fűrészlappal való összeütközést. Balra történő sarkaló ill. szögvágásoknál ki

•

kell tolni a baloldali ütközősínt. Jobbra történő szögvágásoknál ki kell tolni a jobboldali ütközősínt. Megereszteni a mozgatható ütközősínek rögzítő csavarját és annyira visszafelé húzni a sínt, hogy ki legyen zárva a fűrészlappal való összeütközés. Minden vágás előtt ismét meghúzni az ütközősínek rögzítő csavarjait. Jobbra döntött fűrészfejjel történő sarkaló

•

vágásoknál és a duplasarkaló vágásoknál komplett le kell venni a jobboldali ütközősínt. Figyelem! Ebben az esetben lecsökken a maximálisan engedélyezett munkadarab magasság (lásd a 4. Technikai adatok-at). A munka befejezése után mindig ismét

•

felerősíteni a mozgatható ütközősínt a készüléken. Az ütközősíneknek mindig a készüléknél kell

•

maradniuk. Egy eltávolított ütközősín veszélyezteti a készülék üzembiztonságát.

- 38 -

Anl_TC_SM_2131_Dual_SPK4.indb 38Anl_TC_SM_2131_Dual_SPK4.indb 38 08.07.15 10:1308.07.15 10:13

6. Üzem

6.1 Fejező vágás 90º és forgóasztal 0° (képek 1-től – 3-ig, 11)

100 mm-ig terjedő vágási szélességekig a fűrész vonófunkcióját a vonóvezetés rögzítőcsvarjával (24) lehet a hátsó helyzetben ﬁ xálni. Ha a vágási szélesség 100 mm-en felül lenne, akkor ügyelni kell arra, hogy a vonó-vezetés rögzítőcsavarja (24) laza és a gépfej (4) mozgatható legyen.

A gépfejet (4) a fenti állásba helyezni.

•

A gépfejet (4) a fogantyúnál (1) fogva hátra-

•

tolni és adott esetben ebben a helyzetben fixálni. (a vágási szélességtől függően) Fektesse a vágásra előrelátott fát az

•

ütközősínhez (11) és a forgóasztalra (17). Az anyagot a feszítőberendezéssel (8) a fes-

•

zesen álló fűrészasztalra (18) rögzíteni, azért hogy megakadályozza a vágási folyamat alatti elcsúszást. A gépfej (4) szabadra engedéséhez a

•

kireteszelőkart (3) nyomni. A motor bekapcsolásához a be- / kikapcsolót

•

(2) nyomni. Fixált vonó vezetésnél (23): A fogantyúval (1)

•

a gépfejet (4) addig egyenletesen és enyhe nyomással lefelé mozgatni, amig a fűrészlap (7) át nem vágta a munkadarabot. Nem fixált vonó vezetésnél (23): Egészen

•

előre húzni a gépfejet (4) és akkor a fogantyúval (1) egyenletesen és enyhe nyomással egészen leig leereszeteni. Most a gépfejet (4) lassan és egyenletesen egészen hátra tolni, amig a fűrészlap (7) teljesen át nem vágta a munkadarabot. A fűrészlési folyamat befejezése után a gép-

•

fejet (4) ismét a felső nyugalmi helyzetbe tenni és elengedni a be-/ kikapcsolót (2).

Figyelem! A visszahozó rugó által a gép autómatikussan felcsapódik, ez annyit jelent, hogy a vágás végénél ne engedje el a fogantyút (1), hanem vezesse a motorfejet (4) lassan és enyhe ellennyomás alatt felfelé.

6.2 Fejező vágás 90° és forgóasztal 0°-tól 45°-ig (képek 1-től – 3-ig, 12)

A fejező fűrésszel az ütközősíntől balra 0°-tól – 45°-ig és jobbra 0°-tól - 45°-ig terjedő fejező vágásokat lehet végezni.

A forgóasztalt (17) a rögzítőcsavar (14) me-

•

geresztése által meglazítani. A forgóasztalt (17) valamint a mutatót (15)

•

a skála (16) kívánt szögmértékére fordítani és a rögzítőcsavarral (14) fixálni. A fűrész

-45°-nál, -31,6°-nál, -22,5°-nál, -15°-nál, 0°nál, 15°-nál, 22,5°-nál, 31,6°-nál és 45°-nál reteszelőállásokkal rendelkezik amelyekbe a forgóasztal (17) hallhatóan bereteszel. A forgóasztal (17) rögzítéséhez a

•

rögzítőcsavart (14) ismét feszesre húzni. A vágást a 6.1-es pont alatt leírottak szerint

•

elvégezni.

6.3 Sarkaló vágás 0°-tól - 45°-ig és forgóasz-

tal 0° (ábrák 1-től – 3-ig, 13)

A fejező fűrésszel a munkafelülethez balra -45°tól - -45°-ig és jobbra -45°-tól - -45°-ig terjedő sarkaló vágásokat lehet elvégezni.

Adott esetben leszerelni a feszítőberendezést

•

(8) vagy a feszesen álló fűrészasztal (18) másik oldalára felszerelni. A gépfejet (4) a fenti állásba helyezni.

•

A forgóasztalt (17) a 0°-ú állásra rögzíteni.

•

A sarkaló vagás szögének a beállítása a

•

gépfejen és az ütközősínen, az 5.5, 5.6-os pontok alatt leírottak szerint történik. A vágást a 6.1-es pont alatt leírottak szerint

•

elvégezni.

6.4 Sarkaló vágás 0°-tól - 45°-ig és forgóasz-

tal 0°-tól - 45°-ig (ábrák 1-től – 3-ig, 14)

A fejező fűrésszel a munkafelülethez balra 0°-tól – 45°-ig terjedő sarkaló vágásokat lehet elvégezni, a forgóasztalnak az ütközősínhez balra 0°-tól – 45°-ig ill. jobbra 0°-tól – 45°-ig terjedő egyidejűleges beállításával (dupla sarkaló vágások).

Adott esetben leszerelni a feszítőberendezést

•

(8) vagy a feszesen álló fűrészasztal (18) másik oldalára felszerelni. A gépfejet (4) a fenti állásba helyezni.

•

A forgóasztalt (17) a rögzítőcsavar (14) me-

•

geresztése által meglazítani. A fogantyú (1) által a forgóasztalt (17) a

•

kívánt szögbe beállítani (lásd ehhez a 6.2-es pontot is). A forgóasztal rögzítéséhez a rögzítőcsavart

•

(14) ismét feszesre húzni. A sarkaló vagás szögének a beállítása a

•

gépfejen és az ütközősínen, az 5.5, 5.6-os pontok alatt leírottak szerint történik. A vágást a 6.1-es pont alatt leírottak szerint

•

elvégezni.

- 39 -

Anl_TC_SM_2131_Dual_SPK4.indb 39Anl_TC_SM_2131_Dual_SPK4.indb 39 08.07.15 10:1308.07.15 10:13

6.5 Vágásmélységkorlátozás (15-ös kép)

A csavar (27) által lehet a vágásmélységet fo-

•

kozatmentesen beállítani. Állítsa be a csavar (27) kicsavarása által a kívánt vágásmélységet és húzza azután a recézett fejű anyát a csavaron (27) ismét feszesre. Egy próbavágás által leellenőrizni a beállítást.

•

6.6 Forgácsfelfogózsák (2-es ábra)

A fűrész egy forgácsfelfogózsákkal (22) van felszerelve. A forgácszsákot (22) az alulsó oldalon lehet a cipzáron keresztül kiüríteni.

6.7 A fűrészlap kicserélése (képek 1, 16-töl – 18-ig)

A fűrészlap kicserélése előtt: Kihúzni a há-

•

lózati csatlakozót! A fűrészlap kicserélésénél mindig kesztyűket

•

hordani, azért hogy elkerülje a sérüléseket! Hajtsa fel a gépfejet (4).

•

Nyissa meg a fűrészlap burkolatának (f) a

•

csavarját (z). Húzza hátra a mozgatható fűrészlapvédőt (6)

•

és fordítsa egyidejűleg a burkolópléht úgy el, hogy hozzáférhető legyen a karimáscsavar. Az egyik kézzel nyomni a fűrésztengelyreteszt

•

(5) és tegye a másik kézzel pedig rá az inbuszkulcsot (d) a karimáscsavarra (31). Max. egy fordulat után bereteszel a fűrésztengelyretesz (5). Most valamivel több erőkifejtéssel a karimá-

•

scsavart (31) az óramutató forgási irányába megereszteni. Csavarja teljesen ki a karimáscsavart (31) és

•

vegye le a külső karimát (32). A fűrészlapot (7) a belső karimáról levenni és

•

lefelé kihúzni. Gondosan megtisztítani a karimáscsavart

•

(31), a külső karimát (32) és a belső karimát gondosan megtisztítani. Az új fűrészlapot (7) az ellenkező sorrendben

•

ismét berakni és feszesre húzni. Figyelem! A fogak vágási ferdeségének, ez

•

annyit jelent hogy a fűrészlap (7) forgási irányának, meg kell egyeznie a gépházon levő nyíl irányával. Mielőtt tovább dolgozna a fűrésszel,

•

le kell ellenőrizni a védőberendezések működőképességét. Figyelem! Minden fűrészlapcsere után le kell

•

ellenőrizni, hogy a fűrészlap függőleges állásban, úgymint 45°-os döntésnél, szabadon fut-e az asztalbetétben (12). Figyelem! A fűrészlap (7) cseréjét és kiigazí-

•

tását szabályszerűen kell elvégezni.

6.8 Szállítás (ábrák 1-től – 3-ig)

A forgóasztal (17) bereteszeléshez a

•

rögzítőcsavart (14) ismét feszesre húzni. Üzemelteteni a kireteszelőkart (3), lefelé

•

nyomni a gépfejet (4) és arretálni a biztosító csapszeget (25). A fűrész most az alulsó állasban be van reteszelve. A hátulsó pozícióban fixálni a vonóvezető (24)

•

rögzítőcsavarjával a fűrész vonófunkcióját. A gépet a feszesen álló fűrészasztalon (18)

•

hordani. A gép újboli felépítéséhez járjon el a 5.2-es

•

pont szerint.

6.9 Lézer üzem (2-es kép) Bekapcsolni: Ahhoz hogy bekapcsolja a lézert

(35), mozdítsa a lézer be-/kikapcsolót (37) az „I” állásba. A megmunkálandó munkadarabra egy lézervonál lesz vetítve, amely a pontos vágásvezetést mutatja. Kikapcsolni: Mozdítsa a lézer be-/kikapcsolóját (37) a „0” állásba.

7. A hálózati csatlakozásvezeték kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és pótalkatrészmegrendelés

Veszély!

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

8.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel. Ajánljuk, hogy minden használat után azonnal

•

kitisztítsa a készüléket. A készüléket rendszeresen egy nedves

•

- 40 -

Anl_TC_SM_2131_Dual_SPK4.indb 40Anl_TC_SM_2131_Dual_SPK4.indb 40 08.07.15 10:1308.07.15 10:13

posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

8.2 Szénkefék

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által. Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.

8.3 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

8.4 Pótalkatrészek és tartozékok megrendelése:

Pótalkatrész megrendelésénél a következő adatokat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát

Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.

Tipp! Egy jó munkaeredmény érdekébe a kiváló minőségű tartozékait ajánljuk! www.kwb.eu welcome@kwb.eu

9. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

- 41 -

Anl_TC_SM_2131_Dual_SPK4.indb 41Anl_TC_SM_2131_Dual_SPK4.indb 41 08.07.15 10:1308.07.15 10:13

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

A termék teljesíti az EN 61000-3-11 követelményeit és a különcsatlakoztatási feltételek alá esik. Ez

•

annyit jelent, hogy nem engedélyezett a kedv szerinti szabadon vállasztható csatlakozási pontokon levő használat. Kedvezőtlen hálozati viszonyoknál a készülék átmenetileg feszültségingadozásokhoz vezethet.

•

A termék kizárólagossan olyan csatlakozási pontokon levő használatra van előrelátva, amelyek

•

a) nem lépik túl a maximálisan engedélyezett Z sys = 0,25 + j0,15 hálózati impedanciát, vagy b) amelyeknek a hálózat tartós árammegterhelésük fázisokként legalább 100 A-os.

Önnek mint használónak biztosítani kell, ha szükséges akkor az energia ellátási válallattal való meg-

•

beszélés után, hogy az Ön csatlakozási pontja, amelyen üzemeltetni akarja a terméket, a megnevezett a) vagy b) követelményt teljesíti.

- 42 -

Anl_TC_SM_2131_Dual_SPK4.indb 42Anl_TC_SM_2131_Dual_SPK4.indb 42 08.07.15 10:1308.07.15 10:13

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Szénkefék Fogyóeszköz/ fogyórészek* Fűrészlap Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 43 -

Anl_TC_SM_2131_Dual_SPK4.indb 43Anl_TC_SM_2131_Dual_SPK4.indb 43 08.07.15 10:1308.07.15 10:13

Garanciaokmány

Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére. Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás ﬁ gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás ﬁ gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok ﬁ gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Ha a defekt a garnciateljesítményünk keretén belül van, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken

ő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan-

lev cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

- 44 -

Anl_TC_SM_2131_Dual_SPK4.indb 44Anl_TC_SM_2131_Dual_SPK4.indb 44 08.07.15 10:1308.07.15 10:13

Obsah

1. Bezpečnostní pokyny

2. Popis přístroje a rozsah dodávky

3. Použití podle účelu určení

4. Technická data

5. Před uvedením do provozu

6. Provoz

7. Výměna síťového napájecího vedení

8. Čištění, údržba a objednání náhradních dílů

9. Likvidace a recyklace

10. Skladování

- 45 -

Anl_TC_SM_2131_Dual_SPK4.indb 45Anl_TC_SM_2131_Dual_SPK4.indb 45 08.07.15 10:1308.07.15 10:13

Nebezpečí! Ke snížení rizika zranění si přečíst návod k obsluze

Pozor! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Pozor! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat

zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Pozor! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupu- jící z přístroje mohou způsobit ztrátu viditelnosti.

Pozor! Nebezpečí zranění! Nesahat na běžící pilový kotouč.

Varování! Posuvné dorazové lišty jsou upevněny pomocí šroubů s vnitřním šestihranem.

Posuvné dorazové lišty musejí být pro pokosové řezy (při skloněné hlavě pily nebo otočném stole v úhlovém nastavení) ve vnější poloze zaﬁ xovány. Při 45° kapovacích řezech doleva musí být levá dorazová lišta posunuta směrem ven a pevně přišroubována! Při 45° kapovacích řezech doprava musí být pravá dorazová lišta posunuta směrem ven a pevně přišroubována! Pro 90° kapovací řezy se musejí posuvné dorazové lišty pevně přišroubovat ve vnitřní poloze!

- 46 -

Anl_TC_SM_2131_Dual_SPK4.indb 46Anl_TC_SM_2131_Dual_SPK4.indb 46 08.07.15 10:1308.07.15 10:13

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

Speciální pokyny k laseru

 Pozor: laserové záření

Nedívat se do paprsku Třída laseru 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Nedívat se nikdy přímo do dráhy paprsků.

•

Laserový paprsek nikdy nesměrovat na re-

•

flektující plochy a na osoby nebo zvířata. Také laserový paprsek s nízkým výkonem může vážně poškodit oko. Pozor - pokud jsou prováděny jiné, než

•

zde uvedené postupy, může to vést k nebezpečnému vystavení paprskům. Nikdy neotvírat laserový modul.

•

Není dovoleno provádět změny na laseru, aby

•

byl zvýšen výkon laseru. Výrobce nepřebírá žádné ručení za škody

•

ƓʸÃ

Ä·¹¾ʽʷʿʹʼƖʸ

vzniklé nedodržením bezpečnostních pokynů.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-3)

1. Rukojeť

2. Za-/vypínač

3. Jisticí páčka

4. Hlava stroje

5. Blokování hřídele pily

6. Pohyblivá ochrana pilového kotouče

7. Pilový kotouč

8. Upínací zařízení

9. Dodatečné nohy

10. Opěrná plocha pro obrobky

11. Pevná dorazová lišta

12. Vložka stolu

13. Přestavitelná noha

14. Zajišťovací šroub

15. Ukazatel

16. Stupnice

17. Otočný stůl

18. Pevný stůl pily

19. Stupnice

20. Ukazatel

21. Zajišťovací šroub

22. Sběrný sáček na piliny

23. Vedení pojezdu

24. Zajišťovací šroub pro vedení pojezdu

25. Pojistný čep

26. Zajišťovací šroub pro opěrnou plochu pro obrobky

27. Rýhovaný šroub pro omezení hloubky řezu

28. Doraz pro omezení hloubky řezu

29. Seřizovací šroub

30. Seřizovací šroub

31. Přírubový šroub

32. Vnější příruba

33. Tlačítko

34. Pohyblivá dorazová lišta

35. Laser

36. Vyklápěcí opěrný prvek

37. Za-/vypínač laseru

38. Přepravní rukojeť

- 47 -

Anl_TC_SM_2131_Dual_SPK4.indb 47Anl_TC_SM_2131_Dual_SPK4.indb 47 08.07.15 10:1308.07.15 10:13

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Kapovací a pokosová pila s pojezdem

•

Upínací zařízení (8)

•

2 x opěrná plocha pro obrobky (10)

•

Sběrný sáček na piliny (22)

•

Imbusový klíč (c,d)

•

Dodatečné nohy (9)

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Kapovací a pokosová pila s pojezdem slouží ke kapování dřeva a dřevu podobných materiálů, odpovídajíc velikosti stroje. Pila není vhodná pro řezání palivového dříví.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných

činnostech.

Součástí použití podle účelu určení je také dbát bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použití. Osoby, které stroj obsluhují a udržují, musí být s tímto seznámeny a být poučeny o možných nebezpečích. Kromě toho musí být co nejpřísněji dodržovány platné předpisy k předcházení úrazům. Dále je tř všeobecná pravidla v pracovnělékařských a bezpečnostně technických oblastech. Změny na stroji zcela vylučují ručení výrobce a z toho vzniklé škody. I přes použití podle účelu určení nelze zcela vyloučit určité zbývající rizikové faktory. Podmíněna konstrukcí a uspořádáním stroje se mohou vyskytnout následující rizika:

Dotknutí se pilového kotouče v nezakryté

•

části pily. Sáhnutí do běžícího pilového kotouče (řezné

•

zranění) Zpětný vrh obrobků a jejich částí.

•

Zlomení pilového kotouče.

•

Vylétnutí vadných tvrdokovových částí pilové-

•

ho kotouče. Poškození sluchu při nepoužívání potřebné

•

ochrany sluchu. Zdraví škodlivé emise dřevného prachu při

•

používání v uzavřených místnostech.

eba dodržovat ostatní

4. Technická data

Motor na střídavý proud: ................230 V~ 50 Hz

Výkon: ................. 1500 W S1 / 1800 W S2 5 min.

Volnoběžné otáčky n Pilový kotouč z tvrdokovu: .ø 210 x ø 30 x 2,8 mm

Počet zubů: .....................................................48

Rozsah otáčení: ............................ -45° / 0°/ +45°

Pokosový řez doleva: ............................0° až 45°

Pokosový řez doprava: ..........................0° až 45°

Šířka řezu při 90°: ............................310 x 62 mm

Šířka řezu při 45°: ............................210 x 62 mm

Šířka řezu při 2 x 45°

(dvojitý pokosový řez vlevo): ...........210 x 36 mm

Šířka řezu při 2 x 45°

(dvojitý pokosový řez vpravo): .........210 x 20 mm

Hmotnost: ............................................cca 11 kg

Třída laseru: ...................................................... 2

Vlnová délka laseru: ................................ 650 nm

Výkon laseru: ..........................................≤ 1 mW

: .........................5000 min

-1

- 48 -

Anl_TC_SM_2131_Dual_SPK4.indb 48Anl_TC_SM_2131_Dual_SPK4.indb 48 08.07.15 10:1308.07.15 10:13

Doba zapnutí S2 5 min (krátkodobý chod) znamená, že motor se jmenovitým výkonem (1800 W) smí být trvale zatěžován pouze po dobu uvedenou na datovém štítku (5 min). Jinak by se nepřípustně zahřál. Během přestávky se motor opět ochladí na svoji výchozí teplotu.

Nebezpečí! Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 61029.

Hladina akustického tlaku LpA ................ 93 dB(A)

Nejistota K Hladina akustického výkonu L Nejistota K

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 61029.

Emisní hodnota vibrací a Nejistota K = 1,5 m/s

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

•

.................................................3 dB

................................................3 dB

Používejte pouze přístroje v bezvadném stavu. Pravidelně provádějte údržbu a čištění přístroje. P řizpůsobte Váš způsob práce přístroji. Nepřetěžujte přístroj. V případě potřeby nechte přístroj zkontrolo- vat. P řístroj vypněte, pokud ho nepoužíváte.

.......... 104 dB(A)

= 2,44 m/s

Pozor! Zbývající rizika I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

5.1 Všeobecně

Stroj musí být stabilně postaven, tzn.

•

přišroubován na pracovním stole, na univerzálním podstavci apod. P řed uvedením do provozu musí být všechny

•

kryty a bezpečnostní zařízení správně namontovány. Pilový kotouč musí být volně otočný.

•

U již opracovaného dřeva dbát na cizí tělesa

•

jako např. hřebíky nebo šrouby atd. P řed zapnutím za-/vypínače se ujistěte, zda je

•

pilový kotouč správně namontován a zkontrolujte volný chod pohyblivých částí.

5.2 Montáž pily (obr. 1-5)

Na nastavení otočného stolu (17) povolit

•

zajišťovací šroub (14) o cca 2 otočení k odblokování otočného stolu (17). Otočný stůl (17) a ukazatel (15) otočit na

•

požadovaný úhlový rozměr na stupnici (16) a zafixovat pomocí zajišťovacího šroubu (14). Pila má polohy zaskočení na -45°, -31,6°,

-22,5°, -15°, 0°, 15°, 22,5°, 31,6° a 45°, na kterých slyšitelně zaskočí otočný stůl (17). Lehkým stlačením hlavy stroje (4) směrem

•

dolů a současným vytažením pojistného čepu (25) z držáku motoru, je pila odblokována ze spodní polohy. Otočte pojistný čep (25) o 90° dříve, než ho pustíte, aby pila zůstala odblo-

- 49 -

Anl_TC_SM_2131_Dual_SPK4.indb 49Anl_TC_SM_2131_Dual_SPK4.indb 49 08.07.15 10:1308.07.15 10:13

kovaná. Hlavu stroje (4) naklonit směrem nahoru, až

•

jisticí páčka (3) zaskočí. Upínací zařízení (8) může být namontováno

•

jak vlevo, tak vpravo na pevném stole pily (18). Uvolnit zajišťovací šrouby pro opěrnou plochu

•

pro obrobky (26). Opěrnou plochu pro obrobky (10) namontovat

•

na pevném stole pily (18), utáhnout příslušný zajišťovací šroub (26) (obr. 4). Druhou opěrnou plochu pro obrobky (10)

•

namontovat na protilehlé straně pily a zajistit příslušným zajišťovacím šroubem (26). Hlava stroje (4) může být povolením

•

zajišťovacího šroubu (21) skloněna doleva na max. 45°. Aby bylo zajištěno bezpečné stání pily, nas-

•

tavte otočením přestavitelnou nohu (13) tak, aby pila stála vodorovně a stabilně. Našroubujte dodatečné nohy (9) na nohy

•

pevného stolu pily (18). Vyklopte opěrný prvek (36) dozadu tak, aby

•

zaskočil.

5.3 Jemné nastavení dorazu pro kapovací řez

90° (obr. 7-8)

Otočný stůl (17) zafixujte v poloze 0°.

•

Povolit zajišťovací šroub (21) a pomocí ruko-

•

jeti (1) naklonit hlavu stroje (4) zcela doprava. Mezi pilový kotouč (7) a otočný stůl (17)

•

přiložit 90° příložný úhelník (a). Seřizovací šroub (29) nastavit tak dalece, až

•

úhel mezi pilovým kotoučem (7) a otočným stolem (17) činí 90°. Nakonec zkontrolujte polohu ukazatele (20)

•

na stupnici (19). V případě potřeby uvolnit ukazatel (20) pomocí křížového šroubováku, nasadit na polohu 0° na stupnici (19) a úchytný šroub opět utáhnout. P říložný úhelník není obsažen v rozsahu do-

•

dávky.

5.5 Nastavení pokosového úhlu na hlavě stroje (obr. 2, 12-13)

Uvolněte zajišťovací šroub (21).

•

Uchopte hlavu stroje (4) za rukojeť (1).

•

Po zatáhnutí tlačítka (33) může být hlava st-

•

roje nakloněna plynule, resp. také do různých poloh zaskočení. Úhel doleva: 0-45°

•

Úhel doprava: 0-45°

•

Zajišťovací šroub (21) opět utáhnout.

•

5.6 Nastavení pohyblivých dorazových lišt (obr. 1, 10-14)

Pozor! Pila je vybavena pohyblivými dorazo-

•

vými lištami (34), které jsou našroubovány na pevné dorazové liště (11). Pro řezy pod úhlem resp. pokosové řezy musí

•

být pohyblivé dorazové lišty nastaveny, aby se zabránilo střetu s pilovým kotoučem. P ři pokosových řezech resp. řezech pod

•

úhlem doleva musí být levá dorazová lišta posunuta směrem ven. Při řezech pod úhlem doprava musí být pravá dorazová lišta posunuta směrem ven. Odšroubujte zajišťovací šrouby pohyblivých dorazových lišt a posuňte lišty tak daleko zpět, aby byl vyloučen střet s pilovým kotoučem. Před každým řezem opět utáhněte zajišťovací šrouby dorazových lišt. P ři pokosových a dvojitých pokosových

•

řezech s hlavou pily nakloněnou doprava musí být pravá dorazová lišta zcela odebrána. Pozor! V tomto případě se snižuje maximální povolená výška obrobku (viz 4. Technická data). Po ukončení práce vždy opět upevněte pohy-

•

blivou dorazovou lištu na přístroj. Dorazové lišty musí vždy zůstat na přístroji.

•

Odstraněná dorazová lišta ohrožuje bezpečnost provozu přístroje.

5.4 Jemné nastavení dorazu pro pokosový

řez 45° (obr. 1, 6, 7, 9)

Otočný stůl (17) zafixujte v poloze 0°.

•

Uvolnit zajišťovací šroub (21) a pomocí ruko-

•

jeti (1) naklonit hlavu stroje (4) zcela doleva, na 45°. Mezi pilový kotouč (7) a otočný stůl (17)

•

přiložit 45° příložný úhelník (b). Seřizovací šroub (30) nastavit tak dalece, aby

•

úhel mezi pilovým kotoučem (7) a otočným stolem (17) činil přesně 45°. P říložný úhelník není obsažen v rozsahu do-

•

- 50 -

Anl_TC_SM_2131_Dual_SPK4.indb 50Anl_TC_SM_2131_Dual_SPK4.indb 50 08.07.15 10:1308.07.15 10:13

6. Provoz

6.1 Kapovací řez 90° a otočný stůl 0° (obr.

1-3, 11)

U šířek řezu do cca 100 mm může být pomocí zajišťovacího šroubu pro vedení pojezdu (24) funkce pojezdu pily zaﬁ xována v zadní poloze. Pokud je šířka řezu větší než 100 mm, musí se dbát na to, aby byl zajišťovací šroub pro vedení pojezdu (24) volný a hlava stroje (4) pohyblivá.

Hlavu stroje (4) uvést do horní polohy.

•

Hlavu stroje (4) posunout pomocí rukojeti (1)

•

dozadu a popřípadě v této poloze zafixovat. (podle šířky řezu) Položte dřevo určené k řezání na dorazovou

•

lištu (11) a otočný stůl (17). Materiál zajistit pomocí upínacího zařízení (8)

•

na pevném stole pily (18), aby se zabránilo posunutí obrobku během řezání. Stisknout jisticí páčku (3), aby se hlava stroje

•

(4) uvolnila. Stisknout za-/vypínač (2) na zapnutí motoru.

•

P ři zafixovaném vedení pojezdu (23): Hla-

•

vu stroje (4) posunovat pomocí rukojeti (1) rovnoměrně a s lehkým tlakem směrem dolů, až pilový kotouč (7) prořeže obrobek. P ři nezafixovaném vedení pojezdu (23): Hlavu

•

stroje (4) vytáhnout zcela dopředu a poté pomocí rukojeti (1) spustit rovnoměrně a s lehkým tlakem zcela dolů. Hlavu stroje (4) nyní pomalu a rovnoměrně posunout zcela dozadu, až pilový kotouč (7) úplně prořeže obrobek. Po ukončení řezání uvést hlavu pily (4) opět

•

do horní klidové polohy a pustit za-/ vypínač (2).

Pozor! Díky vratné pružině se stroj vrací auto- maticky nahoru, tzn. rukojeť (1) po ukončení řezu nepouštět, ale hlavu stroje (4) pomalu a za mírného protitlaku posouvat směrem nahoru.

Na zafixování otočného stolu (17) opět utáhn-

•

out zajišťovací šroub (14). Řez provést tak, jak je popsáno v bodě 6.1.

•

6.3 Pokosový řez 0° - 45° a otočný stůl 0° (obr. 1-3, 13)

Pomocí kapovací pily mohou být prováděny pokosové řezy doleva 0-45° a doprava 0-45° k pracovní ploše.

Upínací zařízení (8) popřípadě demontovat

•

nebo namontovat na protilehlou stranu pevného stolu pily (18). Hlavu stroje (4) uvést do horní polohy.

•

Otočný stůl (17) zafixujte v poloze 0°.

•

Nastavení pokosového úhlu na hlavě stroje a

•

dorazové lišty se provádí tak, jak je uvedeno v bodě 5.5, 5.6. Řez provést tak, jak je popsáno v bodě 6.1.

•

6.4 Pokosový řez 0° - 45° a otočný stůl 0°- 45° (obr. 1-3, 14)

Pomocí kapovací pily mohou být prováděny pokosové řezy doleva 0-45° a doprava 0-45° k pracovní ploše, se současným nastavením otočného stolu k dorazové liště 0°-45° doleva resp. 0°-45° doprava (dvojitý pokosový řez).

Upínací zařízení (8) popřípadě demontovat

•

nebo namontovat na protilehlou stranu pevného stolu pily (18). Hlavu stroje (4) uvést do horní polohy.

•

Otočný stůl (17) uvolnit povolením

•

zajišťovacího šroubu (14). Pomocí rukojeti (1) nastavit otočný stůl (17)

•

na požadovaný úhel (viz také bod 6.2). Na zafixování otočného stolu opět utáhnout

•

zajišťovací šroub (14). Nastavení pokosového úhlu na hlavě stroje a

•

orazové lišty se provádí tak, jak je uvedeno v bodě 5.5, 5.6. Řez provést tak, jak je popsáno v bodě 6.1.

•

6.2 Kapovací řez 90° a otočný stůl 0° - 45°

(obr. 1-3, 12)

Pomocí kapovací pily mohou být prováděny kapovací řezy 0° - 45° doleva a 0° - 45° doprava k dorazové liště.

Otočný stůl (17) uvolnit povolením

•

zajišťovacího šroubu (14). Otočný stůl (17) a ukazatel (15) otočit na

•

požadovaný úhlový rozměr na stupnici (16) a zafixovat pomocí zajišťovacího šroubu (14). Pila má polohy zaskočení na -45°, -31,6°,

-22,5°, -15°, 0°, 15°, 22,5°, 31,6° a 45°, na kterých slyšitelně zaskočí otočný stůl (17).

Anl_TC_SM_2131_Dual_SPK4.indb 51Anl_TC_SM_2131_Dual_SPK4.indb 51 08.07.15 10:1308.07.15 10:13

6.5 Omezení hloubky řezu (obr. 15)

Pomocí šroubu (27) může být plynule nasta-

•

vena hloubka řezu. Nastavte požadovanou hloubku řezu utažením nebo povolením šroubu (27) a poté opět utáhněte rýhovanou matici na šroubu (27). Zkontrolujte nastavení pomocí zkušebního

•

řezu.

- 51 -

6.6 Sběrný sáček na piliny (obr. 2)

Pila je vybavena záchytným sáčkem na piliny (22). Sáček na piliny (22) může být vyprázdněn pomocí zipu na spodní straně.

6.7 Výměna pilového kotouče (obr. 1, 16-18)

P řed výměnou pilového kotouče: vytáhnout

•

síťovou zástrčku! P ři výměně pilového kotouče noste rukavice,

•

abyste zabránili zraněním! Natočte hlavu stroje (4) směrem nahoru.

•

Odšroubujte šroub (z) na krycím plechu (f)

•

pilového kotouče. Vytáhněte pohyblivou ochranu pilového

•

kotouče (6) a současně otočte krycí plech tak, aby byl přístupný přírubový šroub. Stlačte jednou rukou blokování hřídele pily (5)

•

a druhou rukou nasaďte imbusový klíč (d) na přírubový šroub (31). Po max. jednom otočení blokování hřídele pily (5) zaskočí. Nyní s větším vynaložením síly uvolnit

•

přírubový šroub (31) ve směru hodinových ručiček. Vyšroubujte zcela přírubový šroub (31) a

•

sejměte vnější přírubu (32). Pilový kotouč (7) sejměte z vnitřní příruby a

•

vytáhněte směrem dolů. P řírubový šroub (31), vnější přírubu (32) a

•

vnitřní přírubu pečlivě vyčistěte. Nový pilový kotouč (7) v opačném pořadí opět

•

vložit a utáhnout. Pozor! Zkosení zubů, tzn. směr otáčení pilo-

•

vého kotouče (7), musí souhlasit se směrem šipky na krytu. Než budete s pilou dále pracovat, je třeba

•

zkontrolovat funkčnost ochranných zařízení. Pozor! Po každé výměně pilového kotouče

•

zkontrolovat, zda pilový kotouč ve vložce stolu (12) volně běží, a to jak ve vodorovné poloze, tak i v naklonění na 45°. Pozor! Výměna a vyrovnání pilového kotouče

•

(7) musí být řádně provedena.

6.8 Transport (obr. 1-3)

Utáhnout zajišťovací šroub (14), aby se zajistil

•

otočný stůl (17). Stisknout jisticí páčku (3), stlačit hlavu stroje

•

(4) dolů a zaaretovat pojistným čepem (25). Pila je nyní zaaretována v dolní poloze. Vedení pojezdu pily zafixovat zajišťovacím

•

šroubem pro vedení pojezdu (24) v zadní poloze. P řístroj noste za pevný stůl pily (18).

•

Abyste pilu znovu smontovali, postupujte po-

•

dle bodu 5.2.

6.9 Provoz laseru (obr. 2)

Zapnutí: Za-/vypínač laseru (37) nastavte do

polohy „I“, abyste zapnuli laser (35). Na obrobek určený k opracování je promítána laserová čára, která ukazuje přesné vedení řezu. Vypnutí: Za-/vypínač laseru (37) nastavte do polohy „0“.

7. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

8.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití

•

přístroj vyčistit. Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

- 52 -

Anl_TC_SM_2131_Dual_SPK4.indb 52Anl_TC_SM_2131_Dual_SPK4.indb 52 08.07.15 10:1308.07.15 10:13

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky. Pozor! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář.

8.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

8.4 Objednávání náhradních dílů a příslušenství:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.isc-gmbh.info

Tip: Pro dobré pracovní výsledky doporučujeme používat vysoce kvalitní příslušenství značky

! www.kwb.eu

welcome@kwb.eu

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

- 53 -

Anl_TC_SM_2131_Dual_SPK4.indb 53Anl_TC_SM_2131_Dual_SPK4.indb 53 08.07.15 10:1308.07.15 10:13

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy iSC GmbH.

Technické změny vyhrazeny

Přístroj splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To

•

znamená, že není přípustné používání na libovolných přípojných bodech. Přístroj může při nepříznivých síťových poměrech vést k dočasným kolísáním napětí.

•

Přístroj je určen výhradně pro použití na přípojných bodech, které a) nepřekračují maximální

•

přípustnou impedanci sítě Z sys = 0,25 + j0,15, nebo b) mají dlouhodobé proudové zatížení sítě minimálně 100 A na fázi. Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem,

•

aby Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných požadavků a) nebo b.

- 54 -

Anl_TC_SM_2131_Dual_SPK4.indb 54Anl_TC_SM_2131_Dual_SPK4.indb 54 08.07.15 10:1308.07.15 10:13

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky Spotřební materiál/spotřební díly* Pilový kotouč Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 55 -

Anl_TC_SM_2131_Dual_SPK4.indb 55Anl_TC_SM_2131_Dual_SPK4.indb 55 08.07.15 10:1308.07.15 10:13

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc- gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

a bezpečnostních pokynů, vystavením přístroje

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 56 -

Anl_TC_SM_2131_Dual_SPK4.indb 56Anl_TC_SM_2131_Dual_SPK4.indb 56 08.07.15 10:1308.07.15 10:13

Obsah

1. Bezpečnostné pokyny

2. Popis prístroja a objem dodávky

3. Správne použitie prístroja

4. Technické údaje

5. Pred uvedením do prevádzky

6. Prevádzka

7. Výmena sieťového prípojného vedenia

8. Čistenie, údržba a objednanie náhradných dielov

9. Likvidácia a recyklácia

10. Skladovanie

- 57 -

Anl_TC_SM_2131_Dual_SPK4.indb 57Anl_TC_SM_2131_Dual_SPK4.indb 57 08.07.15 10:1308.07.15 10:13

Nebezpečenstvo! Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.

Pozor! Nebezpečenstvo poranenia! Nesiahajte do bežiaceho pílového kotúča.

Výstraha! Posuvné dorazové lišty sú upevnené pomocou skrutiek s vnútorným šesťhranom.

Posuvné dorazové lišty sa musia pri šikmých rezoch (s naklonenou hlavou píly alebo otočným stolom s uhlovým nastavením) zaﬁ xovať vo vonkajšej polohe. Pri 45° kapovacích rezoch smerom doľava sa musí ľavá dorazová lišta posunúť smerom von a priskrutkovať! Pri 45° kapovacích rezoch smerom doprava sa musí pravá dorazová lišta posunúť smerom von a priskrutkovať! Pre 90° kapovacie rezy sa musia posuvné dorazové lišty priskrutkovať vo vnútornej polohe!

- 58 -

Anl_TC_SM_2131_Dual_SPK4.indb 58Anl_TC_SM_2131_Dual_SPK4.indb 58 08.07.15 10:1308.07.15 10:13

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo! Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Špeciálne upozornenia pre laser

 Pozor! Laserové žiarenie

Nepozerať sa priamo do lúča Trieda laseru 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Nepozerať sa v žiadnom prípade priamo do

•

lúča. V žiadnom prípade nesmerujte laserový lúč

•

na reflektujúce plochy, na osoby ani na zvieratá. Aj laserový lúč s nízkym výkonom môže spôsobiť vážne poškodenie zraku. Pozor - ak sa budú používať iné pracovné

•

postupy ako sú uvedené v tomto návode, môže to viesť k vystaveniu sa nebezpečnému žiareniu. Nikdy neotvárať laserový modul.

•

ƓʸÃ

Ä·¹¾ʽʷʿʹʼƖʸ

Nie je povolené vykonávať na laseri zmeny,

•

aby sa zvýšil výkon lasera. Výrobca nepreberá žiadne ručenie za

•

škody, ktoré vzniknú nedodržaním týchto bezpečnostných upozornení.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-3)

1. Rukoväť

2. Vypínač zap/vyp

3. Odisťovacia páka

4. Hlava prístroja

5. Blokovanie pílového hriadeľa

6. Pohyblivá ochrana pílového kotúča

7. Pílový kotúč

8. Upínací prípravok

9. Dodatočné podstavcové nohy

10. Podložka pre obrobok

11. Pevne stojaca dorazová lišta

12. Stolná vložka

13. Prestaviteľná podstavcová noha

14. Aretačná skrutka

15. Ukazovateľ

16. Stupnica

17. Otočný stôl

18. Pevne stojaci pílový stôl

19. Stupnica

20. Ukazovateľ

21. Aretačná skrutka

22. Záchytné vrecko na piliny

23. Ťahové vedenie

24. Aretačná skrutka pre ťahové vedenie

25. Poistný čap

26. Aretačná skrutka na podložku pre obrobok

27. Ryhovaná skrutka pre obmedzenie hĺbky rezu

28. Doraz pre obmedzenie hĺbky rezu

29. Nastavovacia skrutka

30. Nastavovacia skrutka

31. Prírubová skrutka

32. Vonkajšia príruba

33. Tlačidlo

34. Pohyblivá dorazová lišta

35. Laser

36. Výklopná podpera

37. Vypínač zap/vyp laseru

38. Transportná rukoväť

- 59 -

Anl_TC_SM_2131_Dual_SPK4.indb 59Anl_TC_SM_2131_Dual_SPK4.indb 59 08.07.15 10:1308.07.15 10:13

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Tesárska, kapovacia a pokosová píla

•

Upínací prípravok (8)

•

2 x podložka pre obrobok (10)

•

Záchytné vrecko na piliny (22)

•

Imbusový kľúč (c, d)

•

Dodatočné podstavcové nohy (9)

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

3. Správne použitie prístroja

Tesárska, kapovacia a pokosová píla slúži na orezávanie dreva a drevu podobných materiálov, primerane k veľkosti zariadenia. Píla nie je vhodná na pílenie palivového dreva.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Smú sa používať len pílové kotúče vhodné pre toto zariadenie. Používanie rozbrusovacích kotúčov akéhokoľvek druhu je zakázané.

Súčasťou správneho účelového použitia prístroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokynov k prevádzke nachádzajúcich sa v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú jeho údržbu, musia byť s ním oboznámené a informované o možných nebezpečenstvách. Okrem toho sa musia prísne dodržiavať platné bezpečnostné predpisy proti úrazom. Treba dodržiavať aj ostatné všeobecné predpisy z oblasti pracovnej medicíny a bezpečnostnej techniky. Zmeny vykonané na stroji celkom anulujú ručenie výrobcu a ručenie za škody takto spôsobené. Napriek správnemu účelovému použitiu sa nemôžu niektoré špeciﬁ cké rizikové faktory celkom vylúčiť. Z dôvodu danej konštrukcie a stavby tohto stroja sa môžu vyskytnúť nasledujúce body:

Kontakt s pílovým kotúčom v píliacej oblasti,

•

ktorá nie je prikrytá. Siahnutie do bežiaceho pílového kotúča (rez-

•

né zranenie). Spätný úder obrobkov a častí obrobkov.

•

Zlomenie pílového kotúča.

•

Vymrštenie poškodených tvrdokovových častí

•

pílového kotúča. Poškodenie sluchu pri nepoužívaní potrebnej

•

ochrany sluchu. Emisie dreveného prachu poškodzujúce zdra-

•

vie pri používaní v uzatvorených miestnostiach.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

- 60 -

Anl_TC_SM_2131_Dual_SPK4.indb 60Anl_TC_SM_2131_Dual_SPK4.indb 60 08.07.15 10:1308.07.15 10:13

4. Technické údaje

Motor na striedavý prúd: ............... 230 V ~ 50 Hz

Výkon: ................... 1500 W S1/1800 W S2 5 min.

Otáčky pri voľnobehu n Pílový kotúč zo

spekaného karbidu: ...........ø 210 x ø 30 x 2,8 mm

Počet pílových zubov: ...................................... 48

Dosah otáčavosti: .............................-45°/0°/+45°

Šikmý rez doľava: .................................. 0° až 45°

Šikmý rez doprava: ................................ 0° až 45°

Šírka rezu pri 90°: ............................ 310 x 62 mm

Šírka rezu pri 45°: ............................ 210 x 62 mm

Šírka rezu pri 2 x 45°

(Dvojitý šikmý rez ľavý): ..................210 x 36 mm

Šírka rezu pri 2 x 45°

(Dvojitý šikmý rez pravý): ................ 210 x 20 mm

Hmotnosť: ............................................ cca 11 kg

Trieda laseru: ..................................................... 2

Vlnová dĺžka laseru: ................................ 650 nm

Výkon laseru: ..........................................≤ 1 mW

Doba zapnutia S2 5 minút (krátkodobá prevádzka) znamená, že sa tento motor s menovitým výkonom (1800 W) môže trvalo zaťažiť len po dobu uvedenú na výrobnom štítku (5 minút). V opačnom prípade by sa motor neprípustne zohrial. Počas prestávky sa motor znovu ochladí na svoju pôvodnú teplotu.

Nebezpečenstvo! Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 61029.

Hladina akustického tlaku L Nepresnosť K

Hladina akustického výkonu L Nepresnosť K

: ................... 5 000 min

............... 93 dB (A)

............................................3 dB

......... 104 dB (A)

...........................................3 dB

Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa meniť v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.

-1

Uvedená emisná hodnota vibrácií sa môže použiť za účelom porovnania elektrického prístroja s inými prístrojmi.

Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.

Obmedzte tvorbu hluku a vibráciu na minimum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja. Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať. Prístroj vypnite, pokiaľ ho nepoužívate.

•

Pozor! Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 61029.

Emisná hodnota vibrácie a Faktor neistoty K = 1,5 m/s

Anl_TC_SM_2131_Dual_SPK4.indb 61Anl_TC_SM_2131_Dual_SPK4.indb 61 08.07.15 10:1308.07.15 10:13

= 2,44 m/s

h 2

- 61 -

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Výstraha! Skôr než začnete na prístroji robiť akékoľvek nastavenia, vytiahnite zo siete elektrický kábel.

5.1 Všeobecne

Zariadenie sa musí umiestniť stabilne, t. j. na

•

pracovný stôl, univerzálny podstavec apod. Pred uvedením do prevádzky sa musia všetky

•

kryty a bezpečnostné prípravky správne namontovať. Pílový kotúč musí môcť voľne bežať.

•

Pri dreve, ktoré už bolo opracované, je pot-

•

rebné dbať na cudzie telesá ako napr. klince alebo skrutky atď. Pred tým, než stlačíte vypínač zap/vyp,

•

presvedčte sa o tom, že je pílový kotúč správne namontovaný a je zaručená ľahkosť chodu pohyblivých častí. Presvedčte sa pred zapojením stroja do siete

•

o tom, či údaje na typovom štítku prístroja súhlasia s údajmi prítomnej elektrickej siete. Vytiahnite pred všetkými montážnymi a nas-

•

tavovacími prácami kábel zo siete.

5.2 Montáž píly (obr. 1-5)

Pre nastavenie otočného stola (17) povoľte

•

aretačnú skrutku (14) cca o 2 otáčky, aby sa otočný stôl (17) povolil. Otočný stôl (17) a ukazovateľ (15) otočiť na

•

želaný uhol na stupnici (16) a zafixovať pomocou aretačnej skrutky (14). Píla má aretované polohy pri -45°, -31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° a 45°, na ktorých otočný stôl (17) počuteľne zaskočí. Ľahkým zatlačením hlavy prístroja (4) sme-

•

rom nadol a súčasným vytiahnutím poistného čapu (25) z držiaka motora, sa píla odistí z dolnej polohy. Otočte poistný čap (25) o 90° skôr, než ho pustíte, aby zostala píla zablokovaná. Hlavu prístroja (4) otáčať nahor, až kým

•

nezaskočí odisťovacia páka (3). Upínací prípravok (8) sa môže namontovať

•

tak na ľavej ako aj na pravej strane na pevne stojaci pílový stôl (18). Uvoľniť aretačné skrutky na podložku pre

•

obrobok (26). Namontovať podložku pre obrobok (10) na

•

pevne stojacom pílovom stole (18), dotiahnuť príslušnú aretačnú skrutku (26) (obr. 4). Druhú podložku pre obrobok (10) namontovať

•

na protiľahlej strane píly a zaistiť pomocou príslušnej aretačnej skrutky (26). Hlavu prístroja (4) je možné nakloniť o max.

•

45° stupňov po uvoľnení aretačnej skrutky (21) doľava. Na zabezpečenie bezpečného postavenia

•

píly prestavte nastaviteľnú podstavcovú nohu (13) otáčaním tak, aby bola píla vo vodorovnej polohe a stabilne stála. Naskrutkujte dodatočné podstavcové nohy

•

(9) na nohy pevne stojacieho pílového stola (18). Vyklopte podperu (36) dozadu tak, aby sa

•

zaaretovala.

5.3 Jemné doladenie nastavenia dorazu pre kapovací rez 90° (obr. 7-8)

Otočný stôl (17) zafixujte v polohe 0°.

•

Uvoľniť aretačnú skrutku (21) a pomocou ru-

•

koväte (1) nakloniť hlavu prístroja (4) celkom doprava. Priložiť 90° dorazový uholník (a) medzi pílo-

•

vým kotúčom (7) a otočným stolom (17). Otáčať nastavovaciu skrutku (29) dovtedy,

•

kým nebude medzi pílovým kotúčom (7) a otočným stolom (17) uhol 90°. Nakoniec skontrolujte polohu ukazovateľa

•

(20) na stupnici (19). V prípade, že je to potrebné, povoľte ukazovateľ (20) pomocou krížového skrutkovača, nastavte ho na stupnici (19) do polohy 0° a skrutku znovu napevno dotiahnite. Dorazový uholník nie je v objeme dodávky.

•

5.4 Jemné doladenie nastavenia dorazu pre šikmý rez 45° (obr. 1, 6, 7, 9)

Otočný stôl (17) zafixujte v polohe 0°.

•

Uvoľniť aretačnú skrutku (21) a pomocou ru-

•

koväte (1) nakloniť hlavu prístroja (4) celkom doľava, na 45°. Priložiť 45° dorazový uholník (b) medzi pílo-

•

vým kotúčom (7) a otočným stolom (17). Otáčať nastavovaciu skrutku (30) dovtedy,

•

kým nebude medzi pílovým kotúčom (7) a otočným stolom (17) uhol presne 45°. Dorazový uholník nie je v objeme dodávky.

•

- 62 -

Anl_TC_SM_2131_Dual_SPK4.indb 62Anl_TC_SM_2131_Dual_SPK4.indb 62 08.07.15 10:1308.07.15 10:13

5.5 Nastavenie úkosového uhla na hlave prístroja (obr. 2, 12-13)

Uvoľnite aretačnú skrutku (21).

•

Uchopte hlavu prístroja (4) za rukoväť (1).

•

Po zatiahnutí tlačidla (33) je možné hlavu

•

prístroja nakláňať plynule, resp. tiež do rozličných aretovaných polôh. Uhol doľava: 0-45°

•

Uhol doprava: 0-45°

•

Znovu pevne dotiahnuť aretačnú skrutku (21).

•

5.6 Nastavenie pohyblivých dorazových líšt (obr. 1, 10-14)

Pozor! Táto píla je vybavená pohyblivými do-

•

razovými lištami (34), ktoré sú naskrutkované na pevne stojacej dorazovej lište (11). Pre uhlové resp. šikmé rezy je potrebné pohy-

•

blivé dorazové lišty nastaviť, aby sa zabránilo stretu s pílovým kotúčom. Pri šikmých resp. uhlových rezoch smerom

•

doľava sa musí ľavá dorazová lišta posunúť smerom von. Pri uhlových rezoch smerom doprava sa musí pravá dorazová lišta posunúť smerom von. Povoľte aretačné skrutky pohyblivých dorazových líšt a potiahnite lišty tak ďaleko, aby sa vylúčil stret s pílovým kotúčom. Pred každým rezaním znovu pevne dotiahnite aretačné skrutky dorazových líšt. Pri šikmých rezoch a dvojitých šikmých re-

•

zoch s hlavou píly naklonenou doprava sa musí pravá dorazová lišta úplne odobrať. Pozor! V tomto prípade sa znižuje maximálne povolená výška obrobku (pozri 4 Technické údaje). Po ukončení práce znovu pripevnite pohyblivú

•

dorazovú lištu na prístroj. Dorazové lišty musia vždy ostať pri prístroji.

•

Odobratá dorazová lišta ohrozuje prevádzkovú bezpečnosť prístroja.

6. Prevádzka

6.1 Kapovací rez 90° a otočný stôl 0° (obr. 1-3, 11)

Pri šírkach rezu do cca 100 mm je možné pomocou aretačnej skrutky pre ťahové vedenie (24) v zadnej polohe možné zaﬁ xovať tesársku ťahaciu funkciu píly. Ak by mala byť šírka rezu väčšia ako 100 mm, je potrebné dbať na to, aby bola aretačná skrutka pre ťahové vedenie (24) voľná a aby bola hlava prístroja (4) pohyblivá.

Uveďte hlavu prístroja (4) do hornej polohy.

•

Hlavu prístroja (4) posuňte pomocou rukoväte

•

(1) dozadu a v prípade potreby ju v tejto polohe zafixujte. (v závislosti od šírky rezu) Umiestnite rezané drevo na dorazovú lištu

•

(11) a na otočný stôl (17). Materiál upevniť pomocou upínacieho príp-

•

ravku (8) na pevne stojacom pílovom stole (18), aby sa tak zabránilo posúvaniu obrobku počas rezacieho procesu. Odisťovaciu páku (3) zatlačiť, aby sa povolila

•

hlava prístroja (4). Stlačiť vypínač zap/vyp (2) a motor sa zapne.

•

Pri zafixovanom ťahovom vedení (23): Hlavu

•

prístroja (4) rovnomerne a s ľahkým tlakom posúvať pomocou rukoväte (1) smerom nadol, kým pílový kotúč (7) neprereže obrobok. Pri nezafixovanom ťahovom vedení (23):

•

Hlavu prístroja (4) potiahnite celkom dopredu a potom prostredníctvom rukoväte (1) rovnomerne a pod ľahkým tlakom nechajte klesnúť celkom nadol. Teraz hlavu prístroja (4) pomaly a rovnomerne posunúť celkom dozadu, kým pílový kotúč (7) úplne neprereže obrobok. Po skončení procesu rezania uviesť hlavu

•

prístroja (4) späť do hornej pokojovej polohy a pustiť vypínač zap/vyp (2).

Pozor! Keďže vratná pružina vracia prístroj auto- maticky späť nahor, nepúšťať rukoväť (1) hneď po skončení rezania, ale pohybovať hlavou prístroja (4) pomaly a s ľahkým protitlakom smerom nahor.

6.2 Kapovací rez 90° a otočný stôl 0°-45°

(obr. 1-3, 12)

Pomocou kapovacej píly je možné vykonávať kapovacie rezy 0°-45° smerom doľava a 0°-45° doprava voči dorazovej lište.

Povoľte otočný stôl (17) uvoľnením aretačnej

•

skrutky (14). Otočný stôl (17) a ukazovateľ (15) otočiť na

•

xujte otočný stôl (17). Rez vykonajte tak, ako je uvedené v bode 6.1.

•

- 63 -

Anl_TC_SM_2131_Dual_SPK4.indb 63Anl_TC_SM_2131_Dual_SPK4.indb 63 08.07.15 10:1308.07.15 10:13

6.3 Šikmý rez 0°-45° a otočný stôl 0° (obr. 1-3, 13)

Pomocou kapovacej píly je možné vykonávať šikmé rezy smerom doľava pod uhlom 0-45° a smerom doprava pod uhlom 0-45° voči pracovnej ploche.

Upínací prípravok (8) v prípade potreby

•

demontovať alebo namontovať na protiľahlej strane pevne stojaceho pílového stola (18). Uveďte hlavu prístroja (4) do hornej polohy.

•

Otočný stôl (17) zafixujte v polohe 0°.

•

Nastavenie úkosového uhla na hlave prístroja

•

a dorazovej lišty sa vykonáva podľa opisu v bode 5.5, 5.6. Rez vykonajte tak, ako je uvedené v bode 6.1.

•

6.4 Šikmý rez 0°-45° a otočný stôl 0°-45° (obr. 1-3, 14)

Pomocou kapovacej píly je možné vykonávať šikmé rezy smerom doľava pod uhlom 0-45° a smerom doprava pod uhlom 0-45° k pracovnej ploche, so súčasným nastavením otočného stola k dorazovej lište od 0°-45° doľava resp. 0°-45° doprava (dvojitý šikmý rez).

Upínací prípravok (8) v prípade potreby

•

demontovať alebo namontovať na protiľahlej strane pevne stojaceho pílového stola (18). Uveďte hlavu prístroja (4) do hornej polohy.

•

Povoľte otočný stôl (17) uvoľnením aretačnej

•

skrutky (14). Pomocou rukoväte (1) nastavte otočný stôl

•

(17) na želaný uhol (k tomu pozri tiež bod

6.2). Aretačnú skrutku (14) znovu dotiahnite a zafi-

•

xujte otočný stôl. Nastavenie úkosového uhla na hlave prístroja

•

a dorazovej lišty sa vykonáva podľa opisu v bodoch 5.5, 5.6. Rez vykonajte tak, ako je uvedené v bode 6.1.

•

6.7 Výmena pílového kotúča (obr. 1, 16-18)

Pred výmenou pílového kotúča: Vytiahnuť

•

kábel zo siete! Pri výmene pílového kotúča používajte ruka-

•

vice, aby ste zabránili zraneniam! Nakloňte hlavu prístroja (4) smerom nahor.

•

Povoľte skrutku (z) na krycom plechu (f) pílo-

•

vého kotúča. Potiahnite pohyblivú ochranu pílového kotúča

•

(6) dozadu a súčasne otáčajte krycí plech tak, aby sa vytvoril prístup k prírubovej skrutke. Jednou rukou zatlačte blokovanie pílového

•

hriadeľa (5) a druhou rukou nasaďte imbusový kľúč (d) na prírubovú skrutku (31). Po max. jednej otáčke by malo blokovanie pílového hriadeľa (5) zaskočiť. Teraz s trochou sily povoľte skrutku (31) v

•

smere hodinových ručičiek. Prírubovú skrutku (31) úplne odkrúťte a vy-

•

berte vonkajšiu prírubu (32). Pílový kotúč (7) vyberte z vnútornej príruby a

•

vytiahnite ho smerom nadol. Prírubovú skrutku (31), vonkajšiu prírubu (32)

•

a vnútornú prírubu dôkladne vyčistiť. Pri vkladaní nového pílového kotúča (7)

•

postupujte v obrátenom poradí a pevne ho dotiahnite. Pozor! Rezná šikmina zubov, t.j. smer

•

otáčania pílového kotúča (7), sa musí zhodovať so smerom šípky na píle. Predtým, ako začnete s pílou znovu pracovať,

•

je potrebné preskúšať funkčnosť ochranných zariadení. Pozor! Po každej výmene pílového kotúča

•

skontrolovať, či sa pílový kotúč vo zvislej polohe ako aj naklonený na 45° voľne pretáča v stolnej vložke (12). Pozor! Výmena a nastavenie pílového kotúča

•

(7) sa musia vykonať podľa predpisov.

6.5 Obmedzenie hĺbky rezu (obr. 15)

Pomocou skrutky (27) sa môže plynulo

•

nastaviť hĺbka rezu. Nastavte želanú hĺbku rezu zatáčaním alebo vytáčaním skrutky (27) a nakoniec znovu pevne dotiahnite vrúbkovanú maticu na skrutke (27). Skontrolujte nastavenie pomocou

•

skúšobného rezu.

6.6 Vrecko na zachytávanie pilín (obr. 2)

Píla je vybavená záchytným vreckom na piliny (22). Vrecko na piliny (22) je možné vyprázdniť po otvorení zipsu na jeho spodnej strane.

Anl_TC_SM_2131_Dual_SPK4.indb 64Anl_TC_SM_2131_Dual_SPK4.indb 64 08.07.15 10:1308.07.15 10:13

6.8 Transport (obr. 1-3)

Pevne dotiahnuť upevňovaciu skrutku (14)

•

a zafixovať tak otočný stôl (17). Stlačiť odisťovaciu páku (3), zatlačiť hlavu

•

prístroja (4) dozadu a zafixovať pomocou poistného čapu (25). Píla je tak zablokovaná v spodnej polohe. Zafixovať ťahovú funkciu píly pomocou

•

aretačnej skrutky pre ťahové vedenie (24) v zadnej polohe. Prístroj prenášajte za pevne stojaci pílový stôl

•

(18). Na opätovné zmontovanie prístroja postupuj-

•

te podľa bodu 5.2.

- 64 -

6.9 Prevádzka lasera (obr. 2)

Zapnutie: Prepnite vypínač zap/vyp pre laser

(37) do polohy „I“, aby ste laser (35) zapli. Na opracovávaný obrobok sa premieta laserová čiara, ktorá ukazuje presné vedenie rezu. Vypnutie: Prepnite vypínač zap/vyp laseru (37) do polohy „0“.

7. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

8.4. Objednávanie náhradných dielov a príslušenstva:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

Tip! Pre dobré výsledky práce odporúčame kvalitné príslušenstvo značky

! www.kwb.eu

welcome@kwb.eu

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektri károm. Pozor! Uhlíkové kefky smú byť vymieňané len odborným elektrikárom.

8.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie diely vyžadujúce údržbu.

- 65 -

Anl_TC_SM_2131_Dual_SPK4.indb 65Anl_TC_SM_2131_Dual_SPK4.indb 65 08.07.15 10:1308.07.15 10:13

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

Výrobok spĺňa požiadavky smernice EN 61000-3-11 a podlieha zvláštnym podmienkam pre pripoje-

•

nie. To znamená, že nie je prípustné používanie na ľubovoľných prípojných bodoch. Prístroj môže pri nepriaznivých sieťových podmienkach viesť k prechodným výkyvom napätia.

•

Výrobok je výhradne určený len pre používanie na takých prípojných bodoch, ktoré a) neprekračujú

•

maximálnu prípustnú sieťovú impedanciu Z sys = 0,25 + j0,15, alebo b) majú hodnotu permanentnej elektrickej zaťažiteľnosti siete minimálne 100 A na každú fázu. Ako prevádzkovateľ musíte zabezpečiť, v prípade potreby po konzultácii s Vašim dodávateľom

•

elektrickej energie, aby Váš prípojný bod, na ktorom chcete používať tento výrobok, spĺňal jeden z oboch uvedených požiadaviek a) alebo b).

- 66 -

Anl_TC_SM_2131_Dual_SPK4.indb 66Anl_TC_SM_2131_Dual_SPK4.indb 66 08.07.15 10:1308.07.15 10:13

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky Spotrebný materiál / spotrebné diely* Pílový kotúč Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.iscgmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 67 -

Anl_TC_SM_2131_Dual_SPK4.indb 67Anl_TC_SM_2131_Dual_SPK4.indb 67 08.07.15 10:1308.07.15 10:13

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca pos- kytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľ miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

vek inštalované náhradné diely. To platí taktiež pri použití

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 68 -

Anl_TC_SM_2131_Dual_SPK4.indb 68Anl_TC_SM_2131_Dual_SPK4.indb 68 08.07.15 10:1308.07.15 10:13

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Zug-, Kapp- und Gehrungssäge TC-SM 2131 Dual (Einhell)

87/404/EC_2009/105/EC 2005/32/EC_2009/125/EC 2006/95/EC 2006/28/EC

2004/108/EC 2004/22/EC 1999/5/EC 97/23/EC 90/396/EC_2009/142/EC 89/686/EC_96/58/EC

2011/65/EC

2006/42/EC

Annex IV

Notiﬁ ed Body: Notiﬁ ed Body No.: Reg. No.:

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2004/26/EC

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 61029-1; EN 61029-2-9; EN 60825-1;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-11

Landau/Isar, den 21.05.2015

First CE: 15 Archive-File/Record: NAPR012322 Art.-No.: 43.008.35 I.-No.: 11035 Documents registrar: Siegfried Roider Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 69 -

Anl_TC_SM_2131_Dual_SPK4.indb 69Anl_TC_SM_2131_Dual_SPK4.indb 69 08.07.15 10:1308.07.15 10:13

Schunk/Product-ManagementWeichselgartner/General-Manager

- 70 -

Anl_TC_SM_2131_Dual_SPK4.indb 70Anl_TC_SM_2131_Dual_SPK4.indb 70 08.07.15 10:1308.07.15 10:13

- 71 -

Anl_TC_SM_2131_Dual_SPK4.indb 71Anl_TC_SM_2131_Dual_SPK4.indb 71 08.07.15 10:1308.07.15 10:13

EH 07/2015 (01)

Anl_TC_SM_2131_Dual_SPK4.indb 72Anl_TC_SM_2131_Dual_SPK4.indb 72 08.07.15 10:1308.07.15 10:13

Einhell TC-SM 2131 Dual User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
