Einhell TC-PR 68 User guide
D Originalbetriebsanleitung
Druckluft-Ratschenschrauber
SLO Originalna navodila za uporabo
Ragljasti vijačnik na stisnjen zrak
H Eredeti használati utasítás
Préslég-kerepes csavarbehajtó
HR/ Originalne upute za uporabu
BIH Pneumatski izvijač s čegrtaljkom
RS Originalna uputstva za upotrebu
Pneumatski izvijač sa čegrtaljkom
CZ Originální návod k obsluze
Pneumatická ráčna
SK Originálny návod na obsluhu
Pneumatický račňový skrutkovač
TC-PR 68
4
Art.-Nr.: 41.391.80 I.-Nr.: 11018
Anl_TC_PR_68_SPK4.indb 1Anl_TC_PR_68_SPK4.indb 1 03.05.2019 11:01:2103.05.2019 11:01:21
1
2
3 1 5
2
4 8 7
6
- 2 -
Anl_TC_PR_68_SPK4.indb 2Anl_TC_PR_68_SPK4.indb 2 03.05.2019 11:01:2203.05.2019 11:01:22
D

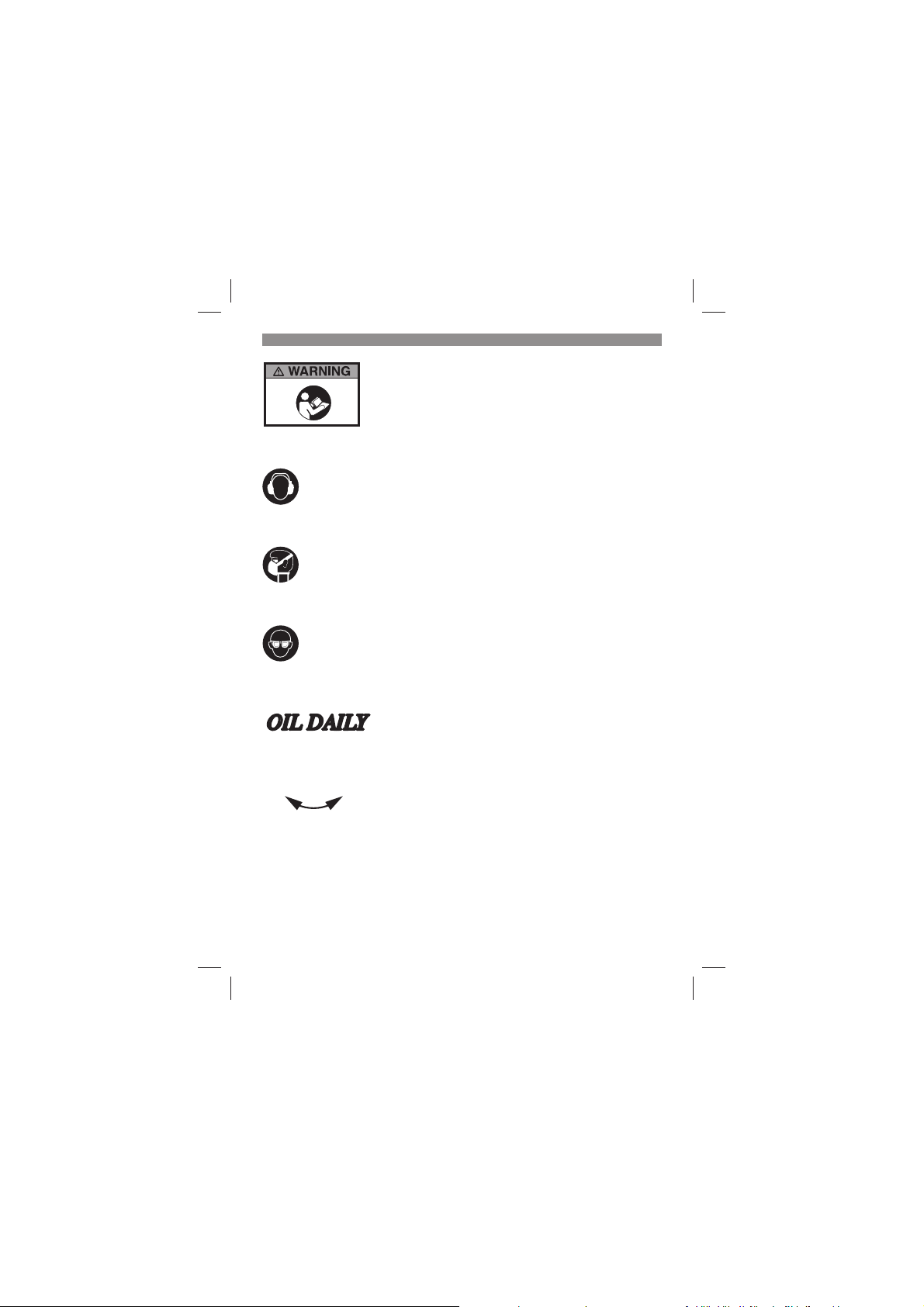

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Das Druckluftwerkzeug vor jeder Inbetriebnahme über Druckluftanschluss ölen.
R
Drehrichtung
Anl_TC_PR_68_SPK4.indb 3Anl_TC_PR_68_SPK4.indb 3 03.05.2019 11:01:2303.05.2019 11:01:23
F
- 3 -
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
D
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Ölflasche (ohne Öl)
•
Stecknippel für Druckluftanschluss
•
Steckaufsätze (SW: 9 mm, 10 mm, 11 mm, 13
•
mm, 14 mm, 17 mm, 19 mm)
Verlängerung
•
Kardangelenk
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
2. Gerätebeschreibung und
Lieferumfang

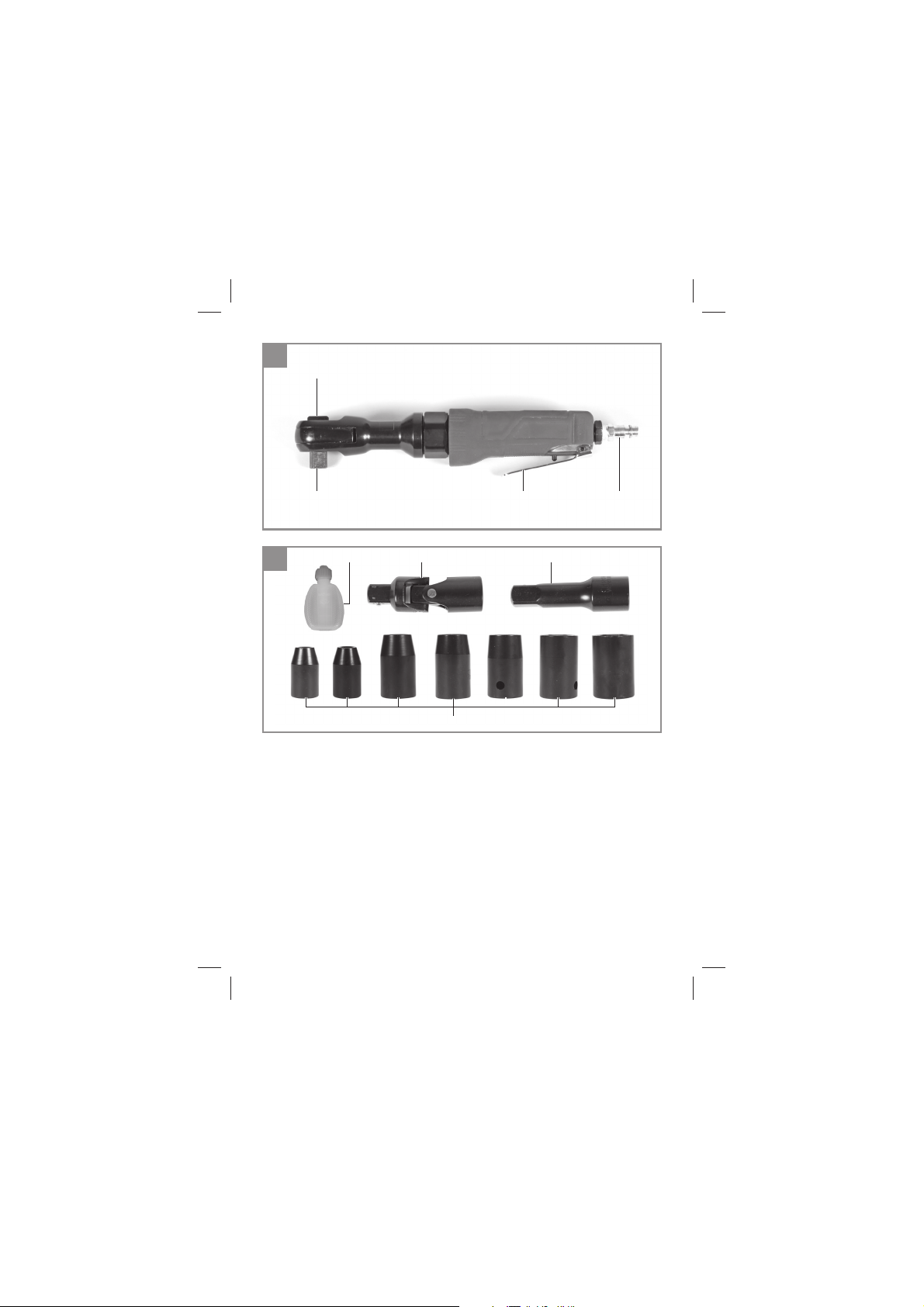

2.1 Gerätebeschreibung (Bild 1/2)
1. Betriebsschalter
2. Drehrichtungsumschalter
3. Vierkant für Nussaufnahme
4. Ölfl asche (ohne Öl)
5. Stecknippel für Druckluftanschluss
6. Steckaufsätze (SW: 9 mm, 10 mm, 11 mm,
13 mm, 14 mm, 17 mm, 19 mm)
7. Verlängerung
8. Kardangelenk
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.
3. Bestimmungsgemäße
Verwendung
Der Ratschenschrauber ist ein handliches, druckluftbetriebenes Gerät für den Einsatz beim Heimwerker. Er eignet sich zum Befestigen und Lösen
von Verschraubungen.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 4 -
Anl_TC_PR_68_SPK4.indb 4Anl_TC_PR_68_SPK4.indb 4 03.05.2019 11:01:2403.05.2019 11:01:24
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und
zu lange Schlauchleitung führen zu Leistungsverlust am Gerät.
4. Technische Daten
max. Lösemoment .....................................68 Nm
max. Drehmoment .....................................68 Nm
Arbeitsbereich (max. Gewindegröße) ...........M10
max. zulässiger Arbeitsdruck .................... 6,3 bar
Leerlaufdrehzahl ....................................160 min
Vierkantaufnahme ......................12,7 mm (½ Zoll)
Luftverbrauch ........................................ 114 l/min.
empfohlener Schlauchdurchmesser ........... 9 mm
Gewicht .......................................................1,2 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN ISO 15744 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
EN ISO 28927-2.
Schwingungsemissionswert a
Unsicherheit K = 0,93 m/s
Warnung!
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Werkzeug verwendet wird,
ändern und in Ausnahmefällen über dem angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
........................... 90,8 dB(A)
pA
............................................ 3 dB
pA
................... 101,8 dB(A)
WA
........................................... 3 dB
WA
2
= 4,4 m/s
h
2
D
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
-1
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Druckluft-Werkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Werkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Werten
der Druckluftversorgung übereinstimmen.
Trennen Sie vor allen Einstell-, Wartungs- und
Reinigungsarbeiten die Druckluftversorgung.
Luftversorgung:
Über eine Druckluftquelle mit Druckeinstellmöglichkeit wie z.B. Kompressor. Lesen Sie vor Inbetriebnahme auch den Absatz Wartung und Pfl ege.
Einstellwerte für das Arbeiten:
Stellen Sie an Ihrer Druckluftversorgung maximal
einen Arbeitsdruck von 6,3 bar ein.
- 5 -
Anl_TC_PR_68_SPK4.indb 5Anl_TC_PR_68_SPK4.indb 5 03.05.2019 11:01:2403.05.2019 11:01:24
5.1 Ölen des Gerätes
Vor jeder Inbetriebnahme und bei längerem Betrieb:
Geben Sie 3-5 Tropfen Druckluft-Spezialöl in
•
den Druckluftanschluss (5) (nicht im Lieferumfang enthalten)
Lassen Sie das Gerät kurz laufen, damit
•
überschüssiges Öl ausgeblasen wird.
5.2 Werkzeug aufstecken/entnehmen (Bild 1)
Stecken Sie den benötigten Steckaufsatz auf die
Vierkantaufnahme (3). Zum Entnehmen ziehen
Sie den Steckaufsatz von der Vierkantaufnahme
(3) ab. Zwischen Vierkantaufnahme und
Steckaufsatz kann die Verlängerung oder das
Kardangelenk eingesetzt werden.
6. Bedienung
6.1 Anschluss an eine Druckluftversorgung
Verbinden Sie den Stecknippel (5) mit der
•
Schnellkupplung eines Druckluftschlauches
(Schlauch nicht im Lieferumfang enthalten).
Beachten sie den maximal zulässigen Ar-
•
beitsdruck des Gerätes.
6.2 Drehrichtungsumschalter (Bild 1)
Über den Drehrichtungsumschalter (2) können
Sie zwischen Links-und Rechtslauf wählen.
6.3 Arbeiten mit dem Ratschenschrauber
Lösen:
Stellen Sie den Drehrichtungsumschalter (2)
•
auf Linkslauf ein.
Stecken Sie den Steckschlüsseleinsatz auf
•
den Schlagschrauber (Siehe Punkt 5.2).
Setzen Sie den Schlagschrauber auf die
•
Schraube/Mutter und drücken Sie den Betriebsschalter (1).
Bei stark festsitzenden oder angerosteten
•
Schrauben/Muttern ist ein „Anlösen“ der
Schrauben/Muttern mit einem Radkreuz oder
Drehmomentschlüssel vorzunehmen.
Anziehen:
Warnung! Der Schlagschrauber sollte nur
•
zum Lösen von Schrauben/Muttern verwendet werden. Sollen jedoch Schrauben/Muttern mit dem Schlagschrauber festgezogen
werden, ist ein dafür vorgesehener Drehmomentbegrenzer zu verwenden, da dies sonst
zu Beschädigungen der Schraubverbindung
führen kann. Diese sind im Fachhandel erhält-
D
lich und nicht im Lieferumfang enthalten.
Vor dem Festziehen führen Sie die Schraube/
•
Mutter sorgfältig in das Gewinde ein.
Ziehen Sie Schrauben/Muttern, für die eine
•
Drehmoment-Vorgabe gilt (z.B. im Kfz- Bereich durch Vorgaben des Fahrzeugherstellers) unbedingt nur mit einem dafür vorgesehenen Drehmomentbegrenzer fest.
Gefahr!
Schrauben/Muttern mit einem Drehmomentschlüssel auf das vom Hersteller vorgeschriebene
Drehmoment nachziehen bzw. überprüfen!
7. Reinigung, Wartung und
Ersatzteilbestellung
Trennen Sie vor allen Reinigungsarbeiten das Gerät von der Druckluftversorgung.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.
7.2 Wartung
Warnung!
Trennen Sie das Gerät vom Druckluftnetz, bevor
Sie Wartungs- und Reinigungsarbeiten durchführen.
Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine
lange Lebensdauer und einen störungsfreien
Betrieb zu.
Für eine dauerhafte einwandfreie Funktion Ihres
Geräts ist eine regelmäßige Schmierung Voraussetzung.
- 6 -
Anl_TC_PR_68_SPK4.indb 6Anl_TC_PR_68_SPK4.indb 6 03.05.2019 11:01:2403.05.2019 11:01:24
Überprüfen Sie regelmäßig die Drehzahl und das
Vibrationsniveau durch eine einfache Sichtkontrolle.
Hinweis: Verwenden Sie umweltverträgliches
Druckluftöl, wenn das Gerät außerhalb von Werkstätten benutzt wird.
Folgende Möglichkeiten stehen Ihnen in Sachen
Schmierung zur Auswahl:
Über einen Nebelöler
Schalten Sie zwischen der Druckluftquelle und
dem Gerät einen Nebelöler (nicht im Lieferumfang enthalten, im Fachhandel erhältlich).
Von Hand
Vor jeder Inbetriebnahme des Druckluft-Werkzeuges 3-5 Tropfen Spezial-Druckluftöl in den Druckluftanschluss geben. Ist das Druckluftwerkzeug
mehrere Tage außer Betrieb, müssen Sie vor dem
Einschalten 5-10 Tropfen Spezial-Druckluftöl in
den Druckluftanschluss geben.
Lagern Sie Ihr Druckluftwerkzeug nur in trockenen Räumen.
Sonstige Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
Von der Garantie ausgeschlossen sind:
Verschleißteile
•
Schäden durch unzulässigen Arbeitsdruck.
•
Schäden durch nicht aufbereitete Druckluft.
•
Schäden, hervorgerufen durch unsachgemä-
•
ßen Gebrauch oder Fremdeingriff.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
D
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststoff e. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Gerät in der Originalverpackung auf.
Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 7 -
Anl_TC_PR_68_SPK4.indb 7Anl_TC_PR_68_SPK4.indb 7 03.05.2019 11:01:2403.05.2019 11:01:24
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Verschleißteile* Nussaufnahme
Verbrauchsmaterial/ Verbrauchsteile* Steckaufsätze, Verlängerung
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
Kategorie Beispiel
- 8 -
Anl_TC_PR_68_SPK4.indb 8Anl_TC_PR_68_SPK4.indb 8 03.05.2019 11:01:2403.05.2019 11:01:24
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 9 -
Anl_TC_PR_68_SPK4.indb 9Anl_TC_PR_68_SPK4.indb 9 03.05.2019 11:01:2403.05.2019 11:01:24
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 10 -
Anl_TC_PR_68_SPK4.indb 10Anl_TC_PR_68_SPK4.indb 10 03.05.2019 11:01:2403.05.2019 11:01:24
SLO
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride
do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.
Orodje na stisnjeni zrak morate pred vsakim zagonom naoljiti s priključkom za stisnjeni zrak.
R
Vrtilna smer
Anl_TC_PR_68_SPK4.indb 11Anl_TC_PR_68_SPK4.indb 11 03.05.2019 11:01:2503.05.2019 11:01:25
F
- 11 -
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1/2)
1. Stikalo za vklop/izklop
2. Preklopnik za smer obračanja
3. Štirirob za bitni sprejem
4. Oljna steklenica (brez olja)
5. Natični nastavek za priključek stisnjenega
zraka
6. Natični nastavki (velikost: 9 mm, 10 mm, 11
mm, 13 mm, 14 mm, 17 mm, 19 mm)
7. Podaljšek
8. Kardanski zglob
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže.
Odstranite embalažni material in embalažne
•
in transportne varovalne priprave (če
obstajajo).
SLO
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka
•
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Oljna steklenica (brez olja)
•
Natični nastavek za priključek stisnjenega
•
zraka
Natični nastavki (velikost: 9 mm, 10 mm, 11
•
mm, 13 mm, 14 mm, 17 mm, 19 mm)
Podaljšek
•
Kardanski zglob
•
Originalna navodila za uporabo
•
Varnostna navodila
•
3. Predpisana namenska uporaba
Ragljasti vijačnik je priročna naprava na stisnjeni
zrak, ki se uporablja v domači obrti. Primeren je
za pritrjevanje in odpuščanje privijačenj.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
Upoštevajte!
Premajhen notranji premer cevi in predolge
cevne napeljave lahko povzročijo izgubo
moči delovanja naprave.
- 12 -
Anl_TC_PR_68_SPK4.indb 12Anl_TC_PR_68_SPK4.indb 12 03.05.2019 11:01:2603.05.2019 11:01:26
4. Tehnični podatki
Najv. navor sproščanja ...............................68 Nm
Najv. vrtilni moment ....................................68 Nm
Delovno območje (maks. velikost navoja) ..... M10
Najv. dovoljeni delovni tlak ....................... 6,3 bar
Število vrtljajev prostega teka ................160 min
Štirirobni nastavek ..................12,7 mm (½ palca)
Poraba zraka ........................................ 114 l/min.
Priporočeni premer cevi .............................. 9 mm
Teža .......................................................... 1,2 kg
Hrup in vibracije
Vrednosti hrupa in vibracij so bile izmerjene v
skladu z EN ISO 15744.
Nivo zvočnega tlaka L
Negotovost K
Nivo zvočne moči L
Negotovost K
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti nihanja (vsota vektorjev treh
smeri), ugotovljena po EN ISO 15744 in EN ISO
28927-2.
Emisijska vrednost vibracij a
Negotovost K = 0,93 m/s
Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.
Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.
Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.
Omejite hrupnost in vibracije na minimum!
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
•
.................... 90,8 dB (A)
pA
............................................. 3 dB
pA
....................... 101,8 dB (A)
WA
............................................3 dB
WA
2
= 4,4 m/s
h
2
SLO
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
-1
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Pred priključitvijo se prepričajte, da se podatki
na tipski tablici ujemajo z vrednostmi za oskrbo s
stisnjenim zrakom.
Pred nastavitvenimi, vzdrževalnimi in
čistilnimi deli ločite oskrbo s stisnjenim zrakom.
Oskrba z zrakom:
Z virom stisnjenega zraka z možnostjo nastavitve
tlaka, npr. s kompresorjem. Pred zagonom preberite poglavje Vzdrževanje in nega.
Nastavitvene vrednosti za delo:
Na svoji oskrbi s stisnjenim zrakom nastavite
največji delovni tlak 6,3 bar.
5.1 Mazanje naprave z oljem
Pred vsakim zagonom in pri daljšem obratovanju:
Nanesite 3-5 kapljice posebnega olja za stis-
•
njeni zrak v priključek za stisnjeni zrak (5) (ni
v obsegu dobave)
Naprava naj kratek čas deluje, da izpiha
•
presežno olje.
5.2 Nastikanje/odstranjevanje orodja (slika 1)
Na štirirobni sprejem (3) nataknite potreben
natični nastavek. Snameta ga tako, da natični
nastavek povlečete s štirirobnega sprejema
(3). Med štirirobnim sprejemom in natičnim
nastavkom lahko uporabite podaljšek ali
kardanski zglob.
- 13 -
Anl_TC_PR_68_SPK4.indb 13Anl_TC_PR_68_SPK4.indb 13 03.05.2019 11:01:2603.05.2019 11:01:26
6. Uporaba
6.1 Priključitev na oskrbo s stisnjenim zrakom
Povežite natični nastavek (5) s hitrim spojem
•
cevi za stisnjeni zrak (cev ni v obsegu dobave).
Upoštevajte največji dopustni delovni pritisk
•
naprave.
6.2 Preklop smeri obračanja (slika 1)
S stikalom za preklop smeri obračanja (2) lahko
izbirate med levim in desnim tekom.
6.3 Delo z ragljastim vijačnikom
Odpuščanje:
Stikalo za preklop speri obračanja (2) postavi-
•
te na levi tek.
Vtaknite nastavek za nasadni ključ na udarni
•
vijačnik (glejte točko 5.2).
Udarni vijačnik nastavite na vijak/matico in
•
pritisnite potezno ročico (1).
Pri močno pritrjenih ali zarjavelih vijakih/mati-
•
cah najprej „odpustite“ vijak/matico s križnim
ključem za kolesa ali momentnim ključem.
Pritegovanje:
Opozorilo! Udarni vijačnik uporabljajte le za
•
odpuščanje vijakov/matic. Če vijake/matice
premočno zategnete z udarnim vijačnikom,
uporabite namenski omejevalnik navora, saj
lahko sicer poškodujete vijačne spoje. Na
voljo so v specializirani trgovini in ni v obsegu
dobave.
Pred pritegnitvijo vijak/matico skrbno uvedite
•
v navoj.
Vijake/matice, za katere je določen navor
•
(npr. pri avtomobilih s strani izdelovalca avtomobilov) vedno pritegujte s predvidenim
omejevalnikom navora.
Nevarnost!
Vijake/matice pritegnite z momentnim ključem
na navor, ki ga je predpisal izdelovalec, oz. navor
preverite!
SLO
7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Pred čiščenjem ločite napravo od oskrbe s stisnjenim zrakom.
7.1 Čiščenje
Zaščitno opremo, zračne reže in ohišje motor-
•
ja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s
suho krpo ali s stisnjenim zrakom pod nizkim
pritiskom.
Priporočamo, da napravo očistite neposredno
•
po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj
•
milnice. Ne uporabljajte nobenih čistilnih ali
topil; le-ta lahko poškodujejo plastične dele
naprave. Pazite na to, da ne pride voda v
notranjost naprave.
7.2 Vzdrževanje
Opozorilo!
Napravo ločite od tlaka, preden jo začnete
vzdrževati ali čistiti.
Upoštevanje navedenih vzdrževalnih napotkov
zagotavlja dolgo življenjsko dobo in nemoteno
delovanje tega kakovostnega pripomočka.
Pogoj za trajno brezhibno delovanje naprave je
redno mazanje.
Redno preverjajte število vrtljajev in raven vibracij
s preprostim vizualnim pregledom.
Napotek: Uporabljajte le okolju prijazno olje za
stisnjeni zrak, če napravo uporabljate zunaj delavnice.
Pri mazanju so vam na voljo naslednje možnosti:
Z oljno razpršilno mazalko
Med vir stisnjenega zraka in napravo vstavite
oljno mazalko (ni v obsegu dobave, dobite v specializirani trgovini).
- 14 -
Anl_TC_PR_68_SPK4.indb 14Anl_TC_PR_68_SPK4.indb 14 03.05.2019 11:01:2603.05.2019 11:01:26
Ročno
Pred vsakim zagonom orodja na stisnjeni zrak nakapajte v priključek stisnjenega zraka 3-5 kapljice
specialnega olja za stisnjeni zrak. Če orodja na
stisnjeni zrak več dni ne uporabljate, morate pred
vklopom v priključek stisnjenega zraka vkapati
5-10 kapljic specialnega olja za stisnjeni zrak.
Orodje na stisnjeni zrak skladiščite le v suhem
prostoru.
Drugo vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo treba vzdrževati.
Iz garancije je izključeno naslednje:
obrabni deli
•
škoda zaradi nedovoljenega delovnega tlaka
•
škoda zaradi nepripravljenega stisnjenega
•
zraka
škoda, nastala zaradi nepravilne uporabe ali
•
nedovoljenih posegov
7.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
8. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
SLO
9. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi
po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
- 15 -
Anl_TC_PR_68_SPK4.indb 15Anl_TC_PR_68_SPK4.indb 15 03.05.2019 11:01:2603.05.2019 11:01:26
SLO
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
Obrabni deli* Bitni sprejem
Obrabni material/ obrabni deli* Natični nastavki, podaljšek
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
•
Opišite to napačno delovanje.
Kategorija Primer
- 16 -
Anl_TC_PR_68_SPK4.indb 16Anl_TC_PR_68_SPK4.indb 16 03.05.2019 11:01:2603.05.2019 11:01:26
SLO
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
- 17 -
Anl_TC_PR_68_SPK4.indb 17Anl_TC_PR_68_SPK4.indb 17 03.05.2019 11:01:2603.05.2019 11:01:26
Loading...
