Einhell TC-PC 45 Set, TC-PC 45 User guide

TC-PC 45

TC-PC 45 Set

D Originalbetriebsanleitung

Druckluft-Meisselhammer

GB Original operating instructions

Air chisel hammer

F Instructions d’origine

Marteau-burineur pneumatique

I Istruzioni per l’uso originali

Martello scalpellatore ad aria
compressa

DK/ Original betjeningsvejledning
N Trykluft-mejselhammer

S Original-bruksanvisning

Tryckluftsdriven bilningshammare

CZ Originální návod k obsluze

Pneumatické sekací kladivo

SK Originálny návod na obsluhu

Pneumatické dlátové kladivo

NL Originele handleiding

Pneumatische beitelhamer

E Manual de instrucciones original

Martillo para perforar y cincelar
con aire comprimido

FIN Alkuperäiskäyttöohje

Paineilma-talttavasara

SLO Originalna navodila za uporabo

Sekalno kladivo na komprimirani
zrak

H Eredeti használati utasítás

Préslég-vésőkalapács

RO Instrucţiuni de utilizare originale

Ciocan pneumatic de dăltuit

GR Πρωτότυπες Οδηγίες χρήσης

Σφυρι αποσκωριωσης με
πεπιεσμενο αερα

9

Art.-Nr.: 41.390.40 I.-Nr.: 21022
Art.-Nr.: 41.390.45 I.-Nr.: 21022

Anl_TC_PC_45_SPK9.indb 1Anl_TC_PC_45_SPK9.indb 1 07.09.2022 14:23:0007.09.2022 14:23:00

1

3

1

5

2

5

6

Anl_TC_PC_45_SPK9.indb 2Anl_TC_PC_45_SPK9.indb 2 07.09.2022 14:23:0307.09.2022 14:23:03

4

- 2 -

7

8

9

10

2

3

2.

1.

4

2

- 3 -

Anl_TC_PC_45_SPK9.indb 3Anl_TC_PC_45_SPK9.indb 3 07.09.2022 14:23:0407.09.2022 14:23:04

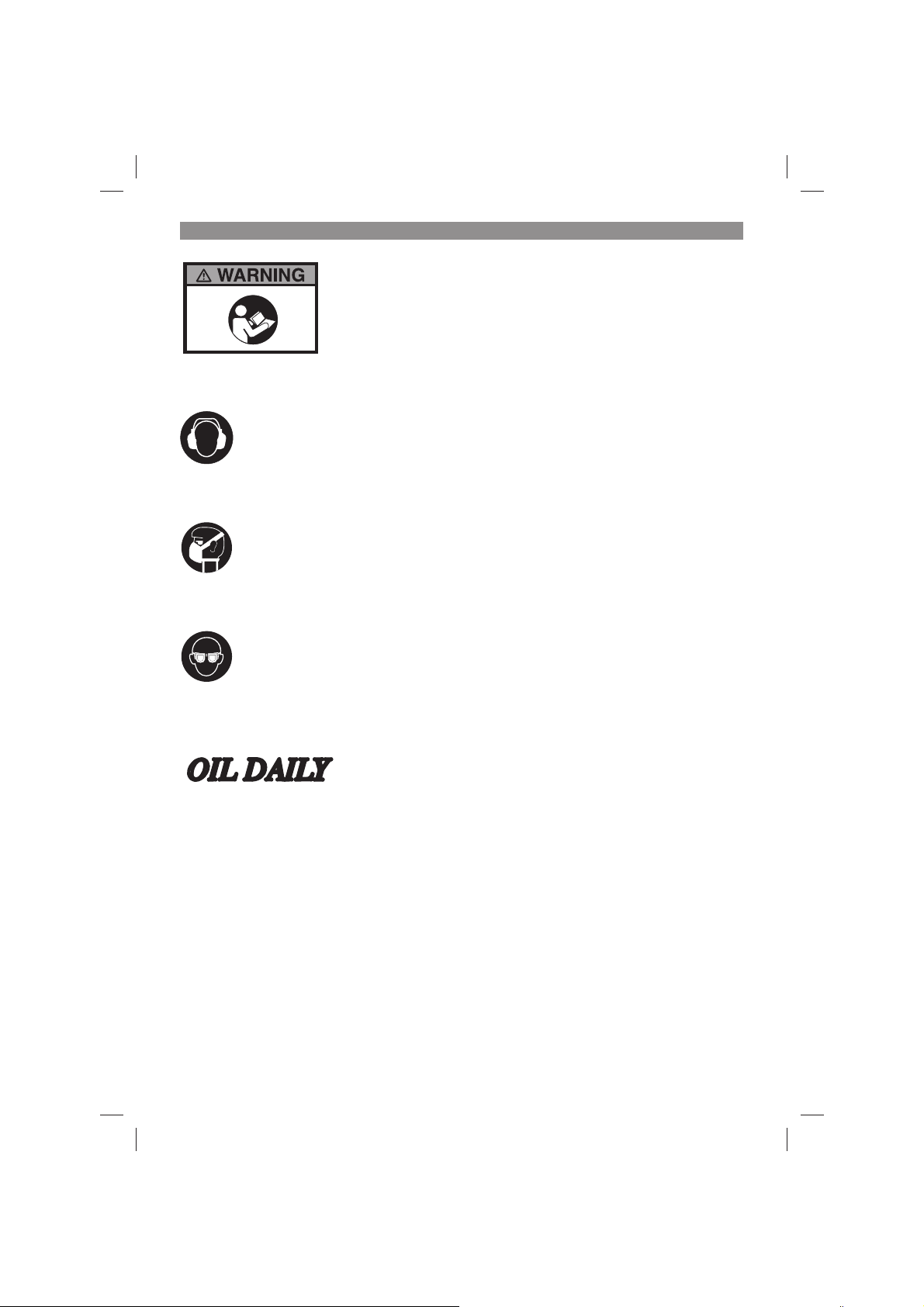

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Das Druckluftwerkzeug vor jeder Inbetriebnahme über Druckluftanschluss ölen.

- 4 -

Anl_TC_PC_45_SPK9.indb 4Anl_TC_PC_45_SPK9.indb 4 07.09.2022 14:23:0507.09.2022 14:23:05

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1-2)

1. Abzugshebel

2. Nadelabklopfaufsatz (bei Art.-Nr. 4139040

nicht im Lieferumfang)

3. Zylinder

4. Spannfeder

5. Stecknippel

6. Ölfl asche (ohne Öl)

7. Flachmeißel

8. Spitzmeißel

9. Nietenmeißel

10. Trennmeißel

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege­nen zuständigen Baumarkt. Bitte beachten Sie

hierzu die Gewährleistungstabelle in den Garan­tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Druckluft-Meißelhammer

•

Nadelabklopfaufsatz (bei Art.-Nr. 4139040

•

nicht im Lieferumfang)
Spannfeder

•

Stecknippel

•

Ölflasche (ohne Öl)

•

Flachmeißel

•

Spitzmeißel

•

Nietenmeißel

•

Trennmeißel

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Meißelhammer ist ein druckluftbetriebenes
Werkzeug für den vielseitigen Einsatz. Er eignet
sich z. B. für Schlitzarbeiten, zum Abschlagen von
Fliesen oder Außenputz, für Mauerdurchbrüche,
zum Trennen oder Schneiden von Blechen und
zum Abschlagen von Bolzen und Nieten.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

- 5 -

Anl_TC_PC_45_SPK9.indb 5Anl_TC_PC_45_SPK9.indb 5 07.09.2022 14:23:0607.09.2022 14:23:06

D

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und
zu lange Schlauchleitung führen zu Leis­tungsverlust am Gerät.

4. Technische Daten

max. zulässiger Arbeitsdruck: ................... 6,3 bar

Luftverbrauch (6,3 bar): ..........................113 l/min

Meißelaufnahme (6-kant): ......................... 10 mm

Hub: .......................................................... 43 mm

Schlagzahl: ..........................................4500 min

empfohlener Schlauchdurchmesser: .......Ø 9 mm

Gewicht: ......................................................1,1 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN ISO 15744 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

.............................. 99 dB(A)

pA

............................................ 3 dB

pA

WA

...................... 110 dB(A)

WA

........................................... 3 dB

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

-1

Vorsicht!
Restrisiken
Auch wenn Sie dieses Druckluft-Werkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Werkzeuges auftre­ten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
ISO 28927-9, ISO 28927-10.

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 18,2 m/s

h

2

Warnung!

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Werkzeug verwendet wird,
ändern und in Ausnahmefällen über dem angege­benen Wert liegen.

Anl_TC_PC_45_SPK9.indb 6Anl_TC_PC_45_SPK9.indb 6 07.09.2022 14:23:0707.09.2022 14:23:07

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Werten
der Druckluftversorgung übereinstimmen.

Trennen Sie vor allen Einstell-, Wartungs- und
Reinigungsarbeiten die Druckluftversorgung.

Luftversorgung:

Über eine Druckluftquelle mit Druckeinstellmög­lichkeit wie z.B. Kompressor. Lesen Sie vor Inbe­triebnahme auch den Absatz Wartung und Pfl ege.

- 6 -

D

Leistungsgröße des Kompressors:

Der verwendete Kompressor sollte mindestens
ein Kesselvolumen von 50 Liter haben.

Einstellwerte für das Arbeiten:

Stellen Sie an Ihrer Druckluftversorgung maximal
einen Arbeitsdruck von 6,3 bar ein.

5.1 Ölen des Gerätes

Vor jeder Inbetriebnahme und bei längerem Be­trieb:

Geben Sie 3-5 Tropfen Druckluft-Spezialöl in

•

den Druckluftanschluss (5) (nicht im Liefer­umfang enthalten)
Lassen Sie das Gerät kurz laufen, damit

•

überschüssiges Öl ausgeblasen wird.

5.2 Montage/Demontage Meißel (Bild 3)

Stecken Sie den gewünschten Meißel in die Auf­nahme des Meißelhammers ein. Schieben Sie die
Spannfeder (4) über den Meißel. Drehen Sie die
Spannfeder auf das Gewinde des Zylinders bis
zum Anschlag fest. Halten Sie dabei die Spannfe­der am vorderen Haltebügel.

Zum Wechseln des Meißels trennen Sie das
Gerät von der Druckluftquelle. Drehen Sie die
Spannfeder, indem Sie diese am hinteren Bügel
halten, vom Zylinder des Meißelhammers. Jetzt
kann der Meißel, wie oben beschrieben, gewech­selt werden.
Von Zeit zu Zeit sollte der Meißelschaft leicht mit
normalem Schmierfett eingefettet werden.

5.3 Montage Nadelabklopfaufsatz (Bild 4)

Montieren Sie den Nadelabklopfaufsatz indem
Sie den auf das Gewinde des Zylinders fest­schrauben.

6. Bedienung

6.1 Anschluss an eine Druckluftversorgung

Verbinden Sie den Stecknippel (5) mit der

•

Schnellkupplung eines Druckluftschlauches
(Schlauch nicht im Lieferumfang enthalten).
Beachten sie den maximal zulässigen Ar-

•

beitsdruck des Gerätes.

6.2 Arbeiten mit dem Meißelhammer

Führen Sie den Meißelhammer an das zu bear­beitende Objekt heran. Durch Betätigen des Ab­zughebels (1) wird der Meißelhammer in Betrieb
genommen.

7. Reinigung, Wartung und
Ersatzteilbestellung

Trennen Sie vor allen Reinigungsarbeiten das Ge­rät von der Druckluftversorgung.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.

7.2 Wartung

Warnung!

Trennen Sie das Gerät vom Druckluftnetz, bevor
Sie Wartungs- und Reinigungsarbeiten durchfüh­ren.

Die Einhaltung der hier angegebenen Wartungs­hinweise sichert für dieses Qualitätsprodukt eine
lange Lebensdauer und einen störungsfreien
Betrieb zu.

Für eine dauerhafte einwandfreie Funktion Ihres
Geräts ist eine regelmäßige Schmierung Voraus­setzung.

Überprüfen Sie regelmäßig die Drehzahl und das
Vibrationsniveau durch eine einfache Sichtkont­rolle.

Hinweis: Verwenden Sie umweltverträgliches
Druckluftöl, wenn das Gerät außerhalb von Werk­stätten benutzt wird.

Folgende Möglichkeiten stehen Ihnen in Sachen
Schmierung zur Auswahl:

Über einen Nebelöler

Schalten Sie zwischen der Druckluftquelle und
dem Gerät einen Nebelöler (nicht im Lieferum­fang enthalten, im Fachhandel erhältlich).

- 7 -

Anl_TC_PC_45_SPK9.indb 7Anl_TC_PC_45_SPK9.indb 7 07.09.2022 14:23:0707.09.2022 14:23:07

D

Von Hand

Vor jeder Inbetriebnahme des Druckluft-Werkzeu­ges 3-5 Tropfen Spezial-Druckluftöl in den Druck­luftanschluss geben. Ist das Druckluftwerkzeug
mehrere Tage außer Betrieb, müssen Sie vor dem
Einschalten 5-10 Tropfen Spezial-Druckluftöl in
den Druckluftanschluss geben.
Lagern Sie Ihr Druckluftwerkzeug nur in trocke­nen Räumen.

Sonstige Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

Von der Garantie ausgeschlossen sind:

Verschleißteile

•

Schäden durch unzulässigen Arbeitsdruck.

•

Schäden durch nicht aufbereitete Druckluft.

•

Schäden, hervorgerufen durch unsachgemä-

•

ßen Gebrauch oder Fremdeingriff.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an ei­nem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lager­temperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Gerät in der Originalverpackung auf.

Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produk­te, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststoff e. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!

- 8 -

Anl_TC_PC_45_SPK9.indb 8Anl_TC_PC_45_SPK9.indb 8 07.09.2022 14:23:0807.09.2022 14:23:08

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Spannfeder
Verbrauchsmaterial/ Verbrauchsteile* Meißel
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 9 -

Anl_TC_PC_45_SPK9.indb 9Anl_TC_PC_45_SPK9.indb 9 07.09.2022 14:23:0807.09.2022 14:23:08

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des

Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet

werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos-

sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein

repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 10 -

Anl_TC_PC_45_SPK9.indb 10Anl_TC_PC_45_SPK9.indb 10 07.09.2022 14:23:0807.09.2022 14:23:08

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Er fahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Ser vice auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Ersat zteilver füg­barkeit, 24 Stunden Ver sandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 11 -

Anl_TC_PC_45_SPK9.indb 11Anl_TC_PC_45_SPK9.indb 11 07.09.2022 14:23:0907.09.2022 14:23:09

GB

Danger! - Read the operating instructions to reduce the risk of injury

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

Each time before use, oil the compressed air tool via the compressed air coupling.

- 12 -

Anl_TC_PC_45_SPK9.indb 12Anl_TC_PC_45_SPK9.indb 12 07.09.2022 14:23:2307.09.2022 14:23:23

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Trigger lever

2. Needle scaler attachment (not supplied with

Art. No. 4139040)

3. Cylinder

4. Tensioning spring

5. Nipple

6. Oil bottle (without oil)

7. Flat chisel

8. Pointed chisel

9. Rivet chisel

10. Parting chisel

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.

Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Air chisel hammer

•

Needle scaler attachment (not supplied with

•

Art. No. 4139040)
Tensioning spring

•

Nipple

•

Oil bottle (without oil)

•

Flat chisel

•

Pointed chisel

•

Rivet chisel

•

Parting chisel

•

Original operating instructions

•

Safety information

•

3. Proper use

The chisel hammer is a pneumatically operated
tool for versatile use. It is suitable for example for
making slits, for removing tiles or outdoor plaster,
for making holes through masonry, for cutting
sheet metal and for removing bolts or rivets.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

Remember.
Too small a diameter of the hose and too
long a hose line will result in loss of power.

- 13 -

Anl_TC_PC_45_SPK9.indb 13Anl_TC_PC_45_SPK9.indb 13 07.09.2022 14:23:2607.09.2022 14:23:26

4. Technical data

Max. permitted operating pressure: ......... 6.3 bar

Air consumption (6.3 bar): .....................113 l/min

Chisel mounting (hexagon): ..................... 10 mm

Stroke: ...................................................... 43 mm

Blow rate: .......................................... 4500 min-1

Recommended hose diameter: ...............Ø 9 mm

Weight: ...................................................... 1.1 kg

Sound and vibration

Sound and vibration values were measured in
accordance with EN ISO 15744.

L

sound pressure level ........................ 99 dB(A)

pA

K

uncertainty .............................................3 dB

pA

L

sound power level ........................ 110 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) were determined in accordance with
ISO 28927-9, ISO 28927-10.

Vibration emission value a
K uncertainty = 1.5 m/s

The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip­ment is used and may exceed the specifi ed value
in exceptional circumstances.

The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.

The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.

Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.

= 18.2 m/s

h

2

2

GB

Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

5. Before starting the equipment

Before you connect the equipment to the power
supply make sure that the data on the rating plate
are identical to those of the supply voltage.

Disconnect the compressed air supply before
performing any cleaning, adjusting and main­tenance work.

Air supply:

Via a compressed air source with pressure setting
function, e.g. a compressor. Before starting up,
please also read the section on care and mainte­nance.

Performance values of the compressor:

The compressor used should have a tank volume
of at least 50 liters.

Setting values for work with the suction
spray gun:

Set a maximum working pressure of 6.3 bar at
your compressed air supply.

5.1 Lubricating the tool

Each time before starting and during prolonged
operation:

Insert 3-5 drops of special compressed air oil

•

into the compressed air connection (5) (not
included in delivery)
Let the equipment run briefly so that any sur-

•

plus oil is blown out.

- 14 -

Anl_TC_PC_45_SPK9.indb 14Anl_TC_PC_45_SPK9.indb 14 07.09.2022 14:23:2607.09.2022 14:23:26

GB

5.2 Fitting/removing the attachable chisels
(Fig. 3)

Plug the required chisel into the mount of the
chisel hammer. Slip the tensioning spring (4) over
the chisel. Turn the tensioning spring onto the
thread of the cylinder as far as the stop. As you do
this, hold the tensioning spring by the front arm.

To change the chisel you must fi rst disconnect the
equipment from the compressed air source. Turn
the tensioning spring off the cylinder of the chisel
hammer by holding it by its rear arm. The chisel
can now be changed as described above.
The chisel shaft should be lubricated with a little
normal lubricating grease from time to time.

5.3 Fitting the needle scaler attachment
(Fig. 4)

To fi t the needle scaler attachment, screw it tightly
onto the thread of the cylinder.

6. Operation

6.1 Connecting to a compressed air supply

Connect the nipple (5) to the quick-lock coup-

•

ling of a compressed air hose (the hose is not
supplied).
Note the maximum permissible operating

•

pressure of the equipment.

6.2 Working with the chisel hammer

Move the chisel hammer towards the object you
want to work on. Actuate the trigger lever (1) to
start the chisel hammer.

7. Cleaning, maintenance and

ordering of spare parts

Disconnect the compressed air supply from the
equipment before performing any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it down with compressed air at
low pressure.
We recommend cleaning the equipment im-

•

mediately each time after use.
Clean the equipment regularly with a damp

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these may be ag-

gressive to the plastic parts in the equipment.
Ensure that no water can get into the interior
of the equipment.

7.2 Maintenance
Warning!

Disconnect the equipment from the compressed
air supply before you carry out any maintenance
or cleaning work.

Compliance with the maintenance instructions lis­ted here will help this quality product provide you
with a long service life and trouble-free operation.

Regular lubrication is essential for your equip­ment to work properly for a prolonged period of
time.
Regularly check the speed and the vibration level
by simply observing the tool.

Note: Use environmentally friendly compressed
air oil if you want to operate the equipment out­side the workshop.

The following lubrication options are available:

Lubrication by mist oiler

Connect a mist oiler between the compressed air
source and the equipment (not supplied, available
at retail stores)

By hand

Each time before using the compressed air tool
insert 3-5 drops of special compressed air oil
into the compressed air connection. If the com­pressed air tool has not been used for several
days you must insert 5-10 drops of special com­pressed air oil into the compressed air connection
before switching on.
Store your compressed air tool only in a dry room.

Other maintenance

There are no other parts inside the equipment
which require maintenance.

Excluded from the guarantee are:

Wear parts

•

Damage cause by too much operating pres-

•

sure.
Damage caused by non-conditioned com-

•

pressed air.
Damage caused by improper use or unautho-

•

rized intervention.

- 15 -

Anl_TC_PC_45_SPK9.indb 15Anl_TC_PC_45_SPK9.indb 15 07.09.2022 14:23:2707.09.2022 14:23:27

7.3 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

GB

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

The reprinting or reproduction by any other me­ans, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germany
AG.

Subject to technical changes

- 16 -

Anl_TC_PC_45_SPK9.indb 16Anl_TC_PC_45_SPK9.indb 16 07.09.2022 14:23:2707.09.2022 14:23:27

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* clamping spring
Consumables* Chisel
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 17 -

Anl_TC_PC_45_SPK9.indb 17Anl_TC_PC_45_SPK9.indb 17 07.09.2022 14:23:2707.09.2022 14:23:27

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu­arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 18 -

Anl_TC_PC_45_SPK9.indb 18Anl_TC_PC_45_SPK9.indb 18 07.09.2022 14:23:2807.09.2022 14:23:28

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Huilez l’outil pneumatique avant chaque mise en service par le biais du raccord d’air comprimé.

- 19 -

Anl_TC_PC_45_SPK9.indb 19Anl_TC_PC_45_SPK9.indb 19 07.09.2022 14:23:2807.09.2022 14:23:28

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

2. Description de l’appareil et

volume de livraison

garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Marteau-burineur pneumatique

•

Embout de piquage à aiguilles (pour réf.

•

4139040 non compris dans la livraison)
Ressort tendeur

•

Raccord enfichable

•

Flacon d’huile (sans huile)

•

Burin plat

•

Burin pointu

•

Burin pour rivets

•

Burin découpeur

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

2.1 Description de l’appareil (fi gure 1-2)

1. Levier de détente

2. Embout de piquage à aiguilles (pour réf.
4139040 non compris dans la livraison)

3. Cylindre

4. Ressort tendeur

5. Raccord enfi chable

6. Flacon d’huile (sans huile)

7. Burin plat

8. Burin pointu

9. Burin pour rivets

10. Burin découpeur

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des

Anl_TC_PC_45_SPK9.indb 20Anl_TC_PC_45_SPK9.indb 20 07.09.2022 14:23:2907.09.2022 14:23:29

3. Utilisation conforme à
l’aff ectation

Le marteau burineur est un outil polyvalent fonc­tionnant à l’air comprimé. Il convient par ex. pour
entailler, pour enlever du carrelage ou de l’enduit
extérieur, pour percer des murs, pour découper
ou couper des tôles et enlever des boulons et des
rivets.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

- 20 -

F

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

À respecter !
Un tuyau de diamètre intérieur trop faible
et une conduite fl exible trop longue provo-
quent une perte de puissance au niveau de
l’appareil.

4. Données techniques

Pression de service maximum autorisée : 6,3 bar

Consommation d’air (6,3 bar) : .............. 113 l/min

Emmanchement des burins (six-pans) : ... 10 mm

Course : ................................................... 43 mm

Nombres de coups : ...........................4500 tr/min

Diamètre de tuyau recommandé : ...........Ø 9 mm

Poids : ........................................................1,1 kg

Bruit et vibration

Les valeurs de bruits et de vibrations ont été dé­terminées conformément à EN ISO 15744.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................3 dB

WA

....... 99 dB(A)

pA

... 110 dB(A)

WA

La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.

La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (sommes vec­torielles dans trois directions) ont été déterminées
conformément à ISO 28927-9, ISO 28927-10.

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

= 18,2 m/s

h

2

La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception­nels être supérieure à la valeur indiquée.

Anl_TC_PC_45_SPK9.indb 21Anl_TC_PC_45_SPK9.indb 21 07.09.2022 14:23:2907.09.2022 14:23:29

5. Avant la mise en service

Assurez-vous, avant de brancher la machine,
que les données se trouvant sur la plaque si­gnalétique correspondent bien aux valeurs de
l’alimentation en air comprimé.

Débranchez l’alimentation en air comprimé
avant tous travaux de réglage, de mainte­nance et de nettoyage.

Alimentation en air :

Par une source en air comprimé avec une possi­bilité de réglage de la pression comme par ex. un
compresseur. Lisez avant la mise en service éga­lement le paragraphe maintenance et entretien.

- 21 -

F

Puissance du compresseur :

Le compresseur utilisé devrait avoir un réservoir
d’un volume minimum de 50 litres.

Valeurs de consigne pour le travail :

Réglez sur votre alimentation en air comprimé au
maximum une pression de travail de 6,3 bar.

5.1 Huilage de l’appareil

Avant chaque mise en service et pour tout foncti­onnement prolongé :

Mettez 3 à 5 gouttes d’huile spéciale pour ou-

•

tils pneumatiques dans le raccord d’air com­primé (5) (non compris dans la livraison)
Faites tourner brièvement l’appareil pour éva-

•

cuer l’excédent d’huile.

5.2 Montage/Démontage du burin (fi gure 3)

Enfi chez le burin souhaité dans l’emmanchement
du marteau burineur. Enfi lez le ressort tendeur
(4) sur le burin. Vissez le ressort tendeur sur le
fi letage du cylindre jusqu’à la butée. Ce faisant
maintenez le ressort tendeur contre l’étrier de
retenue avant.

Pour changer de burin, débranchez l’appareil de
la source d’air comprimé. Enlevez en tournant le
ressort tendeur du cylindre du marteau burineur
en le maintenant contre l’étrier arrière. Maintenant
le burin va pouvoir être changé comme indiqué
ci-dessus.
Le support d’outil devrait être graissé de temps
en temps avec un peu de graisse courante.

5.3 Montage de l’embout de piquage à aiguil­les (fi gure 4)

Montez l’embout de piquage à aiguilles en le vis­sant sur le fi letage du cylindre.

6. Commande

6.1 Raccordement à une alimentation en air
comprimé

Branchez le raccord enfichable (5) à

•

l’accouplement rapide d’un tuyau à air com­primé (tuyau non compris dans la livraison).
Respectez la pression de service maximum

•

autorisée de l’appareil.

6.2 Travailler avec le marteau-burineur

Approchez le marteau burineur de l’objet à trai­ter. Le marteau burineur est mis en marche par
l’actionnement du levier de détente (1).

7. Nettoyage, maintenance et

commande de pièces de
rechange

Débranchez l’appareil de l’alimentation en air
comprimé avant tous travaux de nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres et sans poussière que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

tout de suite après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide

•

d’un chiffon humide et un peu de savon noir.
N’utilisez aucun produit de nettoyage ni sol­vant ; ils pourraient endommager les pièces
en matières plastiques de l’appareil. Veillez
à ce qu’aucune eau n’entre à l’intérieur de
l’appareil.

7.2 Maintenance

Avertissement !

Débranchez l’appareil du réseau d’air comprimé
avant d’eff ectuer les travaux de maintenance et
de nettoyage.

Le respect des consignes de maintenance in­diquées ici assure une longue durée de vie à
ce produit de qualité et un fonctionnement sans
dérangement.

Un fonctionnement durable et irréprochable de
votre appareil suppose un graissage régulier.

- 22 -

Anl_TC_PC_45_SPK9.indb 22Anl_TC_PC_45_SPK9.indb 22 07.09.2022 14:23:2907.09.2022 14:23:29

F

Vérifi ez régulièrement la vitesse de rotation et le
niveau de vibration par un contrôle visuel.

Remarque : utilisez de l’huile pour outils pneu­matiques non polluante lorsque l’appareil est
utilisé à l’extérieur.

Vous avez les possibilités suivantes en matière
de graissage :

Pulvérisateur d’huile

Branchez un pulvérisateur d’huile entre la source
d’air comprimé et l’appareil (non compris dans la
livraison, disponible dans le commerce spécia­lisé).

À la main

Avant chaque mise en service de l’outil pneu­matique, mettez 3 à 5 gouttes d’huile spéciale
pour outils pneumatiques dans le raccord d’air
comprimé. Si l’outil pneumatique ne fonctionne
pas pendant plusieurs jours, mettre 5-10 gouttes
d’huile spéciale air comprimé dans le raccord
d’air comprimé avant la mise en marche.
Entreposez votre outil pneumatique uniquement
dans des lieux secs.

Autre maintenance

Aucune autre pièce à l’intérieur de l’appareil n’a
besoin de maintenance.

Sont exclus de la garantie :

les pièces d’usure

•

les dommages dus à une pression de service

•

inadmissible.
les dommages dus à un air comprimé non

•

traité.
les dommages dus à un emploi non conforme

•

aux règles ou à une intervention d’un tiers.

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

Toute réimpression ou autre reproduction de la
documentation et des papiers joints aux produits,
même sous forme d’extraits, est uniquement
permise une fois l’accord explicite de l’Einhell
Germany AG obtenu.

Sous réserve de modifi cations techniques

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

- 23 -

Anl_TC_PC_45_SPK9.indb 23Anl_TC_PC_45_SPK9.indb 23 07.09.2022 14:23:3007.09.2022 14:23:30

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Ressort tendeur
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Burin

- 24 -

Anl_TC_PC_45_SPK9.indb 24Anl_TC_PC_45_SPK9.indb 24 07.09.2022 14:23:3007.09.2022 14:23:30

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :
www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 25 -

Anl_TC_PC_45_SPK9.indb 25Anl_TC_PC_45_SPK9.indb 25 07.09.2022 14:23:3007.09.2022 14:23:30

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’ eff etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Oliate sempre l‘utensile ad aria compressa attraverso il relativo attacco dell‘aria prima di metterlo in
esercizio.

- 26 -

Anl_TC_PC_45_SPK9.indb 26Anl_TC_PC_45_SPK9.indb 26 07.09.2022 14:23:3107.09.2022 14:23:31

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau­sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Scalpello pneumatico

•

Scrostatore ad aghi come accessorio (per art.

•

n.: 4139040 non compreso nella fornitura)
Molla di tenuta

•

Innesto rapido

•

Boccetta per olio (senza olio)

•

Scalpello piatto

•

Scalpello a punta

•

Scalpello taglio rivetto

•

Scalpello taglio lamiera

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

2.1 Descrizione dell’apparecchio (Fig. 1-2)

1. Leva a grilletto

2. Scrostatore ad aghi come accessorio (per art.
n.: 4139040 non compreso nella fornitura)

3. Cilindro

4. Molla di tenuta

5. Innesto rapido

6. Boccetta per olio (senza olio)

7. Scalpello piatto

8. Scalpello a punta

9. Scalpello taglio rivetto

10. Scalpello taglio lamiera

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Anl_TC_PC_45_SPK9.indb 27Anl_TC_PC_45_SPK9.indb 27 07.09.2022 14:23:3107.09.2022 14:23:31

3. Utilizzo proprio

Lo scalpello è un utensile azionato con aria com­pressa dall‘impiego versatile. È adatto per es. per
ricavare fessure, per staccare piastrelle oppure
intonaco esterno, per fori nel muro, per separare
oppure tagliare lamiere e per staccare bulloni e
rivetti.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

- 27 -

I

Da tenere presente!
Diametri interni dei tubi insuffi cienti e tubi
fl essibili troppo lunghi causano una perdita
di effi cienza dell‘apparecchio.

4. Caratteristiche tecniche

Pressione di esercizio max. permessa: .... 6,3 bar

Consumo di aria (6,3 bar): .....................113 l/min

Sede dello scalpello (esagonale): ............ 10 mm

Corsa: ...................................................... 43 mm

Numero di colpi: ..................................4500 min

Diametro tubo fl essibile consigliato: ........Ø 9 mm

Peso: ..........................................................1,1 kg

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rile­vati secondo la norma EN ISO 15744.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

........... 99 dB (A)

pA

........... 110 dB (A)

WA

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

-1

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
ISO 28927-9, ISO 28927-10.

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 18,2 m/s

h

2

Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova norma­lizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezio­nali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.

Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente,
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano ai valori dell‘alimentazione
dell‘aria compressa.

Prima di qualsiasi lavoro di regolazione, ma­nutenzione e pulizia staccate l‘alimentazione
dell‘aria compressa.

Alimentazione dell‘aria:

Da una fonte di aria compressa con possibilità di
regolazione come ad es. un compressore. Prima
della messa in esercizio leggete anche il punto
Manutenzione e cura.

Potenza del compressore

Si consiglia di utilizzare un compressore con un
volume minimo del serbatoio di 50 litri.

Valori di regolazione per il lavoro:

Regolate l‘alimentazione dell‘aria compressa con
una pressione di esercizio max. di 6,3 bar.

- 28 -

Anl_TC_PC_45_SPK9.indb 28Anl_TC_PC_45_SPK9.indb 28 07.09.2022 14:23:3207.09.2022 14:23:32

I

5.1 Lubrifi cazione dell‘apparecchio

Prima della messa in esercizio e con un esercizio
prolungato:

Aggiungete 3-5 gocce di olio speciale per aria

•

compressa nell‘attacco dell‘aria compressa
(5) (non compreso tra gli elementi forniti).
Lasciate l‘apparecchio brevemente in funzio-

•

ne in modo che l‘olio eccedente venga espul­so.

5.2 Montaggio/smontaggio dello scalpello
(Fig. 3)

Inserite la punta desiderata nella sede dello
scalpello. Spingete la molla di tenuta (4) sopra
lo scalpello. Avvitate bene la molla di tenuta sul
fi letto del cilindro fi no alla battuta. Nel fare questo
tenete la molla di tenuta per il gancio di fermo
anteriore.

Per sostituire lo scalpello staccate l‘apparecchio
dalla fonte di aria compressa. Svitate la molla di
tenuta dal cilindro dello scalpello tenendola per il
gancio posteriore. Adesso lo scalpello può essere
sostituito come descritto in precedenza.
Di tanto in tanto si dovrebbe lubrifi care lo stelo
dello scalpello con del grasso lubrifi cante nor-
male.

5.3 Montaggio dell‘accessorio per scrostato­re ad aghi (Fig. 4)

Montate l‘accessorio per scrostatore ad aghi avvi­tandolo saldamente sul fi letto del cilindro.

6. Uso

6.1 Collegamento a un‘alimentazione di aria
compressa

Collegate l‘innesto rapido (5) con

•

l‘accoppiamento rapido di un tubo dell‘aria
compressa (tubo flessibile non compreso tra
gli elementi forniti).
Tenete presente la pressione massima di la-

•

voro consentita per l‘apparecchio.

6.2 Lavorare con lo scalpello

Avvicinate lo scalpello all‘oggetto da lavorare.
Premendo la leva a grilletto (1) viene messo in
funzione lo scalpello.

7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Prima di ogni operazione di pulizia, staccate
l‘apparecchio dall‘alimentazione dell‘aria com­pressa.

7.1 Pulizia

Tenete il più possibile liberi da polvere e

•

sporco i dispositivi di protezione, le fessure di
aerazione e la carcassa del motore. Passate
un panno pulito sull‘apparecchio o pulitelo
con un getto di aria compressa a bassa pres­sione.
Consigliamo di pulire l‘apparecchio subito

•

dopo averlo usato.
Pulite l‘apparecchio regolarmente con

•

un panno umido e un po‘ di sapone. Non
usate detergenti o solventi, perché questi
ultimi potrebbero danneggiare le parti in
plastica dell‘apparecchio. Fate attenzione
che non possa penetrare acqua all‘interno
dell‘apparecchio.

7.2 Manutenzione

Avvertimento!

Separate l‘apparecchio dalla rete di alimenta­zione dell‘aria compressa prima di eff ettuare le
operazioni di pulizia e manutenzione.

Il rispetto delle avvertenze per la manutenzione
qui indicate garantisce una lunga durata ed un
esercizio senza problemi di questo prodotto di
qualità.

Una lubrifi cazione regolare dell‘apparecchio ga-
rantisce un funzionamento duraturo e perfetto.

Controllate regolarmente il numero di giri e il livel­lo di vibrazioni con un semplice controllo visivo.

Avvertenza: usate olio per aria compressa eco­compatibile se utilizzate l‘apparecchio all‘aperto.

Per la lubrifi cazione ci sono le seguenti possibilità

Con un nebulizzatore per olio

Inserite un nebulizzatore per olio (non compreso
tra gli elementi forniti, disponibile presso i rivendi­tori specializzati) tra la fonte di aria compressa e
l‘apparecchio.

- 29 -

Anl_TC_PC_45_SPK9.indb 29Anl_TC_PC_45_SPK9.indb 29 07.09.2022 14:23:3207.09.2022 14:23:32

I

Manualmente

Prima della messa in esercizio dell‘utensile ad
aria compressa versate sempre da 3 a 5 gocce
di olio speciale per aria compressa nel relativo
attacco. Se l‘utensile ad aria compressa non
viene usato per più giorni, prima di rimetterlo in
esercizio dovete versare 5-10 gocce d‘olio per
aria compressa nel relativo attacco.
Conservate l‘utensile ad aria compressa solo in
luoghi asciutti.

Ulteriore manutenzione

All‘interno dell‘apparecchio non si trovano altre
parti che richiedano manutenzione.

Sono esclusi dalla garanzia:

Parti soggette ad usura

•

Danni causati da pressione di esercizio non

•

consentita
Danni causati da aria compressa non trattata

•

Danni causati da uso scorretto o da interventi

•

da parte di terzi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

La ristampa o l’ulteriore riproduzione, anche
parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita
solo con l’esplicita autorizzazione da parte della
Einhell Germany AG.

Con riserva di apportare modifi che tecniche

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

- 30 -

Anl_TC_PC_45_SPK9.indb 30Anl_TC_PC_45_SPK9.indb 30 07.09.2022 14:23:3207.09.2022 14:23:32

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Molla tenditrice
Materiale di consumo/parti di consumo * Scalpello
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 31 -

Anl_TC_PC_45_SPK9.indb 31Anl_TC_PC_45_SPK9.indb 31 07.09.2022 14:23:3307.09.2022 14:23:33

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività

di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-

tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi

apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.

Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-

mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione

dell‘apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-

nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato

usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-

posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per

un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-

gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle

norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni

ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio

o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei

nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della

forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro

tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-

ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza

del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del

periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-

mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un

servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri

documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi

documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non

possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-

ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 32 -

Anl_TC_PC_45_SPK9.indb 32Anl_TC_PC_45_SPK9.indb 32 07.09.2022 14:23:3307.09.2022 14:23:33

DK/N

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-

skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.

Smør altid trykluftværktøjet med olie via tryklufttilslutningen, før det tages i brug.

- 33 -

Anl_TC_PC_45_SPK9.indb 33Anl_TC_PC_45_SPK9.indb 33 07.09.2022 14:23:3307.09.2022 14:23:33

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Fare!
Læs alle sikkerhedsanvisninger og øvrige an­visninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (fi g. 1-2)

1. Aftrækker

2. Nålehammerpåsats (følger ikke med leverin-

gen ved art.nr. 4139040)

3. Cylinder

4. Strammefjeder

5. Indstiksnippel

6. Oliefl aske (uden olie)

7. Fladmejsel

8. Spidsmejsel

9. Nittemejsel

10. Skæremejsel

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Trykluft-mejselhammer

•

Nålehammerpåsats (følger ikke med leverin-

•

gen ved art.nr. 4139040)
Strammefjeder

•

Indstiksnippel

•

Olieflaske (uden olie)

•

Fladmejsel

•

Spidsmejsel

•

Nittemejsel

•

Skæremejsel

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Mejselhammeren er et trykluftsdrevet værktøj til
mange forskellige anvendelsessituationer. Den
egner sig f.eks. til slidsarbejder, afslåning af fl iser
eller udvendigt puds, til murgennembrydning,
overkapning af eller skæring i plader og til afslå­ning af bolte og nitter.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

- 34 -

Anl_TC_PC_45_SPK9.indb 34Anl_TC_PC_45_SPK9.indb 34 07.09.2022 14:23:3407.09.2022 14:23:34

DK/N

Bemærk!
Er slangens indvendige diameter for lille og
slangeledningen for lang, vil dette nedsætte
maskinens ydeevne.

4. Tekniske data

Maks. tilladt arbejdstryk: ........................... 6,3 bar

Luftforbrug (6,3 bar): ............................. 113 l/min

Mejselindtag (6-kant): .............................. 10 mm

Slaglængde: ............................................. 43 mm

Slagantal: ............................................4500 min

Anbefalet slangediameter: ......................Ø 9 mm

Vægt: ..........................................................1,1 kg

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN
ISO 15744.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre ret­ninger) beregnet i henhold til ISO 28927-9, ISO
28927-10.

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan

- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.

Det angivne svingningsemissionstal kan anven­des til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også an­vendes til en indledende skønsmæssig vurdering
af den negative påvirkning.

................................. 99 dB(A)

pA

............................................. 3 dB

pA

............................. 110 dB(A)

WA

............................................3 dB

WA

= 18,2 m/s

h

2

2

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig!

-1

Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden produktet sluttes til, skal det kontrolleres, at
angivelserne på mærkepladen svarer til trykluft­forsyningens værdier.

Afbryd for trykluftforsyningen, før indstil­lings-, vedligeholdelses- og rengøringsarbej­de gennemføres.

Luftforsyning:

Via en trykluftkilde med trykindstillingsmulighed
som f.eks. kompressor. Læs også afsnittet Vedli­geholdelse og pleje, før produktet tages i brug.

Kompressorens eff ektvolumen:

Den anvendte kompressor bør mindst have et
kedelvolumen på 50 liter.

Indstillingsværdier til arbejdet:

På trykluftsforsyningen indstilles et arbejdstryk på
maksimalt 6,3 bar.

- 35 -

Anl_TC_PC_45_SPK9.indb 35Anl_TC_PC_45_SPK9.indb 35 07.09.2022 14:23:3407.09.2022 14:23:34

DK/N

5.1 Oliesmøring af produktet

Før ibrugtagning og ifm. lang drift:

Kom 3-5 dråber trykluft-specialolie ned i tryk-

•

lufttilslutningen (5) (følger ikke med)
Lad produktet køre et kort stykke tid, så over-

•

skydende olie blæses ud.

5.2 Montering/afmontering mejsel (fi g. 3)

Sæt den ønskede mejsel fast i indtaget på mejsel­hammeren. Skub strammefjederen (4) hen over
mejslen. Skru strammefjederen fast på cylinde­rens gevind, så den går i anslag, idet du holder
strammefjederen i den forreste holdebøjle.

Inden udskiftning af mejslen skal maskinen ko­bles fra trykluftskilden. Skru strammefjederen af
mejselhammerens cylinder, idet du holder fjede­ren i den bageste bøjle. Nu kan mejslen skiftes ud
som beskrevet ovenfor.
Fra tid til anden skal mejselskaftet smøres let med
almindeligt smørefedt.

5.3 Montering af nålehammerpåsats (fi g. 4)

Montér nålehammerpåsatsen ved at skrue den
fast på cylinderens gevind.

6. Betjening

6.1 Tilslutning af en trykluftforsyning

Forbind indstiksniplen (5) med lynkoblingen

•

på en trykluftslange (slange følger ikke med).
Overhold det maks. tilladte arbejdstryk, der

•

gælder for produktet.

6.2 Arbejde med mejselhammeren

Før mejselhammeren hen til det objekt, der skal
bearbejdes. Mejselhammeren sættes i drift ved at
betjene aftrækkeren (1).

7. Rengøring, vedligeholdelse og

reservedelsbestilling

Afbryd produktet fra trykluftforsyningen, før
rengøringsarbejde startes.

7.1 Renholdelse

Hold så vidt muligt beskyttelsesanordninger,

•

ventilationskanaler og motorhus fri for støv og
snavs. Tør produktet af med en ren klud eller
foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at produktet rengøres hver gang

•

efter brug.
Rengør af og til produktet med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­og opløsningsmidler, da de vil kunne beska­dige produktets kunststofdele. Sørg for, at
der ikke kan trænge vand ind i de indvendige
dele.

7.2 Vedligeholdelse

Advarsel!

Kobl maskinen fra trykluftnettet, inden vedligehol­delse og rengøring påbegyndes.

Hvis de her anførte vedligeholdelsesanvisninger
overholdes, vil du kunne få glæde af dette kvali­tetsprodukt i lang tid fremover.

Regelmæssig smøring af produktet er en
forudsætning for en fejlfri, konstant funktion.

Kontroller med jævne mellemrum omdrejningstal­let og vibrationsniveauet ved en simpel visuel
kontrol.

Bemærk: Brug forureningsfri trykluftolie, når mas­kinen benyttes uden for værkstedet.

Du kan vælge mellem følgende muligheder for
smøring:

Via en oliesmøreanordning

Tilslut en oliesmøreanordning mellem trykluft­kilden og produktet (følger ikke med, fås hos
forhandleren).

- 36 -

Anl_TC_PC_45_SPK9.indb 36Anl_TC_PC_45_SPK9.indb 36 07.09.2022 14:23:3507.09.2022 14:23:35

DK/N

Manuelt

Påfør 3-5 dråber special-trykluftsolie på trykluft­stilslutningen, hver gang før trykluftsværktøjet
tages i brug. Har trykluftsværktøjet været ude af
drift i fl ere dage, skal der dryppes 5-10 dråber
special-trykluftsolie i trykluftstilslutningen, inden
du tænder.
Trykluftværktøjet skal opbevares i et tørt rum.

Anden form for vedligeholdelse

Der fi ndes ikke yderligere vedligeholdelseskræ-
vende dele inde i produktet.

Følgende er ikke omfattet af garantien:

Sliddele

•

Skader som følge af forkert arbejdstryk.

•

Skader som følge af urenset trykluft.

•

Skader som følge af usagkyndig brug eller

•

uautoriseret indgreb i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

Genoptryk eller anden kopiering af dokumen­tation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

- 37 -

Anl_TC_PC_45_SPK9.indb 37Anl_TC_PC_45_SPK9.indb 37 07.09.2022 14:23:3507.09.2022 14:23:35

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Spændefjeder
Forbrugsmateriale/ forbrugsdele* Mejsel
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 38 -

Anl_TC_PC_45_SPK9.indb 38Anl_TC_PC_45_SPK9.indb 38 07.09.2022 14:23:3507.09.2022 14:23:35

DK/N

Garantibevis

Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn­digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel­ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli­geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur­ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in­den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det­te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af
købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el­ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten
omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et
helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen­hold til serviceinformationerne i nærværende betjeningsvejledning.

- 39 -

Anl_TC_PC_45_SPK9.indb 39Anl_TC_PC_45_SPK9.indb 39 07.09.2022 14:23:3607.09.2022 14:23:36

S

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Olja in tryckluftsverktyget i tryckluftsanslutningen inför varje användning.

- 40 -

Anl_TC_PC_45_SPK9.indb 40Anl_TC_PC_45_SPK9.indb 40 07.09.2022 14:23:3607.09.2022 14:23:36

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Fara!
Läs alla säkerhetsanvisningar och instrukti­oner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan föror­saka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner
för framtiden.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1-2)

1. Avtryckare

2. Nålhammare (ingår inte i leveransomfattnin­gen vid art.-nr. 4139040)

3. Cylinder

4. Spännfjäder

5. Insticksnippel

6. Oljefl aska (utan öl)

7. Flatmejsel

8. Spetsmejsel

9. Nitmejsel

10. Klyvmejsel

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Tryckluftsdriven bilningshammare

•

Nålhammare (ingår inte i leveransomfattnin-

•

gen vid art.-nr. 4139040)
Spännfjäder

•

Insticksnippel

•

Oljeflaska (utan öl)

•

Flatmejsel

•

Spetsmejsel

•

Nitmejsel

•

Klyvmejsel

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Bilningshammaren är ett tryckluftsdrivet verktyg
för en mångsidig användning. Hammaren lämpar
sig bl a för bilning av slitsar, för borttagning av ka­kel eller ytterputs, för håltagning i murade väggar,
för kapning eller skärning av plåt samt för avslag­ning av bultar och nitar.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

- 41 -

Anl_TC_PC_45_SPK9.indb 41Anl_TC_PC_45_SPK9.indb 41 07.09.2022 14:23:3607.09.2022 14:23:36

S

Obs!
Maskinens prestanda försämras om slangens
innerdiameter är för liten eller om slangled­ningen är för lång.

4. Tekniska data

Max. tillåtet arbetstryck ............................6,3 bar

Luftförbrukning (6,3 bar) .......................113 l/min

Mejselfäste (6-kant) ................................. 10 mm

Slag .......................................................... 43 mm

Slagtal .................................................4500 min

Rekommenderad slangdiameter .............Ø 9 mm

Vikt .............................................................1,1 kg

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN ISO 15744.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre rikt­ningar) har bestämts enligt ISO 28927-9, ISO
28927-10.

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod och
kan variera beroende på vilket sätt som elverk­tyget används. I undantagsfall kan det faktiska
värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan använ­das om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan
från elverktyget.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

................................. 99 dB(A)

pA

..............................................3 dB

pA

................................ 110 dB(A)

WA

..............................................3 dB

WA

2

= 18,2 m/s

h

2

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-

-1

mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

5. Före användning

Innan du ansluter apparaten ska du övertyga dig
om att informationen på märkskylten stämmer
överens med värdena för tryckluftsförsörjningen.

Koppla lossa tryckluftsförsörjningen inför
alla inställnings-, underhålls- och rengörings­arbeten.

Luftförsörjning

Via en tryckluftskälla med möjlighet att ställa in
trycket, t ex en kompressor. Läs igenom avsnittet
om underhåll och skötsel innan du använder
maskinen.

Kompressorns prestanda

Kompressorn som används bör uppvisa en tryck­kärlsvolym på minst 50 liter.

Inställningsvärden för att utföra arbetsupp­gifter

Ställ in tryckluftsförsörjningen på maximalt 6,3 bar
arbetstryck.

5.1 Olja maskinen

Inför varje driftstart samt vid längre drift:

Tillsätt 3-5 droppar tryckluftsspecialolja i

•

tryckluftsanslutningen (5) (medföljer ej)
Låt maskinen köra kort så att överflödig olja

•

kan blåsas ut.

- 42 -

Anl_TC_PC_45_SPK9.indb 42Anl_TC_PC_45_SPK9.indb 42 07.09.2022 14:23:3707.09.2022 14:23:37

S

5.2 Montera/demontera mejslar (bild 3)

Sätt in avsedd mejsel i bilningshammarens fäste.
Skjut spännfjädern (4) över mejseln. Vrid spännf­jädern på cylinderns gängor tills det tar emot. Håll
fast spännfjädern vid den främre fi xeringsbygeln.

Om mejseln ska bytas ut måste maskinen först
kopplas loss från tryckluftskällan. Håll fast spännf­jädern vid den bakre bygeln och vrid sedan av
den från bilningshammarens cylinder. Därefter
kan mejseln bytas ut enligt beskrivningen ovan.
Då och då bör mejselskaftet smörjas in med nor­malt smörjfett.

5.3 Montera nålhammaren (bild 4)

Montera nålhammaren genom att skruva fast den
på cylinderns gänga.

6. Använda

6.1 Ansluta till en tryckluftsförsörjning

Anslut insticksnippeln (5) med hjälp av en

•

snabbkoppling på en tryckluftsslang (slang
medföljer ej).
Beakta maximalt tillåtet arbetstryck i maski-

•

nen.

6.2 Jobba med bilningshammaren

För bilningshammaren mot objektet som ska be­arbetas. Tryck in avtryckaren (1) för att ta bilnings­hammaren i drift.

7. Rengöring, Underhåll och
reservdelsbeställning

Koppla loss maskinen från tryckluftsnätet innan
du utför rengöring.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maski­nen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

direkt efter varje användningstillfälle.
Rengör maskinen regelbundet med en fuktig

•

duk och en aning såpa. Använd inga rengö­rings- eller lösningsmedel. Dessa kan skada
maskinens plastdelar. Se till att inga vätskor
tränger in i maskinens inre.

7.2 Underhålla maskinen
Varning!

Koppla loss maskinen från tryckluftsnätet innan
du utför underhåll och rengöring.

Följ underhållsanvisningarna för att garantera att
du under många års tid ska få glädje av denna
kvalitetsprodukt utan att driftstörningar uppstår.

För att din maskin ska fungera pålitligt under lång
tid framöver är det viktigt att den smörjs in regel­bundet.

Kontrollera regelbundet varvtalet och vibrations­nivån med en enkel optisk kontroll.

Märk: Använd miljövänlig tryckluftsolja om maski­nen ska användas utanför verkstäder.
Maskinen kan smörjas på ett av följande olika
sätt:

Med en dimsmörjningsanordning

Koppla in en dimsmörjningsanordning mellan
tryckluftskällan och maskinen (medföljer ej, fi nns i
specialaff ärer).

För hand

Tillsätt 3-5 droppar special-tryckluftsolja i tryck­luftsanslutningen varje gång innan du använder
tryckluftsverktyget. Om tryckluftsverktyget inte har
använts under fl era dagar, måste du tillsätta 5-10
droppar olja i tryckluftsanslutningen innan maski­nen används.
Förvara tryckluftsverktyget endast i torra utrym­men.

Övrigt underhåll

I maskinens inre fi nns inga andra delar som krä-
ver underhåll.

Följande täcks inte av garantin:

Slitagedelar

•

Skador av otillåtet arbetstryck.

•

Skador av ej förbehandlad tryckluft.

•

Skador av ej avsedd användning eller främ-

•

mande ingrepp.

- 43 -

Anl_TC_PC_45_SPK9.indb 43Anl_TC_PC_45_SPK9.indb 43 07.09.2022 14:23:3707.09.2022 14:23:37

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

S

Eftertryck eller annan duplicering av dokumenta­tion och medföljande underlag för produkterna,
även utdrag, är endast tillåtet med uttryckligt
tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 44 -

Anl_TC_PC_45_SPK9.indb 44Anl_TC_PC_45_SPK9.indb 44 07.09.2022 14:23:3707.09.2022 14:23:37

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Hållarfjäder
Förbrukningsmaterial/förbrukningsdelar* Mejsel
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 45 -

Anl_TC_PC_45_SPK9.indb 45Anl_TC_PC_45_SPK9.indb 45 07.09.2022 14:23:3807.09.2022 14:23:38

S

Garantibevis

Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto­rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över­belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem­besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att
du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt
täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av
våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.

- 46 -

Anl_TC_PC_45_SPK9.indb 46Anl_TC_PC_45_SPK9.indb 46 07.09.2022 14:23:3807.09.2022 14:23:38

CZ

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-

kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.

Pneumatické nářadí před každým uvedením do provozu naolejujte přes pneumatickou přípojku.

- 47 -

Anl_TC_PC_45_SPK9.indb 47Anl_TC_PC_45_SPK9.indb 47 07.09.2022 14:23:3807.09.2022 14:23:38

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Nebezpečí!
Přečtěte si všechny bezpečnostní poky­ny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí
použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-2)

1. Spouštěcí páčka

2. Jehlový oklepávací nástavec (v případě art.

4139040 není v rozsahu dodávky)

3. Válec

4. Upínací pružina

5. Zasouvací vsuvka

6. Lahvička na olej (bez oleje)

7. Plochý sekáč

8. Důlčík

9. Nýtovací sekáč

10. Oddělovací sekáč

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.

Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Pneumatické sekací kladivo

•

Jehlový oklepávací nástavec (v případě art.

•

4139040 není v rozsahu dodávky)
Upínací pružina

•

Zasouvací vsuvka

•

Lahvička na olej (bez oleje)

•

Plochý sekáč

•

Důlčík

•

Nýtovací sekáč

•

Oddělovací sekáč

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Sekací kladivo je pneumaticky poháněný přístroj
určený k všestrannému použití. Je vhodné např.
k drážkování, k odstraňování obkládaček nebo
vnější omítky, prorážení zdí, oddělování nebo
řezání plechů a k odstraňování čepů a nýtů.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

Dodržujte!
Příliš malý vnitřní průměr hadice a příliš
dlouhé hadicové vedení vedou ke ztrátě vý­konu přístroje.

- 48 -

Anl_TC_PC_45_SPK9.indb 48Anl_TC_PC_45_SPK9.indb 48 07.09.2022 14:23:3907.09.2022 14:23:39

CZ

4. Technická data

Max. přípustný pracovní tlak: .................. 6,3 barů

Spotřeba vzduchu ( 6,3 barů): .............. 113 l/min.

Upínání sekáče (šestihran): ...................... 10 mm

Zdvih: ....................................................... 43 mm

Počet příklepů: ....................................4500 min

Doporučený průměr hadice: ....................Ø 9 mm

Hmotnost: ..................................................1,1 kg

Hluk a vibrace

Hluk a vibrace byly měřeny podle normy EN ISO

15744.

Hladina akustického tlaku L
Nejistota K
Hladina akustického výkonu L
Nejistota K

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy ISO 28927-9,
ISO 28927-10.

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Uvedená emisní hodnota vibrací byla změřena
podle normované zkušební metody a může se
měnit v závislosti na druhu a způsobu použití
elektrického přístroje, a ve výjimečných případech
se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita
ke srovnání jednoho elektrického přístroje s jinými
přístroji.

Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

•

•

•

•

•

•

•

.................................................3 dB

pA

................................................3 dB

WA

Používejte pouze přístroje v bezvadném sta­vu.
Pravidelně provádějte údržbu a čištění
přístroje.
P řizpůsobte Váš způsob práce přístroji.
Nepřetěžujte přístroj.
V případě potřeby nechte přístroj zkontrolo-
vat.
P řístroj vypněte, pokud ho nepoužíváte.
Noste rukavice.

................ 99 dB(A)

pA

WA

= 18,2 m/s

h

2

.......... 110 dB(A)

2

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

-1

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Před připojením se ujistěte, zda údaje na typovém
štítku souhlasí s hodnotami dostupného napájení
stlačeným vzduchem.

Před veškerými nastavovacími, údržbovými a
čisticími pracemi odpojte napájení stlačeným

vzduchem.

Zásobování vzduchem:

Pomocí zdroje stlačeného vzduchu s možností
nastavení tlaku jako např. kompresor. Před
uvedením do provozu si přečtěte také odstavec
„Údržba a péče“.

Výkon kompresoru:

Použitý kompresor by měl mít objem kotle 50 l.

Hodnoty nastavení pro práci:

Nastavte na Vašem zásobování stlačeným vz­duchem maximálně pracovní tlak 6,3 barů.

5.1 Naolejování přístroje

Před každým uvedením do provozu a při delším
provozu:

Do pneumatické přípojky (5) přidejte 3–5

•

kapek speciálního pneumatického oleje (není
součástí dodávky).
Přístroj uveďte krátce do chodu, aby se

•

přebytečný olej vyfoukl.

5.2 Montáž nástrčných sekáče (obr. 3)

Zasuňte požadovaný sekáč do upínání sekacího
kladiva. Na sekáč nasuňte upínací pružinu (4).
Našroubujte upínací pružinu na závit válce až
na doraz. Držte přitom upínací pružinu za přední
ramínko.

- 49 -

Anl_TC_PC_45_SPK9.indb 49Anl_TC_PC_45_SPK9.indb 49 07.09.2022 14:23:3907.09.2022 14:23:39

CZ

Na výměnu sekáče odpojte přístroj od zdroje
stlačeného vzduchu. Odšroubujte upínací pružinu
z válce sekacího kladiva tak, že ji podržíte za zad­ní ramínko. Nyní může být sekáč vyměněn tak, jak
je popsáno výše.
Čas od času by se měl dřík sekáče lehce nama­zat normálním mazacím tukem.

5.3 Montáž jehlového oklepávacího nástavce
(obr. 4)

Jehlový oklepávací nástavec namontujte jeho
pevným přišroubováním na závit válce.

6. Obsluha

6.1 Připojení k napájení stlačeným vzduchem

Zasouvací vsuvku (5) spojte s rychlospojkou

•

pneumatické hadice (hadice není součástí
dodávky).
Dbejte maximálního přípustného pracovního

•

tlaku přístroje.

6.2 Práce se sekacím kladivem

Přibližte sekací kladivo ke zpracovávanému
předmětu. Stlačením spouštěcí páčky (1) se se­kací kladivo uvede do provozu.

7. Čištění, údržba a objednání

náhradních dílů

Před veškerými čisticími pracemi odpojte přístroj
od napájení stlačeným vzduchem.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací

•

otvory a kryt motoru tak čisté a zbavené
prachu a nečistot, jak jen to je možné. Otřete
přístroj čistým hadrem nebo ho profoukněte
stlačeným vzduchem při nízkém tlaku.
Doporučujeme přístroj vyčistit ihned po

•

každém použití.
Přístroj pravidelně čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
žádné čisticí prostředky nebo rozpouštědla,
mohlo by dojít k poškození plastových částí
přístroje. Dbejte na to, aby se do přístroje ne­dostala voda.

7.2. Údržba

Varování!
Než začnete provádět údržbové a čisticí práce,
odpojte přístroj od pneumatické sítě.

Dodržování zde uvedených pokynů k údržbě
zajišťuje tomuto kvalitnímu výrobku dlouhou
životnost a bezporuchový provoz.

Předpokladem pro trvalou a bezvadnou funkčnost
vašeho přístroje je pravidelné mazání.

Pravidelně kontrolujte počet otáček a hladinu vib­rací jednoduchou vizuální kontrolou.

Upozornění: Používejte ekologicky šetrný pneu­matický olej, pokud přístroj používáte mimo dílnu.

Pokud jde o mazání, máte na výběr následující
možnosti:

Pomocí mlhové maznice

Mezi zdroj stlačeného vzduchu a přístroj zapojte
mlhovou maznici (není součástí dodávky, k dos­tání ve specializovaném obchodě).

Ručně

Před každým uvedením pneumatického nářadí
do provozu přidejte do přípojky stlačeného vz­duchu 3-5 kapek speciálního pneumatického
oleje. Pokud je pneumatické nářadí mimo provoz
několik dní, musíte dát před zapnutím 5-10 kapek
speciálního pneumatického oleje do přípojky
stlačeného vzduchu.
Pneumatické nářadí skladujte pouze v suchých
místnostech.

Další údržba

Uvnitř přístroje se nenalézají žádné další díly
vyžadující údržbu.

Ze záruky jsou vyloučeny:

Rychle opotřebitelné součásti

•

Škody v důsledku nepřípustného pracovního

•

tlaku.
Škody v důsledku neupraveného stlačeného

•

vzduchu.
Škody způsobené neodborným používáním

•

nebo cizím zásahem.

- 50 -

Anl_TC_PC_45_SPK9.indb 50Anl_TC_PC_45_SPK9.indb 50 07.09.2022 14:23:3907.09.2022 14:23:39

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.

CZ

Patisk nebo jiné rozmnožování dokumentace a
průvodních listin, také ve výtažcích, je přípustný
pouze s výslovným souhlasem fi rmy Einhell
Germany AG.

Technické změny vyhrazeny

- 51 -

Anl_TC_PC_45_SPK9.indb 51Anl_TC_PC_45_SPK9.indb 51 07.09.2022 14:23:4007.09.2022 14:23:40

CZ

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Upínací pružina
Spotřební materiál/spotřební díly* Sekáč
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 52 -

Anl_TC_PC_45_SPK9.indb 52Anl_TC_PC_45_SPK9.indb 52 07.09.2022 14:23:4007.09.2022 14:23:40

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod­nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na:
www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu.
Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního
plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt
přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej­sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 53 -

Anl_TC_PC_45_SPK9.indb 53Anl_TC_PC_45_SPK9.indb 53 07.09.2022 14:23:4007.09.2022 14:23:40

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.

Pneumatický prístroj pred každým uvedením do prevádzky naolejujte cez prípojku stlačeného vzduchu.

- 54 -

Anl_TC_PC_45_SPK9.indb 54Anl_TC_PC_45_SPK9.indb 54 07.09.2022 14:23:4107.09.2022 14:23:41

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred­pisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz­nik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.

konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Pneumatické sekacie kladivo

•

Nástavec na ihlové oklepávanie (v prípade

•

výr. č. 4139040 nie je súčasťou dodávky)
Napínacia pružina

•

Zásuvná vsuvka

•

Fľaša na olej (bez oleja)

•

Ploché dláto

•

Špicaté dláto

•

Nitovacie dláto

•

Oddeľovacie dláto

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-2)

1. Spúšťacia páčka

2. Nástavec na ihlové oklepávanie (v prípade
výr. č. 4139040 nie je súčasťou dodávky)

3. Valec

4. Napínacia pružina

5. Zásuvná vsuvka

6. Fľaša na olej (bez oleja)

7. Ploché dláto

8. Špicaté dláto

9. Nitovacie dláto

10. Oddeľovacie dláto

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na

Anl_TC_PC_45_SPK9.indb 55Anl_TC_PC_45_SPK9.indb 55 07.09.2022 14:23:4107.09.2022 14:23:41

3. Správne použitie prístroja

Sekacie kladivo je pneumaticky poháňaný nást­roj pre všestranné použitie. Je vhodné napr. na
tvorenie zárezov, odstraňovanie dlaždíc alebo
vonkajšej omietky, prerážanie múrov, oddeľovanie
alebo rezanie plechov a na odstraňovanie čapov
alebo nitov.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

- 55 -

SK

Nezabudnite!
Príliš malý vnútorný priemer hadice a príliš
dlhé hadicové vedenie vedú k strate výkonu
prístroja.

4. Technické údaje

max. prípustný pracovný tlak: ................... 6,3 bar

spotreba vzduchu (6,3 baru): ................113 l/min

uloženie dláta (6-hranné): ........................ 10 mm

zdvih: ........................................................ 43 mm

frekvencia úderov: ...............................4500 min

odporúčaný priemer hadice: ...................Ø 9 mm

hmotnosť: ...................................................1,1 kg

Hlučnosť a vibrácie

Hodnoty hluku a vibrácie boli merané podľa EN
ISO 15744.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (vektorový súčet troch
smerov) merané podľa ISO 28927-9, ISO 28927-

10.

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

Uvedená emisná hodnota vibrácií bola nameraná
podľa normovaného skúšobného postupu a môže
sa meniť v závislosti od druhu a spôsobu použitia
elektrického náradia a vo výnimočných prípadoch
sa môže nachádzať nad uvedenou hodnotou.

Uvedená emisná hodnota vibrácií sa môže použiť
za účelom porovnania elektrického prístroja s
inými prístrojmi.

Uvedená emisná hodnota vibrácií sa môže taktiež
použiť za účelom východiskového posúdenia
vplyvov.

............... 99 dB (A)

pA

......... 110 dB (A)

WA

= 18,2 m/s

h
2

2

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor!

-1

Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Presvedčite sa pred zapojením prístroja o tom,
že sa údaje na typovom štítku zhodujú s údajmi
zásobovania stlačeným vzduchom.

Pred všetkými nastavovacími, údržbovými
a čistiacimi prácami odpojte zásobovanie
stlačeným vzduchom.

Zásobovanie vzduchom:

Pomocou zdroja stlačeného vzduchu s
možnosťou nastavenia tlaku ako napr. kompresor.
Pred uvedením do prevádzky si prečítajte taktiež
kapitolu údržba a starostlivosť.

Výkonnosť kompresoru:

Použitý kompresor by mal mať minimálne objem
kotla 50 litrov.

Nastavovacie hodnoty pre prácu:

Nastavte na Vašom napájaní stlačeným vzdu­chom maximálne pracovný tlak 6,3 bar.

- 56 -

Anl_TC_PC_45_SPK9.indb 56Anl_TC_PC_45_SPK9.indb 56 07.09.2022 14:23:4107.09.2022 14:23:41

SK

5.1 Olejovanie prístroja

Pred každým uvedením do prevádzky a pri dlhšej
prevádzke:

Pridať 3-5 kvapiek špeciálneho pneumatické-

•

ho oleja do pripojenia stlačeného vzduchu (5)
(nie je súčasťou dodávky).
Nechajte prístroj krátko bežať, aby sa

•

prebytočný olej vyfúkol von.

5.2 Montáž/demontáž dláta (obrázok 3)

Nasuňte požadované dláto do uloženia sekacie­ho kladiva. Na dláto nasuňte upínaciu pružinu
(4). Naskrutkujte upínaciu pružinu na závit valca
pevne až na doraz. Držte pritom upínaciu pružinu
za predné ramienko.

Pred výmenou dláta sa musí prístroj odpojiť od
zdroja stlačeného vzduchu. Odskrutkujte upínaciu
pružinu dole z valca sekacieho kladiva a držte ju
pritom za zadné ramienko. Teraz môže byť dláto
vymenené tak, ako to je popísané vyššie.
Čas od času by sa mal driek dláta namazať nor­málnym mazacím tukom.

5.3 Montáž nástavca na ihlové oklepávanie
(obrázok 4)

Namontujte nástavec na ihlové oklepávanie tak,
že ho priskrutkujete na závit valca.

7. Čistenie, údržba a objednanie
náhradných dielov

Pred všetkými čistiacimi prácami odpojte prístroj
od prívodu stlačeného vzduchu.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne čistiace prostriedky ani
riedidlá; tieto prostriedky by mohli napadnúť
umelohmotné diely prístroja. Dbajte na to, aby
sa do vnútra prístroja nedostala voda.

7.2 Údržba

Výstraha!

Pred vykonávaním údržbových prác a čistenia od­pojte prístroj zo siete stlačeného vzduchu.

Dodržiavanie tu uvedených údržbových poky­nov zabezpečí pre tento kvalitný výrobok dlhú
životnosť a bezporuchovú prevádzku.

6. Obsluha

6.1 Pripojenie na zdroj stlačeného vzduchu

Spojte zásuvnú koncovku (5) s rýchlospojkou

•

pneumatickej hadice (hadica nie je v objeme
dodávky).
Dbajte na maximálny prípustný pracovný tlak

•

prístroja.

6.2 Práca so sekacím kladivom

Priložte sekacie kladivo k spracovávanému ob­jektu. Stlačením spúšťacej páčky (1) sa sekacie
kladivo uvedie do prevádzky.

Anl_TC_PC_45_SPK9.indb 57Anl_TC_PC_45_SPK9.indb 57 07.09.2022 14:23:4207.09.2022 14:23:42

Predpokladom pre trvale bezporuchovú
funkčnosť Vášho prístroja je pravidelné mazanie.

Pravidelne kontrolujte otáčky a úroveň vibrácie
jednoduchou vizuálnou kontrolou.

Upozornenie: Používajte ekologicky šetrný
pneumatický olej, pokiaľ prístroj používate mimo
dielenských priestorov.

Pre účely mazania sú k dispozícii na výber nasle­dujúce možnosti:

Prostredníctvom olejničky

Zapojte medzi zdroj stlačeného vzduchu a prístroj
olejničku (nie je obsiahnutá v dodávke, je možné
zakúpiť v odborných predajniach).

- 57 -

SK

Manuálne

Pred každým uvedením pneumatického príst­roja do prevádzky sa musí pridať 3-5 kvapiek
špeciálneho pneumatického oleja do pripojenia
stlačeného vzduchu. Ak je prístroj mimo prevádz­ku niekoľko dní, tak sa musí pridať 5-10 kvapiek
špeciálneho pneumatického oleja do pripojenia
stlačeného vzduchu.
Skladujte Váš pneumatický prístroj len v suchých
miestnostiach.

Ostatná údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

Zo záruky sú vylúčené:

Diely podliehajúce opotrebeniu.

•

Poškodenia neprípustným pracovným tlakom.

•

Poškodenia neupraveným stlačeným vzdu-

•

chom.
Poškodenia spôsobené nesprávnym

•

používaním alebo cudzími zásahmi.

7.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

Dodatočná tlač alebo iné reprodukovanie do­kumentácie a sprievodných dokladov výrobkov,
taktiež ich častí, je prípustná len s výslovným súh­lasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

- 58 -

Anl_TC_PC_45_SPK9.indb 58Anl_TC_PC_45_SPK9.indb 58 07.09.2022 14:23:4207.09.2022 14:23:42

SK

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Napínacia pružina
Spotrebný materiál / spotrebné diely* Dláto
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 59 -

Anl_TC_PC_45_SPK9.indb 59Anl_TC_PC_45_SPK9.indb 59 07.09.2022 14:23:4207.09.2022 14:23:42

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser­visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst­roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo­dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst­roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese:
www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení
nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku,
budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt
prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 60 -

Anl_TC_PC_45_SPK9.indb 60Anl_TC_PC_45_SPK9.indb 60 07.09.2022 14:23:4207.09.2022 14:23:42

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Het pneumatisch gereedschap vóór elke inbedrijfstelling via de persluchtaansluiting oliën.

- 61 -

Anl_TC_PC_45_SPK9.indb 61Anl_TC_PC_45_SPK9.indb 61 07.09.2022 14:23:4307.09.2022 14:23:43

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Gevaar!
Lees alle veiligheidsinstructies en aanwijzin­gen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap
(fi g. 1-2)

1. Trekker

2. Naaldhameropzetstuk (bij art.-nr. 4139040
niet meegeleverd)

3. Cilinder

4. Spanveer

5. Insteeknippel

6. Oliefl es (zonder olie)

7. Vlakbeitel

8. Puntbeitel

9. Klinkbeitel

10. Snijbeitel

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service-

informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Pneumatische beitelhamer

•

Naaldhameropzetstuk (bij art.-nr. 4139040

•

niet meegeleverd)
Spanveer

•

Insteeknippel

•

Oliefles (zonder olie)

•

Vlakbeitel

•

Puntbeitel

•

Klinkbeitel

•

Snijbeitel

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De beitelhamer is een pneumatisch gereedschap
voor veelzijdige inzet. Hij is geschikt voor bijv.
splijtwerkzaamheden, voor het afslaan van tegels
of buitenbepleistering, voor muurdoorbraken,
voor het scheiden of snijden van platen en voor
het afslaan van bouten en klinknagels.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel

- 62 -

Anl_TC_PC_45_SPK9.indb 62Anl_TC_PC_45_SPK9.indb 62 07.09.2022 14:23:4307.09.2022 14:23:43

NL

gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

Opgelet!
Slangen met een te geringe binnendiameter
en een te lange slangleiding hebben een ver­mogensverlies aan het apparaat tot gevolg.

4. Technische gegevens

Max. toegelaten werkdruk: ...................... 6,3 bar

Luchtverbruik (6,3 bar): .........................113 l/min

Beiteladapter (6-kant): ............................. 10 mm

Slag: ......................................................... 43 mm

Aantal slagen: .....................................4500 min

Aanbevolen slangdiameter: .....................Ø 9 mm

Gewicht: .................................................... 1,1 kg

Geluid en vibratie

De geluids- en trilwaarden werden vastgesteld
volgens EN ISO 15744.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale trilwaarden (vectorsom van drie richtingen)
vastgesteld overeenkomstig ISO 28927-9, ISO
28927-10.

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s²

De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.

De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onder­ling te vergelijken.

De vermelde trillingsemissiewaarde kan ook wor­den gebruikt om voor begin van de werkzaamhe-

.......................... 99 dB (A)

pA

........................................... 3 dB

pA

......................... 110 dB (A)

WA

.......................................... 3 dB

WA

= 18,2 m/s

h

2

den de nadelige gevolgen te beoordelen.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo-

-1

en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het type­plaatje overeenkomen met de waarden van de
persluchttoevoer, alvorens het apparaat aan te
sluiten.

Onderbreek vóór alle instel-, onderhouds- en
reinigingswerkzaamheden de perslucht­toevoer.

Luchttoevoer:

Via een persluchtbron met de mogelijkheid om de
druk in te stellen zoals bijv. een compressor. Lees
vóór inbedrijfstelling ook het hoofdstuk Onder­houd en verzorging.

Vermogen van de compressor:

De ingezette compressor moet minstens een ke­telvolume van 50 liter bezitten.

Instelwaarden voor het werken:

Stel aan uw persluchttoevoer maximaal een werk­druk van 6,3 bar in.

- 63 -

Anl_TC_PC_45_SPK9.indb 63Anl_TC_PC_45_SPK9.indb 63 07.09.2022 14:23:4407.09.2022 14:23:44

NL

5.1 Oliën van het apparaat

Vóór elke inbedrijfstelling en bij langer bedrijf:

Doe 3-5 druppels speciale persluchtolie in de

•

persluchtaansluiting (5) (niet meegeleverd).
Laat het apparaat kort lopen, opdat overtolli-

•

ge olie wordt uitgeblazen.

5.2 Montage/Demontage beitel (afbeelding 3)

Steek de gewenste beitel in de adapter van de
beitelhamer. Schuif de spanveer (4) over de
beitel. Draai de spanveer op de schroefdraad
van de cilinder tot aan de aanslag vast. Houd de
spanveer daarbij vast aan de voorste bevesti­gingsbeugel.

Om de beitel te wisselen isoleert u het apparaat
van de persluchtbron. Draai de spanveer door
deze vast te houden aan de achterste beugel van
de cilinder van de beitelhamer. Nu kan de beitel,
zoals hierboven beschreven, worden gewisseld.
Van tijd tot tijd moet de beitelschacht licht worden
ingevet met normaal smeervet.

5.3 Montage naaldhameropzetstuk
(afbeelding 4)

Monteer het naaldhameropzetstuk door het vast
te schroeven op de schroefdraad van de cilinder.

6. Bediening

6.1 Aansluiting van de persluchttoevoer

Verbind de steeknippel (5) met de snelkop-

•

peling van een persluchtslang (slang niet
meegeleverd).
Houd rekening met de maximaal toegelaten

•

werkdruk van het apparaat.

6.2 Werken met de beitelhamer

Breng de beitelhamer naar het te bewerken
object. Door de trekker (1) te activeren wordt de
beitelhamer in bedrijf genomen.

7. Reiniging, onderhoud en
bestellen van wisselstukken

Isoleer het apparaat vóór alle reinigingswerk­zaamheden van de persluchttoevoer.

7.1 Reiniging

Houd de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zoveel mogelijk
vrij van stof en vuil. Wrijf het apparaat met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het valt aan te bevelen om het apparaat on-

•

middellijk na elk gebruik schoon te maken.
Maak het apparaat regelmatig schoon met

•

een vochtige doek en wat smeerzeep. Gebru­ik geen reinigings- of oplosmiddelen, omdat
deze de kunststof delen van het apparaat
zouden kunnen aantasten. Zorg ervoor dat
geen water binnenin het apparaat terecht kan
komen.

7.2 Onderhoud

Waarschuwing!

Isoleer het apparaat van het persluchtnet, voordat
u onderhouds- en reinigingswerkzaamheden
uitvoert.

De naleving van de hier opgesomde onderhouds­voorschriften garandeert voor dit kwaliteitspro­duct een lange levensduur en een storingvrij
bedrijf.

Voor een langdurige foutloze werking van uw ap­paraat is regelmatige smering een voorwaarde.

Controleer regelmatig het toerental en het tril­lingsniveau door een eenvoudige visuele controle.

Aanwijzing: Gebruik milieuvriendelijke persluch­tolie, indien het apparaat buiten werkplaatsen
wordt ingezet.

Voor de smering kunt u kiezen tussen de volgen­de mogelijkheden:

Via een olievernevelaar

Schakel tussen de persluchtbron en het apparaat
een olievernevelaar (niet meegeleverd, verkrijg­baar in de speciaalzaak).

- 64 -

Anl_TC_PC_45_SPK9.indb 64Anl_TC_PC_45_SPK9.indb 64 07.09.2022 14:23:4407.09.2022 14:23:44

NL

Met de hand

Voor elke inbedrijfstelling van het persluchtge­reedschap 3-5 druppels speciale persluchtolie in
de persluchtaansluiting doen. Indien het pneuma­tisch gereedschap meerdere dagen buiten bedrijf
is, moet u alvorens het in te schakelen 5-10
druppels speciale persluchtolie in de persluchta­ansluiting doen.
Bewaar uw pneumatisch gereedschap alleen in
droge ruimtes.

Overig onderhoud

Binnenin het apparaat zitten geen andere te on­derhouden onderdelen.

Van de garantie uitgesloten zijn:

Slijtagedelen

•

Schade door ontoelaatbare werkdruk

•

Schade door niet geconditioneerde perslucht

•

Schade veroorzaakt door onoordeelkundig

•

gebruik of vreemde ingreep.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

Nadruk of andere reproductie van documentatie
en geleidepapieren van de producten, geheel of
gedeeltelijk, enkel toegestaan mits uitdrukkelijke
toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

- 65 -

Anl_TC_PC_45_SPK9.indb 65Anl_TC_PC_45_SPK9.indb 65 07.09.2022 14:23:4407.09.2022 14:23:44

NL

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Spanveer
Verbruiksmateriaal/verbruiksstukken* Beitel
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 66 -

Anl_TC_PC_45_SPK9.indb 66Anl_TC_PC_45_SPK9.indb 66 07.09.2022 14:23:4407.09.2022 14:23:44

NL

Garantiebewijs

Geachte klant,
Onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter
ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze ser­vicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst
via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht op garantie geldt het
volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge­noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan­ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com­mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over­belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen­dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast­stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden op mail adres:
[e-mail]. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe
apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden
teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen
uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie,
dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Indien u hiervan gebruik wenst te maken, neem dan con­tact met ons op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 67 -

Anl_TC_PC_45_SPK9.indb 67Anl_TC_PC_45_SPK9.indb 67 07.09.2022 14:23:4507.09.2022 14:23:45

E

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi­al que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.

Antes de cada puesta en servicio, engrasar la herramienta neumática a través de la toma de aire com­primido.

- 68 -

Anl_TC_PC_45_SPK9.indb 68Anl_TC_PC_45_SPK9.indb 68 07.09.2022 14:23:4507.09.2022 14:23:45

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descar­gas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicacio­nes para posibles consultas posteriores.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (fi g. 1-2)

1. Disparador

2. Accesorio desincrustrador de agujas (en
núm. de art.: 4139040 no incluido en el volu­men de entrega)

3. Cilindro

4. Resorte de tensión

5. Niple

6. Botella de aceite (sin aceite)

7. Cincel plano

8. Cincel puntiagudo

9. Útil para remaches

10. Útil para tronzar

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla

de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Martillo perforador y cincelador neumático

•

Accesorio desincrustrador de agujas (en

•

núm. de art.: 4139040 no incluido en el volu­men de entrega)
Resorte de tensión

•

Niple

•

Botella de aceite (sin aceite)

•

Cincel plano

•

Cincel puntiagudo

•

Útil para remaches

•

Útil para tronzar

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El martillo perforador y cincelador es una her­ramienta accionada por aire comprimido para
múltiples aplicaciones. El martillo resulta ideal
para, por ejemplo, realizar trabajos de ranurado,
eliminar baldosas o revoque de exteriores, para
perforar muros, para separar o cortar chapas y
para eliminar pernos y remaches.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

- 69 -

Anl_TC_PC_45_SPK9.indb 69Anl_TC_PC_45_SPK9.indb 69 07.09.2022 14:23:4607.09.2022 14:23:46

E

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

¡A tener en cuenta!
Si el diámetro interior de la manguera es de­masiado pequeño o la manguera demasiado
larga, el aparato pierde potencia.

4. Características técnicas

Presión de trabajo máxima admisible: ..... 6,3 bar

Consumo de aire (6,3 bar): ...................113 l/min

Alojamiento para cincel (hexagonal): ....... 10 mm

Elevación: ................................................ 43 mm

Número de percusiones: ....................4500 r.p.m.

Diámetro de la manguera recomendado:

.................................................................Ø 9 mm

Peso: ......................................................... 1,1 kg

Ruido y vibración

Los valores de ruido y vibración se han deter­minado conforme a EN ISO 15744.

Nivel de presión acústica L
Imprecisión K

............................................3 dB

pA

Nivel de potencia acústica L
Imprecisión K

............................................3 dB

WA

................. 99 dB(A)

pA

............ 110 dB(A)

WA

El valor de emisión de vibraciones indicado tam­bién puede utilizarse para una valoración prelimi­nar de los riesgos.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Valores totales de vibración (suma de vectores en
las tres direcciones) determinados conforme a la
norma ISO 28927-9, ISO 28927-10.

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

2

= 18,2 m/s

h

El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excep­cionales, variar o superar el valor indicado depen­diendo de las circunstancias en las que se utilice
la herramienta eléctrica.
El valor de emisión de vibraciones indicado pue­de utilizarse para comparar la herramienta con
otras.

Anl_TC_PC_45_SPK9.indb 70Anl_TC_PC_45_SPK9.indb 70 07.09.2022 14:23:4607.09.2022 14:23:46

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coin-
cidan con los datos del suministro de aire com­primido.

Desconectar el suministro de aire compri­mido antes de realizar cualquier trabajo de

2

ajuste, mantenimiento y limpieza.

Suministro de aire:

A través de una fuente de aire comprimido con
posibilidad de ajuste como, p. ej. compresor. An­tes de la puesta en marcha es preciso leer tambi­én el apartado „Mantenimiento y cuidados“.

Potencia del compresor:

El compresor empleado debería de tener al me­nos un volumen de la cámara de 50 litros.

- 70 -

E

Valores de ajuste para trabajar:

Poner en el suministro de aire comprimido una
presión de trabajo máxima de 6,3 bar.

5.1 Engrasado del aparato

Antes de toda puesta en marcha y en caso de
funcionamiento durante mucho tiempo:

Poner de 3 a 5 gotas de aceite especial para

•

herramientas neumáticas en la conexión del
aire comprimido (5) (no incluido en el volu­men de entrega).
Dejar que el aparato marche brevemente

•

para expulsar el aceite sobrante.

5.2 Montaje/desmontaje del cincel (fi g. 3)

Introducir el cincel deseado en el alojamiento del
martillo perforador y cincelador. Poner el resorte
de tensión (4) sobre el cincel. Atornillar el resorte
de tensión sobre la rosca del cilindro hasta el
tope. Sujetar el resorte de tensión en el estribo de
sujeción delantero.

Para cambiar el cincel, desenchufar el aparato de
la fuente de aire comprimido. Girar el resorte de
tensión del cilindro del martillo: para ello sujetar el
arco posterior. Ahora se puede cambiar el cincel
según se describe más arriba.
Lubricar periódicamente el eje del cincel con gra­sa lubricante normal.

5.3 Montaje del accesorio desincrustrador de
agujas (fi g. 4)

Montar el accesorio desincrustador de agujas
atornillándolo sobre la rosca del cilindro.

6. Manejo

7. Mantenimiento, limpieza y pedido
de piezas de repuesto

Desconectar el aparato del suministro de aire
comprimido antes de realizar trabajos de limpie­za.

7.1 Limpieza

Evitar al máximo posible que la suciedad y

•

el polvo se acumulen en los dispositivos de
seguridad, las rendijas de ventilación y la
carcasa del motor. Frotar el aparato con un
paño limpio o limpiarlo con aire comprimido
manteniendo la presión baja.
Se recomienda limpiar el aparato inmediata-

•

mente después de cada uso.
Limpiar el aparato de forma periódica con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes;
ya que podrían deteriorar las piezas de plá­stico del aparato. Es preciso evitar que entre
agua en el interior del aparato.

7.2 Mantenimiento

¡Aviso!

Desconectar el aparato de la red de aire compri­mido antes de realizar trabajos de mantenimiento
y limpieza.

El cumplimiento de las instrucciones de manteni­miento especifi cadas en este manual proporciona
a este producto de calidad una larga duración y
un servicio sin averías.

Para que su aparato funcione perfectamente du­rante mucho tiempo, será preciso engrasarlo de
forma periódica.

6.1 Conexión a un suministro de aire compri­mido

Conectar el niple (5) al acoplamiento rápi-

•

do de una manguera de aire comprimido
(manguera no incluida en el volumen de
entrega).
Tener en cuenta la presión de trabajo máxima

•

admisible del aparato.

6.2 Cómo trabajar con el martillo perforador
y cincelador

Acercar el martillo perforador y cincelador al ob­jeto a trabajar. El martillo se enciende pulsando
el gatillo (1).

Anl_TC_PC_45_SPK9.indb 71Anl_TC_PC_45_SPK9.indb 71 07.09.2022 14:23:4607.09.2022 14:23:46

Realizar periódicamente un control visual para
comprobar la velocidad y el nivel de vibración.

Advertencia: utilizar solo aceite de aire compri­mido ecológico cuando se vaya a utilizar el apara­to fuera de un taller.

Para lubricar se puede elegir entre las siguientes
posibilidades:

A través de un pulverizador de aceite

Conectar un pulverizador de aceite (no incluido
en el volumen de entrega, disponible en comer­cios especializados) entre la fuente de aire com­primido y el aparato.

- 71 -

E

De forma manual

Antes de cualquier puesta en marcha, introducir
3-5 gotas de aceite especial para herramientas
neumáticas en la toma de aire comprimido. Si
la herramienta neumática se halla varios días
fuera de servicio, antes de conectarla se deberán
poner 5-10 gotas de aceite en la toma de aire
comprimido.
Guardar la herramienta neumática sólo en espa­cios secos.

Mantenimiento adicional

No es preciso realizar el mantenimiento de otras
piezas en el interior del aparato.

La garantía no cubre los siguientes casos:

Piezas de desgaste

•

Daños producidos por una presión de servi-

•

cio no admisible.
Daños producidos por el uso de aire compri-

•

mido sin depurar.
Daños producidos por un uso inadecuado o

•

por la intervención de terceros.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.Einhell-Service.com

9. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

Sólo está permitido copiar la documentación y
documentos anexos del producto, o extractos de
los mismos, con autorización expresa de Einhell
Germany AG.

Nos reservamos el derecho a realizar modifi caci-
ones técnicas

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

- 72 -

Anl_TC_PC_45_SPK9.indb 72Anl_TC_PC_45_SPK9.indb 72 07.09.2022 14:23:4607.09.2022 14:23:46

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Muelle tensor
Material de consumo/Piezas de consumo* Cincel
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 73 -

Anl_TC_PC_45_SPK9.indb 73Anl_TC_PC_45_SPK9.indb 73 07.09.2022 14:23:4707.09.2022 14:23:47

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno­ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra­dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:
www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que
acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el
comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del
modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato,
recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 74 -

Anl_TC_PC_45_SPK9.indb 74Anl_TC_PC_45_SPK9.indb 74 07.09.2022 14:23:4707.09.2022 14:23:47

FIN

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter-

veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!

Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt
saattavat aiheuttaa näkökyvyn menetyksen.

Öljyä paineilmatyökalu ennen jokaista käyttöönottoa paineilmaliitännän kautta.

- 75 -

Anl_TC_PC_45_SPK9.indb 75Anl_TC_PC_45_SPK9.indb 75 07.09.2022 14:23:4707.09.2022 14:23:47

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Vaara!
Lue kaikki turvallisuusmääräykset ja ohjeet.

Jos turvallisuusmääräyksiä tai muita ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki

turvallisuusmääräykset ja ohjeet myöhempää
tarvetta varten.

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuvat 1-2)

1. Liipaisin

2. Naulanpoistolisälaite (ei kuulu tuotenumeron
4139040 toimitukseen)

3. Sylinteri

4. Kiinnitysjousi

5. Pistokenippa

6. Öljypullo (ilman öljyä)

7. Laakataltta

8. Pistotaltta

9. Niittitaltta

10. Katkaisutaltta

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Paineilma-talttavasara

•

Naulanpoistolisälaite (ei kuulu tuotenumeron

•

4139040 toimitukseen)
Kiinnitysjousi

•

Pistokenippa

•

Öljypullo (ilman öljyä)

•

Laakataltta

•

Pistotaltta

•

Niittitaltta

•

Katkaisutaltta

•

Alkuperäiskäyttöohjeen käännös

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Talttavasara on moneen käyttötarkoitukseen
sopiva paineilmakäyttöinen työkalu. Sitä voidaan
käyttää esim. rakotöissä, laattojen tai rappauksen
poistamiseen, muuriseinän puhkaisemiseen,
peltien katkaisuun tai leikkaamiseen ja pulttien ja
niittien katkaisemiseen.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

- 76 -

Anl_TC_PC_45_SPK9.indb 76Anl_TC_PC_45_SPK9.indb 76 07.09.2022 14:23:4807.09.2022 14:23:48

FIN

Huomaa!
Liian pieni letkun sisähalkaisija ja liian pitkä
letkujohto aiheuttavat laitteen tehohäviöitä.

4. Tekniset tiedot

suurin sallittu työpaine: ............................. 6,3 bar

Ilmantarve (paineella 6,3 bar): ...............113 l/min

Talttaistukka (6-kulma): ............................ 10 mm

Isku: ......................................................... 43 mm

Iskuluku: .............................................. 4500 min

suositeltu letkun halkaisija: ......................Ø 9 mm

Paino: .........................................................1,1 kg

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN ISO
15744 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin ISO 28927-9,
ISO 28927-10 mukaisesti.

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

Ilmoitettu tärinän päästöarvo on mitattu normite­tun koestusmenetelmän avulla ja se saattaa
muuttua, riippuen sähkötyökalun käyttötavasta
ja olosuhteista, ja poikkeustapauksissa ylittää
annetun arvon.

Annettua tärinänpäästöarvoa voidaan käyttää
vertailutarkoituksiin verrattaessa yhtä sähkötyöka­lua toiseen samantyyppiseen työkaluun.

Ilomoitettua tärinänpäästöarvoa voidaan myös
käyttää hyväksi laadittaessa päästöjen vaikutuk­sen alustavaa arviointia.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

............................. 99 dB(A)

pA

............................................3 dB

pA

............................. 110 dB(A)

WA

........................................... 3 dB

WA

= 18,2 m/s

h

2

2

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Käytä suojakäsineitä.

•

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

-1

suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkasta ennen laitteen liittämistä, että tyyppikil­ven tiedot vastaavat käytettävän paineilmansyö­tön arvoja.

Irrota laite paineilmansyötöstä ennen kaikkia
säätö-, huolto- ja puhdistustoimia.

Ilmansyöttö:

Paineensäätimellä varustetulla paineilmanlähteel­lä, esim. kompressorilla. Lue ennen käyttöönottoa
myös luku Huolto ja hoito.

Kompressorin tehotiedot:

Käytetyn kompressorin kattilatilavuuden tulisi olla
vähintään 50 litraa.

Säätöarvot työskentelyä varten:

Säädä paineilmansyötön työskentelypaineen ar­voksi enintään 6,3 baaria.

5.1 Laitteen öljyäminen

Ennen jokaista käyttöönottoa ja pitemmän käytön
jälkeen:

Pane 3-5 tippaa paineilma-erikoisöljyä pain-

•

eilmaliitäntään (5) (öljy ei sisälly toimitukseen)
Anna laitteen käydä hetken, jotta ylimääräi-

•

nen öljy puhalletaan pois.

5.2 Taltan asennus/poistaminen (kuva 3)

Työnnä haluamasi taltta talttavasaran istukkaan.
Työnnä kiinnitysjousi (4) taltan päälle. Kierrä kiin­nitysjousi sylinterin kierteisiin vasteeseen saakka
kiinni. Pidä samalla kiinni kiinnitysjousen etum-

- 77 -

Anl_TC_PC_45_SPK9.indb 77Anl_TC_PC_45_SPK9.indb 77 07.09.2022 14:23:4807.09.2022 14:23:48

FIN

maisesta pitokaaresta.

Irrota laite paineilmanlähteestä, kun vaihdat talt­taa. Kierrä kiinnitysjousi sitä taemmasta kaaresta
pidellen irti talttavasaran sylinteristä. Sitten voit
vaihtaa taltan yllä kuvatulla tavalla.
Aika ajoin taltan varsi tulee rasvata ohuesti tavalli­sella voitelurasvalla.

5.3 Naulanpoistolaitteen asennus (kuva 4)

Asenna naulanpoistolaite ruuvaamalla se sylinte­rin kierteisiin kiinni.

6. Käyttö

6.1 Liittäminen paineilmansyöttöön

Liitä pistonippa (5) paineilmaletkun pikaliitti-

•

meen (letku ei kuulu toimitukseen).
Huomioi laitteen suurin sallittu työpaine.

•

6.2 Työskentely talttavasaralla

Vie talttavasara työstettävään kohteeseen. Taltta­vasara käynnistetään painamalla liipaisinta (1).

7. Puhdistus, huolto ja varaosatilaus

Ennen kaikkia puhdistustoimia erota laite paineil­mansyötöstä.

7.1 Puhdistus

Pidä turvalaitteet, ilmaraot ja moottorin runko

•

niin puhtaina pölystä ja liasta kuin suinkin
mahdollista. Pyyhi laite puhtaalla rievulla tai
puhalla lika pois paineilmalla käyttäen alhais­ta paineasetusta.
Suosittelemme laitteen puhdistamista aina

•

heti käytön jälkeen.
Puhdista laite säännöllisin väliajoin kostealla

•

rievulla käyttäen hieman saippuaa. Älä käytä
puhdistusaineita tai liuottimia; ne saattavat
syövyttää laitteen muoviosia. Huolehdi siitä,
ettei laitteen sisälle pääse vettä.

7.2 Huolto

Varoitus!

Irrota laite paineilmaverkosta, ennen kuin suoritat
huolto- ja puhdistustöitä.

Tässä annettujen huolto-ohjeiden noudattaminen
varmistaa tämän laatutuotteen pitkäikäisyyden ja
häiriöttömän toiminnan.

Säännöllinen voitelu on laitteesi jatkuvan moit­teettoman toiminnan edellytys.

Tarkasta säännöllisin väliajoin kierrosluku ja
tärinän taso yksinkertaisella silmämääräisellä
tarkastuksella.

Viite: Käytä ympäristöystävällistä paineilmaöljyä,
jos käytät laitetta verstaan ulkopuolella.

Voitelun suorittamisessa on kaksi mahdollista
vaihtoehtoa:

Öljysumuttimella

Kytke paineilmanlähteen ja laitteen välille öljy­sumutin (ei kuulu toimitukseen, saatavana alan
liikkeistä).

Käsin

Pane ennen jokaista paineilmatyökalun käynni­stystä 3-5 tippaa erikois-paineilmaöljyä paineil­maliitäntään. Jos paineilmatyökalua ei käytetä
useampaan päivään, tulee panna 5-10 tippaa
erikois-paineilmaöljyä paineilmaliitäntään ennen
laitteen käynnistämistä.
Säilytä paineilmatyökaluasiain kuivissa tiloissa.

Muu huolto

Laitteen sisällä ei ole muita huoltoa tarvitsevia
osia.

Takuu ei kata näitä osia:

kuluvat osat

•

luvattoman työpaineen aiheuttamat vauriot.

•

käsittelemättömän paineilman aiheuttamat

•

vauriot.
virheellisen käytön tai vieraan käsittelyn ai-

•

heuttamat vauriot.

- 78 -

Anl_TC_PC_45_SPK9.indb 78Anl_TC_PC_45_SPK9.indb 78 07.09.2022 14:23:4807.09.2022 14:23:48

7.3 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

FIN

Tuotedokumentaation ja tuotteen mukana toi­mitettujen papereiden osittainenkin kopiointi tai
muu monistaminen on sallittu ainoastaan Einhell
Germany AG: n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 79 -

Anl_TC_PC_45_SPK9.indb 79Anl_TC_PC_45_SPK9.indb 79 07.09.2022 14:23:4807.09.2022 14:23:48

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* kiristysjousi
Käyttömateriaali / käyttöosat* Taltta
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 80 -

Anl_TC_PC_45_SPK9.indb 80Anl_TC_PC_45_SPK9.indb 80 07.09.2022 14:23:4907.09.2022 14:23:49

FIN

Takuutodistus

Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas­palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus­vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu­della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi­työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat­tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi­antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.

- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy­töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).

- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en­nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu­delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä
uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil­le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista­miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite
viipymättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

- 81 -

Anl_TC_PC_45_SPK9.indb 81Anl_TC_PC_45_SPK9.indb 81 07.09.2022 14:23:4907.09.2022 14:23:49

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride

do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.

Orodje na stisnjeni zrak morate pred vsakim zagonom naoljiti s priključkom za stisnjeni zrak.

- 82 -

Anl_TC_PC_45_SPK9.indb 82Anl_TC_PC_45_SPK9.indb 82 07.09.2022 14:23:4907.09.2022 14:23:49

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere­te v priloženi knjižici!

Nevarnost!
Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1-2)

1. Potezna ročica

2. Nastavek igličnega kladiva (pri art. št.
4139040 ni v obsegu dobave)

3. Valj

4. Vpenjalna vzmet

5. Vtična mazalka

6. Oljna steklenica (brez olja)

7. Plosko dleto

8. Koničasto dleto

9. Plitko dleto

10. Ločilno dleto

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže.
Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja­jo).

Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta­ja nevarnost zadušitve in zaužitja takšnih
delov materiala!

Dletasto kladivo na stisnjeni zrak

•

Nastavek igličnega kladiva (pri art. št.

•

4139040 ni v obsegu dobave)
Vpenjalna vzmet

•

Vtična mazalka

•

Oljna steklenica (brez olja)

•

Plosko dleto

•

Koničasto dleto

•

Plitko dleto

•

Ločilno dleto

•

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Predpisana namenska uporaba

Dletasto kladivo je orodje na stisnjeni zrak za
številne uporabe. Primerno je npr. za delanje za­rez, odstranjevanje ploščic ali zunanjega ometa,
preboje sten, ločevanje ali rezanje pločevine in za
odbijanje zatičev ali kovic.

Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor­nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.

Upoštevajte!
Premajhen notranji premer cevi in predolge
cevne napeljave lahko povzročijo izgubo
moči delovanja naprave.

- 83 -

Anl_TC_PC_45_SPK9.indb 83Anl_TC_PC_45_SPK9.indb 83 07.09.2022 14:23:5007.09.2022 14:23:50

SLO

4. Tehnični podatki

Maks. dopustni delovni tlak: ..................6,3 barov

Poraba zraka (6,3 bar): .......................... 113 l/min

Nastavek za dleto (6-robni): ..................... 10 mm

Hod: ......................................................... 43 mm

Število udarcev: ................................... 4500 min

Priporočeni premer cevi: .........................Ø 9 mm

Teža: ...........................................................1,1kg

Hrup in vibracije

Vrednosti hrupa in vibracij so bile izmerjene v
skladu z EN ISO 15744.

Nivo zvočnega tlaka L
Negotovost K
Nivo zvočne moči L
Negotovost K

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti nihanja (vsota vektorjev treh
smeri) je bila ugotovljena v skladu z ISO 28927-9,
ISO 28927-10.

Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s

Navedena vrednost emisije tresljajev je bila iz­merjena po normiranem postopku in se lahko sp­reminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.

Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.

Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

pA

WA

....................... 99 dB (A)

pA

.............................................3 dB

.......................... 110 dB (A)

WA

............................................ 3 dB

2

= 2,924 m/s

h

2

Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar­nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

-1

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.

5. Pred uporabo

Pred priključitvijo se prepričajte, da se podatki
na tipski tablici ujemajo z vrednostmi za oskrbo s
stisnjenim zrakom.

Pred nastavitvenimi, vzdrževalnimi in
čistilnimi deli ločite oskrbo s stisnjenim zra­kom.

Oskrba z zrakom:

Z virom stisnjenega zraka z možnostjo nastavitve
tlaka, npr. s kompresorjem. Pred zagonom prebe­rite poglavje Vzdrževanje in nega.

Zmogljivost kompresorja:

Uporabljeni kompresor mora imeti prostornino
kotla vsaj 50 litrov.

Nastavitvene vrednosti za delo:

Na svoji oskrbi s stisnjenim zrakom nastavite
največji delovni tlak 6,3 bar.

5.1 Mazanje naprave z oljem

Pred vsakim zagonom in pri daljšem obratovanju:

Nanesite 3-5 kapljice posebnega olja za stis-

•

njeni zrak v priključek za stisnjeni zrak (5) (ni
v obsegu dobave)
Naprava naj kratek čas deluje, da izpiha

•

presežno olje.

- 84 -

Anl_TC_PC_45_SPK9.indb 84Anl_TC_PC_45_SPK9.indb 84 07.09.2022 14:23:5007.09.2022 14:23:50

SLO

5.2 Montaža/demontaža dleta (slika 3)

Nataknite želeno dleto na šestrobni nastavek dle­tastega kladiva. Vpenjalno vzmet (4) potisnite čez
dleto. Vpenjalno vzmet obračajte na navoju valja
do omejila. Vpenjalno vzmet držite za sprednji
ročaj.

Za menjavo dleta ločite napravo od vira stisnjene­ga zraka. Obračajte vpenjalno vzmet, tako da jo
držite na zadnjem ročaju, proč od valja dletastega
kladiva. Sedaj lahko dleto zamenjate, kot je opi­sano zgoraj.
Od časa do časa morate držaj dleta namazati z
običajno mastjo.

5.3 Montaža nastavka igličnega kladiva
(slika 4)

Nastavek igličnega kladiva montirajte tako, da ga
privijačite na navoj valja.

6. Uporaba

6.1 Priključitev na oskrbo s stisnjenim zra­kom

Povežite natični nastavek (5) s hitrim spojem

•

cevi za stisnjeni zrak (cev ni v obsegu doba­ve).
Upoštevajte največji dopustni delovni pritisk

•

naprave.

6.2 Delo z dletastim kladivom

Dletasto kladivo približajte predmetu, ki ga želite
obdelati. Z aktiviranjem potezne ročice (1) začne
dletasto kladivo delovati.

7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov

Pred čiščenjem ločite napravo od oskrbe s stisn­jenim zrakom.

7.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje motor-

•

ja vzdržujte kar se le da v stanju brez prisot­nosti prahu in umazanije. Napravo obrišite s
suho krpo ali s stisnjenim zrakom pod nizkim
pritiskom.
Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali
topil; le-ta lahko poškodujejo plastične dele
naprave. Pazite na to, da ne pride voda v
notranjost naprave.

7.2 Vzdrževanje

Opozorilo!

Napravo ločite od tlaka, preden jo začnete
vzdrževati ali čistiti.

Upoštevanje navedenih vzdrževalnih napotkov
zagotavlja dolgo življenjsko dobo in nemoteno
delovanje tega kakovostnega pripomočka.

Pogoj za trajno brezhibno delovanje naprave je
redno mazanje.

Redno preverjajte število vrtljajev in raven vibracij
s preprostim vizualnim pregledom.

Napotek: Uporabljajte le okolju prijazno olje za
stisnjeni zrak, če napravo uporabljate zunaj de­lavnice.

Pri mazanju so vam na voljo naslednje možnosti:

Z oljno razpršilno mazalko

Med vir stisnjenega zraka in napravo vstavite
oljno mazalko (ni v obsegu dobave, dobite v spe­cializirani trgovini).

- 85 -

Anl_TC_PC_45_SPK9.indb 85Anl_TC_PC_45_SPK9.indb 85 07.09.2022 14:23:5007.09.2022 14:23:50

SLO

Ročno

Pred vsakim zagonom orodja na stisnjeni zrak na­kapajte v priključek stisnjenega zraka 3-5 kapljice
specialnega olja za stisnjeni zrak. Če orodja na
stisnjeni zrak več dni ne uporabljate, morate pred
vklopom v priključek stisnjenega zraka vkapati
5-10 kapljic specialnega olja za stisnjeni zrak.
Orodje na stisnjeni zrak skladiščite le v suhem
prostoru.

Drugo vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih
bilo treba vzdrževati.

Iz garancije je izključeno naslednje:

obrabni deli

•

škoda zaradi nedovoljenega delovnega tlaka

•

škoda zaradi nepripravljenega stisnjenega

•

zraka
škoda, nastala zaradi nepravilne uporabe ali

•

nedovoljenih posegov

7.3 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na­vesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni
strani www.Einhell-Service.com

9. Skladiščenje

Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.

Ponatis ali kakršnokoli razmnoževanje dokumen­tacije in spremljajočih papirjev o proizvodu, tudi
po izvlečkih, je dovoljeno samo z izrecnim soglas­jem Einhell Germany AG.

Pridržana pravica do tehničnih sprememb

8. Odstranjevanje in ponovna
uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi­na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin­jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz­nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.

- 86 -

Anl_TC_PC_45_SPK9.indb 86Anl_TC_PC_45_SPK9.indb 86 07.09.2022 14:23:5007.09.2022 14:23:50

SLO

Ser visne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka­teri deli potrošni material.

Kategorija Primer

Obrabni deli* Vpenjalna vzmet
Obrabni material/ obrabni deli* Dleto
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako
kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

- 87 -

Anl_TC_PC_45_SPK9.indb 87Anl_TC_PC_45_SPK9.indb 87 07.09.2022 14:23:5107.09.2022 14:23:51

SLO

Garancijska listina

Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib­no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo

uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do­datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic­no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na­prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre­menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs­kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na:

www.Einhell-Service.com. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Nap­rave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih
ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali
novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser­visnimi informacijami, opisanimi v teh navodilih za uporabo.

- 88 -

Anl_TC_PC_45_SPK9.indb 88Anl_TC_PC_45_SPK9.indb 88 07.09.2022 14:23:5107.09.2022 14:23:51

H

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros

por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat-
tanó szillánk, forgács vagy a keletkező por vakulást okozhat.

A préslégszerszámot minden üzembevétel előtt megolajozni a préslég csatlakozáson keresztül.

- 89 -

Anl_TC_PC_45_SPK9.indb 89Anl_TC_PC_45_SPK9.indb 89 07.09.2022 14:23:5107.09.2022 14:23:51

H

Veszély!

A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü­zetecskében találhatóak!

Veszély!
Olvason minden biztonsági utalást és utasí­tást el. A biztonsági utalások és utasítások

betartásán belüli mulasztások következménye
áramcsapás, tűz és/vagy nehéz sérülések lehet­nek. Őrizze meg a biztonsági utalásokat és

utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás
terjedelme

2.1 A készülék leírása (1-2 es kép)

1. Elsütőkar

2. Tűs leverőfej feltét (nincs a szállítás terjedel-

mében a 4139040-es cikk számnál)

3. Henger

4. Feszítő rugó

5. Tűző menetes csatlakozó

6. Olajpalack (olaj nélkül)

7. Lapos véső

8. Hegyes véső

9. Szegecsvéső

10. Szétválasztó véső

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági

táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból.
Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha
létezik).
Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me.
Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra.
Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek­kel játszaniuk! Fennáll a lenyelés és a meg­fulladás veszélye!

Préslég-vésőkalapács

•

Tűs leverőfej feltét (nincs a szállítás terjedel-

•

mében a 4139040-es cikk számnál)
Feszítő rugó

•

Tűző menetes csatlakozó

•

Olajpalack (olaj nélkül)

•

Lapos véső

•

Hegyes véső

•

Szegecsvéső

•

Szétválasztó véső

•

Eredeti üzemeltetési útmutató

•

Biztonsági utasítások

•

3. Rendeltetésszerűi használat

A vésőkalapács az egy préslégüzemeltetett
szerszám sokoldalú használatra. Alkalmas pél­dául réselésekre, csempék vagy külső vakolás le­verésére, falazatok áttörésére, fémlemez levállas­ztására vagy vágására és csapszegek valamint
szegecsek leverésére.

A készüléket csak rendeltetése szerint szabad
használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari
vagy gyári használatra lettek konstruálva. Nem
vállalunk szavatosságot, ha a készülék ipari,
kézműipari vagy gyári üzemek területén valamint

- 90 -

Anl_TC_PC_45_SPK9.indb 90Anl_TC_PC_45_SPK9.indb 90 07.09.2022 14:23:5107.09.2022 14:23:51

H

egyenértékű tevékenységek területén van hasz­nálva.

Vegye fi gyelembe!
A túl kicsi tömlő-belső átmérő és a túl hosszú
tömlővezeték a készülék teljesítményveszté­séhez vezet.

4. Technikai adatok

max. enegdélyezett munkanyomás: ........ 6,3 bar

Légfogyasztás (6,3 bar): .......................113 l/perc

Vésőbefogó (6-lapú): ............................... 10 mm

Löket: ....................................................... 43 mm

Ütésszám: ..........................................4500 perc

Ajánlott tömlőátmérő: ..............................Ø 9 mm

Súly: .......................................................... 1,1 kg

Zaj és vibrálás

A zaj és a vibrálási értékek az EN ISO 15744-nek
megfelelően lettek megállapítva.

Hangnyomásmérték L
Bizonytalanság K
Hangteljesítménymérték L
Bizonytalanság K

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

A rezgésösszértékek (három irány vektoriális
összege) az ISO 28927-9, ISO 28927-10 szerint
lettek megállapítva.

Rezgésemisszióérték a
Bizonytalanság K = 1,5 m/s

A megadott rezgésemisszióérték egy normált
ellenőrzési folyamat szerint lett mérve és az
elektromos szerszám használatának a fajtájától
és módjától függően, megváltozhat és kivételes
esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet has­ználni az elektromosszerszámok egymással való
összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás
bevezető felbecsülésére is fel lehet használni.

........................99 dB(A)

pA

....................................... 3 dB

pA

WA

................ 110 dB(A)

WA

...................................... 3 dB

= 18,2 m/s

h

2

2

Csökkentse le a zajkibocsátást és a vibrálást
egy minimumra!

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

•

megtisztítani.
Illessze a munkamódját a készülékhez.

•

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

•

léket.
Kapcsolja ki a készüléket, ha nem használja.

•

Hordjon kesztyűket.

•

Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektro­mos szerszámot, mégis maradnak fennma-

-1

radó rizikók. Ennek az elektromos szerszám­nak az építésmódjával és kivitelézésével
kapcsolatban a következő veszélyek léphet­nek fel:

1. Tüdőkárok, ha nem visel megfelelő
porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő
zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar­rezgésekből adódnak, ha a készülék hossz­abb ideig használva lesz, vagy ha nem lesz
szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

Győződjön meg a hozzácsatlakoztatás előtt arról,
hogy a típustáblán megadott adatok megegyez­nek a préslégellátás értékeivel.

Minden beállítási, karbantartási és tisztítási
munkálatok előtt leválasztani a préslégellá­tást.

Légellátás:

Egy préslégforráson keresztül nyomásbeállítási
lehetőséggel, mint például egy kompresszoron.
Beüzemeltetés előt olvassa el a Karbantartás és
ápolás-i szakaszt is.

A kompresszor teljesítményének nagysága:

A használt kompresszornak legalább egy 50 lite­res kazánürtartalommal kell rendelkeznie.

Beállítási értékek a munkához:

A préslégellátáson maximálisan 6,3 bar munkan­yomást állítani be.

- 91 -

Anl_TC_PC_45_SPK9.indb 91Anl_TC_PC_45_SPK9.indb 91 07.09.2022 14:23:5207.09.2022 14:23:52

H

5.1 A készülék olajozása

Minden üzembevétel előtt és minden hosszabb
üzemnél:

adjon 3-5 csöpp préslég-speciális olajat a

•

préslég csatlakozásba (5) ( nincs a szállítás
terjedelmében)
hagyja a készüléket röviden futni, azért hogy

•

ki fújja a felesleges olajat.

5.2 A véső felszerelése/leszerelése (3-as kép)

Dugja a kívánt vésőt a vésőkalapács befogójába.
Dugja a feszítőrugót (4) a vésőre. Csavarja ütkö­zésig feszesre a feszítőrugót a henger menetére.
Tartsa ennél a feszítőrugót az elülső tartófülnél.

A véső cseréjéhez válassza le a készüléket
a préslégforrásról. Csavarja le, azáltal hogy
azt a hátulsó fülnél tartja, a feszítőgyűrűt a
vésőkalapács hengeréről. Most ki lehet cserélni,
a fent leírottak szerint a vésőt.
Időröl időre enyhén be kellene zsírozni a
vésőhüvelyt normális kenőzsírral.

5.3 A tűs leverőfej feltét felszerelés (4-es kép)

Szerelje fel a tűs leverőfej feltétet azátal, hogy fes­zesen rácsavarozza a henger menetére.

6. Kezelés

6.1 Egy préslégellátásra való csatlakoztatás

Csatlakoztasa össze a tűző menetes csatla-

•

kozót (5) egy préslégtömlő gyorskuplungjával
(a tömlő nincs a szállítás terjedelmében).
Vegye figyelembe a készülék maximális en-

•

gedélyezett munkanyomását.

6.2 Dolgozás a vésőkalapáccsal

Vezesse a vésőkalapácsot a megmunkálandó
tárgyhoz. Az elsütőkar (1) üzemeltetése által lesz
üzembe véve a vésőkalapács.

7. Tisztítás, karbantartás és

pótalkatrészmegrendelés

Minden tisztítási munkálat előtt leválasztani a kés­züléket a préslégellátásról.

7.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a motor gépházat annyira por- és
piszokmentesen, amennyire csak lehet. Dörz­sölje le a készüléket egy tiszta posztóval vagy
pedig fújja ki alacsony nyomás alatt sűrített
levegővel.
Azt ajánljuk, hogy minden használat után

•

azonnal tisztítsa ki a készüléket.
A készüléket rendszeresen egy nedves

•

posztóval és egy kevés kenőszappannal
megtisztítani. Ne használjon tisztító vagy oldó
szereket; ezek megtámadhatják a készülék
műanyagrészeit. Ügyeljen arra, hogy ne kerül­hessen víz a készülék belsejébe.

7.2 Karbantartás

Figyelmeztetés!

Mielőtt karbantartási és tisztítási munkálatokat
végezne el, válassza le a készüléket a présléghá­lózatról.

Az itt megadott karbantartási utasításoknak
a betartása ennek a minőségi terméknek egy
hosszú élettartamot és egy zavarmentes üzemet
biztosít.

A készülékének a tartósan kifogástalan
működésének a feltétele egy rendszeres kenés.

Egy egyszerű szemmeli vizsgálattal rendszere­sen leellenőrizni a fordulatszámot és a vibrálási
szintet.

Utasítás: A környezetet nem károsító préslégo­lajat használni, ha a műhelyen kívül használná a
készüléket.

A kenéssel kapcsolatban a következő
lehetőségek állnak Önnek választékként a rendel­kezésére:

Egy ködolajozón keresztül

Kapcsoljon a préslégforrás és a készülék közé
egy ködolajozót (nincs a szállítás terjedelmében,
kapható a szaküzletben).

- 92 -

Anl_TC_PC_45_SPK9.indb 92Anl_TC_PC_45_SPK9.indb 92 07.09.2022 14:23:5207.09.2022 14:23:52

H

kézzel

A préslég-szerszám minden üzembevétele előtt
3-5 csepp speciális-préslégolajat adni a préslé­gcsatlakoztatásba. Ha a préslégszerszám több
napig üzemen kívül lenne, akkor a bekapcsolás
előtt 5-10 csepp speciális-préslégolajat kell a
préslégcsatlakoztatásba adni.
A préslégszerszámot csak száraz teremekben
tárolni.

Egyébb karbantartás

A készülék belsejében nem található további
karbantartandó rész.

A szavatosság alol ki vannak zárva:

Gyorsan kopó részek

•

A nem engedélyezett munkanyomás általi

•

károk.
A nem előkészített préslég általi károk.

•

Szakszerűtlen használat vagy idegen szemé-

•

lyek belenyúlása által előidézett károk.

7.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato­kat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát
Aktuális árak és inforációk a www.Einhell-Service.
com alatt találhatóak.

9. Tárolás

A készüléket és a készülék tartozékait egy sötét,
száraz és fagymentes valamint gyerekek számára
nem hozzáférhető helyen tárolni. Az optimális
tárolási hőmérséklet 5 és 30 °C között van. Az
elektromos szerszámot az eredeti csomagolás­ban őrizni.

A termékek dokumentációjának és a
kisérőpapírjainak az utánnyomtatása vagy egyé­bb sokszorosítása, kivonatosan is csak az Einhell
Germany AG kihangsúlyozott beleegyezésével
engedélyezett.

Technikai változtatások jogát fenntartva

8. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készü­lék egy csomagolásban található. Ez a csoma­golás nyersanyag és ezáltal ismét felhasználható
vagy pedig visszavezethető a nyersanyagi
körforgáshoz. A készülék és annak a tartozé­kai különböző anyagokból állnak, mint például
fémből és műanyagokból. Defektes készülékek
nem tartoznak a házi hulladékok közé. Szakszerű
megsemmisítéshez le kellene adni a készüléket
egy megfelelő gyűjtőhelyen. Ha nem ismer
gyűjtőhelyeket, akkor érdeklődjön ütánna a köz­ségi önkormányzatnál.

- 93 -

Anl_TC_PC_45_SPK9.indb 93Anl_TC_PC_45_SPK9.indb 93 07.09.2022 14:23:5207.09.2022 14:23:52

H

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,
akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint
javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc­solatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés­zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Feszítőrugó
Fogyóeszköz/ fogyórészek* Véső
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük
ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 94 -

Anl_TC_PC_45_SPK9.indb 94Anl_TC_PC_45_SPK9.indb 94 07.09.2022 14:23:5207.09.2022 14:23:52

H

Garanciaokmány

Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem
működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz
amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo­non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő
érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló

tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan-

ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a

törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a

garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy

gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí-

tására vagy a készülék kicserélésére.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy

szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék

a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,

egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame-

lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy

rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági

határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek

történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például

a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata),

idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk),

erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy

egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva

a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése

nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő

a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé-

nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a

bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla

nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet

ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza-

kap egy megjavított vagy egy új készüléket.

őség miatt ki vannak zárva a garnci-

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken
levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan­cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan
kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

- 95 -

Anl_TC_PC_45_SPK9.indb 95Anl_TC_PC_45_SPK9.indb 95 07.09.2022 14:23:5307.09.2022 14:23:53

RO

Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident

Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.

Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale

se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest!

Atenţie! Purtaţi ochelari de protecţie. Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite
din aparat şi praful rezultat pot provoca pierderea vederii.

Scula pneumatică trebuie unsă cu ulei înainte de fi ecare punere în funcţiune prin intermediul racordului
pentru aer comprimat.

- 96 -

Anl_TC_PC_45_SPK9.indb 96Anl_TC_PC_45_SPK9.indb 96 07.09.2022 14:23:5307.09.2022 14:23:53

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces­te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi­le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne­respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!

Pericol!
Citiţi indicaţiile de siguranţă şi îndrumările.

Nerespectarea indicaţiilor de siguranţă şi a
îndrumărilor poate avea ca urmare electro­cutare, incendiu şi/sau răniri grave. Păstraţi

pentru viitor toate indicaţiile de siguranţă şi
îndrumările.

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului (Fig. 1-2)

1. Trăgaci

2. Curăţător cu ace (la articolul nr.: 4139040 nu

este cuprins în livrare)

3. Cilindru

4. Arc de tensionare

5. Niplu

6. Sticlă pentru ulei (fără ulei)

7. Daltă lată

8. Daltă ascuţită

9. Daltă pentru nituri

10. Daltă de separare

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar­ticolului la centrul nostru de service sau la maga­zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor

de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă.
Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există).
Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport.
P ăstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!

Ciocan de dăltuit pneumatic

•

Curăţător cu ace (la articolul nr.: 4139040 nu

•

este cuprins în livrare)
Arc de tensionare

•

Niplu

•

Sticlă pentru ulei (fără ulei)

•

Daltă lată

•

Daltă ascuţită

•

Daltă pentru nituri

•

Daltă de separare

•

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

3. Utilizarea conform scopului

Ciocanul de dăltuit este un aparat cu acţionare
pneumatică cu posibilităţi multiple de utilizare.
Ciocanul de dăltuit se pretează, de exemplu, la
executarea lucrărilor de ştemuire, îndepărtarea
faianţei şi a tencuielii exterioare, spargerea zidu­rilor, debitarea sau tăierea tablei şi îndepărtarea
bolţurilor şi niturilor.

Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci­dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili­zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu-

- 97 -

Anl_TC_PC_45_SPK9.indb 97Anl_TC_PC_45_SPK9.indb 97 07.09.2022 14:23:5307.09.2022 14:23:53

RO

lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.

Respectaţi următoarele indicaţii!
Furtunuri prea lungi şi cu diametru interior
prea mic duc la reducerea performanţei apa­ratului.

4. Date tehnice

Presiunea de lucru max. admisă: ............ 6,3 bari

Consum de aer (6,3 bari): .....................113 l/min

Suport daltă (hexagonal): .......................... 10 mm

Cursă: ...................................................... 43 mm

Numărul de percuţii: ............................4500 min

Diametru furtun recomandat: ...................Ø 9 mm

Greutate: ................................................... 1,1 kg

Zgomote şi vibraţii

Valorile de zgomot şi vibraţie au fost evaluate
conform EN ISO 15744.

Nivelul presiunii sonore L
Nesiguranţă K

............................................3 dB

pA

Nivelul capacităţii sonore L
Nesiguranţă K

...........................................3 dB

WA

Purtaţi protecţie antifonică.

Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.

Valoarea vibraţiilor totale (suma vectorilor a trei
direcţii) a fost evaluată conform ISO 28927-9,
ISO 28927-10.

Valoarea de emisie a vibraţiilor a
Nesiguranţa K = 1,5 m/s

Valoarea vibraţiilor emise a fost măsurată con­form unui proces de verifi care normat şi se poate
modifi ca în funcţie de modul de utilizare a sculei
electrice şi în cazuri excepţionale poate depăşi
valoarea indicată.

Valoarea vibraţiilor emise poate fi utilizată pentru
comparaţia cu vibraţiile sculelor electrice ale altor
producători.

Valoarea vibraţiilor poate fi utilizată şi la o estima-
re introductivă a afecţiunii aparatului.

................... 99 dB (A)

pA

............. 110 dB (A)

WA

= 18,2 m/s

h

2

2

Limitaţi zgomotul şi vibraţiile la un nivel mi­nim.

Utilizaţi numai aparate în stare ireproşabilă.

•

Întreţineţi şi curăţaţi aparatul cu regularitate.

•

Adaptaţi modul dvs. de lucru aparatului.

•

Nu suprasolicitaţi aparatul.

•

Dacă este necesar, lăsaţi aparatul să fie veri-

•

ficat.
Decuplaţi aparatul, atunci când acesta nu

•

este utilizat.
Purtaţi mănuşi!

•

Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-

-1

plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con­structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.

2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde­lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.

5. Înainte de punerea în funcţiune

Înainte de racordarea la reţeaua pneumatică,
asiguraţi-vă că datele de pe plăcuţa de identifi -
care a maşinii corespund cu valorile de alimenta­re cu aer comprimat.

Înaintea tuturor lucrărilor de reglare,
întreţinere şi curăţare întrerupeţi alimentarea
cu aer comprimat.

Alimentarea cu aer:

Prin intermediul unei surse de aer comprimat
cu posibilitate de reglare a presiunii, de ex. un
compresor. Înainte de punerea în funcţiune citiţi şi
secţiunea „Întreţinere şi îngrijire“.

Capacitate recomandată a compresorului:

Compresorul utilizat trebuie să aibă un recipient
cu un volum de cel puţin 50 litri.

Valori de reglaj pentru lucru:

Reglaţi la alimentarea cu aer comprimat o presi­une de lucru de maxim 6,3 bari.

- 98 -

Anl_TC_PC_45_SPK9.indb 98Anl_TC_PC_45_SPK9.indb 98 07.09.2022 14:23:5307.09.2022 14:23:53

RO

5.1 Ungerea aparatului

Înainte de fi ecare punere în funcţiune şi la
funcţionare mai îndelungată:

Puneţi 3-5 picături de ulei pneumatic special

•

în racordul pentru aer comprimat (5) (nu este
cuprins în livrare)
Lăsaţi aparatul să funcţioneze scurt timp, ast-

•

fel încât uleiul în surplus să fie eliminat.

5.2 Montarea / Demontarea dălţii (Fig. 3)

Introduceţi dalta dorită în suportul ciocanului de
dăltuit. Împingeţi arcul de tensionare (4) peste
daltă. Strângeţi arcul de tensionare până la refuz
pe fi letul cilindrului. Ţineţi arcul de tensionare de
brida de susţinere anterioară.

Pentru schimbarea dălţii, decuplaţi aparatul de la
sursa de aer pneumatic. Rotiţi arcul de tensionare
de pe cilindrul ciocanului de dăltuit, ţinându-l de
brida posterioară. Acum puteţi schimba dalta, aşa
cum este descris mai sus.
Din când în când tija dălţii trebuie unsă uşor cu
vaselină obișnuită.

5.3 Montarea curăţătorului cu ace (Fig. 4)

Curăţătorul cu ace se montează prin înşurubare
pe fi letul cilindrului.

6. Operare

6.1 Racordul la alimentarea cu aer comprimat

Îmbinaţi niplul (5) cu cuplajul rapid al unui

•

furtun de aer comprimat (furtunul nu este cu­prins în livrare).
Ţineţi cont de presiunea de lucru maximă

•

admisă a aparatului.

6.2 Lucrul cu ciocanul de dăltuit

Apropiaţi ciocanul de dăltuit de obiectul ce
urmează să fi e prelucrat. Prin acţionarea
trăgaciului pistolului (1) se pune în funcţiune cio­canul de dăltuit.

7. Curăţirea, întreţinerea şi comanda

pieselor de schimb

Întrerupeţi alimentarea cu aer comprimat înaintea
tuturor lucrărilor de curăţare.

7.1 Curăţare

Păstraţi curate de praf şi murdărie dispozi-

•

tivele de protecţie, şliţurile de aer şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
Recomandăm curăţarea aparatului imediat

•

după fiecare utilizare.
Curăţaţi aparatul cu regularitate cu o cârpă

•

umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi; aceştia pot ataca părţile din
material plastic ale aparatului. Fiţi atenţi să nu
intre apă în interiorul aparatului.

7.2 Întreţinere

Avertisment!

Decuplaţi aparatul de la reţeaua de aer compri­mat înaintea efectuării lucrărilor de întreţinere şi
curăţare.

Respectarea indicaţiilor de întreţinere precizate în
acest manual asigură o funcţionare fără defecţiuni
şi o durată de viaţă lungă a acestui produs de
calitate.

ungere regulată este premisă pentru funcţionarea
ireproşabilă şi de durată a aparatului
dumneavoastră.

Verifi caţi cu regularitate turaţia şi nivelul de
vibraţie printr-un simplu control vizual.

Indicaţie: Folosiţi ulei pneumatic ecologic, atunci
când utilizaţi aparatul în afara atelierelor.

Există următoarele posibilităţi privind ungerea:

Prin intermediul unei unităţi de tratare a ae­rului cu ulei

Cuplaţi între sursa de aer comprimat şi aparat
o unitate de tratare a aerului cu ulei (nu este
cuprinsă în livrare, poate fi achiziţionată în
comerţul de specialitate).

- 99 -

Anl_TC_PC_45_SPK9.indb 99Anl_TC_PC_45_SPK9.indb 99 07.09.2022 14:23:5407.09.2022 14:23:54

RO

Manual

Înainte de fi ecare punere în funcţiune a sculei
pneumatice puneţi 3-5 picături de ulei pneumatic
special în racordul pentru aer comprimat. Dacă
scula pneumatică nu este utilizată timp de mai
multe zile, puneţi înainte de pornire 5-10 picături
de ulei pneumatic special în racordul pentru aer
comprimat.
Depozitaţi scula dumneavoastră pneumatică nu­mai în încăperi uscate.

Alte lucrări de întreţinere

În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.

Excluse din garanţie sunt:

Piesă de uzură

•

Pagube datorate presiunii de lucru nepermi-

•

se.
Pagube datorate aerului comprimat nepre-

•

parat.
Pagube provocate prin folosirea

•

necorespunzătoare sau intervenţii străine.

7.3 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comuni­cate următoarele informaţii;

Tipul aparatului

•

Numărul articolului aparatului

•

Numărul de identificare al aparatului

•

Numărul de piesă de schimb al piesei de

•

schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.Einhell-Service.com

9. Lagăr

Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac­cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.

Retipărirea sau orice altă multiplicare a
documentaţiei şi documentelor însoţitoare ale
produselor, chiar şi parţial, este permisă numai cu
acordul în mod expres a fi rmei Einhell Germany
AG.

Ne rezervăm dreptul pentru modifi cări de ordin
tehnic

8. Eliminarea şi reciclarea

Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con­struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri­zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.

- 100 -

Anl_TC_PC_45_SPK9.indb 100Anl_TC_PC_45_SPK9.indb 100 07.09.2022 14:23:5407.09.2022 14:23:54
