Einhell TC-MD 50 User guide
D Originalbetriebsanleitung
Digitales Ortungsgerät
F Instructions d’origine
Détecteur numérique
I Istruzioni per l’uso originali
Rilevatore digitale
NL Originele handleiding
Digitaal plaatsbepalingsapparaat
E Manual de instrucciones original
Detector digital
P Manual de instruções original
Detector digital
TC-MD 50
2
Art.-Nr.: 22.700.90 I.-Nr.: 11016
Anl_TC_MD_50_SPK2.indb 1Anl_TC_MD_50_SPK2.indb 1 13.06.2017 14:29:1513.06.2017 14:29:15
1
1
3
3
2
2a
4
4
a5
2b
- 2 -
Anl_TC_MD_50_SPK2.indb 2Anl_TC_MD_50_SPK2.indb 2 13.06.2017 14:29:1913.06.2017 14:29:19
3a 3b
4a 4b
- 3 -
Anl_TC_MD_50_SPK2.indb 3Anl_TC_MD_50_SPK2.indb 3 13.06.2017 14:29:2513.06.2017 14:29:25
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
D
- 4 -
Anl_TC_MD_50_SPK2.indb 4Anl_TC_MD_50_SPK2.indb 4 13.06.2017 14:29:3413.06.2017 14:29:34
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
- 5 -
Anl_TC_MD_50_SPK2.indb 5Anl_TC_MD_50_SPK2.indb 5 13.06.2017 14:29:3413.06.2017 14:29:34
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Sicherheitshinweise zu den Batterien
Nutzung der Batterien
Das Einsetzen von Batterien bei eingeschal-
•
tetem Laser kann zu Unfällen führen.
Bei ungeeigneter Benutzung kann es zum
•
Auslaufen der Batterien kommen. Vermeiden
Sie Kontakt mit der Batterieflüssigkeit. Falls
Sie in Kontakt mit Batterieflüssigkeit kommen sollten, reinigen Sie den Körperteil mit
fließendem Wasser. Sollte Batterieflüssigkeit
in die Augen geraten, sollten Sie zusätzlich
sofort einen Arzt aufsuchen.
Ausgelaufene Batterieflüssigkeit kann zu
•
Hautreizungen und Verbrennungen führen.
Setzen Sie Batterien niemals übermäßiger
•
Wärme wie Sonnenschein, Feuer oder dergleichen aus.
Laden Sie Batterien niemals wieder auf, die
•
nicht dafür geeignet sind. Explosionsgefahr!
Halten Sie Batterien von Kindern fern, schlie-
•
ßen Sie sie nicht kurz oder nehmen Sie sie
nicht auseinander.
Suchen Sie sofort einen Arzt auf, wenn eine
•
Batterie verschluckt wurde.
Reinigen Sie Batterie- und Gerätekontakte
•
vor dem Einlegen bei Bedarf.
Achten Sie beim Einlegen auf die richtige
•
Polarität.
Entfernen Sie erschöpfte Batterien umge-
•
hend aus dem Gerät. Es besteht erhöhte
Auslaufgefahr.
Tauschen Sie immer alle Batterien gleichzei-
•
tig aus.
Setzen Sie nur Batterien des gleichen Typs
•
ein, verwenden Sie keine unterschiedlichen
Typen oder gebrauchte und neue Batterien
miteinander.
Stellen Sie sicher, dass das Gerät nach Ge-
•
brauch abgeschaltet ist.
Entfernen Sie die Batterien bei längerer
•
Nichtverwendung aus dem Gerät.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Display
2. Ortungstaste
3. Wahltasten
4. Ein-/Ausschalttaste
5. Batteriefachdeckel
2.2 Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Digitales Ortungsgerät
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
- 6 -
Anl_TC_MD_50_SPK2.indb 6Anl_TC_MD_50_SPK2.indb 6 13.06.2017 14:29:3413.06.2017 14:29:34
D
3. Bestimmungsgemäße
Verwendung
Das digitale Ortungsgerät ist bestimmt zum Orten
von Metallen, Holz und spannungführenden Leitungen in Wänden, Böden oder Decken.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Hinweis!
Das digitale Ortungsgerät ist optimal zum Orten
in Trockenbauwänden bis max. 50 mm geeignet.
Hinweis!
Das digitale Ortungsgerät ist bauartbedingt nur
beschränkt zum Orten in Stein- und Ziegelwänden geeignet.
4. Technische Daten
Stromversorgung: ................................................
................1 x 9 V Blockbatterie; Typ 6LR61 / 6F22
Erfassungstiefe Holz, Metall: .............max. 19 mm
Erfassungstiefe eisenhaltige Metalle: max. 50 mm
Erfassungstiefe Kupfer: ..................... max. 38 mm
Erfassungstiefe stromführende Leitungen: ...........
..........................................................max. 50 mm
5. Vor Inbetriebnahme
Batterien einsetzen (Bild 1)
Schalten Sie das Gerät mit der Ein-Aus-
•
schalttaste (4) aus
Öffnen Sie den Batteriefachdeckel (5).
•
Verbinden Sie die Batterie (a) mit dem Ste-
•
cker und achten Sie dabei auf die richtige
Polarität
Legen Sie die Batterie in das Batteriefach
•
Schließen Sie den Batteriefachdeckel (5)
•
wieder und achten Sie darauf, dass dieser
einrastet
6. Bedienung
Gefahr!
Das Messwerkzeug kann keine einhundert-
•
prozentige Sicherheit garantieren. Um Gefahren ausschließen zu können, ist es notwendig
sich vor jedem Bohren, Sägen oder Fräsen
in Wände, Decken oder Böden durch andere
Informationsquellen wie Baupläne, Fotos aus
der Bauphase etc. abzusichern.
Nachdem ein Material in der Wand erkannt
•
wurde, muss immer überprüft werden, ob es
sich um eine spannungsführende Leitung
handelt.
Das Arbeiten im Bereich der elektrischen
•
Leitungen ist nur erlaubt, wenn die Stromversorgung getrennt ist. Wenden Sie sich im
Zweifelsfall an einen Elektriker oder an einer
ähnlich qualifizierten Person.
Balken und Träger sind meist in regelmäßi-
•
gen Abständen hinter Wänden oder Decken.
Unterschiedliche Abstände haben z.B. elektrische Leitungen oder Wasserleitungen. Bestimmen Sie den Abstand der Objekte bevor
Sie anfangen an den Wänden oder Decken
zu arbeiten.
Abhängig von der Oberflächenbeschaffenheit
•
können Messfehler auftreten.
Das erkannte Objekt kann breiter oder sch-
•
maler sein als auf dem Display angezeigt.
Dies ist von der Tiefe abhängig.
6.1 Ein-/Ausschalttaster
Drücken Sie Ein-/Ausschalttaste (4) um das Gerät
ein- bzw. auszuschalten.
Nach 60 Sekunden ohne Eingabe, schaltet sich
das Gerät automatisch ab.
- 7 -
Anl_TC_MD_50_SPK2.indb 7Anl_TC_MD_50_SPK2.indb 7 13.06.2017 14:29:3413.06.2017 14:29:34
D
6.2 Funktionen
Mit dem Wahltasten (3) können Sie aus 4 verschiedenen Funktionen wählen:
STUD:
Für metallische und nichtmetallische Materialien
(Holz, Metall, …)
Erfassungstiefe Holz: max. 19 mm
•
Erfassungstiefe Metall: max. 19 mm
•
METAL:
Für eisenhaltige Materialien und Kupferrohre
Erfassungstiefe eisenhaltige Metalle:
•
max. 50 mm
Erfassungstiefe Kupfer:
•
max. 24 mm
DEEP:
Für Kupferrohre, Metall, Holz
Erfassungstiefe für Kupfer: max. 38 mm
•
Erfassungstiefe für Metall: max. 38 mm
•
Erfassungstiefe für Holz: max. 19 mm
•
AC:
Für spannungsführende Leitungen
Erfassungstiefe: max. 50 mm
•
6.3 Kalibrierung
Das Gerät muss vor jeder Messung auf die Eigenschaften des abgesuchten Bereichs kalibriert
werden (Wand, Boden oder Decke). Die Kalibrierung sollte alle 60 Sekunden wiederholt werden,
um das Auftreten von Messfehlern zu reduzieren.
Schalten Sie das Gerät ein (Siehe 6.1) und
•
wählen Sie die gewünschte Funktion aus
(Siehe 6.2).
Halten Sie das Gerät mit der Rückseite ge-
•
gen die Oberfläche
Wählen Sie eine Stelle an der es eher un-
•
wahrscheinlich ist, das gesuchte Material zu
finden
Drücken Sie die Ortungstaste (2) und halten
•
Sie diese gedrückt
Bewegen Sie das Gerät nicht
•
Nach 3 kurzen Pieptönen ist die Kalibrierung
•
abgeschlossen
Beginnen Sie nun mit dem Suchvorgang
•

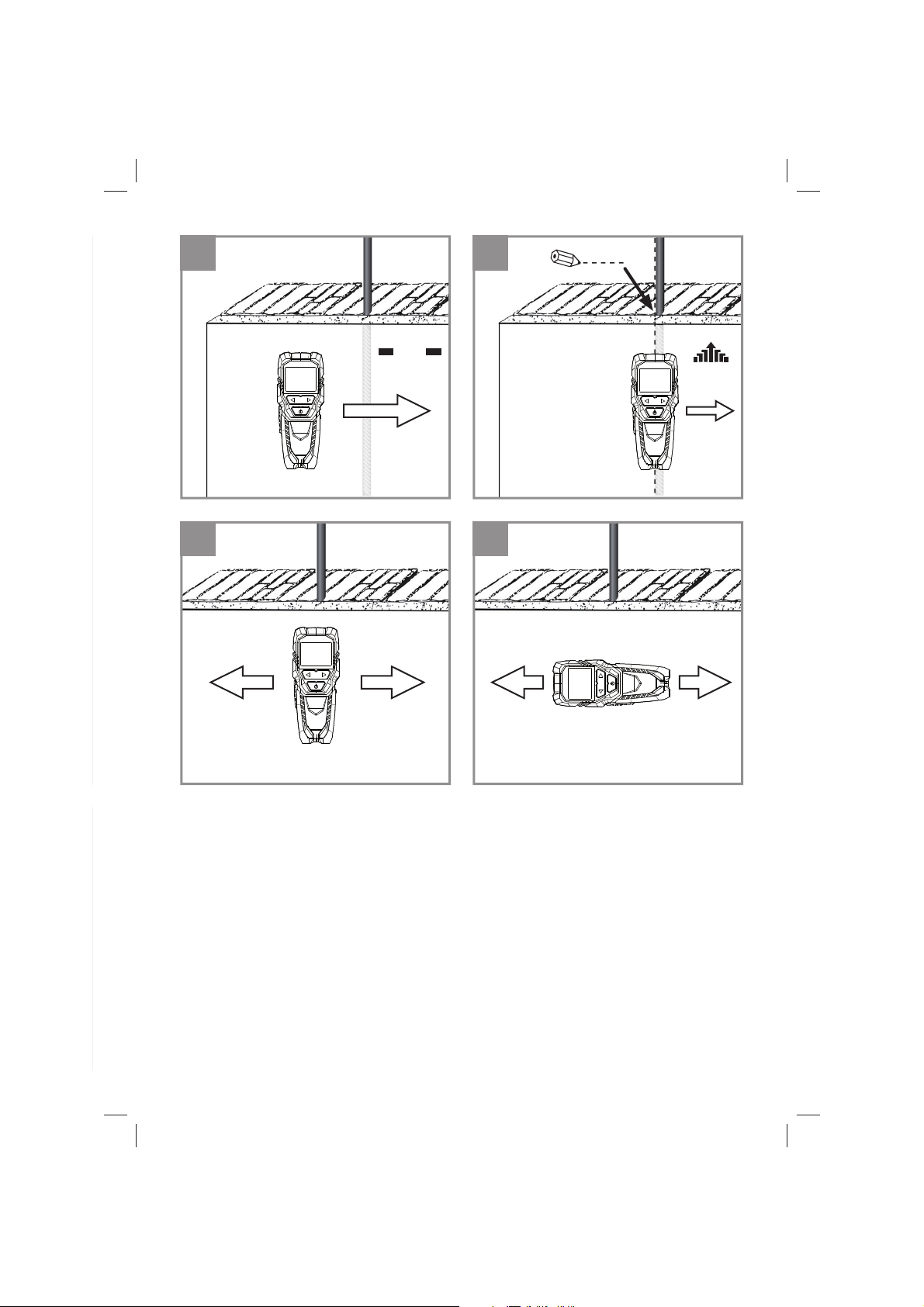

6.4 Suchvorgang (Bild 2-4)
Der Suchvorgang ist in allen 4 Funktionen gleich.
Hinweis!
Das gefundene Objekt muss jeweils zweimal
mit dem Gerät „überfahren“ werden. Das „Überfahren“ muss in entgegengesetzten Richtungen
erfolgen.
Das Gerät während des Suchvorgangs nicht anheben oder kippen.
Schalten Sie das Gerät ein (Siehe Punkt 6.1)
•
und wählen Sie die gewünschte Funktion aus
(Siehe Punkt 6.2).
Führen Sie die Kalibrierung wie in Punkt 6.3
•
durch
Setzen Sie das Gerät auf und Bewegen Sie
•
es langsam und in horizontaler Richtung entlang der Wand
Wenn Sie sich dem gesuchten Objekt nä-
•
hern, werden min. 2 Balken im Display (1)
angezeigt (Siehe Bild 2a)
Je näher Sie kommen, desto mehr Balken
•
werden angezeigt. (Siehe Bild 2b)
Setzen sie eine Markierung an der Stelle, an
•
der das Balkendiagramm im Display (1) vollständig gefüllt ist
Wiederholen Sie den Vorgang von der ande-
•
ren Seite (Siehe Bild 3a / 3b)
Setzen Sie auch wieder eine Markierung
•
wenn das Balkendiagramm im Display (1)
vollständig gefüllt ist
Das gesuchte Objekt befindet sich nun zwi-
•
schen den beiden Markierungen.
Hinweis!
Es kann hilfreich sein, die Objektsuche mit einer
um 90 ° gedrehten Suchrichtung zu wiederholen
(Siehe Bild 4), um die Ausdehnung des Objekts
besser bestimmen zu können.
Metallstreben, die parallel zum Gerät verlaufen,
können den Sensor des Geräts stören.
Die Daueranzeige von nur einem Balken bedeutet
nicht, dass ein Objekt erkannt wurde. Sie können
nur sicher sein, ein Objekt erfasst zu haben, wenn
das Gerät alle Balken anzeigt.
Warnung!
Wenn im AC-Modus ein Blitzsymbol im Zusammenhang mit dem Balkendiagramm angezeigt
wird, handelt es sich bei dem gefundenen Objekt
um eine ELEKTRISCHE LEITUNG.
Träger und elektrische Leitungen, die nahe zueinander verlaufen, können die eindeutige Erkennung der einzelnen Objekte verhindern und das
Sucherergebnis möglicherweise verfälschen.
- 8 -
Anl_TC_MD_50_SPK2.indb 8Anl_TC_MD_50_SPK2.indb 8 13.06.2017 14:29:3513.06.2017 14:29:35
D
Falls die Kabel entlang einer bekannten Position
verlaufen, aber das Gerät diese im AC-Modus
nicht fi nden kann, verwenden Sie den METAL-
Modus. Grund hierfür könnte sein, dass die Kabel
in diesem Fall durch eine Metallabdeckung abgeschirmt werden.
7. Reinigung, Wartung und
Ersatzteilbestellung
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Entsorgung der Batterien
Batterien beinhalten umweltgefährdende Materialien. Werfen Sie Batterien nicht in den Hausmüll,
ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycelt oder umweltfreundlich entsorgt
werden. Senden Sie verbrauchte Batterien an die
iSC GmbH, Eschenstraße 6 in D-94405 Landau.
Dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.
7.3 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeitsergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
Anl_TC_MD_50_SPK2.indb 9Anl_TC_MD_50_SPK2.indb 9 13.06.2017 14:29:3513.06.2017 14:29:35
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 9 -
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 10 -
Anl_TC_MD_50_SPK2.indb 10Anl_TC_MD_50_SPK2.indb 10 13.06.2017 14:29:3813.06.2017 14:29:38
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 11 -
Anl_TC_MD_50_SPK2.indb 11Anl_TC_MD_50_SPK2.indb 11 13.06.2017 14:29:3913.06.2017 14:29:39
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
Anl_TC_MD_50_SPK2.indb 12Anl_TC_MD_50_SPK2.indb 12 13.06.2017 14:29:3913.06.2017 14:29:39
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Stockage
- 13 -
Anl_TC_MD_50_SPK2.indb 13Anl_TC_MD_50_SPK2.indb 13 13.06.2017 14:29:4613.06.2017 14:29:46
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
- 14 -
Anl_TC_MD_50_SPK2.indb 14Anl_TC_MD_50_SPK2.indb 14 13.06.2017 14:29:4613.06.2017 14:29:46
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
Consignes de sécurité relatives aux batteries
Utilisation des piles.
Introduire des piles alors que le laser est ac-
•
tivé peut entraîner des accidents.
Les piles peuvent couler en cas d‘utilisation
•
non conforme. Évitez tout contact avec le
liquide des piles. Si vous entrez en contact
avec le liquide des piles, nettoyez la partie
du corps concernée à l‘eau courante. Si du
liquide provenant des piles entre en contact
avec les yeux, consultez immédiatement un
médecin.
Le liquide des piles peut entraîner des irrita-
•
tions de la peau et des brûlures.
N‘exposez jamais les piles à une chaleur ex-
•
cessive (rayons du soleil, feu ou autre).
Ne rechargez jamais des piles non appropri-
•
ées. Risque d‘explosion !
Maintenez les piles hors de portée des
•
enfants, ne les court-circuitez pas et ne les
démontez pas.
En cas d‘ingestion d‘une pile, consultez im-
•
médiatement un médecin.
En cas de besoin, nettoyez les contacts de
•
la pile et ceux de l‘appareil avant d‘insérer la
pile.
Insérez les piles en respectant la polarité.
•
Retirez immédiatement les piles usagées de
•
l‘appareil. Risque important de fuites.
Remplacez toujours toutes les piles à la fois.
•
Utilisez toujours des piles du même type,
•
n‘utilisez jamais de types différents, ni même
de piles neuves mélangées à des piles
d‘occasion.
Assurez-vous de bien éteindre l‘appareil ap-
•
rès toute utilisation.
Si vous n‘utilisez pas l‘appareil pendant
•
une durée prolongée, retirez les piles de
l‘appareil.
2. Description de l’appareil et
volume de livraison
2.1 Description de l‘appareil (fi gure 1)
1. Écran
2. Touche de détection
3. Touches de sélection
4. Touche marche/arrêt
5. Couvercle du compartiment à piles
2.2 Volume de livraison
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Détecteur numérique
•
Mode d‘emploi d‘origine
•
Consignes de sécurité
•
- 15 -
Anl_TC_MD_50_SPK2.indb 15Anl_TC_MD_50_SPK2.indb 15 13.06.2017 14:29:4613.06.2017 14:29:46
3. Utilisation conforme à
l’aff ectation
L’appareil de détection numérique sert à détecter
les métaux, le bois et les câbles conducteurs de
tension dans les murs, les sols ou les plafonds.
F
Ouvrez le compartiment à piles (5).
•
Raccordez la pile (a) au connecteur en veil-
•
lant à la bonne polarité.
Insérez la pile dans le compartiment à piles.
•
Refermez le compartiment à piles (5) en veil-
•
lant à ce qu’il s’enclenche bien.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
Remarque !
Le détecteur numérique est parfait pour la détection dans les cloisons sèches jusqu’à max.
50 mm.
Remarque !
En raison de sa conception, le détecteur numérique n’a qu’une effi cacité limitée pour la dé-
tection dans les murs en pierres ou en briques.
4. Données techniques
Alimentation électrique : .......................................
............................ pile 1 x 9 V ; type 6LR61 / 6F22
Profondeur de détection bois, métal : 19 mm max.
Profondeur de détection
métaux ferreux : ............................... 50 mm max.
Profondeur de détection cuivre : ...... 38 mm max.
Profondeur de détection câbles conducteurs de
tension : ...........................................50 mm max.
5. Avant la mise en service
Insertion des piles (fi gure 1)
Éteignez l’appareil à l’aide de la touche mar-
•
che/arrêt (4).
6. Commande
Danger !
L’outil de mesure ne peut pas garantir une
•
sécurité à 100 %. Pour éviter tout danger, il
convient de se renseigner avant tout perçage,
sciage ou fraisage dans les murs, les plafonds ou les sols en utilisant d’autres sources
d’information comme les plans de construction, les photos de la phase de construction
etc.
Après avoir détecté un matériau dans le mur,
•
il faut toujours vérifier qu’il ne s’agit pas d’un
câble conducteur de tension.
Le travail dans la zone des câbles électriques
•
est uniquement autorisé si l’alimentation
électrique est débranchée. Veuillez, en cas
de doute, consulter un électricien ou une personne de qualification similaire.
Les poutres et les barres sont, le plus sou-
•
vent, placées à des intervalles réguliers
derrière les murs ou les plafonds. Les câbles
électriques ou les conduites d’eau p. ex. ont,
eux, des intervalles différents. Déterminez
l’intervalle des objets avant de commencer à
travailler sur les murs ou les plafonds.
Des erreurs de mesure peuvent se produire
•
en raison de la structure des surfaces.
L’objet détecté peut être plus large ou plus
•
mince qu’indiqué sur l’écran. Cela dépend de
la profondeur.
6.1 Interrupteur marche/arrêt
Appuyez sur la touche marche/arrêt (4) pour
éteindre/allumer l’appareil.
Au bout de 60 secondes sans saisie, l’appareil
s’éteint automatiquement.
6.2 Fonctions
Les touches de sélection (3) permettent de sélectionner 4 fonctions diff érentes :
STUD :
pour matériaux métalliques et non métalliques
(bois, métal, ...)
Profondeur de détection bois : max. 19 mm
•
- 16 -
Anl_TC_MD_50_SPK2.indb 16Anl_TC_MD_50_SPK2.indb 16 13.06.2017 14:29:4713.06.2017 14:29:47
F
Profondeur de détection métal : max. 19 mm
•
METAL :
pour matériaux ferreux et tuyaux de cuivre
Profondeur de détection métaux ferreux :
•
max. 50 mm
Profondeur de détection cuivre :
•
max. 24 mm
DEEP :
pour tuyaux de cuivre, métal, bois
Profondeur de détection cuivre : max. 38 mm
•
Profondeur de détection métal : max. 38 mm
•
Profondeur de détection bois : max. 19 mm
•
AC :
pour les câbles conducteurs de tension
Profondeur de détection : max. 50 mm
•
6.3 Calibrage
L’appareil doit être calibré sur les propriétés de la
zone soumise à la détection avant chaque mesure (mur, sol ou plafond). Le calibrage devrait être
répété toutes les 60 secondes pour réduire les
erreurs de mesure.
Allumez l’appareil (cf. 6.1) et choisissez la
•
fonction souhaitée (cf. 6.2).
Maintenez le dos de l’appareil contre la sur-
•
face.
Choisissez une zone où il est peu vraisem-
•
blable que vous trouviez le matériau que vous
recherchez.
Appuyez sur la touche de détection (2) et
•
maintenez celle-ci enfoncée.
Ne déplacez pas l’appareil.
•
Au bout de trois petits bips, le calibrage est
•
terminé.
Commencez à présent le processus de re-
•
cherche.
6.4 Processus de recherche (fi gure 2 à 4)
Le processus de recherche est le même pour les
4 fonctions.
Remarque !
Il faut « passer » systématiquement deux fois
devant l’élément trouvé. Le « passage » doit être
eff ectué dans les deux sens.
Ne pas soulever ou basculer l’appareil pendant le
processus de recherche.
Allumez l’appareil (cf. point 6.1) et choisissez
•
la fonction souhaitée (cf. point 6.2).
Effectuez le calibrage comme au point 6.3.
•
Positionnez l’appareil et déplacez-le lente-
•
ment à l’horizontal le long du mur.
Lorsque vous approchez de l’élément recher-
•
ché, 2 barres min. s’affichent sur l’écran (1)
(cf. figure 2a).
Plus vous approchez, plus le nombre de bar-
•
res est important. (cf. figure 2b)
Faites une marque à l’endroit de l’écran (1)
•
où le diagramme des barres est plein.
Répétez le processus en partant du côté op-
•
posé (cf. figure 3a/3b).
Faites, là aussi, une marque lorsque le dia-
•
gramme des barres de l’écran (1) est plein.
L’élément recherché se trouve entre les deux
•
marques.
Remarque !
Il peut être utile de répéter la recherche de
l’élément dans une direction pivotée de 90° (cf.
fi gure 4) pour mieux déterminer la dimension de
l’élément.
Des étais métalliques courant parallèlement à
l’appareil peuvent perturber le capteur.
L’ a ffi chage continu d’une seule barre ne signifi e
pas qu’un élément a été détecté. Ce n’est que
lorsque toutes les barres s’affi chent que vous
pouvez être sûr d’avoir détecté un élément.
Avertissement !
Si, en mode AC, le symbole d’un éclair s’affi che
en même temps que le diagramme des barres,
cela signifi e que l’élément trouvé est un CÂBLE
ÉLECTRIQUE.
Les poutres et câbles électriques proches les uns
des autres peuvent perturber la détection des
diff érents éléments et éventuellement fausser le
résultat des recherches.
Si les câbles courent le long d’une position connue et que l’appareil ne peut pas la trouver en
mode AC, utilisez le mode MÉTAL. Cela peut être
dû au fait que les câbles sont recouverts d’un
blindage métallique.
- 17 -
Anl_TC_MD_50_SPK2.indb 17Anl_TC_MD_50_SPK2.indb 17 13.06.2017 14:29:4713.06.2017 14:29:47
Loading...
