k
Originalbetriebsanleitung
Elektro-Handhobel
P
Instrukcją oryginalną
Elektryczny strug ręczny
T
Оригинальное руководство по эксплуатации
Электрорубанок
Q
Instrucţiuni de utilizare originale
Maşină de rindeluit electrică manuală
e
Оригинално упътване за употреба
Eлектрическо ренде
z
Πρωτότυπες Οδηγίες χρήσης
Hλεκτρική πλάνη χεριού
Z
Orijinal Kullanma Talimatı
Elektrikli Planya
1
Оригінальна інструкція з експлуатації
Ручний електрорубанок
Art.-Nr.: 43.452.70 I.-Nr.: 11033
RT-PL 82
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 1
2
1
2
1
7
10
2
3 4
5
9
3
2
13
7
8
11
12
6
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 2
3
4
6 7
8 9
1
c
a
7
10
7
10
b
13
b
c
a
a
d
a
5
7
c
2
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 3
4
10 11
3
4
a
a
a
8
15
13
a
c
c
c
12
12
11
14
9
b
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 4
5
17
6
a
a
16
18
d
b
c
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 5
6
D

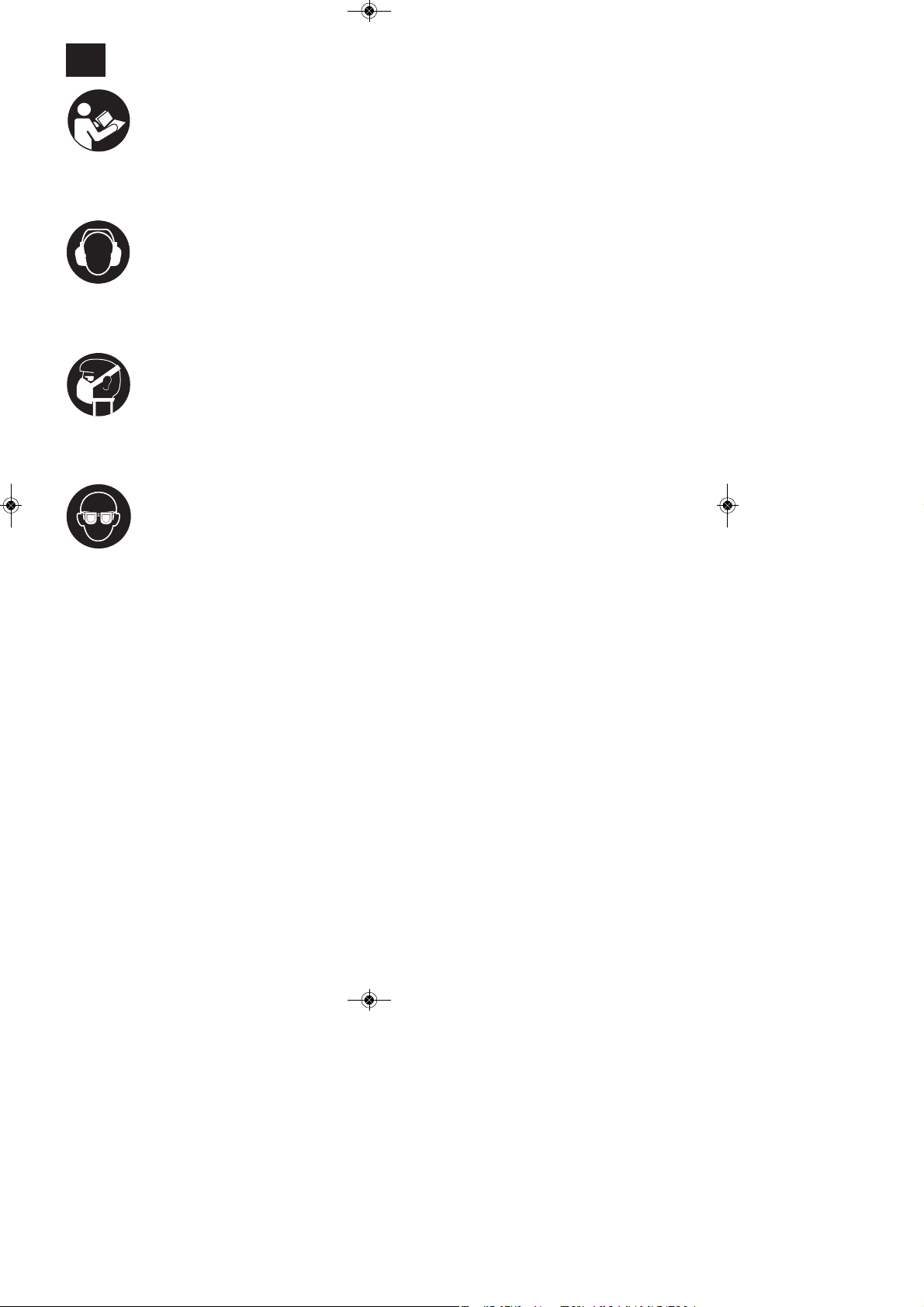

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 6
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang (Bild 1/2/3)
2.1 Gerätebeschreibung
1. Einstellknopf für Spantiefe
2. Staubfangsack
3. Einschaltsperre
4. Ein-/Aus-Schalter
5. hintere Grundplatte
6. Riemenabdeckung
7. Spanauswurfadapter
8. vordere Grundplatte
9. Aufbewahrung für Werkzeugzubehör
10. Aufnahme für Spanauswurfadapter
11. Flügelschraube für Stufentiefen-Messstab
12. Stufentiefen-Messstab
13. Parallelanschlag
2.2 Lieferumfang
n Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
n Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
n Überprüfen Sie, ob der Lieferumfang vollständig
ist.
n Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
n Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und
Erstickungsgefahr!
n Elektro-Handhobel
n Staubfangsack
n Parallelanschlag
n Schraubenschlüssel
n Originalbetriebsanleitung
n Sicherheitshinweise
3. Bestimmungsgemäße Verwendung
Der Elektro-Handhobel ist zum Hobeln, Falzen und
Anschrägen von Holzteilen bestimmt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V~ 50 Hz
Leistungsaufnahme: 850 W
Leerlauf-Drehzahl: 15.000 min
-1
Spantiefe: 0-3 mm
Falztiefe: 0-18 mm
Hobelbreite: 82 mm
Schutzklasse: II / 쓑
Gewicht: 3,2 kg
7
D
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 7
8
D
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
pA
94 dB(A)
Unsicherheit K
pA
3 dB
Schallleistungspegel L
WA
105 dB(A)
Unsicherheit K
WA
3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Schwingungsemissionswert a
h
= 3,61 m/s
2
Unsicherheit K = 1,5 m/s
2
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
n Verwenden Sie nur einwandfreie Geräte.
n Warten und reinigen Sie das Gerät regelmäßig.
n Passen Sie Ihre Arbeitsweise dem Gerät an.
n Überlasten Sie das Gerät nicht.
n Lassen Sie das Gerät gegebenenfalls
überprüfen.
n Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
n Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-ArmSchwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Achtung: Aus Sicherheitsgründen darf der
Elektrohobel nicht mit eingesteckter Aufbewahrung
für Werkzeugzubehör (9) betrieben werden.
5.1 Einstellung der Spantiefe (Bild 4/Pos. 1)
Durch Drehung des Einstellknopfes für Spantiefe (1)
kann die Spantiefe in Schritten von 0,1 mm von 0-3
mm eingestellt werden.
Drehung des Einstellknopfes für Spantiefe (1) im
Uhrzeigersinn: höhere Spantiefe
Drehung des Einstellknopfes für Spantiefe (1) gegen
den Uhrzeigersinn: geringere Spantiefe
Nach Beendigung der Arbeit ist die Spantiefe so
einzustellen, dass die Messer versenkt und somit vor
Beschädigung geschützt sind. Drehen Sie dazu den
Einstellknopf für die Spantiefe in die Position „0“.
5.2 Spanabsaugung (Bild 5-8)
Für eine optimale Spanabsaugung können Sie an
den Elektro-Handhobel einen im Lieferumfang
enthaltenen Staubfangsack (2) anschließen. Hierzu
schieben Sie den Staubfangsack (2) in den
Spanauswurfadapter (7) des Elektro-Handhobels.
Wahlweise kann der Staubfangsack (2) links oder
rechts angeschlossen werden. Hierzu müssen Sie
den Spanauswurfadapter (7) entsprechend
montieren. Um den Spanauswurfadapter aus der
Aufnahme zu entfernen, drücken Sie zuerst den
Verriegelungsknopf (a) und ziehen anschließend den
Adapter (7) aus der Aufnahme (10). Stecken Sie den
Adapter (7) mit der gewünschten Auswurfrichtung in
die Aufnahme (10). Achten Sie dabei darauf, dass
die Führung (b) des Adapters (7) mit der Nut der
Aufnahme (10) übereinstimmt. Der
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 8
9
D
Verriegelungsknopf (a) muss in der Endstellung
hörbar einrasten. Überprüfen Sie den festen Sitz des
Adapters!
Alternativ können Sie das Gerät an einen
Staubsauger anschließen. Stecken Sie dazu das
Staubsaugerrohr (c) in den Spannauswurfadapter
(7). Prüfen Sie, ob alle Teile gut miteinander
verbunden sind.
Achtung! Der für das Absaugen verwendete
Staubsauger muss für das bearbeitete Material
geeignet sein.
5.3 Parallelanschlag (Abb. 9/Pos. 13)
Verwenden Sie den Parallelanschlag (13) wenn
parallel zum Werkstückrand gehobelt werden soll.
Montage Parallelanschlag (Bild 9)
n Befestigen Sie die Halterung (d) des
Parallelanschlages mit der mitgelieferten
Flügelschraube (a) an der linken Geräteseite.
n Verbinden Sie nun die Halterung (d) mit dem
Schlitten des Parallelanschlages (13).
n Die Führungsleiste muss stets nach unten
ausgerichtet sein.
n Setzen Sie den zwischen Parallelanschlag und
Werkstückrand benötigten Abstand fest.
n Befestigen Sie die Teile mit der Schlossschraube
(b)und der Flügelmutter (c).
6. Bedienung
6.1 Ein-/ Ausschalter (Bild 10)
n Der Elektro-Handhobel ist mit einem
Sicherheitsschalter zur Unfallverhütung
ausgestattet.
n Zum Einschalten den seitlichen Sperrknopf (3)
drücken und die Schalttaste drücken. Der
Sperrknopf (3) kann von links und rechts betätigt
werden.
n Zum Ausschalten des Elektro-Handhobels die
Schalttaste (4) loslassen. Die Schalttaste (4)
springt in die Ausgangsstellung zurück.
6.2 Arbeitshinweise
Achtung: Der Elektro-Handhobel darf nur
eingeschaltet an das Werkstück herangeführt
werden.
6.2.1 Hobeln von Flächen
Stellen Sie die gewünschte Spantiefe ein. Den
Elektro-Handhobel mit der vorderen Grundplatte auf
das zu bearbeitende Holzstück aufsetzen und den
Hobel einschalten. Den Elektro-Hobel mit beiden
Händen über die Fläche schieben, dabei müssen die
vordere und die hintere Grundplatte ganz aufliegen.
Zur Endbearbeitung von Flächen nur eine geringe
Spantiefe einstellen und die Fläche mehrfach
bearbeiten.
6.2.2 Anfasen von Kanten (Bild 11-12)
n An der vorderen Grundplatte sind drei V-Nuten
(a) eingearbeitet mit denen Sie Kanten in einem
Winkel von 45º glatt hobeln können. Ihnen
stehen drei verschieden große V-Nuten (a) zur
Verfügung.
n Schalten Sie das Gerät ein und lassen Sie es
seine volle Geschwindigkeit erreichen. Setzen
Sie die benötigte V-Nut (a) des Hobels in einem
45º-Winkel an die Kante eines Werkstückes an.
n Führen Sie den Elektrohobel nun an der Kante
des Werkstückes entlang.
n Um ein qualitativ gutes Ergebnis zu erzielen,
sollten Sie Vorschubgeschwindigkeit und
Winkellage konstant halten.
6.2.3 Hobeln von Stufen (Bild 9/13)
n Mit Hilfe des Parallelanschlages (13) können Sie
Stufen hobeln.
n Montieren Sie den Parallelanschlag (13) an der
linken Geräteseite (siehe Punkt 5.3)
n Montieren Sie den Tiefenanschlag indem Sie den
Stufentiefen-Messstab (12) mit Hilfe der
Feststellschraube (11) vorne rechts am Gehäuse
des Hobels befestigen (siehe Bild 13).
n Lösen Sie die Feststellschraube (11) und
positionieren Sie den Stufentiefen-Messstab (12)
so, dass die gewünschte Stufentiefe angezeigt
wird. Ziehen Sie die Feststellschraube (11)
wieder fest.
Stufenbreite:
Die Stufenbreite kann mit dem Parallelanschlag (13)
eingestellt werden.
Stufentiefe:
Wir empfehlen, dass Sie eine Spantiefe von 2 mm
einstellen und so oft über das Werkstück hobeln, bis
die benötigte Stufentiefe erreicht ist.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 9
10
D
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
n Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
n Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
n Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3. Wechsel der Hobelmesser (Bild 14-16)
Achtung: Vor allen Arbeiten an der Maschine
den Netzstecker aus der Steckdose ziehen!
Für das Wechseln der Hobelmesser benötigen Sie
den beiliegenden Schraubenschlüssel (a). Der
Schraubenschlüssel (a) befindet sich in der
Aufbewahrung für Werkzeugzubehör (9). Entnehmen
Sie bei Bedarf aus der Aufbewahrung für
Werkzeugzubehör (9) den Schraubenschlüssel (a)
und das Hobelmesser (b). (siehe Abb. 14).
Achtung: Aus Sicherheitsgründen darf der
Elektrohobel nicht mit eingesteckter Aufbewahrung
für Werkzeugzubehör (9) betrieben werden.
Der Elektro-Handhobel ist mit zwei HartmetallWendemessern bestückt. Wendemesser haben zwei
Schneiden und können gewendet werden. Durch die
Führungsnut der Wendemesser wird bei einem
Wechsel eine gleiche Höheneinstellung
gewährleistet. Abgenutzte, stumpfe oder beschädigte
Messer müssen ausgetauscht werden.
Hartmetall-Wendemesser können nicht
nachgeschliffen werden.
Lösen Sie die drei Sechskantschrauben (c) mit dem
beiliegenden Schraubenschlüssel (a) und schieben
Sie das Hartmetall-Wendemesser seitlich mit einem
Holzstück aus der Hobelwelle heraus. (siehe Abb.
15).
Reinigen Sie vor dem Einbau den Messersitz. Der
Einbau der Messer erfolgt in der umgekehrten
Reihenfolge. Stellen Sie sicher, dass das
Hobelmesser mit den beiden Enden der Hobelwelle
übereinstimmt. Tauschen Sie immer beide Messer,
um eine gleichbleibende Spanabnahme zu
gewährleisten.
Achtung: Vor der Inbetriebnahme des Elektro-
Handhobels sind die Messer auf eine korrekte
Einbaulage und auf festen Sitz zu überprüfen!
Überprüfen der korrekten Einstellung (Bild 16)
(8) Vordere Grundplatte (beweglicher Hobelschuh)
(5) Hintere Grundplatte (feststehender Hobelschuh)
1. Korrekte Einstellung
Resultat: Glatte Hobeloberfläche
2. Kerben in der Oberfläche
Problem: Die Schneide des Hobelmessers (oder
beider Hobelmesser) verläuft nicht parallel zur Höhe
der hinteren Grundplatte.
3. Furchen am Beginn der Hobelfläche
Problem: Die Schneide des Hobelmessers (oder
beider Hobelmesser) liegt unterhalb der Höhe der
hinteren Grundplatte.
4. Furchen am Ende der Hobelfläche
Problem: Die Schneide des Hobelmessers (oder
beider Hobelmesser) liegt über der Höhe der
hinteren Grundplatte.
8.4 Austausch des Antriebriemens (Bild 17-18)
n Der Austausch des Riemens sollte durch eine
qualifizierte Fachkraft vorgenommen werden.
n Der Antriebsriemen (b) muss ausgetauscht
werden, falls er verschlissen ist.
n Lösen Sie die Schrauben (a) und nehmen Sie
die seitliche Riemenabdeckung (6) ab.
n Entfernen Sie den verschlissenen
Antriebsriemen (b) und reinigen Sie die beiden
Riemenscheiben (c/d).
n Legen Sie den neuen Antriebsriemen auf die
kleine Riemenscheibe (c) auf und ziehen Sie den
Riemen unter Drehen der Hobelwelle auf die
große Riemenscheibe (d) auf.
n Achten Sie darauf, dass die Längsrillen des
Antriebsriemens in den Führungsnuten der
Antriebsräder liegen.
n Die Riemenabdeckung (6) aufsetzen und mit den
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 10
Schrauben (a) befestigen.
8.5 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.6 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
n Typ des Gerätes
n Artikelnummer des Gerätes
n Ident-Nummer des Gerätes
n Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
11
D
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 11
12
PL
„Ostrzeżenie – Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi”
Nosić nauszniki ochronne
Hałas powoduje postępującą utratę słuchu.
Nosić maskę przeciwpyłową
Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla
zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!
Nosić okulary ochronne
W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek,
drzazg lub odprysków.
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 12
13
PL
Uwaga!
Podczas użytkowania urządzenia należy przestrzegać
wskazówek bezpieczeństwa w celu uniknięcia
zranień i uszkodzeń. Z tego względu proszę
dokładnie zapoznać się z instrukcją obsługi/
wskazówkami bezpieczeństwa. Proszę zachować
instrukcję i wskazówki, aby można było w każdym
momencie do nich wrócić. W razie przekazania
urządzenia innej osobie, proszę wręczyć jej również
instrukcję obsługi/ wskazówki bezpieczeństwa. Nie
odpowiadamy za wypadki i uszkodzenia zaistniałe w
wyniku nieprzestrzegania niniejszej instrukcji i
wskazówek bezpieczeństwa.
1. Wskazówki bezpieczeństwa
Właściwe wskazówki bezpieczeństwa znajdują się w
załączonym zeszycie!
OSTRZEŻENIE
Przeczytać wszystkie wskazówki bezpieczeństwa
i instrukcję. Nieprzestrzeganie instrukcji i
wskazówek bezpieczeństwa może wywołać
porażenia prądem, niebezpieczeństwo pożaru lub
ciężkie zranienia.
Proszę zachować na przyszłość wskazówki
bezpieczeństwa i instrukcję.
2. Opis urządzenia i zakres dostawy
(rys. 1/2/3)
2.1 Opis urządzenia
1. Przycisk ustawiający głębokość skrawania
2. Worek na pył
3. Blokada włącznika
4. Włącznik / Wyłącznik
5. Tylna podstawa
6. Osłona paska
7. Adapter wyrzutu wiór
8. Przednia podstawa
9. Schowek na osprzęt
10. Uchwyt na adapter wyrzutu wiór
11. Śruba motylkowa miernika głębokości stopni
12. Miernik głębokości stopni
13. Prowadnica równoległa
2.2 Zakres dostawy
n Otworzyć opakowanie i ostrożnie wyciągnąć
urządzenie.
n Zdjąć opakowanie oraz zabezpieczenia do
transportu (jeśli jest).
n Sprawdzić, czy dostawa jest kompletna.
n Sprawdzić, czy urządzenie i wyposażenie
dodatkowe nie zostały uszkodzone w transporcie.
n W razie możliwości zachować opakowanie, aż do
upływu czasu gwarancji.
UWAGA!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z tworzywa
sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia się!
n Elektryczny strug ręczny
n Worek na pył
n Przykładnica równoległa
n Klucz do śrub
n Instrukcją oryginalną
n Wskazówki bezpieczeństwa
3. Użycie zgodne z przeznaczeniem
Strug ręczny przeznaczony jest do strugania,
falcowania oraz wręgowania elementów drewna.
Urządzenie używać tylko zgodnie z jego
przeznaczeniem. Każde użycie, odbiegające od
opisanego w niniejszej instrukcji jest niezgodne z
przeznaczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel, a
nie producent.
Proszę pamiętać o tym, że nasze urządzenie nie jest
przeznaczone do zastosowania zawodowego,
rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie było
stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.
4. Dane techniczne
Napięcie znamionowe: 230 V ~ 50 Hz
Pobór mocy: 850 W
Liczba obrotów biegu jałowego: 15 000 min
-1
Głębokość skrawania: 0-3 mm
Głębokość strugania 0-18 mm
Szerokość strugania 82 mm
Klasa ochrony: II /쏾
Waga: 3,2 kg
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 13
14
PL
Hałas i wibracje
Hałas i wibracje zostały zmierzone zgodnie z normą
EN 60745.
Poziom ciśnienia akustycznego L
pA
94 dB(A)
Odchylenie K
pA
3 dB
Poziom mocy akustycznej L
WA
105 dB(A)
Odchylenie K
WA
3 dB
Nosić nauszniki ochronne.
Oddziaływanie hałasu może spowodować utratę
słuchu.
Wartości całkowite drgań (suma wektorowa 3
kierunków) mierzone są zgodnie z normą 60745.
Wartość emisji drgań a
h
= 3,61 m/s
2
Odchylenie K = 1,5 m/s
2
Ostrzeżenie!
Podana wartość emisji drgań została zmierzona
według znormalizowanych procedur i może się
zmieniać w zależności od sposobu używania
elektronarzędzia, w wyjątkowych przypadkach może
wykraczać ponad podaną wartość.
Podana wartość emisji drgań może zostać
zastosowana analogicznie do innego
elektronarzędzia.
Podana wartość emisji drgań być może używana do
wstępnego oszacowania negatywnego
oddziaływania.
Ograniczać powstawanie hałasu i wibracji do
minimum!
n Używać wyłącznie urządzeń bez uszkodzeń.
n Regularnie czyścić urządzenie.
n Dopasować własny sposób pracy do urządzenia.
n Nie przeciążać urządzenia.
n W razie potrzeby kontrolować urządzenie.
n Nie włączać urządzenia, jeśli nie będzie używane.
n Nosić rękawice ochronne.
Pozostałe zagrożenia
Także w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją, zawsze
zachodzi ryzyko powstawania zagrożenia. W
zależności od budowy i sposobu wykonania tego
elektronarzędzia mogą pojawić się następujące
zagrożenia:
1. Uszkodzenia płuc, w przypadku nie stosowania
odpowiedniej maski przeciwpyłowej.
2. Uszkodzenia słuchu, w przypadku nie stosowania
odpowiednich nauszników ochronnych.
3. Negatywny wpływ na zdrowie, w wyniku drgań
ramion i dłoni, w przypadku, gdy urządzenie jest
używane przez dłuższy czas lub w niewłaściwy
sposób i bez przeglądów.
5. Przed uruchomieniem
Przed podłączeniem urządzenia należy się upewnić,
że dane na tabliczce znamionowej urządzenia są
zgodne z danymi zasilania.
Przed rozpoczęciem ustawień na urządzeniu zawsze
wyciągać wtyczkę z gniazdka.
Uwaga: Z powodów bezpieczeństwa strug nie
może być używany z włożonym schowkiem na
osprzęt (9).
5.1 Ustawienie głębokości skrawania
(rys. 4/ poz.1)
Poprzez obrócenie przycisku ustawiającego
głębokość skrawania (1) można ustawić głębokość
skrawania od 0,1 mm do 0-3 mm.
Obrócenie przycisku ustawiającego głębokość
skrawania (1) zgodnie z kierunkiem ruchu wskazówek
zegara: wyższa głębokość skrawania
Obrócenie przycisku ustawiającego głębokość
strugania (1) w kierunku przeciwnym do ruchu
wskazówek zegara: niższa głębokość skrawania
Po skończonej pracy głębokość skrawania jest
ustawiona tak, że noże są schowane i tym sposobem
osłonione przed uszkodzeniem. Obrócić przycisk
ustawiający głębokość skrawania na pozycję „0”.
5.2 Odsysanie wiór (rys. 5-8)
Dla optymalnego zasysania wiór nałożyć na strug
dołączony w dostawie worek na pyły (2). Wsunąć
worek na pyły (2) w adapter wyrzutu wiór (7) struga.
W zależności od wyboru worek na pył może być
założony (2) na lewej lub prawej stronie. W tym celu
należy odpowiednio zamontować adapter wyrzutu
wiór (7). Aby wyciągnąć adapter wyrzutu wiór z
uchwytu, należy najpierw wcisnąć przycisk blokujący
(a), a następnie wyciągnąć adapter (7) z uchwytu
(10). Do uchwytu (10) włożyć adapter (7) z ustawiony
wymaganym kierunkiem wyrzutu. Należy zwrócić
przy tym uwagę, aby prowadzenie (b) adaptera (7)
zgadzało się ze wpustem uchwytu (10). W pozycji
końcowej musi być słyszalne zatrzaśnięcie przycisku
blokującego(a). Sprawdzić adapter pod kątem
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 14
15
PL
mocowania!
Urządzenie można podłączyć również do odkurzacza.
W tym celu należy włożyć rurę odkurzacza (c) w
adapter wyrzutu wiór (7). Proszę sprawdzić, czy
wszystkie części są dobrze ze sobą połączone.
Uwaga! Użyty odkurzacz musi być przeznaczony do
obrabianego materiału.
5.3 Prowadzenie prowadnicy równoległej
(Rys. 9 / poz. 13)
Użyć prowadnicy równoległej (13), kiedy wykonuje
się struganie równolegle do obrabianego przedmiotu.
Montaż prowadnicy równoległej (rys. 9)
n Uchwyt (d) prowadnicy równoległej przymocować
na lewej stronie urządzenia za pomocą
dołączonej śruby motylkowej (a).
n Teraz połączyć uchwyt (d) z suwakiem
prowadnicy równoległej (13).
n Listwa prowadząca musi być zawsze skierowana
do dołu.
n Wyznaczyć konieczny odstęp pomiędzy
prowadnicą równoległą a obrabianym
przedmiotem.
n Przymocować części za pomocą wkrętu
umocowującego zamek (b) oraz nakrętki
motylkowej (c).
6. Obsługa
6.1 Włącznik/ Wyłącznik (Rys. 10)
n Szlifierka kątowa wyposażona jest we wyłącznik
bezpieczeństwa, który ma chronić przed
wypadkami.
n W celu włączenia wcisnąć przycisk blokujący (3)
oraz włącznik. Przycisk blokujący (3) może być
włączony z prawej lub z lewej strony.
n W celu wyłączenia struga zwolnić włącznik (4).
Włącznik (4) wskoczy na pozycję wyjściową.
6.2 Wskazówki pracy
Uwaga: Strug ręczny może być włączony tylko
wtedy, kiedy jest prowadzony na obrabianym
przedmiocie.
6.2.1 Struganie powierzchni
Ustawić żądaną głębokość skrawania. Nałożyć strug
z przednią podstawą na obrabiany przedmiot i
włączyć strug. Oburącz przesuwać strug po
powierzchni, przy tym przednia i tylna podstawa
muszą całkowicie leżeć.
Do końcowego obrabiania powierzchni ustawić niską
głębokość skrawania i kilka razy obrobić
powierzchnię.
6.2.2 Struganie krawędzi (rys. 11-12)
n Na przedniej podstawie wydrążone są 3 wpusty V
(a), za pomocą których struga się krawędzie pod
kątem 45º. Do dyspozycji są 3 różnej wielkości
wpusty V (a).
n Włączyć urządzenie i pozwolić na osiągnięcie
pełnej prędkości przez urządzenie. Ułożyć
potrzebny wpust V (a) struga pod kątem 45º na
krawędzi obrabianego przedmiotu.
n Strug prowadzić wzdłuż krawędzi obrabianego
przedmiotu.
n Aby utrzymać dobrej jakości wynik pracy należy
utrzymywać stałą prędkość przesuwu i położenie
kąta.
6.2.3 Struganie schodkowe (rys. 9/13)
n Za pomocą prowadnicy równoległej (13) można
strugać stopnie.
n Zamontować prowadnicę równoległą (13) po
lewej stronie urządzenia (patrz punkt 5.3)
n Zamontować ogranicznik głębokości
przymocowując miernik głębokości skrawania
(12) na przedniej prawej stronie obudowy struga
za pomocą śruby motylkowej (11) (patrz rys. 13).
n Poluzować śrubę mocującą (11) i tak
wypozycjonować miernik głębokości skrawania
(12), żeby oznaczona została wymagana
głębokość skrawania. Ponownie przykręcić śrubę
mocującą (11).
Szerokość stopni:
Szerokość stopni może być ustawiona za pomocą
prowadnicy równoległej (13).
Głębokość stopni:
Polecamy ustawić głębokość skrawania 2 mm i tak
często strugać obrabiany przedmiot, aż zostanie
osiągnięta potrzebna głębokość stopni.
7. Wymiana przewodu zasilającego
W razie uszkodzenia przewodu zasilającego, przewód
musi być wymieniony przez autoryzowany serwis lub
osobę posiadającą podobne kwalifikacje, aby uniknąć
niebezpieczeństwa.
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 15
16
PL
8. Czyszczenie, konserwacja i
zamawianie części zamiennych
Przed rozpoczęciem jakichkolwiek prac związanych z
czyszczeniem wyciągnąć wtyczkę z gniazdka.
8.1 Czyszczenie
n Urządzenia zabezpieczające, szczeliny powietrza
i obudowa silnika powinny być w miarę
możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym
powietrzem o niskim ciśnieniu.
n Zaleca się czyszczenie urządzenia bezpośrednio
po każdorazowym użyciu.
n Urządzenie czyścić regularnie wilgotną
ściereczką z niewielką ilością szarego mydła. Nie
używać żadnych środków czyszczących ani
rozpuszczalników; mogą one uszkodzić części
urządzenia wykonane z tworzywa sztucznego.
Należy uważać, aby do wnętrza urządzenia nie
dostała się woda.
8.2 Szczotki węglowe
W razie nadmiernego iskrzenia proszę sprawdzić stan
szczotek węglowych przez elektryka.
Uwaga! Wymiany szczotek węglowych dokonywać
może jedynie elektryk.
8.3. Wymiana noża do struga (rys. 14-16)
Uwaga: Wyłączyć wtyczkę z gniazdka przed
pracami na urządzeniu!
Do wymiany noża do struga potrzebny jest dołączony
w dostawie klucz plaski (a). Klucz płaski (a) znajduje
się w schowku na osprzęt (9). W razie konieczności
wyciągnąć nóż struga (b) oraz klucz płaski (a) ze
schowka na osprzęt (9). (patrz rys. 14)
Uwaga: Z powodów bezpieczeństwa strug nie
może być używany z włożonym schowkiem na
osprzęt (9).
Elektryczny strug ręczny wyposażony jest w 2
obracane noże z metalu hartowanego. Obracane
noże mają 2 ostrza i mogą być obracane. Dzięki
wpustowi prowadzącemu obracanych noży
zagwarantowane jest równe ustawienie wysokości
przy ich wymianie. Zużyte, tępe lub uszkodzone noże
muszą zostać wymienione.
Obrotowe noże z metalu hartowanego nie mogą
zostać naostrzone.
Za pomocą dołączonego śrubokręta płaskiego (a)
poluzować 3 sześciokątne śruby (c) i za pomocą
kawałka drewna wysunąć na stronę obrotowy nóż z
hartowanego metalu z wału struga. (patrz rys. 15)
Przed montażem wyczyścić mocowanie noża.
Zakładanie noża następuje w odwrotnej kolejności.
Upewnić się, że nóż do struga pasuje do obydwu
końcówek wału struga. Aby zapewnić stałe skrawanie
należy zawsze wymieniać obydwa noże.
Uwaga: Przed uruchomieniem struga należy
sprawdzić noże pod kątem poprawnego
zamontowania i osadzenia!
Kontrolowanie poprawnego ustawienia (rys. 16)
(8) Przednia podstawa (ruchoma płoza struga) (5)
Tylna podstawa ( nieruchoma płoza struga)
1. Poprawne ustawienie
Rezultat: Gładka strugana powierzchnia zewnętrzna
2. Wyszczerbienia na powierzchni zewnętrznej
Problem: Ostrze noża (lub obydwu noży) nie
przebiega równolegle do wysokości tylnej podstawy.
3. Bruzdy na początku struganej powierzchni
Problem: Ostrze noża (lub obydwu noży) leży poniżej
wysokości tylnej podstawy.
4. Bruzdy na końcu struganej powierzchni
Problem: Ostrze noża (lub obydwu noży) leży nad
wysokością tylnej podstawy.
8.4 Wymiana paska napędowego (rys. 17-18)
n Wymiana paska powinna być przeprowadzona
przez wykwalifikowanego specjalistę.
n Pasek napędowy (b) musi zostać wymieniony, w
przypadku gdy jest zużyty.
n Poluzować śruby (a) i wyciągnąć na jedną stronę
osłonę paska (6).
n Usunąć zużyte paski napędowe (b) i wyczyścić
oba koła pasowe (c/d).
n Nałożyć nowy pasek napędowy na małe koło
pasowe (c) i pociągnąć pasek na duże koło
pasowe (d) przez obrócenie wała struga.
n Uważać na to, aby rowki wzdłużne paska
napędowego leżały we wpustach prowadzących
kół napędowych.
n Nałożyć osłonę paska (6) i przymocować za
pomocą śrub (a).
8.5 Konserwacja
We wnętrzu urządzenia nie ma części wymagających
konserwacji.
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 16
8.6 Zamawianie części wymiennych:
Podczas zamawiania części zamiennych należy
podać następujące dane:
n Typ urządzenia
n Numer artykułu urządzenia
n Numer identyfikacyjny urządzenia
n Numer części zamiennej
Aktualne ceny artykułów i informacje znajdują się na
stronie: www.isc-gmbh.info
9. Usuwanie odpadów i recycling
Aby zapobiec uszkodzeniom podczas transportu
urządzenie znajduje się w opakowaniu. Opakowanie
to jest surowcem, który można użytkować ponownie
lub można przeznaczyć do powtórnego przerobu.
Urządzenie oraz jego osprzęt składają się z różnych
rodzajów materiałów, jak np. metal i tworzywa
sztuczne. Uszkodzone elementy urządzenia proszę
dostarczyć do punktu zbiorczego surowców wtórnych.
Proszę poprosić o informację w sklepie
specjalistycznym bądź w placówce samorządu
lokalnego!
10. Przechowywanie
Urządzenie i wyposażenie dodatkowe przechowywać
w miejscu ciemnym, suchym i wolnym od
przemarzania, zabezpieczyć przed dziećmi.
Optymalna temperatura przechowywani 5 do 30˚C.
Przechowywać urządzenie w oryginalnym
opakowaniu.
17
PL
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 17
18
RUS
„Осторожно– для того, чтобы уменьшить риск получения травмы прочтите руководство по
эксплуатации.“
Используйте средства защиты органов слуха.
Воздействие шума может вызвать потерю слуха.
Используйте респиратор.
При обработке древесины и прочих материалов может образовываться вредная для
здоровья пыль. Запрещено обрабатывать содержащие асбест материалы!
Используйте защитные очки.
Образующиеся во время работы искры и вылетающие из устройства частицы, стружка и
пыль могут вызвать повреждение органов зрения.
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 18
19
Внимание!
При пользовании устройствами необходимо
выполнять правила по технике безопасности,
чтобы избежать травм и не допустить ущерба.
Поэтому прочтите полностью внимательно это
руководство по эксплуатации. Храните
руководство по эксплуатации в надежном месте
для того, чтобы можно было воспользоваться в
любое время содержащейся в нем информацией.
В том случае если Вы передаете устройство
другим людям, то необходимо приложить к нему
настоящее руководство по эксплуатации.
Мы не несем ответственность за травмы и
ущерб, которые возникли в результате
несоблюдения указаний этого руководства по
эксплуатации и техники безопасности.
1. Указания по технике безопасности
Необходимые указания по технике безопасности
Вы можете найти в приложенной брошюре.
ВНИМАНИЕ!
Прочитайте все указания по технике
безопасности и технические требования.
При невыполнении указаний по технике
безопасности и технических требований
возможно получение удара током, возникновение
пожара и/или получение серьезных травм.
Храните все указания по технике
безопасности и технические требования для
того, чтобы было возможно воспользоваться
ими в будущем.
2. Состав устройства и
комплектация упаковки
(рисунки 1/2/3)
2.1 Описание устройства
1. Кнопка регулировки глубины среза
2. Мешок для улавливания пыли
3. Устройство блокировки включения
4. Переключатель включено-выключено
5. Задняя опорная пластина
6. Кожух ремня
7. Переходное устройство для выброса стружки
8. Передняя опорная пластина
9. Отсек для хранения принадлежностей
устройства
10. Приемник переходного устройства для
выброса стружки
11. Барашковый винт стержня для измерения
глубины среза
12. Стержень измерения глубины среза
13. Параллельный упор
2.2 Состав комплекта устройства
n Откройте упаковку и выньте осторожно из
упаковки устройство.
n Удалите упаковочный материал, а также
приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).
n Проверьте комплектность устройства.
n Проверьте устройство и принадлежности на
наличие возникших при транспортировке
повреждений.
n Сохраняйте упаковку по возможности до
истечения срока гарантийных обязательств.
ВНИМАНИЕ
Устройство и упаковка не являются детскими
игрушками! Запрещено детям играть с
пластиковыми пакетами, пленками и
мелкими деталями! Опасность заключается в
том, что они могут проглотить или погибнуть
от удушья!
n Электрический ручной рубанок
n Мешок улавливания пыли
n Параллельный упор
n Гаечный ключ
n Оригинальное руководство по эксплуатации
n Указания по технике безопасности
3. Использование по назначению
Электрорубанок предназначен для строгания,
фальцовки и изготовления скосов на деревянных
деталях.
Устройство можно использовать только в
соответствии с его предназначением. Любое
другое, выходящее за эти рамки использование,
считается не соответствующим предписанию. За
возникшие в результате этого ущерб или травмы
любого рода несет ответственность пользователь
или работающий с инструментом, а не
изготовитель.
Необходимо учесть, что наши устройства
согласно предписанию не рассчитаны для
использования в промышленной, ремесленной
или индустриальной области. Мы не
предоставляем гарантий, если устройство будет
использоваться в промышленной, ремесленной
или индустриальной, а также подобной
деятельности.
RUS
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 19
20
4. Технические данные
Напряжение сети: 230 в ~ 50 Гц
Мощность: 850 Вт
Скорость вращения холостого хода: 15000 мин
-1
Глубина среза: от 0 мм до 3 мм
Глубина фальцовки: от 0 мм до 18 мм
Ширина рубанка: 82 мм
Класс защиты: II / 쏾
Вес 3,2 кг
Шумы и вибрация
Параметры шумов и вибрации были измерены в
соответствии с нормами EN 60745.
Уровень давления шума L
pA
94 дБ(A)
Неопределенность K
pA
3 дБ
Уровень мощности шума L
WA
105 дБ(A)
Неопределенность K
WA
3 дБ
Используйте защиту органов слуха.
Воздействие шума может вызвать потерю слуха.
Суммарное значение величины вибрации (сумма
векторов трех направлений) определено в
соответствии с EN 60745.
Эмиссионный показатель вибрации a
h
= 3,61 m/s
2
Неопределенность K = 1,5 m/s
2
Осторожно!
Приведенное значение эмиссии вибрации
измерено стандартным методом проведения
испытаний, оно может изменяться в зависимости
от вида и способа использования электрического
инструмента и в исключительных случаях
превышать указанную величину.
Приведенное значение эмиссии вибрации может
быть использовано для сравнения одного
электрического инструмента с другим.
Приведенное значение эмиссии вибрации может
быть использовано для предварительной оценки
негативного влияния.
Сведите образование шумов и вибрации к
минимуму!
n Используйте только безукоризненно
работающие устройства.
n Регулярно проводите техническое
обслуживание и очистку устройства.
n При работе учитывайте особенности Вашего
устройства.
n Не подвергайте устройство перегрузке.
n При необходимости дайте проверить
устройство специалистам.
n Отключайте устройство, если вы его не
используете.
n Используйте перчатки.
Остаточные опасности
Даже в том случае, если Вы используете
описываемый электрический инструмент в
соответствии с предписанием, то и тогда
всегда остается место для риска. Ниже
приведен список остаточных опасностей,
связанных с конструкцией настоящего
электрического инструмента:
1. Заболевание легких, в том случае если не
используется соответствующий респиратор.
2. Повреждение слуха, в том случае если не
используется соответствующее средство
защиты слуха.
3. Нарушения здоровья в результате
воздействия вибрации на руку при
длительном использовании устройства или
при неправильном пользовании и
ненадлежащем техническом уходе.
5. Перед вводом в эксплуатацию
Убедитесь перед подключением, что данные на
типовой табличке соответствуют параметрам
сети.
Всегда вынимайте штекер из розетки прежде,
чем осуществлять настройки устройства.
Внимание: по правилам техники
безопасности запрещается работать
электрорубанком с вставленным отсеком для
хранения принадлежностей устройства (9).
5.1 Регулировка глубины среза
(рисунок 4/поз. 1)
Вращением кнопки регулировки глубины среза (1)
можно отрегулировать глубину среза пошагово от
0 мм до 3 мм с глубиной шага 0,1 мм.
RUS
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 20
21
Вращение кнопки регулировки глубины среза (1)
по направлению часовой стрелки: увеличение
глубины среза
Вращение кнопки регулировки глубины среза (1)
против направления часовой стрелки:
уменьшение глубины среза
После окончания работы необходимо установить
такую глубину среза, чтобы ножи ушли в глубину и
тем самым были защищены от повреждения.
Вращением переставьте для этого кнопку
регулировки глубины среза в позицию „0“.
5.2 Отсос опилок (рисунок 5-8)
Для оптимального отсоса стружки можно
подключить к электрорубанку входящий в объем
поставки мешок для улавливания пыли (2). Для
этого вставьте мешок для улавливания пыли (2) в
переходник приспособления выброса стружки (7)
электрорубанка.
Мешок для улавливания пыли (2) может быть
подсоединен как слева, так и справа. Для этого
необходимо смонтировать переходник
приспособления выброса стружки (7)
соответствующим образом. Для того, чтобы
удалить переходник приспособления выброса
стружки из приемника нужно сначала нажать на
кнопку фиксации (a) и затем вынуть переходник
(7) из приемника (10). Вставьте переходник (7) с
желаемым направлением выброса в приемник
(10). Внимательно проследите при этом, чтобы
направляющая (b) переходника (7) совпала с
пазом приемника (10). Кнопка фиксации (a)
должна слышимо защелкнуться в конечном
положении. Проверьте прочность крепления
переходника!
Альтернативно Вы можете подключить
устройство к пылесосу. Для этого вставьте трубу
пылесоса (c) в переходное устройство выброса
стружки (7). Проверьте соединение деталей
между собой.
Внимание! Используемый для отсоса стружки
пылесос должен соответствовать материалу.
5.3 Параллельный упор (рис. 9/поз. 13)
Используйте параллельный упор (13) если нужно
строгать параллельно по отношению к краю
обрабатываемого предмета.
Монтаж параллельного упора (рисунок 9)
n Закрепите крепление (d) параллельного
упора приложенным барашковым винтом (a) с
левой стороны устройства.
n Соедините теперь крепление (d) с ползуном
параллельного упора (13).
n Направляющая планка должна быть всегда
направлена вниз.
n Установите между параллельным упором и
краем обрабатываемого предмета
необходимое расстояние.
n Закрепите детали при помощи крепёжного
болта (b) и барашковой гайки (c).
6. Обращение с устройством
6.1 Переключатель включить-выключить
(рисунок 10)
n Электрорубанок снабжен предохранительным
выключателем для предотвращения
травматизма.
n Для включения нажать сбоку блокирующую
кнопку (3), а также нажать включающую
клавишу. Блокирующая кнопка (3) может быть
задействована как слева, так и справа.
n Для выключения электрорубанка отпустите
включающую клавишу (4). Включающая
клавиша (4) возвращается в исходное
положение.
6.2 Указания по эксплуатации
Внимание: электрорубанок должен
подноситься к обрабатываемой детали только во
включенном состоянии.
6.2.1 Строгание поверхности
Установите желаемую глубину среза. Опереть
электрорубанок передней опорной пластиной об
обрабатываемую деревянную деталь и включить
рубанок. Обеими руками продвигать
электрорубанок по поверхности, при этом
передняя и задняя опорные пластины должны
полностью прилегать к ней.
Для конечной обработки установите небольшую
глубину среза и обработайте несколько раз
поверхность.
6.2.2 Снятие фаски с канта (рисунки 11-12)
n На передней опорной плите прорезаны три V-
образных паза (a) при помощи которых можно
гладко обрабатывать края под углом 45°. В
вашем распоряжении имеются три Vобразных паза (a) различной величины.
n Включите устройство и дайте ему развить
полную скорость. Подведите необходимый Vобразный паз (a) рубанка под углом 45° к
краю обрабатываемой детали.
n Затем ведите электрорубанок вдоль канта
обрабатываемой детали.
RUS
Anleitung_RT_PL_82_SPK5__ 15.04.13 07:46 Seite 21
Loading...
