Návod k použití
Nabíječka baterií WLGN 15
Číslo artiklu: 10.750.20
Ident. č. 01012
Vážený zákazníku,
blahopřejeme Vám k nákupu produktu Einhell. Stejně jako všechny
ostatní výrobky byl i tento vyvinut na základě nejnovějších
technických poznatků a vyroben s použitím nejspolehlivějších a
nejmodernějších elektrických a elektronických součástek. Než
výrobek uvedete do provozu, udělejte si na chvíli čas a pozorně si
přečtěte návod k použití.
Děkujeme.
Výrobek odpovídá všem závazným evropským normám.
1. Důležité pokyny
• Při nabíjení baterie používejte ochranné brýle a rukavice.
Kyselina z baterie by mohla způsobit poleptání.
• Při nabíjení baterie nenoste oblečení ze syntetických materiálů,
aby nedocházelo k tvorbě jisker při elektrostatickém výboji.
• POZOR! V blízkosti nabíječky nepoužívejte výbušné plyny,
plameny a jiskry.
• Před připojením a uzavřením baterie svorkou oddělte přístroj od
sítě.
• Nabíječka obsahuje součástky, např. spínač a pojistku, které
mohou za určitých okolností tvořit světelný oblouk a produkovat
jiskry. V místnosti s nabíje
• Nabíječka je určena pouze prosériové baterie 6V, 12V a 24V.
• Nenabíjejte nenabíjecí nebo poškozené baterie.
• Dodržujte pokyny výrobce baterie.
• Než baterii připojíte na svorky, příp. ji ze svorek odpojíte,
oddělte přístroj ze sítě.
• Chraňte přístroj před deštěm, vlhkem a stříkající vodou.
• Nestavte nabíječku na vytápěný podklad.
• Větrací kanály udržujte volné, bez nečistot.
čkou proto zajistěte dobré větrání.
1
• POZOR! Kyseliny baterie jsou žíravé, případně potřísněné
oblečení omyjte mýdlovým roztokem. Při zasažení očí
vyplachujte 15 minut a vyhledejte lékaře.
• Dodržujte pokyny výrobce vozidla ohledně nabíjení baterií.
• Nabíjecí kleště nezkratujte.
• Přívodní elektrický kabel a nabíjecí vedení musí být
v bezvadném stavu.
• Děti se musí zdržovat mimo dosah baterie a nabíječky.
• POZOR! Při silném zápachu plynu hrozí nebezpečí
výbuchu. Přístroj nevypínejte, neodstraňujte nabíjecí kleště.
Ihned důkladně vyvětrejte místnost. Nechejte baterii
zkontrolovat v autorizovaném servisu.
• Kabel používejte pouze ke stanoveným účelům. Nabíječku
nenoste zavěšenou na kabel, při vytahování vidlice ze zásuvky
za kabel netahejte. Chraňte jej před horkem, olejem a ostrými
hranami.
• Kontrolujte, není-li přístroj poškozený. Poškozené části nechejte
odborně opravit nebo vyměnit, pokud není v návodu k použití
uvedeno jinak.
• V případě poškození pojistky vedle ukazatele nabíjecího proudu
ji vyměň
• Dodržujte hodnotu napětí v síti (230V – 50 Hz).
• Přípojky udržujte čisté a chraňte je před korozí.
• Nové nabíjení se doporučuje v intervalech 4 týdny.
• Při provádění jakékoliv údržby a čištění odpojte přístroj ze sítě.
• Při připojování a nabíjení baterie, při plnění kyselin, příp.
doplňování vody noste pevné rukavice a ochranné brýle.
• Opravy smí provádět pouze kvalifikovaný odborník.
Likvidace
• Baterie likvidujte pouze na speciálních, k tomu určených
místech.
te za pojistku se stejnou hodnotou (A).
2
2. Technické údaje
3
3. Nabíjení baterie
Podle údajů výrobce vozidla baterii oddělte od elektrické sítě
vozidla. Upozorňujeme na to, že vozidla jsou v základním
vybavení opatřena celou řadu elektronických modulů (např.
ABS, vstřikovací čerpadlo, palubní počítač, autotelefon).
Případné napěťové špičky mohou způsobit poškození těchto
modulů. Baterie by proto měla být před nabíjením oddělena od
elektrické sítě vozidla.
Při nabíjení baterie postupujte následujícím způsobem:

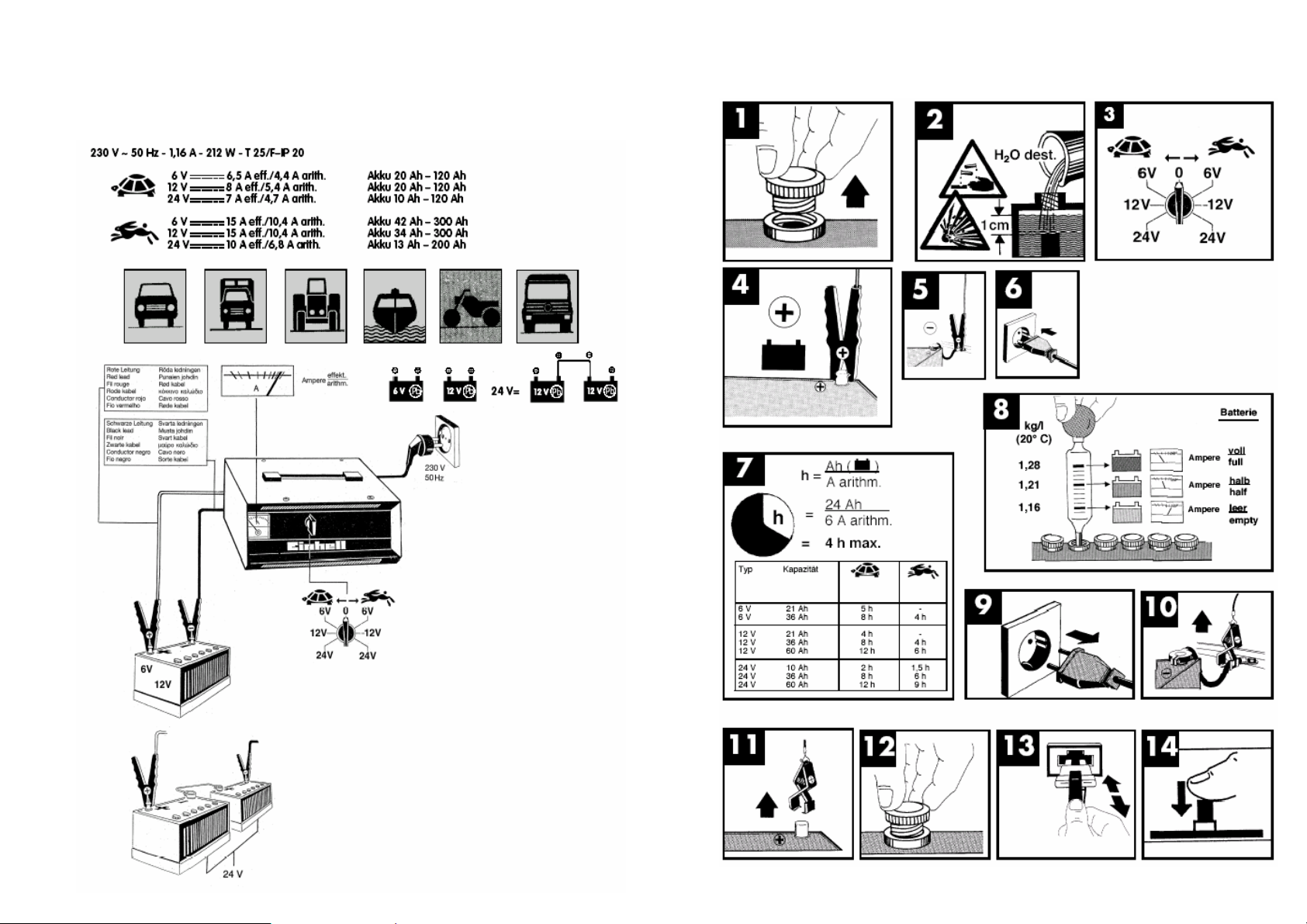

Obr. 1: Uvolněte a sejměte zátky baterie.
Obr. 2: Zkontrolujte stav kyselin baterie. V případě potřeby
doplňte destilovanou vodu.
Pozor! Kyselina v baterie je žíravá. Případná zasažená
místa na těle opláchněte vodou, případně vyhledejte lékaře.
Pozor! Při nabíjení může vzniknout výbušný plyny, při
nabíjení proto zabraň
Obr. 3: Zvolte nabíjecí napětí. Pozor na údaje o napětí na
baterii, kterou chcete nabíjet. Nabíjecí proud zvolte podle symbolů.
Obr. 4: Nejprve připojte červený nabíjecí kabel na kladný pól
baterie
Obr. 5: Potom připojte černý kabel na záporný pól baterie.
Obr. 6: Po připojení baterie na nabíječku připojte nabíječku
do sítě 230 V – 50 Hz. Připojení do sítě s jiným napětím je
nepřípustné.
Pozor, při nabíjení může vznikat nebezpečný třaskavý plyn, proto
pozor na tvorbu jisker během nabíjení, nebezpečí výbuchu.
Obr. 7: Výpočet doby nabíjení:
Doba nabíjení se stanovuje podle stupně nabití baterie. Je-li baterie
prázdná, lze přibližnou dobu nabíjení vypočítat podle následující
rovnice:
te výskytu jisker a blízkosti otevřeného ohně.
Doba nabíjení/hod =
Amp. (nabíjecí proud aritm.)
Příklad =
2,5 A
Při normálně vybité baterii přitéká vysoký počáteční proud přibližně
ve výšce jmenovitého proudu.
Čím déle se nabíjí, tím více nabíjecí proud klesá.
Staré baterie, u nichž nabíjecí proud neklesá, jsou poškozené nebo
zastaralé.
Obr. 8: Přesný stav nabíjení lze zjistit změření hustoty
kyseliny.
Při nabíjení se uvolňují plyny (bubliny na povrchu bateriové
kapaliny). Zajistěte proto dobré větrání místnosti.
Hodnoty hustoty kyseliny (kg / l při 20°C)
1,28 baterie je nabitá
1,21 baterie je nabitá z poloviny
1,16 baterie je vybitá
Obr. 9: Vytáhněte vidlici ze zásuvky.
Obr. 10: Nejprve uvolněte černý nabíjecí kabel ze záporného
pólu baterie
Obr. 11: Odpojte červený kabel z kladného pólu baterie
Obr. 12: Znovu našroubujte nebo nasaďte zátky baterie
4. Ochrana proti přetížení
5.
Obr. 13: Zabudovaná plochá pojistka chrání přístroj před
chybným připojením pólů a zkratem. Při poškození pojistky je nutné
ji vyměnit za stejný typ se stejnými hodnotami. Při výměně pojistky
nejprve vytáhněte kabel ze zásuvky a sejměte nabíjecí svorky
z baterie. Při tepelném přetížení se nabíjení přeruší samočinně
aktivovaným spínačem. Po ochlazení se nabíjení samočinně
obnoví.
Obr. 14: Instalovaná pojistka proti přetížení chrání přístroj
před přetížením a zkratem. Při vyvbavení pojistky vyskočí její
24 Ah = 9,6 hod max.
kapacita baterie v Ah
4
vypínač ven, po krátkém ochlazeníasi 5 minut jej můžte znovu
stisknout.
6. Péče a údržba nabíječky a baterie
• Baterie musí být pevně instalována ve vozidle.
• Musí být zjištěno bezvadné připojení na vodicí síť elektrického
zařízení.
• Baterii udržujte suchou a čistou. Připojovací svorky lehce
potřete mazivem bez obsahu kyselin a proti kyselinám odolným
(vazelínou).
• U bezúdržbových baterií asi jednou za 4 týdny zkontrolujte stav
kyseliny a v případě potřeby doplňte destilovanou vodu.
• Nabíječku uchovejte v suché místnosti. Svorky chraňte před
korozí.
Prohlášení o shodě EU
Nabíječka WLGN 15
Níže podepsaný prohlašuje jménem firmy,
že výrobek odpovídá následujícím směrnicím a normám
73/23/EWG
89/336/EWG
EN 55014; EN 55104; EN 61000-3-2; EN 61000-3-3; EN
60335-1; EN 60335-2-29
Landau/Isar dne 14.06.2002 Landauer
Technické vedení PM
Archivace: 1075020-32-4155050-E
Pouze pro členské státy EU
Nevyhazujte elektrické přístroje spolu s domácím odpadem.
Podle evropské směrnice 2002/96/ES o odpadních
elektrických a elektronických zařízeních a příslušných
právních předpisů daného státu musejí být opotřebované
elektrické přístroje odděleně schraňovány za účelem
ekologické recyklace.
Možnost recyklace namísto vrácení
Vlastník elektrického přístroje může namísto vrácení přístroje
zvolit možnost náležité recyklace. Za tímto účelem je možno
odpadní přístroj předat do sběrny, která provádí likvidaci
podobných zařízení v souladu s místními právními předpisy o
recyklaci a zacházení s opady. Tato klauzule se netýká
příslušenství a pomocných zařízení bez elektrických
součástek.
5
