Einhell BT-AC 250-50 User Manual

 Bedienungsanleitung

Kompressor

 Instructions de service

Compresseur

 Istruzioni per lʼuso

Compressore

 Gebruiksaanwijzing

Compressor

 Manual de instrucciones

Compresor

 Manual de operação

Compressor



Art.-Nr.: 40.101.50 I.-Nr.: 01018

BT-AC 250/50

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 1

 Gebrauchsanweisung beachten!  Respecter le mode d'emploi!  Osservate le istruzioni per l'uso!  Gebruiksaanwijzing in acht nemen!  ¡Tener en cuenta el manual de instrucciones!  Respeitar o manual de instruções!

 Gehörschutz tragen!  Porter une protection de lʼouïe !  Portare cuffie antirumore!  Gehoorbeschermer dragen  ¡Ponerse protectores para los oídos!  Use protecção auditiva!

Ꮯ

 Warnung vor elektrischer Spannung  Attention à la tension électrique  Fate attenzione alla tensione elettrica  Waarschuwing voor elektrische spanning  ¡Atención! tensión eléctrica  Aviso sobre tensão eléctrica

Ꮨ

 Warnung vor heißen Teilen  Attention aux pièces brûlantes  Fate attenzione alle parti molto calde  Waarschuwing voor warme onderdelen  ¡Atención! Piezas calientes  Aviso sobre peças quentes

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 2

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 3

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 4

 Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

1.1 Sicherheitshinweise

 Achtung! Beim Gebrauch dieses Kompres-

sors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1. Halten Sie Ihren Arbeitsbereich in Ord-

nung

– Unordnung im Arbeitsbereich ergibt Unfallgefahr.

2. Berücksichtigen Sie Umgebungsein-

flüsse

– Setzen Sie den Kompressor nicht dem Regen aus. Benutzen Sie den Kompressor nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3. Schützen Sie sich vor elektrischem

Schlag

– Vermeiden Sie Körperberührung mit geerdten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.

4. Halten Sie Kinder fern!

– Lassen Sie andere Personen nicht den Kom-

pressor oder das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie Ihren Kompressor sicher

auf

– Der unbenutzte Kompressor sollte in einem trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden.

6. Überlasten Sie Ihren Kompressor nicht

– Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7. Tragen Sie geeignete Arbeitskleidung

– Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

8. Zweckentfremden Sie nicht das Kabel

– Ziehen Sie den Kompressor nicht am Kabel, und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

9. Pflegen Sie Ihren Kompressor mit

Sorgfalt

– Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.

10. Ziehen Sie den Netzstecker

– Bei Nichtgebrauch, vor der Wartung.

11. Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

12. Verlängerungskabel im Freien

– Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

13. Seien Sie stets aufmerksam

– Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind.

14. Kontrollieren Sie Ihren Kompressor auf

Beschädigungen

– Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein um die Sicherheit

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 5

des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

15. Achtung!

– Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

16. Reparaturen nur vom Elektrofachmann

Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.

17. Geräusch

– Bei Verwendung des Kompressors Gehörschutz tragen.

18. Austausch der Anschlussleitung

Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden.

1.2 Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

 Verdichter und Leitungen erreichen im Betrieb

hohe Temperaturen. Berührungen führen zu Verbrennungen.

 Die vom Verdichter angesaugten Gase oder

Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder Explosionen führen können.

 Beim Lösen der Schlauchkupplung ist das

Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.

 Bei Arbeiten mit der Ausblaspistole Schutzbrille

tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

 Mit der Ausblaspistole keine Personen anblasen

oder Kleidung am Körper reinigen.

1.3 Sicherheitshinweise beim Farbspritzen

 Keine Lacke oder Lösungsmittel mit einem

Flammpunkt von weniger als 55° C verarbeiten.

 Lacke und Lösungsmittel nicht erwärmen.  Werden gesundheitsschädliche Flüssigkeiten

verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.

 Die auf den Umverpackungen der verarbeiteten

Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu tragen.

 Während des Spritzvorgangs sowie im

Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar.

 Feuerstellen, offenes Licht oder

funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.

 Speisen und Getränke nicht im Arbeitsraum

aufbewahren oder verzehren. Farbdämpfe sind schädlich.

 Der Arbeitsraum muss größer als 30 m

sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.

 In Verbindung mit dem PVC-Druckschlauch

keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).

1.4 Betrieb von Druckbehältern

 Wer einen Druckbehälter betreibt, hat diesen in

einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.

 Die Aufsichtsbehörde kann im Einzelfall

erforderliche Überwachungsmaßnahmen anordnen.

 Ein Druckbehälter darf nicht betrieben werden,

wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.

 Der Druckbehälter ist regelmäßig auf Beschädig-

ungen, wie z. B. Rost zu kontrollieren. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

Bewahren Sie die Sicherheitshinweise gut auf.

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 6

2. Gerätebeschreibung

1. Ansaug-Luftfilter

2. Druckbehälter

3. Rad

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgelesen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgriff

10. Sicherheitsventil

11. Ablass-Schraube für Kondenswasser

12. Manometer (Kesseldruck kann abgelesen werden)

13. Schnellkupplung (ungeregelte Druckluft)

14. Ölmessstab (Öl-Einfüllöffnung)

15. Öl-Ablassschraube

3. Anwendungbereich

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss: 230 V ~ 50 Hz Motorleistung kW/PS: 1,6/2,2 Betriebart S3 25% 10 min Kompressor-Drehzahl min-1: 2850 Betriebsdruck bar: max. 8 Druckbehältervolumen (in Liter): 50 Theo. Ansaugleistung l/min.: 250 Schalleistungspegel LWAin dB: 92,4 Schalldruckpegel LpAin dB: 72,4 Schutzart: IP20 Gerätegewicht in kg: 36

Betriebsart S3 - 25% - 10min: S3 = Aussetzbetrieb ohne Einfluss des Anlaufvorganges. Dies bedeutet, dass während eines Zeitraums von 10 min die max. Betriebszeit 25% (2,5 Min) beträgt.

5. Hinweise zur Aufstellung

 Überprüfen Sie das Gerät auf Transportschäden.

Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.

 Die Aufstellung des Kompressors sollte in der

Nähe des Verbrauchers erfolgen.

 Lange Luftleitungen und lange Zuleitungen

(Verlängerungskabel) sind zu vermeiden.

 Auf trockene und staubfreie Ansaugluft achten.  Den Kompressor nicht in feuchtem oder nassem

Raum aufstellen.

 Der Kompressor darf nur in geeigneten Räumen

(gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.

 Der Kompressor ist geeignet für den Einsatz in

trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

 Vor Inbetriebnahme muss der Ölstand in der

Kompressorpumpe kontrolliert werden.

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 7

6. Montage und Inbetriebnahme



Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1. Montage der Räder (3)

Die beiliegenden Räder müssen entsprechend Bild 5 montiert werden.

6.2. Montage des Standfußes (4)

Der beiliegende Gummipuffer muss entsprechend Bild 6 montiert werden.

6.3. Montage des Luftfilters (1)

Entfernen Sie den Transportstopfen mit einem Schraubenzieher oder ähnl. und schrauben Sie den Luftfilter (1) am Gerät fest. (Abb. 7)

6.4. Austausch des Öl-Verschlussstopfens (14)

Entfernen Sie mit einem Schraubenzieher den Transportdeckel der Öleinfüllöffnung und setzen Sie den beiliegenden Öl-Messstab (14) in die Öleinfüllöffnung ein. (Abb. 8)

6.5. Netzanschluß

Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 230V ~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden. Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung lt. Maschinenleistungsschild übereinstimmt. Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

6.6 Aus-/ Einschalter (8)

Durch Herausziehen des roten Knopfes (8) wird der Kompressor eingeschaltet. Zum Ausschalten des Kompressors muss der rote Knopf (8) gedrückt werden. (Bild 2)

6.7 Druckeinstellung: (Abb. 1)

 Mit dem Druckregler (7) kann der Druck am

Manometer (6) eingestellt werden.

 Der eingestellte Druck kann an der

Schnellkupplung (5) entnommen werden.

6.8 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 bar Ausschaltdruck ca. 8 bar

7. Reinigung, Wartung und Ersatzteilbestellung

 Achtung!

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

 Achtung!

Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

 Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

7.1 Reinigung

 Halten Sie Schutzvorrichtungen so staub- und

schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

 Wir empfehlen, dass Sie das Gerät direkt nach

jeder Benutzung reinigen.

 Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

 Schlauch und Spritzwerkzeuge müssen vor

Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

7.2 Kondenswasser

Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (11) (Bodenseite des Druckbehälters) abzulassen.

 Achtung!

Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

7.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte dies von Zeit zu Zeit betätigt werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst. Anschließend lassen Sie den Ring wieder los.

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 8

7.4 Ölstand regelmäßig kontrollieren

Kompressor auf eine ebene, gerade Fläche stellen. Den Ölmeßstab (Abb. 8/Pos. 14) durch Linksdrehung abschrauben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen eindrehen, wieder herausschrauben und in waagrechter Stellung den Ölstand ablesen. Der Ölstand muss sich zwischen MAX und MIN des Ölmessstabes (Abb. 8) befinden. Ölwechsel: Empfohlenes Öl: SAE 15W/40 oder gleichwertiges. Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufüllen.

7.5 Ölwechsel

Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Öl-Ablassschraube (15) an der Verdichterpumpe herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht vollständig herausläuft, empfehlen wir den Kompressor ein wenig zu neigen.

Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl.

Ist das Öl herausgelaufen, setzen Sie die ÖlAblassschraube (15) wieder ein. Füllen Sie das neue Öl in die Öleinfüllöffnung (14) ein, bis der Ölstand das Soll erreicht hat. Anschließend setzen Sie den Öl-Messstab (14) wieder ein.

7.6 Reinigen des Ansaugfilters (1)

Der Ansaugfilter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter vermindert die Leistung des Kompressors erheblich. Entfernen Sie den Filter vom Kompressor und lösen Sie die Flügelschraube am Luftfilter. Nun können Sie den Filter aus den beiden Kunststoffgehäusehälften entnehmen, ausklopfen, mit Druckluft bei niedrigem Druck (ca. 3 bar) ausblasen und anschließend wieder einsetzen. (Abb. 9)

7.7 Lagerung

 Achtung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

 Achtung!

Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

7.8 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

 Typ des Gerätes  Artikelnummer des Gerätes  Ident-Nummer des Gerätes  Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.ISC-GmbH.info

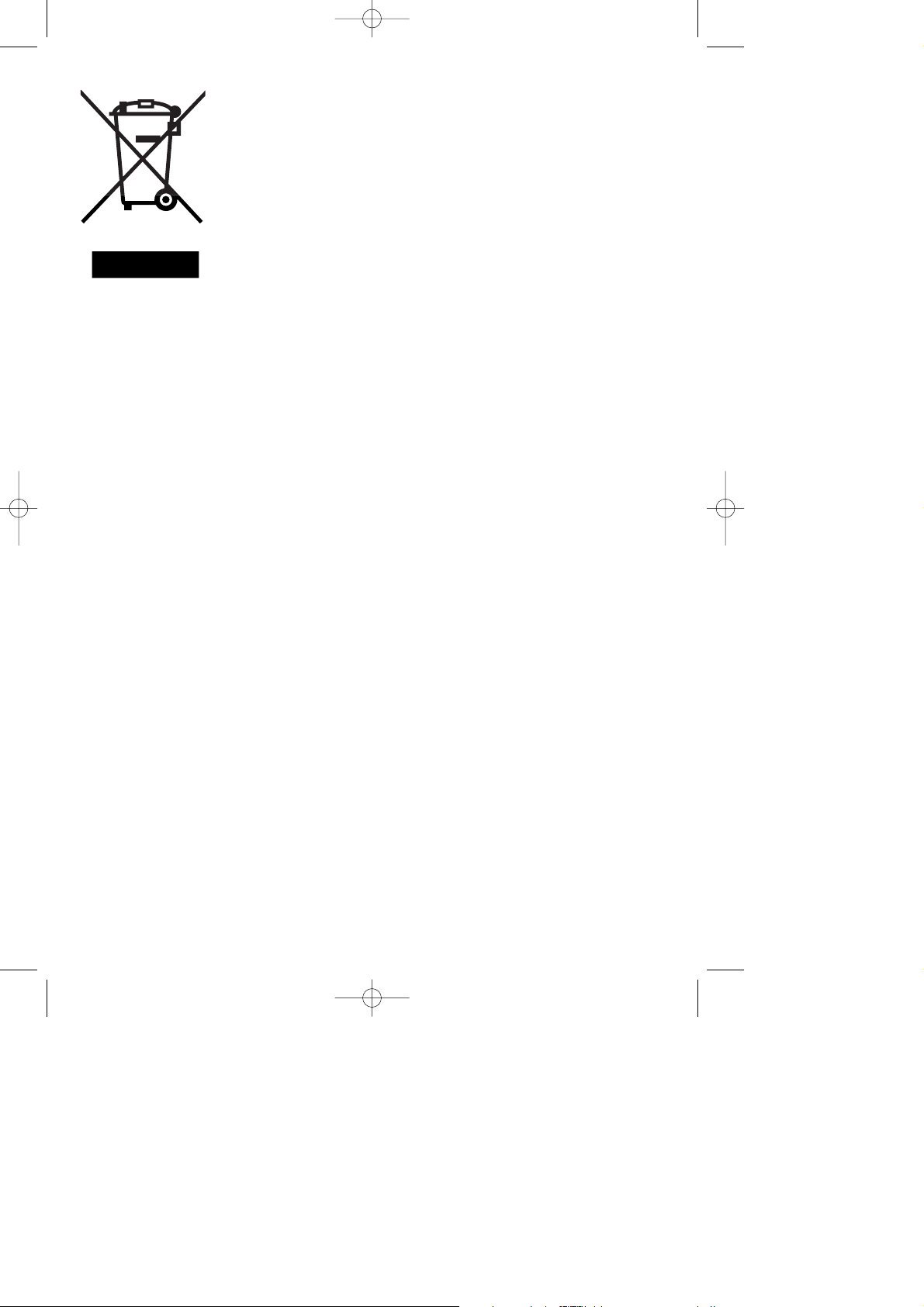

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Der Kompressor und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 9

9. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft nicht 1. Netzspannung nicht vorhanden 1. Kabel, Netzstecker, Sicherung

und Steckdose überprüfen.

2. Netzspannung zu niedrig 2. Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden.

3. Außentemperatur zu niedrig 3. Nicht unter +5° C Außentemperatur betreiben.

4. Motor überhitzt 4. Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

Kompressor läuft, jedoch kein Druck

1. Rückschlagventil undicht 1.Rückschlagventil austauschen.

2. Dichtungen kaputt. 2. Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

3. Ablass-Schraube für Kondens-

wasser (11) undicht.

3. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Schlauchverbindungen undicht. 1. Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

2. Schnellkupplung undicht. 2. Schnellkupplung überprüfen, ggf. ersetzen.

3. Zu wenig Druck am Druckregler

eingestellt.

3. Druckregler weiter aufdrehen.

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 10

 Attention !

Lors de lʼutilisation dʼappareils, il faut respecter certaines mesures de sécurité afin dʼéviter des blessures et dommages. Veuillez donc lire attentivement ce mode dʼemploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si lʼappareil doit être remis à dʼautres personnes, remettez-leur aussi ce mode dʼemploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité.

1. Instructions de sécurité

1.1 Consignes générales de sécurité

 Attention! Lors de lʼutilisation de ce

compresseur, il est impératif de suivre les instructions de sécurité suivantes pour vous protéger contre le choc électrique et les risques de blessure et dʼincendie. Lisez et respectez ces instructions avant dʼutiliser lʼappareil.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque dʼexpérience et/ou de connaissances ne peuvent pas lʼutiliser de manière sûre, à moins dʼêtre surveillées et de recevoir les instructions relatives à lʼutilisation de lʼappareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer quʼils ne jouent pas avec lʼappareil.

1. Maintenez la zone de travail en ordre.

- Le désordre dans la zone de travail augmente le risque dʼaccident.

2. Prenez les influences de lʼenvironnement en

considération.

Nʼexposez pas le compresseur à la pluie. Ne lʼutilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. Nʼutilisez pas le compresseur à proximité de liquides ou gaz inflammables.

3. Protégez-vous contre le choc électrique.

- Evitez le contact avec des pièces mises à la terre, telles que les tubes, les appareils de chauffage, les cuisinières électriques ou les réfrigérateurs.

4. Tenez les enfants éloignés!

- Prenez soin que dʼautres personnes ne touchent pas le compresseur ou le câble. Tenez-les à lʼécart de votre zone de travail.

5. Conservez votre compresseur à un endroit

sûr.

- Il est conseillé de conserver le compresseur non utilisé dans un local sec et fermé et inaccessible aux enfants.

6. Ne surchargez pas votre compresseur.

- Vous travaillez mieux et plus sûrement dans la gamme de puissance indiquée.

7. Portez des vêtements de travail appropriés.

- Ne portez pas de vêtements larges ou de bijoux. Ils pourraient être happés par des pièces mobiles. Il est recommandable de porter des gants en caoutchouc et des chaussures antiglissantes pendant les travaux à lʼextérieur. Si vous avez les cheveux longs, portez un filet.

8. Préservez le câble.

- Ne tirez pas le compresseur par le câble; nʼutilisez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de lʼhuile et des arêtes vives.

9. Entretenez votre compresseur

soigneusement.

- Maintenez votre compresseur propre pour assurer un bon fonctionnement en toute sécurité. Respectez les consignes dʼentretien. Contrôlez régulièrement la fiche et le câble; en cas de détérioration, faites-les remplacer par un spécialiste agréé. Contrôlez régulièrement les câbles de rallonge et remplacez-les sʼils sont endommagés.

10. Retirez la fiche de la prise de courant.

- En cas de non-utilisation et avant lʼentretien.

11. Evitez le démarrage intempestif.

- Avant de brancher lʼappareil, vérifiez que lʼinterrupteur est mis hors circuit.

12. Utilisation du câble de rallonge à lʼextérieur.

- Nʼutilisez à lʼextérieur que des câbles homologués à cet effet et spécifiquement marqués.

13. Soyez toujours attentif.

Observez votre travail. Procédez de manière sensée. Nʼutilisez pas lecompresseur si vous êtes peu concentré.

14. Contrôlez que votre compresseur nʼest pas

endommagé.

- Avant dʼutiliser le compresseur, vérifiez soigneusement que les dispositifs de sécurité ou les pièces légèrement endommagées fonctionnent parfaitement et conformément aux fins. Contrôlez que le fonctionnement des pièces mobiles est assuré; vérifiez quʼelles ne sont pas coincées ou endommagées. Toutes les pièces doivent être correctement montées pour garantir un fonctionnement optimal. Les dispositifs de sécurité et les pièces détériorés seront réparés ou remplacés de manière adéquate par un

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 11

service après-vente, sauf autre indication dans les instructions de service. Les interrupteurs endommagés seront remplacés par un service après-vente. Nʼutilisez pas dʼoutils dont lʼinterrupteur ne se laisse pas mettre en et hors service.

15. Attention!

- Nous vous conseillons pour votre propre sécurité dʼutiliser uniquement les accessoires et les appareils supplémentaires indiqués dans le mode dʼemploi ou recommandés ou indiqués par le fabricant. Lʼutilisation dʼoutils ou accessoires autres que mentionnés dans le mode dʼemploi ou dans le catalogue, peut entraîner des risques de blessure pour votre personne.

16. Faites effectuer des réparations

exclusivement par un spécialiste électricien.

Ne confiez les réparations quʼà un spécialiste électricien, sinon il y a risque dʼaccident pour lʼutilisateur.

17. Bruit

Portez une protection de lʼouïe lors de lʼutilisation du compresseur.

18. Remplacement de la conduite de

raccordement

Lorsque la ligne de raccordement est endommagée, le producteur ou un(e) spécialiste en électricité doit la remplacer afin dʼéviter tout danger.

1.2 Consignes de sécurité relatives au travail avec de lʼair comprimé et des pistolet à air

 Le compresseur et les conduites atteignent de

hautes températures pendant le fonctionnement. Vous pouvez vous brûler en les touchant.

 Maintenez les gaz ou fumées aspirés par le

compresseur libres dʼimpuretés; elles pourraient prendre feu ou exploser dans le compresseur.

 En desserrant le raccord souple, maintenez la

pièce dʼaccouplement du tuyau avec la main pour empêcher des blessures dûes au rebondissement du tuyau.

 Portez des lunettes de sécurité pendant les

travaux de pistolage. Les corps étrangers et les pièces éjectées peuvent facilement provoquer des blessures.

 Ne dirigez le pistolet à air ni sur des personnes

ni ne lʼutilisez pour nettoyer les vêtement que vous portez.

1.3 Consignes de sécurité lors de la peinture au pistolet

 Nʼutilisez ni laques ni solvants à un point

dʼinflammation inférieur à 55° C.

 Ne chauffez ni laques ni solvants.  Si vous employez des liquides nocifs, il est

indispensable de vous protéger par un filtre (masque de visage). Suivez aussi les informations de protection données par les fabricants de tels matériaux.

 Ne fumez en aucun cas pendant les travaux de

pistolage. Les fumées de peinture sont aussi facilement inflammables.

 Le feu nu est interdit; nʼutilisez pas non plus de

machines produisant des étincelles.

 Ne gardez ni ne mangez dʼaliments ou de

boissons dans le local de travail. Les fumées de peinture sont nocives.

 Respecter les indications sur les emballages des

matériaux traités et les marquages de l'ordonnance relative aux relative aux substances dangereuses. Le cas échéant, prendre des mesures de protection supplémentaires, porter particulièrement des vêtements adéquats et masques.

 Le local de travail doit être plus grand que 30 m

; assurez un changement dʼair suffisant pendant les travaux de pistolage et de séchage. Ne pas pulvériser contre le vent. Respectez par principe les règlements de la police locale lors du pistolage de produits inflammables ou dangereux.

 Nʼutilisez pas de fluides tels que white-spirit,

alcool butylique et dichlorométhane en contact avec le tuyau à pression en chlorure de polyvinyle (durée de vie réduite).

1.4 Fonctionnement de récipients sous pression

 Celui qui utilise un réservoir à air comprimé est

obligé de le conserver dans un état conforme aux prescriptions, de lʼutiliser et de le surveiller selon les règles. Il est de même tenu à effectuer immédiatement les travaux nécessaires dʼentretien et de réparation et de prendre les mesures de sécurité appropriées selon les circonstances.

 Le cas échéant, lʼautorité de surveillance peut

ordonner des mesures de contrôle nécessaires.

 Il est interdit dʼutiliser un réservoir à air comprimé

en état défectueux qui pourrait mettre les employés ou des tiers en danger.

 Contrôler le réservoir à air comprimé

régulièrement (endommagements, p. ex. rouille). Faites un constat de l'endommagement et adressez-vous au service après-vente.

Gardez bien les consignes de sécurité.

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 12

2. Description de lʼappareil

1. Filtre à air dʼaspiration

2. Réservoir à air comprimé

3. Roue

4. Pied

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (pression réglée lisible)

7. Manostat régulateur

8. Interrupteur Marche/Arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Bouchon fileté de vidange pour eau condensée

12. Manomètre (pression du réservoir lisible)

13. Accouplement rapide (air comprimé non réglé)

14. Jauge de niveau dʼhuile (orifice de remplissage de lʼhuile)

15. Bouchon fileté de vidange dʼhuile

3. Domaine dʼapplication

Le compresseur sert à produire de lʼair comprimé pour les outils fonctionnant à lʼair comprimé.

Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et lʼopérateur/lʼexploitant est responsable.

4. Caractéristiques techniques

Branchement secteur: 230 V ~ 50 Hz Puissance du moteur kW/PS: 1,6/2,2

Mode de service S3 25% 10 min.

Vitesse de rotation du compresseur min-1: 2850 Pression de service bar: 8 Capacité du réservoir à air comprimé (en litres): 50 Puissance dʼaspiration théorique l/min: 250 Niveau de puissance acoustique LWAen dB: 92,4 Niveau de pression acoustique LpAen dB: 72,4 Type de protection: IP 20 Poids en kg: 36

Mode de service S3 - 25% - 10 min. : S3 = service discontinu sans influence du procédé de démarrage. Ceci signifie que pendant une période de 10 min., la

durée de fonctionnement maxi. est de 25% (2,5 min).

5. Instructions dʼimplantation

 Vérifiez que lʼappareil nʼa pas été endommagé

pendant le transport. En cas dʼavarie, informez immédiatement lʼentreprise de transport qui a livré le compresseur.

 Il est recommandable dʼinstaller le compresseur

à proximité du consommateur.

 Evitez les tuyaux à air et les câbles

dʼalimentation (câbles de rallonge) longs.

 Veillez à ce que lʼair aspiré soit sec et sans

poussière.

 Nʼinstallez pas le compresseur dans un local

humide ou détrempé.

 Le compresseur doit être utilisé uniquement

dans des endroits adéquats (bonne ventilation, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable.

 Le compresseur doit être employé dans des

endroits secs. Il ne peut être utilisé dans des zones où lʼon travaille avec des éclaboussures dʼeau.

 Avant la mise en service, contrôlez le niveau

dʼhuile dans la pompe du compresseur.

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 13

6. Montage et mise en service



Attention !

Montez absolument lʼappareil complètement avant de le mettre en service !

6.1. Montage des roues (3)

Les roues ci-jointes doivent être montées conformément à la figure 5.

6.2. Montage du pied dʼappui (4)

Lʼamortisseur en caoutchouc ci-joint doit être monté conformément à la figure 6.

6.3. Montage du filtre à air (1)

Supprimez le bouchon de transport à lʼaide dʼun tournevis ou autre outil du même genre et vissez le filtre à air (1) à fond sur lʼappareil. (fig. 7)

6.4. Remplacement du capuchon obturateur de

lʼhuile (14)

Retirez le couvercle de transport de lʼorifice de remplissage dʼhuile à lʼaide dʼun tournevis et mettez la jauge de niveau dʼhuile (14) fournie dans lʼorifice de remplissage dʼhuile. (fig. 8)

6.5 Raccordement électrique

Le compresseur est équipé dʼun câble réseau avec fiche à contact de protection. Celui-ci peut être raccordé à chaque prise de courant de sécurité 230 V ~ 50 Hz protégée par fusible 16 A. Veillez, avant la mise en service, à ce que la tension du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs câbles dʼalimentation tout comme les rallonges, tambours de câble etc. qui entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de 5° C, le moteur marche durement et peut ne pas démarrer.

6.6 Interrupteur marche/arrêt (8)

Le compresseur est mis en circuit en tirant le bouton rouge (8). Pour mettre le compresseur hors circuit, il faut appuyer sur le bouton rouge (8). (figure 2)

6.7 Réglage de pression : (figure 1)

 Le régulateur de pression (7) permet de régler la

pression sur le manomètre (6).

 La pression réglée peut être prise au niveau du

raccord rapide (5).

6.8 Réglage de lʼinterrupteur manométrique

Lʼinterrupteur manométrique est ajusté à lʼusine. Pression de mise en circuit: 6 bar Pression de mise hors circuit 8 bar

7. Nettoyage et entretien



Attention ! Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

 Attention !

Attendez jusquʼà ce que le compresseur ait refroidi ! Risque de brûlure !

 Attention !

Avant tous travaux de nettoyage et de maintenance, mettre la chaudière hors circuit.

7.1 Nettoyage

 Maintenez les dispositifs de protection aussi

propres (sans poussière) que possible. Frottez

lʼappareil avec un chiffon propre ou soufflez

dessus avec de lʼair comprimé à basse pression.

 Nous recommandons de nettoyer lʼappareil

directement après chaque utilisation.

 Nettoyez lʼappareil régulièrement à lʼaide dʼun

chiffon humide et un peu de savon. Nʼutilisez

aucun produit de nettoyage ni détergent ; ils

pourraient endommager les pièces en matières

plastiques de lʼappareil. Veillez à ce quʼaucune

eau nʼentre à lʼintérieur de lʼappareil.

 Détachez le tuyau et les outils de pulvérisation

du compresseur avant de commencer le

nettoyage. Le compresseur ne doit pas être lavé

à lʼeau, avec des solvants ou autres produits du

même genre.

7.2 Eau condensée

Lʼeau condensée doit être vidée chaque jour en ouvrant le clapet de purge dʼeau (11) (au fond du récipient à pression).

 Attention! Lʼeau condensée issue du

récipient de pression comprend des résidus dʼhuile. Eliminez lʼeau condensée dans le respect de lʼenvironnement en lʼapportant dans un poste collecteur correspondant.

7.3 soupape de sécurité (10)

La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurié ou supprimer ses plombs. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut lʼactionner de temps en temps. Tirez sur la

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 14

bague jusquʼà ce que vous entendiez lʼair comprimé sʼéchapper. Ensuite, relâchez la bague.

7.4 Contrôler régulièrement le niveau dʼhuile

Mettez le compresseur sur une surface plane et droite. Dévissez la jauge de niveau dʼhuile (fig. 8/pos. 14) en la tournant à gauche et essuyez la jauge. Introduisez à nouveau la jauge en la tournant jusquʼà la butée, dévissez-la à nouveau et lisez le niveau dʼhuile en la tenant à lʼhorizontale. Le niveau dʼhuile doit se trouver entre MAX et MIN de la jauge de niveau dʼhuile (fig. 8). Vidange dʼhuile : Huile recommandée : SAE 15W/40 ou équivalente. Le premier remplissage doit être remplacé au bout de 100 heures de service. Ensuite, vidanger lʼhuile toutes les 500 heures de service pour en remplir une nouvelle.

7.5 Vidange dʼhuile

Mettez le moteur hors circuit et déconnectez la fiche de contact de la prise. Après avoir fait baisser la pression de lʼair, vous pouvez dévisser le bouchon fileté de vidange dʼhuile (15) sur la pompe du compresseur. Afin que lʼhuile ne sʼéchappe pas de façon incontrôlée, maintenez une petite goulotte en tôle dessous et récupérez lʼhuile dans un réservoir. Si lʼhuile ne sʼécoule pas complètement, nous recommandons de pencher légèrement le compresseur.

Pour éliminer lʼhuile, apportez-le dans un point de collecte dʼhuile usée correspondant.

Si de lʼhuile sʼest échappée, remettez le bouchon fileté de vidange dʼhuile (15) en place. Remplissez dʼhuile neuve par lʼorifice de remplissage dʼhuile (14). Le niveau dʼhuile doit atteindre la consigne dans le verre-regard. Ensuite, remettez la jauge de niveau dʼhuile (14) en place.

7.6 Nettoyage du filtre dʼaspiration (1)

Le filtre dʼaspiration empêche dʼaspirer de la poussière et des impuretés. Il faut nettoyer ce filtre au moins toutes les 300 heures de service. Un filtre dʼaspiration bouché réduit énormément la puissance du compresseur. Retirez le filtre du compresseur et desserrez la vis à oreilles sur le filtre à air. A présent, vous pouvez retirer le filtre des deux moitiés de boîtiers en matière plastique, tapoter dessus pour le vider complètement et souffler dessus avec de lʼair comprimé à basse pression (env. 3 bars) pour ensuite leur remettre en place. (fig. 9)

7.7 Entreposage

 Attention !

Tirez la fiche de contact, ventilez lʼappareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière quʼaucune personne non autorisée ne puisse le mettre en service.

 Attention !

Le compresseur doit être conservé dans un endroit sec et dont lʼaccès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !

7.8 Commande de pièces de rechange

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

 Type de lʼappareil  No. dʼarticle de lʼappareil  No. dʼidentification de lʼappareil  No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info

8. Mise au rebut et recyclage

Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes dʼélimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministration de votre commune !

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 15

9. Origine possible des pannes

Problème Origine Solution

Le compresseur ne marche pas 1. Tension secteur pas présente 1. Contrôler le câble, la fiche de

contact, le fusible et la prise de courant

2. tension secteur trop basse 2. éviter les rallonges trop longues Utiliser une rallonge de câble avec suffisamment de diamètre de brin

3. température extérieure trop

faible

3. ne pas sʼen servir à une température inférieure à +5°C

4. moteur trop chaud 4. laissez refroidir le moteur, le cas échéant, Eliminer dʼorigine de la

surchauffe

Le compresseur fonctionne, cependant aucune pression nʼest présente

1. soupape anti-retour non

étanche

1. remplacer la soupape anti-retour

2. joints cassés 2. contrôler les joints, faire remplacer les joints cassés dans un atelier

3. bouchon fileté de vidange pour

lʼeau condensée (11) perméable.

3. resserrer la vis à la main. Contrôler le joint sur la vis, le remplacer le cas échéant

Le compresseur fonctionne, la pression est affichée sur le manomètre, mais les outils ne fonctionnent pas

1. raccords de flexibles perméables

1. contrôler le tuyau dʼair comprimé et les outils, le cas échéant, les remplacer

2. raccord rapide perméable 2. contrôler le raccord rapide, le cas échéant, le remplacer

3. pas assez de pression réglée

sur le régulateur de pression

3. Ouvrir encore le régulateur de pression.

Anleitung_BT_AC_250_50_SPK2:_ 17.06.2008 17:28 Uhr Seite 16

+ 36 hidden pages
