D-LINK DCS-7513 User Manual

Quick Installation Guide

Full HD WDR Day & Night Outdoor Network Camera

This document will guide you through the basic installation process for your new D-Link Network Camera.

DCS-7513

Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione

Documentation also available on CD and via the D-Link Website

Quick Install Guide

This installation guide provides basic instructions for installing the Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD included in this package or from the D-Link support website.

Installation Steps

1. Verify the package contents against the list below.

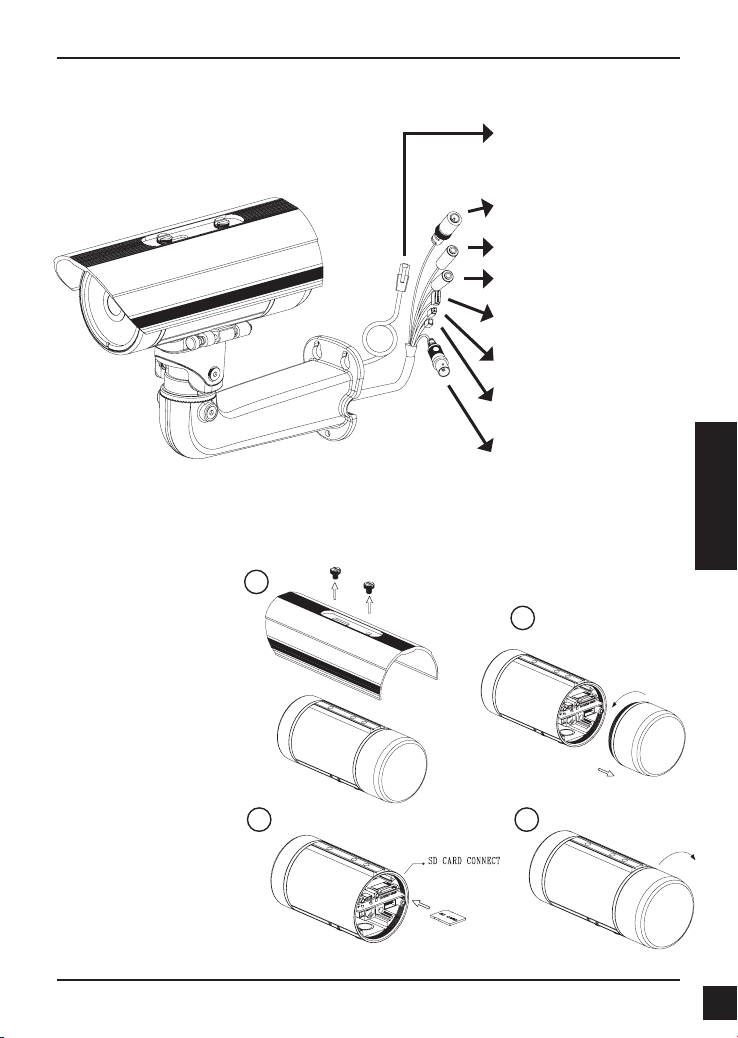

2. Hardware Overview

3. SD Card Installation

4. Hardware Installation

5. Conguration with Wizard

1. Package Contents

 DCS-7513 Network Camera  Manual and Software on CD-ROM  Quick Install Guide  Power Adapter  AV & Power Cables  CAT-5 Ethernet Cable  Extension Adapter  Mounting Bracket and Screws

If any of the above items are missing, please contact your reseller.

ENGLISH

Safety Notice:

Installation and servicing should be done by certied technicians so as to conform to all local codes and prevent voiding your warranty.

D-Link DCS-7513 Quick Install Guide

ENGLISH

2. Hardware Overview

3. SD Card Installation

Ethernet Jack

RJ-45 connector for Ethernet which can also be used to power the camera using Power over Ethernet (PoE)

Power Connector

Connects to 12 V DC power

Audio Out

Connects to speakers

Audio In

Connects to a microphone

DI/DO Wiring, 12V DC output

I/O connectors for external devices

24 V Power Connector

Connects to 24 V AC power

Reset

Press and hold this button for 10 seconds to reset the camera

BNC

Analog video output

Disassemble the Camera

Open the camera by loosen the 2 screws.

Install the SD Card

Push the SD card into the camera with the gold contacts oriented towards the base of the camera. To eject the SD card, push the SD card into the slot.

3 4

D-Link DCS-7513 Quick Install Guide

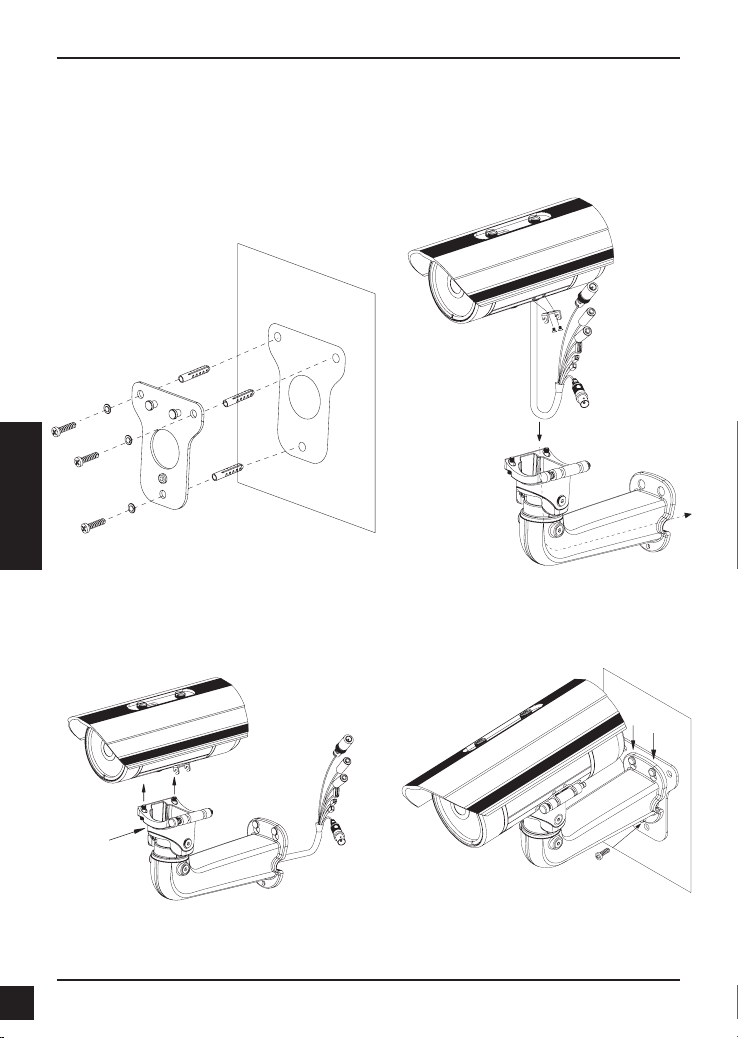

4. Mounting Instructions

Mounting Installation

Please see the User Manual for detailed instructions regarding installation and mounting of the camera using a mounting bracket.

ENGLISH

Figure 2.1

Figure 2.3

D-Link DCS-7513 Quick Install Guide

Figure 2.2

Figure 2.4

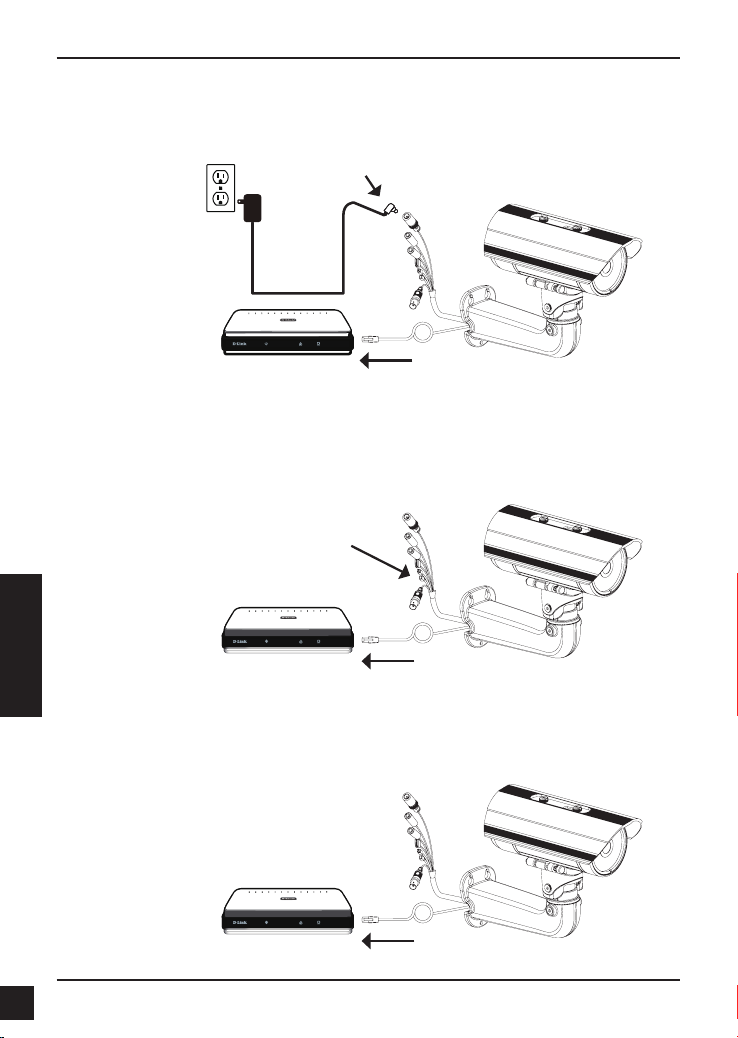

General Connection Using 12 V DC Power Adapter

1. Connect the network camera to a hub via an Ethernet cable.

2. Connect the supplied power cable from the camera to a power outlet.

ENGLISH

General Connection Using 24 V AC Power Wiring

1. Connect the network camera to a hub via an Ethernet cable.

2. Connect the supplied power cable from the camera to a power source such as your building's emergency power.

Connection with a PoE Hub

If you are using a PoE hub, connect the IP camera to the hub via an Ethernet cable, which will provide transmission of both power and data over a single cable.

D-Link DCS-7513 Quick Install Guide

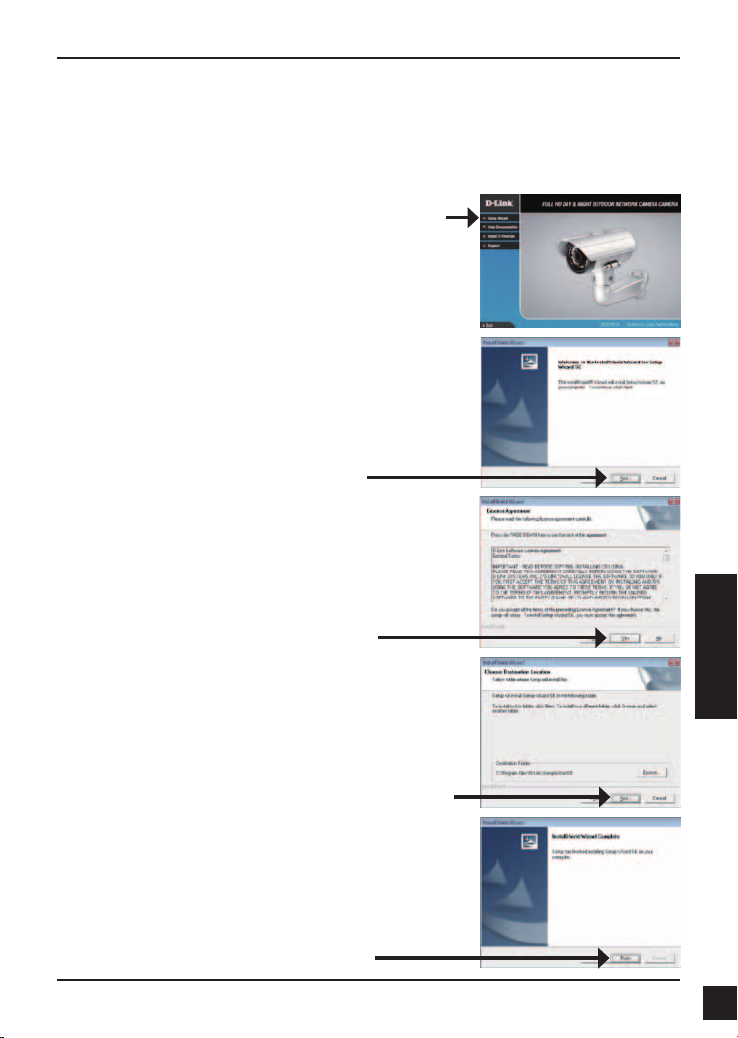

5. Conguration with Wizard

Insert the DCS-7513 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive.

Click Setup Wizard to begin the installation.

After clicking Setup Wizard, the following window will open.

Click Next to continue.

Click Yes to accept the License Agreement.

ENGLISH

To start the installation process, click Next.

Note: The installation may take several minutes to

nish.

Click Finish to complete the installation.

D-Link DCS-7513 Quick Install Guide

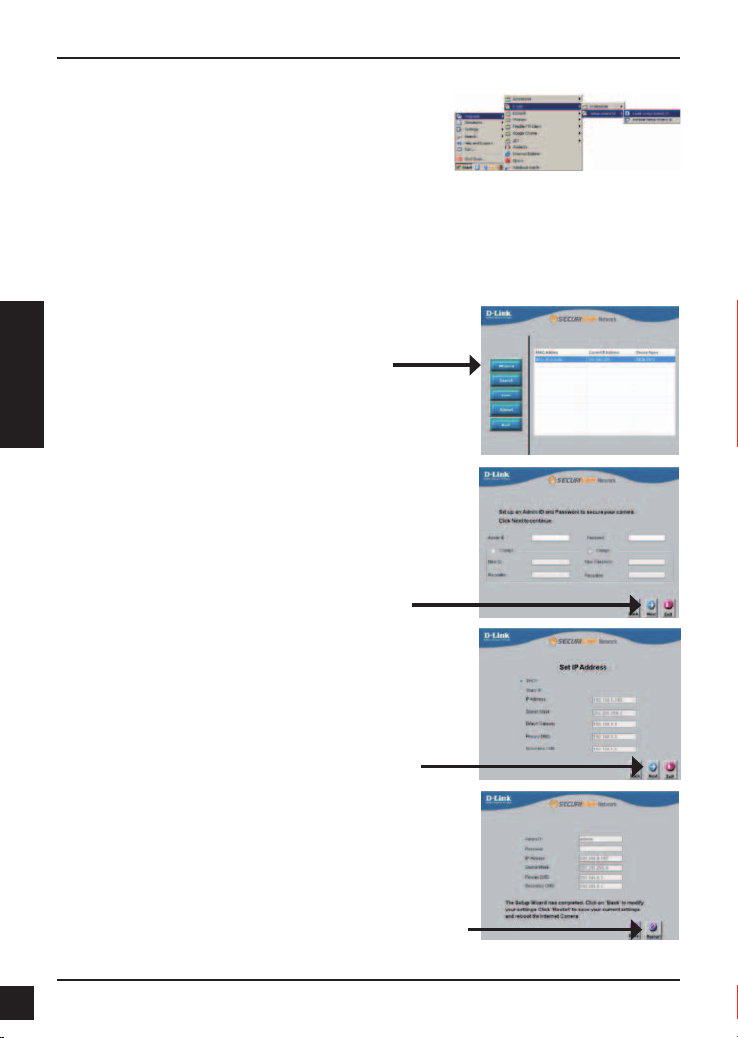

Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu.

Start > D-Link > Setup Wizard SE

ENGLISH

The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed. If your network does not use a DHCP server, the network camera's default static IP

192.168.0.20 will be displayed.

Click the Wizard button to continue.

Enter the Admin ID and password. When logging in for the rst time, the default Admin ID is admin with the password left blank.

Click Next, to proceed to the next page.

Select DHCP if your camera obtains an IP address automatically when it boots up. Select static IP if the camera will use the same IP address each time it is started.

Click Next, to proceed to the next page.

Take a moment to conrm your settings and click Restart.

D-Link DCS-7513 Quick Install Guide

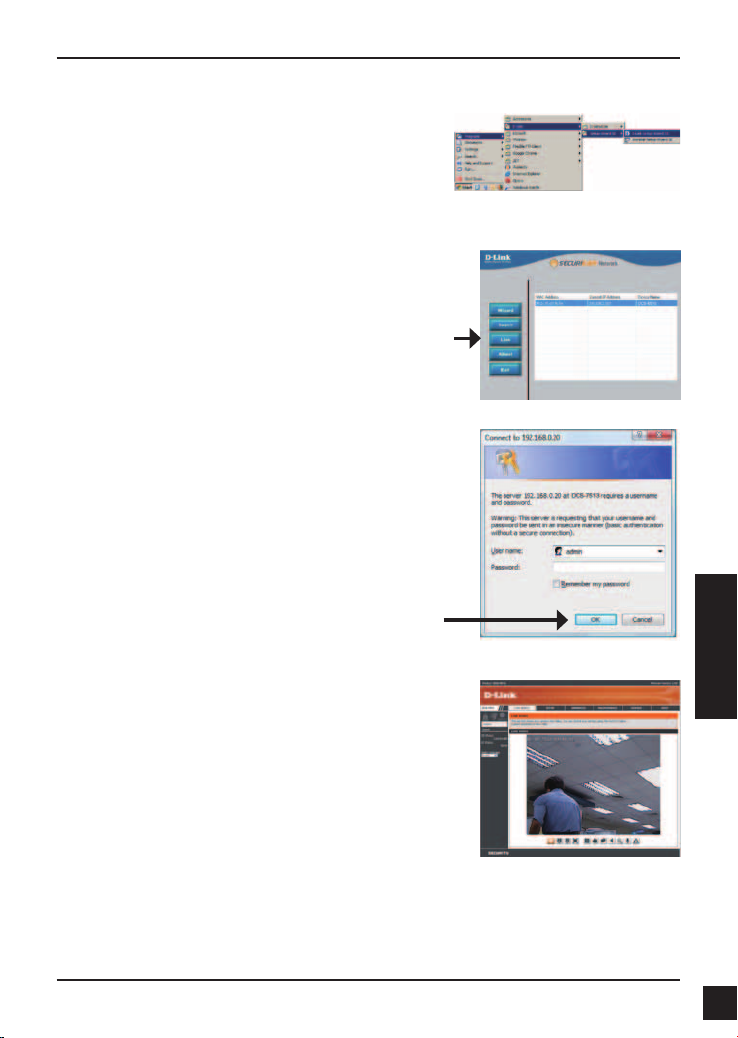

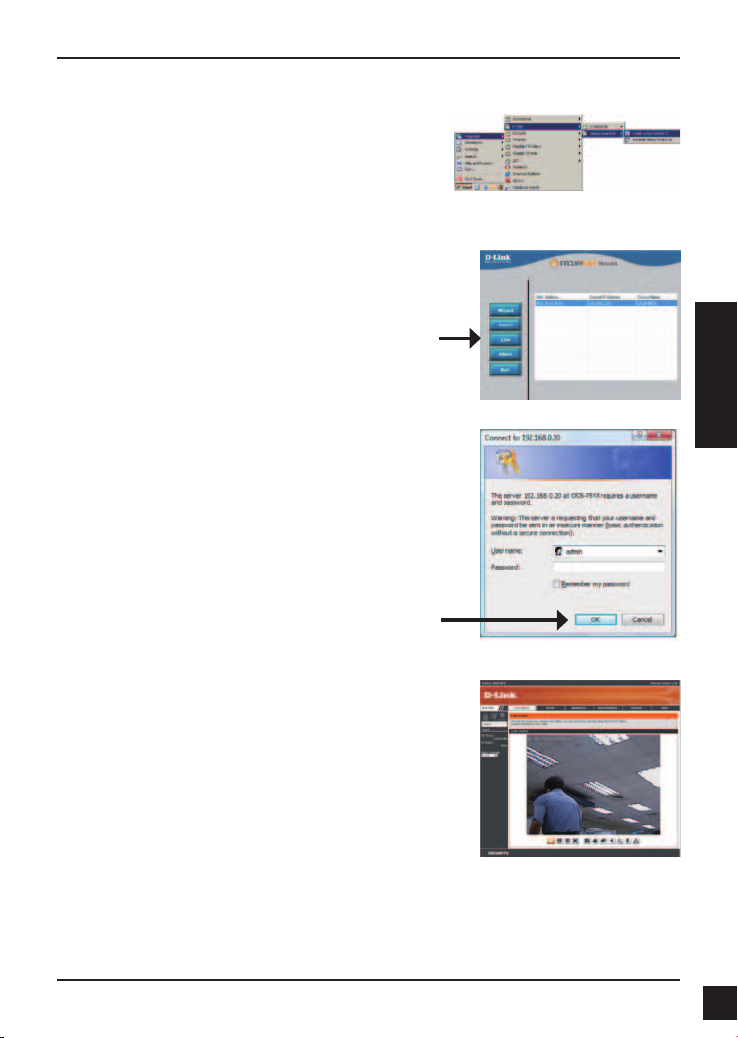

Viewing Camera via Web Browser

Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu.

Start > D-Link > Setup Wizard SE

Select the camera and click the button labeled "Link" to access the web conguration.

The Setup Wizard will automatically open your web browser to the IP address of the camera.

Enter admin as the default username and leave the password blank. Click OK to continue.

ENGLISH

This section shows your camera’s live video. You can select your video prole and view or operate the camera. For additional information about web conguration, please refer to the user manual included on the CD-ROM or the D-Link website.

D-Link DCS-7513 Quick Install Guide

TECHNICAL SUPPORT

United Kingdom (Mon-Fri) website: http://www.dlink.co.uk FTP: ftp://ftp.dlink.co.uk

Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)

Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)

ENGLISH

(BT 10ppm, other carriers may vary.)

Ireland (Mon-Fri)

All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)

Phone rates: €0.05ppm peak, €0.045ppm off peak times

D-Link DCS-7513 Quick Install Guide

NOTES

DCS-7513 Installationsanleitung

Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der DCS-7513 Netzwerkkamera in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera nden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.

Installationsschritte

1. Prüfen Sie den Packungsinhalt, ob er mit den auf der Liste unten aufgeführten Artikeln übereinstimmt.

2. Hardware-Überblick

DEUTSCH

3. SD-Karteninstallation

4. Hardware-Installation

5. Konguration mithilfe des Assistenten

1. Packungsinhalt

 DCS-7513 Netzwerkkamera  CD-ROM mit Software und Handbuch  Schnellinstallationsanleitung  Stromadapter/Netzteil  AV- & Stromkabel  CAT -5 Ethernet-Kabel  Adapter für Erweiterung  Befestigungsklammer und Schrauben

Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.

Sicherheitshinweis:

Installation und Wartungsarbeiten sollten nur von zertizierten Technikern vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.

D-Link DCS-7513 Quick Install Guide

2. Hardware-Überblick

Ethernet-Anschlussbuchse

RJ-45-Anschluss für Ethernet, der auch für die Stromzufuhr (PoE) der Kamera verwendet werden kann

Stromanschluss

Für den Anschluss an 12 V Gleichstrom

Audio-Ausgang

Anschluss für Lautsprecher

Audio-Eingang

Für den Anschluss eines Mikrofons

DE/DA-Verkabelung, 12V Gleichstromausgang

E/A-Anschlüsse für externe Geräte

24 V Stromanschluss

Für den Anschluss an 24 V Wechselstrom

Rücksetzen

Um die Kameraeinstellungen zurückzusetzen, halten Sie die Rücksetztaste 10 Sekunden lang gedrückt.

BNC

Analoger Videoausgang

3. SD-Karteninstallation

DEUTSCH

Vorbereitende Demontage der Kamera

Öffnen Sie das Kameragehäuse, indem Sie die 4 Schrauben lösen. Nehmen Sie den Dom vom Sockel der Kamera.

Installation der SD-Karte

Stecken Sie die SD-Karte

3 4

in die Kamera. Achten Sie darauf, dass die goldfarbenen Kontakte auf den Kamerafuß zeigen. Um die SD-Karte auszuwerfen, drücken Sie sie leicht in den Steckplatz.

D-Link DCS-7513 Quick Install Guide

4. Standardmontageanleitungen

Montage und Installation

Genaue Anleitungen zur Installation und Montage der Kamera mithilfe eines Befestigungsbügels nden Sie im Benutzerhandbuch.

DEUTSCH

Abbildung 2.1

Abbildung 2.3

Abbildung 2.2

Abbildung 2.4

D-Link DCS-7513 Quick Install Guide

Allgemeiner Anschluss mit 12 V Gleichstrom-Netzteil/Stromadapter

1. Schließen Sie die Netzwerkkamera mit dem Ethernetkabel an einen Hub an.

2. Schließen Sie die Kamera mit dem mitgelieferten Stromkabel an eine Steckdose an.

Allgemeiner Anschluss mit 24 V Wechselstromverkabelung

1. Schließen Sie die Netzwerkkamera mit dem Ethernetkabel an einen Hub an.

2. Schließen Sie das im Lieferumfang des Produkts enthaltene Stromkabel von der Kamera an eine Stromquelle an, wie beispielsweise an die Notfallstromzufuhr Ihres Gebäudes.

DEUTSCH

Anschluss an einen PoE-Hub

Wenn Sie einen PoE-Hub verwenden, schließen Sie die IP-Kamera mit dem Ethernetkabel an den Hub an, so dass Strom und Daten über ein einziges Kabel übertragen werden.

D-Link DCS-7513 Quick Install Guide
