cybelec DNC600 Manuel dutilisation

DNC 600 PS

Manuel d'utilisation

CYBELEC SA Tel. ++ 41 24 447 02 00 RUE DES UTTINS 27 Fax ++ 41 24 447 02 01 CH - 1400 YVERDON-LES-BAINS E-Mail: info@cybelec.ch SWITZERLAND V-DOC-600PS-FR

Les informations figurant dans le présent document sont sujettes à révision sans préavis et ne représentent aucun engagement de la part de CYBELEC SA.

Le logiciel décrit dans ce document est diffusé dans le cadre d'un accord de licence ou de nondivulgation et ne peut être utilisé ou copié qu'en conformité avec les stipulations de l'accord. Toute copie du programme CYBELEC sur cassette, disque ou autre support à des fins autres que l'usage personnel du programme par l'acheteur est interdite par la loi.

Remarque:

La présente notice explique la programmation normale et standard de la commande numérique. Cette dernière étant équipée de fonctions configurables par le constructeur de la machine pour ses besoins spécifiques, veuillez donc vous référer aux instructions complémentaires fournies par le constructeur de la machine pour la programmation de ces fonctions.

Autocad

CYBELEC

Ethernet

IBM sont des marques déposées de International Business Machines Corporation.

MS-DOS

MS-Windows

Novell Netware

Windows NT

est une marque déposée de Autodesk Inc.

est une marque déposée de CYBELEC S.A.

est une marque déposée de Xerox Corporation.

, PC/AT , PC Network , Token Ring Network

est une marque déposée de Microsoft Corporation.

est une marque de fabrique de Novell, Incorporated.

est une marque déposée de Microsoft Corporation.

ONSIGNES DE SÉCURITÉ ET D'ENTRETIEN

L'opérateur doit être formé pour utiliser la machine

sur laquelle est installé la commande numérique.

Une mauvaise utilisation de la commande numérique

peut entraîner un préjudice grave au matériel et/ou aux personnes.

Une modification de paramètres machine peut

causer des dégâts matériels importants, ou une production de qualité irrégulière.

Le panneau arrière ne doit être retiré que par un

technicien qualifié (danger d'électrocution).

N'exposez pas la commande numérique à une

humidité excessive pour éviter tout risque d'électrocution et toute détérioration de l'appareil.

Assurez-vous que la commande numérique soit hors

tension avant de procéder à un nettoyage. N'utilisez pas de liquides à base d'alcool ou d'ammoniaque.

Faites appel à un technicien en cas de

dysfonctionnement de la commande numérique.

Evitez d'exposer la commande numérique au

rayonnement solaire direct ou à toute autre source de chaleur.

Ne placez pas à proximité de la commande

numérique des objets magnétiques tels que transformateurs, moteurs etc. ou des appareils générant des parasites (soudeuses à arc etc.).

Echangez régulièrement les filtres des ventilateurs

afin d'éviter une surchauffe.

CONSIGNES DE SÉCURITÉ PAGE I

Cette page a été intentionnellement laissée blanche.

PAGE II MANUEL D'UTILISATION DNC 600 PS

CCORD DE LICENCE POUR LOGICIEL CYBELEC

OPYRIGHT GÉNÉRAL

Les logiciels CYBELEC sont protégés par copyright et tous les droits de copie sont réservés.

Les logiciels CYBELEC peuvent seulement être implantés et utilisés dans les équipements (PC ou DNC) autorisés.

Les manuels d'utilisation sont aussi couverts par le copyright et tous les droits d'utilisation et de copie sont réservés.

Ce document ne peut pas être, en tout ou en partie, copié, photocopié, reproduit, traduit ou réduit sans le consentement préalable par écrit de CYBELEC.

OPYRIGHT SPÉCIAL DISQUETTES

Les utilisateurs légaux de ce produit sont autorisés uniquement à copier la disquette dans la mémoire de l'ordinateur pour exécuter le programme et à faire une copie de sauvegarde (Backup) de la disquette originale à seule fin de pouvoir remédier à une perte éventuelle du programme original.

Les copies non autorisées, la duplication, la vente, ou la distribution de ce produit constituent une violation de la loi.

OPYRIGHT SPÉCIAL EPROMS

Les appareils DNC et CNC de CYBELEC dans lesquels le logiciel original produit chez CYBELEC aurait été remplacé par une copie non faite par CYBELEC et sans l'autorisation écrite de CYBELEC perdent immédiatement leur garantie.

ARANTIE

CYBELEC ne garantit pas que ses produits logiciels pourront travailler correctement dans n'importe quel environnement de computer et de programmation.

Les limites d'emploi d'un logiciel et ses spécifications techniques sont décidées uniquement par CYBELEC; CYBELEC est seule habilitée à décider de la conformité et des performances du logiciel.

Les logiciels ne sont pas prévus pour compenser les incompatibilités entre les systèmes d'exploitation et leurs révisions ou changement de version.

L'utilisation de différentes révisions ou de différentes versions du logiciel CYBELEC ou le passage d'une version ou révision à une autre peut causer la perte ou la modification d'informations.

ACCORD DE LICENCE PAGE III

ERVICE DE CHANGEMENT DU LOGICIEL

L'achat du logiciel donne droit pendant une année à la fourniture des révisions de logiciels du type "correction".

Lors de l'emploi d'une version révisée ou corrigée du logiciel il est possible que des pertes de données (programme, paramètres de réglage, etc) se produisent ou qu'il soit nécessaire de faire des modifications à l'appareil ou à son raccordement; ces effets ne sont pas toujours prévisibles et n'engagent pas la responsabilité de CYBELEC.

ERMINAISON

L'accord sera automatiquement terminé en cas de faillite qui impliquerait le preneur de licence, en cas de mise en demeure par des créanciers du licencié ou en cas d'obligation, d'exécutions judiciaires, de saisie de ses biens ou de procès instruits à l'encontre du licencié et qui réduisent d'une manière importante la capacité de conduire ses affaires, ou en cas de dissolution de la société du preneur de licence.

CYBELEC aura le droit de terminer cet accord immédiatement en cas de violation des conditions cidessus par le licencié.

Dans les 30 jours après la terminaison de cet accord pour n'importe quelle raison, le licencié peut choisir l'une des options suivantes:

! Retour à CYBELEC ou à un vendeur officiel de toutes les copies existantes de tous les logiciels et du

matériel y relatif ou

! Fournir à CYBELEC une preuve satisfaisante pour CYBELEC que le logiciel original et toutes les

éventuelles copies sous n'importe quelle forme ont été définitivement détruits.

IMITATION DE LA RESPONSABILITÉ

Les conditions de garantie stipulées ici remplacent toutes les autres conditions de garantie exprimées ou sous-entendues.

Le preneur de licence accepte d'autre part que CYBELEC n'est pas responsable en cas de manque à gagner, perte d'informations ou autres dommages accidentels survenant en conséquence de l'utilisation ou de l'impossibilité d'utiliser le logiciel. De même CYBELEC n'est pas responsable en cas de plainte ou autre procédure légale, par une partie tierce, à l'encontre du preneur de licence.

En aucun cas, CYBELEC ne peut être rendu responsable de dommages même si CYBELEC a été avisé de la possibilité que des dommages surviennent.

CYBELEC ne garantit pas que les fonctions contenues dans le logiciel satisfont tous les besoins du licencié ni que l'utilisation du logiciel se déroulera totalement exempte d'erreurs.

Si le logiciel devait s'avérer défectueux le licencié (et ni CYBELEC ni un vendeur ou représentant autorisé) supporte l'intégralité des frais et services nécessaires pour d'éventuelles réparations ou corrections.

CYBELEC garantit que les disquettes ou eproms ou autres supports magnétiques ou cassettes sur lesquels les logiciels sont fournis sont libres de défauts de matériel ou de travail dans les conditions d'usage normales et pour une période de 90 jours. Cette période commence à la date d'expédition du matériel au licencié, la copie du bulletin de livraison faisant foi.

PAGE IV ACCORD DE LICENCE

IMITATION DES REMÈDES

La responsabilité et les devoirs de CYBELEC et les seuls remèdes prévus sont les suivants:

Le remplacement des disquettes ou eproms ou supports magnétiques ou cassettes qui ne satisfont pas aux conditions de garantie limitée de CYBELEC et qui ont été retournés à CYBELEC ou à un représentant autorisé de CYBELEC avec une copie du bulletin de livraison ou

Si CYBELEC ou son représentant sont incapables de livrer des disquettes, supports magnétiques, eproms ou cassettes exempts de défauts en matériel ou en travail, le licencié peut dénoncer cet accord aux termes et conditions mentionnés; l'acheteur sera remboursé.

ÉNÉRALITÉS

Le preneur de licence confirme qu'il a lu cet accord, qu'il le comprend et reconnaît être lié par ses termes et conditions.

Le licencié accepte de tenir CYBELEC non responsable de toutes les demandes de dommages résultant d'une faute du preneur de licence à l'égard de cet accord y compris mais pas limité à tous les frais de justice afférents.

Cet accord de licence est régi par le droit Suisse, le for juridique est Lausanne, Suisse.

AINTENANCE

CYBELEC assure la maintenance du logiciel pour une année. L'étendue de cette maintenance et le temps de réaction pour la fournir sont de la seule décision de CYBELEC. La maintenance inclut normalement la correction des erreurs dans le code du logiciel, la correction des erreurs dans la documentation jointe, les versions de mise à jour qui peuvent avoir été réalisées par CYBELEC pendant la période de maintenance.

En aucun cas CYBELEC ne sera obligé de fournir un support technique pour tenter de résoudre les problèmes ou difficultés résultant des modifications apportées au logiciel par le licencié; les modifications apportées par le licencié le sont à ses risques et périls.

ACCORD DE LICENCE PAGE V

Cette page a été intentionnellement laissée blanche.

PAGE VI ACCORD DE LICENCE

07.11.2001 V. 1.1

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ ET D'ENTRETIEN ............................................................................I

ACCORD DE LICENCE POUR LOGICIEL CYBELEC ....................................................................III

Sécurité, copyright et licence...............................................................................................3

CONVENTIONS ...............................................................................................................................5

Conventions typographiques ...............................................................................................5

Abréviations / glossaire........................................................................................................5

DESCRIPTION DE LA DNC 600......................................................................................................7

Généralités ..........................................................................................................................7

Caractéristiques techniques ................................................................................................8

ACCESSOIRES................................................................................................................................11

L'INTERFACE UTILISATEUR ..........................................................................................................13

L'écran.................................................................................................................................13

Le clavier .............................................................................................................................13

MENU PRINCIPAL...........................................................................................................................19

Choix du menu principal ......................................................................................................19

PROGRAMMATION.........................................................................................................................21

Programmation dans la page L-alpha .................................................................................23

Méthode L-alpha..................................................................................................................27

Définition de l'ordre des plis.................................................................................................30

PAGE SÉQUENCE ..........................................................................................................................37

Programmation dans la page séquence..............................................................................40

GESTION DES PIÈCES...................................................................................................................45

Liste des pièces...................................................................................................................45

PROGRAMMATION DES OUTILS ..................................................................................................49

Programmation des poinçons / matrices .............................................................................50

TRANSFERT....................................................................................................................................53

Tests des ports séries .........................................................................................................54

LINK 7000 / CYBACK..........................................................................................................55

LES MODES DE TRAVAIL MACHINE.............................................................................................57

N600PS_FR.DOC

TABLE DES MATIÈRES PAGE 1

Mode réglage...................................................................................................................... 57

Mode sensitif....................................................................................................................... 57

Mode automatique .............................................................................................................. 58

PROTECTION DES NIVEAUX D'ACCÈS ....................................................................................... 59

Information générale ........................................................................................................... 59

Les utilisateurs .................................................................................................................... 60

Accès par mots de passe ................................................................................................... 61

Accès aux niveaux supérieurs à 3 ...................................................................................... 62

Changer mot de passe ....................................................................................................... 63

Gestion des niveaux d'accès par clé externe ..................................................................... 64

ANNEXES........................................................................................................................................ 65

La page INITIALISATION ................................................................................................... 65

La référence des outillages................................................................................................. 67

Le point de contact tôle (PCT) ............................................................................................ 70

Les axes de butées............................................................................................................. 71

Programmation de l'origine des axes ................................................................................. 75

La calibration....................................................................................................................... 76

Le croquage........................................................................................................................ 77

Cycle sans pli...................................................................................................................... 79

Poinçonnage....................................................................................................................... 79

Pliage en fond de matrice ................................................................................................... 80

Corrections des angles ....................................................................................................... 80

Caractères alphanumériques.............................................................................................. 82

Messages / erreurs ............................................................................................................. 82

Les messages interactifs .................................................................................................... 83

Impression de l'écran courant............................................................................................. 86

INDEX.............................................................................................................................................. 87

PAGE 2 TABLE DES MATIÈRES

ÉCURITÉ, COPYRIGHT ET LICENCE

Consulter les pages de sécurité, de copyright et licence au début de ce manuel.

A PROPOS DE CE MANUEL

Cette notice est conçue pour aider l'utilisateur à comprendre et utiliser la commande numérique DNC 600 avec le maximum d'efficacité.

Afin d'obtenir le maximum de confort et de productivité de la commande numérique, il conviendra de lire attentivement toute la notice.

Une table des matière et un index très bien organisé vous permettent d'atteindre rapidement le sujet recherché.

Connaître rapidement la commande numérique ?

Suivez le lapin. Il passera par les étapes importantes de la DNC et vous guidera dans la programmation d'une pièce exemple.

Remarque: Dans ce manuel, il est considéré que la DNC est configurée de

manière à être opérationnelle (c.-à-d. paramètres machines et outils programmés).

aller à la page 21.

Ce manuel peut évoluer. C'est vous, utilisateurs, qui pouvez nous aider à mieux vous aider. Si vous avez des remarques concernant ce document, veuillez nous écrire à:

CYBELEC S.A

Département Communication Rue des Uttins 27

CH-1401 Fax ++ 41 24 447 02 01

E-mail: info

Yverdon-les-Bains

cybelec.ch

CONVENTIONS PAGE 3

Cette page a été intentionnellement laissée blanche.

PAGE 4 MANUEL D'UTILISATION DNC 600 PS

ONVENTIONS

ONVENTIONS TYPOGRAPHIQUES

De manière générale, dans ce manuel, il ne sera pas répété comment valider un champ, sélectionner un outil, appeler une page ou effectuer d'autres manipulations de base. Ces informations sont décrites au début de ce manuel.

Arial gras

Arial gras italique Sert à indiquer le nom d'une entrée ou d'une

Italique

BRÉVIATIONS / GLOSSAIRE

Explications des abréviations qui ne sont pas des champs visibles dans les pages de la commande numérique.

PMH Point mort haut.

PCV Point de changement de vitesse, c'est à dire le

PSS Point de sécurité. Ce point est calculé en

Citations des textes tels que visibles à l'écran.

sortie de la DNC.

Renvoi à un élément écrit, un paragraphe ou un manuel. Par exemple: Voir Conventions.

passage de vitesse d'approche en vitesse de pliage en phase de descente.

fonction de la hauteur des outils et de l'épaisseur de la matière.

PCT Point de contact tôle. (voir page 70).

PMB Point mort bas.

LED Light Emitting Diode. Petite lampe rouge

servant d'indicateur lumineux.

CONVENTIONS PAGE 5

Cette page a été intentionnellement laissée blanche.

PAGE 6 MANUEL D'UTILISATION DNC 600 PS

ESCRIPTION DE LA

ÉNÉRALITÉS

! Commande numérique configurable de 2 à 6 axes. ! 2 axes numériques synchronisés pour le contrôle du coulisseau (vérins

! 1 à 4 axes numériques pour le contrôle de la butée arrière. ! Configuration au choix:

! Coulisseau: valves proportionnelles ±10V. ! Butée arrière: moteur DC, AC brushless ou

! Écran de visualisation LCD, monochrome à haute résolution. ! Visualisation multi-pages par menu ou à accès direct. ! Programmation conversationnelle multilangue. Dans chaque DNC,

! Programmation directe de l'angle et des corrections de pliage avec

! Programmation de la pièce pliée selon la méthode L-alpha avec calcul

! Programmation alphanumérique du N° de plan. ! Fonction "Printscreen" pour impression du contenu de chaque page

! Conversion automatique: Inch / mm; US Ton / MetricTon;

! Compensation automatique des variations d'épaisseur tôle (utilisable

DNC 600

gauche Y1 et droite Y2).

X, X1, R, R2, Z1, Z2.

AC synchrone 2 vitesses

8 langues sont en permanence à disposition de l'opérateur.

calcul de la profondeur de pliage en fonction de la matière et de l'outillage.

des positions de la butée arrière et détermination de la longueur développée selon norme DIN 6935.

écran (via ligne série).

PSIx1000 / Kg/cm².

pour tôles épaisses uniquement).

! Mémoire interne non-volatile

- environ 1100 séquences

- 20 poinçons

- 30 matrices

! N° de pièce : 3 chiffres

N° de plan : 24 chiffres ou caractères N° de séquence : 2 chiffres Répétition de séquence : 2 chiffres

DESCRIPTION DE LA DNC 600 PAGE 7

! Paramètres machine en 8 langues: Limitation des courses des axes,

sécurités, réglage des servomécanismes, etc.

! Positionnement du coulisseau en boucle fermée à haute précision avec

contrôle de la vitesse, de la pression et du parallélisme.

! Pour chaque axe digital:

Asservissement en boucle fermée à hautes performances avec ou sans zone d'insensibilité.

- Fréquence de comptage: 250 KHz

- Vitesse de déplacement, accélération, décélération, gain d'asservissement, PID, sécurités et fin de courses programmables en numérique dans les paramètres machine.

- Procédure automatique d'initialisation.

! Mémorisation des positions de la butée arrière en cas de coupure du

réseau d'alimentation.

! Corrections par pièces et par séquence des axes.

! Interface série RS (en option).

ARACTÉRISTIQUES TECHNIQUES

PROFONDEUR DE PLIAGE (AXES Y1 ET Y2)

Domaine de positionnement : 0 - 900,000 mm

Résolution programmable : 0,01 ou 0,005 mm

Reproductibilité : 0,002 mm

Vitesse montée / 150 mm/s descente coulisseau :

Vitesse de pliage : 1 - 50 mm/s (programmable)

Corrections par pièce et 0 - ±99,99 mm par séquence :

BUTÉE ARRIÈRE (AXE X)

Domaine de positionnement : 0 - 2000,000 mm

Résolution programmable : 0,1 ou 0,01 mm

Reproductibilité : 0,02 mm

Vitesse de déplacement : 500 mm/s

Corrections par pièce 0 - ±99,99 mm et par séquence :

PAGE 8 MANUEL D'UTILISATION DNC 600 PS

BUTÉE ARRIÈRE (AXE R, Z1, Z2)

Domaine de positionnement : 0 - 9999,9 mm

Résolution programmable : 1 ou 0,1 mm

Vitesse de déplacement : 500 mm/s

ANGLE DE PLIAGE

Domaine de positionnement : angle matrice à 179,9°

Corrections par angle et : par séquence 0 - ±99,99°

FONCTIONS AUXILIAIRES

Calculées par la DNC:

! Point mort haut coulisseau

! Point de commutation en vitesse de pliage

! Point de sécurité coulisseau

! Point contact tôle

! Force de pliage

! Bombage en fonction de la force de pliage

! Emboutissage

Programmables par l'opérateur:

! Désynchronisation du coulisseau pour plis coniques

! Emboutissage

! Temps de maintien sous pression

! Dégagement butée arrière

! Répétition de séquence

! Enchaînement automatique de pièces

! Quantité de pièces effectuées et à réaliser.

Fonctions libres d'attribution:

F1à F3: Fonction analogique 250 valeurs avec positionnement

bidirectionnel (hauteur butée arrière, aide au pliage, etc.)

F4 et F5: digitale (sortie codée BCD)

DESCRIPTION DE LA DNC 600 PAGE 9

LES MÉMOIRES

Une mémoire SRAM permet la programmation et la mémorisation des pièces, outils et paramètres machine. Une batterie lithium conserve les données sur une durée d'environ 10 ans.

Mémoire de travail (ou buffer)

Cette mémoire est utilisée pour la programmation, la modification et l'exécution des pièces. Il s'agit d'une mémoire temporaire dont le contenu est effacé chaque fois que l'on appelle une autre pièce.

Le contenu de cette mémoire est conservé lorsque l'on coupe l'alimentation de la DNC, même s'il n'a pas été mémorisé dans la mémoire interne.

Mémoire interne

Parfois appelée cassette interne, cette mémoire interne non volatile, du type RAM statique et maintenue par une pile lithium, contient les pièces, outils, position des axes, chiffres concernant la production et paramètres machine. Aucune programmation ni modification de pièce n'sont effectuée directement dans cette mémoire.

Mémoire Flash

La DNC 600 est dotée d'une mémoire Flash comprenant le programme et cycle de la commande numérique. Le cycle machine peut être mis à jour au moyen de la liaison série RS232 (option).

PAGE 10 MANUEL D'UTILISATION DNC 600 PS

CCESSOIRES

CYBACK

PC 1200 PC 1200 est un programme Windows.

LINK7000 Option du logiciel PC 1200 pour le transfert des pièces via ligne série sur

Logiciel de sauvegarde sur PC.

Permet la sauvegarde et la restitution des données (pièces, outils, paramètres machines) des commandes numériques DNC 7000, DNC 70. DNC 60 et DNC 30 sur un PC via la ligne série. Jusqu'à 10 différentes commandes numériques peuvent être sélectionnées. Demandez notre "Product Information" sur CYBACK.

Ce logiciel permet la programmation sur PC en 2 ou 3 dimensions des pièces à réaliser sur la commande numérique. Le logiciel exécute la simulation et la visualisation graphique de la suite des plis en tenant compte des caractéristiques de la machine, des outils et de la matière.

Une option (LINK7000, voir ci-dessous) permet le transfert des pièces sur les commandes numériques DNC 7000, DNC 70, DNC 50, DNC 60 et DNC 600.

DNC 7000, DNC 70 , DNC 50, DNC 60 ou DNC 600.

DESCRIPTION DE LA DNC 600 PAGE 11

Cette page a été intentionnellement laissée blanche.

PAGE 12 MANUEL D'UTILISATION DNC 600 PS

INTERFACE UTILISATEUR

ÉCRAN

L'écran affiche les pièces, outils, paramètres machines ainsi que toutes les informations utiles à la programmation et au travail sur machine.

Les touches situées sur la face avant de la DNC, sont utilisées pour la sélection des pages écran et l'introduction des données.

Un curseur indique l'endroit où peut intervenir l'utilisateur.

Dans toutes les pages, lors de son affichage le curseur se positionne sur le champ programmable sur lequel il se trouvait lors de la dernière intervention sur la page.

Vous pouvez déplacer le curseur sur le champ précédent ou suivant en

pressant la touche

Plus rapidement Quelle que soit la position du curseur dans la page, la pression de la touche

puis simultanément de la touche

premier champ programmable de la page.

E CLAVIER

Le clavier est réparti en six zones:

! Clavier numérique

! Touches de sélection des pages écran

! Zone mode de travail

! Les commandes

! Les touches curseur

! Les touches mode manuel

ou .

positionne le curseur sur le

CLAVIER NUMÉRIQUE

Les touches numériques ainsi que les touches et introduire des nombres ou des valeurs dans les différents champs.

L'INTERFACE UTILISATEUR PAGE 13

servent à

SÉLECTION DES PAGES ÉCRAN

Touche menu principal Donne accès à la page

Touche liste pièces Touche à double fonction. Une première pression de la touche permet l'affichage de la liste des pièces dans la mémoire DNC. Une seconde pression de la touche permet l'affichage de la page de recherche de pièces selon critères.

Touche pièce Touche à triple fonction. Une première pression de la touche permet l'affichage des valeurs Longueurs-angles (L-alpha). Une seconde pression de la touche permet l'affichage de l'ordre des plis avec leurs appuis respectifs. Une troisième pression de la touche permet l'affichage des cotes de pliages qui sont calculées en fonction des valeurs introduites dans la page précédente.

MENU PRINCIPAL

Touche séquence Touche à triple fonction. Une première pression affiche toutes les cotes et fonctions de la séquence courante. Une seconde pression affiche la première page des cotes en grands caractères. Une troisième pression affiche la seconde page des cotes et fonctions en grands caractères.

Touche correction Cette touche permet l'affichage de la page correction qui permet d'effectuer des corrections sur la séquence courante, ainsi que sur toute la pièce.

PAGE 14 MANUEL D'UTILISATION DNC 600 PS

LES MODES DE TRAVAIL

Mode programmation. Permet l'introduction, la modification et la lecture des données ainsi que la mémorisation, la recherche et le transfert des programmes.

Mode manuel. Autorise le déplacement des axes et des fonctions auxiliaires au moyen des touches

Mode semi-automatique. Permet un cycle machine aux valeurs de la séquence en cours sans changement automatique de séquence. Ce mode est utilisé pour les réglages lors de la réalisation de la première pièce, ainsi que pour des pièces ne comportant qu'un seul pli. Le changement de séquence s'effectue au

moyen des touches

Note: Le compteur de pièce Q ne fonctionne

pas dans ce mode.

Mode automatique. Mode normal pour la production de pièces. La DNC changera automatiquement de séquences après chaque pli. Le passage direct depuis le mode "programmation" forcera automatiquement la 1ère séquence du programme. Le passage depuis le mode "programmation", d'abord par le mode "semi-automatique" puis "automatique", conservera la séquence courante pour exécution. Cela permet de reprendre une pièce en cours sans devoir faire des cycles "à vide".

L'INTERFACE UTILISATEUR PAGE 15

LES COMMANDES

Touche supprime. Permet l'effacement d'une séquence ou d'un programme pour autant que le curseur se trouve sur les champs Ne fonctionne qu'en mode programmation.

Touche "clear" ou efface. Cette touche permet l'effacement des données pointées par le curseur. Attention: une double pression de cette touche efface, dans la majorité des pages, toutes les données de la page.

Touche recherche. Selon la position du curseur permet:

- la recherche d'une pièce

- la recherche d'une séquence

- la recherche d'un outil

- la recherche d'une page écran

- le lancement d'un calcul de faisabilité d'une pièce

- la transformation des valeurs L-alpha en cotes machine

- le calcul de la longueur développée de la tôle.

- l'exécution d'un transfert Ne fonctionne qu'en mode programmation.

PIECE

ou N.

Touche mémorisation / insertion / teach . Selon la position du curseur, permet de sauver le programme courant dans la mémoire interne DNC, ou de créer (insérer) une nouvelle séquence au milieu d'un programme existant, ou de copier (teach) la valeur d'un axe positionné manuellement dans la séquence courante. Touche valide seulement en mode programmation (mémorisation et insertion) et en mode manuel (teach).

PAGE 16 MANUEL D'UTILISATION DNC 600 PS

LES TOUCHES CURSEUR

Touche avance séquence / avance page Cette touche permet le défilement de page d'un même type. Permet également de passer à la page suivante lorsqu'une série d'informations occupe plusieurs pages. Par exemple: séquence d'un programme pages poinçons-matrices pages production pages paramètres Permet en plus en mode programmation la création d'une séquence identique (fonction copie) à la précédente pour autant que celle-ci soit la dernière du programme. La LED incorporée indique si la séquence courante est la dernière du programme.

Touche recul page /recul séquence

Fonction inverse de la touche Permet le défilement en arrière de pages d'un même type. Fonctionne dans tous les modes à l'exception du mode automatique.

Curseur vers le haut, sur le prochain champ accessible.

Curseur vers le bas, sur le prochain champ accessible.

Cette combinaison de touche positionne le curseur au haut de la page en cours.

L'INTERFACE UTILISATEUR PAGE 17

ZONE "MANUEL"

Touche start Commandera :

- Le déplacement des axes et des fonctions auxiliaires. Pendant un mouvement d'axe la LED s'allumera (exception pour le coulisseau).

- Une prise d'index au coulisseau (en option selon la configuration sur d'autres axes) lors de la première pression de cette touche après l'enclenchement de la DNC. Pour indiquer qu'il s'agit d'une prise d'index la LED reste constamment allumée, jusqu'à réception des index. La prise d'index n'est

possible qu'en mode

Touche stop

Selon le mode de travail sélectionné, arrêtera les axes ou fonctions auxiliaires en mouvement, ou stoppera le calcul en exécution. Lorsque la DNC se trouve en mode de transfert (RS232) la touche STOP permet de terminer le transfert.

Touches de déplacement manuel des axes sélectionnés. Permet dans les paramètres machine de configurer le type d'axe, les entrées/sorties et de sélectionner l'affichages des axes N2X.

ou .

PAGE 18 MANUEL D'UTILISATION DNC 600 PS

ENU PRINCIPAL

En appuyant sur la touche en haut à droite du clavier, vous verrez apparaître le menu principal.

CHOIX ? __ 1 LISTE PIECES DNC / CRITERES 2 3 LISTE POINCONS 4 LISTE MATRICES 5 6 PROGR.POINCONS / MATRICES 7 PIECE POINCONS / MATRICES

8 PIECE STATUS; L- 9 PIECE PLIS; APPUIS

10 PIECE X; ;Y 11 PROGR.ORIGINES AXES

12 TRANSFERT DNC <-> PC 13 PARAMETRES MACHINE 14 CONTROLES MACHINE

HOIX DU MENU PRINCIPAL

1 LISTE PIECES DNC

CRITERES

3 LISTE POINÇONS

4 LISTE MATRICES

6 PROGR. POINÇONS

MATRICES

Quelle que soit la page-écran dans laquelle vous vous trouvez, vous pouvez

toujours accéder au menu principal par la touche permettra de circuler dans les différentes pages.

L'option désirée est choisie en inscrivant le numéro de l'option dans le champ

CHOIX

recherche

sur la première ligne de l'écran et en pressant la touche

, ce qui vous

/ Cette double page affiche la liste des pièces contenues dans

la mémoire DNC et permet la recherche sélective de pièces.

Affiche la liste des poinçons.

Affiche la liste des matrices.

/ A partir de cette page, il est possible d'appeler, de

programmer ou de supprimer une matrice ou un poinçon.

7 PIECE POINÇONS

MATRICES

8 PIECE STATUS; L;

LE MENU PRINCIPAL PAGE 19

la référence d'un outil.

/ Cette page permet de modifier, pour la pièce uniquement,

Appelée généralement page L-alpha, cette page affiche et

permet la programmation de pièces en mode "longueurs et angles".

9 PIECE PLIS; APPUIS

Affiche la page permettant la programmation ou la

modification de l'ordre de pliage.

10 PIECE X

11 PROGR. ORIGINES AXES

12 TRANSFERT DNC <-> PC

13 PARAMETRES

MACHINE

14 CONTROLES MACHINE

;

de visualiser et de modifier les paramètres machine.

Affiche pour chaque séquence la position calculée des axes.

; Y

Permet la programmation du compteur de position des axes.

Permet le transfert bidirectionnel global ou partiel de pièces,

outils ou paramètres machine entre la mémoire interne fixe DNC et un ordinateur PC.

Fait apparaître une série de pages permettant d'introduire,

Page permettant de contrôler et de modifier l'état de certaines

entrées et sorties.

PAGE 20 MANUEL D'UTILISATION DNC 600 PS

ROGRAMMATION

Dans ce manuel, il est considéré que la DNC est configurée de manière à être

opérationnelle (c.-à-d. paramètres machines et outils programmés).

2 méthodes de programmation sont accessibles par l'opérateur.

Avec calcul du développé

Le plus rapide

! La méthode L-alpha.

La méthode L-alpha permet d'entrer un profil à plier avec les cotes extérieures et angle de chaque face. La DNC calculera la longueur développée: Après avoir programmé la suite des plis la DNC calculera la position des butées.

! La programmation directe.

La programmation directe est la méthode la plus rapide pour un opérateur expérimenté, car toute la programmation de la pièce se fait sur la même page. Elle permet de programmer directement les positions des axes, et elle calcule la profondeur de pliage en fonction de l'angle introduit.

Avant de commencer la programmation d'une pièce, assurez-vous que vous avez, dans la mémoire de la DNC, les outils nécessaires pour fabriquer la pièce, et notez quelque part les numéros du poinçon et de la matrice que vous décidez d'utiliser.

Pour ce faire, procéder comme décrit ci-après: Si vous connaissez déjà les outils présents dans la DNC, vous pouvez passer directement au chapitre Programmation dans la page L-alpha, voir page 23.

PROGRAMMATION PAGE 21

Consulter la liste des poinçons

! Dans le menu principal (atteignable par ), choisir

POINÇONS

Pour cela introduire 3 dans le champ

recherche

CHOIX

et presser la touche

LISTE

LISTE p/m 1/ 1 p/m 1/__ __/__ __/__ __/__ POINCON p 90° ___° ___° ___°

hp 100.00 ___.__ ___.__ ___.__ rp 1.50 ___.__ ___.__ ___.__ TON/M 100 ___ ___ ___ MATRICE Ve ___.__ ___.__ ___.__ ___.__ m ___° ___° ___° ___°

hm ___.__ ___.__ ___.__ ___.__ rm ___.__ ___.__ ___.__ ___.__ TON/M ___ ___ ___ ___ REF Y ___.__ ___.__ ___.__ ___.__ SEC X ___.__ ___.__ ___.__ ___.__

! Vous verrez apparaître la liste des poinçons disponibles dans la DNC,

avec le numéro de chaque poinçon et leurs caractéristiques (angle, hauteur et rayon).

! Noter le numéro du poinçon qui vous semble le plus approprié.

Si vous ne trouvez aucun poinçon correspondant à vos besoins, vous pouvez en créer un.

Reportez-vous dans ce cas au chapitre Programmation des outils page 49.

Si plus de quatre poinçons sont programmés, presser la touche les visualiser.

pour

Consulter la liste des matrices

Procédez de la même façon que celle décrite ci-dessus pour les poinçons; accès depuis le menu principal,

aller à la page 27 ou aller à la page 40 selon la méthode de

programmation choisie.

LISTE MATRICES

PAGE 22 MANUEL D'UTILISATION DNC 600 PS

ROGRAMMATION DANS LA PAGE L-ALPHA

La page méthode de programmation. Dans cette page, on programme une pièce en définissant son profil par la longueur et l'angle de chaque face.

Appelez la page L-alpha au moyen de la touche menu principal en choisissant

Cette page se présente de la façon suivante:

PIECE STATUS

est souvent appelée page L-alpha de par la

, ou en passant par le

PIECE STATUS

P 0 P+ ___ N 1 I/mm PLAN CAL_/__.__ p/m __/__ Ac:_ Al:_ In:_

Ep: __.__ σ Kg/mm2___.___ Lp _____ L dév ____.__

-N- -L-.. - - -p/m- -ri- CR ..TOL 1 ____.__ ____._°__/__ ____.__ __ ___

2 ____.__ ____._°__/__ ____.__ __ ___ 3 ____.__ ____._°__/__ ____.__ __ ___ 4 ____.__ ____._°__/__ ____.__ __ ___ 5 ____.__ ____._°__/__ ____.__ __ ___ 6 ____.__ ____._°__/__ ____.__ __ ___ 7 ____.__ ____._°__/__ ____.__ __ ___ 8 ____.__ ____._°__/__ ____.__ __ ___ 9 ____.__ ____._°__/__ ____.__ __ ___ 10 ____.__ ____._°__/__ ____.__ __ ___

Remarque: Dans les pages suivantes, vous trouverez une explication systématique de tous

les champs figurant dans la page L-alpha. Si vous désirez juste suivre la procédure, vous pouvez passer directement au chapitre Méthode L-alpha page 27.

PAGE L-ALPHA : EXPLICATION DES CHAMPS

Numéro de la pièce

- se trouvant en mémoire de travail ou

- à créer ou

- à rechercher

Le numéro de la pièce doit être un nombre de maximum 3 chiffres compris entre 1 et 997. (998 et 999 sont des N° réservés)

Si la pièce est créée à partir d'une page vide, le champ contient le nombre 0. Le champ conservera cette valeur tant que la pièce n'aura pas été mémorisée.

PROGRAMMATION PAGE 23

P+

Numéro de la prochaine pièce qui sera exécutée automatiquement. Si ce champ est laissé vide, lors de l'exécution de la dernière séquence de la pièce, le programme retournera à la première séquence de la pièce courante. S'il comporte un N° de pièce, celle-ci sera exécutée immédiatement à la fin de la pièce en cours. Cela permet d'enchaîner plusieurs programmes à la suite. Ne pas oublier de programmer dans le dernier programme le N° du premier programme afin de fermer la boucle.

I/mm

PLAN

CAL

p/m

Numéro de la séquence en cours, dont les cotes des axes sont visibles dans la page séquence.

Permet le choix de l'unité de longueur. Programmé à 1, les valeurs des longueurs de faces seront en Inch. Non programmé ou programmé avec une valeur différente de 1, les données seront affichées en millimètres.

Numéro ou nom de plan (facultatif), permettant d'associer au numéro de pièce une information supplémentaire afin de faciliter la gestion des pièces ou leur recherche. Pour l'introduction de caractères alphanumériques, voir en Caractères alphanumériques page 82

Permet la compensation automatique de la variation de l'épaisseur de la tôle. Pour la programmation de ce champ, référezvous au chapitre La calibration, page 76.

Poinçon et matrice de la pièce en cours.

Ac: Al: In:

Ep:

σσσσ

Kg/mm²

L dév

PAGE 24 MANUEL D'UTILISATION DNC 600 PS

Choix de la matière de la pièce, acier, aluminium ou acier inoxydable. Programmez à 1 le champ en regard du code de la matière utilisée. Si aucun champ n'est programmé, l'acier est considéré comme valeur par défaut.

Epaisseur de la matière.

(Sigma) Résistance à la traction et à la rupture.

Longueur de pliage.

Longueur développée de la pièce calculée par le système selon les normes DIN 6935.

PAGE L-ALPHA: EXPLICATION DES COLONNES

Chaque ligne (sauf la dernière) dans le tableau de la page représente les informations concernant un pli.

PIECE STATUS

-N- -L- - - -p/m- -ri- CR TOL 1 ____.__ ____._°__/__ ____.__ __ ___ 2 ____.__ ____._°__/__ ____.__ __ ___ 3 ____.__ __

-N-

-L-

Numérotation automatique des faces. Une "face" est définie comme étant la portion de tôle située entre deux plis ou entre le bord de la tôle et un pli. Le maximum de faces programmables pour une pièce est de 14. Si plus de séquences sont nécessaires, utiliser la fonction enchaînement de pièce (voir page précédente champ P+).

Longueur de la face. Désigne la distance entre deux plis ou entre le bord de la tôle et le premier pli.

80.00 60.00 80.00 85.00 120.00

Longueur

p/m

-ri-

←→

Angle de pli. Permet pour un pli donné, de définir un couple

d'outils particulier différent de celui spécifié pour la pièce.

Si le champ adjacent CR (croquage) est vide,

lors de la pression de la touche champ ri indique le rayon intérieur de pliage calculé en tenant compte de l'angle, de la matière et de l'outillage.

L'opérateur peut entrer la valeur du rayon intérieur qui est selon lui correcte, puis introduire la valeur 1 dans le champ CR.

Lors du calcul, le champ

TOL

, le

(tolérance)

PROGRAMMATION PAGE 25

indique la distance définie selon l'explication TOL ci-dessous.

Lors du travail par croquage, ce champ indique le rayon théorique demandé par l'opérateur. (Voir Le croquage page 77).

TOL

Nombre de plis demandés lorsque l'on travaille par croquage. (Voir Le croquage page 77) Ce nombre doit être compris entre 3 et 99. La valeur 2 rendra impossible le changement de mode.

Remarque: Ce nombre doit être tel que la

longueur des segments de croquage soit supérieure à la moitié de l'ouverture du V de la matrice.

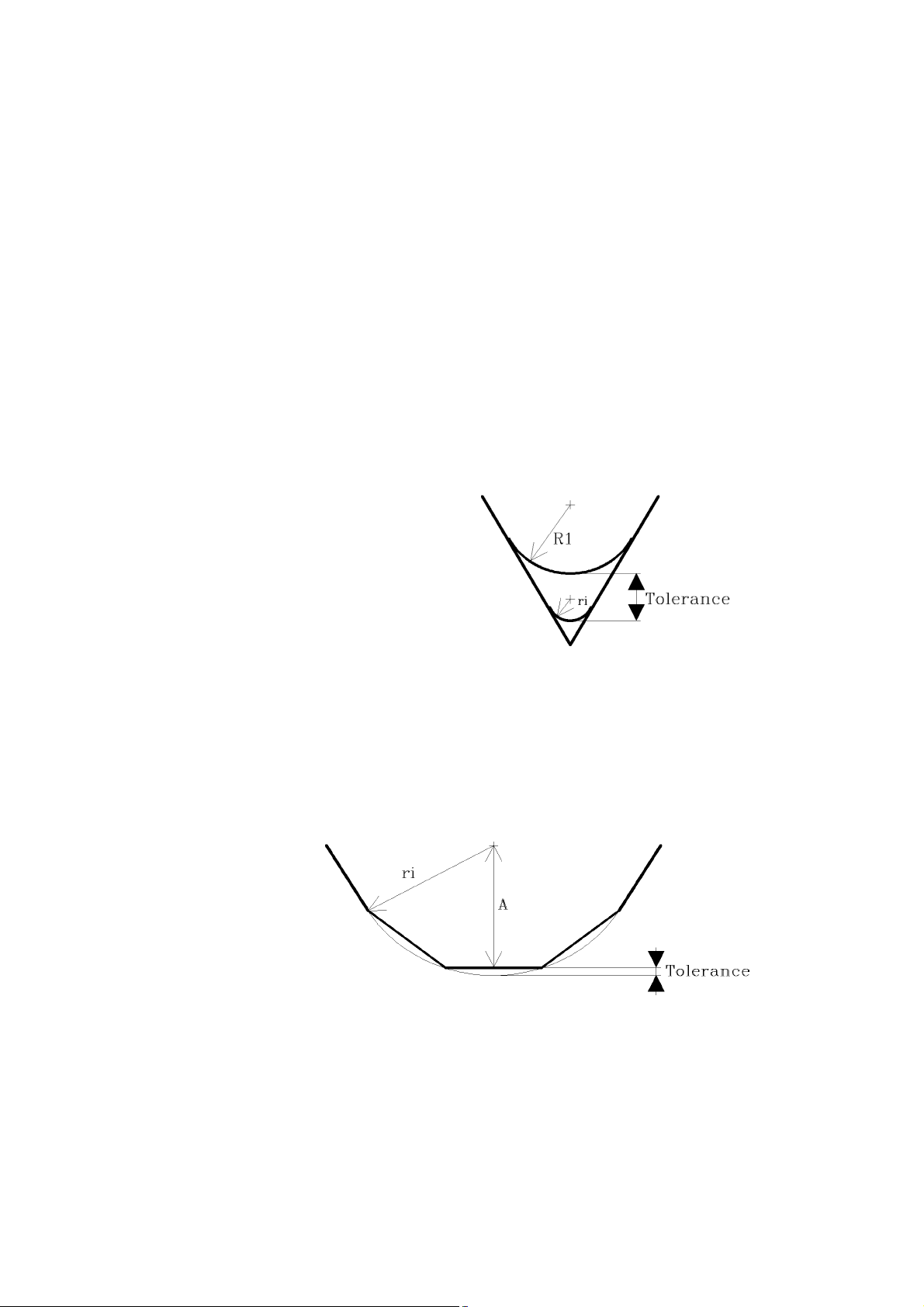

Tolérance. Si la valeur du champ CR est égale à 1, la tolérance indique la valeur selon l'illustration ci-dessous.

R1 = Rayon de pliage introduit par l'opérateur.

ri = Rayon de pliage calculé par le système.

Si la valeur du champ CR est comprise entre 4 et 99, indique la différence entre la corde formée par deux plis et l'arc de cercle théorique, soit la différence entre le rayon théorique Ri et l'apothème A de la corde.

ri = Rayon de pliage théorique demandé par l'opérateur.

A = Apothème.

Pour un exemple de croquage, voir Le croquage page 77.

PAGE 26 MANUEL D'UTILISATION DNC 600 PS

ÉTHODE L-ALPHA

1. Si vous ne l'avez pas déjà à l'écran, appeler la page

2. Pour pouvoir programmer une nouvelle pièce, il faut libérer la

3. Pour mémoriser la pièce courante:

PIECE L-alpha

L'écran affiche les données de la pièce actuellement en mémoire de travail.

mémoire de travail en effaçant la pièce qui s'y trouve.

Si vous ne voulez pas perdre cette pièce, vous pouvez la stocker dans la mémoire interne en suivant les instructions ci-après; si la pièce courante n'est pas importante ou a déjà été mémorisée, passer directement au point 4.

! Placer le curseur sur le champ P.

(

! Introduire le numéro que vous voulez donner à cette pièce.

! Appuyer sur

choisir un autre numéro pour sauver cette pièce).

La pièce sera mémorisée dans la mémoire interne avec le numéro que vous venez de lui attribuer. Cependant, elle reste présente dans la mémoire de travail.

4. Effacer la pièce de la mémoire de travail:

! Placer le curseur sur le champ N.

! Introduire la valeur

! Appuyer sur la touche

La mémoire de travail est maintenant vide.

Notez que cette opération n'agit que sur la mémoire de travail et ne détruit pas les informations contenues dans la mémoire interne.

pour positionner le curseur au haut de la page.)

(si le système répond par le message

EXISTE

PROGRAMMATION PAGE 27

5. La pièce de notre exemple est définie comme suit:

Épaisseur: 2 mm Sigma: 45 Kg/mm Matière: Acier Longueur de pliage: 250 mm

6. Remplir les champs de l'écran selon le modèle ci-après, en tenant compte des particularités suivantes:

Champ facultatif

PLAN

Insérer les numéros des outils que vous aurez repérés

p/m

préalablement (voir consultation de la liste des poinçons ou matrices).

Puis remplir les colonnes du tableau.

Votre écran doit se présenter de la manière suivante (mais avec les numéros de poinçon et matrice correspondant à vos outils):

P 0 P+ ___ N 1 I/mm PLAN EXEMPLE-01 CAL_/__.__ p/m 1/ 1 Ac:1 Al:_ In:_

Ep: 2.00 σ Kg/mm2 45.000 Lp 250.000 L dév ____.__

-N- -L- - - -p/m- -ri- CR TOL

1 80.00 -90.0°__/__ ____.__ __ ___ 2 60.00 90.0°__/__ ____.__ __ ___ 3 90.00 135.0°__/__ ____.__ __ ___ 4 85.00 -135.0°__/__ ____.__ __ ___ 5 120.00 ____._°__/__ ____.__ __ ___ 6 ____.__ ____._°__/__ ____.__ __ ___ 7 ____.__ ____._°__/__ ____.__ __ ___ 8 ____.__ ____._°__/__ ____.__ __ ___ 9 ____.__ ____._°__/__ ____.__ __ ___ 10 ____.__ ____._°__/__ ____.__ __ ___

PAGE 28 MANUEL D'UTILISATION DNC 600 PS

7. Après l'introduction de la dernière longueur, appuyer sur la touche

. Le système calcule le rayon de chaque pli ainsi que la longueur développée de la pièce et affiche ces valeurs à l'écran.

Sauver cette pièce dans la mémoire interne en procédant comme suit:

! Introduire le numéro que vous voulez donner à la pièce dans le

champ P, en l'occurrence le nombre 1 pour cette pièce qui sera utilisée plus tard comme exemple.

! Pressez la touche

Si le système répond par un message numéro.

aller en page 30.

EXISTE

, choisissez un autre

MODIFICATION D'UNE PIÈCE

Si vous désirez apporter des modifications à une pièce programmée en page L-alpha, appelez la pièce depuis la page

PIECE L-alpha

Supprimer un pli

! Positionnez le curseur sur le champ N et introduire le numéro de la

face à supprimer.

! Appuyer sur la touche

. La face contenant le pli est supprimée.

Ajouter un pli

! Positionner le curseur sur le champ N et introduire le numéro de la

face précédent à celle où vous désirez insérer une nouvelle face.

! Appuyez sur

du pli courant. Modifier les champs

! Lancez le calcul en appuyant sur

! Continuer au chapitre suivant. La définition de l'ordre des plis doit être

reprogrammée.

PROGRAMMATION PAGE 29

. Le système insère une ligne et recopie les données

LONGUEUR

ANGLE

ÉFINITION DE L'ORDRE DES PLIS

Appuyer sur la touche , afin de faire apparaître la page ordre des plis

(Choix

9 PIECE PLI, APPUIS

du menu principal).

P 1 N 1 p/m 1/ 1 N FACE APPUI CR p/m 1 __ __ __ __/__ 2 __ __ __ __/__ 3 __ __ __ __/__ . . . 14 __ __ __ __/__

Explication des colonnes du tableau

FACE

APPUI

Numéro de la séquence.

Numéro de face.

Numéro de la face qui prendra appui contre la butée.

L'orientation des appuis se fait en fonction de la suite des plis.

Nombre de plis demandés lorsque l'on travaille par croquage

p/m

PAGE 30 MANUEL D'UTILISATION DNC 600 PS

Définition d'un couple d'outil pour un pli particulier (si différent du couple spécifié dans le champ p/m du haut de la page).

Exemple a

Pour cet exemple, nous utilisons la pièce créée précédemment. Elle avait été sauvée sous le numéro 1. (Si vous ne la trouvez plus, créez-la en suivant les instructions de la page 27).

! Appeler la pièce 1 en tapant son numéro dans le champ P, et en

appuyant ensuite sur la touche

Les illustrations suivantes vous montrent l'ordre des plis désiré. Pour chaque séquence, l'illustration montre la tôle avec son pli et son appui avant et après pliage.

! Séquence N 1: Face 1 et Appui 0

! Séquence N 2: Face 3 et Appui 1

! Séquence N 3: Face 2 et Appui 1

PROGRAMMATION PAGE 31

! Séquence N 4: Face 4 et Appui 5

Pour introduire cette suite de plis:

! Remplir les champs

FACE

comme ci-dessous.

APPUI

N FACE APPUI CR p/m 1 1 0 __ 1/ 1 2 3 1 __ 1/ 1 3 2 1 __ 1/ 1 4 4 5 __ 1/ 1

! Appuyez sur la touche .

Le système calcule l'ensemble du programme machine (axes, fonctions, etc.) et affiche les manipulations de la tôle à effectuer avant chaque séquence. (Voir la figure Manipulation de la tôle ci-dessous).

N FACE APPUI CR p/m 1 1 0 __ 1/ 1 2 3 1 __ 1/ 1 RETOURNE 3 2 1 __ 1/ 1 4 4 5 __ 1/ 1 BASCULE

Fig. Manipulation de la tôle

Retourne

Pivote

Bascule

PAGE 32 MANUEL D'UTILISATION DNC 600 PS

(= Pivote 180° + retourne)

! Presser la touche

PIECE X

des axes X et Y (les valeurs dépendent de la matière et des outils utilisés).

, vous pourrez consulter la page

Cette page affiche pour chaque séquence les cotes

P 1 N 1 N -X- - - -Y- CY

1 78.06 90.0° 229.90 __ 2 145.51 135.0° 233.58 __ RETOURNE 3 58.06 90.0° 229.90 __ 4 119.39 135.0° 233.58 __ BASCULE 5 _____.__ ___._° ___.__ 0 6 _____.__ ___._° ___.__ __ 7 ……..

Exemple b

Voici un autre ordre de pliage.

Les illustrations suivantes montrent chaque séquence avant et après le pli pour ce nouvel ordre de pliage.

! Séquence N1: Face 4 et Appui 0

! Séquence N2: Face 1 et Appui 0

PROGRAMMATION PAGE 33

! Séquence N 3: Face 2 et Appui 1

! Séquence N 4: Face 3 et Appui 2

! Appeler la page ordre des plis en pressant deux fois la touche

! Remplir les champs

Vous remarquerez que les champs l'on a déjà fait un calcul précédemment.

FACE

comme ci-dessous:

APPUI

sont déjà programmés puisque

p/m

N FACE APPUI CR p/m 1 4 0 __ 1/ 1 2 1 0 __ 1/ 1 3 2 1 __ 1/ 1 4 3 2 __ 1/ 1

! Appuyez sur la touche .

Le système calcule l'ensemble du programme machine (axes, fonctions, etc.) et affiche les manipulations de la tôle à effectuer avant chaque séquence.

N FACE APPUI CR p/m 1 4 0 __ 1/ 1 2 1 0 __ 1/ 1 3 2 1 __ 1/ 1 RETOURNE 4 3 2 __ 1/ 1

PAGE 34 MANUEL D'UTILISATION DNC 600 PS

! Presser la touche

PIECE X

Cette page affiche pour chaque séquence les cotes des axes X et Y (les valeurs dépendent de la matière et des outils utilisés).

, vous pourrez consulter la page

P 1 N 1 N -X- - - -Y- CY

1 305.42 135.0° 233.58 __ 2 78.06 90.0° 229.90 __ 3 58.06 90.0° 229.90 __ RETOURNE 4 89.39 135.0° 233.58 __ 5 _____.__ ___._° ___.__ 0 6 _____.__ ___._° ___.__ __

! Appeler la page séquence

! Passer mode semi-automatique

! Appeler la séquence 1.

! Exécuter le premier pli.

! Pour corriger

aller en page 80.

PROGRAMMATION PAGE 35

Cette page a été intentionnellement laissée blanche.

PAGE 36 MANUEL D'UTILISATION DNC 600 PS

AGE SÉQUENCE

Important Cette page affiche le résultat des calculs effectués lors de la programmation

Cette page affiche toutes informations de pliage pour la séquence en cours. C'est à dire la position demandée des axes Y et X (R, etc), la pression, le recul de la butée, le bombage, le temps de maintien en pression etc.

d'une pièce en page L-alpha avec définition de l'ordre des plis. L'opérateur peut modifier ces valeurs si nécessaires (spécialement le recul, le temps de maintien en pression, le point mort haut). Il évitera cependant de modifier directement les valeurs Y et X qui ont été calculées par la DNC. Si des modifications s'avèrent nécessaires pour ces axes, il faut utiliser la page de correction.

Astuce

Un opérateur peut programmer directement une pièce dans cette page sans

"passer" par la page L-alpha et définition de l'ordre des plis. Cela simplifie beaucoup les manipulations, puisque toutes les informations nécessaires au pliage se trouvent sur cette page.

Pour atteindre la page séquence presser la touche

La première pression affiche la page en petit caractère, les deux pressions suivantes affichent chacune la moitié du contenu en grands caractères.

Pour passer d'une séquence à l'autre, appuyez sur les touches

Lorsque la dernière séquence du programme est atteinte, la petite LED de la

touche effectuée, une nouvelle séquence est crée avec le même contenu que la dernière séquence. Un message

s'allume. A ce moment si une pression sur la touche est

COPIE

est affiché.

ou .

P 1 N 1 CY __ Ep: 2.00 σ 45.00 Kg/mm2

p/m 1/ 1 CR __/ri 2.78

--MEM-- --POS-- --COR--

90.0°

Y1 293.11 350.92 ____.__ Y2 293.11 351.05 ____.__ X 1 133.91 51.85 ____.__ Q ____ ____ Lp 5000 Fp 78 Rx _ ___ Start Ext _

Vy __% __% ∆Tp _._s PMH ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Bo: 41

PROGRAMMATION PAGE 37

EXPLICATION DES CHAMPS

σσσσ

p/m

MEM

POS

CR/ri

Numéro de la pièce en mémoire de travail.

Numéro d'ordre du pli (séquence) à effectuer.

Nombre de fois que la séquence sera répétée. (programmé à 0, la séquence sera sautée)

Épaisseur de la tôle.

Résistance à la traction et à la rupture.

Numéro du couple poinçon/matrice associé au pli à exécuter.

Nombre de plis demandés lorsqu'on travaille par croquage. (min 4), et rayon interne du pli.

Cette colonne contient soit les valeurs calculées par le système lors d'une simulation, soit les valeurs programmées par l'opérateur.

Cette colonne indique la position réelle des axes.

COR

Les champs commande numérique.

Y1, Y2

Cette colonne contient la somme des corrections séquence et pièce introduites dans la page CORRECTIONS.

, etc. dépendent des axes programmés dans la

Nombre de fois que les séquences de la pièce seront répétées. Quantité de pièce à produire.

Longueur de pliage.

Force de pliage.

Recul de la butée. L'opérateur indique en mm la distance de recul. Si rien n'est programmé, le coulisseau ne s'arrête pas au PCT. Pas de recul. Si la valeur 0 est introduite, le coulisseau s'arrête au PCT, puis execute le pli immédiatement sans effectuer de recul.

Le champ entre le Rx et la valeur du recul sert à définir le mode de recul. _ = le coulisseau s'arrête au PCT et attend que

le recul soir effectué pour effectuer le pli.

1 = le coulisseau s'arrête au PCT, puis repart

immédiatement, en même temps que s'effectue le recul.

PAGE 38 MANUEL D'UTILISATION DNC 600 PS

Start ext

Si rien n'est programmé dans ce champ, le départ des axes se fait automatiquement au PMB ou au PCT ou au PMH selon le choix exécuté dans les paramètres machine.

Si 1 est programmé, le départ se fera en fonction de la configuration faite par le constructeur.

- Dans la plupart des configurations, il suffira de donner un ordre de descente. Sur cet ordre, les axes se positionnent, ensuite il faudra donner un deuxième ordre de descente pour faiare mouvoir le coulisseau.

- Dans d'autres configurations, il faudra presser le bouton start prévu à cet effet.

- Si le message ZONE TOL apparaît, c'est qu'un odre de descente a été donné et que les axes ne sont pas positionnés à la séquence courante. Donner un start avec le bouton prévu ou sur le panneau avant de la DNC.

∆∆∆∆Tp

PMH

PCV

F5, Bo

Ces champs peuvent également être reprogrammés par l'utilisateur. Cependant, certains d'entre eux sont liés, c'est-à-dire que la modification de l'un entraîne une modification de l'autre.

Vitesse de pliage du coulisseau. Programmé à 0, la vitesse sera de 1 mm/s. Programmé à 9, la vitesse sera de 10 mm/s. (Si la machine est capable d'atteindre cette vitesse de pliage).

Vitesse de remontée du PMB au PCT. Programmable de 0 (lent) à 9 (rapide). Permet de varier la vitesse de remontée du coulisseau jusqu'au PCT. (Fonction dépendante de l'hydraulique de la machine).

Temporisation de maintien du coulisseau en pression.

Distance du point mort haut.

Distance du point de changement de vitesse du coulisseau.

Valeur des fonctions auxiliaires F1 à F5 et du bombage.

PROGRAMMATION PAGE 39

ROGRAMMATION DANS LA PAGE SÉQUENCE

Comme mentionné au début de ce chapitre, cette page est automatiquement programmée lorsque la pièce a été introduite selon la méthode L-alpha.

Plus rapidement Il est possible de programmer une pièce dans cette page sans passer par la

programmation L-alpha ni par la définition de l'ordre des plis. La programmation directe est la méthode la plus rapide pour un opérateur expérimenté, car toute la programmation de la pièce se fait sur la même page. Elle permet de programmer directement les positions des axes et elle calcule la profondeur de pliage en fonction de l'angle introduit.

PROGRAMMATION DIRECTE

Exemple de programmation

La pièce suivante est à réaliser.

L'ordre de plis est le suivant:

! Pli 1 sur FACE 1 et APPUI 0

Ep: 2.0 mm Lp: 1000mm

PAGE 40 MANUEL D'UTILISATION DNC 600 PS

! Pli 2 sur FACE 3 et APPUI 4

! Pli 3 sur FACE 2 et APPUI 3

! Appeler la page séquence.

! Vider la mémoire de travail.

Placer le curseur dans le champ N (rappel: le curseur au haut de la page).

Introduire 99 et presser la touche

+ positionne

P 125 N 99 CY __ Ep: __.__ σ __.__ Kg/mm2

p/m _/_ CR __/ri __.__

--MEM-- --POS-- --COR- __._°

Y1 ____.__ 350.92 ____.__ Y2 ____.__ 351.05 ____.__ X 1 ____.__ 51.85 ____.__ Q ____ ____ Lp ____ Fp ___ TON Rx ___ Start ext _

Vy _ _ ∆Tp _._s PMH ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Bo: __

! Introduire l'épaisseur, le sigma, les outils comme ci-dessous:

P 0 N 1 CY __ Ep: 2.00 σ 37.00 Kg/mm2

p/m 1/1 CR __/ri __.__

! Programmer 90 dans le champ ,

en quittant le champ, le système calcule la valeur des axes Y1 et Y2.

! Introduire

pli).

PROGRAMMATION PAGE 41

dans le champ X (position de la butée pour ce premier

58.0

! Introduire la longueur de pliage

Le système calcule la pression et le bombage automatiquement.

! Éventuellement introduire, le temps de maintien en pression (par

défaut non programmé = 0.5 s), le recul de la butée, la réduction de vitesse de pliage, la remontée lente, etc.

1000

! Presser la touche avance séquence

séquence dans la séquence 2. Le message La LED de la touche reste allumée, indiquant que l 'on se trouve sur la dernière séquence.

2eme séquence L'écran suivant est affiché:

Remarque: les valeurs Y1, Y2, Fp et Bo seront différentes car elles sont

COPIE

calculées en fonction des outils programmés. Les valeurs

et X seront également différentes car elles affichent la

Y1, Y2

position réelle des axes.

P 0 N 2 CY __ Ep: 2.00 σ 37.00 Kg/mm2

p/m 1/1 CR __/ri __.__

--MEM-- --POS-- --COR--

90.0°

Y1 229.90 350.92 ____.__ Y2 229.90 351.05 ____.__ X 58.00 51.85 ____.__ Q ____ ____ Lp 1000 Fp 19 Rx ___ Start ext _

Vy _ _ ∆Tp _._s PMH ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Bo: 41

, pour copier cette première

est affiché., le champ N passe à 2.

POS

! Modifier les valeurs qui diffèrent pour cette séquence, en l'occurrence

introduire la valeur 18 dans le champ X.

P 0 N 2 CY __ Ep: 2.00 σ 37.00 Kg/mm2

p/m 1/1 CR __/ri __.__

--MEM-- --POS-- --COR--

90.0°

Y1 229.90 350.92 ____.__ Y2 229.90 351.05 ____.__ X 18.00 51.85 ____.__ Q ____ ____ Lp 1000 Fp 19 Rx ___ Start ext _

Vy _ _ ∆Tp _._s PMH ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Bo: 41

PAGE 42 MANUEL D'UTILISATION DNC 600 PS

! Presser la touche avance séquence

séquence dans la séquence 3. Le message touche reste allumée, indiquant que l 'on se trouve sur la dernière séquence.

3eme séquence: L'écran suivant est affiché:

COPIE

P 0 N 3 CY __ Ep: 2.00 σ 37.00 Kg/mm2

p/m 1/1 CR __/ri __.__

--MEM-- --POS-- --COR--

90.0°

Y1 229.90 350.92 ____.__ Y2 229.90 351.05 ____.__ X 18.00 51.85 ____.__ Q ____ ____ Lp 1000 Fp 19 Rx ___ Start ext _

Vy _ _ ∆Tp _._s PMH ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Bo: 41

, pour copier cette deuxième

est affiché., Le champ N passe à 3. La LED de la

! Modifier les valeurs qui diffèrent pour cette séquence, en l'occurrence

introduisez la valeur 48 dans le champ X.

La programmation de la pièce est terminée.

PROGRAMMATION PAGE 43

Si vous désirez mémoriser:

! Placer le curseur sur le champ P.

(

! Introduire le numéro que vous voulez donner à cette pièce.

! Appuyer sur

choisir un autre numéro pour sauver cette pièce).

La pièce sera mémorisée dans la mémoire interne avec le numéro que vous venez de lui attribuer. Cependant, elle reste présente dans la mémoire de travail.

! Passer mode semi-automatique

! Appeler la séquence 1.

! Exécuter le premier pli.

! Pour corriger

pour positionner le curseur au haut de la page.)

(si le système répond par le message

aller en page 80.

EXISTE

PAGE 44 MANUEL D'UTILISATION DNC 600 PS

ESTION DES PIÈCES

Ce chapitre indique comment gérer les pièces (programmes) stockés dans la commande numérique.

ISTE DES PIÈCES

! Presser la touche

P 1 PLAN 623-42.15 SEQUENCES PROGRAMMEES 42 LIBRES 564

-LISTE DE PIECES DANS LA MEMOIRE 1 2 11 222 997 ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___

La partie supérieure de l'écran affiche le numéro de la pièce se trouvant en mémoire de travail, ainsi que le numéro de dessin de cette pièce. La DNC affiche également le nombre de séquences programmées, ainsi que le nombre de séquences encore disponibles dans la mémoire interne. Ensuite sont affichés, dans l'ordre croissant, les numéros de toutes les pièces stockées dans la mémoire interne.

RECHERCHE DE PIÈCES SELON CRITÈRES

! Presser une nouvelle fois la touche

P 28

-- CRITERES - PLAN p/m __/__ Ep __.__ Lp _____ Ldév ____.__

-- LISTE PIECES - P PLAN p/m ___ __/__ ___ __/__ ___ __/__ ___ __/__

GESTION DES PIECES PAGE 45

Cette page permet d'afficher une liste de pièces recherchées selon un ou plusieurs critères tels que le numéro de plan, l'épaisseur, la longueur de pliage ou / et la longueur développée.

Sous le titre lesquels il est possible de rechercher les pièces. Ces critères peuvent être combinés, c'est à dire que l'on peut demander, par exemple, la liste de toutes les pièces mémorisées et utilisant un certain couple d'outillage et ayant une épaisseur matière particulière.

Dans la deuxième moitié de l'écran sera affiché la liste des pièces répondant aux critères de sélection définis.

Pour effectuer une recherche par critères, procédez comme suit:

! Introduire le ou les critères de sélection dans les champs prévus à cet

! Laisser le curseur dans l'un des champs de critères.

! Appuyer sur

Si la liste comprend plus de 7 pièces, vous pouvez voir la ou les pages

suivantes en appuyant sur

-- CRITERES--

effet.

sont affichés les différents critères selon

APPELER UNE PIÈCE

Cette opération recherche une pièce dans la mémoire interne et la place dans la mémoire de travail.

Appeler une pièce est possible à partir de toutes les pages sur lesquelles il est possible de positionner le curseur sur le champ P ou

Attention

travail, veillez donc à mémoriser si nécessaire la pièce en cours avant d'appeler une autre pièce.

: La pièce appelée "écrase" la pièce en cours dans la mémoire de

! Introduire le numéro de la pièce dans le champ P ou le numéro de plan

dans le champ

! Laisser le curseur sur le champ qui vient d'être programmé.

! Appuyer sur

La pièce recherchée est alors copiée dans la mémoire de travail (l'original de cette pièce reste, bien entendu, conservé dans la mémoire interne).

PLAN

MÉMORISER UNE PIÈCE

Cette opération a pour but de sauvegarder une pièce se trouvant dans la mémoire de travail. Mémoriser une pièce est possible à partir de toutes les pages sur lesquelles il est possible de positionner le curseur sur le champ P.

A noter qu'après la mémorisation, la pièce reste présente dans la mémoire de travail.

PAGE 46 MANUEL D'UTILISATION DNC 600 PS

Pour mémoriser une pièce, procédez comme suit:

! Si vous désirez donner un numéro ou un nom de dessin à la pièce,

remplir le champ

! Introduire le numéro de la pièce dans le champ P.

! Laisser le curseur dans le champ P.

. Cette opération est facultative.

PLAN

! Appuyer sur la touche

Si le système affiche le message

Si vous désirez mémoriser une pièce avec un numéro existant déjà (p. ex. après la modification d'une pièce), vous devez d'abord supprimer dans la mémoire interne la pièce qui porte le même numéro.

Note: Attention, les N° de pièce 998 et 999 sont réservés à des fonctions spéciales.

! 998 pour le stockage temporaire du contenu de la mémoire de travail

durant le transfert PC<->DNC.

! 999 pour l'effacement total de la mémoire interne (voir page 47).

EXISTE

, choisir un autre numéro.

SUPPRIMER UNE PIÈCE

! Appeler la page liste de pièces.

! Positionner le curseur sur le champ P et introduire le numéro de la

pièce à supprimer.

! Appuyer sur

Attention

A noter que cette action n'agit pas sur la mémoire de travail.

SUPPRIMER TOUTES LES PIÈCES

cette opération efface la totalité des pièces stockées dans la mémoire interne

sans possibilité d'annulation de cette commande.

! Appeler la page liste des pièces.

! Introduire la valeur

! Appuyer sur

999

dans le champ P.

GESTION DES PIECES PAGE 47

Cette page a été intentionnellement laissée blanche.

PAGE 48 MANUEL D'UTILISATION DNC 600 PS

ROGRAMMATION DES OUTILS

La DNC 600 dispose de plusieurs pages permettant de consulter la liste des outils existants, de les visualiser et / ou d'en programmer de nouveaux.

La mémoire de la DNC 600 peut contenir au maximum 20 poinçons, 30 matrices.

LISTE DES POINÇONS

! Depuis le menu principal choisir l'option

Le système affiche la liste des poinçons se trouvant en mémoire, avec le numéro et les caractéristiques de chaque poinçon:

LISTE POINCONS

LISTE p/m 1/ 1 p/m 1/__ __/__ __/__ __/__ POINCON p 90° ___° ___° ___° hp 100.00 ___.__ ___.__ ___.__ r 1.50 ___.__ ___.__ ___.__ TON/M 100 ___ ___ ___ MATRICE Ve ___.__ ___.__ ___.__ ___.__ m ___° ___° ___° ___° hm ___.__ ___.__ ___.__ ___.__ rm ___.__ ___.__ ___.__ ___.__ TON/M ___ ___ ___ ___ REF Y ___.__ ___.__ ___.__ ___.__ SEC X ___.__ ___.__ ___.__ ___.__

Si votre DNC contient plus de 4 poinçons, vous pouvez appeler la ou les

page(s) suivante(s) en appuyant sur

LISTE DES MATRICES

Depuis le menu principal, choisissez l'option

La consultation de la liste des matrices peut se faire de la même manière que celle expliquée pour les poinçons.

PROGRAMMATION DES OUTILS PAGE 49

LISTE MATRICES

ROGRAMMATION DES POINÇONS / MATRICES

EXPLICATIONS GÉNÉRALES

La programmation des outils s'effectue en introduisant ses valeurs et dimensions dans la page telle que représentée ci-après.

! Appeler la page

(via le menu principal).

TON/M

PROGRAMMATION POINCONS / MATRICES

Angle du poinçon.

Hauteur du poinçon entre la partie la plus basse du coulisseau et la pointe du poinçon.

Rayon du poinçon.

Force maximale que supporte le poinçon par mètre linéaire.

Largeur du V de la matrice.

Angle du V de la matrice.

Hauteur de la matrice depuis la surface de la table.

Rayon de la matrice.

Force maximale que supporte la matrice par mètre linéaire.

REF Y

SEC X

et b:

PAGE 50 MANUEL D'UTILISATION DNC 600 PS

Somme de hp et hm. Cette valeur est automatiquement calculée lors de la programmation des couples. Voir Annexes.

Distance de sécurité X. (Non programmé = ½ ouverture du V)

Dimensions de la matrice et de la table selon le dessin affiché à l'écran.

PROGRAMMATION D'UN POINÇON

! Dans la page

efface les valeurs contenues sur la page en pressant deux fois la touche

! Remplir les différents champs.

! Si vous désirez sauvegarder ce nouveau poinçon, procédez comme

suit:

a) Positionner le curseur dans le champ

le numéro de ce poinçon comme indiqué ci dessous.

Attention: Le N° de matrice ne doit pas être programmé.

b) Appuyer sur

c) Si le système répond par le message

numéro différent.

PROGRAMMATION POINCONS / MATRICES

PROGR. p/m

EXISTE

et introduire

, choisissez un

PROGR. p/m 1/__ POINCON p 90° hp 100.00 rp 1.50 TON/M 100 MATRICE Ve 15.00 m 90° hm 100.00 rm 1.50 TON/M 100 REF Y 200.00 SEC X 10.00 a: 20 b: 30

Créer un poinçon par modification d'un poinçon existant

Dans la page

! Appeler le poinçon qui servira comme base.

! Modifier les valeurs selon la nécessité.

! Sauvegarder le nouveau poinçon en introduisant son numéro dans le

PROGRAMMATION DES OUTILS PAGE 51

PROGRAMMATION POINCONS / MATRICES.

Pour cela placer le curseur dans le champ p, introduire le numéro

désiré et presser la touche

champ p/ et presser la touche

MODIFIER UN POINÇON EXISTANT

Dans la page

! Appeler le poinçon qui servira comme base.

! Modifier les valeurs selon la nécessité.

! Pour pouvoir mémoriser ce poinçon avec le même numéro, il faut

! Laisser le curseur au même endroit et appuyer sur

L'ancienne version de votre poinçon est maintenant remplacée par la nouvelle qui portera le même numéro.

PROGRAMMATION POINCONS / MATRICES.

Pour cela placer le curseur dans le champ p, introduire le numéro

désiré et presser la touche

d'abord supprimer de la mémoire interne l'ancienne version. Placer le curseur sur le numéro du poinçon et appuyez sur la touche

Attention: Le N° de matrice ne doit pas être programmé.

SUPPRIMER UN POINÇON

! Appeler la page

! Introduire le numéro du poinçon à supprimer dans le champ p/.

! Appuyer sur

LISTE POINÇONS

(Via le menu principal).

PROGRAMMATION D'UNE MATRICE

La programmation d'une matrice s'effectue de façon analogue à celle d'un poinçon mais dans le champ /m.

PAGE 52 MANUEL D'UTILISATION DNC 600 PS

TRANSFERT

Le transfert sur un ordinateur PC par ligne série nécessite que la DNC 600 soit équipée de l'option RS232.

Pièces Le PC doit être équipé d'un logiciel CYBELEC PC1200 avec option

LINK7000. Cet ensemble permet de créer des pièces sur le logiciel de pliage sur PC et de les transférer à la DNC pour exécution.

Backup Le PC doit être équipé d'un logiciel de sauvegarde CYBACK.

CYBACK permet de faire un backup des données de la DNC sans possibilité d'intervenir sur les données au niveau du PC.

Mise à jour Simple, pratique et très rapide cette possibilité facilite en cas de nécessité la

mise à jour du logiciel de la DNC en mémoire FLASH. Le PC doit être équipé du logiciel de mise à jour.

! Appeler la page

TRANSFERT DNC <-->PC

via le menu principal.

DNC <-> PC STATUS TRANSFERT _ 1 DNC --> PC 2 PC --> DNC 3,4 TEST LIAISON 1 2 7 FLASH 8 CLAVIER EXT 9 MODEM

CHOIX _ 1 PIECES 2 OUTILS 4 PARAMETRES 6 PIECES N° ___ ( ) ___ ( ) ___ ( )

Qui commande ? Cette page sera uniquement utilisée pour initialiser le type de transmission. Il

n'est pas possible de démarrer la transmission depuis la DNC, cela se fera toujours depuis le PC.

TRANSFERT

####

DNC

Permet de sélectionner les types de transmission.

Initialise la transmission PC-DNC. Le mode 1

ou 2 peut être sélectionné indifféremment.

TEST LIAISON

FLASH

CLAVIER EXT

MODEM

CHOIX

TRANSFERT PAGE 53

Prépare la DNC à recevoir une mise à jour.

Met la DNC en mode terminal externe.

Pour l'instant pas encore disponible.

Le champ permet la sélection des objets à

Sélectionne le mode de test des ports série. Voir le chapitre suivant.

Voir le chapitre concerné.

transférer. Dans le cas de l'option nécessaire d'introduire les numéros de pièce à transférer dans les derniers champs de la page.

6 PIECES N°

, il est

ESTS DES PORTS SÉRIES

Les 2 ports série de la DNC 600 sont les SUB-D 9P, prises J5 et J6.

! Introduire, vérifier que les paramètres de transmissions sont

programmés comme suit:

PARAMETRES RS232 / DIVERS

. . .

--LIAISON ORDINATEUR –106 BAUD RATE 4800 STOP 1.0 PARITY ODD(1) EVEN(2) _ BITS 8 PROTOCOLE _ BCC ___

! Placer un bouchon de test sur le connecteur de la ligne RS232 à tester.

! Presser la touche

Le message

! Pour arrêter le test presser sur la touche

Si vous désirez tester le câble également:

! Connecter le câble de transmission à la DNC et mettre un bouchon

court-circuitant à l'autre extrémité du câble à tester.

RUN

pour lancer le test.

doit clignoter.

(STOP).

Bouchon de test

Pin 2 (RXD) reliée à pin 3 (TXD)

Pin 4 (DTR) reliée à pin 6 (DSR) Pin 7 (RTS) reliée à pin 8 (CTS)

Câble RS 232

Le blindage doit être connecté au boîtier métallique des fiches Sub-D.

PAGE 54 MANUEL D'UTILISATION DNC 600 PS

LINK 7000 / CYBACK

Pour ces deux programmes, le câble RS doit être connecté sur le port RS232 de la prise J5. Les paramètres de transmissions doivent êtres programmés sur la DNC avec les mêmes valeurs que pour le test des ports série (voir paragraphe ci-dessus). Ces mêmes valeurs doivent être programmées sur le PC.

Si la transmission fonctionne à 4800 bauds, vous pouvez tenter d'augmenter la vitesse de transmission à 9600 bauds. La norme RS 232 donne comme limite 15m. Si une distance plus importante est utilisée, il y a des risques de mauvaise transmissions et il sera nécessaire de diminuer la vitesse de transmission.

Rappel: La commande de la transmission peut se faire uniquement du côté PC.

Pour autoriser la transmission série avec LINK7000 ou CYBACK:

Passer en mode programmation.

! Appeler la page

! Introduire 2 dans le champ

! Presser la touche

L'affichage indique

Mode programmation Dès cet instant, la DNC peut recevoir des données envoyées depuis le PC

pour autant que la DNC se trouve en mode programmation. Dans les autres modes (automatique, semi-auto ou manuel) la DNC ne répond pas, la transmission n'est pas acceptée. L'opérateur peut laisser la DNC sur n'importe quelle page pendant la transmission. Il n'est pas nécessaire d'afficher la page transfert.

Le mode de transfert reste mémorisée, même si la DNC est mise hors tension. Il faudra le reprogrammer si l'on a changé de mode (par exemple FLASH).

PC 1200 et LINK7000

Utiliser le fichier de conversion SIXFAFIØ.XFR et suivants.

TRANFERT DNC <-> PC

TRANSFERT

STATUS RS232

TRANSFERT PAGE 55

Cette page a été intentionnellement laissée blanche.

PAGE 56 MANUEL D'UTILISATION DNC 600 PS

ES MODES DE TRAVAIL MACHINE

3 modes de travail sont généralement disponibles au niveau de la machine. Le fonctionnement est décrit ci-après.

Selon les constructeurs et les normes de sécurité en vigueur dans le pays, le fonctionnement peut être différent.

Mode réglage

Mode sensitif

Mode automatique

ODE RÉGLAGE

Ces modes sont indépendants des modes peuvent être combinés. Exception: le mode réglage

de la DNC et

Ce mode ne fonctionne que si la DNC se trouve en mode .

Si ce n'est pas le cas, la presse refusera de descendre.

Dans ce mode, le tablier ne fonctionne qu'en vitesse de pliage avec la pression et la vitesse programmées dans la séquence courante.

Le point mort haut de la séquence en cours est actif, il ne sera donc pas possible de monter le coulisseau au delà de ce point.

Par contre, le point mort bas programmé dans la séquence est inactif. Ainsi seul l'arrêt de l'ordre de descente, ou un arrêt mécanique (poinçon dans la matrice), ou le fin de course bas, vont stopper le coulisseau dans la phase descente.

ODE SENSITIF

DNC en mode

Le fonctionnement est identique au mode réglage, sauf que le retour au PMH s'effectue en une seule fois.

LES MODES DE TRAVAIL PAGE 57

DNC en mode ou

La presse effectue son travail de façon conventionnelle, soit:

! Approche à grande vitesse

! Ralentissement

! Arrêt sécurité (si le mode l'exige)

! Pliage

! Point mort bas

C'est au point mort bas (PMB) que les différences s'opèrent.

La DNC reste en pression au point mort bas jusqu'à la disparition de l'ordre de descente, ceci indifféremment de la temporisation de maintien en pression au PMB.

Lorsque la commande descente est supprimée, la DNC reste au PMB sans pression ni commande descente, jusqu'à réception d'un ordre de montée qu'elle exécutera aussitôt.

ODE AUTOMATIQUE

Ce mode fonctionne de façon similaire au mode sensitif, sauf que la remontée du coulisseau se fait automatiquement lorsque le temps de maintien en pression programmé dans la séquence courante est écoulé.

Ceci même si la commande descente reste active.

NB: Dans tous ces modes, l'ordre montée est prioritaire. Il est exécuté

immédiatement dès sa réception.

PAGE 58 MANUEL D'UTILISATION DNC 600 PS

ROTECTION DES NIVEAUX D'ACCÈS

NFORMATION GÉNÉRALE

Selon la version, la DNC 600 peut être ou ne pas être équipée de clé physique à 4 positions. Cependant les niveaux de protection 0-1-2 et 3 existent toujours. Dans le cas ou la clé physique n'existe pas, l'accès se fait par mot de passe.

Niveaux

Accès

ATTENTION

chaque initialisation des paramètres machines (817 sur page INIT et choix Init Par Mach = 1).

Dans ce manuel nous parlerons donc toujours de position de la clé (virtuelle) tel que: "positionner la clé sur 3".

Il existe 4 niveaux d'accès 0 à 3.

0 = programmation interdite

1 = création, correction, modification, sauvegarde, effacement, transfert

2 = création, correction, modification, sauvegarde, effacement, transfert

3 = programmation, modification et transfert des paramètres machine.

On accède à ces niveaux en pressant les touches

+ ou . (Relâcher la touche 0-3 avant la touche stop). La position de la clé est affichée sous forme d'un numéro en haut de l'écran à droite (après le champ interactif).

Lors du passage à un niveau non autorisé, une demande de modification de mot de passe est faite. Lorsque le mot de passe a été introduit, on peut "naviguer" dans les niveaux inférieurs et égal à celui autorisé sans réintroduire le mot de passe. Le fait de passer au niveau 0 réinitialise la demande de mot de passe.

: ces mots de passe seront remis aux valeurs par défaut à

d'une (ou plusieurs) pièce(s).

des outils.

Utilisateurs Différents utilisateurs sont prédéfinis. Un utilisateur n'est pas une personne

physique en particulier, mais peut être par exemple tous les opérateurs ayant l'autorisation de travailler sur la machine. Chaque utilisateur prédéfini possède son propre mot de passe et un niveau maximum qu'il peut atteindre. Voir plus loin Tableau des utilisateurs, accès et mots de passe.

Mot de passe

Perte du mot de passe

PROTECTION DES NIVEAUX D'ACCÈS PAGE 59

Certains utilisateurs peuvent modifier leur propre mot de passe. Pour les autres, le mot de passe peut être changé uniquement par un utilisateur ayant un accès supérieur.

En cas de perte du mot de passe, il faut qu'un utilisateur de niveau supérieur reprogramme le mot de passe.

ES UTILISATEURS

Tableau des utilisateurs, accès et mots de passe.

Niveau Noms

d'utilisateurs prédéfinis

4 WSSUPER OK OK 3 817 Chef d'atelier chez

5 MACHMAN NO OK 3 Techniciens de service du

6 MACHMAN0 OK OK 3 Responsable des

Un utilisateur prédéfini peut être "donné" à plusieurs personnes. Par exemple niveau 1 les personnes ayant accès à la machine.

EUL1 NO NO

EUL2 NO NO

EUL3 NO NO

Changement

du mot de

passe

personnel

Changement

des mots de

passe des

subordonnés

Niveau clé

virtuelle

Mot de passe par défaut

111 Opérateur ayant le droit

222 Opérateur ayant le droit

333 Opérateurs ayant le droit

Utilisateur généralement attribué à

d'accès au niveau 1

d'accès au niveau 2

d'accès au niveau 3

l'utilisateur de la machine

constructeur de la machine.

techniciens chez le constructeur de la machine.

(EUL1)

à toutes

Après l'installation de la machine, il est recommandé de modifier le mot de passe par défaut du niveau 4 (WSSUPER Workshop supervisor = chef d'atelier) et du niveau 3 (EUL3 Utilisateurs avec autorisation niveau 3), car les mots de passe se trouvent dans ce manuel.

PAGE 60 MANUEL D'UTILISATION DNC 600 PS

CCÈS PAR MOTS DE PASSE

Au démarrage du logiciel, la clé virtuelle est toujours placée à 0.

! Choisir le niveau à accéder au moyen de l'une des combinaisons

+ ou

! Le message

! Introduire le mot de passe et appuyer sur la touche

le mot de passe.

! Le message OK et le niveau sélectionné sont affichés si le mot de

passe est accepté ou KO s'il est refusé.

Une fois l'autorisation acquise, l'opérateur peut changer de niveau parmi ceux qui lui sont autorisés sans qu'une nouvelle demande de mot de passe ne réapparaisse. Par exemple un utilisateur avec accès au niveau 3 peut naviguer entre les niveaux 1, 2 et 3 sans plus avoir à donner son mot de passe.

Si le niveau 0 est activé, l'accès à n'importe lequel des niveaux demande d'introduire à nouveau le mot de passe. Cette demande apparaîtra également lorsque l’utilisateur passe à un niveau supérieur (de 0 à 1, de 1 à 2, de 2 à 3, etc…) et qu’il ne possède pas les droits pour y accéder.

Conseil Si vous avez accédé au niveau 3, après votre intervention, accédez au niveau

. Cela évitera de faire par mégarde des changements non désirés.

VALEUR ?

apparaît.

pour valider

PROTECTION DES NIVEAUX D'ACCÈS PAGE 61

CCÈS AUX NIVEAUX SUPÉRIEURS À

Certains utilisateurs peuvent accéder à un niveau supérieur à 3, ce qui leur permet entre autre de modifier les mots de passe. Pour connaître les droits, voir le Tableau des utilisateurs, accès et mots de

passe.

! Presser la combinaison de touche

! Le message

! Introduire le niveau (4, 5, …..).

! Le message

! Introduire le mot de passe correspondant au niveau demandé et valider

par la touche

! La DNC se met au niveau 1. L'opérateur peut "naviguer" entre les

niveaux 1 et 3 sans avoir à redonner son mot de passe. Si son niveau le lui permet, il peut appeler la procédure de modification des mots de passe (voir paragraphe suivant).

! A la fin de l'intervention, ne pas oublier de passer au niveau 0 pour

quitter le niveau en cours.

NIVEAU ?

VALEUR ?

apparaît.

PAGE 62 MANUEL D'UTILISATION DNC 600 PS

HANGER MOT DE PASSE

Il est possible de modifier les mots de passe attribués par défaut.

Certains utilisateurs peuvent le faire pour eux-mêmes, d'autres pas. Pour connaître les droits, voir le Tableau des utilisateurs, accès et mots de passe.

Pour changer un mot de passe:

! Presser la combinaison de touche

! Le message

! Introduire le niveau (4, 5, …..).

! Le message

! Introduire le mot de passe correspondant au niveau demandé et valider

par la touche

! Puis sélectionner la combinaison de touches

! Le message

! Programmer le niveau pour lequel on désire modifier le mot de passe.

Le message niveau "logué", dans le cas contraire, le message apparaît.

! Introduire le nouveau mot de passe désiré et valider par la touche

! Le message

! Réintroduire le nouveau mot de passe et valider par

NIVEAU ?

VALEUR ?

NIVEAU ?

IGNORE

CONFIRM

apparaît.

apparaît si le niveau demandé est supérieur au

apparaît.

+ .

VALEUR ?

! Si les 2 mots de passe saisis sont identiques le message OK est affiché.

! Si les 2 mots de passe saisis sont différents , on invite l’utilisateur à

saisir à nouveau les 2 mots de passe, le message

! A la fin de l'intervention, ne pas oublier de passer au niveau 0 pour

quitter le niveau en cours.

PROTECTION DES NIVEAUX D'ACCÈS PAGE 63

VALEUR

est affiché.

ESTION DES NIVEAUX D'ACCÈS PAR CLÉ EXTERNE

Si l'utilisation de la clé externe est définie dans les paramètres machine, les niveaux d'accès sont gérés par la clé externe. Les mots de passe ne sont plus actifs.

L'utilisation de la clé externe est définie par le paramètre l'utilisation des entrées CLE 0 et CLE 1.

Input CLE 0

OFF OFF

ON OFF

OFF ON

ON ON

Input CLE 1

Pos. clé

Clé = 1

et par

PAGE 64 MANUEL D'UTILISATION DNC 600 PS

ANNEXES

A PAGE

INITIALISATION

Cette page peut apparaître lors d'un calcul impossible, créé par une donnée non programmée, ou de valeur non correcte.

Elle peut aussi apparaître lors d'une pollution d'une zone mémoire, ce qui donne également des calculs impossibles.

INITIALISATION DNC 600 PS

-- ZONE MEMOIRE --

_ Effacement zone des variables _ Effacement zone matrices-poinçons _ Effacement zone paramètres machine

CODE D'EXECUTION ___

Il peut être nécessaire faire apparaître cette page volontairement afin de vider complètement les données de la DNC afin de recommencer la programmation sur une base "propre".

Pour faire apparaître la page initialisation:

! Enclencher la DNC tout en pressant les touches

En cas d'apparition inopinées de la page init, procéder comme suit:

Si le point n°1 ne rétablit pas une situation normale, passez au point suivant et ainsi de suite.

Les opérations suivantes effacent successivement toutes les données dans les mémoires sélectionnées.

Il conviendra alors de réintroduire les données.

1) Presser 2 fois la touche

2) Introduire:

la valeur

Pressez la touche

dans le champ

817

dans le champ

Effacement zone des variables

CODE D'EXECUTION

et .

Presser 2 fois la touche

ANNEXES PAGE 65

3) Introduire:

la valeur

dans le champ

817

Effacement zone des variables, Effacement zone matrices-poinçons

dans le champ

CODE D'EXECUTION

Pressez la touche

Presser 2 fois la touche

4) Introduire: la valeur

la valeur

machine

et la valeur

Pressez la touche

Presser 2 fois la touche

L'effacement des paramètres machine supprimera également toute configuration des entrées / sorties définies par l'opérateur.

Il conviendra donc de reconfigurer la DNC 600 avant une nouvelle utilisation.

dans le champ

817

Effacement zone des variables, Effacement zone matrices-poinçons, Effacement zone paramètres

dans le champ

CODE D'EXECUTION

Attention: si vous utilisez un système extérieur pour réintroduire les données (LINK 7000, CYBACK via RS232) et que le problème persiste, il faut mettre en doute les informations réintroduites par ce moyen. La meilleure chose est dans ce cas d'effacer à nouveau tout le contenu de la DNC et de reprogrammer manuellement la DNC via le clavier (pas la ligne RS232).

PAGE 66 MANUEL D'UTILISATION DNC 600 PS

A RÉFÉRENCE DES OUTILLAGES

Le réglage de la machine a été fait sur le principe suivant:

Lorsque théoriquement la surface d'appui du poinçon est en contact avec la surface de la table, la cote des compteurs Y1 et Y2 est 000.00.

Pratiquement ce réglage a été effectué au moyen de deux blocs calibrés, dont la cote a été introduite dans les compteurs.

Définition: La cote de référence (REF Y) est théoriquement l'addition des deux hauteurs d'outils; poinçon et matrice.

coulisseau

Y2 = 000.00

table

La hauteur du poinçon est la hauteur comprise entre la "pointe" du poinçon et la face d'appui de celui-ci.

Y1 = 000.00

coulisseau

a b

a ou b = face d'appui du poinçon La face d'appui du poinçon varie selon le type de machine

hauteur poinçon

De la cote de référence la machine.

La commande numérique calcule la profondeur de pliage au moyen:

! de la cote ! des valeurs géométriques des outils, ! de l'épaisseur de la tôle.

Si les plis résultants sont fortement éloignés de la valeur programmée, il convient de faire un contrôle de la référence et des valeurs ci-dessus.

ANNEXES PAGE 67

REF Y

dépend toute la précision des plis réalisés par

REF Y

réf. = cote Y

Pour le contrôle de la référence, il suffit en mode poinçon sur le plat de la matrice (attention à la pression de la séquence en cours) et de lire la valeur indiquée par les compteurs

Cette valeur doit être identique pour les deux compteurs et doit correspondre également à la cote de référence

PROGRAMMATION POINÇONS / MATRICES

S'il n'est pas possible de déplacer la matrice pour obtenir le cas de figure susmentionné, il est possible dans une matrice de faible ouverture de poser sur la matrice une tôle de forte épaisseur (qui ne pliera pas sous le poids du coulisseau) ou des blocs d'épaisseur connue précisément (voir figure cidessous).

Il conviendra alors de soustraire la valeur du matériel introduit entre le poinçon et la matrice pour obtenir la cote de référence

visible dans la page

REF Y

de poser la pointe du

REF Y

POS Y1

réf. = cote Y - ép. tôle

ép. tôle min. 10mm voir plus en fonction de Ve

PAGE 68 MANUEL D'UTILISATION DNC 600 PS

Compteurs Y1 et Y2 fortement différents

Si les compteurs ne sont pas identiques et présentent une différence supérieure à celle tolérée (la presse fournit dans ce cas un angle différent d'un côté à l'autre de la machine), il convient de refaire un essai avec un autre outillage afin de déterminer si la différence provient de l'outil même (outil mal usiné présentant une différence de hauteur sur sa longueur) ou si la presse est mal calibrée. Dans le dernier cas, il convient de contacter le fabricant.

Compteurs Y1 et Y2 identiques, mais différents de REF Y

Si la différence des compteurs Y1 et Y2 se trouve être dans les tolérances acceptables, mais que la valeur Y1-Y2 se trouve être fortement différente de la cote hauteur matrice ou de celle du poinçon.

Il conviendra dans ce cas de corriger l'outil en cause de façon à ce que le résultat

, il convient de déterminer si la différence provient de la

REF Y

soit identique à la valeur des compteurs Y1 Y2.

REF Y

Modification de la référence pour la pièce

Il existe une possibilité de modifier la référence pour chaque outil utilisé par pièce. Cette modification est mémorisée avec la pièce.

Il s'agit en quelque sorte d'une modification de référence par outil pièce. Il est donc dans ce cas envisageable pour le même couple d'outil utilisé dans deux pièces distinctes, d'avoir une référence modifiée positivement dans la pièce XXX et d'avoir une référence modifiée négativement pour la pièce YYY.

Le principe de mesure / contrôle est identique à ce qui est décrit ci-dessus.

Pour modifier la référence dans une pièce particulière, il faut accéder par le menu principal à la page PIECE POINÇONS / MATRICES, choix 7, et programmer la nouvelle référence dans le champ REF Y qui est accessible par le curseur.

Toutes les séquences ayant le même outillage seront modifiées.

ANNEXES PAGE 69

E POINT DE CONTACT TÔLE

Définition:

Le point de contact tôle est la position du coulisseau qui correspond au moment ou la pointe du poinçon arrive en contact avec la tôle placée sur la matrice.

Ce point n'est pas programmable, mais il est calculé par la DNC au moyen de la cote

REF Y

La position est déterminée par le calcul suivant:

PCT = REF Y + Ep (épaisseur de la tôle).

Le PCT est utilisé par le cycle de la DNC pour maintenir la tôle lorsqu'un recul de butée X est programmé.

Comme nous l'avons vu au début de ce chapitre, le PCT est étroitement lié à la référence Y et à l'épaisseur de la tôle.

Il peut donc se produire les cas suivants:

a) la tôle n'est pas pincée lors du recul de la butée X

et de l'épaisseur tôle.

(PCT)

b) la tôle est trop pliée lors du recul de la butée X

Il convient pour remédier à ces problèmes de:

! vérifier l'épaisseur de la tôle et si nécessaire la corriger

! vérifier la référence et si nécessaire la corriger.

! Ajouter une correction PCT dans le paramètre 37.

Un moyen simple de vérifier la position du PCT est de programmer une séquence avec un très grand recul (env. 400 mm) et faire une descente coulisseau.

Pendant l'exécution du recul, le coulisseau s'arrête sur la tôle, il est donc aisé de contrôler si la tôle est pincée suffisamment ou trop.

Il suffit d'interrompre l'ordre descente avant la fin du recul pour empêcher que le coulisseau plie la tôle. Un ordre de montée la libère immédiatement pour un nouvel essai.

Pour les logiciels équipés d'un paramètre "Correction PCT", si la référence, les dimensions des outils, l'épaisseur de la tôle sont correctes, l'on peut modifier ce paramètre afin de corriger le PCT (ajustage du pincement de la tôle) sans influencer les autres points.

PAGE 70 MANUEL D'UTILISATION DNC 600 PS

ES AXES DE BUTÉES

L'adjonction d'axes supplémentaires (à X) ne présente pas de difficultés à l'opérateur, les champs étant clairement définis à l'écran.

Les fonctionnements et sécurités concernant les axes supplémentaires tels que

R, X1, X2, Z1

Sécurité X-R

Lorsque l'axe R est un axe digital, une sécurité anti-collision interdit le positionnement des doigts de butées dans la matrice. Une zone de sécurité entourant la matrice entraîne un type de positionnement particulier lorsque les doigts vont se positionner dans cette zone.

La zone de sécurité entourant la matrice est définie par les données introduites dans les paramètres machine, et sont définies par le constructeur.

La zone interdite à tout positionnement, est définie au moyen des cotes introduites pour chaque outillage.

et Z2 sont décrites ci-dessous.

1 Zone sécurisée

2 Zone interdite

3 Valeur

4 Valeur

Sécurité matrice X

Sécurité matrice R

paramètre 50

ANNEXES PAGE 71

Diagramme de positionnement sécurité X-R

X"o R"o = cote paramètres machine 50 Xo = cote "a" matrice Ro = cote "hm" matrice X'o = Xo + X"o R'o = Ro + R"o Xc = cote courante axe X Rc = cote courante axe R Xv = cote visée axe X Rv = cote visée axe R

Xv > X'c ?

ouinon

Xv > X'o ?

non

Rv > R'o ?

non

oui

Pos à R'o

et X puis R

oui

Rc > R'o

non

dégagement R

pos. X et R

non

dégagement R

puis pos. X puis pos. R

Positionnement

simultané X et R

ouioui

oui

Rv > Rc ?

non

Rv > R'o ?

non

Xc > X'o ?Rc> R'o ?

non

PAGE 72 MANUEL D'UTILISATION DNC 600 PS

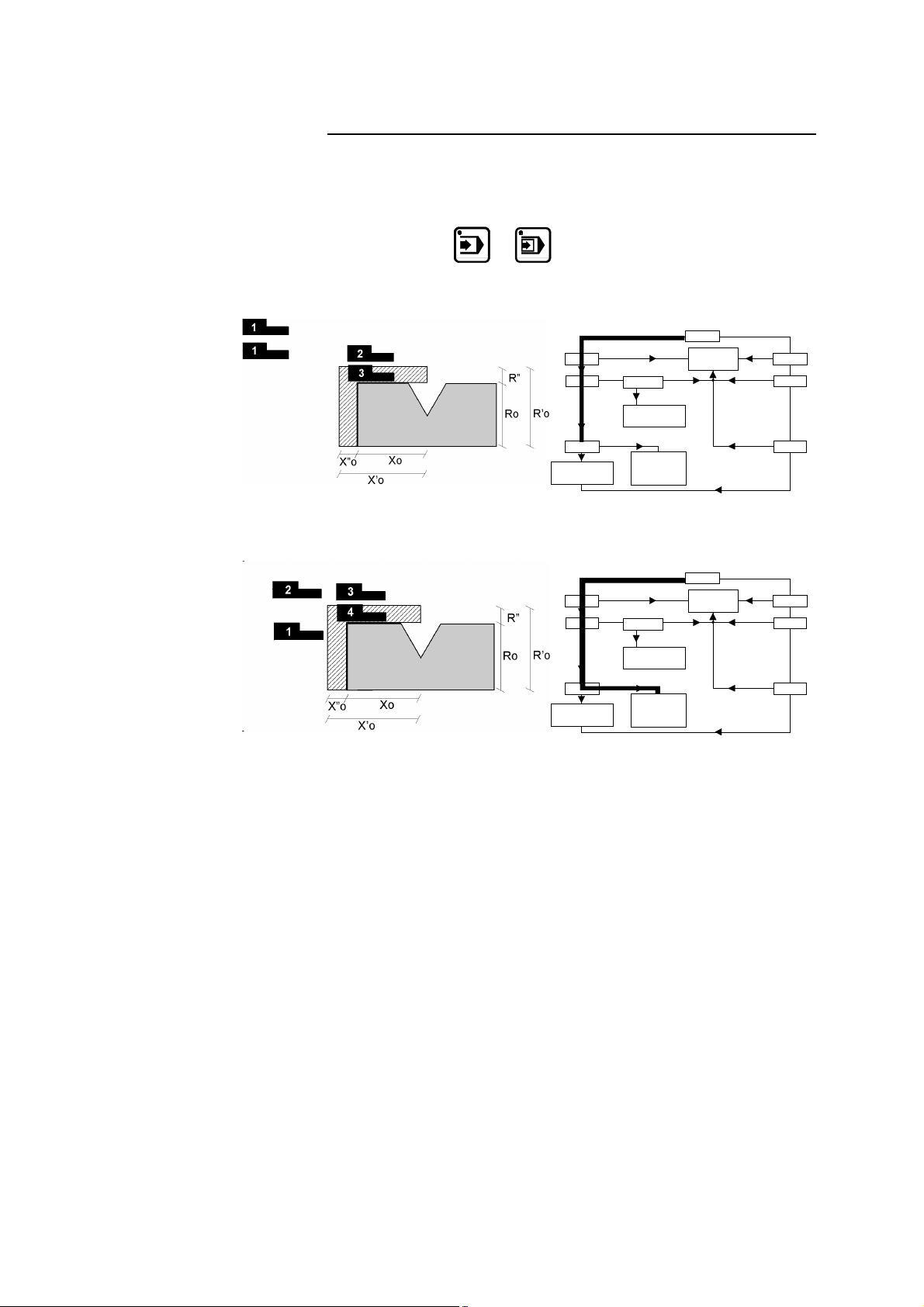

Deux exemples de positionnement

Ces exemples démontrent qu'il est possible de positionner dans la zone de sécurité.

Si le positionnement demandé se trouve dans la zone interdite, la DNC refuse

le passage en mode

1 Position de départ 2 Position d'arrêt temporaire 3 Position d'arrivée

1 Position de départ 2 Position d'arrêt temporaire 3 Position d'arrêt temporaire 4 Position d'arrivée

ou , et le curseur se place sur le champ X.

ouinon

oui

Rv > Rc ? non

Rv > R'o ?

non

oui

Xc > X'o ?Rc> R'o ?

non

Xv > X'o ? non Rv > R'o ?

non

oui

Pos à R'o

et X puis R

oui

Rc > R'o

non

dégagement R

non

pos. X et R

dégagement R

puis pos . X puis p os. R

Xv > X'c ?

Positionnem ent

simultan é X et R

ouioui

ouinon

oui

Rv > Rc ? non

Rv > R'o ?

non

oui

Xc > X'o ?Rc> R'o ?

non

Xv > X'o ? non Rv > R'o ?

non

oui

Pos à R'o

et X puis R

oui

Rc > R'o

non

dégagement R

non

pos. X et R

dégagement R

puis pos . X puis p os. R

Xv > X'c ?

Positionnem ent

simultan é X et R

ouioui

ANNEXES PAGE 73

Sécurité X1-X2

Les sécurités offertes pour X1 X2 sont identiques à l'axe X simple.

L'axe (X1 ou X2) le plus proche de la matrice sera pris en compte pour la sécurité.

Sécurité Z1-Z2

Une sécurité anti-collision empêche le passage en mode ou , le texte interactif paramètre 51).

Normalement l'origine des axes Z est à gauche de la machine, lorsque l'on regarde celle-ci de face.

est obtenu si le positionnement n'est pas possible (voir

Z1-Z2

PAGE 74 MANUEL D'UTILISATION DNC 600 PS

ROGRAMMATION DE L'ORIGINE DES AXES

Sélectionner l'option 11 du menu principal, la page suivante apparaît:

SET AXES

--SET-- --POS- X _____.__ 0.00 Y1 ____.__ ____.__ Y2 ____.__ ____.__

! Introduire dans la colonne

! Quitter le champ pour valider.

À ce moment, le champ

Opération dangereuse

! Cette opération ne doit se faire que par un opérateur expérimenté qui

connaît les conséquences de sa modification.

! Si vous modifiez la position d'un axe par ce moyen, il faut s'assurer

qu'elle correspondra bien à la réalité. Après la modification, il faut vérifier les fins de courses électroniques, électriques et mécaniques. Généralement on déplacera l'axe en question en mode manuel petite vitesse jusqu'au fin de course négatif / positif.

! Il est recommandé de ne pas modifier Y1 et Y2.

Si toutefois cela devait être le cas, une précaution particulière sera prise. En effet si vous modifiez ici la position et qu'une erreur est commise, les dégâts causés par cette modification peuvent être dangereux et /ou nuisibles pour le fonctionnement de la machine. De plus à chaque remise en route de la machine, cette modification est perdue.

la position courante de l'axe.

SET

prend la nouvelle valeur.

POS

ANNEXES PAGE 75

A CALIBRATION

Le champ compensation automatique d'une variation de l'épaisseur de la tôle.

Pour assurer, le bon fonctionnement de cette fonction, il est nécessaire que le coulisseau puisse se "poser" sur la tôle avec la pression minimum sans la plier.

Le principe de fonctionnement est le suivant:

Le coulisseau approche la tôle avec une vitesse et une pression minimum, la résistance de la tôle va stopper le coulisseau. Cet arrêt permet la mesure de l'épaisseur de la tôle sous le poinçon, et en cas de différence entre une tôle de référence, effectue une correction.

Il est donc indispensable que la tôle soit suffisamment rigide pour stopper le coulisseau sans fléchir, sans quoi la mesure sera erronée.

(calibration) de la page

CAL

PIECE STATUS

sert à la

Calibration (procédure)

La calibration n'est possible que sur la séquence N°1.

! Mesurer une tôle de référence avec un micromètre.

! Introduire la valeur relevée dans le champ Ep.

! Programmer le champ

! Vérifiez que la DNC soit sur la séquence N1.

! Passez en mode

! Placer la tôle de référence dans l'outillage et plier.

! Une fois le pli terminé, le champ

valeur 4, ce qui confirme que la calibration a été effectuée.

La calibration ne se fait qu'une fois pour une série de pièces de même épaisseur.

CAL

passe automatiquement à la

CAL

Utilisation

Après avoir effectué la calibration, il est possible de travailler en mode . La mesure de la tôle se fera pour chaque pièce sur la séquence N1.

Pour quitter ce mode de travail, effacer le champ

touche

au moyen de la

CAL

Si des modifications sont apportées à l'outillage, il est nécessaire de refaire la calibration.

PAGE 76 MANUEL D'UTILISATION DNC 600 PS

E CROQUAGE

Le croquage permet de faire un pli avec un grand rayon interne.

On peut programmer un croquage sur l'une ou l'autre pages. Un croquage est défini par une programmation de 4 à 98 (une programmation à 0, 2 ou 3 donnera une erreur).

Remarque: Pour que le résultat soit cohérent, le nombre de plis pour réaliser l'angle doit être tel que la longueur de chaque segment soit supérieure à la moitié de la longueur de l'ouverture du V de la matrice. Dans le cas contraire un message informe l'opérateur et le résultat sera un angle trop ouvert.

En mode croquage, le logiciel calcul des plis différents pour les premier, deuxième, avant-dernier et dernier plis selon le croquis ci-après.

ANNEXES PAGE 77

Procédure pour réaliser un croquage:

Dans cet exemple, il s'agit d'effectuer un croquage ayant un rayon intérieur de 50 mm.

! Appeler la page

décrits ci dessous.

PIECE STATUS

et remplir les champs tel que

P 0 P+ ___ F 1 I/mm PLAN CAL_/__.__ p/m 1/ 1 Ac:1 Al:_ In:_

Ep: 2.00 σ Kg/mm2 45.000 Lp 2000 L dév ___.__

-N- -L- - - -p/m- -ri- CR TOL

1 100.00 90.0°__/__ 50 00 15 ___ 2 200.00 90.0°__/__ ____.__ __ ___ 3 100.00 ____._°__/__ ____.__ __ ___ 4 ____.__ ____._°__/__ ____.__ __ ___ 5 ____.__ ____._°__/__ ____.__ __ ___ ____.__ ____._°__/__ ____.__ __ ___

! Presser la touche

Le système remplit les champs

L dév, ri

TOL

Lp 2000 L dév 372.79

-N- -L- - - -p/m- -ri- CR TOL

1 100.00 90.0° 1/ 1 50.00 15 0 2 200.00 90.0° 1/ 1 2.13 __ ___ 3 100.00 ____._°__/__ ____.__ __ ___

Attention

Le nombre de 15 donne une bonne approximation, puisque la tolérance, soit la différence entre l'apothème de la corde et le rayon théorique est de 0 mm. Les valeurs calculées varient en fonction de l'épaisseur, de la largeur du V de la matrice etc.

! Pressez la touche

comme ci-dessous.

et remplir les champs

FACE

APPUI

P 0 N 1 p/m 1/ 1 N FACE APPUI CR p/m 1 1 0 15 1/ 1 2 2 1 __ 1/ 1

Les cotes réellement visée par l'axe lorsque l'on se trouve sur une séquence de croquage.

MEM X

de la page séquence ne correspondent pas à la position

PAGE 78 MANUEL D'UTILISATION DNC 600 PS

YCLE SANS PLI

Le cycle sans pli sert à faire un déplacement des axes et des fonctions auxiliaires sans faire de déplacement du coulisseau.

Pour programmer un cycle sans pli:

OINÇONNAGE

! Effacer le champ

! Programmer Y1 et Y2 à une cote supérieure à celle du point de contact

tôle (PCT).

Le cycle se déroule de la façon suivante:

! Ordre descente

! Coupure de la sortie PMH

! Impulsion fin de pli

! Avance séquence

! Start des axes et des fonctions auxiliaires suivant le mode

! Activation de la sortie PMH

! Impulsion contrôle synchro

! Attente ordre descente

Ce cycle a été défini pour réarmer l'armoire électrique pour un nouveau pli.

Pour utiliser des outils de poinçonnage sur la presse-plieuse, il est indispensable de connaître la cote de sortie du poinçon.

Il faut ensuite programmer la DNC pour de manière à ce que le point mort bas corresponde à ce point de sortie.

On programmera un jeu d'outils fictifs si nécessaire afin d'ajuster la hauteur de référence de manière à ce que le point de contact tôle soit juste au dessus de la mise en pression des outils de poinçonnnage.

Pour trouver ces valeurs:

! effectuer une descente, machine en mode réglage

mode

! Lorsque le poinçon a atteint son point de sortie, stopper la descente, et

noter la position du coulisseau.

! Effacer le champ

! Introduire cette valeur dans Y1 Y2.

! Ajuster la cote référence de l'outillage en fonction des outils utilisés.

ANNEXES PAGE 79

et DNC en

LIAGE EN FOND DE MATRICE

Comme pour la plupart des travaux en force, il est préférable d'effectuer ce type de pliage au centre de la presse.

! Effacer le champ

! Effacer ou laisser les champs Y1 et Y2 non programmés.

La presse effectue la descente de façon conventionnelle jusqu'à ce que le coulisseau s'arrête en fond de matrice avec la pression de la séquence en cours.

La DNC constate l'arrêt du coulisseau, le cycle de remontée est alors enclenché.

ORRECTIONS DES ANGLES

Il peut arriver que l'angle plié soit légèrement supérieur ou inférieur à l'angle

programmé.

L'opérateur a alors la possibilité d'introduire la valeur réelle de l'angle plié. La DNC corrigera les cotes des axes Y1 et Y2 en conséquence.

Cette page permet d'introduire et de visualiser les corrections sur les cotes calculées des axes pour la pièce et le pli en cours.

Appelez la page

Le passage au pli suivant ou précédent se fait à l'aide des touches

CORRECTIONS

en pressant la touche

N 1 CY __

-COR N- -COR P-

90.0°

MES ___._° ___._°

Y1 ___.__ ___.__ Y2 ___.__ ___.__ X ___.__ ___.__

PAGE 80 MANUEL D'UTILISATION DNC 600 PS

COR N

Cette colonne permet d'apporter une correction

pour la séquence en cours uniquement. (le libellé

COR N

configuration de la machine, il s'agit cependant toujours des champs de la colonne de gauche).

peut ne pas apparaître selon la

COR P

Y1, Y2, X, etc

La méthode de travail est préconisée comme suit:

Cette colonne permet d'apporter une correction à

toute la pièce en une seule saisie.

Valeur de l'angle programmé dans la séquence.

Ce champ n'est pas programmable dans cette page. Il rappelle simplement la valeur désirée.

Valeur de l'angle mesuré après pliage.

MES

En quittant le champ la DNC calcule automatiquement la correction pour Y1-Y2. Selon que l'opérateur veut apporter cette correction à la séquence en cours ou à toutes les séquences ayant le même angle, il faut programmer la valeur mesurée dans la colonne

COR N

Correction directe sur les axes.

! Programmer ou appeler la pièce-

! Passer en mode semi-auto.

! Effectuer le premier pli.

! Mesurer le résultat.

COR P

Axes Y1-Y2

! Introduire l'angle mesuré dans le champ

dessus). La DNC calcule automatiquement les corrections à apporter dans Y1 et Y2.

! Apporter si nécessaire, les corrections sur les axes de butées.

! Plier une seconde pièce sur le premier pli pour contrôler les

corrections.

! Passer à la séquence suivante et procéder de même pour les séquences

suivantes.

! Lorsque tous les plis sont corrects, passer en mode automatique et

produire normalement.

Si l'opérateur désire intervenir directement sur les valeurs des axes Y1 et Y2, il faut le faire dans cette page directement dans les champs Y1-Y2, et pas

dans la page séquence

Fin de du sentier rapide. Consulter le reste de la notice en vous aidant de l'index et de la table des matières.

COR N

COR P

(voir ci-

ANNEXES PAGE 81

ARACTÈRES ALPHANUMÉRIQUES

Le champ PLAN permet d'introduire des caractères alphanumériques.

Pour introduire ces caractères, on utilise les touches combinées avec les touches numériques du clavier.

Exemple: Pour introduire le caractère A, pressez la touche

en maintenant enfoncée cette dernière, pressez la touche

Voici la correspondance de ces touches:

----------------------------------------------------------------------------------------------

1 2 3 4

5 6

A D G J M P S V Y \ B E H K N Q T W Z ] C F I L O R U X [ ^

ESSAGES / ERREURS

et ,

7 8

et tout

Lors du passage de mode programmation ou manuel en mode semi-auto ou automatique, les sécurités sont vérifiées et toute erreur est mentionnée par l'impossibilité de passer dans le mode sélectionné.

La DNC force le mode et le champ interactif indique

Il convient alors de corriger l'erreur et de tenter à nouveau le passage en mode

ou . Si une autre erreur subsiste, le même processus se

reproduira et ce jusqu'à ce que toutes les erreurs aient été corrigées.

On entend par erreur, la programmation d'une valeur non réalisable par la DNC (plus loin que les fins de course, collision etc.).

; le curseur se positionne sur le champ concerné

ERREUR

PAGE 82 MANUEL D'UTILISATION DNC 600 PS

ES MESSAGES INTERACTIFS

CASSETTE

COMPLET

COPIE

DERNIER

Err - axes

Indique que la "cassette" (mémoire interne)

- n'a pas été initialisée

- est polluée

- a changé de format (p.ex. en changeant de version de logiciel) Il suffit de "nettoyer" la mémoire interne en plaçant le curseur sur le champ P, d'introduire

touche

Affiché en mode place disponible pour une nouvelle séquence)

Affiché en mode

créée en fin de programme au moyen de la touche

Affiché en mode la dernière de la pièce.

Erreur de poursuite (trajectoire théorique).

lorsque le buffer est plein. (Plus de

lorsqu'une nouvelle séquence a été

lorsque la séquence visualisée est

et de presser la

999

Err - FC

ERREUR

EXECUTE

EXISTE

FIN

Erreur de Fin de Course.

Ce message est indiqué lorsqu'un calcul est impossible ou sort des limites autorisées. Lorsqu'une sécurité est active (c'est-à-dire que la cote visée d'un .axe est hors des limites autorisées).

Cette information est suivie du retour en mode curseur est placé automatiquement sur le champ à corriger.

Dans le cas d'une transmission extérieur -> DNC, ce message indique que les données reçues par la DNC ne sont pas valides, et donc impossibles à lire.

La DNC a effectué le calcul correctement (Corrections, transformations, etc.).

Indique que le numéro de pièce ou d'outil que l'on désire mémoriser existe déjà.

Affiché en mode séquence du programme.

ou , indique la dernière

et le

ANNEXES PAGE 83

IGNORE

INDEFINI

Affiché lorsque la touche activée ne peut (ne doit) pas être traitée.

Refus de passage en mode mètres vitaux à l'exécution ne sont pas ou que partiellement programmés et empêchent ainsi les calculs de vérification.

ou , si les para-

INSERE

Jitter

LIBRE

MEMORISE

NO ACTIF

NO PLACE

PAUSE

PRECEDE

Indique que l'insertion a correctement été effectuée.

Erreur causée par l'application de flancs simultanés sur les signaux d'entrée codeur. (Peut être provoqué par un parasite, un défaut du codeur ou un court-circuit sur les phases du codeur).

Affiché en mode vide. (Aucune séquence programmée)

Indique que l'opération de mémorisation a correctement été effectuée.

Indique une tentative de passage en mode sur une séquence dont le CY est programmé à 0.

Indique que la mémoire liste de pièces ne comporte plus de place disponible.

Axe en pause.

Identique à PROCHAIN mais avec la touche

lorsque la mémoire de travail est

PROCHAIN

RUN

STOP

SUPPRIME

synchro

Est affiché lors de la visualisation successive (touche

) des séquences qui existent dans le buffer (sauf pour

la dernière séquence qui indique FIN).

Indique que la transmission s'effectue correctement. Ce message clignote lentement tout au long de la transmission.

Indique que la transmission a été interrompue au moyen de la touche STOP de la DNC.

Affiché en mode

est effacée au moyen de la touche

Dépassement de l'écart max. (X1<->X2) autorisé.

lorsqu'une pièce ou une séquence

PAGE 84 MANUEL D'UTILISATION DNC 600 PS

TEACH OK

L'opération TEACH a été effectuée correctement.

TIME OUT

Var KO

ZONE TOL

Indique que la DNC n'a pas reçu d'information valide depuis le lancement de la transmission, et rend ainsi la commande à l'opérateur. Ce message apparaît après 30 secondes environ.

Une des entrées DNC "VARIATEUR OK" n'est pas (plus) active (+24 VDC).

Affiché en mode positionnés hors tolérances. Généralement il suffira de presser le start du panneau avant pour positionner les axes.

ou lorsque les axes sont

ANNEXES PAGE 85

MPRESSION DE L'ÉCRAN COURANT

La DNC 600 permet, si elle est équipée de la sortie RS232 (optionnel), d'imprimer le contenu de la page courante affichée à l'écran (connecteur J5).

Ceci permet de conserver ou de transmettre sur support papier le contenu d'un programme, des outils ou des paramètres machine.

Afin de pouvoir envoyer les données sur imprimante, il est obligatoire d'avoir une imprimante équipée d'une entrée RS232.

Sur la DNC 600 il convient de programmer les paramètres de liaison série demandés par l'imprimante.

Baud rate: 4800 max.

Bits: 7 ou 8

Stop bits: 1, 2 etc.

Parity: 1 ou non programmé

Protocole: ce champ permet de désigner le nombre de pages DNC

imprimées sur une page imprimante. Après le nombre désigné, la DNC envoie une avance page à l'imprimante.

Exemple: 1 = 1 page DNC par page d'imprimante.

2 = 2 pages DNC par page d'imprimante.

BCC: ce champ définit la marge de gauche en caractères (espace).

marge de gauche = 2 + (BCC x 2)

Domaine: 0 (2 caractères) to 9 (20 caractères) Exemple: BCC = 4, soit 2 + (4 x 2) = 10

POUR IMPRIMER DEPUIS LA DNC

! Sélectionner la page désirée.

! Presser simultanément la touche stop

correction

ou menu .

et la touche

PAGE 86 MANUEL D'UTILISATION DNC 600 PS

Abréviations 5

Accès 59

aux niveaux supérieurs à 3 62 par mot de passe 61

Ajouter

un pli 29

Angle 80

corrections 80 résultat hors tolérance 67, 69

Avance

page 17 sequence 17

Axe

modifier l'origine 75

INDEX

Clavier 13

Clé

Lp 24, 38 MEM 38 N 24, 25, 38 P 23 p/m 24 P+ 24 PCV 39 PLAN 24 PMH 39 POS 38 Q 38 ri 25 Rx 38 SET 75 Start ext 39 TOL 26

externe 64 physique 59

virtuelle 59 Backup 53

Bascule 32

Buffer 10

Calcul 29

Calibration 76

Caractère(s)

alphanumérique(s) 82

Champ

σ (sigma) 24, 38 Ac 24 Al 24 APPUI 30 Bo 39 CAL 24, 76 COR 38 CR 26, 38 CY 38 Ep 24, 38 F1à F5 39 FACE 30 Fp 38 I/mm 24 In 24 Kg/mm² 24 L 25 L dév 24

Conventions 5

Copier

séquence 37, 42

Correction

angle 80

page 80

touche 14

utiliser la page 37

Coulisseau

cycle sans pli 79

ne descend pas 79

référence 67

Critères 45

Croquage 26, 38, 77

CYBACK 53

Cycle sans pli 79

Ecran

imprimer l'écran 86

Effacer

mémoire de travail 27, 41

touche 16

zone des variables 65

INDEX PAGE 87

Enchaînement de pièces 24

Épaisseur

de la matière 24, 28, 38 mesure de 76

EXISTE 27, 29, 44 explication des messages 83 RUN 54

Mise à jour du logiciel 53

Erreur

explication des messages 83

Flash

mémoire 53

Force

linéaire 50

Imprimante 86

Initialisation 65

Inserer

touche 16

Liaison série 53

LINK7000 11, 53, 55

Liste

matrices 22 pièces 14 poinçons 22

Mode

automatique 15 de travail 57 manuel 15 programmation 15 semi-automatique 15

Mot de passe 59

changer 63 modifier 59 perdu 59

Niveaux d'accès

Gestion par clé externe 64 Protection 59 Utilisateurs 59

Ordre des plis 30

Origine

d'un axe 75

Outils

référence 67

Manipulation

de la tôle 32

Matrice(s)

force linéaire 50 programmation 49

Mémoire

buffer 10 cassette 10 de travail 10 Flash 53 interne 10

Mémorisation

touche 16

Mémoriser

pièce 27, 46

Menu 19

touche 14

Message

COPIE 37

Page

correction 80 L-alpha 23 pièce status 23 séquence 37

Page en arriere 17

Pièce 14

appeler 46 enchaînement de 24 liste de 45 programmation 21 rechercher 46 rechercher selon critères 45 supprimer 47

Pivote 32

Pli

ajouter 29 cycle sans pli 79 supprimer 29

Pliage

en fond de matrice 80

PAGE 88 INDEX

Poinçon(s) 49

force linéaire 50 programmation 49 référence 67

une pièce 47

T Poinçonnage 79

Print screen 86

Problème

le coulisseau ne descend pas 79 pollution 65

Profil 23

Programmation

de l'ordre des plis 30 directe 21, 37, 40 L-alpha 21 pièce(s) 21 poinçons, matrices 49

Rechercher

pièce 46 selon critères 14 touche 16 une pièce selon critères 45

REF Y 50

Référence 67

Teach

touche 16

Tôle

manipulation 32 mesure d'épaisseur 76

Touches

voir clavier 13

Transfert 53

Utilisateurs

tableau des ... 60

Zone mémoire 65

Règles

conventions 5

Retourne 32

RS232 53

Câble de transmission 54

Sauvegarder 53

SEC X 50

Sécurité

axes de butées 71 opérateur 3 X 50

Séquence 14

copier 37, 42 pas asser de 24

Start 18

Stop 18

Supprimer

touche 16 toutes les pièces 47 un pli 29 un poinçon 52

INDEX PAGE 89
