cybelec DNC600 Manuale di istruzioni

Page 1

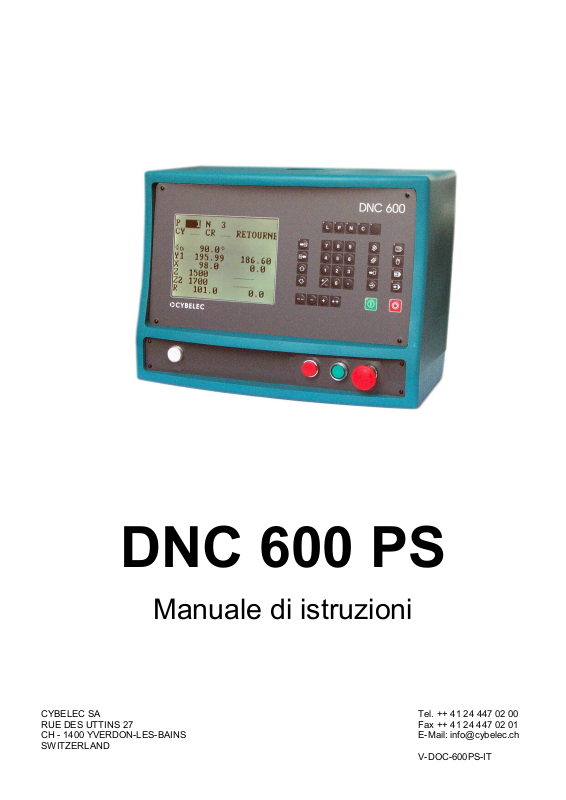

DNC 600 PS

Manuale di istruzioni

CYBELEC SA Tel. ++ 41 24 447 02 00 RUE DES UTTINS 27 Fax ++ 41 24 447 02 01 CH - 1400 YVERDON-LES-BAINS E-Mail: info@cybelec.ch SWITZERLAND V-DOC-600PS-IT

Page 2

Le informazioni che figurano in questo documento sono soggette a revisione senza preavviso e non rappresentano alcun impegno da parte di CYBELEC SA.

Il software descritto in questo documento è diffuso nel quadro di un accordo di linceza o di nondivulgazione e non può essere utilizzato o copiato che in conformità con quanto stipulato. Ogni copia del programma CYBELEC su cassetta, dischetto o altro supporto per fini diversi dall’uso personale dell’acquirente è vietato dalla legge.

Nota:

Il presente manuale spiega la programmazione normale e standard del controllo numerico. Poichè questo è equipaggiato di funzioni configurabili dal costruttore della macchina, fate riferimento alle istruzioni supplementari fornite da quest’ultimo per la programmazione di queste funzioni.

Autocad è un marchio depositato da Autodesk Inc.

CYBELEC è un marchio depositato da CYBELEC S.A.

Ethernet è un marchio depositato da Xerox Corporation.

IBM, PC/AT, PC Network, Token Ring Network sono marchi depositati da International Business Machines Corporation.

MS-DOS

MS-Windows

Novell Netware è un marchio di fabbrica di Novell, Incorporated.

Windows NT è un marchio depositato da Microsoft Corporation.



è un marchio depositato da Microsoft Corporation.



è un marchio depositato da Microsoft Corporation.

Page 3

ICUREZZA E MANUTENZIONE

L'operatore deve ricevere l'istruzione necessaria per

poter lavorare sulla macchina equipaggiata di controllo numerico.

Il cattivo utilizzo del controllo numerico può causare

gravi danni a cose e/o persone.

La modifica dei parametri macchina può causare

gravi danni materiali ed una qualità scadente del prodotto.

Il pannello posteriore del controllo numerico non

deve essere rimosso se non da un tecnico specializzato (pericolo di folgorazione).

STRUZIONI

: I

Non esporre il controllo numerico ad umidità

eccessiva in modo da evitare il deterioramento dello stesso nonchè i rischi di folgorazione.

Assicurarsi che il controllo numerico sia "scollegato"

prima di eseguire qualunque tipo di pulizia; non utilizzare, comunque, prodotti a base di alcool e/o di ammoniaca.

Contattare un tecnico in caso di cattivo

funzionamento del controllo numerico.

Evitare di esporre il controllo numerico alla luce

diretta del sole o ad altre fonti di calore.

Non posizionare mai, nelle vicinanze del controllo

numerico, oggetti od apparecchiature generanti campi magnetici (trasformatori, motori, ecc.) oppure correnti parassite (saldatrici ad arco, ecc.).

Sostituire regolarmente i filtri delle ventole di

raffreddamento.

SICUREZZA E MANUTENZIONE PAGINA I

Page 4

Questa pagina è stata intenzionalmente lasciata bianca.

PAGINA II MANUALE ISTRUZIONI DNC 600 PS

Page 5

CCORDO DI LICENZA PER SOFTWARE CYBELEC

OPYRIGHT GENERALE

I softwares CYBELEC sono protetti da copyright e tutti i diritti di copia sono riservati.

I softwares CYBELEC possono essere installati e utilizzati solo negli apparecchi (PC o DNC) autorizzati.

Anche i manuali di istruzione sono coperti da copyright e tutti i diritti d’uso e di copia sono riservati.

Questo documento non può essere, del tutto o in parte, copiato, fotocopiato, riprodotto, tradotto o ridotto senza previo consenso scritto di CYBELEC.

OPYRIGHT SPECIALE DISCHETTI

Gli utilizzatori legali di questo prodotto sono autorizzati unicamente a copiare il dischetto nella memoria del computer per eseguire il programma e a fare una copia di salvataggio (Backup) del dischetto originale al solo fine di poter rimediare ad una eventuale perdita del programma originale.

Le copie non autorizzate, la duplicazione, la vendita o la distribuzione di questo prodotto costituiscono una violazione della legge.

OPYRIGHT SPECIALE EPROMS

Gli apparecchi DNC e CNC CYBELEC nei quali il software originale prodotto presso CYBELEC fosse stato sostituito da una copia non fatta da CYBELEC e senza l’autorizzazione scritta di CYBELEC perdono immediatamente la loro garanzia.

ARANZIA

CYBELEC non garantisce che i propri softwares possano lavorare correttamente in qualunque ambiente di lavoro e con qualunque tipo di computer.

I limiti di utilizzo di un software e delle sue specifiche tecniche sono decisi unicamente da CYBELEC; CYBELEC è la sola abilitata a decidere della conformità e delle prestazioni del software.

I software non sono previsti per compensare le incompatibilità fra i sistemi di utilizzo e le loro revisioni o cambi di versione.

L’utilizzo delle varie revisioni o versioni del software CYBELEC o il passaggio di una versione o revisione ad un’altra può causare la perdita o modifica di informazioni.

ACCORDO DI LICENZA PAGINA III

Page 6

ERVIZIO DI CAMBIO DEL SOFTWARE

L’acquisto del software dà diritto per un anno alla fornitura delle revisioni intese come “correzioni”.

All’impiego di una versione revisionata o corretta del software, si potranno avere delle perdite di dati (programma, parametri di regolazione, ecc.) o potrà risultare necessario fare delle modifiche all’apparecchio o al suo collegamento; questi effetti non sono sempre prevedibili e CYBELEC non ne è responsabile.

ERMINE

L’accordo terminerà automaticamente in caso di fallimento dell’acquirente, in caso di messa in mora dei creditori dello stesso o in caso di obbligazione, di esecuzione giudiziaria, di sequestro dei suoi beni o di processi a lui intentati e che riducono in modo particolare la capacità di condurre i suoi affari, o in caso di scioglimento della società acquirente.

CYBELEC ha il diritto di terminare questo accordo immediatamente in caso di violazione delle condizioni sopra descritte da parte dell’acquirente.

Nei 30 giorni seguenti il termine dell’accordo, qualunque sia la ragione, l’acquirente può scegliere di:

! Ritornare a CYBELEC o a un venditore ufficiale, tutte le copie esistenti di tutti i softwares e del

materiale relativo, o

! Fornire una prova soddisfacente che il software originale e ogni eventuale copia di qualunque forma,

siano stati definitivamente distrutti.

IMITE ALLE RESPONSABILITÀ

Le condizioni di garanzia qui stipulate sostituiscono tutte le altre condizioni di garanzia espresse o sottintese.

L’acquirente accetta comunque che CYBELEC non è responsabile in caso di mancato guadagno, perdita di informazioni o altri danni accidentali sopravvenuti in conseguenza all’utilizzo o all’impossibilità di utilizzare il software. CYBELEC non è, inoltre, responsabile in caso di querela o altra procedura legale, di una terza parte, nei confronti dell’acquirente.

’

In nessun caso CYBELEC può essere ritenuta responsabile dei danni anche se fosse stata avvisata del loro possibile sopravvenire.

CYBELEC non garantisce che le funzioni contenute nel software soddisfino tutti i bisogni del cliente nè che l’utilizzo dello stesso si svolgerà senza alcun errore.

Se il software risultasse difettoso, l’acquirente (e nè CYBELEC nè un venditore o rappresentante autorizzato) sopporterà tutte le spese e servizi necessari per eventuali riparazioni o correzioni.

CYBELEC garantisce che i dischetti o eproms o altri supporti magnetici o cassette sulle quali i softwares sono forniti sono senza difetti di materiale o di lavoro in condizioni d’uso normale e per un periodo di 90 giorni. Questo periodo comincia dalla data di spedizione all’acquirente, fà fede la copia della bolla di consegna.

PAGINA IV ACCORDO DI LICENZA

Page 7

IMITE DEI RIMEDI

La responsabilità e i doveri di CYBELEC e i soli rimedi previsti sono i seguenti:

La sostituzione dei dischetti o eproms o supporti magnetici o cassette che non soddisfino le condizioni di garanzia limitate di CYBELEC e che sono stati ritornati a CYBELEC o a un rappresentante autorizzato di CYBELEC con una copia della bolla di consegna o,

Se CYBELEC o il suo rappresentante non sono in grado di consegnare dei dischetti, supporti magnetici, eproms o cassette esenti da difetti di materiale o manodopera, l’acquirente può denunciare questo accordo secondo i termini e le condizioni indicate; l’acquirente sarà rimborsato.

ENERALITÀ

L’acquirente conferma di aver letto questo accordo, di averlo compreso e riconosce di essere legato ai suoi termini e alle sue condizioni.

L’acquirente accetta di considerare CYBELEC non responsabile di tutte le richieste di danni derivanti da un suo errore secondo questo accordo, comprese ma non limitate a tutte le spese di giustizia riguardanti.

Questo accordo è redatto secondo la legge svizzera, il foro giuridico è Losanna.

ANUTENZIONE

CYBELEC assicura la manutenzione del software per un anno. L’estensione di questa manutenzione e i tempi necessari per fornirla sono di decisione di CYBELEC. La manutenzione comprende normalmente la correzione degli errori nel codice del software, la correzione degli errori nella documentazione allegata, le versioni di aggiornamento che possono essere state realizzate da CYBELEC durante il periodo di manutenzione.

In nessun caso CYBELEC sarà obbligata a fornire un supporto tecnico per tentare di risolvere i problemi o difficoltà risultanti da modifiche apportate al software da parte dell’acquirente; le modifiche apportate dallo stesso sono a suo rischio e pericolo.

ACCORDO DI LICENZA PAGINA V

Page 8

Questa pagina è stata intenzionalmente lasciata bianca.

PAGINA VI ACCORDO DI LICENZA

Page 9

07.11.2001 V. 1.1

SOMMARIO

SICUREZZA E MANUTENZIONE: ISTRUZIONI .............................................................................I

ACCORDO DI LICENZA PER SOFTWARE CYBELEC ..................................................................III

Sicurezza, copyright e licenza .............................................................................................3

CONVENZIONI ................................................................................................................................5

Convenzioni tipografiche .....................................................................................................5

Abbreviazioni / Glossario .....................................................................................................5

DESCRIZIONE DEL DNC 600 PS ...................................................................................................7

Generalità’ ...........................................................................................................................7

Caratteristiche tecniche .......................................................................................................8

ACCESSORI ....................................................................................................................................11

L’INTERFACCIA UTILIZZATORE ....................................................................................................13

Lo schermo..........................................................................................................................13

La tastiera............................................................................................................................13

MENU PRINCIPALE.........................................................................................................................19

Scelte del menu principale ..................................................................................................19

PROGRAMMAZIONE ......................................................................................................................21

Programmazione nella pagina L-alpha ................................................................................23

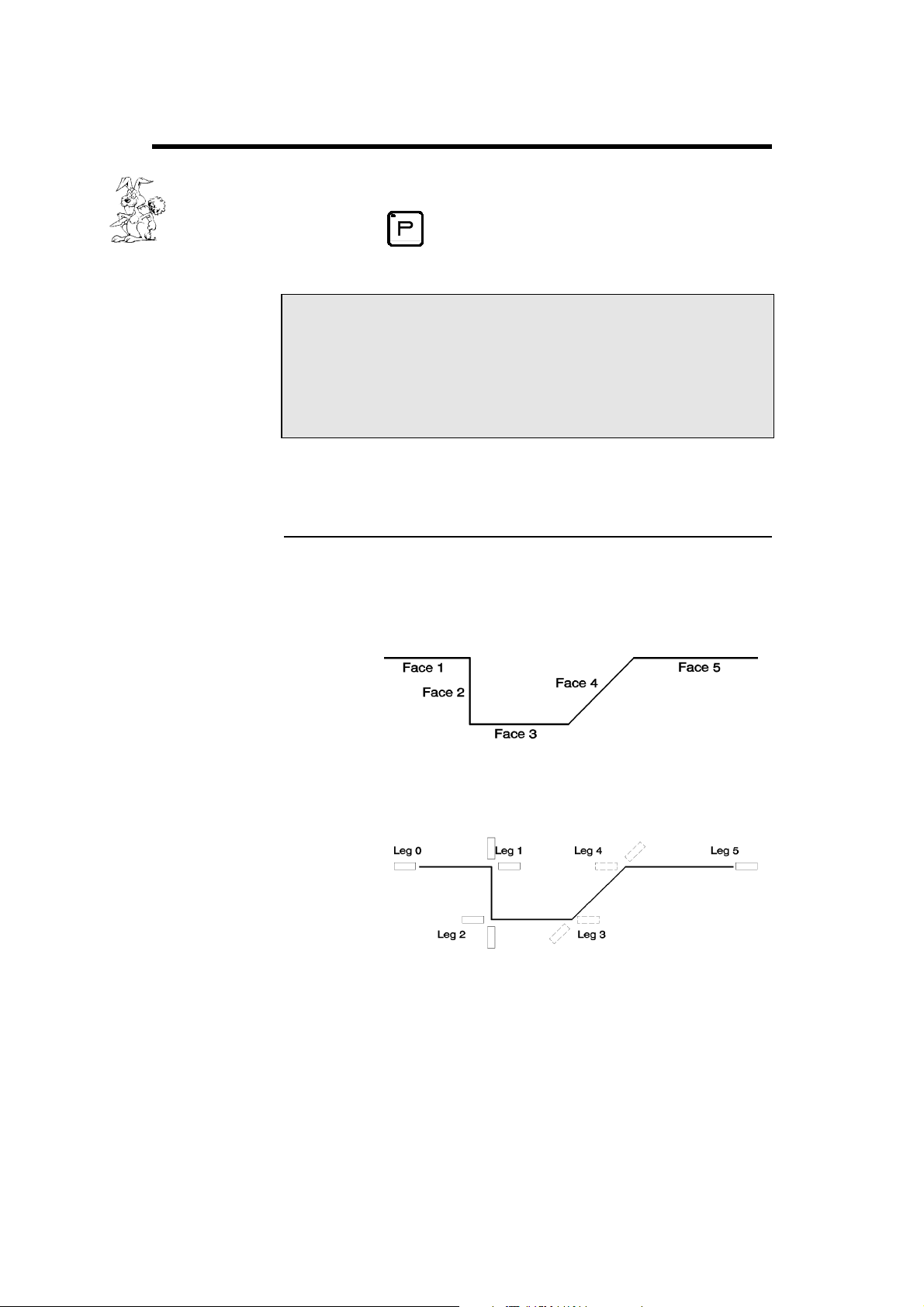

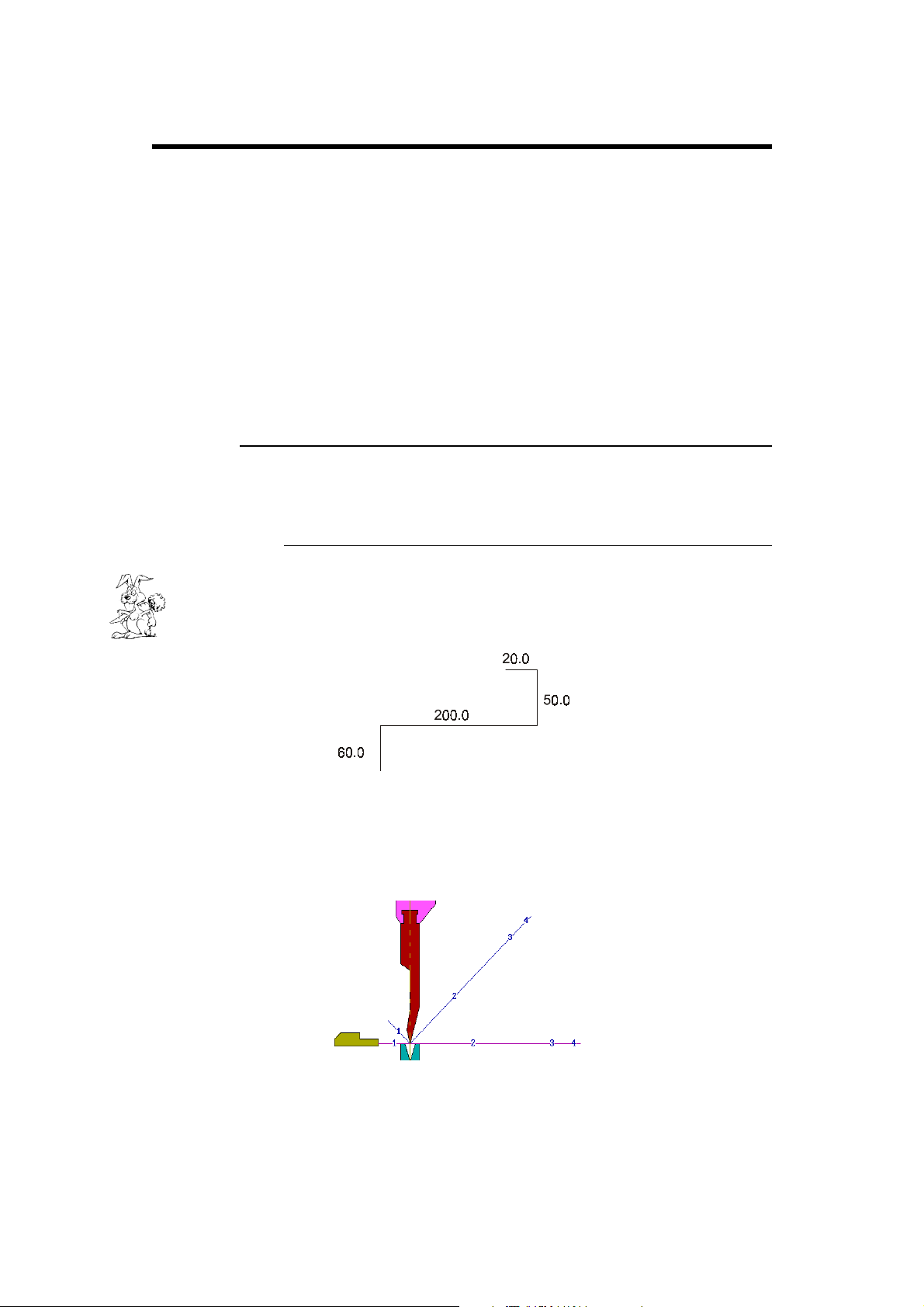

Metodo L-alpha....................................................................................................................27

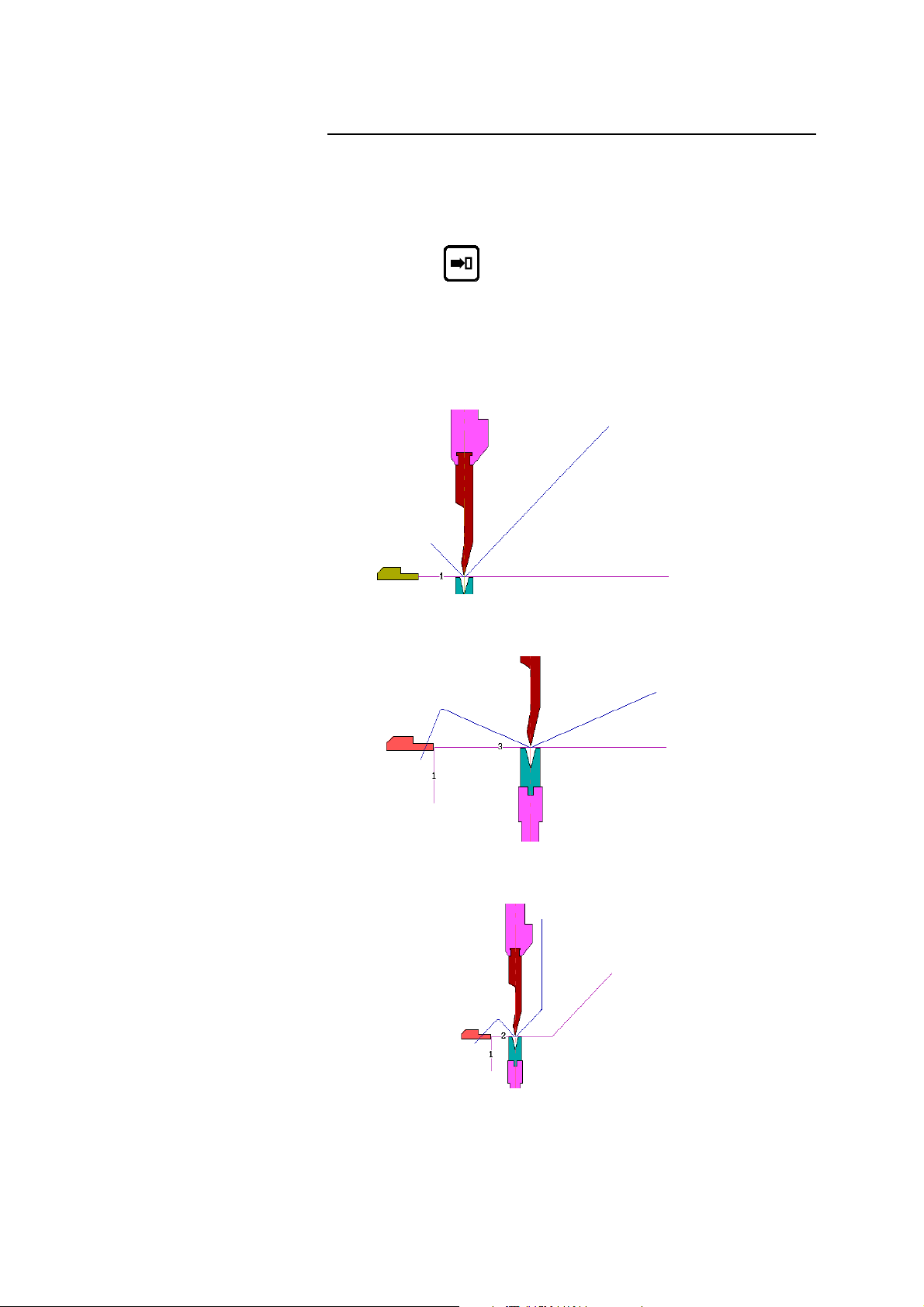

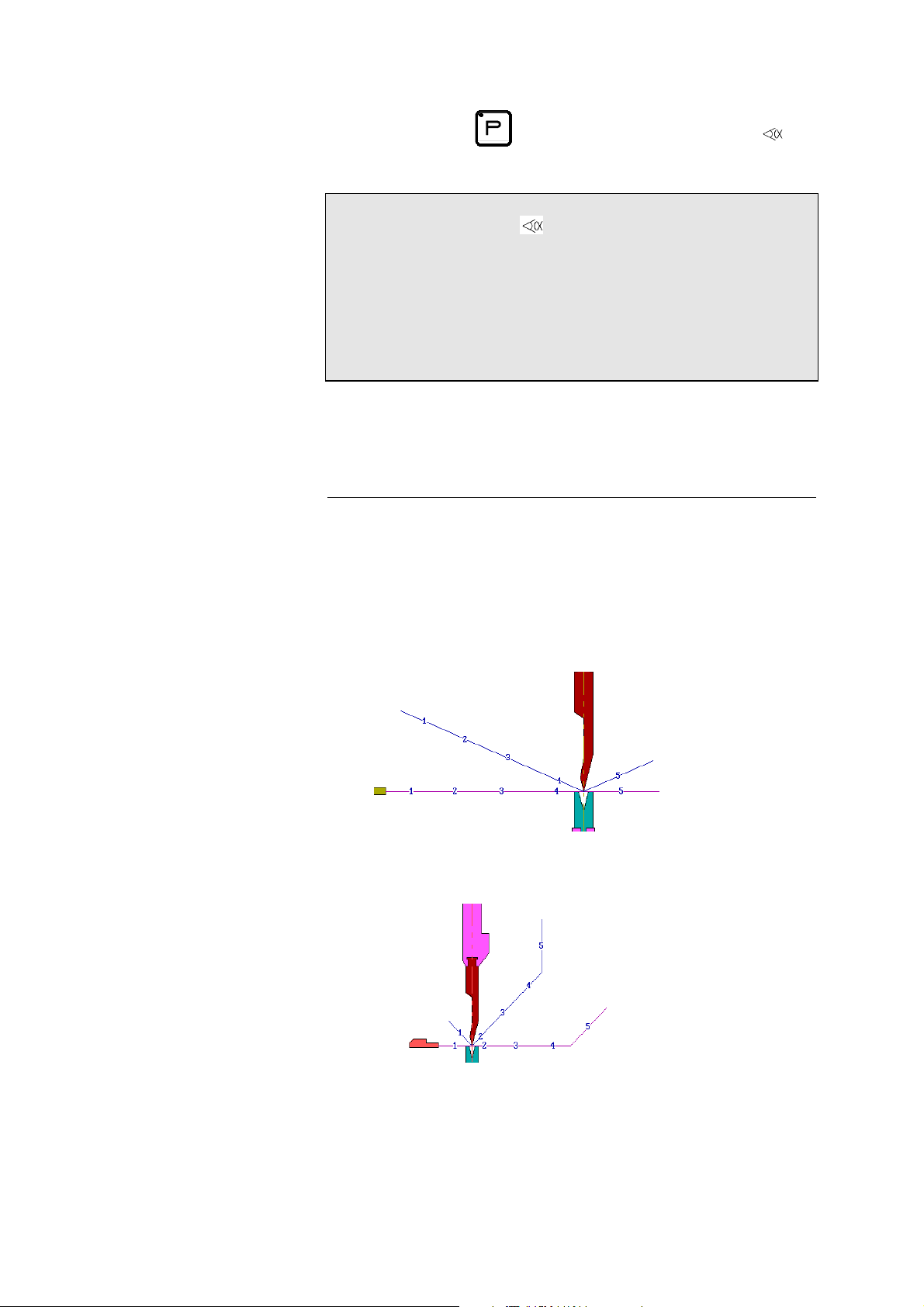

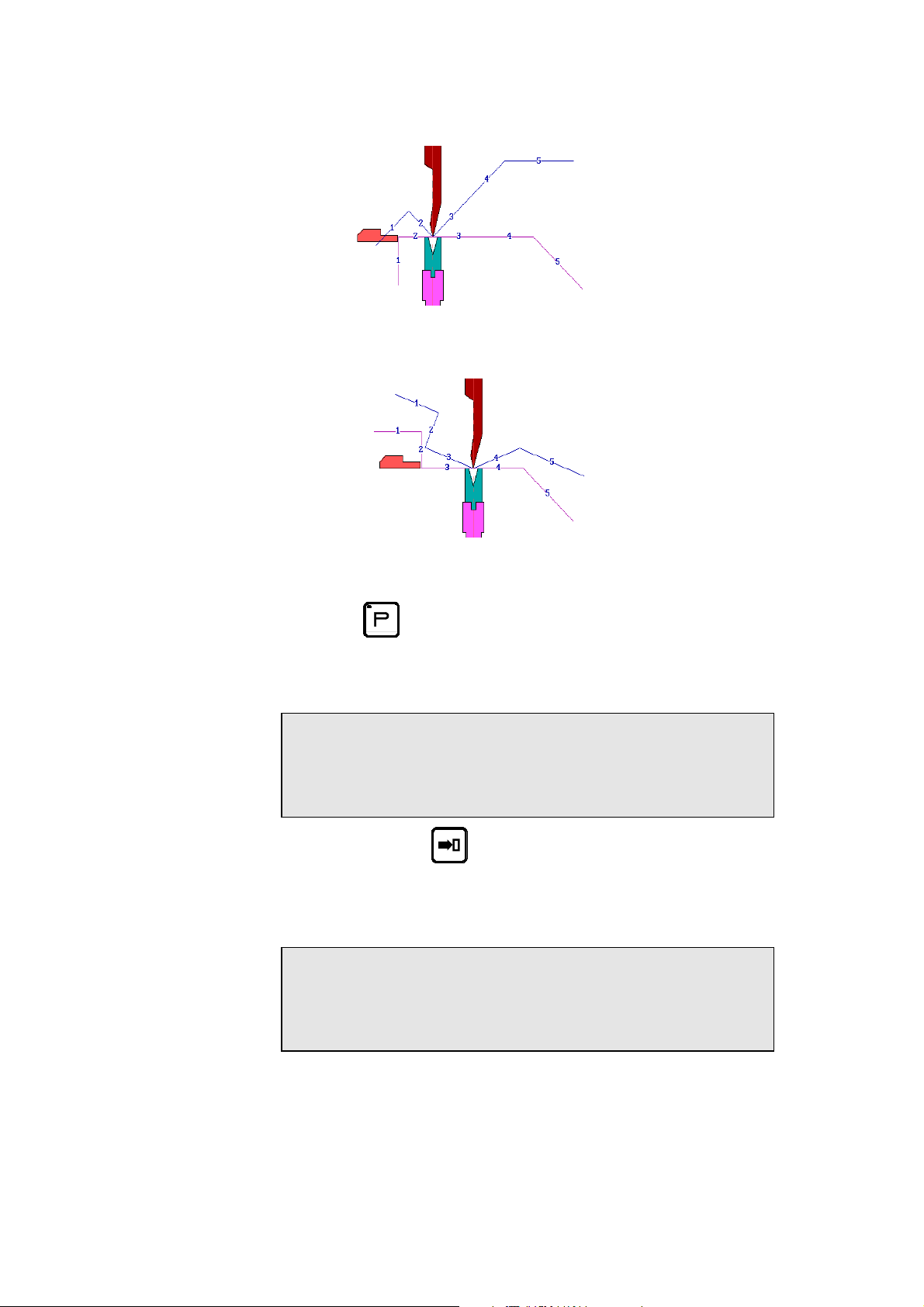

Definizione dell'ordine delle pieghe .....................................................................................30

PAGINA SEQUENZA .......................................................................................................................37

Programmazione nella pagina sequenza ............................................................................40

GESTIONE DEI PEZZI.....................................................................................................................45

Lista dei pezzi ......................................................................................................................45

PROGRAMMAZIONE DEGLI UTENSILI .........................................................................................49

Programmazione dei punzoni / matrici ................................................................................50

TRASFERIMENTO...........................................................................................................................53

Tests delle porte seriali........................................................................................................54

LINK 7000 / CYBACK..........................................................................................................55

I MODI DI LAVORO DELLA MACCHINA.........................................................................................57

N600PS_IT.DOC

INDICE PAGINA 1

Page 10

modo regolazione ............................................................................................................... 57

Modo sensitivo .................................................................................................................... 57

Modo automatico ................................................................................................................ 58

PROTEZIONE DEI LIVELLI DI ACCESSO ..................................................................................... 59

Informazioni generali...........................................................................................................59

Gli utilizzatori....................................................................................................................... 60

Accesso tramite password .................................................................................................. 61

Accesso ai livelli superiori al 3 ............................................................................................ 62

Modifica della password...................................................................................................... 63

Gestione dei livelli di accesso tramite chiave esterna ........................................................ 64

ALLEGATI........................................................................................................................................ 65

La pagina INIZIALIZZAZIONE ............................................................................................ 65

La quota di riferimento degli utensili ................................................................................... 67

Il punto di contatto lamiera (PCL) ....................................................................................... 70

Gli assi dei registri............................................................................................................... 71

Programmazione dell'origine degli assi .............................................................................. 75

La calibrazione.................................................................................................................... 76

La piega multipla................................................................................................................. 77

Ciclo senza piega................................................................................................................ 79

Punzonatura........................................................................................................................ 79

Piega a fondo matrice ......................................................................................................... 80

Correzioni degli angoli.........................................................................................................80

Caratteri alfanumerici..........................................................................................................82

Messaggi / errori ................................................................................................................. 82

I messaggi interattivi ........................................................................................................... 83

Stampa della videata in corso............................................................................................. 86

INDICE............................................................................................................................................. 87

PAGINA 2 INDICE

Page 11

ICUREZZA, COPYRIGHT E LICENZA

Consultare le pagine sulla sicurezza, copyright e licenza all’inizio del manuale.

A PROPOSITO DI QUESTO MANUALE

Questo manuale è studiato per aiutare l’utilizzatore a capire ed utilizzare il controllo numerico DNC 600 al meglio.

Per ottenere il massimo comfort e la maggiore produttività del controllo numerico, converrà leggere attentamente tutto il manuale.

L’indice ed il sommario ben organizzati vi permettono di trovare rapidamente il soggetto che vi interessa.

Conoscere velocemente il controllo numerico ?

Seguite il coniglio. Passerà per i punti più importanti del DNC e vi guiderà nella programmazione di un pezzo di esempio.

Nota: nel manuale, si considera che il DNC è configurato in modo da essere operativo (cioè parametri macchina ed utensili programmati).

andare alla pagina 21.

Questo manuale può evolversi. Siete voi utilizzatori che potete aiutarci a migliorarlo. Se avete delle osservazioni relative a questo manuale, scrivete a:

CYBELEC S.A

Département Communication Rue des Uttins 27

CH-1401

Fax ++ 41 24 447 02 01

E-mail: info

Yverdon-les-Bains

cybelec.ch

CONVENZIONI PAGINA 3

Page 12

Questa pagina è stata intenzionalmente lasciata bianca.

PAGINA 4 MANUALE ISTRUZIONI DNC 600 PS

Page 13

ONVENZIONI

ONVENZIONI TIPOGRAFICHE

In linea di massima, in questo manuale, non verrà ripetuto come confermare un campo, selezionare un utensile, chiamare una pagina o effettuare altre operazioni di base. Queste informazioni sono descritte all’inizio del manuale.

Arial grassetto

Arial grassetto corsivo Serve ad indicare il nome di un ingresso o di

Corsivo

BBREVIAZIONI

Spiegazioni delle abbreviazioni che non sono campi visibili nelle pagine del controllo numerico.

PMS Punto morto superiore.

PCV Punto cambio velocità, cioè il passaggio dalla

PS Punto di sicurezza. Il punto è calcolato in

LOSSARIO

/ G

Citazioni di testo visualizzati sullo schermo.

un'uscita del DNC.

Rinvio ad un elemento scritto, un paragrafo o un manuale. Per esempio: Vedere Convenzioni.

velocità di avvicinamento in velocità di piega in fase di discesa.

funzione dell'altezza degli utensili e dello spessore del materiale.

PCL Punto contatto lamiera (vedere pagina 70).

PMI Punto morto inferiore.

LED Light Emitting Diode. Piccola spia rossa che

serve da indicatore luminoso.

CONVENZIONI PAGINA 5

Page 14

Questa pagina è stata intenzionalmente lasciata bianca.

PAGINA 6 MANUALE ISTRUZIONI DNC 600 PS

Page 15

ESCRIZIONE DEL

ENERALITÀ

DNC 600 PS

’

! Controllo numerico configurabile da 2 a 6 assi.

! 2 assi numerici sincronizzati per il controllo del pestone (cilindro

sinistro Y1 e destro Y2).

! da 1 a 4 assi numerici per il controllo del registro posteriore.

! Configurazioni possibili:

X, X1, R, R2, Z1, Z2.

! Pestone: valvole proporzionali ±10V.

! Registro posteriore: motore DC, AC brushless o

AC sincrono 2 velocità

! Schermo LCD, monocromatico ad alta risoluzione.

! Visualizzazione multi-pagine attraverso il menù o ad accesso diretto.

! Programmazione multilingue. In ogni DNC vi sono 8 lingue

permanenti a disposizione dell’operatore.

! Programmazione diretta dell’angolo e delle correzioni di piega con

calcolo della profondità di piega in funzione del materiale e degli utensili.

! Programmazione del pezzo secondo il metodo L-alpha con calcolo

delle posizioni del registro posteriore e determinazione della lunghezza sviluppata secondo le norme DIN 6935.

! Programmazione alfanumerica del N° di disegno.

! Funzione "Printscreen" per la stampa delle pagine a video (via seriale)

! Conversione automatica: Inch / mm; US Ton / MetricTon;

PSIx1000 / Kg/cm²

! Compensazione automatica delle variazioni di spessore lamiera

(utilizzabile solo per lamiere d’alto spessore).

! Memoria interna non-volatile

- circa 1100 sequenze

- 20 punzoni

- 30 matrici

! N° del pezzo : 3 cifre

N° di disegno : 24 cifre o caratteri N° di sequenza : 2 cifre Ripetizione sequenza : 2 cifre

DESCRIZIONE DEL DNC 600 PAGINA 7

Page 16

! Parametri macchina in 8 lingue: limitazione delle corse degli assi,

sicurezze, regolazione dei servomeccanismi, ecc.

! Posizionamento del pestone in ciclo chiuso ad alta precisione con

controllo della velocità, della pressione e del parallelismo.

! Per ogni asse digitale:

Asservimento in ciclo chiuso ad alte prestazioni con o senza zona di insensibilità. – Frequenza del conteggio: 250 KHz – Velocità di spostamento, accelerazione, decelerazione, guadagno d’asservimento, PID, sicurezze e fine corsa programmabili in numerico nei parametri macchina. – Procedura automatica di inizializzazione.

! Memorizzazione delle posizioni del registro posteriore in caso di

interruzione dell’alimentazione.

! Correzioni per pezzi e per sequenze degli assi.

! Interfaccia seriale RS (in opzione).

ARATTERISTICHE TECNICHE

PROFONDITA’ DI PIEGA (ASSI Y1 E Y2)

Posizionamento: 0 - 900,000 mm

Risoluzione programmabile: 0,01 o 0,005 mm

Riproducibilità: 0,002 mm

Velocità salita / 150 mm/s Discesa pestone:

Velocità di piega: 1 - 50 mm/s (programmabile)

Correzione per pezzo e 0 - ±99,99 mm per sequenza:

REGISTRO POSTERIORE (ASSE X)

Posizionamento: 0 - 2000,000 mm

Risoluzione programmabile: 0,1 o 0,01 mm

Riproducibilità: 0,02 mm

Velocità di spostamento: 500 mm/s

Correzioni per pezzo 0 - ±99,99 mm e per sequenza:

PAGINA 8 MANUALE ISTRUZIONI DNC 600 PS

Page 17

REGISTRO POSTERIORE (ASSE R, Z1, Z2)

Posizionamento: 0 - 9999,9 mm

Risoluzione programmabile: 1 o 0,1 mm

Velocità di spostamento: 500 mm/s

ANGOLO DI PIEGA

Posizionamento: angolo matrice a 179,9°

Correzioni per angolo e per sequenza: 0 - ±99,99°

FUNZIONI AUSILIARIE

Calcolate dal DNC:

! Punto morto superiore pestone

! Punto di commutazione in velocità di piega

! Punto di sicurezza pestone

! Punto contatto lamiera

! Forza di piega

! Bombatura in funzione della forza di piega

! Imbutitura

Programmabili dall’operatore:

! Desincronizzazione del pestone per pieghe coniche

! Imbutitura

! Tempi di mantenimento in pressione

! Rilascio registro posteriore

! Ripetizione di sequenza

! Concatenamento automatico di pezzi

! Quantità di pezzi fatti e da fare

Funzioni libere

Da F1 a F3: Funzione analogica 250 valori con posizionamento

bidirezionale (altezza registro posteriore, aiuto alla piega, ecc.)

F4 e F5: digitale (uscita codificata BCD)

DESCRIZIONE DEL DNC 600 PAGINA 9

Page 18

LE MEMORIE

Una memoria SRAM permette la programmazione e la memorizzazione dei pezzi, utensili e parametri macchina. Una batteria lithium conserva i dati per circa 10 anni.

Memoria di lavoro (o buffer)

Questa memoria è utilizzata per la programmazione, la modifica e l’esecuzione dei pezzi. Si tratta di una memoria temporanea il cui contenuto viene cancellato ogni volta che si chiama un altro pezzo.

Il contenuto di questa memoria è conservato quando si interrompe l’alimentazione del DNC, anche se non è stato memorizzato nella memoria interna.

Memoria interna

A volte chiamata cassetta interna, è una memoria interna non volatile, di tipo RAM statica e mantenuta da una batteria lithium, contiene i pezzi, gli utensili, la posizione degli assi, le cifre relative alla produzione e i parametri macchina. Nessuna programmazione o modifica di pezzi viene effettuata direttamente in questa memoria.

Memoria Flash

Il DNC 600 è dotato di una memoria Flash che comprende il programma e il ciclo del controllo numerico. Il ciclo macchina può essere aggiornato per mezzo del collegamento seriale RS232 (opzione).

PAGINA 10 MANUALE ISTRUZIONI DNC 600 PS

Page 19

CCESSORI

CYBACK

PC 1200 PC 1200 è un programma Windows. Questo software permette la

LINK7000 Opzione del software PC 1200 per il trasferimento dei pezzi via linea

Software di salvataggio su PC.

Permette il salvataggio ed il recupero di dati (pezzi, utensili, parametri macchina) dai controlli numerici DNC 7000, DNC 70, DNC 60 e DNC 30 a PC via linea seriale. Possono essere selezionati fino a 10 diversi controlli numerici. Richiedete il nostro "Product Information" del CYBACK.

programmazione su PC in 2 o 3 dimensioni dei pezzi da realizzare sul controllo numerico. Il software esegue la simulazione e la visualizzazione grafica del seguito delle pieghe tenendo conto delle caratteristiche della macchina, degli utensili e del materiale.

Una opzione (LINK7000, vedere sotto) permette il trasferimento dei pezzi sui controlli numerici DNC 7000, DNC 70, DNC 50, DNC 60 e DNC

600.

seriale su DNC 7000, DNC 70 , DNC 50, DNC 60 o DNC 600.

DESCRIZIONE DEL DNC 600 PAGINA 11

Page 20

Questa pagina è stata intenzionalmente lasciata bianca.

PAGINA 12 MANUALE ISTRUZIONI DNC 600 PS

Page 21

L’

INTERFACCIA UTILIZZATORE

O SCHERMO

Lo schermo visualizza i pezzi, gli utensili, i parametri macchina e tutte le informazioni utili alla programmazione ed al lavoro sulla macchina.

I tasti che si trovano sul frontale del DNC sono utilizzati per la selezione delle pagine video e per l’inserimento dei dati.

Un cursore indica il punto in cui può intervenire l’operatore.

In tutte le pagine, appena si visualizza, il cursore si posiziona sul campo programmabile in cui si trovava l’ultima volta che è stata usata la pagina.

Potete spostare il cursore sul campo precedente o successivo premendo il

tasto

Più rapidamente Qualunque sia la posizione del cursore, premendo simultaneamente i tasti

pagina.

A TASTIERA

La tastiera è divisa in 6 zone:

! Tastiera numerica

! Tasti di selezione delle pagina video

! Zona modo di lavoro

! I comandi

! I tasti cursore

! I tasti modo manuale

o .

il cursore si posiziona sul primo campo programmabile della

TASTIERA NUMERICA

I tasti numerici ed i tasti e nei vari campi.

L'INTERFACCIA UTILIZZATORE PAGINA 13

servono ad inserire numeri o valori

Page 22

SELEZIONE DELLE PAGINE VIDEO

Tasto menù principale Dà accesso alla pagina

Tasto lista pezzi Tasto a doppia funzione. Una prima pressione visualizza la lista pezzi nella memoria DNC. Una seconda pressione visualizza la pagina ricerca pezzi secondo indizi.

Tasto pezzo Tasto a tripla funzione. Una prima pressione visualizza i valori Lunghezze-angoli (L-alpha). Una seconda pressione visualizza l’ordine delle pieghe con i rispettivi appoggi. Una terza pressione visualizza le quote di piega che sono calcolate in funzione dei valori inseriti nella pagina precedente.

MENU’ PRINCIPALE

Tasto sequenza Tasto a tripla funzione. Una prima pressione visualizza tutte le quote e le funzioni della sequenza in corso. Una seconda pressione visualizza la prima pagina delle quote in grandi caratteri. Una terza pressione visualizza la seconda pagina delle quote e delle funzioni in grandi caratteri..

Tasto correzione Questo tasto visualizza la pagina correzioni che permette di effettuare delle correzioni sulla sequenza in corso, e su tutto il pezzo.

PAGINA 14 MANUALE ISTRUZIONI DNC 600 PS

Page 23

I MODI DI LAVORO

Modo programmazione. Permette l’inserimento, la modifica e la lettura dei dati così come la memorizzazione, la ricerca ed il trasferimento dei programmi.

Modo manuale. Autorizza lo spostamento degli assi e delle funzioni ausiliarie per mezzo dei tasti

Modo semi-automatico. Permette un ciclo macchina ai valori della sequenza in corso senza cambio automatico di sequenza. Questo modo è utilizzato per le regolazioni quando si realizza il primo pezzo, così come per dei pezzi che comportano una sola piega. Il cambio di sequenza si effettua per mezzo dei

tasti

Nota: Il contapezzi Q non funziona in questo modo.

Modo automatico. Modo normale per la produzione di pezzi. Il DNC cambierà automaticamente di sequenza dopo ogni piega. Il passaggio diretto dal modo "programmazione" forza automaticamente la prima sequenza del programma Il passaggio dal modo "programmazione", prima al modo "semi-automatico" poi "automatico", conserva la sequenza in corso per l’esecuzione. Questo permette di riprendere un pezzo in corso senza dover fare dei cicli "a vuoto".

L'INTERFACCIA UTILIZZATORE PAGINA 15

Page 24

I COMANDI

Tasto sopprime. Permette di cancellare una sequenza o un programma finché il cursore si trova sui campi

PEZZO

Questo tasto può essere inattivo in alcune situazioni. Funziona solo in modo programmazione

Tasto "clear" o cancella. Questo tasto permette di cancellare i dati indicat dal cursore. Attenzione: una doppia pressione di questo tasto cancella, nella maggior parte delle pagine, tutti i dati della pagina.

Tasto ricerca . A secondo della posizione del cursore permette:

- la ricerca di un pezzo

- la ricerca di una sequenza

- la ricerca di un utensile

- la ricerca di una pagina video

- il lancio di un calcolo di fattibilità di un pezzo

- la trasformazione dei valori L-alpha in quote macchina

- il calcolo della lunghezza sviluppata della lamiera

- l’esecuzione di un trasferimento E’ attivo solo in modo programmazione

o N.

Tasto memorizzazione / inserimento / teach . A secondo della posizione del cursore, permette di salvare il programma in corso nella memoria interna DNC, o di creare (inserire) una sequenza in un programma esistente, o di copiare (teach) il valore di un asse posizionato manualmente nella sequenza in corso. Tasto attivo solo in modo programmazione (memorizzazione e inserimento) e in modo manuale (teach).

PAGINA 16 MANUALE ISTRUZIONI DNC 600 PS

Page 25

I TASTI CURSORE

Tasto avanzamento sequenza / avanzamento pagina Questo tasto permette lo scorrimento di pagine dello stesso tipo. Permette anche di passare alla pagina successiva quando un serie di informazioni occupa più pagine. Per esempio: sequenza di un programma pagine punzoni-matrici pagine produzione pagine parametri Permette inoltre in modo programmazione la creazione di una sequenza identica (funzione copia) alla precedente a condizione che questa sia l’ultima del programma. Il LED incorporato indica se la sequenza in corso è l'ultima del programma.

Tasto arretramento pagina / arretramento sequenza

Funzione inversa del tasto Permette di scorrere indietro le pagine dello stesso tipo. Funziona in tutti i modi tranne il modo automatico.

Cursore verso l’alto, sul prossimo campo accessibile.

Cursore verso il basso, sul prossimo campo accessibile.

Questa combinazione di tasti posiziona il cursore in alto alla pagina in corso.

L'INTERFACCIA UTILIZZATORE PAGINA 17

Page 26

ZONA "MANUALE"

Tasto start Comanda :

- Lo spostamento degli assi e delle funzioni ausiliarie. Durante un movimento dell’asse si accende il LED (tranne per il pestone).

- Una presa d’indice al pestone (in opzione a secondo della configurazione degli assi) alla prima pressione di questo tasto dopo aver attivato il DNC. Per indicare che si tratta di una presa d’indice il LED resta costantemente acceso fino alla ricezione degli index. La presa d’indice è

possibile solo in modo

Tasto stop

A secondo del modo di lavoro selezionato, ferma gli assi o le funzioni ausiliarie in movimento, o il calcolo in esecuzione. Quando il DNC si trova nel modo transfert (RS232) il tasto STOP permette di fermare il trasferimento.

Tasti di spostamento manuale degli assi selezionati. Permette nei parametri macchina di configurare il tipo di asse, gli ingressi e le uscite e di selezionare la visualizzazione degli assi N2X.

o .

PAGINA 18 MANUALE ISTRUZIONI DNC 600 PS

Page 27

ENU PRINCIPALE

Premendo il tasto in alto a destra, appare il menù principale.

SCELTA ? __ 1 LISTA PEZZI DNC / INDIZI 2 3 LISTA PUNZONE 4 LISTA MATRICE 5 6 PROGR.PUNZONE / MATRICE 7 PEZZO PUNZONE / MATRICE

8 PEZZO STATUS; L- 9 PEZZO PIEGHE; APPOGGI

10 PEZZO X; ;Y 11 PROGR.ORIGINE ASSI

12 TRASFERIMENTO DNC <-> PC 13 PARAMETRI MACCHINA 14 CONTROLLO MACCHINA

Qualunque sia la pagina-video nella quale vi trovate, potete sempre accedere

al menù principale con il tasto pagine.

L’opzione desiderata si ottiene scrivendo il relativo numero nel campo

SCELTA

CELTE DEL MENU PRINCIPALE

1 LISTA PEZZI DNC

3 LISTA PUNZONE

4 LISTA MATRICE

6 PROGR. PUNZONE MATRICE

7 PEZZO PUNZONE

trovano nella memoria DNC e permette la ricerca dei pezzi.

INDIZI

sopprimere una matrice o un punzone.

MATRICE

il riferimento dell’utensile.

sulla prima linea e premendo il tasto

/ Questa doppia pagina visualizza la lista dei pezzi che si

Visualizza la lista dei punzoni.

Visualizza la lista delle matrici.

/ Da questa pagina è possibile chiamare, programmare o

/ Questa pagina permette di modificare, solo per il pezzo,

, che vi permette di circolare nelle varie

8 PEZZO STATUS; L;

9 PEZZO PIEGHE;

IL MENU' PRINCIPALE PAGINA 19

Visualizza la pagina permettendo la

Chiamata generalmente L-alpha, questa pagina visualizza e

permette la programmazione di pezzi in modo "lunghezze e angoli".

Page 28

APPOGGI

programmazione o la modifica dell'ordine di piega.

10 PEZZO X

assi.

11 PROGR. ORIGINE ASSI

12 TRASFERIMENTO

DNC <-> PC

13 PARAMETRI

MACCHINA

14 CONTROLLI MACCHINA

;

parziale di pezzi, utensili o parametri macchina tra la

Fa apparire una serie di pagine permettendo di inserire,

visualizzare e modificare i parametri macchina.

Visualizza per ogni sequenza la posizione calcolata degli

; Y

Permette il trasferimento bidirezionale totale o

Permette la programmazione del conteggio della posizione

degli assi.

memoria interna fissa DNC ed un PC.

Pagina che permette di controllare e modificare lo stato di

alcuni ingressi e uscite.

PAGINA 20 MANUALE ISTRUZIONI DNC 600 PS

Page 29

ROGRAMMAZIONE

In questo manuale si considera che il DNC sia configurato in modo da essere

operativo (cioè parametri macchina ed utensili programmati).

Sono possibili 2 metodi di programmazione.

Con il calcolo dello sviluppo

! Il metodo L-alpha.

Il più rapido

! La programmazione diretta.

Il metodo L-alpha permette di inserire un contorno da piegare con le quote esterne e l'angolo di ogni faccia. Il DNC calcolerà la lunghezza sviluppata: Dopo aver programmato il seguito delle pieghe il DNC calcolerà la posizione dei registri.

La programmazione diretta è il metodo più rapido per un operatore esperto poiché tutta la programmazione del pezzo avviene sulla stessa pagina. Essa permette di programmare direttamente le posizioni degli assi e calcola la profondità di piega in funzione dell'angolo inserito

Prima di iniziare la programmazione di un pezzo, assicuratevi di avere nella memoria del DNC gli utensili necessari per fabbricare il pezzo e segnatevi da qualche parte il numero di punzone e matrice che decidete di usare.

Per farlo procedete così: Se conoscete già gli utensili nel DNC, potete passare direttamente al capitolo Programmazione nella pagina L-alpha, vedere pagina 23.

PROGRAMMAZIONE PAGINA 21

Page 30

Consultare la lista dei punzoni

! Nel menù principale (si raggiunge con il tasto ), scegliere

LISTA PUNZONI

Per farlo inserire 3 nel campo

SCELTA

e premere il tasto ricerca

LISTA p/m 1/ 1 p/m 1/__ __/__ __/__ __/__ PUNZONE p 90° ___° ___° ___°

hp 100.00 ___.__ ___.__ ___.__ rp 1.50 ___.__ ___.__ ___.__ TON/M 100 ___ ___ ___ MATRICE Ve ___.__ ___.__ ___.__ ___.__ m ___° ___° ___° ___°

hm ___.__ ___.__ ___.__ ___.__ rm ___.__ ___.__ ___.__ ___.__ TON/M ___ ___ ___ ___ RIF Y ___.__ ___.__ ___.__ ___.__ SIC X ___.__ ___.__ ___.__ ___.__

! Vedrete apparire la lista dei punzoni disponibili nel DNC, con il

relativo numero e le sue caratteristiche (angolo, altezza e raggio).

! Segnate il numero di punzone che vi sembra più appropriato.

Se non trovate un punzone adatto alle vostre necessità, potete crearne uno.

Consultate il capitolo Programmazione degli utensili pagina 49.

Se sono programmati più di quattro punzoni, premere il tasto visualizzarli.

per

Consultare la lista delle matrici

Procedere nello stesso modo descritto per i punzoni; accesso dal menù principale,

programmazione scelto.

LISTA MATRICI

andare alla pagina 27 o 40 a secondo del metodo di

PAGINA 22 MANUALE ISTRUZIONI DNC 600 PS

Page 31

ROGRAMMAZIONE NELLA PAGINA L-ALPHA

La pagina In questa pagina si programma un pezzo definendo il suo profilo attraverso la lunghezza e l'angolo di ogni faccia .

Chiamate la pagina L-alpha con il tasto principale e scegliendo

La pagina si presenta in questo modo:

PEZZO STATUS

è chiamata di solito pagina L-alpha.

, o passando dal menù

PEZZO STATUS

P 0 P+ ___ N 1 I/mm DIS CAL_/__.__ p/m __/__ Ac:_ Al:_ In:_

Sp: __.__ σ Kg/mm2___.___ Lmat _____ L svi ____.__

-N- -L-.. - - -p/m- -ri- CR ..TOL 1 ____.__ ____._°__/__ ____.__ __ ___

2 ____.__ ____._°__/__ ____.__ __ ___ 3 ____.__ ____._°__/__ ____.__ __ ___ 4 ____.__ ____._°__/__ ____.__ __ ___ 5 ____.__ ____._°__/__ ____.__ __ ___ 6 ____.__ ____._°__/__ ____.__ __ ___ 7 ____.__ ____._°__/__ ____.__ __ ___ 8 ____.__ ____._°__/__ ____.__ __ ___ 9 ____.__ ____._°__/__ ____.__ __ ___ 10 ____.__ ____._°__/__ ____.__ __ ___

Nota: Nelle pagine seguenti trovate una spiegazione dettagliata di tutti i campi che

si trovano nella pagina L-alpha. Se volete seguire solo la procedura potete passare direttamente al capitolo Metodo L-alpha pagina 27.

PAGINA L-ALPHA: SPIEGAZIONE DEI CAMPI

Numero del pezzo – che si trova nella memoria di lavoro o – da creare o – da cercare

Il numero deve essere composto al massimo da 3 cifre comprese tra 1 e 997. (998 e 999 sono numeri riservati)

Se il pezzo viene creato a partire da una pagina vuota, il campo contiene il numero 0. Il campo mantiene questo valore finché il pezzo non sarà memorizzato.

PROGRAMMAZIONE PAGINA 23

Page 32

P+

Numero del prossimo pezzo che sarà eseguito automaticamente. Se questo campo è lasciato vuoto, al momento dell'esecuzione dell'ultima sequenza del pezzo, il programma tornerà alla prima sequenza del pezzo in corso. Se comporta un N° di pezzo, questo verrà eseguito immediatamente alla fine del pezzo in corso. Questo permette di collegare più programmi. Non dimenticare di programmare nell'ultimo programma il N° del primo programma per fermare il ciclo.

I/mm

DISEGNO

CAL

p/m

Ac: Al: In:

Numero della sequenza in corso, le cui quote degli assi sono visibili nella pagina sequenza.

Permette di scegliere l'unità di lunghezza. Programmato a 1, i valori delle lunghezze delle facce saranno in Inch. Non programmato o programmato con un valore diverso da 1, i dati saranno visualizzati in mm.

Numero o nome di disegno (facoltativo), permette di associare al numero del pezzo una informazione supplementare per facilitare la gestione o la ricerca di pezzi. Per l'inserimento di caratteri alfanumerici vedere Caratteri alfanumerici pagina 82.

Permette la compensazione automatica della variazione dello spessore della lamiera. Per la sua programmazione consultate il capitolo La calibrazione, pagina 76.

Punzoni e matrici del pezzo in corso.

Scelta del materiale del pezzo, acciaio, alluminio o acciaio inossidabile. Programmate il campo a 1 in riferimento al codice del materiale usato. Se non viene programmato alcun campo, l'acciaio è considerato come valore di default.

Sp:

σσσσ

Kg/mm²

Lmat

L svi

PAGINA 24 MANUALE ISTRUZIONI DNC 600 PS

Spessore del materiale.

(Sigma) Resistenza alla trazione e alla rottura.

Lunghezza di piega.

Lunghezza sviluppata calcolata dal sistema secondo le norme DIN 6935.

Page 33

PAGINA L-ALPHA: SPIEGAZIONE DELLE COLONNE

Ogni linea (eccetto l'ultima) nella tabella della pagina contiene informazioni relativa ad una piega.

PEZZO STATUS

-N- -L- - - -p/m- -ri- CR TOL 1 ____.__ ____._°__/__ ____.__ __ ___ 2 ____.__ ____._°__/__ ____.__ __ ___ 3 ____.__ __

-N-

-L-

Numerazione automatica delle facce. Una "faccia" è la porzione di lamiera situata tra due pieghe o tra il bordo della lamiera ed una piega. Si possono programmare al massimo 14 facce per un pezzo. Se sono necessarie più sequenze, usare la funzione di collegamento di pezzi (vedere alla pagina precedente il campo P+).

Lunghezza della faccia. Indica la distanza tra due pieghe o tra il bordo della lamiera e la prima piega.

80.00 60.00 80.00 85.00 120.00

Lunghezza

p/m

-ri-

←→

Angolo di piega Permette per una determinata piega, di definire

una coppia di utensili particolare diversa da quella specificata per il pezzo.

Se il campo adiacente PM (piega multipla) è

vuoto, premendo il tasto indica il raggio interno di piega calcolato tenendo conto dell'angolo, del materiale e degli utensili. L'operatore può inserire il valore del raggio interno che gli sembra corretto, poi inserire il valore 1 nel campo PM.

Al momento del calcolo, il campo

, il campo ri

TOL

PROGRAMMAZIONE PAGINA 25

Page 34

(tolleranza) indica la distanza definita come spiegato sotto.

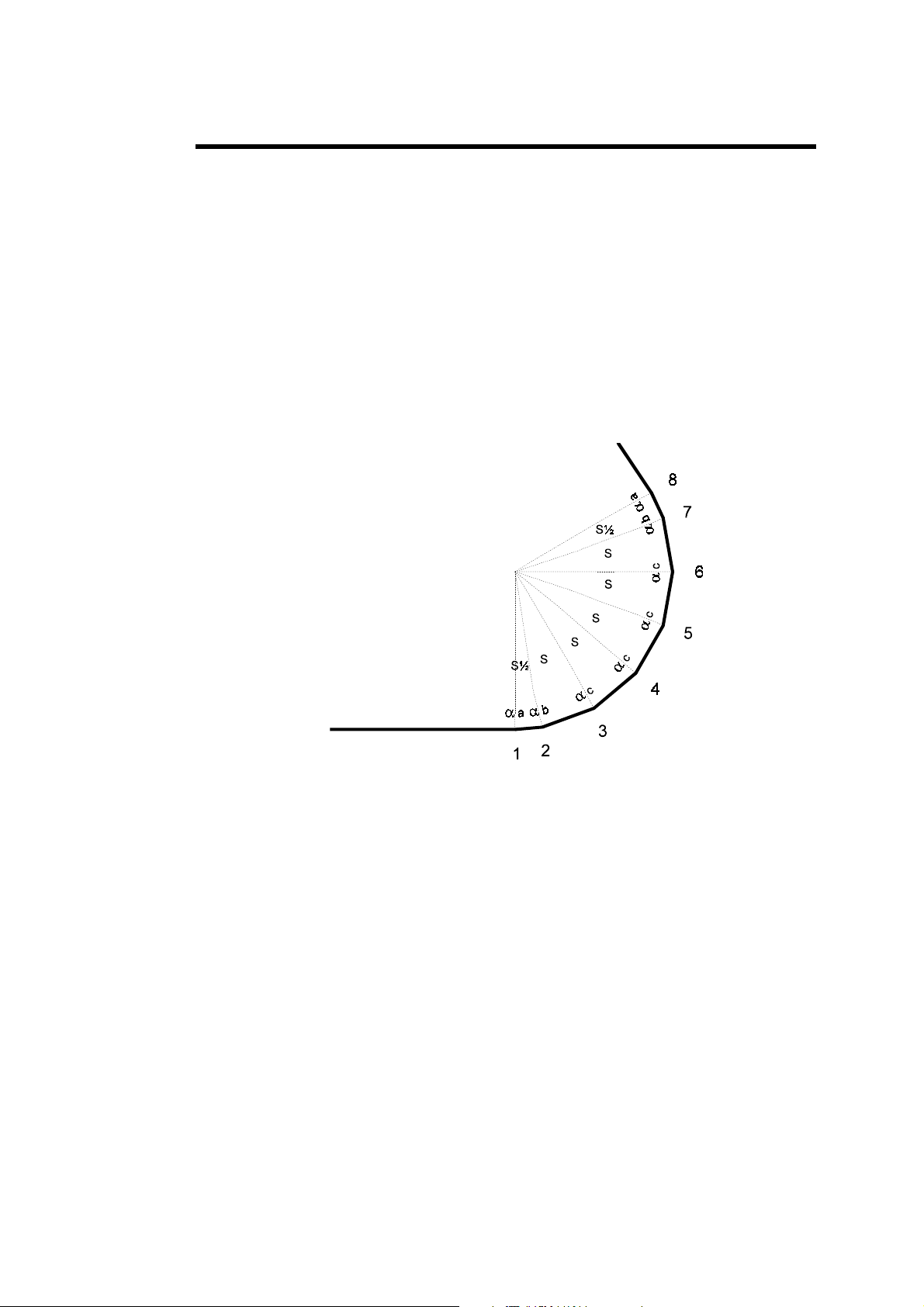

Quando si lavora per piega multipla, questo campo indica il raggio teorico richiesto dall'operatore. (Vedere La piega multipla pagina 77).

TOL

Numero di pieghe richiesto quando si lavora per piega multipla. (Vedere La piega multipla pagina 77) Questo numero deve essere compreso tra 3 e

99. Il valore 2 rende impossibile cambiare modo.

Nota: deve esser un numero tale che la

lunghezza dei segmenti di PM sia superiore a metà dell'apertura di V della matrice.

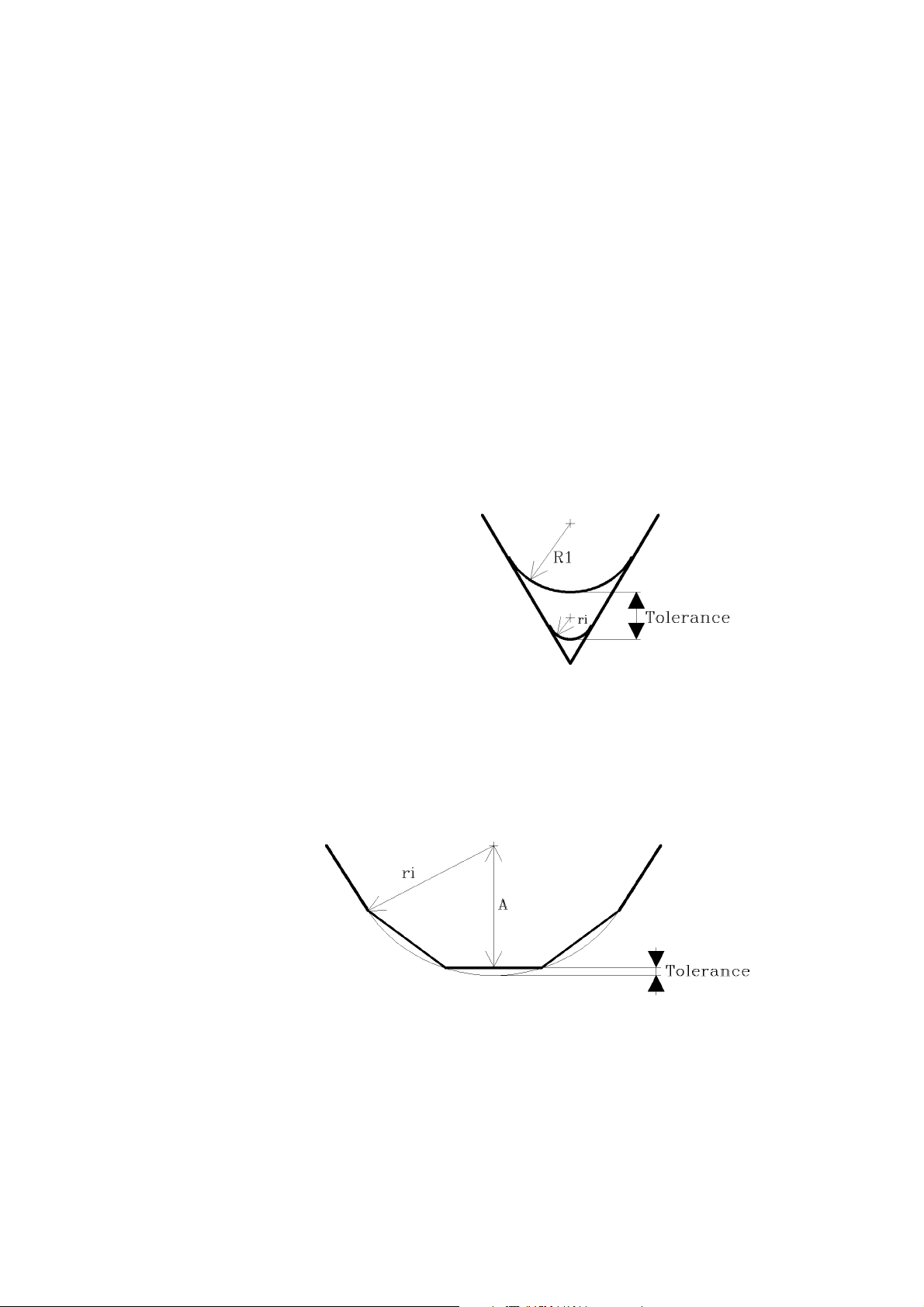

Tolleranza. Se il valore del campo PM è 1, la tolleranza indica il valore come illustrato sotto

R1 = Raggio di piega inserito dall'operatore .

ri = Raggio di piega calcolato dal sistema.

Se il valore del campo PM è compreso tra 4 e 99, indica la differenza tra la corda formata da due pieghe e l'arco teorico, ossia la differenza tra il raggio teorico Ri e l'Apotema A della corda.

ri = Raggio di piega teorico richiesto dall'operatore.

A = Apotema.

Per un esempio di piega multipla, vedere La piega multipla pagina

77.

PAGINA 26 MANUALE ISTRUZIONI DNC 600 PS

Page 35

ETODO L-ALPHA

1. Se non l'avete già a video, chiamate la pagina

2. Per poter programmare un nuovo pezzo, bisogna liberare la memoria

3. Per memorizzare il pezzo in corso:

PEZZO L-alpha

Vengono visualizzati i dati del pezzo attualmente nella memoria di lavoro

di lavoro cancellando il pezzo contenuto.

Se non volete perdere questo pezzo, potete salvarlo nella memoria interna seguendo le istruzioni qui di seguito; se il pezzo in corso non è importante o è già stato memorizzato, passare direttamente al punto 4.

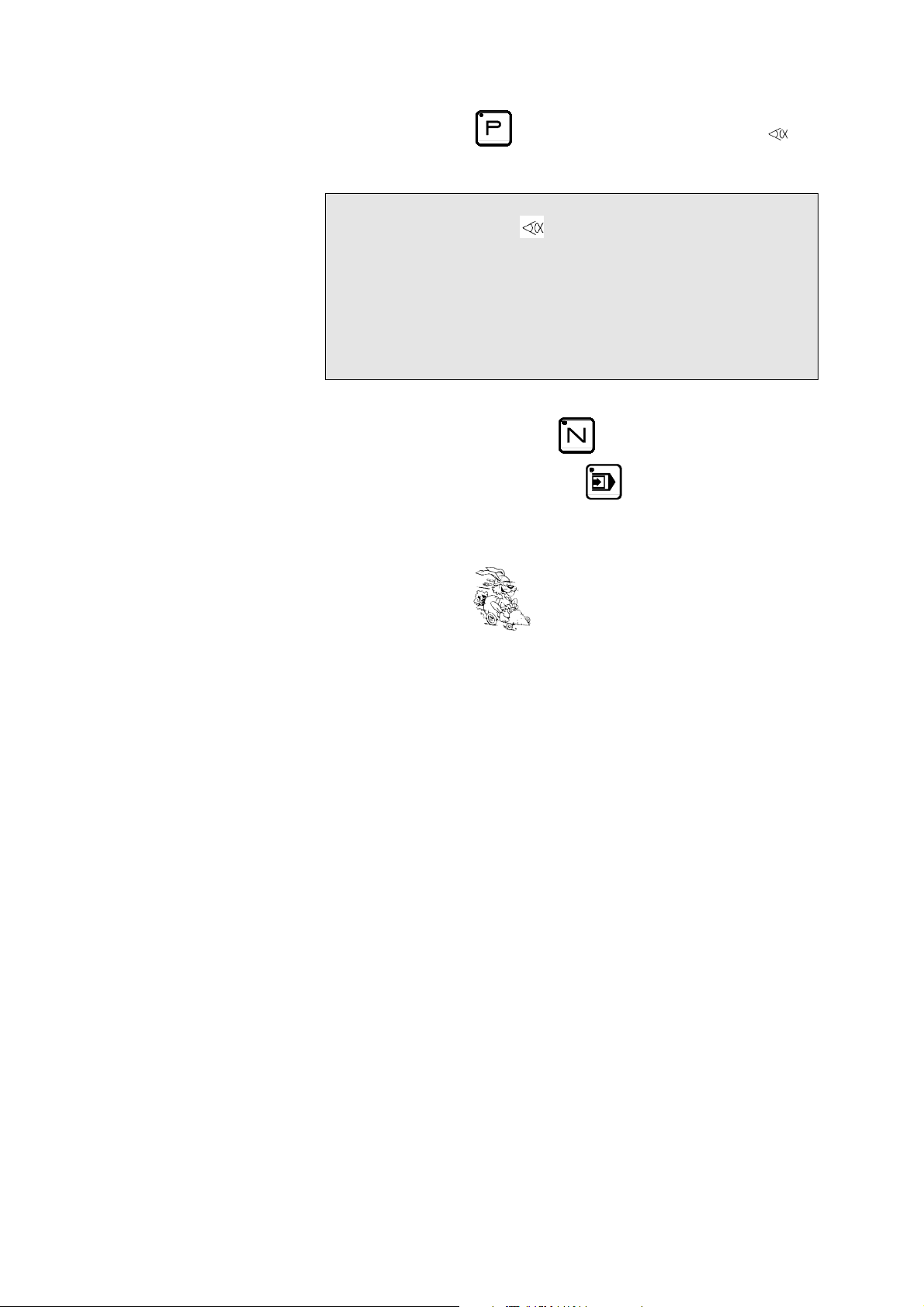

! Mettere il cursore sul campo P.

(

! Inserire il numero che volete dare al pezzo.

! Premere

scegliere un altro numero per memorizzare questo pezzo).

Il pezzo verrà memorizzato nella memoria interna con il numero che gli avete appena attribuito. Ciononostante, esso resta presente nella memoria di lavoro.

4. Cancellare il pezzo dalla memoria di lavoro:

! Mettere il cursore sul campo N.

! Inserire il valore

! Premere il tasto

La memoria di lavoro adesso è vuota.

Notate che questa operazione agisce solo sulla memoria di lavoro e non distrugge le informazioni che si trovano nella memoria interna.

per posizionare il cursore in alto alla pagina.)

(se il sistema risponde con il messaggio

ESISTE

PROGRAMMAZIONE PAGINA 27

Page 36

5. Il pezzo del nostro esempio è così:

Spessore: 2 mm Sigma: 45 Kg/mm Materiale: Acciaio Lunghezza di piega: 250 mm

6. Completare i campi a video come nel modello seguente, tenendo conto che:

DISEGNO

p/m

Completare poi le colonne della tabella.

Il vostro display deve presentarsi così (ma con i numeri di punzone e matrice corrispondenti ai vostri utensili):

Campo facoltativo

Inserire i numeri degli utensili che avete scelto precedentemente (vedere consultazione della lista punzoni o matrici).

P 0 P+ ___ N 1 I/mm DIS. ESEMPIO-01 CAL_/__.__ p/m 1/ 1 Ac:1 Al:_ In:_

Sp: 2.00 σ Kg/mm2 45.000 Lmat 250.000 L svi ____.__

-N- -L- - - -p/m- -ri- CR TOL

1 80.00 -90.0°__/__ ____.__ __ ___ 2 60.00 90.0°__/__ ____.__ __ ___ 3 90.00 135.0°__/__ ____.__ __ ___ 4 85.00 -135.0°__/__ ____.__ __ ___ 5 120.00 ____._°__/__ ____.__ __ ___ 6 ____.__ ____._°__/__ ____.__ __ ___ 7 ____.__ ____._°__/__ ____.__ __ ___ 8 ____.__ ____._°__/__ ____.__ __ ___ 9 ____.__ ____._°__/__ ____.__ __ ___ 10 ____.__ ____._°__/__ ____.__ __ ___

PAGINA 28 MANUALE ISTRUZIONI DNC 600 PS

Page 37

7. Dopo avere inserito l'ultima lunghezza, premere il tasto

Il sistema calcola il raggio di ogni piega e la lunghezza sviluppata del pezzo e visualizza questi valori sul display.

Salvare il pezzo nella memoria interna procedendo in questo modo:

! Inserire il numero che volete dare al pezzo nel campo P, all'occorrenza

il numero 1 per questo pezzo che sarà usato più tardi come esempio.

! Premere il tasto

Se il sistema risponde con il messaggio numero.

andare alla pagina 30 Definizione dell'ordine delle pieghe.

ESISTE

, scegliete un altro

MODIFICA DI UN PEZZO

Se volete apportare qualche modifica ad un pezzo programmato nella pagina L-alpha, richiamate il pezzo dalla pagina

PEZZO L-alpha

Eliminare una piega

! Mettere il cursore sul campo N ed inserire il numero della faccia da

eliminare.

! Premere il tasto

. La faccia che contiene la piega è eliminata.

Aggiungere una piega

! Mettere il cursore sul campo N ed inserire il numero della faccia

precedente quella dove volete aggiungere una nuova faccia.

! Premere

piega in corso. Modificare i campi

! Lanciate il calcolo premendo

! Continuare al capitolo seguente. Deve essere riprogrammata la

definizione dell'ordine delle pieghe.

PROGRAMMAZIONE PAGINA 29

. Il sistema inserisce una linea e ricopia i dati delle

LUNGHEZZA

ANGOLO

Page 38

EFINIZIONE DELL'ORDINE DELLE PIEGHE

Premere il tasto , per far apparire la pagina relativa (Scelta

PIEGA, APPOGGI

del menù principale).

P 1 N 1 p/m 1/ 1 N FACCIA APPOG. CR p/m 1 __ __ __ __/__ 2 __ __ __ __/__ 3 __ __ __ __/__ . . . 14 __ __ __ __/__

Spiegazione delle colonne della tabella

FACCIA

Numero della sequenza.

Numero della faccia.

9 PEZZO

APPOGGIO

p/m

Numero della faccia che appoggerà contro il registro.

L'orientamento degli appoggi avviene in funzione del seguito delle pieghe.

Numero di pieghe richieste quando si lavora in PM

Definizione di una coppia di utensili per una determinata piega (se diversa da quella specificata nel campo p/m in alto alla pagina).

PAGINA 30 MANUALE ISTRUZIONI DNC 600 PS

Page 39

Esempio a

Per questo esempio, utilizziamo il pezzo creato in precedenza. Era stato salvato con il numero 1 (se non lo trovate, createlo seguendo le istruzione alla pagina 27, Metodo L-alpha).

! Richiamare il pezzo 1 scrivendo il numero nel campo P, e premendo

poi il tasto

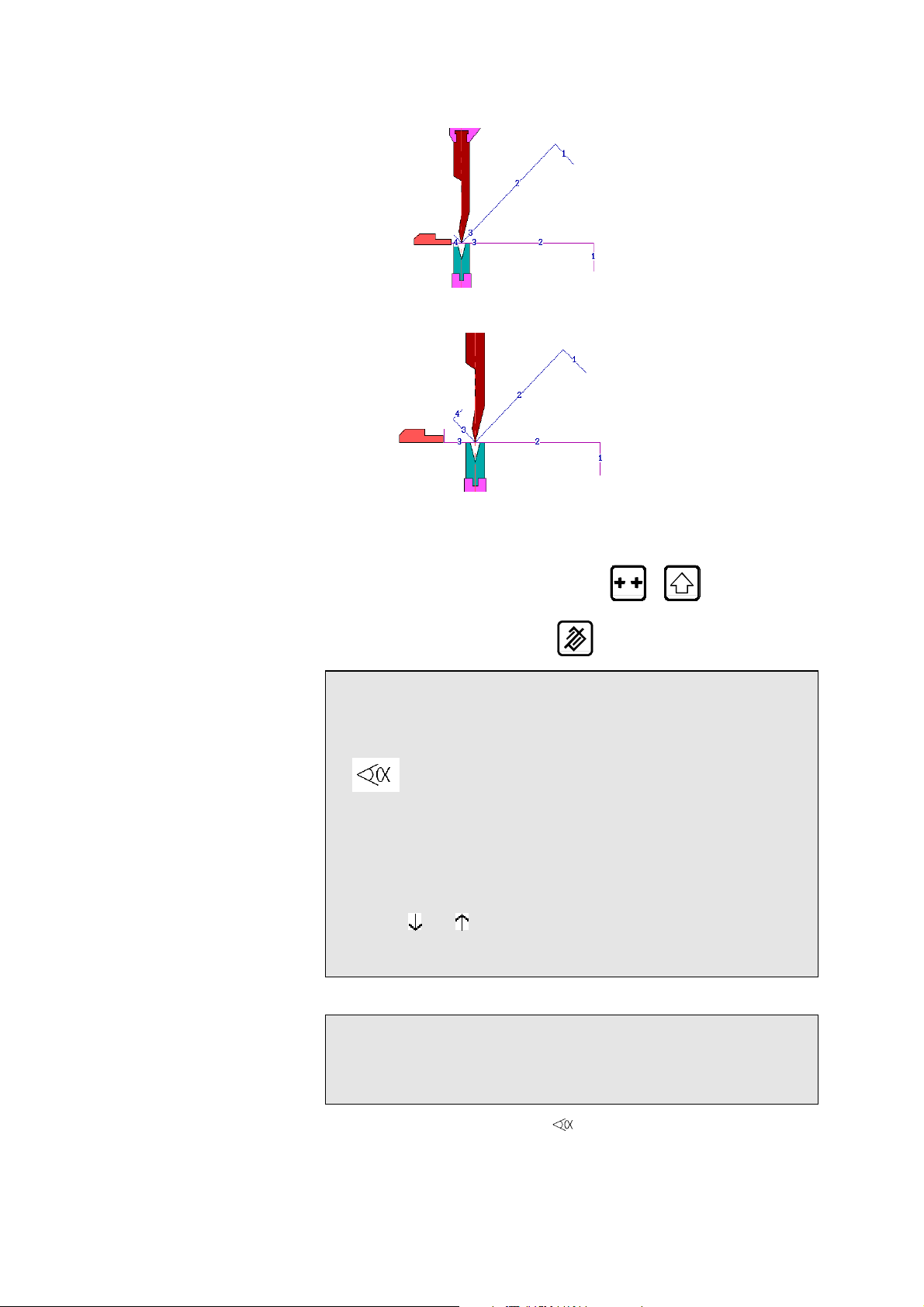

Le illustrazioni che seguono mostrano l'ordine delle pieghe desiderato. Per ogni sequenza, l'illustrazione mostra la lamiera con la rispettiva piega ed il suo appoggio prima e dopo la piegatura.

! Sequenza N 1: Faccia 1 e Appoggio 0

! Sequenza N 2: Faccia 3 e Appoggio 1

! Sequenza N 3: Faccia 2 e Appoggio 1

PROGRAMMAZIONE PAGINA 31

Page 40

! Sequenza N 4: Faccia 4 e Appoggio 5

Per inserire questo seguito di pieghe:

! Completare i campi

FACCIA

APPOGGIO

come sotto

N FACCIA APPOG. CR p/m 1 1 0 __ 1/ 1 2 3 1 __ 1/ 1 3 2 1 __ 1/ 1 4 4 5 __ 1/ 1

! Premere il tasto .

Il sistema calcola l'insieme del programma macchina (assi, funzioni, ecc.) e visualizza le manipolazioni da effettuare prima di ogni sequenza. (vedere la figura Manipolazione della lamiera qui sotto).

N FACCIA APPOG. CR p/m 1 1 0 __ 1/ 1 2 3 1 __ 1/ 1 CAPOVOLG. 3 2 1 __ 1/ 1 4 4 5 __ 1/ 1 GIR.CAP.

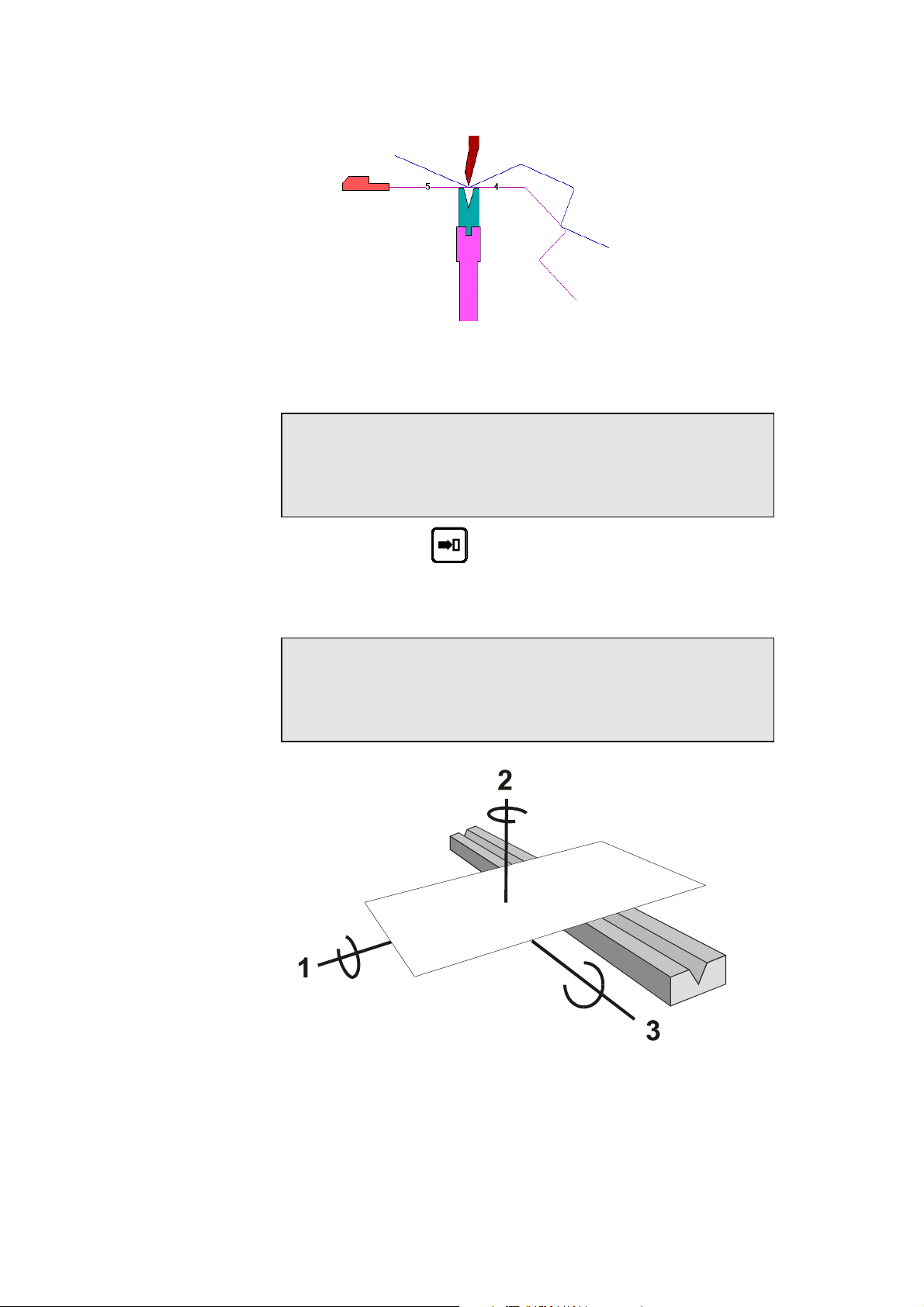

Fig. Manipolazione della lamiera

Capovolgere

Girare

Girare+capovolgere

PAGINA 32 MANUALE ISTRUZIONI DNC 600 PS

(= Gira 180° + capovolge)

Page 41

! Premere il tasto

Questa pagina visualizza per ogni sequenza le quote degli assi X e Y (i valori dipendono dal materiale e dagli utensili usati).

, potete consultare la pagina

PEZZO X

P 1 N 1 N -X- - - -Y- CY

1 78.06 90.0° 229.90 __ 2 145.51 135.0° 233.58 __ CAPOVOLG. 3 58.06 90.0° 229.90 __ 4 119.39 135.0° 233.58 __ GIR.CAP. 5 _____.__ ___._° ___.__ 0 6 _____.__ ___._° ___.__ __ 7 ……..

Esempio b

Ecco un altro ordine di piega.

Le illustrazioni che seguono mostrano ogni sequenza prima e dopo la piega per questo nuovo ordine di piega.

! Sequenza N1: Faccia 4 e Appoggio 0

! Sequenza N2: Faccia 1 e Appoggio 0

PROGRAMMAZIONE PAGINA 33

Page 42

! Sequenza N 3: Faccia 2 e Appoggio 1

! Sequenza N 4: Faccia 3 e Appoggio 2

! Chiamare la pagina ordine delle pieghe premendo due volte il

tasto

! Completare i campi

Potete notare che i campi fatto un calcolo precedentemente.

FACCIA

APPOGGIO

sono già programmati perché è già stato

p/m

come sotto:

N FACCIA APPOG. CR p/m 1 4 0 __ 1/ 1 2 1 0 __ 1/ 1 3 2 1 __ 1/ 1 4 3 2 __ 1/ 1

! Premere il tasto .

Il sistema calcola l'insieme del programma macchina (assi, funzioni, ecc.) e visualizza le manipolazioni della lamiera da effettuare prima di ogni sequenza.

N FACCIA APPOG. CR p/m 1 4 0 __ 1/ 1 2 1 0 __ 1/ 1 3 2 1 __ 1/ 1 CAPOVOLG. 4 3 2 __ 1/ 1

PAGINA 34 MANUALE ISTRUZIONI DNC 600 PS

Page 43

! Premere il tasto

Questa pagina visualizza per ogni sequenza le quote degli assi e X e Y (i valori dipendono dal materiale e dagli utensili usati).

, potrete consultare la pagina

PEZZO X

P 1 N 1 N -X- - - -Y- CY

1 305.42 135.0° 233.58 __ 2 78.06 90.0° 229.90 __ 3 58.06 90.0° 229.90 __ CAPOVOLG. 4 89.39 135.0° 233.58 __ 5 _____.__ ___._° ___.__ 0 6 _____.__ ___._° ___.__ __

! Chiamare la pagina sequenza

! Passare in modo semi-automatico

! Chiamare la sequenza 1.

! Eseguire la prima piega.

! Per correggere

angoli.

andare alla pagina 80, Correzioni degli

PROGRAMMAZIONE PAGINA 35

Page 44

Questa pagina è stata intenzionalmente lasciata bianca.

PAGINA 36 MANUALE ISTRUZIONI DNC 600 PS

Page 45

AGINA SEQUENZA

Questa pagina visualizza tutte le informazioni di piega per la sequenza in corso, vale a dire la posizione richiesta degli assi Y e X (R, ecc.), la pressione, l'arretramento del registro, la bombatura, i tempi di mantenimento in pressione , ecc.

Importante Questa pagina visualizza il risultato dei calcoli effettuati durante la

programmazione di un pezzo nella pagina L-alpha con definizione dell'ordine delle pieghe. L'operatore può modificare questi valori se necessario (specialmente l'arretramento, il tempo di mantenimento in pressione, il punto morto superiore). Bisogna evitare ciononostante di modificare direttamente i valori Y e X che sono stati calcolati dal DNC: Se si devono modificare questi assi, bisogna usare la pagina correzione.

Astuzia L'operatore può programmare direttamente un pezzo in questa pagina senza

"passare" dalla pagina L-alpha e la definizione dell'ordine delle pieghe. Questo semplifica molto le operazioni, poiché tutte le informazioni necessarie alla piega si trovano su questa pagina.

Per andare alla pagina sequenza premere il tasto

Premendo una volta si visualizza la pagina a piccoli caratteri, premendo due volte si visualizza la metà del contenuto a grandi caratteri.

Per passare da una sequenza all'altra, premere i tasti

Quando si raggiunge l'ultima sequenza del programma, si accende il piccolo

LED del tasto una nuova sequenza con lo stesso contenuto dell'ultima. Appare il messaggio

COPIA

. A questo punto se si preme il tasto viene creata

o .

P 1 N 1 CY __ Sp: 2.00 σ 45.00 Kg/mm2

p/m 1/ 1 CR __/ri 2.78

--MEM-- --POS-- --COR--

90.0°

Y1 293.11 350.92 ____.__ Y2 293.11 351.05 ____.__ X 1 133.91 51.85 ____.__ Q ____ ____ Lmat 5000 Fp 78 Rx _ ___ Start Est _

Vy __% __% ∆Tp _._s PMS ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Ce: 41

PROGRAMMAZIONE PAGINA 37

Page 46

SPIEGAZIONE DEI CAMPI

σσσσ

p/m

PM/ri

MEM

POS

Numero del pezzo nella memoria di lavoro.

Numero d'ordine della piega (sequenza) da effettuare.

Numero di ripetizioni della sequenza (programmato a 0, la sequenza verrà saltata)

Spessore della lamiera.

Resistenza alla trazione o alla rottura.

Numero della coppia punzone/matrice associata al pezzo da eseguire.

Numero di pieghe richieste quando si lavora con piega multipla (min. 4), e raggio interno di piega.

Questa colonna contiene sia i valori calcolati dal sistema durante una simulazione, sia i valori programmati dall'operatore.

Questa colonna indica la posizione reale degli assi.

COR

I campi numerico

Lmat

Y1, Y2

Questa colonna contiene la somma delle correzioni sequenza e pezzo inserite nella pagina CORREZIONI.

, ecc. dipendono dagli assi programmati nel controllo

Numero di volte che la sequenza del pezzo verrà ripetuta. Quantità di pezzi da produrre.

Lunghezza di piega.

Forza di piega.

Arretramento del registro. L'operatore indica in mm la distanza di arretramento. Se non viene programmato, il pestone non si ferma al PCL. Nessun arretramento. Se è inserito 0, il pestone si ferma al PCL poi esegue immediatamente la piega senza effettuare arretramento.

Il campo tra il Rx ed il valore di arretramento serve a definire il modo di arretramento. _ = il pestone si ferma al PCL e aspetta che sia

effettuato l'arretramento per fare la piega.

1 = il pestone si ferma al PCL, poi riparte

immediatamente, mentre si fa l'arretramento

Start est

PAGINA 38 MANUALE ISTRUZIONI DNC 600 PS

Se questo campo non viene programmato, la

Page 47

partenza degli assi avviene automaticamente al PMI o al PCL o al PMS a seconda della scelta fatta nei parametri macchina.

Se programmato a 1, la partenza avviene in funzione della configurazione fatta dal costruttore.

- Nella maggior parte delle configurazioni, sarà sufficiente dare un ordine di discesa. Gli assi si posizionano, e bisognerà dare poi un secondo ordine di discesa per far muovere il pestone.

- In altre configurazioni, bisognerà premere il tasto start previsto per questo scopo.

- Se appare il messaggio ZONA TOL, significa che è stato dato un ordine di discesa e che gli assi non sono posizionati alla sequenza in corso. Dare un start con il pulsante previsto o dal pannello frontale del DNC.

∆∆∆∆Tp

PMS

PCV

Questi campi possono anche essere riprogrammati dall'operatore. Ciononostante, alcuni di essi sono legati, cioè la modifica di uno comporta la modifica dell'altro.

F5, Ce

Velocità di piega del pestone. Programmato a 0, la velocità sarà di 1 mm/s. Programmato a 9, la velocità sarà di 10 mm/s. (A condizione che la macchina sia in grado di raggiungere questa velocità).

Velocità di risalita dal PMI al PCL. Programmabile da 0 (lento) a 9 (veloce). Permette di variare la velocità di risalita del pestone fino al PCL (Funzione legata all'idraulica della macchina).

Temporizzazione di mantenimento in pressione del pestone.

Distanza del punto morto superiore.

Distanza del punto di cambio velocità del pestone.

Valore delle funzioni ausiliarie da F1 a F5 e della bombatura.

PROGRAMMAZIONE PAGINA 39

Page 48

ROGRAMMAZIONE NELLA PAGINA SEQUENZA

Come indicato all'inizio di questo capitolo, questa pagina è automaticamente programmata quando il pezzo viene inserito con il metodo L-alpha.

Più rapidamente E' possibile programmare un pezzo in questa pagina senza passare dalla

programmazione L-alpha né dalla definizione dell'ordine delle pieghe. La programmazione diretta è il metodo più rapido per un operatore esperto perché tutta la programmazione del pezzo avviene sulla stessa pagina. Permette di programmare direttamente le posizioni degli assi e calcola la profondità di piega in funzione dell'angolo inserito.

PROGRAMMAZIONE DIRETTA

Esempio di programmazione

Bisogna realizzare il pezzo seguente.

L'ordine di piega è il seguente:

! Piega 1 su FACCIA 1 e APPOGGIO 0

Sp: 2.0 mm Lp: 1000mm

PAGINA 40 MANUALE ISTRUZIONI DNC 600 PS

Page 49

! Piega 2 su FACCIA 3 e APPOGGIO 4

! Piega 3 su FACCIA 2 e APPOGGIO 3

! Richiamare la pagina sequenza.

! Liberare la memoria di lavoro.

Mettere il cursore sul campo N (nota: cursore in alto alla pagina).

Inserire 99 e premere il tasto

+ posiziona il

P 125 N 99 CY __ Sp: __.__ σ __.__ Kg/mm2

p/m _/_ CR __/ri __.__

--MEM-- --POS-- --COR- __._°

Y1 ____.__ 350.92 ____.__ Y2 ____.__ 351.05 ____.__ X 1 ____.__ 51.85 ____.__ Q ____ ____ Lmat ____ Fp ___ TON Rx ___ Start est _

Vy _ _ ∆Tp _._s PMS ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Ce: __

! Inserire lo spessore, il sigma e gli utensili come indicato sotto:

P 0 N 1 CY __ Sp: 2.00 σ 37.00 Kg/mm2

p/m 1/1 CR __/ri __.__

! Programmare 90 nel campo ,

lasciando il campo, il sistema calcola il valore degli assi Y1 e Y2.

! Inserire

piega).

PROGRAMMAZIONE PAGINA 41

nel campo X (posizione del registro per questa prima

58.0

Page 50

! Inserire la lunghezza di piega a

Il sistema calcola automaticamente la pressione e la bombatura.

! Inserire eventualmente, il tempo di mantenimento in pressione (di

default non programmato = 0,5 s), l'arretramento del registro, la riduzione della velocità di piega, la risalita lenta, ecc.

1000

! Premere il tasto di avanzamento sequenza

prima sequenza nella sequenza 2. Viene visualizzato il messaggio Il LED del tasto resta acceso, ad indicare che ci si trova sull'ultima sequenza.

2a sequenza Appare la schermata seguente:

Nota: i valori Y1, Y2, Fp e Bo saranno diversi perché sono calcolati

in funzione degli utensili programmati. I valori

saranno anch'essi diversi perché visualizzano la posizione

reale degli assi.

P 0 N 2 CY __ Sp: 2.00 σ 37.00 Kg/mm2

p/m 1/1 CR __/ri __.__

--MEM-- --POS-- --COR--

90.0°

Y1 229.90 350.92 ____.__ Y2 229.90 351.05 ____.__ X 58.00 51.85 ____.__ Q ____ ____ Lmat 1000 Fp 19 Rx ___ Start est _

Vy _ _ ∆Tp _._s PMS ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Ce: 41

COPIA

, per copiare questa

il campo N passa a 2.

POS Y1, Y2

! Modificare i valori che variano per questa sequenza, all'occorrenza

inserire il valore 18 nel campo X.

P 0 N 2 CY __ Sp: 2.00 σ 37.00 Kg/mm2

p/m 1/1 CR __/ri __.__

--MEM-- --POS-- --COR--

90.0°

Y1 229.90 350.92 ____.__ Y2 229.90 351.05 ____.__ X 18.00 51.85 ____.__ Q ____ ____ Lmat 1000 Fp 19 Rx ___ Start est _

Vy _ _ ∆Tp _._s PMS ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Ce: 41

PAGINA 42 MANUALE ISTRUZIONI DNC 600 PS

Page 51

! Premere il tasto di avanzamento sequenza

seconda sequenza nella sequenza 3. Viene visualizzato il messaggio Il LED del tasto resta acceso, ad indicare che ci si trova sull'ultima sequenza.

3a sequenza: Appare la schermata seguente:

P 0 N 3 CY __ Sp: 2.00 σ 37.00 Kg/mm2

p/m 1/1 CR __/ri __.__

--MEM-- --POS-- --COR--

90.0°

Y1 229.90 350.92 ____.__ Y2 229.90 351.05 ____.__ X 18.00 51.85 ____.__ Q ____ ____ Lmat 1000 Fp 19 Rx ___ Start est _

Vy _ _ ∆Tp _._s PMS ___ PCV ___ F1:___ F2:___ F3:___ F4:__ F5:__ Ce: 41

COPIA

, per copiare questa

il campo N passa a 3.

! Modificare i valori che variano per questa sequenza, all'occorrenza

inserire il valore 48 nel campo X.

La programmazione del pezzo è terminata.

PROGRAMMAZIONE PAGINA 43

Page 52

Se desiderate memorizzare:

! Mettere il cursore sul campo P.

(

! Inserire il numero che volete dare a questo pezzo.

! Premere

scegliere un numero diverso per il pezzo).

Il pezzo sarà memorizzata nella memoria interna con il numero che gli avete appena attribuito. Ciononostante, resta nella memoria di lavoro.

! Passare al modo semi-automatico

! Richiamare la sequenza 1

! Eseguire la prima piega

! Per correggere

angoli.

per posizionare il cursore in alto alla pagina.)

(se il sistema risponde con il messaggio

andare alla pagina 80, Correzioni degli

ESISTE

PAGINA 44 MANUALE ISTRUZIONI DNC 600 PS

Page 53

ESTIONE DEI PEZZI

Questo capitolo spiega come gestire i pezzi (programmati) immagazzinati nel controllo numerico.

ISTA DEI PEZZI

P 1 DIS 623-42.15 SEQUENZE PROGRAMMATE 42 LIBERE 564

-LISTA DEI PEZZI NELLA MEMORIA 1 2 11 222 997 ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___

! Premere il tasto

La parte superiore del display visualizza il numero del pezzo che si trova nella memoria di lavoro ed il relativo numero di disegno. Il DNC visualizza anche il numero di sequenze programmate e di quelle ancora disponibili nella memoria interna. Sono visualizzati poi, in ordine crescente, i numeri di tutti i pezzi che si trovano nella memoria interna.

RICERCA DI PEZZI SECONDO INDIZI

! Premere di nuovo il tasto .

P 28

-- INDIZI - DIS. p/m __/__ Sp __.__ Lp _____ Lsvi ____.__

-- LISTA DEI PEZZI NELLA MEMORIA - P DISEGNO p/m ___ __/__ ___ __/__ ___ __/__ ___ __/__

GESTIONE DEI PEZZI PAGINA 45

Page 54

Questa pagina permette di visualizzare una lista di pezzi ricercati secondo uno o più indizi come il numero di disegno, lo spessore, la lunghezza di piega e/o la lunghezza sviluppata.

Sotto il titolo pezzi. Gli indizi possono essere combinati, cioè si può domandare, per esempio, la lista di tutti i pezzi memorizzati e che utilizzano una coppia di utensili e con uno spessore particolare.

Nella seconda metà del display saranno visualizzati i pezzi che rispondono agli indizi di selezione definiti.

Per effettuare una ricerca per indizi, procedere come segue:

! Inserire il o gli indizi di selezione nei relativi campi.

! Lasciare il cursore in uno dei campi di indizi.

! Premere

Se la lista comprende più di 7 pezzi, potete visualizzare la o le pagine

successive premendo

-- INDIZI--

sono visualizzati i vari indizi con i quali ricercare i

RICHIAMARE UN PEZZO

Questa operazione ricerca un pezzo nella memoria interna e lo mette nella memoria di lavoro.

E' possibile richiamare un pezzo da tutte quelle pagine in cui si può mettere il cursore sul campo P o

Attenzione: il pezzo richiamato "cancella" il pezzo in corso dalla memoria di lavoro, assicuratevi quindi di memorizzare se necessario il pezzo in corso prima di richiamarne un altro.

! Inserire il numero del pezzo nel campo P o il numero di disegno nel

campo

DISEGNO

! Lasciare il cursore sul campo appena programmato.

! Premere

Il pezzo ricercato viene quindi copiato nella memoria di lavoro (l'originale resta, naturalmente, nella memoria interna).

DISEGNO

MEMORIZZARE UN PEZZO

Con questa operazione si salva il pezzo che si trova nella memoria di lavoro. E' possibile memorizzare un pezzo da tutte quelle pagine in cui si può mettere il cursore sul campo P.

Notate che dopo la memorizzazione, il pezzo resta presente nella memoria di lavoro.

PAGINA 46 MANUALE ISTRUZIONI DNC 600 PS

Page 55

Per memorizzare un pezzo procedere come segue:

! Se volete dare un numero o un nome di disegno al pezzo, completare il

campo

DISEGNO

! Inserire il numero del pezzo nel campo P.

! Lasciare il cursore sul campo P.

. Questa operazione è facoltativa.

! Premere il tasto

Se appare il messaggio

Se desiderate memorizzare un pezzo con un numero già esistente (per es. dopo una modifica) dovete prima sopprimere dalla memoria interna il pezzo che ha lo stesso numero.

Nota: Attenzione: i N° di pezzo 998 e 999 sono riservati a funzioni speciali.

! 998 per la memorizzazione temporanea del contenuto della memoria

di lavoro durante il trasferimento PC<->DNC.

! 999 per la cancellazione totale della memoria interna

(vedere pagina 47).

ESISTE

, scegliere un altro numero.

SOPPRIMERE UN PEZZO

! Richiamare la pagina lista pezzi.

! Posizionare il cursore sul campo P ed inserire il numero del pezzo che

si vuole sopprimere.

Attenzione

! Premere

Notare che questa operazione non agisce sulla memoria di lavoro.

SOPPRIMERE TUTTI I PEZZI

Questa operazione cancella tutti i pezzi immagazzinati nella memoria interna senza la possibilità di annullare il comando.

! Richiamare la pagina lista pezzi.

! Inserire il valore

! Premere

999

nel campo P.

GESTIONE DEI PEZZI PAGINA 47

Page 56

Questa pagina è stata intenzionalmente lasciata bianca.

PAGINA 48 MANUALE ISTRUZIONI DNC 600 PS

Page 57

ROGRAMMAZIONE DEGLI UTENSILI

Il DNC 600 dispone di più pagine che permettono di consultare la lista degli utensili esistenti, di visualizzarli e/o di programmarne di nuovi.

La memoria del DNC 600 può contenere al massimo 20 punzoni, 30 matrici.

LISTA DEI PUNZONI

! Dal menù principale scegliere l'opzione

Il sistema visualizza la lista dei punzoni che si trovano nella memoria, con il loro numero e le loro caratteristiche:

LISTA PUNZONI

LISTA p/m 1/ 1 p/m 1/__ __/__ __/__ __/__ PUNZONE p 90° ___° ___° ___° hp 100.00 ___.__ ___.__ ___.__ rp 1.50 ___.__ ___.__ ___.__ TON/M 100 ___ ___ ___ MATRICE Ve ___.__ ___.__ ___.__ ___.__ m ___° ___° ___° ___° hm ___.__ ___.__ ___.__ ___.__ rm ___.__ ___.__ ___.__ ___.__ TON/M ___ ___ ___ ___ RIF Y ___.__ ___.__ ___.__ ___.__ SIC X ___.__ ___.__ ___.__ ___.__

Se il DNC contiene più di 4 punzoni, potete richiamare la o le pagine

successive premendo

LISTA DELLE MATRICI

Dal menù principale scegliere l'opzione

La consultazione della lista delle matrici avviene nello stesso modo di quella dei punzoni.

PROGRAMMAZIONE DEGLI UTENSILI PAGINA 49

LISTA MATRICI

Page 58

ROGRAMMAZIONE DEI PUNZONI / MATRICI

SPIEGAZIONI GENERALI

La programmazione degli utensili avviene introducendo i valori e le dimensioni nella pagina come descritto di seguito.

! Chiamare la pagina

(dal menù principale).

TON/m

RIF Y

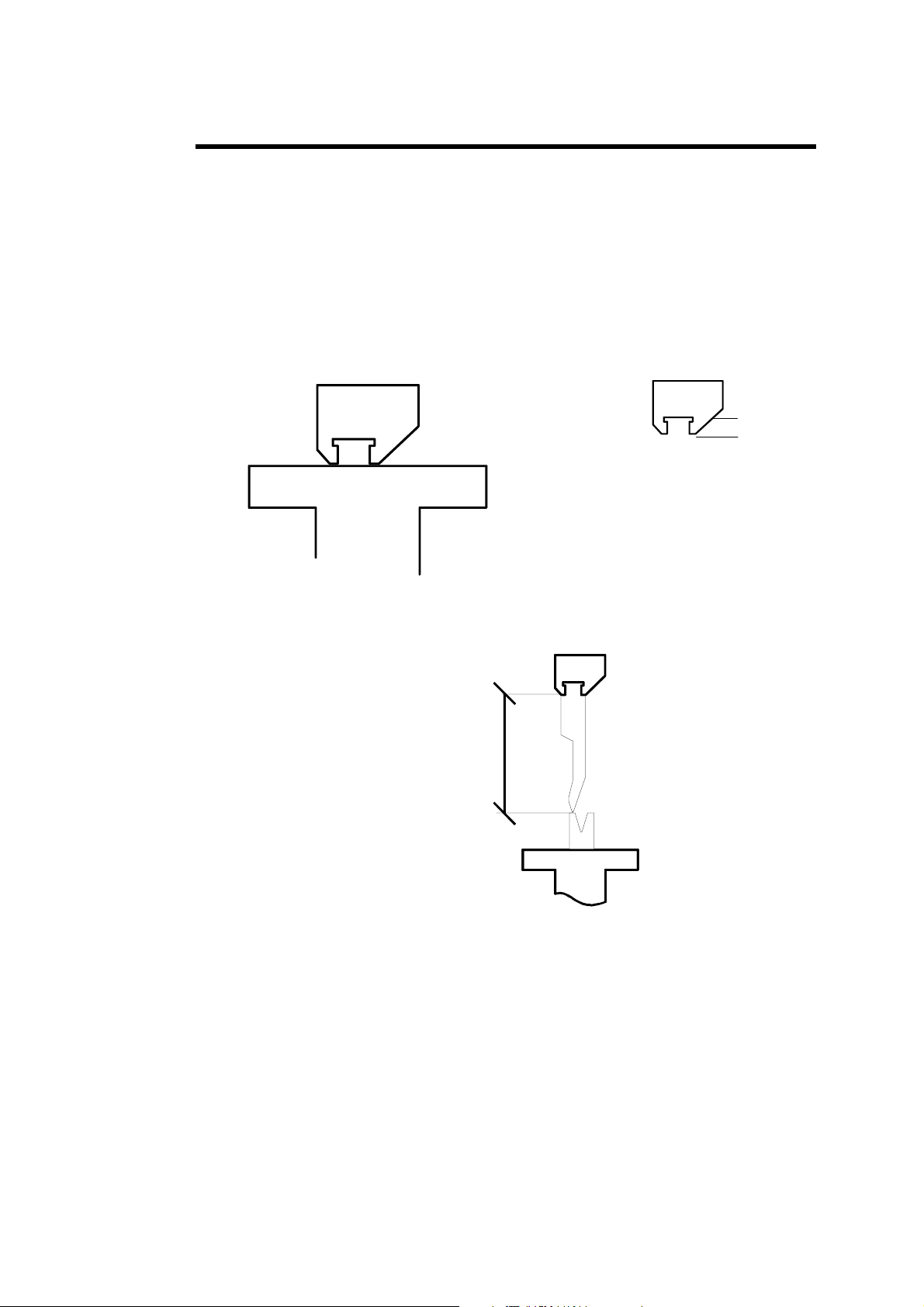

PROGRAMMAZIONE PUNZONI / MATRICI

Angolo del punzone.

Altezza del punzone tra la parte più bassa del pestone e la punta del punzone.

Raggio del punzone.

Forza massima che il punzone sopporta per metro lineare.

Larghezza di V della matrice.

Angolo di V della matrice.

Altezza della matrice dalla superficie della tavola.

Raggio della matrice.

Forza massima che la matrice sopporta per metro lineare.

Somma di hp e hm Questo valore è calcolato automaticamente quando si programmano delle coppie. Vedere Allegati.

SIC X

e b:

PAGINA 50 MANUALE ISTRUZIONI DNC 600 PS

Distanza di sicurezza X. (Non programmato = ½ apertura di V)

Dimensioni della matrice e della tavola secondo il disegno a video.

Page 59

PROGRAMMAZIONE DI UN PUNZONE

! Nella pagina

cancellare i valori contenuti premendo due volte il tasto

! Completare i vari campi.

! Se desiderate salvare questo nuovo punzone, procedere come segue:

a) Posizionare il cursore nel campo

numero di questo punzone come indicato sotto.

Attenzione: Il N° della matrice non deve essere programmato.

b) Premere su

c) Se il sistema risponde con il messaggio

numero diverso.

PROGRAMMAZIONE PUNZONI / MATRICI

PROGR. p/m

ESISTE

ed inserire il

, scegliere un

PROGR. p/m 1/__ PUNZONE p 90° hp 100.00 rp 1.50 TON/M 100 MATRICE Ve 15.00 m 90° hm 100.00 rm 1.50 TON/M 100 RIF Y 200.00 SIC X 10.00 a: 20 b: 30

Creare un punzone modificandone uno esistente

Nella pagina

! Chiamare il punzone che servirà da base.

! Modificare i valori a seconda delle proprie necessità.

! Salvare il nuovo punzone inserendo il suo numero nel campo p/ e

PROGRAMMAZIONE DEGLI UTENSILI PAGINA 51

PROGRAMMAZIONE PUNZONI / MATRICI.

Per farlo posizionare il cursore sul campo p, inserire il numero

desiderato e premere il tasto

premere il tasto

Page 60

MODIFICARE UN PUNZONE ESISTENTE

Nella pagina

! Chiamare il punzone che servirà da base.

! Modificare i valori a secondo delle proprie necessità.

! Per poter memorizzare questo punzone con lo stesso numero, bisogna

! Lasciare il cursore sullo stesso punto e premere

La versione vecchia del vostro punzone è sostituita con la nuova che ha lo stesso numero.

PROGRAMMAZIONE PUNZONI / MATRICI.

Per farlo posizionare il cursore sul campo p, inserire il numero

desiderato e premere il tasto

prima sopprimere dalla memoria interna la versione vecchia.

Mettere il cursore sul numero del punzone e premere il tasto

Attenzione: Il N° della matrice non deve essere programmato.

SOPPRIMERE UN PUNZONE

! Chiamare la pagina

! Inserire il numero del punzone da eliminare nel campo p/.

! Premere

LISTA PUNZONI

(dal menù principale).

PROGRAMMAZIONE DI UNA MATRICE

La programmazione di una matrice avviene in maniera analoga a quella di un punzone ma nel campo /m.

PAGINA 52 MANUALE ISTRUZIONI DNC 600 PS

Page 61

RASFERIMENTO

Pezzi Il PC deve essere equipaggiato di un software CYBELEC PC1200 con

Backup Il PC deve essere equipaggiato di un software di salvataggio denominato

Aggiornamento Semplice, pratica e molto rapida, questa possibilità aiuta in caso sia

Per poter trasferire ad un PC via linea seriale, il DNC 600 deve essere equipaggiato dell'opzione RS232.

opzione LINK7000. Questo sistema permette di creare dei pezzi con il software di piega su PC e di trasferirli al DNC per l'esecuzione.

CYBACK. CYBACK permette di fare un backup dei dati del DNC, senza poter però intervenire a livello PC.

necessario aggiornare il software del DNC in memoria FLASH. Il PC deve essere dotato del software di aggiornamento.

Chi comanda ?

! Chiamare la pagina

principale.

TRASFERIMENTO DNC <-->PC

dal menù

DNC <-> PC STATUS TRASFER. _ 1 DNC --> PC 2 PC --> DNC 3,4 TEST COLLEG. 1 2 7 FLASH 8 KEYBD EXT 9 MODEM

SCELTA _ 1 PEZZI 2 UTENSILI 4 PARAMETRI 6 PEZZI N° ___ ( ) ___ ( ) ___ ( )

Questa pagina viene usata unicamente per inizializzare il tipo di trasmissione. Non è possibile far partire la trasmissione dal DNC, ma solo e sempre dal PC.

TRASFERIMENTO

Permette di selezionare il tipo di trasmissione

####

DNC

TEST COLLEGAMENTO

FLASH

TASTIERA EST

MODEM

SCELTA

TRANSFERT PAGINA 53

Inizializza la trasmissione PC-DNC. Possono

essere selezionati indifferentemente i modi 1 e 2.

Seleziona il tipo di test delle porte seriali. Vedere il capitolo relativo

Prepara il DNC a ricevere un aggiornamento.

Mette il DNC in modo terminale esterno.

Vedere il capitolo relativo.

Non ancora disponibile.

Permette la selezione degli oggetti da trasferire.

Nel caso dell'opzione introdurre i numeri dei pezzi da trasferire negli ultimi campi della pagina.

6 PEZZI N°

, è necessario

Page 62

ESTS DELLE PORTE SERIALI

Le 2 porte seriali del DNC 600 sono i SUB-D 9P, connettori J5 et J6.

! Inserire, verificare che i parametri di trasmissione sono programmati

così:

PARAMETRI RS232 / DIVERSI

. . .

–COLLEGAMENTO COMPUTER –106 RATE 4800 STOP 1.0 PARITY ODD(1) EVEN(2) _ BITS 8 PROTOCOLLO _ BCC ___

! Mettere un tappo di test sul connettore della linea RS232 da testare.

! Premere il tasto

Il messaggio

! Per fermare il test premere il tasto

Se volete testare anche il cavo:

! Collegare il cavo di trasmissione al DNC e mettere un tappo

cortocircuitante all'altra estremità del cavo da testare.

RUN

per lanciare il test.

deve lampeggiare.

(STOP).

Tappo di test

Pin 2 (RXD) collegato a pin 3 (TXD)

Pin 4 (DTR) collegato a pin 6 (DSR) Pin 7 (RTS) collegato a pin 8 (CTS)

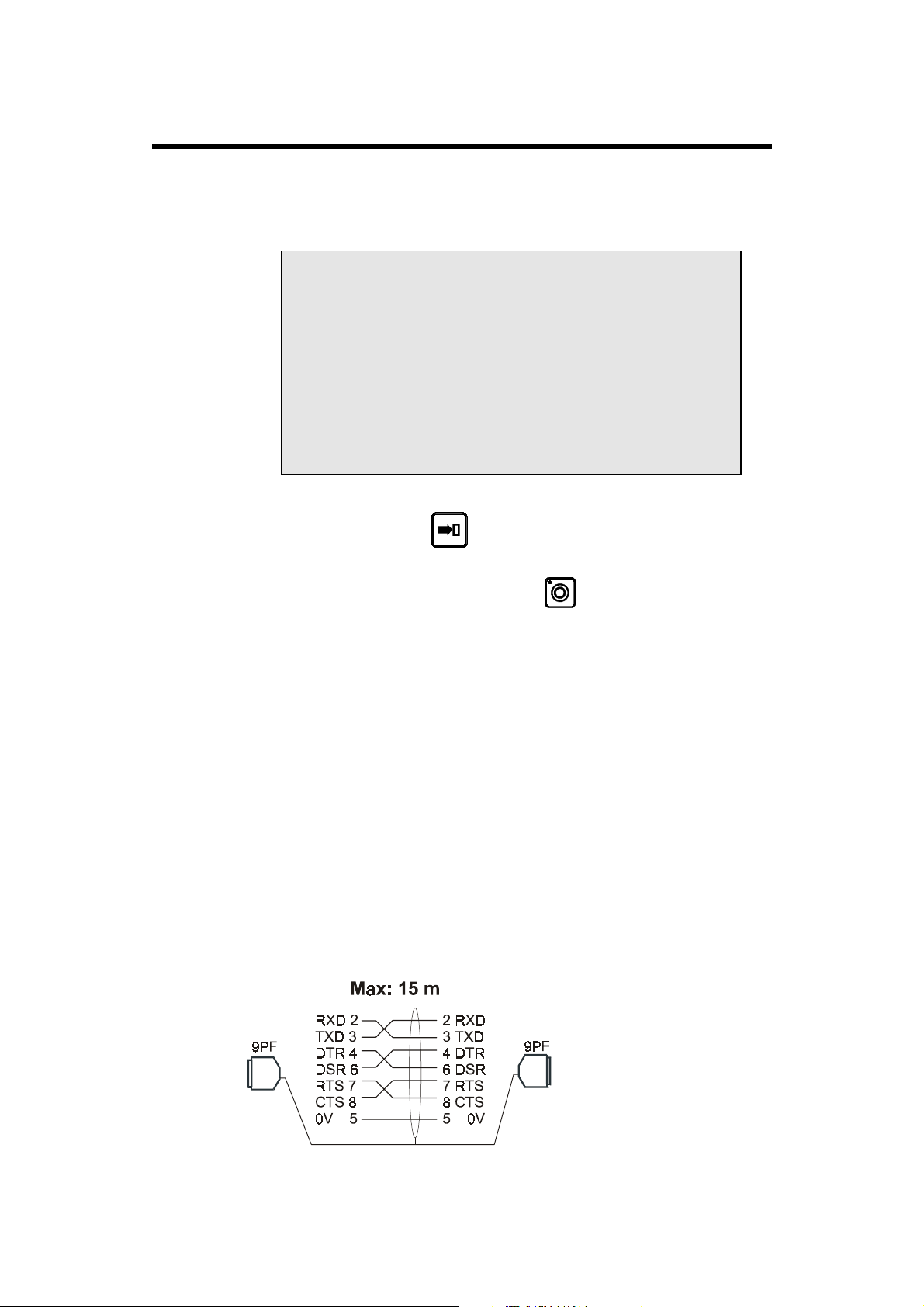

Cavo RS 232

PAGINA 54 MANUALE ISTRUZIONI DNC 600 PS

La schermatura deve essere collegata ad una cassa metallica di connettori Sub-D.

Page 63

LINK 7000 / CYBACK

Per questi due programmi, il cavo RS deve essere collegato alla porta RS232 del connettore J5. I parametri di trasmissione devono essere programmati sul DNC con gli stessi valori del test delle porte seriali (vedere paragrafo precedente). Questi stessi valori devono essere programmati sul PC.

Se la trasmissione funziona a 4800 bauds, potete tentare di aumentare la velocità di trasmissione a 9600 bauds. Di norma l'RS232 ha un limite di 15 mt. Se la distanza è maggiore, la trasmissione può essere difettosa e può essere necessario ridurre la velocità di trasmissione.

Nota: l'ordine di trasmissione può essere fatto solo dal PC.

Per autorizzare la trasmissione con LINK7000 o CYBACK:

Passare in modo programmazione.

! Chiamare la pagina

! Inserire 2 nel campo

! Premere il tasto

Sul display appare

Modo programmazione A partire da questo momento, il DNC, finché si trova in modo

programmazione, può ricevere dei dati inviati dal PC. Negli altri modi (automatico, semi-automatico o manuale) il DNC non risponde e la trasmissione non viene accettata. Durante la trasmissione l'operatore può lasciare il DNC su una pagina qualsiasi. Non è necessario visualizzare la pagina trasferimento.

Il modo di trasferimento resta memorizzato, anche se il DNC viene spento. Bisognerà riprogrammarlo se si è cambiato modo (per esempio FLASH).

PC 1200 e LINK7000

Utilizzare il file di conversione SIXFAFIØ.XFR e successivi.

TRASFERIMENTO DNC <-> PC

TRASFERIMENTO

STATUS RS232

TRANSFERT PAGINA 55

Page 64

Questa pagina è stata intenzionalmente lasciata bianca.

PAGINA 56 MANUALE ISTRUZIONI DNC 600 PS

Page 65

MODI DI LAVORO DELLA MACCHINA

Generalmente, a livello di macchina, sono disponibili 3 modi di lavoro. Il loro funzionamento è descritto di seguito.

A secondo del costruttore e delle norme di sicurezza in vigore nei vari stati, il funzionamento può essere diverso.

modo regolazione

modo sensitivo

modo automatico

Questi modi sono indipendenti dai modi possono essere combinati. Eccezione. il modo regolazione

ODO REGOLAZIONE

Questo modo è possibile solo se il DNC si trova in modo .

Diversamente, la pressa rifiuterà di scendere.

In questo modo, la tavola si muoverà sempre in velocità di lavoro, con la pressione e la velocità programmate nella sequenza in corso.

Il punto morto superiore della sequenza in corso è attivo, non sarà perciò possibile far risalire il pestone al di sopra di questo punto.

Al contrario, il punto morto inferiore programmato nella sequenza è inattivo. Così soltanto la cessazione dell'ordine di discesa, o una battuta meccanica (punzone contro matrice) oppure il fine corsa inferiore possono arrestare il pestone nella fase di discesa.

del DNC e

ODO SENSITIVO

DNC in modo

Il funzionamento è identico al modo regolazione, salvo la risalita al PMS che avviene in una sola volta.

I MODI DI LAVORO PAGINA 57

Page 66

DNC in modo o

La pressa esegue normalmente il suo lavoro, cioè:

! avvicinamento a grande velocità

! rallentamento

! arresto sicurezza (se il modo lo richiede)

! piegatura

! punto morto inferiore

E' al punto morto inferiore (PMI) che intervengono differenze.

Il DNC resta in pressione al PMI fino alla cessazione dell'ordine di discesa,

indipendentemente dalla temporizzazione di mantenimento in pressione al PMI.

Quando l'ordine di discesa è cessato, il DNC resta al PMI senza pressione né ordine discesa, fino al ricevimento di un ordine di risalita che eseguirà subito.

ODO AUTOMATICO

Questo modo funziona in maniera analoga al modo sensitivo, salvo che la risalita del pestone avviene automaticamente allo scadere del tempo di mantenimento in pressione programmato nella sequenza in corso.

Questo anche se l'ordine di discesa resta attivo.

NB: in tutti i modi descritti l'ordine di risalita è prioritario ed è eseguito appena

viene ricevuto.

PAGINA 58 MANUALE ISTRUZIONI DNC 600 PS

Page 67

ROTEZIONE DEI LIVELLI DI ACCESSO

NFORMAZIONI GENERALI

A seconda della versione, il DNC 600 può essere o non essere equipaggiato con una chiave fisica a 4 posizioni. In ogni caso i livelli 0-1-2 e 3 sono presenti. Nel caso in cui la chiave fisica non esista, l’accesso è eseguito tramite password.

ATTENZIONE

ogni inizializzazione dei parametri macchina (817 sulla pagina INIT e Scegli Init Mach Par = 1).

Quindi in questo manuale parleremo sempre di una posizione (virtuale) della chiave come, per esempio : “Chiave in posizione 3”

Livelli

Accessi Questi livelli sono accessibili premendo le chiavi

Esistono 4 livelli di accesso, da 0 a 3.

0 = Programmazione proibita.

1 = Creazione, correzione, modifica, salvataggio, cancellazione,

trasferimento di uno (o più) prodotti.

2 = Creazione, correzione, modifica, salvataggio, cancellazione,

trasferimento degli utensili.

3 = Programmazione, modifica e trasferimento dei parametri macchina.

+ o (Premere le chiavi da 0 a 3 prima della chiave di stop). La posizione della chiave è visualizzata come un numero sulla parte alta dello schermo a destra (dopo il settore interattivo).

Quando si passa ad un livello più alto e non autorizzato verrà richiesta una modifica della password. Quando la password è stata introdotta è possibile navigare a livelli inferiori o equivalenti a quello autorizzato senza reintrodurre la password. Se si passa dal livello 0 la validità della password verrà resettata.

: queste password saranno resettate nei valori di default ad

Utilizzatori Un numero di utilizzatori differenti è predefinito. L’utilizzatore non è una

persona fisica particolare ma può essere inteso come, per esempio, tutti gli operatori autorizzati a lavorare sulla macchina. Ogni utilizzatore predefinito possiede la sua propria password ed un livello massimo che può raggiungere. Vedere la "Tavola degli utilizzatori, accessi e password".

Password Alcuni utilizzatori possono modificare la loro propria password. Per gli altri

la password può essere cambiata unicamente da un utilizzatore avente un accesso superiore.

Perdita della password In caso di perdita della password un utilizzatore di un livello superiore dovrà

riprogrammarla.

PROTEZIONE DEI LIVELLI DI ACCESSO PAGINA 59

Page 68

LI UTILIZZATORI

Tabella degli utilizzatori, accessi e passwords

Livello Nome

utilizzatore predefinito

4 WSSUPER OK OK 3 817 Capo officina

5 MACHMAN NO OK 3 Costruttore della macchina

6 MACHMAN0 OK OK 3 Responsabile dei tecnici presso

L’utilizzatore predefinito è semplicemente un ruolo. Molte persone fisiche possono avere lo stesso ruolo. Per esempio, molti operatori fisici possono essere a

EUL1

Dopo l’installazione della macchina è consigliata la modifica della password di default del livello 4 (WSSUPER = Capo officina) e del livello 3 (EUL3 = Operatore con autorizzazione livello 3), poiché le password si trovano in questo manuale.

EUL1 NO NO

EUL2 NO NO

EUL3 NO NO

(livello 1).

Modifica

della password personale

Modifica

della

password dei

subordinati

Livello

di chiave

virtuale

Password di default

111 Operatore con autorizzazione

222 Operatore con autorizzazione

333 Operatore con autorizzazione

Uso attribuito generalmente a:

d’accesso di livello 1

d’accesso di livello 2

d’accesso di livello 3

Tecnici di servizio

il costruttore

PAGINA 60 MANUALE ISTRUZIONI DNC 600 PS

Page 69

CCESSO TRAMITE PASSWORD

All’accensione del software, la chiave virtuale è sempre posizionata su 0.

! Scegliere il livello di accesso premendo una delle seguenti

combinazioni:

Avviso

+ , or

! Apparirà il messaggio

! Introdurre la password e premere la chiave

! Se la password è accettata apparirà sullo schermo il messaggio OK e il

livello selezionato, se la password è rifiutata apparirà KO.

Una volta acquisita l’autorizzazione, l’operatore può navigare tra i livelli a lui autorizzati senza che riappaia una nuova richiesta di password.

Per esempio, un utilizzatore con accesso al livello 3 può navigare tra i livelli 1,2 e 3 senza dover ridare la password.

Se viene attivato il livello 0, l’accesso ad ogni altro livello richiederà un nuovo inserimento della password.

Questa richiesta apparirà anche quando l’utilizzatore passerà ad un livello superiore (da 0 a 1, da 1 a 2, da 2 a 3, etc.) senza avere autorizzazione all’accesso.

Se avete avuto accesso al livello 3, tornate al livello 0 dopo il vostro intervento. Questo impedirà di eseguire inavvertitamente cambiamenti indesiderati .

VALUE ?

per renderla valida.

PROTEZIONE DEI LIVELLI DI ACCESSO PAGINA 61

Page 70

CCESSO AI LIVELLI SUPERIORI AL

Alcuni utilizzatori possono accedere a livelli superiori al 3, il che permette loro, tra le altre cose, di modificare le passwords. Per conoscere le autorizzazioni vedere la “Tabella degli utilizzatori, accessi e passwords”.

! Premere la combinazione di chiavi

! Apparirà il messaggio

! Scrivere il numero del livello al quale volete accedere.

! Apparirà il messaggio

! Introdurre la password corrispondente al livello richiesto e convalidare

con la chiave

! Il DNC passa al livello 1. L’operatore può navigare tra i livelli 1 e 3

senza reintrodurre la propria password. Se il suo livello lo permette, può chiamare la procedura per la modifica della password (vedi il prossimo paragrafo).

! Alla fine dell’intervento, non dimenticate di passare al livello 0 in

modo da abbandonare il livello corrente.

LEVEL ?

VALUE ?

+ .

PAGINA 62 MANUALE ISTRUZIONI DNC 600 PS

Page 71

ODIFICA DELLA PASSWORD

E’ possibile modificare le passwords attribuite tramite default.

Alcuni utilizzatori possono farlo da soli, altri no.

Per conoscere le autorizzazioni, vedere la “Tabella degli utilizzatori, accessi e passwords”.

Per modificare una password:

! Premere la combinazione di chiavi

! Apparirà il messaggio

! Scrivere il numero del livello al quale volete accedere.

! Apparirà il messaggio

! Introdurre la password corrispondente al livello richiesto e

convalidare con la chiave

! Ora premere la combinazione di chiavi

! Apparirà il messaggio

! Programmare il livello nel quale volete modificare la password.

Se il livello richiesto è superiore al livello permesso apparirà il messaggio

VALUE ?

! Introdurre la nuova password desiderata e convalidarla con la chiave

! Apparirà il messaggio

! Introdurre ancora la nuova password convalidarla con

IGNORE

LEVEL ?

VALUE ?

LEVEL ?

, in caso contrario apparirà il messaggio

CONFIRM

+ .

! Se le due password registrate sono identiche apparirà il messaggio

! Se le due password registrate sono differenti l’utilizzatore sarà invitato

ad introdurre nuovamente le due password e verrà visualizzato il messaggio

! Alla fine dell’intervento, non dimenticate di passare al livello 0 in

modo da abbandonare il livello corrente.

PROTEZIONE DEI LIVELLI DI ACCESSO PAGINA 63

VALUE

Page 72

ESTIONE DEI LIVELLI DI ACCESSO TRAMITE CHIAVE

ESTERNA

Se l’uso della chiave esterna è definito nei parametri macchina, l’accesso ai livelli è gestito tramite chiave esterna. Le passwords non sono più attive.

L’uso della chiave esterna è definito tramite il parametro l’uso degli imput KEY 0 e KEY 1.

Input KEY 0

OFF OFF

ON OFF

OFF ON

ON ON

Input KEY 1

Posizione

chiave

Key = 1

e tramite

PAGINA 64 MANUALE ISTRUZIONI DNC 600 PS

Page 73

ALLEGATI

A PAGINA

INIZIALIZZAZIONE

Questa pagina può apparire in occasione di un calcolo impossibile, a causa di un dato non programmato, oppure di un valore non corretto

Può apparire anche per l'inquinamento di una zona memoria che provoca anch'esso l'impossibilità di eseguire dei calcoli.

INIZIALIZZAZIONE DNC 600 PS

-- ZONA MEMORIA --

_ Cancellazione zona variabili _ Cancellazione zona matrici-punzoni _ Cancellazione zona parametri macch.

CODICE DI ESECUZIONE ___

Può essere necessario far apparire volontariamente questa pagina per vuotare completamente i dati del DNC e ricominciare la programmazione su una base "pulita".

Per far apparire la pagina inizializzazione:

! Attivare il DNC premendo i tasti

In caso di apparizione imprevista della pagina inizializzazione, procedere così:

Se il punto 1 non ristabilisce una situazione normale, passare al punto successivo e così via.

Le operazioni seguenti cancellano successivamente tutti i dati nelle memorie selezionate.

Converrà quindi reinserire i dati.

1) Premere 2 volte il tasto

2) Inserire:

il valore il valore

nel campo

817

nel campo

Cancellazione zona variabili

CODICE DI ESECUZIONE

e .

. Premere il

tasto

3) Inserire: il valore

ALLEGATI PAGINA 65

. Premere 2 volte il tasto .

nel campo

Cancellazione zona variabili,

Page 74

il valore il valore

nel campo

817

nel campo

Cancellazione zona matrici-punzoni

CODICE DI ESECUZIONE

Premere il tasto

Premere 2 volte il tasto

4) Inserire: il valore il valore il valore e il valore

Premere il tasto

Premere 2 volte il tasto

La cancellazione dei parametri macchina eliminerà anche tutte le configurazioni degli ingressi e delle uscite definite dall'operatore.

Bisognerà perciò riconfigurare il DNC 600 prima di una nuova inizializzazione

nel campo

817

Cancellazione zona variabili, Cancellazione zona matrici-punzoni Cancellazione zona parametri macchina

nel campo

CODICE DI ESECUZIONE

Attenzione: se usate un sistema esterno per reinserire i dati (LINK 7000, CYBACK via RS232) ed il problema persiste, bisognerà verificare delle informazioni reinserite in questo modo. La cosa migliore da fare in questi casi è di cancellare di nuovo tutto il contenuto del DNC e di riprogrammarlo manualmente tramite tastiera (non con linea RS232)

PAGINA 66 MANUALE ISTRUZIONI DNC 600 PS

Page 75

A QUOTA DI RIFERIMENTO DEGLI UTENSILI

La regolazione della macchina è stata eseguita sul principio seguente:

Quando teoricamente la superficie d'appoggio del punzone è a contatto con la superficie della tavola, la quota dei contatori Y1 e Y2 è 000.00.

In pratica questa regolazione è stata fatta per mezzo di due blocchi calibrati, la cui altezza è stata introdotta nei contatori.

Definizione: La quota di riferimento (RIF Y) è teoricamente la somma delle due altezze degli utensili; punzone e matrice.

coulisseau

Y2 = 000.00

table

L'altezza del punzone è l'altezza compresa tra la sua "punta" e la faccia d'appoggio

Y1 = 000.00

coulisseau

a ou b = face d'appui du poinçon La face d'appui du poinçon varie selon le type de machine

hauteur poinçon

Dalla quota di riferimento realizzate dalla macchina.

Il controllo numerico calcola la profondità della piega per mezzo:

! della quota ! dei valori geometrici degli utensili, ! dello spessore della lamiera.

Se le pieghe risultano fortemente lontane dal valore programmato, conviene fare un controllo del riferimento e dei valori indicati sopra.

ALLEGATI PAGINA 67

RIF Y

dipende tutta la precisione delle pieghe

RIF Y

Page 76

réf. = cote Y

Per controllare la quota di riferimento, è sufficiente in modo contatto la punta del punzone con il piano della matrice (attenzione alla pressione della sequenza in corso) e leggere il valore indicato dai contatori

POS Y1

Questo valore deve essere identico per i due contatori e deve corrispondere anche alla quota di riferimento

PROGRAMMAZIONE PUNZONI / MATRICI

Se non si può spostare la matrice per ottenere il caso della figura sopra menzionata, è possibile in una matrice di apertura debole posare una lamiera di forte spessore (che non si piegherà sotto il peso del pestone) o dei blocchi di spessore conosciuto (vedere figura sotto).

Converrà allora sottrarre il valore del materiale introdotto tra il punzone e la matrice per ottenere la quota di riferimento

visibile nella pagina

RIF Y

mettere a

réf. = cote Y - ép. tôle

ép. tôle min. 10mm voir plus en fonction de Ve

PAGINA 68 MANUALE ISTRUZIONI DNC 600 PS

Page 77

Contatori Y1 e Y2 molto differenti

Se i contatori sono diversi e la differenza è maggiore di quella tollerata (la pressa in questo caso fornisce un angolo diverso da un lato all'altro), conviene rifare una prova con un altro utensile per scoprire se la differenza proviene dall'utensile stesso (utensile mal fabbricato con una differenza di altezza sulla sua lunghezza) o se la pressa è mal calibrata. Nell'ultimo caso, si consiglia di contattare il costruttore.

Contatori Y1 e Y2 identici, ma diversi da RIF Y

Se la differenza dei contatori Y1 e Y2 è nelle tolleranze accettabili, ma il valore Y1-Y2 è molto diverso dalla quota differenza proviene dall'altezza della matrice o da quella del punzone.

Sarà meglio in questo caso correggere l'utensile in questione in modo che il risultato

sia identico al valore dei contatori Y1 Y2.

RIF Y

, conviene determinare se la

RIF Y

Modifica del riferimento per il pezzo

E' possibile modificare la quota di riferimento per ogni utensile usato per un pezzo. Questa modifica è memorizzata con il pezzo.

Si tratta in qualche modo di una modifica di riferimento per utensile pezzo. E' quindi consigliabile in questo caso per la stessa coppia di utensili usata per due pezzi diversi, di avere un riferimento modificato positivamente nel pezzo XXX ed un riferimento modificato negativamente per il pezzo YYY.

Il principio di misura/controllo è identico a quello descritto sopra.

Per modificare la quota di riferimento in un pezzo particolare, bisogna accedere dal menù principale alla pagina scelta 7, e programmare il nuovo riferimento nel campo cursore.

Tutte le sequenze con gli stessi utensili saranno modificate.

PEZZO PUNZONI / MATRICI

RIF Y

accessibile al

ALLEGATI PAGINA 69

Page 78

L PUNTO DI CONTATTO LAMIERA

Definizione:

Il punto di contatto lamiera è la posizione del pestone al momento in cui la punta del punzone va a contatto con la lamiera posizionata sulla matrice.

Questo punto non è programmabile, ma è calcolato dal DNC per mezzo della quota

La posizione è ottenuta con il calcolo seguente:

PCL = RIF Y + Sp (spessore lamiera).

Il PCL è utilizzato dal ciclo del DNC per mantenere la lamiera quando viene programmato l'arretramento del registro X.

Come abbiamo visto all'inizio del capitolo, il PCL è strettamente legato alla quota di riferimento Y ed allo spessore della lamiera.

Possono capitare dunque i casi seguenti:

a) la lamiera non è pinzata al momento dell'arretramento del registro X

b) la lamiera è troppo piegata al momento dell'arretramento del registro X

e dello spessore della lamiera.

RIF Y

(PCL)

Per rimediare a questi problemi conviene:

! verificare lo spessore della lamiera e se necessario correggerlo

! verificare la quota di riferimento e se necessario correggerla.

! aggiungere una correzione PCL nel parametro 37.

Un modo semplice di verificare la posizione del PCL è di programmare una sequenza con un forte arretramento (circa 400 mm) e far scendere il pestone.

Durante l'arretramento, il pestone si ferma sulla lamiera, ed è perciò facile controllare se la lamiera è sufficientemente o troppo pinzata.

Basta interrompere l'ordine di discesa prima che finisca l'arretramento per impedire che il pestone pieghi la lamiera. Un ordine di risalita la libera immediatamente per una nuova prova.

Per i softwares equipaggiati dal parametro "correzione PCL", se la quota di riferimento, le dimensioni degli utensili e lo spessore della lamiera sono corretti, si può modificare questo parametro al fine di correggere il PCL (regolazione della pinzatura della lamiera) senza influenzare gli altri punti.

PAGINA 70 MANUALE ISTRUZIONI DNC 600 PS

Page 79

LI ASSI DEI REGISTRI

L'aggiunta di assi supplementari (alla X) non presenta difficoltà all'operatore in quanto i campi sono chiaramente definiti a video.

Il funzionamento e le sicurezze relative agli assi supplementari come

X2, Z1

e Z2 sono descritti qui avanti.

R, X1,

Sicurezze X-R

Essendo l'asse R un asse digitale, una sicurezza anti-collisione vieta il posizionamento delle dita dei registri nella matrice. Una zona di sicurezza che circonda la matrice comporta un tipo di posizionamento particolare quando le dita si posizionano in questa zona.

La zona di sicurezza intorno alla matrice viene definita attraverso i parametri macchina impostati dal costruttore.

La zona vietata ad ogni posizionamento viene definita con le quote inserite per ogni utensile.

1 Zona sicura

2 Zona vietata

3 Valore

4 Valore

Sicurezza matrice X

Sicurezza matrice R

parametro 50

ALLEGATI PAGINA 71

Page 80

Diagramma di posizionamento sicurezza X-R

X"o R"o = quota parametri macchina 50 Xo = quota "a" matrice Ro = quota "hm" matrice X'o = Xo + X"o R'o = Ro + R"o Xc = quota in corso asse X Rc = quota in corso asse R Xv = quota puntata asse X Rv = quota puntata asse R

Xv > X'c ?

Xv > X'o ?

non

Rv > R'o ?

non

oui

Rc > R'o

non

dégagement R

pos. X et R

Positionnement

simultané X et R

ouioui

ouinon

oui

Rv > Rc ?

non

Rv > R'o ?

non

oui

Pos à R'o

et X puis R

dégagement R

puis pos. X puis pos. R

PAGINA 72 MANUALE ISTRUZIONI DNC 600 PS

oui

Xc > X'o ?Rc> R'o ?

non

Page 81

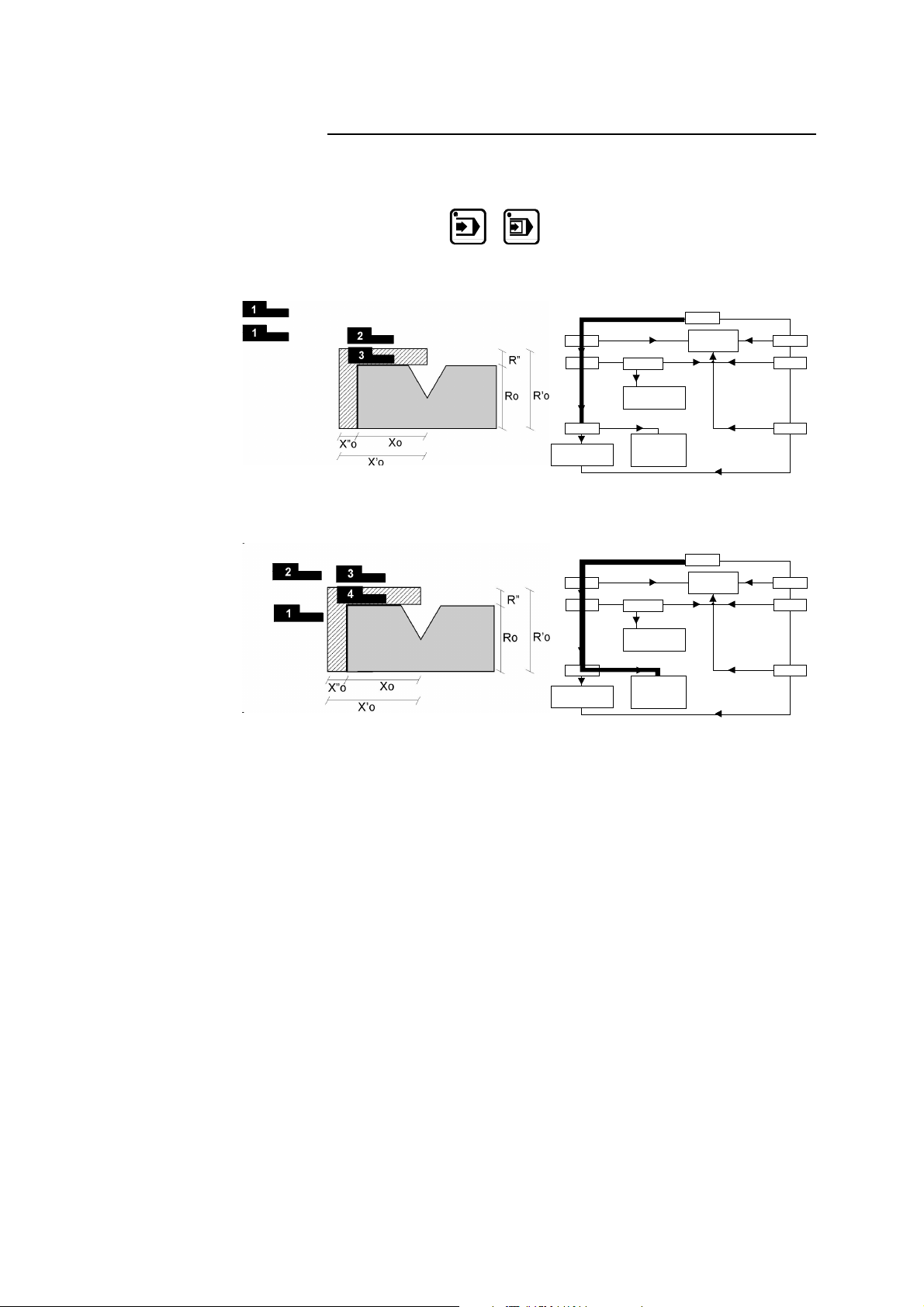

Due esempi di posizionamento

Questi esempi mostrano che è possibile posizionare nella zona di sicurezza.

Se il posizionamento richiesto si trova nella zona vietata, il DNC rifiuta il

passaggio in modo

1 Posizione di partenza 2 Posizione di arresto temporaneo 3 Posizione di arrivo

1 Posizione di partenza 2 Posizione di arresto temporaneo 3 Posizione di arresto temporaneo 4 Posizione di arrivo

o , ed il cursore si posiziona sul campo X.

ouinon

oui

Rv > Rc ?

non

Rv > R'o ?

non

oui

Xc > X'o ?Rc> R'o ?

non

Xv > X'o ?

non

Rv > R'o ?

non

oui

Pos à R'o

et X puis R

oui

Rc > R'o

non

dégagement R

non

pos. X et R

dégagement R

puis pos . X puis p os. R

Xv > X'c ?

Positionnem ent

simultan é X et R

ouioui

ouinon

oui

Rv > Rc ?

non

Rv > R'o ?

non

oui

Xc > X'o ?Rc> R'o ?

non

Xv > X'o ?

non

Rv > R'o ?

non

oui

Pos à R'o

et X puis R

oui

Rc > R'o

non

dégagement R

non

pos. X et R

dégagement R

puis pos . X puis p os. R

Xv > X'c ?

Positionnem ent

simultan é X et R

ouioui

ALLEGATI PAGINA 73

Page 82

Sicurezza X1-X2

Le sicurezze offerte per X1 X2 sono identiche all'asse X semplice.

L'asse (X1 o X2) più vicino alla matrice sarà preso in carico per la sicurezza.

Sicurezza Z1-Z2

Una sicurezza anti-collisione impedisce il passaggio in modo o , il testo interattivo (vedere parametro 51).

Normalmente l'origine degli assi Z è a sinistra della macchina (vista frontale).

si ottiene se non è possibile il posizionamento

Z1-Z2

PAGINA 74 MANUALE ISTRUZIONI DNC 600 PS

Page 83

ROGRAMMAZIONE DELL'ORIGINE DEGLI ASSI

Selezionare l'opzione 11 nel menù principale, appare la pagina seguente:

ORIGINE

--SET-- --POS- X _____.__ 0.00 Y1 ____.__ ____.__ Y2 ____.__ ____.__

! Inserire nella colonna

! Lasciare il campo per confermare.

A questo punto, il campo

Operazione pericolosa

! Questa operazione deve essere fatta da un operatore esperto che

conosce la conseguenze delle modifiche effettuate.

! Se modificate la posizione di un asse con questa procedura, bisogna

assicurarsi che corrisponderà esattamente alla realtà. Dopo la modifica, bisogna controllare i fine corsa elettronici, elettrici e meccanici. Generalmente si sposterà l'asse in questione in manuale piccola velocità fino al fine corsa negativo / positivo.

! Si raccomanda di non modificare Y1 e Y2.

Se così fosse, tuttavia, si dovrà prendere una precauzione particolare. Infatti se modificate qui la posizione e si commette un errore, i danni provocati da questa modifica possono essere pericolosi e/o dannosi per il funzionamento della macchina. Inoltre, questa modifica verrà persa ad ogni riaccensione della macchina.

la posizione attuale dell'asse.

SET

assume il nuovo valore.

POS

ALLEGATI PAGINA 75

Page 84

A CALIBRAZIONE

Il campo compensazione automatica della variazione spessore lamiera.

Per il buon funzionamento di questa funzione, è necessario che il pestone possa "posarsi" sulla lamiera con la pressione minima senza piegarla.

Il principio di funzionamento è il seguente:

Il pestone si avvicina alla lamiera ad una velocità e pressione minime, la resistenza della lamiera fermerà il pestone. Questo arresto permette la misura dello spessore lamiera sotto il punzone, e in caso di differenza con una lamiera di riferimento, effettuare la correzione.

La lamiera deve perciò essere sufficientemente rigida per fermare il pestone senza flettersi, falsando così la misura.

(calibrazione) della pagina

CAL

STATUS PEZZO

serve alla

Calibrazione (procedura)

La calibrazione è possibile solo sulla sequenza N°1.

! Misurare una lamiera di riferimento con un micrometro.

! Inserire il valore rilevato nel campo Sp.

! Programmare il campo

CAL

! Controllare che il DNC sia sulla sequenza N1.

! Passare in modo

! Posizionare la lamiera di riferimento e piegare.

! Una volta terminata la piega, il campo

valore 4, che conferma che è stata effettuata la calibrazione.

La calibrazione si fa solo una volta per una serie di pezzi con lo stesso spessore.

passa automaticamente al

CAL

Utilizzo

Dopo aver effettuato la calibrazione, è possibile lavorare in modo . La misura della lamiera si farà per ogni pezzo sulla sequenza N1.

Per uscire da questo modo di lavoro, cancellare il campo

Se si apportano modifiche agli utensili, bisogna rifare la calibrazione.

con il tasto

CAL

PAGINA 76 MANUALE ISTRUZIONI DNC 600 PS

Page 85

A PIEGA MULTIPLA

La piega multipla permette di fare una piega con un grande raggio interno.

E' possibile programmarla su una pagina qualsiasi. Una piega multipla è definita con una programmazione da 4 a 98 (una programmazione a 0, 2 o 3 darà un errore).

Nota: per avere un buon risultato, si deve avere un numero di pieghe per realizzare l'angolo tale che la lunghezza di ogni segmento sia superiore alla metà dell'apertura di V della matrice. In caso contrario un messaggio informa l'operatore ed il risultato sarà un angolo troppo aperto.

Il software calcola la prima piega, la seconda, la penultima e l'ultima diverse, come illustrato sotto.

ALLEGATI PAGINA 77

Page 86

Procedura per realizzare una piega multipla:

Nell'esempio bisogna effettuare una piega multipla con un raggio interno di 50 mm.

! Chiamare la pagina

illustrato.

STATUS PEZZO

e completare i campi come

P 0 P+ ___ F 1 I/mm DIS. CAL_/__.__ p/m 1/ 1 Ac:1 Al:_ In:_

Sp: 2.00 σ Kg/mm2 45.000 Lmat 2000 L svi ___.__

-N- -L- - - -p/m- -ri- CR TOL

1 100.00 90.0°__/__ 50 00 15 ___ 2 200.00 90.0°__/__ ____.__ __ ___ 3 100.00 ____._°__/__ ____.__ __ ___ 4 ____.__ ____._°__/__ ____.__ __ ___ 5 ____.__ ____._°__/__ ____.__ __ ___ ____.__ ____._°__/__ ____.__ __ ___

! Premere il tasto

Il sistema completa i campi

L svi, ri

TOL

Lmat 2000 L svi 372.79

-N- -L- - - -p/m- -ri- CR TOL

1 100.00 90.0° 1/ 1 50.00 15 0 2 200.00 90.0° 1/ 1 2.13 __ ___ 3 100.00 ____._°__/__ ____.__ __ ___

Il numero di 15 da una buona approssimazione, poiché la tolleranza, sia la differenza tra l'apotema della corda ed il raggio teorico, è di 0 mm. I valori calcolati variano in funzione dello spessore, della larghezza di V della matrice, ecc..

! Premere il tasto

APPOGGIO

P 0 N 1 p/m 1/ 1 N FACCIA APPOG. CR p/m 1 1 0 15 1/ 1 2 2 1 __ 1/ 1

Attenzione Le quote

realmente puntata dall'asse quando ci si trova su una sequenza di piega multipla.

MEM X

e completare i campi

come sotto.

della pagina sequenza non corrispondono alla posizione

FACCIA

PAGINA 78 MANUALE ISTRUZIONI DNC 600 PS

Page 87

ICLO SENZA PIEGA

Il ciclo senza piega serve a fare uno spostamento degli assi e delle funzioni ausiliarie senza far spostare il pestone.

Per programmare un ciclo senza piega:

UNZONATURA

! Cancellare il campo ! Programmare Y1 e Y2 ad una quota superiore a quella del punto di

contatto lamiera (PCL).

Il ciclo si svolge in questo modo:

! Ordine di discesa ! Interruzione dell'uscita PMS ! Impulso fine piega ! Avanzamento sequenza ! Start degli assi e delle funzioni ausiliarie a secondo del modo ! Attivazione dell'uscita PMS ! Impulso controllo sincro ! Attesa ordine di discesa

Questo ciclo è stato definito per riattivare il quadro elettrico per una nuova piega.

Per utilizzare degli utensili di punzonatura sulla pressa piegatrice, è indispensabile conoscere la quota di uscita del punzone.

Bisogna poi programmare il DNC in modo che il punto morto inferiore corrisponda a questo punto di uscita.

Se necessario si programma poi un set di utensili fittizi per regolare l'altezza di riferimento in modo che il punto di contatto lamiera sia giusto sotto la messa in pressione degli utensili di punzonatura.

Per trovare questi valori:

! Fare una discesa, macchina in modo regolazione

modo

! Quando il punzone ha raggiunto il proprio punto di uscita, fermare la

discesa e prendere nota della posizione del pestone.

! Cancellare il campo ! Inserire questo valore in Y1 Y2. ! Regolare la quota di riferimento degli utensili in funzione degli

utensili utilizzati.

e DNC in

ALLEGATI PAGINA 79

Page 88

IEGA A FONDO MATRICE

E' preferibile effettuare questo tipo di piega al centro della pressa.

! Cancellare il campo

! Cancellare i campi Y1 e Y2 oppure lasciarli non programmati.

La pressa effettua la discesa in modo convenzionale finché il pestone si ferma a fondo matrice con la pressione della sequenza in corso.

Il DNC rileva l'arresto del pestone, viene attivato il ciclo di risalita.

ORREZIONI DEGLI ANGOLI

Può succedere che l'angolo piegato sia leggermente superiore o inferiore

all'angolo programmato.

L'operatore ha però la possibilità di inserire il valore reale dell'angolo di piega. Il DNC correggerà le quote degli assi Y1 e Y2 di conseguenza.

Questa pagina permette di inserire e visualizzare le correzioni sulle quote calcolate degli assi per il pezzo e la piega in corso.

Chiamare la pagina

Premendo il tasto precedente.

CORREZIONI

premendo il tasto

si passa alla piega successiva o

N 1 CY __

-COR N- -COR P-

90.0°

MIS ___._° ___._°

Y1 ___.__ ___.__ Y2 ___.__ ___.__ X ___.__ ___.__

PAGINA 80 MANUALE ISTRUZIONI DNC 600 PS

Page 89

COR N

Questa colonna permette di fare una correzione

solo per la sequenza in corso ( apparire, a secondo della configurazione della macchina, si tratta comunque sempre di campi della colonna di sinistra).

COR N

può non

COR P

Y1, Y2, X, ecc

Il metodo di lavoro consiste in:

Questa colonna permette di fare una correzione

a tutto il pezzo.

Valore dell'angolo programmato nella sequenza.

Non è programmabile in questa pagina. Ricorda semplicemente il valore desiderato.

Valore dell'angolo misurato dopo la piega.

MES

Abbandonando il campo, il DNC calcola automaticamente la correzione per Y1-Y2. A seconda se l'operatore vuole apportare questa correzione alla sequenza in corso o a tutte le sequenze con lo stesso angolo, bisogna programmare il valore misurato nella colonna

COR N

Correzione diretta sugli assi.

! Programmare o chiamare il pezzo

! Passare in modo semi-automatico.

! Fare la prima piega.

! Misurare il risultato.

COR P

! Inserire l'angolo misurato nel campo

Il DNC calcola automaticamente le correzioni da apportare in Y1 e Y2.

! Apportare se necessario le correzioni sugli assi del registro.

! Piegare un secondo pezzo alla prima piega per controllare le

correzioni.

! Passare alla sequenza successiva e procedere allo stesso modo per le

sequenze successive.

! Quando tutte le pieghe sono corrette, passare in modo automatico e

produrre normalmente.

Assi Y1-Y2 Se l'operatore vuole intervenire direttamente sui valori degli assi Y1 e Y2,

bisogna farlo in questa pagina direttamente nei campi Y1-Y2 e non nella

pagina sequenza

Fine del percorso rapido.

Consultare il resto del manuale aiutandovi con l'index e con l'indice.

COR N

COR P

(vedi sopra).

ALLEGATI PAGINA 81

Page 90

ARATTERI ALFANUMERICI

Il campo DISEGNO permette di inserire dei caratteri alfanumerici.

Per inserire questi caratteri, si usano i tasti con i tasti numerici della tastiera.

Esempio: Per inserire la lettera A, premere il tasto

contemporaneamente il tasto

Ecco come corrispondono i tasti:

0 1 2 3 4 5 6 7 8 9

----------------------------------------------------

------------------------------------------

A D G J M P S V Y \

B E H K N Q T W Z ]

C F I L O R U X [ ^

ESSAGGI / ERRORI

e , combinati

Quando si passa dal modo programmazione o manuale al modo semi-auto o automatico, vengono verificate le sicurezze e in caso di errore è impossibile passare al modo selezionato.

Il DNC forza il modo campo interattivo indica

Conviene quindi correggere l'errore e provare di nuovo il passaggio in modo

o . Se sussiste un altro errore, si ripeterà lo stesso processo e

questo succederà fino a che non si saranno corretti tutti gli errori.

Per errore si intende la programmazione di un valore non realizzabile dal DNC (più lontano del fine corsa, collisione, ecc.).

; il cursore si posiziona sul campo relativo ed il

ERRORE

PAGINA 82 MANUALE ISTRUZIONI DNC 600 PS

Page 91

MESSAGGI INTERATTIVI

CASSETTA

COMPLETO

COPIA

Err - assi

Err - FC

ERRORE

Indica che la "cassetta" Memoria interna)

- non è stata inizializzata

- è sporca

- ha cambiato formato (per es. modificando la versione di software) E sufficiente pulire la memoria interna mettendo il cursore sul campo P, inserire

Appare in modo c'è spazio disponibile per una nuova sequenza)

Appare in modo stata creata a fine programma per mezzo del tasto

Errore di proseguimento (traiettoria teorica).

Errore di fine corsa.

Questo messaggio indica un calcolo impossibile o oltre i limiti consentiti. Quando è attiva una sicurezza (cioè quando la quota a cui è diretto l'asse è fuori dei limiti consentiti).

quando il buffer è pieno (non

quando una nuova sequenza è

e premere il tasto

999

ERRORE

ESEGUITO

ESISTE

FINE

IGNORA

A questa informazione segue il ritorno al modo il cursore è posizionato automaticamente sul campo da correggere.

In caso di una trasmissione esterna -> DNC, questo messaggio indica che i dati ricevuti dal DNC non sono validi e quindi impossibili da leggere.

Il DNC ha effettuato il calcolo correttamente (correzioni, trasformazioni, ecc.).

Indica che il numero del pezzo o dell'utensile che si vuole memorizzare esiste già.

Appare in modo sequenza del programma.

Appare quando il tasto attivato non può (non deve) essere trattato.

o , indica l'ultima

ALLEGATI PAGINA 83

Page 92

INDEFINITO

Rifiuto di passaggio in modo parametri indispensabili all'esecuzione non sono del tutto o solo parzialmente programmati e impediscono così i calcoli di verifica.

o , se i

INSERITO

Jitter

LIBERO

MEMORIZZATO

NO SPAZIO

NON ATTIVO

PAUSA

Indica che l'inserimento è stato effettuato correttamente.

Errore causato da un mancato sfasamento sui segnali di ingresso encoder (può essere provocato da un parassita, un difetto dell'encoder o un corto circuito sulle fasi dell'encoder).

Appare in modo vuota (nessuna sequenza programmata).

Indica che la memorizzazione è stata effettuata correttamente.

Indica che non c'è più spazio disponibile nella memoria lista pezzi.

Indica un tentativo di passaggio in modo su una sequenza in cui CY è programmato a 0.

Asse in pausa.

Identica a PROSSIMO ma con il tasto

quando la memoria di lavoro è

PROSSIMO

RUN

sincro

SOPPRIME

STOP

TEACH OK

Appare alla visualizzazione successiva (tasto delle sequenze che esistono nel buffer (tranne per l'ultima sequenza che indica FINE).

Indica che la trasmissione si svolge correttamente. Questo messaggio lampeggia lentamente durante la trasmissione.

Superamento dello scarto massimo. (X1<->X2) autorizzato.

Appare in modo

sequenza viene cancellata con il tasto

Indica che la trasmissione è stata interrotta per mezzo del tasto STOP del DNC.

L'operazione TEACH è stata effettuata correttamente.

quando un pezzo o una

)

PAGINA 84 MANUALE ISTRUZIONI DNC 600 PS

Page 93

TIME OUT

ULTIMO

Indica che il DNC non ha ricevuto un informazione valida dopo il lancio della trasmissione, e rende così il comando all'operatore. Questo messaggio appare dopo circa 30 secondi.

Appare in modo è l'ultima del pezzo.

quando la sequenza visualizzata

Var KO

ZONA TOL

Uno degli ingressi DNC "VARIATORE OK" non è (più) attivo (+24 VDC).

Appare in modo posizionati fuori tolleranza. Solitamente sarà sufficiente premere lo start del pannello frontale per posizionare gli assi.

o quando gli assi sono

ALLEGATI PAGINA 85

Page 94

TAMPA DELLA VIDEATA IN CORSO

Il DNC 600 permette, se equipaggiato dell'uscita RS232 (opzione), di stampare la pagina a video (connettore J5).

Questo permette di conservare o di trasmettere su supporto cartaceo il contenuto di un programma, degli utensili o dei parametri macchina.

Per poter inviare i dati alla stampante, è obbligatorio avere una stampante con ingresso RS232.

Sul DNC 600 conviene programmare i parametri di collegamento seriale richiesti dalla stampante.

Baud rate: 4800 max.

Bits: 7 o 8

Stop bits: 1, 2 ecc.

Parità: 1 o non programmato

Protocollo: questo campo indica quante pagina DNC devono essere

stampate su una pagina della stampante. Dopo il numero indicato, il DNC invia un avanzamento pagina alla stampante.

Esempio: 1 = 1 pagina DNC per pagina stampante

2 = 2 pagine DNC per pagina stampante.

BCC: questo campo definisce il margine sinistro in caratteri

(spazio) margine sinistro = 2 + (BCC x 2)

Campo: 0 (2 caratteri) a 9 (20 caratteri) Esempio: BCC = 4, sia 2 + (4 x 2) = 10

PER STAMPARE DAL DNC

! Selezionare la pagina desiderata.

! Premere simultaneamente il tasto stop

correzione

o menù .

e il tasto

PAGINA 86 MANUALE ISTRUZIONI DNC 600 PS

Page 95

Abbreviazioni 5

Accesso

ai livelli superiori al 3 62 tramite password 61

Aggiornamento del software 53

Aggiungere

una piega 29

Angolo 80

correzioni 80 risultato fuori tolleranza 67, 69

Asse

modificare l'origine 75

Avanzamento

pagina 17 sequenza 17

INDICE

Cancellare

Carattere(i)

N 24, 25, 38 P 23 p/m 24 P+ 24 PCV 39 PM 38 PMS 39 POS 38 Q 38 ri 25 Rx 38 SET 75 Sp 24, 38 Start ext 39 TOL 26

memoria di lavoro 27, 41 tasto 16 zona variabili 65

alfanumerici(s) 82

Backup 53

Buffer 10

Calcolo 29

Calibrazione 76

Campo

σ (sigma) 38 Ac 24 Al 24 APPOGGIO 30 Bo 39 CAL 24, 76 COR 38 CY 38 DISEGNO 24 F1a F5 39 FACCIA 30 Fp 38 I/mm 24 In 24 Kg/mm² 24 L 25 L dév 24 Lp 24, 38 P 26 MEM 38

Champ

σ (sigma) 24

Chiave

esterna 64 fisica 59 virtuale 59

Ciclo senza piega 79

Collegamento di pezzi 24

Collegamento seriale 53

Convenzioni 5

Copiare

sequenza 37, 42

Correzione

angolo 80 pagina 80 tasto 14 usare la pagina 37

Criteri 45

CYBACK 53

Eliminare

una piega 29

Errore

INDICE PAGINA 87

Page 96

spiegazione dei messaggi 83

Flash

memoria 53

Forza

lineare 50

Gira 32

Messaggio

COPIA 37 ESISTE 27, 29, 44 RUN 54 spiegazione dei messaggi 83

Mod

semi-automatico 15

Modo

automatico 15 di lavoro 57 manuale 15 programmazione 15

Inserire

tasto 16

Lamiera

manipolazione 32 misura spessore 76

LINK7000 11, 53, 55

Lista

matrici 22 pezzi 14 punzoni 22

Livelli di accesso 59

Gestione tramite chiave esterna 64 Protezione 59 Utilizzatori 59

Manipolazione

della lamiera 32

Matrice(i)

forza lineare 50 programmazione 49

Memoria

buffer 10 cassette 10 di lavoro 10 Flash 53 interna 10

Memorizzare

pezzo 27, 46

Memorizzazione

tasto 16

Menù 19

tasto 14

Ordine delle pieghe 30

Origine

di un asse 75

Pagina

correzione 80 L-alpha 23 pezzo status 23 sequenza 37

Pagina indietro 17

Password

modificare 59, 63 perdita 59

Pestone

ciclo senza piega 79 non scende 79 riferimento 67

Pezzo 14

collegamento di 24 lista dei 45 programmazione 21 ricercare 46 ricercare secondo criteri 45 richiamare 46 sopprimere 47

Piega

a fondo matrice 80 aggiungere 29 ciclo senza piega 79 eliminare 29

Piega multipla 26, 38, 77

Print screen 86

Problema

il pestone non scende 79 inquinamento 65

PAGINA 88 INDICE

Page 97

Profilo 23

Programmazione

dell'ordine delle pieghe 30 diretta 21, 37, 40 L-alpha 21 pezzo(i) 21 punzoni, matrici 49

Punzonatura 79

Punzone(i) 49

forza lineare 50 Programmazione 49 riferimento 67

Stop 18

Tasti

vedere tastiera 13

Tastiera 13

Teach

tasto 16

Trasferire 53

REF Y 50

Regole

convenzioni 5

Ribalta 32

Ricercare

pezzo 46 secondo criteri 14 tasto 16 un pezzo secondo criteri 45

Riferimento 67

Ritorna 32

RS232 53

Cavo di trasmissione 54

Salvare 53

SEC X 50

Sequenza 14

copiare 37, 42

Utensili

riferimento 67

Utilizzatori

tabella degli ... 60

Video

stampare il video 86

Sicurezza

operatore 3 X 50

Sicurezze

assi dei registri 71

Sopprimere

tasto 16 tutti i pezzi 47 un pezzo 47 un punzone 52

Spessore

del materiale 24, 28, 38 misura dello 76

Stampante 86

Start 18

INDICE PAGINA 89

cybelec DNC600 Manuale di istruzioni

Specifications and Main Features

Frequently Asked Questions

User Manual

SOMMARIO

A PROPOSITO DI QUESTO MANUALE

CONVENZIONI PAGINA 5

PROFONDITA’ DI PIEGA (ASSI Y1 E Y2)

REGISTRO POSTERIORE (ASSE X)

REGISTRO POSTERIORE (ASSE R, Z1, Z2)

ANGOLO DI PIEGA

FUNZIONI AUSILIARIE

LE MEMORIE

Memoria di lavoro (o buffer)

Memoria interna

Memoria Flash

! Tastiera numerica

SELEZIONE DELLE PAGINE VIDEO

I MODI DI LAVORO

I COMANDI

I TASTI CURSORE

ZONA "MANUALE"

PROGRAMMAZIONE PAGINA 21

Consultare la lista dei punzoni

Consultare la lista delle matrici

PAGINA L-ALPHA: SPIEGAZIONE DEI CAMPI

PAGINA L-ALPHA: SPIEGAZIONE DELLE COLONNE

MODIFICA DI UN PEZZO

Eliminare una piega

Aggiungere una piega

Spiegazione delle colonne della tabella

Esempio a

Esempio b

SPIEGAZIONE DEI CAMPI

PROGRAMMAZIONE DIRETTA

Esempio di programmazione

RICERCA DI PEZZI SECONDO INDIZI

GESTIONE DEI PEZZI PAGINA 45

RICHIAMARE UN PEZZO

MEMORIZZARE UN PEZZO

SOPPRIMERE UN PEZZO

SOPPRIMERE TUTTI I PEZZI

LISTA DEI PUNZONI

LISTA DELLE MATRICI

PROGRAMMAZIONE DEGLI UTENSILI PAGINA 49

SPIEGAZIONI GENERALI

PROGRAMMAZIONE DI UN PUNZONE

Creare un punzone modificandone uno esistente

MODIFICARE UN PUNZONE ESISTENTE

SOPPRIMERE UN PUNZONE

PROGRAMMAZIONE DI UNA MATRICE

TRASFERIMENTO

LINK 7000 / CYBACK

modo regolazione

modo sensitivo

PROTEZIONE DEI LIVELLI DI ACCESSO PAGINA 59

ALLEGATI

Contatori Y1 e Y2 molto differenti

Contatori Y1 e Y2 identici, ma diversi da RIF Y

Modifica del riferimento per il pezzo

Sicurezze X-R

Diagramma di posizionamento sicurezza X-R

Due esempi di posizionamento

Sicurezza X1-X2

Sicurezza Z1-Z2

Procedura per realizzare una piega multipla:

PER STAMPARE DAL DNC

INDICE
