cybelec CybTouch 8 PS User Manual
Manual de Usuario
Para Prensa Plegadora Sincronizada
Sept14
V3.1
© 2014 Cybelec S.A.
Todos los derechos reservados
La copia, reproducción, modificación, distribución, exhibición o distribución de cualquier
contenido de este manual para cualquier propósito sin el previo consentimiento de Cybelec S.A.
está estrictamente prohibido.
The Intuitive Programming
Índice
Seguridad ................................................................................................................ 1
Seguridad General ....................................................................................................................... 1
Símbolo e iconos de este manual ................................................................................................ 2
Aviso General ................................................................................................................................. 2
Información ................................................................................................................................... 2
Ajustes .......................................................................................................................................... 2
Navegación .................................................................................................................................... 2
Primeros pasos con CybTouch 8 .............................................................................3
Navegación general ...................................................................................................................... 4
Botón de menú ................................................................................................................................ 4
Zona Páginas de estado ................................................................................................................... 4
Limpieza de la pantalla ................................................................................................................... 4
Página de estado ........................................................................................................................... 5
Preferencias de usuario ................................................................................................................ 5
Idioma .......................................................................................................................................... 6
Unidades de longitud ...................................................................................................................... 6
Mostrar valores de posición Y1-Y2 ..................................................................................................... 6
Mostra página L-alpha num ........................................................................................................... 6
Mostrar pieza plegada ...................................................................................................................... 6
Materiales ...................................................................................................................................... 7
Corrección PMB .............................................................................................................................. 7
RFLink .......................................................................................................................................... 8
Borrar indexación ........................................................................................................................... 8
Explorador USB .............................................................................................................................. 8
Retracción por defecto ...................................................................................................................... 8
Ajuste del reloj ................................................................................................................................ 8
Calibración de la pantalla táctil ........................................................................................................ 9
The Intuitive Programming
Brillo xx% Eco xx% ....................................................................................................................... 9
Movimiento manual de los ejes ................................................................................................. 10
Trancha desincronizada ..................................................................................................................10

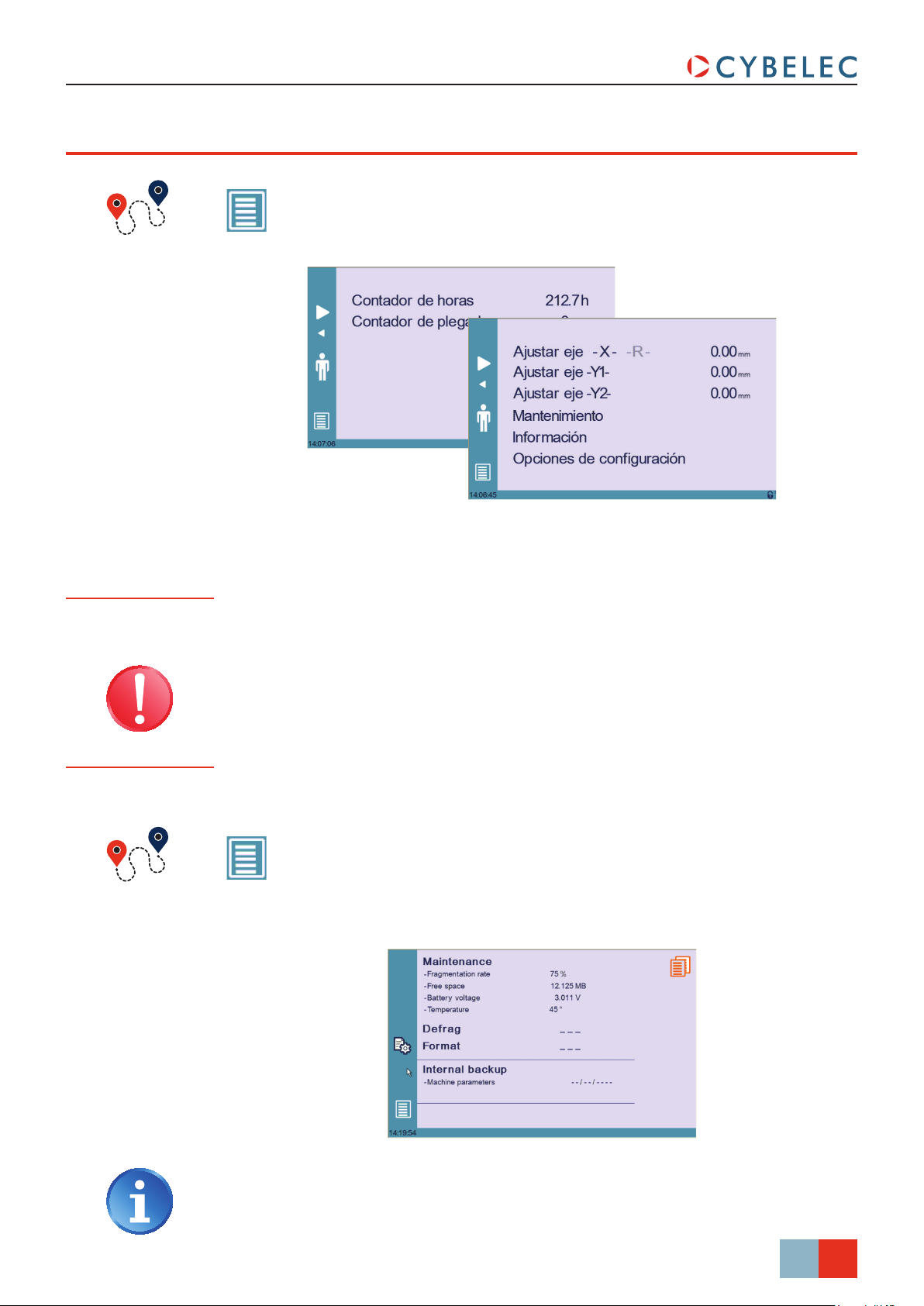

Página de Servicio ...................................................................................................................... 11
Ajuste ejes .....................................................................................................................................11
Mantenimiento ..............................................................................................................................11
Información ..................................................................................................................................12
Defrag (Desfragmentación) ........................................................................................................................... 12
Format (Formatear) .......................................................................................................................................12
Internal backup (Copia de seguridad interna) ............................................................................................12

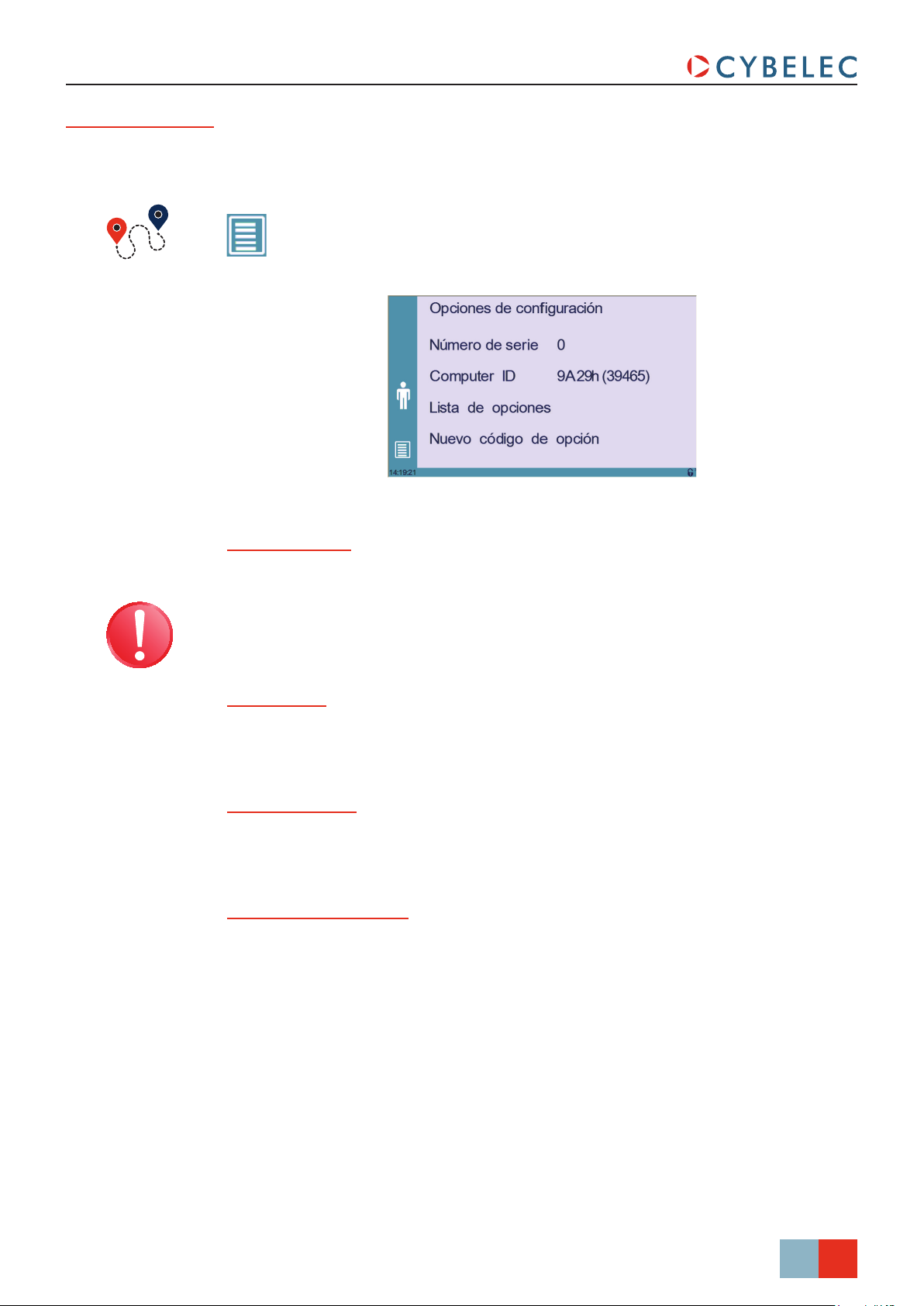

Opciones de Configuración ..............................................................................................................13
Número de serie ............................................................................................................................................. 13
Computer ID ................................................................................................................................................... 13
Lista de opciones ............................................................................................................................................ 13
Nuevo código de opción ................................................................................................................................ 13
Transferencia USB ...................................................................................................................... 14
Importar piezas desde otros CNCs Cybelec ...........................................................................................14

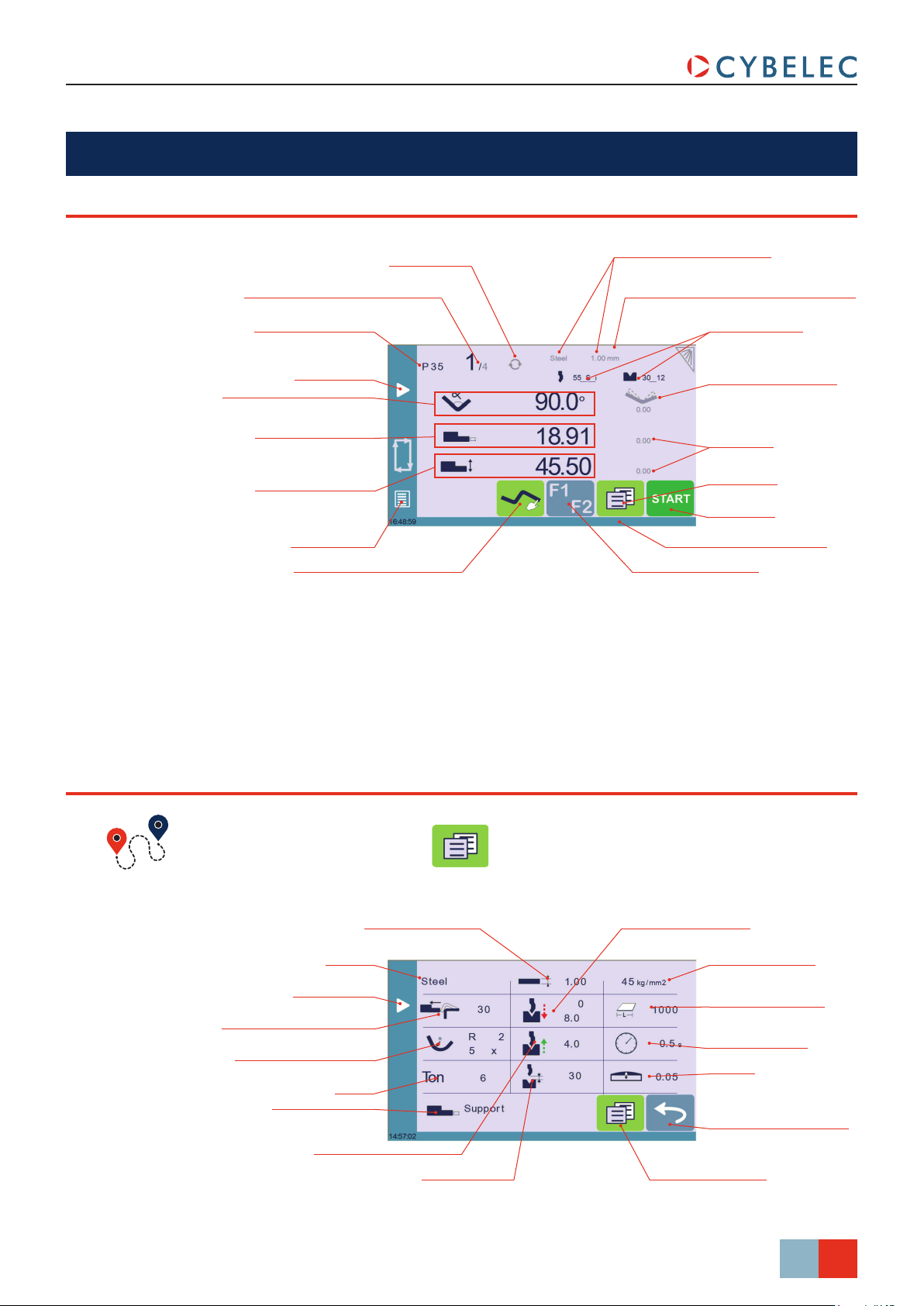

Descripción básica de una página .......................................................................... 15
Página Plegado Numérico ......................................................................................................... 15
Página Más .................................................................................................................................. 15
Funciones disponibles en la página Más ............................................................................................16
Material ...........................................................................................................................................................16
Espesor del material ....................................................................................................................................... 16
Sigma del material .......................................................................................................................................... 16
Retracción del tope trasero ............................................................................................................................16
Umbral de cambio de velocidad y velocidad de plegado .............................................................................16
Longitud de plegado ...................................................................................................................................... 16
Plegado de radio grande ................................................................................................................................ 17
Velocidad lenta de retorno ............................................................................................................................17
Tiempo de espera ........................................................................................................................................... 17
The Intuitive Programming
Fuerza .............................................................................................................................................................. 17
Abertura (PMA) ..............................................................................................................................................18
Bombeo ........................................................................................................................................................... 18
Tipo de dedo en el tope trasero .................................................................................................................... 18
Número de piezas ........................................................................................................................................... 18
Control manual del tope trasero ................................................................................................................... 18
Gestión de útiles ...................................................................................................19
Punzones ..................................................................................................................................... 19
¿Cómo crear o modificar un punzón? ................................................................................................20
Matrices ....................................................................................................................................... 21
¿Cómo crear o modificar una matriz? ................................................................................................22
Nomenclatura de los útiles ........................................................................................................ 23
Punzones ......................................................................................................................................23
Matrices .......................................................................................................................................23
Crear un programa pieza ....................................................................................... 24
Modo TouchProfile (opcional) ................................................................................................. 24
Secuencia de Plegado Manual .................................................................................................. 25
Modo Numérico ......................................................................................................................... 27
Modo L-Alpha ............................................................................................................................. 28
Corrección de plegado............................................................................................................... 29
Corrección de ángulo (eje Y).............................................................................................................29
Bombeo .........................................................................................................................................30
Corrección tope trasero (ejes X y R) ....................................................................................................30
Guardar y cargar un programa ..............................................................................31
Guardar un programa ................................................................................................................ 31
Cargar un programa ................................................................................................................... 31
Borrar un programa ................................................................................................................... 31

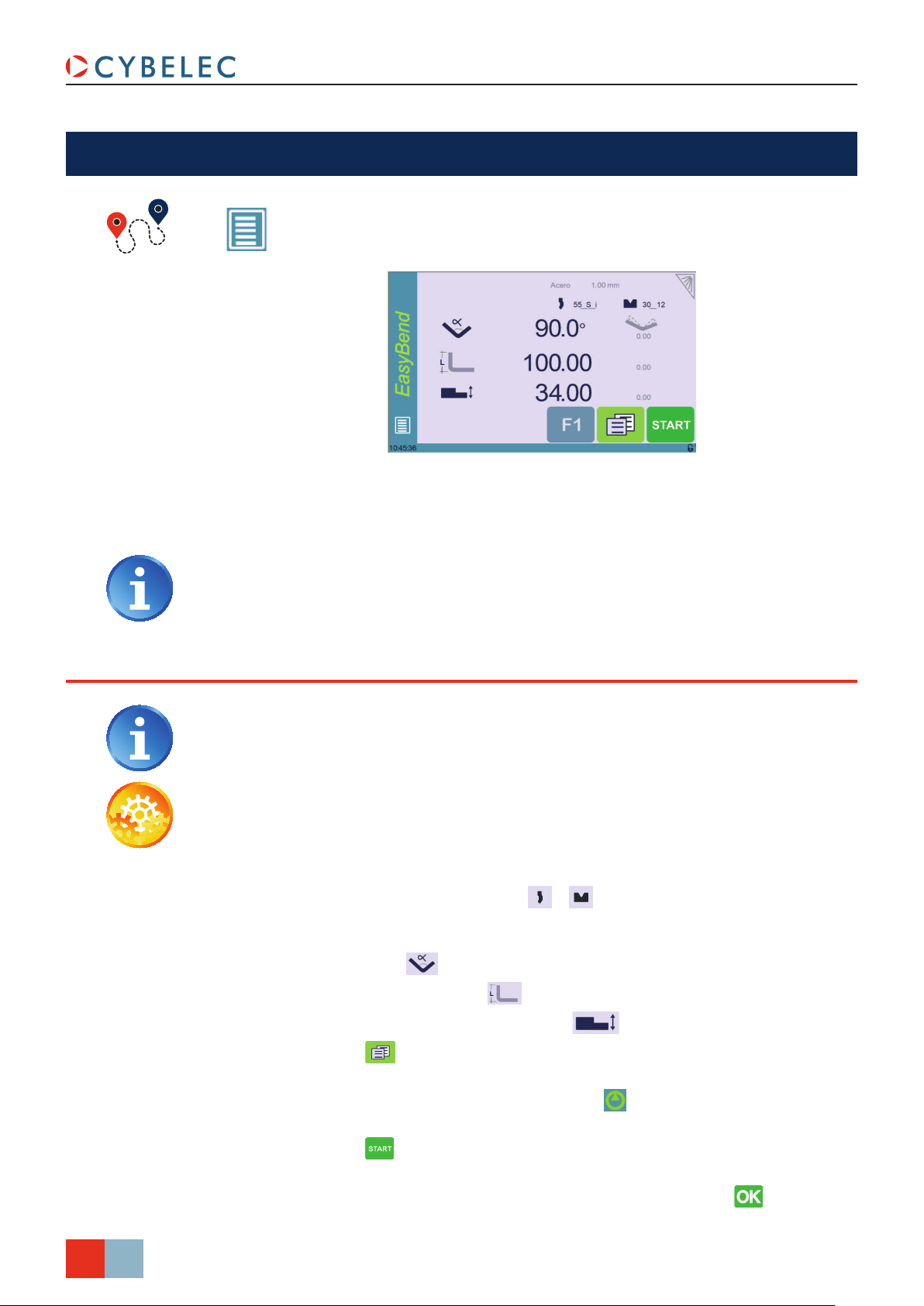

Página EasyBend ................................................................................................... 32
The Intuitive Programming
Hacer un plegado en la página EasyBend ................................................................................ 32
Mensajes de error y advertencia ............................................................................ 33
Advertencias ................................................................................................................................ 33
Mensajes de error ....................................................................................................................... 36
The Intuitive Programming
The Intuitive Programming
CybTouch 8 PS Manual de Usuario
Seguridad
Seguridad general
El usuario debe Leer y Comprender, pero sobretodo respetar las directivas
descritas en este manual.
Cualquier persona que entre en contacto con la máquina en la que se ha
instalado el control, cualquiera que sea su función o cualquier que sea el estado
en que se encuentra la máquina (montaje, desmontaje, puesta en marcha,
producción, mantenimiento, reparación) debe haber leído y comprendido
los requerimientos respecto a la seguridad y la totalidad de las directivas de
funcionamiento descritas en los manuales entregados con la máquina.
El operario debe estar correctamente formado para trabajar con
la máquina en la que está instalado el control numérico. Un uso
inapropiado del control numérico puede causar graves daños en el
equipamiento y/o herir a personas.
La modificación de parámetros máquina puede causar un daño importante en el
material o causar una calidad irregular en el producto.
No exponga el control numérico a humedad excesiva para evitar cualquier
riesgo de electrocución y cualquier deterioro del equipamiento.
Asegúrese de que el control numérico está desconectado de la alimentación
principal antes de llevar a cabo cualquier operación de limpieza. No utilice
líquidos basados en alcohol o amoníaco.
En caso de mal funcionamiento del control numérico, póngase en contacte con
un técnico.
No exponga el control numérico a los rayos directos del sol o cualquier otra
fuente de calor.
No coloque el control cerca de equipos magnéticos como transformadores,
motores o dispositivos capaces de generar interferencias (máquinas soldadoras,
etc.)
Este manual ha sido traducido desde su versión original en inglés. En caso
de contradicciones o dificultades de comprensión, prevalece la versión en
inglés. Con el espíritu de mejorar continuamente, Cybelec le agradecerá la
comunicación de cualquier inconsistencia que pueda encontrar en este manual.
Sept.
2014
V3.1
1/40
SÍmbolo e iconoS de eSte manual
Durante la utilización de este manual, encontrará símbolos y textos de avisos
representados en este capítulo: están directamente relacionados con la seguridad de las
personas. Siga cuidadosamente este consejo informe a los demás.
CybTouch 8 PS Manual de Usuario
Aviso General
Información
Ajustes
Esta señal de aviso aparece en el manual siempre que sea necesario poner atención
a normas, instrucciones o consejos. Debe seguirse una correcta secuencia de
funcionamiento para evitar daños en la máquina.
Simboliza un serio peligro personal
Esta señal de aviso aparece en este manual cada vez que deba tomarse en consideración
una información importante. Ponga atención a este símbolo y siga las instrucciones.
Este símbolo aparece en este manual cada vez que se dan instrucciones de ajuste. Ponga
atención a este símbolo y siga la secuencia de instrucciones.
Navegación
Este icono proporciona información de navegación, da acceso al tema tratado en el
capítulo.
2/40
Sept.
2014
V3.1
CybTouch 8 PS Manual de Usuario
PrimeroS PaSoS con cybTouch 8
Dependiendo de la evolución del software y de la prensa plegadora controlada por el
CybTouch (configuración / capacidades), el presente manual puede no corresponder con
el CybTouch del que dispone actualmente. Sin embargo, las diferencias son mínimas.
Las pantallas táctiles son
sensibles a la presión.
No presione con fuerza en la
pantalla.
Presionar con fuerza sobre la
pantalla la dañaría.
¡Daños de este tipo no están
cubiertos por la garantía del
fabricante!
No utilice objetos afilados y/o puntiagudos (chapa metálica, destornillador, bolígrafo,
etc) para tocar la pantalla; tan sólo utilice sus dedos (con o sin guantes) o un puntero de
plástico. Asegúrese de que sus guantes no tienen partículas metálicas incrustadas en las
yemas de los dedos, ya que éstas podrían también dañar la pantalla.
Tómese unos minutos para practicar pulsando suavemente la pantalla, descubrirá que la
pantalla es muy reactiva y que es fácil de utilizar.
Sept.
2014
V3.1
3/40
navegación general
CybTouch 8 PS Manual de Usuario
Botón de menú
Añadir paso o
siguiente paso
Zona Páginas de
estado
Botón de menú
El botón de menú le permite seleccionar directamente (saltar a) la pantalla deseada. El
contenido del menú cambiar en función del contexto.
Botón de Limpieza de la
pantalla
Zona Páginas de estado
Limpieza de la pantalla
La zona de páginas de estado da acceso a la Página de estado (vea página 5). Esta
zona está activa en cualquier momento desde cualquier página (excepto la del asistente).
Para limpiar la pantalla mientras el CybTouch está encendido, pulse sobre el botón .
Utilice tan solo un paño suave y húmedo con jabón o detergente neutro.
NUNCA utilice disolventes, petróleo, benceno, alcohol, etc.
4/40
Sept.
2014
V3.1
CybTouch 8 PS Manual de Usuario
Página de eStado
La página de estado muestra el estado de todas las entradas y salidas y posiciones de los
ejes.
Esta funcionalidad es muy útil durante la puesta en marcha o mientras se recibe atención
técnica en una máquina.
Esta página es accesible desde cualquier lugar pulsando la Zona Páginas de estado (vea
página 4).
Para abandonar la página de Estado, pulse en la flecha situada a la izquierda.
Pulse la echa para
abandonar la Página de
En la línea superior,
puede aparecer un
mensaje indicando que la
máquina está ejecutando
una fase del ciclo
estado
PreferenciaS de uSuario
Para salir de la página de Preferencias de usuario, pulse el botón .
(Botón de menú) → Otros menús → Preferencias de usuario
Sept.
2014
V3.1
5/40
CybTouch 8 PS Manual de Usuario
Idioma
Unidades de longitud
Para buscar a través de los diferentes idiomas, simplemente pulse Idioma en la pantalla.
Los idiomas disponibles son:
• EN English.
• BR Brazil.
• CN 中文.
• CZ Český.
• DE Deutsch.
• ES Español.
• FR Français.
• IT Italiano.
• NL Nederlands.
• TR Türkçe.
• TW 台灣.
La lista de idiomas disponible está sujeta a cambios y puede incrementar a lo
largo del tiempo.
Este parámetro permite escoger entre mm, inch (pulgadas) y none (ninguna) para
representar la unidad de longitud a utilizar en el CybTouch.
Cuando se selecciona none (ninguna) la unidades se expresan en milímetros.
Mostrar valores de posición Y1-Y2
Mostra página L-alpha num
Esta función mostrará las posiciones de los ejes Y1 e Y2 en la Página Plegado Numérico
(vea página 15).
• Cuando se programa como no, la posición del eje Y1 se muestra durante los
movimientos de la prensa.
• Cuando está programado como sí1, las posiciones de los ejes se muestran durante
los movimientos de la prensa.
• Cuando está programado como sí2, las posiciones de los ejes se muestran
constantemente bajo la línea de ángulo / posición de la trancha.
Esta preferencia sólo está disponible si la máquina está equipada con la opción Modo
TouchProfile (opcional). Cuando se programa como sí, este parámetro da acceso al
Modo L-Alpha (vea página 28). El siguiente botón
TouchProfile (opcional).
se muestra en la página Modo
Mostrar pieza plegada
Sept.
6/40
2014
V3.1
Esta preferencia sólo está disponible si la máquina está equipada con la opción Modo
TouchProfile (opcional). Este parámetro permite, cuando está activo, ver el estado de la
pieza antes y después del plegado en la página Secuencia de Plegado Manual.
CybTouch 8 PS Manual de Usuario
Materiales
Tocando sobre Materiales se abre la página Materiales, donde pueden cambiarse
las características programadas por defecto para cada material, o en la que se puede
configurar uno nuevo.
Esta página puede no estar disponible, dependiendo de la configuración de
parámetros máquina. Para tener permiso de acceso a la página de Material,
deberá introducir la contraseña de nivel 2.
La página Materiales muestra:
• Material: Material seleccionado (aquí Acero).
• Espesor por defecto del material.
• Sigma por defecto: Sigma por defecto para el material (aquí 45).
• Mostrado: Si el material estará disponible para ser seleccionado para su uso (aquí sí).
• Espesor mín/max: determina el espesor mínimo y máximo aceptado para el material
seleccionado.
Hay tres materiales predefinidos disponibles (acero, acero inoxidable, aluminio), pero se
pueden añadir otros.
Para añadir un material:
1. Toque Material y seleccione un material no configurado (Mater X) en la lista.
2. Introduzca las características del nuevo material.
3. Toque sobre el nombre (Mater X) para mostrar el teclado e introducir el nombre del
nuevo material.
Corrección PMB
Este parámetro permite al usuario aplicar una corrección permanente sobre la posición
central del Punto Muerto Bajo.
Por favor, tenga en cuenta que esta corrección siempre se aplica y NO se
muestra en la página de correcciones. Si experimenta una gran diferencia
respecto al resultado que esperaba, debería verificar el valor de este parámetro.
Sept.
7/40
2014
V3.1
Loading...
