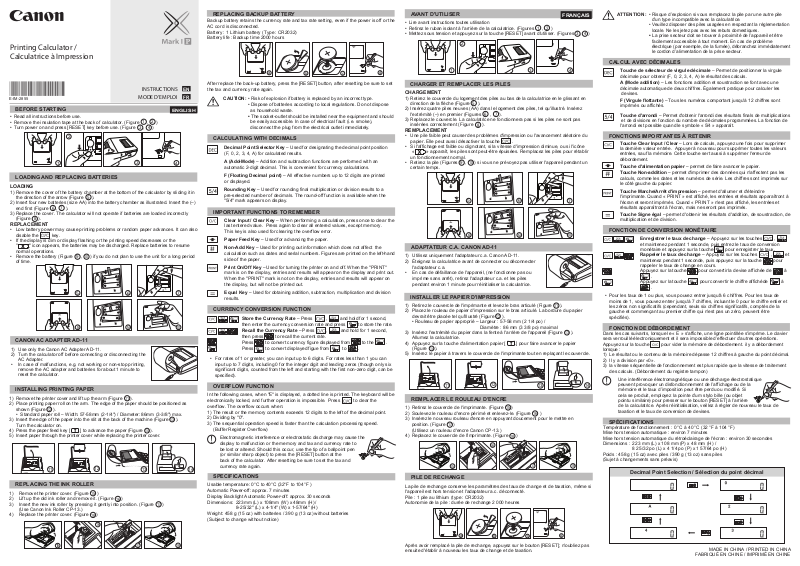

Canon X MARK I User Manual

Printing Calculator / Calculatrice à Impression

INSTRUCTIONS

E-IM-2855

MODE D’EMPLOI

BEFORE STARTING

• Read all instructions before use.

• Remove the insulation tape at the back of calculator. (Figure , )

• Turn power on and press [RESET] key before use. (Figure , )

1 2

3 4

LOADING AND REPLACING BATTERIES

1) Remove the cover of the battery chamber at the bottom of the calculator by sliding it in the direction of the arrow (Figure ).

2) Insert four new batteries (size AA) into the battery chamber as illustrated. Insert the (–) end first (Figure , ).

3) Replace the cover. The calculator will not operate if batteries are loaded incorrectly (Figure ).

REPLACEMENT

• Low battery power may cause printing problems or random paper advances. It can also

disable the key.

• If the display is dim or display flashing or the printing speed decreases or the

" " icon appears, the batteries may be discharged. Replace batteries to resume

normal operations.

• Remove the battery (Figure , ) if you do not plan to use the unit for a long period of time.

6 7

CANON AC ADAPTER AD-11

1) Use only the Canon AC Adapter AD-11.

2) Turn the calculator off before connecting or disconnecting the AC Adapter.

• In case of malfunctions, e.g. not working or non-stop printing,

remove the AC adapter and batteries for about 1 minute to reset the calculator.

INSTALLING PRINTING PAPER

1) Remove the printer cover and lift up the arm (Figure ).

2) Place printing paper roll on the arm. The edge of the paper should be positioned as shown (Figure ).

• Standard paper roll – Width: 57-58mm (2-1/4") / Diameter: 86mm (3-3/8") max.

3) Insert the edge of the paper into the slit at the back of the machine (Figure ). Turn the calculator on.

4) Press the paper feed key [ ] to advance the paper (Figure ).

5) Insert paper through the printer cover while replacing the printer cover.

13 14

REPLACING THE INK ROLLER

1) Remove the printer cover. (Figure )

2) Lift up the old ink roller and remove it. (Figure )

3) Insert the new ink roller by pressing it gently into position. (Figure ) (Use Canon Ink Roller CP-13.)

4) Replace the printer cover. (Figure )

17 18

ENGLISH

REPLACING BACKUP BATTERY

Backup battery retains the currency rate and tax rate setting, even if the power is off or the AC cord is disconnected. Battery : 1 Lithium battery (Type : CR2032) Battery life : Backup time 2000 hours

After replace the back-up battery, press the [RESET] button, after resetting be sure to set the tax and currency rate again.

CAUTION: • Risk of explosion if battery is replaced by an incorrect type.

• Dispose of batteries according to local regulations. Do not dispose as household waste.

• The socket-outlet should be installed near the equipment and should be easily accessible. In case of electrical fault (i.e. smoke), disconnect the plug from the electrical outlet immediately.

CALCULATING WITH DECIMALS

Decimal Point Selector Key – Used for designating the decimal point position (F, 0, 2, 3, 4, A) for calculated results.

A (Add-Mode) – Addition and subtraction functions are performed with an automatic 2-digit decimal. This is convenient for currency calculations.

F (Floating Decimal point) – All effective numbers up to 12 digits are printed or displayed.

Rounding Key – Used for rounding final multiplication or division results to a pre-selected number of decimals. The round-off function is available when the "5/4" mark appears on display.

IMPORTANT FUNCTIONS TO REMEMBER

Clear Input / Clear Key – When performing a calculation, press once to clear the last entered value. Press again to clear all entered values, except memory. This key is also used for clearing the overflow error.

Paper Feed Key – Used for advancing the paper. Non-Add Key – Used for printing out information which does not affect the

calculation such as dates and serial numbers. Figures are printed on the left-hand side of the paper.

Print On/Off Key – Used for turning the printer on and off. When the "PRINT" mark is on the display, entries and results will appear on the display and print out. When the "PRINT" mark is not on the display, entries and results will appear on the display, but will not be printed out.

Equal Key – Used for obtaining addition, subtraction, multiplication and division results.

CURRENCY CONVERSION FUNCTION

Store the Currency Rate – Press , and hold for 1 second,

Recall the Currency Rate – Press , and hold for 1 second,

Press to convert currency figure displayed from to the . Press to convert displayed figue from to .

• For rates of 1 or greater, you can input up to 6 digits. For rates less than 1 you can input up to 7 digits, including 0 for the integer digit and leading zeros (though only six significant digits, counted from the left and starting with the first non-zero digit, can be specified).

then enter the currency conversion rate and press to store the rate.

then press to recall the current rate.

OVERFLOW FUNCTION

In the following cases, when "E" is displayed, a dotted line is printed. The keyboard will be electronically locked, and further operation is impossible. Press to clear the overflow. The overflow occurs when:

1) The result or the memory contents exceeds 12 digits to the left of the decimal point.

2) Dividing by "0".

3) The sequential operation speed is faster than the calculation processing speed.

(Buffer Register Overflow) Electromagnetic interference or electrostatic discharge may cause the

display to malfunction or the memory and tax and currency rate to be lost or altered. Should this occur, use the tip of a ballpoint pen (or similar sharp object) to press the [RESET] button at the back of the calculator. After resetting be sure to set the tax and currency rate again.

SPECIFICATIONS

Usable temperature: 0°C to 40°C (32°F to 104°F ) Automatic Power-off: approx. 7 minutes

Display Backlight Automatic Power-off: approx. 30 seconds Dimensions: 223mm (L) x 108mm (W) x 48mm (H) / 8-25/32" (L) x 4-1/4" (W) x 1-57/64" (H) Weight: 458 g (15 oz) with batteries / 390 g (13 oz) without batteries

(Subject to change without notice)

AVANT D'UTILISER

• Lire avant instructions toutes utilisation

• Retirez le ruban isolant à l'arrière de la calculatrice. (Figures , )

• Mettez sous tension et appuyez sur la touche [RESET] avant d'utiliser. (Figures , )

1 2

FRANÇAIS

3 4

CHARGER ET REMPLACER LES PILES

CHARGEMENT

1) Retirez le couvercle du logement des piles au bas de la calculatrice en le glissant en direction de la flèche (Figure ).

2) Insérez quatre piles neuves (AA) dans le logement des piles, tel qu'illustré. Insérez l'extrémité (–) en premier (Figures , ).

3) Replacez le couvercle. La calculatrice ne fonctionnera pas si les piles ne sont pas insérées correctement (Figure ).

REMPLACEMENT

• Une pile faible peut causer des problèmes d'impression ou l'avancement aléatoire du

papier. Elle peut aussi désactiver la touche .

• Si l'affichage est faible ou clignotant, si la vitesse d'impression diminue, ou si l'icône

« » apparaît, les piles sont peut-être épuisées. Remplacez les piles pour rétablir

un fonctionnement normal.

• Retirez la pile (Figures , ) si vous ne prévoyez pas utiliser l'appareil pendant un

certain temps.

ADAPTATEUR C.A. CANON AD-11

1) Utilisez uniquement l'adaptateur c.a. Canon AD-11.

2) Éteignez la calculatrice avant de connecter ou déconnecter

l'adaptateur c.a.

• En cas de défaillance de l'appareil, (ne fonctionne pas ou

imprime sans arrêt), retirez l'adaptateur c.a. et les piles pendant environ 1 minute pour réinitialiser la calculatrice.

INSTALLER LE PAPIER D'IMPRESSION

1) Retirez le couvercle de l'imprimante et levez le bras articulé (Figure ).

2) Placez le rouleau de papier d'impression sur le bras articulé. La bordure du papier

devrait être placée tel qu'illustré (Figure ).

• Rouleau de papier approprié – Largeur : 57-58 mm (2 1/4 po) /

Diamètre : 86 mm (3 3/8 po) maximal

3) Insérez l'extrémité du papier dans la fente à l'arrière de l'appareil (Figure ).

Allumez la calculatrice.

4) Appuyez sur la touche d'alimentation papier [ ] pour faire avancer le papier

(Figure ).

5) Insérez le papier à travers le couvercle de l'imprimante tout en replaçant le couvercle.

13 14

REMPLACER LE ROULEAU D’ENCRE

1) Retirez le couvercle de l'imprimante. (Figure )

2) Soulevez le rouleau d'encre périmé et enlevez-le. (Figure )

3) Insérez le nouveau rouleau d'encre en appuyant doucement pour le mettre en

position. (Figure ) (Utilisez un rouleau d'encre Canon CP-13.)

4) Replacez le couvercle de l'imprimante. (Figure )

17 18

PILE DE RECHANGE

La pile de rechange conserve les paramètres des taux de change et de taxation, même si l'appareil est hors tension et l'adaptateur a.c. déconnecté. Pile : 1 pile au lithium (type : CR2032) Autonomie de la pile : durée de rechange 2 000 heures

Après avoir remplacé la pile de rechange, appuyez sur le bouton [RESET]; n'oubliez pas ensuite d'établir à nouveau les taux de change et de taxation.

ATTENTION : • Risque d’explosion si vous remplacez la pile par une autre pile d’un type incompatible avec la calculatrice.

locale. Ne les jetez pas avec les rebuts domestiques.

• La prise secteur doit se trouver à proximité de l’appareil et être facilement accessible à tout moment. En cas de problème électrique (par exemple, de la fumée), débranchez immédiatement

le cordon d’alimentation de la prise secteur.

• Veuillez disposer des piles usagées en respectant la réglementation

CALCUL AVEC DÉCIMALES

Touche de sélecteur de virgule décimale – Permet de positionner la virgule décimale pour obtenir (F, 0, 2, 3, 4, A) le résultat des calculs.

A (Mode addition) – Les fonctions addition et soustraction se font avec une décimale automatique de deux chiffres. Également pratique pour calculer les devises.

F (Virgule flottante) – Tous les numéros comportant jusqu'à 12 chiffres sont imprimés ou affichés.

Touche d'arrondi – Permet d'obtenir l'arrondi des résultats finals de multiplications

et de divisions en fonction du nombre de décimales programmées. La fonction de l'arrondi est possible quand le symbole « 5/4 » apparaît.

FONCTIONS IMPORTANTES À RETENIR

Touche Clear Input / Clear – Lors de calculs, appuyez une fois pour supprimer la dernière valeur entrée. Appuyer à nouveau pour supprimer toutes les valeurs entrées, sauf la mémoire. Cette touche sert aussi à supprimer l'erreur de débordement.

Touche d'alimentation papier – permet de faire avancer le papier. Touche Non-addition – permet d'imprimer des données qui n'affectent pas les

calculs, comme les dates et les numéros de série. Les chiffres sont imprimés sur le côté gauche du papier.

Touche Marche/Arrêt d'impression – permet d'allumer et d'éteindre l'imprimante. Quand « PRINT » est affiché, les entrées et résultats apparaîtront à l'écran et seront imprimés. Quand « PRINT » n'est pas affiché, les entrées et résultats apparaîtront à l'écran, mais ne seront pas imprimés.

Touche Signe égal – permet d'obtenir les résultats d'addition, de soustraction, de multiplication et de division.

FONCTION DE CONVERSION MONÉTAIRE

Enregistrer le taux de change – Appuyez sur les touches , et maintenez pendant 1 seconde, puis entrez le taux de conversion monétaire et appuyez sur la touche pour enregistrer le taux. Rappeler le taux de change – Appuyez sur les touches , et maintenez pendant 1 seconde, puis appuyez sur la touche pour rappeler le taux de change en cours. Appuyez sur la touche pour convertir la devise affichée de à . Appuyez sur la touche pour convertir le chiffre affichéde à .

• Pour les taux de 1 ou plus, vous pouvez entrer jusqu'à 6 chiffres. Pour les taux de moins de 1, vous pouvez entrer jusqu'à 7 chiffres, incluant le 0 pour le chiffre entier et les zéros non significatifs (cependant, seuls six chiffres significatifs, comptés de la gauche et commençant au premier chiffre qui n'est pas un zéro, peuvent être spécifiés).

FONCTION DE DÉBORDEMENT

Dans les cas suivants, lorsque le « E » s'affiche, une ligne pointillée s'imprime. Le clavier sera verrouillé électroniquement et il sera impossible d’effectuer d’autres opérations.

Appuyez sur la touche pour vider la mémoire de débordement. il y a débordement lorsque :

Le résultat ou le contenu de la mémoire dépasse 12 chiffres à gauche du point décimal.

2) Il y a division par «0».

3) la vitesse séquentielle de fonctionnement est plus rapide que la vitesse de traitement

des calculs. (Débordement du registre tampon)

Une interférence électromagnétique ou une décharge électrostatique peuvent provoquer un disfonctionnement de l’affichage ou de la

mémoire et le taux d’imposition peut être perdu ou modifié. Si cela se produit, employez la pointe d’um stylo bille (ou objet pointu similaire) pour presser sur le bouton [RESET] à l’arrière

de la calculatrice. Après réinitialisation, veillez à régler de nouveau le taux de taxation et le taux de conversion de devises.

SPÉCIFICATIONS

Température de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F) Mise hors tension automatique : environ 7 minutes Mise hors tension automatique du rétroéclairage de l'écran : environ 30 secondes

Dimensions : 223 mm (L) x 108 mm (P) x 48 mm (H) / 8 25/32 po (L) x 4 1/4 po (P) x 1 57/64 po (H) Poids : 458 g (15 oz) avec piles / 390 g (13 oz) sans piles

(Sujet à changements sans préavis)

Decimal Point Selection / Sélection du point décimal

MADE IN CHINA / PRINTED IN CHINA

FABRIQUÉ EN CHINE / IMPRIMÉ EN CHINE

Calculation Examples / Exemples de Calculs

If the settings on the X MARK I PRINT do not match the example below, set mark

on the display as shown by pressing the corresponding key. Be sure to press the key before starting the calculation.

Si les paramètres du X MARK I PRINT ne correspondent pas à l'exemple

ci-dessous, définissez la marque affichée comme illustré en appuyant sur la touche correspondante. Souvenez-vous d'appuyer sur la touche avant de commencer à calculer.

Calculation/Calcul

Operation/

Fonctionnement

5/4

123+456+789=1,368 123

(2+3)x4–5=15 2 3

= 81 3

2,000+(2,000x12 %) 2 000 = 2 240 12

2 000–(2 000 x 15 %) 2 000 = 1 700 15

1/7 = 0,14285714285 7

$12.55+$15.75–$5.30 1255

123 x 455 = 56,088 123

456

455 456

654 987

4 5

2 6–=3x2– 3

5751 00.32$= 035

Print Out / Impression

0. C

123. +

456. +

789. = 1,368.00

2. +

3. x

4. –

5. =

15.00 –2. x

3. = –6.00

3. x

3. =

9.00

9.00 =

27.00

27.00 =

81.00

2,000. +

12. % 2,240.00

2 000. –

15. % 1,700.00

7. =

1.000

1.000 =

0.143

0. C

12.55 +

15.75 –

5.30 =

23.00

123. x

456. = 56,088.00

Business Sales Calculation / Calcul commercial des ventes

Calculating Cost/Calculer le coût

Selling Price/Prix de vente: $500 500 Profit Margin/Marge de profit : 30%

30 Cost/Coût = ? ($350) Margin Value/Valeur à

500.

MARGIN

30. M%

350.00 C

150.00 M

la marge=?($150)

Calculating Selling Price/Calculer le prix de vente

Cost/Coût : $200 200

Profit Margin/Marge de profit : 20%

Selling Price/Prix de vente = ? ($250) Margin Value/Valeur à

la marge=?($50)

200. C

MARGIN

20. M%

250.00

50.00 M

Calculating Profit Margin/Calculer la marge de profit

Cost/Coût : 200$ 200

Selling Price/Prix de vente : 500 $ 500 Profit Margin/Marge de profit = ? (60%) Margin Value/Valeur à

200. C

500.

60.00 M%

300.00 M

la marge = ? (300 $)

Memory Calculation / Calculs à partir de la mémoire

243 x 12 = 2,916 243 576 x 25 = 14,400 12 +) 387 x 45 = 17,415 34,731 576 –) 456 x 32 = 14,592 25 20,139

243. x

12. = 2,916.00 M+

576. x

25. = 14,400.00 M+

17,316.00 M 456 32

456. x

32. =

14,592.00 M –

(Recall Memory/Rappel de mémoire)

(Clear Memory/Vider la mémoire)

Currency Conversion Calculation / Calculs de conversion de devises

Currency Rate Store/Enregistrer le taux de change

(Hold 1 second/

RATE SET

= 1.45 ($US)

SET

Local = 1 (Euro) 1 45

Flashing/

Clignotant

Appuyer 1 seconde)

0. C

1.45 C=

SET

Convert Currency/Convertir une somme

1) 78 Euro/Euros = $US?

(113.10 $US)

78.

1.45 C=

113.10

2) 48 $US = Euro/Euros? (33,10)

Recall Currency Rate/ Rappeler le taux

de change

(Hold 1 second/

RATE SET

Appuyer 1 seconde)

48.

SET

1.45 C=

33.10

0. C

1.45 C=

M 00.427 2 M 00.427 2

Tax Calculation / Calcul des taxes

Set tax rate/Établir le taux de taxation

Tax Rate/Taux de

taxation: 5%

Flashing/

Clignotant

(Hold 1 second/

RATE SET

Appuyer 1 seconde)

Add the tax amount/Ajouter la taxe

Price $2,000 without tax/

Prix 2 000 $ sans taxe Tax/Taxe= ? ($100)

2 000

Selling Price with tax/

Prix de vente avec taxe = ? ($2,100)

Deduct the tax amount/Déduire la taxe

Selling Price $3,150 with tax/ Prix de vente 3 150 $ avec taxe

3 150

Tax/Taxe = ? ($150) Price without Tax/Prix sans taxe= ? ($ 3,000)

Recall tax rate/ Rappeler le taux

(Hold 1 second/

RATE SET

Appuyer 1 seconde)

de taxation

0. C

TAX+

5. %

SET

TAX+

2 000.

SET

5. %

100.00 2,100.00

TAX–

3,150.

RECALL

5. % –150.00 3 000.00

0. C

TAX–

5. %

RECALL

Data Printout / Impression de données

5 Dec 2013 5 12 2013 1,860 1860 1,420 1420 6 Dec 2013 6 12 2013 2,380 2380 +) 2,200 2200 7,860

Overflow / Débordement

1) 550000000000 550000000000 x) 23 23 12650000000000

(Error/Erreur)

2) 6 ÷ 0 = 0 6 0

(Error/Erreur)

# 5.12.2013......

1,860. +

1,420. +

# 6.12.2013......

2,380. +

2,200. =

7,860.00

550,000,000,000. x

23. =

12.6500000000

0. C

0. =

0. C
