Brother MFC-9140CDN User manual

Руководство по

основным функциям

MFC-9140CDN MFC-9330CDW MFC-9340CDW

В некоторых странах доступны не все модели.

Версия 0

RUS

В случае обращения в службу поддержки

клиентов

Запишите и используйте для справки следующие данные:

Номер модели:

MFC-9140CDN / MFC-9330CDW / MFC-9340CDW

(обведите номер используемой модели)

Серийный номер: Дата приобретения: Место приобретения:

Серийный номер указан на задней стороне корпуса аппарата. Сохраните данное руководство пользователя и товарный чек в качестве свидетельства приобретения на случай кражи, пожара или проведения гарантийного обслуживания.

Зарегистрируйте аппарат на веб-сайте

http://www.brother.com/registration/

Руководства пользователя и их

местоположения

Руководство Тема Местоположение

Руководство по безопасности устройства

Руководство по быстрой установке

Руководство по основным функциям

Руководство по дополнительным функциям

Прочитайте данное руководство в первую очередь. В этом руководстве приведены инструкции по технике безопасности, которые необходимо изучить перед началом настройки аппарата. Также в этом руководстве приведена информация о товарных знаках и правовых ограничениях.

Следуйте инструкциям для настройки приобретенного аппарата и установки драйверов и программного обеспечения в соответствии с используемой операционной системой и типом подключения.

В данном руководстве рассматриваются основные функции факса, копирования, сканирования и прямой печати, а также процедуры замены расходных материалов. См. советы по устранению неисправностей.

В данном руководстве рассматриваются дополнительные функции факса, копирования, функции безопасности, печать отчетов и выполнение текущего обслуживания.

Печатная версия / в упаковке

Печатная версия / в упаковке Для

Венгерской Республики, Республики Болгария, Республики Польша, Румынии, Словацкой Республики, Чешской Республики:

PDFфайл/компакт-диск/вупаковке

PDF-файл / компакт-диск / в

упаковке

Руководство по использованию программного обеспечения

Руководство пользователя по работе в сети

Следуйте инструкциям для использования функций печати, сканирования, сетевого сканирования, удаленной настройки, PC-Fax, а также использования утилиты Brother

ControlCenter.

В данном руководстве представлена полезная информация о настройке проводной и беспроводной сети, а также параметров безопасности на аппарате Brother. Кроме того, представлена информация о поддерживаемых аппаратом протоколах и подробные советы по устранению неисправностей.

HTML-файл / компакт-диск / в упаковке

PDF-файл / компакт-диск / в упаковке

Руководство Тема Местоположение

Руководство по использованию

Wi-Fi Direct™

(MFC-9330CDW и MFC-9340CDW)

В данном руководстве представлена подробная информация о настройке и использовании аппарата Brother для беспроводной печати непосредственно с мобильного устройства, поддерживающего стандарт Wi-Fi

Direct™.

Руководство по использованию

Google Cloud Print

В данном руководстве представлена подробная информация о настройке учетной записи Google на аппарате

Brother и использовании сервисов Google Cloud Print для печати по сети Интернет.

Руководство по использованию Интернет-сервисов

В данном руководстве представлена подробная информация о настройке и использовании аппарата Brother для сканирования, загрузки и просмотра изображений и файлов на некоторых вебсайтах с поддержкой таких услуг.

Руководство по использованию

AirPrint

Данное руководство содержит информацию по использованию функции AirPrint для выполнения печати с компьютеров с операционной системой OS X v10.7.x, 10. 8.x, а также с мобильных устройств iPhone, i P od touch, iPad или других устройств с операционной системой iOS на аппарате Brother без установки драйвера принтера.

Посетите веб-сайт http://solutions.brother.com/.

PDF-файл / Brother Solutions

Center

PDF-файл / Brother Solutions

Center

PDF-файл / Brother Solutions

Center

PDF-файл / Brother Solutions

Center

Содержание

(Руководство по основным функциям)

1 Общая информация 1

Как пользоваться этим руководством ................................................................1

Символы и условные обозначения, принятые в данном руководстве ...... 1

Доступ к утилитам Brother (Windows Просмотр руководства по дополнительным функциям, руководства по

использованию программного обеспечения и руководства

пользователя по работе в сети .......................................................................3

Просмотр документации ...............................................................................3

Доступ к руководствам пользователя, содержащим информацию о

расширенных функциях ...................................................................................6

Доступ к службе поддержки Brother (Windows

Доступ к службе поддержки (Macintosh).... .......... ......... ................. ....................7

Обзор панели управления ..................................................................................8

Сенсорный ЖК-дисплей ..............................................................................10

Настройка экрана готовности .....................................................................14

Основные операции ....................................................................................14

Настройки ярлыков............................................................................................15

Добавление ярлыков копирования.............................................................15

Добавление ярлыков факса........................................................................ 16

Добавление ярлыков сканирования........................................................... 17

Добавление ярлыков Web Connect............................................................19

Изменение ярлыков.....................................................................................20

Изменение имен ярлыков ........................................................................... 21

Удаление ярлыков....................................................................................... 21

Вызов ярлыков .............................................................................................21

Настройка громкости ......................................................................................... 22

Громкость звонка .........................................................................................22

Громкость звукового сигнала...................................................................... 22

Громкость динамика .................................................................................... 23

8)............................ ........................ ........2

) ............................................... 7

2 Загрузка бумаги 24

Загрузка бумаги и печатных носителей ...........................................................24

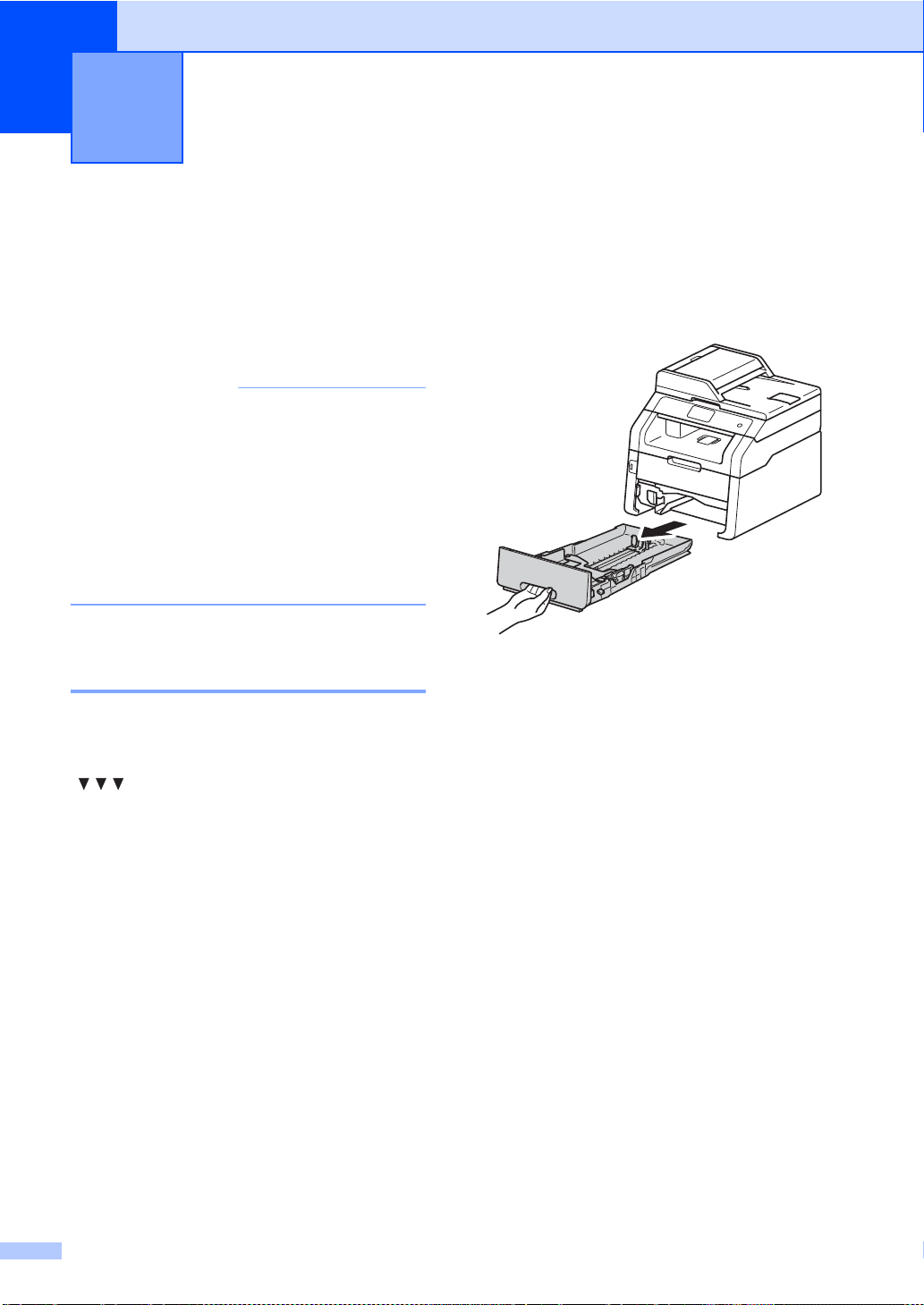

Загрузка бумаги в лоток для бумаги ..........................................................24

Загрузка бумаги в слот для ручной подачи ...............................................26

Недоступные для сканирования и непечатные зоны ...............................31

Настройка бумаги ..............................................................................................32

Формат бумаги .............................................................................................32

Тип бумаги....................................................................................................32

Допустимая бумага и другие печатные носители ...........................................33

Рекомендованная бумага и печатные носители.......................................33

Тип и формат бумаги...................................................................................33

Использование специальной бумаги ......................................................... 35

iii

3 Загрузка документов 39

Загрузка документов..........................................................................................39

Использование автоподатчика документов (АПД)....................................39

Со стекла сканера........................................................................................40

4 Отправка факса 42

Отправка факса..................................................................................................42

Остановка отправки/приема факсов ..........................................................43

Отправка по факсу документов формата Letter со стекла сканера.........44

Отмена текущей операции отправки факса ..............................................44

Отчет контроля передачи ........................................................................... 44

5 Прием факсов 46

Режимы приема .................................................................................................46

Выбор режима приема ................................................................................46

Использование режимов приема......................................................................48

Только факс..................................................................................................48

Факс/Телефон ..............................................................................................48

Ручной режим...............................................................................................48

Внешний автоответчик ................................................................................48

Настройки режима приема ................................................................................49

Задержка ответа ..........................................................................................49

Длительность двойного звонка (только режим Факс/Телефон)...............49

Обнаружение факса .................................................................................... 50

Предварительный просмотр факса (только в черно-белом режиме)............51

Предварительный просмотр принятого факса..........................................51

Выключение функции предварительного просмотра факсов ..................54

6 Использование PC-FAX 55

Использование PC-FAX.....................................................................................55

Прием факсов PC-Fax на компьютер (только для Windows

Отправка факсов PC-FA X с компьютера ...................................................56

) .................55

7 Телефон и внешние устройства 57

Услуги телефонной линии.................................................................................57

Выбор типа телефонной линии ..................................................................57

Подключение внешнего автоответчика ...........................................................58

Подключение................................................................................................59

Запись приветствия .....................................................................................59

Подключение по многоканальным линиям (офисная АТС)...................... 60

Внешние и параллельные телефоны............................................................... 60

Подключение внешнего или параллельного телефона ........................... 60

Работа с внешнего или параллельного телефона ...................................61

Только для режима “Факс/Телефон”..........................................................61

Использование беспроводной внешней трубки стороннего

производителя (не марки Brother)........... ...............................................61

Использование кодов удаленного доступа................................................62

8 Набор и сохранение в памяти номеров 64

Набор номера.....................................................................................................64

Набор номера вручную ...............................................................................64

Набор номера из адресной книги...............................................................64

Повторный набор номера факса ................................................................64

Сохранение номеров ......................................................................................... 65

Ввод паузы в сохраняемый номер .............................................................65

Сохранение номеров адресной книги ........................................................65

Изменение имен и номеров в адресной книге ..........................................66

9 Копирование 67

Выполнение копирования .................................................................................67

Остановка копирования ..............................................................................67

Предустановленные настройки копирования............................................ 67

Параметры копирования .............................................................................68

10 Печать данных с флэш-накопителя USB или цифровой

камеры, поддерживающей режим накопителя (для MFC-9330CDW и MFC-9340CDW) 69

Создание файла PRN для прямой печати....................................................... 69

Прямая печать данных с флэш-накопителя USB или цифровой камеры,

поддерживающей режим накопителя ........................................................... 70

Изменение настроек по умолчанию для прямой печати..........................72

11 Печать с компьютера 73

Печать документа ..............................................................................................73

12 Сканирование документов на компьютер 74

Перед сканированием .......................................................................................74

Сканирование документа с созданием PDF-файла с помощью

ControlCenter4 (Windows

Сканирование документа в PDF-файл с помощью сенсорного экрана.........77

).............................................................................74

A Текущее обслуживание 79

Замена расходных материалов ........................................................................79

Замена тонер-картриджей ..........................................................................83

Замена фотобарабанов ..............................................................................91

Замена ленточного картриджа ...................................................................98

Замена контейнера для отработанного тонера ......................................102

Очистка и проверка аппарата .........................................................................107

Чистка аппарата снаружи..........................................................................108

Очистка светодиодных головок ................................................................109

Очистка стекла сканера ............................................................................110

Очистка коронирующих проводов ............................................................112

Чистка фотобарабана................................................................................115

Очистка роликов подачи бумаги...............................................................121

Калибровка .................................................................................................122

Автоматическая регистрация....................................................................123

Частота (коррекция цвета)........................................................................ 123

B Устранение неисправностей 124

Определение проблемы..................................................................................124

Сообщения об ошибках и обслуживании.......................................................126

Перевод на другой аппарат факсов или журнала отправки и

получения факсов..................................................................................135

Замятия документов ........................................................................................138

Замятие документа в верхней части блока АПД.....................................138

Замятие документа под крышкой сканера...............................................138

Удаление небольших документов, замятых в АПД.................................139

Замятие документа в выходном лотке..................................................... 139

Замятия бумаги................................................................................................140

Замятие бумаги в слоте для ручной по

Замятие бумаги в лотке для бумаги.........................................................140

Замятие бумаги в выходном лотке...........................................................141

Замятие бумаги в задней части аппарата ............................................... 142

Замятие бумаги внутри аппарата .............................................................144

Замятие бумаги под лотком для бумаги ..................................................147

При возникновении проблем с аппаратом.....................................................149

Настройка распознавания сигнала готовности линии............................162

Помехи на телефонной линии/VoIP .........................................................162

Повышение качества печати...........................................................................164

Информация об аппарате ...............................................................................176

Проверка серийного номера ..

Проверка версии микропрограммы .......................................................... 176

Функции сброса настроек..........................................................................177

Сброс функций аппарата ..........................................................................177

...................................................................176

дачи............................................140

C Таблицы настроек и функций 179

Использование таблиц настроек ....................................................................179

Таблицы настроек............................................................................................180

Таблицы функций ............................................................................................206

Ввод текста.......................................................................................................235

D Технические характеристики 236

Общая информация ........................................................................................236

Формат документа ...........................................................................................238

Печатные носители .........................................................................................239

Факс...................................................................................................................240

Копирование..................................................................................................... 241

Сканер...............................................................................................................242

Принтер ............................................................................................................243

Интерфейсы .....................................................................................................244

Сеть................................................................................................................... 245

Функция прямой печати...................................................................................246

Требования к компьютеру...............................................................................247

Расходные материалы .................................................................................... 249

E Указатель 250

vii

Содержание

(Руководство по дополнительным функциям)

Руководство по дополнительным функциям можно найти на компакт-диске. Руководство по дополнительным функциям разъясняет следующие функции и операции.

1 Общая настройка

Сохранение в памяти Автоматический переход на

летнее и зимнее время Ресурсосберегающие функции Сенсорный экран

2 Функции безопасности

Защитная блокировка функций

2.0

Блокировка установок Ограничение набора

3 Отправка факса

Дополнительные параметры

отправки

Дополнительные операции по отправке факсов

Запрос

4 Прием факсов

Параметры получения факсов в

память

Удаленное управление

5 Набор и сохранение в

памяти номеров

Дополнительные операции набора номера

Дополнительные способы сохранения номеров

6 Печать отчетов

Отчеты о факсах

Отчеты

7 Копирование

Параметры копирования

A Текущее обслуживание

Проверка аппарата Замена деталей, требующих

периодического обслуживания Упаковка и транспортировка

аппарата

B Глоссарий

C Указатель

viii

Дополнительные операции по приему факсов

Запрос

ПРИМЕЧАНИЕ

Общая информация 1

Как пользоваться этим руководством

Благодарим за приобретение аппарата Brother! Материалы, приведенные в этом

документе, помогут полностью использовать все функции данного аппарата.

Символы и условные обозначения, принятые в данном руководстве 1

В данном документе используются следующие символы и условные обозначения.

ПРЕДУПРЕЖДЕНИЕ

Знак ПРЕДУПРЕЖДЕНИЕ указывает на потенциально опасную ситуацию, которая, если ее не предотвратить, может привести к смертельному исходу или получению тяжелых травм.

ВАЖНАЯ ИНФОРМАЦИЯ

Знак ВАЖНАЯ ИНФОРМАЦИЯ указывает на потенциально опасную ситуацию, которая может привести к повреждению имущества или потере функциональности изделия.

ПРИМЕЧАНИЕ

Примечания содержат указания о действиях при возникновении определенных ситуаций, а также замечания о выполнении описываемых операций с использованием других параметров.

Таким символом обозначены

Соблюдайте все предупреждения и инструкции на табличках, установленных на аппарате.

предупреждения об опасности поражения электрическим током.

Значки “Опасность возгорания” предупреждают о возможности возгорания.

Таким символом (“Горячая поверхность”) обозначены операции, при которых нельзя дотрагиваться до сильно нагревающихся деталей аппарата.

Запрещающие значки указывают на действия, которые запрещается выполнять.

Полужирный

шрифт

Курсив Курсивом выделяются

Courier New

На большей части рисунков в данном руководстве пользователя показана модель MFC-9340CDW.

Полужирным шрифтом выделяются цифры на цифровой клавиатуре сенсорной панели или на экране компьютера.

важные моменты текста или ссылки на другие разделы руководства.

Шрифтом Courier New выделяются сообщения, отображаемые на сенсорном экране аппарата.

Глава 1

Доступ к утилитам Brother (Windows® 8) 1

В случае использования планшетного ПК с ОС Wind ows® 8 выбор можно осуществлять прикосновением к экрану или щелчком мыши.

После установки драйвера принтера на начальном экране и на рабочем столе отображается значок .

a Коснитесь или щелкните кнопку Brother Utilities на начальном экране или на рабочем

столе.

b Выберите аппарат.

c Выберите нужную функцию.

Общая информация

ПРИМЕЧАНИЕ

Просмотр руководства по дополнительным функциям, руководства по использованию программного обеспечения и руководства пользователя по работе в сети

Данное “Руководство по основным функциям” не содержит полную информацию о функциях аппарата (например, расширенных функциях факса, копирования, печати, сканирования, функциях PC-Fax и сетевых функциях). Если потребуется подробная информация об этих функциях, прочитайте

Руководство по дополнительным функциям, Руководство по использованию программного обеспечения в формате

HTML и

Руководство пользователя по работе в сети на ком

Просмотр документации 1

Просмотр документации (для Windows®) 1

пакт-диске.

Чтобы просмотреть документацию, в меню (пуск) выберите

Все программы > Brother > MFC-XXXX (где XXXX соответствует используемой

модели) в списке программ, а затем выберите Руководства пользователя.

(Windows

Щелкните (Brother Utilities), затем щелкните раскрывающийся список и

выберите название модели (если еще не выбрано). Щелкните значок Поддержка в левой навигационной панели, затем щелкните Руководства пользователя.

Если программное обеспечение не

установлено, документацию можно найти на компакт-диске, выполнив следующие действия.

8 / Windows Server® 2012)

a Включите компьютер. Вставьте

компакт-диск в дисковод для компакт-дисков.

Если окно Brother не появилось, перейдите к шагу Компьютер

(Мой компьютер). (Для Windows нажмите (Проводник) в панели

задач, затем выберите Компьютер.) Дважды щелкните значок привода компакт-дисков, затем дважды щелкните start.exe.

b После появления окна с названиями

моделей щелкните на названии своей модели.

(Windows® 7 / Windows Vista® / Windows Windows Server Windows Server

XP / Windows Serv er ® 2008 R2 /

2008 /

2003)

Глава 1

c Когда откроется диалоговое окно

выбора языка, выберите нужный язык. Откроется главное меню компакт-диска.

d Нажмите

Руководства пользователя.

e Нажмите PDF/HTML-документы.

Когда отобразится диалоговое окно выбора страны, выберите нужную страну. После отображения списка руководств пользователя выберите нужное руководство.

Просмотр документации (для Macintosh) 1

a Включите компьютер Macintosh.

Вставьте компакт-диск в дисковод для компакт-дисков. Дважды щелкните значок BR OTHER. Откроется следующее окно.

b Дважды щелкните значок

Руководства пользователя.

c Выберите модель и (при

необходимости) язык.

d Нажмите Руководства

пользователя.

e После отображения списка

руководств пользователя выберите нужное руководство.

Общая информация

ПРИМЕЧАНИЕ

Поиск инструкций для

сканирования 1

Существует несколько способов сканирования документов. Соответствующие инструкции можно найти в следующих источниках:

Руководство по использованию программного обеспечения

 Сканирование

 Co ntrolC ent er  Сетевое сканирование

Справочные руководства по работе с Nuance ™ P aperPort™ 12 SE

(Для пользователей Windows

 Полные справочные руководства для

Nuance™ PaperPort™12SE можно

просмотреть в разделе “Справка” приложения Nuance™

PaperPort™12SE.

Руководство пользователя Presto! PageManager

)

Где найти инструкции по настройке

сети

Данный аппарат может подключаться к беспроводной (только модели MFC-9330CDW и MFC-9340CDW) или проводной сети.

 Инструкции по базовой настройке:

(uuРуководство по быстрой установке).

 Подключение беспроводной точки

доступа или маршрутизатора, поддерживающих функцию Wi-Fi

Protected Setup или AO

SS™: (uuРуководство по быстрой установке).

 Дополнительная информация о

настройке сети: (uuРуководство пользователя по работе в сети).

(Для пользователей Macintosh)

Перед использованием следует загрузить и установить приложение Presto! PageManage r (дальнейшие инструкции см. в разделе Доступ к

службе поддержки (Macintosh)

uu стр.7).

 Полное руководство пользователя по

работе с приложением Presto! PageManager можно просмотреть в разделе “Справка” приложения Presto! PageManager.

Глава 1

Доступ к руководствам пользователя, содержащим информацию о расширенных

функциях

Данные руководства можно просмотреть и скачать с веб-сайта Brother Solutions

Center: http://solutions.brother.com/

Нажмите кнопку Руководства на странице имеющейся модели принтера, чтобы загрузить документацию.

Руководство по использованию Wi-Fi Direct™ 1

(MFC-9330CDW и MFC-9340CDW )

Руководство по использованию Интернет-сервисов 1

В данном руководстве представлена информация о настройке и использовании аппарата Brother для сканирования, загрузки и просмотра изображений и файлов на некоторых веб-сайтах с поддержкой таких услуг.

Руководство по использованию

AirPrint

Данное руководство содержит информацию по использованию функции AirPrint для выполнения печати с компьютеров с операционной системой OS X v10.7.x, 10.8.x, а также с мобильных устройств iPhone, iPod touch, iPad или других устройств с операционной системой iOS на аппарате Brother без установки драйвера принтера.

В данном руководстве представлена информация о настройке и использовании аппарата Brother для беспроводной печати непосредственно с мобильного устройства, поддерживающего стандарт

Wi-Fi Direct™.

Руководство по использованию Google Cloud Print 1

В данном руководстве представлена информация о настройке учетной записи Google на аппарате Brother и использовании сервисов Google Cloud Print для печати по сети Интернет.

Общая информация

Доступ к службе поддержки Brother

(Windows

На компакт-диске можно найти всю необходимую контактную информацию, например, адрес веб-сайта технической поддержки (Brother Solutions Center).

 Нажмите

Техническая поддержка Brother в Главное меню. Будет открыто окно

службы поддержки Brother.

) 1

Доступ к службе поддержки

(Macintosh)

 Дважды щелкните значок

Техническая поддержка Brother. При необходимости выберите нужную модель. Будет открыто окно службы поддержки Brothe r.

 Для перехода на веб-сайт

(http://www.brother.com/ Веб-сайт Brother.

 Для получения последних новостей и

информации о поддержке изделий

(http://solutions.brother.com/ Brother Solutions Center.

 Для перехода на веб-сайт,

посвященный оригинальным расходным материалам Brother

(http://www.brother.com/original/ щелкните Сведения о расходных материалах.

 Для перехода к Brother CreativeCenter

(http://www.brother.com/creativecenter/

для БЕСПЛАТНОГО использования фотопроектов и загружаемых печатаемых материалов щелкните

Brother CreativeCenter.

 Для возврата на Главное меню

нажмите Назад или Выход для завершения работы.

) щелкните

 Для загрузки и установки Presto!

PageManager щелкните Presto! PageManager.

 Для доступа к веб-странице

приложения Brother Web Connect щелкните Brother Web Connect.

 Чтобы зарегистрировать аппарат на

веб-странице регистрации Brother (http://www.brother.com/registration/ щелкните Регистрация в интеракт. режиме.

 Для получения последних новостей и

информации о поддержке изделий

)

(http://solutions.brother.com/ щелкните Brother Solutions Center.

 Для перехода на веб-сайт,

посвященный оригинальным расходным материалам Brother

(http://www.brother.com/original/ щелкните Сведения о расходных материалах.

)

Глава 1

ПРИМЕЧАНИЕ

Обзор панели управления 1

Модели M FC-9140CDN, MFC-9330CDW и MFC-9340CDW оснащены 3,7 дюйма (93,4-мм)

сенсорными ЖК-дисплеями и сенсорными панелями

Это сенсорный ЖК-дисплей с электростатической сенсорной панелью, на котором отображаются индикаторы только тех функций, которые доступны в данный момент.

На иллюстрациях изображен аппарат M FC-934 0CDW

1 3,7 дюйма (93,4 мм) сенсорный ЖК-

дисплей (жидкокристаллический дисплей)

Данный ЖК-дисплей оснащен сенсорным экраном. Можно получить доступ к меню и параметрам, нажимая их, когда они появляются на экране.

Общая информация

2 Сенсорная панель:

Индикаторы на сенсорной панели включаются только в том случае, если соответствующие функции доступны для использования.

 Назад

Нажмите для возврата к предыдущему уровню меню.

 Начальный экран

Нажмите для возврата на начальный экран. Заводские настройки предусматривают отображение даты и времени, но настройки главного экрана по умолчанию можно менять

(см. Н

астройка экрана готовности

uu стр. 14.)

 Отмена

Если индикатор светится красным, нажмите для отмены операции.

 Цифровая клавиатура

Нажимайте цифры на сенсорной панели, чтобы набрать телефонный или факсимильный номер, либо ввести количество копий.

3 Включение и выключение

питания

Для включения аппарата нажмите кнопку .

Для выключения аппарата нажмите и удерживайте кнопку . На

сенсорном ЖК-дисплее по индикация Выключение; через несколько секунд она погаснет и аппарат выключится.

(MFC-9330CDW и M F C-9340CDW)

Индикатор Wi-Fi горит, если используется сетевой интерфейс

WLAN.

явится

Глава 1

3 4

Сенсорный ЖК-дисплей 1

Можно выбрать один из трех типов главного экрана. Открыв начальный экран, можно изменить его содержимое. Для этого следует провести по экрану вправо или влево, либо нажать d или c.

На следующих экранах отображается состояние аппарата в режиме простоя.

Начальный экран

На главном экране отображается дата и время, отсюда можно перейти к экранам факса, копирования, сканирования, к настройке Wi-Fi, уровням тонера и параметрам устройства.

Когда отображается начальный экран, аппарат находится в режиме готовности. При включении

Защитной блокировки функций соответствующий значок.

uuРуководство по дополнительным функциям, Защитная блокировка функций 2.0.

Экран “Дополнительно”

На экране “Дополнительно” можно получить доступ к дополнительным функциям, таким как защищенная печать, ярлык доступа в Интернет и интерфейс USB.

Экраны ярлыков

Пользователь может без труда создавать ярлыки для часто используемых функций, например отправка факса, копирование, сканирование и Web Connect (дополнительные сведения см. в разделе

Настройки ярлыков uu стр. 15).

отображается

Общая информация

ПРИМЕЧАНИЕ

Если в верхней части экрана появился

Перелистывание – это тип пользовательской операции на сенсорном экране, который заключается в проведении пальцем по экрану для отображения следующей страницы.

1 Режимы:

 Факс

Доступ к режиму факса.

 Копир.

Доступ к режиму копирования.

 Скан.

Доступ к режиму сканирования.

2 Состояние беспроводной сети

(MFC-9330CDW и MFC-9340CDW)

Четырехуровневый индикатор на экране режима готовности отображает текущий уровень беспроводного сигнала, если используется беспроводное подключение.

0 Макс.

значок , можно нажать его, чтобы быстро настроить параметры

еспроводной связи (дополнительные сведения: uu Руководство по быстрой установке).

3 (Тонер)

Просмотр оставшегося ресурса тонера. Нажмите, чтобы открыть меню Тонер.

Индикация оставшегося ресурса тонера может меняться в зависимости от типа печатаемых документов и режима использования аппарата клиентом.

4 (Настройки)

Нажмите для доступа к основным настройкам (дополнительные сведения: см. Экран настроек

uu стр. 13).

5 Дата и время

Просмотр даты и времени, установленных на аппарате.

6 Безопас. печать

Доступ к меню защищенной печати.

7 Веб

Нажмите для подключения аппарата Brother к интернет-службе (дополнительная информация:

uuРуководство по использованию Интернет-сервисов).

8 USB

Нажмите для доступа к ме

ню прямой

печати и сканирования на USB.

Глава 1

ПРИМЕЧАНИЕ

Нов.факс(ы): 01

9 Ярлыки

Нажмите для настройки ярлыков. С помощью параметров, определенных

в виде ярлыков, можно быстро отправить факс, сделать копию, отсканировать документ и подключиться к веб-службе.

• Предусмотрено три экрана ярлыков. На каждом из них можно настроить до шести ярлыков. Всего можно создать

18 ярлыков.

• Проведите влево или вправо, либо

нажмите d или c, чтобы просмотреть другие экраны ярлыков.

10 Новый факс

Если для параметра Просм. факса задано значение Вкл., можно видеть количество новых факсов, поступивших в память аппарата.

11 Предупреждающий значок

Предупреждающий значок отображается при наличии ошибки или

сообщения по обслуживанию; нажмите кнопку “Подр.” для просмотра

предупреждения, а затем нажмите для возврата в режим готовности.

Для получения дополнительной информации см. Сообщения об

ошибках и обслуживании uu стр. 126.

• В данном аппарате поддерживает шрифт, разработанный компанией ARPHIC TECHNOLOGY CO.,LTD.

• Используются шрифты MascotCapsule UI Framework и MascotCapsule Tangiblet, разработанные компанией HI CORPORATION. MascotCapsule

является зарегистрированным товарным знаком HI CORPORATION в Японии.

Общая информация

8 7

10 9

Экран настроек 1

При нажатии значка на сенсорном экране отображаются настройки

аппарата. На следующем экране можно получить

доступ ко всем настройкам аппарата.

(MFC-9330CDW и MFC-9340CDW)

(MFC-9140CDN)

3 Сеть

Нажмите для настройки сетевого подключения.

(MFC-9330CDW и MFC-9340C DW) Четырехуровневый индикатор на

кране отображает текущий уровень

э беспроводного сигнала, если используется беспроводное подключение.

4 Дата и время

Просмотр даты и времени. Нажмите, чтобы открыть меню

Дата и время.

5 Просм. факса

Просмотр состояния предварительного просмотра факса.

Нажмите для доступа к настройке предварительного просмотра факса.

6 Все настройки

Нажмите, чтобы открыть полное меню настроек.

1 Тонер

Просмотр оставшегося ресурса тонера. Нажмите, чтобы открыть меню Тонер.

2 Режим приема

Просмотр текущего режима приема.

 Фкс  Факс/Тел  Внешний А/О

 Вручную

7 Настр. лотка

(MFC-9330CDW и MFC-9340C DW)

Просмотр выбранного формата бумаги. Пр чтобы изменить настройки формата и типа бумаги.

8 Wi-Fi Direct

(MFC-9330CDW и MFC-9340C DW)

Нажмите для настройки сетевого подключения Wi-Fi Direct™.

9 Формат бумаги

(MFC-9140CDN)

Проверка текущего формата бумаги. Доступ к настройке формата бумаги.

10 Тип бумаги

(MFC-9140CDN)

Проверка текущего типа бумаги. Доступ к настройке типа бумаги.

и необходимости нажмите,

Глава 1

ВАЖНАЯ ИНФОРМАЦИЯ

Настройка экрана

готовности 1

Для экрана готовности можно выбрать окно Начальный экран,

Дополнительно, Ярлыки 1, Ярлыки 2

или Ярлыки 3. Когда аппарат находится в режиме

простоя или при нажатии значка сенсорный экран будет возвращаться к заданному окну.

a Нажмите .

b Нажмите Все настройки. c Проведите пальцем вверх или вниз,

либо нажмите a или b, чтобы отобразить Общие настр-ки.

d Нажмите Общие настр-ки. e Проведите пальцем вверх или вниз,

либо нажмите a или b, чтобы отобразить Настройки кнопок.

f Нажмите Настройки кнопки

начал.экрана.

Основные операции 1

Чтобы активировать сенсорный экран, нажмите его пальцем. Для отображения всех экранных меню/параметров и доступа к ним проведите пальцем вправо, влево, вверх, вниз, либо нажмите d c или a b для их прокрутки.

НЕ нажимайте на сенсорный экран острыми предметами, например, ручкой или стилусом. Это может привести к повреждению аппарата.

В следующих шагах описывается способ изменения настройки аппарата. В данном примере настройка подсветки сенсорного экрана изменяется с Светлая на

Средняя.

a Нажмите .

b Нажмите Все настройки. c Проведите пальцем вверх или вниз,

либо нажмите a или b, чтобы отобразить Общие настр-ки.

g Проведите вверх или вниз, либо

нажмите a или b для отображения параметра Начальный экран,

Дополнительно, Ярлыки 1, Ярлыки 2 или Ярлыки 3, а затем

нажмите нужный параметр.

h Нажмите .

Устройство вернется к выбранному главному экрану.

d Нажмите Общие настр-ки.

Общая информация

ПРИМЕЧАНИЕ

e Проведите пальцем вверх или вниз,

либо нажмите a или b, чтобы отобразить Настр.дисплея.

f Нажмите Настр.дисплея. g Нажмите Подсветка.

h Нажмите Средняя.

Настройки ярлыков 1

Часто используемые настройки (например, факс, копирование,

сканирование и Web Connect) можно добавить на экран в виде ярлыков. Это позволит быстро вызывать и применять их в дальнейшем. Можно добавить до 18 ярлыков.

Добавление ярлыков

копирования 1

В ярлык копирования можно включить следующие настройки:

 Качество  Увеличение/уменьшение

 Плотность

 Контрастность  Стопка/Сорт.

 Макет страницы

 Регулировка цвета

Для возврата к предыдущему уровню нажмите .

i Нажмите .

 2-стороннее копирование  Макет страницы 2-стор. копир.

(MFC-9340CDW)

 Удаление цвета фона

a Если отображается начальный экран

или экран “Дополнительно”, проведите пальцем влево или вправо, либо нажмите d или c, чтобы отобразить экран “Ярлык”.

b Нажмите в месте, свободном от

ярлыка.

c Нажмите Копир.. d Прочтите информацию на сенсорном

экране, затем подтвердите ее нажатием кнопки OK.

Глава 1

ПРИМЕЧАНИЕ

e Проведите пальцем вверх или вниз,

либо нажмите a или b для отображения предустановок копирования, затем нажмите нужную предустановку.

f Проведите пальцем вверх или вниз,

либо нажмите a или b для отображения доступных настроек, затем нажмите нужную настройку.

g Проведите пальцем вверх или вниз,

либо нажмите a или b для отображения доступных параметров, затем нажмите нужный параметр. Повторяйте шаги f и g до тех пор, пока не будут выбраны все настройки для данного ярлыка.

h После завершения изменения

настроек нажмите Сохранить как ярлык.

i Прочтите и подтвердите

отображаемый список выбранных настроек, затем нажмите OK.

Добавление ярлыков факса1

В ярлык факса можно включить следующие настройки:

 Разрешение факса

 2-сторонний факс (MFC-9340CDW)

 Контраст

 Передача в реальном времени  Настройка титульной страницы

 Международный режим  Обл. сканир. со стекла

a Если отображается начальный экран

b Нажмите в месте, свободном от

ярлыка.

c Нажмите Факс.

j С помощью клавиатуры на сенсорном

экране введите имя ярлыка. (Памятка по вводу букв: см. Ввод текста uu стр. 235.) Нажмите OK.

k Нажмите OK, чтобы сохранить ярлык.

d Прочтите информацию на сенсорном

экране, затем подтвердите ее нажатием кнопки OK.

e Введите факсимильный или

телефонный номер с цифровой клавиатуры на сенсорном экране, из адресной книги или из журнала вызовов на сенсорном экране. Закончив ввод, перейдите к шагу f.

• Можно ввести номер факса или телефона длиной не более 20 знаков.

• Если ярлык будет использоваться для рассылки, нажмите кнопку Параметры и выберите пункт Рассылка на шаге g, прежде чем вводить номер факса или телефона на шаге e.

Общая информация

• Если ярлык предназначен для рассылки, можно ввести до 20 номеров факсов. Номера факсов можно вводить в любом сочетании из списка группового набора в адресной книге, отдельных номеров факсов из адресной книги или вводимых вручную (uuРуководство по дополнительным функциям, Рассылка).

• При вводе номера факса в ярлык он автоматически добавляется в адресную кн представляет собой имя ярлыка с добавленным порядковым номером.

игу. Имя в адресной книге

f Нажмите Параметры. g Проведите пальцем вверх или вниз,

либо нажмите a или b для отображения доступных настроек, затем нажмите нужную настройку.

h Нажмите требуемый параметр.

Повторяйте шаги g и h до тех пор, пока не будут выбраны все настройки для данного ярлыка. Нажмите OK.

i После завершения изменения

настроек нажмите

Сохранить как ярлык.

j Прочтите и подтвердите

отображаемый список выбранных настроек, затем нажмите OK.

k С помощью клавиатуры на сенсорном

экране введите имя ярлыка. (Памятка по вводу букв: см. Ввод текста uu стр. 235.) Нажмите OK.

l Нажмите OK, чтобы сохранить ярлык.

Добавление ярлыков

сканирования 1

В ярлык сканирования можно включить следующие настройки:

на USB

 2-стор. сканир. (MFC-9340CDW)

 Тип сканирования

 Разрешение

 Тип файла  Обл. сканир. со стекла

 Имя файла

 Размер файла

 Удаление цвета фона

на серв.эл.поч. (Доступна после загрузки и установки модуля IFAX)

 2-стор. сканир. (MFC-9340CDW)

 Тип сканирования

 Разрешение

 Тип файла  Обл. сканир. со стекла  Размер файла

в OCR / в файл / в изображение / вэл. почту

 Выбор ПК

на FTP / в

 Название профиля

сетевую папку

a Если отображается начальный экран

b Нажмите в месте, свободном от

ярлыка.

c Нажмите Скан..

Глава 1

ПРИМЕЧАНИЕ

d Проведите вверх или вниз, либо

нажмите a или b для отображения нужного типа сканирования, а затем нажмите эту настройку.

e Выполните одно из следующих

действий:

 Если нажат параметр на USB,

прочтите информацию на сенсорном экране и нажмите OK для подтверждения. Перейдите к шагу h.

 Если нажат параметр на

серв.эл.поч., прочтите

информацию на сенсорном экране и нажмите OK для подтверждения. Перейдите к шагу f.

 Если нажат параметр в OCR,

в файл, в вэл. почту, прочтите

информацию на сенсорном экране и нажмите OK для подтверждения. Перейдите к шагу g.

 Если нажат параметр на FTP или

в сетевую папку, прочтите

информацию на сенсорном экране и нажмите OK для подтверждения.

Проведите пальцем вверх или вниз, либо нажмите a или b, чтобы отобразить название профиля, затем нажмите его.

Нажм выбранное название профиля. Перейдите к шагу m.

изображение или

ите OK, чтобы подтвердить

f Выполните одно из следующих

действий:

 Чтобы ввести адрес электронной

почты вручную, нажмите Вручную. Введите адрес электронной почты с клавиатуры на сенсорном экране. (Памятка по вводу букв: см. Ввод текста uu стр. 235.)

Нажмите OK.

 Чтобы ввести адрес электронной

почты из Адресная книга, нажмите Адресная книга. Проведите вверх или вниз, либо нажмите a или b для отоб нужного адреса электронной почты, затем нажмите его.

Нажмите OK.

Подтвердив введенный адрес электронной почты, нажмите OK. Перейдите к шагу h.

Нажмите Подробнее, чтобы просмотреть список введенных адресов.

ражения

g Выполните одно из следующих

действий:

 Если аппарат подключен к

компьютеру по интерфейсу USB: Нажмите OK, чтобы подтвердить

выбор USB в качестве имени компьютера. Перейдите к шагу m.

 Если аппарат подключен к сети:

Чтобы добавить ярлык для в сетевую папку и на FTP, необходимо предварительно добавить название профиля.

Проведите пальцем вверх или вниз, либо нажмите a или b, чтобы отобразить название компьютера, затем нажмите его. Нажмите OK, чтобы подтвердить выбра название компьютера. Перейдите к шагу m.

h Нажмите Параметры.

нное

Общая информация

ПРИМЕЧАНИЕ

i Проведите пальцем вверх или вниз,

либо нажмите a или b для отображения доступных настроек, затем нажмите нужную настройку.

j Проведите пальцем вверх или вниз,

либо нажмите a или b для отображения доступных параметров, затем нажмите нужный параметр. Повторяйте шаги i и j до тех пор, пока не будут выбраны все настройки для данного ярлыка. Нажмите OK.

k Проверьте выбранные настройки:

 Если необходимо внести

дополнительные изменения, вернитесь к шагу h.

 Если дальнейших изменений не

требуется, нажмите

Сохранить как ярлык.

l Проверьте настройки на сенсорном

экране и нажмите OK.

m С помощью клавиатуры на сенсорном

экране введите имя ярлыка. (Памятка по вводу букв: см. Ввод текста uu стр. 235.) Нажмите OK.

n Прочтите информацию на сенсорном

экране, затем нажмите OK, чтобы сохранить ярлык.

Добавление ярлыков Web Connect 1

В ярлык Web Connect можно включить настройки для следующих служб:

 Picasa Web Albums™  Google Drive™

 Flickr  F ac ebook  Evernote  Drop box

• С момента публикации настоящего

• Чтобы добавить ярлык Web Connect,

документа веб-службы могли быть добавлены, либо их названия могли быть изменены поставщиком услуг.

необходимо иметь учетную запись в соответствующей службе (дополнительная информация: uuРуководство по использованию Интернет-сервисов).

a Если отображается начальный экран

b Нажмите в месте, свободном от

ярлыка.

c Нажмите Веб. d Если отображается информация об

интернет-соединении, прочтите ее и подтвердите нажатием кнопки OK.

e Проведите пальцем влево или

вправо, либо нажмите d или c для отображения доступных служб, затем нажмите нужную службу.

Глава 1

ПРИМЕЧАНИЕ

f Нажмите свою учетную запись.

Если для входа необходимо ввести PIN-код, введите его с клавиатуры

сенсорного экрана. Нажмите OK.

g Нажмите требуемую функцию.

Набор доступных для настройки функций зависит от выбранной службы.

h Прочтите и подтвердите

отображаемый список выбранных функций, затем нажмите OK.

i Нажмите OK, чтобы сохранить ярлык.

Имя ярлыка присваивается автоматически. Если требуется изменить имена ярлыков, см. Изменение имен ярлыков uu стр. 21.

Изменение ярлыков 1

Настройки ярлыков можно изменять.

Изменить ярлык Web Connect невозможно. Чтобы изменить ярлык, необходимо удалить его, затем добавить новый ярлык.

(Подробнее см. в разделах Удаление ярлыков uu стр.21 и Добавление ярлыков Web Connect uu стр.19.)

a Нажмите нужный ярлык. Отобразятся

настройки выбранного ярлыка.

b Измените настройки ярлыка,

выбранного на шаге a (дополнительная информация: Настройки ярлыков uu стр.15).

c После завершения изменения

настроек нажмите Сохранить как ярлык.

d Для подтверждения нажмите OK.

e Выполните одно из следующих

действий:

 Чтобы перезаписать ярлык,

нажмите Да. Перейдите к шагу g.

 Если перезаписывать ярлык

нежелательно, нажмите Нет для ввода нового имени ярлыка. Перейдите к шагу f.

f Чтобы создать новый ярлык, нажмите

и удерживайте , чтобы удалить текущее имя, затем введите новое имя с клавиатуры на сенсорном экране. (Памятка по вводу букв: см. Ввод текста uu стр. 235.) Нажмите OK.

g Для подтверждения нажмите OK.
