Brother MFC-9140CDN, MFC-9330CDW, MFC-9340CDW Setup Guide

Руководство по быстрой установке

ПРИМЕЧАНИЕ

MFC-9140CDN / MFC-9330CDW

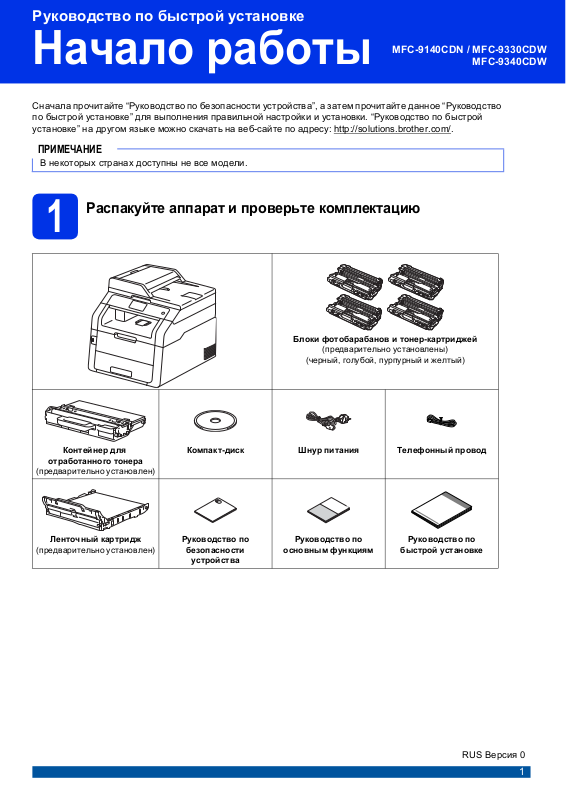

Начало работы

Сначала прочитайте “Руководство по безопасности устройства”, а затем прочитайте данное “Руководство по быстрой установке” для выполнения правильной настройки и установки. “Руководство по быстрой установке” на другом языке можно скачать на веб-сайте по адресу: http://solutions.brother.com/

В некоторых странах доступны не все модели.

MFC-9340CDW

.

Распакуйте аппарат и проверьте комплектацию

1

Контейнер для

отработанного тонера

(предварительно установлен)

Ленточный картридж

(предварительно установлен)

Блоки фотобарабанов и тонер-картриджей

(предварительно установлены)

(черный, голубой, пурпурный и желтый)

Компакт-диск Шнур питания Телефонный провод

Руководство по

безопасности

устройства

Руководство по

основным функциям

Руководство по

быстрой установке

RUS Версия 0

1

ПРЕДУПРЕЖДЕНИЕ

Знак ПРЕДУПРЕЖДЕНИЕ указывает на потенциально опасную ситуацию,

ПРИМЕЧАНИЕ

150 мм

400 мм

150 мм

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

• При упаковке аппарата используются пластиковые пакеты. Во избежание опасности удушения храните эти пластиковые пакеты в местах, недоступных для детей. Пластиковые пакеты не являются игрушками.

• Этот аппарат тяжелый, он весит более 20,0 кг. Во избежание возможных травм аппарат должны поднимать по крайней мере два человека. Один из них должен держать переднюю часть аппарата, второй – заднюю, как показано на рисунке внизу. Соблюдайте осторожность, чтобы не прищемить пальцы при опускании аппарата.

которая, если ее не предотвратить, может привести к смертельному исходу или получению тяжелых травм.

Знак ОСТОРОЖНО указывает на потенциально опасную ситуацию, которая, если ее не предотвратить, может привести к получению легких или средних травм.

• При установке аппарата оставляйте между ним и окружающими предметами зазор, указанный на рисунке.

• Комплект поставки может различаться в зависимости от страны.

• Рекомендуется сохранить оригинальную упаковку.

• При необходимости транспортировки аппарата тщательно заново упакуйте его в оригинальную

упаковку, чтобы избежать повреждений при транспортировке. Аппарат следует должным образом застраховать у перевозчика. Информация дополнительным функциям: Упаковка и транспортировка аппарата.

• Данное “Руководство по быстрой установке” содержит рисунки для модели MFC-9340CDW.

• Интерфейсный кабель для подключения к компьютеру не входит в комплект поставки. Приобретите

интерфейсный кабель в соответствии с подключением, которое требуется использовать (USB или сетевой).

Кабель USB

• Рекомендуется использовать кабель

• Не подключайте кабель USB на этом этапе. Соединительный интерфейсный кабель подключается при установке MFL-Pro Suite.

Сетевой кабель

Используйте обычный (с прямым соединением проводов) кабель типа “витая пара” категории 5 (или выше) для подключения к сети 10BASE-T или 100BASE-TX Fast Ethernet.

о повторной упаковке аппарата: uu Руководство по

USB 2.0 (тип A/B) длиной не более 2 метров.

2

Снимите упаковочные

CAUTION

ОСТОРОЖНО

ВАЖНАЯ ИНФОРМАЦИЯ

2

НЕ ешьте пакет с силикагелем, его следует выкинуть. При проглатывании немедленно обратитесь за медицинской помощью.

НЕ подключайте кабель питания на данном этапе.

материалы с аппарата

a Снимите упаковочную ленту с наружной

поверхности аппарата, пакет с силикагелем на откидной панели и пленку со стекла сканера.

b Полностью откройте верхнюю крышку,

потянув вверх за ручку a.

c Сдвиньте все восемь желтых фиксаторов

фотобарабанов по стрелке (возможно, потребуется сильно надавить на фиксаторы).

d Извлеките все четыре блока

фотобарабанов и тонер-картриджей.

Во избежание снижения качества печати НЕ прикасайтесь к части, выделенной на рисунке серым цветом.

3

e Снимите оранжевую упаковку с ленточного

BK

C

M

Y

картриджа.

f Снимите оранжевую упаковку с каждого

блока фотобарабана и тонер-картриджа.

h Вставьте все четыре блока фотобарабанов

и тонер-картриджей в аппарат. Убедитесь, что цвет тонер-картриджа совпадает с цветом наклейки на аппарате.

g Возьмите двумя руками каждый блок

фотобарабана и тонер-картриджа и осторожно встряхните его несколько раз из стороны в сторону, чтобы тонер равномерно распределился внутри узла.

BK – черный M – пурпурный

C – голубой Y – желтый

i Закройте верхнюю крышку аппарата.

4

Загрузите бумагу в

3

лоток для бумаги

a Полностью выдвиньте лоток для бумаги из

аппарата.

b Удерживая нажатым зеленый рычаг

отпускания направляющей для бумаги a, отрегулируйте положение направляющих согласно формату используемой бумаги. Убедитесь, что направляющие надежно зафиксированы в пазах.

d Загрузите бумагу в лоток и проверьте,

чтобы были выполнены следующие пункты:

 Высота стопки бумаги ниже отметки

максимального количества бумаги (bbb) a. Переполнение лотка для бумаги приводит к замятиям бумаги.

 Сторона, предназначенная для печати,

обращена вниз.

 Направляющие для бумаги касаются

краев бумаги, обеспечивая правильную подачу.

e Задвиньте лоток для бумаги в аппарат до

упора. Убедитесь, что лоток полностью вставлен в аппарат.

c Хорошо “распушите” пачку бумаги во

избежание замятия и сбоев подачи бумаги.

f Поднимите откидную панель a, чтобы

бумага не выпадала из лотка для выхода бумаги лицевой стороной вниз.

Информация о рекомендуемых типах бумаги: uu Руководство по основным функциям: Рекомендованная бумага и

печатные носители.

5

Подключите кабель

ПРЕДУПРЕЖДЕНИЕ

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

питания и телефонный

4

НЕ подключайте кабель USB на этом этапе.

кабель

a Подключите кабель питания к аппарату,

затем подключите его к электрической розетке.

b Нажмите на панели управления.

Аппарат должен быть заземлен с помощью вилки с заземлением.

Поскольку устройство заземляется через электрическую розетку, то вы можете защитить себя от возможного удара током при подключении телефонной линии, если убедитесь, что устройство уже подключено к электрической розетке. Подобным же образом при перемещении устройства для защиты от возможного удара током сначала отключайте линию, и лишь затем – кабель питания.

Если к этой же линии подключен внешний телефон, подключение производится показанным ниже способом.

Перед тем как подсоединить внешний телефон, снимите защитную крышку c с гнезда EXT. аппарата.

от устройства телефонную

НЕ трогайте сенсорный дисплей сразу после отсоединения кабеля питания или включения аппарата. Это может привести к ошибке.

c Подключите телефонный провод: один

конец телефонного провода к разъему аппарата, обозначенному LINE, а другой конец – к настенной телефонной розетке.

Телефонный кабель ДОЛЖЕН быть подключен к разъему устройства с отметкой

“LINE”.

a Параллельный телефон b Внешний телефон c Защитная крышка

6

ПРИМЕЧАНИЕ

Если к этой же линии подключен внешний автоответчик, подключение производится показанным ниже способом.

Перед тем как подсоединить автоответчик на внешнем телефоне, снимите защитную крышку c с гнезда EXT. аппарата.

a Автоответчик на параллельном телефоне

(не поддерживается)

b Автоответчик на внешнем телефоне c Защитная крышка

Если имеется внешний автоответчик, установите режим приема Внешний А/О (см. Выберите режим приема uu стр.7). Дополнительные сведения: uu Руководство по основным функциям:

Подключение внешнего автоответчика.

Выберите режим

5

Существует четыре режима приема: Факс, Факс/Телефон, Вручную и Внешний А/О.

приема

a Нажмите кнопку . b Нажмите кнопку Все настройки. c Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить Факс.

Нажмите кнопку Факс.

d Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Настр. приема.

Нажмите кнопку Настр. приема.

7

e Проведите пальцем вверх или вниз, либо

ПРИМЕЧАНИЕ

нажмите a или b, чтобы отобразить

Режим приема.

Нажмите кнопку Режим приема.

f Выберите предпочитаемый режим приема. g Нажмите кнопку .

Дополнительные сведения: uu Руководство по основным функциям:

Прием факсов.

Введите личную информацию

7

(идентификатор станции)

Чтобы добавлять дату и время в каждый отправляемый факс, задайте идентификатор устройства.

a Нажмите кнопку . b Нажмите кнопку Все настройки.

Установите дату и

6

На сенсорном дисплее отображается дата и время. Можно также добавлять текущую дату и время в каждый отправляемый факс. Для этого необходимо настроить идентификатор устройства (см. шаг 7).

время

a Нажмите кнопку . b Нажмите кнопку

(Дата и время).

c Нажмите кнопку Дата. d С помощью цифровых кнопок на

сенсорном дисплее введите две последние цифры года, затем нажмите OK.

c Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Исходн. уст-ки.

Нажмите кнопку Исходн. уст-ки.

d Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Ваши данные.

Нажмите кнопку Ваши данные.

e Нажмите кнопку Факс. f С помощью цифровых кнопок на

сенсорном дисплее введите свой номер факса (до 20 цифр), затем нажмите OK.

g Нажмите кнопку Телефон. h С помощью цифровых кнопок на

сенсорном дисплее введите свой номер телефона (до 20 цифр), затем нажмите OK. Если номера факса и телефона совпадают, введите тот же номер еще раз.

i Нажмите кнопку Имя.

e С помощью кнопок на сенсорном дисплее

f С помощью кнопок на сенсорном дисплее

g Нажмите кнопку Время. h Введите время в 24-часовом формате с

i Нажмите кнопку .

8

(Например, для 2013 г. введите 1, 3.)

введите две цифры месяца и нажмите OK.

введите две цифры дня и нажмите OK.

помощью цифровых кнопок на сенсорном дисплее, затем нажмите OK.

j С помощью сенсорном дисплее введите

свое имя (до 20 символов) и нажмите OK.

• Для ввода цифр или специальных знаков

нажимайте до тех пор, пока не отобразится требуемый для ввода символ, а затем нажмите требуемый символ.

• Если введен неправильный символ и его нужно исправить, нажмите d или c, чтобы подвести курсор под неправильный символ,

а затем нажмите .

• Чтобы ввести пробел, нажмите Пробел.

• Для

получения дополнительной

информации см. раздел Ввод текста uu стр. 33.

k Нажмите кнопку .

8

ПРИМЕЧАНИЕ

Отчет о передаче факса

10

Выберите совместимость телефонной линии

Этот аппарат Brother оснащен функцией отчета контроля передачи, которую можно использовать для подтверждения отправки факса. В данном отчете отображается имя или номер факса принимающей стороны, дата, время и длительность передачи, число переданных страниц и факт успешной отправки. При необходимости использования функции отчета о передаче факса: uu Руководство по дополнительным функциям: Печать отчетов

.

Выберите тональный или импульсный режим

9

Аппарат поставляется с заводской настройкой на импульсный набор номера. Если в имеющейся телефонной сети используется тональный режим набора, измените режим набора номера.

набора

a Нажмите кнопку .

При подключении аппарата к службе VoIP (через Интернет) следует изменить настройку совместимости.

При использовании аналоговой телефонной линии пропустите этот шаг.

a Нажмите кнопку . b Нажмите кнопку Все настройки.

c Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Исходн. уст-ки.

Нажмите кнопку Исходн. уст-ки.

d Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Скор. передачи.

Нажмите кнопку Скор. передачи.

e Нажмите кнопку Низкая (для VoIP).

b Нажмите кнопку Все настройки. c Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Исходн. уст-ки.

Нажмите кнопку Исходн. уст-ки.

d Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Тон./Импульс..

Нажмите кнопку Тон./Импульс..

e Нажмите Тоновый (или Импульсный). f Нажмите кнопку .

f Нажмите кнопку .

Выберите тип

11

Если устройство подключается к линии, работающей с офисной АТС или ISDN (цифровой сетью с интегрированными услугами) для отправки и получения факсов, необходимо соответствующим образом изменить тип телефонной линии, выполнив следующие действия.

телефонной линии

a Нажмите кнопку . b Нажмите кнопку Все настройки.

c Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Исходн. уст-ки.

Нажмите кнопку Исходн. уст-ки.

d Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Уст.тел. линии.

Нажмите кнопку Уст.тел. линии.

9

e Нажмите Обычная, ISDN или PBX.

ПРИМЕЧАНИЕ

Выполните одно из следующих действий.

 При выборе ISDN или Обычная

переходите к шагу i.

 Если выбрана настройка PBX, перейдите

к шагу f.

f Выполните одно из следующих действий.

 Если требуется изменить текущий

префикс номера, нажмите Вкл. или Всегда и перейдите к шагу g.

 Если изменять текущий префикс не

требуется, перейдите к шагу i.

Автоматический переход на летнее и

12

Можно установить автоматический переход на летнее и зимнее время. Устройство само переведет часы на один час вперед весной и на один час назад осенью.

зимнее время

a Нажмите кнопку . b Нажмите кнопку

(Дата и время).

• Настройка префикса по умолчанию: “!”.

• При выборе Вкл. нажатие кнопки R позволит выйти на внешнюю линию.

• Если выбрана настройка Всегда, выйти на внешнюю линию можно без нажатия R.

g Нажмите кнопку Префикс набора. h С помощью кнопок на сенсорном дисплее

введите номер префикса (до пяти цифр), затем нажмите OK.

• Можно использовать цифры от 0 до 9 и символы #, l и !.

• Символ “!” не удастся использовать с другими цифрами или символами.

• Если в телефонной системе используется автодозвон с интервалами, нажмите “!” на сенсорном дисплее.

i Нажмите кнопку .

c Нажмите кнопку Автоперевод времени. d Нажмите Вкл. (или Выкл.). e Нажмите кнопку .

Установка часового

13

Можно установить часовой пояс аппарата в зависимости от расположения.

пояса

a Нажмите кнопку . b Нажмите кнопку

(Дата и время).

c Нажмите кнопку Часовой пояс. d Введите свой часовой пояс.

Нажмите кнопку OK.

10

Офисная АТС и функция перевода звонков

На заводе-изготовителе на данном устройстве установлен тип линии Обычная, позволяющий подключать устройство к стандартной телефонной сети общего пользования. Однако во многих офисах используется корпоративная сеть или офисная АТС (PABX). Этот аппарат можно подключить к большинству типов офисных АТС. Функция автодозвона данного устройства поддерживает только автодозвон интервалами. Функция автодозвона с интервалами имеется в большинстве офисных АТС и позволяет получить выход на внешнюю линию и переводить вызовы на другие местные номера. Эта функция работает при нажатой клавише R.

с

e Нажмите кнопку .

Windows

®

USB-интерфейс

Macintosh

Windows

®

Macintosh

Проводная сеть

Беспроводная сеть

Windows

®

Macintosh

Выберите тип соединения

ПРИМЕЧАНИЕ

14

Эти инструкции по установке подходят для ОС Windows® XP Home/Windows® XP Professional, Windows®

®

XP Professional x64 Edition, Windows Vista

• При использовании Windows Server® 2003/2003 x64 Edition/2008/2008 R2/2012 и Linux® посетите вебсайт используемой модели по адресу http://solutions.brother.com/

• Посетите наш веб-сайт по адресу http://solutions.brother.com/

по продукции, загрузить последние обновления драйверов и утилиты, а также просмотреть ответы на часто задаваемые вопросы.

, Windows® 7, Windows®8, Mac OS X v10.6.8, 10.7.x и 10.8.x.

.

, на котором можно получить поддержку

Интерфейсный кабель USB

Windows®, перейдите на стр.12 Macintosh, перейдите на стр.14

Проводная сеть

Windows®, перейдите на стр.16 Macintosh, перейдите на стр.19

Беспроводная сеть

Чтобы подключить мобильное устройство с операционной системой iOS, Android™ или телефон с операционной системой Windows® к аппарату Brother с помощью Wi-Fi Direct™, загрузите “Руководство по использованию Wi-Fi Direct™” с сайта http://solutions.brother.com/

Windows® и Macintosh, перейдите на стр.21

.

11

USB-интерфейс

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Для пользователей USB-интерфейса Windows®

®

(Windows Windows

XP/XP Professional x64 Edition/Windows Vista®/

®

7/Windows®8)

Windows

®

Перед установкой

15

• Если запущены какие-либо программы, закройте их.

• Изображения на экранах могут отличаться в зависимости от операционной системы.

На компакт-диске содержится программа Nuance™ PaperPort™ 12SE. Данное программное обеспечение поддерживает ОС

Windows x64 Edition (SP2 или выше), Windows Vista (SP2 или выше), Windows Поэтому перед установкой пакета программ MFL-Pro Suite установите последний пакет обновления для Windows

a Включите компьютер и войдите в систему с

b Нажмите и удерживайте , чтобы

®

XP (SP3 или выше), XP Professional

®

7 и Windows®8.

®

.

правами администратора.

выключить аппарат; проверьте, что соединительный кабель USB НЕ подсоединен. Если кабель уже подсоединен, отсоедините его.

®

Установите пакет

16

программ MFL-Pro Suite

a Вставьте компакт-диск в дисковод для

компакт-дисков. Выберите модель имеющегося аппарата в открывшемся диалоговом окне выбора модели. Выберите требуемый язык в открывшемся диалоговом окне выбора языка.

• Если экран Brother не откроется автоматически, откройте папку Компьютер

(Мой компьютер).

®

(Для Windows

(Проводник) в панели задач и

перейдите к Компьютер.) Дважды щелкните значок компакт-диска, затем дважды щелкните start.exe.

• Если откроется окно Контроль учетных записей пользователей, нажмите Продолжить или Да.

8: щелкните значок

b Нажмите Установить MFL-Pro Suite, затем

Да в следующих двух окнах, чтобы принять

лицензионное соглашение.

12

Если установка не продолжается автоматически, перезапустите ее. Для этого извлеките и снова вставьте компакт-диск или дважды щелкните программу start.exe в корневой папке. Продолжите с шага b, чтобы установить программу MFL-Pro Suite.

c Выберите Локальное подключение (USB),

затем нажмите кнопку Далее.

Чтобы установить драйвер PS (драйвер принтера BR-Script3), выберите Выборочная установка и следуйте инструкциям на экране.

USB-интерфейс

Windows

®

USB-интерфейс

Macintosh

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Готово

ПРИМЕЧАНИЕ

Windows

®

d Следуйте инструкциям на экране, пока не

появится окно Подключение по USB

кабелю.

e Подключите кабель USB к порту USB,

обозначенному символом на аппарате, а затем подсоедините кабель к компьютеру.

f Нажмите , чтобы включить аппарат.

Установка продолжится автоматически. Экраны программы установки будут открываться один за другим. Если появится окно с запросом, следуйте инструкциям на экране.

Не пытайтесь закрывать эти диалоговые окна в процессе установки. Перед появлением очередного диалогового окна может пройти несколько минут.

Завершите установку и перезагрузите

17

компьютер

a Нажмите кнопку Готово, чтобы

перезагрузить компьютер. После перезагрузки компьютера необходимо войти в систему с правами администратора.

• Если во время установки появится сообщение об ошибке, выполните одно из следующих действий:

- Для пользователей Windows

®

Windows Vista

процесс Инсталляционная диагностика

в папке (пуск) > Все программы > Brother > MFC-XXXX (где MFC-XXXX – модель аппарата).

- Для пользователей Windows запустить процесс Инсталляционная

диагностика, дважды щелкните значок

(Brother Utilities) на рабочем столе,

затем щелкните раскрывающийся список и выберите название модели (если оно еще не выбрано). В левой навигационной панели щелкните Сервис.

•

В зависимости от установленных параметров безопасности при использовании аппарата или программного обеспечения аппарата может появится окно службы безопасности Windows Security или окно антивирусного программного обеспечения. Для продолжения нажмите кнопку продолжения или разрешения.

и Windows® 7: запустите

На этом установка завершена.

®

XP,

®

8: чтобы

®

При отображении диалогового окна

Безопасность Windows установите флажок в поле и нажмите кнопку Установить, чтобы правильно завершить установку.

g Когда появится диалоговое окно

Регистрация через Интернет, выберите требуемый вариант и следуйте инструкциям на экране. После завершения регистрации нажмите кнопку Далее.

h При появлении окна Установка завершена

выберите нужный вариант и нажмите

Далее.

• Для пользователей Windows®8: если

руководства Brother на компакт-диске в формате PDF, открывайте их с помощью программы Adobe

Reader

открыть файлы в Adobe удается, измените сопоставления файлов на PDF (см. Открытие файла PDF в Adobe

Reader

Драйвер принтера XML Paper Specification

•

Драйвер принтера XML Paper Specification — это самых подходящий драйвер для операционной системы Windows Vista

Windows приложений, использующих XML Paper Specification. Скачайте последнюю версию

драйвера с веб-сайта Brother Solutions Center по адресу: http://solutions.brother.com/

®

установлена на компьютере, но

®

(Windows® 8) uu стр. 40).

®

7 и Windows®8 при печати из

®

Reader®. Если Adobe®

®

Reader® не

®

.

,

®

13

USB-интерфейс

ВАЖНАЯ ИНФОРМАЦИЯ

Для пользователей USB-интерфейса Macintosh

(Mac OS X v10.6.8, 10.7.x, 10.8.x)

Macintosh

Перед установкой

15

Для пользователей Mac OS X v10.6.7 или более ранних версий: обновите до версии Mac OS X v10.6.8, 10.7.x, 10.8.x. (Для получения последних версий драйверов и информации об используемой операционной системе Mac OS X посетите веб-сайт

http://solutions.brother.com/

a Подключите аппарат к источнику

электропитания переменного тока и включите компьютер Macintosh. Войдите в систему с правами администратора.

b Подключите кабель USB к порту USB,

обозначенному символом на аппарате, затем подсоедините кабель к компьютеру

Macintosh.

.)

Установите пакет

16

программ MFL-Pro Suite

a Вставьте компакт-диск в привод

компакт-дисков и дважды щелкните значок BROTHER на рабочем столе.

b Дважды щелкните значок Start Here OSX.

Если появится окно с запросом, выберите используемую модель.

c (MFC-9330CDW / MFC-9340CDW)

Выберите Локальное подключение (USB), затем нажмите кнопку Далее.

d Экраны программы установки будут

открываться один за другим. Если появится окно с запросом, следуйте инструкциям на экране.

c Убедитесь, что аппарат включен.

Не пытайтесь закрывать эти диалоговые окна в процессе установки. Для завершения установки может потребоваться несколько минут.

e Выберите в списке имеющийся аппарат и

нажмите Далее.

f Когда откроется окно

Добавление принтера, нажмите Добавление принтера.

g Выберите в списке имеющийся аппарат,

нажмите Добавить и затем Далее.

14

USB-интерфейс

Windows

®

USB-интерфейс

Macintosh

ПРИМЕЧАНИЕ

Готово

Чтобы добавить драйвер PS (драйвер принтера BR-Script3), выберите его во всплывающем меню Принтер (Использ.) .

Установка пакета программ MFL-Pro Suite завершена.

Перейдите к пункту 17 на стр. 15.

Загрузите и установите

Macintosh

17

После установки приложения Presto! PageManager в приложение Brother ControlCenter2 будет добавлена функция

оптического распознавания текста (OCR). С помощью приложения Presto! PageManager можно легко сканировать, пересылать и систематизировать фотографии и документы.

Presto! PageManager

a На экране

Техническая поддержка Brother

щелкните Presto! PageManager и следуйте инструкциям на экране.

На этом установка завершена.

15

Проводная сеть

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Windows

Для пользователей интерфейса проводной сети Windows®

®

(Windows Windows

XP/XP Professional x64 Edition/Windows Vista®/

®

7/Windows®8)

c Подключите кабель сетевого интерфейса к

Перед установкой

15

• Если запущены какие-либо программы, закройте их.

• Изображения на экранах могут отличаться в зависимости от операционной системы.

порту Ethernet на аппарате, затем подсоедините его к свободному порту сетевого концентратора.

®

• На компакт-диске содержится программа Nuance™ PaperPort™ 12SE. Данное

программное обеспечение поддерживает ОС Windows

Professional x64 Edition (SP2 или выше), Windows Vista

и Windows пакета программ MFL-Pro Suite установите последний пакет обновления для Windows

• Отключите все персональные брандмауэры (кроме встроенного брандмауэра Windows

антивирусные приложения на время установки.

®

XP (SP3 или выше), XP

®

(SP2 или выше), Windows®7

®

8. Поэтому перед установкой

®

), противошпионские и

®

.

a Включите компьютер и войдите в систему с

правами администратора.

b Снимите защитную крышку с порта Ethernet,

обозначенного символом на аппарате.

d Убедитесь, что аппарат включен.

Установите пакет

16

программ MFL-Pro Suite

a Вставьте компакт-диск в дисковод для

компакт-дисков. Выберите модель имеющегося аппарата в открывшемся диалоговом окне выбора модели. Выберите требуемый язык в открывшемся диалоговом окне выбора языка.

• Если экран Brother не откроется автоматически, откройте папку Компьютер

(Мой компьютер).

®

(Для Windows

(Проводник) в панели задач и

перейдите к Компьютер.) Дважды щелкните значок компакт-диска, затем дважды щелкните start.exe.

• Если откроется окно Контроль учетных записей пользователей, нажмите Продолжить или Да.

8: щелкните значок

16

b Нажмите Установить MFL-Pro Suite, затем

Да в следующих двух окнах, чтобы принять

лицензионное соглашение.

Проводная сеть

Windows

®

Macintosh

Проводная сеть

ПРИМЕЧАНИЕ

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Windows

®

Если установка не продолжается автоматически, перезапустите ее. Для этого извлеките и снова вставьте компакт-диск или дважды щелкните программу start.exe в корневой папке. Продолжите с шага b, чтобы установить программу MFL-Pro Suite.

c Выберите Проводное сетевое

подключение (Ethernet), затем нажмите

кнопку Далее.

Чтобы установить драйвер PS (драйвер принтера BR-Script3), выберите Выборочная установка и следуйте инструкциям на экране.

d Когда отобразится экран Обнаружен

брандмауэр/антивирусная программа, выберите Изменить настройки порта брандмауэра для разрешения сетевого подключения и продолжить установку.

(Рекомендуется) и нажмите Далее.

• Если появится окно с запросом, выберите в списке имеющийся аппарат и щелкните Далее.

• Если необходимое устройство не найдено в

сети, проверьте параметры сети и следуйте инструкциям на экране.

• Если к сети подключено несколько аппаратов одной модели, будет отображаться IP-адрес и имя узла для определения аппарата.

•IP-адрес и имя узла распечатав отчет конфигурации сети (см. раздел Печать отчета конфигурации

сети uu стр. 39).

• При отображении диалогового окна

Безопасность Windows установите флажок в поле и нажмите кнопку Установить, чтобы правильно завершить установку.

аппарата можно узнать,

f Когда появится диалоговое окно

Регистрация через Интернет, выберите требуемый вариант и следуйте инструкциям на экране. После завершения регистрации нажмите кнопку Далее.

Если брандмауэр Windows используется, см. порядок добавления указанных ниже портов в руководстве пользователя используемого программного обеспечения:

 Для сканирования по сети: добавьте

UDP-порт 54925.

 Для получения факсов на ПК: добавьте

UDP-порт 54926.

 Если проблемы с сетевым подключением

не удается устранить, добавьте UDPпорты 161 и 137.

®

Firewall не

e Установка продолжится автоматически.

Экраны программы установки будут открываться один за другим. Если появится окно с запросом, следуйте инструкциям на экране.

g При появлении окна Установка завершена

выберите нужный вариант и нажмите

Далее.

Не пытайтесь закрывать эти диалоговые окна в процессе установки. Перед появлением очередного диалогового окна может пройти несколько минут.

17

Проводная сеть

ПРИМЕЧАНИЕ

Готово

ПРИМЕЧАНИЕ

Windows

®

Завершите установку и перезагрузите

17

компьютер

a Нажмите кнопку Готово, чтобы

перезагрузить компьютер. После перезагрузки компьютера необходимо войти в систему с правами администратора.

• Если во время установки появится сообщение об ошибке, выполните одно из следующих действий:

- Для пользователей Windows

®

Windows Vista

процесс Инсталляционная диагностика

в папке (пуск) > Все программы >

Brother > MFC-XXXX LAN (где MFC-XXXX – модель аппарата).

- Для пользователей Windows

запустить процесс Инсталляционная диагностика, дважды щелкните значок

(Brother Utilities) на рабочем столе, затем щелкните раскрывающийся список и выберите название модели (если оно еще не выбрано). В левой навигационной панели щелкните Сервис.

• В зависимости от установленных параметров безопасности при использовании аппарата или программного обеспечения аппарата может появится окно службы безопасности Windows окно антивирусного программного обеспечения. Для продолжения нажмите кнопку продолжения или разрешения.

и Windows® 7: запустите

®

XP,

®

8: чтобы

®

Security или

Установите приложение MFL-Pro Suite на другие

18

компьютеры (при необходимости)

Если планируется использовать аппарат для нескольких компьютеров в сети, установите MFL-Pro Suite на каждом компьютере. Перейдите к пункту 15 на стр. 16.

Сетевая лицензия (Windows®)

Данный продукт включает лицензию, предусматривающую его использование максимум пятью пользователями. Эта лицензия поддерживает установку пакета программ MFL-Pro Suite (с программой Nuance™ PaperPort™ 12SE) максимум на пяти компьютерах в сети. Если требуется использовать более пяти компьютеров с программой Nuance™ PaperPort™ 12SE, необходимо приобрести пакет Brother NL-5 с лицензионным соглашением на несколько компьютеров, предусматривающей установку дополнительно на пяти компьютерах. Для приобретения пакета NL-5 обратитесь уполномоченному дилеру компании Brother или в отдел по обслуживанию клиентов

Brother.

На этом установка завершена.

• Для пользователей Windows®8: если руководства Brother на компакт-диске в формате PDF, открывайте их с помощью программы Adobe

Reader

открыть файлы в Adobe удается, измените сопоставления файлов на PDF (см. Открытие файла PDF в Adobe

Reader

• Драйвер принтера XML Paper Specification

Драйвер принтера XML Paper Specification — это самых подходящий драйвер для

операционной системы Windows Vista

Windows приложений, использующих XML Paper Specification. Скачайте последнюю версию драйвера с веб-сайта Brother Solutions Center по адресу: http://solutions.brother.com/

®

установлена на компьютере, но

®

(Windows® 8) uu стр. 40).

®

7 и Windows®8 при печати из

®

Reader®. Если Adobe®

®

Reader® не

.

к

®

,

18

Проводная сеть

Windows

®

Macintosh

Проводная сеть

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Macintosh

Для пользователей интерфейса проводной сети Macintosh (Mac OS X v10.6.8, 10.7.x, 10.8.x)

Перед установкой

15

Для пользователей Mac OS X v10.6.7 или более ранних версий: обновите до версии Mac OS X v10.6.8, 10.7.x, 10.8.x. (Для получения последних версий драйверов и информации об используемой операционной системе Mac OS X посетите веб-сайт

http://solutions.brother.com/

a Подключите аппарат к источнику

электропитания переменного тока и включите компьютер Macintosh. Войдите в систему с правами администратора.

b Снимите защитную крышку с порта Ethernet,

обозначенного символом на аппарате.

.)

Установите пакет

16

программ MFL-Pro Suite

a Вставьте компакт-диск в привод

компакт-дисков и дважды щелкните значок BROTHER на рабочем столе.

b Дважды щелкните значок Start Here OSX.

Если появится окно с запросом, выберите используемую модель.

c (MFC-9330CDW / MFC-9340CDW)

Выберите Проводное сетевое подключение (Ethernet), затем нажмите кнопку Далее.

c Подключите кабель сетевого интерфейса к

порту Ethernet на аппарате, затем подсоедините его к свободному порту сетевого концентратора.

d Убедитесь, что аппарат включен.

d Экраны программы установки будут

открываться один за другим. Если появится окно с запросом, следуйте инструкциям на экране.

Не пытайтесь закрывать эти диалоговые окна в процессе установки. Для завершения установки может потребоваться несколько минут.

e Выберите в списке имеющийся аппарат и

нажмите Далее.

Если необходимое устройство не найдено в сети, проверьте параметры сети (см. раздел

Перед установкой uu стр. 19).

19

Проводная сеть

ПРИМЕЧАНИЕ

Готово

Macintosh

• Если к сети подключено несколько аппаратов одной модели, будет отображаться IP-адрес для определения аппарата.

•IP-адрес аппарата можно узнать, распечатав отчет конфигурации сети (см. раздел Печать отчета конфигурации

сети uu стр.39).

• Если отобразится окно Задание имени для функции "Сканировать в" в сети, выполните приведенные ниже инструкции:

1) Введите имя компьютера Macintosh (не

более 15 символов).

2) Нажмите Далее. Перейдите к шагу f.

Загрузите и установите

17

После установки приложения Presto! PageManager в приложение Brother ControlCenter2 будет добавлена функция

оптического распознавания текста (OCR). С помощью приложения Presto! PageManager можно легко сканировать, пересылать и систематизировать фотографии и документы.

Presto! PageManager

a На экране

Техническая поддержка Brother

щелкните Presto! PageManager и следуйте инструкциям на экране.

Введенное имя отобразится на сенсорном дисплее аппарата после нажатия кнопки Скан. и выбора параметра сканирования (дополнительные сведения:

uu Руководство по использованию программного обеспечения).

f Когда откроется окно

Добавление принтера, нажмите Добавление принтера.

g Выберите в списке имеющийся аппарат,

нажмите Добавить и затем Далее.

(OS X v10.8.x)

Выберите драйвер MFC-XXXX CUPS во всплывающем меню Использ. (где XXXX – модель аппарата).

Чтобы добавить драйвер PS (драйвер принтера BR-Script3), выберите его во всплывающем меню Принтер (Использ.) .

Установка пакета программ MFL-Pro Suite завершена.

Перейдите к пункту 17 на стр.20.

Установите приложение

MFL-Pro Suite на другие

18

компьютеры (при необходимости)

Если планируется использовать аппарат для нескольких компьютеров в сети, установите MFL-Pro Suite на каждом компьютере. Перейдите к пункту 15 на стр. 19.

На этом установка завершена.

20

Для беспроводной сети

Беспроводная сеть

Windows

®

Macintosh

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Для пользователей интерфейса беспроводной сети

(MFC-9330CDW / MFC-9340CDW)

Прежде чем начать работу

15

Сначала необходимо настроить в аппарате параметры беспроводной сети для соединения с точкой беспроводного доступа/маршрутизатором. После настройки аппарата для связи с точкой беспроводного доступа/маршрутизатором подключенные к сети компьютеры получат доступ к аппарату. Чтобы использовать аппарат с компьютера, необходимо установить драйверы и программное обеспечение. Ниже представлена информация относительно процесса настройки и

• Если требуется подключить аппарат к сети, рекомендуется перед установкой обратиться к системному администратору. Перед установкой необходимо узнать параметры беспроводной сети.

• Если параметры беспроводной сети данного аппарата уже настраивались, для повторной настройки этих параметров необходимо сбросить настройки сети.

установки:

1. На аппарате нажмите и Все настройки.

2. Проведите пальцем вверх или вниз, либо нажмите

Сеть.

3. Проведите пальцем вверх или вниз, либо нажмите a или b, чтобы отобразить Сброс сети, затем

нажмите Сброс сети.

4. Нажмите кнопку Да.

5. Нажмите Да и удерживайте в течение двух секунд.

• Для достижения оптимальных результатов при обычной ежедневной печати документов

расположите аппарат Brother как можно ближе к точке беспроводного доступа/маршрутизатору, по возможности, без препятствий между ними. Большие объекты и стены между двумя устройствами, а также помехи от других электронных устройств могут повлиять на скорость передачи документов. Из-за этих факторов использование самым лучшим способом соединения для всех типов документов и приложений. При печати больших файлов, таких как многостраничные документы с текстом и большими рисунками, возможно, следует выбрать проводную сеть Ethernet для более быстрой передачи данных или подключение USB для повышения общей скорости печати.

• Хотя аппараты Brother MFC-9330CDW и MFC-9340CDW могут в беспроводной сети, одновременно может использоваться только один способ подключения.

• При необходимости использования аппарата в беспроводной сети, поддерживающей стандарт IEEE 802.1x: uu Руководство пользователя по работе в сети: Использование аутентификации IEEE 802.1x.

беспроводного метода подсоединения может оказаться не

a или b, чтобы отобразить Сеть, затем нажмите

использоваться как в проводной, так и

Режим инфраструктуры

a Точка беспроводного доступа/маршрутизатор

b Аппарат, поддерживающий беспроводную

сеть (используемый аппарат)

c Компьютер с беспроводным соединением

подключенный к точке беспроводного доступа/маршрутизатору

d Компьютер с проводным соединением,

подключенный к точке беспроводного доступа/маршрутизатору

e Мобильное устройство, подключенное к точке

беспроводного доступа/маршрутизатору

,

21

Для беспроводной сети

Перейдите на

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Выберите способ настройки беспроводной сети

16

В приведенных ниже инструкциях предлагаются три способа настройки аппарата Brother для работы с беспроводной сетью. Выберите наиболее подходящий для вашей среды способ настройки. Чтобы использовать способы b и c, запустите процедуру настройки

беспроводной сети, нажав кнопку на сенсорном дисплее.

a Настройка с помощью компакт-диска и временного использования кабеля USB

(Windows

Для данного способа рекомендуется использовать компьютер с беспроводным подключением к сети.

• При настройке понадобится временное использование кабеля USB (не входит в комплект).

• Перед началом использования Windows

компьютера к точке беспроводного доступа/маршрутизатору необходимо узнать SSID (сетевое имя) и сетевой ключ точки беспроводного доступа/маршрутизатора. Запишите параметры беспроводной сети в поле ниже.

• Если во время установки вам требуется помощь и вы собираетесь обратиться в службу поддержки клиентов Brother, приготовьте код SSID и сетевой ключ. Мы поиске этих данных.

Параметр Запишите текущие настройки беспроводной сети

SSID (имя сети)

Сетевой ключ* (ключ безопасности/ключ шифрования)

®

и Macintosh)

®

XP или сетевого кабеля для подключения

не можем помочь в

*“Сетевой ключ” может также обозначаться как “пароль”, “ключ безопасности” или “ключ

• Если эта информация неизвестна (SSID и сетевой ключ), настройку беспроводной сети выполнить не удастся.

• Чтобы найти эти сведения (SSID и сетевой ключ), выполните следующие действия:

1. См. документацию, прилагаемую к точке беспроводного доступа/маршрутизатору.

2. SSID по умолчанию может представлять собой название производителя точки

доступа/маршрутизатора или название модели.

3. Если данные о безопасности

системному администратору или провайдеру Интернета.

22

шифрования”.

неизвестны, обратитесь к производителю маршрутизатора,

стр.24

Для беспроводной сети

Беспроводная сеть

Windows

®

Macintosh

Перейдите на

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Перейдите на

b Ручная настройка на панели управления с помощью мастера настройки (Windows

Macintosh и мобильные устройства)

Если точка беспроводного доступа/маршрутизатор не поддерживает WPS (Wi-Fi Protected Setup™) или AOSS™, запишите параметры беспроводной сети точки беспроводного

доступа/маршрутизатора в поле ниже.

Если во время установки вам требуется помощь и вы собираетесь обратиться в службу поддержки клиентов Brother, приготовьте код SSID (сетевое имя) и сетевой ключ. Мы не можем помочь в поиске этих данных.

Параметр Запишите текущие настройки беспроводной сети

SSID (имя сети)

Сетевой ключ* (ключ безопасности/ключ шифрования)

*“Сетевой ключ” может также обозначаться как “пароль”, “ключ безопасности” или “ключ

шифрования”.

• Если эта информация неизвестна (SSID и сетевой ключ), настройку беспроводной сети выполнить не удастся.

• Чтобы найти эти сведения (SSID и сетевой ключ), выполните следующие действия:

1. См. документацию, прилагаемую к точке беспроводного доступа/маршрутизатору.

2. SSID по умолчанию может представлять собой название производителя точки

доступа/маршрутизатора или название модели.

3. Если данные о безопасности

системному администратору или провайдеру Интернета.

неизвестны, обратитесь к производителю маршрутизатора,

®

,

c Настройка “одним нажатием” с помощью WPS или AOSS™ (Windows

мобильные устройства)

Используйте этот способ, если точка беспроводного доступа/маршрутизатор поддерживает автоматическую настройку (“одним нажатием”) беспроводной сети (WPS или AOSS™).

®

, Macintosh и

стр.27

стр.29

23

Для беспроводной сети

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Настройка с помощью компакт-диска и временного использования кабеля USB (Windows

®

и Macintosh)

Настройка параметров

17

• При настройке понадобится временное использование кабеля USB (не входит в комплект).

• Если используется Windows сетевой кабель для подключения компьютера к точке беспроводного доступа/маршрутизатору, то перед продолжением операции необходимо узнать идентификатор SSID и сетевой ключ точки беспроводного доступа/маршрутизатора, записанный в шаге 16-a на стр. 22.

• При необходимости использования аппарата в беспроводной сети, поддерживающей стандарт IEEE 802.1x: uu Руководство пользователя по работе в сети:

Использование аутентификации IEEE 802.1x.

• В этом шаге приведены примеры экранов для ОС Windows вашего компьютера могут отличаться в зависимости от операционной системы.

беспроводной связи

®

XP или

®

. Изображения на экранах

b (Windows

Нажмите Установить MFL-Pro Suite, затем Да в следующих двух окнах, чтобы принять

лицензионное соглашение.

Если установка не продолжается автоматически, перезапустите ее. Для этого извлеките и снова вставьте компакт-диск или дважды щелкните программу start.exe в корневой папке. Продолжите с шага b, чтобы установить программу MFL-Pro Suite.

(Macintosh)

Дважды щелкните значок BROTHER на рабочем столе, затем дважды щелкните значок Start Here OSX в окне. Если появится окно с запросом, выберите используемую модель.

®

)

a Вставьте компакт-диск в дисковод для

компакт-дисков.

(Windows®)

• Выберите модель имеющегося аппарата в

открывшемся диалоговом окне выбора модели. Выберите требуемый язык в открывшемся диалоговом окне выбора языка.

• Если экран Brother не откроется автоматически, откройте папку Компьютер

(Мой компьютер). (Для Windows

(Проводник) в панели задач и

перейдите к Компьютер.) Дважды щелкните значок компакт-диска, затем дважды щелкните start.exe.

• Если откроется окно Контроль учетных записей пользователей, нажмите Продолжить или Да.

24

®

8: щелкните значок

c Выберите Беспроводное сетевое

подключение, затем нажмите кнопку Далее.

 В Windows  В Macintosh: перейдите к e

(Windows®)

Чтобы установить драйвер PS (драйвер принтера BR-Script3), выберите Выборочная

установка и следуйте инструкциям на экране.

®

: перейдите к d

Для беспроводной сети

Беспроводная сеть

Windows

®

Macintosh

ПРИМЕЧАНИЕ

d Когда отобразится экран Обнаружен

брандмауэр/антивирусная программа, выберите Изменить настройки порта брандмауэра для разрешения сетевого подключения и продолжить установку.

(Рекомендуется) и нажмите Далее.

Если брандмауэр Windows используется, см. порядок добавления указанных ниже портов в руководстве пользователя используемого программного обеспечения:

 Для сканирования по сети: добавьте

UDP-порт 54925.

 Для получения факсов на ПК: добавьте

UDP-порт 54926.

 Если проблемы с сетевым подключением

не удается устранить, добавьте UDPпорты 161 и 137.

®

Firewall не

g Выполните одно из следующих действий.

 При отображении диалогового окна

Подтверждение установки установите флажок и нажмите кнопку Далее, затем перейдите к шагу h .

 Если окно Подтверждение установки не

появилось, перейдите к i.

h Нажмите кнопку Да при необходимости

подключения с помощью указанного идентификатора SSID. Нажмите кнопку

Далее и перейдите к шагу k.

i Мастер производит поиск беспроводных

сетей, доступных с аппарата. Выберите идентификатор SSID, записанный для настройки сети в шаге 16-a на стр. 22 и нажмите Далее.

e Выберите Да, у меня есть USB-кабель для

выполнения установки., затем нажмите

кнопку Далее.

Если отобразится диалоговое окно Важное предупреждение, прочитайте предупреждение. После подтверждения идентификатора SSID и сетевого ключа установите флажок и нажмите кнопку Далее.

f Временно подключите кабель USB (не

входит в комплект) непосредственно к компьютеру и аппарату.

• Если список пуст, убедитесь, что на точку беспроводного доступа/маршрутизатор подается питание и выполняется рассылка идентификатора SSID. Проверьте, находятся ли аппарат и точка беспроводного доступа/маршрутизатор в пределах зоны действия беспроводной связи. Нажмите

Обновить.

• Если для точки беспроводного

доступа/маршрутизатора не настроена рассылка идентификатора SSID, добавьте его вручную, нажав кнопку Дополнительно. Введите выводимыми на экран инструкциями, а затем нажмите кнопку Далее.

Имя (SSID) в соответствии с

25

Для беспроводной сети

Перейдите на

ПРИМЕЧАНИЕ

j Введите Ключ сети, записанный в

шаге 16-a на стр. 22, затем нажмите кнопку

Далее.

Если в сети не настроены аутентификация и шифрование, отобразится диалоговое окно ВНИМАНИЕ!. Для продолжения настройки нажмите кнопку OK.

k Проверьте настройки беспроводной сети и

нажмите кнопку Далее. Настройки будут переданы в аппарат.

Для установки пакета программ MFL-Pro Suite перейдите к шагу 19.

Для пользователей Windows®:

шаг 19-e на стр. 35

Для пользователей Macintosh:

шаг 19-d на стр. 37

• Настройки не будут изменены при нажатии кнопки Отмена.

• Чтобы вручную ввести настройки IP-адреса аппарата, выберите Изменить IP-адрес и введите необходимые настройки IP-адреса для используемой сети.

• При отображении диалогового окна, информирующего о сбое настройки беспроводной сети, нажмите кнопку

Повторить.

l Отсоедините кабель USB компьютера от

аппарата, а затем нажмите кнопку Далее.

Настройка беспроводной сети завершена. Четырехуровневый индикатор в правой верхней части сенсорного дисплея аппарата отобразит уровень беспроводного сигнала точки беспроводного доступа/маршрутизатора.

26

Для беспроводной сети

Беспроводная сеть

Windows

®

Macintosh

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Ручная настройка на панели управления с помощью мастера настройки (Windows

Настройка параметров

17

Прежде чем выполнять действия, необходимо приготовить параметры беспроводной сети, записанные в шаге 16-b на стр. 23.

При необходимости использования аппарата в беспроводной сети, поддерживающей стандарт IEEE 802.1x: uu Руководство пользователя по работе в сети:

Использование аутентификации IEEE 802.1x.

a На аппарате нажмите .

b Если отображается сообщение

c Аппарат выполнит поиск доступных

• Если список пуст, убедитесь, что на точку беспроводного доступа/маршрутизатор подается питание и выполняется рассылка идентификатора SSID. Переместите аппарат ближе к точке беспроводного доступа/маршрутизатору и попробуйте повторить операцию с пункта a.

• Если для точки беспроводного доступа/маршрутизатора не настроена рассылка идентификатора SSID, необходимо вручную добавить требуемое имя SSID. Дополнительные сведения: uu Руководство

Настройка аппарата, если рассылка SSID отключена.

беспроводной связи

Нажмите Мастер уст-ки.

Включить беспроводную сеть?,

нажмите Да. Запустится мастер беспроводной настройки.

идентификаторов SSID. Список доступных сетей SSID отображается с задержкой в несколько минут.

При отображении списка идентификаторов SSID проведите пальцем вверх или вниз, либо нажмите a или b для выбора идентификатора SSID, записанного в шаге 16-b на стр. 23. Нажмите OK.

пользователя по работе в сети:

®

, Macintosh и мобильные устройства)

d Выполните одно из следующих действий.

 Если точка беспроводного

доступа/маршрутизатор выбранного идентификатора SSID поддерживает WPS и аппарат запрашивает использование WPS, перейдите к пункту e.

 При использовании способа

аутентификации и шифрования, требующего сетевого ключа, перейдите к пункту f.

 Если способом аутентификации является

открытая система, а режим шифрования выключен, перейдите к пункту g.

e Для подключения аппарата с помощью

автоматического беспроводного режима, нажмите Да. (Если выбрано Нет (Вручную), перейдите к f для ввода сетевого ключа.) Когда на сенсорном дисплее появится приглашение включить WPS, нажмите кнопку WPS на точке беспроводного доступа/маршрутизаторе, затем нажмите Далее на сенсорном дисплее. Перейдите к шагу g.

f Введите сетевой ключ, записанный в шаге

16-b на стр. 23, используя для этого цифры

и символы на сенсорном дисплее.

• Для ввода цифр или специальных знаков

нажимайте до тех пор, пока не отобразится требуемый для ввода символ, а затем нажмите требуемый символ.

• Если введен неправильный символ и его нужно исправить, нажмите d или c, чтобы подвести курсор под неправильный символ,

а затем нажмите .

• Чтобы ввести пробел, нажмите Пробел.

• Для

получения дополнительной

информации см. раздел Ввод текста uu стр. 33.

Если введены все символы, нажмите OK, затем нажмите Да для применения настроек.

27

Для беспроводной сети

Перейдите на

ПРИМЕЧАНИЕ

g Устройство предпримет попытку

подключиться к беспроводной сети, используя введенную информацию.

На сенсорном дисплее отобразится сообщение о результате подключения и будет автоматически напечатан отчет

WLAN.

Если выполнить подключение не удалось, проверьте код ошибки в распечатанном отчете и см. раздел Устранение неисправностей uu стр. 30.

Нажмите кнопку OK.

Настройка беспроводной сети завершена. Четырехуровневый индикатор в правой верхней части сенсорного дисплея аппарата отобразит уровень беспроводного сигнала точки беспроводного доступа/маршрутизатора.

Для установки пакета программ MFL-Pro Suite перейдите к шагу 18.

Для пользователей Windows®:

стр. 34

Для пользователей Macintosh:

стр. 37

Для пользователей мобильных устройств: сведения об использовании аппарата с мобильными устройствами см. в дополнительных руководствах пользователя по работе в сети. Чтобы загрузить руководство по использованию применяемого приложения, перейдите на сайт Brother Solutions Center по адресу http://solutions.brother.com/ “Руководства” на странице используемой модели.

и нажмите

28

Для беспроводной сети

Беспроводная сеть

Windows

®

Macintosh

Перейдите на

ПРИМЕЧАНИЕ

Настройка “одним нажатием” с помощью WPS (Wi-Fi Protected Setup) или AOSS™ (Windows

устройства)

®

, Macintosh и мобильные

Настройка параметров

17

беспроводной связи

a Убедитесь, что точка беспроводного

доступа/маршрутизатор обозначены символом WPS или AOSS™, как показано на рисунке ниже.

b Установите аппарат Brother в зоне действия

точки доступа/маршрутизатора WPS или AOSS™. Зона может отличаться в зависимости от среды (см. инструкции, прилагаемые к точке беспроводного доступа/маршрутизатору).

c На аппарате нажмите .

Нажмите WPS/AOSS.

d Если отображается сообщение

Включить беспроводную сеть?,

нажмите Да. Запустится мастер беспроводной настройки.

e Когда на сенсорном дисплее появится

указание включить WPS или AOSS™, нажмите кнопку WPS или AOSS™ на точке беспроводного доступа/маршрутизаторе (дополнительные сведения см. в инструкции, прилагаемой к точке беспроводного доступа/маршрутизатору), затем нажмите OK на аппарате.

Если точка беспроводного доступа/маршрутизатор поддерживает WPS (с PIN-кодом) и требуется настроить аппарат с использованием PIN-кода (личного идентификационного номера): uu Руководство пользователя по работе в сети:

Настройка при помощи PIN-кода функции WPS (Wi-Fi Protected Setup).

f На сенсорном дисплее отобразится

сообщение о результате подключения и будет автоматически напечатан отчет

WLAN.

Если выполнить подключение не удалось, проверьте код ошибки в распечатанном отчете и см. раздел Устранение неисправностей uu стр.30.

Нажмите кнопку OK.

Настройка беспроводной сети завершена. Четырехуровневый индикатор в правой верхней части сенсорного дисплея аппарата отобразит уровень беспроводного сигнала точки беспроводного доступа/маршрутизатора.

Для установки пакета программ MFL-Pro Suite перейдите к шагу 18.

Для пользователей Windows®:

стр.34

Эта функция автоматически определяет режим (WPS или AOSS™), используемый точкой беспроводного доступа/маршрутизатором для настройки аппарата.

Для пользователей Macintosh:

стр.37

Для пользователей мобильных устройств: сведения об использовании аппарата с мобильными устройствами см. в дополнительных руководствах пользователя по работе в сети. Чтобы загрузить руководство по использованию применяемого приложения, перейдите на сайт Brother Solutions Center по адресу http://solutions.brother.com/ “Руководства” на странице используемой модели.

и нажмите

29

Для беспроводной сети

ВАЖНАЯ ИНФОРМАЦИЯ

Устранение неисправностей

Если во время установки вам требуется помощь и вы собираетесь обратиться в службу поддержки клиентов Brother, приготовьте код SSID (сетевое имя) и сетевой ключ. Мы не можем помочь в поиске этих данных.

Поиск настроек беспроводной сети (SSID (сетевое имя) и сетевой ключ)*

1. См. документацию, прилагаемую к точке беспроводного доступа/маршрутизатору.

2. SSID по умолчанию может представлять собой название производителя точки доступа/маршрутизатора или название

3. Если данные о безопасности неизвестны, обратитесь к производителю маршрутизатора, системному администратору или провайдеру Интернета.

*“Сетевой ключ” может также обозначаться как “пароль”, “ключ безопасности” или “ключ шифрования”. * Если для точки беспроводного доступа/маршрутизатора не настроена рассылка идентификатора SSID,

идентификатор SSID не будет определяться автоматически. Необходимо вручную ввести имя SSID (uu Руководство пользователя по работе в сети: Настройка аппарата, если рассылка SSID отключена).

модели.

Отчет WLAN

Если распечатанный отчет WLAN указывает, что подключение не удалось, проверьте код ошибки в распечатанном отчете и см. приведенные ниже инструкции:

Код ошибки Рекомендованные решения

Настройка беспроводной сети не активирована, включите ее.

- Если к аппарату подключен кабель для локальной сети, отсоедините его и включите настройку беспроводной сети аппарата.

TS-01

TS-02

1. На аппарате нажмите .

2. Нажмите кнопку Сеть.

3. Нажмите

4. Если отображается сообщение Включить беспроводную сеть?, нажмите Да.

Запустится мастер беспроводной настройки.

Не удается определить точку беспроводного доступа/маршрутизатора.

- Выполните следующие четыре действия:

1.

Убедитесь, что на точку беспроводного доступа/маршрутизатор подается питание.

2. Переместите аппарат в место без препятствий или ближе к точке беспроводного

доступа/маршрутизатору.

3. Временно расположите аппарат на расстоянии одного метра от точки

беспроводного доступа/маршрутизатора при настройке параметров беспроводной сети.

4. Если для точки беспроводного доступа/маршрутизатора используется

фильтрация MAC-адресов, убедитесь, что MAC-адрес аппарата Brother включен в фильтрации в список разрешенных (

uu стр. 39).

Беспровод. сеть, затем Мастер уст-ки.

см. Печать отчета конфигурации сети

30

- Если SSID и информация о безопасности введены вручную (SSID/способ

аутентификации/способ шифрования/сетевой ключ), данные могут оказаться неверными. Проверьте SSID и информацию о безопасности (см. Поиск настроек беспроводной сети (SSID (сетевое имя) и сетевой ключ)* uu стр. 30). При необходимости введите правильные данные.

Для беспроводной сети

Беспроводная сеть

Windows

®

Macintosh

Способ аутентификации Способ шифрования

WPA-Personal

TKIP

AES

WPA2-Personal AES

Открытая система

WEP

НЕТ (без шифрования)

Общий ключ WEP

Код ошибки Рекомендованные решения

Введенные параметры беспроводной сети и безопасности могут быть неверны.

Проверьте правильность параметров беспроводной сети (см. Поиск настроек

TS-03

беспроводной сети (SSID (сетевое имя) и сетевой ключ)* uu стр. 30).

* Проверьте, правильно ли введен или выбран идентификатор SSID/способ

аутентификации/способ шифрования/сетевой ключ.

Аппарат не поддерживает способ аутентификации/шифрования, используемый выбранной точкой беспроводного

При использовании режима инфраструктуры измените способы аутентификации и шифрования точки беспроводного доступа/маршрутизатора. Аппарат поддерживает следующие способы аутентификации: WPA™, WPA2™, Открытая система и общий ключ. WPA поддерживает способы шифрования TKIP или AES. WPA2 поддерживает AES в качестве способа шифрования. Открытая система и общий ключ соответствуют шифрованию WEP.

доступа/маршрутизатором.

TS-04

TS-05

Если проблема не устранена, то, возможно, указаны неправильный SSID или настройки сети. Проверьте правильность параметров беспроводной сети (см. Поиск настроек беспроводной сети (SSID (сетевое имя) и сетевой ключ)* uu стр.30).

Сводная таблица способов аутентификации и шифрования

При использовании режима прямого соединения (ad-hoc) измените способы аутентификации и шифрования компьютера для настройки беспроводной сети. Способ аутентификации “Открытая система” в данном аппарате поддерживает только шифрование WEP

Неверная информация о безопасности (SSID/сетевой ключ).

Проверьте SSID и информацию о безопасности (сетевой ключ) (см. Поиск настроек беспроводной сети (SSID (сетевое имя) и сетевой ключ)* uu стр. 30).

или никакого шифрования.

Если маршрутизатор использует шифрование WEP, введите ключ, который использовался в качестве первого ключа WEP. Аппарат поддерживает только использование первого ключа WEP.

Неверная информация о аутентификации/способ шифрования/сетевой ключ).

TS-06

Проверьте информацию о безопасности беспроводной связи, как показано в таблице “Сводная таблица способов аутентификации и шифрования” (ошибка TS-04).

Если маршрутизатор использует шифрование WEP, введите ключ, который использовался в качестве первого ключа WEP. Аппарат поддерживает только использование первого ключа WEP.

Проверьте сетевой ключ (см. Поиск настроек имя) и сетевой ключ)* uu стр.30).

безопасности беспроводного подключения (способ

беспроводной сети (SSID (сетевое

31

Для беспроводной сети

Код ошибки Рекомендованные решения

Аппарат не может определить точку беспроводного доступа/маршрутизатор с активированным WPS или AOSS™.

Чтобы настроить параметры беспроводной сети с помощью WPS или AOSS™, необходимо управлять аппаратом и точкой беспроводного доступа/маршрутизатором. Убедитесь, что точка беспроводного доступа/маршрутизатор поддерживают WPS или

AOSS™, и повторите запуск.

TS-07

Если вы не знаете, как управлять точкой беспроводного доступа/маршрутизатором с помощью доступа/маршрутизатору, обратитесь к производителю беспроводной точки доступа/маршрутизатора или администратору сети.

Обнаружены две или более точки беспроводного доступа/маршрутизатора с активированным WPS или AOSS™.

WPS или AOSS™, см. документацию, прилагаемую к точке беспроводного

TS-08

- Убедитесь, что способ WPS или AOSS™ активирован только для одной точки беспроводного доступа/маршрутизатора в рабочей зоне и повторите попытку.

- Спустя создаваемых другими точками беспроводного доступа/маршрутизаторами.

несколько минут повторите попытку снова во избежание помех,

32

Для беспроводной сети

Беспроводная сеть

Windows

®

Macintosh

ПРИМЕЧАНИЕ

Ввод текста

При выборе определенных разделов меню, возможно, потребуется, ввести текст на аппарате. Нажимайте для выбора букв, цифр и специальных знаков. Нажимайте для переключения между верхним и нижним регистрами.

Ввод пробелов

Чтобы ввести пробел, нажмите Пробел.

Исправления

Если введен неправильный символ и его нужно исправить, нажмите d или c, чтобы подвести курсор под

неправильный

символ, затем нажмите . Введите верный символ.

• Символы могут отличаться в зависимости от страны.

• Раскладка клавиатуры может различаться в зависимости от выбранной функции.

33

Беспроводная сеть

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Windows

Установка драйверов и программного обеспечения (Windows Windows

®

XP/XP Professional x64 Edition/Windows Vista®/

®

7/Windows®8) (MFC-9330CDW / MFC-9340CDW)

®

Перед установкой

18

• Если запущены какие-либо программы, закройте их.

• Изображения на экранах могут отличаться в зависимости от операционной системы.

• На компакт-диске содержится программа Nuance™ PaperPort™ 12SE. Данное

программное обеспечение поддерживает ОС Windows

Professional x64 Edition (SP2 или выше), Windows Vista

и Windows пакета программ MFL-Pro Suite установите последний пакет обновления для Windows

• Отключите все персональные брандмауэры (кроме встроенного брандмауэра Windows

антивирусные приложения на время установки.

a Включите компьютер и войдите в систему с

правами администратора.

®

XP (SP3 или выше), XP

®

(SP2 или выше), Windows®7

®

8. Поэтому перед установкой

®

), противошпионские и

®

.

• Если экран Brother не откроется

автоматически, откройте папку Компьютер (Мой компьютер).

®

(Для Windows

(Проводник) в панели задач и

перейдите к Компьютер.) Дважды щелкните значок компакт-диска, затем дважды щелкните start.exe.

• Если откроется окно Контроль учетных записей пользователей, нажмите Продолжить или Да.

8: щелкните значок

b Нажмите Установить MFL-Pro Suite, затем

Да в следующих двух окнах, чтобы принять

лицензионное соглашение.

Если установка не продолжается автоматически, перезапустите ее. Для этого извлеките и снова вставьте компакт-диск или дважды щелкните программу start.exe в корневой папке. Продолжите с шага b, чтобы установить программу MFL-Pro Suite.

19

a Вставьте компакт-диск в дисковод для

компакт-дисков. Выберите модель имеющегося аппарата в открывшемся диалоговом окне выбора модели. Выберите требуемый язык в открывшемся диалоговом окне выбора языка.

34

Установите пакет программ MFL-Pro Suite

c Выберите Беспроводное сетевое

подключение, затем нажмите кнопку Далее.

Чтобы установить драйвер PS (драйвер принтера BR-Script3), выберите Выборочная

установка и следуйте инструкциям на экране.

Беспроводная сеть

Windows

®

Macintosh

ПРИМЕЧАНИЕ

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Windows

®

d Когда отобразится экран Обнаружен

брандмауэр/антивирусная программа, выберите Изменить настройки порта брандмауэра для разрешения сетевого подключения и продолжить установку.

(Рекомендуется) и нажмите Далее.

Если брандмауэр Windows используется, см. порядок добавления указанных ниже портов в руководстве пользователя используемого программного обеспечения:

 Для сканирования по сети: добавьте

UDP-порт 54925.

 Для получения факсов на ПК: добавьте

UDP-порт 54926.

 Если проблемы с сетевым подключением

не удается устранить, добавьте UDPпорты 161 и 137.

®

Firewall не

e Выберите в списке имеющийся аппарат и

нажмите кнопку Далее.

f Установка продолжится автоматически.

Экраны программы установки будут открываться один за другим. Если появится окно с запросом, следуйте инструкциям на экране.

Не пытайтесь закрывать эти диалоговые окна в процессе установки. Перед появлением очередного диалогового окна может пройти несколько минут.

При отображении диалогового окна Безопасность Windows установите флажок в поле и нажмите кнопку Установить, чтобы правильно завершить установку.

g Когда появится диалоговое окно

Регистрация через Интернет, выберите требуемый вариант и следуйте инструкциям на экране. После завершения регистрации нажмите кнопку Далее.

h При появлении окна Установка завершена

выберите нужный вариант и нажмите

Далее.

• Если настройку параметров беспроводной сети выполнить не удается, нажмите кнопку

Настройка беспроводного подключения и выполните инструкции на экране для завершения настройки беспроводной сети.

• Если при использовании WEP на сенсорном дисплее отображается сообщение Подключено, но аппарат не удается обнаружить, проверьте, правильно ли введен ключ WEP. Ключ WEP вводится с учетом регистра.

35

Беспроводная сеть

ПРИМЕЧАНИЕ

Готово

ПРИМЕЧАНИЕ

Windows

®

Завершите установку и перезагрузите

20

компьютер

a Нажмите кнопку Готово, чтобы

перезагрузить компьютер. После перезагрузки компьютера необходимо войти в систему с правами администратора.

• Если во время установки появится сообщение об ошибке, выполните одно из следующих действий:

- Для пользователей Windows

®

Windows Vista

процесс Инсталляционная диагностика

в папке (пуск) > Все программы >

Brother > MFC-XXXX LAN (где MFC-XXXX – модель аппарата).

- Для пользователей Windows

запустить процесс Инсталляционная диагностика, дважды щелкните значок

(Brother Utilities) на рабочем столе, затем щелкните раскрывающийся список и выберите название модели (если оно еще не выбрано). В левой навигационной панели щелкните Сервис.

• В зависимости от установленных параметров безопасности при использовании аппарата или программного обеспечения аппарата может появится окно службы безопасности Windows окно антивирусного программного обеспечения. Для продолжения нажмите кнопку продолжения или разрешения.

и Windows® 7: запустите

®

XP,

®

8: чтобы

®

Security или

Установите приложение MFL-Pro Suite на другие

21

компьютеры (при необходимости)

Если планируется использовать аппарат для нескольких компьютеров в сети, установите MFL-Pro Suite на каждом компьютере. Перейдите к пункту 18 на стр. 34.

Сетевая лицензия (Windows®)

Данный продукт включает лицензию, предусматривающую его использование максимум пятью пользователями. Эта лицензия поддерживает установку пакета программ MFL-Pro Suite (с программой Nuance™ PaperPort™ 12SE) максимум на пяти компьютерах в сети. Если требуется использовать более пяти компьютеров с программой Nuance™ PaperPort™ 12SE, необходимо приобрести пакет Brother NL-5 с лицензионным соглашением на несколько компьютеров, предусматривающей установку дополнительно на пяти компьютерах. Для приобретения пакета NL-5 обратитесь уполномоченному дилеру компании Brother или в отдел по обслуживанию клиентов

Brother.

На этом установка завершена.

• Для пользователей Windows®8: если руководства Brother на компакт-диске в формате PDF, открывайте их с помощью программы Adobe

Reader

открыть файлы в Adobe удается, измените сопоставления файлов на PDF (см. Открытие файла PDF в Adobe

Reader

• Драйвер принтера XML Paper Specification

Драйвер принтера XML Paper Specification — это самых подходящий драйвер для

операционной системы Windows Vista

Windows приложений, использующих XML Paper Specification. Скачайте последнюю версию драйвера с веб-сайта Brother Solutions Center по адресу: http://solutions.brother.com/

®

установлена на компьютере, но

®

(Windows® 8) uu стр. 40).

®

7 и Windows®8 при печати из

®

Reader®. Если Adobe®

®

Reader® не

.

к

®

,

36

Беспроводная сеть

Windows

®

Macintosh

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

ВАЖНАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Установка драйверов и программного обеспечения

(Mac OS X v10.6.8, 10.7.x, 10.8.x) (MFC-9330CDW / MFC-9340CDW)

Перед установкой

18

Для пользователей Mac OS X v10.6.7 или более ранних версий: обновите до версии Mac OS X v10.6.8, 10.7.x, 10.8.x. (Для получения последних версий драйверов и информации об используемой операционной системе Mac OS X посетите веб-сайт

http://solutions.brother.com/

a Подключите аппарат к источнику

электропитания переменного тока и включите компьютер Macintosh. Войдите в систему с правами администратора.

.)

Macintosh

d Выберите в списке имеющийся аппарат и

нажмите Далее.

• Если к сети подключено несколько аппаратов одной модели, будет отображаться IP-адрес для определения аппарата.

•IP-адрес аппарата можно узнать, распечатав отчет конфигурации сети (см. раздел Печать отчета конфигурации сети uu стр. 39).

Установите пакет

19

программ MFL-Pro Suite

a Вставьте компакт-диск в привод

компакт-дисков и дважды щелкните значок BROTHER на рабочем столе.

b Дважды щелкните значок Start Here OSX.

Если появится окно с запросом, выберите используемую модель.

c Выберите Беспроводное сетевое

подключение, затем нажмите кнопку Далее.

Если настройку параметров беспроводной сети выполнить не удается, отобразится диалоговое окно Мастер настройки беспроводного устройства. Следуйте инструкциям на экране для завершения настройки беспроводной сети.

e Экраны программы установки будут

открываться один за другим. Если появится окно с запросом, следуйте инструкциям на экране.

Не пытайтесь закрывать эти диалоговые окна в процессе установки. Для завершения установки может потребоваться несколько минут.

Если отобразится окно Задание имени для функции "Сканировать в" в сети, выполните приведенные ниже инструкции:

1) Введите имя компьютера Macintosh (не более 15 символов).

2) Нажмите Далее. Перейдите к шагу f.

Введенное имя отобразится на сенсорном дисплее аппарата после нажатия кнопки Скан. и выбора параметра сканирования (дополнительные сведения: uu

Руководство по использованию программного обеспечения).

37

Беспроводная сеть

ПРИМЕЧАНИЕ

Готово

f Когда откроется окно

Добавление принтера, нажмите Добавление принтера.

g Выберите в списке имеющийся аппарат,

нажмите Добавить и затем Далее.

(OS X v10.8.x)

Выберите драйвер MFC-XXXX CUPS во всплывающем меню Использ. (где XXXX – модель аппарата).

Чтобы добавить драйвер PS (драйвер принтера BR-Script3), выберите его во всплывающем меню Принтер (Использ.) .

Установка пакета программ MFL-Pro Suite завершена. Перейдите к пункту 20 на стр.38.

Macintosh

Загрузите и установите

20

После установки приложения Presto! PageManager в приложение Brother ControlCenter2 будет добавлена функция

оптического распознавания текста (OCR). С помощью приложения Presto! PageManager можно легко сканировать, пересылать и систематизировать фотографии и документы.

a На экране

Presto! PageManager

Техническая поддержка Brother

щелкните Presto! PageManager и следуйте инструкциям на экране.

Установите приложение MFL-Pro Suite на другие

21

компьютеры (при необходимости)

Если планируется использовать аппарат для нескольких компьютеров в сети, установите MFL-Pro Suite на каждом компьютере. Перейдите к пункту 18 на стр. 37.

На этом установка завершена.

38

Использование в сети

ПРИМЕЧАНИЕ

Управление через вебинтерфейс (с помощью веб-браузера)

Сервер печати Brother оснащен веб-сервером, который позволяет отслеживать его состояние или изменять некоторые параметры конфигурации по протоколу HTTP (протокол передачи гипертекста).

Рекомендуется использовать Windows®

Internet Explorer Safari 5.0 для Macintosh. Включите

использование JavaScript и cookie-файлов в веб-браузере. Чтобы воспользоваться веббраузером для доступа к серверу печати, необходимо знать его IP-адрес. Адрес указан в отчете о конфигурации сети.

®

8.0/9.0 для Windows® и

a Запустите веб-браузер. b В строке адреса браузера введите “http://IP-

адрес аппарата/” (где “IP-адрес аппарата” IP-адрес аппарата Brother или имя сервера печати).

 Например: http://192.168.1.2/

Печать отчета конфигурации сети

Чтобы проверить текущие настройки сети, можно напечатать отчет конфигурации сети.

a Нажмите кнопку . b Нажмите кнопку Все настройки.

c Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Печать отчетов.

Нажмите кнопку Печать отчетов.

d Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Конфигурация сети.

Нажмите кнопку Конфигурация сети.

e Нажмите кнопку OK.

Аппарат распечатает текущие параметры настройки сети.

Восстановление заводских настроек для параметров сети

Если пароль уже задан (необязательная настройка), то его необходимо ввести для доступа к системе управления через вебинтерфейс.

Дополнительная информация: uu Руководство пользователя по работе в сети: Управление через веб-интерфейс.

Можно восстановить заводские настройки для всех параметров сети внутреннего сервера печати/сканирования.

a Нажмите кнопку . b Нажмите кнопку Все настройки.

c Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить Сеть.

Нажмите кнопку Сеть.

d Проведите пальцем вверх или вниз, либо

нажмите a или b, чтобы отобразить

Сброс сети.

Нажмите кнопку Сброс сети.

e Нажмите кнопку Да. f Нажмите Да и удерживайте в течение двух

секунд.

Аппарат перезагрузится. Отсоедините кабели, и после перезагрузки аппарата подключите их заново.

39

Дополнительная информация

ПРИМЕЧАНИЕ

Цветовая коррекция

Плотность и положение печати каждого цвета может меняться в зависимости от среды, в которой работает аппарат. На цвет могут влиять такие факторы, как температура и влажность. Цветовая калибровка и регистрация цветов помогают улучшить плотность и положение печати каждого цвета.

Цветовая калибровка

Калибровка помогает улучшить плотность цвета.

• В случае использования функции прямой

печати (MFC-9330CDW / MFC-9340CDW) или драйвера принтера BR-Script необходимо выполнить калибровку с панели управления (см. Использование панели

управления uu стр. 40).

• В случае печати с использованием драйвера

принтера Windows будут автоматически передаваться в драйвер в том случае, если включены

Использовать данные калибровки и Получать данные с устройства автоматически (uu Руководство по

использованию программного обеспечения).

• Если для печати используется драйвер принтера Macintosh, необходимо провести калибровку с помощью Status Monitor. После включения Status Monitor выберите Калибровка цвета в меню Управление (uu

Руководство программного обеспечения).

Использование панели управления

®

данные калибровки

по использованию

a Нажмите кнопку (Тонер). b Нажмите кнопку Калибровка.

c Нажмите кнопку Калибровка. d Нажмите кнопку Да. e Нажмите кнопку .

b Нажмите кнопку

Автоматическая регистрация.

c Нажмите кнопку Да. d Нажмите кнопку .

Открытие файла PDF в Adobe®

®

Reader

(Windows® 8)

a Поместите указатель мыши в правый

нижний угол рабочего стола. Когда откроется строка меню, нажмите Параметры, затем Панель управления.

b Нажмите Программы, Программы по

умолчанию и затем Сопоставление типов файлов или протоколов конкретным программам.

c Выберите .pdf и нажмите кнопку Изменить

программу....

d Нажмите Adobe Reader. Значок рядом с

.pdf сменится значком Adobe Reader.

Теперь Adobe приложением по умолчанию для чтения файлов в формате PDF до следующей смены сопоставления этих файлов.

Brother CreativeCenter

Идеи для творчества. При использовании системы Windows Brother CreativeCenter на рабочем столе, чтобы получить доступ к БЕСПЛАТНОМУ веб-сайту с множеством идей и полезной информации для личного и профессионального применения. Для пользователей Windows

(Brother Utilities), затем щелкните раскрывающийся список и выберите название используемой модели ( если оно еще не выбрано). В левой навигационной панели щелкните Другие

функции, затем нажмите Brother Creative Center.

®

Reader® является

®

дважды щелкните значок

®

8: щелкните

Регистрация цветов

Автоматическая регистрация

Автоматическая регистрация позволяет улучшить положение печати каждого цвета.

a Нажмите кнопку (Тонер).

40

Пользователи Mac могут получить доступ к Brother CreativeCenter по следующему веб- адресу:

http://www.brother.com/creativecenter/

Расходные материалы

ПРИМЕЧАНИЕ

Расходные материалы

Когда придет время заменить расходные материалы, например тонер или фотобарабаны, на сенсорном дисплее аппарата появится сообщение об ошибке. Для получения дополнительной информации о расходных материалах для аппарата посетите веб-сайт http://www.brother.com/original/ обратитесь к местному продавцу товаров Brother.

Фотобарабан и тонер-картридж – это две отдельные детали.

Тонер-картриджи Фотобарабаны

Стандартный тонер-картридж: TN-241 (C/M/Y/BK)

Тонер-картридж повышенной емкости: TN-245 (C/M/Y)

Ленточный картридж Контейнер для отработанного тонера

BU-220CL WT-220CL

DR-241CL

или

Дополнительные сведения о замене расходных материалов: uu Руководство по основным функциям: Замена расходных материалов.

41

Товарные знаки

Логотип Brother является зарегистрированным товарным знаком Brother Industries, Ltd. Brother является товарным знаком компании Brother Industries, Ltd. Microsoft, Window s, Windows Vista, Windows Server и Internet Explorer являются зарегистрированными товарными знаками или товарными знаками Microsoft Corporation в США и/или других странах. Apple, Macintosh, Safari и Mac OS являются зарегистрированными товарными знаками Apple Inc. в США и других странах. Linux является зарегистрированным товарным знаком Линуса Торвальдса в США и других странах. Adobe и Reader являются зарегистрированными товарными США и/или других странах. Wi-Fi Direct, Wi-Fi Protected Setup (WPS), WPA и WPA2 являются знаками Wi-Fi Alliance. AOSS является товарным знаком компании Buffalo Inc. Android является товарным знаком компании Google Inc. Nuance, логотип Nuance, PaperPort и ScanSoft являются товарными знаками или зарегистрированными товарными знаками компании Nuance Communications, Inc. или ее дочерних компаний в США и/или других странах.

Все компании, программное обеспечение которых упомянуто выпускаемых ими программных продуктов.

знаками или товарными знаками компании Adobe Systems Incorporated в

в данном руководстве, имеют особые лицензионные соглашения для

Любые коммерческие наименования и торговые наименования компаний, которые можно найти в изделиях компании Brother, а также в сопутствующей документации и любых других материалах, являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

Составление и публикация

Данное руководство составлено и опубликовано под контролем компании Brother Industries, Ltd. и включает в себя последние описания и технические характеристики изделия. Содержание данного руководства и характеристики данного изделия могут быть изменены без предварительного уведомления. Компания Brother сохраняет за собой право на внесение изменений в содержащиеся в данном руководстве характеристики и материалы без предварительного уведомления и с использованием представленных материалов, включая опечатки и прочие ошибки, связанные с публикацией, но не ограничиваясь ими.

не несет ответственности за ущерб (в том числе косвенный), происшедший в связи

Авторское право и лицензия

©PACIFIC SOFTWORKS, INC., 1983-1998. ВСЕ ПРАВА ЗАЩИЩЕНЫ. © Devicescape Software, Inc., 2008 г. Все права защищены. Данное изделие содержит программное обеспечение KASAGO TCP/IP, разработанное компанией ZUKEN ELMIC, Inc.

www.brotherearth.com

Brother MFC-9140CDN, MFC-9330CDW, MFC-9340CDW Setup Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Начало работы

Распакуйте аппарат и проверьте комплектацию

Отчет о передаче факса

Выберите совместимость телефонной линии

Выберите тип соединения

Перед установкой

Перед установкой

Перед установкой

Для пользователей интерфейса проводной сети Macintosh (Mac OS X v10.6.8, 10.7.x, 10.8.x)

Перед установкой

Прежде чем начать работу

Выберите способ настройки беспроводной сети

Устранение неисправностей

Поиск настроек беспроводной сети (SSID (сетевое имя) и сетевой ключ)*

Отчет WLAN

Ввод текста

Перед установкой

Установите пакет программ MFL-Pro Suite

Перед установкой

Использование в сети

Печать отчета конфигурации сети

Восстановление заводских настроек для параметров сети

Дополнительная информация

Цветовая коррекция

Цветовая калибровка

Brother CreativeCenter

Регистрация цветов

Расходные материалы

Расходные материалы
